Dell Latitude E6430 / E6430 ATG

소유자 매뉴얼

규정 모델: P25G
규정 유형: P25G001, P25G002

주, 주의 및 경고

노트: "주"는 컴퓨터를 보다 효율적으로 사용하는 데 도움을 주는 중요 정보를 제공합니다.

주의: "주의"는 하드웨어 손상이나 데이터 손실의 가능성을 설명하며, 이러한 문제를 방지할 수 있는 방법을
알려줍니다.

경고: "경고"는 재산상의 피해나 심각한 부상 또는 사망을 유발할 수 있는 위험이 있음을 알려줍니다.

© 2012 Dell Inc.

본 텍스트에 사용된 상표: Dell™, DELL 로고, Dell Precision™, Precision ON™,ExpressCharge™, Latitude™, Latitude ON™, OptiPlex™,
Vostro™, 및 Wi-Fi Catcher™는 Dell Inc.의 상표입니다. Intel®, Pentium®, Xeon®, Core™, Atom™, Centrino®, 및 Celeron®은 미국 및 다
른 국가에 있는 Intel Corporation 의 등록 상표 또는 상표입니다. AMD®는 등록 상표이며 AMD Opteron™, AMD Phenom™,
AMD Sempron™, AMD Athlon™, ATI Radeon™, 및 ATI FirePro™는 Advanced Micro Devices, Inc.의 상표입니다. Microsoft®,
Windows®, MS-DOS®, Windows Vista®, Windows Vista 시작 단추, 및 Office Outlook®은 미국 및/또는 다른 국가에 있는 Microsoft
Corporation 의 상표 또는 등록 상표입니다. Blu-ray Disc™는 Blu-ray Disc Association (BDA)이 소유한 상표이며 디스크와 플레이

어용으로 라이센스 인가되었습니다. Bluetooth® 단어 마크는 Bluetooth® SIG, Inc.가 소유한 등록 상표이며 Dell Inc.가 라이센스
인가를 받아 이러한 마크를 사용합니다. Wi-Fi®는 Wireless Ethernet Compatibility Alliance, Inc.의 등록 상표입니다.

2012 - 06

Rev. A00

목차

주, 주의 및 경고............................................................................................................................2

장 1: 컴퓨터 내부 작업................................................................................................................7

컴퓨터 내부 작업을 시작하기 전에......................................................................................................................7

컴퓨터 끄기.............................................................................................................................................................8

컴퓨터 내부 작업을 마친 후에..............................................................................................................................8

장 2: 구성 요소 제거 및 설치.....................................................................................................9

권장 도구.................................................................................................................................................................9

ATG 핸들 분리.........................................................................................................................................................9

ATG 핸들 설치.........................................................................................................................................................9

ATG 포트 덮개 분리..............................................................................................................................................10

ATG 포트 덮개 설치..............................................................................................................................................10

보안 디지털(SD) 카드 분리..................................................................................................................................10

보안 디지털(SD) 카드 설치..................................................................................................................................11

ExpressCard 분리...................................................................................................................................................11

ExpressCard 설치...................................................................................................................................................11

배터리 분리...........................................................................................................................................................12

배터리 설치...........................................................................................................................................................12

가입자 식별 모듈(SIM) 카드 분리.......................................................................................................................12

가입자 식별 모듈(SIM) 카드 설치.......................................................................................................................12

베이스 덮개 분리..................................................................................................................................................13

베이스 덮개 설치..................................................................................................................................................13

키보드 트림 분리..................................................................................................................................................13

키보드 트림 설치..................................................................................................................................................14

키보드 분리...........................................................................................................................................................14

키보드 설치...........................................................................................................................................................16

하드 드라이브 분리..............................................................................................................................................17

하드 드라이브 설치..............................................................................................................................................18

광학 드라이브 분리..............................................................................................................................................18

광학 드라이브 설치..............................................................................................................................................20

메모리 분리...........................................................................................................................................................20

메모리 설치...........................................................................................................................................................21

WLAN 카드 분리....................................................................................................................................................21

WLAN 카드 설치....................................................................................................................................................22

방열판 분리...........................................................................................................................................................22

방열판 설치...........................................................................................................................................................23

프로세서 분리.......................................................................................................................................................24

프로세서 설치.......................................................................................................................................................24

Bluetooth 카드 분리..............................................................................................................................................24

Bluetooth 카드 설치..............................................................................................................................................26

코인 셀 배터리 분리.............................................................................................................................................26

코인 셀 배터리 설치.............................................................................................................................................26

ExpressCard 케이지 분리......................................................................................................................................27

ExpressCard 케이지 설치......................................................................................................................................27

미디어 보드 분리..................................................................................................................................................28

미디어 보드 설치..................................................................................................................................................29

전원 커넥터 포트 분리.........................................................................................................................................29

전원 커넥터 포트 설치.........................................................................................................................................30

전원 LED 보드 분리...............................................................................................................................................31

전원 LED 보드 설치...............................................................................................................................................32

모뎀 카드 분리......................................................................................................................................................32

모뎀 카드 설치......................................................................................................................................................33

모뎀 커넥터 분리..................................................................................................................................................33

모뎀 커넥터 설치..................................................................................................................................................35

입/출력(I/O) 보드 분리..........................................................................................................................................35

입/출력(I/O) 보드 설치..........................................................................................................................................36

하드 드라이브 지지판 분리.................................................................................................................................36

하드 드라이브 지지판 설치.................................................................................................................................37

손목 받침대 분리..................................................................................................................................................38

손목 받침대 설치..................................................................................................................................................39

시스템 보드 분리..................................................................................................................................................40

시스템 보드 설치..................................................................................................................................................43

디스플레이 조립품 분리......................................................................................................................................43

디스플레이 조립품 설치......................................................................................................................................45

디스플레이 베젤 분리..........................................................................................................................................46

디스플레이 베젤 설치..........................................................................................................................................47

디스플레이 패널 분리..........................................................................................................................................47

디스플레이 패널 설치..........................................................................................................................................48

디스플레이 힌지 캡 분리.....................................................................................................................................48

디스플레이 힌지 캡 설치.....................................................................................................................................49

디스플레이 힌지 분리..........................................................................................................................................50

디스플레이 힌지 설치..........................................................................................................................................51

카메라 분리...........................................................................................................................................................51

카메라 설치...........................................................................................................................................................52

LVDS 및 카메라 케이블 분리...............................................................................................................................52

LVDS 및 카메라 케이블 설치...............................................................................................................................53

스피커 분리...........................................................................................................................................................54

스피커 설치...........................................................................................................................................................55

장 3: 도킹 포트 정보..................................................................................................................57

장 4: 시스템 설정........................................................................................................................59

부팅 시퀀스...........................................................................................................................................................59

탐색 키...................................................................................................................................................................59

시스템 설정 옵션..................................................................................................................................................60

BIOS 업데이트 ......................................................................................................................................................68

시스템 및 설정 암호.............................................................................................................................................68

시스템 암호 및 설정 암호 할당.....................................................................................................................69

현재 시스템 및/또는 설정 암호를 삭제하거나 변경..................................................................................69

장 5: Diagnostics..........................................................................................................................71

강화된 사전 부팅 시스템 평가(ePSA) 진단........................................................................................................71

장 6: 컴퓨터 문제 해결..............................................................................................................73

장치 상태 표시등..................................................................................................................................................73

배터리 상태 표시등..............................................................................................................................................73

장 7: 기술 사양............................................................................................................................75

장 8: Dell 에 문의하기 ...............................................................................................................81

6

1

컴퓨터 내부 작업

컴퓨터 내부 작업을 시작하기 전에

컴퓨터의 잠재적 손상을 방지하고 안전하게 작업하기 위해 다음 안전 지침을 따르십시오. 특별히 언급하지 않는
한 이 설명서에 포함된 각 절차의 전제 조건은 다음과 같습니다.

• 컴퓨터 내부 작업의 단계를 수행했습니다.

• 컴퓨터와 함께 제공된 안전 정보를 읽었습니다.

• 분리 절차를 역순으로 수행하여 구성 요소를 교체하거나 설치(별도로 구입한 경우)할 수 있습니다.

경고: 컴퓨터의 내부 작업을 시작하기 전에 컴퓨터와 함께 제공된 안전 정보를 반드시 읽고 숙지하십시오.
추가적인 안전에 관한 모범 사례 정보에 대해서는 법적 규제 준수 홈 페이지(www.dell.com/
regulatory_compliance )를 참조하십시오.

주의: 대부분의 컴퓨터 관련 수리는 인증받은 서비스 기술자가 수행해야 합니다. 문제 해결이나 간단한 수
리에 한해 제품 문서에 승인된 대로 또는 온라인/전화 서비스 및 지원팀이 안내하는 대로 사용자가 직접 처
리할 수 있습니다. Dell 의 승인을 받지 않은 서비스 작업으로 인한 손상에 대해서는 보상을 받을 수 없습니
다. 제품과 함께 제공된 안전 지침을 읽고 따르십시오.

주의: 정전기 방전을 피하기 위해, 손목 접지 스트랩을 사용하거나 컴퓨터 뒷면의 커넥터 등과 같이 칠이 되
어 있지 않은 금속 표면을 주기적으로 만져서 접지하십시오.

주의: 구성 부품과 카드를 조심스럽게 다루십시오. 카드의 구성 부품이나 단자를 만지지 마십시오. 카드를
잡을 때는 모서리나 금속 설치 받침대를 잡으십시오. 프로세서와 같은 구성 부품을 잡을 때는 핀을 만지지
말고 모서리를 잡으십시오.

주의: 케이블을 분리할 때는 케이블을 직접 잡아 당기지 말고 커넥터나 당김 탭을 잡고 분리합니다. 일부 케
이블에는 잠금 탭이 있는 커넥터가 달려 있으므로 이와 같은 종류의 케이블을 분리하는 경우에는 잠금 탭
을 누르고 분리합니다. 커넥터를 잡아 당길 때 커넥터 핀이 구부러지지 않도록 수평으로 잡아 당깁니다. 케
이블을 연결하기 전에 두 커넥터가 방향이 올바르게 정렬되었는지도 확인합니다.

노트: 컴퓨터와 특정 구성 요소의 색상은 이 설명서와 다를 수도 있습니다.

컴퓨터의 손상을 방지하기 위해, 컴퓨터 내부 작업을 시작하기 전에 다음 단계를 수행하십시오.

1. 컴퓨터 덮개의 긁힘을 방지하기 위해 작업대 표면이 평평하고 깨끗한지 확인합니다.

2. 컴퓨터를 끕니다(컴퓨터 끄기 참조).

3. 컴퓨터가 선택 사항인 미디어 베이스 또는 배터리 슬라이스와 같은 도킹 장치에 연결되어 있는 경우(도킹

된 상태) 도킹을 해제합니다.

주의: 네트워크 케이블을 분리하려면 먼저 컴퓨터에서 케이블을 분리한 다음 네트워크 장치에서 케이
블을 분리합니다.

4. 컴퓨터에서 모든 네트워크 케이블을 분리합니다.

5. 전원 콘센트에서 컴퓨터와 컴퓨터에 연결된 모든 장치를 분리합니다.

6. 디스플레이를 닫고 표면이 평평한 작업대에 컴퓨터를 뒤집어 놓습니다.

7

노트: 시스템 보드의 손상을 방지하기 위해, 컴퓨터를 수리하기 전에 주 배터리를 제거해야 합니다.

7. 주 배터리를 제거합니다.

8. 컴퓨터를 바로 세워 놓습니다.

9. 디스플레이를 엽니다.

10. 전원 버튼을 눌러 시스템 보드를 접지합니다.

주의: 감전 방지를 위해, 디스플레이를 열기 전에 항상 전원 콘센트에서 컴퓨터를 분리합니다.

주의: 컴퓨터 내부의 부품을 만지기 전에 컴퓨터 뒷면의 금속처럼 도색되지 않은 금속 표면을 만져 접
지합니다. 작업하는 동안 도색되지 않은 금속 표면을 주기적으로 만져 내부 구성 부품을 손상시킬 수
있는 정전기를 제거합니다.

11. 설치된 Express 카드 또는 스마트 카드를 해당 슬롯에서 모두 분리합니다.

컴퓨터 끄기

주의: 데이터 손실을 방지하기 위해, 컴퓨터를 끄기 전에 열린 파일을 모두 저장한 후 닫고 열린 프로그램을
모두 종료하십시오.

1. 다음과 같이 운영체제를 종료하십시오.

– Windows 7 의 경우:

시작 을 클릭하고 시스템 종료를 클릭합니다.

– Windows Vista 의 경우:

시작 을 클릭하고 아래에 설명된 대로 시작 메뉴의 오른쪽 하단 모서리에 있는 화살표를 클릭한
다음 시스템 종료를 클릭합니다.

– Windows XP 의 경우:

시작 → 컴퓨터 끄기 → 끄기를 클릭합니다. 운영체제 종료 프로세스가 완료되면 컴퓨터가 꺼집니
다.

2. 컴퓨터 및 연결된 모든 장치의 전원이 꺼져 있는지 확인합니다. 운영체제를 종료할 때 컴퓨터 및 연결된 장
치의 전원이 자동으로 꺼지지 않으면 전원 버튼을 4 초 정도 눌러 끕니다.

컴퓨터 내부 작업을 마친 후에

재장착 절차를 완료한 후 컴퓨터 전원을 켜기 전에 외부 장치, 카드, 케이블 등을 연결했는지 확인합니다.

주의: 컴퓨터 손상을 방지하기 위해, 특정 Dell 컴퓨터를 위해 설계된 전용 배터리를 사용하십시오. 다른 Dell
컴퓨터용으로 설계된 배터리를 사용하지 마십시오.

1. 포트 복제기, 배터리 슬라이스 또는 미디어 베이스와 같은 외부 장치를 연결하고 Express 카드와 같은 카드
를 장착합니다.

2. 컴퓨터에 전화선 또는 네트워크 케이블을 연결합니다.

주의: 네트워크 케이블을 연결하려면, 먼저 케이블을 네트워크 장치에 꽂은 다음 컴퓨터에 꽂습니다.

3. 배터리를 끼웁니다.

4. 전원 콘센트에 컴퓨터와 연결된 모든 장치를 연결합니다.

5. 컴퓨터 전원을 켭니다.

8

구성 요소 제거 및 설치

이 섹션에서는 컴퓨터에서 구성 요소를 제거하거나 설치하는 방법에 관한 세부 정보를 제공합니다.

권장 도구

이 문서의 절차를 수행하기 위해 다음 도구가 필요할 수 있습니다.

• 소형 일자 드라이버

• 십자 드라이버

• 소형 플라스틱 스크라이브

ATG 핸들 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. ATG 핸들을 컴퓨터에 고정시키는 나사를 분리합니다.

의 절차를 따르십시오.

2

3. 오른쪽 ATG 포트 덮개를 분리합니다.

ATG 핸들 설치

1. 나사로 조여 ATG 핸들을 고정시킵니다.

2.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

9

ATG 포트 덮개 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 오른쪽 ATG 포트 덮개의 나사를 분리합니다.

3. 오른쪽 ATG 포트 덮개를 분리합니다.

의 절차를 따르십시오.

4. 1 단계 및 2 단계를 반복하여 왼쪽 ATG 포트 덮개를 분리합니다.

ATG 포트 덮개 설치

1. ATG 포트 덮개를 놓은 후 컴퓨터에 이 덮개를 고정시키는 나사를 조입니다.

2.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

보안 디지털(SD) 카드 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. SD 카드를 눌러 컴퓨터에서 빼냅니다.

의 절차를 따르십시오.

10

3. 컴퓨터에서 SD 카드를 밀어서 분리합니다.

보안 디지털(SD) 카드 설치

1. 딸깍 소리를 내며 제자리에 끼워질 때까지 SD 카드를 해당 슬롯에 밀어 넣습니다.

2.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

ExpressCard 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. ExpressCard 래치를 눌러 컴퓨터에서 빼냅니다.

의 절차를 따르십시오.

3. 컴퓨터에서 ExpressCard 를 밀어서 분리합니다.

ExpressCard 설치

1. 딸깍 소리를 내며 제자리에 끼워질 때까지 ExpressCard 를 해당 슬롯에 밀어 넣습니다.

2.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

11

배터리 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리 래치를 밀어 배터리 잠금을 풀고 배터리를 뒤집어 컴퓨터에서 꺼냅니다.

의 절차를 따르십시오.

배터리 설치

1. 딸깍 소리를 내며 제자리에 끼워질 때까지 배터리를 해당 슬롯에 밀어 넣습니다.

2.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

가입자 식별 모듈(SIM) 카드 분리

1.

컴퓨터 내부 작업을 시작하기 전에

의 절차를 따르십시오.

2. 배터리를 분리합니다.

3. 컴퓨터에서 SIM 카드를 분리합니다.

가입자 식별 모듈(SIM) 카드 설치

1. SIM 카드를 해당 슬롯에 밀어 넣습니다.

2. 배터리를 설치합니다.

3.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

12

베이스 덮개 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 베이스 덮개를 컴퓨터에 고정시키는 나사를 분리합니다.

베이스 덮개를 들어 올려 컴퓨터에서 분리합니다.

3.

의 절차를 따르십시오.

베이스 덮개 설치

1. 컴퓨터의 나사 구멍에 맞춰지도록 베이스 덮개를 놓습니다.

2. 베이스 덮개를 컴퓨터에 고정시키는 나사를 조입니다.

3. 배터리를 설치합니다.

4.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

키보드 트림 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 배터리를 분리합니다.

3. 플라스틱 스크라이브를 사용하여 키보드 트림 아래를 살짝 들어 컴퓨터에서 빠져나오게 합니다.

의 절차를 따르십시오.

13

4. 측면과 하단을 따라 키보드 트림을 들어 올립니다.

5. 키보드 트림을 들어 올려 장치에서 분리합니다.

키보드 트림 설치

1. 키보드 트림을 해당 슬롯에 맞춥니다.

2. 딸깍 소리를 내며 제자리에 끼워질 때까지 키보드 트림 측면을 따라 누릅니다.

3. 배터리를 설치합니다.

4.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

키보드 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 키보드 트림

3. 키보드를 컴퓨터에 고정시키는 나사를 분리합니다.

14

의 절차를 따르십시오.

4. 키보드를 손목 받침대 조립품에 고정시키는 나사를 분리합니다.

5. 키보드를 들고 회전하여 키보드 케이블에 접근합니다.

6. 시스템 보드에서 키보드 케이블을 분리합니다.

7. 컴퓨터에서 키보드를 분리합니다.

15

8. 키보드 커넥터를 고정시키는 접착 테이프를 벗겨냅니다.

9. 키보드에서 키보드 케이블을 분리합니다.

키보드 설치

1. 키보드 케이블을 연결하고 테이프로 키보드에 고정시킵니다.

2. 키보드 케이블을 시스템 보드에 연결합니다.

3. 키보드를 해당 칸 안에 밀어넣어 딸깍 소리를 내며 제자리에 끼워지도록 합니다.

4. 나사를 조여 키보드를 손목 받침대에 고정시킵니다.

5. 컴퓨터를 뒤집고 나사를 조여 키보드를 고정시킵니다.

6. 설치:
a) 키보드 트림

배터리

b)

7.

컴퓨터 내부 작업을 마친 후에

16

의 절차를 따릅니다.

하드 드라이브 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 배터리를 분리합니다.

3. 하드 드라이브를 컴퓨터에 고정시키는 나사를 분리합니다.

4. 하드 드라이브를 밀어 컴퓨터에서 꺼냅니다.

의 절차를 따르십시오.

5. 하드 드라이브 캐디를 하드 드라이브에 고정시키는 나사를 분리합니다.

6. 하드 드라이브에서 하드 드라이브 캐디를 분리합니다.

17

7. 하드 드라이브에서 하드 드라이브 절연체를 분리합니다.

하드 드라이브 설치

1. 하드 드라이브에 하드 드라이브 절연체를 설치합니다.

2. 하드 드라이브에 하드 드라이브 캐디를 부착합니다.

3. 나사를 조여 하드 드라이브 캐디를 하드 드라이브에 고정시킵니다.

4. 컴퓨터에 하드 드라이브를 밀어 넣습니다.

5. 하드 드라이브를 컴퓨터에 고정시키는 나사를 조입니다.

6. 배터리를 설치합니다.

7.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

광학 드라이브 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 배터리를 분리합니다.

3. 광학 드라이브 래치를 눌러 컴퓨터에서 광학 드라이브를 빼냅니다.

18

의 절차를 따르십시오.

4. 광학 드라이브를 당겨서 컴퓨터에서 분리합니다.

5. 광학 드라이브 래치를 광학 드라이브 조립품에 고정시키는 나사를 분리합니다.

6. 광학 드라이브 래치를 앞쪽으로 밀어 광학 드라이브 조립품에서 분리합니다.

7. 광학 드라이브 래치 브래킷을 광학 드라이브 조립품에 고정시키는 나사를 분리합니다.

8. 광학 드라이브에서 래치 브래킷을 분리합니다.

19

9. 광학 드라이브에서 광학 드라이브 도어를 분리합니다.

광학 드라이브 설치

1. 광학 드라이브 도어를 광학 드라이브에 고정시킵니다.

2. 래치 브래킷을 광학 드라이브에 설치합니다.

3. 나사를 조여 광학 드라이브 래치 브래킷을 광학 드라이브 조립품에 고정시킵니다.

4. 광학 드라이브 래치를 광학 드라이브 조립품에 고정시킵니다.

5. 나사를 조여 광학 드라이브 래치를 고정시킵니다.

6. 광학 드라이브를 해당 슬롯에 밀어 넣습니다.

7. 컴퓨터를 뒤집고 꺼내기 래치를 눌러 광학 드라이브를 고정시킵니다.

8. 배터리를 설치합니다.

9.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

메모리 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개

3. 메모리 모듈이 튀어나올 때까지 메모리 모듈에서 보호 클립을 들어 올립니다.

20

의 절차를 따르십시오.

4. 메모리 모듈을 시스템 보드의 커넥터에서 분리합니다.

5. 2 단계 및 3 단계를 반복하여 두 번째 메모리 모듈을 분리합니다.

메모리 설치

1. 메모리 모듈을 메모리 소켓에 삽입합니다.

2. 보호 클립을 눌러 메모리 모듈을 시스템 보드에 고정시킵니다.

3. 설치:

a) 베이스 덮개

배터리

b)

4.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

WLAN 카드 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개

3. 안테나 케이블을 WLAN 카드에서 분리합니다.

의 절차를 따르십시오.

21

4. WLAN 카드를 컴퓨터에 고정시키는 나사를 분리합니다.

5. WLAN 카드를 시스템 보드의 슬롯에서 빼냅니다.

WLAN 카드 설치

1. WLAN 카드를 45 도 각도로 해당 슬롯에 삽입합니다.

2. WLAN 카드에 표시된 해당 커넥터에 안테나 케이블을 연결합니다.

3. 나사를 조여 WLAN 카드를 컴퓨터에 고정시킵니다.

4. 설치:
a) 베이스 덮개

배터리

b)

5.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

방열판 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

22

의 절차를 따르십시오.

배터리

a)
b) 베이스 덮개

3. 방열판 케이블을 분리합니다.

4.

방열판을 시스템 보드에 고정시키는 나사를 분리합니다.

5. 컴퓨터에서 방열판을 분리합니다.

방열판 설치

1. 방열판을 시스템 보드의 원래 위치에 밀어 넣습니다.

2. 나사를 조여 방열판을 시스템 보드에 고정시킵니다.

3. 시스템 보드에 방열판 케이블을 연결합니다.

4. 설치:

a) 베이스 덮개

배터리

b)

5.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

23

프로세서 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개

방열판

c)

3. 프로세서 캠 잠금 장치를 시계 반대 방향으로 돌립니다.

4. 컴퓨터에서 프로세서를 분리합니다.

의 절차를 따르십시오.

프로세서 설치

1. 프로세서의 노치와 소켓을 맞추고 프로세서를 소켓 안에 삽입합니다.

2. 프로세서 캠 잠금 장치를 시계 방향으로 돌립니다.

3. 설치:

방열판

a)
b) 베이스 덮개

배터리

c)

4.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

Bluetooth 카드 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 하드 드라이브

24

의 절차를 따르십시오.

c) 베이스 덮개

3. Bluetooth 카드를 컴퓨터에 고정시키는 나사를 분리합니다.

4. 하단 가장자리를 따라 카드를 들어 올려 하우징에서 분리합니다.

5. 시스템 보드에서 Bluetooth 케이블을 분리하고 컴퓨터에서 카드를 분리합니다.

6. 케이블을 Bluetooth 카드에서 분리합니다.

25

Bluetooth 카드 설치

1. Bluetooth 케이블을 Bluetooth 카드에 연결합니다.

2. Bluetooth 카드를 해당 슬롯에 넣습니다.

3. 나사를 조여 슬롯에 단단히 고정되도록 합니다.

4. 설치:
a) 베이스 덮개

b) 하드 드라이브

배터리

c)

5.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

코인 셀 배터리 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개

3. 코인 셀 배터리 케이블을 분리합니다.

의 절차를 따르십시오.

4. 코인 셀 배터리를 위로 들어 올리고 컴퓨터에서 분리합니다.

코인 셀 배터리 설치

1. 코인 셀 배터리를 해당 슬롯에 넣습니다.

2. 코인 셀 배터리 케이블을 연결합니다.

3. 설치:
a) 베이스 덮개

26

배터리

b)

4.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

ExpressCard 케이지 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개
c) 하드 드라이브
d) Bluetooth 카드
e) 키보드 트림

키보드

f)
g) 디스플레이 조립품
h) 손목 받침대

3. ExpressCard 케이지를 컴퓨터에 고정시키는 나사를 분리합니다.

의 절차를 따르십시오.

4. ExpressCard 케이지를 컴퓨터에서 분리합니다.

ExpressCard 케이지 설치

1. ExpressCard 케이지를 해당 칸 안에 놓습니다.

2. 나사를 조여 ExpressCard 케이지를 컴퓨터에 고정시킵니다.

3. 설치:

a) 손목 받침대
b) 디스플레이 조립품

키보드

c)
d) 키보드 트림
e) Bluetooth 카드

27

f) 하드 드라이브
g) 베이스 덮개

배터리

h)

4.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

미디어 보드 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개
c) 하드 드라이브
d) Bluetooth 카드
e) 키보드 트림

키보드

f)
g) 디스플레이 조립품
h) 손목 받침대

3. 미디어 보드 케이블을 시스템 보드에서 분리합니다.

의 절차를 따르십시오.

4. 미디어 보드를 컴퓨터에 고정시키는 나사를 분리합니다.

5. 컴퓨터에서 미디어 보드를 분리합니다.

28

미디어 보드 설치

1. 미디어 보드를 해당 칸에 놓습니다.

2. 나사를 조여 미디어 보드를 고정시킵니다.

3. 미디어 보드 케이블을 시스템 보드에 연결합니다.

4. 설치:

a) 손목 받침대
b) 디스플레이 조립품

키보드

c)
d) 키보드 트림
e) Bluetooth 카드
f) 하드 드라이브
g) 베이스 덮개

배터리

h)

5.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

전원 커넥터 포트 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개

의 절차를 따르십시오.

3. 시스템 보드에서 전원 커넥터 케이블을 분리합니다.

4. 전원 커넥터 브래킷을 컴퓨터에 고정시키는 나사를 분리합니다.

29

5. 컴퓨터에서 전원 커넥터 브래킷을 분리합니다.

6. 컴퓨터에서 전원 커넥터 케이블을 분리합니다.

전원 커넥터 포트 설치

1. 전원 커넥터 케이블을 컴퓨터에 연결합니다.

2. 전원 커넥터 브래킷을 컴퓨터의 해당 위치에 설치합니다.

3. 나사를 조여 전원 커넥터 브래킷을 컴퓨터에 고정시킵니다.

4. 시스템 보드에 전원 커넥터 케이블을 연결합니다.

5. 설치:
a) 베이스 덮개

배터리

b)

6.

컴퓨터 내부 작업을 마친 후에

30

의 절차를 따릅니다.

전원 LED 보드 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개
c) 하드 드라이브
d) Bluetooth 모듈
e) 키보드 트림

키보드

f)
g) 디스플레이 조립품
h) 디스플레이 베젤
i) 디스플레이 패널

3. 전원 LED 보드 케이블을 분리합니다.

의 절차를 따르십시오.

4. 전원 LED 보드를 디스플레이 조립품에 고정시키는 나사를 분리합니다.

5. 전원 LED 보드를 디스플레이 조립품에서 분리합니다.

31

전원 LED 보드 설치

1. 전원 LED 보드를 디스플레이 조립품의 해당 칸에 놓습니다.

2. 나사를 조여 LED 보드를 디스플레이 조립품에 고정시킵니다.

3. 전원 LED 보드 케이블을 디스플레이 조립품에 연결합니다.

4. 설치:
a) 디스플레이 패널

b) 디스플레이 베젤
c) 디스플레이 조립품

키보드

d)
e) 키보드 트림
f) Bluetooth 모듈
g) 하드 드라이브
h) 베이스 덮개

배터리

i)

5.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

모뎀 카드 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개
c) 키보드 트림

키보드

d)

3. 모뎀을 컴퓨터에 고정시키는 나사를 분리합니다.

의 절차를 따르십시오.

4. 손목 받침대 조립품 아래에서 탭을 당겨서 빼냅니다.

32

5. 탭을 사용하여 슬롯에서 모뎀의 오른쪽 아래 가장자리를 잡아당깁니다.

6. 모뎀 카드를 잡고 컴퓨터에서 분리합니다.

모뎀 카드 설치

1. 모뎀 카드를 해당 슬롯에 삽입합니다.

2. 모뎀 카드가 장착되었는지 확인합니다.

3. 나사를 조여 모뎀 카드를 고정시킵니다.

4. 설치:

키보드

a)
b) 키보드 트림
c) 베이스 덮개

배터리

d)

5.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

모뎀 커넥터 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개
c) 하드 드라이브
d) Bluetooth 카드
e) 키보드 트림

키보드

f)
g) 디스플레이 조립품
h) 손목 받침대
i) 미디어 보드(E6430/E6430 ATG 에서만 사용 가능)

의 절차를 따르십시오.

33

j) ExpressCard 케이지
k) 시스템 보드

3. 모뎀 카드에서 모뎀 카드 케이블을 분리합니다.

4. 라우팅 채널에서 모뎀 케이블을 분리합니다.

5. 모뎀 커넥터 브래킷을 컴퓨터에 고정시키는 나사를 분리합니다.

6. 컴퓨터에서 모뎀 커넥터 브래킷을 분리합니다.

7. 컴퓨터에서 모뎀 커넥터를 분리합니다.

34

모뎀 커넥터 설치

1. 모뎀 커넥터를 해당 칸에 놓습니다.

2. 모뎀 커넥터 브래킷을 커넥터 위에 놓습니다.

3. 나사를 조여 모뎀 커넥터 브래킷을 고정시킵니다.

4. 모뎀 커넥터 케이블을 배선합니다.

5. 모뎀 카드 케이블을 모뎀 카드에 연결합니다.

6. 설치:

a) 시스템 보드
b) ExpressCard 케이지
c) 미디어 보드(E6430/E6430 ATG 에서만 사용 가능)
d) 손목 받침대
e) 디스플레이 조립품

키보드

f)
g) 키보드 트림
h) Bluetooth 카드
i) 하드 드라이브
j) 베이스 덮개

배터리

k)

7.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

입/출력(I/O) 보드 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개
c) 하드 드라이브
d) 광학 드라이브
e) Bluetooth 카드
f) 키보드 트림

키보드

g)
h) 디스플레이 조립품
i) 손목 받침대
j) 미디어 보드(E6430/E6430 ATG 에서만 사용 가능)
k) ExpressCard 케이지
l) 시스템 보드

의 절차를 따르십시오.

35

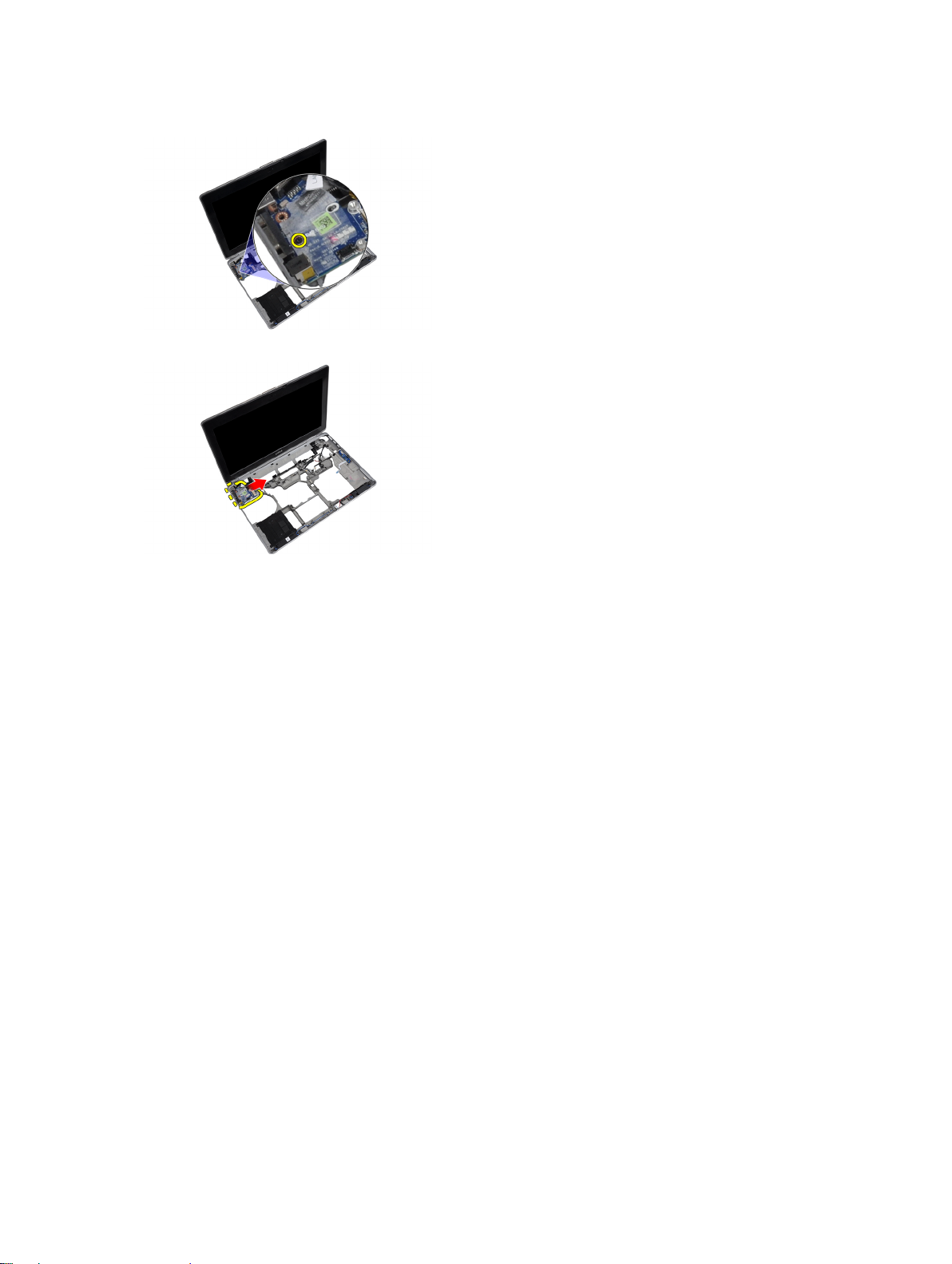

3. I/O 보드를 컴퓨터에 고정시키는 나사를 분리합니다.

4. 컴퓨터에서 I/O 보드를 분리합니다.

입/출력(I/O) 보드 설치

1. I/O 보드를 해당 칸에 놓습니다.

2. 나사를 조여 I/O 보드를 고정시킵니다.

3. 설치:
a) 시스템 보드

b) ExpressCard 케이지
c) 미디어 보드(E6430/E6430 ATG 에서만 사용 가능)
d) 손목 받침대
e) 디스플레이 조립품

키보드

f)
g) 키보드 트림
h) Bluetooth 카드
i) 하드 드라이브
j) 광학 드라이브
k) 베이스 덮개

배터리

l)

4.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

하드 드라이브 지지판 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개

의 절차를 따르십시오.

36

c) 하드 드라이브
d) Bluetooth 카드
e) 키보드 트림

키보드

f)
g) 디스플레이 조립품
h) 손목 받침대
i) 미디어 보드
j) ExpressCard 케이지
k) 시스템 보드

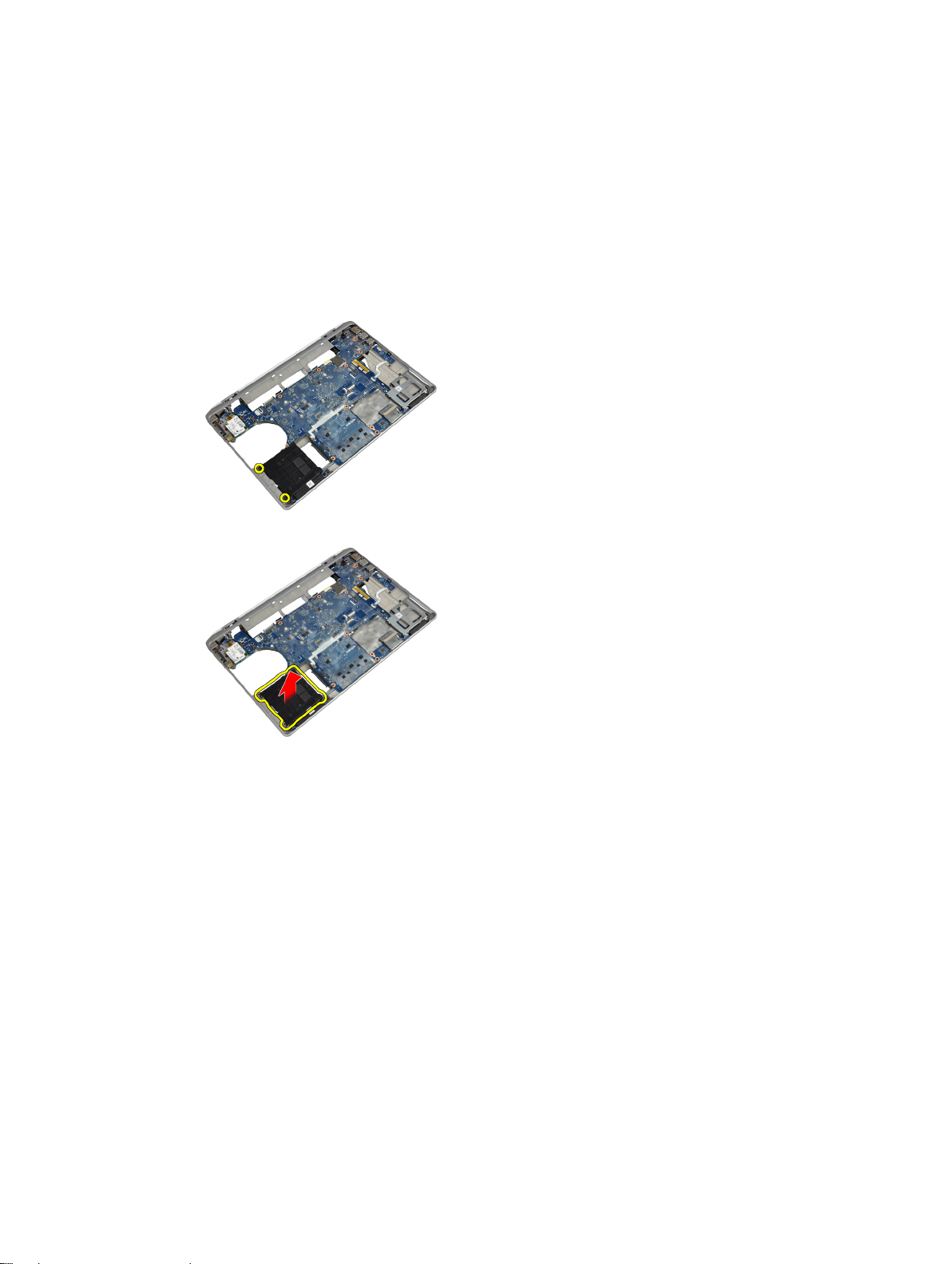

3. 하드 드라이브 지지판을 컴퓨터에 고정시키는 나사를 분리합니다.

4. 하드 드라이브 지지판을 컴퓨터에서 들어 꺼냅니다.

하드 드라이브 지지판 설치

1. 하드 드라이브 지지판을 해당 칸에 놓습니다.

2. 나사를 조여 하드 드라이브 지지판을 컴퓨터에 고정시킵니다.

3. 설치:

a) 시스템 보드
b) ExpressCard 케이지
c) 미디어 보드
d) 손목 받침대
e) 디스플레이 조립품

키보드

f)
g) 키보드 트림
h) 하드 드라이브
i) Bluetooth 카드
j) 베이스 덮개

배터리

k)

37

4.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

손목 받침대 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개
c) 하드 드라이브
d) Bluetooth 카드
e) 키보드 트림

키보드

f)

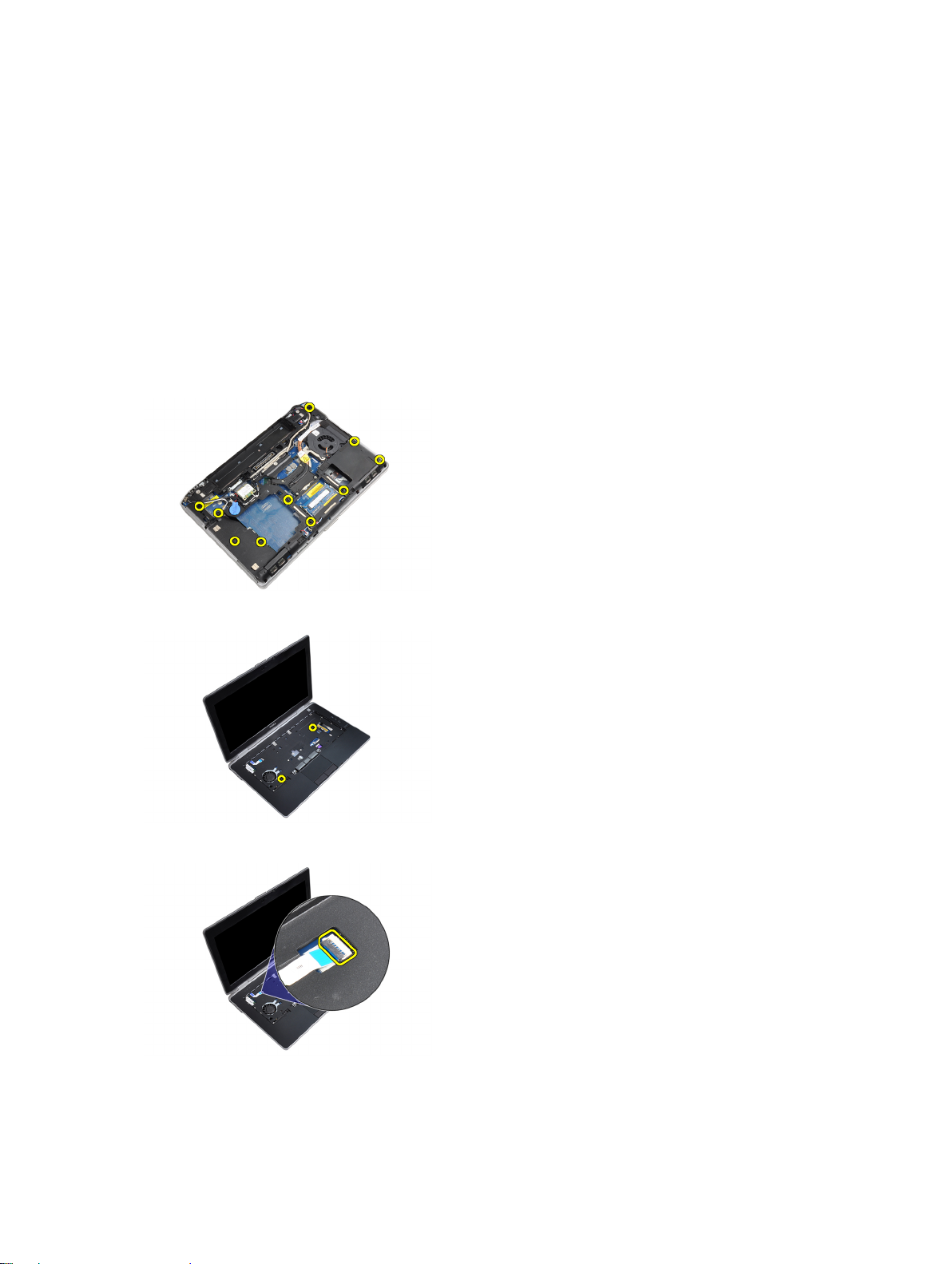

3. 손목 받침대 조립품을 컴퓨터 베이스에 고정시키는 나사를 조입니다.

의 절차를 따르십시오.

4. 컴퓨터를 뒤집고 손목 받침대 조립품을 컴퓨터에 고정시키는 나사를 분리합니다.

5. 시스템 보드에서 LED 케이블을 분리합니다.

6. 시스템 보드에서 터치패드 케이블을 분리합니다.

38

7. 시스템 보드에서 SD 카드 케이블을 분리합니다.

8. 손목 받침대를 들어 올려 컴퓨터에서 분리합니다.

손목 받침대 설치

1. 손목 받침대 조립품을 컴퓨터의 원래 위치에 맞추고 제자리에 끼웁니다.

2. 다음 케이블을 연결합니다.

a) SD 카드

터치패드

b)
c) LED

3. 손목 받침대를 컴퓨터에 고정시키는 나사를 조입니다.

4. 설치:

키보드

a)
b) 키보드 트림
c) Bluetooth 모듈
d) 하드 드라이브
e) 베이스 덮개

배터리

f)

39

5.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

시스템 보드 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개
c) 하드 드라이브
d) 광학 드라이브
e) Bluetooth 카드
f) 키보드 트림

키보드

g)
h) 디스플레이 조립품
i) 손목 받침대
j) 미디어 보드
k) ExpressCard 케이지

3. 시스템 보드의 베이스에서 코인 셀 배터리 케이블을 분리합니다.

의 절차를 따르십시오.

4. 시스템 보드의 베이스에서 카메라 케이블을 분리합니다.

5. LVDS 케이블 브래킷을 고정시키는 나사를 분리합니다.

40

6. 컴퓨터에서 LVDS 케이블 브래킷을 분리합니다.

7. 시스템 보드 후면에서 LVDS 케이블을 분리합니다.

8. 시스템 보드의 베이스에서 스피커 케이블을 분리합니다.

9. 시스템을 뒤집어 놓고 시스템 보드에서 미디어 보드 케이블을 분리합니다.

41

10. 시스템 보드를 컴퓨터에 고정시키는 나사를 분리합니다.

11. 시스템 보드 조립품의 왼쪽 가장자리를 조심스럽게 들어 45 도 각도로 올리고 시스템 보드를 오른쪽의 포트
커넥터에서 빼냅니다.

12. 시스템 보드를 후면의 커넥터 포트에서 빼내고 시스템에서 시스템 보드를 분리합니다.

42

시스템 보드 설치

1. 시스템 보드를 섀시에 놓습니다.

2. 나사를 조여 시스템 보드를 컴퓨터에 고정시킵니다.

3. 미디어 보드 케이블을 연결합니다.

4. 컴퓨터를 뒤집고 다음 케이블을 시스템 보드에 연결합니다.

스피커

a)
b) 코인 셀 배터리
c) LVDS

5. 나사를 조여 LVDS 케이블 브래킷을 고정시킵니다.

6. 설치:

a) ExpressCard 케이지
b) 미디어 보드
c) 손목 받침대
d) 디스플레이 조립품

키보드

e)
f) 키보드 트림
g) Bluetooth 카드
h) 광학 드라이브
i) 하드 드라이브
j) 베이스 덮개

배터리

k)

7.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

디스플레이 조립품 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개
c) 키보드 트림

키보드

d)

3. 지지 브래킷을 컴퓨터에 고정시키는 나사를 분리합니다.

4. 컴퓨터에서 지지 브래킷을 분리합니다.

의 절차를 따르십시오.

43

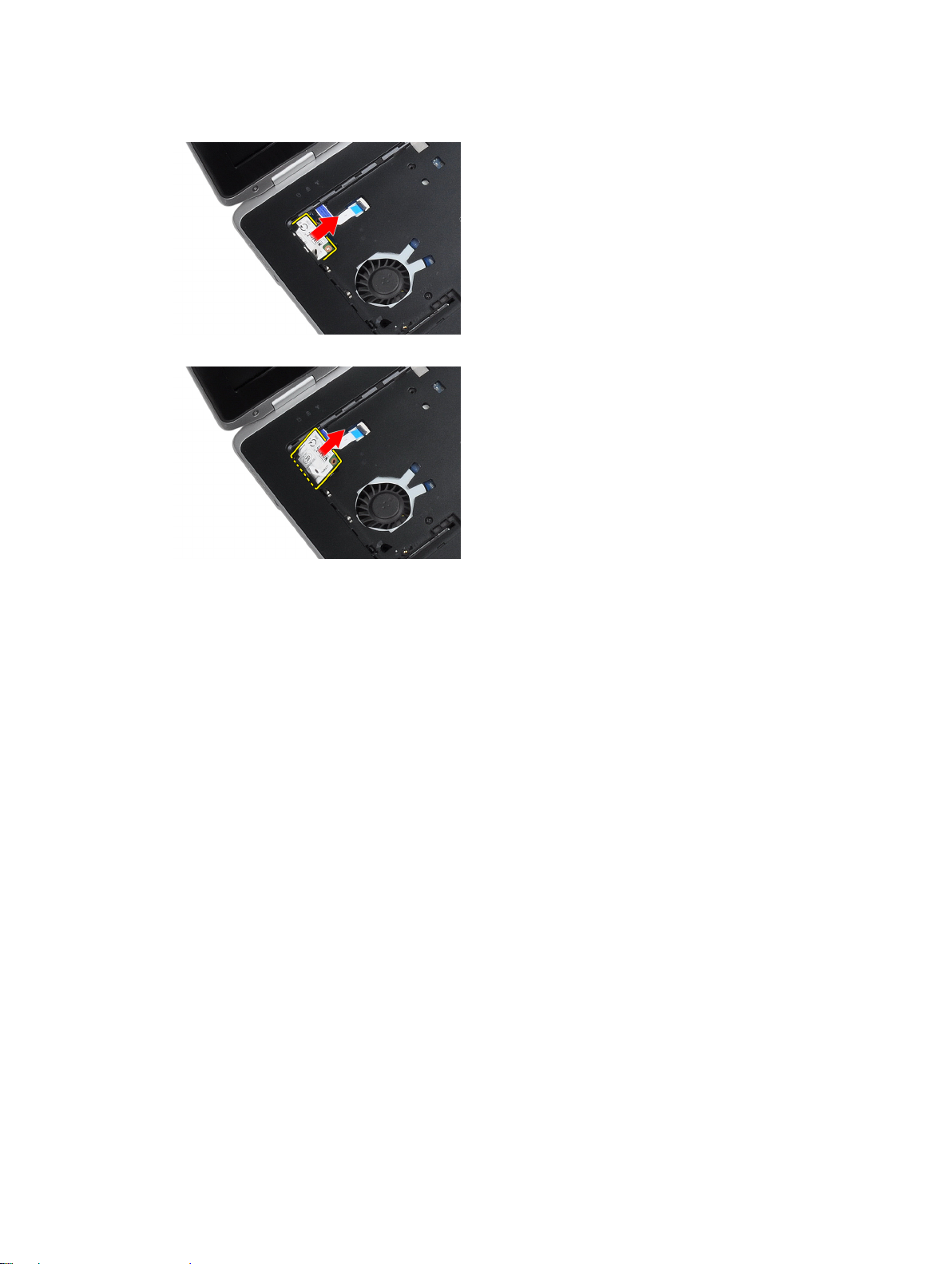

5. 탭을 위로 잡아당겨 컴퓨터에서 LVDS 케이블을 분리합니다.

6. 컴퓨터에서 카메라 케이블을 분리합니다.

7. 라우팅 채널에서 LVDS 및 카메라 케이블을 분리합니다.

8. 무선 솔루션에 연결된 안테나를 모두 분리합니다.

44

9. 라우팅 채널에서 안테나를 모두 분리합니다.

10. 디스플레이 조립품을 컴퓨터에 고정시키는 나사를 분리합니다.

11. 컴퓨터에서 디스플레이 조립품을 분리합니다.

디스플레이 조립품 설치

1. 디스플레이 조립품을 컴퓨터에 연결합니다.

2. 컴퓨터를 뒤집고 나사를 조여 디스플레이 조립품을 고정시킵니다.

45

3. 라우팅 채널을 통과시켜 안테나를 보냅니다.

4. 컴퓨터에 안테나를 연결합니다.

5. 라우팅 채널을 통과시켜 LVDS 및 카메라를 보냅니다.

6. 카메라 케이블을 컴퓨터에 연결합니다.

7. LVDS 케이블을 컴퓨터에 연결합니다.

8. LVDS 지지 브래킷을 컴퓨터의 해당 위치에 설치합니다.

9. 나사를 조여 지지 브래킷을 컴퓨터에 고정시킵니다.

10. 설치:

키보드

a)
b) 키보드 트림
c) 베이스 덮개

배터리

d)

11.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

디스플레이 베젤 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 배터리를 분리합니다.

3. 디스플레이 베젤의 하단 가장자리를 들어 올립니다.

의 절차를 따르십시오.

4. 디스플레이 베젤의 왼쪽, 오른쪽 및 상단 가장자리를 들어 올립니다.

5. 디스플레이 조립품에서 디스플레이 베젤을 분리합니다.

46

디스플레이 베젤 설치

1. 디스플레이 베젤을 디스플레이 조립품에 놓습니다.

2. 위쪽 모서리부터 시작해서 디스플레이 베젤을 누르고, 디스플레이 조립품에 끼워질 때까지 전체 베젤에 대

동일하게 작업합니다.

해

3. 디스플레이 베젤의 왼쪽 및 오른쪽 가장자리를 누릅니다.

4. 배터리를 설치합니다.

5.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

디스플레이 패널 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 디스플레이 조립품
c) 디스플레이 베젤

3. 디스플레이 패널을 디스플레이 조립품에 고정시키는 나사를 분리합니다.

의 절차를 따르십시오.

4. 디스플레이 패널을 뒤집습니다.

47

5. LVDS 케이블 커넥터 테이프를 떼어내고 LVDS 케이블을 디스플레이 패널에서 분리합니다.

6. 디스플레이 조립품에서 디스플레이 패널을 분리합니다.

디스플레이 패널 설치

1. LVDS 케이블을 연결하고 LVDS 케이블 커넥터 테이프를 붙입니다.

2. 디스플레이를 뒤집어 디스플레이 조립품에 놓습니다.

3. 나사를 조여 디스플레이 패널을 디스플레이 조립품에 고정시킵니다.

4. 설치:
a) 디스플레이 베젤
b) 디스플레이 조립품

배터리

c)

5.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

디스플레이 힌지 캡 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

48

의 절차를 따르십시오.

배터리

a)
b) 베이스 덮개
c) 하드 드라이브
d) Bluetooth 카드
e) 키보드 트림

키보드

f)
g) 디스플레이 조립품

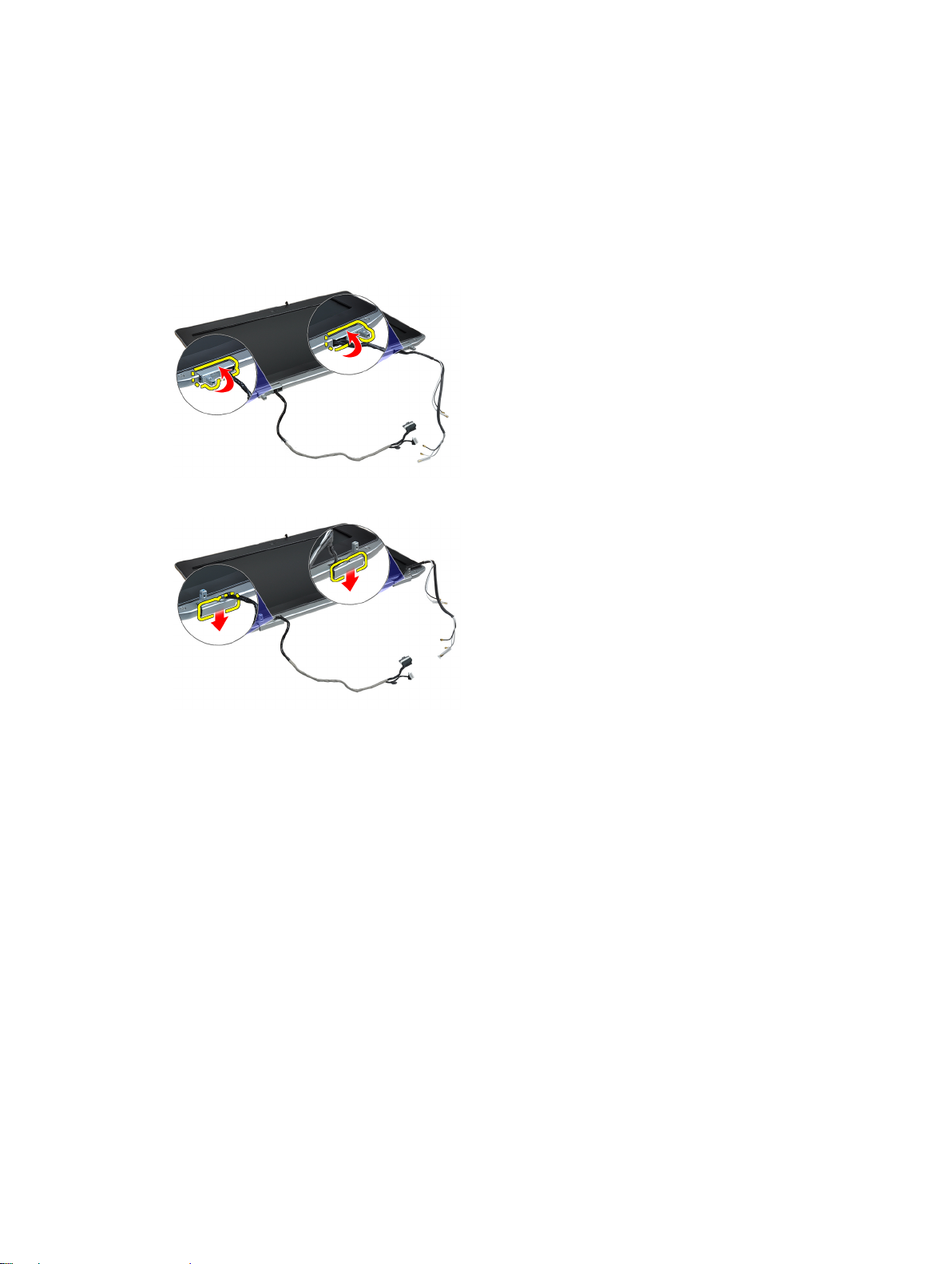

3. 왼쪽 및 오른쪽 힌지를 위쪽으로 돌려 수직 위치에 둡니다.

4. 힌지에서 힌지 캡의 가장자리를 들어 느슨하게 풀고 힌지 캡을 디스플레이 조립품에서 분리합니다.

디스플레이 힌지 캡 설치

1. 디스플레이 패널의 왼쪽 힌지 캡을 밉니다.

2. 힌지를 아래쪽으로 돌려 힌지 캡을 디스플레이 패널에 고정시킵니다.

3. 오른쪽 힌지 캡에 대해 1 단계 및 2 단계를 반복합니다.

4. 설치:

a) 디스플레이 조립품

키보드

b)
c) 키보드 트림
d) Bluetooth 카드
e) 하드 드라이브
f) 베이스 덮개

배터리

g)

5.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

49

디스플레이 힌지 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개
c) 하드 드라이브
d) Bluetooth 카드
e) 키보드 트림

키보드

f)
g) 디스플레이 조립품
h) 디스플레이 베젤
i) 디스플레이 패널

3. 디스플레이 힌지 플레이트를 디스플레이 조립품에 고정시키는 나사를 분리합니다.

의 절차를 따르십시오.

4. 디스플레이 힌지 플레이트를 분리합니다.

5. 디스플레이 힌지를 디스플레이 조립품에 고정시키는 나사를 분리합니다.

6. 디스플레이 조립품에서 디스플레이 힌지를 분리합니다.

50

디스플레이 힌지 설치

1. 디스플레이 힌지 2 개를 패널에 놓습니다.

2. 나사를 조여 디스플레이 힌지를 디스플레이 조립품에 고정시킵니다.

3. 디스플레이 힌지 플레이트를 힌지 위에 놓습니다.

4. 나사를 조여 디스플레이 힌지 플레이트를 디스플레이 조립품에 고정시킵니다.

5. 설치:

a) 디스플레이 패널
b) 디스플레이 베젤
c) 디스플레이 조립품

키보드

d)
e) 키보드 트림
f) Bluetooth 카드
g) 하드 드라이브
h) 베이스 덮개

배터리

i)

6.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

카메라 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 디스플레이 조립품
c) 디스플레이 베젤
d) 디스플레이 패널

3. LVDS 및 카메라 케이블을 카메라에서 분리합니다.

의 절차를 따르십시오.

51

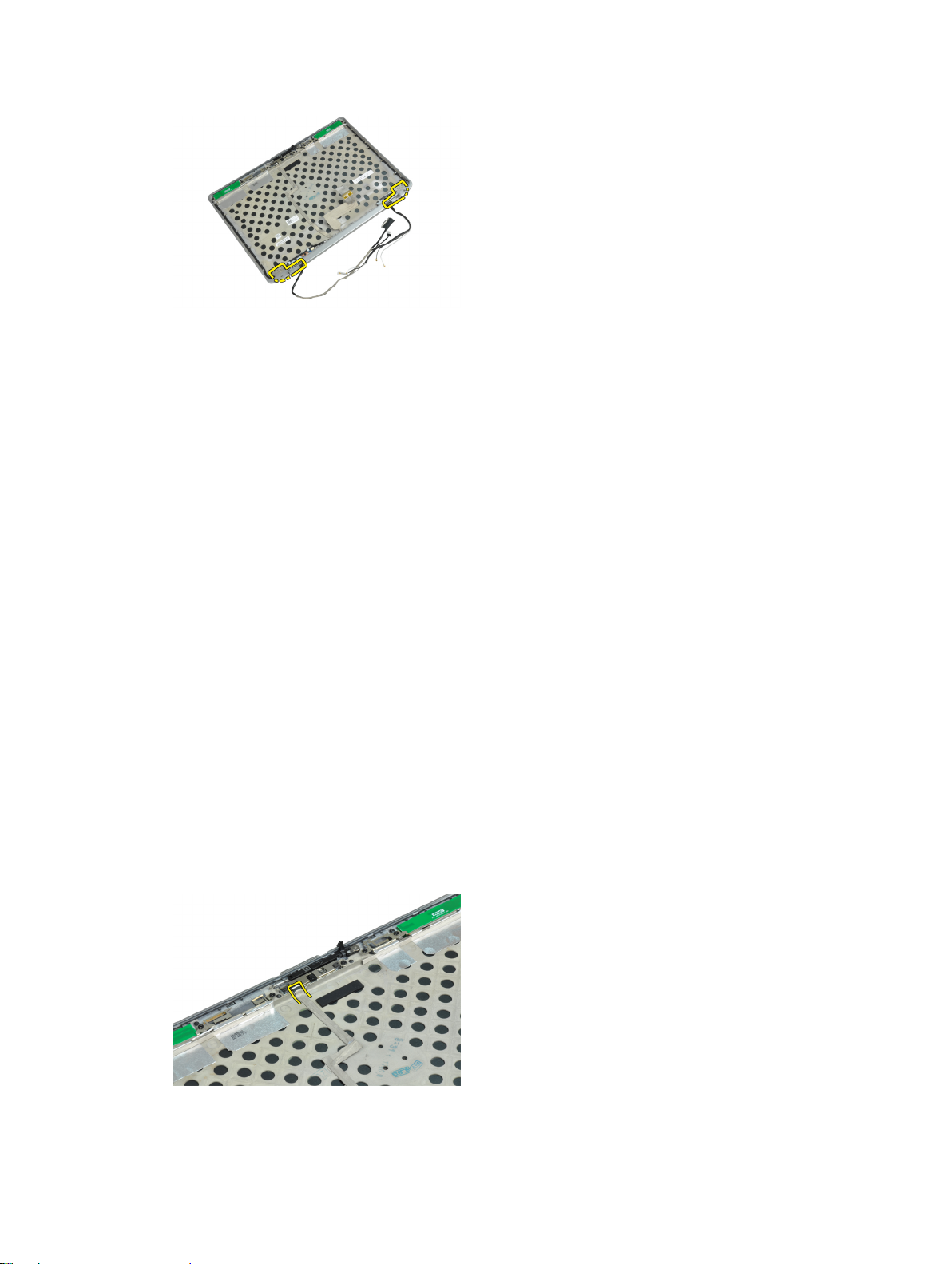

4. 카메라를 디스플레이 조립품에 고정시키는 나사를 분리합니다.

5. 디스플레이 조립품에서 카메라를 분리합니다

카메라 설치

1. 카메라를 디스플레이 패널의 해당 슬롯에 설치합니다.

2. 나사를 조여 카메라를 디스플레이 조립품에 고정시킵니다.

3. LVDS 및 카메라 케이블을 카메라에 연결합니다.

4. 설치:
a) 디스플레이 패널

b) 디스플레이 베젤
c) 디스플레이 조립품

배터리

d)

5.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

LVDS 및 카메라 케이블 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개
c) 하드 드라이브
d) Bluetooth 카드
e) 키보드 트림

키보드

f)
g) 디스플레이 조립품
h) 디스플레이 베젤
i) 디스플레이 패널

의 절차를 따르십시오.

52

j) 디스플레이 힌지

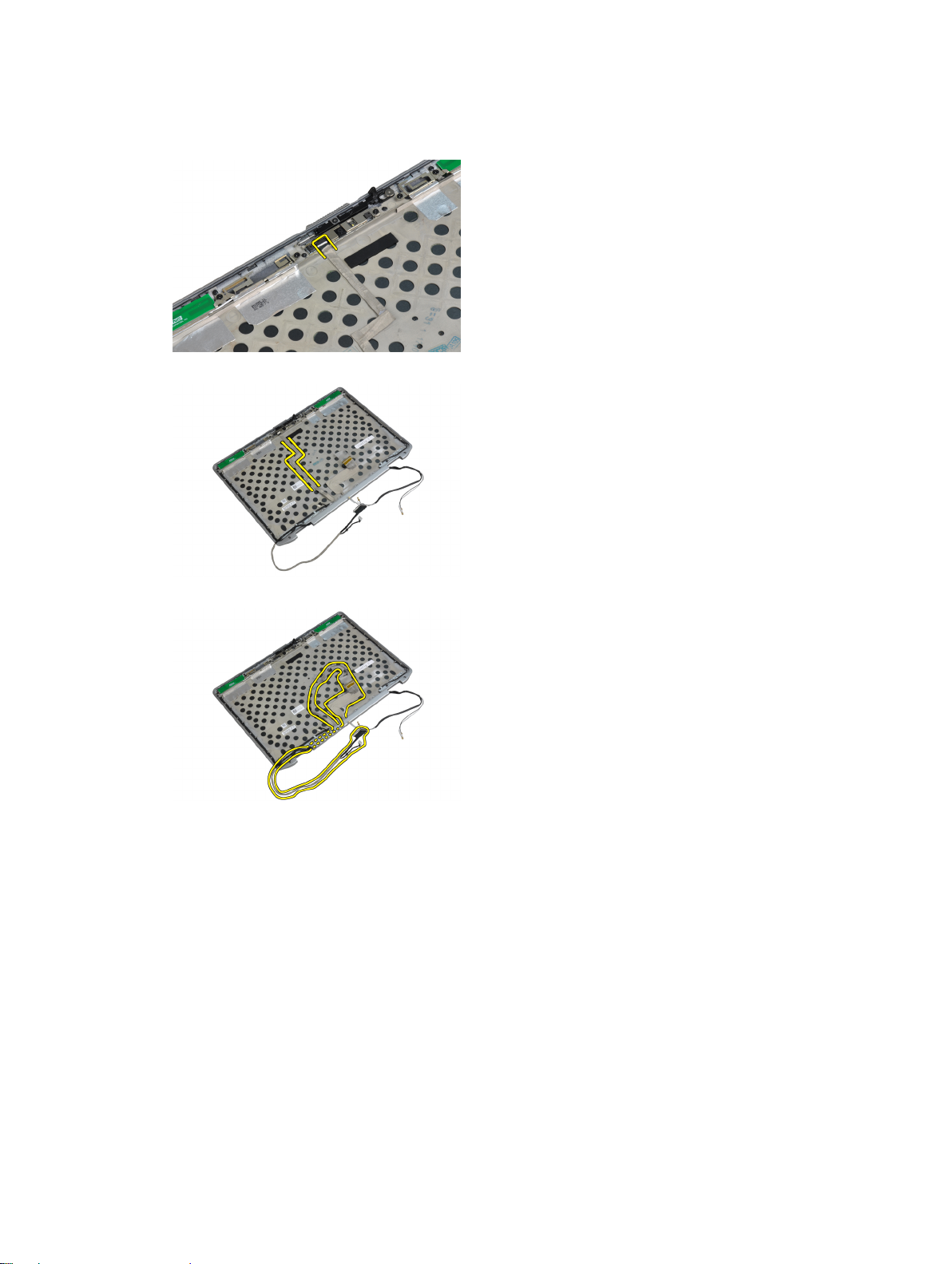

3. LVDS 및 카메라 케이블을 카메라에서 분리합니다.

4. LVDS 및 카메라 케이블을 디스플레이 조립품에 고정시키는 접착 테이프를 벗깁니다.

5. LVDS 및 카메라 케이블을 디스플레이 조립품에서 분리합니다.

LVDS 및 카메라 케이블 설치

1. LVDS 및 카메라 케이블을 디스플레이 조립품에 배선합니다.

2. 접착 테이프를 붙여 케이블을 고정시킵니다.

3. LVDS 및 카메라 케이블을 카메라에 연결합니다.

4. 설치:

a) 디스플레이 힌지
b) 디스플레이 패널
c) 디스플레이 베젤
d) 디스플레이 조립품

키보드

e)
f) 키보드 트림
g) Bluetooth 카드

53

h) 하드 드라이브
i) 베이스 덮개

배터리

j)

5.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

스피커 분리

1.

컴퓨터 내부 작업을 시작하기 전에

2. 분리:

배터리

a)
b) 베이스 덮개
c) 하드 드라이브
d) 키보드 트림

키보드

e)
f) 디스플레이 조립품
g) 손목 받침대
h) 미디어 보드(E6430/E6430 ATG 에서만 사용 가능)
i) ExpressCard 케이지
j) Bluetooth 카드
k) 시스템 보드

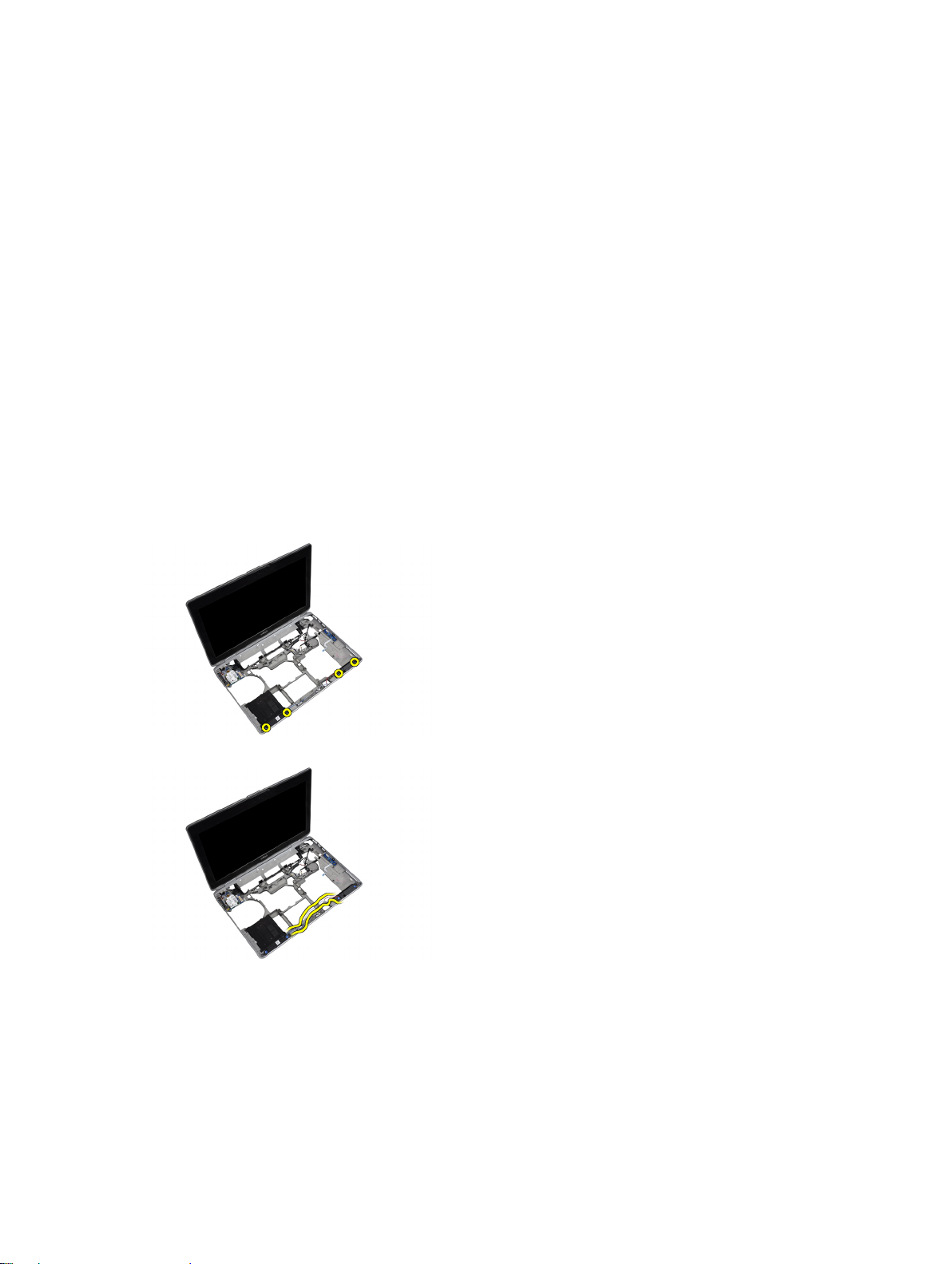

3. 스피커를 컴퓨터에 고정시키는 나사를 분리합니다.

의 절차를 따르십시오.

4. 라우팅 채널에서 스피커 케이블을 분리합니다.

5. 컴퓨터에서 스피커를 분리합니다.

54

스피커 설치

1. 스피커를 원래의 위치에 맞추고 스피커 케이블을 연결합니다.

2. 나사를 조여 스피커를 고정시킵니다.

3. 설치:

a) 시스템 보드
b) Bluetooth 카드
c) ExpressCard 케이지
d) 미디어 보드(E6430/E6430 ATG 에서만 사용 가능)
e) 손목 받침대
f) 디스플레이 조립품

키보드

g)
h) 키보드 트림
i) 하드 드라이브
j) 베이스 덮개

배터리

k)

4.

컴퓨터 내부 작업을 마친 후에

의 절차를 따릅니다.

55

56

도킹 포트 정보

도킹 포트는 랩톱을 도킹 스테이션(선택 사양)에 연결하는 데 사용됩니다.

1. 도킹 포트

3

57

58

4

시스템 설정

시스템 설정을 통해 컴퓨터 하드웨어를 관리하고 BIOS 수준의 옵션을 지정할 수 있습니다. 시스템 설정에서 다
음 작업을 수행할 수 있습니다.

• 하드웨어를 추가 또는 제거한 후 NVRAM 설정을 변경합니다.

• 시스템 하드웨어 구성을 봅니다.

• 내장형 장치를 활성화하거나 비활성화합니다.

• 성능 및 전원 관리 한계를 설정합니다.

• 컴퓨터 보안을 관리합니다.

부팅 시퀀스

부팅 시퀀스는 시스템 설정이 정의하는 부팅 장치 순서를 생략하고 직접 특정 장치(예: 광학 드라이브 또는 하드
드라이브)로 부팅할 수 있습니다. 전원 켜기 자체 테스트(POST) 중에 Dell 로고가 나타나면 다음 작업을 수행할
수 있습니다.

• <F2> 키를 눌러 시스템 설정에 액세스

• <F12> 키를 눌러 1 회 부팅 메뉴 실행

부팅할 수 있는 장치가 진단 옵션과 함께 1 회 부팅 메뉴에 장치가 표시됩니다. 부팅 메뉴 옵션은 다음과 같습니
다.

• 이동식 드라이브(사용 가능한 경우)

• STXXXX 드라이브

노트: XXX 는 SATA 드라이브 번호를 표시합니다.

• 광학 드라이브

• 진단

노트: 진단을 선택하면, ePSA 진단 화면이 표시됩니다.

시스템 설정에 액세스 하기 위한 옵션도 부팅 시퀀스 화면에 표시됩니다.

탐색 키

다음 표에는 시스템 설정 탐색 키가 표시됩니다.

노트: 대부분의 변경한 시스템 설정 옵션과 변경 사항은 기록되지만, 시스템을 다시 시작하기 전까지는 적
용되지 않습니다.

59

표 1. 탐색 키

키 탐색

위쪽 화살표 이전 필드로 이동합니다.

아래쪽 화살표 다음 필드로 이동합니다.

<Enter> 선택한 필드에서 값을 선택하거나(해당하는 경우) 필드에서 링크를 따라갑니다.

스페이스바

<Tab> 다음 포커스 영역으로 이동합니다.

<Esc> 주 화면이 보일 때까지 이전 페이지로 이동합니다. 주 화면에서 <Esc>를 누르면 저장되지

<F1> 시스템 설정 도움말 파일을 표시합니다.

드롭다운 목록을 확장 또는 축소합니다(해당하는 경우).

노트: 표준 그래픽 브라우저에 한함.

않은 변경 내용을 저장하라는 프롬프트 메시지가 나타나고 시스템을 다시 시작합니다.

시스템 설정 옵션

노트: 컴퓨터 및 설치된 장치에 따라 이 섹션에 나열된 항목이 표시될 수도 있고, 표시되지 않을 수도 있습
니다.

표 2. General(일반)

옵션 설명

System Information 이 섹션에서는 컴퓨터의 기본적인 하드웨

어 기능을 소개합니다.

• System Information(시스템 정보)

• Memory Information(메모리 정보)

• Processor Information(프로세서 정
보)

• Device Information(장치 정보)

Battery Information 배터리 충전 상태를 표시합니다.

Boot Sequence 컴퓨터에서 운영 체제를 찾는 순서를 변경

할 수 있습니다. 아래의 모든 옵션이 선택되
어 있습니다.

• Diskette Drive(디스켓 드라이브)

• Internal HDD(내장형 HDD)

• USB Storage Device(USB 저장 장치)

• CD/DVD/CD-RW Drive(CD/DVD/CD­RW 드라이브)

• Onboard NIC(온보드 NIC)

부팅 목록 옵션을 선택할 수도 있습니다. 옵
션은 다음과 같습니다.

• Legacy(레거시)(기본 설정)

• UEFI

Date/Time

날짜와 시간을 설정할 수 있습니다.

60

표 3. System Configuration(시스템 구성)

옵션 설명

Integrated NIC 내장형 네트워크 컨트롤러를 구성할 수 있

습니다. 옵션은 다음과 같습니다.

• Disabled(사용 안 함)

• Enabled(사용)

• Enabled w/PXE(PXE 와 함께 사용)(기
본 설정)

Parallel Port 도킹 스테이션의 병렬 포트가 작동하는 방

식을 정의하고 설정합니다. 병렬 포트를 다
음과 같이 설정할 수 있습니다.

• Disabled(사용 안 함)

• AT

• PS2

• ECP

Serial Port 직렬 포트 설정을 식별 및 정의합니다. 직렬

포트는 다음과 같이 설정할 수 있습니다.

• Disabled(사용 안 함)

• COM1 (기본 설정)

• COM2

• COM3

• COM4

노트: 설정이 비활성화되어 있어도 운
영체제가 리소스를 할당할 수 있습니
다

.

SATA Operation 내장형 SATA 하드 드라이브 컨트롤러를 구

성할 수 있습니다. 옵션은 다음과 같습니다.

• Disabled(사용 안 함)

• ATA

• AHCI

• RAID On(RAID 켜기)(기본 설정)

노트: SATA 가 RAID 모드를 지원하도록
구성됩니다

Drives 보드의 SATA 드라이브를 구성할 수 있습니

다. 옵션은 다음과 같습니다.

• SATA-0

• SATA-1

• SATA-4

• SATA-5

기본 설정: 모든 드라이브가 활성화됩니다.

SMART Reporting 이 필드는 시스템 시작 중 보고되는 내장형

드라이브에 대한 하드 드라이브 오류 를 제

61

옵션 설명

어합니다. 이 기술은 SMART(Self Monitoring
Analysis and Reporting Technology) 사양의
일부입니다.

• Enable SMART Reporting(스마트 보
고 사용) — 이 옵션은 기본적으로
비활성화되어 있습니다.

USB Configuration USB 구성을 지정할 수 있습니다. 옵션은 다

음과 같습니다.

• Enable Boot Support(부팅 지원 사용)

• Enable External USB Port(외부 USB

포트 사용)

기본 설정: 두 옵션 모두 활성화됩니다.

USB PowerShare USB PowerShare 기능의 동작을 구성할 수

있습니다. 이 옵션은 기본적으로 비활성화
됩니다.

• Enable USB PowerShare(USB
PowerShare 사용)

Keyboard Illumination 키보드 조명 기능의 작동 모드를 선택할 수

있습니다. 옵션은 다음과 같습니다.

• Disabled(사용 안 함)(기본 설정)

• Level is 25%(레벨: 25%)

• Level is 50%(레벨: 50%)

• Level is 75%(레벨: 75%)

• Level is 100%(레벨: 100%)

Stealth Mode Control 시스템에서 조명 및 소리를 모두 끄는 모드

를 설정할 수 있습니다. 이 옵션은 기본적으
로 비활성화됩니다.

• Enable Stealth Mode(스텔스 모드 사
용)

Miscellaneous Devices 보드의 다양한 장치를 활성화 또는 비활성

화할 수 있습니다. 옵션은 다음과 같습니다.

• Enable Internal Modem(내장형 모뎀
사용)

• Enable Microphone(마이크 사용)

• Enable eSATA Ports(eSATA 포트 사
용)

• Enable Hard Drive Free Fall
Protection(하드 드라이브 자유 낙하
보호 사용)

• Enable Module Bay(모듈 베이 사용)

• Enable ExpressCard(ExpressCard 사
용)

• Enable Camera(카메라 사용)

62

옵션 설명

• Enable Media Card(미디어 카드 사
용)

• Disable Media Card(미디어 카드 사
용 안 함)

기본 설정: 모든 장치가 활성화됩니다.

표 4. Video(비디오)

옵션 설명

LCD Brightness 주변광 센서가 꺼져 있을 때 패널 밝기를 설정할 수 있습니다.

Optimus NVIDIA Optimus 기술을 활성화 또는 비활성화할 수 있습니다.

• Enable Optimus(Optimus 사용) - 기본 설정

표 5. Security(보안)

옵션 설명

Intel TXT (LT-SX) Configuration 이 옵션은 기본적으로 비활성화되어 있습니다.

Admin Password 관리자 암호를 설정, 변경 또는 삭제할 수 있습니다.

노트: 시스템 또는 하드 드라이브 암호를 설정하기 전에 관리자 암호를
설정해야 합니다.

노트: 암호 변경이 완료되면 즉시 적용됩니다.

노트: 관리자 암호를 삭제하면 시스템 암호와 하드 드라이브 암호도 자
동으로 삭제됩니다.

노트: 암호 변경이 완료되면 즉시 적용됩니다.

기본 설정: Not set(설정되지 않음)

System Password 시스템 암호를 설정, 변경 또는 삭제할 수 있습니다.

노트: 암호 변경이 완료되면 즉시 적용됩니다.

기본 설정: Not set(설정되지 않음)

Internal HDD-0 Password 관리자 암호를 설정, 변경 또는 삭제할 수 있습니다.

기본 설정: Not set(설정되지 않음)

Strong Password 항상 강력한 암호를 설정하는 옵션을 지정할 수 있습니다.

기본 설정: Enable Strong Password(강력한 암호 사용)가 선택되지 않습니다.

Password Configuration 암호 길이를 지정할 수 있습니다. 최소 = 4, 최대 = 32

Password Bypass 설정한 경우, 시스템 및 내장 HDD 암호를 생략할 수 있는 권한을 활성화 또는

비활성화할 수 있습니다. 옵션은 다음과 같습니다.

• Disabled(사용 안 함)(기본 설정)

• Reboot bypass(재부팅 생략)

Password Change 관리자 암호를 설정한 경우, 시스템 및 하드 드라이브 암호를 변경할 수 있는

권한을 활성화 또는 비활성화할 수 있습니다

63

옵션 설명

기본 설정: Allow Non-Admin Password Changes(비관리자 암호 변경 허용)가
선택되지 않습니다.

Non-Admin Setup Changes 관리자 암호가 설정된 경우 설정 옵션에 대한 변경이 허용되는지 여부를 결

정할 수 있습니다. 이 옵션은 비활성화되어 있습니다.

• Allows Wireless Switch Changes(무선 스위치 변경 허용)

TPM Security POST 도중 TPM(Trusted Platform Module)을 활성화할 수 있습니다

기본 설정: 이 옵션이 비활성화됩니다.

CPU XD Support 프로세서의 Execute Disable(실행 비활성화) 모드를 활성화할 수 있습니다.

기본 설정: Enable CPU XD Support(CPU XD 지원 사용)

Computrace 선택 사항인 Computrace 소프트웨어를 활성화 또는 비활성화할 수 있습니

다. 옵션은 다음과 같습니다.

• Deactivate(비활성화)(기본 설정)

• Disable(사용 안 함)

• Activate(활성화)

노트: Activate(활성화) 및 Disable(사용 안 함) 옵션은 기능을 영구적으로
활성화하거나 비활성화하므로 나중에 변경할 수 없습니다.

CPU XD Support 프로세서의 Execute Disable(실행 비활성화) 모드를 활성화할 수 있습니다.

기본 설정: Enable CPU XD Support(CPU XD 지원 사용)

OROM Keyboard Access 부팅 프로세스 도중 바로 가기 키를 사용하여 옵션 ROM 구성 화면을 시작하

기 위한 액세스를 설정할 수 있습니다. 옵션은 다음과 같습니다.

• Enable(사용)(기본 설정)

• One Time Enable(1 회 사용)

• Disable(사용 안 함)

Admin Setup Lockout 관리자 암호가 설정되어 있을 때 사용자가 Setup(설정)에 들어가지 못하도록

차단할 수 있습니다.
기본 설정: Disabled(사용 안 함)

표 6. Performance(성능)

옵션 설명

Multi Core Support 이 필드는 프로세스가 하나의 코어를 활성

화할지 모든 코어를 활성화할지 여부를 지
정합니다. 일부 응용프로그램의 성능은 추
가 코어로 개선됩니다. 이 옵션은 기본적으
로

활성화되어 있습니다. 프로세서에 대한
멀티코어 지원을 활성화 또는 비활성화할
수 있습니다. 옵션은 다음과 같습니다.

• All(모두)(기본 설정)

• 1

• 2

Intel SpeedStep Intel SpeedStep 기능을 사용하거나 사용하

지 않도록 설정할 수 있습니다.

64

옵션 설명

기본 설정: Enable Intel SpeedStep(Intel

SpeedStep 사용)

C States Control 추가 프로세서 절전 상태를 활성화하거나

비활성화할 수 있습니다.
기본 설정: 옵션은 C states(C 상태), C3, C6,

Enhanced C-states(향상된 C 상태)이며 C7 옵
션은 비활성화됩니다.

Intel TurboBoost 프로세서의 Intel TurboBoost 모드를 활성화

또는 비활성화할 수 있습니다.
기본 설정: Enable Intel TurboBoost(Intel

TurboBoost 사용)

Hyper-Thread Control 프로세서의 HyperThreading 을 활성화 또는

비활성화할 수 있습니다.
기본 설정: Enabled(사용)

표 7. Power Management(전원 관리)

옵션 설명

AC Behavior AC 어댑터가 연결된 경우 컴퓨터 전원이 자동으로 켜질 수 있게 합니다. 이 옵

션은 비활성화되어 있습니다.

• Wake on AC(AC 연결 시 켜기)

Auto On Time 컴퓨터가 자동으로 켜지는 시간을 설정할 수 있습니다. 옵션은 다음과 같습니

다.

• Disabled(사용 안 함)(기본 설정)

• Every Day(매일)

• Weekdays(주중)

USB Wake Support USB 장치가 대기 모드의 컴퓨터를 재개하도록 할 수 있습니다. 이 옵션은 비

활성화되어 있습니다.

• Enable USB Wake Support(USB 재개 지원 사용)

Wireless Radio Control WLAN 및 WWAN 라디오를 제어할 수 있습니다. 옵션은 다음과 같습니다.

• Control WLAN radio(WLAN 라디오 제어)

• Control WWAN radio(WWAN 라디오 제어)

기본 설정: 두 옵션 모두 비활성화됩니다.

Wake on LAN/WLAN 이 옵션을 사용하면 특별한 LAN 신호에 의해 트리거될 때 컴퓨터가 꺼짐 상태

에서 전원을 켤 수 있습니다. 대기 상태에서 깨어나는 것은 이 설정은 무관하
며 운영체제에서 활성화해야 합니다. 이 기능은 컴퓨터가 AC 전원 공급 장치
에 연결되어 있을 때만 작동합니다.

• Disabled(사용 안 함) - LAN 또는 무선 LAN 에서 재시작 신호를 수신하
면 특별한 LAN 신호로 시스템 전원이 켜질 수 없습니다(기본 설정).

• LAN Only(LAN 만 해당) - 시스템이 특별한 LAN 신호로 전원을 켤 수 있
습니다.

• WLAN Only(WLAN 만 해당)

• LAN or WLAN(LAN 또는 WLAN)

65

옵션 설명

Block Sleep 컴퓨터가 절전 상태로 전환되지 못하게 차단할 수 있습니다. 이 옵션은 기본

적으로 비활성화됩니다.

• Block Sleep (S3)(절전(S3) 차단)

Primary Battery Configuration AC 가 연결된 경우 배터리 충전을 어떻게 사용할지 정의할 수 있습니다. 옵션

은 다음과 같습니다.

• Standard Charge(표준 충전)

• Express Charge(고속 충전)

• Predominantly AC use(주로 AC 사용)

• Auto Charge(자동 충전)(기본 설정)

• Custom Charge(사용자 정의 충전) — 배터리가 충전되어야 하는 비율
을 설정할 수 있습니다.

Battery Slice Configuration 배터리 충전 방법을 정의할 수 있습니다. 옵션은 다음과 같습니다.

• Standard Charge(표준 충전)

• Express Charge(고속 충전)(기본 설정)

표 8. POST Behavior(POST 동작)

옵션 설명

Adapter Warnings 특정 전원 어댑터가 사용되는 경우 어댑터 경고 메시지를 활성화할 수 있습니

다. 이 옵션은 기본적으로 활성화되어 있습니다.

• Enable Adapter Warnings(어댑터 경고 사용)

Mouse/Touchpad 컴퓨터에서 마우스와 터치패드 입력을 처리하는 방법을 정의할 수 있습니다.

옵션은 다음과 같습니다.

• Serial Mouse(직렬 마우스)

• PS2 Mouse(PS2 마우스)

• Touchpad/PS-2 Mouse(터치패드/PS-2 마우스)(기본 설정)

Numlock Enable 컴퓨터 부팅 시 NumLock 기능을 활성화할 수 있는지 지정합니다. 이 옵션은

기본적으로 활성화되어 있습니다.

• Enable Numlock(Numlock 사용)

Fn Key Emulation PS-2 키보드의 <Scroll Lock> 키 기능을 내부 키보드의 <Fn> 키 기능과 일치시

킵니다. 이 옵션은 기본적으로 활성화되어 있습니다.

• Enable Fn Key Emulation(Fn 키 에뮬레이션 사용)

Keyboard Errors 부팅 시 키보드 관련 오류를 보고할지 지정합니다. 이 옵션은 기본적으로 비

활성화되어 있습니다.

• Enable Keyboard Error Detection(키보드 오류 감지 사용)

POST Hotkeys BIOS 부팅 메뉴에 들어가기 위해 필요한 키입력 순서를 알려주는 사인온 화

면이 메시지를 표시할지 지정합니다.

66

옵션 설명

• Enable F12 Boot Option menu(F12 부팅 옵션 메뉴 사용) - 이 옵션은 기본
적으로 활성화되어 있습니다.

Fastboot 부팅 프로세스 속도를 높일 수 있습니다. 옵션은 다음과 같습니다.

• Minimal(최소)

• Thorough(전적으로)(기본 설정)

• Auto(자동)

표 9. Virtualization Support(가상화 지원)

옵션 설명

Virtualization 이 옵션은 VMM(Virtual Machine Monitor)이 Intel Virtualization Technology 가 제

공하는 추가 하드웨어 기능을 활용할 수 있을지 지정합니다.

• Enable Intel Virtualization Technology(인텔 가상화 기술 사용) - 기본 설
정.

VT for Direct I/O 직접 I/O 를 위한 Intel Virtualization Technology 가 제공하는 추가 하드웨어 기

능을 활용하는 VMM(Virtual Machine Monitor)을 활성화하거나 비활성화합니
다.

• Enable Intel Virtualization Technology for Direct I/O(직접 I/O 를 위한 Intel
Virtualization Technology 사용) - 기본 설정.

표 10. Wireless(무선)

옵션 설명

Wireless Switch 무선 스위치가 제어할 수 있는 무선 장치를 결정할 수 있습니다. 옵션은 다음

과 같습니다.

• WWAN

• Bluetooth

• WLAN

기본적으로 모든 옵션이 활성화됩니다.

Wireless Device Enable 무선 장치를 활성화 또는 비활성화할 수 있습니다. 옵션은 다음과 같습니다.

• WWAN

• Bluetooth

• WLAN

기본적으로 모든 옵션이 활성화됩니다.

표 11. Maintenance(유지 관리)

옵션 설명

Service Tag 컴퓨터의 서비스 태그를 표시합니다.

Asset Tag 자산 태그가 설정되지 않은 경우 사용자가 시스템 자산 태그를 만들 수 있도

록 허용합니다. 이 옵션은 기본적으로 설정되어 있지 않습니다.

67

표 12. System Logs(시스템 로그)

옵션 설명

BIOS events 시스템 이벤트 로그를 표시하며 로그를 지울 수 있습니다.

• Clear Log(로그 지우기)

BIOS

시스템 보드를 교체하거나 업데이트가 가능하다면 BIOS(시스템 설정)을 업데이트할 것을 권장합니다. 노트북
사용자는 컴퓨터 배터리가 완전히 충전되고 전원 콘센트에 연결되어 있는지 확인하십시오.

1. 컴퓨터를 다시 시작합니다.

2. support.dell.com/support/downloads 로 이동합니다.

3. 컴퓨터의 서비스 태그 또는 익스프레스 서비스 코드가 있는 경우:

4. 컴퓨터의 서비스 태그 또는 익스프레스 서비스 코드가 없는 경우에는 다음 중 하나를 선택합니다.

5. 응용 프로그램 및 드라이버 화면의 운영체제 드롭다운 목록에서 BIOS 를 선택합니다.

6. 가장 최근의 BIOS 파일을 찾고 Download File(파일 다운로드)를 클릭합니다.

7. Please select your download method below window(아래에서 선호하는 다운로드 방법을 선택하십시오)에서

8. 파일을 바탕 컴퓨터에 저장하려면 Save(저장)를 클릭합니다.

9. Run(실행)를 클릭하여 업데이트 된 BIOS 설정을 컴퓨터에 설치합니다.

업데이트

노트: 데스크탑의 경우, 컴퓨터 전면에 서비스 태그 라벨이 있습니다.

노트: 노트북은 컴퓨터의 경우, 컴퓨터 하단에 서비스 태그 라벨이 있습니다.

a) 서비스 태그 또는 익스프레스 서비스 코드를 입력하고 제출을 클릭합니다.
b) 제출을 클릭하고 5 단계를 진행합니다.

a) 내 서비스 태그 자동 인식
b) 내 제품 및 서비스 목록에서 선택
c) 모든 Dell 제품 목록에서 선택

선호하는 다운로드 방법을 선택하고 Download Now(지금 다운로드)를 클릭합니다.
File Download(파일 다운로드) 창이 나타납니다.

화면에 나타나는 지침을 따릅니다.

시스템 및 설정 암호

컴퓨터 보안을 위해 시스템 및 설정 암호를 생성할 수 있습니다.

암호 유형

시스템 암호 시스템 로그온하기 위해 입력해야 하는 암호.

설정 암호 컴퓨터의 BIOS 설정에 액세스하고 변경하기 위해 입력해야 하는 암호.

주의

: 암호 기능은 컴퓨터 데이터에 기본적인 수준의 보안을 제공합니다.

주의: 컴퓨터가 잠겨 있지 않고 사용하지 않는 경우에는 컴퓨터에 저장된 데이터에 누구라도 액세스할 수
있습니다.

노트: 컴퓨터는 시스템 및 설정 암호 기능이 비활성화인 상태로 제공됩니다.

68

설명

시스템 암호 및 설정 암호 할당

새로운 System Password(시스템 암호) 및/또는 Setup Password(설정 암호)를 할당하거나 기존의 System

Password(시스템 암호) 및/또는 Setup Password(설정 암호)를 변경할 수 있습니다. Password Status(암호 상태)가
Unlocked(잠금 해제)인 경우에만. 암호 상태가 Locked(잠금)인 경우에는 시스템 암호를 변경할 수 없습니다.

노트: 암호 점퍼가 비활성이면 기존 시스템 암호 및 설정 암호는 삭제되며 컴퓨터 로그온 시 시스템 암호를
입력할 필요가 없습니다.

시스템 설정에 들어가려면 컴퓨터의 전원이 켜진 직후, 또는 재부팅 직후에 <F2>를 누릅니다.

1. System BIOS (시스템 BIOS) 또는 System Setup(시스템 설정) 화면에서 System Security(시스템 보안)를 선택하
고 <Enter>를 누릅니다.

System Security (시스템 보안) 화면이 나타납니다.

2. System Security (시스템 보안) 화면에서 Password Status(암호 상태)가 Unlocked(잠금 해제)인지 확인합니다.

3. System Password (시스템 암호)를 선택하고 시스템 암호를 입력한 후 <Enter> 또는 <Tab>을 누릅니다..
다음 지침을 따라 시스템 암호를 할당합니다.

– 암호 길이는 최대 32 글자입니다.
– 암호에는 0 부터 9 까지의 숫자가 포함될 수 있습니다.
– 소문자만 유효하며 대문자는 사용할 수 없습니다.
– 다음 특수 문자만 사용할 수 있습니다: 공백, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

메시지에 따라 시스템 암호를 다시 입력합니다.

4. 이전에 입력한 시스템 암호를 입력하고 OK(확인)를 클릭합니다.

5. Setup Password(설정 암호)를 선택하고 시스템 암호를 입력한 후 <Enter> 또는 <Tab>을 누릅니다.
설정 암호를 입력하라는 메시지가 나타납니다.

6. 이전에 입력한 설정 암호를 입력하고 OK(확인)를 클릭합니다.

7. <Esc>와 변경 내용을 저장하라는 메시지를 누릅니다.

8. 변경 사항을 저장하려면 <Y>를 누릅니다.

컴퓨터를 다시 부팅합니다.

현재 시스템 및/또는 설정 암호를 삭제하거나 변경

기존 시스템 및/또는 설정 암호를 삭제하거나 변경하기 전에 시스템 설정의 Password Status(암호 상태)가 잠금
해제 상태인지 확인합니다. Password Status(암호 상태)가 잠금 상태이면 기존 시스템 및/또는 설정 암호를 삭제
하거나 변경할 수 없습니다.

시스템 설정에 들어가려면 컴퓨터의 전원이 켜진 직후, 또는 재부팅 직후에 <F2>를 누릅니다.

1. System BIOS (시스템 BIOS) 또는 System Setup(시스템 설정) 화면에서 System Security(시스템 보안)을 선택하
고 <Enter>를 누릅니다.

System Security (시스템 보안) 화면이 표시됩니다.

2. System Security(시스템 보안) 화면에서 Password Status(암호 상태)를 Unlocked(잠금 해제)합니다.

3. System Password(시스템 암호)를 선택하고, 기존 시스템 및/또는 설정 암호를 변경 또는 삭제한 후 <Enter>
또는 <Tab>을 누릅니다.

4. Setup Password(설정 암호)를 선택하고, 기존 시스템 및/또는 설정 암호를 변경 또는 삭제한 후 <Enter> 또는
<Tab>을 누릅니다.

69

노트: 시스템 및/또는 설정 암호를 변경하는 경우 명령에 따라 새 암호를 다시 입력합니다. 시스템 및/
또는 설정 암호를 삭제하는 경우 명령에 따라 삭제를 확인합니다.

5. <Esc>와 변경 내용을 저장하라는 메시지를 누릅니다.

6. 변경 내용을 저장하고 시스템 설정에서 나가려면 <Y>를 누릅니다.
컴퓨터를 다시 부팅합니다.

70

5

Diagnostics

컴퓨터에 문제가 있으면 Dell 의 기술 지원 팀에 문의하기 전에 먼저 ePSA 진단을 실행하십시오. 진단을 실행하
는 목적은 추가 장비의 필요성이나 데이터 손실의 위험 없이 컴퓨터 하드웨어를 테스트하기 위한 것입니다. 문
제를 스스로 해결할 수 없으면 서비스 및 지원 직원이 진단 결과로 문제 해결을 도울 수 있습니다.

강화된 사전 부팅 시스템 평가(ePSA) 진단

ePSA 진단(시스템 진단이라고도 함)은 하드웨어 전체를 점검합니다. ePSA 는 BIOS 에 내장되어 있으며 BIOS 에
의해 내부적으로 실행됩니다. 내장 시스템 진단은 특정 장치 또는 장치 그룹에 대해 다음과 같은 옵션을 제공합
니다.

• 자동으로 테스트 또는 상호 작용 모드를 실행합니다.

• 테스트를 반복합니다.

• 테스트 결과를 표시 또는 저장합니다.

• 오류가 발생한 장치에 대한 추가 정보를 제공하기 위해 추가 테스트 옵션으로 세부 검사를 실행합니다.

• 테스트가 성공적으로 완료되었음을 알리는 상태 메시지를 봅니다.

• 테스트 중 발생하는 문제를 알리는 오류 메시지를 봅니다.

주의: 시스템 진단을 사용하면 사용자의 컴퓨터만 테스트할 수 있습니다. 다른 컴퓨터에서 이 프로그램을
사용하면 유효하지 않은 결과 또는 오류 메시지가 발생할 수 있습니다.

노트: 테스트를 위한 몇 가지 특정 장치는 사용자 상호 작용을 요구합니다. 진단 테스트를 수행할 때는 사용
자가 항상 컴퓨터 터미널에 위치하는지 확인하십시오.

1. 컴퓨터를 켭니다.

2. 컴퓨터가 부팅될 때 Dell 로고가 나타나면 <F12> 키를 누릅니다.

3. 부팅 메뉴 화면에서 Diagnostics 옵션을 선택합니다.

컴퓨터에서 감지되는 모든 장치 목록을 나열하는 Enhanced Pre-boot System Assessment (강화된 사전 부팅
시스템 평가) 창이 표시됩니다. 진단이 감지되는 모든 장치에서 테스트를 시작합니다.

4. 특정 장치에서만 진단 테스트를 실행하려면 <Esc>를 누른 다음 Yes(예)를 눌러 진단 테스트를 중지합니다.

5. 왼쪽 창에서 장치를 선택하고 Run Tests(테스트 실행)을 클릭합니다.

6. 문제가 발생하면 오류 코드가 표시됩니다.

오류 코드를 확인하고 Dell 에 문의하십시오.

71

72

6

컴퓨터 문제 해결

컴퓨터가 작동되는 동안 진단 표시등, 경고음 코드, 오류 메시지와 같은 표시기를 사용하여 컴퓨터의 문제를 해
결할 수 있습니다.

장치 상태 표시등

표

13. 장치 상태 표시등

컴퓨터가 켜질 때 켜지고 컴퓨터가 전원 관리 모드이면 깜박입니다.

컴퓨터가 데이터를 읽거나 쓸 때 켜집니다.

배터리 충전 상태를 나타내기 위해 계속 켜져 있거나 깜박입니다.

무선 네트워킹이 활성화될 때 켜집니다.

장치 상태 LED 는 일반적으로 키보드의 상단 또는 왼쪽에 있습니다. 이 LED 는 저장 장치, 배터리 및 무선 장치의
연결 및 작동을 표시하는 데 사용됩니다. 또한 시스템에 장애가 있을 경우 진단 도구로 사용될 수도 있습니다.

다음 표에는 오류가 발생할 경우의 LED 코드를 읽는 방법이 나와 있습니다.

표

14. LED 표시등

저장 장치 LED 전원 LED 무선 LED 오류 설명

깜박임 켜짐 켜짐

켜짐 깜박임 켜짐

깜박임 깜박임 깜박임

깜박임 깜박임 켜짐

깜박임 깜박임 꺼짐

깜박임 꺼짐 깜박임

켜짐 깜박임 깜박임

깜박임 켜짐 깜박임

꺼짐 깜박임 깜박임

꺼짐 깜박임 꺼짐

배터리

컴퓨터가 전원 콘센트에 연결되어 있는 경우, 배터리 표시등은 다음과 같이 동작합니다.

상태 표시등

프로세서 오류가 발생했을 수 있습니다.

메모리 모듈은 감지되었지만 오류가 발생했습니다.

시스템 보드 오류가 발생했습니다.

그래픽 카드/비디오 오류가 발생했을 수 있습니다.

시스템이 하드 드라이브 초기화에 실패했거나 옵션 ROM
초기화에 실패했습니다.

초기화 도중 USB 컨트롤러에 문제가 발생했습니다.

메모리 모듈이 설치되지 않았고 감지되지 않습니다.

초기화 도중 디스플레이에 문제가 발생했습니다.

모뎀 때문에 시스템이 POST 를 완료하지 못합니다.

메모리를 초기화하지 못했거나 지원되지 않는 메모리입
니다.

73

주황색 표시등
과 흰색 표시등
이 번갈아가며
깜박임

승인되지 않았거나 지원되지 않는, Dell 제품이 아닌 AC 어댑터가 노트북에 연결되어 있
습니다.

주황색 표시등
이 깜박이고 흰
색 표시등이 켜
져 있음

계속 깜박이는
황색 표시등

표시등 꺼짐 AC 어댑터를 사용하는 경우 배터리가 완전 충전 모드에 있습니다.

흰색 표시등 켜
짐

AC 어댑터를 사용하는 경우 일시적인 배터리 오류가 발생했습니다.

AC 어댑터를 사용하는 경우 치명적인 배터리 오류가 발생했습니다.

AC 어댑터를 사용하는 경우 배터리가 충전 모드에 있습니다.

74

기술 사양

노트: 제공되는 제품은 지역에 따라 다를 수 있습니다. 다음은 현지 법률에 따라 컴퓨터와 함께 제공되어야
하는 사양입니다. 컴퓨터 구성에 대한 자세한 내용은 시작 → 도움말 및 지원을 클릭하고 컴퓨터에 대한 정
보를 확인할 수 있는 옵션을 선택하십시오.

표

15. 시스템 정보

특징 사양

7

칩셋

DRAM 버스 너비 64 비트

플래시 EPROM SPI 32 MB, 64 MB

PCIe Gen1 버스 100 MHz

외부 버스 주파수 DMI(5 GT/s)

표 16. 프로세서

특징 사양

종류

L3 캐시 최대 8MB

표 17. 메모리

특징 사양

메모리 커넥터 SODIMM 슬롯 2 개

메모리 용량 1 GB, 2 GB, 4 GB

모바일 Intel 7 시리즈 칩셋(Intel QM77)

• Intel 코어 i3 시리즈

• Intel 코어 i5 시리즈

• Intel 코어 i7 시리즈

메모리 종류 DDR3 SDRAM(1600 MHz)

최소 메모리 2 GB

최대 메모리 16 GB

표 18. 오디오

특징 사양

종류

컨트롤러

4 채널 고품질 오디오

IDT92HD93

75

특징 사양

스테레오 변환

24 비트(아날로그 대 디지털, 디지털 대 아날로그)

인터페이스:

내장형

외부

스피커

고품질 오디오

마이크 입력/스테레오 헤드폰/외부 스피커 커넥터

2 개

내장 스피커 증폭기 채널당 1 W(RMS)

볼륨 조절 키보드 기능 키, 프로그램 메뉴

표 19. 비디오

특징 사양

종류

컨트롤러

시스템 보드에 내장

• Intel HD 그래픽

• NVidia 독립형 그래픽

표 20. 통신

특징 사양

네트워크 어댑터

10/100/1000 Mb/s 이더넷(RJ-45)

무선

내장형 WLAN(무선 근거리 통신망) 및 WWAN(무선 광역 통신
망)

표 21. 포트 및 커넥터

특징 사양

오디오

비디오

마이크/스테레오 헤드폰/스피커 커넥터 1 개

• 15 핀 VGA 커넥터 1 개

• 19 핀 HDMI 커넥터

네트워크 어댑터 RJ-45 커넥터 1 개

USB 2.0

• 4 핀 USB 2.0 호환 커넥터 1 개

• eSATA/USB 2.0 호환 커넥터 1 개

USB 3.0 2 개

메모리 카드 판독기 8-in-1 메모리 카드 판독기 1 개

도킹 포트 1 개

가입자 식별 모듈(SIM) 카드 1 개

76

표 22. 비접촉식 스마트 카드

특징 사양

지원되는 스마트 카드/기술

ISO14443A — 106 kbps, 212 kbps, 424 kbps 및 848 kbps ISO14443B
— 106 kbps, 212 kbps, 424 kbps 및 848 kbps ISO15936 HID iClass
FIPS201 NXP Desfire, HID iClass FIPS201 NXP Desfire

표 23. 디스플레이

특징 사양

종류

크기

Latitude E6430 14.0"

Latitude E6530 15.6"

Latitude E6430 ATG 14.0"

치수:

Latitude E6430:

높이

너비

대각선

192.50 mm(7.57 인치)

324 mm(12.75 인치)

355.60 mm(14.00 인치)

• HD(1366x768), WLED

• HD+(1600 x 900)

• FHD(1920 x 1080)

작동 영역(X/Y) 309.40 mm x 173.95 mm

최대 해상도

• 1366 x 768 픽셀

• 1600 x 900 픽셀

최대 밝기 200 니트

Latitude E6530:

높이

너비

대각선

210 mm(8.26 인치)

360mm(14.17 인치)

394.24 mm(15.60 인치)

작동 영역(X/Y) 344.23 mm x 193.54 mm

최대 해상도

• 1366 x 768 픽셀

• 1600 x 900 픽셀

• 1920 x 1080 픽셀

최대 밝기 220 니트

Latitude E6430 ATG:

77

특징 사양

높이

너비

대각선

192.5 mm(7.57 인치)

324 mm(12.75 인치)

355.60 mm(14.00 인치)

작동 영역(X/Y) 357.30 mm x 246.50 mm

최대 해상도 1366 x 768 픽셀

최대 밝기 730 니트

작동 각도 0° (닫힌 상태) ~ 180°

화면 주사율 60 Hz

최소 가시 각도:

Latitude E6430 / Latitude E6530:

가로

세로

+/- 40°

+10°/-30°

Latitude E6430 ATG:

가로

세로

+/- 50°

+/- 40°

픽셀 피치:

Latitude E6430 0.2265 mm x 0.2265 mm

Latitude E6530 0.252 mm x 0.252 mm

표 24. 키보드

특징 사양

키 개수

미국: 86 개, 영국: 87 개, 브라질: 87 개, 일본: 90 개

노트: Latitude E6530 의 경우 숫자 키패드를 사용할 수 있
습니다.

레이아웃

표 25. 터치패드

QWERTY/AZERTY/Kanji

특징 사양

작동 영역:

X 축 80.00 mm

Y 축 45.00 mm

78

표 26. 배터리

특징 사양

종류

• 4 셀(40 WHr) 리튬 이온 배터리(Express Charge 지원)(일부
국가에만 해당)

• 6 셀(60 WHr) 리튬 이온 배터리(Express Charge 지원)

• 9 셀(97 WHr) 리튬 이온 배터리(Express Charge 지원)

• 9 셀(87 WHr) 리튬 이온 배터리

치수:

4 셀/6 셀:

깊이

높이

너비

48.08 mm(1.90 인치)

20.00 mm(0.79 인치)

208.00 mm(8.18 인치)

9 셀:

깊이

높이

너비

71.79 mm(2.83 인치)

20.00 mm(0.79 인치)

214.00 mm(8.43 인치)

무게:

4 셀 240.00 g(0.53 파운드)

6 셀 344.73 g (0.76 파운드)

9 셀 508.02 g(1.12 파운드)

전압:

4 셀 14.80 VDC

6 셀/9 셀 11.10 VDC

온도 범위:

작동 시 0 °C ~ 35 °C(32 °F ~ 95 °F)

비작동 시 –40 °C ~ 65 °C(–40 °F ~ 149 °F)

코인 셀 배터리 3 V CR2032 리튬 코인 셀

표 27. AC 어댑터

특징 사양

종류

65 W STD 및 65 W BFR/PVC Free d90 W 어댑터

입력 전압 100 VAC ~ 240 VAC 100 VAC ~ 240 VAC

입력 전류(최대) 1.50 A 1.60 A

입력 주파수 50 Hz ~ 60 Hz 50 Hz ~ 60 Hz

79

특징 사양

출력 전원 65 W 90 W

출력 전류 3.34 A(연속) 4.62 A(연속)

정격 출력 전압 19.5 +/– 1.0 VDC 19.5 +/– 1.0 VDC

온도 범위:

작동 시 0 °C ~ 40 °C(32 °F ~ 104 °F) 0 °C ~ 40 °C(32 °F ~ 104 °F)

비작동 시 –40 °C ~ 70 °C(–40 °F ~ 158 °F) –40 °C ~ 70 °C(–40 °F ~ 158 °F)

표 28. 물리적 사양

특징

높이

너비

깊이

무게

표 29. 환경적 특성

Latitude E6430 Latitude E6530 Latitude E6430 ATG

26.90~32.40mm(1.06~1.27 인치) 28.40 ~ 34.20 mm(1.11 ~ 1.35 인치)29.50 ~ 37.70 mm(1.16 ~ 1.48 인

352.00mm(13.86 인치) 384.00mm(15.12 인치) 포트 덮개 포함:

241.00mm(9.49 인치) 258.00mm(10.16 인치) 포트 덮개 포함: 247.40mm(9.74

2.02 kg(4.45 파운드) 2.47 kg(5.44 파운드) 2.74 kg(6.04 파운드)

특징 사양

온도:

작동 시 0 °C ~ 35 °C(32 °F ~ 95 °F)

보관 시 –40 °C ~ 65 °C(–40 °F ~ 149 °F)

상대 습도(최대):

작동 시 10 % ~ 90 %(비응축)

보관 시 5 % ~ 95 %(비응축)

고도(최대):

치)

359.20mm(14.14 인치)

인치)

작동 시 –15.24 m ~ 3,048 m(–50 피트 ~ 10,000 피트)

비작동 시 –15.24 m ~ 10,668 m(–50 피트 ~ 35,000 피트)

공기 오염 수준 ISA-71.04–1985 의 규정에 따른 G1

80

Dell 에 문의하기

판매, 기술 지원 또는 고객 서비스 문제에 대해 Dell 에 문의하려면 다음 방법을 이용하실 수 잇습니다.

1. support.dell.com 을 방문하십시오.

2. 페이지 맨 아래의 Choose a Country/Region(국가/지역 선택) 드롭다운 메뉴에서 국가 또는 지역을 확인합니
다.

3. 페이지 왼쪽에서 Contact Us(문의하기)를 클릭합니다.

4. 원하는 서비스 또는 지원 링크를 선택합니다.

5. Dell 에 문의하는 데 편리한 방법을 선택합니다.

8

81
