Dell Latitude E6420 和 E6420 ATG 所有者
手册
管制型号 P15G
管制类型 P15G001, P15G002
注、警告和严重警告
备注: “注”表示可以帮助您更好地使用计算机的重要信息。
小心: “小心”表示如果不遵循说明，就有可能损坏硬件或导致数据丢失。
警告: “严重警告”表示可能会造成财产损失、人身伤害甚至死亡。
本文中的信息如有更改，恕不另行通知。
© 2011 Dell Inc. 版权所有，翻印必究。
未经 Dell Inc. 书面许可，严禁以任何形式复制这些材料。
本文中使用的商标：
Latitude ON™、 OptiPlex™、 Vostro™ 和 Wi-Fi Catcher™ 是 Dell Inc. 的商标。 Intel®、 Pentium®、 Xeon®、
Core™、 Atom™、 Centrino® 和 Celeron® 是 Intel Corporation 在美国和/或其他国家或地区的注册商标。
AMD® 是注册商标， AMD Opteron™、 AMD Phenom™、 AMD Sempron™、 AMD Athlon™、 ATI Radeon™ 和
ATI FirePro™ 是 Advanced Micro Devices, Inc. 的商标。 Microsoft®、 Windows®、 MS-DOS®、
Windows Vista®、Windows Vista 开始按钮和 Office Outlook® 是 Microsoft Corporation 在美国和/或其他
国家或地区的注册商标。 Blu-ray Disc™ 是 Blu-ray Disc Association (BDA) 拥有的商标，经其许可在磁
盘和播放器上使用。 Bluetooth® 文字标记是 Bluetooth® SIG, Inc. 拥有的注册商标，Dell Inc. 经其许可
使用这些标记。 Wi-Fi® 是 Wireless Ethernet Compatibility Alliance, Inc. 的注册商标。
本出版物中述及的其他商标和商品名称是指拥有相应标记和名称的公司或其制造的产品。Dell Inc.
对不属于自己的商标和商品名称不拥有任何所有权。
2011 – 07
Rev. A00
Dell™、 DELL 徽标、 Dell Precision™、 Precision ON™、ExpressCharge™、 Latitude™、
目录
注、警告和严重警告.................................................................................2
章 1. 拆装计算机..........................................................................................9
拆装计算机内部组件之前..............................................................................................9
建议工具.........................................................................................................................10
关闭计算机....................................................................................................................10
拆装计算机内部组件之后............................................................................................11
章 2. ATG 手柄.............................................................................................13
卸下 ATG 手柄................................................................................................................13
安装 ATG 手柄................................................................................................................14
章 3. ATG 端口盖........................................................................................15
卸下 ATG 端口盖............................................................................................................15
安装 ATG 端口盖............................................................................................................16
章 4. 调制解调器连接器插头.................................................................17
卸下调制解调器连接器插头........................................................................................17
安装调制解调器连接器插头........................................................................................18
章 5. ExpressCard........................................................................................19
卸下 ExpressCard...........................................................................................................19
安装 ExpressCard...........................................................................................................19
章 6. 电池.....................................................................................................21
卸下电池.........................................................................................................................21
安装电池.........................................................................................................................22
章 7. 用户识别模块 (SIM) 卡...................................................................23
卸下用户识别模块 (SIM) 卡.........................................................................................23
安装用户识别模块 (SIM) 卡.........................................................................................24
章 8. 安全数字 (SD) 卡..............................................................................25
卸下安全数字 (SD) 卡....................................................................................................25
安装安全数字 (SD) 卡....................................................................................................25
章 9. 基座盖.................................................................................................27
卸下基座盖....................................................................................................................27
安装基座盖....................................................................................................................28
章 10. 硬盘驱动器......................................................................................29
卸下硬盘驱动器............................................................................................................29
安装硬盘驱动器............................................................................................................30
章 11. 光盘驱动器......................................................................................31
卸下光盘驱动器............................................................................................................31
安装光盘驱动器............................................................................................................34
章 12. 内存卡...............................................................................................35
卸下内存卡....................................................................................................................35
安装内存卡....................................................................................................................36
章 13. 无线局域网 (WLAN) 卡.................................................................37
卸下无线局域网 (WLAN) 卡..........................................................................................37
安装无线局域网 (WLAN) 卡..........................................................................................38
章 14. 无线广域网 (WWAN) 卡...............................................................39
卸下无线广域网 (WWAN) 卡........................................................................................39
安装无线广域网 (WWAN) 卡........................................................................................40
章 15. 币形电池..........................................................................................41
卸下币形电池................................................................................................................41
安装币形电池................................................................................................................42
章 16. 散热器...............................................................................................43
卸下散热器....................................................................................................................43
安装散热器....................................................................................................................45
章 17. Bluetooth 卡.....................................................................................47
卸下 Bluetooth 卡...........................................................................................................47
安装 Bluetooth 卡...........................................................................................................48
章 18. 键盘装饰条......................................................................................49
卸下键盘装饰条............................................................................................................49
安装键盘装饰条............................................................................................................50
章 19. 键盘...................................................................................................51
卸下键盘.........................................................................................................................51
安装键盘.........................................................................................................................54
章 20. 调制解调器卡.................................................................................55
卸下调制解调器卡........................................................................................................55
安装调制解调器卡........................................................................................................57
章 21. 掌垫...................................................................................................59
卸下掌垫部件................................................................................................................59
安装掌垫部件................................................................................................................62
章 22. 智能卡读取器.................................................................................63
卸下智能卡....................................................................................................................63
安装智能卡....................................................................................................................65
章 23. 介质板...............................................................................................67
卸下介质板....................................................................................................................67
安装介质板....................................................................................................................69
章 24. ExpressCard 固定框架...................................................................71
卸下 ExpressCard 固定框架..........................................................................................71
安装 ExpressCard 固定框架..........................................................................................72
章 25. 系统板组件......................................................................................73
卸下系统板....................................................................................................................73
安装系统板....................................................................................................................78
章 26. 扬声器...............................................................................................79
卸下扬声器....................................................................................................................79
安装扬声器....................................................................................................................81
章 27. 调制解调器连接器........................................................................83
卸下调制解调器连接器................................................................................................83
安装调制解调器连接器................................................................................................87
章 28. Input/Output 面板............................................................................89
卸下 Input/Output (I/O) 板...............................................................................................89
安装 Input/Output (I/O) 板...............................................................................................91
章 29. DC-In 端口........................................................................................93
卸下 DC-in 端口..............................................................................................................93
安装 DC-In 端口..............................................................................................................96
章 30. 显示屏部件......................................................................................97
卸下显示屏部件............................................................................................................97
安装显示屏部件............................................................................................................99
章 31. 显示屏铰接部件...........................................................................101
卸下显示屏铰接护盖..................................................................................................101
安装显示屏铰接护盖..................................................................................................104
章 32. 显示屏挡板....................................................................................105
卸下显示屏挡板..........................................................................................................105
安装显示屏挡板..........................................................................................................106
章 33. 显示屏面板....................................................................................107
卸下显示屏面板..........................................................................................................107
安装显示屏面板..........................................................................................................109
章 34. 显示屏支架....................................................................................111
卸下显示屏支架..........................................................................................................111
安装显示屏支架..........................................................................................................111
章 35. 摄像头.............................................................................................113
卸下摄像头..................................................................................................................113
安装摄像头..................................................................................................................114
章 36. 规格.................................................................................................115
技术规格.......................................................................................................................115
章 37. 系统设置程序...............................................................................123
设置程序概览..............................................................................................................123
进入系统设置程序......................................................................................................123
系统设置程序菜单选项..............................................................................................123
章 38. 诊断程序........................................................................................135
诊断 LED 代码..............................................................................................................135
电池状态指示灯..........................................................................................................136
设备状态指示灯..........................................................................................................136
章 39. 与 Dell 联络....................................................................................137
与 Dell 联络..................................................................................................................137
8
拆装计算机 1
拆装计算机内部组件之前
遵循以下安全原则有助于防止您的计算机受到潜在损坏，并有助于确保您
的人身安全。除非另有说明，否则在执行本说明文件中所述的每个步骤
前，都要确保满足以下条件：
• 已执行拆装计算机的步骤。
• 已经阅读了计算机附带的安全信息。
• 以相反顺序执行拆卸步骤可以更换组件或安装单独购买的组件。
警告: 拆装计算机内部组件之前，请阅读计算机附带的安全信息。有关安全最
佳实践的其他信息，请参阅 www.dell.com/regulatory_compliance 上的“合规性
主页”。
小心: 多数维修只能由经过认证的维修技术人员进行。您只能根据产品说明
文件的授权，或者在联机或电话服务和支持小组指导下，进行故障排除和简
单的维修。未经 Dell 授权的维修所造成的损坏不在保修范围内。请阅读并遵
循产品附带的安全说明。
小心: 为防止静电放电，请使用接地腕带或不时触摸未上漆的金属表面（例如
计算机背面的连接器）以导去身上的静电。
小心: 组件和插卡要轻拿轻放。请勿触摸组件或插卡上的触点。持拿插卡
时，应持拿插卡的边缘或其金属固定支架。持拿处理器等组件时，请持拿其
边缘，而不要持拿插针。
小心: 断开电缆连接时，请握住电缆连接器或其推拉卡舌将其拔出，而不要硬
拉电缆。某些电缆的连接器带有锁定卡舌；如果要断开此类电缆的连接，请
先向内按压锁定卡舌，然后再将电缆拔出。在拔出连接器的过程中，请保持
两边对齐以避免弄弯任何连接器插针。另外，在连接电缆之前，请确保两个
连接器均已正确定向并对齐。
备注: 您的计算机及特定组件的颜色可能与本说明文件中所示颜色有所不同。
为避免损坏计算机，请在开始拆装计算机内部组件之前执行以下步骤。
1. 确保工作表面平整、整洁，以防止刮伤主机盖。
2. 关闭计算机（请参阅
关闭计算机
）。
3. 如果已将计算机连接至诸如可选的介质基座或电池片等对接设备（已
对接），请断开对接。
9
小心: 要断开网络电缆的连接，请先从计算机上拔下网络电缆，再将其从网络
设备上拔下。
断开计算机上所有网络电缆的连接。
4.
断开计算机和所有连接的设备与各自电源插座的连接。
5.
6. 关闭显示屏并翻转计算机，使其上部朝下放在平整的工作表面上。
备注: 为避免损坏系统板，必须在维修计算机之前取出主电池。
取出主电池。
7.
翻转计算机使其上部朝上。
8.
打开显示屏。
9.
按电源按钮以导去系统板上的残留电量。
10.
小心: 为防止触电，请始终在打开显示屏之前断开计算机与电源插座的连接。
小心: 触摸计算机内部任何组件之前，请先触摸未上漆的金属表面（例如计算
机背面的金属）以导去身上的静电。在操作过程中，请不时触摸未上漆的金
属表面，以导去静电，否则可能损坏内部组件。
11. 从相应的插槽中卸下所有已安装的 ExpressCard 或智能卡。
建议工具
执行本说明文件中的步骤可能要求使用以下工具：
• 小型平口螺丝刀
• 0 号梅花槽螺丝刀
• 1 号梅花槽螺丝刀
• 小型塑料划片
• 快擦写 BIOS 更新程序 CD
关闭计算机
小心: 为避免数据丢失，请在关闭计算机之前，保存并关闭所有打开的文件，
并退出所有打开的程序。
1. 关闭操作系统：
• 在 Windows Vista 中：
单击开始 ，然后单击开始菜单右下角的箭头（如下所示），再
单击关机。
10
• 在 Windows XP 中：
单击开始 → 关闭计算机 → 关机 。关闭操作系统过程结束后，计算
机将关闭。
确保计算机和所有连接的设备的电源均已关闭。如果关闭操作系统
2.
时，计算机和连接的设备的电源未自动关闭，请按住电源按钮大约 4
秒钟即可将它们关闭。
拆装计算机内部组件之后
完成所有更换步骤后，请确保在打开计算机前已连接好所有外部设备、插
卡和电缆。
小心: 要避免损坏计算机，请仅使用专门为此 Dell 特定计算机设计的电池。切
勿使用为 Dell 其他计算机设计的电池。
1. 连接所有外部设备（例如端口复制器、电池片或介质基座）并装回所
有插卡（例如 ExpressCard）。
将电话线或网络电缆连接到计算机。
2.
小心: 要连接网络电缆，请先将电缆插入网络设备，然后将其插入计算机。
装回电池。
3.
将计算机和所有已连接设备连接至电源插座。
4.
打开计算机电源。
5.
11
12
ATG 手柄 2
卸下 ATG 手柄
1. 按照“
2. 拧下用于将 ATG 手柄固定至计算机的螺钉。
3. 将 ATG 手柄从计算机卸下。
拆装计算机内部组件之前
”中的步骤进行操作。
13
安装 ATG 手柄
1. 放置 ATG 手柄并拧紧用于将其固定至计算机的螺钉。
2. 按照“
拆装计算机内部组件之后
”中的步骤进行操作。
14
ATG 端口盖 3
卸下 ATG 端口盖
1. 按照“
2. 拧下右 ATG 端口盖的螺钉。
3. 卸下右 ATG 端口盖。
拆装计算机内部组件之前
”中的步骤进行操作。
4. 拧下左 ATG 端口盖的螺钉。
15
5. 卸下左 ATG 端口盖。
安装 ATG 端口盖
1. 放置 ATG 端口盖并拧紧用于将其固定至计算机的螺钉。
2. 按照“
拆装计算机内部组件之后
”中的步骤进行操作。
16
调制解调器连接器插头 4
卸下调制解调器连接器插头
1. 按照“
2. 卸下
弹开橡胶护盖。
3.
标识针孔。
4.

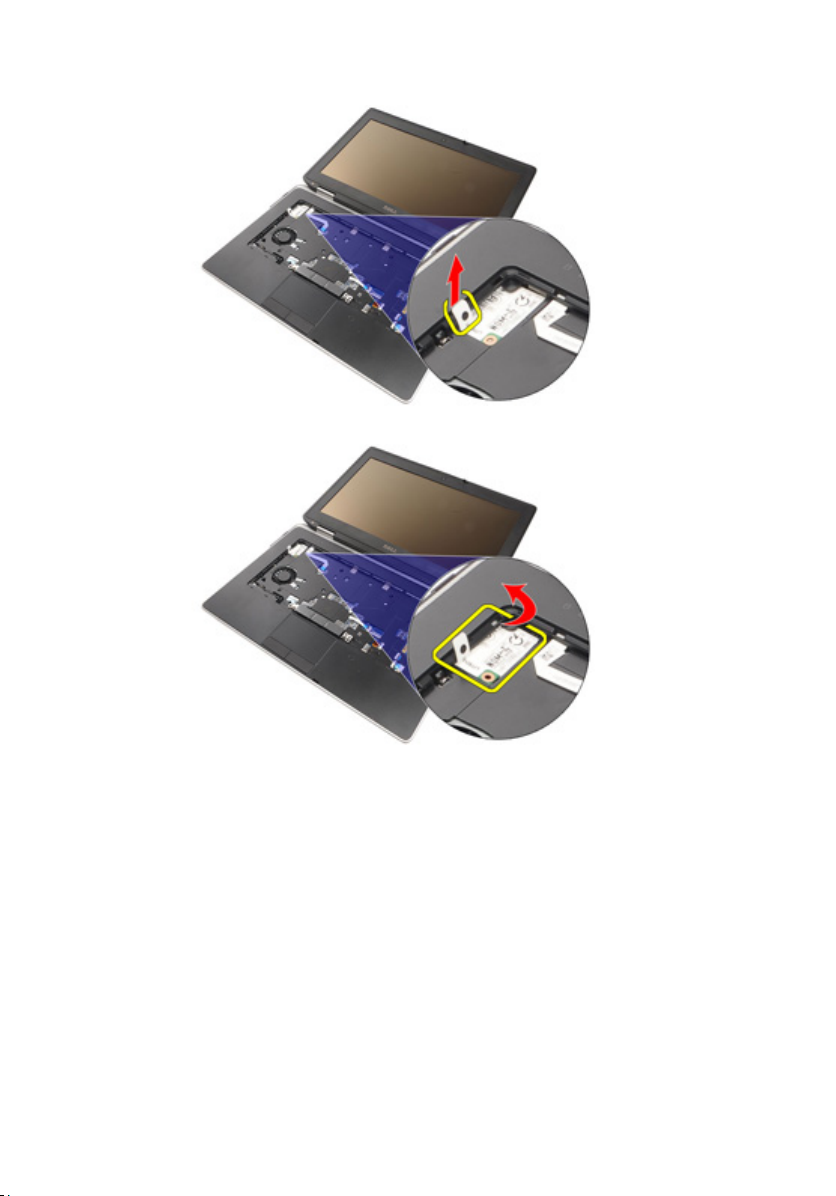

5. 将针插入孔中，并向上拉动针以释放闩锁护盖。
拆装计算机内部组件之前
电池
。
”中的步骤进行操作。
卸下主机盖。
6.
17
安装调制解调器连接器插头
放置调制解调器盖。
1.
2. 标识针孔，将针插入孔中并拉动针以锁定盖。
锁定橡胶盖。
3.
4. 安装
5. 按照“
电池
。
拆装计算机内部组件之后
”中的步骤进行操作。
18
ExpressCard 5
卸下 ExpressCard
1. 按照“
2. 按下 ExpressCard 以将其从计算机释放出来。
3.
将 ExpressCard 从计算机滑出。
安装 ExpressCard
拆装计算机内部组件之前
”中的步骤进行操作。
1. 将 ExpressCard 滑入卡槽，直至其卡入到位。
2. 按照“
拆装计算机内部组件之后
”中的步骤进行操作。
19
20
电池 6
卸下电池
1. 按照“
将电池闩锁滑动到解锁位置。
2.
3. 将电池从计算机中滑出，并将其卸下。
拆装计算机内部组件之前
”中的步骤进行操作。
21
安装电池
1. 将电池滑入卡槽，直至其卡入到位。
2. 按照“
拆装计算机内部组件之后
”中的步骤进行操作。
22
用户识别模块 (SIM) 卡 7
卸下用户识别模块 (SIM) 卡
1. 按照“
2. 卸下
3. 将 SIM 卡插入卡槽。
4. 将 SIM 卡从系统卸下。
拆装计算机内部组件之前
电池
。
”中的步骤进行操作。
23
安装用户识别模块 (SIM) 卡
1. 将 SIM 卡滑入卡槽。
2. 安装
3. 按照“
电池
。
拆装计算机内部组件之后
”中的步骤进行操作。
24
安全数字 (SD) 卡 8
卸下安全数字 (SD) 卡
1. 按照“
2. 按 SD 卡以将 SD 卡从计算机释放出来。
3. 将 SD 卡从计算机中滑出。
安装安全数字 (SD) 卡
1. 将安全数字 (SD) 卡滑入卡槽，直到其卡入到位。
2. 按照“
拆装计算机内部组件之前
拆装计算机内部组件之后
”中的步骤进行操作。
”中的步骤进行操作。
25
26
基座盖 9
卸下基座盖
1. 按照“
2. 卸下
3. 卸下
4. 卸下
5. 卸下
拧下用于将基座盖固定至计算机的螺钉。
6.
7. 向上提起基座盖，并从计算机上取下。
拆装计算机内部组件之前
ATG 手柄
ATG 端口盖
电池
SD 卡。
（仅适用于 E6420 ATG 系统）。
（仅适用于 E6420 ATG 系统）。
。
”中的步骤进行操作。
27
安装基座盖
放置基座盖并将螺孔与计算机正确对齐。
1.
拧紧用于将基座盖固定至计算机的螺钉。
2.
3. 安装
4. 安装
5. 安装
6. 安装
7. 按照“
安全数字 (SD) 卡
电池
。
ATG 端口盖
ATG 手柄
（仅适用于 E6420 ATG 系统）。
（仅适用于 E6420 ATG 系统）。
拆装计算机内部组件之后
”中的步骤进行操作。
28
硬盘驱动器 10
卸下硬盘驱动器
1. 按照“
2. 卸下
拧下用于将硬盘驱动器固定至计算机的螺钉。
3.
将硬盘驱动器从计算机滑出。
4.
拆装计算机内部组件之前
电池
。
”中的步骤进行操作。
拧下用于将硬盘驱动器盒固定至硬盘驱动器的螺钉。
5.
29
将硬盘驱动器盒从硬盘驱动器拉出。
6.
安装硬盘驱动器
将硬盘驱动器盒附接至硬盘驱动器上。
1.
拧紧用于将硬盘驱动器盒固定至硬盘驱动器的螺钉。
2.
将硬盘驱动器滑入计算机。
3.
装回并拧紧用于将硬盘驱动器固定至计算机的螺钉。
4.
电池
5. 安装
。
6. 按照“
30
拆装计算机内部组件之后
”中的步骤进行操作。
Loading...
