Dell Latitude E6230
Manual de utilizare

Reglementare de Model: P14T
Reglementare de Tip: P14T001

Note, atenţionări şi avertismente

NOTIFICARE: O NOTĂ indică informaţii importante care vă ajută să optimizaţi utilizarea computerului.

AVERTIZARE: O ATENŢIONARE indică un pericol potenţial de deteriorare a hardware-ului sau de pierdere de date
şi vă arată cum să evitaţi problema.

AVERTISMENT: Un AVERTISMENT indică un pericol potenţial de deteriorare a bunurilor, de vătămare corporală
sau de deces.

© 2012 Dell Inc.
Mărcile comerciale utilizate în acest text: Dell™, sigla Dell, Dell Precision™, OptiPlex™ Latitude™, PowerEdge™, PowerVault™,

PowerConnect™,OpenManage™, EqualLogic™, Compellent™, KACE™, FlexAddress™, Force10™ şi Vostro™ sunt mărci comerciale ale
Dell Inc. Intel®, Pentium®, Xeon®, Core® şi Celeron® sunt mărci comerciale înregistrate ale Intel Corporation în Statele Unite şi în alte
ţări. AMD este o marcă comercială înregistrată şi AMD Opteron®, AMD Phenom™ şi AMD Sempron™ sunt mărci comerciale ale
Advanced Micro Devices, Inc. Microsoft™, Windows®, Windows Server®, Internet Explorer, MS-DOS®, Windows Vista® şi Active
Directory sunt fie mărci comerciale, fie mărci comerciale înregistrate ale Microsoft Corporation în Statele Unite şi/sau în alte ţări.
Red Hat® şi Red Hat® Enterprise Linux® sunt mărci comerciale înregistrate ale Red Hat, Inc. în Statele Unite şi/sau în alte ţări. Novell® şi
SUSE sunt mărci comerciale înregistrate ale Novell Inc. în Statele Unite şi în alte ţări. Oracle® este o marcă comercială înregistrată a
Oracle Corporation şi/sau a afiliaţilor săi. Citrix®, Xen®, XenServer® şi XenMotion® sunt fie mărci comerciale înregistrate, fie mărci
comerciale ale Citrix Systems, Inc. în Statele Unite şi/sau în alte ţări. VMware®, Virtual SMP®, vMotion®, vCenter® şi vSphere® sunt
mărci comerciale înregistrate sau mărci comerciale ale VMware, Inc. în Statele Unite sau în alte ţări. IBM este o marcă comercială
înregistrată a International Business Machines Corporation.

2012 - 06

Rev. A00

Cuprins

Note, atenţionări şi avertismente................................................................................................2

Capitolul 1: Efectuarea de lucrări la computerul dvs...............................................................7

Înainte de a efectua lucrări în interiorul computerului.............................................................................................7

Oprirea computerului................................................................................................................................................8

După efectuarea unor operaţii în interiorul computerului dvs.................................................................................8

Capitolul 2: Scoaterea şi instalarea componentelor..............................................................11

Instrumente recomandate......................................................................................................................................11

Scoaterea cardului Secure Digital (SD).................................................................................................................11

Instalarea cardului Secure Digital (SD)..................................................................................................................11

Scoaterea cardului ExpressCard............................................................................................................................12

Instalarea cardului ExpressCard............................................................................................................................12

Scoaterea bateriei..................................................................................................................................................12

Instalarea bateriei...................................................................................................................................................13

Scoaterea cartelei SIM (Subscriber Identity Module - Modul de identitate abonat)............................................13

Instalarea cartelei SIM (Subscriber Identity Module - Modul de identitate abonat).............................................13

Scoaterea capacului bazei.....................................................................................................................................13

Instalarea capacului bazei.....................................................................................................................................14

Scoaterea modulului Bluetooth..............................................................................................................................14

Instalarea modulului Bluetooth..............................................................................................................................15

Scoaterea hard diskului..........................................................................................................................................15

Instalarea hard diskului..........................................................................................................................................17

Scoaterea memoriei...............................................................................................................................................17

Instalarea memoriei................................................................................................................................................18

Scoaterea zonei de sprijin pentru mâini.................................................................................................................18

Instalarea zonei de sprijin pentru mâini.................................................................................................................20

Scoaterea tastaturii................................................................................................................................................21

Instalarea tastaturii.................................................................................................................................................22

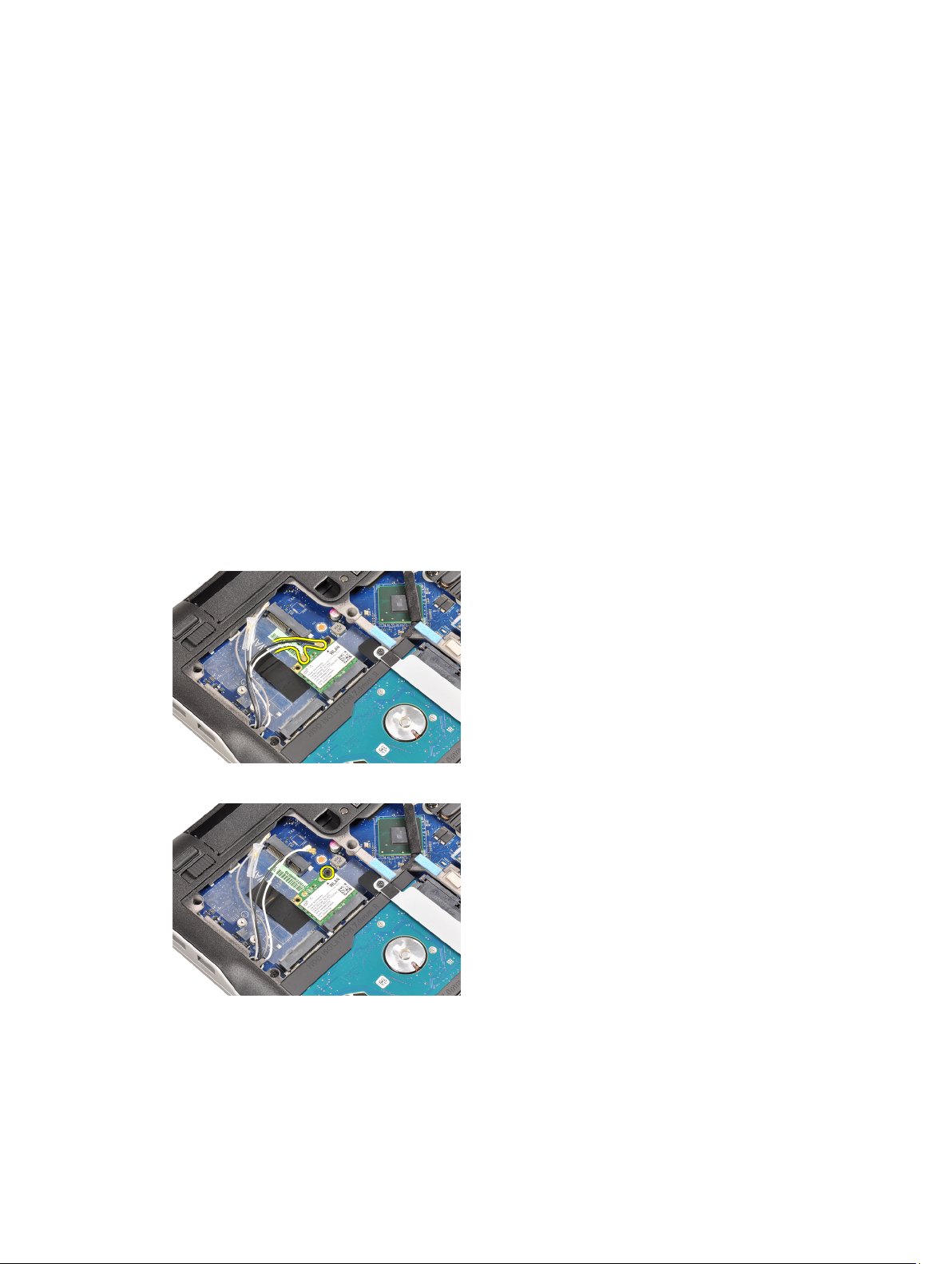

Scoaterea reţelei locale de acces wireless (WLAN).............................................................................................23

Instalarea reţelei locale de acces wireless (WLAN)..............................................................................................24

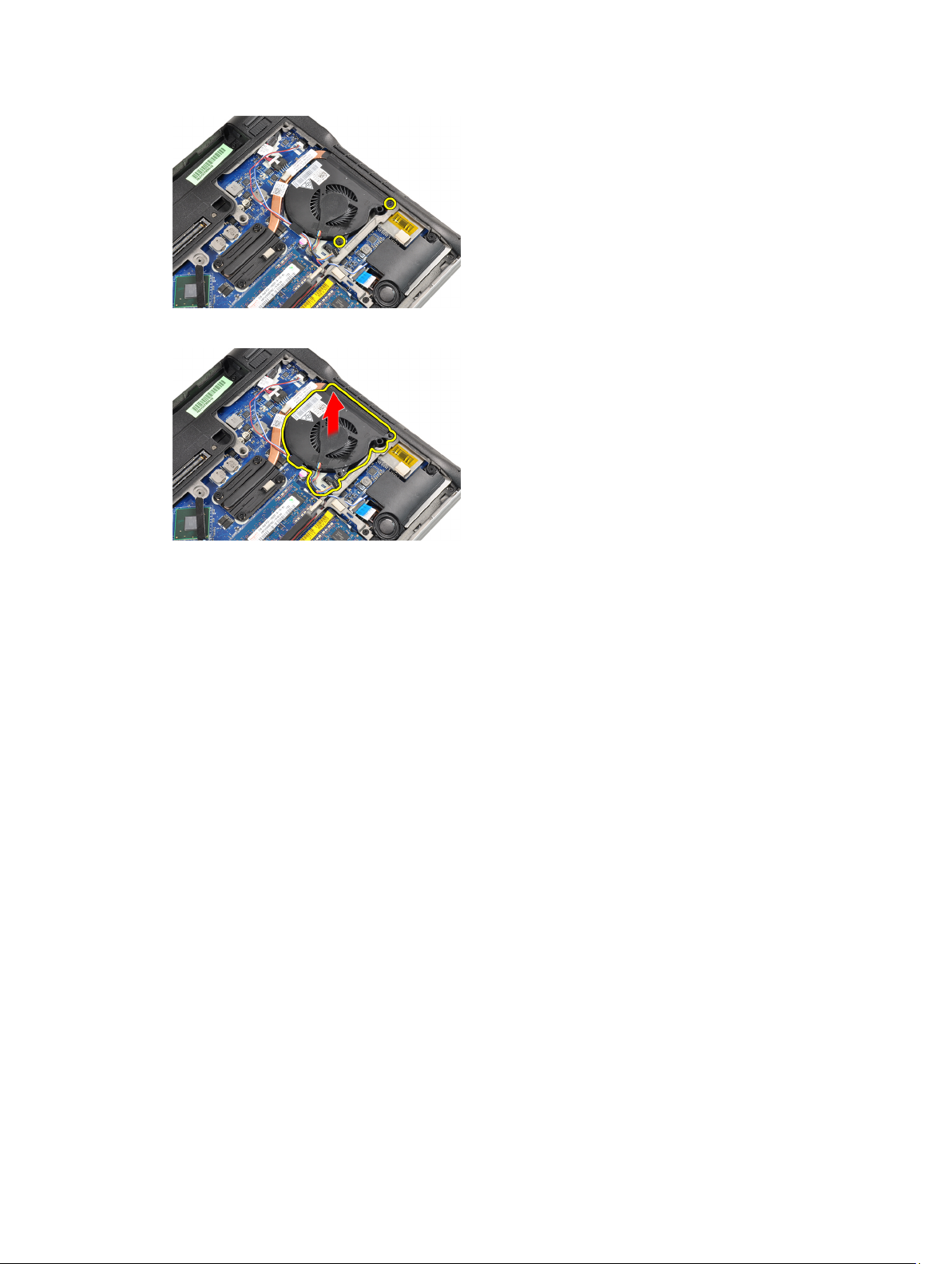

Scoaterea ventilatorului radiatorului......................................................................................................................24

Instalarea ventilatorului radiatorului......................................................................................................................25

Scoaterea modulului radiator.................................................................................................................................25

Instalarea modulului radiator.................................................................................................................................26

Scoaterea boxelor..................................................................................................................................................26

Instalarea boxelor...................................................................................................................................................28

Scoaterea bazei carcasei.......................................................................................................................................28

Instalarea bazei carcasei.......................................................................................................................................29

Scoaterea senzorului cu efect Hall........................................................................................................................30

Instalarea senzorului cu efect Hall.........................................................................................................................31

Scoaterea bateriei rotunde.....................................................................................................................................31

Instalarea bateriei rotunde.....................................................................................................................................32

Scoaterea plăcii de sistem.....................................................................................................................................32

Instalarea plăcii de sistem......................................................................................................................................34

Scoaterea portului conectorului de alimentare.....................................................................................................35

Instalarea portului conectorului de alimentare......................................................................................................36

Îndepărtarea carcasei ExpressCard.......................................................................................................................36

Instalarea carcasei ExpressCard...........................................................................................................................37

Scoaterea plăcii switch-ului WiFi ..........................................................................................................................37

Instalarea plăcii switch-ului WLAN........................................................................................................................38

Scoaterea carcasei cardului inteligent..................................................................................................................39

Instalarea carcasei cardului inteligent...................................................................................................................40

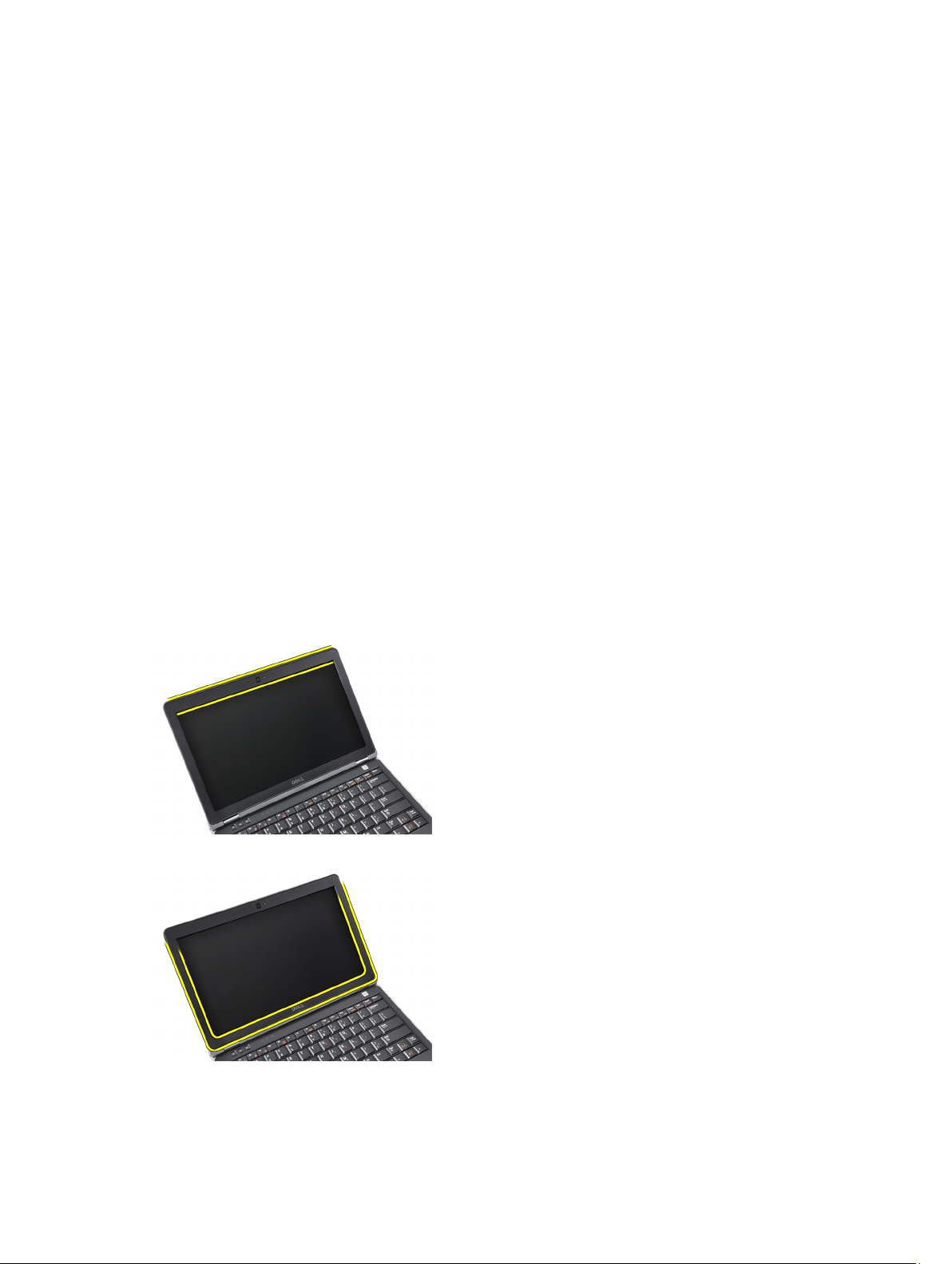

Scoaterea cadrului afişajului..................................................................................................................................40

Instalarea cadrului afişajului..................................................................................................................................41

Scoaterea panoului afişajului.................................................................................................................................41

Instalarea panoului afişajului..................................................................................................................................42

Scoaterea ansamblului afişajului............................................................................................................................42

Instalarea ansamblului afişajului............................................................................................................................44

Scoaterea camerei.................................................................................................................................................45

Instalarea camerei..................................................................................................................................................46

Scoaterea cablului LVDS şi cablurilor camerei......................................................................................................47

Instalarea cablului LVDS şi cablurilor camerei......................................................................................................48

Capitolul 3: Informaţii suplimentare..........................................................................................49

Informaţii despre portul de andocare.....................................................................................................................49

Capitolul 4: Utilitarul System Setup (Configurare sistem)......................................................51

Boot Sequence (Secvenţă de încărcare)................................................................................................................51

Tastele de navigare................................................................................................................................................51

Opţiunile de configurare a sistemului.....................................................................................................................52

Actualizarea sistemului BIOS ................................................................................................................................60

Parola de sistem şi de configurare.........................................................................................................................61

Atribuirea unei parole de sistem şi de configurare..........................................................................................61

Ştergerea sau modificarea unei parole de sistem şi/sau de configurare existente........................................62

Capitolul 5: Diagnosticarea.........................................................................................................63

Diagnosticarea prin evaluarea îmbunătăţită a sistemului la preîncărcare (ePSA)................................................63

Capitolul 6: Depanarea computerului.......................................................................................65

Indicatoarele luminoase de stare a dispozitivului..................................................................................................65

Indicatoarele luminoase de stare a bateriei...........................................................................................................66

Capitolul 7: Specificaţii tehnice.................................................................................................67

Capitolul 8: Cum se poate contacta Dell...................................................................................73

6

1

Efectuarea de lucrări la computerul dvs.

Înainte de a efectua lucrări în interiorul computerului

Utilizaţi următoarele recomandări privind siguranţa pentru a vă ajuta să protejaţi computerul împotriva deteriorărilor
potenţiale şi pentru a vă ajuta să vă asiguraţi siguranţa personală. În lipsa altor recomandări, fiecare procedură inclusă
în acest document presupune existenţa următoarelor condiţii:

• Aţi efectuat paşii din secţiunea Efectuarea lucrărilor în interiorul computerului.

• Aţi citit informaţiile privind siguranţa livrate împreună cu computerul.

• O componentă poate fi remontată sau, dacă este achiziţionată separat, instalată prin efectuarea procedurii de
scoatere în ordine inversă.

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate
împreună cu computerul. Pentru informaţii suplimentare privind siguranţa şi cele mai bune practici, consultaţi
pagina de pornire privind conformitatea cu reglementările la adresa www.dell.com/regulatory_compliance .

AVERTIZARE: Numeroase reparaţii pot fi efectuate exclusiv de către un tehnician de service certificat. Trebuie să
efectuaţi numai operaţii de depanare şi reparaţii simple conform autorizării din documentaţia produsului dvs. sau
conform instrucţiunilor echipei de service şi asistenţă online sau prin telefon. Deteriorarea produsă de operaţiile
de service neautorizate de Dell nu este acoperită de garanţia dvs. Citiţi şi respectaţi instrucţiunile de siguranţă
furnizate împreună cu produsul.

AVERTIZARE: Pentru a evita descărcarea electrostatică, conectaţi-vă la împământare utilizând o brăţară
antistatică sau atingând periodic o suprafaţă metalică nevopsită, cum ar fi un conector de pe partea din spate a
computerului.

AVERTIZARE: Manevraţi componentele şi plăcile cu atenţie. Nu atingeţi componentele sau contactele de pe o
placă. Apucaţi placa de margini sau de suportul de montare metalic. Apucaţi o componentă, cum ar fi un procesor,
de margini, nu de pini.

AVERTIZARE: Când deconectaţi un cablu, trageţi de conector sau de lamela de tragere, nu de cablu propriu-zis.
Unele cabluri au conectori cu lamele de blocare; dacă deconectaţi un cablu de acest tip, apăsaţi pe lamelele de
blocare înainte de a deconecta cablul. În timp ce îndepărtaţi conectorii, menţineţi-i aliniaţi uniform pentru a evita
îndoirea pinilor acestora. De asemenea, înainte de a conecta un cablu, asiguraţi-vă că ambii conectori sunt
orientaţi şi aliniaţi corect.

NOTIFICARE: Culoarea computerului dvs. şi anumite componente pot fi diferite faţă de ilustraţiile din acest
document.

Pentru a evita deteriorarea computerului, efectuaţi paşii următori înainte de a începe lucrări în interiorul acestuia.

1. Asiguraţi-vă că suprafaţa de lucru este plană şi curată pentru a preveni zgârierea capacului computerului.

2. Opriţi computerul (consultaţi secţiunea Oprirea computerului).

3. În cazul în care computerul este conectat la un dispozitiv de andocare (andocat), cum ar fi baza media sau bateria
de mare capacitate opţională, deconectaţi-l.

7

AVERTIZARE: Pentru a deconecta un cablu de reţea, întâi decuplaţi cablul de la computer, apoi decuplaţi-l de
la dispozitivul de reţea.

4. Deconectaţi toate cablurile de reţea de la computer.

5. Deconectaţi computerul şi toate dispozitivele ataşate de la prizele electrice.

6. Închideţi afişajul şi întoarceţi computerul cu faţa în jos pe o suprafaţă de lucru plană.

NOTIFICARE: Pentru a preveni deteriorarea plăcii de sistem, trebuie să scoateţi bateria principală înainte de a
depana computerul.

7. Scoateţi bateria principală.

8. Întoarceţi computerul cu partea superioară orientată în sus.

9. Deschideţi afişajul.

10. Apăsaţi pe butonul de alimentare pentru a conecta placa de sistem la împământare.

AVERTIZARE: Pentru a vă proteja împotriva şocurilor electrice, deconectaţi întotdeauna computerul de la
priza electrică înainte de a deschide afişajul.

AVERTIZARE: Înainte de a atinge vreun obiect din interiorul computerului, conectaţi-vă la împământare
atingând o suprafaţă metalică nevopsită, cum ar fi placa metalică de pe partea din spate a computerului. În
timp ce lucraţi, atingeţi periodic o suprafaţă metalică nevopsită pentru a disipa electricitatea statică, care
poate deteriora componentele interne.

11. Scoateţi toate cardurile inteligente şi ExpressCard din sloturile aferente.

Oprirea computerului

AVERTIZARE: Pentru a evita pierderea datelor, salvaţi şi închideţi toate fişierele deschise şi ieşiţi din toate
programele deschise înainte să opriţi computerul.

1. Închideţi sistemul de operare:

– În Windows 7:

Faceţi clic pe Start , apoi faceţi clic pe Shut Down (Închidere).

– În Windows Vista:

Faceţi clic pe Start , apoi faceţi clic pe săgeata din colţul din dreapta jos al meniului Start ca în imaginea
de mai jos şi apoi faceţi clic pe Shut Down (Închidere).

– În Windows XP:

Faceţi clic pe Start → Turn Off Computer (Oprire computer) → Turn Off (Oprire) . Computerul se opreşte
după finalizarea procesului de închidere a sistemului de operare.

2. Asiguraţi-vă că sunt oprite computerul şi toate dispozitivele ataşate. În cazul în care computerul şi dispozitivele
ataşate nu se opresc automat când închideţi sistemul de operare, apăsaţi şi menţineţi apăsat butonul de alimentare
timp de 4 secunde pentru a le opri.

După efectuarea unor operaţii în interiorul computerului dvs.

După ce aţi finalizat toate procedurile de remontare, asiguraţi-vă că aţi conectat toate dispozitivele externe, plăcile şi
cablurile înainte de a porni computerul.

8

AVERTIZARE: Pentru a evita deteriorarea computerului, utilizaţi numai bateria creată pentru acest computer Dell.
Nu utilizaţi baterii create pentru alte computere Dell.

1. Conectaţi toate dispozitivele externe, cum ar fi replicatorul de porturi, bateria secundară sau baza pentru

dispozitive optice, şi reinstalaţi toate cardurile, cum ar fi un ExpressCard.

2. Conectaţi toate cablurile de reţea sau de telefonie la computerul dvs.

AVERTIZARE: Pentru a conecta un cablu de reţea, mai întâi introduceţi cablul în dispozitivul de reţea şi apoi
conectaţi-l la computer.

3. Remontaţi bateria.

4. Conectaţi computerul şi toate dispozitivele ataşate la prizele electrice.

5. Porniţi computerul.

9

10

Scoaterea şi instalarea componentelor

Această secţiune furnizează informaţii detaliate despre modul de scoatere sau de instalare a componentelor din
computer.

Instrumente recomandate

Procedurile din acest document pot necesita următoarele instrumente:

• Şurubelniţă mică cu vârful lat

• Şurubelniţă Phillips

• Ştift de plastic mic

Scoaterea cardului Secure Digital (SD)

2

1. Urmaţi procedurile din secţiunea

2. Apăsaţi pe cardul SD pentru a-l elibera din computer.

3. Glisaţi cardul SD pentru a-l scoate din computer.

Înainte de a efectua lucrări în interiorul computerului.

Instalarea cardului Secure Digital (SD)

1. Glisaţi cardul SD în slot până când se fixează în poziţie.

2. Urmaţi procedurile din secţiunea

După efectuarea lucrărilor în interiorul computerului.

11

Scoaterea cardului ExpressCard

1. Urmaţi procedurile din secţiunea

2. Apăsaţi pe cardul ExpressCard pentru a-l elibera din computer.

3. Scoateţi prin glisare cardul ExpressCard din computer.

Înainte de a efectua lucrări în interiorul computerului.

Instalarea cardului ExpressCard

1. Glisaţi cardul ExpressCard în slot până când se fixează în poziţie.

2. Urmaţi procedurile din secţiunea

După efectuarea lucrărilor în interiorul computerului.

Scoaterea bateriei

1. Urmaţi procedurile din secţiunea

2. Glisaţi dispozitivele de eliberare pentru a debloca bateria.

3. Scoateţi bateria de pe computer.

12

Înainte de a efectua lucrări în interiorul computerului.

Instalarea bateriei

1. Glisaţi bateria în slot până când se fixează în poziţie.

2. Urmaţi procedurile din secţiunea

După efectuarea lucrărilor în interiorul computerului.

Scoaterea cartelei SIM (Subscriber Identity Module - Modul de identitate abonat)

1. Urmaţi procedurile din secţiunea

2. Scoateţi bateria.

3. Scoateţi cadrul SIM din computer.

Înainte de a efectua lucrări în interiorul computerului

Instalarea cartelei SIM (Subscriber Identity Module - Modul de identitate abonat)

1. Glisaţi cartela SIM în slotul ei.

2. Instalaţi bateria.

3. Urmaţi procedurile din secţiunea

După efectuarea lucrărilor în interiorul computerului

.

Scoaterea capacului bazei

1. Urmaţi procedurile din secţiunea

2. Scoateţi bateria.

Înainte de a efectua lucrări în interiorul computerului.

13

3. Slăbiţi şurubul prizonier care fixează capacul bazei pe computer.

4. Glisaţi capacul bazei în afara computerului.

Instalarea capacului bazei

1. Aşezaţi capacul bazei pentru alinierea corectă a orificiului pentru şurub pe computer.

2. Strângeţi şurubul pentru a fixa capacul bazei pe computer.

3. Instalaţi bateria.

4. Urmaţi procedurile din secţiunea

După efectuarea lucrărilor în interiorul computerului

Scoaterea modulului Bluetooth

1. Urmaţi procedurile din secţiunea

2. Scoateţi:
a) cardul SD

b) Card ExpressCard
c) bateria
d) capacul

3. Deconectaţi şi scoateţi cablul bluetooth.

Înainte de a efectua lucrări în interiorul computerului.

.

14

4. Scoateţi şurubul care fixează modulul Bluetooth pe computer

5. Scoateţi modulul Bluetooth.

Instalarea modulului Bluetooth

1. Conectaţi cablul bluetooth la conectorul corespunzător.

2. Strângeţi şurubul pentru a fixa modulul bluetooth pe computer.

3. Instalaţi:

a) capacul bazei
b) bateria
c) Card ExpressCard
d) cardul SD

4. Urmaţi procedurile din secţiunea

După efectuarea lucrărilor în interiorul computerului

Scoaterea hard diskului

1. Urmaţi procedurile din secţiunea

2. Scoateţi:

Înainte de a efectua lucrări în interiorul computerului.

.

15

a) bateria
b) capacul bazei

3. Scoateţi şuruburile care fixează hard diskul pe computer.

4. Scoateţi consola hard disk-ului care fixează hard diskul pe computer.

5. Utilizaţi o şurubelniţă cu cap plat pentru ridicarea margini hard diskului.

6. Scoateţi hard diskul.

7. Scoateţi conectorul unităţii hard disk de la unitatea hard disk.

16

8. Scoateţi caseta hard disk de pe unitatea hard disk.

Instalarea hard diskului

1. Ataşaţi sertarul de hard disk la hard disk.

2. Conectaţi conectorul hard-disk-ului.

3. Remontaţi hard disk-ul în slotul corespunzător.

4. Remontaţi suportul hard disk-ului pentru fixarea hard disk-ului.

5. Strângeţi şuruburile pentru a fixa hard diskul pe computer.

6. Instalaţi:

a) capacul
b) bateria

7. Urmaţi procedurile din secţiunea

După efectuarea lucrărilor în interiorul computerului

.

Scoaterea memoriei

1. Urmaţi procedurile din secţiunea

2. Scoateţi:

a) bateria
b) capacul bazei

3. Desprindeţi clemele de fixare de pe modulul de memorie până când acesta sare din poziţie.

Înainte de a efectua lucrări în interiorul computerului.

17

4. Ridicaţi şi scoateţi modulul de memorie din conectorul corespunzător.

5. Repetaţi paşii 2 şi 3 pentru scoaterea modulului secundar de memorie.

Instalarea memoriei

1. Introduceţi modulul de memorie în soclu.

2. Apăsaţi pe cleme de fixare pentru a fixa modulul de memorie pe placa de sistem.

3. Instalaţi:
a) capacul bazei

b) bateria

4. Urmaţi procedurile din secţiunea

După efectuarea lucrărilor în interiorul computerului

Scoaterea zonei de sprijin pentru mâini

.

1. Urmaţi procedurile din secţiunea

2. Scoateţi:
a) bateria

b) capacul bazei

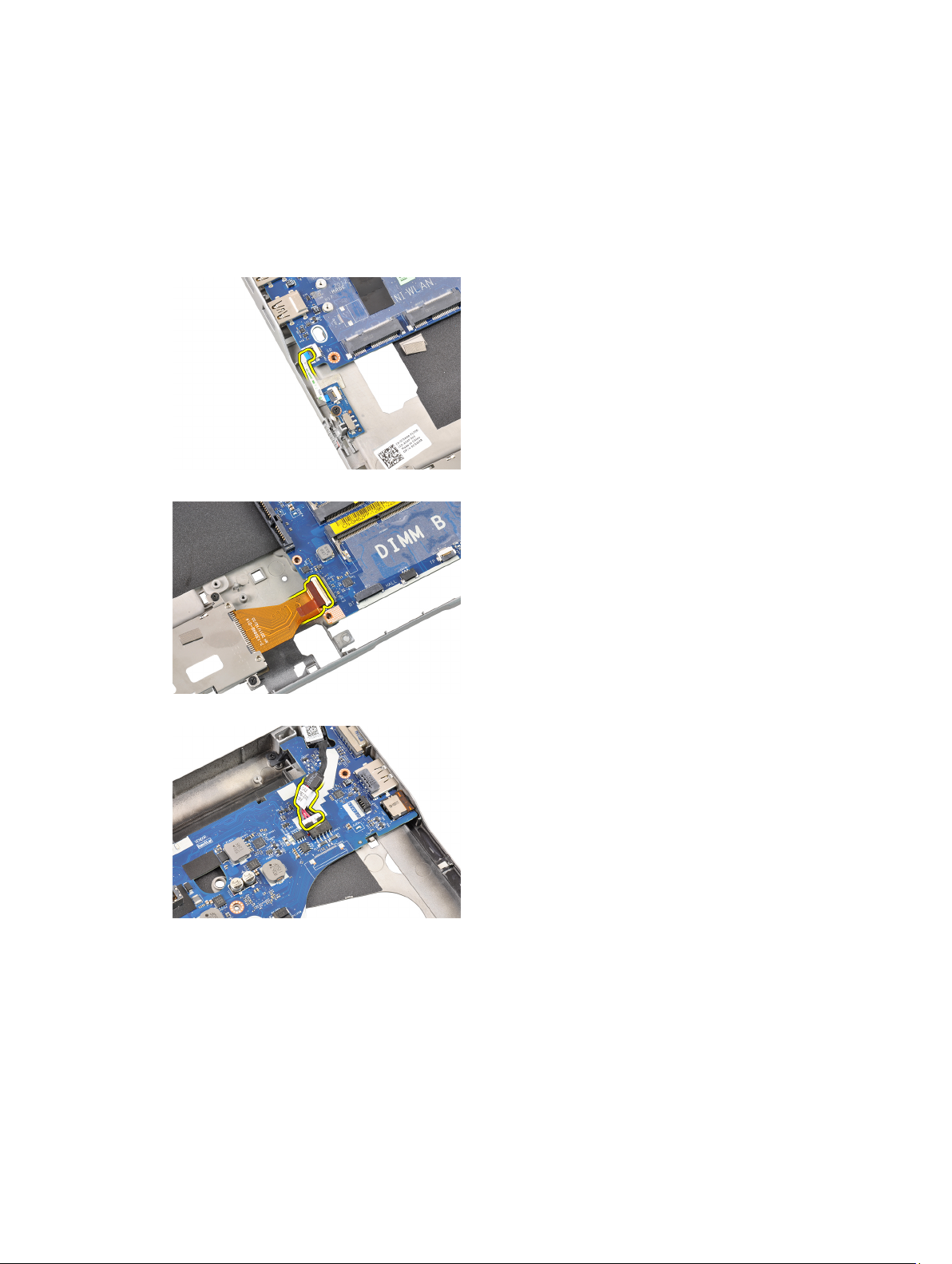

3. Deconectaţi cablul cititor de card de memorie SD.

18

Înainte de a efectua lucrări în interiorul computerului.

4. Deconectaţi cablul cititor de carduri inteligent.

5. Deconectaţi cablul touchpadului.

6. Scoateţi şuruburile care fixează zona de sprijin pentru mâini pe computer.

7. Întoarceţi baza computerului la un unghi de 45 de grade.

19

8. Apăsaţi în jos pe zona de sprijin pentru mâini de la baza computerului.

9. Scoateţi zona de sprijin pentru mâini.

Instalarea zonei de sprijin pentru mâini

1. Alinirea zonei de sprijin pentru mâini în slotul corespunzător.

2. Apăsaţi pe marginile zonei de sprijin pentru mâini până când se fixează în poziţie.

3. Întoarceţi computerul şi strângeţi şuruburile care fixează zona de sprijin pentru mâini în poziţie.

4. Conectaţi următoarele cabluri:
a) touchpad

b) Cititorul de carduri inteligent
c) cititorul de carduri SD

5. Instalaţi:
a) capacul

b) bateria

6. Urmaţi procedurile din secţiunea

20

După efectuarea lucrărilor în interiorul computerului.

Scoaterea tastaturii

1. Urmaţi procedurile din secţiunea

2. Scoateţi:

a) bateria
b) capacul bazei
c) zona de sprijin pentru mâini

3. Scoateţi şuruburile din partea inferioară a computerului.

Întoarceţi computerul invers şi scoateţi şuruburile care fixează tastatura.

4.

Înainte de a efectua lucrări în interiorul computerului.

5. Întoarceţi tastatura.

6. Deconectaţi cablul de date al tastaturii.

21

7. Scoateţi tastatura.

8. Desprindeţi banda electroizolantă.

9. Deconectaţi cablul tastaturii.

Instalarea tastaturii

1. Conectarea cablului tastaturii.

2. Aplicaţi bandă electroizolantă pe tastatură.

22
