Dell Latitude E5550 / 5550
Vlasnički priručnik

Regulativni model: P37F
Regulativna vrsta: P37F001

Napomene, oprezi i upozorenja

NAPOMENA: NAPOMENA ukazuje na važne informacije koje vam pomažu da koristite svoje
računalo na bolji način.

OPREZ: MJERA OPREZA označava moguće oštećenje hardvera ili gubitak podataka i otkriva kako
izbjeći te probleme.

UPOZORENJE: UPOZORENJE označava moguće oštećenje imovine, osobne ozljede ili smrt.

Autorsko pravo © 2015 Dell Inc. Sva prava pridržana. Ovaj proizvod zaštićen je američkim i medunarodnim zakonom

o autorskom pravu i intelektualnom vlasništvu. Dell™ i logotip Dell u zaštitni znakovi tvrtke Dell Inc. u Sjedinjenim
Američkim Državama i/ili drugim sudskim nadležnostima. Svi ostali znakovi i nazivi koji su navedeni ovdje mogu
predstavljati zaštićene znakove odgovarajućih tvrtki.

2014 - 12

Rev. A01

1

Radovi na vašem računalu

Prije radova na unutrašnjosti računala

Kako biste zaštitili računalo od mogućih oštećenja i pospješili osobnu sigurnost, pridržavajte se slijedećih
sigurnosnih uputa. Ako nije navedeno drugačije, svaki postupak u ovom dokumentu podrazumijeva
postojanje sljedećih uvjeta:

• Da ste pročitali sigurnosne upute koje ste dobili zajedno s vašim računalom.

• Komponenta se može zamijeniti ili ako je zasebno kupljena, instalirati izvođenjem postupka uklanjanja
obrnutim redoslijedom.

UPOZORENJE: Odspojite sve izvore napajanja prije otvaranja pokrova računala i ploča. Nakon što
ste dovršili radove unutar računala, ponovno postavite sve pokrove, ploče i vijke prije
priključivanja na izvor napajanja.

UPOZORENJE: Prije rada na unutrašnjosti računala pročitajte sigurnosne upute koje ste dobili s
računalom. Dodatne sigurnosne informacije potražite na početnoj stranici za sukladnost sa
zakonskim odredbama na

OPREZ: Mnogi popravci smiju se izvršiti samo od strane ovlaštenog servisnog tehničara. Smijete
vršiti samo pronalaženje problema i sitne popravke kao što ste ovlašteni u svojoj dokumentaciji o
proizvodu ili po uputama tima online ili putem telefonske usluge i podrške. Vaše jamstvo ne
pokriva oštećenja uzrokovana servisiranjem koje tvrtka Dell nije ovlastila. Pročitajte i slijedite
sigurnosne upute koje su isporučene s uređajem.

OPREZ: Kako biste izbjegli elektrostatičko pražnjenje, uzemljite se koristeći ručnu traku za
uzemljenje ili povremeno dotaknite neobojenu metalnu površinu, kao što je priključak na
stražnjoj strani računala.

OPREZ: Pažljivo rukujte komponentama i karticama. Ne dodirujte komponente ili kontakte na
kartici. Karticu pridržavajte za rubove ili za metalni nosač. Komponente poput procesora
pridržavajte za rubove, a ne za pinove.

OPREZ: Kad isključujete kabel, povucite za njegov utikač ili jezičak, a ne sam kabel. Neki kabeli
imaju priključke s jezičcima za blokiranje. Ako iskapčate taj tip kabela, prije iskapčanja pritisnite
jezičke za blokiranje. Dok razdvajate priključke, držite ih poravnate i izbjegavajte krivljenje bilo
koje od pinova priključka. Također se prije ukopčavanja kabela pobrinite da su oba priključka
pravilno okrenuta i poravnata.

NAPOMENA: Boja i određene komponente vašeg računala se mogu razlikovati od onih prikazanih u
ovom dokumentu.

www.dell.com/regulatory_compliance

Kako biste izbjegli oštećivanje računala, izvršite sljedeće korake prije nego što započnete s radom na
unutrašnjosti računala.

1. Pobrinite se da je radna površina ravna i čista kako se pokrov računala ne bi ogrebao.

2. Isključite računalo (pogledajte odlomak Isključivanje računala).

3

3. Ako je računalo priključeno na priključnu stanicu (umetnuto), uklonite računalo iz priključne stanice.

OPREZ: Za iskopčavanje mrežnog kabela, najprije iskopčajte kabel iz svog računala i potom
iskopčajte kabel iz mrežnog uređaja.

4. Iskopčajte sve mrežne kabele iz svog računala.

5. Odspojite računalo i sve priključene uređaje iz svih električnih izvora napajanja.

6. Zatvorite zaslon i računalo okrenite naopako na ravnoj radnoj površini.

NAPOMENA: Kako biste izbjegli oštećivanje ploče sustava, prije servisiranja računala morate
izvaditi glavnu bateriju.

7. Uklonite poklopac kućišta.

8. Uklonite glavnu bateriju.

9. Okrenite računalo gornjom stranom prema gore.

10. Otvorite zaslon.

11. Pritisnite i držite gumb za uključivanje za pet sekunda kako biste uzemljili matičnu ploču.

OPREZ: Kako biste se zaštitili od električnog udara, prije skidanja pokrova računala uvijek
isključite računalo iz zidne utičnice.

OPREZ: Prije nego što dotaknete bilo koji dio u unutrašnjosti svog računala, uzemljite se
dodirivanjem neobojene metalne površine, poput metalnog dijela na poleđini računala. Dok
radite, povremeno dotaknite neobojanu metalnu površinu kako bi ispraznili statički
elektricitet koji bi mogao oštetiti unutarnje komponente.

12. Uklonite sve umetnute ExpressCard ili Smart kartice iz odgovarajućih utora.

Isključivanje računala

OPREZ: Kako biste izbjegli gubitak podataka, prije isključivanja računala spremite i zatvorite sve
otvorene datoteke i zatvorite sve otvorene programe.

1. Isključite operativni sustav:

• U Windows 8.1:

– Korištenje uređaja koji ima omogućen rad dodirom:

a. potegnete s desnog ruba zaslona, otvorite padajući izbornik i odaberite Postavke.

b. Odaberite i potom odaberite Isključi.

ili

* na početnom zaslonu dotaknite i potom odaberite Isključi.

– Korištenje miša:

a. usmjerite u gornji desni kut zaslona i kliknite na Postavke.

b. Kliknite na i potom odaberite Isključi.

ili

* na početnom zaslonu kliknite na i potom odaberite Isključi.

4

• U sustavu Windows 7:

1. Kliknite na Start .

2. Kliknite na Isključi.

ili

1. Kliknite na Start .

2. Kliknite na strelicu u donjem desnom kutu izbornika Start na način prikazan u nastavku, a

zatim kliknite na Isključi . .

2. Provjerite je li računalo, kao i svi priključeni uređaji isključeno. Ako se računalo i priključeni uređaji

nisu automatski isključili nakon odjave operativnog sustava, pritisnite i približno 6 sekundi držite
gumb za uključivanje i isključivanje kako biste ih isključili.

Nakon rada na unutrašnjosti računala

Nakon što ste završili bilo koji postupak ugradnje, prije uključivanja računala provjerite jeste li priključili sve
vanjske uređaje, kartice i kabele.

OPREZ: Kako biste izbjegli oštećivanje računala, koristite isključivo bateriju namijenjenu za
dotično Dell računalo. Nemojte koristiti baterije koje su namijenjene za druga Dell računala.

1. Priključite sve vanjske uređaje, kao što je replikator ulaza ili medijska baza i ponovno postavite sve

kartice, kao što je ExpressCard.

2. Priključite sve telefonske ili mrežne kabele na svoje računalo.

OPREZ: Kako biste priključili mrežni kabel, prvo ga priključite u mrežni uređaj, a zatim u
računalo.

3. Ponovno postavite bateriju.

4. Ponovno postavite poklopac kućišta.

5. Priključite svoje računalo i sve priključene uređaje na njihove izvore električnog napajanja.

6. Uključite računalo.

5

2

Uklanjanje i instaliranje komponenti

Ovaj odjeljak pruža detaljne informacije o tome kako ukloniti ili instalirati komponente s vašeg računala.

Preporučeni alati

Za izvršavanje postupaka iz ovog dokumenta možda će vam trebati slijedeći alati:

• mali ravni odvijač

• #0 križni odvijač

• #1 križni odvijač

• malo plastično šilo

Pregled sustava

Spajanje vašeg punjača

6

Pogled s prednje i stražnje strane

1. mrežni priključak 2. VGA priključak

3. USB 3.0 priključak 4. mikrofoni (opcionalno)

5. kamera 6. svjetlo statusa kamere

7. HDMI priključak 8. priključak za napajanje

9. mikrofon 10. gumb za uključivanje/isključivanje

11. USB 3.0 priključak s PowerShare 12. Čitač memorijskih kartica

13. beskontaktni čitač pametnih kartica
(opcionalno)

14. čitač otisaka prstiju (opcionalno)

7

15. svjetlo statusa bežične veze 16. svjetlo statusa baterije

17. svjetlo aktivnosti tvrdog pogona 18. svjetlo statusa napajanja

19. zvučnike 20. podloga osjetljiva na dodir

21. čitač pametnih kartica (opcionalno) 22. priključak slušalica

23. utor za sigurnosni kabel 24. priključak za priključnu stanicu (opcionalno)

25. naljepnica servisne oznake

Uklanjanje poklopca kućišta

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Izvedite sljedeće korake za uklanjanje osnovnog pokrova iz računala.

a. Uklonite vijke koji pričvršćuju poklopac kućišta za računalo.
b. Podignite poklopac kućišta iz njegovih rubova i uklonite poklopac kućišta s računala.

NAPOMENA: Možda budete trebali oštar alat za izdizanje poklopca kućišta iz njegovih
rubova.

Ugradnja poklopca kućišta

1. Postavite poklopac kućišta i poravnajte ga s vijcima na računalu.

2. Pritegnite vijke koji pričvršćuju poklopac kućišta za računalo.

3. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje baterije

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite poklopac kućišta.

8

3. Odspojite kabel baterije na matičnoj ploči iz njegovog priključka [1] i oslobodite kabel iz njegovog

usmjernog kanala [2].

4. Izvedite sljedeće korake:

a. Uklonite vijak koji pričvršćuje beteriju na računalo [1].
b. Podignite i gurnite bateriju kako biste je uklonili iz računala [2] [3].

Ugradnja baterije

1. Umetnite bateriju u njezino mjesto na računalu.

2. Provucite kabel baterije kroz usmjerni kanal.

3. Pritegnite vijke koji pričvršćuju bateriju na računalo.

4. Priključite kabel tipkovnice na njegov priključak na matičnoj ploči.

5. Ugradite poklopac kućišta.

6. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

9

Uklanjanje sklopa tvrdog pogona

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

a. poklopac kućišta
b. baterija

3. Izvedite sljedeće korake:

a. Odspojite kabel tvrdog pogona iz njegovog priključka na matičnoj ploči [1].
b. Uklonite vijke koji pričvršćuju sklop tvrdog pogona na računalo [2].

4. Uklonite sklop tvrdog pogona iz računala.

5. Povucite kako biste oslobodili kabel tvrdog pogona iz njegovih priključaka.

10

6. Uklonite vijke koji pričvršćuju nosač tvrdog pogona na tvrdi pogon [1] i uklonite tvrdi pogon s nosača

tvrdog pogona [2].

Ugradnja sklopa tvrdog pogona

1. Postavite nosač tvrdog pogona na tvrdi pogon kako biste poravnali vijke i pritegnuli vijke za

osiguranja nosača tvrdog pogona.

2. Spojite kabel tvrdog pogona na njegov priključak na tvrdom pogonu.

3. Postavite sklop tvrdog pogona u njegov utor na računalu.

4. Spojite kabel tvrdog pogona na njegov priključak na matičnoj ploči.

5. Pritegnite vijke koji pričvršćuju sklopč tvrdog pogona na računalo.

6. Ugradite:

11

a. baterija
b. poklopac kućišta

7. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje memorije

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

a. poklopac kućišta
b. baterija

3. Izdignite spojnice koje pričvršćuju memorijski modul sve dok memorija ne iskoči, te uklonite

memoriju iz matične ploče.

Ugradnja memorije

1. Umetnite memoriju u memorisjki utor sve dok spojnice na pričvrste memoriju.

2. Ugradite:

a. baterija
b. poklopac kućišta

3. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje okvira tipkovnice

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Izdignite okvir tipkovnice iz njegovih rubova.

12

NAPOMENA: Možda budete trebali oštar alat za izdizanje okvira tipkovnice iz njezinih rubova.

3. Uklonite okvir tipkovnice s tipkovnice.

Ugradnja okvira tipkovnice

1. Umetnite okvir tipkovnice na tipkovnicu sve dok ne uskoči na mjesto.

2. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje tipkovnice

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

a. poklopac kućišta
b. baterija
c. okvir tipkovnice

3. Odspojite kabel tipkovnice i kabel podloge osjetljive na dodir iz njihovih priključaka na matičnoj ploči.

4. Uklonite vijke koji pričvršćuju tipkovnicu za računalo.

13

5. Uklonite tipkovnicu iz računala.

Ugradnja tipkovnice

1. Postavite tipkovnicu i poravnajte s vijcima na računalu.

2. Spojite kabel tipkovnice i kabel podloge osjetljive na dodir s njihovim priključcima na matičnoj ploči.

3. Pritegnite vijke kojima se tipkovnica pričvršćuje u računalo.

4. Ugradite:

a. okvir tipkovnice
b. baterija
c. poklopac kućišta

5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje oslonca za ruku

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

14

a. poklopac kućišta
b. baterija
c. okvir tipkovnice
d. tipkovnicu

3. Uklonite vijke koji pričvršćuju oslonac za ruku na računalo.

4. Okrenite računalo i izvedite sljedeće korake:

a. Odspojite sljedeće kabele iz njihovih priključaka na matičnoj ploči [1] [2].

• ploča za uključivanje/isključivanje

• LED ploča

• USH ploča

• ploča podloge osjetljive na dodir

b. Uklonite vijke koji pričvršćuju oslonac za ruku na računalo [3].

15

5. Gurnite oslonac za ruku kako biste oslobodili i uklonili oslonac za ruku iz računala [2].

Ugradnja oslonca za ruku

1. Postavite oslonac za ruku na računalo.

2. Sljedeće kabele priključite na odgovarajuće priključke na matičnoj ploči:

a. ploča za uključivanje/isključivanje
b. LED ploča
c. USH ploča
d. ploča podloge osjetljive na dodir

3. Pritegnite vijke s prednje i stražnje strane računala kako biste osigurali oslonac za ruku.

4. Ugradite:

a. tipkovnicu
b. okvir tipkovnice
c. baterija
d. poklopac kućišta

5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje ploče gumba za uključivanje/isključivanje

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

a. poklopac kućišta
b. baterija
c. okvir tipkovnice
d. tipkovnicu
e. oslonac za ruku

3. Izvedite sljedeće korake kako biste uklonili ploču gumba za uključivanje/isključivanje iz računala:

a. Uklonite dva vijka kojima je ploča gumba za uključivanje/isključivanje pričvršćena za oslonac za

ruku [1].

b. Uklonite ploču gumba za uključivanje/isključivanje iz oslonca za ruku [2].

16

Ugradnja ploče gumba za uključivanje/isključivanje

1. Postavite ploču s gummbom za uključivanje/isključivanje u njezin utor na osloncu za ruku.

2. Pritegnite vijke kojima je ploča gumba za uključivanje/isključivanje pričvršćena na oslonac za ruku.

3. Ugradite:

a. oslonac za ruku
b. tipkovnicu
c. okvir tipkovnice
d. baterija
e. poklopac kućišta

4. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje ploče SmartCard čitača

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

a. poklopac kućišta
b. baterija
c. memoriju
d. okvir tipkovnice
e. tipkovnicu
f. oslonac za ruku

3. Izvedite sljedeće korake:

a. Odspojite kable ploče SmartCard čitača sa USH ploče [1] [2].
b. Odlijepite kabele kako biste ga oslobodili iz ljepila [3].

17

4. Oslobodite ploču SmartCard čitača. Za oslobađanja ploče SmartCard čitača:

a. Uklonite dva vijka koji pričvršćuju ploču SmartCard čitača za oslonac za ruku [1].
b. Gurnite ploču SmartCard čitača kako biste je oslobodili [2].

5. Uklonite ploču SmartCard čitača iz oslonca za ruku.

18

Ugradnja SmartCard-Reader ploče

1. Postavite SmartCard-reader ploču u njezin utor na osloncu za ruku.

2. Pritegnite vijke kojima je SmartCard-reader ploča pričvršćena na oslonac za ruku.

3. Pričvrstite kabel SmartCard-reader ploče i spojite kabel SmartCard-reader u njegov priključak na USH

ploči.

4. Ugradite:

a. oslonac za ruku
b. tipkovnicu
c. okvir tipkovnice
d. baterija
e. poklopac kućišta

5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje USH ploče

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

a. poklopac kućišta
b. baterija
c. sklop tvrdog pogona
d. okvir tipkovnice
e. tipkovnicu
f. oslonac za ruku

3. Izvedite sljedeće korake za uklanjanje USH ploče:

a. Odspojite sve kabele iz USH ploče [1] [2].
b. Uklonite vijak koji pričvršćuje USH ploču na osloncu za ruku [3].
c. Uklonite USH ploču iz oslonca za ruku [4].

19

Ugradnja USH ploče

1. Postavite USH ploču na oslonac za ruku.

2. Pritegnite vijak koji osigurava USH ploču na oslonac za ruku.

3. Priključite sve kabele na USH ploču.

4. Ugradite:

a. oslonac za ruku
b. tipkovnicu
c. okvir tipkovnice
d. sklop tvrdog pogona
e. baterija
f. poklopac kućišta

5. Slijedite upute u odlomku Nakon rada na unutrašnjosti računala.

Uklanjanje ploče čitača otiska prstiju

1. Slijedite postupke u poglavlju Prije rada na unutrašnjosti računala.

2. Uklonite:

a. poklopac kućišta
b. baterija
c. okvir tipkovnice
d. tipkovnicu
e. oslonac za ruku

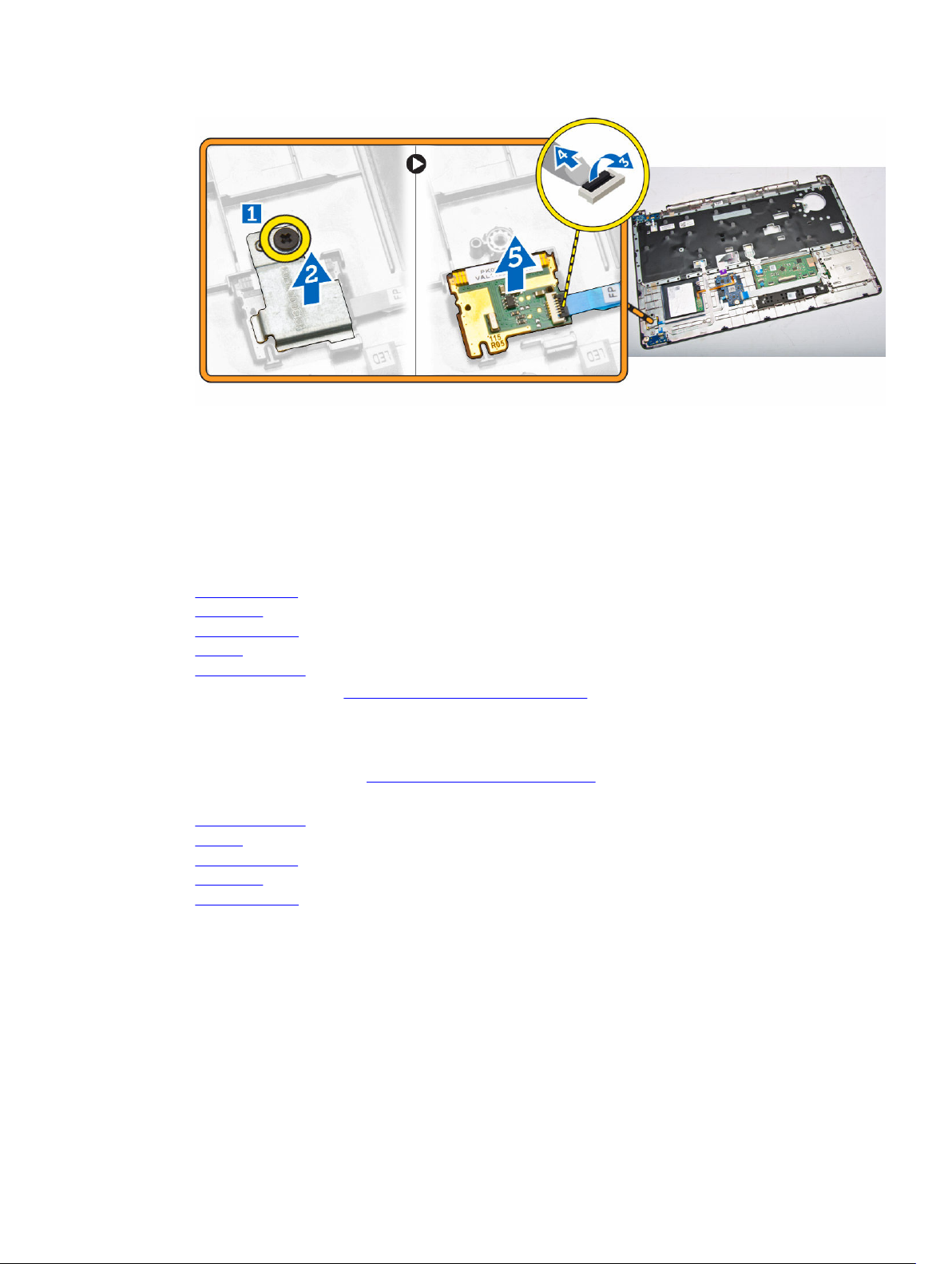

3. Izvedite sljedeće korake za uklanjanje ploče čitača otisaka prstiju:

a. Uklonite vijak kako biste oslobodili metalni nosač koji pričvršćuje ploču čitača otisaka prstiju na

oslonac za ruku [1] [2].
b. Odspojite kabel čitača otisaka prstiju s ploče čitača otisaka prstiju [3] [4].
c. Uklonite ploču čitača otisaka prsta s oslonca za ruku [5].

20
