Manuel de l'Utilisateur Dell Latitude 5520/E5520/
E5520m
Modèle réglementaire: P16G
Type réglementaire: P16G001
Remarques, précautions et avertissements
REMARQUE : une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser
l'ordinateur.
PRÉCAUTION : une PRÉCAUTION vous avertit d'un risque d'endommagement du matériel ou de perte de données
si les consignes ne sont pas respectées.
AVERTISSEMENT : un AVERTISSEMENT signale un risque d'endommagement du matériel, de blessure corporelle,
voire de mort.
Table des matières
Remarques, précautions et avertissements..............................................................................2
Chapitre 1: Intervention à l'intérieur de votre ordinateur........................................................7
Avant d'intervenir à l'intérieur de votre ordinateur..................................................................................................7
Outils recommandés.................................................................................................................................................8
Mise hors tension de l'ordinateur.............................................................................................................................8
Après intervention à l'intérieur de votre ordinateur.................................................................................................9
Chapitre 2: Pile..............................................................................................................................11
Retrait de la batterie...............................................................................................................................................11
Installation de la batterie........................................................................................................................................11
Chapitre 3: Carte PC.....................................................................................................................13
Retrait de la carte PC..............................................................................................................................................13
Installation de la carte PC.......................................................................................................................................14
Chapitre 4: emplacement pour carte Secure Digital (SD).....................................................15
Retrait de la carte SD (Secure Digital)...................................................................................................................15
Installation de la carte SD (Secure Digital)............................................................................................................15
Chapitre 5: Carte SIM (Subscriber Identity Module)..............................................................17
Retrait de la carte SIM............................................................................................................................................17
Installation de la carte SIM....................................................................................................................................17
Chapitre 6: ExpressCard..............................................................................................................19
Retrait de la carte ExpressCard..............................................................................................................................19
Installation de la carte ExpressCard.......................................................................................................................19
Chapitre 7: Panneau arrière.......................................................................................................21
Retrait du panneau arrière.....................................................................................................................................21
Installation du panneau arrière..............................................................................................................................21
Chapitre 8: Contour du clavier....................................................................................................23
Retrait du contour du clavier..................................................................................................................................23
Installation du contour du clavier...........................................................................................................................24
Chapitre 9: Clavier........................................................................................................................25
Retrait du clavier.....................................................................................................................................................25
Installation du clavier.............................................................................................................................................27
Chapitre 10: Unité optique...........................................................................................................29
Retrait du lecteur optique.......................................................................................................................................29
Installation du lecteur optique................................................................................................................................30
Chapitre 11: Disque dur...............................................................................................................31
Retrait du disque dur..............................................................................................................................................31
Installation du disque dur.......................................................................................................................................32
Chapitre 12: Carte de réseau local sans fil (WLAN)...............................................................33
Retrait de la carte de réseau local sans fil (WLAN)...............................................................................................33
Installation de la carte de réseau local sans fil (WLAN)........................................................................................34
Chapitre 13: Carte haut débit mobile (WWAN) .......................................................................35
Retrait de la carte de réseau étendu sans fil (WWAN)..........................................................................................35
Installation de la carte de réseau étendu sans fil (WWAN)...................................................................................36
Chapitre 14: Mémoire..................................................................................................................37
Retrait du module de mémoire................................................................................................................................37
Installation du module de mémoire........................................................................................................................37
Chapitre 15: Support du CPU......................................................................................................39
Retrait du support du CPU......................................................................................................................................39
Installation du support du CPU...............................................................................................................................39
Chapitre 16: Dissipateur de chaleur..........................................................................................41
Retrait du dissipateur thermique............................................................................................................................41
Installation du dissipateur thermique.....................................................................................................................41
Chapitre 17: Processeur..............................................................................................................43
Retrait du processeur.............................................................................................................................................43
Installation du processeur......................................................................................................................................43
Chapitre 18: Repose-mains.........................................................................................................45
Retrait du repose-mains.........................................................................................................................................45
Installation du repose-mains..................................................................................................................................47
Chapitre 19: Module ExpressCard/Smart Card/PCMCIA.......................................................49
Retrait du module ExpressCard/Smart Card/PCMCIA............................................................................................49
Installation du module ExpressCard/Smart Card/PCMCIA.....................................................................................50
Chapitre 20: Carte Bluetooth......................................................................................................51
Retrait de la carte Bluetooth...................................................................................................................................51
Installation de la carte Bluetooth...........................................................................................................................52
Chapitre 21: Ensemble écran......................................................................................................53
Retrait de l’ensemble écran....................................................................................................................................53
Installation de l’ensemble écran............................................................................................................................55
Chapitre 22: Crochets ou accolades.........................................................................................57
Retrait des supports................................................................................................................................................57
Installation des supports........................................................................................................................................59
Chapitre 23: Carte modem...........................................................................................................61
Retrait de la carte modem......................................................................................................................................61
Installation de la carte modem...............................................................................................................................62
Chapitre 24: Carte son.................................................................................................................63
Retrait de la carte son............................................................................................................................................63
Installation de la carte son.....................................................................................................................................64
Chapitre 25: Carte système.........................................................................................................65
Retrait de la carte système.....................................................................................................................................65
Installation de la carte système..............................................................................................................................67
Chapitre 26: Pile bouton..............................................................................................................69
Retrait de la pile bouton..........................................................................................................................................69
Installation de la pile bouton...................................................................................................................................69
Chapitre 27: Panneau d'entrée/sortie.......................................................................................71
Retrait du panneau des entrées/sorties.................................................................................................................71
Installation du panneau des entrées/sorties..........................................................................................................72
Chapitre 28: Connecteur d'alimentation...................................................................................73
Retrait du connecteur d’alimentation.....................................................................................................................73
Installation du connecteur d’alimentation..............................................................................................................74
Chapitre 29: connecteur modem................................................................................................75
Retrait du connecteur du modem...........................................................................................................................75
Installation du connecteur du modem....................................................................................................................75
Chapitre 30: Ventilateur...............................................................................................................77
Retrait du ventilateur..............................................................................................................................................77
Installation du ventilateur.......................................................................................................................................78
Chapitre 31: Haut-parleur............................................................................................................81
Retrait des haut-parleurs........................................................................................................................................81
Installation des haut-parleurs.................................................................................................................................82
Chapitre 32: Cadre d'écran.........................................................................................................85
Retrait du cadre d'écran.........................................................................................................................................85
Installation du cadre d’écran..................................................................................................................................86
Chapitre 33: Panneau d'écran....................................................................................................87
Retrait du panneau d’écran....................................................................................................................................87
Installation du panneau d’écran.............................................................................................................................88
Chapitre 34: Charnières d'écran................................................................................................89
Retrait des charnières d’écran...............................................................................................................................89
Installation des charnières d’écran........................................................................................................................91
Chapitre 35: caméra.....................................................................................................................93
Retrait de la caméra...............................................................................................................................................93
Installation de la caméra........................................................................................................................................94
Chapitre 36: Caractéristiques.....................................................................................................95
Caractéristiques techniques...................................................................................................................................95
Chapitre 37: Configuration du système...................................................................................101
Présentation générale .........................................................................................................................................101
Accès au programme de configuration du système.............................................................................................101
Options de configuration du système...................................................................................................................101
Chapitre 38: Diagnostics...........................................................................................................111
Diagnostics...........................................................................................................................................................111
Voyants d’état de l’appareilVoyants d’état de la batterieNiveau de charge et état de fonctionnement
de la batterieVoyants d’état du clavier..........................................................................................................111
Chapitre 39: Contacter Dell.......................................................................................................113
Contacter Dell.......................................................................................................................................................113
1
Intervention à l'intérieur de votre ordinateur
Avant d'intervenir à l'intérieur de votre ordinateur
Suivez les instructions ci-dessous pour protéger votre ordinateur de toute détérioration et vos données personnelles.
Sauf indication contraire, chaque procédure mentionnée dans ce document suppose que les conditions suivantes soient
réunies :
• Vous avez exécuté les étapes de la section Intervention sur votre ordinateur.
• Vous avez pris connaissance des informations de sécurité fournies avec votre ordinateur.
• Un composant peut être remplacé ou, si acheté séparément, installé en exécutant la procédure de retrait dans
l'ordre inverse.
AVERTISSEMENT : Avant d'intervenir dans l'ordinateur, lisez les informations de sécurité fournies avec
l'ordinateur. D'autres informations sur les meilleures pratiques de sécurité sont disponibles sur la page d'accueil
Regulatory Compliance (Conformité réglementaire) accessible à l'adresse www.dell.com/regulatory_compliance.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance
agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de
votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et
d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre
garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
PRÉCAUTION : Pour éviter une décharge électrostatique, raccordez-vous à la terre à l'aide d'un bracelet
antistatique ou en touchant une surface métallique non peinte, par exemple un connecteur sur le panneau arrière
de l'ordinateur.
PRÉCAUTION : Manipulez avec précaution les composants et les cartes. Ne touchez pas les composants ni les
contacts des cartes. Saisissez les cartes par les bords ou par le support de montage métallique. Saisissez les
composants, processeur par exemple, par les bords et non par les broches.
PRÉCAUTION : Lorsque vous déconnectez un câble, tirez sur le connecteur ou sa languette, mais pas sur le câble
lui-même. Certains câbles sont dotés de connecteurs avec dispositif de verrouillage. Si vous déconnectez un câble
de ce type, appuyez d'abord sur le verrou. Lorsque vous démontez les connecteurs, maintenez-les alignés
uniformément pour éviter de tordre les broches. Enfin, avant de connecter un câble, vérifiez que les deux
connecteurs sont correctement orientés et alignés.
REMARQUE : La couleur de votre ordinateur et de certains composants peut différer de celle de l'ordinateur et des
composants illustrés dans ce document.
Avant de commencer à travailler sur l'ordinateur, suivez les étapes ci-dessous pour éviter de l'endommager.
1. Assurez-vous que la surface de travail est plane et propre afin d'éviter de rayer le capot de l'ordinateur.
2. Mettez l'ordinateur hors tension (voir la section Mise hors tension de l'ordinateur).
3. Si l'ordinateur est connecté à une station d'accueil telle qu'un périphérique d'accueil ou une extension de batterie
en option, déconnectez-le.
7
PRÉCAUTION : Pour retirer un câble réseau, déconnectez-le d'abord de l'ordinateur, puis du périphérique
réseau.
4. Déconnectez tous les câbles externes du système.
5. Eteignez l'ordinateur, déconnectez tous les périphériques qui y sont reliés, puis débranchez-les de leur source
d'alimentation.
6. Fermez l'écran et retournez l'ordinateur sur une surface plane.
REMARQUE : Pour éviter d'endommager la carte système, vous devez retirer la batterie principale avant de
dépanner l'ordinateur.
7. Retirez la batterie principale (voir la section Batterie).
8. Remettez l'ordinateur à l'endroit.
9. Ouvrez l'écran.
10. Appuyez sur le bouton d'alimentation pour raccorder la carte système à la terre.
PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours l'ordinateur de la prise
électrique avant d'ouvrir l'écran.
PRÉCAUTION : Avant de toucher un élément dans l'ordinateur, raccordez-vous à la terre en touchant une
surface métallique non peinte, telle que le métal à l'arrière de l'ordinateur. Pendant l'intervention, touchez
régulièrement une surface métallique non peinte pour éliminer l'électriticé statique qui pourrait endommager
les composants.
11. Retirez les ExpressCard ou cartes à puce installées des logements appropriés.
Outils recommandés
Les procédures mentionnées dans ce document nécessitent les outils suivants :
• un petit tournevis à tête plate
• un tournevis cruciforme n°0
• un tournevis cruciforme n°1
• une petite pointe en plastique
• le CD du programme de mise à jour flash du BIOS
Mise hors tension de l'ordinateur
PRÉCAUTION : Pour éviter de perdre des données, enregistrez et fermez tous les fichiers ouverts, puis quittez tous
les programmes en cours d'exécution avant d'arrêter l'ordinateur.
1. Arrêt du système d'exploitation :
– Dans Windows Vista :
Cliquez sur Démarrer , puis sur la flèche dans l'angle inférieur droit du menu Démarrer comme indiqué
ci-dessous puis cliquez sur Arrêter.
– Dans Windows XP :
8
Cliquez sur Démarrer → Arrêter l'ordinateur → Eteindre . L'ordinateur s'éteint à la fin de la procédure
d'arrêt du système d'exploitation.
2. Vérifiez que l'ordinateur et tous les périphériques connectés sont hors tension. Si l'ordinateur et les périphériques
qui y sont raccordés n'ont pas été mis hors tension automatiquement lors de l'arrêt du système d'exploitation,
maintenez le bouton d'alimentation enfoncé pendant environ 4 secondes pour les mettre hors tension.
Après intervention à l'intérieur de votre ordinateur
Une fois les procédures de réinstallation terminées, n'oubliez pas de brancher les périphériques externes, cartes,
câbles, etc. avant de mettre l'ordinateur sous tension.
PRÉCAUTION : Pour éviter d'endommager l'ordinateur, utilisez uniquement la batterie conçue pour cet ordinateur
Dell spécifique. N'employez pas de batteries conçues pour d'autres ordinateurs Dell.
1. Branchez les périphériques externes, par exemple réplicateur de port, extension de batterie ou périphérique
d'accueil, et remettez en place les cartes comme l'ExpressCard, le cas échéant.
2. Branchez les câbles téléphoniques ou de réseau sur l'ordinateur.
PRÉCAUTION : Pour connecter un câble réseau, branchez-le d'abord le périphérique du réseau et sur
l'ordinateur.
3. Réinstallez la batterie.
4. Branchez l'ordinateur et tous ses périphériques sur leur prise secteur.
5. Mettez l'ordinateur sous tension.
9
10
Pile
Retrait de la batterie
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Faites glisser les loquets pour déverrouiller la batterie.
3. Retirez la batterie de l’ordinateur.
2
Liens connexes
Installation de la batterie
Installation de la batterie
1. Faire glisser la batterie dans l’ordinateur.
Les loquets de blocage s’enclenchent automatiquement en position de verrouillage.
2. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait de la batterie
11
12
Carte PC
Retrait de la carte PC
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Poussez sur le loquet du PC pour le libérer.
3. Poussez sur le loquet du PC pour libérer la carte PC.
3
4. Faites glisser la carte PC hors de l’ordinateur.
Liens connexes
Installation de la carte PC
13
Installation de la carte PC
1. Poussez sur le loquet du PC pour le verrouiller.
2. Poussez la carte PC dans son logement jusqu’à ce que vous entendiez un clic.
3. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait de la carte PC
14
emplacement pour carte Secure Digital (SD)
Retrait de la carte SD (Secure Digital)
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Insérez la carte SD.
3. Faites glisser la carte SD hors de l’ordinateur.
4
Liens connexes
Installation de la carte SD (Secure Digital)
Installation de la carte SD (Secure Digital)
1. Faites glisser la carte SD dans son logement jusqu’à ce que vous entendiez un clic.
2. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait de la carte SD (Secure Digital)
15
16
Carte SIM (Subscriber Identity Module)
Retrait de la carte SIM
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Appuyez sur la carte SIM pour la dégager de la paroi de la batterie.
4. Faites glisser la carte SIM hors de l’ordinateur.
5
Liens connexes
Installation de la carte SIM
Installation de la carte SIM
1. Insérez la carte SIM dans son logement.
2. Remettez en place la batterie.
3. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait de la carte SIM
17
18
ExpressCard
Retrait de la carte ExpressCard
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Insérez la carte ExpressCard
3. Faites glisser la carte ExpressCard hors de l’ordinateur.
6
Liens connexes
Installation de la carte ExpressCard
Installation de la carte ExpressCard
1. Insérez la carte ExpressCard dans son logement jusqu’à ce que vous l’entendiez s’enclencher.
2. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait de la carte ExpressCard
19
20
Panneau arrière
Retrait du panneau arrière
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez les vis qui fixent le panneau arrière.
4. Faites glisser le panneau arrière vers l’avant de l’ordinateur et retirez-le.
7
Liens connexes
Installation du panneau arrière
Installation du panneau arrière
1. Faites glisser le panneau arrière vers l’arrière de l’ordinateur.
2. Serrez les vis qui fixent le panneau arrière.
3. Remettez en place la batterie.
4. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait du panneau arrière
21
22
Contour du clavier
Retrait du contour du clavier
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Soulevez le contour du clavier depuis le bord inférieur.
4. Soulevez le contour du clavier depuis le bord supérieur.
8
5. Retirez de l’ordinateur le contour du clavier.
Liens connexes
23
Installation du contour du clavier
Installation du contour du clavier
1. Alignez le contour du clavier sur les languettes situées au sommet du repose-mains.
2. Enfoncez le contour du clavier le long de tous ses bords jusqu’à ce que vous l’entendiez se mettre en place.
3. Remettez en place la batterie.
4. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait du contour du clavier
24
Clavier
Retrait du clavier
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le contour du clavier.
4. Retournez l’ordinateur et retirez la vis qui fixe le clavier à l’arrière de l’ordinateur.
5. Retournez l’ordinateur et retirez les vis qui fixent le clavier à l’avant de l’ordinateur.
9
6. Soulevez le clavier par ses bords et retournez-le.
25
7. Remettez en place la bande Mylar fixant le câble de données à l’arrière du clavier.
8. Débranchez le câble de données du clavier.
9. Retournez le clavier.
10. Débranchez le câble de données du clavier et retirez-le de l’ordinateur.
Liens connexes
Installation du clavier
26
Installation du clavier
1. Connectez le câble de données du clavier à la carte système.
2. Branchez le câble de données du clavier sur l’arrière du clavier.
3. Remettez en place la bande fixant le câble de données à l’arrière du clavier.
4. Remettez en place le clavier sur le repose-mains en l’alignant sur les trous de vis.
5. Serrez les vis du clavier.
6. Retournez l’ordinateur et serrez les vis de l’arrière de l’ordinateur.
7. Remettez en place le contour du clavier.
8. Remettez en place la batterie.
9. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait du clavier
27
28
Unité optique
Retrait du lecteur optique
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez la vis qui fixe le lecteur optique à l’ordinateur.
5. Écartez la languette à vis de l’ordinateur afin de dégager le lecteur optique de la baie.
10
6. Retirez le lecteur optique de l’ordinateur.
Liens connexes
29
Installation du lecteur optique
Installation du lecteur optique
1. Faites glisser le lecteur optique dans la baie située sur le côté droit de l’ordinateur.
2. Serrez la vis située à l’arrière de l’ordinateur pour fixer le lecteur optique.
3. Remettez en place le panneau arrière.
4. Remettez en place la batterie.
5. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait du lecteur optique
30
Disque dur
Retrait du disque dur
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez les vis qui fixent le support du disque dur à l’ordinateur.
5. Utilisez la languette pour tirer vers le haut le support de fixation du disque dur et le retirer de l’ordinateur.
11
6. Retirez les vis du support de fixation du disque dur.
31
7. Déconnectez le support du disque dur.
8. Débranchez du disque dur son connecteur.
Liens connexes
Installation de l’ensemble de disque dur
Installation du disque dur
1. Rebranchez le connecteur du disque dur sur ce dernier.
2. Fixez au disque dur son support.
3. Serrez les vis du support de disque dur pour que le support soit correctement aligné et maintienne bien le disque
dur.
4. Faites glisser le disque dur dans la baie vers le connecteur situé sur la carte système.
5. Serrez les vis pour fixer le disque dur.
6. Remettez en place le panneau arrière.
7. Remettez en place la batterie.
8. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait de l’ensemble de disque dur
32
Carte de réseau local sans fil (WLAN)
Retrait de la carte de réseau local sans fil (WLAN)
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Débranchez les câbles d’antenne de la carte WLAN.
5. Retirez la vis qui fixe la carte WLAN à la carte système.
12
6. Retirez la carte WLAN.
33
Liens connexes
Installation de la carte de réseau local sans fil (WLAN)
Installation de la carte de réseau local sans fil (WLAN)
1. Faites glisser la carte WLAN dans son logement.
2. Serrez la vis qui fixe la carte WLAN à l’ordinateur.
3. Connectez les câbles d’antenne en fonction des codes de couleur sur la carte WLAN.
4. Remettez en place le panneau arrière.
5. Remettez en place la batterie.
6. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait de la carte de réseau local sans fil (WLAN)
34
Carte haut débit mobile (WWAN)
Retrait de la carte de réseau étendu sans fil (WWAN)
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Débranchez les câbles d’antenne de la carte WWAN.
5. Retirez la vis qui fixe la carte WWAN à la carte système.
13
6. Retirez la carte WWAN.
35
Liens connexes
Installation de la carte de réseau étendu sans fil (WWAN)
Installation de la carte de réseau étendu sans fil (WWAN)
1. Faites glisser la carte WWAN dans son logement.
2. Serrez la vis qui fixe la carte WWAN à l’ordinateur.
3. Connectez les câbles d’antenne en fonction des codes de couleur sur la carte WWAN.
4. Remettez en place le panneau arrière.
5. Remettez en place la batterie.
6. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait de la carte de réseau étendu sans fil (WWAN)
36
Mémoire
Retrait du module de mémoire
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Écartez doucement les languettes de fixation des modules de mémoire.
5. Retirez le module de mémoire de l’ordinateur.
14
Liens connexes
Installation du module de mémoire
Installation du module de mémoire
1. Insérez le module de mémoire dans son logement à l’intérieur de l’ordinateur.
2. Appuyez sur le module de mémoire jusqu’à ce que les clips de retenue fixent le module de mémoire.
3. Remettez en place le panneau arrière.
4. Remettez en place la batterie.
5. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
37
Liens connexes
Retrait du module de mémoire
38
Support du CPU
Retrait du support du CPU
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez les vis qui fixent le support du CPU à l’ordinateur.
5. Retirez le support du CPU.
15
Liens connexes
Installation du support du CPU
Installation du support du CPU
1. Faites glisser le support du CPU vers le bas et vers l’arrière de l’ordinateur.
2. Serrez les vis qui fixent le support du CPU.
3. Remettez en place le panneau arrière.
4. Remettez en place la batterie.
5. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
39
Liens connexes
Retrait du support du CPU
40
Dissipateur de chaleur
Retrait du dissipateur thermique
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez le support du CPU.
5. Desserrez les vis situées sur le dissipateur thermique.
6. Soulevez le dissipateur thermique et retirez-le de l’ordinateur.
16
Liens connexes
Installation du dissipateur thermique
Installation du dissipateur thermique
1. Serrez les vis sur le module du dissipateur thermique en respectant l’ordre numérique.
2. Remettez en place le support du CPU.
3. Remettez en place le panneau arrière.
4. Remettez en place la batterie.
5. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
41
Liens connexes
Retrait du dissipateur thermique
42
Processeur
Retrait du processeur
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez le support du CPU.
5. Retirez le dissipateur thermique.
6. Faites tourner la vis de la came du processeur dans le sens contraire des aiguilles d’une montre.
17
7. Retirez le processeur.
Liens connexes
Installation du processeur
Installation du processeur
1. Insérez le processeur dans son connecteur.
Vérifiez que le processeur est bien enfoncé.
2. Remettez en place le dissipateur thermique.
3. Remettez en place le support du CPU.
43
4. Remettez en place le panneau arrière.
5. Remettez en place la batterie.
6. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait du processeur
44
Repose-mains
Retrait du repose-mains
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez le contour du clavier.
5. Retirez le clavier.
6. Retirez le lecteur optique.
7. Retirez le support du CPU.
8. Retirez les vis à la base de l’ordinateur.
18
9. Retournez l’ordinateur et retirez les vis situées sur le repose-mains.
10. Débranchez le câble du bouton multimédia.
45
11. Débranchez le câble du voyant d’alimentation.
12. Débranchez le câble de la tablette tactile.
13. Débranchez le câble du bouton d’alimentation.
14. Débranchez le câble des empreintes digitales.
46
15. Soulevez le bord droit de l’ensemble repose-mains.
16. Libérez les languettes sur le bord gauche de l’ensemble repose-mains et retirez ce dernier.
Liens connexes
Installation du repose-mains.
Installation du repose-mains.
1. En partant du bord gauche du repose-mains, enfoncez ce dernier sur tous les bords sur l’ordinateur.
2. Appuyez sur tous les bords pour engager les languettes.
3. Connectez tous les câbles au repose-mains.
4. Serrez les vis qui fixent le repose-mains.
5. Retournez l’ordinateur et installez les vis qui fixent le repose-mains.
6. Remettez en place le support du CPU.
7. Remettez en place le clavier.
8. Remettez en place le contour du clavier.
9. Remettez en place le lecteur optique.
47
10. Remettez en place le panneau arrière.
11. Remettez en place la batterie.
12. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait du repose-mains
48
Module ExpressCard/Smart Card/PCMCIA
Retrait du module ExpressCard/Smart Card/PCMCIA
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez le contour du clavier.
5. Retirez le clavier.
6. Retirez le lecteur optique.
7. Retirez le support du CPU.
8. Retirez le repose-mains.
9. Retirez les vis qui fixent le module ExpressCard/Smart Card/PCMCIA à l’ordinateur.
19
10. Retirez le module ExpressCard/Smart Card/PCMCIA.
Liens connexes
Installation du module ExpressCard/Smart Card/PCMCIA
49
Installation du module ExpressCard/Smart Card/PCMCIA
1. Raccordez le connecteur situé à l’arrière du module ExpressCard/Smart Card/PCMCIA à la marque sur le
connecteur situé sur la carte système.
2. Serrez les vis qui fixent le module ExpressCard/Smart Card/PCMCIA.
3. Remettez en place le repose-mains.
4. Remettez en place le support du CPU.
5. Remettez en place le contour du clavier.
6. Remettez en place le clavier.
7. Remettez en place le lecteur optique.
8. Remettez en place le panneau arrière.
9. Remettez en place la batterie.
10. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait du module ExpressCard/Smart Card/PCMCIA
50
Carte Bluetooth
Retrait de la carte Bluetooth
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez le contour du clavier.
5. Retirez le clavier.
6. Retirez le lecteur optique.
7. Retirez le support du CPU.
8. Retirez le repose-mains.

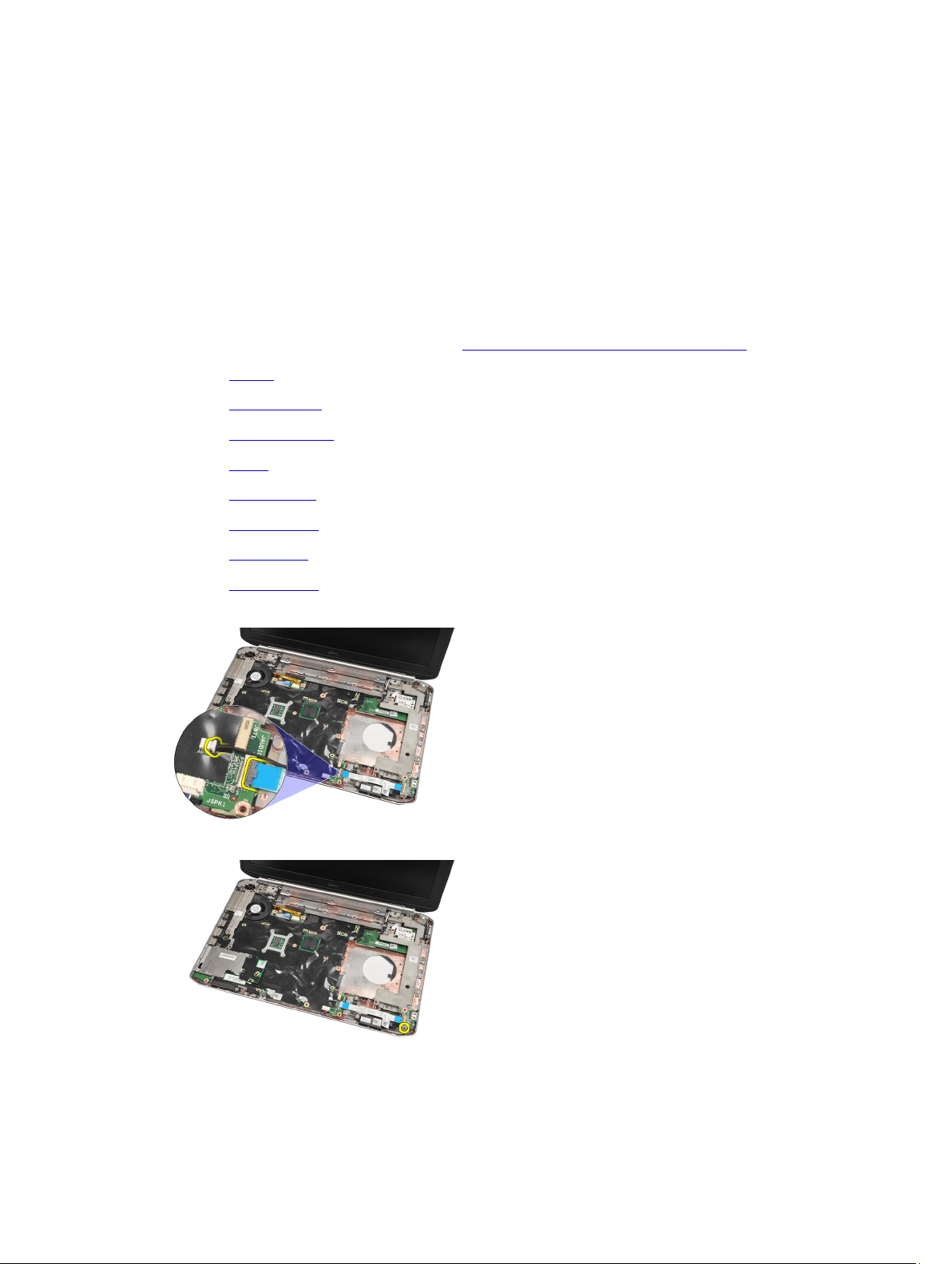

9. Déconnectez le câble Bluetooth de la carte système.
20
10. Retirez la vis qui fixe la carte Bluetooth.
11. Retirez la carte Bluetooth.
51
12. Déconnectez le câble Bluetooth de la carte Bluetooth.
Liens connexes
Installation de la carte Bluetooth
Installation de la carte Bluetooth
1. Connectez le câble de la carte Bluetooth à cette dernière.
2. Placez la carte Bluetooth dans l’ordinateur.
3. Serrez la vis qui fixe la carte Bluetooth à l’ordinateur.
4. Connectez le câble Bluetooth à la carte système.
5. Remettez en place le repose-mains.
6. Remettez en place le support du CPU.
7. Remettez en place le contour du clavier.
8. Remettez en place le clavier.
9. Remettez en place le lecteur optique.
10. Remettez en place le panneau arrière.
11. Remettez en place la batterie.
12. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait de la carte Bluetooth
52
Ensemble écran
Retrait de l’ensemble écran
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez le contour du clavier.
5. Retirez le clavier.
6. Retirez le lecteur optique.
7. Retirez le disque dur.
8. Retirez le support du CPU.
9. Retirez le repose-mains.

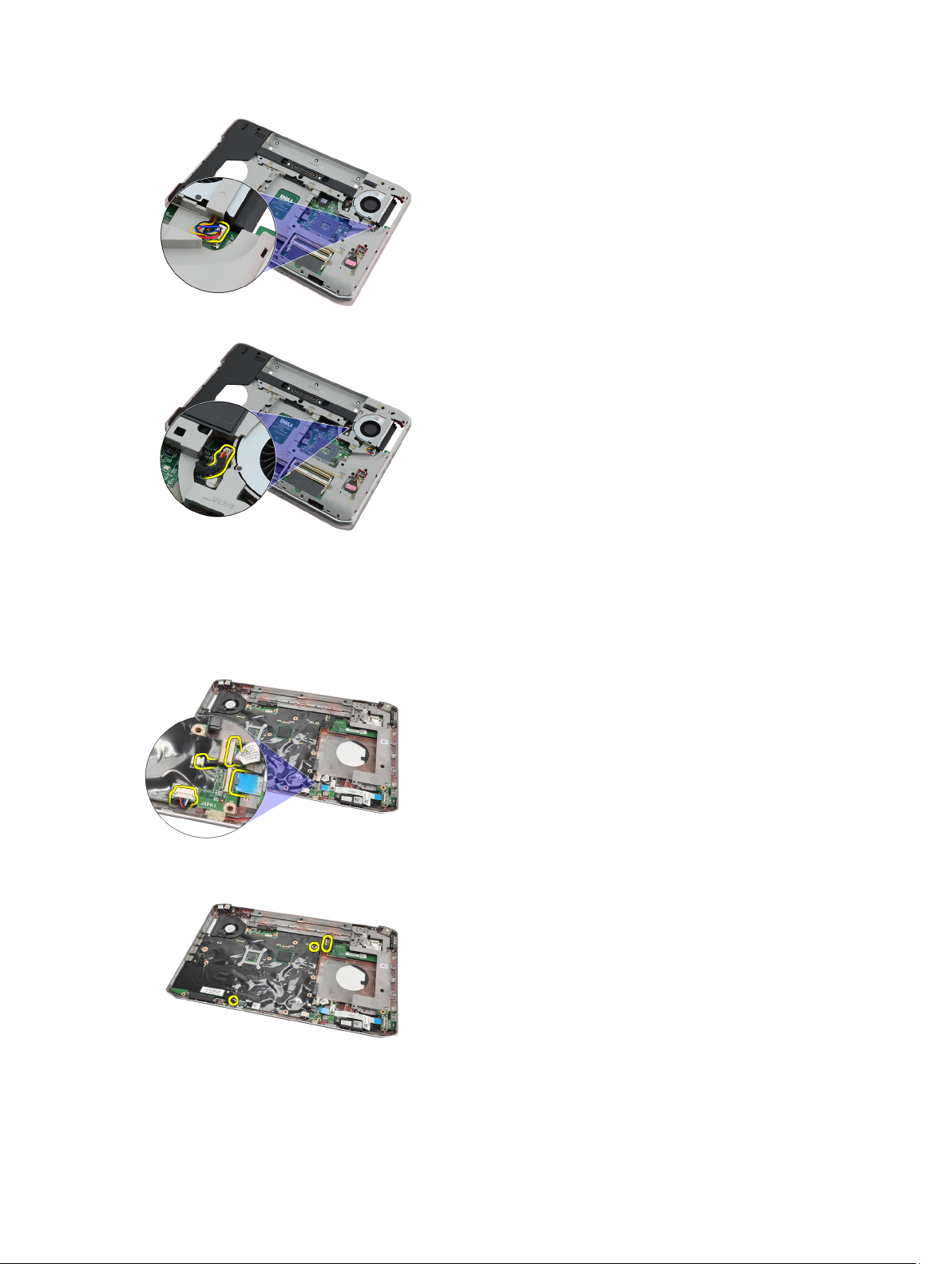

10. Déconnectez les câbles d’antenne.
21
11. Désacheminez les câbles d’antenne.
12. Débranchez le câble LVDS.
53
13. Débranchez le câble de la caméra.
14. Tirez les câbles d’antenne à travers l’ouverture située dans la partie inférieure de l’ordinateur..
15. Retirez les vis qui fixent l’ensemble écran à l’ordinateur.
16. Retirez l’ensemble écran.
54
Liens connexes
Installation de l’ensemble écran
Installation de l’ensemble écran
1. Fixez l’ensemble écran à la base de l’ordinateur.
2. Serrez les vis qui fixent l’ensemble écran.
3. Connectez le câble LVDS à la carte système.
4. Connectez le câble de la caméra à la carte système.
5. Poussez l’antenne à travers l’ouverture dans la partie inférieure de l’ordinateur.
6. Acheminez le câble d’antenne.
7. Connectez l’antenne aux cartes WLAN/WLAN.
8. Remettez en place le repose-mains.
9. Remettez en place le support du CPU.
10. Remettez en place le clavier.
11. Remettez en place le contour du clavier.
12. Remettez en place le lecteur optique.
13. Remettez en place le disque dur.
14. Remettez en place le panneau arrière.
15. Remettez en place la batterie.
16. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait de l’ensemble écran
55
56
Crochets ou accolades
Retrait des supports
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez le contour du clavier.
5. Retirez le clavier.
6. Retirez le lecteur optique.
7. Retirez le support du CPU.
8. Retirez le repose-mains.
9. Retirez l’ensemble écran.
10. Retirez la carte son.
11. Retirez la carte Bluetooth.
12. Retirez la carte modem.

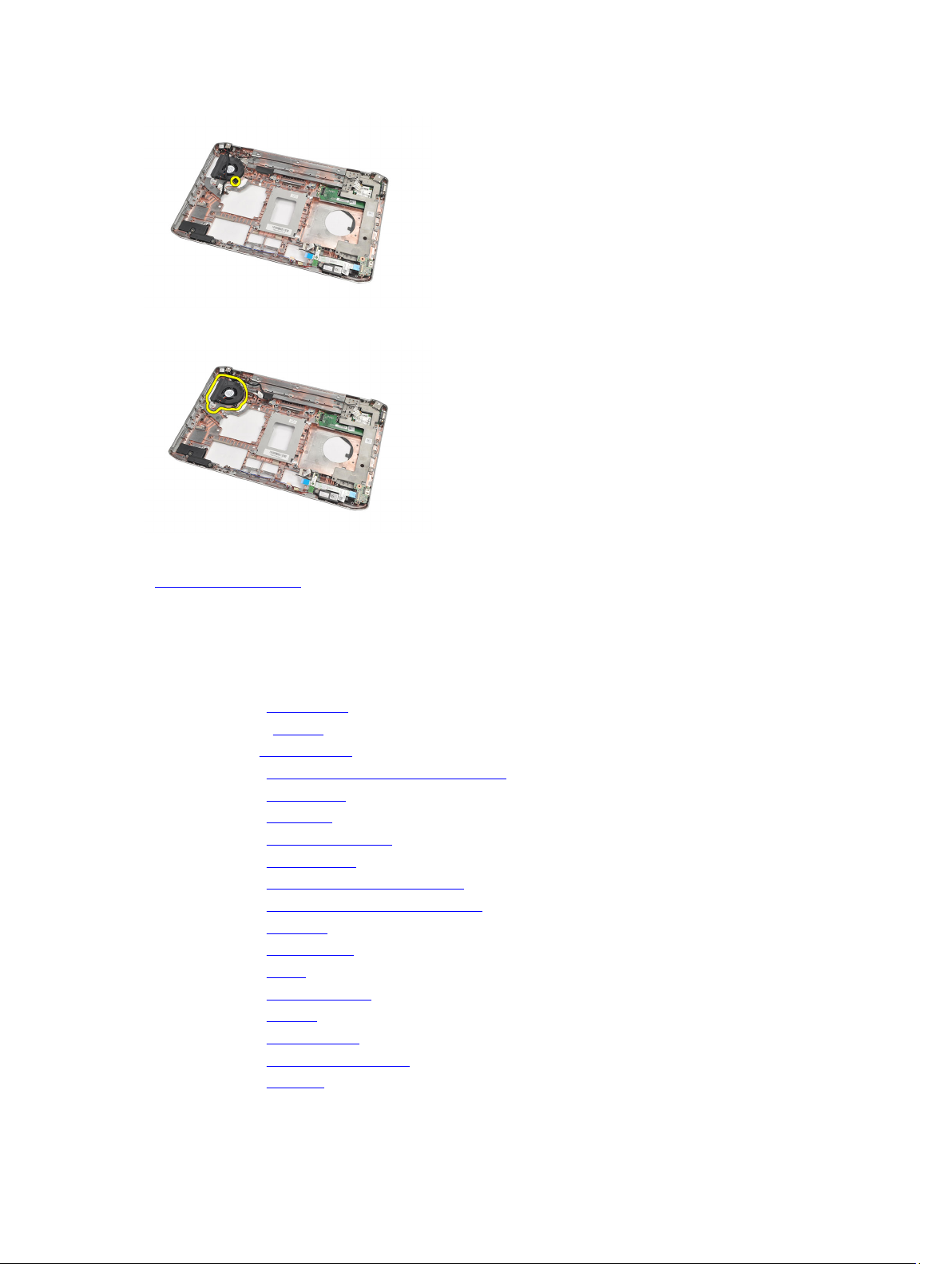

13. Débranchez le câble du modem et retirez la vis qui fixe le support droit.
22
14. Retirez le support droit
15. Déconnectez le câble du modem.
57
16. Désacheminez le câble du modem.

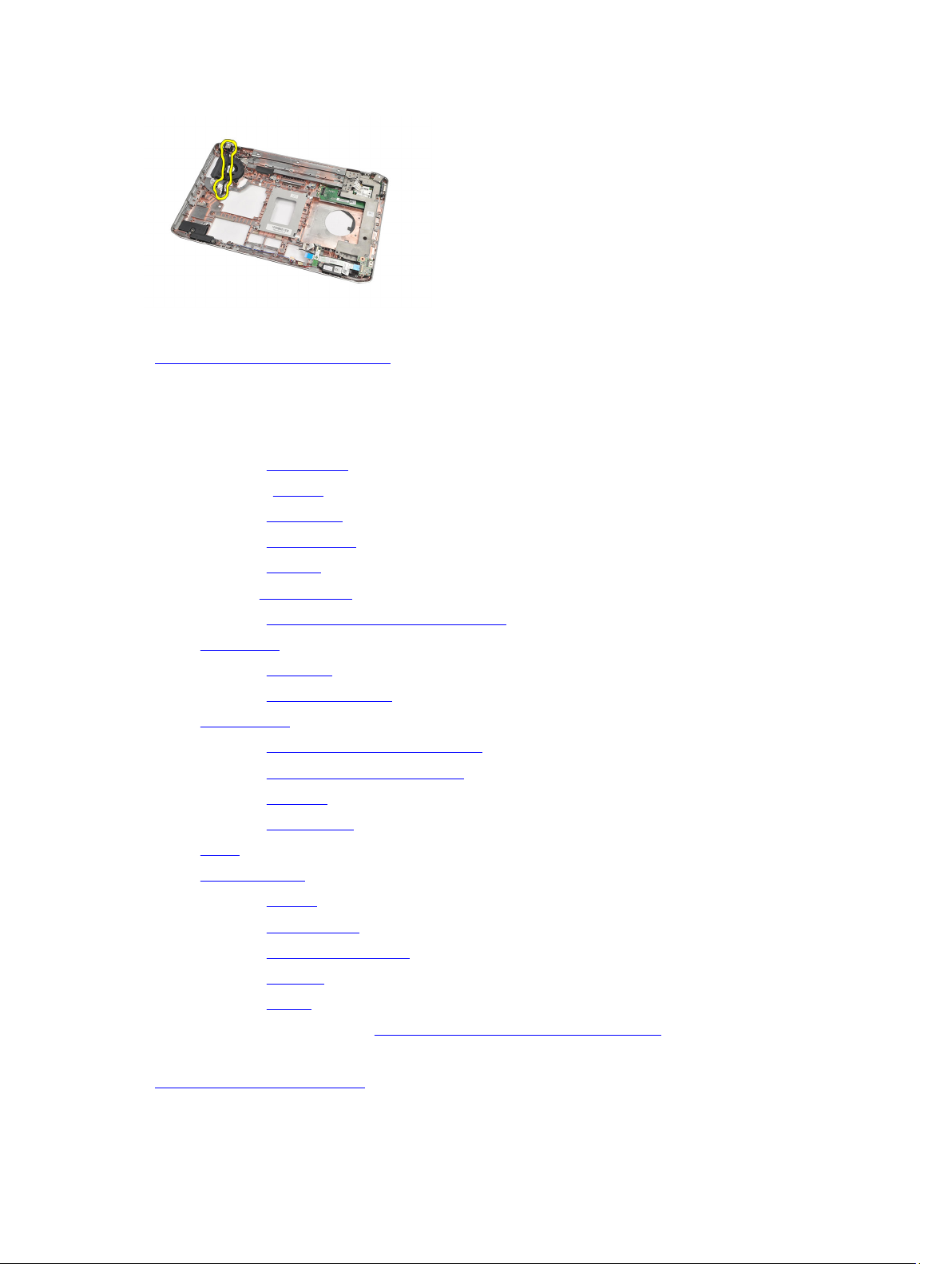

17. Retirez les vis qui fixent le support gauche.
18. Faites glisser le support gauche le long du câble du modem et retirez-le de l’ordinateur.
Liens connexes
Installation des supports
58
Installation des supports
1. Faites glisser le câble du modem à travers l’ouverture du support gauche.
2. Placez le support gauche dans sa position d’origine.
3. Serrez les vis qui fixent le support gauche.
4. Acheminez le câble du connecteur du modem.
5. Branchez sur la carte modem le câble du connecteur du modem.
6. Placez le support droit dans sa position d’origine.
7. Serrez les vis qui fixent le support droit.
8. Remettez en place la carte modem.
9. Remettez en place la carte Bluetooth.
10. Remettez en place la carte son.
11. Remettez en place l’ensemble écran.
12. Remettez en place le repose-mains.
13. Remettez en place le support du CPU.
14. Remettez en place le contour du clavier.
15. Remettez en place le clavier.
16. Remettez en place le lecteur optique.
17. Remettez en place le panneau arrière.
18. Remettez en place la batterie.
19. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait des supports
59
60
Carte modem
Retrait de la carte modem
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez le contour du clavier.
5. Retirez le clavier.
6. Retirez le lecteur optique.
7. Retirez le disque dur.
8. Retirez le support du CPU.
9. Retirez le repose-mains.
10. Retirez l'ensemble écran.
11. Déconnectez le câble du modem.
23
12. Retirez les vis qui fixent la carte du modem.
13. Soulevez la carte modem pour la dégager du connecteur situé à l’arrière de la carte et retirez-la.
61
Liens connexes
Installation de la carte modem
Installation de la carte modem
1. Raccordez au connecteur sur la carte système le connecteur situé à l’arrière de la carte modem.
2. Serrez les vis qui fixent la carte modem.
3. Raccordez le câble de la carte modem.
4. Remettez en place l’ensemble écran.
5. Remettez en place le repose-mains.
6. Remettez en place le support du CPU.
7. Remettez en place le disque dur.
8. Remettez en place le lecteur optique.
9. Remettez en place le clavier.
10. Remettez en place le contour du clavier.
11. Remettez en place le panneau arrière.
12. Remettez en place la batterie.
13. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait de la carte modem
62
Carte son
Retrait de la carte son
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez le contour du clavier.
5. Retirez le clavier.
6. Retirez le lecteur optique.
7. Retirez le support du CPU.
8. Retirez le repose-mains.
9. Retirez la carte Bluetooth.
10. Débranchez de la carte système les câbles de la carte son.
24
11. Retirez la vis qui fixe la carte son à l’ordinateur.
12. Retirez la carte son.
63
Liens connexes
Installation de la carte son
Installation de la carte son
1. Placez la carte son dans l’ordinateur.
2. Serrez la vis qui fixe la carte son.
3. Connectez les câbles audio à la carte système.
4. Remettez en place la carte Bluetooth.
5. Remettez en place le repose-mains.
6. Remettez en place le support du CPU.
7. Remettez en place le contour du clavier.
8. Retirez le clavier.
9. Remettez en place le lecteur optique.
10. Remettez en place le panneau arrière.
11. Remettez en place la batterie.
12. Appliquez les procédures décrites dans Après une intervention à l'intérieur de l'ordinateur.
Liens connexes
Retrait de la carte son
64
Carte système
Retrait de la carte système
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez la carte SIM.
4. Retirez la carte SD (Secure Digital).
5. Retirez le panneau arrière.
6. Retirez la mémoire.
7. Retirez le contour du clavier.
8. Retirez le clavier.
9. Retirez le lecteur optique.
10. Retirez le disque dur.
11. Retirez la carte WLAN.
12. Retirez la carte WWAN.
13. Retirez le support du CPU.
14. Retirez le dissipateur thermique.
15. Retirez le processeur.
16. Retirez le repose-mains.
17. Retirez le module ExpressCard/Smart Card/PCMCIA.
18. Retirez l’ensemble écran.
19. Retirez la carte son.
20. Retirez la carte Bluetooth.
21. Retirez la carte modem.
22. Retirez les supports.
23. Débranchez de la carte système le câble de la pile bouton.
25
24. Débranchez le câble du ventilateur.
65
25. Retirez le câble DC-in.
26. Débranchez les câbles suivants :
– câble du haut-parleur
– câble Bluetooth
– câble de la carte son
27. Retirez les vis qui fixent la carte système à l’ordinateur.
28. Soulevez le bord droit de la carte système pour la débrancher des connecteurs du port, et retirez-la.
66
Liens connexes
Installation de la carte système
Installation de la carte système
1. Alignez la carte système sur les connecteurs de port et placez-la dans l’ordinateur
2. Engagez sur le panneau des entrées/sorties le connecteur situé à l’arrière de la carte système.
3. Serrez les vis qui fixent la carte système.
4. Branchez les câbles suivants :
– câble du haut-parleur
– câble de la carte son
– câble Bluetooth
5. Connectez le câble d’alimentation DC-In à la carte système.
6. Connectez le câble du ventilateur à la carte système.
7. Connectez le câble de la pile bouton à la carte système.
8. Remettez en place les supports.
67
9. Remettez en place la carte modem.
10. Remettez en place la carte Bluetooth.
11. Remettez en place la carte son.
12. Remettez en place l’ensemble écran.
13. Remettez en place le module ExpressCard/Smart Card/PCMCIA
14. Remettez en place le repose-mains.
15. Remettez en place le processeur.
16. Remettez en place le dissipateur thermique.
17. Remettez en place le support du CPU.
18. Remettez en place la carte réseau local sans fil (WLAN).
19. Remettez en place la carte réseau étendu sans fil (WWAN).
20. Remettez en place le disque dur.
21. Remettez en place le lecteur optique.
22. Remettez en place le clavier.
23. Remettez en place le contour du clavier.
24. Remettez en place la mémoire.
25. Remettez en place le panneau arrière.
26. Remettez en place la carte SD (Secure Digital).
27. Remettez en place la carte SIM.
28. Remettez en place la batterie.
29. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait de la carte système
68
Pile bouton
Retrait de la pile bouton
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez le support du CPU.
5. Soulevez la pile bouton pour la dégager de la carte système.
6. Soulevez la pile bouton et retirez-la de l’adhésif.
26
Liens connexes
Installation de la pile bouton
Installation de la pile bouton
1. Attachez la pile bouton à son compartiment.
2. Connectez la pile bouton à la carte système.
3. Remettez en place le support du CPU.
4. Remettez en place le panneau arrière.
5. Remettez en place la batterie.
69
6. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait de la pile bouton
70
Panneau d'entrée/sortie
Retrait du panneau des entrées/sorties
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez la carte SIM.
4. Retirez la carte SD (Secure Digital).
5. Retirez le panneau arrière.
6. Retirez la mémoire.
7. Retirez le contour du clavier.
8. Retirez le clavier.
9. Retirez le lecteur optique.
10. Retirez le disque dur.
11. Retirez la carte WWAN.
12. Retirez la carte WLAN.
13. Retirez le support du CPU.
14. Retirez le dissipateur thermique.
15. Retirez le processeur.
16. Retirez le repose-mains.
17. Retirez le module ExpressCard/Smart Card/PCMCIA.
18. Retirez l’ensemble écran.
19. Retirez la carte son.
20. Retirez la carte Bluetooth.
21. Retirez la carte modem.
22. Retirez les supports.
23. Retirez la carte système.
24. Retirez les vis qui fixent le panneau des entrées/sorties.
27
25. Retirez le panneau des entrées/sorties.
71
Liens connexes
Installation du panneau des entrées/sorties
Installation du panneau des entrées/sorties
1. Placez le panneau des entrées/sorties dans sa position d’origine.
2. Serrez les vis qui fixent le panneau des entrées/sorties.
3. Remettez en place la carte système.
4. Remettez en place les supports.
5. Remettez en place la carte modem.
6. Remettez en place la carte Bluetooth.
7. Remettez en place la carte son.
8. Remettez en place l’ensemble écran.
9. Remettez en place le module ExpressCard/Smart Card/PCMCIA
10. Remettez en place le repose-mains.
11. Remettez en place le processeur.
12. Remettez en place le dissipateur thermique.
13. Remettez en place le support du CPU.
14. Remettez en place la carte réseau local sans fil (WLAN).
15. Remettez en place la carte réseau étendu sans fil (WWAN).
16. Remettez en place le disque dur.
17. Remettez en place le lecteur optique.
18. Remettez en place le clavier.
19. Remettez en place le contour du clavier.
20. Remettez en place la mémoire.
21. Remettez en place la carte modem.
22. Remettez en place la carte SIM.
23. Remettez en place la carte SD (Secure Digital).
24. Remettez en place la batterie.
25. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait du panneau des entrées/sorties
72
Connecteur d'alimentation
Retrait du connecteur d’alimentation
1. Appliquez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez la carte SIM.
4. Retirez la carte SD (Secure Digital).
5. Retirez le panneau arrière.
6. Retirez la mémoire.
7. Retirez le contour du clavier.
8. Retirez le clavier.
9. Retirez le lecteur optique.
10. Retirez le disque dur.
11. Retirez la carte WLAN.
12. Retirez la carte WWAN.
13. Retirez le support du CPU.
14. Retirez le dissipateur thermique.
15. Retirez le processeur.
16. Retirez le repose-mains.
17. Retirez le module ExpressCard/Smart Card/PCMCIA.
18. Retirez l’ensemble écran.
19. Retirez la carte son.
20. Retirez la carte Bluetooth.
21. Retirez la carte modem.
22. Retirez les supports.
23. Retirez la carte système.
24. Désacheminez le câble du connecteur d’alimentation.
28
25. Retirez le connecteur d’alimentation.
73
Liens connexes
Installation du connecteur d’alimentation
Installation du connecteur d’alimentation
1. Acheminez le connecteur d’alimentation sur le ventilateur du processeur.
2. Remettez en place la carte système.
3. Remettez en place les supports.
4. Remettez en place la carte modem.
5. Remettez en place la carte Bluetooth.
6. Remettez en place la carte son.
7. Remettez en place l’ensemble écran.
8. Remettez en place le module ExpressCard/Smart Card/PCMCIA
9. Retirez le repose-mains.
10. Remettez en place le processeur.
11. Remettez en place le dissipateur thermique.
12. Retirez le support du CPU.
13. Remettez en place la carte réseau étendu sans fil (WWAN).
14. Remettez en place la carte réseau local sans fil (WLAN).
15. Remettez en place le disque dur.
16. Remettez en place le lecteur optique.
17. Retirez le clavier.
18. Retirez le contour du clavier.
19. Remettez en place la mémoire.
20. Remettez en place le panneau arrière.
21. Remettez en place la carte SD (Secure Digital).
22. Remettez en place la carte SIM.
23. Remettez en place la batterie.
24. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait du connecteur d’alimentation
74
connecteur modem
Retrait du connecteur du modem
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez le contour du clavier.
5. Retirez le clavier.
6. Retirez le lecteur optique.
7. Retirez le disque dur.
8. Retirez le support du CPU.
9. Retirez le repose-mains.
10. Retirez l’ensemble écran.
11. Retirez les supports.
12. Retirez le connecteur du modem.
29
Liens connexes
Installation du connecteur du modem
Installation du connecteur du modem
1. Acheminez le connecteur du modem sur le ventilateur du processeur.
2. Remettez en place les supports.
3. Remettez en place l’ensemble écran.
4. Remettez en place le repose-mains.
5. Remettez en place le support du CPU.
6. Remettez en place le disque dur.
7. Remettez en place le lecteur optique.
8. Remettez en place le clavier.
75
9. Remettez en place le clavier.
10. Remettez en place le contour du clavier.
11. Remettez en place la batterie.
12. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait du connecteur du modem
76
Ventilateur
Retrait du ventilateur
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez la carte SIM.
4. Retirez la carte SD.
5. Retirez le panneau arrière.
6. Retirez la mémoire.
7. Retirez le contour du clavier.
8. Retirez le clavier.
9. Retirez le lecteur optique.
10. Retirez le disque dur.
11. Retirez la carte WLAN.
12. Retirez la carte WWAN.
13. Retirez le support du CPU.
14. Retirez le dissipateur thermique.
15. Retirez le processeur.
16. Retirez le repose-mains.
17. Retirez le module ExpressCard/Smart Card/PCMCIA.
18. Retirez l’ensemble écran.
19. Retirez les supports.
20. Retirez la carte système.
21. Désacheminez le câble DC-in.
30
22. Retirez la vis qui fixe le ventilateur.
77
23. Retirez le ventilateur.
Liens connexes
Installation du ventilateur
Installation du ventilateur
1. Placez le ventilateur dans sa position d’origine.
2. Serrez la vis qui fixe le ventilateur.
3. Remettez en place la carte système.
4. Remettez en place les supports.
5. Remettez en place l’ensemble écran.
6. Remettez en place le module ExpressCard/Smart Card/PCMCIA
7. Remettez en place le repose-mains.
8. Remettez en place le processeur.
9. Remettez en place le dissipateur thermique.
10. Remettez en place le support du CPU.
11. Remettez en place la carte réseau local sans fil (WLAN).
12. Remettez en place la carte réseau étendu sans fil (WWAN).
13. Remettez en place le disque dur.
14. Remettez en place le lecteur optique.
15. Remettez en place le clavier.
16. Remettez en place le contour du clavier.
17. Remettez en place la mémoire.
18. Remettez en place le panneau arrière.
19. Remettez en place la carte SD (Secure Digital).
20. Remettez en place la carte SIM.
78
21. Remettez en place la batterie.
22. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait du ventilateur
79
80
Haut-parleur
Retrait des haut-parleurs
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez la carte SD (Secure Digital).
4. Retirez la carte SIM.
5. Retirez le panneau arrière.
6. Retirez la mémoire.
7. Retirez le contour du clavier.
8. Retirez le clavier.
9. Retirez le lecteur optique.
10. Retirez le disque dur.
11. Retirez la carte WLAN.
12. Retirez la carte WWAN.
13. Retirez le support du CPU.
14. Retirez le dissipateur thermique.
15. Retirez le processeur
16. Retirez le repose-mains.
17. Retirez le module ExpressCard/Smart Card/PCMCIA.
18. Retirez l’ensemble écran.
19. Retirez la carte son.
20. Retirez la carte Bluetooth.
21. Retirez la carte modem.
22. Retirez les supports.
23. Retirez la carte système.
24. Retirez les vis qui fixent les haut-parleurs.
31
25. Désacheminez les câbles des haut-parleurs.
81
26. Retirez les haut-parleurs.
Liens connexes
Installation des haut-parleurs
Installation des haut-parleurs
1. Acheminez les câbles des haut-parleurs.
2. Remettez en place les haut-parleurs dans leur position d’origine.
3. Serrez les vis qui fixent les haut-parleurs.
4. Remettez en place la carte système.
5. Remettez en place les supports.
6. Remettez en place la carte modem.
7. Remettez en place la carte Bluetooth.
8. Remettez en place la carte son.
9. Remettez en place l’ensemble écran.
10. Remettez en place le module ExpressCard/Smart Card/PCMCIA
11. Retirez le repose-mains.
12. Remettez en place le processeur.
13. Remettez en place le dissipateur thermique.
14. Remettez en place le support du CPU.
15. Remettez en place la carte réseau local sans fil (WLAN).
16. Remettez en place la carte réseau étendu sans fil (WWAN).
17. Remettez en place le disque dur.
18. Remettez en place le lecteur optique.
19. Remettez en place le clavier.
20. Remettez en place le contour du clavier.
82
21. Remettez en place la mémoire.
22. Remettez en place le panneau arrière.
23. Remettez en place la carte SD (Secure Digital).
24. Remettez en place la carte SIM.
25. Remettez en place la batterie.
26. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait des haut-parleurs
83
84
Cadre d'écran
Retrait du cadre d'écran
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Soulevez le bord inférieur du cadre d’écran.
4. Continuez autour des côtés et du bord supérieur du cadre d’écran.
32
5. Retirez le cadre d’écran.
Liens connexes
85
Installation du cadre d'écran
Installation du cadre d’écran
1. Placez le cadre d’écran dans sa position d’origine.
2. En partant du bord supérieur, appuyez sur le cadre d’écran pour engager les languettes.
3. Continuez autour des côtés et du bord inférieur.
4. Remettez en place la batterie.
5. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait du cadre d’écran
86
Panneau d'écran
Retrait du panneau d’écran
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le cadre de l’écran.
4. Retirez les vis qui fixent le panneau arrière.
5. Retournez le panneau d’écran et débranchez le câble LVDS.
33
6. Retirez l’écran de l’ensemble écran.
87
Liens connexes
Installation du panneau d’écran
Installation du panneau d’écran
1. Alignez sur le panneau d’écran les pattes de ce dernier.
2. Serrez les vis qui fixent le panneau d’écran.
3. Branchez le câble LVDS à l’arrière du panneau d’écran.
4. Placez le panneau dans le capot de l’écran.
5. Serrez les vis qui fixent le panneau d’écran.
6. Remettez en place le cadre d’écran.
7. Remettez en place la batterie.
8. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait du panneau d’écran
88
Charnières d'écran
Retrait des charnières d’écran
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le panneau arrière.
4. Retirez le contour du clavier.
5. Retirez le clavier.
6. Retirez le lecteur optique.
7. Retirez le support du CPU.
8. Retirez le repose-mains.
9. Retirez l’ensemble écran.
10. Retirez le cadre d’écran.
11. Retirez le panneau d’écran.
12. Retirez les vis qui maintiennent les charnières d’écran.
34
13. Retirez les capsules des charnières d’écran.
14. Faites tourner la tige de la charnière droite pour la mettre en position verticale.
89
15. Tirez via l’ouverture sur le côté droit le câble d’antenne acheminé à travers la tige de charnière droite.
16. Tirez la tige de la charnière droite le long des câbles d’antenne et ôtez-la.
17. Retirez la capsule de la charnière d’écran gauche.
18. Retirez la tige de la charnière d’écran gauche.
90
19. Dégagez des câbles la tige de la charnière gauche et retirez-la.
Liens connexes
Installation des charnières d’écran
Installation des charnières d’écran
1. Remettez en place la tige de la charnière gauche, l’extrémité décalée étant orientée vers l’intérieur.
2. Positionnez le câble LVDS et les câbles de caméra à travers les fentes de la tige de charnière en direction du
centre du capot d’écran.
3. Insérez la charnière d’écran gauche dans la tige de la charnière gauche.
4. Insérez la capsule de la charnière d’écran gauche sur l’extrémité de cette dernière.
5. Insérez les câbles d’antenne à travers la tige de la charnière droite, l’extrémité décalée de la tige étant orientée
vers l’intérieur.
6. Positionnez les câbles d’antenne à travers les fentes de la tige de charnière en direction du centre du capot
d’écran.
7. Insérez la charnière d’écran droite dans la tige de la charnière droite.
8. Insérez la capsule de la charnière d’écran droite sur l’extrémité de cette dernière.
9. Remettez les vis en place et serrez-les afin de fixer les charnières d’écran.
10. Remettez en place le panneau d’écran.
11. Remettez en place le cadre d’écran.
12. Remettez en place l’ensemble écran.
13. Remettez en place le repose-mains.
14. Remettez en place le support du CPU.
15. Remettez en place le disque dur.
16. Remettez en place le lecteur optique.
17. Remettez en place le clavier.
91
18. Remettez en place le contour du clavier.
19. Remettez en place le panneau arrière.
20. Remettez en place la batterie.
21. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait des charnières d’écran
92
caméra
Retrait de la caméra
1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
2. Retirez la batterie.
3. Retirez le cadre d’écran.
4. Retirez le panneau d’écran.
5. Débranchez le câble de la caméra.
6. Desserrez la vis qui fixe le module de la caméra et du microphone.
35
7. Soulevez le module de caméra et retirez-le.
93
Liens connexes
Installation de la caméra
Installation de la caméra
1. Placez le module de caméra sur le capot de l’écran.
2. Remettez en place et serrez la vis qui fixe la caméra.
3. Connectez le câble de la caméra au module de cette dernière.
4. Remettez en place le panneau d’écran.
5. Remettez en place le cadre d’écran.
6. Remettez en place la batterie.
7. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur.
Liens connexes
Retrait de la caméra
94
Caractéristiques
Caractéristiques techniques
REMARQUE : Les offres proposées peuvent varier selon les pays. Les caractéristiques suivantes se limitent à
celles que la législation impose de fournir avec l'ordinateur. Pour plus d'informations sur la configuration de votre
ordinateur, cliquez sur Démarrer → Aide et support et sélectionnez l'option qui permet d'afficher les informations
relatives à votre ordinateur.
Informations système
Jeu de puces
Latitude 5420/E5420/5520/E5520 Jeu de puces Intel HM65 Express
Latitude E5420m/E5520m Jeu de puces Intel GM45 Express
Largeur du bus de la mémoire DRAM 64 bits
Flash EPROM SPI 32 Mbits
Bus PCIe Gen1 100 MHz
Processeur
36
Types
Latitude 5420/E5420/5520/E5520 Série Intel Core i3/i5/i7
Latitude E5420m/E5520m Série Intel Core 2
Série Intel Celeron (Socket P)
Mémoire
Connecteur mémoire deux emplacements SODIMM
Capacité de mémoire 1 Go, 2 Go, 4 Go ou 8 Go
Type de mémoire
Latitude 5420/E5420/5520/E5520 SDRAM DDR3, 1333 MHz
Latitude E5420m/E5520m SDRAM DDR3 1066 MHz
Mémoire minimale 1 Go
Mémoire maximale 8 Go
REMARQUE : Les systèmes d’exploitation 64 bits sont
les seuls à prendre en charge plus de 4 Go de mémoire.
95
Audio
Type son haute définition bicanal
Contrôleur 92HD90B
Conversion stéréo 24 bits (analogique-numérique et numérique-analogique)
Interface
Interne son haute définition
Externe connecteur de microphone (entrée), connecteur de casque/
haut-parleurs externes stéréo
Haut-parleur 1.5 W stereo
Amplificateur intégré pour haut-parleurs 1,5 W mono
Contrôles du volume media buttons for Media control
Vidéo
Type Vidéo Intel UMA
Bus de données vidéo intégrée
Contrôleur vidéo
Latitude 5420/E5420/5520/E5520 Intel HD Graphics
Intel HD Graphics 3000
Latitude E5420m/E5520m Intel GM45
Sortie connecteur vidéo à 15 broches
connecteur HDMI à 19 broches
Communications
Adaptateur réseau LAN Ethernet 10/100/1000 Mbits/s
Sans fil réseau local sans fil (WLAN) interne, réseau étendu sans fil
(WWAN) et prise en charge du sans fil Bluetooth
Ports et connecteurs
Audio connecteur de microphone, casque stéréo/connecteur de
haut-parleurs
Vidéo connecteur VGA à 15 broches
Adaptateur réseau connecteur RJ45
USB deux connecteurs USB 2.0 4 broches, un connecteur
eSATA/USB 2.0
Lecteur de carte mémoire lecteur de carte multimédia 5 en 1
96
Écran
Type affichage WLED
Taille
Latitude 5420/E5420/E5420m 14.0 inch high definition WLED
Latitude 5520/E55420/E5520m 15.6 inch high definition WLED
Zone active (X/Y)
Latitude 5420/E5420/E5420m 309.60 mm/173.90 mm
Latitude 5520/E55420/E5520m 344.20 mm/193.50 mm
Dimensions :
Hauteur
Latitude 5420/E5420/E5420m 192.50 mm (7.57 inches)
Latitude 5520/E55420/E5520m 210 mm (8,27 pouces)
Largeur
Latitude 5420/E5420/E5420m 324.00 mm (12.75 inches)
Latitude 5520/E55420/E5520m 360 mm (14,17”)
Z-Height
Latitude 5420/E5420/E5420m 5.20 mm (0.20 inch)
Latitude 5520/E55420/E5520m 5.80 mm (0.23 inch)
Diagonale
Latitude 5420/E5420/E5420m 344.6 mm (14.00 inches)
Latitude 5520/E55420/E5520m 396,24 mm (15,6 pouces)
Résolution maximale
Latitude 5420/E5420/E5420m
HD 1366 x 768 avec 262 K couleurs
HD+ 1440 x 900 avec 262 000 couleurs
Latitude 5520/E55420/E5520m
HD 1366 x 768 avec 262 K couleurs
FHD 1920 x 1200 avec 262 K couleurs
Typical Brightness 200 nits
Angle de fonctionnement de 0° (fermé) à 135°
Fréquence d’affichage 60 Hz
Angles minimum de visualisation :
Horizontal +40°/–40°
Vertical +10°/–30°
97
Écran
Taille de pixel
Latitude 5420/E5420/E5420m
HD 0.2265 mm x 0.2265 mm
HD+ 0.1935 mm x 0.1935 mm
Latitude 5520/E55420/E5520m
HD 0.2520 mm x 0.2520 mm
FHD 0.1935 mm x 0.1935 mm
Clavier
Nombre de touches USA : 86 touches.; Royaume-Uni : 87 touches. Brésil : 87
touches. Japon : 90 touches
Disposition QWERTY/AZERTY/Kanji
Tablette tactile
Zone active
Axe des X 80 mm
Axe des Y 40.70 mm
Batterie
Type « Smart » au lithium ion, 4, 6 ou 9 éléments
Dimensions :
Hauteur
4, 6 ou 9 éléments 20 mm (0,79”)
Largeur
4 et 6 éléments 208 mm (8,18”)
9 éléments 214 mm (8,43”)
Profondeur
4 et 6 éléments 48,08 mm (1,89”)
9 éléments 71,79 mm (2,83”)
Poids
4 éléments 240 g (0,53 lb)
6 éléments 344,73 g (0,76 lb)
9 éléments 508,02 g (1,12 lb)
Tension
98
Batterie
4 éléments 14,8 VCC
6 et 9 éléments 11,1 Vcc
Plage de températures :
Fonctionnement de 0° C à 50° C (de 32° F à 122° F)
À l'arrêt de –40° C à ~65° C (de –40° F à ~149° F)
REMARQUE : The battery pack is capable of safely
withstanding the above storage temperatures with
100% charge.
REMARQUE : The battery pack is also capable of
withstanding storage temperatures from –20 °C to +60
°C with no degradation in its performance.
Pile bouton Cellule bouton au lithium 3 V CR2032
Adaptateur secteur
Tension d'entrée de 100 VCA à 240 VCA
Courant d'entrée (maximal) 1,5 A, 1,6 A ou 1,7 A
Fréquence d'entrée de 50 Hz à 60 Hz
Alimentation de sortie 65 W ou 90 W
Courant de sortie 65 W 90 W
3,34 A (continu) 4,62 A (continu)
Tension de sortie nominale 19,5 +/– 1 VCC
Dimensions
65 W 90 W
Hauteur 16 mm (0,63”) 16 mm (0,63”)
Largeur 66 mm (2,60”) 70 mm (2,76”)
Longueur 127 mm (5”) 147 mm (5,79”)
Plage de températures :
Fonctionnement de 0° C à 40° C (de 32° F à 104° F)
À l'arrêt de –40 °C à 70 °C (de –40 °F à 158 °F)
Physique
Hauteur
Latitude 5420/E5420/E5420m de 29,90 mm à 32,50 mm (de 1,18” à 1,28”)
Latitude 5520/E5520/E5520m de 30,20 mm à 33,20 mm (de 1,19” à 1,31”)
Largeur
99
Physique
Latitude 5420/E5420/E5420m 350 mm (13,78”)
Latitude 5520/E5520/E5520m 388 mm (15,28”)
Profondeur
Latitude 5420/E5420/E5420m 240 mm (9,45”)
Latitude 5520/E5520/E5520m 251 mm (9,88”)
Poids
Latitude 5420/E5420/E5420m 2,27 kg (5 lb)
Latitude 5520/E5520 2,54 kg (5,60 lb)
Latitude E5520m 2,63 kg (5,80 lb)
Conditions environnementales
Température :
Fonctionnement de 0° C à 35° C (de 32° F à 95° F)
Stockage De –40 °C à 65 °C
Humidité relative (maximum) :
Fonctionnement de 10 % à 90 % (sans condensation)
Stockage de 5 % à 95 % (sans condensation)
Altitude (maximale) :
Fonctionnement de –15,20 m à 3048 m (de –50 pieds à 10 000 pieds)
À l'arrêt de –15,20 m à 10 668 m (de –50 pieds à 35 000 pieds)
Niveau de contaminant en suspension G1 ou moins, conformément à la norme ISA-S71.04–1985
100
