Dell Latitude E5430 Kullanıcı El Kitabı

Resmi Model: P27G Resmi Tip: P27G001

Notlar, Dikkat Edilecek Noktalar ve Uyarılar

NOT: NOT, bilgisayarınızı daha iyi kullanmanızı sağlayan önemli bilgileri anlatır.

DİKKAT: DİKKAT, donanımda olabilecek hasarları ya da veri kaybını belirtir ve bu sorunun nasıl önleneceğini anlatır.

UYARI: UYARI, meydana gelebilecek olası maddi hasar, kişisel yaralanma veya ölüm tehlikesi anlamına gelir.

Bu metinde kullanılan ticari markalar: Dell™, Dell logosu, Dell Boomi™, Dell Precision™ , OptiPlex™, Latitude™, PowerEdge™, PowerVault™, PowerConnect™, OpenManage™, EqualLogic™, Compellent™, KACE™, FlexAddress™, Force10,™ Venue™ ve Vostro; Dell Inc. şirketine ait ticari markalardır. Intel™, Pentium®, Xeon®, Core® ve Celeron® ABD ve diğer ülkelerde Intel Corporation'a ait tescilli ticari markalardır. AMD® tescilli bir ticari markadır ve AMD Opteron®, AMD Phenom™ veAMD Sempron™; Advanced Micro Devices, Inc. şirketine ait ticari markalardır. Microsoft™, Windows®, Windows Server®, Internet Explorer®, MS-DOS®, Windows Vista®, ve Active Directory®, Amerika Birleşik Devletleri ve/veya diğer ülkelerde Microsoft Corporation'a ait ticari markalar ya da tescilli ticari markalardır. Red Hat® ve Red Hat® Enterprise Linux® Amerika Birleşik Devletleri ve/veya diğer ülkelerde Red Hat, Inc. şirketine ait tescilli ticari markalardır. Novell® ve SUSE® Amerika Birleşik Devletleri ve diğer ülkelerde Novell Inc. şirketine ait ticari markalardır. Oracle®; Oracle Corporation ve/veya iştiraklerine ait tescilli bir ticari markadır. Citrix®, Xen®, XenServer® ve XenMotion®, Amerika Birleşik Devletleri ve/veya başka ülkelerde Citrix Systems, Inc. şirketine ait tescilli ticari markalar ya da ticari markalardır. VMware®, vMotion®, vCenter®, vCenter SRM® ve vSphere™ Amerika Birleşik Devletleri veya diğer ülkelerde VMWare, Inc. şirketine ait tescilli ticari markalar ya da ticari markalardır. IBM®; International Business Machines Corporation'a ait tescilli bir ticari markadır.

2013 – 12

Rev. A01

İçindekiler

1 Bilgisayarınızda Çalışma........................................................................................................7

Bilgisayarınızın İçinde Çalışmaya Başlamadan Önce................................................................................................ 7

Bilgisayarınızı Kapatma......................................................................................................................................... 8

Bilgisayarınızda Çalıştıktan Sonra...........................................................................................................................8

2 Bileşenleri Takma ve Çıkarma............................................................................................. 11

Önerilen Araçlar.................................................................................................................................................. 11

SD Kartını Çıkarma............................................................................................................................................. 11

SD Kartını Takma................................................................................................................................................11

ExpressCard Çıkarma..........................................................................................................................................11

ExpressCard Takma............................................................................................................................................12

Pili Çıkarma........................................................................................................................................................12

Pili Takma.......................................................................................................................................................... 13

Erişim Panelini Çıkarma.......................................................................................................................................13

Erişim Panelini Takma......................................................................................................................................... 14

SIM Kartını Çıkarma............................................................................................................................................ 14

SIM Kartını Takma...............................................................................................................................................14

Ekran Çerçevesini Çıkarma.................................................................................................................................. 14

Ekran Çerçevesini Takma.................................................................................................................................... 15

Kamerayı Çıkarma...............................................................................................................................................15

Kamerayı Takma.................................................................................................................................................16

Ekran Panelini Çıkarma....................................................................................................................................... 16

Ekran Panelini Takma..........................................................................................................................................18

Klavye Kenarını Çıkarma......................................................................................................................................18

Klavye Kenarını Takma........................................................................................................................................20

Klavyeyi Çıkarma................................................................................................................................................ 20

Klavyeyi Takma...................................................................................................................................................22

Optik Sürücüyü Çıkarma...................................................................................................................................... 23

Optik Sürücüyü Takma.........................................................................................................................................24

Sabit Sürücüyü Çıkarma...................................................................................................................................... 25

Sabit Sürücüyü Takma.........................................................................................................................................26

WLAN Kartını Çıkarma.........................................................................................................................................27

WLAN Kartını Takma...........................................................................................................................................27

Bellek Modülünü Çıkarma.................................................................................................................................... 27

Bellek Modülünü Takma.......................................................................................................................................28

Sağ Alt Panelin Çıkarılması.................................................................................................................................. 28

Sağ Alt Panel Kurulumu....................................................................................................................................... 29

Termal Modülün Çıkarılması.................................................................................................................................29

Termal Modül Kurulumu.......................................................................................................................................30

İşlemciyi Çıkarma................................................................................................................................................30

İşlemciyi Takma.................................................................................................................................................. 30

Avuç İçi Dayanağını Çıkarma................................................................................................................................31

Avuç İçi Dayanağını Takma..................................................................................................................................33

ExpressCard Okuyucu Kabinini Çıkarma................................................................................................................33

ExpressCard Okuyucuyu Takma...........................................................................................................................34

Bluetooth Modülünü Çıkarma................................................................................................................................34

Bluetooth Modülünü Takma..................................................................................................................................34

Ses Kartını Çıkarma............................................................................................................................................ 35

Ses Kartını Takma...............................................................................................................................................35

Ekran Aksamını Çıkarma......................................................................................................................................36

Ekran Aksamını Takma........................................................................................................................................38

Sağ Destek Şasisini Çıkarma................................................................................................................................39

Sağ Destek Şasisi Kurulumu................................................................................................................................ 40

Modem Kartını Çıkarma....................................................................................................................................... 41

Modem Kartını Takma......................................................................................................................................... 41

Sol Destek Şasisini Çıkarma.................................................................................................................................42

Sol Destek Şasisi Kurulumu..................................................................................................................................43

Sistem Kartını Çıkarma........................................................................................................................................44

Sistem Kartını Takma.......................................................................................................................................... 46

Düğme Pili Çıkarma.............................................................................................................................................47

Düğme Pili Takma...............................................................................................................................................48

Giriş/Çıkış (G/Ç) Kartını Çıkarma.......................................................................................................................... 48

Giriş/Çıkış (G/Ç) Kartını Takma.............................................................................................................................49

Güç Konnektörünü Çıkarma................................................................................................................................. 50

Güç Konnektörünü Takma....................................................................................................................................51

Sistem Fanını Çıkarma........................................................................................................................................ 52

Sistem Fanını Takma...........................................................................................................................................53

Ağ Konnektörünün Kaldırılması.............................................................................................................................54

Ağ Konnektörü Kurulumu..................................................................................................................................... 54

Hoparlörleri Çıkarma............................................................................................................................................55

Hoparlörleri Takma..............................................................................................................................................56

3 Özellikler................................................................................................................................59

Özellikler............................................................................................................................................................ 59

4 Ek Bilgiler.............................................................................................................................. 65

Yerleştirme Bağlantı Noktası Bilgileri..................................................................................................................... 65

5 Sistem Kurulumu.................................................................................................................. 67

Genel Bakış .......................................................................................................................................................67

Sistem Kurulumuna Girme....................................................................................................................................67

Sistem Kurulum Seçenekleri.................................................................................................................................67

6 Tanılamalar............................................................................................................................77

Tanılamalar........................................................................................................................................................ 77

7 Dell'e Başvurma.................................................................................................................... 79

Bilgisayarınızda Çalışma

Bilgisayarınızın İçinde Çalışmaya Başlamadan Önce

Bilgisayarınızı potansiyel hasardan korumak ve kişisel güvenliğinizi sağlamak için aşağıdaki güvenlik yönergelerini uygulayın. Aksi belirtilmedikçe, bu belgedeki her prosedür aşağıdaki koşulların geçerli olduğunu varsaymaktadır:

• Bilgisayarınızla birlikte gelen güvenlik bilgilerini okudunuz.

• Çıkarma prosedürü ters sırayla uygulanarak bir bileşen değiştirilebilir veya (ayrıca satın alınmışsa) takılabilir.

UYARI: Bilgisayarınızın içinde çalışmadan önce bilgisayarınızla gönderilen güvenlik bilgilerini okuyun. Diğer en iyi güvenlik uygulamaları bilgileri için www.dell.com/regulatory_compliance adresindeki Yasal Uygunluk Ana Sayfası'na bakın.

DİKKAT: Pek çok tamir işlemi yalnızca sertifikalı servis teknisyeni tarafından gerçekleştirilmelidir. Sorun giderme işlemlerini ve basit tamirleri sadece ürün belgenizde belirtildiği gibi veya destek ekibinin çevrimiçi olarak ya da telefonla belirttiği gibi gerçekleştirmelisiniz. Dell tarafından yetkilendirilmemiş servisten kaynaklanan zararlar, Dell garantisi kapsamında değildir. Ürünle birlikte gelen güvenlik talimatlarını okuyun ve uygulayın.

DİKKAT: Elektrostatik boşalımı önlemek için, bir bilek topraklama kayışı kullanarak ya da bilgisayarın arkasındaki konnektör gibi boyanmamış metal yüzeylere sık sık dokunarak kendinizi topraklayın.

DİKKAT: Bileşenlere ve kartlara dikkatle muamele edin. Bir kartın üzerindeki bileşenlere veya kontaklara dokunmayın. Kartları kenarlarından veya metal montaj braketinden tutun. İşlemci gibi bileşenleri pimlerinden değil kenarlarından tutun.

DİKKAT: Bir kabloyu çıkardığınızda, konnektörünü veya çekme tırnağını çekin. Bazı kablolarda kilitleme tırnağı olan konnektörler bulunur; bu tür bir kabloyu çıkarıyorsanız kabloyu çıkarmadan önce kilitlemek tırnaklarına bastırın. Konnektörleri ayırdığınzda, konnektör pimlerinin eğilmesini önlemek için bunları eşit şekilde hizalanmış halde tutun. Ayrıca, bir kabloyu bağlamadan önce her iki konnektörün de doğru biçimde yönlendirildiğinden ve hizalandığından emin olun.

NOT: Bilgisayarınızın ve belirli bileşenlerin rengi bu belgede gösterilenden farklı olabilir.

Bilgisayara zarar vermekten kaçınmak için, bilgisayarın içinde çalışmaya başlamadan önce aşağıdaki adımları uygulayın.

1. Bilgisayar kapağının çizilmesini önlemek için, çalışma yüzeyinin düz ve temiz olmasını sağlayın.

2. Bilgisayarınızı kapatın (bkz. Bilgisayarınızı Kapatma).

3. Bilgisayar isteğe bağlı Ortam Tabanı veya Pil Dilimi gibi bir yerleştirme aygıtına bağlıysa (yerleştirilmişse) çıkartın.

DİKKAT: Ağ kablosunu çıkarmak için, önce kabloyu bilgisayarınızdan ve ardından ağ aygıtından çıkarın.

4. Tüm ağ kablolarını bilgisayardan çıkarın.

5. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın.

6. Ekranı kapatın ve bilgisayarı düz bir çalışma zemini üzerine ters çevirin.

NOT: Sistem kartının zarar görmemesi için, bilgisayara müdahale etmeden önce ana pili çıkarmanız gerekir.

7. Ana pili çıkarın.

8. Bilgisayarın üst kısmını yukarı çevirin.

9. Ekranı açın.

10. Sistem kartını topraklamak için güç düğmesine basın.

DİKKAT: Elektrik çarpmalarına karşı korunmak için, kapağı açmadan önce bilgisayarınızın fişini elektrik prizinden çekin.

DİKKAT: Bilgisayarınızın içindeki herhangi bir şeye dokunmadan önce, bilgisayarın arkasındaki metal gibi boyanmamış metal bir yüzeye dokunarak kendinizi topraklayın. Çalışırken, dahili bileşenlere zarar verebilecek olan statik elektriği dağıtmak için düzenli olarak boyanmamış metal yüzeylere dokunun.

11. Takılmış herhangi bir ExpressCard'ı veya Akıllı Kartı uygun yuvalardan çıkarın.

Bilgisayarınızı Kapatma

DİKKAT: Veri kaybını önlemek için, bilgisayarınızı kapatmadan önce tüm açık dosyaları kaydedip kapatın ve açık programlardan çıkın.

1. İşletim sistemini kapatın:

– Windows 8'de:

* Dokunma özelliği etkin bir aygıt kullanarak:

a. Parmağınızı ekranın sağ kenarından doğru sürtün, Tılsımlar menüsünü açın ve Settings (Ayarlar) öğesini

seçin.

b. Güç simgesini ardından Shut down (Kapat) öğesini seçin

* Fare kullanarak:

a. Ekranın sağ üst köşesine gidin ve Settings (Ayarlar) öğesine tıklayın.

b. Güç düğmesine ardından Shut down (Kapat)'ı seçin

– Windows 7'de:

1. Başlat .

2. Shut Down (Kapat)

veya

1. Başlat .

2. Aşağıda gösterildiği gibi Başlat menüsünün sağ alt köşesindeki oku tıklatın ve ardından Kapat öğesini tıklatın.

2. Bilgisayarın ve tüm takılı aygıtların kapandığından emin olun. İşletim sisteminizi kapattığınızda bilgisayarınız ve takılı aygıtlar

otomatik olarak kapanmazsa, bunları kapatmak için güç düğmesine basın ve yaklaşık 4 saniye basılı tutun.

Bilgisayarınızda Çalıştıktan Sonra

Herhangi bir değiştirme işlemini tamamladıktan sonra, bilgisayarınızı açmadan önce harici aygıtları, kartları, kabloları vs. taktığınızdan emin olun.

DİKKAT: Bilgisayarın hasar görmesini önlemek için, sadece o Dell bilgisayar için tasarlanmış pilleri kullanın. Başka Dell bilgisayarlar için tasarlanmış pilleri kullanmayın.

1. Bağlantı noktası eşleyicisi, ince pil veya ortam tabanı gibi harici aygıtları bağlayın ve ExpressCard gibi kartları değiştirin.

2. Bilgisayarınıza telefon veya ağ kablolarını bağlayın.

DİKKAT: Ağ kablosu takmak için önce ağ aygıtına takın ve ardından bilgisayara takın.

3. Pili yerine takın.

4. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerine takın.

5. Bilgisayarınızı açın.

Bileşenleri Takma ve Çıkarma

Bu bölümde bileşenlerin bilgisayarınızdan çıkarılmasına veya takılmasına dair ayrıntılı bilgi yer almaktadır.

Önerilen Araçlar

Bu belgedeki yordamlar için aşağıdaki araçlar gerekebilir:

• Küçük düz uçlu tornavida

• 0 Numaralı Phillips tornavida

• 1 Numaralı Phillips tornavida

• Küçük plastik çizici

SD Kartını Çıkarma

1. Bilgisayarınızın İçinde Çalışmadan Önce bölümündeki prosedürlere uyun.

2. Bilgisayardan serbest bırakmak için SD kartının üzerine bastırın.

3. SD kartını kaydırarak bilgisayarın dışına çıkarın.

SD Kartını Takma

1. SD kartını yerine oturana dek bölmesine doğru itin.

2. Bilgisayarınızın İçinde Çalıştıktan Sonra bölümündeki prosedürlere uyun.

ExpressCard Çıkarma

1. Bilgisayarınızda Çalışmadan Önce bölümündeki prosedürlere uyun.

2. Aşağıdaki adımları gerçekleştirin:

a) Bilgisayardan ayırmak için ExpressCard'ın üzerine bastırın [1]. b) ExpressCard'ı kaydırarak bilgisayardan çıkarın [2].

ExpressCard Takma

1. ExpressCard'ı yerine oturana dek yuvasına doğru kaydırın.

2. Bilgisayarınızın İçinde Çalıştıktan Sonra bölümündeki prosedürlere uyun.

Pili Çıkarma

1. Bilgisayarınızın İçinde Çalışmadan Önce bölümündeki prosedürlere uyun.

2. Pil serbest bırakma mandallarını açık konuma kaydırın.

3. Bilgisayardan pili çıkarın.

Pili Takma

1. Pili yerine oturana dek yuvasına kaydırın.

2. Bilgisayarınızda Çalıştıktan Sonra bölümündeki prosedürlere uyun.

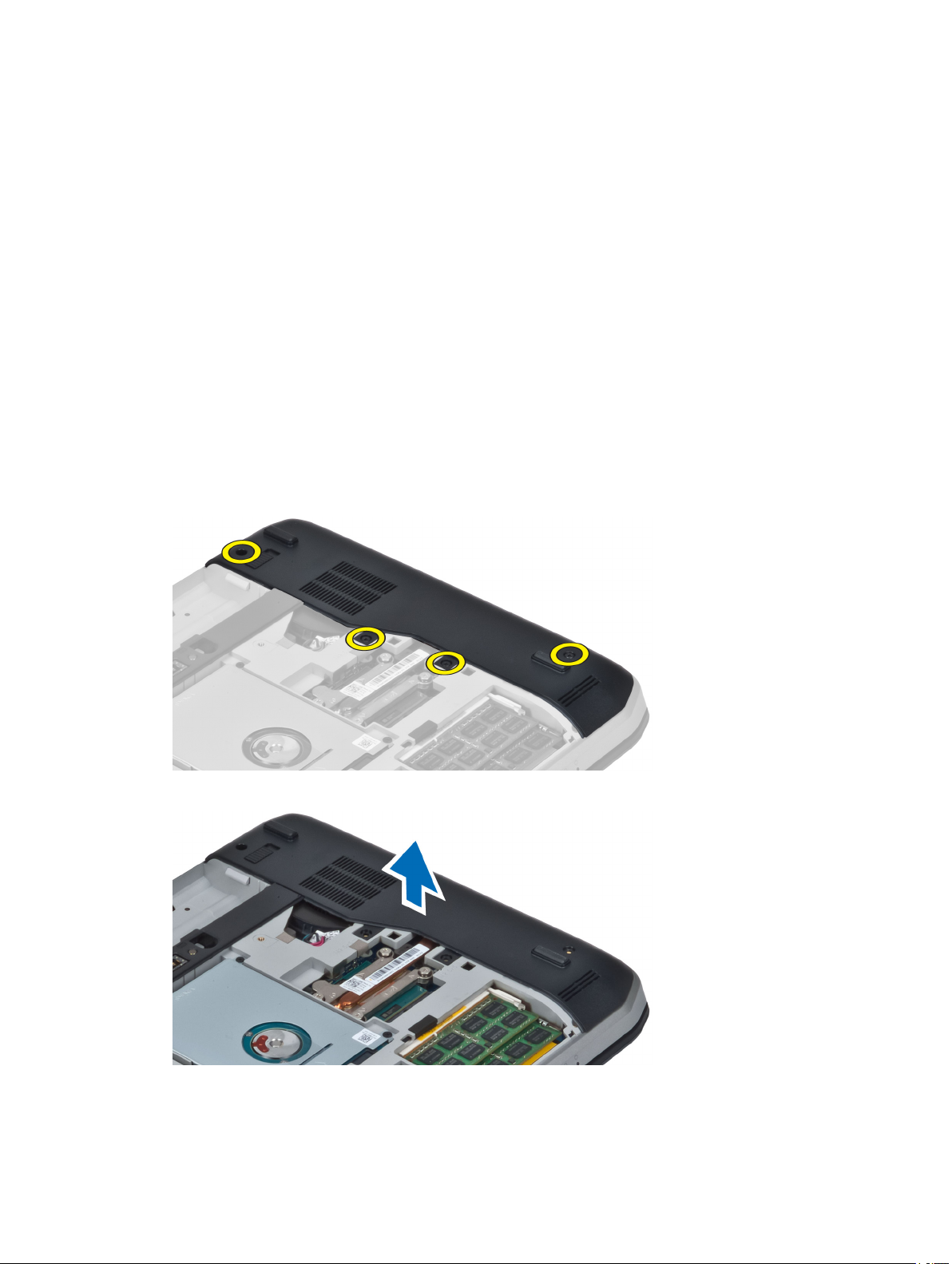

Erişim Panelini Çıkarma

1. Bilgisayarınızın İçinde Çalışmadan Önce bölümündeki prosedürlere uyun.

2. Pili çıkarın.

3. Giriş panelini sabitleyen vidaları sökün.

4. Giriş panelini sistemin ön kısmına doğru kaydırın ve bilgisayardan çıkarın.

Erişim Panelini Takma

1. Taban kapağını yerine oturana dek yuvasına kaydırın.

2. Giriş panelini bilgisayara sabitleyen vidaları takın.

3. Pili takın.

4. Bilgisayarınızın İçinde Çalıştıktan Sonra bölümündeki prosedürlere uyun.

SIM Kartını Çıkarma

1. Bilgisayarınızda Çalışmadan Önce bölümündeki prosedürlere uyun.

2. Pili çıkarın.

3. Pil duvarında bulunan SIM kartına basarak kartı serbest bırakın.

4. SIM kartını kaydırarak bilgisayardan çıkarın.

NOT: Bilgisayardaki SIM yuvası sadece mikro SIM'i destekler.

SIM Kartını Takma

1. SIM kartı yuvaya takın.

2. Pili takın.

3. Bilgisayarınızın İçinde Çalıştıktan Sonra bölümündeki prosedürlere uyun.

Ekran Çerçevesini Çıkarma

1. Bilgisayarınızın İçinde Çalışmadan Önce bölümündeki prosedürlere uyun.

2. Pili çıkarın.

3. Aşağıdaki adımları gerçekleştirin:

a) Ekran çerçevesinin alt kenarını yukarı kaldırın. b) Kenarlarda ve ekran çerçevesinin üst kenarında çalışın.

4. Ekran çerçevesini bilgisayardan çıkarın.

Ekran Çerçevesini Takma

1. Ekran çerçevesini ekran aksamına yerleştirin.

2. Üst köşeden başlayarak ekran çerçevesine bastırın ve ekran aksamına oturana kadar tüm çerçeveyi dolaşın.

3. Pili takın.

4. Bilgisayarınızda Çalıştıktan Sonra bölümündeki prosedürlere uyun.

Kamerayı Çıkarma

1. Bilgisayarınızın İçinde Çalışmadan Önce bölümündeki prosedürlere uyun.

2. Çıkarın:

a) pil b) ekran çerçevesi

3. Aşağıdaki adımları gerçekleştirin:

a) Kamera ve mikrofon modülünü sabitleyen vidayı sökün. b) Kamera kablosunu ayırın. c) Kamera ve mikrofon modülünü kaldırarak çıkarın.

Kamerayı Takma

1. Kamera ve mikrofon modülünü yerine takın.

2. Kamera kablosunu bağlayın.

3. Kamera ve mikrofon modülünü sabitleyen vidayı sıkın.

4. Şunları takın:

a) ekran çerçevesi b) pil

5. Bilgisayarınızın İçinde Çalıştıktan Sonra bölümündeki prosedürlere uyun.

Ekran Panelini Çıkarma

1. Bilgisayarınızın İçinde Çalışmadan Önce bölümündeki prosedürlere uyun.

2. Çıkarın:

a) pil b) ekran çerçevesi

3. Ekran panelini sabitleyen vidaları sökün.

4. Ekran panelini ters çevirin.

5. Yapışkanları soyun ve düşük voltaj diferansiyel sinyal (LVDS) kablosunu ekran panelinin arkasından çıkarın.

6. Ekran panelini ekran aksamından çıkarın.

Ekran Panelini Takma

1. Ekran panelini ekran aksamına yerleştirin.

2. Ekran panelini eski konumuna hizalayın.

3. Düşük voltaj diferansiyel sinyal (LVSD) kablosunu ekran paneline takın ve bandı yapıştırın.

4. Ekran panelini döndürün ve ekran panelini sabitleyen vidaları sıkın.

5. Şunları takın:

a) ekran çerçevesi b) pil

6. Bilgisayarınızın İçinde Çalıştıktan Sonra bölümündeki prosedürlere uyun.

Klavye Kenarını Çıkarma

1. Bilgisayarınızın İçinde Çalışmadan Önce bölümündeki prosedürlere uyun.

2. Pili çıkarın.

3. Bilgisayarın arkasındaki vidaları sökün.

4. Klavye kenarını en alttan yukarı doğru kaldırın.

5. Yanlardan, klavye kenarının üst kenarına doğru ilerleyin.

6. Klavye kenarını bilgisayardan kaldırarak çıkarın.

Klavye Kenarını Takma

1. Klavye kenarını yuvasıyla hizalayın.

2. Klavye kenarına boydan boya yerine oturana dek bastırın.

3. Pili takın.

4. Bilgisayarınızın İçinde Çalıştıktan Sonra bölümündeki prosedürlere uyun.

Klavyeyi Çıkarma

1. Bilgisayarınızın İçinde Çalışmadan Önce bölümündeki prosedürlere uyun.

2. Çıkarın:

a) pil b) klavye kenarı

3. Bilgisayarın arkasındaki vidaları sökün.

4. Klavyeyi yerine sabitleyen vidaları sökün.

5. Klipsi kaldırarak klavye kablosunu serbest bırakın ve bilgisayardan çıkarın.

6. Klavyeyi ters çevirin.

7. Klavye düz esnek kablosunu koruyan yapışkan şeridi klavyenin arkasına doğru sökün ve bilgisayardan çıkarın.

8. Klavyeyi bilgisayardan çıkarın.

Klavyeyi Takma

1. Klavye düz esnek kablosunu klavyeye takın.

2. Klavye düz esnek kablosunu koruyan yapışkan şeridi klavyeye yapıştırın.

3. Tüm metal tırnaklar konumlarına oturana dek klavyeyi bölmesine kaydırın.

4. Klavye kablosu klipsini sabitleyin.

5. Tüm noktalar bilgisayara tamamen oturana dek klavyenin sol ve sağ tarafına bastırın.

6. Klavyeyi avuç içi dayanağına sabitleyen vidaları takın.

7. Bilgisayarın arkasındaki vidayı takın.

8. Şunları takın:

a) klavye kenarı b) pil

9. Bilgisayarınızda Çalıştıktan Sonra bölümündeki prosedürlere uyun.

Optik Sürücüyü Çıkarma

1. Bilgisayarınızın İçinde Çalışmadan Önce bölümündeki prosedürlere uyun.

2. Çıkarın:

a) pil b) erişim paneli

3. Optik sürücüyü sabitleyen vidayı sökün.

4. Vida tırnağını bilgisayarın uzağına doğru ittirin ve optik sürücüyü sürücü yuvasından serbest bırakın.

5. Optik sürücüyü bilgisayardan çıkarın.

6. Optik sürücü braketini sabitleyen vidaları çıkarın.

7. Optik sürücü braketini çıkarın.

8. Optik sürücü çerçevesini optik sürücüden ayırmak için optik sürücü çerçeve tırnaklarını çıkarın.

9. Optik sürücü çerçevesini çıkarın.

Optik Sürücüyü Takma

1. Optik sürücü çerçevesi tırnaklarını kavraştırarak optik sürücü çerçevesini optik sürücüye takın.

2. Optik sürücü braketini takın.

3. Optik sürücü braketini sabitlemek için vidaları sıkın.

4. Optik sürücüyü bilgisayara takın.

5. Optik sürücüyü yerine sabitlemek için vidayı sıkın.

6. Şunları takın:

a) alt kapak b) pil

7. Bilgisayarınızın İçinde Çalıştıktan Sonra bölümündeki prosedürlere uyun.

+ 55 hidden pages
