Manualul proprietarului Dell Latitude 5420/E5420/
E5420m
Reglementare de Model: P15F
Reglementare de Tip: P15F001
Page 2
Note, atenţionări şi avertismente
NOTIFICARE: O NOTĂ indică informaţii importante care vă ajută să optimizaţi utilizarea computerului.
AVERTIZARE: O ATENŢIONARE indică un pericol potenţial de deteriorare a hardware-ului sau de pierdere a
datelor dacă nu sunt urmate instrucţiunile.
AVERTISMENT: Un AVERTISMENT indică un pericol potenţial de deteriorare a bunurilor, de vătămare corporală
sau de deces.
Informaţiile din această publicaţie pot fi modificate fără notificare.
© 2012 Dell Inc. Toate drepturile rezervate.
Este strict interzisă reproducerea sub orice formă a acestor materiale, fără permisiunea scrisă a Dell Inc.
Mărcile comerciale utilizate în acest text: Dell™, sigla DELL, Dell Precision,™ Precision ON,™ ExpressCharge,™ Latitude,
Latitude ON,™ OptiPlex,™ Vostro™ şi Wi-Fi Catcher™ sunt mărci comerciale ale Dell Inc. Intel,® Pentium,® Xeon,® Core,™ Atom,
Centrino® şi Celeron® sunt mărci comerciale înregistrate sau mărci comerciale ale Intel Corporation în SUA şi în alte ţări. AMD® este o
marcă comercială înregistrată şi AMD Opteron,™ AMD Phenom,™ AMD Sempron,™ AMD Athlon,™ ATI Radeon™ şi ATI FirePro™ sunt
mărci comerciale ale Advanced Micro Devices, Inc. Microsoft,® Windows,® MS-DOS,® Windows Vista,® butonul de pornire Windows
Vista şi Office Outlook
alte ţări.
Blu-ray Disc
playere. Marca verbală
către Dell Inc. este sub licenţă.
Alte mărci comerciale şi denumiri comerciale pot fi utilizate în această publicaţie pentru referire fie la entităţile care au drepturi asupra
mărcilor şi denumirilor, fie la produsele acestora. Dell Inc. neagă orice interes de proprietate asupra mărcilor comerciale şi denumirilor
comerciale care nu îi aparţin.
®
sunt fie mărci comerciale, fie mărci comerciale înregistrate ale Microsoft Corporation în Statele Unite şi/sau în
™
este o marcă comercială deţinută de Blu-ray Disc Association (BDA) şi licenţiată pentru utilizare pe discuri şi
Bluetooth
®
este o marcă comercială înregistrată şi deţinută de
®
este o marcă comercială înregistrată a Wireless Ethernet Compatibility Alliance, Inc.
Wi-Fi
Bluetooth
®
SIG, Inc. şi orice utilizare a mărcii de
™
™
2011 — 07
Rev. A00
Page 3
Cuprins
Note, atenţionări şi avertismente................................................................................................2
Capitolul 1: Efectuarea de lucrări la computerul dvs...............................................................7
Înainte de a efectua lucrări în interiorul computerului.............................................................................................7
Instrumente recomandate........................................................................................................................................8
Oprirea computerului................................................................................................................................................8
După efectuarea unor operaţii în interiorul computerului dvs.................................................................................9
Capitolul 2: Bateria.......................................................................................................................11
Îndepărtarea bateriei..............................................................................................................................................11
Instalarea bateriei...................................................................................................................................................11
Capitolul 3: Cardul PC..................................................................................................................13
Îndepărtarea cardului PC........................................................................................................................................13
Instalarea cardului PC............................................................................................................................................14
Capitolul 4: Cardul Secure Digital (SD).....................................................................................15
Îndepărtarea cardului secure digital (SD)..............................................................................................................15
Instalarea cardului secure digital (SD)...................................................................................................................15
Capitolul 5: Cartela SIM (Subscriber Identity Module - Modul de identificare abonat)...17
Îndepărtarea cartelei SIM (subscriber identity module - modul de identitate abonat)..........................................17
Instalarea cartelei SIM (subscriber identity module - modul de identitate abonat)..............................................17
Capitolul 6: ExpressCard.............................................................................................................19
Îndepărtarea cardului ExpressCard........................................................................................................................19
Instalarea cardului ExpressCard............................................................................................................................19
Capitolul 7: Panoul posterior......................................................................................................21
Îndepărtarea panoului posterior.............................................................................................................................21
Instalarea panoului posterior.................................................................................................................................21
Capitolul 8: Ornamentul tastaturii..............................................................................................23
Îndepărtarea ornamentului tastaturii......................................................................................................................23
Instalarea ornamentului tastaturii..........................................................................................................................24
Capitolul 9: Tastatura...................................................................................................................25
Îndepărtarea tastaturii............................................................................................................................................25
Page 4
Instalarea tastaturii.................................................................................................................................................30
Capitolul 10: Unitatea optică.......................................................................................................31
Îndepărtarea unităţii optice.....................................................................................................................................31
Instalarea unităţii optice.........................................................................................................................................32
Capitolul 11: Unitatea hard disk.................................................................................................33
Îndepărtarea unităţii hard disk................................................................................................................................33
Instalarea unităţii hard disk....................................................................................................................................34
Capitolul 12: Placa de reţea locală wireless (WLAN)............................................................35
Îndepărtarea plăcii de reţea locală wireless (WLAN)............................................................................................35
Instalarea plăcii de reţea locală wireless (WLAN).................................................................................................36
Capitolul 13: Placa de reţea zonală wireless (WWAN).........................................................37
Îndepărtarea plăcii de reţea zonală wireless (WWAN)..........................................................................................37
Instalarea plăcii de reţea zonală wireless (WWAN)..............................................................................................38
Capitolul 14: Memorie..................................................................................................................39
Îndepărtarea modulului de memorie.......................................................................................................................39
Instalarea modulului de memorie...........................................................................................................................39
Capitolul 15: Uşiţa pentru CPU...................................................................................................41
Îndepărtarea uşiţei pentru CPU..............................................................................................................................41
Instalarea uşiţei pentru CPU...................................................................................................................................42
Capitolul 16: Radiatorul................................................................................................................43
Îndepărtarea radiatorului........................................................................................................................................43
Instalarea radiatorului............................................................................................................................................43
Capitolul 17: Procesorul..............................................................................................................45
Îndepărtarea procesorului......................................................................................................................................45
Instalarea procesorului..........................................................................................................................................45
Capitolul 18: Suportul pentru mâini...........................................................................................47
Îndepărtarea suportului pentru mâini.....................................................................................................................47
Instalarea suportului pentru mâini..........................................................................................................................53
Capitolul 19: Placa cu LED-uri....................................................................................................55
Îndepărtarea plăcii cu LED-uri................................................................................................................................55
Instalarea plăcii cu LED-uri.....................................................................................................................................58
Capitolul 20: Modul ExpressCard/Smart Card/PCMCIA.........................................................61
Page 5
Îndepărtarea modulului ExpressCard/Smart Card/PCMCIA ..................................................................................61
Instalarea modulului ExpressCard/Smart Card/PCMCIA........................................................................................64
Capitolul 21: Cardul Bluetooth....................................................................................................67
Îndepărtarea cardului Bluetooth............................................................................................................................67
Instalarea cardului Bluetooth.................................................................................................................................71
Capitolul 22: Ansamblul afişajului..............................................................................................73
Îndepărtarea ansamblului afişajului........................................................................................................................73
Instalarea ansamblului afişajului............................................................................................................................78
Capitolul 23: Suporturi.................................................................................................................81
Îndepărtarea suporturilor de susţinere...................................................................................................................81
Instalarea suporturilor de susţinere.......................................................................................................................85
Capitolul 24: Cardul de modem...................................................................................................87
Îndepărtarea cardului de modem...........................................................................................................................87
Instalarea cardului de modem................................................................................................................................91
Capitolul 25: Placa de sunet.......................................................................................................93
Îndepărtarea plăcii de sunet...................................................................................................................................93
Instalarea plăcii de sunet.......................................................................................................................................96
Capitolul 26: Placa de sistem......................................................................................................99
Îndepărtarea plăcii de bază.....................................................................................................................................99
Instalarea plăcii de bază.......................................................................................................................................105
Capitolul 27: Bateria rotundă....................................................................................................107
Îndepărtarea bateriei rotunde...............................................................................................................................107
Instalarea bateriei rotunde...................................................................................................................................109
Capitolul 28: Panoul de intrare/ieşire......................................................................................111
Îndepărtarea panoului de intrare/ieşire (I/O)........................................................................................................111
Instalarea panoului de intrare/ieşire (I/O)............................................................................................................113
Capitolul 29: Conectorul de alimentare...................................................................................115
Îndepărtarea conectorului de alimentare.............................................................................................................115
Instalarea conectorului de alimentare.................................................................................................................117
Capitolul 30: Conectorul de modem.........................................................................................119
Îndepărtarea conectorului de modem..................................................................................................................119
Instalarea conectorului de modem.......................................................................................................................121
Page 6
Capitolul 31: Ventilatorul termic...............................................................................................123
Îndepărtarea ventilatorului termic........................................................................................................................123
Instalarea ventilatorului termic............................................................................................................................126
Capitolul 32: Boxă.......................................................................................................................129
Îndepărtarea boxelor............................................................................................................................................129
Instalarea boxelor.................................................................................................................................................130
Capitolul 33: Cadrul afişajului...................................................................................................133
Îndepărtarea cadrului afişajului............................................................................................................................133
Instalarea cadrului afişajului................................................................................................................................134
Capitolul 34: Panoul afişajului...................................................................................................135
Îndepărtarea panoului afişajului...........................................................................................................................135
Instalarea panoului afişajului................................................................................................................................136
Capitolul 35: Balamalele afişajului...........................................................................................137
Îndepărtarea balamalelor afişajului......................................................................................................................137
Instalarea balamalelor afişajului..........................................................................................................................138
Capitolul 36: Camera..................................................................................................................141
Îndepărtarea modulului camerei..........................................................................................................................141
Instalarea modulului camerei...............................................................................................................................142
Capitolul 37: Specificaţii............................................................................................................143
Specificaţii tehnice...............................................................................................................................................143
Capitolul 38: Configurarea sistemului.....................................................................................149
Prezentare generală ............................................................................................................................................149
Accesarea configurării sistemului........................................................................................................................149
Opţiunile de configurare a sistemului...................................................................................................................149
Capitolul 39: Diagnosticare.......................................................................................................159
Diagnosticare........................................................................................................................................................159
Indicatoarele luminoase de stare a dispozitivuluiIndicatoarele luminoase de stare a
baterieiÎncărcarea şi sănătatea baterieiIndicatoarele luminoase de stare a tastaturii.................................159
Capitolul 40: Cum se poate contacta Dell...............................................................................161
Cum se poate contacta Dell..................................................................................................................................161
Page 7
1
Efectuarea de lucrări la computerul dvs.
Înainte de a efectua lucrări în interiorul computerului
Utilizaţi următoarele recomandări privind siguranţa pentru a vă ajuta să protejaţi computerul împotriva potenţialelor
daune şi pentru a vă ajuta să asiguraţi siguranţa personală. În lipsa altor recomandări, fiecare procedură inclusă în acest
document presupune existenţa următoarelor condiţii:
• aţi urmat paşii din secţiunea „Efectuarea de lucrări la computerul dvs.”;
• aţi citit informaţiile de siguranţă livrate împreună cu computerul;
• o componentă poate fi înlocuită sau, dacă este achiziţionată separat, instalată efectuând procedura de
îndepărtare în ordine inversă.
AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa care
însoţesc computerul. Pentru informaţii suplimentare privind siguranţa şi cele mai bune practici, consultaţi Pagina
principală privind conformitatea cu reglementările la adresa www.dell.com/regulatory_compliance.
AVERTIZARE: Multe reparaţii pot fi efectuate exclusiv de către un tehnician de service certificat. Trebuie să
efectuaţi numai operaţii de depanare şi reparaţii simple conform autorizării din documentaţia produsului dvs. sau
conform instrucţiunilor echipei de service şi asistenţă online sau telefonică. Deteriorarea datorată operaţiilor de
service neautorizate de Dell nu este acoperită de garanţia dvs. Citiţi şi respectaţi instrucţiunile de siguranţă
furnizate împreună cu produsul.
AVERTIZARE: Pentru a evita descărcarea electrostatică, conectaţi-vă la împământare utilizând o brăţară
antistatică sau atingând periodic o suprafaţă metalică nevopsită, cum ar fi un conector de pe partea din spate a
computerului.
AVERTIZARE: Manevraţi componentele şi plăcile cu grijă. Nu atingeţi componentele sau contactele de pe o placă.
Apucaţi placa de muchii sau de suportul de montare metalic. Apucaţi o componentă, cum ar fi un procesor, de
muchii, nu de pini.
AVERTIZARE: Când deconectaţi un cablu, trageţi de conector sau de protuberanţa prevăzută în acest scop, nu de
cablu în sine. Unele cabluri au conectori cu dispozitiv de fixare; dacă deconectaţi un cablu de acest tip, apăsaţi pe
dispozitivul de fixare înainte de a deconecta cablul. În timp ce îndepărtaţi conectorii, menţineţi-i aliniaţi pentru a
evita îndoirea pinilor lor. De asemenea, înainte de a conecta un cablu, asiguraţi-vă că ambii conectori sunt
orientaţi şi aliniaţi corect.
NOTIFICARE: Culoarea computerului dvs. şi anumite componente pot diferi faţă de ceea ce este prezentat în acest
document.
Pentru a evita deteriorarea computerului, urmaţi paşii de mai jos înainte de a efectua lucrări în interiorul computerului.
1. Asiguraţi-vă că suprafaţa de lucru este plană şi curată pentru a preveni zgârierea capacului computerului.
2. Opriţi computerul (consultaţi secţiunea Oprirea computerului).
3. În cazul în care computerul este conectat la un dispozitiv de andocare (andocat), cum ar fi baza pentru dispozitive
optice sau bateria secundară opţionale, anulaţi andocarea.
7
Page 8
AVERTIZARE: Pentru a deconecta un cablu de reţea, întâi decuplaţi cablul de la computer şi apoi decuplaţi-l
de la dispozitivul de reţea.
4. Deconectaţi toate cablurile de reţea de la computer.
5. Deconectaţi computerul şi toate dispozitivele ataşate de la prizele electrice.
6. Închideţi afişajul şi întoarceţi computerul cu faţa în jos pe o suprafaţă de lucru plană.
NOTIFICARE: Pentru a preveni deteriorarea plăcii de bază, trebuie să scoateţi bateria înainte de a depana
computerul.
7. Scoateţi bateria:
8. Întoarceţi computerul cu faţa în sus.
9. Deschideţi afişajul.
10. Apăsaţi butonul de alimentare pentru legarea la împământare a plăcii de bază.
AVERTIZARE: Pentru a vă proteja împotriva şocurilor electrice, deconectaţi întotdeauna computerul de la
priza electrică înainte de a deschide afişajul.
AVERTIZARE: Înainte de a atinge vreun obiect din interiorul computerului, legaţi-vă la împământare atingând o
suprafaţă metalică nevopsită, cum ar fi placa metalică din partea posterioară a computerului. În timp ce
lucraţi, atingeţi periodic o suprafaţă metalică nevopsită pentru a disipa electricitatea statică, care poate
deteriora componentele interne.
11. Scoateţi cardurile ExpressCard sau Smart instalate din sloturile aferente.
Instrumente recomandate
Procedurile din acest document pot necesita următoarele instrumente:
• şurubelniţă mică cu vârful lat;
• şurubelniţă Phillips #0;
• şurubelniţă Phillips #1;
• ştift de plastic mic;
• CD cu programul de actualizare Flash BIOS.
Oprirea computerului
AVERTIZARE: Pentru a evita pierderea datelor, salvaţi şi închideţi toate fişierele deschise şi ieşiţi din toate
programele deschise înainte să opriţi computerul.
1. Închideţi sistemul de operare:
– În Windows Vista:
Faceţi clic pe Start , apoi faceţi clic pe săgeata din colţul din dreapta jos al meniului Start ca în imaginea
de mai jos şi apoi faceţi clic pe
Shut Down (Oprire).
– În Windows XP:
8
Page 9
Faceţi clic pe Start → Turn Off Computer (Oprire computer) → Turn Off (Oprire) . Computerul se opreşte
după finalizarea procesului de închidere a sistemului de operare.
2. Asiguraţi-vă că computerul şi toate dispozitivele ataşate sunt oprite. În cazul în care computerul şi dispozitivele
ataşate nu se opresc automat când închideţi sistemul de operare, apăsaţi şi menţineţi apăsat butonul de alimentare
timp de 4 secunde pentru a le opri.
După efectuarea unor operaţii în interiorul computerului dvs.
După ce aţi finalizat toate procedurile de remontare, asiguraţi-vă că aţi conectat toate dispozitivele externe, plăcile şi
cablurile înainte de a porni computerul.
AVERTIZARE: Pentru a evita deteriorarea computerului, utilizaţi numai bateria creată pentru acest computer Dell.
Nu utilizaţi baterii create pentru alte computere Dell.
1. Conectaţi toate dispozitivele externe, cum ar fi replicatorul de porturi, bateria secundară sau baza pentru
dispozitive optice, şi reinstalaţi toate cardurile, cum ar fi un ExpressCard.
2. Conectaţi toate cablurile de reţea sau de telefonie la computerul dvs.
AVERTIZARE: Pentru a conecta un cablu de reţea, mai întâi introduceţi cablul în dispozitivul de reţea şi apoi
conectaţi-l la computer.
3. Remontaţi bateria.
4. Conectaţi computerul şi toate dispozitivele ataşate la prizele electrice.
5. Porniţi computerul.
9
Page 10
10
Page 11
Bateria
Îndepărtarea bateriei
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Glisaţi braţele de fixare pentru a debloca bateria.
3. Îndepărtaţi bateria din computer.
2
Link-uri asociate
Instalarea bateriei
Instalarea bateriei
1. Glisaţi bateria la loc în computer.
Pârghiile de eliberare si fixează automat în poziţia de blocare.
2. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea bateriei
11
Page 12
12
Page 13
Cardul PC
Îndepărtarea cardului PC
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Apăsaţi pârghia PC pentru a o elibera.
3. Apăsaţi pârghia PC pentru a elibera cardul PC.
3
4. Glisaţi cardul PC afară din computer.
Link-uri asociate
Instalarea cardului PC
13
Page 14
Instalarea cardului PC
1. Apăsaţi pârghia PC pentru a-l bloca.
2. Apăsaţi cardul PC în slot până se fixează cu un clic.
3. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea cardului PC
14
Page 15
Cardul Secure Digital (SD)
Îndepărtarea cardului secure digital (SD)
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Apăsaţi cardul SD spre interior.
3. Glisaţi cardul SD afară din computer.
4
Link-uri asociate
Instalarea cardului secure digital (SD)
Instalarea cardului secure digital (SD)
1. Glisaţi cardul SD în fantă până se fixează în poziţie.
2. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea cardului secure digital (SD)
15
Page 16
16
Page 17
5
Cartela SIM (Subscriber Identity Module - Modul de identificare abonat)
Îndepărtarea cartelei SIM (subscriber identity module - modul de identitate abonat)
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Apăsaţi şi eliberaţi cartela SIM localizată pe peretele bateriei.
4. Glisaţi cartela SIM din computer.
Link-uri asociate
Instalarea cartelei SIM (subscriber identity module - modul de identitate abonat)
Instalarea cartelei SIM (subscriber identity module - modul de
identitate abonat)
1. Introduceţi cartela SIM în fantă.
2. Remontaţi bateria.
3. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
17
Page 18
Link-uri asociate
Îndepărtarea cartelei SIM (subscriber identity module - modul de identitate abonat)
18
Page 19
ExpressCard
Îndepărtarea cardului ExpressCard
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Apăsaţi cardul ExpressCard spre interior.
3. Glisaţi cardul ExpressCard afară din computer.
6
Link-uri asociate
Instalarea cardului ExpressCard
Instalarea cardului ExpressCard
1. Introduceţi cardul ExpressCard în slot până se fixează în poziţie.
2. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea cardului ExpressCard
19
Page 20
20
Page 21
Panoul posterior
Îndepărtarea panoului posterior
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi şuruburile care fixează panoul posterior.
4. Glisaţi şi îndepărtaţi panoul posterior prin partea frontală a computerului.
7
Link-uri asociate
Instalarea panoului posterior
Instalarea panoului posterior
1. Glisaţi panoul posterior spre spatele computerului.
2. Strângeţi şuruburile pentru a fixa panoul posterior.
3. Remontaţi bateria.
4. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea panoului posterior
21
Page 22
22
Page 23
Ornamentul tastaturii
Îndepărtarea ornamentului tastaturii
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Eliberaţi în sus ornamentul tastaturii de la muchia inferioară.
4. Eliberaţi în sus ornamentul tastaturii de la muchia superioară.
8
5. Îndepărtaţi ornamentul tastaturii din computer.
Link-uri asociate
23
Page 24
Instalarea ornamentului tastaturii
Instalarea ornamentului tastaturii
1. Aliniaţi ornamentul tastaturii cu lamelele din partea superioară a suportului pentru mâini.
2. Apăsaţi pe muchia superioară pentru a cupla lamelele.
3. Continuaţi pe muchiile laterale şi inferioară ale ornamentului tastaturii.
4. Apăsaţi ornamentul tastaturii în jos pe toate muchiile până se fixează în poziţie.
5. Remontaţi bateria.
6. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea ornamentului tastaturii
24
Page 25
Tastatura
Îndepărtarea tastaturii
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi ornamentul de tastatură.
4. Îndepărtaţi şuruburile care fixează tastatura de partea frontală a computerului.
9
5. Întoarceţi computerul şi îndepărtaţi şuruburile care fixează tastatura de computer.
25
Page 26
6. Întoarceţi tastatura.
26
Page 27

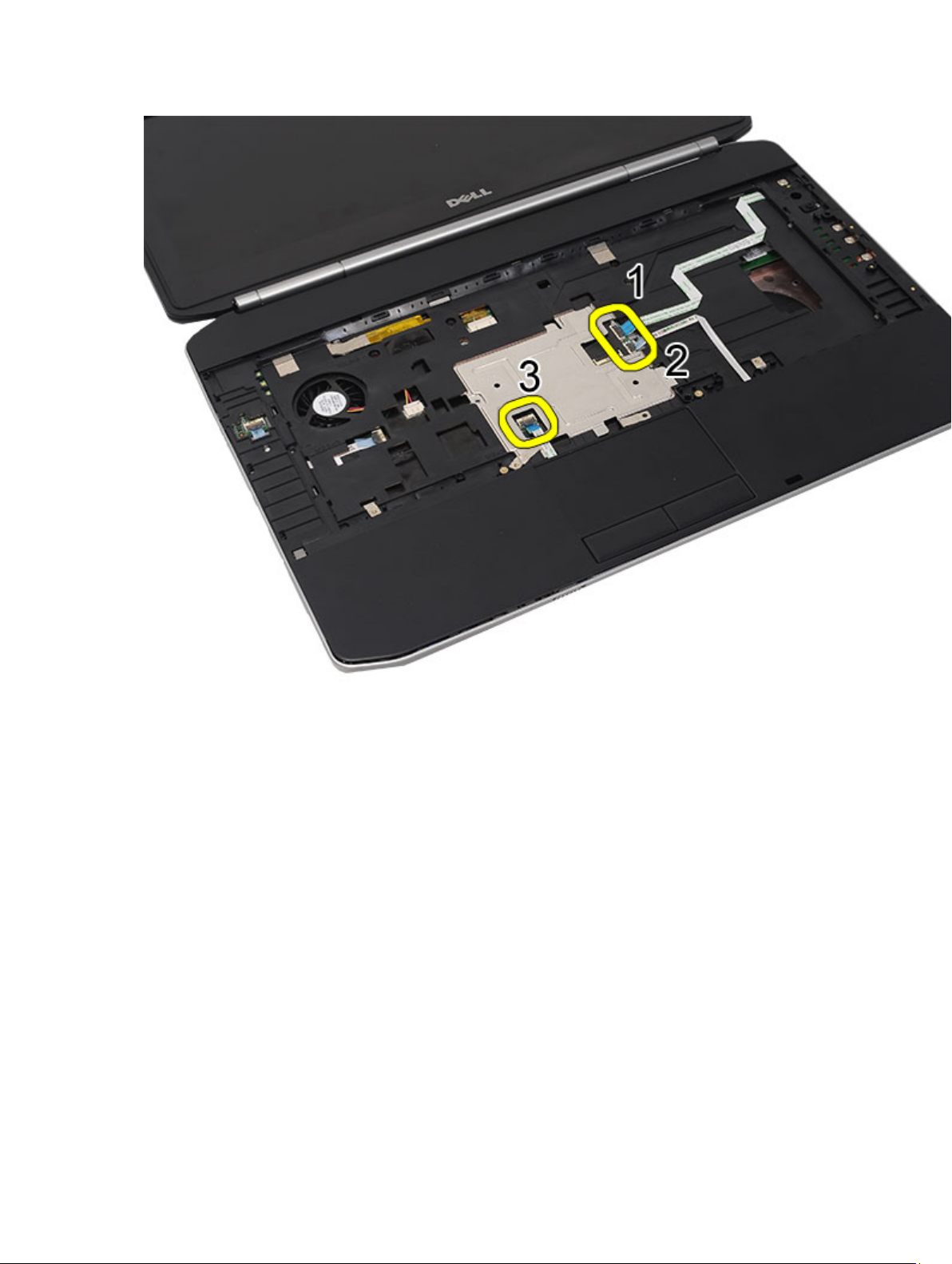

7. Deconectaţi cablul de date al tastaturii din computer.
27
Page 28
8. Îndepărtaţi tastatura din computer.
28
Page 29
9. Deconectaţi şi îndepărtaţi cablul din tastatură.
29
Page 30
Link-uri asociate
Instalarea tastaturii
Instalarea tastaturii
1. Conectaţi cablul de date al tastaturii la placa de sistem.
2. Conectaţi cablul de date al tastaturii în partea posterioară a tastaturii.
3. Remontaţi banda pentru a fixa cablul de date al tastaturii de partea posterioară a tastaturii.
4. Remontaţi tastatura pe suportul pentru mâini pentru a o alinia cu orificiile şuruburilor.
5. Strângeţi şuruburile tastaturii.
6. Întoarceţi tastatura şi strângeţi şuruburile.
7. Remontaţi ornamentul pentru tastatură.
8. Remontaţi bateria.
9. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea tastaturii
30
Page 31
Unitatea optică
Îndepărtarea unităţii optice
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Scoateţi şurubul care fixează unitatea optică de computer.
5. Apăsaţi lamela şurubului afară din computer pentru a elibera unitatea optică din bay-ul de unitate.
10
6. Îndepărtaţi unitatea optică din computer.
Link-uri asociate
31
Page 32
Instalarea unităţii optice
Instalarea unităţii optice
1. Glisaţi unitatea optică în bay-ul pentru unitate din partea dreaptă a computerului.
2. Strângeţi şurubul din partea posterioară a computerului pentru a fixa unitatea optică.
3. Remontaţi panoul posterior.
4. Remontaţi bateria.
5. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea unităţii optice
32
Page 33
Unitatea hard disk
Îndepărtarea unităţii hard disk
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Scoateţi şuruburile care fixează suportul hard diskului pe computer.
5. Utilizaţi lamela pentru a trage suportul unităţii hard disk în sus şi pentru a-l scoate din computer.
11
6. Îndepărtaţi şuruburile suportului unităţii hard disk.
33
Page 34
7. Deconectaţi suportul de unitatea hard disk.
8. Deconectaţi conectorul unităţii hard disk de la unitatea hard disk.
Link-uri asociate
Instalarea unităţii hard disk
Instalarea unităţii hard disk
1. Reconectaţi conectorul unităţii hard disk la unitatea hard disk.
2. Ataşaţi suportul unităţii hard disk la unitatea hard disk.
3. Strângeţi şuruburile suportului unităţii hard disk pentru a vă asigura că suportul este aliniat corect şi că susţine
unitatea hard disk.
4. Glisaţi unitatea hard disk în bay către conectorul de pa placa de bază.
5. Strângeţi şuruburile pentru a fixa unitatea hard disk.
6. Remontaţi panoul posterior.
7. Remontaţi bateria.
8. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea unităţii hard disk
34
Page 35
Placa de reţea locală wireless (WLAN)
Îndepărtarea plăcii de reţea locală wireless (WLAN)
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Deconectaţi cablurile de antenă din placa WLAN.
5. Îndepărtaţi şurubul care fixează placa WLAN pe placa de bază.
12
6. Îndepărtaţi placa WLAN.
35
Page 36
Link-uri asociate
Instalarea plăcii de reţea locală wireless (WLAN)
Instalarea plăcii de reţea locală wireless (WLAN)
1. Glisaţi placa WLAN în slotul ei.
2. Strângeţi şurubul care fixează placa WLAN de computer.
3. Conectaţi cablurile de antenă după codul de culori pe placa WLAN.
4. Remontaţi panoul posterior.
5. Remontaţi bateria.
6. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea plăcii de reţea locală wireless (WLAN)
36
Page 37
Placa de reţea zonală wireless (WWAN)
Îndepărtarea plăcii de reţea zonală wireless (WWAN)
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Deconectaţi cablurile de antenă din placa WWAN.
5. Îndepărtaţi şurubul care fixează placa WWAN pe placa de bază.
13
6. Îndepărtaţi placa WWAN.
37
Page 38
Link-uri asociate
Instalarea plăcii de reţea zonală wireless (WWAN)
Instalarea plăcii de reţea zonală wireless (WWAN)
1. Glisaţi placa WWAN în slotul ei.
2. Strângeţi şurubul care fixează placa WWAN de computer.
3. Conectaţi cablurile de antenă după codul de culori pe placa WWAN.
4. Remontaţi panoul posterior.
5. Remontaţi bateria.
6. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea plăcii de reţea zonală wireless (WWAN)
38
Page 39
Memorie
Îndepărtarea modulului de memorie
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Eliberaţi clemele de reţinere de pe modulul de memorie.
5. Îndepărtaţi modulul de memorie din computer.
14
Link-uri asociate
Instalarea modulului de memorie
Instalarea modulului de memorie
1. Introduceţi modulul de memorie în slotul din computer.
2. Apăsaţi pe modulul de memorie până când clemele de reţinere fixează modulul de memorie.
3. Remontaţi panoul posterior.
4. Remontaţi bateria.
5. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
39
Page 40
Link-uri asociate
Îndepărtarea modulului de memorie
40
Page 41
Uşiţa pentru CPU
Îndepărtarea uşiţei pentru CPU
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Îndepărtaţi şuruburile care fixează uşiţa pentru CPU de computer.
15
5. Îndepărtaţi uşiţa pentru CPU.
41
Page 42
Link-uri asociate
Instalarea uşiţei pentru CPU
Instalarea uşiţei pentru CPU
1. Glisaţi uşiţa pentru CPU în jos şi spre spatele computerului.
2. Strângeţi şuruburile pentru a fixa uşiţa pentru CPU.
3. Remontaţi panoul posterior.
4. Remontaţi bateria.
5. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea uşiţei pentru CPU
42
Page 43
Radiatorul
Îndepărtarea radiatorului
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Îndepărtaţi uşiţa pentru CPU.
5. Slăbiţi şuruburile de pe radiator.
6. Ridicaţi radiatorul şi îndepărtaţi-l din computer.
16
Link-uri asociate
Instalarea radiatorului
Instalarea radiatorului
1. Strângeţi şuruburile de pe modulul radiatorului în ordinea numerelor.
Asiguraţi-vă că radiatorul este aliniat şi aşezat corect pe procesor.
2. Remontaţi uşiţa pentru CPU.
3. Remontaţi panoul posterior.
4. Remontaţi bateria.
43
Page 44
5. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea radiatorului
44
Page 45
Procesorul
Îndepărtarea procesorului
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Îndepărtaţi uşiţa pentru CPU.
5. Îndepărtaţi radiatorul.
6. Rotiţi şurubul cu camă al procesorului în sens antiorar.
17
7. Îndepărtaţi procesorul.
Link-uri asociate
Instalarea procesorului
Instalarea procesorului
1. Introduceţi procesorul în soclul pentru procesor.
2. Remontaţi radiatorul.
3. Remontaţi uşiţa pentru CPU.
4. Remontaţi panoul posterior.
45
Page 46
5. Remontaţi bateria.
6. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea procesorului
46
Page 47
Suportul pentru mâini
Îndepărtarea suportului pentru mâini
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Îndepărtaţi ornamentul de tastatură.
5. Îndepărtaţi tastatura.
6. Îndepărtaţi unitatea optică.
7. Îndepărtaţi uşiţa pentru CPU.
8. Îndepărtaţi şuruburile din partea inferioară a computerului.
18
47
Page 48
9. Întoarceţi computerul şi îndepărtaţi şuruburile din partea posterioară a computerului.
48
Page 49
10. Deconectaţi următoarele cabluri din computer:
– cablul butonului de alimentare
– cablul pentru amprentă
– cablul touchpadului
49
Page 50
11. Ridicaţi muchia stângă a ansamblului suportului pentru mâini.
50
Page 51
12. Eliberaţi lamelele de pe muchia dreaptă a ansamblului suportului pentru mâini.
51
Page 52
13. Îndepărtaţi ansamblul suportului pentru mâini din computer.
52
Page 53
Link-uri asociate
Instalarea suportului pentru mâini
Instalarea suportului pentru mâini
1. Începând de la muchia suportului pentru mâini, apăsaţi suportul pentru mâini în jos pe toate muchiile computerului.
2. Apăsaţi pe toate muchiile pentru a fi siguri că lamelele sunt cuplate.
3. Conectaţi următoarele cabluri la placa de bază:
– cablul butonului de alimentare
– cablul pentru amprentă
– cablul touchpadului
4. Strângeţi şuruburile care fixează suportul pentru mâini.
5. Întoarceţi computerul şi strângeţi şuruburile pentru a fixa suportul pentru mâini.
6. Remontaţi uşiţa pentru CPU.
7. Remontaţi tastatura.
8. Remontaţi ornamentul pentru tastatură.
53
Page 54
9. Remontaţi unitatea optică.
10. Remontaţi panoul posterior.
11. Remontaţi bateria.
12. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea suportului pentru mâini
54
Page 55
Placa cu LED-uri
Îndepărtarea plăcii cu LED-uri
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Îndepărtaţi ornamentul de tastatură.
5. Îndepărtaţi tastatura.
6. Îndepărtaţi unitatea optică.
7. Îndepărtaţi uşiţa pentru CPU.
8. Îndepărtaţi suportul pentru mâini.
9. Scoateţi şurubul care fixează placa cu LED-uri de computer.
19
55
Page 56
10. Deconectaţi cablul plăcii cu LED-uri de la conectorul plăcii de sistem.
56
Page 57
11. Îndepărtaţi placa cu LED-uri.
57
Page 58
Link-uri asociate
Instalarea plăcii cu LED-uri
Instalarea plăcii cu LED-uri
1. Introduceţi placa cu LED-uri în suportul din partea stângă.
2. Conectaţi cablul la placa de bază.
3. Strângeţi şurubul pentru a fixa placa cu LED-uri.
4. Remontaţi suportul pentru mâini.
5. Remontaţi uşiţa pentru CPU.
6. Remontaţi tastatura.
7. Remontaţi ornamentul pentru tastatură.
8. Remontaţi unitatea optică.
9. Remontaţi panoul posterior.
10. Remontaţi bateria.
11. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
58
Page 59
Link-uri asociate
Îndepărtarea plăcii cu LED-uri
59
Page 60
60
Page 61
Modul ExpressCard/Smart Card/PCMCIA
Îndepărtarea modulului ExpressCard/Smart Card/PCMCIA
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Îndepărtaţi ornamentul de tastatură.
5. Îndepărtaţi tastatura.
6. Îndepărtaţi unitatea optică.
7. Îndepărtaţi uşiţa pentru CPU.
8. Îndepărtaţi suportul pentru mâini.
9. Îndepărtaţi şuruburile care fixează modulul ExpressCard/Smart Card/PCMCIA de computer.
20
61
Page 62
10. Deconectaţi carcasa din conectorul de pe placa de bază.
62
Page 63
11. Îndepărtaţi modulul ExpressCard/Smart Card/PCMCIA.
63
Page 64
Link-uri asociate
Instalarea modulului ExpressCard/Smart Card/PCMCIA
Instalarea modulului ExpressCard/Smart Card/PCMCIA
1. Ataşaţi conectorul din spatele modulului ExpressCard/Smart Card/PCMCIA, la conectorul de pe placa de bază.
2. Strângeţi şuruburile pentru a fixa modulul ExpressCard/Smart Card/PCMCIA.
3. Remontaţi suportul pentru mâini.
4. Remontaţi uşiţa pentru CPU.
5. Remontaţi ornamentul pentru tastatură.
6. Remontaţi tastatura.
7. Remontaţi unitatea optică.
8. Remontaţi panoul posterior.
9. Remontaţi bateria.
10. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
64
Page 65
Îndepărtarea modulului ExpressCard/Smart Card/PCMCIA
65
Page 66
66
Page 67
Cardul Bluetooth
Îndepărtarea cardului Bluetooth
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Îndepărtaţi ornamentul de tastatură.
5. Îndepărtaţi tastatura.
6. Îndepărtaţi unitatea optică.
7. Îndepărtaţi uşiţa pentru CPU.
8. Îndepărtaţi suportul pentru mâini.
9. Deconectaţi cablul Blootooth de la placa de bază.
21
67
Page 68
10. Îndepărtaţi şurubul care fixează cardul Bluetooth.
68
Page 69
11. Îndepărtaţi cardul Bluetooth.
69
Page 70
12. Deconectaţi cablul Blootooth de la placa Bluetooth.
Link-uri asociate
Instalarea cardului Bluetooth.
70
Page 71
Instalarea cardului Bluetooth
1. Conectaţi cablul Bluetooth la modulul Bluetooth.
2. Aşezaţi modulul Bluetooth în computer.
3. Conectaţi cablul Bluetooth la placa de bază.
4. Remontaţi suportul pentru mâini.
5. Remontaţi uşiţa pentru CPU.
6. Remontaţi tastatura.
7. Remontaţi ornamentul pentru tastatură.
8. Remontaţi unitatea optică.
9. Remontaţi panoul posterior.
10. Remontaţi bateria.
11. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea cardului Bluetooth
71
Page 72
72
Page 73
Ansamblul afişajului
Îndepărtarea ansamblului afişajului
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Îndepărtaţi ornamentul de tastatură.
5. Îndepărtaţi tastatura.
6. Îndepărtaţi unitatea optică.
7. Îndepărtaţi unitatea de hard disk.
8. Îndepărtaţi uşiţa pentru CPU.
9. Îndepărtaţi suportul pentru mâini.
10. Deconectaţi cablurile de antenă conectate la plăcile WLAN/WWAN.
22
73
Page 74
11. Îndepărtaţi cablurile de antenă din canalele de poziţionare.
74
Page 75
12. Deconectaţi cablurile LVDS şi de antenă.
75
Page 76
13. Îndepărtaţi şuruburile care fixează ansamblul afişajului de computer.
76
Page 77
14. Îndepărtaţi ansamblul afişajului.
77
Page 78
Link-uri asociate
Instalarea ansamblului afişajului
Instalarea ansamblului afişajului
1. Ataşaţi ansamblul afişajului la baza computerului.
2. Strângeţi şuruburile care fixează ansamblul afişajului.
3. Conectaţi cablul LVDS la placa de bază.
4. Conectaţi cablul camerei la conectorul plăcii de bază.
5. Apăsaţi cablurile de antenă prin orificiul din partea inferioară a computerului.
6. Fixaţi cablurile de antenă în canalele de poziţionare.
7. Conectaţi cablurile de antenă la plăcile WLAN/WLAN.
8. Remontaţi suportul pentru mâini.
9. Remontaţi uşiţa pentru CPU.
10. Remontaţi tastatura.
11. Remontaţi ornamentul pentru tastatură.
78
Page 79
12. Remontaţi unitatea de hard disk.
13. Remontaţi unitatea optică.
14. Remontaţi panoul posterior.
15. Remontaţi bateria.
16. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea ansamblului afişajului
79
Page 80
80
Page 81
Suporturi
Îndepărtarea suporturilor de susţinere
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Îndepărtaţi ornamentul de tastatură.
5. Îndepărtaţi tastatura.
6. Îndepărtaţi unitatea optică.
7. Îndepărtaţi uşiţa pentru CPU.
8. Îndepărtaţi suportul pentru mâini.
9. Îndepărtaţi ansamblul afişajului.
10. Îndepărtaţi şuruburile care fixează suportul de sprijin din dreapta.
23
81
Page 82
11. Îndepărtaţi suportul de sprijin din dreapta.
82
Page 83
12. Îndepărtaţi şuruburile care fixează suportul de sprijin din stânga.
83
Page 84
13. Îndepărtaţi suportul de sprijin din stânga.
84
Page 85
Link-uri asociate
Instalarea suporturilor de susţinere
Instalarea suporturilor de susţinere
1. Aşezaţi suportul de susţinere din partea dreaptă în computer.
2. Strângeţi şuruburile pentru a fixa suportul de susţinere din partea dreaptă.
3. Aşezaţi suportul de susţinere din partea stângă în computer.
4. Strângeţi şuruburile pentru a fixa suportul de susţinere din partea stângă.
5. Remontaţi ansamblul afişajului.
6. Remontaţi suportul pentru mâini.
7. Remontaţi placa cu LED-uri.
8. Remontaţi uşiţa pentru CPU.
9. Remontaţi tastatura.
10. Remontaţi ornamentul pentru tastatură.
11. Remontaţi unitatea optică.
85
Page 86
12. Remontaţi panoul posterior.
13. Remontaţi bateria.
14. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea suporturilor de susţinere
86
Page 87
Cardul de modem
Îndepărtarea cardului de modem
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Îndepărtaţi ornamentul de tastatură.
5. Îndepărtaţi tastatura.
6. Îndepărtaţi unitatea optică.
7. Îndepărtaţi unitatea de hard disk.
8. Îndepărtaţi uşiţa pentru CPU.
9. Îndepărtaţi suportul pentru mâini.
10. Îndepărtaţi ansamblul afişajului.
11. Îndepărtaţi suporturile de susţinere.
12. Îndepărtaţi şurubul care fixează cardul de modem.
24
87
Page 88
13. Ridicaţi cardul de modem, pentru a-l desprinde din conectorul din spatele cardului.
88
Page 89
14. Deconectaţi cablul de modem de la modem.
89
Page 90
15. Îndepărtaţi cardul de modem.
90
Page 91
Link-uri asociate
Instalarea cardului de modem
Instalarea cardului de modem
1. Conectaţi cablul de modem.
2. Ataşaţi conectorul din spatele modemului la conectorul de pe panoul I/O.
3. Remontaţi suporturile de susţinere.
4. Remontaţi ansamblul afişajului.
5. Remontaţi suportul pentru mâini.
6. Remontaţi uşiţa pentru CPU.
7. Remontaţi tastatura.
8. Remontaţi ornamentul pentru tastatură.
9. Remontaţi unitatea optică.
10. Remontaţi panoul posterior.
11. Remontaţi bateria.
91
Page 92
12. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea cardului de modem
92
Page 93
Placa de sunet
Îndepărtarea plăcii de sunet
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi panoul posterior.
4. Îndepărtaţi ornamentul de tastatură.
5. Îndepărtaţi tastatura.
6. Îndepărtaţi unitatea optică.
7. Îndepărtaţi uşiţa pentru CPU.
8. Îndepărtaţi suportul pentru mâini.
9. Îndepărtaţi cardul Bluetooth.
10. Deconectaţi cablurile plăcii de sunet de la placa de bază.
25
93
Page 94
11. Scoateţi şurubul care fixează placa de sunet de computer.
94
Page 95
12. Îndepărtaţi placa de sunet.
95
Page 96
Link-uri asociate
Instalarea plăcii de sunet
Instalarea plăcii de sunet
1. Aşezaţi placa de sunet în computer.
2. Strângeţi şurubul pentru a fixa placa de sunet.
3. Conectaţi cablurile de sunet la placa de bază.
4. Remontaţi cardul Bluetooth.
5. Remontaţi suportul pentru mâini.
6. Remontaţi uşiţa pentru CPU.
7. Remontaţi tastatura.
8. Remontaţi ornamentul pentru tastatură.
9. Remontaţi unitatea optică.
10. Remontaţi panoul posterior.
11. Remontaţi bateria.
96
Page 97
12. Urmaţi procedurile din După efectuarea unor operaţii în interiorul computerului.
Link-uri asociate
Îndepărtarea plăcii de sunet
97
Page 98
98
Page 99
Placa de sistem
Îndepărtarea plăcii de bază
1. Urmaţi procedurile din Înainte de a efectua operaţii la computer.
2. Îndepărtaţi bateria.
3. Îndepărtaţi cardul SIM (subscriber identity module - modul de identitate abonat).
4. Îndepărtaţi cardul secure digital (SD).
5. Îndepărtaţi panoul posterior.
6. Îndepărtaţi memoria.
7. Îndepărtaţi ornamentul de tastatură.
8. Îndepărtaţi tastatura.
9. Îndepărtaţi unitatea optică.
10. Îndepărtaţi unitatea de hard disk.
11. Îndepărtaţi reţeaua locală wireless (WLAN).
26
12. Îndepărtaţi reţeaua zonală wireless (WWAN).
13. Îndepărtaţi uşiţa pentru CPU.
14. Îndepărtaţi radiatorul:
15. Îndepărtaţi procesorul.
16. Îndepărtaţi suportul pentru mâini.
17. Îndepărtaţi modulul ExpressCard/Smart Card/PCMCIA.
18. Îndepărtaţi ansamblul afişajului.
19. Îndepărtaţi placa cu LED-uri.
20. Îndepărtaţi suporturile de susţinere.
21. Deconectaţi cablul conectorului de alimentare.
99
Page 100
22. Deconectaţi următoarele cabluri de la placa de bază:
– cablul ventilatorului termic
– cablul boxelor
– cablul plăcii de sunet
– cablul bluetooth
100
