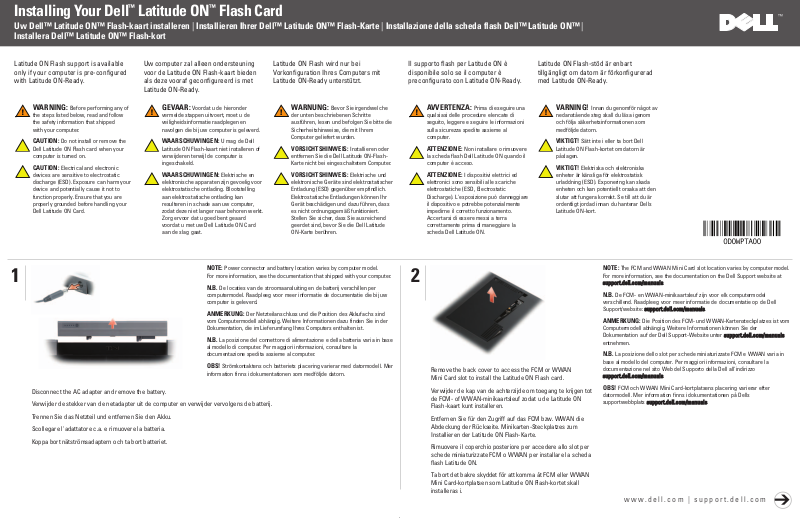

Dell Latitude E4200 Installation Manual

Installing Your Dell™Latitude ON™Flash Card

Uw Dell™ Latitude ON™ Flash-kaart installeren | Installieren Ihrer Dell™ Latitude ON™ Flash-Karte | Installazione della scheda flash Dell™ Latitude ON™ |
Installera Dell™ Latitude ON™ Flash-kort

1

Disconnect the AC adapter and remove the battery.

Verwijder de stekker van de netadapter uit de computer en verwijder vervolgens de batterij.

Trennen Sie das Netzteil und entfernen Sie den Akku.

Scollegare l'adattatore c.a. e rimuovere la batteria.

Koppa bort nätströmsadaptern och ta bort batteriet.

WARNING: Before performing any of

the steps listed below, read and follow
the safety information that shipped
with your computer.

CAUTION: Do not install or remove the

Dell Latitude ON Flash card when your
computer is turned on.

CAUTION: Electrical and electronic

devices are sensitive to electrostatic
discharge (ESD). Exposure can harm your
device and potentially cause it not to
function properly. Ensure that you are
properly grounded before handling your
Dell Latitude ON Card.

GEVAAR: Voordat u de hieronder

vermelde stappen uitvoert, moet u de
veiligheidsinformatie raadplegen en
navolgen die bij uw computer is geleverd.

WAARSCHUWINGEN: U mag de Dell

Latitude ON Flash-kaart niet installeren of
verwijderen terwijl de computer is
ingeschakeld.

WAARSCHUWINGEN: Elektrische en

elektronische apparaten zijn gevoelig voor
elektrostatische ontlading. Blootstelling
aan elektrostatische ontlading kan
resulteren in schade aan uw computer,
zodat deze niet langer naar behoren werkt.
Zorg ervoor dat u goed bent geaard
voordat u met uw Dell Latitude ON Card
aan de slag gaat.

WARNUNG: Bevor Sie irgendwelche

der unten beschriebenen Schritte
ausführen, lesen und befolgen Sie bitte die
Sicherheitshinweise, die mit Ihrem
Computer geliefert wurden.

VORSICHTSHINWEIS: Installieren oder

entfernen Sie die Dell Latitude ON-Flash­Karte nicht bei eingeschaltetem Computer.

VORSICHTSHINWEIS: Elektrische und

elektronische Geräte sind elektrostatischer
Entladung (ESD) gegenüber empfindlich.
Elektrostatische Entladungen können Ihr
Gerät beschädigen und dazu führen, dass
es nicht ordnungsgemäß funktioniert.
Stellen Sie sicher, dass Sie ausreichend
geerdet sind, bevor Sie die Dell Latitude
ON-Karte berühren.

AVVERTENZA: Prima di eseguire una

qualsiasi delle procedure elencate di
seguito, leggere e seguire le informazioni
sulla sicurezza spedite assieme al
computer.

ATTENZIONE: Non installare o rimuovere

la scheda flash Dell Latitude ON quando il
computer è acceso.

ATTENZIONE: I dispositivi elettrici ed

elettronici sono sensibili alle scariche
elettrostatiche (ESD, Electrostatic
Discharge). L'esposizione può danneggiare
il dispositivo e potrebbe potenzialmente
impedirne il corretto funzionamento.
Accertarsi di essere messi a terra
correttamente prima di maneggiare la
scheda Dell Latitude ON.

VARNING! Innan du genomför något av

nedanstående steg skall du läsa igenom
och följa säkerhetsinformationen som
medföljde datorn.

VIKTIGT! Sätt inte i eller ta bort Dell

Latitude ON Flash-kortet om datorn är
påslagen.

VIKTIGT! Elektriska och elektroniska

enheter är känsliga för elektrostatisk
urladdning (ESD). Exponering kan skada
enheten och kan potentiellt orsaka att den
slutar att fungera korrekt. Se till att du är
ordentligt jordad innan du hanterar Dells
Latitude ON-kort.

2

Remove the back cover to access the FCM or WWAN
Mini Card slot to install the Latitude ON Flash card.

Verwijder de kap van de achterzijde om toegang te krijgen tot
de FCM- of WWAN-minikaartsleuf zodat u de Latitude ON
Flash-kaart kunt installeren.

Entfernen Sie für den Zugriff auf das FCM bzw. WWAN die
Abdeckung der Rückseite. Minikarten-Steckplatzes zum
Installieren der Latitude ON Flash-Karte.

Rimuovere il coperchio posteriore per accedere allo slot per
schede miniaturizzate FCM o WWAN per installare la scheda
flash Latitude ON.

Ta bort det bakre skyddet för att komma åt FCM eller WWAN
Mini Card-kortplatsen som Latitude ON Flash-kortet skall
installeras i.



NOTE: Power connector and battery location varies by computer model.

For more information, see the documentation that shipped with your computer.

N.B. De locaties van de stroomaansluiting en de batterij verschillen per

computermodel. Raadpleeg voor meer informatie de documentatie die bij uw
computer is geleverd.

ANMERKUNG: Der Netzteilanschluss und die Position des Akkufachs sind

vom Computermodell abhängig. Weitere Informationen dazu finden Sie in der
Dokumentation, die im Lieferumfang Ihres Computers enthalten ist.

N.B. La posizione del connettore di alimentazione e della batteria varia in base

al modello di computer. Per maggiori informazioni, consultare la
documentazione spedita assieme al computer.

OBS! Strömkontaktens och batteriets placering varierar med datormodell. Mer

information finns i dokumentationen som medföljde datorn.

NOTE: The FCM and WWAN Mini Card slot location varies by computer model.

For more information, see the documentation on the Dell Support website at
ssuuppppoorrtt..ddeellll..ccoomm//mmaannuuaallss

.

N.B. De FCM- en WWAN-minikaartsleuf zijn voor elk computermodel

verschillend. Raadpleeg voor meer informatie de documentatie op de Dell
Support/website:

ssuuppppoorrtt..ddeellll..ccoomm//mmaannuuaallss

.

ANMERKUNG: Die Position des FCM- und WWAN-Kartensteckplatzes ist vom

Computermodell abhängig. Weitere Informationen können Sie der
Dokumentation auf der Dell Support-Website unter

ssuuppppoorrtt..ddeellll..ccoomm//mmaannuuaallss

entnehmen.

N.B. La posizione dello slot per schede miniaturizzate FCM e WWAN varia in

base al modello del computer. Per maggiori informazioni, consultare la
documentazione nel sito Web del Supporto della Dell all'indirizzo
ssuuppppoorrtt..ddeellll..ccoomm//mmaannuuaallss

.

OBS! FCM och WWAN Mini Card-kortplatsens placering varierar efter

datormodell. Mer information finns i dokumentationen på Dells
supportwebbplats

ssuuppppoorrtt..ddeellll..ccoomm//mmaannuuaallss

.

www.dell.com | support.dell.com

Latitude ON Flash support is available
only if your computer is pre-configured
with Latitude ON-Ready.

Uw computer zal alleen ondersteuning
voor de Latitude ON Flash-kaart bieden
als deze vooraf geconfigureerd is met
Latitude ON-Ready.

Latitude ON Flash wird nur bei
Vorkonfiguration Ihres Computers mit
Latitude ON-Ready unterstützt.

Il supporto flash per Latitude ON è
disponibile solo se il computer è
preconfigurato con Latitude ON-Ready.

Latitude ON Flash-stöd är enbart
tillgängligt om datorn är förkonfigurerad
med Latitude ON-Ready.

4

Le informazioni contenute nel presente documento sono soggette a modifica senza
preavviso.
© 2009 Dell Inc. Tutti i diritti riservati.

È severamente vietata la riproduzione di questi materiali, con qualsiasi strumento, senza
l'autorizzazione scritta di Dell Inc.

Dell

, il logo

DELL, Latitudee Latitude ON

sono marchi commerciali di Dell Inc.

Dell Inc. declina qualsiasi partecipazione di proprietà relativa a marchi e nomi commerciali di
altri.

Ottobre 2009

Die in diesem Dokument enthaltenen Informationen können sich ohne vorherige
Ankündigung ändern.
© 2009 Dell Inc. Alle Rechte vorbehalten.

Nachdrucke jeglicher Art ohne die vorherige schriftliche Genehmigung von Dell Inc. sind
strengstens untersagt.

Dell,

das

DELL

-Logo,

Latitude

, und

Latitude ON

sind Marken von Dell Inc.

Dell Inc. verzichtet auf Besitzrechte der Marken und Namen Dritter.

Oktober 2009

De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd.
© 2009 Dell Inc. Alle rechten voorbehouden.

Verveelvoudiging in welke vorm dan ook zonder de schriftelijke toestemming van Dell Inc. is
strikt verboden.

Dell,

het

DELL

-logo,

Latitude

en

Latitude ON

zijn merken van Dell Inc.

Dell Inc. claimt op geen enkele wijze enig eigendomsrecht ten aanzien van de merken of
handelsnamen van derdeen.

Oktober 2009

Information in this document is subject to change without notice.
© 2009 Dell Inc. All rights reserved.

Reproduction of these materials in any manner whatsoever without the written permission of
Dell Inc. is strictly forbidden.

Dell

, the

DELL

logo,

Latitude

, and

Latitude ON

are trademarks of Dell Inc.

Dell Inc. disclaims any proprietary interest in the marks and names of others.

October 2009

Informationen i det här dokumentet kan ändras utan föregående meddelande.
© 2009 Dell Inc. Med ensamrätt.

Reproduktion av de här materialen i någon form är strängt förbjudet utan skriftligt tillstånd
från Dell Inc.

Dell, DELL

-logotypen,

Latitude

och

Latitude ON

är varumärken som tillhör Dell Inc.

Dell Inc frånsäger sig allt ägarintresse av varumärken och namn som tillhör andra.

Oktober 2009

Installing Your Dell Latitude ON Flash Card | Uw Dell Latitude ON Flash-kaart installeren | Installieren Ihrer Dell Latitude ON Flash-Karte | Installazione della scheda flash Dell Latitude ON |
Installera Dell Latitude ON Flash-kortet

3

Printed in China.

Gedrukt in China.

Gedruckt in China.

Stampato in Cina.

Tryckt i Kina.

Printed on recycled paper.

N.B. Rimuovere eventuali schede Latitude ON esistenti.

N.B. In caso di sostituzione di una scheda flash Latitude ON, allentare prima la

vite e quindi estrarre la scheda dal relativo connettore tirandola e allontanandola
dal computer.

N.B. Per computer Dell Latitude

TM

E4200 e E4300, è necessario inserire la scheda

flash Latitude ON nello slot per WWAN.

Installare la scheda flash Latitude ON nello slot per FCM (se presente),
altrimenti installare la scheda flash Latitude ON nello slot per schede
miniaturizzate WWAN. Inserire le linguette sull'adattatore spedito con
la scheda flash Latitude ON nei due fori sulla scheda flash Latitude ON.
Premerlo verso il basso e serrare la vite per fissare la scheda.

OBS! Ta bort eventuellt befintliga Latitude ON-kort.

OBS! Om du skall byta ut ett befintligt Latitude ON Flash-kort lossar du först

skruven och lyfter sedan ut kortet från kontakten bort från datorn.

OBS! För datorerna Dell Latitude

TM

E4200 och E4300 måste du sätta in Latitude

ON Flash-kortet i WWAN-kortplatsen.

Installera Latitude ON Flash-kortet i FCM-kortplatsen (om den finns),
annars installerar du Latitude ON Flash-kortet i WWAN Mini Card­kortplatsent. Sätt in flikarna på adaptern som medföljde Latitude ON
Flash-kortet i de båda hålen på Latitude ON Flash-kortet. Tryck ner det
och dra åt skruven för att säkra kortet.

NOTE: Remove any existing Latitude ON cards.

NOTE: If you are replacing an existing Latitude ON Flash card, first

loosen the screw and then lift the card out of its connector by pulling it
away from the computer.

NOTE: For Dell Latitude

TM

E4200 and E4300 computers, you must insert

the Latitude ON Flash card into the WWAN slot.

Install your Latitude ON Flash card into the FCM slot
(if present), otherwise install your Latitude ON Flash card into
the WWAN Mini Card slot. Insert the tabs on the adapter that
shipped with your Latitude ON Flash card into the two holes on
the Latitude ON Flash card. Press it down and tighten the screw
to secure the card.

N.B. Verwijder alle aanwezige Latitude ON-kaarten.

N.B. Als u een bestaande Latitude ON Flash-kaart vervangt, moet u eerst de

schroef losmaken en vervolgens de kaart uit de aansluiting tillen door deze van
de computer weg te trekken.

N.B. Voor Dell Latitude

TM

E4200- en E4300-computers moet u de Latitude ON

Flash-kaart in de WWAN-sleuf aanbrengen.

Installeer uw Latitude ON Flash-kaart in de FCM-sleuf (indien
aanwezig). Zo niet, dan moet u uw Latitude ON Flash-kaart in de
WWAN-minikaartsleuf installeren. Haak de lipjes op de adapter die bij
uw Latitude ON Flash-kaart werd geleverd in de twee gaten op de
Latitude ON Flash-kaart vast. Druk de kaart naar beneden en draai de
schroef vast om de kaart vast te zetten.

ANMERKUNG: Entfernen Sie jegliche bereits vorhandenen Latitude ON-Karten.

ANMERKUNG: Wenn Sie eine vorhandene Latitude ON Flash-Karte

austauschen, lösen Sie zuerst die Schraube und heben Sie anschließend die
Karte aus ihrem Steckplatz heraus, indem Sie diese vom Computer wegziehen.

ANMERKUNG: Bei Dell Latitude

TM

E4200- und E4300-Computern müssen Sie die

Latitude ON Flash-Karte in den WWAN-Steckplatz einschieben.

Installieren Sie die Latitude ON Flash-Karte in den FCM-Steckplatz (falls
vorhanden), anderenfalls installieren Sie die Latitude ON Flash-Karte in
den WWAN Minikarten-Steckplatz. Schieben Sie die Halterungen des
mitgelieferten Adapter der Latitude ON Flash-Karte, in die beiden
Löcher der Latitude ON Flash-Karte ein. Drücken Sie sie herunter und
ziehen Sie die Schraube zum Sichern der Karte an.

CAUTION: Replace the battery and connect the AC adapter to

a known good power source.

WAARSCHUWINGEN: Vervang de batterij en sluit de

netadapter aan op een stroombron waarvan u weet dat die
goed werkt.

VORSICHTSHINWEIS: Setzen Sie den Akku wieder ein und

schließen Sie das Netzteil an eine funktionsfähige Steckdose
an.

ATTENZIONE: Ricollocare la batteria e collegare l'adattatore

c.a. ad una fonte di alimentazione nota come funzionante.

VIKTIGT! Sätt tillbaka batteriet och anslut nätadaptern till en

känd jordad strömkälla.

Download and install the latest BIOS and software from

support.dell.com.

Install the Latitude ON Flash Utilities from the DVD media that
shipped with the Latitude ON Flash card.

Download en installeer de laatste BIOS en software van

support.dell.com.

Installeer de Latitude ON Flash-hulpprogramma´s vanaf de dvd
die bij de Latitude ON Flash-kaart werd geleverd.

Laden Sie das aktuellste BIOS und die neueste Software von
support.euro.dell.com herunter und installieren Sie diese.

Installieren Sie die Latitude ON Flash-Dienstprogramme von der
mit der Latitude ON Flash-Karte mitgelieferten DVD.

Scaricare e installare la versione più recente del BIOS e del
software dal sito support.dell.com.

Installare le utilità flash per Latitude ON dal supporto DVD
spedito con la scheda flash Latitude ON.

Hämta och installera senaste BIOS och programvara från

support.dell.com.

Installera Latitude ON Flash Utilities från DVD-skivan som
medföljde Latitude ON Flash-kortet.
