Latitude 9510
Huoltokäsikirja
Säädösten mukainen malli: P94F/P95F
Säädösten mukainen tyyppi: P94F001/P95F001
Huomautukset, varoitukset ja vaarat
HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin.
VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää.
Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää.
VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai
kuoleman vaara.
© 2020 Dell Inc. tai sen tytäryritykset. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen
tytäryritysten tavaramerkkejä. Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä.
Tark. A00
Sisällysluettelo
1 Tietokoneen käsittely....................................................................................................................5
Turvallisuusohjeet.................................................................................................................................................................. 5
Ennen kuin avaat tietokoneen kannen.......................................................................................................................... 5
Turvatoimenpiteet........................................................................................................................................................... 6
Suojautuminen sähköstaattisilta purkauksilta (ESD)...................................................................................................6
ESD-kenttähuoltosarja.................................................................................................................................................... 7
Tietokoneen käsittelemisen jälkeen................................................................................................................................7
2 Komponenttien irrottaminen ja asentaminen...................................................................................9
Suositellut työkalut................................................................................................................................................................ 9
Ruuviluettelo...........................................................................................................................................................................9
Purkaminen ja kokoaminen..................................................................................................................................................10
SIM-korttialusta..............................................................................................................................................................10
MicroSD-kortti................................................................................................................................................................12
Rungon suojus.................................................................................................................................................................14
Akku..................................................................................................................................................................................17
WWAN-kortti.................................................................................................................................................................. 21
SSD-asema.....................................................................................................................................................................23
Kaiuttimet....................................................................................................................................................................... 25
Järjestelmän tuuletin..................................................................................................................................................... 28
I/O-tytärkortin virtakaapeli...........................................................................................................................................30
I/O-kortti........................................................................................................................................................................ 30
Emolevy...........................................................................................................................................................................32
Näyttökokoonpano........................................................................................................................................................ 39
Näppäimistö....................................................................................................................................................................43
Sormenjälkilukijalla varustettu virtapainike (valinnainen).......................................................................................... 44
Virtapainike..................................................................................................................................................................... 46
Älykortinlukijan kortti..................................................................................................................................................... 47
Kämmentukikokoonpano.............................................................................................................................................. 50
3 Järjestelmän asennusohjelma...................................................................................................... 52
BIOSin syöttäminen ilman näppäimistöä...........................................................................................................................52
Järjestelmän asennusohjelman asetukset........................................................................................................................ 52
Yleiset näytön vaihtoehdot...........................................................................................................................................52
System Configuration -näytön asetukset...................................................................................................................53
System Configuration -näytön asetukset...................................................................................................................54
Video-näytön vaihtoehdot............................................................................................................................................56
Tietoturvanäytön vaihtoehdot..................................................................................................................................... 56
Suojattu käynnistys....................................................................................................................................................... 58
Intel-ohjelmistosuojan laajennukset............................................................................................................................. 58
Suorituskykynäytön asetukset.....................................................................................................................................59
POST-toiminta...............................................................................................................................................................59
Virtualisointituen asetukset.......................................................................................................................................... 60
Langattoman yhteyden näytön vaihtoehdot..............................................................................................................60
Sisällysluettelo 3
Huolto..............................................................................................................................................................................60
System logs -näytön vaihtoehdot................................................................................................................................ 61
Järjestelmäloki.......................................................................................................................................................................61
BIOS:in päivittäminen ..........................................................................................................................................................61
Järjestelmän BIOS:in päivittäminen USB-tallennuslaitteelta..........................................................................................62
Järjestelmän ja asennusohjelman salasana.......................................................................................................................63
Järjestelmän asennussalasanan määrittäminen......................................................................................................... 63
Vanhan järjestelmän asennusohjelman salasanan poistaminen tai vaihtaminen.................................................... 63
4 Vianmääritys..............................................................................................................................65
ePSA (Enhanced Pre-boot System Assessment) -vianmääritys..................................................................................65
ePSA-diagnoosin suorittaminen...................................................................................................................................65
Järjestelmän diagnoosivalot............................................................................................................................................... 65
BIOS:in nollaaminen (USB-avain)......................................................................................................................................66
BIOS:in flash-päivitys.......................................................................................................................................................... 66
Varmuuskopiointi- ja palautuslaitevaihtoehdot................................................................................................................ 67
Wi-Fin nollaaminen...............................................................................................................................................................67
Jäännösvirran purkaminen..................................................................................................................................................67
5 Avun saaminen...........................................................................................................................68
Dellin yhteystiedot...............................................................................................................................................................68
4
Sisällysluettelo
Tietokoneen käsittely
Turvallisuusohjeet
Noudata seuraavia turvaohjeita suojataksesi tietokoneen mahdollisilta vaurioilta ja taataksesi turvallisuutesi. Ellei toisin mainita, kussakin
tämän asiakirjan sisältämässä toimenpiteessä oletetaan, että tietokoneen mukana toimitetut turvallisuustiedot on luettu.
HUOMAUTUS: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet.
Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa www.dell.com/
regulatory_compliance.
HUOMAUTUS: Irrota tietokone kaikista virranlähteistä ennen tietokoneen suojusten tai paneelien avaamista. Kun olet
päättänyt tietokoneen sisäosien käsittelemisen, asenna kaikki suojukset, paneelit ja ruuvit paikoilleen ennen tietokoneen
kytkemistä pistorasiaan.
VAROITUS: Jotta tietokone ei vahingoittuisi, työpinnan on oltava tasainen, kuiva ja puhdas.
VAROITUS: Jotta osat tai kortit eivät vioittuisi, tartu niihin niiden reunoista ja varo koskettamasta nastoja ja kontakteja.
VAROITUS: Suorita vianmääritystä ja korjauksia vain Dellin teknisen tuen tiimin luvalla tai ohjauksella. Takuu ei kata
huoltotöitä, joita on tehnyt joku muu kuin Dellin valtuuttama huoltoliike. Katso turvallisuusohjeet, jotka toimitettiin
tuotteen mukana tai jotka ovat osoitteessa www.dell.com/regulatory_compliance.
1
VAROITUS: Maadoita itsesi koskettamalla rungon maalaamatonta metallipintaa, kuten tietokoneen takaosassa olevien
korttipaikan aukkojen ympärillä olevaa metallia, ennen kuin kosketat mitään osaa tietokoneen sisällä. Kosketa
maalamatonta metallipintaa säännöllisesti työskennellessäsi. Tämä vapauttaa staattisen latauksen, joka saattaa muuten
vahingoittaa tietokoneen sisäisiä osia.
VAROITUS: Kun irrotat kaapelia, vedä liitintä tai vetokielekettä, älä itse kaapelia. Joissain kaapeleissa on liitännät, joissa
on lukituskieleke tai siipiruuvi, joka on irrotettava ennen kaapelin irrottamista. Kun irrotat kaapeleita, pidä ne oikeassa
asennossa, jotta liitintapit eivät taitu. Kun kytket kaapeleita, varmista että portit ja liittimet ovat oikein päin ja oikeassa
asennossa.
VAROITUS: Jos muistikortinlukijassa on muistikortti, ota se pois.
HUOMAUTUS: Tietokoneen ja joidenkin komponenttien väri saattaa poiketa näissä ohjeissa esitetyistä.
Ennen kuin avaat tietokoneen kannen
Tietoja tehtävästä
Voit välttää tietokoneen vahingoittumisen, kun suoritat seuraavat toimet ennen kuin avaat tietokoneen kannen.
Vaiheet
1. Ryhdy turvatoimenpiteisiin.
2. Varmista, että työtaso on tasainen ja puhdas, jotta tietokoneen kuori ei naarmuunnu.
3. Sammuta tietokone.
4. Irrota kaikki verkkokaapelit tietokoneesta.
VAROITUS: Irrota verkkokaapeli irrottamalla ensin kaapeli tietokoneesta ja irrota sitten kaapeli verkkolaitteesta.
5. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiasta.
Tietokoneen käsittely 5
6. Maadoita emolevy pitämällä virtapainike alhaalla, kun järjestelmästä on katkaistu virta.
HUOMAUTUS: Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla ajoittain tietokoneen takaosassa
olevaa maalaamatonta metallipintaa ja tietokoneen takaosassa sijaitsevaa liitintä.
Turvatoimenpiteet
Turvatoimenpiteet-kappaleessa kuvaillaan ensisijaiset vaiheet, jotka on suoritettava ennen purkamistoimia.
Noudata seuraavia turvatoimenpiteitä ennen kuin asennat osia tai suoritat purkamista tai kokoamista edellyttäviä toimia:
• Sammuta järjestelmä ja kaikki siihen liitetyt oheislaitteet.
• Irrota järjestelmä ja kaikki siihen kytketyt oheislaitteet verkkovirrasta.
• Irrota järjestelmästä kaikki verkko-, puhelin- ja tiedonsiirtokaapelit.
• Käytä ESD-kenttähuoltosarjaa, kun käsittelet tabletinkannettavan tietokoneenpöytäkoneen komponentteja välttääksesi tahattomat
sähköstaattiset (ESD) vauriot.
• Kun olet poistanut komponentin järjestelmästä, aseta komponentti varovasti ESD-matolle.
• Käytä kenkiä, joissa on sähköiskuilta suojaava, eristävä kumipohja..
Lepovirta
Lepovirtaa käyttävät Dell-tuotteet on irrotettava verkkovirrasta ennen kotelon avaamista. Järjestelmät, joissa käytetään lepovirtaa, saavat
virtaa myös sammutettuna. Lepovirran ansiosta järjestelmä voidaan etäkäynnistää (lähiverkkoaktivointi) ja asettaa lepotilaan. Se
mahdollistaa myös muiden edistyneiden virranhallintaominaisuuksien käytön.
Emolevyn jäännösvirta voidaan purkaa irrottamalla järjestelmä verkkovirrasta ja pitämällä virtapainiketta painettuna 15 sekuntia. Irrota akku
tabletista.kannettavasta tietokoneesta.
Liittäminen
Liittämisellä yhdistetään kaksi tai useampi maadoittava johdin samaan sähköpotentiaaliin. Tämä suoritetaan ESD-kenttähuoltosarjan avulla.
Kun kytket liitosjohtoa, varmista, että se on liitetty paljaaseen metalliin eikä maalattuun tai muuhun kuin metallipintaan. Kiinnitä ranneke
napakasti niin, että se on täysin kosketuksissa ihoosi, ja poista kellot, rannekorut, sormukset ja muut korut ennen kuin liität itsesi
laitteistoon.
Suojautuminen sähköstaattisilta purkauksilta (ESD)
Suojautuminen sähköstaattisilta purkauksilta on erittäin tärkeää käsiteltäessä sähkökomponentteja ja varsinkin erittäin herkkiä
komponentteja, kuten laajennuskortteja, suorittimia, DIMM-muistimoduuleita ja emolevyjä. Erittäin pienetkin purkaukset voivat vahingoittaa
piirejä monin tavoin, joiden seurauksia ei välttämättä huomaa. Näitä voivat olla esimerkiksi satunnaisesti ilmenevät ongelmat tai tuotteen
lyhentynyt käyttöikä. Kun teollisuudessa keskitytään energiavaatimusten pienentämiseen ja yhä pienempiin kokoihin, suojautuminen
sähköstaattisilta purkauksilta tulee entistäkin tärkeämmäksi.
Koska Dellin tuotteissa käytetyt puolijohteet ovat yhä tiheämpiä, herkkyys staattisille vaurioille on nyt suurempaa kuin aiemmissa Delltuotteissa. Tästä syystä jotkin aiemmin hyväksytyt osien käsittelytavat eivät enää päde.
Sähköstaattisten purkausten kaksi tunnettua tyyppiä ovat katastrofaaliset ja satunnaisesti ilmenevät viat.
• Katastrofaaliset viat – näitä on noin 20 prosenttia sähköstaattisiin purkauksiin liittyvistä vioista. Vaurion vuoksi laitteen toiminta
loppuu välittömästi. Katastrofaalinen vika voi tapahtua esimerkiksi, kun DIMM-muistimoduuli saa staattisen iskun ja antaa No POST/No
Video -virheen sekä viallisesta muistista johtuvan äänimerkin.
• Satunnaisesti ilmenevät viat – näitä on noin 80 prosenttia sähköstaattisiin purkauksiin liittyvistä vioista. Satunnaisesti ilmenevien
vikojen suuri määrä tarkoittaa, että vikaa ei useimmiten huomata heti sen syntyessä. DIMM-muisti saa staattisen iskun, mutta seuranta
vain heikkenee eikä välittömästi aiheuta vikaan liittyviä, ulospäin näkyviä oireita. Heikentyneen muistijäljen seurausten ilmenemiseen voi
mennä viikkoja tai kuukausia. Sillä välin se voi aiheuttaa muistin eheyden heikkenemistä, satunnaisia muistivirheitä jne.
Satunnaisesti ilmenevä vika (kutsutaan myös piileväksi tai "walking wounded" -viaksi) on vikatyyppi, jota on vaikeampi havaita ja jolle on
vaikeampi tehdä vianmääritys.
Estä sähköstaattisista purkauksista aiheutuvat viat seuraavasti:
• Käytä asianmukaisesti maadoitettua sähköstaattisilta purkauksilta suojaavaa rannenauhaa. Langattomien antistaattisten nauhojen
käyttö ei enää ole sallittua, sillä ne eivät anna riittävää suojaa. Kotelon koskettaminen ennen osien käsittely ei takaa riittävää suojausta
sähköstaattisilta purkauksilta niiden osien osalta, jotka ovat näille purkauksille erityisen herkkiä.
• Käsittele kaikkia sähköstaattisesti herkkiä osia staattiselta sähköltä suojatulla alueella. Jos mahdollista, käytä antistaattisia lattia-alustoja
ja työpöydän alustoja.
6
Tietokoneen käsittely
• Kun purat komponentin pakkauslaatikosta, älä poista sitä antistaattisesta pakkauksesta ennen kuin olet valmis asentamaan sen.
Varmista ennen antistaattisen pakkauksen purkamista, että olet poistanut staattisen sähkön kehostasi.
• Ennen kuin kuljetat sähköstaattisesti herkkää osaa, pane se ensin antistaattiseen rasiaan tai pakkaukseen.
ESD-kenttähuoltosarja
Valvontalaitteeton kenttähuoltosarja on yleisimmin käytetty huoltosarja. Jokainen kenttähuoltosarja koostuu kolmesta osasta, jotka ovat
antistaattinen matto, ranneke ja maadoitusjohto.
ESD-kenttähuoltosarjan osat
ESD-kenttähuoltosarjan osat ovat:
• Antistaattinen matto – Antistaattinen matto on maadoittava, ja sen päälle voidaan asettaa osia huollon aikana. Kun käytät
antistaattista mattoa, rannekkeen tulee olla kunnolla kiinni ja maadoitusjohdon tulee olla kiinnitettynä mattoon ja käsiteltävän
järjestelmän mihin tahansa paljaaseen metallipintaan. Kun matto on otettu käyttöön asianmukaisesti, varaosat voidaan poistaa ESDpussista ja asettaa suoraan matolle. Staattiselle sähkölle herkät esineet ovat turvassa sähköpurkauksilta, kun ne ovat kädessäsi,
antistaattisella matolla, järjestelmässä tai pussissa.
• Ranneke ja liitäntäjohto – Jos ESD-mattoa ei tarvita, ranneke ja maadoitusjohto voidaan kiinnittää ranteeseesi ja järjestelmän
paljaaseen metallipintaan. Ne voidaan kiinnittää myös antistaattiseen mattoon matolle asetettujen laitteiden suojaamiseksi. Rannekkeen
ja maadoitusjohdon kosketusta ihoosi, ESD-mattoon ja laitteistoon kutsutaan maadoitukseksi. Käytä ainoastaan sellaisia
kenttähuoltosarjoja, joihin sisältyy ranneke, matto ja maadoitusjohto. Älä käytä johdottomia rannekkeita. Huomaa, että rannekkeen johto
voi kulua ja vahingoittua käytössä. Se on testattava säännöllisesti maadoitusranneketesterillä tahattomien ESD-vaurioiden
välttämiseksi. Suosittelemme testaamaan rannekkeen ja maadoitusjohdon vähintään kerran viikossa.
• ESD-ranneketesteri – Maadoitusrannekkeen johto voi vaurioitua ajan myötä. Valvontalaitteetonta sarjaa käytettäessä on
suositeltavaa testata maadoitusranneke ennen jokaista huoltokäyntiä tai vähintään kerran viikossa. Tämä on helpointa tehdä
ranneketesterillä. Jos käytössäsi ei ole omaa ranneketesteriä, kysy, onko aluetoimistollasi sellainen. Aseta ranneke ranteesi ympärille,
kytke maadoitusjohto testeriin ja suorita testaus painamalla testerin painiketta. Vihreä merkkivalo kertoo testin läpäisystä. Jos testi
epäonnistuu, punainen merkkivalo syttyy ja testeri päästää äänimerkin.
• Eristävät elementit – Pidä staattiselle sähkölle herkät laitteet, kuten muoviset jäähdytyselementtien kotelot, erillään eristeinä
toimivista sisäisistä osista, joissa voi
• Työympäristö – Arvioi asiakkaan toimipiste ympäristönä ennen ESD-kenttähuoltosarjan käyttöönottoa. Sarjan käyttöönotto
esimerkiksi palvelimen huoltoon poikkeaa pöytä- tai kannettavaan tietokoneen huoltoympäristöstä. Palvelimet on useimmiten asennettu
konesalin kehikkoon, kun taas pöytä- ja kannettavat tietokoneet ovat tavallisesti toimistojen tai toimistokoppien pöydillä. Varmista, että
työtila on avoin ja tasainen ja että sillä ei ole ylimääräistä tavaraa. Työtilassa on oltava tarpeeksi tilaa ESD-sarjalle ja lisätilaa korjattavalle
järjestelmälle. Työtilassa ei saa olla eristeitä, jotka voivat aiheuttaa staattisen sähkön purkauksen. Työtilassa olevat eristeet, kuten
styrox ja muut muovit, on siirrettävä vähintään 30 senttimetrin (12 tuuman) etäisyydelle herkistä osista ennen laitteistokomponenttien
käsittelyä.
• ESD-pakkaukset – Kaikki staattiselle sähkölle herkät laitteet on toimitettava ja vastaanotettava antistaattisessa pakkauksessa.
Suosittelemme käyttämään metallisia, staattiselta sähköltä suojattuja pusseja. Palauta vahingoittunut osa aina samassa ESD-pussissa ja
-pakkauksessa, jossa uusi osa toimitettiin. Taita ESD-pussi ja teippaa se kiinni. Käytä samaa vaahtomuovista pakkausmateriaalia ja
laatikkoa, jossa uusi osa toimitettiin. ESD-herkät laitteet saa poistaa pakkauksesta ainoastaan ESD-suojatulla työtasolla. Älä aseta osia
ESD-pussin päälle, sillä ainoastaan pussin sisäpuoli on suojattu. Pidä osat kädessäsi, ESD-matolla, järjestelmällä tai antistaattisessa
pussissa.
• Herkkien komponenttien kuljetus – Varaosat, Dellille palautettavat osat ja muut ESD-herkät komponentit on suljettava
antistaattisiin pusseihin kuljetuksen ajaksi.
ESD-suojauksen yhteenveto
Suosittelemme, että kaikki kenttähuoltoteknikot käyttävät perinteistä, johdollista maadoitusjohtoa ja antistaattista suojamattoa aina
huoltaessaan Dell-tuotteita. Lisäksi on äärimmäisen tärkeää, että teknikot pitävät herkät osat erillään kaikista eristävistä osista huollon
aikana ja että herkät komponentit suljetaan antistaattisiin pusseihin kuljetuksen ajaksi.
Tietokoneen käsittelemisen jälkeen
Tietoja tehtävästä
Kun olet asentanut minkä tahansa osan, varmista, että voit liittää ulkoiset laitteet, kortit ja kaapelit ennen tietokoneen käynnistämistä.
Vaiheet
1. Kytke tarvittaessa puhelin- tai verkkokaapelit tietokoneeseen.
Tietokoneen käsittely
7
VAROITUS: Kytke verkkokaapeli ensin verkkolaitteeseen ja sitten tietokoneeseen.
2. Kytke tietokone ja kaikki kiinnitetyt laitteet verkkovirtaan.
3. Käynnistä tietokone.
4. Varmista tarvittaessa tietokoneen toiminta vianmääritystyökalun avulla.
8 Tietokoneen käsittely
Komponenttien irrottaminen ja asentaminen
Suositellut työkalut
Tämän asiakirjan menetelmät edellyttävät seuraavia työkaluja:
• Phillips #0 -ruuvitaltta
• Phillips #1 -ruuvitaltta
• Muovipuikko
Ruuviluettelo
Seuraava taulukko sisältää eri osien ruuviluettelon sekä niiden havainnekuvat.
2
Taulukko 1. Ruuvikokoluettelo
Komponentti Ruuvityyppi Määrä Kuva
Rungon suojus Ankkuriruuvit 9
4-kennoinen akku M1.6x3.5
M2x3
6-kennoinen akku M1.6x3.5
M2x3
WWAN Ankkuriruuvi
M1.6x4.5
Älykortti M2x2 2
SSD-asema M2x2 1
Kaiutin M1.6x1.8 4
I/O-kortti M1.6x3.5 4
1
4
1
8
1
1
Järjestelmän tuuletin M2x3 2
Näyttökaapelin pidike M1.6x3.5 1
Näyttökokoonpano M2.5x5
M1.6x3.5
6
1
Komponenttien irrottaminen ja asentaminen 9
Komponentti Ruuvityyppi Määrä Kuva
Virtapainike M1.5x2.5
M2.5x5
Sormenjälkitunnistimen
tukikiinnike
Emolevy M1.6x3.5
Näppäimistö M1.6x2
M1.5x2.5 3
M2.5x5
M1.6x4.5
M1.6x1.5
3
3
9
1
1
4
36
Purkaminen ja kokoaminen
SIM-korttialusta
SIM-korttialustan irrottaminen
Edellytykset
HUOMAUTUS
järjestelmiä.
VAROITUS: SIM-kortin irrottaminen tietokoneen ollessa käynnissä saattaa johtaa tietojen menetykseen tai kortin
vaurioitumiseen. Varmista, että järjestelmä on sammutettu tai että verkkoyhteydet ovat pois käytöstä.
Tietoja tehtävästä
Seuraavassa kuvassa esitetään SIM-kortin sijainti ja havainnekuva sen irrottamisesta.
: SIM-kortin ja SIM-korttialustan irrottaminen koskee ainoastaan WWAN-moduulilla varustettuja
10
Komponenttien irrottaminen ja asentaminen
Vaiheet
1. Vapauta SIM-korttialusta työntämällä neula vapautusreikään [1].
2. Työnnä neulaa avataksesi lukon ja irrottaaksesi SIM-korttialustan järjestelmästä [2].
3. Vedä SIM-korttialusta ulos tietokoneesta [3].
SIM-korttialustan asentaminen
Edellytykset
Jos aiot vaihtaa osan, irrota vanha osa ennen uuden osan asentamista.
HUOMAUTUS
järjestelmiä.
Tietoja tehtävästä
Seuraavassa kuvassa esitetään SIM-kortin sijainti ja havainnekuva sen asentamisesta.
: SIM-kortin ja SIM-korttialustan irrottaminen koskee ainoastaan WWAN-moduulilla varustettuja
Komponenttien irrottaminen ja asentaminen
11
Vaiheet
Työnnä SIM-korttialusta paikkaansa tietokoneeseen [1] ja työnnä sitä niin, että se lukittuu paikalleen [2].
Seuraavat vaiheet
1. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
MicroSD-kortti
MicroSD-kortin irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
Tietoja tehtävästä
Seuraavissa kuvissa esitetään microSD-kortin sijainti ja havainnekuva sen irrottamisesta.
12
Komponenttien irrottaminen ja asentaminen
Vaiheet
1. Poista SD-kortti paikastaan painamalla korttia [1].
2. Irrota microSD-kortti tietokoneesta [2].
MicroSD-kortin asentaminen
Edellytykset
Jos aiot vaihtaa osan, irrota vanha osa ennen uuden osan asentamista.
Tietoja tehtävästä
Seuraavassa kuvassa esitetään microSD-kortin sijainti ja havainnekuva sen asentamisesta.
Komponenttien irrottaminen ja asentaminen
13
Vaiheet
Työnnä microSD-kortti paikkaansa [1] niin, että se napsahtaa paikoilleen [2].
Seuraavat vaiheet
1. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Rungon suojus
Rungon suojuksen irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota SIM-korttialusta.
14
Komponenttien irrottaminen ja asentaminen
Tietoja tehtävästä
Komponenttien irrottaminen ja asentaminen 15
Vaiheet
1. Löysennä yhdeksää ankkuriruuvia, joilla rungon suojus on kiinnitetty kannettavaan tietokoneeseen.
2. Käytä muovipuikkoa kangetessasi rungon suojusta. Aloita vasemmasta yläkulmasta ja avaa rungon suojus.
3. Nosta rungon suojus pois kannettavasta tietokoneesta.
Rungon suojuksen asentaminen
Edellytykset
Jos aiot vaihtaa osan, irrota vanha osa ennen uuden osan asentamista.
Tietoja tehtävästä
16 Komponenttien irrottaminen ja asentaminen
Vaiheet
1. Kohdista ja aseta rungon suojus kämmentuki- ja näppäimistökokoonpanolle ja napsauta rungon suojus paikalleen.
2. Kiristä yhdeksän ankkuriruuvia, joilla rungon suojus kiinnittyy kannettavaan tietokoneeseen.
Seuraavat vaiheet
1. Asenna SIM-korttialusta.
2. Asenna microSD-kortti.
3. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
Akku
Litiumioniakkua koskevat turvallisuusohjeet
VAROITUS
• Käsittele litiumioniakkuja varoen.
• Pura akun varausta mahdollisimman paljon ennen sen irrottamista järjestelmästä. Se onnistuu irrottamalla
verkkolaite järjestelmästä, jotta akku tyhjentyy.
• Älä murskaa, pudota tai hajota akkua tai lävistä sitä vierailla esineillä.
• Älä altista akkua tai purettuja akkuja ja akkukennoja korkeille lämpötiloille.
• Älä kohdista painetta akun pintaan.
• Älä taivuta akkua.
• Älä käytä minkäänlaisia työkaluja akun kampeamiseen tai akkua vasten.
:
Komponenttien irrottaminen ja asentaminen 17
• Pidä huoli, ettet hukkaa tuotteen huollon aikana irrotettuja ruuveja, sillä ne saattavat puhkaista akun tai vahingoittaa
muita järjestelmän osia.
• Jos akku juuttuu laitteeseen turpoamisen takia, älä yritä irrottaa sitä, koska litiumioniakun puhkaiseminen,
taivuttaminen tai murskaaminen voi olla vaarallista. Pyydä tällaisissa tapauksissa ohjeita Dellin tekniseltä tuelta.
Katso tiedot osoitteesta www.dell.com/contactdell.
• Käytä ainoastaan alkuperäisiä akkuja, joita on saatavilla osoitteesta www.dell.com ja Dellin valtuutetuilta
kumppaneilta ja jälleenmyyjiltä.
4-kennoisen akun irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota SIM-korttialusta.
4. Irrota rungon suojus.
5. Irrota kaiuttimet.
Tietoja tehtävästä

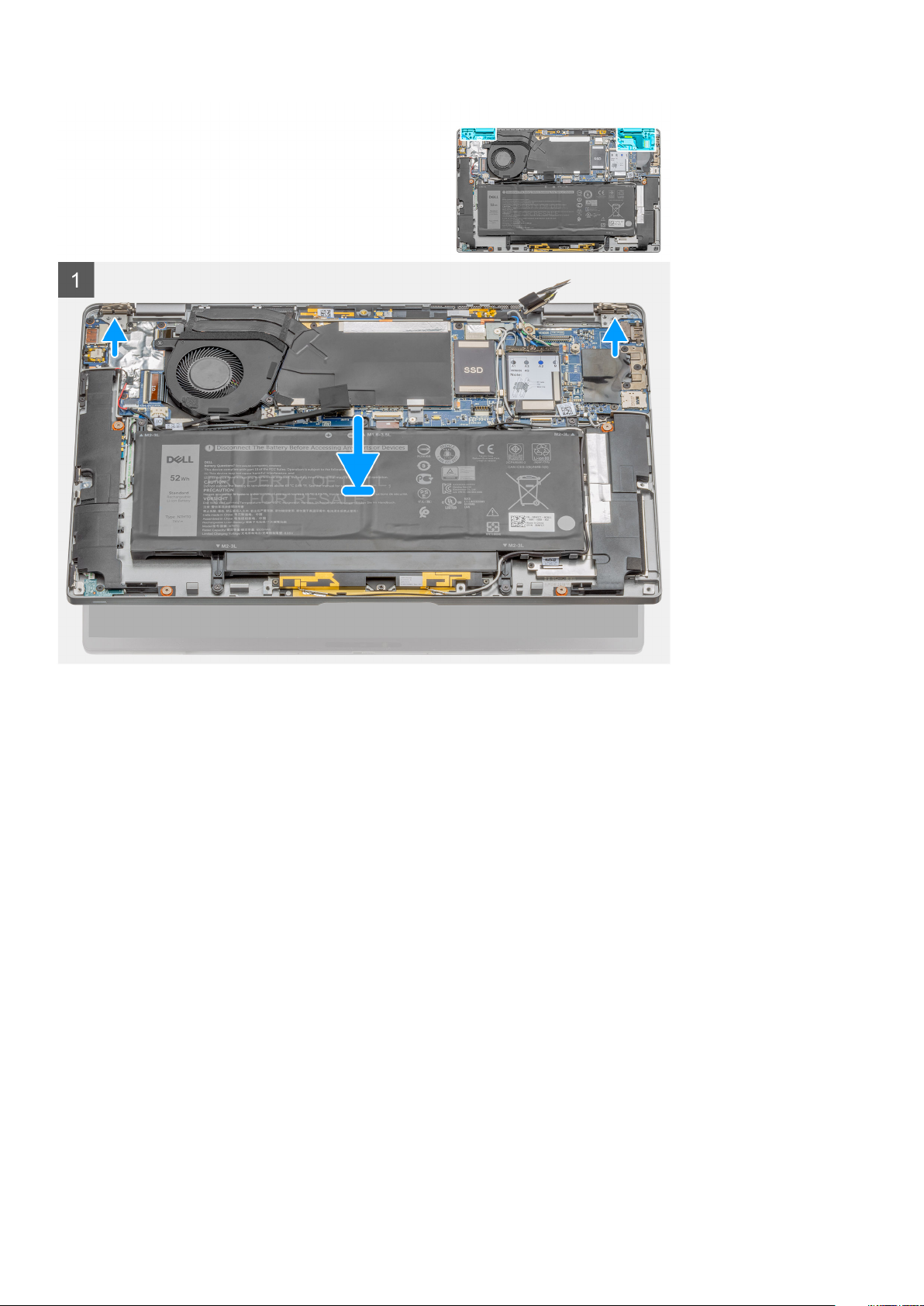

Seuraavissa kuvissa esitetään akun sijainti ja havainnekuva sen irrottamisesta.
18 Komponenttien irrottaminen ja asentaminen
4 kennon akku
Vaiheet
1. Irrota teippi, jolla langattomien antennien kaapelit on kiinnitetty, ja vedä langattomien antennien kaapelit pois reititysohjaimista.
HUOMAUTUS
vasemman reunan ja pohjan reitityskanavien kautta. Huoltohenkilöstön on toimittava varoen irrottaessaan
antennikaapeleita reititysohjaimista, kun ne on vielä kytketty langattomaan verkkokorttiin.
2. Irrota M1.6x3.5-ruuvi ja neljä M2x3-ruuvia, joilla akku on kiinnitetty.
3. Nosta akkua järjestelmän vasemman reunan puolelta ja irrota akku sitten kannettavasta tietokoneesta.
: Langattomien antennien kaapelit vedetään vasemman yläkulman muovikiinnikkeen sekä akun
4-kennoisen akun asentaminen
Edellytykset
Jos aiot vaihtaa osan, irrota vanha osa ennen uuden osan asentamista.
Tietoja tehtävästä
Kuvassa esitetään akun sijainti ja havainnekuva sen asentamisesta.
Komponenttien irrottaminen ja asentaminen
19
Vaiheet
1. Kohdista ja aseta akku paikalleen kannettavan tietokoneen vasemmalta puolelta.
2. Asenna M1.6x3.5-ruuvi ja neljä M2x3-ruuvia, joilla akku kiinnittyy paikalleen.
3. Vedä langattomien antennien kaapelit reititysohjainten kautta ja kiinnitä teippi.
Seuraavat vaiheet
1. Asenna kaiuttimet.
2. Asenna rungon suojus.
3. Asenna SIM-korttialusta.
4. Asenna microSD-kortti.
5. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
6-kennoisen akun irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
20
Komponenttien irrottaminen ja asentaminen
3. Irrota SIM-korttialusta.
4. Irrota rungon suojus.
5. Irrota kaiuttimet.
Tietoja tehtävästä
Seuraavissa kuvissa esitetään akun sijainti ja havainnekuva sen irrottamisesta.
Vaiheet
1. Irrota teippi, jolla langattomien antennien kaapelit on kiinnitetty, ja vedä langattomien antennien kaapelit pois reititysohjaimista.
HUOMAUTUS: Langattomien antennien kaapelit vedetään vasemman yläkulman muovikiinnikkeen sekä akun
vasemman reunan ja pohjan reitityskanavien kautta. Huoltohenkilöstön on toimittava varoen irrottaessaan
antennikaapeleita reititysohjaimista, kun ne on vielä kytketty langattomaan verkkokorttiin.
2. Irrota M1.6x3.5-ruuvi ja kahdeksan 2x3-ruuvia, joilla akku on kiinnitetty.
3. Nosta akkua vasemmalta puolelta ja irrota akku sitten kannettavasta tietokoneesta.
6-kennoisen akun asentaminen
Tietoja tehtävästä
Kuvassa esitetään akun sijainti ja havainnekuva sen asentamisesta.
Vaiheet
1. Kohdista ja aseta akku paikalleen kannettavan tietokoneen vasemmalta puolelta.
2. Asenna M1.6x3.5-ruuvi ja kahdeksan M2x3-ruuvia, joilla akku kiinnittyy paikalleen.
3. Vedä langattomien antennien kaapelit reititysohjainten kautta ja kiinnitä teippi.
Seuraavat vaiheet
1. Asenna kaiuttimet.
2. Asenna rungon suojus.
3. Asenna SIM-korttialusta.
4. Asenna microSD-kortti.
5. Noudata Tietokoneen käsittelemisen jälkeen -kohdan ohjeita.
WWAN-kortti
WWAN-kortin irrottaminen
Edellytykset
1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan menettelyä.
2. Irrota microSD-kortti.
3. Irrota SIM-korttialusta.
4. Irrota rungon suojus.
Tietoja tehtävästä
Seuraavissa kuvissa esitetään WWAN-kortin sijainti ja havainnekuva sen irrottamisesta.
Komponenttien irrottaminen ja asentaminen
21
Loading...
