Dell Latitude 7490 User Manual [in]

Latitude 7490

Manual untuk Pemilik

Model Resmi: P73G
Tipe Resmi: P73G002
February 2021
Rev. A03

Catatan, perhatian, dan peringatan

CATATAN: CATATAN menunjukkan informasi penting yang membantu Anda menggunakan produk Anda dengan lebih baik.

PERHATIAN: PERHATIAN menunjukkan kemungkinan terjadinya kerusakan pada perangkat keras atau hilangnya data,

dan memberitahu Anda mengenai cara menghindari masalah tersebut.

PERINGATAN: PERINGATAN menunjukkan potensi terjadinya kerusakan properti, cedera pada seseorang, atau

kematian.

© 2017-2021 Dell Inc. atau anak-anak perusahaannya. Seluruh hak cipta dilindungi oleh undang-undang. Dell, EMC, dan merek dagang lainnya adalah merek
dagang dari Dell Inc. atau anak-anak perusahaannya. Merek dagang lain dapat merupakan merek dagang dari pemiliknya masing-masing.

Daftar Isi

Bab 1: Mengerjakan komputer Anda.................................................................................................. 6

Pencegahan untuk keselamatan.......................................................................................................................................... 6

Pelepasan arus elektrostatis—proteksi ESD................................................................................................................6

Peralatan servis lapangan ESD.......................................................................................................................................7

Mengangkut komponen sensitif.....................................................................................................................................8

Sebelum mengerjakan bagian dalam komputer..................................................................................................................8

Setelah mengerjakan bagian dalam komputer....................................................................................................................8

Bab 2: Melepaskan dan memasang komponen....................................................................................9

Alat bantu yang direkomendasikan......................................................................................................................................9

Daftar ukuran sekrup.............................................................................................................................................................9

Kartu Subscriber identification module (SIM).................................................................................................................. 10

Melepaskan kartu SIM atau baki kartu SIM................................................................................................................ 10

Memasang kembali kartu SIM....................................................................................................................................... 11

Melepaskan baki kartu SIM kosong.............................................................................................................................. 11

Penutup bawah.....................................................................................................................................................................12

Melepaskan penutup bawah......................................................................................................................................... 12

Pasang Penutup Bawah................................................................................................................................................ 13

Baterai....................................................................................................................................................................................13

Pencegahan baterai lithium-ion.................................................................................................................................... 13

Melepaskan Baterai........................................................................................................................................................ 14

Memasang Baterai......................................................................................................................................................... 15

Solid state drive....................................................................................................................................................................15

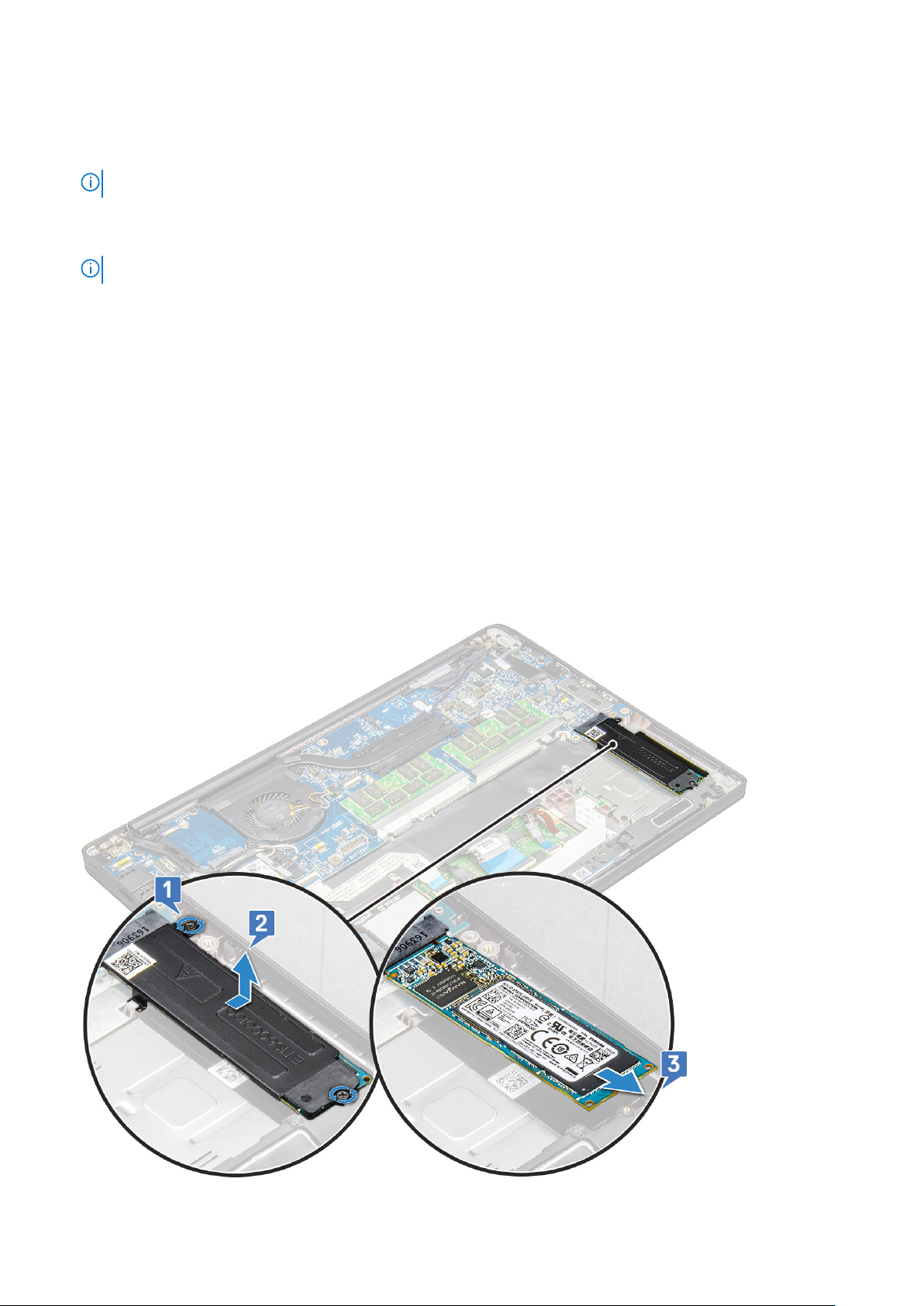

Melepas Solid State Drive............................................................................................................................................. 15

Memasang Solid State Drive.........................................................................................................................................16

Speaker..................................................................................................................................................................................16

Melepaskan modul speaker........................................................................................................................................... 16

Memasang modul speaker.............................................................................................................................................17

Baterai sel berbentuk koin................................................................................................................................................... 17

Melepaskan baterai sel berbentuk koin........................................................................................................................17

Memasang baterai sel berbentuk koin......................................................................................................................... 18

kartu WWAN.........................................................................................................................................................................18

Melepaskan kartu WWAN............................................................................................................................................. 18

Memasang kartu WWAN...............................................................................................................................................19

kartu WLAN..........................................................................................................................................................................20

Melepaskan kartu WLAN..............................................................................................................................................20

Memasang kartu WLAN............................................................................................................................................... 20

Modul memori....................................................................................................................................................................... 21

Melepaskan modul memori............................................................................................................................................21

Memasang modul memori............................................................................................................................................. 21

Unit pendingin...................................................................................................................................................................... 22

Melepaskan rakitan unit pendingin.............................................................................................................................. 22

Memasang rakitan unit pendingin................................................................................................................................22

board LED.............................................................................................................................................................................23

Daftar Isi 3

Melepaskan board LED................................................................................................................................................. 23

Memasang board LED...................................................................................................................................................23

Modul kartu pintar............................................................................................................................................................... 24

Melepaskan rangka kartu pintar...................................................................................................................................24

Memasang rangka kartu pintar.................................................................................................................................... 25

Board tombol panel sentuh................................................................................................................................................ 25

Melepaskan board tombol panel sentuh..................................................................................................................... 25

Memasang board tombol panel sentuh.......................................................................................................................26

Port konektor daya..............................................................................................................................................................26

Melepaskan port konektor daya.................................................................................................................................. 26

Memasang port konektor daya.................................................................................................................................... 27

Unit Display...........................................................................................................................................................................27

Melepaskan unit display................................................................................................................................................ 27

Memasang unit display .................................................................................................................................................29

Panel tampilan sentuh.........................................................................................................................................................29

Melepaskan panel display layar sentuh....................................................................................................................... 29

Memasang panel display layar sentuh..........................................................................................................................31

Bezel Display......................................................................................................................................................................... 31

Melepaskan bezel display (layar non-sentuh).............................................................................................................31

Memasang bezel display (layar non-sentuh)..............................................................................................................32

Panel display tanpa fungsi sentuh..................................................................................................................................... 33

Melepaskan panel display (non-sentuh)..................................................................................................................... 33

Memasang panel display (layar non-sentuh)............................................................................................................. 35

Modul Mikrofon Kamera..................................................................................................................................................... 35

Melepaskan modul kamera-mikrofon.......................................................................................................................... 35

Memasang kamera.........................................................................................................................................................37

Penutup Engsel Display.......................................................................................................................................................37

Melepaskan penutup engsel display............................................................................................................................ 37

Memasang penutup engsel display..............................................................................................................................38

Board sistem........................................................................................................................................................................ 38

Melepaskan papan sistem.............................................................................................................................................38

Memasang board sistem...............................................................................................................................................42

Keyboard...............................................................................................................................................................................42

Melepaskan unit keyboard............................................................................................................................................42

Melepaskan keyboard dari baki keyboard................................................................................................................... 44

Memasang keyboard ke baki keyboard.......................................................................................................................44

Memasang unit keyboard............................................................................................................................................. 45

Sandaran Tangan.................................................................................................................................................................45

Memasang kembali sandaran tangan..........................................................................................................................45

Bab 3: Teknologi dan komponen......................................................................................................47

DDR4..................................................................................................................................................................................... 47

HDMI 1.4............................................................................................................................................................................... 48

Fitur USB.............................................................................................................................................................................. 49

USB Tipe-C........................................................................................................................................................................... 51

Thunderbolt di atas USB Tipe-C........................................................................................................................................ 51

Bab 4: Spesifikasi sistem............................................................................................................... 53

Spesifikasi teknis..................................................................................................................................................................53

4

Daftar Isi

Kombinasi tombol pintas..................................................................................................................................................... 61

Bab 5: System setup (Pengaturan sistem)...................................................................................... 62

Menu Boot............................................................................................................................................................................62

Tombol vavigasi................................................................................................................................................................... 63

Opsi pengaturan sistem...................................................................................................................................................... 63

Opsi layar umum.................................................................................................................................................................. 63

Opsi layar System Configuration (Konfigurasi Sistem).................................................................................................. 64

Opsi layar video....................................................................................................................................................................66

Opsi layar Security (Keamanan)........................................................................................................................................ 66

Opsi layar Secure Boot (Boot Aman)................................................................................................................................67

Opsi layar Intel Software Guard Extensions.....................................................................................................................68

Opsi layar Performance (Kinerja)...................................................................................................................................... 68

Opsi layar Power management (Pengelolaan daya)....................................................................................................... 69

Opsi layar perilaku POST.................................................................................................................................................... 70

Kemampuan Manajemen..................................................................................................................................................... 71

Opsi layar Virtualization support (Dukungan virtualisasi)................................................................................................ 71

Opsi layar nirkabel................................................................................................................................................................72

Opsi layar Maintenance (Pemeliharaan)........................................................................................................................... 72

Opsi layar log sistem............................................................................................................................................................72

Kata sandi Admin dan Sistem.............................................................................................................................................73

Menetapkan kata sandi pengaturan sistem................................................................................................................73

Menghapus atau mengubah kata sandi pengaturan sistem yang ada.................................................................... 73

Memperbarui BIOS pada Windows....................................................................................................................................74

Memperbarui BIOS pada sistem dengan BitLocker aktif..........................................................................................74

Memperbarui BIOS sistem Anda menggunakan drive flash USB.............................................................................74

Memperbarui BIOS Dell di lingkungan Linux dan Ubuntu......................................................................................... 75

Melakukan Flash BIOS dari menu boot Satu-Kali F12............................................................................................... 75

Bab 6: Perangkat Lunak................................................................................................................. 79

Sistem Operasi yang didukung...........................................................................................................................................79

Mengunduh driver Windows.............................................................................................................................................. 79

Driver Chipset...................................................................................................................................................................... 79

Driver video........................................................................................................................................................................... 81

Driver audio........................................................................................................................................................................... 81

Driver Jaringan.....................................................................................................................................................................82

Driver USB............................................................................................................................................................................82

Driver Penyimpanan............................................................................................................................................................ 82

Driver lainnya........................................................................................................................................................................82

Bab 7: Pemecahan Masalah............................................................................................................ 85

Diagnostik Dell Enhanced Pre-Boot System Assessment — ePSA 3.0.......................................................................85

Mengatur Ulang Jam Real Time........................................................................................................................................ 85

Bab 8: Menghubungi Dell............................................................................................................... 86

Daftar Isi

5

Mengerjakan komputer Anda

Topik:

• Pencegahan untuk keselamatan

Sebelum mengerjakan bagian dalam komputer

•

• Setelah mengerjakan bagian dalam komputer

Pencegahan untuk keselamatan

Bab tindakan pencegahan keselamatan merinci langkah-langkah utama yang harus diambil sebelum melakukan instruksi pembongkaran.

Amati tindakan pencegahan keamanan berikut sebelum Anda melakukan prosedur instalasi atau perubahan/perbaiki yang melibatkan
pembongkaran atau pemasangan kembali:

● Matikan sistem dan semua periferal yang terpasang.

● Lepaskan sambungan sistem dan semua perangkat yang terikat dari daya AC.

● Lepaskan sambungan semua kabel jaringan, telepon, dan saluran telekomunikasi dari sistem.

● Gunakan kit layanan lapangan ESD saat mengerjakan bagian dalam notebook untuk menghindari kerusakan pelepasan muatan listrik

statis (ESD).

● Setelah melepaskan komponen sistem, letakkan komponen yang dilepaskan dengan hati-hati pada keset antistatis.

● Kenakan sepatu dengan sol karet non-konduktif untuk mengurangi kemungkinan tersengat listrik.

1

Daya siaga

Produk Dell dengan daya siaga harus benar-benar dicabut sebelum Anda membuka wadah. Sistem yang menggabungkan daya siaga pada
dasarnya diaktifkan saat dimatikan. Daya internal memungkinkan sistem dihidupkan dari jarak jauh (wake on LAN) dan ditangguhkan ke
mode tidur serta memiliki fitur manajemen daya canggih lainnya.

Mencabut kabel, menekan dan menahan tombol daya selama 15 detik akan melepaskan daya sisa di papan sistem. Lepaskan baterai dari
notebook.

Bonding (Pengikatan)

Bonding (Pengikatan) adalah metode untuk menghubungkan dua atau lebih konduktor pembumian ke potensial listrik yang sama. Hal ini
dilakukan melalui penggunaan kit Servis Lapangan (ESD). Saat menghubungkan kawat bonding (pengikatan), pastikan bahwa kawat itu
terhubung ke logam kosong dan jangan pernah ke permukaan yang dicat atau permukaan nonlogam. Tali pergelangan tangan harus aman
dan bersentuhan penuh dengan kulit Anda, dan pastikan untuk selalu melepas semua perhiasan seperti jam tangan, gelang, atau cincin
sebelum menyentuh peralatan.

Pelepasan arus elektrostatis—proteksi ESD

ESD merupakan perhatian utama saat Anda menangani komponen listrik, khususnya komponen yang sensitif seperti kartu ekspansi,
prosesor, DIMMs memori, dan board sistem. Arus sangat kecil dapat merusak sirkuit dalam cara-cara yang mungkin tidak jelas, seperti
masalah koneksi putus-sambung atau masa pakai produk menjadi lebih singkat. Dikarenakan industri menekankan persyaratan daya dan
densitas yang ditingkatkan, proteksi ESD merupakan perhatian yang meningkat.

Akibat dari densitas yang ditingkatkan dari semikonduktor yang digunakan dalam produk Dell terkini, sensitivitas terhadap kerusakan statis
saat ini lebih tinggi daripada produk-produk Dell sebelumnya. Atas alasan ini, beberapa metode yang telah disetujui sebelumnya tentang
penanganan komponen tidak berlaku lagi.

Dua tipe kerusakan ESD yang dideteksi adalah kegagalan katastrofik dan intermiten.

6 Mengerjakan komputer Anda

● Katastrofik – Kegagalan katastrofik menunjukkan sekitar 20 persen kegagalan terkait ESD. Kerusakan ini menyebabkan hilangnya
fungsi perangkat sementara atau seluruhnya. Contoh kegagalan katastrofik adalah DIMM memori yang telah menerima kejutan statis
dan segera menghasilkan gejala "No POST/No Video" dengan kode bip dibuat untuk kehilangan atau tidak berfungsinya memori.

● Intermiten – Kegagalan intermiten menunjukkan sekitar 80 persen kegagalan terkait ESD. Tingkat tinggi dari kegagalan intermiten
berarti bahwa sebagian besar waktu saat kegagalan terjadi, ini tidak segera dapat dideteksi. DIMM menerima guncangan statis, namun
pelacakan hanya bersifat lemah dan tidak segera menghasilkan gejala terkait kerusakan. Pelacakan lemah dapat berlangsung mingguan
atau bulanan untuk menghilang, dan sementara itu dapat menyebabkan penurunan integritas memori, kesalahan memori intermiten, dll.

Makin sulit tipe kerusakan untuk mendeteksi dan memecahkannya ini merupakan kegagalan intermiten (juga disebut laten atau "luka
berjalan").

Lakukan langkah-langkah berikut ini untuk mencegah kerusakan ESD:

Gunakan gelang anti-statis ESD yang dihubungkan ke tanah dengan benar. Penggunaan gelang anti-statis nirkabel tidak diizinkan lagi;

●

gelang ini tidak memberikan proteksi yang mencukupi. Menyentuhkan sasis sebelum menangani bagian tidak menjamin proteksi ESD
yang mencukupi pada bagian dengan sensitivitas terhadap kerusakan ESD yang meningkat.

● Tangani semua komponen sensitif-statis di area yang aman secara statis. Jika memungkinkan, gunakan alas lantai dan alas meja kerja
anti-statis.

● Saat membuka kemasan komponen sensitif-statis dari karton pengiriman, jangan lepaskan komponen dari material kemasan anti­statis hingga Anda siap untuk memasang komponen tersebut. Sebelum membuka kemasan anti-statis, pastikan bahwa Anda telah
melepaskan arus listrik statis dari badan Anda.

● Sebelum mengangkut komponrn yang sensitif-statis, tempatkan di wadah atau kemasan anti-statis.

Peralatan servis lapangan ESD

Peralatan Servis Lapangan yang tidak terpantau adalah peralatan servis yang paling umum digunakan. Setiap peralatan Servis Lapangan
mencakup tiga komponen utama: alas anti-statis, tali pergelangan tangan, dan kabel pengikat.

Komponen peralatan servis lapangan ESD

Komponen peralatan servis lapangan ESD adalah:

● Alas anti-statis – Alas anti-statis adalah disipatif dan komponen dapat diletakkan di atasnya selama prosedur servis. Saat
menggunakan alas anti-statis, tali pergelangan tangan Anda harus pas dan kabel pengikat harus dihubungkan ke alas dan pada logam
kosong pada sistem yang sedang dikerjakan. Setelah dikerahkan dengan benar, komponen servis dapat dilepaskan dari tas ESD dan
diletakkan langsung di atas alas. Item sensitif ESD aman di tangan Anda, di alas ESD, di dalam sistem, atau di dalam tas.

● Tali Pergelangan Tangan dan Kabel Pengikat – Tali pergelangan tangan dan kabel pengikat dapat dihubungkan langsung antara
pergelangan tangan dan permukaan logam pada perangkat keras jika alas ESD tidak diperlukan, atau terhubung ke alas anti-statis
untuk melindungi perangkat keras yang diletakkan di atas tikar sementara. Sambungan fisik tali pergelangan tangan dan kabel pengikat
antara kulit Anda, alas ESD, dan perangkat kerasnya dikenal sebagai ikatan. Hanya gunakan peralatan Servis Lapangan dengan tali
pergelangan tangan, alas, dan kabel pengikat. Jangan pernah gunakan tali pergelangan tangan nirkabel. Selalu perhatikan bahwa kabel
internal dari tali pergelangan tangan rentan terhadap kerusakan dari keausan normal, dan harus diperiksa secara teratur dengan tester
tali pergelangan tangan untuk menghindari kerusakan perangkat keras ESD yang tidak disengaja. Direkomendasikan untuk menguji tali
pergelangan tangan dan kabel pengikat minimal sekali seminggu.

● Tester Tali Pergelangan Tangan ESD – Kabel di dalam tali ESD rentan terhadap kerusakan seiring berjalannya waktu. Saat
menggunakan peralatan yang tidak terpantau, praktik terbaiknya adalah menguji tali secara teratur sebelum setiap panggilan servis,
dan minimal, mengujinya sekali per minggu. Tester tali pergelangan tangan adalah metode terbaik untuk melakukan tes ini. Jika Anda
tidak memiliki tester tali pergelangan tangan Anda sendiri, tanyakan kepada kantor regional Anda untuk mengetahui apakah mereka
memilikinya. Untuk melakukan pengujian, pasang kabel pengikat tali pergelangan tangan ke tester saat diikatkan ke pergelangan tangan
Anda dan tekan tombol untuk melakukan pengujian. LED hijau akan menyala jika pengujian berhasil; LED merah akan menyala dan alarm
berbunyi jika pengujian gagal.

● Elemen Isolator – Penting untuk menyimpan perangkat sensitif ESD, seperti casing unit pendingin plastik, jauh dari bagian internal
yang merupakan isolator dan seringkali sangat bermuatan.

● Lingkungan Kerja – Sebelum menyiapkan peeralatan Servis Lapangan ESD, tentukan situasi di lokasi pelanggan. Misalnya,
menyiapkan peralatan untuk lingkungan server berbeda dari lingkungan desktop atau lingkungan portabel. Server pada umumnya
dipasang di rak di dalam pusat data; desktop atau portabel pada umumnya ditempatkan di meja kantor atau bilik. Selalu cari area
kerja datar terbuka besar yang bebas dari kekacauan dan cukup besar untuk memasang peralatan ESD dengan ruang tambahan untuk
mengakomodasi jenis sistem yang sedang diperbaiki. Ruang kerja juga harus bebas dari isolator yang dapat menyebabkan peristiwa
ESD. Di area kerja, isolator seperti Styrofoam dan plastik lainnya harus selalu dipindahkan setidaknya 12 inci atau 30 sentimeter dari
bagian sensitif sebelum menangani komponen perangkat keras secara fisik.

● Kemasan ESD – Semua perangkat sensitif ESD harus dikirim dan diterima dalam kemasan statis yang aman. Tas logam yang
terlindunga dari statis lebih disarankan. Namun, Anda harus selalu mengembalikan komponen yang rusak dengan menggunakan tas dan
kemasan ESD yang sama dengan komponen yang baru datang. Tas ESD harus dilipat dan ditutup rapat dan semua bahan kemasan

Mengerjakan komputer Anda

7

busa yang sama harus digunakan di kotak asli tempat komponen baru masuk. Perangkat sensitif ESD harus dilepaskan dari kemasan
hanya di permukaan kerja yang dilindungi ESD, dan komponen tidak boleh diletakkan di atas tas ESD karena hanya bagian dalam tas
yang terlindungi. Selalu letakkan komponen di tangan Anda, di alas ESD, di sistem, atau di dalam tas anti-statis.

● Mengangkut Komponen Sensitif – Saat mengangkut komponen sensitif ESD seperti suku cadang pengganti atau suku cadang yang
akan dikembalikan ke Dell, penting untuk menempatkan suku cadang ini dalam tas anti-statis untuk transportasi yang aman.

Ringkasan perlindungan ESD

Direkomendasikan agar semua teknisi servis lapangan menggunakan tali pergelangan tangan pembumian kabel ESD tradisional dan alas
anti-statis pelindung setiap saat ketika memperbaiki produk Dell. Selain itu, penting bagi teknisi untuk menjaga komponen sensitif terpisah
dari semua bagian isolator saat melakukan servis dan mereka menggunakan tas anti-statis untuk mengangkut komponen sensitif.

Mengangkut komponen sensitif

Saat mengangkut komponen sensitif ESD seperti suku cadang pengganti atau suku cadang yang akan dikembalikan ke Dell, penting untuk
menempatkan suku cadang ini dalam tas anti-statis untuk pengangkutan yang aman.

Sebelum mengerjakan bagian dalam komputer

1. Pastikan permukaan tempat Anda bekerja telah bersih dan rata agar penutup komputer tidak tergores.

2. Matikan komputer Anda.

3. Jika komputer tersambung ke perangkat dok (tergandeng), lepaskan sambungannya.

4. Lepaskan semua kabel jaringan dari komputer (jika tersedia).

PERHATIAN:

Anda terlebih dahulu.

Jika komputer Anda memiliki port RJ45, lepaskan kabel jaringan dengan mencabut kabel dari komputer

5. Lepaskan komputer dan semua perangkat yang terpasang dari stopkontak.

6. Buka display.

7. Tekan dan tahan tombol daya selama beberapa detik, untuk membumikan board sistem.

PERHATIAN:

menjalankan Langkah # 8.

PERHATIAN: Untuk menghindari pelepasan listrik statis, gunakan gelang antistatis atau pegang permukaan logam

yang tidak dicat, seperti konektor pada bagian belakang komputer secara berkala.

8. Lepaskan setiap ExpressCards atau Smart Card yang terpasang dari slot yang sesuai.

Untuk melindungi dari terkena sengatan listrik, lepaskan selalu komputer dari stopkontak sebelum

Setelah mengerjakan bagian dalam komputer

Setelah Anda menyelesaikan setiap prosedur pemasangan kembali, pastikan bahwa Anda telah menyambungkan semua perangkat
eksternal, kartu, dan kabel sebelum menyalakan komputer.

PERHATIAN:

Dell ini. Jangan gunakan baterai yang didesain untuk komputer Dell lainnya.

1. Sambungkan setiap perangkat eksternal, seperti replikator port atau media base, serta pasang kembali setiap kartu, seperti kartu
ExpressCard.

2. Sambungkan setiap kabel telepon atau jaringan ke komputer.

PERHATIAN:

pasang ke dalam komputer.

Untuk mencegah kerusakan pada komputer, gunakan hanya baterai yang dirancang khusus untuk komputer

Untuk menyambungkan kabel jaringan, terlebih dahulu pasang kabel ke dalam perangkat jaringan dan

3. Sambungkan komputer dan semua perangkat yang terpasang ke stopkontak.

4. Nyalakan Komputer.

8

Mengerjakan komputer Anda

Melepaskan dan memasang komponen

Topik:

• Alat bantu yang direkomendasikan

Daftar ukuran sekrup

•

• Kartu Subscriber identification module (SIM)

• Penutup bawah

• Baterai

• Solid state drive

• Speaker

• Baterai sel berbentuk koin

• kartu WWAN

• kartu WLAN

• Modul memori

• Unit pendingin

• board LED

• Modul kartu pintar

• Board tombol panel sentuh

• Port konektor daya

• Unit Display

• Panel tampilan sentuh

• Bezel Display

• Panel display tanpa fungsi sentuh

• Modul Mikrofon Kamera

• Penutup Engsel Display

• Board sistem

• Keyboard

• Sandaran Tangan

2

Alat bantu yang direkomendasikan

Prosedur dalam dokumen ini meminta Anda menyediakan alat bantu berikut:

● Obeng Phillips #0

● Obeng Phillips #1

● Pencungkil plastik

CATATAN: Driver sekrup #0 adalah untuk sekrup 0-1 dan driver sekrup #1 adalah untuk sekrup 2-4

Daftar ukuran sekrup

Tabel 1. Latitude 7490 - Daftar ukuran sekrup

Komponen M2.5x 6.0 M2.5x5.0 M2.0 x 5.0

Penutup belakang 8 (sekrup

penahan)

Baterai (3-sel) 1

Baterai (4 sel) 2

M2.5 x

4.0

Melepaskan dan memasang komponen 9

M2.0x3.0 M2.0 x 2.5 M2.0 x 2.0

Tabel 1. Latitude 7490 - Daftar ukuran sekrup (lanjutan)

Komponen M2.5x 6.0 M2.5x5.0 M2.0 x 5.0

Solid State drive 1

Unit pendingin dan kipas 2 4

kartu WWAN 1

kartu WLAN 1

Port konektor daya 1

Braket ESD 2

Braket EDP 1

Tombol panel sentuh 2

Pembaca sidik jari 1

board LED 1

Sangkar pembaca kartu
pintar

Engsel display 6

Panel display 4

Pelat penahan keyboard 18

Keyboard 5

M2.5 x

4.0

M2.0x3.0 M2.0 x 2.5 M2.0 x 2.0

2

Board sistem 3

Braket Tipe C USB 2

Modul termal 4

Braket DC In 1

Braket K-Lock 1

Kartu Subscriber identification module (SIM)

Melepaskan kartu SIM atau baki kartu SIM

CATATAN:

Dengan demikian, prosedur pelepasan hanya berlaku untuk sistem yang dikirimkan bersama dengan modul WWAN.

PERHATIAN: Melepaskan kartu SIM dengan sistem yang dihidupkan, dapat menyebabkan kehilangan data atau

kerusakan pada kartu. Pastikan sistem Anda telah dimatikan atau koneksi jaringan dinonaktifkan.

1. Sisipkan klip kertas atau alat pelepas kartu SIM ke dalam lubang pin untuk melepaskan baki kartu SIM.

2. Gunakan pencungkil untuk menarik baki kartu SIM.

3. Jika kartu SIM tersedia, keluarkan kartu SIM dari baki kartu SIM.

Pelepasan kartu SIM atau baki kartu SIM hanya tersedia pada sistem yang dikirimkan bersama dengan modul WWAN.

10

Melepaskan dan memasang komponen

Memasang kembali kartu SIM

1. Sisipkan klip kertas atau alat pelepas kartu SIM ke dalam lubang pin untuk melepaskan baki kartu SIM.

2. Gunakan pencungkil untuk menarik baki kartu SIM

3. Masukkan kartu SIM ke dalam baki.

4. Masukkan kartu SIM ke dalam slotnya.

Melepaskan baki kartu SIM kosong

Untuk model yang dikirimkan bersama dengan kartu WWAN, baki kartu SIM pertama-tama harus dikeluarkan dari sistem sebelum
melepaskan board sistem. Untuk melepaskan baki kartu SIM dari sistem ikuti langkah-langkah yang diuraikan dalam bagian pembongkaran.

CATATAN:

sistem sebelum melepaskan board sistem. Berikut ini adalah langkah-langkah untuk melepaskan baki kartu SIM kosong:

1. Dorong kait pelepas yang berada pada slot kartu SIM ke dalam.

Untuk model yang dikirimkan hanya dengan kartu nirkabel, baki kartu SIM kosong pertama-tama harus dikeluarkan dari

2. Geser baki kartu SIM kosong keluar dari sistem.

Melepaskan dan memasang komponen

11

Penutup bawah

Melepaskan penutup bawah

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2. Untuk melepaskan penutup bawah:

a. Longgarkan delapan sekrup penahan (M2.5 x 6.0) yang menahan penutup bawah ke sistem [1].

CATATAN: Hati-hati saat melonggarkan sekrup. Belokkan obeng agar sesuai dengan kepala sekrup (Bawah Dua) untuk

mencegah kepala sekrup terlepas.

b. Gunakan pencungkil plastik untuk melepaskan penutup bawah dari pinggirannya [2].

3. Angkat penutup bawah dari sistem.

12

Melepaskan dan memasang komponen

Pasang Penutup Bawah

1. Sejajarkan tab penutup bawah ke slot pada tepian sistem.

2. Tekan tepi penutup tersebut sampai masuk ke tempatnya, ditandai dengan bunyi klik.

3. Untuk menahan penutup bawah ke sistem, kencangkan delapan sekrup penahan (M2.5 x 6.0).

CATATAN:

kepala sekrup yang mungkin terlepas.

4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Hati-hati saat mengencangkan sekrup. Angkat driver sekrup untuk mencocokkan kepala sekrup untuk menghindari

Baterai

Pencegahan baterai lithium-ion

PERHATIAN:

● Hati-hati saat menangani baterai Lithium-ion.

● Kosongkan baterai sepenuhnya sebelum mengeluarkannya. Lepaskan sambungan adaptor daya AC dari sistem dan

operasikan komputer hanya dengan daya baterai—baterai dikosongkan sepenuhnya ketika komputer tidak lagi hidup

saat tombol daya ditekan.

● Jangan menghancurkan, menjatuhkan, memotong, atau menembus baterai dengan benda asing.

● Jangan memaparkan baterai ke suhu tinggi, atau membongkar kemasan dan sel baterai.

● Jangan menekan permukaan baterai.

● Jangan menekuk baterai.

● Jangan gunakan alat apa pun untuk mencungkil pada atau melawan baterai.

Melepaskan dan memasang komponen 13

● Pastikan bahwa selama menyervis produk ini tidak ada sekrup yang hilang atau salah pasang, untuk mencegah

kebocoran atau kerusakan pada baterai serta komponen sistem lainnya.

● Jika baterai tertahan di dalam komputer karena pembengkakan, jangan coba melepasnya karena menusuk,

membengkokkan, atau menghancurkan baterai litium-ion bisa berbahaya. Dalam keadaan demikian, hubungi

dukungan teknis Dell untuk bantuan. Lihat www.dell.com/contactdell.

● Selalu beli baterai asli dari www.dell.com atau mitra dan pengecer resmi Dell.

Melepaskan Baterai

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2. Lepaskan penutup bawah.

3. Untuk melepaskan baterai:

a. Lepaskan sambungan kabel baterai dari konektor pada board sistem [1].

CATATAN: Latitude memiliki baterai 3-sel atau 4-sel, yang perlu dilepaskan sebelum memasang kembali komponen unit yang

dapat diganti oleh pelanggan (CRU). Oleh karena itu, saat menjalankan setiap prosedur pelepasan, koneksi baterai harus

segera dilepaskan setelah melepaskan penutup bawah. Prosedur ini diperlukan untuk melepaskan koneksi semua sumber daya

dari sistem dan untuk mencegah sistem agar tidak menyala secara tidak disengaja dan agar tidak terjadi hubung singkat di

komponen.

b. Lepaskan dua sekrup (M2.0 x 5.0) yang menahan baterai ke komputer [2].

CATATAN:

ditampilkan di bawah ini adalah baterai 4-sel.

Baterai 3-sel memiliki sekrup tunggal, dan baterai 4-sel memiliki dua sekrup. Dengan demikian, gambar yang

c. Angkat baterai keluar dari sistem [3].

14

Melepaskan dan memasang komponen

Memasang Baterai

1. Rutekan kabel baterai melalui klip perutean dan sambungkan kabel baterai ke konektor pada board sistem.

CATATAN: Rutekan kabel baterai, jika kabel di bagian bawah baterai masih belum dirutekan.

2. Masukkan tepi bawah baterai ke dalam slot pada sasis dan kemudian pasang baterai.

3. Kencangkan dua sekrup (M2.0 x 5.0) untuk menahan baterai ke sistem.

CATATAN: Baterai kecil (3-sel) memiliki sekrup tunggal, baterai yang lebih besar (4-sel) memiliki dua sekrup.

4. Pasang penutup bawah

5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Solid state drive

Melepas Solid State Drive

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Untuk melepaskan Solid State Drive:

a. Longgarkan dua sekrup penahan (M2.0 x 3.0) yang menahan braket Solid State Drive [1].
b. Lepaskan braket Solid State Drive (opsional) [2].
c. Lepaskan Solid State Drive dari sistem [3].

Melepaskan dan memasang komponen

15

Memasang Solid State Drive

1. Pasang Solid State Drive ke konektornya.

2. Pasang braket Solid State Drive untuk mengamankan Solid State Drive.

CATATAN: Saat memasang braket Solid State Drive, pastikan tab pada braket ditahan dengan kuat ke tab di sandaran tangan.

3. Kencangkan dua sekrup (M2.0 x 3.0) untuk menahan Solid State Drive ke braket Solid State Drive serta ke sandaran tangan.

4. Sambungkan kabel baterai ke konektor pada board sistem.

5. Pasang penutup bawah.

6. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Speaker

Melepaskan modul speaker

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Untuk melepaskan modul speaker:

a. Lepaskan sambungan kabel speaker dari konektor pada board sistem [1].

CATATAN:

kerusakan

Gunakan pencungkil plastik untuk melepaskan kabel dari konektor. Jangan tarik kabel karena bisa mengakibatkan

b. Lepaskan perutean kabel speaker dari dua klip perutean di sisi tombol panel sentuh [2].
c. Lepaskan perekat yang menahan kabel speaker ke board panel sentuh [3].

5. Ambil modul speaker dari komputer.

16

Melepaskan dan memasang komponen

Memasang modul speaker

1. Pasang modul speaker ke slot pada sistem.

2. Rutekan kabel speaker melalui klip penahan pada sistem.

CATATAN:

saluran perutean di tepi bawah tombol panel sentuh. Sekarang, menggunakan perekat yang terpasang, kencangkan kabel speaker

ke tombol panel sentuh

3. Sambungkan kabel speaker ke konektor pada board sistem.

4. Sambungkan kabel baterai ke konektor pada board sistem.

5. Pasang penutup bawah.

6. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Untuk Latitude 7490, kabel speaker harus dirutekan dengan benar pada saluran perutean di sandaran tangan dan

Baterai sel berbentuk koin

Melepaskan baterai sel berbentuk koin

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Untuk melepaskan baterai sel berbentuk koin:

a. Lepaskan sambungan kabel baterai sel berbentuk koin dari konektor pada board sistem [1].

CATATAN: Anda harus melepaskan perutean kabel baterai koin dari saluran perutean.

Melepaskan dan memasang komponen 17

CATATAN: Saat melepas atau mengganti baterai RTC atau board sistem untuk Latitude 7490, kabel baterai RTC harus

dirutekan di saluran perutean dan dipasang dalam ruang pada board sistem.

b. Angkat baterai sel berbentuk koin untuk melepaskannya dari perekat [2].

CATATAN: Saat melepas atau mengganti baterai RTC atau board sistem untuk Latitude 7290, baterai RTC harus ditempatkan

dan ditahan dengan perekatnya ke braket pembaca sidik jari.

Memasang baterai sel berbentuk koin

1. Pasang baterai sel berbentuk koin pada slot di dalam komputer.

2. Rutekan kabel baterai sel berbentuk koin melalui saluran perutean sebelum menyambungkan kabel.

3. Sambungkan kabel baterai sel berbentuk koin ke konektor pada board sistem.

CATATAN:

di saluran perutean dan dipasang dalam ruang pada board sistem.

4. Sambungkan kabel baterai ke konektor pada board sistem.

5. Pasang penutup bawah.

6. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Saat melepas atau mengganti baterai RTC atau board sistem untuk Latitude 7490, kabel baterai RTC harus dirutekan

kartu WWAN

Melepaskan kartu WWAN

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

18

Melepaskan dan memasang komponen

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Untuk melepaskan kartu WWAN:

a. Lepaskan sekrup M2.0 x 3.0 yang menahan braket WWAN ke kartu WWAN [1].
b. Ambil braket WWAN yang menahan kartu WWAN [2].
c. Lepaskan sambungan kabel WWAN dari konektornya pada kartu WWAN [3].

CATATAN: Terdapat bantalan perekat pada bantalan perutean board sistem yang menahan kartu nirkabel dan WWAN. Melepas

kartu nirkabel atau WWAN memerlukan sedikit upaya tambahan untuk memisahkan kartu dari bantalan perekat

5. Lepaskan kartu WWAN:

Memasang kartu WWAN

1. Masukkan kartu WWAN ke konektor pada board sistem.

2. Sambungkan kabel WWAN ke konektor pada kartu WWAN.

3. Pasang braket logam dan kencangkan sekrup M2.0 x 3.0 untuk menahannya ke komputer.

4. Sambungkan kabel baterai ke konektor pada board sistem.

5. Pasang penutup bawah.

6. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

CATATAN: Nomor IMEI juga dapat ditemukan pada kartu WWAN.

CATATAN: Saat memasang nirkabel dan WWAN, antena harus dirutekan dengan benar ke bantalan/klip perutean pada board

sistem. Untuk model yang dikirimkan dengan kartu nirkabel saja, teknisi harus selalu memastikan bahwa lapisan pelindung

digunakan untuk melindungi konektor antena sebelum memasang kembali sistem.

Melepaskan dan memasang komponen 19

kartu WLAN

Melepaskan kartu WLAN

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Untuk melepaskan kartu WLAN:

a. Lepaskan sekrup M2.0 x 3.0 yang menahan braket logam ke kartu WLAN [1].
b. Angkat braket logam [2].
c. Lepaskan sambungan kabel WLAN dari konektor pada kartu WLAN [3].

CATATAN: Terdapat bantalan perekat pada bantalan perutean board sistem yang menahan kartu nirkabel dan WWAN.

Melepas kartu nirkabel atau WWAN memerlukan sedikit upaya tambahan untuk memisahkan kartu dari bantalan perekat.

d. Lepaskan kartu WLAN dari sistem [4].

Memasang kartu WLAN

1. Masukkan kartu WLAN ke dalam konektor pada board sistem.

2. Sambungkan kabel WLAN ke konektor pada kartu WLAN.

3. Pasang braket logam dan kencangkan sekrup M2.0 x 3.0 untuk menahannya ke kartu WLAN.

CATATAN:

sistem. Untuk model yang dikirimkan dengan kartu nirkabel saja, teknisi harus selalu memastikan bahwa lapisan pelindung

digunakan untuk melindungi konektor antena sebelum memasang kembali sistem.

20 Melepaskan dan memasang komponen

Saat memasang nirkabel dan WWAN, antena harus dirutekan dengan benar ke bantalan/klip perutean pada board

4. Sambungkan kabel baterai ke konektor pada board sistem.

5. Pasang penutup bawah.

6. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Modul memori

Melepaskan modul memori

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Untuk melepaskan modul memori:

a. Tarik klip yang menahan modul memori hingga modul terlepas [1].
b. Lepaskan modul memori dari konektor pada board sistem [2].

Memasang modul memori

1. Pasang modul ke konektor, lalu tekan modul ke unit klip tempatnya dipasang.

2. Sambungkan kabel baterai ke konektor pada board sistem.

3. Pasang penutup bawah.

4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Melepaskan dan memasang komponen

21

Unit pendingin

Melepaskan rakitan unit pendingin

Rakitan unit pendingin terdiri dari unit pendingin dan kipas sistem.

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan penutup bawah.

3. Sambungkan kabel baterai ke konektor pada board sistem.

4. Untuk melepaskan rakitan unit pendingin:

CATATAN: Untuk mengidentifikasi jumlah sekrup, lihat daftar sekrup.

a. Lepaskan 2 sekrup (M2.0 x 5.0) yang menahan kipas sistem dan 4 (M2.0 x 3.0) yang menahan unit unit pendingin ke board sistem

[2].

CATATAN: Lepaskan sekrup sesuai urutan pada gelembung teks [1, 2, 3, 4] seperti yang ditunjukkan pada unit pendingin.

b. Angkat dan balikkan rakitan unit pendingin dari board sistem.
c. Lepaskan sambungan kabel kipas dari board sistem [1].
d. Pisahkan rakitan unit pendingin dari sistem.

Memasang rakitan unit pendingin

Rakitan unit pendingin terdiri dari unit pendingin dan kipas sistem.

1. Sejajarkan rakitan unit pendingin dengan penahan sekrup pada board sistem.

2. Sambungkan kabel kipas ke konektor pada board sistem.

3. Pasang kembali sekrup M2.0 x 3.0 untuk menahan unit pendingin ke board sistem.

CATATAN: Pasang kembali sekrup dalam urutan nomor keterangan [1, 2, 3, 4] seperti yang ditunjukkan pada unit pendingin.

22 Melepaskan dan memasang komponen

4. Sambungkan kabel baterai ke konektor pada board sistem.

5. Pasang penutup bawah.

6. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

board LED

Melepaskan board LED

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Untuk melepaskan board LED:

a. Lepaskan sambungan kabel LED dari papan LED [1].

PERHATIAN: Hindari menarik kabel karena akan mengakibatkan terputusnya konektor kabel. Sebagai gantinya,

gunakan pencungkil untuk mendorong tepi konektor kabel agar dapat melepaskan kabel LED.

b. Lepaskan sekrup M2.0 x 2.5 yang menahan board LED ke sistem [2].
c. Angkat board LED dari sistem [3].

Memasang board LED

1. Masukkan board LED ke dalam slotnya pada komputer.

2. Pasang kembali sekrup M2.0 x 2.5 untuk menahan board LED.

3. Sambungkan kabel LED ke board LED.

Melepaskan dan memasang komponen

23

CATATAN: Untuk Latitude 7490, kabel board ekstensi LED harus dirutekan di bawah kait pengaman pada sandaran tangan, dan

label harus ditempatkan di bawah board sistem.

4. Sambungkan kabel baterai ke konektor pada board sistem.

5. Pasang penutup bawah.

6. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Modul kartu pintar

Melepaskan rangka kartu pintar

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Melepaskan kartu PCIe SSD.

5. Untuk melepaskan kabel kartu pintar:

a. Lepaskan koneksi kabel kartu pintar [1].
b. Angkat kabel kartu cerdas yang ditempelkan ke modul panel sentuh [2].

6. Untuk melepaskan tempat smart card:

CATATAN: Untuk mengetahui jumlah sekrup, lihat daftar sekrup

a. Lepaskan dua sekrup (M2.0 x 3.0) yang menahan rangka kartu pintar ke sistem [1].
b. Geser dan angkat rangka kartu pintar dari sistem [2].

24

Melepaskan dan memasang komponen

Memasang rangka kartu pintar

1. Geser sangkar smart card ke dalam slot untuk sejajar dengan tab pada sistem.

2. Pasang kembali dua sekrup (M2.0 x 3.0) untuk menahan rangka kartu pintar ke sistem.

3. Pasang kabel smart card dan sambungkan ke konektor pada sistem.

4. Pasang kartu PCIe SSD.

5. Sambungkan kabel baterai ke konektor pada board sistem.

6. Pasang penutup bawah.

7. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Board tombol panel sentuh

Melepaskan board tombol panel sentuh

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Lepaskan speaker.

5. Lepaskan modul kartu pintar.

6. Untuk melepaskan board tombol panel sentuh:

a. Lepaskan sambungan kabel board tombol panel sentuh dari modul panel sentuh [1].

Melepaskan dan memasang komponen

25

CATATAN: Kabel board tombol panel sentuh berada di bawah kabel kartu pintar ini.

b. Lepaskan kedua sekrup (M2.0 x 3.0) yang menahan board tombol panel sentuh [2].

CATATAN: Untuk mengindentifikasi sekrup, lihat daftar sekrup.

c. Angkat board tombol panel sentuh dari sistem [3].

Memasang board tombol panel sentuh

1. Masukkan board tombol panel sentuh ke dalam slot untuk menyejajarkan tab dengan lekukan pada sistem.

2. Pasang kembali dua sekrup (M2.0 x 3.0) untuk menahan board tombol panel sentuh ke sistem.

3. Sambungkan kabel board tombol panel sentuh ke konektor pada board panel sentuh.

4. Pasang pembaca kartu pintar.

5. Pasang speaker.

6. Sambungkan kabel baterai ke konektor pada board sistem.

7. Pasang penutup bawah.

8. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Port konektor daya

Melepaskan port konektor daya

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan penutup bawah.

26

Melepaskan dan memasang komponen

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Untuk melepaskan port konektor daya:

a. Lepaskan sambungan kabel port konektor daya dari board sistem [1].

CATATAN: Gunakan pencungkil plastik untuk melepaskan kabel dari konektor. Jangan tarik kabel karena bisa mengakibatkan

kerusakan.

b. Lepaskan sekrup M2.0 x 3.0 untuk melepaskan braket logam pada port konektor daya [2].
c. Angkat braket logam dari sistem [3].
d. Lepaskan port konektor daya dari komputer [4].

Memasang port konektor daya

1. Pasang port konektor daya ke dalam slot pada sistem.

2. Pasang braket logam DAN-in pada port DC-in.

3. Pasang kembali sekrup M2.0 x 3.0 untuk menahan tombol daya ke sasis.

4. Sambungkan kabel port konektor daya ke konektor pada papan sistem.

5. Sambungkan kabel baterai ke konektor pada board sistem.

6. Pasang penutup bawah.

7. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Unit Display

Melepaskan unit display

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

Melepaskan dan memasang komponen

27

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Lepaskan kartu WLAN.

5. Lepaskan kartu WWAN.

CATATAN: Untuk mengetahui jumlah sekrup, lihat daftar sekrup.

6. Untuk melepaskan unit display:

a. Lepaskan sambungan kabel kamera IR dari board sistem [1].
b. Lepaskan perutean kabel WLAN dan WWAN dari saluran perutean [2].
c. Lepaskan sekrup M2.0x3.0 yang menahan braket eDP [3].

CATATAN: Kabel display Latitude 7290 dipasang dengan braket display dan perekat yang ditempelkan ke konektor adaptor

daya pada board sistem. Saat melepaskan unit display atau board sistem, braket display dan perekat harus dilepas untuk

melepaskan sambungan kabel display.

d. Angkat braket eDP dari kabel eDP [4].
e. Angkat kabel eDP untuk melepaskan sambungannya dari konektor pada board sistem [5].
f. Lepaskan perutean kabel eDP dari saluran perutean [6].

7. Untuk melepaskan unit display:

a. Buka display komputer dan letakkan di permukaan datar dengan sudut 180 derajat.
b. Lepaskan enam sekrup (M2.5 x 3.5) yang menahan engsel display ke unit display [1].
c. Angkat unit display dari sistem.

28

Melepaskan dan memasang komponen

Memasang unit display

1. Letakkan bagian bawah komputer di permukaan datar yang bersih.

2. Pasang unit display untuk menyejajarkannya dengan penahan engsel display pada sistem.

3. Sembari memegang unit display, pasang kembali enam sekrup (M2.5 x 3.5) untuk menahan engsel display pada unit display sistem
dengan unit sistem.

4. Rutekan kabel eDP dari saluran perutean.

5. Tempelkan perekat untuk menahan kabel eDP (kabel display) ke board sistem.

6. Sambungkan kabel eDP ke konektor pada board sistem.

CATATAN:

pelindung harus digunakan untuk mengisolasi konektor antena.

7. Pasang braket logam eDP pada kabel eDP dan kencangkan sekrup M2.0 x 3.0.

8. Sambungkan kabel kamera IR ke board sistem.

9. Rutekan kabel WLAN dan WWAN melalui saluran perutean.

10. Pasang kartu WLAN.

11. Pasang kartu WWAN.

12. Sambungkan kabel baterai ke konektor pada board sistem.

13. Pasang penutup bawah.

14. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Antena WLAN dan WWAN harus dirutekan dengan benar ke bantalan perutean pada board sistem, dan lapisan

Panel tampilan sentuh

Melepaskan panel display layar sentuh

CATATAN: Prosedur pelepasan panel display layar sentuh hanya berlaku untuk sistem dengan konfigurasi display layar sentuh.

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

Melepaskan dan memasang komponen

29

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Lepaskan kartu WLAN.

5. Lepaskan kartu WWAN.

6. Lepaskan unit display.

7. Untuk melepaskan panel display layar sentuh:

a. Gunakan pencungkil plastik untuk melonggarkan tepian panel display.

Balikkan layar display dari atas.

b.
c. Kelupas pita perekat [1], penutup Mylar [2].
d. Lepaskan kait [3], dan lepaskan sambungan kabel eDP [4].
e. Kelupas pita perekat [5] dan lepaskan sambungan kabel IR [6].

30

Melepaskan dan memasang komponen

8. Lepaskan bezel display dari unit display.

Memasang panel display layar sentuh

CATATAN: Prosedur pemasangan panel display layar sentuh hanya berlaku untuk sistem dengan konfigurasi display layar sentuh.

1. Tempatkan panel display pada unit display.

2. Sambungkan kembali kabel IR dan kabel eDP.

3. Pasang kembali pita perekat dan penutup Mylar.

4. Tekan bagian tepi panel display ke dalam unit display hingga terdengar bunyi klik.

5. Pasang unit display.

6. Pasang kartu WLAN.

7. Pasang kartu WWAN.

8. Sambungkan kabel baterai ke konektor pada board sistem.

9. Pasang penutup bawah.

10. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Bezel Display

Melepaskan bezel display (layar non-sentuh)

CATATAN: Prosedur pelepasan bezel display hanya berlaku untuk konfigurasi display layar non-sentuh.

Melepaskan dan memasang komponen 31

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Lepaskan kartu WLAN.

5. Lepaskan kartu WWAN.

6. Lepaskan unit display.

7. Untuk melepaskan bezel display:

PERHATIAN: Perekat yang digunakan untuk menempelkan bezel LCD ke LCD sangatlah kuat sehingga bezel akan

sulit dilepas, dan biasanya tetap menempel pada bagian LCD serta dapat mengelupaskan lapisan atau memecahkan

kaca LCD apabila dilepas.

a. Gunakan pencungkil plastik, cari celah untuk melonggarkan bagian tepi bawah bezel display [1].
b. Longgarkan tab di bagian tepi display [2,3,4].

PERHATIAN: Perekat digunakan pada bezel LCD untuk merekatkannya dengan LCD itu sendiri, cungkil bagian tepinya

dan lanjutkan untuk melepaskan bezel. Perekat dapat mengupas lapisan-lapisan atau memecahkan kaca ketika Anda

mencoba untuk membongkar kedua item secara paksa.

8. Lepaskan bezel display dari unit display.

Memasang bezel display (layar non-sentuh)

CATATAN: Prosedur pemasangan bezel display hanya berlaku untuk konfigurasi display layar non-sentuh.

1. Tempatkan bezel display pada unit display.

2. Tekan bagian tepi bezel display ke dalam unit display hingga terdengar bunyi klik.

CATATAN: Perekat digunakan untuk menahan bezel display ke panel display.

3. Pasang unit display.

32

Melepaskan dan memasang komponen

4. Pasang kartu WLAN.

5. Pasang kartu WWAN.

6. Sambungkan kabel baterai ke konektor pada board sistem.

7. Pasang penutup bawah.

8. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Panel display tanpa fungsi sentuh

Melepaskan panel display (non-sentuh)

CATATAN: Prosedur pelepasan panel display hanya berlaku untuk konfigurasi display layar non-sentuh.

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Lepaskan kartu WLAN.

5. Lepaskan kartu WWAN.

6. Lepaskan unit display.

7. Lepaskan bezel display.

8. Lepaskan penutup engsel.

9. Untuk melepaskan panel display:

a. Lepaskan dua sekrup (M2.0 x 2.0) pada panel [1].
b. Angkat tepian bawah panel display [2].

c. Geser panel dari sistem dari bagian bawah [1], dan balikkan panel display [2].

Melepaskan dan memasang komponen

33

d. Kelupas strip perekat konektor display dari panel display [1].
e. Kelupas perekat mylar yang menahan kabel display pada bagian belakang panel display [2].
f. Angkat tab logam dan lepaskan sambungan kabel display dari bagian belakang panel display [3,4].

g. Lepaskan panel display.

34

Melepaskan dan memasang komponen

Memasang panel display (layar non-sentuh)

CATATAN: Prosedur pemasangan panel display hanya berlaku untuk konfigurasi display layar non-sentuh.

1. Sambungkan kabel display di bagian belakang panel display.

CATATAN: Untuk Latitude 7490, kabel board ekstensi LED harus dirutekan di bawah kait pengaman pada sandaran tangan, dan

label harus ditempatkan di bawah board sistem.

2. Tempelkan perekat mylar yang menahan kabel display di bagian belakang panel display.

3. Tempelkan strip perekat konektor display ke panel display.

4. Balikkan panel display dan geser panel display ke arah sistem.

5. Pasang kembali dua sekrup (M2.0 x 2.0) pada panel.

6. Pasang bezel.

7. Pasang penutup engsel.

8. Pasang unit display.

9. Pasang kartu WLAN.

10. Pasang kartu WWAN.

11. Sambungkan kabel baterai ke konektor pada board sistem.

12. Pasang penutup bawah.

13. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Modul Mikrofon Kamera

Melepaskan modul kamera-mikrofon

Prosedur pelepasan modul kamera mikrofon hanya untuk konfigurasi display layar non-sentuh.

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Lepaskan kartu WLAN.

5. Lepaskan kartu WWAN.

6. Lepaskan unit display.

7. Lepaskan bezel.

8. Lepaskan engsel display.

9. Untuk melepaskan modul kamera mikrofon:

a. Angkat braket plastik untuk melepaskan FPC dari modul mikrofon kamera [1].
b. Menggunakan pencungkil plastik, cungkil modul kamera dari sisi atas kompartemennya pada penutup belakang display [2].
c. Lepaskan modul kamera.

Melepaskan dan memasang komponen

35

10. Untuk melepaskan modul kamera mikrofon:

a. Kelupas dua perekat konduktif yang menutupi modul kamera mikrofon [1].

CATATAN:

kembali saat mengganti modul kamera mikrofon.

b. Angkat modul kamera mikrofon [2].
c. Lepaskan sambungan FPC kamera dari modul kamera [3].
d. Angkat dan lepaskan modul kamera mikrofon [4].

Perekat konduktif adalah bagian terpisah dari modul kamera yang harus dilepaskan dan kemudian dipasang

36

Melepaskan dan memasang komponen

Memasang kamera

Prosedur pemasangan hanya berlaku untuk sistem yang dikirimkan dengan konfigurasi display layar non-sentuh.

1. Pasang modul kamera ke slotnya pada unit display.

2. Sambungkan kabel kamera.

3. Pasang bezel display.

4. Pasang unit display.

5. Pasang engsel display.

6. Pasang panel display.

7. Pasang kartu WLAN.

8. Pasang kartu WWAN.

9. Sambungkan kabel baterai ke konektor pada board sistem.

10. Pasang penutup bawah.

11. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

CATATAN: Dua perekat konduktif harus dilepaskan dan kemudian dipasang kembali saat memasang kembali modul kamera.

Penutup Engsel Display

Melepaskan penutup engsel display

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

Melepaskan dan memasang komponen

37

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Lepaskan kartu WLAN.

5. Lepaskan kartu WWAN.

6. Lepaskan unit display.

7. Geser penutup engsel dari kiri ke kanan untuk melepaskan penutup engsel display dari panel display.

Memasang penutup engsel display

1. Letakkan penutup engsel display pada slot dan geser ke belakang agar pas pada unit display.

CATATAN:

ASA (untuk model yang dikirimkan dengan bezel tak terbatas) harus dirutekan dengan benar di saluran perutean di sekeliling

engsel display kiri. Lalu, tahan ke penutup belakang display menggunakan perekat yang melekat pada kabel display.

2. Pasang unit display.

3. Pasang kartu WLAN.

4. Pasang kartu WWAN.

5. Sambungkan kabel baterai ke konektor pada board sistem.

6. Pasang penutup bawah.

7. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Kabel display, kabel sensor sentuh (untuk model yang dikirimkan dengan unit display layar sentuh), dan kabel antena

Board sistem

Melepaskan papan sistem

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

CATATAN:

suatu persyaratan.

Jika komputer Anda dikirimkan bersama dengan kartu WWAN, maka pelepasan baki kartu SIM yang kosong adalah

38 Melepaskan dan memasang komponen

2. Lepaskan kartu SIM.

3. Lepaskan baki kartu SIM tiruan.

4. Lepaskan penutup bawah.

5. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

6. Lepaskan modul memori.

7. Lepaskan PCIe SSD.

8. Lepaskan kartu WLAN.

9. Lepaskan kartu WWAN.

10. Lepaskan rakitan unit pendingin.

Untuk mengidentifikasi sekrup, lihatdaftar sekrup.

11. Untuk melepaskan braket modul memori:

a. Lepaskan sekrup (M2.0 x 3.0) yang menahan braket modul memori ke board sistem [1].
b. Angkat braket modul memori dari board sistem [2].

12. Untuk melepaskan sambungan kabel eDP:unit display

13. Untuk melepaskan sambungan kabel:

CATATAN:

plastik untuk melepaskan kabel dari konektor. Jangan tarik kabel karena bisa mengakibatkan kerusakan.

a. kabel speaker [1]
b. kabel board LED [2]
c. kabel baterai sel berbentuk koin [3]
d. kabel panel sentuh dan kabel board USH [4]
e. port konektor daya [5]

Untuk melepaskan kabel speaker, board LED, baterai sel berbentuk koin dan port konektor daya, gunakan pencungkil

Melepaskan dan memasang komponen

39

14. Untuk melepaskan board sistem:

a. Lepaskan bracket USB Tipe-C.

Gambar tidak menampilkan pelepasan bracket USB Tipe-C.

b. Lepaskan sekrup (M2.0 x 5.0) yang menahan board sistem [1].
c. Angkat board sistem keluar dari komputer [2].

40

Melepaskan dan memasang komponen

15. Lepaskan sekrup (M2.0x5.0) yang menahan braket USB Tipe-C.

16. Balikkan board sistem, kelupas perekat yang menahan bracket dan lepaskan port USB Tipe-C dari board sistem.

Melepaskan dan memasang komponen

41

CATATAN: Saat melepaskan atau memasang kembali braket USB Tipe-C ke board sistem, teknisi harus meletakkan board sistem

pada alas ESD untuk menghindari kerusakan.

Memasang board sistem

1. Sejajarkan board sistem dengan penahan sekrup pada sistem.

2. Pasang kembali sekrup M2.0 x 3.0 untuk menahan board sistem ke sistem.

3. Sambungkan speaker, board LED, baterai sel berbentuk koin, panel sentuh, dan kabel USH, serta konektor daya, kabel ke konektor
pada board sistem.

4. Sambungkan kabel eDP ke konektor pada board sistem.

5. Tempatkan braket logam di atas kabel eDP dan pasang kembali sekrup M2.0 x 3.0 untuk menahannya.

6. Tempatkan braket logam di atas konektor modul memori dan pasang kembali sekrup M2.0 x 3.0 untuk menahannya ke sistem.

CATATAN:

harus dipindahkan.

7. Pasang unit pendingin.

8. Pasang kartu WLAN.

9. Pasang kartu WWAN.

10. Pasang kartu PCIe SSD.

11. Pasang modul memori.

12. Sambungkan kabel baterai ke konektor pada board sistem.

13. Pasang penutup bawah.

14. Pasang baki kartu SIM tiruan.

15. Pasang kartu SIM.

16. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Board sistem pengganti tidak termasuk baki kartu SIM (jika tersedia), braket USB Type-C, dan braket DDR ESD dan

Keyboard

Melepaskan unit keyboard

CATATAN: Keyboard dan baki keyboard bersama-sama disebut unit keyboard.

42 Melepaskan dan memasang komponen

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan penutup bawah.

3. Lepaskan sambungan kabel baterai dari konektor pada board sistem.

4. Lepaskan modul memori.

5. Lepaskan PCIe SSD.

6. Lepaskan kartu WLAN.

7. Lepaskan kartu WWAN.

8. Lepaskan rakitan unit pendingin.

9. Lepaskan board sistem.

10. Lepaskan kabel dari ujung sandaran tangan:

a. kabel keyboard [1]
b. kabel lampu latar keyboard [2] , kabel Board USH(Opsional)
c. Kabel panel sentuh dan board USH [3,4]

11. Untuk melepaskan unit keyboard:

CATATAN: Untuk mengidentifikasi sekrup, lihat daftar sekrup

a. Lepaskan 18 sekrup (M2.0 x 2.5) yang menahan keyboard [1].
b. Angkat unit keyboard dari sasis [2].

Melepaskan dan memasang komponen

43

Melepaskan keyboard dari baki keyboard

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

2. Lepaskan unit keyboard.

3. Lepaskan kelima sekrup M2.0 x 2.0 yang menahan keyboard ke unit keyboard.

4. Angkat keyboard dari baki keyboard.

Memasang keyboard ke baki keyboard

1. Sejajarkan keyboard dengan penahan sekrup pada baki keyboard.

44

Melepaskan dan memasang komponen

2. Kencangkan kelima sekrup M2.0 x 2.0 untuk memasang keyboard ke baki keyboard.

3. Pasang unit keyboard.

Memasang unit keyboard

CATATAN: Keyboard dan baki keyboard bersama-sama disebut unit keyboard.

CATATAN: Keyboard memiliki beberapa titik pemasangan pada sisi kisi yang harus ditekan dengan kuat pada titik pemasangan untuk

menahan dan memasukannya dengan keyboard pengganti.

1. Sejajarkan unit keyboard dengan penahan sekrup pada komputer.

2. Kencangkan sekrup M2.0 x 2.5 yang menahan keyboard ke sasis.

3. Sambungkan kabel keyboard, kabel board USH (opsional), kabel lampu latar keyboard, dan kabel panel sentuh ke konektor pada board
tombol panel sentuh.

4. Pasang board sistem.

5. Pasang unit pendingin.

6. Pasang kartu WLAN.

7. Pasang kartu WWAN.

8. Pasang kartu PCIe SSD.

9. Pasang modul memori.

10. Sambungkan kabel baterai ke konektor pada board sistem.

11. Pasang penutup bawah.

12. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Sandaran Tangan

Memasang kembali sandaran tangan

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2. Lepaskan:

a. penutup bawah
b. baterai
c. modul memori
d. PCIe SSD
e. kartu WLAN
f. kartu WWAN
g. rakitan unit pendingin

Melepaskan dan memasang komponen

45

h. board sistem
i. port konektor daya
j. baterai sel berbentuk koin
k. speaker

Komponen yang tersisa adalah sandaran tangan.

3. Pasang kembali palm rest.

4. Pasang:

a. speaker
b. baterai sel berbentuk koin
c. port konektor daya
d. board sistem
e. unit pendingin
f. kartu WLAN
g. kartu WWAN
h. Kartu PCIe SSD
i. modul memori
j. baterai
k. penutup bawah

5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

46

Melepaskan dan memasang komponen

3

Teknologi dan komponen

Bagian ini memberikan rincian tentang teknologi dan komponen yang tersedia di dalam sistem.

Topik:

• DDR4

• HDMI 1.4

• Fitur USB

• USB Tipe-C

• Thunderbolt di atas USB Tipe-C

DDR4

DDR4 (double data rate generasi keempat) memori adalah penerus kecepatan tinggi ke DDR2 dan DDR3 teknologi dan memungkinkan
hingga 512 GB dalam kapasitas, dibandingkan dengan maksimum DDR3 untuk 128 GB per DIMM. DDR4 sinkron dynamic random-access
memory merupakan kuni perbedaan dari kedua SDRAM dan DDR untuk mencegah pengguna dari menginstal salah jenis memori ke dalam
sistem.

DDR4 membutuhkan 20 persen lebih sedikit atau hanya 1,2 volt, dibandingkan dengan DDR3 yang membutuhkan 1,5 volt daya listrik untuk
beroperasi. DDR4 juga mendukung, mode daya-turun baru yang memungkinkan perangkat induk untuk menjadi standby tanpa perlu untuk
menyegarkan memori. Mode daya-turun dalam diharapkan dapat mengurangi konsumsi daya siaga dengan 40 sampai 50 persen.

Rincian DDR4

Ada perbedaan halus antara modul memori DDR3 dan DDR4, seperti yang tercantum di bawah ini.

Perbedaan notch kunci

Kunci notch pada modul DDR4 di lokasi yang berbeda dari kunci notch pada modul DDR3. Kedua notch berada di tepi penyisipan tapi lokasi
takik pada DDR4 sedikit berbeda, untuk mencegah modul dari yang dipasang ke dalam papan yang tidak kompatibel atau platform.

Angka 1. Perbedaan Notch

Ketebalan yang ditingkatkan

Modul DDR4 lebih tebal sedikit dari DDR3, untuk mengakomodasi lapisan lebih sinyal.

Teknologi dan komponen 47

Angka 2. Perbedaan ketebalan

Tepian melengkung

Modul DDR4 memiliki fitur tepian melengkung untuk membantu pemasukan dan meringankan tekanan pada PCB selama pemasangan
memori.

Angka 3. Tepian melengkung

Kesalahan pada memori

Kesalahan pada memori pada sistem tampilan ON-FLASH-FLASH atau ON-FLASH-ON kode kesalahan baru. Jika semua memori gagal,
LCD tidak menyala. Penyelesaian masalah untuk kemungkinan kegagalan memori dengan mencoba dikenal modul memori yang baik di
konektor memori di bagian bawah sistem atau di bawah keyboard, seperti pada beberapa sistem portabel.

CATATAN: Memori DDR4 tertanam di board dan bukan DIMM yang bisa diganti seperti yang ditunjukkan dan yang dimaksud.

HDMI 1.4

Topik ini menjelaskan tentang HDMI 1.4 dan fitur-fiturnya beserta dengan keuntungannya.

HDMI (High-Definition Multimedia Interface) adalah antarmuka audio/video yang didukung industri, tidak terkompresi, semua digital. HDMI
menyediakan antarmuka antara sumber audio/video digital yang kompatibel, seperti DVD player, atau penerima A/V dan audio digital yang
kompatibel dan / atau monitor video, seperti TV digital (DTV). Penerapan yang ditujukan untuk HDMI adalah TV, dan pemutar DVD.
Keuntungan utama adalah pengurangan kabel dan ketentuan perlindungan konten. HDMI mendukung video standar, disempurnakan, atau
resolusi tinggi, ditambah audio multisambungan digital pada kabel tunggal.

CATATAN: HDMI 1.4 akan menyediakan dukungan audio saluran 5.1.

Fitur-Fitur HDMI 1.4

● HDMI Ethernet Channel (Saluran Ethernet HDMI) - Menambahkan jaringan kecepatan tinggi ke suatu tautan HDMI,
memungkinkan pengguna untuk memanfaatkan sepenuhnya perangkat yang didukung IP tanpa memerlukan kabel Ethernet terpisah

● Audio Return Channel (Saluran Kembali Audio) - Memungkinkan TV yang terhubung ke HDMI yang memiliki tuner terintegrasi di
dalamnya untuk mengirimkan "upstream" data audio ke sistem audio sekeliling, menghilangkan kebutuhan akan kabel audio terpisah

● 3D - Menetapkan protokol input/output untuk format video 3D utama, yang memungkinkan untuk memainkan game 3D dan
menggunakan aplikasi home theater 3D

● Content Type (Jenis Konten) - Pengaturan sinyal waktu nyata antara display dan perangkat sumber, memungkinkan TV untuk
mengoptimalkan pengaturan gambar berdasarkan jenis konten

48

Teknologi dan komponen

● Ruang Warna Tambahan - Menambahkan dukungan untuk mode warna tambahan yang digunakan dalam fotografi digital dan grafis
komputer

● 4K Support (Dukungan 4K) - Memungkinkan resolusi video yang jauh melebihi 1080p, mendukung display generasi terbaru yang akan
menandingi sistem Digital Cinema yang digunakan dalam beberapa bioskop komersial

● HDMI Micro Connector (Konektor MIkro HMDI) - Sebuah konektor baru yang berukuran lebih kecil untuk telepon dan perangkat
portabel lainnya, mendukung resolusi video hingga 1080p

● Automotive Connection System (Sistem Koneksi Otomotif) - Kabel dan konektor baru untuk sistem video otomotif yang
didesain untuk memenuhi kebutuhan yang unik dari lingkungan bermotor sambil memberikan kualitas HD yang sebenarnya

Keuntungan HDMI

● Kualitas HDMI mentransferkan video dan audio digital yang tidak dikompresi untuk memberikan kualitas gambar yang paling tinggi,
paling jernih

● Rendah biaya HDMI menyediakan kualitas dan fungsional antarmuka digital sambil juga mendukung format video yang tidak dikompresi
dalam cara yang sederhana dan hemat biaya

● Audio HDMI mendukung beberapa format audio, dari stereo standar hingga suara sekeliling multisaluran

● HDMI menggabungkan video dan audio multisaluran ke dalam suatu kabel tunggal, menghilangkan biaya yang besar, kerumitan, dan

kebingungan karena banyaknya kabel seperti yang saat ini digunakan dalam sistem A/V

● HDMI mendukung komunikasi antar sumber video (seperti pemutar video) dan DTV, memungkinkan fungsionalitas baru

Fitur USB

Universal Serial Bus, atau USB, diperkenalkan pada tahun 1996. USB secara dramatis menyederhanakan koneksi antara komputer host dan
perangkat periferal seperti mouse, keyboard, driver eksternal, dan printer.

Tabel 2. Evolusi USB

Tipe Kecepatan Transfer Data Kategori Tahun Perkenalan

USB 2.0 480 Mbps Kecepatan Tinggi 2000

USB 3.0/USB 3.1 Gen 1 5 Gbps SuperSpeed 2010

USB 3.1 Gen 2 10 Gbps SuperSpeed 2013

USB 3.0/USB 3.1 Gen 1 (USB SuperSpeed)

Selama bertahun-tahun, USB 2.0 telah tertanam kuat sebagai standar antarmuka de facto di dunia PC dengan sekitar 6 miliar perangkat
yang dijual, namun kebutuhan untuk kecepatan tumbuh dengan yang lebih cepat dengan tuntutan perangkat keras dan kebutuhan
bandwidth yang semakin besar. USB 3.0/USB 3.1 Gen 1 akhirnya memiliki jawaban untuk tuntutan konsumen dengan secara teoritis 10 kali
lebih cepat dari pendahulunya. Singkatnya, USB 3.1 Gen 1 fitur adalah sebagai berikut:

● Laju transfer yang lebih tinggi (hingga 5 Gbps)

● Peningkatan daya bus maksimum dan peningkatan penarikan arus perangkat untuk mengakomodasi perangkat yang memerlukan

banyak daya

● Fitur manajemen daya yang baru

● Transfer data duplex-penuh dan mendukung jenis transfer yang baru

● Kompatibilitas terhadap versi sebelumnya, USB 2.0

● Konektor dan kabel baru

Topik di bawah ini mencakup beberapa pertanyaan umum yang ditanyakan mengenai USB 3.0./USB 3.1 Gen 1.

Teknologi dan komponen

49

Kecepatan

Saat ini, ada 3 mode kecepatan didefinisikan oleh spesifikasi terbaru USB 3.0/ SB 3.1 Gen 1. Mereka adalah Super Speed, Hi-Speed dan Full
Speed. Mode SuperSpeed baru memiliki tingkatan transfer 4,8 Gbps. Sementara spesifikasi mempertahankan mode USB Hi-Speed, dan
Full Speed-, umumnya dikenal sebagai USB 2.0 dan 1.1 masing-masing, mode lebih lambat masih beroperasi pada 480 Mbps dan 12 Mbps
masing-masing dan disimpan untuk mempertahankan kompatibilitas di bawahnya.

USB 3.0/USB 3.1 Gen 1 mencapai kinerja yang jauh lebih tinggi dengan adanya perubahan teknis di bawah ini:

● Bus fisik tambahan yang ditambahkan bersamaan dengan bus USB 2.0 yang sudah ada (merujuklah ke gambar di bawah ini).

● USB 2.0 sebelumnya memiliki empat buah kabel (daya, arde, dan sepasang kabel untuk data diferensial); USB 3.0/USB 3.1 Gen 1

menambahkan empat buah kabel lagi, yaitu dua pasang untuk sinyal diferensial; (menerima dan memancarkan) sehingga total ada
delapan koneksi di dalam konektor dan pengaturan kabelnya.

● USB 3.0/USB 3.1 Gen 1 menggunakan antarmuka data dua arah, bukan pengaturan USB 2.0 setengah-duplex. Hal ini memberikan
peningkatan 10 kali lipat dalam bandwidth secara teoritis.

Saat ini, dengan semakin meningkatnya tuntutan pada transfer data dengan konten video beresolusi tinggi, perangkat penyimpanan
terabyte, jumlah megapiksel yang tinggi pada kamera digital dll, USB 2.0 mungkin tidak cukup cepat. Selanjutnya, tidak ada koneksi USB

2.0 yang bisa cukup dekat dengan hasil akhir maksimum 480 Mbps secara teoretis, membuat transfer data sekitar 320 Mbps (40 MB/s)

— yang maksimal sebenarnya di dunia nyata. Demikian pula, USB 3.0/USB 3.1 Gen 1 koneksi tidak akan pernah mencapai 4,8 Gbps. Kita
mungkin akan melihat tingkat maksimum dunia nyata dari 400 MB / s dengan overhead. Pada kecepatan ini, USB 3.0/USB 3.1 Gen 1
adalah perbaikan 10x lebih USB 2.0.

Aplikasi

USB 3.0/USB 3.1 Gen 1 membuka dan menyediakan lebih banyak ruang kepala untuk perangkat untuk memberikan pengalaman lebih
baik secara keseluruhan. Dimana video USB hampir tidak ditoleransi sebelumnya (baik dari resolusi, latensi, dan perspektif kompresi video
maksimum), mudah untuk membayangkan bahwa dengan 5-10 kali bandwidth yang tersedia, USB solusi video harus bekerja dengan jauh
lebih baik. Single-link DVI membutuhkan hampir 2 Gbps throughput. Dimana 480 Mbps itu membatasi, 5 Gbps lebih dari menjanjikan.
Dengan kecepatan 4,8 Gbps yang dijanjikan, standar akan menemukan jalan ke beberapa produk yang sebelumnya bukan merupakan
wilayah USB, seperti sistem penyimpanan RAID eksternal.

Daftar di bawah ini adalah beberapa produk USB 3.0/USB 3.1 Gen 1 SuperSpeed yang tersedia:

● Layar Eksternal USB 3.0/USB 3.1 Gen 1 Hard Disk

● USB 3.0/USB 3.1 Gen 1 Hard Disk Portabel

● USB 3.0/USB 3.1 Gen 1 Drive Docks & Adaptor

● USB 3.0/USB 3.1 Gen 1 Flash Drives & Pembaca

● USB 3.0/USB 3.1 Gen 1 Solid-state Drives

● USB 3.0/USB 3.1 Gen 1 RAIDs

● Drive Media Optik

● Perangkat Multimedia

● Jaringan

● USB 3.0/USB 3.1 Gen 1 Kartu Adaptor & Hubs

50

Teknologi dan komponen

Kompatibilitas

Kabar baiknya adalah bahwa USB 3.0/USB 3.1 Gen 1 telah direncanakan dari awal untuk berdampingan dengan USB 2.0. Pertama-tama,
sementara USB 3.0/USB 3.1 Gen 1 menentukan koneksi fisik baru dan dengan demikian kabel baru untuk mengambil keuntungan dari tinggi
kemampuan kecepatan protokol baru, konektor sendiri tetap berbentuk persegi panjang yang sama dengan empat USB 2.0 kontak di tepat
lokasi yang sama seperti sebelumnya. Lima koneksi baru untuk membawa menerima dan data yang dikirimkan secara independen yang
hadir pada USB 3.0/USB 3.1 Gen 1 kabel dan hanya datang ke dalam kontak ketika terhubung ke koneksi USB SuperSpeed yang tepat.

USB Tipe-C

USB Tipe-C adalah konektor fisik baru yang kecil. Konektor itu sendiri bisa mendukung berbagai macam USB baru yang menarik seperti
USB 3.1 dan USB power delivery (USB PD).

Mode Alternatif

USB Tipe-C adalah standar konektor baru yang sangat kecil. Ukurannya kira-kira sepertiga ukuran plug USB Tipe-A lama. Ini adalah
standar konektor tunggal yang seharusnya dapat digunakan di setiap perangkat. Port USB Tipe-C dapat mendukung berbagai protokol
yang berbeda menggunakan "mode alternatif", yang memungkinkan Anda untuk memiliki adaptor yang dapat menampilkan HDMI, VGA,
DisplayPort, atau jenis koneksi lainnya dari port USB tunggal tersebut.

USB Power Delivery

Spesifikasi USB PD juga saling terkait erat dengan USB Tipe-C. Saat ini, ponsel pintar, tablet, dan perangkat seluler lainnya seringkali
menggunakan koneksi USB untuk mengisi daya. Sambungan USB 2.0 menyediakan daya hingga 2,5 watt — yang akan mengisi daya
ponsel Anda, tapi hanya itu saja. Sebuah laptop mungkin membutuhkan hingga 60 watt, misalnya. Spesifikasi USB Power Delivery
meningkatkan pengiriman daya ini hingga 100 watt. Ini memiliki dua arah, jadi perangkat bisa mengirim atau menerima daya. Dan daya ini
dapat ditransfer pada saat yang sama ketika perangkat mentransmisikan data melalui sambungan.

Ini dapat merupakan akhir dari semua kabel pengisian daya laptop yang dimiliki, dengan segala pengisian melalui koneksi USB standar.
Anda dapat mengisi daya laptop Anda dari salah satu pak baterai portabel yang Anda gunakan untuk mengisi daya ponsel pintar dan
perangkat portabel Anda mulai hari ini. Anda dapat menyambungkan laptop Anda ke layar eksternal yang tersambung ke kabel daya, dan
layar eksternal tersebut akan mengisi daya laptop Anda saat Anda menggunakannya sebagai layar eksternal — semuanya melalui satu
koneksi USB Tipe-C yang kecil. Untuk menggunakan ini, perangkat dan kabel tersebut harus mendukung USB Power Delivery. Hanya
memiliki koneksi USB Tipe-C tidak berarti mereka dapat melakukannya.

USB Tipe-C dan USB 3.1

USB 3.1 adalah standar USB yang baru. Bandwidth teoritis USB 3 adalah 5 Gbps, sedangkan USB 3.1 Gen2 adalag 10Gbps. Itu merupakan
dua kali lipat bandwidth, secepat konektor Thunderbolt generasi pertama. USB Tipe-C tidak sama dengan USB 3.1. USB Tipe-C hanya
berupa konektor, dan teknologi yang mendasarinya bisa saja USB 2 atau USB 3.0. Bahkan, tablet Android N1 Nokia menggunakan konektor
USB Tipe-C, namun di dalamnya semua adalah USB 2.0 — bahkan tidak ada USB 3.0. Namun, teknologi ini sangat erat kaitannya.

Thunderbolt di atas USB Tipe-C

Thunderbolt adalah antarmuka perangkat keras yang menggabungkan data, video, audio, dan power dalam satu koneksi. Thunderbolt
menggabungkan PCI Express (PCIe) dan DisplayPort (DP) menjadi satu sinyal serial, dan juga menyediakan daya DC, semuanya dalam satu
kabel. Thunderbolt 1 dan Thunderbolt 2 menggunakan konektor yang sama [1] sebagai miniDP (DisplayPort) untuk terhubung ke periferal,
sementara Thunderbolt 3 menggunakan konektor USB Tipe-C [2].

Teknologi dan komponen

51

Angka 4. Thunderbolt 1 dan Thunderbolt 3

1. Thunderbolt 1 dan Thunderbolt 2 (menggunakan konektor miniDP)

2. Thunderbolt 3 (menggunakan konektor USB Tipe-C)

Thunderbolt 3 di atas USB Tipe-C

Thunderbolt 3 membawa Thunderbolt ke USB Tipe-C dengan kecepatan hingga 40 Gbps, menciptakan satu port kompak yang melakukan
semuanya - memberikan koneksi tercepat dan serbaguna ke dock, display atau perangkat data seperti hard disk eksternal. Thunderbolt 3
menggunakan konektor/port USB Tipe-C untuk terhubung ke periferal yang didukung.

1. Thunderbolt 3 menggunakan konektor dan kabel USB Tipe-C - Ini kompak dan reversibel

2. Thunderbolt 3 mendukung kecepatan hingga 40 Gbps

3. DisplayPort 1.2 – kompatibel dengan monitor, perangkat dan kabel DisplayPort yang ada

4. USB Power Delivery - Hingga 130W pada komputer yang didukung

Fitur utama Thunderbolt 3 pada USB Tipe-C

1. Thunderbolt, USB, DisplayPort dan daya pada USB Tipe-C pada satu kabel (fitur bervariasi antara produk yang berbeda)

2. Konektor dan kabel USB Tipe-C yang kompak dan reversibel

3. Mendukung Jaringan Thunderbolt (* bervariasi antara produk yang berbeda)

4. Mendukung hingga 4K display

5. Hingga 40 Gbps

CATATAN: Kecepatan transfer data dapat bervariasi antara perangkat yang berbeda.

52 Teknologi dan komponen

Spesifikasi sistem

Topik:

• Spesifikasi teknis

Kombinasi tombol pintas

•

Spesifikasi teknis

CATATAN: Penawaran mungkin berbeda-beda di setiap negara. Spesifikasi berikut disyaratkan oleh hukum untuk dikirim bersama

komputer Anda. Untuk informasi lebih lanjut tentang komputer Anda, klik Help and Support Bantuan dan Dukungan) di sistem

operasi Windows Anda lalu pilih opsi untuk melihat informasi tentang komputer Anda.

Tabel 3. Spesifikasi

Tipe Fitur

4

Keluarga prosesor

Sistem

Sistem Operasi

Memori

Video

Audio

Intel Core i5-8250U (Quad Core, 3,4GHz, 6M Cache, 15W )

Intel Core i5-8350U (Quad Core, 3,6GHz, 6M Cache, 15W ) vPro

Intel Core i7-8650U (Quad Core, 3,9 GHz, 8M Cache, 15W ) vPro

Intel Core i3-7130U (Dual Core, 2,7 GHz, 3M cache, 15W )

Intel Core i5-7300U (Dual Core, 3,5 GHz, 3M Cache, 15W) vPro

● Chipset: Intel Kaby Lake -U/R—Terintegrasi pada prosesor

● Lebar bus DRAM: 64 - Bit

● Flash EPROM: SPI 128 Mbit

● Bus PCIe: 100 MHz

● Frekuensi Bus Eksternal: DMI 3.0-8GT/s

● Microsoft Windows 10 Home

● Microsoft Windows 10 Pro 64 bit

● Ubuntu 16.04 LTS

● DDR4 2400 SDRAM beroperasi pada 2133 dengan Intel Generasi ke-7

● DDR4 2400 SDRAM beroperasi pada 2400 dengan Intel Generasi ke-8

● 2 slot DIMM mendukung hingga 32GB

● Intel HD Graphics 620 (Intel Core Generasi ke-7)

● Intel UHD Graphics 620 (Intel Core Generasi ke-8)

● Tipe: Audio definisi tinggi empat kanal

● Kontroler: Realtek ALC3246

● Konversi stereo: analog-ke-digital-dan-digital-ke-analog-24-bit

● Antarmuka internal: Audio definisi tinggi

● Antarmuka eksternal: Mikrofon-in, headphone stereo, dan konektor

kombinasi headset

● Speaker: Dua

● Penguat speaker internal: 2 W (RMS) per kanal

● Kontrol volume: Hotkey

Display

● HD 14,0 inci (1366 x 768) Anti-Kilau, HD CAM/Mic, mendukung WLAN,
bagian belakang Mag Alloy, Non Sentuh

Spesifikasi sistem 53

Tabel 3. Spesifikasi (lanjutan)

● HD 14,0 inci (1366 x 768) Anti-Kilau, CAM/Mikrofon HD, WLAN/WWAN,
bagian belakang Mag Alloy, Non Sentuh

● FHD 14,0 inci (1920 x 1080) Anti-Kilau, CAM/Mikrofon HD, mendukung
WLAN, bagian belakang Mag Alloy, Non Sentuh

● FHD 14,0 inci (1920 x 1080) Anti-Kilau, CAM/Mikrofon HD, WWAN/WLAN,
bagian belakang Mag Alloy, Non Sentuh

● FHD 14,0 inci(1920 x 1080) Anti-Kilau, hanya Mikrofon, mendukung WLAN,
bagian belakang Mag Alloy, Non Sentuh

● FHD 14,0 inci(1920 x 1080) Anti-Kilau, Panel Super Low Power (SLP),
CAM/Mikrofon HD, WLAN dengan ASA, bagian belakang Mag Alloy
Pinggiran Tipis, Non Sentuh

● FHD 14,0 inci (1920 x 1080) Anti-Kilau, Panel Super Low Power (SLP),
CAM/Mikrofon IR, WLAN dengan ASA, bagian belakang Mag Alloy
Pinggiran Tipis, Non Sentuh

● FHD 14,0 inci (1920 x 1080), Anti-Kilau, CAM/Mikrofon HD, WLAN/
WWAN, bagian belakang Mag Alloy, Sentuh Pada-sel

● FHD 14,0 inci (1920 x 1080), Anti-Kilau, CAM/Mikrofon HD, WLAN dengan
ASA, bagian belakang Serat Karbon Pinggiran Tipis, Sentuh Pada-sel

● FHD 14,0 inci (1920 x 1080), Anti-Kilau, CAM/Mikrofon IR, WLAN dengan
ASA, bagian belakang Serat Karbon Pinggiran Tipis, Sentuh Pada-sel

Opsi penyimpanan

Security (Keamanan)

Opsi docking

Multimedia

Penyimpanan Utama:

● SSD SATA 2280 M.2 2280 128 GB

● SSD SATA 2280 M.2 2280 256 GB

● SSD SATA 2280 M.2 2280 512 GB

● SSD SATA SED 2280 M.2 2280 512 GB

● SSD PCIe 2280 M.2 128 GB

● SSD PCIe 2280 M.2 256 GB

● SSD PCIe 2280 M.2 512 GB

● SSD PCIe 2280 M.2 1 TB

● SSD SED PCIe 2280 M.2 256 GB

● SSD SED PCIe 2280 M.2 512 GB

Sertifikasi TPM 2.0 FIPS 140-2, Sertifikasi TCG (Februari 2018)

Bundel Otentikasi Perangkat Keras Pilihan 1: FIPS 201 Smart Card Terhubung
dengan Otentikasi Lanjutan Control Vault 2.0 dengan Sertifikasi FIPS 140-2
Level 3

Bundel Otentikasi Perangkat Keras Pilihan 2: Pembaca Sidik Jari Sentuh, Smart
Card Terhubung FIPS 201, Smart Card Tanpa Kontak, NFC, Otentikasi Lanjutan
Control Vault 2.0 dengan Sertifikasi FIPS 140-2 Level 3

● Dock WD15 Bisnis Dell (opsional)

● Thunderbolt Dock Bisnis Dell- TB16(opsional hanya untuk sistem yang

dilengkapi Thunderbolt 3)

● Speaker Kualitas-Tinggi terintegrasi

● Jack headset dan mikrofon kombo

● Susunan mikrofon yang mengurangi kebisingan

● Kamera HD atau IR atau Tanpa webcam opsional

Opsi drive optik Hanya Opsi Eksternal

Opsi Baterai

54 Spesifikasi sistem

● Mendukung 42 Whr Prismatik, ExpressCharge

● Mendukung 60 Whr Polimer, ExpressCharge

● Baterai Polymer Siklus Pemakaian Lama 60 Whr (polimer)

42 WHr (3–sel):

● Panjang: 95,9 mm ( 3,78 inci )

● Lebar: 5,70 mm ( 0,22 inci )

Tabel 3. Spesifikasi (lanjutan)

● Tinggi: 18,50 mm (0,71 inci )

● Berat: 185,00 g (0,41lb)

● Kapasitas Baterai : 3,68 mAhr

60 WHr (4–sel):

● Panjang: 95,9mm ( 3,78 inci)

● Lebar: 5,70mm (0,22 inci)

● Tinggi: 18,50 mm (0,71 inci )

● Berat: 270,00 g (0,6lb)

● Kapasitas baterai: 7,89 mAhr

Baterai Polymer Siklus Pemakaian Lama (poiymer):

● Panjang: 95,9mm ( 3,78 inci)

● Lebar: 5,70mm (0,22 inci)

● Tinggi: 18,50 mm (0,71 inci )

● Berat: 270,00 g (0,6lb)

● Kapasitas baterai: 7,89 mAhr

Konfigurasi Runtime Maksimum

Adaptor daya

Komunikasi

● 7490 konfigurasi perangkat keras tetap yang memungkinkan pengguna
untuk mendapatkan runtime tambahan yang signifikan

● Memiliki fitur panel Super-Low-Power (SLP) baru yang memungkinkan
sebagian besar penghematan daya. Daya tarik lampu latar secara signifikan
lebih rendah dari panel FHD standar

CATATAN:

Hingga 20 tahun. runtime baterai (~18% peningkatan dibandingkan panel
FHD standar) dengan konfigurasi ini menggunakan panel FHD SLP dengan
baterai 60Whr

● Jenis: E5 65 W atau E5 90 W

● Tegangan input: 100 V AC hingga 240 V AC

● Arus input maksimum: 1,7 A

● Frekuensi input: 50 Hz hingga 60 Hz

● Arus output: 3,34 A dan 4,62 A

● Nilai tegangan output: 19,5 V DC

● Berat: 230 g (65 W) dan 320 g (90 W)

● Dimensi: 22 x 66 x 106 mm (65 W) dan 22 x 66 x 130 (90 W)

● Kisaran Temperatur Pengoperasian: 0 °C hingga 40°C (32 °F hingga

104°F)
Kisaran Temperatur Di Luar Pengoperasian: -40°C hingga 70°C (-40°F

●

hingga 158°F)

Adaptor jaringan: Intel i219LM Gigabit Ethernet Controller,10/100/1000 Mb/s
Ethernet (RJ-45)

Nirkabel dan Modem:

● Qualcomm QCA61x4A 802.11ac Dual Band (2x2) Adaptor Nirkabel+ Kartu
Nirkabel Bluetooth 4.1

● Intel Dual-Band Nirkabel-AC 8265 Kartu Nirkabel Wi-Fi (Tanpa BT) (2x2)

● Intel Dual-Band Nirkabel-AC 8265 Wi-Fi + Kartu Nirkabel BT 4.2 (2x2)

● Intel Tri-Band Nirkabel-AC 18265 WiGig + Wi-Fi + Kartu Nirkabel BT4.2

● Qualcomm Snapdragon™ X7 LTE-A (DW5811e)

Qualcomm Snapdragon™ X7 HSPA+ (DW5811e)

●

● Qualcomm Snapdragon™ X7 LTE-A (DW5816e)

Port, Slot, dan Sasis

● HDMI 1.4(1)

● Jack Universal

● Pembaca kartu MultiMedia (SD 4.0)

● uSIM (eksternal)

Spesifikasi sistem 55

Tabel 3. Spesifikasi (lanjutan)

● 3x USB 3.1 Gen1 (satu dengan PowerShare)

● DisplayPort di atas USB Tipe-C(opsional Thunderbolt 3(1)

● RJ45

● Smartcard opsional

● Slot kunci gembok

● DC-in

Kamera

Panel sentuh

Keyboard internal

Spesifikasi fisik

Spesifikasi lingkungan

● Tipe: HD fokus tetap

● Tipe sensor: teknologi sensor CMOS

● Tingkat pencitraan: Hingga 30 frame per detik

● Resolusi Video: 1280 x 720 piksel (0,92 MP)

Area aktif

● Sumbu-X—99,50 mm

● Sumbu-Y—53,0 mm

● Resolusi posisi X/Y— X: 1048cpi; Y:984cpi

● Multi-sentuh—Dapat dikonfigurasikan dengan gestur satu jari dan multi-jari

● Titik tunggal, non lampu latar 14,1 inci

● Titik ganda, lampu latar 14,1 inci

● Tinggi Depan Ke Belakang (Non-Layar Sentuh) : 0,69 hingga 0,70 inci; 7,47

hingga 17,9

● Lebar: 13,03 inci; 331,0 mm

● Kedalaman: 8,70 inci; 220,9 mm

● Berat awal: 1,4 kg; 3,11 lbs

Spesifikasi Suhu

● Pengoperasian: 0 °C hingga 35 °C (32 °F hingga 95 °F)

● Penyimpanan: –40 °C hingga 65 °C (–40 °F hingga 149 °F)

Kelembaban relatif—Spesifikasi maksimum

● Pengoperasian: 10 % hingga 90 % (tanpa kondensasi)

● Penyimpanan: 5 % hingga 95 % (tanpa kondensasi)

Ketinggian—Spesifikasi maksimum

● Pengoperasian: 0 hingga 3048 m (0 hingga 10.000 kaki)

● Di luar pengoperasian: 5% hingga 95% (tanpa kondensasi)

● Level kontaminan di udara: G2 atau lebih rendah sebagaimana ditetapkan

oleh ISA S71.04–1985

Spesifikasi display secara rinci

Tabel 4. WLED 200 nit ( tipe ) eDP 1.2 ,HD CAM/Mic, mendukung WLAN, bagian belakang Mag Alloy, Non
Sentuh (1366 x 768) AG HD 14,0 inci (16:9)

Fitur Spesifikasi

Tipe HD Anti-Silau

Luminansi (tipikal) 200 nit

Dimensi (Area Aktif)

Native Resolution (Resolusi Asli) 1366 x 768

Megapiksel 1,05

56 Spesifikasi sistem

● Tinggi: 173,95 mm(maksimum )

● Lebar: 309,4 mm(maksimum )

● Diagonal: 14,0 inci

Tabel 4. WLED 200 nit ( tipe ) eDP 1.2 ,HD CAM/Mic, mendukung WLAN, bagian belakang Mag Alloy, Non
Sentuh (1366 x 768) AG HD 14,0 inci (16:9) (lanjutan)

Piksel per Inci (PPI) 112

Rasio Kontras (min) 300:1

Waktu Respons (maks) 25 mdet naik/turun

Laju Refresh 60 Hz

Sudut Tampilan Horizontal (min) +/- 40 derajat

Sudut Tampilan Vertikal (min) +10/-30 derajat

Jarak Piksel 0,2265 mm

Konsumsi Daya (maksimum) 2,8 W

Tabel 5. WLED 200 nit ( tipe ) eDP 1.2 ,HHD CAM/Mic, WLAN/WWAN, bagian belakang Mag Alloy, Non Sentuh
(1366 x 768) AG HD (16:9) 14,0 inci

Fitur Spesifikasi

Tipe HD Anti-Silau

Luminansi (tipikal) 200 nit

Dimensi (Area Aktif)

Native Resolution (Resolusi Asli) 1366 x 768

Megapiksel 1,05

Piksel per Inci (PPI) 112

Rasio Kontras (min) 300:1

Waktu Respons (maks) 25 mdet naik/turun

Laju Refresh 60 Hz

Sudut Tampilan Horizontal (min) +/- 40 derajat

Sudut Tampilan Vertikal (min) +10/-30 derajat

Jarak Piksel 0,2265 mm

Konsumsi Daya (maksimum) 2,8 W

● TInggi: 173,95 mm(maksimum )

● Lebar: 309,4 mm(maksimum )

● Diagonal: 14,0 inci

Tabel 6. 300 nit, eDP 1.3 w/PSR, IPS, HD CAM/Mic, mendukung WLAN, bagian belakang Mag Alloy, Non Sentuh
(1920 x 10) AG FHD (16:9) 14,0 inci

Fitur Spesifikasi

Tipe FHD Anti-Silau

Luminansi (tipikal) 300 nits

Dimensi (Area Aktif)

Native Resolution (Resolusi Asli) 1920 x 1080

Megapiksel 2,07

Piksel per Inci (PPI) 157

Rasio Kontras (min) 600:1

Waktu Respons (maks) 35 mdet hitam hingga putih

● Tinggi: 173,95 mm(maksimum )

● Lebar: 309,4 mm(maksimum )

● Diagonal: 14,0 inci

Spesifikasi sistem 57

Tabel 6. 300 nit, eDP 1.3 w/PSR, IPS, HD CAM/Mic, mendukung WLAN, bagian belakang Mag Alloy, Non Sentuh
(1920 x 10) AG FHD (16:9) 14,0 inci (lanjutan)

Laju Refresh 60 Hz

Sudut Tampilan Horizontal (min) +/- 80 derajat

Sudut Tampilan Vertikal (min) +/- 80 derajat

Jarak Piksel 0,161 x 0,161 mm

Konsumsi Daya (maksimum) 3,8 W

Tabel 7. 300 nit, eDP 1.3 w/PSR, IPS, HD CAM/Mic, WWAN/WLAN, bagian belakang Mag Alloy, Non Sentuh
(1920 x 1080) AG FHD (16:9) 14,0 inci

Fitur Spesifikasi

Tipe FHD Anti-Silau

Luminansi (tipikal) 300 nits

Dimensi (Area Aktif)

Native Resolution (Resolusi Asli) 1920 x 1080

Megapiksel 2,07

Piksel per Inci (PPI) 157

Rasio Kontras (min) 1000:1

Waktu Respons (maks) 35 mdet hitam hingga putih

Laju Refresh 60 Hz

Sudut Tampilan Horizontal (min) +/- 80 derajat

Sudut Tampilan Vertikal (min) +/- 80 derajat

Jarak Piksel 0,161 x 0,161 mm

Konsumsi Daya (maksimum) 3,8 W

● Tinggi: 173,95 mm (maksimum) tanpa tab logam mm

● Lebar: 309,4 mm(maksimum )

● Diagonal: 14,0 inci

Tabel 8. 300 nit, eDP 1.3 w/PSR, IPS, hanya Mic, mendukung WLAN, bagian belakang Mag Alloy, Non Sentuh
(1920 x 1080) AG FHD (16:9) 14,0 inci

Fitur Spesifikasi

Tipe FHD Anti-Silau

Luminansi (tipikal) 300 nits

Dimensi (Area Aktif)

Native Resolution (Resolusi Asli) 1920 x 1080

Megapiksel 2,07

Piksel per Inci (PPI) 157

Rasio Kontras (min) 600:1

Waktu Respons (maks) 35 mdet hitam hingga putih

Laju Refresh 60 Hz

Sudut Tampilan Horizontal (min) +/- 80 derajat

Sudut Tampilan Vertikal (min) +/- 80 derajat

58 Spesifikasi sistem

● Tinggi: 173,95 mm(maksimum )

● Lebar: 309,4 mm(maksimum )

● Diagonal: 14,0 inci

Tabel 8. 300 nit, eDP 1.3 w/PSR, IPS, hanya Mic, mendukung WLAN, bagian belakang Mag Alloy, Non Sentuh
(1920 x 1080) AG FHD (16:9) 14,0 inci (lanjutan)

Jarak Piksel 0,161 x 0,161 mm

Konsumsi Daya (maksimum) 3,8 W

Tabel 9. 300 nit, eDP 1.3 w/PSR, IPS, Panel Daya Super Rendah (SLP), CAM/Mic HD , WLAN w/ASA, Border
Tipis bagian belakang Mag Alloy, Non Sentuh (1920 x 1080) AG FHD (16:9) 14,0 inci

Fitur Spesifikasi

Tipe FHD Anti-Silau

Luminansi (tipikal) 300 nits

Dimensi (Area Aktif)

Native Resolution (Resolusi Asli) 1920 x 1080

Megapiksel 2,07

Piksel per Inci (PPI) 157

Rasio Kontras (min) 1000:1

Waktu Respons (maks) 35 mdet hitam hingga putih

Laju Refresh 60 Hz

Sudut Tampilan Horizontal (min) +/- 80 derajat

Sudut Tampilan Vertikal (min) +/- 80 derajat

Jarak Piksel 0,161 x 0,161 mm

Konsumsi Daya (maksimum) 1,99 W

● Tinggi: 173,95 mm(maksimum) tanpa tab logam

● Lebar: 309,4 mm(maksimum )

● Diagonal: 14,0 inci

Tabel 10. 300 nit, eDP 1.3 w/PSR, IPS, Panel Daya Super Rendah (SLP), CAM/Mic IR, WLAN w/ASA, Border
Tipis bagian belakang Mag Alloy, Non Sentuh (1920 x 1080) AG FHD (16:9) 14,0 inci

Fitur Spesifikasi

Tipe FHD Anti-Silau

Luminansi (tipikal) 300 nits

Dimensi (Area Aktif)

Native Resolution (Resolusi Asli) 1920 x 1080

Megapiksel 2,07

Piksel per Inci (PPI) 157

Rasio Kontras (min) 1000:1

Waktu Respons (maks) 35 mdet hitam hingga putih

Laju Refresh 60 Hz

Sudut Tampilan Horizontal (min) +/- 80 derajat

Sudut Tampilan Vertikal (min) +/- 80 derajat

Jarak Piksel 0,161 x 0,161 mm

Konsumsi Daya (maksimum) 1,99 W

● Tinggi: 173,95 mm(maksimum) tanpa tab logam

● Lebar: 309,4 mm(maksimum )

● Diagonal: 14,0 inci

Spesifikasi sistem 59

Tabel 11. 300 nit, eDP 1.3 w/PSR, IPS, CAM/Mic HD, WLAN/WWAN, bagian belakang Mag Alloy, Sentuh On-cell
(1920 x 1080) AG FHD (16:9) 14,0 inci

Fitur Spesifikasi

Tipe FHD Anti-Silau

Luminansi (tipikal) 300 nits

Dimensi (Area Aktif)

Native Resolution (Resolusi Asli) 1920 x 1080

Megapiksel 2,07

Piksel per Inci (PPI) 157

Rasio Kontras (min) 600:1

Waktu Respons (maks) 35 mdet hitam hingga putih

Laju Refresh 60 Hz

Sudut Tampilan Horizontal (min) +/- 80 derajat

Sudut Tampilan Vertikal (min) +/- 80 derajat

Jarak Piksel 0,161 x 0,161 mm

Konsumsi Daya (maksimum) 4,1 W

● Tinggi: 173,95 mm(maksimum )

● Lebar: 309,4 mm(maksimum )

● Diagonal: 14,0 inci

Tabel 12. 300 nit, eDP 1.3 w/PSR, IPS, CAM/Mic HD, WLAN w/ASA, Border Tipis bagian belakang Serat Karbon,
Sentuh On-cell (1920 x 1080) AG FHD (16:9) 14,0 inci

Fitur Spesifikasi

Tipe FHD Anti-Silau

Luminansi (tipikal) 300 nits

Dimensi (Area Aktif)

Native Resolution (Resolusi Asli) 1920 x 1080

Megapiksel 2,07

Piksel per Inci (PPI) 157

Rasio Kontras (min) 600:1

Waktu Respons (maks) 35 mdet hitam hingga putih

Laju Refresh 60 Hz

Sudut Tampilan Horizontal (min) +/- 80 derajat

Sudut Tampilan Vertikal (min) +/- 80 derajat

Jarak Piksel 0,161 x 0,161 mm

Konsumsi Daya (maksimum) 4,1 W

● Tinggi: 173,95 mm(maksimum )

● Lebar: 309,4 mm(maksimum )

● Diagonal: 14,0 inci

Tabel 13. 300 nit, eDP 1.3 w/PSR, IPS, CAM/Mic IR, WLAN w/ASA, Border Tipis bagian belakang Serat Karbon,
Sentuh On-cell (1920 x 1080) AG FHD (16:9) 14,0 inci

Fitur Spesifikasi

Tipe FHD Anti-Silau

Luminansi (tipikal) 300 nits

60 Spesifikasi sistem

Tabel 13. 300 nit, eDP 1.3 w/PSR, IPS, CAM/Mic IR, WLAN w/ASA, Border Tipis bagian belakang Serat Karbon,
Sentuh On-cell (1920 x 1080) AG FHD (16:9) 14,0 inci (lanjutan)

Dimensi (Area Aktif)

Native Resolution (Resolusi Asli) 1920 x 1080

Megapiksel 2,07

Piksel per Inci (PPI) 157

Rasio Kontras (min) 600:1

Waktu Respons (maks) 35 mdet hitam hingga putih

Laju Refresh 60 Hz

Sudut Tampilan Horizontal (min) +/- 80 derajat

Sudut Tampilan Vertikal (min) +/- 80 derajat

Jarak Piksel 0,161 x 0,161 mm

Konsumsi Daya (maksimum) 4,1 W

● Tinggi: 173,95 mm(maksimum )

● Lebar: 309,4 mm(maksimum )

● Diagonal: 14,0 inci

Kombinasi tombol pintas

Tabel 14. Kombinasi tombol pintas

Kombinasi tombol fungsi Latitude 7490

Fn+ESC Mengalihkan Fn

Fn+ F1 Mendiamkan speaker

Fn+ F2 Volume turun

Fn+ F3 Volume naik

Fn+ F4 Mendiamkan mikrofon

Fn+ F5 Penguncian angka

Fn+ F6 Penguncian gulir

Fn+ F8 Mengalihkan display (Win + P)

Fn+ F9 Menelusuri

Fn+ F10 Naikkan kecerahan display

Fn+ F11 Turunkan kecerahan display

Fn+ F12 Meningkatkan kecerahan display

Fn + Prt Scr Menyalakan/mematikan WLAN

Fn + Insert Tidur

Fn + Kursor Kiri Halaman awal

Fn + Kursor Kanan Halaman akhir

Spesifikasi sistem 61

5

System setup (Pengaturan sistem)

System Setup (Pengaturan Sistem) memungkinkan Anda untuk mengatur perangkat keras dan menentukan opsi level BIOS pada notebook
Anda. Dari System Setup (Pengaturan Sistem), Anda dapat:

● Mengubah pengaturan NVRAM setelah Anda menambahkan atau menghapus perangkat keras
Melihat konfigurasi perangkat keras sistem

●

● Mengaktifkan atau menonaktifkan perangkat terintegrasi

● Menetapkan ambang performa dan pengelolaan daya

● Mengelola keamanan komputer

Topik:

• Menu Boot

• Tombol vavigasi

• Opsi pengaturan sistem

• Opsi layar umum

• Opsi layar System Configuration (Konfigurasi Sistem)

• Opsi layar video

• Opsi layar Security (Keamanan)

• Opsi layar Secure Boot (Boot Aman)

• Opsi layar Intel Software Guard Extensions

• Opsi layar Performance (Kinerja)

• Opsi layar Power management (Pengelolaan daya)

• Opsi layar perilaku POST

• Kemampuan Manajemen

• Opsi layar Virtualization support (Dukungan virtualisasi)

• Opsi layar nirkabel

• Opsi layar Maintenance (Pemeliharaan)

• Opsi layar log sistem

• Kata sandi Admin dan Sistem

• Memperbarui BIOS pada Windows

Menu Boot

Tekan <F12> saat logo Dell™ muncul untuk memulai menu booting satu kali dengan daftar perangkat booting yang valid untuk sistem. Opsi
Diagnostik dan Pengaturan BIOS juga terdapat di dalam menu ini. Perangkat yang terdaftar pada menu booting tergantung pada perangkat
yang dapat di-booting yang terpasang pada sistem. Menu ini berguna saat Anda mencoba untuk menjalankan booting ke perangkat
tertentu atau memunculkan diagnostik untuk sistem. Menggunakan menu booting ini tidak akan mengubah urutan booting yang tersimpan
pada BIOS.

Opsi adalah:

● Legacy Boot (Boot Legacy):
○ HDD Internal
○ NIC Onboard

● UEFI Boot (Boot UEFI):
○ Windows Boot Manager (Pengelola Boot Windows)

● Pilihan lainnya:
○ BIOS Setup (Pengaturan BIOS)
○ BIOS Flash Update (Pembaruan BIOS Flash)
○ Diagnostik
○ Change Boot Mode Settings (Mengubah Pengaturan Mode Boot)

62 System setup (Pengaturan sistem)

Tombol vavigasi

CATATAN: Untuk kebanyakan opsi System Setup (Pengaturan Sistem), perubahan yang Anda buat akan disimpan namun tidak akan

diterapkan hingga Anda menyalakan ulang sistem Anda.

Tombol Navigasi

Panah atas Beralih ke bidang sebelumnya

Panah bawah Beralih ke bidang berikutnya

Enter Memilih nilai di dalam bidang terpilih (jika ada) atau mengikuti tautan yang ada dalam bidang tersebut.

Spasi Membentangkan atau menciutkan daftar tarik-turun, jika Anda.

Tab Beralih ke bidang fokus berikutnya.

CATATAN: Untuk peramban grafis standar saja.

Esc Beralih ke halaman sebelumnya sampai Anda melihat layar utama. Menekan Esc di layar utama menampilkan pesan

yang meminta Anda untuk menyimpan perubahan yang belum disimpan dan memulai ulang sistem.

Opsi pengaturan sistem

CATATAN: Bergantung pada laptop dan perangkat yang dipasang padanya, item yang tercantum pada bagian ini dapat muncul atau

juga tidak.

Opsi layar umum

Bagian ini mendaftar fitur perangkat keras primer komputer Anda.

Opsi

Informasi Sistem Bagian ini mendaftar fitur perangkat keras primer komputer Anda.

Informasi Baterai Menampilkan status kesehatan baterai dan apakah adaptor AC dipasang.

Urutan Boot Memungkinkan Anda untuk mengubah urutan upaya komputer dalam menemukan sistem operasi.

Deskripsi

● Informasi Sistem: Menampilkan Versi BIOS, Tag Servis, Tag Aset, Tag Kepemilikan, Tanggal Kepemilikan,
Tanggal Produksi, Kode Layanan Ekspres, Pembaruan Firmware Tertanda— diaktifkan secara bawaan.

● Memory Information (Informasi Memori): Menampilkan Memori Terpasang, Memori Tersedia, Kecepatan
Memori, Mode Kanal Memori, Teknologi Memori, Ukuran DIMM A, dan Ukuran DIMM B.

● Processor Information (Informasi Prosesor): Menampilkan Tipe Prosesor, Jumlah Core, ID Prosesor,
Kecepatan Jam Saat Ini, Kecepatan Jam Minimum, Kecepatan Jam Maksimum, Cache L2 prosesor, Cache
L3 prosesor, Kemampuan HT, dan Teknologi 64-Bit.

● Device Information (Informasi Perangkat): Menampilkan alamat M.2 SATA, M.2 PCIe SSD-0, LOM MAC,
Melewati alamat MAC, Pengontrol Video, Versi BIOS Video, Memori Video, Tipe Panel, Resolusi Asli,
Pengontrol Audio, Perangkat Wi-Fi, Perangkat WiGig, Perangkat Seluler, Perangkat Bluetooth.

Urutan Boot Legacy

● Diskette Drive

● HDD Internal

● Perangkat Penyimpanan USB

● Drive CD/DVD/CD-RW

● NIC Onboard

Opsi Boot UEFI

● Pengelola Boot Windows (Secara bawaan)

Opsi daftar boot

● Legacy

System setup (Pengaturan sistem) 63

Opsi Deskripsi

● UEFI—dipilih secara bawaan

Opsi Boot
Lanjutan

Jalur Keamanan
Boot UEFI

Tanggal/Waktu Memungkinkan Anda untuk mengubah tanggal dan waktu.

Opsi ini memungkinkan Anda opsi peninggalan ROM untuk memuat. Secara bawaan, Mengaktifkan Opsi
Peninggalan ROMs dinonaktifkan. Enable Attempt Legacy Boot (Mengaktifkan Percobaan Boot Legacy)

dinonaktifkan secara bawaan.

● Selalu, kecuali HDD internal

● Selalu

● Never (Tidak Pernah)

Opsi layar System Configuration (Konfigurasi Sistem)

Opsi

NIC Terintegrasi Memungkinkan Anda untuk mengonfigurasi kontroler jaringan terintegrasi. Opsi adalah:

Pengoperasian
SATA

Drive Memungkinkan Anda untuk mekonfigurasi perangkat SATA pada papan. Semua perangkat diaktifkan secara

Pelaporan SMART Kolom ini menentukan dilakukan atau tidaknya pelaporan atas kesalahan hard drive untuk drive terintegrasi pada

Konfigurasi USB

Deskripsi

● Disabled (Dinonaktifkan)

● Diaktifkan

● Enable UEFI network stack (Aktifkan susunan jaringan UEFI): Opsi ini diaktifkan secara bawaan.

● Enabled w/PXE (Diaktifkan dengan PXE).

Memungkinkan Anda untuk mengonfigurasikan kontroler hard drive SATA internal. Opsi adalah:

● Disabled (Dinonaktifkan)

● AHCI

● RAID On (RAID Hidup): Opsi ini diaktifkan secara bawaan.

bawaan. Opsi adalah:

● SATA-2

● M.2 PCI-e SSD-0

saat dimulainya pengaktifan sistem. Teknologi ini adalah bagian dari spesifikasi SMART (Self Monitoring Analysis
and Reporting Technology). Opsi ini dinonaktifkan pada pengaturan standar.

● Enable SMART Reporting (Aktifkan Pelaporan SMART)

Ini merupakan fitur opsional.

Kolom ini mengkonfigurasi pengontrol USB terintegrasi Jika Boot Support (Dukungan Boot) diaktifkan, sistem
dapat melakukan boot pada segala jenis Perangkat Penyimpanan Massal USB—HDD, kunci memori, floppy.

Jika port USB diaktifkan, perangkat yang terpasang pada port ini diaktifkan dan tersedia untuk OS.

Jika port USB dinonaktifkan, OS tidak dapat melihat perangkat apa pun yang terpasang ke port ini.

Opsi adalah:

● Aktifkan Dukungan Boot USB—diaktifkan secara bawaan

● Aktifkan Port USB Eksternal—diaktifkan secara bawaan

CATATAN: Keyboard dan mouse USB selalu berfungsi di pengaturan BIOS apa pun pada pengaturan ini.

Konfigurasi Dock
Tipe C Dell

Konfigurasi
Adaptor
Thunderbolt

64 System setup (Pengaturan sistem)

Always Allow Dell Docs (Selalu Izinkan Doc Dell).Opsi ini diaktifkan secara bawaan.

● Enable Thunderbolt Technology Support (Aktifkan Dukungan Teknologi Thunderbolt).Opsi ini
diaktifkan secara bawaan.

● Enable Thunderbolt Adaptor Boot Support (Aktifkan Dukungan Boot Adaptor Thunderbolt)

● Enabled Thunderbolt Adapter Pre-boot Modules (Aktifkan Modul Pra-Boot Adaptor Thunderbolt))

● Level keamanan—Tidak ada keamanan

● Security level—User Authorization (Level keamanan—Otorisasi Pengguna).Opsi ini diaktifkan secawa

bawaan.

Opsi Deskripsi

● Level Keamanan—Sambungan Aman

● Level keamanan—Hanya Port Display Saja

USB PowerShare Bidang ini mengonfigurasikan karakter fitur USB PowerShare. Opsi ini memungkinkan Anda untuk mengisi daya

perangkat eksternal menggunakan baterai sistem tersimpan melalui port USB PowerShare. Opsi ini dinonaktifkan
secara bawaan

Audio Bidang ini mengaktifkan atau menonaktifkan kontroler audio terpadu. Secara bawaan, opsi Aktifkan Audio dipilih.

Opsi adalah:

● Aktifkan Mikrofon—diaktifkan secara bawaan

● Enable Internal Speaker (Aktifkan Speaker Internal)—diaktifkan secara bawaan

Penerangan
Keyboard

Keyboard
Backlight with
AC (Lampu Latar
Keyboard dengan
AC)

Keyboard
Backlight Timeout
on AC

Waktu mati Lampu
Latar Keyboard
dalam penggunaan
Baterai

Mode Tidak
Mencolok

Perangkat­perangkat lain-lain

Bidang ini memungkinkan Anda memilih modus pengoperasian fitur pencahayaan keyboard. Tingkat pencahayaan
keyboard dapat disetel dari 0% hingga 100%. Opsi adalah:

● Disabled (Dinonaktifkan)

● Dim (Redup)

● Bright (Terang)—diaktifkan secara bawaan

Lampu Latar Keyboard dengan opsi AC tidak memengaruhi fitur iluminasi keyboard utama. Iluminasi keyboard akan
terus mendukung berbagai level iluminasi. Bagian ini memiliki efek apabila lampu latar diaktifkan. Opsi ini diaktifkan
pada pengaturan standar.

Waktu Lampu Latar Keyboard dimatikan dengan opsi AC. Fitur iluminasi keyboard utama tidak terpengaruh.
Iluminasi keyboard akan terus mendukung berbagai level iluminasi. Bagian ini memiliki efek apabila lampu latar
diaktifkan. Opsi adalah:

● 5 detik

● 10 detik—diaktifkan secara bawaan

● 15 detik

● 30 detik

● 1 mnt

● 5 mnt

● 15 mnt

Never (Tidak Pernah)

●

Waktu Lampu Latar Keyboard dimatikan dengan opsi Baterai. Fitur iluminasi keyboard utama tidak terpengaruh.
Iluminasi keyboard akan terus mendukung berbagai level iluminasi. Bagian ini memiliki efek apabila lampu latar
diaktifkan. Opsi adalah:

● 5 detik

● 10 detik—diaktifkan secara bawaan

● 15 detik

● 30 detik

● 1 mnt

● 5 mnt

● 15 mnt

Never (Tidak Pernah)

●

Opsi ini saat diaktifkan, menekan Fn+F7 akan mematikan semua lampu dan emisi suara dalam sistem. Untuk
melanjutkan pengoperasian normal, tekan Fn+F7 kembali. Opsi ini dinonaktifkan pada pengaturan standar.

Memungkinkan Anda untuk mengaktifkan atau menonaktifkan perangkat berikut:

● Enable Camera (Aktifkan Kamera)—diaktifkan secara bawaan

● Enable Secure Digital (SD) card (Aktifkan kartu Secure Digital)—diaktifkan secara bawaan

● Boot kartu Secure Digital (SD)

● Kartu Secure Digital (SD) mode baca saja

System setup (Pengaturan sistem) 65

Opsi layar video

Opsi Deskripsi

Kecerahan Layar Memungkinkan Anda untuk menetapkan kecerahan tampilan bergantung pada sumber daya—Pada baterai atau

pada AC. Kecerahan LCD berdiri sendiri untuk baterai dan adaptor AC. Hal tersebut dapat diatur menggunakan
slider.

CATATAN: Pengaturan video hanya akan terlihat jika kartu video dipasang ke dalam sistem.

Opsi layar Security (Keamanan)

Opsi

Kata Sandi Admin Memungkinkan Anda untuk mengatur, mengubah, atau menghapus password administrator (admin).

Kata Sandi sistem Memungkinkan Anda untuk mengatur, mengubah, atau menghapus password sistem.

Kata Sandi Kuat Memungkinkan Anda untuk menerapkan opsi untuk selalu menetapkan kata sandi yang kuat.

Konfigurasi Kata
Sandi

Memintas Kata
Sandi

Deskripsi

CATATAN: Anda harus menetapkan kata sandi admin sebelum menetapkan kata sandi sistem atau kata sandi

hard disk. Menghapus kata sandi admin secara otomatis menghapus kata sandi sistem dan kata sandi hard

disk.

CATATAN: Kata sandi yang berhasil diubah akan langsung aktif.

Pengaturan bawaan: Not set (Tidak disetel)

CATATAN: Kata sandi yang berhasil diubah akan langsung aktif.

Pengaturan bawaan: Not set (Tidak disetel)

Pengaturan Bawaan: Enable Strong Password (Aktifkan Kata Sandi Kuat) tidak dipilih.

CATATAN: Jika Strong Password (Kata Sandi Kuat) diaktifkan, kata sandi Admin dan Sistem harus berisi

sekurang-kurangnya satu huruf besar, satu huruf kecil, dan panjangnya minimal 8 karakter.

Memungkinkan Anda untuk menentukan panjang minimum dan maksimum dari kata sandi Administrator dan
Sistem.

● min-4—secara bawaan, jika Anda ingin mengubahnya, Anda dapat menambahkan jumlah angka

● maks-32—Anda dapat mengurangi jumlah angka

Memungkinkan Anda untuk mengaktifkan atau menonaktifkan izin untuk melewati kata sandi Sistem dan HDD
Internal, saat mereka telah ditetapkan. Opsi adalah:

● Disabled (Dinonaktifkan)

● Reboot bypass (Lewati boot ulang)

Pengaturan bawaan: Disabled (Dinonaktifkan)

Perubahan Kata
Sandi

Perubahan
Pengaturan Non­Admin

Pembaruan
Firmware Kapsul
UEFI

TPM 2.0 Security Memungkinkan Anda untuk mengaktifkan Trusted Platform Module (TPM) selama POST. Opsi adalah:

66 System setup (Pengaturan sistem)

Memungkinkan Anda mengaktifkan atau menonaktifkan izin untuk mengubah kata sandi Sistem dan Hard Disk jika
kata sandi admin ditetapkan.

Pengaturan bawaan: Allow Non-Admin Password Changes (Izinkan Perubahan Kata Sandi Non-Admin)
dipilih.

Memungkinkan Anda untuk menentukan apakah perubahan opsi pengaturan diperbolehkan ketika Kata Sandi
Administrator telah ditetapkan. Jika dinonaktifkan, opsi pengaturan dikunci oleh kata sandi admin.

Opsi "izinkan perubahan switch nirkabel" tidak dipilih secara bawaan.

Opsi ini mengontrol apakah sistem ini mengizinkan pembaruan BIOS melalui paket pembaruan kapsul UEFI.

● Enable UEFI Capsule Firmware Updates (Aktifkan Pembaruan Firmware Kapsul UEFI). Opsi ini
diaktifkan pada pengaturan standar.

Opsi Deskripsi

● UEFI capsule Firmware updates (Pembaruan Firmware Kapsul UEFI)—diaktifkan secara bawaan

● TPM Hidup—diaktifkan secara bawaan

● Clear (Hapus)

● PPI Bypass for Enable Commands (Lewati PPI untuk Perintah Pengaktifan)

● PPI Bypass for Disabled Commands (Bypas PPI untuk Perintah yang Dinonaktifkan)

● Aktifkan Attestation—diaktifkan secara bawaan

● Pengaktifan Penyimpanan Utama—diaktifkan secara bawaan

● SHA-256—diaktifkan secara bawaan

● Disabled (Dinonaktifkan)

● Diaktifkan—diaktifkan secara bawaan

CATATAN: Untuk meningkatkan versi atau menurunkan versi TPM.2/2.0, unduh alat TPM wrapper—

perangkat lunak.

Computrace Memungkinkan Anda untuk mengaktifkan atau menonaktifkan perangkat lunak Computrace bawaan. Opsinya

adalah:

● Deactivate (Nonaktifkan)

● Disable (Nonaktifkan)

● Diaktifkan—diaktifkan secara bawaan

CATATAN: Opsi Aktifkan dan Nonaktifkan secara permanen akan mengaktifkan atau menanonaktifkan fitur

dan perubahan lebih lanjut diizinkan.

Dukungan CPU XD Memungkinkan Anda untuk mengaktifkan mode Execute Disable (Eksekusi Penonaktifan) dari prosesor.

Aktifkan Dukungan CPU XD—diaktifkan secara bawaan.

Akses OROM
Keyboard

Penguncian
Pengaturan Admin

Penguncian kata
sandi master

SMM Security
Mitigation
(Mitigasi
Keamanan SMM)

Memungkinkan Anda untuk menetapkan opsi untuk masuk ke layar Konfigurasi Opsi ROM menggunakan kombinasi
tombol saat boot. Opsi adalah:

● Diaktifkan

● One Time Enable (Aktifkan Sekali)

● Disable (Nonaktifkan)

Pengaturan bawaan: Enable (Aktifkan)

Memungkinkan Anda untuk mencegah pengguna dari memasuki Pengaturan saat kata sandi Administrator
ditetapkan.

Pengaturan Bawaan: Opsi ini diaktifkan

Opsi ini tidak diaktifkan secara bawaan.

Opsi ini mengaktifkan atau menonaktifkan perlindungan UEFI SMM Security Mitigation (Mitigasi Keamanan SMM)
tambahan.

● SMM Security Mitigation (Mitigasi Keamanan SMM)

Opsi layar Secure Boot (Boot Aman)

Opsi

Mengaktifkan
Boot Aman

Deskripsi

Opsi ini mengaktifkan atau menonaktifkan fitur Secure Boot (Boot Aman).

● Disabled (Dinonaktifkan)

● Diaktifkan

Pengaturan bawaan: Disabled (Dinonaktifkan)

Pengelolaan
Expert Key

Memungkinkan Anda untuk memanipulasi database kunci keamanan hanya jika sistem dalam Mode Kustom Opsi
Enable Smart Reporting option (Aktifkan Mode Kustom) dinonaktifkan secara bawaan. Opsi adalah:

● PK—diaktifkan secara bawaan

● KEK

System setup (Pengaturan sistem) 67

Opsi Deskripsi

● db

● dbx

Jika Anda mengaktifkan Custom Mode (Mode Kustom), opsi yang relevan untuk PK, KEK, db, dan dbx
muncul. Opsi adalah:

● Save to File (Simpan ke File)—Menyimpan tombol ke file yang dipilih pengguna

● Replace from File (Ganti dari File)—Mengganti kunci saat ini dengan kunci dari file yang dipilih pengguna

● Append from File (Tambah dari File)—Menambahkan kunci pada basis data saat ini dari file yang dipilih

pengguna

● Delete (Hapus)—Menghapus kunci yang terpilih

● Reset All Keys (Setel Ulang Semua Tombol)—Mengatur ulang ke pengaturan bawaan

Delete All Keys (Hapus Semua Tombol)—Menghapus semua tombol

●

CATATAN: Jika Anda menonaktifkan Custom Mode (Mode Khusus), semua perubahan yang dilakukan

akan dihapus dan tombol akan dipulihkan ke pengaturan bawaan.

Opsi layar Intel Software Guard Extensions

Opsi

Mengaktifkan Intel
SGX

Ukuran Memori
Enclave

Deskripsi

Kolom ini menetapkan Anda untuk menyediakan lingkungan yang aman untuk menjalankan kode/menyimpan
informasi sensitif dalam konteks OS utama. Opsi adalah:

● Disabled (Dinonaktifkan)

● Diaktifkan

● Software Controlled (Dikontrol Perangkat Lunak)

Pengaturan bawaan: Software Controlled (Dikontrol Perangkat Lunak)

Opsi ini menetapkan Ukuran Memori Cadangan SGX Enclave. Opsi adalah:

● 32 MB

● 64 MB

● 128 MB—diaktifkan secara bawaan

Opsi layar Performance (Kinerja)

Opsi

Multi-Core
Support

Deskripsi

Kolom ini menentukan apakah proses memiliki satu atau semua inti yang diaktifkan. Kinerja beberapa aplikasi
meningkat dengan core tambahan. Opsi ini diaktifkan pada pengaturan standar. Memungkinkan Anda untuk
mengaktifkan atau menonaktifkan dukungan multi-core untuk prosesor. Prosesor yang dipasang mendukung dua
core. Jika Anda mengaktifkan Dukungan Multi Core, dua core diaktifkan. Jika Anda menonaktifkan Dukungan Multi
Core, satu core diaktifkan.

● Aktifkan Dukungan Multi Core

Pengaturan bawaan: Opsi ini diaktifkan.

Intel SpeedStep Memungkinkan Anda untuk mengaktifkan atau menonaktifkan fitur Intel SpeedStep.

● Enable Intel SpeedStep (Aktifkan Intel SpeedStep)

Pengaturan bawaan: Opsi ini diaktifkan.

Konrol Keadaan-C Memungkinkan Anda untuk mengaktifkan atau menonaktifkan kondisi tidur prosesor lainnya.

● C States (Keadaan C)

Pengaturan bawaan: Opsi ini diaktifkan.

Intel TurboBoost Memungkinkan Anda untuk mengaktifkan atau menonaktifkan mode Intel TurboBoost dari prosesor.

● Enable Intel TurboBoost (Aktifkan Intel TurboBoost)

Pengaturan bawaan: Opsi ini diaktifkan.

68 System setup (Pengaturan sistem)

Opsi Deskripsi

HyperThread
Control

Memungkinkan Anda untuk mengaktifkan atau menonaktifkan Hyper-Threading dalam prosesor.

● Disabled (Dinonaktifkan)

● Diaktifkan

Pengaturan bawaan: Enabled (Diaktifkan) dipilih.

Opsi layar Power management (Pengelolaan daya)

Opsi Deskripsi

Perilaku AC Memungkinkan Anda untuk mengaktifkan atau menonaktifkan komputer dari pengaktifan otomatis ketika adaptor

AC disambungkan.

Pengaturan bawaan: Wake on AC (Hidup jika AC disambungkan) tidak dipilih.

Mengaktifkan
Intel Speed
Shift Technology
(Teknologi
Kecepatan
Pergeseran Intel)

Waktu Penyalaan
Otomatis

Pilihan ini digunakan untuk mengaktifkan atau menonaktifkan Teknologi Kecepatan Pergeseran Intel.

Pengaturan bawaan: Enable Intel Speed Shift Technology (Aktifkan Teknologi Kecepatan Pergeseran Intel)
diaktifkan.

Memungkinkan Anda untuk mengatur waktu yang diinginkan agar komputer menyala secara otomatis. Opsi adalah:

● Disabled (Dinonaktifkan)

● Every Day (Setiap Hari)

● Weekdays (Hari Kerja)

● Select Days (Hari Terpilih)

Pengaturan bawaan: Disabled (Dinonaktifkan)

Dukungan
Mengaktifkan USB

Kontrol Radio
Nirkabel

Mengaktifkan
pada WLAN

Memungkinkan Anda untuk mengaktifkan perangkat USB untuk mengaktifkan sistem dari Standby (Siaga).

CATATAN: Fitur ini hanya berfungsi ketika adaptor daya AC disambungkan. Jika adaptor daya AC dilepaskan

selama Standby, pengaturan sistem akan menghapus daya dari semua port USB untuk menghemat daya

baterai.

● Enable USB Wake Support (Aktifkan Dukungan Pengaktifan USB)

● Mengaktifkan pada Dell USB-C dock

Pengaturan Bawaan: Opsi ini dinonaktifkan

Memungkinkan Anda untuk mengaktifkan fitur yang secara otomatis beralih dari jaringan kabel ke nirkabel tanpa
bergantung pada sambungan fisik.

● Control WLAN Radio (Kontrol Radio WLAN)

● Control WWAN Radio (Kontrol Radio WWAN)

Pengaturan Bawaan: Opsi ini dinonaktifkan.

Memungkinkan Anda untuk mengaktifkan atau menonaktifkan fitur yang memberi daya pada komputer dari kondisi
Mati ketika dipicu oleh sinyal LAN.

● Disabled (Dinonaktifkan)

● LAN Only (Hanya LAN)

● WLAN Only (Hanya WLAN)

● LAN or WLAN (LAN atau WLAN)

● Disabled (Dinonaktifkan)

● WLAN

Pengaturan bawaan: Disabled (Dinonaktifkan)

Block Sleep Opsi ini memungkinkan Anda untuk memblokir masuknya ke kondisi tidur (kondisi S3) dalam lingkungan sistem

operasi.

Block Sleep (Blokir Tidur) (kondisi S3)

System setup (Pengaturan sistem) 69

Opsi Deskripsi

Pengaturan bawaan: Opsi ini dinonaktifkan

Peak Shift Opsi ini memungkinkan Anda untuk meminimalkan konsumsi daya AC pada saat-saat puncak daya hari. Setelah

Anda mengaktifkan opsi ini, sistem anda berjalan hanya dalam baterai bahkan jika AC terpasang.

● Aktifkan perpindahan puncak

● Setel baterai (15 % sampai 100 %) - 15 % (diaktifkan secara bawaan)

● Enable peak shift (Aktifkan Peak Shift)—dinonaktifkan

● Setel baterai (15 % sampai 100 %) - 15 % (diaktifkan secara bawaan)

Konfigurasi Isi
Daya Baterai
Lanjutan

Opsi ini membantu Anda untuk meningkatkan kesehatan baterai. Dengan mengaktifkan opsi ini, sistem Anda
menggunakan standar pengisian algoritma dan teknik lainnya selama jam non-kerja untuk meningkatkan kesehatan
baterai.

Disabled (Dinonaktifkan)

Pengaturan bawaan: Disabled (Dinonaktifkan)

Konfigurasi Isi
Daya Baterai
Utama

Mode Tidur

Type-C connector
power (daya
konektor Tipe-C)

Memungkinkan Anda untuk memilih modus pengisian baterai. Opsi adalah:

● Adaptif—diaktifkan secara bawaan.

● Standar—Mengisi penuh baterai Anda pada laju standar.

● ExpressCharge—Baterai akan mengisi daya pada periode waktu yang lebih pendek menggunakan teknologi

pengisian daya cepat dari Dell. Opsi ini diaktifkan secara bawaan.

● Primarily AC use (Penggunaan Utama Daya AC).

● Custom (Pengisian Sesuai Keinginan).

Jika Custom Charge (Pengisian Sesuai Keinginan) dipilih, Anda dapat juga mengonfigurasi Custom Charge Start
(Pemulaian Pengisian Daya Sesuai Keinginan) dan Custom Charge Stop (Penghentian Pengisian Sesuai Keinginan).

CATATAN: Semua modus pengisian mungkin tidak tersedia bagi semua baterai. Untuk mengaktifkan opsi ini,

nonaktifkan opsi Konfigurasi Pengisian Baterai Lanjutan.

● Pilihan OS Otomatis—diaktifkan secara bawaan

Muat S3 secara paksa

● 7,5 Watt

● 15 Watts—diaktifkan secara bawaan

Opsi layar perilaku POST

Opsi

Peringatan
Adaptor

Deskripsi

Memungkinkan Anda untuk mengaktifkan atau menonaktifkan peringatan pengaturan sistem (BIOS) saat
menggunakan adaptor daya tertentu.

Pengaturan Bawaan: Enable Adapter Warnings (Aktifkan Peringatan Adaptor)

Keypad
(Tertanam)

Mengaktifkan
Numlock

Emulasi Tombol Fn Memungkinkan Anda untuk menetapkan opsi di mana tombol Scroll Lock digunakan untuk mensimulasikan fitur

70 System setup (Pengaturan sistem)

Memungkinkan Anda untuk memilih satu atau dua metode untuk mengaktifkan papan tombol yang terpasang pada
keyboard internal.

● Tombol Fn Saja—bawaan.

● By Numlock

CATATAN: Saat penyetelan berjalan, opsi ini tidak akan memberi dampak. Penyetelan dilakukan dalam mode

Tombol Fn Saja.

Memungkinkan Anda untuk mengaktifkan opsi Numlock ketika komputer melakukan boot.

Aktifkan Jaringan Opsi ini diaktifkan pada pengaturan standar.

tombol Fn.

Enable Fn Key Emulation (Aktifkan Emulasi Tombol Fn)

Opsi Deskripsi

Opsi Penguncian
Fn

Boot Cepat Memungkinkan Anda untuk mempercepat proses booting dengan melewatkan beberapa langkah kompatibilitas.

Extended BIOS
POST Time

Log Layar Penuh

Peringatan dan
Kesalahan

Memungkinkan Anda untuk membiarkan kombinasi kunci Fn + Esc mengalihkan perilaku utama F1-F12 antara
fungsi standar dan fungsi sekundernya. Jika Anda menonaktifkan opsi ini, Anda tidak bisa mengalihkan perilaku
utama tombol-tombol ini secara dinamis. Opsi yang tersedia adalah:

● Kunci Tombol Fn—diaktifkan secara bawaan

● Lock Mode Disable/Standard (Mode Kunci Diaktifkan/Standar)—diaktifkan secara bawaan

● Lock Mode Enable/Secondary (Pengaktifan Mode Kunci/Sekunder)

Opsi adalah:

● Minimal—diaktifkan secara bawaan

● Thorough (Lengkap)

● Auto (Otomatis)

Memungkinkan Anda membuat penundaan boot awal ekstra. Opsi adalah:

● 0 seconds (0 detik)—diaktifkan secara bawaan.

● 5 seconds (5 detik)

● 10 seconds (10 detik)

● Aktifkan Logo Layar Penuh—tidak aktif

● Permintaan peringatan dan kekeliruan—diaktifkan secara bawaan

● Lanjutkan pada peringatan

● Melanjutkan peringatan dan kekeliruan

Kemampuan Manajemen

Opsi

Penyediaan USB

MEBX Hotkey —
diaktifkan secara
bawaan

Deskripsi

Aktifkan penyediaan USB tidak terpilih secara bawaan

Memungkinkan Anda untuk menentukan apakah fungsi MEBx Hotkey harus diaktifkan, selama boot sistem.

● Disabled (Dinonaktifkan)

● Diaktifkan

Pengaturan bawaan: Enabled (Diaktifkan)

Opsi layar Virtualization support (Dukungan virtualisasi)

Opsi

Virtualization Kolom ini menentukan apakah Virtual Machine Monitor (VMM) dapat menggunakan kemampuan perangkat keras

VT for Direct I/O Mengaktifkan atau menonaktifkan VMM (Virtual Machine Monitor) dengan memanfaatkan kemampuan perangkat

Eksekusi Aman Opsi ini menentukan apakah Measured Virtual Machine Monitor (MVMM) dapat memanfaatkan kapabilitas

Deskripsi

tambahan yang disediakan oleh Intel Virtualization Technology.

Enable Intel Virtualization Technology (Aktifkan Teknologi Virtualisasi Intel)—diaktifkan secara bawaan

keras tambahan oleh teknologi Intel® Virtualization untuk I/O langsung.

Enable VT for Direct I/O (Aktifkan VT untuk I/O Langsung) — diaktifkan secara bawaan.

perangkat keras tambahan yang disediakan oleh Teknologi Eksekusi Aman dari Intel. Teknologi Virtualisasi TPM
dan teknologi Virtualisasi untuk I/O Langsung harus diaktifkan untuk menggunakan fitur ini.

Trusted Execution (Eksekusi Terpercaya) - dinonaktifkan secara bawaan.

System setup (Pengaturan sistem) 71

Opsi layar nirkabel

Opsi Deskripsi

Wireless Switch
(Sakelar Nirkabel)

Wireless
Device Enable
(Mengaktifkan
Perangkat
Nirkabel)

CATATAN: Nomor IMEI untuk WWAN dapat ditemukan di bagian luar boks atau kartu WWAN.

Memungkinkan untuk memilih perangkat nirkabel yang dapat dikontrol oleh switch nirkabel. Opsi adalah:

● WWAN

● GPS (pada Modul WWAN)

● WLAN

● Bluetooth

Semua opsi diaktifkan secara bawaan.

CATATAN: Untuk WLAN , kontrol pengaktifan dan penonaktifan terikat bersama dan mereka tidak dapat

diaktifkan atau dinonaktifkan secara sendiri-sendiri.

Memungkinkan Anda untuk mengaktifkan atau menonaktifkan piranti nirkabel.

● WWAN/GPS

● WLAN

● Bluetooth

Semua opsi diaktifkan secara bawaan.

Opsi layar Maintenance (Pemeliharaan)

Opsi

Tag Servis Menampilkan Tag Servis komputer Anda.

Tag Aset Memungkinkan Anda untuk menciptakan sebuah tag aset sistem jika belum ada tag aset yang ditetapkan

Penurunan Versi
BIOS

Menghapus Data Kolom ini mengizinkan pengguna untuk menghapus data secara aman dari semua perangkat penyimpanan internal.

Pemulihan BIOS Bidang ini memungkinkan Anda untuk memulihkan dari kondisi BIOS terkorupsi tertentu dari suatu file pemulihan

Deskripsi

sebelumnya. Opsi ini tidak diatur pada pengaturan standar.

Bidang ini mengendalikan flashing firmware sistem ke revisi sebelumnya. Opsi 'Allow BIOS downgrade (Izinkan
penurunan versi BIOS)' diaktifkan secara bawaan.

Opsi 'Wipe on Next boot (Hapus di boot Selanjutnya)' tidak diaktifkan secara bawaan. Berikut ini adalah daftar
perangkat yang terpengaruh:

● SATA HDD/SSD internal

● M.2 SATA SDD internal

● M.2 PCIe SSD internal

● Internal eMMC (eMMC Internal)

pada hard disk utama pengguna atau pada kunci USB eksternal.

● BIOS Recovery from Hard Drive (Pemulihan BIOS dari Hard Disk)—diaktifkan secara bawaan

● Always perform integrity check (Selalu Lakukan Pemeriksaan Integritas)—dinonaktifkan secara bawaan

Opsi layar log sistem

Opsi

Peristiwa BIOS Memungkinkan Anda untuk melihat dan menghapus peristiwa Pengaturan Sistem (BIOS) POST.

Peristiwa Termal Memungkinkan Anda untuk melihat dan menghapus peristiwa Pengaturan Sistem (Thermal).

Peristiwa Daya Memungkinkan Anda untuk melihat dan menghapus peristiwa Pengaturan Sistem (Daya).

72 System setup (Pengaturan sistem)

Deskripsi

Kata sandi Admin dan Sistem

Anda dapat membuat kata sandi sistem dan kata sandi untuk mengamankan komputer Anda.

Jenis kata

Deskripsi

sandi

Kata sandi sistem Kata sandi yang harus Anda masukkan untuk masuk ke sistem Anda.

Kata sandi Admin Kata sandi yang harus dimasukkan untuk mengakses dan membuat perubahan pada pengaturan BIOS komputer

Anda.

PERHATIAN: Fitur kata sandi menyediakan tingkat keamanan dasar untuk data di komputer Anda.

PERHATIAN: Siapa saja dapat mengakses data yang tersimpan pada komputer jika komputer tidak dikunci dan tidak

diawasi.

CATATAN: Secara bawaan, fitur kata sandi sistem dan admin dinonaktifkan.

Menetapkan kata sandi pengaturan sistem

Anda dapat menetapkan System or Admin Password (Kata Sandi Sistem atau Admin) hanya jika statusnya Not Set (Belum
Ditentukan).

Untuk memasuki Pengaturan Sistem, tekan F2 segera setelah menyalakan (power-on) atau boot ulang.

1. Pada layar System BIOS (BIOS Sistem) atau System Setup (Pengaturan sistem), pilih Security (Keamanan) lalu tekan Enter.
Layar Security (Keamanan) ditampilkan.

2. Pilih System/Admin Password (Kata Sandi Sistem/Admin) dan buat kata sandi pada kolom Enter the new password
(Masukkan kata sandi baru).

Gunakan panduan berikut untuk menetapkan kata sandi sistem:

● Kata sandi dapat memiliki hingga 32 karakter.

● Kata sandi dapat berisi angka 0 hingga 9.

● Hanya huruf kecil yang valid, huruf kapital tidak diizinkan.

● Hanya karakter khusus berikut yang diizinkan: spasi, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

3. Ketikkan kata sandi sistem yang Anda masukkan sebelumnya pada bidang Confirm new password (Konfirmasi kata sandi baru)
lalu klik OK.

4. Tekan Esc dan sebuah pesan meminta Anda untuk menyimpan perubahan.

5. Tekan Y untuk menyimpan perubahan.
Komputer melakukan boot ulang.

Menghapus atau mengubah kata sandi pengaturan sistem yang ada

Pastikan Status Kata Sandi Tidak Terkunci (pada Pengaturan Sistem) sebelum mencoba menghapus atau mengubah kata sandi Sistem
dan kata sandi Pengaturan yang ada. Anda tidak dapat menghapus atau mengubah kata sandi Sistem atau kata sandi Pengaturan yang ada
Status Kata Sandi Terkunci.

Untuk memasuki Pengaturan Sistem, tekan F2 segera setelah menyalakan (power-on) atau boot ulang.

1. Pada layar System BIOS (BIOS Sistem) atau System Setup (Pengaturan Sistem), pilih System Security (Keamanan Sistem)
lalu tekan Enter.
Layar System Security (Keamanan Sistem) ditampilkan.

2. Pada layar Keamanan Sistem, pastikan bahwa Status Kata Sandi adalah Tidak Terkunci.

3. Pilih System Password (Kata Sandi Sistem), ubah, atau hapus kata sandi sistem yang ada lalu tekan Enter atau Tab.

4. Pilih Setup Password (Kata Sandi Pengaturan), ubah, atau hapus kata sandi pengaturan yang ada lalu tekan Enter atau Tab.

CATATAN:

Anda menghapus kata sandi Sistem dan/atau Pengaturan, konfirmasikan penghapusan ketika diminta.

5. Tekan Esc dan sebuah pesan meminta Anda untuk menyimpan perubahan.

Jika Anda mengubah kata sandi Sistem dan/atau Pengaturan, masukkan kembali kata sandi baru saat diminta. Jika

System setup (Pengaturan sistem)

73

6. Tekan Y untuk menyimpan perubahan dan keluar dari Pengaturan Sistem.
Komputer akan dinyalakan kembali.

Memperbarui BIOS pada Windows

Direkomendasikan untuk memperbarui BIOS (Pengaturan Sistem) Anda saat mengganti board sistem atau jika pembaruan tersedia. Untuk
laptop, pastikan baterai komputer Anda penuh dan terhubung dengan daya sebelum memulai pembaruan BIOS.

CATATAN: Jika BitLocker diaktifkan, tundalah terlebih dahulu sebelum memperbarui sistem BIOS, lalu aktifkan kembali setelah

pembaruan BIOS selesai.

1. Mulai ulang komputer.

2. Kunjungi Dell.com/support.

● Masukkan Service Tag (Tag Servis) atau Express Service Code (Kode Layanan Ekspres) dan klik Submit (Kirim).

● Klik Deteksi Produk dan ikuti petunjuk pada layar.

3. Jika Anda tidak dapat mendeteksi atau menemukan Tag Servis, klik Pilih dari semua produk.

4. Pilih kategori Products (Produk) dari daftar.

CATATAN: Pilih kategori yang sesuai untuk mencapai halaman produk.

5. Pilihlah model komputer Anda lalu halaman Product Support (Dukungan Produk) untuk komputer Anda akan muncul.

6. Klik Get drivers (Dapatkan driver) kemudian klik Drivers and Downloads (Driver dan Unduhan).
Bagian Drivers and Downloads (Driver dan Unduhan) akan terbuka.

7. Klik Temukan sendiri.

8. Klik BIOS untuk menampilkan versi BIOS.

9. Kenali file BIOS terakhir dan klik Download (Unduh).

10. Pilih metode pengunduhan yang diinginkan dalam jendela Please select your download method below (Pilih metode
pengunduhan Anda di bawah ini); klik Download File (Unduh File).
Jendela File Download (Unduhan File) muncul.

11. Klik Save (Simpan) untuk menyimpan file pada komputer.

12. Klik Run (Jalankan) untuk memasang pengaturan BIOS yang telah diperbarui di komputer Anda.

Ikuti petunjuk pada layar.

Memperbarui BIOS pada sistem dengan BitLocker aktif

PERHATIAN:

ulang sistem, BitLocker tidak akan mengenali kunci BitLocker. Anda kemudian akan diminta untuk memasukkan kunci

pemulihan untuk melanjutkan dan sistem akan meminta ini pada setiap booting ulang. Jika kunci pemulihan tidak

diketahui, ini dapat menyebabkan kehilangan data atau pemasangan ulang sistem operasi yang tidak diperlukan. Untuk

informasi lebih lanjut tentang subjek ini, lihat Artikel Pengetahuan: Memperbarui BIOS pada Sistem Dell dengan

BitLocker Aktif

Jika BitLocker tidak ditangguhkan sebelum memperbarui BIOS, saat berikutnya Anda melakukan booting

Memperbarui BIOS sistem Anda menggunakan drive flash USB

Jika sistem tidak dapat masuk ke Windows namun masih perlu memperbarui BIOS, unduh file BIOS menggunakan sistem lain dan simpan ke
Drive Flash USB yang dapat di-boot.

CATATAN:

Membuat Drive Flash USB yang Dapat Di-Boot menggunakan Dell Diagnostic Deployment Package (DDDP)

1. Unduh file .EXE pembaruan BIOS ke sistem lain.

2. Salin file, misalnya O9010A12.EXE ke dalam drive flash USB yang dapat di-boot.

3. Masukkan drive flash USB ke sistem yang memerlukan pembaruan BIOS.

4. Hidupkan ulang sistem dan tekan F12 saat logo Dell splash muncul untuk menampilkan One Time Boot Menu (Menu Boot Satu Kali).

5. Menggunakan tombol panah, pilih USB Storage Device (Perangkat Penyimpanan USB) dan klik Enter.

6. Sistem akan mem-boot ke prompt Diag C: \>.

Anda perlu menggunakan drive flash USB yang dapat di-boot. Silakan lihat artikel berikut untuk rincian lebih lanjut Cara

74

System setup (Pengaturan sistem)

7. Jalankan file dengan memasukkan nama lengkap file, misalnya, O9010A12.exe dan tekan Enter.

8. Utilitas Pembaruan BIOS akan dimuat. Ikuti petunjuk pada layar.

Angka 5. Layar Pembaruan BIOS DOS

Memperbarui BIOS Dell di lingkungan Linux dan Ubuntu

Jika Anda ingin memperbarui BIOS sistem pada lingkungan Linux seperti Ubuntu, lihat https://www.dell.com/support/article/sln171755/.

Melakukan Flash BIOS dari menu boot Satu-Kali F12

Memperbarui BIOS sistem Anda menggunakan file .exe pembaruan BIOS yang disalin ke kunci USB FAT32 dan booting dari menu booting
satu kali F12.

Pembaruan BIOS

Anda dapat menjalankan file update BIOS dari Windows menggunakan kunci USB yang dapat di-boot atau Anda juga dapat memperbarui
BIOS dari menu boot Satu-Kali F12 pada sistem.

Sebagian besar sistem Dell yang dibuat setelah tahun 2012 memiliki kemampuan ini dan Anda dapat mengkonfirmasi dengan mem-boot
sistem Anda ke Menu Boot Satu-Kali F12 untuk melihat apakah BIOS FLASH UPDATE terdaftar sebagai opsi boot untuk sistem Anda. Jika
opsi tersebut terdaftar, maka BIOS mendukung opsi update BIOS ini.

CATATAN: Hanya sistem dengan opsi BIOS Flash Update di Menu Boot Satu-Kali F12 yang bisa menggunakan fungsi ini.

Memperbarui dari Menu Boot Satu-Kali

Untuk memperbarui BIOS Anda dari menu boot Satu Kali F12, Anda memerlukan:

● Kunci USB diformat ke sistem file FAT32 (kunci tidak harus dapat di-boot)

● File BIOS yang dapat dijalankan yang Anda unduh dari situs web Dukungan Dell dan disalin ke dasar kunci USB

● Adaptor daya AC terhubung ke sistem

● Baterai sistem fungsional untuk flash BIOS

Lakukan langkah-langkah berikut untuk menjalankan proses flash pembaruan BIOS dari menu F12:

PERHATIAN:

booting.

1. Dari keadaan mati, masukkan kunci USB tempat Anda menyalin flash ke port USB pada sistem.

2. Nyalakan sistem dan tekan tombol F12 untuk mengakses Menu Boot Satu-Kali, Tandai Pembaruan BIOS menggunakan mouse atau
tombol panah lalu tekan Enter.

Jangan matikan sistem selama proses pembaruan BIOS. Mematikan sistem bisa membuat sistem gagal

System setup (Pengaturan sistem)

75

3. Menu flash Bios akan terbuka lalu klik Flash from file (Flash dari file).

4. Pilih perangkat USB eksternal

76

System setup (Pengaturan sistem)

5. Setelah file dipilih, klik dua kali file target flas, lalu tekan submit (ajukan).

6. Klik Update BIOS (Perbarui BIOS) lalu sistem akan memboot ulang untuk mem-flash BIOS.

System setup (Pengaturan sistem)

77

7. Setelah selesai, sistem akan booting ulang dan proses pembaruan BIOS selesai.

78 System setup (Pengaturan sistem)

Perangkat Lunak

Bab ini merinci sistem operasi yang didukung beserta petunjuk tentang cara memasang driver.

Topik:

• Sistem Operasi yang didukung

• Mengunduh driver Windows

• Driver Chipset

• Driver video

• Driver audio

• Driver Jaringan

• Driver USB

• Driver Penyimpanan

• Driver lainnya

Sistem Operasi yang didukung

Topik ini mencantumkan infromasi tentang sistem operasi yang didukung untuk sistem .

6

Tabel 15. Sistem Operasi yang didukung

Sistem Operasi yang didukung Deskripsi

Windows 10

Lainnya

● Microsoft Windows 10 Pro 64-bit

● Microsoft Windows 10 Home 64-bit

● Ubuntu 16.04 LTS SP1 64-bit

● NeoKylin v6.0 64-bit (Tiongkok)

Mengunduh driver Windows

1. Nyalakan notebook.

2. Kunjungi Dell.com/support.

3. Klik Product support (Dukungan Produk), masukkan Tag Servis dari komputer notebook Anda, lalu klik Submit (Ajukan).

CATATAN:

notebook Anda.

4. Klik Drivers and Downloads.

5. Pilih sistem operasi yang terpasang di notebook Anda.

6. Gulir halaman ke bawah dan pilih driver yang akan dipasang.

7. Klik Download File (Unduh File) untuk mengunduh driver untuk notebook Anda.

8. Setelah pengunduhan selesai, navigasikan ke folder tempat Anda menyimpan file driver tersebut.

9. Klik dua kali pada ikon file driver tersebut lalu ikuti petunjuk di layar.

Jika Anda tidak memiliki Tag Servis, gunakan fitur deteksi otomatis atau ramban secara manual untuk melihat model

Driver Chipset

Verifikasi apakah chipset Intel dan driver Intel Management Engine Interface (Antarmuka Mesin Manajemen Intel) sudah terpasang di
dalam sistem.

Perangkat Lunak 79

80 Perangkat Lunak

Driver video

Verifikasikan apakah driver video sudah terpasang dalam sistem.

Driver audio

Verifikasikan apakah driver audio sudah terpasang dalam sistem.

Perangkat Lunak

81

Driver Jaringan

Sistem ini hadir dengan driver LAN dan WiFi dan mampu mendeteksi LAN dan WiFi tanpa melalui pemasangan driver.

Driver USB

Verifikasikan apakah driver USB sudah terpasang dalam sistem.

Driver Penyimpanan

Verifikasi apakah driver pengontrol penyimpanan sudah terpasang di dalam sistem.

Driver lainnya

Bagian ini mencantumkan rincian driver untuk semua komponen lainnya di Device Manager (Pengelola Perangkat).

Driver perangkat keamanan

Verifikasikan apakah driver perangkat keamanan sudah terpasang di sistem.

82

Perangkat Lunak

HID

Verifikasikan apakah driver HID sudah terpasang di sistem.

Perangkat Control Vault

Verifikasikan apakah driver perangkat control vault sudah terpasang di sistem.

Perangkat Proximity

Verifikasikan apakah driver perangkat proximity sudah terpasang di sistem.

Pembaca kartu pintar

Verifikasikan apakah driver pembaca smart card sudah terpasang di sistem.

Perangkat biometrik

Verifikasikan apakah driver perangkat biometrik sudah terpasang di sistem.

Driver perangkat gambar

Verifikasikan apakah driver perangkat gambar sudah terpasang di sistem.

Perangkat Lunak

83

84 Perangkat Lunak

7

Pemecahan Masalah

Topik:

• Diagnostik Dell Enhanced Pre-Boot System Assessment — ePSA 3.0

Mengatur Ulang Jam Real Time

•

Diagnostik Dell Enhanced Pre-Boot System Assessment — ePSA 3.0

Anda dapat menjalankan diagnostik ePSA dengan salah satu dari cara berikut:

● Tekan tombol F12 ketika sistem memposting dan pilih opsi ePSA atau Diagnostics (Diagnostik) pada Menu Boot Satu Kali.

● Tekan dan tahan Fn (Tombol fungsi pada keyboard) dan Power On (PWR) (Hidupkan) sistem.

Mengatur Ulang Jam Real Time

Fungsi mengatur ulang Jam Real Time (RTC) memungkinkan Anda untuk memulihkan sistem Dell dari keadaan Tidak Ada POST/Tidak
Ada Booting/Tidak Ada Daya. Untuk memulai pengaturan ulang RTC pada sistem, pastikan sistem dalam keadaan daya-mati dan

terhubung ke sumber daya. Tekan dan tahan tombol daya selama 25 detik dan kemudian lepaskan tombol daya. Lihat cara mengatur ulang

jam real time.

CATATAN:

Atur Ulang RTC dibatalkan.

Jika daya AC dilepaskan dari sistem selama proses berlangsung atau tombol daya ditahan lebih lama dari 40 detik, proses

Atur Ulang RTC akan mengatur ulang BIOS ke Defaults (Bawaan), un-provision (tidak menyedian) Intel vPro, dan mengatur ulang tanggal
dan waktu sistem. Item berikut ini tidak terpengaruh oleh atur ulang RTC:

● Tag Servis

● Tag Aset

● Tag Kepemilikan

● Kata Sandi Admin

● Kata Sandi sistem

● Kata Sandi HDD

● TPM hidup dan Aktif

● Basis Data Utama

● System Logs (Log Sistem)

Item berikut ini mungkin diatur ulang atau tidak diatur ulang berdasarkan pilihan pengaturan BIOS khusus Anda:

● The Boot List (Daftar Boot)

● Enable Legacy OROMs (Aktifkan ROM Opsi Legacy)

● Mengaktifkan Boot Aman

● Allow BIOS Downgrade (Izinkan Penurunan Versi BIOS)

Pemecahan Masalah 85

Menghubungi Dell

CATATAN: Jika Anda tidak memiliki koneksi internet aktif, Anda dapat menemukan informasi kontak pada tagihan pembelian, slip

kemasan, kuitansi, atau katalog produk Dell.

Dell menyediakan beberapa dukungan berbasis online dan telepon serta opsi servis. Ketersediaan bervariasi menurut negara dan produk,
dan sebagian layanan mungkin tidak tersedia di daerah Anda. Untuk menghubungi Dell atas masalah penjualan, dukungan teknis, atau
layanan pelanggan:

1. Kunjungi Dell.com/support.

2. Pilih kategori dukungan Anda.

3. Verifikasikan negara atau wilayah Anda di daftar turun ke bawah Choose a Country/Region (Pilih Negara/Wilayah) di bagian
bawah halaman.

4. Pilih layanan yang tepat atau link dukungan yang sesuai dengan kebutuhan Anda.

8

86 Menghubungi Dell
