Dell Latitude 7480
Uputstvo za vlasnika
Model sa regulacijom: P73G
Tip sa regulacijom: P73G001
February 2021
Pregl. A05
Napomene, mere opreza i upozorenja
NAPOMENA: Oznaka NAPOMENA ukazuje na važne informacije koje vam pomažu da bolje koristite proizvod.
OPREZ: Oznaka OPREZ ukazuje na potencijalno oštećenje hardvera ili gubitak podataka i objašnjava vam kako da
izbegnete problem.
UPOZORENJE: UPOZORENJE ukazuje na opasnost od oštećenja opreme, telesnih povreda ili smrti.
© 2017-2021 Dell Inc. ili podružnice. Sva prava zadržana. Dell, EMC, i drugi žigovi su žigovi Dell Inc. ili njegovih podružnica. Drugi žigovi su vlasništvo njihovih
vlasnika.
Sadržaj
Poglavlje 1: Rad na računaru.............................................................................................................7
Isključivanje – Windows.........................................................................................................................................................7
Isključivanje računara — Windows 8...................................................................................................................................7
Isključivanje računara — Windows 7...................................................................................................................................7
Pre rada u unutrašnjosti računara........................................................................................................................................8
Bezbednosna uputstva......................................................................................................................................................... 8
Nakon rada u unutrašnjosti računara.................................................................................................................................. 9
Poglavlje 2: Rastavljanje i ponovno sastavljanje................................................................................ 10
Preporučeni alati...................................................................................................................................................................10
Lista veličina zavrtanja.........................................................................................................................................................10
Kartica za modul pretplatničkog identiteta (SIM).............................................................................................................11
Uklanjanje SIM kartice ili ležišta za SIM karticu...........................................................................................................11
Zamena SIM kartice....................................................................................................................................................... 12
Uklanjanje pseudo ležišta SIM kartice..........................................................................................................................12
Poklopac osnove.................................................................................................................................................................. 13
Uklanjanje poklopca osnove.......................................................................................................................................... 13
Postavljanje poklopca osnove....................................................................................................................................... 14
Baterija...................................................................................................................................................................................14
Bezbednosne mere za litijum-jonsku bateriju..............................................................................................................14
Uklanjanje baterije...........................................................................................................................................................15
Montiranje baterije..........................................................................................................................................................15
PCIe poluprovodnički disk (SSD)....................................................................................................................................... 16
Uklanjanje PCIe SSD diska.............................................................................................................................................16
Postavljanje PCIe SSD diska......................................................................................................................................... 16
Zvučnik...................................................................................................................................................................................17
Uklanjanje modula zvučnika...........................................................................................................................................17
Postavljanje modula zvučnika....................................................................................................................................... 18
Dugmasta baterija................................................................................................................................................................ 18
Uklanjanje dugmaste baterije........................................................................................................................................ 18
Postavljanje dugmaste baterije..................................................................................................................................... 19
WWAN kartica......................................................................................................................................................................19
Uklanjanje WWAN kartice..............................................................................................................................................19
Postavljanje WWAN kartice..........................................................................................................................................20
WLAN kartica.......................................................................................................................................................................20
Uklanjanje WLAN kartice.............................................................................................................................................. 20
Instaliranje WLAN kartice.............................................................................................................................................. 21
Memorijski moduli.................................................................................................................................................................21
Uklanjanje memorijskog modula....................................................................................................................................21
Postavljanje memorijskog modula................................................................................................................................22
Sklop rashladnog .................................................................................................................................................................22
Uklanjanje sklopa rashladnog elementa.......................................................................................................................22
Postavljanje sklopa rashladnog elementa....................................................................................................................23
LED tabla.............................................................................................................................................................................. 23
Sadržaj 3
Uklanjanje LED ploče..................................................................................................................................................... 23
Postavljanje LED ploče..................................................................................................................................................24
Modul Smart kartice............................................................................................................................................................24
Uklanjanje rešetke za pametnu karticu....................................................................................................................... 24
Postavljanje rešetke za pametnu karticu....................................................................................................................26
Tabla osetljiva na dodir........................................................................................................................................................26
Uklanjanje ploče sa tasterima table osetljive na dodir............................................................................................... 26
Postavljanje ploče sa tasterima table osetljive na dodir............................................................................................28
Port konektora za napajanje...............................................................................................................................................28
Uklanjanje porta konektora za napajanje.....................................................................................................................28
Postavljanje porta adaptera za napajanje................................................................................................................... 29
Ekran..................................................................................................................................................................................... 29
Uklanjanje sklopa ekrana............................................................................................................................................... 29
Postavljanje sklopa ekrana.............................................................................................................................................31
Ploča displeja osetljivog na dodir........................................................................................................................................ 31
Uklanjanje ploče displeja osetljivog na dodir................................................................................................................ 31
Postavljanje ploče displeja osetljivog na dodir............................................................................................................ 33
Okno displeja........................................................................................................................................................................ 33
Uklanjanje okvira displeja (displej koji nije osetljiv na dodir)...................................................................................... 33
Postavljanje okvira displeja (displej koji nije osetljiv na dodir)...................................................................................34
Ploča displeja koji nije osetljiv na dodir.............................................................................................................................. 34
Uklanjanje ploče displeja (koji nije osetljiv na dodir)...................................................................................................34
Postavljanje ploče displeja (displej koji nije osetljiv na dodir).................................................................................... 37
Modul kamere i mikrofona.................................................................................................................................................. 37
Uklanjanje modula kamere i mikrofona........................................................................................................................ 37
Postavljanje kamere.......................................................................................................................................................38
Poklopci zglobova ekrana...................................................................................................................................................39
Uklanjanje poklopca zgloba ekrana..............................................................................................................................39
Postavljanje poklopca zgloba ekrana...........................................................................................................................39
Uklanjanje pseudo ležišta SIM kartice...............................................................................................................................39
Matična ploča.......................................................................................................................................................................40
Uklanjanje matične ploče.............................................................................................................................................. 40
Postavljanje matične ploče........................................................................................................................................... 45
Rešetka tastature i tastatura............................................................................................................................................. 45

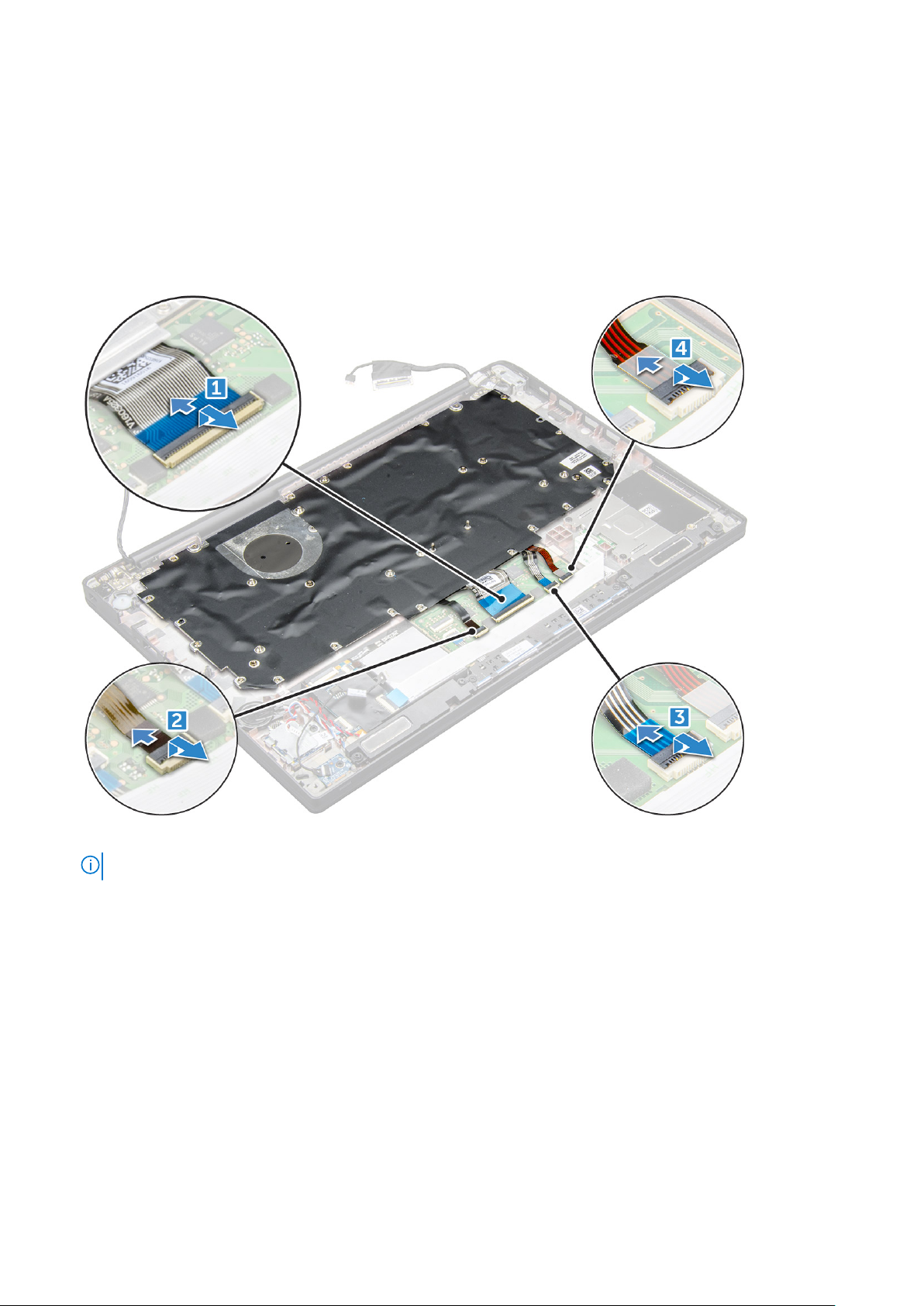

Uklanjanje sklopa tastature...........................................................................................................................................45
Uklanjanje tastature iz nosača tastature.....................................................................................................................47
Postavljanje tastature na nosač tastature.................................................................................................................. 47
Postavljanje sklopa tastature........................................................................................................................................48
Oslonac za dlanove............................................................................................................................................................. 48
Postavljanje oslonca za dlan.........................................................................................................................................48
Poglavlje 3: Podešavanje sistema................................................................................................... 50
Meni za pokretanje sistema............................................................................................................................................... 50
Tasteri za navigaciju............................................................................................................................................................50
Opcije programa za podešavanje sistema (System Setup)............................................................................................51
Opšte opcije ekrana............................................................................................................................................................. 51
Opcije ekrana za konfiguraciju sistema.............................................................................................................................52
Video..................................................................................................................................................................................... 54
Opcije ekrana bezbednosti................................................................................................................................................. 54
Opcije ekrana za bezbedno pokretanje sistema.............................................................................................................. 55
4 Sadržaj
Opcije ekrana za proširenja Intel softverske zaštite........................................................................................................56
Opcije ekrana performansi..................................................................................................................................................56
Opcije ekrana za upravljanje energijom............................................................................................................................. 57
Opcije ekrana za ponašanje POST procedure................................................................................................................. 58
Mogućnost upravljanja........................................................................................................................................................58
Opcije ekrana za podršku virtualizaciji.............................................................................................................................. 59
Opcije ekrana bežične funkcije.......................................................................................................................................... 59
Ekran održavanja................................................................................................................................................................. 59
Evidencije sistemskih događaja..........................................................................................................................................60
Ažuriranje BIOS-a u sistemu Windows............................................................................................................................. 60
Ažuriranje BIOS-a pomoću USB fleš diska........................................................................................................................61
Lozinka sistema i lozinka za podešavanje..........................................................................................................................61
Dodeljivanje lozinke za podešavanje sistema.............................................................................................................. 61
Brisanje ili promena postojeće lozinke za podešavanje sistema................................................................................61
Poglavlje 4: Specifikacije sistema................................................................................................... 63
Podržani operativni sistemi................................................................................................................................................ 63
Specifikacije procesora....................................................................................................................................................... 63
Specifikacije sistema........................................................................................................................................................... 64
Specifikacije memorije.........................................................................................................................................................64
Specifikacije skladišta..........................................................................................................................................................64
Specifikacije video funkcije.................................................................................................................................................64
Specifikacije audio funkcije.................................................................................................................................................65
Specifikacije baterije............................................................................................................................................................65
Specifikacije AC adaptera...................................................................................................................................................66
Opcije priključivanja na baznu stanicu...............................................................................................................................66
Specifikacije portova i konektora.......................................................................................................................................66
Specifikacije komunikacije...................................................................................................................................................67
Specifikacije kamere............................................................................................................................................................67
Specifikacije table osetljive na dodir..................................................................................................................................68
Specifikacije ekrana.............................................................................................................................................................68
Fizičke specifikacije............................................................................................................................................................. 70
Specifikacije okruženja........................................................................................................................................................70
Poglavlje 5: Podešavanje sistema....................................................................................................72
Boot Sequence.....................................................................................................................................................................72
Tasteri za navigaciju............................................................................................................................................................ 72
Opcije programa za podešavanje sistema (System Setup)............................................................................................73
Opšte opcije ekrana.............................................................................................................................................................73
Opcije ekrana za konfiguraciju sistema............................................................................................................................. 74
Video..................................................................................................................................................................................... 76
Opcije ekrana bezbednosti................................................................................................................................................. 76
Opcije ekrana za bezbedno pokretanje sistema...............................................................................................................77
Opcije ekrana za proširenja Intel softverske zaštite........................................................................................................78
Opcije ekrana performansi..................................................................................................................................................78
Opcije ekrana za upravljanje energijom............................................................................................................................. 79
Opcije ekrana za ponašanje POST procedure................................................................................................................. 80
Mogućnost upravljanja........................................................................................................................................................80
Opcije ekrana za podršku virtualizaciji............................................................................................................................... 81
Sadržaj 5
Opcije ekrana bežične funkcije........................................................................................................................................... 81
Ekran održavanja..................................................................................................................................................................81
Evidencije sistemskih događaja..........................................................................................................................................82
Ažuriranje BIOS-a u sistemu Windows............................................................................................................................. 82
Lozinka sistema i lozinka za podešavanje.........................................................................................................................83
Dodeljivanje lozinke za podešavanje sistema..............................................................................................................83
Brisanje ili promena postojeće lozinke za podešavanje sistema...............................................................................83
Poglavlje 6: Rešavanje problema.....................................................................................................85
Poboljšana procena sistema pre pokretanja (ePSA) – dijagnostika..............................................................................85
Pokretanje ePSA dijagnostike...................................................................................................................................... 85
Poglavlje 7: Kontaktiranje kompanije Dell.........................................................................................86
6 Sadržaj
Rad na računaru
Teme:
• Isključivanje – Windows
• Isključivanje računara — Windows 8
• Isključivanje računara — Windows 7
• Pre rada u unutrašnjosti računara
• Bezbednosna uputstva
• Nakon rada u unutrašnjosti računara
Isključivanje – Windows
OPREZ: Da bi se izbegao gubitak podataka, sačuvajte i zatvorite sve otvorene datoteke i zatvorite sve otvorene
programe pre nego što isključite računar .
1. Kliknite na ili dodirnite .
1
2. Kliknite na ili dodirnite
NAPOMENA: Uvjerite se da su računar i svi priključeni uređaji isključeni. Ako se računar i priključeni uređaji ne isključe automatski
prilikom gašenja operativnog sistema, pritisnite i držite dugme za uključivanje/isključivanje oko šest sekundi da biste ih isključili.
, pa kliknite na ili dodirnite Isključi.
Isključivanje računara — Windows 8
OPREZ: Da bi se izbegao gubitak podataka, sačuvajte i zatvorite sve otvorene datoteke i zatvorite sve otvorene
programe pre nego što isključite računar.
1. Isključivanje računara:
● U sistemu Windows 8 (upotreba uređaja osetljivog na dodir):
a. Prevucite od desne ivice ekrana i otvorite meni sa dugmadima a zatim izaberite Postavke.
b. Dodirnite
● U sistemu Windows 8 (upotreba miša):
a. Usmerite pokazivač u gornji desni ugao ekrana i kliknite na Postavke.
b. Kliknite na , pa na Isključi.
2. Uverite se da su računar i svi priključeni uređaji isključeni. Ako se računar i priključeni uređaji ne isključe automatski prilikom isključivanja
operativnog sistema, pritisnite i držite dugme za uključivanje/isključivanje oko 6 sekundi da biste ih isključili.
, pa Isključi
Isključivanje računara — Windows 7
OPREZ: Da bi se izbegao gubitak podataka, sačuvajte i zatvorite sve otvorene datoteke i zatvorite sve otvorene
programe pre nego što isključite računar.
1. Kliknite na Start.
2. Kliknite na Isključi.
Rad na računaru 7
NAPOMENA: Uvjerite se da su računar i svi priključeni uređaji isključeni. Ako se računar i priključeni uređaji ne isključe automatski
prilikom gašenja operativnog sistema, pritisnite i držite dugme za uključivanje/isključivanje oko šest sekundi da biste ih isključili.
Pre rada u unutrašnjosti računara
1. Pobrinite se da je vaša radna površina ravna i čista kako biste spriječili da se poklopac računara izgrebe.
2. Isključite računar.
3. Ako je računar povezan na baznu stanicu (priključen), odvojite ga.
4. Izvucite sve mrežne kablove iz računara (ako su dostupni).
OPREZ: Ako računar ima RJ45 port, izvucite mrežni kabl tako što ćete prvo isključiti kabl iz računara.
5. Isključite računar i sve priključene uređaje iz pripadajućih električnih utičnica.
6. Otvorite ekran.
7. Pritisnite i držite dugme za napajanje nekoliko sekundi da biste uzemljili matičnu ploču.
OPREZ: Da biste se zaštitili od električnog udara, pre nego što obavite 8. korak isključujte računar iz električne
utičnice.
OPREZ: Da biste izbegli elektrostatičko pražnjenje, uzemljite se pomoću trake za uzemljenje ili povremeno dodirujte
neobojenu metalnu površinu, kao što je konektor na zadnjem delu računara.
8. Uklonite bilo koje instalirane Express kartice ili Smart kartice iz odgovarajućih slotova.
Bezbednosna uputstva
Koristite sledeće bezbednosne smernice kako biste zaštitili računar od mogućih oštećenja i osigurali ličnu bezbednost. Osim ako je drugačije
navedeno, svaka procedura obuhvaćena ovim dokumentom pretpostavlja da postoje slijedeći uslovi:
● Pročitali ste bezbednosne informacije koje ste dobili uz računar.
● Komponenta se može zameniti ili, ako je kupljena odvojeno, montirati izvođenjem procedure uklanjanja u obrnutom redosledu.
NAPOMENA: Isključite sve izvore napajanja pre otvaranja poklopca računara ili ploča. Nakon što završite sa radom u unutrašnjosti
računara, postavite sve poklopce, ploče i zavrtnje pre priključenja na izvor napajanja.
NAPOMENA: Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje su isporučene sa vašim računarom.
Za dodatne informacije o najboljim bezbednosnim praksama, pogledajte početnu stranicu za usklađenost sa propisima na
www.dell.com/regulatory_compliance.
OPREZ: Mnoge popravke na vašem računaru treba da obavlja samo ovlašćeni serviser. Vi treba da obavljate rešavanje
problema i jednostavne popravke kao što je određeno u dokumentaciji proizvoda, ili na osnovu smjernica servisa na mreži
ili telefonskog servisa i tima za podršku. Šteta usled servisiranja koje nije ovlastila kompanija Dell nije pokrivena vašom
garancijom. Pročitajte i poštujte bezbednosna uputstva koja ste dobili uz proizvod.
OPREZ: Da biste izbegli elektrostatičko pražnjenje, uzemljite se pomoću trake za uzemljenje ili povremeno dodirujte
neobojenu metalnu površinu koja je uzemljena da biste se uzemljili pre nego što dodirnete računar radi obavljanja bilo
kakvog rasklapanja.
OPREZ: Pažljivo rukujte komponentama i karticama. Ne dodirujte komponente ili kontakte na kartici. Karticu držite za
krajeve ili za metalnu montažnu konzolu. Komponente kao što je procesor držite za krajeve, ne za pinove.
OPREZ: Kada odspajate kabl, povucite njegov konektor ili navlaku, a ne sam kabl. Neki kablovi imaju konektore sa
sigurnosnim kukicama; ako odspajate ovaj tip kablova, pritisnite sigurnosnu kukicu pre nego što odspojite kabl. Kada
razdvajate konektore, držite ih ravnomerno poravnate kako bi se izbeglo savijanje pinova konektora. Takođe, pre nego
što povežete kabl, proverite da li su oba konektora ispravno usmerena i poravnata.
NAPOMENA: Boja vašeg računara i nekih komponenata može izgledati drugačije u odnosu na one prikazane u ovom dokumentu.
8 Rad na računaru
Nakon rada u unutrašnjosti računara
Nakon što završite bilo koju proceduru zamene, a pre nego što uključite računar, uverite se da su svi eksterni uređaji, kartice i kablovi
povezani.
OPREZ: Da biste izbegli oštećenje računara, koristite isključivo bateriju dizajniranu za ovaj Dell računar. Nemojte da
koristite baterije dizajnirane za druge Dell računare.
1. Povežite eksterne uređaje, kao što je replikator portova ili medijska baza, i zamenite kartice, kao što je ExpressCard kartica.
2. Povežite telefonske ili mrežne kablove sa računarom.
OPREZ: Da biste povezali mrežni kabl, prvo priključite kabl u mrežni uređaj a zatim ga priključite u računar.
3. Priključite računar i sve povezane uređaje u odgovarajuće električne utičnice.
4. Uključite računar.
Rad na računaru 9
Rastavljanje i ponovno sastavljanje
Teme:
• Preporučeni alati
• Lista veličina zavrtanja
• Kartica za modul pretplatničkog identiteta (SIM)
• Poklopac osnove
• Baterija
• PCIe poluprovodnički disk (SSD)
• Zvučnik
• Dugmasta baterija
• WWAN kartica
• WLAN kartica
• Memorijski moduli
• Sklop rashladnog
• LED tabla
• Modul Smart kartice
• Tabla osetljiva na dodir
• Port konektora za napajanje
• Ekran
• Ploča displeja osetljivog na dodir
• Okno displeja
• Ploča displeja koji nije osetljiv na dodir
• Modul kamere i mikrofona
• Poklopci zglobova ekrana
• Uklanjanje pseudo ležišta SIM kartice
• Matična ploča
• Rešetka tastature i tastatura
• Oslonac za dlanove
2
Preporučeni alati
Za procedure u ovom dokumentu mogu se zahtevati sledeći alati:
● Phillips #0 odvrtač
● Phillips #1 odvrtač
● Malo plastično šilo
Lista veličina zavrtanja
Tabela 1. Latitude 7480 – lista veličina zavrtanja
Кomponentа M2,5 x 6,0
Zadnji poklopac 8 (neispadajući
zavrtanj)
Baterija (3-ćelijska) 1
Baterija (4-ćelijska) 2
10 Rastavljanje i ponovno sastavljanje
M2,5 x
5,0
M2,0 x 5,0
M2,5 x
4,0
M2,0 x 3,0 M2,0 x 2,5 M2,0 x 2,0
Tabela 1. Latitude 7480 – lista veličina zavrtanja (nastavak)
Кomponentа M2,5 x 6,0
SSD modul 1
Modul rashladnog elementa 4
Ventilator sistema 2 2
WWAN karticu 1
WLAN kartica 1
Port konektora za napajanje 1
Nosač ESD diska 2
Nosač EDP diska 1
Tasteri table osetljive na
dodir
Čitač otiska prsta 1
LED ploču 1
Držač čitača pametnih
kartica
Zglob ekrana 6
Ploča ekrana ● FHD – 2
M2,5 x
5,0
M2,0 x 5,0
M2,5 x
4,0
M2,0 x 3,0 M2,0 x 2,5 M2,0 x 2,0
2
2
● HD – 4
Podloga za tastaturu 18
Tastatura 5
Matična ploča 3
Kartica za modul pretplatničkog identiteta (SIM)
Uklanjanje SIM kartice ili ležišta za SIM karticu
NAPOMENA: Uklanjanje SIM kartice ili ležišta za SIM karticu je dostupno samo na sistemima koji se isporučuju sa WWAN modulom.
Stoga je i procedura uklanjanja primenjiva samo na sisteme koji se isporučuju sa WWAN modulom.
OPREZ: Uklanjanje SIM kartice dok je računar uključen može da izazove gubitak podataka ili oštećenje kartice. Proverite
da li je računar isključen, a mrežne veze onemogućene.
1. Umetnite spajalicu ili alat za uklanjanje SIM kartice u rupicu na ležištu za SIM karticu [1].
2. Koristite olovku da biste otvorili ležište za SIM karticu
3. Ako je SIM kartica dostupna, uklonite je iz ležišta za SIM karticu.
Rastavljanje i ponovno sastavljanje 11
Zamena SIM kartice
1. Umetnite spajalicu ili alat za uklanjanje SIM kartice u rupicu na ležištu za SIM karticu.
2. Koristite olovku da biste otvorili ležište za SIM karticu.
3. Stavite SIM karticu na ležište.
4. Ubacite ležište za SIM karticu u slot.
Uklanjanje pseudo ležišta SIM kartice
Kod modela koji se isporučuju sa WWAN karticom, ležište SIM kartice mora prvo da se ukloni sa sistema pre uklanjanja matične ploče. Da
biste uklonili ležište SIM kartice sa sistema, pratite korake navedene u odeljku za rastavljanje.
NAPOMENA: Kod modela koji se isporučuju samo sa bežičnom karticom, pseudo ležište SIM kartice mora prvo da se ukloni sa
sistema pre uklanjanja matične ploče. U nastavku su navedeni koraci za uklanjanje pseudo ležišta SIM kartice:
1. Gurnite rezu za otpuštanje na slotu SIM kartice ka unutra.
2. Izvucite pseudo ležište SIM kartice iz sistema.
12 Rastavljanje i ponovno sastavljanje
Poklopac osnove
Uklanjanje poklopca osnove
1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.
2. Da biste odvojili poklopac osnove:
a. Olabavite neispadajuće zavrtnje M2,5 x 6 (8) kojima je poklopac osnove pričvršćen za računar [1].
NAPOMENA: Pažljivo olabavite zavrtnje. Postavite šrafciger tako da se podudara sa glavom prednjih uglova zavrtnja da bi se
izbeglo oštećenje glave zavrtnja.
b. Koristite plastični odvijač da biste oslobodili poklopac osnove sa ivicei podignite ga sa računara [2].
OPREZ: Pažljivo olabavite zavrtnje. Postavite šrafciger tako da se podudara sa glavom zavrtnja (prednjih uglova
poklopca osnove laptopa) da bi se izbeglo oštećenje glave zavrtnja.
3. Podignite poklopac osnove i uklonite ga iz računara.
Rastavljanje i ponovno sastavljanje 13
Postavljanje poklopca osnove
1. Poravnajte jezičke poklopca osnove sa slotovima na ivicama računara.
2. Pritisnite ivice poklopca tako da klikne u ležište.
3. Pritegnite neispadajuće zavrtnje M2,5 x 6,0 da biste pričvrstili poklopac osnove za računar.
NAPOMENA: Pažljivo pritegnite zavrtnje. Postavite odvijač tako da se podudara sa glavom zavrtnja da bi se izbeglo oštećenje
glave zavrtnja.
4. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.
Baterija
Bezbednosne mere za litijum-jonsku bateriju
OPREZ:
● Budite oprezni pri rukovanju litijum-jonskih baterija.
● Ispraznite potpuno bateriju pre nego što je uklonite. Isključite AC adapter za napajanje iz sistema i koristite računar
samo na bateriju - baterija je u potpunosti ispražnjena kada računar više ne može da se uključi pritiskom na dugme za
uključivanje/isključivanje.
● Nemojte da pritiskate, ispuštate, oštećujete bateriju ili je probijate drugim objektima.
● Ne izlažite bateriju visokim temperaturama i ne rastavljajte sklopove i ćelije baterije.
● Ne pritiskajte površinu baterije.
● Bateriju nemojte rastavljati.
● Ne koristite nikakve alatke da biste odvojili bateriju.
14 Rastavljanje i ponovno sastavljanje
● Vodite računa da tokom servisiranja ovog proizvoda ne izgubite ili zaturite zavrtnje da biste sprečili slučajno
probijanje ili oštećenje baterije i drugih komponenti sistema.
● Ako se baterija zaglavi u računaru zbog širenja, ne pokušavajte da je izvadite jer probijanje, savijanje ili pritiskanje
litijum-jonske baterije može da bude opasno. U tom slučaju kontaktirajte Dell tehničku podršku da biste dobili pomoć.
Idite na www.dell.com/contactdell.
● Uvek kupujte originalne baterije sa www.dell.com ili od ovlašćenih Dell partnera i prodavaca.
Uklanjanje baterije
1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.
2. Uklonite poklopac osnove.
3. Da biste uklonili bateriju:
a. Odspojite kabl baterije iz konektora na matičnoj ploči [1].
b. Uklonite zavrtanj M2,0 x 5,0 kojim je baterija pričvršćena za računar [2].
NAPOMENA: Baterija sa 3 ćelije ima jedan zavrtanj, a baterija sa 4 ćelije dva. To znači da slika u nastavku prikazuje bateriju sa
4 ćelije.
c. Podignite bateriju iz računara [3].
Montiranje baterije
1. Umetnite bateriju u slot na računaru.
2. Provucite kabl baterije kroz kanale za usmeravanje i povežite kabl baterije sa konektorom na matičnoj ploči.
NAPOMENA: Provucite kabl baterije ako kabl pri dnu baterije nije provučen.
3. Pritegnite zavrtnje M2,0 x 5,0 da biste pričvrstili kameru na računar.
Rastavljanje i ponovno sastavljanje 15
NAPOMENA: Mala baterija (3 ćelije) ima jedan zavrtanj, a veća baterija (4 ćelije) ima dva zavrtnja.
4. Instalirajte poklopac osnove.
5. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.
PCIe poluprovodnički disk (SSD)
Uklanjanje PCIe SSD diska
1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.
2. Uklonite poklopac osnove.
3. Izvucite kabl baterije iz konektora na matičnoj ploči.
4. Da biste uklonili PCIe SSD:
a. Olabavite neispadajući zavrtanj M2 x3 kojim je nosač SSD diska pričvršćen [1].
b. Uklonite SSD nosač [2].
c. Uklonite PCIe SSD iz konektora na matičnoj ploči [3].
Postavljanje PCIe SSD diska
1. Umetnite PCIe SSD karticu u konektor.
2. Montirajte nosač SSD diska preko PCIe SSD kartice.
NAPOMENA: Kada montirate nosač SSD diska, proverite da li je držač na nosaču pričvršćen za oslonac za dlanove.
16 Rastavljanje i ponovno sastavljanje
NAPOMENA: Obavezno postavite nosač ako se sistem isporučuje sa nosačem.
3. Pritegnite M2 x3 zavrtnje koji učvršćuju nosač SSD diska.
4. Povežite kabl baterije sa konektorom na matičnoj ploči.
5. Postavite poklopac osnove.
6. Pratite proceduru u odeljku Posle rada u unutrašnjosti računara.
Zvučnik
Uklanjanje modula zvučnika
1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.
2. Uklonite poklopac osnove.
3. Izvucite kabl baterije iz konektora na matičnoj ploči.
4. Da biste otpustili modul zvučnika:
a. Gurnite da biste odspojili kabl zvučnika iz konektora na matičnoj ploči [1].
NAPOMENA: Obavezno izvadite kabl zvučnika iz kanala za usmeravanje.
NAPOMENA: Koristite plastični odvijač da biste izvukli kabl iz konektora. Ne vucite kabl jer može doći do pucanja.
b. Oslobodite kabl zvučnika iz spona za usmeravanje [2].
c. Zalepite traku koja učvršćuje kablove zvučnika za ploču table osetljive na dodir [3].
5. Da biste uklonili modul zvučnika:
a. Uklonite zavrtnje M2,0x3,0 (4) kojima je modul zvučnika pričvršćen za računar [1].
b. Podignite i uklonite modul zvučnika iz računara .
Rastavljanje i ponovno sastavljanje 17
NAPOMENA: Obavezno izvadite kabl zvučnika iz spona za usmeravanje.
Postavljanje modula zvučnika
1. Postavite modul zvučnika u slotove na računaru.
2. Provucite kabl zvučnika kroz pričvrsne spone na računaru.
3. Povežite kabl zvučnika sa konektorom na matičnoj ploči.
4. Povežite kabl baterije sa konektorom na matičnoj ploči.
5. Postavite poklopac osnove.
6. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.
Dugmasta baterija
Uklanjanje dugmaste baterije
1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.
2. Uklonite poklopac osnove.
3. Izvucite kabl baterije iz konektora na matičnoj ploči.
4. Da biste uklonili dugmastu bateriju:
a. Izvucite kabl dugmaste baterije iz konektora na matičnoj ploči [1].
b. Podignite dugmastu bateriju da biste je odvojili od lepljive trake [2].
18 Rastavljanje i ponovno sastavljanje
Postavljanje dugmaste baterije
1. Pričvrstite dugmastu bateriju u slot unutar računara.
2. Pre nego što povežete kabl, provucite kabl dugmaste baterije kroz kanal za usmeravanje.
3. Povežite kabl dugmaste baterije sa konektorom na matičnoj ploči.
4. Povežite kabl baterije sa konektorom na matičnoj ploči.
5. Postavite poklopac osnove.
6. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.
WWAN kartica
Uklanjanje WWAN kartice
1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.
2. Uklonite poklopac osnove.
3. Izvucite kabl baterije iz konektora na matičnoj ploči.
4. Da biste uklonili WWAN karticu:
a. Uklonite M2,0 x 3,0 zavrtanj kojim je metalni nosač pričvršćen za WWAN karticu .
b. Podignite metalni nosač koji učvršćuje WWAN karticu .
c. Odvojite WWAN kablove iz konektora na WWAN kartici pomoću plastične olovke .
d. .
Rastavljanje i ponovno sastavljanje 19
Postavljanje WWAN kartice
1. Umetnite WWAN karticu u konektor na matičnoj ploči.
2. Povežite WWAN kablove sa konektorima na WWAN kartici.
3. Postavite metalni nosač i pritegnite M2,0 x 3,0 zavrtanj da biste ga učvrstili za računar.
4. Povežite kabl baterije sa konektorom na matičnoj ploči.
5. Postavite poklopac osnove.
6. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.
NAPOMENA: IMEI broj možete da pronađete i na WWAN kartici.
WLAN kartica
Uklanjanje WLAN kartice
1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.
2. Uklonite poklopac osnove.
3. Izvucite kabl baterije iz konektora na matičnoj ploči.
4. Da biste uklonili WLAN karticu:
a. Uklonite zavrtanj M2,0 x 3,0 kojim je metalni nosač pričvršćen za WLAN karticu [1].
b. Podignite metalni nosač [2].
c. Izvadite WLAN kablove iz konektora na WLAN kartici [3].
d. Uklonite WLAN karticu iz računara [4].
20 Rastavljanje i ponovno sastavljanje
NAPOMENA: NE vucite WLAN karticu pod uglom većim od 35° da ne biste oštetili pinove.
Instaliranje WLAN kartice
1. Umetnite WLAN karticu u konektor na matičnoj ploči.
2. Povežite WLAN kablove sa konektorima na WLAN kartici.
3. Postavite metalni nosač i pritegnite M2,0 x 3,0 zavrtanj da biste ga učvrstili za računar.
4. Povežite kabl baterije sa konektorom na matičnoj ploči.
5. Postavite .poklopac osnove.
6. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.
Memorijski moduli
Uklanjanje memorijskog modula
1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.
2. Uklonite poklopac osnove.
3. Izvucite kabl baterije iz konektora na matičnoj ploči.
4. Da biste uklonili memorijski modul:
a. Povucite spone koje učvršćuju memorijski modul tako da modul iskoči iz ležišta [1].
b. Uklonite memorijski modul iz konektora na matičnoj ploči [2].
Rastavljanje i ponovno sastavljanje 21
Postavljanje memorijskog modula
1. Umetnite memorijski modul u konektor dok ne uskoči u ležište.
2. Povežite kabl baterije sa konektorom na matičnoj ploči.
3. Postavite poklopac osnove.
4. Sledite procedure u odeljku Posle rada u unutrašnjosti računara.
Sklop rashladnog
Uklanjanje sklopa rashladnog elementa
Sklop rashladnog elementa sadrži rashladni element i ventilator sistema.
1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.
2. Uklonite poklopac osnove.
3. Izvucite kabl baterije iz konektora na matičnoj ploči.
4. Da biste uklonili sklop rashladnog elementa:
NAPOMENA: Da biste pronašli broj zavrtanja, pogledajte listu zavrtanja.
a. Izvucite kabl ventilatora iz matične ploče [1].
NAPOMENA: Kada uklonite sklop rashladnog elementa, izvucite kabl ventilatora.
b. Uklonite zavrtnje M2,0 x 5,0 koji pričvršćuju sklop rashladnog elementa za maičnu ploču [2].
22 Rastavljanje i ponovno sastavljanje
NAPOMENA: Uklonite zavrtnje prema ilustrovanom redosledu brojeva [1, 2, 3, 4] kako je označeno na rashladnom elementu.
c. Podignite i uklonite sklop rashladnog elementa sa matične ploče [3].
Postavljanje sklopa rashladnog elementa
Sklop rashladnog elementa sadrži rashladni element i ventilator sistema.
1. Poravnajte sklop rashladnog elementa sa držačima zavrtanja na matičnoj ploči .
2. Pritegnite zavrtnje M2,0 x 3,0 da biste učvrstili sklop rashladnog elementa na matičnu ploču.
NAPOMENA: Pritegnite zavrtnje prema ilustrovanom redosledu brojeva [1, 2, 3, 4] kako je označeno na rashladnom elementu.
3. Povežite kabl ventilatora sa konektorom na matičnoj ploči.
4. Povežite kabl baterije sa konektorom na matičnoj ploči.
5. Postavite poklopac osnove.
6. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.
LED tabla
Uklanjanje LED ploče
1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.
2. Uklonite poklopac osnove.
3. Izvucite kabl baterije iz konektora na matičnoj ploči.
4. Da biste uklonili LED ploču:
a. Isključite kabl LED ploče sa LED ploče [1].
Rastavljanje i ponovno sastavljanje 23
OPREZ: Ne vucite kabl jer može doći do lomljenja konektora za kabl. Umesto toga, koristite odvijač da biste
gurnuli ivice konektora za kabl i izvukli LED kabl.
b. Uklonite zavrtanj M2,0x3,0 koji učvršćuje LED ploču za računar [2].
c. Izvadite LED ploču iz računara [3].
Postavljanje LED ploče
1. Umetnite LED ploču u slot na računaru.
2. Pritegnite M2,0 x 3,0 zavrtanj da biste pričvrstili LED ploču.
3. Povežite LED kabl na matičnu ploču.
4. Povežite kabl baterije sa konektorom na matičnoj ploči.
5. Postavite poklopac osnove.
6. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.
Modul Smart kartice
Uklanjanje rešetke za pametnu karticu
1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.
2. Uklonite poklopac osnove.
3. Izvucite kabl baterije iz konektora na matičnoj ploči.
4. Uklonite PCIe SSD karticu.
5. Da biste izvukli kabl pametne kartice:
24 Rastavljanje i ponovno sastavljanje
a. Izvucite kabl pametne kartice [1].
NAPOMENA: Lagano gurnite konektor da ne biste oštetili glavu pametne kartice.
b. Podignite kabl pametne kartice koji je zalepljen za modul dodirne table [2].
NAPOMENA: Lagano ga povucite da biste ga odvojili od lepljive trake.
6. Da biste uklonili rešetku za smart karticu:
NAPOMENA: Da biste pronašli broj zavrtanja, pogledajte listu zavrtanja.
a. Uklonite zavrtnje M2 x3 (2) koji učvršćuju rešetku za pametnu karticu za računar [1].
b. Gurnite i izvadite rešetku za pametnu karticu iz računara [2].
Rastavljanje i ponovno sastavljanje 25
Postavljanje rešetke za pametnu karticu
1. Gurnite rešetku pametne kartice u slot da biste je poravnali sa držačima na računaru.
2. Pritegnite zavrtnje M2 x 3 da biste učvrstili rešetku za pametnu karticu za računar.
3. Pričvrstite kabl pametne kartice i povežite ga sa konektorom na računaru.
4. Postavljanje PCIe SSD kartice.
5. Povežite kabl baterije sa konektorom na matičnoj ploči.
6. Postavite poklopac osnove.
7. Sledite proceduru u odeljku Posle rada u unutrašnjosti računara.
Tabla osetljiva na dodir
Uklanjanje ploče sa tasterima table osetljive na dodir
1. Sledite proceduru u odeljku Pre rada u unutrašnjosti računara.
2. Uklonite poklopac osnove.
3. Izvucite kabl baterije iz konektora na matičnoj ploči.
4. Uklonite zvučnik.
5. Da biste izvukli kabl pametne kartice:
a. Izvucite kabl pametne kartice [1].
b. Podignite kabl pametne kartice koji je fiksiran za računar [2] da biste otkrili kabl ploče sa tasterima table osetljive na dodir.
c. Uklonite lepljivu traku kojom je kabl zvučnika pričvršćen za ploču table osetljive na dodir [3].
26 Rastavljanje i ponovno sastavljanje
