Latitude 3180

Instrukcja użytkownika

Model regulacji: P26T Typ regulacji: P26T002

May 2020 Wer. A03

Uwagi, przestrogi i ostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, która pomoże lepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub

utraty danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń

ciała lub śmierci.

towarowymi firmy Dell Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.

Spis treści

1 Serwisowanie komputera...............................................................................................................6

Instrukcje dotyczące bezpieczeństwa................................................................................................................................6

Wyłączanie — system Windows......................................................................................................................................... 6

Przed przystąpieniem do serwisowania komputera.......................................................................................................... 7

Po zakończeniu serwisowania komputera..........................................................................................................................7

2 Demontowanie i montowanie.........................................................................................................8

Zalecane narzędzia................................................................................................................................................................8

karta MicroSD........................................................................................................................................................................ 8

Wymontowywanie karty MicroSD................................................................................................................................. 8

Instalowanie karty MicroSD............................................................................................................................................8

Pokrywa dolna........................................................................................................................................................................8

Wymontowywanie pokrywy dolnej................................................................................................................................ 8

Instalowanie pokrywy dolnej...........................................................................................................................................9

Akumulator............................................................................................................................................................................10

Środki ostrożności dotyczące akumulatora litowo-jonowego.................................................................................. 10

Wymontowywanie akumulatora — opcjonalnie......................................................................................................... 10

Instalowanie akumulatora...............................................................................................................................................11

Kratka klawiatury i klawiatura.............................................................................................................................................. 11

Wymontowywanie klawiatury........................................................................................................................................11

Instalowanie klawiatury..................................................................................................................................................12

Opcjonalny dysk SSD...........................................................................................................................................................13

Wymontowywanie dysku SSD M.2.............................................................................................................................. 13

Instalowanie karty SSD M.2.......................................................................................................................................... 14

Karta dźwiękowa..................................................................................................................................................................14

Wymontowywanie karty dźwiękowej...........................................................................................................................14

Instalowanie karty dźwiękowej..................................................................................................................................... 15

Złącze zasilania..................................................................................................................................................................... 15

Wymontowywanie złącza zasilania.............................................................................................................................. 15

Instalowanie gniazda zasilacza......................................................................................................................................16

Bateria pastylkowa...............................................................................................................................................................16

Wymontowywanie baterii pastylkowej.........................................................................................................................16

Instalowanie baterii pastylkowej....................................................................................................................................17

Głośnik....................................................................................................................................................................................17

Wymontowywanie głośnika........................................................................................................................................... 17

Instalowanie głośników.................................................................................................................................................. 18

Płyta systemowa.................................................................................................................................................................. 19

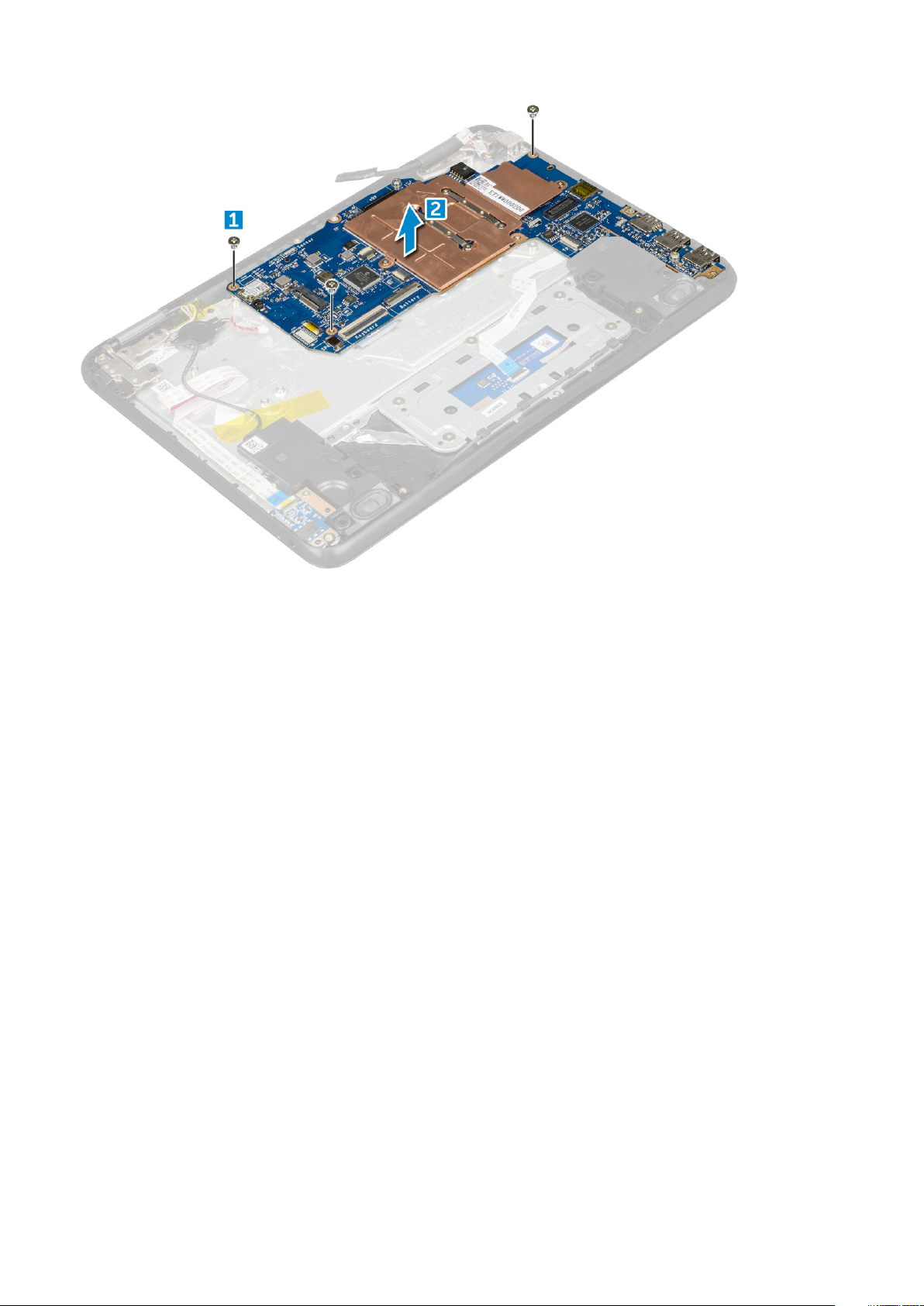

Wymontowywanie płyty systemowej...........................................................................................................................19

Instalowanie płyty systemowej......................................................................................................................................21

zestaw wyświetlacza.......................................................................................................................................................... 22

Wymontowywanie zestawu wyświetlacza.................................................................................................................22

Instalowanie zestawu wyświetlacza............................................................................................................................23

Osłona wyświetlacza...........................................................................................................................................................24

Wymontowywanie osłony wyświetlacza.....................................................................................................................24

Spis treści 3

Instalowanie osłony wyświetlacza................................................................................................................................24

Panel wyświetlacza............................................................................................................................................................. 25

Wymontowywanie panelu wyświetlacza.................................................................................................................... 25

Instalowanie panelu wyświetlacza............................................................................................................................... 26

Zawiasy wyświetlacza.........................................................................................................................................................26

Wymontowywanie zawiasu wyświetlacza..................................................................................................................26

Instalowanie zawiasów wyświetlacza..........................................................................................................................27

Kamera..................................................................................................................................................................................27

Wymontowywanie kamery............................................................................................................................................27

Instalowanie kamery...................................................................................................................................................... 28

3 Technologia i podzespoły............................................................................................................ 29

Zasilacz................................................................................................................................................................................. 29

Procesory............................................................................................................................................................................. 29

Sprawdzanie użycia procesora w Menedżerze zadań..............................................................................................29

Sprawdzanie użycia procesora w Monitorze zasobów.............................................................................................29

Mikroukłady.......................................................................................................................................................................... 30

Intel HD Graphics ..........................................................................................................................................................30

Cechy pamięci......................................................................................................................................................................30

Sprawdzanie pamięci systemowej w programie konfiguracji systemu (BIOS)...................................................... 30

Testowanie pamięci za pomocą programu diagnostycznego ePSA....................................................................... 30

Opcje grafiki......................................................................................................................................................................... 30

Opcje dysków twardych.....................................................................................................................................................30

Identyfikacja dysku twardego w systemie BIOS.........................................................................................................31

Funkcje USB..........................................................................................................................................................................31

HDMI 1.4............................................................................................................................................................................... 33

Realtek ALC3246.................................................................................................................................................................34

Funkcje kamery....................................................................................................................................................................34

4 Omówienie systemu BIOS........................................................................................................... 35

Menu startowe.................................................................................................................................................................... 35

5 Opcje konfiguracji systemu......................................................................................................... 36

Klawisze nawigacji............................................................................................................................................................... 36

Informacje o programie konfiguracji systemu.................................................................................................................. 36

Otwieranie programu konfiguracji systemu......................................................................................................................37

Ekran General (Ogólne)...................................................................................................................................................... 37

Ekran System configuration (Konfiguracja systemu)..................................................................................................... 38

Opcje ekranu Video (Wideo)..............................................................................................................................................38

Ekran Security (Zabezpieczenia).......................................................................................................................................38

Opcje ekranu Secure boot (Bezpieczne uruchamianie)................................................................................................. 40

Ekran Performance (Wydajność)......................................................................................................................................40

Ekran Power management (Zarządzanie zasilaniem)..................................................................................................... 41

Ekran POST behavior (Zachowanie podczas testu POST)...........................................................................................42

Ekran Wireless (Sieć bezprzewodowa)............................................................................................................................43

Dane techniczne pamięci....................................................................................................................................................43

Ekran System logs (Rejestr systemowy)..........................................................................................................................43

Rozwiązywanie problemów z systemem za pomocą narzędzia SupportAssist.......................................................... 43

Aktualizowanie systemu BIOS w systemie Windows......................................................................................................44

Spis treści

Hasło systemowe i hasło konfiguracji systemu................................................................................................................ 44

Przypisywanie hasła konfiguracji systemu..................................................................................................................45

Usuwanie lub zmienianie istniejącego hasła konfiguracji systemu........................................................................... 45

6 Dane techniczne.........................................................................................................................46

Dane techniczne: system................................................................................................................................................... 46

Dane techniczne procesora............................................................................................................................................... 46

Dane techniczne pamięci....................................................................................................................................................47

Specyfikacja pamięci masowej...........................................................................................................................................47

Dane techniczne dźwięku...................................................................................................................................................47

Dane techniczne: grafika.................................................................................................................................................... 47

Dane techniczne kamery.................................................................................................................................................... 48

Dane techniczne: komunikacja...........................................................................................................................................48

Dane techniczne: porty i złącza.........................................................................................................................................48

Dane techniczne klawiatury............................................................................................................................................... 49

Dane techniczne tabliczki dotykowej................................................................................................................................49

Dane techniczne akumulatora............................................................................................................................................49

Dane techniczne zasilacza prądu zmiennego.................................................................................................................. 49

Wymiary i masa....................................................................................................................................................................50

Parametry środowiska........................................................................................................................................................ 50

7 Rozwiązywanie problemów.......................................................................................................... 51

Program diagnostyczny ePSA (Enhanced Pre-Boot System Assessment).................................................................51

Przeprowadzanie testu diagnostycznego ePSA........................................................................................................ 51

Resetowanie zegara czasu rzeczywistego (RTC).....................................................................................................51

8 Kontakt z firmą Dell.................................................................................................................... 53

Spis treści

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem i zapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących bezpieczeństwa. O ile nie wskazano inaczej, każda procedura opisana w tym dokumencie opiera się na założeniu, że są spełnione następujące warunki:

• Użytkownik zapoznał się z informacjami dotyczącymi bezpieczeństwa, jakie zostały dostarczone z komputerem.

• Element można wymienić lub — jeżeli został zakupiony oddzielnie — zainstalować, wykonując procedurę wymontowania w odwrotnej kolejności.

UWAGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł zasilania. Po

zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy i panele oraz wkręcić śruby, a dopiero potem podłączyć komputer do zasilania.

UWAGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy

zapoznać się z instrukcjami dotyczącymi bezpieczeństwa, dostarczonymi z komputerem. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.

OSTRZEŻENIE: Wiele napraw może być wykonywanych tylko przez wykwalifikowanego technika serwisowego.

Użytkownik może jedynie rozwiązywać problemy lub wykonywać proste naprawy autoryzowane w dokumentacji produktu bądź według wskazówek zespołu wsparcia technicznego przekazywanych online lub telefonicznie. Uszkodzenia wynikające z napraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy przeczytać instrukcje bezpieczeństwa dostarczone z produktem i przestrzegać ich.

OSTRZEŻENIE: Aby uniknąć wyładowań elektrostatycznych, przed dotknięciem komputera w celu przeprowadzenia

demontażu należy skorzystać z uziemienia zakładanego na nadgarstek lub dotykać co jakiś czas niepomalowanej metalowej powierzchni na obudowie komputera.

OSTRZEŻENIE: Z komponentami i kartami należy obchodzić się ostrożnie. Nie dotykać elementów ani styków na

kartach. Kartę należy trzymać za krawędzie lub za jej metalowe wsporniki. Komponenty, takie jak mikroprocesor, należy trzymać za brzegi, a nie za styki.

OSTRZEŻENIE: Odłączając kabel, należy pociągnąć za wtyczkę lub umieszczony na niej uchwyt, a nie za sam kabel.

Niektóre kable mają złącza z zatrzaskami; jeśli odłączasz kabel tego rodzaju, przed odłączeniem naciśnij zatrzaski. Pociągając za złącza, należy je trzymać w linii prostej, aby uniknąć wygięcia styków. Przed podłączeniem kabla należy upewnić się, że oba złącza są prawidłowo zorientowane i wyrównane.

UWAGA: Kolor komputera i niektórych części może różnić się nieznacznie od pokazanych w tym dokumencie.

Wyłączanie — system Windows

OSTRZEŻENIE

otwarte pliki oraz zakończyć wszystkie programy.

1. Kliknij lub stuknij przycisk .

2. Kliknij lub stuknij przycisk , a następnie kliknij lub stuknij polecenie Wyłącz.

: Aby zapobiec utracie danych, należy przed wyłączeniem komputera zapisać i zamknąć wszystkie

6 Serwisowanie komputera

UWAGA: Sprawdź, czy komputer i wszystkie podłączone urządzenia są wyłączone. Jeśli komputer i podłączone do

niego urządzenia nie wyłączyły się automatycznie po wyłączeniu systemu operacyjnego, naciśnij przycisk zasilania i przytrzymaj go przez około 6 sekundy w celu ich wyłączenia.

Przed przystąpieniem do serwisowania komputera

1. Sprawdź, czy powierzchnia robocza jest płaska i czysta, aby uniknąć porysowania komputera.

2. Wyłącz komputer.

3. Odłącz od komputera wszystkie kable sieciowe (jeśli są używane).

OSTRZEŻENIE: Jeśli komputer jest wyposażony w port RJ-45, należy najpierw odłączyć od niego kabel sieciowy.

4. Odłącz komputer i wszystkie urządzenia peryferyjne od gniazdek elektrycznych.

5. Otwórz wyświetlacz.

6. Naciśnij przycisk zasilania i przytrzymaj przez kilka sekund, aby odprowadzić ładunki elektryczne z płyty systemowej.

OSTRZEŻENIE: Aby uniknąć porażenia prądem elektrycznym, przed wykonaniem kroku 8 należy odłączyć komputer

od źródła zasilania, wyjmując kabel z gniazdka elektrycznego.

OSTRZEŻENIE: Aby uniknąć wyładowania elektrostatycznego, należy odprowadzać ładunki z ciała za pomocą opaski

uziemiającej zakładanej na nadgarstek lub dotykając okresowo niemalowanej metalowej powierzchni (np. złącza z tyłu komputera).

7. Wyjmij wszelkie zainstalowane w komputerze karty ExpressCard lub karty inteligentne z odpowiednich gniazd.

Po zakończeniu serwisowania komputera

Po zainstalowaniu lub dokonaniu wymiany sprzętu, ale jeszcze przed włączeniem komputera, podłącz wszelkie urządzenia zewnętrzne, karty i kable.

OSTRZEŻENIE

komputera Dell. Nie należy stosować akumulatorów przeznaczonych do innych komputerów Dell.

1. Podłącz urządzenia zewnętrzne, takie jak replikator portów lub baza multimedialna, oraz zainstaluj wszelkie używane karty, na przykład karty ExpressCard.

2. Podłącz do komputera kable telefoniczne lub sieciowe.

OSTRZEŻENIE

do komputera.

3. Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych.

4. Włącz komputer.

: Aby uniknąć uszkodzenia komputera, należy używać akumulatorów przeznaczonych dla danego modelu

: Aby podłączyć kabel sieciowy, należy najpierw podłączyć go do urządzenia sieciowego, a następnie

Serwisowanie komputera

Demontowanie i montowanie

Zalecane narzędzia

Procedury przedstawione w tym dokumencie wymagają użycia następujących narzędzi:

• Wkrętak krzyżakowy nr 0

• Wkrętak krzyżakowy nr 1

• Rysik z tworzywa sztucznego

UWAGA: Wkrętak nr 0 jest przeznaczony do śrub 0–1, a wkrętak nr 1 do śrub 2–4.

karta MicroSD

Wymontowywanie karty MicroSD

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Naciśnij kartę MicroSD, aby ją zwolnić.

3. Wyjmij kartę MicroSD z komputera.

Instalowanie karty MicroSD

1. Umieść i zablokuj kartę SD w gnieździe (charakterystyczne kliknięcie).

2. Zainstaluj kartę MicroSD.

3. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Pokrywa dolna

Wymontowywanie pokrywy dolnej

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wyjmij kartę microSD.

3. Aby zdjąć pokrywę dolną: a. Poluzuj śruby osadzone M2,5x7 mocujące pokrywę dolną do podstawy komputera [1, 2].

8 Demontowanie i montowanie

b. Podważ krawędź pokrywy dolnej.

UWAGA: Do podważenia pokrywy dolnej może być potrzebny rysik 3c z tworzywa sztucznego.

4. Wyjmij pokrywę dolną z komputera.

Instalowanie pokrywy dolnej

Jeśli system jest dostarczany z dyskiem M.2 SSD, należy wykonać następujące czynności.

Demontowanie i montowanie

1. Delikatnie wepchnij przednią krawędź pokrywy przedniej.

2. Dociśnij krawędzie pokrywy, aby ją osadzić (charakterystyczne kliknięcie).

3. Wkręć śruby M2,5x7 , aby zamocować pokrywę dolną do komputera.

4. Instalowanie karty Micro-SD

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Akumulator

Środki ostrożności dotyczące akumulatora litowojonowego

OSTRZEŻENIE:

• Podczas obsługi akumulatora litowo-jonowego zachowaj ostrożność.

• Przed wyjęciem z systemu akumulator należy maksymalnie rozładować. Można to zrobić, odłączając zasilacz sieciowy od systemu i czekając na wyładowanie się akumulatora.

• Nie wolno zgniatać, upuszczać lub uszkadzać akumulatora ani przebijać go.

• Nie wolno wystawiać akumulatora na działanie wysokiej temperatury ani rozmontowywać go lub jego ogniw.

• Nie należy naciskać powierzchni akumulatora.

• Nie wyginać akumulatora.

• Nie wolno podważać akumulatora żadnymi narzędziami.

• Podczas serwisowania tego produktu należy się upewnić, że żadne śruby nie zostały zgubione ani nie znajdują się w nieodpowiednim miejscu, ponieważ grozi to przypadkowym przebiciem lub uszkodzeniem baterii bądź innych komponentów systemu.

• Jeśli akumulator litowo-jonowy utknie w urządzeniu z powodu spuchnięcia, nie należy go przebijać, wyginać ani zgniatać, ponieważ jest to niebezpieczne. W takim przypadku należy skontaktować się z pomocą techniczną i uzyskać dalsze instrukcje.

• Jeśli akumulator litowo-jonowy utknie w urządzeniu z powodu spuchnięcia, nie należy go przebijać, wyginać ani zgniatać, ponieważ jest to niebezpieczne. Aby uzyskać więcej informacji, skontaktuj się z pomocą techniczną firmy Dell. Zobacz https://www.dell.com/support.

• Należy kupować tylko oryginalne baterie dostępne na stronie https://www.dell.com lub u autoryzowanych partnerów i sprzedawców produktów firmy Dell.

Wymontowywanie akumulatora — opcjonalnie

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj następujące elementy: a. karta MicroSD

b. pokrywa dolna

3. Aby wyjąć akumulator: a. Odłącz kabel akumulatora od złącza na płycie systemowej [1, 2].

b. Wykręć śruby M2,0x3,0 mocujące akumulator do komputera [3]. c. Wyjmij akumulator z komputera [4].

Demontowanie i montowanie

Instalowanie akumulatora

1. Włóż akumulator do wnęki w komputerze.

2. Podłącz kabel do akumulatora.

3. Wkręć śruby M2x3 mocujące akumulator do komputera.

4. Zainstaluj następujące elementy: a. pokrywa dolna

b. karta MicroSD

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Kratka klawiatury i klawiatura

Wymontowywanie klawiatury

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj następujące elementy: a. karta MicroSD

b. pokrywa dolna c. akumulator

3. Aby wymontować klawiaturę, wykonaj następujące czynności: a. Odłącz kabel klawiatury od płyty systemowej [1].

b. Rysikiem z tworzywa sztucznego uwolnij klawiaturę [2].

Demontowanie i montowanie

UWAGA: Dwa otwory zwalniające do klawiatury oznaczono etykietą „KB”.

4. Wysuń klawiaturę i wyjmij ją z komputera.

Instalowanie klawiatury

1. Dopasuj oprawę klawiatury do zaczepów w komputerze i dociśnij, aby ją zamocować.

Demontowanie i montowanie

Ilustracja przedstawia miejsca, w których należy nacisnąć klawiaturę.

2. Podłącz kabel klawiatury do płyty systemowej.

3. Zainstaluj następujące elementy: a. akumulator

b. pokrywa dolna c. karta MicroSD

4. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Opcjonalny dysk SSD

Wymontowywanie dysku SSD M.2

Jeśli system jest dostarczany z dyskiem SSD M.2, należy wykonać następujące czynności.

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj następujące elementy: a. karta MicroSD

b. pokrywa dolna c. akumulator

3. Aby wymontować dysk SSD, wykonaj następujące czynności: a. Wykręć śrubę M2,0x3,0 mocującą kartę SSD [1].

b. Wysuń i wyjmij kartę SSD z płyty systemowej [2].

Demontowanie i montowanie

Instalowanie karty SSD M.2

UWAGA: Jeśli system jest dostarczany z kartą SSD, wykonaj następujące czynności.

1. Dopasuj wycięcie na karcie SSD do zaczepu na gnieździe karty SSD i wsuń kartę do gniazda.

2. Dopasuj otwór na śrubę w karcie SSD do otworu w płycie systemowej.

3. Wkręć śrubę mocującą kartę SSD do płyty systemowej.

4. Zainstaluj następujące elementy: a. akumulator

b. pokrywa dolna c. karta MicroSD

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Karta dźwiękowa

Wymontowywanie karty dźwiękowej

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj następujące elementy: a. karta MicroSD

b. pokrywa dolna c. akumulator

3. Aby wymontować kartę dźwiękową, wykonaj następujące czynności: a. Odłącz kabel audio od złącza na karcie dźwiękowej [1].

b. Wykręć śrubę M.2,0x3,0 mocującą kartę dźwiękową do komputera [2]. c. Wyjmij kartę dźwiękową z komputera [3].

Demontowanie i montowanie

Instalowanie karty dźwiękowej

1. Zainstaluj kartę dźwiękową w gnieździe komputera.

2. Wkręć śrubę M2x3 mocującą kartę dźwiękową do komputera.

3. Podłącz kabel głośnika do złącza w karcie dźwiękowej.

4. Zainstaluj następujące elementy: a. akumulator

b. pokrywa dolna c. karta MicroSD

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Złącze zasilania

Wymontowywanie złącza zasilania

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj następujące elementy: a. karta MicroSD

b. pokrywa dolna c. akumulator

3. Aby wymontować gniazdo zasilacza, wykonaj następujące czynności: a. Odłącz kabel złącza zasilania od złącza na płycie systemowej [1].

b. Wykręć śruby M2,0x3,0 mocujące złącze zasilania do komputera [2]. c. Wysuń złącze zasilania i wyjmij je z komputera [3].

Demontowanie i montowanie

Instalowanie gniazda zasilacza

1. Wsuń gniazdo zasilacza do szczeliny w komputerze.

2. Wkręć dwie śruby M2x3 mocujące gniazdo zasilacza do komputera.

3. Podłącz kabel gniazda zasilacza do płyty systemowej.

4. Zainstaluj następujące elementy: a. akumulator

b. pokrywa dolna c. karta MicroSD

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Bateria pastylkowa

Wymontowywanie baterii pastylkowej

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj następujące elementy: a. karta MicroSD

b. pokrywa dolna c. akumulator

3. Aby wymontować baterię pastylkową, wykonaj następujące czynności: a. Odłącz kabel baterii pastylkowej od złącza na płycie systemowej [1].

b. Podważ baterię pastylkową, aby ją odkleić, i wyjmij ją z komputera [2].

Demontowanie i montowanie

Instalowanie baterii pastylkowej

1. Włóż baterię pastylkową do gniazda w komputerze.

2. Podłącz złącze kabla baterii pastylkowej do złącza na płycie systemowej.

3. Zainstaluj następujące elementy: a. akumulator

b. pokrywa dolna c. karta MicroSD

4. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Głośnik

Wymontowywanie głośnika

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj następujące elementy: a. karta MicroSD

b. pokrywa dolna c. akumulator

3. Wykonaj następujące czynności, aby wymontować głośnik: a. Odłącz kabel głośników od płyty systemowej [1].

b. Usuń taśmę klejącą mocującą kabel głośnika do komputera [2]. c. Wyjmij kabel głośnika z prowadnicy [3].

Demontowanie i montowanie

4. Wyjmij głośnik z komputera.

Instalowanie głośników

1. Umieść głośniki w gniazdach w komputerze.

2. Umieść kabel głośników w zaciskach w prowadnicy.

3. Przyklej taśmę mocującą kabel głośnikowy do komputera.

4. Podłącz kabel głośników do płyty systemowej.

Demontowanie i montowanie

5. Zainstaluj następujące elementy: a. akumulator

b. pokrywa dolna c. karta MicroSD

6. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Płyta systemowa

Wymontowywanie płyty systemowej

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj następujące elementy: a. karta MicroSD

b. pokrywa dolna c. akumulator d. karta SSD

3. Odłącz następujące kable: a. kabel audio [1]

b. kabel klawiatury [2] c. kabel tabliczki dotykowej [3]

4. Aby odłączyć kabel, wykonaj następujące czynności: a. Odłącz baterię pastylkową , port złącza zasilania i kabel głośnika [1, 2, 3].

b. Wykręć śruby M2,0x3,0 i wyjmij metalowy wspornik zamocowany do płyty systemowej [4, 5].

Demontowanie i montowanie

5. Aby wymontować metalowy wspornik, wykonaj następujące czynności: a. Wykręć śrubę M2,0x3,0 i wyjmij metalowy wspornik mocujący kartę sieci WLAN do płyty systemowej [1, 2]

b. Odłącz kable karty sieci WLAN [3]. c. Wykręć śruby M2,0x3,0 i wyjmij metalowy wspornik mocujący kabel wyświetlacza do komputera [4, 5] d. Otwórz zatrzask i odłącz kabel [6]

6. Wykręć śruby M2,0x3,0 i wyjmij płytę systemową z komputera [1, 2]

Demontowanie i montowanie

Instalowanie płyty systemowej

1. Dopasuj płytę systemową do uchwytów na śruby na zestawie podparcia dłoni.

2. Wkręć śruby M2,0x3,0 mocujące płytę systemową do zestawu podparcia dłoni.

3. Podłącz kabel wyświetlacza do złącza na płycie systemowej.

4. Umieść metalowy wspornik nad złączem i dokręć śruby M2,0x3,0 mocujące kabel wyświetlacza do płyty systemowej.

5. Podłącz kable sieci WLAN.

6. Umieść metalowy wspornik na karcie sieci WLAN i wkręć śrubę M2,0x3,0 mocującą kabel sieci WLAN do karty.

7. Umieść metalowy wspornik na płycie systemowej i wkręć śruby M2,0x3,0 mocujące go do płyty systemowej.

8. Podłącz następujące kable: a. kabel złącza zasilania

b. kabel tabliczki dotykowej c. kabel klawiatury d. kabel głośników e. kabel audio f. kabel baterii pastylkowej g. kabel kamery

9. Zainstaluj następujące elementy: a. karta SSD

b. akumulator c. pokrywa dolna d. karta MicroSD

10. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Demontowanie i montowanie

zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj następujące elementy: a. karta MicroSD

b. pokrywa dolna c. akumulator

3. Aby wymontować kabel wyświetlacza, wykonaj następujące czynności: a. Wykręć śruby M2,0x3,0 i wyjmij metalowy wspornik mocujący kabel wyświetlacza do komputera [1, 2].

b. Podnieś zatrzask i odłącz kabel wyświetlacza od płyty systemowej [3].

4. Aby odłączyć kabel sieci WLAN, wykonaj następujące czynności: a. Wykręć śrubę M2,0x3,0 i wyjmij metalowy wspornik mocujące kartę sieci WLAN do płyty systemowej [1, 2].

b. Odłącz kable karty sieci WLAN [3]. c. Odwróć komputer spodem do góry [4].

Demontowanie i montowanie

5. Aby wymontować zestaw wyświetlacza, wykonaj następujące czynności: a. Wykręć śruby zawiasów M2,5x5,0 mocujące zestaw wyświetlacza do komputera [1].

b. Wyjmij zestaw wyświetlacza z komputera [2].

Instalowanie zestawu wyświetlacza

1. Dopasuj zestaw wyświetlacza do otworów na śruby w komputerze.

2. Wkręć śruby mocujące zawiasy wyświetlacza do zestawu podparcia dłoni.

3. Odwróć komputer spodem do góry.

4. Podłącz kabel wyświetlacza do złącza na płycie systemowej.

5. Umieść metalowy wspornik nad złączem (kabla wyświetlacza) i wkręć śruby M2,0x3,0 mocujące kabel wyświetlacza do komputera.

Demontowanie i montowanie

6. Podłącz kable sieci WLAN.

7. Umieść metalowy wspornik i wkręć śrubę M2,0x3,0 mocującą kabel sieci WLAN do płyty systemowej.

8. Zainstaluj następujące elementy: a. akumulator

b. pokrywa dolna c. karta MicroSD

9. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Osłona wyświetlacza

Wymontowywanie osłony wyświetlacza

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj następujące elementy: a. karta MicroSD

b. pokrywa dolna c. akumulator

3. Zdejmij nasadkę zawiasu i osłonę z mylaru mocujące osłonę wyświetlacza do zestawu wyświetlacza [1, 2].

4. Wykręć śruby M2,5x3,5 i podważ krawędzie, aby uwolnić osłonę wyświetlacza z zestawu wyświetlacza.

Instalowanie osłony wyświetlacza

1. Umieść oprawę wyświetlacza na zestawie wyświetlacza.

2. Rozpoczynając od górnego narożnika, dociśnij wszystkie krawędzie osłony, aby ją zamocować na zestawie wyświetlacza.

3. Wkręć śruby mocujące oprawę wyświetlacza do zestawu wyświetlacza.

4. Zamocuj osłonę zawiasów.

5. Zainstaluj następujące elementy: a. akumulator

Demontowanie i montowanie

b. pokrywa dolna c. karta MicroSD

6. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Panel wyświetlacza

Wymontowywanie panelu wyświetlacza

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj następujące elementy: a. karta MicroSD

b. pokrywa dolna c. akumulator d. zestaw wyświetlacza e. osłona wyświetlacza

3. Wykręć śruby M2,0x3,0 mocujące panel wyświetlacza do zestawu wyświetlacza [1], a następnie odwróć panel wyświetlacza, aby uzyskać dostęp do kabla eDP [2].

4. Aby wymontować panel wyświetlacza, wykonaj następujące czynności: a. Odklej taśmę samoprzylepną [1].

b. Odłącz kabel wyświetlacza od złącza w panelu wyświetlacza [2].

Demontowanie i montowanie

Instalowanie panelu wyświetlacza

1. Podłącz kabel eDP do złącza i przymocuj taśmą samoprzylepną.

2. Dopasuj panel wyświetlacza do otworów na śruby w zestawie wyświetlacza.

3. Wkręć śruby M2x3 mocujące panel wyświetlacza do zestawu wyświetlacza.

4. Zainstaluj następujące elementy: a. osłona wyświetlacza

b. zestaw wyświetlacza c. akumulator d. pokrywa dolna e. karta MicroSD

5. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Zawiasy wyświetlacza

Wymontowywanie zawiasu wyświetlacza

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj następujące elementy: a. karta MicroSD

b. pokrywa dolna c. akumulator d. zestaw wyświetlacza e. osłona wyświetlacza f. panel wyświetlacza

3. Aby wymontować zawias wyświetlacza, wykonaj następujące czynności: a. Wykręć śruby M2,5x2,5 mocujące zawias wyświetlacza do zestawu wyświetlacza [1].

b. Wyjmij zawias wyświetlacza z zestawu wyświetlacza [2].

Demontowanie i montowanie

Instalowanie zawiasów wyświetlacza

1. Umieść pokrywę zawiasów wyświetlacza na zestawie wyświetlacza.

2. Wkręć śruby M2,5x2,5 mocujące pokrywę zawiasów wyświetlacza do zestawu wyświetlacza.

3. Zainstaluj następujące elementy: a. panel wyświetlacza

b. osłona wyświetlacza c. zestaw wyświetlacza d. akumulator e. pokrywa dolna f. karta MicroSD

4. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Kamera

Wymontowywanie kamery

1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

2. Wymontuj następujące elementy: a. karta MicroSD

b. pokrywa dolna c. akumulator d. zestaw wyświetlacza e. osłona wyświetlacza f. panel wyświetlacza

3. Aby wymontować kamerę wyświetlacza, wykonaj następujące czynności: a. Odłącz kabel kamery od złącza [1].

b. Wyjmij kamerę z zestawu wyświetlacza [2].

Demontowanie i montowanie

Instalowanie kamery

1. Umieść kamerę na zestawie wyświetlacza.

2. Podłącz kabel kamery do złącza w zespole wyświetlacza.

3. Zainstaluj następujące elementy: a. panel wyświetlacza

b. osłona wyświetlacza c. zestaw wyświetlacza d. akumulator e. pokrywa dolna f. karta MicroSD

4. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

Demontowanie i montowanie

Technologia i podzespoły

Niniejszy rozdział zawiera szczegółowe informacje dotyczące technologii i składników dostępnych w systemie.

Tematy:

• Zasilacz

• Procesory

• Mikroukłady

• Cechy pamięci

• Opcje grafiki

• Opcje dysków twardych

• Funkcje USB

• HDMI 1.4

• Realtek ALC3246

• Funkcje kamery

Zasilacz

Ten komputer przenośny jest dostarczany z zasilaczem 65 W.

PRZESTROGA

pociągnąć zdecydowanie, ale delikatnie, tak aby nie uszkodzić kabla.

PRZESTROGA: Zasilacz współpracuje z gniazdami sieci elektrycznej używanymi na całym świecie. W różnych krajach

stosowane są jednak różne wtyczki i listwy zasilania. Użycie nieodpowiedniego kabla, nieprawidłowe podłączenie kabla do listwy zasilającej lub gniazda elektrycznego może spowodować pożar lub uszkodzenie sprzętu.

: Odłączając zasilacz od komputera przenośnego, należy trzymać za wtyczkę kabla, nie za sam kabel i

Procesory

Ten komputer przenośny może być wyposażony w jeden z poniższych procesorów:

• Procesor Intel Celeron N3350 (6 W, 2 MB pamięci podręcznej, do 2,4 GHz)

• Procesor Intel Pentium N4200 (6 W, 2 MB pamięci podręcznej, do 2,5 GHz)

UWAGA: Częstotliwość taktowania i wydajność tabletu zależy od obciążenia i innych zmiennych.

Sprawdzanie użycia procesora w Menedżerze zadań

1. Ctrl+Alt+Del.

2. Wybierz polecenie Uruchom Menedżera zadań. Zostanie wyświetlone oknoMenedżer zadań Windows.

3. Kliknij kartę Wydajność w oknie Menedżer zadań Windows.

Sprawdzanie użycia procesora w Monitorze zasobów

1. Ctrl+Alt+Del.

2. Wybierz polecenie Uruchom Menedżera zadań. Zostanie wyświetlone oknoMenedżer zadań Windows.

3. Kliknij kartę Wydajność w oknie Menedżer zadań Windows. Wyświetlone zostaną szczegółowe informacje na temat wydajności procesora.

4. Kliknij opcję Otwórz monitor zasobów.

Technologia i podzespoły 29

Mikroukłady

Wszystkie komponenty komputera przenośnego mogą komunikować się z procesorem przez mikroukład. Ten komputer przenośny jest dostarczany wraz z układem graficznym z serii Intel 100.

Intel HD Graphics

Ten komputer jest dostarczany z chipsetem obejmującym układ graficzny Intel HD Graphics. Możliwe konfiguracje układów graficznych wymieniono na poniższej liście.

1. Intel Corei3-6606U Intel HD Graphics 520

2. Intel Celeron 3865U Intel HD Graphics 610

3. Intel Pentium 4415U Intel HD Graphics 610

4. Intel Core i5-7200U Intel HD Graphics 620

Cechy pamięci

Ten komputer przenośny obsługuje pamięć o pojemności do 4 GB LPDDR3 1600 MHz.

Sprawdzanie pamięci systemowej w programie konfiguracji systemu (BIOS)

1. Włącz lub uruchom ponownie system.

2. Po wyświetleniu logo Dell wykonaj następujące czynności

• Za pomocą klawiatury — naciskaj klawisz F2 do momentu wyświetlenia komunikatu o przejściu do konfiguracji systemu BIOS. Aby

przejść do menu rozruchowego, naciśnij klawisz F12.

3. W lewym okienku wybierz Ustawienia Ogólne Informacje o systemie, W okienku z prawej strony zostaną wyświetlone informacje o pamięci.

Testowanie pamięci za pomocą programu diagnostycznego ePSA

1. Włącz lub uruchom ponownie system.

2. Wykonaj jedną z następujących czynności po wyświetleniu logo Dell:

• Przy użyciu klawiatury — naciśnij klawisz F12.

Na komputerze zostanie uruchomione oprogramowanie PreBoot System Assessment (PSA).

UWAGA

pojawienie się pulpitu. Wyłącz notebook i spróbuj ponownie.

: Jeśli nie zdążysz nacisnąć klawisza, zanim zostanie wyświetlone logo systemu operacyjnego, poczekaj na

Opcje grafiki

Ten komputer przenośny jest dostarczany wraz z następującymi opcjami układów graficznych:

• Pentium Intel HD Graphics 500

• Celeron Intel HD Graphics 505

Opcje dysków twardych

Ten komputer przenośny obsługuje:

• Dysk SSD SATA M.2 klasy 20 o pojemności 128 GB

• 32 GB eMMC

• 64 GB eMMC

Technologia i podzespoły

Identyfikacja dysku twardego w systemie BIOS

1. Włącz lub uruchom ponownie system.

2. Gdy wyświetlone zostanie logo firmy Dell, wykonaj następującą czynność, aby uruchomić program konfiguracji systemu BIOS:

• Za pomocą klawiatury — naciskaj przycisk F2 do momentu wyświetlenia komunikatu konfiguracji systemu BIOS. Aby przejść do

menu rozruchowego, naciśnij przycisk F12.

Dysk twardy znajduje się w obszarze Informacje o systemie w grupie Ogólne.

Funkcje USB

Standard uniwersalnej magistrali szeregowej USB (Universal Serial Bus) został wprowadzony w 1996 r. Interfejs ten znacznie uprościł podłączanie do komputerów hostów urządzeń peryferyjnych, takich jak myszy, klawiatury, napędy zewnętrzne i drukarki.

Przyjrzyjmy się pokrótce ewolucji USB, korzystając z poniższej tabeli.

Tabela 1. Ewolucja USB

Typ Prędkość przesyłania danych Kategoria Rok wprowadzenia

USB 2.0 480 Mb/s Hi-Speed 2000

USB 3.0/USB 3.1 pierwszej generacji

USB 3.1 drugiej generacji

5 Gb/s Super-Speed 2010

10 Gb/s Super-Speed 2013

USB 3.0/USB 3.1 pierwszej generacji (SuperSpeed USB)

Przez wiele lat standard USB 2.0 był stale rozpowszechniany jako jedyny właściwy standard interfejsu komputerów. Sprzedano ok. 6 miliardów urządzeń, jednak potrzeba większej szybkości wciąż istniała w związku z rosnącą szybkością obliczeniową urządzeń oraz większym zapotrzebowaniem na przepustowość. Odpowiedzią na potrzeby klientów jest standard USB 3.0/USB 3.1 pierwszej generacji, który teoretycznie zapewnia 10-krotnie większą szybkość niż poprzednik. W skrócie funkcje standardu USB 3.1 pierwszej generacji można opisać następująco:

• Wyższa szybkość przesyłania danych (do 5 Gb/s)

• Większa maksymalna moc zasilania magistrali i większy pobór prądu dostosowany do urządzeń wymagających dużej mocy

• Nowe funkcje zarządzania zasilaniem

• Transmisja typu pełny dupleks i obsługa nowych typów transmisji danych

• Wsteczna zgodność z USB 2.0

• Nowe złącza i kable

Poniższe tematy zawierają odpowiedzi na najczęściej zadawane pytana dotyczące standardu USB 3.0/USB 3.1 pierwszej generacji.

Technologia i podzespoły

Szybkość

Obecnie w najnowszej specyfikacji standardu USB 3.0/USB 3.1 pierwszej generacji zdefiniowane są 3 tryby szybkości. Są to tryby SuperSpeed, Hi-Speed i Full-Speed. Nowy tryb SuperSpeed ma prędkość przesyłania danych 4,8 Gb/s. W specyfikacji nadal istnieją tryby USB Hi-Speed i Full-Speed, znane szerzej odpowiednio jako USB 2.0 i 1.1. Te wolniejsze tryby nadal działają z szybkością odpowiednio 480 Mb/s i 12 Mb/s. Zostały one zachowane dla zgodności ze starszym sprzętem.

Znacznie wyższa wydajność złącza USB 3.0/3.1 pierwszej generacji jest możliwa dzięki następującym zmianom technologicznym:

• Dodatkowa fizyczna magistrala istniejącą równolegle do bieżącej magistrali USB 2.0 (patrz zdjęcie poniżej).

• Złącze USB 2.0 miało cztery przewody (zasilania, uziemienia oraz parę przewodów do danych różnicowych); złącze USB 3.0/3.1 pierwszej generacji dysponuje czterema dodatkowymi przewodami obsługującymi dwie pary sygnałów różnicowych (odbioru i przesyłu), co daje łącznie osiem przewodów w złączach i kablach.

• Złącze USB 3.0/3.1 pierwszej generacji wykorzystuje dwukierunkowy interfejs transmisji danych w przeciwieństwie do układu półdupleks występującego w wersji USB 2.0. Zapewnia to 10-krotnie większą teoretyczną przepustowość.

Współczesne rozwiązania, takie jak materiały wideo w rozdzielczości HD, pamięci masowe o pojemnościach wielu terabajtów i aparaty cyfrowe o dużej liczbie megapikseli, wymagają coraz większej przepustowości — standard USB 2.0 może nie być wystarczająco szybki. Ponadto żadne połączenie USB 2.0 nie zbliżało się nawet do teoretycznej maksymalnej przepustowości 480 Mb/s: realne maksimum wynosiło około 320 Mb/s (40 MB/s). Podobnie złącze USB 3.0/USB 3.1 pierwszej generacji nigdy nie osiągnie prędkości 4,8 Gb/s. Prawdopodobnie realne maksimum będzie wynosiło 400 MB/s z uwzględnieniem danych pomocniczych. Przy tej prędkości złącze USB

3.0/USB 3.1 pierwszej generacji będzie 10-krotnie szybsze od złącza USB 2.0.

Zastosowania

Złącze USB 3.0/USB 3.1 pierwszej generacji zapewnia urządzeniom większą przepustowość, zwiększając komfort korzystania z nich. Przesyłanie sygnału wideo przez złącze USB było dotychczas bardzo niewygodne (z uwagi na rozdzielczość, opóźnienia i kompresję), ale można sobie wyobrazić, że przy 5–10-krotnym zwiększeniu przepustowości rozwiązania wideo USB będą działać znacznie lepiej. Sygnał Single-link DVI wymaga przepustowości prawie 2 Gb/s. Przepustowość 480 Mb/s była tu ograniczeniem, ale szybkość 5 Gb/s jest więcej niż obiecująca. Ten zapowiadający prędkość 4,8 Gb/s standard może się znaleźć nawet w produktach, które dotychczas nie były kojarzone ze złączami USB, na przykład w zewnętrznych systemach pamięci masowej RAID.

Poniżej wymieniono niektóre produkty z interfejsem SuperSpeed USB 3.0/USB 3.1 pierwszej generacji:

• Zewnętrzne stacjonarne dyski twarde USB 3.0/USB 3.1 pierwszej generacji

• Przenośne dyski twarde USB 3.0/USB 3.1 pierwszej generacji

• Stacje dokujące i przejściówki do dysków USB 3.0/USB 3.1 pierwszej generacji

• Pamięci i czytniki USB 3.0/USB 3.1 pierwszej generacji

• Nośniki SSD USB 3.0/USB 3.1 pierwszej generacji

• Macierze RAID USB 3.0/USB 3.1 pierwszej generacji

• Multimedialne napędy dysków optycznych

• Urządzenia multimedialne

• Rozwiązania sieciowe

• Karty rozszerzeń i koncentratory USB 3.0/USB 3.1 pierwszej generacji

Technologia i podzespoły

Zgodność

Dobra wiadomość: standard USB 3.0/USB 3.1 pierwszej generacji został od podstaw zaplanowany z myślą o bezproblemowym współistnieniu ze standardem USB 2.0. Przede wszystkim mimo że w przypadku standardu USB 3.0/USB 3.1 pierwszej generacji zastosowano nowe fizyczne metody połączeń i kable zapewniające obsługę większych szybkości, samo złącze zachowało taki sam prostokątny kształt i cztery styki rozmieszczone identycznie jak w złączu standardu USB 2.0. W kablu USB 3.0/USB 3.1 pierwszej generacji znajduje się pięć nowych połączeń odpowiedzialnych za niezależny odbiór i nadawanie danych, które są aktywowane po podłączeniu do odpowiedniego złącza SuperSpeed USB.

System Windows 8/10 będzie wyposażony w macierzystą obsługę kontrolerów USB 3.1 pierwszej generacji. Poprzednie wersje systemu Windows w dalszym ciągu wymagają oddzielnych sterowników dla kontrolerów USB 3.0/USB 3.1 pierwszej generacji.

Firma Microsoft poinformowała, że system Windows 7 będzie obsługiwał standard USB 3.1 pierwszej generacji — być może nie od razu, ale po zainstalowaniu późniejszego dodatku Service Pack lub aktualizacji. Niewykluczone, że po udanym wprowadzeniu obsługi standardu USB 3.0/USB 3.1 pierwszej generacji w systemie Windows 7 zostanie ona wprowadzona również w systemie Vista. Firma Microsoft potwierdziła to, mówiąc, że większość jej partnerów jest zdania, iż system Vista powinien również obsługiwać standard USB 3.0/USB 3.1 pierwszej generacji.

HDMI 1.4

W tym temacie opisano złącze HDMI 1.4 oraz jego funkcje i zalety.

HDMI (High-Definition Multimedia Interface) to branżowy standard cyfrowej transmisji nieskompresowanego sygnału audio/wideo HDMI stanowi interfejs między zgodnymi źródłami cyfrowego dźwięku i obrazu — takimi jak odtwarzacz DVD lub odbiornik audio/wideo — a zgodnymi cyfrowymi urządzeniami audio/wideo, takimi jak telewizory cyfrowe. Interfejs HDMI jest przeznaczony dla telewizorów i odtwarzaczy DVD HDMI. Jego podstawową zaletą jest zmniejszenie ilości kabli i obsługa technologii ochrony treści. Standard HDMI obsługuje obraz w rozdzielczości standardowej, podwyższonej i wysokiej, a także umożliwia odtwarzanie cyfrowego wielokanałowego dźwięku za pomocą jednego przewodu.

UWAGA: HDMI 1.4 obsługuje dźwięk 5.1.

Funkcje złącza HDMI 1.4

• Kanał Ethernet HDMI – dodaje do połączenia HDMI możliwość szybkiego przesyłu sieciowego, pozwalając użytkownikom w pełni korzystać z urządzeń obsługujących protokół IP bez potrzeby osobnego kabla Ethernet.

• Kanał powrotny dźwięku – umożliwia podłączonemu do HDMI telewizorowi z wbudowanym tunerem przesyłanie danych dźwiękowych „w górę strumienia” do systemu dźwięku przestrzennego, eliminując potrzebę osobnego kabla audio.

• 3D – definiuje protokoły we/wy dla najważniejszych formatów obrazu 3D, torując drogę do prawdziwie trójwymiarowych gier i filmów.

• Typ zawartości – przesyłanie informacji o typie zawartości w czasie rzeczywistym między wyświetlaczem a źródłem, umożliwiające telewizorowi optymalizację ustawień obrazu w zależności od typu zawartości.

• Dodatkowe przestrzenie barw – wprowadza obsługę dodatkowych modeli barw stosowanych w fotografii cyfrowej i grafice komputerowej.

• Obsługa standardu 4K – umożliwia przesyłanie obrazu w rozdzielczości znacznie wyższej niż 1080p do wyświetlaczy nowej generacji, które dorównują jakością systemom Digital Cinema stosowanym w wielu komercyjnych kinach

• Złącze HDMI Micro – nowe, mniejsze złącze dla telefonów i innych urządzeń przenośnych, obsługujące rozdzielczość do 1080p

• Samochodowy system połączeń – nowe kable i złącza do samochodowych systemów połączeń, dostosowane do specyficznych wymogów środowiska samochodowego i zapewniające prawdziwą jakość HD.

Zalety interfejsu HDMI

• Jakość HDMI umożliwia transmisję cyfrowego, nieskompresowanego sygnału audio i wideo przy zachowaniu najwyższej jakości obrazu.

• Niski koszt HDMI to proste i ekonomiczne rozwiązanie, które łączy jakość i funkcjonalność cyfrowego interfejsu z obsługą nieskompresowanych formatów wideo

• Dźwięk HDMI obsługuje wiele formatów audio, od standardowego dźwięku stereofonicznego po wielokanałowy dźwięk przestrzenny.

• HDMI łączy obraz i wielokanałowy dźwięk w jednym kablu, eliminując wysokie koszty i komplikacje związane z wieloma kablami stosowanymi w bieżących systemach A/V

• HDMI obsługuje komunikację między źródłem wideo (takim jak odtwarzacz DVD) a telewizorem DTV, zapewniające nowe możliwości

Technologia i podzespoły

Realtek ALC3246

Ten notebook jest wyposażony w zintegrowaną kartę dźwiękową Realtek ALC3246. Jest to kodek audio High Definiton przeznaczony do komputerów stacjonarnych i notebooków z systemem operacyjnym Windows.

Funkcje kamery

Ten komputer przenośny jest dostarczany z kamerą przednią zapewniającą obraz o rozdzielczości 1280 x 720 (maksymalnie).

34 Technologia i podzespoły

Omówienie systemu BIOS

Menu startowe

Po wyświetleniu logo Dell™ naciśnij klawisz <F12>, aby wyświetlić menu jednorazowych opcji uruchamiania z listą urządzeń startowych w komputerze. To menu zawiera także opcje Diagnostics (Diagnostyka) i BIOS Setup (Konfiguracja systemu BIOS). Urządzenia są wymienione w menu startowym, tylko jeśli są urządzeniami rozruchowymi systemu. Za pomocą tego menu można uruchomić komputer z wybranego urządzenia albo wykonać testy diagnostyczne komputera. Używanie menu startowego nie powoduje zmiany kolejności urządzeń startowych zdefiniowanej w systemie BIOS.

Dostępne opcje:

• Legacy Boot (Rozruch w trybie Legacy):

○ Internal HDD (Wewnętrzny dysk twardy) ○ Onboard NIC (Zintegrowany kontroler NIC)

• UEFI Boot (Rozruch w trybie UEFI):

○ Menedżer rozruchu systemu Windows

• Inne opcje:

○ konfiguracja systemu BIOS ○ Aktualizacja pamięci Flash systemu BIOS ○ Diagnostyka ○ Zmień ustawienia trybu rozruchu

Omówienie systemu BIOS 35

Opcje konfiguracji systemu

UWAGA: W zależności od komputera oraz zainstalowanych urządzeń wymienione w tej sekcji pozycje mogą, ale nie

muszą, pojawiać się na ekranie.

Tematy:

• Klawisze nawigacji

• Informacje o programie konfiguracji systemu

• Otwieranie programu konfiguracji systemu

• Ekran General (Ogólne)

• Ekran System configuration (Konfiguracja systemu)

• Opcje ekranu Video (Wideo)

• Ekran Security (Zabezpieczenia)

• Opcje ekranu Secure boot (Bezpieczne uruchamianie)

• Ekran Performance (Wydajność)

• Ekran Power management (Zarządzanie zasilaniem)

• Ekran POST behavior (Zachowanie podczas testu POST)

• Ekran Wireless (Sieć bezprzewodowa)

• Dane techniczne pamięci

• Ekran System logs (Rejestr systemowy)

• Rozwiązywanie problemów z systemem za pomocą narzędzia SupportAssist

• Aktualizowanie systemu BIOS w systemie Windows

• Hasło systemowe i hasło konfiguracji systemu

Klawisze nawigacji

UWAGA

uruchomieniu komputera.

Klawisze Nawigacja

Strzałka w górę Przejście do poprzedniego pola.

Strzałka w dół Przejście do następnego pola.

Enter Umożliwia wybranie wartości w bieżącym polu (jeśli pole udostępnia wartości do wyboru) oraz korzystanie z łączy

Spacja Rozwijanie lub zwijanie listy elementów.

Tab Przejście do następnego obszaru.

Esc Powrót do poprzednich stron do momentu wyświetlenia ekranu głównego. Naciśnięcie klawisza Esc na ekranie

: Większość opcji konfiguracji systemu jest zapisywana, a zmiany ustawień są wprowadzane po ponownym

w polach.

UWAGA: Tylko w standardowej przeglądarce graficznej.

głównym powoduje wyświetlenie komunikatu z monitem o zapisanie zmian i ponowne uruchomienie systemu.

Informacje o programie konfiguracji systemu

Program konfiguracji systemu (System Setup) oferuje następujące funkcje:

• Modyfikowanie konfiguracji systemu po dodaniu, zmianie lub usunięciu dowolnego sprzętu w komputerze.

• Ustawianie lub zmienianie opcji definiowanych przez użytkownika, takich jak hasło systemowe.

• Sprawdzanie ilości zainstalowanej pamięci lub ustawianie typu zainstalowanego dysku twardego.

36 Opcje konfiguracji systemu

Przed skorzystaniem z programu konfiguracji systemu zaleca się zapisać informacje wyświetlane na ekranie tego programu, aby można je było wykorzystać w przyszłości.

OSTRZEŻENIE: Ustawienia w tym programie powinni zmieniać tylko doświadczeni użytkownicy. Niektóre zmiany mogą

spowodować niewłaściwą pracę komputera.

Otwieranie programu konfiguracji systemu

1. Włącz (lub uruchom ponownie) komputer.

2. Gdy zostanie wyświetlone białe logo Dell, niezwłocznie naciśnij klawisz F2. Zostanie wyświetlony ekran System Setup (Konfiguracja systemu).

UWAGA: Jeśli nie zdążysz nacisnąć klawisza, zanim zostanie wyświetlone logo systemu operacyjnego, poczekaj na

pojawienie się pulpitu. Następnie wyłącz komputer i spróbuj ponownie.

UWAGA: Po wyświetleniu logo Dell można również nacisnąć klawisz F12 i wybrać opcję BIOS setup (Konfiguracja

systemu BIOS).

Ekran General (Ogólne)

W tej sekcji są wyświetlone najważniejsze informacje o sprzęcie zainstalowanym w komputerze.

Opcja

Informacje o systemie

Battery Information

Advanced Boot Options

Opis

W tej sekcji są wyświetlone najważniejsze informacje o sprzęcie zainstalowanym w komputerze.

• System Information (Informacje o systemie): BIOS Version (Wersja systemu BIOS), Service Tag (Znacznik serwisowy), Asset Tag (Numer środka trwałego), Ownership Tag (Znak własności), Ownership Date (Data przejęcia własności), Manufacture Date (Data produkcji), Express Service Code (Kod usług ekspresowych) oraz Signed Firmware Update (Podpisana aktualizacja oprogramowania sprzętowego) — opcja włączona domyślnie

• Memory Information (Informacje o pamięci): Primary Hard Drive (Podstawowy dysk twardy), SATA, Memory Installed (Pamięć zainstalowana), Memory Available (Pamięć dostępna), Memory Speed (Szybkość pamięci), Memory Channels Mode (Tryb kanałów pamięci), Memory Technology (Technologia pamięci)

• Processor Information (Informacje o procesorze): Processor Type (Typ procesora), Core Count (Liczba rdzeni), Processor ID (Identyfikator procesora), Current Clock Speed (Bieżąca szybkość taktowania), Minimum Clock Speed (Minimalna szybkość taktowania), Maximum Clock Speed (Maksymalna szybkość taktowania), Processor L2 Cache (Pamięć podręczna drugiego poziomu procesora), HT Capable (Obsługa technologii hiperwątkowania) oraz 64-Bit Technology (Technologia 64-bitowa)

• Device Information (Informacje o urządzeniach): Primary Hard Drive (Podstawowy dysk twardy), Video Controller (Kontroler grafiki), Video BIOS Version (Wersja systemu Video BIOS), Video Memory (Pamięć grafiki), Panel Type (Typ panelu), Native Resolution (Rozdzielczość macierzysta), Audio Controller (Kontroler dźwięku), Wi-Fi Device (Urządzenie Wi-Fi), Bluetooth Device (Urządzenie Bluetooth)

Wyświetla stan akumulatora wraz z informacją, czy podłączony jest zasilacz sieciowy.

• Enable Legacy Option ROMs (Włącz obsługę starszych modułów Option ROM; opcja domyślnie włączona)

• Enable Attempt Legacy Boot (Zezwalaj na próby przeprowadzenia rozruchu w trybie Legacy, opcja domyślnie włączona)

• Enable UEFI Network Stack

UEFI boot path security

Date/Time Umożliwia ustawienie bieżącej daty i godziny.

• Zawsze, z wyjątkiem wewnętrznego dysku twardego (domyślna opcja systemu)

• Always (Zawsze)

• Never Open (Zawsze zamknięte)

Opcje konfiguracji systemu 37

Ekran System configuration (Konfiguracja systemu)

Opcja Opis

Napędy Umożliwia skonfigurowanie wbudowanych napędów SATA.

• SATA-0 — opcja domyślnie włączona

• eMMC — opcja domyślnie włączona

USB Configuration

USB PowerShare Ta opcja umożliwia skonfigurowanie działania funkcji USB PowerShare. Za pomocą tej funkcji można ładować

Dźwięk Za pomocą tego pola można włączyć lub wyłączyć wbudowany kontroler dźwiękowy. Domyślnie wybrana jest

Debug Memory Frequency Configuration

Jest to funkcja opcjonalna.

To pole umożliwia skonfigurowanie zintegrowanego kontrolera USB. Jeśli opcja Boot Support (Obsługa uruchamiania) jest włączona, system może być uruchamiany z każdego urządzenia pamięci masowej USB (dysk twardy, napęd flash lub dyskietka).

Jeśli port USB jest włączony, każde urządzenie podłączone do tego portu będzie widoczne w systemie operacyjnym.

Jeśli port USB jest wyłączony, system operacyjny nie może uzyskiwać dostępu do urządzeń podłączonych do tego portu.

Dostępne opcje:

• Enable Boot Support (Włącz opcję uruchamiania systemu) — opcja domyślnie włączona

• Enable External USB Port (Włącz zewnętrzny port USB) — opcja domyślnie włączona

UWAGA: Klawiatura i mysz USB zawsze działają w systemie BIOS bez względu na to ustawienie.

zewnętrzne urządzenia z akumulatora przez port USB PowerShare. Ta opcja jest domyślnie wyłączona

opcja Enable Audio (Włącz dźwięk). Dostępne opcje:

• Enable Microphone (Włącz mikrofon) — opcja domyślnie włączona

• Enable Internal Speaker (Włącz głośnik wewnętrzny) — opcja domyślnie włączona

Umożliwia włączanie i wyłączanie następujących urządzeń:

• Memory Frequency 1866 (Częstotliwość pamięci 1866)

• Memory Frequency 1600 (Częstotliwość pamięci 1600 — ustawienie włączone domyślnie)

Miscellaneous Devices

Umożliwia włączanie i wyłączanie następujących urządzeń:

• Secure Digital (SD) card (Karta SD) — opcja włączona

• Secure Digital (SD) card Read-Only Mode (Karta SD w trybie tylko do odczytu)

Opcje ekranu Video (Wideo)

Opcja

LCD Brightness Umożliwia ustawienie jasności ekranu wyświetlacza odpowiednio do źródła zasilania: On Battery (Akumulator) i On

UWAGA: To ustawienie jest wyświetlane tylko wtedy, gdy w systemie jest zainstalowana karta graficzna.

Opis

AC (Zasilanie sieciowe). Jasność wyświetlacza LCD jest niezależna od akumulatora i zasilacza sieciowego. Mona ją ustawić za pomocą suwaka.

Ekran Security (Zabezpieczenia)

Opcja

Admin Password Umożliwia ustawianie, zmienianie i usuwanie hasła administratora.

38 Opcje konfiguracji systemu

Opis

Opcja Opis

UWAGA: Hasło administratora należy ustawić przed ustawieniem hasła systemowego lub hasła

dysku twardego. Usunięcie hasła administratora powoduje także automatyczne usunięcie hasła systemowego i hasła dysku twardego.

UWAGA: Pomyślnie wprowadzone zmiany hasła są uwzględniane natychmiast.

Ustawienie domyślne: nieustawione

System Password Umożliwia ustawianie, zmienianie i usuwanie hasła systemowego.

UWAGA: Pomyślnie wprowadzone zmiany hasła są uwzględniane natychmiast.

Ustawienie domyślne: nieustawione

Strong Password Umożliwia włączenie opcji wymuszania silnych haseł.

Ustawienie domyślne: opcja Enable Strong Password nie jest zaznaczona.

UWAGA: W przypadku włączonej opcji wymuszania silnych haseł hasło administratora i hasło

systemowe powinny zawierać przynajmniej jedną wielką literę, jedną małą literę i składać się z co najmniej ośmiu znaków.

Password Configuration

Password Bypass Umożliwia włączanie i wyłączanie zezwolenia na pominięcie hasła systemowego i hasła wewnętrznego dysku

Password Change Umożliwia zezwolenie lub odebranie zezwolenia na zmiany hasła systemowego i hasła wewnętrznego dysku

Non-Admin Setup Changes

UEFI Capsule Firmware Updates

TPM 2.0 Security Umożliwia włączanie modułu zabezpieczeń Trusted Platform Module (TPM) podczas testu POST. Dostępne

Umożliwia określenie minimalnej i maksymalnej dopuszczalnej długości hasła administratora i hasła systemowego.

• min (minimalna) — 4 (ustawienie domyślne; aby je zmienić, można zwiększyć tę liczbę)

• max (maksymalna) — 32 (można zmniejszyć tę liczbę)

twardego, jeśli są ustawione. Dostępne opcje:

• Disabled (Wyłączone; ustawienie domyślne)

• Reboot bypass (Pomiń przy ponownym uruchamianiu)

twardego, kiedy jest ustawione hasło administratora.

Ustawienie domyślne: opcja Allow Non-Admin Password Changes zaznaczona.

Umożliwia określenie, czy możliwe jest wprowadzenie zmian w opcjach konfiguracji w przypadku ustawienia hasła administratora. Jeśli ta opcja jest wyłączona, dostęp do ustawień konfiguracji systemu wymaga podania hasła administratora.

Opcja Allow wireless switch changes (Zezwalaj na zmiany przełącznika urządzeń bezprzewodowych) jest domyślnie wyłączona.

Tę opcję można włączyć lub wyłączyć. Ta opcja określa, czy system pozwala na aktualizacje systemu BIOS za pośrednictwem pakietów aktualizacyjnych UEFI. Dostępne opcje:

• Enable UEFI Capsule Firmware (Aktualizowanie oprogramowania wewnętrznego za pomocą pakietów aktualizacyjnych UEFI) — włączone domyślnie

opcje:

• TPM On (Moduł TPM włączony, opcja domyślnie włączona)

• Clear (Wyczyść)

• PPI Bypass for Enabled Commands (Pomiń PPI dla włączonych poleceń; opcja domyślnie włączona)

• PPI Bypass for Disabled Commands (Pomiń PPI dla wyłączonych poleceń)

• Attestation enable (Włącz atestowanie; opcja domyślnie włączona)

• Key storage enable (Włącz magazyn kluczy; opcja domyślnie włączona)

• SHA-256 — opcja domyślnie włączona

• Wyłączone

• Enabled (Włączone) — opcja włączona domyślnie

UWAGA: Aby zaktualizować układ TPM 2.0 lub zainstalować jego starszą wersję, należy pobrać

oprogramowanie narzędziowe TPM wrapper.

Opcje konfiguracji systemu 39

Opcja Opis

Computrace Umożliwia włączanie i wyłączanie opcjonalnego oprogramowania Computrace. Dostępne są następujące opcje:

• Deactivate (Dezaktywuj)

• Disable (Wyłączone)

• Activate (Aktywuj, włączone domyślnie)

UWAGA: Opcje Activate (Aktywuj) i Disable (Wyłącz) trwale aktywują lub wyłączają funkcję, dalsze

zmiany nie będą więc dozwolone

CPU XD Support Umożliwia włączanie funkcji Execute Disable (Wyłączanie wykonania) w procesorze.

Enable CPU XD Support (Włącz funkcję Execute Disable) — ta opcja jest domyślnie włączona.

Admin Setup Lockout

Master password lockout

Uniemożliwia użytkownikom otwieranie programu konfiguracji systemu, kiedy jest ustawione hasło administratora.

Ustawienie domyślne: opcja włączona

Ta opcja nie jest domyślnie włączona.

Opcje ekranu Secure boot (Bezpieczne uruchamianie)

Opcja

Secure Boot Enable

Expert Key Management

Opis

Ta opcja umożliwia włączanie i wyłączanie funkcji Secure Boot (Bezpieczne uruchamianie).

• Disabled (Wyłączone) (Enabled (Włączone))

• Enabled (Włączone)

Umożliwia modyfikowanie baz danych kluczy zabezpieczeń tylko wtedy, gdy system znajduje się w trybie niestandardowym. Opcja Enable Custom Mode (Włącz tryb niestandardowy) jest domyślnie wyłączona. Dostępne opcje:

• PK — opcja domyślnie włączona

• KEK

• db

• dbx

W przypadku włączenia trybu Custom Mode (niestandardowego) wyświetlane są odpowiednie opcje dotyczące baz danych PK, KEK, db i dbx. Dostępne opcje:

• Save to File (Zapisz w pliku) — zapisuje klucz w pliku wybranym przez użytkownika.

• Replace from File (Zastąp z pliku) — zastępuje bieżący klucz kluczem z pliku wybranego przez użytkownika.

• Append from File (Dodaj z pliku) — dodaje do bieżącej bazy danych klucz z pliku wybranego przez użytkownika.

• Delete (Usuń) — usunięcie zaznaczonego klucza.

• Reset All Keys (Resetuj wszystkie klucze) — przywrócenie ustawień domyślnych.

• Delete All Keys (Usuń wszystkie klucze) — usunięcie wszystkich kluczy.

UWAGA: Wyłączenie trybu Custom Mode (niestandardowego) spowoduje wymazanie wszelkich

zmian i przywrócenie domyślnych ustawień kluczy.

Ekran Performance (Wydajność)

Opcja

Multi-Core Support

40 Opcje konfiguracji systemu

Opis

To pole określa, czy w procesorze będzie włączony jeden rdzeń, czy wszystkie. Wydajność niektórych aplikacji można zwiększyć przez użycie dodatkowych rdzeni. Ta opcja jest domyślnie włączona. Umożliwia włączanie i wyłączanie obsługi więcej niż jednego rdzenia procesora. Zainstalowany procesor obsługuje dwa rdzenie. W

Opcja Opis

przypadku włączenia trybu wielordzeniowego włączone są dwa rdzenie. W przypadku wyłączenia trybu wielordzeniowego włączony jest jeden rdzeń.

• Enable Multi-Core Wake Support (Włącz uaktywnianie trybu wielordzeniowego)

Ustawienie domyślne: opcja włączona.

Intel SpeedStep Umożliwia włączanie i wyłączanie funkcji Intel SpeedStep.

• Enable Intel SpeedStep

Ustawienie domyślne: opcja włączona.

C-States Control Umożliwia włączanie i wyłączanie dodatkowych stanów uśpienia procesora.

• C states

Ustawienie domyślne: opcja włączona.

Intel TurboBoost Umożliwia włączanie i wyłączanie trybu Intel TurboBoost procesora.

• Enable Intel TurboBoost

Ustawienie domyślne: opcja włączona.

Ekran Power management (Zarządzanie zasilaniem)

Opcja

AC Behavior Umożliwia włączanie i wyłączanie funkcji automatycznego uruchamiania komputera po podłączeniu zasilacza

Auto On Time Umożliwia ustawienie godziny, o której komputer będzie automatycznie włączany. Dostępne opcje:

USB Wake Support

Wake on WLAN Umożliwia włączanie i wyłączanie funkcji włączania komputera za pomocą sygnału z sieci LAN.

Opis

sieciowego.

Ustawienie domyślne: opcja Wake on AC nie jest zaznaczona.

• Wyłączone

• Every Day (Codziennie)

• Weekdays (Dni tygodnia)

• Select Days (Wybierz dni)

Ustawienie domyślne: Disabled (Wyłączone)

Umożliwia włączenie funkcji wyprowadzenia komputera ze stanu wstrzymania przez urządzenia USB.

UWAGA: Ta funkcja może działać tylko wtedy, gdy został przyłączony zasilacz sieciowy. Jeśli

zasilacz sieciowy zostanie odłączony, gdy urządzenie będzie w trybie gotowości, konfiguracja systemowa wyłączy zasilanie wszystkich portów USB, aby oszczędzać energię akumulatora.

• Enable USB Wake Support (Włącz funkcję wznawiania przez urządzenie USB)

• Wake on Dell USB-C dock (Wznawianie pracy po podłączeniu do stacji dokującej Dell USB-C)

Ustawienie domyślne: opcja wyłączona.

• Wyłączone

• WLAN

Ustawienie domyślne: Disabled (Wyłączone)

Block Sleep Za pomocą tej opcji można uniemożliwić przejście komputera do stanu uśpienia (S3) w środowisku systemu

operacyjnego.

Block Sleep (S3 state) (Blokuj uśpienie (stan S3))

Ustawienie domyślne: opcja wyłączona.

Opcje konfiguracji systemu 41

Opcja Opis

Peak Shift Ta opcja umożliwia zminimalizowanie poboru energii z sieci w szczytowych momentach dnia. Po włączeniu tej

opcji system jest zasilany wyłącznie z akumulatora, nawet jeśli zasilacz sieciowy jest podłączony.

• Enable Peak Shift (Włącz funkcję Peak Shift)

• Set battery threshold (15% to 100%) — 15% (Ustaw próg zasilania bateryjnego, od 15% do 100% — 15%, domyślnie włączone)

Advanced Battery Charge Configuration

Primary Battery Charge Configuration

Tryb uśpienia

Pozwala maksymalnie wydłużyć dobry stan akumulatora. Kiedy ta opcja jest włączona, a system jest wyłączony, używany jest standardowy algorytm ładowania oraz inne techniki pozwalające wydłużyć żywotność akumulatora.

Wyłączone

Ustawienie domyślne: Disabled (Wyłączone)

Umożliwia wybranie trybu ładowania akumulatora. Dostępne opcje:

• Adaptive (tryb adaptacyjny, włączone domyślnie)

• Standard — ładowanie akumulatora do pełna ze standardową szybkością.

• ExpressCharge — akumulator jest ładowany nieco krócej przy użyciu technologii szybkiego ładowania firmy Dell. Ta opcja jest domyślnie włączona.

• Primarily AC use (Komputer najczęściej zasilany z gniazdka)

• Custom (Tryb niestandardowy)

Jeśli wybrano opcję Custom Charge, można także ustawić wartości w polach Custom Charge Start (Początek trybu niestandardowego) i Custom Charge Stop (Koniec trybu niestandardowego).

UWAGA: Niektóre akumulatory obsługują tylko wybrane tryby ładowania. Aby włączyć tę opcję,

należy wyłączyć opcję Advanced Battery Charge Configuration (Zaawansowana konfiguracja ładowania akumulatora).

• OS Automatic selection (Automatyczny wybór systemu operacyjnego)

Force S3 (Wymuszanie stanu S3, włączone domyślnie)

Ekran POST behavior (Zachowanie podczas testu POST)

Opcja

Adapter Warnings Umożliwia włączanie i wyłączanie komunikatów ostrzegawczych systemu BIOS, emitowanych w przypadku

Numlock Enable Umożliwia włączanie i wyłączanie klawisza Num Lock przy uruchamianiu komputera.

Fn Lock Options

Fastboot Umożliwia przyspieszenie uruchamiania komputera przez pominięcie niektórych testów zgodności. Dostępne

Extended BIOS POST Time

Opis

korzystania z niektórych zasilaczy.

Ustawienie domyślne: Enable Adapter Warnings

Enable Network (Włącz sieć). Ta opcja jest domyślnie włączona.

Umożliwia przełączanie między standardowymi a drugorzędnymi funkcjami klawiszy F1–F12 przez naciśnięcie klawiszy Fn+Esc. W przypadku wyłączenia tej opcji nie będzie można dynamicznie zmieniać zachowania tych klawiszy. Dostępne opcje:

• Lock Mode Disable/Standard (Tryb blokady wyłączony/standardowy) — opcja domyślnie włączona

• Lock Mode Enable/Secondary (Tryb blokady włączony/dodatkowy)

opcje:

• Minimal (Tryb minimalny) — opcja domyślnie włączona

• Thorough (Diagnostyka szczegółowa)

• Auto

Umożliwia skonfigurowanie dodatkowego opóźnienia przed uruchomieniem komputera. Dostępne opcje:

42 Opcje konfiguracji systemu

Opcja Opis

• 0 seconds (0 sekund) — opcja domyślnie włączona.

• 5 seconds (5 sekund)

• 10 seconds (10 sekund)

Full Screen Logo

• Enable Full Screen Logo (Włącz logo w trybie pełnoekranowym) — opcja wyłączona

Ekran Wireless (Sieć bezprzewodowa)

Opcja Opis

Wireless Device Enable

UWAGA: Numer IMEI sieci WWAN można znaleźć na opakowaniu zewnętrznym lub karcie sieci WWAN.

Umożliwia włączanie i wyłączanie wewnętrznych urządzeń bezprzewodowych.

• WLAN — opcja domyślnie włączona

• Bluetooth

Wszystkie opcje są domyślnie włączone.

Dane techniczne pamięci

Cecha

Gniazda modułów pamięci

Pojemność modułów pamięci

Typ pamięci LPDDR3 SDRAM

Szybkość 1600 MHz

Minimalna pojemność pamięci

Maksymalna pojemność pamięci

Dane techniczne

Pamięć na płycie głównej

2 GB i 4 GB

2 GB

4 GB

Ekran System logs (Rejestr systemowy)

Opcja

BIOS Events Umożliwia wyświetlanie i kasowanie zdarzeń testu POST Programu konfiguracji systemu (BIOS).

Thermal Events Umożliwia wyświetlanie i kasowanie zdarzeń Programu konfiguracji systemu (BIOS) dotyczących temperatury.

Power Events Umożliwia wyświetlanie i kasowanie zdarzeń Programu konfiguracji systemu (BIOS) dotyczących zasilania.

Opis

Rozwiązywanie problemów z systemem za pomocą narzędzia SupportAssist

Opcja

Auto OS Recovery Threshold

Opis

Opcja progu automatycznego przywracania systemu steruje przepływem uruchamiania w konsoli SupportAssist oraz dla narzędzia Dell OS Recovery.

Opcje konfiguracji systemu 43

Opcja Opis

• WYŁ

• 1

• 2 (domyślnie)

• 3

Aktualizowanie systemu BIOS w systemie Windows

Aktualizacje systemu BIOS (programu konfiguracji systemu) należy instalować po wymianie płyty systemowej oraz po opublikowaniu nowszych wersji systemu BIOS.

UWAGA: Jeśli funkcja BitLocker jest włączona, należy wstrzymać jej działanie przed zaktualizowaniem systemu BIOS, a

następnie ponownie ją włączyć po zakończeniu aktualizacji.

1. Uruchom ponownie komputer.

2. Przejdź do strony internetowej Dell.com/support.

• Wpisz znacznik serwisowy lub kod usług ekspresowych, a następnie kliknij przycisk Submit (Wprowadź).

• Kliknij przycisk Detect Product (Wykryj produkt) i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

3. Jeśli nie możesz wykryć ani znaleźć znacznika serwisowego, kliknij opcję Choose from all products (Wybierz spośród wszystkich produktów).

4. Z wyświetlonej listy wybierz odpowiednią kategorię produktów.

UWAGA: Wybierz odpowiednią kategorię, aby otworzyć stronę produktu

5. Wybierz model komputera. Zostanie wyświetlona strona Product Support (Wsparcie dla produktu).

6. Kliknij opcję Get drivers (Sterowniki do pobrania), a następnie opcję Drivers and Downloads (Sterowniki i pliki do pobrania). Zostanie otwarta sekcja Sterowniki i pliki do pobrania.

7. Kliknij opcję Find it myself (Znajdę samodzielnie).

8. Kliknij opcję BIOS, aby wyświetlić wersje systemu BIOS.

9. Znajdź plik z najnowszą aktualizacją systemu BIOS i kliknij opcję Download (Pobierz).

10. Wybierz preferowaną metodę pobierania w oknie Please select your download method below (Wybierz metodę pobierania poniżej), a następnie kliknij przycisk Download File (Pobierz plik). Zostanie wyświetlone okno File Download (Pobieranie pliku).

11. Kliknij przycisk Save (Zapisz), aby zapisać plik na komputerze.

12. Kliknij przycisk Run (Uruchom), aby zainstalować aktualizację systemu BIOS na komputerze. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

Hasło systemowe i hasło konfiguracji systemu

Tabela 2. Hasło systemowe i hasło konfiguracji systemu

Typ hasła Opis

Hasło systemowe Hasło, które należy wprowadzić, aby zalogować się do systemu.

Hasło konfiguracji systemu Hasło, które należy wprowadzić, aby wyświetlić i modyfikować

ustawienia systemu BIOS w komputerze.

W celu zabezpieczenia komputera można utworzyć hasło systemowe i hasło konfiguracji systemu.

OSTRZEŻENIE: Hasła stanowią podstawowe zabezpieczenie danych w komputerze.

OSTRZEŻENIE: Jeśli komputer jest niezablokowany i pozostawiony bez nadzoru, osoby postronne mogą uzyskać dostęp

do przechowywanych w nim danych.

UWAGA: Funkcja hasła systemowego i hasła dostępu do ustawień systemu jest wyłączona.

44 Opcje konfiguracji systemu

Przypisywanie hasła konfiguracji systemu

Nowe hasło systemowe lub hasło administratora można przypisać tylko jeśli hasło ma status Not Set (nieustawione).

Aby uruchomić program konfiguracji systemu, naciśnij klawisz <F2> niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu komputera.

1. Na ekranie System BIOS lub System Setup (Konfiguracja systemu) wybierz opcję Security (Bezpieczeństwo) i naciśnij klawisz Enter. Zostanie wyświetlony ekran Security (Bezpieczeństwo).

2. Wybierz opcję System/Admin Password (Hasło systemowe/hasło administratora) i wprowadź hasło w polu Enter the new password (Wprowadź nowe hasło).

Hasło systemowe musi spełniać następujące warunki:

• Hasło może zawierać do 32 znaków.

• Hasło może zawierać cyfry od 0 do 9.

• W haśle można używać tylko małych liter. Wielkie litery są niedozwolone.

• W haśle można używać tylko następujących znaków specjalnych: spacja, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

3. Wpisz wprowadzone wcześniej hasło systemowe w polu Confirm new password (Potwierdź nowe hasło) i kliknij OK.

4. Naciśnij klawisz Esc. Zostanie wyświetlony monit o zapisanie zmian.

5. Naciśnij klawisz Y, aby zapisać zmiany. Komputer zostanie uruchomiony ponownie.

Usuwanie lub zmienianie istniejącego hasła konfiguracji systemu

Przed usunięciem lub zmianą istniejącego hasła systemowego lub hasła konfiguracji systemu należy się upewnić, że dla opcji Password Status (Stan hasła) jest wybrane ustawienie Unlocked (Odblokowane) w programie konfiguracji systemu. Jeśli dla opcji Password Status (Stan hasła) jest wybrane ustawienie Locked (Zablokowane), nie można zmienić ani usunąć tych haseł.

Aby uruchomić program konfiguracji systemu, naciśnij klawisz F2 niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu komputera.

1. Na ekranie System BIOS lub System Setup (Konfiguracja systemu) wybierz opcję System Security (Zabezpieczenia systemu) i naciśnij klawisz Enter. Zostanie wyświetlony ekran System Security (Zabezpieczenia systemu).

2. Na ekranie System Security (Zabezpieczenia systemu) upewnij się, że dla opcji Password Status (Stan hasła) jest wybrane ustawienie Unlocked (Odblokowane).

3. Wybierz opcję System Password (Hasło systemowe), zmień lub usuń istniejące hasło systemowe, a następnie naciśnij klawisz Enter lub Tab.

4. Wybierz opcję Setup Password (Hasło konfiguracji systemu), zmień lub usuń istniejące hasło konfiguracji systemu, a następnie naciśnij klawisz Enter lub Tab.

UWAGA

hasło po wyświetleniu monitu. W przypadku usunięcia hasła systemowego i/lub hasła konfiguracji systemu należy potwierdzić usunięcie po wyświetleniu monitu.

5. Naciśnij klawisz Esc. Zostanie wyświetlony monit o zapisanie zmian.

6. Naciśnij klawisz Y, aby zapisać zmiany i zamknąć program konfiguracji systemu. Komputer zostanie uruchomiony ponownie.

: W przypadku zmiany hasła systemowego i/lub hasła konfiguracji systemu należy ponownie wpisać nowe

Opcje konfiguracji systemu

Dane techniczne

UWAGA: Oferowane opcje mogą być różne w różnych krajach. Aby uzyskać więcej informacji o konfiguracji komputera:

• W systemie Windows 10: Kliknij lub stuknij koleino opcje Start > Ustawienia > System > Informacje.

Tematy:

• Dane techniczne: system

• Dane techniczne procesora

• Dane techniczne pamięci

• Specyfikacja pamięci masowej

• Dane techniczne dźwięku

• Dane techniczne: grafika

• Dane techniczne kamery

• Dane techniczne: komunikacja

• Dane techniczne: porty i złącza

• Dane techniczne klawiatury

• Dane techniczne tabliczki dotykowej

• Dane techniczne akumulatora

• Dane techniczne zasilacza prądu zmiennego

• Wymiary i masa

• Parametry środowiska

Dane techniczne: system

Cecha

Mikroukład Intel Apollo Lake (zintegrowany z procesorem)

Przepustowość magistrali DRAM

Pamięć Flash EPROM

Magistrala PCIe 100 MHz

Częstotliwość magistrali zewnętrznej

Dane techniczne

64 bity

SPI 128 Mbit/s

PCIe Gen3 (8 GT/s)

Dane techniczne procesora

Cecha

Typy

Dane techniczne

• Procesor Intel Celeron N3350 (6 W, 2 MB pamięci podręcznej, do 2,4 GHz)

• Procesor Intel Pentium N4200 (6 W, 2 MB pamięci podręcznej, do 2,5 GHz)

46 Dane techniczne

Dane techniczne pamięci

Cecha Dane techniczne

Gniazda modułów pamięci

Pojemność modułów pamięci

Typ pamięci LPDDR3 SDRAM

Szybkość 1600 MHz

Minimalna pojemność pamięci

Maksymalna pojemność pamięci

Pamięć na płycie głównej

2 GB i 4 GB

2 GB

4 GB

Specyfikacja pamięci masowej

Cecha

Wbudowany kontroler MMC

SSD M.2 SATA

Dane techniczne

• 32 GB eMMC

• 64 GB eMMC

• Dysk SSD 128 GB

Dane techniczne dźwięku

Cecha

Typy Dźwięk wysokiej rozdzielczości

Kontroler Realtek ALC3234

Konwersja stereo Cyfrowe wyjście audio przez złącze HDMI — dźwięk skompresowany i nieskompresowany, maks. 7.1

Interfejs wewnętrzny

Interfejs zewnętrzny

Głośniki Dwa

Wzmacniacz głośników wewnętrznych

Regulacja głośności

Dane techniczne

Koder-dekoder audio wysokiej rozdzielczości

Hybrydowe złącze zestawu słuchawkowego / mikrofonu stereo

2 W (RMS) na kanał

Klawisze skrótów

Dane techniczne: grafika

Cecha

Dane techniczne

Typ Zintegrowana na płycie systemowej, z akceleracją sprzętową

Karty GPU

• Intel HD Graphics 505 —

Dane techniczne 47

Cecha Dane techniczne

Pentium N4200

• Intel HD Graphics 500 —

Celeron N3450 i Celeron N3350

Magistrala danych Zintegrowana karta graficzna

Obsługa wyświetlaczy zewnętrznych

19-stykowe złącze HDMI

Dane techniczne kamery

UWAGA: Włączona funkcja rozpoznawania twarzy Windows Hello.

Cecha Dane techniczne

Rozdzielczość kamery

Rozdzielczość panelu HD

Rozdzielczość wideo HD (maks.)

Kąt widzenia 74°

1,00 megapiksela

1280 x 720 pikseli

Dane techniczne: komunikacja

Funkcje

Komunikacja bezprzewodowa

Dane techniczne

Wewnętrzna karta bezprzewodowej sieci lokalnej (WLAN) (Przylutowana dwuzakresowa karta sieci bezprzewodowej Intel Wireless-AC 7265 802.11AC 2x2 Wi-Fi z modułem BT 4.2 LE)

Dane techniczne: porty i złącza

Cecha

Dźwięk Hybrydowe złącze zestawu słuchawkowego / mikrofonu stereo

Grafika Jedno 19-stykowe złącze HDMI

USB

Dane techniczne

• Jedno złącze HDMI

• Jeden port USB 3.1 pierwszej generacji z funkcją PowerShare

• Jeden port USB 3.1 pierwszej generacji

• Jedna karta MicroSD

Czytnik kart pamięci

Port dokowania

48 Dane techniczne

Obsługa formatów do SD 3.0

Dwie opcje dokowania:

• Stacja dokująca Dell Dock D1000 USB 3.0

• Podstawowa stacja dokująca Dell Dock USB 3.0

Dane techniczne klawiatury

Cecha Dane techniczne

Liczba klawiszy

• Stany Zjednoczone: 82 klawiszy

• Wielka Brytania: 83 klawisze

• Europa: 83 klawisze

• Brazylia: 84 klawisze

• Japonia: 86 klawiszy

Dane techniczne tabliczki dotykowej

Cecha

Obszar aktywny:

Oś X 97,00 mm

Oś Y 52,00 mm

Dane techniczne

Dane techniczne akumulatora

Cecha

Typ 42 Wh

42 Wh

Długość 184,00 mm (7,24")

Masa 185,00 g (0,185 kg)

Szerokość 97 mm (3,82")

Wysokość Prąd stały 11,4 V

Napięcie

Okres eksploatacji 300 cykli rozładowania/ładowania

Zakres temperatur

Podczas pracy

Dane techniczne

• Ładowanie: 0°C do 50°C (32°F do 122°F)

• Rozładowanie: 0°C do 70°C (32°F do 158°F)

• Podczas pracy: od 0°C do 35°C (od 32°F do 95°F)

Podczas przechowywania

Bateria pastylkowa

-40°C do 65°C (-40°F do 149°F)

litowa bateria pastylkowa 3 V CR2032

Dane techniczne zasilacza prądu zmiennego

Cecha

Typ 65 W

Napięcie wejściowe

Prąd wejściowy 1,7 A

Częstotliwość wejściowa

Dane techniczne

Prąd zmienny 100 V do 240 V

50 Hz do 60 Hz

Dane techniczne 49

Cecha Dane techniczne

Prąd wyjściowy 3,34 A

Znamionowe napięcie wyjściowe

Zakres temperatur (podczas pracy)

Zakres temperatur (w stanie spoczynku)

Prąd stały 19,5 +/– 1,0 V

0°C do 40°C (32°F do 104°F)

–40°C do 70°C (–40°F do 158°F)

Wymiary i masa

Cecha

Wysokość z przodu

Wysokość z tyłu 20,75 mm (0,81")

Szerokość 303,30 mm (11,94")

Głębokość 206,00 mm (8,11")

Masa: 1,26 kg (2,78 funta)

Dane techniczne

20,75 mm (0,81")

Parametry środowiska

Temperatura

Podczas pracy 0°C do 35°C (32°F do 95°F)

Podczas przechowywania

Wilgotność względna (maksymalna)

Podczas pracy 10% do 90% (bez kondensacji)

Podczas przechowywania

Dane techniczne

–40°C do 65°C (–40°F do 149°F)

Dane techniczne

5% do 95% (bez kondensacji)

Wysokość nad

Dane techniczne poziomem morza (maksymalna)

Podczas pracy 0 m do 3048 m (0 stóp do 10 000 stóp)

Podczas przechowywania

Poziom zanieczyszczeń w powietrzu

50 Dane techniczne

0 m do 10 668 m (0 stóp do 35 000 stóp)

G1 wg normy ISA-71.04–1985

Rozwiązywanie problemów

Program diagnostyczny ePSA (Enhanced Pre-Boot System Assessment)

W ramach testu diagnostycznego ePSA (zwanego również diagnostyką systemu) wykonywana jest pełna kontrola sprzętu. Narzędzie ePSA jest wbudowane w systemie BIOS i wewnętrznie przez niego uruchamiane. Wbudowana diagnostyka systemu zawiera szereg opcji dotyczących określonych urządzeń i grup urządzeń, które umożliwiają:

• Uruchamianie testów automatycznie lub w trybie interaktywnym

• Powtarzanie testów

• Wyświetlanie i zapisywanie wyników testów

• Wykonywanie wyczerpujących testów z dodatkowymi opcjami oraz wyświetlanie dodatkowych informacji o wykrytych awariach urządzeń

• Wyświetlanie komunikatów o stanie z informacjami o pomyślnym lub niepomyślnym zakończeniu testów

• Wyświetlanie komunikatów o błędach z informacjami o problemach wykrytych podczas testowania sprzętu

OSTRZEŻENIE

dostarczony. Wyniki testowania innych komputerów mogą być nieprawidłowe, a program może wyświetlać komunikaty o błędach.

UWAGA: Testy niektórych urządzeń wymagają interwencji użytkownika. Podczas wykonywania testów diagnostycznych

nie należy odchodzić od terminala.

: Programu do diagnostyki systemu należy używać tylko do testowania komputera, z którym został on

Przeprowadzanie testu diagnostycznego ePSA

Uruchomienie w trybie diagnostycznym można przeprowadzić dowolną z poniższych metod:

1. Włącz komputer.

2. Kiedy komputer zacznie się uruchamiać i zostanie wyświetlone logo Dell, naciśnij klawisz F12.

3. Na ekranie menu startowego wybierz za pomocą strzałek w górę i w dół opcję Diagnostics (Diagnostyka) i naciśnij klawisz Enter

(Wprowadź).

UWAGA

systemu) z listą wszystkich urządzeń wykrytych w komputerze. Rozpocznie się test diagnostyczny obejmujący testy wszystkich wykrytych urządzeń.

4. Naciśnij strzałkę w prawym dolnym rogu, aby przejść do strony zawierającej listę. Wykryte elementy zostaną wymienione na liście i przetestowane.

5. Jeśli chcesz wykonać test określonego urządzenia, naciśnij klawisz Esc, a następnie kliknij przycisk Yes (Tak), aby zatrzymać wykonywany test diagnostyczny.

6. Wybierz urządzenie w okienku po lewej stronie i kliknij przycisk Run Tests (Uruchom testy).

7. W przypadku wykrycia jakichkolwiek problemów zostaną wyświetlone kody błędów. Zanotuj wyświetlone kody błędów i skontaktuj się z firmą Dell.

lub

8. Wyłącz komputer.

9. Naciśnij i przytrzymaj klawisz Fn, jednocześnie naciskając przycisk zasilania, a następnie zwolnij przycisk i klawisz.

10. Powtórz powyższe kroki 3–7.

: Zostanie wyświetlone okno Enhanced Pre-boot System Assessment (Rozszerzona przedrozruchowa ocena

Resetowanie zegara czasu rzeczywistego (RTC)

Funkcja resetowania zegara czasu rzeczywistego (RTC) umożliwia przywrócenie systemu Dell Precision w przypadku problemów z

brakiem autotestu lub uruchomieniem. Aby rozpocząć resetowanie zegara RTC, upewnij się, że system jest wyłączony i podłączony do

Rozwiązywanie problemów 51

źródła zasilania. Naciśnij i przytrzymaj przycisk zasilania przez 25 sekund, a następnie zwolnij przycisk zasilania. Przeczytaj artykuł Jak

zresetować zegar RTC.

UWAGA: Jeśli w trakcie procedury zasilanie sieciowe zostanie odłączone od systemu lub użytkownik przytrzyma

wciśnięty przycisk dłużej niż 40 sekund, resetowanie zegara RTC zostanie przerwane.

Zresetowanie zegara RTC spowoduje przywrócenie ustawień domyślnych systemu BIOS, usunięcie konfiguracji technologii Intel vPro oraz wyzerowanie systemowej daty i godziny. Operacja resetowania zegara RTC nie wpływa na następujące elementy:

• Znacznik serwisowy

• Asset Tag (Numer środka trwałego)

• Ownership Tag (Znak własności)

• Admin Password (Hasło administratora)

• System Password (Hasło systemu)

• HDD Password (Hasło dysku twardego)

• TPM on and Active (Układ TPM włączony i aktywny)

• Bazy danych kluczy

• System logs (Systemowe rejestry zdarzeń)

W zależności od niestandardowych ustawień systemu BIOS mogą zostać zresetowane następujące elementy:

• Lista urządzeń startowych

• Funkcja Enable Legacy OROMs (Włącz pamięć Option ROM dla urządzeń starszego typu)

• Secure Boot Enable (Włączanie bezpiecznego uruchamiania)

• Allow BIOS Downgrade (Zezwalaj na instalowanie starszych wersji systemu BIOS)

52 Rozwiązywanie problemów

Kontakt z firmą Dell

UWAGA: W przypadku braku aktywnego połączenia z Internetem informacje kontaktowe można znaleźć na fakturze, w

dokumencie dostawy, na rachunku lub w katalogu produktów firmy Dell.

Firma Dell oferuje kilka różnych form obsługi technicznej i serwisu, online oraz telefonicznych. Ich dostępność różni się w zależności od produktu i kraju, a niektóre z nich mogą być niedostępne w regionie użytkownika. Aby skontaktować się z działem sprzedaży, pomocy technicznej lub obsługi klienta firmy Dell:

1. Przejdź do strony internetowej Dell.com/support.

2. Wybierz kategorię pomocy technicznej.

3. Wybierz swój kraj lub region na liście rozwijanej Choose a Country/Region (Wybór kraju/regionu) u dołu strony.

4. Wybierz odpowiednie łącze do działu obsługi lub pomocy technicznej w zależności od potrzeb.

Kontakt z firmą Dell 53

Dell Latitude 3180 User Manual [po]

Specifications and Main Features

Frequently Asked Questions

User Manual

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Wyłączanie — system Windows

Przed przystąpieniem do serwisowania komputera

Po zakończeniu serwisowania komputera

Demontowanie i montowanie

Zalecane narzędzia

karta MicroSD

Wymontowywanie karty MicroSD

Instalowanie karty MicroSD

Pokrywa dolna

Wymontowywanie pokrywy dolnej

Instalowanie pokrywy dolnej

Akumulator

Wymontowywanie akumulatora — opcjonalnie

Instalowanie akumulatora

Kratka klawiatury i klawiatura

Wymontowywanie klawiatury

Instalowanie klawiatury

Opcjonalny dysk SSD

Wymontowywanie dysku SSD M.2

Instalowanie karty SSD M.2

Karta dźwiękowa

Wymontowywanie karty dźwiękowej

Instalowanie karty dźwiękowej

Złącze zasilania

Wymontowywanie złącza zasilania

Instalowanie gniazda zasilacza

Bateria pastylkowa

Wymontowywanie baterii pastylkowej

Instalowanie baterii pastylkowej

Głośnik

Wymontowywanie głośnika

Instalowanie głośników

Płyta systemowa

Wymontowywanie płyty systemowej

Instalowanie płyty systemowej

zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

Instalowanie zestawu wyświetlacza

Osłona wyświetlacza

Wymontowywanie osłony wyświetlacza

Instalowanie osłony wyświetlacza

Panel wyświetlacza

Wymontowywanie panelu wyświetlacza

Instalowanie panelu wyświetlacza

Zawiasy wyświetlacza

Wymontowywanie zawiasu wyświetlacza

Instalowanie zawiasów wyświetlacza

Kamera

Wymontowywanie kamery

Instalowanie kamery

Technologia i podzespoły

Zasilacz

Procesory

Sprawdzanie użycia procesora w Menedżerze zadań

Sprawdzanie użycia procesora w Monitorze zasobów

Mikroukłady

Intel HD Graphics

Cechy pamięci

Sprawdzanie pamięci systemowej w programie konfiguracji systemu (BIOS)

Testowanie pamięci za pomocą programu diagnostycznego ePSA

Opcje grafiki

Opcje dysków twardych

Identyfikacja dysku twardego w systemie BIOS

Funkcje USB

HDMI 1.4

Realtek ALC3246

Funkcje kamery

Omówienie systemu BIOS

Menu startowe

Opcje konfiguracji systemu

Klawisze nawigacji

Informacje o programie konfiguracji systemu

Otwieranie programu konfiguracji systemu

Ekran General (Ogólne)
