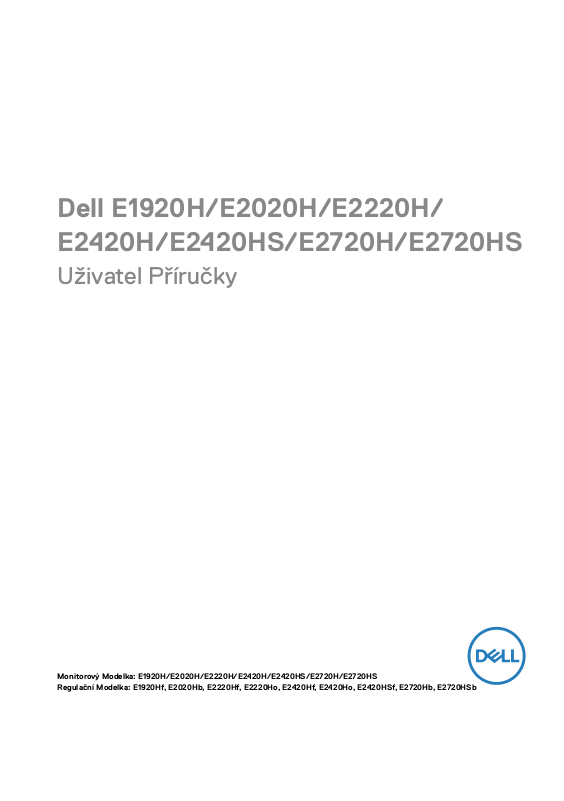

Dell E1920H/E2020H/E2220H/
E2420H/E2420HS/E2720H/E2720HS

Uživatel Příručky

Monitorový Modelka: E1920H/E2020H/E2220H/E2420H/E2420HS/E2720H/E2720HS
Regulační Modelka: E1920Hf, E2020Hb, E2220Hf, E2220Ho, E2420Hf, E2420Ho, E2420HSf, E2720Hb, E2720HSb

Poznámky, Upozornění a Varování

POZNÁMKA: A POZNÁMKA označuje důležité informace že pomáhá lépe
využívat počítač.

POZOR: A POZOR označuje potenciální poškození hardwaru nebo ztrátu dat
pokud nejsou dodrženy pokyny.

PVAROVÁNÍ: A VAROVÁNÍ označuje možnost poškození majetku, zranění
nebo smrt.

Autorská práva © 2020 Dell Inc. nebo její dceřiné společnosti. Všechna práva vyhrazena. Dell, EMC, a

další ochranné známky jsou ochranné známky jsou z Dell Inc. nebo její dceřiné společnosti. Ostatní ochranné
známky mohou být ochrannými známkami z jejich příbuzní vlastníci.

2

020 - 09

Rev. A01

Obsah

Pozdravy vaše monitorem ........................................ 5

Obsah balení .........................................................................5

Produktu funkce ...................................................................6

Identikace funkcí a ovládacích prvků...............................7

Specikace monitoru .........................................................12

Zástrčka a hrát schopnost.................................................28

LCD monitorem politika kvality a pixelů ..........................28

Pokyny pro údržbu .............................................................28

Nastavení Nahoru Monitorem ................................. 29

Spojovací Stojan ................................................................29

Connecting your monitor ..................................................34

Organizace kabelů..............................................................35

Demontáž stojanu ..............................................................35

Ovládání monitoru ...................................................41

Zapnutí monitoru ................................................................41

Použití ovládacích prvků na předním panelu ..................41

Použitím the On-obrazovka Zobrazit (OSD) Jídelní lístek ... 44

Nastavení vašeho monitorem ...........................................63

Použitím náklon ..................................................................69

Obsah

Obsah

│

3

Odstraňování problémů .......................................... 70

Flexibilita .............................................................................70

Vestavěná diagnostika .......................................................72

Bènzèy problèmy................................................................73

Problémy specické pro produkt .....................................75

Slepé střevo .............................................................76

FCC POZNÁMKA (U.S. Only) a Další regulační informace ... 76

Kontaktování Dell ...............................................................76

Pinů Přiřazení .....................................................................77

4

│

Obsah

Pozdravy vaše monitorem

Obsah balení

Vaše monitorem převod s komponenty uvedeno v tabulce. ujistěte se, že jste obdrželi Všechno
komponenty a Kontaktování Dell pokud něco chybí.

POZNÁMKA: Některé položky mohou být volitelné a nemusí se dodávat s
vaším monitorem. Některé funkce nemusí být v některých zemích dostupné.

POZNÁMKA: Zřídit Postavte se z jakéhokoli jiného zdroje, pokyny
naleznete v dokumentaci dodávané se stojanem.

Komponenty obraz

a

a c

b c

b

Komponenty popis

Monitorem

Vydržet stoupač
a. E1920H/E2020H
b. E2220H/E2420H/E2720H
c. E2420HS/E2720HS

Vydržet base

E1920H/E2020H/E2220H/E2420H

a.
b. E2720H
c. E2420HS/E2720HS

šroubovací uzávěr VESA™

Napájení kabel (liší se podle země)

Pozdravy vaše monitorem

│

5

VGA kabel
(EMEA a Japonsko oblast)

DP kabel
(E1920H/E2020H/E2220H/
E2420H a E2720H)

HDMI kabel
(E2420HS a E2720HS)

•

Instalační příručka

•

Bezpečnosti, životního prostředí a
informace o předpisech

Produktu funkce

The Dell E1920H/E2020H/E2220H/E2420H/E2420HS/E2720H/E2720HS plochý
monitorem má aktivní matici, Tenký lm Tranzistor (TFT), zobrazit z tekutých
krystalů (LCD) Panel s LED podsvícením. Mezi funkce monitoru patří :

● E1920H: 47.02 cm (18.5 in.) diagonální viditelný plocha zobrazit (měřeno diagonální).

1366 x 768 rozlišení, s podporou celé obrazovky pro nižší rozlišení.

● E2020H: 49.53 cm (19.5 in.) diagonální viditelný plocha zobrazit (měřeno

diagonální). 1600 x 900 rozlišení, s podporou celé obrazovky pro nižší rozlišení.

● E2220H: 54.68 cm (21.5

1920 x 1080 rozlišení, spodporou celé obrazovky pro nižší rozlišení.

● E2420H/HS: 60.47 cm (23.8 in.) diavgonàlní viditelny plocha zobrazit (měřeno

diagonální ). 1920x1080 rozlišení, spodporvoucelé obrazovky pronizší rozlišen

● E2720H/HS: 68.59 cm (27 in.) diagonální viditelný plocha zobrazit (měřeno

diagonální). 1920 x 1080 rozlišení, s podporou celé obrazovky pro nižší pro nižší
rozlišení.

● E1920H: Pozorova cíúhlyz 65 stupňův vertikálnnía 90 stupňů v horizontal Pokyny.

● E2020H/E2220H: Pozorovací úhly z 160 stupňů v vertikální a 170 stupeň ve

horizontální Pokyny.

● E2420H/E2420HS/E2720H/E2720HS: Široký pozorovacíúhlyz 178 stupňůin vertikální

a horizontální Pokyny.

● E1920H: Dynamický kontrastní poměr (600:1)

● E2020H/E2220H/E2420H/E2420HS/E2720H/E2720HS: Dynamický kontrastní

poměr (1,000:1).

● Digitáln ípřipojenís stupeňpřístav nebo HDMI.

● Možnost nastavení výšky pro E2420HS a E2720HS.

● Duální vestavěné reproduktory pro E2420HS a E2720HS

in.) diagonální viditelný plocha zobrazit (měřeno diagonální ).

6

│

Pozdravy vaše monitorem

●Zapoj a hraj scopný li podporovno vaším počítačem.

●Na obrazovce Zobrazit (OSD) úpravy pro snadné nastavení a optimalizaci obrazovky.

●0.3 W pohotovostním napájením když v režimu spánku.

●Optimalizujte pohodlí očí s obrazovkou bez blikání.

●Možné dlouhodobé efekty pokud může vyzařování modrého světla z monitoru způsobit
poškození očí, včetně únavy očí nebo digitálního namáhání očí. Funkce Komfortní výhled
pro snížení rizika namáhání očí z vysoké emise modrého světla..

●Bezpečnostní zámek slot.

●Sklo bez arzenu a pouze pro panel bez rtuti.

●BFR/PVC-Reduced (Jeho deska plošného spoje jsou vyrobeny z laminátů bez BFR/PVC).

●Splňuje požadavku unikových proudů NFPA 99.

●TCO certikovaný displeje .

●EPEAT registrována v případě potřeby. Registrace EPEAT se liší podle země.
Viz www.epeat.net pro stav registrace podle země.

●RoHS stížnosti. energie

●Hvězda

®

certikováno.

Identikace funkcí a ovládacích prvků

Čelní pohled
E1920H/E2020H/E2220H/E2420H/E2720H

Číslo Popis Use

1

2

Funkc tlačítko Mít přístup OSD menu a změnit

nastavení v případě potřeby.
(Pro více informací, viz Použití

ovládacích prvků na předním panelu)

Napájení zapnutí a vypnutí
tlačítko (z LED indikátor)

Pro zapnutí nebo vypnutí monitoru.

Pozdravy vaše monitorem

1 2

│

7

Zpětný Pohled

5

1 2 3

Bez monitorem vydržet Bez monitorem vydržet

Číslo

1

2

3
4
5

Boční pohled

Bezpečnostní zámek slot Zabezpečení monitoru pomocí

Čárový kód, sériové číslo,
aŠtítek servisní značky

Regulační štítek Seznam regulačních schválení
Kabelů-správa slot Pro uspořádání kabelů.
Vydržet uvolnění tlačítko Uvolnènví vydržetz monitorem

Popis

zabezpečení zámek (zakoupeno
samostatně).

Viz tento štítek pokud potřebujete
kontaktovat Dell pro technickou
podporu. Servisní štítek umožňuje
servisním technikům společnosti Dell
identikovat hardwarové komponenty
v počítači a získat přístup k
informacím o záruce.

4

Použití

8

│

Pozdravy vaše monitorem

Identikace funkcí a kontroly

Čelní pohled
E2420HS/E2720HS

1 2

Číslo

1

2

Zpětný Pohled

Funkční tlačítko Mít přístup OSD menu a změnit

Napájení zapnutí a vypnutí
tlačítko (z LED indikátor)

1 2 3

Monitory bez držáku Monitory s držákem

Popis

nastavení v případě potřeby. (Pro
více informací, viz Použití ovládacích

prvků na předním panelu)

Pro zapnutí nebo vypnutí monitoru.

4

Použití

5

Pozdravy vaše monitorem

│

9

Číslo

1

2

3
4
5

Boční pohled

Popis

Bezpečnostní zámek slot Zabezpečení monitoru pomocí

zabezpečení zámek (zakoupeno
samostatn).

Čárový kód, sériové číslo,
aŠtítek servisní značky

Regulační štítek Seznam regulačních schválen.
Kabel-řízení slot Pro uspořádání kabelů.
Vydržet uvolnění tlačítko Uvolnènví vydržetz monitorem

Viz tento štítek pokud potřebujete
kontaktovat Dell pro technickou
podporu. Servisní štítek umožňuje
servisním technikům společnosti Dell
identikovat hardwarové komponenty
v počítači a získat přístup k
informacím o zaruce

Použití

10

│

Pozdravy vaše monitorem

Pohled zespoda, bez monitorem vydržet

1 3

E1920H/E2020H/E2220H/E2420H/E2720H

Číslo

1 Napájecí port Připojení napájecího kabelu

2 DP port Pro připojení k počítači použitím DP

3 VGA port

Popis

2

Použití

monitoru..

kabel.

Pro připojení k počítači použitím VGA
kabel.

14 2 3 4

E2420HS/E2720HS

Číslo

1 Napájecí port Pro připojení monitorem napájecí

Popis

Použití

kable.

2 HDMI port Pro připojení k počítači použitím

HDMI kable.

3 VGA port Pro připojení k počítači použitím

VGA kable.

4 Reproduktory Záznam zvukového výstupu

Pozdravy vaše monitorem

│

11

Specikace monitoru

Modelka E1920H E2020H

Obrazovky typ
Panel typ TN TN
Viditelná oblast
úhlopříčka 470.10 mm (18.5 in.) 494.1 mm (19.5 in.)
Aktivn plocha:

Horizontální
Vertikálníl
Plocha

Rozteč pixelů 0.3000 mm x 0.3000 mm 0.2700 mm x 0.2700 mm
Pixel na palec (PPI) 85 94
Úhel pohledu:

Horizontální
Vertikálníl

Jas 250 cd/m² (typický) 250 cd/m² (typický)
Kontrast poměr 600 to 1 (typický) 1,000 to 1 (typický)
povlak čelní desky proti oslnění 3H tvrdost proti oslnění 3H tvrdost
Podsvícení
Doba odezvy

Normální režim
Rychlý režim

Barvy depth 16.7 miliony barvy 16.7 miliony barvy
Barvy gamut
Dell Zobrazit správoe

kompatibilita
Connectivity 1 x DP 1.2, 1 x VGA 1 x DP 1.2, 1 x VGA
Bezel width (edge of

monitorem to aktivní
area)

Bezpečnostní

úhel náklonu -5° to 21° -5° to 21°
Výškově nastavitelné

Vydržet
Vestavěné reproduktory

(Zvukový výstup 2 x 1 W)

Aktivní matice-TFT LCD Aktivní matice-TFT LCD

432.96 +/- 0.96 mm (17.05 in.)

409.80 mm (16.13 in.)

230.40 mm (9.07 in.)

944.18 cm² (146.30 in.²)

90° (typický)
65° (typický)

LED SVĚTELNÝ SYSTÉM

5 ms

-

72% (CIE1931)/83%(CIE1976)

Ano Ano

17.8 mm (horní)

17.8 mm (levý/pravý)

17.8 mm (dno)
Bezpečnostní-zámek slot

pro kabel zámek (volitelný
nákup)

- -

- -

238.05 +/- 1.71 mm (9.37 in.)

1025.53 cm² ~ 1035.76 cm²
(158.96 in.² ~ 160.55 in.²)

170° (typický)
160° (typický)

LED SVĚTELNÝ SYSTÉM

5 ms

-

72% (CIE1931)/83%(CIE1976)

18.3 +/- 0.5 mm (horní)

18.3 +/- 0.5 mm (levý/pravý)

18.3 +/- 0.5 mm (dno)
Bezpečnostní-zámek slot

pro kabel zámek (volitelný
nákup)

12

│

Pozdravy vaše monitorem

Specikace monitoru

Modelka E2220H E2420H/E2420HS

Obrazovka typ
Panel typ TN V letadle přepínánî
Viditelný plocha
úhlopříčka 546.86 mm (21.5 in.) 604.70 mm (23.8 in.)
Aktivní plocha:

Horizontální
Vertikální
Plocha

Rozteč pixelů 0.2482 mm x 0.2482 mm 0.2745 mm x 0.2745 mm
Pixelů na palec (PPI) 102 92
Úhel pohledu:

Horizontálí
Vertikálníl

Jasu 250 cd/m² (typický) 250 cd/m² (typický)
Kontrastní poměr 1,000 to 1 (typický) 1,000 to 1 (typický)
Povlak čelní desky Proti oslnění 3H tvrdost Proti oslnění 3H tvrdost
Podsvícení
Doba odezvy

Normální režim
Rychlý režim

Barvy depth 16.7 milliony Barvy 16.7 milliony Barvy
Barvy gamut
Dell zobrazit manažer

kompatibilita
Připojenì 1 x DP 1.2, 1 x VGA

Rámeček šířka (okraje
monitorovat do aktivní
oblasti)

Bezpečnostnì

Nízký úhel -5° to 21° -5° to 21°
Výškově nastavitelné

Vydržet
Vestavěné reproduktory

(Zvukový výstup 2 x 1 W)

Aktivní matice-TFT LCD Aktivní matice-TFT LCD

476.64 mm (18.77 in.)

268.11 mm (10.56 in.)
1,277.92 cm² (198.21 in.²)

170° (typický)
160° (typický)

LED systém světelných tyčí LED systém světelných tyčí

5 ms

-

72% (CIE1931)/83%(CIE1976)

Ano Ano

17.8 mm (horní)

17.8 mm (levý/pravý)

17.8 mm (dno)
Bezpečnostní-zámek slot pro

kabel Zámek (volitelný nákup)

- E2420H: nenastavitelný

- E2420H: Ne

527.04 mm (20.75 in.)

296.46 mm (11.67 in.)

1,562.46 cm² (242.15 in.²)

178° (typický)
178° (typický)

8 ms
5 ms

72% (CIE1931)/83%(CIE1976)

E2420H: 1 x DP 1.2, 1 x VGA
E2420HS: 1 x HDMI 1.4, 1 x VGA

11.8 mm (horní)

11.8 mm (levý/pravý)

18.2 mm (dno)

Bezpečnostní-zámek slot pro
kabel Zámek (volitelný nákup)

E2420HS: 100 +/- 5 mm

E2420HS: Ano

Pozdravy vaše monitorem

│

13

Specikace monitoru

Modelka E2720H/E2720HS

Obrazovka type Aktivní matrix-TFT LCD
Panel typ In-Plane Switching
Viditelná oblast
Úhlopříčka 685.99 mm (27 in.)
Aktivní oblast:

Horizontální
Vertikální
Plocha

Rozteč pixelů 0.3114 mm x 0.3114 mm
Pixelů na palec (PPI) 81
Úhel pohledu:

Horizontální
Vertikální

Jas 300 cd/m² (typický)
Kontrastní poměr
Povlak na čelní desku
Podsvícení
Doba odezvy

Normální režim
Rychlý režim

Barvy hloubka 16.7 milliony Barvys
Barvy gamut
Dell Zobrazit manažer

kompatibilita
Připojení

Šířka rámu (okraje
monitorovat do aktivní
oblasti)

Bezpečnostní Bezpečnostní-zámek slot por

Nízký úhel -5° to 21°
Výška adjustable stand E2720H: Nenastavitelný

Vestavěné reproduktory
(Zvukový výstup 2 x 1 W)

597.89 mm (23.54 in.)

336.31 mm (13.24 in.)
2,010.76 cm² (311.67 in.²)

178° (typický)
178° (typický)

1,000 to 1 (typický)
Anti-glare with 3H hardness
LED světlo bar systém

8 ms
5 ms

72% (CIE1931)/83%(CIE1976)

Ano

E2720H: 1 x DP 1.2, 1 x VGA
E2720HS: 1 x HDMI 1.4, 1 x VGA

11.8 mm (horní)

11.8 mm (levý/pravý)

18.2 mm (Dno)

kabel zámek (volitelný nákup)

E2720HS: 100 +/- 5 mm
E2720H: Ne

E2720HS: Ano

14

│

Pozdravy vaše monitorem

Specikace rozlišení

Modelka E1920H E2020H

Horizontální rozsah
skenování

Rozsah svislého skenování
Maximální předvolené rozlišení

30 kHz to 83 kHz (automatic)

56 Hz to 76 Hz (automatic)
1366 x 768 @ 60 Hz 1600 x 900 @ 60 Hz

30 kHz to 83 kHz
(automatic)

50 Hz to 76 Hz (automatic)

Modelka E2220H E2420H/E2420HS

Horizontální rozsah
skenování

Rozsah svislého skenování
Maximální předvolené rozlišení

30 kHz to 83 kHz (automatic) 30 kHz to 83 kHz (automatic)

56 Hz to 76 Hz (automatic) 56 Hz to 76 Hz (automatic)
1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz

Modelka E2720H/E2720HS

Horizontální rozsah skenování
Rozsah svislého skenování 48 Hz to 75 Hz (automatic)
Maximální předvolené rozlišení

30 kHz to 84 kHz (automatic)

1920 x 1080 @ 60 Hz

Preset Zobrazit Režimy
E1920H

Zobrazovací mód Horizontální

Frekvence

(kHz)

VESA, 720 x 400 31.5 70.1 28.3

VESA, 640 x 480 31.5 59.9 25.2
VESA, 640 x 480 37.5 75.0 31.5
VESA, 800 x 600 37.9 60.3 40.0
VESA, 800 x 600 46.9 75.0 49.5
VESA, 1024 x 768 48.4 60.0 65.0
VESA, 1024 x 768 60.0 75.0 78.8
VESA, 1280 x 1024 80.0 75.0 135.0
VESA, 1366 x 768

47.7 1 59.79 85.5

Vertikální

Frekvence

(Hz)

Pixel Hodiny

(MHz)

Pozdravy vaše monitorem

Synchronní Polarita

(Horizontální/vertikální)

-/+

-/-

-/­+/+
+/+

-/­+/+
+/+
+/+

│

15

Současný režim zobrazení
E2020H

Zobrazovací mód Horizontální

Frekvence

(kHz)

VESA, 720 x 400 31.5 70.1 28.3

VESA, 640 x 480 31.5 60.0 25.2
VESA, 640 x 480 3 7.5 75.0 31.5
VESA, 800 x 600 37.9 60.3 40.0

VESA, 800 x 600 46.9 75.0 49.5

VESA, 1024 x 768

VESA, 1024 x 768

1280 x

VESA,

VESA,

VESA, 1152 x 864 6 7.5 75.0 108.0

VESA, 1600 x 900

1280 x

1024

1024

48.4 60.0 65.0

60.0 75.0 78.8

64.0 60.0 108.0

80.0 75.0 135.0

60.0 60.0

Vertikální

Frekvence

(Hz)

Pixel Hodiny

(MHz)

E2220H/E2420H/E2420HS/E2720H/E2720HS

Zobrazovací mód Horizontální

Frekvence

(kHz)

VESA, 720 x 400 31.5 70.1 28.3

VESA, 640 x 480 31.5 60.0 25.2
VESA, 640 x 480 3 7.5 75.0 31.5
VESA, 800 x 600 37.9 60.3 40.0

VESA, 800 x 600 46.9 75.0 49.5

VESA, 1024 x 768

VESA, 1024 x 768
VESA, 1152 x 864

VESA, 1280 x 1024

VESA, 1280 x 1024
VESA, 1600 x 900
VESA, 1920 x 1080

48.4 60.0 65.0

60.0 75.0 78.8

67.5 75.0 108.0

64.0 60.0

80.0 75.0 135.0

60.0 60.0 108.0

67.5 60.0 148.5

Vertikální

Frekvence

(Hz)

Pixel Hodiny

(MHz)

108.0

108.0

Synchronní Polarita

(Horizontální/Vertikální)

-/+

-/-

-/­+/+
+/+

-/­+/+
+/+

+/+
+/+

+/+

Synchronní Polarita

(Horizontální/Vertikální)

-/+

-/-

-/­+/+
+/+

-/­+/+
+/+
+/+

+/+
+/+
+/+

16

│

Pozdravy vaše monitorem

Elektrické specikace

Modelka E1920H

Video Vstup
signály

Synchronní
vstupní signál

AC Vstup Napětí/
frekvence/proud

Inrush proud 30 A (120 V AC Vstup)

●Analogový RGB: 0.7 V ± 5%,
75  Vstup impedance

●DP, 600 mV
Pro každá diferenciální linie,
100  Vstup impedance per diferenciální pár.

Samostatné horizontální a vertikální synchronizace bez
polarity TTL úroveň,
SOG (Složený synchronizace na zelené)

100 VAC to 240 VAC / 50 Hz or 60 Hz ± 3 Hz / 0.6 A

60 A (240 V AC Vstup)

Modelka E2020H/E2220H

Video Vstup
signály

●Analogový RGB: 0.7 V ± 5%,
75  Vstup impedance

●DP, 600 mV
Pro každá diferenciální linie,
100  Vstup impedance per diferenciální pár.

Synchronní
vstupní signál

AC Vstup Napětí/
frekvence/proud

Inrush proud 30 A (120 V AC Vstup)

Samostatné horizontální a vertikální synchronizace bez
polarity TTL úroveň,
SOG (Složený synchronizace na zelené)

100 VAC to 240 VAC / 50 Hz or 60 Hz ± 3 Hz / 0.7 A

60 A (240 V AC Vstup)

Pozdravy vaše monitorem

│

17

Elektrické specikace

Modelka E2420H

Video Vstup
signály

Synchronní
vstupní signál

AC Vstup Napětí/
frekvence/proud

Inrush proud 30 A (120 V AC Vstup)

●Analogový RGB: 0.7 V ± 5%,
75  Vstup impedance

●DP, 600 mV
Pro každá diferenciální linie,
100  Vstup impedance per diferenciální pár.

Samostatné horizontální a vertikální synchronizace bez
polarity TTL úroveň,
SOG (Složený synchronizace na zelené)

100 VAC to 240 VAC / 50 Hz or 60 Hz ± 3 Hz / 0.8 A

60 A (240 V AC Vstup)

Modelka E2420HS

Video Vstup
signály

●Analogový RGB: 0.7 V ± 5%,
75  Vstup impedance

●HDMI 1.4 (HDCP 1.2) 600 mV
Pro každá diferenciální linie,
100  Vstup impedance per diferenciální pár.

Synchronní
vstupní signál

AC Vstup Napětí/
frekvence/proud

Inrush proud 30 A (120 V AC Vstup)

│

18

Pozdravy vaše monitorem

Samostatné horizontální a vertikální synchronizace bez
polarity TTL úroveň,
SOG (Složený synchronizace na zelené)

100 VAC to 240 VAC / 50 Hz or 60 Hz ± 3 Hz / 0.8 A

60 A (240 V AC Vstup)

Elektrické specikace

Modelka E2720H

Video Vstup
signály

Synchronní
vstupní signál

AC Vstup Napětí/
frekvence/proud

Inrush proud 30 A (120 V AC Vstup)

●Analogový RGB: 0.7 V ± 5%,
75  Vstup impedance

●DP, 600 mV
Pro každá diferenciální linie,
100  Vstup impedance per diferenciální pár.

Samostatné horizontální a vertikální synchronizace bez
polarity TTL úroveň,
SOG (Složený synchronizace na zelené)

100 VAC to 240 VAC / 50 Hz or 60 Hz ± 3 Hz / 1.0 A

60 A (240 V AC Vstup)

Modelka E2720HS

Video Vstup
signály

●Analogový RGB: 0.7 V ± 5%,
75  Vstup impedance

●HDMI 1.4 (HDCP 1.2) 600 mV
Pro každá diferenciální linie,
100  Vstup impedance per diferenciální pár.

Synchronní
vstupní signál

AC Vstup Napětí/
frekvence/proud

Inrush proud 30 A (120 V AC Vstup)

Samostatné horizontální a vertikální synchronizace bez
polarity TTL úroveň,
SOG (Složený synchronizace na zelené)

100 VAC to 240 VAC / 50 Hz or 60 Hz ± 3 Hz / 1.0 A

60 A (240 V AC Vstup)

Pozdravy vaše monitorem

│

19

Fyzický charakteristiky

Model E1920H/E2020H/E2220H

Typ signálního
kabelu:
Analogový
Digitální

POZNÁMKA: Monitor Dell je navržen tak, aby pracoval optimálně s kabelem videa kvůli
dodávanýmu monitorům. Protože společnost Dell nemůže ovládat různé výrobce kabelů,
typy materiálů, konektory a proces výroby těchto kabelů na trhu, proto Dell nezaručuje
výkon videa u kabelů, které nejsou dodávány s tvým monitorem Dell.

Rozměr
(se stojánkem):

Výška

Šířka

Hloubka
Rozměry

(bez podstavce):
Výška

Šířka

Hloubka 50.10 mm (1.97 in.)
Vydržet rozměry: E1920H E2020H E2220H
Výška
Šířka
Hloubka
Hmotnost: E1920H E2020H E2220H
Hmotnost s obal
Svydržet

shromážděnía kabel
Bez vydržet

shromážděnía kabely
Hmotnost z vydržet

shromáždění

D-Sub (VGA), 15 pinů
(kabel je zahrnuto pouze pro oblasti EMEA a JPN);
DP, 20 pinů

E1920H E2020H E2220H

359.60 mm (14.16 in.)

445.40 mm (17.54 in.)

171.00 mm (6.73 in.) 171.00 mm (6.73 in.) 171.00 mm (6.73 in.)

E1920H E2020H E2220H

266.00 mm (10.47 in.)

445.40 mm (17.54 in.)

170.00 mm (6.69 in.)

200.00 mm (7.87 in.)

171.00 mm (6.73 in.)

3.92 kg (8.66 lb) 3.94 kg (8.68 lb) 4.90 kg (10.80 lb)

2.93 kg (6.46 lb) 2.94 kg (6.48 lb) 3.51 kg (7.74 lb)

2.19 kg (4.83 lb) 2.20 kg (4.85 lb) 2.70 kg (5.95 lb)

0.43 kg (0.95 lb) 0.43 kg (0.95 lb) 0.44 kg (0.97 lb)

368.96 mm (Maximální)
(14.53 in.) (Maximální)

471.52 mm (Maximální)
(18.56 in.) (Maximální)

275.36 mm (Maximální)
(10.84 in.) (Maximální)

471.52 mm (Maximální)
(18.56 in.) (Maximální)

50.10 mm (1.97 in.)

170.00 mm (6.69 in.)

200.00 mm (7.87 in.)

171.00 mm (6.73 in.)

397.30 mm (15.64 in.)

512.20 mm (20.17 in.)

303.70 mm (11.96 in.)

512.20 mm (20.17 in.)

52.40 mm (2.06 in.)

176.90 mm (6.96 in.)

200.00 mm (7.87 in.)

171.00 mm (6.73 in.)

20

│

Pozdravy vaše monitorem

Fyzický charakteristiky

Model E2420H/E2720H

Typ signálního kabelu:
Analogový
Digitální

POZNÁMKA: Monitor Dell je navržen tak, aby pracoval optimálně s
kabelem videa kvůli dodávanýmu monitorům. Protože společnost Dell
nemůže ovládat různé výrobce kabelů, typy materiálů, konektory a
proces výroby těchto kabelů na trhu , proto Dell nezaručuje výkon videa
u kabelů, které nejsou dodávány s tvým monitorem Dell.

Rozměry
(bez podstavce):

Výška

Šířka

Hloubka

Rozměry
(bez podstavce):

Výška

Šířka

Hloubka

Vydržet rozměry:

Výška

D-Sub (VGA), 15 pinů (kabel je zahrnuto pouze pro
oblasti EMEA a JPN);
DP, 20 pinů

E2420H E2720H

419.70 mm (16.52 in.) 458.10 mm (18.03 in.)

550.60 mm (21.68 in.) 621.50 mm (24.46 in.)

171.00 mm (6.73 in.) 175.00 mm (6.88 in.)

E2420H E2720H

326.50 mm (12.85 in.)

550.60 mm (21.68 in.)

52.40 mm (2.06 in.)

E2420H E2720H

176.90 mm (6.96 in.)

366.30 mm (14.42 in.)

621.50 mm (24.46 in.)

52.30 mm (2.05 in.)

195.50 mm (7.69 in.)

Šířka

Hloubka

Hmotnost: E2420H E2720H

Hmotnost s obal

S vydržet
shromáždění a kabel

Bez vydržet
shromáždění a kabely

Hmotnost z vydržet
shromáždění

200.00 mm (7.87 in.)

171.00 mm (6.73 in.)

5.95 kg (13.12 lb) 8.07 kg (17.79 lb)

4.27 kg (9.41 lb) 5.88 kg (12.96 lb)

3.25 kg (7.17 lb) 4.50 kg (9.92 lb)

0.59 kg (1.30 lb) 1.05 kg (2.31 lb)

205.00 mm (8.07 in.)

175.00 mm (6.88 in.)

Pozdravy vaše monitorem

│

21

Fyzický charakteristiky

Model E2420HS/E2720HS

Typ signálního
kabelu:
Analogový
Digitální

POZNÁMKA: Monitor Dell je navržen tak, aby pracoval optimálně
s kabelem videa kvůli dodávanýmu monitorům. Protože společnost
Dell nemůže ovládat různé výrobce kabelů, typy materiálů, konektory
a proces výroby těchto kabelů na trhu , proto Dell nezaručuje výkon
videa u kabelů, které nejsou dodávány s tvým monitorem Dell.

D-Sub (VGA),
15 pinů (kabel je zahrnuto pouze pro oblasti EMEA a
JPN); HDMI, 19 pinů

Rozměry
(bez podstavce):

Výška

Šířka

Hloubka

Rozměry
(bez podstavce):

Výška

Šířka

hloubka

Vydržet rozměry:

Výška

Šířka

Hloubka

Hmotnost: E2420HS E2720HS

Hmotnost s obal

S vydržet
shromáždění a kabel

E2420HS E2720HS

489.10 mm (19.26 in.) 508.30 mm (20.01 in.)

550.60 mm (21.68 in.) 621.50 mm (24.46 in.)

187.00 mm (7.36 in.) 187.00 mm (7.36 in.)

E2420HS E2720HS

326.50 mm (12.85 in.) 366.30 mm (14.42 in.)

550.60 mm (21.68 in.) 621.50 mm (24.46 in.)

52.40 mm (2.06 in.) 52.30 mm (2.05 in.)

E2420HS E2720HS

248.80 mm (9.80 in.) 248.80 mm (9.80 in.)

220.00 mm (8.66 in.) 220.00 mm (8.66 in.)

187.00 mm (7.36 in.) 187.00 mm (7.36 in.)

6.64 kg (14.64 lb) 8.40 kg (18.52 lb)

4.91 kg (10.82 lb) 6.11 kg (13.47 lb)

Bez vydržet
shromáždění a
kabely

Hmotnost z vydržet
shromáždění

│

22

Pozdravy vaše monitorem

3.30 kg (7.28 lb) 4.54 kg (10.01 lb)

1.24 kg (2.73 lb) 1.24 kg (2.73 lb)

Environmentální charakteristiky

Modelka

Teplota:
Provozní

Nefunkční:
Přepravní
skladování

Vlhkost:
provozní

Nefunkční:
Přepravní
skladování

Nadmořská výška:

Provozní
(maximální)

Nefunkční
(maximální)

E1920H/E2020H/E2220H/E2420H/E2420HS/E2720H/E2720HS

0 °C to 4 °C (32 °F to 104 °F)

-20 °C to 60 °C (-4 °F to 140 °F)

10% to 80% (nekondenzující)

5% to 90% (nekondenzující)

5,000 m (16,400 ft)

12,192 m (40,000 ft)

Modelka E1920H E2020H

Tepelná deprese

47.09 BTU/hod (Maximální)

34.12 BTU/hod (typický)

47.70 BTU/hod (Maximální)

37.53 BTU/hod (typický)

Modelka E2220H E2420H

Tepelná deprese

61.42 BTU/hod (Maximální)

44.36 BTU/hod (typický)

75.06 BTU/hod (Maximální)

51.18 BTU/hod (typický)

Modelka E2420HS E2720H

Tepelná deprese

81.89 BTU/hod (Maximální)

58.01 BTU/hod (typický)

88.70 BTU/hod (Maximální)

71.60 BTU/hod (typický)

Modelka E2720HS

Tepelná deprese

102.40 BTU/

78.50 BTU/

(maximální)

hod

(typický)

hod

Pozdravy vaše monitorem

│

23

Režimy řízení spotřeby

Pokud máte VESA’s DPM™ dodržování Zobrazit karta nebo software nainstalovaný
ve vašem PC, monitorem může automaticky snížit svou spotřebu energie, když se
nepoužívá. Toto se nazývá úsporný režim. Pokud počítač detekuje Vstup z klávesnice,
myši nebo jiných vstupních zařízení monitorem automaticky obnoví činnost. Následující
tabulka ukazuje spotřebu energie a signalizaci z tato funkce automatické úspory energie.

E1920H

VESA Režimy

Normální

Horizontální

synchronizace

Aktivní Aktivní Aktivní Bílý

operace
Režim aktivního

Neaktivní Neaktivní Prázdné Bílý (řeřavý) Méně než 0.3 W

vypnutí
Vypnout - - - Vypnuto Méně než 0.3 W

Vertikální

synchronizace

Video

Signalizace

napájení

Spotřeba energie

13.8 (Maximální)**
10 W (typický)

Spotřeba energie P

on

Celková spotřeba energie(TEC)

7.85 W

24.81 kWh

E2020H

VESA Režimy

Normální

Horizontální

synchronizace

Aktivní Aktivní Aktivní Bílý

operace
Režim aktivního

Neaktivní Neaktivní Prázdné Bílý (řeřavý) Méně než 0.3 W

vypnutí
Vypnout - - - Vypnuto Méně než 0.3 W

Spotřeba energie P

on

Celková spotřeba energie(TEC)

Vertikální

synchronizace

Video

9.37 W

29.75 kWh

Signalizace

napájení

Spotřeba energie

14 W (Maximální)**
11 (typický)

E2220H

VESA Režimy

Normální

Horizontální

synchronizace

Aktivní Aktivní Aktivní Bílý

operace
Režim aktivního

Neaktivní Neaktivní Prázdné Bílý (řeřavý) Méně než 0.3 W

vypnutí
Vypnout - - - Vypnuto Méně než 0.3 W

Vertikální

synchronizace

Video

Signalizace

napájení

Spotřeba energie

18 W (Maximální)**
13 W (typický)

Spotřeba energie P

on

Celková spotřeba energie(TEC)

│

24

Pozdravy vaše monitorem

11.21 W

35.16 kWh

E2420H

VESA Režimy

Normální

Horizontální

synchronizace

Aktivní Aktivní Aktivní Bílý

operace
Režim aktivního

Neaktivní Neaktivní Prázdné Bílý (řeřavý) Méně než 0.3 W

vypnutí
Vypnout - - - Vypnuto Méně než 0.3 W

Vertikální

synchronizace

Video

Signalizace

napájení

Spotřeba energie

22 W (Maximální)**
15 W (typický)

Spotřeba energie P

on

Celková spotřeba energie(TEC)

12.34 W

38.52 kWh

E2420HS

VESA Režimy

Normální

Horizontální

synchronizace

Aktivní Aktivní Aktivní Bílý

operace
Režim aktivního

Neaktivní Neaktivní Prázdné Bílý (řeřavý) Méně než 0.3 W

vypnutí
Vypnout - - - Vypnuto Méně než 0.3 W

Spotřeba energie P

on

Celková spotřeba energie(TEC)

Vertikální

synchronizace

Video

12.26 W

39.31 kWh

Signalizace

napájení

Spotřeba energie

24 W (Maximální)**
17 W (typický)

E2720H

VESA Režimy

Normální

Horizontální

synchronizace

Aktivní Aktivní Aktivní Bílý

operace
Režim aktivního

Neaktivní Neaktivní Prázdné Bílý (řeřavý) Méně než 0.3 W

vypnutí
Vypnout - - - Vypnuto Méně než 0.3 W

Vertikální

synchronizace

Video

Signalizace

napájení

Spotřeba energie

26 W (Maximální)**
21 W (typický)

Spotřeba energie P

on

Celková spotřeba energie(TEC)

13.22 W

41.50 kWh

Pozdravy vaše monitorem

│

25

E2720HS

VESA Režimy

Normální
operace

Režim aktivního
vypnutí

Vypnout - - - Vypnuto Méně než 0.3 W

Horizontální

synchronizace

Aktivní Aktivní Aktivní Bílý

Neaktivní Neaktivní Prázdné Bílý (řeřavý) Méně než 0.3 W

Vertikální

synchronizace

Video

Signalizace

napájení

Spotřeba energie

30 W (Maximální)**
23 W (typický)

Spotřeba energie P

Celková spotřeba energie(TEC)

on

14.03 W

44.38 kWh

** Maximální spotřeba energie s maximálním jasem a kontrastem.

Tento dokument je pouze informativní a odráží laboratorní výkon. Váš produkt
může fungovat odlišně v závislosti na softwaru, součástech a periferiích, které
jste si objednali, a nebude mít povinnost tyto informace aktualizovat.
Zákazník by se proto neměl při rozhodování o elektrických tolerancích spoléhat
na tyto informace. Není vyjádřena ani předpokládána žádná záruka, pokud jde o
přesnost nebo úplnost.

POZNÁMKA: Tento monitorem je energie STAR Certikace.

Tento produkt kvalikuje pro energie STAR ve výchozím továrním
nastavení, které lze obnovit pomocí „tovární nastavení“ funkce v OSD
Jídelní lístek. Může se zvýšit změna výchozího továrního nastavení
nebo povolení dalších funkcí spotřeba energie to by mohlo přesáhnout
ENERGIE STAR stanovený limit.

POZNÁMKA:

Pon: Spotřeba energie z Režim zapnuto, jak je denován v části Energie Star 8.0 verze.
TEC: Celková spotřeba energie in kWh jak je denováno v Energie Star 8.0 verze.

│

26

Pozdravy vaše monitorem

OSD fungují pouze v normální operace režim. Po stisknutí libovolného tlačítka v Režim
aktivního vypnutí, jeden z zobrazí se následující zprávy:

E1920H
E2020H
E2220H
E2420H
E2720H

E2420HS
E2720HS

Dell XX Monitor

Žádný kabel DP

?

Displej bude do úsporného energie režimu za 4 minuty.

www.dell.com/EXX20H

Dell 2X Monitor

Žádný kabel HDMI

?

Displej bude do úsporného energie režimu za 4 minuty.

www.dell.com/E2X20HS

EXX20H

E2X20HS

Pozdravy vaše monitorem

│

27

Zástrčka a hrát schopnost

Můžete nainstalovat monitorem v jakémkoli zástrčka a hrát schopnost Systém. Monitorem
automaticky poskytuje počítačovému systému jeho Extended Zobrazit Identikační
data (EDID) pomocí protokolů datový (datový datový kanál), aby systém mohl sám
nakongurovat a optimalizovat nastavení monitorem. Většina monitorem instalace jsou
automatické, v případě potřeby můžete zvolit různá nastavení. Další informace o změně
nastavení monitoru naleznete v části Ovládání monitoru.

LCD monitorem politika kvality a pixelů

Během LCD monitorem výrobní proces,je normální, že se jeden nebo více pixelů xuje v
neměnném stavu, který je těžko vidět a neovlivňuje kvalitu zobrazení ani použitelnost.
Další informace o zásadách kvality a pixelů monitoru Dell naleznete na webu technické
podpory společnosti Dell na adrese www.dell.com/support/monitors.

Pokyny pro údržbu

Čištění monitoru

VAROVÁNÍ: Před čištěním monitoru odpojte napájecí kabel monitoru od
elektrické zásuvky.

UPOZORNĚNÍ: Před čištěním monitoru si přečtěte Bezpečnostní instrukce a
dodržujte je.

Při vybalení postupujte podle pokynů v seznamu níže,čištění nebo manipulace s
monitorem:

●Čistit vaše obrazovka, lehce navlhčete měkký, čistý hadřík vodou. Pokud je to
možné, použijte speciální čisticí prostředek na čištění obrazovky nebo roztok
vhodný pro antistatický povlak. Nepoužívejte benzen, ředidlo, amoniak, abrazivní
čisticí prostředky ani stlačený vzduch.

●K čištění monitoru použijte lehce navlhčený hadřík. Nepoužívejte prací prostředek
z jakýkoli druh, protože některé čisticí prostředky zanechávají na monitoru mléčný
lm.

●Pokud si při vybalení monitoru všimnete bílého prášku, setřete jej pomocí a tkanina.

●Zvládněte svůj monitorem s opatrností, protože černobílý monitorem se může
poškrábat.

●Chcete-li zachovat nejlepší kvalitu obrazu na monitoru, použijte dynamicky se
měnící spořič obrazovky a vypněte monitor, pokud se nepoužívá.

│

28

Pozdravy vaše monitorem

Nastavení Nahoru Monitorem

Spojovací Stojan

POZNÁMKA: Vydržet není připojen, když je monitorem dodán z továrny.

POZNÁMKA: Následující postup platí pro vydržet dodaný s monitorem.

Instalovat stojan monitoru:
E1920H/E2020H

Sestavte stoupačku displeje do základny stojanu.

1.

a. Umístěte základnu stojanu s monitoru na stabilní desku stolu.
b. Zasuňte tělo stojanu monitoru správným směrem dolů na stojanu až zaklapne na místo.

Montáž sestavu stojanu na monitor.

2.

a. Umístěte monitor na měkký hadřík nebo polštář poblíž okraje stolu.
b. Zarovnejte sestavu stojanu s vybráním monitoru.
c. Stojan je vložen do monitoru, až zaklapne na místo .
d. Vybaveno víko VESA.

Nastavení Nahoru Monitorem

│

29

Nastavení Nahoru Monitorem

Spojovací Stojan

POZNÁMKA: Vydržet není připojen, když je monitorem dodán z továrny.

POZNÁMKA: Následující postup platí pro vydržet dodaný s monitorem.

Instalovat stojan monitoru:
E2220H

Sestavte stoupačku displeje do základny stojanu.

1.

a. Umístěte základnu stojanu s monitoru na stabilní desku stolu.
b.

Zasuňte tělo stojanu monitoru správným směrem dolů na stojanu až zaklapne na místo.

Montáž sestavu stojanu na monitor.

2.

a. Umístěte monitor na měkký hadřík nebo polštář poblíž okraje stolu.
b. Zarovnejte sestavu stojanu s vybráním monitoru.
c. Stojan je vložen do monitoru, až zaklapne na místo.
d. Vybaveno víko VESA.

│

30

Nastavení Nahoru Monitorem

Nastavení Nahoru Monitorem

Spojovací Stojan

POZNÁMKA: Vydržet není připojen, když je monitorem dodán z továrny.

POZNÁMKA: Následující postup platí pro vydržet dodaný s monitorem.

Instalovat stojan monitoru:
E2420H

Sestavte stoupačku displeje do základny stojanu.

1.

a. Umístěte základnu stojanu s monitoru na stabilní desku stolu.
b.

Zasuňte tělo stojanu monitoru správným směrem dolů na stojanu až zaklapne na místo.

Montáž sestavu stojanu na monitor.

2.

a. Umístěte monitor na měkký hadřík nebo polštář poblíž okraje stolu.
b. Zarovnejte sestavu stojanu s vybráním monitoru.
c. Stojan je vložen do monitoru, až zaklapne na místo .
d. Vybaveno víko VESA.

Nastavení Nahoru Monitorem

│

31

Nastavení Nahoru Monitorem

Spojovací Stojan

POZNÁMKA: Vydržet není připojen, když je monitorem dodán z továrny.

POZNÁMKA: Následující postup platí pro vydržet dodaný s monitorem.

Instalovat stojan monitoru:
E2720H

Sestavte stoupačku displeje do základny stojanu.

1.

a. Umístěte základnu stojanu s monitoru na stabilní desku stolu.
b. Posuňte tělo stojanu monitoru a umístěte jej na základnu stojanu ve správné

orientaci.

c. Utáhněte šroubku ve směru hodinových ručiček a zajistěte jej.

Montáž sestavu stojanu na monitor.

2.

a. Umístěte monitor na měkký hadřík nebo polštář poblíž okraje stolu.
b. Zarovnejte sestavu stojanu s vybráním monitoru.
c. Stojan je vložen do monitoru, až zaklapne na místo .
d. Vybaveno víko VESA.

│

32

Nastavení Nahoru Monitorem

Nastavení Nahoru Monitorem

Spojovací Stojan

POZNÁMKA: Vydržet není připojen, když je monitorem dodán z továrny.

POZNÁMKA: Následující postup platí pro vydržet dodaný s monitorem.

Instalovat stojan monitoru:
E2420HS/E2720HS

Sestavte stoupačku displeje do základny stojanu.

1.

a. Umístěte základnu stojanu s monitoru na stabilní desku stolu.
b.

Posuňte tělo stojanu monitoru a umístěte jej na základnu stojanu ve správné orientaci.

c. Utáhněte šroubku ve směru hodinových ručiček a zajistěte jej.

Nasaďte víko VESA

2.

Připojte sestavu stojanu k monitoru.

3.

a. Umístěte monitor na měkký hadřík nebo polštář poblíž hradinu stolu.
b. Zarovnejte sestavu stojanu s vybráním monitoru.
c. Zasuňte stojan zcela do monitoru, až zaklapne na místo.
d. Utáhněte šroubku ve směru hodinových ručiček a zajistěte jej.

Nastavení Nahoru Monitorem

│

33

Připojení displeje monitoru

VAROVÁNÍ: Než začnete s postupy uvedenými v této části, postupujte podle

Bezpečnostní instrukce.

POZNÁMKA: Nepřipojujte všechny kabely k počítači současně. Před připojením
kabelů k monitoru se doporučuje kabely projít slotem pro správu kabelů.

POZNÁMKA: Monitory Dell jsou navrženy tak, aby optimálně fungovaly s
dodanými kabely Dell. Společnost Dell nezaručuje kvalitu videa a výkon při
používání kabelů jiných výrobců.

Pro připojení monitoru k počítači:

Vypněte počítač a odpojte napájecí kabel.

1.

Připojit DP nebo HDMI nebo VGA kabel z monitoru do počítače

2.

Spojovací DP/VGA kabel

E1920H/E2020H/E2220H/E2420H/E2720H

Spojovací HDMI/VGA kabel

E2420HS/E2720HS

│

34

Nastavení Nahoru Monitorem

Organizace kabelů

Kabely pro správu kabelů použijte ke směrování kabelů připojených k vašemu monitoru.

Demontáž stojanu

POZNÁMKA: Abyste zabránili poškrábání obrazovky při demontáži stojanu, ujistěte
se, že je monitorem umístěn na měkkém a čistém povrchu.

POZNÁMKA: Následující postup platí pro vydržet dodaný s monitorem.

Demontujte stojanu:
E1920H/E2020H

a. Umístěte monitor na měkký hadřík na stolu.

1.

b. Demontujte viko VESA pro přístup k uvolňovacímu tlačítku.

a. Přes dlouhým a tenkým šroubovákem zatlačte uvolňovací západku, která umístění

2.

b. Po uvolnění západky demontujte základnu stojanu od monitoru.
c. Zatlačením na západku pro rychlé uvolnění na spodní straně základny,aby oddělení

v otvoru nad stojanem.

stoupačky od stojanu .

Nastavení Nahoru Monitorem

│

35

Demontáž stojanu

POZNÁMKA: Aby nedošlo k poškrábání obrazovky při demontáži stojanu, ujistěte se,
že monitor je umístěn na měkkém a čistém povrchu.

POZNÁMKA: Následující postup uplatňuje pro stojany, které byly dodány s
vaším monitorem

Demontujte stojanu:

E2220H

a. Umístěte monitor na měkký hadřík na stolu.

1.

b.

Demontujte viko VESA pro přístup k uvolňovacímu tlačítku.

a. Přes dlouhým a tenkým šroubovákem zatlačte uvolňovací západku, která umístění

2.

v otvoru nad stojanem.

b. Po uvolnění západky demontujte základnu stojanu od monitoru.
c. Zatlačením na západku pro rychlé uvolnění na spodní straně základny,aby oddělení

stoupačky od stojanu.

36

│

Nastavení Nahoru Monitorem

Demontáž stojanu

POZNÁMKA: Aby nedošlo k poškrábání obrazovky při demontáži stojanu, ujistěte se,
že monitor je umístěn na měkkém a čistém povrchu.

POZNÁMKA: Následující postup uplatňuje pro stojany, které byly dodány s vaším
monitorem

Demontujte stojanu:

E2420H

a. Umístěte monitor na měkký hadřík na stolu.

1.

b. Demontujte viko VESA pro přístup k uvolňovacímu tlačítku.

a. Přes dlouhým a tenkým šroubovákem zatlačte uvolňovací západku, která umístění

2.

v otvoru nad stojanem.

b. Po uvolnění západky demontujte základnu stojanu od monitoru.
c. Zatlačením na západku pro rychlé uvolnění na spodní straně základny,aby oddělení

stoupačky od stojanu .

Nastavení Nahoru Monitorem

│

37

Demontáž stojanu

POZNÁMKA: Aby nedošlo k poškrábání obrazovky při demontáži stojanu, ujistěte se, že
monitor je umístěn na měkkém a čistém povrchu.

POZNÁMKA: Následující postup uplatňuje pro stojany, které byly dodány s
vaším monitorem

Demontujte stojanu:

E2720H

a. Umístěte monitor na měkký hadřík na stolu.

1.

b. Demontujte viko VESA pro přístup k uvolňovacímu tlačítku.

a. Přes dlouhým a tenkým šroubovákem zatlačte uvolňovací západku, která

2.

umístění v otvoru nad stojanem.
b. Po uvolnění západky demontujte základnu stojanu od monitoru.
c. Uvolněte úplně šroub základny stojanu a odebrat základny ze stoupačky.

38

│

Nastavení Nahoru Monitorem

Demontáž stojanu

POZNÁMKA: Aby nedošlo k poškrábání obrazovky při demontáži stojanu, ujistěte se,
že monitor je umístěn na měkkém a čistém povrchu.

POZNÁMKA: Následující postup uplatňuje pro stojany, které byly dodány s vaším
monitorem

Demontujte stojanu:

E2420HS/E2720HS

a. Umístěte monitor na měkký hadřík na stolu.

1.

b. Úplně uvolnit palcový šroub na naklápěcím držáku.

Vysuňte stojan úplně z monitoru.

2.

Uvolněte křídlový šroub základny stojanu, abyste mohli vyjmout základnu ze

3.

stoupačky.

Nastavení Nahoru Monitorem

│

39

Na zeď (volitelné)

(Velikost šroubu: M4 x 10 mm). Viz pokyny dodané v montážní sadě pro základnu
kompatibilní s VESA.

Položte panel monitoru na měkký hadřík nebo polštář na stabilní stůl.

1.

Demotujete stojan.

2.

Pomocí šroubováku vyjměte čtyři šrouby zajišťující plastový kryt.

3.

Připevněte montážní držák na LCD od nástěnné montážní sady .

4.

Namontujte LCD na zeď podle pokynů dodaných se sadou pro montáž základny.

5.

POZNÁMKA: Pro použití držáku na zeď uvedený pouze v UL nebo CSA nebo GS s
minimální hmotností/nosností 8.76 kg (19.31 lb) pro E1920H, 8.80 kg (19.40 lb) pro
E2020H, 10.80 kg (23.80 lb) pro E2220H, 13.00 kg (28.66 lb) pro E2420H, 13.20
kg (29.10 lb) pro E2420HS, 18.00 kg (39.68 lb) pro E2720H, 18.16 kg (40.04 lb) pro
E2720HS.

40

│

Nastavení Nahoru Monitorem

Ovládání monitoru

Zapnutí monitoru

Stisknutím tlačítka zapněte monitor.

E1920H/E2020H/E2220H/E2420H/E2720H

Použití ovládacích prvků na předním panelu

Použijte ovládací tlačítka na spodním okraji monitoru k úpravě zobrazovaného obrazu.

E1920H/E2020H/E2220H/E2420H/E2720H

1 2 3 4 5

ÁSledující tabulka popisuje ovládací tlačítka

Ovládací tlačítka

1

Přednastavený režim

2

Jas/kontrast

3

Jídelní lístek

Pomocí tohoto tlačítka můžete vybrat ze seznamu
z preset Režimy.

Pomocí tlačítka hlasitosti přímý přístup k internetu
„objem“ ovládací nabídka

Chcete-li spustit On-obrazovka Zobrazit (OSD)
Jídelní lístek, nebo pro přístup k seznamu z
položek/možností z položky nabídky. Přístup do

OSD Jídelní lístek.

Popis

Ovládání monitoru

│

41

4

Výstup

5

Tlačítko napájení

(s kontrolkou stavu napájení)

Pro opuštění nebo návrat do OSD hlavní menu.

Zapnutí nebo vypnutí monitoru.
Pevný bílý kontrolka znamená, že je monitorem
zapnutý a funguje normálně. Blikající bílé světlo
znamená, že je monitorem v úsporném režimu.

Zapíná se monitorem

Stisknutím tlačítka zapněte monitorem

E2420HS/E2720HS

Použití ovládacích prvků na předním panelu

Pouzijti ovládací tlačítka na spodnimokraji monitorem pro úpravu zobrazeného obrazu.

E2420HS/E2720HS

1 2 3 4 5

Následující tabulka popisuje ovládací tlačítka

Ovládací tlačítka

1

Přednastavený režim

2

│

42

Ovládání monitoru

Objem

Pomocí tohoto tlačítka můžete vybrat ze seznamu
z přednastavení Režimy.

Pomocí tlačítka hlasitosti přímý přístup k internetu
„objem“ ovládací nabídka (E2X20HS)

Popis

3

Jídelní lístek

To launch the On-obrazovka Zobrazit (OSD)
Jídelní lístek, or to access the list z items/
options z a Jídelní lístek item. For more
Informace, see Accessing the OSD Jídelní lístek.

4

Výstup

5

Tlačítko napájení

(s kontrolkou stavu napájení)

Pro opuštění nebo návrat do OSD hlavní Jídelní
lístek.

Zapnutí nebo vypnutí monitoru.
Solid bílý světlo indikuje monitorem je zapnuto
a funguje normálně. Bliká bílý světlo indikuje
monitorem je v úsporném režimu.

OSD řízení

Pomocí tlačítek na spodním okraji monitoru upravte nastavení obrazu.

1 2 3 4

Ovládací tlačítka

1

Nahoru

2

Dolů

3

OK

4

Zpět

Použijte nahoru tlačítko pro zvýšení hodnot nebo
posunutí nahoru v Jídelní lístek.

Použijte dolů tlačítko snížit hodnoty nebo
přesunout dolů v Jídelní lístek.

Použijte OK tlačítko potvrďte svůj výběr v Jídelní
lístek.

Použijte zpět tlačítko jít zpět k předchozímu
Jídelní lístek.

Popis

Ovládání monitoru

│

43

Použitím the On-obrazovka Zobrazit (OSD) Jídelní lístek

Přístup do OSD Jídelní lístek

POZNÁMKA: Všechny změny, které provedete, se automaticky uloží při
přechodu do jiné nabídky, Výstup OSD Jídelní lístek, nebo čekat na OSD Jídelní
lístek pro automatické zavření.

1. Zmáčkni tlačítko Zobrazit OSD hlavní Jídelní lístek.

E1920H
E2020H
E2220H
E2420H
E2720H

E2420HS
E2720HS

zmáčkni a tlačítka pro pohyb mezi možnostmi nastavení. Jak se pohybujete

2.

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

75%

75%

75%

75%

od jednoho ikon do jiného je zvýrazněn název možnosti.

Zmáčkn jednou aktivujte zvýrazněnou možnost.

3.

Zmáčkni a v yberte požadovaný parametr.

4.

Zmáčknik pouzîjte a tlačítka, podle indikátorů na Jídelní lístek, to

5.

prove’te změny.

Vybrat tlačítko pro návrat na hlavní Jídelní lístek.

6.

│

44

Ovládání monitoru

Ikon

Jídelní lístek
a podnabídky

Popis

Jas/
kontrastu

Pomocí této možnosti můžete ovládat nastavení jasu nebo kontrastu.

EXX20H

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

E2X20HS

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

75%

75%

75%

75%

Jas

kontrast

Jas upravuje jas z podsvícení.
zmáčkni tlačítko pro zvýšení jasu a stiskněte tlačítko pro
snIíezení jàsu (min. 0; max. 100).

Nejprve upravte jas a poté upravte kontrast, pouze pokud je nutné
další nastavení.

Zmáčkni tlačítko pro zvýšení jasu a stiskněte tlačítko pro
snížení kontrastu (min. 0; max. 100).
Funkce kontrast nastavuje rozdíl stupně tmy a světlosti na obrazovka.

Ovládání monitoru

│

45

Ikon

Jídelní lístek
a podnabídky

Popis

Automatické
nastavení

Pomocí této možnosti můžete aktivovat automatické nastavení a
upravit nabídku.

EXX20H

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

E2X20HS

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

Stisknutím tlačítka ü upravte nastavení na obrazovce automaticky

Stisknutím tlačítka ü upravte nastavení na obrazovce automaticky

46

Následující dialog se objeví na černé obrazovka jako monitore se
přizpůsobí proudu Vstup:

Automatické nastaveníumožňuje monitoru se automaticky přizpůsobit
příchozímu video signálu. Po použití Automatické nastavení ment,
monitor můžete dále naladit pomocí ovládacích prvků pixel hodiny
(Coarse) fáze (dobře) v části Zobrazit.
POZNÁMKA: Automatické nastavení nedochází, pokud vy zmáčkni
tlačítko zatímco nejsou aktivní video Vstup signalù or attached kabels.
This option is only available when you are using the analog (VGA)
konektor.

│

Ovládání monitoru

Probíhá automatické nastavení...

Ikon

Jídelní lístek
a podnabídky

Popis

Vstupní
zdroj

Pomocí nabídky Zdroj vstupu můžete přepínat mezi různými video
signály, které mohou být připojeny k vašemu monitoru.

EXX20H: one VGA a one DP Vstup

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

VGA

DP

Automatický výběr

Resetovat zdroj vstupu

Na

E2X20HS: one VGA a one HDMI Vstup

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

VGA

HDMI

Automatický výběr

Resetovat zdroj vstupu

Na

VGA

DP

HDMI

Automatický
výběr

Resetovat
zdroj vstupu

Tlačit vyberte VGA Vstup zdroj při použití VGA konektor.

Tlačit vyberte DP Vstup zdroj při použití DP konektor.

Tlačit vyberte HDMI Vstup zdroj při použití HDMI konektor.

Chcete-li vyhledat dostupné, vyberte možnost Automatický výběr
Vstup signály.

Vyberte tuto možnost obnovit výchozí Vstup zdroj.

Ovládání monitoru

│

47

Ikon

Jídelní lístek

Popis

a podnabídky

Barvy Použití barvy k úpravě režimu nastavení barev.

EXX20H

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

E2X20HS

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

Přednastavený režim

Vstupní barevný formát

Resetovat barvu

Přednastavený režim

Vstupní barevný formát

Resetovat barvu

Standard

RGB

Standard

RGB

48

│

Ovládání monitoru

Ikon

Jídelní lístek
a podnabídky

Popis

Přednastavené
režimy

Když vyberete Předvolené režimy, můžete ze seznamu vybrat
Standardní, ComfortView, Teplý, Chladný, Vlastní barvy.

●Standard: Načíst výchozí nastavení barev monitoru. Toto je
výchozí přednastavený režim.

●ComfortView: Snižuje úroveň modrého světla úrovně z vyzařovaného
z obrazovky, aby bylo sledování pohodlnější pro vaše oči.
POZNÁMKA: Chcete-li snížit riziko namáhání očí a krku, paží/
zad/ramen při dlouhodobém používání monitoru z, doporučujeme
vám, abyste:

●Umístěte obrazovku asi 50 až 70 cm od očí.

●Blikejte často, abyste zvlhčili a namazali oči.

●Pravidelně provádějte 20minutové přestávky každé dvě hodiny.

●Při přestávkách se dívejte od svého monitoru a dívejte se na
vzdálený objekt ve vzdálenosti 20 stop po dobu nejméně 20 sekund.

●Během přestávek provádějte napínání, abyste uvolnili napětí v
krku/paži/zádech/ramenech.

●Teplý: Zvyšte teplotu barvy. Obrazovka se zdá být teplejší s
červeným/žlutým nádechem.

●Cool: Snižte teplotu barvy. Obrazovka se zdá být chladnější s
modrým nádechem

●Vlastní barvy: Umožňuje ručně upravit nastavení barev.

Zmáčkni nahoru a dolů tlačítka pro nastavení tří barvys
(R, G, B) hodnoty a vytvořte si vlastní přednastavený barevný režim.

EXX20H

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

Přednastavený režim

Vstupní barevný formát

Resetovat barvu

Ovládání monitoru

Standard

Comfort View

Teplý

Chladný

Barvy vlastního denice

│

49

Ikon

Jídelní lístek
a podnabídky

2X20HS

E

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

Popis

Přednastavené režimy

Vstupní barevný formát

Resetovat barvu

Standard

Comfort View

Teplý

Chladný

Barvy vlastního denice

Vstupní
barevný
formát

Umožní vám nastavit video Vstup režim na:

RGB: Tuto možnost vyberte, pokud je váš monitorem připojen k
počítači nebo DVD přehrávač pomocí DP nebo HDMI kabel.
YPbPr: Tuto možnost vyberte, pokud váš přehrávač DVD podporuje
pouze YPbPr výstup.

EXX20H

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

E2X20HS

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

Přednastavené režimy

Vstupní barevný formát

Resetovat barvu YPbPr

Přednastavené režimy

Vstupní barevný formát

Resetovat barvu YPbPr

RGB

RGB

50

│

Ovládání monitoru

Ikon

Jídelní lístek
a podnabídky

Popis

Resetujte
barvy

Zobrazit

Obnovte výchozí nastavení barev monitoru.

Použijte Zobrazit upravit obrázek.

EXX20H

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

E2420H/E2720H

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

Aspekt Poměr

Horizontální poloha

Vertikální poloha

Ostrost

Pixel Hodiny

Fáze

Resetovat displeje

Aspekt Poměr

Horizontální poloha

Vertikální poloha

Ostrost

Pixel Hodiny

Fáze

Čas odezvy

Široký 16: 9

50

Široký 16: 9

50

Normální

E2420H/E2720H

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

Resetovat displeje

Ovládání monitoru

│

51

Ikon

Jídelní lístek
a podnabídky

E2X20HS

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

Popis

Aspekt Poměr Široký 16: 9

Horizontální poloha

Vertikální poloha

Ostrost

Pixel Hodiny

Fáze

Čas odezvy

Resetovat displeje

50

Normální

Poměr stran

Horizontální
poloha (pouze
nastavení VGA)

Vertikální
pozice (pouze
nastavení VGA)

Ostrost

Pixel Clock
(pouze
nastavení
VGA)

Fáze (Pouze
vstup VGA)

Doba odezvy

Resetujte
Zobrazit

Upravte poměr obrazu na Wide 16:9, 4:3 nebo 5:4.

Použití nebo pro pohyb obrázku doleva a doprava.
Minimum je ‚0‘ (-). Maximální je ‚100‘ (+).

Použití nebo pro pohyb obrázku nahoru a dolů. Minimum is
‚0‘ (-). Maximální is ‚100‘ (+).

Díky této funkci může být obraz ostřejší nebo jemnější.
Použití nebo k nastavení ostrosti od 0 do 100

Funkce Pixel Clock (Hodiny pixelů) umožňuje upravit kvalitu obrazu
na monitoru podle vašich preferencí.

Použití nebo tlačítka pro nastavení nejlepší kvality obrazu.

Pokud nemůžete dosáhnout uspokojivých výsledků s úpravou fáze,
použijte k úpravě hodiny s pixely (zhruba) a poté znovu použijte
úpravu fáze (jemně).

Umožní vám vybrat mezi Normální (8 ms), Rychle (5 ms).

Tuto možnost vyberte, chcete-li obnovit výchozí nastavení Zobrazit
nastavení.

52

│

Ovládání monitoru

Zvuk

E2X20HS

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

Hlasitost 50

Reproduktor

Resetování Audio

Povolit

Hlasitost

Reproduktor

Resetování
Audio

Pomocí tlačítek upravte hlasitost. Minimum je 0 (-).
Maximální je 100 (+)

Umožňuje vám povolit nebo zakázat funkci reproduktoru.

Tuto možnost

vyberte, chcete-li obnovit výchozí

Ovládání monitoru

│

53

Ikon

Jídelní lístek
a podnabídky

Popis

Menu

Vyberte tuto možnost upravit nastavení OSD, jako jsou jazyky OSD,
množství času, nabídka zůstává na obrazovce a tak dále.

EXX20H

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

E2X20HS

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

Jazyk

Průhlednost

Časovač

Zámek

Resetujte menu

s

Jazyk

Průhlednost

Časovač

Zámek

Resetujte menu

Angličtina

20

20 s

Zakázat

Angličtina

20

20 s

Zakázat

54

Jazyk

Možnosti jazyka nastavují OSD Zobrazit do jednoho z osmi
jazyků (angličtina, španělština, francouzština, němčina, brazilská
portugalština, ruština, zjednodušená čínština nebo japonština).

Průhlednost

Časovač

OSD držet čas: nastavuje délku času OSD zůstane aktivní po
posledním stisknutí tlačítka.

Použití nebo pro nastavení posuvníku za 1 sekundu
přírůstky, od 5 do 60 sekund.

│

Ovládání monitoru

Tuto možnost vyberte, chcete-li změnit průhlednost nabídky

stiskem nebo tlačítka od 0 do 100.

Ikon

Jídelní lístek
a podnabídky

Popis

Zámek

Resetujte
menu

Personalizace

Řídí přístup uživatelů k úpravám. Pokud je vybrána možnost Zámek,
ne uživatel úpravy jsou povoleny. Všechny klávesy jsou uzamčeny
kromě klíče.

K odemčení použijte jednu z následujících možností:

1. Zmáčkni Klávesa menu vás přenese přímo na OSD menu
odemknout.

2. Zmáčkni a držet na monitoru po dobu 4 sekund odemknout.

Vyberte tuto možnost a obnoví výchozí nastavení menu.

Výběrem této možnosti umožňuje nastavit dvě klávesové zkratky a
funkce LED indikátoru napájení.

EXX20H

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

Klávesová zkratka 1

Klávesová zkratka 2

Tlačítko napájení LED

Obnovit personalizaci

Přednastavené režimy

Jas/kontrast

Zapnuto během aktivního

E2X20HS

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

Klávesová zkratka 1 Přednastavený režim

Klávesová zkratka 2

Tlačítko napájení LED

Obnovit personalizaci

Hlasitost

Zapnuto během aktivního

Ovládání monitoru

│

55

Ikon

Jídelní lístek
a podnabídky

Popis

Klávesová
zkratka 1

Klávesová
zkratka 2

Napájení
tlačítko LED

Resetujte
Personalizace

Ostatní

Umožní vám vybrat jednu z následujících možností: Preset Režimy, jas/
kontrast, Automatické nastavení , Vstup Zdroj , Poměr stran, objem
(pouze E2X20HS), pro nastavení klávesové zkratky 2.

Umožní vám vybrat jednu z následujících možností: Preset Režimy, jas/
kontrast, Automatické nastavení , Vstup Zdroj , Poměr stran, objem
(pouze E2X20HS), pro nastavení klávesové zkratky 2.

Umožní vám nastavit indikátor napájení na během aktivní Nebo
vypnuto během aktivní pro úsporu energie.

Umožní vám obnovit klávesovou zkratku na výchozí nastavení.

EXX20H

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

Zobrazit informace.

DDC/CI

LCD klimatizace

Servisní značka

Resetovat ostatní

Obnovení továrního nastavení

On

O

ABCDEFG

ENERGY STAR

56

│

Ovládání monitoru

E2X20HS

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

Zobrazit informace.

DDC/CI

LCD klimatizace

Servisní značka

Resetovat ostatní

Obnovení továrního nastavení

On

O

ABCDEFG

ENERGY STAR

Ikon

Jídelní lístek
a podnabídky

Popis

Zobrazit
Informace

DDC/CI

Zmáčkni to Zobrazit the Informace o Zobrazit.

EXX20H

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

Zobrazit informace

DDC/CI

LCD klimatizace

Servisní značka

Resetovat ostatní

Obnovení továrního nastavení

Model: Dell EXX20H

Vstupní zdroj: VGA

Proud: 1920x1080, 60 Hz

E2X20HS

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

Zobrazit informace

DDC/CI

LCD klimatizace

Servisní značka

Resetovat ostatní

Obnovení továrního nastavení

Model: Dell E2X20HS

Vstupní zdroj: VGA

Proud: 1920x1080, 60 Hz

DDC/CI (Zobrazit Datový kanál/příkaz Rozhraní) umožňuje upravit
nastavení monitoru pomocí softwaru v počítači. Tuto funkci vypnete
výběrem možnosti Vypnuto.
Povolením této funkce získáte nejlepší uživatelský zážitek a optimální
výkon vašeho monitoru

EXX20H

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

Zobrazit informace.

DDC/CI

DDC/CI

LCD klimatizace

Servisní značka

Resetovat ostatní

Obnovení továrního nastavení

Ovládání monitoru

On

O

│

57

Ikon

Jídelní lístek
a podnabídky

E2X20HS

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

Popis

Zobrazit informace

DDC/CI

LCD klimatizace

Servisní značka

Resetovat ostatní

Obnovení továrního nastavení

On

O

LCD
Kondicionování

Pomozte snížit drobné případy retence obrazu. V závislosti na stupni
uchování obrazu může spuštění programu nějakou dobu trvat. Začít

LCD Kondicionování, vyberte Zapnuto..

EXX20H

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

E2X20HS

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

Zobrazit informace

DDC/CI

LCD klimatizace

Servisní značka

Resetovat ostatní

Obnovení továrního nastavení

Zobrazit informace

DDC/CI

LCD klimatizace

Servisní značka

Resetovat ostatní

Obnovení továrního nastavení

On

O

On

O

58

│

Ovládání monitoru

Ikon

Jídelní lístek
a podnabídky

Popis

Servisní
Značka

Zobrazit číslo servisního štítku monitoru.

EXX20H

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

E2X20HS

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

Zobrazit informace

DDC/CI

LCD klimatizace

Servisní značka

Resetovat ostatní

Obnovení továrního nastavení

Zobrazit informace

DDC/CI On

LCD klimatizace

Servisní značka

Resetovat ostatní

Obnovení továrního nastavení ENERGY STAR

On

O

ABCDEFG

ENERGY STAR

O

ABCDEFG

®

Resetovat
ostatní

Obnovení
továrního
nastavení

Obnovte všechna nastavení v nabídce Nastavení Ostatní na výchozí
tovární nastavení.

bnovte všechny přednastavené hodnoty na výchozí tovární nastavení.
Toto jsou také nastavení pro testy ENERGY STAR®.

Ovládání monitoru

│

59

EXX20H

Dell XX Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Menu

Personalizace

Ostatní

E2X20HS

Dell 2X Monitor

Jas/kontrast

Automatické nastavení

Vstupní zdroj

Barvy

Zobrazit

Zvuk

Menu

Personalizace

Ostatní

Zobrazit informace.

DDC/CI

LCD klimatizace

Servisní značka

Resetovat ostatní

Obnovení továrního nastavení

Zobrazit informace.

DDC/CI

LCD klimatizace

Servisní značka

Resetovat ostatní

Obnovení továrního nastavení

On

O

ABCDEFG

ENERGY STAR

On

O

ABCDEFG

ENERGY STAR

®

®

Před DDC/CI Pokud je funkce deaktivována, zobrazí se následující zpráva.

EXX20H

Dell XX Monitor

Bude deaktivována funkce, která používá se k úpravě nastavení displeje
pomocí PC aplikace.
Chcete deaktivovat funkci DDC/CI?

60

│

Ovládání monitoru

NeAno

EXX20H

E2X20HS

Dell 2X Monitor

Bude deaktivována funkce, která používá se k úpravě nastavení displeje
pomocí PC aplikace.
Chcete deaktivovat funkci DDC/CI?

NeAno

E2X20HS

Když monitorem přejde do úsporného režimu, zobrazí se následující zpráva.

EXX20H

Dell XX Monitor

Vstup do úsporného energie režimu.

EXX20H

E2X20HS

Dell 2X Monitor

Vstup do úsporného energie režimu.

E2X20HS

Ovládání monitoru

│

61

Li VGA nebo DP nebo HDMI kabel není připojen, zobrazí se plovoucí dialogové okno, jak
je ukázáno níže. monitorem vstoupí do úsporného režimu po 4 minutách, pokud zůstane v
tomto stavu.

E1920H
E2020H

Dell XX Monitor

E2220H
E2420H
E2720H

?

Displej bude do úsporného energie režimu za 4 minuty.

E2420HS
E2720HS

Viz Odstraňování problémů Informace.

Dell 2X Monitor

?

Displej bude do úsporného energie režimu za 4 minuty.

Žádný kabel DP

www.dell.com/EXX20H

Žádný kabel HDMI

www.dell.com/E2X20HS

EXX20H

E2X20HS

62

│

Ovládání monitoru

Nastavení vašeho monitorem

E1920H

Nastavení Zobrazit rozlišení na 1366 x 768

Pro nejlepší výkon, nastav Zobrazit rozlišení 1366 x 768 pixelů provedením následujících
kroků:

Ve Windows 7:

Klikněte pravým tlačítkem myši na plochu a klikněte na

1.

Klikněte na kapku-dolů menu z

2.

Klikněte OK.

3.

obrazovka Rozlišení

obrazovka rozlišení

a vybrat 1366 x 768.

Ve Windows 8 nebo Windows 8.1:

Vyberte dlaždici plochy a přepněte na klasickou plochu.

1.

Pravým-Klikněte na ploše a Klikněte

2.

Klikněte drop-dolů menu z obrazovka Rozlišení a vybrat 1366 x 768.

3.

Klikněte OK.

4.

obrazovka rozlišení

.

Ve Windows 10:

Pravým-Klikněte na ploše a Klikněte

1.

Klikněte

2.

Klikněte the drop-dolů menu under

3.

Klikněte

4.

Pokud nevidíte doporučené rozlišení jako možnost, možná budete muset aktualizovat
gracký ovladač. K aktualizaci grackého ovladače použijte jednu z následujících metod:

Pokročilý Zobrazit Nastavení

.

Apply

Zobrazit Nastavení

.

rozlišení

a vyberte 1366 x 768.

.

.

Dell počítac

Jít do www.dell.com/support, zadejte servisní značku a stáhněte si nejnovější ovladač

1.

gracké karty.
Po instalaci ovladačů grackého adaptéru zkuste nastavit rozlišení na 1366 x 768 znovu.

2.

POZNÁMKA: Pokud nemůžete nastavit rozlišení to 1366 x 768, obraťte se

,

na společnost Dell a informujte se o grackém adaptéru, který podporuje
tato rozlišení.

Ovládání monitoru

│

63

Ne-Dell počítač

Ve Windows 7:

Pravým-Klikněte na ploše a Klikněte

1.

Klikněte Změna

2.

Klikněte

3.

Identikujte dodavatele grackého ovladače z popisu v horní části okna (e.g. NVIDIA,

4.

AMD, Intel, etc.).
Aktualizovaný ovladač naleznete na webové stránce poskytovatele gracké karty

5.

(například, www.AMD.com nebo www.NVIDIA.com).
Po instalaci ovladačů pro gracký adaptér se pokuste nastavit Rozlišení na 1366 x 768

6.

znovu.

Zobrazit Nastavení

Pokročilý Nastavení

Personalizace

.

.

Ve Windows 8 nebo Windows 8.1:

Vyberte plochu dlaždice přepnout na klasický ploše.

1.

Pravým-Klikněte na ploše a Klikněte

2.

Klikněte Změna

3.

Klikněte

4.

Identikujte dodavatele grackého ovladače z popisu v horní části okna (e.g. NVIDIA,

5.

AMD, Intel, etc.).
Aktualizovaný ovladač naleznete na webové stránce poskytovatele gracké karty

6.

(například, www.AMD.com nebo www.NVIDIA.com).
Po instalaci ovladačů grackého adaptéru se pokuste nastavit Rozlišení na 1366 x 768

7.

znovu.

Zobrazit Nastavení

Pokročilý Nastavení

Personalizace

.

.

Ve Windows 10:

Pravým-Klikněte na ploše a Klikněte

1.

Klikněte

2.

Klikněte

3.

Identikujte dodavatele grackého ovladače z popisu v horní části okna (e.g. NVIDIA,

4.

AMD, Intel, etc.).
Aktualizovaný ovladač naleznete na webu poskytovatele gracké karty (například

5.

www.AMD.com nebo www.NVIDIA.com).

Po instalaci ovladačů grackého adaptéru zkuste nastavit Rozlišení na 1366 x 768 znovu.

6.

Pokročilý Zobrazit Nastavení
Zobrazit adaptéru vlastnosti

Zobrazit Nastavení

.

.

.

.

Poznámka: Pokud nemůžete nastavit navrhované rozlišení, obraťte se na
výrobce produktu nebo zvažte gracký adaptér, který podporuje rozlišení
videa

│

64

Ovládání monitoru

Nastavení vašeho monitorem

E2020H

Nastavení Zobrazit rozlišení na 1600 x 900

Pro nejlepší výkon, nastav Zobrazit rozlišení 1600 x 900 pixelů provedením následujících
kroků:

Ve Windows 7:

Klikněte pravým tlačítkem myši na plochu a klikněte na

1.

Klikněte na kapku-dolů menu z

2.

Klikněte OK.

3.

obrazovka Rozlišení

obrazovka rozlišení

a vybrat 1600 x 900.

Ve Windows 8 nebo Windows 8.1:

Vyberte dlaždici plochy a přepněte na klasickou plochu.

1.

Pravým-Klikněte na ploše a Klikněte

2.

Klikněte drop-dolů menu z obrazovka Rozlišení a vybrat 1600 x 900.

3.

Klikněte OK.

4.

obrazovka rozlišení

.

Ve Windows 10:

Pravým-Klikněte na ploše a Klikněte

1.

Klikněte

2.

Klikněte the drop-dolů menu under

3.

Klikněte

4.

Pokud nevidíte doporučené rozlišení jako možnost, možná budete muset aktualizovat
gracký ovladač. K aktualizaci grackého ovladače použijte jednu z následujících metod:

Pokročilý Zobrazit Nastavení

.

Apply

Zobrazit Nastavení

.

rozlišení

a vyberte 1600 x 900.

.

.

Dell počítac

Jít do www.dell.com/support, zadejte servisní značku a stáhněte si nejnovější ovladač

1.

gracké karty.
Po instalaci ovladačů grackého adaptéru zkuste nastavit rozlišení na 1600 x 900 znovu.

2.

POZNÁMKA: Pokud nemůžete nastavit rozlišení to 1600 x 900, obraťte se

,

na společnost Dell a informujte se o grackém adaptéru, který podporuje
tato rozlišení.

Ovládání monitoru

│

65

Ne-Dell počítač

Ve Windows 7:

Pravým-Klikněte na ploše a Klikněte

1.

Klikněte Změna

2.

Klikněte

3.

Identikujte dodavatele grackého ovladače z popisu v horní části okna (e.g. NVIDIA,

4.

AMD, Intel, etc.).
Aktualizovaný ovladač naleznete na webové stránce poskytovatele gracké karty

5.

(například, www.AMD.com nebo www.NVIDIA.com).
Po instalaci ovladačů pro gracký adaptér se pokuste nastavit Rozlišení na 1600 x 900

6.

znovu.

Zobrazit Nastavení

Pokročilý Nastavení

Personalizace

.

.

Ve Windows 8 nebo Windows 8.1:

Vyberte plochu dlaždice přepnout na klasický ploše.

1.

Pravým-Klikněte na ploše a Klikněte

2.

Klikněte Změna

3.

Klikněte

4.

Identikujte dodavatele grackého ovladače z popisu v horní části okna (e.g. NVIDIA,

5.

AMD, Intel, etc.).
Aktualizovaný ovladač naleznete na webové stránce poskytovatele gracké karty

6.

(například, www.AMD.com nebo www.NVIDIA.com).
Po instalaci ovladačů grackého adaptéru se pokuste nastavit Rozlišení na 1600 x 900

7.

znovu.

Zobrazit Nastavení

Pokročilý Nastavení

Personalizace

.

.

Ve Windows 10:

Pravým-Klikněte na ploše a Klikněte

1.

Klikněte

2.

Klikněte

3.

Identikujte dodavatele grackého ovladače z popisu v horní části okna (e.g. NVIDIA,

4.

AMD, Intel, etc.).
Aktualizovaný ovladač naleznete na webu poskytovatele gracké karty (například

5.

www.AMD.com nebo www.NVIDIA.com).

Po instalaci ovladačů grackého adaptéru zkuste nastavit Rozlišení na 1600 x 900 znovu.

6.

Pokročilý Zobrazit Nastavení
Zobrazit adaptéru vlastnosti

Zobrazit Nastavení

.

.

.

.

Poznámka: Pokud nemůžete nastavit navrhované rozlišení, obraťte se na
výrobce produktu nebo zvažte gracký adaptér, který podporuje rozlišení
videa

│

66

Ovládání monitoru

Nastavení vašeho monitorem

E2220H/E2420H/E2420HS/E2720H/E2720HS

Nastavení Zobrazit rozlišení na 1920 x 1080

Pro nejlepší výkon, nastav Zobrazit rozlišení 1920 x 1080 pixelů provedením následujících
kroků:

Ve Windows 7:

Klikněte pravým tlačítkem myši na plochu a klikněte na

1.

Klikněte na kapku-dolů menu z

2.

Klikněte OK.

3.

obrazovka Rozlišení

obrazovka rozlišení

a vybrat 1920 x 1080.

Ve Windows 8 nebo Windows 8.1:

Vyberte dlaždici plochy a přepněte na klasickou plochu.

1.

Pravým-Klikněte na ploše a Klikněte

2.

Klikněte drop-dolů menu z obrazovka Rozlišení a vybrat 1920 x 1080.

3.

Klikněte OK.

4.

obrazovka rozlišení

.

Ve Windows 10:

Pravým-Klikněte na ploše a Klikněte

1.

Klikněte

2.

Klikněte the drop-dolů menu under

3.

Klikněte

4.

Pokud nevidíte doporučené rozlišení jako možnost, možná budete muset aktualizovat
gracký ovladač. K aktualizaci grackého ovladače použijte jednu z následujících metod:

Pokročilý Zobrazit Nastavení

.

Apply

Zobrazit Nastavení

.

rozlišení

a vyberte 1920 x 1080.

.

.

Dell počítac

Jít do www.dell.com/support, zadejte servisní značku a stáhněte si nejnovější ovladač

1.

gracké karty.
Po instalaci ovladačů grackého adaptéru zkuste nastavit rozlišení na 1920 x 1080 znovu.

2.

POZNÁMKA: Pokud nemůžete nastavit rozlišení to 1920 x 1080, obraťte se

,

na společnost Dell a informujte se o grackém adaptéru, který podporuje
tato rozlišení.

Ovládání monitoru

│

67

Ne-Dell počítač

Ve Windows 7:

Pravým-Klikněte na ploše a Klikněte

1.

Klikněte Změna

2.

Klikněte

3.

Identikujte dodavatele grackého ovladače z popisu v horní části okna (e.g. NVIDIA,

4.

AMD, Intel, etc.).
Aktualizovaný ovladač naleznete na webové stránce poskytovatele gracké karty

5.

(například, www.AMD.com nebo www.NVIDIA.com).
Po instalaci ovladačů pro gracký adaptér se pokuste nastavit Rozlišení na 1920 x 1080

6.

znovu.

Zobrazit Nastavení

Pokročilý Nastavení

Personalizace

.

.

Ve Windows 8 nebo Windows 8.1:

Vyberte plochu dlaždice přepnout na klasický ploše.

1.

Pravým-Klikněte na ploše a Klikněte

2.

Klikněte Změna

3.

Klikněte

4.

Identikujte dodavatele grackého ovladače z popisu v horní části okna (e.g. NVIDIA,

5.

AMD, Intel, etc.).
Aktualizovaný ovladač naleznete na webové stránce poskytovatele gracké karty

6.

(například, www.AMD.com nebo www.NVIDIA.com).
Po instalaci ovladačů grackého adaptéru se pokuste nastavit Rozlišení na 1920 x 1080

7.

znovu.

Zobrazit Nastavení

Pokročilý Nastavení

Personalizace

.

.

Ve Windows 10:

Pravým-Klikněte na ploše a Klikněte

1.

Klikněte

2.

Klikněte

3.

Identikujte dodavatele grackého ovladače z popisu v horní části okna (e.g. NVIDIA,

4.

AMD, Intel, etc.).
Aktualizovaný ovladač naleznete na webu poskytovatele gracké karty (například

5.

www.AMD.com nebo www.NVIDIA.com).

Po instalaci ovladačů grackého adaptéru zkuste nastavit Rozlišení na 1920 x 1080 znovu.

6.

Pokročilý Zobrazit Nastavení
Zobrazit adaptéru vlastnosti

Zobrazit Nastavení

.

.

.

.

Poznámka: Pokud nemůžete nastavit navrhované rozlišení, obraťte se na
výrobce produktu nebo zvažte gracký adaptér, který podporuje rozlišení
videa

│

68

Ovládání monitoru

Použitím náklon

Monitorem můžete naklonit o nejpohodlnější úhel pohledu.

POZNÁMKA: vydržet není připojen, když je monitorem dodán z továrny.

H Modelka

5° 21°

HS Modelka

5° 21°

Upravte použitou výšku

Může nastavit výšku monitoru pro nejpohodlnější úhel pohledu.

HS Modelka

100+/-5 mm

Ovládání monitoru

│

69

Odstraňování problémů

VAROVÁNÍ: Před zahájením jakýchkoliv postupů uvedených v této

části si přečtěte Bezpečnostní instrukce.

Flexibilita

Váš monitorem nabízí funkci autotestu, která vám umožní zkontrolovat, zda váš monitorem
funguje správně. Pokud jsou monitorem a počítač správně připojeny, ale obrazovka monitoru
zůstává tmavá, spusťte autotest monitoru provedením následujících kroků:

Zapněte obě tvůj počítač a monitorem

1.

Odpojte všechny video kabely od monitoru. Tímto způsobem počítač nemusí být zapojen.

2.

Zapněte monitor.

3.

Pokud monitorem pracuje správně, zjistí, že není žádný signál, a objeví se následující zpráva.
Vrežimu autotestu zůstane kontrolka napájení svítit bílý.

E1920H

E2020H

E2220H

Monitor Dell 19

Žádný kabel DP

?

Displej bude do úsporného energie režimu za 4 minuty.

www.dell.com/E1920H

Monitor Dell 20

Žádný kabel DP

?

Displej bude do úsporného energie režimu za 4 minuty.

www.dell.com/E2020H

Monitor Dell 22

Žádný kabel DP

?

Displej bude do úsporného energie režimu za 4 minuty.

E1920H

E2020H

70

│

Odstraňování problémů

www.dell.com/E2220H

E2220H

E2420H

Monitor Dell 24

Žádný kabel DP

?

Displej bude do úsporného energie režimu za 4 minuty.

E2420HS

E2720H

E2720HS

www.dell.com/E2420H

Monitor Dell 24

Žádný kabel HDMI

?

Displej bude do úsporného energie režimu za 4 minuty.

www.dell.com/E2420HS

Monitor Dell 27

Žádný kabel DP

?

Displej bude do úsporného energie režimu za 4 minuty.

www.dell.com/E2720H

Monitor Dell 27

Žádný kabel HDMI

?

Displej bude do úsporného energie režimu za 4 minuty.

E2420H

E2420HS

E2720H

www.dell.com/E2720HS

E2720HS

POZNÁMKA: Toto pole se také objeví během normálního provozu,
když je video kabel odpojen nebo poškozen.

4. Vypněte monitorem a znovu připojte video kabel; zapněte počítač a monitorem.

Pokud monitorempo připojení kabelů zůstává tmavý, zkontrolujte video řadič a počítač.

Odstraňování problémů

│

71

Vestavěná diagnostika

Váš monitorem má vestavěný diagnostický nástroj, který vám pomůže
určit jestli nějaký obrazovka abnormalita, kterou zažíváte, je vlastní
problém s monitorem nebo s počítačem a grackou kartou.

4 3 2 1

Číslo Popis

1
2
3
4

Tlačítko 1

Tlačítko 2

Tlačítko 3

Tlačítko 4

Spuštění integrované diagnostiky:

Ujistěte se, aby obrazovka je čistá (na povrchu obrazovky nejsou žádné prachové částice).

1.

Podržte tlačítko 1 po dobu asi 4 sekund a poté počkejte na rozbalovací menu.

2.

Stisknutím tlačítka 3 nebo 4 vyberte diagnostický nástroj a potvrďte tlačítkem 2. Na

3.

začátku diagnostického programu se zobrazí šedý testovací vzor.
Opatrně zkontrolujte, zda jsou abnormality na obrazovce.

4.

Stisknutím tlačítka 4 změňte testovací vzory.

5.

Opakujte kroky 4 a 5 , pak zkontrolujte červené, zelené, modré, černé, bílé a textové

6.

obrazovky.
Stisknutím tlačítka 4 ukončíte diagnostický program.

7.

72

│

Odstraňování problémů

Bènzèy problèmy

Následující tabulka obsahuje obecné informace o běžných problémech s
monitorem, se kterými se můžete setkat, a možná řešení:

Časté příznaky Možné řešení

Žádná LED dioda videa/
napájení nesvítí

Nesvítí žádná LED dioda
videa/napájení

Špatné zaměření ●Odstraňte prodlužovací kabely videa.

Nejistý/video s nervozitou ●Obnovte tovární nastavení monitoru (tovární nastaven).

Chybí pixel ●Vypněte cyklus.

Pevná pixel ●Vypněte cyklus.

Problémy s jasem ●Obnovte tovární nastavení displeje monitoru (Tovární Nastavení).

Geometrika deformace ●Obnovte tovární nastavení displeje monitoru (Tovární Nastavení).

●Ujistěte se, že video kabel propojující monitorem a počítač je správně
připojen a zajištěn.

●Ověřte, zda zásuvka správně funguje pomocí jakéhokoli jiného
elektrického zařízení.

●Ujistěte se, že je stisknuto tlačítko napájení.

●Přesvědčte se, že je v nabídce Vstup Zdroj vybrán správný Vstupní zdroj.

●Zvyšte ovládání jasu a kontrastu pomocí OSD.

●Proveďte kontrolu funkce autotestu monitoru.

●Zkontrolujte, zda nejsou konektory video kabelu ohnuté nebo zlomené.

●Spusťte vestavěnou diagnostiku.

●Přesvědčte se, že je v nabídce vstupního zdroje vybrán správný

Vstupní zdroj.

●Obnovte tovární nastavení monitoru (tovární nastavení).

●Změňte rozlišení videa na správný poměr stran.

●Zkontrolujte faktory prostředí.

●Přemístěte monitorem a otestujte jej v jiné místnosti.

●Pixel, který je trvale vypnutý, je přirozenou vadou, ke které může dojít v
technologii LCD.

●Další informace o zásadách kvality a pixelů monitoru Dell naleznete na
webu podpory společnosti Dell na adrese:

www.dell.com/support/monitors.

●Pixel, který je trvale vypnutý, je přirozenou vadou, ke které může dojít v
technologii LCD.

●Další informace o zásadách kvality a pixelů monitoru Dell naleznete na
webu technické podpory společnosti Dell na adrese:

www.dell.com/support/monitors.

●Jas a kontrast se nastavují pomocí OSD.

●Jas a kontrast se nastavují pomocí OSD.

Vodorovné/svislé čáry ●Obnovte tovární nastavení displeje monitoru (Tovární Nastavení).

●Proveďte autotest monitoru a zjistěte, zda jsou tyto linky také v režimu
autotestu.

●Zkontrolujte, zda nejsou ohnuté nebo zlomené, což jsou kolíky
konektoru video kabelu.

●Interní diagnostika na spuštění.

Odstraňování problémů

│

73

Problémy se synchronizací ●Obnovte tovární nastavení monitoru (tovární nastavení).

●Proveďte kontrolu funkce autotestu monitoru a zjistěte, zda se v režimu
autotestu objeví kódovaná obrazovkaobrazovk.

●Zkontrolujte, zda není kabel kabelu video konektoru ohnutý nebo
zlomený.

●Restartujte počítač v nouzovém režimu.

Otázky související s
bezpečností

Občasné problémy ●Zkuste jiný přednastavený režim v barevném nastavení OSD. Upravte

Retence obrazu ze
statického obrazu
ponechaného na monitoru
po dlouhou dobu

Video duchové natáčení ●Změnit čas odezvy na displeji OSD rychle nebo normálně v závislosti na

●Neprovádějte krok pro řešení problémů.

●Kontaktujte dell okamžitě.

hodnotu R/G/B ve vlastní barvě v nastavení barev.

●Změňte vstupní barevný formát na RGB nebo YPbPr v nastavení barev
OSD.

●Spustit vestavěnou diagnostiku.

●Monitorem vypněte pomocí monitoru řízení spotřeby po celou dobu, kdy se
nepoužívá (Další informace viz Režimy řízení spotřeby).

●Nebo použijte dynamicky se měnící spořič obrazovky.

aplikaci a použití.

74

│

Odstraňování problémů

Problémy specické pro produkt

Specické příznaky Možné řešení

Obrazovka obrázek je příliš
malý

Nelze upravit monitorem s
tlačítky dole z panel

Ne Vstup signál po stisknutí
ovládacích prvků

Obrázek nevyplňuje celý obra­zovka

●Zkontrolujte nastavení poměru stran v Zobrazit nastavení OSD.

●Resetujte monitorem do továrního nastavení (tovární nastavení).

●Vypněte monitor, odpojte napájecí kabel, znovu jej připojte a
zapněte monitor.

●Zkontrolujte zdroj signálu. Přesunutím myši nebo stisknutím
libovolné klávesy na klávesnici zajistěte, aby počítač nebyl v
pohotovostním režimu nebo režimu spánku.

●Zkontrolujte, zda je video kabel správně zapojen. V případě potřeby
odpojte a znovu připojte videokabel.

●Resetujte

●Vzhledem k různým formátům videa (poměr stran) z DVDs, the
monitorem se může zobrazit na celé obrazovce.

●Spusťte vestavěnou diagnostiku.

počítač nebo přehrávač videa.

Odstraňování problémů

│

75

Slepé střevo

Bezpečnostní instrukce

VAROVÁNÍ: Použití s ovládacími prvky, seřízeními nebo postupy, které nejsou
uvedeny v této dokumentaci, může mít za následek vystavení elektrickým
proudům a/nebo mechanickým rizikům.

Pro informace o bezpečnostních pokynech naleznete v Informační příručce k
produktu.

FCC POZNÁMKA (U.S. Only) a Další regulační informace

Pro FCC oznámení a další regulační informace, viz webová stránka pro dodržování předpisů

www.dell.com/regulatory_compliance.

Kontaktování Dell

Pro zákazníky ve Spojených státech volejte 800-WWW-DELL (800-999-3355).

POZNÁMKA: Pokud nemáte aktivní připojení k internetu, najdete kontaktní
informace na nákupní faktuře, dodacím listě, vyúčtování nebo v katalogu
produktů Dell.

Dell poskytuje několik online a telefonických možností podpory a služeb.
Dostupnost se liší v závislosti na zemi a produktu a některé služby nemusí být
ve vaší oblasti dostupné.

To get online moderní podpora obsahu:

Návštěva www.dell.com/support/monitors.

1.

Kontaktovat Dell na prodej, technická podpora, nebo problémy se zákaznickým servisem:

Návštěva www.dell.com/support.

1.

Ověřte svou zemi nebo region v rozbalovací nabídce Vybrat zemi/oblast v dolní části stránky.

2.

Na levé straně stránky klikněte na Kontaktujte nás.

3.

Vyberte příslušný odkaz na službu nebo podporu podle vašich potřeb.

4.

Vyberte metodu z kontaktování Dell to je pro vás výhodné.

5.

│

76

Slepé střevo

Pinů Přiřazení

D-Sub 15-pin konektor

Číslo Pin Přiřazení Signálu

1 Video-červená
2 Video-zeleno
3 Video-modrá
4 GND
5 Self-přezkoumat
6 GND-R

7 GND-G
8 GND-B
9 DDC +5 V

10 GND-synchronizace

11 GND

12 DDC data
13 H-synchronizace
14 V-synchronizace
15 DDC hodIny

Slepé střevo

│

77

Pinů Přiřazení

DP 20-pin konektor

Číslo Pin Přiřazení Signálu

1 ML_LANE3_N

2 GND

3 ML_LANE3_P

4 ML_LANE2_N

5 GND

6 ML_LANE2_P

7 ML_LANE1_N

8 GND

9 ML_LANE1_P

10 ML_LANE0_N

11 GND

12 ML_LANE0_P

13 GND

14 GND

15 AUX _CH_P

16 GND

17 AUX _CH_N

18 HPD

19 RETURN

20 DP_PWR

78

│

Slepé střevo

Pinů Přiřazení

HDMI 19-pin konektor

Číslo Pin Přiřazení Signálu

1 TMDS DATA 2+

2 TMDS DATA 2 štít

3 TMDS DATA 2-

4 TMDS DATA 1+

5 TMDS DATA 1 štìt

6 TMDS DATA 1-

7 TMDS DATA 0+

8 TMDS DATA 0 štìt

9 TMDS DATA 0-

10 TMDS HODINY+

11 TMDS HODINY štìt

12 TMDS HODINY-

13 CEC

14 Rezervováno (N.C. na přístroj)

15 DDC HODINY (SCL)

16 DDC DATA (SDA)

17 DDC/CEC Přízemní

18 +5V NAPÁJENÍ

19 Detekce Horké Zástrčky

Slepé střevo

│

79
