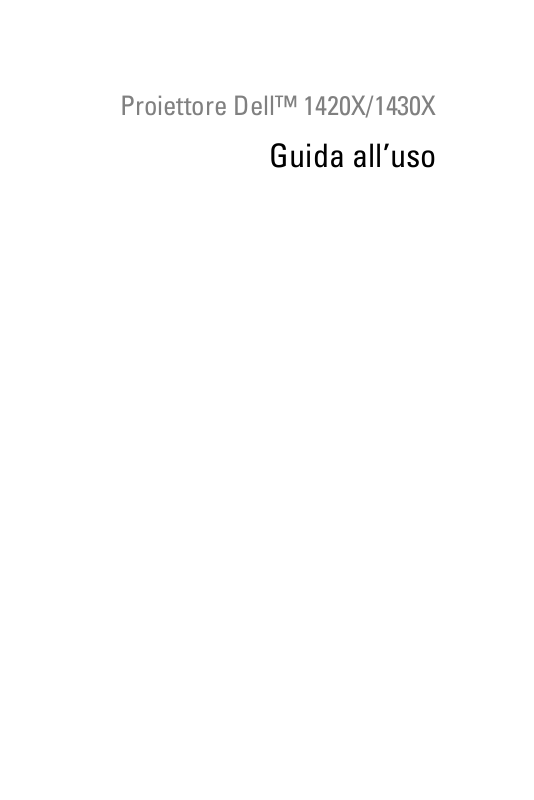

Proiettore Dell™ 1420X/1430X

Guida all’uso

Note, attenzioni e avvertenze

NOTA: La dicitura NOTA indica informazioni importanti che

contribuiscono a migliorare l'utilizzo del proiettore.

ATTENZIONE: La dicitura ATTENZIONE indica un danno

potenziale all'hardware o perdita di dati e spiega come evitare il problema.

AVVERTENZA: La dicitura AVVERTENZA indica un rischio di

danni materiali, lesioni personali o morte.

____________________

È severamente vietata la riproduzione di questi materiali, con qualsiasi strumento, senza l'autorizzazione scritta di Dell Inc.

Marchi utilizzati in questo testo: Dell ed il logo DELL sono marchi della Dell Inc.; DLP ed il logo DLP sono marchi della T Microsoft e Windows sono marchi o marchi registrati della Microsoft Corporation negli Stati Uniti e/o in altri paesi.

Altri marchi di fabbrica e nomi commerciali possono essere utilizzati in questo documento sia in riferimento alle aziende che rivendicano il marchio e i nomi sia in riferimento ai prodotti stessi. Dell Inc. nega qualsiasi partecipazione di proprietà relativa a marchi di fabbrica e nomi commerciali diversi da quelli di sua proprietà.

Modello 1420X/1430X

EXAS INSTRUMENTS I NCORPORATED;

Febbraio 2012 Revisione A00

Sommario

1 Descrizione del proiettore Dell . . . . . . . . 5

Informazioni sul proiettore . . . . . . . . . . . . . . 6

2 Collegamento del proiettore . . . . . . . . . . 8

Collegamento al computer . . . . . . . . . . . . . . . . . 9

Collegamento ad un computer mediante cavo VGA

Collegamento al monitor con cavi VGA

. . . . . . . . . . . . . . . . . . . . . . . . . . 9

. . . . . . . 10

Collegamento a un lettore DVD

. . . . . . . . . . . . . 11

Collegamento ad un lettore DVD mediante cavo S-video

. . . . . . . . . . . . . . . . . . . . . . . 11

Collegamento ad un lettore DVD mediante cavo video composito

. . . . . . . . . . . . . . . . . . . 12

Collegamento ad un lettore DVD mediante cavo video component

. . . . . . . . . . . . . . . . . . 13

3 Uso del proiettore . . . . . . . . . . . . . . . . . . 14

Accensione del proiettore . . . . . . . . . . . . . . . . 14

Spegnimento del proiettore

Regolazione dell'immagine proiettata

Regolazione dell'altezza del proiettore

Ridurre l'altezza del proiettore

Regolazione della messa a fuoco del proiettore

. . . . . . . . . . . . . . . 14

. . . . . . . . . 15

. . . . . . . 15

. . . . . . . . . . . 15

. . . . 16

Sommario 3

Regolazione delle dimensioni dell'immagine . . . . . 17

Uso del pannello di controllo

Usare il telecomando

Installare le batterie del telecomando

Raggio d'azione del telecomando

Uso dei menu OSD (On-Screen Display)

Sorgente di input

Regolazione automatica

Luminosità/Contrasto

Modalità video

Volume

. . . . . . . . . . . . . . . . . . . 27

. . . . . . . . . . . . . . . . . . . . . . . 28

Impostazioni avanzate

. . . . . . . . . . . . . . . . . . . . . . . . 43

Lingua

. . . . . . . . . . . . . . . . . . . . . . . . 43

Guida

. . . . . . . . . . . . . . 19

. . . . . . . . . . . . . . . . . . 21

. . . . . . . . . 23

. . . . . . . . . . . . 24

. . . . . . . . 25

. . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . . 26

. . . . . . . . . . . . . . . . 27

. . . . . . . . . . . . . . . 28

4 Risoluzione dei problemi del proiettore . 44

Segnali guida . . . . . . . . . . . . . . . . . . . . . . 48

Sostituzione della lampada

. . . . . . . . . . . . . . . 50

5 Specifiche tecniche . . . . . . . . . . . . . . . . 52

6 Contattare Dell . . . . . . . . . . . . . . . . . . . . 58

7 Appendice: Glossario . . . . . . . . . . . . . . . 59

4 Sommario

Descrizione del proiettore Dell

Il proiettore viene fornito con gli elementi indicati di seguito. Assicurarsi che la fornitura sia completa e rivolgersi a Dell se manca qualcosa.

Contenuto della confezione

Cavo di alimentazione Cavo VGA da 1,8 m (VGA-VGA)

Telecomando con batteria CD con Guida all’uso e

VGA Video

S-Video

Source

Auto

Volume

MuteMenu

Freeze

Page Zoom

Blank

Down

Rimuovere l'etichetta prima di utilizzare il telecomando

documentazione

S-Video

Volume

MuteMenu

Auto

VGA Video

Page Zoom

Source

Down

Freeze

Blank

Descrizione del proiettore Dell 5

Informazioni sul proiettore

Veduta superiore

Veduta inferiore

1 Pannello di controllo

2 Linguetta dello zoome e ghiera di messa a fuoco

3 Obiettivo

4 Ricevitori IR

5 Copriobiettivo

6 Tasto di sgancio rapido

7 Copertura lampada

8 Fori per montaggio a soffitto: Foro per vite M3 x 4,6mm di profondità.

Coppia consigliata <8kgf-cm

9 Supporto di regolazione anteriore

10 Foro di aggancio treppiede: dado di inserimento 1/4"*20 UNC

11 Rotellina di regolazione dell'inclinazione

AVVERTENZA: Istruzioni per la sicurezza

Non usare il proiettore accanto ad apparecchi che generano molto calore.

Non usare il proiettore in aree dove è presente molta polvere. La polvere potrebbe causare guasti al sistema e il proiettore potrebbe chiudersi automaticamente.

Accertarsi che il proiettore sia montato in un'area ben ventilata.

Non bloccare le prese d'aria e le aperture del proiettore.

Accertarsi che il proiettore funzioni nell'intervallo di temperatura ambiente (da 0 °C a 35 °C).

Non toccare la presa di ventilazione in quanto potrebbe essere estremamente calda all'accensione del proiettore o subito dopo averlo spento.

6 Descrizione del proiettore Dell

Non guardare l'obiettivo con il proiettore acceso per evitare lesioni agli occhi.

Non posizionare alcun oggetto in prossimità o davanti al proiettore e non coprire l'obiettivo quando il proiettore è acceso in quanto il calore potrebbe fondere o bruciare l'oggetto.

NOTA:

•Non tentare di montare il proiettore al soffitto da soli. L'installazione deve essere eseguita da un tecnico qualificato.

•Kit consigliato per il montaggio a soffitto del proiettore (P/N: C4504). Per altre informazioni fare riferimento al sito del supporto Dell all'indirizzo:

support.dell.com

•Fare riferimento alle

Informazioni sulla sicurezza

, in dotazione al proiettore,

per altre informazioni.

Descrizione del proiettore Dell 7

Collegamento del proiettore

3 4 51 2 6 7

1 Telecomando mini USB

(di tipo B)

2 Uscita VGA-A

(collegamento al monitor)

3 Connettore ingresso VGA-A

(D-sub)

4 Connettore ingresso VGA-B

(D-sub)

5 Porta di controllo RS232 11 Connettore cavo d'alimentazione 6 Connettore S-video

AVVERTENZA: Attenersi alle istruzioni per la sicurezza prima di iniziare una

qualsiasi delle procedure di questa sezione, come descritto a pagina 6.

8 Collegamento del proiettore

7 Connettore di ingresso audio

8 Fessura di sicurezza per cavi

9 Connettore uscita audio

10 Connettore ingresso video

composito

910

Collegamento al computer

Collegamento ad un computer mediante cavo VGA

1 Cavo d'alimentazione 2 Cavo VGA a VGA 3 Cavo USB-A a Mini USB-B

NOTA: Il cavo Mini USB-B non viene fornito insieme al proiettore.

NOTA: Il cavo Mini USB-B deve essere collegato se si desidera usare le

funzioni Pagina su e Pagina giù sul telecomando.

Collegamento del proiettore 9

Collegamento al monitor con cavi VGA

1 Cavo d'alimentazione 2 Cavo VGA a VGA

NOTA: Con il proiettore viene consegnato un solo cavo VGA. Sul sito Dell,

all’indirizzo: www.dell.com si può acquistare un cavo VGA aggiuntivo.

10 Collegamento del proiettore

Collegamento a un lettore DVD

Collegamento ad un lettore DVD mediante cavo S-video

1 Cavo d'alimentazione 2 Cavo S-video

NOTA: Il cavo S-video non viene consegnato con il proiettore. Sul sito Dell,

all’indirizzo: www.dell.com si può acquistare un cavo di prolunga S-Video (50 ft/100 ft).

Collegamento del proiettore 11

Collegamento ad un lettore DVD mediante cavo video composito

1 Cavo d'alimentazione 2 Cavo video composito

NOTA: Il cavo video composito non viene consegnato con il proiettore. Sul sito

Dell, all'indirizzo: www.dell.com si può acquistare un cavo di prolunga video composito (50 ft/100 ft).

12 Collegamento del proiettore

Collegamento ad un lettore DVD mediante cavo video component

1 Cavo d'alimentazione 2 Cavo da VGA a video component

NOTA: Il cavo da VGA a video component non viene consegnato con il

proiettore. Sul sito Dell, all'indirizzo: www.dell.com si può acquistare un cavo di prolunga VGA a video componente (50 ft/100 ft).

Collegamento del proiettore 13

Uso del proiettore

Accensione del proiettore

NOTA: Accendere il proiettore prima di accendere l’origine (computer, lettore

DVD, ecc.). La spia di colore blu sul pulsante Alimentazione lampeggia finché non viene premuto.

Rimuovere il copriobiettivo.

Collegare il cavo di alimentazione e i cavi del segnale appropriati al tipo di collegamento. Per informazioni sul collegamento del proiettore, consultare "Collegamento del proiettore" a pagina 8.

Premere il tasto a pagina 19 per trovare il tasto

Accendere l’origine video (computer, lettore DVD, ecc.).

Collegare l’origine al proiettore con il cavo appropriato. Per le istruzioni su come effettuare il collegamenti dell’origine al proiettore, consultare "Collegamento del proiettore" a pagina 8.

Per impostazione predefinita, l’origine di ingresso del proiettore è impostata su VGA-A. Se necessario, modificare l’origine del proiettore.

Se al proiettore sono collegate più origini, premere il tasto telecomando o sul pannello di controllo per selezionare l’origine desiderata. Fare riferimento a "Uso del pannello di controllo" a pagina 19 e "Usare il telecomando" a pagina 21 per trovare il tasto

Alimentazione

(fare riferimento a "Uso del pannello di controllo"

Alimentazione

Origine

sul

Spegnimento del proiettore

ATTENZIONE: Scollegare il proiettore dalla corrente dopo averlo spento

eseguendo correttamente i seguenti passaggi.

Premere il tasto

NOTA: Sullo schermo appare il messaggio "Premere il pulsante di

accensione per spegnere il proiettore". Il messaggio scompare dopo 5

secondi oppure premere il tasto Menu per cancellarlo.

Premere nuovamente il tasto continuano a funzionare per 60 secondi.

14 Uso del proiettore

Alimentazione

. Le ventole di raffreddamento

PUSH

Per spegnere rapidamente il proiettore, tenere premuto per 1 secondo il tasto Power (Alimentazione) mentre le ventole di raffreddamento del proiettore sono ancora in funzione.

NOTA: Prima di riaccendere il proiettore, attendere 60 secondi per consentire

alla temperatura interna di stabilizzarsi.

Scollegare il cavo di alimentazione dalla presa elettrica e dal proiettore.

Regolazione dell'immagine proiettata

Regolazione dell'altezza del proiettore

1 Sollevare il proiettore all’altezza voluta e premere il pulsante di rilascio rapido. 2 Usare la rotella di regolazione dell'inclinazione per regolare l'angolazione.

Ridurre l'altezza del proiettore

1 Tenere sollevato il proiettore mentre si preme il tasto di sgancio rapido, quindi

abbassare lentamente il proiettore e utilizzare la rotella di regolazione dell'inclinazione per regolare l'angolo di visualizzazione.

PUSH

1 Supporto di regolazione anteriore

(Angolo dell’inclinazione: da 0 a 6 gradi)

2 Rotella di regolazione dell'inclinazione

Uso del proiettore 15

Regolazione della messa a fuoco del proiettore

AVVERTENZA: Prima di rimuovere o riporre il proiettore nella sua custodia,

per evitare di danneggiarlo, assicurarsi che le lenti dello zoom e il piedino di elevazione siano completamente rientrati.

Ruotare la linguetta dello zoom per ingrandire o ridurre la visualizzazione.

Ruotare la ghiera di messa a fuoco fin quando l'immagine non è chiara. Il proiettore può essere messo a fuoco su distanze da 1 m fino a 8 m (da 3,28 ft fino a 26,24 ft).

Linguetta dello zoom

Ghiera di messa a fuoco

16 Uso del proiettore

Regolazione delle dimensioni dell'immagine

180" (457.2 cm)

150"

(381 cm)

150" (381 cm)

125"

(317.5 cm)

100" (254 cm)

120" (304.8 cm)

90" (228.6 cm)

Projector to screen distance

19.68'(6.0 m)

16.40'(5.0 m)

13.12'(4.0 m)

75"

(190.5 cm)

50"

(127 cm)

37.5"

(95.25 cm)

9.84'(3.0 m)

6.56'(2.0 m)

4.92'(1.5 m)

Uso del proiettore 17

60" (152.4 cm)

45" (114.3 cm)

45"

Max.

Schermo (diagonale)

Dimensioni schermo

Distanza

* Questo grafico viene fornito solo a titolo di riferimento per l'utente.

(114,3 cm) 37,5"

Min.

(95,25 cm) 36" X 27" 48" X 36" 72" X 54" 96" X 72" 120" X 90" 144" X 108"

Max.

(91,44 cm X

(L x A)

68,58 cm) 30" X 22,5" 40" X 30" 60" X 45" 80" X 60" 100" X 75" 120" X 90"

Min.

(76,2 cm X

(L x A)

57,15cm) 29,7"

Max.

(75,44 cm) 24,75"

Min.

(62,87 cm) 4,92'

(1,5 m)

60" (152,4 cm)

50" (127 cm) 75"

(121,92 cm X 91,44 cm)

( 101,6cm X 76,2cm)

39,6" (100,58 cm)

33" (83,82 cm)

6,56' (2,0 m)

90" (228,6 cm)

(190,5 cm)

(182,88 cm X 137,16 cm)

(152,4 cm X 114,3 cm)

59,4" (150,88 cm)

49,5" (125,73 cm)

9,84' (3,0 m)

120" (304,8 cm)

100" (254 cm)

(243,84 cm X 182,88 cm)

(203,2 cm X 152,2 cm)

79" (201,17 cm)

66" (167,64 cm)

13,12' (4,0 m)

150" (381 cm)

125" (317,5 cm)

(304,8 cm X 228,6 cm)

(254 cm X 190,5 cm)

99" (251,46 cm)

82,5" (209,55 cm)

16,40' (5,0 m)

180" (457,2 cm)

150" (381 cm)

(365,76 cm X 274,32 cm)

(304,8 cm X 228,6 cm)

118,8" (301,75 cm)

99" (251,46 cm)

19,68' (6,0 m)

18 Uso del proiettore

Uso del pannello di controllo

10 9

5 6

1 Alimentazione Accende o spegne il proiettore. Fare riferimento

alla sezione "Accensione del proiettore" a pagina 14 e "Spegnimento del proiettore" a pagina 14 per altre informazioni

2 Ricevitore IR Puntare il telecomando verso il ricevitore a

infrarossi e premere un tasto.

3 Spia di avviso LAMP Se l'indicatore giallo LAMP è acceso o

lampeggiante, potrebbe essersi verificato uno dei seguenti problemi:

• La lampada sta per esaurirsi

• Il modulo lampada non è installato correttamente

• Guasto del driver lampada

• Ruota dei colori guasta

Fare riferimento alla sezione "Risoluzione dei problemi del proiettore" a pagina 44 e "Segnali guida" a pagina 48 per altre informazioni.

Uso del proiettore 19

+ 44 hidden pages
