Db technologies OPERA 508 DX, OPERA 510 DX, OPERA 512 DX, OPERA 515 DX, OPERA 710 DX User Manual [ru]
...
Профессиональная активная акустическая система
Руководство пользователя - Раздел 1
Описание
Оборудованная усилителями мощности DIGIPRO®G2 последнего поколения - 400 Вт, 700 Вт и 900 Вт, серия OPERA DX может использоваться в различных установках, превосходно соответствуя требованиям любых мероприятий.
Эти акустические системы оснащены двухканальными усилителями, один из которых используется для усиления низких частот, а второй для средних и высоких частот, что позволяет идеально управлять акустическими компонентами.
Эти высокоэффективные усилители позволяют передать потрясающе мощный сигнал при своих компактных размерах и небольшом весе. Благодаря небольшому рассеиванию тепла, охлаждение усилителя осуществляется без использования вентилятора.
Цифровой предусилитель, оснащенный технологией DPP (Digital Power Processing), предназначен для управления кроссовером акустических компонентов, частотным откликом, лимитером и выравниванием фазы сигнала. Селектор используется для выбора одного из двух типовэквализации-“FLAT”или“PROCESSED”,чтообеспечиваетуниверсальноеиспользование акустических систем в различных условиях.
В усилителях DIGIPRO® G2 700W и 900W используются блоки питания SMPS (Switched-Mode Power Supplies).
Эта технология позволяет увеличить эффективность блока питания, уменьшая при этом его вес.
Во время нормальной работы акустической системы на передней панели будет гореть синий индикатор. При желании вы можете отключить индикатор, выполнив действия, описанные в разделе “Светодиодный индикатор передней панели” (стр. 18).
Серия OPERA 500 DX
OPERA508DX
Акустическая система OPERA 508DX оборудована усилителем мощности digipro®G2, который способен подать сигнал мощностью 300 Вт для усиления низких частот и 100 Вт для высоких частот.
Акустическая система оснащена 8-дюймовым НЧ динамиком с 1,5-дюймовой звуковой катушкой и 1-дюймовым ВЧ динамиком с 1-дюймовой звуковой катушкой и асимметричным рупором с зоной покрытия 80/65°x60°.
Корпус громкоговорителя выполнен из пластика и оборудован ручкой на верхней панели для облегчения транспортировки. В нижней части корпуса расположен стандартный паз для монтажа (диаметром 36 мм).
Также, эта модель разработана для использования в качестве сценического монитора (под углом 43°).
OPERA510DX
Акустическая система OPERA 510DX оборудована усилителем мощности digipro®G2, который способен подать сигнал мощностью 300 Вт для усиления низких частот и 100 Вт для высоких частот.
Двухполосная акустическая система оснащена 10-дюймовым НЧдинамикомс1,5-дюймовойзвуковойкатушкойи1-дюймовым драйвером с 1-дюймовой звуковой катушкой и асимметричным рупором с зоной покрытия 80/65°x60°.
Корпус громкоговорителя выполнен из пластика и оборудован ручкой на верхней панели для облегчения транспортировки. В нижней части корпуса расположен стандартный паз для монтажа (диаметром 36 мм).
Также, эта модель разработана для использования в качестве сценического монитора (под углом 43°).
1
OPERA 512DX
Акустическая система OPERA 512DX оборудована усилителем мощности digipro®G2, который способен подать сигнал мощностью 300 Вт для усиления низких частот и 100 Вт для высоких частот.
Двухполосная акустическая система оснащена 12-дюймовым НЧ динамиком с 1,5-дюймовой звуковой катушкой и 1-дюймовым компрессионным драйвером с 1,4-дюймовой звуковой катушкой и асимметричным рупором с зоной покрытия 80/65°x60°.
Корпус громкоговорителя выполнен из пластика и оборудован ручками на верхней и боковых панелях для облегчения транспортировки.
В нижней части корпуса расположен стандартный паз для монтажа (диаметром 36 мм).
Также, эта модель разработана для использования в качестве сценического монитора (под углом 43°).
OPERA515DX
Акустическая система OPERA 515DX оборудована усилителем мощности digipro®G2, который способен подать сигнал мощностью 300 Вт для усиления низких частот и 100 Вт для высоких частот.
Двухполосная акустическая система оснащена 15-дюймовым НЧ динамиком с 1,5-дюймовой звуковой катушкой и 1-дюймовым компрессионным драйвером с 1,4-дюймовой звуковой катушкой и асимметричным рупором с зоной покрытия 80/65°x60°.
Корпус громкоговорителя выполнен из пластика и оборудован ручками на верхней и боковых панелях для облегчения транспортировки.
В нижней части корпуса расположен стандартный паз для монтажа (диаметром 36 мм).
Также, эта модель разработана для использования в качестве сценического монитора (под углом 43°).
Серия OPERA 700DX
OPERA710DX
Акустическая система OPERA 710DX оборудована усилителем мощности digipro®G2, который способен подать сигнал мощностью 500 Вт для усиления низких частот и 200 Вт для высоких частот. Двухполосная акустическая система оснащена 10-дюймовым НЧ динамиком с 2-дюймовой звуковой катушкой и 1-дюймовым компрессионным драйвером
с 1,4-дюймовой звуковой катушкой и асимметричным рупором с зоной покрытия 80/65°x60°. Корпус громкоговорителя выполнен из пластика и
оборудован ручкой на верхней панели для облегчения транспортировки. В нижней части корпуса расположен стандартный паз для монтажа (диаметром 36 мм).
Также, эта модель разработана для использования в качестве сценического монитора (под углом 43°).
2
OPERA 712DX
Акустическая система OPERA 712DX оборудована усилителем мощности digipro®G2, который способен подать сигнал мощностью 500 Вт для усиления низких частот и 200 Вт для высоких частот.
Двухполосная акустическая система оснащена 12-дюймовым НЧ динамиком с 2-дюймовой звуковой катушкой и 1-дюймовым компрессионным драйвером с 1,4-дюймовой звуковой катушкой и асимметричным рупором с зоной покрытия 80/65°x60°. Корпус громкоговорителя выполнен из пластика и оборудован ручками на верхней и боковых панелях для облегчения транспортировки.
В нижней части корпуса расположен стандартный паз для монтажа (диаметром 36 мм).
Также,этамодельразработанадляиспользованиявкачестве сценического монитора (под углом 43°).
OPERA715DX
Акустическая система OPERA 715DX оборудована усилителем мощности digipro®G2, который способен подать сигнал мощностью 500 Вт для усиления низких частот и 200 Вт для высоких частот.
Двухполосная акустическая система оснащена 15-дюймовым НЧ динамиком с 2-дюймовой звуковой катушкой и 1-дюймовым компрессионным драйвером с 1,4-дюймовой звуковой катушкой и асимметричным рупором с зоной покрытия 80/65°x60°.
Корпусгромкоговорителявыполненизпластикаиоборудован ручками на верхней и боковых панелях для облегчения транспортировки.
В нижней части корпуса расположен стандартный паз для монтажа (диаметром 36 мм).
Также,этамодельразработанадляиспользованиявкачестве сценического монитора (под углом 43°).
Серия OPERA 900DX
OPERA910DX
Акустическая система OPERA 910DX оборудована усилителем мощности digipro®G2, который способен подать сигнал мощностью 600 Вт для усиления низких частот и 300 Вт для высоких частот.
Двухполосная акустическая система оснащена 10-дюймовым НЧ динамиком с 3-дюймовой звуковой катушкой и 1-дюймовым компрессионным драйвером с 1,5-дюймовой звуковой катушкой и асимметричным рупором с зоной покрытия 80/65°x60°.
Корпусгромкоговорителявыполненизпластикаиоборудован ручкой на верхней панели для облегчения транспортировки. В нижней части корпуса расположен стандартный паз для монтажа (диаметром 36 мм).
Также,этамодельразработанадляиспользованиявкачестве сценического монитора (под углом 43°).
3
OPERA 912DX
Акустическая система OPERA 912DX оборудована усилителем мощности digipro®G2, который способен подать сигнал мощностью 600 Вт для усиления низких частот и 300 Вт для высоких частот.
Двухполосная акустическая система оснащена 12-дюймовым НЧ динамиком с 3-дюймовой звуковой катушкой и 1-дюймовым компрессионным драйвером с 1,75-дюймовой звуковой катушкой и асимметричным рупором с зоной покрытия 80/65°x60°.
Корпус громкоговорителя выполнен из пластика и оборудован ручками на верхней и боковых панелях для облегчения транспортировки.
В нижней части корпуса расположен стандартный паз для монтажа (диаметром 36 мм).
Также, эта модель разработана для использования в качестве сценического монитора (под углом 43°).
OPERA 915DX
Акустическая система OPERA 915DX оборудована усилителем мощности digipro®G2, который способен подать сигнал мощностью 600 Вт для усиления низких частот и 300 Вт для высоких частот.
Двухполосная акустическая система оснащена 15-дюймовым НЧ динамиком с 3-дюймовой звуковой катушкой и 1-дюймовым компрессионным драйвером с 1,75-дюймовой звуковой катушкой и асимметричным рупором с зоной покрытия 80/65°x60°.
Корпус громкоговорителя выполнен из пластика и оборудован ручками на верхней и боковых панелях для облегчения транспортировки.
В нижней части корпуса расположен стандартный паз для монтажа (диаметром 36 мм).
Также, эта модель разработана для использования в качестве сценического монитора (под углом 43°).
ОТВЕРСТИЯ БАС-РЕФЛЕКСА
ДРАЙВЕР |
УСИЛИТЕЛЬ |
ИНДИКАТОР
|
ПОВЕРХНОСТЬ |
|
ДЛЯ УСТАНОВКИ |
ВУФЕР |
ПОД УГЛОМ 43° |
ОТВЕРСТИЯ БАС-РЕФЛЕКСА
РУЧКА
ПОВЕРХНОСТЬ
ДЛЯ
УСТАНОВКИ ПОД УГЛОМ 43°
4
36 мм КОРПУС ПОДСТАВКИ/ КРОНШТЕЙНА
|
ОТВЕРСТИЯ БАС-РЕФЛЕКСА |
ДРАЙВЕР |
УСИЛИТЕЛЬ. |
|
|
ИНДИКАТОР |
|
|
ПОВЕРХНОСТЬ |
|
ДЛЯ УСТАНОВКИ |
ВУФЕР |
ПОД УГЛОМ 43° |
|
ОТВЕРСТИЯ БАС-РЕФЛЕКСА
ОТВЕРСТИЯ БАС-РЕФЛЕКСА
УСИЛИТЕЛЬ
ДРАЙВЕР
ИНДИКАТОР
РУЧКА ВУФЕР
ПОВЕРХНОСТЬ ДЛЯ УСТАНОВКИ ПОД УГЛОМ 43°
5 |
ОТВЕРСТИЯ БАС-РЕФЛЕКСА |
РУЧКА
ПОВЕРХНОСТЬ ДЛЯ УСТАНОВКИ
ПОД УГЛОМ 43°
36 мм КОРПУС ПОДСТАВКИ/ КРОНШТЕЙНА
РУЧКА
РУЧКА
ПОВЕРХНОСТЬ ДЛЯ УСТАНОВКИ ПОД УГЛОМ 43°
36 мм КОРПУС ПОДСТАВКИ/ КРОНШТЕЙНА

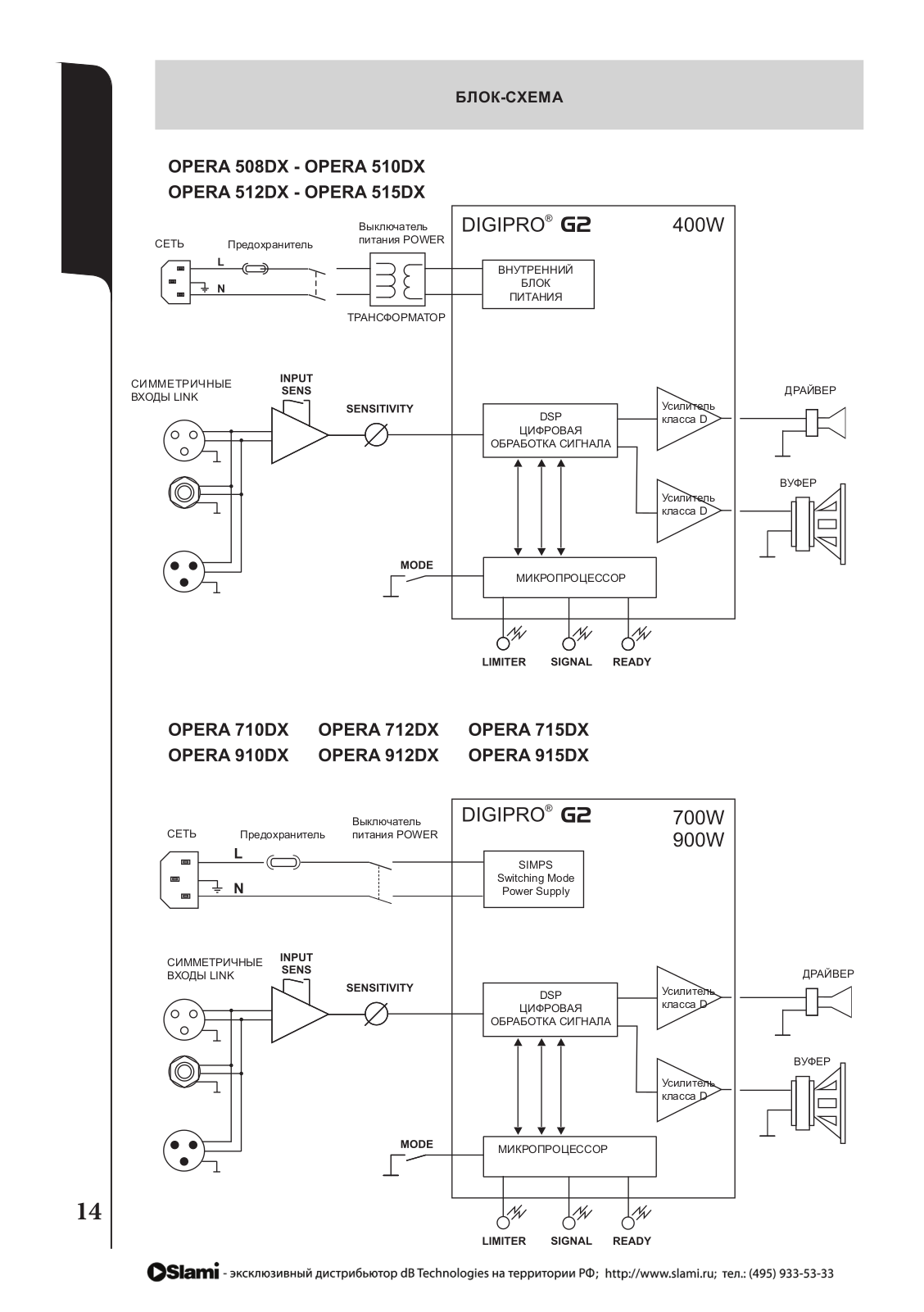

КОМАНДЫ И ФУНКЦИИ ПАНЕЛЬ УСИЛИТЕЛЯ
1)РАЗЪЕМЫ “Balanced Input” - “Link” - “Input Link”
Эти сбалансированные входы могут использоваться для подключения балансных и
небалансных микрофонов или других источников аудиосигналов (0 дБ) (например, предусилителей, микшеров, рекордеров, CD проигрывателей, музыкальных инструментов и т.д.).
Этот сбалансированный разъем подключается параллельно и может использоваться для посыла аудиосигнала на другие акустические системы с усилителем, рекордеры или дополнительные усилители.
2)ИНДИКАТОР “Limiter”
Индикатор горит красным при активации внутренней схемы лимитера. Это предупреждает риск повреждения усилителя и защищает громкоговорители от перегрузки.
3)ИНДИКАТОР “Signal”
Этот индикатор горит зеленым, указывая на наличие на входе сигнала (на уровне -20 дБ).
4)ИНДИКАТОР “Ready”
Этот индикатор горит зеленым, указывая на соответствие напряжения требованиям электропитания. В нормальных рабочих условиях индикатор также горит зеленым.
5)РЕГУЛЯТОР ЧУВСТВИТЕЛЬНОСТИ ВХОДНОГО СИГНАЛА “Sensitivity”
Этот регулятор позволяет настроить чувствительность входного сигнала усилителя. Настройки этого регулятора не влияют на уровень выходного сигнала “Link” - “Input - Link”.
6)ПЕРЕКЛЮЧАТЕЛЬ MODE
Этот двухпозиционный переключатель предназначен для выбора двух различных систем. В положении “Flat” на акустическую систему поступает линейный сигнал, наиболее подходящий для “живых” мероприятий.
Положение “Processed” усиливает низкие частоты и выравнивает средние частоты. Подходит для музыкального воспроизведения.
7)Переключатель “Input Sens”
Выберите настройку LINE для использования с источником линейного сигнала, и настройку MIC при подключении микрофона.
8)РАЗЪЕМ ПИТАНИЯ “MAINS”
Используется для подключения входящего в комплект сетевого шнура.
9)ПРЕДОХРАНИТЕЛЬ “FUSE”
Расположение сетевого предохранителя.
10)ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ “POWER”
Используется для включения и выключения питания устройства.
ПЕРЕДНЯЯ СТОРОНА ГРОМКОГОВОРИТЕЛЯ
1)ИНДИКАТОР
Синий цвет индикатора укажет вам на состояние громкоговорителя.
ХАРАКТЕРИСТИКИ И ЗАЩИТА
Передняя решетка
Расположенные в корпусе компоненты акустической системы защищены 1,2-миллиметровой металлической решеткой (8-дюймовые модели) и 1,5-миллиметровой металлической решеткой (10, 12 и 15-дюймовые модели) с напылением.
Охлаждение
Регулятор перегрева предназначен для определения температуры усилителя и блока питания, исключая их перегрев, ограничивая общий уровень громкости.
В случае перегрева (более 80 градусов) уровень громкости будет уменьшаться прямо пропорционально повышению температуры.
Нормальный уровень громкости и все функции будут автоматически восстановлены при возвращении к обычной рабочей температуре.
6
