POWERSCAN® M8300

BESCHREIBUNG UND GEBRAUCHSANWEISUNG

Die Laserscanner der PowerScan BC-80X0, oder mit der Funk-Station Stargate™ verwendet werden, um damit ein Funksystem zu bilden welches Strichcodedaten dekodiert und sendet.
Die Leser der Serie PowerScan® M8300 lesen Strichcodes berührungslos. Es genügt auf den Code zu zielen und abzudrücken.

POSITION DER SCANLINIE

Der Code wird mittels einer Lichtlinie gelesen, die das Gerät durch das Lesefenster verläßt und den gesamten Code durchqueren muß. Eine optimale Lesegarantie ist gewährleistet, wenn der Benutzer den Leser bzgl. dem Code etwas neigt, um eine direkte Reflexion zu vermeiden, wie im Bild unterhalb gezeigt wird.
®
M8300 serie können entweder mit dem

LESEWINKEL

Eine optimale Lesung wird erreicht, wenn der Leser im Bezug zur Oberfläche des Codes etwas geneigt wird um direkte Reflexion zu vermeiden, diese beeinträchtigt die Lesung negativ.
1
DATALOGIC

ZIELSYSTEM

Die PowerScan® M8300 Modelle verfügen über ein programmierbares Zielsystem. Nach leichtem Drücken der Taste wird ein Zielpunkt gesendet mit dessen Hilfe der Leser so ausgerichtet wird, dass der Zielpunkt auf die Mitte des Codes zeigt (siehe Bild c), danach wird die Taste vollständig gedrückt, der Laserstrahl erscheint (sieh Bild d) und die Scannung erfolgt.
Nach der PowerScan® M8300 Installation Codes, um das Zielsystem aktivieren/deaktivieren.
Zielsystem deaktiviert (Default)
lesen Sie einen der folgenden
Ì$+Bj0$-"Î
Zielsystem aktiviert
Ì$+Bj1$-'Î
2
POWERSCAN® M8300

LADUNG DER AKKUS

Ist die Station BC-80X0/C-8000 mit Spannung versorgt, kann der Akku geladen werden. Stecken Sie den Leser in die Station, die rote LED an der Station leuchtet auf. Sobald die grüne LED an der Station leuchtet ist der Akku des Lesers vollständig geladen.
Zum wechseln des Akkus, lösen Sie die Schraube am Ende des Griffs (c ) und ziehen Sie den Akkupack heraus d, stecken Sie den neuen Akku in den Griff und verschrauben diesen. (siehe folgende Bilder).
1
WARNUNG
Versuchen Sie nicht das Akku zu verbrennen, zu demontieren oder einen Kurzschluss zu verursachen. Verwenden Sie den Akku nie bei hohen Temperaturen. Andersfalls besteht Brand- und Explosionsgefahr. Laden Sie den Akku nur mit seinem Ladegerät. Wenn Sie den Akku durch einen Akku eines anderen Typs ersetzen, besteht Brand- und Explosionsgefahr. Unbrauchbare Akkus bitte entsprechend gesetzlichen Bestimmungen entsorgen.

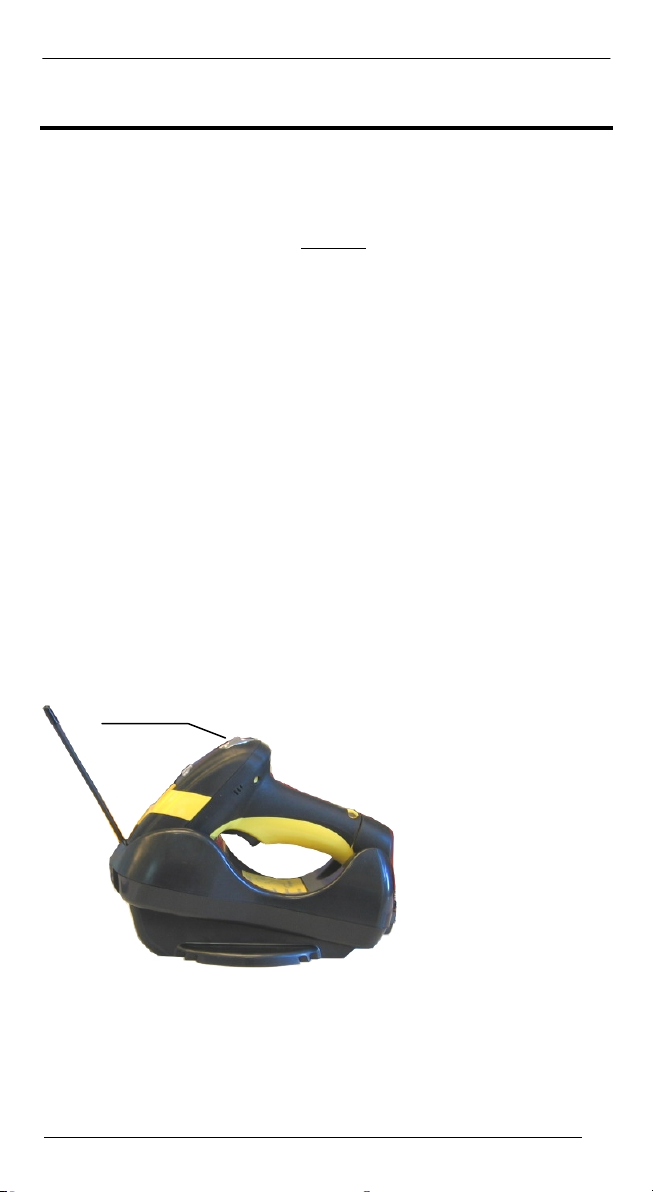

Bild 1 – Ladung der Akkus
2
3
DATALOGIC

INSTALLATION

PowerScan® M8300/BC-80X0 Point-to-Point Konfiguration
1. Verbinden Sie die Station BC-80X0 mit dem Host. Zur Installation und Inbetriebnahme der Station siehe BC-80X0 - Kurzanleitung.
2. Laden Sie die Akkus des PowerScan® M8300, verwenden Sie dazu das BC-80X0/C-8000. Die Vorgehensweise ist in diesem Faltblatt beschrieben. Bei Verwendung eines externen Netzteils beträgt die Ladezeit 4 Stunden, bei der Versorgung über USB Schnittstelle 10 Stunden.
3. Konfigurieren Sie den Leser entsprechend dieser Kurzanleitung ­PowerScan® M8300/BC-80X0 Point-to-Point Konfiguration.
4. Konfigurieren Sie die Station BC-80X0, siehe „BC-80X0 ­Kurzanleitung“.
oder
PowerScan® M8300/BC-80X0 Stand Alone Konfiguration
1. Verbinden Sie die Station BC-80X0 mit dem Host. Zur Installation und Inbetriebnahme der Station siehe BC-80X0 - Kurzanleitung.
2. Laden Sie die Akkus des PowerScan® M8300, verwenden Sie dazu das BC-80X0/C-8000. Die Vorgehensweise ist in diesem Faltblatt beschrieben. Die Vorgehensweise ist in diesem Faltblatt beschrieben. Bei Verwendung eines externen Netzteils beträgt die Ladezeit 4 Stunden, bei der Versorgung über USB Schnittstelle 10 Stunden.
3. Konfigurieren Sie den Leser entsprechend dieser Kurzanleitung ­PowerScan® M8300/BC-80X0 Stand Alone Konfiguration.
4. Konfigurieren Sie die Station BC-80X0, siehe „BC-80X0 ­Kurzanleitung“.
oder
PowerScan® M8300/STAR-System™ Konfiguration
1. Laden Sie die Akkus des PowerScan® M8300, verwenden Sie dazu das BC-80X0/C-8000. Die Vorgehensweise ist in diesem Faltblatt beschrieben. Die Vorgehensweise ist in diesem Faltblatt beschrieben. Bei Verwendung eines externen Netzteils beträgt die Ladezeit 4 Stunden, bei der Versorgung über USB Schnittstelle 10 Stunden.
2. Konfigurieren Sie den Leser entsprechend dieser Kurzanleitung -
PowerScan® M8300/STAR-System™ Konfiguration.
4
POWERSCAN® M8300

POWERSCAN® M8300 KONFIGURATION

POWERSCAN® M8300/BC-80X0 POINT-TO-POINT KONFIGURATIOIN

Die folgende, einfachste Konfiguration des Systems ist für einfache Punkt-zu­Punkt Applikationen geeignet. Ein einzelner bestimmte BC-80X0 Station, die Einstellung von Zeit und Datum ist nicht nötig.
Ein spezielles gedrucktes Etikett liegt der BC-80X0 Station bei und kann zur Adressierung und Verbindung des PowerScan® M8300 mit der Station verwendet werden. Die Adresse die verwendet wird ist auf dem Etikett abzulesen, sie befindet sich im Bereich von 0000-1999. Stellen Sie sicher, dass eine Adresse in einem Funkbereich nur ein mal vergeben wird.
Um Ihr System schnell zu konfigurieren:
Bringen Sie die Adresse Label an der BC-80X0 Station an, siehe auch
1.
“BC-80X0 - Kurzanleitung”.
Ist die Station BC-80X0 angeschlossen und mit Spannung versorgt,
2.
lesen Sie den Code auf dem Bind-Address Label um den PowerScan® M8300 mit der BC-80X0 Station zu verbinden.
Die grüne LED am PowerScan® M8300 blinkt, in diesem Zustand muss der Leser zur Verbindung in die Station gesteckt werden.
Nachdem der Leser fest in die Station BC-80X0 in 10 Sekunden
3.
gesteckt wurde, ertönt ein Piepton der die Verbindung bestätigt; gleichzeitig schält die grüne LED aus.
Grüne LED
Konfigurieren Sie die BC-80X0 Station wie in der “BC-80X0-
4.
Kurzanleitung” beschrieben.
ENDE der Prozedur. DER LESER IST BEREIT CODES ZU LESEN.
Scanner sendet an eine für ihn
Ist ein Wechsel des Lesers erforderlich, lesen Sie lediglich den Code auf dem Bind-Address Label und legen Sie den Leser in die Station
Es dürfen nicht mehrere Scanner bei Verwendung dieser Konfiguration verwendet werden.
5
DATALOGIC

POWERSCAN® M8300/BC-80X0 STAND ALONE KONFIGURATION

Ist die Station BC-80X0 angeschlossen und mit Spannung versorgt, kann der Scanner durch Lesen der folgenden Strichcodes in der genannten Reihenfolge konfiguriert werden.
Anmerkung: Für die Eingabe der numerischen Werte bei Schritt 3, 4, und 5,
1.
verwenden Sie die Tabelle am Ende dieser Kurzanleitung.
Grundeinstellung PowerScan® M8300
Ì$+$*oÎ
2.
3.
4.
5.
Eingang Konfiguration
Ì$+;Î
Datum Setzen
ÌIA%Î
+
sechs Ziffern für Tag, Monat, Jahr lesen (TTMMJJ).
Zeit Setzen
ÌIB'Î
+
vier Ziffern für Stunden und Minuten lesen (UUMM).
Leseradresse Setzen
ÌRA0RFHÎ
+
fier Ziffern für die Leseradresse lesen
Alle Leser müssen unterschiedliche Adressen erhalten.
(von 0000 bis 1999)
6.
6
Speicherung und Abschluss der Konfiguration
Ì$-?Î
Lesen Sie den „Verbinden“ - Code um die PowerScan® M8300 mit
7.
dem BC-80X0 zu verbinden. Der Leser ist an die Station angepasst. Alle Leser die zuvor verbunden wurden sind dies nicht mehr.
Um mehrere Leser an eine Station anzupassen gehen Sie zum Kapitel „Verbinden mehrerer Leser mit einer Station“.
Verbinden
POWERSCAN® M8300
Ì$+RN0$-IÎ
Die grüne LED am PowerScan® M8300 blinkt, in diesem Zustand muss
der Leser zur Verbindung in die Station gesteckt werden.
Nachdem der Leser fest in die Station BC-80X0 in 10 Sekunden
8.
gesteckt wurde, ertönt ein Piepton der die Verbindung bestätigt; gleichzeitig schält die grüne LED aus.
Grüne LED
Konfigurieren Sie die BC-80X0 Station wie in der “BC-80X0-
9.
Kurzanleitung” beschrieben.
ENDE der Prozedur. DER LESER IST BEREIT CODES ZU LESEN.
7
DATALOGIC

VERBINDEN MEHRERER LESER MIT EINER STATION

Möchten Sie mehrere Leser PowerScan® M8300 mit einer Station BC-80X0 verbinden, müssen Sie zuerst einen Leser mit der Station verbinden, gehen Sie dazu vor wie bereits im Kapitel “PowerScan® M8300 Konfiguration” beschrieben.
Nacheinander können weitere Leser verwenden Sie dazu folgendes Kommando:
7.
mit der Station verbunden werden,
Gruppieren
Ì$+RN1$-NÎ
Die grüne LED am PowerScan® M8300 blinkt, in diesem Zustand muss
der Leser zur Verbindung in die Station gesteckt werden. Gehen Sie
zum Punkt 8.
ENDE der Prozedur.
Alle Leser die mit der gleichen Station verbunden werden, müssen unterschiedliche Adressen haben.
WARNUNG

POWERSCAN® M8300/STAR-MODEM™ IM STAND-ALONE MODE

Möchten Sie den PowerScan® M8300 Leser mit STAR-Modem™ im Stand­Alone Mode betreiben, folgen Sie der "PowerScan® M8300/BC-80X0 Konfiguration im Stand Alone" Mode und ersetzen Sie die Punkte 6 und 7 mit den folgenden Punkten:
6.
STAR-Modem™ Adresseinstellung
ÌRSRÎ
Lesen Sie den Code oben und vier Ziffern die der STAR-Modem™
Adresse entsprechen.
7.
Speichern und Abschluss der Konfiguration
Ì$-?Î
ENDE der Prozedur. DER LESER IST BEREIT CODES ZU LESEN.
8
POWERSCAN® M8300

POWERSCAN® M8300/STAR-SYSTEM™ KONFIGURATION

Die folgende Prozedur ermöglicht die Konfiguration des PowerScan® M8300 Lesers, um mit mehreren STAR-System™ Geräten, z.b. der Stargate™ RF Basisstation, kommunizieren zu können:
1.
Grundeinstellung PowerScan® M8300
Ì$+$*oÎ
2.
Eingang Konfiguration
Ì$+;Î
3.
Datum Setzen
ÌIA%Î
sechs Ziffern für Tag, Monat, Jahr lesen (TTMMJJ).
4.
+
Zeit Setzen
ÌIB'Î
Stellen Sie die Verbindung entsprechend der Länge des zu lesenden
5.
Codes ein:
vier Ziffern für Stunden und Minuten lesen (UUMM).
Code Länge 240 Zeichen
+
ÌRA1aÎ
Code Länge >240 Zeichen
(nicht gültig für Systeme mit BC-80X0 Master)
ÌRA2dÎ
9
DATALOGIC
6.
Radio Adresse Einstellen
ÌRF8Î
+
vier Ziffern von der numerischen Tabelle im Anhang für die
Leseradresse lesen (von 0000 bis 1999).
Alle Leser müssen unterschiedliche Adressen erhalten.
7.
Erste STAR-System™ Adresse Setzen
ÌRSRÎ
vier Ziffern von der numerischen Tabelle im Anhang von 0000 bis 1999
8.
Letzte STAR-System™ Adresse Setzen
+
ÌRTTÎ
vier Ziffern von der numerischen Tabelle im Anhang von 0000 bis 1999
Die erste und die letzte STAR-System™ Adresse
ANMERKUNG
9.
(Punkt 7 und 8) muss den gleichen Wert haben, wenn das System aus einer einzigen Funk-Station besteht.
Speicherung und Abschluss der Konfiguration
+
Ì$-?Î
ENDE der Prozedur. DER LESER IST BEREIT CODES ZU LESEN.
10
POWERSCAN® M8300

POWERSCAN® M8300 GRUNDEINSTELLUNG

DATA FORMAT
code identifier disabled, field adjustment disabled, code length not transmitted, character replacement disabled
CODE SELECTION
enabled codes
EAN 8/EAN 13 / UPC A/UPC E without ADD ON
check digit transmitted, no conversions
Interleaved 2/5
check digit control and transmission, variable length code; 4-99 characters
Standard Code 39 no check digit control, variable length code; 1-99 characters
Code 128 variable length code; 1-99 characters
disabled codes
EAN 128, ISBT128, Code 93, Codabar, pharmaceutical codes, GS1 DataBar™Codes, MSI, Code 11, Code 16K, Code 49
RADIO PARAMETERS
radio protocol timeout = 2 seconds, power-off timeout = 4 hours, transmission mode = one-way, beeper control for radio response = normal, single store disabled, batch mode disabled, find me enabled
11
DATALOGIC

TECHNISCHE DATEN

Elektrische Eigenschaften
Akku Typ 2150 Li-Ion Akkus Ladedauer max. 4 Std. mit externem Netzteil, max. 10
Betriebsdauer (Dauerlesung) Display
(nach Modell)
Anzeigen Good Read LED grün
Laser Eigenschaften
Leistung (max) in mW 0,9 mW 1,3 mW Lichtquelle Laser sichtbar 630~680 nm Scan Rate 35 scans/ sek. ± 5 Lesefeld (typisch) siehe Lesefeldkurve Max. Auflösung 0,076 mm (3 mils) 0,19 mm (7,5 mils) Kontrast min.
(Datalogic Test Chart)
Lesewinkel 42° Laserklasse 2 (EN 60825-1 / CDRH)
Funk Eigenschaften
Funkfrequenz 433.92 MHz 910 MHz Bit rate 19200 baud 36800 baud Reichweite (im freien Feld) 50 m 30 m
Konfiguration des Systems
Max. Anzahl Leser pro Funkempfänger Max. Anzahl Teilnehmer in der selben Lesezone
Umweltbedingungen
Umgebungstemperatur Lagertemperatur Luftfeuchtigkeit 90% nicht kondensierend Falltest (auf Beton) 2 m Schutz IP65 (IP64 für die modelle mit display
Mechanische Eigenschaften
Gewicht mit Akku etwa 400 g Abmessungen 212 x 109 x 71 mm Material ABS und Polycarbonate verbunden mit
Std. bei Versorgung über Hostschnittstelle
60.000 Lesungen (typisch)
4 Zeilen x 16 Zeichen
Progr. Zeichensatz und Beleuchtung
Good Read Spot grün
Piepton
M8300 M8300-AR
15% 25%
13.5° ± 0.7
Europäische Modelle USA Modelle
BC-80X0 STARGATE™
32 255
2000
-20° to +50 °C
-20° to +70 °C
Gummi
12

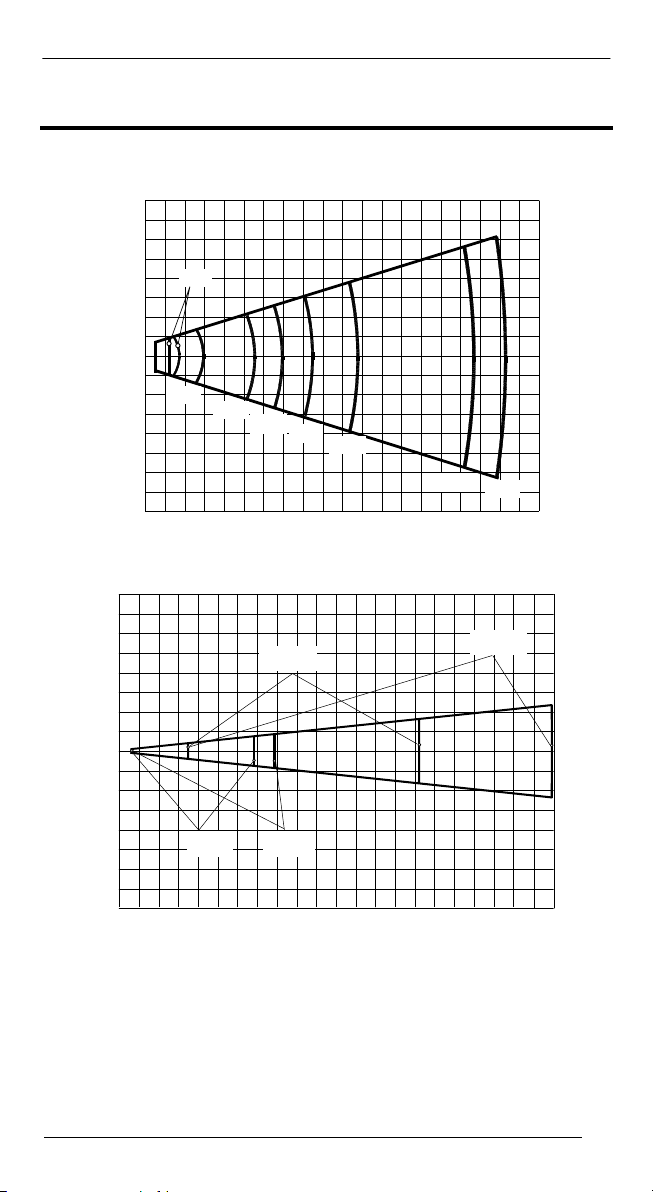

LESEFELDKURVEN

36
24
12
0
12 24 36 48 60
0.13 mm (
5 mils
0.19 mm
12
(
7.5 mils
24
36 cm
100 200 300 400 500 800
PowerScan® M8300
)
)
0.25 mm )
(
10 mils
0.33 mm (
13 mils
PowerScan® M8300 AR
)
0.38 mm (
15 mils
)
0.50 mm (
20 mils
72 84
)
600 700
POWERSCAN® M8300
96
108 cm
1.00 mm
1.38 mm
)
(
40 mils
(
55 mils
)
900
1000 cm
300
200
1.75 mm * (
70 mils
)
2.50 mm * (
100 mils
)
100
0
100
200
300 cm
1.00 mm (
40 mils
1.38 mm
)
(
55 mils
)
*auf reflektierenden Etiketten
ANMERKUNG: Typische Leistung bei 20 º C / 68 ° F auf qualitativ hochwertige Barcodes
13
DATALOGIC

GARANTIE

Datalogic gibt für dieses Produkt eine Garantie von 3 Jahren auf Herstellungs­und Materialfehler ab Versandsdatum, falls das Produkt unter normalen und angemessenen Bedingungen verwendet wurde.
Datalogic behaltet sich vor, das Produkt entweder zu reparieren oder zu ersetzen, was aber den originalen Garantietermin nicht verlängert.
Die Garantie ist nicht gültig, falls das Produkt falsch angewandt, zufällig beschädigt, unberechtigt repariert oder verändert wird.

SERVICE UND SUPPORT

Datalogic bietet auf seiner Website verschiedene Services und technische Unterstützung. Loggen Sie sich ein unter www.scanning.datalogic.com
und
klicken Sie die für weitere Informationen angegebenen Links an, wie z.B.:
PRODUKTE Suchen Sie mithilfe der Links nach Ihrer Produktseite, wo Sie spezielle
Manuals und Software & Utilities herunterladen können, darunter:
- Datalogic Aladdin™, ein Multiplattfom-Utility-Programm, mit dem Sie Ihr
Gerät mittels eines PCs konfigurieren können. Es bietet eine RS232­Schnittstellenkonfiguration sowie die Konfiguration über gedruckte Barcodes.
SERVICE & SUPPORT
- Technische Unterstützung - Produktdokumentation und
Programmieranleitungen sowie weltweite Technischen Support.
- Serviceprogramme – Garantieverlängerungen und Wartungsverträge
- Reparaturservice – zu Pauschalpreisen und RMA-Reparaturen
(Return Material Authorization).
- Downloads – Anleitungen & Dokumentationen, Datenblätter,
Produktkataloge usw.
CONTACT US Formular zur Informationsanfrage [Information Request Form] und Sales-
&-Service-Netzwerk

PATENTE

Dieses Produkt ist durch eines oder mehrere der folgenden Patente lizenziert: Design Patente. AU 310201; AU 310202; CN 693980; HK 0602013.5M001; HK
0602013.5M002; JP 1305693; KR 30-0460940.
US Patente. 5,992,740; 6,305,606 B1; 6,808,114 B1; 6,997,385 B2; 5,103,080; 5,262,627; 5,367,151; 5,449,893; 5,545,889; 5,917,173; 5,923,025; 5,945,659; 6,098,877; 6,220,514 B1; 6,607,132 B1; 6,817,529 B2; 6,834,805 B2.
Europäische Patente 789,315 B1; 895,175 B1; und 1,128,315 B1 Weitere Patente und Design Patente wurde angemeldet.
14
Loading...
