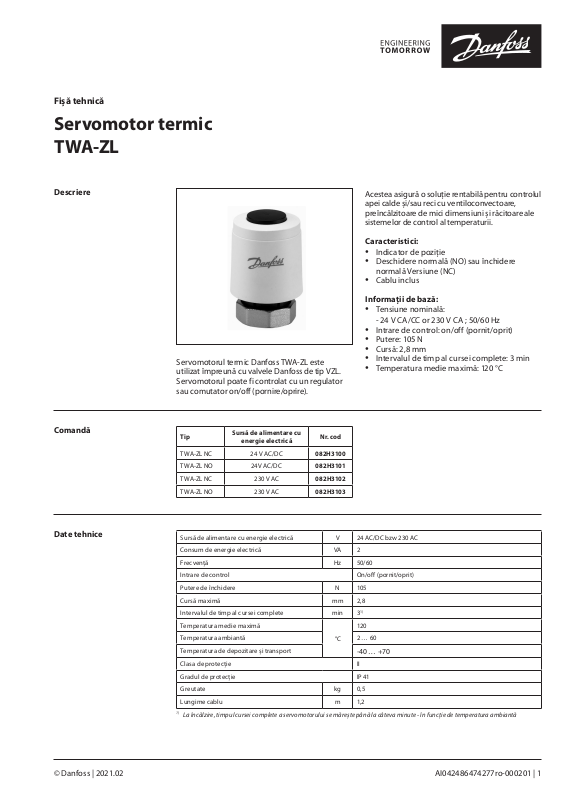

Danfoss TWA-ZL Data sheet [ro]

Fișă tehnică

Servomotor termic
TWA-ZL

Descriere

Comandă

Servomotorul termic Danfoss TWA-ZL este
utilizat împreună cu valvele Danfoss de tip VZL.
Servomotorul poate fi controlat cu un regulator
sau comutator on/off (pornire/oprire).

Tip

TWA-ZL NC 24 V AC/DC 082 H3100

TWA-ZL NO 24V AC/DC 0 82H3101

TWA-ZL NC 230 V AC 082 H3102

TWA-ZL NO 230 V AC 082 H3103

Sursă de a limentare cu

energie electrică

Nr. c od

Acestea asigură o soluție rentabilă pentru controlul
apei calde și/sau reci cu ventiloconvectoare,
preîncălzitoare de mici dimensiuni și răcitoare ale
sistemelor de control al temperaturii.

Caracteristici:

• Indicator de poziție

• Deschidere normală (NO) sau închidere

normală Versiune (NC)

• Cablu inclus

Informații de bază:

• Tensiune nominală:

- 24 V CA/CC or 230 V CA ; 50/60 Hz

• Intrare de control: on/off (pornit/oprit)

• Putere: 105 N

• Cursă: 2,8 mm

• Intervalul de timp al cursei complete: 3 min

• Temperatura medie maximă: 120 °C

Date tehnice

© Danfoss | 2021.02 AI042486474277ro-000201 | 1

Sursă de alimentare cu energie electrică V 24 AC/DC bzw 230 AC

Consum de energie electrică VA 2

Frecvență Hz 50/60

Intrare de control On/o ff (pornit/opr it)

Putere de închidere N 105

Cursă ma ximă mm 2,8

Intervalul de timp al cursei complete min 3

Temperatura medie maximă

Temperatura ambiantă 2 … 60

Temperatura de depozitare și transport

Clasa de protecție II

Gradul de protecție IP 41

Greutate kg 0,5

Lungime cablu m 1,2

1)

La încălzire, tim pul cursei complete a ser vomotorului se mărește până l a câteva minute - în funcție de temp eratura ambiantă

1)

120

°C

-40 … +70

Fișă tehnică Servomotoare termice TWA-ZL

Funcționare

Servomotorul TWA-ZL funcționează pe principiul
dilatării termice:

- Tija se mișcă într-o direcție în cazul în care
servomotorul încălzește și

- Tija se mișcă într-o altă direcție în cazul în care
servomotorul nu încălzește

Sunt disponibile două versiuni de servomotoare:

- Versiunea TWA-ZL NC, în stare nealimentată,
tija servomotorului este retrasă

- Versiunea TWA-ZL NO, în stare nealimentată,
tija servomotorului este extrasă

Ambele versiuni sunt disponibile la 24V (SELV sau
230V.

TWA-ZL NO nu este prevăzut cu nici un arc intern,
fiind setat din fabrică cu un inel de divizare (fig.1)
pentru a menține arcul retras în stare oprită.
Utilizarea inelului de divizare permite montarea
servomotorului pe valvă. Odată montat, inelul de
divizare trebuie scos.

Observație:

În cazul în care servomotorul a fost demontat și
inelul de divizare a fost scos, acesta poate fi atașat
din nou la servomotor, după încălzire.

Servomotorul este prevăzut cu un indicator de
poziție care să afișeze poziția tijei servomotorului
(fig.2).

Fig. 1 Versiunea deschiderii normale (NO)

Tijă servomotor în Tijă servomotor în

Fig. 2

Albastru/Maro

Valva VZL prezintă portul AB închis în poziția de
ridicare a tijei. Acest lucru este posibil cu ajutorul
arcului intern al valvei, în cazul în care nu există
nicio forță servomotoare.

Asocieri ale TWA-ZL ȘI VZL

TWA-ZL NC ȘI VZL:

- În stare nealimentată a valvei, calea A-AB este
închisă (fig.3)

- În stare alimentată a valvei, calea A-AB este
deschisă

TWA-ZL NO ȘI VZL:

- În stare nealimentată, calea A-AB este
deschisă (fig.4)

- În stare alimentată, calea A-AB este închisă

Observație în cazul porturilor 3 sau 4 ale
valvelor VZL:

Datorită cursei scurte a servomotorului, comparativ
cu cea a valvei, portul B nu se poate închide. Astfel,
această asociere nu poate fi utilizată ca valvă de
comutare.

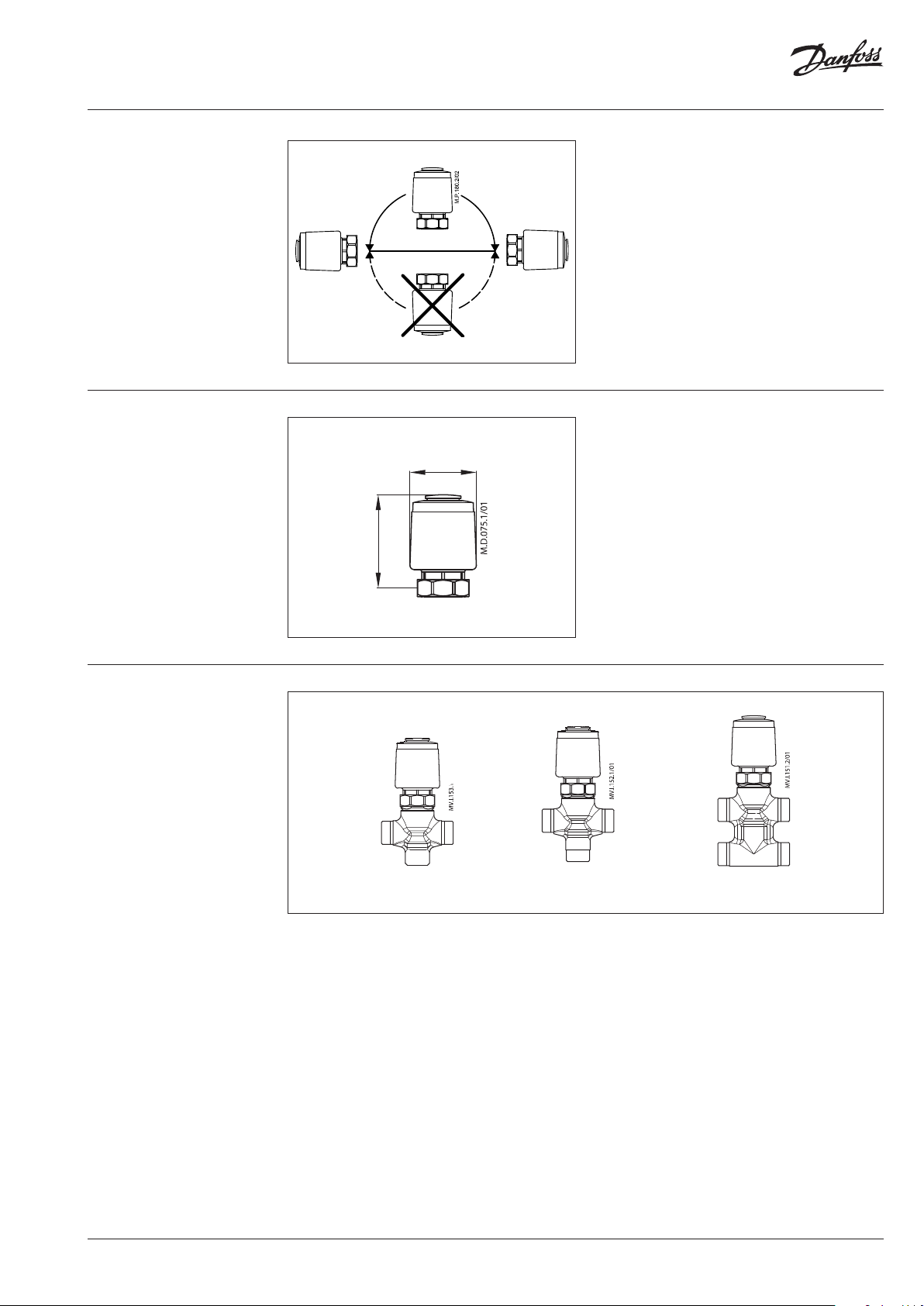

Eliminare Servomotorul trebuie demontat, iar elementele

sortate pe diverse grupe de materiale înainte de
eliminare.

Închidere normală (NC)

Fig. 3 TWA-ZL NC & VZL

Albastru/Maro

Închidere normală (NO)

Fig. 4 TWA-ZL NO & VZL
