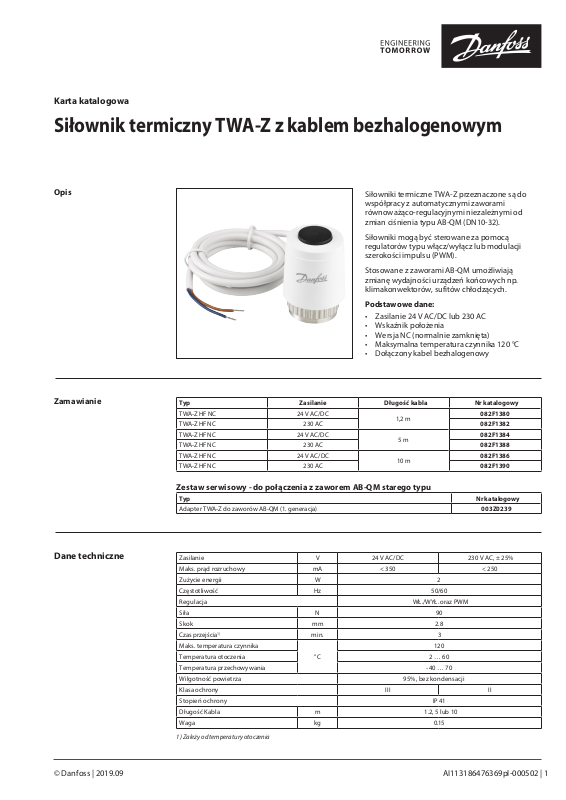

Karta katalogowa
Siłownik termiczny TWA-Z z kablem bezhalogenowym
Opis |
|
Siłowniki termiczne TWA-Z przeznaczone są do |
||
|
||||
|
|
|
współpracy z automatycznymi zaworami |
|
|
|
|
równoważąco-regulacyjnymi niezależnymi od |
|
|
|
|
zmian ciśnienia typu AB-QM (DN10-32). |
|
|
|
|
Siłowniki mogą być sterowane za pomocą |
|
|
|
|
regulatorów typu włącz/wyłącz lub modulacji |
|
|
|
|
szerokości impulsu (PWM). |
|
|
|
|
Stosowane z zaworami AB-QM umożliwiają |
|
|
|
|
zmianę wydajności urządzeń końcowych np. |
|
|
|
|
klimakonwektorów, sufitów chłodzących. |
|
|
|
|
Podstawowe dane: |
|
|
|
|
• Zasilanie 24 V AC/DC lub 230 AC |
|
|
|
|
• |
Wskaźnik położenia |
|
|
|
• Wersja NC (normalnie zamknięta) |
|
|
|
|
• Maksymalna temperatura czynnika 120 °C |
|
|
|
|
• |
Dołączony kabel bezhalogenowy |
|
|
|
|
|
Zamawianie |
|
|
|
|
|
|
Typ |
Zasilanie |
Długość kabla |
|
Nr katalogowy |
||
|
|
TWA-Z HF NC |
24 V AC/DC |
1,2 m |
|
082F1380 |
|
|
TWA-Z HF NC |
230 AC |
|
082F1382 |
|
|
|
|
|
|||
|
|
TWA-Z HF NC |
24 V AC/DC |
5 m |
|
082F1384 |
|
|
TWA-Z HF NC |
230 AC |
|
082F1388 |
|
|
|
|
|
|||
|
|
TWA-Z HF NC |
24 V AC/DC |
10 m |
|
082F1386 |
|
|
TWA-Z HF NC |
230 AC |
|
082F1390 |
|
|
|
|
|
|||
|
|
Zestaw serwisowy - do połączenia z zaworem AB-QM starego typu |
|
|
||
|
|
Typ |
|
|
|
Nr katalogowy |
|
|
Adapter TWA-Z do zaworów AB-QM (1. generacja) |
|
|
003Z0239 |
|
|
|
|
|
|
|
|
Dane techniczne
Zasilanie |
V |
24 V AC/DC |
|
230 V AC, ± 25% |
|
|
|
|
|
Maks. prąd rozruchowy |
mA |
< 350 |
|
< 250 |
Zużycie energii |
W |
|
2 |
|
|
|
|
|
|
Częstotliwość |
Hz |
|
50/60 |
|
|
|
|
|
|
Regulacja |
|
|
WŁ./WYŁ. oraz PWM |
|
|
|
|
|
|
Siła |
N |
|
90 |
|
|
|
|
|
|
Skok |
mm |
|
2.8 |
|
|
|
|
|
|
Czas przejścia1) |
min. |
|
3 |
|
Maks. temperatura czynnika |
|
|
120 |
|
|
|
|
|
|
Temperatura otoczenia |
°C |
|
2 … 60 |
|
|
|
|
|
|
Temperatura przechowywania |
|
|
-40 … 70 |
|
|
|
|
||
Wilgotność powietrza |
|
95%, bez kondensacji |
||
|
|
|
|
|
Klasa ochrony |
|
III |
|
II |
|
|
|
|
|
Stopień ochrony |
|
|
IP 41 |
|
|
|
|
|
|
Długość Kabla |
m |
|
1.2, 5 lub 10 |
|
|
|
|
|
|
Waga |
kg |
|
0.15 |
|
|
|
|
|
|
1) Zależy od temperatury otoczenia
© Danfoss | 2019.09 |
AI113186476369pl-000502 | 1 |
arta katalogowa |
Siłownik termiczny TWA-Z z kablem bezhalogenowym |
|
|
Zasada działania |
TWA-Z działa na zasadzie rozszerzalności |
|
|
|
termicznej: |
|
|
|
• rdzeń przemieszcza się w jednym kierunku |
|
|
|
po podgrzaniu przez podanie napięcia |
|
|
|
• rdzeń przemieszcza się w kierunku |
|
|
|
przeciwnym w przypadku braku |
|
|
|
podgrzewania, po zdjęciu napięcia. |
Rys. 1 Wersja NC (normalnie zamknięta |
|
|
Dostępne w wersji 24 V (SELV) lub 230 V. |
||
|
|
|
|
|
Siłownik TWA-Z NC posiada rdzeń |
Rdzeń siłownika |
Rdzeń siłownika |
|
zablokowany w pozycji otwartej za pomocą |
||
|
podniesiony |
opuszczony |
|
|
pierścienia widocznego na rys. 1. |
|
|
|
Zastosowanie pierścienia blokującego |
|
|
|
umożliwia montaż siłownika na zaworze. Po |
|
|
|
zamontowaniu pierścień należy usunąć. |
|
|
|
Siłownik jest wyposażony we wskaźnik pozycji, |
Rys. 2 |
|
|
który wskazuje położenie rdzenia (rys. 2). |
|
|
|
Zawór AB-QM jest zamknięty kiedy wrzeciono |
|
|
|
zaworu jest wciśnięte. Bez siły wywieranej |
|
Niebieski/Brązowy |
|
przez siłownik, wewnętrzna sprężyna otwiera |
|
|
|
zawór. |
NC |
|
Kombinacja siłownika TWA-Z z zaworem
AB-QM:
• niezasilony siłownik – zawór zamknięty (rys. 3)
• zasilony siłownik – zawór otwarty.
Rys. 3 TWA-Z NC oraz AB-QM
Montaż |
Mechaniczny |
|
Siłownik powinien być montowany do |
|
zaworu pionowo nad zaworem lub pod |
|
kątem ku górze. |
Złomowanie |
Przed złomowaniem siłownik należy rozłożyć |
|
na części i posortować na różne grupy |
|
materiałowe. |
2 | AI113186476369pl-000502 |
© Danfoss | 2019.09 |
