Danfoss TWA-Q Data sheet [lt]
Techninis aprašymas
Termopavara TWA-Q
Aprašymas |
|
|
|
„Danfoss“ termopavara TWA-Q naudojama |
||||
|
|
|
||||||
|
|
|
|
su „Danfoss“ AB-QM DN10-32 tipų nuo slėgio |
||||
|
|
|
|
nepriklausomais reguliuojančiais ventiliais (PICV). |
||||
|
|
|
|
Pavarą galima valdyti naudojant įjungimo / |
||||
|
|
|
|
išjungimo reguliatorių, impulso pločio |
||||
|
|
|
|
moduliavimą (PWM) arba jungiklį. |
|
|||
|
|
|
|
Šie ventiliai yra ekonomiškai efektyvus |
||||
|
|
|
|
sprendimas karšto ir (arba) atšaldyto vandens |
||||
|
|
|
|
kontrolei ventiliatoriniuose konvektoriuose, |
||||
|
|
|
|
mažuose šildytuvuose ir vėsintuvuose |
||||
|
|
|
|
temperatūros reguliavimo sistemoje. |
||||
|
|
|
|
Pagrindinės funkcijos: |
|
|||
|
|
|
|
• 24 V kint. / nuol. srovės arba 230 V kint. srovės |
||||
|
|
|
|
maitinimas |
|
|||
|
|
|
|
• Padėties indikatorius |
|
|||
|
|
|
|
• Įprastai atidaryta (NC) arba įprastai uždaryta |
||||
|
|
|
|
(NO) versija |
|
|||
|
|
|
|
• Maks. terpės temperatūra 95 °C |
|
|||
|
|
|
|
• Pridedamas kabelis, pasirenkamai be halogenų |
||||
|
|
|
|
|
|
|
|
|
Užsakymas |
|
|
|
|
|
|
|
|
Tipas |
Teikiama įtampa |
Kabelio ilgis |
Kabelio medžiaga |
|
|
Kodas |
||
|
TWA-Q NC |
230 V kintamoji srovė |
|
|
PVC |
|
082F1600 |
|
|
TWA-Q NO |
1,2 m |
PVC |
|
082F1601 |
|||
|
|
|
||||||
|
TWA-Q NC |
24V kintamoji / nuolatinė srovė |
PVC |
|
082F1602 |
|||
|
|
|
|
|||||
|
TWA-Q NO |
|
|
PVC |
|
082F1603 |
||
|
|
|
|
|
||||
|
TWA-Q NC |
230 V kintamoji srovė |
|
5 m |
PVC |
|
082F1604 |
|
|
TWA-Q NC |
24V kintamoji / nuolatinė srovė |
|
PVC |
|
082F1605 |
||
|
|
|
|
|||||
|
TWA-Q NC |
230 V kintamoji srovė |
|
2 m |
Be halogenų |
|
082F1610 |
|
|
TWA-Q NC |
24V kintamoji / nuolatinė srovė |
|
Be halogenų |
|
082F1611 |
||
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
Techniniai duomenys
Maitinimas |
V |
24 kintamoji / nuolatinė srovė, |
|
230 kintamoji srovė, ± 15 % |
+25 %/–20 % |
|
|||
|
|
|
|
|
Maks. paleidimo srovė |
A |
<0,25 (<60 sek.) |
|
<0,25 (<1 sek.) |
|
|
|
|
|
Energijos suvartojimas |
W |
< 2 |
|
|
|
|
|
|
|
Dažnis |
Hz |
50/60 |
|
|
|
|
|
|
|
Reguliuojamasis įėjimas |
|
Įjungta / išjungta ir PWM |
||
|
|
|
|
|
Uždarymo jėga |
N |
110±10 |
|
|
|
|
|
|
|
Min. eiga |
mm |
5,0 |
|
|
|
|
|
|
|
Visos eigos laikas 1) |
min. |
< 3 |
|
|
Maks. terpės temperatūra |
|
95 |
|
|
|
|
|
|
|
Aplinkos temperatūra |
° C |
2 … 60 |
|
|
|
|
|
|
|
Sandėliavimo ir transportavimo |
–40 … 70 |
|
||
|
|
|||
temperatūra |
|
|
||
|
|
|
|
|
Aplinkos drėgmė |
|
95 % sant. drėgm., nesikondensuojanti (pagal EN 60730-1) |
||
|
|
|
|
|
Apsaugos klasė |
|
III |
|
II |
Apsaugos nuo išorės poveikio klasė |
|
IP 54 |
|
|
|
|
|
|
|
Vožtuvo prijungimas |
mm |
M30 × 1,5 |
|
|
Kabelio ilgis |
m |
1,2 m arba 5 m PVC, arba 2 m be halogenų |
||
|
|
|
|
|
Svoris |
kg |
0,15 |
|
|
1) kambario temperatūroje.
© Danfoss | 2020.07 |
AI325956164717lt-000101 | 1 |
Techninis aprašymas |
Termopavara TWA-Q |
|
|
Veikimas
TWA-Q pavara veikia pagal terminio išsiplėtimo principą:
•pavarai kaistant perkelia pavaros šerdį viena kryptimi ir
•perkelia pavaros šerdį kita kryptimi, jei pavara nekaista
Galimos dvi pavarų versijos:
•TWA-Q NC versija: netiekiant energijos pavaros šerdis ištraukiama
•TWA-Q NO versija: netiekiant energijos pavaros šerdis įtraukiama
Abi versijos yra 24 V (SELV) arba 230 V.
TWA-Q NC pavaroje yra vidinė spyruoklė. Ji įtaisoma gamykloje naudojant fiksacinį žiedą (1 pav.), kad laikytųsi įtraukta būdama savo standartinės būsenos.

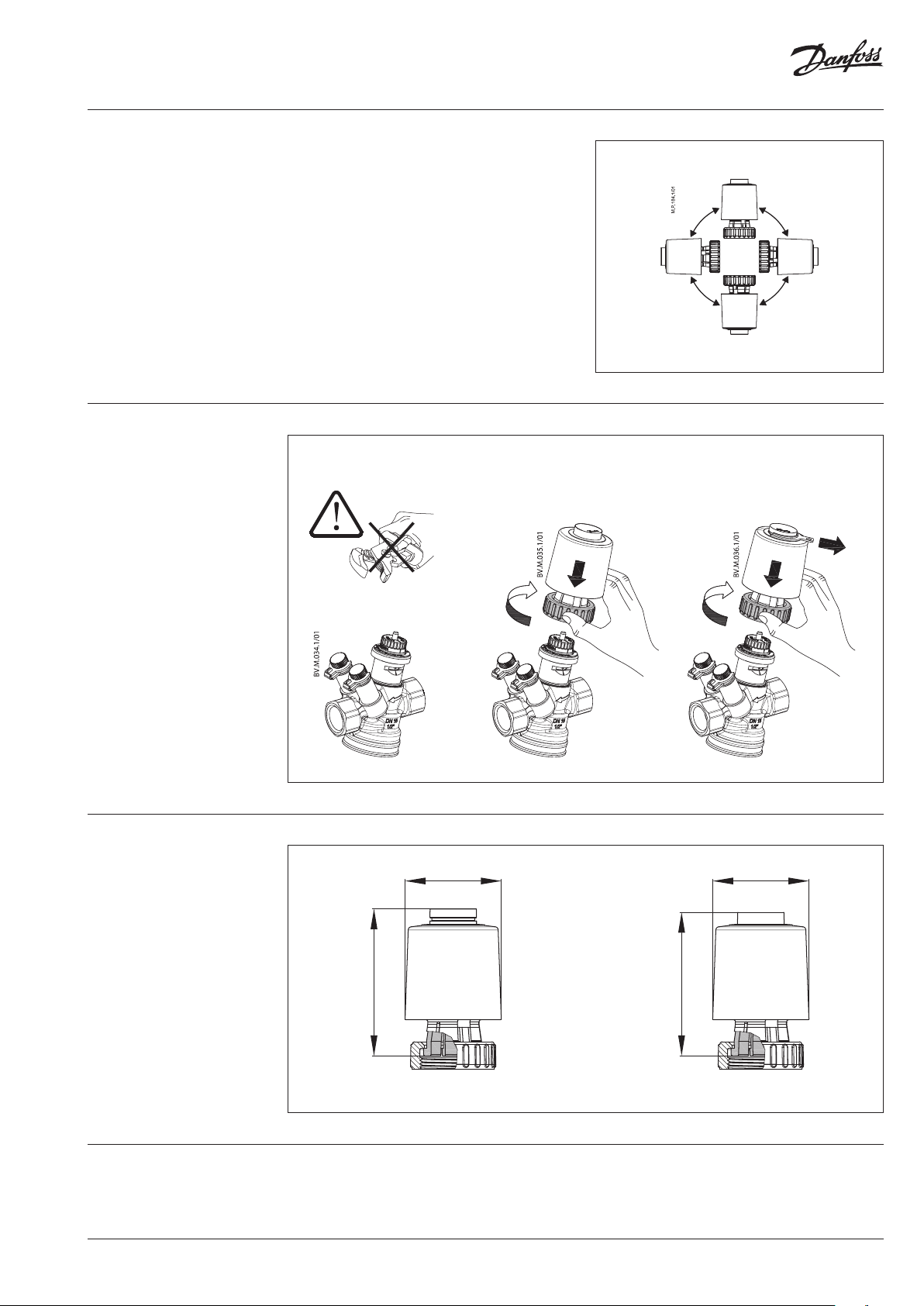

Pavarą galima lengvai primontuoti prie ventilio naudojant fiksacinį žiedą. Primontavus pavarą, žiedą būtina nuimti.
Pastaba:
Jei išmontavę pavarą nuėmėte fiksacinį žiedą, jį galima uždėti atgal ant pavaros įjungus maitinimą ir pavarai įkaitus.
Pavara montuojama su padėties indikatoriumi, kuris rodo pavaros šerdies padėtį (2 pav.).
AB-QM ventilis uždarytas, kai šerdies padėtis nuleista. Nesant pavaros galios, AB-QM ventilį atidaro vidinė spyruoklė.
Derinys, TWA-Q NC ir AB-QM (3 ir 5 pav.)
•netiekiant energijos ventilis uždarytas;
•tiekiant energiją, ventilis atidarytas.
Ventilis pradeda atsidaryti pavarai pradėjus kaisti maždaug 1,5 min., jei šildymo elementas įjungiamas šaltas (kambario temperatūros),
o maksimalią eigą pasiekia po maždaug 1,5 min. Išjungus maitinimą, tepalo elementas ataušta
ir ventilis užsidaro.
Derinys, TWA-Q NO ir AB-QM (4 ir 6 pav.)
•netiekiant energijos ventilis atidarytas;
•tiekiant energiją ventilis uždarytas;
Ventilis pradeda užsidaryti pavarai pradėjus kaisti maždaug 1,5 min., jei šildymo elementas įjungiamas šaltas (kambario temperatūros),
ir užsidaro dar po maždaug 1,5 min. Išjungus maitinimą, tepalo elementas ataušta ir ventilis atsidaro.
Termopavara TWA-Q veikia be triukšmo ir jai nereikalingas aptarnavimas. Kai pavarai
pritaikomas valdymo signalas, šildymo elemento temperatūra pakyla, todėl tepalo elementas išsiplečia ir perneša eigą į sumontuotą ventilį.
Kai kurie reguliatoriai varo pavaras naudodami PWM (impulso pločio moduliavimo) signalą. Taip pagerėja reakcijos laikas.
1 pav. NC versija
Pavara aukštyn |
Pavara žemyn |
2 pav.
|
Mėlynas / rudas |
Maks. |
NC |
60 ºC |
|
|
24 V |
|
230 V |
3 pav. TWA-Q NC ir AB-QM |
|
|
Mėlynas / rudas |
Maks.
NO
60 ºC
24 V
230 V
4 pav. TWA-Q NO ir AB-QM
eiga
|
neveiklos |
|
sulaikymo |
laikas |
Įtampa |
Įtampa įjungta |
|
||
laikas |
|
|||
laikas |
|
|||
įjungta |
|
|
|
|
|
|
|
|
|
išjungta |
|
|
|
|
|
gamintojas |
|
pertrauka |
laikas |
5 pav. TWA-Q NC įprastai uždarytos versijos atviros kreivės pavyzdys.
eiga
įtampa |
neveiklos |
|
laikas |
laikas |
|
|
|
įjungta |
|
įtampa įjungta |
|
išjungta |
|
|
|
|
|
laikas |
|
|
gamintojas |
pertrauka |
|
|
|
6 pav. TWA-Q NO įprastai atidarytos versijos atviros kreivės pavyzdys.
2 | AI325956164717lt-000101 |
© Danfoss | 2020.07 |
