Tietolehti
TWA-toimilaite
Sovellus
Tilaaminen
on visuaalinen asennonosoitin, josta näkyy, onko
venttiilii kiinni vai auki. TWA-valikoimaan kuuluvat
toimilaitteet 24 V:n (SELV) ja 230 V:n jännitteelle
normaalisti kiinni (NC) ja normaalisti auki (NO) olevina versioina (venttiilin asento, jossa käyttöjännitettä toimilaitteeseen ei ole). Lisäksi 24 V:n TWA-toimilaite RA-venttiileille on saatavana rajakytkimellä
varustettuna (NC/S-versio).
TWA voidaan liittää Danfossin RA-, RTD-, RAVL- ja
RAV-venttiileihin. Lisäksi on saatavana malleja
Heimeier-, MNG- ja Oventrop-venttiileihin, joissa on
TWA on sähköiseen auki-/kiinni-säätöön suunniteltu pieni toimilaite, joka ohjaa useantyyppisiä venttiilejä ja lattialämmitysjakotukkeja. Toimilaitteessa
Toimilaite Kytkentätyyppi Käyttöjännite Toiminta Tilausnumero
TWA- A RA 230 V AC NC/S* 088H3106
TWA- A RA 24 V AC/DC NC 088H3110
TWA- A RA 24 V AC/DC NO 088H3111
TWA- A RA 230 V AC NC 088H3112
TWA- A RA 230 V AC NO 088H3113
TWA- A RA 24 V AC/DC NC/S* 088H3114
TWA-V RAV/VMT 24 V AC/DC NC 088H3120
TWA-V RAV/VMT 24 V AC/DC NO 088H3121
TWA-V RAV/VMT 230 V AC NC 088H3122
TWA-V RAV/VMT 230 V AC NO 088H3123
TWA-L RAVL 24 V AC/DC NC 088H3130
TWA-L RAVL 24 V AC/DC NO 088H3131
TWA-L RAVL 230 V AC NC 088H3132
TWA-L RAVL 230 V AC NO 088H3133
TWA-K M30x1,5** 230 V AC NC/S* 088H3105
TWA-K M30x1,5** 24 V AC/DC NC 088H3140
TWA-K M30x1,5** 24 V AC/DC NO 088H3141
TWA-K M30x1,5** 230 V AC NC 088H3142
TWA-K M30x1,5** 230 V AC NO 088H3143
TWA-D RTD 24 V AC/DC NC 088H3150
TWA-D RTD 24 V AC/DC NO 088H3151
TWA-D RTD 230 V AC NC 088H3152
TWA-D RTD 230 V AC NO 088H3153
* Varustettu rajakytkimellä (rajakytkin vain 24 V~).
** Liittäminen Heimeier-, MNG- ja Oventrop-venttiileihin, joissa on M30 × 1,5 -kytkentä. Muut venttiilit on tarkistettava
yksitellen, jotta varmistetaan venttiilin asianmukainen sulkumitta ja venttiilin yläosan geometria (katso sivu 3).
M30 × 1,5 -kytkentä. Muut venttiilit on tarkistettava
erikseen, jotta varmistetaan venttiilin asianmukainen sulkumitta ja venttiilin yläosan geometria.
AI187386475671fi-001001 / VDSBY120
© Danfoss | FEC | 2019.07 | 1
Tietolehti TWA-toimilaite
Tekniset tiedot
Käyttöjännite 24 V (Luokka II (SELV)) ja 230 V (3 A:n esisulake)
Maks.virta 24 V: 350 mA; 230 V: 250 mA
Taajuus 50-60 Hz
Tehonkulutus 2 W
Moottorin ajoaika ~3 min.
Käyttölämpötila 0 °C:sta +60 °C:seen
Kotelointi IP 41
Johdon pituus 950 mm
Liitäntäkaavio Danfossin TWA-toimilaitteiden ja venttiilien (V) tai jakotukkien (M) liittämisestä
Venttiili/
jakotukki
kvs (m³/H)
Max. Δ
(baaria)
RA-N
0,65-
1,40
(V)
RTD-N
(V)
0,65-
1,40
RA-C
(V)
1,20-
3,30
RA-FN
(V)
0,65-
1,40
RA-G
(V)
2,06-
4,75
RTD-G
(V)
2,00-
4,40
RAV-/8
(V)
1,20-
3,10
VMT-8
(V)
1,50-
3,10
RAVL-6
(V)
0,20-
1,50
0,6 0,6 0,6 0,6 0,2* 0,2* 0,8 0,8 0,6 0,6
FHD
(M)
0,10-
1,10
Toimilaite** TWA- A TWA-D TWA- A TWA-A T WA-A TWA-D TWA-V TWA-V TWA-L TWA- A
* RA-G/RTD-G 25 -venttiilin max. Δp = 0,16 baaria. Katso lisätiedot venttiilin/jakotukin teknisistä tiedoista.
** Käyttötarkoitus ja toimilaitteeseen liitetty säädin vaikuttavat siihen, valitaanko toimilaitteeksi 24 V:n vai 230 V:n jännit-
teellä toimiva ja normaalisti kiinni (NC) vai normaalisti auki (NO) oleva versio.
Sähkökytkentä
24 V *
230 V~ **
Sininen
Ruskea
* 24 V Luokan 2 muuntaja (SELV )
** 230 V max. 3 A:n esisulake
50-60 Hz
24 V *
230 V~ **
50-60 Hz
Vihreä
Vihreä
24 V~ / 2 A*
Huomaa: Kaikkien NC-versioiden asennonosoittimessa on punainen lukitus, jotta venttiilin liittäminen on
helppoa. Asennuksen jälkeen se on irrotettava asianmukaisen toiminnan varmistamiseksi.
2 | © Danfoss | FEC | 2019.07
AI187386475671fi-001001 / VDSBY120
Tietolehti TWA-toimilaite
D
L
H
D
L
D
L
H
L
a
Mitat
TWA-A-/RA-venttiilit
TWA-V-/RAV-venttiilit
DN
10 RP / R / RA-N, RA-FN 92 75
15 RP ½ R ½ RA-N, RA-FN 92 82
20 RP ¾ R ¾ RA-N, RA-FN 97 98
25 RP 1 R 1 RA-N, RA-FN 97 125
15 RP ½ R ½ RA-G 95 96
20 RP ¾ R ¾ RA-G 95 107
25 RP 1 R 1 RA-G 99 125
DN
15 RP ½ R ½ 15/8 74 95
H
20 RP ¾ R ¾ 20/8 74 106
25 RP 1 R 1 25/8 87 125
D d
ISO 7/1
D d
ISO 7/1
2
2
Venttiili-
malli
RAV
H
[mm]L[mm]
H
[mm]L[mm]
TWA-L/RAVL
TWA-V/VMT
b
DN
10 RP / R / 10 75 85
H
15 RP ½ R ½ 15 75 95
20 RP ¾ R ¾ 20 75 106
DN a b VMT
15
20
25 Ø28 G1¼ A 25/8 87 120
D d
ISO 7/1
Ø15,
Ø16,
Ø18
Ø18,
Ø22
2
G ¾ A 15/8 74 90
G1 A 20/8 74 101
RAVL
H
[mm]L[mm]
H
[mm]L[mm]
AI187386475671fi-001001 / VDSBY120
© Danfoss | FEC | 2019.07 | 3
11,8 ± 0,

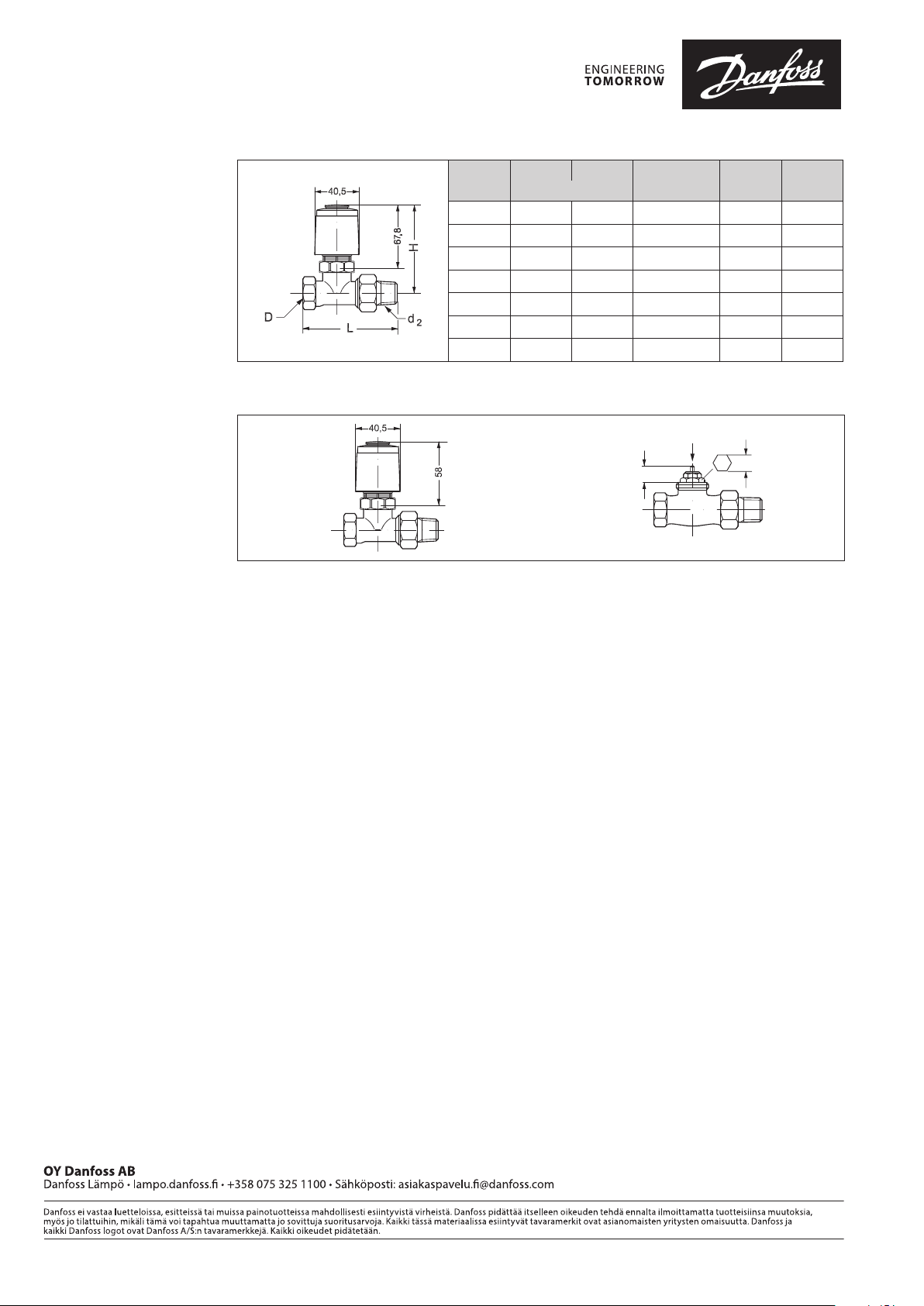

Mitat
TWA-D-/RTD-venttiilit
TWA-K
DN
D d
ISO 7/1
2
Venttiili-
malli
H
[mm]L[mm]
10 RP / R / RTD-N 83.2 75
15 RP ½ R ½ RTD-N 83.2 82
20 RP ¾ R ¾ RTD-N 88.2 98
25 RP 1 R 1 RTD-N 88.2 125
15 RP ½ R ½ RTD-G 86.2 96
20 RP ¾ R ¾ RTD-G 86.2 107
25 RP 1 R 1 RTD-G 90.2 125
3
20
4 | © Danfoss | FEC | 2019.07
AI187386475671fi-001001 / VDSBY120
