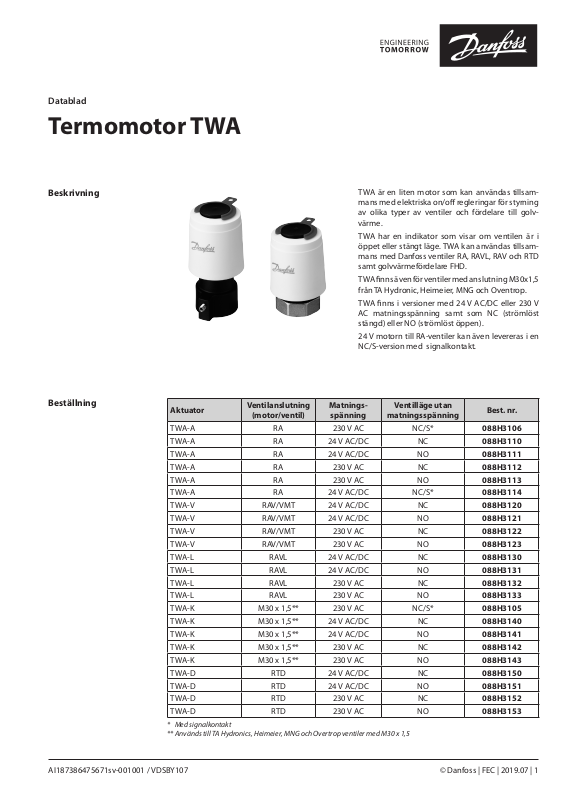

Danfoss TWA Data sheet [sv]
Datablad
Termomotor TWA
Beskrivning
Beställning
TWA är en liten motor som kan användas tillsammans med elektriska on/off regleringar för styrning
av olika typer av ventiler och fördelare till golvvärme.
TWA har en indikator som visar om ventilen är i
öppet eller stängt läge. TWA kan användas tillsammans med Danfoss ventiler RA, RAVL, RAV och RTD
samt golvvärmefördelare FHD.
TWA finns även för ventiler med anslutning M30x1,5
från TA Hydronic, Heimeier, MNG och Oventrop.
TWA finns i versioner med 24 V AC/DC eller 230 V
AC matningsspänning samt som NC (strömlöst
stängd) eller NO (strömlöst öppen).
24 V motorn till RA-ventiler kan även levereras i en
NC/S-version med signalkontakt.
Aktuator
TWA-A RA 230 V AC NC/S* 088H3106
TWA-A RA 24 V AC/DC NC 088H3110
TWA-A RA 24 V AC/DC NO 088H3111
TWA-A RA 230 V AC NC 088H3112
TWA-A RA 230 V AC NO 088H3113
TWA-A RA 24 V AC/DC NC/S* 088H3114
TWA-V RAV/VMT 24 V AC/DC NC 088H3120
TWA-V RAV/VMT 24 V AC/DC NO 088H3121
TWA-V RAV/VMT 230 V AC NC 088H3122
TWA-V RAV/VMT 230 V AC NO 088H3123
TWA-L RAVL 24 V AC/DC NC 088H3130
TWA-L RAVL 24 V AC/DC NO 088H3131
TWA-L RAVL 230 V AC NC 088H3132
TWA-L RAVL 230 V AC NO 088H3133
TWA-K M30 x 1,5** 230 V AC NC/S* 088H3105
TWA-K M30 x 1,5** 24 V AC/DC NC 088H3140
TWA-K M30 x 1,5** 24 V AC/DC NO 088H3141
TWA-K M30 x 1,5** 230 V AC NC 088H3142
TWA-K M30 x 1,5** 230 V AC NO 088H3143
TWA-D RTD 24 V AC/DC NC 088H3150
TWA-D RTD 24 V AC/DC NO 088H3151
TWA-D RTD 230 V AC NC 088H3152
TWA-D RTD 230 V AC NO 088H3153
* Med signalkontakt
** Används till TA Hydronics, Heimeier, MNG och Overtrop ventiler med M30 x 1,5
Ventilanslutning
(motor/ventil)
Matnings-
spänning
Ventilläge utan
matningsspänning
Best. nr.
AI187386475671sv-001001 / VDSBY107
© Danfoss | FEC | 2019.07 | 1
Datablad Termomotor TWA
Data
Matningsspänning 24 V (Class II (SELV)) och 230 V (3A säkring)
Max. startström 24 V: 350 mA, 230 V: 250 mA
Frekvens 50-60 Hz
Effektförbrukning 2 W
Gångtid ~3 min.
Omgivningstemperatur 0 °C till +60 °C
Kapsling IP 41
Kabellängd 950 mm
Kombinationsöversikt för Danfoss termiska vaxmotorer och ventiler (V) eller fördelare (M)
Ventil/
Fördelare
kvs (m³/H)
RA-N
(V)
0,65-
1,40
RTD-N
(V)
0,65-
1,40
RA-C
(V)
1,20-
3,30
RA-FN
(V)
0,65-
1,40
RA-G
(V)
2,06-
4,75
RTD-G
(V)
2,00-
4,40
RAV-/8
(V)
1,20-
3,10
VMT-8
(V)
1,50-
3,10
RAVL-6
(V)
0,20-
1,50
FHD
(M)
0,10-
1,10
Max. ∆p (Bar) 0,6 0,6 0,6 0,6 0,2* 0,2* 0,8 0,8 0,6 0,6
Motor** TWA-A TWA-D TWA-A TWA-A TWA-A TWA-D TWA-V TWA-V TWA-L T WA-A
* RA-G/ RTD-G 25 ventilen har max. Δp = 0,16 bar. Se ventil/fördelare datablad för mer information.
** Om motorn ska vara 24 V eller 230 V och normalt öppen (NO) eller normalt stängd (NC), beror på applikationen,
kontrolltyp, och reglerande enhet ansluten till vaxmotorn.
Elanslutning och
montering
24 V *
230 V~ **
Blå
Brun
* 24 V Class II transformer (SELV)
** 230 V max. 3 A säkring
50-60 Hz
24 V *
230 V~ **
50-60 Hz
Grön
Grön
24 V~ / 2 A*
OBS! Alla NC-versioner är försedda med en röd fixeringsgaffel på positionsindikatorn för att underlätta
montage på ventilen. Fixeringsgaffel skall avlägsnas efter montage för att erhålla korrekt funktion.
2 | © Danfoss | FEC | 2019.07
