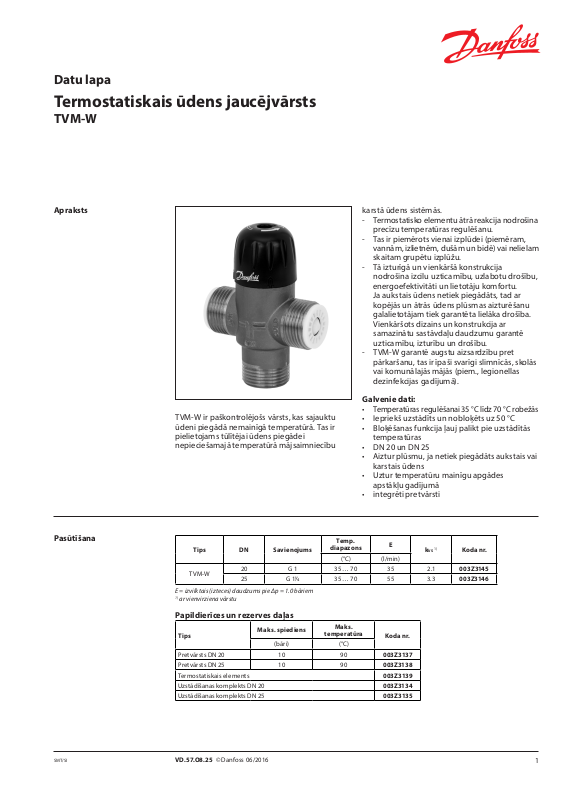

Danfoss TVM-W Data sheet [lv]
Datu lapa
Termostatiskais ūdens jaucējvārsts
TVM-W
Apraksts
TVM-W ir paškontrolējošs vārsts, kas sajauktu ūdeni piegādā nemainīgā temperatūrā. Tas ir pielietojams tūlītējai ūdens piegādei nepieciešamajā temperatūrā mājsaimniecību
karstā ūdens sistēmās.
-Termostatisko elementu ātrā reakcija nodrošina precīzu temperatūras regulēšanu.
-Tas ir piemērots vienai izplūdei (piemēram, vannām, izlietnēm, dušām un bidē) vai nelielam skaitam grupētu izplūžu.
-Tā izturīgā un vienkāršā konstrukcija nodrošina izcilu uzticamību, uzlabotu drošību, energoefektivitāti un lietotāju komfortu.
Ja aukstais ūdens netiek piegādāts, tad ar kopējās un ātrās ūdens plūsmas aizturēšanu galalietotājam tiek garantēta lielāka drošība. Vienkāršots dizains un konstrukcija ar samazinātu sastāvdaļu daudzumu garantē uzticamību, izturību un drošību.
-TVM-W garantē augstu aizsardzību pret pārkaršanu, tas ir īpaši svarīgi slimnīcās, skolās vai komunālajās mājās (piem., legionellas dezinfekcijas gadījumā).
Galvenie dati:
•Temperatūras regulēšanai 35 °C līdz 70 °C robežās
•Iepriekš uzstādīts un nobloķēts uz 50 °C
•Bloķēšanas funkcija ļauj palikt pie uzstādītās temperatūras
•DN 20 un DN 25
•Aiztur plūsmu, ja netiek piegādāts aukstais vai karstais ūdens
•Uztur temperatūru mainīgu apgādes apstākļu gadījumā
•integrēti pretvārsti
Pasūtīšana |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Temp. |
|
E |
|
|
|
|
|
Tips |
|
DN |
|
Savienojums |
diapazons |
|
|
kVS 1) |
Koda nr. |
|||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
(°C) |
|
(l/min) |
|
|
|
|
TVM-W |
|
20 |
|
|
G 1 |
35 … 70 |
35 |
|
2.1 |
003Z3145 |
||
|
|
25 |
|
|
G 11/4 |
35 … 70 |
55 |
|
3.3 |
003Z3146 |
|||
|
|
|
|
|
|
||||||||
E = izvilktais (izteces) daudzums pie ∆p = 1.0 bāriem |
|
|
|
|
|
|
|||||||
1) ar vienvirziena vārstu |
|
|
|
|
|
|
|
|
|
|
|
||
Papildierīces un rezerves daļas |
|
|
|
|
|
|
|||||||
|
|
|
|
Maks. spiediens |
|
Maks. |
|
|
|
|
|
||
|
Tips |
|
|
temperatūra |
|
Koda nr. |
|
|
|||||
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
(bāri) |
|
(°C) |
|
|
|
|
|
|
Pretvārsts DN 20 |
|
|
|
10 |
|
90 |
|
003Z3137 |
|
|
||
|
Pretvārsts DN 25 |
|
|
|
10 |
|
90 |
|
003Z3138 |
|
|
||
|
Termostatiskais elements |
|
|
|
|
003Z3139 |
|
|
|||||
|
Uzstādīšanas komplekts DN 20 |
|
|
|
|
003Z3134 |
|
|
|||||
|
Uzstādīšanas komplekts DN 25 |
|
|
|
|
003Z3135 |
|
|
|||||
SMT/SI |
VD.57.O8.25 © Danfoss 06/2016 |
1 |
Datu lapa |
Termostatiskais ūdens jaucējvārsts TVM-W |
|
|
|
|
|
|
|
|
Tehniskie dati |
|
|
|
|
Rūpnīcas temperatūras sākotnējais iestatījums |
|
|
50 |
|
|
Aukstā ūdens apgādes temperatūra |
|
|
10 |
|
Karstā ūdens apgādes temperatūra |
|
°C |
70 |
|
Temperatūras stabilitāte (atkarīga no spiediena un temperatūras) |
|
|
± 3 |
|
Maksimālā karstā ūdens temperatūra |
|
|
90 1) |
|
Maks. darba spiediens |
|
|
10 |
|
Min. darba spiediens |
|
bāri |
0.5 |
|
Diferenciālais spiediens |
|
5 |
|
|
|
|
||
|
Darba spiediens (dinamiskais) |
|
|
5 |
|
Materiāli |
|
|
|
|
Korpuss |
|
|
DZR + apstrāde pret kaļķiem |
|
Plastmasas vāks |
|
|
Polistirols |
|
Atspere |
|
|
SS tērauds 1.4301 (nerūsošs) |
|
Blīve |
|
|
EPDM |
|
1) 100 °C bez pretvārsta |
|
Izmantošana |
|
|
|
Ieteicamais plāns karstā ūdens sistēmas uzstādīšanai |
|
|
ar TVM-W |
|
|
|
CCR2 - CONTROLLER |
|
Ieteicamā karstā ūdens un cirkulācijas sistēmas uzstādīšana. |
|
2 |
VD.57.O8.25 © Danfoss 06/2016 |
SMT/SI |
