Datu lapa Termostatiskais jaucējvārsts TVM-H
Apraksts
TVM-H ierobežo un uztur sistēmā konstantu
ūdens sajaukšanas temperatūru.
Termostatiskais vārsts nodrošina konstantu sajauktā
ūdens tempteratūru izvadā.
Jaucējvārstu var pielietot apkures sistēmās.
Priekšrocības
• Konstanta ūdens temperatūra izvadā
• Maināmi iestatījumi nominālās temperatūras
diapazonā: 30 °C . . . 70 °C
• Speciāla konstrukcija ar pretapplaucēšanās
pārklājumu
• Sistēmas komponenti: piederumi un rezerves
daļas
Standarta konstrukcija
Termostata kasetne un atgaitas atspere nodrošina
konstantu ūdens sajaukšanas temperatūru izvadā.
Pateicoties jaucējvārsta konstrukcijai termostata
kasetni var viegli nomainīt jau uzstādītam vārstam,
ja tā darba kvalitāte pasliktinās dēļ normālas
nodilšanas.
Pielietojums
Piezīme pie 1. att.:
Danfoss PACK komplekts ietver
termostatisko jaucējvārstu
TVM-H, motorpiedziņas
vārstu un programmējamu
termostatu.
Šis komplekts nodrošina
lielisku grīdas apkures
sistēmas temperatūras
kontroli līdz pat 200 m2 (TVMH DN 25) .
1) Danfoss TVM-H
2) Danfoss zonas vārsts HP
3) Programējams termostats TP5E
1. att.: Grīdas apkures sistēma
2. att.: Katla atpakaļgaitas sajaukšanas temp., lai izvairītos no kondensēšanās vai lai nodrošinātu labvēlīgus
degšanas apstākļus.
DKCD VDD1F425 © Danfoss 07/2007 1
DZR
MIX
G
G
G
45
115
74
Datu lapa Termostatiskais jaucējvārsts TVM-H
Pasūtīšana
Rezerves daļas / izmēri
DN G
Temperatūras
diapazons
1)
E
(l/min)
2)
k
1
vs
3)
k
2
vs
Koda Nr.
TVM-H 20 1" 30 - 70 °C 39 1,9 1,65 003Z1120
TVM-H 25 1¼" 30 - 70 °C 61 3,0 2,6 003Z1127
1)
E = izvada daudzums pie �p = 1,5 bāriizvada daudzums pie �p = 1,5 bāri
2)
kVS 1 = bez pretvārstabez pretvārsta
3)
kVS 2 = ar pretvārstuar pretvārstu
Piederumi un rezerves daļas
Tips Maks. spiediens Maks. temp. Koda Nr.
Pretvārsts DN 20 DN 20 10 bāri 95 °C 003Z1130
Pretvārsts DN 25 DN 25 10 bāri 95 °C 003Z1131
Termostatiskais elements 003Z1132
TVM-H: 1"
DN20
TVM-H: 1¼"
DN25
Izmēri
2 VDD1F425 © Danfoss 07/2007 DKCD
Tips G
DN 20 1"
DN 25 1 1/4"
D
N
2
0
D
N
2
5
0
,1
1
1
0
100
1 10
100
1000 10000
Datu lapa Termostatiskais jaucējvārsts TVM-H
Tehniskie dati
Apstiprinājis: Rūpnīcas temp. ar iepriekšējo 70 °C
Aukstā ūdens padeves temp. 10 °C
Karstā ūdens padeves temp. 70 °C
Temperatūras noturīgums
+/- 3 °C
(atkarībā no spiediena un temperatūras)
Maks. ekspluatācijas temp. karstā ūdens maks. 100 °C
Padeves spiediens, statiskais 10 bāri maks.
Padeves spiediens, dinamiskais 500 kPa maks.
Maks. spiediena zudumu diapazons 10:1
Materiāls: Korpuss DZR (pret cinka koroziju) + pret katlakmeni
Plastmasas uzmava Polistirols
Atspere SS tērauds 1.4301 (nerūsējošs)
Blīvējums EPDM
Pressure loss, kpa
Flow rate, l/h
DKCD VDD1F425 © Danfoss 07/2007 3
Datu lapa Termostatiskais jaucējvārsts TVM-H

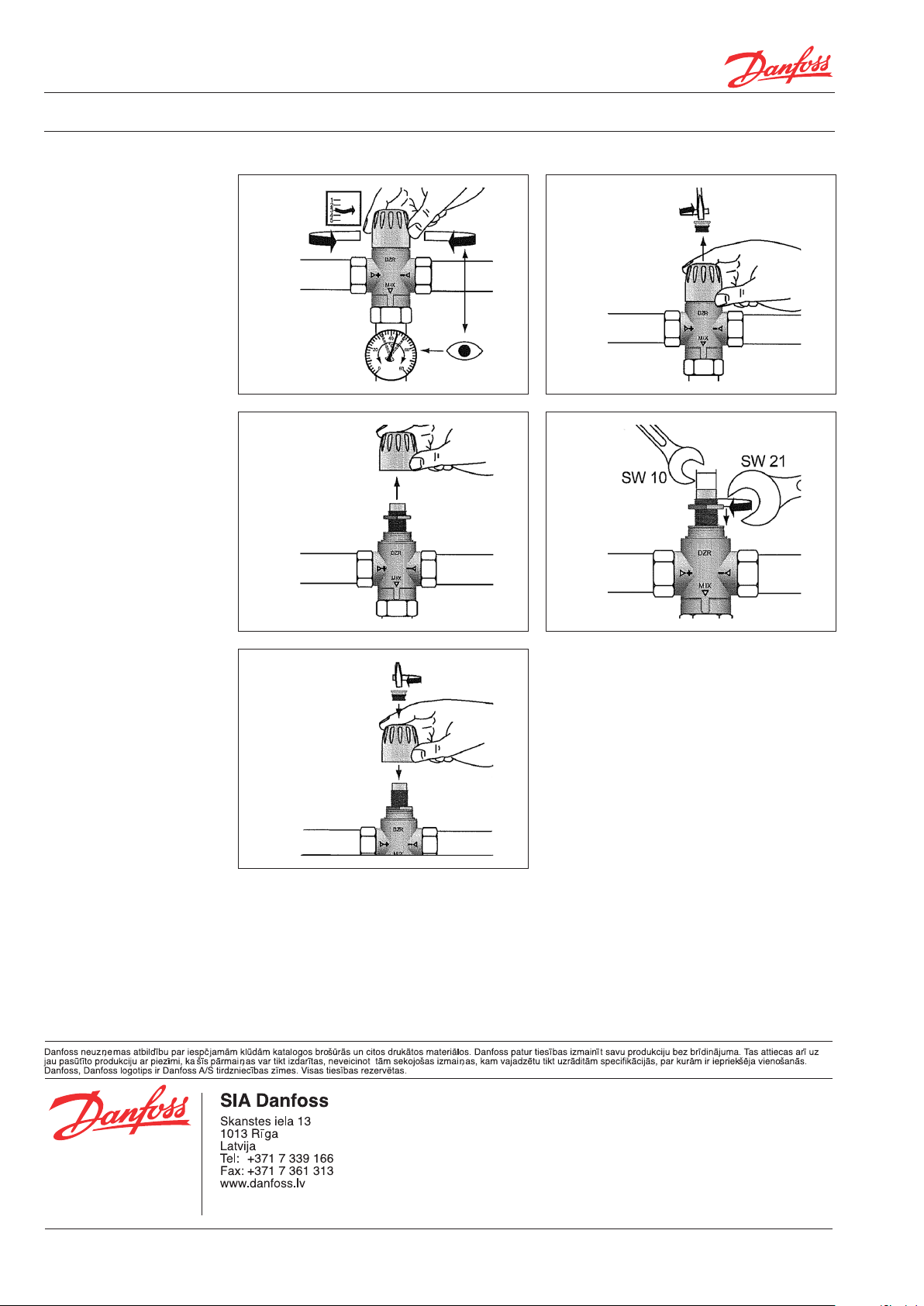

Iestatījuma fiksēšana
1. 2.
3. 4.
5.
4 VDD1F425 © Danfoss 07/2007 DKCD
