Elektronische
TS715 Si
Installation & Nutzungshinweise
Einkanal-Zeitschaltuhr
Inhaltsverzeichnis
Installation
Produktspezifi kation 4
Installation 4-5
Elektrischer Anschluss 5
DIL-Schalter (Einstellungen) 6
Erweiterte Programmieroptionen 6
INHALTSVERZEICHNIS
Wartungsintervall-Timer 7
Umverdrahtung 8-11
Nutzungshinweise
Was ist ein Programmiergerät? 12
Die Zeitschaltuhr 13
Voreinstellungen 13
Vor der Inbetriebnahme 14
AM/PM- oder 24-Std.-Anzeige 14
Einstellen von Datum und Uhrzeit 14-15
Übernehmen der Voreinstellungen 15
Ändern der Voreinstellungen 16

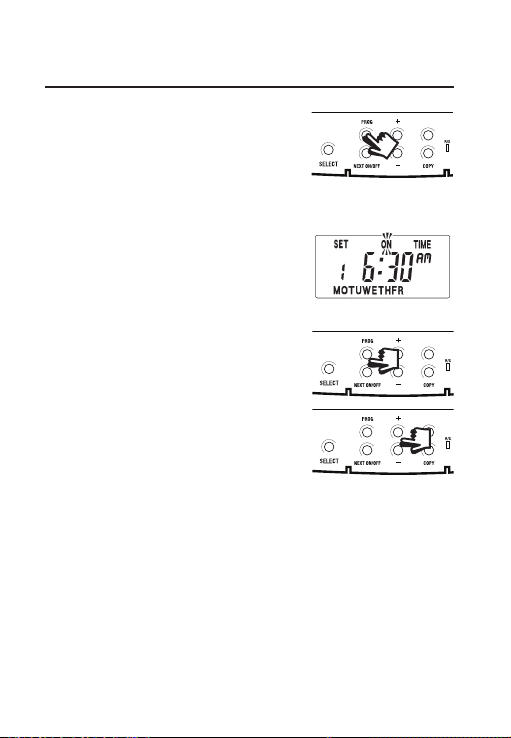

Systemprogrammierung – 5/2 Tage 17-18

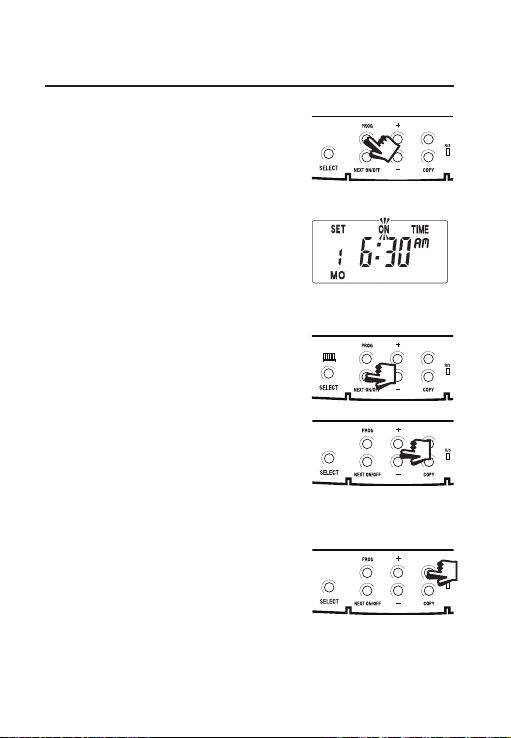

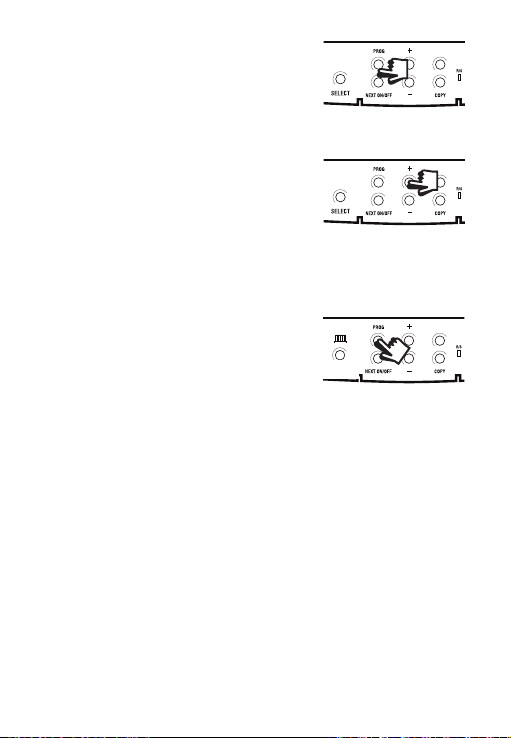

Systemprogrammierung – 7 Tage 19-20
Systemprogrammierung – 24 Stunden 21

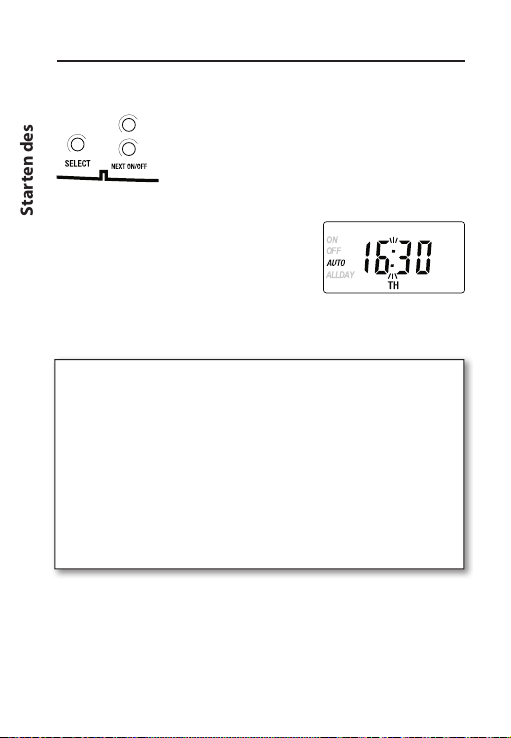

Starten des Programms 22
Vorübergehendes Übersteuern 23
Urlaubsschaltung 24

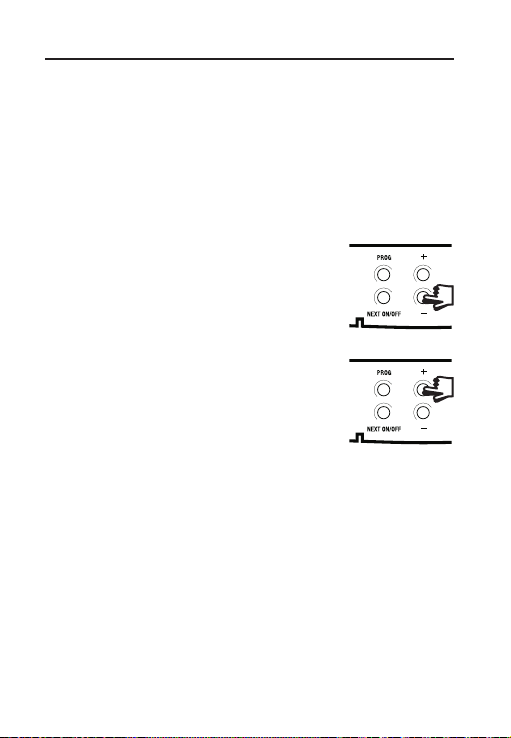

Einstellen von Sommer- und Winterzeit 25
Wartungsintervall-Timer 26
Vollständiges Rücksetzen aller Systemeinstellungen 27
Fehlererkennung und -behebung 28
Kontaktinformationen 32
2
Übersteuern + 1 Std
MANuelle
Übersteuerung
Modus:
Auswahl
+1HR
MAN
DAY/HOL
RESET
3
Installationsanweisungen
Hinweis:
Dieses Produkt muss von einem qualifi zierten Elektriker
oder Heizungsinstallateur gemäß den aktuellen IEEEAnschlussbestimmungen installiert werden.
Produktspezifi kation
Spezifi kation 230-V-Modell 24-V-Modell
Versorgungsspannung 230 VAC, ±15%,
Installation u. Spezifi kation
Schaltkontakt
Schaltleistung 230 VAC, 3(1)A
Batteriepuff erung mind. 24 Stunden
Einstell-/Betriebsgenauigkeit ±1 Minute
Abmessungen, mm (B, H, T) 135 x 88 x 32
Bauart EN 60730-2-7
Emissionsgrad normal
Bemessungsimpulsspannung 2.5 kV
Verformbarkeit unter Druck 75 °C
50/60 Hz
1 x SPDT (einpoliger Umschalter)
spannungsfrei, Typ 1B
Installation
Die beiden Schrauben an der Unterseite des Geräts lösen und
Wandplatte abnehmen.
Um das Aufsteckmodul montieren zu können, muss von der
oberen linken Seite der Wandplatte ein Mindestabstand von
140 mm nach rechts, 15 mm nach links, 30 mm nach oben und
100 mm nach unten eingehalten werden.
Die Wandplatte muss entweder mit geeigneten Holzschrauben
direkt an die Wand oder mit M3,5-Schrauben an eine elektrische
Unterputz-Einbaudose (einfach) montiert werden.
4
24 VAC, ±15%,
50/60Hz
Der Kabelzugang kann entweder von hinten (verdeckte
Verkabelung) oder von unten (Aufputz-Verlegung) gelegt werden.
Bei Aufputz-Verlegung vor der Montage des Aufsteckmoduls in
dieses Modul einen Kabelzugangsschlitz schneiden.
Die elektrischen Anschlüsse sind in dem Anschlussdiagramm
dargestellt.
Die TS715-Si-Modelle sind doppelt isoliert und erfordern keine
Erdung. Eine entsprechende Klemme ist jedoch an der Wandplatte
angebracht. Diese wird durch ein Erdungszeichen eindeutig
gekennzeichnet.
Vor der Montage des Aufsteckmoduls müssen die DIL-Schalter auf
der Rückseite des Moduls eingestellt werden. Die verschiedenen
Einstellmöglichkeiten sind im Anschlussdiagramm (Seite 6)
angegeben.
Zum Anbringen des Aufsteckmoduls an der Wandplatte die
Metallstreifen an der Oberseite der Wandplatte in die Öff nungen
an der Rückseite des Moduls führen, einhängen und fest gegen die
Wandplatte drücken. Anschließend die Befestigungsschrauben an
der Unterseite der Wandplatte anziehen.
Installation und elektrischer Anschluss
Elektrischer Anschluss
(Die Umverdrahtungstabellen
befi nden sich auf Seiten 8-11)
HINWEIS: Für Systeme mit StandardNetzspannung Klemmen L und 1(COM)
verbinden.
Das Gerät immer zuerst vom Netz trennen und unter keinen
Umständen das Programmiergerät an eine spannungsführende
Wandplatte anbringen.
230 V
fused 3A
COM
ON
OFF
Installation und elektrischer Anschluss
TS715 (3066 12/01)
5
DIL-Schaltereinstellungen
Vor der Gerätemontage muss
sichergestellt werden, dass die 4
rückseitigen DIL-Schalter ordnungsgemäß
eingestellt sind.
Markieren Sie auf dem Schild
INSTALLER SETTING an der
Innenseite der Klappe das
entsprechende Kästchen, damit der
!
Benutzer erkennen kann, auf welche
Betriebsart sein Gerät eingestellt ist
(24 Std., 5/2 Tage, 7 Tage).
Nicht verwendet
Sch.2
Nicht verwendet
5/2 Tage
Sch.3
Sch.4
INSTALLER SETTING
24 Hour
5+2 Day
7 Day
7 Tage
Nicht verwendet
Nicht verwendet
7 Tage oder
24 Stunden
24 Stunden
Sch.1
Erweiterte Programmieroptionen
Zum Aufrufen der erweiterten Programmieroptionen PROG,
+ und DAY/HOL gleichzeitig fünf Sekunden lang gedrückt
halten.
Option 1 - (3 oder 2 Ein-/Ausschaltvorgänge pro Tag)
Mit + oder - kann zwischen 3 und 2 Ein-/Ausschaltvorgängen
pro Tag gewechselt werden.
3
3 Ein-/Ausschaltvorgänge pro Tag 2 Ein-/Ausschaltvorgänge pro Tag
(Werkseinstellung)
Option 2 - (Aktivieren/Deaktivieren der automatischen
DIL-Schaltereinstellungen und erweiterte Programmieroptionen
Zeitumstellung)
2
Zum Deaktivieren der automatischen Zeitumstellung NEXT,
und dann + drücken. PROG drücken, um zurück zu RUN zu
wechseln.
Automatische Zeitumstellung aktiviert Automatische Zeitumstellung deaktiviert
(Werkseinstellung)
6
Wartungsintervall-Timer
Die Zeitschaltuhr TS715 verfügt über einen WartungsintervallTimer für Installateure. Wenn diese Funktion benötigt
wird, bitte unsere Technikabteilung kontaktieren. Die
Einstellungsanweisungen für diese Sicherheitsfunktion
für gasbetriebene Anlagen stehen nur geschulten
Heizungsinstallateuren zur Verfügung.
Wartungsintervall-Timer
7
t
a
a
r
UMVERDRAHTUNG
Die Umverdrahtungen für den Austausch der Danfoss TS715-Si durch andere
Zeitschaltuhren sind im zweiten Teil der Tabelle angegeben. Kontaktieren Sie im
Zweifelsfall vor der Umverdrahtung unseren technischen Kundendienst.
NETZSPANNUNG
DANFOSS RANDALL
TS715-Si
NL
NL
Die vorhandene Wandplatte kann bei Einsatz der folgenden Geräte weiterhin verwende
Netzspannung betriebenen Systemen müssen außerdem die Klemmen L und COM der W
ACL LS111, LS711, LP111 & LP711 N L
DRAYTON TEMPUS ONE & TEMPUS TWO N L
LANDIS & GYR RWB3 N L
LANDIS & GYR RWB30 N L
Wenn die folgenden Zeitschaltuhren verwendet werden, muss statt der vorhandenen W
tung sind unten angegeben. Bei mit Netzspannung betriebenen Systemen müssen auße
GRASSLIN 45, 45A, 45E 2 1
HONEYWELL ST6100 N L
HORSTMANN 423 PEARL, EMERALD & TOPAZ N L
HORSTMANN KMK2A YMK2 3 4
HORSTMANN 425 CORONET N L
DANFOSS RANDALL 911 N L
DANFOSS RANDALL 103, 103E, 103E5 & 103E7 5 6
RANDALL 3020 1,7 6
DANFOSS RANDALL SET1 N L
RANDALL TSR2 3 2
PEGLER SUNVIC SP20 & SP25/30 N L
POTTERTON MYSON EP4001 N L
8
LAST
a
COM AUS FREI EIN
Um diese getrennten Leiter (oder
Leiterpaare) abzuschließen, ist
möglicherweise ein zusätzlicher
Klemmenblock erforderlich.
12 3 4 AB C D
werden. Die Umverdrahtung muss jedoch wie unten angegeben erfolgen. Bei mit
ndplatte miteinander verbunden werden.
12 4 3
13 4 2
-3 1 4 2
23 1 4
ndplatte die Wandplatte TS75/TS15 verwendet werden. Informationen zur Verdrahdem die Klemmen 1 und L der Wandplatte miteinander verbunden werden.
3- 4
12 3 4 - -
3- 1 4 25 6
1- 2
56 1 4 23
54 2 6
3- 2 1
-- 2 4 35
56 2 4
1- 4 5 67
34 S 5
52 4 AB C D
9
NETZSPANNUNG
a
r
DANFOSS RANDALL
TS715-Si
NL
NL
Wenn die folgenden Zeitschaltuhren verwendet werden, muss statt der vorhandenen W
tung sind unten angegeben. Bei mit Netzspannung betriebenen Systemen müssen auße
SANGAMO M6 4,5 6
SANGAMO 410 FORM 8 4,5 3
SANGAMO S254 FORM 2, S408 FORM 5,
S251 FORM 2
SANGAMO S610 FORM 2, S611 FORM 2,
S612 FORM 2, S408 FORM 4, S408 FORM 6,
S253 FORM 2, S255 FORM 2
SANGAMO S409 FORM 8 3,N 3,L
SANGAMO S263 FORM 2
SANGAMO S264 FORM 2
SMITHS IND. MKI, MKII N L
SMITHS IND. CENTROLLER 30 1 2
SMITHS IND. CENTROLLER 40 1 2
SWITCHMASTER N L
TOWERCHRON TC 2 1
VENNER VENNERETTE MKIIA N L
VENNER VENNERETTE MKIVA 2 3
VENNER VENOTIME (WITH NEON INDICATING CIRCUIT
ON)
VENNER VENOTIME (WITH NEON INDICATING POWER ON) N L
VENNER VENNERON, VENNERON P 3 2
NL
MOTOR
N
LIVE
NL
NL
10
