TPOne-RF
Elektronikus programozható szobatermosztát
Danfoss Heating |
Telepítési útmutató |
|
Az egyszerűen használható, intelligens, programozható TPOne fűtésszabályozó energiatakarékossági funkciókat is kínál. Útmutatónkban levélszimbólummal jelöljük azokat a beállításokat, amelyek közvetlenül
befolyásolják az energiamegtakarítást.
A Danfoss A/S ezennel kijelenti, hogy a TPOne-RF + RX1-S típusú rádióberendezés megfelel a 2014/53/EU irányelvnek.
Az EU-megfelelőségi nyilatkozat teljes szövege megtalálható a következő címen: http://heating.danfoss.co.uk/download/documentation/
A termék megfelel a következő EU-irányelvek követelményeinek: Elektromágneses összeférhetőség
2014/30/EU
Kisfeszültség
2014/35/EU
Egyes veszélyes anyagok alkalmazásának korlátozása 2011/65/EU
Rádióberendezések
2014/53/EU
A Danfoss nem vállal felelősséget a katalógusokban, brosúrákban és egyéb nyomtatott anyagokban előforduló esetleges hibákért. Az ebben az anyagban található védjegyek az érintett vállalatok tulajdonát képezik. A Danfoss és a Danfoss logó a Danfoss A/S védjegyei. Minden jog fenntartva.
2 |
TPOne-RF |
Telepítési útmutató
Műszaki adatok |
TPOne-RF |
|
|
RX1-S |
|
|
|
|
|
Üzemi feszültség |
2,5–3 VDC |
|
|
230 VAC, |
(2 db AA elem) |
|
50/60 Hz |
||
|
|
|||
Kimeneti relé |
- |
|
|
Potenciálmentes |
|
|
|
|
|
Beállítható hőmérsékletek |
5–35 °C |
|
|
- |
tartománya |
|
|
||
|
|
|
|
|
Üzemi hőmérséklet-tartomány |
|
0–45 °C |
||
|
|
|
|
|
Kapcsolási teljesítmény |
- |
|
|
3 A (1) – 230 VAC |
|
|
|
|
|
Kapcsolótípus |
- |
|
|
1 x SPDT 1B típus |
|
|
|
|
|
Elem élettartama |
Min. 2 év |
|
|
|
|
|
|
|
|
IP besorolás |
IP20 |
|
|
IP40 |
|
|
|
|
|
Be-ki vezérlés |
Igen |
|
|
- |
|
|
|
|
|
Időarányos vezérlés |
Igen |
|
|
- |
|
|
|
|
|
Üzemmód |
Fűtés |
|
|
- |
|
|
|
|
|
Felépítés |
EN 60730-2-9 |
|
|
EN 60730-1 |
|
|
|
|
|
Terhelési kibocsátás |
|
2. szint |
||
|
|
|
|
|
Névleges impulzusfeszültség |
- |
|
|
2,5 kV |
|
|
|
|
|
Golyós nyomópróba |
|
75 °C |
||
|
|
|
|
|
Méretek (mm) |
67 (ma) x 154 (szé) |
|
84 (ma) x 84 (szé) |
|
x 30 (mé) |
|
|
x 28 (mé) |
|
|
|
|
||
Szoftver besorolása |
|
|
A |
|
|
|
|
|
|
Fontos megjegyzés az RF termékekhez: Ügyeljen arra, hogy a jeladó és a jelvevő között ne legyenek nagy méretű fémtárgyak, például bojlerház vagy egyéb nagy berendezés, mivel ezek akadályozzák a termosztát és a vevőegység közötti kommunikációt.
ErP-osztály
A jelen dokumentumban szereplő termékek megfelelnek az energiával kapcsolatos termékekről szóló (ErP) irányelv előírásainak; a termékek az ErP-rendszercsomagadatlap és az ErP-rendszeradatcímke szerint vannak osztályozva. Az ErP-címkézéssel kapcsolatos kötelezettségek 2015. szeptember 26-tól érvényesek.
ErP- |
A termék funkciója, ErP-leírás |
Hatékony- |
|
||
osztály |
ságjavulás |
||||
|
|||||
|
TPI-szobatermosztát, ki-be kapcsoló |
|
|
|
|
ErP |
fűtőkészülékekkel való használatra |
2% |
|
|
|
Olyan elektronikus szobatermosztát, mely |
|
|
|
||
a hőszabályozási ciklusidőt és a fűtőkészülék |
|
|
|
||
Product |
ciklus közbeni be-ki kapcsolási arányát egyaránt |
|
|
|
|
Class 4 |
|
|
|
||
|
szabályozza, a helyiség hőmérsékletének |
|
|
|
|
|
megfelelően. A TPI-vezérlés csökkenti az átlagos |
|
|
|
|
|
vízhőmérsékletet, javítja a helyiség-hőmérséklet |
|
|
|
|
|
szabályozási pontosságát, és fokozza a rendszer |
|
|
|
|
|
hatékonyságát. |
|
|
|
|
|
|
|
|
|
|
Danfoss Heating |
|
3 |
Szerelés
Termosztát vagy távoli helyiségérzékelő elhelyezése:
Fontos megjegyzés: A terméket csak képzett villanyszerelő vagy fűtésszerelő telepítheti, és a telepítést a helyi bekötési előírásoknak megfelelően kell végezni.
OK
4 |
TPOne-RF |
Bekötés |
|
|
|
|
|
|
|
RX1-S jelfogadó |
|
|
|
<![if ! IE]> <![endif]>ELEKTRONIKA |
|
|
|
|
|
N |
L |
1 |
2 |
3 |
4 |
N |
L |
|
COM |
BE |
KI |
230 VAC |
|
|
|
|
RX1-S jelfogadó
Távérzékelő-bemenetek
S1 |
S2 |
|
S1 |
S2 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Távoli helyiségvagy limitérzékelő |
Ablakérintkező |
MEGJEGYZÉS:
A távoli érzékelőt mindig 1 mm-es, kéteres, kettős szigetelésű kábellel kell bekötni. A kábel hossza nem haladhatja meg
a 10 métert. Az érzékelőkábel NEM futhat párhuzamosan a hálózati kábellel.
Danfoss Heating |
5 |
Felhasználói felület
Komfortüzemmódok |
Kijelző |
Navigáció |
Komfortüzemmódok
Egyszerű fűtésütemezés: A TPOne komfortüzemmódjai segítségével egyszerűbben ütemezhető a mindennapi fűtés. A felhasználói ütemezésben beállítható komfortüzemmódokat szükség esetén manuálisan felülbírálhatja, hogy az életmódjához igazítsa a fűtést.
Az Otthon, Távol és Alvás komfortüzemmódok a beállított komforthőmérsékletekhez kapcsolódnak. Az ütemezés a beállított napi rutint követi, a kívánt komfortüzemmód kiválasztása esetén pedig a TPOne érvénybe lépteti a megadott beállításokat.
A TPOne készenléti üzemmódja lehetővé teszi a fűtés kikapcsolását, amikor nincs rá szükség, a termosztát azonban továbbra is figyeli
a helyiség hőmérsékletét, és fagyveszély esetén fűtést kér.
MEGJEGYZÉS:
A TPOne felhasználó felületének érintésérzékenyek a gombjai.
A véletlen beállításmódosítás megelőzése érdekében a gombok tétlen állapotba lépnek; a TPOne aktív beállítási állapotba kapcsolásához az első gombnyomásnak 1 másodpercesnek kell lennie. Aktív állapotban a TPOne azonnal reagál az érvényes gombnyomásokra. Ha a készülék 30 másodpercen keresztül nem észlel gombnyomást, a gombok ismét tétlen állapotba lépnek.
6 |
TPOne-RF |
Komfortüzemmódok
|
|
Az Otthon üzemmód abban az időszakban |
|
||
|
|
biztosít kényelmes hőmérsékletet, amikor az |
|||
|
|
ember jellemzően otthon tartózkodik. Az Otthon |
|||
|
|
üzemmód kívánt hőmérsékletei a Temperature |
|||
|
|
(Hőmérséklet) beállításban választhatók ki (lásd |
|||
|
|
User Menu (Felhasználói menü) > Temperatures |
|||
|
|
(Hőmérsékletek)). Külön Home AM (Otthon de.) |
|||
|
Otthon |
és Home PM (Otthon du.) hőmérséklet állítható |
|||
|
be, amelyek az időponttól függően automatikusan |
||||
|
|
lépnek érvénybe. |
|||
|
|
Megjegyzés: Otthon üzemmódban az Otthon |
|||
|
|
gomb ismételt megnyomásával 1, 2 vagy 3 órás |
|||
|
|
fűtéshosszabbítás is kiválasztható, ennyivel |
|||
|
|
hosszabb lesz az aktuális Otthon időszak. |
|||
|
|
A kiválasztott hosszabbítás az Otthon ikon |
|||
|
|
alatt látható a kijelzőn. |
|||
|
|
A Távol üzemmód abban az időszakban biztosít |
|
||
|
|
megfelelő hőmérsékletet, amikor az ember |
|||
|
Távol |
jellemzően nem tartózkodik otthon. A Távol |
|||
|
üzemmód kívánt hőmérséklete a Temperature |
||||
|
|
(Hőmérséklet) beállításban választható ki (lásd |
|||
|
|
User Menu (Felhasználói menü) > Temperatures |
|||
|
|
(Hőmérsékletek)). |
|||
|
|
A nap utolsó Otthon üzemmódja és a |
|
||
|
|
következő nap első Otthon üzemmódja közötti |
|||
|
|
Alvás üzemmódban a készülék éjszakai |
|||
|
Alvás |
komforthőmérsékletre kapcsol. Az Alvás |
|||
|
üzemmód kívánt hőmérséklete a Temperature |
||||
|
|
||||
|
|
(Hőmérséklet) beállításban választható ki (lásd |
|||
|
|
User Menu (Felhasználói menü) > Temperatures |
|||
|
|
(Hőmérsékletek)). |
|||
|
|
A TPOne Készenlét üzemmódba kapcsolható. |
|
||
|
|
Készenlét üzemmódban a TPOne nem szabályozza |
|||
|
|
a fűtési rendszert, egyedül a fagykár elleni |
|||
|
|
védelem működik (a fagyvédelemmel kapcsolatos |
|||
|
|
tudnivalókért lásd User Menu (Felhasználói |
|||
|
|
menü) > Telepítői beállítások > Frost Protect |
|||
|
|
(Fagyvédelem)). A Készenlét üzemmód a Készenlét |
|||
|
Készenlét |
gomb újbóli megnyomásával vagy egy másik |
|||
|
|
komfortüzemmód kiválasztásával kikapcsolható. |
|||
|
|
Megjegyzés: A Készenlét beállítással csak |
|||
|
|
a fűtésszabályozás lép Készenlét üzemmódba. |
|||
|
|
A funkció az esetleg beállított melegvíz-előállítást |
|||
|
|
nem érinti. A meleg víz szabályozásának |
|||
|
|
kikapcsolásához lásd User Menu (Felhasználói |
|||
|
|
menü) > Hot Water (Meleg víz) > Mode (Üzemmód). |
|||
|
|
|
|
|
|
Danfoss Heating |
|
7 |

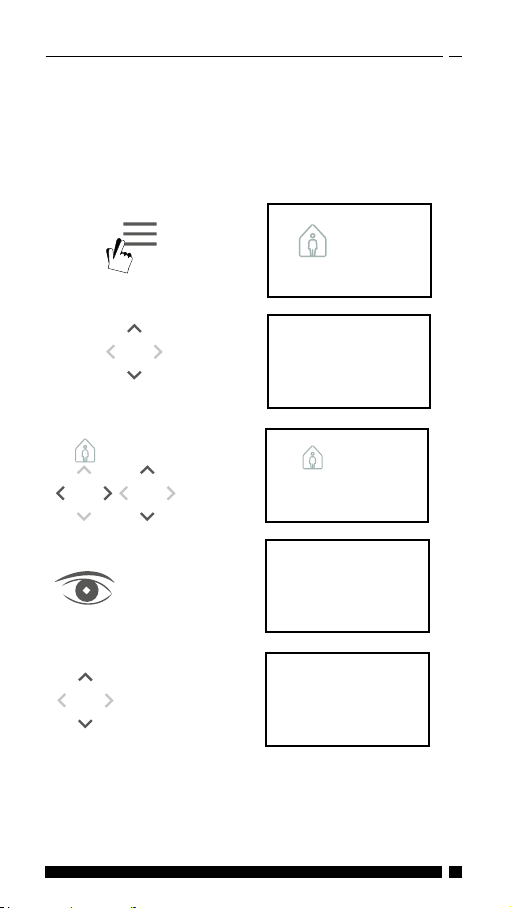

Navigáció
|
|
|
|
A Menü gomb megnyomásával megnyitható |
|
|
|
|
a felhasználóbarát szöveges menü. Elsőként |
|
|
|
Menü |
az általános funkciókat tartalmazó User Menu |
|
|
|
(Felhasználói menü) jelenik meg. További |
|
|
|
|
||
|
|
|
|
beállítások találhatók a Felhasználói beállításokban, |
|
|
|
|
míg a Telepítői beállítások speciális beállításokat |
|
|
|
|
kínál. |
|
|
|
Kiválasz- |
Az OK gomb megnyomásával menüpontokat |
|
OK |
tás/meg- |
választhat ki, illetve beállításokat erősíthet meg. |
|
|
Amikor a gomb használható vagy szükséges, |
|||
|
|
|
erősítés |
OK felirat látható a kijelzőn. |
|
|
|
|
|
|
|
|
|
A Ogomb megnyomásával kiléphet egy |
|
|
Vissza |
menüpontból. Beállításkor a Omegnyomásával |
|
|
elvethető a beállítás módosítása. A Ogombbal az |
|||
|
|
|
|
egész menürendszerből is kiléphet. Amikor a gomb |
|
|
|
|
használható, Ojel látható a kijelzőn. |
|
|
|
|
A Navigáció gombokkal mozoghat a TPOne |
|
|
|
Navigá- |
menürendszerében, és módosíthatja a beállítások |
|
|
|
értékét. A Fel és a Le gomb a kívánt hőmérséklet |
|
|
OK |
ció |
manuális módosítására is használható. A navigációs |
|
|
|
|
|
nyílgombok megjelennek a kijelzőn, amikor |
|
|
|
|
használhatók. |
8 |
TPOne-RF |
Kijelző
16:35 Mon
21.5°
Információk és |
Állapotjelző |
Dátum és |
|||
beállítások |
ikonok |
figyelmeztetések |
|||
|
|
|
|
|
|
|
|
|
Azt jelzi, hogy a véletlen beállításmódosítás |
||
|
|
Bil- |
megelőzése érdekében bekapcsolt a Button Lock |
||
|
|
(Billentyűzár) funkció. A lezárt gombok feloldásához |
|||
|
|
lenty- |
|||
|
|
tartsa nyomva 5 másodpercig az OK gombot. A Button |
|||
|
|
űzár |
|||
|
|
Lock (Billentyűzár) beállítás az Installer Menuben |
|||
|
|
|
|||
|
|
|
(Telepítői menü) található. |
|
|
|
|
Ala- |
Az alacsony elemfeszültség ikonja azt jelzi, hogy |
||
|
|
csony |
|||
|
|
elemet kell cserélni a TPOne készülékben. Az ikon |
|||
|
|
elem- |
|||
|
|
megjelenése után cseréljen elemet, nehogy leálljon |
|||
|
|
feszült- |
|||
|
|
ség |
a fűtés, vagy károsodjon a készülék. |
|
|
|
|
|
|
|
|
|
|
|
Ha az aktuális szobahőmérséklet elmarad a helyiség |
||
|
|
Fűtés |
számára beállított hőmérséklettől, akkor a TPOne |
||
|
|
kérése |
fűtést kér a csatlakoztatott hőforrástól. Ezt jelzi |
||
|
|
|
a Fűtés kérése ikon. |
|
|
|
|
|
|
|
|
|
|
|
A TPOne-RF rádiójelet küld egy vevőegységnek. |
||
|
|
|
A Rádiófrekvencia ikon ennek a kapcsolatnak a |
||
|
|
|
működését, valamint azt jelzi, hogy a TPOne-RF |
||
|
|
|
szabályozza a fűtést. |
|
|
|
|
|
A kapcsolat megszűnése esetén az ikon eltűnik, |
||
|
|
|
és figyelmeztetés jelenik meg a kijelző tetején. |
||
|
|
|
Fontos megjegyzés: Ügyeljen arra, hogy a jeladó és a |
||
|
|
|
jelvevő között ne legyenek nagy méretű fémtárgyak, |
||
|
|
|
például bojlerház, egyéb nagy berendezés vagy tükör, |
||
|
|
|
mivel ezek akadályozzák a TPOne-RF és a vevőegység |
||
|
|
|
közötti kommunikációt. |
|
|
MEGJEGYZÉS:
A TPOne számos körülményt figyel, és szükség esetén figyelmeztető vagy tájékoztató üzenetet jelenít meg. Ezzel kapcsolatban a 24–26. oldalon olvashat részleteket.
