Danfoss Midi-Shunts Data sheet [de]

Datenblatt

Vormontierte Midi-Shunts

Anwendung

Bestellen

Midi-Shunt 088U0181

- mit einem Heizkreis

Die Danfoss-Midi-Shunts der Fußbodenheizung
sind für einen bis drei Heizkreise geeignet.
Sie werden vormontiert mit einem CF2-Haupt­regler, einem FHF-Verteiler, einer Mischergruppe
und einem Stellantrieb als kleine, kompakte
Lösung geliefert.

Midi-Shunt-Modell Größe des Raums Bestell-Nr.

Für einen Heizkreis, vormontiert mit CF2+-Hauptregler,
Mischergruppe mit Umwälzpumpe Alpha 2 15-40,
FHF-Verteiler/Regelventil und Stellantriebe TWA-A 24V NC

Für zwei Heizkreise, vormontiert mit CF2+-Hauptregler,
Mischergruppe mit Umwälzpumpe Alpha 2 15-40,
FHF-Verteiler/Regelventil und Stellantriebe TWA-A 24V NC

Midi-Shunt 088U0182

- mit zwei Heizkreisen

Weitere Merkmale:

• Platzsparende Konstruktion – passt selbst auf
kleinsten Raum.

• Vormontiert – geringes Risiko von Fehlern bei
der Installation.

• Einfache Bestellung – nur eine Nummer erfor­derlich.

• Schnelle Installation.

• Freie Auswahl zwischen vier verschiedenen
CF2+-Thermostaten (gesondert zu bestellen).

• Durch die Grundfos-Pumpe Alpha 2 wird sicher­gestellt, dass die Betriebskosten so niedrig wie
möglich sind.

Midi-Shunt 088U0183

- mit drei Heizkreisen

Bis zu 20m² 088U0181

Bis zu 40m² 088U0182

VDIKC203

Für drei Heizkreise, vormontiert mit CF2+-Hauptregler,
Mischergruppe mit Umwälzpumpe Alpha 2 15-40,
FHF-Verteiler/Regelventil und Stellantriebe TWA-A 24V NC

Bis zu 60m² 088U0183

© Danfoss | FHH | 2015.10 | 1

Datenblatt Vormontierte Midi-Shunts

Technische Daten

CF-MC
Hauptregler

Midi-Shunt 088U0181 088U0182 088U0183

Anzahl der Heizkreise 1 2 3

Heizäche Bis zu 20m² Bis zu 40m² Bis zu 60m²

Pumpentyp/Durchsatz Grundfos Alpha 2 15-40

Temperaturregler FH-TC, selbsttätig, 15 – 52°C

Raumtemperaturregelung CF2+ MC5 230V-Spannungsversorgung/24V-Ausgang

Stellantriebe TWA-A NC 24V

CF-MC ist der Hauptregler des kabellosen
Regelungssystems CF2+ von Danfoss für
Fußbodenheizungen.
Der CF-MC-Hauptregler ist direkt an die
230V-Spannungsversorgung angeschlossen und
versorgt alle Ausgänge der Stellantriebe mit 24V.

Bestell-Nr. 088U0245

Versorgungsspannung 230V AC

Ausgangsspannung 24V DC

Anzahl der Ausgänge 5

Übertragungsfrequenz 868,42MHz

Übertragungsbereich 30m (in normalen Gebäuden)

Übertragungsleistung < 1mW

Max. Betriebslast am Ausgang des Stellantriebs 35VA (Gesamtlast für alle Ausgänge)

Max. Last der Pumpenrelais 230V, 8A/2A (induktiv)

Max. Last des Kesselrelais 230V, 8A/2A (induktiv)

Zulassungen CE

Standard EN 60730

Richtlinien R&TTE, LVD, EMC

Schutzart IP30

Netzkabel 1,5m

Gewicht 700g

Weitere technische Information entnehmen Sie bitte dem Datenblatt des CF-MC-Hauptreglers.

2 | © Danfoss | FHH | 2015.10

VDIKC203

Datenblatt Vormontierte Midi-Shunts

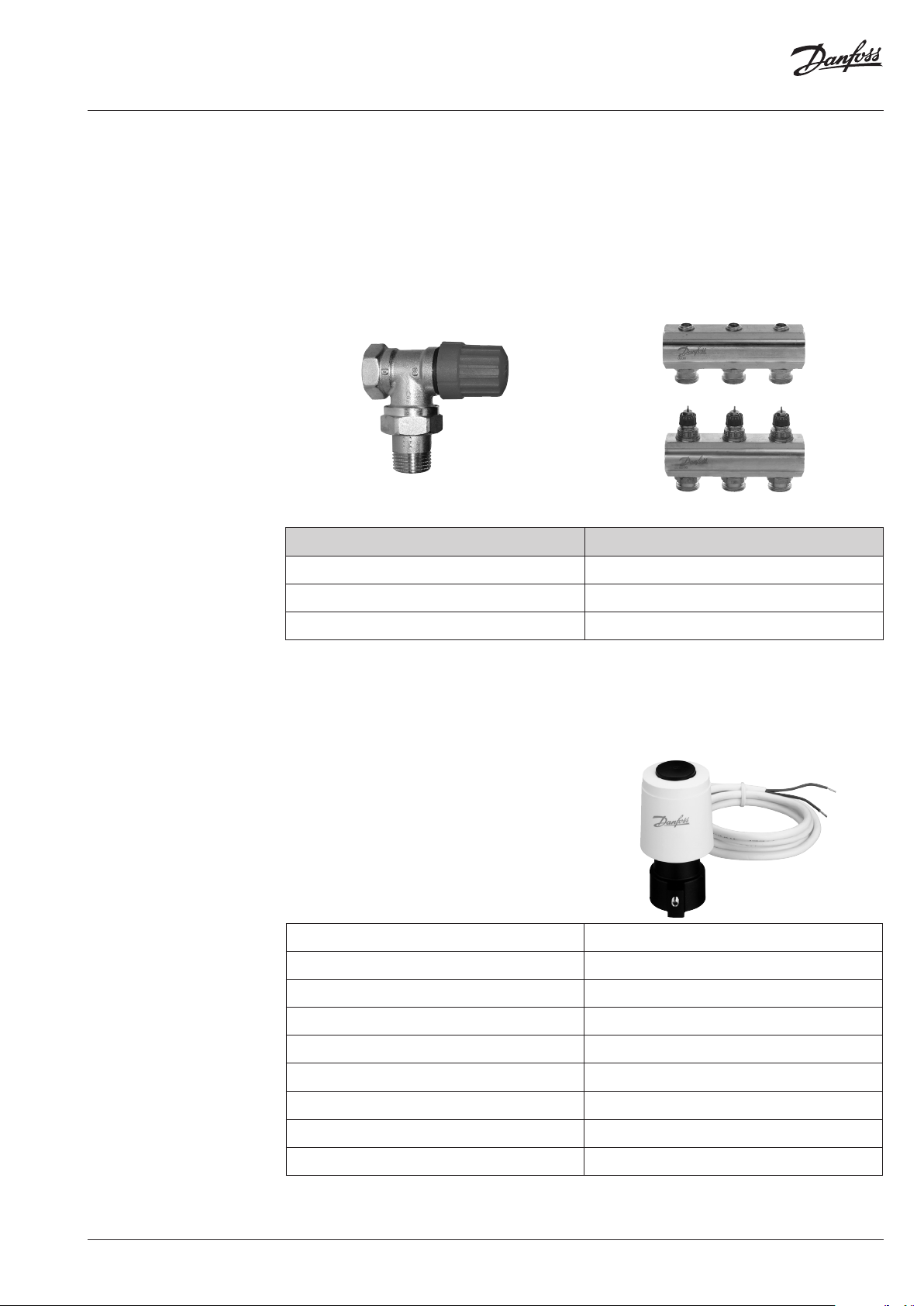

RA-N-Ventil /
FHF-Verteiler

Der Midi-Shunt 088U0181 ist mit einem Heizkreis
sowie einem voreingestellten RA-N-Ventil von
Danfoss ausgestattet.
Der Midi-Shunt 088U0182 ist mit einem FHF-Ver­teiler mit zwei Heizkreisen ausgestattet. Der
Midi-Shunt 088U0183 verfügt über einen Verteiler
mit drei Heizkreisen.
Der FHF-Verteiler wird zur Regelung des Wasser­usses im Fußbodenheizungssystem verwendet
und besteht aus einem Vor- und Rücklaufverteiler.

Ventilgehäuse RA-N 15 Verteiler FHF-3

Ventil/Verteiler Bestell-Nr.

Ventilgehäuse RA-N 15 013G0013

Der Vorlaufverteiler bietet die Möglichkeit, jeden
Heizkreis einzeln abzuschalten.
Der Rücklaufverteiler ist mit integrierten und
voreingestellten RA-N-Ventilen von Danfoss
ausgestattet, um einen optimalen hydraulischen
Ausgleich im System sicherzustellen.
Die Ventile werden elektronisch über die thermi­schen TWA-Stellantriebe gesteuert.

TWA
Thermischer Stellantrieb

Verteiler FHF-2 088U0502

Verteiler FHF-3 088U0503

Weitere technische Informationen zu FHF-Verteilern und voreingestellten RA-N-Ventilen entnehmen Sie bitte
den jeweiligen Datenblättern.

TWA ist ein kleiner Stellantrieb für die elektrische
An-/Aus-Steuerung zur Aktivierung der Ventile
und der Verteiler für Fußbodenheizungen.
TWA ist ausgestattet mit einer visuellen Positions­anzeige, die angibt, ob ein Ventil geönet oder
geschlossen ist.

Für Midi-Shunts wird das Modell TWA-A 24V NC
(stromlos geschlossen) verwendet.

Bestell-Nr. 088H3110

Versorgungsspannung 24V

Max. Einschaltstrom 350mA

Frequenz 50 – 60Hz

VDIKC203

Laufende Leistungsaufnahme 2W

Laufzeit der Spindel ~3Min.

Umgebungstemperatur 0 – 60°C

Schutzart IP 41

Leitungslänge 1200mm

Weitere technische Informationen entnehmen Sie bitte dem Datenblatt des TWA-Stellantriebs.

© Danfoss Danfoss | FHH | 2015.10 | 3

Datenblatt Vormontierte Midi-Shunts

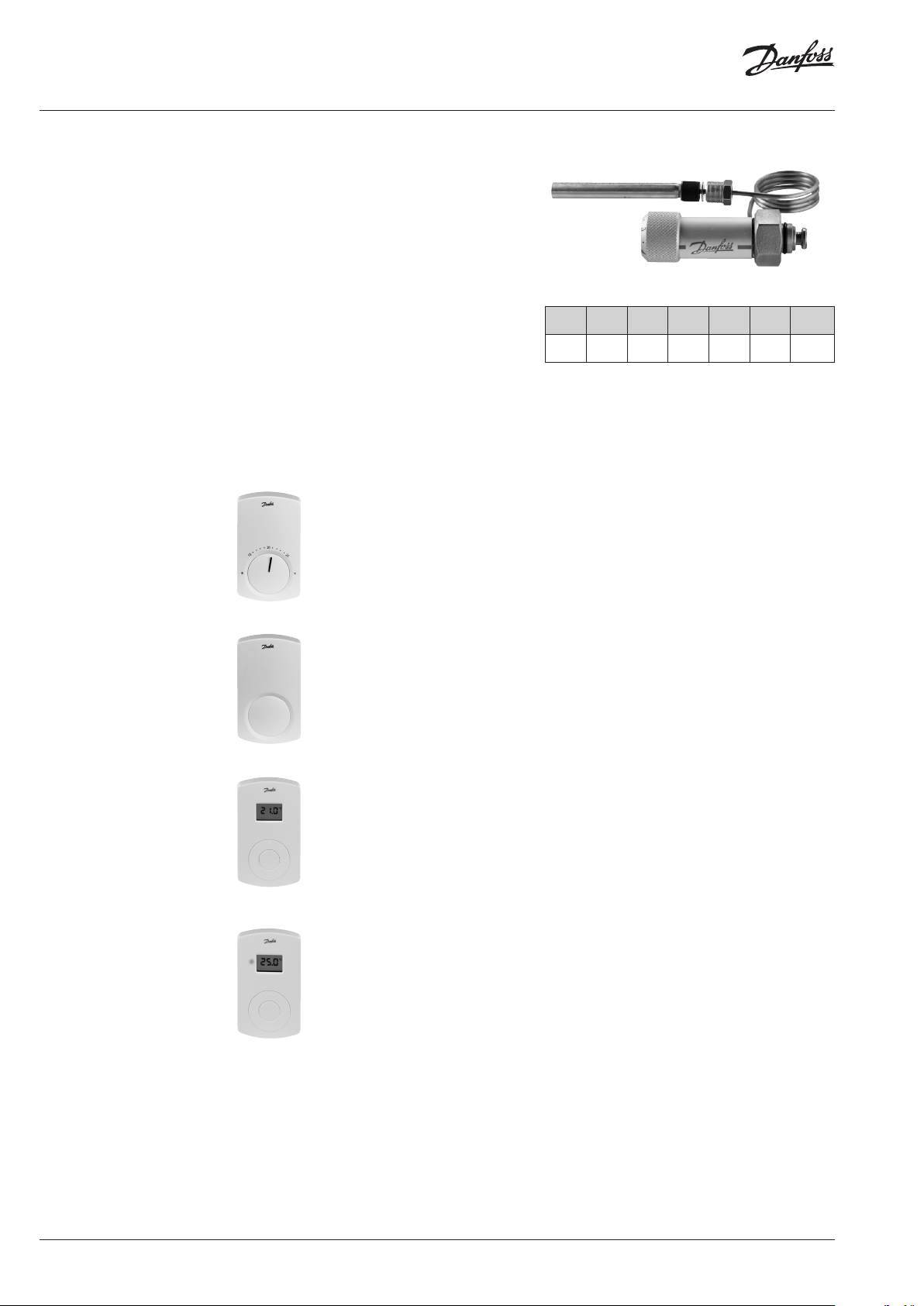

FH-TC
Temperaturregler

Thermostate

Der FH-TC ist ein selbsttätiger thermostatischer
Fühler, der für die Regelung der Vorlauftemperatur
von Fußboden- und Heizkörperheizungssystemen
verwendet wird.
Die Wassertemperatur wird direkt mittels eines
Edelstahltauchfühlers gemessen.
Bestell-Nr. 088U0302

Weitere Merkmale:

• Schließt bei steigender Fühlertemperatur.

• Schließt gegen einen Dierenzdruck von bis zu
6 bar.

• Temperaturbereich: 18 – 52°C.

• Betriebsdruck PN 10.

Raumthermostate müssen gesondert bestellt werden.
Wählen Sie eine dieser Ausführungen aus:

CF-RS-Raumthermostat Standard

• Einfache Funkzuordnung mit Verbindungsprüfung zum Hauptregler CF-MC.

• Min. und max. Begrenzung der Temperatureinstellungen.

• Stromversorgung durch zwei AA-Alkalibatterien, 1,5V.

• LED-Anzeige bei geringer Batterieleistung.
Bestell-Nr. 0 88U 0210

Temperatureinstellung

1 2 3 4 5 6 max.

20°C 25°C 30°C 35°C 40°C 45°C 52°C

CF-RP-Thermostat (Behördenmodell, manipulationssicher)

• Einfache Funkzuordnung mit Verbindungsprüfung zum Hauptregler CF-MC.

• Min. und max. Begrenzung der Temperatureinstellungen.

• Stromversorgung durch zwei AA-Alkalibatterien, 1,5V.

• LED-Anzeige bei geringer Batterieleistung.

• Versteckte Sollwerteinstellung zur Verwendung in Kinderzimmern, Schulen, Büroge­bäuden usw.

Bestell-Nr. 0 88 U0 211

CF-RD-Raumthermostat mit Display

• Einfache Funkzuordnung mit Verbindungsprüfung zum Hauptregler CF-MC.

• Min. und max. Begrenzung der Temperatureinstellungen.

• Stromversorgung durch zwei AA-Alkalibatterien, 1,5V.

• LED-Anzeige bei geringer Batterieleistung.

• Digitalanzeige der Ist- und Solltemperatur des Raums.

Bestell-Nr. 0 88U0214

CF-RF-Raumthermostat mit Display und Infrarot-Fußbodenfühler

• Einfache Funkzuordnung mit Verbindungsprüfung zum Hauptregler CF-MC.

• Min. und max. Begrenzung der Temperatureinstellungen.

• Stromversorgung durch zwei AA-Alkalibatterien, 1,5V.

• LED-Anzeige bei geringer Batterieleistung.

• Digitalanzeige der Ist- und Solltemperatur des Raums.

• Der Infrarot-Fußbodenfühler sorgt für eine Begrenzung der minimalen und maximalen
Fußbodentemperatur.

Bestell-Nr. 0 88U0215

4 | © Danfoss | FHH | 2015.10

Weitere technische Informationen entnehmen Sie bitte dem Datenblatt des CF-Rx.

VDIKC203

Datenblatt Vormontierte Midi-Shunts

325 mm

425 mm

165 mm

47 mm

425 mm

325 mm

165 mm

47 mm

369 mm

425 mm

165 mm

47 mm

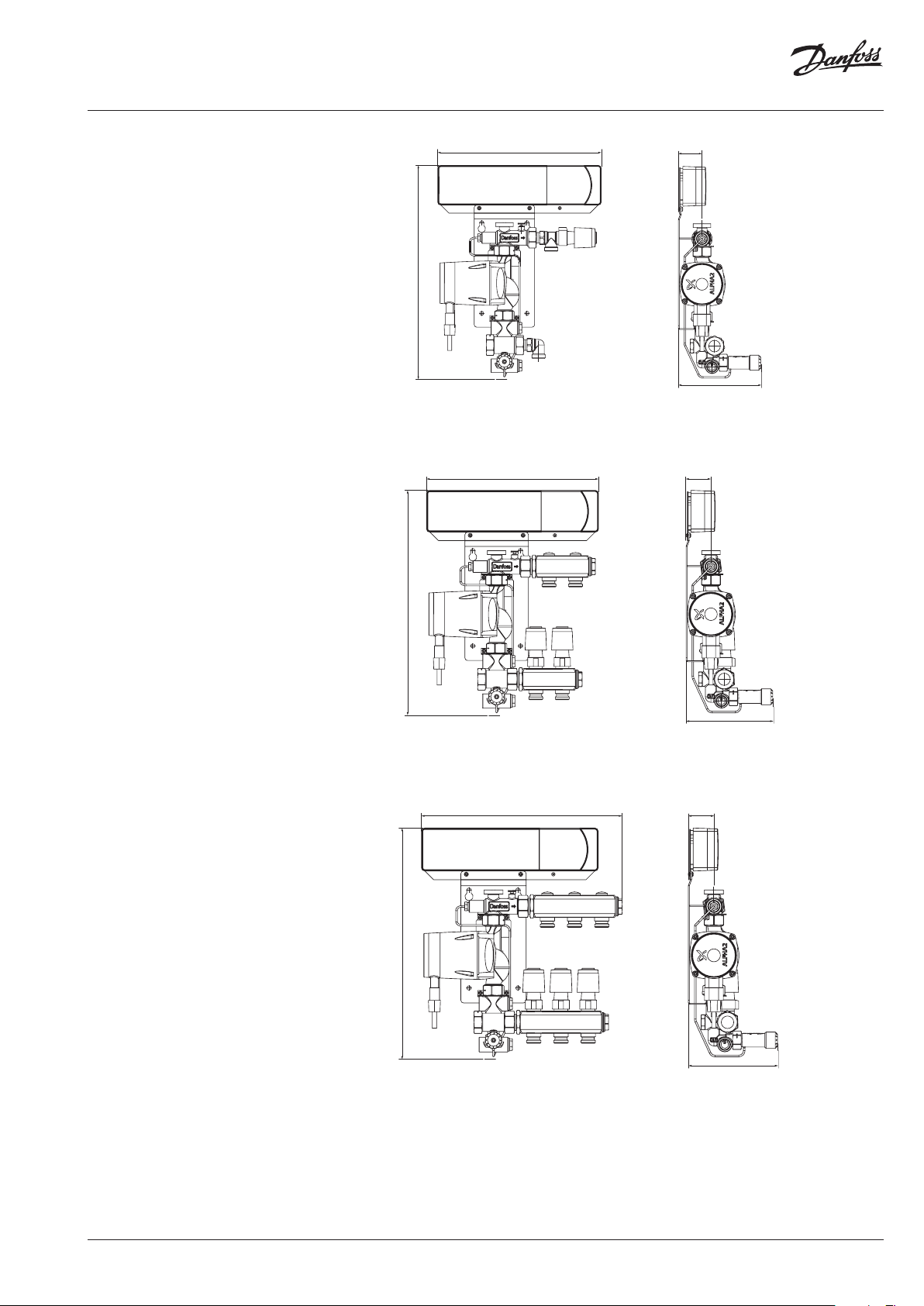

Abmessungen

Midi-Shunt 088U0181

Midi-Shunt 088U0182

Midi-Shunt 088U0183

VDIKC203

© Danfoss Danfoss | FHH | 2015.10 | 5
