Руководство для монтажников Регуляторы давления
Cодержание Стр.
Область эксплуатации ........................................................................... 37
Регулятор давления кипения типа KVP....................................................... 37
Регулятор давления конденсации типа KVR.................................................. 38
Регулятор давления в картере компрессора типа KVL ....................................... 38
Регулятор производительности типа KVC.................................................... 39
Регулятор давления в ресивере типа KVD.................................................... 39
Маркировка ..................................................................................... 40
Монтаж ..........................................................................................40
Пайка ............................................................................................40
Испытания под давлением....................................................................... 41
Вакуумирование................................................................................. 41
Настройка ....................................................................................... 42
Настройка регуляторов давления кипения типа KVP ........................................ 42
Настройка регуляторов давления в картере компрессора типа KVL ......................... 42
Настройка регуляторов давления конденсации типа KVR + NRD............................. 42
Настройка регуляторов давления конденсации типа KVR + KVD .............................43
Регуляторы давления производства компании Данфосс.........................................43
Регуляторы
давления
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.50 / 520H1459 35
Для заметок
36 DKRCC.PF.000.G1.50 / 520H1459 © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Руководство для монтажников Регуляторы давления
Область применения
Регулятор давления
кипения типа KVP
Регуляторы давления типа KV устанавливаются
в магистралях высокого и низкого давления
и предназначены для поддержания постоянного давления в условиях переменной тепловой нагрузки. По своему назначению они подразделяются на:
KVP регулятор давления кипения
KVR регулятор давления конденсации
KVL регулятор давления в картере компрес-
сора
KVC регулятор производительности
NRD регулятор разности давлений, а также
регулятор давления в ресивере
KVD регулятор давления в ресивере
СРСЕ регулятор производительности
Регулятор давления кипения типа КVP устанавливается на линии всасывания за испарителем
для регулирования давления кипения в системах охлаждения с одним или несколькими испарителями и одним компрессором.
В системах с несколькими испарителями (работающими при различных давлениях кипения), регулятор KVP устанавливается за испарителем с наибольшим давлением кипения.
Каждый испаритель подпитывается с помощью соленоидного клапана, установленного
на линии жидкости. Компрессор управляется
с помощью реле давления. Максимальное давление на стороне всасывания соответствует
наименьшей температуре в камере охлаждения.
Ak0_0031
Ak0_0025
Регуляторы
давления
В установках с запараллеленными испарителями и общим компрессором регулятор KVP
устанавливают в общей линии всасывания,
чтобы поддерживать в испарителях одинаковое давление.
Регулятор давления кипения снабжен штуцером для подсоединения манометра, который
служит для настройки давления кипения.
Регулятор KVP поддерживает постоянное давление в испарителе.
Когда давление на входе в регулятор (давление кипения) возрастает, он открывается.
Ak0_0019
Ak0_0023
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.50 / 520H1459 37
Руководство для монтажников Регуляторы давления
Регулятор давления
конденсации типа KVR

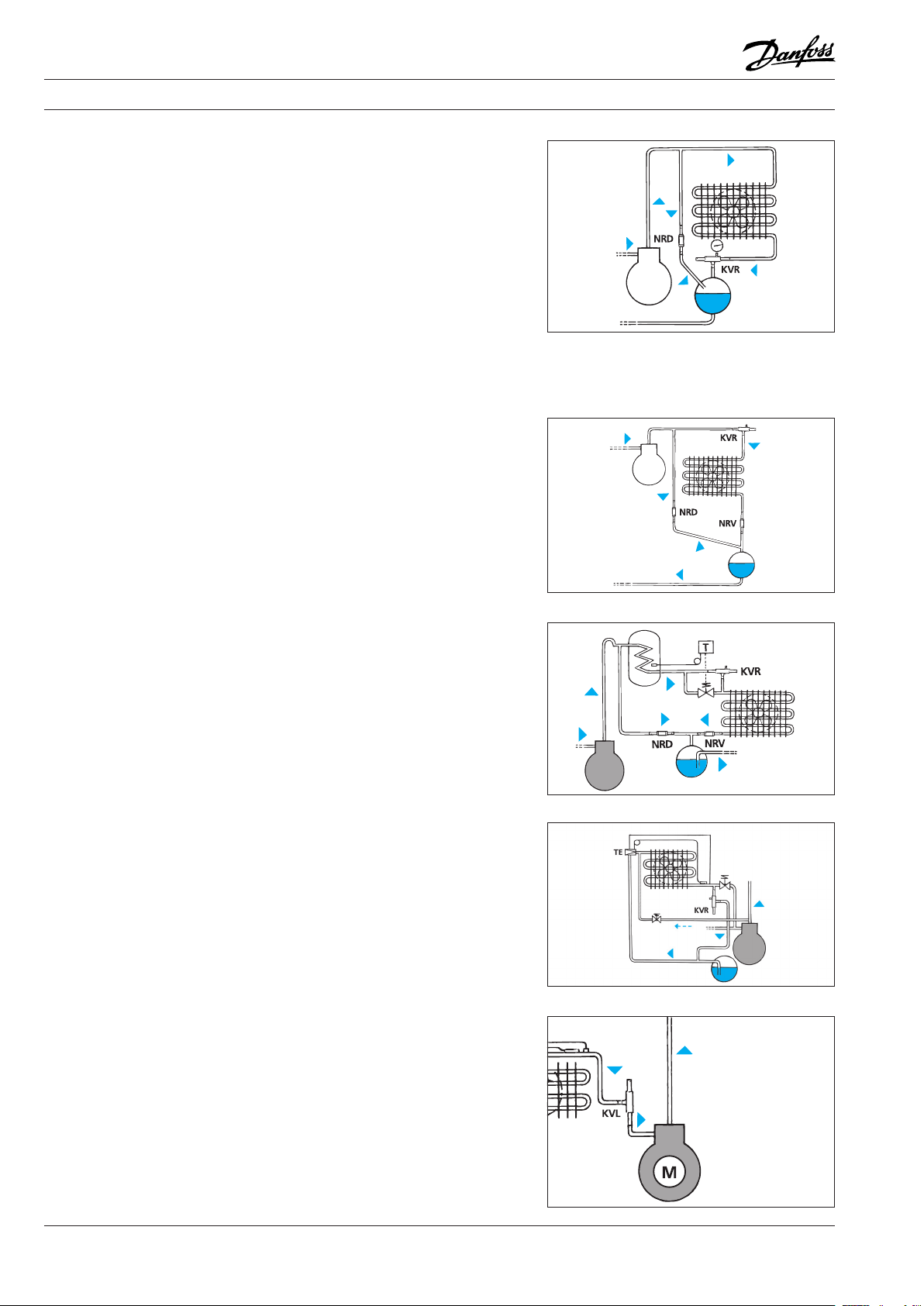

В общем случае регулятор давления конденсации типа KVR устанавливается между
конденсатором с воздушным охлаждением
и ресивером. Регулятор KVR поддерживает
постоянное давление в конденсаторах с воздушным охлаждением. Когда давление на входе в KVR (давление конденсации) возрастает,
он открывается.
В комплекте с регулятором KVD или клапаном
NRD регулятор KVR обеспечивает достаточно
высокое давление жидкости в ресивере при
любых изменениях условий эксплуатации.
Регулятор давления конденсации KVR имеет
штуцер для подсоединения манометра, который служит для настройки давления конденсации.
Если конденсатор с воздушным охлаждением
и ресивер размещены снаружи помещения и работают при низкой температуре окружающего
воздуха, могут возникнуть трудности с пуском
системы после продолжительной остановки.
В этом случае регулятор KVR устанавливают
перед конденсатором с воздушным охлаждением, а сам конденсатор обводят байпасным трубопроводом с установленным на нем обратным
клапаном типа NRD.
Обратный клапан предотвращает обратное натекание хладагента в процессе пуска установки.
Ak0_0026
Ak0_0027
Регулятор давления
в картере компрессора
типа KVL
Регуляторы KVR используются также в системах с регенерацией тепла. В этом случае регуляторы KVR устанавливают между
теплообменником-утилизатором и конденсатором.
Во избежание заброса жидкости в конденсатор, между конденсатором и ресивером устанавливается обратный клапан NRV.
Ak0_0028
Регулятор KVR может использоваться в качестве перепускного клапана в холодильных
установках с автоматическим оттаиванием.
В этом случае он устанавливается на специальном трубопроводе между испарителем
и ресивером.
Примечание!
Никогда не используйте регулятор KVR как
предохранительный клапан.
Ak0_0029
Регуляторы типа KVL позволяют избежать пуска и эксплуатации компрессора при слишком
высоких значениях давления всасывания. Они
устанавливаются непосредственно перед компрессором на линии всасывания.
Регуляторы KVL часто используются в холодильных установках с герметичными или полугерметичными компрессорами, предназначенными для работы при низких температурах.
Регуляторы KVL открываются при понижении
давления на выходе (на линии всасывания).
Ak0_0024
38 DKRCC.PF.000.G1.50 / 520H1459 © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Руководство для монтажников Регуляторы давления
Регулятор
производительности
типа KVC

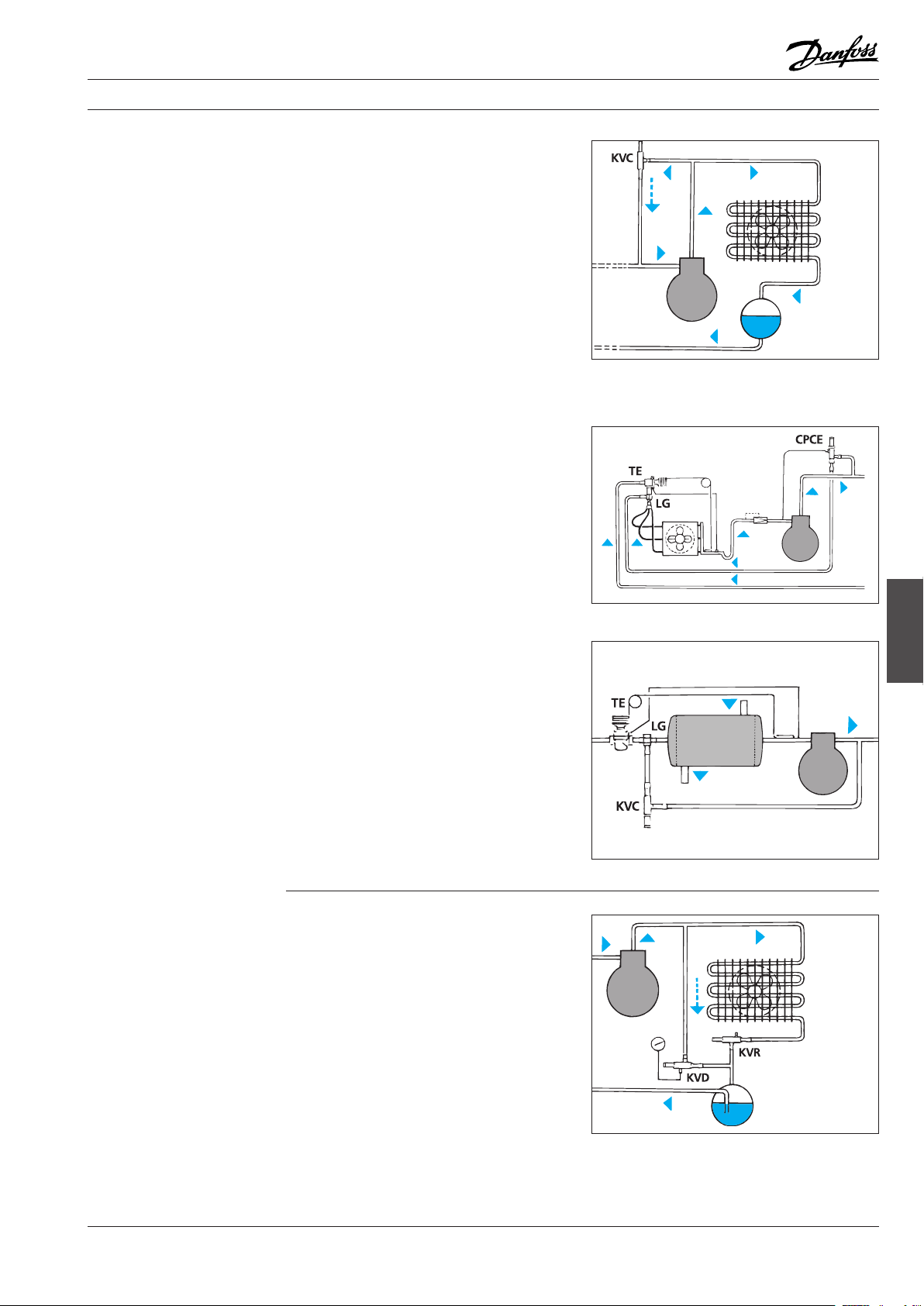

Регуляторы типа KVC используются для регулировки производительности холодильных
установок при низкой тепловой нагрузке, где
необходимо избежать понижения давления
всасывания и частого включения/отключения
компрессора.
Слишком низкое давление всасывания вызывает появление вакуума в контуре, что
приводит к опасности проникновения влаги
в установку при негерметичном компрессоре.
В общем случае регуляторы KVC устанавливаются на байпасной линии между всасывающим
и нагнетающим патрубками компрессора.
Регулятор KVC открывается при понижении
давления на выходе (на линии всасывания).
Вместо регулятора KVC можно использовать
регулятор производительности СРСЕ. Он устанавливается, если требуется более высокая
точность регулирования при низких давлениях всасывания или при большом гидравлическом сопротивлении между выходом из регулятора и линией всасывания.
Ak0_0030
Регуляторы
давления
Регулятор давления
в ресивере типа KVD
Ak0_0002
Регулятор KVC можно также установить
на байпасной магистрали, выходящей из нагнетающего трубопровода, так чтобы выход
регулятора подсоединялся к контуру между
ТРВ и испарителем.
Этот способ применяется в охладителях жидкости с несколькими параллельно соединенными компрессорами, но без жидкостного
распределителя.
Ak0_0003
Регулятор давления типа KVD предназначен для поддержания достаточно высокого
давления в ресивере холодильных установок как с регенерацией тепла, так и без нее.
KVD используется совместно с регулятором
давления конденсации KVR.
Регулятор давления KVD имеет штуцер для
подсоединения манометра, который служит для настройки давления в ресивере.
Регулятор KVD открывается при понижении
давления на выходе (в ресивере).
Ak0_0004
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.50 / 520H1459 39
Руководство для монтажников Регуляторы давления
PS
Маркировка
регуляторов давления
Все регуляторы типа KV снабжены маркировочной этикеткой, содержащей сведения о назначении и типе регулятора,
например CRANKCASE PRESS. REGULATOR
type KVL (РЕГУЛЯТОР ДАВЛЕНИЯ В КАРТЕРЕ
КОМПРЕССОРА ТИПА KVL).
Там указаны также рабочий диапазон давлений (RANGЕ) регулятора и максимально допустимое рабочее давление (PB/MWP).
Внизу этикетки двойная стрелка указывает направления вращения регулировочного винта
при настройке регулятора: + (плюс) — увеличение давления; — (минус) — уменьшение
давления.
Регуляторы KV используются со всеми существующими хладагентами, кроме аммиака
(NH3), при условии соблюдения указанного
для каждого регулятора диапазона рабочего
давления.
На корпусе регуляторов нанесены обозначение их типоразмера, например, KVL 15,
и стрелка, указывающая направление потока
хладагента в регуляторе.
Ak0_0032
Ak0_0005
Монтаж
Пайка
Убедитесь, что трубопроводы, на которых
будут установлены регуляторы KV, чистые, закреплены надлежащим образом и защищены
от воздействия вибраций. При монтаже регуляторов необходимо соблюдать направление
течения, указанное стрелкой.
Ориентация регуляторов в пространстве
не имеет значения при условии, что их расположение не приводит к образованию застойных зон для масла или жидкости.
При проведении пайки регулятор нужно обернуть влажной тканью.
Пламя горелки должно быть направлено в сторону от регулятора. Избегайте прямого нагрева вентиля регулятора.
При пайке внимательно следя за тем, чтобы
в вентиль не попали посторонние частицы,
которые могут нарушить его работу.
Перед пайкой регуляторов KV убедитесь, что внутренний узел манометрического штуцера снят.
При пайке всегда используйте инертный газ.
Ak0_0006
Ak0_0007
Внимание!
Сплавы, содержащиеся в припое,
и флюс могут выделять токсич-
ные пары, опасные для здоровья.
Внимательно ознакомьтесь с инструкциями
поставщика и неукоснительно соблюдайте
правила техники безопасности. Не держите
голову над дымом. Организуйте вентиляцию
помещения с удалением паров и не вдыхайте
дым. Пайку производите в защитных очках.
Операции, связанные с пайкой, не рекомендуется производить на заправленной хладагентом установке: выделяющиеся при этом
агрессивные газы могут, например, повредить
сильфон регулятора или другие элементы холодильного контура.
40 DKRCC.PF.000.G1.50 / 520H1459 © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Руководство для монтажников Регуляторы давления
Испытания под давлением
Вакуумирование
После монтажа регуляторы KV следует подвергнуть испытаниям под давлением, следя
за тем, чтобы испытательное давление
не превышало максимально допустимого
для каждого из регуляторов давления.
Значения максимально допустимых давлений для регуляторов KV приведены в таблице.
Перед вакуумированием убедитесь, что все
регуляторы, входящие в состав установки, открыты.
Положение регуляторов в состоянии заводской поставки следующее:
KVP — закрыт
KVR — закрыт
KVL — открыт
KVC — открыт
KVD — открыт.
Отсюда следует, что перед вакуумированием
регулировочные винты регуляторов KVP и KVR
должны быть повернуты до отказа влево.
В некоторых случаях может возникнуть необходимость вакуумирования одновременно
магистралей высокого и низкого давлений.
Мы не рекомендуем проводить вакуумирование системы через манометрические штуцеры
регуляторов KVР, KVR и KVD. Проходные отверстия этих штуцеров слишком малы.
Тип регулятора Испытательное
давление, бар
KVP 12 - 15 - 22 28
KVP 28 - 35 25
KVL 12 - 15 - 22 28
KVL 28 - 35 25
KVR 12 - 15 - 22 31
KVR 28 - 35 31
KVD 12 - 15 31
KVC 12 - 15 - 22 31
Регуляторы
давления
Ak0_0009
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.50 / 520H1459 41
Руководство для монтажников Регуляторы давления

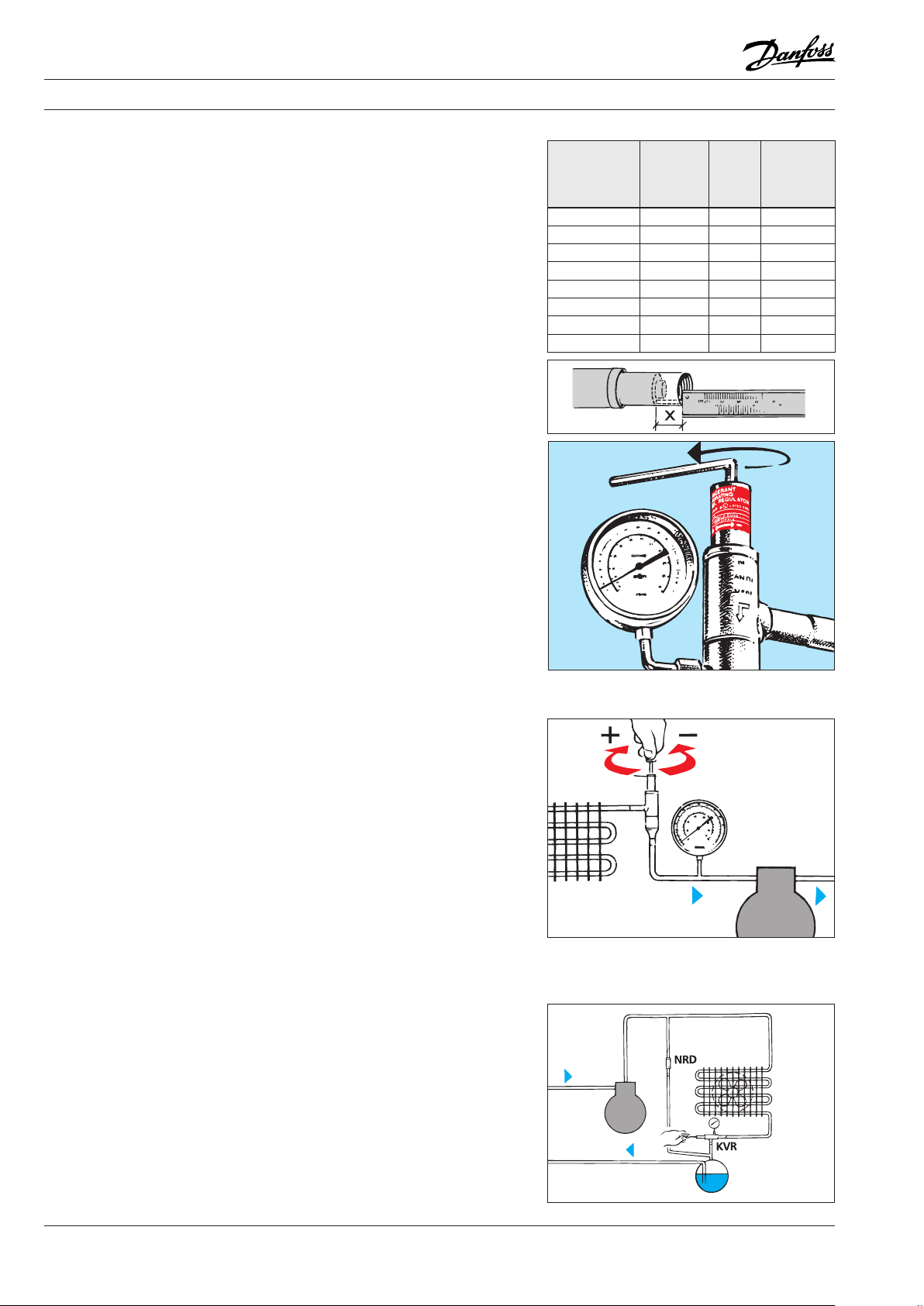

Настройка
Настройка регуляторов
давления кипения типа KVPs
В качестве основы для настройки регуляторов
давления KV следует использовать их заводскую настройку.
Заводская настройка каждого регулятора
определяется по расстоянию от среза регулировочной втулки до головки регулировочного
винта (см. рисунок).
В таблице указано давление заводской настройки для регуляторов каждого типа и расстояние Х до головки регулировочного винта,
которому это давление соответствует, а также
изменение давления настройки при повороте
винта на один полный оборот.
В состоянии поставки регулятор KVP настроен
на давление 2 бара. Чтобы увеличить давление, регулировочный винт нужно вращать
вправо, чтобы уменьшить — влево.
После некоторого периода работы регулятора
в составе установки требуется выполнить его
точную подстройку. Для проведения данной
операции необходимо использовать манометр.
Давление
Тип регулятора
KVP 12 - 15 - 22 2 bar 13 0.45
KVP 28 - 35 2 bar 19 0.30
KVL 12 - 15 - 22 2 bar 22 0.45
KVL 28 - 35 2 bar 32 0.30
KVR 12 - 15 -22 10 bar 13 2.5
KVR 28 - 35 10 bar 15 1.5
KVD 12 - 15 10 bar 21 2.5
KVC 12 - 15 - 22 2 bar 13 0.45
Ak0_0010
заводской
настройки,
бар
стояние
Х, мм
Рас-
Изменение
давления
на 1 оборот
винта,
бар/об.
Настройка регуляторов
давления в картере
компрессора типа KVL
Регулятор давления
конденсации KVR + обратный
клапан NRD
Если регулятор KVP используется для проведения оттаивания испарителя, точная подстройка проводится при минимальной тепловой
нагрузке на систему.
После каждой подстройки не забывайте устанавливать на регулировочную втулку защитный колпачок.
В состоянии поставки регулятор KVL настроен
на давление 2 бара.
Для увеличения давления настройки регулировочный винт нужно вращать вправо, для
уменьшения — влево.
Заводская настройка регулятора соответствует
давлению начала открытия клапана или давлению, при котором он полностью закрыт. Чтобы
защитить компрессор, регулятор должен быть
настроен на максимальное допустимое давление всасывания компрессора.
Эту настройку необходимо осуществлять
по показаниям манометра, установленного
на всасывающей магистрали компрессора.
В холодильных установках, оснащенных регуляторами KVR + NRD, настройка KVR должна
обеспечивать соответствующее давление в ресивере.
Ak0_0011
Ak0_0012
Давление в конденсаторе обычно на 1,43,0 бар (перепад давления на клапане NRD)
выше давления в ресивере. Если эта разность
неприемлема, необходимо использовать
регулятор KVR с KVD — клапаном давления
в ресивере.
Настройку регуляторов желательно проводить
в холодное время года.
Ak0_0013
42 DKRCC.PF.000.G1.50 / 520H1459 © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Руководство для монтажников Регуляторы давления
Регулятор давления конденсации KVR + регулятор KVD
В холодильных установках, оснащенных регуляторами KVR+KVD, давление конденсации
вначале настраивается с помощью регулятора
KVR при закрытом регуляторе KVD (регулировочный винт регулятора KVD завернут влево
до упора).
Затем регулятор KVD настраивается на давление в ресивере, например, чтобы давление
в ресивере было примерно на 1 бар ниже давления конденсации.
Данная настройка проводится с использованием манометра. Настройку желательно проводить в холодное время года.
Чтобы настроить регулятор давления конденсации в теплое время года, предлагается один
из следующих способов:
1. Во вновь монтируемой установке при использовании KVR и KVD с заводской настройкой (10 бар) нужно принять это давление за базовое и, принимая во внимание
зависимость давления настройки от числа
оборотов регулировочного винта, отрегулировать давление до требуемой величины.
2. В действующей установке (давление настройки регуляторов KVR и KVD неизвестно)
вначале с помощью манометра следует
найти точку отсчета, а затем поворотом
регулировочного винта установить нужное
давление настройки.
Ak0_0014
Регуляторы
давления
Регуляторы давления производства компании Данфосс
Тип
Назначение Открытие Диапазон давления
KVP Регулятор давления кипения При повышении давления на входе
в регулятор
KVR Регулятор давления
конденсации
KVL Регулятор давления в картере
компрессора
KVC Регулятор
производительности
CPCE Регулятор
производительности
При повышении давления на входе
в регулятор
При понижении давления на выходе
из регулятора
При понижении давления на выходе
из регулятора
При понижении давления на выходе
из регулятора
NRD Регулятор разности давлений Начинает открываться при перепаде
давления на вентиле 1,4 бар и полностью
открывается при перепаде давления 3 бар
KVD Регулятор давления
в ресивере
При понижении давления на выходе
из регулятора
От 0 до 5,5 бар
От 5 до 17,5 бар
От 0,2 до 6 бар
От 0,2 до 6 бар
От 0 до 6 бар
От 3 до 20 бар
От 3 до 20 бар
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.50 / 520H1459 43
Loading...
