Praktični savjeti za instalatera Regulatori tlaka

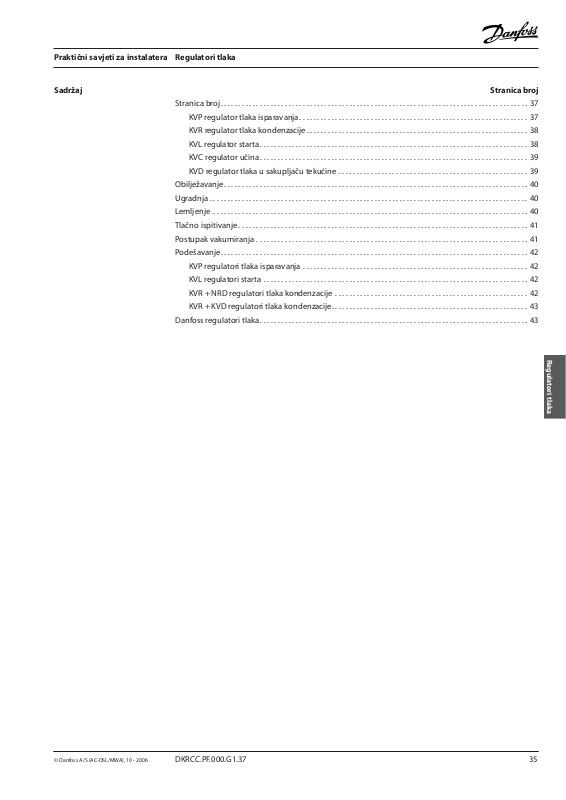

Sadržaj Stranica broj
Stranica broj. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
KVP regulator tlaka isparavanja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
KVR regulator tlaka kondenzacije. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
KVL regulator starta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
KVC regulator učina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
KVD regulator tlaka u sakupljaču tekućine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Obilježavanje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Ugradnja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Lemljenje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Tlačno ispitivanje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Postupak vakumiranja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Podešavanje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
KVP regulatori tlaka isparavanja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
KVL regulatori starta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
KVR + NRD regulatori tlaka kondenzacije . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
KVR + KVD regulatori tlaka kondenzacije. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Danfoss regulatori tlaka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Regulatori tlaka
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.37 35
Zabilješke
36 DKRCC.PF.000.G1.37 © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Praktični savjeti za instalatera Regulatori tlaka
Primjena
Regulator tlaka
isparavanja KVP
KV regulatori tlaka koriste se, kako na strani
niskog, tako i na strani visokog tlaka rashladnog
sustava, kako bi se ostvarili konstantni tlakovi i pri
promjenama opterećenja.
KVP se koristi kao regulator tlaka isparavanja.
KVR se koristi kao regulator tlaka kondenzacije.
KVL se koristi kao regulator starta.
KVC se koristi kao regulator učina.
NRD se koristi kao regulator diferencijalnog tlaka
i tlaka u sakupljaču.
KVD se koristi kao podesivi regulator tlaka u
sakupljaču.
CPCE se koristi kao regulator učina.
KVP se koristi u usisnom cjevovodu za regulaciju
tlaka isparavanja u rashladnim sustavima sa
jednim ili više isparivača i jednim kompresorom
U sustavima koja rade sa različitim tlakovima
isparavanja, KVP se ugrađuje iza isparivača, sa
najvećim tlakom isparavanja.
Svaki isparivač se uključuje elektromagnetskim
ventilom na tekućinskom cjevovodu. Kompresor
je upravljan ventilom na tlačnom sklopkom koja
je u pump down funkciji (odpumpavanje).
Maksimalan tlak na usisnoj strani odgovara
najnižoj temperaturi prostora.
Ak0_0031
Regulatori tlaka
U rashladnim sustavima sa paralelno spojenim
isparivačima i zajedničkim kompresorom, KVP
treba ugraditi u zajednički usisni cjevovod, ako se
želi postići jednak tlak isparavanja.
Za olakšavanje podešavanja regulatora, isti
je opremljen servisnim manometarskim
priključkom, koji prilikom podešavanja
omogućava ugradnju i uklanjanje manometra,
bez prethodnog pražnjenja usisnog cjevovoda
i isparivača. KVP održava konstantan tlak u
isparivaču i otvara se pri rastućem ulaznom tlaku
(tlak u isparivaču).
KVP se otvara pri rastućem ulaznom tlaku (tlak
isparavanja).
Ak0_0025
Ak0_0019
Ak0_0023
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.37 37
Praktični savjeti za instalatera Regulatori tlaka
Regulator tlaka
kondenzacije KVR
KVR se ugrađuje između zrakom hlađenog
kondenzatora i sakupljača. On održava
konstantnim tlak u zrakom hlađenom
kondenzatoru, tako što se otvara pri njegovom
porastu (tlak kondenzacije).
KVR zajedno sa KVD ili NRD održava dovoljno
visokim tlak tekućine u sakupljaču pri promjeni
radnih uvjeta.
Regulator tlaka kondenzacije posjeduje servisni
manometarski priključak, koji se koristi za
podešavanje tlaka kondenzacije.
Ak0_0026
U slučaju da su i kondenzator i kompresor
postavljeni na otvorenom, u uvjetima velike
hladnoće te nakon dužeg razdoblja mirovanja
može doći do poteškoća prilikom pokretanja.
U takvim situacijama, KVR treba ugraditi ispred
zrakom hlađenog kondenzatora u zaobilaznom
cjevovodu oko kondenzatora.
NRV služi za sprečavanje povratnog strujanja
prilikom pokretanja.
Ak0_0027
KVR se koristi i kod rekuperacije topline. U tom
slučaju, KVR se ugrađuje između izmjenjivača
topline i kondenzatora.
Neophodno je ugraditi nepovratni ventil NRV
između kondenzatora i sakupljača, kako bi se
spriječio povratak tekućine u kondenzator.
Ak0_0028
KVR se može upotrijebiti i kao rasteretni
ventil u rashladnim sustavima s automatskim
odleđivanjem. KVR se u tom slučaju ugrađuje
između izlaza iz isparivača i sakupljača.
Upozorenje!
KVR se nikada ne smije koristiti kao sigurnosni
ventil.
Ak0_0029
Regulator starta KVL
Regulator starta KVL ima zadatak spriječiti rad
kompresora i pokretanje pri visokim usisnim
tlakovima.
On se ugrađuje neposredno ispred kompresora u
usisni cjevovod rashladnog sustava.
KVL se često koristi u rashladnim sustavima sa
hermetičkim i poluhermetičkim kompresorima,
koji su predviđeni za niže temperature
isparavanja.
KVL se otvara pri padajućem usisnom tlaku.
Ak0_0024
38 DKRCC.PF.000.G1.37 © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Praktični savjeti za instalatera Regulatori tlaka
Regulator učina KVC
KVC regulatori se koriste u rashladnim sustavima,
kod kojih mogu nastati situacije sa minimalnim
opterećenjem i gdje je potrebno izbjeći preniski
usisni tlak. Prenizak usisni tlak, može dovesti do
vakuuma i prodiranja vlage u rashladni sustav.
KVC se ugrađuje u obilazni cjevovod između
usisnog i tlačnog cjevovoda i otvara se pri
padajućem usisnom tlaku.
Ak0_0030
Ukoliko se traži veća preciznost u regulaciji
nižeg usisnog tlaka ili podešenje većeg pada
tlaka, kao zamjena KVC-u može se koristiti
regulator učina CPCE.
Regulatori tlaka
KVD regulator tlaka u
sakupljaču
Ak0_0002
KVC se također može ugraditi u zaobilaznom
cjevovodu od tlačne grane cjevovoda do mjesta
između termostatskog ekspanzijskog ventila i
isparivača.
Ovaj način ugradnje se može primijeniti na
rashladnik tekućine sa više paralelno povezanih
kompresora te gdje se ne koristi razdjeljivač
tekućine.
Ak0_0003
KVD se koristi za održavanje dovoljno visokog
tlaka u sakupljaču u rashladnim sustavima sa
rekuperacijom topline ili bez nje.
Koristi se zajedno sa regulatorom tlaka
kondenzacije KVR.
Regulator KVD ima servisni manometarski
priključak, koji se može koristiti za
podešavanje tlaka u sakupljaču.
KVD se otvara pri padajućem izlaznom tlaku
(tlak u sakupljaču).
Ak0_0004
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.37 39
Praktični savjeti za instalatera Regulatori tlaka
Obilježavanje
KV regulatori su opremljeni identifi kacijskom
pločicom, na kojoj su navedeni funkcija i model
ventila npr. ‘’CRANK-CASE PRESS REGULATOR
typ KVL’’.
Na pločici je navedeno radno područje i
maksimalno dopušteni radni tlak (PB/MWP).
Na dnu pločice nalazi se dvostruka strelica sa
oznakama + i -. Smjer + označava viši, a smjer - ,
niži tlak.
KV regulatori tlaka, mogu se koristiti za sva
rashladne tvari, osim amonijaka (NH
računa o dozvoljenim tlakovima.
), ako se vodi
3
Kućište ventila ima žig s veličinom ventila, npr.
KVP 15 i strelicom, koja pokazuje smjer protoka
kroz ventil.
PS
Ak0_0032
Ak0_0005
Ugradnja
Lemljenje
Potrebno je osigurati čiste i dobro pričvršćene
cijevi oko KV ventila. Na taj način se ventili štite
od vibracija.
Svi KV regulatori tlaka, moraju biti ugrađeni
uz poštivanje smjera protoka koji je naznačen
strelicom.
KV regulatori, mogu se postaviti u bilo kojem
položaju, ali se mora voditi računa da se ne
dozvoli skupljanje ulja ili tekućine u njima.
Ak0_0006
Kod lemljenja je važno, omotati vlažnu krpu oko
ventila.
Plamen treba odmaknuti od ventila, tako da se
ovaj ne zagrijava direktno. Prilikom lemljenja,
treba biti pažljiv, kako lem ne bi dospio u ventil i
utjecao na njegov rad.
Prije lemljenja, ukloniti umetak u
manometarskom priključku jer ga toplina može
uništiti. Prilikom lemljenja, koristiti zaštitni inertni
plin, dušik.
Ak0_0007
Upozorenje!
Legure u materijalu za lemljenje,
stvaraju dim koji može biti štetan po
zdravlje. Potrebno je poštivati
mjere zaštite koje propisuje dobavljač. Tijekom
nalazi rashladna tvar, jer može doći do pojave
agresivnih plinova koji dovode do oštećenja
mijeha u KV regulatoru i drugih dijelova
rashladnog sustava.
lemljenja, okrenuti glavu što dalje od dima.
Potrebno je koristiti jaku ventilaciju. Od
lemljenja se mora odustati ako se u sustavu
40 DKRCC.PF.000.G1.37 © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Praktični savjeti za instalatera Regulatori tlaka
Tlačno ispitivanje
Postupak vakumiranja
KV regulatori tlaka, mogu se, poslije ugradnje
tlačno ispitati, ako ispitni tlak ne prelazi
maksimalni dozvoljeni tlak ventila.
Maksimalan dozvoljeni ispitni tlak za KV
ventile, prikazan je u tablici.
Tijekom vakumiranja rashladnog sustava, svi KV
ventili moraju biti otvoreni.
KV ventili, koji se tvornički isporučuju, nalaze se u
sljedećim položajima:
KVP - zatvoren
KVR - zatvoren
KVL - otvoren
KVC - otvoren
KVD – otvoren
Zbog toga je neophodno regulacijska vretena
kod KVP i KVR ventila, okrenuti u smjeru
suprotnom od kretanja kazaljke na satu, do kraja,
tijekom vakumiranja instalacije.
U nekim situacijama, neophodno je vršiti
vakumiranje instalacije sa obje strane (strane
visokog i niskog tlaka).
Vakumiranje nikada ne vršiti kroz servisne
manometarske priključke KVP, KVR i KVD ventila, s
obzirom na malu veličinu otvora.
Model Ispitni tlak (bar)
KVP 12 - 15 - 22 28
KVP 28 - 35 25
KVL 12 - 15 - 22 28
KVL 28 - 35 25
KVR 12 - 15 - 22 31
KVR 28 - 35 31
KVD 12 - 15 31
KVC 12 - 15 - 22 31
Regulatori tlaka
Ak0_0009
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.37 41
Praktični savjeti za instalatera Regulatori tlaka
Podešavanje
KVP regulator tlaka isparavanja
Prilikom podešavanja KV regulatora u
rashladnim sustavima, preporučuje se uzeti
tvorničko podešavanje kao polaznu točku.
Tvorničko podešavanje pojedinih ventila,
može se pronaći, tako što se izmjeri udaljenost
od gornje strane ventila do gornje strane
regulacijskog vretena.
U tablici su podaci o tvorničkom podešavanju
i udaljenost “X”, kao i promjena tlaka pri
okretanju regulacijskog vretena za sve
modele KV ventila.
KVP regulatori tlaka isparavanja se uvijek
isporučuju sa tvorničkim podešenjem na 2 bara.
Okretanjem u smjeru kazaljke na satu, postižu se
viši tlakovi, dok okretanje u suprotnom smjeru,
daje niže tlakove.
Savjetujemo, da se poslije određenog vremena
normalnog rada, izvrši fi no podešavanje uz
pomoć manometra.
Ako se KVP koristi za osiguravanje od smrzavanja,
fi no podešavanje treba izvršiti kada rashladni
sustav radi sa minimalnim opterećenjem.
Po završenom podešavanju, obavezno vratiti
poklopac iznad regulacijskog vretena.
Model
KVP 12 - 15 - 22 2 bar 13 0.45
KVP 28 - 35 2 bar 19 0.30
KVL 12 - 15 - 22 2 bar 22 0.45
KVL 28 - 35 2 bar 32 0.30
KVR 12 - 15 -22 10 bar 13 2.5
KVR 28 - 35 10 bar 15 1.5
KVD 12 - 15 10 bar 21 2.5
KVC 12 - 15 - 22 2 bar 13 0.45
Ak0_0010
Ak0_0011
Tvorničko
podešavanje
X mm
bar/
okret
KVL regulator starta
KVR + NRD regulator tlaka
kondenzacije
KVL regulatori starta se uvijek isporučuju sa
tvorničkim podešenjem na 2 bara.
Okretanjem u smjeru kazaljke na satu, postižu se
viši tlakovi, dok okretanje u suprotnom smjeru,
daje niže tlakove.
Tvorničko podešavanje je točka u kojoj se KVL
počinje otvarati ili se upravo zatvara. Budući da je
kompresor taj koji se mora zaštititi, maksimalni
dozvoljeni usisni tlak kompresora je onaj, na koji
se KVL mora podesiti.
Podešavanje se vrši prema usisnom manometru
kompresora.
Ak0_0012
U rashladnim postrojenjima sa KVR + NRD
sustavom regulacije tlaka kondenzacije, KVR se
mora podesiti tako da se postigne odgovarajući
tlak u sakupljaču.
Prihvatljivo je da tlak u kondenzatoru bude za
1,4 do 3 bara (pad tlaka kroz NRD) viši od tlaka
u sakupljaču. U slučaju da ova varijanta ne
zadovolji, treba potražiti rešenje sa KVR + KVD.
Najbolje je ova podešavanja izvršiti tijekom zime.
Ak0_0013
42 DKRCC.PF.000.G1.37 © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Praktični savjeti za instalatera Regulatori tlaka
KVR + KVD regulator tlaka
kondenzacije
U rashladnim sustavima sa KVR i KVD, tlak
kondenzacije je potrebno, prvo podesiti sa
KVR, dok je KVD zatvoren (regulacijsko vreteno
okrenuto ulijevo do kraja).
Potom treba KVD podesiti na tlak u sakupljaču,
koji je npr., za 1 bar niži od tlaka kondenzacije. Ovo
podešavanje treba izvršiti uz pomoć manometra, i
to najbolje, tijekom rada u zimskom periodu.
Ukoliko se regulacija tlaka kondenzacije vrši
tijekom ljetnog razdoblja, može se primijeniti
jedan od dva postupka:
1) U novoinstaliranom rashladnom postrojenju
sa tvornički podešenim KVR odnosno KVD na
10 bara kao polaznom točkom, podešavanje
se može izvršiti brojanjem okretaja
regulacijskog vretena.
2) U postojećem rashladnom sistemu u kojemu
Ak0_0014
nije poznato kako su podešeni KVR i KVD,
mora se prvo naći polazna točka, a potom
izvršiti podešavanje brojanjem okretaja
regulacijskog vretena.
Danfoss regulatori tlaka
Model Korištenje Otvaranje Područje tlaka
KVP Regulator tlaka isparavanja povišenjem tlaka na ulaznoj strani 0 - 5,5 bar
Regulatori tlaka
KVR Regulator tlaka kondenzacije povišenjem tlaka na ulaznoj strani 5 - 17,5 bar
KVL Regulator starta smanjenjem tlaka na izlaznoj strani 0,2 - 6 bar
KVC Regulator učina smanjenjem tlaka na izlaznoj strani 0,2 - 6 bar
CPCE Regulator učina smanjenjem tlaka na izlaznoj strani 0 - 6 bar
NRD Regulator diferencijalnog tlaka počinje s otvaranjem kada je pad tlaka u ventilu
3 - 20 bar
1,4 bar, a potpuno je otvoren kada je pad tlaka
3 bar
KVD Regulator tlaka u sakupljaču
smanjenjem tlaka na izlaznoj strani 3 - 20 bar
tekućine
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.37 43
Loading...
