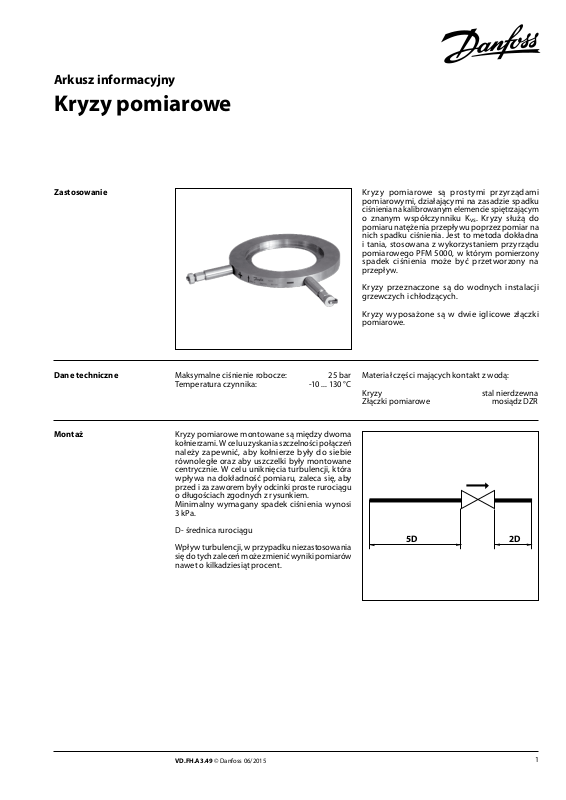

Arkusz informacyjny
Kryzy pomiarowe
Zastosowanie
Dane techniczne
Montaż
Maksymalne ciśnienie robocze: 25 bar
Temperatura czynnika: -10 ... 130 °C
Kryzy pomiarowe montowane są między dwoma
kołnierzami. W celu uzyskania szczelności połączeń
należy zapewnić, aby kołnierze były do siebie
równoległe oraz aby uszczelki były montowane
centrycznie. W celu uniknięcia turbulencji, która
wpływa na dokładność pomiaru, zaleca się, aby
przed i za zaworem były odcinki proste rurociągu
o długościach zgodnych z rysunkiem.
Minimalny wymagany spadek ciśnienia wynosi
3 kPa.
Kryzy pomiarowe są prostymi przyrządami
pomiarowymi, działającymi na zasadzie spadku
ciśnienia na kalibrowanym elemencie spiętrzającym
o znanym współczynniku Kvs. Kryzy służą do
pomiaru natężenia przepływu poprzez pomiar na
nich spadku ciśnienia. Jest to metoda dokładna
i tania, stosowana z wykorzystaniem przyrządu
pomiarowego PFM 5000, w którym pomierzony
spadek ciśnienia może być przetworzony na
przepł yw.
Kryzy przeznaczone są do wodnych instalacji
grzewczych i chłodzących.
Kryzy wyposażone są w dwie iglicowe złączki
pomiarowe.
Materiał części mających kontakt z wodą:
Kryzy stal nierdzewna
Złączki pomiarowe mosiądz DZR
D- średnica rurociągu
Wpływ turbulencji, w przypadku niezastosowania
się d o ty ch zal eceń m oże z mie nić w ynik i po miar ów
nawet o kilkadziesiąt procent.
VD.FH.A3.49 © Danfoss 06/2015
1
Arkusz informacyjny
Zamawianie
i wymiarowanie
Kryzy pomiarowe
DN
50 108 149 18 69 003Z2260
65 127 159 18 103 003Z2261
80 142 166 18 119 003Z2262
100 168 176 18 233 003Z2277
125 19 4 19 1 18 334 003Z2278
150 224 204 18 525 003Z2279
200 284 2 32 18 798 003Z2280
250 3 41 260 18 12 19 003Z 2281
300 4 01 287 18 188 0 003Z2282
350 458 317 20 2180 0 03Z228 3¹
400 565 343 23 2650 003Z2 284¹
450 556 373 28 3430 003Z 2285¹
500 625 404 28 4230 003 Z228 6¹
600 732 463 29 6240 003Z2287¹
¹) dostępne na in dywidualne zamówi enie
D
[mm]
[mm]
Grubość
H
kołnierza
[mm]
k
vs
[m3h]
katalogowy
Numer
)
)
)
)
)
2
