Danfoss APP 53, APP 65, APP 78, APP 86, APP 92 Data sheet [fr]

Fiche technique
Data sheet
Pompe APP
APP pumps
APP 53 / APP 65 / APP 78 / APP 86 / APP 92
APP 53-86
hpp.danfoss.com
ro-solutions.com
Fiche technique | Pompes APP 53-92
Table des matières
1. Introduction ............................................................................3
2. Avantages ..............................................................................3
3. Exemples d’application..................................................................3
4 Données techniques ....................................................................4
4.1 APP 53-92...............................................................................4
5. Courbes de performances...............................................................6
5.1 Débit à diérentes vitesses de la pompe APP 53..........................................6
5.2 Débit à diérentes vitesses de la pompe APP 65 .........................................7
5.3 Débit à diérentes vitesses de la pompe APP 78 .........................................8
5.3 Débit à diérentes vitesses de la pompe APP 86 .........................................9
5.4 Débit à diérentes vitesses de la pompe APP 92 ........................................10
6. Courbes des vannes de rinçage.........................................................11
6.1 APP 53-92: vanne de rinçage intégrée ..................................................11
7. Puissance requise du moteur ...........................................................11
7.1 Facteur de calcul à 60barg/870psig pour pompes APP 53-92 ...........................11
8. Température et corrosion ..............................................................12
8.1 Fonctionnement .......................................................................12
9. Installation.............................................................................12
9.1 Filtration...............................................................................13
9.2 Système RO avec alimentation directe: .................................................13
10. Dimensions et raccordements..........................................................15

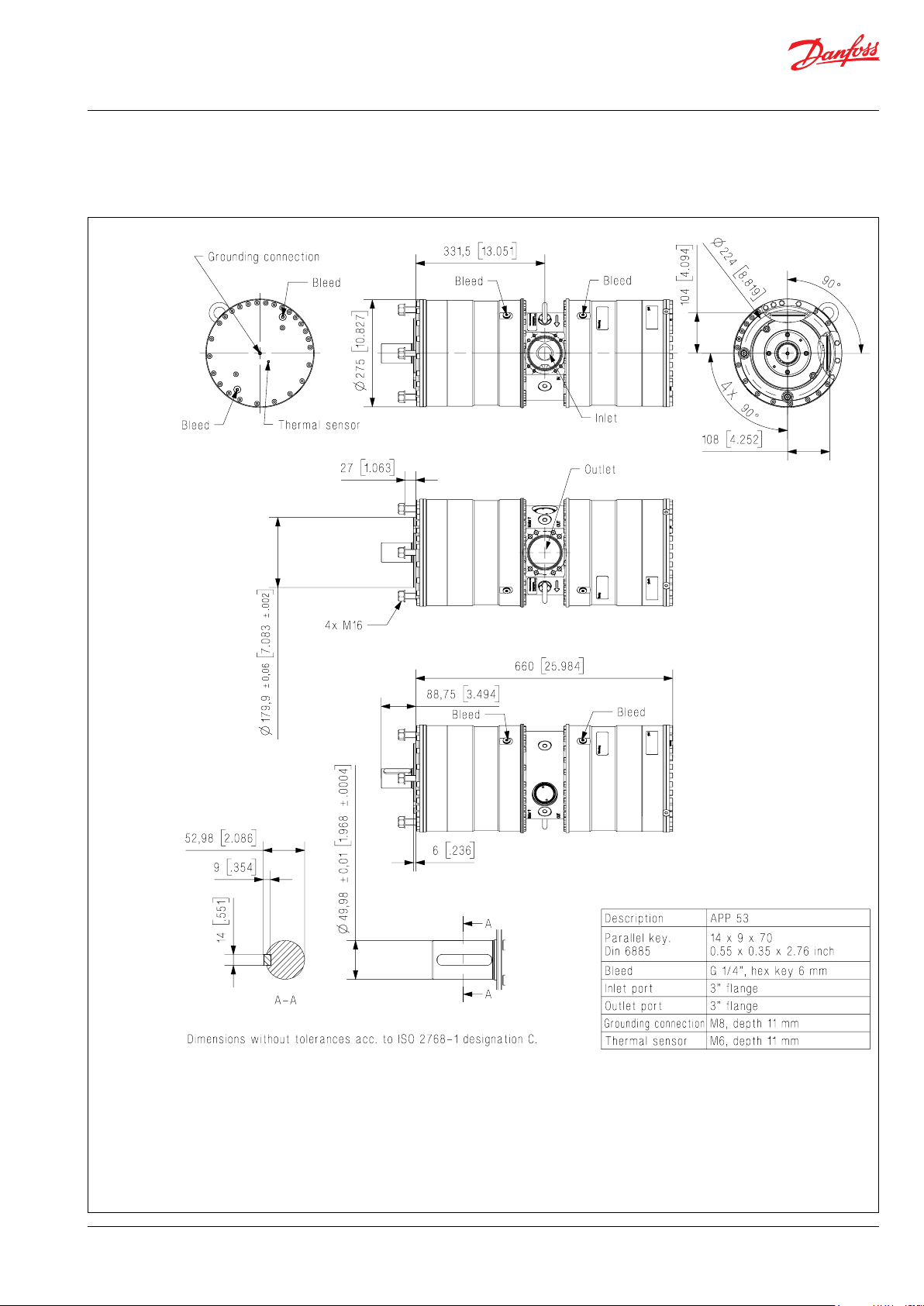

10.1 APP 53.................................................................................15
10.2 APP 65-92..............................................................................16

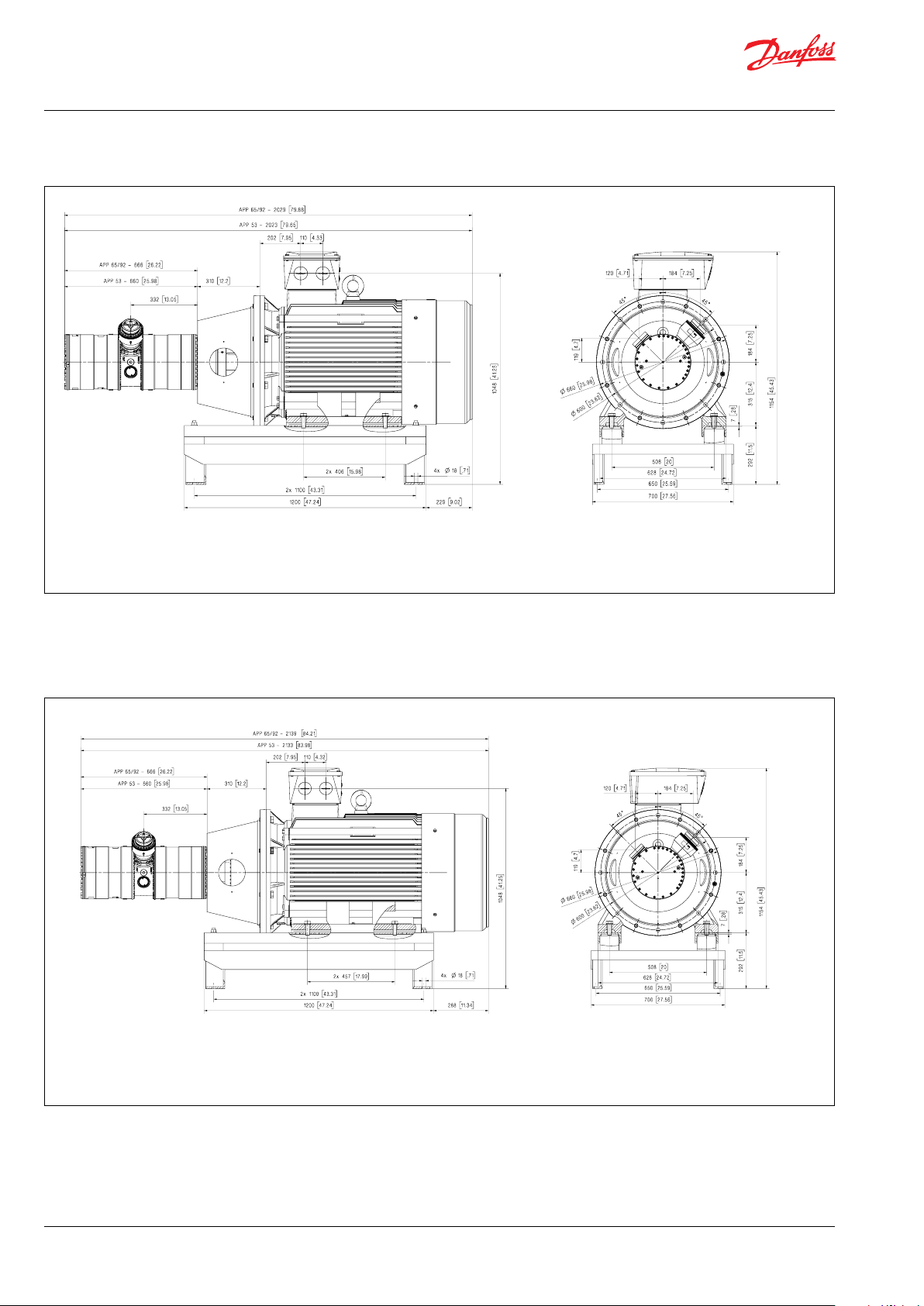

10.3 Pompe APP 53-92 avec moteur IE3, IEC 315S - 4 .........................................18
10.4 Pompe APP 53-92 avec moteur IE3, IEC 315M - 4.........................................18
10.5 Pompe APP 53-92 avec moteur IE3, IEC 315L 1 - 4........................................19
10.6 Pompe APP 53-92 avec moteur IE3, IEC 315L 2 - 4 .......................................19
11. Raccordements de pompe .............................................................20
11.1 APP 53-92..............................................................................20
12. VCM 92 Victaulic 3”.....................................................................21
12.1 Données techniques ...................................................................21
12.2 Débit vs pression ......................................................................22
13. Accessoires ............................................................................23
14. Entretien...............................................................................23
2 | © Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301
Fiche technique | Pompes APP 53-92
1. Introduction
La gamme Danfoss de pompes haute pression APP est conçue conformément à la norme EN809, pour une utilisation dans des applica­tions RO avec des uides à faible viscosité et corrosifs, tels que l’eau de mer. Les pompes APP Danfoss sont des pompes à déplacement positif, avec pistons axiaux déplaçant une quantité xe d’eau lors de chaque cycle.
1 Boîtier 2 Arbre 3 Plateau oscillant (extrémité non entraînée) 4 Plaque de retenue 5 Piston 6 Barillet 7 Purge/connecteur de purge 8 Porte-clapet 9 Plaque de distribution (extrémité non entraînée)
Le ux est proportionnel au nombre de tours de l’arbre d’entrée (tr/min). Contrairement aux pompes centrifuges, elles produisent le même débit à une vitesse donnée, quelle que soit la pression de refoulement. La vue en coupe ci-dessous illustre les principaux composants de la gamme de pompes APP 53-86.
10 Bride centrale 11 Cartouche ressort 12 Boulon à œil 13 Plaque de distribution (extrémité entraînée) 14 Plateau oscillant (extrémité entraînée) 15 Joint d’arbre 16 Bride de moteur 17 Vanne de rinçage 18 Vis de contre-pointe
2. Avantages
Risque nul de contamination d’huile:
- Comme les lubriants à base d’huile sont remplacés par le uide pompé, c’est-à-dire l’eau, la pompe ne pose aucun risque de contamination.
Coûts de maintenance réduits:
- Une conception ecace, entièrement en acier inoxydable, assure une durée de vie exceptionnellement longue. Lorsque les spécications de Danfoss sont respectées, des intervalles d’entretien de 8000heures peuvent être prévus. L’entretien est facile, et il peut être réalisé sur site, en raison de la simplicité de la conception et du nombre réduit de pièces.
Faibles coûts énergétiques:
- Grâce à la conception très ecace du piston axial, la consommation d’énergie est plus faible que celle de toute autre pompe comparable sur le marché.
Installation simple:
- Conception la plus compacte et la plus légère disponible.
Aucun amortisseur de pulsation nécessaire,
en raison d’une pulsation à pression extrêmement basse.
3. Exemples d’application Les pompes APP Danfoss sont intégrées dans des usines de désalinisation RO très variées du monde entier:
Solutions en conteneurs pour hôtels,
complexes touristiques et résidences sur des îles et dans des régions côtières
- Alimentée directement par des moteurs électriques ou des moteurs à combustion (avec raccord spécial).
- Toutes les pompes sont fournies avec une vanne de rinçage intégrée, qui permet l’écoulement du uide de l’entrée à la sortie lorsque la pompe ne fonctionne pas.
Grande abilité:
- Toutes les pièces sont en matériaux très résistants à la corrosion, par exemple en acier inoxydable Duplex (EN1.4462/ UNSS31803) et Super Duplex (EN1.4410/UNSS32750) et en polyétheréthercétone renforcée par du carbone.
Qualité certiée:
Disponible avec la certication d’identica-
tion positive des matériaux (PMI) sur demande.
- ISO 9001, ISO 14001, IAFT 16949
- La certication ATEX disponible pour les pompes APPS (toutes Super Duplex) et APPS674 (API). Veuillez vous reporter aux ches techniques pertinentes.
Systèmes mobiles pour organisations
humanitaires et militaires
Systèmes embarqués pour bateaux et yachts
Plates-formes en mer pour l’industrie du
pétrole et du gaz
Installations municipales et régionales
de traitement des eaux
© Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301 | 3
Fiche technique | Pompes APP 53-92
4.1 APP 53-924 Données techniques
Tailles des pompes APP 53/1500 APP 65/1500 APP78/1500 APP 86/1700 APP 92/17 80
Nº de code 180B7806 180B7807 180B7808 180B7809 180B7810
Déplacement géométrique
Pression
Pression de sortie max. (MAWP)
cm³/tr 617 778 888 888 888 po ³/tr 37,7 47, 3 54,2 54,2 54.2
barg 83 83 83 70 70
1)
psig 1,200 1,200 1,200 1,015 1, 015
Pression d’entrée de service min.
Pression de sortie de service max.
Pic de pression d’entrée max.
Pression de sortie min.
Vitesse
Vitesse min. continue
Vitesse max. en continu
Débit
Débit min.
700tr/min à une pression max.
1000tr/min à une pression max.
1200tr/min à une pression max.
1500tr/min à une pression max.
1700tr/min à une pression max.
1780tr/min à une pression max.
Performance
1000tr/min à
1200 tr/min
1500tr/min
1700 tr/min
1780 tr/min
3)
3)
à % 89 89 90 89 89
3)
à % 88 89 89 88 88
3)
3)
barg 2 2 2 2.5 3.5
psig 29 29 29 36 50
barg 5 5 5 5 5
psig 73 73 73 73 73
barg 10 10 10 10 10
psig 145 145 145 145 145
barg 30 30 30 30 30
psig 435 435 435 435 435
tr/min 700 700 700 700 700
tr/min 1, 500 1,500 1,500 1,700 1,78 0
m³/ h 24 32 36 36 36
gpm 106 141 158 158 158
m³/ h 24 32 36 36 36
gpm 106 141 158 158 158
m³/ h 35 45 52 52 52
gpm 154 198 228 228 228
m³/ h 42 54 62 62 62
gpm 187 238 275 275 275
m³/ h 53 68 78 78 78
gpm 235 299 345 345 345
m³/ h 88 88
gpm 387 387
m³/ h 92
gpm 405
% 88 88 89 89 89
% 88 88
87
4 | © Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301
Fiche technique | Pompes APP 53-92
Tailles des pompes AP P 53/1500 APP 65/150 0 APP 78/1500 APP 86/1700 AP P 92/1780
Nº de code 180B7806 180B7807 180B7808 180B7809 180 B7810
Spécications techniques
Température du uide
Température ambiante
Poids (à sec)
Poids (fonctionne­ment)
Niveau de pression acoustique
Empreinte au sol avec moteur IE3
Tailles typiques du moteur
Vitesse max. à une pression max.
1)
2)
3)
4)
5)
6)
°C 2-50 2-50 2-50 2-50 2-50
2)
°F 36 -122 36-122 36-122 36 -122 36 -122
°C 0-50 0-50 0-50 0-50 0-50
°F 32-122 32-122 32-122 32-122 32-122
kg 196 196 196 196 196
lb 432 432 432 432 432
kg 204 204 204 204 204
6)
lb 450 450 450 450 450
db (A) 84-95 84-95 84-93 84-96 84-96
1, 49 1,49 1,50 1,50 1.50
4)
Pied² 16 17 16 ,1 16,1 16.1
kW 132 160 160 200 200
5)
HP 200 250 250 300 300
Pression de service max. autorisée lors d’un fonctionnement continu. La pompe est conçue confor­mément à la norme EN809, par exemple pour résister à la pression d’essai hydrostatique (PT) de 1,3xMAWP. Pour
une pression inférieure et supérieure, veuillez contacter Danfoss. En fonction de la concentration NaCI. La performance typique à une pression max. après la mise en service et le rodage d’un système. Zone maximale couverte avec des congurations de moteur IE3 recommandées (excepté l’espace servant à entretenir la pompe). Moteurs IE3 et NEMA, 4pôles, palier d’extrémité non entraînée ND isolé électriquement Fonctionnement avec de l’eau
© Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301 | 5
Fiche technique | Pompes APP 53-92
100,00
120,00
140,00
160,00
180,00
200,00
220,00
240,00
260,00
280,00
300,00
320,00
340,00
360,00
380,00
400,00
Flow [gpm]
Speed [RPM]
5. Courbes de perfor- mances
Si le débit requis et la vitesse de rotation (tr/min, en tours par minute) de la pompe sont connus, il est facile de sélectionner la pompe qui correspond le mieux à l’application, en utilisant le diagramme ci-dessous.
De plus, ce diagramme montre que le débit peut être modié en adaptant la vitesse de rotation de la pompe. Le rapport débit-tr/min est constant, et le débit «requis» peut être obtenu en adaptant la vitesse de rotation à une valeur correspondante. Par conséquent, la vitesse requise peut être déterminée comme suit:
Tr/min requis = Débit nominal
5.1 Débit à diérentes vitesses de la pompe APP 53
90,00
85,00
80,00
75,00
70,00
65,00
60,00
55,00
50,00
Flow [m3/h]
Dé bit [m³/h]
45,00
40,00
35,00
30,00
25,00
20,00
débit requis x vitesse nominale
6 | © Danfoss | DCS (im) | 2021.12
Vitesse [tr/min]
Speed [RPM]
Débit [gal/min]
Vitesse [tr/min]
AI167386503010fr-001301
Fiche technique | Pompes APP 53-92
20,00
25,00
30,00
35,00
40,00
45,00
50,00
55,00
60,00
65,00
70,00
75,00
80,00
85,00
90,00
Flow [m3/h]
Speed [RPM]
100,00
120,00
140,00
160,00
180,00
200,00
220,00
240,00
260,00
280,00
300,00
320,00
340,00
360,00
380,00
400,00
Flow [gpm]
Speed [RPM]
5.2 Débit à diérentes vitesses de la pompe APP 65
Dé bit [m³/h]
Vitesse [tr/min]
© Danfoss | DCS (im) | 2021.12
Débit [gal/min]
Vitesse [tr/min]
AI167386503010fr-001301 | 7
Fiche technique | Pompes APP 53-92
20,00
25,00
30,00
35,00
40,00
45,00
50,00
55,00
60,00
65,00
70,00
75,00
80,00
85,00
90,00
Flow [m3/h]
Speed [RPM]
5.3 Débit à diérentes vitesses de la pompe APP 78
Dé bit [m³/h]
Vitesse [tr/min]
8 | © Danfoss | DCS (im) | 2021.12
400,00
380,00
360,00
340,00
320,00
300,00
280,00
260,00
240,00
Flow [gpm]
220,00
Débit [gal/min]
200,00
180,00
160,00
140,00
120,00
100,00
Vitesse [tr/min]
Speed [RPM]
AI167386503010fr-001301
Fiche technique | Pompes APP 53-92
100,00
120,00
140,00
160,00
180,00
200,00
220,00
240,00
260,00
280,00
300,00
320,00
340,00
360,00
380,00
400,00
Flow [gpm]
Speed [RPM]
5.3 Débit à diérentes vitesses de la pompe APP 86
Flow [m3/h]
Dé bit [m³/h]
90,00
85,00
80,00
75,00
70,00
65,00
60,00
55,00
50,00
45,00
40,00
35,00
30,00
25,00
20,00
Speed [RPM]
Vitesse [tr/min]
© Danfoss | DCS (im) | 2021.12
Débit [gal/min]
Vitesse [tr/min]
AI167386503010fr-001301 | 9
Fiche technique | Pompes APP 53-92
20,00
25,00
30,00
35,00
40,00
45,00
50,00
55,00
60,00
65,00
70,00
75,00
80,00
85,00
90,00
95,00
100,00
Fl ow [m3/h]
Speed [RP M]
100,00
120,00
140,00
160,00
180,00
200,00
220,00
240,00
260,00
280,00
300,00
320,00
340,00
360,00
380,00
400,00
420,00
Fl ow [gpm]
Speed [RP M]
5.4 Débit à diérentes vitesses de la pompe APP 92
10 | © Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301
Fiche technique | Pompes APP 53-92
6. Courbes des vannes de rinçage
6.1 APP 53-92: vanne de rinçage intégrée
Pression [barg]
Pressure [barg]
3.5
3.0
2.5
2.0
1.5
1.0
0.5
0
0
100
200
300
400
500
Débit [/min]
Flow [l/min]
600
du moteur
La consommation d’énergie peut être déterminée à l’aide des équations suivantes:7. Puissance requise
3
l/min x barg 16.7 x m
/h x barg 0.26 x gpm x psig Puissance requise = [kW] ou [kW] ou Facteur de calc. Facteur de calc. Facteur de calc.
1 hp = 0.75 kW 1 gpm = 3.79 l/min
3
1 m
/h = 4.40 gpm 1 kW = 1.34 hp 1 l/min = 0.26 gpm 1 gpm = 0.23 m
3
/h
7.1 Facteur de calcul à 60barg/870psig pour pompes APP 53-92
Nom tr/min
APP 53 1500 528 APP 65 1500 534 APP 78 1500 534 APP 86 1700 528 APP 92 178 0 522
Facteur de
calcul
© Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301 | 11
Fiche technique | Pompes APP 53-92
8. Température et corrosion
8.1 Fonctionnement
Le diagramme ci-dessous illustre la résistance à la corrosion de diérents types d’acier inoxy­dable en fonction de la concentration en NaCl et de la température. Toutes les pièces en contact avec le uide de la
º
80
C
Duplex
70
60
50
316L
40
30
20
100
1000
160 1600
pompe APP sont fabriquées en Duplex ou en Super Duplex. Si la pompe à eau fonctionne sous haute salinité, elle doit toujours être rincée avec de l’eau fraîche lors de la mise à l’arrêt de l’installation. Ceci permet de réduire les risques de corrosion galvanique.
NaCI vs température
Super Duplex
-
10 000
16000
100 000
160000
CI ppm
NaCI ppm
9. Installation L’exemple ci-dessous illustre le montage de la
pompe et son raccordement à un moteur électrique ou à un moteur à combustion (raccord spécial). Pour plus d’instructions sur l’installation de l’accouplement voir l’instruction de pompe APP 180R9368.
Si un autre type de montage est requis, merci de contacter votre représentant commercial Danfoss pour obtenir plus d’informations.
Remarque: n’ajoutez aucune charge axiale ou radiale à l’arbre de la pompe.
12 | © Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301
Fiche technique | Pompes APP 53-92
9.1 Filtration
Une ltration correcte est essentielle pour les performances, la maintenance et la garantie de votre pompe.
Protégez votre pompe, et l’application où elle est installée, en respectant constamment toutes les spécications de ltration et en remplaçant les cartouches ltrantes conformément au planning.
Comme l’eau possède un très faible indice de viscosité, les pompes APP de Danfoss ont été conçues avec des tolérances très étroites pour réguler les pertes internes et augmenter les performances des composants.
An de réduire l’usure de la pompe, il est donc essentiel de ltrer correctement l’eau en entrée.
La performance du ltre principal doit être de 99,98% pour 10µm. Nous vous recommandons vivement de toujours utiliser des cartouches ltrantes de précision 10µmabs. valeur ß
≥5000.
10
Il est à noter que nous déconseillons les ltres à poche ou à cartouche de l enroulé qui n’atteignent généralement que 50% de performance de ltration. Ceci signie que hormis les 100000particules qui entrent dans de tels ltres, 50000particules passent directement au travers, en comparaison avec les ltres de précision ecaces à 99,98% qui ne laissent passer au travers que 20particules sur les 100000.
Pour plus d’informations sur l’importance d’une bonne ltration, y compris une explication relative aux principes de ltration, des dénitions et des conseils de sélection du bon ltre pour votre pompe, veuillez consulter nos informations et spécications de ltration (numéro de document 521B1009 de Danfoss).
Bruit
Comme la pompe est généralement montée sur un cadre ou une lanterne, le niveau sonore global peut être déterminé uniquement pour un système complet. Pour minimiser les vibrations et bruits à travers le système, Il est donc très important de monter l’unité de pompe correcte­ment sur un cadre doté d’amortisseurs de vibration et d’utiliser des tuyaux exibles au lieu de conduits métalliques, si possible.
Le niveau sonore est inuencé par les éléments suivants:
Vitesse de pompe:
Un nombre de tours par minute (tr/min) élevé entraîne davantage de pulsations/ vibrations au niveau du uide ou de la structure, par rapport à un tr/min plus faible, car les fréquences sont plus élevées.
Pression de refoulement:
Une haute pression produit plus de bruit qu’une basse pression.
Montage de la pompe:
Un montage rigide produit plus de bruit qu’un montage exible, en raison des vibrations subies par la structure. Veillez à utiliser des amortisseurs lors du montage.
Raccordements sur la pompe:
Des tuyaux connectés directement à la pompe produisent plus de bruit que des tuyaux exibles, en raison des vibra­tions subies par la structure.
Variateurs de vitesse à fréquence variable (VFD):
Les moteurs régulés par des VFD peuvent produire plus de bruit si les réglages du VFD sont incorrects.
9.2 Système RO avec alimentation directe:
Conduite d’entrée:
a) Dimensionnez la conduite d’entrée de
manière à obtenir une perte de pression minimale (débit élevé, longueur de la tuyauterie minimale, nombre minimum de coudes et de raccordements, et raccords avec une perte de pression réduite ou nulle).
Filtre d’entrée:
b) Installez un ltre d’entrée (1) en amont de la
pompe APP (2). Veuillez consulter la section
9.1, «Filtration» pour savoir comment sélectionner le ltre adéquat. Nettoyez à fond les tuyaux et rincez le système avant la mise en service.
Pression d’entrée:
c) Pour éliminer le risque de cavitation et
d’autres dégâts sur la pompe, la pression d’entrée de la pompe doit être maintenue conformé­ment aux spécications décrites au chapitre4, relatif aux données techniques.
Soupapes de sécurité basse pression:
d) Installez une soupape de sécurité basse
pression (9), an d’éviter tout dommage du système ou de la pompe, en cas d’arrêt momentané ou de rotation inversée de celle-ci.
Pressostat de surveillance:
e) Installez un pressostat de surveillance (3)
entre le ltre (1) et l’entrée de la pompe. Réglez la pression d’entrée minimale conformément aux spécications décrites au chapitre4, relatif aux données tech­niques. Si la pression d’entrée est inférieure à la pression minimale réglée, le pressostat de surveillance doit empêcher la pompe de démarrer ou de tourner.
Tuyaux:
f) Utilisez toujours des tuyaux exibles (4)
pour réduire au mieux les vibrations et le niveau sonore. Pour obtenir plus de conseils, veuillez consulter la che tech­nique Flexibles et raccords de exibles (521B0909) de Danfoss.
© Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301 | 13
Fiche technique | Pompes APP 53-92
Vanne de rinçage:
g) Pour faciliter le remplissage et le rinçage du
système, la pompe APP dispose d’une vanne intégrée (6).
Clapet anti-retour:
h) Un clapet anti-retour (7) peut être installé
en sortie, an d’éviter une rotation inversée de la pompe. Le volume d’eau présent dans le réservoir de la membrane fonctionne comme un accumulateur et renvoie le ux en sens inverse si la pompe s’arrête momentanément.
Sécurité haute pression ou vanne de sécurité:
i) Étant donné que la pompe APP de Danfoss
génère pression et débit immédiatement après le démarrage et indépendamment de toute contre-pression, un clapet de sécurité ou une soupape de sécurité (8) devrait être installé(e) après le clapet anti-retour pour éviter d’endommager le système et empêcher les pics de pression élevés.
Remarque: si un clapet anti-retour est monté dans la conduite d’entrée, une soupape de sécurité basse pression est également requise entre le clapet anti-retour et la pompe, comme protection contre les pics de pression.
Alimen­tation
Feed
Filtre de u ide
Media filter
PI
PI
PI PI
Eau fraiche
Fresh water
permeat ush
permeat flush
PT
M
PI
PI
Saumure
Brine
Perméat
Permeate
14 | © Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301
Fiche technique | Pompes APP 53-92
raccordements
10.1 APP 5310. Dimensions et
© Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301 | 15
Fiche technique | Pompes APP 53-92
10.2 APP 65-92
16 | © Danfoss | DCS (im) | 2021.12
APP 65 - 92
AI167386503010fr-001301
Fiche technique | Pompes APP 53-92
Les connexions APP 53-92 (entrée et sortie) peuvent être ajustées à des intervalles de 45 degrés. Veuillez vous reporter aux installations typiques avec le clapet anti-retour VCM 92 monté dans le port de sortie du dessin ci-dessous. Des congurations non standard sont disponibles sur demande. Pour tout ajustement sur site, veuillez consulter le manuel d’installation, d’utilisation et de maintenance ou contactez Danfoss.
Conguration non standard, tournée à 45degrés sur la gauche.
Conguration non standard, tournée à 45degrés sur la gauche.Conguration standard
Conguration non standard, tournée à 180 degrés
© Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301 | 17
Fiche technique | Pompes APP 53-92
10.3 Pompe APP 53-92 avec moteur IE3, IEC 315S - 4
10.4 Pompe APP 53-92 avec moteur IE3, IEC 315M - 4
18 | © Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301
Fiche technique | Pompes APP 53-92
10.5 Pompe APP 53-92 avec moteur IE3, IEC 315L 1 - 4
10.6 Pompe APP 53-92 avec moteur IE3, IEC 315L 2 - 4
© Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301 | 19
Fiche technique | Pompes APP 53-92
11. Raccordements de pompe
11.1 APP 53-92
Utilisez uniquement un couplage Style 77DX ou équivalent
Victaulic 3” OSG BP Entrée 77
Victaulic 3” OSG HPSortie 77
20 | © Danfoss | DCS (im) | 2021.12
Raccorde­ment
Connecteur d’entré e 3”
Connecteur de sortie 3”
Diamètre
(A)
87,8mm
(346")
87,8mm
(346")
Victaulic
(B)
Victaulic 3”
OSG
Victaulic 3”
OSG
Longueur
(C)
61mm (2,40”)
65mm
(2,56”)
Matériau Pression max. Nº de code
Super
Duplex
Super
Duplex
10barg
(1450psig)
80barg
(1160psig)
180Z1991
180Z1992
AI167386503010fr-001301
Fiche technique | Pompes APP 53-92
12. VCM 92 Victaulic 3”
Le clapet anti-retour est conçu pour une utilisation dans des systèmes de membrane d’osmose inverse pour le dessalement de l’eau de mer (SWRO). En cas de haute pression, la pompe s’arrête momentanément, et le volume d’eau dans le réservoir de la membrane peut fonctionner en tant qu’accumulateur renvoyant le ux en sens inverse. Lors de l’utilisation de
plusieurs pompes en parallèle, le clapet anti-re­tour empêche l’eau d’une pompe de circuler dans les pompes au couplage en parallèle au démarrage.La vanne est conçue pour une installation facile sur une sortie à haute pression de la pompe APP 53-92. Utilisez uniquement un couplage Style 77DX ou équivalent
12.1 Données techniques
3)
Diamètre
Typ e Raccordement
VCM 92 Clapet
1)
Le clapet anti-retour est directement monté sur l’orice de sortie à l’aide d’une bride à 6vis M10 x 25.
2)
Matériaux en contact avec le uide: Super Duplex, PEEK, PP, Hastelloy; FKM, NBR
3)
Les instructions d’installation pour Style 77DX se trouvent dans le document Victaulic I-100 Field Installation
Handbook (htpp: //static.victaulic.com).
VCM 92
Débit min. continu
Débit max. continu
Pression max. MAWP
Pression d’ouverture barg 0,05-0,08
Perte de pression au débit max.
anti-retour de
sortie 3”
1)
mm (pouces)
87, 7
(3,45)
m³/ h 20
gpm 88
m³/ h 92
gpm 405
barg 83
psig 1200
psig 0,73 -1,16
barg < 0,45
psig < 6.5
Victaulic (raccordement de sortie)
Victaulic 3”
OSG
Longueur mm (pouces)
180,5 (7.10)
Matériau
Super
Duplex
Pression
2)
max. barg (psig)
83 (1,200) 180H0058
Nº de code
© Danfoss | DCS (im) | 2021.12
1. Boîtier de la soupape (Super Duplex)
2. Guide de soupape et arrêt de soupape (Super Duplex, PEEK et PP)
3. Clapet (Super Duplex)
5. Ressort (Hastelloy)
6. Joint torique (NBR)
7. Joint torique (FKM 75)
8. Joint torique (NBR)
AI167386503010fr-001301 | 21
Fiche technique | Pompes APP 53-92
0
0,05
0,1
0,15
0,2
0,25
0,3
0,35
0,4
0,45
0,5
20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100
dP [ bar ]
Flow [ m3/h ]
Flow versus pre ssure for VCM 92
1
2
3
4
5
6
7
80 100 120 140 160 180 200 220 240 260 280 300 320 340 360 380 400 420 440
dP [ PSI ]
Flow [ GPM]
Flow versus pre ssure for VCM 92
12.2 Débit vs pression–Courbes de chute de pression
Chute de pression
pour clapet anti-retour VCM 92
Débit en fonction de la pression pour VCM 92
Dé bit [m³/ h]
Chute de pression
22 | © Danfoss | DCS (im) | 2021.12
Débit en fonction de la pression pour VCM 92
AI167386503010fr-001301
Fiche technique | Pompes APP 53-92
13. Accessoires
14. Entretien
Accessoires Typ e Nº de
Raccord pompe APP 53–APP 92 IEC 315 Diamètre: moteur Ø80 mm,
Raccord pompe APP 53–APP 92 IEC 280 Diamètre: moteur Ø75 mm,
Kit de raccord APP 53-APP 92 y compris la lanterne IEC 315 Ø80/Ø50. IEC 315 Ø660/310 180Z4083 Kit de raccord APP 53-APP 92 y compris la lanterne IEC 280 Ø75/Ø50. IEC280 Ø550/265 180Z4082 Cadre de base, y compris les amortisseurs de vibrations IEC315 180Z0661
Garantie
Les pompes APP de Danfoss sont conçues pour de longues durées de fonctionnement, une maintenance réduite et de faibles coûts de cycle de vie.
et de remplacer les pièces usées, comme les pistons et le joint d’arbre. Cela permet d’éviter une panne possible de la pompe. Si les pièces ne sont pas remplacées, nous recommandons des inspections plus fréquentes, conformément à
pompe Ø50
pompe Ø50
code
180Z4066
180Z4081
nos instructions. Sous réserve que la pompe fonctionne confor­mément aux spécications de Danfoss, Danfoss garantit un fonctionnement de 8000heures sans entretien, pendant au plus 18mois à compter de la date de production.
Arrêt de la pompe:
La pompe APP est fabriquée en matériaux
Duplex et Super Duplex qui présentent d’excel-
lentes propriétés anticorrosion. Il est cependant
toujours recommandé de rincer la pompe à l’eau Si les recommandations de Danfoss concernant
fraîche lorsque le système est arrêté. la conception du système ne sont pas respec­tées, la durée de vie des pompes APP peut en être fortement aectée. Voici d’autres facteurs aectant les performances et la durée de vie de la pompe:
Réparation
En cas de fonctionnement anormal de la pompe
APP, merci de contacter Danfoss High Pressure
Pumps.
- Filtration insusante.
- Purge et aération insusantes.
- Fonctionnement de la pompe à une vitesse
en dehors des spécications.
- Alimentation de la pompe avec de l’eau à
une température supérieure aux tempéra­tures recommandées.
- Fonctionnement de la pompe à une
pression d’entrée en dehors des spécica­tions.
- Fonctionnement de la pompe à une
pression de sortie en dehors des spécications.
- Sens de rotation erroné.
Maintenance
Après 8000heures de fonctionnement, il est fortement recommandé d’inspecter la pompe
© Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301 | 23
© Danfoss | DCS (im) | 2021.12
AI167386503010fr-001301 | 24
Loading...
