Tehnički priručnik
Pogon za modulirajući ili 3-točkovni regulacijski signal
AME 655 – bez sigurnosne funkcije
AME 655 GA – bez sigurnosne funkcije (zamjena za AMV(E) 4xx/6xx)
AME 658 SU, AME 658 SD – sa sigurnosnom funkcijom (opruga gore/dolje)
AME 659 SD –
sa sigurnosnom funkcijom (opruga dolje); ovjereno normom DIN EN 14597
Description
Pogoni su primarno konstruirani za reguliranje
ventila kao odgovor na zahtjev regulatora u
sustavima daljinskog grijanja i hlađenja, grijanja,
ventilacije i klimatizacije.
Pogoni AME 655, 658 i 659 mogu se regulirati
elektroničkim regulatorima s izlazom za
modulacijsku ili trotočkovnu regulaciju.
Pogoni se mogu rabiti u kombinaciji sa:
- Ventilima tipa VFM, VFS (DN 65-100),
VF (DN 100-150) i VL (DN 100)
- Regulatorima protoka bez pomoćne energije
AFQM 6 i AFQM*.
* S adapterom 065B 3527 za AFQM 6 ili AFQM PN25, ukoliko je
proizveden prije 03/2015
Koristeći adapter 065B3527 u kombinaciji
sa:
- Ventilima tipa VFG(S) i VFU.
Značajke:
• Mehaničko i/ili električno ručno upravljanje
• Prikaz položaja, signalizacija žaruljicama
• Mogućnost odabira brzine 2 ili 6 s/mm
• Automatska prilagodba hoda krajnjim
položajima ventila skraćuje stavljanje
u pogon (samopodešenje)
• Integrirana pomoćna sklopka
• Optimizacija karakteristike
• Prilagodljivo ograničenje hoda
• Funkcija zaštite od oscilacija
• Impulsni ili kontinuirani izlazni signal (4&5)
• Naponski ili strujni izlazni signal X
• Vanjska tipka RESET
• Automatsko prepoznavanje signala Y
• Odabir trotočkovne ili modulacijske regulacije
• Galvanska izolacija Y, X i izlazni kontakt 4&5
• Toplinska zaštita i zaštita od preopterećenja.
• Precizna regulacija i brzi odgovor u
trotočkovnom načinu rada (0.01 s).
Posebna značajka za AME 655GA i AME
659SD:
• Bespotencijalni kontakt
• Mogućnost spajanja žica kako su spojene
u okviru pogona AMV (E 41X ili 61X)
• Opremljeni kabelskim spojnicama
Osnovni podatci:
• Nazivni napon (izmjenični ili istosmjerni):
- 24 V, 50 Hz/60 Hz
- 230 V, 50 Hz/60 Hz
• Regulacijski ulazni signal: modulacijski ili
trotočkovni
• Sila: 2000 N
• Hod: 50 mm
• Brzina (po izboru): 2 ili 6 s/mm
• Maks. temperatura medija: ovisi o vrsti ventila
(od 150°C do 300°C)
© Danfoss | 2018.06
VD.LE.T8.37 | 1
Tehnički priručnik Pogon za modulirajući ili 3-točkovni regulacijski signal AME 655/658/659
Naručivanje
Tehnički podatci
Prije spajanja
provjerite napajanje
i nazivnu snagu!
Pogoni
Slika Tip
AME 655
AME 655 GA
AME 658 SU
AME 658 SD
AME 659 SD
Tip pogona AME 655/655 GA AME 658 SD AME 658 SU AME 659 SD
Napajanje V 24 ili 230; +10… 15%; izmjenični ili istosmjerni
Nazivna snaga VA
Frekvencija Hz 50/60
Regulacijski ulaz Y
Regulacijski ulaz X
Sila zatvaranja N 2000
Maks. hod mm 50
Brzina (po izboru) s/mm 2 ili 6
Maks. temperatura medija
Okolna temperatura 0 … + 55
Skladišna i transportna temperatura −40 … +70 (skladištenje na 3 dana)
Vlažnost 5-95 %
Razred zaštite II
Stupanj zaštite IP 54
Masa kg 5.3 8.6 8.6 8.6
Sigurnosna funkcija - Da Da Da (DIN EN 14597)
Vrijeme rada sigurnosne funkcije/hod
50 mm
Ručno upravljanje
Reakcija pri prekidu napajanja
- oznaka prema normama
Napajanje
(V)
24 082G3442
230 082G3443
24 082G3439
230 082G3438
24 082G3450
230 082G3451
24 082G3448
230 082G3449
24 082G3454
230 082G3455
Kod ni br.
12 (24V)
21 (230V)
V 0-10 (2-10) [Ri = 40 k]
mA 0-20 (4-20) [Ri = 500 ]
V 0-10 (2-10) [Ri = 10 k]
mA 0-20 (4-20) [Ri = 510 ]
Ovisi o vrsti ventila. Nema ograničenja za 150°C, za više temperature
°C
s - 120 12 0 120
Električno i
mehaničko
Osovina ostaje
u zatečenom
položaju
Dodatna oprema - Grijač osovine
Tip DN Kod ni br.
Grijač osovine za ventil VFM
65-2 50 065Z7022
Dodatna oprema - Adapter
Tip Kod ni br.
Adapter za VFG/S, VFU i AFQM 6 i AFQM PN
25 ako su proiz vedeni prije ožujka 2015.
19 (24V)
28 (230V)
trotočkovni (autom. prepoznavanje ožičenja)
vidistranicu3, UGRADNJA
Električno i
mehaničko
Sigurnosna
funkcija izvlači
osovinu
Direktiva o niskom naponu 2006/95/EEZ
Direktiva EMC 2004/108/EEZ
19 (24V)
28 (230V)
Električno i
mehaničko
Sigurnosna
funkcija uvlači
osovinu
065B3527
19,2 (24V)
35,7 (230V)
Električno
Sigurnosna
funkcija izvlači
osovinu
Direktiva
o niskom naponu
2006/95/EEZ
Direktiva EMC
2004/108/EEZ
Sigurnosna
funkcija prema
normi
DIN EN 14597
Zbrinjavanje
Stavljanje u pogon
2 | © Danfoss | 2018.06
Prije zbrinjavanja pogon demontirajte, a
komponente razvrstajte prema skupinama
materijala.
Završite mehaničku i električnu montažu (vidi
upute) te obavite potrebne provjere i ispitivanja:
- Uključite napajanje.
- Namjestite odgovarajući regulacijski signal i
Prije demontaže zatražite upute za demontažu
od servisne službe tvrtke Danfoss.
provjerite je li smjer osovine ventila ispravan
za tu primjenu.
Uređaj je time stavljen u pogon.
VD.LE.T8.37
Tehnički priručnik Pogon za modulirajući ili 3-točkovni regulacijski signal AME 655/658/659
Konstrukcija
1. Gumb za ručno upravljanje
2. Funkcijske tipke
3. Servisni poklopac
4. Odvojivi nosač žica *
5. Prsten za indikator krajnjeg
položaja
6. Spojnica osovine
7. Spojnica ventila (jaram)
* dodatni nosač žica s jedn om M16 i
jednom M20 žicom p riložen je samo uz
pogone AM E 655GA i AME 659SD.
Montaža Mehanička montaža
Provjerite koji su dopušteni montažni položaji
ventila u kombinaciji. Pogon se može montirati u
svim položajima.
Montirajte pogon na tijelo ventila ključem
M8/širine 13 (nije priložen). Ostavite dovoljno
slobodnog prostora za održavanje. Spojite
ventil i osovinu pogona imbus ključem od 4 mm
(nije priložen). Na pogonu se nalaze prsteni za
označavanje položaja koje valja pritisnuti prije
električnog spajanja; nakon samopodešavanja
oni označavaju krajnje položaja hoda.
Električni spoj
Za pristupanje električnim spojevima valja
demontirati servisni poklopac.
AME 655GA / 659SD
Četiri kabelska ulaza isporučena su s pogonom.
AME 655 / 658
Četiri kabelska ulaza na odvojivom nosaču žica
namijenjena su kabelskim žicama M16×1.5 ili
M20×1.5 . Kako bi se zadržao IP razred zaštite,
rabite odgovarajuće kabelske spojnice.
<150°C 150 –200°C ZF4
200–350°C ZF5
VD.LE.T8.37
<150°C 150 –200°C ZF4
200–350°C ZF5
© Danfoss | 2018.06 | 3
Tehnički priručnik Pogon za modulirajući ili 3-točkovni regulacijski signal AME 655/658/659
Ožičenje AME 655
AME 658 SU/SD
AME 658 Ožičenje za modulacijsku regulaciju AME 655 Ožičenje za modulacijsku regulaciju
Ne dirajte ništa na tiskan oj pločici! Ne
skidajte pok lopac prije nego što pot puno
isključite električno napajanje.
Maksimalna dopuštena izlazna
struja n a kontaktima 4 i 5 j e 4A.
Minim alna snaga je 3W.
Prepor učeni popreč ni presjek ži ca je
2
1.5 m m
AME 658
RE GULAT OR
24V
230V
AME 6 55
SN 0 V Nula
SP 24, 230 V AC/DC Napajanje
SP
4, 5
(izmjenični)
1
SP
3
GND 0 V Nula
Y
X
0(2)-10 VDC
0(4) -20 mA
0(2)-10 VDC
0(4) -20 mA
4
SP
5
DIP6 OFF (1a, 1b)
DIP6 ON (2a, 2b)
SP izlaz
-maks . 4A
-min. 3W
Ulaz
Ulaz
Izlaz
RE GULAT OR
AME 655
Po izboru: AME 655 spojen za trotočkovno upravljanje
RE GULAT OR
24V
230V
SN 0 V Nula
1, 3 24, 230V izmjenični/istosmjerni Napajanje
4, 5 SP(AC)
1
SP
3
Ix 0(4)-20 mA
X
Ux 0(2)-10 V
1
3
4
5
SP izlaz
-maks . 4A
-min. 3W
Ulaz
Ix
X izlazni s ignal je
9
moguće koristi ti ukoliko
Ux
je napajanje spojeno na
Ix
SN & SP
GND mora biti spojeno.
9
Ux
4 | © Danfoss | 2018.06
VD.LE.T8.37
Tehnički priručnik Pogon za modulirajući ili 3-točkovni regulacijski signal AME 655/658/659
Ožičenje AME 659 SD
AME 655 GA
AME 659 SD Ožičenje za modulacijsku regulaciju
Ne dirajte ništa na tiskan oj pločici! Ne
skidajte pok lopac prije nego što pot puno
isključite električno napajanje.
Maksimalna dopuštena izlazna
struja n a kontaktima 4 nc i 5nc je 4 A.
Minim alna snaga je 3W.
Prepor učeni popreč ni presjek ži ca je
2
1.5 m m
RE GULAT OR
24V
230V
AME 659 SD
AME 655 GA Ožičenje za modulacijsku regulaciju
24V
230V
AME 655 GA
DIP6 OFF (1a, 1b)
DIP6 ON (2a, 2b)
RE GULAT OR
VD.LE.T8.37
© Danfoss | 2018.06 | 5
Tehnički priručnik Pogon za modulirajući ili 3-točkovni regulacijski signal AME 655/658/659
Načini rada pogona LED pokazivač načina rada
Trobojni LED pokazivači (zeleni, žuti, crveni)
nalaze se na poklopcu pogona. Oni označavaju
razne načine rada.
Tipka RESET
Pogoni AME 655/658/659 imaju vanjsku tipku
RESET koja se nalazi na gornjem poklopcu
pogona, pored LED pokazivača. Tom tipkom
možete aktivirati i deaktivirati stanje pripravnosti
(pritisnite jedanput) ili samopodešavajući način
(pritisnite i držite 5 sekundi). Za pojedinosti vidi
sljedeći odjeljak.
Načini rada
• Samopodešavajući način rada
Samopodešavajući način pokreće se
automatski kad se pogon prvi put opskrbi
električnim napajanjem. Za pokretanje
postupka samopodešavanja pritisnite i
držite tipku RESET 5 sekunda dok ne počne
treperiti zelena žaruljica. Krajnji položaji
ventila automatski se namještaju, a pogon
prelazi u stacionarni način rada i počinje
reagirati na regulacijski signal.
• Stanje pripravnosti (verzije AME
655/658/659) Pritisnite tipku RESET
na 1 sekundu kako biste aktivirali stanje
pripravnosti. Pogon se zaustavlja u zatečenom
položaju i prestaje reagirati na regulacijske
signale. Svijetli crvena žaruljica. Pogonom
možete ručno upravljati mehaničkom ručicom
(verzije AME 655/658) ili upravljačkim tipkama
(verzije AME 655/658/659). Ovaj način rada
vrlo je koristan pri stavljanju u pogon drugih
uređaja ili radi servisiranja. U ovom načinu
rada možete namjestiti položaje i dodatnih
sklopaka. Za deaktiviranje stanja pripravnosti
ponovno pritisnite tipku RESET.
• Način pozicioniranja
Pogonom se upravlja automatski. Osovina
se izvlači i uvlači prema regulacijskom
signalu. Nakon pozicioniranja pogon prelazi
u stacionarni način rada. Ako zbog nekog
razloga istodobno postoji trotočkovni
signal (kontakti 1 i 3) i Y signal, prednost ima
trotočkovni signal.
• Stacionarni način rada
Pogon radi bez neispravnosti.
• Način neispravnosti
Radna je temperatura previsoka - provjerite
okolnu temperaturu.
Hod je prekratak - provjerite spoj s ventilom
i rad ventila ili provjerite je li ventil blokiran.
6 | © Danfoss | 2018.06
VD.LE.T8.37
Tehnički priručnik Pogon za modulirajući ili 3-točkovni regulacijski signal AME 655/658/659

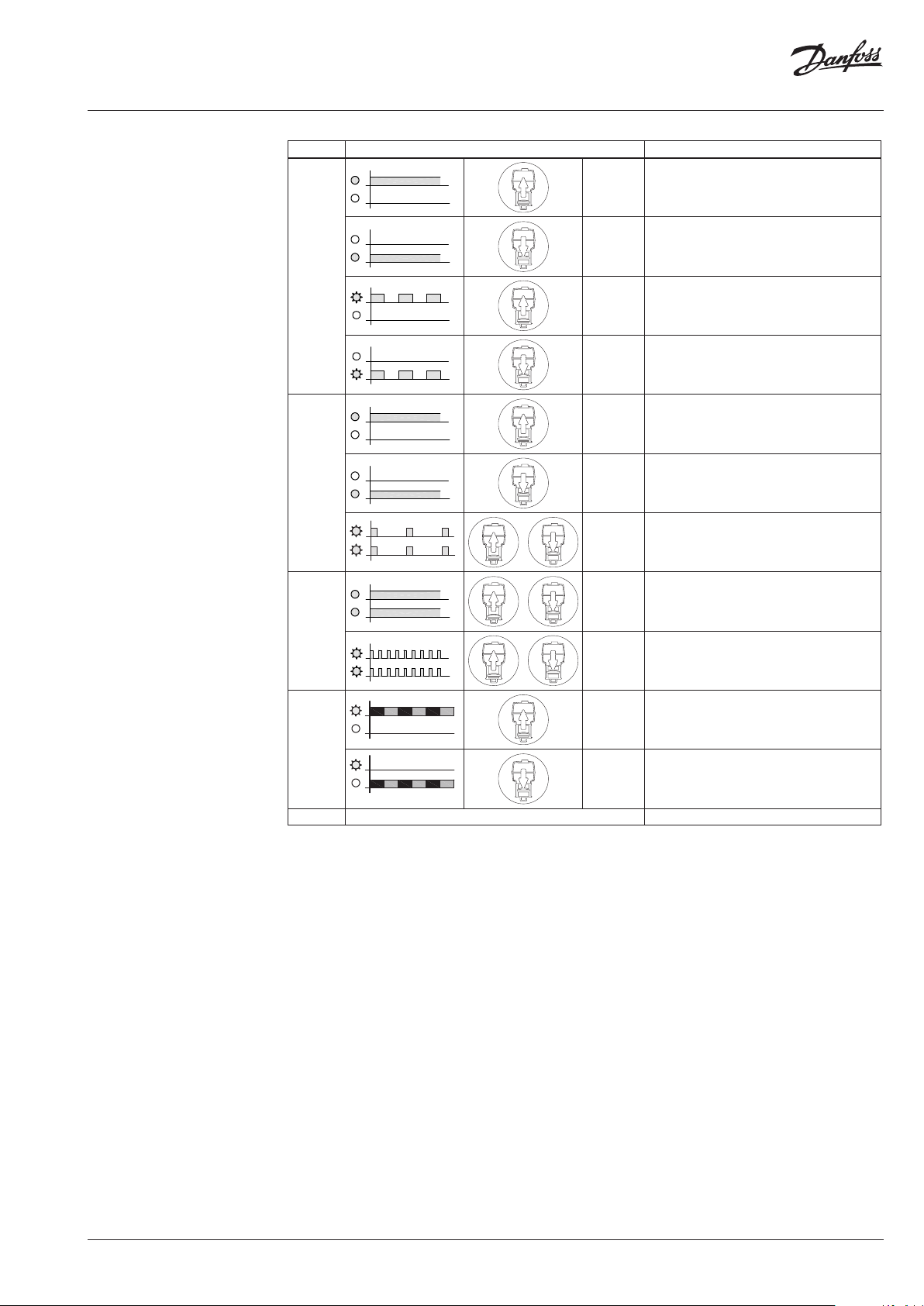

LED signalling
Žaruljica Vrsta signalizacije Način rada
Svijetli
Način pozicioniranja - pogon uvlači osovinu
Svijetli Način pozicioniranja - pogon izvlači osovinu
Zelena
žaruljica:
Žuta
žaruljica:
Treperi
(ciklus 1 s)
Treperi
(ciklus 1 s)
Svijetli
Svijetli
Treperi
Samopodešavajući način rada - pogon uvlači
osovinu
Samopodešavajući način rada - pogon iz vlači
osovinu
Staciona rni način rada - po gon je dostigao go rnji krajnji
položaj (uvučena osovina)
Staciona rni način rada - po gon je dostigao do nji krajnji
položa j (izvučena osov ina)
Staciona rni način rada - jed an treptaj kad po stoji signal Y,
dva trept aja kad signal Y nij e priključen)
Crvena
žaruljica:
Crvena/
žuta
žaruljica
Ugašen Nema signalizacije
Svijetli
Stanje pripravnosti
Treperi
Način neispravnosti
Treperi
(ciklus 1 s)
Treperi
(ciklus 1 s)
Konfiguracija ograničenja hoda (uvučena osovina)
Konfiguracija ograničenja hoda (izvučena osovina)
Nema električnog napajanja
VD.LE.T8.37
© Danfoss | 2018.06 | 7
Tehnički priručnik Pogon za modulirajući ili 3-točkovni regulacijski signal AME 655/658/659

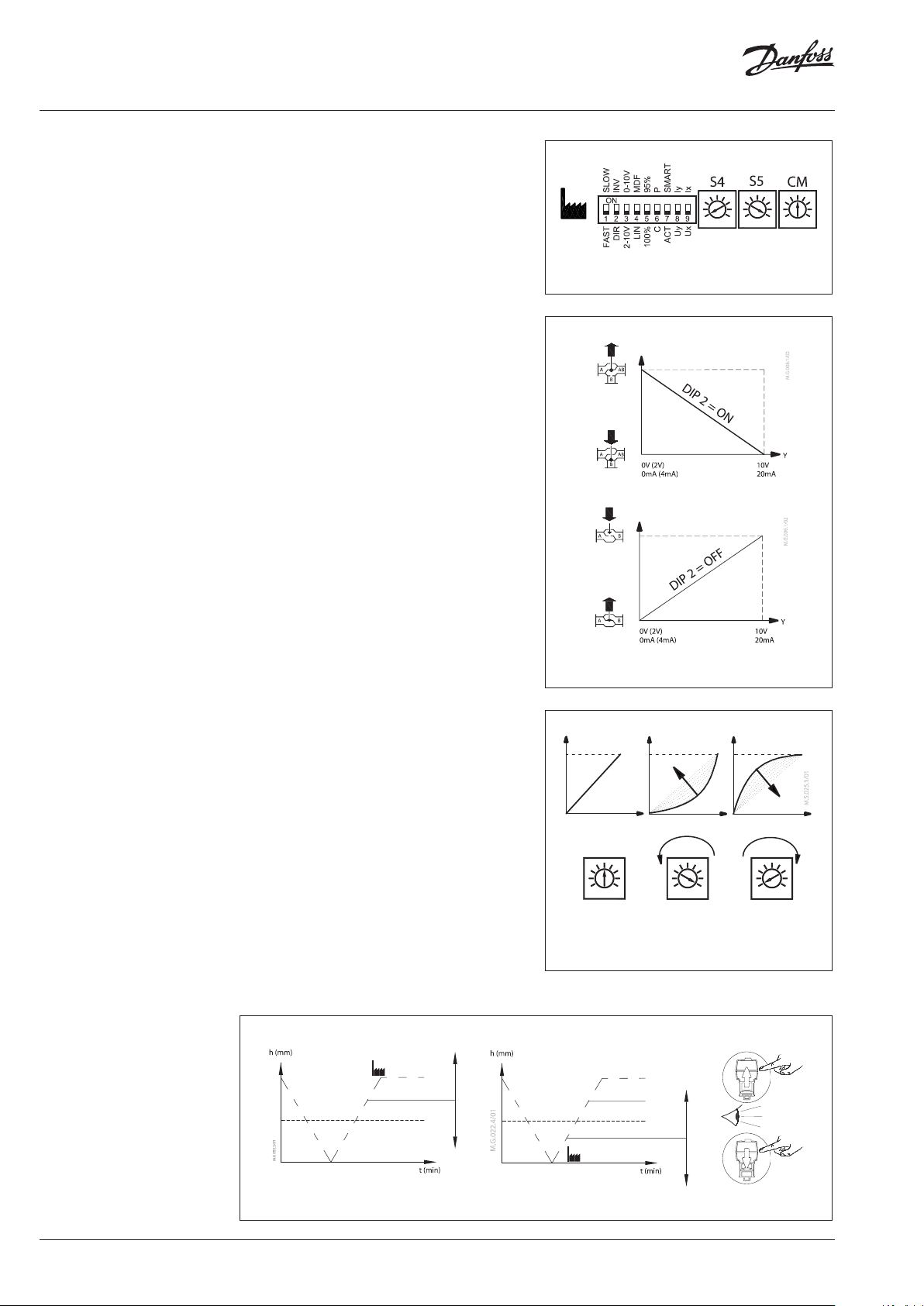

Položaj mikrosklopaka
Ispod servisnog poklopca pogona nalaze se
mikrosklopke za odabir (slika 1).
DIP1: FAST/SLOW – odabir brzine
- FAST; 2 s/mm
- SLOW; 6 s/mm
DIP2: DIR/INV – birač direktnog ili inverznog
pogona (slika 2):
- DIR; pogon djeluje direktno prema ulaznom
signalu
- INV; pogon djeluje inverzno prema ulaznom
signalu
DIP3: 2-10V/0-10V – ulaz/izlaz
- 2-10V; ulazni signal u rasponu je 2-10 V
(naponski ulaz) ili 4-20 mA (strujni ulaz)
- 0-10V; ulazni signal u rasponu je 0-10 V
(naponski ulaz) ili 0-20 mA (strujni ulaz)
Birač raspona signala namješta signal Y i X.
DIP4: LIN/MDF – funkcija izmjene
karakteristike (slika 3):
- LIN; linearna korelacija između signala Y i
položaja osovine
- MDF ( izmijenjena); omogućava izmijenjenu
korelaciju između signala Y i položaja
osovine. Stupanj izmjene ovisi o postavci
potenciometra CM.
Ta funkcija omogućuje promjenu značajke MCV-a
(motornog regulacijskog ventila), npr. iz linearne
u logaritamsku i iz logaritamske u linearnu, i radi
sa svim kombinacijama postavki mikrosklopki.
Slika 1
DIP5: 100%/95% – ograničavanje hoda (slika
4):
- Namještanje novog maksimalno uvučenog
položaja pogona
- Namještanje novog minimalno uvučenog
položaja pogona.
DIP6: C/P – birač načina rada izlaznog signala
(slika 5):
- Izlazni signal postoji na kontaktu 4 kad je
položaj pogona jednak ili manji od zadane
vrijednosti S4. Izlazni signal postoji na
kontaktu 5 kad je položaj pogona jednak ili
veći od zadane vrijednosti S5.
- Položaj mikroskopke 6 C daje konstantan
izlazni signal na kontaktima 4 ili 5, bez obzira
na ulazni signal.
- Položaj mikroskopke 6 P daje impulsni signal
putem paralelnog ili kaskadnog električnog
spoja ulaza ovisnih trošila 1 i 3 od regulatora
do izlaznih kontakata 4 i 5.
Maks. uvučeno
Novi uvučeni položaj
Slika 2
Q
Y
CM CM CM
Slika 3
Novi izvučeni položaj
Kv
maks. izvučeno
8 | © Danfoss | 2018.06
Slika 4 (za pojedinosti vidi priručnik za uporabu)
VD.LE.T8.37
Tehnički priručnik Pogon za modulirajući ili 3-točkovni regulacijski signal AME 655/658/659
S4
temperatura
Položaj mikrosklopaka
(nastavak)
DIP7: Inteligentan birač funkcija:
- OFF; pogon ne pokušava detektirati oscilacije
u sustavu
- ON; pogon omogućava poseban algoritam
protiv oscilacija – vidi odjeljak o algoritmu
protiv oscilacija
DIP8: Uy/Iy – birač vrste ulaznog signala:
- Uy; ulazni signal Y namješten je na napon (V)
- Iy; ulazni signal Y namješten je na struju (mA)
NAPOMENA:
Y detekcija je o nemogućena ako je DIP8 na mještena na ON, a
DIP3 na OFF.
DIP9: Ux/Ix – birač vrste izlaznog signala:
- Ux; izlazni signal X namješten je na napon (V)
- Ix; izlazni signal X namješten je na struju (mA)
Algoritam protiv oscilacija
(DIP7 u položaju ON)
Pogon ima poseban algoritam protiv oscilacija.
Ako regulacijski signal Y u nekom trenutku
počne oscilirati (slika 6) - gledano iz vremenske
perspektive, algoritam će početi smanjivati
pojačanje izlaza ventila. Umjesto statističke
karakteristike pogon prelazi na dinamičku
karakteristiku. Kad regulacijski signal prestane
oscilirati, izlaz ventila polako će se vratiti na
statičku karakteristiku.
Slika 5
hod
signal Y
S5
Položaj ventila signala X (V)
Funkcija isklj.
Funkcija uklj.
Oscilacije
Harmonijske oscilacije su visokofrekvencijske
oscilacije s niskom amplitudom koje variraju
oko ravnotežne vrijednosti, a ne oko zadane
temperature. Mogu se pojaviti u do 70%
vremena regulacije, čak i ako se sustav ispravno
stavi u pogon. Harmonijske oscilacije negativno
utječu na stabilnost regulacije te na vijek trajanja
ventila i pogona.
zadano
vrijeme
Slika 6
Funkcija izglađivanja
Funkcija izglađivanja u novoj 2. generaciji
funkcije zaštite od oscilacija smanjuje
harmonijske oscilacije; zato je sobna temperatura
bliža zadanoj (željenoj) temperaturi. Nježniji rad
MCV-a povećava radni vijek ventila i pogona te
štedi energiju i općenito smanjuje troškove.
zadano
temperatura
vrijeme
regulacijski signal
povratni signal
VD.LE.T8.37
© Danfoss | 2018.06 | 9
Tehnički priručnik Pogon za modulirajući ili 3-točkovni regulacijski signal AME 655/658/659
Ručno upravljanje
Mehaničko i električno
upravljanje ne smiju se
rabiti istodobno!
Pogoni AME 655/658 mogu se ručno postaviti
u stanju pripravnosti ili kad nema električnog
napajanja (mehanički).
Pogoni AME 659 mogu se ručno postaviti samo
u stanju pripravnosti.
B
A
A
B
Tip pogona
AME 655
AME 658
AME 659
Mehaničko
upravljanje
Električno
upravljanje
Dimenzije
Mehaničko ručno upravljanje
Pogoni AME 655/658 imaju gumb za ručno
upravljanje na vrhu kućišta koji omogućava
ručno pozicioniranje pogona.
Mehaničko ručno upravljanje valja uporabiti
samo kad nema električnog napajanja.
191
369
353
Električno ručno upravljanje
Pogoni AME 655, 658/659 imaju dvije tipke
na vrhu kućišta koja služe za električno ručno
pozicioniranje (gore ili dolje) ako je pogon u
stanju pripravnosti. Najprije pritisnite tipku
RESET dok pogon ne prijeđe u stanje pripravnosti
(svijetli crvena žaruljica).
Pritiskom gornje tipke osovina će se izvući,
a pritiskom donje tipke osovina će se uvući.
Min. 450
10 | © Danfoss | 2018.06
186
VD.LE.T8.37
Tehnički priručnik Pogon za modulirajući ili 3-točkovni regulacijski signal AME 655/658/659

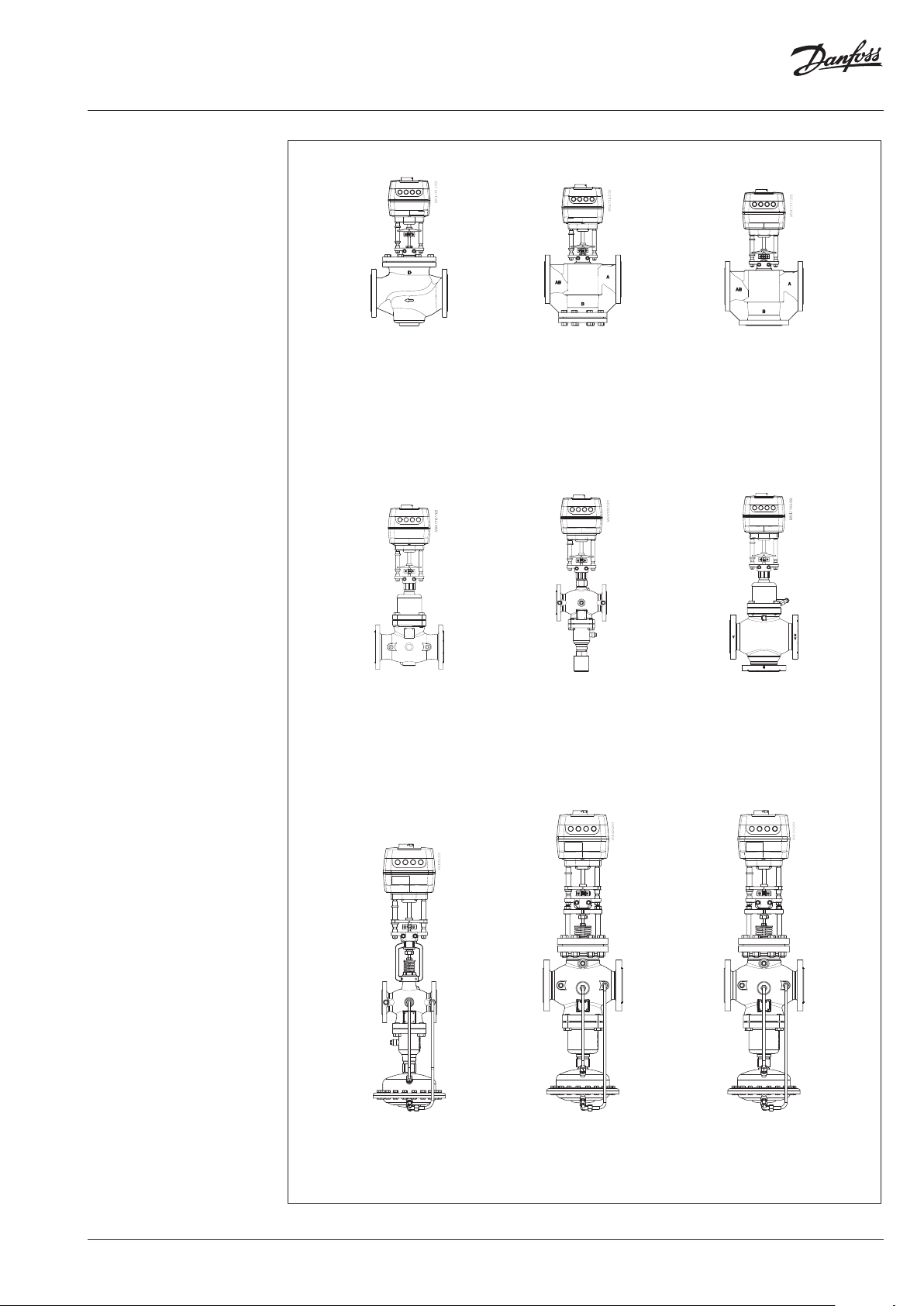

Kombinacije pogona i ventila
AME 65x +
VFM 2
AME 65x +
VFG(S) 2 +
adapter:
065B3527 (DN 15-250)
AME 65x +
VF 2 (DN 100-150)
VL 2 (DN 100)
VFS 2 (DN 65-100)
AME 65x +
VFU +
adapter:
065B3527 (D N 15-125)
AME 65x +
VF 3 (DN 100-150)
VL 3 (DN 100)
AME 65x +
VFG 3 +
adapter:
065B3527 (DN 25-125)
VD.LE.T8.37
AME 65x +
AFQM 6 *
* Molimo korist ite adapter 065B3527 za kombinaciju sa AFQM PN25 & AFQM 6 ako su pr oizvedeni prije 03/2015
AME 65x +
AFQM PN 16 (DN 65-125)
AME 65x +
AFQM PN 25 *
© Danfoss | 2018.06 | 11
Tehnički priručnik Pogon za modulirajući ili 3-točkovni regulacijski signalŁ AME 655/658/659
12 | © Danfoss | DHS-SRMT/SI | 2018.06
VD.LE.T8.37
Loading...
