Fişă tehnică
Servomotor pentru reglaj modulant
AME 55 QM
Descriere
Comandarea
Tip Tensiune de alimentare Cod comandă.
AME 55 QM 24 V~ 082H3078
Servomotorul este utilizat împreună
automat cu limitare de debit şi robinet
comandă integrate de dimensiune mare
AB-QM DN 125 şi DN 150.
Caracteristici:
• Funcție de „autoreglare”
• Funcție „Deconectare” asociată sarcinii,
care previne suprasarcina la vană sau la
servomotor
• LED de diagnosticare
Date principale:
• Tensiune nominală: 24 VAC, 50 Hz/60 Hz
• Semnal de intrare de comandă:
- 0(4)-20 mA
- 0(2)-10 V
• Forță: 2000 N
• Cursă: 40 mm
• Viteză: 8 s/mm
• Temperatură max. a agentului de lucru: 200 °C
• Acționare manuală
cu robinetul
de
Date tehnice
Alimentare cu energie V 24~; +10 to – 15%
Putere consumată VA 9
Frecvență Hz 50 / 60
Semnal de intrare Y
Semnal de ieşire X V 0 – 10 (2 – 10)
Forță închidere N 2000
Cursă maximă mm 40
Viteză s/mm 8
Temperatură maximă de lucru
Temperatură ambiantă 0 – 55
Temperatură de depozitare şi transport –40 to +70
Umiditate ambiantă UR 95%, fără condens
Clasă de protecție III Tensiune de siguranță foarte mică
Grad de protecție IP 54
Greutate kg 3.8
- marcaj conform standardelor
V 0 – 10 (2 – 10) Ri = 24 kΩ
mA 0 – 20 (4 – 20) Ri = 500 Ω
200
°C
Directiva pentru tensiune joasă 73/23/CEE
Directiva EMC 2006/95/CEE: - EN 60730-1, EN 60730-2-14
© Danfoss | 2021.09 AI000086478777ro-000202 | 1
Fişă tehnică AME 55 QM
Montarea Mecanică
Servomotorul trebuie montat cu tija vanei fie în
poziție orizontală fie orientată în sus. Pentru
montarea servomotorului pe corpul vanei, utilizați
o cheie inbus de 4 mm (nu este inclusă în livrare).
Lăsați spațiu suficient pentru efectuarea operațiilor
de întreținere.
Vana este prevăzută cu inele de indicare a poziției,
care trebuie apropiate înainte de punerea în
funcțiune; după reglarea cursei, acestea indică
pozițiile de capăt de cursă.
Racordare electrică
Conexiunile electrice sunt accesibile prin
scoaterea capacului. Sunt asigurate două intrări
pentru cabluri M16 x 1,5. Ambele presetupe sunt
prevăzute cu garnituri de cauciuc, utile în cazul
cablurilor flexibile. Rețineți că, în scopul menținerii
gradului de protecție IP, este necesară utilizarea
unor garnituri de etanşare adecvate pentru cabluri.
Cablarea
Numai 24 V c.a.
Lungimea cablului
electric de alimentare
0-50 m 0.75 mm
> 50 m 1.5 mm
Secţiunea recomandată
a cablului electric de
alimentare
2
2
Funcţia de auto-reglare automată a cursei
La prima conectare la sursa de alimentare,
servomotorul îşi va regla automat cursa în funcție
de cursa vanei. Ulterior, funcția de autoreglare
LED-ul de diagnosticare
LED-ul roşu de diagnosticare este situat pe
placa circuitelor integrate aflată sub capac.
Acesta furnizează indicații asupra a trei stări de
funcționare:
• Funcționare normală (aprins permanent),
• Autoreglare a cursei (aprindere intermitentă,
la interval de 1 secundă),
• Eroare (aprindere intermitentă, de 3 ori pe
secundă - solicitați asistență tehnică).
a cursei poate fi reinițializată, prin modificarea
poziției comutatorului SW9.
Cablaj pentru reglaj modulant Cablaj pentru comandă în trei puncte
Notă:
În cazul în care comutatorul SW6 este setat pe ON
(activat), atunci utilizaţi acest cablaj.
2 | AI000086478777ro-000202 © Danfoss | 2021.09
Fişă tehnică AME 55 QM

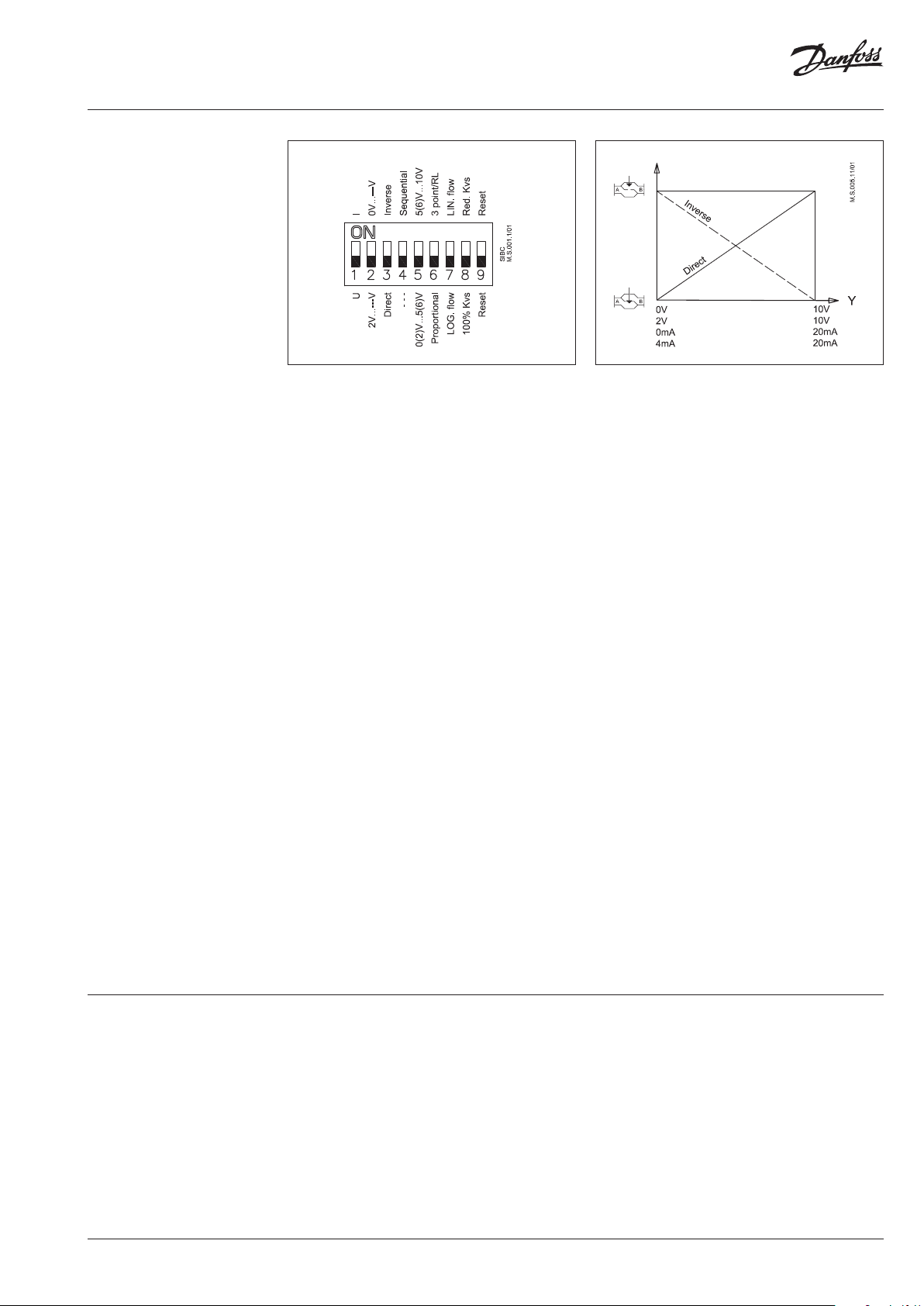

Setarea comutatorului DIP
Servomotorul prezintă un comutator DIP pentru
selectarea funcțiilor, situat sub capacul detaşabil.
În cazul în care comutatorul SW6 este setat în
poziția ON (activat), servomotorul va funcționa
ca motor cu comandă în trei puncte.
Comutatorul oferă următoarele funcții:
• SW1: U/I - Selector pentru tipul semnalului
de intrare:
Dacă este setat în poziția OFF (dezactivat), este
selectat semnalul de intrare de tensiune. Dacă
este setat în poziția ON (activat), este selectat
semnalul de intrare de curent.
• SW2: 0/2 - Selector pentru domeniul
semnalului de intrare:
Dacă este setat în poziția OFF (dezactivat),
semnalul de intrare se situează în domeniul
2 V ... 10 V (semnal de tensiune) sau 4 mA ...
20 mA (semnal de curent). Dacă este setat în
poziția ON (activat), semnalul de intrare se
situează în domeniul 0 V ... 10 V (semnal de
tensiune) sau 0 mA ... 20 mA (semnal de curent).
• SW3: D/I - Selector pentru acţionare directă
sau inversă:
Dacă este setat în poziția OFF (dezactivat),
servomotorul acționează direct (tija este
coborâtă când tensiunea creşte). Dacă este setat
în poziția ON (activat), servomotorul acționează
invers (tija este ridicată când tensiunea creşte).
• SW4: 0...5 V/5...10 V - Selector pentru modul
de funcţionare normal sau secvenţial:
Dacă este setat în poziția OFF (dezactivat),
servomotorul funcționează în domeniul 0(2)...10 V
sau 0(4)...20 mA. Dacă este setat în poziția ON
(activat), servomotorul funcționează în unul
dintre domeniile secvențiale 0(2)...5(6) V sau
0(4)...10(12) mA sau 5(6)...10 V sau 10(12)...20 mA.
• SW5: -/Seq - Selector pentru domeniul
semnalului de intrare în modul secvenţial:
Dacă este setat în poziția OFF (dezactivat),
servomotorul funcționează în domeniul
secvențial 0(2)...5(6) V sau 0(4)...10(12) mA. Dacă
este setat în poziția ON (activat), servomotorul
funcționează în domeniul secvențial 5(6)...10 V
sau 10(12)...20 mA.
• SW6: Prop./3-pnt - Selector pentru alegerea
tipului de comandă modulant sau în trei
puncte:
Dacă este setat în poziția OFF (dezactivat),
servomotorul funcționează normal, conform
semnalului de comandă modulant. Dacă este setat
în poziția ON (activat), servomotorul funcționează
ca motor cu comandă în trei puncte.
Pentru această funcţionare, vă rugăm să consultaţi
pagina 2 (cablare pentru comandă în trei puncte).
Când comutatorul DIP SW6 este setat pe ON
(activat), toate funcțiile celorlalte comutatoare
DIP devin inactive.
• SW7: LOG/LIN – Selector pentru alegerea
caracteristicii de curgere a vanei, logaritmică
sau liniară:
Dacă este setat în poziția OFF (dezactivat),
caracteristica de curgere a vanei este logaritmică.
Dacă este setat în poziția ON (activat),
caracteristica de curgere a vanei este liniară.
• SW8: 100% KVS/KVS redus:
Pentru a fi setat în poziția OFF (dezactivat)
(fără sens în combinație cu AB-QM).
• SW9: Resetare:
Modificarea poziției acestui comutator va
determina pornirea unui ciclu de autoreglare
a cursei servomotorului.
Punerea în funcţiune
Realizați complet montarea mecanică şi electrică
şi efectuați următoarele verificări şi teste necesare:
• Izolați agentul de lucru. (De exemplu, autoreglarea automată a cursei în cazul în care
agentul de lucru este aburul, poate crea situații
periculoase, fără o izolare mecanică adecvată).
•
Alimentați cu tensiune. Rețineți că servomotorul
va realiza funcția de autoreglare a cursei.
• Aplicați semnalul de comandă adecvat şi
verificați dacă sensul de rotație al tijei
corespunde aplicației.
• Asigurați-vă că servomotorul realizează
antrenarea vanei pe întreaga cursă a acesteia,
prin aplicarea semnalului de comandă
adecvat. Această acțiune va determina
lungimea cursei vanei.
Punerea în funcțiune a servomotorului este acum
completă.
Punere în funcţiune / Funcţia de testare
Servomotorul poate fi acționat în poziția complet
deschis sau complet închis (în funcție de tipul de
vană NI sau ND), prin conectarea SN la bornele 1
sau 3.
AI000086478777ro-000202 | 3© Danfoss | 2021.09
Fişă tehnică AME 55 QM
Comanda manuală
Dimensiuni
Comanda manuală se realizează prin rotirea
inbus-ului de 4 mm în poziția necesară (inbusul
nu este inclus în livrare). Observați simbolul ce
indică sensul de rotație.
• Deconectați alimentarea cu tensiune
• Reglați poziția vanei prin intermediul unei
chei hexagonale
• Setați vana în poziția închis
• Reconectați alimentarea cu tensiune
Dacă a fost utilizată comanda manuală, semnalele
X şi Y sunt corecte numai după ce servomotorul
atinge poziția de capăt de cursă. Dacă aceasta nu
este acceptată, resetați servomotorul sau utilizați
accesoriile unui semnal de retur activ.
120
min 478
328
Combinaţii
servomotor - vană
55
AME 55 QM + AB‑QM DN 125 AME 55 QM + AB‑QM DN 150
© Danfoss | DCS-S/SI | 2021.094 | AI000086478777ro-000202
