参数表
模拟量控制驱动器
AME 55, AME 56
描述
特点：
• “ 行 程 自 检 ”功 能
• 过载关机功能，可以防止阀门或驱动器过载
• LED 指示灯
主要数据：
• 工作电压：24 VAC，50/60 Hz
• 控制输入信号：
0(4)-20 mA，
0(2)-10 V
• 驱动力：
2000 N (AME 55)，
1500 N (AME 56)
• 行程：40 mm
• 速度：
8 s/mm (AME 55)，
4 s/mm (AME 56)
• 最高介质温 度：200 °C（隔 离 阀 门）
• 手动操作
可与执行器配合的阀体：
• VFM 2 (DN 65-150)，AME 55，
• VFS 2 (DN 15-50)，仅 配 AME 56。需要另外特殊
定购阀杆连接块。
• VFS 2 (DN 65-100)，
• VL 2/3 (DN 100)，
• VF 2/3 (DN 100-150)，
• VL 2/3 和 VF 2/3 (DN 65, 80)，仅 带 A 配ME 56
和适配器 065Z0312，
• AFQM (DN 65-125) 和 AFQM 6 (DN 40-50)
订货
© 丹佛斯 | 2019.01
驱动器
类型 电源 订货号
AME 55
AME 56 082H3025
24 Vac
082H3022
附件
类型 订货号
阀杆加热 器 24 Vac/dc；40W
（VF，VL 阀门 DN 65-80）
阀杆加热 器 24 Vac/dc；20W
（VF，VL 阀门 DN 100 和
VFS2 阀门 D N 15-50）
阀杆加热 器 24 Vac/dc；40W
（VF 阀门 D N 125，15 0 和 VFS DN 65-100）
适配器 （VF，VL 阀门 DN 65-80） 06 5Z0312
AME 56阀杆连接块 ( VFS 2 DN 15-50) 065Z7551
065Z0315
065Z7020
065Z7022
ED.LF.Z3.41 | 1
参数表 AME 55, AME 56
技术参数
类型 AME 55 AME 56
电源 Vac 24; ± 10 %
功耗 VA 9 19.5
使用寿命 S3 60% ED (IEC 60034)
频率 Hz 50/60
控制输入 Y
反馈信号 X V 0-10 (2-10)
驱动力 N 2000 150 0
最大行程 mm 40
速度 s/mm 8 4
最高介质温 度
环境温度
储存和运输温度
环境湿度 95 % r.h., 非冷凝
电磁防护等级 III
外壳防护等级 IP 54
重量 kg 3.8
- 标准认证标志
安装 机械安装
需使用阀杆安装驱动器（使用 4 mm 内六角扳
手 - 不随产品提供），且必须让阀杆处于水平位
置或指向上方。使用 M8/S W13 扳 手（不 随 产 品
提 供）将 驱 动 器 装 至 阀 身。安装时应注意留出适
当的空间以便维护。
V 0-10 (2-10) Ri = 24 kΩ
mA 0-20 (4-20) Ri = 500 Ω
200
°C
低 电 压 指 令（LVD）2014/35/EU：EN 607 30-1、E N 60730-2-14
电 磁 兼 容 指 令（EMC）2014 /30/ EU：EN 61000-6-2、 EN 61000-6-3
0 … 55
–40 … 70
调试之前应将红色环位置指示按在一起。它们表
示自检之后阀门开度的 位置。
进行恰当的阀门保温，避免向驱动器直接传热。
电气
打开保护盖，即可进行电气连接。
提供两个 M16 × 1,5 穿线孔。两个穿线孔都带有
橡胶索环垫圈，以便柔性线缆穿过。注 意 ，为 了 保
持整个驱动器外壳的防护 等 级 ，必 须 使 用 相 应 的
电缆护口。
接线长度
0-50 m 0.75 mm
> 50 m 1.5 mm
接线截面积
推荐值
2
2
2 | ED.LF.Z3.41
© 丹佛斯 | 2019.01
参数表 AME 55, AME 56
废弃处理
DIP 开关设定
废弃之前，必须将驱动器拆解，并将元件分类。
I
0 …--- V
反向
信号分割
5(6) … 10 V
三点控制/RL
复位
线性特性
降流量 Kvs
开
U
- - -
正向
比例
复位
2 …--- V
对数特性
100 % Kvs
0(2) … 5(6) V
反向
开
正向
反向
开
正向
驱动器的可拆卸顶盖下方有多个 DIP 功能选择
开关。
该系列开关具 有以下功能切换：
DIP1：U/I - 输入信号类型选择开关：
• 如果设置到 OFF 位 置 ，输 入 信 号 Y 则设定为
电压 (Y)。
如果设置到 ON 位 置 ，输 入 信 号 Y 则设定到电
流 (mA)。
DIP2：0/2 - 输入信号范围选择开关：
• 在 OFF 位置时，输入信号范围为 2-10 V（电 压
输 入）或 者 4-20mA（电 流 输 入）。在 ON 位置
时，输入信号范围为 0 -10 V（电 压 输 入）或 者
0-20mA（电 流 输 入）。
DIP 3 = 关
（正 向）
0V (2V)
0mA (4mA)
0V
20mA
DIP 3 = 开
（反 向）
0V (2V)
0mA (4mA)
0V
20mA
DIP3：D/I - 正向/反向动作选择开关：
• 如果设置到 OFF 位 置 ，驱 动 器 正 向 动 作（电 压
升 高 时 驱 动 器 阀 杆 伸出）。如果驱动器设置到
ON 位置，驱动器反向作用（电压升高时驱动器
阀 杆 缩 回）。
DIP4： —/Seq - 标准模式或分段模式选择开关：
• 两个驱动器可共用一个控制信号。如果设定为
顺序动作，驱动器则响应为分割控制信号（参
见 0(2) V … 5(6 V) / 5(6) V … 10 V）。
注意： 此组合可配合使用
DIP5: 0(2) V … 5(6 V) / 5(6) V … 10 V
© 丹佛斯 | 2019.01
ED.LF.Z3.41 | 3
参数表 AME 55, AME 56
DIP 开关设定
(续)
DIP5： 0-5 V/5-10 V -信号分割模式下的输入信号
范围：
• 此项功能在以下情况下可用：DIP4：---/信号
分割模式设定到 ON，否则驱动器则在完全控
制范围 (0(2)-10V 或 0(4)-20mA) 内工作。
• 当 DIP5 设定到 Off 时 ，驱 动 器 将 匹 配 控 制 信
号的范围：
2 … 6 V（当 DIP1 和 DIP2 设定到 Off 时）
0 … 5 V（当 DIP1 设定到 Off 且 DIP2 设定到 ON 时）
4 … 12 m A（当 DIP1 设定到 ON 且 DIP2 设定到 Off 时）
0 … 10 mA（当 D IP1 和 DIP2 设定到 ON 时）

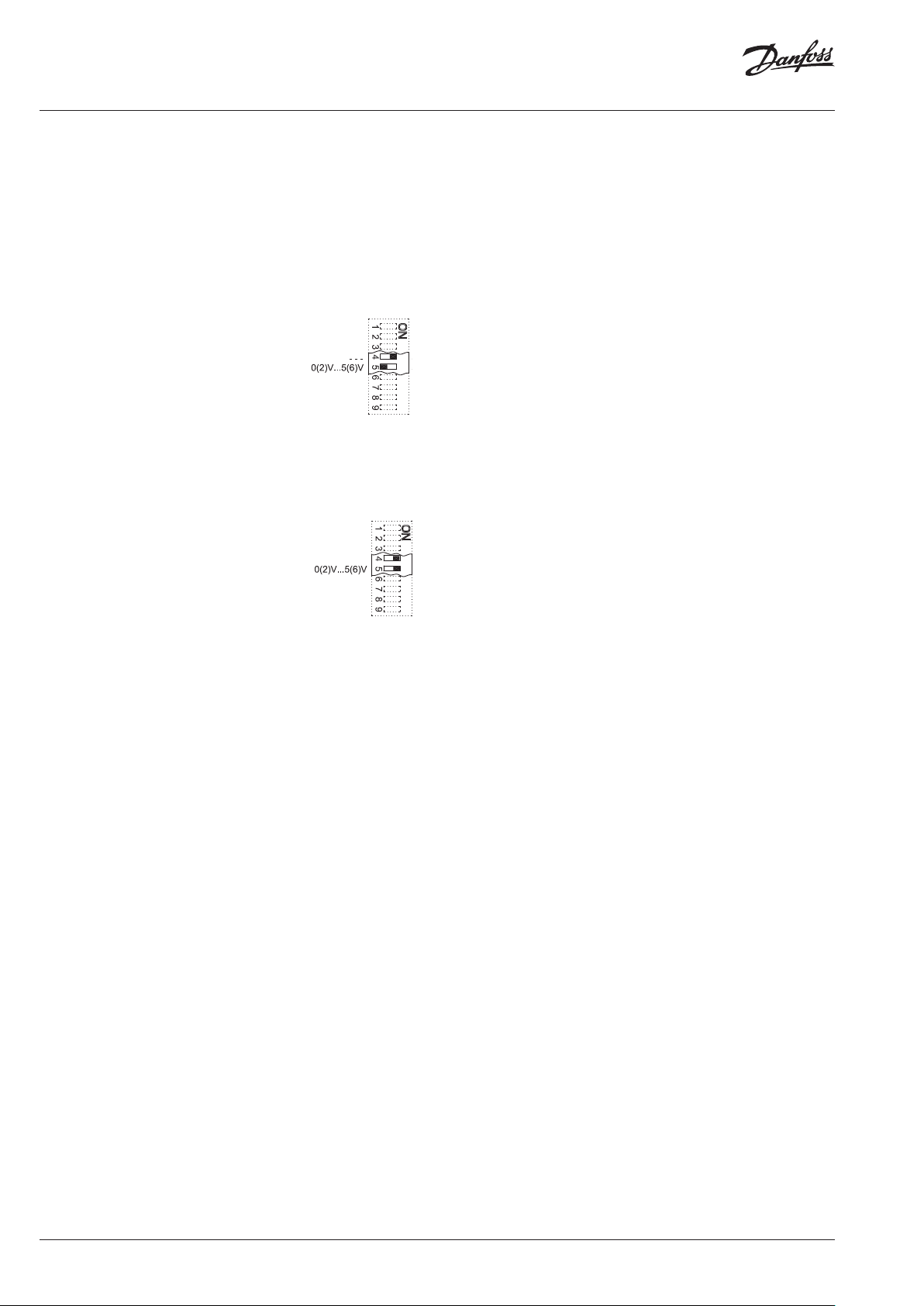

信号分割
5(6)V...10V
• 当 DIP5 设定到 ON 时 ，驱 动 器 将 匹 配 控 制 信
号的范围：
6 … 10 V（当 D IP1 和 DIP2 设定到 Off 时）
5 … 10 V（当 D IP1 设定到 Off 且 DIP2 设定到 ON 时）
12 … 20 mA（当 D IP1 设定到 ON 且 DIP2 设定到 Off 时）
10 … 20 mA（当 DIP1 和 DIP2 设定到 ON 时）
信号分割
5(6)V...10V
DIP7： LOG/LIN - 阀门线性或等比流量选择开关1：
• 阀体的特性不会由于出厂设定 (DIP 7 OFF) 而
发生变化。
可与驱 动器配 套 的 VF、VFS 和 VFM 等丹佛斯
阀门具有对数（等百分比）流量特性。当开关
设为 LIN 流量时，电动阀的特性将受到影响。
驱 动 器 和 阀 门 配 合 工 作 ，可 作 为 具 有 线 性 特 性
的阀门。
DIP8： 100 % KVS/Reduced KVS - 通过阀门选择开
关限制流量 1)：
• 在 OFF 位 置 时 ，阀 门 流 量 不 会 减 少 。如果设定
到 ON 位置，阀门流量则会减少标准 KVS 值增
量的一半（例如：阀门 KVS 值为 16 且 DIP8 设
定到 ON – 阀门最大流量为 KVS13（标 准 值 KVS
16 和 KVS 10 的 中 间 值）。
1)
注意： 仅适用于等百分比特性的阀门组合
DIP9：复位开关：
• 此开关位置改变时，驱动器将执行一次自检
程序。
DIP6： Prop./3-pnt - 模拟量调节模式或三点模式
选择 开关：
驱动器可在模拟量调节模式（DIP 6 设在OFF
位 置）或“ 简 便 的 ”三 点 模 式（ DIP 6 设在 ON
位 置）下 工 作 。
模拟量模式：DIP 6 设定到 OFF（出 厂 设 定）
• 驱动器第一次通电后将自动
自检程序。LED 指 示 灯 闪 烁 ，直 到 自 检 完 成 。
• 驱动器阀杆将通过连接 SN 信号至端子 1 或 3
的方式行至其完全延伸或缩回位置，并尽可能
保持在该位置。
DIP 6 设定到 OFF 时 ，不 允 许 将 SP 桥接端子
1 或 3。
3 点模式；DIP 6 设定到 On
鉴于触发输出 (ECL) 控制器的接线较继电器
输出控制器的接线不同，请仔细查看接线图。
• 通过控制器将 SN（零 线）和 电 源 (24Vac) 连接
端子 1 或 3。
• 如果电源连接到 SP 和 SN，则可能出现反馈信
号 X（取 决 于 DIP 2、3、4 和 5）。
4 | ED.LF.Z3.41
© 丹佛斯 | 2019.01
参数表 AME 55, AME 56
接线
仅用于
24 Vac
电源。
DIP 6 = 关闭
模拟量调节接线方式
比例 三点控制/RL
自动行程自检程序
驱动器首次连接电源时或重置驱动器时，驱动器
将自动调节为阀门的行程。
LED 指 示 灯 闪 烁 ，直 到 自 检 完 成 。自检的时间根
据行程大小和 速度快慢各不相同，大致需几分
钟时间。
改变复位开关 (DIP9) 的位置可启动自检。
如果电源关闭或降至 80% 以下的时间超过 0.1s，
则在电源切断之后当前阀体的位置也将存储在
内存中。
端子 1 或 3 上的信号优先于 Y 输入信号。
控制器
LED 指示灯
红色的 LED 指示灯位于顶盖下的印刷电路板上。
它可以 显示以下运行状态：
持续亮
- 正常工作
不亮
- 没有任何操作 或无电源
闪烁 (1 H z)
- 自检模式
闪烁 (3 Hz)：
- 电源电压过低
- 阀门行程不足 (<20 s)
- 不能到达末端位置。
SN 0 V 零线
SP 24 Vac 电源
Y
1
3
0(2)-10 Vdc
0(4) -20 mA
0 V 输入
输入
DIP 6 = 打开
三点浮动模式的接线
配有继电器输出的控制器
将
DIP 6
设定到
ON
行自检。
输出信号取决于
比例 三点控制/RL
之前，驱动器需执
DIP 2、3、5
的设置。
DIP 6 = 打开
三点浮动模式的接线
带双向可控硅输出 ECL 的控制器
将
DIP 6
设定到
ON
行自检。
输出信号取决于
比例 三点控制/RL
之前，驱动器需执
DIP 2、3、5
的设置。
7 = 驱动器杆响应
6 = 驱动器杆响应
*R1, *R2=2,6kΩ (0,5W)
控制器
X 0(2)-10 Vdc 输出
SN 0 V 零线
SP 24 Vac 电源
1
24 Vac 输入
3
X 0(2)-10 Vdc 输出
SN 24 Vac 零线
SP 0 V 电源
1
24 Vac 输入
3
© 丹佛斯 | 2019.01
X 0(2)-10 Vdc 输出
ED.LF.Z3.41 | 5
参数表 AME 55, AME 56
调试 调试/测试功能
手动操作
完成机械和电气安装并进行必需的检查与测试后：
• 隔离被控制的介质。（例如，如果在蒸汽应用
中进行自检时不采取适当的机械隔离措施将引
起 危 险）。
• 通电。注意，驱动器将立即执行自检程 序。
• 给出相应的控制信号，观察阀门的动作方向与
应用情况是 否相符。
• 确保驱动器能根据给定的相应信号驱动阀体
运行整个行程。执行器自动确定该阀门的行程
长度。
该设备调试完毕。
将 SN 连接到端子 1 或 3，可使驱动器驱动阀体到
全开或全关位置（取决于阀门型号）。

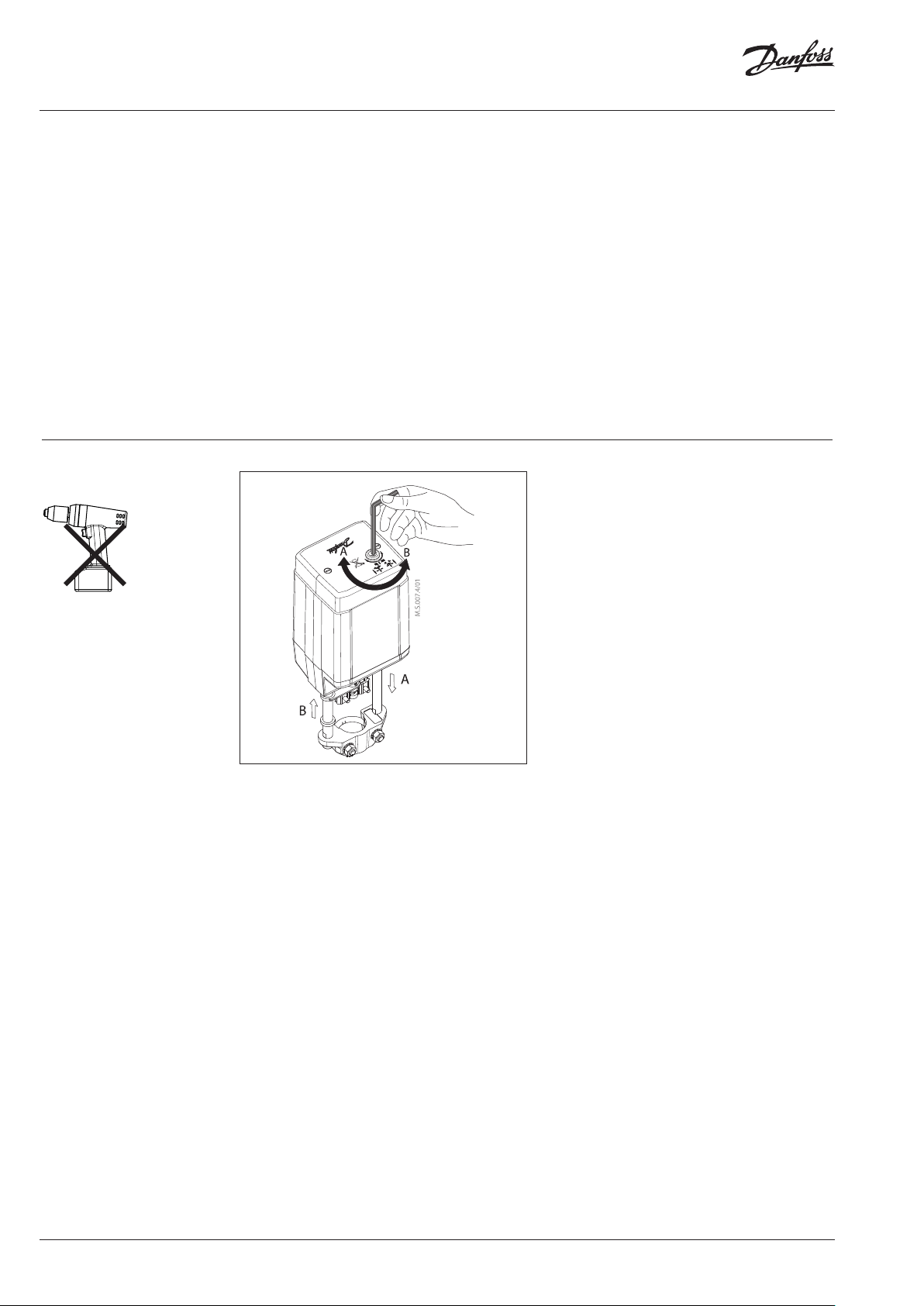

转动 4 毫 米 六 角 扳 手（不 随 产 品 提 供）至 指 定 位
置 ，即 转 为 手 动 操 控 。观察旋转符号的方向。
• 断开电源
• 用内六角扳手调整阀门位 置
• 将阀门关到全关位置
• 恢复电源
如果已进行手动操作，在驱动器达到末端位置之
前，X 和 Y 信号均不正确。如用户不接受必须自
检方可得到阀位信息，也可安装专用的阀位反馈
信号模块。
禁止使用电钻进行操作。
6 | ED.LF.Z3.41
© 丹佛斯 | 2019.01
参数表 AME 55, AME 56
尺寸
120
最低 478
328
55
驱动器 - 阀门组合
AME 56 +
VL 2, VF 2 (DN 65-8 0) +
适配器
065 Z0312
VL 3, VF 3 (DN 65, 80) +
适配器
AME 55 +
VFM 2 (DN 65-150)
AME 56 +
065 Z0312
阀杆连接块
AME 55, AME 56 +
VL 2 (DN 100)
VF 2 (DN 100-150)
AME 56 +
VFS 2 (DN 15-50) +
065Z 7551
AME 55, AME 56 +
VF 3 (DN 100-150)
VL 3 (DN 100)
AME 55, AME 56 +
VFS 2 (DN 65-100)
AME 55, AME 56 +
AFQM (DN 65-125)
AFQM 6 (DN 40 -50)
© 丹佛斯 | 2019.01
ED.LF.Z3.41 | 7
参数表 AME 55, AME 56
