Techninis aprašymas
Pavara tolygiam valdymui
AME 438 SU – saugos funkcija (spyruoklė aukštyn)
Aprašymas
AME 438 SU pavara naudojama su dvieigiais ir
trieigiais VRB, VRG, VF ir VL tipo vožtuvais iki
DN 50 skersmens.
Pavara turi šias savybes:
• Automatiškai prisitaiko prie kraštinių vožtuvo
padėčių, dėl to sumažėja paleidimo laikas
(automatinė padėties aptikimo funkcija).
• Modernioje konstrukcijoje yra į apkrovą
reaguojantis išjungiklis, užtikrinantis, kad
pavara ir vožtuvai būtų apsaugoti nuo perkrovos
• Saugos funkcija (spyruoklė aukštyn): nutrūkus
maitinimui arba išjungus maitinimo jungiklį,
„spyruoklė aukštyn“ funkcija atitraukia pavaros
stiebą į galinę padėtį. Stiebą vėliau galima
nustatyti
rankiniu būdu.
Pagrindiniai duomenys:
• Sąlyginė įtampa:
- 24 VAC, 50 Hz/60 Hz
• Reguliuojamojo įėjimo signalas:
- 0(4)…20 mA
- 0(2) … 10 V
• Galia: 450 N
• Eiga: 15 mm
• Greitis: 15 s/mm
• Maks. terpės temperatūra: - 150 °C
• Automatinė padėties aptikimo funkcija
• Išėjimo signalas
Užsakymas
Techniniai duomenys
DEN-SMT/SI
Pavara
Tipas Maitinimo įtampa Kodas
AME 438 SU 24 VAC 082H 0121
Maitinimas V 24 AC, ±10%
Energijos suvartojimas VA 14
Dažnis Hz 50/60
Reguliuojamasis įėjimas Y
Išėjimo signalas x V 0-10 (2-10) [min. apkrova = 5 kΩ]
Galia N 450
Maks. eiga mm 15
Greitis s/mm 15
Maks. terpės temperatūra
Aplinkos temperatūra 0 … 55
Sandėliavimo ir transportavimo
temperatūra
Apsaugos klasė III (24 V)
Apsaugos laipsnis IP 54
Svoris kg 2,3
- žymėjimas pagal standartus Žemosios įtampos direktyva (LVD) 2006/95/EB: EN 60730-1,
VD.LE.O4.21 © Danfoss 09/2015
V 0-10 (2-10) [Ri = 200 kΩ]
mA 0-20 (4-20) [Ri = 500 Ω]
°C
EN 60730-2-14 EMC direktyva 2004/108/EB: EN 60730-1, EN 60730-2-14
Priedai
Tipas Kodas
Stiebo šildytuvas (DN 15-50 vožtuvams)
150
–40 … +70
065Z0315
1
Techninis aprašymas Pavara tolygiam valdymui AME 438 SU
Montavimas
Laidai
Mechaninis
Pavarai ant vožtuvo sumontuoti naudokite 4
mm šešiakampį raktą (su pavara nepateikiamas).
Vožtuvą su pavara galima montuoti horizontalioje
padėtyje arba nukreiptą į viršų. Montuoti nukreipus
žemyn negalima.
Pavaros negalima montuoti sprogioje aplinkoje
arba ten, kur aplinkos temperatūra yra žemesnė
nei 0 °C arba viršija 55 °C. Jos negalima montuoti
ten, kur prateka garas, vandens srovė arba varva
vanduo.
Pastaba: pavarą galima pasukti iki 360° vožtuvo
stiebo atžvilgiu, atlaisvinant ksuojančią detalę.
Nustatę pavarą, vėl priveržkite ksuojančią detalę.
Elektrinis
Elektros jungtis galima pasiekti nuėmus pavaros
dangtelį. Dvi laido sandarinimo žiedo įvestys su
sriegiu (M20 x 1,5 ir M16 x 1,5) parengtos laido
sandarinimo žiedams.
Pastaba: naudojamas laidas ir laido sandarinimo
žiedas turi atitikti pavaros IP kategoriją ir visiškai
nesukelti jungčių įtempimo.
Taip pat laikykitės vietos taisyklių ir reikalavimų.
24 V kintamoji srovė
Tolygaus valdymo sujungimas
(6 jungiklis išjun gtoje (OFF) padėtyje – gaminto jo nustatymas)
SP 24 VAC ................................Maitinimo įtampa
SN 0 V ........................................................... Bendras
Y 0-10 V ......................................... Įėjimo signalas
(2-10 V)
0-20 mA
(4-20 mA)
X 0-10 V ....................................... Išėjimo signalas
(2-10 V)
3 padėčių valdymo sujungimas
(6 jungiklis į jungtoje (ON) padėtyje)
Laidų ilgis
0-50 m 0,75 mm
> 50 m 1,5 mm
Rekomenduojamas laidų
skersinio pjūvio plotas
2
2
Sunaikinimas
2
Prieš sunaikinant pavara turi būti išmontuota ir jos
dalys surūšiuotos pagal atskiras medžiagų grupes.
VD.LE.O4.21 © Danfoss 09/2015
DEN-SMT/SI
iesioginis
oporcinis
nustatymas
Techninis aprašymas Pavara tolygiam valdymui AME 438 SU
Eksploatavimas
Funkcijų pasirinkimo
jungiklių nustatymas
Baikite montuoti mechaninę ir elektrinę dalį,
nustatykite funkcijų pasirinkimo jungiklius ir
atlikite būtinus patikrinimus ir bandymus:
• Įjunkite maitinimą
Atminkite, kad dabar pavara vykdys
automatinę padėties aptikimo funkciją.
• Įjunkite atitinkamą valdymo signalą ir
patikrinkite:
- ar teisinga sistemos vožtuvo stiebo kryptis ir
- pavara stumia vožtuvą per visą jo eigos ilgį
Dabar įrenginys visiškai paruoštas.
Pradinis
Atvirkštinis
Nuoseklus
nustatymas
Automatinė padėties aptikimo funkcija
Pavaros eiga automatiškai prisitaiko prie galinių
vožtuvo padėčių:
- kai maitinimas įjungiamas pirmą kartą arba
- pakeitus funkcijų pasirinkimo 9 jungiklio
nustatymą (iš išjungimo (OFF) į įjungimo (ON)
padėtį ir atgal į išjungimo (OFF) padėtį)
Visos vožtuvo eigos ilgio bandymas
Pavarą galima nustatyti visiškai atidarytoje arba
uždarytoje padėtyje (atsižvelgiant į vožtuvo tipą),
SN prijungiant prie 1 arba 3 gnybtų.
Tiesioginio veikimo režimas
Atvirkštinio veikimo režimas
T
Pradinis
Pr
Funkcijų pasirinkimo jungikliai
• SW1: U/I – įėjimo signalo tipo parinkimas:
- Jei išjungta (padėtis OFF), parinktas įtampos
įėjimas.
- Jei įjungta (padėtis ON), parinktas srovės
įėjimas
• SW2: 0/2 – įėjimo signalo intervalo
parinkimas:
- Jei išjungta (padėtis OFF), įėjimo signalo
intervalas yra 2–10 V (įtampos įėjimo) arba
4–20 mA (srovės įėjimo).
- Jei įjungta (padėtis ON), įėjimo signalo
intervalas yra 0–10 V (įtampos įėjimo) arba
0–20 mA (srovės įėjimo)
• SW3: D/I – tiesioginio arba atvirkštinio
veikimo parinkimas:
- Jei išjungta (padėtis OFF), pavara veikia
tiesiogiai (įtampai didėjant, stiebas išstumiamas)
- Jei pavara yra įjungta (padėtis ON), ji veikia
atvirkščiai (įtampai didėjant, stiebas
įtraukiamas)
• SW4: —/Seq – įėjimo signalo intervalas
nuosekliuoju režimu:
- Jei išjungta (padėtis OFF), pavara veikia esant
0 (2)–10 V arba 0 (4)–20 mA.
- Jei įjungta (padėtis ON), pavara veikia
nuosekliai; 0 (2)–5 (6) V arba (0 (4)–10 (12)
mA), arba (5 (6)–10 V) arba (10 (12)–20 mA)
• SW5: 0…5V/5–10V – normalaus arba
nuoseklaus režimo parinkimas:
SW 3
- Jei išjungta (padėtis OFF), pavara veikia
nuosekliai esant 0 (2)–5 (6) V arba 0 (4)–10
(12) mA.
- Jei išjungta (padėtis ON), pavara veikia
nuosekliai esant 5 (6)–10 V arba 10 (12)–20 mA.
• SW6: Prop./3-pad. – moduliacinio arba 3
padėčių režimo parinkimas:
- Jei išjungta (padėtis OFF), pavara veikia
įprastai, pagal valdymo signalą.
- Jei įjungta (padėtis ON), pavara veikia kaip 3
padėčių pavara.
• SW7: LOG/LIN – logaritminio arba tiesinio
srauto per vožtuvą parinkimas 1:
- Jei išjungta (padėtis OFF), srautas per vožtuvą
yra logaritminis.
- Jei įjungta (padėtis ON), srautas per vožtuvą
yra tiesinis, pagal valdymo signalą
• SW8: 100% KVS/sumaž. KVS - srauto
sumažinimo per vožtuvą parinkimas 1:
- Jei išjungta (padėtis OFF), srautas per vožtuvą
yra nesumažinamas.
-
Jei įjungta (padėtis ON), srautas per vožtuvą yra
sumažinamas puse standartinio KVS padidėjimo
reikšmės (pavyzdžiui: Jei vožtuvo reikšmė KVS
16, o SW8 yra įjungtas (padėtis ON), didžiausias
srautas per vožtuvą bus KVS13 (vidutinė
reikšmė tarp standartinio KVS 16 ir KVS 10)
• SW9: Pradinis nustatymas:
Pakeitus šią jungiklio padėtį, pavara dirbs
automatiniu padėties aptikimo režimu.
1)
PASTABA: naudojamas tik vožtuvuose su logaritmine
charakteristika.
DEN-SMT/SI
VD.LE.O4.21 © Danfoss 09/2015
3
Techninis aprašymas Pavara tolygiam valdymui AME 438 SU

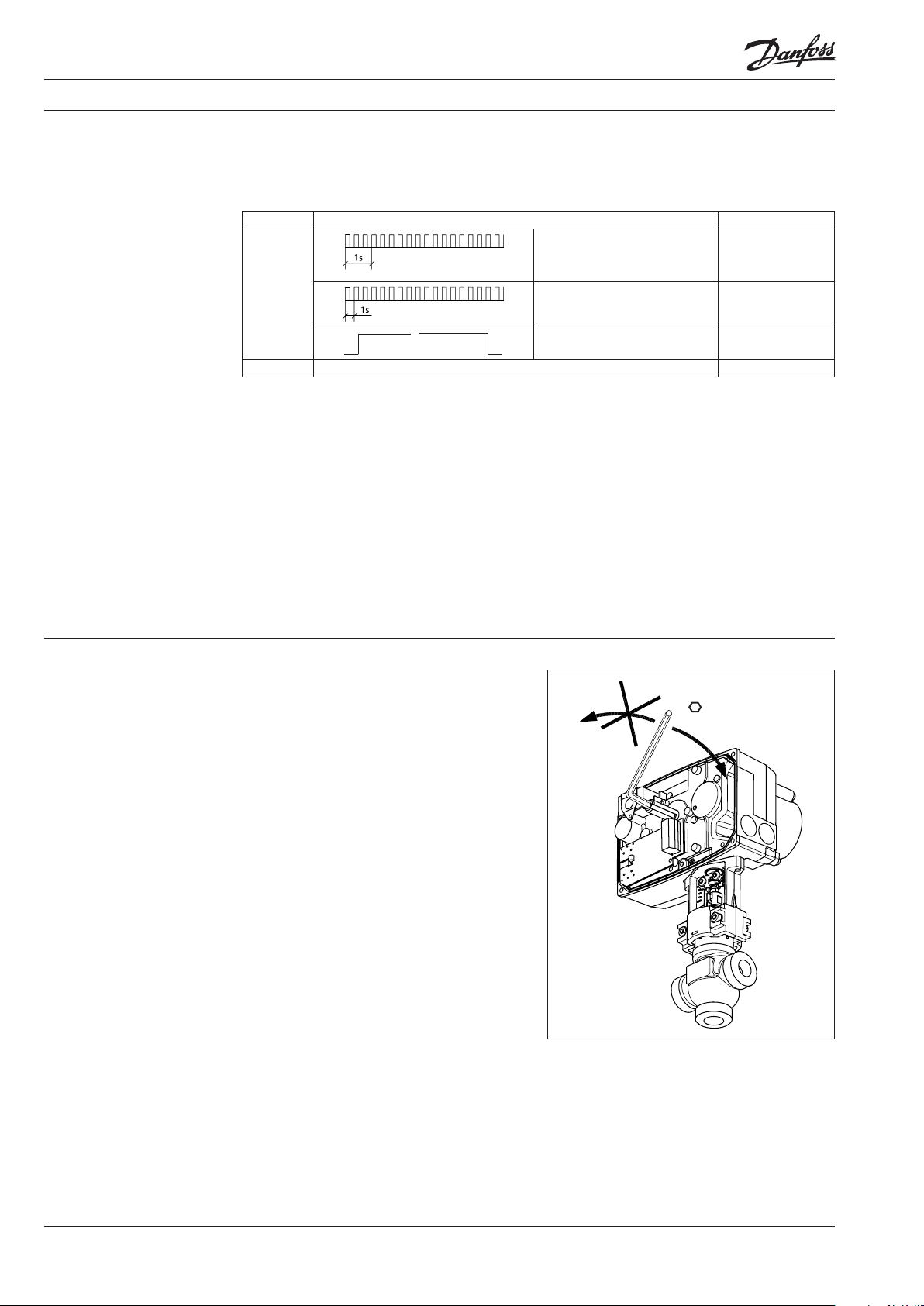

Diodo signalo / pavaros
veikimo režimai
Diodo veikimo režimo indikatorius
Raudonos spalvos diodinis funkcijos indikatorius
yra įmontuotas montažinėje plokštėje po dangteliu.
Jis nurodo skirtingus veikimo režimus.
Diodas Indikacijos tipas Veikimo režimas
Mirksi tris kartus per sekundę Klaidos režimas
Raudonas
≈
Nedega Indikacijų nėra Nėra maitinimo
• Automatinio padėties aptikimo režimas
Automatinio padėties aptikimo režimas
Mirksi vieną kartą per sekundę
Dega nuolat Įprastas režimas
• Įprastas režimas
Pavara veikia automatiškai.
Automatinio
padėties aptikimo
režimas
paleidžiamas automatiškai, kai pavara
prijungiama prie maitinimo pirmą kartą.
Automatinio padėties aptikimo režimą paleisti
rankiniu būdu galima naudojant funkcijos
pasirinkimo 9 jungiklį. Automatinio padėties
• Klaidos režimas
Įvyko elektros gedimas. Patikrinkite elektros
laidus ir elektros maitinimą arba kreipkitės į
„Danfoss“ pagalbos tarnybą.
aptikimo režimas pradedama nuo stiebo
ištraukimo. Pasiekus maksimalią galią
(galinėje vožtuvo padėtyje) pavara traukia
stiebą tol, kol dar kartą pasiekia maksimalią
galią (kitoje vožtuvo galinėje padėtyje).
Nustačius galines padėtis pavara grįžta į įprastą
režimą ir pradeda reaguoti į valdymo signalą.
Rankinis valdymas Rankiniu būdu valdoma pasukant pavaros viduje
esantį stiebą:
• Atjunkite maitinimo signalą.
• Nuimkite pavaros dangtelį.
• Įstatykite 5 mm šešiakampį L formos raktą
(su pavara nepateikiamas) stiebo viršuje.
• Pasukite raktą priešinga spyruoklei kryptimi
(stebėkite sukimo kryptį).
Norint išlaikyti rankinio valdymo padėtį, raktą
būtina įsprausti.
Kai rankinio
valdymo nereikia:
• Įjunkite maitinimo signalą.
5mm
4
VD.LE.O4.21 © Danfoss 09/2015
DEN-SMT/SI
Techninis aprašymas Pavara tolygiam valdymui AME 438 SU
Saugos funkcija

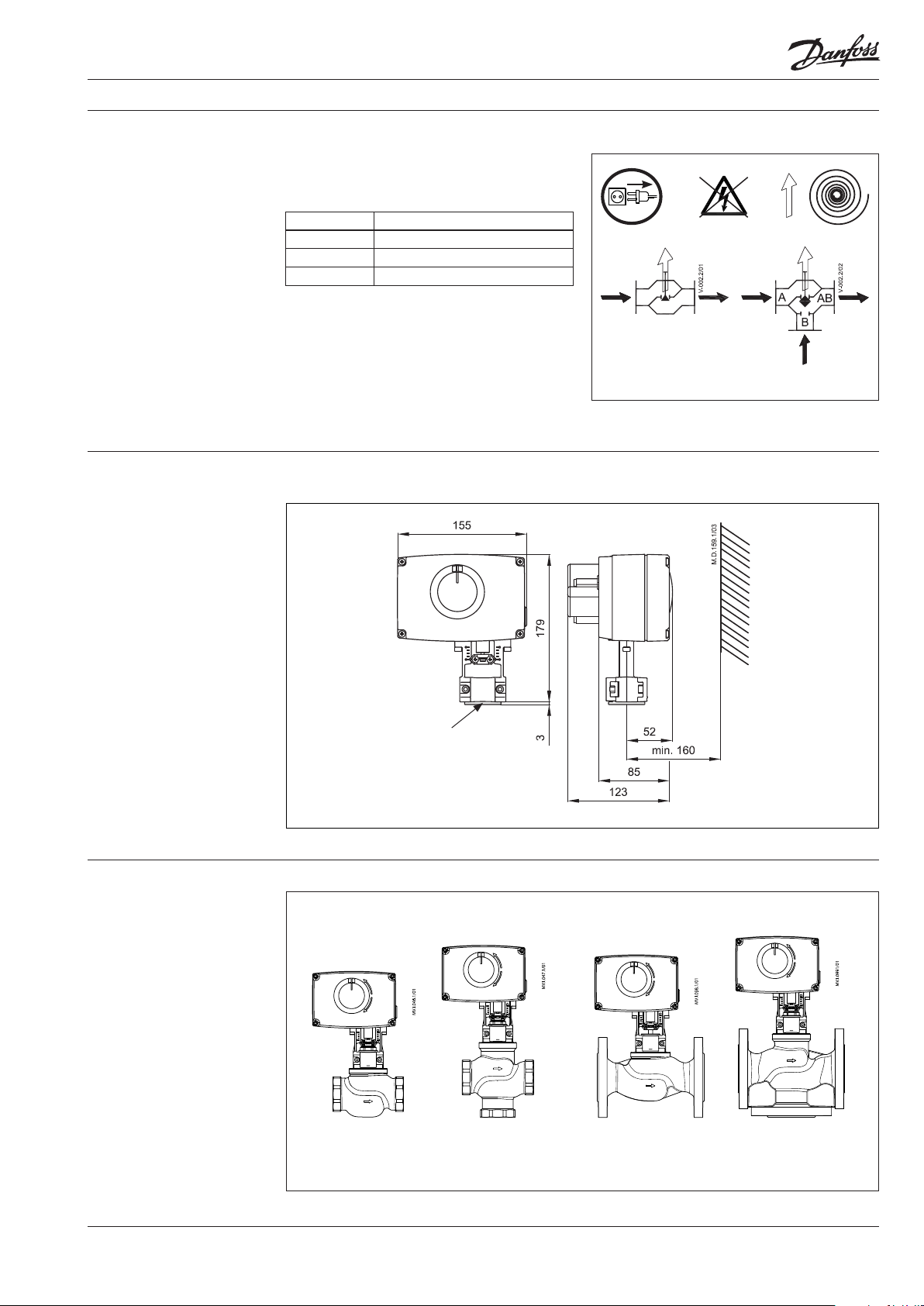

Matmenys
Saugos funkcija visiškai uždarys vožtuvą. Saugos
funkcijos įrenginys gamykloje pritvirtinamas prie
pavaros galinės dalies.
Vožtuvo tipas
VRG, VRB SU
VL (DN 15-50) SU
VF (DN 15-50) SU
Saugos funkcija uždaro A–AB angą
or
VL 2, VF 2
=
SU
VL 3, VF 3, VRG 3, VRB 3
Pavaros – vožtuvo deriniai
Adapteris
065Z0311
AME 438 SU + AME 438 SU + AME 438 SU + AME 438 SU +
VRB 2, VRG 2 VRB 3, VRG 3 VF 2, VL 2 VF 3, VL 3
(DN 15-50) (DN 15-50)
DEN-SMT/SI
VD.LE.O4.21 © Danfoss 09/2015
5
Techninis aprašymas Pavara tolygiam valdymui AME 438 SU
DEN-SMT/SI
VD.LE.O4.21 © Danfoss 09/2015
6
Techninis aprašymas Pavara tolygiam valdymui AME 438 SU
DEN-SMT/SI
VD.LE.O4.21 © Danfoss 09/2015
7
Techninis aprašymas Pavara tolygiam valdymui AME 438 SU
8
