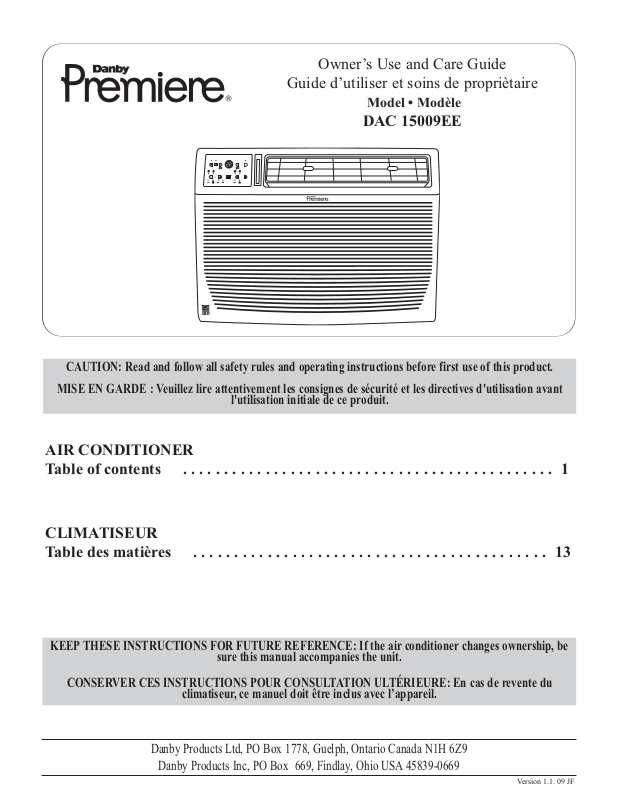

Danby DAC15009EE User Manual

Owner’s Use and Care Guide

Guide d’utiliser et soins de propriètaire

Model • Modèle

DAC 15009EE

AIR CONDITIONER

Table of contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

CLIMATISEUR

Table des matières . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Danby Products Ltd, PO Box 1778, Guelph, Ontario Canada N1H 6Z9

Danby Products Inc, PO Box 669, Findlay, Ohio USA 45839-0669

Version 1.1. 09 JF

CAUTION: Read and follow all safety rules and operating instructions before first use of this product.

MISE EN GARDE : Veuillez lire attentivement les consignes de sécurité et les directives d'utilisation avant

l'utilisation initiale de ce produit.

KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE: If the air conditioner changes ownership, be

sure this manual accompanies the unit.

CONSERVER CES INSTRUCTIONS POUR CONSULTATION ULTÉRIEURE: En cas de revente du

climatiseur, ce manuel doit être inclus avec l’appareil.

UNIT SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

PART IDENTIFICATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

IMPORTANT SAFETY INFORMATION

Electrical Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Energy Saving Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

FEATURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Unit Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Adjusting Air Flow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

INSTALLATION

Before Installing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Location . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Window Mounting Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9

CARE AND MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

TABLE OF CONTENTS

1

Thank you for choosing a Danby Air Conditioner to cool your home. This Owner’s Use and
Care Guide will provide you with valuable information necessary for the proper care and
maintenance of your new appliance. If properly maintained, your Danby appliance will give
you many years of trouble free operation. Please take a few moments to read the instructions
thoroughly and familiarize yourself with all of the operational aspects of this appliance.

NOTE: This unit is NOT designed for “Through-the-Wall” installation.
For easy reference, may we suggest you attach a copy of your sales slip/receipt to this page,

along with the following information, located on the manufacturers nameplate on the rear
panel of the unit.

Model Number:

Serial Number:

Date of Purchase:

This information will be necessary if your unit requires servicing and/or for

general inquiries. To contact a Customer Service Representative, call Danby TOLL FREE:

1-800-26- (1-800-263-2629)

Model Number DAC15009EE
Voltage/Frequency 115V-60Hz
Noise Level 60 dB
Fan/Cooling Speeds 3/3
Cooling Capacity 15000BTU
Refrigerant R410A
Unit Weight 48 kg (105.8 lbs)
Airflow CFM High/Med./Low 420 / 375 / 305
Window Kit Dimensions Min. H 469.9mm (18.5”)

Min. W 673.1 mm (26.5”)

Max. W 1028.7mm (40.5”)
Dimensions (W) x (D) x (H)(inches) 23.6”x 25.5”x 17.7”
Dimensions (W) x (D) x (H) (mm) 600 x 647 x 450

NOTE: Continuing research results in steady improvement. Therefore, this information and these

specifications are subject to change without notice.

WELCOME

UNIT SPECIFICATIONS

CAUTION: Do not leave a room air conditioner unattended in a room where people or

animals who cannot react to a failed unit are located. A failed unit can cause extreme
overheating and fire in an enclosed, unattended space.

2

READ ALL SAFETY INFORMATION BEFORE USING

1) All wiring must comply with local and national electrical
codes and must be installed by a qualified electrician. If you
have any questions regarding the following instructions, contact
a qualified electrician.

2) Check available power supply and resolve any wiring
problems BEFORE installing and operating this unit.

3) This 115V air conditioner uses 12.2 or less nameplate amps
and may be used in any properly wired, general purpose
household receptacle. See Table 1 for specifications for
individual branch circuit.

4) For your safety and protection, this unit is grounded through
the power cord plug when plugged into a matching wall outlet.
If you are not sure whether your wall outlet is properly
grounded, please consult a qualified electrician.

5) The wall outlet must match the 3-prong plug on the service
cord supplied with the unit. DO NOT use plug adapters. See
Table 2 for receptacle and fuse information. If it is necessary to
use an extension cord to connect your air conditioner, use an
approved “air conditioner” extension cord only (available at
most local hardware stores).

6) The rating plate on the unit contains electrical and other
technical data. The rating plate is located on the right side of
the unit, above the power cord.

TABLE 1

Suggested Individual Branch Circuit

Nameplate Amps *AWG Wire Size

15 14

AWG- American Wire Gauge

*Based on copper wire at 105°C temperature rating.

TABLE 2

Receptacle and Fuse Types

Rated Volts 115

Amps 15

Wall Outlet

Fuse Size 15

Time Delay Fuse Plug Type

(or Circuit Breaker)

IMPORTANT SAFETY INFORMATION

ELECTRICAL

SPECIFICATIONS

Control
Panel

Cabinet

Interior Air
Inlet

PART IDENTIFICATION

3

The power cord supplied with this air conditioner contains a device that senses damage to the
power cord. To test if your power cord is working properly, you must do the following:

Your Danby appliance is designed to be highly efficient in energy savings. Follow
these recommendations for greater efficiency:

1) Select a thermostat setting that suits your comfort
needs and leave at that chosen setting.

2) The air filter is very efficient in removing airborne
particles. Keep the air filter clean at all times.

3) Use drapes, curtains or shades to keep direct
sunlight from penetrating and heating room, but do
not allow drapes or curtains to obstruct the air flow
around the unit.

4) Start your air conditioner before the outdoor air
becomes hot and uncomfortable, to avoid an initial
period of discomfort while the unit is cooling off the
room. Use of the automatic start/stop programmable
TIMER feature can be a major asset in this regard if
utilized to the fullest extent.

5) When outdoor temperatures are cool enough, turn
the air conditioner off and use the FAN MODE. This
circulates indoor air, providing some cooling comfort
while utilizing less electricity.

• Under no circumstances should this device be used
to turn the unit on or off.

• The “RESET” button must always be pushed in
(engaged) for correct operation.

• The power supply cord must be replaced if it fails
to reset when the “TEST” button is pushed in.

1) Connect the power supply cord to an electrical outlet.

2) The power supply cord has two buttons located on

the head of the plug. One button is marked “TEST”,
and the other is marked “RESET”. Press the “TEST”
button; you will hear a click as the “RESET” button
pops out.

3) Press the “RESET” button; you will hear a click as
the button engages.

4) The power supply cord is now energized and
supplying electricity to the air conditioner (on some
products this is also indicated by a light on the plug
head)

.

IMPORTANT SAFETY INFORMATION

POWER

SUPPLY CORD

ENERGY-

SAVING TIPS

NOTE: The power cord supplied with this air

conditioner contains a current leakage detection device
designed to reduce the risk of fire. In the event the
power supply cord is damaged, it cannot be repaired and
must be replaced with a new cord from the product
manufacturer.

NOTE: Some plugs have buttons on the top.

4

FEATURES

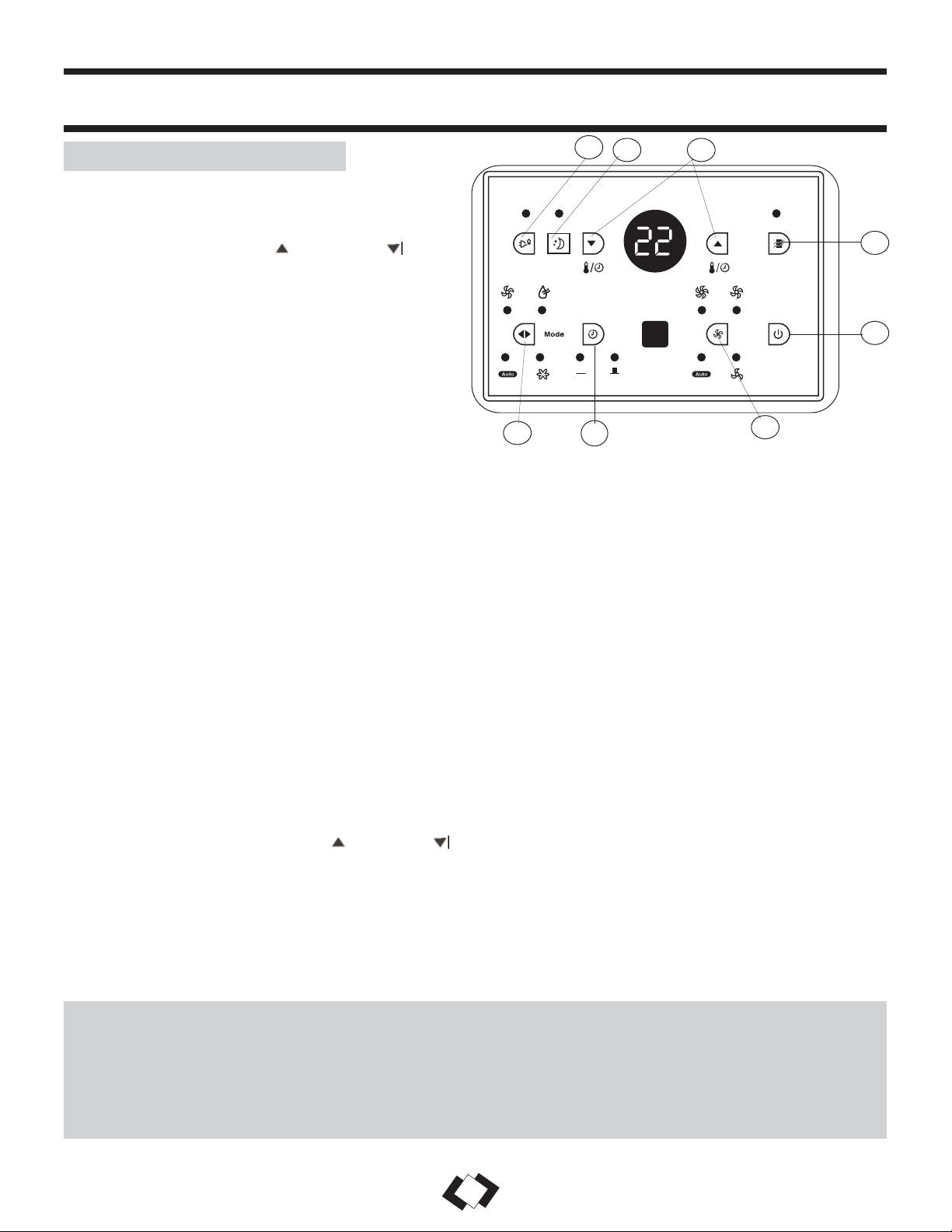

UNIT CONTROL

PANEL

1

1) On/Off Button: Press to turn unit on/off.

2) Temp. Up/Down Buttons: To change temp.

setting, press or hold either Up ( ) or Down ( )
button until the desired temperature is seen on the
display. This temp. will be automatically maintained
(anywhere between 17°C and 30°C (62°F and 86°F).
If you want the display to read the room temp., see
“To Operate on Fan Only” section.

3) Fan Speed Button: Used to select the Fan Speed;
Auto, High, Med. or Low. Each time the
button is pressed, the fan speed mode is shifted.

4) Mode Button: Press to choose operating mode;
each time you press, a mode is selected, from; Auto,
Cool, Fan, and Dry.

The appropriate indicator light
beside mode button will illuminate and remain on
once mode is selected.

2

3

4

To operate Auto Mode:

• In this mode, the fan speed cannot be adjusted; it starts automatically at a speed according to the room
temperature. If the room does not get too warm, the fan will remain at Low speed.

To operate Fan Only Mode:

• Use this function when cooling is not desired, such as for room circulation or to exhaust stale air. Remember
to open the vent during this function, but keep it closed during cooling for maximum cooling efficiency. In
this mode you can choose any fan speed you prefer.

5) Energy Saver Button: In this mode, the fan will continue to run for 3 minutes after the compressor shuts
off. The fan then cycles on for 2 minutes at 10 minute intervals until the room temperature is above the set
temperature, at which time the compressor turns back on and cooling starts.

6) Sleep Button: In this mode the selected temp. will increase by 2 degrees 30 minutes after the mode is
selected. The temp. will then increase by another 2 degrees after an additional 30 minutes. This new temp. will
be maintained for 7 hours before it returns to the originally selected temp. This ends the Sleep mode and the
unit will continue to operate as originally programmed. The sleep mode program can be cancelled at any time
during operation by again pressing the Sleep button.

7) Timer (Auto Start / Stop Feature) Button: Pressing Timer button will illuminate indicator beside the
word “On”; this indicates the Auto Start program is initiated. Press or hold the Up ( ) or Down ( ) buttons
to change the Auto time by 0.5 hour increments, up to 10 hours, then at 1 hour increments up to 24 hours. The
control will count down the time remaining until start. The selected time will register in 5 seconds and the
system will automatically revert back to display the previous temp. setting. Turning the unit ON or OFF at any
time will cancel the Auto Start/Stop function.

8) Check Filter Button: This feature is a reminder to clean the Air Filter for more efficient operation. The
LED (light) will illuminate after 250 hours of operation. To reset after cleaning the filter, press the Check
Filter button and the light will go off.

5

6

8

7

ADDITIONAL FEATURES:

• The Cool circuit has an automatic 3 minute time delayed start if the unit is turned off and on quickly. This
prevents overheating of the compressor and possible circuit breaker tripping. The fan will continue to run
during this time.

• The control will maintain any set temp. within 2°, between 15°C - 32°C (60°F - 90°F)

• The control is capable of displaying temp. in Celsius (°C) or Fahrenheit (°F). To convert from one to the
other, press and hold the Up and Down Temp./Timer buttons at the same time for 3 seconds.

5

FEATURES

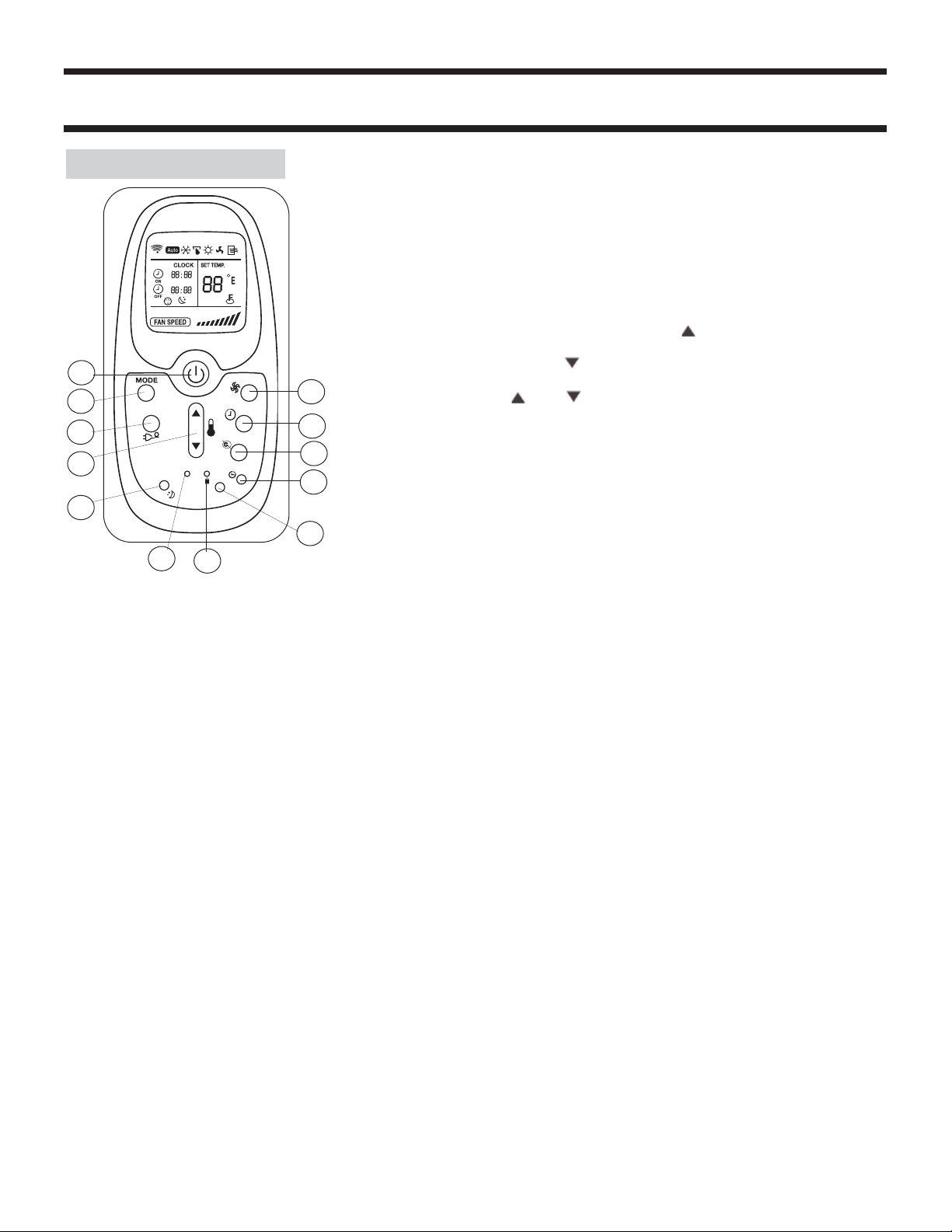

REMOTE CONTROL

1
2

3
4

5

6

7

8

9

10

11

12

1) ON/OFF Button: Push this button to start/stop operation.

2) MODE selection button: Each time you push this button, a mode is

selected (Auto, Cool, Dry, Heat, Fan).

3) ENERGY SAVER Button: This function is only available in COOL
mode. Push this button and the fan will continue to run for another 3
minutes after the compressor shuts off. The fan then cycles on for 2
minutes at 10 minute intervals until the room temperature is above the
set temperature, at which time the cooling system turns back on.

4) TEMP/TIME Button: Push the button to increase the indoor
temperature setting or to adjust the TIMER in a clockwise direction.
Push the button to decrease the indoor temperature setting or to adjust
the TIMER in a counter-clockwise direction.
NOTE: Press and hold and buttons together for 3 seconds to
alternate the temperature display between the °C and °F scales.

5) SLEEP Button: In SLEEP mode, the set temperature will increase by
2°over the next 30 minutes, and by another 2° after an additional 30
minutes. This new temperature will be maintained for 7 hours before it
returns to the originally selected temperature.
NOTE: The SLEEP mode program can be cancelled at any time during
operation by pressing the SLEEP button again.

6) Restore remote control default settings.

7) LOCK Button: When you press the LOCK button, all current settings are locked in and the remote control

does not accept any operation except that of the LOCK. Press again to cancel the LOCK mode.

8)Toggle the LED backlight on/off.

9) CLOCK Button: Used to set the time.

10) CANCEL Button:
a) If the TIMER ON, TIMER ON/OFF or TIMER OFF/ON feature has been set, pressing the CANCEL button

will override the TIMER program and turn the unit off.
b) If only the TIMER OFF feature has been set, pressing CANCEL will cancel the timer off setting and turn
on the unit (if the unit was turned off).

c) If no TIMER feature has been set, pressing the CANCEL button will do nothing.

11) TIMER Button: This button is used to preset the time ON (start operation) and the time OFF (stop

operation).

12) FAN Button: Used to select the Fan Speed; Auto, Low, Med., or High. Each time the button is pressed,
the fan speed mode is changed.

6

FEATURES (cont’d)

ADJUSTING

AIR FLOW

The 4-way air directional louvers allow you to direct the air flow Up or Down and Left or Right throughout the
room as needed.
Recommendation: When cooling, adjust blades to face upward. If you orient the air flow blades downward
and the unit operates in cool mode for long periods of time, dew may form and drip from the surface of the
blades

INSTALLATION

Electric Shock Hazard: To avoid the possibility of

personal injury, disconnect power to the unit before
installing or surfacing.

TOOLS REQUIRED

Fig. 1

• Large flat blade screwdriver • Pencil

• Socket wrenches • Level

• Adjustable wrench or pliers • Tape measure

• Phillips screwdriver

Fig. 1 INSTALLATION HARDWARE

7/16” locking

screw & flat

washer for

window panels

2 each

3/4” long
Hex-head

screw

4

Safety Lock

1

1/2” long

screw and

locknut

4 each

3/4” long flat
head bolt and

locknut

2 each

Sill Angle

Bracket

2

5/6” long
Hex-head

locking screw

for top angle,

side retainer.

10

BEFORE INSTALLING

• Check window opening size against dimensions of your
unit ( see Unit Specifications pg. 2).

• Check condition of window; all wood parts of window
must be in good shape and able to firmly hold the needed
screws. If not, make repairs before installing unit.

• Check for anything that could block airflow; check area
outside window for things such as shrubs, trees, or
awnings. Inside, be sure furniture, drapes or blinds will not
stop proper airflow. (See Fig. 2 pg. 7)

• Carefully unpack air conditioner. Remove all packing
material, and check for all included installation hardware.

7

Left or Right
Up or Down

INSTALLATION (cont’d)

A) This room air conditioner is designed to fit easily into

a double hung window. However, since window designs
vary, it may be necessary to make some modifications for
safe, proper installation.
B) For maximum efficiency, install the air conditioner on
a side of the house or building which favours more shade
than sunlight. If the unit is in direct sunlight, it is
advisable to provide an awning over the unit.

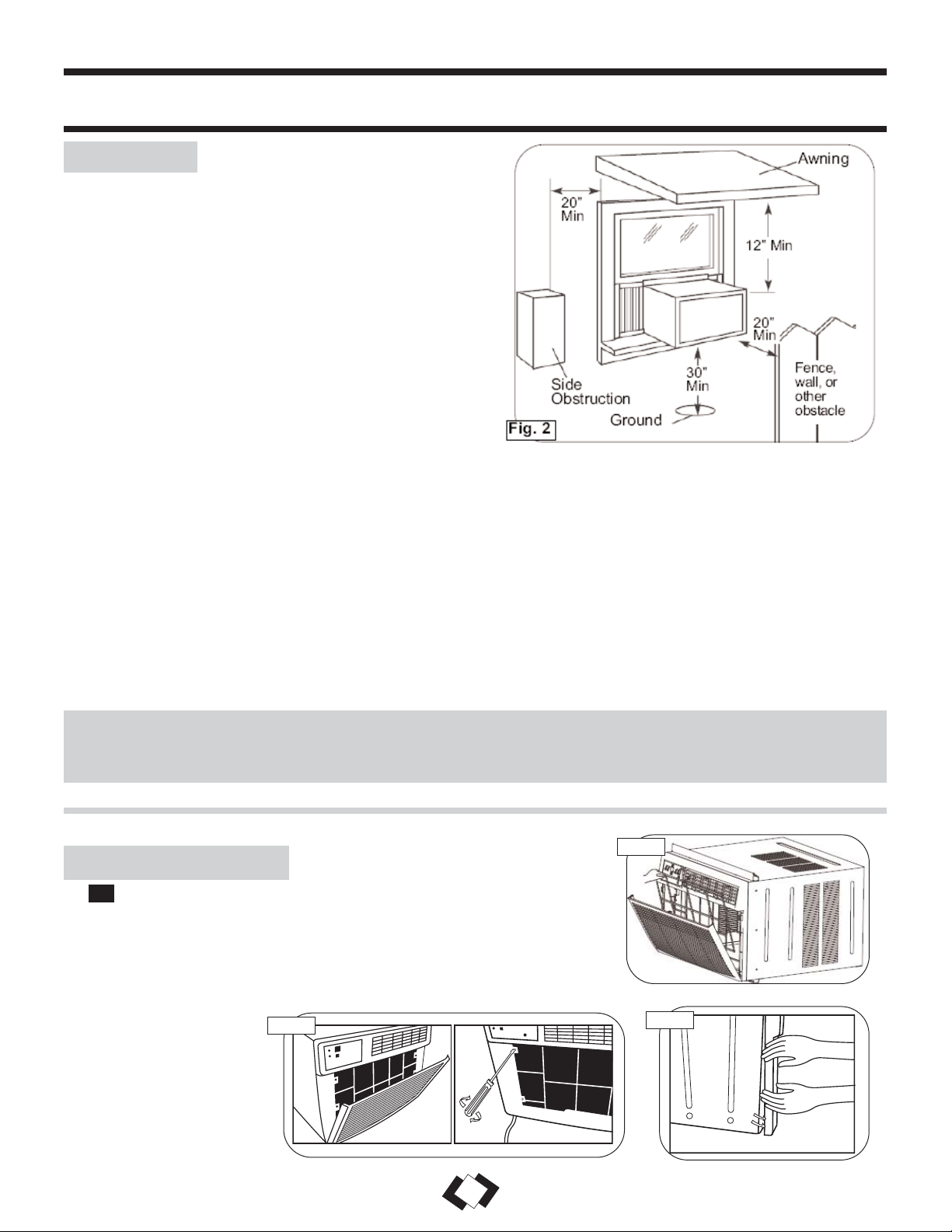

C) Provide sufficient clearance around the cabinet to
allow for ample air circulation through the unit (See Fig.

2). The rear of the unit should be outdoors and not in a
garage nor inside a building. Keep unit as far away as
possible from obstacles/obstructions and at least 30”
above the floor or ground. Curtains and other objects
within a room should be prevented from blocking the air
flow.

LOCATION

Note: This unit is NOT designed for vertical (slider type) windows and/or through-the-wall applications. Save

the shipping carton and packing materials for future storage or transport of the unit. From carton, remove the
plastic bag containing the installation hardware kit necessary for the installation of your air conditioner. Please
check the contents of hardware kit against the corresponding model check list, prior to installation of the unit
(See Fig. 1 pg 6).

CAUTION: Because the compressor is located on the controls side of the unit, this side will be heavier and
more awkward to manipulate. Inadequate support on control side of the unit can result in personal injury and
damage to your unit and property. Therefore, it is recommended that you have someone assist you during the
installation of this unit.
E) DO NOT install unit where leakage of combustible gas is suspected. Your air conditioner may fail to
operate in air containing oils (including machine oils), sulfide gas, near hot springs, etc.

D) Be certain the proper electrical outlet is within reach of the installation. Use only a single outlet circuit
rated at 15 amps. All wiring should be in accordance with local and national electrical codes.

NOTE: Your unit is designed to evaporate condensation under normal conditions. However, under extreme
humidity conditions, excess condensation may cause basepan to overflow to the outside. The unit should be
installed where condensation run-off cannot drip on pedestrains or neighbouring properties.

WINDOW MOUNTING

Fig. A

Remove Chassis:

1) Pull down front panel and remove filter (See Fig. A)

2) Lift front panel upwards and place to one side.

3) Locate the four (4) front screws and remove (Fig B).

These screws will be needed to re-install the front later.

4) Pry away front panel from cabinet sides as show in Fig.C.

1

8

Fig. B

Fig. C

INSTALLATION (cont’d)

Remove Chassis (cont’d)

5) Gently lift front off unit and place to one side (See. Fig. D)

6) Remove shipping screws from top of unit and also on the side by the base if installed.

7) Hold the cabinet while pulling on the base handle, and carefully remove the chassis from the cabinet.

8) Add two foam inserts to holes in top of cabinet where shipping screws were removed from (See Fig. E).

9) Your unit may come with internal packaging. This packaging must be removed prior to installing the air

conditioner back into the cabinet.

Fig. E

Foam Inserts

Install Top Angle and Side Bracket

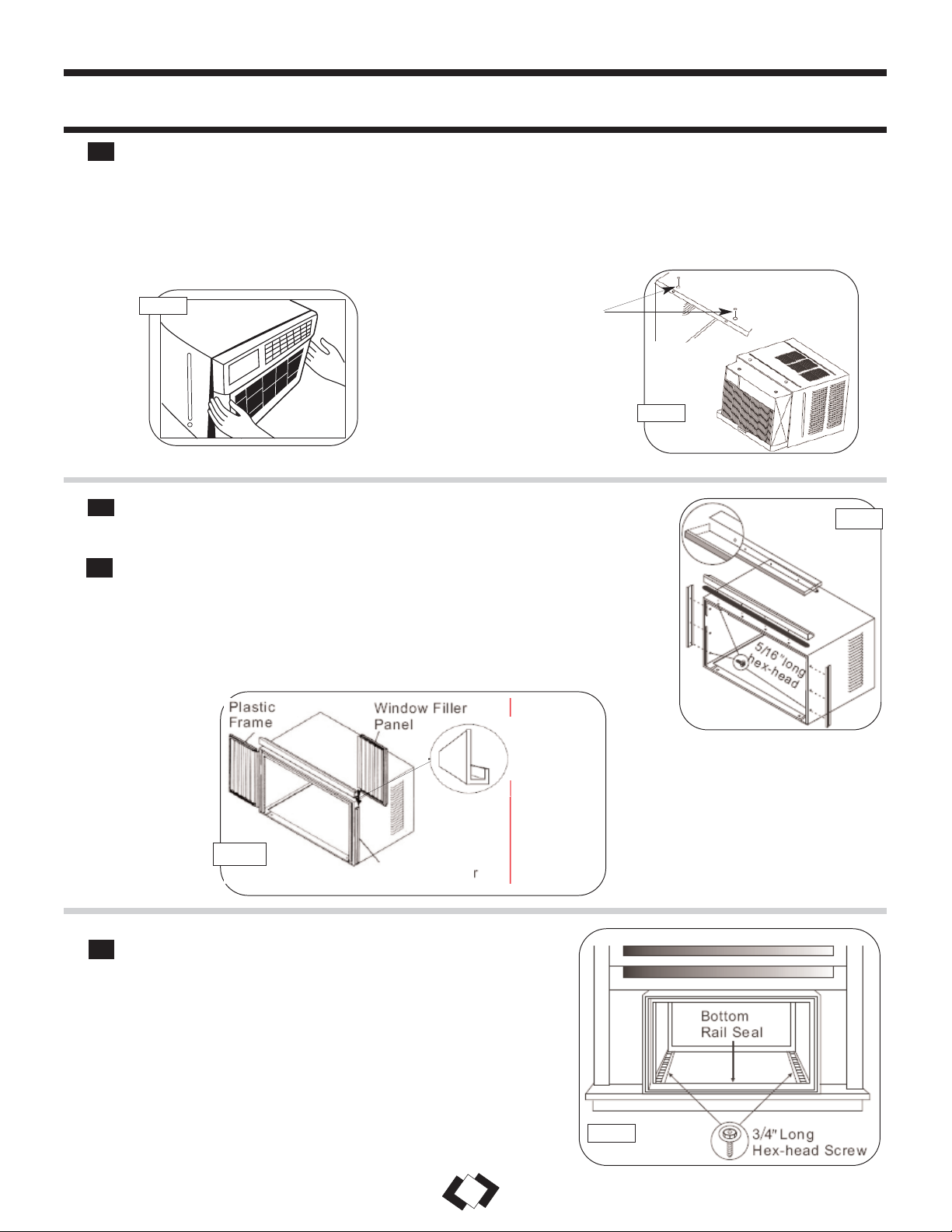

1) Attach foam gasket to top angle above holes as shown in Fig. F.

2) Install top angle and side retainers to cabinet as show in Fig. F.

Assemble Window Filler Panels

1) Place cabinet on floor, a bench, or a table.

2) Slide the window filler panel frame into the top (L shaped) and bottom (U

shaped) channels. The shutters are identified (on the frame) as left and right.

3) Insert washer head locking screws (2) into holes in top leg of filler panel
frame. Do not totally tighten. Allow leg to slide freely. Screws will be tightened
later.

Fig. F

“L” Shaped
mounting
bracket

“U” Shaped
Channel

Install Top Angle and Side Bracket

1) Open window and mark center of window sill.

2) Place cabinet in window with lower “U” channel of cabinet

firmly seated over window sill. Bring window down temporarily
behind top “L” bracket to hold cabinet in place.

3) Shift cabinet left or right as needed to line up center of cabinet
on center line marked on window sill.

4) Fasten cabinet to window sill with 2 screws (you may want to
pre-drill holes).

5) Add bottom rail seal over screws to window sill. See Fig. H

Fig. H

2

3

1

4

9

Fig. D

Fig. G

INSTALLATION (cont’d)

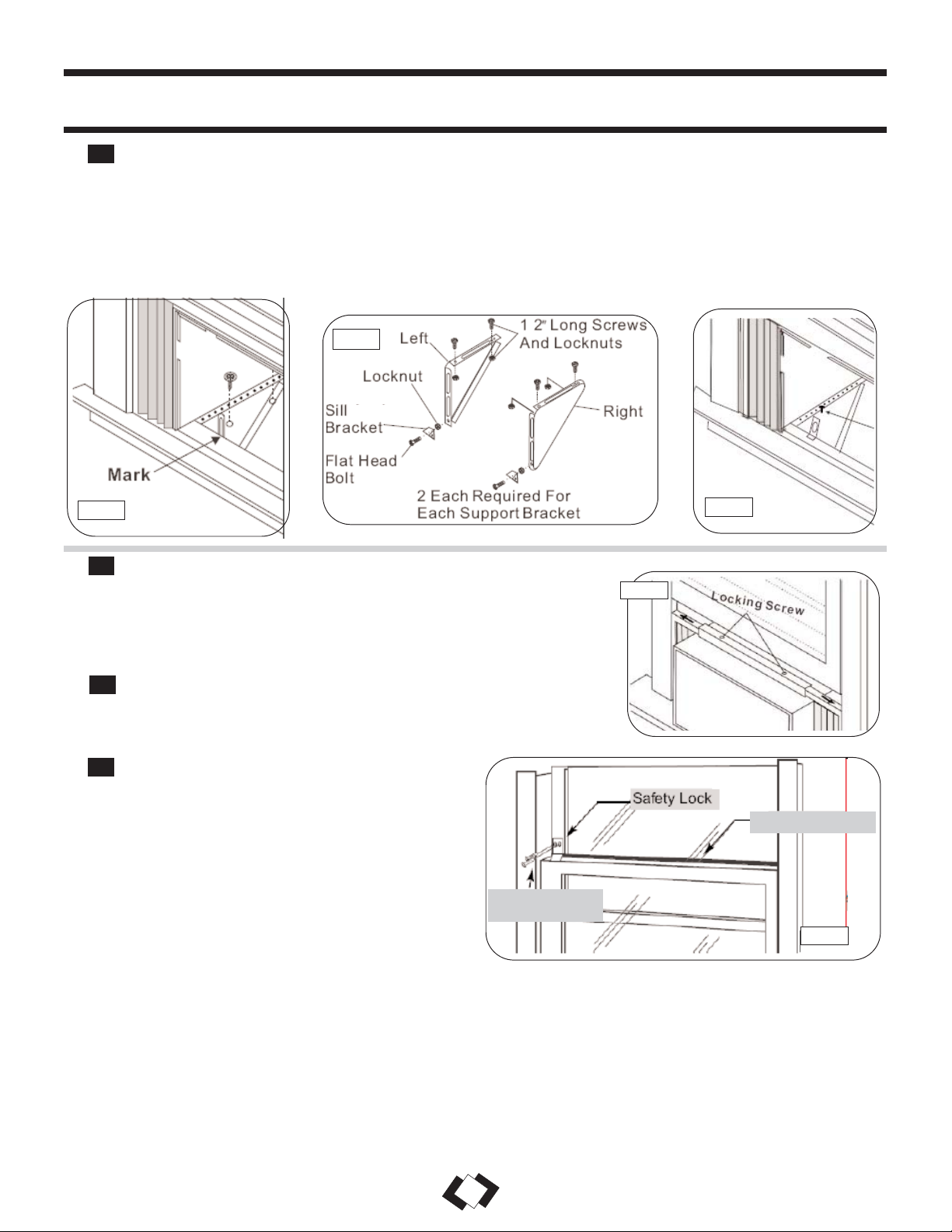

Install Support Bracket

1) Hold each support bracket flush against outside of sill, and tighten to bottom of cabinet as shown in Fig. I.

Mark brackets at top level of sill, and remove.

2) Assemble sill anchor bracket to outside support legs at the market positon, as seen in Fig. J. Hand tighten,
but allow for any changes later.

3) Install support brackets (with sill anchor brackets attached) to correct hole in bottom of cabinet as shown in
Fig. K.

4) Tighten all 6 bolts securely.

Fig. I

Anchor

Fig. J

Fig. K

Extend Window Filler Panels

1) Extend panels to fill window opening completely. Secure the shutter

clamp on each side of the (upper)shutter and secure to window sill using
one 7/16in.(11.1mm) locking screw & flat washer on each side. (Fig.L)

2) Attach frame lock to window sill using one 1-3/16in. (20mm) screw on
each side as shown in Fig. L

Install Window Lock and Sash Seal

1) Trim sash seal to fit window width. Insert into space between upper
and lower sashes (Fig. M).

2) Attach right angle safety lock as shown in Fig. M.

Fig. L

Window Sash Seal

3

/4” long Hex-head

screw

Fig. M

Install Chassis into Cabinet and Install

Front to Unit

1) Lift chassis and carefully slide into cabinet, leaving

6 inches protruding.

2) DO NOT push on controls or coils.

3) Be sure the chassis is firmly seated towards rear of

cabinet.

4) Installation of front is the reverse of removal,
outlined in section 1 (“Remove Chassis”).

5

6

7

8

10

CAUTION: Before cleaning or servicing this unit, disconnect from any electrical supply outlets to

prevent possible shock or fire hazard.

• DO NOT use gasoline, benzene, thinner, or any other chemicals to clean this unit, as these substances may
cause damage to the finish and deformation of plastic parts.

• Never use harsh cleaners, wax or polish on the cabinet front.

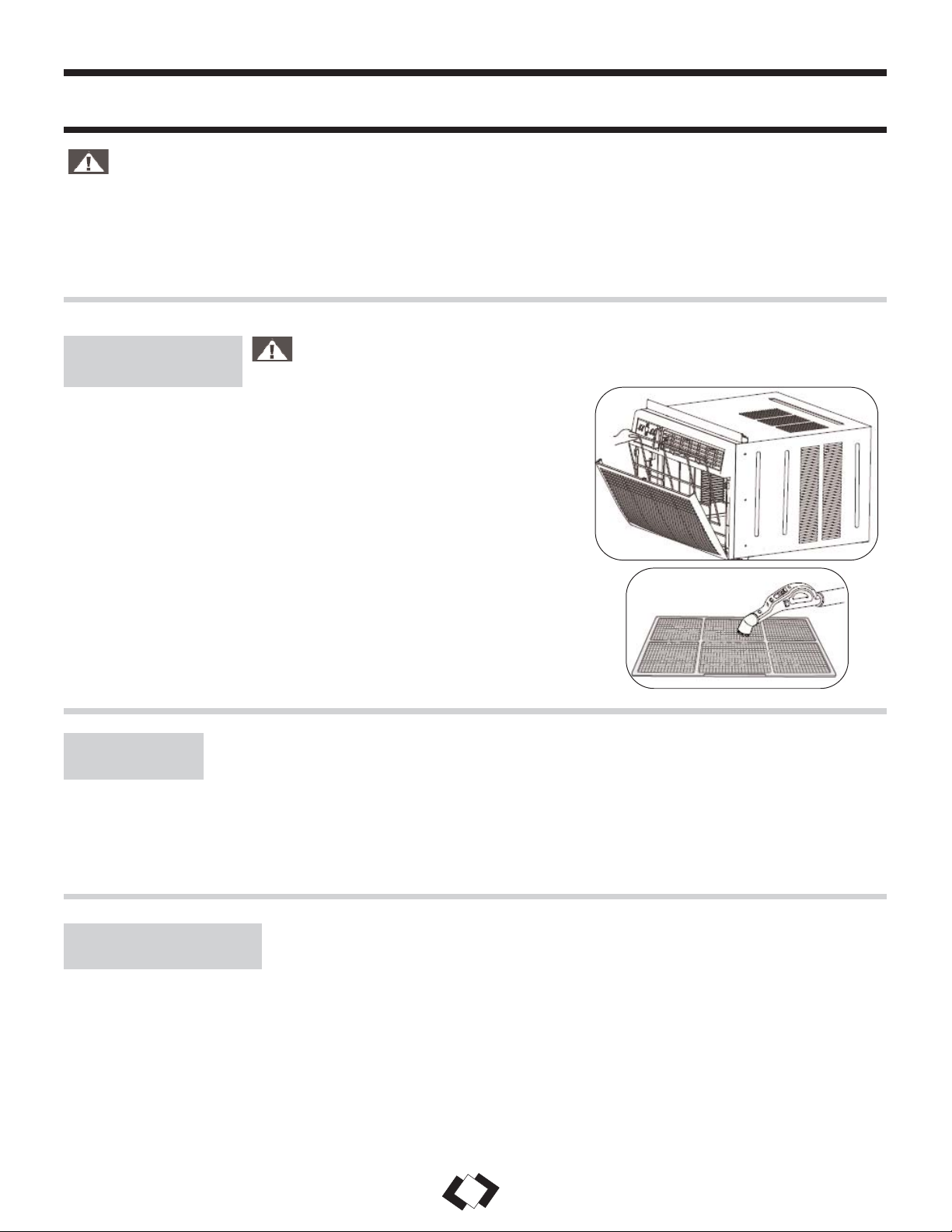

The air filter should be checked at least once a month to see if
cleaning is necessary. Trapped particles in the filter can build up and
cause accumulation of frost on the cooling coils.

• Push the vent handle to the Vent Closed position.

• Open the front panel.

• Grasp the filter, pull up and out.

• Wash the filter using liquid dishwashing detergent and warm water.
Rinse filter thoroughly.

• Gently shake excess water from the filter. Be sure the filter is
thoroughly dry before replacing.

• You may also vacuum the filter clean.

NOTE: Never use hot water over 40°C (104°F) to clean the air filter.

CAUTION: Never operate this unit without the air filter in place, as this may

result in damage to the unit.

CARE AND MAINTENANCE

CLEANING THE

AIR FILTER

CLEANING

THE CABINET

• Be sure to unplug the air conditioner to prevent shock or fire hazard. The cabinet and front may be dusted
with an oil-free cloth or washed with a soft cloth dampened in a solution of warm water and mild liquid
dishwashing detergent. Rinse thoroughly and wipe dry.

• Be sure to wring excess water from the cloth before wiping around the controls. Excess water in or around
the controls may cause damage to the air conditioner.

WINTER

STORAGE

If you plan to store the air conditioner during the winter, remove it carefully from the window according to the
installation instructions. Cover it with plastic or return it to the original carton. Always store the unit in upright
position.

11

PROBLEM POSSIBLE CAUSE SOLUTION

• Unit does not work

• Air from unit does not feel cold
enough

• Air conditioner cooling but
room is too warm- ice forming
on cooling coil behind
decorative front.

• Air conditioner cooling but
room is too warm- NO ice form­ing on cooling coil behind deco­rative front.

• Air conditioner turns on and off
rapidly.

• Noise when unit is cooling.

• Water dripping INSIDE when
unit is cooling.

• Water dripping OUTSIDE
when unit is cooling.

• Remote Sensing
deactivating prematurely.

• Room too cold.

• Power is out

• The plug is not plugged in properly

• Plug current device tripped.

• Control is Off

• Room temp. below 17°C (62°F)

• Temp. sensing element touching cold
coil (behind air filter)

• Temp. set too high

• Compressor shut off by changing
modes

• Outdoor temp. below 17°C(62°F)

• Air filter may be dirty

• Thermostat too cold for night-time
cooling.

• Dirty air filter- air restricted

• Temp. is set too high

• Air directional louvers positioned
improperly

• Front of unit blocked(i.e. by drapes),
restricting air distribution.

• Doors, windows, registers etc. open,
cold air escaping.

• Unit recently turned on in hot room.

• Dirty air filter- air restricted

• Outside temp. extremely hot.

• Air movement sound

• Window vibration

• Improper installation

• Unit removing large quantity of
moisture from humid room.

• Remote control not located within
range.

• Remote control signal obstructed.

• Set temperature too low.

• Wait for power to return

• Plug in properly

• Press the reset button after
resolving problem

• Turn control ON and set to

desired setting.

• Will not cool until room temp. rises

above 17°C(62°F)

• Straighten tube away from coil.

• Reset to a lower temp.

• Wait approx. 3 minutes and listen for

compressor to restart when in cool
mode.

• To defrost coil, set to FAN ONLY
Clean filter as per instructions

• Set temp. to a higher setting

• Clean air filter

• Set to lower temp.

• Position louvers for better air

distribution.

• Clear blockage in front of unit

• Close doors, windows, registers.

• Allow additional time to remove

“stored heat” from room.

• Clean air filter.

• Set fan speed to higher setting to

bring air past cooling coils more
frequently.

• This is normal. If too loud, set to

slower fan setting.

• Poor installation- refer to installation

instructions or check with installer.

• Tilt air conditioner slightly to the out-

side to allow water drainage.

• This is normal during excessively

humid days.

• Place remote control within 20 feet &

180° radius of front of unit.

• Remove obstruction.

• Increase set temperature.

Occasionally, a problem may occur that is minor, and a service call may not be necessary. Use this
troubleshooting guide for a possible solution. If the unit continues to operate improperly, call an authorized
service depot or Danby’s Toll Free Number for assistance.

TROUBLESHOOTING

12

SPÉCIFICATIONS DE L’UNITÉ . . . . . . . . . . . . . . . . . . . . . . . 14

IDENTIFICATION DE PARTIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

CONSIGNES DE SÉCURITÉ IMPORTANT

Spécifications Électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Suggestions pour économiseur d'énergie . . . . . . . . . . . . . . . . . . . . . . . . . . 16

CARACTÉRISTIQUES

Controle de l’unité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Reglage de débit d’air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

INSTALLATION

Avant l’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Endroit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Fixation dans la fenêtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-21

SOINS ET ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

DÉPANNAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

TABLE DES MATIÉRES

13

Merci d’avoir choisi un appareil Danby qui vous fournira ainsi qu’à votre famille, le confort au foyer, à la
maison, au chalet ou au bureau. Ce guide d’utiliser et soins de propriètaire vous offre des renseignements
pratiques pour le soin et l’entretien de votre nouvel appareil. Un appareil Danby bien entretenu vous fournira
plusieurs années de service sans ennui.

Veuillez prendre quelques moments pour lire attentivement toutes les directives pour vous renseigner et vous
familiariser avec tous les aspects du fonctionnement de votre appareil.

REMARQUE: Cette appareil ne PAS été conçu pour une installation à travers une paroi.
Pour la référence aisée, nous vous suggérons de joindre une copie de votre reçu de caisse et/ou facture d’achat

à cette page, et d’inscrire les renseignements suivants qui sont trouvés sur la plaque d’identification du
fabricant. Celle-ci est située sur le panneau arrière de l’appareil.

Numéro de modèle:

Numéro de série :

Date d’achat :

Ces renseignements seront requis si le service est demandé et/ou si vous désirez obtenir des

renseignements supplémentaires. Pour consulter un Représentant du service à la clientèle,

composez le NUMÉRO D’APPEL SANS FRAIS suivant:

1-800-26-

(1-800-263-2629)

REMARQUE: La recherche ensuit toujours des améliorations. Par conséquent, ces informations et

spécifications peuvent changer sans préavis.

BIENVENUE

SPÉCIFICATIONS DE L’UNITÉ

Modèle DAC15009EE
Source d’alimentation 115V-60Hz
Niveau de bruit 60 dB
Vitesse de ventilateur/climatiseur 3/3
Capacité de climatisation 15000BTU
Réfrigérant R410A
Poids de l’unité 48 kg (105.8 lbs)
Flux d’air CFM Haut/Moyenne/Bas 420 / 375 / 305
Dimensions du kit de fenêtre Min. (htr) 469.9mm (18.5”)

Min. (lgr) 673.1 mm (26.5”)

Max. (lgr) 1208.7mm (40.5”)
Dimensions (W) x (D) x (H)(pouces) 23.6”x 25.5”x 17.7”
Dimensions (W) x (D) x (H) (mm) 600 x 647 x 450

MISE EN GARDE: Ne laissez pas un climatiseur de chambre sans surveillance dans un espace où se

trouvent des gens ou des animaux qui ne peuvent pas réagir à un appareil défaillant. Un appareil défaillant
peut causer une surchauffe extrême ou entraîner la mort dans un telespace confiné et sans surveillance.

14

TABLEAU 2

Types de fusibles et de réceptacles

Tension nominale 115

Ampères 15

Prise de courant

Intensité de fusible 15

Fusible temporisé Type fiche
(ou disjoncteur de circuit)

LISEZ TOUTE L'INFORMATION DE SÉCURITÉ AVANT UTILISATION

1) Tous les câblages doivent être conformes aux codes électriques
locaux et nationaux et doivent être installés par un électricien
qualifié. Si vous avez la moindre question au suject des instructions
ci-dessous, contactez un électricien qualifié.

2) Vérifiez la fourniture d’alimentation électrique disponsible et
résolvez tout problème de câblage AVANT d’installer et de faire
fonctionner cet appareil.

3) Ce climatiseur à 115V utilise 12.2 ampères ou moins de
puissance nominale et peut être utilisé dans toute prise de courant
domestique de but général adéquatement câblée. Voir le Tableau 1
pour les spécifications pour circuit de dérivation individuel.

4) Pour votre sécurité et votre protection, cet appareil est mis à la
terre par la fiche du cordon d’alimentation lorsqu’elle est branchée
dans une prise murale qui lui correspond. Si vous n’êtes pas certain
que votre prise de courant murale est mise à la terre adéquatement,
veuillez consulter un électricien qualifié.

5) La prise murale doit correspondre à la fiche à 3 broches sur le
cordon de service fourni avec l’appareil. N’utilisez PAS de fiches
d’adaptation. Voir Tableau 2 pour les renseignements sur les prises
de courant et les fusibles. S’il est nécessaire d’utiliser une rallonge
électrique pour brancher votre climatiseur, utilisez une rallonge
électrique approuvée pour «climatiseur», exclusivement (disponsible
dans la plupart des magasins locaux de quincaillerie).

6) La plaque signalétique sur l’appareil contient des données
électriques et techniques; elle se trouve sur le côté droit de
l’appareil, au-dessus du cordon d’alimentation.

TABLEAU 1

Circuit de distribution individuel suggéré

Ampères de plaque d’identification Calibre de fil AWG*

12.2 14

AWG – American Wire Gauge (Calibre de fil américain)

*Basé sur le fil en cuivre à une température nominale de 1040C

IDENTIFICATION DE PARTIE

CONSIGNES DE SÉCURITÉ IMPORTANT

SPECIFICATIONS

ELECTRIQUE

Panneau du
Commande

Caisson

Entrée d’air
intérieur

MISE EN GARDE: Ne jamais laisser cet
appareil en marche dans un endroit fermé oú des
personnes ou animaux qui ne peuvent pas réagir
à une défectuosité de l’appareil se trouvent. Un
appareil en panne peut occasionner la surchauffe
extrême de cet appareil ou la mort dans un
espace fermé non surveillié.

15

Le cordon d’alimentation fourni avec cet air conditionné contient un dispositif qui détecte les
dommages au cordon. Pour tester si votre cordon d’alimentation fonctionne adéquatement,
vous devez faire ce qui suit :

Votre appareil ménager Danby est conçu pour l’efficacité en économie de
l’énergie. Pour le rendement maximal, observer les recommandations qui

suivent.

1) Choisir un réglage du thermostat qui répond à vos
besoins de confort et le laisser au réglage choisi.

2) Le filtre à air est très efficace pour éliminer les
particules qui flottent dans l’air. Conserver le filtre à air
propre en tout temps.

3) Utiliser des draperies, des rideaux ou des stores pour
prévenir la pénétration et le réchauffement de la pièce
par les rayons directs du soleil, mais ne pas permettre la
restriction de la circulation d’air autour de l’unité par
les draperies ou les rideaux.

4) Activer votre climatiseur avant que la température
de l’air extérieur ne soit très chaude et inconfortable.
Ceci préviendra une période initiale d’inconfort
avant que l’unité ne puisse refroidir la pièce.
L’usage de la caractéristique de MINUTERIE
programmable d’arrêt et de mise en marche
automatique représente un important avantage à cet
effet si elle est utilisée à pleine capacité.

5) Quand les températures externes sont
suffisamment froides, placer le climatiseur hors de
service et utiliser le MODE DE VENTILATEUR
à la position HAUTE, MOYENNE ou BAS. Ceci
fait circuler l’air à l’intérieur de la pièce pour fournir
un certain confort de climatisation en utilisant moins
d’électricité.

Advenant le cas que le cordon d’alimentation soit
endommagé, il ne peut être réparé et doit être remplacé
avec un nouveau cordon provenant du fabricant.

• Ce dispositif ne devrait être utilisé sous aucune
circonstance pour mettre en marche ou arrêter l’unité.

• Le bouton de ‘RESET’ doit toujours être enfoncé
pour un fonctionnement normal.

• Le cordon d’alimentation doit être remplacé s’il ne se
réinitialise pas lorsque le bouton ‘TEST’ est enfoncé.

1) Branchez le cordon d’alimentation à une prise
d’alimentation électrique.

2) Le cordon d’alimentation possède deux boutons situés sur
la tête de la fiche. L’un des boutons est identifié par ‘TEST’
et l’autre bouton par ‘RESET’. Appuyez sur le bouton
‘TEST’ et vous entendrez un déclic puisque le bouton
‘RESET’ sera ressorti.

3) Appuyez sur le bouton ‘RESET' et vous entendrez un
déclic lorsque le bouton sera enfoncé.

4) Le cordon d’alimentation est maintenant alimenté et il
fournit de l’électricité à l’air conditionné. (Sur certains
produits, ceci sera aussi indiquépar une lumière sur la tête de
la fiche).
NOTE:

Le cordon d’alimentation fourni avec cet air
conditionné contient un dispositif de détection de fuite
de courant conçu pour réduire les risques d’incendie.
Veuillez vous référer à la section ‘Cordon
d’alimentation’ pour plus de détails.

CONSIGNES DE SÉCURITÉ IMPORTANT

CORDON

D’ALIMENTATION

SUGGESTIONS POUR

L’ÉCONOMIE DE

L’ÉNERGIE

Branchez et
pressez la
remise

16

CARACTERISTIQUES

CONTRÔLE DE L’APPAREIL

1) Bouton Marche/Arrêt (On/Off): Appuyez sur ce

bouton pour allumer l’appareil ou l’éteindre.

2) Boutons Plus/Moins pour la température
(Temp. Up/Down): Pour régler la température,

appuyez sur le bouton Plus ( ) ou Moins ( ) ou
maintenez-le enfoncé jusqu’à ce que la température
voulue soit affichée. Cette température sera
maintenue automatiquement (entre 17°C et 30°C
(62°F à 86°F). Si vous souhaitez afficher la
température de la pièce, lisez la section
«Fonctionnement en mode Ventilateur seulement».

3) Bouton Vitesse du ventilateur (Fan Speed):

S’utilise pour sélectionner la vitesse du ventilateur :
automatique, haut, moyenne ou bas (Auto, High,
Med. ou Low). La vitesse du ventilateur change
chaque fois que vous appuyez sur le bouton.

4) Bouton Mode : Appuyez sur ce bouton pour choisir le mode de fonctionnement. Un nouveau mode est sélectionné
chaque fois que vous appuyez sur le bouton: automatique, frais, ventilateur ou sec (Auto, Cool, Fan, ou Dry). Le voyant à
côté du bouton Mode s’allume et reste allumé après la sélection du mode.

Pour fonctionner en mode automatique:

• Dans ce mode, la vitesse du ventilateur ne peut pas être réglée; le ventilateur se met en marche automatiquement à une
vitesse qui dépend de la température de la pièce. Si la pièce ne devient pas trop chaude, la vitesse du ventilateur restera
basse.

Pour fonctionner en mode Ventilateur seulement:

• Utilisez cette fonction lorsque vous n’avez pas besoin de la fonction de refroidissement, par exemple pour faire circuler
l’air dans la pièce ou pour évacuer l’air vicié. N’oubliez pas d’ouvrir l’évent pendant cette fonction, mais gardez-le fermé
pendant le refroidissement pour obtenir une efficacité maximale. Dans ce mode, vous pouvez choisir la vitesse du
ventilateur que vous préférez.

5) Bouton Économiseur d’énergie (Energy Saver): Dans ce mode, le ventilateur continue de fonctionner pendant 3
minutes après l’arrêt du compresseur. Le ventilateur se remet ensuite en marche pendant 2 minutes toutes les 10 minutes
jusqu’à ce que la température de la pièce dépasse la température préréglée; à ce moment-là, le compresseur se remet en
marche pour commencer le refroidissement.

6) Bouton Sommeil (Sleep): Dans ce mode, la température sélectionnée augmentera de 2 degrés 30 minutes après la
sélection du mode. Le température augmentera encore de 2 degrés après 30 minutes supplémentaires. Cette nouvelle
température sera conservée pendant 7 heures, avant de revenir à la valeur initiale. Cela met fin au mode Sommeil et
l’appareil continuera de fonctionner conformément à sa programmation initiale. Le programme du mode sommeil peut
être annulé à n’importe quel moment en appuyant à nouveau sur le bouton Sommeil (Sleep).

7) Bouton Minuteur (Timer) (marche/arrêt automatique): Lorsque vous appuyez sur le bouton Minuteur (Timer), le
voyant lumineux à côté du mot « On » s’allume; cela indique que le programme de mise en marche automatique est
amorcé. Appuyez sur les boutons Plus ( ) ou Moins ( ) ou maintenez-les enfoncés pour modifier l’heure automatique
par intervalles de 0,5 heures jusqu’à 10 heures, puis par intervalles de 1 heure jusqu’à 24 heures. La commande effectue
un compte à rebours jusqu’à l’heure du début. L’heure sélectionnée apparaît en 5 secondes et le système retourne
automatiquement à l’affichage du réglage de température précédent. Le fait d’ALLUMER ou d’ÉTEINDRE l’appareil à
n’importe quel moment annule la fonction de marche/arrêt automatique.

8) Bouton Vérification du filtre (Check Filter) : Cette fonction vous rappelle de nettoyer le filtre à air pour assurer un
fonctionnement plus efficace. Le voyant DEL s’allume au bout de 250 heures de fonctionnement. Pour réinitialiser la
fonction après le nettoyage du filtre, appuyez à nouveau sur le bouton Vérification du filtre (Check Filter) et le voyant
s’éteindra.

FONCTIONS SUPPLÉMENTAIRES :

• Le circuit de refroidissement a un départ différé automatique de 3 minutes si l’appareil est éteint et rallumé
rapidement. Cela empêche la surchauffe du compresseur et un déclenchement possible du coupe-circuit. Le
ventilateur continue de fonctionner pendant cette période.

• La commande maintient la température réglée à 2° près entre 15°C et 32°C (60°F à 90°F)

• La commande peut afficher la température en degrés Celsius (°C) ou en degrés Fahrenheit (°F). Pour |passer
d’une échelle à l’autre, appuyez sur les boutons Plus ou Moins de la température et du minuteur (Up and
Down Temp./Timer) au même moment et maintenez-les enfoncés pendant 3 secondes.

17

1

2

3

4

5

6

8

7

CARACTERISTIQUES (suite)

LA TÉLÉCOMMANDE

1

2
3
4

5

6

7

8

9

10

11

12

1) Bouton Marche/Arrêt (ON/OFF): Pousser ce bouton pour commencer
et arrêter l'opération

2) Bouton MODE: Chaque fois vous poussez ce bouton, un mode est
choisi (Auto, Frais, Sec, Chaleur, Ventilateur).

3) Bouton Économiseur d’énergie (Energy Saver): Cette fonction est
seulement disponible dans le mode FRAIS. Poussez ce bouton et le ventilateur
continuera à fonctionner pour l'encore 3 minutes après que le compresseur a
coupé. Le ventilateur fait un cycle alors dessus pendant 2 minutes à 10 intervalles
minute jusqu'à ce que la température ambiante soit au-dessus de la température
d'ensemble, quand le système de refroidissement revient dessus.

4) Bouton Température/Temps: Poussez le bouton pour augmenter
l'arrangement de température d'intérieur ou pour ajuster le TEMPORISATEUR dans
un sens horaire. Poussez le bouton pour diminuer l'arrangement de température
d'intérieur ou pour ajuster le TEMPORISATEUR dans un sens anti-horaire.

NOTE: Press and hold and buttons together for 3 seconds to
alternate the temperature display between the °C and °F scales.

5) SLEEP Button: In SLEEP mode, the set temperature will increase by
2°over the next 30 minutes, and by another 2° after an additional 30
minutes. This new temperature will be maintained for 7 hours before it
returns to the originally selected temperature.

NOTE: Le programme de mode de SOMMEIL peut être annulé à tout
moment pendant l'opération en appuyant le bouton de SOMMEIL encore.

6)Reconstituez tous les arrangements de télécommande au réglages
par défaut.

7) Bouton de Verrouiller: Quand vous appuyez le bouton de SERRURE, tous programmés actuels sont

verrouillés dans et la télécommande n'accepte pas d'opération sauf cela de la SERRURE. Appuyer encore pour
annuler le mode de SERRURE.

8)Lumière d’affichage électronique (allumez/arrêtez)

9) Bouton d'horloge: utilisé pour programmer le temps

10) Bouton d’Annuler:

a) If the TIMER ON, TIMER ON/OFF or TIMER OFF/ON feature has been set, pressing the CANCEL button

will override the TIMER program and turn the unit off.
b) If only the TIMER OFF feature has been set, pressing CANCEL will cancel the timer off setting and turn
on the unit (if the unit was turned off).

c) Si aucune caractéristique de MINUTEUR a été programmée, appuyant l'ANNULER le bouton ne fera rien.

11) Bouton de Minuteur: Ce bouton est utilisé pour régler à l'avance le temps MARCHE (l'opération de

début) et le temps ARRÊT (arrête l'opération).

12) Bouton de Ventilateur: Utilisé pour choisir la Vitesse de Ventilateur ; l'Auto, Bas, Moyenne, ou Haut.
Chaque fois le bouton est appuyé, le mode de vitesse de ventilateur est changé.

CARACTERISTIQUES (suite)

RÉGLAGE DU

DÉBIT D’AIR

Recommandation: Pendant le refroidissement, orientez les pales vers le haut. Si vous orientez les pales vers

le bas et si l’appareil fonctionne en mode Refroidissement pendant une période prolongée, il est possible que
se forme de la condensation qui coulera de la surface des pales.

INSTALLATION

Risque de choc électrique: Pour éviter la possibilité

de dommage corporel, déconnectez la puissance à l'unité
avant l'installation ou l'entretien.

UTILS NECESSAIRE

POUR L’ INSTALLATION

Fig. 1

• Gros tournevis à tête plate • Crayon

• Clés à douilles • Niveau

• Clé ajustable ou pinces • Ruban à mesure

• Tournevis cruciforme

Fig. 1 MATÉRIELS DE L’INSTALLATION

Vis de blocage de

7/16 po et
rondelle plate pour
les panneaux de la

fenêtre

2 chacun

Vis à tête

hexagonale de ¾

po de longueur

4

Loquet de

sécurité

1

Vis de ½ po

de longueur et

contre-écrou

4 chacun

Boulon à tête

plate de ¾ po

de longueur et

contre-écrou

2 chacun

Support d’angle

pour appui de

fenêtre

2

Vis de blocage

à tête hexagonale

de 5/6 po de

longueur pour le

dispositif de

retenue latéral

d’angle supérieur.

10

AVANT L’INSTALLATION

• Comparez les dimensions de la fenêtre ouverte aux
dimensions de votre appareil (voir Spécifications de l’unité,
p. 14).

• Vérifiez l’état de la fenêtre; toutes les parties en bois de la
fenêtre doivent être en bon état et en mesure de retenir
solidement toutes les vis nécessaires. Si cela n’est pas le
cas, effectuez les réparations nécessaires avant d’installer
l’appareil.

• Vérifiez l’absence de tout élément pouvant bloquer la
circulation de l’air, par exemple, à l’extérieur, des buissons,
des arbres ou des auvents. À l’intérieur, assurez-vous que le
mobilier, les rideaux ou les stores ne bloquent pas la
circulation de l’air. (Voir Fig. 2 p. 19)

• Déballez soigneusement le climatiseur. Enlevez tous les
matériaux d’emballage et vérifiez que toutes les ferrures
fournies pour l’installation sont présentes.

Les louvres orientables dans 4 directions vous permettent d’envoyer l’air vers le haut, le
bas, la gauche ou la droite dans la pièce, au besoin.

18

Gauce ou Droit

Vers le haut ou le bas

INSTALLATION (suite)

A) Ce climatiseur pour chambre a été conçu pour être installé

facilement dans une fenêtre à châssis à guillotine simple ou
double. Cependant, comme le design de la fenêtre peut varier,
it peut être nécessaire d’y faire quelques modifications pour
une installation sécuritaire et appropriée.
B) Pour un maximum d’efficacité, installez le climatiseur sur
le côté de la maison ou de l’immeuble qui se trouve plus
souvent à l’ombre qu’au soleil. Si l’appareil est directement
sous les rayons du soleil, il est recommandable d’installer un
auvent pour protéger l’unité.
C) Laissez suffisamment d’espace libre autour du cabinet
pour permettre une ample circulation d’air à travers l’appareil.
Voir Fig. 2. L’arrière de l’appareil doit donner sur l’extérieur
de la maison et non pas dans un garage ou à l’intérieur d’un
immeuble. Tenez l’appareil aussi loin que possible de tout
obstacle ou obstruction et à au moins 30 po au-dessus du
plancher ou du sol. Il ne faut pas que les rideaux ou d’autres
objets à l’intérieur de la pièce puissent bloquer le flux d’air.

ENDROIT

Remarque: Cet appareil N’EST PAS conçu pour des fenêtres verticales (à glissière horizontale) ou pour être installé

dans le mur. Conservez le carton d’expédition et les matériaux d’emballage pour ranger ou transporter l’appareil
ultérieurement. Sortez du carton le sac en plastique contenant les ferrures nécessaires pour l’installation de votre
climatiseur. Comparez le contenu du sac de ferrures à la liste de vérification de votre modèle avant de commencer
l’installation de l’appareil (voir Fig. 1 p. 18).
ATTENTION: Le compresseur étant situé sur le côté de l’appareil où se trouvent les commandes, ce côté de
l’appareil est plus lourd et plus difficile à manipuler. Un soutien insuffisant sur le côté des commandes de l’appareil
peut causer des blessures et des dommages matériels et endommager votre appareil. En conséquence, nous
recommandons qu’une deuxième personne vous aide à installer cet appareil.
E) N’insallez PAS l’appareil à un endroit où on soupçonne une fuite de gaz combustibles. Votre climatiseur peut
tomber en panne dans une atmosphère qui contient des huiles (y compris des huiles pour machines), des gaz sulfurés,
ou s’il est près de sources d’eau chaude, etc.

D) Assurez-vous que la prise électrique appropriée se trouve à la portée de l’installation. N’utilisez qu’un
circuit à prise unique calculé à 15 ampères. Tout le câblage doit être conforme aux codes électriques locaux et
nationaux.

Votre appareil a été conçu pour que la condensation s’évapore dans des conditions normales. Cependant, en
présence d’une humidité extrême, un surplus de condensation peut provoquer un débordement de la cuvette de
base vers l’exterieur. L’appareil doit être installé de telle sorte que l’écoulement de la condensation ne se
déverse pas sur des passants ou sur des proriètés avoisinantes

FIXATION DANS

LA FENÊTRE

Fig. A

Enlèvement du bâti :

1) Tirez le panneau avant vers le bas et enlevez le filtre (voir Fig. A)

2) Tirez vers le haut le panneau avant et mettez-le de côté.

3) Trouvez les quatre (4) vis avant et enlevez-les (Fig B). Ces vis serviront

à réinstaller le panneau avant plus tard.

4) Enlevez le panneau avant des parois du caisson en faisant levier Fig.C.

1

Auvent

Clôture,
mur ou
autre
obstacle

Sol

Obstacle
latéral

19

Fig. B

Fig. C

INSTALLATION (suite)

Enlèvement du bâti (suite)

5) Soulevez doucement avant outre de l'unité et le placez à un côté (Voir Fig. D)

6) Enlevez les vis d'expédition du dessus de l'unité et également du côté par la base s'installé.

7)Tenez le bâti tout en tirant sur la poignée basse, et enlevez soigneusement le climatiseur de le bâti.

8)Ajoutez deux insertions de mousse aux trous dans le dessus de le bâti d'où des vis de expédition ont été enlevées (Fig. E).

9) Votre unité peut venir avec l'empaquetage interne. Ceci qui empaquette doit être enlevé avant d'installer le climatiseur de

nouveau dans le bâti.

Fig. E

la mousse
insère

Installer l’angle au-dessus et support côté

1) Attacher le joint de mousse pour dépasser l'angle au-dessus des trous selon Fig. F.

2) Installer l’angle au-dessus et latéral de retenue au cabinet selon Fig. F.

Assembler la Fenêtre Panneaux de remplissage

1) Placer le cabinet sur le plancher, un banc, ou une table.

2) Glisser la fenêtre le cadre de panneau de remplissage dans le sommet (en

forme de L) et le fond (en forme d'U) les chaînes. Les volets sont identifiés (sur
le cadre) comme gauche et la droite.

3) La tête de rondelle d'insertion verrouillant des vis (2) dans les trous dans la
première jambe de cadre de panneau de remplissage. Ne pas entièrement
resserrer. Permettre à la jambe pour glisser librement. Les vis seront resserrées
plus tard.

Fig. F

“L” Shaped
mounting
bracket

“U” Shaped
Channel

Installez l'angle au-dessus et support côté

1) Ouvrez la fenêtre et marquez le centre du filon-couche de fenêtre.

2) Placez le cabinet dans la fenêtre avec le canal inférieur de « U »

de le cabinet fermement posé au-dessus du filon-couche de fenêtre.
Réduisez la fenêtre temporairement derrière le dessus « L » support
pour tenir le cabinet en place.

3) Décalez le cabinet laissé ou droit en tant que nécessaire d'aligner
le centre du cabinet sur la ligne centrale marquée sur le filon­couche de fenêtre.

4) Attachez le cabinet au filon-couche de fenêtre avec 2 vis (vous
pouvez vouloir perforer des trous).

5) Ajoutez le joint inférieur de rail au-dessus des vis au filon­couche de fenêtre. See Fig. H

Fig. H

2

3

1

4

Fig. D

cadre en
plastique

Fenêtre panneaux de
remplissage

Le support
en forme de
“L”

La Canal un
forme de “U”

Fig. G

5

/

1

6

”Vis tête

hexagonale

joint inférieur
de rail

3

/4” Vis tête

hexagonale

20

INSTALLATION (suite)

Installation du support

1) Tenez chaque support au ras de l’extérieur de l’appui de fenêtre, et fixez-le contre le bas du caisson, tel

qu’illustré dans la Fig. I. Tracez un repère pour les supports au niveau supérieur de l’appui de fenêtre, puis
enlevez-les.

2) Assemblez le support d’ancrage de l’appui de fenêtre avec les pieds de support extérieurs sur la position
marquée, tel qu’illustré dans la Fig. J. Serrez à la main, mais de manière à ce que des changements puissent
être apportés ultérieurement.

3) Installez les supports (sur lesquels les supports d’ancrage de l’appui de fenêtre sont fixés) dans le bon
orifice dans le bas du caisson, tel qu’illustré dans la Fig. K.

4) Serrez à fond les 6 boulons.

Fig. I

Support

d’ancrage

de l’appui

de fenêtre

Fig. J

Fig. K

Déployez les panneaux de calage de la fenêtre

1) Etendre des panneaux pour remplir l'ouverture de fenêtre

complètement. Obtenir le serre-joint de volet sur chaque côté du
(supérieur) le volet et obtient au rebord de fenêtre utilisant une
7/16in.(11.1mm) verrouillant & la rondelle plate sur chaque côté. (Fig.L)

2) Attacher la serrure de cadre au rebord de fenêtre utilisant une 1-3/16in.
(20mm) vis sur chaque côté (Fig. L).

Installation du loquet et du joint d’étanchéité du châssis de

fenêtre

1) Coupez le joint d’étanchéité du châssis de fenêtre selon la largeur de la

fenêtre. Insérez-le dans l’espace entre le châssis supérieur et le châssis
inférieur (Fig. M).

2) Fixez le loquet de sécurité à angle droit tel qu’illustré dans la Fig. M.

Fig. L

Joint d’étanchéité
pour le châssis de
fenêtre

Fig. M

Installez le bâti dans le caisson et posez le

panneau avant sur l’appareil

1) Soulevez le climatiseur et glissez-le avec précaution

dans le caisson, en laissant dépasser 6 po.

2) N’APPUYEZ PAS sur les commandes ou les
serpentins.

3) Assurez-vous que le bâti est bien logé vers l’arrière du
caisson.

4) L’installation du panneau avant est l’inverse de son
enlèvement, décrit dans la section 1 («Enlèvement du
bâti»).

5

6

7

8

Loquet de sécurité

Vis de blocage

Boulon à
tête plate

2 de chaque pour chaque
support

Droit

Gauche

Contre-écrou

Vis de ½ po de
longueur et contre­écrous

Repère

Vis à tête
hexagonale de

3

/4

po de longueur

21

SOINS ET ENTRETIEN

MISE EN GARDE: Avant de procéder à l’entretien du climatiseur, assurez-vous de tourner le bouton

de selection en position “ARRÊT” et débranchez le cordon d’alimentation de la prise électrique.

1) N’utilisez PAS de l’essence, un produit chimique, diluant ou autre sur un climatiseur, car ces substances

peuvent endommager la finition de la peinture et déformer des pièces en plastique.

2) N’essayez jamais de verser de l’eau directement sur le climatiseur, car cela provoque une détérioration de
l’isolation électrique.

Il faut vérifier le filtre à air au moins une fois par mois pour voir s’il est
nécessaire de le nettoyer. Les particules piégées par le filtre peuvent
s’accumuler et causer du givre sur les serpentins de refroidissement.

• Poussez sur la poignée de l’évent pour la mettre sur la position fermée.

• Ouvrez le panneau avant.

• Prenez le filtre et tirez vers le haut puis vers l’extérieur pour le sortir.

• Lavez le filtre au moyen d’un liquide à vaisselle et d’eau chaude.
Rincez le filtre à fond.

• Secouez doucement le filtre pour enlever l’excès d’eau. Assurez­vous que le filtre est complètement sec avant de le remettre en place.

• Vous pouvez également utiliser un aspirateur pour nettoyer le filtre.

REMARQUE : n’utilisez jamais d’eau dont la température est
supérieure à 40°C (104°F) pour nettoyer le filtre à air.

MISE EN GARDE: Ne jamais fonctionner cette unité sans le filtre à air à sa

place, comme ceci peut avoir pour résultat des dommages à l'unité.

LE NETTOYAGE

DU FILTRE À AIR

NETTOYAGE

DU CAISSON

• Assurez-vous de débrancher le climatiseur afin d’éliminer les risques de choc ou d’incendie. Le caisson et le
devant peuvent être époussetés au moyen d’un chiffon sans huile ou lavés au moyen d’un chiffon doux trempé
dans une solution d’eau chaude et de liquide à vaisselle doux. Rincez à fond et essuyez pour sécher.

• Assurez-vous d’essorer le chiffon avant d’essuyer autour des commandes. Un excédent d’eau dans les
commandes ou autour de celles-ci peut endommager le climatiseur.

ENTREPOSAGE

PENDANT L’HIVER

Si vous prévoyez d’entreposer le climatiseur pendant l’hiver, enlevez-le soigneusement de la fenêtre en
suivant les instructions d’installation. Recouvrez-le d’une feuille de plastique ou remettez-le dans son carton
d’origine. Rangez toujours l’appareil en position verticale.

22

De temps en temps, un problème peut se poser qui est mineur, et une intervention peut ne pas être nécessaire.
Employez ce guide de dépannage pour une solution possible. Si l'unité continue à fonctionner incorrectement,
demandez un dépôt autorisé de service ou le numéro de appel sans frais Danby pour l'aide.

DÉPANNAGE

PROBLEME CAUSE PROBABLE SOLUTION

• L’appareil ne fonctionne pas

• L’air sortant de l’appareil ne
semble pas assez froid

• Le climatiseur refroidit la pièce,
mais la pièce est trop chaude ­formation de givre sur le
serpentin de refroidissement,
derrière le panneau avant
décoratif.

• Le climatiseur refroidit la pièce,
mais la pièce est trop chaude ­AUCUNE formation de givre sur
le serpentin de refroidissement,
derrière le panneau avant
décoratif.

• Le climatiseur se met en marche
et s’arrête rapidement.

• L’appareil est bruyant en mode
Refroidissement.

• De l’eau dégoutte À
L’INTÉRIEUR lorsque l’appareil
refroidit.

• De l’eau dégoutte À
L’EXTÉRIEUR lorsque l’appareil
refroidit.

• Le capteur à distance
se désactive trop rapidement.

• La pièce est trop froide.

• Panne de courant

• L’appareil n’est pas branché
correctement

• Le coupe-circuit est déclenché.

• La commande est sur Arrêt (Off)

• Température de la pièce inférieure à 17
°C (62 °F)

• Le capteur de température touche le ser­pentin de refroidissement (derrière le filtre
à air)

• La température est réglée à une valeur
trop élevée

• Le compresseur est arrêté lors du
changement de modes

• Température extérieure inférieure à 17
°C (62 °F)

• Le filtre à air est peut-être sale

• Le thermostat est réglé à une valeur trop
basse pour refroidir pendant la nuit.

• Le filtre à air est sale – la circulation de
l’air est restreinte

• La température est réglée à une valeur
trop élevée

• Les louvres d’air sont mal positionnés

• Obstruction de l’avant de l’appareil (p.
ex., par des rideaux), ce qui restreint la
circulation de l’air.

• Les portes, les fenêtres ou les grilles à
registre sont ouvertes, ce qui fait que l’air
froid s’échappe.

• L’appareil vient d’être mis en marche
dans une pièce chaude.

• Le filtre à air est sale – la circulation de
l’air est restreinte

• La température extérieure est
extrêmement chaude.

• Sons causés par la circulation de l’air

• Vibration des fenêtres

• Installation incorrecte

• L’appareil élimine de grandes quantités
d’humidité d’une pièce humide.

• La télécommande est hors de portée.

• Le signal de la télécommande est
bloqué.

• La température est réglée à une valeur
trop basse.

• Attendez que le courant soit rétabli

• Branchez l’appareil correctement

• Appuyez sur le bouton Réinitialisation
(Reset) après avoir résolu le problème

• Mettez la commande sur la position
Marche et réglez la valeur désirée

• Ne refroidit pas tant que la température
de la pièce n’est pas supérieure à 17 °C
(62 °F)

• Redressez le tube pour l’éloigner du
serpentin.

• Réglez à une température inférieure.

• Attendez environ 3 minutes et écoutez
afin de vous assurer que le compresseur
redémarre en mode Refroidissement.

• Pour dégivrer le serpentin, mettez
l’appareil en mode VENTILATION
SEULEMENT

• Nettoyez le filtre conformément aux
instructions

• Réglez la température à une valeur
plus élevée

• Nettoyez le filtre à air

• Réglez la température à une valeur plus
basse

• Orientez les louvres de manière à obtenir
une meilleure répartition de l’air.

• Enlevez les obstructions devant
l’appareil

• Fermez les portes, les fenêtres et les
grilles à registre.

• Laissez plus de temps pour
l’élimination de la « chaleur
emmagasinée » de la pièce

• Nettoyez le filtre à air.

• Réglez la vitesse du ventilateur à
une valeur plus élevée afin que l’air
passe entre les serpentins de
refroidissement plus souvent.

• Cela est normal. Si le bruit est trop fort,
réglez le ventilateur à une vitesse moins
élevée.

• Mauvaise installation - consultez les
instructions d’installation ou l’installateur.

• Inclinez le climatiseur légèrement vers
l’extérieur pour permettre à l’eau de
s’écouler.

• C’est normal par temps très humide.

• Placez la télécommande dans un rayon
de 20 pi et 180° de l’avant de l’appareil.

• Enlevez les obstructions.

• Augmentez la température
préréglée.

23

Model • Modèledelo

DAC15009EE

For service, contact your

nearest service depot or call:

1-800-26-

(1-800-263-2629)

to recommend a depot in your

area.

Pour obtenir le service,

consultez votre centre de service le

plus rapproché ou composez le:

1-800-26-

(1-800-263-2629)

vous recommendera un

centre régional.

The model number can be found on the serial plate located on the
back panel of the unit.

All repair parts available for purchase or special order when you
visit your nearest service depot. To request service and/or the
location of the service depot nearest you, call the TOLL FREE
NUMBER.

When requesting service or ordering parts, always provide the
following information:

• Product Type

• Model Number

• Part Number

• Part Description

Le numéro de modèle se trouve sur la plaque d'information sur le
panneau arrière de l’appareil.

Toutes les pièces de rechange ou commandes spéciales sont
disponibles à votre centre de service régional autorisé.
Pour obtenir le service et/ou la localité de votre centre de service
régional, signalez le NUMÉRO D’APPEL SANS FRAIS. Ayez
les renseignements suivants à la portée de la main lors de la
commande de pièce ou service :

• Type de produit

• Numéro de modèle

• Numéro de pièce

• Description de la pièce

Printed in China (P.R.C.)

Danby Products Ltd, PO Box 1778, Guelph, Ontario Canada N1H 6Z9

Danby Products Inc, PO Box 669, Findlay, Ohio USA 45839-0669

Air Conditioner

Climatiseur
