Page 1

Referenčná príručka

inštalatéra

Sky Air Advance-series

RZASG71M2V1B RZASG100M7V1B RZASG125M7V1B RZASG140M7V1B     RZASG100M7Y1B RZASG125M7Y1B RZASG140M7Y1B

Referenčná príručka inštalatéra

Sky Air Advance-series

slovenčina

Page 2

Obsah

1 Všeobecné bezpečnostné opatrenia 3

1.1 O dokumentácii ......................................................................... 3

1.1.1 Význam varovaní a symbolov..................................... 3

1.2 Pre inštalatéra ........................................................................... 3

1.2.1 Všeobecné.................................................................. 3

1.2.2 Miesto inštalácie ......................................................... 4

1.2.3 Chladiaca zmes .......................................................... 4

1.2.4 Soľný roztok................................................................ 4

1.2.5 Voda............................................................................ 5

1.2.6 Elektrické .................................................................... 5

2 O dokumentácii 6

2.1 Informácie o tomto dokumente.................................................. 6

2.2 Rýchly prehľad referenčnej príručky pre inštalátora.................. 6

3 Informácie o balení 6

3.1 Prehľad: informácie obalení ..................................................... 6

3.2 Vonkajšia jednotka .................................................................... 6

3.2.1 Pre vybalenie vonkajšej jednotky................................ 6

3.2.2 Pre manipuláciu s vonkajšou jednotkou...................... 6

3.2.3 Pre odobratie príslušenstva z vonkajšej jednotky....... 7

4 Informácie ojednotkách avoliteľnom

príslušenstve 7

4.1 Prehľad: informácie ojednotkách avoliteľnom príslušenstve ... 7

4.2 Identifikácia ............................................................................... 7

4.2.1 Výrobný štítok: vonkajšia jednotka.............................. 7

4.3 Kombinácie jednotiek a možností.............................................. 7

4.3.1 Možné možnosti pre vonkajšiu jednotku..................... 7

5 Príprava 7

5.1 Prehľad: príprava....................................................................... 7

5.2 Príprava miesta inštalácie ......................................................... 7

5.2.1 Požiadavky na miesto inštalácie vonkajšej jednotky... 8

5.2.2 Dodatočné požiadavky na miesto inštalácie

vonkajšej jednotky v studenom podnebí ..................... 9

5.3 Príprava potrubia chladiva......................................................... 9

5.3.1 Požiadavky na potrubie chladiva ................................ 9

5.3.2 Izolácia potrubia chladiva............................................ 11

5.4 Príprava elektrickej inštalácie.................................................... 12

5.4.1 Informácie opríprave elektrickej inštalácie................. 12

6 Inštalácia 12

6.1 Prehľad: inštalácia..................................................................... 12

6.2 Otvorenie jednotky .................................................................... 12

6.2.1 Otvorenie jednotiek..................................................... 12

6.2.2 Otvorenie vonkajšej jednotky...................................... 12

6.3 Montáž vonkajšej jednotky ........................................................ 12

6.3.1 O montáži vonkajšej jednotky ..................................... 12

6.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky.. 13

6.3.3 Na prípravu inštalačnej konštrukcie............................ 13

6.3.4 Inštalácia vonkajšej jednotky ...................................... 13

6.3.5 Pre umožnenie vypúšťania ......................................... 13

6.3.6 Zabezpečenie vonkajšej jednotky pred prevrátením... 14

6.4 Pripojenie potrubia chladiva ...................................................... 14

6.4.1 O pripojení potrubia s chladivom ................................ 14

6.4.2 Predbežné opatrenia pri pripojovaní potrubia s

chladivom.................................................................... 14

6.4.3 Pokyny pre pripojovanie potrubia s chladivom............ 14

6.4.4 Pokyny na ohýbanie potrubia...................................... 15

6.4.5 Ohranenie konca potrubia........................................... 15

6.4.6 Spájkovanie konca potrubia........................................ 15

6.4.7 Použitím uzatváracieho ventilu a servisnej prípojky ... 15

6.4.8 Pre pripojenie potrubia schladivom k vonkajšej

jednotke ...................................................................... 16

6.5 Kontrola potrubia chladiva......................................................... 17

6.5.1 Kontrola potrubia na chladivo ...................................... 17

6.5.2 Predbežné opatrenia pri kontrole potrubia s

chladivom..................................................................... 17

6.5.3 Kontrola potrubia chladiva: Nastavenie ....................... 18

6.5.4 Kontrola únikov ............................................................ 18

6.5.5 Podtlakové sušenie...................................................... 18

6.6 Plnenie chladiva ......................................................................... 18

6.6.1 Plnenie chladiva........................................................... 18

6.6.2 Ochladive.................................................................... 19

6.6.3 Predbežné opatrenia pri plnení chladivom................... 20

6.6.4 Definície: L1~L7, H1, H2.............................................. 20

6.6.5 Na určenie dodatočného množstva chladiva ............... 20

6.6.6 Na určenie množstva úplnej náplne............................. 20

6.6.7 Plnenie chladiva: Nastavenie....................................... 21

6.6.8 Doplnenie dodatočného chladiva................................. 21

6.6.9 Aktivovanie/deaktivovanie nastavenia režimu vákua

na mieste inštalácie ..................................................... 21

6.6.10 Úplné opätovné naplnenie chladivom .......................... 21

6.6.11 Pripevnenie štítka ofluorizovaných skleníkových

plynoch......................................................................... 21

6.7 Zapojenie elektroinštalácie......................................................... 22

6.7.1 Zapojenie elektroinštalácie .......................................... 22

6.7.2 Zhoda elektrického systému ........................................ 22

6.7.3 Bezpečnostné opatrenia pri zapájaní

elektroinštalácie ........................................................... 22

6.7.4 Pokyny pri zapájaní elektroinštalácie........................... 22

6.7.5 Špecifikácie štandardných komponentov

elektrického zapojenia ................................................. 23

6.7.6 Pripojenie elektrického vedenia vo vnútornej

jednotke ....................................................................... 23

6.8 Dokončenie inštalácie vonkajšej jednotky .................................. 24

6.8.1 Dokončenie inštalácie vonkajšej jednotky.................... 24

6.8.2 Zatvorenie vonkajšej jednotky...................................... 24

6.8.3 Na kontrolu izolačného odporu kompresora ................ 24

7 Uvedenie do prevádzky 24

7.1 Prehľad: uvedenie do prevádzky................................................ 24

7.2 Predbežné opatrenia pri uvádzaní do prevádzky ....................... 25

7.3 Kontrolný zoznam pred uvedením do prevádzky ....................... 25

7.4 Skúšobná prevádzka.................................................................. 25

7.5 Chybové kódy pri vykonávaní skúšobnej prevádzky.................. 26

8 Odovzdanie používateľovi 27 9 Údržba a servis 27

9.1 Prehľad: údržba a servis ............................................................ 27

9.2 Bezpečnostné opatrenia pri údržbe............................................ 27

9.2.1 Aby sa zabránilo zasiahnutiu elektrickým prúdom....... 27

9.3 Kontrolný zoznam ročnej údržby vnútornej jednotky.................. 27

10 Odstránenie porúch 27

10.1 Prehľad: odstraňovanie problémov ............................................ 27

10.2 Predbežné opatrenia pri odstraňovaní problémov ..................... 28

11 Likvidácia 28

11.1 Prehľad: Likvidácia ..................................................................... 28

11.2 O odčerpaní................................................................................ 28

11.3 Odčerpanie ................................................................................. 28

12 Technické údaje 29

12.1 Prehľad: Technické údaje........................................................... 29

12.2 Priestor pre údržbu: Vonkajšia jednotka..................................... 29

12.3 Schéma zapojenia potrubia: Vonkajšia jednotka........................ 30

12.4 Schéma zapojenia: Vonkajšia jednotka...................................... 31

13 Slovník 32

Referenčná príručka inštalatéra

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 3

1 Všeobecné bezpečnostné opatrenia

1 Všeobecné bezpečnostné

opatrenia

1.1 O dokumentácii

▪ Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné

jazyky sú preklady.

▪ Opatrenia opísané v tomto dokumente sa týkajúc veľmi dôležitých

tém. Dôsledne ich dodržiavajte.

▪ Inštaláciu systému a všetky činnosti popísané v návode na

inštaláciu a v referenčnej príručke inštalatéra musí vykonať autorizovaný inštalatér.

1.1.1 Význam varovaní a symbolov

NEBEZPEČENSTVO

Označuje situáciu, ktorá môže viesť k úmrtiu alebo vážnemu zraneniu.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Označuje situáciu, ktorá môže viesť k usmrteniu elektrickým prúdom.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

Označuje situáciu, ktorá by mohla viesť k vzniku popálenín v dôsledku extrémne vysokej alebo nízkej teploty.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Označuje situáciu, ktorá by mohla viesť k výbuchu.

VÝSTRAHA

Nesprávna inštalácia alebo zapojenie zariadenia, príp. príslušenstva môže mať za následok zásah elektrickým prúdom, skrat, úniky, požiar alebo iné škody na zariadení. Používajte len príslušenstvo, voliteľné príslušenstvo a náhradné diely vyrobené alebo schválené spoločnosťou Daikin.

VAROVANIE

Zabezpečte, aby inštalácia, testovanie a použité materiály spĺňali platné právne predpisy (navyše k pokynom opísaným v dokumentácii spoločnosti Daikin).

UPOZORNENIE

Pri inštalácii a vykonávaní údržby alebo servisu systému noste primerané ochranné pomôcky (ochranné rukavice, bezpečnostné okuliare atď.).

VAROVANIE

Roztrhajte a vyhoďte plastové obalové vrecia, aby sa s nimi nikto nemohol hrať, zvlášť deti. Možné riziko: udusenie.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

▪ Počas prevádzky a krátko po jej skončení sa

NEDOTÝKAJTE potrubia na chladiacu zmes, vodovodného potrubia ani vnútorných častí. Potrubie by mohlo byť príliš horúce alebo studené. Počkajte, kým nevychladne na bežnú teplotu. Ak sa ho musíte dotknúť, noste ochranné rukavice.

▪ NEDOTÝKAJTE sa žiadnej náhodne uniknutej

chladiacej zmesi.

VAROVANIE

Označuje situáciu, ktorá by mohla viesť k úmrtiu alebo vážnemu zraneniu.

VAROVANIE: HORĽAVÝ MATERIÁL

UPOZORNENIE

Označuje situáciu, ktorá by mohla viesť k menšiemu alebo menej vážnemu zraneniu.

VÝSTRAHA

Označuje situáciu, ktorá by mohla viesť k poškodeniu vybavenia alebo majetku.

INFORMÁCIE

Označuje užitočné tipy alebo doplňujúce informácie.

Symbol Vysvetlenie

Pred inštaláciou si prečítajte návod na inštaláciu a prevádzku a kartu s pokynmi k zapojeniu.

Pred vykonaním údržby a servisných úloh si prečítajte návod na údržbu.

Viac informácií získate u inštalatéra a vpoužívateľskej referenčnej príručke.

1.2 Pre inštalatéra

1.2.1 Všeobecné

Ak si nie ste istí, ako jednotku nainštalovať alebo používať, obráťte sa na svojho predajcu.

VAROVANIE

Prijmite primerané opatrenia, aby jednotka nemohla slúžiť ako úkryt pre malé živočíchy. Kontakt malých živočíchov s elektrickými časťami môže spôsobiť poruchu, dymenie alebo požiar.

UPOZORNENIE

NEDOTÝKAJTE sa prívodu vzduchu ani hliníkových rebier jednotky.

VÝSTRAHA

▪ Na hornú časť jednotky NEKLAĎTE žiadne predmety

ani zariadenia.

▪ NEVYLIEZAJTE, NESADAJTE a ani NESTÚPAJTE na

jednotku.

VÝSTRAHA

Práce na vonkajšej jednotke sa najlepšie vykonávajú v suchých poveternostných podmienkach, aby sa predišlo prieniku vody.

V súlade s príslušnými právnymi predpismi bude možno potrebné zaviesť denník pre daný produkt. Denník bude obsahovať minimálne informácie o údržbe, opravách, výsledkoch testov, pohotovostných obdobiach atď.

V blízkosti produktu tiež bude potrebné mať k dispozícii prinajmenšom tieto informácie:

▪ pokyny na zastavenie systému v prípade núdze, ▪ názov a adresa požiarnej jednotky, policajného útvaru a

zdravotnej služby,

▪ názov, adresa a denné a nočné telefónne čísla servisných

oddelení.

V Európe pokyny na vedenie denníka určuje norma EN378.

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

Referenčná príručka inštalatéra

Page 4

1 Všeobecné bezpečnostné opatrenia

1.2.2 Miesto inštalácie

▪ Okolo jednotky vytvorte dostatočný priestor na vykonávanie

servisu a na zabezpečenie obehu vzduchu.

▪ Skontrolujte, či miesto inštalácie odolá hmotnosti a vibráciám

jednotky.

▪ Zabezpečte, aby bol priestor dostatočne vetraný.

NEUPCHÁVAJTE žiadne vetracie otvory.

▪ Zabezpečte, aby bola jednotka vo vodorovnej polohe.

Jednotku NEINŠTALUJTE na nasledujúce miesta: ▪ V potenciálne výbušnom prostredí. ▪ Na miestach, na ktorých sa nachádzajú zariadenia vyžarujúce

elektromagnetické vlny. Elektromagnetické vlny by mohli rušiť riadiaci systém a spôsobiť poruchu funkcie zariadenia.

▪ Na miestach, na ktorých hrozí riziko požiaru z dôvodu úniku

horľavých plynov (napríklad riedidla alebo benzínu), na miestach s uhlíkovými vláknami alebo horľavým prachom.

▪ Na miestach, kde vzniká korozívny plyn (napríklad plyn kyseliny

sírovej). Korózia medených potrubí alebo spájkovaných dielov môže spôsobiť únik chladiacej zmesi.

1.2.3 Chladiaca zmes

Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej príručke ku konkrétnej aplikácii pre inštalatéra.

VÝSTRAHA

Zabezpečte, aby inštalácia potrubia na chladiacu zmes spĺňala platné právne predpisy. V Európe platí norma EN378.

VÝSTRAHA

Zabezpečte, aby potrubie a pripojenia na miestne inštalácie neboli vystavené napätiu.

VAROVANIE

Počas testov NIKDY nenatlakujte zariadenie tlakom vyšším, ako je maximálny povolený tlak (tak, ako je uvedené na výrobnom štítku na jednotke).

VAROVANIE

V prípade úniku chladiacej zmesi prijmite dostatočné opatrenia. Ak chladiaci plyn uniká, okamžite miestnosť vyvetrajte. Možné riziká:

▪ Zvýšená koncentrácia chladiacej zmesi môže v malej

miestnosti znížiť hladinu kyslíka.

▪ Ak sa chladiaci plyn dostane do kontaktu s ohňom,

môžu vzniknúť toxické plyny.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU Odčerpanie – únik chladiacej zmesi. Ak chcete odčerpať

systém, a je netesnosť v okruhu chladiacej zmesi:

▪ NEPOUŹÍVAJTE funkciu automatického odčerpania

jednotky, pri ktorej sa vo vonkajšej jednotke zhromaždí všetka chladiaca zmes zo systému. Možný dôsledok: Samospaľovanie a výbuch kompresora z dôvodu vzduchu vnikajúceho do kompresora, ktorý je v činnosti.

▪ Použite samostatný systém obnovy tak, že kompresor

jednotky nemusí byť v činnosti.

VAROVANIE

Vždy zachyťte chladiacu zmes. NEVYPÚŠŤAJTE ich priamo do okolitého prostredia. Použite vákuové čerpadlo na vyprázdnenie inštalácie.

VÝSTRAHA

Po zapojení celého potrubia skontrolujte, či nikde neuniká plyn. Na kontrolu úniku plynu použite dusík.

VÝSTRAHA

▪ Ak chcete predísť poruche kompresora,

NEDOPĹŇAJTE viac chladiva, ako je určené množstvo.

▪ Keď sa má chladiaci systém otvoriť, chladiacou

zmesou musíte manipulovať v súlade s príslušnými predpismi.

VAROVANIE

Uistite sa, či nie je v systéme kyslík. Chladiaca zmes sa môže doplniť len po vykonaní testu únikov a po sušení vo vákuu.

▪ V prípade, že je potrebné doplnenie, pozrite si výrobný štítok na

jednotke. Udáva typ chladiacej zmesi a potrebné množstvo.

▪ Jednotka je vo výrobe naplnená chladivom a v závislosti od

veľkosti a dĺžky rúr môžu niektoré systémy vyžadovať doplnenie ďalšieho chladiva.

▪ Používajte nástroje výlučne určené pre typ chladiva v systéme,

aby sa zabezpečil požadovaný tlakový odpor a zabránilo sa vniknutiu cudzích látok do systému.

▪ Chladivo dopĺňajte nasledujúcim spôsobom:

Ak Potom

Je namontovaná sifónová trubica (t. j. valec je označený nápisom v

znení “pripojený kvapalinový plniaci sifón”)

Sifónová trubica NIE JE namontovaná

▪ Pomaly otvorte valec schladivom. ▪ Chladivo plňte v kvapalnej forme. Pridávanie v plynnej forme

môže brániť normálnej prevádzke.

UPOZORNENIE

Po doplnení chladiva alebo počas prestávky ihneď zatvorte ventil nádrže na chladivo. Ak ventil nezatvoríte ihneď, zostávajúci tlak môže doplniť ďalšie chladivo. Možný dôsledok: Nesprávne množstvo chladiva.

Pri dopĺňaní chladiva by mal byť valec vo zvislej polohe.

Pri dopĺňaní chladiva valec otočte hore dnom.

1.2.4 Soľný roztok

Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej príručke ku konkrétnej aplikácii pre inštalatéra.

VAROVANIE

Výber soľného roztoku MUSÍ byť v súlade s platnými právnymi predpismi.

Referenčná príručka inštalatéra

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 5

1 Všeobecné bezpečnostné opatrenia

VAROVANIE

V prípade úniku soľného roztoku prijmite dostatočné opatrenia. V prípade úniku soľného roztoku ihneď vyvetrajte oblasť a obráťte sa na miestneho predajcu.

VAROVANIE

Okolitá teplota vnútri jednotky môže byť oveľa vyššia ako izbová teplota, napr. 70°C. V prípade úniku soľného roztoku môžu horúce súčasti v jednotke spôsobiť vznik nebezpečnej situácie.

VAROVANIE

Používanie a inštalácia zariadenia MUSIA spĺňať bezpečnostné a environmentálne opatrenia špecifikované v platných právnych predpisoch.

1.2.5 Voda

Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej príručke ku konkrétnej aplikácii pre inštalatéra.

VÝSTRAHA

Zabezpečte, aby kvalita vody spĺňala smernicu EÚ 98/83ES.

1.2.6 Elektrické

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

▪ Pred zložením krytu rozvodnej skrine, pripojením

elektrického vedenia alebo dotykom elektrických častí VYPNITE všetky zdroje napájania.

▪ Pred vykonávaním servisu odpojte zdroj napájania

minimálne na 1 minútu a zmerajte napätie na koncovkách kondenzátorov hlavného obvodu alebo v elektrických súčiastkach. Skôr ako sa budete môcť dotknúť elektrických súčastí, napätie NESMIE presahovať 50 V jednosmerného prúdu. Poloha koncoviek je zobrazená na schéme zapojenia.

▪ Elektrických súčastí sa NEDOTÝKAJTE mokrými

rukami.

▪ Po zložení servisného krytu NENECHÁVAJTE jednotku

bez dozoru.

VAROVANIE

Ak NIE SÚ hlavný vypínač alebo iné prostriedky na odpojenie, ktoré majú oddelené kontakty na všetkých póloch a zaisťujú úplné odpojenie v prípade prepätia kategórie III, nainštalované vo výrobe, MUSIA sa nainštalovať do pevného zapojenia.

VAROVANIE

▪ Používajte LEN medené vodiče. ▪ Zabezpečte, aby elektroinštalácia na mieste inštalácie

spĺňala platné právne predpisy.

▪ Celá elektrická inštalácia na mieste sa musí inštalovať

v súlade so schémou zapojenia dodanou s produktom.

▪ NIKDY nestláčajte zväzky káblov a zabráňte kontaktu

káblov s potrubím a ostrými hranami. Zabezpečte, aby na prípojky svorkovnice nepôsobil žiadny vonkajší tlak.

▪ Nezabudnite nainštalovať uzemňovacie vodiče.

NEUZEMŇUJTE jednotku k verejnému potrubiu, prepäťovej poistke ani uzemneniu telefónnej linky. Nedokonalé uzemnenie môže spôsobiť zásah elektrickým prúdom.

▪ Zabezpečte použitie samostatného elektrického

obvodu. NIKDY nepoužívajte zdroj napájania spoločný

s iným zariadením. ▪ Zabezpečte inštaláciu potrebných poistiek alebo ističov. ▪ Ubezpečte sa, že ste nainštalovali prúdový chránič. V

opačnom prípade hrozí riziko zásahu elektrickým

prúdom alebo požiaru. ▪ Pri inštalácii skontrolujte, či je prúdový chránič

kompatibilný s invertorom (odolný proti

vysokofrekvenčnému elektrickému šumu), aby

nedochádzalo k nepotrebnému otváraniu prúdového

chrániča.

VÝSTRAHA

Predbežné opatrenia pri uložení elektrického napájania:

▪ K tej istej svorkovnici elektrického napájania

nezapájajte drôty rozličných hrúbok (slučka vodiča

elektrického napájania môže spôsobiť nenormálne

ohriatie). ▪ Pri pripojovaní vodičov rovnakého priemeru uskutočnite

zapojenie podľa nasledovného obrázku.

▪ K zapojeniu používajte navrhnuté napájacie vedenie,

pevne pripojte a potom zaistite, aby nedošlo

kpôsobeniu vonkajšieho tlaku na svorkovnicu. ▪ K dotiahnutiu skrutiek svorkovnice použite vhodný

skrutkovač. Malé skrutkovače by mohli poškodiť hlavu

skrutky aspôsobiť nedokonalé dotiahnutie skrutiek. ▪ Nadmerné dotiahnutie skrutiek svorkovnice ich môže

poškodiť.

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

VAROVANIE

▪ Po ukončení elektrickej inštalácie sa uistite, či je každá

elektrická časť a koncovka vo vnútri elektrickej skrine

správne pripojená. ▪ Pred spustením jednotky skontrolujte, či sú všetky kryty

zatvorené.

VÝSTRAHA

Platí len v prípade trojfázového napájania, a ak sa kompresor spúšťa metódou ZAPNUTIE/VYPNUTIE.

Ak existuje možnosť výskytu reverznej fázy po krátkodobom výpadku prúdu a napájanie sa zapne a vypne, keď je produkt v prevádzke, pripojte lokálne okruh ochrany reverznej fázy. Chod produktu v reverznej fáze môže poškodiť kompresor a iné súčiastky.

Referenčná príručka inštalatéra

Page 6

2 O dokumentácii

2.1 Informácie o tomto dokumente

Cieľoví používatelia

Oprávnení inštalátori

INFORMÁCIE

Toto zariadenie je určené pre odborníkov alebo vyškolených používateľov v obchodoch, v odvetví svietidiel a na farmách, prípadne pre začiatočníkov na komerčné používanie.

Dokumentácia

Tento dokument je súčasťou dokumentácie. Celá dokumentácia zahŕňa tieto dokumenty:

▪ Všeobecné bezpečnostné opatrenia:

▪ Bezpečnostné opatrenia, ktoré sa musia prečítať pred

inštaláciou

▪ Formát: Výtlačok (v balení vonkajšej jednotky)

▪ Návod na inštaláciu vonkajšej jednotky:

▪ Pokyny na inštaláciu ▪ Formát: Výtlačok (v balení vonkajšej jednotky)

▪ Referenčná príručka inštalatéra:

▪ Príprava inštalácie, referenčné údaje,… ▪ Formát: Číslicové súbory na http://www.daikineurope.com/

support-and-manuals/product-information/

Najnovšie zmeny dodanej dokumentácie môžu byť k dispozícii na regionálnej webovej lokalite spoločnosti Daikin alebo u predajcu.

Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.

Technické údaje

▪ Podmnožina najnovších technických údajov je k dispozícii na

regionálnej webovej stránke Daikin (verejne prístupnej).

▪ Všetky najnovšie technické údaje sú k dispozícii na extranete

Daikin (požadovaná autentifikácia).

Kapitola Opis

Likvidácia Ako systém zlikvidovať Technické údaje Špecifikácie systému Slovník Definícia termínov

3 Informácie o balení

3.1 Prehľad: informácie obalení

Táto kapitola popisuje čo máte robiť po dodaní krabice s vonkajšou jednotkou na miesto inštalácie.

Obsahuje informácie o: ▪ Vybalenie a manipulácia jednotiek ▪ Odstránenie príslušenstva z jednotiek Uvedomte si, že: ▪ Po dodaní sa musí skontrolovať, či jednotka nie je poškodená.

Každé poškodenie sa musí ihneď ohlásiť zástupcovi dopravcu pre reklamácie.

▪ Zabalenú jednotku dopravte čo najbližšie ku konečnému miestu

montáže, aby nedošlo kpoškodeniu počas prepravy.

3.2 Vonkajšia jednotka

3.2.1 Pre vybalenie vonkajšej jednotky

2.2 Rýchly prehľad referenčnej príručky pre inštalátora

Kapitola Opis

Všeobecné bezpečnostné opatrenia

O dokumentácii Aká dokumentácia existuje pre

Informácie obalení Ako vybaliť jednotky a odstrániť ich

Informácie ojednotkách avoliteľnom príslušenstve

Príprava Čo robiť a vedieť pred príchodom na

Inštalácia Čo robiť a vedieť o inštalácii systému Uvedenie do prevádzky Čo robiť a vedieť o uvedení systému do

Odovzdanie používateľovi Čo dať a vysvetliť používateľovi Údržba a servis Ako vykonávať údržbu a servis

Odstraňovanie problémov Čo robiť v prípade problémov

Referenčná príručka inštalatéra

Bezpečnostné opatrenia, ktoré sa musia prečítať pred inštaláciou

inštalatéra

príslušenstvo ▪ Ako identifikovať jednotky

▪ Možné kombinácie jednotiek

avoliteľného príslušenstva

miesto inštalácie

prevádzky po jeho nainštalovaní

jednotiek

3.2.2 Pre manipuláciu s vonkajšou jednotkou

Jednotku pomaly prenášajte tak ako je zobrazené:

UPOZORNENIE

Ak chcete predísť poraneniu, NEDOTÝKAJTE sa prívodu vzduchu ani hliníkových rebier na jednotke.

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 7

4 Informácie ojednotkách avoliteľnom príslušenstve

ENERG

IJAY IAIE

ENERG

IJAY IAIE

1×

1× 2×

1×

b c

1×

3.2.3 Pre odobratie príslušenstva z vonkajšej jednotky

a Všeobecné bezpečnostné opatrenia b Návod na inštaláciu vonkajšej jednotky c Spony na káble d Nálepka sinformáciami o fluoračných skleníkových

plynoch

e Energetický štítok

f Viacjazyčná nálepka sinformáciami o fluoračných

skleníkových plynoch (len pre RZASG71)

4 Informácie ojednotkách

avoliteľnom príslušenstve

4.1 Prehľad: informácie ojednotkách avoliteľnom príslušenstve

Táto kapitola obsahuje informácie o: ▪ Identifikácia vonkajšej jednotky ▪ Kombinácia vonkajšej jednotky s nadštandardnou výbavou

4.2 Identifikácia

VÝSTRAHA

Pri súčasnom inštalovaní alebo servise viacerých jednotiek sa servisné panely rôznych modelov NESMÚ zamieňať.

4.2.1 Výrobný štítok: vonkajšia jednotka

Kód Vysvetlenie

SG Séria Mid-end 71~140 Výkonová trieda M7 Séria modelu V1 Elektrické napájanie: 1~, 220~240 V, 50 Hz Y1 Elektrické napájanie: 3N~, 380~415 V, 50 Hz B Európsky trh [*] Indikácia malej zmeny modelu

INFORMÁCIE

Táto jednotka nie je určená na používanie v oblastiach s vysokou vlhkosťou s nízkou okolitou teplotou. Pre tieto oblasti sa odporúča model RZAG.

4.3 Kombinácie jednotiek a možností

4.3.1 Možné možnosti pre vonkajšiu jednotku

Súprava vetvenia chladiacej zmesi

Pri pripájaní viacerých vnútorných jednotiek k vonkajšej jednotke budete potrebovať jednu alebo viac súprav vetvení chladiva. Kombinácia vonkajších a vnútorných jednotiek určuje koľko a akých súprav vetvení chladiva sa použije.

Usporiadanie Názov modelu

Dvojité KHRQ(M)58T Trojité KHRQ(M)58H Dve dvojité KHRQ(M)58T (3×)

Viac podrobností o výbere nájdete v katalógoch. Pokyny na inštaláciu nájdete vnávode na inštaláciu súpravy vetvenia chladiva.

Súprava požadovaného adaptéra (SB.KRP58M52)

▪ Vrátane prídavnej montážnej dosky (EKMKSA2) ▪ Môže sa použiť pre nasledovné:

▪ Nízka hlučnosť: Na zníženie prevádzkovej hlučnosti vonkajšej

jednotky.

▪ Funkcia požiadavka I: Na obmedzenie spotreby energie

systému (príklad: riadenie rozpočtu, obmedzenie spotreby energie počas momentov špičiek…).

▪ Pokyny na inštaláciu nájdete v návode na inštaláciu súpravy

požadovaného adaptéra.

5 Príprava

Umiestnenie

5.1 Prehľad: príprava

Táto kapitola popisuje čo máte robiť a vedieť pred príchodom na miesto inštalácie.

Obsahuje informácie o: ▪ Príprava miesta inštalácie ▪ Príprava potrubia chladiva ▪ Príprava elektrického napájania

Označenie modelov Príklad: R Z A S G 140 M7 V1 B [*]

Kód Vysvetlenie

R Vonkajšia jednotka Split chladená vzduchom Z Invertor

5.2 Príprava miesta inštalácie

Jednotku NEINŠTALUJTE na miesta, ktoré sa často používajú ako pracovisko. V prípade vykonávania stavebných prác (napr. brúsenie), pri ktorých sa vytvára veľké množstvo prachu, musí byť jednotka zakrytá.

A Chladivo R32

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

Referenčná príručka inštalatéra

Page 8

5 Príprava

df e

(mm)

≥

1500

≥

1500

≥

1000≥1000

≥

1000≥1000

Na inštaláciu vyberte miesto s dostatkom priestoru na prinesenie aodnesenie jednotky.

VAROVANIE

Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický ohrievač).

5.2.1 Požiadavky na miesto inštalácie vonkajšej jednotky

INFORMÁCIE

Prečítajte si tiež nasledovné požiadavky:

▪ Všeobecné požiadavky na miesto inštalácie. Viď

kapitolu "Všeobecné bezpečnostné predbežné opatrenia".

▪ Požiadavky na servisný priestor. Viď kapitolu

"Technické údaje".

▪ Požiadavky na potrubie chladiva (dĺžka, výškový

rozdiel). Pozri ďalej v tejto kapitole "Príprava".

UPOZORNENIE

Zariadenie nemá byť prístupné verejnosti. Nainštalujte ho v zabezpečenom priestore, ktorý nie je jednoducho prístupný.

Táto jednotka, vnútorná a vonkajšia, je vhodná na inštaláciu v komerčnom prostredí a prostredí ľahkého priemyslu.

▪ Vyhýbajte sa citlivým miestam (napr. v blízkosti spálne), kde

hlučnosť prevádzky môže spôsobovať problémy. Poznámka: Ak sa v aktuálnych podmienkach inštalácie meria zvuk, nameraná hodnota bude vyššia ako hladina akustického tlaku uvedená v časti Zvukové spektrum v technickej príručke vdôsledku šumu aodrazu zvukov okolitého prostredia.

INFORMÁCIE

Hladina tlaku zvuku je menšia ako 70dBA.

▪ Miesta, kde môžu byť v atmosfére prítomné hmla alebo pary

minerálneho oleja. Plastické diely sa môžu poškodiť, vypadnúť alebo spôsobiť únik vody.

NEODPORÚČA sa inštalovať jednotku na nasledujúcich miestach, pretože by sa mohla skrátiť jej životnosť:

▪ Na miestach svýznamným kolísaním napätia ▪ Vo vozidlách alebo na lodiach ▪ Na miestach skyslými alebo zásaditými parami Inštalácia v blízkosti mora. Zabezpečte, aby vonkajšia jednotka

NEBOLA priamo vystavená vetrom od mora. Tým sa má zabrániť vzniku korózie z dôvodu vysokej úrovne obsahu solí vo vzduchu, čím sa môže skrátiť životnosť jednotky.

Vonkajšiu jednotku nainštalujte mimo pôsobenia vetra od mora.

Príklad: Za budovu.

VÝSTRAHA

Zariadenie popísané v tomto návode môže spôsobiť elektronické rušenie vytvorené vysokofrekvenčnou energiou. Zariadenie spĺňa špecifikácie, ktoré sú navrhnuté tak, aby poskytovali primeranú ochranu proti takému rušeniu. Napriek tomu nie je záruka, že sa u určitej inštalácie nevyskytne rušenie.

Preto sa doporučuje nainštalovať toto zariadenie a elektrické vedenia v dostatočnej vzdialenosti od stereofónnych zariadení, osobných počítačov atď.

a Prúdový chránič b Poistka c Vonkajšia jednotka d Vnútorná jednotka e Ovládací panel

f Osobný počítač alebo rádio

Na miestach so slabým príjmom udržujte vzdialenosť 3 m alebo viac, aby nedošlo k elektromagnetickému rušeniu iných prístrojov apoužite rúrky na vodiče pre výkonové aprenosové vedenia.

▪ Vyberte miesto, ktoré sa dá čo najlepšie chrániť proti dažďu. ▪ Dbajte na to, aby v prípade netesnosti nemohla voda spôsobiť

žiadne poškodenie priestoru inštalácie aokolia.

▪ Vyberte miesto, kde horúci alebo studený vzduch vypúšťaný

zjednotky alebo hlučnosť prevádzky NEBUDE nikoho obťažovať.

▪ Rebrá výmenníka tepla sú ostré a môžu spôsobiť zranenie.

Vyberte miesto inštalácie, na ktorom nebude hroziť poranenie (týka sa to najmä miest, na ktorých sa hrajú deti).

Jednotku NEINŠTALUJTE na nasledujúce miesta:

Referenčná príručka inštalatéra

Ak je vonkajšia jednotka vystavená priamemu vetru od mora, nainštalujte vetrolam.

▪ Výška vetrolamu≥1,5×výška vonkajšej jednotky ▪ Pri inštalácii vetrolamu nezabudnite na požiadavky na servisný

priestor.

a Vietor od mora b Budova c Vonkajšia jednotka d Vetrolam

Silné vetry (≥18 km/h) fúkajúce na odvod vzduchu vonkajšej jednotky spôsobia skrat (nasatie vyfukovaného vzduchu). Môže to viesť k:

▪ zhoršeniu prevádzkovej kapacity, ▪ častému vzniku náhlej námrazy vrežime ohrevu, ▪ prerušeniu prevádzky z dôvodu zníženia nízkeho tlaku alebo

zvýšenia vysokého tlaku,

▪ pokazeniu ventilátora (keď vietor fúka nepretržite na ventilátor,

môže sa začať krútiť veľmi rýchlo, kým sa nepokazí).

Keď je odvod vzduchu vystavený vetru, odporúča sa inštalovať ochrannú dosku.

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 9

5 Príprava

Odporúča sa inštalovať vonkajšiu jednotku tak, aby prívod vzduchu smeroval kstene aNEBOL priamo vystavený vetru.

a Doska deflektora b Prevažujúci smer vetra c Odvod vzduchu

5.2.2 Dodatočné požiadavky na miesto inštalácie vonkajšej jednotky v studenom podnebí

Vonkajšiu jednotku chráňte pred priamym snežením apostarajte sa, aby vonkajšiu jednotku NIKDY nezasnežilo.

Vetviace potrubia ▪ Vodorovne (s maximálnym sklonom 15°)

alebo zvisle nainštalujte vetviace potrubia.

▪ Dĺžka vetviacich potrubí k vnútorným

jednotkám má byť čo najmenšia.

▪ Dĺžky vetviacich potrubí k vnútorným

jednotkám by mali byť pokiaľ možno rovnaké.

Definície: L1~L7, H1, H2

Pár

Trojité

(a)

Dvojnásobné dvojité

Dvojité

(a)

a Kryt alebo prístrešok proti snehu b Podstavec (minimálna výška=150mm) c Prevažujúci smer vetra d Odvod vzduchu

5.3 Príprava potrubia chladiva

5.3.1 Požiadavky na potrubie chladiva

INFORMÁCIE

Prečítajte si tiež bezpečnostné opatrenia a požiadavky v kapitole Všeobecné bezpečnostné opatrenia.

Pri pripájaní viacerých vnútorných jednotiek k vonkajšej jednotke zohľadnite nasledovné:

Súprava vetvenia chladiva

Potrubie uložené smerom hore adole

Je potrebná jedna alebo viac súprav vetvení chladiva. Pozrite si časť "4.3.1Možné

možnosti pre vonkajšiu jednotku"na strane7.

Na hlavnom potrubí (L1) vytvorte potrubie hore a dole.

(a) Predpokladajte, že najdlhšia čiara na obrázku predstavuje

v skutočnosti najdlhšie potrubie a najvyššia jednotka na obrázku predstavuje v skutočnosti najvyššiu jednotku.

L1 Hlavné potrubie

L2~L7 Vetviace potrubie

H1 Rozdiel vo výške medzi najvyššou vnútornou jednotkou a

vonkajšou jednotkou

H2 Rozdiel vo výške medzi najvyššou a najnižšou vnútornou

jednotkou Súprava vetvenia chladiva

Materiál potrubia s chladivom

▪ Materiál potrubia: Bezšvové medené potrubie odkysličené

kyselinou fosforečnou.

▪ Stupeň napätia a hrúbka potrubia:

Vonkajší

Stupeň pnutia Hrúbka (t)

(a)

priemer (Ø)

6,4mm

Žíhaný (O) ≥0,8mm

(1/4palca) 9,5mm

(3/8palca) 12,7mm

(1/2palca) 15,9mm

Žíhaný (O) ≥1,0mm

(5/8palca) 19,1mm

(3/4palca)

Polovične tvrdý (1/2H)

(a) V závislosti od platných právnych predpisov a

maximálneho prevádzkového tlaku jednotky (pozrite si údaj PS High na výrobnom štítku jednotky) sa môže vyžadovať väčšia hrúbka potrubia.

▪ Nástrčné spoje: Používajte len žíhaný materiál.

Priemer potrubia s chladivom

Priemery potrubia s chladivom musia spĺňať nasledovné požiadavky:

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

Referenčná príručka inštalatéra

Page 10

5 Príprava

Potrubie Priemer

L1 (pár, dvojica, trojica, dvakrát dvojica)

L2,L3 (dvojica) L2~L4 (trojica) L4~L7 (dvakrát dvojica)

L2,L3 (dvakrát dvojica) Kvapalinové potrubie: Ø9,5mm

L1 (pár, dvojica, trojica, dvakrát dvojica):

Model Nový

Existujúci

RZASG71 Štandard Ø9,5mm Ø15,9mm RZASG100~140 Štandard Ø9,5mm Ø15,9mm

(a) Pri inštalácii nové potrubia použite tie isté priemery ako u

prípojok k vonkajším jednotkám (napr. štandardné priemery pr kvapalinové a plynové potrubie).

(b) Pri opätovnom použití existujúceho potrubia môžete

použiť zväčšené alebo zmenšené priemery, ale potom môže výkon poklesnúť a budete musieť použiť prísnejšie požiadavky na dĺžku potrubia. Posúďte tieto obmedzenia vo vzťahu k celkovej inštalácii.

Pozri nižšie.

Použite tie isté priemery ako u prípojok (kvapalina, plyn) k vonkajším jednotkám.

Plynové potrubie: Ø15,9mm

(a)

(b)

kvapalinové

potrubie

L1 plynové

potrubie

Referenčná príručka inštalatéra

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 11

5 Príprava

Dĺžka potrubia chladiva a rozdiel vo výške

Dĺžka potrubia a rozdiel vo výške musia byť v súlade s nasledovnými požiadavkami:

Požiadavka Hranica

71+100 125+140

1 Minimálna celková dĺžka jednosmerného potrubia Pár: Hranica≤L1

Dvojica: Hranica≤L1+L3 Trojica: Hranica≤L1+L4 Dve dvojice: Hranica≤L1+L3+L7

2 Maximálna celková dĺžka jednosmerného potrubia Pár: L1≤Hranica 50m (70m)

Dvojice a trojice: L1+L2≤Hranica Dve dvojice: L1+L2+L4≤Hranica

3 Maximálna povolená dĺžka potrubia Pár: nie je kdispozícii —

Dvojica: L1+L2+L3≤Hranica 50m Trojica: L1+L2+L3+L4≤Hranica 50m Dve dvojice: L1+L2+L3+L4+L5+L6+L7≤Hranica — 50m

4 Maximálna dĺžka vetviaceho potrubia Pár: nie je kdispozícii

Dvojice a trojice: L2≤Limit Dve dvojice: L2+L4≤Hranica

5 Maximálny rozdiel medzi dĺžkami vetiev Pár: nie je kdispozícii —

Dvojica: L2–L3≤Hranica 10m Trojica: L2–L4≤Hranica 10m Dve dvojice:

▪ L2–L3≤Hranica ▪ L4–L5≤Hranica ▪ L6–L7≤Hranica ▪ (L2+L4)–(L3+L7)≤Hranica

6 Maximálny povolený výškový rozdiel medzi vonkajšou

a vnútornou jednotkou

7 Maximálna výška medzi vnútornými jednotkami Pár: nie je kdispozícii

(a) Údaj v zátvorkách predstavuje ekvivalentnú dĺžku.

Príklad

Pár, dvojica, trojica a dvakrát dvojica: H1≤Hranica 30m

Dvojica,trojica a dvakrát dvojica: H2≤Hranica

5m

50m (70m)

20m

— 10m

0,5m

(a)

Ak je konfigurácia systému nasledovná… Potom požiadavky sú…

▪ RZASG125 ▪ Trojica:

▪ Øštandard

5.3.2 Izolácia potrubia chladiva

▪ Ako izolačný materiál používajte polyetylénovú penu:

▪ s intenzitou prestupu tepla medzi 0,041 a 0,052W/mK (0,035

až 0,045kcal/mh°C)

▪ s ohňovzdornosťou najmenej 120°C

▪ Hrúbka izolácie

Okolitá teplota Vlhkosť Minimálna hrúbka

≤30°C 75% až 80%

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

relatívnej vlhkosti

15mm

1 5m≤L1+L4 2 L1+L2≤50m (70m) 3 L1+L2+L3+L4≤50m 4 L2≤20m 5 L2–L4≤10m 6 H1≤30m 7 H2≤0,5m

Okolitá teplota Vlhkosť Minimálna hrúbka

>30°C ≥80% relatívnej

vlhkosti

Referenčná príručka inštalatéra

20mm

Page 12

6 Inštalácia

45°~90°

(4)

1×

5.4 Príprava elektrickej inštalácie

5.4.1 Informácie opríprave elektrickej inštalácie

INFORMÁCIE

Prečítajte si tiež bezpečnostné opatrenia a požiadavky v kapitole Všeobecné bezpečnostné opatrenia.

INFORMÁCIE

Prečítajte si tiež "6.7.5 Špecifikácie štandardných

komponentov elektrického zapojenia"na strane23.

VAROVANIE

▪ Ak má elektrické napájanie chýbajúcu alebo chybnú

nulovú fázu, zariadenie sa môže poškodiť.

▪ Určenie vhodného uzemnenia. NEUZEMŇUJTE

jednotku k verejnému potrubiu, prepäťovej poistke ani uzemneniu telefónnej linky. Nedokonalé uzemnenie

môže spôsobiť zásah elektrickým prúdom. ▪ Inštalujte požadované poistky alebo prúdové ističe. ▪ Elektrické káble zabezpečte pomocou káblových

spojok, aby sa NEDOSTALI do kontaktu s ostrými

hranami ani potrubím, a to najmä na vysokotlakovej

strane. ▪ NEPOUŽÍVAJTE páskové vodiče, lankové splietané

vodiče, predlžovacie káble ani prepojenia

z hviezdicovej sústavy. Mohlo by to spôsobiť

prehrievanie, úraz elektrickým prúdom alebo požiar. ▪ NEINŠTALUJTE kondenzátor s fázový predstihom,

pretože táto jednotka je vybavená invertorom.

Kondenzátor s fázovým posunom znižuje výkonnosť

amôže spôsobiť nehody.

▪ Dokončenie inštalácie vonkajšej jednotky. ▪ Dokončenie inštalácie vnútorných jednotiek.

INFORMÁCIE

Viac o inštalácii vnútornej jednotky (montáž vnútornej jednotky, pripojenie potrubia chladiva k vnútornej jednotke, pripojenie elektrického vedenia k vnútornej jednotke …) nájdete v návode na inštaláciu vnútornej jednotky.

6.2 Otvorenie jednotky

6.2.1 Otvorenie jednotiek

V určitých okamihoch musíte jednotku otvoriť. Príklad: ▪ Pri pripojovaní potrubia s chladivom ▪ Pri zapájaní elektroinštalácie ▪ Pri vykonávaní údržby alebo servisu jednotky

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Po zložení servisného krytu NENECHÁVAJTE jednotku bez dozoru.

6.2.2 Otvorenie vonkajšej jednotky

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

VAROVANIE

▪ Celú elektrickú inštaláciu musí inštalovať autorizovaný

elektrotechnik a musí byť v súlade s platnými

predpismi. ▪ Všetky elektrické spojenia sa musia inštalovať ako

pevné prepojenie. ▪ Všetky súčasti obstarané na mieste inštalácie a celá

elektroinštalačná konštrukcia musí byť v súlade

splatnými predpismi.

VAROVANIE

VŽDY používajte viacžilové elektrické napájacie káble.

6 Inštalácia

6.1 Prehľad: inštalácia

Táto kapitola popisuje čo máte robiť a vedieť pre inštaláciu systému na mieste inštalácie.

Bežný pracovný postup

Uvedenie do prevádzky sa obyčajne skladá znasledujúcich krokov: ▪ Montáž vonkajšej jednotky. ▪ Montáž vnútorných jednotiek. ▪ Pripojenie potrubia chladiva. ▪ Kontrola potrubia chladiva. ▪ Plnenie chladiva. ▪ Zapojenie elektroinštalácie.

Referenčná príručka inštalatéra

6.3 Montáž vonkajšej jednotky

6.3.1 O montáži vonkajšej jednotky

Bežný pracovný postup

Montáž vonkajšej jednotky obvykle pozostáva z nasledovných krokov:

1 Poskytnutie inštalačnej konštrukcie. 2 Inštalácia vonkajšej jednotky. 3 Poskytnutie odpadového kanálu. 4 Zabezpečenie, aby sa jednotky neprevrátila. 5 Ochrana jednotky pred snehom a vetrom inštaláciou

protisnehového prístrešku a ochranného plechu. Viď "Príprava miesta pre inštaláciu" v "5Príprava"na strane7.

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 13

6.3.2 Predbežné opatrenia pri montáži

(mm)

>150

620

350

(345-355)

4× M12

≥150 mm

C D E

160 160620

36 61

262

416

595

285

279

260

161

(345~355)

vonkajšej jednotky

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ Všeobecné bezpečnostné opatrenia ▪ Príprava

6.3.3 Na prípravu inštalačnej konštrukcie

Skontrolujte pevnosť a vodorovnosť inštalačného podložia, aby jednotka nespôsobovala prevádzkové vibrácie alebo hluk.

Bezpečne pripevnite jednotku pomocou základových skrutiek podľa výkresu základov.

Pripravte si 4 sady kotviacich skrutiek, matíc a podložiek (dodáva zákazník) nasledovne:

6 Inštalácia

6.3.5 Pre umožnenie vypúšťania

▪ Skontrolujte, či kondenzovaná voda môže vhodným spôsobom

odtekať.

▪ Jednotku nainštalujte na podklad, ktorý zaručí správny odtok, aby

sa zabránilo nahromadeniu ľadu.

▪ Okolo základu pripravte odtokový kanál na odvod vody zpriestoru

okolo jednotky.

▪ Zabráňte odtoku vody na chodník, pretože v prípade teplôt

prostredia pod bodom mrazu by chodník mohol byť klzký.

▪ Keď sa jednotka inštaluje na rám, vo vzdialenosti 150 mm od

spodnej časti jednotky namontujte vodotesnú dosku, aby sa zabránilo preniknutiu vody do jednotky a stekaniu odtekajúcej vody (pozrite si nasledujúci obrázok).

a Zabezpečte, aby vypúšťacie otvory spodnej dosky jednotky

neboli zakryté.

INFORMÁCIE

Odporúčaná výška hornej prečnievajúcej časti skrutiek je 20mm.

VÝSTRAHA

Vonkajšiu jednotku upevnite základovými skrutkami a použite matice so živicovými podložkami (a). Ak je povrchová vrstva na upevňovacej časti odlúpená, matice rýchlo korodujú.

6.3.4 Inštalácia vonkajšej jednotky

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

INFORMÁCIE

Aby sa zabránilo kvapkaniu vypúšťanej vody, v prípade potreby môžete použiť súpravu vypúšťacej zátky (dodáva zákazník).

VÝSTRAHA

Ak sú odtokové otvory vonkajšej jednotky zakryté montážnym základom alebo dlážkou, nadvihnite jednotku, aby vznikol voľný priestor najmenej 150mm pod vonkajšou jednotkou.

Vypúšťacie otvory (rozmery v mm)

Referenčná príručka inštalatéra

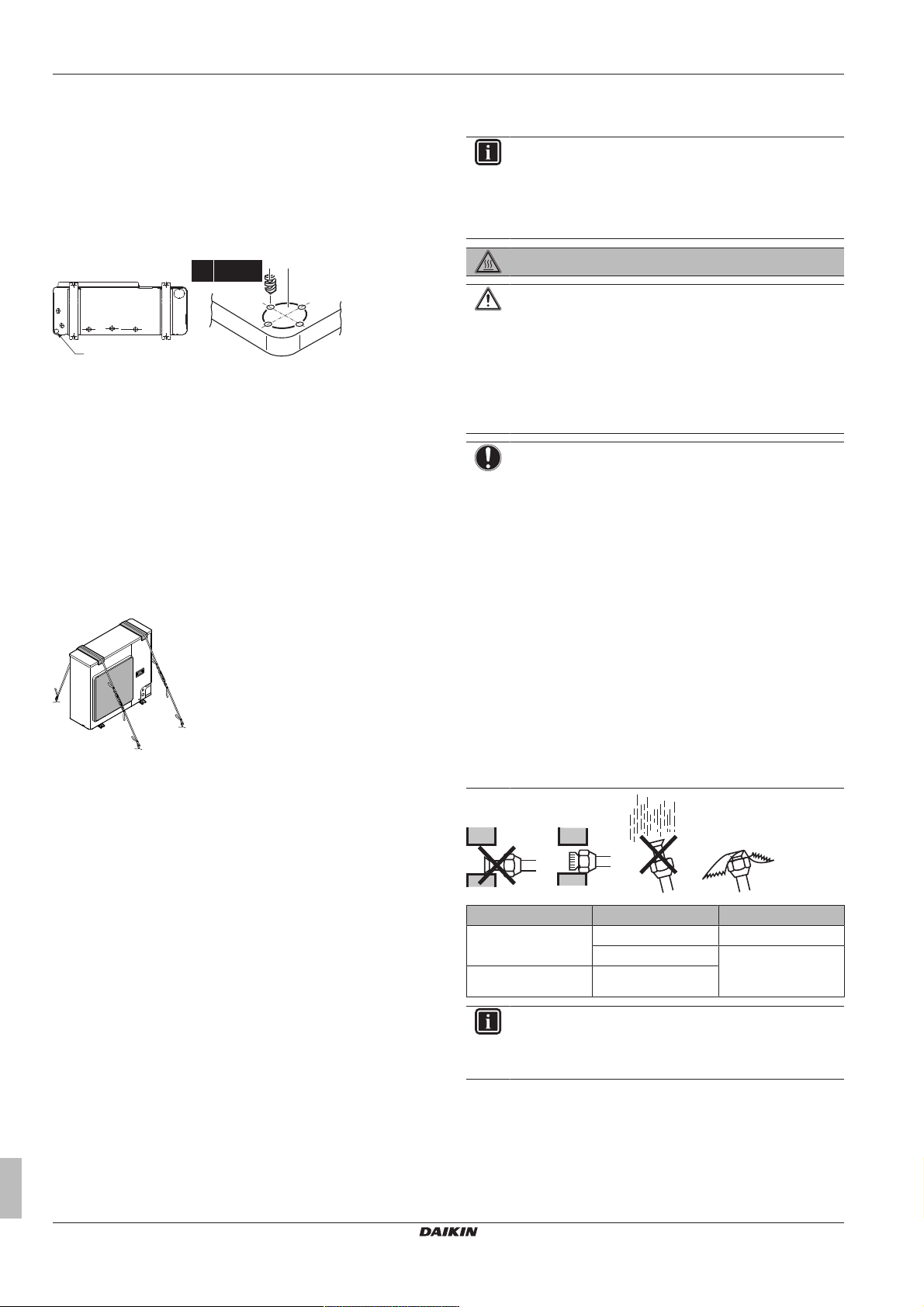

Page 14

6 Inštalácia

a b

4× Ø6 mm

A Vypúšťacia strana B Vzdialenosť medzi kotviacimi bodmi C Spodný rám D Vypúšťacie otvory E Vylamovací otvor pre sneh

Sneh

V oblastiach, kde sneží, sneh sa môže nahromadiť a zamrznúť medzi výmenníkom tepla a vonkajšou doskou. Tým sa môže znížiť efektivita prevádzky. Opatrenia na predchádzanie rizikám:

1 Vyvŕtajte (a, 4×) a odstráňte vylamovací otvor (b).

2 Aby sa zabránilo korózii, odihlite a natrite hrany a oblasti okolo

hrán použitím opravného náteru.

6.3.6 Zabezpečenie vonkajšej jednotky pred prevrátením

Ak je jednotka inštalovaná na mieste, kde silný vietor môže jednotku nakloniť, prijmite nasledujúce opatrenie:

1 Pripravte 2 laná podľa nasledujúceho obrázka (inštalácia na

mieste).

2 2 laná umiestnite na vonkajšiu jednotku. 3 Medzi laná avonkajšiu jednotku vložte gumovú podložku, aby

sa zabránilo poškriabaniu náteru (inštalácia na mieste).

4 Pripevnite konce lán. Konce lán utiahnite.

6.4 Pripojenie potrubia chladiva

6.4.2 Predbežné opatrenia pri pripojovaní potrubia s chladivom

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ Všeobecné bezpečnostné opatrenia ▪ Príprava

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

UPOZORNENIE

▪ Na časti s lievikovým rozšírením NEPOUŽÍVAJTE

minerálny olej.

▪ NEPOUŽÍVAJTE potrubie z predchádzajúcich

inštalácií.

▪ Do tejto jednotky R32 NIKDY neinštalujte sušič, aby sa

zachovala jej životnosť. Vysúšaný materiál sa môže rozpustiť apoškodiť systém.

VÝSTRAHA

Dodržiavajte nasledujúce opatrenia týkajúce sa potrubia s chladivom:

▪ Zabráňte, aby do obehu chladiva prenikli iné látky

okrem určeného chladiva (napr. vzduch). ▪ Pri doplňovaní chladiva používajte len R32. ▪ Na inštaláciu R32 použite len nástroje (napr. súpravu

kalibrovanej armatúry) výhradne určené na používanie

pri inštalácii jednotky R32, ktoré znesú tlak a zabránia

preniknutiu cudzích látok (napr. minerálnych olejov

alebo vlhkosti) do systému. ▪ Potrubie sa musí inštalovať tak, aby lievikové

rozšírenie NEBOLO vystavené mechanickému

namáhaniu. ▪ Chráňte potrubie tak, ako je popísané v nasledovnej

tabuľke, aby sa zabránilo vniknutiu nečistôt, kvapaliny

alebo prachu do potrubia. ▪ Pri vedení medených rúrok cez steny postupujte

opatrne (viď obrázok nižšie).

6.4.1 O pripojení potrubia s chladivom

Pred pripojením potrubia s chladivom

Uistite sa, že sú vonkajšia avnútorná jednotka namontované.

Bežný pracovný postup

Pripojenie potrubia s chladivom zahŕňa: ▪ Pripojenie potrubia s chladivom k vonkajšej jednotke ▪ Pripojenie potrubia s chladivom k vnútornej jednotke ▪ Inštalácia zachytávačov oleja ▪ Izolácia potrubia s chladivom ▪ Nezabudnite na pokyny pre:

Referenčná príručka inštalatéra

▪ Ohýbanie potrubia ▪ Rozšírenie koncov potrubia ▪ Spájkovanie ▪ Použitie uzatváracích ventilov

Jednotka Doba inštalácie Spôsob ochrany

Vonkajšia jednotka > 1mesiac Priškrťte potrubie

< 1mesiac Priškrťte potrubie

Vnútorná jednotka Bez ohľadu na dobu

INFORMÁCIE

NEOTVÁRAJTE uzatvárací ventil chladiva pred kontrolou potrubia chladiva. Ak potrebujete doplniť chladivo, odporúča sa po doplnení otvoriť uzatvárací ventil chladiva.

alebo ho uzatvorte pomocou pásky

6.4.3 Pokyny pre pripojovanie potrubia s chladivom

Pri spájaní potrubí nezabudnite na nasledujúce opatrenia: ▪ Pri pripájaní matice slievikovým rozšírením naneste na vnútorný

povrch éterový alebo esterový olej. Pred pevným utiahnutím maticu utiahnite 3 alebo 4 otáčkami rukou.

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 15

6 Inštalácia

a b

R=0.4~0.8

45°

±2

90°

±2

a b

a b c d e

c d

▪ Pri uvoľňovaní matice slievikovým rozšírením vždy používajte 2

kľúče.

▪ Pri pripojovaní potrubia maticu s lievikovým rozšírením vždy

uťahujte pomocou kľúča a momentového kľúča. Zabráni sa prasknutiu matice aunikaniu.

a Momentový kľúč b Kľúč c Spojenie potrubí d Matica slievikovým rozšírením

Priemer

potrubia (mm)

Krútiaci

moment

doťahovania

(N•m)

Rozmery

ohranenia A

(mm)

Tvar

lievikového

rozšírenia

(mm)

Ø9,5 33~39 12,8~13,2

Ø15,9 63~75 19,3~19,7

Ohraňovačka pre

R32 (typ spojky)

Zvierací typ

(ryhovací typ)

Bežný nástroj

Typ skrídlovou

maticou

(britský typ)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Skontrolujte, či je ohranenie vykonané správne.

a Vnútorný povrch ohranenia nesmie obsahovať trhliny. b Koniec potrubia musí byť ohranený rovnomerne vpresnom

kruhu.

c Skontrolujte, či je trubicová matica je správne

namontovaná.

6.4.6 Spájkovanie konca potrubia

Vnútorná jednotka a vonkajšia jednotka majú lievikovito rozšírené pripojenia. Oba konce sa spoja bez spájkovania na tvrdo. Ak sa musí spájkovať na tvrdo, dodržiavajte nasledujúce zásady:

▪ Pri letovaní prívod dusíka zabraňuje vytváraniu veľkého množstva

okysličenej vrstvy vo vnútri potrubia. Táto vrstva nepriaznivo ovplyvňuje ventily a kompresory v chladiacom systéme azabraňuje správnej činnosti.

▪ Tlak dusíka nastavte na tlak 20 kPa (0,2 barov) pomocou

redukčného tlakového ventilu (práve postačujúci tlak, aby bol tento tlak cítiť na pokožke).

6.4.4 Pokyny na ohýbanie potrubia

Na ohýbanie použite ohýbač potrubia. Všetky ohyby potrubia majú byť čo najmiernejšie (polomer ohnutia 30 až 40mm alebo väčší).

6.4.5 Ohranenie konca potrubia

UPOZORNENIE

▪ Nedokonalé spojenie môže zapríčiniť únik plynného

chladiva.

▪ Ohranenie NEPOUŽÍVAJTE opakovane. Použite nové

ohranenia, aby sa predišlo úniku chladiaceho plynu.

▪ Používajte trubicové matice dodané spolu sjednotkou.

Použitie iných nástrčných matíc môže spôsobiť únik chladiaceho plynu.

1 Pomocou rezača potrubia odrežte koniec potrubia. 2 Odstráňte nerovnosti, pričom obrobený povrch bude otočený

smerom nadol, aby úlomky nevnikli do potrubia.

a Režte presne vpravých uhloch. b Odstránenie ostrín

3 Vyberte trubicovú maticu zuzatváracieho ventilu aumiestnite ju

na potrubie.

4 Ohraňte potrubie. Umiestnite presne do polohy znázornenej na

nasledujúcom obrázku.

a Potrubie s chladivom b Spájkovaný diel c Upevnenie pomocou pásky d Ručný ventil e Tlakový redukčný ventil

f Dusík

▪ Pri spájkovaní spojov potrubia nepoužívajte antioxidanty.

Usadeniny môžu upchať potrubie a poškodiť zariadenie.

▪ Pri spájkovaní medených dielov chladiaceho potrubia

nepoužívajte tavidlo. Používajte pájku z fosforovej medi (BCup), ktorá nevyžaduje tavidlo. Tavidlo má mimoriadne škodlivý vplyv na systémy potrubia s chladivom. Napríklad, ak sa použije tavidlo na báze chlóru, spôsobí koróziu potrubia alebo hlavne ak tavidlo obsahuje fluór, poškodí chladiaci olej.

6.4.7 Použitím uzatváracieho ventilu a servisnej prípojky

Manipulácia suzatváracím ventilom

Dodržujte nasledujúce pokyny: ▪ Uzatváracie ventily sú vo výrobe uzatvorené. ▪ Na nasledujúcom obrázku sú znázornené všetky časti používané

pri manipulácii sventilom.

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

a Servisná prípojka auzáver servisnej prípojky b Rúrka ventilu

Referenčná príručka inštalatéra

Page 16

6 Inštalácia

b d

4× Ø6 mm

c Pripojenie lokálneho potrubia

d Uzáver ventilu

▪ Obidva uzatváracie ventily musia byť počas prevádzky otvorené. ▪ NEVYVÍJAJTE nadmerný tlak na rúrku ventilu. Môže sa zlomiť

telo ventilu.

▪ Uzatvárací ventil sa vždy musí zaistiť kľúčom, potom sa trubicová

matica uvoľní alebo utiahne momentovým kľúčom. Kľúč NEUMIESTŇUJTE na uzáver ventilu, mohlo by to spôsobiť únik chladiva.

a Kľúč

b Momentový kľúč

▪ Ak sa predpokladá nízky prevádzkový tlak (keď sa napríklad bude

chladiť pri nízkych teplotách vonkajšieho vzduchu), dostatočne utesnite trubicovú maticu uzatváracieho ventilu na plynovom potrubí silikónovou tesniacou hmotou, aby nedochádzalo kzamŕzaniu.

▪ Po ukončení manipulácie so servisnou prípojkou dotiahnite uzáver

servisnej prípojky a skontrolujte, či chladivo neuniká.

Položka Krútiaci moment pri

doťahovaní (N∙m)

Uzáver servisnej prípojky 11,5~13,9

6.4.8 Pre pripojenie potrubia schladivom k vonkajšej jednotke

▪ Dĺžka potrubia. Potrubie na mieste inštalácie by malo byť čo

najkratšie.

▪ Spojenie potrubí. Potrubie na mieste inštalácie chráňte proti

fyzickému poškodeniu.

1 Postup:

▪ Odoberte servisný kryt (a) so skrutkou (b). ▪ Odoberte vstupnú dosku potrubia (c) so skrutkou (d).

2 Zvoľte polohu potrubia (a, b, c alebo d).

Silikónová tesniaca hmota, skontrolujte, či nezostali medzery.

Otvorenie auzatvorenie uzatváracieho ventilu

1 Odstráňte kryt ventilu. 2 Vložte šesťuholníkový kľúč (na strane kvapaliny: 4 mm, na

strane plynu: 6mm) do rúrky ventilu arúrku ventilu otočte:

vsmere hodinových ručičiek pri otváraní, proti smeru hodinových ručičiek pre uzatváraní.

3 Keď sa rúrka ventilu už nedá ďalej otáčať, ukončite otáčanie.

Teraz je ventil otvorený alebo zatvorený.

Manipulácia suzáverom ventilu

▪ Uzáver ventilu je utesnený na mieste označenom šípkou.

NEPOŠKOĎTE ho.

3 Ak ste zvolili polohu potrubia smerom dole:

▪ Vyvŕtajte (a, 4×) a odstráňte vylamovací otvor (b). ▪ Pomocou kovovej pílky vyrežte drážky (c).

4 Postup:

▪ Pripojte kvapalinové potrubie (a) ku kvapalinovému

uzatváraciemu ventilu.

▪ Pripojte plynové potrubie (b) k plynovému uzatváraciemu

ventilu.

▪ Po ukončení manipulácie s uzatváracím ventilom dotiahnite

uzáver ventilu a skontrolujte, či chladivo neuniká.

Položka Krútiaci moment pri

Uzáver ventilu, strana kvapaliny 13,5~16,5 Uzáver ventilu, strana plynu 22,5~27,5

doťahovaní (N∙m)

Manipulácia suzáverom servisnej prípojky

▪ Keďže je servisná prípojka ventil typu Schrader, vždy použite

Referenčná príručka inštalatéra

plniacu hadicu sventilom so stláčacím kolíkom.

5 Postup:

▪ Izolujte kvapalinové (a) a plynové potrubie (b). ▪ Okolo zakrivení oviňte tepelnú izoláciu a potom zakryte

pomocou vinylovej pásky (c).

▪ Zabezpečte, aby sa potrubie na mieste inštalácie nedotýkalo

komponentov kompresora (d).

▪ Utesnite konce izolácie (tesnenie a pod.) (e).

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 17

6 Inštalácia

a Vylamovací otvor b Okuje c Tesnenie atď.

VÝSTRAHA

Zabezpečte, aby sa po nainštalovaní potrubia chladiva a vykonaní vysušenia vákuom otvorili uzatváracie ventily. Spustenie systému s uzavretými uzatváracími ventilmi môže poškodiť kompresor.

6 Ak je vonkajšia jednotka nainštalovaná nad vnútornou

jednotkou, zakryte uzatváracie ventily (f, viď vyššie) tesniacim materiálom, aby sa kondenzovaná voda z uzatváracích ventilov nedostala do vnútornej jednotky.

VÝSTRAHA

Akékoľvek nechránené potrubie môže spôsobovať kondenzáciu.

7 Opäť nasaďte servisný kryt adosku vstupu potrubia. 8 Aby sa do systému nedostal sneh a malé živočíchy, utesnite

všetky otvory (príklad: a).

VÝSTRAHA

Vzduchové ventily nesmú byť upchaté. To by malo vplyv na obeh vzduchu vo vnútri jednotky.

6.5 Kontrola potrubia chladiva

6.5.1 Kontrola potrubia na chladivo

Tesnosť potrubia s chladivom vo vnútri vonkajšej jednotky bola testovaná vo výrobe. Je nutné skontrolovať len vonkajšie potrubie vonkajšej jednotky s chladivom.

Pred kontrolou potrubia s chladivom

Uistite sa, že je potrubie s chladivom zapojené medzi vonkajšou a vnútornou jednotkou.

Bežný pracovný postup

Kontrola potrubia s chladivom obvykle pozostáva z nasledovných krokov:

1 Kontrola netesnosti v potrubí s chladivom. 2 Vysušenie vákuom, aby sa z potrubia s chladivom odstránila

vlhkosť, vzduch alebo dusík.

Ak existuje možnosť, že je vpotrubí schladivom prítomná vlhkosť (napr. do potrubia sa môže dostať dažďová voda), najprv vykonajte vysušenie vákuom, ktoré je popísané nižšie, až sa celkom odstráni všetka vlhkosť.

6.5.2 Predbežné opatrenia pri kontrole potrubia s chladivom

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ Všeobecné bezpečnostné opatrenia

VAROVANIE

VÝSTRAHA

Preventívne opatrenia k vylamovaniu vylamovacích otvorov:

▪ Zabezpečte, aby nedošlo k poškodeniu skrine jednotky. ▪ Po vylomení otvorov sa doporučuje odihliť a natrieť

hrany aokolité plochy a povrchy opravným náterom, aby nedochádzalo ku vzniku korózie.

▪ Pri preťahovaní elektrického vedenia cez vyrazené

otvory obaľte drôty pomocou ochrannej pásky, aby nedošlo k ich poškodeniu.

▪ Príprava

VÝSTRAHA

Používajte 2 stupňové vákuové čerpadlo so spätnou klapkou, ktoré je schopné vyvinúť podtlak –⁠100,7 kPa (−⁠1,007 bar) (5 Torr absolútny tlak). Ak nie je čerpadlo včinnosti, olej čerpadla nesmie prúdiť späť do systému.

VÝSTRAHA

Toto vákuové čerpadlo používajte výhradne pre chladivo R32. Použitie rovnakého vákuového čerpadla pre iné chladivá môže poškodiť vákuové čerpadlo alebo jednotku.

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

Referenčná príručka inštalatéra

Page 18

6 Inštalácia

b d e h

d e

R32

VÝSTRAHA

▪ Pripojte vákuové čerpadlo k servisnej prípojke

plynového uzatváracieho ventilu aj k servisnej prípojke kvapalinového uzatváracieho ventilu, aby sa zvýšila účinnosť.

▪ Skontrolujte, či je uzatvárací plynový ventil auzatvárací

kvapalinový ventil pevne uzatvorený ešte pred vykonaním testu únikov alebo pred podtlakovým sušením.

6.5.3 Kontrola potrubia chladiva: Nastavenie

A Nastavenie vprípade párov B Nastavenie vprípade dvojičky

a Tlakomer

b Dusík

c Chladivo

d Zariadenie na váženie

e Vákuové čerpadlo

f Uzatvárací ventil g Hlavné potrubie h Súprava vetvenia chladiacej zmesi

i Vetviace potrubie

6.5.4 Kontrola únikov

VÝSTRAHA

NEPREKRAČUJTE maximálny prevádzkový tlak jednotky (pozrite si údaj PS High na výrobnom štítku jednotky).

6.5.5 Podtlakové sušenie

VÝSTRAHA

▪ Pripojte vákuové čerpadlo k servisnej prípojke

plynového uzatváracieho ventilu aj k servisnej prípojke kvapalinového uzatváracieho ventilu, aby sa zvýšila účinnosť.

▪ Skontrolujte, či je uzatvárací plynový ventil auzatvárací

kvapalinový ventil pevne uzatvorený ešte pred vykonaním testu únikov alebo pred podtlakovým sušením.

1 Evakuujte systém, kým tlak v armatúre nemá hodnotu

−0,1MPa (−1bar).

2 Počkajte 4-5minút askontrolujte tlak:

Ak tlak… Potom…

Nemení sa Vsystéme sa nenachádza

vlhkosť. Tento postup je skončený.

Zvyšuje sa Vsystéme je vlhkosť. Prejdite

na nasledujúci krok.

3 Evakuujte systém aspoň 2hodiny na tlak v potrubí −0,1MPa

(−1bar).

4 Po VYPNUTÍ čerpadla aspoň 1hodinu kontrolujte tlak. 5 Ak sa NEDOSIAHNE cieľový podtlak alebo ak sa podtlak nedá

udržať 1hodinu, postupujte takto:

▪ Znovu skontrolujte úniky. ▪ Znovu vykonajte podtlakové sušenie.

VÝSTRAHA

INFORMÁCIE

Po otvorení uzatváracieho ventilu možno tlak v potrubí chladiva NEBUDE stúpať. Môže to byť spôsobené napr. zatvoreným expanzným ventilom v obvode vonkajšej jednotky. Pre správnu prevádzku jednotky to NEPREDSTAVUJE žiaden problém.

VÝSTRAHA

Použite roztok pre skúšku bublinkami odporúčaný veľkoobchodníkom. Nepoužívajte mydlovú vodu, ktorá môže spôsobiť porušenie nástrčných matíc (mydlová voda môže obsahovať soľ, ktorá absorbuje vlhkosť, ktorá zamrzne, ak sa potrubie ochladí) a/alebo koróziu nástrčných spojov (mydlová voda môže obsahovať amoniak, ktorý spôsobí koróziu medzi mosadznou nástrčnou maticou a medenou rozšírenou rúrkou).

1 Naplňte systém plynným dusíkom až na manometrický tlak

najmenej 200 kPa (2bar). V snahe zistiť malé netesnosti sa odporúča natlačiť 3000kPa (30bar).

2 Pomocou roztoku na bublinkový test skontrolujte úniky na

všetkých spojeniach.

3 Vypustite všetok plyn dusík.

Referenčná príručka inštalatéra

6.6 Plnenie chladiva

6.6.1 Plnenie chladiva

Vonkajšia jednotka je z výroby naplnená chladivom, ale v niektorých prípadoch môže byť potrebné nasledovné:

Čo Obdobie

Naplnenie dodatočného chladiva Ak je celková dĺžka potrubia na

Úplné opätovné naplnenie chladivom

Naplnenie dodatočného chladiva

Pred doplnením chladiva sa uistite, že je vonkajšie potrubie vonkajšej jednotky s chladivom skontrolované (test netesností, vysušenie vákuom).

kvapalinu väčšia ako stanovená (viď neskôr).

Príklad:

▪ Pri preložení systému. ▪ Po vzniku netesností.

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 19

INFORMÁCIE

b c

V závislosti od podmienok jednotiek alebo inštalácie môže

byť pred naplnením chladivom potrebné pripojiť elektrické

vedenie.

Obvyklý priebeh prác – Doplnenie chladivom obvykle pozostáva z nasledovných krokov:

1 Určenie, či a koľko chladiva je nutné doplniť. 2 V prípade potreby doplniť chadivom. 3 Vyplniť štítok skleníkových plynov s obsahom fluóru a zavesiť ho

do vnútra vonkajšej jednotky.

Úplné opätovné naplnenie chladivom

Pred úplným opätovným naplnením chladivom sa uistite, že ste vykonali nasledovné:

1 Zo systému bolo odstránené všetko chladivo. 2 Vonkajšie potrubie vonkajšej jednotky s chladivom je

skontrolované (test netesnosti, vysušenie vákuom).

3 Vnútorné potrubie vonkajšej jednotky s chladivom bolo

vysušené vákuom.

VÝSTRAHA

Pred úplným doplnením vykonajte tiež podtlakové sušenie

na internom potrubí s chladivom vonkajšej jednotky.

VÝSTRAHA

V snahe vykonať vysušenie vákuom alebo opäť úplne

naplniť vnútorné potrubie chladiva vonkajšej jednotky je

potrebné aktivovať režim vákua (pozri "6.6.9Aktivovanie/

deaktivovanie nastavenia režimu vákua na mieste

inštalácie"na strane 21) ktorý otvorí požadované ventily v

okruhu chladiva tak, že sa môže správne vykonať proces

vákuovania alebo opätovné naplnenie chladiva.

▪ Pred vysušením vákuom alebo opätovným naplnením

aktivujte nastavenie na mieste inštalácie "režim vákua".

▪ Pred ukončením sušenia vákuom alebo opätovným

naplnením deaktivujte nastavenie na mieste inštalácie "režim vákua".

VAROVANIE

Niektoré časti obvodu chladiva môžu byť izolované od

ostatných častí pomocou komponentov so špecifickými

funkciami (napr. ventily). Obvod chladiva má preto

prídavné servisné prípojky pre vákuovanie, spustenie tlaku

alebo natlakovanie obvodu.

V prípade, že je potrebné vykonať spájkovanie jednotky,

zabezpečte, aby nebol vo vnútri jednotky zvyšný tlak.

Vnútorný tlak je nutné spustiť cez VŠETKY servisné

prípojky uvedené na obrázkoch nižšie ako otvorené.

Miesto závisí od typu modelu.

Poloha servisných prípojok:

6 Inštalácia

a Vnútorná servisná prípojka b Uzatvárací ventil so servisnou prípojkou (kvapalina) c Uzatvárací ventil so servisnou prípojkou (plyn)

Obvyklý priebeh prác – Úplné opätovné naplnenie chladivom obvykle pozostáva z nasledovných krokov:

1 Určenie akým množstvom chladiva je nutné systém naplniť. 2 Plnenie chladivom. 3 Vyplniť štítok skleníkových plynov s obsahom fluóru a zavesiť ho

do vnútra vonkajšej jednotky.

6.6.2 Ochladive

Tento produkt obsahuje fluorizované skleníkové plyny. NEVYPÚŠŤAJTE plyny do ovzdušia.

Typ chladiva: R32 Hodnota potenciálu globálneho otepľovania: 675

VAROVANIE: HORĽAVÝ MATERIÁL

Chladivo vo vnútri tejto jednotky je stredne horľavé.

VAROVANIE

Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický ohrievač).

VAROVANIE

▪ NEPREPICHUJTE a ani nespaľujte diely cyklu

chladiva.

▪ NEPOUŽÍVAJTE iné prostriedky na čistenie alebo na

zrýchlenie procesu odmrazovania než tie, ktoré odporúča výrobca.

▪ Uvedomte si, že chladivo vo vnútri systému je bez

zápachu.

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

Referenčná príručka inštalatéra

Page 20

6 Inštalácia

L1 (m)

L2=7 m (Ø6.4 mm)

L3=5 m (Ø6.4 mm)

L1=35 m (Ø9.5 mm)

RZASG100

L2=15 m (Ø6.4 mm)

L3=12 m (Ø6.4 mm)

L4=17 m (Ø6.4 mm)

L1=5 m (Ø9.5 mm)

RZASG125

VAROVANIE

Chladivo vo vnútri jednotky je stredne horľavé, ale v normálnom prípade neuniká. Ak chladivo uniká vo vnútri miestnosti a prichádza do kontaktu s plameňom horáka, ohrievačom alebo varičom, môže to mať za následok vznik požiaru a/alebo tvorbu škodlivého plynu.

Vypnite všetky horľavé vykurovacie zariadenia, miestnosť vyvetrajte a skontaktujte sa s predajcom, u ktorého ste jednotku kúpili.

Jednotku nepoužívajte, kým servisná osoba nepotvrdí ukončenie opravy časti, kde uniká chladivo.

6.6.3 Predbežné opatrenia pri plnení chladivom

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ Všeobecné bezpečnostné opatrenia ▪ Príprava

6.6.4 Definície: L1~L7, H1, H2

(a)

Pár

(a)

Trojité

(a) Predpokladajte, že najdlhšia čiara na obrázku predstavuje

v skutočnosti najdlhšie potrubie a najvyššia jednotka na obrázku predstavuje v skutočnosti najvyššiu jednotku.

L1 Hlavné potrubie

L2~L7 Vetviace potrubie

H1 Rozdiel vo výške medzi najvyššou vnútornou jednotkou a

vonkajšou jednotkou

H2 Rozdiel vo výške medzi najvyššou a najnižšou vnútornou

jednotkou Súprava vetvenia chladiva

Dvojité

Dvojnásobné dvojité

6.6.5 Na určenie dodatočného množstva chladiva

Na určenie, či je potrebné pridať dodatočné chladivo

Ak Potom

(L1+L2+L3+L4+L5+L6+L7)≤ 30m (dĺžka bez výtlaku)

(L1+L2+L3+L4+L5+L6+L7)> 30m (dĺžka bez výtlaku)

Referenčná príručka inštalatéra

Nemusíte pridať dodatočné chladivo.

Musíte pridať dodatočné chladivo.

Pri ďalšej údržbe si označte zvolené množstvo krúžkom okolo danej hodnoty vnižšie uvedenej tabuľke.

INFORMÁCIE

Dĺžka potrubia je najväčšia dĺžka kvapalinového potrubia.

Na určenie dodatočného množstva chladiva (R v kg) (v prípade páru)

L1: 30~40m 40~50m

R: 0,35kg 0,7kg

Na určenie dodatočného množstva chladiva (R v kg) (v prípade dvojice, trojice a dvojitej dvojice)

1 Určite R1 a R2.

Ak Potom

G1>30m Na určene R1 použite nižšie

uvedenú tabuľku

G1≤30m (a G1+G2>30m)

R1=0,0kg. Na určene R2 použite nižšie

uvedenú tabuľku.

Dĺžka (celková dĺžka kvapalinového potrubia−30m)

(a)

0~10m 10~20m 20~30m 30~40m 40~45m

R1: 0,35kg 0,7kg 1,05kg

(a)

R2: 0,2kg 0,4kg 0,6kg 0,8kg

(a) Len pre modely RZASG100~140. (b) Len pre modely RZASG100+125.

1,4kg

(a)

1kg

(b)

2 Určite dodatočné množstvo chladiva: R=R1+R2.

Príklady

(a)

Usporiadanie Dodatočné množstvo chladiva (R)

Prípad: Dvojitá, štandardná veľkosť kvapalinového potrubia

1 G1 Spolu Ø9,5 => G1=35m

G2 Spolu Ø6,4 => G2=7+5=12m

2 Prípad: G1>30m

R1 Dĺžka=G1−30m=5m

=> R1=0,35kg

R2 Dĺžka=G2=12m

=> R2=0,4kg

3 R R=R1+R2=0,35+0,4=0,75kg

Prípad: Trojitá, štandardná veľkosť kvapalinového potrubia

1 G1 Spolu Ø9,5 => G1=5m

G2 Spolu Ø6,4 => G2=15+12+17=44m

2 Prípad: G1≤30m (a G1+G2>30m)

R1 R1=0,0kg R2 Dĺžka=G1+G2−30m=5+44−30=19

m => R2=0,4kg

3 R R=R1+R2=0,0+0,4=0,4kg

6.6.6 Na určenie množstva úplnej náplne

Na určenie množstva úplnej opätovnej náplne (kg)

Model Dĺžka

5~30m 30~40m 40~50m

RZASG71 2,45kg 2,8kg 3,15kg RZASG100-125 2,6kg 2,95kg 3,3kg RZASG140 2,9kg 3,25kg 3,6kg

(a)

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 21

6 Inštalácia

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

(a) Dĺžka = L1 (pár); L1+L2 (dvojitá, trojitá); L1+L2+L4 (dvakrát

dvojitá)

6.6.7 Plnenie chladiva: Nastavenie

Pozrite si časť "6.5.3 Kontrola potrubia chladiva: Nastavenie" na

strane18.

6.6.8 Doplnenie dodatočného chladiva

VAROVANIE

▪ Používajte len chladivo R32. Iné látky môžu spôsobiť

výbuchy anehody.

▪ R32 obsahuje fluórované skleníkové plyny. Má hodnotu

potenciálu globálneho otepľovania 675. Tieto plyny NEVYPÚŠŤAJTE do ovzdušia.

▪ Pri plnení chladiva vždy používajte ochranné rukavice

abezpečnostné okuliare.

UPOZORNENIE

Ak chcete predísť poruche kompresora, NEDOPĹŇAJTE viac chladiva, ako je určené množstvo.

Predpoklad: Pred doplnením chladiva sa uistite, že je potrubie chladiva pripojené a skontrolované (test netesností a vysušenie vákuom).

1 Pripojte fľašu s chladivom k servisnej prípojke plynového

uzatváracieho ventilu aj k servisnej prípojke kvapalinového uzatváracieho ventilu.

2 Naplňte dodatočné množstvo chladiva. 3 Otvorte uzatváracie ventily.

Ak je v prípade demontáže alebo premiestnenia systému potrebné vykonať odčerpanie, ďalšie podrobnosti nájdete v časti

"11.3Odčerpanie"na strane28.

6.6.9 Aktivovanie/deaktivovanie nastavenia režimu vákua na mieste inštalácie

Popis

V snahe vykonať vysušenie vákuom alebo opäť úplne naplniť vnútorné potrubie chladiva vonkajšej jednotky je potrebné aktivovať režim vákua, ktorý otvorí požadované ventily v okruhu chladiva tak, že sa môže správne vykonať proces vákuovania alebo opätovné naplnenie chladiva.

Aktivovanie režimu vákua:

Aktivovanie režimu vákua sa vykonáva obsluhou tlačidiel BS* na karte PCB (A1P) a odčítanie spätnej väzby zo 7 segmentového displeja.

S prepínačmi a tlačidlami manipulujte pomocou izolovanej paličky (napr. guličkové pero), aby nedošlo kdotyku sdielmi pod vysokým napätím.

6 Ak displej už nebliká, aktivujte režim vákua opätovným

stlačením tlačidla BS3.

Deaktivovanie režimu vákua:

Po naplnení alebo vákuovaní jednotky deaktivujte, prosím, režim vákua zmenou nastavenia späť na '0'.

Po ukončení práce nezabudnite opätovne nasadiť kryt skrine elektronických komponentov a nainštalovať čelný kryt.

VÝSTRAHA

Nezabudnite, že všetky vonkajšie panely, s výnimkou servisného krytu na skrini elektrických komponentov, sú pri práci uzavreté.

Pred zapnutím elektrického napájania pevne uzavrite veko skrine elektrických komponentov.

6.6.10 Úplné opätovné naplnenie chladivom

VAROVANIE

▪ Používajte len chladivo R32. Iné látky môžu spôsobiť

výbuchy anehody.

▪ R32 obsahuje fluórované skleníkové plyny. Má hodnotu

potenciálu globálneho otepľovania 675. Tieto plyny NEVYPÚŠŤAJTE do ovzdušia.

▪ Pri plnení chladiva vždy používajte ochranné rukavice

abezpečnostné okuliare.

UPOZORNENIE

Ak chcete predísť poruche kompresora, NEDOPĹŇAJTE viac chladiva, ako je určené množstvo.

Predpoklad: Pred úplným opätovným naplnením chladivom zabezpečte, aby sa zo systému odčerpalo chladivo, skontrolovalo vonkajšie potrubie chladiva vonkajšej jednotky (skúška netesnosti, sušenie vákuom) a sušenie vákuom vnútorného potrubia chladiva vonkajšej jednotky.

1 Ak to ešte nie je vykonané (pre sušenie vákuom jednotky),

aktivujte režim vákua (pozri "6.6.9 Aktivovanie/deaktivovanie

nastavenia režimu vákua na mieste inštalácie"na strane21)

2 Pripojte valec s chladivom k servisnej prípojke uzatváracieho

kvapalinového ventilu.

3 Otvorte kvapalinový uzatvárací ventil. 4 Doplňte úplné množstvo chladiva. 5 Deaktivujte režim vákua (pozri "6.6.9Aktivovanie/deaktivovanie

nastavenia režimu vákua na mieste inštalácie"na strane21).

6 Otvorte plynový uzatvárací ventil.

6.6.11 Pripevnenie štítka ofluorizovaných skleníkových plynoch

1 Štítok pripevnite nasledujúcim postupom:

1 Ak je jednotka zapnutá a nebeží, držte stlačené tlačidlo BS1 5

sekúnd. Výsledok: Dosiahnete režim nastavenia, 7 segmentový displej

zobrazí '200'.

2 Stlačte a držte stlačené tlačidlo BS2, kým sa dosiahne strana

2–28. 3 Ak sa dosiahne 2–28, stlačte tlačidlo BS3 jedenkrát. 4 Zmeňte nastavenie na '1' stlačením tlačidla BS2 jedenkrát. 5 Stlačte tlačidlo BS3 jedenkrát

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

a Ak sa s jednotkou dodáva viacjazyčný štítok

ofluorizovaných skleníkových plynoch (pozrite si príslušenstvo), odlúpnite príslušný jazyk a nalepte ho na vrchnú časť a.

b Naplnenie produktu chladivom vo výrobe: pozrite si

výrobný štítok jednotky

c Ďalšie doplnené množstvo chladiva d Celkové množstvo naplneného chladiva e Emisie skleníkových plynov celkového objemu chladiva

vyjadrené v tonách ekvivalentu CO

Referenčná príručka inštalatéra

Page 22

6 Inštalácia

b a

AA´

A´

c b ba c

f GWP = global warming potential (potenciál globálneho

otepľovania)

VÝSTRAHA

V Európe sa na určenie intervalov údržby používajú emisie skleníkových plynov celkového objemu chladiva v systéme (vyjadrené v tonách ekvivalentu CO2). Riaďte sa platnými právnymi predpismi.

Vzorec na výpočet emisií skleníkových plynov: hodnota GWP (potenciál globálneho otepľovania) chladiva × celkový objem chladiva [v kg] / 1000

2 Dovnútra vonkajšej jednotky umiestnite štítok. Na štítku schémy

zapojenia je na to určené miesto.

6.7 Zapojenie elektroinštalácie

6.7.1 Zapojenie elektroinštalácie

Bežný pracovný postup

Pripojenie elektrickej inštalácie obvykle pozostáva z nasledovných krokov:

1 Zabezpečte, aby systém elektrického napájania spĺňal

elektrické špecifikácie jednotiek. 2 Pripojenie elektrickej inštalácie k vonkajšej jednotke. 3 Pripojenie elektrickej inštalácie k vnútorným jednotkám. 4 Pripojenie hlavného elektrického napájania.

6.7.2 Zhoda elektrického systému

RZASG71M2V1B + RZASG100~140M7V1B

Zariadenie vyhovujúce norme EN/IEC 61000‑3‑12 (európska/ medzinárodná technická norma, ktorá určuje limity pre harmonické prúdy vytvárané zariadením pripojeným na nízkonapäťové verejné siete so vstupným prúdom >16A a≤75A vjednej fáze).

RZASG100~140M7Y1B

Zariadenie vyhovujúce norme EN/IEC 61000‑3‑2 (európska/ medzinárodná technická norma, ktorá určuje limity pre harmonické prúdy vytvárané zariadením pripojeným na nízkonapäťové verejné siete so vstupným prúdom ≤16A vjednej fáze).

6.7.3 Bezpečnostné opatrenia pri zapájaní

elektroinštalácie

UPOZORNENIE

V prípade, že sa jednotky používajú v aplikáciách s nastaveniami poplašného zariadenia aktivovaného teplotou, odporúča sa predpokladať oneskorenie signalizácie alarmu 10 minút po prekročení teploty, na ktorú je nastavené poplašné zariadenie. Jednotka sa môže zastaviť na niekoľko minút počas normálnej prevádzky kvôli "rozmrazeniu jednotky", alebo keď prebieha operácia "zastavenie termostatu".

VAROVANIE

Nezameňte si vodiče elektrického napájania L a neutrálny vodič N.

6.7.4 Pokyny pri zapájaní elektroinštalácie

Majte na pamäti nasledujúce skutočnosti: ▪ Ak sa použijú spletané vodiče, na koniec nainštalujte okrúhlu

svorku slemom. Okrúhlu svorku slemom nasaďte na káble až po izolovanú časť apripevnite pomocou vhodného nástroja.

a Spletaný vodič b Okrúhla svorka s lemovaním

▪ Pri inštalácii káblov použite nasledujúce postupy:

Typ kábla Metóda inštalácie

Jednožilový kábel

a Stočený jednožilový kábel b Skrutka c Plochá podložka

Spletaný vodič skruhovou svorkou so lemom

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ Všeobecné bezpečnostné opatrenia ▪ Príprava

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

VAROVANIE

VŽDY používajte viacžilové elektrické napájacie káble.

Referenčná príručka inštalatéra

a Svorka b Skrutka c Plochá podložka

Krútiace momenty doťahovania

Položka Krútiaci moment uťahovania

M4 (X1M) 1,2 až 1,8 M4 (uzemnenie) 1,2 až 1,4 M5 (X1M) 2,0 až 3,0 M5 (uzemnenie) 2,4 až 2,9

Ak je na svorke vodiča k dispozícii obmedzený priestor, použite ohnuté stláčacie kruhové svorky.

(N•m)

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 23

6 Inštalácia

a b

1~50 Hz

220-240 V

3N~50 Hz 380-415 V

V1 Y1

L1 L2 L3

e f

100~140

6.7.5 Špecifikácie štandardných komponentov elektrického zapojenia

Komponent V1 Y1

Kábel elektrického napájania

(a)

MCA Rozsah napätia 220~240V 380~415V Fáza 1~ 3N~ Frekvencia 50Hz

Veľkosti vodičov Musí spĺňať platné predpisy Prepojovacie káble Minimálny prierez kábla 2,5 mm² a použiteľný pre 230 V Odporúčaná poistka dodaná zákazníkom 20A 25A 32A 16A 20A Ochranný uzemňovací istič Musí spĺňať platné predpisy

(a) MCA=Minimálny prúd v ampéroch. Uvedené hodnoty sú maximálne hodnoty (viď elektrické údaje kombinácie s vnútornými jednotkami pre

presné hodnoty).

71 100 125 140 100 125+140

19,4A 24,3A 31,3A 30,5A 15,9A 16,9A

6.7.6 Pripojenie elektrického vedenia vo

e Používateľské rozhranie

vnútornej jednotke

VÝSTRAHA

▪ Riaďte sa schémou elektrického zapojenia (je dodaná

spolu s jednotkou a nachádza sa na vnútornej stene servisného krytu).

▪ Uistite sa, že elektrické vedenie NEBRÁNI správnemu

nasadeniu servisného krytu.

1 Demontujte servisný kryt. Pozrite si časť "6.2.2 Otvorenie

vonkajšej jednotky"na strane12.

2 Odstráňte izoláciu zkáblov (20mm).

a Odstráňte izoláciu konca kábla po tento bod b Nadmerné odstránenie izolácie môže spôsobiť zasiahnutie

elektrickým prúdom alebo prieraz.

3 Prepojovacie káble aelektrické napájanie pripojte nasledovne:

a Rozvodná skriňa b Upevňovacia doštička uzatváracieho ventilu c Uzemnenie d Spony na káble e Prepojovací kábel

f Kábel elektrického napájania

4 Upevnite káble (elektrické napájanie a prepojovací kábel)

pomocou káblovej spony na dosku nasadenú na uzatváracom ventile a podľa nákresu vyššie umiestnite vodič.

5 Vodič prevlečte cez rám a pripojte ho k rámu na vylomovacom

otvore.

Uloženie cez rám Zvoľte jednu z 3 možností:

a Kábel elektrického napájania

I, II, III, IV Pár, dvojitý, trojitý, dvojnásobne dvojitý

M, S Nadriadená jednotka (master), podriadená jednotka (slave)

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

a Prepojovacie káble b Kábel elektrického napájania c Ochranný uzemňovací istič d Poistka

b Prepojovací kábel

Referenčná príručka inštalatéra

Page 24

7 Uvedenie do prevádzky

a b c d e

A B

1×

Pripojenie k rámu Pri vyvádzaní káblov von z jednotky je

možné na miesto prechodu cez vylamovací otvor umiestniť ochranné puzdro (PG-vložky).

Keď nepoužívate káblový žľab, dbajte na to, aby ste chránili káble vinylovými rúrkami s cieľom zabrániť ich prerezaniu na hrane vylamovacieho otvoru.

A Vnútorná strana vonkajšej jednotky B Vonkajšia strana vonkajšej jednotky a Vodič b Puzdro c Matica d Rám e Hadica

6 Znova nasaďte servisný kryt. Pozrite si časť "6.8.2 Zatvorenie

vonkajšej jednotky"na strane24.

7 Do vedenia elektrického napájania pripojte elektrický istič

uzemnenia a poistku.

6.8 Dokončenie inštalácie vonkajšej jednotky

6.8.1 Dokončenie inštalácie vonkajšej jednotky

1 Nasledujúcim postupom izolujte a pripevnite potrubie chladiva

aprepojovací kábel:

6.8.2 Zatvorenie vonkajšej jednotky

6.8.3 Na kontrolu izolačného odporu kompresora

VÝSTRAHA

Ak sa po inštalácii v kompresore hromadí chladivo, izolačný odpor na póloch môže klesnúť, ale ak je najmenej 1MΩ, potom sa jednotka nepokazí.

▪ Na meranie izolácie použite veľký testovací prístroj pre

500V.

▪ Pre obvody s nízkym napätím nepoužívajte veľký

testovací prístroj.

1 Na póloch zmerajte izolačný odpor.

Ak Potom

≥1MΩ Izolačný odpor je v poriadku. Tento postup

je skončený.

<1MΩ Izolačný odpor nie je v poriadku. Prejdite

na nasledujúci krok.

2 Zapnite elektrické napájanie anechajte ho zapnuté 6hodín.

Výsledok: Kompresor sa zohreje a vyparuje chladivo do

a Plynové potrubie

b Izolácia plynového potrubia

c Prepojovací kábel

d Kvapalinové potrubie

e Izolácia kvapalinového potrubia

f Ukončovacia páska

2 Nainštalujte servisný kryt.

kompresora.

3 Znova zmerajte izolačný odpor.

7 Uvedenie do prevádzky

7.1 Prehľad: uvedenie do prevádzky

Táto kapitola popisuje čo máte robiť a vedieť o uvedení systému do prevádzky po jeho konfigurácii.

Bežný pracovný postup

Uvedenie do prevádzky sa obyčajne skladá znasledujúcich krokov: 1 Kontrola "Kontrolný zoznam pred uvedením do prevádzky". 2 Vykonanie skúšobnej prevádzky systému.

Referenčná príručka inštalatéra

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 25

7 Uvedenie do prevádzky

A B

7.2 Predbežné opatrenia pri uvádzaní do prevádzky

INFORMÁCIE

Počas prvého prevádzkového obdobia jednotky môže byť požadovaný príkon vyšší, ako je uvedené na výrobnom štítku jednotky. Tento fenomén spôsobuje kompresor, ktorý pred dosiahnutím plynulej prevádzky a stabilnej spotreby elektrickej energie vyžaduje nepretržitú prevádzku 50hodín.

VÝSTRAHA

Pred spustením systému MUSÍ byť jednotka aspoň 6hodín pripojená k napájaniu. Ohrievač kľukovej skrine musí ohriať olej kompresora, aby sa zabránilo stratám oleja aporuche kompresora počas spúšťania.

VÝSTRAHA

Jednotku NIKDY nepoužívajte bez termistorov ani tlakových senzorov či spínačov. Môže dôjsť k zhoreniu kompresora.

VÝSTRAHA

Jednotku NEPOUŽÍVAJTE, ak nie je potrubie chladiva úplné (pri takejto prevádzke môže dôjsť k poruche kompresora).

VÝSTRAHA Režim prevádzky klimatizácia. V režime prevádzky

klimatizácia vykonajte skúšobnú prevádzku tak, aby bolo možné zistiť, ak sa nedajú otvoriť uzatváracie ventily. Aj keď bolo užívateľské rozhranie nastavené do režimu prevádzky vykurovanie, jednotka sa spustí v režime prevádzky klimatizácia na dobu 2‑3 minút (hoci užívateľské rozhranie zobrazí ikonu vykurovania) a potom automaticky prepne do režimu prevádzky vykurovanie.

VÝSTRAHA

Ak nemôžete jednotku nechať bežať v skúšobnej prevádzke, viď "7.5 Chybové kódy pri vykonávaní

skúšobnej prevádzky"na strane26.

VAROVANIE

V prípade, že panely vnútorných jednotiek nie sú ešte nainštalované, nezabudnite po ukončení skúšobnej prevádzky odpojiť elektrické napájanie systému. Na to ho vypnite pomocou používateľského rozhrania. Prevádzku nezastavujte vypnutím prúdového ističa.

7.3 Kontrolný zoznam pred uvedením do prevádzky

NEPOUŽÍVAJTE systém, kým nevykonáte nasledujúce kontroly:

Prečítali ste si všetky pokyny na inštaláciu podľa popisu v

referenčnej príručke inštalátora. Vnútorné jednotky sú správne namontované.

Nasledujúce elektrické zapojenia na mieste inštalácie boli vykonané podľa tohto dokumentu a platných predpisov:

▪ Medzi miestnou rozvodnou skriňou a vonkajšou

jednotkou

▪ Medzi vonkajšou jednotkou a vnútornou jednotkou

(master)

▪ Medzi vnútornými jednotkami

Fázy nechýbajú a ani nie sú otočené.

Systém je správne uzemnený a uzemňovacie svorky sú utiahnuté.

Poistky alebo ochranné zariadenia inštalované na mieste sú vsúlade stýmto dokumentom aneboli premostené.

Napájacie napätie má zodpovedať napätiu uvedenému na výrobnom štítku jednotky.

V rozvodnej skrini NIE SÚ uvoľnené pripojenia ani poškodené elektrické súčasti.

Izolačný odpor kompresora je v poriadku.

Vo vnútri vnútornej avonkajšej jednotky sa nenachádzajú poškodené súčasti ani stlačené potrubia.

NEDOCHÁDZA kúniku chladiva.

Inštalované potrubie má správnu veľkosť a potrubia sú správne izolované.

Uzatváracie ventily (plynu alebo kvapaliny) na vonkajšej jednotke sú úplne otvorené.

7.4 Skúšobná prevádzka

Táto úloha je použiteľná len pri použití užívateľského rozhrania BRC1E52.

▪ Pri použití BRC1E51 si pozrite návod na inštaláciu užívateľského

rozhrania.

▪ Pri použití BRC1D si pozrite návod na údržbu užívateľského

rozhrania.

VÝSTRAHA

Neprerušujte skúšobnú prevádzku.

INFORMÁCIE Podsvietenie. Pre zapínanie alebo vypínanie na

užívateľskom rozhraní nemusí svietiť podsvietenie. Pre každú inú činnosť je nutné najprv rozsvietiť. Podsvietenie bude po stlačení ktoréhokoľvek tlačidla svietiť ±30sekúnd.

1 Vykonajte úvodné kroky.

# Činnosť

1 Otvorte kvapalinový uzatvárací ventil (A) a plynový

uzatvárací ventil (B) odobratím veka stopky a otáčajte ho oproti smeru pohybu hodinových ručičiek šesťhranným kľúčom až po doraz.

V prípade použitia bezdrôtového užívateľského rozhrania: Je nainštalovaný dekoračný panel vnútornej jednotky s infračerveným prijímačom.

Vonkajšia jednotka je správne namontovaná.

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

2 Aby nedošlo k zasiahnutiu elektrickým prúdom,

uzavrite servisný kryt.

Referenčná príručka inštalatéra

Page 26

7 Uvedenie do prevádzky

Chladenie

Nastav.

28°C

Vrátiť Nastavenie

Servisné nastavenia 1/3

Skúšobná prevádzka

Kontakt na údržbu

Prevádzkové nastavenia

Požiadavka

Min. rozdiel nast. teplôt

Adresa skupiny

Chladenie

Vráti ť Nast avenie

Skúš obná p revád zka

Vrátiť Nastavenie

Prietok/smer prúdu vzduchu

Prietok Smer

Poloha 0

Nízka

Vráti ť Nastave nie

Nízka

Poloha 0

Prie tok/ smer prúd u vz duch u

Prie tok Sm er

Vrátiť Nastavenie

Servisné nastavenia 1/3

Skúšobná prevádzka

Kontakt na údržbu

Prevádzkové nastavenia

Požiadavka

Min. rozdiel nast. teplôt

Adresa skupiny

# Činnosť

3 Pred spustením prevádzky zapnite elektrické

napájanie na najmenej 6hodín, aby ste ochránili kompresor.

4 Na užívateľskom rozhraní nastavte jednotku do režimu

prevádzky klimatizácia.

2 Spustite skúšobnú prevádzku.

# Činnosť Výsledok

1 Prejdite na začiatok menu.

2 Stlačte najmenej na

4sekundy.

Zobrazí sa menu Servisné nastavenia.

3 Vyberte položku Skúšobná

prevádzka.

4 Stlačte. Na začiatku menu sa

zobrazí Skúšobná prevádzka.

5 Stlačte do 10sekúnd. Spustí sa skúšobná

prevádzka.

3 3minúty sledujte prevádzkové podmienky. 4 Skontrolujte smer prúdenia vzduchu.

# Činnosť Výsledok

1 Stlačte.

2 Vyberte položku Poloha 0.

3 Zmeňte polohu. Ak sa klapka prúdenia

vzduchu pohybuje, režim prevádzky je v poriadku.

Ak nie, režim prevádzky nie je v poriadku.

4 Stlačte.

Zobrazí sa počiatočné menu.

5 Zastavte skúšobnú prevádzku.

# Činnosť Výsledok

1 Stlačte najmenej na

4sekundy.

Zobrazí sa menu Servisné nastavenia.

2 Vyberte položku Skúšobná

prevádzka.

3 Stlačte. Jednotka sa vráti do

normálneho režimu prevádzky a zobrazí sa počiatočné menu.

7.5 Chybové kódy pri vykonávaní skúšobnej prevádzky

Ak inštalácia vonkajšej jednotky NEPREBEHLA správne, na užívateľskom rozhraní sa môžu zobraziť nasledovné chybové kódy:

Kód chyby Možná príčina

Nič sa nezobrazí (aktuálne nastavená

teplota nie je zobrazená)

E3, E4 alebo L8 ▪ Uzatváracie ventily sú uzavreté.

E7 V prípade trojfázových jednotiek

L4 Vstup a výstup vzduchu je zablokovaný. U0 Uzatváracie ventily sú uzavreté. U2 ▪ Napätie nie je v rovnováhe.

U4 alebo UF Zapojenie vetiev medzi jednotkami nie je

UA Vonkajšia avnútorná jednotka nie sú

VÝSTRAHA

▪ Detektor ochrany obrátenej fázy funguje u tohto

výrobku len pri spustení výrobku. Potom sa detekcia obrátenej fázy nevykonáva počas normálnej prevádzky výrobku.

▪ Detektor ochrany obrátenej fázy je určený k tomu, aby

výrobok zastavil, ak sa pri spustení zariadenia vyskytnú nenormálne javy.

▪ Počas nenormálnej situácie ochrany otočením fázy

prehoďte zapojenie 2 z 3 fáz (L1, L2 a L3).

▪ Odpojenie alebo chyba zapojenia (medzi

elektrickým napájaním a vonkajšou jednotkou, medzi vonkajšou jednotkou a vnútornými jednotkami, medzi vnútornou jednotkou a užívateľským rozhraním).

▪ Poistka na karte PCB vonkajšej jednotky

môže byť vypálená.

▪ Vstup a výstup vzduchu je zablokovaný.

elektrického napájania chýba fáza. Poznámka: Prevádzka nie je možná.

Vypnite napájanie, znovu skontrolujte elektrické zapojenie a prepnite dva z troch elektrických káblov.

▪ V prípade trojfázových jednotiek

elektrického napájania chýba fáza. Poznámka: Prevádzka nie je možná. Vypnite napájanie, znovu skontrolujte elektrické zapojenie a prepnite dva z troch elektrických káblov.

správne.

kompatibilné.

Referenčná príručka inštalatéra

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 27

8 Odovzdanie používateľovi

A1P

C–

C+

C–

C+

V1 Y1

Ak po dokončení skúšobnej prevádzky jednotka pracuje správne, musíte:

▪ skontrolovať, či má používateľ vytlačenú dokumentáciu apožiadať

ho, aby si ich odložil pre budúcu referenciu, informovať používateľa o tom, že kompletnú dokumentáciu nájde na adrese URL uvedenej v tejto príručke,

▪ vysvetliť používateľovi, ako sa systém správne obsluhuje ačo má

robiť vprípade problémov,

▪ ukázať používateľovi, ktoré práce sa musia vykonávať vsúvislosti

súdržbou jednotky.

9 Údržba a servis

VÝSTRAHA

Údržbu musí vykonávať autorizovaný inštalatér alebo servisný technik.

Údržbu odporúčame vykonávať minimálne raz ročne. Platné právne predpisy však môžu vyžadovať kratšie intervaly údržby.

VÝSTRAHA

Vzorec na výpočet emisií skleníkových plynov: hodnota GWP (potenciál globálneho otepľovania) chladiva × celkový objem chladiva [v kg] / 1000

8 Odovzdanie používateľovi

 

3 Aby ste zabránili poškodeniu dosky PCB, pred vytiahnutím

alebo zasunutím zástrčky sa dotknite kovovej časti bez povrchovej vrstvy na odstránenie statickej elektriky.

4 Vytiahnite spojovacie konektory pre motory ventilátorov vo

vonkajšej jednotke pred spustením servisných operácií v zariadení invertora. Dávajte pozor, aby ste sa nedotkli vodivých častí. (Ak sa ventilátor otáča počas silného vetra, môže akumulovať elektriku v kondenzátore alebo hlavnom obvode atým spôsobiť zasiahnutie elektrickým prúdom.)

Spojovacie konektory X106A pre M1F

X107A pre M2F

5 Po ukončení servisu opäť zapojte spojovací konektor. Inak sa

zobrazí kód poruchy E7 a normálna prevádzka sa nedá uskutočniť.

Podrobnosti nájdete na schéme zapojenia umiestnenej na zadnej strane servisného krytu.

6 Nikdy nepripájajte káble elektrického napájania priamo ku

kompresorom (U, V, W). To môže spôsobiť požiar kompresora.

9.1 Prehľad: údržba a servis

Táto kapitola obsahuje informácie o nasledujúcich témach: ▪ Ročná údržba vonkajšej jednotky

9.2 Bezpečnostné opatrenia pri údržbe

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

VÝSTRAHA:Riziko elektrostatického výboja

Pred vykonaním akejkoľvek práce údržby alebo servisu sa dotknite kovovej časti jednotky, aby eliminovala statická elektrina achránila sa doska PCB.

9.2.1 Aby sa zabránilo zasiahnutiu elektrickým prúdom

Pri vykonávaní údržby zariadenia invertora:

1 10 minút po vypnutí elektrického napájania neotvárajte kryt

elektrickej skrine.

2 Pomocou skúšačky zmerajte napätie medzi svorkami

svorkovnice elektrického napájania a potvrďte, či je elektrické napájanie vypnuté. Okrem toho zmerajte body skúšobným prístrojom tak, ako je zobrazené na obrázku apresvedčte sa, či nie je napätie kondenzátora vhlavnom obvode menej ako 50V =.

9.3 Kontrolný zoznam ročnej údržby vnútornej jednotky

Aspoň raz do roka skontrolujte: ▪ Výmenník tepla vonkajšej jednotky. Výmenník tepla vonkajšej jednotky sa môže zablokovať prachom,

nečistotami, zvyškami apodobne. Odporúča sa raz ročne výmenník tepla vyčistiť. Zablokovanie výmenníka tepla môže spôsobiť veľký pokles alebo veľký nárast tlaku aviesť kzhoršeniu výkonnosti.

10 Odstránenie porúch

10.1 Prehľad: odstraňovanie problémov

Vprípade problémov: ▪ Pozrite si časť "7.5 Chybové kódy pri vykonávaní skúšobnej

prevádzky"na strane26.

▪ Viď návod na údržbu. Tento odsek poskytuje užitočné informácie pre diagnostiku a

nápravu určitých problémov, ktoré v jednotke môžu vzniknúť. Toto odstraňovanie problémov a príslušné nápravné činnosti smie vykonať iba inštalatér alebo servisný agent.

Pred odstraňovaním problémov

Dôkladne vykonajte vizuálnu kontrolu jednotky a hľadajte obvyklé chyby, napr. uvoľnené spojenia alebo chybné elektrické zapojenie.

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

Referenčná príručka inštalatéra

Page 28

11 Likvidácia

10.2 Predbežné opatrenia pri odstraňovaní problémov

VAROVANIE

▪ Pri kontrole rozvodnej skrine jednotky musí byť hlavná

jednotka vždy odpojená od elektrickej siete. Rozpojte príslušný prerušovač obvodu.

▪ Ak je aktivované bezpečnostné zariadenie, zastavte

jednotku azistite, prečo bolo aktivované bezpečnostné zariadenie pred jej resetovaním. NIKDY nepremosťujte bezpečnostné zariadenia a nemeňte nastavené hodnoty na hodnoty iné, ako je nastavenie zvýroby. Ak nedokážete nájsť príčinu problémov, obráťte sa na predajcu.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

VAROVANIE

Predchádzajte nebezpečným situáciám spôsobeným neúmyselným resetovaním tepelnej poistky. Toto zariadenie NESMIE byť napájané prostredníctvom externého spínacieho zariadenia, ako je napríklad časovač, ani pripojené k obvodu, ktorý sa pravidelne ZAPÍNA aVYPÍNA.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

11 Likvidácia

VÝSTRAHA

Systém sa nepokúšajte demontovať sami. Demontáž systému, likvidáciu chladiacej zmesi, oleja a ostatných častí zariadenia musí prebiehať v súlade s platnými právnymi predpismi. Jednotky je nutné likvidovať v špeciálnych zariadeniach na spracovanie odpadu, čím je možné dosiahnuť jeho opätovné využitie, recykláciu a obnovu.

11.1 Prehľad: Likvidácia

Bežný pracovný postup

Likvidácia systému obvykle pozostáva z nasledovných krokov: 1 Odčerpanie systému. 2 Systém odošlite do špeciálneho podniku určeného na jeho

likvidáciu.

11.3 Odčerpanie

NEBEZPEČENSTVO: RIZIKO VÝBUCHU Odčerpanie – únik chladiacej zmesi. Ak chcete odčerpať

systém, a je netesnosť v okruhu chladiacej zmesi:

▪ NEPOUŹÍVAJTE funkciu automatického odčerpania

▪ Použite samostatný systém obnovy tak, že kompresor

jednotky nemusí byť v činnosti.

UPOZORNENIE

Nepoužívajte funkciu automatického odčerpania jednotky, pri ktorej celková dĺžka potrubia prekročí dĺžku bez náplne. V obvode môže zostať časť chladiva.

1 Zapnite hlavný vypínač elektrického napájania. 2 Ubezpečte sa, či sú otvorené uzatváracie ventily kvapaliny a

plynu.

3 Stlačte tlačidlo odčerpávania na najmenej 8sekúnd (BS2). BS2

je umiestnená na karte s tlačenými obvodmi PCB na vonkajšej jednotke (pozri schému zapojenia).

Výsledok: Kompresor a ventilátor vonkajšej jednotky sa automaticky uvedú do činnosti a ventilátor vnútornej jednotky sa môže spustiť automaticky.

4 ±2 minúty po spustení kompresora uzavrite kvapalinový

uzatvárací ventil. Ak nie je počas prevádzky kompresora

uzavretý správne, systém sa nedá odčerpať.

5 Pri zastavovaní kompresora (po 2~5 minútach) do 3 minút po

zastavení kompresora uzavrite uzatvárací ventil plynu. Výsledok: Operácia odčerpania je ukončená. Používateľské

rozhranie môže zobraziť " " a vnútorné čerpadlo môže pokračovať v činnosti. To NIE je porucha. Aj keď je stlačené tlačidlo ZAP. na používateľskom rozhraní, jednotka sa NESPUSTÍ. Ak chcete znova jednotku spustiť, vypnite a znova zapnite hlavný vypínač elektrického napájania.

6 Vypnite hlavný vypínač elektrického napájania.

VÝSTRAHA

Dbajte na to, aby ste pred reštartovaním jednotky opäť otvorili obidva uzatváracie ventily.

INFORMÁCIE

Ďalšie podrobnosti nájdete v servisnej príručke.

11.2 O odčerpaní

Jednotka je vybavená funkciou automatického odčerpania, pri ktorej sa vo vonkajšej jednotke zhromaždí všetka chladiaca zmes zo systému.

VÝSTRAHA

Vonkajšia jednotka je vybavená nízkotlakovým spínačom alebo snímačom nízkeho tlaku na ochranu kompresora jeho VYPNUTÍM. NIKDY neskratujte nízkotlakový spínač pri operácii vypnutia čerpadla.

Referenčná príručka inštalatéra

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 29

12 Technické údaje

A~E

a b c d e e

B — ≥100 A, B, C — ≥250 ≥100 ≥100 B, E — ≥100 ≥1000 ≤500 A, B, C, E — ≥250 ≥150 ≥150 ≥1000 ≤500 D — ≥500 D, E — ≥500 ≥1000 ≤500 B, D — ≥100 ≥500 B, D, E

1+2

B<HDHB

≤½H

≥250 ≥750 ≥1000 ≤500

½H

U<HB≤HU

≥250 ≥1000 ≥1000 ≤500

B>HU

HB>HDHD≤½H

≥100 ≥1000 ≥1000 ≤500

½H

U<HD≤HU

≥200 ≥1000 ≥1000 ≤500

D>HU

A, B, C — ≥250 ≥300 ≥1000 A, B, C, E — ≥250 ≥300 ≥1000 ≥1000 ≤500 D — ≥1000 D, E — ≥1000 ≥1000 ≤500 B, D H

D>HU

≥300 ≥1000

≤½H

≥250 ≥1500

½H

U<HD≤HU

≥300 ≥1500

B, D, E H

B<HDHB

≤½H

≥300 ≥1000 ≥1000 ≤500

½H

U<HB≤HU

≥300 ≥1250 ≥1000 ≤500

B>HU

HB>HDHD≤½H

≥250 ≥1000 ≥1000 ≤500

½H

U<HD≤HU

≥300 ≥1000 ≥1000 ≤500

D>HU

HBHDH

(mm)

≥100

12 Technické údaje

Podmnožina najnovších technických údajov je k dispozícii na regionálnej webovej stránke Daikin (verejne prístupnej). Všetky najnovšie

technické údaje sú k dispozícii na extranete Daikin (požadovaná autentifikácia).

12.1 Prehľad: Technické údaje

Táto kapitola obsahuje informácie o:

• Priestor pre údržbu

• Schéma zapojenia potrubia

• Schéma elektrického zapojenia

12.2 Priestor pre údržbu: Vonkajšia jednotka

Nasávacia strana Na obrázku nižšie je servisný priestor na strane nasávania založený na 35°CDB a režime klimatizácia. V

nasledujúcich prípadoch zabezpečte väčší priestor: ▪ Ak teplota na strane nasávania pravidelne prekračuje túto teplotu. ▪ Ak sa očakáva, že tepelné zaťaženie vonkajších jednotiek bude pravidelne prekračovať maximálny prevádzkový

výkon.

Vypúšťacia strana Pri umiestňovaní jednotiek zohľadnite potrubie s chladivom. Ak usporiadanie nie je v súlade so žiadnym

usporiadaním nižšie, obráťte sa na vášho predajcu.

Samostatná jednotka (

) | Jeden rad jednotiek ( )

A,B,C,D Prekážky (steny/ochranné plechy)

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

E Prekážka (strecha)

a,b,c,d,e Minimálny servisný priestor medzi jednotkou a prekážkami A, B, C, D a E

eBMaximálna vzdialenosť medzi jednotkou a hranou prekážky E v smere prekážky B eDMaximálna vzdialenosť medzi jednotkou a hranou prekážky E v smere prekážky D

HUVýška jednotky

HB,HDVýška prekážok B a D

1 Utesnite spodok inštalačného rámu, aby sa zabránilo návratu vypúšťaného vzduchu na stranu nasávania cez spodok jednotky. 2 Je možné nainštalovať maximálne dve jednotky.

Nie je povolené

Referenčná príručka inštalatéra

Page 30

12 Technické údaje

b (mm)

≥1000

≥200

≥2000

≥100

≥3000

≥1500

≥100

≥250

HB≤½H

b≥250

½HU<HB≤H

b≥300

HB>H

HBH

≥500

≥1000

≥500

≥300

≥100

≥300

≥100

≥1000

LPS

HPS

LPS

Viac radov jednotiek ( )

Jednotky na sebe (max. 2 úrovne) ( )

A1=>A2 (A1) Existuje nebezpečenstvo kvapkania a mrznutia medzi hornými a spodnými jednotkami…

B1=>B2 (B1) Existuje nebezpečenstvo kvapkania a mrznutia medzi hornými a spodnými jednotkami…

(A2) Medzi horné a spodné jednotky nainštalujte strechu. Hornú jednotku nainštalujte dostatočne vysoko nad spodnú jednotku, aby sa na spodnej doske hornej jednotky nevytváral ľad.

(B2) Strechu nie je potom potrebné inštalovať, ale utesnite medzeru medzi hornými a dolnými jednotkami, aby sa zabránilo návratu vypúšťaného vzduchu na stranu nasávania cez spodok jednotky.

12.3 Schéma zapojenia potrubia: Vonkajšia jednotka

Plniaca prípojka / servisná prípojka (s nástrčnou prípojkou 5/16")

Uzatvárací ventil

Filter

Referenčná príručka inštalatéra

Kontrolný ventil

Ventil spúšťania tlaku

Elektromagnetický ventil

Chladič (PCB)

Kapilárna rúrka Elektronický expanzný ventil

4-cestný ventil

Vysokotlakový spínač

Nízkotlakový vypínač

Akumulátor kompresora

Výmenník tepla

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 31

12 Technické údaje

Kompresor

Rozvádzač

Akumulačná nádrž kvapaliny

Nástrčný spoj

12.4 Schéma zapojenia: Vonkajšia jednotka

Schémou elektrického zapojenia je dodaná spolu s jednotkou a nachádza sa na vnútornej stene servisného krytu.

(1) Schéma zapojenia

Anglicky Preklad

Connection diagram Schéma zapojenia Only for *** Len pre *** See note *** Viď poznámka *** Outdoor Vonkajší Indoor Vnútorná Upper Horný Lower Spodný Fan Ventilátor ON Zapnutý OFF Vypnutý

(2) Usporiadanie

Anglicky Preklad

Layout Usporiadanie Front Čelo Back Vzadu Position of compressor terminal Poloha svorky kompresora

(3) Poznámky

Anglicky Preklad

Notes Poznámky

Zapojenie

X1M Komunikácia medzi vnútornou a

vonkajšou jednotkou Uzemnenie Zabezpečí sa na mieste Viaceré možnosti zapojenia

Ochrana uzemnením

Elektrická inštalácia na mieste inštalácie

Zapojenie závisí od modelu Možnosť Rozvodná skriňa Karta PCB

POZNÁMKY:

1 Pozrite si štítok so schémou zapojenia (na zadnej strane

predného panelu) ohľadom použitia vypínačov BS1~BS3 a DS1.

2 Počas prevádzky jednotky neskratujte ochranné zariadenia

S1PH S1PL a Q1E.

3 Viď kombinačnú tabuľku a návod nadštandardnej výbavy, kde

nájdete zapojenie X6A, X28A a X77A.

A Potrubie na mieste inštalácie (kvapalina: Ø9,5

B Potrubie na mieste inštalácie (plyn: Ø15,9 nástrčný

4 Farby: BLK: čierna, RED: červená, BLU: modrá, WHT: biela,

(4) Legenda

Legend Legenda Field supply Zabezpečí sa na mieste Optional Voliteľná výbava Part n° Diel č. Description Popis

A1P Doska spotlačenými spojmi

A2P Doska spotlačenými spojmi

BS1~BS3 (A1P) Tlačidlo vypínača C1~C5 (len A1P)

(Y1) DS1 (A1P) Prepínač DIP E1H Ohrievač spodnej dosky (nadštandardná

F*U Poistka HAP (A1P) Svetelná dióda (Light emitting diode –

K1M, K3M (lenA1P) (Y1)

K1R (A1P) Magnetické relé (Y1S) K2R (A1P) Magnetické relé (Y2S) K4R (A1P) Magnetické relé (E1H) K10R, K13R~K15R

(A1P) K11M (A1P) (lenV1) Magnetický stýkač L1R (len Y1) Tlmivka M1C Motor kompresora M1F~M2F Motor ventilátora PFC (A1P) (len V1) Opravný súčiniteľ napájania PS (A1P) Spínacie elektrické napájanie Q1DI Istič uzemňovacieho prúdu (30mA) Q1E Ochrana proti preťaženiu R1~R8 (len A1P)

(Y1) R1T Termistor (vzduchový) R2T Termistor (vypúšťací) R3T Termistor (nasávací) R4T Termistor (výmenník tepla) R5T Termistor (stred výmenníka tepla) R6T Termistor (kvapalina) R7T Termistor (rebro) R8 (A1P) (lenV1) Odpor

nástrčný spoj)

spoj) Vykurovanie Klimatizácia

GRN: zelená

Anglicky Preklad

elektronických obvodov (hlavná)

elektronických obvodov (filter šumenia)

Kondenzátor

výbava)

LED) (servisný monitor je zelený) Magnetický stýkač

Magnetické relé

Odpor

RZASG71~140M_V1+Y1 Sky Air Advance-series 4P486047-1 – 2017.04

Referenčná príručka inštalatéra

Page 32

13 Slovník

RC (A1P) (lenY1) Prijímacia jednotka signálu S1PH Vysokotlakový spínač S1PL Nízkotlakový vypínač SEG1~SEG3 7-segmentový displej TC1 (len A1P) (V1) Prenosový obvod signálu TC (A1P) (lenY1) Prenosový obvod signálu V1 (len V1) Varistor V1D (A1P) (lenV1) Dióda V1D~V2D (len A1P)

(Y1) V*R (len V1) Diódový modul V1R, V2R (lenA1P)

(Y1) V3R~V5R (len A1P)

(Y1) X1M Svorkovnica Y1E~Y3E Elektronický expanzný ventil Y1S~Y2S Elektromagnetický ventil (4-cestný ventil) Z*C Filter šumu (feritové jadro) Z*F Protihlukový filter L*, L*A, L*B, NA, NB,

E*, U, V, W, X*A (A1P~A2P)

Dióda

Diódový modul

Výkonový modul IGBT

Konektor

Zabezpečí sa na mieste

Príslušenstvo nevyrobené spoločnosťou Daikin, ktoré možno podľa pokynov v príslušnej dokumentácii kombinovať s produktom.

13 Slovník

Predajca

Obchodný distribútor produktu.

Autorizovaný inštalátor

Technický pracovník kvalifikovaný na inštaláciu produktu.

Používateľ

Osoba, ktorá vlastní alebo obsluhuje produkt.

Platné právne predpisy

Všetky medzinárodné, európske, národné a miestne smernice, zákony, nariadenia alebo zákonníky vzťahujúce sa a uplatniteľné na určitý produkt alebo oblasť.

Servisná spoločnosť

Spoločnosť kvalifikovaná vykonávať alebo koordinovať požadované opravy produktu.

Návod na inštaláciu

Návod na obsluhu určitého produktu alebo aplikácie, ktorý objasňuje, ako postupovať pri inštalácii, konfigurácii a údržbe.

Návod na obsluhu

Návod na obsluhu určitého produktu alebo aplikácie, ktorý objasňuje, ako postupovať pri obsluhe a prevádzke.

Pokyny na údržbu

Návod s pokynmi pre určitý produkt alebo aplikáciu, ktorý objasňuje (podľa relevantnosti), ako postupovať pri inštalácii, konfigurácii, obsluhe, prevádzke a/alebo údržbe produktu alebo aplikácii.

Príslušenstvo

Štítky, návody, informačné karty a vybavenie, ktoré sa dodáva s produktom a musí sa nainštalovať podľa pokynov v príslušnej dokumentácii.

Doplnkové príslušenstvo

Príslušenstvo vyrobené alebo schválené spoločnosťou Daikin, ktoré možno podľa pokynov v príslušnej dokumentácii kombinovať s produktom.

Referenčná príručka inštalatéra

RZASG71~140M_V1+Y1

Sky Air Advance-series

4P486047-1 – 2017.04

Page 33

Page 34

Page 35

Page 36

4P486047-1 2017.04

Daikin RZASG71M2V1B Installer reference guide [sk]

Specifications and Main Features

Frequently Asked Questions

User Manual

Obsah

1 Všeobecné bezpečnostné opatrenia

1.1 O dokumentácii

1.1.1 Význam varovaní a symbolov

1.2 Pre inštalatéra

1.2.1 Všeobecné

1.2.2 Miesto inštalácie

1.2.3 Chladiaca zmes

1.2.4 Soľný roztok

1.2.5 Voda

1.2.6 Elektrické

2 O dokumentácii

2.1 Informácie o tomto dokumente

3 Informácie o balení

3.2 Vonkajšia jednotka

3.2.1 Pre vybalenie vonkajšej jednotky
