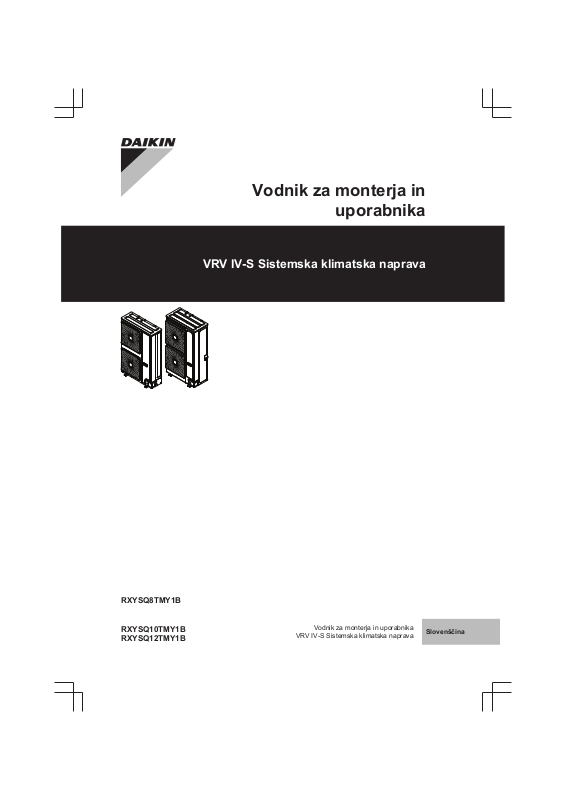

Page 1
Vodnik za monterja in
uporabnika
VRVIV-S Sistemska klimatska naprava
RXYSQ8TMY1B
RXYSQ10TMY1B
RXYSQ12TMY1B
Vodnik za monterja in uporabnika
VRVIV-S Sistemska klimatska naprava
Slovenščina
Page 2
Kazalo
Kazalo
1 Splošni varnostni ukrepi 3
1.1 O dokumentaciji......................................................................... 3
1.1.1 Pomen opozoril in simbolov........................................ 3
1.2 Za uporabnika ........................................................................... 4
1.3 Za monterja ............................................................................... 4
1.3.1 Splošno....................................................................... 4
1.3.2 Mesto namestitve........................................................ 5
1.3.3 Hladivo........................................................................ 5
1.3.4 Slanica ........................................................................ 5
1.3.5 Voda............................................................................ 5
1.3.6 Električna dela ............................................................ 6
2 O dokumentaciji 6
2.1 O tem dokumentu...................................................................... 6
Za monterja 7
3 O škatli 7
3.1 Pregled: O škatli ........................................................................ 7
3.2 Zunanja enota ........................................................................... 7
3.2.1 Razpakiranje zunanje enote ....................................... 7
3.2.2 Za ravnanje z zunanjo enoto....................................... 7
3.2.3 Odstranjevanje opreme iz zunanje enote ................... 8
3.2.4 Da bi odstranili transportno oporo............................... 8
4 O enotah in opcijskih dodatkih 8
4.1 Pregled: O enotah in opcijskih dodatkih .................................... 8
4.2 Oznaka ...................................................................................... 8
4.2.1 Identifikacijska ploščica: Zunanja enota...................... 8
4.3 O zunanji enoti .......................................................................... 9
4.4 Razpostavitev sistema .............................................................. 9
4.5 Kombiniranje enot in možnosti .................................................. 9
4.5.1 O kombiniranju enot in možnostih............................... 9
4.5.2 Možne kombinacije notranjih enot .............................. 9
4.5.3 Možnosti zunanjih enot ............................................... 9
5 Priprava 10
5.1 Pregled: Priprava....................................................................... 10
5.2 Priprava mesta namestitve........................................................ 10
5.2.1 Zahteve za namestitveno mesto za zunanjo enoto..... 10
5.2.2 Dodatne zahteve za namestitveno mesto za zunanjo
enoto v hladnih predelih.............................................. 11
5.2.3 Varnostni ukrepi proti puščanju hladiva ...................... 12
5.3 Priprava cevi za hladivo ............................................................ 13
5.3.1 Zahteve za cevi za hladivo.......................................... 13
5.3.2 Material cevi za hladivo............................................... 13
5.3.3 Da bi izbrali pravi premer cevi..................................... 13
5.3.4 Da bi izbrali komplete za razvod hladiva..................... 14
5.3.5 Dolžina cevi za hladivo in višinske razlike .................. 14
5.4 Priprava električnega ožičenja .................................................. 16
5.4.1 O električni skladnosti................................................. 16
5.4.2 Zahteve varnostne naprave ........................................ 16
6 Montaža 16
6.1 Pregled: Montaža ...................................................................... 16
6.2 Odpiranje enot........................................................................... 17
6.2.1 Odpiranje enot ............................................................ 17
6.2.2 Odpiranje zunanje enote............................................. 17
6.3 Nameščanje zunanje enote....................................................... 17
6.3.1 O nameščanju zunanje enote ..................................... 17
6.3.2 Varnostni ukrepi pri nameščanju zunanje enote......... 17
6.3.3 Priprava montažne konstrukcije.................................. 17
6.3.4 Montaža zunanje enote............................................... 18
6.3.5 Priprava drenaže......................................................... 18
6.3.6 Preprečevanje prevračanja zunanje enote ................. 18
6.4 Povezovanje cevi za hladivo ...................................................... 18
6.4.1 O priključevanju cevi za hladivo................................... 18
6.4.2 Varnostni ukrepi pri priključevanju cevi za hladivo....... 19
6.4.3 Napotki za upogibanje cevi.......................................... 19
6.4.4 Za varjenje konca cevi ................................................. 19
6.4.5 Uporaba zapornega ventila in servisnega priključka.... 19
6.4.6 Da bi odstranili pretisnjene cevi ................................... 20
6.4.7 Priključevanje cevi za hladivo na zunanjo enoto.......... 21
6.4.8 Za priključitev kompleta za razvod hladiva .................. 22
6.5 Preverjanje cevi za hladivo......................................................... 22
6.5.1 O preverjanju cevi za hladivo....................................... 22
6.5.2 Preverjanje cevi za hladivo: Splošni napotki................ 23
6.5.3 Preverjanje cevi za hladivo: Nastavitve ....................... 23
6.5.4 Da bi izvedli preizkus tesnosti...................................... 23
6.5.5 Da bi izvedli vakuumsko sušenje................................. 23
6.6 Da bi izolirali cevi za hladivo ...................................................... 23
6.7 Polnjenje s hladivom .................................................................. 24
6.7.1 O dolivanju hladiva....................................................... 24
6.7.2 Varnostni ukrepi pri dolivanju hladiva .......................... 24
6.7.3 Da bi ugotovili količino potrebnega dodatnega
hladiva.......................................................................... 24
6.7.4 Da bi dolili hladivo........................................................ 25
6.7.5 Kode napake pri dolivanju hladiva ............................... 26
6.7.6 Pritrjevanje nalepke o fluoriranih toplogrednih plinih ... 26
6.8 Povezovanje električne napeljave .............................................. 26
6.8.1 O priključevanju električnega ožičenja......................... 26
6.8.2 Varnostni ukrepi pri povezovanju električne
napeljave...................................................................... 27
6.8.3 Napotki pri izbijanju izbojnih odprtin............................. 28
6.8.4 Vodila pri priključevanju električnega ožičenja............. 28
6.8.5 Priključevanje električnega ožičenja na zunanjo
enoto ............................................................................ 28
6.9 Zaključevanje montaže zunanje enote ....................................... 29
6.9.1 Da bi končali povezave ožičenja prenosa.................... 29
6.9.2 Zapiranje zunanje enote .............................................. 30
7 Konfiguracija 30
7.1 Pregled: Konfiguracija ................................................................ 30
7.2 Izvedba nastavitev sistema ........................................................ 30
7.2.1 O izvedbi nastavitev sistema ....................................... 30
7.2.2 Da bi dostopali do sestavnih delov nastavitev
sistema......................................................................... 30
7.2.3 Sisteavni deli nastavitev sistema ................................. 30
7.2.4 Da bi dostopali do načina 1 ali 2.................................. 31
7.2.5 Da bi uporabili način 1 ................................................. 31
7.2.6 Da bi uporabili način 2 ................................................. 32
7.2.7 Način 1 (in privzeta situacija): Nadzor nastavitev ........ 32
7.2.8 Način 2: Nastavitve sistema......................................... 34
7.2.9 Priključevanje računalniškega konfiguratorja na
zunanjo enoto .............................................................. 37
7.3 Varčevanje z energijo in optimalno delovanje ............................ 37
7.3.1 Razpoložljivi glavni načini delovanja............................ 37
7.3.2 Razpoložljive nastavitve udobja................................... 38
7.3.3 Zgled: Samodejni način med hlajenjem....................... 39
7.3.4 Zgled: Samodejni način med ogrevanjem.................... 39
8 Začetek uporabe 40
8.1 Pregled: Začetek uporabe .......................................................... 40
8.2 Varnostni ukrepi pri začetku uporabe......................................... 40
8.3 Seznam preverjanj pred začetkom uporabe............................... 40
8.4 Seznam preverjanj med zagonom.............................................. 41
8.4.1 O preizkusnem delovanju ............................................ 41
8.4.2 Da bi izvedli preizkus delovanja (7-delni zaslon) ......... 41
8.4.3 Da bi izvedli preizkus delovanja (7-delni zaslon) ......... 41
8.4.4 Popravljanje po nenormalnem dokončanju
preizkusnega delovanja ............................................... 42
8.4.5 Delovanje enote........................................................... 42
9 Izročitev uporabniku 42
10 Vzdrževanje in servisiranje 42
Vodnik za monterja in uporabnika
2
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 3
1 Splošni varnostni ukrepi
10.1 Pregled: Vzdrževanje in servisiranje ......................................... 42
10.2 Varnostni ukrepi za vzdrževanje ............................................... 42
10.2.1 Da bi preprečili električni udar..................................... 42
10.3 Seznam preverjanj za letno vzdrževanje zunanje enote ........... 43
10.4 O servisnem načinu delovanja .................................................. 43
10.4.1 Da bi uporabili način za vakuumsko izčrpavanje ........ 43
10.4.2 Da bi izčrpali hladivo ................................................... 43
11 Odpravljanje težav 43
11.1 Pregled: Odpravljanje težav ...................................................... 43
11.2 Varnostni ukrepi pri odpravljanju težav ..................................... 43
11.3 Odpravljanje težav na podlagi kod napake ............................... 43
11.3.1 Kode napak: Pregled .................................................. 44
12 Odlaganje 47
13 Tehnični podatki 48
13.1 Pregled: Tehnični podatki .......................................................... 48
13.2 Mere: Zunanja enota ................................................................. 48
13.3 Prostor za vzdrževanje: Zunanja enota ..................................... 50
13.4 Sestavni deli: Zunanja enota ..................................................... 52
13.5 Digaram cevovoda: Zunanja enota ........................................... 54
13.6 Vezalna shema: Zunanja enota................................................. 56
13.7 Tehnične specifikacije: Zunanja enota ...................................... 60
13.8 Preglednica zmogljivosti: Notranja enota .................................. 62
Za uporabnika 63
14 O sistemu 63
14.1 Razpostavitev sistema .............................................................. 63
20.2.1 Simptom: Sistem ne deluje .......................................... 70
20.2.2 Simptom: Delovanje ventilatorja je mogoče, vendar
hlajenje in ogrevanje ne delujeta ................................. 70
20.2.3 Simptom: Moč ventilatorja ne ustreza nastavitvi.......... 70
20.2.4 Simptom: Smer ventilatorja ne ustreza nastavitvi ........ 70
20.2.5 Simptom: Iz enote uhaja bela meglica (notranja
enota)........................................................................... 70
20.2.6 Simptom: Iz enote uhaja bela meglica (notranja
enota, zunanja enota) .................................................. 70
20.2.7 Simptom: Zaslon uporabniškega vmesnika prikazuje
"U4" ali "U5" in se zaustavi, vendar se spet zažene
po nekaj minutah.......................................................... 70
20.2.8 Simptom: Hrup klimatskih naprav (Notranja enota) ..... 70
20.2.9 Simptom: Hrup klimatskih naprav (Notranja enota,
zunanja enota) ............................................................. 70
20.2.10 Simptom: Hrup klimatskih naprav (Zunanja enota)...... 70
20.2.11 Simptom: Iz enote se pokadi prah ............................... 71
20.2.12 Simptom: Enote lahko oddajajo neprijeten vonj........... 71
20.2.13 Simptom: Ventilator zunanje enote se ne vrti .............. 71
20.2.14 Simptom: Na zaslonu je prikazano "88"....................... 71
20.2.15 Simptom: Kompresor v zunanji enoti se ne zaustavi
po kratkem ogrevanju .................................................. 71
20.2.16 Simptom: Notranjost zunanje enote je topla, tudi ko
je enota že zaustavljena .............................................. 71
20.2.17 Simptom: Ko enoto zaustavite, čutite topel zrak, ki
teče iz nje..................................................................... 71
21 Premeščanje 71
22 Odlaganje 71
23 Slovar 71
15 Uporabniški vmesnik 63
16 Pred delovanjem 63
17 Upravljanje 64
17.1 Razpon delovanja...................................................................... 64
17.2 Delovanje sistema ..................................................................... 64
17.2.1 O delovanju sistema ................................................... 64
17.2.2 O načinih hlajenje, ogrevanje, samo ventilator in
samodejno delovanje .................................................. 64
17.2.3 O ogrevanju ................................................................ 64
17.2.4 Da bi krmilili sistem ..................................................... 64
17.3 Uporaba programa sušenje ....................................................... 64
17.3.1 O programu sušenje ................................................... 64
17.3.2 Da bi uporabljali program sušenje .............................. 64
17.4 Prilagajanje smeri pretoka zraka ............................................... 65
17.4.1 O loputi za pretok zraka .............................................. 65
17.5 Nastavitev glavnega uporabniškega vmesnika ......................... 65
17.5.1 O nastavljanju glavnega uporabniškega vmesnika..... 65
17.5.2 Da bi določili glavni uporabniški vmesnik (VRV DX)... 65
17.5.3 Da bi določili glavni uporabniški vmesnik (RA DX) ..... 65
17.5.4 O krmilnih sistemih...................................................... 66
18 Varčevanje z energijo in optimalno delovanje 66
18.1 Razpoložljivi glavni načini delovanja ......................................... 66
18.2 Razpoložljive nastavitve udobja ................................................ 66
19 Vzdrževanje in servisiranje 66
19.1 Vzdrževanje po dolgotrajnem nedelovanju ............................... 67
19.2 Vzdrževanje pred dolgotrajnim nedelovanjem .......................... 67
19.3 O hladivu ................................................................................... 67
19.4 Poprodajne storitve in garancija ................................................ 67
19.4.1 Garancijsko obdobje ................................................... 67
19.4.2 Priporočeno vzdrževanje in pregledovanje ................. 67
19.4.3 Priporočeni cikli vzdrževanja in pregledovanja ........... 68
19.4.4 Skrajšani cikli vzdrževanja in zamenjave.................... 68
20 Odpravljanje težav 68
20.1 Kode napak: Pregled ................................................................. 69
20.2 Simptomi, ki niso znamenje težav s klimatsko napravo ............ 70
1 Splošni varnostni ukrepi
1.1 O dokumentaciji
▪ Izvorna dokumentacija je pisana v angleščini. Dokumentacija v
drugih jezikih je prevod.
▪ Varnostni ukrepi, opisani v tem dokumentu, obravnavajo zelo
pomembne teme; skrbno se jih držite.
▪ Namestitev sistema in vse dejavnosti, opisane v priročniku za
montažo in v vodiču za inštalaterja mora izvesti kvalificiran
inštalater.
1.1.1 Pomen opozoril in simbolov
NEVARNOST
Označuje situacijo, ki vodi v smrt in hude telesne
poškodbe.
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
Označuje situacijo, ki lahko povzroči smrt zaradi
električnega udara.
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
Označuje situacijo, ki lahko povzroči opekline ali ozebline
zaradi izredno visokih ali izredno nizkih temperatur.
OPOZORILO: VNETLJIV MATERIAL
OPOZORILO
Označuje situacijo, ki lahko povzroči smrt in hude telesne
poškodbe.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
3
Page 4
1 Splošni varnostni ukrepi
POZOR
Označuje situacijo, ki lahko povzroči manjše ali srednje
nevarne telesne poškodbe.
OPOMBA
Označuje situacijo, ki lahko povzroči poškodbe opreme ali
lastnine.
INFORMACIJE
Označuje uporabne nasvete ali dodatne informacije.
1.2 Za uporabnika
▪ Če niste prepričani, kako upravljati enoto, se obrnite na svojega
monterja.
▪ Otroci, stari 8 let in več, in osebe z zmanjšanimi fizičnimi, čutnimi
ali mentalnimi sposobnostmi ali osebe, ki nimajo izkušenj in
potrebnega znanja, lahko to napravo uporabljajo samo pod
nadzorom odgovorne osebe ali če jih odgovorna oseba pouči o
varni uporabi naprave in če razumejo povezane nevarnosti. Otroci
se ne smejo igrati z napravo. Otroci ne smejo brez nadzora čistiti
naprave in izvajati uporabniškega vzdrževanja.
OPOZORILO
Preprečevanje električnega udara in požara:
▪ NE izpirajte enote.
▪ Z mokrimi rokami NE delajte z enoto.
▪ Na enoto NE postavljajte predmetov z vodo.
OPOMBA
▪ Na vrh enote NE postavljajte predmetov ali opreme.
▪ NE sedite na napravi, ne plezajte nanjo in ne stojte na
njej.
▪ Enote so označene z naslednjim simbolom:
To pomeni, da električnih in elektronskih izdelkov ne smete mešati
z nesortiranimi gospodinjskimi odpadki. Sistema nikar NE
poskušajte razstaviti sami: razstavljanje sistema, delo s hladivom,
oljem in drugimi deli mora izvesti pooblaščen monter in v skladu z
zadevno zakonodajo.
Enote je treba v posebnem obratu za obdelavo predelati za
ponovno uporabo, recikliranje in rekuperacijo. Z zagotavljanjem
pravilnega odstranjevanja izdelka boste pripomogli k
preprečevanju njegovih negativnih posledic na okolje in zdravje
ljudi. Za dodatne informacije se obrnite na svojega monterja ali
lokalne organe.
▪ Baterije so označene z naslednjim simbolom:
To pomeni, da baterij ne smete mešati z nesortiranimi
gospodinjskimi odpadki. Če je kemijski simbol natisnjen pod
simbolom, tak kemijski simbol pomeni, da baterija vsebuje težko
kovino nad določeno koncentracijo.
Možni kemijski simboli so: Pb: svinec (>0,004%).
Odpadne baterije je treba v posebnem obratu za obdelavo
predelati za ponovno uporabo. Z zagotavljanjem pravilnega
odstranjevanja odpadnih baterij boste pripomogli k preprečevanju
njihovih negativnih posledic na okolje in zdravje ljudi.
1.3 Za monterja
1.3.1 Splošno
Če niste prepričani, kako montirati ali upravljati enoto, se obrnite na
svojega prodajalca.
OPOMBA
Nestrokovna montaža ali priklop naprave in opreme lahko
povzroči električni udar, kratek stik, uhajanje tekočin ali
požar ali drugače poškoduje napravo ali opremo.
Uporabljajte samo dodatke, opcijsko opremo in
nadomestne dele, ki jih izdela ali odobri Daikin.
OPOZORILO
Montaža, preizkus in uporabljeni materiali morajo biti
(razen z navodili, opisanimi v dokumentaciji Daikin) skladni
tudi z veljavno zakonodajo.
POZOR
Pri nameščanju, vzdrževanju ali servisiranju sistema
uporabljajte ustrezno osebno zaščitno opremo (zaščitne
rokavice, varnostna očala…).
OPOZORILO
Raztrgajte in odvrzite plastične vreče, da se z njimi nihče
ne bi mogel igrati, zlasti ne otroci. Možna nevarnost:
zadušitev.
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
▪ NE dotikajte se cevi za hladivo, cevi za vodo in
notranjih delov med delovanjem ali neposredno po
delovanju. Lahko so prevroči ali premrzli. Počakajte, da
se njihova temperatura normalizira. Če se jih morate
dotikati, si nadenite zaščitne rokavice.
▪ Z golo kožo se NE dotikajte ponesreči razlitega hladiva.
OPOZORILO
Z zagotavljanjem primernih ukrepov preprečite, da bi enota
postala zavetišče za majhne živali. Majhne živali, ki se
dotaknejo električnih delov, lahko povzročijo okvare, dim
ali požar.
POZOR
NE dotikajte se dovoda zraka ali aluminijastih reber na
enoti.
OPOMBA
▪ Na vrh enote NE postavljajte predmetov ali opreme.
▪ NE sedite na napravi, ne plezajte nanjo in ne stojte na
njej.
OPOMBA
Dela na zunanji enoti je najbolje opraviti v suhem vremenu,
da bi se izognili vdoru vode.
V skladu z zadevno zakonodajo bo treba morda skupaj z izdelkom
priskrbeti dnevnik, v katerem se beležijo najmanj: podatki o
vzdrževanju, popravila, rezultati testov, obdobja pripravljenosti...
Najmanj naslednje informacije morajo biti zagotovljene na
dostopnem mestu izdelka:
▪ Navodila za izklop sistema v nujnem primeru
▪ Naziv in naslov gasilske službe, policije in bolnišnice
▪ Ime, naslov ter dnevna in nočna telefonska številka za servis
Potrebne smernice za tak dnevnik za Evropo podaja standard
EN378.
Vodnik za monterja in uporabnika
4
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 5
1 Splošni varnostni ukrepi
1.3.2 Mesto namestitve
▪ Zagotovite dovolj prostora okoli enote za servisiranje in kroženje
zraka.
▪ Prepričajte se, da bo mesto namestitve preneslo težo enote in
tresljaje.
▪ Prepričajte se, da je območje dobro prezračeno. NE blokirajte
prezračevalnih odprtin.
▪ Pazite, da bo enota izravnana.
Enote NE nameščajte na naslednja mesta:
▪ V potencialno eksplozivnem okolju.
▪ Na mestih, kjer so stroji, ki oddajajo elektromagnetne valove.
Elektromagnetni valovi lahko motijo krmilni sistem in lahko
povzročijo okvare na opremi.
▪ Na mestih, kjer obstaja nevarnost požara zaradi uhajanja vnetljivih
plinov (primer: razredčilo ali bencin), ogljikovih vlaken ali
vnetljivega prahu.
▪ Na mestih, kjer nastajajo korozivni plini (primer: kisli žvepleni plin).
Zaradi korozije bakrenih cevi ali zvarov bi lahko začelo puščati
hladivo.
1.3.3 Hladivo
Če se uporablja. Za več informacij glejte priročnik za montažo ali
referenčni vodnik za monterja za vašo uporabo.
OPOZORILO
Pazite, da v sistemu ni kisika. Hladivo lahko natočite šele,
ko opravite preizkus tesnjenja in vakuumsko praznjenje.
▪ Če je potrebno vnovično polnjenje, glejte nazivno ploščico enote.
Na njej sta označeni vrsta hladiva in potrebna količina.
▪ Enota je tovarniško napolnjena s hladivom. Odvisno od velikosti in
dolžine cevi je treba v nekaterih sistemih dotočiti hladivo.
▪ Da bi zagotovili upornost tlaka in preprečili vdor drugih snovi v
sistem, uporabljajte samo orodje, zasnovano posebej za vrsto
hladiva, uporabljeno v sistemu.
▪ Hladivo točite upoštevaje naslednje:
Če Potem
Je prisotna sifonska cev
(tj., na jeklenki je oznaka “Liquid
filling siphon attached” (pritrjena
sifonska cev za tekoče hladivo))
Sifonska cev NI prisotna Pri polnjenju mora biti jeklenka
Pri polnjenju mora biti jeklenka
postavljena pokonci.
obrnjena na glavo.
OPOMBA
Napeljava cevi mora biti skladna z veljavno zakonodajo.
Zadevni standard za Evropo je EN378.
OPOMBA
Poskrbite, da zunanje cevi in priključki ne bodo
izpostavljeni mehanski napetosti.
OPOZORILO
Med testiranjem v izdelku NIKOLI ne smete vzpostaviti
tlaka, višjega od maksimalnega dovoljenega tlaka (ki je
naveden na nazivni ploščici enote).
OPOZORILO
Izvedite varnostne ukrepe, če pride do puščanja hladiva.
Če hladilni plin uhaja, nemudoma prezračite prostor.
Možne nevarnosti:
▪ Previsoka koncentracija hladiva v zaprtem prostoru
lahko povzroči pomanjkanje kisika.
▪ Če pride hladilni plin v stik z ognjem, se lahko tvorijo
strupeni plini.
OPOZORILO
Hladivo vedno zberite. NE izpuščajte ga neposredno v
okolje. Uporabite vakuumsko črpalko, da izpraznite
napeljavo.
OPOMBA
Ko so vse cevi priključene, se prepričajte, da plin ne uhaja.
S pomočjo dušika preverite, ali plin uhaja.
OPOMBA
▪ Da preprečite okvaro kompresorja, NE točite večje
količine hladiva od predpisane.
▪ Kadar je treba sistem hladiva odpreti, morate s
hladivom ravnati v skladu z zadevno zakonodajo.
▪ Počasi odprite vsebnike hladiva.
▪ Hladivo točite v tekočem stanju. Dodajanje hladiva v plinskem
stanju lahko onemogoči normalno delovanje.
POZOR
Po zaključenem postopku točenja hladiva ali med
premorom takoj zaprite ventil rezervoarja za hladivo. Če
ventila ne zaprete takoj, lahko preostali tlak povzroči
točenje dodatnega hladiva. Možna posledica: Neustrezna
količina hladiva.
1.3.4 Slanica
Če se uporablja. Za več informacij glejte priročnik za montažo ali
referenčni vodnik za monterja za vašo uporabo.
OPOZORILO
Izbira slanice MORA biti skladna z veljavno zakonodajo.
OPOZORILO
Izvedite varnostne ukrepe, če pride do puščanja slanice.
Če slanica izteka, takoj prezračite območje in se obrnite na
lokalnega prodajalca.
OPOZORILO
Temperatura okolja v notranjosti enote je lahko bistveno
višja od temperature v prostoru, npr. 70°C. V primeru
iztekanja slanice lahko vroči deli enote povzročijo nevarno
situacijo.
OPOZORILO
Uporaba in namestitev sistema MORATA biti skladni z
varnostnimi in okoljskimi previdnostnimi ukrepi, ki jih
določa veljavna zakonodaja.
1.3.5 Voda
Če se uporablja. Za več informacij glejte priročnik za montažo ali
referenčni vodnik za monterja za vašo uporabo.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
5
Page 6
2 O dokumentaciji
OPOMBA
Kakovost vode mora ustrezati Direktivi EU 98/83ES.
1.3.6 Električna dela
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
▪ Izklopite napajanje, preden odstranjujete pokrov
stikalne omarice, priklapljate električno ožičenje ali se
dotikate električnih delov.
▪ Pred servisiranjem odklopite napajanje za več kot
1 minuto in izmerite napetost na priključkih
kondenzatorjev glavnega tokokroga ali električnih
sestavnih delih. Napetost MORA biti nižja od 50V DC,
preden se lahko dotaknete električnih sestavnih delov.
Za mesta priključkov glejte vezalno shemo.
▪ Električnih sestavnih delov se NE dotikajte z mokrimi
rokami.
▪ Enote NE puščajte brez nadzora, če ste z nje odstranili
servisni pokrov.
OPOZORILO
Če NI tovarniško nameščeno, morate v fiksno napeljavo
vgraditi glavno stikalo ali drug način izklopa, ki omogoča
ločevanje kontaktov na vseh polih in popoln odklop v
skladu s pogoji za odvodnike prenapetosti stopnjeIII.
OPOZORILO
▪ Uporabljajte LE bakrene vodnike.
▪ Napeljava kablov sistema mora biti skladna z veljavno
zakonodajo.
▪ Zunanje ožičenje mora biti izvedeno v skladu z vezalno
shemo, dobavljeno z izdelkom.
▪ NIKOLI ne stiskajte šopov kablov in pazite, da ne
pridejo v stik s cevmi ali z ostrimi robovi. Prepričajte se,
da na priključne sponke ne pritiska nič z zunanje strani.
▪ Obvezno vgradite ozemljitveni vodnik. Enote NE
ozemljujte s pomočjo komunalne cevi, prenapetostnega
odvodnika ali telefonskega ozemljitvenega kabla.
Nepopolna ozemljitev lahko povzroči električni udar.
▪ Obvezno uporabite ločeno napajalno vezje. NIKOLI ne
uporabite napajalnega vezja, v katerega so priključene
druge naprave.
▪ Obvezno namestite zahtevane varovalke ali
odklopnike.
▪ Obvezno namestite zemljostično zaščito. Če tega ne
storite, lahko pride do električnega udara ali požara.
▪ Ko nameščate zemljostično zaščito, pazite, da je
združljiva z inverterjem (odporna na visokofrekvenčne
električne šume), da bi se izognili nepotrebnemu
odpiranju zaščite.
OPOMBA
Varnostni ukrepi, ko napeljujete električne kable:
▪ Na priključno ploščo ne priključujte kablov različne
debeline. (Ohlapni kabli električne napeljave lahko
povzročijo nenormalno toploto).
▪ Ko priključujete enako debele kable, to naredite, kot je
prikazano na spodnji sliki.
▪ Za napeljavo uporabljajte specificirane napajalne kable
in jih trdno pričvrstite, da bi zagotovili, da na priključno
ploščo ne bo pritiskov od zunaj.
▪ Uporabite ustrezni izvijač za privijanje priključnih
vijakov. Izvijač s premajhno glavo bo uničil glavo in
onemogočil pravilno privijanje.
▪ Premočno privijanje priključnih vijakov lahko povzroči,
da vijaki počijo.
Napajalne kable napeljite najmanj 1meter stran od televizije in radia,
da bi preprečili motnje. Odvisno od radijskih valov, tudi 1 meter
morda ne bo dovolj.
OPOZORILO
▪ Ko zaključite napeljavo električnih kablov, se
prepričajte, da so vsi električni sestavni deli in vse
priključne sponke v omarici z električnimi sestavnimi
deli varno pritrjeni.
▪ Obvezno zaprite vse pokrove, preden zaženete enoto.
OPOMBA
Velja samo, če je napajanje trifazno in je način zagona
kompresorja VKLOP/IZKLOP.
Če obstaja možnost, da bi do obrnjene faze prišlo po
trenutnem izpadu in se napajanje vklaplja in izklaplja med
delovanjem izdelka, priključite vezje za zaščito pred
obrnjeno fazo lokalno. Delovanje izdelka z obrnjeno fazo
lahko povzroči okvaro kompresorja in drugih delov.
2 O dokumentaciji
2.1 O tem dokumentu
Ciljni prejemniki
Pooblaščeni monterji + končni uporabniki
INFORMACIJE
Naprava je izdelana za strokovnjake ali izkušene
uporabnike v trgovinah, v lahki industriji in na kmetijah ali
za komercialno uporabo za običajne uporabnike.
Vodnik za monterja in uporabnika
6
Komplet dokumentacije
Ta dokument je del kompleta dokumentacije. Celotno dokumentacijo
sestavljajo:
▪ Splošni varnostni ukrepi:
▪ Varnostna navodila, ki jih morate prebrati pred montažo
▪ Format: Papirni izvod (v škatli zunanje enote)
▪ Zunanja enota - navodila za montažo in uporabo:
▪ Navodila za montažo in uporabo
▪ Format: Papirni izvod (v škatli zunanje enote)
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Page 7
3 O škatli
2
1
3
1
2
1×
8 HP
2
1
4×
10+12 HP
▪ Vodnik za monterja in uporabnika:
▪ Priprava za montažo, tehnične specifikacije, referenčni
podatki…
▪ Podrobna navodila po korakih in dopolnilne informacije za
osnovno in napredno uporabo
Za monterja
3 O škatli
3.1 Pregled: O škatli
To poglavje opisuje, kaj morate narediti, potem ko vam dostavijo
škatlo z zunanjo enoto.
Vsebuje naslednje informacije:
▪ Razpakiranje enot in ravnanje z njimi
▪ Odstranjevanje opreme iz enot
▪ Odstranjevanju transportne opore
Upoštevajte naslednje:
▪ Ob dobavi je treba enoto pregledati glede poškodb. Morebitne
poškodbe morate takoj sporočiti agentu prevoznika.
▪ Enoto postavite še zapakirano čim bližje mestu montaže, da bi
preprečili morebitne poškodbe med premikanjem.
▪ Ko upravljate enoto, upoštevajte naslednje:
▪ Format: Digitalne datoteke na naslovu http://
www.daikineurope.com/support-and-manuals/productinformation/
V območnem spletnem mestu Daikin ali pri vašem prodajalcu so
morda na voljo najnovejše posodobitve priložene dokumentacije.
Izvorna dokumentacija je pisana v angleščini. Dokumentacija v
drugih jezikih je prevod.
Lomljivo, z enoto ravnajte pazljivo.
Enota naj bo postavljena pokonci, da ne bi poškodovali
kompresorja.
▪ Predhodno izberite pot, po kateri boste enoto prinesli na mesto
montaže.
3.2.2 Za ravnanje z zunanjo enoto
Enoto nosite počasi, kot je prikazano:
3.2 Zunanja enota
3.2.1 Razpakiranje zunanje enote
POZOR
Da bi se izognili poškodbam, se NE dotikajte odprtine za
vstop zraka ali aluminijastih platic enote.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
7
Page 8
4 O enotah in opcijskih dodatkih
c
b
a
b
d
8 HP 10+12 HP
a
1×
b
1×
c
1×
d
1×
2× (8 HP)
5× (=2+3) (10+12 HP)
1×
e f g
1×
1
3 (12.3 N·m)3 (12.3 N·m)
2
2
1
a
b
Viličar. Dokler je enota na paleti,
lahko uporabite tudi viličar.
a Dvižni kavelj
b 2 vertikalni vrvi (dolgi vsaj 8m in s Ø20mm) za dvig enote
c 1 horizontalna vrv (pritrjena tudi na dvižni kavelj), da enota
ne bi padla
d Zaščitni material (krpe, mehki materiali) med vrvmi in
ohišjem, za zaščito ohišja
OPOZORILO
Gravitacijski center enote je odklonjen na desno (kjer je
kompresor). Če dvigate enoto z žerjavom in ne pritrdite
horizontalne vrvi na dvižni kavelj, kot je prikazano, enota
lahko pade.
Žerjav. V primeru RXYSQ10+12
lahko uporabite žerjav in enoto
dvignete, kot sledi:
3.2.4 Da bi odstranili transportno oporo
Samo za RXYSQ10+12.
OPOMBA
Če enoto zaženete s pritrjeno transportno oporo, lahko
proizvede nenormalne vibracije ali hrup.
Transportno oporo, nameščeno prek noge kompresorja, da bi enoto
zavarovali med transportom, je treba odstraniti. Nadaljujte, kot je
prikazano na sliki in v spodnjem postopku.
1 Nekoliko odvijte pritrditveno matico (a).
2 Odstranite transportno oporo (b), kot je prikazano na spodnji
sliki.
3 Spet zatisnite pritrditveno matico (a).
3.2.3 Odstranjevanje opreme iz zunanje enote
1 Odstranite servisni pokrov. Glejte "6.2.2 Odpiranje zunanje
enote"na strani17.
2 Odstranite opremo.
4 O enotah in opcijskih
dodatkih
4.1 Pregled: O enotah in opcijskih dodatkih
V teh poglavjih so naslednje informacije:
▪ Prepoznavanje zunanje enote.
▪ Kam se prilega zunanja enota v razpostavitev sistema.
▪ S katero notranjo enoto in možnostmi je mogoče kombinirati
zunanjih enot.
4.2 Oznaka
OPOMBA
Če sočasno nameščate ali servisirate več enot, NE smete
zamenjati servisnih plošč med različnimi modeli.
4.2.1 Identifikacijska ploščica: Zunanja enota
Mesto
a Splošni varnostni ukrepi
b Zunanja enota - navodila za montažo in uporabo
c Nalepka z informacijo o toplogrednih fluoriranih plinih
Vodnik za monterja in uporabnika
8
d Nalepka z informacijami o montaži
e Cevi za plin, dodatek 1 (8HP:Ø19,1mm;
10HP:Ø22,2mm; 12HP:Ø25,4mm)
f Cevi za plin, dodatek 2 (8HP:Ø19,1mm;
10HP:Ø22,2mm; 12HP:Ø25,4mm)
g Vezica za kable
Oznaka modela
Primer: R X Y S Q 12 TM Y1 B [*]
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Page 9
4 O enotah in opcijskih dodatkih
g
d d
c c
f
eb
a
g
f
e
Koda Razlaga
R Ohlajen zunanji zrak
X Toplotna črpalka (prekinjeno ogrevanje)
Y En modul
S Serija S
Q Hladivo R410A
8~12 Razred moči
TM Serija VRV IV
Y1 Napajanje
B Evropsko tržišče
[*] Navedba manjše spremembe modela
4.3 O zunanji enoti
Priročnik za montažo se nanaša na VRV IV-S s polnim inverterskim
pogonom in toplotno črpalko.
Te enote so namenjene zunanji namestitvi. Namenjene so za
uporabo kot toplotne črpalke zrak-zrak.
Specifikacija RXYSQ8~12
Zmogljivost Ogrevanje 25,0~37,5kW
Hlajenje 22,4~33,5kW
Okoljska temperatura Ogrevanje –20~15,5°CWB
Hlajenje –5~52°CDB
4.4 Razpostavitev sistema
OPOMBA
Sistema se ne sme montirati pri temperaturi, nižji od –
15°C.
INFORMACIJE
Dovoljene niso vse kombinacije notranjih enot. Za
priporočila glejte "4.5.2 Možne kombinacije notranjih
enot"na strani9.
4.5 Kombiniranje enot in možnosti
4.5.1 O kombiniranju enot in možnostih
OPOMBA
Da boste prepričani, da bo vaša namestitev (zunanja +
notranje enote) delovala, preberite najnovejše tehničnoinženirske podatke za toplotno črpalko VRV IV-S.
Sistem s toplotno črpalko VRV IV-S je mogoče kombinirati z
različnimi vrstami notranjih enot in je namenjen le za uporabo z
R410A.
Pregled, katere enote so na voljo, je v katalogu izdelkov za VRV IVS.
Podan je pregled dovoljenih kombinacij za notranje in zunanje enote.
Dovoljene niso vse kombinacije. Upoštevati morajo pravila
(kombinacija zunanje-notranje, kombinacije notranjih enot itd.),
navedena v tehničnih inženirskih podatkih.
4.5.2 Možne kombinacije notranjih enot
Na splošno je mogoče na sistem s toplotno črpalko VRV IV-S
priključiti naslednje tipe notranjih enot. Ta seznam ni popoln in je
odvisen od modela zunanje enote ter od kombinacij modelov
notranjih enot.
▪ Notranje enote VRV z neposredno ekspanzijo (DX) (uporaba zrak
- zrak).
▪ SA/RA Notranje enote (Sky Air/Residential Air - zrak na prostem/
bivanjski zrak) (DX) z neposredno ekspanzijo (uporaba zrak zrak). V nadaljevanju omenjane kot notranje enote RA DX. Te
notranje enote zahtevajo omarico BP.
▪ AHU (uporaba zrak - zrak): Zahtevana sta EKEXV-komplet +
EKEQ-omarica, odvisno od uporabe.
▪ Zračna zavesa (uporaba zrak - zrak): Serija CYV/CAV (Biddle),
odvisno od uporabe.
INFORMACIJE
▪ Kombinacija notranjih enot VRV DX in RA DX ni
dovoljena.
▪ Kombinacija notranjih enot RADX in AHU ni dovoljena.
▪ Kombinacija notranjih enot RADX in notranjih enot z
zračno zaveso ni dovoljena.
4.5.3 Možnosti zunanjih enot
INFORMACIJE
a Zunanja enota s toplotno črpalko VRV IV-S
b Cevi za hladivo
c Notranja enota VRV z neposredno ekspanzijo (DX)
d Uporabniški vmesnik (namenski glede na tip notranje
enote)
e Omarica BP (zahtevana za povezavo notranjih enot z
neposredno ekspanzijo (DX) Residential Air (RA) ali Sky
Air (SA))
f Notranje enote Residential Air (RA) z neposredno
ekspanzijo (DX)
g Uporabniški vmesnik (brezžični, namenski glede na tip
notranje enote)
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Glejte tehnično-inženirske podatke za najnovejša imena
dodatkov.
Komplet za razvod hladiva
Opis Ime modela
Razvodni zbiralnik KHRQ22M29H
KHRQ22M64H
Razvodni spoj KHRQ22M20T
KHRQ22M29T9
KHRQ22M64T
Za izbiro optimalnega kompleta za razvod prosimo, glejte "5.3.4 Da
bi izbrali komplete za razvod hladiva"na strani14.
Vmesnik za zunanje upravljanje (DTA104A61/62)
Da bi dali navodila za posebno delovanje iz zunanjega krilnika iz
nadzornega centra, je mogoče uporabiti zunanji prilagojevalnik za
krmiljenje. Navodila (skupina ali posamezna enota) je mogoče podati
tudi za tiho delovanje in za omejitve porabe elektrike.
Vodnik za monterja in uporabnika
9
Page 10
5 Priprava
b
c
f
d
d
a
c
b e
(mm)
Zunanji prilagojevalnik za krmiljenje je treba namestiti v notranjo
enoto.
Kabel za računalniški konfigurator (EKPCCAB)
Izvedete lahko več nastavitev sistema za zagon skozi osebni
računalniški vmesnik. Za to možnost je potreben EKPCCAB,
namenski kabel za komunikacijo z zunanjo enoto. Programska
oprema uporabniškega vmesnika je na voljo na http://
www.daikineurope.com/support-and-manuals/software-downloads/.
5 Priprava
5.1 Pregled: Priprava
To poglavje opisuje, kaj morate narediti in kaj morate vedeti pred
odhodom na mesto montaže.
Vsebuje naslednje informacije:
▪ Priprava mesta namestitve
▪ Priprava cevi za hladivo
▪ Priprava električnega ožičenja
5.2 Priprava mesta namestitve
Enote NE nameščajte na mesta, ki so pogosto v uporabi kot delovna
mesta. Če morate izvajati tudi gradbene posege (npr. brušenje,
razbijanje zidov itd.), pri katerih nastaja veliko prahu, morate enoto
pokriti.
Izberite namestitveno mesto, ki omogoča dovolj prostora za prenos
enote na mesto namestitve in z njega.
5.2.1 Zahteve za namestitveno mesto za zunanjo enoto
INFORMACIJE
Preberite tudi naslednje zahteve:
▪ Splošne zahteve za mesto nameščanja. Glejte poglavje
"Splošni varnostni ukrepi".
▪ Zahteve prostora za vzdrževanje. Glejte poglavje
"Tehnični podatki".
▪ Zahteve za cevi za hladivo (dolžina, višinska razlika).
Glejte naprej v poglavju "Priprava".
POZOR
Naprava ne sme biti splošno dostopna javnosti. Namestite
jo na zavarovano mesto, ki omogoča varen dostop.
Ta enota, tako notranja kot zunanja, je primerna za
namestitev v poslovnih in manj zahtevnih industrijskih
objektih.
OPOMBA
To je izdelek A-razreda. V domačem okolju lahko povzroči
motnje radijskega signala, pri čemer se od uporabnika
lahko zahtevajo ustrezni ukrepi za odpravo motenj.
OPOMBA
Oprema, opisana v tem priročniku, lahko povzroči
elektronski šum, ki ga generira radiofrekvenčna energija.
Oprema je skladna s specifikacijami, ki so zasnovane tako,
da omogočajo zmerno zaščito pred tovrstno interferenco.
Vendar ni mogoče zagotoviti, da se takšna interferenca ne
bo pojavila v posamezni namestitvi.
Zato priporočamo, da opremo in električne vodnike
namestite na ustrezni razdalji od stereonaprav, osebnih
računalnikov itd.
a Osebni računalnik ali radio
b Varovalka
c Odklopnik za uhajanje ozemljitvenega toka
d Uporabniški vmesnik
e Notranja enota
f Zunanja enota
V prostorih s slabim sprejemom mora ostati razdalja 3m ali več, da
bi se izognili motnjam druge opreme. Uporabite vodilne cevi za
napajanje in za ožičenje prenosa.
▪ Izberite mesto, kjer se je mogoče kar najbolj izogniti dežju.
▪ Poskrbite za to, da v primeru puščanja voda ne bo poškodovala
mesta namestitve in okolice.
▪ Izberite mesto, kjer izpihovani vroči/hladni zrak ali hrup delovanja
enote NE bo motil nikogar.
▪ Rebra izmenjevalnika toplote so ostra in lahko povzročijo telesne
poškodbe. Izberite namestitveno mesto, kjer ni nevarnosti za
telesne poškodbe (zlasti v območjih, namenjenih igri otrok).
Enote NE nameščajte na naslednja mesta:
▪ Izogibajte se območjem, ki so občutljiva za zvok (v bližini spalnice
in podobnih prostorov), da hrup delovanja ne bi povzročal težav.
Opomba: Če je zvok izmerjen v dejanskih pogojih namestitve, bo
izmerjena vrednost zaradi okoljskega hrupa in odbojev zvoka
morda višja od stopnje zvočnega tlaka, navedene v poglavju
Zvočni spekter v knjižici s tehničnimi podatki.
▪ Na mestih, kjer so lahko v atmosferi pare mineralnih olj, razpšeno
olje ali oljne pare. Plastični deli lahko propadejo in odpadejo ter
povzročijo puščanje vode.
Enote NI priporočljivo nameščati na naslednjih mestih, saj to lahko
skrajša življenjsko dobo enote:
▪ Kjer napetost močno niha
▪ V vozilih ali plovilih
▪ Kjer so prisotne kisle ali alkalne pare
Pri namestitvi na ob morski obali. Prepričajte se, da, zunanja
enota NI neposredno izpostavljena morskim vetrovom. Tako boste
preprečili korozijo zaradi visoke vsebnosti soli v zraku, ki bi lahko
skrajšala življenjsko dobo enote.
Vodnik za monterja in uporabnika
10
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 11
Zunanjo enoto namestite stran od morskih vetrov.
b
c
a
a
b
c
d
c
d
a
a
a
b
a
b
c
c
d
Primer: Za stavbo.
Če je zunanja enota izpostavljena neposrednim morskim vetrovom,
namestite vetrno zaščito.
▪ Višina vetrne zaščite≥1,5×višina zunanje enote
▪ Ko nameščate vetrno zaščito, bodite pozorni na prostor, ki ga
morate pustiti za servisiranje.
5 Priprava
a Pretežna smer vetra
b Izstopna zračna odprtina
5.2.2 Dodatne zahteve za namestitveno mesto za zunanjo enoto v hladnih predelih
Zaščitite zunanjo enoto pred neposrednim sneženjem in pazite, da
zunanja enota ne bo NIKOLI zasnežena.
a Morski veter
b Stavba
c Zunanja enota
d Vetrna zaščita
Močni vetrovi (≥18 km/h), ki pihajo proti izpustu zraka na zunanji
enoti, povzročajo skrajšanje delovnega cikla (vsesavanje izpustnega
zraka). Posledice so lahko:
▪ poslabšanje delovne zmogljivosti;
▪ pogosta hitra zaledenitev pri ogrevanju;
▪ motnje v delovanju zaradi padca nizkega tlaka, ali povečanja
visokega tlaka;
▪ lomljenje ventilatorja (če močan veter neprekinjeno piha v
ventilator, se ventilator lahko začne vrteti zelo hitro, dokler se ne
polomi).
Če je izstop zraka izpostavljen vetru, priporočamo, da namestite
pregrado.
Izstopno zračno odprtino obrnite proti zidu stavbe, ograji ali zaslonu.
a Snežna streha ali lopa
b Podstavek (najmanjša višina = 150mm)
c Pretežna smer vetra
d Izstopna zračna odprtina
a Prepričajte se, da je dovolj prostora za namestitev
Namestite stranico za izstop zraka pravokotno na smer vetra.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
11
Page 12
5 Priprava
T
AO
(°C WB)
a b
20
15.5
15
10
5
0
–5
–10
–15
–20
10 15 20 25
27
30
T
AI
(°C DB)
b
a
a
b
OPOMBA
Ko uporabljate enoto za ogrevanje in je zunaj zelo mraz in
visoka vlažnost, z ustreznim orodjem poskrbite, da bodo
izpustne odprtine za kondenzat na enoti proste.
Za ogrevanje:
a Ogrevanje do razpona delovanja
b Razpon delovanja
TAI Ambientalna notranja temperatura
TAO Ambientalna zunanja temperatura
Če je enota izbrana, da deluje pri okoljskih temperaturah,
nižjih kakor –5°C, 5 dni ali dlje, in pri relativni vlažnosti, ki
presega 95%, priporočamo, da uporabite napravo Daikin,
načrtovano posebej za tovrstno rabo, in/ali da stopite v stik
z lokalnim prodajalcem, ki vam bo ustrezno svetoval.
5.2.3 Varnostni ukrepi proti puščanju hladiva
a Smer toka hladiva
b Prostor, kjer uhaja hladilno sredstvo (iztek vsega hladiva iz
sistema)
Še posebej pazite v prostorih, kot je klet, kjer se lahko hladivo
zadržuje, saj je težje od zraka.
Preverite največji nivo koncentracije
Preverite največji nivo koncentracije v skladu s spodnjimi koraki od 1
do 4 in izvedite potrebne postopke, da boste usklajeni s standardi.
1 Izračunajte količino hladiva (v kg), napoljnjeno v vsakem
sistemu posebej.
Formula A+B=C
A Količina hladiva v sistemu z eno enoto
(količina hladiva, s katerim je sistem
napolnjen, preden zapusti tovarno)
B Oddatna količina polnjenja (količina hladiva,
dolita lokalno v skladu z dolžino ali
premerom cevi za hladivo)
C Skupna količina hladiva (kg) v sistemu
OPOMBA
Kjer je ena klimatizirna enota razdeljena na 2 popolnoma
samostojna sistema, uporabite količino hladiva, s katero je
napolnjen vsak posamičen sistem.
2 Izračunajte volumen prostora (m3), v katerem bo nameščena
notranja enota. V takem primeru izračunajte prostornino (D), (E)
kot en sam prostor ali kot najmanjši prostor.
O varnostnih ukrepih proti puščanju hladiva
Strokovnjak za sistem in nameščanje bo zagotovil varnost s
preverjanjem puščanja v skladu z lokalnimi predpisi in standardi.
Naslednje standarde lahko uporabite, če lokalni predpisi niso na
voljo.
Ta sistem uporablja kot hladivo R410A. R410A sam po sebi je
popolnoma varno, nestrupeno in neeksplozivno hladivo. Vendar pa
je treba paziti, da je oprema za klimatiziranje nameščena v dovolj
velikem prostoru. Tako je zagotovljeno, da najvišji nivo koncentracije
plina, ki se uporablja kot hladivo, ne presega dovoljenega nivoja v
skladu z lokalnimi predpisi in standardi, če bi slučajno prišlo do
večjega puščanja v sistemu.
O največjem nivoju koncentracije
Največje polnjenje hladiva in izračun največje koncentracije sta
neposredno povezana z navzočnostjo ljudi v prostoru, kjer bi lahko
prišlo do puščanja.
Enota za merjenje koncentracije je kg/m3 (teža plinastega hladiva v
kg v prostornini 1m3 zasedenega prostora).
Zahteva se skladnost z lokalnimi predpisi in standardi za največjo
dovoljeno koncentracijo.
V skladu z ustreznim evropskim standardom je največja dovoljena
koncentracija hladiva v prostoru, namenjenem ljudem, za R410A
omejena na 0,44 kg/m3.
Vodnik za monterja in uporabnika
12
D Kjer prostori niso ločeni:
E Kjer so prostori ločeni, a je odprtina med prostori dovolj
velika, da omogoča prost pretok zraka.
a Odprtina med prostori
b Razdelitev (Kjer je odprtina brez vrat ali kjer so
odprtine nad in pod vrati, ki so po velikosti enake
0,15% ali več površine tal.)
3 Izračunajte gostoto hladiva z rezultati iz korakov 1 in 2. Če
rezultat zgornjega izračuna presega maksimalno koncentracijo,
je treba v sosednji prostor narediti prezračevalno odprtino.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Page 13
5 Priprava
t
Ø
A
B-1 B-2
C-1 C-2 C-3 C-4 E E E E
1 1
3-1 3-2 3-3 3-4
A
D
RA DXVRV DX
D
4
4
5 5 5 5
2 2
2 2
a
e
b c
d
Formula F/G≤H
F Skupna prostornina hladiva v sistemu za
hlajenje
G Velikost (m3) najmanjšega prostora, v
katerem ne nameščena notranja enota
H Največji nivo koncentracije (kg/m3)
4 Izračunajte gostoto hladiva in pri tem upoštevajte prostor, v
katerem je nameščena notranja enota, ter sosednji prostor.
Namestite prezračevalne odprtine v vratih sosednjih prostorov,
dokler ne bo gostota hladiva manjša od najmanjšega nivoja
koncentracije.
5.3 Priprava cevi za hladivo
5.3.1 Zahteve za cevi za hladivo
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v poglavju
"Splošna varnostna navodila".
OPOMBA
Hladivo R410A zahteva posebno skrb, da ostane sistem
čist, suh in zatesnjen.
▪ Čisto in suho: tujki (vključno z mineralnimi olji ali vlago)
ne smejo vstopiti v sistem.
▪ Zatesnjeno: R410A ne vsebuje klora, ne uničuje
ozonskega plašča in ne zmanjšuje zaščite Zemlje pred
škodljivim UV-sevanjem. R410A lahko, če ga
razlivamo, nekoliko poveča učinek tople grede. Zato je
treba zelo paziti pri preverjanju tesnosti sistema.
OPOMBA
Cevi in deli pod tlakom morajo ustrezati delovanju s
hladivom. Uporaba fosforne kisline deoksidira brezšivni
baker za hladivo.
▪ Tujki v ceveh (vključno z olji za izdelovanje) smejo dosegati
največ ≤30 mg/10 m.
5.3.2 Material cevi za hladivo
▪ Material za cevi: Fosforna kislina deoksidira brezšivni baker.
▪ Stopnja trdnosti in debelina cevi:
Zunanji premer
(Ø)
6,4mm (1/4")
9,5mm (3/8")
12,7mm (1/2")
15,9mm (5/8") Kaljeno (O) ≥0,99mm
19,1mm (3/4")
22,2mm (7/8")
25,4mm (1") Poltrdo (1/2H) ≥0,88mm
28,6mm (1‑1/8") Poltrdo (1/2H) ≥0,99mm
(a) Morda bodo potrebne debelejše cevi, odvisno od veljavne
5.3.3 Da bi izbrali pravi premer cevi
Določite pravi premer v skladu z naslednjimi tabelami in referenčno
skico (samo za oporo).
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Stopnja trdote Debelina (t)
Kaljeno (O) ≥0,80mm
Poltrdo (1/2H) ≥0,80mm
zakonodaje in maksimalnega delovnega tlaka enote (glejte
“PS High” na nazivni ploščici enote).
INFORMACIJE
▪ Kombinacija notranjih enot VRV DX in RA DX ni
dovoljena.
▪ Kombinacija notranjih enot RADX in AHU ni dovoljena.
▪ Kombinacija notranjih enot RADX in notranjih enot z
zračno zaveso ni dovoljena.
INFORMACIJE
V primeru RXYSQ8: Če namestite notranje enote RADX,
morate opraviti nastavitev sistema [2‑41] (=tip nameščenih
notranjih enot). Glejte "7.2.8 Način 2: Nastavitve
sistema"na strani34.
V primeru RXYSQ10+12: Tip notranje enote se zazna
samodejno.
1 Zunanja enota
2 Kompleti za razvod hladiva
3-1~3-4 Notranje enote VRVDX
4 Enote BP
5 Notranje enote RADX
A Cevi med zunanjo enoto in (prvim) kompletom za razvod
B-1 B-2 Cevi med kompleti za razvod hladiva
C-1~C-4 Cevi med kompletom za razvod hladiva in notranjo enoto
hladiva
D Cevi med kompletom za razvod hladiva in enoto BP
E Cevi med enoto BP in med notranjo enoto RADX
Če cevi z zahtevanim premerom (v palcih) niso na voljo, smete
uporabiti tudi cevi z drugačnimi premeri (velikosti v mm), pri čemer
upoštevajte naslednje:
▪ Izberite cevi, ki so najbliže zahtevani velikosti.
▪ uporabite primerne prilagojevalnike za prehod s palčnih cevi na
milimetrske (iz lokalne dobave).
(a)
▪ Izračun za dodajanje hladiva je treba prilagoditi, kot je omenjeno v
"6.7.3 Da bi ugotovili količino potrebnega dodatnega hladiva"na
strani24.
A: Cevi med zunanjo enoto in (prvim) kompletom za razvod hladiva
Ko je enakovredna dolžina cevi med zunanjimi in notranjimi enotami
90m ali več, je treba povečati premer glavnih cevi (na nizkotlačnem
delu za plin in visokotlačnem delu za tekočino). Odvisno od dolžine
cevi lahko zmogljivost pade, vendar je treba tudi v tem primeru
povečati premer glavnih cevi. Dodatne specifikacije je mogoče najti v
tehnično-inženirski knjigi.
a Zunanja enota
b Glavne cevi
c Povečanje
d Prvi komplet za razvod hladiva
e Notranja enota
Vodnik za monterja in uporabnika
13
Page 14
5 Priprava
Tip zmogljivosti
zunanje enote (HP)
8 19,1 22,2 9,5 12,7
10 22,2 25,4
12 25,4
(a) Če ta velikost NI na voljo, ne smete več povečati.
(b) Če ta velikost NI na voljo, je mogoče premer povečati na
28,6mm.
Zunanji premer cevi (mm)
Cev za hladivo v
plinastem stanju
StandardnoVelikost
navzgor
(a)
(b)
28,6 12,7 15,9
Cev za hladivo v
tekočem stanju
StandardnoVelikost
navzgor
B: Cevi med kompleti za razvod hladiva
Izberite iz naslednje tabele v skladu s tipom skupne zmogljivosti
notranje enote, priključene za razvodom. Pazite, da ne bodo
priključne cevi večje od cevi za hladivo, izbrane s splošnim
sistemom in imenom modela.
Kazalo zmogljivosti
notranje enote
<150 15,9 9,5
150≤x<200 19,1
200≤x<290 22,2
290≤x<390 28,6 12,7
Primer: Zmogljivost v smeri navzdol za B-1 = kazalo zmogljivosti
enote 3-1 + kazalo zmogljivosti enote 3-2
Zunanji premer cevi (mm)
Plinska cev Cev za hladivo v
tekočem stanju
C: Cevi med kompletom za razvod hladiva in notranjo enoto
Uporabite cevi z enakim premerom, kot so priključki (tekočina, plin)
na notranjih enotah. Premeri notranjih enot so naslednji:
Kazalo zmogljivosti
notranje enote
15~50 12,7 6,4
63~140 15,9 9,5
200 19,1
250 22,2
Zunanji premer cevi (mm)
Plinska cev Cev za hladivo v
tekočem stanju
D: Cevi med kompletom za razvod hladiva in enoto BP
Skupni kazalnik
zmogljivosti
notranjih enot
15~62 12,7 6,4
63~149 15,9 9,5
150~208 19,1
Zunanji premer cevi (mm)
Plinska cev Cev za hladivo v
tekočem stanju
E: Cevi med enoto BP in med notranjo enoto
RADX
Kazalo zmogljivosti
notranje enote
15~42 9,5 6,4
50 12,7
60 9,5
71 15,9
Zunanji premer cevi (mm)
Plinska cev Cev za hladivo v
tekočem stanju
5.3.4 Da bi izbrali komplete za razvod hladiva
Za zgled cevovoda glejte "5.3.3 Da bi izbrali pravi premer cevi" na
strani13.
Razvodni spoj na prvem razvodu (od zunanje enote)
Pri uporabi razvodnih spojev na prvi veji, gledano od zunanje enote,
spoje izberite iz naslednje tabele, glede na moč zunanje enote.
Primer: Razvodni spoj A→B‑1.
Tip zmogljivosti zunanje enote
(HP)
8+10 KHRQ22M29T9
12 KHRQ22M64T
Razvodni spoji na drugih razvodih
Za razvodne spoje naslednjih vej izberite primeren model kompleta
za razpeljavo glede na skupno moč vseh notranjih enot, priključenih
za razvodom hladiva. Primer: Razvodni spoj B‑1→C‑1.
Kazalo zmogljivosti notranje
enote
<200 KHRQ22M20T
200≤x<290 KHRQ22M29T9
290≤x<390 KHRQ22M64T
Razvodni zbiralnik
Razvodne zbiralnike izberite iz naslednje tabele v skladu s skupno
močjo vseh notranjih enot, priključenih pod razvodnim zbiralnikom.
Kazalo zmogljivosti notranje
enote
<200 KHRQ22M29H
200≤x<290
290≤x<390 KHRQ22M64H
INFORMACIJE
Na zbiralno cev je mogoče priključiti največ 8 razvodov.
Komplet za razvod hladiva
Komplet za razvod hladiva
Komplet za razvod hladiva
5.3.5 Dolžina cevi za hladivo in višinske razlike
Dolžine cevi in višinske razlike morajo ustrezati naslednjim zahtevam. Obravnavana bosta dva vzorca:
• Zunanji s 100% notranjimi enotami VRVDX
• Zunanji s 100% notranjimi enotami RADX
Vodnik za monterja in uporabnika
14
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 15
Zahteva Omejitev
Maksimalna skupna dolžina cevi
▪ Zgled 1.1, enota8: a+b+c+d+e+f+g+p≤Omejitev
▪ Zgled 1.2, enota6: a+b+h≤Omejitev
▪ Zgled 1.2, enota8: a+i+k≤Omejitev
▪ Zgled 1.3, enota8: a+i+≤Omejitev
▪ Zgled 2, enota18: a+b+m≤Omejitev
Maksimalna enakovredna dolžina cevi
(a)
Maksimalna skupna dolžina cevi
▪ Zgled 1.1: a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤Omejitev
▪ Zgled 2: a+b+c+d+e+f+g+h+i+j+k+l+m≤Omejitev
Minimalna dolžina zunanja enota-prvi komplet za razvod hladiva
▪ Zgled 2: Omejitev≤a
Maksimalna dolžina prvi komplet za razvod-notranja enota
▪ Zgled 1.1, unit8: b+c+d+e+f+g+p≤Omejitev
▪ Zgled 1.2, unit6: b+h≤Omejitev
▪ Zgled 1.2, unit8: i+k≤Omejitev
▪ Zgled 1.3, unit8: i≤Omejitev
▪ Zgled 2, unit18: b+m≤Omejitev
Maksimalna dolžina zunanja enota-BP
▪ Zgleda 2, BP3: a+b≤Omejitev
Minimalna in maksimalna dolžina
BP-notranja enota
▪ Zgled 2, enota 18: Min.≤m≤Maks.
Kazalnik zmogljivosti notranje
enote<60
Kazalnik zmogljivosti notranje
enote=60
Kazalnik zmogljivosti notranje
enote=71
Maksimalna višinska razlika
zunanja-notranja enota
Zunanja enota višja od notranje
▪ Zgledi: H1≤Omejitev
Zunanja enota nižja od notranje 40m 40m 40m
Maksimalna višinska razlika notranja-notranja enota
▪ Zgledi: H2≤Omejitev
Maksimalna višinska razlika zunanja enota-BP
▪ Zgled 2: H3≤Omejitev
Maksimalna višinska razlika BP-BP
▪ Zgled 2: H4≤Omejitev
Maksimalna višinska razlika BP-notranja enota
▪ Zgled 2: H5≤Omejitev
(a) Privzemite enakovredno dolžino cevi za razvodni spoj = 0,5m in razvodni zbiralnik = 1m (za potrebe izračuna, ne za izračun količine za polnitev
hladiva).
5 Priprava
RXYSQ8 RXYSQ10 RXYSQ12
VRVDX RADX VRVDX RADX VRVDX RADX
100m 80m 120m 80m 120m 80m
130m 100m 150m 100m 150m 100m
300 140m 300m 140m 300m 140m
ne pride v
poštev
40m 40m 40m 40m 40m 40m
ne pride v
poštev
ne pride v
poštev
ne pride v
poštev
ne pride v
poštev
50m 30m 50m 30m 50m 30m
15m 15m 15m 15m 15m 15m
ne pride v
poštev
ne pride v
poštev
ne pride v
poštev
5m ne pride v
poštev
55m ne pride v
poštev
2~15m ne pride v
poštev
2~12m ne pride v
poštev
2~8m ne pride v
poštev
30m ne pride v
poštev
15m ne pride v
poštev
5m ne pride v
poštev
5m ne pride v
poštev
55m ne pride v
poštev
2~15m ne pride v
poštev
2~12m ne pride v
poštev
2~8m ne pride v
poštev
30m ne pride v
poštev
15m ne pride v
poštev
5m ne pride v
poštev
5m
55m
2~15m
2~12m
2~8m
30m
15m
5m
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
15
Page 16
6 Montaža
a
A
h i j k l m n
B C D E F G
p
b c d e f
1 2 3 4 5 6 7
8
g
H1
H2
H3
a
c
d
f
H1
BP1
g
h
b
A
l
m
BP3
18
17
131211
H4
e
i
BP2
j
k
161514
H2
H5
a
b
c d e f
i
k
j
g h
A B
1 2 3 4 5 6
7 8
H1
H2
a
c
b d e fig h
1 2 3 4 5 6 7
8
H1
H2
Razvodni spoj
Razvodni zbiralnik
Omarica BP
1~8 Notranje enote VRVDX
11~18 Notranje enote RADX
Zgled 1 (notranje enote VRVDX) Zgled 2 (notranje enote RADX)
Zgled 1.1
Zgled 1.2
Zgled 1.3
5.4 Priprava električnega ožičenja
5.4.1 O električni skladnosti
Ta oprema je usklajena z:
▪ EN/IEC 61000‑3‑12, če je moč kratkega stika Ssc večja ali enaka
minimalni vrednosti Ssc na vmesniški točki med napajanjem
uporabnika in javnim sistemom.
▪ EN/IEC 61000‑3‑12 = Evropski/mednarodni tehnični standard,
ki predpisuje omejitve za harmonične tokove, proizvedene z
opremo, povezano v javna nizkonapetostna omrežja z vhodnim
tokom, >16 A in ≤75A na fazo.
▪ Monter ali uporabnik opreme mora zagotoviti, če je to potrebno
s posvetom z operaterjem distribucijskega omrežja, da je
oprema priključena na napajanje z močjo kratkega stika Ssc,
večjo ali enako minimalni Ssc vrednosti.
Model Minimalna vrednost S
RXYSQ8 910kVA
RXYSQ10 564kVA
RXYSQ12 615kVA
5.4.2 Zahteve varnostne naprave
Napajanje mora biti zaščiteno z ustreznimi varovalnimi napravami,
npr. glavnim stikalom, počasno varovalko na vsaki fazi in
odklopnikom za uhajanje ozemljitvenega toka v skladu z veljavno
zakonodajo.
Izbiranje in preseki ožičenja morajo biti izbrani v skladu z veljavno
zakonodajo in na podlagi informacij v spodnji tabeli.
Model Minimalna
RXYSQ8 18,5A 25A
RXYSQ10 22A 25A
RXYSQ12 24A 32A
Vodnik za monterja in uporabnika
16
amperska
zmogljivost vezja
Priporočene
sc
varovalke
Za vse modele:
▪ Faza in frekvenca: 3N~50Hz
▪ Napetost: 380-415V
▪ Del linije za prenos:
Ožičenje prenosa Vinilni vodnik z od 0,75 do
1,25mm² oklopom ali kabel
(2‑žilni kabel)
Največja dolžina vodnika
300m
(= razdalja med zunanjo in
najbolj oddaljeno notranjo
enoto)
Skupna dolžina vodnika
600m
(= razdalja med zunanjo in
vsemi notranjimi enotami)
Če skupna dolžina ožičenja prenosa presega te omejitve,
lahko pride do napak pri komunikaciji.
6 Montaža
6.1 Pregled: Montaža
To poglavje opisuje, kaj morate narediti in kaj morate vedeti na
mestu montaže.
Običajen potek
Montaža običajno obsega naslednje faze:
▪ Nameščanje zunanje enote.
▪ Nameščanje notranje enote.
▪ Priključevanje cevi za hladivo.
▪ Preverjanje cevi za hladivo.
▪ Polnjenje s hladivom.
▪ Priključevanje električnega ožičenja.
▪ Zaključevanje montaže zunanje enote.
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 17
6 Montaža
2× 3×
8 HP 10+12 HP
(mm)
>150
620
8 HP: 350 (345~355)
10+12 HP: 490 (485~495)
4× M12
a
20
a
▪ Zaključevanje montaže notranje enote.
INFORMACIJE
Za nameščanje notranje enote (nameščanje notranje
enote, priključevanje cevi za hladivo na notranjo enoto,
priključevanje električnega ožičenja na notranjo enoto …),
glejte priročnik za montažo notranje enote.
6.2 Odpiranje enot
6.2.1 Odpiranje enot
V določenih primerih morate enoto odpreti. Primer:
▪ Ko priključujete cevi za hladivo
▪ Pri priključevanju električnega ožičenja
▪ Pri vzdrževanju ali servisiranju enote
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
Enote NE puščajte brez nadzora, če ste z nje odstranili
servisni pokrov.
6.2.2 Odpiranje zunanje enote
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
6.3.2 Varnostni ukrepi pri nameščanju zunanje
enote
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v naslednjih
poglavjih:
▪ Splošni varnostni ukrepi
▪ Priprava
6.3.3 Priprava montažne konstrukcije
Preverite nosilnost in izravnanost namestitvenih temeljev, da enota
ne bi povzročala vibracij med delovanjem ali hrupa.
Enoto varno pritrdite s pomočjo temeljnih vijakov v skladu s sliko.
Pripravite 4 komplete temeljnih vijakov, matic in podložk (iz lokalne
dobave), kot sledi:
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
6.3 Nameščanje zunanje enote
6.3.1 O nameščanju zunanje enote
Običajen potek
Nameščanje zunanje enote navadno zajema naslednje korake:
1 Priprava montažne konstrukcije.
2 Nameščanje zunanje enote.
3 Priprava odtoka.
4 Preprečevanje padca zunanje enote.
5 Zaščita enote pred snegom in vetrom z namestitivjo snežne
strehe in preusmeritveno pregrado. Glejte "Priprava mesta
namestitve v "5Priprava"na strani10.
a Prepričajte se, da niste prekrili odprtin za iztok.
INFORMACIJE
Priporočena višina zgornjega izstopajočega dela vijaka je
20mm.
OPOMBA
Z maticami s smolnimi podložkami (a) pritrdite zunanjo
enoto na temeljne vijake. Če se obloga na pritrdilnem delu
olupi, matice hitro začnejo rjaveti.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
17
Page 18
6 Montaža
4× M12
≥150 mm
191
6768
395
47
151
a a a
102
118
62
59
216
130
21
20
32
52
98
89
a
6.3.4 Montaža zunanje enote
6.3.5 Priprava drenaže
▪ Poskrbite za pravilno odvajanje kondenzata.
▪ Enoto namestite na podstavek, da zagotovite pravilno drenažo, ki
bo preprečila nabiranje ledu.
▪ Okrog temeljev pripravite drenažni kanal za odvod odpadne vode
iz okolice enote.
▪ Preprečite prelivanje odvodne vode čez pohodno pot, da pot ne bi
postala spolzka v primeru zunanjih temperatur pod lediščem.
▪ Če enoto nameščate na okvir, na razdalji 150 mm od spodnje
strani enote montirajte za vodo neprepustno ploščo, da bi
preprečili vdor vode v enoto in kapljanje odvodne vode (glejte
naslednjo ilustracijo).
Model Pogled od spodaj (mm)
RXYSQ10+12
a Odvodne odprtine
6.3.6 Preprečevanje prevračanja zunanje enote
Če je enota montirana na mestu, kjer bi močan veter lahko prevrnil
enoto, uporabite naslednje ukrepe:
1 Pripravite 2 kabla, kot je prikazano na naslednji risbi (iz lokalne
dobave).
2 Postavite 2 kabla čez zunanjo enoto.
3 Med kabla in zunanjo enoto vstavite plast gume, da kabli ne bi
opraskali barve (iz lokalne dobave).
4 Pritrdite konce kablov. Zatisnite konce.
OPOMBA
Če so odvodne odprtine zunanje enote pokrite s temelji ali
površino tal, enoto dvignite, da bi zagotovili več kot
150mm prostora pod zunanjo enoto.
Odvodne odprtine (mere v mm)
Model Pogled od spodaj (mm)
RXYSQ8
6.4 Povezovanje cevi za hladivo
6.4.1 O priključevanju cevi za hladivo
Pred priključevanjem cevi za hladivo
Prepričajte se, da sta zunanja in notranja enota nameščeni.
Običajen potek
Priključevanje cevi za hladivo zajema:
▪ Priključevanje cevi za hladivo na zunanjo enoto
▪ Priključevanje kompletov za razvod hladiva
▪ Povezovanje cevi za hladivo na notranje enote (glejte priročnik za
montažo za notranje enote)
▪ Izoliranje cevi za hladivo
▪ Upoštevajte navodila za:
▪ Upogibanje cevi
▪ Varjenje
▪ Uporabo zapornih ventilov
▪ Odstranjevanje pretisnjenih cevi
Vodnik za monterja in uporabnika
18
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Page 19
6.4.2 Varnostni ukrepi pri priključevanju cevi za
1
1
1
1
2 2
≤Ø25.4 >Ø25.4
a b c d e
f
f
c
d
a
b
a b
cde
hladivo
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v naslednjih
poglavjih:
▪ Splošni varnostni ukrepi
▪ Priprava
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
OPOMBA
Pri napeljavi cevi za hladivo ravnajte v skladu z naslednjimi
varnostnimi ukrepi:
▪ Pazite, da v krog hladiva razen predpisanega hladiva
ne vstopijo nobene druge snovi (npr. zrak).
▪ Pri dodajanju hladiva uporabljajte samo R410A.
▪ Uporabljajte samo montažno orodje (npr. komplet z
manometrskim priključkom), ki je zasnovano posebej
za napeljavo R410A in je tlačno obstojno, da bi
preprečili, da se tuje snovi (npr. mineralno olje in vlaga)
primešajo v sistem.
▪ Cevi zaščitite, kot je opisano v naslednji tabeli, da bi
preprečili vstop umazanije, tekočine ali prahu v cevi.
▪ Bodite previdni pri napeljavi bakrenih cevi skozi stene.
Enota Namestitveno
obdobje
Zunanja enota >1mesec Zatisnite cev
<1mesec Zatisnite ali zalepite
Notranja enota Ne glede na obdobje
Način zaščite
cev
6 Montaža
a Cevi za hladivo
b Deli, ki jih je treba zvariti
c Lepljenje s trakom
d Ročni ventil
e Ventil za znižanje tlaka
f Dušik
▪ NE uporabljajte antioksidantov, ko varite spoje na ceveh.
Ostanki lahko zamašijo cevi in pokvarijo opremo.
▪ Ne uporabljajte taljenja, ko varite bakrene cevi za hladivo. Kot
spajko uporabljajte fosforno bakreno zlitino (BCuP), ki ne zahteva
taljenja.
Taljenje lahko cevi za hladivo zelo poškoduje. Če na primer
uporabljate taljenje na bazi klora, bo povzročilo korodiranje cevi;
če je plamen na bazi fluora pa povzroči deterioracijo hladilnega
olja.
6.4.5 Uporaba zapornega ventila in servisnega
priključka
Kako ravnati z zapornim ventilom
▪ Pazite, da bodo med delovanjem odprti vsi zaporni ventili.
▪ Na spodnji risbi so prikazana imena vsakega dela, ki je potreben
za ravnanje z zapornimi ventili.
▪ Zaporni ventil je tovarniško zaprt.
INFORMACIJE
Zapornega ventila za hladivo NE odpirajte, dokler ne
preverite cevi za hladivo. Kadar dodajate hladivo,
priporočamo, da po polnjenju odprete zaporni ventil za
hladivo.
6.4.3 Napotki za upogibanje cevi
Za upogibanje uporabite orodje za krivljenje. Vse krivine cevi naj
bodo kar se da blage (polmer krivine naj bo 30~40mm ali večji).
6.4.4 Za varjenje konca cevi
OPOMBA
Varnostni ukrepi pri povezovanju na cevi, položene na
mestu montaže. Dodajajte varilni material, kot je prikazano
na sliki.
▪ Med varjenjem vpihavajte dušik, da preprečite ustvarjanje velike
količine oksidirane plasti v notranjosti cevi. Oksidirana plast
negativno vpliva na ventile in kompresorje v sistemu za hlajenje in
preprečuje njegovo pravilno delovanje.
▪ Z ventilom za znižanje tlaka nastavite tlak dušika na 20 kPa
(toliko, da ga lahko občutite na koži).
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
a Servisni priključek in pokrov servisnega priključka
b Zaporni ventil
c Priključek na cevi, nameščene na licu mesta
d Pokrov zapornega ventila
a Servisni priključek
b Pokrov zapornega ventila
c Šestkotna odprtina
d Os
e Tesnilo
Da bi ga odprli zaporni ventil
1 Odstranite pokrov zapornega ventila.
2 Vstavite šestrobi ključ v zaporni ventil in ga zavrtite v nasprotni
smeri urinega kazalca.
3 Ko zapornega ventila ni več mogoče vrteti, se zaustavite.
Rezultat: Ventil je zdaj odprt.
Da bi popolnoma odprli zaustavitveni ventil Ø19,1mm~Ø25,4 mm,
obrnite šestkotni ključ, tako da dosežete navor med 27 in 33N•m.
Zaradi nezadostnega navora lahko začne puščati hladivo ali pride do
okvare pokrovčka zaustavitvenega ventila.
Vodnik za monterja in uporabnika
19
Page 20
6 Montaža
1
2
3
4
c
d
a
b
p<p
>
R410AN2
b c e
a
f g
d
A B
Navojni momenti
OPOMBA
Bodite pozorni na to, da je ta navor primeren samo za
odpiranje zaustavitvenih ventilov Ø19,1~Ø25,4mm.
Da bi zaprli zaporni ventil
1 Odstranite pokrov zapornega ventila.
2 Vstavite šestrobi ključ v zaporni ventil in ga zavrtite v smeri
urinega kazalca.
3 Ko zapornega ventila ni več mogoče vrteti, se zaustavite.
Rezultat: Ventil je zdaj zaprt.
Smer zapiranja:
Velikost
zapornega
ventila
(mm)
Navojni moment N•m (obrnite v smeri urinega
kazalca, da bi zaprli)
Os
Ohišje
ventila
Šestkotni
ključ
Pokrovček
(Čep
Servisni
priključek
ventila)
Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø19,1 27,0~33,0 8mm 22,5~27,5
Ø25,4
6.4.6 Da bi odstranili pretisnjene cevi
OPOZORILO
Plin ali olje, ki ostaneta v zaustavitvenem ventilu, lahko
povzročita eksplozijo stisnjene cevi.
Če teh navodil ne boste pravilno upoštevali v spodaj
opisanem postopku, lahko to privede do poškodbe lastnine
ali osebne poškodbe, odvisno od okoliščin.
Za odstranjevanje stisnjenih cevi uporabite naslednji postopek:
1 Odstranite pokrov ventila in se prepričajte, da so zaporni ventili
popolnoma zaprti.
Kako ravnati s pokrovom zapornega ventila
▪ Pokrov zapornega ventila je zapečaten, kjer je označen s puščico.
Pazite, da ga ne boste poškodovali.
▪ Ko nehate delati z zapornim ventilom, pazite, da ne ga boste
pozabili varno zategniti pokrova zapornega ventila. Za navojni
moment glejte spodnjo tabelo.
▪ Ko zategnete pokrov zapornega ventila, preverite, da hladivo
nikjer ne pušča.
Kako ravnati s servisnim priključkom
▪ Vedno uporabljajte cev za polnjenje, opremljeno z zatičem za
zniževanje tlaka, saj je to servisni priključek za ventil tipa
Schrader.
▪ Po ravnanju s servisnim priključkom pazite, da boste varno
zategnili pokrov servisnega priključka. Za navojni moment glejte
spodnjo tabelo.
▪ Preverite, da hladivo ne pušča, ko zatisnete pokrovček servisnega
priključka.
a Servisni priključek in pokrov servisnega priključka
b Zaporni ventil
c Priključek na cevi, nameščene na licu mesta
d Pokrov zapornega ventila
2 Povežite enoto za izsesavanje/izčrpavanje skozi zbiralnik do
servisnega priključka za vse zaporne ventile.
a Ventil za znižanje tlaka
b Dušik
c Tehtnica
d Rezervoar za hladivo R410A (sifonski sistem)
e Vakuumska črpalka
f Zaporni ventil linije za tekočino
g Zaporni ventil plinske linije
A Ventil A
B Ventil B
3 Iz stisnjenih cevi izčrpajte plin in olje z enoto za izčrpavanje.
POZOR
Plinov ne spuščajte v ozračje.
4 Ko iz pretisnjene cevi izčrpate plin in olje, polnilno cev odklopite
in zaprite servisne priključke.
5 Odrežite spodnji del cevi zapornih ventilov na strani za plin in
za tekočino po črni črti. Uporabite ustrezno orodje (npr. rezalnik
za cev ali klešče).
Vodnik za monterja in uporabnika
20
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 21
OPOZORILO
a
b
8 HP
a
b
c
d
10+12 HP
a
b
c
cc
ba
4× Ø6 mm
a
b
a b c
a b f g
cde
A
A
cdd1
dc
6 Montaža
4 Naredite naslednje:
▪ Povežite cev za hladivo v tekočem stanju (a) na zaporni
ventil za tekočino. (varjenje)
▪ Povežite cev za hladivo v plinastem stanju (b) na zaporni
ventil za plin. (varjenje)
Stisnjene cevi nikoli ne odstranjujte z varjenjem.
Plin ali olje, ki ostaneta v zaustavitvenem ventilu, lahko
povzročita eksplozijo stisnjene cevi.
6 Počakajte, da bo iz cevi odkapljalo vse olje, preden nadaljujete
s povezovanjem cevi na licu mesta, če se izčrpavanje ni do
konca izvedlo.
6.4.7 Priključevanje cevi za hladivo na zunanjo
enoto
OPOMBA
Pazite, da se ne bodo na mestu montaže položene cevi
dotikale drugih cevi, spodnje plošče ali stranske plošče. Še
posebno pri spodnjem in stranskem priključku pazite, da
boste cevi zaščitili s primerno izolacijo, da ne bi prišle v stik
z ohišjem.
1 Naredite naslednje:
▪ Odstranite servisni pokrov. Glejte "6.2.2 Odpiranje zunanje
enote"na strani17.
▪ Odstranite ploščo (a) z dovodno cevjo z vijakom (b).
2 Izberite smer cevi (a, b, c ali d).
OPOMBA
Pri varjenju: Najprej zavarite cev za tekočino, nato cev za
plin. Vstavite elektrodo s čelne strani enote in elektrodno
držalo varilnega aparata z desne strani, da bi zvarili s
plamenom, obrnjenim navzven. Tako se boste lahko
izognili zvočni izolaciji kompresorja in drugim cevem.
a Elektroda
b Ognjevarna plošča
c Elektrodno držalo varilnega aparata
d Plamen
e Zvočna izolacija kompresorja
f Cevi visokotlačnega dela (tekočina)
g Cevi nizkotlačnega dela (plin)
▪ Povežite dodatke za plinske cevi (c, d) in jih odrežite na
zahtevano dolžino (d1).
3 Če ste izbrali smer cevi navzdol:
▪ Prevrtajte (a, 4×) in odstranite izbito odprtino (b).
▪ Z žago za kovino izrežite reže (c).
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Možnost 1: Naprej
Možnost 2: Nazaj
Vodnik za monterja in uporabnika
21
Page 22
6 Montaža
c d d1
d
d1
a
A
B
±
3
0
°
a
b
c
a
So cevi za hladivo
dokončane?
Notranje in/ali zunanje enote
so bile že vključene?
Uporabite postopek:
"2. metoda: Po vključitvi".
Dokončajte polaganje cevi.
Uporabite postopek:
"1. metoda: Pred vključitvijo
(običajna metoda)".
Da
Ne
Ne
Da
Možnost 3: Vstran
Možnost 4: Navzdol
5 Spet pritrdite servisni pokrov in ploščo z dovodno cevjo.
6 Preverite vse reže (zgled: a) da bi preprečili vstop v sistem
snegu in malim živalim.
OPOZORILO
Z zagotavljanjem primernih ukrepov preprečite, da bi enota
postala zavetišče za majhne živali. Majhne živali, ki se
dotaknejo električnih delov, lahko povzročijo okvare, dim
ali požar.
OPOMBA
Zagotovo odprite zaporni ventil, ko namestite cevi za
hladivo in izvedete vakuumsko sušenje. Če boste sistem
pognali, ko bodo zaporni ventili zaprti, se lahko kompresor
pokvari.
6.4.8 Za priključitev kompleta za razvod hladiva
Za montažo kompleta za razvod hladiva glejte Priročnik za montažo,
priložen kompletu.
▪ Spoj refnet namestite tako, da se razveja vodoravno ali navpično.
▪ Zbiralno cev refnet namestite tako, da se razveja vodoravno.
6.5 Preverjanje cevi za hladivo
6.5.1 O preverjanju cevi za hladivo
Pomembno je, da so vsi cevovodi za hladivo izvedeni, preden
zaženete (zunanje ali notranje) enote.
Ko so enote pognane, se bodo inicializirali ekspanzijski ventili. To
pomeni, da se bodo zaprli. Preizkus tesnosti in vakuumsko sušenje
lokalnih cevi in notranjih enote je nemogoč, ko se to zgodi.
Zato bomo razložili 2 načina za prvo namestitev, preizkus tesnosti in
vakuumsko sušenje.
1. metoda: Pred vklopom napajanja
Če sistem še ni bil vključen, ni treba izvesti nobenega posebnega
dejanja za izvedbo preizkusa tesnosti in vakuumsko sušenje.
2. metoda: Po vklopu napajanja
Če je bil sistem že vklopljen, aktivirajte nastavitev [2‑21] (glejte
"7.2.4Da bi dostopali do načina 1 ali 2"na strani31). Ta nastavitev
bo odprla ventile na licu mesta nameščene ekspanzijske posode, da
bo zagotovila pot cevi R410A in mogoče bo izvesti preizkus tesnosti
in vakuumsko sušenje.
OPOMBA
Prepričate se, da so vse na zunanjo enoto priključene
notranje enote aktivne.
OPOMBA
Počakajte, dokler zunanja enota ne dokonča inicializacije,
da uporabite nastavitev [2‑21].
a Vodoravna površina
b Vertikalno nameščen spoj refnet
c Horizontalno nameščen spoj refnet
Vodnik za monterja in uporabnika
22
Preizkus tesnosti in vakuumsko sušenje
Preverjanje cevi za hladivo zajema:
▪ Preverjanje, ali cevi za hladilno sredstvo kje puščajo.
▪ Izvedbo vakuumskega sušenja, da bi odstranili vso vlago, zrak ali
dušik iz cevi za hladivo.
Če je možno, da je vlaga v ceveh za hladivo (na primer če vanje
zaide voda), najprej izvedite postopek vakuumskega sušenja, tako
da odstranite vso vlago.
Vsi cevovodi v enoti so tovarniško preverjeni, da ne puščajo.
Preveriti je treba le nameščene cevi za hladivo, ki so nameščene na
licu mesta. Zato se prepričajte, da so vsi zaporni ventili trdno zaprti,
preden izvedete preizkus tesnosti ali vakuumsko sušenje.
OPOMBA
Prepričajte se, da so vsi (na licu mesta nameščeni) ventili
ODPRTI (razen zapornih ventilov zunanje enote), preden
začnete preizkus tesnosti in vakuumsko sušenje.
Za več informacij o stanju ventilov, glejte "6.5.3Preverjanje cevi za
hladivo: Nastavitve"na strani23.
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 23
6 Montaža
p<p
>
N2
C
b c e
a
g
f
d
A B
6.5.2 Preverjanje cevi za hladivo: Splošni napotki
Priključite vakuumsko črpalko prek zbiralnika na servisni priključek
vseh zapornih ventilov, da bi povečali učinkovitost (glejte
"6.5.3Preverjanje cevi za hladivo: Nastavitve"na strani23).
OPOMBA
Uporabite 2-stopenjsko vakuumsko črpalko z nepovratnim
ventilom ali elektroventilom, ki lahko sistem izprazni do
tlaka na manometru –100,7kPa (5Torr absolutno).
OPOMBA
Prepričajte se, da olje ne teče v nasprotno smer v sistemu,
ko črpalka ne deluje.
OPOMBA
Ne čistite zraka s hladivi. Uporabite vakuumsko črpalko, da
boste izpraznili napeljavo.
6.5.3 Preverjanje cevi za hladivo: Nastavitve
a Ventil za zniževanje tlaka
b Dušik
c Tehtnica
d Rezervoar za hladivo R410A (sifonski sistem)
e Vakuumska črpalka
f Zaporni ventil linije za tekočino
g Zaporni ventil plinske linije
A Ventil A
B Ventil B
C Ventil C
Ventil Stanje ventila
Ventil A Odprite
Ventil B Odprite
Ventil C Odprite
Zaporni ventil linije za tekočino Zapri
Zaporni ventil plinske linije Zapri
OPOMBA
Tudi za vse priključke na notranje enote in vse notranje
enote je treba izvesti preizkus tesnosti in vakuumsko
sušenje. Pazite, da bodo tudi vsi morebitni (na licu mesta
nameščeni) ventili odprti.
Več podrobnosti je v priročniku za nameščanje notranje
enote. Preizkus tesnosti in vakuumsko sušenje je treba
izvesti, preden je enota pod napajanjem. Če ne, glejte tudi
diagram pretoka, ki je bil opisan prej v tem poglavju (glejte
"6.5.1O preverjanju cevi za hladivo"na strani22).
6.5.4 Da bi izvedli preizkus tesnosti
Tesnost mora ustrezati specifikacijam EN378-2.
Da bi preverili, ali kje pušča: Preizkus puščanja
vakuuma
1 Izpraznite sistem tekočin in plina do –100,7 kPa
(–1,007bar/5Torr) za več kot 2 uri.
2 Ko dosežete to vrednost, izključite vakuumsko črpalko in
preverite, da se tlak vsaj 1 minuto ne dvigne.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
3 Če se bo tlak dvignil, se bo v sistemu lahko zadrževala vlaga
(glejte vakuumsko sušenje spodaj) ali bo sistem lahko puščal.
Da bi preverili, ali kje pušča: Preizkus uhajanja
tlaka
1 Prekinite vakuum tako, da z dušikom tlak nastavite na
minimalen tlak za odčitavanje na merilniku 0,2 MPa (2 bara).
Tlaka na merilni napravi nikoli ne nastavite na maksimalno
delovanje tlaka enote, se pravi na 4,0 MPa (40 barov).
2 Preizkusite tesnost z nanašanjem raztopine, ki ustvari
mehurčke, na vse povezave cevi.
3 Izpustite ves dušik.
OPOMBA
Vedno poskrbite za to, da boste uporabili raztopino, ki jo
priporoča vaš prodajalec. Ne uporabljajte milnice, saj ta
lahko povzroči razpoke na holandskih maticah (v milnici je
lahko sol, ki bo vpila vlago, ta pa bo zmrznila, ko se bodo
cevi ohladile) in privede do korozije razširjenih spojev (v
milnici je lahko amonijak, ki povzroča korozijo med
medeninasto holandsko matico in bakreno holandsko
matico.
6.5.5 Da bi izvedli vakuumsko sušenje
OPOMBA
Tudi za vse priključke na notranje enote in vse notranje
enote je treba izvesti preizkus tesnosti in vakuumsko
sušenje. Naj bodo odprti tudi vsi obstoječi (iz lokalne
dobave) na licu mesta nameščeni ventili na notranjih
enotah.
Preizkus tesnosti in vakuumsko sušenje je treba izvesti,
preden je enota pod napajanjem. Če ne, glejte "6.5.1 O
preverjanju cevi za hladivo"na strani22 za več informacij.
Da bi odstranili vso vlago iz sistema, nadaljujte, kot sledi:
1 Sistem izčrpavajte vsaj 2 uri, da bi dosegli ciljni tlak vakuuma
–100,7kPa (–1,007bar/5Torr).
2 Preverite, da se ciljni tlak vakuuma ohrani vsaj 1 uro, ko
vakuumsko črpalko ugasnete.
3 Če v 2 urah ne boste dosegli ciljnega vakuuma ali če ga ne
boste zadržali 1 uro, je morda v sistemu preveč vlage. V tem
primeru prekinite vakuum tako, da vpihate dušik do tlaka
0,05MPa (0,5 bara) in ponavljajte korake od 1 do 3, dokler v
sistemu ni več vlage.
4 Odvisno od tega, ali želite takoj napolniti hladivo skozi servisni
priključek za dolivanje hladiva ali najprej prednapolniti del
hladiva skozi servisni priključek za dolivanje hladiva v tekočem
stanju, ali takoj odprite zaporne ventile na zunanji enoti, ali pa
jih pustite zaprte. Glejte "6.7.4Da bi dolili hladivo"na strani25
za več informacij.
INFORMACIJE
Ko odprete zaporni ventil, se tlak v cevni napeljavi hladiva
morda NE bo zvišal. To se lahko zgodi, ker je ekspanzijska
posoda v tokokrogu zunanje enote zaprta, a ne predstavlja
težav za pravilno delovanje enote.
6.6 Da bi izolirali cevi za hladivo
Ko končate preizkus tesnosti in vakuumsko sušenje, morate cevi
izolirati. Upoštevajte naslednje točke:
▪ Pazite, da boste popolnoma izolirali povezavne cevi in komplete
za razvode.
▪ Pazite, da boste izolirali cevi za plin in tekočino (za vse enote).
Vodnik za monterja in uporabnika
23
Page 24
6 Montaža
b
a
▪ Uporabite polietilensko peno, odporno na toploto, ki prenese
temperature do 70° C za cevi za tekočino in polietilensko peno, ki
prenese temperature do 120° C za plinske cevi.
▪ Ojačajte izolacijo cevi za hladivo v skladu z okoljem montaže.
Temperatura okolja Vlažnost Najmanjša debelina
≤30°C 75% do 80% RH 15mm
>30°C ≥80% RH 20mm
Na površini izolacije lahko pride do kondenza.
▪ Če obstaja možnost, da bi kondenzat z zapornega ventila kapljal v
notranjo enoto skozi reže v izolaciji in cevi, ker je zunanja enota
nameščena na višjem položaju kot notranja enota, morate to
preprečiti tako, da povezave zatesnite. Glejte spodnjo sliko.
a Izolacijski material
b Kitanje itd.
6.7 Polnjenje s hladivom
6.7.1 O dolivanju hladiva
Zunanja enota je tovarniško napolnjena s hladivom, vendar je
odvisno od cevi na mestu namestitve treba morda doliti hladivo.
Preden dolijete hladivo
Prepričajte se, da je bilo zunanje hladivo zunanje enote pregledano
(preizkus tesnosti, vakuumsko sušenje).
Običajen potek
Dolivanje dodatnega hladiva navadno sestoji iz naslednjih stopenj:
1 Določanje, koliko hladiva je treba doliti.
2 Dolivanje dodatnega hladiva (predpolnenje in/ali polnjenje).
3 Izpolnjevanje nalepke z informacijo o toplogrednih fluoriranih
plinih in prilepljanje nalepke na notranjo stran zunanje enote.
6.7.2 Varnostni ukrepi pri dolivanju hladiva
INFORMACIJE
Preberite tudi varnostne ukrepe in zahteve v naslednjih
poglavjih:
▪ Splošni varnostni ukrepi
▪ Priprava
OPOZORILO
▪ Za hladivo uporabljajte samo R410A. Druge snovi
lahko povzročijo eksplozije in nesreče.
▪ R410A vsebuje fluorirane toplogredne pline. Njegova
vrednost potenciala globalnega segrevanja (GWP) je
2087,5. Teh plinov NE izpuščajte v ozračje.
▪ Pri točenju hladiva vedno uporabljajte zaščitne rokavice
in zaščitna očala.
OPOMBA
Če je napajanje nekaterih enot izključeno, polnjenja
hladiva ni mogoče pravilno izvesti.
OPOMBA
Pazite, da boste napajanje vključili vsaj 6 ur pred
zagonom, tako da bo dovolj moči za zagon grelnika okrova
motorne gredi in za zaščito kompresorja.
OPOMBA
Če je operacija izvedena v 12 minutah, potem ko se
zaženeta notranja in zunanja enota, kompresor ne bo
začel delovati, preden bo vzpostavljena pravilna
komunikacija med zunanjimi in notranjimi enotami.
OPOMBA
Pred začetkom postopka polnjenja:
▪ V primeru RXYSQ8: Preverite, ali 7-delni zaslon
svetlečih diod sveti normalno (glejte "7.2.4 Da bi
dostopali do načina 1 ali 2" na strani 31) in da na
uporabniškem vmesniku notranje enote ni prikazana
nobena koda napake. Če je prikazana koda okvare,
glejte "11.3 Odpravljanje težav na podlagi kod
napake"na strani43.
▪ V primeru RXYSQ10+12: Preverite, ali je prikaz na 7-
delnem zaslonu na tiskanem vezju zunanje enote A1P
normalen (glejte "7.2.4Da bi dostopali do načina 1 ali
2" na strani 31). Če je prikazana koda okvare, glejte
"11.3 Odpravljanje težav na podlagi kod napake" na
strani43.
OPOMBA
Prepričajte se, da so vse notranje enote prepoznane (v
primeru RXYSQ8: nastavitev [1‑5]; v primeru
RXYSQ10+12: nastavitev [1‑10]).
OPOMBA
Zaprite čelno ploščo, preden se izvede postopek za
polnitev hladiva. Č čelna plošča ni zaprta, enota ne more
pravilno oceniti, ali pravilno deluje ali ne.
OPOMBA
V primeru vzdrževanja in če v sistemu (zunanja enota +
lokalne cevi + notranje enote) ni več nič hladiva (npr. po
izčrpavanju hladiva), je treba enoto napolniti z originalno
količino hladiva (glejte napisno ploščico na enoti) in z
določeno dodatno količino hladiva.
6.7.3 Da bi ugotovili količino potrebnega
dodatnega hladiva
INFORMACIJE
Za končno prilagoditev polnjenja v preizkusnem
laboratoriju se obrnite na svojega prodajalca.
Hladivo za dopolnjevanje = R (kg). R naj bo zaokrožen na enoto 0,1
kg.
R=[(X1×Ø15,9)×0,18+(X2×Ø12,7)×0,12+(X3×Ø9,5)×0,059+(X4×Ø6,4)
×0,022]
X
=Skupna dolžina (m) tekočinskih cevi velikosti Øa
1...4
INFORMACIJE
Dolžina cevi je upoštevana kot razdalja od zunanje enote
do najbolj oddaljene notranje enote.
Ko uporabljate cevi v metričnih merah, upoštevajte naslednjo tabelo
za dodeljeni faktor teže. V formuli R ga je treba zamenjati.
Cevi v palcih Cevi v metričnih merah
Premer (Ø)
(mm)
6,4 0,022 6 0,018
Faktor teže Premer (Ø)
(mm)
Faktor teže
Vodnik za monterja in uporabnika
24
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 25
6 Montaža
p<p
>
N2
C
b c e
a
g
f
d
A B
p<p
>
R410A
a c
d
b
A
d
d
8 HP 10+12 HP
Cevi v palcih Cevi v metričnih merah
Premer (Ø)
(mm)
Faktor teže Premer (Ø)
(mm)
Faktor teže
9,5 0,059 10 0,065
12,7 0,12 12 0,097
15,9 0,18 15 0,16
Ko izbirate zunanjo enoto, je treba upoštevati naslednjo tabelo v
povezavi z omejitvenim razmerjem. Podrobnejše informacije so na
voljo v tehnično-inženirskih podatkih.
Uporabljene
notranje enote
Skupna
zmogljivost
(a)
CR
Dovoljena zmogljivost za
razmerje povezav
VRVDX RADX
VRVDX 50~130% 50~130% —
RADX 80~130% — 80~130%
(a) CR=Razmerje povezav.
6.7.4 Da bi dolili hladivo
Da bi pospešili postopek polnjenja, v primeru večjih sistemov
priporočamo, da najprej prednapolnite del hladiva skozi cevovod za
tekočine, nato pa nadaljujete z ročnim postopkom. Ta korak je
mogoče preskočiti, vendar bo trajalo dlje.
Predpolnjenje hladiva
Predpolnjenje je mogoče izvesti brez delovanja kompresorja, tako da
jeklenko s hladivom priključite na servisni priključek zapornega
ventila za tekočino.
1 Priključite, kot je prikazano. Prepričajte se, da so vsi zaporni
ventili na zunanji enoti in ventil A zaprti.
Če Potem
Če ste dolili preveč hladiva Hladivo izčrpajte.
Odklopite razdelilnik s cevi za
tekočino.
Če vam ni treba izvesti navodil
"Polnjenje hladiva (v načinu za
ročno dodatno polnjenje
hladiva)".
Če določene količine
dodatnega hladiva še niste
dosegli
Odklopite razdelilnik s cevi za
tekočino.
Nadaljujte po navodilih
"Polnjenje hladiva (v načinu
ročno dodatno polnjenje
hladiva)".
Polnjenje hladiva (v načinu ročno dodatno polnjenje hladiva)
Preostanek polnitve hladiva je mogoče doliti z vklopom zunanje
enote z načinom ročnega dodatnega polnjenja hladiva.
5 Priključite, kot je prikazano. Prepričajte se, da je ventil A zaprt.
a Ventil za zniževanje tlaka
b Dušik
c Tehtnica
d Rezervoar za hladivo R410A (sifonski sistem)
e Vakuumska črpalka
f Zaporni ventil linije za tekočino
g Zaporni ventil plinske linije
A Ventil A
B Ventil B
C Ventil C
2 Odprite ventila C in B.
3 Prednapolnite hladivo, dokler ne dosežete določene količine
dodatnega hladiva ali dokler predpolnjenje ni več mogoče, nato
pa zaprite ventila C in B.
4 Naredite nekaj od naslednjega:
Če Potem
Dosežete količino dodatnega
hladiva
Odklopite razdelilnik s cevi za
tekočino.
Če vam ni treba izvesti navodil
"Polnjenje hladiva (v načinu za
ročno dodatno polnjenje
hladiva)".
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
a Tehtnica
b Rezervoar za hladivo R410A (sifonski sistem)
c Vakuumska črpalka
d Priključek za dolivanje hladiva
A Ventil A
OPOMBA
Priključek za dolivanje hladiva je priključen na cevi znotraj
enote. Cevi v enoti so tovarniško napolnjene s hladivom,
zato bodite pri priključevanju cevi za polnjenje zelo pazljivi.
6 Odprite vse zaporne ventile zunanje enote. Na tej točki mora
ostati ventil A zaprt!
7 Upoštevajte vse varnostne ukrepe, navedene v poglavjih
"7 Konfiguracija" na strani 30 in "8 Začetek uporabe" na
strani40.
8 Vklopite napajanje notranjih enot in zunanje enote.
9 Aktivirajte [2‑20], da bi začeli način ročnega dodatnega
polnjenja hladiva. Za podrobnosti glejte "7.2.8 Način 2:
Nastavitve sistema"na strani34.
Rezultat: Enota bo začela delovati.
INFORMACIJE
Ročno polnjenje hladiva se bo samodejno zaustavilo po 30
minutah. Če polnjenje ni dokončano po 30 minutah,
izvedite dodatno polnjenje hladiva.
Vodnik za monterja in uporabnika
25
Page 26
6 Montaža
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a
d
b
c
b g g
c
fffh
eee
a
h h h
h h
INFORMACIJE
▪ Ko je med postopkom zaznana okvara ali napaka (npr.
v primeru zaprtega zapornega ventila), se pojavi koda
okvare. V tem primeru glejte "6.7.5 Kode napake pri
dolivanju hladiva" na strani 26 in okvaro odpravite v
skladu z navodili. Ponastavitev okvare lahko izvedete s
pritiskom BS3. Spet zaženite navodila za "Polnjenje".
▪ Prekinitev ročnega polnjenja hladiva je mogoča s
pritiskom BS3. Enota se bo zaustavila in se vrnila v
mirovanje.
10 Odprite ventil A.
11 Dolivajte hladivo, dokler ni dodana določena količina dodatnega
hladiva, nato zaprite ventil A.
12 Pritisnite BS3, da bi ustavili ročno dodatno polnjenje hladiva.
OPOMBA
Prepričajte se, da boste po (pred-)polnjenju hladiva odprli
vse zaporne ventile.
Delovanje z zaprtimi zapornimi ventili bo poškodovalo
kompresor.
OPOMBA
Ko dodate hladivo, ne pozabite zapreti pokrov priključka za
polnjenje hladiva. Navojni moment za pokrov je od 11,5 do
13,9N•m.
6.7.5 Kode napake pri dolivanju hladiva
INFORMACIJE
Čre pride do okvare:
▪ V primeru RXYSQ8: Na uporabniškem vmesniku
notranje enote se prikaže koda napake.
▪ V primeru RXYSQ10+12: Koda napake je prikazana na
7-delnem zaslonu zunanje enote in na uporabniškem
vmesniku notranje enote.
Če pride do nepravilnega delovanja, takoj zaprite ventil A. Potrdite
kodo okvare in izvedite ustrezno dejanje "11.3Odpravljanje težav na
podlagi kod napake"na strani43.
OPOMBA
V Evropi se za določitev intervalov vzdrževanja uporabljajo
emisije toplogrednih plinov skupne količine hladiva v
sistemu (izražene v ekvivalentu ton CO2). Upoštevajte
veljavno zakonodajo.
Formula za izračun emisij toplogrednih plinov:
vrednost potenciala globalnega segrevanja za hladivo ×
skupna količina hladiva [v kg]/1000
2 Pritrdite nalepko na notranjo stran zunanje enote. Na nalepki z
vezalno shemo je prostor, namenjen prav za to.
6.8 Povezovanje električne napeljave
6.8.1 O priključevanju električnega ožičenja
Običajen potek
Priključevanje električnega ožičenja običajno obsega naslednje faze:
1 Prepričajte se, da napajalni sistem ustreza električnim
specifikacijam enot.
2 Priključevanje električnega ožičenja na zunanjo enoto.
3 Priključevanje električnega ožičenja na notranje enote.
4 Priključitev glavnega napajanja.
Zunanje ožičenje: Pregled
Zunanje ožičenje sestoji iz napajanja (vedno ozemljenega) in
komunikacijo notranje-zunanje enote (= prenos).
Primer:
6.7.6 Pritrjevanje nalepke o fluoriranih toplogrednih plinih
1 Nalepko izpolnite na naslednji način:
a Napajanje na mestu montaže (z odklopnikom za uhajanje
ozemljitvenega toka)
b Glavno stikalo
c Priključek za ozemljitev
d Zunanja enota
e Notranja enota
f Uporabniški vmesnik
g Povezave napajalnih vodnikov (armirani kabel) (230V)
h Ožičenje prenosa (armirani kabel) (16V)
Napajalni kabel 3N~50Hz
Napajalni kabel 1~50Hz
Ozemljitveni vodnik
Povezave napajalnih vodnikov in povezave prenosnega
a Če je večjezična nalepka o fluoriranih toplogrednih plinih
priložena enoti (glejte dodatno opremo), odlepite nalepko v
ustreznem jeziku in jo prilepite na zgornji del a.
b Tovarniško polnjenje s hladivom: glejte nazivno ploščico
enote
c Natočena dodatna količina hladiva
d Skupna količina hladiva
e Emisije toplogrednih plinov skupne količine hladiva,
izražene v ekvivalentu ton CO
f GWP = potencial globalnega segrevanja
2
ožičenja
Pomembno je, da sta napajanje in ožičenje prenosa ločena. Da ne bi
prišlo do motenj, mora biti razdalja med obema tokokrogoma vsaj
50mm.
Vodnik za monterja in uporabnika
26
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 27
6 Montaža
A
B
C
b2
b3
c1
c2
b1
a
OPOMBA
▪ Pazite, da bosta napajalni vod in vod za prenos
podatkov ločena. Ožičenje prenosa in napajanje se
lahko križata, vendar ne smeta potekati vzporedno.
▪ Ožičenje prenosa in napajanje se ne smeta dotikati
notranjih cevi (razen cevi za hlajenje tiskanega vezja
inverterja), da se kabli ne bi poškodovali zaradi visokih
temperatur cevi.
▪ Skrbno zaprite pokrov in električne kable razmestite
tako, da boste pokrovu in drugim delom preprečili
rahljanje.
Ožičenje prenosa zunaj enote mora biti ovito in usmerjeno skupaj s
cevovodom.
Razvodi
Največje število razvodov za
povezovanje enota z enoto
Ožičenje prenosa Vinilni vodnik z od 0,75 do
1,25mm² oklopom ali kabel
Največja dolžina vodnika
(= razdalja med zunanjo in
najbolj oddaljeno notranjo enoto)
Skupna dolžina vodnika
(= razdalja med zunanjo in vsemi
notranjimi enotami)
Če skupna dolžina ožičenja prenosa presega te omejitve,
lahko pride do napak pri komunikaciji.
Po razvodih ni več mogoče delati razvodov.
9
(2‑žilni kabel)
300m
600m
OPOZORILO
Če NI tovarniško nameščeno, morate v fiksno napeljavo
vgraditi glavno stikalo ali drug način izklopa, ki omogoča
ločevanje kontaktov na vseh polih in popoln odklop v
skladu s pogoji za odvodnike prenapetosti stopnjeIII.
OPOZORILO
▪ Uporabljajte LE bakrene vodnike.
▪ Napeljava kablov sistema mora biti skladna z veljavno
zakonodajo.
▪ Zunanje ožičenje mora biti izvedeno v skladu z vezalno
shemo, dobavljeno z izdelkom.
▪ NIKOLI ne stiskajte šopov kablov in pazite, da ne
pridejo v stik s cevmi ali z ostrimi robovi. Prepričajte se,
da na priključne sponke ne pritiska nič z zunanje strani.
▪ Obvezno vgradite ozemljitveni vodnik. Enote NE
ozemljujte s pomočjo komunalne cevi, prenapetostnega
odvodnika ali telefonskega ozemljitvenega kabla.
Nepopolna ozemljitev lahko povzroči električni udar.
▪ Obvezno uporabite ločeno napajalno vezje. NIKOLI ne
uporabite napajalnega vezja, v katerega so priključene
druge naprave.
▪ Obvezno namestite zahtevane varovalke ali
odklopnike.
▪ Obvezno namestite zemljostično zaščito. Če tega ne
storite, lahko pride do električnega udara ali požara.
▪ Ko nameščate zemljostično zaščito, pazite, da je
združljiva z inverterjem (odporna na visokofrekvenčne
električne šume), da bi se izognili nepotrebnemu
odpiranju zaščite.
Napajalne kable napeljite najmanj 1meter stran od televizije in radia,
da bi preprečili motnje. Odvisno od radijskih valov, tudi 1 meter
morda ne bo dovolj.
OPOZORILO
▪ Ko zaključite napeljavo električnih kablov, se
prepričajte, da so vsi električni sestavni deli in vse
priključne sponke v omarici z električnimi sestavnimi
deli varno pritrjeni.
▪ Obvezno zaprite vse pokrove, preden zaženete enoto.
OPOMBA
Ne vključujte enote, dokler ni popolnoma izdelana
napeljava za hladivo. Če boste enoto zagnali prej, se bo
kompresor pokvaril.
OPOMBA
A Zunanja enota
B Notranja enota
C Glavni uporabniški vmesnik (itd.)
a Glavna linija
b1, b2, b3 Razvodne linije
c1, c2 Po razvodu ne sme biti še enega razvoda
6.8.2 Varnostni ukrepi pri povezovanju
električne napeljave
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
OPOZORILO
Napeljavo kablov in električne priključke mora izvajati
pooblaščeni električar. Pri tem mora upoštevati vse lokalne
predpise in zakonodajo.
Če ima napajalni kabel napačno N-fazo ali te ni, se bo
naprava pokvarila.
OPOMBA
NE nameščajte kondenzatorja za fazni premik, saj je ta
enota opremljena z inverterjem. Kondenzator za fazni
premik bo zmanjšal zmogljivost in lahko povzroči nesreče.
OPOMBA
Nikoli ne odstranjujte termistorja, senzorja itd., ko
priključujete napajalne kable in ožičenje prenosa. (Če
deluje brez termistorja, senzorja itd., se lahko kompresor
pokvari.)
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
27
Page 28
6 Montaža
b
c
a
b a
cb
c
aa
A
AA´
A´
c b ba c
a
B
B
a b
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
a
b
X1M (A1P)
F1 Q2F2F1 Q1F2
TO MULTI
UNIT
TO OUT/DTO IN/D
OPOMBA
▪ Varnostni detektor obratne faze tega izdelka deluje le
ob zagonu izdelka. Zato se zaznavanje obratne faze ne
izvaja med običajnim delovanjem izdelka.
▪ Ta varnostni detektor obratne faze je načrtovan tako,
da zaustavi napravo v primeru nepravilnosti, ko se
naprava zažene.
▪ Nadomestite dve od treh faz (L1, L2 in L3) med
delovanjem povratne faze za zaščito abnormalnosti.
6.8.3 Napotki pri izbijanju izbojnih odprtin
OPOMBA
Varnostni ukrepi pri izbijanju odprtin:
▪ Pazite, da ne bi poškodovali ohišja.
▪ Ko naredite odprtino, vam priporočamo, da robove
pobrusite in jih prebarvate z zaščitno barvo, da ne bi
zarjaveli.
▪ Ko električne kable vlečete skozi nastale odprtine, jih
ovijte v zaščitni trak, da jih ne bi poškodovali.
a Izbita odprtina
b Opilki
c Tesnilo itd.
6.8.4 Vodila pri priključevanju električnega
ožičenja
Vedno imejte v mislih naslednje:
▪ Če uporabljate pletene žične vodnike, na konec kabla pritrdite
okrogli obrobljeni priključek. Okrogle priključke z ušesom postavite
na vodnike na pokritih delih in pritrdite priključne sponke z
ustreznim orodjem.
Tip vonika Način montaže
Pleteni žični vodnik z
okroglim obrobljenim
priključkom
a Priključek
b Vijak
c Ploska podložka
Navojni momenti
V primeru RXYSQ8:
Ožičenje Velikost vijaka Navojni moment
(N•m)
Napajalni vodniki
M5 2,2~2,7
(napajalni kabel +
oklopljena ozemljitev)
Ožičenje prenosa M3 0,8~0,97
V primeru RXYSQ10+12:
Ožičenje Velikost vijaka Navojni moment
(N•m)
Napajalni vodniki
M8 5,5~7,3
(napajalni kabel +
oklopljena ozemljitev)
Ožičenje prenosa M3,5 0,8~0,97
6.8.5 Priključevanje električnega ožičenja na
zunanjo enoto
OPOMBA
▪ Sledite vezalni shemi (priloženi enoti, na notranji strani
servisnega pokrova).
▪ Pazite, da električno ožičenje NE bo oviralo pravilne
pritrditve servisnega pokrova.
1 Odstranite servisni pokrov. Glejte "6.2.2 Odpiranje zunanje
enote"na strani17.
2 Odstranite izolacijo (20mm) z vodnikov.
a Standardni vodnik
b Okrogli obrobljeni priključek
▪ Pri nameščanju vodnikov uporabite naslednji postopek:
Tip vonika Način montaže
Enožilni vodnik
Vodnik za monterja in uporabnika
28
a Spiralni enožilni vodnik
b Vijak
c Ploska podložka
a Izolacijo odstranite do te točke
b Predolg ogoljeni del žice lahko povzroči električni šok ali
uhajanje toka.
3 Povežite ožičenje prenosa, kot sledi:
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Page 29
6 Montaža
3N~50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
8 HP 10+12 HP
3N~50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
X1M X1M
a
b
c
X1M
(A1P)
X1M
a
a
b
X1M
X1M
(A1P)
a
a
b
a
a
a
8 HP
10+12 HP
a
b
a
b
a
b
2
3
1
a
b
a b c d e
A B
a bc de
a Uporabite prevodnik z armirano žico (dvožilni) (brez
polaritete)
b Priključna plošča (Daikin ne dobavlja)
4 Napajanje povežite, kot sledi:
a Zemljostični odklopnik
b Varovalka
c Kabel za električno napajanje
5 Pritrdite kable (napajalni kabel in ožičenje prenosa) z vezicami
za kable.
Usmerjanje skozi
ohišje
Priključitev na
ohišje
V primeru RXYSQ8: Izberite eno od 3
možnosti:
V primeru RXYSQ10+12:
a Napajalni kabel
b Kabel za ožičenje prenosa
Pri napeljevanju kablov iz enote lahko za
zaščito vodnikov vstavite plastično
uvodnico v izbito odprtino.
Kadar ne uporabljate plastičnega kanala,
obvezno zaščitite kable z vinilnimi cevmi,
da preprečite poškodbe kablov na robovih
izbite odprtine.
a Vezica za kable
b Pritrdilna plošča
X1M Napajanje
X1M (A1P) Ožičenje prenosa
6 Povlecite kable skozi ohišje in jih priključite.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
A V zunanji enoti
B Zunaj zunanje enote
a Vodnik
b Puša
c Matica
d Ohišje
e Gibljiva cev
7 Spet pritrdite servisni pokrov. Glejte "6.9.2 Zapiranje zunanje
enote"na strani30.
8 Priključite odklopnik z uhajanjem toka in varovalko na napajalno
linijo.
6.9 Zaključevanje montaže zunanje
enote
6.9.1 Da bi končali povezave ožičenja prenosa
Ko namestite kable za električno povezavo enot v enoto, jih ovijte s
cevmi za hladivo, nameščenimi na licu mesta, z ovojnim trakom, kot
je prikazano na spodnji sliki.
Vodnik za monterja in uporabnika
29
Page 30
7 Konfiguracija
2× 3×
8 HP 10+12 HP
X1M
A1P
8 HP
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
H1P H2P H3P H4P H5P H6P H7P
MODE
TEST:
L.N.O.P.
DEMAND
C/H SELECT
HWL:
IND
MASTER
SLAVE
10+12 HP
A1P
X1M
BS1
BS2
BS3
H8P
MULTI
a Cev za hladivo v tekočem stanju
b Plinska cev
c Izolator
d Ožičenje prenosa (F1/F2)
e Zaključni trak
6.9.2 Zapiranje zunanje enote
OPOMBA
Ko zapirate pokrov zunanje enote, pazite, da pritezni
moment NE bo več kot 4,1N•m.
7 Konfiguracija
7.1 Pregled: Konfiguracija
To poglavje opisuje, kaj morate narediti in vedeti, da nastavite
sistem, potem ko je bil nameščen.
V njem so informacije o:
▪ Izvedba nastavitev sistema
▪ Varčevanje z energijo in optimalno delovanje
INFORMACIJE
Pomembno je, da monter prebere vse informacije iz tega
poglavja in da sistem nato ustrezno nastavi.
Način 1 in 2
Način delovanja Opis
Način 1
(nadzor nastavitev)
Način 2
(nastavitve
sistema)
Način1 je mogoče uporabljati za nadzor
trenutnega stanja zunanje enote. Nadzorovati
je mogoče tudi nekatere vsebine polj.
Način2 se uporablja za spremembo nastavitve
sistema. Mogoče si je ogledati trenutne
vrednosti nastavitev sistema in jih spremeniti.
Na splošno se lahko normalno delovanje
nadaljuje brez posebnih posegov po
spreminjanju nastavitev sistema.
Nekatere nastavitve sistema se uporabljajo za
posebno delovanje (npr. 1-kratno delovanje
izčrpavanja/vakuumskega izsesavanja, ročno
dodajanje hladiva itd.). V takem primeru je
treba prekiniti posebno delovanje, preden je
mogoče spet zagnati običajno delovanje. To bo
navedeno v spodnjih razlagah.
7.2.2 Da bi dostopali do sestavnih delov nastavitev sistema
Glejte "6.2.2Odpiranje zunanje enote"na strani17.
7.2.3 Sisteavni deli nastavitev sistema
OPOMBA
DIP-stikala (DS1 in/ali DS2 v A1P) niso v uporabi. NE
spreminjajte tovarniških nastavitev.
Sestavni deli za izvedbo nastavitev sistema glede na model.
Model Nastavitve sistema za sestavne dele
RXYSQ8 ▪ Gumbi (BS1~BS5)
▪ 7-delni zaslon iz svetlečih diod (H1P~H7P)
▪ H8P: Svetleča dioda za indikacijo med
inicializacijo
RXYSQ10+12 ▪ Gumbi (BS1~BS3)
▪ 7‑delni zaslon (
)
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
7.2 Izvedba nastavitev sistema
7.2.1 O izvedbi nastavitev sistema
Da bi nastavili sistem s toplotno črpalko, morate vnesti podatke na
glavnem tiskanem vezju zunanje enote (A1P). To vključuje naslednje
nastavitve sistema:
▪ Gumbi za vnašanje podatkov na glavnem tiskanem vezju
▪ Zaslon za odčitavanje povratne informacije s tiskanega vezja
Nastavitve sistema se razlikujejo po načinu delovanja, nastavitvi in
vrednosti. Zgled: [2‑8]=4.
Računalniški konfigurator
Za sistem s toplotno črpalko VRV IV-S je mogoče več nastavitev
izvesti prek računalniškega vmesnika (za to je potreben dodatek
EKPCCAB). Monter lahko konfiguracijo pripravi (vnaprej)
računalniško in jo nato prenese v sistem.
Glejte tudi: "7.2.9 Priključevanje računalniškega konfiguratorja na
zunanjo enoto"na strani37.
Vodnik za monterja in uporabnika
30
SVETI ( ) UGASNJENA ( ) Utripa ( )
SVETI (
) UGASNJENA ( ) Utripa ( )
Gumbi
Za izvedbo nastavitev sistema uporabite gumbe. Gumbe pritiskajte z
izolirano paličico (na primer zaprtim kemičnim svinčnikom), da se ne
bi dotikali delov pod napetostjo.
Kakšni so gumbi, je odvisno od modela.
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 31
Model Gumbi
H1P
H2P H3P H4P H5P H6P H7P
- + + + + +
[
H1P
32 16 8 4 2 1]
+ + + + +0 0 8 0 0 0
+ + + + +0 0 0 4 0 0
1~2 min
8~10 min
10~12 min
8 HP 10+12 HP
bcb
a a
BS1 [5 s]
BS1
BS1
BS1
a
cb
BS1 [5 s]
BS1
BS1
BS1
a
b c
8 HP
10+12 HP
RXYSQ8 BS1: MODE: Za spreminjanje načina delovanja
BS2: NASTAVI: Za lokalne nastavitve
BS3: VRNITEV: Za lokalne nastavitve
BS4: PREIZKUS: Za preizkusno delovanje
BS5: PONASTAVITEV: Za ponastavljanje
naslova, ko je ožičenje spremenjeno ali ko je
nameščena dodatna notranja enota
RXYSQ10+12 BS1: MODE: Za spreminjanje načina delovanja
BS2: NASTAVI: Za lokalne nastavitve
BS3: VRNITEV: Za lokalne nastavitve
Zaslon
Zaslon podaja povratno informacijo o nastavitvah sistema, ki so
opredeljene kot [Način-Nastavitev]=Vrednost.
Zasloni se razlikujejo glede na model.
Model Zaslon
RXYSQ8 7-delni zaslon iz svetlečih diod
H1P: Prikazuje način
H2P~H7P: Prikazuje nastavitve in vrednosti v
binarni kodi
RXYSQ10+12
7‑delni zaslon (
)
7 Konfiguracija
a Vklop napajanja
b Privzeta situacija
c Svetleča dioda pokaže, kdaj je prišlo do okvare
Če po 10~12 zaslon ne prikaže privzete situacije, preverite kodo
okvare na uporabniškem vmesniku notranje enote (in v primeru
RXYSQ10+12 na zunanji enoti 7‑delni zaslon). Kodo okvare
razrešite v skladu z navodili. Najprej preverite ožičenje prenosa.
Preklapljanje med načini
Uporabite BS1, da bi preklopili med privzeto situacijo, načinom1 in
načinom2.
Primer:
Privzeta situacija
(H1P UGASNJENA)
Način 1
(H1P utripa)
Način 2
(H1P SVETI)
Nastavitev 8
(način delovanja 2)
(H2P~H7P = binaren 8)
Vrednost 4
(način delovanja 2)
(H2P~H7P = binaren 4)
7.2.4 Da bi dostopali do načina 1 ali 2
Ko so vse enote vklopljene, zaslon preklopi na privzeti prikaz. Od
tam lahko dostopate do načina1 ali načina2.
Inicializacija: privzeta situacija
OPOMBA
Pazite, da boste napajanje vključili vsaj 6 ur pred
zagonom, tako da bo dovolj moči za zagon grelnika okrova
motorne gredi in za zaščito kompresorja.
Vključite napajanje zunanje in notranjih enot. Ko je komunikacija
med notranjimi in zunanjimi enotami vzpostavljena in normalno
poteka, bo stanje na zaslonu prikazano, kot je videti spodaj (privzete
tovarniške nastavitve).
Opis
a Privzeta situacija (H1P UGASNJENA)
b Način 1 (H1P utripanje)
c Način 2 (H1P SVETI)
BS1 Pritisnite BS1.
BS1 [5 s] Pritisnite BS1 za vsaj 5s.
INFORMACIJE
Če se sredi postopka zmedete, pritisnite BS1, da bi se
vrnili v privzeto situacijo.
7.2.5 Da bi uporabili način 1
V načinu 1 (in v privzeti situaciji) lahko odčitate nekaj informacij.
Kako se to naredi, je odvisno od modela.
Zgled: 7-delni zaslon iz svetlečih diod – Privzeta situacija
(v primeru RXYSQ8)
Status zelo tihega delovanja lahko odčitate, kot sledi:
# Dejanje Gumb/zaslon
1 Prepričajte se, da svetleče
diode prikazujejo privzeto
situacijo.
(H1P UGASNJENA)
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
31
Page 32
7 Konfiguracija
BS1 [1×]
BS2 [X×]
BS3 [1×]
BS1 [1×]
BS1 [1×]
BS2 [X×]
BS3 [1×]
BS1 [1×]
BS1 [5 s]
BS2 [X×]
BS2 [X×]b
a
BS3 [1×]c
BS3 [1×]d
BS3 [1×]
BS1 [1×]
BS1 [5 s]
BS2 [X×]
BS3 [1×]
BS2 [X×]b
a
BS3 [1×]c
BS3 [1×]d
BS1 [1×]
# Dejanje Gumb/zaslon
2 Preverite status svetlečih
diod H6P.
Zgled: 7-delni zaslon iz svetlečih diod – Način1
(v primeru RXYSQ8)
Nastavitev [1‑5] (=skupno število priključenih notranih enot) lahko
odčitate, kot sledi:
# Dejanje Gumb/zaslon
1 Začnite iz privzete situacije.
2 Izberite način 1.
3 Izberite nastavitev 5.
("X×" je odvisen od
nastavitve, ki jo želite izbrati.)
4 Prikažite vrednost za
nastavitev 5.
(priključenih je 8 notranjih
enot)
5 Zapustite način 1.
Zgled: 7-delni zaslon iz svetlečih diod – Način1
(v primeru RXYSQ10+12)
Nastavitev [1‑10] (=skupno število priključenih notranih enot) lahko
odčitate, kot sledi:
# Dejanje Gumb/zaslon
1 Začnite iz privzete situacije.
2 Izberite način 1.
3 Izberite nastavitev 10.
("X×" je odvisen od
nastavitve, ki jo želite izbrati.)
4 Prikažite vrednost za
nastavitev 10.
(priključenih je 8 notranjih
enot)
5 Zapustite način 1.
H6P UGASNJENA: Enota
trenutno ne deluje pod
omejitvami tihega delovanja.
H6P SVETI: Enota trenutno
deluje pod omejitvami tihega
delovanja.
(= binarno 5)
(= binarno 8)
# Dejanje Gumb/zaslon
1 Začnite iz privzete situacije.
2 Izberite način 2.
3 Izberite nastavitev 8.
("X×" je odvisen od
nastavitve, ki jo želite izbrati.)
4 Izberite vrednost 4 (= 8°C).
a: Prikažite trenutno
vrednost.
b: Spremenite na 4. ("X×" je
odvisen od trenutne vrednosti
in vrednosti, ki jo želite
izbrati.)
c: Vnesite vrednost v sistem.
d: Potrdite. Sistem začne
delovati v skladu z
nastavitvijo.
5 Zapustite način 2.
Zgled: 7-delni zaslon iz svetlečih diod – Način 2
(v primeru RXYSQ10+12)
Izberete lahko vrednost nastavitve [2‑8] (=Te ciljna temperatura med
hlajenjem) do 4 (=8°C) kot sledi:
# Dejanje Gumb/zaslon
1 Začnite iz privzete situacije.
2 Izberite način 2.
3 Izberite nastavitev 8.
("X×" je odvisen od
nastavitve, ki jo želite izbrati.)
4 Izberite vrednost 4 (= 8°C).
a: Prikažite trenutno
vrednost.
b: Spremenite na 4. ("X×" je
odvisen od trenutne vrednosti
in vrednosti, ki jo želite
izbrati.)
c: Vnesite vrednost v sistem.
d: Potrdite. Sistem začne
delovati v skladu z
nastavitvijo.
5 Zapustite način 2.
(= binarno 8)
7.2.6 Da bi uporabili način 2
V načinu 2 lahko izvedete nastavitve sistema za konfiguracijo. Kako
se to naredi, je odvisno od modela.
Zgled: 7-delni zaslon iz svetlečih diod – Način 2
(v primeru RXYSQ8)
Izberete lahko vrednost nastavitve [2‑8] (=Te ciljna temperatura med
hlajenjem) do 4 (=8°C) kot sledi:
Vodnik za monterja in uporabnika
32
7.2.7 Način 1 (in privzeta situacija): Nadzor
nastavitev
V načinu 1 (in v privzeti situaciji) lahko odčitate nekaj informacij. Kaj
lahko odčitate, je odvisno od modela.
7-delni zaslon iz svetlečih diod – Privzeta situacija (H1P OFF)
(v primeru RXYSQ8)
Odčitate lahko naslednje informacije:
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Page 33
7 Konfiguracija
Vrednost / Opis
H6P Prikazuje status tihega delovanja.
OFF
Enota trenutno ne deluje pod omejitvami tihega
delovanja.
ON
Enota trenutno deluje pod omejitvami tihega
delovanja.
Tiho delovanje zmanjša hrup, ki ga ustvari enota, v
primerjavi z nazivnimi operativnimi pogoji.
Tiho delovanje je mogoče nastaviti v načinu2. Obstajata
dva načina za aktiviranje tihega delovanja sistema zunanje
enote.
▪ Prvi je ta, da se omogoči tiho delovanje sistema v
nočnem času z nastavitvijo sistema. Enota bo delovala pri
izbrani stopnji glasnosti v izbranih časovnih okvirih.
▪ Drugi način je, da se omogoči tiho delovanje sistema
glede na zunanji vpliv. Za to delovanje ni zahtevana
dodatna oprema.
H7P Prikazuje stanje delovanja z omejitvijo porabe elektrike.
OFF
Enota trenutno ne deluje z omejitvijo porabe
elektrike.
ON
Enota trenutno deluje z omejitvijo porabe elektrike.
Omejitev porabe elektrike zmanjša porabo elektrike enote v
primerjavi z običajnimi delovnimi pogoji.
Omejitve porabe elektrike je mogoče izvesti v načinu
delovanja2. Obstajata dva načina za aktiviranje omejitve
porabe sistema zunanje enote.
▪ Prvi način je, da se omogoči prisilna omejitev porabe
elektrike s sistemsko nastavitvijo. Enota bo vedno
delovala z izbrano omejitvijo porabe elektrike.
▪ Drugi način je, da se omogoči omejitev porabe elektrike
glede na zunanji vpliv. Za to delovanje ni zahtevana
dodatna oprema.
7-delni zaslon iz svetlečih diod – Način1 (H1P utripa)
(v primeru RXYSQ8)
Odčitate lahko naslednje informacije:
Nastavitev
( )
[1‑5]
Prikazuje število skupno
priključenih notranjih enot.
Vrednost / Opis
Lahko je priročno za preverjanje,
ali skupno število priključenih
notranjih enot ustreza skupnemu
številu notranjih enot, ki jih
sistem prepozna. Če se številki
ne ujemata, preverite
komunikacijsko ožičenje med
zunanjo in notranjimi enotami
(komunikacijska povezava F1/
F2).
Nastavitev
( )
[1‑14]
Prikazuje najnovejšo kodo
okvare.
[1‑15]
Prikazuje predzadnjo kodo
okvare.
[1‑16]
Prikazuje predpredzadnjo kodo
okvare.
7-delni zaslon iz svetlečih diod – Način1
(v primeru RXYSQ10+12)
Odčitate lahko naslednje informacije:
Nastavitev Vrednost / Opis
[1‑1]
Prikazuje status
tihega delovanja.
[1‑2]
Prikazuje stanje
delovanja z
omejitvijo porabe
elektrike.
[1‑5]
Prikazuje trenutni
Te ciljni položaj
parametra.
0 Enota trenutno ne deluje pod omejitvami
1 Enota trenutno deluje pod omejitvami
Tiho delovanje zmanjša hrup, ki ga ustvari
enota, v primerjavi z nazivnimi operativnimi
pogoji.
Tiho delovanje je mogoče nastaviti v načinu2.
Obstajata dva načina za aktiviranje tihega
delovanja sistema zunanje enote.
▪ Prvi je ta, da se omogoči tiho delovanje
sistema v nočnem času z nastavitvijo sistema.
Enota bo delovala pri izbrani stopnji glasnosti
v izbranih časovnih okvirih.
▪ Drugi način je, da se omogoči tiho delovanje
sistema glede na zunanji vpliv. Za to
delovanje ni zahtevana dodatna oprema.
0 Enota trenutno ne deluje z omejitvijo
1 Enota trenutno deluje z omejitvijo porabe
Omejitev porabe elektrike zmanjša porabo
elektrike enote v primerjavi z običajnimi
delovnimi pogoji.
Omejitve porabe elektrike je mogoče izvesti v
načinu delovanja2. Obstajata dva načina za
aktiviranje omejitve porabe sistema zunanje
enote.
▪ Prvi način je, da se omogoči prisilna omejitev
porabe elektrike s sistemsko nastavitvijo.
Enota bo vedno delovala z izbrano omejitvijo
porabe elektrike.
▪ Drugi način je, da se omogoči omejitev porabe
elektrike glede na zunanji vpliv. Za to
delovanje ni zahtevana dodatna oprema.
Za več informacij, glejte nastavitev [2‑8].
Če so bile najnovejše kode
okvare ponesreči ponastavljene
na uporabniškem vmesniku
notranje enote, jih je mogoče še
enkrat preveriti skozi to nadzorno
nastavitev.
Za vsebino ali razlog za kodo
okvare glejte "11.3Odpravljanje
težav na podlagi kod napake"na
strani43, kjer so razložene
najpomembnejše kode okvar.
Podrobne informacije o kodah
okvar so v servisnem priročniku
enote.
Da bi dobili podrobnejše
informacije o kodi okvare, do 3krat pritisnite BS2.
tihega delovanja.
tihega delovanja.
porabe elektrike.
elektrike.
Vrednost / Opis
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
33
Page 34
7 Konfiguracija
Nastavitev Vrednost / Opis
[1‑6]
Prikazuje trenutni
Tc ciljni položaj
parametra.
[1‑10]
Prikazuje število
skupno
priključenih
notranjih enot.
[1‑17]
Prikazuje
najnovejšo kodo
okvare.
[1‑18]
Prikazuje
predzadnjo kodo
okvare.
[1‑19]
Prikazuje
predpredzadnjo
kodo okvare.
Za več informacij, glejte nastavitev [2‑9].
Lahko je priročno za preverjanje, ali skupno
število priključenih notranjih enot ustreza
skupnemu številu notranjih enot, ki jih sistem
prepozna. Če se številki ne ujemata, preverite
komunikacijsko ožičenje med zunanjo in
notranjimi enotami (komunikacijska povezava
F1/F2).
Če so bile najnovejše kode okvare ponesreči
ponastavljene na uporabniškem vmesniku
notranje enote, jih je mogoče še enkrat preveriti
skozi to nadzorno nastavitev.
Za vsebino ali razlog za kodo okvare glejte
"11.3Odpravljanje težav na podlagi kod
napake"na strani43, kjer so razložene
najpomembnejše kode okvar. Podrobne
informacije o kodah okvar so v servisnem
priročniku enote.
Nastavitev Vrednost / Opis
[1‑40]
Prikazuje trenutno
nastavljeno
temperaturo
hlajenja z
udobnim zračnim
pretokom.
[1‑41]
Prikazuje trenutno
nastavljeno
temperaturo
ogrevanja z
udobnim zračnim
pretokom.
Za več informacij, glejte nastavitev [2‑81].
Za več informacij, glejte nastavitev [2‑82].
7.2.8 Način 2: Nastavitve sistema
V načinu 2 lahko izvedete nastavitve sistema za konfiguracijo. Nastavitve se nekoliko razlikujejo glede na model.
• : Ko uporabljate 7-delni zaslon (RXYSQ10+12)
• : Ko uporabljate 7-delni zaslon iz svetlečih diod (RXYSQ8) (svetleče diode binarno prikažejo številko nastavitve/
vrednosti)
Za več informacij in nasvetov o vplivu naslednjih nastavitev glejte "7.3Varčevanje z energijo in optimalno delovanje"na strani37:
• V primeru RXYSQ8: nastavitve [2‑8], [2‑9], [2‑39] in [2‑43]
• V primeru RXYSQ10+12: nastavitve [2‑8], [2‑9], [2‑81] in [2‑82]
Nastavitev
(= binarno)
[2‑8]
Te ciljna temperatura med hlajenjem.
[2‑9]
Tc ciljna temperatura med ogrevanjem.
[2‑12]
Omogočite tiho delovanje in/ali omejitev porabe
elektrike prek zunanjega prilagojevalnika za krmiljenje
(DTA104A61/62).
Če mora sistem delovati tiho ali z omejitvijo porabe
elektrike, ko je enoti poslan zunanji signal, je treba to
nastavitev spremeniti. Ta nastavitev bo učinkovita le,
ko je v notranji enoti nameščen dodatni zunanji
prilagojevalnik za krmiljenje (DTA104A61/62).
0
(privzeto)
2 6°C
4 8°C
5 9°C
6 10°C
7 11°C
0
(privzeto)
3
6
0
(privzeto)
1
(= binarno 3) (privzeto)
(= binarno 1) (privzeto)
(= binarno 4)
(= binarno 2)
(= binarno 1) (privzeto)
(= binarno 2)
Vrednost
Opis
Samodejno
Samodejno
43°C
46°C
Deaktivirano.
Aktivirano.
Vodnik za monterja in uporabnika
34
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 35
7 Konfiguracija
Nastavitev
(= binarno)
[2‑18]
Nastavitev visokega statičnega tlaka ventilatorja.
Da bi povečali statični tlak, ki ga ustvarja ventilator
zunanje enote, je treba aktivirati to nastavitev. Za
podrobnosti o tej nastavitvi glejte tehnične
specifikacije.
[2‑20]
Ročno dodatno polnjenje hladiva.
Da bi dolili dodatno količino hladiva ročno (brez
funkcije za samodejno dodatno polnjenje hladiva), je
treba uporabiti naslednje nastavitve.
[2‑21]
Izčrpavanje hladiva/vakuumsko izsesavanje.
Da bi ustvarili prosto pot za izčrpavanje hladiva iz
sistema ali za odstranjevanje zaostalih snovi ali za
vakuumsko izsesavanje sistema, je treba uporabiti
nastavitev, ki bo odprla zahtevane ventile v tokokrogu
hladiva, tako da je mogoče pravilno izčrpati hladivo ali
vakuumsko izsesati sistem.
[2‑22]
Nastavitev samodejnega tihega delovanja ponoči.
Preden spremenite to nastavitev, aktivirajte tiho
delovanje enote in določite nivo delovanja. Odvisno od
izbranega nivoja se lahko hrup zmanjša. Trenutka
zagona in zaustavitve te funkcije sta določena v
uporabniških nastavitvah [2‑26] in [2‑27].
[2‑25]
Tiho delovanje prek zunanjega prilagojevalnika za
krmiljenje.
Če mora sistem delovati tiho, ko je enoti poslan signal
od zunaj, ta nastavitev določa nivo tihega delovanja, ki
bo uporabljen.
Nastavitev bo učinkovala šele, ko bo nameščen
dodatni prilagojevalnik za krmiljenje (DTA104A61/62)
in bo aktivirana nastavitev [2‑12].
[2‑26]
Začetni čas tihega delovanja.
Ta nastavitev se uporablja v povezavi z nastavitvijo
[2‑22].
[2‑27]
Zaustavitveni čas tihega delovanja.
Ta nastavitev se uporablja v povezavi z nastavitvijo
[2‑22].
Vrednost
Opis
0
(privzeto)
1
0
(privzeto)
1
0
(privzeto)
1
0
(privzeto)
1 Nivo 1 Nivo 3<Nivo 2<Nivo 1
2 Nivo 2
3 Nivo 3
1 Nivo 1 Nivo 3<Nivo 2<Nivo 1
2
(privzeto)
3
1 20h00
2
(privzeto)
3
1 6h00
2 7h00
3
(privzeto)
(= binarno 1) (privzeto)
(= binarno 2)
(= binarno 1) (privzeto)
(= binarno 2)
(= binarno 1) (privzeto)
(= binarno 2)
(privzeto)
(privzeto)
(= binarno 4)
(privzeto)
(= binarno 4)
(= binarno 4) (privzeto)
Da bi zaustavili delovanje ročnega dodatnega
polnjenja hladiva (ko se doliva dodatno
zahtevano hladivo), pritisnite BS3. Če funkcija
ni bila preklicana s pritiskom na BS3, se bo
enota izklopila po 30minutah. Če 30minut ni
zadoščalo za dolivanje dodatnega polnjenja
hladiva, je funkcijo mogoče spet aktivirati tako,
da še enkrat spremenite nastavitev sistema.
Da zaustavite način izčrpavanja hladiva/
vakuumskega izsesavanja, pritisnite BS1 (v
primeru RXYSQ8) ali BS3 (v primeru
RXYSQ10+12). Če ne pritisnete, bo sistem
ostal v načinu izčrpavanje hladiva/vakuumsko
izsesavanje.
Nivo 2
Nivo 3
Deaktivirano.
Aktivirano.
Deaktivirano.
Aktivirano.
Deaktivirano.
Aktivirano.
Deaktivirano
22h00
24h00
8h00
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
35
Page 36
7 Konfiguracija
Nastavitev
(= binarno)
[2‑30]
Stopnja omejitve porabe elektrike (1.korak) prek
zunanjega prilagojevalnika za krmiljenje
(DTA104A61/62).
Če mora sistem delovati z omejitvijo porabe elektrike,
ko je enoti poslan signal od zunaj, ta nastavitev določa
omejitev porabe elektrike, ki bo uporabljena v
koraku1. Nivo je usklajen s tabelo.
[2‑31]
Stopnja omejitve porabe elektrike (2.korak) prek
zunanjega prilagojevalnika za krmiljenje
(DTA104A61/62).
Če mora sistem delovati z omejitvijo porabe elektrike,
ko je enoti poslan signal od zunaj, ta nastavitev določa
omejitev porabe elektrike, ki bo uporabljena v
koraku2. Nivo je usklajen s tabelo.
[2‑32]
Prisilna, stalna omejitev porabe elektrike (zunanji
prilagojevalnik za krmiljenje ni potreben za omejitev
porabe).
Če mora sistem vedno delovati z omejitvijo porabe
elektrike na nizko, ta nastavitev aktivira in določi nivo
porabe elektrike, ki bo vedno uporabljen. Nivo je
usklajen s tabelo.
[2‑41]
Tip notranjih enot
Ko spremenite nastavitev, morate sistem izključiti,
počakati 20s in ga nato spet vključiti. Če ne,
nastavitev ne bo upoštevana in pojavi se lahko koda
napake.
Ta nastavitev je na voljo le v primeru RXYSQ8. V
primeru RXYSQ10+12 je tip notranje enote zaznan
samodejno.
[2‑81] (v primeru ))
(= binarno [2‑39]) (v primeru
)
Nastavitev hlajenja z udobnim zračnim pretokom.
Ta nastavitev se uporablja v povezavi z nastavitvijo
[2‑8].
[2‑82] (v primeru )
(= binarno [2‑43]) (v primeru
)
Nastavitev ogrevanja z udobnim zračnim pretokom.
Ta nastavitev se uporablja v povezavi z nastavitvijo
[2‑9].
Vrednost
1 60%
2 — 65%
3
(privzeto)
4 — 75%
5
6 — 85%
7 — 90%
8 — 95%
—
1
(privzeto)
2
3 — 55%
0
(privzeto)
1
2
—
—
0 Eco
1
(privzeto)
2 Hitro
3 Močno
0 Eco
1
(privzeto)
2 Hitro
3 Močno
(= binarno 2) (privzeto)
(= binarno 4)
(= binarno 1)
(= binarno 2) (privzeto)
(= binarno 4)
Funkcija ni aktivna.
(= binarno 1) (privzeto)
Sledi [2‑30] nastavitev.
(= binarno 2)
Sledi [2‑31] nastavitev.
(= binarno 4)
Nameščenih notranjih enot VRVDX
(= binarno 1) (privzeto)
Nameščenih notranjih enot RADX
(= binarno 2)
(privzeto)
(privzeto)
Opis
70%
80%
30%
40%
50%
Blago
Blago
Vodnik za monterja in uporabnika
36
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 37
7 Konfiguracija
2
345
H JS T
a
b
X27A
A1P
7.2.9 Priključevanje računalniškega
konfiguratorja na zunanjo enoto
a PC
b Kabel (EKPCCAB)
X27A Konektor
A1P Glavno tiskano vezje zunanje enote
7.3 Varčevanje z energijo in optimalno
delovanje
Sistem s toplotno črpalko je opremljen z napredno funkcijo za
varčevanje z energijo. Odvisno od prioritet je mogoče poudariti
pomen varčevanja z energijo ali nivoja udobja. Izbrati je mogoče več
parametrov, tako da se optimalno izravnata poraba energije in
udobje ob določeni uporabi.
Na voljo je več vzorcev, ki so razloženi v nadaljevanju. Spremenite
parametre in jih uskladite s potrebami vaše stavbe, da boste ustvarili
kar najboljše razmerje med porabo elektrike in udobje.
Ne glede na to, katero krmiljenje je izbrano, so možne različice pri
delovanju sistema zaradi varnostnega nadzora, da lahko enota
deluje v zanesljivih pogojih. Namenska ciljna vrednost pa je fiksna in
bo ustvarila najboljše razmerje med porabo elektrike in udobjem
glede na tip uporabe.
7.3.1 Razpoložljivi glavni načini delovanja
Osnovno
Temperatura hladiva je fiksna in ni odvisna od situacije. Ustreza
standardnemu delovanju, ki je znano in ga je mogoče pričakovati od/
iz drugih sistemov VRV.
V primeru RXYSQ8:
Da aktivirate to v … Spremenite …
Hlajenje [2‑8]=2
Ogrevanje [2‑9]=2
V primeru RXYSQ10+12:
Da aktivirate to v … Spremenite …
Hlajenje [2‑8]=2
Ogrevanje [2‑9]=6
Samodejna
Temperatura hladiva je nastavljena tako, da je odvisna od zunanjih
okoljskih pogojev. Tako se temperatura hladiva prilagaja zahtevani
obremenitvi (ki je povezana tudi z zunanjimi okoljskii pogoji).
Na primer, ko vaš sistem hladi, ne potrebujete toliko hlajenja pri
nizkih okoljskih temperaturah (npr. pri 25°C) kot pri visokih okoljskih
temperaturah (npr. pri 35°C). S to zamislijo sistem samodejno
povečuje temperaturo hladiva in samodejno zmanjšuje zmogljivost
ter povečuje sistemsko učinkovitost.
Na primer, ko vaš sistem ogreva, ne potrebujete toliko ogrevanja pri
visokih okoljskih temperaturah (npr. 15°C) kot pri nizkih okoljskih
temperaturah (npr. pri –5°C). S to zamislijo sistem samodejno
zmanjšuje temperaturo hladiva in samodejno zmanjšuje zmogljivost
ter povečuje sistemsko učinkovitost.
V primeru RXYSQ8:
Da aktivirate to v … Spremenite …
Hlajenje [2‑8]=3 (privzeto)
Ogrevanje [2‑9]=1 (privzeto)
V primeru RXYSQ10+12:
Da aktivirate to v … Spremenite …
Hlajenje [2‑8]=0 (privzeto)
Ogrevanje [2‑9]=0 (privzeto)
Zelo občutljivo (Hi-sensible)/varčno (hlajenje/ogrevanje)
Temperatura hladiva je nastavljena višje/nižje (hlajenje/ogrevanje) v
primerjavi z osnovno operacijo. Način Zelo občutljvo je osredotočen
na udobje stranke.
Način izbire za notranje enote je pomemben in ga je treba
upoštevati, saj razpoložljiva možnost ni enaka kakor pri osnovnem
delovanju.
Za podrobnosti o uporabi načina Zelo občutljivo prosimo, da stopite
v stik s prodajalcem.
Da aktivirate to v … Spremenite …
Hlajenje [2‑8] v ustrezno vrednost, ki se
ujema z zahtevami
preddefiniranega sistema z zelo
občutljivo rešitvijo.
Ogrevanje [2‑9] v ustrezno vrednost, ki se
ujema z zahtevami
preddefiniranega sistema z zelo
občutljivo rešitvijo.
V primeru RXYSQ8:
[2‑8] Te ciljna vrednost (°C)
4 8
5 9
6 10
7 11
V primeru RXYSQ8:
[2‑9] Tc ciljna vrednost (°C)
4 43
V primeru RXYSQ10+12:
[2‑8] Te ciljna vrednost (°C)
4 8
5 9
6 10
7 11
V primeru RXYSQ10+12:
[2‑9] Tc ciljna vrednost (°C)
3 43
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
37
Page 38
7 Konfiguracija
7.3.2 Razpoložljive nastavitve udobja
Za vsakega od načinov je mogoče nastaviti stopnjo udobja. Nivo
udobja je povezan s časom in naporom (porabo energije), ki se vloži
za doseganje določene sobne temperature z začasno spremembo
temperature hladiva na drugo vrednost, da bi hitreje dosegli
zahtevane pogoje.
Močno
Presežek (pri ogrevanju) ali prenizka vrednost (pri hlajenju) je
omogočena v primerjavi z zahtevano temperaturo hladiva, da bi se
zelo hitro dosegla zahtevana sobna temperatura. Presežek je
dovoljen od zagona dalje.
▪ Če je nastavljeno hlajenje, se sme temperatura izhlapevanja
začasno spustiti do 3°C, odvisno od situacije.
▪ Če je nastavljeno ogrevanje, se sme temperatura kondenzata
začasno vzpeti na 49°C, odvisno od situacije.
▪ Ko se bo zahteva notranjih enot omilila, bo sistem začel vse bolj
enakomerno delovati, kar določa zgornji način delovanja.
Da aktivirate to v … Spremenite …
Hlajenje [2‑81]=3 (v primeru
RXYSQ10+12).
[2‑39]=3 (v primeru RXYSQ8).
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑8].
Ogrevanje [2‑82]=3 (v primeru
RXYSQ10+12).
[2‑43]=3 (v primeru RXYSQ8).
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑9]
Hitro
Presežek (pri ogrevanju) ali prenizka vrednost (pri hlajenju) je
omogočena v primerjavi z zahtevano temperaturo hladiva, da bi se
zelo hitro dosegla zahtevana sobna temperatura. Presežek je
dovoljen od zagona dalje.
▪ Če je nastavljeno hlajenje, se sme temperatura izhlapevanja
začasno spustiti do 6°C, odvisno od situacije.
▪ Če je nastavljeno ogrevanje, se sme temperatura kondenzata
začasno vzpeti na 46°C, odvisno od situacije.
▪ Ko se bo zahteva notranjih enot omilila, bo sistem začel vse bolj
enakomerno delovati, kar določa zgornji način delovanja.
▪ Če je nastavljeno ogrevanje, se sme temperatura kondenzata
začasno vzpeti na 46°C, odvisno od situacije.
▪ Ko se bo zahteva notranjih enot omilila, bo sistem začel vse bolj
enakomerno delovati, kar določa zgornji način delovanja.
▪ Pogoji ob zagonu so različni pri nastavitvi močno in hitro udobje.
Da aktivirate to v … Spremenite …
Hlajenje [2‑81]=1 (v primeru
RXYSQ10+12).
[2‑39]=1 (v primeru RXYSQ8).
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑8].
Ogrevanje [2‑82]=1 (v primeru
RXYSQ10+12).
[2‑43]=1 (v primeru RXYSQ8).
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑9].
Eco
Originalna ciljna temperatura hladiva, ki jo določa način delovanja
(glejte zgoraj) se vzdržuje brez popravkov, razen če gre za varnostni
nadzor.
Da aktivirate to v … Spremenite …
Hlajenje [2‑81]=0 (v primeru
RXYSQ10+12).
[2‑39]=0 (v primeru RXYSQ8).
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑8].
Ogrevanje [2‑82]=0 (v primeru
RXYSQ10+12).
[2‑43]=0 (v primeru RXYSQ8).
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑9].
Da aktivirate to v … Spremenite …
Hlajenje [2‑81]=2 (v primeru
RXYSQ10+12).
[2‑39]=2 (v primeru RXYSQ8).
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑8].
Ogrevanje [2‑82]=2 (v primeru
RXYSQ10+12).
[2‑43]=2 (v primeru RXYSQ8).
Ta nastavitev se uporablja v
povezavi z nastavitvijo [2‑9].
Blago
Presežek (pri ogrevanju) ali prenizka vrednost (pri hlajenju) je
omogočena v primerjavi z zahtevano temperaturo hladiva, da bi se
zelo hitro dosegla zahtevana sobna temperatura. Presežek ni
dovoljen od zagona dalje. Do zagona pride v pogojih, ki so določeni
z zgornjim načinom delovanja.
▪ Če je nastavljeno hlajenje, se sme temperatura izhlapevanja
začasno spustiti do 6°C, odvisno od situacije.
Vodnik za monterja in uporabnika
38
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 39
7 Konfiguracija
A
B
E
100%
50%
T
e
C
D
3°C
6°C
35°C
F
A
B C
D
E
F
A
B
100%
70%
E
T
c
C
D
49°C
46°C
F
2°C
A
B C
D
EF
7.3.3 Zgled: Samodejni način med hlajenjem
7.3.4 Zgled: Samodejni način med ogrevanjem
A Dejanska krivulja obremenitve
B Virtualna krivulja obremenitve (začetna zmogljivost v
samodejne načinu)
C Virtualna ciljna vrednost (začetna vrednost temperature
izparevanja v samodejnem načinu)
D Zahtevana vrednost temperature izparevanja
E Obremenitveni faktor
F Zunanja temperatura zraka
TeTemperatura izparevanja
Hitro
Močno
Blago
Razvoj sobne temperature:
A Virtualna krivulja obremenitve (privzeta samodejna
maksimalna zmogljivost)
B Krivulja obremenitve
C Virtualna ciljna vrednost (začetna vrednost temperature
kondenzacije v samodejnem načinu)
D Načrtovana temperatura
E Obremenitveni faktor
F Zunanja temperatura zraka
TcTemperatura kondenziranja
Hitro
Močno
Blago
Razvoj sobne temperature:
A Nastavljena temperatura notranje enote
B Začetek delovanja
C Čas delovanja
D Blago
E Hitro
F Močno
A Nastavljena temperatura notranje enote
B Začetek delovanja
C Čas delovanja
D Blago
E Hitro
F Močno
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
39
Page 40
8 Začetek uporabe
8 Začetek uporabe
8.1 Pregled: Začetek uporabe
Po namestitvi in ko so sistemske nastavitve izvedene, je monter
obvezan vnesti pravilno delovanje. Zato je treba izvesti preizkus v
skladu s spodaj opisanim postopkom.
To poglavje opisuje, kaj morate narediti in vedeti, da poženete
sistem, potem ko je bil nastavljen.
Zagon običajno obsega naslednje faze:
1 Preverjanje "Seznama preverjanj pred začetkom uporabe".
2 Izvedite preizkus delovanja.
3 Če je to potrebno, popravite napake po nenormalnem zaključku
preizkusa delovanja.
4 Krmiljenje sistema.
8.2 Varnostni ukrepi pri začetku
uporabe
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
POZOR
Preizkusnega delovanja ne izvajajte med delom na
notranjih enotah.
Ko izvajate preizkušanje, bodo delovale tudi priključene
notranje enote, ne le zunanja enota. Delo na notranji enoti
med preizkušanjem je nevarno.
POZOR
Ne vtikajte prstov, paličic ali drugih predmetov v vstopno ali
izstopno zračno odprtino. Ne odstranjujte varovalne
rešetke ventilatorja. Ker se ventilator vrti zelo hitro, lahko
povzroči poškodbe.
INFORMACIJE
Bodite pozorni na to, da bo prvo obdobje delovanja enote
morda zahtevalo več napajanja. Ta fenomen nastane zato,
ker mora kompresor delovati 50 ur, preden začne gladko
delovati in enakomerno trošiti električno energijo. To je
zato, ker je spirala izdelana iz železa in potrebuje nekaj
časa, da se zgladi površina stikov.
OPOMBA
Pazite, da boste napajanje vključili vsaj 6 ur pred
zagonom, tako da bo dovolj moči za zagon grelnika okrova
motorne gredi in za zaščito kompresorja.
Med testnim delovanjem se bodo zagnale zunanja in notranje enote.
Prepričajte se, da je so bile vse priprave notranjih enot dokončane
(priključne cevi, električno ožičenje, izpust zraka ...). Glejte priročnik
za montažo notranje enote za podrobnosti.
8.3 Seznam preverjanj pred začetkom
uporabe
Po namestitvi enote najprej preverite naslednje. Ko vse preverite,
morate enoto zapreti, šele nato jo lahko zaženete.
Prebrali ste celotna navodila za nameščanje in delovanje,
kot je opisano v Vodniku za monterja in uporabnika.
Nameščanje
Preverite, ali je enota pravilno pritrjena, da bi se izognili
neobičajnemu hrupu in tresenju enote ob zagonu.
Zunanje ožičenje
Preverite, ali je zunanje ožičenje izvedeno skladno z
navodili, opisanimi v poglavju "6.8Povezovanje električne
napeljave"na strani26, skladno s shemami povezav ter z
veljavno zakonodajo.
Napajalna napetost
Preverite električno napajanje na lokalni napajalni plošči.
Napetost mora ustrezati napetosti, navedeni na napisni
ploščici enote.
Ozemljitveni vodnik
Preverite, ali se ozemljitveni vodniki pravilno priključeni in
ali so ozemljitvene sponke čvrsto pritrjene.
Izolacijski preizkus glavnega napajalnega omrežja
Uporabite megatester za 500 V in preverite, da je
upornost izolacije 2 MΩ ali več, ki se doseže z napetostjo
500 V DC med napajalnimi priključnimi sponkami in
ozemljitvijo. Nikoli ne uporabljajte megatesterja za
prenosniško napeljavo.
Varovalke, prekinjala vezja ali zaščitne naprave
Preverite, ali varovalke, prekinjala vezja ali lokalno
montirane zaščitne naprave ustrezajo glede na velikost in
vrsto, kot je določeno v poglavju "5.4.2Zahteve varnostne
naprave" na strani 16. Preverite, da niti varovalka niti
zaščitna naprava nimata obvodov.
Notranje ožičenje
Vizualno preglejte električno omarico s komponentami in
notranjost enote, da nikjer ne visijo priključki ali
poškodovani električni sestavni deli.
Premer in izolacija cevi
Pazite, da nameščate cevi prave velikosti in da je izolacija
pravilno izvedena.
Zaporni ventili
Prepričajte se, da so zaporni ventili odprti na nizkotlačnem
in na visokotlačnem delu.
Poškodovana oprema
Preverite, ali so komponente v notranjosti enote
poškodovane oz. so cevi stisnjene.
Uhajanje hladilnega sredstva
Preverite, ali hladilno sredstvo v notranjosti enote uhaja.
Če pušča hladivo, poskusite mesto puščanja popraviti. Če
je popravilo ni uspelo, pokličite vašega lokalnega
zastopnika. Ne dotikajte se hladiva, ki je izteklo iz
povezovalnih cevi za hladivo. To lahko privede do ozeblin.
Uhajanje olja
Preverite uhajanje olja iz kompresorja. Če pušča olje,
poskusite mesto puščanja popraviti. Če je popravilo ni
uspelo, pokličite vašega lokalnega zastopnika.
Vstopna/izstopna zračna odprtina
Preverite, da vstopna in izstopna zračna odprtina enota
nista ovirani s papirjem, kartonom ali drugim materialom.
Dodatno polnjenje hladiva
Količina hladiva, ki jo je treba dodati enoti, naj bo vpisana
na priloženo ploščico "Dodano hladivo", ki jo pritrdite na
zadnjo stran čelnega pokrova.
Nastavitev datuma in sistema
Pazite, da boste zabeležili datum namestitve na nalepki
na zadnji strani čelne plošče v skladu z EN60335-2-40 in
da boste obdržali zapise z vsebino lokalnih nastavitev.
Vodnik za monterja in uporabnika
40
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 41
8 Začetek uporabe
8.4 Seznam preverjanj med zagonom
Izvajanje testnega zagona
8.4.1 O preizkusnem delovanju
Postopek v nadaljevanju opisuje preizkusno delovanje popolnega
sistema. To delovanje preverja in vrednoti naslednje elemente:
▪ Preverite, ali je ožičenje pravilno (preverjanje komunikacije z
notranjimi enotami).
▪ Preverite odpiranje zapornih ventilov.
▪ Ocenite dolžine cevi.
Po prvi montaži zagotovo izvedite sistemsko preizkusno delovanje.
Sicer se bo na uporabniškem vmesniku prikazala koda okvare in
običajno delovanje ali posamičnega preizkusnega delovanja notranje
enote ne bo mogoče izvesti.
Abnormalnosti na notranjih enotah ni mogoče preveriti na vsaki
posamični enoti. Ko končate preizkusno delovanje, z daljinskim
upravljalnikom preverite vsako notranjo enoto posebej z
uporabniškim vmesnikom. Več podrobnosti o preizkusnem delovanju
posamičnih notranjih enot je v priročniku za nameščanje notranje
enote.
INFORMACIJE
▪ Traja lahko do 10 minut, da hladivo doseže enotno
stanje in se lahko zažene kompresor.
▪ Med preizkušanjem je lahko zvok pretakajočega se
hladiva ali magnetni zvok magnetnega ventila zelo
glasen in prikaz svetlečih diod se lahko spremeni. To
niso okvare.
8.4.2 Da bi izvedli preizkus delovanja (7-delni
zaslon)
Ta postopek uporabite v primeru RXYSQ8.
1 Prepričajte se, da so vse želene nastavitve sistema izvedene;
glejte "7.2Izvedba nastavitev sistema"na strani30.
2 Vključite napajanje zunanje enote in priključenih notranjih enot.
OPOMBA
Pazite, da boste napajanje vključili vsaj 6 ur pred
zagonom, tako da bo dovolj moči za zagon grelnika okrova
motorne gredi in za zaščito kompresorja.
3 Prepričajte se, da obstaja privzeta situacija (čakanje) (H1P je
OFF); glejte "7.2.4 Da bi dostopali do načina 1 ali 2" na
strani31. Za 5 sekund ali več pritisnite BS4. Enota bo začela
izvajati preizkus delovanja.
Rezultat: Preizkus delovanja se bo samodejno izvedel, na
zunanji enoti bo utripal H2P in na zaslonu uporabniškega
vmesnika notranjih enot se bosta pokazala napisa "Preizkus
delovanja" in "Pod centraliziranim krmiljenjem".
Koraki med postopkom samodejnega izvajanja preizkusa delovanja:
Korak Opis
Preverite pred zagonom (izravnavanje
tlaka)
Krmiljenje hlajenja po zagonu
Hlajenje v zanesljivih pogojih
Preverjanje komunikacij
Preverite zaporni ventil
Preverite dolžino cevi
Izčrpavanje (pump down)
Zaustavitev enote
INFORMACIJE
Med preizkušanjem ni mogoče zaustaviti delovanja enote z
uporabniškega vmesnika. Da bi zaustavili delovanje,
pritisnite BS3. Enota se bo zaustavila po ±30 sekundah.
4 Preverite rezultate preizkusnega delovanja na 7-delnem
zaslonu zunanje enote.
Zaključek Opis
Običajno
dokončanje
Nenormalen
zaključek
Glejte "8.4.4Popravljanje po nenormalnem
dokončanju preizkusnega delovanja"na
strani42 za odpravljanje nenormalnega
pojava. Ko je preizkušanje dokončano, bo
običajno delovanje možno po 5 minutah.
8.4.3 Da bi izvedli preizkus delovanja (7-delni zaslon)
Ta postopek uporabite v primeru RXYSQ10+12.
1 Prepričajte se, da so vse želene nastavitve sistema izvedene;
glejte "7.2Izvedba nastavitev sistema"na strani30.
2 Vključite napajanje zunanje enote in priključenih notranjih enot.
OPOMBA
Pazite, da boste napajanje vključili vsaj 6 ur pred
zagonom, tako da bo dovolj moči za zagon grelnika okrova
motorne gredi in za zaščito kompresorja.
3 Prepričajte se, da obstaja privzeta situacija (čakanje); glejte
"7.2.4 Da bi dostopali do načina 1 ali 2" na strani 31. Za 5
sekund ali več pritisnite BS2. Enota bo začela izvajati preizkus
delovanja.
Rezultat: Preizkus delovanja se bo samodejno izvedel, na
zaslonu zunanje enote se bo prikazalo " " in na zaslonu
uporabniškega vmesnika notranjih enot se bosta pokazala
napisa "Preizkus delovanja" in "Pod centraliziranim
krmiljenjem".
Koraki med postopkom samodejnega izvajanja preizkusa delovanja:
Korak Opis
Preverite pred zagonom (izravnavanje tlaka)
Krmiljenje hlajenja po zagonu
Hlajenje v zanesljivih pogojih
Preverjanje komunikacij
Preverite zaporni ventil
Preverite dolžino cevi
Izčrpavanje (pump down)
Zaustavitev enote
INFORMACIJE
Med preizkušanjem ni mogoče zaustaviti delovanja enote z
uporabniškega vmesnika. Da bi zaustavili delovanje,
pritisnite BS3. Enota se bo zaustavila po ±30 sekundah.
4 Preverite rezultate preizkusnega delovanja na 7-delnem
zaslonu zunanje enote.
Zaključek Opis
Običajno
dokončanje
Na 7-delnem zaslonu ni nobene indikacije
(čakanje).
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
41
Page 42
9 Izročitev uporabniku
10+12 HP
A3P
A3P
TP2TP1
8 HP
A3P
C–
C+
Zaključek Opis
Nenormalen
zaključek
Na 7-delnem zaslonu je prikazana koda
okvare.
Glejte "8.4.4Popravljanje po nenormalnem
dokončanju preizkusnega delovanja"na
strani42 za odpravljanje nenormalnega
pojava. Ko je preizkušanje dokončano, bo
običajno delovanje možno po 5 minutah.
8.4.4 Popravljanje po nenormalnem
dokončanju preizkusnega delovanja
Preizkušanje se konča le, če se ne prikaže nobena koda okvare. Če
je prikazana koda napake, izvedite postopke za popravek, kot je
razloženo v preglednici kod napake. Še enkrat izvedite preizkusno
delovanje in potrdite, da je bilo nenormalno pravilno popravljeno.
INFORMACIJE
Čre pride do okvare:
▪ V primeru RXYSQ8: Na uporabniškem vmesniku
notranje enote se prikaže koda napake.
▪ V primeru RXYSQ10+12: Koda napake je prikazana na
7-delnem zaslonu zunanje enote in na uporabniškem
vmesniku notranje enote.
INFORMACIJE
Poglejte v priročnik za montažo notranje enote za druge
podrobne kode napak, ki so povezane z notranjimi
enotami.
8.4.5 Delovanje enote
Ko je enota nameščena in je končan preizkus zunanjih in notranjih
enot, je mogoče zagnati delovanje sistema.
Za delovanje notranje enote mora biti uporabniški vmesnik na
notranji enoti prižgan. Več podrobnosti je v priročniku za delovanje
notranje enote.
9 Izročitev uporabniku
Ko se testni zagon konča in enota pravilno deluje, preverite in
potrdite naslednje točke za uporabnika:
▪ Preverite, ali je uporabnik prejel natisnjeno dokumentacijo, in ga
prosite, naj ju shrani za uporabo v prihodnje. Uporabnika
obvestite, da je celotna dokumentacija na voljo na spletnem
naslovu, kot je opisano v tem priročniku.
▪ Uporabniku pojasnite pravilno uporabo sistema in kaj mora storiti,
če se pojavijo težave.
▪ Pokažite uporabniku, katera opravila mora izvajati za vzdrževanje
enote.
OPOMBA
V Evropi se za določitev intervalov vzdrževanja uporabljajo
emisije toplogrednih plinov skupne količine hladiva v
sistemu (izražene v ekvivalentu ton CO2). Upoštevajte
veljavno zakonodajo.
Formula za izračun emisij toplogrednih plinov:
vrednost potenciala globalnega segrevanja za hladivo ×
skupna količina hladiva [v kg]/1000
10.1 Pregled: Vzdrževanje in servisiranje
V tem poglavju so informacije:
▪ Preprečevanje električnih nevarnosti pri vzdrževanju in
servisiranju sistema
▪ Postopek izčrpavanja hladiva
10.2 Varnostni ukrepi za vzdrževanje
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
OPOMBA:Nevarnost izpraznitve elektrostatičnega
naboja
Pred izvajanjem vzdrževalnih ali servisnih del se dotaknite
kovinskega dela enote, da bi odvedli statično elektriko in
tako zaščitili tiskano vezje.
10.2.1 Da bi preprečili električni udar
Ko delate na opremi inverterja:
1 10 minut po izklopu napajanja ne odpirajte pokrova
komponente z električno omarico.
2 Izmerite napetost med sponkami na priključnem bloku za
napajanje z merilnim instrumentom in potrdite, da je napajanje
izključeno. Poleg tega izmerite točke, kot je prikazano na
spodnji sliki, z merilnim instrumentom in potrdite, da je napetost
kondenzatorja na glavnem vezju manj od 50VDC.
10 Vzdrževanje in servisiranje
OPOMBA
Vzdrževanje mora opraviti pooblaščen monter ali serviser.
Priporočamo, da se vzdrževanje opravi najmanj enkrat
letno. Veljavna zakonodaja morda zahteva krajše intervale
vzdrževanja.
Vodnik za monterja in uporabnika
42
3 Da ne bi poškodovali tiskanega vezja, se dotaknite
neizoliranega kovinskega dela, da bi odvedli statično elektriko,
preden odklopite ali priklopite konektorje.
4 Izvlecite spojni del konektorjev za motorje ventilatorja v zunanji
enoti, preden začnete delo na opremi inverterja. Pazite, da se
ne dotaknete delov pod napetostjo. (Če se ventilator vrti zaradi
močnega vetra, se lahko v kondenzatorju ali v glavnem vezju
shrani električna energija, ki povzroči električni udar.)
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Page 43
11 Odpravljanje težav
Spojni konektorji X1A, X2A za M1F
X3A, X4A za M2F
5 Ko je servisiranje končano, spet priključite spojni del konektorja.
Sicer se bo na daljinskem upravljalniku pokazala koda in
običajno delovanje se ne bo vzpostavilo.
Za podrobnosti glejte vezalno shemo, nalepljeno na zadnji strani
servisnega pokrova.
Pazite na ventilator. Medtem ko ventilator deluje, je pregledovanje
enote nevarno. Pazite, da boste vedno izključili glavno stikalo in
odstranili varovalke iz nadzornega vezja v zunanji enoti.
10.3 Seznam preverjanj za letno vzdrževanje zunanje enote
Naslednje točke preverite vsaj enkrat letno:
▪ Izmenjevalnik toplote zunanje enote.
Izmenjevalnik toplote zunanje enote se lahko zamaši zaradi prahu,
umazanije, listov itd. Priporočamo, da izmenjevalnik toplote očistite
letno. Zamašen izmenjevalnik toplote lahko povzroči prenizek ali
previsok tlak, kar vodi v poslabšanje zmogljivosti.
10.4 O servisnem načinu delovanja
Postopek izčrpavanja hladiva/vakuumsko izčrpavanje je mogoč z
nastavitvijo [2‑21]. Glejte "7.2 Izvedba nastavitev sistema" na
strani30 za podrobnosti o tem, kako nastaviti način 2.
Ko se uporablja način izčrpavanje hladiva/vakuumsko izčrpavanje,
pazljivo preverite, kaj želite izčrpati/izsesati, preden začnete
postopek. Glejte priročnik za montažo za zunanjo enoto za več
informacij o vakuumskem izsesavanju in izčrpavanju.
10.4.1 Da bi uporabili način za vakuumsko
izčrpavanje
1 Ko je enota še v mirovanju, aktivirajte nastavitev [2‑21], da
začnete z vakuumskim izsesavanje.
Model Rezultat
RXYSQ8 Ko je nastavitev potrjena, bosta ekspanzijski
ventil notranje in zunanje enote popolnoma
odprta. V tistem trenutku H1P bodo lučke in
uporabniški vmesnik na na notranjih enotah
prikazovale TEST (preizkusno delovanje) in
(zunanji nadzor) in delovanje ne bo
mogoče.
RXYSQ10+12 Ko je nastavitev potrjena, bosta ekspanzijski
ventil notranje in zunanje enote popolnoma
odprta. V tistem trenutku bo 7-delni zaslon
prikazoval = . Uporabniški vmesnik na
notranjih enotah pa TEST (preizkusno
delovanje) in (zunanji nadzor) in
delovanje ne bo mogoče.
2 Iz sistema z vakuumsko črpalko izčpajte tlak.
3 Pritisnite BS1 (v primeru RXYSQ8) ali BS3 (v primeru
RXYSQ10+12), da zaustavite vakuumsko izsesavanje.
11 Odpravljanje težav
11.1 Pregled: Odpravljanje težav
Pred odpravljanjem težav
Preglejte stikalno omarico in pri tem iščite očitne okvare, kot so
zrahljane povezave ali okvarjeno ožičenje.
11.2 Varnostni ukrepi pri odpravljanju težav
OPOZORILO
▪ Ko pregledujete stikalno omarico enote, vedno
preverite, ali je enota odklopljena iz omrežnega
napajanja. Izklopite ustrezen odklopnik.
▪ Ko je aktivirana varnostna naprava, zaustavite enoto in
ugotovite, zakaj se je varnostna naprava aktivirala,
preden jo ponastavite. NIKOLI ne premoščajte
varnostnih naprav in ne spreminjajte njihovih vrednosti
na vrednost, ki se razlikuje od tovarniške nastavitve. Če
ne morete ugotoviti vzroka težave, pokličite svojega
prodajalca.
NEVARNOST: SMRTNA NEVARNOST ZARADI
ELEKTRIČNEGA UDARA
OPOZORILO
Preprečite nevarnost zaradi nehotene ponastavitve
termičnega odklopa: ta naprava se NE sme napajati preko
zunanjega preklopnika, denimo časovnika, in ne sme biti
priključena na tokokrog, ki ga vzdrževanje redno vklaplja in
izklaplja.
NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN
11.3 Odpravljanje težav na podlagi kod napake
Če je prikazana koda napake, izvedite postopke za popravek, kot je
razloženo v preglednici kod napake.
Ko popravite abnormalnost, pritisnite BS3, da bi ponastavili kodo
napake in spet zagnali delovanje.
INFORMACIJE
Čre pride do okvare:
▪ V primeru RXYSQ8: Na uporabniškem vmesniku
notranje enote se prikaže koda napake.
▪ V primeru RXYSQ10+12: Koda napake je prikazana na
7-delnem zaslonu zunanje enote in na uporabniškem
vmesniku notranje enote.
V primeru RXYSQ10+12: Koda napake, ki je prikazana na zunanji
enoti, bo pomenila glavno in podkodo napake. Podkoda podaja
natančnejšo informacijo o kodi napake. Glavna koda in podkoda
napake se bosta izmenjavali (v enosekundnem intervalu). Zgled:
10.4.2 Da bi izčrpali hladivo
To je treba izvesti z izčrpavalnikom hladiva. Sledite enakemu
postopku kot za vakuumsko izčrpavanje.
OPOMBA
Pazite, da med izčrpavanjem NE boste izčrpavali tudi olja.
Primer: Uporabite oljni ločevalnik.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
▪ Glavna koda:
▪ Podkoda:
Vodnik za monterja in uporabnika
43
Page 44
11 Odpravljanje težav
11.3.1 Kode napak: Pregled
V primeru RXYSQ8:
Glavna koda Vzrok Rešitev
▪ Zaustavitveni ventil zunanje enote se ne odpre.
▪ Preveč hladilnega sredstva
▪ Zaustavitveni ventil zunanje enote se ne odpre.
▪ Ni dovolj hladilnega sredstva
Okvara elektronske ekspanzijske posode
(Y1E) - A1P (X21A)
(Y2E) - A1P (X23A)
▪ Zaustavitveni ventil zunanje enote se ne odpre.
▪ Ni dovolj hladilnega sredstva
Preveč hladilnega sredstva Še enkrat izračunajte količino hladilega sredstva iz dolžine
Okvara senzorja za okoljsko temperaturo (R1T) - A1P
(X18A)
Temperaturni senzor izpusta okvara (R3T): odprto vezje /
kratki stik - A1P (X29A)
Okvara senzorja za sesalno temperaturo
(R2T) - A1P (X30A)
(R7T) - A1P (X30A)
Okvara senzorja za temperaturo tekočine (po podhlajanju
HE) (R6T) - A1P (X30A)
Okvara senzorja za temperaturo tekočine (tuljava (R4T) A1P (X30A)
Okvara senzorja za temperaturo plina (po podhlajanju HE)
(R5T) - A1P (X30A)
Okvara visokotlačnega senzorja (S1NPH): odprto vezje /
kratki stik - A1P (X32A)
Okvara nizkotlačnega senzorja (S1NPL): odprto vezje /
kratki stik - A1P (X31A)
Prenos zunanje enote - inverter: Težave pri prenosu INV1 /
FAN1 / FAN2 - A1P (X20A, X28A)
Neuravnotežena napajalna napetost INV1 Preverite, ali je napajanje znotraj omejitev.
Okvara napajalne faze povratnega toka Pravilno zaporedje faz.
Nezadostna napetost napajanja Preverite, ali je napetost napajanja enakomerna.
Koda napake: Sistemsko preizkusno delovanje še ni bilo
izvedeno (delovanje sistema ni mogoče)
Zunanja enota ni pod napetostjo. Preverite, ali so napajalni vodniki zunanje enote pravilno
Napačno ožičenje do Q1/Q2 Preverite ožičenje Q1/Q2.
Sistemsko neujemanje. Uporabljena je napačna kombinacija
notranjih enot (R410A, R407C, RA itd.)
Okvara notranje enote
Priključeni so neustrezni tipi notranjih enot. Preverite tipe notranjih enot, ki so trenutno priključeni. Če
▪ Odprite zaustavitveni ventil na visokotlačnem delu (plin in
tekočina).
▪ Še enkrat izračunajte količino hladilega sredstva iz dolžine
cevi in popravite polnjenje hladilnega sredstva, tako
presežek hladilnega sredstva izčrpate z napravo za
izčrpavanje hladilnega sredstva.
▪ Odprite zaustavitveni ventil na visokotlačnem delu (plin in
tekočina).
▪ Preverite, ali je bilo polnjenje dodatnega hladilnega
sredstva izvedeno pravilno. Še enkrat izračunajte
zahtevano količino hladilnega sredstva iz dolžine cevi in
dolijte ustrezno količino hladilnega sredstva.
Preverite priključek na tiskanem vezju ali aktuator.
▪ Odprite zaustavitveni ventil na visokotlačnem delu (plin in
tekočina).
▪ Preverite, ali je bilo polnjenje dodatnega hladilnega
sredstva izvedeno pravilno. Še enkrat izračunajte
zahtevano količino hladilnega sredstva iz dolžine cevi in
dolijte ustrezno količino hladilnega sredstva.
cevi in popravite polnjenje hladilnega sredstva, tako
presežek hladilnega sredstva izčrpate z napravo za
izčrpavanje hladilnega sredstva.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite povezavo.
Izvedite preizkusno delovanje.
priključeni.
Preverite, ali so v okvari tudi druge notranje enote in
potrdite, ali je kombinacija notranih enot dovoljena.
niso pravilni, jih nadomestite s pravilnimi.
Vodnik za monterja in uporabnika
44
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 45
11 Odpravljanje težav
Glavna koda Vzrok Rešitev
Nepravine povezave med enotami. Preverite, ali sta povezavi F1 in F2 priključene enote BP
pravilno priključeni na ploščico s tiskanim vezjem zunanje
enote (NA ENOTO BP). Prepričajte se, da je komunikacija z
enoto BP omogočena.
▪ Zaustavitveni ventil zunanje enote se ne odpre.
▪ Cevi in ožičenje specificiranih notranjih enot niso pravilno
povezani z zunanjo enoto.
V primeru RXYSQ10+12:
Glavna koda Podkoda Vzrok Rešitev
Aktivirano zaznavanje uhajanja ozemljitvenega
toka
Aktiviralo se je visokotlačno stikalo (S1PH) - A1P
(X4A)
▪ Preveč hladilnega sredstva
▪ Zaporni ventil zaprt
Zaporni ventil zaprt (tekočina) Odprite zaporni ventil za tekočino.
▪ Preveč hladilnega sredstva
▪ Zaporni ventil zaprt
Okvara nizkega tlaka:
▪ Zaporni ventil zaprt
▪ Pomanjkanje hladiva
▪ Okvara notranje enote
Okvara elektronske ekspanzijske posode
(podhladitev) (Y2E) - A1P (X21A)
Okvara elektronske ekspanzijske posode (glavna)
(Y1E) - A1P (X23A)
Previsoka izpustna temperatura (R21T):
▪ Zaporni ventil zaprt
▪ Pomanjkanje hladiva
Previsoka temperatura ohišja kompresorja (R8T):
▪ Zaporni ventil zaprt
▪ Pomanjkanje hladiva
▪ Preveč hladilnega sredstva
▪ Zaporni ventil zaprt
Okvara senzorja za okoljsko temperaturo (R1T) A1P (X18A)
Okvara temperaturnega senzorja izpusta (R21T):
odprto vezje - A1P (X29A)
Okvara temperaturnega senzorja izpusta (R21T):
kratki stik - A1P (X29A)
Okvara temperaturnega senzorja ohišja (R8T):
odprto vezje - A1P (X29A)
Okvara temperaturnega senzorja ohišja (R8T):
kratki stik - A1P (X29A)
Okvara senzorja temperaturo vsesavanja (R3T) A1P (X30A)
Okvara senzorja za temperaturo odmrzovanja
(R7T) - A1P (X30A)
Okvara senzorja za temperaturo tekočine (po
podhlajanju HE) (R5T) - A1P (X30A)
▪ Odprite zaustavitveni ventil na visokotlačnem delu (plin in
tekočina).
▪ Preglejte, ali so cevi in ožičenje specificiranih notranjih
enot pravilno povezani z zunanjo enoto.
Enoto vnovič zaženite. Če se napaka ponovi,
stopite v stik s prodajalcem.
Preverite zaporni ventil ali abnormalnosti na
cevovodu ali zračni pretok prek zračno hlajene
tuljave.
▪ Preverite količino hladiva + dolijte hladivo v
enoto.
▪ Odprite zaporne ventile
▪ Preverite količino hladiva + dolijte hladivo v
enoto.
▪ Odprite zaporne ventile.
▪ Odprite zaporne ventile.
▪ Preverite količino hladiva + dolijte hladivo v
enoto.
▪ Preverite zaslon uporabniškega vmesnika ali
ožičenje prenosa med zunanjo enoto in notranjo
enoto.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
▪ Odprite zaporne ventile.
▪ Preverite količino hladiva + dolijte hladivo v
enoto.
▪ Odprite zaporne ventile.
▪ Preverite količino hladiva + dolijte hladivo v
enoto.
▪ Preverite količino hladiva + dolijte hladivo v
enoto.
▪ Odprite zaporne ventile.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator
Preverite priključek na tiskanem vezju ali aktuator.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
45
Page 46
11 Odpravljanje težav
Glavna koda Podkoda Vzrok Rešitev
Okvara senzorja za temperaturo tekočine (tuljava
(R4T) - A1P (X30A)
Okvara senzorja za temperaturo plina (po
podhlajanju HE) (R6T) - A1P (X30A)
Okvara visokotlačnega senzorja (S1NPH): odprto
vezje - A1P (X32A)
Okvara visokotlačnega senzorja (S1NPH): kratki
stik - A1P (X32A)
Okvara nizkotlačnega senzorja (S1NPL): odprto
vezje - A1P (X31A)
Okvara nizkotlačnega senzorja (S1NPL): kratki stik
- A1P (X31A)
Prenos zunanje enote - inverter: Težave pri
prenosu INV1 - A1P (X20A, X28A, X42A)
Prenos zunanje enote - inverter: Težave pri
prenosu FAN1 - A1P (X20A, X28A, X42A)
Prenos zunanje enote - inverter: Težave pri
prenosu FAN2 - A1P (X20A, X28A, X42A)
Neuravnotežena napajalna napetost INV1 Preverite, ali je napajanje znotraj omejitev.
Okvara napajalne faze povratnega toka Pravilno zaporedje faz.
Okvara napajalne faze povratnega toka Pravilno zaporedje faz.
Ni napajalne napetosti INV1 Preverite, ali je napajanje znotraj omejitev.
Izguba napajalne faze INV1 Preverite, ali je napajanje znotraj omejitev.
Koda napake: Sistemsko preizkusno delovanje še
ni bilo izvedeno (delovanje sistema ni mogoče)
Nepravilno ožičenje Q1/Q2 ali notranja - zunanja
enota
Nepravilno ožičenje Q1/Q2 ali notranja - zunanja
enota
Nenormalno dokončanje sistemskega preizkusa
delovanja
Opozorilo: napačno ožičenje do Q1/Q2 Preverite ožičenje Q1/Q2.
Koda okvare: napačno ožičenje do Q1/Q2 Preverite ožičenje Q1/Q2.
▪ Z linijo F1/F2 je povezanih preveč notranjih enot
▪ Slabo ožičenje med zunanjimi in notranjimi
enotami
Sistemsko neujemanje. Uporabljena je napačna
kombinacija notranjih enot (R410A, R407C, RA
itd.)
Okvara notranje enote
Okvara povezav notranjih enot ali nepravilna
kombinacija tipov (R410A, R407C, RA, Hydrobox
itd.)
Okvara povezav notranjih enot ali nepravilna
kombinacija tipov (R410A, R407C, RA, Hydrobox
itd.)
Napaka samodejnega naslavljanja
(nekonsistentno)
Napaka samodejnega naslavljanja
(nekonsistentno)
Zaporni ventil zaprt ali napačen (med sistemskim
preizkusom delovanja)
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite priključek na tiskanem vezju ali aktuator.
Preverite povezavo.
Preverite povezavo.
Preverite povezavo.
Izvedite preizkusno delovanje.
Preverite ožičenje (Q1/Q2).
Preverite ožičenje (Q1/Q2).
Še enkrat izvedite preizkus delovanja.
Preverite število in skupno zmogljivost priključenih
notranjih enot.
Preverite, ali so v okvari tudi druge notranje enote
in potrdite, ali je kombinacija notranih enot
dovoljena.
Preverite, ali so v okvari tudi druge notranje enote
in potrdite, ali je kombinacija notranih enot
dovoljena.
Preverite, ali so v okvari tudi druge notranje enote
in potrdite, ali je kombinacija notranih enot
dovoljena.
Preverite, ali količina enot v komunikacijskem
ožičenju ustreza količini napajanih enot (v
nadzornem načinu) ali počakajte, da se konča
inicializacija.
Preverite, ali količina enot v komunikacijskem
ožičenju ustreza količini napajanih enot (v
nadzornem načinu) ali počakajte, da se konča
inicializacija.
Odprite zaporne ventile.
Vodnik za monterja in uporabnika
46
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 47
12 Odlaganje
Razstavljanje enote, obdelava hladiva, olja in drugih delov mora biti
skladna z veljavno zakonodajo.
12 Odlaganje
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
47
Page 48
13 Tehnični podatki
191
142
67
95
940
223
30
16
55
350
160
95
61
55
145
160
30
68
89
84
68
19
48
44
53
90
13 67
80
54
395
47
52
1430
54
95
60
320
89
620
151
19
16
96
30
(345~355)
h h
h
3D068441G
f
f
g
g
f
g
f
b
a
d
e
c
i i
j
i
13 Tehnični podatki
Najnovejše informacije je mogoče najti v tehnično-inženirskih podatkih.
13.1 Pregled: Tehnični podatki
V teh poglavjih so naslednje informacije:
• Mere
• Prostor za vzdrževanje
• Sestavni deli
• Digaram cevovoda
• Vezalna shema
• Tehnične specifikacije
• Preglednica moči
13.2 Mere: Zunanja enota
RXYSQ8 (mere v mm)
a Priključek za cev za plin (Ø19,1 varjenje)
b Priključek za cev za hladivo v tekočem stanju (Ø9,5 varjenje)
c Servisni priključek (visokotlačni) (v enoti)
d Servisni priključek (polnjenje hladiva) (v enoti)
e Ozemljitvena sponka M5 (v stikalni omarici)
f Dovod cevi za hladivo
g Dovod napajalnih vodnikov (izbita odprtina Ø34)
h Dovod ožičenja prenosa (izbita odprtina Ø27)
i Povezava cevi za iztok kondenzata (OD Ø26)
j Sidrna točka (svornik 4× M12)
Vodnik za monterja in uporabnika
48
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Page 49
RXYSQ10+12 (mere v mm)
(485~495)
490
30
460
40
30
97
52
49
64
940
170 620 150
102
60
95
118
62
59
216
130
21
20
32
52
1615
28
88
100
154
53
22
98
80
19
9553
626
633
89
3D083088A
f f
g
a
b
d
h
f
c
e
i
j
13 Tehnični podatki
a Priključek za cev za plin (varjenje 10HP: Ø22,2; 12HP: Ø25,4)
b Priključek za cev za hladivo v tekočem stanju (varjenje 10HP: Ø9,5; 12HP: Ø12,7)
c Servisni priključek (visokotlačni) (v enoti)
d Servisni priključek (polnjenje hladiva) (v enoti)
e Ozemljitvena sponka M8 (v stikalni omarici)
f Dovod cevi za hladivo
g Dovod ožičenja prenosa (izbita odprtina Ø27)
h Dovod napajalnih vodnikov (izbita odprtina Ø53)
i Povezava cevi za iztok kondenzata (OD Ø26)
j Sidrna točka (svornik 4× M12)
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
49
Page 50
13 Tehnični podatki
1+2
1
A~E
a b c d e e
B
e
D
HBHDH
U
(mm)
a
b
c
d
e
e
B
e
D
A
B
C
D
E
H
B
H
U
H
D
B — ≥100
A, B, C — ≥100 ≥100 ≥100
B, E — ≥100 ≥1000 ≤500
A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500
D — ≥500
D, E — ≥1000 ≥1000 ≤500
B, D — ≥100 ≥1000
B, D, E HB<HDHB≤½H
U
≥250 ≥1000 ≥1000 ≤500
½HU<HB≤H
U
≥250 ≥1250 ≥1000 ≤500
HB>H
U
HB>HDHD≤½H
U
≥100 ≥1000 ≥1000 ≤500
½HU<HD≤H
U
≥200 ≥1000 ≥1000 ≤500
HD>H
U
≥200 ≥1700 ≥1000 ≤500
H
U
a
b
≥100
≥100
c
d
e
e
B
e
D
A
B
C
D
E
H
B
H
D
A, B, C — ≥200 ≥300 ≥1000
A, B, C, E — ≥200 ≥300 ≥1000 ≥1000 ≤500
D — ≥1000
D, E — ≥1000 ≥1000 ≤500
B, D HD>H
U
≥300 ≥1000
HD≤½H
U
≥250 ≥1500
½HU<HD≤H
U
≥300 ≥1500
B, D, E HB<HDHB≤½H
U
≥300 ≥1000 ≥1000 ≤500
½HU<HB≤H
U
≥300 ≥1250 ≥1000 ≤500
HB>H
U
HB>HDHD≤½H
U
≥250 ≥1500 ≥1000 ≤500
½HU<HD≤H
U
≥300 ≥1500 ≥1000 ≤500
HD>H
U
≥300 ≥2200 ≥1000 ≤500
13.3 Prostor za vzdrževanje: Zunanja enota
V primeru RXYSQ8:
• Ko nameščate enote eno ob drugo, morajo biti cevi usmerjene naprej, nazaj ali navzdol. V tem primeru ni mogoče usmeriti cevi vstran.
• Ko enote nameščate eno ob drugo in so cevi usmerjene nazaj, mora biti med enotami razdalja ≥250 mm (namesto ≥100 mm, kot je
prikazano na slikah spodaj).
V primeru RXYSQ10+12: Ko nameščate enote eno ob drugo, morajo biti cevi usmerjene naprej ali navzdol. V tem primeru ni mogoče usmeriti
cevi vstran.
Ena enota (
) | Ena linija enot ( )
A,B,C,D Ovira (stena/preusmeritvena pregrada)
E Ovira (streha)
a,b,c, d, e Minimalni prostor za vzdrževanje enote in ovira A, B, C, D in E
eBMaksimalna razdalja med enoto in robom ovire E, v smeri ovire B
eDMaksimalna razdalja med enoto in robom ovire E, v smeri ovire D
HUVišina enote
HB,HDVišina ovir B in D
1 Zatesnite spodnji del namestitvenega ohišja, da bi preprečili izstopni zračni odprtini vračanje zraka na sesalno stran skozi dno enote.
2 Namestiti je mogoče največ dve enoti.
Ni dovoljeno
Vodnik za monterja in uporabnika
50
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
RXYSQ8~12TMY1B
Page 51
Več linij enot ( )
b (mm)
HB≤½H
U
b≥250
½HU<HB≤H
U
b≥300
HB>H
U
HBH
U
≥1000
≥200
≥2000
≥100
≥3000
≥600
≥1500
b
≥100
≥100
≥100
≥100
≥100
≥100
H
B
H
U
A1
B1
A2
B2
A2
≥1000
A2
≥300
≥100
≥100
≥100
≥300
≥100
≥100
B2
≥100
≥1000
B2
Zložene enote (ena na drugo) (maks. 2 nivoja) ( )
13 Tehnični podatki
A1=>A2 (A1) Če obstaja nevarnost, da bo kapljal kondenzat in da bo prišlo do zamrzovanja med zgornjimi in spodnjimi enotami …
(A2) Potem namestite streho med zgornje in spodnje enote. Zgornjo enoto namestite dovolj visoko nad spodnjo enoto, da se na dnu zgornje
enote ne bo nabiral led.
B1=>B2 (A1) Če ne obstaja nevarnost, da bo kapljal kondenzat in da bo prišlo do zamrzovanja med zgornjimi in spodnjimi enotami …
(B2) Ni treba namestiti strehe, ampak zatesnite režo med zgornje in spodnje enote, da bi preprečili izpustnemu zraku, da bi se vračal na sesalno
stran skozi dno enote.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
51
Page 52
13 Tehnični podatki
c
b
a
A1P
X1M (A1P)
d
X1M
S1PH
e
f
g
h
M1C
h
Y3S
Y1S
i
j
Y2E
Y1E
M1Fk M2F
13.4 Sestavni deli: Zunanja enota
RXYSQ8
a Izmenjevalnik toplote
b Servisni priključek (visokotlačni)
c Oljni ločevalnik
d Stikalna omarica
e Servisni priključek (polnjenje hladiva)
f Zaporni ventil (plin)
g Zaporni ventil (tekočina)
h Nosilci vezic za kable (za pritrditev zunanjega ožičenja z
vezicami za zagotovitev prenosa sil)
i Podhlajevalni izmenjevalnik toplote
j Akumulator
k Ventilator
A1P Tiskano vezje (glavno)
M1C Motor (kompresor)
M1F-M2F Motor (zgornji in spodnji ventilator)
S1PH Visokotlačno stikalo
X1M Povezavna letvica (napajalni kabel)
X1M (A1P) Povezavna letvica (ožičenje prenosa)
Y1E Elektronski ekspanzijski ventil (glavni)
Y2E Elektronska ekspanzijska posoda (podhlajevalni
izmenjevalnik toplote)
Y1S Elektromagnetni ventil (oljni)
Y3S Elektromagnetni ventil (4-smerni ventil)
Vodnik za monterja in uporabnika
52
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 53
RXYSQ10+12
b
c
l
A1P
X1M (A1P)
Y1S
X1M
i
d
e
Y1E
f
Y2E
S1PH
h
i
M1C
M2FM1F
a
j
k
Y2S
g
13 Tehnični podatki
a Izmenjevalnik toplote
b Podhlajevalni izmenjevalnik toplote
c Stikalna omarica
d Oljni ločevalnik
e Servisni priključek (visokotlačni)
f Servisni priključek (polnjenje hladiva)
g Zaporni ventil (tekočina)
h Zaporni ventil (plin)
i Nosilci vezic za kable (za pritrditev zunanjega ožičenja z
vezicami za zagotovitev prenosa sil)
j Hlajenje stikalne omarice
k Akumulator
l Ventilator
A1P Tiskano vezje (glavno)
M1C Motor (kompresor)
M1F-M2F Motor (zgornji in spodnji ventilator)
S1PH Visokotlačno stikalo
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
X1M Povezavna letvica (napajalni kabel)
X1M (A1P) Povezavna letvica (ožičenje prenosa)
Y1E Elektronski ekspanzijski ventil (glavni)
Y2E Elektronska ekspanzijska posoda (podhlajevalni
izmenjevalnik toplote)
Y1S Elektromagnetni ventil (4-smerni ventil)
Y2S Elektromagnetni ventil (oljni)
Vodnik za monterja in uporabnika
53
Page 54
13 Tehnični podatki
R6T
a
b
k c j
c
c
c
d
e f
g
h
i
j
Y1S
S1NPL
S1NPH
S1PH
INV
M1C
Y3S
Y2E
Y1E
M1F
M2F
R7T
R5T
R2T
R3T
R4T
R1T
13.5 Digaram cevovoda: Zunanja enota
RXYSQ8
a Zaporni ventil (plin)
b Zaporni ventil (tekočina)
c Filter (4×)
d Akumulator
e Podhlajevalna cev izmenjevalnika toplote
f Regulacijski tlačni ventil
g Izmenjevalnik toplote
h Servisni priključek (visokotlačni)
i Oljni ločevalnik
j Kapilarna cev (2×)
k Servisni priključek (polnjenje hladiva)
M1C Kompresor
M1F-M2F Motor ventilatorja
R1T Termistor (zrak)
R2T Termistor (vsesavanje 1)
Vodnik za monterja in uporabnika
54
R3T Termistor (izpust)
R4T Termistor (izmenjevalnik toplote odstranjevalnik ledu)
R5T Termistor (podhlajevalni izmenjevalnik toplote)
R6T Termistor (cev za hladivo v tekočem stanju)
R7T Termistor (vsesavanje 2)
S1NPH Visokotlačni senzor
S1NPL Nizkotlačno stikalo
S1PH Visokotlačno stikalo
Y1E Elektronski ekspanzijski ventil (glavni)
Y2E Elektronska ekspanzijska posoda (podhlajevalni
izmenjevalnik toplote)
Y1S Elektromagnetni ventil
Y3S Elektromagnetni ventil (4-smerni ventil)
Ogrevanje
Hlajenje
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 55
RXYSQ10+12
R5T
R21T
R8T
R4T R7T
S1NPL
S1NPH
S1PH
INV M1C
Y2S
Y1S
Y1E
M1F M2F
Y2E
R3T
R6T
R1T
a
l
m k
b
d
e
c
g
f
h
i
c
j
k
c
c
c
c
13 Tehnični podatki
a Zaporni ventil (plin)
b Zaporni ventil (tekočina)
c Filter (6×)
d Podhlajevalni izmenjevalnik toplote
e Tiskano vezje izmenjevalnika
f Regulacijski tlačni ventil
g Izmenjevalnik toplote
h Servisni priključek (visokotlačni)
i Preverite ventil
j Oljni ločevalnik
k Kapilarna cev (2×)
l Akumulator
m Servisni priključek (polnjenje hladiva)
M1C Kompresor
M1F-M2F Motor ventilatorja
R1T Termistor (zrak)
R21T Termistor (izpust)
R3T Termistor (vstop)
R4T Termistor (izmenjevalnik toplote cevi za hladivo v tekočem
R5T Termistor (cev za hladivo v tekočem stanju)
R6T Termistor (podhlajevalni izmenjevalnik toplote)
R7T Termistor (izmenjevalnik toplote odstranjevalnik ledu)
R8T Termistor (ohišje M1C)
S1NPH Visokotlačni senzor
S1NPL Nizkotlačno stikalo
S1PH Visokotlačno stikalo
Y1E Elektronski ekspanzijski ventil (glavni)
Y2E Elektronska ekspanzijska posoda (podhlajevalni
Y1S Elektromagnetni ventil (4-smerni ventil)
Y2S Elektromagnetni ventil
stanju)
izmenjevalnik toplote)
Ogrevanje
Hlajenje
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
55
Page 56
13 Tehnični podatki
3N~ 380-415 V 50 Hz
WHT
WHT
BLU
BLK
RED
WHT
BLU
X1M
L1 L2 L3 N
L1
V1R
V1R
V
W
U
M2F
M1C
M1F
X1M
A1P
A3P
A4P
A5P
A2P
A2P
X1M
F1 Q2F2F1 Q1F2
X23A
M
M
Y1E
Y2E
5
5
R1T
S1NPH
S1NPL
X31A
X21A
X32A
X18A
H5P H6PH4PH2P H8PH1P H3P
BS2
BS4
BS3 HAP
BS1
BS5
DS1
1234
OFF
ON
PS
E1HC
X11A
X30A
R5TR4TR2T
X1A
A1P
F1U
R3T
Y3S
X9A
Y1S
K3R
K5R
F2U
Q1RP
S1PH
P>
X2A
X3A
X4A
V1CP
1 1
X29A
X66A
P1 N 11N1P11
X5A
X4A
X4A
5
M2F
5
X2A
F101U R24
+
-
X3A
X1A
A5P
N=1
X3AX2A
5
5
M1F
M1C
WVU
N=5
Z6C
X1A
X2A
X4A
V1R
+ -
F101U
R24
N11P1 N1
P11
X5A
X3A
X1A
A4P
X5A
X41A
V WU
-
+
R2R3
P2
++
C32
P3
N3
N=1
Z8C
N=1
Z5C
X20A
X28A
X4A
R95
K1R
P1
L1R
-
+
PS
K2M
L3BL1B L2B
X6A
X61A
X1A
A3P
N=1
Z3C
X402A
X403A
K3R
L3B
L1B
L2B
F400U
NA
L1A
L3A
E
L2A
A2P
NL2 L3
Z2C
Z4C
N=2
Z1C
N=2
N=1
N=1
(F1)(F2)
Z1F
F410U
F411U
F412U
Z7C
V1R
HAP
MS
C67
R6T
R7T
H7P
X7A
K7R
HAP
HAP
RED
WHT
BLK
RED
WHT
BLK
WHT
RED
L1R
(WHT)
RED
WHT
BLK
RED
RED
BLK
BLK
RED
WHT
BLK
RED
WHT
BLK
BLU
GRN/
YLW
BLK
BLU
WHT
RED
GRN
2D094434-1
t° t° t° t° t° t°
t°
(F1)(F2)
3~
MS
3~
MS
3~
WHT
RED
WHT
RED
WHT
RED
TO MULTI
UNIT
TO OUT/DTO IN/D
NOTRANJA
ZUNANJA
Opomba 5
PRIKLJUČEK M1C
RAZPORED M1F, M2F, M1C, L1R,
OMARICA Z EL. KOMP.
PODROBNOST OMARICE Z EL. KOMP.
POGLED S PUŠČICO
ZUNANJE OHIŠJE
SPREDAJ
OZNAKA:BLU
OZNAKA:
RED
OZNAKA:
RED
OMARICA
Z EL.
KOMP.
JE BARVA PRIKLJUČKA KOMPONENTE
JE BARVA PRIKLJUČKA TISKANEGA VEZJA
13.6 Vezalna shema: Zunanja enota
Vezalna shema je priložena enoti in je na notranji strani servisnega
pokrova.
RXYSQ8
Opombe za RXYSQ8:
1 Ta shema povezav se nanaša le na zunanjo enoto.
2 Simboli (glejte spodaj).
3 Simboli (glejte spodaj).
4 Glejte priročnik za nameščanje za ožičenje povezav za
5 Glejte namestitveni priročnik za način uporabe stikal
6 Ko deluje, varnostne naprave S1PH ne spravljajte v kratki
7 Barve (glejte spodaj).
Simboli:
L Napetostni vodnik
N Nevtralni vodnik
Vodnik za monterja in uporabnika
56
prenos NOTRANJA-ZUNANJA enota F1-F2 in ZUNANJAZUNANJA prenos F1-F2.
BS1~BS5 in DS1.
stik.
Zunanje ožičenje
Povezavna letvica
Konektor
Fiksni priključek
Premični priključek
Ozemljitvena zaščita (vijak)
Brezšumni ozemljitveni vodnik
Priključek
Barve:
Legenda za vezalno shemo RXYSQ8:
BLK Črna
BLU Modra
BRN Rjava
GRN Zelena
ORG Oranžna
RED Rdeča
WHT Bela
YLW Rumena
A1P Tiskano vezje (glavno)
A2P Ploščica s tiskanim vezjem (filter šuma)
A3P Tiskano vezje (inverter)
A4P Tiskano vezje (ventilator 1)
A5P Tiskano vezje (ventilator 2)
BS1~BS5 Stikalo z gumbom
C32, C67 Kondenzator
DS1 DIP-stikalo
E1HC Grelnik okrova motorne gredi
F1U, F2U Varovalka (T 3,15A / 250V) (A1P)
F101U Varovalka (5A, DC650V) (A4P) (A5P)
F400U Varovalka (T 6,3A / 250V) (A2P)
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 57
H1P~H8P Svetleča dioda (servisni monitor - oranžna)
H2P:
▪ Pripravite, preizkusite: Utripanje
▪ Ugotovljena napaka v delovanju: Prižgana
HAP Svetleča dioda (servisni monitor - zelena)
K1R Magnetni rele (A3P)
K2M Magnetni kontaktor (M1C) (A3P)
K3R Magnetni rele (A2P)
K3R Magnetni rele (Y1S)
K5R Magnetni rele (Y3S)
K7R Magnetni rele (E1HC)
L1R Dušilka
M1C Motor (kompresor)
M1F, M2F Motor (zgornji in spodnji ventilator)
PS Preklopnik napajanja (A1P) (A3P)
Q1RP Zaščita povratne faze
R2, R3 Upor
R24 Upor (senzor toka) (A4P) (A5P)
R95 Upor (omejitev toka)
R1T Termistor (zrak)
R2T Termistor (vsesavanje 1)
R3T Termistor (izpust)
R4T Termistor (izmenjevalnik toplote odstranjevalnik ledu)
R5T Termistor (podhlajevalni izmenjevalnik toplote)
R6T Termistor (cev za hladivo v tekočem stanju)
R7T Termistor (vsesavanje 2)
S1NPH Visokotlačni senzor
S1NPL Nizkotlačno stikalo
S1PH Visokotlačno stikalo
V1CP Vhod za varnostne naprave
V1R Modul IGBT (A4P) (A5P)
V1R Premostitev diode za modul IGBG (A3P)
X1A, X2A Konektor (M1F)
X3A, X4A Konektor (M2F)
X1M Povezavna letvica (napajanje)
X1M Povezavna letvica (krmiljenje) (A1P)
Y1E Elektronski ekspanzijski ventil (glavni)
Y2E Elektronska ekspanzijska posoda (podhlajevalni
izmenjevalnik toplote)
Y1S Elektromagnetni ventil
Y3S Elektromagnetni ventil (4-smerni ventil)
Z1C~Z8C Protišumni filter (feritno jedro)
Z1F Protišumni filter (s prenapetostnim odvodnikom)
13 Tehnični podatki
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
57
Page 58
13 Tehnični podatki
A2P
NA
M
A3P
L2B
Y1E
F412U
A3P
HAP
1234 1234
A1P
BLU
Q1RP
BLK
M2F
3N~ 380-415 V 50 Hz
N
N11
5
V2R
K11R
WHT
X32A
5
S1NPH
P21
+
F410U
K4R
R7T
+
X2A
X4A
K7R
F1
HAP
N=1
U
Y2S
5
X3A
BLK
V
N1
Z3C
N=1
5
W
X1A
R313
M2F
R1T
WHT
L2
N11
RED
W
R21T
P5
N4
R865
N
Z4C
N=1
A2P
A3P
M1C
BS2
BLK
L3
P11
BS1
N1
S1NPL
RED
F2
L2A
X2A
ON
OFF
V1R
(F1)(F2)
X42A
M
L1R
F2
X2A
HAP
X3A
BLK
X8A
L2
BLK
R24
P>
+
BLK
X1A
(F1)(F2)
T1A
A2P
A4P
A5P
L1R
L3A
RED
Y1S
V1R
X1M
R867
WHT
X1M
X11A
WHT
HAP
S1PH
X1A
X23A
P11
X3A
L3
F1
C48
K3R
R6T
BLU
F411U
WHT
M1F
t°
BLK
R24
N5
A1P
V
RED
SEG2
L3B
PS
L1
X3A
K1M
X4A
E
F101U
R3T
X5A
F601U
A2P
BLU
-
SEG3
X63A
L1B
5
F2U
V
-
Z1C
N=1
SEG1
E1HC
RED
R4T
X21A
P4
Z1F
A5P
M1F
L1B
+
GRN
X31A
C47
L1A
WHT
DS1
M1C
X6A
X1M
P1
K1R
-
X1A
Y2E
U
W
PS
P11
F1U
R5T
BLK
RED
RED
L1
RED
X2A
L3B
t°
X101A
X5A
R1
DS2
Z2C
N=1
+
X403A
Q1LD
X15A
U
X29A
RED
P1
A4P
WHT
X20A
-
X602A
X4A
WHT
X41A
ON
OFF
RED
BS3
F101U
X601A
V1R
X28A
X4A
5
+
X18A
X30A
WHT
RED
WHT
RED
WHT
RED
X4A
WHT
L2B
BLK
R8T
t° t° t° t° t°t°
MS
3~
3D094435-1
MS
3~
MS
3~
TO OUT/DTO IN/D
PRIKLJUČEK M1C
PODROBNOST OMARICE Z EL. KOMP.
RAZPORED M1F, M2F, M1C, X1M,
OMARICA Z EL. KOMP.
ZUNANJE OHIŠJE
OMARICA Z
ELEKTRIČNIMI
KOMPONENTAMI
OZNAKA:
RED
OZNAKA:
RED
zunanja
notranja
SPREDAJ POGLED S PUŠČICO POGLED S PUŠČICO
(OPOMBA3)
(OPOMBA3)
RXYSQ10+12
Opombe za RXYSQ10+12:
1 Ta shema povezav se nanaša le na zunanjo enoto.
2 Simboli (glejte spodaj).
3 Glejte priročnik za nameščanje za ožičenje povezav za
prenos NOTRANJA-ZUNANJA enota F1-F2 in ZUNANJAZUNANJA prenos F1-F2.
4 Glejte namestitveni priročnik za način uporabe stikal
BS1~BS3.
5 Ko deluje, varnostne naprave S1PH ne spravljajte v kratki
stik.
6 Barve (glejte spodaj).
Simboli:
L Napetostni vodnik
N Nevtralni vodnik
Zunanje ožičenje
Povezavna letvica
Konektor
Fiksni priključek
Premični priključek
Ozemljitvena zaščita (vijak)
Brezšumni ozemljitveni vodnik
Priključek
Vodnik za monterja in uporabnika
58
Barve:
BLK Črna
BLU Modra
BRN Rjava
GRN Zelena
ORG Oranžna
RED Rdeča
WHT Bela
YLW Rumena
Legenda za vezalno shemo RXYSQ10+12:
A1P Tiskano vezje (glavno)
A2P Ploščica s tiskanim vezjem (filter šuma)
A3P Tiskano vezje (inverter)
A4P Tiskano vezje (ventilator 1)
A5P Tiskano vezje (ventilator 2)
BS1~BS3 Stikalo z gumbom (A1P)
C47, C48 Kondenzator
DS1, DS2 DIP-stikalo (A1P)
E1HC Grelnik okrova motorne gredi
F1U, F2U Varovalka (T 3,15A / 250V) (A1P)
F101U Varovalka (A4P) (A5P)
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Page 59
13 Tehnični podatki
F411U,
F412U
F601U Varovalka (A3P)
HAP Svetleča dioda (servisni monitor - zelena) (A1P)
K1M Magnetni kontaktor (A3P)
K1R Magnetni rele (A3P)
K3R Magnetni rele (A3P)
K4R Magnetni rele (Y2S) (A1P)
K7R Magnetni rele (E1HC) (A1P)
K11R Magnetni rele (Y1S) (A1P)
L1R Dušilka
M1C Motor (kompresor)
M1F, M2F Motor (zgornji in spodnji ventilator)
PS Preklopnik napajanja (A1P) (A3P)
Q1LD Vezje za zaznavanje puščanja (A1P)
Q1RP Vezje za zaznavanje povratne faze (A1P)
R1T Termistor (zrak)
R21T Termistor (izpust)
R3T Termistor (vstop)
R4T Termistor (izmenjevalnik toplote cevi za hladivo v
R5T Termistor (cev za hladivo v tekočem stanju)
R6T Termistor (podhlajevalni izmenjevalnik toplote)
R7T Termistor (izmenjevalnik toplote odstranjevalnik
R8T Termistor (ohišje M1C)
R1 Upor (omejitev toka) (A3P)
R24 Upor (senzor toka) (A4P)
R313 Upor (senzor toka) (A3P)
R865, R867 Upor (A3P)
S1NPH Visokotlačni senzor
S1NPL Nizkotlačno stikalo
S1PH Visokotlačno stikalo
SEG1~SEG3 7‑segmentni zaslon (A1P)
T1A Senzor toka
V1R Napajalni modul (A3P) (A4P) (A5P)
V2R Napajalni modul (A3P)
X1A, X2A Konektor (M1F)
X3A, X4A Konektor (M2F)
X1M Povezavna letvica (napajanje)
X1M Povezavna letvica (krmiljenje) (A1P)
Y1E Elektronski ekspanzijski ventil (glavni)
Y2E Elektronska ekspanzijska posoda (podhlajevalni
Y1S Elektromagnetni ventil (4-smerni ventil)
Y2S Elektromagnetni ventil
Z1C~Z4C Protišumni filter (feritno jedro)
Z1F Protišumni filter (s prenapetostnim odvodnikom)
Varovalka (A2P)
(A3P) (A4P) (A5P)
tekočem stanju)
ledu)
izmenjevalnik toplote)
(A2P)
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
59
Page 60
13 Tehnični podatki
13.7 Tehnične specifikacije: Zunanja enota
Tehnične specifikacije
Specifikacija RXYSQ8 RXYSQ10 RXYSQ12
Material za ohišje Barvano galvanizirano jeklo
Mere vך×g 1430×940×320mm 1615×940×460mm
Masa 144kg 175kg 180kg
Razpon delovanja
▪ Hlajenje (min./maks.) –5/52°C
▪ Ogrevanje (min./maks.) –20/15,5°C
Hlajenje Eurovent
▪ Zmogljivost 22,4kW 28,0kW 33,5kW
▪ EER 3,66 3,40 3,30
▪ Napajalna moč 6,12kW 8,24kW 10,2kW
Hlajenje T1
▪ Zmogljivost 22,4kW 28,0kW 33,5kW
▪ EER 3,30 3,28 3,28
▪ Napajalna moč 6,78kW 8,54kW 10,2kW
Hlajenje T3
▪ Zmogljivost 17,0kW 20,0kW 24,0kW
▪ EER 2,93 2,85 2,79
▪ Napajalna moč 5,80kW 7,02kW 8,60kW
Hlajenje T2
▪ Zmogljivost 15,0kW 17,0kW 20,0kW
▪ EER 2,81 2,50 2,51
▪ Napajalna moč 5,34kW 6,80kW 7,97kW
Ogrevanje (maksimalno)
▪ Zmogljivost 25,0kW 31,5kW 37,5kW
▪ COP 4,02 3,78 3,66
▪ Napajalna moč 6,22kW 8,33kW 10,2kW
Ogrevanje (nazivno)
▪ Zmogljivost 22,4kW 28,0kW 33,5kW
▪ COP 4,31 4,24 4,09
▪ Napajalna moč 5,20kW 6,60kW 8,19kW
PED
▪ Kategorija 2
▪ Najbolj kritični del Akumulator
▪ PS×V 202bara×l 279bara×l
Največ priključenih notranjih enot
Izmenjevalnik toplote
▪ Tip Križni smerni stabilizator
▪ Obdelava Protikorozijska
Ventilator
▪ Tip Propeler
▪ Količina 2
▪ Hitrost pretoka zraka
▪ Motor 2
▪ Model Neposredni pogon
▪ Izhodni/pcs 200W
Kompresor
▪ Količina 1
▪ Model Inverter
▪ Tip Heremetično zaprt spiralni kompresor
▪ Grelnik okrova motorne gredi 33W
Stopnja glasnosti (nazivna)
(a)
(a)
(a)
(a)
(b)
(b)
(c)
(d)
(e)
140m³/min 182m³/min
64
Vodnik za monterja in uporabnika
60
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 61
13 Tehnični podatki
▪ Moč zvoka
▪ Zvočni tlak
(f)
(g)
73dBA 74dBA 76dBA
55dBA 55dBA 57dBA
Hladivo
▪ Tip R410A
▪ Polnitev 5,5kg 7kg 8kg
Hladilno olje FVC68D
Varnostne naprave Visokotlačno stikalo
Zaščita pred preobremenitvijo ventilatorskega pogona
Zaščita pred preobremenitvijo inverterja
Varovalka tiskanega vezja
Specifikacija RXYSQ8 RXYSQ10 RXYSQ12
(a) Nazivna zmogljivost hlajenja temelji na:
Eurovent: Temperatura v prostoru: 27,0°CDB, 19,0°CWB. Zunanja temperatura: 35°CDB. Eurovent2015. Napajalna moč do notranjih enot
izključena.
T1: Temperatura v prostoru: 26,7°CDB, 19,4°CWB. Zunanja temperatura: 35°CDB. AHRI1230:2010. Napajalna moč do notranjih enot (tip z
vodom) vključena.
T3: Temperatura v prostoru: 29,0°CDB, 19,0°CWB. Zunanja temperatura: 46°CDB. ISO15042:2011. Napajalna moč do notranjih enot (tip z
vodom) vključena.
T2: Temperatura v prostoru: 26,6°CDB, 19,4°CWB. Zunanja temperatura: 48°CDB. AHRI1230:2010. Napajalna moč do notranjih enot (tip z
vodom) vključena.
(b) Nazivne in maksimalne zmogljivosti ogrevanja temeljijo na notranji temperaturi 20°CDB, zunanji temperaturi 7°CDB in 6°CWB, enakovredni
cevovod za hladivo: 5m, razlika v nivojih: 0m.
(c) Dejansko število enot je odvisno od tipa notranjih enot (VRVDX, RADX …) in od omejitve priključnih razmerij za sistem (50%≤CR≤130%).
(d) Nazivno pri 230V.
(e) Vrednosti glasnosti so izmerjenev pol-neodmevnem prostoru.
(f) Nivo glasnosti je absolutna vrednost, ki jo ustvari zvok.
(g) Zvočni tlak je relativna vrednost, odvisna od razdalje in akustike okolja. Za več podrobnosti glejte risbe nivoja zvoka v priročniku s tehničnimi
podatki.
Električne specifikacije
Specifikacija RXYSQ8 RXYSQ10 RXYSQ12
Napajanje
▪ Naziv Y1
▪ Faza 3N~
▪ Frekvenca 50Hz
▪ Napetost 380-415 V
Tok
▪ Nazivni delovni tok (RLA)
▪ Začetni tok (MSC)
▪ Minimalni amperi vezja (MCA)
▪ Maksimalni amperi varovalke (MFA)
▪ Skupni pretokovni amperi (TOCA)
▪ Amperi pri polni obremenitvi (FLA)
(a)
(b)
(c)
(d)
(e)
(f)
9,6A 10,7A 13,4A
≤MCA
18,5A 22A 24A
25A 32A
16,5A 25A 27A
1,4A
Območje napetosti 380-415V +/– 10%
Povezovalni kabli
▪ Za napajanje 5G
▪ Za povezavo z notranjo enoto 2 (F1/F2)
Dovod električnega napajanja Notranja in zunanja enota
(a) RLA temelji na temperaturi notranje enote 27°CDB in 19°CWB, temperaturi zunanje enote 35°CDB.
(b) MSC=maksimalni tok med zagonom kompresorja. VRV IV-S uporablja le inverterske kompresorje. MCA je treba uporabiti za izbiro pravega
premera ožičenja na licu mesta. MCA se lahko upošteva kot maksimalni tok med delovanjem.
(c) MCA je treba uporabiti za izbiro pravega premera ožičenja na licu mesta. MCA se lahko upošteva kot maksimalni tok med delovanjem.
(d) MFA se uporablja za izbiro prekinjala vezja in ozemljitev prekinjala vezja ob napakah (odklopnik z uhajanjem toka).
(e) TOCA pomeni skupno vrednost vsakega kompleta OC.
(f) FLA=nazivni tok ventilatorja. Napetostni razpon: enote so primerne za uporabo v električnih sistemih, kjer napetost, dovajana terminalu enote, ni
pod ali nad navedenimi omejitvami. Maksimalni dovoljeni razpon napetosti med fazama je 2%.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
61
Page 62
13 Tehnični podatki
13.8 Preglednica zmogljivosti: Notranja enota
Skupna zmogljivost notranjih enot mora biti v navedenem območju.
Priključitveno razmerje (CR): 50%≤CR≤130%.
Razred HP
zunanje
enote
8 100 160 200 260
10 125 200 250 325
12 150 240 300 390
OPOMBA
Ko izberete skupno zmogljivost, večjo, kot je navedena v
zgornji tabeli, bosta zmogljivost hlajenja in ogrevanja
padla. Za dodatne informacije glejte tehnično-inženirske
podatke.
50%
najmanj CR
(VRVDX)
80%
najmanj CR
(RADX)
100%
nazivno CR
130%
največ CR
Vodnik za monterja in uporabnika
62
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 63
Za uporabnika
g
d d
c c
f
eb
a
g
f
e
14 O sistemu
14 O sistemu
Notranjo enoto, ki je del sistema s toplotno črpalko VRV IV-S, je
mogoče uporabljati za ogrevanje/hlajenje. Tip notranje enote, ki ga
je mogoče uporabljati, je odvisen od serije zunanje enote.
OPOMBA
Klimatske naprave ne uporabljajte v druge namene.
Naprave ne uporabljajte za hlajenje preciznih
instrumentov, hrane, rastlin, živali ali umetniških del, saj bi
lahko to nanje slabo vplivalo.
OPOMBA
Za prihodnje spremembe ali razširitve sistema:
Poln pregled dovoljenih kombinacij (za prihodnje razširitve
sistema) je na voljo v tehnično-inženirskih podatkih in ga je
treba upoštevati. Stopite v stik z monterjem, da pridobite
več informacij in profesionalne nasvete.
INFORMACIJE
▪ Kombinacija notranjih enot VRV DX in RA DX ni
dovoljena.
▪ Kombinacija notranjih enot RADX in AHU ni dovoljena.
▪ Kombinacija notranjih enot RADX in notranjih enot z
zračno zaveso ni dovoljena.
Na splošno je mogoče na sistem s toplotno črpalko VRV IV-S
priključiti naslednje tipe notranjih enot (to ni popoln seznam, odvisno
je od kombinacij modelov zunanjih enot in notranjih enot):
▪ Notranje enote VRV z neposredno ekspanzijo (uporaba zrak -
zrak).
▪ Notranje enote RA z neposredno ekspanzijo (uporaba zrak - zrak).
▪ AHU (uporaba zrak - zrak): Zahtevan je komplet EKEXV.
▪ Zračna zavesa -Biddle- (uporaba zrak - zrak).
Povezava enote za rokovanje z zrakom v paru z zunanjo enoto VRV
IV-S s toplotno črpalko je podprta.
Povezava enote za rokovanje z zrakom v multi do zunanje enote
VRV IV-S s toplotno črpalko je podprta tudi v kombinaciji z notranjo
enoto VRV z neposredno ekspanzijo.
Za več specifikacij glejte tehnično-inženirske podatke.
14.1 Razpostavitev sistema
a Zunanja enota s toplotno črpalko VRV IV-S
b Cevi za hladivo
c Notranja enota VRV z neposredno ekspanzijo (DX)
d Uporabniški vmesnik (namenski glede na tip notranje
enote)
e Omarica BP (zahtevana za povezavo notranjih enot z
neposredno ekspanzijo (DX) Residential Air (RA) ali Sky
Air (SA))
f Notranje enote Residential Air (RA) z neposredno
ekspanzijo (DX)
15 Uporabniški vmesnik
V priročniku za uporabo je neizčrpen pregled glavnih funkcij sistema.
Podrobne informacije o zahtevanih dejanjih za doseganje določenih
funkcij je mogoče najti v namenskem priročniku za montažo in
delovanje notranje enote.
Glejte priročnih za uporabo nameščenega uporabniškega vmesnika.
16 Pred delovanjem
Ta uporabniški priročnik je namenjen naslednjim sistemom s
standardnim načinom upravljanja. Preden napravo zaženete, stopite
v stik s prodajalcem in se pozanimajte o delovanju, ki ustreza tipu in
oznaki vašega sistema. Če ima vaša instalacija prilagojen sistem za
upravljanje, svojega prodajalca povprašajte, katero delovanje
ustreza vašemu sistemu.
Načini delovanja (odvisni od tipa notranje enote):
▪ Ogrevanje in hlajenje (zrak - zrak).
▪ Samo delovanje ventilatorjev (zrak - zrak).
Namenske funkcije obstajajo glede na tip notranje enote, glejte
namenski priročnik za montažo/delovanje za več informacij.
g Uporabniški vmesnik (brezžični, namenski glede na tip
notranje enote)
POZOR
Nikoli se ne dotikajte notranjih delov krmilnika.
Ne odstranjujte čelne plošče. Dotikati se nekaterih delov v
notranjosti je nevarno in lahko privede do težav z napravo.
Za preverjanje in prilagajanje notranjih delov stopite v stik s
prodajalcem.
OPOZORILO
Enota vsebuje električne in vroče sestavne dele.
OPOZORILO
Preden začnete upravljati enoto, se prepričajte, da je bila
namestitev izvedena korektno in da jo je izvedel monter.
POZOR
Dolgotrajna izpostavljenost zračnemu toku je zdravju
škodljiva.
POZOR
Da bi preprečili pomanjkanje kisika, prostor v zadostni meri
prezračujte, če se poleg klimatske naprave uporablja
oprema z gorilnikom.
POZOR
Ne uporabljajte klimatske naprave, ko uporabljate v
prostoru insekticid za razkuževanje. S tem se lahko v enoti
naložijo kemikalije, ki lahko ogrozijo zdravje oseb,
občutljivih na kemikalije.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
63
Page 64
17 Upravljanje
17 Upravljanje
17.1 Razpon delovanja
Sistem uporabljajte v naslednjih temperaturnih in vlažnostnih
razponih, tako da bo njegovo delovanje varno in učinkovito.
Hlajenje Ogrevanje
Zunanja
temperatura
Notranja
temperatura
Vlažnost v
prostoru
(a) Da bi se izognili nastanku kondenzata in kapljanju vode iz
enote. Če sta temperatura ali vlažnost zunaj teh pogojev,
se lahko vključijo varnostne naprave in klimatska naprava
morda ne bo delovala.
Zgornji delovni razpon je veljaven le, če so notranje enote z
neposredno ekspanzijo povezane v sistem VRV IV-S.
Posebni delovni razponi so veljavni v primeru uporabe AHU. Najti jih
je mogoče v priročniku za montažo/uporabo teh enot. Najnovejše
informacije je mogoče najti v tehnično-inženirskih podatkih.
17.2 Delovanje sistema
17.2.1 O delovanju sistema
▪ Postopek delovanja se spreminja glede na kombinacijo zunanjih
enot in uporabniškega vmesnika.
▪ Da bi zaščitili enoto, vključite stikalo glavnega napajanja 6 ur pred
delovanjem.
▪ Če je glavno napajanje izključeno med delovanjem, se bo
delovanje samodejno zagnalo, ko se vključi glavno napajanje.
–5~52°CDB –20~21°CDB
–20~15,5°CWB
21~32°CDB
14~25°CWB
≤80%
15~27°CDB
(a)
Na zaslonih notranje enote bo prikazano odmrzovanje.
Vroči zagon
Da bi preprečili hladnemu zraku, da bi pihal iz notranje enote na
začetku gretja, se ventilator samodejno zaustavi. Zaslon
uporabniškega vmesnika prikazuje . Preden se ventilator
zažene, lahko preteče nekaj časa. To ni okvara.
INFORMACIJE
▪ Zmogljivost ogrevanja pade, ko pade zunanja
temperatura. Če se to zgodi, uporabljajte skupaj z
enoto še eno grelno napravo. (Ko jo uporabljate z
napravami, ki delujejo na odprt ogenj, prostor redno
zračite). Ne postavljajte naprav, ki delujejo z odprtim
ognjem, na mesta, izpostavljena zračnemu toku enote
ali pod enoto.
▪ Nekaj časa lahko traja, da se prostor segreje od
trenutka, ko vključite enoto, saj enota uporablja sistem
kroženja toplega zraka za segrevanje celotnega
prostora.
▪ Če se topel zrak dviga proti stropu in ostaja prostor nad
tlemi hladen, vam priporočamo, da uporabljate krožni
ventilator (notranji ventilator za kroženje zraka). Za
podrobnosti stopite v stik s prodajalcem.
17.2.4 Da bi krmilili sistem
1 Večkrat pritisnite gumb za izbiro načina delovanja na
uporabniškem vmesniku in izberite želeni način delovanja.
Hlajenje
Ogrevanje
Samo delovanje ventilatorja
2 Pritisnite gumb ON/OFF na uporabniškem vmesniku.
Rezultat: Prižge se krmilna lučka za delovanje in sistem začne
delovati.
17.2.2 O načinih hlajenje, ogrevanje, samo
ventilator in samodejno delovanje
▪ Preklopa ni mogoče izvesti z uporabniškim vmesnikom, katerega
zaslon prikazuje "preklop pod centraliziranim
krmiljenjem" (glejte namestitev in priročnik za uporabo
uporabniškega vmesnika).
▪ Ko zaslon "preklop pod centraliziranim krmiljenjem" utripa,
glejte "17.5.1 O nastavljanju glavnega uporabniškega
vmesnika"na strani65.
▪ Ventilator lahko deluje še minuto zatem, ko se ogrevanje zaustavi.
▪ Pretok zraka se lahko samodejno prilagodi glede na temperaturo
prostora, lahko pa se vnetilator nemudoma zaustavi. To ni okvara.
17.2.3 O ogrevanju
Lahko se zgodi, da bo dlje trajalo, da se doseže temperatura za
ogrevanje kakor za ohlajanje.
Naslednje operacije se izvedejo, da bi preprečili padec moči pri
ogrevanju ali vpihovanje hladnega zraka.
Odmrzovanje
Pri ogrevanju se zaledenitev zračno hlajene tuljave zunanje enote
sčasoma poveča, kar omeji prenos energije na tuljavo zunanje
enote. Zmožnost ogrevanja pade in sistem mora preklopiti v način za
odmrzovanje, da lahko poskrbi za zadosten prenos toplote do
notranjih enot.
Notranja enota bo zaustavila delovanje ventilatorja, ciklus hladiva se
bo obrnil in energija iz stavbe bo uporabljena za odmrzovanje tuljave
zunanje enote.
17.3 Uporaba programa sušenje
17.3.1 O programu sušenje
▪ Ta program je namenjen zmanjševanju vlažnosti v prostoru, ki
povzroči le minimalen padec temperature (minimalno hlajenje
prostora).
▪ Mikroračunalnik samodejno določi temperaturo in hitrost
ventilatorja (ni mogoče nastaviti z uporabniškim vmesnikom).
▪ Sistem ne začne delovati, če je v prostoru prehladno (<20° C).
17.3.2 Da bi uporabljali program sušenje
Da bi začeli
1 Nekajkrat pritisnite tipko za izbiro načina delovanja in izberite
(program suho delovanje).
2 Pritisnite gumb ON/OFF na uporabniškem vmesniku.
Rezultat: Prižge se krmilna lučka za delovanje in sistem začne
delovati.
3 Pritisnite tipko za uravnavanje smeri zraka (le za dvojni pretok,
multi pretok, vogalno, stropno in montažo na steno). Glejte
"17.4 Prilagajanje smeri pretoka zraka" na strani 65 za
podrobnosti.
Da bi delovanje zaustavili
4 Še enkrat pritisnite gumb ON/OFF na uporabniškem vmesniku.
Rezultat: Krmilna lučka ugasne in sistem neha delovati.
Vodnik za monterja in uporabnika
64
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 65
17 Upravljanje
g
d d
c c
f
eb
a
g
f
e
OPOMBA
Napajanja ne prekinite takoj, ko se enota zaustavi, ampak
počakajte vsaj 5 minut.
17.5 Nastavitev glavnega uporabniškega vmesnika
17.5.1 O nastavljanju glavnega uporabniškega
17.4 Prilagajanje smeri pretoka zraka
Poglejte v priročnik za delovanje uporabniškega vmesnika.
vmesnika
17.4.1 O loputi za pretok zraka
Enote z dvojnim in multi pretokom
Vogalne enote
Enote, obešene na strop
a Zunanja enota s toplotno črpalko VRV IV-S
Enote, nameščene na steno
Za naslednje pogoje mikroračunalnik nadzoruje smer pretoka zraka,
ki je lahko drugačna od tiste, prikazane na zaslonu.
Hlajenje Ogrevanje
▪ Ko je temperatura v prostoru
nižja od nastavljene
temperature.
▪ Ko je izbran neprekinjen način delovanja z vodoravnim pretokom
zraka.
▪ Ko se izvaja neprekinjeno delovanje z navzdol usmerjenim
zrakom sočasno z ohlajanjem z enoto, obešeno s stropa ali
nameščeno na steno, mikroračunalnik lahko usmerja pretok
zraka in se nato spremeni tudi prikaz na uporabniškem vmesniku.
Smer zračnega pretoka je mogoče prilagoditi na enega od naslednjih
načinov:
▪ Zračna loputa sama spremeni svoj položaj.
▪ Smer pretoka nastavi uporabnik.
▪ Samodejni
OPOZORILO
Odprtine za izstop zraka ali vodoravnih platic nihajne
lopute se nikoli ne dotikajte med delovanjem naprave.
Vanje se lahko ujamejo prsti ali pa se enota pokvari.
OPOMBA
in želeni položaj .
▪ Omejitev premikanja lopute je mogoče spremeniti. Za
podrobnosti stopite v stik s prodajalcem. (le za dvojni
pretok, večkratni pretok, vogalno, stropno in montažo
na steno).
▪ Izogibajte se delovanju v vodoravni smeri
lahko povzroči pojav rose ali posedanje prahu na
stropu ali loputi.
▪ Pri zagonu delovanja.
▪ Ko je temperatura v prostoru
višja od nastavljene
temperature.
▪ Med odmrzovanjem.
. To
Ko je sistem nameščen, kot je prikazano na zgornji sliki, je treba
enega od uporabniških vmesnikov nameniti za glavni uporabniški
vmesnik.
Na zaslonu pomožnih uporabniških vmesnikov je prikazano
(preklop pod centraliziranim krmiljenjem) in pomožni uporabniški
vmesniki samodejno sledijo načinu delovanja, ki ga narekuje glavni
uporabniški vmesnik.
Le glavni uporabniški vmesnik lahko izbere ogrevanje ali hlajenje.
17.5.2 Da bi določili glavni uporabniški vmesnik
Če so priključene samo notranje enote VRVDX v sistem VRV IV-S:
1 Pritisnite izbirni gumb za način delovanja trenutnega glavnega
2 Pritisnite izbirni gumb za način delovanja krmilnika, za katerega
17.5.3 Da bi določili glavni uporabniški vmesnik
Če so priključene samo notranje enote RADX v sistem VRV IV-S:
1 Zaustavite vse notranje enote.
2 Ko sistem ne deluje (vsi termostati notranjih enot so na OFF),
Edini način za spreminjanje glavne enote je s ponovitvijo prejšnjega
postopka. Preklop hlajenje/ogrevanje (ali obratno) je mogoč le s
spremembo načina delovanja določene glavne notranje enote.
b Cevi za hladivo
c Notranja enota VRV z neposredno ekspanzijo (DX)
d Uporabniški vmesnik (namenski glede na tip notranje
enote)
e Omarica BP (zahtevana za povezavo notranjih enot z
neposredno ekspanzijo (DX) Residential Air (RA) ali Sky
Air (SA))
f Notranje enote Residential Air (RA) z neposredno
ekspanzijo (DX)
g Uporabniški vmesnik (brezžični, namenski glede na tip
notranje enote)
(VRV DX)
uporabniškega vmesnika in ga držite 4 sekunde. Če tega
postopka še niste izvedli, ga lahko prvič, ko uporabite
uporabniški vmesnik.
Rezultat: Zaslon, ki prikazuje (preklop pod
centraliziranim krmiljenjem) vseh pomožnih uporabniških
vmesnikov, priključenih na isto zunanjo enoto, utripa.
želite določiti, da je glavni uporabniški vmesnik.
Rezultat: Določanje je dokončano. Ta uporabniški vmesnik je
določen kot glavni in na njegovem zaslonu je prikazan
(preklop pod centraliziranim krmiljenjem), ki izgine. Na zaslonu
drugih uporabniških vmesnikov je prikazano (preklop pod
centraliziranim krmiljenjem).
(RA DX)
lahko določite glavno notranjo enoto RADX z naslavljanjem te
enote z infrardečim uporabniškim vmesnikom (ukaz termostat
ON v želenem načinu).
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
65
Page 66
18 Varčevanje z energijo in optimalno delovanje
17.5.4 O krmilnih sistemih
Ta sistem omogoča dva druga sistema za krmiljenje poleg
individualnega (en uporabniški vmesnik ene notranje enote). Potrdite
naslednje, če vaša enota ustreza naslednjemu tipu sistemskega
upravljanja:
Tip Opis
Skupinski nadzor za
sistem
Dva uporabniška
vmesnika za nadzor
sistema
OPOMBA
Obrnite se na prodajalca opreme, če želite zamenjati
kombinacijo ali urediti skupinski nadzor in sistem z dvema
uporabniškima vmesnikoma.
En uporabniški vmesnik nadzoruje do
16 notranjih enot. Vse notranje enote so
nastavljene enako.
Dva uporabniška vmesnika za nadzor
ene notranje enote (v primeru
skupinskega nadzora sistema ene
skupine notranjih enot). Enota se
upravlja individualno.
18 Varčevanje z energijo in
optimalno delovanje
Upoštevajte naslednje varnostne ukrepe, da bi zagotovili, da sistem
pravilno deluje.
▪ Pravilno uravnajte izstop zraka in se izogibajte neposrednemu
pretoku zraka čez osebe, ki se zadržujejo v prostoru.
▪ Ustrezno naravnajte temperaturo prostora, da vam bo udobno.
Izogibajte se prekomernemu hlajenju ali segrevanju prostora.
▪ Preprečite neposreden vdor sončne svetlobe v prostor med
hlajenjem, tako da uporabljate zavese ali žaluzije.
▪ Redno zračite. Razširjena uporaba zahteva posebej pozorno
zračenje.
▪ Vrata in okna naj bodo zaprta. Če ostanejo vrata in okna odprta,
bo zrak odtekal iz prostora ter povzročil zmanjšanje učinka
hlajenje ali ogrevanje.
▪ Pazite, da ga ne boste preveč ohladili ali preveč segreli. Da bi
varčevali z energijo, naj bo temperatura nastavljena na srednjo
vrednost.
▪ Ob vstopno in izstopno zračno odprtino enote nikoli ne postavljajte
predmetov. To lahko povzroči slabšo učinkovitost ali zaustavi
delovanje.
▪ Izključite stikalo za glavno napajanje enote, ko enote dlje časa
neuporabljate. Če je stikalo vključeno, enota troši električno
energijo. Stikalo za glavno napajanje vključite 6 ur, preden enoto
spet zaženete, da bi zagotovili nemoteno delovanje. (Glejte
poglavje "Vzdrževanje" v priročniku za notranjo enoto.)
▪ Ko je na zaslonu prikazan napis (Čas za čiščenje zračnega
filtra), pokličite serviserja, naj očisti filter. (Glejte poglavje
"Vzdrževanje" v priročniku za notranjo enoto.)
▪ Notranja enota in uporabniški vmesnik morata biti vsaj 1 m od
televizorjev, radijev, glasbenih stolpov in druge podobne opreme.
Sicer lahko pride do statike ali zamaknjene slike.
▪ Pod notranjo enoto ne postavljajte predmetov, saj bi jih lahko voda
poškodovala.
▪ Če vlažnost presega 80% ali če se odtočna odprtina zamaši,
lahko nastane kondenzat.
Sistem s toplotno črpalko je opremljen z napredno funkcijo za
varčevanje z energijo. Odvisno od prioritet je mogoče poudariti
pomen varčevanja z energijo ali nivoja udobja. Izbrati je mogoče več
parametrov, tako da se optimalno izravnata poraba energije in
udobje ob določeni uporabi.
Na voljo je več vzorcev, ki so okvirno razloženi v nadaljevanju.
Stopite v stik s svojim monterjem ali prodajalcem za nasvete ali
spreminjanje parametrov za potrebe vaše stavbe.
Podrobne informacije so podane monterju v priročniku za montažo.
Lahko vam pomaga pri doseganju najboljšega razmerja med porabo
energije in udobjem.
18.1 Razpoložljivi glavni načini
delovanja
Osnovno
Temperatura hladiva je fiksna in ni odvisna od situacije. Ustreza
standardnemu delovanju, ki je znano in ga je mogoče pričakovati od/
iz drugih sistemov VRV.
Samodejna
Temperatura hladiva je nastavljena tako, da je odvisna od zunanjih
okoljskih pogojev. Tako se temperatura hladiva prilagaja zahtevani
obremenitvi (ki je povezana tudi z zunanjimi okoljskii pogoji).
Na primer, ko vaš sistem hladi, ne potrebujete toliko hlajenja pri
nizkih okoljskih temperaturah (npr. pri 25°C) kot pri visokih okoljskih
temperaturah (npr. pri 35°C). S to zamislijo sistem samodejno
povečuje temperaturo hladiva in samodejno zmanjšuje zmogljivost
ter povečuje sistemsko učinkovitost.
Zelo občutljivo (Hi-sensible)/varčno (hlajenje/ogrevanje)
Temperatura hladiva je nastavljena višje/nižje (hlajenje/ogrevanje) v
primerjavi z osnovno operacijo. Način Zelo občutljvo je osredotočen
na udobje stranke.
Način izbire za notranje enote je pomemben in ga je treba
upoštevati, saj razpoložljiva možnost ni enaka kakor pri osnovnem
delovanju.
Za podrobnosti o uporabi načina Zelo občutljivo prosimo, da stopite
v stik z monterjem.
18.2 Razpoložljive nastavitve udobja
Za vsakega od načinov je mogoče nastaviti stopnjo udobja. Nivo
udobja je povezan s časom in naporom (porabo energije), ki se vloži
za doseganje določene sobne temperature z začasno spremembo
temperature hladiva na drugo vrednost, da bi hitreje dosegli
zahtevane pogoje.
▪ Močno
▪ Hitro
▪ Blago
▪ Eco
19 Vzdrževanje in servisiranje
OPOMBA
Enote nikoli ne pregledujte ali servisirajte sami. Pokličite
strokovnjaka - serviserja, ki naj opravi to delo.
OPOZORILO
Ko varovalka pregori, je nikoli ne zamenjajte s tako z
drugačno ampersko oznako ali drugimi vodniki. Uporaba
vodnika ali bakrenega vodnika lahko povzroči okvaro na
napravi ali požar.
POZOR
Ne vtikajte prstov, paličic ali drugih predmetov v vstopno ali
izstopno zračno odprtino. Ne odstranjujte varovalne
rešetke ventilatorja. Ker se ventilator vrti zelo hitro, lahko
povzroči poškodbe.
Vodnik za monterja in uporabnika
66
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 67
19 Vzdrževanje in servisiranje
POZOR
Pazite na ventilator.
Medtem ko ventilator deluje, je pregledovanje enote
nevarno.
Prepričajte se, da ste izklopili glavno stikalo, preden
začnete izvajati vzdrževalna opravila.
POZOR
Po dolgotrajni uporabi preverite, ali so morebiti na stojalu
enote in fitingih nastale poškodbe. Če je poškodovana,
lahko pade in koga poškoduje.
OPOMBA
Ne brišite delovne plošče krmilnika z bencinom,
razredčilom, s krpicami, prepojenimi s kemičnimi snovmi
itd. Krmilna plošča se lahko razbarva ali pa se lahko z nje
odlušči zaščitni premaz. Če je krmilna plošča zelo
umazana, krpo zmočite v nevtralnem detergentu,
razredčenem z vodo, in očistite ploščo. Obrišite jo s suho
krpo.
19.1 Vzdrževanje po dolgotrajnem nedelovanju
Npr. na začetku sezone.
▪ Preverite in odstranite vse, kar morda blokira dovod in odvod
zraka na notranji in zunanji enoti.
▪ Očistite zračne filtre in ohišja notranjih enot. Stopite v stik z
monterjem ali vzdrževalcem, da bosta očistila zračne filtre in
ohišja notranje enote. Nasveti in postopki za vzdrževanje in
čiščenje so v priročnikih za montažo/delovanje namenskih
notranjih enot. Pazite, da boste očiščene zračne filtre zagotovo
namestili nazaj na isto mesto.
▪ Vključite napajanje vsaj 6 ur pred zagonom enote, da bi zgotovili
nemoteno delovanje. Čim je vzpostavljeno napajanje, se pojavi
uporabniški vmesnik.
19.2 Vzdrževanje pred dolgotrajnim nedelovanjem
Npr. na koncu sezone.
▪ Pustite, da notranje enote delujejo v načinu Samo delovanje
ventilatorjev približno pol dneva, tako da se posuši notranjost
enot. Glejte "17.2.2O načinih hlajenje, ogrevanje, samo ventilator
in samodejno delovanje"na strani64 za podrobnosti načina samo
ventilator.
▪ Izključite napajanje. Zaslon uporabniškega vmesnika izgine.
▪ Očistite zračne filtre in ohišja notranjih enot. Stopite v stik z
monterjem ali vzdrževalcem, da bosta očistila zračne filtre in
ohišja notranje enote. Nasveti in postopki za vzdrževanje in
čiščenje so v priročnikih za montažo/delovanje namenskih
notranjih enot. Pazite, da boste očiščene zračne filtre zagotovo
namestili nazaj na isto mesto.
19.3 O hladivu
Izdelek vsebuje fluorirane toplogredne pline. Plinov NE izpuščajte v
ozračje.
Tip hladiva: R410A
Vrednost potenciala globalnega ogrevanja (GWP): 2087,5
OPOMBA
V Evropi se izpusti toplogrednih plinov celotne polnitve
hladiva v sistemu (izraženo v tonah ekvivalentu CO2)
uporablja za določanje vzdrževalnih intervalov.
Upoštevajte zadevno zakonodajo.
Formula za izračun izpusta toplogrednih plinov: GWP
vrednost hladiva × Skupno polnjenje hladiva [v kg] / 1000
Prosimo, da stopite v stik z monterjem, če želite več
informacij.
OPOZORILO
Hladivo v klimatski napravi je varno in navadno ne pušča.
Če pride do izlitja hladiva v prostoru, se lahko ob njegovem
stiku z ognjem ali gorilcem, grelcem ali kuhalnikom,
sproščajo škodljivi plini.
Izključite vse vnetljive grelne naprave, prostor prezračite in
stopite v stik s prodajalcem, pri katerem ste kupili enoto.
Ne uporabljajte klimatizirne naprave, dokler serviser ne
potrdi, da je del, na katerem je hladivo puščalo, popravljen.
19.4 Poprodajne storitve in garancija
19.4.1 Garancijsko obdobje
▪ Izdelku je priložena garancijska izjava, ki jo prodajalec izpolni ob
montaži. Celotno izjavo mora stranka pregledati in skrbno shraniti.
▪ Če so popravila klimatske naprave potrebna v garancijskem
obdobju, stopite v stik s prodajalcem in imejte garancijsko izjavo
pri roki.
19.4.2 Priporočeno vzdrževanje in pregledovanje
Ker se na enoti nabere prah, ko jo uporabljate več let, se bo njena
zmogljivost nekoliko zmanjšala. Ker čiščenje in razstavljanje
notranjosti enote zahteva strokovnjaka in da bi zagotovili najboljše
vzdrževanje za svoje enote, vam priporočamo, da sklenete pogodbo
o vzdrževanju in pregledovanju poleg običajnih vzdrževalnih
dejavnosti. Mreža naših prodajalcev ima dostop do stalne rezerve
sestavnih delov, tako da lahko vaša klimatska naprava deluje tako
dolgo, kot je mogoče. Za dodatne informacije stopite v stik s
prodajalcem.
Ko od prodajalca zahtevate poseg, vedno navedite:
▪ Celotno ime modela klimatske naprave.
▪ Tovarniško številko (navedeno na identifikacijski ploščici enote).
▪ Datum montaže.
▪ Simptome ali okvaro in podrobnosti o okvari.
OPOZORILO
▪ Enote ne spreminjajte, razstavljajte, odstranjujte, na
novo nameščajte ali popravljajte sami, saj lahko
nepravilno razstavljanje ali montaža povzročita
električni udar ali požar. Stopite v stik s prodajalcem.
▪ Če pride do puščanja hladiva, preverite, da ni nikjer v
bližini odprt ogenj. Hladivo je samo po sebi popolnoma
varno, ni strupeno in ni vnetljivo, vendar bo ustvarilo
strupene pline, če slučajno pušča v prostoru, kjer je
zrak vnetljiv zaradi ventilatorskih grelcev, plinskih
kuhalnikov itd. Strokovno usposobljeno servisno osebje
naj vam vedno potrdi, da je bila točka puščanja hladiva
popravljena, preden enoto spet zaženete.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
67
Page 68
20 Odpravljanje težav
19.4.3 Priporočeni cikli vzdrževanja in
pregledovanja
Naj vas opozorimo, da se navedeni cikli vzdrževanja in zamenjave
delov ne nanašajo na garancijsko obdobje.
Komponenta Cikli
pregledova
nja
Električni motor 1 leto 20.000 delovnih ur
Tiskano vezje 25.000 delovnih ur
Izmenjevalnik toplote 5 let
Senzor (termistor itd.) 5 let
Uporabniški vmesnik in
stikala
Zbirna posoda za
kondenzat
Ekspanzijski ventil 20.000 delovnih ur
Elektromagnetni ventil 20.000 delovnih ur
V tabeli so upoštevani naslednji pogoji delovanja:
▪ Običajna raba brez pogostega zaganjanja in ustavljanja enote.
Odvisno od modela priporočamo, da ne zaganjate ali zaustavljate
naprave več kot 6-krat/uro.
▪ Za delovanje enote je upoštevano 10ur/dan in 2500ur/leto.
OPOMBA
▪ V preglednici so glavni sestavni deli. Glejte svojo
pogodbo o vzdrževanju in pregledovanju za več
podrobnosti.
▪ Preblednica navaja priporočene intervale vzdrževalnih
ciklov. Da pa bi enota delovala čimdlje, je vzdrževalno
delo lahko potrebno prej. Priporočeni intervali se lahko
uporabljajo za načrtovanje ustreznega vzdrževanja, kar
se tiče rezervacije sredstev za stroške vzdrževanja in
pregledovanja. Glede na vsebino pogodbe o
vzdrževanju in pregledovanju so lahko cikli vzdrževanja
in pregledovanja krajši od navedenih.
Vzdrževalni cikel
(zamenjava delov in/ali
popravila)
25.000 delovnih ur
8 let
19.4.4 Skrajšani cikli vzdrževanja in zamenjave
Skrajševanje "vdzrževalnih ciklov" in "ciklov za zamenjavo delov" je
treba upoštevati v naslednjih primerih:
Enota se uporablja na mestih, kjer:
▪ Vročina in vlaga neobičajno nihata.
▪ Pojavljajo se sunki električne energije (napetost, frekvenca,
popačenje valov itd.) (enota se ne sme uporabljati, če je nihanje
napajanja zunaj dovoljenih omejitev).
▪ Pogosto prihaja do sunkov in vibracij.
▪ V zraku so lahko prisotni prah, sol, škodljivi plini ali oljne pare, na
primer žveplova kislina in žveplov vodik.
▪ Se naprava pogosto zaganja in ustavlja ali zelo dolgo deluje
(prostori s 24-urnim klimatiziranjem).
Priporočljivi cikli za zamenjavo delov, ki se obrabijo
Komponenta Cikli
pregledov
anja
Zračni filter 1 leto 5 let
Visoko učinkovit filter 1 leto
Varovalka 10 let
Grelnik okrova motorne
gredi
Deli pod tlakom V primeru korozije stopite
OPOMBA
▪ V preglednici so glavni sestavni deli. Glejte svojo
pogodbo o vzdrževanju in pregledovanju za več
podrobnosti.
▪ Preblednica navaja priporočene intervale za zamenjavo
delov. Da pa bi enota delovala čimdlje, je vzdrževalno
delo lahko potrebno prej. Priporočeni intervali se lahko
uporabljajo za načrtovanje ustreznega vzdrževanja, kar
se tiče rezervacije sredstev za stroške vzdrževanja in
pregledovanja. Za podrobnosti stopite v stik s
prodajalcem.
INFORMACIJE
Škoda zaradi razstavljanja ali čiščenja notranjosti enot s
strani druge osebe, ki ni osebje pooblaščenega prodajalca,
ne more biti vključena v garancijo.
Vzdrževalni cikel
(zamenjava delov in/ali
popravila)
8 let
v stik z vašim lokalnim
prodajalcem.
20 Odpravljanje težav
Če pride do ene od naslednjih okvar, se obrnite na prodajalca.
OPOZORILO
Izključite napravo in prekinite napajanje, če se zgodi
karkoli nenavadnega (vonj po zažganem itd.).
Nadaljnje delovanje enote v takšnih pogojih lahko povzroči
poškodbe naprave, električni udar ali požar. Stopite v stik s
prodajalcem.
Sistem mora popraviti kvalificiran serviser:
Okvara Izmeriti
Če se pogosto prožijo varnostne
naprave, na primer varovalke, stikala ali
stikalo na ozemljitvenem vodniku, ali pa
če stikalo ON/OFF ne deluje pravilno.
Če voda pušča iz enote. Zaustavite delovanje.
Stikalo za delovanje ne deluje dobro. Izključite napajanje.
Če je na zaslonu uporabniškega
vmesnika prikazana številka enote,
indikator delovanja utripa in pojavi se
koda napake.
Izključite glavno stikalo.
Obvestite monterja in mu
sporočite kodo napake.
Vodnik za monterja in uporabnika
68
Če sistem ne deluje pravilno, razen v zgoraj opisanem primeru, in ni
videti, da bi bila razlog ena od naštetih okvar, raziščite sistem v
skladu z naslednjim postopkom.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Page 69
20 Odpravljanje težav
Okvara Poseg
Sistem sploh ne
deluje.
Če začne sistem
delovati v načinu
Samo delovanje
ventilatorja, a se
zaustavi, ko bi moral
začeti greti ali hladiti.
Sistem deluje, a ne
hladi ali ogreva dovolj.
Ko preverite vse zgornje točke in ugotovite, da ne morete sami
odpraviti težave, stopite v stik z monterjem in navedite simptome
težav, celotno ime modela klimatske naprave (če je to mogoče, s
tovarniško številko vred) in datum montaže (verjetno je naveden na
garancijski izjavi).
▪ Preverite, ali gre za izpad električnega
toka. Počakajte, da bo napajanje spet
vzpostavljeno. Če med delovanjem
zmanjka električnega toka, se bo sistem
samodejno zagnal, takoj ko bo napajanje
spet na voljo.
▪ Preverite, da nista pregorela varovalka
ali prekinjalo. Zamenjajte varovalko in
ponastavite prekinjalo, če je to potrebno.
▪ Preverite, ali sta vstopna ali izstopna
zračna odprtina zamašeni. Odstranite
oviro in prezračite.
▪ Preverite, ali je na zaslonu
uporabniškega vmesnika prikazano
(čas, da očistite zračni filter). (Glejte
"19 Vzdrževanje in servisiranje" na
strani66 in "Vzdrževanje" v priročniku za
notranjo enoto.)
▪ Preverite, ali sta vstopna ali izstopna
zračna odprtina zamašeni. Odstranite
oviro in prezračite.
▪ Preverite, ali se je zamašil zračni filter
(glejte "Vzdrževanje" v priročniku za
notranjo enoto).
▪ Preverite nastavitev temperature.
▪ Na svojem uporabniškem vmesniku
preverite nastavitev hitrosti ventilatorja.
▪ Preverite, ali so odprta okna ali vrata.
Zaprite okna in vrata, da ne bi v prostor
pihal veter.
▪ Preverite, da ni med hlajenjem v prostoru
preveč ljudi. Preverite, ali je vir toplote v
prostoru premočan.
▪ Preverite, ali v prostor sije direktno
sonce. Uporabite zavese ali žaluzije.
▪ Preverite, ali je kot zračnega toka
nastavljen pravilno.
20.1 Kode napak: Pregled
V primeru, da se na zaslonu uporabniškega vmesnika notranje enote
pojavi koda napake/ovkare, stopite v stik z monterjem in ga obvestite
o kodi, tipu enote in serijski številki (vsi ti podatki so na napisni
ploščici na enoti).
Za vašo referenco je na voljo tudi seznam kod napak. Odvisno od
stopnje kode jo lahko ponastavite z gumbom ON/OFF. Če to ni
mogoče, prosite svojega monterja za nasvet.
Glavna
koda
Aktivirala se je zunanja varnostna naprava
Odpoved EEPROM (notranja)
Napaka pri izpustu iz sistema (notranja)
Okvara motorja ventilatorja (notranja)
Okvara motorja nihajne lopute (notranja)
Okvara ekspanzijske posode (notranja)
Okvara izpusta (notranja enota)
Vsebina
Glavna
koda
Vsebina
Okvara filtra protiprašne komore (notranja)
Napaka pri nastavitvi zmogljivosti (notranja)
Okvara pri prenosu med PCB in pomožno PCB
(notranja)
Okvara termistorja izmenjevalnika toplote (notranja;
tekočina)
Okvara termistorja izmenjevalnika toplote (notranja;
plin)
Okvara termistorja sesalnika zraka (notranja)
Okvara termistorja izpusta zraka (notranja)
Okvara detektorja gibanja ali talnega temperaturnega
senzorja (notranja)
Okvara termistorja uporabniškega vmesnika (notranja)
Okvara PCB (zunanja)
Aktiviral se je detektor uhajanja toka (zunanja)
Aktiviralo se je visokotlačno stikalo
Nepravilno delovanje nizkega tlaka (zunanja)
Zaznan je bil zaklep kompresorja (zunanja)
Okvara motorja ventilatorja (zunanja)
Okvara elektronske ekspanzijske posode (zunanja)
Nepravilna izpustna temperatura (zunanja)
Nenormalna temperatura vsesavanja (zunanja)
Zaznana je prenapolnjenost hladiva
Okvara visokotlačnega stikala
Okvara nizkotlačnega stikala
Težave z motorjem ventilatorja (zunanja)
Okvara senzorja za okoljsko temperaturo (zunanja)
Okvara tlačnega senzorja
Okvara senzorja toka
Okvara senzorja za izpustno temperaturo (zunanja)
Okvara senzorja za temperaturo plina izmenjevalnika
toplote (zunanja)
Okvara senzorja za sesalno temperaturo (zunanja)
Okvara senzorja za temperaturo odmrzovanja
(zunanja)
Okvara senzorja za temperaturo tekočine (po
podhlajanju HE) (zunanja)
Okvara senzorja za temperaturo tekočine (tuljava)
(zunanja)
Okvara senzorja za temperaturo plina (po podhlajanju
HE) (zunanja)
Okvara visokotlačnega senzorja (S1NPH)
Okvara nizkotlačnega senzorja (S1NPL)
Abnormalno tiskano vezje INV
Abnormalna temperatura smernega stabilizatorja
Okvarjen inverter PCB
Zaznan previsok tok na kompresorju
Zaklep kompresorja (pri zagonu)
Prenos zunanje enote - inverter: Težave pri prenosu
INV
Neuravnotežena napajalna napetost INV
Nepravilno delovanje termistorja smernega
stabilizatorja
Napaka pri nastavitvi zmogljivosti (zunanja)
Nenormalen padec tlaka, ekspanzijska posoda v
okvari
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
69
Page 70
20 Odpravljanje težav
Glavna
koda
Okvara napajalne faze povratnega toka
Ni napajalne napetosti INV
Sistemski preizkus delovanja še ni bil izveden
Napačno ožičenje notranja/zunanja
Nenormalna komunikacija uporabniški vmesnik -
notranja enota
Napačno ožičenje do zunanja/zunanja
Nenormalna komunikacija glavni-pomožni uporabniški
vmesnik
Sistemsko neujemanje. Uporabljena napačna
kombinacija notranjih enot. Okvara notranje enote.
Okvara povezav notranjih enot ali nepravilna
kombinacija tipov
Podvajanje centraliziranega naslova
Okvara pri komunikaciji centralizirana nadzorna enota
- notranja enota
Napaka samodejnega naslavljanja (nekonsistentno)
Napaka samodejnega naslavljanja (nekonsistentno)
Vsebina
20.2 Simptomi, ki niso znamenje težav s klimatsko napravo
Naslednji simptomi niso znamenje težav s klimatsko napravo:
20.2.1 Simptom: Sistem ne deluje
▪ Klimatska naprava se ne zažene takoj, ko na uporabniškem
vmesniku pritisnite tipko ON/OFF (vklop/izklop). Če je prižgan
indikator delovanja, je sistem v običajnem načinu. Da bi se izognili
preobremenjevanju motorja kompresorja, se klimatska naprava
zažene 5 minut potem, ko je vključena, če je bila izključena tik
pred tem. Do enakega zamika zagona pride, zatem ko uporabite
tipko za izbiro načina delovanja.
▪ Če je na uporabniškem vmesniku prikazano "Pod centraliziranim
krmiljenjem", pritisk na tipko povzroči utripanje zaslona za nekaj
sekund. Utripajoči zaslon pomeni, da uporabniškega vmesnika ni
mogoče uporabljati.
▪ Sistem se ne zažene takoj, ko je glavno napajanje vključeno. Eno
minuto počakajte, da se mikroračunalnik pripravi na delovanje.
20.2.2 Simptom: Delovanje ventilatorja je
mogoče, vendar hlajenje in ogrevanje ne
delujeta
Takoj zatem, ko vključite napajanje. Mikroračunalnik se pripravlja na
delovanje in izvaja preverjanje komunikacij z vsemi notranjimi
enotami. Prosimo, da počakate 12 minut (največ), da bo postopek
končan.
20.2.3 Simptom: Moč ventilatorja ne ustreza
nastavitvi
Hitrost ventilatorja se ne spremeni, čeprav pritisnete tipko za
nastavljanje hitrosti. Ko med ogrevanjem temperatura prostora
doseže nastavljeno temperaturo, se zunanja enota izključi in
notranja enota preklopi v delovanje s počasnim ventiliranjem. Tako
hladen zrak ne piha naravnost po prisotnih v prostoru. Hitrost
ventilatorja se ne bo spremenila, niti ko je druga notranja enota
uporabljena za ogrevanje, če pritisnete gumb.
20.2.4 Simptom: Smer ventilatorja ne ustreza nastavitvi
Smer ventilatorja ne ustreza prikazani na uporabniškem vmesniku.
Smer ventilatorja se ne spremeni. To se zgodi, ker enoto krmili
mikroračunalnik.
20.2.5 Simptom: Iz enote uhaja bela meglica (notranja enota)
▪ Ko je vlaga med hlajenjem previsoka. Če je notranjost notranje
enote zelo zapackana, bo temperatura v prostoru neenakomerna.
Treba je očistiti notranjost notranje enote. Podrobnosti o čiščenju
enote vam bo povedal prodajalec. Ta postopek mora izvesti
kvalificiran serviser.
▪ Takoj po hlajenju se delovanje zaustavi in če sta temperatura in
vlaga v prostoru nizka. To se zgodi, ker ogreto hladivo v plinastem
stanju teče nazaj v notranjo enoto in ustvarja paro.
20.2.6 Simptom: Iz enote uhaja bela meglica (notranja enota, zunanja enota)
Ko sistem preklopi iz načina ogrevanje po odmrzovanju. Vlaga, ki
nastane pri odmrzovanju, se spremeni v paro in se sprosti skozi
odvod.
20.2.7 Simptom: Zaslon uporabniškega vmesnika prikazuje "U4" ali "U5" in se zaustavi, vendar se spet zažene po nekaj minutah
To se zgodi, ker uporabniški vmesnik sprejema šum z drugih
električnih naprav, ne s klimatske naprave. Šum preprečuje
komunikacijo med enotami in jih izklaplja. Delovanje se povzame
samodejno, ko šum izgine.
20.2.8 Simptom: Hrup klimatskih naprav (Notranja enota)
▪ Takoj ko se vključi napajanje, se zasliši zvok "zin". Elektronska
ekspanzijska posoda v notranji enoti začne delovati in povzroči
zvok. Zvok se bo v kakšni minuti stišal.
▪ Neprestan tih zvok "šah" se sliši, ko je sistem v načinu hlajenje ali
ustavljen. Ko deluje črpalka za odtok (dodatna oprema), se sliši ta
zvok.
▪ Ko se sistem zaustavi po ogrevanju, se sliši zvok "piši -piši". Ta
zvok povzroča širjenje in krčenje plastičnih delov, ki ga povzroči
temperaturna sprememba.
▪ Ko je notranja enota zaustavljena, se slišita tiha zvoka "sah" in
"koro-koro". Ko druga notranja enota deluje, se sliši ta zvok. Da bi
preprečili olju in hladivu, da bi ostala v sistemu, se ves čas
pretaka majhna količina hladiva.
20.2.9 Simptom: Hrup klimatskih naprav (Notranja enota, zunanja enota)
▪ Stalno tiho "sikanje" se sliši, ko je sistem v načinu hlajenje ali
odmrzovanje. To je zvok hladilnega plina, ki teče skozi zunanjo in
notranjo enoto.
▪ Sikanje je slišati na začetku ali takoj zatem, ko se zaustavi
delovanje ali odmrzovanje. To je zvok hladiva, ki ga povzročita
zaustavitev ali sprememba pretoka.
20.2.10 Simptom: Hrup klimatskih naprav (Zunanja enota)
Ko se spremeni zvok hrupa med delovanjem. Ta hrup povzroča
sprememba frekvence.
Vodnik za monterja in uporabnika
70
VRVIV-S Sistemska klimatska naprava
RXYSQ8~12TMY1B
4P404225-1B – 2016.03
Page 71
21 Premeščanje
20.2.11 Simptom: Iz enote se pokadi prah
Ko enoto uporabljate prvič po dolgem času. To se zgodi, ker v enoto
zaide prah.
20.2.12 Simptom: Enote lahko oddajajo neprijeten vonj
Enota lahko vpije vonj po prostorih, pohištvu, cigaretnem dimu itd. in
ga nato spet oddaja.
20.2.13 Simptom: Ventilator zunanje enote se ne vrti
Med delovanjem. Hitrost ventilatorja je nadzorovana tako, da
omogoča optimizirano delovanje.
20.2.14 Simptom: Na zaslonu je prikazano "88"
To se zgodi, takoj ko je vključeno stikalo za glavno napajanje, in
pomeni, da uporabniški vmesnik deluje normalno. Prikaz se na
zaslonu obdrži eno minuto.
20.2.15 Simptom: Kompresor v zunanji enoti se ne zaustavi po kratkem ogrevanju
To se zgodi zato, da ne bi v kompresorju ostalo hladivo. Enota se bo
zaustavila po 5-10 minutah.
Servisno podjetje
Kvalificirano podjetje, ki lahko izvaja ali vodi potrebne
servisne posege na izdelku.
Priročnik za montažo
Priročnik za namestitev za določen izdelek ali uporabo, ki
podaja navodila za namestitev, nastavitev in vzdrževanje.
Priročnik za uporabo
Priročnik za določen izdelek ali uporabo, ki podaja navodila
za uporabo.
Oprema
Nalepke, priročniki, tehnični listi in oprema, priloženi izdelku
ob dobavi, ki jih je treba namestiti v skladu z navodili v
spremni dokumentaciji.
Opcijska oprema
Oprema, ki jo izdela ali odobri Daikin, in se lahko uporablja
s tem izdelkom v skladu z navodili v spremni dokumentaciji.
Lokalna dobava
Oprema, ki je ne izdeluje Daikin, in se lahko uporablja s tem
izdelkom v skladu z navodili v spremni dokumentaciji.
20.2.16 Simptom: Notranjost zunanje enote je topla, tudi ko je enota že zaustavljena
To je zato, ker okrov motorne gredi segreva kompresor, da se bo
lahko nemoteno zagnal.
20.2.17 Simptom: Ko enoto zaustavite, čutite
topel zrak, ki teče iz nje
V istem sistemu deluje več različnih notranjih enot. Ko deluje druga
enota, bo nekaj hladiva vseeno teklo skozi enoto.
21 Premeščanje
Za odstranjevanje in ponovno montažo celotne enote stopite v stik s
prodajalcem. Premikanje enot zahteva tehnično usposobljenost.
22 Odlaganje
Ta enota uporablja hidrofluorokarbon. Ko želite enoto zavreči,
stopite v stik s prodajalcem. Po zakonu je treba zbrati, transportirati
in zavreči hladivo v skladu s predpisi o "zbiranju in uničevanju
hidrofluoroogljikov".
23 Slovar
Prodajalec
Dobavitelj izdelka.
Pooblaščen monter
Tehnično usposobljena oseba, ki je kvalificirana za
namestitev izdelka.
Uporabnik
Oseba, ki je lastnik izdelka in/ali izdelek uporablja.
Zadevna zakonodaja
Vse mednarodne, evropske, nacionalne in lokalne direktive,
zakoni, predpisi in/ali pravilniki, ki se nanašajo na določen
izdelek ali področje.
RXYSQ8~12TMY1B
VRVIV-S Sistemska klimatska naprava
4P404225-1B – 2016.03
Vodnik za monterja in uporabnika
71
