Page 1
Uitgebreide handleiding
voor de installateur en de
gebruiker
VRV IV-S-systeem airconditioner
RXYSQ8TMY1B
RXYSQ10TMY1B
RXYSQ12TMY1B
Uitgebreide handleiding voor de installateur en de gebruiker
VRV IV-S-systeem airconditioner
Nederlands
Page 2
Inhoud
Inhoud
1 Algemene veiligheidsmaatregelen 3
1.1 Over de documentatie ............................................................... 3
1.1.1 Betekenis van de waarschuwingen en symbolen ....... 3
1.2 Voor de gebruiker...................................................................... 4
1.3 Voor de installateur ................................................................... 4
1.3.1 Algemeenheden.......................................................... 4
1.3.2 Plaats van installatie ................................................... 5
1.3.3 Koelmiddel .................................................................. 5
1.3.4 Pekel ........................................................................... 6
1.3.5 Water .......................................................................... 6
1.3.6 Elektrisch .................................................................... 6
2 Over de documentatie 7
2.1 Over dit document ..................................................................... 7
Voor de installateur 7
3 Over de doos 7
3.1 Overzicht: Over de doos............................................................ 7
3.2 Buitenunit .................................................................................. 7
3.2.1 De buitenunit uitpakken .............................................. 7
3.2.2 Omgaan met de buitenunit.......................................... 8
3.2.3 Accessoires van de buitenunit verwijderen................. 8
3.2.4 Transportbeveiliging verwijderen ................................ 8
4 Over de units en opties 9
4.1 Overzicht: Over de units en opties ............................................ 9
4.2 Identificatie ................................................................................ 9
4.2.1 Identificatielabel: Buitenunit ........................................ 9
4.3 Over de buitenunit ..................................................................... 9
4.4 Systeemlay-out.......................................................................... 9
4.5 Units en opties combineren....................................................... 9
4.5.1 Over combinaties van units en opties......................... 9
4.5.2 Mogelijke combinaties van binnenunits ...................... 9
4.5.3 Mogelijke opties voor de buitenunit............................. 10
5 Voorbereiding 10
5.1 Overzicht: Voorbereiding........................................................... 10
5.2 De installatieplaats voorbereiden .............................................. 10
5.2.1 Vereisten inzake de plaats waar de buitenunit
geïnstalleerd wordt...................................................... 10
5.2.2 Bijkomende vereisten inzake de installatieplaats van
de buitenunit in koude klimaten .................................. 11
5.2.3 Voorzorgsmaatregelen voor koelmiddellekken........... 12
5.3 De koelmiddelleidingen voorbereiden ....................................... 13
5.3.1 Vereisten voor de koelmiddelleidingen ....................... 13
5.3.2 Materiaal koelmiddelleidingen..................................... 13
5.3.3 Leidingmaat selecteren............................................... 13
5.3.4 Koelmiddelaftaksets selecteren .................................. 14
5.3.5 Lengte koelmiddelleiding en hoogteverschil ............... 15
5.4 De elektrische bedrading voorbereiden..................................... 16
5.4.1 Over het voldoen aan de normen inzake elektriciteit.. 16
5.4.2 Vereisten voor beveiligingen....................................... 16
6 Installatie 16
6.1 Overzicht: Installatie .................................................................. 16
6.2 De units openen ........................................................................ 17
6.2.1 Over het openen van de units..................................... 17
6.2.2 De buitenunit openen.................................................. 17
6.3 De buitenunit monteren ............................................................. 17
6.3.1 Over de montage van de buitenunit............................ 17
6.3.2 Voorzorgsmaatregelen bij de montage van de
buitenunit .................................................................... 17
6.3.3 De installatiestructuur voorzien................................... 17
6.3.4 De buitenunit installeren ............................................. 18
6.3.5 Afvoer voorzien ............................................................ 18
6.3.6 Ervoor zorgen dat de buitenunit niet kan omvallen...... 18
6.4 De koelmiddelleiding aansluiten................................................. 18
6.4.1 Over het aansluiten van de koelmiddelleidingen ......... 18
6.4.2 Voorzorgsmaatregelen bij het aansluiten van
koelmiddelleidingen ..................................................... 18
6.4.3 Richtlijnen voor het buigen van leidingen .................... 19
6.4.4 Het uiteinde van een buis solderen.............................. 19
6.4.5 Gebruik van de afsluiter en servicepoort ..................... 19
6.4.6 Dichtgeknepen leidingen verwijderen .......................... 20
6.4.7 Koelmiddelleiding op buitenunit aansluiten.................. 21
6.4.8 Koelmiddelaftakset aansluiten ..................................... 22
6.5 De koelmiddelleiding controleren ............................................... 22
6.5.1 Over het controleren van de koelmiddelleidingen........ 22
6.5.2 Koelmiddelleiding controleren: Algemene richtlijnen ... 23
6.5.3 Koelmiddelleiding controleren: Opstelling.................... 23
6.5.4 Lektest uitvoeren.......................................................... 23
6.5.5 Vacuümdrogen............................................................. 23
6.6 Koelmiddelleidingen isoleren...................................................... 23
6.7 Koelmiddel bijvullen.................................................................... 24
6.7.1 Over koelmiddel bijvullen ............................................. 24
6.7.2 Voorzorgsmaatregelen voor het vullen met
koelmiddel.................................................................... 24
6.7.3 Bepalen hoeveel koelmiddel bijgevuld moet worden... 24
6.7.4 Koelmiddel vullen......................................................... 25
6.7.5 Foutcodes bij het vullen met koelmiddel ...................... 26
6.7.6 De label voor fluorhoudende broeikasgassen
bevestigen.................................................................... 26
6.8 De elektrische bedrading aansluiten .......................................... 26
6.8.1 Over het aansluiten van de elektrische bedrading....... 26
6.8.2 Voorzorgsmaatregelen bij het aansluiten van
elektrische bedrading................................................... 27
6.8.3 Richtlijnen bij het uitslaan van de uitbreekopeningen.. 28
6.8.4 Richtlijnen bij het aansluiten van elektrische
bedrading ..................................................................... 28
6.8.5 De elektrische bekabeling op de buitenunit
aansluiten..................................................................... 28
6.9 De installatie van de buitenunit voltooien ................................... 29
6.9.1 Transmissiebedrading voltooien .................................. 29
6.9.2 De buitenunit sluiten .................................................... 30
7 Configuratie 30
7.1 Overzicht: Configuratie............................................................... 30
7.2 Lokale instellingen uitvoeren ...................................................... 30
7.2.1 Over lokale instellingen................................................ 30
7.2.2 Toegang tot de componenten voor lokale instellingen. 30
7.2.3 Componenten voor lokale instellingen ......................... 30
7.2.4 Stand 1 of 2 activeren .................................................. 31
7.2.5 Gebruik van stand 1..................................................... 31
7.2.6 Gebruik van stand 2..................................................... 32
7.2.7 Stand 1 (en standaardsituatie): Controle instellingen .. 33
7.2.8 Stand 2: Lokale instellingen ......................................... 34
7.2.9 PC-configurator aansluiten op de buitenunit................ 37
7.3 Energie besparen en optimale werking ...................................... 37
7.3.1 Mogelijke hoofdgebruiksmethoden .............................. 37
7.3.2 Mogelijke comfortinstellingen....................................... 38
7.3.3 Voorbeeld: Automatische stand bij koelen................... 39
7.3.4 Voorbeeld: Automatische stand bij verwarmen............ 39
8 Inbedrijfstelling 40
8.1 Overzicht: Inbedrijfstelling .......................................................... 40
8.2 Voorzorgsmaatregelen bij de inbedrijfstelling............................. 40
8.3 Checklist voor de inbedrijfstelling ............................................... 40
8.4 Checklist tijdens inbedrijfstelling................................................. 41
8.4.1 Over proefdraaien ........................................................ 41
8.4.2 Proefdraaien (7-segmentendisplay)............................. 41
8.4.3 Proefdraaien (7-segmentendisplay)............................. 41
8.4.4 Correctie na abnormaal beëindigen van het
proefdraaien................................................................. 42
8.4.5 Gebruik van de unit...................................................... 42
Uitgebreide handleiding voor de installateur en de gebruiker
2
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 3
1 Algemene veiligheidsmaatregelen
9 Aan de gebruiker overhandigen 42
10 Onderhoud en service 42
10.1 Overzicht: Onderhoud en service .............................................. 42
10.2 Voorzorgsmaatregelen inzake onderhoud ................................ 42
10.2.1 Elektrische gevaren voorkomen.................................. 42
10.3 Controlelijst jaarlijks onderhoud van de buitenunit .................... 43
10.4 Over de servicestand ................................................................ 43
10.4.1 Gebruik van de vacuümstand ..................................... 43
10.4.2 Koelmiddel aftappen ................................................... 43
11 Opsporen en verhelpen van storingen 43
11.1 Overzicht: Probleemoplossing................................................... 43
11.2 Voorzorgsmaatregelen bij het opsporen en verhelpen van
storingen.................................................................................... 43
11.3 Problemen op basis van storingscodes oplossen ..................... 43
11.3.1 Storingscodes: Overzicht ............................................ 44
12 Als afval verwijderen 47
13 Technische gegevens 48
13.1 Overzicht: Technische gegevens .............................................. 48
13.2 Afmetingen: Buitenunit .............................................................. 48
13.3 Serviceruimte: Buitenunit .......................................................... 50
13.4 Onderdelen: Buitenunit.............................................................. 52
13.5 Leidingschema: Buitenunit ........................................................ 54

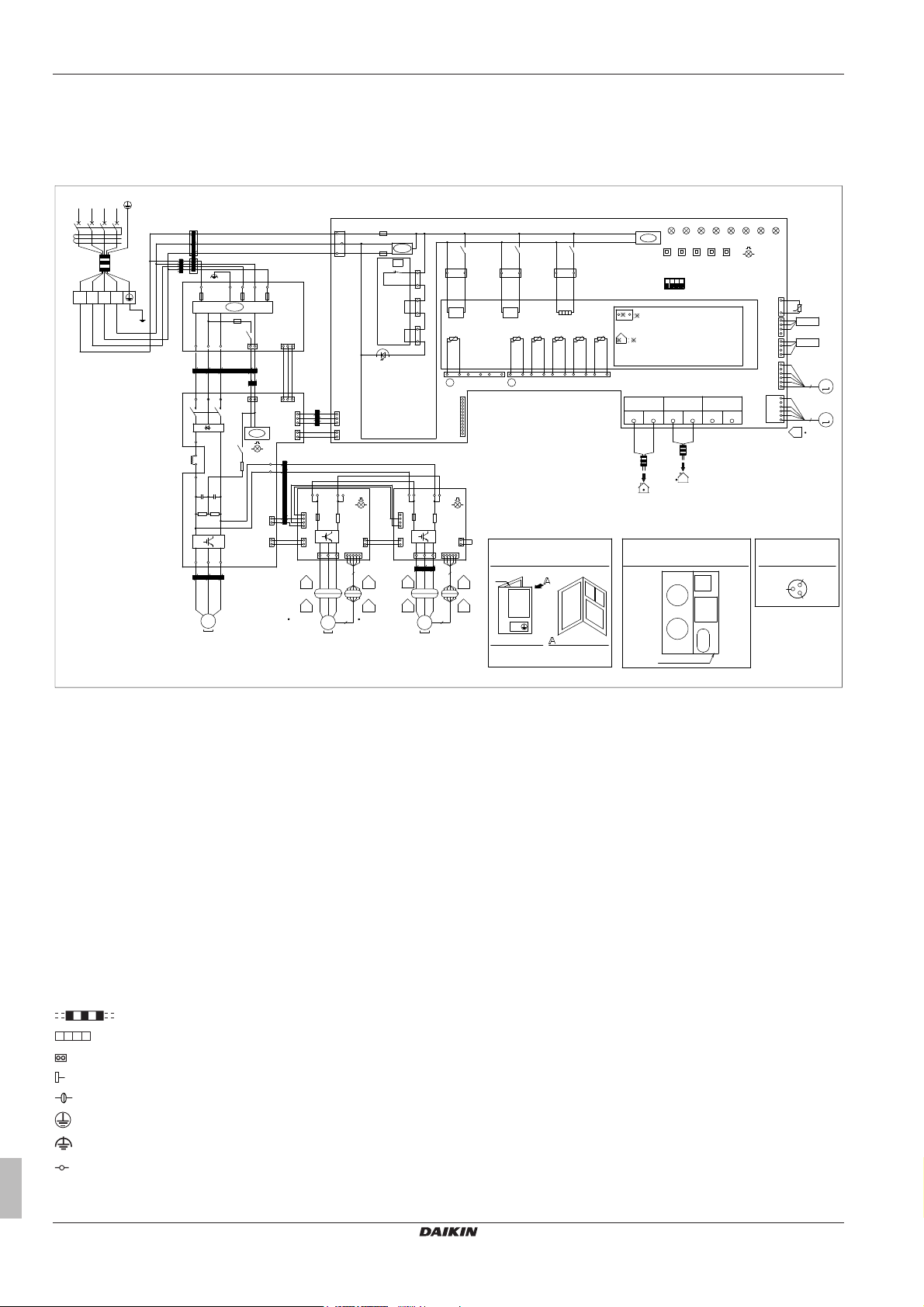

13.6 Bedradingsschema: Buitenunit.................................................. 56
13.7 Technische specificaties: Buitenunit ......................................... 60
13.8 Capaciteitentabel: Binnenunit.................................................... 62
Voor de gebruiker 63
14 Over het systeem 63
14.1 Systeemlay-out.......................................................................... 63
15 Gebruikersinterface 63
16 Voor het gebruik 63
17 Bediening 64
17.1 Werkingsgebied......................................................................... 64
17.2 Gebruik van het systeem........................................................... 64
17.2.1 Over het gebruik van het systeem .............................. 64
17.2.2 Over koelen, verwarmen, alleen ventileren en
automatische werking ................................................. 64
17.2.3 Over verwarmen ......................................................... 64
17.2.4 Gebruik van het systeem ............................................ 64
17.3 Gebruik van het ontvochtigingsprogramma............................... 64
17.3.1 Over het ontvochtigingsprogramma ............................ 64
17.3.2 Gebruik van het ontvochtigingsprogramma ................ 65
17.4 Luchtstroomrichting instellen ..................................................... 65
17.4.1 Over de luchtstroomklep ............................................. 65
17.5 Master-gebruikersinterface instellen ......................................... 65
17.5.1 Over master-gebruikersinterface instellen .................. 65
17.5.2 Gebruikersinterface als master instellen (VRV DX) .... 65
17.5.3 Gebruikersinterface als master instellen (RA DX) ...... 66
17.5.4 Over besturingssystemen ........................................... 66
20 Opsporen en verhelpen van storingen 68
20.1 Storingscodes: Overzicht ........................................................... 69
20.2 Symptomen die geen storingen van de airconditioner zijn ......... 70
20.2.1 Symptoom: Het systeem werkt niet ............................. 70
20.2.2 Symptoom: Ventileren is mogelijk, maar koelen en
verwarmen werken niet................................................ 70
20.2.3 Symptoom: De ventilatorsnelheid stemt niet overeen
met de instelling ........................................................... 70
20.2.4 Symptoom: De luchtstroomrichting stemt niet
overeen met de instelling ............................................. 70
20.2.5 Symptoom: Uit het toestel komt witte rook
(binnenunit) .................................................................. 70
20.2.6 Symptoom: Uit het toestel komt witte rook
(binnenunit, buitenunit) ................................................ 70
20.2.7 Symptoom: Op het display van de
gebruikersinterface staat "U4" of "U5", de unit stopt,
en start weer na enkele minuten.................................. 70
20.2.8 Symptoom: De airconditioners maken lawaai
(binnenunit) .................................................................. 70
20.2.9 Symptoom: De airconditioners maken lawaai
(binnenunit, buitenunit) ................................................ 71
20.2.10 Symptoom: De airconditioners maken lawaai
(buitenunit) ................................................................... 71
20.2.11 Symptoom: Er komt stof uit de unit .............................. 71
20.2.12 Symptoom: De units geven een geur af....................... 71
20.2.13 Symptoom: De ventilator van de buitenunit draait
niet ............................................................................... 71
20.2.14 Symptoom: Op het scherm staat "88".......................... 71
20.2.15 Symptoom: De compressor in de buitenunit stopt
niet na een korte verwarmingscyclus........................... 71
20.2.16 Symptoom: De binnenkant van een buitenunit is
warm, zelfs wanneer de unit is gestopt........................ 71
20.2.17 Symptoom: U voelt warme lucht wanneer de
binnenunit gestopt is .................................................... 71
21 Verplaatsen 71
22 Als afval verwijderen 71
23 Verklarende woordenlijst 71
1 Algemene
veiligheidsmaatregelen
1.1 Over de documentatie
▪ De documentatie is oorspronkelijk in het Engels geschreven. Alle
andere talen zijn vertalingen.
▪ Alle in dit document vermelde voorzorgen betreffen zeer
belangrijke punten en dienen dus steeds nauwgezet te worden
nageleefd.
▪ De installatie van het systeem en allle handelingen beschreven in
de installatiehandleiding en de uitgebreide handleiding voor de
installateur moeten door een erkende installateur uitgevoerd
worden.
18 Energie besparen en optimale werking 66
18.1 Beschikbare hoofdgebruiksmethoden ....................................... 66
18.2 Mogelijke comfortinstellingen .................................................... 66
19 Onderhoud en service 67
19.1 Onderhoud na een lange periode van stilstand......................... 67
19.2 Onderhoud voor een lange periode van stilstand...................... 67
19.3 Over het koelmiddel .................................................................. 67
19.4 Dienst-na-verkoop en garantie .................................................. 67
19.4.1 Garantieperiode .......................................................... 67
19.4.2 Aanbevelingen voor onderhoud en inspectie .............. 67
19.4.3 Aanbevolen onderhouds- en inspectiecycli................. 68
19.4.4 Verkorte onderhouds- en vervangingscycli ................. 68
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
1.1.1 Betekenis van de waarschuwingen en symbolen
GEVAAR
Duidt op een situatie die de dood of ernstige verwondingen
als gevolg heeft.
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
Duidt op een situatie die elektrocutie kan veroorzaken.
Uitgebreide handleiding voor de installateur en de gebruiker
3
Page 4
1 Algemene veiligheidsmaatregelen
GEVAAR: RISICO OM ZICH TE VERBRANDEN
Duidt op een situatie die brandwonden kan veroorzaken
als gevolg van extreem hoge of lage temperaturen.
WAARSCHUWING
Duidt op een situatie die de dood of ernstige verwondingen
als gevolg zou kunnen hebben.
VOORZICHTIG
Duidt op een situatie die kleine of matige verwondingen als
gevolg zou kunnen hebben.
OPMERKING
Duidt op een situatie die schade aan apparatuur of
eigendom zou kunnen berokkenen.
INFORMATIE
Duidt op nuttige tips of bijkomende informatie.
1.2 Voor de gebruiker
▪ Indien u twijfels heeft over de bediening van de unit, contacteer
uw installateur.
▪ Dit toestel mag worden gebruikt door kinderen vanaf 8 jaar en
personen met beperkte fysieke, zintuiglijke of mentale
mogelijkheden of met een gebrek aan ervaring en kennis indien
ze onder toezicht staan of onderricht zijn in het veilige gebruik van
het toestel en de mogelijke gevaren begrijpen. Kinderen mogen
niet met het toestel spelen. Reiniging en onderhoud door de
gebruiker mogen niet worden uitgevoerd door kinderen zonder
toezicht.
WAARSCHUWING
Om elektrische schokken of brand te vermijden:
▪ Spoel de unit NIET af.
▪ Bedien de unit NIET met natte handen.
▪ Plaats GEEN voorwerpen die water bevatten op de
unit.
OPMERKING
▪ Plaats GEEN voorwerpen, apparatuur of uitrustingen
bovenop de unit.
▪ Zit, klim of sta NIET op de unit.
▪ Het volgende symbool staat vermeld op de units:
Dit betekent dat u geen elektrische en elektronische producten
mag mengen met ongesorteerd huishoudelijk afval. Probeer het
systeem NIET zelf te ontmantelen: het ontmantelen van het
systeem en het behandelen van het koelmiddel, van olie en van
andere onderdelen moeten door een erkende installateur conform
met de geldende wetgeving uitgevoerd worden.
De units moeten voor hergebruik, recyclage en terugwinning bij
een gespecialiseerd behandelingsbedrijf worden behandeld. Door
ervoor te zorgen dat dit product op de juiste manier wordt
weggeworpen, draagt u bij tot het voorkomen van mogelijke
negatieve gevolgen voor milieu en menselijke gezondheid. Voor
meer informatie, contacteer uw installateur of de plaatselijke
overheid.
▪ Het volgende symbool staat vermeld op de batterijen:
Dit betekent dat de batterijen niet met ongesorteerd huishoudelijk
afval gemengd mag worden. Indien onder het symbool een
scheikundig symbool afgebeeld staat, betekent dit scheikundig
symbool dat de batterij een zwaar metaal bevat over een
bepaalde concentratie.
Mogelijke scheikundige symbolen: Pb: lood (>0,004%).
Wegwerpbatterijen moeten voor hergebruik door een
gespecialiseerde installatie behandeld worden. Door ervoor te
zorgen dat wegwerpbatterijen op de juiste manier worden
weggeworpen, draagt u bij tot het voorkomen van mogelijke
negatieve gevolgen voor milieu en menselijke gezondheid.
1.3 Voor de installateur
1.3.1 Algemeenheden
Indien u twijfels heeft over de installatie of de bediening van de unit,
contacteer uw dealer.
OPMERKING
Een foute installatie of bevestiging van apparatuur,
uitrustingen of accessoires kan elektrische schokken, een
kortsluiting, lekken, brand of schade aan de apparatuur of
uitrustingen als gevolg hebben. Gebruik enkel accessoires,
optionele apparatuur en uitrustingen en reserveonderdelen
die door Daikin gemaakt of goedgekeurd werden.
WAARSCHUWING
Zorg ervoor dat de materialen die voor de installatie en de
testen gebruikt worden, voldoen aan de geldende
wetgeving (bovenop de instructies beschreven in de
Daikin-documentatie).
VOORZICHTIG
Draag gepaste persoonlijke beschermingsuitrustingen
(beschermende handschoenen, veiligheidsbril, enz.)
wanneer u het systeem installeert of onderhoudt.
WAARSCHUWING
Scheur plastiekverpakkingen aan stukken en gooi deze
weg zodat niemand, kinderen in het bijzonder, ermee kan
spelen. Mogelijk risico: verstikking.
GEVAAR: RISICO OM ZICH TE VERBRANDEN
▪ Raak tijdens of net na bedrijf GEEN
koelmiddelleidingen, waterleidingen of interne
onderdelen aan. Deze kunnen te warm of te koud zijn.
Geef ze de tijd om terug op een normale temperatuur
te komen. Indien u deze toch moet aanraken, draag
dan beschermende handschoenen.
▪ Raak per ongeluk lekkend koelmiddel NIET aan.
WAARSCHUWING
Neem gepaste maatregelen om te beletten dat de unit door
kleine dieren als schuilplaats gebruikt kan worden. Kleine
dieren die in contact komen met elektrische onderdelen
kunnen storingen, rook of brand veroorzaken.
VOORZICHTIG
Raak de luchtinlaat of de aluminiumlamellen van de unit
NIET aan.
Uitgebreide handleiding voor de installateur en de gebruiker
4
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 5
1 Algemene veiligheidsmaatregelen
OPMERKING
▪ Plaats GEEN voorwerpen, apparatuur of uitrustingen
bovenop de unit.
▪ Zit, klim of sta NIET op de unit.
OPMERKING
Werkzaamheden aan de buitenunit worden best gepland
bij droog weer om waterinsijpeling te voorkomen.
Conform de geldende wetgeving kan een logboek bij het product
vereist worden; in dit logboek dienen dan minstens de volgende
zaken bijgehouden: informatie over het onderhoud, de
reparatiewerkzaamheden, de resultaten van testen, de
stilstandperioden, enz.
Bovendien dienen minstens volgende informaties op een
toegankelijke plaats bij het product voorzien te worden:
▪ Instructies om het systeem uit te schakelen in gevallen van nood
▪ De naam en het adres van de brandweer, de politie en een
ziekenhuis
▪ De naam, het adres en de telefoonnummers overdag en 's nachts
om onderhoud te bekomen
In Europa bevat EN378 de nodige richtlijnen voor dit logboek.
1.3.2 Plaats van installatie
▪ Voorzie voldoende ruimte rond de unit voor onderhoud en
luchtcirculatie.
▪ Controleer of de plaats waarop de unit moet komen, bestand is
tegen het gewicht en de trillingen van de unit.
▪ Zorg ervoor dat de zone goed geventileerd wordt.
▪ Controleer of de unit horizontaal staat.
Installeer de unit NIET in een van de volgende plaatsen:
▪ In mogelijke explosieve omgevingen.
▪ In plaatsen met toestellen of machines die elektromagnetische
golven uitzenden. Elektromagnetische golven kunnen het
besturingssysteem storen, waardoor de apparatuur slecht kan
werken.
▪ In plaatsen met brandgevaar omwille van lekkende ontvlambare
gassen (zoals verdunners of benzine), koolstofvezels,
ontvlambaar stof.
▪ In plaatsen waar corroderend gas (zoals zwaveligzuurgas)
geproduceerd wordt. Corrosie aan de koperleidingen of
gesoldeerde onderdelen kan de oorzaak zijn dat koelmiddel gaat
lekken.
1.3.3 Koelmiddel
Indien van toepassing. Voor meer informatie, raadpleeg de
installatiehandleiding of de uitgebreide handleiding (voor de
installateur) van uw toepassing.
OPMERKING
Controleer of de installatie van de koelmiddelleidingen
voldoet aan de geldende wetgeving. In Europa geldt
EN378 als de van toepassing zijnde norm.
OPMERKING
Controleer of de lokale leidingen en aansluitingen niet aan
spanningen onderhevig (kunnen) zijn.
WAARSCHUWING
Zet, tijdens testen, het product NOOIT onder een druk
hoger dan de maximaal toegestane druk (vermeld op het
naamplaatje van de unit).
WAARSCHUWING
Neem voldoende maatregelen wanneer koelmiddel zou
lekken. Ventileer onmiddellijk de zone wanneer koelgas
lekt. Mogelijke risico's:
▪ Te hoge koelmiddelconcentraties in een gesloten
ruimte kunnen leiden tot een gebrek aan zuurstof.
▪ Als koelgas in contact komt met vuur, kan giftig gas
ontstaan.
WAARSCHUWING
Vang steeds het koelmiddel op. Laat ze NIET rechtstreeks
vrij in de omgeving. Gebruik een vacuümpomp om de
installatie leeg te pompen.
OPMERKING
Controleer of er geen gaslekken zijn als u alle leidingen
heeft aangesloten. Gebruik stikstof om een gaslektest uit
te voeren.
OPMERKING
▪ Om te voorkomen dat de compressor defect raakt, mag
u NIET meer bijvullen dan de gespecificeerde
hoeveelheid koelmiddel.
▪ Als het koelmiddelsysteem moet worden geopend, dan
dient het koelmiddel te worden behandeld volgens de
geldende wetgeving.
WAARSCHUWING
Zorg ervoor dat er geen zuurstof in het systeem zit.
Bovendien mag er pas koelmiddel worden bijgevuld nadat
er een lekkagetest en een vacuümdroogprocedure is
uitgevoerd.
▪ Zie het typeplaatje op de unit wanneer koelmiddel in het systeem
moet worden aangevuld. Daarop staan het type koelmiddel en de
vereiste hoeveelheid.
▪ De unit werd in de fabriek met koelmiddel gevuld en sommige
systemen moeten, afhankelijk van de maat en lengte van de
leidingen, bijkomend met koelmiddel worden gevuld.
▪ Gebruik uitsluitend gereedschap dat enkel en alleen voor het soort
koelmiddel bedoeld is om de vereiste drukweerstand te kunnen
garanderen en om te beletten dat vreemde stoffen in het systeem
terechtkomen.
▪ Vul als volgt met vloeibaar koelmiddel:
Als Dan
Er is een sifonbuis
(d.w.z. er zou iets zoals “Met
vloeistofvulsifon” op de fles
moeten staan)
Er is GEEN sifonbuis Vul bij met de ondersteboven
Vul bij met rechtopstaande fles.
staande fles.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
▪ Open koelmiddelflessen steeds traag.
Uitgebreide handleiding voor de installateur en de gebruiker
5
Page 6
1 Algemene veiligheidsmaatregelen
▪ Vul bij met koelmiddel in vloeibare vorm. Het koelmiddel in
gasvormige fase toevoegen kan de normale werking verstoren.
VOORZICHTIG
Wanneer het bijvullen van koelmiddel is voltooid of tijdens
een pauze, moet u de klep van de koelmiddeltank
onmiddellijk sluiten. Als de klep niet onmiddellijk gesloten
wordt, kan door de resterende druk extra koelmiddel
worden bijgevuld. Mogelijk gevolg: Onjuiste hoeveelheid
koelmiddel.
1.3.4 Pekel
Indien van toepassing. Voor meer informatie, raadpleeg de
installatiehandleiding of de uitgebreide handleiding (voor de
installateur) van uw toepassing.
WAARSCHUWING
De gekozen pekel MOET voldoen aan de geldende
wetgeving.
WAARSCHUWING
Neem voldoende maatregelen voor het geval pekel zou
lekken. Indien pekel lekt, ventileer onmiddellijk de zone en
neem contact op met uw plaatselijke verdeler.
WAARSCHUWING
De omgevingstemperatuur in de unit kan veel hoger
oplopen dan die van de kamer, bv. 70°C. In geval van een
pekellek kunnen hete onderdelen in de unit een gevaarlijke
situatie creëren.
WAARSCHUWING
Het gebruik en de installatie van de toepassing MOETEN
voldoen aan de veiligheids- en milieumaatregelen
gespecificeerd in de relevante reglementering.
1.3.5 Water
Indien van toepassing. Voor meer informatie, raadpleeg de
installatiehandleiding of de uitgebreide handleiding (voor de
installateur) van uw toepassing.
OPMERKING
Controleer of de kwaliteit van het water voldoet aan de EUrichtlijn 98/83EC.
1.3.6 Elektrisch
WAARSCHUWING
Indien deze NIET standaard werd geplaatst, moet een
hoofdschakelaar (of een ander middel om uit te schakelen)
tussen de vaste bedrading geplaatst worden; deze
schakelaar dient het contact van alle polen volledig te
verbreken en te voldoen aan de vereisten van de
overspanning-categorie-III-specificatie wanneer hij open
staat.
WAARSCHUWING
▪ Gebruik ALLEEN koperdraden.
▪ Controleer of de lokale bedrading voldoet aan de
geldende wetgeving.
▪ Alle lokale bedradingen dienen conform het met het
product meegeleverd bedradingsschema uitgevoerd te
worden.
▪ Knijp NOOIT gebundelde kabels samen en controleer
of ze niet met leidingen of scherpe randen in contact
(kunnen) komen. Controleer of geen externe druk op
de klemaansluitingen wordt uitgeoefend.
▪ Vergeet niet aarddraden te leggen. Aard de unit NIET
via een nutsleiding, een piekspanningsbeveiliging of de
aarding van de telefoon. Een onvolledige aarding kan
elektrische schokken veroorzaken.
▪ Gebruik hiervoor een aparte voedingskring. Gebruik
NOOIT een elektrische voeding die met een ander
toestel gedeeld wordt.
▪ Installeer zeker de vereiste zekeringen of
stroomonderbrekers.
▪ Plaats zeker een aardlekschakelaar. Als u dit niet doet,
kan dit een elektrische schok of brand veroorzaken.
▪ Wanneer u de aardlekbeveiliging plaatst, controleer of
deze met de inverter compatibel is (bestand tegen
hoogfrequente elektrische ruis), zodat de
aardlekbeveiliging zich niet onnodig opent.
OPMERKING
Voorzorgsmaatregelen bij het installeren van
voedingskabels:
▪ Sluit geen kabels met een verschillende dikte aan op
de voedingsklemmenstrook (loshangende
voedingskabels kunnen abnormaal warm worden).
▪ Ga bij het aansluiten van draden met eenzelfde dikte te
werk zoals hieronder afgebeeld.
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
▪ Schakel alle elektrische voedingen UIT vooraleer u het
deksel van de schakelkast verwijdert, elektrische
bedrading aansluit of elektrische onderdelen aanraakt.
▪ Schakel de elektrische voeding langer dan 1minuut uit
en meet de spanning op de aansluitklemmen van de
condensatoren of elektrische onderdelen van de
hoofdkring vooraleer u een onderhoud uitvoert. De
spanning MOET onder de 50 V DC gevallen zijn
vooraleer u elektrische onderdelen mag aanraken.
Raadpleeg het bedradingsschema voor de plaats van
de aansluitklemmen.
▪ Raak elektrische onderdelen NIET aan met natte
handen.
▪ Laat de unit NIET onbewaakt achter wanneer het
servicedeksel verwijderd is.
Uitgebreide handleiding voor de installateur en de gebruiker
6
▪ Gebruik voor de bedrading de aangegeven
stroomdraad en sluit hem stevig aan; maak dan vast
om druk van buitenuit op de klemmenstrook te
voorkomen.
▪ Draai de klemschroeven vast met een geschikte
schroevendraaier. Een schroevendraaier met een
kleine kop beschadigt de schroefkop en maakt degelijk
vastzetten onmogelijk.
▪ Als klemschroeven te vast worden aangespannen,
dreigen ze te breken.
Leg de stroomtoevoerkabels op minstens 1 meter afstand van
televisietoestellen en radio's om geen interferenties te hebben.
Afhankelijk van de radiogolven volstaat een afstand van 1 meter
soms niet.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Page 7
2 Over de documentatie
2
1
3
1
2
1×
8 HP
WAARSCHUWING
▪ Controleer na het beëindigen van de elektriciteit of alle
elektrische onderdelen en aansluitklemmen in de
elektriciteitskast veilig zijn aangesloten.
▪ Controleer of alle deksels dicht zijn vooraleer de unit
aan te zetten.
OPMERKING
Alleen van toepassing als de elektrische voeding driefasig
is en de compressor een AAN/UIT-startmethode heeft.
Als een fase zich na een tijdelijke black-out kan omkeren
en de stroomtoevoer gaat aan en uit terwijl het systeem in
bedrijf is, installeer dan plaatselijk een beveiligingscircuit
tegen faseomkering. Door het systeem in omgekeerde
fase te laten draaien, kunnen de compressor en andere
onderdelen stuk gaan.
2 Over de documentatie
2.1 Over dit document
Bedoeld publiek
Erkende installateurs + eindgebruikers
INFORMATIE
Dit apparaat is bedoeld voor gebruik door expert of
opgeleide gebruikers in winkels, lichte industrie en op
boerderijen, of voor commercieel gebruik door nietdeskundigen.
Documentatieset
Dit document is een onderdeel van een documentatieset. De
volledige set omvat:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid:
▪ Veiligheidsinstructies te lezen vóór de installatie
▪ Formaat: Papier (in de doos van de buitenunit)
▪ Montagehandleiding en gebruiksaanwijzing buitenunit:
▪ Instructies voor installatie en gebruik
▪ Formaat: Papier (in de doos van de buitenunit)
▪ Uitgebreide handleiding voor de installateur en de gebruiker:
▪ De installatie voorbereiden, technische kenmerken,
referentiegegevens,…
▪ Gedetailleerde stap per stap instructies en
achtergrondinformatie voor basis- en gevorderd gebruik
▪ Formaat: Digitale bestanden op http://www.daikineurope.com/
support-and-manuals/product-information/
Laatste herzieningen van de meegeleverde documentatie kunnen op
de regionale Daikin-website of via uw dealer beschikbaar zijn.
De documentatie is oorspronkelijk in het Engels geschreven. Alle
andere talen zijn vertalingen.
Voor de installateur
3 Over de doos
3.1 Overzicht: Over de doos
In dit hoofdstuk worden de stappen beschreven die u moet uitvoeren
nadat de doos met de buitenunit ter plaatse is geleverd.
Het bevat informatie over:
▪ De units uitpakken en hanteren
▪ De accessoires van de units verwijderen
▪ Transportbeveiliging verwijderen
Houd rekening met de volgende zaken:
▪ De unit moet bij de levering gecontroleerd worden op
beschadigingen. Elke vorm van beschadiging moet onmiddellijk
aan de schadeverantwoordelijke van de transporteur gemeld
worden.
▪ Breng de verpakte unit zo dicht mogelijk bij de uiteindelijke
installatieplaats om beschadiging tijdens het transport te
voorkomen.
▪ Neem de volgende punten in acht bij het omgaan met de unit:
Breekbaar, ga voorzichtig om met de unit.
3.2 Buitenunit
3.2.1 De buitenunit uitpakken
Houd de unit recht om beschadiging van de compressor
te voorkomen.
▪ Beslis op voorhand waarlangs u de unit naar binnen zult brengen.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
7
Page 8
3 Over de doos
2
1
4×
10+12 HP
c
b
a
b
d
8 HP 10+12 HP
a
1×
b
1×
c
1×
d
1×
2× (8 HP)
5× (=2+3) (10+12 HP)
1×
e f g
1×
1
3 (12.3 N·m)3 (12.3 N·m)
2
2
1
a
b
3.2.2 Omgaan met de buitenunit
Draag de unit langzaam zoals weergegeven:
3.2.3 Accessoires van de buitenunit verwijderen
1 Verwijder het servicedeksel. Zie "6.2.2 De buitenunit
openen"op pagina17.
2 Verwijder de accessoires.
a Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
b Montagehandleiding en gebruiksaanwijzing buitenunit
VOORZICHTIG
Raak de luchtinlaat of de aluminium lamellen van de unit
NIET aan, dit om letsels te voorkomen.
Vorkheftruck. Een vorkheftruck
mag alleen worden gebruikt
wanneer de unit op de pallet
blijft.
Kraan. In het geval van
RXYSQ10+12 kunt u ook een
kraan gebruiken en de unit als
volgt ophijsen:
3.2.4 Transportbeveiliging verwijderen
c Label gefluoreerde broeikasgassen
d Informatiesticker installatie
e Gasleiding accessoire 1 (8HP:Ø19,1mm;
10HP:Ø22,2mm; 12HP:Ø25,4mm)
f Gasleiding accessoire 2 (8HP:Ø19,1mm;
10HP:Ø22,2mm; 12HP:Ø25,4mm)
g Kabelbinder
Alleen voor RXYSQ10+12.
OPMERKING
Als de unit wordt gebruikt zonder eerst de
transportbeveiliging te verwijderen, kunnen er abnormale
trillingen of geluiden worden geproduceerd.
De transportbeveiliging over de poot van de compressor die de unit
beschermt tijdens het transport moet worden verwijderd. Ga te werk
zoals afgebeeld en hierna beschreven.
1 Draai de bevestigingsmoer (a) een beetje los.
2 Verwijder de transportbeveiliging (b) zoals hierna afgebeeld.
WAARSCHUWING
a Hijshaak
b 2 verticale touwen (minstens 8m en Ø20mm) om de unit
omhoog te hijsen
c 1 horizontaal touw (ook bevestigd aan de hijshaak) om te
voorkomen dat de unit valt
d Beschermend materiaal (doeken, zacht materiaal) tussen
de touwen en de omkasting om deze laatste te
beschermen
3 Draai de bevestigingsmoer (a) opnieuw vast.
Het zwaartepunt van de unit ligt aan de rechterkant
(compressorzijde). Als u de unit ophijst met een kraan en u
de hijshaak niet voorziet van een horizontaal touw, kan de
unit vallen.
Uitgebreide handleiding voor de installateur en de gebruiker
8
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 9
4 Over de units en opties
g
d d
c c
f
eb
a
g
f
e
4 Over de units en opties
4.1 Overzicht: Over de units en opties
Dit hoofdstuk bevat informatie over:
▪ Identificatie van de buitenunit.
▪ De plaats van de buitenunit in de lay-out van het systeem.
▪ Met welke binnenunits en opties de buitenunits kunnen worden
gecombineerd.
4.2 Identificatie
OPMERKING
Wanneer meerdere units gelijktijdig geïnstalleerd of
onderhouden worden, let op de servicepanelen NIET te
verwisselen tussen verschillende modellen.
4.2.1 Identificatielabel: Buitenunit
Plaats
4.4 Systeemlay-out
OPMERKING
Het systeem mag niet worden ontworpen bij een
temperatuur van minder dan –15°C.
INFORMATIE
Niet elke combinatie van binnenunits is toegelaten. Zie
"4.5.2 Mogelijke combinaties van binnenunits" op
pagina9 voor meer informatie.
a VRV IV-S-warmtepomp buitenunit
b Koelmiddelleiding
c VRV directe-expansiebinnenunit (DX)
d Gebruikersinterface (specifiek afhankelijk van het type
binnenunit)
e BP-box (vereist voor aansluiting van Residential Air (RA) of
Sky Air (SA) directe-expansiebinnenunits (DX))
f Residential Air (RA) directe-expansiebinnenunits (DX)
g Gebruikersinterface (draadloos, specifiek afhankelijk van
het type binnenunit)
4.5 Units en opties combineren
Modelidentificatie
Voorbeeld: R X Y S Q 12 TM Y1 B [*]
Code Uitleg
R Buiten luchtgekoeld
X Warmtepomp (niet-continu verwarmen)
Y Eén module
S S-reeks
Q Koelmiddel R410A
8~12 Capaciteitklasse
TM VRV IV-reeks
Y1 Voeding
B Europese markt
[*] Aanduiding kleine modelwijziging
4.3 Over de buitenunit
Deze montagehandleiding betreft het VRV IV-S, volledig door
inverter aangedreven warmtepompsysteem.
Deze units zijn ontworpen voor installatie buitenshuis en zijn bedoeld
voor lucht-lucht-warmtepomptoepassingen.
Specificatie RXYSQ8~12
Capaciteit Verwarmen 25,0~37,5kW
Koelen 22,4~33,5kW
Ontwerptemperatuur
(omgeving)
Verwarmen –20~15,5°Cnatte bol
Koelen –5~52°Cdroge bol
4.5.1 Over combinaties van units en opties
OPMERKING
Raadpleeg de recentste technische data voor de VRV IVS-warmtepomp om zeker te zijn dat uw systeeminstallatie
(buitenunit+binnenunit(s)) zal werken.
Het VRV IV-S-warmtepompsysteem kan worden gecombineerd met
verschillende types binnenunit en is uitsluitend bedoeld voor gebruik
met R410A.
Een overzicht van de beschikbare units vindt u in de
productcatalogus voor VRV IV-S.
Hierna vindt u een overzicht van de toegelaten combinaties van
binnen- en buitenunits. Niet alle combinaties zijn toegelaten. De
combinaties zijn onderworpen aan regels (combinatie tussen buitenbinnen, combinaties tussen binnenunits, enz.) vermeld in de
technische data.
4.5.2 Mogelijke combinaties van binnenunits
In het algemeen kunnen de volgende types binnenunit worden
aangesloten op een VRV IV-S-warmtepompsysteem. Deze lijst is
niet beperkend en hangt af van zowel de combinaties van de
buitenunitmodellen als de binnenunitmodellen.
▪ VRV directe-expansiebinnenunits (DX) (lucht/luchttoepassingen).
▪ SA/RA (Sky Air/Residential Air) directe-expansiebinnenunits (DX)
(lucht/luchttoepassingen). Hierna naar verwezen als RA DXbinnenunits. Voor deze binnenunits is een BP-box vereist.
▪ AHU (lucht/luchttoepassingen): EKEXV-set+EKEQ-box vereist,
afhankelijk van toepassing.
▪ Luchtgordijn (lucht/luchttoepassingen): CYV/CAV-reeks (Biddle),
afhankelijk van toepassing.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
9
Page 10
5 Voorbereiding
b
c
f
d
d
a
c
b e
(mm)
INFORMATIE
▪ VRVDX-binnenunits mogen niet worden gecombineerd
met RADX-binnenunits.
▪ RA DX-binnenunits mogen niet worden gecombineerd
met AHU-binnenunits.
▪ RA DX-binnenunits mogen niet worden gecombineerd
met luchtgordijnbinnenunits.
4.5.3 Mogelijke opties voor de buitenunit
INFORMATIE
Zie de technische data voor de recentste optienamen.
Koelmiddelaftakkit
Beschrijving Modelnaam
Refnet-verdeler KHRQ22M29H
KHRQ22M64H
Refnet-verbinding KHRQ22M20T
KHRQ22M29T9
KHRQ22M64T
Zie "5.3.4 Koelmiddelaftaksets selecteren" op pagina 14 voor de
selectie van de optimale aftakset.
Adapter voor externe besturing (DTA104A61/62)
Voor specifieke werking met een externe input van een centrale
besturing kan de externe besturingsadapter worden gebruikt.
Instructies (groep of individueel) kunnen worden gegeven voor
geluidsarme werking en werking met beperkt stroomverbruik.
De externe besturingsadapter moet in de binnenunit worden
geïnstalleerd.
Kabel PC-configurator (EKPCCAB)
Bij de inbedrijfstelling kunnen verschillende lokale instellingen
worden ingesteld met behulp van een pc-interface. Voor deze optie
is de EKPCCAB vereist; dit is een specifieke kabel voor
communicatie met de buitenunit. De software van de
gebruikersinterface is beschikbaar op http://www.daikineurope.com/
support-and-manuals/software-downloads/.
5.2.1 Vereisten inzake de plaats waar de buitenunit geïnstalleerd wordt
INFORMATIE
Lees ook de volgende vereisten:
▪ Algemene vereisten voor de installatieplaats. Zie het
hoofdstuk "Algemene voorzorgsmaatregelen met
betrekking tot de veiligheid".
▪ Vereisten voor de serviceruimte. Zie het hoofdstuk
"Technische gegevens".
▪ Vereisten koelmiddelleiding (lengte, hoogteverschil).
Zie verder in dit hoofdstuk "Voorbereiding".
VOORZICHTIG
Toestel niet toegankelijk voor iedereen; installeer het op
een beveiligde plaats die niet voor iedereen toegankelijk is.
Deze units, binnen- en buitenunit, zijn zowel geschikt voor
commerciële als kleinindustriële toepassingen.
OPMERKING
Dit is een klasse A-product. In een residentiële omgeving
kan dit product radiostoringen veroorzaken, en dan moet
de gebruiker de gepaste maatregelen treffen.
OPMERKING
De in deze handleiding beschreven apparatuur kan
elektronische ruis veroorzaken afkomstig van
radiofrequentie-energie. De apparatuur voldoet aan
specificaties die een redelijke bescherming moeten bieden
tegen dergelijke interferentie. De garantie dat in een
specifieke installatie geen interferentie zal optreden, kan
echter niet worden gegeven.
Het is dan ook aan te raden de apparatuur en elektrische
draden op een gepaste afstand van stereotoestellen, pc's,
enz. te installeren.
5 Voorbereiding
5.1 Overzicht: Voorbereiding
Dit hoofdstuk beschrijft wat u moet doen en kennen vooraleer ter
plaatse te gaan.
Het bevat informatie over:
▪ Installatieplaats voorbereiden
▪ Koelmiddelleiding voorbereiden
▪ Elektrische bedrading voorbereiden
5.2 De installatieplaats voorbereiden
Installeer de unit NIET op een plaats die vaak als werkplaats wordt
gebruikt. Wanneer bouwwerken (bijv. slijpwerk) worden uitgevoerd
waarbij veel stof wordt geproduceerd, moet de unit worden afgedekt.
Kies een installatieplaats met voldoende ruimte om de unit in en uit
de site te kunnen dragen.
Uitgebreide handleiding voor de installateur en de gebruiker
10
a Pc of radio
b Zekering
c Aardlekbeveiliging
d Gebruikersinterface
e Binnenunit
f Buitenunit
In plaatsen met een slechte ontvangst, moet de afstand 3m of meer
bedragen om elektromagnetische storingen van andere apparatuur
te voorkomen en moeten de voedings- en transmissieleidingen in
kabelbuizen liggen.
▪ Kies een plaats waar de unit zoveel mogelijk uit de regen staat.
▪ Zorg ervoor dat ingeval van een waterlek, het water geen schade
kan veroorzaken aan de installatieruimte en de omgeving.
▪ Kies een plaats waar de warme/koude lucht uit de unit of het
lawaai ervan NIEMAND stoort.
▪ De lamellen van de warmtewisselaar zijn scherp en kunnen
iemand verwonden. Kies een installatieplaats waar er geen risico
is dat iemand zich kan verwonden (in het bijzonder in omgevingen
waar kinderen spelen).
Installeer de unit NIET in een van de volgende plaatsen:
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Page 11
5 Voorbereiding
b
c
a
a
b
c
d
c
d
a
a
a
b
a
b
c
c
d
▪ Geluidsgevoelige zones (zoals naast een slaapkamer en
dergelijke), zodat het geproduceerd geluid in bedrijf geen overlast
veroorzaakt.
Opmerking: Als het geproduceerd geluid in reële omstandigheden
wordt gemeten, kan de gemeten waarde omwille van
omgevingsgeluiden en geluidsreflecties groter zijn dan het in de
specificaties onder Geluidspectrum vermeld geluidsdrukniveau.
▪ Plaatsen met nevels van mineraalolie, oliespray of dampen in de
lucht. Plastic onderdelen kunnen worden aangetast en van het
toestel vallen of waterlekken veroorzaken.
Het is NIET aangewezen de unit op de volgende plaatsen te
installeren, omdat deze plaatsen de levensduur van de unit kunnen
verkorten:
▪ Waar de spanning veel schommelt
▪ In voertuigen of schepen
▪ In de aanwezigheid van zuur- of alkalinedampen
Installatie aan de kust. Zorg ervoor dat de buitenunit NIET
rechtstreeks aan zeewind wordt blootgesteld. Dit om corrosie door
het hoge zoutgehalte van de lucht te voorkomen (kan de levensduur
van de unit verkorten).
Installeer de buitenunit uit rechtstreekse zeewind.
Voorbeeld: Achter het gebouw.
Draai de luchtuitlaatkant in de richting van de muur van het gebouw,
hek of scherm.
a Controleer of er voldoende installatieruimte is
Plaats de uitlaatzijde in een rechte hoek op de richting van de wind.
a Belangrijkste windrichting
b Luchtuitlaat
Installeer een afscherming tegen de wind als de buitenunit aan
rechtstreekse zeewind wordt blootgesteld.
▪ Hoogte van afscherming tegen wind≥1,5×hoogte van buitenunit
▪ Let bij de installatie van de afscherming tegen de wind op de
vereisten inzake de serviceruimte.
a Zeewind
b Gebouw
c Buitenunit
d Afscherming tegen wind
Hevige wind (≥18km/u) die tegen de luchtuitlaat van de buitenunit
blaast, veroorzaakt kortsluiting (luchtaanzuiging of -uitblaas). Dit kan
de volgende gevolgen met zich meebrengen:
▪ een vermindering van de capaciteit in bedrijf;
▪ een snellere en meer regelmatige ijsvorming tijdens het
verwarmen;
▪ stilvallen door een te lage of een te hoge druk;
▪ een gebroken ventilator (als hevige wind constant tegen de
ventilator blaast, kan deze beginnen zeer snel te draaien en na
een tijdje breken).
Er wordt geadviseerd een stootplaat te monteren wanneer de
luchtuitlaat aan wind blootgesteld is.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
5.2.2 Bijkomende vereisten inzake de installatieplaats van de buitenunit in koude klimaten
Bescherm de buitenunit tegen directe sneeuwval en zorg ervoor dat
de buitenunit NOOIT ingesneeuwd raakt.
a Afdakje tegen de sneeuw
b Voetstuk (minimale hoogte = 150mm)
c Belangrijkste windrichting
d Luchtuitlaat
Uitgebreide handleiding voor de installateur en de gebruiker
11
Page 12
5 Voorbereiding
T
AO
(°C WB)
a b
20
15.5
15
10
5
0
–5
–10
–15
–20
10 15 20 25
27
30
T
AI
(°C DB)
b
a
OPMERKING
Wanneer de unit wordt gebruikt om te verwarmen bij een
lage buitentemperatuur en een hoge vochtigheidsgraad,
neem dan voorzorgsmaatregelen om de afvoeropeningen
van de unit vrij te houden.
Verwarmen:
a Werkingsbereik verwarmen
b Werkingsbereik
TAI Binnentemperatuur
TAO Buitentemperatuur
Als de unit wordt geselecteerd om te werken bij een
omgevingstemperatuur van minder dan –5°C gedurende
minstens 5 dagen, met een relatieve vochtigheidsgraad
van meer dan 95%, dan bevelen wij aan om een Daikinreeks te gebruiken die specifiek is ontworpen voor
dergelijke toepassingen en/of om contact op te nemen met
uw dealer voor meer informatie.
5.2.3 Voorzorgsmaatregelen voor koelmiddellekken
Over voorzorgsmaatregelen voor koelmiddellekken
De installateur en systeemdeskundige moeten de veiligheid
garanderen in geval van lekken in overeenstemming met de lokale
reglementeringen en normen. Bij gebrek aan lokale
reglementeringen, kunnen de volgende normen gelden.
Dit systeem werkt met R410A als koelmiddel. R410A is op zich een
volledig veilig, niet-toxisch en niet-brandbaar koelmiddel. Niettemin
moet de ruimte waarin het airconditioningsysteem wordt
geïnstalleerd, groot genoeg zijn. Dit verzekert dat het maximale
concentratiepeil van koelgas niet wordt overschreden, ingeval dat er
een groot lek in het systeem zou ontstaan, overeenkomstig de lokale
reglementeringen en normen ter zake.
Over het maximum concentratieniveau
De maximale hoeveelheid koelmiddel en de berekening van de
maximale koelmiddelconcentratie zijn rechtstreeks gerelateerd aan
de ruimte waarin personen verblijven en waarin het koelmiddel dus
zou kunnen lekken.
De meeteenheid van de concentratie is kg/m3 (het gewicht in kg van
het koelgas in een volume van 1m3 van de gebruikte ruimte).
De lokale reglementeringen en normen betreffende de maximaal
toelaatbare concentratie moeten worden nageleefd.
Uitgebreide handleiding voor de installateur en de gebruiker
12
Volgens de Europese Norm terzake is de maximaal toelaatbare
concentratie van koelmiddel in een ruimte met mensen voor R410A
beperkt tot 0,44 kg/m3.
a Richting van de koelmiddelstroom
b Ruimte waarin zich een koelmiddellek heeft voorgedaan
(uitstromen van alle koelmiddel uit het systeem)
Let vooral op met plaatsen waar het koelgas kan blijven hangen,
zoals kelderverdiepingen enz., omdat koelgas zwaarder is dan lucht.
Controle van het maximum concentratieniveau
Controleer het maximale concentratiepeil zoals beschreven in de
onderstaande stappen 1 tot 4 en neem de nodige maatregelen om
eraan te voldoen.
1 Bereken de hoeveelheid koelmiddel (kg) in elk systeem
afzonderlijk.
Formule A+B=C
A Hoeveelheid koelmiddel in een systeem met
één unit (hoeveelheid koelmiddel waarmee
het systeem is gevuld voordat het de fabriek
verlaat)
B Bijgevulde hoeveelheid (hoeveelheid
koelmiddel die ter plaatse is bijgevuld
overeenkomstig de lengte of de diameter
van de koelmiddelleidingen)
C Totale hoeveelheid koelmiddel (kg) in het
systeem
OPMERKING
Als één enkel koelmiddelsysteem in 2 volledig
onafhankelijke koelsystemen is opgedeeld, dient u de
hoeveelheid koelmiddel te gebruiken waarmee elk
afzonderlijk systeem is gevuld.
2 Bereken het volume van de ruimte (m3) waar de binnenunit is
geïnstalleerd. Bereken in de volgende gevallen het volume van
(D), (E) als één ruimte of als de kleinste ruimte.
D Als er geen kleinere opdelingen zijn van de ruimte:
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Page 13
5 Voorbereiding
a
b
t
Ø
A
B-1 B-2
C-1 C-2 C-3 C-4 E E E E
1 1
3-1 3-2 3-3 3-4
A
D
RA DXVRV DX
D
4
4
5 5 5 5
2 2
2 2
E Als de ruimte opgedeeld is, maar een opening
aanwezig is tussen de ruimten die voldoende groot is
om een vrije luchtcirculatie toe te laten.
a Opening tussen ruimten
b Scheiding (Als er een opening is zonder deur of als
er boven of onder de deur openingen zijn die elk in
grootte equivalent zijn aan 0,15% of meer van het
vloeroppervlak.)
3 Bereken de koelmiddeldichtheid aan de hand van de resultaten
van de berekeningen in stap 1 en 2 hiervoor. Als het resultaat
van de voorgaande berekening groter is dan de maximaal
toelaatbare concentratie, moet een ventilatieopening naar de
ruimte ernaast worden voorzien.
Formule F/G≤H
F Totaal volume koelmiddel in het
koelmiddelsysteem
G Volume (in m3) van de kleinste ruimte met
een binnenunit
H Maximale concentratie (kg/m3)
4 Bereken de koelmiddeldichtheid met het volume van de ruimte
waar de binnenunit is geïnstalleerd en de ruimte ernaast.
Voorzie ventilatieopeningen in de deur van de ruimtes ernaast
tot de koelmiddeldichtheid kleiner is dan de maximaal
toelaatbare concentratie.
5.3 De koelmiddelleidingen voorbereiden
5.3.1 Vereisten voor de koelmiddelleidingen
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk “Algemene veiligheidsmaatregelen”.
5.3.2 Materiaal koelmiddelleidingen
▪ Materiaal leidingen: Met fosforzuur gedeoxideerd naadloos
koper.
▪ Temperingsgraad en dikte van de leidingen:
Buitendiameter
(Ø)
6,4mm (1/4")
9,5mm (3/8")
12,7mm (1/2")
15,9mm (5/8") Gegloeid (O) ≥0,99mm
19,1mm (3/4")
22,2mm (7/8")
25,4mm (1") Halfhard (1/2H) ≥0,88mm
28,6mm (1‑1/8") Halfhard (1/2H) ≥0,99mm
Hardingsgraad Dikte (t)
Gegloeid (O) ≥0,80mm
Halfhard (1/2H) ≥0,80mm
(a) In functie van de toepasselijke wetgeving en de maximale
werkdruk van de unit (zie “PS High” op het naamplaatje
van de unit) kunnen dikkere leidingen nodig zijn.
(a)
5.3.3 Leidingmaat selecteren
Bepaal de geschikte maat aan de hand van de volgende tabellen en
de afbeelding (alleen als referentie).
INFORMATIE
▪ VRVDX-binnenunits mogen niet worden gecombineerd
met RADX-binnenunits.
▪ RA DX-binnenunits mogen niet worden gecombineerd
met AHU-binnenunits.
▪ RA DX-binnenunits mogen niet worden gecombineerd
met luchtgordijnbinnenunits.
INFORMATIE
In het geval van RXYSQ8: Als RADX-binnenunits worden
geïnstalleerd, moet lokale instelling [2‑41] (= type
geïnstalleerde binnenunits) worden geconfigureerd. Zie
"7.2.8Stand 2: Lokale instellingen"op pagina34.
In het geval van RXYSQ10+12: Het type van de
binnenunits wordt automatisch gedetecteerd.
OPMERKING
Voor R410A-koelmiddel moeten strikte
voorzorgsmaatregelen worden genomen om het systeem
schoon, droog en afgedicht te houden.
▪ Schoon en droog: voorkom dat vreemd materiaal (zoals
minerale olie of vocht) in het systeem terechtkomt.
▪ Afgedicht: R410A bevat geen chloor en is niet
schadelijk voor de ozonlaag die de aarde tegen
schadelijke ultraviolette straling beschermt. Wanneer
R410A vrijkomt, kan dit wel in kleine mate bijdragen
aan het broeikaseffect. Om deze reden verdient de
afdichting van de installatie bijzondere aandacht.
OPMERKING
De leidingen en andere drukvoerende delen moeten
geschikt zijn voor koelmiddel. Gebruik met fosforzuur
gedeoxideerde, naadloze koperen leidingen voor
koelmiddel.
▪ Vreemde stoffen in de leidingen, waaronder oliën die tijdens de
fabricage worden gebruikt, mogen niet meer dan 30 mg/10 m
bedragen.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
1 Buitenunit
2 Koelmiddelaftaksets
3-1~3-4 VRVDX-binnenunits
4 BP-units
5 RADX-binnenunits
A Leiding tussen buitenunit en (eerste) koelmiddelaftakset
B-1 B-2 Leiding tussen koelmiddelaftaksets
C-1~C-4 Leidingen tussen koelmiddelaftakset en binnenunit
D Leiding tussen koelmiddelaftakset en BP-unit
E Leiding tussen BP-unit en RADX-binnenunit
Wanneer de vereiste leidingdiameters (inch-maten) niet verkrijgbaar
zijn, mag u ook andere diameters (mm-maten) gebruiken; houd
hierbij rekening met de volgende punten:
Uitgebreide handleiding voor de installateur en de gebruiker
13
Page 14
5 Voorbereiding
a
e
b c
d
▪ Neem de leidingdiameter die het dichtst bij de gevraagde diameter
ligt.
▪ Gebruik de gepaste adapterstukken voor de overgang van
leidingen met inch-maten naar leidingen met mm-maten (lokaal te
voorzien).
▪ Wijzig de berekening voor extra koelmiddel zoals beschreven in
"6.7.3 Bepalen hoeveel koelmiddel bijgevuld moet worden" op
pagina24.
A: Leiding tussen buitenunit en (eerste) koelmiddelaftakset
Wanneer de equivalente leidinglengte tussen de buiten- en de
binnenunits 90m of meer bedraagt, moeten dikkere hoofdleidingen
(zowel gaszijdig als vloeistofzijdig) worden gebruikt. Afhankelijk van
de lengte van de leiding kan de capaciteit afnemen. Maar zelfs in
een dergelijk geval moet de maat van de hoofdleidingen worden
vergroot. Meer specificaties vindt u in de technische data.
a Buitenunit
b Hoofdleidingen
c Vergroten
d Eerste koelmiddelaftakkit
e Binnenunit
Type capaciteit
buitenunit (HP)
8 19,1 22,2 9,5 12,7
10 22,2 25,4
12 25,4
(a) Indien de maat NIET verkrijgbaar is, is vergroting NIET
toegelaten.
(b) Indien de maat NIET verkrijgbaar is, is een vergroting naar
28,6mm toegelaten.
Leidingmaat (buitendiameter) (mm)
Gasleiding Vloeistofleiding
StandaardVergroot StandaardVergroot
(a)
(b)
28,6 12,7 15,9
B: Leiding tussen koelmiddelaftaksets
Kies uit de volgende tabel volgens het type van de totale capaciteit
van de stroomafwaarts aangesloten binnenunits. De diameter van
de aansluitleiding mag niet groter zijn dan die van de
koelmiddelleiding die is bepaald door de algemene modelnaam van
het systeem.
Capaciteitsindex
binnenunit
<150 15,9 9,5
150≤x<200 19,1
200≤x<290 22,2
290≤x<390 28,6 12,7
Voorbeeld: Stroomafwaartse capaciteit voor B-1 = capaciteitsindex
van unit 3-1 + capaciteitsindex van unit 3-2
Leidingmaat (buitendiameter) (mm)
Gasleiding Vloeistofleiding
C: Leidingen tussen koelmiddelaftakset en binnenunit
Gebruik dezelfde diameters als die van de aansluitingen (vloeistof,
gas) op de binnenunits. De diameters van binnenunits zijn als volgt:
Capaciteitsindex
binnenunit
15~50 12,7 6,4
63~140 15,9 9,5
200 19,1
250 22,2
Leidingmaat (buitendiameter) (mm)
Gasleiding Vloeistofleiding
D: Leiding tussen koelmiddelaftakset en BP-unit
Totale
capaciteitsindex
van aangesloten
binnenunits
15~62 12,7 6,4
63~149 15,9 9,5
150~208 19,1
Leidingmaat (buitendiameter) (mm)
Gasleiding Vloeistofleiding
E: Leiding tussen BP-unit en RA DX-binnenunit
Capaciteitsindex
binnenunit
15~42 9,5 6,4
50 12,7
60 9,5
71 15,9
Leidingmaat (buitendiameter) (mm)
Gasleiding Vloeistofleiding
5.3.4 Koelmiddelaftaksets selecteren
Voor een voorbeeld met leidingen, zie "5.3.3 Leidingmaat
selecteren"op pagina13.
Refnet-verbinding aan de eerste aftakking (vanaf de buitenunit)
Wanneer als eerste aftakking vanaf de kant van de buitenunit een
refnet-verbinding wordt gebruikt, kunt u deze kiezen uit de volgende
tabel volgens de capaciteit van de buitenunit. Voorbeeld: Refnetverbinding A→B‑1.
Type capaciteit buitenunit (HP) Koelmiddelaftakset
8+10 KHRQ22M29T9
12 KHRQ22M64T
Refnet-verbindingen bij andere aftakkingen
Kies voor andere refnet-verbindingen dan de eerste aftakking het
juiste model aftakset op basis van de totale capaciteitsindex van alle
binnenunits die na de koelmiddelaftakking zijn aangesloten.
Voorbeeld: Refnet-verbinding B‑1→C‑1.
Capaciteitsindex binnenunit Koelmiddelaftakset
<200 KHRQ22M20T
200≤x<290 KHRQ22M29T9
290≤x<390 KHRQ22M64T
Refnet-verdelers
Kies uit de volgende tabel volgens de totale capaciteit van alle onder
de refnet-verdeler aangesloten binnenunits.
Capaciteitsindex binnenunit Koelmiddelaftakset
<200 KHRQ22M29H
200≤x<290
290≤x<390 KHRQ22M64H
INFORMATIE
Op een verdeler kunnen maximum 8 aftakkingen worden
aangesloten.
Uitgebreide handleiding voor de installateur en de gebruiker
14
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 15
5.3.5 Lengte koelmiddelleiding en hoogteverschil
De leidinglengten en hoogteverschillen moeten voldoen aan de volgende vereisten. Twee patronen komen aan bod:
• Buitenunit met 100% VRVDX-binnenunits
• Buitenunit met 100% RADX-binnenunits
Vereiste Limiet
RXYSQ8 RXYSQ10 RXYSQ12
VRVDX RADX VRVDX RADX VRVDX RADX
Maximale reële leidinglengte
▪ Voorbeeld 1.1, unit8: a+b+c+d+e+f+g+p≤Limit
▪ Voorbeeld 1.2, unit6: a+b+h≤Limiet
▪ Voorbeeld 1.2, unit8: a+i+k≤Limiet
▪ Voorbeeld 1.3, unit8: a+i≤Limiet
▪ Voorbeeld 2, unit18: a+b+m≤Limiet
Maximale equivalente leidinglengte
Maximale totale leidinglengte
▪ Voorbeeld 1.1: a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤Limiet
▪ Voorbeeld 2: a+b+c+d+e+f+g+h+i+j+k+l+m≤Limiet
Minimale lengte buitenunit-eerste koelmiddelaftakset
▪ Voorbeeld 2: Limiet≤a
Maximale lengte eerste aftakset-binnenunit
▪ Voorbeeld 1.1, unit8: b+c+d+e+f+g+p≤Limiet
▪ Voorbeeld 1.2, unit6: b+h≤Limiet
▪ Voorbeeld 1.2, unit8: i+k≤Limiet
▪ Voorbeeld 1.3, unit8: i≤Limiet
▪ Voorbeeld 2, unit18: b+m≤Limiet
Maximale lengte buitenunit-BP
▪ Voorbeeld 2, BP3: a+b≤Limiet
Minimale en maximale lengte BPbinnenunit
▪ Voorbeeld 2, unit 18: Min.≤m≤Max.
Maximaal hoogteverschil
buitenunit-binnenunit
Maximaal hoogteverschil binnenunit-binnenunit
▪ Voorbeelden: H2≤Limiet
Maximaal hoogteverschil buitenunit-BP
▪ Voorbeeld 2: H3≤Limiet
Maximaal hoogteverschil BP-BP
▪ Voorbeeld 2: H4≤Limiet
Maximaal hoogteverschil BP-binnenunit
▪ Voorbeeld 2: H5≤Limiet
(a) Neem een equivalente leidinglengte van refnet-verbinding=0,5m en refnet-verdeler=1m (voor berekeningsdoeleinden van equivalente
leidinglengte, niet voor berekeningen van de koelmiddelvulling).
(a)
Capaciteitsindex binnenunit<60 Nvt 2~15m Nvt 2~15m Nvt 2~15m
Capaciteitsindex binnenunit=60 Nvt 2~12m Nvt 2~12m Nvt 2~12m
Capaciteitsindex binnenunit=71 Nvt 2~8m Nvt 2~8m Nvt 2~8m
Buitenunit hoger dan binnenunit
▪ Voorbeelden: H1≤Limiet
Buitenunit lager dan binnenunit 40m 40m 40m
100m 80m 120m 80m 120m 80m
130m 100m 150m 100m 150m 100m
300 140m 300m 140m 300m 140m
Nvt 5m Nvt 5m Nvt 5m
40m 40m 40m 40m 40m 40m
Nvt 55m Nvt 55m Nvt 55m
50m 30m 50m 30m 50m 30m
15m 15m 15m 15m 15m 15m
Nvt 30m Nvt 30m Nvt 30m
Nvt 15m Nvt 15m Nvt 15m
Nvt 5m Nvt 5m Nvt 5m
5 Voorbereiding
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
15
Page 16
6 Installatie
a
A
h i j k l m n
B C D E F G
p
b c d e f
1 2 3 4 5 6 7
8
g
H1
H2
H3
a
c
d
f
H1
BP1
g
h
b
A
l
m
BP3
18
17
131211
H4
e
i
BP2
j
k
161514
H2
H5
a
b
c d e f
i
k
j
g h
A B
1 2 3 4 5 6
7 8
H1
H2
a
c
b d e fig h
1 2 3 4 5 6 7
8
H1
H2
1~8 VRVDX-binnenunits
11~18 RADX-binnenunits
Voorbeeld 1 (VRVDX-binnenunits) Voorbeeld 2 (RADX-binnenunits)
Voorbeeld 1.1
Voorbeeld 1.2
Voorbeeld 1.3
Refnet-verbinding
Refnet-verdeler
BP-box
5.4 De elektrische bedrading voorbereiden
5.4.1 Over het voldoen aan de normen inzake elektriciteit
Deze apparatuur is conform met:
▪ Deze apparatuur is conform met EN/IEC 61000‑3‑12 op
voorwaarde dat de systeemimpedantie Ssc groter dan of gelijk aan
Ssc is op het interfacepunt tussen de voeding van de gebruiker en
het openbare systeem.
▪ EN/IEC 61000‑3‑12 = Europese/internationale technische norm
die de grenzen vastlegt inzake harmonische stromen
geproduceerd door apparatuur aangesloten op openbare
laagspanningssystemen met een ingangsstroom >16 A en
≤75A per fase.
▪ Het behoort tot de verantwoordelijkheid van de installateur of de
gebruiker van de apparatuur om ervoor te zorgen, indien nodig
in overleg met de distributienetwerkbeheerder, dat de
apparatuur alleen wordt aangesloten op een voeding met een
kortsluitvermogen Ssc dat groter dan of gelijk is aan de minimum
Ssc-waarde.
Model Minimumwaarde van S
RXYSQ8 910kVA
RXYSQ10 564kVA
RXYSQ12 615kVA
5.4.2 Vereisten voor beveiligingen
De voeding moet worden beveiligd met behulp van de vereiste
beveiligingen, met name een hoofdschakelaar, een trage zekering
op elke fase en een aardlekbeveiliging volgens de geldende
wetgeving.
De keuze en maat van de bedrading moet gebeuren conform de
geldende wetgeving op basis van de informatie in de onderstaande
tabel.
Uitgebreide handleiding voor de installateur en de gebruiker
16
Model Minimum
circuitampère
Aanbevolen
zekeringen
RXYSQ8 18,5A 25A
RXYSQ10 22A 25A
RXYSQ12 24A 32A
Voor alle modellen:
▪ Fase en frequentie: 3N~50Hz
▪ Spanning: 380-415V
▪ Doorsnede transmissiekabels:
Transmissiebedrading Plastic snoeren met mantel van
0,75 tot 1,25mm² of kabels (2-
aderige draden)
Maximale kabellengte
300m
(= afstand tussen buitenunit en
verste binnenunit)
Totale kabellengte
600m
(= afstand tussen buitenunit en
alle binnenunits)
Als de totale transmissiebedrading buiten deze waarden
valt, kan het een communicatiestoring veroorzaken.
sc
6 Installatie
6.1 Overzicht: Installatie
Dit hoofdstuk beschrijft wat u ter plaatse moet doen en kennen om
het systeem te installeren.
Typische werkstroom
De installatie omvat typisch de volgende stappen:
▪ De buitenunit monteren.
▪ De binnenunits monteren.
▪ De koelmiddelleiding aansluiten.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Page 17
6 Installatie
2× 3×
8 HP 10+12 HP
(mm)
>150
620
8 HP: 350 (345~355)
10+12 HP: 490 (485~495)
4× M12
a
20
a
▪ De koelmiddelleiding controleren.
▪ Koelmiddel bijvullen.
▪ De elektrische bedrading aansluiten.
▪ De installatie van de buitenunit voltooien.
▪ De installatie van de binnenunit voltooien.
INFORMATIE
Voor de installatie van de binnenunit (binnenunit monteren,
koelmiddelleiding aansluiten op de binnenunit, elektrische
bedrading aansluiten op de binnenunit …), zie de
montagehandleiding van de binnenunit.
6.2 De units openen
6.2.1 Over het openen van de units
Soms moet u de unit openen. Voorbeeld:
▪ Bij het aansluiten van de koelmiddelleidingen
▪ Wanneer u de elektrische bedrading moet aansluiten
▪ Wanneer u onderhoudswerkzaamheden op de unit moet uitvoeren
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
Laat de unit NIET onbewaakt achter wanneer het
servicedeksel verwijderd is.
6.3.2 Voorzorgsmaatregelen bij de montage van de buitenunit
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
6.3.3 De installatiestructuur voorzien
Controleer de stevigheid en het vlak zijn van de grond waarop de
unit geïnstalleerd zal worden, zodat deze niet gaat trillen of lawaai
maken wanneer ze in bedrijf is.
Maak de unit stevig vast met ankerbouten zoals aangegeven op het
schema van de fundering.
Leg 4 sets met ankerbouten, moeren en vulringen klaar (lokaal te
voorzien):
6.2.2 De buitenunit openen
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
GEVAAR: RISICO OM ZICH TE VERBRANDEN
6.3 De buitenunit monteren
6.3.1 Over de montage van de buitenunit
Typische werkstroom
Een typische montage van de buitenunit bestaat uit de volgende
stappen:
1 De installatiestructuur voorzien.
2 De buitenunit installeren.
3 Afvoer voorzien.
4 Ervoor zorgen dat de buitenunit niet kan omvallen.
5 De unit beschermen tegen sneeuw en wind door een afdak
tegen de sneeuw en geleideplaten. Zie "De installatieplaats
voorbereiden" in "5Voorbereiding"op pagina10.
a Blokkeer de afvoeropeningen niet af.
INFORMATIE
De aanbevolen hoogte van het bovenste uitstekend deel
van de bouten bedraagt 20mm.
OPMERKING
Maak met moeren en harssluitringen (a) de buitenunit vast
op de ankerbouten. Indien de bekleding van de plaats
waarop de buitenunit wordt vastgemaakt, afschilfert of
loskomt, zullen de moeren gemakkelijk roesten.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
17
Page 18
6 Installatie
4× M12
≥150 mm
191
6768
395
47
151
a a a
102
118
62
59
216
130
21
20
32
52
98
89
a
4×
6.3.4 De buitenunit installeren
6.3.5 Afvoer voorzien
▪ Controleer of het condenswater goed kan worden afgevoerd.
▪ Plaats de unit op een sokkel om een goede afvoer te hebben,
zodat ijs zich niet kan ophopen.
▪ Voorzie een waterafvoerkanaal rond de fundering om het
overtollig water rond de unit af te voeren.
▪ Vermijd dat het afgevoerd water over het voetpad vloeit om ervoor
te zorgen dan het voetpad niet glad wordt bij vriestemperaturen.
▪ Indien u de unit op een frame installeert, plaats dan een
waterdichte plaat op maximum 150mm van de onderkant van de
unit om te verhinderen dat water in de unit kan binnendringen en
afgevoerd water zou druppelen (zie de volgende afbeelding).
Model Onderaanzicht (mm)
RXYSQ10+12
a Afvoeropeningen
6.3.6 Ervoor zorgen dat de buitenunit niet kan omvallen
Wanneer de unit staat waar hevige windstoten de unit kunnen doen
overhellen, neem dan de volgende maatregelen:
Sluit de kabels (lokaal te voorzien) als volgt aan.
OPMERKING
Als de afvoeropeningen van de buitenunit geblokkeerd
worden door een installatiebasis of het oppervlak van de
vloer, moet u de unit hoger plaatsen zodat er een vrije
ruimte van meer dan 150mm onder de buitenunit ontstaat.
Afvoeropeningen (afmetingen in mm)
Model Onderaanzicht (mm)
RXYSQ8
Uitgebreide handleiding voor de installateur en de gebruiker
18
6.4 De koelmiddelleiding aansluiten
6.4.1 Over het aansluiten van de koelmiddelleidingen
Alvorens de koelmiddelleidingen aan te sluiten
Controleer of de buitenunit en binnenunits gemonteerd zijn.
Typische werkstroom
De koelmiddelleiding aansluiten betekent:
▪ De koelmiddelleiding op de buitenunit aansluiten
▪ Koelmiddelaftaksets aansluiten
▪ Koelmiddelleiding aansluiten op de binnenunits (zie de
montagehandleiding van de binnenunits)
▪ De koelmiddelleiding isoleren
▪ Houd rekening met de richtlijnen voor:
▪ Buigen van leidingen
▪ Soldeersel
▪ Gebruik van de afsluiters
▪ Verwijderen van dichtgeknepen leidingen
6.4.2 Voorzorgsmaatregelen bij het aansluiten van koelmiddelleidingen
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Page 19
GEVAAR: RISICO OM ZICH TE VERBRANDEN
1
1
1
1
2 2
≤Ø25.4 >Ø25.4
a b c d e
f
f
c
d
a
b
a b
cde
OPMERKING
Houd rekening met de volgende voorzorgen met
betrekking tot de koelmiddelleiding:
▪ Zorg ervoor dat nooit ander koelmiddel dan het
aangewezen koelmiddel in de koelmiddelcyclus
vermengd wordt (bijv. lucht).
▪ Gebruik enkel R410A wanneer u koelmiddel moet
bijvullen.
▪ Gebruik uitsluitend installatiegereedschap (bijv.
manometers voor het verdeelstuk) dat enkel en alleen
voor R410A-installaties bedoeld is, zodat het de druk
kan weerstaan en er geen vreemde stoffen (zoals
minerale oliën en vocht) in het systeem terecht kunnen
komen.
▪ Bescherm de leiding zoals beschreven in de volgende
tabel om te vermijden dat vuil, vloeistof of stof in de
leiding terecht zou komen.
▪ Wees voorzichtig wanneer u koperbuizen doorheen
muren steekt.
Toestel Installatieperiode Beschermingsmeth
Buitenunit >1maand De leiding
dichtknijpen
<1maand De leiding
Binnenunit Ongeacht de periode
dichtknijpen of met
kleefband afdichten
ode
6 Installatie
a Koelmiddelleiding
b Te hardsolderen deel
c Tape
d Handbediende klep
e Drukreduceerklep
f Stikstof
▪ Gebruik GEEN anti-oxidanten bij het hardsolderen van
leidingverbindingen.
Door resten kunnen leidingen verstopt raken en kan uitrusting stuk
gaan.
▪ Gebruik GEEN vloeimiddel bij het hardsolderen van koper-op-
koper koelmiddelleidingen. Gebruik fosforkoper toevoegmetaal
(BCuP), waarbij geen vloeimiddel wordt vereist.
Vloeimiddel heeft een uitermate schadelijke invloed op
koelmiddelleidingsystemen. Zo zal een vloeimiddel op chloorbasis
corrosie van de leidingen veroorzaken, of als het fluor bevat, zal
het de koelmiddelolie aantasten.
6.4.5 Gebruik van de afsluiter en servicepoort
Omgaan met de afsluiter
▪ Houd alle afsluiters open tijdens de werking.
▪ In de afbeelding hierna ziet u de naam van elk onderdeel dat
vereist is bij het gebruik van de afsluiter.
▪ De afsluiter is gesloten in de fabriek.
INFORMATIE
Open de afsluiter van het koelmiddel NIET vooraleer de
koelmiddelleiding gecontroleerd te hebben. Wanneer u
koelmiddel moet bijvullen, wordt geadviseerd de afsluiter
van het koelmiddel te openen vooraleer bij te vullen.
6.4.3 Richtlijnen voor het buigen van leidingen
Gebruik een buisbuiger om bochten te maken. Alle buisbochten
moeten zo zacht mogelijk zijn (de bochtstraal moet 30~40 mm
bedragen of meer zelfs).
6.4.4 Het uiteinde van een buis solderen
OPMERKING
Voorzorgsmaatregelen bij het aansluiten van lokale
leidingen. Breng soldeersel aan zoals aangegeven in de
afbeelding.
▪ Doorblazen met stikstof bij het hardsolderen voorkomt belangrijke
afzettingen van een geoxideerde filmlaag op de binnenkant van
de leiding. Deze filmlaag heeft een nadelige invloed op de
kleppen en compressoren in het koelsysteem en voorkomt een
goede werking.
▪ Stel de stikstofdruk met een drukreduceerklep in op 20kPa (d.w.z.
net genoeg om te voelen op de huid).
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
a Servicepoort en servicepoortdeksel
b Afsluiter
c Aansluiting lokale leiding
d Deksel afsluiter
a Servicepoort
b Deksel afsluiter
c Zeskantgat
d Schacht
e Afdichting
Afsluiter openen
1 Verwijder het deksel van de afsluiter.
2 Steek een zeskantsleutel in de afsluiter en draai de afsluiter
linksom.
3 Stop met draaien zodra de afsluiter niet meer verder draait.
Gevolg: De afsluiter is nu open.
Om een Ø19,1~Ø25,4 afsluiter volledig te openen, draai de
zeskantsleutel tot een aanhaalmoment tussen 27 en 33 N•m is
bereikt.
Een verkeerd aanhaalmoment kan lekkage van het koelmiddel en
breuk van het afsluiterdeksel veroorzaken.
Uitgebreide handleiding voor de installateur en de gebruiker
19
Page 20
6 Installatie
1
2
3
4
c
d
a
b
p<p
>
R410AN2
b c e
a
f g
d
A B
Aanhaalmomenten
OPMERKING
Deze waarden voor het aanhaalmoment gelden alleen
voor het openen van Ø19,1~Ø25,4mm afsluiters.
Afsluiter sluiten
1 Verwijder het deksel van de afsluiter.
2 Steek een zeskantsleutel in de afsluiter en draai de afsluiter
rechtsom.
3 Stop met draaien zodra de afsluiter niet meer verder draait.
Gevolg: De afsluiter is nu dicht.
Sluitrichting:
Afmeting
afsluiter
(mm)
Aanhaalmoment N•m (rechtsom draaien om te
sluiten)
Schacht
Klephuis Zeskantsle
utel
Deksel
(afsluiterde
Servicepoo
rt
ksel)
Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø19,1 27,0~33,0 8mm 22,5~27,5
Ø25,4
6.4.6 Dichtgeknepen leidingen verwijderen
WAARSCHUWING
Gas of olie die nog overblijft in de afsluiter kan de
dichtgeknepen leiding wegblazen.
Het niet goed naleven van de instructies in de
onderstaande procedure kan leiden tot schade aan
voorwerpen of persoonlijk letsel (afhankelijk van de
omstandigheden kan dit ernstig zijn).
Verwijder de dichtgeknepen leiding met de volgende procedure:
1 Verwijder het klepdeksel en zorg dat de afsluiters helemaal
dicht zijn.
Omgaan met het afsluiterdeksel
▪ Het afsluiterdeksel is verzegeld op de door de pijl aangegeven
plaats. Zorg dat u het niet beschadigt.
▪ Draai het afsluiterdeksel na gebruik van de afsluiter goed vast. Zie
de tabel hieronder voor het aanhaalmoment.
▪ Controleer na het vastdraaien van het afsluiterdeksel op
koelmiddellekken.
Omgaan met de servicepoort
▪ Gebruik altijd een vulslang met een drukpen omdat de
servicepoort een Schrader-klep is.
▪ Draai het servicepoortdeksel na gebruik van de servicepoort goed
vast. Zie de tabel hieronder voor het aanhaalmoment.
▪ Controleer na het vastdraaien van het servicepoortdeksel op
koelmiddellekken.
Uitgebreide handleiding voor de installateur en de gebruiker
20
a Servicepoort en servicepoortdeksel
b Afsluiter
c Aansluiting lokale leiding
d Deksel afsluiter
2 Sluit het vacumeer-/aftaptoestel via een verdeelstuk aan op de
servicepoort van alle afsluiters.
a Reduceerklep
b Stikstof
c Weegschaal
d Fles R410A-koelmiddel (hevelsysteem)
e Vacuümpomp
f Afsluiter vloeistofleiding
g Afsluiter gasleiding
A Klep A
B Klep B
3 Verwijder gas en olie uit de dichtgeknepen leiding met behulp
van een aftaptoestel.
VOORZICHTIG
Laat geen gassen vrij in de atmosfeer.
4 Maak de vulslang los en sluit de servicepoorten af zodra alle
gas en olie uit de dichtgeknepen leiding is verwijderd.
5 Snijd het onderste deel van de leidingen van de gas- en
vloeistofafsluiters af op de zwarte streep. Gebruik hiervoor
gepast gereedschap (bijv. een pijpensnijder, een kniptang).
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 21
WAARSCHUWING
a
b
8 HP
a
b
c
d
10+12 HP
a
b
c
cc
ba
4× Ø6 mm
a
b
a b c
a b f g
cde
A
A
cdd1
dc
Verwijder de dichtgeknepen leiding nooit door
hardsolderen.
Gas of olie die nog overblijft in de afsluiter kan de
dichtgeknepen leiding wegblazen.
6 Wacht tot alle olie uit de leiding is gedruppeld alvorens verder
te gaan met de aansluiting van de lokale leiding wanneer niet
alle olie kon worden afgetapt.
6 Installatie
4 Doe het volgende:
▪ Sluit de vloeistofleiding (a) aan op de vloeistofafsluiter.
(soldeersel)
▪ Sluit de gasleiding (b) aan op de gasafsluiter. (soldeersel)
OPMERKING
Bij het solderen: Soldeer eerst de vloeistofzijdige
leidingen, en vervolgens de gaszijdige leidingen. Breng de
elektrode in via de voorkant van de unit en de lasbrander
via de rechterkant om te solderen met de vlammen naar
buiten en de geluidsisolatie van de compressor en andere
leidingen niet te beschadigen.
6.4.7 Koelmiddelleiding op buitenunit aansluiten
OPMERKING
Let er ook op dat de lokale leidingen geen andere
leidingen of bodem- of zijpaneel raken. Vooral voor de
aansluiting aan de onderkant en de zijkant moet de leiding
met gepast isolatiemateriaal worden beschermd, om te
voorkomen dat ze in contact komt met de behuizing.
1 Doe het volgende:
▪ Verwijder het servicedeksel. Zie "6.2.2 De buitenunit
openen"op pagina17.
▪ Verwijder de inlaatplaat van de leidingen (a) met schroef (b).
2 Kies de richting langs waar u de leiding wilt leggen (a, b, c of d).
a Elektrode
b Vuurbestendige plaat
c Lasbrander
d Vlammen
e Geluidsisolatie compressor
f Leiding vloeistofzijde
g Leiding gaszijde
▪ Sluit de gasleidingaccessoires (c, d) aan, en snijd ze af op
de vereiste lengte (d1).
Mogelijkheid 1: Naar de
voorkant
Mogelijkheid 2: Naar de
achterkant
3 Als u de leiding langs onder wilt leggen:
▪ Boor (a, 4×) en open de uitbreekopening (b).
▪ Snijd de gleuven (c) uit met een metaalzaag.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
21
Page 22
6 Installatie
c d d1
d
d1
a
A
B
±
3
0
°
a
b
c
a
Zijn de werkzaamheden aan
de koelmiddelleiding klaar?
Waren de binnenunits en/of
buitenunit al ingeschakeld?
Gebruik procedure:
"Methode 2: Na inschakelen".
Werk de leidingen af.
Gebruik procedure:
"Methode 1: Vóór inschakelen
(gewone methode)".
Ja
Nee
Nee
Ja
Mogelijkheid 3: Naar de
Mogelijkheid 4: Naar onder
zijkant
5 Monteer het servicedeksel en de inlaatplaat van de leidingen.
6 Dicht alle openingen af (voorbeeld: a) om te voorkomen dat er
sneeuw of kleine dieren in het systeem terechtkomen.
WAARSCHUWING
Neem gepaste maatregelen om te beletten dat de unit door
kleine dieren als schuilplaats gebruikt kan worden. Kleine
dieren die in contact komen met elektrische onderdelen
kunnen storingen, rook of brand veroorzaken.
OPMERKING
Vergeet niet om na de installatie van de koelmiddelleiding
en het vacuümdrogen de afsluiters te openen. Wanneer u
het systeem probeert te gebruiken met gesloten afsluiters
kan de compressor schade oplopen.
6.4.8 Koelmiddelaftakset aansluiten
Raadpleeg de bij de set geleverde montagehandleiding voor de
installatie van de koelmiddelaftakset.
▪ Monteer de refnet-verbinding zodat ze horizontaal of verticaal
aftakt.
▪ Monteer de refnet-verdeler zodat hij horizontaal aftakt.
6.5 De koelmiddelleiding controleren
6.5.1 Over het controleren van de koelmiddelleidingen
Alle werkzaamheden aan de koelmiddelleidingen moeten klaar zijn
alvorens de (buiten- of binnen-)units in te schakelen.
De expansiekleppen worden geïnitialiseerd bij het inschakelen van
de units. Dit betekent dat ze worden gesloten. Een lektest en
vacuümdrogen van lokale leidingen en binnenunits is niet mogelijk
wanneer dit gebeurt.
Daarom zijn er 2 methoden voor de initiële installatie, lektest en
vacuümdrogen.
Methode 1: Voor inschakelen
Als het systeem nog niet werd ingeschakeld, zijn er geen speciale
stappen vereist voor de lektest en het vacumeren.
Methode 2: Na inschakelen
Als het systeem al werd ingeschakeld, activeer dan instelling [2‑21]
(zie "7.2.4 Stand 1 of 2 activeren" op pagina 31). Deze instelling
opent de lokale expansiekleppen zodat het R410A door de leidingen
kan stromen en de lektest en vacumeren kunnen worden uitgevoerd.
OPMERKING
Zorg ervoor dat alle binnenunits die op de buitenunit zijn
aangesloten, ingeschakeld zijn.
a Horizontaal oppervlak
b Refnet-verbinding verticaal gemonteerd
c Refnet-verbinding horizontaal gemonteerd
Uitgebreide handleiding voor de installateur en de gebruiker
22
OPMERKING
Wacht tot de buitenunit klaar is met initialiseren om
instelling [2‑21] in te stellen.
Lektest en vacuümdrogen
De koelmiddelleiding controleren betekent:
▪ De koelmiddelleiding controleren op lekken.
▪ Alle vocht, lucht of stikstof uit de koelmiddelleiding verwijderen
door middel van vacumeren.
Als de koelmiddelleiding vocht kan bevatten (bijvoorbeeld water in
de leiding), moet u eerst vacuümdrogen zoals hieronder beschreven
tot alle vocht is verwijderd.
Alle leidingen in de unit zijn in de fabriek op lekken getest.
Alleen lokaal geïnstalleerde leidingen moeten worden gecontroleerd.
Zorg ervoor dat alle afsluiters van de buitenunit goed gesloten zijn
alvorens een lektest uit te voeren of te vacuümdrogen.
OPMERKING
Zorg ervoor dat de kleppen van alle (lokaal voorziene)
lokale leidingen OPEN staan (behalve de afsluiters van de
buitenunit!) voordat u begint met de lektest of het
vacuümdrogen.
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 23
6 Installatie
p<p
>
R410AN2
C
b c e
a
g
f
d
A B
Zie "6.5.3 Koelmiddelleiding controleren: Opstelling" op pagina 23
voor meer informatie over de stand van de kleppen.
6.5.2 Koelmiddelleiding controleren: Algemene richtlijnen
Sluit de vacuümpomp via een verdeelstuk aan op de servicepoort
van alle afsluiters voor een grotere efficiëntie (zie
"6.5.3Koelmiddelleiding controleren: Opstelling"op pagina23).
OPMERKING
Gebruik een 2-trapsvacuümpomp met een terugslagklep of
een elektromagnetische klep die tot een meterdruk van
–100,7kPa (5Torr absoluut) kan evacueren.
OPMERKING
Zorg ervoor dat de olie in de pomp niet in het systeem
terugstroomt wanneer de pomp niet draait.
OPMERKING
Ontlucht niet met koelmiddel. Gebruik een vacuümpomp
om de installatie te ontluchten.
6.5.3 Koelmiddelleiding controleren: Opstelling
2 Schakel de vacuümpomp uit zodra de waarde is bereikt en
controleer of de druk minstens 1 minuut niet stijgt.
3 Als de druk stijgt, dan bestaat de mogelijk dat in het systeem
vocht aanwezig is (zie vacuüm drogen onder) of dat het
systeem een lekkage heeft.
Op lekken controleren: Druklektest
1 Breek het vacuüm door het onder druk te brengen met
stikstofgas tot een minimum meterdruk van 0,2 MPa (2 bar).
Stel de meterdruk nooit in op een waarde die groter is dan de
maximum bedrijfsdruk van de unit, d.w.z. 4,0MPa (40bar).
2 Test op lekken met een bellentestoplossing op alle
leidingverbindingen.
3 Verwijder alle stikstofgas.
OPMERKING
Gebruik een aanbevolen bellentestoplossing van bij uw
groothandelaar. Gebruik geen zeepwater want hierdoor
kunnen de flaremoeren breken (zeepwater kan immers
zout bevatten en zout absorbeert vocht dat kan bevriezen
als de leidingen afkoelen), en bovendien kunnen de
flareverbindingen erdoor gaan corroderen (want zeepwater
kan ammonia bevatten dat zorgt voor een corrosief effect
tussen de messing flaremoer en de koperen flare).
6.5.5 Vacuümdrogen
a Reduceerklep
b Stikstof
c Weegschaal
d Fles R410A-koelmiddel (hevelsysteem)
e Vacuümpomp
f Afsluiter vloeistofleiding
g Afsluiter gasleiding
A Klep A
B Klep B
C Klep C
Klep Stand van de klep
Klep A Open
Klep B Open
Klep C Open
Afsluiter vloeistofleiding Gesloten
Afsluiter gasleiding Gesloten
OPMERKING
De aansluitingen op de binnenunits en alle binnenunits
moeten ook worden getest op lekken en op vacuüm. Houd
eventuele (lokaal voorziene) kleppen van lokale leidingen
ook open.
Zie de montagehandleiding van de binnenunit voor meer
informatie. Lektesten en vacuümdrogen moeten worden
uitgevoerd voordat de voeding van de unit wordt
ingeschakeld. Zie anders het eerder in dit hoofdstuk
beschreven stroomschema (zie "6.5.1Over het controleren
van de koelmiddelleidingen"op pagina22).
OPMERKING
De aansluitingen op de binnenunits en alle binnenunits
moeten ook worden getest op lekken en op vacuüm. Laat
ook, indien aanwezig, alle (lokaal voorzien) kleppen naar
de binnenunits open.
Lektesten en vacuümdrogen moeten worden uitgevoerd
voordat de voeding van de unit wordt ingeschakeld. Zie
anders "6.5.1 Over het controleren van de
koelmiddelleidingen"op pagina22 voor meer informatie.
Ga als volgt te werk om al het vocht uit het systeem te verwijderen:
1 Vacumeer het systeem minstens 2 uur tot een streefwaarde
van –100,7kPa (–1,007bar/5Torr).
2 Controleer of de streefwaarde van het vacuüm minstens 1 uur
behouden blijft nadat de vacuümpomp is uitgeschakeld.
3 Als de streefwaarde niet binnen de 2 uur wordt bereikt of niet 1
uur behouden blijft, bevat het systeem mogelijk te veel vocht.
Breek in dat geval het vacuüm met stikstofgas tot een
meterdruk van 0,05 MPa (0,5 bar) en herhaal stap 1 tot 3 tot
alle vocht verwijderd is.
4 Afhankelijk van of u meteen koelmiddel wil vullen via de
koelmiddelvulpoort of eerst een deel koelmiddel vooraf wil
vullen via de vloeistofleiding, opent u de afsluiters van de
buitenunit of laat u ze dicht. Zie "6.7.4 Koelmiddel vullen" op
pagina25 voor meer informatie.
INFORMATIE
Na het openen van de afsluiter is het mogelijk dat de druk
in de koelmiddelleidingen NIET toeneemt. De reden
hiervan kan bijv. zijn dat de expansieklep in het circuit van
de buitenunit gesloten is, maar dit vormt GEEN enkel
probleem voor de goede werking van de unit.
6.5.4 Lektest uitvoeren
De lektest moet in overeenstemming zijn met EN378‑2.
Op lekken controleren: Vacuümlektest
1 Vacumeer het systeem aan de vloeistof- en gasleiding
gedurende meer dan 2 uur tot –100,7kPa (–1,007bar/5 Torr).
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
6.6 Koelmiddelleidingen isoleren
Na de lektest en het vacuümdrogen moeten de leidingen worden
geïsoleerd. Houd hierbij rekening met de volgende punten:
▪ Isoleer de aansluitleidingen en koelmiddelaftaksets volledig.
▪ Isoleer altijd de vloeistof- en de gasleidingen (voor alle units).
Uitgebreide handleiding voor de installateur en de gebruiker
23
Page 24
6 Installatie
b
a
▪ Gebruik hittebestendig polyethyleenschuim dat bestand is tegen
een temperatuur van 70°C voor de vloeistofleidingen en
polyethyleenschuim dat bestand is tegen een temperatuur van
120°C voor de gasleidingen.
▪ Verstevig de isolatie op de koelmiddelleiding naar gelang de
installatie-omgeving.
Omgevingstemperat
uur
≤30°C 75% tot 80% RV 15mm
>30°C ≥80% RV 20mm
Op de isolatie kan condens ontstaan.
▪ Als condens van op de afsluiter in de binnenunit zou kunnen
terechtkomen via openingen in de isolatie en leidingen doordat de
buitenunit hoger staat dan de binnenunit, dan moet dit worden
voorkomen door de aansluitingen af te dichten. Zie de
onderstaande afbeelding.
a Isolatiemateriaal
b Afdichtingsmateriaal, enz.
Vochtigheid Minimumdikte
6.7 Koelmiddel bijvullen
6.7.1 Over koelmiddel bijvullen
De buitenunit is in de fabriek gevuld met koelmiddel, maar
afhankelijk van de lokale leidingen, moet nog extra koelmiddel
worden bijgevuld.
Alvorens koelmiddel bij te vullen
Controleer de externe koelmiddelleiding van de buitenunit (lektest,
vacuümdrogen).
Typische werkstroom
Extra koelmiddel bijvullen bestaat doorgaans uit de volgende
stappen:
1 De hoeveelheid extra bij te vullen koelmiddel bepalen.
2 Extra koelmiddel bijvullen (op voorhand vullen en/of vullen).
3 Het label voor gefluoreerde broeikasgassen invullen en
bevestigen op de binnenkant van de buitenkant.
6.7.2 Voorzorgsmaatregelen voor het vullen met koelmiddel
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
WAARSCHUWING
▪ Gebruik uitsluitend R410A als koelmiddel. Andere
stoffen kunnen ontploffingen en ongelukken
veroorzaken.
▪ R410A bevat gefluoreerde broeikasgassen. De waarde
van zijn globaal opwarmingspotentieel bedraagt
2087,5. Laat deze gassen NIET vrij in de atmosfeer.
▪ Wanneer u koelmiddel bijvult, gebruik altijd
beschermhandschoenen en een veiligheidsbril.
OPMERKING
Als de voeding van sommige units wordt uitgeschakeld,
kan de vulprocedure niet goed worden voltooid.
OPMERKING
Schakel de voeding ten minste 6 uur voor gebruik in om de
carterverwarming van stroom te voorzien en de
compressor te beschermen.
OPMERKING
Als de stappen binnen de 12 minuten na het inschakelen
van de binnen- en buitenunits worden uitgevoerd, werkt de
compressor niet voordat de communicatie tussen de
buitenunit(s) en binnenunits op een correcte manier tot
stand is gebracht.
OPMERKING
Alvorens te beginnen met de vulprocedures:
▪ In het geval van RXYSQ8: Controleer of het 7-
segmentendisplay normaal is (zie "7.2.4Stand 1 of 2
activeren" op pagina 31), en of er geen storingscode
op de gebruikersinterface van de binnenunit staat. Als
een storingscode wordt weergegeven, zie
"11.3 Problemen op basis van storingscodes
oplossen"op pagina43.
▪ In het geval van RXYSQ10+12: Controleer of de
aanduiding op het 7-segmentendisplay van de A1Pprintplaat van de buitenunit normaal is (zie "7.2.4Stand
1 of 2 activeren" op pagina 31). Als een storingscode
wordt weergegeven, zie "11.3 Problemen op basis van
storingscodes oplossen"op pagina43.
OPMERKING
Controleer of alle aangesloten binnenunits worden herkend
(in het geval van RXYSQ8L instelling [1‑5]; in het geval
van RXYSQ10+12: instelling [1‑10]).
OPMERKING
Sluit het voorpaneel voordat u begint met koelmiddel bij te
vullen. Wanneer het voorpaneel niet gesloten is, kan de
unit niet controleren of er geen storingen zijn.
OPMERKING
Bij onderhoud en wanneer het systeem (buitenunit+lokale
leidingen+binnenunits) geen koelmiddel meer bevat (bijv.
na aftappen van het koelmiddel), dan moet eerst de
oorspronkelijke hoeveelheid (zie naamplaatje op de unit)
en de berekende extra hoeveelheid koelmiddel in de unit
worden gebracht.
Uitgebreide handleiding voor de installateur en de gebruiker
24
6.7.3 Bepalen hoeveel koelmiddel bijgevuld moet worden
INFORMATIE
Neem contact op met uw dealer voor het finale aanpassen
van de hoeveelheid koelmiddel.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Page 25
6 Installatie
p<p
>
R410AN2
C
b c e
a
g
f
d
A B
p<p
>
R410A
a c
d
b
A
d
d
8 HP 10+12 HP
Bij te vullen hoeveelheid koelmiddel=R (kg). R moet worden
afgerond in eenheden van 0,1 kg.
R=[(X1×Ø15,9)×0,18+(X2×Ø12,7)×0,12+(X3×Ø9,5)×0,059+(X4×Ø6,4)
×0,022]
X
=Totale lengte (m) van vloeistofleiding maat Øa
1...4
INFORMATIE
De leidinglengte is de lengte vanaf de buitenunit tot de
verste binnenunit.
Bij gebruik van leidingen met een maat in mm, zie de volgende tabel
voor de gewichtsfactor. Vervang R in de formule hierdoor.
Leiding in inch Leiding in mm
Maat (Ø) (mm) Gewichtsfactor Maat (Ø) (mm) Gewichtsfactor
6,4 0,022 6 0,018
9,5 0,059 10 0,065
12,7 0,12 12 0,097
15,9 0,18 15 0,16
Gebruik bij de selectie van de binnenunit de volgende tabel met
beperkingen op de aansluitverhouding. Meer gedetailleerde
informatie vindt u in de technische data.
Gebruikte
binnenunits
Totale
capaciteit
(a)
CR
Toegestane capaciteit
aansluitverhouding
VRVDX RADX
VRVDX 50~130% 50~130% —
RADX 80~130% — 80~130%
(a) CR=Aansluitverhouding.
6.7.4 Koelmiddel vullen
Om het vullen van koelmiddel sneller te laten verlopen, wordt het bij
grote systemen aanbevolen om eerst een deel van het koelmiddel
vooraf te vullen via de vloeistofleiding, en daarna pas handmatig te
vullen. U kunt deze stap overslaan, maar dan duurt het vullen
langer.
Koelmiddel vooraf vullen
Sluit de koelmiddelfles aan op de servicepoort van de
vloeistofafsluiter om vooraf te vullen zonder draaiende compressor.
1 Sluit aan zoals afgebeeld. Zorg ervoor dat alle afsluiters van de
buitenunit en klep A gesloten zijn.
a Reduceerklep
b Stikstof
c Weegschaal
d Fles R410A-koelmiddel (hevelsysteem)
e Vacuümpomp
f Afsluiter vloeistofleiding
g Afsluiter gasleiding
A Klep A
B Klep B
C Klep C
2 Open klep C en B.
3 Breng vooraf koelmiddel in de unit tot de berekende extra
hoeveelheid koelmiddel is bereikt of tot u niet meer vooraf kunt
vullen, en sluit dan klep C en B.
4 Doe een van de volgende zaken:
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Als Dan
De berekende hoeveelheid
extra koelmiddel is bereikt
Koppel het verdeelstuk los van
de vloeistofleiding.
De instructies van "Koelmiddel
vullen (in handmatige stand
voor bijvullen van extra
koelmiddel)" moeten niet
worden uitgevoerd.
Te veel koelmiddel in het
systeem gebracht
Verwijder koelmiddel af.
Koppel het verdeelstuk los van
de vloeistofleiding.
De instructies van "Koelmiddel
vullen (in handmatige stand
voor bijvullen van extra
koelmiddel)" moeten niet
worden uitgevoerd.
De berekende hoeveelheid
extra koelmiddel is nog niet
bereikt
Koppel het verdeelstuk los van
de vloeistofleiding.
Ga verder met de instructies
van "Koelmiddel vullen (in
handmatige stand voor
bijvullen van extra
koelmiddel)".
Koelmiddel vullen (in handmatige stand voor bijvullen van extra
koelmiddel)
De resterende hoeveelheid koelmiddel kan worden bijgevuld door de
buitenunit in de stand voor handmatig bijvullen van koelmiddel te
gebruiken.
5 Sluit aan zoals afgebeeld. Zorg dat klep A gesloten is.
a Weegschaal
b Fles R410A-koelmiddel (hevelsysteem)
c Vacuümpomp
d Koelmiddelvulpoort
A Klep A
OPMERKING
De koelmiddelvulpoort is aangesloten op de leiding in de
unit. De interne leidingen van de unit zijn al in de fabriek
gevuld met koelmiddel - sluit de vulslang dus voorzichtig
aan.
6 Open alle afsluiters van de buitenunit. Op dit punt moet klep A
moet dicht blijven!
7 Zorg dat alle voorzorgsmaatregelen in "7 Configuratie" op
pagina30 en "8Inbedrijfstelling"op pagina40 zijn genomen.
8 Schakel de voeding van de binnenunits en de buitenunit in.
9 Activeer instelling [2‑20] om te beginnen met handmatig
bijvullen van koelmiddel. Zie "7.2.8 Stand 2: Lokale
instellingen"op pagina34 voor meer informatie.
Gevolg: De unit begint te werken.
Uitgebreide handleiding voor de installateur en de gebruiker
25
Page 26
6 Installatie
c
b
a
a
d
b
c
b g g
c
fffh
eee
a
h h h
h h
INFORMATIE
Het handmatig bijvullen van koelmiddel stopt automatisch
na 30 minuten. Als het vullen na 30 minuten nog niet
voltooid is, voert u de procedure voor bijvullen van
koelmiddel opnieuw uit.
INFORMATIE
▪ Wanneer tijdens de procedure een storing wordt
gedetecteerd (bijv. een gesloten afsluiter), dan wordt
een storingscode weergegeven. Zie in dat geval
"6.7.5 Foutcodes bij het vullen met koelmiddel" op
pagina 26 en los de storing op zoals beschreven.
Druk op BS3 om de storing te resetten. U kunt de
instructies voor "Vullen" herbeginnen.
▪ Druk op BS3 om het handmatig bijvullen van
koelmiddel af te breken. De unit stopt en keert terug in
de inactieve stand.
10 Open klep A.
11 Breng koelmiddel in de unit tot de resterende berekende extra
hoeveelheid koelmiddel is bereikt, en sluit dan klep A.
12 Druk op BS3 om de handmatige stand voor bijvullen van extra
koelmiddel te verlaten.
OPMERKING
Vergeet niet alle afsluiters te openen nadat het koelmiddel
(vooraf) is bijgevuld.
Wanneer u het systeem met gesloten afsluiters gebruikt,
wordt de compressor beschadigd.
2 Breng het label aan op de binnenkant van de buitenunit. Er is
plaats voorzien voor het label op de afbeelding met het
bedradingsschema.
6.8 De elektrische bedrading aansluiten
6.8.1 Over het aansluiten van de elektrische bedrading
Typische werkstroom
De elektrische bedrading aansluiten omvat typisch de volgende
stappen:
1 Controleren of het voedingssysteem voldoet aan de elektrische
specificaties van de units.
2 De elektrische bedrading aansluiten op de buitenunit.
3 De elektrische bedrading aansluiten op de binnenunits.
4 De hoofdvoeding aansluiten.
Lokale bedrading: Overzicht
De lokale bedrading bestaat uit de bedrading van de voeding (altijd
met aarding) en communicatie tussen binnen- en buitenunit
(=transmissie).
Voorbeeld:
OPMERKING
Vergeet na het bijvullen van koelmiddel niet om het deksel
van de koelmiddelvulpoort te sluiten. Het aanhaalmoment
voor het deksel is 11,5 tot 13,9N•m.
6.7.5 Foutcodes bij het vullen met koelmiddel
INFORMATIE
In het geval van een storing:
▪ In het geval van RXYSQ8: De foutcode wordt
weergegeven op de gebruikersinterface van de
binnenunit.
▪ In het geval van RXYSQ10+12: De foutcode wordt
weergegeven op het 7-segmentendisplay van de
buitenunit en op de gebruikersinterface van de
binnenunit.
Sluit in het geval van een storing onmiddellijk klep A. Controleer de
storingscode en neem de overeenkomstige maatregelen,
"11.3 Problemen op basis van storingscodes oplossen" op
pagina43.
Voedings- en transmissiebedrading
De bedrading van de voeding en van de transmissie moeten
afzonderlijk worden gehouden. Deze bedradingen moeten altijd op
minstens 50 mm van elkaar worden gehouden om eventuele
elektrische storingen te voorkomen.
6.7.6 De label voor fluorhoudende broeikasgassen bevestigen
1 Vul de label als volgt in:
a Koelmiddelvulling af fabriek: zie naamplaatje van de unit
b Bijgevulde hoeveelheid koelmiddel
c Totale hoeveelheid koelmiddel
a Lokale voeding (met aardlekbeveiliging)
b Hoofdschakelaar
c Aardingsaansluiting
d Buitenunit
e Binnenunit
f Gebruikersinterface
g Voedingsbedrading (ommantelde kabel) (230 V)
h Transmissiebedrading (ommantelde kabel) (16 V)
Voeding 3N~50Hz
Voeding 1~50Hz
Aardingsbedrading
OPMERKING
▪ Zorg ervoor dat de voedingskabel en de
transmissiekabel van elkaar gescheiden blijven. De
transmissiebedrading en de voedingsbedrading mogen
kruisen, maar ze mogen niet parallel lopen.
▪ De transmissiebedrading en de voedingsbedrading
mogen niet in contact komen met de interne leidingen
(behalve de inverter PCB-koelleiding) om te voorkomen
dat de bedrading beschadigd wordt door hete
leidingen.
▪ Sluit het deksel stevig en schik de elektrische draden
zodanig dat het deksel of andere onderdelen niet
loskomen.
Uitgebreide handleiding voor de installateur en de gebruiker
26
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 27
6 Installatie
A
B
C
b2
b3
c1
c2
b1
a
Houd de transmissiebedrading buiten de unit samen met de lokale
leidingen.
Aftakkingen
Maximum aantal aftakkingen
voor kabels tussen units
Transmissiebedrading Plastic snoeren met mantel van
0,75 tot 1,25mm² of kabels (2-
Maximale kabellengte
(= afstand tussen buitenunit en
verste binnenunit)
Totale kabellengte
(= afstand tussen buitenunit en
alle binnenunits)
Als de totale transmissiebedrading buiten deze waarden
valt, kan het een communicatiestoring veroorzaken.
Een aftakking mag niet verder worden afgetakt.
9
aderige draden)
300m
600m
WAARSCHUWING
▪ Gebruik ALLEEN koperdraden.
▪ Controleer of de lokale bedrading voldoet aan de
geldende wetgeving.
▪ Alle lokale bedradingen dienen conform het met het
product meegeleverd bedradingsschema uitgevoerd te
worden.
▪ Knijp NOOIT gebundelde kabels samen en controleer
of ze niet met leidingen of scherpe randen in contact
(kunnen) komen. Controleer of geen externe druk op
de klemaansluitingen wordt uitgeoefend.
▪ Vergeet niet aarddraden te leggen. Aard de unit NIET
via een nutsleiding, een piekspanningsbeveiliging of de
aarding van de telefoon. Een onvolledige aarding kan
elektrische schokken veroorzaken.
▪ Gebruik hiervoor een aparte voedingskring. Gebruik
NOOIT een elektrische voeding die met een ander
toestel gedeeld wordt.
▪ Installeer zeker de vereiste zekeringen of
stroomonderbrekers.
▪ Plaats zeker een aardlekschakelaar. Als u dit niet doet,
kan dit een elektrische schok of brand veroorzaken.
▪ Wanneer u de aardlekbeveiliging plaatst, controleer of
deze met de inverter compatibel is (bestand tegen
hoogfrequente elektrische ruis), zodat de
aardlekbeveiliging zich niet onnodig opent.
Leg de stroomtoevoerkabels op minstens 1 meter afstand van
televisietoestellen en radio's om geen interferenties te hebben.
Afhankelijk van de radiogolven volstaat een afstand van 1 meter
soms niet.
WAARSCHUWING
▪ Controleer na het beëindigen van de elektriciteit of alle
elektrische onderdelen en aansluitklemmen in de
A Buitenunit
B Binnenunit
C Centrale gebruikersinterface (enz.)
a Hoofdleiding
b1, b2, b3 Afgetakte leidingen
c1, c2 Een aftakking mag niet verder worden afgetakt
6.8.2 Voorzorgsmaatregelen bij het aansluiten van elektrische bedrading
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
WAARSCHUWING
Alle lokale bedrading en componenten moeten worden
geïnstalleerd door een erkend elektricien en moeten
voldoen aan de geldende wetgeving.
WAARSCHUWING
Indien deze NIET standaard werd geplaatst, moet een
hoofdschakelaar (of een ander middel om uit te schakelen)
tussen de vaste bedrading geplaatst worden; deze
schakelaar dient het contact van alle polen volledig te
verbreken en te voldoen aan de vereisten van de
overspanning-categorie-III-specificatie wanneer hij open
staat.
elektriciteitskast veilig zijn aangesloten.
▪ Controleer of alle deksels dicht zijn vooraleer de unit
aan te zetten.
OPMERKING
Gebruik de unit niet alvorens de koelmiddelleidingen
compleet zijn. Als de unit in bedrijf wordt gesteld voordat
de leidingen gereed zijn, dan zal de compressor stukgaan.
OPMERKING
Bij een ontbrekende of verkeerde N-fase in de voeding, zal
het systeem niet werken.
OPMERKING
Installeer GEEN fasecompensatiecondensator, omdat
deze unit een inverter bevat. Een
fasecompensatiecondensator vermindert de prestaties en
kan ongevallen veroorzaken.
OPMERKING
Verwijder nooit een thermistor, sensor, enz. wanneer u de
voedingsbedrading en transmissiebedrading aansluit. (Als
u de unit zonder thermistor, sensor, enz. gebruikt, kan de
compressor defect raken.)
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
27
Page 28
6 Installatie
b
c
a
b a
cb
c
aa
A
AA´
A´
c b ba c
a
B
B
a b
OPMERKING
▪ De bescherming van dit product tegen omgekeerde
polariteit werkt alleen bij het opstarten van het product.
Eventuele omgekeerde polariteit wordt dus niet
gedetecteerd tijdens de normale werking van het
product.
▪ De bescherming tegen omgekeerde polariteit dient om
het product uit te schakelen wanneer het zich bij het
opstarten ongewoon gedraagt.
▪ Vervang twee van de drie fasen (L1, L2 en L3)
wanneer het beveiligingscircuit tegen omgekeerde
polariteit is geactiveerd.
6.8.3 Richtlijnen bij het uitslaan van de uitbreekopeningen
OPMERKING
Voorzorgsmaatregelen bij het uitslaan van de
uitbreekopeningen:
▪ Let op dat u de behuizing niet beschadigt.
▪ Na het uitslaan van de uitbreekopeningen, verwijdert u
best de bramen en brengt u reparatieverf aan op de
randen en de delen rond de randen om roestvorming te
voorkomen.
▪ Omwikkel de elektrische bedrading met beschermtape
om beschadiging bij het doorvoeren door de
uitbreekopeningen te voorkomen.
Draadtype Methode
Gevlochten geleider
met rond oog
a Klem
b Schroef
c Platte sluitring
Aanhaalmomenten
In het geval van RXYSQ8:
Bedrading Schroefmaat Aanhaalmoment
Voedingsbedrading
M5 2,2~2,7
(voeding +
afgeschermde
aarding)
Transmissiebedradin
M3 0,8~0,97
g
In het geval van RXYSQ10+12:
Bedrading Schroefmaat Aanhaalmoment
Voedingsbedrading
M8 5,5~7,3
(voeding +
afgeschermde
aarding)
Transmissiebedradin
M3,5 0,8~0,97
g
(N•m)
(N•m)
a Uitbreekopening
b Braam
c Afdichting, enz.
6.8.4 Richtlijnen bij het aansluiten van elektrische bedrading
Denk aan de volgende punten:
▪ Indien gevlochten geleiders worden gebruikt, plaats een rond oog
op het uiteinde. Glijd het rond oog over de draad tot aan het
bekleed gedeelte en maak het oog vast met een geschikt
werktuig.
a Gevlochten geleider
b Ronde krimpklem
▪ Gebruik de volgende methodes om de draden te verbinden:
Draadtype Methode
Eénaderige draad
6.8.5 De elektrische bekabeling op de buitenunit aansluiten
OPMERKING
▪ Volg het bedradingsschema (bij de unit geleverd, op de
binnenkant van het servicedeksel).
▪ Zorg ervoor dat de elektrische bedrading goed zit zodat
het servicedeksel nadien weer goed kan worden
aangebracht.
1 Verwijder het servicedeksel. Zie "6.2.2 De buitenunit
openen"op pagina17.
2 Strip de isolatie (20mm) van de draden af.
a Strip de draad tot aan dit punt
b Als te veel draad wordt gestript, kan dit tot elektrische
schokken of lekkages leiden.
3 Sluit de transmissiebedrading als volgt aan:
Uitgebreide handleiding voor de installateur en de gebruiker
28
a Eenaderige draad met open lus
b Schroef
c Platte sluitring
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 29
6 Installatie
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
a
b
X1M (A1P)
F1 Q2F2F1 Q1F2
TO MULTI
UNIT
TO OUT/DTO IN/D
3N~50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
8 HP 10+12 HP
3N~50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
X1M X1M
a
b
c
X1M
(A1P)
X1M
a
a
b
X1M
X1M
(A1P)
a
a
b
a
a
a
8 HP
10+12 HP
a
b
a
b
a
b
2
3
1
a
b
a b c d e
A B
6 Geleid de bedrading door het frame en sluit ze erop aan.
a Gebruik de geleider van een mantelkabel (2-dradig) (geen
polariteit)
b Klemmenstrook (lokaal te voorzien)
4 Sluit de voeding als volgt aan:
a Aardlekschakelaar
b Zekering
c Voedingskabel
5 Maak de kabels (voeding en transmissiebedrading) vast met
kabelbinders.
Door het frame
geleiden
Aansluiten op het
frame
In het geval van RXYSQ8: Kies één van
de 3 mogelijkheden:
In het geval van RXYSQ10+12:
a Voedingskabel
b Transmissiebedradingskabel
Voor kabels die uit de unit komen, kan een
beschermende mantelbuis worden
aangebracht in de uitbreekopening.
Bescherm de kabels met plastic buizen om
te voorkomen dat de rand van de
uitbreekopening in de kabels snijdt
wanneer u geen mantelbuis gebruikt.
a Kabelbinder
b Bevestigingsplaat
X1M Voeding
X1M (A1P) Transmissiebedrading
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
A Binnenkant van de buitenunit
B Buitenkant van de buitenunit
a Draad
b Bus
c Moer
d Frame
e Slang
7 Breng het servicedeksel weer aan. Zie "6.9.2 De buitenunit
sluiten"op pagina30.
8 Installeer een aardlekschakelaar en zekering op de
voedingsleiding.
6.9 De installatie van de buitenunit voltooien
6.9.1 Transmissiebedrading voltooien
Omwikkel de transmissiebedrading na de installatie ervan in de unit,
samen met de lokale koelmiddelleidingen met behulp van
afwerkingstape, zoals hierna afgebeeld.
Uitgebreide handleiding voor de installateur en de gebruiker
29
Page 30
7 Configuratie
a bc de
2× 3×
8 HP 10+12 HP
X1M
A1P
8 HP
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
H1P H2P H3P H4P H5P H6P H7P
MODE
TEST:
L.N.O.P.
DEMAND
C/H SELECT
HWL:
IND
MASTER
SLAVE
10+12 HP
A1P
X1M
BS1
BS2
BS3
H8P
MULTI
a Vloeistofleiding
b Gasleiding
c Isolatie
d Transmissiebedrading (F1/F2)
e Afwerkingstape
6.9.2 De buitenunit sluiten
OPMERKING
Wanneer u het deksel van de buitenunit sluit, let op dat u
het aanhaalkoppel van 4,1N•m NIET overtreft.
PC-configurator
Voor een VRV IV-S-warmtepompsysteem kunnen verschillende
lokale instellingen ook bij de inbedrijfstelling worden ingesteld met
behulp van een pc-interface (optie EKPCCAB vereist). De
installateur kan de configuratie (niet ter plaatse) op pc voorbereiden
en deze nadien naar het systeem uploaden.
Zie ook: "7.2.9 PC-configurator aansluiten op de buitenunit" op
pagina37.
Stand 1 en 2
Stand Beschrijving
Stand 1
(controle
instellingen)
Stand 2
(lokale instellingen)
Stand1 kan worden gebruikt voor het
controleren van de actuele situatie van de
buitenunit. U kunt tevens de inhoud van
sommige lokale instellingen controleren.
Stand2 wordt gebruikt voor het wijzigen van
lokale instellingen van het systeem. U kunt de
actuele waarde van de lokale instelling
raadplegen en wijzigen.
In het algemeen kan na het veranderen van
lokale instellingen de normale werking worden
hervat zonder speciale tussenkomst.
Sommige lokale instellingen worden gebruikt
voor speciale functies (bijv. 1-malige werking,
instelling aftappen/vacumeren, instelling
handmatig koelmiddel bijvullen, enz.). In dat
geval moet de speciale functie worden
afgebroken alvorens de normale werking kan
herbeginnen. Dit wordt aangegeven in de
volgende verklaringen.
7 Configuratie
7.1 Overzicht: Configuratie
In dit hoofdstuk wordt beschreven wat u moet doen en wat u moet
weten om het systeem na de installatie te configureren.
Het bevat informatie over:
▪ Lokale instellingen uitvoeren
▪ Energie besparen en optimale werking
INFORMATIE
Het is belangrijk dat de installateur alle informatie in dit
hoofdstuk achtereenvolgens leest en dat het systeem
gepast wordt geconfigureerd.
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
7.2 Lokale instellingen uitvoeren
7.2.1 Over lokale instellingen
Om het warmtepompsysteem te configureren, is een input naar de
hoofdprintplaat van de buitenunit (A1P) vereist. Hierbij worden de
volgende componenten voor lokale instellingen gebruikt:
▪ Drukknoppen voor input naar de printplaat
▪ Een display voor weergave van de feedback van de printplaat
Lokale instellingen worden bepaald door de stand, instelling en
waarde. Voorbeeld: [2‑8]=4.
Uitgebreide handleiding voor de installateur en de gebruiker
30
7.2.2 Toegang tot de componenten voor lokale instellingen
Zie "6.2.2De buitenunit openen"op pagina17.
7.2.3 Componenten voor lokale instellingen
OPMERKING
De DIP-schakelaars (DS1 en/of DS2 op A1P) worden niet
gebruikt. Verander de fabrieksinstelling NIET.
De componenten voor het uitvoeren van lokale instellingen
verschillen naargelang van het model.
Model Componenten voor lokale instellingen
RXYSQ8 ▪ Drukknoppen(BS1~BS5)
▪ 7-segmentendisplay (H1P~H7P)
▪ H8P: Led voor weergave tijdens initialisering
RXYSQ10+12 ▪ Drukknoppen(BS1~BS3)
▪ 7-segmentendisplay (
VRV IV-S-systeem airconditioner
)
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 31
7 Configuratie
H1P
H2P H3P H4P H5P H6P H7P
- + + + + +
[
H1P
32 16 8 4 2 1]
+ + + + +0 0 8 0 0 0
+ + + + +0 0 0 4 0 0
1~2 min
8~10 min
10~12 min
8 HP 10+12 HP
bcb
a a
BS1 [5 s]
BS1
BS1
BS1
a
cb
BS1 [5 s]
BS1
BS1
BS1
a
b c
8 HP
10+12 HP
AAN ( ) UIT ( ) Knippert ( )
) UIT ( ) Knippert ( )
AAN (
Drukknoppen
Gebruik de drukknoppen om de lokale instellingen in te stellen. Stel
de drukknoppen in met een geïsoleerd stokje (zoals bijvoorbeeld
een ingeklikte balpen) om te voorkomen dat u onderdelen onder
stroom zou aanraken.
De drukknoppen verschillen naar gelang van het model.
Model Drukknoppen
RXYSQ8 BS1: MODE: Voor het veranderen van
instelmodus
BS2: SET: Voor lokale instelling
BS3: RETURN: Voor lokale instelling
BS4: TEST: Voor testfunctie
BS5: RESET: Voor het resetten van het adres
als de bedrading is gewijzigd of als er een
extra binnenunit is geïnstalleerd
RXYSQ10+12 BS1: MODE: Voor het veranderen van
instelmodus
BS2: SET: Voor lokale instelling
BS3: RETURN: Voor lokale instelling
Display
Het display geeft de lokale instellingen weer die gedefinieerd worden
als [Stand-Instelling]=Waarde.
Het display verschilt naar gelang van het model.
Model Display
RXYSQ8 7segmentendisplay
H1P: Geeft de stand weer
H2P~H7P: Geeft de instellingen en waarden
weer, weergegeven in binair
RXYSQ10+12
7-segmentendisplay (
)
Initialisering: standaardsituatie
OPMERKING
Schakel de voeding ten minste 6 uur voor gebruik in om de
carterverwarming van stroom te voorzien en de
compressor te beschermen.
Schakel de voeding van de buitenunit en alle binnenunits in.
Wanneer de communicatie tussen binnenunits en buitenunit tot
stand is gebracht en normaal is, ziet het display er als volgt uit
(standaardsituatie bij verzending in de fabriek).
a Inschakelen
b Standaardsituatie
c Led-aanduiding in het geval van een storing
Als de standaardsituatie na 10~12 minuten niet wordt weergegeven,
controleer dan de storingscode op de gebruikersinterface van de
binnenunit (en in het geval van RXYSQ10+12 op het 7segmentendisplay van de buitenunit). Los de aangegeven storing
op. Controleer eerst de communicatiebedrading.
Schakelen tussen standen
Gebruik BS1 om te schakelen tussen de standaardsituatie, stand1
en stand2.
Voorbeeld:
7.2.4 Stand 1 of 2 activeren
Nadat de units ingeschakeld zijn, schakelt het display in de
standaardsituatie. Van hieruit kunt u naar stand1 en stand2 gaan.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
(H1P UIT)
(H1P knippert)
(H1P AAN)
(H2P~H7P = binair 8)
(H2P~H7P = binair 4)
Beschrijving
Standaardsituatie
Stand 1
Stand 2
Instelling 8
(in stand 2)
Waarde 4
(in stand 2)
a Standaardsituatie (H1P UIT)
b Stand 1 (H1P knippert)
c Stand 2 (H1P AAN)
BS1 Druk op BS1.
BS1 [5 s] Druk minstens 5seconden op BS1.
INFORMATIE
Wanneer u tijdens het instellen de draad kwijtraakt, druk
dan op BS1 om naar de standaardsituatie terug te keren.
7.2.5 Gebruik van stand 1
In stand 1 (en in de standaardsituatie) kan informatie worden
uitgelezen. De manier hoe verschilt naar gelang van het model.
Voorbeeld: 7segmentendisplay – Standaardsituatie
(in het geval van RXYSQ8)
Uitgebreide handleiding voor de installateur en de gebruiker
31
Page 32
7 Configuratie
BS1 [1×]
BS2 [X×]
BS3 [1×]
BS1 [1×]
BS1 [1×]
BS2 [X×]
BS3 [1×]
BS1 [1×]
BS1 [5 s]
BS2 [X×]
BS2 [X×]b
a
BS3 [1×]c
BS3 [1×]d
BS3 [1×]
BS1 [1×]
BS1 [5 s]
BS2 [X×]
BS3 [1×]
BS2 [X×]b
a
BS3 [1×]c
BS3 [1×]d
BS1 [1×]
Lees de status van de geluidsarme werking aan als volgt uit:
# Actie Knop/display
1 Controleer of de led's de
standaardsituatie aangeven.
(H1P UIT)
2 Controleer de status van led
H6P.
H6P UIT: Unit werkt
momenteel niet in de
geluidsarme werking.
H6P AAN: Unit werkt
momenteel in de geluidsarme
werking.
Voorbeeld: 7segmentendisplay – Stand1
(in het geval van RXYSQ8)
Lees instelling [1‑5] (= totaal aantal aangesloten binnenunits) als
volgt uit:
# Actie Knop/display
1 Begin vanuit de
standaardsituatie.
2 Selecteer stand 1.
3 Selecteer instelling 5.
("X×" hangt af van de
instelling die u wilt
selecteren.)
(= binair 5)
4 Geef de waarde van
instelling 5 weer.
(er zijn 8 binnenunits
aangesloten)
(= binair 8)
5 Verlaat stand 1.
Voorbeeld: 7segmentendisplay – Stand 2
(in het geval van RXYSQ8)
Verander de waarde van instelling [2‑8] (= Te streeftemperatuur bij
koelen) als volgt in 4 (=8°C):
# Actie Knop/display
1 Begin vanuit de
standaardsituatie.
2 Selecteer stand 2.
3 Selecteer instelling 8.
("X×" hangt af van de
instelling die u wilt
selecteren.)
(= binair 8)
4 Selecteer waarde 4 (= 8°C).
a: Geef de huidige waarde
weer.
b: Verander in 4. ("X×" hangt
af van de huidige waarde en
de waarde die u wilt
selecteren.)
c: Voer de waarde in het
systeem in.
d: Bevestig. Het systeem
begint te werken volgens de
instelling.
5 Verlaat stand 2.
Voorbeeld: 7-segmentendisplay – Stand2
(in het geval van RXYSQ10+12)
Verander de waarde van instelling [2‑8] (= Te streeftemperatuur bij
koelen) als volgt in 4 (=8°C):
Voorbeeld: 7-segmentendisplay – Stand1
(in het geval van RXYSQ10+12)
Lees instelling [1‑10] (= totaal aantal aangesloten binnenunits) als
volgt uit:
# Actie Knop/display
1 Begin vanuit de
standaardsituatie.
2 Selecteer stand 1.
3 Selecteer instelling 10.
("X×" hangt af van de
instelling die u wilt
selecteren.)
4 Geef de waarde van
instelling 10 weer.
(er zijn 8 binnenunits
aangesloten)
5 Verlaat stand 1.
7.2.6 Gebruik van stand 2
In stand 2 kunt u lokale instellingen uitvoeren om het systeem te
configureren. De manier hoe verschilt licht naar gelang van het
model.
Uitgebreide handleiding voor de installateur en de gebruiker
32
# Actie Knop/display
1 Begin vanuit de
standaardsituatie.
2 Selecteer stand 2.
3 Selecteer instelling 8.
("X×" hangt af van de
instelling die u wilt
selecteren.)
4 Selecteer waarde 4 (= 8°C).
a: Geef de huidige waarde
weer.
b: Verander in 4. ("X×" hangt
af van de huidige waarde en
de waarde die u wilt
selecteren.)
c: Voer de waarde in het
systeem in.
d: Bevestig. Het systeem
begint te werken volgens de
instelling.
5 Verlaat stand 2.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Page 33
7 Configuratie
7.2.7 Stand 1 (en standaardsituatie): Controle instellingen
In stand 1 (en in de standaardsituatie) kan informatie worden
uitgelezen. De informatie die kan worden uitgelezen verschilt naar
gelang van het model.
7-segmentendisplay – Standaardsituatie (H1P UIT)
(in het geval van RXYSQ8)
U kunt de volgende informatie uitlezen:
Waarde / Beschrijving
H6P Geeft de status van de geluidsarme werking aan.
UIT
Unit werkt momenteel niet in de geluidsarme
werking.
AAN
Unit werkt momenteel in de geluidsarme werking.
De geluidsarme werking beperkt het door de unit
geproduceerde geluid in vergelijking met de nominale
bedrijfsomstandigheden.
De geluidsarme werking kan worden ingesteld in stand2.
De geluidsarme werking van het buitenunitsysteem kan op
twee manieren worden ingesteld.
▪ Bij de eerste manier wordt de geluidsarme werking door
middel van een lokale instelling 's nachts ingeschakeld.
De unit werkt gedurende de geselecteerde tijdsduur in de
geluidsarme stand.
▪ Bij de tweede manier wordt de geluidsarme werking op
basis van een externe input ingeschakeld. Hiervoor is een
optioneel accessoire vereist.
H7P Geeft de status van de werking met
stroomverbruikbegrenzing aan.
UIT
Unit werkt momenteel niet met
stroomverbruikbegrenzing.
AAN
Unit werkt momenteel met
stroomverbruikbegrenzing.
De werking met stroomverbruikbegrenzing verlaagt het
stroomverbruik van de unit in vergelijking met de nominale
bedrijfsomstandigheden.
De werking met stroomverbruikbegrenzing kan worden
ingesteld in stand2. De werking met
stroomverbruikbegrenzing van het buitenunitsysteem kan
op twee manieren worden ingesteld.
▪ Bij de eerste manier wordt het stroomverbruik begrensd
door middel van een lokale instelling. De unit werkt dan
altijd met de geselecteerde begrenzing van het
stroomverbruik.
▪ Bij de tweede manier wordt het stroomverbruik begrensd
op basis van een externe input. Hiervoor is een optioneel
accessoire vereist.
Instelling
( )
[1‑5]
Geeft het totaal aantal
aangesloten binnenunits aan.
[1‑14]
Geeft de recentste storingscode
aan.
[1‑15]
Geeft de op 1 na laatste
storingscode aan.
[1‑16]
Geeft de op 2 na laatste
storingscode aan.
7-segmentendisplay – Stand1
(in het geval van RXYSQ10+12)
U kunt de volgende informatie uitlezen:
Instelling Waarde / Beschrijving
[1‑1]
Geeft de status
van de
geluidsarme
werking aan.
0 Unit werkt momenteel niet in de
geluidsarme werking.
1 Unit werkt momenteel in de geluidsarme
werking.
De geluidsarme werking beperkt het door de unit
geproduceerde geluid in vergelijking met de
nominale bedrijfsomstandigheden.
De geluidsarme werking kan worden ingesteld in
stand 2. De geluidsarme werking van het
buitenunitsysteem kan op twee manieren
worden ingesteld.
▪ Bij de eerste manier wordt de geluidsarme
werking door middel van een lokale instelling
's nachts ingeschakeld. De unit werkt
gedurende de geselecteerde tijdsduur in de
geluidsarme stand.
▪ Bij de tweede manier wordt de geluidsarme
werking op basis van een externe input
ingeschakeld. Hiervoor is een optioneel
accessoire vereist.
Waarde / Beschrijving
Hiermee kunt u controleren of het
totaal aantal geïnstalleerde
binnenunits overeenstemt met
het totaal aantal door het
systeem herkende binnenunits.
Als dit niet het geval is,
controleer dan de
communicatiebedrading tussen
de buiten- en binnenunits (F1/F2communicatieleiding).
Wanneer de recentste
storingscodes per ongeluk op de
gebruikersinterface van een
binnenunit werden gereset, kunt
u ze via deze controleinstellingen nog controleren.
Zie "11.3Problemen op basis
van storingscodes oplossen"op
pagina43 voor informatie over
de inhoud of de reden van de
meeste relevante storingscodes.
Meer gedetailleerde informatie
over storingscodes vindt u in de
servicehandleiding van deze unit.
Voor meer gedetailleerde
informatie over de storingscode,
druk tot 3 keer op BS2.
7-segmentendisplay – Stand1 (H1P knippert)
(in het geval van RXYSQ8)
U kunt de volgende informatie uitlezen:
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
33
Page 34
7 Configuratie
Instelling Waarde / Beschrijving
[1‑2]
Geeft de status
van de werking
met
stroomverbruikbe
grenzing aan.
[1‑5]
Geeft de actuele
Testreefparameterp
ositie aan.
[1‑6]
Geeft de actuele
Tcstreefparameterp
ositie aan.
0 Unit werkt momenteel niet met
stroomverbruikbegrenzing.
1 Unit werkt momenteel met
stroomverbruikbegrenzing.
De werking met stroomverbruikbegrenzing
verlaagt het stroomverbruik van de unit in
vergelijking met de nominale
bedrijfsomstandigheden.
De werking met stroomverbruikbegrenzing kan
worden ingesteld in stand 2. De werking met
stroomverbruikbegrenzing van het
buitenunitsysteem kan op twee manieren
worden ingesteld.
▪ Bij de eerste manier wordt het stroomverbruik
begrensd door middel van een lokale
instelling. De unit werkt dan altijd met de
geselecteerde begrenzing van het
stroomverbruik.
▪ Bij de tweede manier wordt het
stroomverbruik begrensd op basis van een
externe input. Hiervoor is een optioneel
accessoire vereist.
Voor meer informatie, zie instelling [2‑8].
Voor meer informatie, zie instelling [2‑9].
Instelling Waarde / Beschrijving
[1‑10]
Geeft het totaal
aantal
aangesloten
binnenunits aan.
[1‑17]
Geeft de
recentste
storingscode aan.
[1‑18]
Geeft de op 1 na
laatste
storingscode aan.
[1‑19]
Geeft de op 2 na
laatste
storingscode aan.
[1‑40]
Geeft de actuele
instelling van
koelcomfort aan.
[1‑41]
Geeft de actuele
instelling van
verwarmcomfort
aan.
Hiermee kunt u controleren of het totaal aantal
geïnstalleerde binnenunits overeenstemt met het
totaal aantal door het systeem herkende
binnenunits. Als dit niet het geval is, controleer
dan de communicatiebedrading tussen de
buiten- en binnenunits (F1/F2communicatieleiding).
Wanneer de recentste storingscodes per
ongeluk op de gebruikersinterface van een
binnenunit werden gereset, kunt u ze via deze
controle-instellingen nog controleren.
Zie "11.3Problemen op basis van storingscodes
oplossen"op pagina43 voor informatie over de
inhoud of de reden van de meeste relevante
storingscodes. Meer gedetailleerde informatie
over storingscodes vindt u in de
servicehandleiding van deze unit.
Voor meer informatie, zie instelling [2‑81].
Voor meer informatie, zie instelling [2‑82].
7.2.8 Stand 2: Lokale instellingen
In stand 2 kunt u lokale instellingen uitvoeren om het systeem te configureren. De instellingen verschillen licht naar gelang van het model.
• : Bij gebruik van het 7-segmentendisplay (RXYSQ10+12)
• : Bij gebruik van het 7-segmentendisplay (RXYSQ8) (de led's geven de instelling en de waarde in binaire vorm
weer)
Zie "7.3Energie besparen en optimale werking"op pagina37 voor meer informatie en advies over de impact van de volgende instellingen:
• In het geval van RXYSQ8: instellingen [2‑8], [2‑9], [2‑39] en [2‑43]
• In het geval van RXYSQ10+12: instellingen [2‑8], [2‑9], [2‑81] en [2‑82]
Instelling
(= binair)
[2‑8]
Te-streeftemperatuur tijdens koelen.
[2‑9]
Tc-streeftemperatuur tijdens verwarmen.
0
(standaard
)
2 6°C
4 8°C
5 9°C
6 10°C
7 11°C
0
(standaard
)
3
6
(= binair 3) (standaard)
(= binair 1) (standaard)
(= binair 4)
(= binair 2)
Waarde
Beschrijving
Auto
Auto
43°C
46°C
Uitgebreide handleiding voor de installateur en de gebruiker
34
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 35
7 Configuratie
Instelling
(= binair)
[2‑12]
Geluidsarme werking en/of stroomverbruikbegrenzing
inschakelen via externe besturingsadapter
(DTA104A61/62).
Verander deze instelling wanneer het systeem in de
geluidsarme stand of met stroomverbruikbegrenzing
moet draaien wanneer een extern signaal naar de unit
wordt gestuurd. Deze instelling werkt alleen wanneer
de optionele externe besturingsadapter
(DTA104A61/62) in de binnenunit is geïnstalleerd.
[2‑18]
Instelling hoge statische druk ventilator.
Activeer deze instelling om de door de ventilator van
de buitenunit geleverde statische druk te verhogen.
Raadpleeg de technische gegevens voor meer
informatie over deze instelling.
[2‑20]
Handmatig koelmiddel bijvullen.
Voer deze instelling uit om handmatig koelmiddel bij te
vullen (zonder automatische koelmiddelvulfunctie).
[2‑21]
Stand koelmiddel aftappen/vacumeren.
Om een vrije doorgang te creëren om koelmiddel uit
het systeem af te tappen of om reststoffen te
verwijderen of het systeem te vacumeren moet een
instelling worden uitgevoerd waarbij de vereiste
kleppen in het koelmiddelcircuit worden geopend zodat
het koelmiddel correct kan worden afgetapt of het
systeem kan worden gevacumeerd.
[2‑22]
Instelling automatische geluidsarme werking en niveau
's nachts.
Door deze instelling te wijzigen, activeert u de
automatische geluidsarme werking van de unit en
bepaalt u het niveau van de functie. Afhankelijk van
het gekozen niveau, wordt het geluidsniveau verlaagd.
Het begin- en eindtijdstip voor deze functie wordt
vastgelegd in instelling [2‑26] en [2‑27].
[2‑25]
Niveau geluidsarme werking via de externe
besturingsadapter.
Deze instelling bepaalt het niveau van de geluidsarme
werking als het systeem in de geluidsarme stand moet
draaien wanneer een extern signaal naar de unit wordt
gestuurd.
Deze instelling werkt alleen wanneer de optionele
externe besturingsadapter (DTA104A61/62) is
geïnstalleerd en de instelling [2‑12] is geactiveerd.
Waarde
Beschrijving
0
(standaard
)
1
0
(standaard
)
1
0
(standaard
)
1
0
(standaard
)
1
0
(standaard
)
1 Niveau 1 Niveau 3<Niveau
2 Niveau 2
3 Niveau 3
1 Niveau 1 Niveau 3<Niveau
2
(standaard
)
3
(= binair 1) (standaard)
(= binair 2)
(= binair 1) (standaard)
(= binair 2)
(= binair 1) (standaard)
(= binair 2)
(= binair 1) (standaard)
(= binair 2)
(standaard)
(standaard)
(= binair 4)
Druk op BS3 om het handmatig bijvullen van
koelmiddel te stoppen (wanneer de vereiste
hoeveelheid koelmiddel is bijgevuld). Als deze
functie niet werd afgebroken met een druk op
BS3, dan legt de unit de functie stil na
30minuten. Als de vereiste hoeveelheid
koelmiddel na 30minuten nog niet kon worden
bijgevuld, dan kunt u de lokale instelling
opnieuw wijzigen om de functie opnieuw te
activeren.
Druk op BS1 (in het geval van RXYSQ8) of
BS3 (in het geval van RXYSQ10+12) om de
stand koelmiddel aftappen/vacumeren te
verlaten. Het systeem blijft in de stand
koelmiddel aftappen/vacumeren staan zolang
u niet op de knop drukt.
Niveau 2
Niveau 3
Gedeactiveerd.
Geactiveerd.
Gedeactiveerd.
Geactiveerd.
Gedeactiveerd.
Geactiveerd.
Gedeactiveerd.
Geactiveerd.
Gedeactiveerd
2<Niveau 1
2<Niveau 1
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
35
Page 36
7 Configuratie
Instelling
(= binair)
[2‑26]
Begintijdstip geluidsarme werking.
Deze instelling wordt gebruikt in combinatie met
instelling [2‑22].
[2‑27]
Eindtijdstip geluidsarme werking.
Deze instelling wordt gebruikt in combinatie met
instelling [2‑22].
[2‑30]
Niveau stroomverbruikbegrenzing (stap1) via de
externe besturingsadapter (DTA104A61/62).
Deze instelling bepaalt het niveau van de
stroomverbruikbegrenzing voor stap1 als het systeem
met stroomverbruikbegrenzing moet draaien wanneer
een extern signaal naar de unit wordt gestuurd. Zie de
tabel voor de niveaus.
[2‑31]
Niveau stroomverbruikbegrenzing (stap2) via de
externe besturingsadapter (DTA104A61/62).
Deze instelling bepaalt het niveau van de
stroomverbruikbegrenzing voor stap2 als het systeem
met stroomverbruikbegrenzing moet draaien wanneer
een extern signaal naar de unit wordt gestuurd. Zie de
tabel voor de niveaus.
[2‑32]
Gedwongen, permanenten, stroomverbruikbegrenzing
(geen externe besturingsadapter vereist voor
stroomverbruikbegrenzing).
Deze instelling activeert en bepaalt het niveau van de
stroomverbruikbegrenzing die permanent wordt
toegepast als het systeem altijd met
stroomverbruikbegrenzing moet draaien. Zie de tabel
voor de niveaus.
[2‑41]
Type van de binnenunits
Wanneer deze instelling werd gewijzigd, moet het
systeem worden uitgeschakeld, en na 20seconden
weer ingeschakeld. Anders wordt de instelling niet
verwerkt en kunnen er storingscodes worden
gegenereerd.
Deze instelling is enkel van toepassing in het geval
van RXYSQ8-units. In het geval van RXYSQ10+12
wordt het type van de binnenunits automatisch
gedetecteerd.
[2‑81] (in het geval van ))
(= binair [2‑39]) (in het geval
van )
Instelling koelcomfort.
Deze instelling wordt gebruikt in combinatie met
instelling [2‑8].
Waarde
1 20u00
2
(standaard
)
3
1 6u00
2 7u00
3
(standaard
)
1 60%
2 — 65%
3
(standaard
)
4 — 75%
5
6 — 85%
7 — 90%
8 — 95%
—
1
(standaard
)
2
3 — 55%
0
(standaard
)
1
2
—
—
0 Eco
1
(standaard
)
2 Snel
3 Krachtig
(standaard)
(= binair 4)
(= binair 4) (standaard)
(= binair 2) (standaard)
(= binair 4)
(= binair 1)
(= binair 2) (standaard)
(= binair 4)
Functie niet actief.
(= binair 1) (standaard)
Volgens instelling [2‑30].
(= binair 2)
Volgens instelling [2‑31].
(= binair 4)
VRVDX-binnenunits geïnstalleerd
(= binair 1) (standaard)
RADX-binnenunits geïnstalleerd
(= binair 2)
(standaard)
Beschrijving
22u00
24u00
8u00
70%
80%
30%
40%
50%
Gematigd
Uitgebreide handleiding voor de installateur en de gebruiker
36
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 37
7 Configuratie
2
345
H JS T
a
b
X27A
A1P
Instelling
(= binair)
[2‑82] (in het geval van
van )
Instelling verwarmcomfort.
Deze instelling wordt gebruikt in combinatie met
instelling [2‑9].
)
(= binair [2‑43]) (in het geval
7.2.9 PC-configurator aansluiten op de buitenunit
a Pc
b Kabel (EKPCCAB)
X27A Connector
A1P Hoofdprintplaat buitenunit
7.3 Energie besparen en optimale werking
Dit warmtepompsysteem is voorzien van een geavanceerde
energiespaarfunctie. U kunt voorrang geven aan een laag
energieverbruik of aan het comfortniveau. Verschillende parameters
kunnen worden ingesteld, met als resultaat de optimale balans
tussen energieverbruik en comfort voor een specifieke toepassing.
Zie hierna voor een beschrijving van de mogelijke patronen. Wijzig
de parameters volgens de behoeften van uw gebouw en voor de
optimale balans tussen energieverbruik en comfort.
Ongeacht de geselecteerde regeling, blijven variaties op het gedrag
van het systeem mogelijk door beschermingsregelingen om de unit
stabiel te laten draaien. De streefwaarde ligt echter vast en wordt
gebruikt om een optimaal evenwicht tussen energieverbruik en
comfort te bereiken, afhankelijk van het type van de toepassing.
7.3.1 Mogelijke hoofdgebruiksmethoden
Basis
De koelmiddeltemperatuur wordt vastgelegd onafhankelijk van de
situatie. Dit komt overeen met de bekende standaardwerking van
vorige VRV-systemen.
In het geval van RXYSQ8:
Om dit te activeren in… Verander…
Koelen [2‑8]=2
Verwarmen [2‑9]=2
In het geval van RXYSQ10+12:
Om dit te activeren in… Verander…
Koelen [2‑8]=2
Verwarmen [2‑9]=6
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Waarde
0 Eco
1
(standaard
)
2
3
(standaard)
Automatisch
De koelmiddeltemperatuur wordt ingesteld afhankelijk van de
buitentemperatuur. De koelmiddeltemperatuur wordt zo aangepast
aan de vereiste belasting (die ook overeenstemt met de
buitentemperatuur).
Wanneer uw systeem bijvoorbeeld in de koelstand staat, dan moet
bij een lage buitentemperatuur (bijv. 25°C) minder worden gekoeld
dan bij een hoge buitentemperatuur (bijv. 35°C). Op basis hiervan
begint het systeem automatisch de koelmiddeltemperatuur te
verhogen, de geleverde capaciteit te verlagen en de efficiëntie van
het systeem te verhogen.
Wanneer uw systeem bijvoorbeeld in de verwarmstand staat, dan
moet bij een hoge buitentemperatuur (bijv. 15°C) minder worden
verwarmd dan bij een lage buitentemperatuur (bijv. –5°C). Volgens
dit systeem begint het systeem automatisch de
koelmiddeltemperatuur te verlagen, de geleverde capaciteit te
verlagen en de efficiëntie van het systeem te verhogen.
In het geval van RXYSQ8:
Om dit te activeren in… Verander…
Koelen [2‑8]=3 (standaard)
Verwarmen [2‑9]=1 (standaard)
In het geval van RXYSQ10+12:
Om dit te activeren in… Verander…
Koelen [2‑8]=0 (standaard)
Verwarmen [2‑9]=0 (standaard)
Hi-sensible/economic (koelen/verwarmen)
De koelmiddeltemperatuur wordt hoger/lager (koelen/verwarmen)
ingesteld dan bij basisgebruik. De nadruk voor de Hi-sensible stand
ligt op het comfortgevoel van de klant.
De selectiemethode van de binnenunits is belangrijk omdat de
beschikbare capaciteit niet dezelfde is als bij basisgebruik.
Gelieve contact op te nemen met uw dealer voor meer informatie
over Hi-sensible toepassingen.
Om dit te activeren in… Verander…
Koelen stel [2‑8] in op de waarde die
overeenstemt met de vereisten
van het voorontworpen systeem
met een Hi-sensible oplossing.
Verwarmen stel [2‑9] in op de waarde die
overeenstemt met de vereisten
van het voorontworpen systeem
met een Hi-sensible oplossing.
In het geval van RXYSQ8:
[2‑8] Te-streefwaarde (°C)
4 8
5 9
6 10
7 11
In het geval van RXYSQ8:
Uitgebreide handleiding voor de installateur en de gebruiker
Beschrijving
Gematigd
Snel
Krachtig
37
Page 38
7 Configuratie
[2‑9] Tc-streefwaarde (°C)
4 43
In het geval van RXYSQ10+12:
[2‑8] Te-streefwaarde (°C)
4 8
5 9
6 10
7 11
In het geval van RXYSQ10+12:
[2‑9] Tc-streefwaarde (°C)
3 43
7.3.2 Mogelijke comfortinstellingen
Voor elk van de voorgaande standen kan een comfortniveau worden
geselecteerd. Het comfortniveau houdt verband met de timing en de
inspanning (energieverbruik) om een bepaalde kamertemperatuur te
bereiken door de koelmiddeltemperatuur tijdelijk te veranderen om
zo de gevraagde omstandigheden sneller te bereiken.
Krachtig
Overshoot (bij verwarmen) of undershoot (bij koelen) is toegestaan
ten opzichte van de gevraagde koelmiddeltemperatuur om zo de
vereiste kamertemperatuur heel snel te bereiken. Overshoot is
toegestaan vanaf het opstarten.
▪ Bij het koelen mag de verdampingstemperatuur, afhankelijk van
de situatie, tijdelijk tot 3°C dalen.
▪ Bij het verwarmen mag de condensatietemperatuur, afhankelijk
van de situatie, tijdelijk tot 49°C stijgen.
▪ Wanneer de vraag van de binnenunits afneemt, gaat het systeem
over naar een stabiele toestand, bepaald door de bovenstaande
werkingsstand.
Om dit te activeren in… Verander…
Koelen [2‑81]=3 (in het geval van
RXYSQ10+12).
[2‑39]=3 (in het geval van
RXYSQ8).
Deze instelling wordt gebruikt in
combinatie met instelling [2‑8].
Verwarmen [2‑82]=3 (in het geval van
RXYSQ10+12).
[2‑43]=3 (in het geval van
RXYSQ8).
Deze instelling wordt gebruikt in
combinatie met instelling [2‑9]
Snel
Overshoot (bij verwarmen) of undershoot (bij koelen) is toegestaan
ten opzichte van de gevraagde koelmiddeltemperatuur om zo de
vereiste kamertemperatuur heel snel te bereiken. Overshoot is
toegestaan vanaf het opstarten.
▪ Bij het koelen mag de verdampingstemperatuur, afhankelijk van
de situatie, tijdelijk tot 6°C dalen.
▪ Bij het verwarmen mag de condensatietemperatuur, afhankelijk
van de situatie, tijdelijk tot 46°C stijgen.
▪ Wanneer de vraag van de binnenunits afneemt, gaat het systeem
over naar een stabiele toestand, bepaald door de bovenstaande
werkingsstand.
Om dit te activeren in… Verander…
Koelen [2‑81]=2 (in het geval van
RXYSQ10+12).
[2‑39]=2 (in het geval van
RXYSQ8).
Deze instelling wordt gebruikt in
combinatie met instelling [2‑8].
Verwarmen [2‑82]=2 (in het geval van
RXYSQ10+12).
[2‑43]=2 (in het geval van
RXYSQ8).
Deze instelling wordt gebruikt in
combinatie met instelling [2‑9].
Gematigd
Overshoot (bij verwarmen) of undershoot (bij koelen) is toegestaan
ten opzichte van de gevraagde koelmiddeltemperatuur om zo de
vereiste kamertemperatuur heel snel te bereiken. Overshoot is niet
toegestaan vanaf het opstarten. Het opstarten gebeurt onder de
voorwaarden bepaald door de werkingsstand hierboven.
▪ Bij het koelen mag de verdampingstemperatuur, afhankelijk van
de situatie, tijdelijk tot 6°C dalen.
▪ Bij het verwarmen mag de condensatietemperatuur, afhankelijk
van de situatie, tijdelijk tot 46°C stijgen.
▪ Wanneer de vraag van de binnenunits afneemt, gaat het systeem
over naar een stabiele toestand, bepaald door de bovenstaande
werkingsstand.
▪ De omstandigheden van het opstarten verschillen van die van de
krachtige en snelle comfortinstelling.
Om dit te activeren in… Verander…
Koelen [2‑81]=1 (in het geval van
RXYSQ10+12).
[2‑39]=1 (in het geval van
RXYSQ8).
Deze instelling wordt gebruikt in
combinatie met instelling [2‑8].
Verwarmen [2‑82]=1 (in het geval van
RXYSQ10+12).
[2‑43]=1 (in het geval van
RXYSQ8).
Deze instelling wordt gebruikt in
combinatie met instelling [2‑9].
Eco
De door de gebruiksmethode (zie hiervoor) bepaalde originele
streefwaarde van de koelmiddeltemperatuur blijft behouden zonder
enige correctie, behalve voor beschermingsregeling.
Om dit te activeren in… Verander…
Koelen [2‑81]=0 (in het geval van
RXYSQ10+12).
[2‑39]=0 (in het geval van
RXYSQ8).
Deze instelling wordt gebruikt in
combinatie met instelling [2‑8].
Verwarmen [2‑82]=0 (in het geval van
RXYSQ10+12).
[2‑43]=0 (in het geval van
RXYSQ8).
Deze instelling wordt gebruikt in
combinatie met instelling [2‑9].
Uitgebreide handleiding voor de installateur en de gebruiker
38
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 39
7 Configuratie
A
B
E
100%
50%
T
e
C
D
3°C
6°C
35°C
F
A
B C
D
E
F
A
B
100%
70%
E
T
c
C
D
49°C
46°C
F
2°C
A
B C
D
EF
7.3.3 Voorbeeld: Automatische stand bij koelen
7.3.4 Voorbeeld: Automatische stand bij verwarmen
A Reële belastingscurve
B Virtuele belastingscurve (initiële capaciteit automatische
stand)
C Virtuele streefwaarde (waarde initiële
verdampingstemperatuur automatische stand)
D Vereiste waarde verdampingstemperatuur
E Belastingsfactor
F Buitenluchttemperatuur
TeVerdampingstemperatuur
Snel
Krachtig
Gematigd
Evolutie kamertemperatuur:
Evolutie kamertemperatuur:
A Virtuele belastingscurve (standaard piekcapaciteit
automatische stand)
B Belastingscurve
C Virtuele streefwaarde (waarde initiële
condensatietemperatuur automatische stand)
D Ontwerptemperatuur
E Belastingsfactor
F Buitenluchttemperatuur
TcCondensatietemperatuur
Snel
Krachtig
Gematigd
A Ingestelde temperatuur binnenunit
B Start werking
C Werkingsduur
D Gematigd
E Snel
F Krachtig
A Ingestelde temperatuur binnenunit
B Start werking
C Werkingsduur
D Gematigd
E Snel
F Krachtig
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
39
Page 40
8 Inbedrijfstelling
8 Inbedrijfstelling
8.1 Overzicht: Inbedrijfstelling
Na de installatie en wanneer de lokale instellingen zijn ingesteld
moet de installateur de correcte werking controleren. Hiervoor moet
het systeem proefdraaien volgens de hierna beschreven procedures.
In dit hoofdstuk wordt beschreven wat u moet doen en wat u moet
weten om het systeem na de configuratie in gebruik te stellen.
Het in bedrijf stellen houdt typisch volgende stappen in:
1 De "Controlelijst voor de inbedrijfstelling" controleren.
2 Proefdraaien.
3 Indien nodig, problemen oplossen na abnormaal beëindigen
van het proefdraaien.
4 Gebruik van het systeem.
8.2 Voorzorgsmaatregelen bij de inbedrijfstelling
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
GEVAAR: RISICO OM ZICH TE VERBRANDEN
VOORZICHTIG
Laat het systeem niet proefdraaien terwijl aan de
binnenunits wordt gewerkt.
Bij het proefdraaien zullen niet alleen de buitenunit, maar
ook de aangesloten binnenunit werken. Tijdens het
proefdraaien aan een binnenunit werken is gevaarlijk.
VOORZICHTIG
Steek geen vingers, stokken of andere voorwerpen in de
luchtinlaat of -uitlaat. Verwijder de ventilatorafscherming
niet. Wanneer de ventilator met hoge snelheid draait, zou
dit letsels veroorzaken.
INFORMATIE
Vergeet niet dat wanneer de unit voor het eerst wordt
gebruikt, ze meer stroom kan verbruiken. Dit is te verklaren
door het feit dat de compressor een inlooptijd van 50 uur
heeft alvorens hij vlot draait en een stabiel stroomverbruik
bereikt. De reden is dat de spiraal van ijzer is en dat het
even duurt voordat de oppervlakken die contact maken,
glad zijn.
OPMERKING
Schakel de voeding ten minste 6 uur voor gebruik in om de
carterverwarming van stroom te voorzien en de
compressor te beschermen.
Tijdens de testfunctie starten de buitenunit en de binnenunits op.
Controleer of voorbereidingen van alle binnenunits voltooid zijn
(lokale leidingen, elektrische bedrading, ontluchten, ...). Zie de
montagehandleiding van de binnenunits voor meer informatie.
8.3 Checklist voor de inbedrijfstelling
Controleer na de installatie van de unit eerst de volgende punten.
Sluit de unit nadat alle onderstaande controles zijn uitgevoerd;
hierna kunt u de unit opstarten.
Lees de volledige instructies voor installatie en gebruik,
zoals beschreven in de uitgebreide handleiding voor de
installateur en de gebruiker.
Installatie
Controleer of de unit correct is geïnstalleerd om
abnormale geluiden en trillingen te voorkomen bij het
opstarten van de unit.
Lokale bedrading
Controleer of de lokale bedrading overeenkomstig de in
hoofdstuk "6.8 De elektrische bedrading aansluiten" op
pagina26 beschreven instructies, de bedradingsschema's
en de geldende wetgeving is uitgevoerd.
Voedingsspanning
Controleer de voedingsspanning op het lokale
voedingspaneel. De spanning moet overeenstemmen met
de spanning op het identificatieplaatje van de unit.
Aardingsbedrading
Controleer of de aardingskabels goed zijn aangesloten en
de aardingsklemmen stevig zijn vastgemaakt.
Isolatietest van het hoofdvoedingscircuit
Controleer met behulp van een megger van 500V of een
isolatiebestendigheid van 2 MΩ of meer is bereikt. Breng
hiervoor een spanning van 500 V DC aan tussen de
voedingsklemmen en de aarding. Gebruik nooit een
megger voor de transmissiebedrading.
Zekeringen, stroomonderbrekers of beveiligingen
Controleer of de zekeringen, de stroomonderbrekers of de
lokaal geïnstalleerde beveiligingen van het in het
hoofdstuk "5.4.2 Vereisten voor beveiligingen" op
pagina16 vermelde type en grootte zijn. Controleer of er
geen zekering of beveiliging is overbrugd.
Interne bedrading
Controleer of er geen losse aansluitingen of beschadigde
elektrische componenten in de elektrische
componentenkast en binnenin de unit zichtbaar zijn.
Leidingdiameter en leidingisolatie
Installeer leidingen met de juiste diameter en isoleer ze
zoals voorgeschreven.
Afsluiters
Zorg dat de afsluiters aan zowel de vloeistof- als de
gaszijde open zijn.
Beschadigde onderdelen
Controleer de binnenkant van de unit op beschadigde
onderdelen of platgedrukte leidingen.
Koelmiddellek
Controleer de binnenkant van de unit op
koelmiddellekken. Probeer eventuele koelmiddellekken te
repareren. Raadpleeg uw plaatselijke dealer als u er niet
in slaagt het lek te verhelpen. Raak geen koelmiddel aan
dat uit de aansluitingen van de koelmiddelleidingen is
gelekt. Anders kunt u vrieswonden oplopen.
Olielek
Controleer de compressor op olielekken. Probeer
eventuele olielekken te repareren. Raadpleeg uw
plaatselijke dealer als u er niet in slaagt het lek te
verhelpen.
Luchtinlaat/-uitlaat
Controleer of de luchtinlaat en -uitlaat van de unit niet
belemmerd is door papier, karton of iets anders.
Hoeveelheid extra koelmiddel
De bij te vullen hoeveelheid koelmiddel moet worden
vermeld op het bijgevoegde label "Bijgevuld koelmiddel"
en aangebracht op de achterkant van het voorpaneel.
Uitgebreide handleiding voor de installateur en de gebruiker
40
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 41
8 Inbedrijfstelling
Installatiedatum en lokale instelling
Schrijf de installatiedatum op de sticker op de achterkant
van het voorpaneel overeenkomstig EN60335‑2‑40 en
noteer ook de lokale instelling(en).
8.4 Checklist tijdens inbedrijfstelling
Proefdraaien.
8.4.1 Over proefdraaien
De hiernavolgende procedure beschrijft het proefdraaien van het
volledige systeem. De volgende punten worden gecontroleerd en
beoordeeld:
▪ Controle van bedradingsfouten (controle van communicatie met
binnenunits).
▪ Controle of de afsluiters openen.
▪ Bepaling van de leidinglengte.
Laat het systeem proefdraaien na de eerste installatie. Anders wordt
de storingscode aangegeven op de gebruikersinterface en is de
normale werking niet mogelijk of kunt u een afzonderlijke binnenunit
niet laten proefdraaien.
Problemen met binnenunits kunnen niet voor elke unit afzonderlijk
worden gecontroleerd. Controleer de binnenunits één voor één met
een normale regeling op de gebruikersinterface na het beëindigen
van het proefdraaien. Zie de montagehandleiding van de binnenunit
voor meer informatie over afzonderlijk proefdraaien.
INFORMATIE
▪ Het kan 10 minuten duren om het koelmiddel in een
uniforme toestand te krijgen voordat de compressor
wordt gestart.
▪ Bij het proefdraaien kan het stromen van het
koelmiddel of het geluid van een magneetklep goed
hoorbaar zijn en kan de displayweergave veranderen.
Dit zijn evenwel geen storingen.
8.4.2 Proefdraaien (7-segmentendisplay)
Gebruik deze procedure in het geval van RXYSQ8.
1 Controleer of alle gewenste lokale instellingen zijn ingesteld; zie
"7.2Lokale instellingen uitvoeren"op pagina30.
2 Schakel de voeding naar de buitenunit en de aangesloten
binnenunits in.
OPMERKING
Schakel de voeding ten minste 6 uur voor gebruik in om de
carterverwarming van stroom te voorzien en de
compressor te beschermen.
3 Controleer of het systeem in de standaardsituatie (stilstand)
staat (H1P is UIT); zie "7.2.4 Stand 1 of 2 activeren" op
pagina 31. Druk minstens 5 seconden op BS4. De unit begint
het proefdraaien.
Gevolg: Het proefdraaien wordt automatisch uitgevoerd, H2P
op de buitenunit knippert en de aanduiding "Proefdraaien" en
"Onder gecentraliseerde besturing" wordt aangegeven op de
gebruikersinterface van de binnenunits.
Stappen van de procedure van het automatisch proefdraaien van het
systeem:
Stap Beschrijving
Controle vóór het opstarten
(drukvereffening)
Opstartregeling koelen
Stap Beschrijving
Koelen stabiel
Communicatiecontrole
Controle afsluiter
Controle leidinglengte
Afpompen
Unit stop
INFORMATIE
Tijdens het proefdraaien kan de unit niet worden stilgelegd
met de gebruikersinterface. Druk op BS3 om af te breken.
De unit stopt ±30 seconden later.
4 Controleer het resultaat van het proefdraaien op het 7-
segmentendisplay van de buitenunit.
Beëindiging Beschrijving
Normaal
beëindigd
Abnormaal
beëindigd
Zie "8.4.4Correctie na abnormaal beëindigen
van het proefdraaien"op pagina42 voor
stappen om de storing op te lossen. Wanneer
het proefdraaien is voltooid, kan de normale
werking na 5 minuten worden begonnen.
8.4.3 Proefdraaien (7-segmentendisplay)
Gebruik deze procedure in het geval van RXYSQ10+12.
1 Controleer of alle gewenste lokale instellingen zijn ingesteld; zie
"7.2Lokale instellingen uitvoeren"op pagina30.
2 Schakel de voeding naar de buitenunit en de aangesloten
binnenunits in.
OPMERKING
Schakel de voeding ten minste 6 uur voor gebruik in om de
carterverwarming van stroom te voorzien en de
compressor te beschermen.
3 Controleer of het systeem in de standaardsituatie (stilstand)
staat; zie "7.2.4 Stand 1 of 2 activeren" op pagina 31. Druk
minstens 5 seconden op BS2. De unit begint het proefdraaien.
Gevolg: Het proefdraaien wordt automatisch uitgevoerd, op het
display van de buitenunit wordt " " aangegeven en op de
gebruikersinterface van de binnenunits wordt de aanduiding
"Proefdraaien" en "Onder gecentraliseerde besturing"
aangegeven.
Stappen van de procedure van het automatisch proefdraaien van het
systeem:
Stap Beschrijving
Controle vóór het opstarten (drukvereffening)
Opstartregeling koelen
Koelen stabiel
Communicatiecontrole
Controle afsluiter
Controle leidinglengte
Afpompen
Unit stop
INFORMATIE
Tijdens het proefdraaien kan de unit niet worden stilgelegd
met de gebruikersinterface. Druk op BS3 om af te breken.
De unit stopt ±30 seconden later.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
41
Page 42
9 Aan de gebruiker overhandigen
10+12 HP
A3P
A3P
TP2TP1
8 HP
A3P
C–
C+
4 Controleer het resultaat van het proefdraaien op het 7-
segmentendisplay van de buitenunit.
Beëindiging Beschrijving
Normaal
beëindigd
Abnormaal
beëindigd
Geen aanduiding op het 7-segmentendisplay
(stilstand).
Aanduiding van storingscode op het 7segmentendisplay.
Zie "8.4.4Correctie na abnormaal beëindigen
van het proefdraaien"op pagina42 voor
stappen om de storing op te lossen. Wanneer
het proefdraaien is voltooid, kan de normale
werking na 5 minuten worden begonnen.
8.4.4 Correctie na abnormaal beëindigen van het proefdraaien
Het proefdraaien is alleen voltooid als er geen storingscode wordt
aangegeven. Wanneer er wel een storingscode op staat, voert u de
in de tabel met storingscodes beschreven stappen uit om de storing
op te lossen. Laat het systeem opnieuw proefdraaien en controleer
of de storing is opgelost.
INFORMATIE
In het geval van een storing:
▪ In het geval van RXYSQ8: De foutcode wordt
weergegeven op de gebruikersinterface van de
binnenunit.
▪ In het geval van RXYSQ10+12: De foutcode wordt
weergegeven op het 7-segmentendisplay van de
buitenunit en op de gebruikersinterface van de
binnenunit.
INFORMATIE
Raadpleeg de montagehandleiding van de binnenunit voor
meer informatie over andere storingscodes van
binnenunits.
8.4.5 Gebruik van de unit
Na de installatie en het proefdraaien van de buitenunit en
binnenunits is het systeem klaar voor gebruik.
De gebruikersinterface van de binnenunit moet ingeschakeld zijn om
de binnenunit te bedienen. Zie de gebruiksaanwijzing van de
binnenunit voor meer informatie.
10 Onderhoud en service
OPMERKING
Onderhoud dient best jaarlijks uitgevoerd te worden door
een installateur of een serviceagent.
10.1 Overzicht: Onderhoud en service
Dit hoofdstuk bevat informatie over:
▪ Voorkomen van elektrische gevaren bij het onderhoud en
servicewerkzaamheden aan het systeem
▪ Koelmiddelaftapprocedure
10.2 Voorzorgsmaatregelen inzake onderhoud
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
GEVAAR: RISICO OM ZICH TE VERBRANDEN
OPMERKING:Risico van elektrostatische ontlading
Vooraleer met onderhouds- of servicewerkzaamheden te
beginnen, raak een metalen onderdeel van de unit aan om
statische elektriciteit af te voeren en de printplaat te
beschermen.
10.2.1 Elektrische gevaren voorkomen
Bij service aan inverterapparatuur:
1 Open het deksel van de elektrische componentenkast pas 10
minuten na het uitschakelen van de voeding.
2 Meet de spanning tussen de klemmen op de klemmenstrook
voor de voeding met een tester en controleer of de voeding is
uitgeschakeld. Meet verder de punten op de afbeelding
hieronder met een tester en controleer of de spanning van de
condensator in het hoofdcircuit minder dan 50V DC bedraagt.
9 Aan de gebruiker
overhandigen
Als het proefdraaien voltooid is en de unit goed en op de juiste
manier werkt, zorg ervoor dat de gebruiker de volgende zaken goed
begrijpt:
▪ Controleer of de gebruiker de papieren documentatie heeft en
vraag hem/haar deze bij te houden om deze later te kunnen
raadplegen. Informeer de gebruiker dat hij de volledige
documentatie kan vinden op de url zoals eerder beschreven in
deze handleiding.
▪ Leg aan de gebruiker uit hoe het systeem op de juiste manier te
▪ Toon aan de gebruiker wat te doen om de unit te onderhouden.
Uitgebreide handleiding voor de installateur en de gebruiker
42
bedienen en wat er moet worden gedaan wanneer zich een
probleem zou voordoen.
3 Om schade aan de printplaat te voorkomen, raak een naakt
metalen deel aan om u te ontladen van statische elektriciteit
voordat u stekkers aansluit of verwijdert.
4 Trek de verbindingsstekkers voor de ventilatormotoren in de
buitenunit uit voordat u begint met servicewerkzaamheden aan
de inverterapparatuur. Raak geen onderdelen onder stroom
aan. (Als een ventilator draait door de sterke wind, kan hierdoor
een spanning in de condensator of in het hoofdcircuit worden
opgeslagen en een elektrische schok veroorzaken.)
Verbindingsstekkers X1A, X2A voor M1F
X3A, X4A voor M2F
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Page 43
11 Opsporen en verhelpen van storingen
5 Steek de verbindingsstekker na de servicewerkzaamheden
opnieuw in. Anders wordt storingscode aangegeven en is
de normale werking niet mogelijk.
Voor meer informatie, zie het bedradingsschema op de achterkant
van het servicedeksel.
Kijk uit voor de ventilator. De unit inspecteren met een draaiende
ventilator is gevaarlijk. Schakel altijd de hoofdschakelaar uit en
verwijder de zekeringen uit het besturingscircuit in de buitenunit.
10.3 Controlelijst jaarlijks onderhoud van de buitenunit
Controleer minstens eens per jaar de volgende punten:
▪ De warmtewisselaar van de buitenunit.
De warmtewisselaar van de buitenunit kan verstopt raken door stof,
vuil, bladeren, enz. Er wordt geadviseerd de warmtewisselaar
jaarlijks te reinigen. Een verstopte warmtewisselaar kan de oorzaak
zijn van een te lage druk of een te hoge druk, met slechtere
prestaties als gevolg.
10.4 Over de servicestand
Koelmiddel aftappen/vacumeren is mogelijk met behulp van
instelling [2‑21]. Zie "7.2Lokale instellingen uitvoeren"op pagina30
voor meer informatie over het instellen van stand 2.
Controleer bij het gebruik van de stand voor vacumeren/aftappen
voor u begint heel grondig wat moet worden gevacumeerd/afgetapt.
Zie de montagehandleiding van de binnenunit voor meer informatie
over vacumeren en aftappen.
10.4.1 Gebruik van de vacuümstand
1 Activeer instelling [2‑21] bij de stilstaande unit om naar de
vacumeerstand te gaan.
Model Resultaat
RXYSQ8 Na bevestigen worden de expansiekleppen
van de binnenunits en de buitenunit volledig
geopend. H1P begint te branden en op de
gebruikersinterface van alle binnenunits
verschijnt TEST (proefdraaien) en
(externe besturing), en de werking is
geblokkeerd.
RXYSQ10+12 Na bevestigen worden de expansiekleppen
van de binnenunits en de buitenunit volledig
geopend. Op het 7-segmentendisplay wordt
dan aangegeven en op de
gebruikersinterface van alle binnenunits TEST
(proefdraaien) en (externe besturing) en
de werking is geblokkeerd.
2 Vacumeer het systeem met een vacuümpomp.
3 Druk op BS1 (in het geval van RXYSQ8) of BS3 (in het geval
van RXYSQ10+12) om de vacumeerstand af te sluiten.
10.4.2 Koelmiddel aftappen
Het koelmiddel moet worden afgetapt met een aftapsysteem voor
koelmiddel. Voer dezelfde procedure als voor het vacumeren uit.
OPMERKING
Verwijder bij het verwijderen van koelmiddel GEEN olie.
Voorbeeld: Met behulp van een olieafscheider.
11 Opsporen en verhelpen van
storingen
11.1 Overzicht: Probleemoplossing
Alvorens storingen op te sporen en te verhelpen
Voer een grondige visuele controle uit van de unit en zoek naar voor
de hand liggende defecten, zoals losse aansluitingen of kapotte
bedrading.
11.2 Voorzorgsmaatregelen bij het opsporen en verhelpen van storingen
WAARSCHUWING
▪ Controleer steeds of de spanning op de unit is
afgesloten vooraleer de schakelkast van de unit te
controleren. Schakel de respectievelijk
stroomonderbreker uit.
▪ Als een veiligheidstoestel geactiveerd werd, moet u de
unit uitschakelen en controleren waarom het
veiligheidstoestel werd geactiveerd vooraleer deze te
resetten. Overbrug NOOIT een veiligheidstoestel of
wijzig zijn waarde niet in een waarde verschillend van
de standaardinstelling. Indien u de oorzaak van het
probleem niet kunt vinden, neem dan contact op met
uw dealer.
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
WAARSCHUWING
Om gevaar als gevolg van het per ongeluk resetten van de
thermische beveiliging te voorkomen, mag dit toestel NIET
worden gevoed via een externe schakelinrichting zoals een
timer of zijn aangesloten op een circuit dat regelmatig INen UITgeschakeld wordt door de voorziening.
GEVAAR: RISICO OM ZICH TE VERBRANDEN
11.3 Problemen op basis van storingscodes oplossen
Wanneer er wel een storingscode op staat, voert u de in de tabel
met storingscodes beschreven stappen uit om de storing op te
lossen.
Druk op BS3 om de storingscode te resetten en opnieuw te proberen
nadat u het probleem hebt opgelost.
INFORMATIE
In het geval van een storing:
▪ In het geval van RXYSQ8: De foutcode wordt
weergegeven op de gebruikersinterface van de
binnenunit.
▪ In het geval van RXYSQ10+12: De foutcode wordt
weergegeven op het 7-segmentendisplay van de
buitenunit en op de gebruikersinterface van de
binnenunit.
In het geval van RXYSQ10+12: De storingscode op de buitenunit
bestaat uit een hoofdcode en een subcode. De subcode biedt meer
gedetailleerde informatie over de storingscode. De hoofdcode en
subcode worden afwisselend weergegeven (met een interval van
1seconde). Voorbeeld:
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
43
Page 44
11 Opsporen en verhelpen van storingen
▪ Hoofdcode: ▪ Subcode:
11.3.1 Storingscodes: Overzicht
In het geval van RXYSQ8:
Hoofdcode Oorzaak Oplossing
▪ De afsluiter van een buitenunit is dicht gelaten.
▪ Te veel koelmiddel
▪ De afsluiter van een buitenunit is dicht gelaten.
▪ Onvoldoende koelmiddel
Storing elektronische expansieklep
(Y1E) - A1P (X21A)
(Y2E) - A1P (X23A)
▪ De afsluiter van een buitenunit is dicht gelaten.
▪ Onvoldoende koelmiddel
Te veel koelmiddel Herbereken de vereiste hoeveelheid koelmiddel op basis
Storing sensor omgevingstemperatuur (R1T) - A1P (X18A) Controleer aansluiting op printplaat of actuator.
Storing sensor perstemperatuur (R3T): open keten /
kortsluiting - A1P (X29A)
Storing aanzuigtemperatuursensor
(R2T) - A1P (X30A)
(R7T) - A1P (X30A)
Storing sensor vloeistoftemperatuur (na onderkoeling HE)
storing (R6T) - A1P (X30A)
Storing sensor vloeistoftemperatuur (warmtewisselaar)
(R4T) - A1P (X30A)
Storing sensor gastemperatuur (na onderkoeling HE) storing
(R5T) - A1P (X30A)
Storing hogedruksensor (S1NPH): open keten / kortsluiting A1P (X32A)
Storing lagedruksensor (S1NPL): open keten / kortsluiting A1P (X31A)
Transmissie buitenunit - inverter: INV1 / FAN1 / FAN2
transmissieprobleem - A1P (X20A, X28A)
INV1 asymmetrische voedingsspanning Controleer of voeding binnen bereik is.
Storing faseomkering voeding Corrigeer fasevolgorde.
Onvoldoende voedingsspanning Controleer of de voedingsspanning in orde is.
Storingscode: Systeem nog niet proefgedraaid
(systeemwerking niet mogelijk)
De buitenunit krijgt geen stroom. Controleer of de voedingsbedrading voor de buitenunit juist
Defecte bedrading naar Q1/Q2 Controleer bedrading Q1/Q2.
Verkeerde combinatie in systeem. Verkeerde combinatie
types binnenunit (R410A, R407C, RA, enz.)
Storing binnenunit
▪ Op de afsluiter aan zowel de gas- als de vloeistofzijde.
▪ Herbereken de vereiste hoeveelheid koelmiddel op basis
van de leidinglengte en het juiste vulniveau van het
koelmiddel door een eventueel teveel aan koelmiddel te
verwijderen met een apparaat voor het aftappen van
koelmiddel.
▪ Op de afsluiter aan zowel de gas- als de vloeistofzijde.
▪ Controleer of het bijvullen van extra koelmiddel goed werd
beëindigd. Herbereken de vereiste hoeveelheid
koelmiddel op basis van de leidinglengte en voeg de
nodige hoeveelheid koelmiddel toe.
Controleer aansluiting op printplaat of actuator.
▪ Op de afsluiter aan zowel de gas- als de vloeistofzijde.
▪ Controleer of het bijvullen van extra koelmiddel goed werd
beëindigd. Herbereken de vereiste hoeveelheid
koelmiddel op basis van de leidinglengte en voeg de
nodige hoeveelheid koelmiddel toe.
van de leidinglengte en het juiste vulniveau van het
koelmiddel door een eventueel teveel aan koelmiddel te
verwijderen met een apparaat voor het aftappen van
koelmiddel.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting.
Laat systeem proefdraaien.
is aangesloten.
Controleer of storing zich voordoet bij andere binnenunits en
of combinatie van binnenunits is toegestaan.
Uitgebreide handleiding voor de installateur en de gebruiker
44
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 45
11 Opsporen en verhelpen van storingen
Hoofdcode Oorzaak Oplossing
Verkeerd type binnenunit aangesloten. Controleer het type van de binnenunits die nu zijn
aangesloten. Als dit niet juist is, vervang ze dan.
Onjuiste verbindingen tussen units. Voer verbindingen F1 en F2 van de aangesloten BP-unit
goed uit met de printkaart van de buitenunit (TO BP UNIT).
Zorg ervoor dat de communicatie met de BP-unit
geactiveerd is.
▪ De afsluiter van een buitenunit is dicht gelaten.
▪ De leiding en bedrading van de gespecificeerde
binnenunit zijn niet juist aangesloten op de buitenunit.
In het geval van RXYSQ10+12:
Hoofdcode Subcode Oorzaak Oplossing
Aardlekdetector geactiveerd Herstart de unit. Raadpleeg uw verdeler als het
Hogedrukschakelaar geactiveerd (S1PH) - A1P
(X4A)
▪ Te veel koelmiddel
▪ Afsluiter is gesloten
Afsluiter is gesloten (vloeistof) Open vloeistofafsluiter.
▪ Te veel koelmiddel
▪ Afsluiter is gesloten
Lagedrukstoring:
▪ Afsluiter is gesloten
▪ Te weinig koelmiddel
▪ Storing binnenunit
Storing elektronische expansieklep (onderkoeling)
(Y2E) - A1P (X21A)
Storing elektronische expansieklep (hoofd) (Y1E) A1P (X23A)
Perstemperatuur te hoog (R21T):
▪ Afsluiter is gesloten
▪ Te weinig koelmiddel
Temperatuur compressorhuis te hoog (R8T):
▪ Afsluiter is gesloten
▪ Te weinig koelmiddel
▪ Te veel koelmiddel
▪ Afsluiter is gesloten
Storing sensor omgevingstemperatuur (R1T) - A1P
(X18A)
Storing sensor perstemperatuur (R21T): open
keten - A1P (X29A)
Storing sensor perstemperatuur (R21T):
kortsluiting - A1P (X29A)
Storing sensor compressorhuistemperatuur (R8T):
open keten - A1P (X29A)
Storing sensor compressorhuistemperatuur (R8T):
kortsluiting - A1P (X29A)
Storing sensor aanzuigtemperatuur (R3T) - A1P
(X30A)
Storing sensor ontijzingstemperatuur (R7T) - A1P
(X30A)
▪ Op de afsluiter aan zowel de gas- als de vloeistofzijde.
▪ Controleer of de leiding en bedrading van de
gespecificeerde binnenunit juist zijn aangesloten op de
buitenunit.
probleem niet is opgelost.
Controleer toestand van afsluiter of problemen met
(lokale) leidingen of luchtstroom over
luchtgekoelde spiraal.
▪ Controleer hoeveelheid hoeveelheid
+bijkomende hoeveelheid unit.
▪ Open afsluiters
▪ Controleer hoeveelheid hoeveelheid
+bijkomende hoeveelheid unit.
▪ Open afsluiters.
▪ Open afsluiters.
▪ Controleer hoeveelheid hoeveelheid
+bijkomende hoeveelheid unit.
▪ Controleer het display van de
gebruikersinterface of de transmissiebedrading
tussen buitenunit en binnenunit.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
▪ Open afsluiters.
▪ Controleer hoeveelheid hoeveelheid
+bijkomende hoeveelheid unit.
▪ Open afsluiters.
▪ Controleer hoeveelheid hoeveelheid
+bijkomende hoeveelheid unit.
▪ Controleer hoeveelheid hoeveelheid
+bijkomende hoeveelheid unit.
▪ Open afsluiters.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
45
Page 46
11 Opsporen en verhelpen van storingen
Hoofdcode Subcode Oorzaak Oplossing
Storing sensor vloeistoftemperatuur (na
onderkoeling HE) storing (R5T) - A1P (X30A)
Storing sensor vloeistoftemperatuur
(warmtewisselaar) (R4T) - A1P (X30A)
Storing sensor gastemperatuur (na onderkoeling
HE) storing (R6T) - A1P (X30A)
Storing hogedruksensor (S1NPH): open keten A1P (X32A)
Storing hogedruksensor (S1NPH): kortsluiting A1P (X32A)
Storing lagedruksensor (S1NPL): open keten A1P (X31A)
Storing lagedruksensor (S1NPL): kortsluiting - A1P
(X31A)
Transmissie buitenunit - inverter: INV1
transmissieprobleem - A1P (X20A, X28A, X42A)
Transmissie buitenunit - inverter: FAN1
transmissieprobleem - A1P (X20A, X28A, X42A)
Transmissie buitenunit - inverter: FAN2
transmissieprobleem - A1P (X20A, X28A, X42A)
INV1 asymmetrische voedingsspanning Controleer of voeding binnen bereik is.
Storing faseomkering voeding Corrigeer fasevolgorde.
Storing faseomkering voeding Corrigeer fasevolgorde.
INV1 voedingsspanning te laag Controleer of voeding binnen bereik is.
INV1 voeding faseverlies Controleer of voeding binnen bereik is.
Storingscode: Systeem nog niet proefgedraaid
(systeemwerking niet mogelijk)
Slechte bedrading naar Q1/Q2 of binnenunit buitenunit
Slechte bedrading naar Q1/Q2 of binnenunit buitenunit
Proefdraaien systeem abnormaal beëindigd Laat opnieuw proefdraaien.
Waarschuwing: slechte bedrading naar Q1/Q2 Controleer bedrading Q1/Q2.
Storingscode: slechte bedrading naar Q1/Q2 Controleer bedrading Q1/Q2.
▪ Te veel binnenunits aangesloten op F1/F2-
leiding
▪ Slechte bedrading tussen buiten- en binnenunits
Verkeerde combinatie in systeem. Verkeerde
combinatie types binnenunit (R410A, R407C, RA,
enz.)
Storing binnenunit
Storing aansluiting binnenunits of verkeerde
combinatie types (R410A, R407C, RA, enz.)
Storing aansluiting binnenunits of verkeerde
combinatie types (R410A, R407C, RA, enz.)
Storing automatische adressering (inconsistentie) Controleer of aantal units met
Storing automatische adressering (inconsistentie) Controleer of aantal units met
Afsluiter gesloten of verkeerd (tijdens proefdraaien
systeem)
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting op printplaat of actuator.
Controleer aansluiting.
Controleer aansluiting.
Controleer aansluiting.
Laat systeem proefdraaien.
Controleer bedrading (Q1/Q2).
Controleer bedrading (Q1/Q2).
Controleer aantal aangesloten binnenunits en
totale capaciteit.
Controleer of storing zich voordoet bij andere
binnenunits en of combinatie van binnenunits is
toegestaan.
Controleer of storing zich voordoet bij andere
binnenunits en of combinatie van binnenunits is
toegestaan.
Controleer of storing zich voordoet bij andere
binnenunits en of combinatie van binnenunits is
toegestaan.
transmissiebedrading overeenstemt met aantal op
voeding aangesloten units (controlestand) of wacht
tot einde initialisering.
transmissiebedrading overeenstemt met aantal op
voeding aangesloten units (controlestand) of wacht
tot einde initialisering.
Open afsluiters.
Uitgebreide handleiding voor de installateur en de gebruiker
46
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 47
12 Als afval verwijderen
Het ontmantelen van de unit, behandelen van het koelmiddel, olie en
andere onderdelen moet gebeuren in overeenstemming met de van
toepassing zijnde wetgeving.
12 Als afval verwijderen
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
47
Page 48
13 Technische gegevens
191
142
67
95
940
223
30
16
55
350
160
95
61
55
145
160
30
68
89
84
68
19
48
44
53
90
13 67
80
54
395
47
52
1430
54
95
60
320
89
620
151
19
16
96
30
(345~355)
h h
h
3D068441G
f
f
g
g
f
g
f
b
a
d
e
c
i i
j
i
13 Technische gegevens
Zie de technische data voor de recentste informatie.
13.1 Overzicht: Technische gegevens
Dit hoofdstuk bevat informatie over:
• Afmetingen
• Ruimte voor onderhoud
• Onderdelen
• Leidingschema
• Bedradingsschema
• Technische specificaties
• Capaciteitentabel
13.2 Afmetingen: Buitenunit
RXYSQ8 (afmetingen in mm)
a Aansluiting gasleiding (Ø19,1 solderen)
b Aansluiting vloeistofleiding (Ø9,5 solderen)
c Servicepoort (hoge druk) (in de unit)
d Servicepoort (koelmiddel vullen) (in de unit)
e Aardingsaansluitklem M5 (in de schakelkast)
f Inlaat koelmiddelleiding
g Inlaat bedrading elektrische voeding (uitbreekopening Ø34)
h Inlaat transmissiebedrading (uitbreekopening Ø27)
i Aansluiting afvoerleiding (buitendiameter Ø26)
j Ankerpunt (bout 4× M12)
Uitgebreide handleiding voor de installateur en de gebruiker
48
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Page 49
RXYSQ10+12 (afmetingen in mm)
(485~495)
490
30
460
40
30
97
52
49
64
940
170 620 150
102
60
95
118
62
59
216
130
21
20
32
52
1615
28
88
100
154
53
22
98
80
19
9553
626
633
89
3D083088A
f f
g
a
b
d
h
f
c
e
i
j
13 Technische gegevens
a Aansluiting gasleiding (solderen 10HP: Ø22,2; 12HP: Ø25,4)
b Aansluiting vloeistofleiding (solderen 10HP: Ø9,5; 12HP: Ø12,7)
c Servicepoort (hoge druk) (in de unit)
d Servicepoort (koelmiddel vullen) (in de unit)
e Aardingsaansluitklem M8 (in de schakelkast)
f Inlaat koelmiddelleiding
g Inlaat transmissiebedrading (uitbreekopening Ø27)
h Inlaat bedrading elektrische voeding (uitbreekopening Ø53)
i Aansluiting afvoerleiding (buitendiameter Ø26)
j Ankerpunt (bout 4× M12)
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
49
Page 50
13 Technische gegevens
1+2
1
A~E
a b c d e e
B
e
D
HBHDH
U
(mm)
a
b
c
d
e
e
B
e
D
A
B
C
D
E
H
B
H
U
H
D
B — ≥100
A, B, C — ≥100 ≥100 ≥100
B, E — ≥100 ≥1000 ≤500
A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500
D — ≥500
D, E — ≥1000 ≥1000 ≤500
B, D — ≥100 ≥1000
B, D, E HB<HDHB≤½H
U
≥250 ≥1000 ≥1000 ≤500
½HU<HB≤H
U
≥250 ≥1250 ≥1000 ≤500
HB>H
U
HB>HDHD≤½H
U
≥100 ≥1000 ≥1000 ≤500
½HU<HD≤H
U
≥200 ≥1000 ≥1000 ≤500
HD>H
U
≥200 ≥1700 ≥1000 ≤500
H
U
a
b
≥100
≥100
c
d
e
e
B
e
D
A
B
C
D
E
H
B
H
D
A, B, C — ≥200 ≥300 ≥1000
A, B, C, E — ≥200 ≥300 ≥1000 ≥1000 ≤500
D — ≥1000
D, E — ≥1000 ≥1000 ≤500
B, D HD>H
U
≥300 ≥1000
HD≤½H
U
≥250 ≥1500
½HU<HD≤H
U
≥300 ≥1500
B, D, E HB<HDHB≤½H
U
≥300 ≥1000 ≥1000 ≤500
½HU<HB≤H
U
≥300 ≥1250 ≥1000 ≤500
HB>H
U
HB>HDHD≤½H
U
≥250 ≥1500 ≥1000 ≤500
½HU<HD≤H
U
≥300 ≥1500 ≥1000 ≤500
HD>H
U
≥300 ≥2200 ≥1000 ≤500
13.3 Serviceruimte: Buitenunit
In het geval van RXYSQ8:
• Wanneer u units naast elkaar installeert, moeten de leidingen langs voor, langs achter of langs onder worden gevoerd. In dat geval kunnen
de leidingen niet langs de zijkant worden gevoerd.
• Voorzie een ruimte van ≥250mm tussen de units (in plaats van ≥100mm zoals hieronder afgebeeld) wanneer de units naast elkaar worden
geïnstalleerd en de leidingen langs achter worden gevoerd.
In het geval van RXYSQ10+12: Wanneer u units naast elkaar installeert, moeten de leidingen langs voor of naar onder worden gevoerd. In dat
geval kunnen de leidingen niet langs de zijkant worden gevoerd.
Eén unit (
) | Eén rij units ( )
E Hindernis (dak)
a,b,c,d,e Minimum serviceruimte tussen de unit en hindernissen A, B, C, D en E
eBMaximum afstand tussen de unit en de rand van hindernis E, in de richting van hindernis B
eDMaximum afstand tussen de unit en de rand van hindernis E, in de richting van hindernis D
HUHoogte van de unit
HB,HDHoogte van hindernis B en D
1 Dicht de onderkant van het installatieframe af om te voorkomen dat uitgeblazen lucht langs de onderkant van de unit terugstroomt naar de
2 Maximaal twee units kunnen worden geïnstalleerd.
aanzuigzijde.
Niet toegelaten
A,B,C,D Hindernissen (muren/geleideplaten)
Uitgebreide handleiding voor de installateur en de gebruiker
50
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
RXYSQ8~12TMY1B
Page 51
Meerdere rijen units ( )
b (mm)
HB≤½H
U
b≥250
½HU<HB≤H
U
b≥300
HB>H
U
HBH
U
≥1000
≥200
≥2000
≥100
≥3000
≥600
≥1500
b
≥100
≥100
≥100
≥100
≥100
≥100
H
B
H
U
A1
B1
A2
B2
A2
≥1000
A2
≥300
≥100
≥100
≥100
≥300
≥100
≥100
B2
≥100
≥1000
B2
Gestapelde units (max. 2 niveaus) ( )
13 Technische gegevens
A1=>A2 (A1) Bij gevaar op lekkend afvoerwater en bevriezing tussen de bovenste en onderste units…
(A2) Installeer een dak tussen de bovenste en onderste units. Installeer de bovenste unit hoog genoeg boven de onderste unit om te voorkomen
dat er zich een ijslaag gaat vormen op de onderplaat van de bovenste unit.
B1=>B2 (B1) Als er geen gevaar op lekkend afvoerwater en bevriezing tussen de bovenste en onderste units is…
(B) Een dak is niet nodig, maar dicht de ruimte tussen de bovenste en onderste units af om te voorkomen dat uitgeblazen lucht langs de
onderkant van de unit terugstroomt naar de aanzuigzijde.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
51
Page 52
13 Technische gegevens
c
b
a
A1P
X1M (A1P)
d
X1M
S1PH
e
f
g
h
M1C
h
Y3S
Y1S
i
j
Y2E
Y1E
M1Fk M2F
13.4 Onderdelen: Buitenunit
RXYSQ8
a Warmtewisselaar
b Servicepoort (hoge druk)
c Olieafscheider
d Schakelkast
e Servicepoort (koelmiddelvulling)
f Afsluiter (gas)
g Afsluiter (vloeistof)
h Bevestigingen voor kabelbinders (voor vastmaken van de
lokale bedrading met kabelbinders voor trekontlasting)
i Warmtewisselaar met onderkoeling
j Accumulator
k Ventilator
A1P Printplaat (primair)
M1C Motor (compressor)
M1F-M2F Motor (bovenste en onderste ventilator)
S1PH Hogedrukschakelaar
X1M Klemmenstrook (voedingsbedrading)
X1M (A1P) Klemmenstrook (transmissiebedrading)
Y1E Elektronische expansieklep (hoofd)
Y2E Elektronische expansieklep (onderkoeling
warmtewisselaar)
Y1S Elektromagnetische klep (olie)
Y3S Elektromagnetische klep (4-wegsklep)
Uitgebreide handleiding voor de installateur en de gebruiker
52
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 53
RXYSQ10+12
b
c
l
A1P
X1M (A1P)
Y1S
X1M
i
d
e
Y1E
f
Y2E
S1PH
h
i
M1C
M2FM1F
a
j
k
Y2S
g
13 Technische gegevens
a Warmtewisselaar
b Warmtewisselaar met onderkoeling
c Schakelkast
d Olieafscheider
e Servicepoort (hoge druk)
f Servicepoort (koelmiddelvulling)
g Afsluiter (vloeistof)
h Afsluiter (gas)
i Bevestigingen voor kabelbinders (voor vastmaken van de
lokale bedrading met kabelbinders voor trekontlasting)
j Schakelkast koelen
k Accumulator
l Ventilator
A1P Printplaat (primair)
M1C Motor (compressor)
M1F-M2F Motor (bovenste en onderste ventilator)
S1PH Hogedrukschakelaar
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
X1M Klemmenstrook (voedingsbedrading)
X1M (A1P) Klemmenstrook (transmissiebedrading)
Y1E Elektronische expansieklep (hoofd)
Y2E Elektronische expansieklep (onderkoeling
warmtewisselaar)
Y1S Elektromagnetische klep (4-wegsklep)
Y2S Elektromagnetische klep (olie)
Uitgebreide handleiding voor de installateur en de gebruiker
53
Page 54
13 Technische gegevens
R6T
a
b
k c j
c
c
c
d
e f
g
h
i
j
Y1S
S1NPL
S1NPH
S1PH
INV
M1C
Y3S
Y2E
Y1E
M1F
M2F
R7T
R5T
R2T
R3T
R4T
R1T
13.5 Leidingschema: Buitenunit
RXYSQ8
a Afsluiter (gas)
b Afsluiter (vloeistof)
c Filter (4×)
d Accumulator
e Buiswarmtewisselaar met onderkoeling
f Drukregelklep
g Warmtewisselaar
h Servicepoort (hoge druk)
i Olieafscheider
j Capillaire buis (2×)
k Servicepoort (koelmiddelvulling)
M1C Compressor
M1F-M2F Ventilatormotor
R1T Thermistor (lucht)
R2T Thermistor (aanzuiging 1)
Uitgebreide handleiding voor de installateur en de gebruiker
54
R3T Thermistor (uitblaas)
R4T Thermistor (warmtewisselaar ontdooier)
R5T Thermistor (onderkoeling warmtewisselaar)
R6T Thermistor (vloeistofleiding)
R7T Thermistor (aanzuiging 2)
S1NPH Hogedruksensor
S1NPL Lagedruksensor
S1PH Hogedrukschakelaar
Y1E Elektronische expansieklep (hoofd)
Y2E Elektronische expansieklep (onderkoeling
warmtewisselaar)
Y1S Magneetklep
Y3S Elektromagnetische klep (4-wegsklep)
Verwarmen
Koelen
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 55
RXYSQ10+12
R5T
R21T
R8T
R4T R7T
S1NPL
S1NPH
S1PH
INV M1C
Y2S
Y1S
Y1E
M1F M2F
Y2E
R3T
R6T
R1T
a
l
m k
b
d
e
c
g
f
h
i
c
j
k
c
c
c
c
13 Technische gegevens
a Afsluiter (gas)
b Afsluiter (vloeistof)
c Filter (6×)
d Warmtewisselaar met onderkoeling
e Koelplaat printplaat
f Drukregelklep
g Warmtewisselaar
h Servicepoort (hoge druk)
i Terugslagklep
j Olieafscheider
k Capillaire buis (2×)
l Accumulator
m Servicepoort (koelmiddelvulling)
M1C Compressor
M1F-M2F Ventilatormotor
R1T Thermistor (lucht)
R21T Thermistor (uitblaas)
R3T Thermistor (aanzuiging)
R4T Thermistor (warmtewisselaar vloeistofleiding)
R5T Thermistor (vloeistofleiding)
R6T Thermistor (onderkoeling warmtewisselaar)
R7T Thermistor (warmtewisselaar ontdooier)
R8T Thermistor (M1C huis)
S1NPH Hogedruksensor
S1NPL Lagedruksensor
S1PH Hogedrukschakelaar
Y1E Elektronische expansieklep (hoofd)
Y2E Elektronische expansieklep (onderkoeling
Y1S Elektromagnetische klep (4-wegsklep)
Y2S Magneetklep
warmtewisselaar)
Verwarmen
Koelen
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
55
Page 56
13 Technische gegevens
3N~ 380-415 V 50 Hz
WHT
WHT
BLU
BLK
RED
WHT
BLU
X1M
L1 L2 L3 N
L1
V1R
V1R
V
W
U
M2F
M1C
M1F
X1M
A1P
A3P
A4P
A5P
A2P
A2P
X1M
F1 Q2F2F1 Q1F2
X23A
M
M
Y1E
Y2E
5
5
R1T
S1NPH
S1NPL
X31A
X21A
X32A
X18A
H5P H6PH4PH2P H8PH1P H3P
BS2
BS4
BS3 HAP
BS1
BS5
DS1
1234
OFF
ON
PS
E1HC
X11A
X30A
R5TR4TR2T
X1A
A1P
F1U
R3T
Y3S
X9A
Y1S
K3R
K5R
F2U
Q1RP
S1PH
P>
X2A
X3A
X4A
V1CP
1 1
X29A
X66A
P1 N 11N1P11
X5A
X4A
X4A
5
M2F
5
X2A
F101U R24
+
-
X3A
X1A
A5P
N=1
X3AX2A
5
5
M1F
M1C
WVU
N=5
Z6C
X1A
X2A
X4A
V1R
+ -
F101U
R24
N11P1 N1
P11
X5A
X3A
X1A
A4P
X5A
X41A
V WU
-
+
R2R3
P2
++
C32
P3
N3
N=1
Z8C
N=1
Z5C
X20A
X28A
X4A
R95
K1R
P1
L1R
-
+
PS
K2M
L3BL1B L2B
X6A
X61A
X1A
A3P
N=1
Z3C
X402A
X403A
K3R
L3B
L1B
L2B
F400U
NA
L1A
L3A
E
L2A
A2P
NL2 L3
Z2C
Z4C
N=2
Z1C
N=2
N=1
N=1
(F1)(F2)
Z1F
F410U
F411U
F412U
Z7C
V1R
HAP
MS
C67
R6T
R7T
H7P
X7A
K7R
HAP
HAP
RED
WHT
BLK
RED
WHT
BLK
WHT
RED
L1R
(WHT)
RED
WHT
BLK
RED
RED
BLK
BLK
RED
WHT
BLK
RED
WHT
BLK
BLU
GRN/
YLW
BLK
BLU
WHT
RED
GRN
2D094434-1
t° t° t° t° t° t°
t°
(F1)(F2)
3~
MS
3~
MS
3~
WHT
RED
WHT
RED
WHT
RED
TO MULTI
UNIT
TO OUT/DTO IN/D
BINNEN
BUITEN
Opmerking 5
KLEM VAN M1C
LAYOUT VAN M1F,M2F,M1C,L1R,
ELEKTRISCHE COMPONENTENKAST
DETAIL VAN ELEKTRISCHE COMPONENTENKAST
PIJL AANZICHT
BUITENSTE BEHUIZING
VOORKANT
MARKERING:BLU
MARKERING:
RED
MARKERING:
RED
ELEKTRISCHE
COMPONENTENKAST
IS DE KLEUR VAN COMPONENTCONNECTOR
IS DE KLEUR VAN PRINTKAARTCONNECTOR
13.6 Bedradingsschema: Buitenunit
Het bedradingsschema is bij de unit geleverd, op de binnenkant van
het servicedeksel.
RXYSQ8
Opmerkingen voor RXYSQ8:
1 Dit bedradingsschema geldt alleen voor de buitenunit.
2 Symbolen (zie hieronder).
3 Symbolen (zie hieronder).
4 Zie de montagehandleiding voor de aansluitbedrading naar
5 Zie de montagehandleiding voor het gebruik van de
6 Sluit de beveiliging S1PH niet kort wanneer u de unit
7 Kleuren (zie hieronder).
Symbolen:
L Stroomvoerend
N Neutraal
Uitgebreide handleiding voor de installateur en de gebruiker
56
binnenunit-buitenunit transmissie F1-F2 en buitenunitbuitenunit transmissie F1-F2.
schakelaars BS1~BS5 en DS1.
gebruikt.
Lokale bedrading
Klemmenstrook
Connector
Vaste connector
Beweegbare connector
Beschermende aarding (schroef)
Stoorspanningsvrije aarding
Aansluitklem
Kleuren:
Legende voor bedradingsschema RXYSQ8:
BLK Zwart
BLU Blauw
BRN Bruin
GRN Groen
ORG Oranje
RED Rood
WHT Wit
YLW Geel
A1P Printplaat (primair)
A2P Printplaat (ruisfilter)
A3P Printplaat (inverter)
A4P Printplaat (ventilator 1)
A5P Printplaat (ventilator 2)
BS1~BS5 Drukknopschakelaar
C32, C67 Condensator
DS1 DIP-schakelaars
E1HC Carterverwarming
F1U, F2U Zekering (T 3,15A / 250V) (A1P)
F101U Zekering (5A, DC650V) (A4P) (A5P)
F400U Zekering (T 6,3A / 250V) (A2P)
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
RXYSQ8~12TMY1B
Page 57
H1P~H8P Lichtgevende diode (servicecontrole is oranje)
H2P:
▪ Voorbereiding, test: Knippert
▪ Storingsdetectie: Brandt
HAP Lichtgevende diode (servicecontrole is groen)
K1R Magneetrelais (A3P)
K2M Magnetische contactgever (M1C) (A3P)
K3R Magneetrelais (A2P)
K3R Magneetrelais (Y1S)
K5R Magneetrelais (Y3S)
K7R Magneetrelais (E1HC)
L1R Reactievat
M1C Motor (compressor)
M1F, M2F Motor (bovenste en onderste ventilator)
PS Schakelvoeding (A1P) (A3P)
Q1RP Fasebeveiliging
R2, R3 Weerstand
R24 Weerstand (stroomsensor) (A4P) (A5P)
R95 Weerstand (stroombegrenzing)
R1T Thermistor (lucht)
R2T Thermistor (aanzuiging 1)
R3T Thermistor (uitblaas)
R4T Thermistor (warmtewisselaar ontdooier)
R5T Thermistor (onderkoeling warmtewisselaar)
R6T Thermistor (vloeistofleiding)
R7T Thermistor (aanzuiging 2)
S1NPH Hogedruksensor
S1NPL Lagedruksensor
S1PH Hogedrukschakelaar
V1CP Ingang voor beveiligingen
V1R IGBT-module (A4P) (A5P)
V1R Diodebrug IGBT-module (A3P)
X1A, X2A Connector (M1F)
X3A, X4A Connector (M2F)
X1M Klemmenstrook (voeding)
X1M Klemmenstrook (besturing) (A1P)
Y1E Elektronische expansieklep (hoofd)
Y2E Elektronische expansieklep (onderkoeling
warmtewisselaar)
Y1S Magneetklep
Y3S Elektromagnetische klep (4-wegsklep)
Z1C~Z8C Ruisfilter (ferrietkern)
Z1F Ruisfilter (met spanningsbeveiliging)
13 Technische gegevens
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
57
Page 58
13 Technische gegevens
A2P
NA
M
A3P
L2B
Y1E
F412U
A3P
HAP
1234 1234
A1P
BLU
Q1RP
BLK
M2F
3N~ 380-415 V 50 Hz
N
N11
5
V2R
K11R
WHT
X32A
5
S1NPH
P21
+
F410U
K4R
R7T
+
X2A
X4A
K7R
F1
HAP
N=1
U
Y2S
5
X3A
BLK
V
N1
Z3C
N=1
5
W
X1A
R313
M2F
R1T
WHT
L2
N11
RED
W
R21T
P5
N4
R865
N
Z4C
N=1
A2P
A3P
M1C
BS2
BLK
L3
P11
BS1
N1
S1NPL
RED
F2
L2A
X2A
ON
OFF
V1R
(F1)(F2)
X42A
M
L1R
F2
X2A
HAP
X3A
BLK
X8A
L2
BLK
R24
P>
+
BLK
X1A
(F1)(F2)
T1A
A2P
A4P
A5P
L1R
L3A
RED
Y1S
V1R
X1M
R867
WHT
X1M
X11A
WHT
HAP
S1PH
X1A
X23A
P11
X3A
L3
F1
C48
K3R
R6T
BLU
F411U
WHT
M1F
t°
BLK
R24
N5
A1P
V
RED
SEG2
L3B
PS
L1
X3A
K1M
X4A
E
F101U
R3T
X5A
F601U
A2P
BLU
-
SEG3
X63A
L1B
5
F2U
V
-
Z1C
N=1
SEG1
E1HC
RED
R4T
X21A
P4
Z1F
A5P
M1F
L1B
+
GRN
X31A
C47
L1A
WHT
DS1
M1C
X6A
X1M
P1
K1R
-
X1A
Y2E
U
W
PS
P11
F1U
R5T
BLK
RED
RED
L1
RED
X2A
L3B
t°
X101A
X5A
R1
DS2
Z2C
N=1
+
X403A
Q1LD
X15A
U
X29A
RED
P1
A4P
WHT
X20A
-
X602A
X4A
WHT
X41A
ON
OFF
RED
BS3
F101U
X601A
V1R
X28A
X4A
5
+
X18A
X30A
WHT
RED
WHT
RED
WHT
RED
X4A
WHT
L2B
BLK
R8T
t° t° t° t° t°t°
MS
3~
3D094435-1
MS
3~
MS
3~
TO OUT/DTO IN/D
KLEM VAN M1C
DETAIL VAN ELEKTRISCHE COMPONENTENKAST
LAYOUT VAN M1F,M2F,M1C,X1M,
ELEKTRISCHE COMPONENTENKAST
BUITENSTE BEHUIZING
ELEKTRISCHE
COMPONENTEN-
KAST
MARKERING:
RED
MARKERING:
RED
buiten
binnen
VOORKANT PIJL AANZICHT PIJL AANZICHT
(OPMERKING3)
(OPMERKING3)
RXYSQ10+12
Opmerkingen voor RXYSQ10+12:
1 Dit bedradingsschema geldt alleen voor de buitenunit.
2 Symbolen (zie hieronder).
3 Zie de montagehandleiding voor de aansluitbedrading naar
binnenunit-buitenunit transmissie F1-F2 en buitenunitbuitenunit transmissie F1-F2.
4 Zie de montagehandleiding voor het gebruik van de
schakelaars BS1~BS3.
5 Sluit de beveiliging S1PH niet kort wanneer u de unit
gebruikt.
6 Kleuren (zie hieronder).
Symbolen:
L Stroomvoerend
N Neutraal
Lokale bedrading
Klemmenstrook
Connector
Vaste connector
Beweegbare connector
Beschermende aarding (schroef)
Stoorspanningsvrije aarding
Aansluitklem
Uitgebreide handleiding voor de installateur en de gebruiker
58
Kleuren:
BLK Zwart
BLU Blauw
BRN Bruin
GRN Groen
ORG Oranje
RED Rood
WHT Wit
YLW Geel
Legende voor bedradingsschema RXYSQ10+12:
A1P Printplaat (primair)
A2P Printplaat (ruisfilter)
A3P Printplaat (inverter)
A4P Printplaat (ventilator 1)
A5P Printplaat (ventilator 2)
BS1~BS3 Drukknopschakelaar (A1P)
C47, C48 Condensator
DS1, DS2 DIP-schakelaar (A1P)
E1HC Carterverwarming
F1U, F2U Zekering (T 3,15A / 250V) (A1P)
F101U Zekering (A4P) (A5P)
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Page 59
13 Technische gegevens
F411U,
F412U
F601U Zekering (A3P)
HAP Lichtgevende diode (servicecontrole is groen) (A1P)
K1M Magnetische contactgever (A3P)
K1R Magneetrelais (A3P)
K3R Magneetrelais (A3P)
K4R Magneetrelais (Y2S) (A1P)
K7R Magneetrelais (E1HC) (A1P)
K11R Magneetrelais (Y1S) (A1P)
L1R Reactievat
M1C Motor (compressor)
M1F, M2F Motor (bovenste en onderste ventilator)
PS Schakelvoeding (A1P) (A3P)
Q1LD Lekdetectiecircuit (A1P)
Q1RP Faseomkeringsdetectiecircuit (A1P)
R1T Thermistor (lucht)
R21T Thermistor (uitblaas)
R3T Thermistor (aanzuiging)
R4T Thermistor (warmtewisselaar vloeistofleiding)
R5T Thermistor (vloeistofleiding)
R6T Thermistor (onderkoeling warmtewisselaar)
R7T Thermistor (warmtewisselaar ontdooier)
R8T Thermistor (M1C huis)
R1 Weerstand (stroombegrenzing) (A3P)
R24 Weerstand (stroomsensor) (A4P)
R313 Weerstand (stroomsensor) (A3P)
R865, R867 Weerstand (A3P)
S1NPH Hogedruksensor
S1NPL Lagedruksensor
S1PH Hogedrukschakelaar
SEG1~SEG3 7-segmentendisplay (A1P)
T1A Stroomsensor
V1R Voedingsmodule (A3P) (A4P) (A5P)
V2R Voedingsmodule (A3P)
X1A, X2A Connector (M1F)
X3A, X4A Connector (M2F)
X1M Klemmenstrook (voeding)
X1M Klemmenstrook (besturing) (A1P)
Y1E Elektronische expansieklep (hoofd)
Y2E Elektronische expansieklep (onderkoeling
Y1S Elektromagnetische klep (4-wegsklep)
Y2S Magneetklep
Z1C~Z4C Ruisfilter (ferrietkern)
Z1F Ruisfilter (met spanningsbeveiliging) (A2P)
Zekering (A2P)
(A3P) (A4P) (A5P)
warmtewisselaar)
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
59
Page 60
13 Technische gegevens
13.7 Technische specificaties: Buitenunit
Technische specificaties
Specificatie RXYSQ8 RXYSQ10 RXYSQ12
Materiaal omkasting Gelakt gegalvaniseerd staal
Afmetingen H×B×D 1430×940×320mm 1615×940×460mm
Gewicht 144kg 175kg 180kg
Werkbereik
▪ Koelen (min./max.) –5/52°C
▪ Verwarmen (min./max.) –20/15,5°C
Koelen Eurovent
▪ Capaciteit 22,4kW 28,0kW 33,5kW
▪ EER 3,66 3,40 3,30
▪ Opgenomen vermogen 6,12kW 8,24kW 10,2kW
Koelen T1
▪ Capaciteit 22,4kW 28,0kW 33,5kW
▪ EER 3,30 3,28 3,28
▪ Opgenomen vermogen 6,78kW 8,54kW 10,2kW
Koelen T3
▪ Capaciteit 17,0kW 20,0kW 24,0kW
▪ EER 2,93 2,85 2,79
▪ Opgenomen vermogen 5,80kW 7,02kW 8,60kW
Koelen T2
▪ Capaciteit 15,0kW 17,0kW 20,0kW
▪ EER 2,81 2,50 2,51
▪ Opgenomen vermogen 5,34kW 6,80kW 7,97kW
Verwarmen (maximum)
▪ Capaciteit 25,0kW 31,5kW 37,5kW
▪ COP 4,02 3,78 3,66
▪ Opgenomen vermogen 6,22kW 8,33kW 10,2kW
Verwarmen (nominaal)
▪ Capaciteit 22,4kW 28,0kW 33,5kW
▪ COP 4,31 4,24 4,09
▪ Opgenomen vermogen 5,20kW 6,60kW 8,19kW
PED
▪ Categorie 2
▪ Meest kritieke onderdeel Accumulator
▪ PS×V 202bar×l 279bar×l
Maximum aantal aangesloten binnenunits
Warmtewisselaar
▪ Type Cross fin
▪ Behandeling Anti-corrosie
Ventilator
▪ Type Schroef
▪ Aantal 2
▪ Luchtdebiet
▪ Motor 2
▪ Model Rechtstreekse aandrijving
▪ Output/stuk 200W
Compressor
▪ Aantal 1
▪ Model Inverter
▪ Type Hermetisch gesloten scroll-compressor
▪ Carterverwarming 33W
Geluidsniveau (nominaal)
(a)
(a)
(a)
(a)
(b)
(b)
(c)
(d)
(e)
140m³/min 182m³/min
64
Uitgebreide handleiding voor de installateur en de gebruiker
60
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 61
13 Technische gegevens
▪ Geluidssterkte
▪ Geluidsdruk
(f)
(g)
73dBA 74dBA 76dBA
55dBA 55dBA 57dBA
Koelmiddel
▪ Type R410A
▪ Vulling 4,5kg 7kg 8kg
Koelmiddelolie FVC68D
Veiligheidsvoorzieningen Hogedrukschakelaar
Contactverbreker ventilatorregeling
Contactverbreker inverter
Printplaatzekering
Specificatie RXYSQ8 RXYSQ10 RXYSQ12
(a) De nominale koelcapaciteit is gebaseerd op:
Eurovent: Binnentemperatuur: 27,0°Cdroge bol, 19,0°Cnatte bol. Buitentemperatuur: 35°Cdroge bol. Eurovent2015. Opgenomen vermogen
binnenunits niet inbegrepen.
T1: Binnentemperatuur: 26,7°Cdroge bol, 19,4°Cnatte bol. Buitentemperatuur: 35°Cdroge bol. AHRI1230:2010. Opgenomen vermogen
binnenunits (type met kanaalaansluitingen) inbegrepen.
T3: Binnentemperatuur: 29,0°Cdroge bol, 19,0°Cnatte bol. Buitentemperatuur: 46°Cdroge bol. ISO15042:2011. Opgenomen vermogen
binnenunits (type met kanaalaansluitingen) inbegrepen.
T2: Binnentemperatuur: 26,6°Cdroge bol, 19,4°Cnatte bol. Buitentemperatuur: 48°Cdroge bol. AHRI1230:2010. Opgenomen vermogen
binnenunits (type met kanaalaansluitingen) inbegrepen.
(b) Nominale en maximale verwarmingscapaciteiten zijn gebaseerd op binnentemperatuur 20°Cdroge bol, buitentemperatuur 7°Cdroge bol en
6°Cnatte bol, equivalente koelmiddelleiding: 5m, hoogteverschil: 0m.
(c) Het echte aantal units hangt af van het type binnenunit (VRVDX, RADX, ...) en de beperking op de aansluitverhouding voor het systeem
(50%≤CR≤130%).
(d) Nominaal bij 230V.
(e) De geluidswaarden worden gemeten in een semi-anechoïsche ruimte.
(f) Het geluidsvermogensniveau is een absolute waarde geproduceerd door een geluid.
(g) Het geluidsdrukniveau is een relatieve waarde die afhangt van de afstand en de akoestische omgeving. Zie voor meer informatie de tekeningen
van het geluidsniveau in het technical data book.
Elektrische specificaties
Specificatie RXYSQ8 RXYSQ10 RXYSQ12
Voeding
▪ Naam Y1
▪ Fase 3N~
▪ Frequentie 50Hz
▪ Spanning 380-415 V
Stroom
▪ Nominaal opgenomen ampèrage (RLA)
▪ Inschakelstroom (MSC)
(b)
▪ Minimale belastbaarheid circuit (MCA)
▪ Maximale zekeringsstroom (MFA)
▪ Totale overspanningsstroom (TOCA)
▪ Opgenomen stroom bij vollast (FLA)
(a)
9,6A 10,7A 13,4A
≤MCA
(c)
(d)
(e)
(f)
18,5A 22A 24A
25A 32A
16,5A 25A 27A
1,4A
Spanningsbereik 380-415V +/– 10%
Bedradingsaansluitingen
▪ Voor elektrische voeding 5G
▪ Voor aansluiting op binnenunit 2 (F1/F2)
Inlaatopening voedingskabel Zowel binnen- als buitenunit
(a) RLA is gebaseerd op temperatuur binnenunit 27°Cdroge bol en 19°Cnatte bol, buitentemperatuur 35°Cdroge bol.
(b) MSC=maximale stroom tijdens opstarten van de compressor. VRV IV-S gebruikt alleen inverter-compressoren. MCA moet worden gebruikt bij de
keuze van de maat van de lokale bedrading. MCA kan worden beschouwd als de maximale bedrijfsstroom.
(c) MCA moet worden gebruikt bij de keuze van de maat van de lokale bedrading. MCA kan worden beschouwd als de maximale bedrijfsstroom.
(d) MFA wordt gebruikt bij de keuze van de stroomonderbreker en de aardcontactstroomonderbreker (aardlekschakelaar).
(e) TOCA is de totale waarde van elke OC-kit.
(f) FLA=nominale bedrijfsstroom ventilator. Spanningsbereik: units zijn geschikt voor gebruik op elektrische systemen waar de aan de unitklem
geleverde spanning niet onder of boven het aangegeven bereik komt. Maximaal toelaatbare afwijking in het spanningsbereik is 2%.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
61
Page 62
13 Technische gegevens
13.8 Capaciteitentabel: Binnenunit
De totale capaciteit van de binnenunits moet binnen het opgegeven
bereik vallen. Aansluitverhouding (CR): 50%≤CR≤130%.
HP-klasse
van
buitenunit
8 100 160 200 260
10 125 200 250 325
12 150 240 300 390
OPMERKING
Wanneer u een totale capaciteit selecteert die groter is dan
vermeld in de vorige tabel, dan zal de koel- en
verwarmcapaciteit kleiner zijn. Zie de technische data voor
meer informatie.
50%
minimum
CR
(VRVDX)
80%
minimum
CR (RADX)
100%
nominale
CR
130%
maximum
CR
Uitgebreide handleiding voor de installateur en de gebruiker
62
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 63
Voor de gebruiker
g
d d
c c
f
eb
a
g
f
e
14 Over het systeem
14 Over het systeem
De binnenunit van het VRV IV-S-warmtepompsysteem kan worden
gebruikt voor toepassingen met verwarmen/koelen. Het type
binnenunit dat kan worden gebruikt hangt af van de reeks van de
buitenunits.
OPMERKING
Gebruik de airconditioner voor geen andere doeleinden.
Gebruik de unit niet voor het koelen van precisieinstrumenten, voedsel, planten, dieren of kunstwerken, om
te voorkomen dat de kwaliteit ervan wordt aangetast.
OPMERKING
Voor latere wijzigingen of uitbreidingen van uw systeem:
Een volledig overzicht van toegelaten combinaties (voor
latere systeemuitbreiding) vindt u in de technische data en
moet worden geraadpleegd. Neem contact op met uw
installateur voor meer informatie en professioneel advies.
INFORMATIE
▪ VRVDX-binnenunits mogen niet worden gecombineerd
met RADX-binnenunits.
▪ RA DX-binnenunits mogen niet worden gecombineerd
met AHU-binnenunits.
▪ RA DX-binnenunits mogen niet worden gecombineerd
met luchtgordijnbinnenunits.
In het algemeen kunnen de volgende types binnenunit worden
aangesloten op een VRV IV-S-warmtepompsysteem (nietbeperkende lijst, afhankelijk van de combinaties van het model
buitenunit en het model binnenunit):
▪ VRV directe-expansiebinnenunits (lucht/luchttoepassingen).
▪ RA directe-expansiebinnenunits (lucht/luchttoepassingen).
▪ AHU (lucht/luchttoepassingen): EKEXV-kit vereist.
▪ Luchtgordijn -Biddle- (lucht/luchttoepassingen).
Aansluiting van een luchtbehandelingsunit in paar op een VRV IV-Swarmtepompbuitenunit wordt ondersteund.
Aansluiting van een luchtbehandelingsunit in multi op een VRV IV-Swarmtepompbuitenunit wordt ondersteund, zelfs in combinatie met
VRV directe-expansiebinnenunit(s).
Zie de technische data voor meer specificaties.
14.1 Systeemlay-out
a VRV IV-S-warmtepomp buitenunit
b Koelmiddelleiding
c VRV directe-expansiebinnenunit (DX)
d Gebruikersinterface (specifiek afhankelijk van het type
binnenunit)
e BP-box (vereist voor aansluiting van Residential Air (RA) of
Sky Air (SA) directe-expansiebinnenunits (DX))
f Residential Air (RA) directe-expansiebinnenunits (DX)
15 Gebruikersinterface
Deze gebruiksaanwijzing geeft een niet-beperkend overzicht van de
belangrijkste functies van het systeem.
Gedetailleerde informatie over de vereiste stappen voor bepaalde
functies vindt u in de specifieke montagehandleiding en
gebruiksaanwijzing van de binnenunit.
Raadpleeg de gebruiksaanwijzing van de geïnstalleerde
gebruikersinterface.
16 Voor het gebruik
Deze gebruiksaanwijzing geldt voor de volgende systemen met
standaardbesturing. Neem vóór de ingebruikneming contact op met
uw dealer voor informatie over de bediening die overeenstemt met
uw systeem en versie. Dit is ook het geval als uw installatie is
uitgerust met een op maat ontworpen besturingssysteem.
Werkingsstanden (afhankelijk van het type binnenunit):
▪ Verwarmen en koelen (lucht/lucht).
▪ Alleen ventileren (lucht/lucht).
Afhankelijk van het type binnenunit zijn er specifieke functies; zie de
specifieke montagehandleiding/gebruiksaanwijzing voor meer
informatie.
g Gebruikersinterface (draadloos, specifiek afhankelijk van
het type binnenunit)
VOORZICHTIG
Raak de interne delen van de controller nooit aan.
Verwijder het voorpaneel niet. Sommige onderdelen in het
toestel aanraken is gevaarlijk en kan problemen met het
toestel veroorzaken. Neem contact op met uw dealer voor
controle en afstelling van de interne delen.
WAARSCHUWING
Deze unit bevat elektrische en hete onderdelen.
WAARSCHUWING
Controleer vóór het gebruik van de unit of zij correct werd
geïnstalleerd door een installateur.
VOORZICHTIG
Langdurige blootstelling van uw lichaam aan de
luchtstroom is niet gezond.
VOORZICHTIG
Zorg voor een degelijke verluchting van de ruimte als
samen met de airconditioner een apparaat met brander
wordt gebruikt, dit om zuurstofgebrek te voorkomen.
VOORZICHTIG
Gebruik de airconditioner niet wanneer een
insectendodend middel in de ruimte wordt verspreid.
Anders zouden de chemische stoffen zich in de unit
kunnen afzetten, met gevaar voor de gezondheid van
mensen die overgevoelig zijn voor chemische stoffen.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
63
Page 64
17 Bediening
17 Bediening
17.1 Werkingsgebied
Gebruik het systeem binnen de volgende temperatuur- en
vochtgehaltewaarden om een veilige en efficiënte werking te
verzekeren.
Koelen Verwarmen
Buitentemperatuur –5~52°Cdroge bol –20~21°Cdroge
bol
–20~15,5°C natte
bol
Binnentemperatuu
r
Binnenvochtigheid ≤80%
(a) Om te voorkomen dat er condens wordt gevormd en water
Het bovenstaande werkingsbereik geldt alleen wanneer directeexpansiebinnenunits op het VRV IV-S-systeem zijn aangesloten.
Voor AHU-units gelden speciale waarden voor het werkingsbereik.
Zie hiervoor de montagehandleiding/gebruiksaanwijzing van de
specifieke unit. Zie de technische data voor de recentste informatie.
17.2 Gebruik van het systeem
17.2.1 Over het gebruik van het systeem
▪ De bedieningsprocedure hangt af van de combinatie van
buitenunit en gebruikersinterface.
▪ Schakel de hoofdvoeding 6 uur vóór de inwerkingstelling in om de
unit te beschermen.
▪ Als de hoofdvoeding tijdens het gebruik wordt uitgeschakeld,
wordt de unit automatisch herstart zodra ze weer wordt
ingeschakeld.
17.2.2 Over koelen, verwarmen, alleen ventileren en automatische werking
▪ Omschakelen is onmogelijk als op het scherm van de
gebruikersinterface "omschakeling onder gecentraliseerde
besturing" staat (zie de montagehandleiding en
gebruiksaanwijzing van de gebruikersinterface).
▪ Wanneer "omschakeling onder gecentraliseerde besturing"
op het display knippert, zie "17.5.1 Over master-
gebruikersinterface instellen"op pagina65.
▪ De ventilator kan mogelijk nog ongeveer 1 minuut blijven draaien
nadat het verwarmen is beëindigd.
▪ De luchtstroomsnelheid kan zich automatisch aanpassen aan de
kamertemperatuur of de ventilator kan onmiddellijk stoppen. Dit is
echter geen storing.
17.2.3 Over verwarmen
Het kan langer duren voor de ingestelde temperatuur wordt bereikt
voor algemeen verwarmen dan voor koelen.
De volgende stappen worden uitgevoerd om te voorkomen dat de
verwarmingscapaciteit afneemt of dat koude lucht wordt uitgeblazen.
21~32°Cdroge bol
14~25°C natte bol
uit de unit druppelt. Als de temperatuur of de vochtigheid
buiten deze limieten valt, kunnen beveiligingen geactiveerd
worden, waardoor de unit mogelijk niet functioneert.
15~27°Cdroge
bol
(a)
Ontdooien
Bij het verwarmen bevriest de luchtgekoelde warmtewisselaar van
de buitenunit hoe langer, hoe meer, zodat steeds minder energie
kan worden overgebracht naar de warmtewisselaar van de
buitenunit. De verwarmingscapaciteit neemt af en het systeem moet
ontdooien om nog voldoende warmte te leveren aan de binnenunits:
De ventilator van de binnenunit wordt stilgelegd, de
koelmiddelcyclus wordt omgekeerd en energie van in het gebouw
wordt gebruikt om de warmtewisselaar van de buitenunit te
ontdooien.
De ontdooistand wordt aangegeven met op het display van
de binnenunit.
Warme start
Om te voorkomen dat bij het begin van verwarmen koude lucht uit
een binnenunit wordt geblazen, wordt de binnenventilator
automatisch stilgelegd. Op het display van de gebruikersinterface
wordt aangegeven. Het kan even duren voordat de
ventilator begint te werken. Dit is echter geen storing.
INFORMATIE
▪ De verwarmingscapaciteit neemt af wanneer de
buitentemperatuur daalt. Gebruik in dat geval een
ander verwarmingstoestel in combinatie met de unit.
(Wanneer u een toestel met een open vlam gebruikt,
moet u de kamer constant verluchten). Plaats geen
apparatuur met een open vlam op plaatsen die
blootgesteld zijn aan de luchtstroom van de unit of
onder de unit.
▪ Het duurt even voordat de kamer is opgewarmd nadat
u de unit hebt gestart, aangezien de unit de volledige
kamer verwarmt met een warmeluchtcirculatiesysteem.
▪ Als de warme lucht naar het plafond stijgt, en de lucht
boven de vloer koud blijft, raden wij aan de circulator te
gebruiken (= binnenventilator voor het circuleren van
lucht). Neem contact op met uw dealer voor meer
informatie.
17.2.4 Gebruik van het systeem
1 Druk meermaals op de keuzeknop voor de bedrijfsstand op de
gebruikersinterface en selecteer de gewenste bedrijfsstand.
Koelen
Verwarmen
Alleen ventileren
2 Druk op de AAN/UIT-knop van de gebruikersinterface.
Gevolg: Het bedrijfslampje licht op en het systeem begint te
werken.
17.3 Gebruik van het ontvochtigingsprogramma
17.3.1 Over het ontvochtigingsprogramma
▪ Dit programma dient om de vochtigheid in uw kamer te
verminderen met een zo klein mogelijke temperatuurdaling
(minimale kamerkoeling).
▪ De microcomputer bepaalt automatisch de temperatuur en de
ventilatorsnelheid (kan niet worden ingesteld met de
gebruikersinterface).
▪ Deze stand is niet mogelijk bij een lage kamertemperatuur
(<20°C).
Uitgebreide handleiding voor de installateur en de gebruiker
64
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 65
17 Bediening
g
d d
c c
f
eb
a
g
f
e
17.3.2 Gebruik van het ontvochtigingsprogramma
Starten
1 Druk enkele keren op de keuzeknop voor de werkingsstand op
de gebruikersinterface en selecteer
2 Druk op de AAN/UIT-knop van de gebruikersinterface.
Gevolg: Het bedrijfslampje licht op en het systeem begint te
werken.
3 Druk op de instelknop voor de luchtstroomrichting (alleen voor
dubbelstroom, multi-stroom, hoek, plafondmontage en
wandmontage). Zie "17.4 Luchtstroomrichting instellen" op
pagina65 voor meer informatie.
Stoppen
4 Druk opnieuw op de AAN/UIT-knop van de gebruikersinterface.
Gevolg: Het werkingslampje gaat uit en het systeem stopt.
OPMERKING
Schakel de voeding niet meteen uit nadat de unit is
gestopt, maar wacht minstens 5 minuten.
(ontvochtigen).
17.4 Luchtstroomrichting instellen
Raadpleeg de gebruiksaanwijzing van de gebruikersinterface.
17.4.1 Over de luchtstroomklep
Dubbelstroomunits+multi-stroomunits
Hoekunits
Units voor plafondmontage
Units voor wandmontage
In de volgende gevallen wordt de luchtstroomrichting gestuurd door
een microcomputer, en kan zij verschillen van de instelling op het
display.
Koelen Verwarmen
▪ Wanneer de
kamertemperatuur lager is dan
de ingestelde temperatuur.
▪ Bij continue werking met horizontale luchtstroomrichting.
▪ Tijdens continue werking met neerwaartse luchtstroom bij het
koelen met een aan het plafond opgehangen of aan de wand
bevestigde unit, kan de microcomputer de luchtstroomrichting
sturen, en verandert ook de aanduiding op de
gebruikersinterface.
De luchtstroomrichting kan worden ingesteld op één van de
volgende manieren:
▪ De stand van de luchtstroomklep wordt automatisch ingesteld.
▪ De gebruiker stelt de luchtstroomrichting in.
▪ Automatische
en gewenste stand .
▪ Bij het starten.
▪ Als de kamertemperatuur
hoger is dan de ingestelde
temperatuur.
▪ Bij het ontdooien.
OPMERKING
▪ Het draaibereik van de klep kan worden veranderd.
Neem contact op met uw dealer voor meer informatie.
(alleen voor dubbelstroom, multi-stroom, hoek,
plafondmontage en wandmontage).
▪ Gebruik de klep bij voorkeur niet in de horizontale
stand
afzetten op het plafond of op de klep.
. Anders kan er zich vocht of stof gaan
17.5 Master-gebruikersinterface instellen
17.5.1 Over master-gebruikersinterface instellen
a VRV IV-S-warmtepomp buitenunit
b Koelmiddelleiding
c VRV directe-expansiebinnenunit (DX)
d Gebruikersinterface (specifiek afhankelijk van het type
binnenunit)
e BP-box (vereist voor aansluiting van Residential Air (RA) of
Sky Air (SA) directe-expansiebinnenunits (DX))
f Residential Air (RA) directe-expansiebinnenunits (DX)
g Gebruikersinterface (draadloos, specifiek afhankelijk van
het type binnenunit)
Wanneer het systeem is geïnstalleerd zoals in de afbeelding
hiervoor, dan moet één van de gebruikersinterfaces worden
ingesteld als hoofdgebruikersinterface.
Op de displays van de slave-gebruikersinterfaces staat
(omschakeling onder gecentraliseerde besturing) en de slavegebruikersinterfaces volgen automatisch de bedrijfsstand bepaald
door de master-gebruikersinterface.
Verwarmen of koelen selecteren kan alleen met de mastergebruikersinterface.
17.5.2 Gebruikersinterface als master instellen (VRV DX)
Wanneer alleen VRVDX-binnenunits op het VRV IV-S-systeem zijn
aangesloten:
1 Druk 4 seconden op de keuzeknop voor de werkingsstand van
de actuele master-gebruikersinterface. Als deze procedure nog
niet was uitgevoerd, dan kunt u ze uitvoeren op de als eerste
gebruikte gebruikersinterface.
Gevolg: Het display met (omschakeling onder
gecentraliseerde besturing) van alle op dezelfde buitenunit
aangesloten slave-gebruikersinterfaces knippert.
2 Druk op de keuzeknop voor de werkingsstand van de controller
die u als master-gebruikersinterface wilt instellen.
Gevolg: De instelling is voltooid. Deze gebruikersinterface is
ingesteld als master-gebruikersinterface en
(omschakeling onder gecentraliseerde besturing) verdwijnt van
het display. Op de displays van de andere gebruikersinterfaces
staat (omschakeling onder gecentraliseerde besturing).
WAARSCHUWING
Raak nooit de luchtuitlaat of horizontale bladen aan terwijl
de draaiklep in werking is. Uw vingers kunnen geklemd
geraken of de unit kan onklaar geraken.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
65
Page 66
18 Energie besparen en optimale werking
17.5.3 Gebruikersinterface als master instellen (RA DX)
Wanneer alleen RA DX-binnenunits op het VRV IV-S-systeem zijn
aangesloten:
1 Leg alle binnenunits stil.
2 Wanneer het systeem niet draait (alle binnenunits thermo UIT),
kunt u de master RA DX-binnenunit bepalen met de
infraroodgebruikersinterface (thermo AAN in de gewenste stand
instellen).
De master-unit kan alleen worden veranderd door de voorgaande
procedure te herhalen. Omschakelen tussen koelen en verwarmen
(of vice versa) kan alleen door de werkingsstand van de ingestelde
master-binnenunit te veranderen.
17.5.4 Over besturingssystemen
Behalve individuele besturing (één gebruikersinterface bestuurt één
binnenunit), biedt dit systeem nog twee andere besturingssystemen.
Controleer het volgende als uw unit met één van die
besturingssystemen is uitgerust:
Type Beschrijving
Groepsbesturing Eén gebruikersinterface bestuurt tot 16
binnenunits. Alle binnenunits krijgen
dezelfde instelling.
Besturing met twee
gebruikersinterfaces
OPMERKING
Neem contact op met uw dealer als u de combinatie of de
instelling van groepsbesturing en besturing met twee
gebruikersinterfaces wilt wijzigen.
Twee gebruikersinterfaces besturen één
binnenunit (bij groepsbesturing is dit
een groep van binnenunits). De unit
wordt individueel bestuurd.
18 Energie besparen en optimale
werking
Neem de volgende voorzorgsmaatregelen in acht om voor een
optimale werking van het systeem te zorgen.
▪ Stel de luchtuitlaat zo in dat de lucht niet rechtstreeks op de
aanwezige personen wordt geblazen.
▪ Pas de kamertemperatuur aan zodat u een aangename omgeving
creëert. Voorkom te sterk verwarmen of koelen.
▪ Houd bij het koelen rechtstreeks zonlicht uit de kamer met behulp
van gordijnen of jaloezieën.
▪ Verlucht dikwijls. Zorg bij langdurig gebruik vooral voor
verluchting.
▪ Houd deuren en ramen dicht. Als de deuren of ramen open
blijven, zal er lucht uit de kamer stromen, met een kleiner koel- of
verwarmeffect tot gevolg.
▪ Koel of verwarm niet te sterk. Om zuinig om te gaan met energie
houdt u de temperatuurinstelling op een gematigd niveau.
▪ Plaats nooit voorwerpen in de buurt van de luchtinlaat of -uitlaat
van de unit. Anders kan dit een verminderd effect of een uitval
veroorzaken.
▪ Zet de hoofdvoedingsschakelaar van de unit uit als de unit
gedurende langere tijd niet zal worden gebruikt. Er wordt immers
stroom verbruikt zolang de schakelaar niet uitgeschakeld is. Zet
de hoofdvoedingsschakelaar 6 uur voor gebruik aan alvorens de
unit opnieuw op te starten, dit om een vlotte werking te
garanderen. (Zie "Onderhoud" in de handleiding van de
binnenunit.)
▪ Als op het display staat (tijd om het luchtfilter te reinigen), laat
u de filters door een erkend servicetechnicus schoonmaken. (Zie
"Onderhoud" in de handleiding van de binnenunit.)
▪ Houd de binnenunit en de gebruikersinterface op minstens 1 m
van televisie-, radio-, stereotoestellen of dergelijke. Anders zijn
statische storingen of vervormde beelden mogelijk.
▪ Plaats geen voorwerpen onder de binnenunit; anders kunnen ze
schade oplopen door water.
▪ Bij een vochtigheid van meer dan 80% of wanneer de afvoeruitlaat
verstopt is, kan condensvorming optreden.
Dit warmtepompsysteem is voorzien van een geavanceerde
energiespaarfunctie. U kunt voorrang geven aan een laag
energieverbruik of aan het comfortniveau. Verschillende parameters
kunnen worden ingesteld, met als resultaat de optimale balans
tussen energieverbruik en comfort voor een specifieke toepassing.
Zie hierna voor een rudimentaire beschrijving van de mogelijke
patronen. Neem contact met uw installateur voor advies of om de
parameters aan uw noden aan te passen.
De montagehandleiding bevat meer gedetailleerde informatie voor
de installateur. Hij kan u helpen om een optimale balans tussen
energieverbruik en comfort te bereiken.
18.1 Beschikbare hoofdgebruiksmethoden
Basis
De koelmiddeltemperatuur wordt vastgelegd onafhankelijk van de
situatie. Dit komt overeen met de bekende standaardwerking van
vorige VRV-systemen.
Automatisch
De koelmiddeltemperatuur wordt ingesteld afhankelijk van de
buitentemperatuur. De koelmiddeltemperatuur wordt zo aangepast
aan de vereiste belasting (die ook overeenstemt met de
buitentemperatuur).
Wanneer uw systeem bijvoorbeeld in de koelstand staat, dan moet
bij een lage buitentemperatuur (bijv. 25°C) minder worden gekoeld
dan bij een hoge buitentemperatuur (bijv. 35°C). Op basis hiervan
begint het systeem automatisch de koelmiddeltemperatuur te
verhogen, de geleverde capaciteit te verlagen en de efficiëntie van
het systeem te verhogen.
Hi-sensible/economic (koelen/verwarmen)
De koelmiddeltemperatuur wordt hoger/lager (koelen/verwarmen)
ingesteld dan bij basisgebruik. De nadruk voor de Hi-sensible stand
ligt op het comfortgevoel van de klant.
De selectiemethode van de binnenunits is belangrijk omdat de
beschikbare capaciteit niet dezelfde is als bij basisgebruik.
Gelieve contact op te nemen met uw installateur voor meer
informatie over Hi-sensible toepassingen.
18.2 Mogelijke comfortinstellingen
Voor elk van de voorgaande standen kan een comfortniveau worden
geselecteerd. Het comfortniveau houdt verband met de timing en de
inspanning (energieverbruik) om een bepaalde kamertemperatuur te
bereiken door de koelmiddeltemperatuur tijdelijk te veranderen om
zo de gevraagde omstandigheden sneller te bereiken.
▪ Krachtig
▪ Snel
▪ Gematigd
▪ Eco
Uitgebreide handleiding voor de installateur en de gebruiker
66
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 67
19 Onderhoud en service
19 Onderhoud en service
OPMERKING
Voer nooit zelf een inspectie van of
servicewerkzaamheden aan de unit uit. Vraag hier een
erkend servicetechnicus voor.
WAARSCHUWING
Vervang nooit een zekering door een zekering met een
andere waarde of andere draden als een zekering is
doorgebrand. Het gebruik van een draad of koperdraad
kan een uitval van de unit of brand veroorzaken.
VOORZICHTIG
Steek geen vingers, stokken of andere voorwerpen in de
luchtinlaat of -uitlaat. Verwijder de ventilatorafscherming
niet. Wanneer de ventilator met hoge snelheid draait, zou
dit letsels veroorzaken.
VOORZICHTIG
Kijk uit voor de ventilator.
De unit inspecteren met een draaiende ventilator is
gevaarlijk.
Schakel de hoofdschakelaar altijd uit alvorens
onderhoudswerkzaamheden uit te voeren.
VOORZICHTIG
Controleer na langdurig gebruik of de staander en
bevestiging niet beschadigd zijn. Bij beschadiging dreigt de
unit te vallen en letsel te veroorzaken.
OPMERKING
Veeg het bedieningspaneel van de controller niet af met
benzine, thinner, reinigingsdoeken met chemische
producten, enz. Het paneel kan verkleuren of de coating
kan afschilferen. Dompel bij een sterk vervuild
bedieningspaneel een doek in met water verdund neutraal
detergent, wring de doek goed uit en veeg er dan het
paneel mee schoon. Veeg het daarna af met een andere
droge doek.
19.1 Onderhoud na een lange periode van stilstand
Bijvoorbeeld aan het begin van het seizoen.
▪ Controleer en verwijder alles dat de inlaat- en uitlaatopeningen
van de binnen- en buitenunits zou kunnen blokkeren.
▪ Reinig de luchtfilters en behuizingen van de binnenunits. Neem
contact op met uw installateur of onderhoudspersoon om de
luchtfilters en buitenkant van de binnenunit schoon te maken. Tips
voor het onderhoud en procedures voor het schoonmaken vindt u
in de montagehandleiding/gebruiksaanwijzing van de specifieke
binnenunits. Installeer de gereinigde luchtfilters terug in dezelfde
positie.
▪ Schakel de voeding ten minste 6 uur voor gebruik van de unit in,
dit om een vlotte werking te verzekeren. Zodra de voeding wordt
ingeschakeld, verschijnt het displays van de gebruikersinterface.
19.2 Onderhoud voor een lange periode van stilstand
Bijvoorbeeld aan het eind van het seizoen.
▪ Laat de binnenunits ongeveer een halve dag draaien in de stand
alleen ventileren om de binnenkant van de units te drogen. Zie
"17.2.2 Over koelen, verwarmen, alleen ventileren en
automatische werking"op pagina64 voor meer informatie over de
stand alleen ventileren.
▪ Schakel de voeding uit. Het display van de gebruikersinterface
gaat uit.
▪ Reinig de luchtfilters en behuizingen van de binnenunits. Neem
contact op met uw installateur of onderhoudspersoon om de
luchtfilters en buitenkant van de binnenunit schoon te maken. Tips
voor het onderhoud en procedures voor het schoonmaken vindt u
in de montagehandleiding/gebruiksaanwijzing van de specifieke
binnenunits. Installeer de gereinigde luchtfilters terug in dezelfde
positie.
19.3 Over het koelmiddel
Dit product bevat gefluoreerde broeikasgassen. Laat de gassen
NIET vrij in de atmosfeer.
Type koelmiddel: R410A
Waarde van het globaal opwarmingspotentieel: 2087,5
Afhankelijk van de geldende wetgeving kunnen periodieke inspecties
voor koelmiddellekken vereist zijn. Neem contact op met uw
installateur voor meer informatie.
WAARSCHUWING
Het koelmiddel in de airconditioner is veilig en lekt normaal
niet. Als het koelmiddel in de ruimte lekt, kan een
schadelijk gas vrijkomen bij contact met vuur van een
brander, een verwarming of een fornuis.
Schakel alle verwarmingstoestellen met verbranding uit,
verlucht de ruimte en neem contact op met de dealer waar
u de unit hebt gekocht.
Gebruik de airconditioner niet totdat iemand van de
servicedienst heeft bevestigd dat het deel met het
koelmiddellek gerepareerd is.
19.4 Dienst-na-verkoop en garantie
19.4.1 Garantieperiode
▪ Bij dit product wordt een garantiekaart geleverd die de dealer bij
de installatie heeft ingevuld. De klant moet de ingevulde kaart
controleren en zorgvuldig bewaren.
▪ Als de airconditioner binnen de garantieperiode moet gerepareerd
worden, neemt u contact op met uw dealer en houd u de
garantiekaart klaar.
19.4.2 Aanbevelingen voor onderhoud en inspectie
Aangezien zich na verschillende jaren van gebruik stof kan ophopen
in de unit, zullen de prestaties van de unit enigszins afnemen. Het
demonteren en schoonmaken van de binnenkant van units vereist
een zekere technische kennis. Om voor een optimaal onderhoud
van uw units te zorgen, raden wij aan de normale
onderhoudswerkzaamheden aan te vullen met een onderhouds- en
inspectiecontract. Ons dealernetwerk heeft toegang tot een
permanente voorraad essentiële onderdelen om uw airconditioner zo
lang mogelijk te laten meegaan. Neem contact op met uw dealer
voor meer informatie.
Vermeld altijd de volgende informatie wanneer u uw dealer om
een interventie vraagt:
▪ De volledige modelnaam van de airconditioner.
▪ Het fabricagenummer (vermeld op het naamplaatje van de unit).
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
67
Page 68
20 Opsporen en verhelpen van storingen
▪ De installatiedatum.
▪ De symptomen of de storing, en details van het defect.
WAARSCHUWING
▪ Wijzig, demonteer, verwijder, herinstalleer of repareer
de unit niet zelf aangezien een verkeerde demontage
of installatie een elektrische schok of brand kan
veroorzaken. Neem contact op met uw dealer.
▪ Zorg dat er geen open vlammen zijn in het geval van
een koelmiddellek. Het koelmiddel zelf is helemaal
veilig, niet-giftig en niet-brandbaar, maar er zal wel een
giftig gas vrijkomen wanneer het koelmiddel per
ongeluk lekt in een kamer met lucht van een
ventilatorkachel, gasfornuis, enz. Laat de reparatie van
een lek altijd controleren door erkend servicepersoneel
voordat u de unit weer in gebruik neemt.
19.4.3 Aanbevolen onderhouds- en inspectiecycli
De vermelde onderhouds- en vervangingscycli staan los van de
garantieperiode van de onderdelen.
Onderdeel Inspectiecy
clus
Elektromotor 1 jaar 20.000 uur
Printplaat 25.000 uur
Warmtewisselaar 5 jaar
Sensor (thermistor, enz.) 5 jaar
Gebruikersinterface en
schakelaars
Lekbak 8 jaar
Expansieklep 20.000 uur
Magneetklep 20.000 uur
Voor de tabel wordt uitgegaan van de volgende
gebruiksomstandigheden:
▪ Normaal gebruik zonder veelvuldig starten en stoppen van de unit.
Afhankelijk van het model, bevelen wij aan het toestel niet meer
dan 6 keer/uur te starten en te stoppen.
▪ Er wordt uitgegaan van een gebruik van 10 uur/dag en 2.500 uur/
jaar.
OPMERKING
▪ In de tabel staan de belangrijkste onderdelen.
Raadpleeg uw onderhouds- en inspectiecontract voor
meer informatie.
▪ De tabel geeft de aanbevolen onderhoudsperiodes
aan. Om de unit evenwel zo lang mogelijk te laten
meegaan, is het mogelijk dat u het onderhoud vroeger
moet uitvoeren. De aanbevolen intervallen kunnen
worden gebruikt voor het gepaste onderhoudsontwerp
voor wat betreft de budgettering van kosten voor
onderhoud en inspectie. Afhankelijk van de inhoud van
het onderhouds- en inspectiecontract, kunnen de
inspectie- en onderhoudscycli in werkelijkheid korter
zijn dan vermeld.
Onderhoudscyclus
(vervangingen en/of
reparaties)
25.000 uur
19.4.4 Verkorte onderhouds- en vervangingscycli
De volgende omstandigheden kunnen aanleiding geven tot een
kortere "onderhoudscyclus" of "vervangingscyclus":
De unit wordt gebruikt op een plaats waar:
▪ Hitte en vochtigheid buiten de normale waarden schommelen.
▪ Grote stroomschommelingen (spanning, frequentie,
golfvervorming, enz.) (de unit kan niet worden gebruikt als de
stroomschommelingen buiten het toelaatbare bereik vallen).
▪ Er vaak schokken en trillingen zijn.
▪ De lucht stof, zout, schadelijke gassen of olienevel zoals
zwavelzuur en waterstofsulfide bevat.
▪ Het toestel frequent wordt gestart en gestopt of lange tijd blijft
draaien (sites met airconditioning rond de klok).
Aanbevolen vervangingscyclus voor slijtageonderdelen
Onderdeel Inspectiec
yclus
Luchtfilter 1 jaar 5 jaar
Filter met hoog rendement 1 jaar
Zekering 10 jaar
Carterverwarming 8 jaar
Onderdelen onder druk Neem ingeval van
OPMERKING
▪ In de tabel staan de belangrijkste onderdelen.
Raadpleeg uw onderhouds- en inspectiecontract voor
meer informatie.
▪ De tabel geeft de aanbevolen vervangingsintervallen
aan. Om de unit evenwel zo lang mogelijk te laten
meegaan, is het mogelijk dat u het onderhoud vroeger
moet uitvoeren. De aanbevolen intervallen kunnen
worden gebruikt voor het gepaste onderhoudsontwerp
voor wat betreft de budgettering van kosten voor
onderhoud en inspectie. Neem contact op met uw
dealer voor meer informatie.
INFORMATIE
Het is mogelijk dat schade veroorzaakt door het
demonteren of schoonmaken van de binnenkant van units
door iemand anders dan onze erkende dealers niet onder
de garantie valt.
Onderhoudscyclus
(vervangingen en/of
reparaties)
corrosie contact op met
uw plaatselijke verdeler.
20 Opsporen en verhelpen van
storingen
Als zich één van de volgende problemen voordoet, neem dan
onderstaande maatregelen en neem contact op met uw dealer.
WAARSCHUWING
Stop de werking en schakel de voeding uit als er zich
iets abnormaals voordoet (brandgeur, enz.).
Als u de unit onder dergelijke omstandigheden laat
werken, kan dit leiden tot een defect, elektrische schok of
brand. Neem contact op met uw dealer.
Alleen een erkend servicetechnicus mag het systeem repareren:
Storing Maatregel
Als een beveiliging zoals een zekering,
onderbreker of aardlekschakelaar vaak
in werking treedt, of als de AAN/UITschakelaar niet goed werkt.
Als water uit de unit lekt. Stop de werking.
De bedrijfsschakelaar werkt niet goed. Schakel de voeding uit.
Schakel de hoofdvoeding
uit.
Uitgebreide handleiding voor de installateur en de gebruiker
68
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 69
20 Opsporen en verhelpen van storingen
Storing Maatregel
Als het unitnummer op het display van
de gebruikersinterface staat, het
bedrijfslampje knippert en de
storingscode wordt aangegeven.
Als het systeem niet goed werkt en geen van de bovenstaande
storingen in aanmerking komt, volg dan de onderstaande
procedures.
Storing Maatregel
Indien het systeem
helemaal niet werkt.
Het systeem werkt wel
voor alleen ventileren,
maar stopt meteen bij
het verwarmen of
koelen.
Het systeem werkt,
maar koelt of verwarmt
onvoldoende.
Neem contact op met uw installateur als u na controle van alle
bovenstaande punten het probleem zelf niet kunt oplossen. Geef
hem de symptomen door, de volledige modelnaam van de
airconditioner (met indien mogelijk ook het fabricagenummer) en de
installatiedatum (mogelijk vermeld op de garantiekaart).
▪ Controleer of er geen
stroomonderbreking is. Wacht tot de
stroom is hersteld. Als de stroom tijdens
de werking uitvalt, zal het systeem
automatisch herstarten direct nadat de
voedingsspanning is hersteld.
▪ Controleer of er geen zekering is
doorgebrand of een onderbreker in
werking is gesteld. Vervang indien nodig
de zekering of stel de onderbreker terug.
▪ Controleer of de luchtinlaat of -uitlaat van
de buitenunit of de binnenunit niet
geblokkeerd is. Verwijder eventuele
obstakels en zorg voor voldoende
ventilatie.
▪ Controleer of (tijd om luchtfilter te
reinigen) op het display van de
gebruikersinterface staat. (Zie
"19Onderhoud en service"op pagina67
en "Onderhoud" in de handleiding van de
binnenunit.)
▪ Controleer of de luchtinlaat of -uitlaat van
de buitenunit of de binnenunit niet
geblokkeerd is. Verwijder eventuele
obstakels en zorg voor voldoende
ventilatie.
▪ Controleer of het luchtfilter niet verstopt
is (zie "Onderhoud" in de handleiding van
de binnenunit).
▪ Controleer de temperatuurinstelling.
▪ Controleer de instelling van de
ventilatorsnelheid op uw
gebruikersinterface.
▪ Controleer of er geen deuren of ramen
openstaan. Sluit alle deuren en ramen
om te voorkomen dat er wind
binnenkomt.
▪ Controleer of er niet te veel mensen
aanwezig zijn in de kamer tijdens het
koelen. Controleer of de warmtebron in
de kamer niet te groot is.
▪ Controleer of er geen rechtstreeks
zonlicht in de kamer schijnt. Gebruik
gordijnen of jaloezieën.
▪ Controleer of de luchtstroomhoek goed
is.
Verwittig uw installateur
en geef hem de
storingscode door.
20.1 Storingscodes: Overzicht
Neem contact op met uw installateur wanneer een storingscode op
het display van de gebruikersinterface van de binnenunit staat. Geef
hem de storingscode door, het unittype en het serienummer (deze
laatste twee vindt u op het naamplaatje van de unit).
Hierna vindt u een lijst met storingscodes als referentie. Afhankelijk
van het niveau van de storingscode, kunt u op de AAN/UIT-knop
drukken om de code terug te stellen. Vraag anders advies aan uw
installateur.
Hoofdcode Inhoud
Externe beveiliging geactiveerd
EEPROM-storing (binnenunit)
Storing afvoersysteem (binnenunit)
Storing ventilatormotor (binnenunit)
Storing motor draaiklep (binnenunit)
Storing expansieklep (binnenunit)
Storing afvoer (binnenunit)
Storing stofkamer filter (binnenunit)
Storing capaciteitsinstelling (binnenunit)
Storing transmissie tussen hoofdprintplaat en
subprintplaat (binnenunit)
Storing thermistor warmtewisselaar (binnenunit;
vloeistof)
Storing thermistor warmtewisselaar (binnenunit; gas)
Storing thermistor aanzuiglucht (binnenunit)
Storing thermistor perslucht (binnenunit)
Storing bewegingsdetector of vloertemperatuursensor
(binnenunit)
Storing thermistor gebruikersinterface (binnenunit)
Storing printplaat (buitenunit)
Aardlekschakelaar geactiveerd (buitenunit)
Hogedrukschakelaar geactiveerd
Storing lage druk (buitenunit)
Compressorblokkering gedetecteerd (buitenunit)
Storing ventilatormotor (buitenunit)
Storing elektronische expansieklep (buitenunit)
Storing perstemperatuur (buitenunit)
Abnormale aanzuigtemperatuur (buitenunit)
Detectie te veel koelmiddel
Storing hogedrukschakelaar
Storing lagedrukschakelaar
Probleem ventilatormotor (buitenunit)
Storing omgevingstemperatuursensor (buitenunit)
Storing druksensor
Storing stroomsensor
Storing perstemperatuursensor (buitenunit)
Storing gastemperatuursensor warmtewisselaar
(buitenunit)
Storing aanzuigtemperatuursensor (buitenunit)
Storing temperatuursensor ontijzen (buitenunit)
Storing vloeistoftemperatuursensor (na onderkoeling
HE) (buitenunit)
Storing vloeistoftemperatuursensor (warmtewisselaar)
(buitenunit)
Storing gastemperatuursensor (na onderkoeling HE)
(buitenunit)
Storing hogedruksensor (S1NPH)
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
69
Page 70
20 Opsporen en verhelpen van storingen
Hoofdcode Inhoud
Storing lagedruksensor (S1NPL)
INV-printplaat abnormaal
Lameltemperatuur abnormaal
Inverter-printplaat defect
Overstroom compressor gedetecteerd
Compressorblokkering (opstarten)
Transmissie buitenunit - inverter: Probleem INVtransmissie
INV asymmetrische voedingsspanning
Storing lamelthermistor
Storing capaciteitsinstelling (buitenunit)
Abnormale daling lage druk, defecte expansieklep
Storing faseomkering voeding
INV voedingsspanning te laag
Systeem nog niet proefgedraaid
Defecte bedrading tussen binnen- en buitenunit
Abnormale communicatie tussen gebruikersinterface
en binnenunit
Defecte bedrading naar buitenunit/buitenunit
Abnormale communicatie tussen hoofd- en
subgebruikersinterface
Verkeerde combinatie in systeem. Verkeerd type
binnenunit aangesloten. Storing binnenunit.
Storing aansluiting binnenunits of verkeerde
combinatie types
Dubbel gecentraliseerd adres
Storing in communicatie gecentraliseerde besturing binnenunit
Storing automatische adressering (inconsistentie)
Storing automatische adressering (inconsistentie)
20.2 Symptomen die geen storingen van de airconditioner zijn
De volgende symptomen zijn geen storingen van de airconditioner:
20.2.1 Symptoom: Het systeem werkt niet
▪ De airconditioner start niet meteen nadat u op de AAN/UIT-knop
van de gebruikersinterface drukt. Als het bedrijfslampje brandt, is
toestand van het systeem normaal. Om overbelasting van de
compressormotor te voorkomen, start de airconditioner pas 5
minuten nadat hij werd uitgeschakeld. Deze vertraging wordt ook
toegepast na gebruik van de keuzeknop voor de bedrijfsstand.
▪ Als "Onder gecentraliseerde besturing" op de gebruikersinterface
staat, knippert het display enkele seconden wanneer u op de
werkingstoets drukt. Het knipperende display betekent dat de
gebruikersinterface niet kan worden gebruikt.
▪ Het systeem start niet meteen nadat de voeding is ingeschakeld.
Wacht één minuut tot de microcomputer bedrijfsklaar is.
20.2.2 Symptoom: Ventileren is mogelijk, maar koelen en verwarmen werken niet
Onmiddellijk na het inschakelen. De microcomputer is nog aan het
opstarten en voert een communicatiecontrole uit met alle
binnenunits. Wacht 12 minuten (maximum) tot de microcomputer
klaar is.
20.2.3 Symptoom: De ventilatorsnelheid stemt niet overeen met de instelling
De ventilatorsnelheid verandert niet wanneer u op de instelknop voor
de ventilatorsnelheid drukt. Wanneer de kamertemperatuur bij het
verwarmen de ingestelde temperatuur bereikt, valt de buitenunit stil
en gaat de ventilator van de binnenunit over naar fluistersnelheid. Dit
voorkomt dat koude lucht rechtstreeks op de personen in de kamer
wordt geblazen. De ventilatorsnelheid verandert niet wanneer u op
de knop drukt, zelfs niet wanneer een andere binnenunit verwarmt.
20.2.4 Symptoom: De luchtstroomrichting stemt niet overeen met de instelling
De luchtstroomrichting stemt niet overeen met het display van de
gebruikersinterface. De luchtstroomrichting zwenkt niet. Dit komt
doordat de unit door de microcomputer wordt bestuurd.
20.2.5 Symptoom: Uit het toestel komt witte rook (binnenunit)
▪ Wanneer het vochtgehalte bij het koelen hoog is. Als de
binnenkant van een binnenunit extreem vuil is, zal de
temperatuurverdeling in de kamer ongelijk zijn. Daarom is het
nodig om de binnenkant van de binnenunit schoon te maken.
Vraag aan uw dealer meer informatie over het schoonmaken van
de unit. Dit is het werk van een erkend servicetechnicus.
▪ Meteen na het beëindigen van het koelen en bij lage
kamertemperatuur en laag vochtgehalte. Warm koelgas stroomt
terug in de binnenunit en produceert stoom.
20.2.6 Symptoom: Uit het toestel komt witte rook (binnenunit, buitenunit)
Wanneer het systeem na het ontdooien wordt omgeschakeld op
verwarmen. Het vocht van het ontdooien wordt omgezet in stoom en
wordt uitgeblazen.
20.2.7 Symptoom: Op het display van de gebruikersinterface staat "U4" of "U5", de unit stopt, en start weer na enkele minuten
De gebruikersinterface wordt gestoord door interferentie van andere
elektrische toestellen. Dit maakt communicatie tussen de units
onmogelijk, en ze worden stilgelegd. De werking wordt automatisch
hervat zodra de interferentie ophoudt.
20.2.8 Symptoom: De airconditioners maken lawaai (binnenunit)
▪ Een zoevend geluid is hoorbaar onmiddellijk na het inschakelen
van de voeding. De elektronische expansieklep in een binnenunit
begint te werken en produceert het geluid. Dit zal na ongeveer
één minuut echter afnemen.
▪ Er is een constant "shah" geluid hoorbaar wanneer het systeem
koelt of stilstaat. Dit geluid wordt geproduceerd wanneer de
afvoerpomp (optioneel accessoire) werkt.
▪ Er is een "pishi-pishi" knarsend geluid hoorbaar wanneer het
systeem stopt na het verwarmen. Dit geluid wordt geproduceerd
door het uitzetten of krimpen van plastic onderdelen door het
temperatuurverschil.
▪ Er is een laag "sah", "choro-choro" geluid hoorbaar wanneer de
binnenunit stilstaat. Dit geluid is hoorbaar wanneer een andere
binnenunit werkt. Om te voorkomen dat er olie en koelmiddel in
het systeem blijft, wordt een kleine hoeveelheid koelmiddel in de
kring rondgestuurd.
Uitgebreide handleiding voor de installateur en de gebruiker
70
VRV IV-S-systeem airconditioner
RXYSQ8~12TMY1B
4P404225-1A – 2015.11
Page 71
21 Verplaatsen
20.2.9 Symptoom: De airconditioners maken lawaai (binnenunit, buitenunit)
▪ Een constant laag sissend geluid is hoorbaar wanneer het
systeem koelt of ontdooit. Dit is het geluid van het koelgas dat
door zowel binnen- als buitenunits stroomt.
▪ Een sissend geluid is hoorbaar bij het starten of meteen na het
stoppen van de werking of het ontdooien. Dit wordt veroorzaakt
door het stoppen of wijzigen van de koelmiddelstroom.
20.2.10 Symptoom: De airconditioners maken lawaai (buitenunit)
De hoogte van het bedrijfsgeluid verandert. Dit geluid wordt
veroorzaakt door de frequentiewijziging.
20.2.11 Symptoom: Er komt stof uit de unit
Wanneer een unit na een lange periode van stilstand weer wordt
gebruikt. Dit komt door stof in de unit.
20.2.12 Symptoom: De units geven een geur af
De unit kan geuren opnemen van kamers, meubilair, sigaretten,
enz., en die dan weer afgeven.
20.2.13 Symptoom: De ventilator van de buitenunit draait niet
Tijdens de werking. De ventilatorsnelheid wordt geregeld met het
oog op een optimale werking van het product.
20.2.14 Symptoom: Op het scherm staat "88"
Dit is het geval meteen nadat de hoofdvoeding is ingeschakeld en
betekent dat de gebruikersinterface in de normale toestand staat. Dit
blijft één minuut zo.
20.2.15 Symptoom: De compressor in de buitenunit stopt niet na een korte verwarmingscyclus
Dit voorkomt dat er koelmiddel in de compressor blijft. De unit zal na
5 tot 10 minuten stoppen.
20.2.16 Symptoom: De binnenkant van een buitenunit is warm, zelfs wanneer de unit is gestopt
De carterverwarming verwarmt de compressor zodat deze vlot kan
starten.
22 Als afval verwijderen
Deze unit werkt met fluorkoolwaterstof (HFK). Neem contact op met
uw dealer wanneer u deze unit verwijdert. Het is bij wet verplicht om
het koelmiddel te verzamelen, transporteren en verwijderen volgens
de voorschriften voor "verzamelen en vernietigen van HFK's".
23 Verklarende woordenlijst
Dealer
Verdeler die het product verkoopt.
Erkende installateur
Technisch bekwame persoon met een erkenning om het
product te installeren.
Gebruiker
Persoon die de eigenaar is van het product en/of die het
product gebruikt.
Geldende wetgeving
Alle geldende internationale, Europese, nationale en
plaatselijke richtlijnen, wetten, reglementen en/of
voorschriften betreffende een bepaald product of domein.
Onderhoudsbedrijf
Bedrijf dat bevoegd is om de vereiste service voor het
product uit te voeren of te coördineren.
Installatiehandleiding
Handleiding met instructies betreffende het installeren, het
configureren en het onderhouden van een bepaald product
of een bepaalde toepassing.
Gebruiksaanwijzing
Instructiehandleiding voor een bepaald product of een
bepaalde toepassing waarin wordt uitgelegd hoe het
product of de toepassing moet worden gebruikt.
Accessoires
Labels, handleidingen, informatiefiches, apparatuur en
uitrustingen die met het product worden meegeleverd en
die volgens de instructies in de meegeleverde documentatie
geïnstalleerd moeten worden.
Optionele apparatuur
Door Daikin gemaakte of goedgekeurde apparatuur en
uitrustingen die met het product volgens de instructies in de
meegeleverde documentatie gecombineerd mogen worden.
Ter plaatse te voorzien
Niet door Daikin gemaakte apparatuur en uitrustingen die
met het product volgens de instructies in de meegeleverde
documentatie gecombineerd mogen worden.
20.2.17 Symptoom: U voelt warme lucht wanneer de binnenunit gestopt is
Meer dan één binnenunit draait op hetzelfde systeem. Wanneer een
andere unit werkt, blijft er nog wat koelmiddel door de unit stromen.
21 Verplaatsen
Neem contact op met uw dealer om de volledige unit te verwijderen
en opnieuw te installeren. Het verplaatsen van units vereist een
zekere technische kennis.
RXYSQ8~12TMY1B
VRV IV-S-systeem airconditioner
4P404225-1A – 2015.11
Uitgebreide handleiding voor de installateur en de gebruiker
71
Page 72
4P404225-1A 2015.11
Copyright 2015 Daikin
Loading...
