Daikin RXYSQ4T8VB(), RXYSQ5T8VB(), RXYSQ6T8VB(), RXYSQ4T8YB(), RXYSQ5T8YB(*) Operation manuals [de]

...

Download

Page 1

Installations- und

Betriebsanleitung

VRVIV-S System Klimagerät

RXYSQ4T8VB(*) RXYSQ5T8VB(*) RXYSQ6T8VB(*)

RXYSQ4T8YB(*) RXYSQ5T8YB(*) RXYSQ6T8YB(*)

Installations- und Betriebsanleitung

VRVIV-S System Klimagerät

Deutsch

Page 2

1+2

A~E

a b c d e e

HBHDH

(mm)

B — ≥100

A, B, C — ≥100 ≥100 ≥100

B, E — ≥100 ≥1000 ≤500

A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500

D — ≥500

D, E — ≥1000 ≥1000 ≤500

B, D — ≥100 ≥500

B, D, E HB<HDHB≤½H

≥250 ≥750 ≥1000 ≤500

½HU<HB≤H

≥250 ≥1000 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥100 ≥1000 ≥1000 ≤500

½HU<HD≤H

≥200 ≥1000 ≥1000 ≤500

HD>H

≥200 ≥1700 ≥1000 ≤500

≥100

A, B, C — ≥200 ≥300 ≥1000

A, B, C, E — ≥200 ≥300 ≥1000 ≥1000 ≤500

D — ≥1000

D, E — ≥1000 ≥1000 ≤500

B, D HD>H

≥300 ≥1000

HD≤½H

≥250 ≥1500

½HU<HD≤H

≥300 ≥1500

B, D, E HB<HDHB≤½H

≥300 ≥1000 ≥1000 ≤500

½HU<HB≤H

≥300 ≥1250 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥250 ≥1500 ≥1000 ≤500

½HU<HD≤H

≥300 ≥1500 ≥1000 ≤500

HD>H

≥300 ≥2200 ≥1000 ≤500

b (mm)

HB≤½H

b≥250

½HU<HB≤H

b≥300

HB>H

HBH

≥1000

≥200

≥2000

≥100

≥3000

≥600

≥1500

≥100

≥1000

≥300

≥100

≥300

≥100

≥1000

Page 3

Directivelor, cu amendamentele respective.

<A>

<C>

TÜV (NB1856)

12080901.T30

DAIKIN.TCF.030A29/04-2017

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

161718192021222324

návodom:

Directives, as amended.

Direktiven, gemäß Änderung.

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

както е изложено в <A> и оценено положително от

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

ako bolo uvedené v <A> a pozitívne zistené vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre

tarafından olumlu olarak değerlendirildiği gibi.

24Poznámka*

25Not*

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

järgi vastavalt sertifikaadile<C>.

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

13**

14**

15**

16**

17**

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Machinery 2006/42/EC

Low Voltage 2014/35/EU

enligt <A> och godkänts av enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

prema Certifikatu<C>.

14Poznámka*

15Napomena*

Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

07**

de de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af ihenhold til

Certifikat<C>.

18**

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

08**

09**

10**

11**

12**

Shigeki Morita

Director

Ostend, 3rd of May 2017

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

Daikin Europe N.V.

03

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

RXYSQ4T8VB*, RXYSQ5T8VB*, RXYSQ6T8VB*,

06

07

RXYSQ4T8YB*, RXYSQ5T8YB*, RXYSQ6T8YB*,

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

RXYSQ6T8Y1B*,

* = , , 1, 2, 3, ..., 9

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by

according to the Certificate<C>.

wie in <A> aufgeführt und von positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por de acuerdo con el

Certificado<C>.

Daikin Europe N.V. is authorised to compile the Technical Construction File.

05Nota*

01**

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

02**

03**

04**

05**

06**

3P397286-4E

Page 4

Inhaltsverzeichnis

1 Über die Dokumentation 5

1.1 Informationen zu diesem Dokument.......................................... 5

Für den Installateur 5

2 Über die Verpackung 5

2.1 Außengerät................................................................................ 5

2.1.1 Von der Außeneinheit die Zubehörteile abnehmen .... 5

3 Über die Geräte und Optionen 6

3.1 Über die Außeneinheit............................................................... 6

3.2 Systemanordnung ..................................................................... 6

4 Vorbereitung 6

4.1 Den Ort der Installation vorbereiten .......................................... 6

4.1.1 Anforderungen an den Installationsort für die

Außeneinheit............................................................... 6

4.1.2 Zusätzliche Anforderungen an den Installationsort für

die Außeneinheit bei kaltem Klima.............................. 6

4.2 Vorbereiten der Kältemittelleitungen ......................................... 7

4.2.1 Anforderungen an Kältemittel-Rohrleitungen.............. 7

4.2.2 Anforderungen an das Material von Kältemittel-

Rohrleitungen.............................................................. 7

4.2.3 Rohrstärke auswählen ................................................ 7

4.2.4 Kältemittel-Abzweigsätze auswählen.......................... 8

4.3 Vorbereiten der Elektroinstallation ............................................ 8

4.3.1 Anforderungen an Sicherheitseinrichtung................... 8

5 Installation 9

5.1 Geräte öffnen ............................................................................ 9

5.1.1 So öffnen Sie das Außengerät.................................... 9

5.2 Montieren des Außengeräts ...................................................... 9

5.2.1 Voraussetzungen für die Installation........................... 9

5.2.2 So installieren Sie die Außeneinheit ........................... 9

5.2.3 Für einen Ablauf sorgen.............................................. 9

5.2.4 So vermeiden Sie ein Kippen des Außengeräts ......... 9

5.3 Anschließen der Kältemittelleitung ............................................ 10

5.3.1 Absperrventil und Service-Stutzen benutzen.............. 10

5.3.2 So schließen Sie Kältemittelrohre an die

Außeneinheit an.......................................................... 10

5.4 Überprüfen der Kältemittelleitung.............................................. 12

5.4.1 Überprüfung der Kältemitteilleitungen......................... 12

5.4.2 Kältemittelleitungen überprüfen: Allgemeine

Richtlinien ................................................................... 12

5.4.3 Kältemittelleitungen überprüfen: Anordnung............... 12

5.4.4 Dichtheitsprüfung durchführen.................................... 13

5.4.5 Vakuumtrocknung durchführen................................... 13

5.5 Kältemittelleitungen isolieren..................................................... 13

5.6 Einfüllen des Kältemittels .......................................................... 13

5.6.1 Sicherheitsvorkehrungen bei Nachfüllen mit

Kältemittel ................................................................... 13

5.6.2 So ermitteln Sie die nachzufüllende zusätzliche

Kältemittelmenge ........................................................ 14

5.6.3 Kältemittel einfüllen..................................................... 14

5.6.4 Fehlercodes bei Einfüllen von Kältemittel................... 15

5.6.5 So bringen Sie den Aufkleber mit Hinweisen zu

fluorierten Treibhausgasen an .................................... 15

5.7 Anschließen der Kabel .............................................................. 16

5.7.1 Verkabelung vor Ort: Übersicht................................... 16

5.7.2 Richtlinien zum Herausbrechen von

Durchbruchöffnungen ................................................. 16

5.7.3 Richtlinien zum Anschließen der elektrischen

Leitungen .................................................................... 16

5.7.4 So schließen Sie die elektrischen Leitungen an die

Außeneinheit an.......................................................... 16

5.8 Abschließen der Installation des Außengeräts.......................... 17

5.8.1 Verlegung der Übertragungskabel abschließen........... 17

6 Konfiguration 17

6.1 Bauseitige Einstellungen vornehmen ......................................... 18

6.1.1 Zur Durchführung bauseitiger Einstellungen................ 18

6.1.2 Auf die Elemente der bauseitigen Einstellungen

zugreifen ...................................................................... 18

6.1.3 Elemente bauseitiger Einstellungen............................. 18

6.1.4 Zugriff auf Modus 1 oder 2........................................... 19

6.1.5 Modus 1 verwenden..................................................... 19

6.1.6 Modus 2 verwenden..................................................... 19

6.1.7 Modus 1 (und Standardsituation):

Überwachungseinstellungen........................................ 20

6.1.8 Modus 2: Bauseitige Einstellungen.............................. 20

6.1.9 PC-Konfigurator an die Außeneinheit anschließen...... 23

7 Erstmalige Inbetriebnahme 23

7.1 Sicherheitsvorkehrungen bei Inbetriebnahme............................ 23

7.2 Checkliste vor Inbetriebnahme................................................... 23

7.3 Checkliste während der Inbetriebnahme.................................... 24

7.3.1 Über den Probelauf...................................................... 24

7.3.2 Probelauf durchfüheren (7-Segment-Anzeige) ............ 24

7.3.3 Beseitigung von Fehlern nach fehlerhaftem

Abschluss des Probelaufs............................................ 25

7.3.4 Betrieb der Einheit ....................................................... 25

8 Fehlerdiagnose und -beseitigung 25

8.1 Fehler beseitigen auf Grundlage von Fehlercodes .................... 25

8.1.1 Fehlercodes: Überblick ................................................ 25

9 Technische Daten 26

9.1 Platzbedarf für Wartungsarbeiten: Außeneinheit ....................... 26

9.2 Rohrleitungsplan: Außengerät.................................................... 27

9.3 Elektroschaltplan: Außengerät ................................................... 27

Für den Benutzer 29

10 Über das System 29

10.1 Systemanordnung ...................................................................... 29

11 Benutzerschnittstelle 29 12 Betrieb 29

12.1 Betriebsbereich .......................................................................... 29

12.2 System betreiben ....................................................................... 29

12.2.1 Über den Betrieb des Systems .................................... 29

12.2.2 Kühlbetrieb, Heizbetrieb, reiner Ventilator-Betrieb

und automatischer Betrieb ........................................... 30

12.2.3 Heizbetrieb................................................................... 30

12.2.4 System bedienen (OHNE Remote-Umschalter

Kühlen/Heizen) ............................................................ 30

12.2.5 System bedienen (MIT Remote-Umschalter Kühlen/

Heizen)......................................................................... 30

12.3 Programm für Trocknungsbetrieb (Dry) verwenden ................... 30

12.3.1 Über das Programm für Trocknungsbetrieb (Dry)........ 30

12.3.2 Programm für Trocknungsbetrieb verwenden (OHNE

Remote-Umschalter Kühlen/Heizen) ........................... 31

12.3.3 Programm für Trocknungsbetrieb verwenden (MIT

Remote-Umschalter Kühlen/Heizen) ........................... 31

12.4 Einstellen der Luftstromrichtung................................................. 31

12.4.1 Die Luftstrom-Schwenkklappe ..................................... 31

12.5 Master-Benutzerschnittstelle festlegen ...................................... 32

12.5.1 Zur Festlegung der Master-Benutzerschnittstelle ........ 32

12.5.2 Master-Benutzerschnittstelle festlegen (VRV DX) ....... 32

12.5.3 Master-Benutzerschnittstelle festlegen (RA DX).......... 32

13 Wartung und Service 32

13.1 Über das Kältemittel ................................................................... 32

13.2 Kundendienst und Garantie........................................................ 33

13.2.1 Garantiezeit.................................................................. 33

13.2.2 Empfohlene Wartung und Inspektion........................... 33

Installations- und Betriebsanleitung

RXYSQ4~6T8V/YB(*)

VRVIV-S System Klimagerät

4P482275-1A – 2019.09

Page 5

1 Über die Dokumentation

14 Fehlerdiagnose und -beseitigung 33

14.1 Fehlercodes: Übersicht ............................................................. 34

14.2 Bei den folgenden Symptomen handelt es sich NICHT um

Störungen des Systems ............................................................ 35

14.2.1 Symptom: Das System arbeitet nicht.......................... 35

14.2.2 Symptom: Es ist nicht möglich, zwischen Kühlen und

Heizen umzuschalten.................................................. 35

14.2.3 Symptom: Ventilatorbetrieb ist möglich, aber Kühlen

und Heizen funktionieren nicht.................................... 35

14.2.4 Symptom: Der Ventilator-Geschwindigkeit entspricht

nicht der Einstellung.................................................... 35

14.2.5 Symptom: Der Ventilator-Luftstrom geht nicht in die

eigestellte Richtung..................................................... 35

14.2.6 Symptom: Aus einer Einheit tritt weißer Nebel aus

(Inneneinheit) .............................................................. 35

14.2.7 Symptom: Aus einer Einheit tritt weißer Nebel aus

(Inneneinheit, Außeneinheit)....................................... 35

14.2.8 Symptom: Das Display der Benutzerschnittstelle

zeigt "U4" oder "U5" und das System stellt den Betrieb ein, startet jedoch nach ein paar Minuten

erneut.......................................................................... 35

14.2.9 Symptom: Geräusche des Klimageräts

(Inneneinheit) .............................................................. 35

14.2.10 Symptom: Geräusche des Klimageräts (Inneneinheit,

Außeneinheit).............................................................. 36

14.2.11 Symptom: Geräusche des Klimageräts

(Außeneinheit) ............................................................ 36

14.2.12 Symptom: Aus der Einheit tritt Staub aus ................... 36

14.2.13 Symptom: Das Gerät setzt Gerüche frei ..................... 36

14.2.14 Symptom: Der Ventilator der Außeneinheit rotiert

nicht ............................................................................ 36

14.2.15 Symptom: Auf dem Display wird "88" angezeigt ......... 36

14.2.16 Symptom: Der Verdichter in der Außeneinheit stellt

nach kurzem Heizbetrieb seinen Betrieb nicht ein...... 36

14.2.17 Symptom: Das Innere einer Außeneinheit ist warm,

selbst wenn die Einheit abgeschaltet wurde............... 36

14.2.18 Symptom: Wenn die Inneneinheit den Betrieb

einstellt, kann man heiße Luft fühlen .......................... 36

15 Veränderung des Installationsortes 36 16 Entsorgung 36

1 Über die Dokumentation

1.1 Informationen zu diesem Dokument

Zielgruppe

Autorisierte Installateure + Endbenutzer

INFORMATION

Diese Anlage ist konzipiert für die Benutzung durch Experten oder geschulte Benutzer in Geschäftsstellen, in der Leichtindustrie und in landwirtschaftlichen Betrieben sowie zur kommerziellen Verwendung durch Laien.

Dokumentationssatz

Dieses Dokument ist Teil eines Dokumentationssatzes. Der vollständige Satz besteht aus:

▪ Allgemeine Sicherheitshinweise:

▪ Vor der Installation zu lesende Sicherheitshinweise

▪ Format: Papier (im Kasten für die Außeneinheit)

▪ Installation der Außeneinheit und Betriebsanleitung:

▪ Installations- und Betriebsanleitung

▪ Format: Papier (im Kasten für die Außeneinheit)

▪ Referenz für Installateure und Benutzer:

▪ Vorbereitung der Installation, Referenzdaten,…

▪ Detaillierte Schritt-für-Schritt-Anleitung und

Hintergrundinformationen für grundlegende und erweiterte Nutzung der Anlage

▪ Format: Digital gespeicherte Dateien auf http://

www.daikineurope.com/support-and-manuals/productinformation/

Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein.

Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Technische Konstruktionsdaten

▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der

regionalen Website Daikin (öffentlich zugänglich).

▪ Der vollständige Satz der jüngsten technischen Daten ist

verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich).

Für den Installateur

2 Über die Verpackung

2.1 Außengerät

2.1.1 Von der Außeneinheit die Zubehörteile abnehmen

1 Die Wartungsblende abnehmen. Siehe "5.1.1So öffnen Sie das

Außengerät"auf Seite9.

2 Entfernen Sie das Zubehör.

RXYSQ4~6T8V/YB(*) VRVIV-S System Klimagerät 4P482275-1A – 2019.09

3 Die Wartungsblende abnehmen. Siehe "5.1.1So öffnen Sie das

Außengerät"auf Seite9.

4 Entfernen Sie das Zubehör.

Installations- und Betriebsanleitung

Page 6

3 Über die Geräte und Optionen

1×

e f

1× 1×

1×

d d

c c

(°C WB)

a b

15.5 15

–5

–10

–15

–20

10 15 20 25

(°C DB)

a Allgemeine Sicherheitshinweise

b Installation der Außeneinheit und Betriebsanleitung

c Etikett für fluorierte Treibhausgase

d Mehrsprachiges Etikett für fluorierte Treibhausgase

e Gasleitungs-Zubehör 1 + Kupferdichtung (nur bei

RXYSQ6)

f Gasleitungs-Zubehör 2 (nur bei RXYSQ6)

g Gasleitungs-Zubehör 3 (nur bei RXYSQ6)

3 Über die Geräte und Optionen

4 Vorbereitung

4.1 Den Ort der Installation vorbereiten

4.1.1 Anforderungen an den Installationsort für die Außeneinheit

Beachten Sie folgende Leitlinien bezüglich der Abstände. Siehe Kapitel "Technische Daten"und die Abbildungen auf der Innenseite der Frontabdeckung.

ACHTUNG

Dieses Gerät sollte nicht für die Allgemeinheit zugänglich sein; installieren Sie es in einem gesicherten Bereich, wo nicht leicht darauf zugegriffen werden kann.

Diese Anlage, sowohl die Innen- als auch die Außeneinheit, eignet sich für die Installation in geschäftlichen und gewerblichen Umgebungen.

3.1 Über die Außeneinheit

Die Installationsanleitung gilt für das inverterbetriebene Wärmepumpensystem VRV IV-S.

Diese Geräte sind für die Außeninstallation und werden für Luft-LuftWärmepumpensysteme verwendet.

Spezifikationen RXYSQ4~6

Leistung Heizen 14,2~18,0kW

Kühlen 12,1~15,5kW

Außentemperatur Heizen –20~15,5°C

Kühlen –5~46°C

feucht

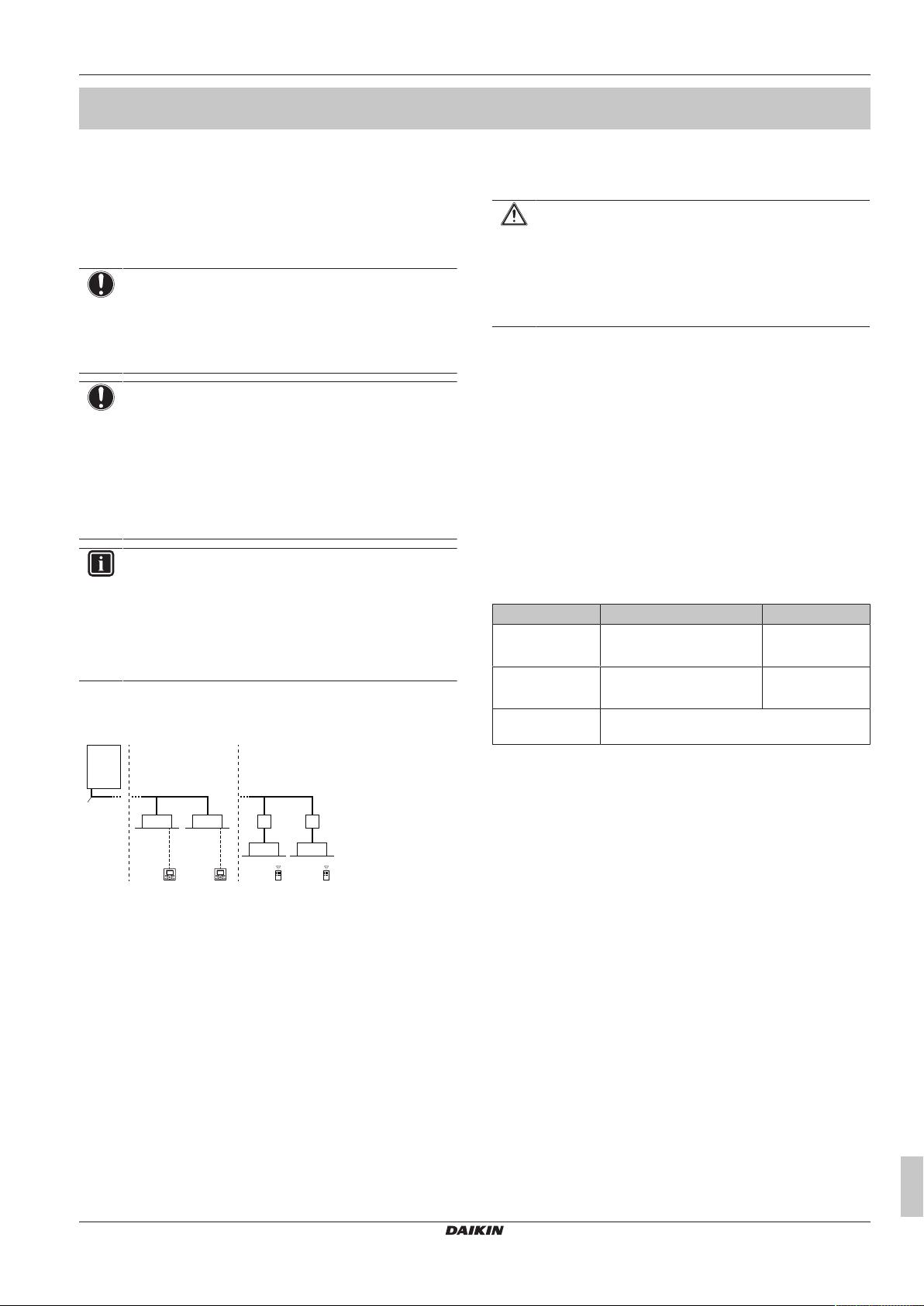

3.2 Systemanordnung

HINWEIS

Das System darf nicht bei Temperaturen unter –15°C aufgebaut werden.

4.1.2 Zusätzliche Anforderungen an den Installationsort für die Außeneinheit bei kaltem Klima

HINWEIS

Wird die Einheit bei niedriger Außentemperatur und hoher Luftfeuchtigkeit zum Heizen betrieben, dann überzeugen Sie sich, dass Vorkehrungen getroffen worden sind, dass durch entsprechende Mittel die Abflusslöcher der Einheit frei gehalten werden.

Bei Heizen:

a VRV IV-S Wärmepumpen-Außeneinheit

b Kältemittelrohre

c VRV Inneneinheit mit direkter Dampfdehnung (DX)

d Benutzerschnittstelle (je nach Typ der Inneneinheit fest

e BP-Box (erforderlich zum Anschluss von Inneneinheiten

f Inneneinheiten mit direkter Dampfdehnung (RA) von

g Benutzerschnittstelle (drahtlos, je nach Typ der

Installations- und Betriebsanleitung

zugeordnet)

mit direkter Dampfdehnung (RA) von Residential Air (SA) oder Sky Air (DX))

Residential Air (DX)

Inneneinheit dediziert)

a Bereich bei Aufheizbetrieb b Betriebsbereich

TAI Umgebungstemperatur innen

TAO Umgebungstemperatur draußen

Falls vorgesehen oder zu erwarten ist, die Einheit 5 Tage oder länger bei Außentemperaturen unter –5°C bei einer relativen Luftfeuchtigkeit von über 95% zu betreiben, empfehlen wir, eine Daikin-Reihe zu verwenden, deren Geräte speziell für diese Betriebsbedingungen ausgelegt sind, und/oder Informationen dazu bei Ihrem Händler einzuholen.

RXYSQ4~6T8V/YB(*)

VRVIV-S System Klimagerät

4P482275-1A – 2019.09

Page 7

4.2 Vorbereiten der

B-1 B-2

C-1 C-2 C-3 C-4 E E E E

1 1

3-1 3-2 3-3 3-4

RA DXVRV DX

5 5 5 5

2 2

Kältemittelleitungen

4.2.1 Anforderungen an KältemittelRohrleitungen

HINWEIS

Kältemittel R410A erfordert vorsichtigen Umgang, damit das System sauber und trocken bleibt. Fremdmaterialien (einschließlich Mineralöle oder Feuchtigkeit) dürfen unter keinen Umständen in das System eindringen.

4 Vorbereitung

HINWEIS

Die Rohre und andere unter Druck stehende Teile müssen für Kältemittel geeignet sein. Für das Kältemittel sind mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre zu verwenden.

▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle

aus der Herstellung) müssen ≤30mg/10m sein.

4.2.2 Anforderungen an das Material von Kältemittel-Rohrleitungen

▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos

verbundene Kupferrohre.

▪ Bördelanschlüsse: Verwenden Sie ausschließlich

weichgeglühtes Material.

▪ Rohrleitungs-Härtegrad und -stärke:

Außendurchme

sser (Ø)

6,4mm (1/4")

9,5mm (3/8")

12,7mm (1/2") 15,9mm (5/8") Weichgeglüht (O) ≥0,99mm 19,1mm (3/4") Halbhart (1/2H) ≥0,80mm

(a) Je nach den geltenden gesetzlichen Vorschriften und dem

Härtegrad Stärke (t)

Weichgeglüht (O) ≥0,80mm

maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem Typenschild) ist möglicherweise eine größere Rohrstärke erforderlich.

(a)

4.2.3 Rohrstärke auswählen

Bestimmen Sie die richtige Stärke anhand der folgenden Tabellen und der Referenz-Abbildung (nur um Anhaltspunkte zu geben).

1 Außeneinheit 2 Kältemittel-Abzweigsatz

3-1~3-4 VRVDX Inneneinheiten

4 BP-Einheit 5 RADX Inneneinheiten

A Rohrleitung zwischen Außeneinheit und (erstem)

Kältemittel-Abzweigsatz

B-1 B-2 Rohrleitung zwischen Kältemittel-Abzweigsätzen

C-1~C-4 Rohrleitung zwischen Kältemittel-Abzweigbausatz und

Inneneinheit

D Rohrleitung zwischen Kältemittel-Abzweigsatz und BP-

Einheit

E Rohrleitung zwischen BP-Einheit und RADX Inneneinheit

Sollten keine Rohrleitungen in der erforderlichen Größe (Maßeinheit Zoll) zur Verfügung stehen, können auch Leitungen mit anderen Durchmessern (Maßeinheit Millimeter) verwendet werden. Dabei muss Folgendes berücksichtigt werden:

▪ Wählen Sie eine Rohrstärke, die der benötigten Stärke am

nächsten kommt.

▪ Verwenden Sie die entsprechenden Adapter, um von Leitungen

inmm auf Leitungen in Zoll zu wechseln (bauseitig zu liefern).

▪ Die zusätzliche Kältemittel-Kalkulation muss angepasst werden,

so wie es in "5.6.2So ermitteln Sie die nachzufüllende zusätzliche

Kältemittelmenge"auf Seite14 angegeben ist.

A: Rohrleitung zwischen Außeneinheit und (erstem) Kältemittel-Abzweigsatz

Wenn die entsprechende Rohrlänge zwischen Außen- und Inneneinheiten 90m oder mehr beträgt, muss die Stärke der HauptGasleitung vergrößert werden. Wenn die empfohlene Gasleitungsstärke (vergrößern) nicht verfügbar ist, müssen Sie die Standardstärke verwenden (was zu einer leichten Leistungsabnahme führen kann).

INFORMATION

▪ Die Kombination der Inneneinheiten VRV DX und

RADX ist unzulässig.

▪ Die Kombination der Inneneinheiten RA DX und AHU

ist unzulässig.

▪ Die Kombination der RA DX und Luftvorhang-

Inneneinheiten ist unzulässig.

INFORMATION

Wenn Sie RADX Inneneinheiten installieren, müssen Sie die bauseitige Einstellung [2‑38] (= Typ der installierten Inneneinheiten) konfigurieren. Siehe "6.1.8 Modus 2:

Bauseitige Einstellungen"auf Seite20.

RXYSQ4~6T8V/YB(*) VRVIV-S System Klimagerät 4P482275-1A – 2019.09

a Außeneinheit

b Hauptgasleitung

c Erhöhung

d Erster Kältemittel-Abzweigsatz

e Inneneinheit

Außeneinheit-

Leistungsart (HP)

4+5 15,9 19,1 9,5

6 19,1 22,2

Außendurchmesser von Rohrleitung

(mm)

Gasleitung Flüssigkeitsleitung

Standard Verstärke

Installations- und Betriebsanleitung

Page 8

4 Vorbereitung

B: Rohrleitung zwischen KältemittelAbzweigsätzen

Treffen Sie aus der nachfolgenden Tabelle die passende Auswahl, indem Sie die Gesamt-Leistungsart der nachgeordneten Inneneinheiten zu Grunde legen. Die Stärke der Anschlussrohrleitung darf nicht größer sein als die der KältemittelRohrleitung, die anhand der Gesamtsystem-Modellbezeichnung gewählt ist.

Inneneinheit-

Leistungsindex

<150 15,9 9,5

150≤x≤182 19,1

Beispiel: Downstream-Kapazität bei B-1 = Leistungsindex von Einheit 3-1 + Leistungsindex von Einheit 3-2

Außendurchmesser von Rohrleitung

(mm)

Gasleitung Flüssigkeitsleitung

C: Rohrleitung zwischen KältemittelAbzweigbausatz und Inneneinheit

Verwenden Sie dieselben Durchmesser wie bei den Anschlüssen (Flüssigkeit, Gas) bei den Inneneinheiten. Die Durchmesser der Inneneinheiten sind wie folgt:

Inneneinheit-

Leistungsindex

15~50 12,7 6,4

63~140 15,9 9,5

Außendurchmesser von Rohrleitung

(mm)

Gasleitung Flüssigkeitsleitung

D: Rohrleitung zwischen Kältemittel-Abzweigsatz und BP-Einheit

Gesamtleistungsind

ex der

angeschlossenen

Inneneinheiten

15~62 12,7 6,4

63~149 15,9 9,5

150~182 19,1

Außendurchmesser von Rohrleitung

(mm)

Gasleitung Flüssigkeitsleitung

E: Rohrleitung zwischen BP-Einheit und RADX Inneneinheit

Inneneinheit-

Leistungsindex

15~42 9,5 6,4

50 12,7 60 9,5 71 15,9

Außendurchmesser von Rohrleitung

(mm)

Gasleitung Flüssigkeitsleitung

4.2.4 Kältemittel-Abzweigsätze auswählen

Verrohrungsbeispiel siehe "4.2.3Rohrstärke auswählen"auf Seite7.

Bei Verwendung von Refnet-Anschlussstücken beim ersten Abzweig (gezählt ab Außeneinheit)

Wenn Sie am ersten Abzweig - gezählt ab der Seite der Außengeräte - Refnet-Anschlussstücke verwenden, treffen Sie aus der folgenden Tabelle die passende Auswahl, indem Sie die Leistung der Außeneinheit zu Grunde legen. Beispiel: RefnetAnschlussstück A→B‑1.

Außeneinheit-Leistungsart

(HP)

4~6 KHRQ22M20T

Kältemittel-Abzweigsatz

Refnet-Anschlussstücke bei anderen Abzweigungen

In Bezug auf Refnet-Anschlusstücke - mit Ausnahme der ersten Abzweigung - ist das geeignete Abzweigsatz-Modell zu wählen, basierend auf dem Gesamtleistungsindex aller Inneneinheiten, die nach dem Kältemittel-Abzweig angeschlossen sind. Beispiel: Refnet-Anschluss B‑1→C‑1.

Inneneinheit-Leistungsindex Kältemittel-Abzweigsatz

<182 KHRQ22M20T

Refnet-Verteiler

Was Refnet-Verteiler betrifft: Treffen Sie aus der folgenden Tabelle die passende Auswahl, indem Sie die Gesamtleistung aller Inneneinheiten zu Grunde legen, die unterhalb des Refnet-Verteilers angeschlossen werden.

Inneneinheit-Leistungsindex Kältemittel-Abzweigsatz

<182 KHRQ22M29H

INFORMATION

An einen Verteiler können maximal 8 Abzweige angeschlossen werden.

4.3 Vorbereiten der Elektroinstallation

4.3.1 Anforderungen an Sicherheitseinrichtung

Der Netzanschluss für die Stromversorgung muss mit den erforderlichen, den geltenden gesetzlichen Vorschriften entsprechenden Schutzvorrichtungen ausgestattet sein, d. h. Hauptschalter, träge Sicherung für jede Phase und FehlerstromSchutzschalter.

Die Auswahl und Stärke der Kabel muss den dafür geltenden Vorschriften entsprechen sowie den Angaben in der Tabelle unten.

Modell Mindest-

Strombelastbar

keit im

Schaltkreis

RXYSQ4_V 29,1A 32A 1~ 50Hz RXYSQ5_V RXYSQ6_V RXYSQ4_Y 14,1A 16A 3N~50Hz RXYSQ5_Y RXYSQ6_Y

Signalübertragungskabel

Signalübertragungskabel Vinylkabel mit 0,75 bis 1,25mm²

Maximale Kabellänge

(= Entfernung zwischen Außenund weitester Inneneinheit)

Kabellänge insgesamt

(= Entfernung zwischen Außenund allen Inneneinheiten)

Wenn die Gesamtlänge der Übertragungsleitung darüber hinausgeht, kann das zu Kommunikationsfehlern führen.

Empfohlene

Sicherungen

Ummantelung oder Kabel (2-

Stromversorgu

220-240V

380-415V

adrig)

300m

600m

Installations- und Betriebsanleitung

RXYSQ4~6T8V/YB(*)

VRVIV-S System Klimagerät

4P482275-1A – 2019.09

Page 9

5 Installation

45°~90°

(4)

1×

(mm)

>150

620

350

(345-355)

4× M12

≥150 mm

117

102

376

191

a a a

5 Installation

5.1 Geräte öffnen

5.1.1 So öffnen Sie das Außengerät

GEFAHR: STROMSCHLAGGEFAHR

GEFAHR: VERBRENNUNGSGEFAHR

HINWEIS

Bei der Befestigung der Außeneinheit mit den Ankerbolzen sollten Muttern und Unterlegscheiben aus Kunstharz verwendet werden (a). Ist die Beschichtung im Befestigungsbereich abgezogen, kann das Metall leicht rosten.

5.2.2 So installieren Sie die Außeneinheit

5.2 Montieren des Außengeräts

5.2.1 Voraussetzungen für die Installation

4 Sätze Ankerbolzen, Muttern und Unterlegscheiben (bauseitig zu liefern) bereithalten:

a Die Ablauflöcher müssen frei sein.

INFORMATION

Die empfohlene Höhe des oberen hervorstehenden Teils der Schrauben beträgt 20mm.

RXYSQ4~6T8V/YB(*) VRVIV-S System Klimagerät 4P482275-1A – 2019.09

5.2.3 Für einen Ablauf sorgen

HINWEIS

Wenn die Kondensatabflusslöcher der Außeneinheit durch eine Grundplatte oder Bodenfläche abgedeckt sind, heben Sie die Einheit an, um für einen Freiraum von mehr als 150mm unter der Außeneinheit zu sorgen.

Abflusslöcher (Abmessungen in mm)

a Kondensatabflusslöcher

5.2.4 So vermeiden Sie ein Kippen des Außengeräts

Wenn das Gerät an Orten aufgestellt ist, an denen starker Wind das Gerät zum Umkippen bringen kann, ergreifen Sie folgende Vorsichtsmaßnahmen:

1 Bereiten Sie 2 Kabel (bauseitig zu liefern) wie in der folgenden

Anleitung beschrieben vor.

2 Legen Sie die 2 Kabel über das Außengerät. 3 Platzieren Sie ein Gummituch (bauseitig zu liefern) zwischen

den Kabeln und dem Außengerät, um eine Beschädigung des Lacks durch die Kabel zu vermeiden.

4 Bringen Sie die Kabelenden an und ziehen Sie sie fest.

Installations- und Betriebsanleitung

Page 10

5 Installation

5.3 Anschließen der Kältemittelleitung

GEFAHR: VERBRENNUNGSGEFAHR

5.3.1 Absperrventil und Service-Stutzen benutzen

So bedienen Sie das Absperrventil

Beachten Sie Folgendes:

▪ Achten Sie darauf, dass alle Absperrventile während des Betriebs

geöffnet sind.

▪ Die Absperrventile der Gas- und Flüssigkeitsleitung sind gemäß

Werkseinstellung geschlossen.

▪ Beim Absperrventil NICHT übermäßig Kraft ausüben. Sonst

könnte der Ventilkörper brechen.

3 Sobald ein Weiterdrehen beim Absperrventil nicht mehr möglich

ist, halten Sie an.

4 Die Absperrventil-Abdeckung installieren.

Ergebnis: Jetzt ist das Ventil geschlossen.

Handhabung der Absperrventils-Abdeckung

▪ Bei der Kennzeichnung durch den Pfeil ist die Abdeckung des

Absperrventils versiegelt. NICHT die Membrane beschädigen.

▪ Nach Betätigen des Absperrventils die Absperrventil-Abdeckung

befestigen und prüfen, ob Kältemittel austritt. Die Drehmomente für das Festschrauben sind in der Tabelle unten angegeben.

Öffnen des Absperrventils

1 Die Absperrventil-Abdeckung abnehmen. 2 Einen Sechskantschlüssel in das Absperrventil einführen und

dann das Absperrventil entgegen dem Uhrzeigersinn drehen.

3 Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an. 4 Die Absperrventil-Abdeckung installieren.

Ergebnis: Jetzt ist das Ventil geöffnet.

Schließen des Absperrventils

1 Die Absperrventil-Abdeckung abnehmen. 2 Einen Sechskantschlüssel in das Absperrventil einführen und

dann das Absperrventil im Uhrzeigersinn drehen.

Handhabung des Service-Stutzens

▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt,

muss ein Einfüllschlauch mit Zungenspatel benutzt werden.

▪ Nach Benutzung des Service-Stutzens die Abdeckung des

Service-Stutzens wieder sicher aufsetzen. Die Drehmomente für das Festschrauben sind in der Tabelle unten angegeben.

▪ Überprüfen Sie nach dem Anbringen der Abdeckung, ob

Kältemittel austritt.

Anzugsdrehmomente

Größe des

Absperrven

tils (mm)

Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9

Ø15,9 13,5~16,5 6mm 22,5~27,5

Anzugsdrehmoment N•m (zum Schließen nach

rechts drehen)

Welle

VentilkörperSechskants

chlüssel

Kappe

(Ventildeck

el)

Service-

Stutzen

5.3.2 So schließen Sie Kältemittelrohre an die Außeneinheit an

HINWEIS

Achten Sie darauf, dass die bauseitig installierten Rohrleitungen nicht andere Rohre oder die Blende unten oder an der Seite berühren. Insbesondere beim Anschluss unten und seitlich muss darauf geachtet werden, die Rohrleitung angemessen zu isolieren, um so den Kontakt mit dem Gehäuse zu verhindern.

1 Gehen Sie wie folgt vor:

Installations- und Betriebsanleitung

RXYSQ4~6T8V/YB(*)

VRVIV-S System Klimagerät

4P482275-1A – 2019.09

Page 11

5 Installation

b d

b b bb

e1 ecdf

d e f

d e1 e f

▪ Die Wartungsblende (a) mit Schraube (b) entfernen. ▪ Die Blende des Rohrleistungseingangs (c) mit Schraube (d)

entfernen.

2 Den Rohrleitungsverlauf auswählen (a, b, c oder d).

INFORMATION

Möglichkeit 1: Zur Vorderseite

Möglichkeit 3: Zur Seite

Möglichkeit 2: Zur Rückseite

Möglichkeit 4: Nach unten

▪ Die Durchbruchöffnung (a) in der Bodenplatte oder der

Abdeckplatte entfernen, indem Sie mit einem Flachschraubendreher und einem Hammer auf die Befestigungspunkte schlagen.

▪ Gegebenenfalls mit einer Metallsäge die Trennfugen

(b) herausschneiden.

HINWEIS

Sicherheitsvorkehrungen bei der Schaffung von Durchbruchöffnungen:

▪ Achten Sie darauf, das Gehäuse und darunter liegende

Rohre nicht zu beschädigen.

▪ Nachdem Sie die Durchbruchöffnungen hergestellt

haben, empfehlen wir, die Kanten und Bereiche um die Kanten mithilfe von Rostschutzfarbe zu behandeln, um Rostbildung zu verhindern.

▪ Wenn Sie die elektrischen Leitungen durch die

Durchbruchöffnungen führen, wickeln Sie

c, c1 Gasleitungs-Zubehör 1 + Kupferdichtung (immer benutzen)

d Gasleitungs-Zubehör 2

e, e1 Gasleitungs-Zubehör 3 (auf die erforderliche Länge

schneiden)

f Bauseitig zu liefern

4 Die Wartungsblende und die Blende des

Rohrleistungseingangs wieder anbringen.

5 Alle Zwischenräume dicht machen (Beispiel: a), damit kein

Schnee und keine Kleintiere ins System gelangen können.

Schutzklebeband um die Leitungen, damit sie nicht beschädigt werden.

3 Gehen Sie wie folgt vor:

▪ Die Flüssigkeitsleitung (a) am Flüssigkeits-Absperrventil

anschließen.

▪ Die Gasleitung (b) am Gas-Absperrventil anschließen.

WARNUNG

Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird. Kleinlebewesen, die in Kontakt mit elektrischen Teilen kommen, können Funktionsstörungen, Rauch oder Feuer verursachen.

▪ Im Fall von RXYSQ6: Das Gasleitungs-Zubehör anschließen

(c, c1, d, e) und auf die erforderliche Länge schneiden (e1).

RXYSQ4~6T8V/YB(*) VRVIV-S System Klimagerät 4P482275-1A – 2019.09

Das ist erforderlich, weil die Stärke des Gas-Absperrventils Ø15,9 beträgt, während die Rohrverbindung zwischen Außeneinheit und erstem Kältemittel-Abzweigsatz eine Stärke von Ø19,1 hat.

Installations- und Betriebsanleitung

Page 12

5 Installation

Installationsarbeiten der Kältemittel-Rohrleitungen abgeschlossen?

Sind Inneinheiten und/oder Außeneinheit bereits auf EIN geschaltet worden?

Wie folgt vorgehen:

"Methode 2: Nach Einschalten".

Rohrinstallation fertig stellen.

Wie folgt vorgehen:

"Methode 1: Vor Einschalten (normale Methode)".

Nein

p<p

b c e

A B

HINWEIS

Daran denken, nach der Installation der Kältemittelleitungen und der Durchführung der Vakuumtrocknung die Absperrventile zu öffnen. Wird das System mit geschlossenen Absperrventilen betrieben, kann der Verdichter beschädigt werden.

5.4 Überprüfen der Kältemittelleitung

5.4.1 Überprüfung der Kältemitteilleitungen

Vor Einschalten der Einheiten (außen und innen) muss die Installation der Kältemittel-Rohrleitungen unbedingt abgeschlossen sein.

Nach Einschalten der Einheiten werden die Expansionsventile initialisiert. Das bedeutet, dass sie geschlossen werden. Wenn das geschieht, ist es unmöglich, bei den bauseitigen Rohren und bei den Inneneinheiten Dichtheitsprüfung und Vakuumtrocknung durchzuführen.

Deshalb werden jeweils 2 Methoden für die Erstinstallation, Dichtheitsprüfung und Vakuumtrocknung erklärt.

Methode 1: Vor Einschalten

Wenn das System bis jetzt noch nicht eingeschaltet worden ist, sind keine besonderen Maßnahmen zu ergreifen, um die Dichtheitsprüfung und die Vakuumtrocknung durchzuführen.

Methode 2: Nach Einschalten

Wenn das System bereits eingeschaltet worden ist, folgende Einstellung in Kraft setzen: [2‑21] (siehe "6.1.4Zugriff auf Modus 1

oder 2" auf Seite 19). Durch diese Einstellung werden die

bauseitigen Expansionsventile geöffnet, so dass für das R410AKältemittel auf jeden Fall ein Fließpfad geöffnet ist und es möglich ist, die Dichtheitsprüfung und die Vakuumtrocknung durchzuführen.

Falls sich in der Kältemittel-Rohrleitung Nässe gebildet haben könnte (z. B. weil Wasser ins Rohr eingetreten ist), führen Sie erst die unten beschriebene Vakuumtrocknung durch, bis keine Feuchtigkeit mehr vorhanden ist.

Alle Rohre im Inneren der Einheit sind bereits werksseitig auf Leckagen geprüft worden.

Nur bauseitig installierte Kältemittel-Rohrleitungen müssen geprüft werden. Vor Durchführung der Dichtheitsprüfung oder Vakuumtrocknung sicherstellen, dass alle Absperrventile bei der Außeneinheit fest geschlossen sind.

HINWEIS

Vor Durchführung der Dichtheitsprüfung und Vakuumtrocknung sicherstellen, dass alle (bauseitig gelieferten) Rohrventile OFFEN sind (nicht die Absperrventile der Außeneinheit!).

Weitere Informationen über den Status von Ventilen siehe

"5.4.3Kältemittelleitungen überprüfen: Anordnung"auf Seite12.

5.4.2 Kältemittelleitungen überprüfen: Allgemeine Richtlinien

Schließen Sie die Vakuumpumpe über ein Sammelrohr an die Service-Stutzen aller Absperrventile an, um mehr Wirkung zu entfalten (siehe "5.4.3 Kältemittelleitungen überprüfen:

Anordnung"auf Seite12).

HINWEIS

Verwenden Sie eine 2-stufige Vakuumpumpe mit Rückschlagventil oder Magnetventil, die einen Unterdruck von bis zu −⁠100,7 kPa (−⁠1,007 bar) (5 Torr absolut) erzeugen kann.

HINWEIS

Achten Sie darauf, dass das Pumpenöl nicht in umgekehrter Richtung in das System fließt, wenn die Pumpe gerade nicht läuft.

HINWEIS

Luft nicht durch Kältemittel beseitigen. Verwenden Sie stattdessen eine Vakuumpumpe.

5.4.3 Kältemittelleitungen überprüfen: Anordnung

HINWEIS

Vergewissern Sie sich, dass alle Inneneinheiten, die an die Außeneinheit angeschlossen sind, aktiv sind.

HINWEIS

Warten Sie, die Einstellung [2‑21] durchzuführen, bis die Außeneinheit die Initialisierung abgeschlossen hat.

Dichtheitsprüfung und Vakuumtrocknung

Überprüfen der Kältemittelleitungen beinhaltet:

▪ Kältemittel-Rohrleitungen auf Dichtheit prüfen.

▪ Vakuumtrocknung durchführen, um Feuchtigkeit, Luft oder

Stickstoff aus Kältemittel-Rohrleitungen zu entfernen.

Installations- und Betriebsanleitung

a Druckminderventil b Stickstoff c Waage d Kältemittelbehälter R410A (Siphonsystem) e Vakuumpumpe

f Absperrventil Flüssigkeitsleitung

g Absperrventil der Gasleitung A Ventil A B Ventil B C Ventil C

Ventil Ventil-Status

Ventil A Geöffnet Ventil B Geöffnet Ventil C Geöffnet Absperrventil Flüssigkeitsleitung Geschlossen Absperrventil der Gasleitung Geschlossen

RXYSQ4~6T8V/YB(*)

VRVIV-S System Klimagerät

4P482275-1A – 2019.09

Page 13

5 Installation

HINWEIS

Auch alle Inneneinheiten und die Anschlüsse zu den Inneneinheiten müssen auf Dichtheit geprüft werden. Halten Sie auch bauseitige (bauseitig gelieferte) Rohrventile, soweit vorhanden, geöffnet.

Weiterer Einzelheiten dazu siehe die Installationsanleitung zur Inneneinheit. Dichtheitsprüfung und Vakuumtrocknung müssen durchgeführt werden, bevor die Einheit an die Stromversorgung angeschlossen wird. Falls das nicht möglich ist, siehe das weiter oben in diesem Kapitel gezeigte Ablaufdiagramm (siehe "5.4.1 Überprüfung der

Kältemitteilleitungen"auf Seite12).

5.4.4 Dichtheitsprüfung durchführen

Die Dichtheitsprüfung muss der Spezifikation EN378‑2 entsprechen.

Das System auf Leckagen hin überprüfen: Vakuum-Dichtheitsprüfung

1 Im System für über 2 Stunden flüssigkeitsseitig und gasseitig

einen Unterdruck von −⁠100,7 kPa (–⁠1,007 bar) (5 Torr) herstellen.

2 Ist dieser Unterdruck erreicht, die Vakuumpumpe ausschalten.

Prüfen Sie, dass zumindest für 1 Minute der Druck nicht ansteigt.

3 Falls der Druck ansteigt, ist entweder Wasser bzw. Feuchtigkeit

im System (siehe unten unter Vakuumtrocknung) oder es gibt ein Leck.

4 Je nach dem, ob Sie sofort Kältemittel über den Kältemittel-

Einfüllstutzen einfüllen wollen oder erst eine Portion des Kältemittels über die Flüssigkeitsleitung voreinfüllen, öffnen Sie die Absperrventile der Außeneinheit bzw. halten Sie diese geschlossen. Weitere Einzelheiten dazu siehe "5.6.3Kältemittel

einfüllen"auf Seite14.

5.5 Kältemittelleitungen isolieren

Nach Durchführung der Dichtheitsprüfung und der Vakuumtrocknung müssen die Leitungen isoliert werden. Dabei sind folgende Punkte zu beachten:

▪ Achten Sie darauf, dass die Anschlussleitungen und die

Kältemittel-Abzweigsätze vollständig isoliert werden.

▪ Achten Sie darauf, Flüssigkeits- und Gasleitungen zu isolieren

(bei allen Einheiten).

▪ Verwenden Sie Polyethylenschaum, der auf der

Flüssigkeitsleitungsseite bis zu einer Temperatur von 70°C und auf der Gasleitungsseite bis zu 120°C hitzebeständig ist.

▪ Je nach Umgebung, in der die Installation vorgenommen worden

ist, die Isolierung der Kältemittelleitung gegebenenfalls verstärken.

▪ Falls das Kondensat am Absperrventil durch Risse in der

Isolierung und Rohrleitung in die Inneneinheit heruntertropfen könnte, weil die Außeneinheit über der Inneneinheit positioniert ist, muss das durch Abdichten der Anschlüsse verhindert werden. Siehe die Abbildung unten.

Das System auf Leckagen hin überprüfen: Dichtheitsprüfung durch Druck

1 Heben Sie das Vakuum auf, indem Sie Stickstoff hinein leiten,

bis ein Manometerdruck von mindestens 0,2 MPa (2 bar) entsteht. Auf keinen Fall sollte der Druck höher liegen als der maximale Betriebsdruck der Einheit, d. h. 4,0MPa (40 bar).

2 Prüfen Sie auf Leckagen, indem Sie bei allen Rohranschlüssen

den Test durchführen, bei dem auf Blasenbildung geprüft wird.

3 Stickstoff ablassen.

HINWEIS

Besorgen Sie sich die empfohlenen Utensilien dafür bei Ihrem Großhändler. Benutzen Sie kein Seifenwasser. Das könnte zum Brechen der Überwurfmuttern führen (Seifenwasser kann Salz enthalten, das Feuchtigkeit aufnimmt, die gefriert, wenn das Rohr kalt wird), oder es kann zur Korrosion der Bördelanschlüsse führen (Seifenwasser kann Ammoniak enthalten, das eine korrodierende Wirkung hat bei den Berührungspunkten von Überwurfmuttern aus Messing mit dem Kupfer).

5.4.5 Vakuumtrocknung durchführen

Um das System von Nässe und Feuchtigkeit zu befreien, gehen Sie wie folgt vor:

1 Im System für maximal 2 Stunden ein Vakuum von –⁠100,7kPa

(–⁠1,007bar) (5Torr) herstellen.

2 Dann die Vakuumpumpe ausschalten und prüfen, ob der

Zielunterdruck für mindestens 1 Stunde erhalten bleibt.

3 Sollte es nicht möglich sein, das Vakuum innerhalb 2 Stunden

herzustellen oder es für 1 Stunde zu halten, ist wahrscheinlich zu viel Feuchtigkeit im System. In diesem Fall heben Sie das Vakuum auf und pressen Stickstoff ins System, bis ein Manometerdruck von 0,05 MPa (0,5 bar) erreicht ist. Dann die Schritte 1 bis 3 so oft wiederholen, bis alle Feuchtigkeit beseitigt worden ist.

a Isoliermaterial

b Abdichten usw.

5.6 Einfüllen des Kältemittels

5.6.1 Sicherheitsvorkehrungen bei Nachfüllen mit Kältemittel

WARNUNG

▪ Verwenden Sie nur Kältemittel des Typs R410A.

Andere Substanzen können zu Explosionen und Unfällen führen.

▪ R410A enthält fluorierte Treibhausgase. Das

Erderwärmungspotenzial (GWP - Global Warming Potential) beträgt 2087,5. Setzen Sie diese Gase NICHT in die Atmosphäre frei.

▪ Verwenden Sie immer Schutzhandschuhe und eine

Schutzbrille, wenn Sie Kältemittel einfüllen.

HINWEIS

Wenn die Stromzufuhr einiger Einheiten abgeschaltet ist, kann der Befüllvorgang nicht korrekt beendet werden.

HINWEIS

Mindestens 6 Stunden vor Aufnahme des Betriebs den Strom einschalten, damit die Getriebegehäuseheizung aktiv wird und den Verdichter schützt.

RXYSQ4~6T8V/YB(*) VRVIV-S System Klimagerät 4P482275-1A – 2019.09

Installations- und Betriebsanleitung

Page 14

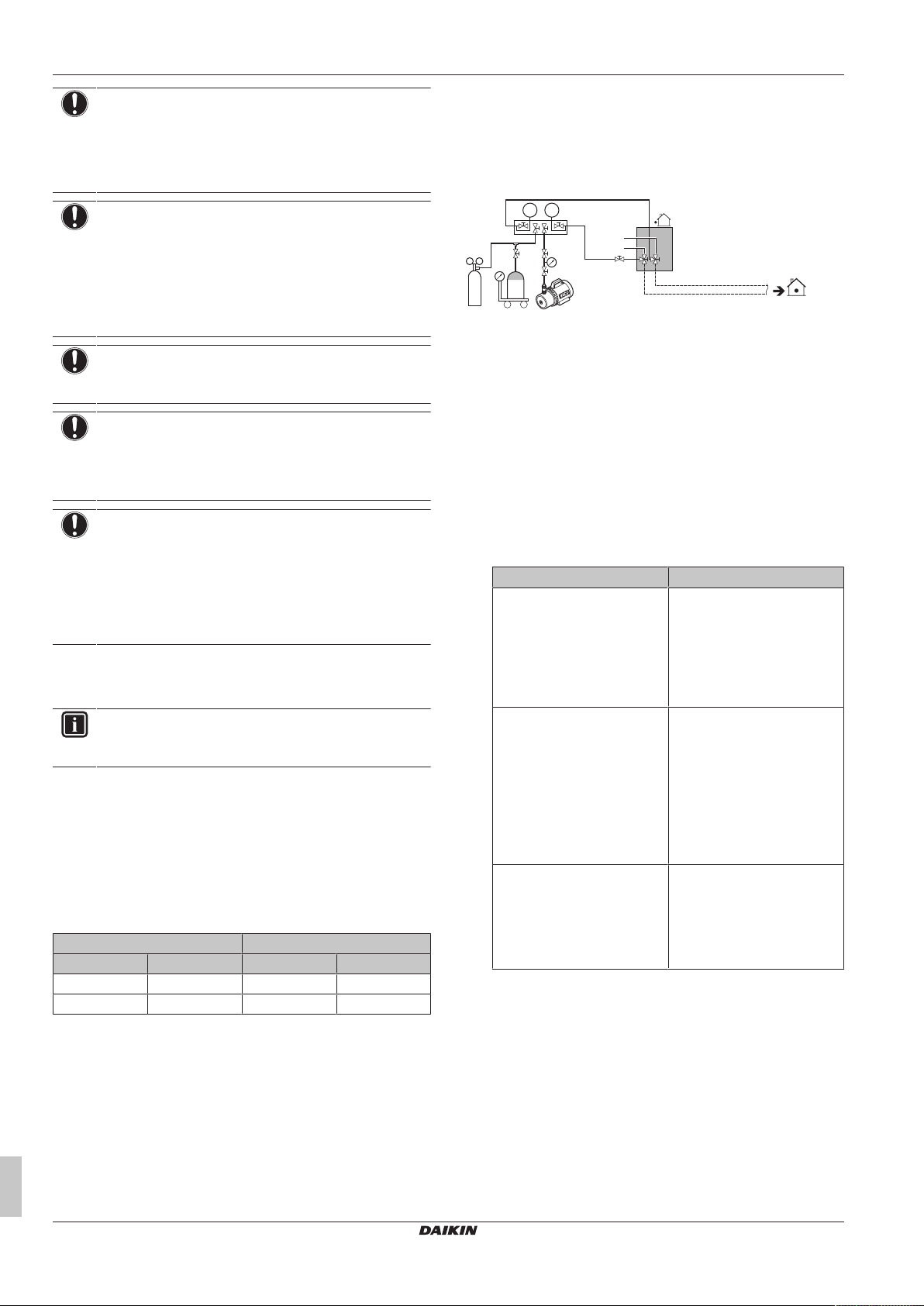

5 Installation

p<p

b c e

A B

HINWEIS

Wenn nach Einschalten von Innen- und Außeneinheiten der Betrieb innerhalb von 12 Minuten aufgenommen wird, geht der Verdichter erst dann in Betrieb, wenn die Kommunikation zwischen Außeneinheit(en) und Inneneinheiten hergestellt ist und normal funktioniert.

HINWEIS

Bevor Sie einen Befüllvorgang beginnen, prüfen Sie, dass die 7-LEDs-Anzeige normal aussieht (siehe "6.1.4Zugriff

auf Modus 1 oder 2" auf Seite 19), und dass auf der

Benutzerschnittstelle der Inneneinheit kein Fehlercode angezeigt wird. Wird ein Fehlercode angezeigt, siehe

"8.1Fehler beseitigen auf Grundlage von Fehlercodes"auf Seite25.

HINWEIS

Vergewissern Sie sich, dass alle angeschlossenen Inneneinheiten erkannt werden (Einstellung [1‑5]).

HINWEIS

Schließen Sie die Frontblende, bevor der Vorgang zum Befüllen ausgeführt wird. Ist die Frontblende nicht geschlossen, kann die Einheit nicht korrekt ermitteln, ob sie ordnungsgemäß arbeitet oder nicht.

HINWEIS

Wenn bei Wartungsarbeiten das System (Außeneinheit + bauseitiges Rohrsystem + Inneneinheiten) keinerlei Kältemittel mehr enthält (z. B. nach einer KältemittelRückgewinnung), muss die Einheit mit der ursprünglichen Kältemittelmenge (siehe Typenschild der Einheit) und der bestimmten zusätzlichen Kältemittelmittelmenge befüllt werden.

5.6.2 So ermitteln Sie die nachzufüllende zusätzliche Kältemittelmenge

INFORMATION

Für die endgültige Anpassung der Befüllung in einem Testlabor wenden Sie sich bitte an Ihren Händler.

Formel:

R=[(X1×Ø9,5)×0,059+(X2×Ø6,4)×0,022]

R Zusätzlich einzufüllende Menge an Kältemittel [in kg, auf 1

Stelle hinter dem Komma gerundet]

= Gesamtlänge [m] bei Stärke der Flüssigkeitsleitung von

1...2

Øa

Rohrstärke metrisch. Sind die Abmessungen der Rohre metrisch

angegeben, ersetzen Sie die Gewichtsfaktoren in der Formel durch die in der folgenden Tabelle:

Rohrstärke in Zoll (Inch) Rohrstärke metrisch

Rohrleitungen Gewichtsfaktor Rohrleitungen Gewichtsfaktor

Ø6,4mm 0,022 Ø6mm 0,018 Ø9,5mm 0,059 Ø10mm 0,065

5.6.3 Kältemittel einfüllen

Um den Kältemittelbefüllvorgang zu beschleunigen, wird bei größeren Systemen empfohlen, erst über die Flüssigkeitsleitung eine Vor-Befüllung mit einem Teil des Kältemittels vorzunehmen und dann mit der manuellen Befüllung fortzufahren. Dieser Schritt kann ausgelassen werden, aber die Befüllung dauert dann länger.

Vor-Befüllung mit Kältemittel

Vor-Befüllen kann durchgeführt werden, ohne dass der Verdichter in Betrieb ist. Dazu wird einfach die Kältemittelflasche an die ServiceStutzen des Absperrventils angeschlossen.

1 Wie gezeigt anschließen. Sicherstellen, dass alle Außeneinheit-

Absperrventile sowie das Ventil A geschlossen sind.

a Druckminderventil b Stickstoff c Waage d Kältemittelbehälter R410A (Siphonsystem) e Vakuumpumpe

f Absperrventil Flüssigkeitsleitung

g Absperrventil der Gasleitung A Ventil A B Ventil B C Ventil C

2 Die Ventile C und B öffnen. 3 Die Vor-Befüllung mit Kältemittel vornehmen, bis die festgelegte

zusätzliche Menge eingefüllt ist oder bis keine weitere VorBefüllung mehr möglich ist. Dann die Ventile C und B schließen.

4 Eine der folgenden Maßnahmen ergreifen:

Wenn Dann

Die festgelegte zusätzliche Kältemittelmenge ist erreicht

Trennen Sie das Sammelrohr von der Flüssigkeitsleitung.

Die Instruktionen zu "Einfüllen des Kältemittels (im Modus zum manuellem zusätzlichen Befüllen)" müssen nicht ausgeführt werden.

Es ist zu viel Kältemittel eibgefüllt worden

Gewinnen Sie Kältemittel zurück.

Trennen Sie das Sammelrohr von der Flüssigkeitsleitung.

Die Instruktionen zu "Einfüllen des Kältemittels (im Modus zum manuellem zusätzlichen Befüllen)" müssen nicht ausgeführt werden.

Die bestimmte Menge an zusätzlich einzufüllendem Kältemittel ist noch nicht

erreicht

Trennen Sie das Sammelrohr von der Flüssigkeitsleitung.

Die Instruktionen zu "Einfüllen des Kältemittels (im Modus zum manuellem zusätzlichen Befüllen)" sind auszuführen.

Einfüllen des Kältemittels (im Modus zum manuellem zusätzlichen Befüllen)

Die verbliebene zusätzlich einzufüllende Kältemittelmenge kann eingefüllt werden, indem durch den Modus zur manuellen zusätzlichen Kältemittel-Befüllung die Außeneinheit in Betrieb geht.

5 Wie gezeigt anschließen. Darauf achten, dass Ventil A

geschlossen ist.

Installations- und Betriebsanleitung

RXYSQ4~6T8V/YB(*)

VRVIV-S System Klimagerät

4P482275-1A – 2019.09

Page 15

p<p

R410A

a c

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

6 Alle Außeneinheit-Absperrventile öffnen. Dabei muss Ventil A

geschlossen bleiben!

7 Befolgen Sie alle Sicherheitshinweise in "6 Konfiguration"auf

Seite17 und "7Erstmalige Inbetriebnahme"auf Seite23.

8 Schalten Sie die Stromzufuhr bei den Außen- und

Inneneinheiten ein.

9 Aktivieren Sie die Einstellung [2‑20] und starten Sie den

Vorgang zum manuellen Befüllen mit zusätzlichem Kältemittel. Weitere Informationen dazu siehe "6.1.8Modus 2: Bauseitige

Einstellungen"auf Seite20.

Ergebnis: Die Einheit nimmt den Betrieb auf.

10 Ventil A öffnen. 11 Befüllung mit Kältemittel durchführen, bis die festgelegte Menge

an zusätzlichem Kältemittel erreicht ist, dann das Ventil A schließen.

12 BS3 drücken, um den Modus für manuelles Befüllen mit

zusätzlichem Kältemittel zu beenden.

RXYSQ4~6T8V/YB(*) VRVIV-S System Klimagerät 4P482275-1A – 2019.09

a Waage b Tank für Kältemittel R410A (Siphonsystem) c Vakuumpumpe d Einfüllstutzen für Kältemittel

A Ventil A

HINWEIS

Die Kältemittel-Einfüllöffnung wird innerhalb der Einheit an die Leitung angeschlossen. Das Rohrsystem innerhalb der Einheit wurde bereits werksseitig mit Kältemittel befüllt. Passen Sie deshalb auf, wenn Sie den KältemittelEinfüllschlauch anschließen.

INFORMATION

Der Betrieb zum manuellen Befüllen mit Kältemittel wird automatisch nach 30 Minuten beendet. Falls der Befüllvorgang nicht nach 30 Minuten abgeschlossen sein sollte, führen Sie das Verfahren zur zusätzlichen Kältemittelbefüllung erneut aus.

INFORMATION

▪ Wenn während dieses Verfahrens ein Fehler erkannt

wird (z.B. durch ein geschlossenes Absperrventil), wird ein Fehlercode angezeigt. Informieren Sie sich in diesem Fall in "5.6.4 Fehlercodes bei Einfüllen von

Kältemittel" auf Seite 15 und ergreifen Sie die

entsprechenden Maßnahmen, um das Problem zu beseitigen. Der Fehlerzustand kann durch Drücken auf BS3 zurückgesetzt werden. Sie können die Instruktionen zum "Befüllen" neu ausführen.

▪ Ein manueller Befüllvorgang kann durch Drücken von

BS3 abgebrochen werden. Dann stoppt die Einheit den Betrieb und geht zurück in den Status Inaktiv.

5 Installation

HINWEIS

Denken Sie daran, die Absperrventile nach dem (Vor)Befüllen / Befüllen mit Kältemittel zu öffnen.

Wird der Verdichter bei geschlossenen Absperrventilen betrieben, führt das zu Beschädigungen beim Verdichter.

HINWEIS

Vergessen Sie nicht, den Deckel der KältemittelEinfüllöffnung zu schließen, nachdem Sie Kältemittel eingefüllt haben. Der Anzugsdrehmoment für den Deckel beträgt 11,5 bis 13,9N•m.

5.6.4 Fehlercodes bei Einfüllen von Kältemittel

INFORMATION

Bei Störungen wird der Fehlercode über die Benutzerschnittstelle an der Inneneinheit angezeigt.

Bei Anzeige eines Fehlercodes sofort Ventil A schließen. Quittieren Sie den Fehlercode und ergreifen Sie die entsprechende Maßnahme; siehe "8.1 Fehler beseitigen auf Grundlage von

Fehlercodes"auf Seite25.

5.6.5 So bringen Sie den Aufkleber mit Hinweisen zu fluorierten Treibhausgasen an

1 Füllen Sie den Aufkleber wie folgt aus:

a Wenn mit der Einheit ein mehrsprachiger Aufkleber mit

dem Hinweis auf fluorierte Treibhausgase mitgeliefert worden ist (siehe Zubehör), das Etikett in der entsprechende Sprache abziehen und dieses oben auf a aufkleben.

b Werksseitige Kältemittelfüllung: siehe Typenschild der

Einheit

c Zusätzliche eingefüllte Kältemittelmenge

d Menge der gesamten Kältemittelfüllung

e Menge der Treibhausgase der Kältemittel-

Gesamtfüllmenge, angegeben als Tonnen CO2-Äquivalent.

f GWP = Global Warming Potential

(Erderwärmungspotenzial)

HINWEIS

Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit sowohl in Gewicht als auch in CO2-Äquivalent angegeben wird.

Formel zur Berechnung der Menge des CO2Äquivalents in Tonnen: GWP-Wert des Kältemittels ×

Gesamtkältemittelfüllung [in kg] / 1000

Benutzen Sie den auf dem Etikett zur Kältemittelfüllung angegebenen GWP-Wert. Dieser GWP-Wert basiert auf den Gesetzen in Bezug auf bestimmte fluorierte Treibhausgase Der im Handbuch erwähnte GWP-Wert ist möglicherweise nicht mehr aktuell.

2 Befestigen Sie den Aufkleber an der Innenseite des

Außengeräts nahe der Gas- und Flüssigkeitsabsperrventile.

Installations- und Betriebsanleitung

Page 16

5 Installation

F1/F2

(16 V)

F1/F2

(16 V)

220-240 V

1~ 50 Hz

220-240 V

1~ 50 Hz

380-415 V

3N~ 50 Hz

F1 F2 F1 F2 F1 F2

X2M

TO OUT/DTO IN/D

C/H SELECTOR

A B C F1 F2 F1 F2

TO IN/D

UNIT

V Y

F1 F2 F1 F2

TO IND TO OUTD

TO OUT/D

UNIT

5.7 Anschließen der Kabel

5.7.1 Verkabelung vor Ort: Übersicht

Zur bauseitigen Verkabelung gehört die zur Stromversorgung (immer mit Schutzerde) und die zur Kommunikation zwischen Innenund Außeneinheit (= Übertragungskabel).

Beispiel:

a Hauptschalter

b Erdung

c Stromversorgungsleitungen (einschließlich Erdung)

(abgeschirmtes Kabel)

F1/F2 Verbindungsverdrahtung (abgeschirmtes Kabel)

V Außeneinheit (RXYSQ4~6_V) Y Außeneinheit (RXYSQ4~6_Y) d Inneneinheit

e Benutzeroberfläche

5.7.3 Richtlinien zum Anschließen der elektrischen Leitungen

Anzugsdrehmomente

Kabel Schraubengröße Anzugsdrehmome

nt (N•m)

Stromversorgungsle

M5 2,2~2,7

itung

(Stromversorgung + abgeschirmte Erdung)

Signalübertragungs

M3,5 0,8~0,97

kabel

5.7.4 So schließen Sie die elektrischen Leitungen an die Außeneinheit an

HINWEIS

▪ Halten Sie sich an den Elektroschaltplan (im

Lieferumfang der Einheit enthalten, befindet sich auf der Innenseite der Wartungsblende).

▪ Achten Sie darauf, dass Kabel NICHT die

ordnungsgemäße Anbringung der Wartungsblende verhindern.

1 Die Wartungsblende abnehmen. 2 Übertragungskabel wie folgt anschließen:

5.7.2 Richtlinien zum Herausbrechen von Durchbruchöffnungen

HINWEIS

Sicherheitsvorkehrungen bei der Schaffung von Durchbruchöffnungen:

▪ Achten Sie darauf, das Gehäuse nicht zu beschädigen.

▪ Nachdem Sie die Durchbruchöffnungen hergestellt

haben, empfehlen wir Ihnen, die Kanten und Bereiche um die Kanten mithilfe von Rostschutzfarbe zu behandeln, um Rostbildung zu verhindern.

▪ Wenn Sie die elektrischen Leitungen durch die

Durchbruchöffnungen führen, wickeln Sie Schutzklebeband um die Leitungen, damit sie nicht beschädigt werden.

a Durchbruchöffnung

b Grate

c Dichtmittel usw.

a Den Leiter des abgeschirmten Kabels (2-adrig) verwenden

(keine Polarität)

b Anschlussplatte (bauseitig)

WARNUNG

Sie müssen abgeschirmtes Kabel benutzen und die Erde an den Übertragungskabel-Anschluss anschließen (X2M).

Installations- und Betriebsanleitung

a Erde

3 Stromversorgungskabel wie folgt anschließen:

RXYSQ4~6T8V/YB(*)

VRVIV-S System Klimagerät

4P482275-1A – 2019.09

Page 17

1~ 50 Hz

220-240 V

LLN

V Y

X1M

3N~ 50 Hz 380-415 V

L1 L2 L3

X1M

a Fehlerstrom-Schutzschalter

X1M

X2M

a a

X2M

X1M

a a

a b c d e

A B

a bc de

b Sicherung c Stromversorgungskabel

4 Die Kabel (Stromversorgungskabel und Übertragungskabel) mit

einem Kabelbinder befestigen.

6 Konfiguration

Anschließen Wenn Kabel von der Einheit weg verlegt

werden, kann eine Schutzhülse für die Leiter (PG-Einsätze) in die DurchbruchÖffnung eingesetzt werden.

Wenn Sie keinen Kabelkanal verwenden, schützen Sie die Kabel mit Hilfe von Vinylrohren, um zu vermeiden, dass die Kabel durch die Kante der DurchbruchÖffnung beschädigt werden.

A Innerhalb der Außeneinheit B Außerhalb der Außeneinheit a Draht b Muffe c Mutter d Rahmen e Schlauch

a Kabelbinder

b Montageplatte X1M Stromversorgung X2M Signalübertragungskabel

5 Die Kabel durch den Rahmen führen und anschließen.

Leitungsführung durch den Rahmen

6 Die Wartungsblende wieder anbringen. 7 Schließen Sie einen Fehlerstrom-Schutzschalter und eine

Sicherung an die Stromversorgungsleitung an.

5.8 Abschließen der Installation des Außengeräts

5.8.1 Verlegung der Übertragungskabel abschließen

Nach Anschließen der Übertragungskabel innerhalb der Einheit müssen diese umwickelt und entlang der vor Ort befindlichen Kältemittel-Rohre geführt werden. Verwenden Sie dazu Zielband siehe Abbildung unten.

a Flüssigkeitsleitung

b Gasleitung

c Isolator

d Übertragungskabel (F1/F2)

e Zielband

RXYSQ4~6T8V/YB(*) VRVIV-S System Klimagerät 4P482275-1A – 2019.09

a Stromversorgungskabel b Übertragungskabel

6 Konfiguration

INFORMATION

Es ist wichtig, dass sämtliche Informationen in diesem Kapitel vom Installateur gelesen werden, und dass das System entsprechend konfiguriert wird.

GEFAHR: STROMSCHLAGGEFAHR

Installations- und Betriebsanleitung

Page 18

H1P H2P H3P H4P H5P H6P H7P

MODE

TEST:

L.N.O.P.

DEMAND

C/H SELECT

HWL:

IND

MASTER

SLAVE

H8P

MULTI

BS2

SET

BS1

MODE

BS3

RETURN

BS2

SET

BS1

MODE

BS3

RETURN

BS4

TEST

BS5

RESET

BS4

TEST

BS5

RESET

H1P H2P H3P H4P H5P H6P H7P H8P

X1M

X2M

A1P

A2P

A1P

A2P

X1M

X2M

1 2

OFF

DS1

1 2

OFF

DS1

MULTIDEMANDL.N.O.P.SLAVEMASTERIND

TEST/

HWL

MODE

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

6 Konfiguration

6.1 Bauseitige Einstellungen vornehmen

6.1.1 Zur Durchführung bauseitiger Einstellungen

Um das Wärmepumpensystem zu konfigurieren, müssen an die Hauptplatine der Außeneinheit Eingaben gemacht werden (A1P). Das beinhaltet die folgenden Elemente der bauseitigen Einstellungen:

▪ Drucktasten, um für die Platine Eingaben zu machen

▪ Display zur Anzeige der Reaktion der Platine

▪ DIP-Schalter (die Werkseinstellungen nur dann ändern, wenn Sie

einen Kühlen/Heizen-Wahlschalter installieren).

Die bauseitigen Einstellungen sind definiert nach Modus, Einstellung und Einstellwert. Beispiel: [2‑8]=4.

PC-Konfigurator

Beim VRV IV-S Wärmepumpensystem ist es auch möglich, über eine PC-Schnittstelle mehrere bauseitige Einstellungen für die Inbetriebnahme vorzunehmen (für diese Option ist EKPCCAB erforderlich). Der Installateur kann (außerhalb des Standortes) mit einem PC die Konfiguration durchführen und kann diese dann später ins System laden.

Siehe auch: "6.1.9 PC-Konfigurator an die Außeneinheit

anschließen"auf Seite23.

Modus 1 und 2

Modus Beschreibung

Modus 1

(Überwachungsein stellungen)

Modus 2

(Bauseitige Einstellungen)

Siehe "5.1.1So öffnen Sie das Außengerät"auf Seite9.

6.1.3 Elemente bauseitiger Einstellungen

Einstellungen zugreifen

6.1.2 Auf die Elemente der bauseitigen

Zur Vornahme bauseitiger Einstellungen gibt es folgende Komponenten:

Modus1 kann verwendet werden, die gegenwärtige Situation der Außeneinheit zu kontrollieren. Auch einige bauseitige Einstellungen und deren Werte können kontrolliert werden.

Modus2 wird verwendet, um bauseitige Einstellungen zu ändern. Es ist möglich, die aktuellen Parameterwerte von Einstellungen abzurufen, um sie zu kontrollieren oder zu ändern.

Nach der Änderung von bauseitigen Einstellungen kann der normale Betrieb im Allgemeinen fortgesetzt werden, ohne dass eine spezielle Intervention erforderlich ist.

Einige bauseitige Einstellungen dienen zur Ausführung besonderer Operationen (z.B. 1. Inbetriebnahme, Wiedergewinnung / Vakuumtrocknung, manuelles Hinzufügen von Kältemittel usw.). In einem solchen Fall muss die Einstellung zur Durchführung der besonderen Operation erst aufgehoben werden, bevor der Normalbetrieb wieder aufgenommen werden kann. In den nachfolgenden Erklärungen wird das jeweils angegeben.

DS1 DIP-Schalter BS1~BS5 Drucktasten H1P~H7P 7-LEDs-Anzeige

H8P LED zur Anzeige während der Initialisierung

EIN ( ) AUS ( ) Blinken ( )

DIP-Schalter

Die Werkseinstellungen nur dann ändern, wenn Sie einen Kühlen/ Heizen-Wahlschalter installieren.

DS1‑1 Auswahl KÜHLEN/HEIZEN (siehe Handbuch zum

Auswahlschalter Kühlen/Heizen). AUS = nicht installiert = werksseitige Einstellung

DS1‑2 NICHT VERWENDET. AUF KEINEN FALL DIE

WERKSEITIGE EINSTELLUNG ÄNDERN.

Drucktasten

Um bauseitige Einstellungen vorzunehmen, benutzen Sie die Drucktasten. Bedienen Sie die Drucktasten mit einem isolierten Stift (z. B. Kugelschreiber), um keine stromführenden Teile zu berühren.

BS1 MODUS: Änderung der eingestellten Betriebsart

BS2 GESETZT: Bei bauseitiger Einstellung

BS3 RÜCKGABE: Bei bauseitiger Einstellung

BS4 TEST: Für einen Probelauf

BS5 RÜCKSETZEN: Zum Zurücksetzen der Adresse, wenn die

Verkabelung geändert wird oder wenn eine zusätzliche Inneneinheit installiert wird

7-LEDs-Anzeige

Das Display zeigt die Antwort auf die bauseitigen Einstellungen, die definiert sind als [Modus-Einstellung]=Wert.

H1P Zeigt den Modus H2P~H7P Zeigt die Einstellungen und Werte in binärer Darstellung

H8P NICHT verwendet für bauseitige Einstellungen, aber

während der Initialisierung benutzt

Beispiel:

Beschreibung

Standardsituation

(H1P AUS)

Modus 1

(H1P Blinken)

Modus 2

(H1P EIN)

Installations- und Betriebsanleitung

RXYSQ4~6T8V/YB(*)

VRVIV-S System Klimagerät

4P482275-1A – 2019.09

Page 19

6 Konfiguration

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

+ + + + +0 0 8 0 0 0

+ + + + +0 0 0 4 0 0

10~12 min

BS1 [5 s]

BS1

BS1 [1×]

BS2 [X×]

BS3 [1×]

BS1 [1×]

BS1 [5 s]

BS2 [X×]

Beschreibung

Einstellung = 8

(in Modus 2)

(H2P~H7P = binär 8)

Wert 4

(in Modus 2)

(H2P~H7P = binär 4)

6.1.4 Zugriff auf Modus 1 oder 2

Nach Einschalten der Einheiten wechselt das Display auf die Anzeige der Standardsituation. Von dort können Sie auf Modus 1 und Modus2 zugreifen.

Initialisierung: Standardsituation

HINWEIS

Mindestens 6 Stunden vor Aufnahme des Betriebs den Strom einschalten, damit die Getriebegehäuseheizung aktiv wird und den Verdichter schützt.

Schalten Sie die Stromzufuhr zu den Außen- und allen Inneneinheiten ein. Sobald die Kommunikation zwischen Inneneinheiten und Außeneinheit(en) hergestellt und normal ist, zeigt das Display folgendes Bild (Standardsituation nach Auslieferung ab Werk).

6.1.5 Modus 1 verwenden

In Modus 1 (und in der Standardsituation) können Sie einige Informationen auslesen.

Beispiel: 7-LEDs-Anzeige – Standardsituation

Zeigt den Status hinsichtlich geräuscharmen Betriebs wie folgt:

# Maßnahme Taste/Anzeige

1 Darauf achten, dass die

LEDs die Standardsituation zeigen.

2 Überprüfen Sie den Status

von LED H6P.

H6P AUS: Zurzeit arbeitet die Einheit nicht im geräuscharmen Betriebsmodus.

H6P EIN: Zurzeit arbeitet die Einheit im geräuscharmen Betriebsmodus.

Beispiel: 7-LEDs-Anzeige – Modus1

Sie können die Einstellung [1‑5] (= die Gesamtanzahl angeschlossener Inneneinheiten) wie folgt ermitteln:

# Maßnahme Taste/Anzeige

1 Start von der

Standardsituation.

2 Modus 1 auswählen.

(H1P AUS)

a Einschalten b Standardsituation c LED-Anzeige bei einer Störung

Wenn nach 10~12 Minuten die Standardsituation nicht angezeigt wird, überprüfen Sie den Fehlercode auf der Benutzerschnittstelle der Inneneinheit. Je nach Fehlercode sind dann die entsprechenden Maßnahmen zu ergreifen. Überprüfen Sie zunächst die der Kommunikation dienenden Verkabelung.

Wechseln zwischen Modi

Verwenden Sie BS1, um zwischen der Standardsituation, Modus1 und Modus2 zu wechseln.

a Standardsituation (H1P AUS) b Modus 1 (H1P blinkend) c Modus 2 (H1P EIN)

BS1 BS1 drücken.

BS1 [5 s] BS1 mindestens 5s lang gedrückt halten.

INFORMATION

Wenn Sie mitten im Vorgang nicht weiter wissen, drücken Sie BS1, um zur Standardsituation zurückzukehren.

3 Einstellung 5 auswählen.

("X×" ist abhängig von der Einstellung, die Sie auswählen wollen.)

(= binär 5)

4 Den Wert von Einstellung 5

anzeigen.

(es sind 8 Inneneinheiten angeschlossen)

(= binär 8)

5 Modus 1 verlassen.

6.1.6 Modus 2 verwenden

Im Modus 2 können Sie bauseitige Einstellungen zum Konfigurieren des Systems vornehmen.

Beispiel: 7-LED-Anzeige – Modus2

Sie können die Einstellung [2‑8] (= Te Zieltemperatur bei Kühlbetrieb) auf 4 (=8°C) wie folgt ändern:

# Maßnahme Taste/Anzeige

1 Starten ausgehend von

Standardsituation.

2 Wählen Sie Modus 2.

3 Wählen Sie Einstellung 8.

("X×" ist abhängig von der Einstellung, die Sie auswählen wollen.)

(= binär 8)

RXYSQ4~6T8V/YB(*) VRVIV-S System Klimagerät 4P482275-1A – 2019.09

Installations- und Betriebsanleitung

Page 20

6 Konfiguration

BS2 [X×]b

BS3 [1×]c

BS3 [1×]d

BS3 [1×]

BS1 [1×]

# Maßnahme Taste/Anzeige

4 Den Wert 4 (= 8°C)

auswählen. a: Die aktuellen Wert

anzeigen. b: Auf 4 ändern. ("X×" ist

abhängig vom aktuellen Wert und von dem Wert, den Sie auswählen wollen.)

c: Ins System den Wert eingeben.

d: Bestätigen. Das System beginnt, gemäß der Einstellung zu arbeiten.

5 Verlassen Sie Modus 2.

6.1.7 Modus 1 (und Standardsituation): Überwachungseinstellungen

In Modus 1 (und in der Standardsituation) können Sie einige Informationen auslesen.

7‑Segmen-Anzeige – Standardsituation (H1P AUS)

Sie können die folgenden Daten auslesen:

Wert / Beschreibung

H6P Zeigt den Status hinsichtlich geräuscharmen Betriebs.

AUS

Zurzeit arbeitet die Einheit nicht im geräuscharmen Betriebsmodus.

EIN

Zurzeit arbeitet die Einheit im geräuscharmen Betriebsmodus.

Im geräuscharmen Betriebsmodus erzeugt die Einheit weniger Betriebsgeräusche als bei Normalbetrieb.

Im Modus2 kann auf geräuscharmen Betrieb geschaltet werden. Es gibt zwei Methoden, das System der Außeneinheit auf geräuscharmen Betrieb zu stellen.

▪ Bei der ersten Methode wird durch entsprechende

bauseitige Einstellung der geräuscharme Betriebsmodus automatisch während der Nachtstunden eingeschaltet. Dann arbeitet die Einheit im festgelegten Zeitfenster im ausgewählten Modus zur Reduzierung der Betriebsgeräusche.

▪ Bei der zweiten Methode wird der geräuscharme Betrieb

nach Zuführung eines externen Signals aktiviert. Für diese Möglichkeit ist optionales Zubehör erforderlich.

Wert / Beschreibung

H7P Zeigt den Status hinsichtlich der Limitierung der

Stromaufnahme.

AUS

Die Einheit arbeitet zurzeit nicht mit Limitierung der Stromaufnahme.

EIN

Die Einheit arbeitet zurzeit mit Limitierung der Stromaufnahme.

Beim Betrieb mit Limitierung der Stromaufnahme verbraucht die Einheit weniger Strom als bei Normalbetrieb.

Im Modus2 kann die Limitierung der Stromaufnahme festgelegt werden. Es gibt zwei Methoden, für das System der Außeneinheit die Stromaufnahme zu limitieren.

▪ Erste Methode: Durch bauseitige Einstellung wird die

Limitierung der Stromaufnahme erzwungen. Dann arbeitet die Einheit immer mit Limitierung der Stromaufnahme.

▪ Zweite Methode: Die Limitierung der Stromaufnahme

erfolgt nach Zuführung eines externen Signals. Für diese Möglichkeit ist optionales Zubehör erforderlich.

7‑Segment-Anzeige – Modus1 (H1P blinkend)

Sie können die folgenden Daten auslesen:

Einstellung

( )

[1‑5]

Die Anzahl der insgesamt angeschlossenen Inneneinheiten.

[1‑14]

Zeigt den zuletzt angezeigten Fehlercode.

[1‑15]

Zeigt den 2-letzten Fehlercode. [1‑16]

Zeigt den 3-letzten angezeigten Fehlercode.

Wert / Beschreibung

Es kann nützlich sein zu überprüfen, ob die Gesamtanzahl der installierten Inneneinheiten mit der Gesamtanzahl der Inneneinheiten übereinstimmt, die vom System erkannt werden. Falls die Zahlen nicht übereinstimmen, sollten die Kommunikationsleitungen und anschlüsse zwischen Außenund Inneneinheiten überprüft werden (F1/F2 Kommunikationsleitungen).

Durch diese Kontrollfunktionen ist es möglich, die letzten Fehlercodes erneut anzuzeigen, wenn diese aus Versehen über die Benutzerschnittstelle einer Inneneinheit zurückgesetzt wurden.

Zur Bedeutung und Ursachen von Fehlercodes siehe

"8.1Fehler beseitigen auf Grundlage von Fehlercodes"auf Seite25. Dort werden die

wichtigsten Fehlercodes erläutert. Im Wartungshandbuch zu dieser Einheit finden Sie detaillierte Informationen über Fehlercodes.

Um detailliertere Informationen über den Fehlercode zu erhalten, drücken Sie bis zu 3 Mal auf BS2.

6.1.8 Modus 2: Bauseitige Einstellungen

Im Modus 2 können Sie bauseitige Einstellungen zum Konfigurieren des Systems vornehmen. Die LEDs stellen die Nummer der Einstellung / des Wertes binär dar.

Installations- und Betriebsanleitung

RXYSQ4~6T8V/YB(*)

VRVIV-S System Klimagerät

4P482275-1A – 2019.09

Page 21

6 Konfiguration

Einstellung

(= binär)

[2‑8]

Te Zieltemperatur bei Kühlbetrieb.

(Standard)

[2‑9]

Tc Zieltemperatur bei Heizbetrieb. (Standard)

[2‑12]

Zur Freischaltung der Funktion für geräuscharmen Betrieb und/ oder Limitierung der Stromaufnahme über Signalisierung durch externen Steuerungsadapter (DTA104A61/62).

Diese Einstellung muss geändert werden, wenn die Einheit nach Zuführung eines externen Signals im Modus für geräuscharmen Betrieb und/oder Limitierung der Stromaufnahme arbeiten soll. Diese Einstellung ist nur dann wirksam, wenn der optionale externe Steuerungsadapter (DTA104A61/62) in der Inneneinheit installiert ist.

[2‑18]

Einstellung hohen statischen Drucks bei Ventilator.

Um den statischen Druck zu erhöhen, den der Ventilator der Außeneinheit liefert, muss diese Einstellung aktiviert werden. Details zu dieser Einstellung entnehmen Sie den technischen Daten.

[2‑20]

Zusätzliche manuelle Kältemittelbefüllung.

Um die Menge an zusätzlich auf manuelle Weise zugeführten Kältemittels hinzuzufügen (ohne Nutzung der Funktion zur automatischen Kältemittelbefüllung), ist die folgende Einstellung vorzunehmen.

[2‑21]

Modus Kältemittel-Wiedergewinnung / Vakuumtrocknung.

Soll das Rohrleitungssystem frei gemacht werden, um Kältemittel aus dem System zurückzugewinnen oder um verbliebene Substanzen zu entfernen oder um beim System eine Vakuumtrocknung durchzuführen, ist es erforderlich, eine Einstellung in Kraft zu setzen, durch welche die erforderlichen Ventile im Kältemittelkreislauf geöffnet werden. Dann kann der Vorgang zur Wiedergewinnung des Kältemittels oder zur Vakuumtrocknung ordnungsgemäß durchgeführt werden.

(Standard)

Wert

Beschreibung

6°C

Auto

8°C

9°C 10°C 11°C

Auto

46°C 43°C

Deaktiviert.

Aktiviert.

Deaktiviert.

Aktiviert.

Deaktiviert.

Aktiviert.

Um die Operation zum manuellen Befüllen mit zusätzlichem Kältemittel zu beenden (wenn die erforderliche Menge eingefüllt ist), auf BS3 drücken. Wird diese Funktion nicht durch Drücken von BS3 beendet, stellt die Einheit nach 30Minuten ihren Betrieb ein. Reichen 30Minuten nicht aus, um die erforderliche Menge an Kältemittel hinzuzufügen, kann die Funktion durch erneute Änderung der bauseitigen Einstellung erneut aktiviert werden.

Deaktiviert.

Aktiviert.

Um den Modus für KältemittelWiedergewinnung / Vakuumtrocknung aufzuheben, auf BS1 drücken. Wird BS1 nicht gedrückt, bleibt das System im Modus für Kältemittel-Wiedergewinnung / Vakuumtrocknung.

RXYSQ4~6T8V/YB(*) VRVIV-S System Klimagerät 4P482275-1A – 2019.09

Installations- und Betriebsanleitung

Page 22

6 Konfiguration

Einstellung

(= binär)

[2‑22]

Automatische Einschaltung geräuscharmen Betriebs während der Nacht und Geräuschpegeleinstellung.

Durch Ändern dieser Einstellung aktivieren Sie die Funktion zum automatischen Wechsel auf geräuscharmen Betrieb und legen fest, welchen Geräuschpegel die Einheit dann bei ihrem Betrieb einhalten soll. Das Betriebsgeräusch wird gemäß der gewählten Stufe reduziert. Über die Einstellungen [2‑26] und [2‑27] wird festgelegt, wann die Funktion ein- und wieder ausgeschaltet werden soll.

[2‑25]

Geräuscharmer Betrieb nach Zuführung eines Signals vom externen Steuerungsadapter.

Soll die Einheit nach Zuführung eines externen Signals auf geräuscharmen Betrieb schalten, dann legt diese Einstellung fest, welchen Geräuschpegel die Einheit bei ihrem Betrieb einhalten soll.

Diese Einstellung ist nur dann wirksam, wenn der optionale externe Steuerungsadapter (DTA104A61/62) installiert und die Einstellung [2‑12] aktiviert ist.

[2‑26]

Startzeit für geräuscharmen Betrieb.

Diese Einstellung wird verwendet in Verbindung mit Einstellung [2‑22].

[2‑27]

Stoppzeit für geräuscharmen Betrieb.

Diese Einstellung wird verwendet in Verbindung mit Einstellung [2‑22].

[2‑30]

Stufe der Limitierung der Stromaufnahme (Schritt1) bei Zuführung eines Signals vom externen Steuerungsadapter (DTA104A61/62).

Soll nach Zuführung eines externen Signals die Stromaufnahme der Einheit begrenzt werden, dann legt diese Einstellung fest, welche Stufe in Schritt1 dabei eingehalten werden soll. In der Tabelle sind die möglichen Stufen angegeben.

[2‑31]

Stufe der Limitierung der Stromaufnahme (Schritt2) bei Zuführung eines Signals vom externen Steuerungsadapter (DTA104A61/62).

Soll nach Zuführung eines externen Signals die Stromaufnahme der Einheit begrenzt werden, dann legt diese Einstellung fest, welche Stufe in Schritt2 dabei eingehalten werden soll. In der Tabelle sind die möglichen Stufen angegeben.

[2‑32]

Permanente Limitierung der Stromaufnahme (zur Limitierung der Stromaufnahme ist kein externer Steuerungsadapter erforderlich).

Falls die Stromaufnahme des System permanent begrenzt werden soll, wird durch diese Einstellung die Limitierung aktiviert, außerdem wird die Stufe der Limitierung festgelegt. In der Tabelle sind die möglichen Stufen angegeben.

[2‑38]

Inneneinheit-Typen

Nach Änderung dieser Einstellung, müssen Sie das System auf AUS schalten, dann 20s warten und dann wieder auf EIN schalten. Falls das unterlassen wird, wird die Einstellung nicht verarbeitet, und es könnte ein Fehlercode angezeigt werden.

Wert

Beschreibung

Deaktiviert

(Standard)

Stufe 1 Stufe 3<Stufe 2<Stufe 1 Stufe 2 Stufe 3

Stufe 1 Stufe 3<Stufe 2<Stufe 1 Stufe 2

(Standard)

Stufe 3

20h00 22h00

(Standard)

24h00

6h00 7h00 8h00

(Standard)

60% 70%

(Standard)

80%

30% 40%

(Standard)

50%

Funktion nicht aktiv.

(Standard)

Folgt Einstellung [2‑30]. Folgt Einstellung [2‑31].

VRVDX Inneneinheiten installiert

(Standard)

RADX Inneneinheiten installiert

Installations- und Betriebsanleitung

RXYSQ4~6T8V/YB(*)

VRVIV-S System Klimagerät

4P482275-1A – 2019.09

Page 23

7 Erstmalige Inbetriebnahme

V Y

c (X41A)

A1P A1P

X41A

345

H JS T

X41A

Einstellung

(= binär)

[2‑41]

Komfort-Einstellung Kühlen.

Diese Einstellung wird verwendet in Verbindung mit Einstellung [2‑8].

[2‑42]

Komfort-Einstellung Heizen.

Diese Einstellung wird verwendet in Verbindung mit Einstellung [2‑9].

6.1.9 PC-Konfigurator an die Außeneinheit anschließen

a PC b (EKPCCAB)-Kabel

c (X41A) Verlängerungskabel angeschlossen an X41A

X41A Steckverbindung

A1P Hauptplatine der Außeneinheit

7 Erstmalige Inbetriebnahme

Nach Durchführung der Installation und Festlegung der bauseitigen Einstellungen muss der Installateur überprüfen, dass das System ordnungsgemäß arbeitet. Dazu ist gemäß den nachfolgenden Instruktionen ein Probelauf durchzuführen.

7.1 Sicherheitsvorkehrungen bei Inbetriebnahme

ACHTUNG Auf KEINEN Fall den Probelauf durchführen, während

Sie an den Inneneinheiten gearbeitet wird.

Wenn Sie den Probelauf durchführen, arbeiten NICHT nur die Außeneinheit, sondern auch die angeschlossenen Inneneinheiten. Das Arbeiten an einer Inneneinheit während der Durchführung eines Probelaufs ist gefährlich.

Wert

Beschreibung

Eco

Sanft

(Standard)

Schnell

Stark

Eco

Sanft

(Standard)

Schnell

Stark

HINWEIS

Mindestens 6 Stunden vor Aufnahme des Betriebs den Strom einschalten, damit die Getriebegehäuseheizung aktiv wird und den Verdichter schützt.

Während des Probebetriebs werden die Außeneinheit und die Inneneinheiten gestartet. Vergewissern Sie sich, dass alle Arbeiten an den Inneneinheiten abgeschlossen sind (bauseitiger Anschluss von Rohren, elektrische Verkabelung, Entlüftung, ...). Einzelheiten dazu siehe Installationsanleitung der Inneneinheiten.

7.2 Checkliste vor Inbetriebnahme

Überprüfen Sie erst die unten aufgeführten Punkte, nachdem die Einheit installiert worden ist. Nachdem alle Überprüfungen durchgeführt worden sind, muss die Einheit geschlossen werden. Nach Schließen der Einheit diese einschalten.

Sie lesen die Installations- und Betriebsanleitung vollständig durch, wie es in der Referenz für

Installateure und Benutzer beschrieben ist. Installation

Überprüfen Sie, dass das Gerät gut verankert steht, damit nach dem Einschalten keine ungewöhnlichen Betriebsgeräusche oder Vibrationen auftreten.

Verkabelung vor Ort

Die gesamte bauseitige Verkabelung muss gemäß den Instruktionen durchgeführt sein, die in Kapitel

"5.7Anschließen der Kabel"auf Seite16 dargelegt sind,

und gemäß den Elektroschaltplänen und gemäß den gesetzlichen Vorschriften und Standards.

Versorgungsspannung

Überprüfen Sie die vorliegende Netzspannung anhand des entsprechenden Schildes im Zählerkasten. Die Spannung MUSS mit der auf dem Typenschild der Einheit angegebenen Spannung übereinstimmen.

Erdung

Vergewissern Sie sich, dass die Erdungsleitungen ordnungsgemäß angeschlossen und die Erdungsklemmen festgezogen sind.

Isolationsprüfung des Hauptstromkreises

Überprüfen Sie mit einem Megaprüfer für 500 V, ob der Isolationswiderstand von 2MΩ oder darüber erreicht wird, indem Sie eine Spannung von 500 V Gleichstrom zwischen den Spannungsklemmen und Erdung anlegen. Verwenden Sie den Megaprüfer NIE für die Übertragungsverkabelung.

RXYSQ4~6T8V/YB(*) VRVIV-S System Klimagerät 4P482275-1A – 2019.09

Installations- und Betriebsanleitung

Page 24

7 Erstmalige Inbetriebnahme

Sicherungen, Schutzschalter und Schutzeinrichtungen

Überprüfen Sie, ob Größe und Ausführung der Sicherungen, Hauptschalter oder der bauseitig installierten Schutzeinrichtungen den in Kapitel

"4.3.1 Anforderungen an Sicherheitseinrichtung" auf Seite 8 aufgeführten Daten entsprechen. Achten Sie

außerdem darauf, dass keine Sicherung und keine Schutzeinrichtung überbrückt wurde.

Innenverkabelung

Überprüfen Sie per Sichtkontrolle, ob es im Elektroschaltkasten und innerhalb der Einheit lose Anschlüsse oder beschädigte elektrische Bauteile gibt.

Stärke und Isolierung von Rohrleitungen

Vergewissern Sie sich, dass Rohrleitungen in der richtigen Stärke installiert sind und dass die Isolierung korrekt durchgeführt wurde.

Absperrventile

Versichern Sie sich, dass die Absperrventile sowohl auf der Flüssigkeits- als auch auf der Gasseite geöffnet sind.

Beschädigte Teile

Überprüfen Sie die Einheit innen auf beschädigte Teile oder zusammengedrückte Rohrleitungen.

Austritt von Kältemittel

Überprüfen Sie das Innere der Einheit auf austretendes Kältemittel. Tritt Kältemittel aus, versuchen Sie, das zu reparieren. Wenden Sie sich an Ihren Händler, sollte der Versuch scheitern. Berühren Sie kein Kältemittel, das aus Kältemittel-Rohranschlüssen ausgelaufen ist. Sie könnten sonst Frostbeulen davontragen.

Austritt von Öl

Überprüfen Sie den Verdichter auf austretendes Öl. Tritt Öl aus, versuchen Sie, das zu reparieren. Wenden Sie sich an Ihren Händler, sollte der Versuch scheitern.

Lufteinlass und Luftauslass

Vergewissern Sie sich, dass Lufteinlass und Luftauslass der Einheit NICHT durch Papier, Pappe oder andere Materialien verstopft sind.

Zusätzliche Kältemittelbefüllung

Die Menge an Kältemittel, die der Einheit hinzuzufügen ist, sollte schriftlich auf dem beigefügten Schild "Hinzugefügtes Kältemittel" festgehalten werden, und das Schild sollte auf der Rückseite der Frontabdeckung angebracht sein.

Installationsdatum und bauseitige Einstellung

Tragen Sie gemäß EN60335‑2‑40 das Installationsdatum auf dem Aufkleber auf der Rückseite der Frontblende ein. Protokollieren Sie dort auch die bauseitige(n) Einstellung(en).

7.3 Checkliste während der Inbetriebnahme

So führen Sie einen Testlauf durch

▪ Öffnen der Absperrventile prüfen

▪ Länge des Verrohrungssystems beurteilen

Nach der Erstinstallation unbedingt den Probelauf durchführen. Sonst wird bei der Benutzerschnittstelle der Fehlercode angezeigt, und der normale Betrieb und ein individueller Testlauf von Inneneinheiten kann nicht stattfinden.

Bei den Inneneinheiten kann nicht jedes einzelne Gerät separat auf Unregelmäßigkeiten geprüft werden. Nach Beenden des Probelaufs sollten Sie die Inneneinheiten einzeln überprüfen. Lassen Sie dazu unter Verwendung der Benutzerschnittstelle jede einzeln nacheinander den normalen Betrieb aufnehmen. Weitere Informationen zum individuellen Testlauf siehe die Installationsanleitung zur entsprechenden Inneneinheit.

INFORMATION

▪ Es kann 10 Minuten dauern, bis das Kältemittel in

einem homogenen Zustand ist, so dass erst dann der Verdichter startet.

▪ Während des Probelaufs kann das Fließgeräusch des

Kältemittels oder das Geräusch von Magnetventilen lauter werden, und die Anzeige kann wechseln. Das ist keine Anzeichen von Fehlern.

7.3.2 Probelauf durchfüheren (7-SegmentAnzeige)

1 Vergewissern Sie sich, dass alle bauseitigen Einstellungen wie

gewünscht durchgeführt sind - siehe "6.1 Bauseitige

Einstellungen vornehmen"auf Seite18.

2 Die Stromzufuhr für die Außeneinheit und für alle

angeschlossenen Inneneinheiten auf EIN schalten.

HINWEIS

Mindestens 6 Stunden vor Aufnahme des Betriebs den Strom einschalten, damit die Getriebegehäuseheizung aktiv wird und den Verdichter schützt.

3 Prüfen, dass die Standardsituation (Inaktiv) besteht (H1P ist

AUS);- siehe "6.1.4Zugriff auf Modus 1 oder 2"auf Seite 19. Halten Sie BS4 etwa 5 Sekunden oder länger gedrückt. Die Einheit startet den Probelauf.

Ergebnis: Der Probelauf wird automatisch durchgeführt. Die Anzeige der Außeneinheit H2P blinkt und bei der Benutzerschnittstelle der Inneneinheiten wird "Test operation" (Testbetrieb) und "Under centralized control" (Unter zentraler Steuerung) angezeigt.

Schritte während des automatischen System-Probelaufs:

Schritt Beschreibung

Regelung vor dem Start (Druckausgleich)

Regelung vor Starten des Kühlbetriebs Stabiler Zustand für Kühlen Überprüfung der Kommunikation Überprüfung von Absperrventil Überprüfung der Rohrleitungslänge Auspumpen Stoppen der Einheit

7.3.1 Über den Probelauf

Nachfolgend wird beschrieben, wie der Probelauf des gesamten Systems durchgeführt wird. Dabei werden die folgenden Punkte geprüft und bewertet:

▪ Auf falsche Verkabelung prüfen (Prüfung der Kommunikation mit

Inneneinheiten)

Installations- und Betriebsanleitung

INFORMATION

Während des Probelaufs ist es nicht möglich, den Betrieb der Einheit von einer Benutzerschnittstelle aus zu stoppen. Wollen Sie den Betrieb abbrechen, drücken Sie auf BS3. Nach ±30 Sekunden stellt die Einheit den Betrieb ein.

4 Prüfen Sie die Ergebnisse des Probelaufs anhand der 7-LED-

Anzeige der Außeneinheit.

RXYSQ4~6T8V/YB(*)

VRVIV-S System Klimagerät

4P482275-1A – 2019.09

Page 25

8 Fehlerdiagnose und -beseitigung

Durchführung Beschreibung

Normaler fehlerfreier Abschluss

Anormaler Abschluss

Um die Fehler zu beseitigen, siehe

"7.3.3Beseitigung von Fehlern nach fehlerhaftem Abschluss des Probelaufs"auf Seite25. Wenn der Probelauf vollständig

abgeschlossen ist, kann nach 5Minuten der Normalbetrieb aufgenommen werden.

7.3.3 Beseitigung von Fehlern nach fehlerhaftem Abschluss des Probelaufs

Der Probelauf gilt nur dann als abgeschlossen, wenn kein Fehlercode angezeigt wird. Falls ein Fehlercode angezeigt wird, treffen Sie geeignete Maßnahmen. Orientieren Sie sich dabei an den Erklärungen in der Fehlercode-Tabelle. Führen Sie dann den Probelauf erneut durch und prüfen Sie, ob der Fehler korrekt beseitigt wurde.

INFORMATION

Bei Störungen wird der Fehlercode über die Benutzerschnittstelle an der Inneneinheit angezeigt.

INFORMATION

Für detaillierte Informationen zu Fehlercodes von Inneneinheiten siehe die Installationsanleitung der betreffenden Inneneinheit.

7.3.4 Betrieb der Einheit

Nachdem die Einheit installiert und der Probelauf von Außen- und Inneneinheiten durchgeführt ist, kann das System in Betrieb gehen.

Zum Betrieb der Inneneinheit sollte die Benutzerschnittstelle der Inneneinheit auf EIN geschaltet werden. Weiterer Einzelheiten dazu siehe die Betriebsanleitung zur Inneneinheit.

8 Fehlerdiagnose und -

beseitigung

8.1 Fehler beseitigen auf Grundlage von Fehlercodes

Falls ein Fehlercode angezeigt wird, treffen Sie geeignete Maßnahmen. Orientieren Sie sich dabei an den Erklärungen in der Fehlercode-Tabelle.

Drücken Sie nach Beseitigen des Fehlers auf BS3, um den Fehlerzustand zurückzusetzen, und versuchen Sie es erneut.

INFORMATION

Bei Störungen wird der Fehlercode über die Benutzerschnittstelle an der Inneneinheit angezeigt.

INFORMATION

Bei Auftreten eines Fehlers wird der Fehlercode auf der 7Segment-Anzeige der Außeneinheit und auf der Benutzerschnittstelle der Inneneinheit angezeigt.

8.1.1 Fehlercodes: Überblick

Haupt-Code Ursache Lösung

▪ Das Absperrventil einer Außeneinheit ist noch

geschlossen.

▪ Kältemittel-Überfüllung

▪ Das Absperrventil einer Außeneinheit ist noch

geschlossen.

▪ Unzureichendes Kältemittel

Fehler bei elektronischem Expansionsventil

(Y1E) - A1P (X21A)

(Y3E) - A1P (X22A) ▪ Das Absperrventil einer Außeneinheit ist noch

geschlossen.

▪ Unzureichendes Kältemittel

Kältemittel-Überfüllung Berechnen Sie erneut die erforderliche Menge an Kältemittel

Fehler beim Außentemperaturfühler (R1T) - A1P (X11A) Anschluss an Platine oder Auslöser überprüfen. Fehler bei Temperaturfühler für Austrittstemperatur (R2T):

offener Stromkreis - Kurzschluss - A1P (X12A)

▪ Öffnen Sie das Absperrventil sowohl an der Gas- wie an

der Flüssigkeitsseite.

▪ Berechnen Sie die erforderliche Kältemittelmenge anhand

der Leitungslänge neu und entfernen Sie das überschüssige Kältemittel mit einem Kältemittelrückgewinnungsgerät.

▪ Öffnen Sie das Absperrventil sowohl an der Gas- wie an

der Flüssigkeitsseite.

▪ Prüfen Sie, ob die Füllung mit zusätzlichem Kältemittel

korrekt abgeschlossen wurde. Berechnen Sie erneut die erforderliche Menge an Kältemittel anhand der Rohrleitungslänge und fügen Sie die angemessene Menge an Kältemittel zu.

Anschluss an Platine oder Auslöser überprüfen.

▪ Öffnen Sie das Absperrventil sowohl an der Gas- wie an

der Flüssigkeitsseite.

▪ Prüfen Sie, ob die Füllung mit zusätzlichem Kältemittel

korrekt abgeschlossen wurde. Berechnen Sie erneut die erforderliche Menge an Kältemittel anhand der Rohrleitungslänge und fügen Sie die angemessene Menge an Kältemittel zu.

anhand der Rohrleitungslänge und korrigieren Sie den Kältemittelfüllstand durch Rückgewinnung von überschüssigem Kältemittel mittels einer KältemittelRückgewinnungsanlage.

Anschluss an Platine oder Auslöser überprüfen.

RXYSQ4~6T8V/YB(*) VRVIV-S System Klimagerät 4P482275-1A – 2019.09

Installations- und Betriebsanleitung

Page 26

9 Technische Daten

Haupt-Code Ursache Lösung

Fehler bei Sensor für Ansaugtemperatur

(R3T) - A1P (X12A)

(R5T) - A1P (X12A) Fehler bei Sensor für Flüssigkeitstemperatur (Rohrschlange)

(R4T) - A1P (X12A) Fehler bei Temperaturfühler für Flüssigkeitstemperatur

(nach Unterkühlen HE) (R7T) - A1P (X13A) Fehler bei Temperaturfühler für Gastemperatur (nach

Unterkühlen HE) (R6T) - A1P (X13A) Fehler bei Hochdruck-Sensor (S1NPH): offener Stromkreis -

Kurzschluss - A1P (X17A) Fehler bei Niederdruck-Sensor (S1NPL): offener Stromkreis

- Kurzschluss - A1P (X18A) Übertragung Außeneinheit - Inverter: INV1 / FAN1

Übertragungsproblem INV1 Spannungsschwankungen bei der Stromversorgung Prüfen, ob Spannung der Stromversorgung im zulässigen

Funktionsstörung bei Phasenumkehr von Stromversorgung Phasenfolge korrigieren Unzureichende Versorgungsspannung Prüfen Sie, ob die Versorgungsspannung korrekt geliefert

Fehlercode: System-Probelauf noch nicht ausgeführt (Betrieb des Systems nicht möglich)

Der Strom wird nicht zur Außeneinheit geführt. Prüfen Sie, ob die Stromversorgungskabel für die

Fehlerhafte Verkabelung zu Q1/Q2 Elektrische Anschlüsse Q1/Q2 überprüfen. Falsche Zuordnung im System. Falsche Inneneinheit-Typen

kombiniert (R410A, R407C, RA usw.)

Funktionsstörung bei Inneneinheit Ein falscher Typ Inneneinheiten ist angeschlossen. Prüfen Sie den Typ der Inneneinheiten, der gegenwärtig

Falsche Verbindungen zwischen Einheiten. Schließen Sie die Verbindungskabel F1 und F2 der

▪ Das Absperrventil einer Außeneinheit ist noch

geschlossen.

▪ Die Leitung und Verdrahtung der angegebenen

Inneneinheit ist nicht korrekt an die Außeneinheit angeschlossen.

Anschluss an Platine oder Auslöser überprüfen.

Verbindung überprüfen.

Bereich liegt.

wird. System-Probelauf durchführen.

Außeneinheit korrekt angeschlossen sind.

Überprüfen, ob bei anderen Inneneinheiten eine Funktionsstörung vorliegt und ob der vorhandene Mix der Inneneinheiten zulässig ist.

angeschlossen ist. Wenn diese nicht den Kriterien entsprechen, müssen sie ersetzt werden.

angeschlossenen BP Einheit korrekt an die Leiterplatte der Außeneinheit (ZU BP EINHEIT) an. Darauf achten, dass die Kommunikation mit der BP Einheit freigeschaltet ist.

▪ Öffnen Sie das Absperrventil sowohl an der Gas- wie an

der Flüssigkeitsseite.

▪ Überzeugen Sie sich, dass die Leitung und Verdrahtung

der angegebenen Inneneinheit korrekt an die Außeneinheit angeschlossen ist.

9 Technische Daten

Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich).

9.1 Platzbedarf für Wartungsarbeiten: Außeneinheit

Werden Einheiten Seite an Seite montiert, müssen die Rohre nach vorne, nach hinten oder nach unten weggeführt werden. Wen ein Rohrleistungsverlauf zur Seite nicht möglich ist. Werden Einheiten Seite an Seite montiert und die Rohre nach hinten weggeführt, muss zwischen den Einheiten ein Abstand von ≥250mm eingehalten werden (statt ≥100mm, wie es in den Abbildungen unten gezeigt wird).

Einzel-Einheit ( ) | Einzel-Reihe mit Einheiten ( )

Siehe Abbildung 1 innen auf der Umschlagseite.

A, B, C, D Hindernisse (Wände/Ablenkplatten)

a, b, c, d, e Mindest-Platzbedarf für Wartungsarbeiten zwischen der Einheit und Hindernissen A, B, C, D und E

Installations- und Betriebsanleitung

E Hindernis (Dach)

eBMaximal-Abstand zwischen der Einheit und der Kante von Hindernis E, in Richtung von Hindernis B eDMaximal-Abstand zwischen der Einheit und der Kante von Hindernis E, in Richtung von Hindernis D

RXYSQ4~6T8V/YB(*)

VRVIV-S System Klimagerät

4P482275-1A – 2019.09

Page 27

9 Technische Daten

R7T

Y1E

R3T

R4T

R5T

R2T

S1NPL

S1PH

M1C

INV

S1NPH

Y1S

Y3E

R6T

R1T

k c

c d

M1F M2F

/12.2

HUHöhe der Einheit

HB, HDHöhe der Hindernisse A B C D

1 Dichten Sie den Einbaurahmen nach unten ab, damit ausgeblasene Luft nicht von unten zurück zur Ansaugseite strömen kann. 2 Es dürfen maximal zwei Einheiten installiert werden.

Nicht zulässig

Mehrere-Reihen mit Einheiten ( )

Siehe Abbildung 2 innen auf der Umschlagseite.

Gestapelte Einheiten (max. 2 Ebenen) ( )

Siehe Abbildung 3 innen auf der Umschlagseite.

A1=>A2 (A1) Falls die Gefahr besteht, dass von den oberen Einheiten Kondenswasser zu den Einheiten unten tropft und gefriert…

B1=>B2 (B1) Falls nicht die Gefahr besteht, dass von den oberen Einheiten Kondenswasser zu den Einheiten unten tropft und gefrieren könnte…

(A2) Dann sollte zwischen den Einheiten oben und unten ein Dach installiert werden. Die Einheiten der oberen Reihe müssen hoch genug oberhalb der untereren Einheiten installiert werden, damit sich an den Bodenplatten der oberen Einheiten kein Eis bilden kann.

(B2) Ein Dach zu installieren, ist dann nicht erforderlich. Aber dichten Sie den Zwischenraum zwischen den oberen und unteren Einheiten ab, damit ausgeblasene Luft nicht von unten zurück zur Ansaugseite strömen kann.

9.2 Rohrleitungsplan: Außengerät

9.3 Elektroschaltplan: Außengerät

Der Elektroschaltplan gehört zum Lieferumfang der Einheit und befindet sich auf der Innenseite der Wartungsblende.

Hinweise für RXYSQ4~6_V:

1 Symbole (siehe unten). 2 Bei X37A siehe die Installationsanleitung der Option. 3 Zur Benutzung der Drucktasten BS1~BS5 und der DIP-

Schalter DS1‑1 und DS1‑2 siehe die Installationsanleitung oder das Wartungshandbuch.

4 Nicht die Einheit betreiben, indem Sie die Schutzeinrichtung

S1PH.kurzschließen.

5 Zur Installation der Übertragungskabel zwischen Inneneinheit

und Außeneinheit F1-F2 siehe die Installationsanleitung.

6 Bei Verwendung des zentralen Steuerungssystems das

Übertragungskabel Außeneinheit-Außeneinheit F1-F2 anschließen.

Hinweise für RXYSQ4~6_Y:

1 Symbole (siehe unten). 2 Bei X37A siehe die Installationsanleitung der Option.

RXYSQ4~6T8V/YB(*) VRVIV-S System Klimagerät 4P482275-1A – 2019.09

a Absperrventil (Gas)

b Absperrventil (Flüssigkeit)

c Filter (3)

d Unterkühlen-Wärmetauscher

e Druckregelventil

f Wärmetauscher g Service-Stutzen (Hochdruck) h Kontrollventil

i Verdichter-Akkumulator j Kapillarrohr

k Wartungsanschluss (Kältemittelfüllung)

l Akkumulator

m Kühlkörper-Platine (nur bei RXYSQ4~6_V)

M1C Verdichter

M1F-M2F Lüftermotor-

R1T Thermistor (Luft) R2T Thermistor (Austritt) R3T Thermistor (Ansaugung 1) R4T Thermistor (Wärmetauscher) R5T Thermistor (Ansaugung 2) R6T Thermistor (Unterkühlen Wärmetauscher) R7T Thermistor (Kühlflüssigkeitsrohr)

S1NPH Hochdruck-Sensor

S1NPL Niederdruck-Sensor

S1PH Hochdruckschalter

Y1E Elektronisches Expansionsventil (Haupt) Y3E Elektronisches Expansionsventil (Wärmetauscher

Unterkühlen)

Y1S Magnetventil (4-Wege-Ventil)

Heizen Kühlen

3 Zur Benutzung der Drucktasten BS1~BS4 und der DIP-

Schalter DS1‑1 und DS1‑2 siehe die Installationsanleitung oder das Wartungshandbuch.

4 Nicht die Einheit betreiben, indem Sie die Schutzeinrichtung

S1PH.kurzschließen.

5 Zur Installation der Übertragungskabel zwischen Inneneinheit

und Außeneinheit F1-F2 siehe die Installationsanleitung.

6 Bei Verwendung des zentralen Steuerungssystems das

Übertragungskabel Außeneinheit-Außeneinheit F1-F2 anschließen.

Symbole:
