Daikin RXYSQ4T8VB, RXYSQ5T8VB, RXYSQ6T8VB, RXYSQ4T8YB, RXYSQ5T8YB Installer reference guide [sv]
...Page 1
Installations- och
användarhandbok
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4T8VB
RXYSQ5T8VB
RXYSQ6T8VB
RXYSQ4T8YB
RXYSQ5T8YB
RXYSQ6T8YB
Installations- och användarhandbok
VRV IV-S System luftkonditioneringsaggregat
Svenska
Page 2
Innehållsförteckning
Innehållsförteckning
1 Allmänna säkerhetsföreskrifter 3
1.1 Om dokumentationen ................................................................ 3
1.1.1 Betydelse av varningstexter och symboler ................. 3
1.2 För användaren ......................................................................... 4
1.3 För installatören......................................................................... 4
1.3.1 Allmänt........................................................................ 4
1.3.2 Installationsplats ......................................................... 5
1.3.3 Köldmedium................................................................ 5
1.3.4 Bärare ......................................................................... 6
1.3.5 Vatten.......................................................................... 6
1.3.6 Elektricitet ................................................................... 6
2 Om dokumentationen 7
2.1 Om detta dokument................................................................... 7
För installatören 7
3 Om lådan 7
3.1 Översikt: Om lådan.................................................................... 7
3.2 Utomhusenheten ....................................................................... 7
3.2.1 Packa upp utomhusenheten ....................................... 7
3.2.2 Hantera utomhusenheten ........................................... 8
3.2.3 Ta bort tillbehör från utomhusenheten........................ 8
4 Om enheterna och alternativ 8
4.1 Översikt: Om enheterna och alternativ...................................... 8
4.2 Identifikation .............................................................................. 8
4.2.1 Identifikationsetikett: Utomhusenhet........................... 8
4.3 Om utomhusenheten................................................................. 8
4.4 Systemlayout............................................................................. 8
4.5 Kombinera enheter och alternativ ............................................. 9
4.5.1 Om kombination av enheter och alternativ ................. 9
4.5.2 Möjliga kombinationer av inomhusenheter ................. 9
4.5.3 Möjliga alternativ för utomhusenheten........................ 9
5 Förberedelse 9
5.1 Översikt: Förberedelse .............................................................. 9
5.2 Förbereda installationsplats ...................................................... 9
5.2.1 Installationsplatskrav för utomhusenheten.................. 10
5.2.2 Ytterligare krav för installationsplatsen för
utomhusenheten i kalla klimat..................................... 11
5.2.3 Vidta åtgärder mot kylmediumläckage........................ 11
5.3 Förbereda köldmedierören ........................................................ 12
5.3.1 Köldmediumrörkrav..................................................... 12
5.3.2 Köldmediumrörmaterial............................................... 12
5.3.3 Välja rörstorlek............................................................ 12
5.3.4 Välja kylmediumgrenrörsatser .................................... 13
5.3.5 Köldmediumrörlängd och höjdskillnad ........................ 14
5.4 Förbereda dragning av elkablar ................................................ 15
5.4.1 Om elektrisk överensstämmelse................................. 15
5.4.2 Krav på säkerhetsanordningar.................................... 15
6 Installation 15
6.1 Översikt: Installation .................................................................. 15
6.2 Öppna enheterna ...................................................................... 16
6.2.1 Om att öppna enheterna............................................. 16
6.2.2 Hur du öppnar utomhusenheten ................................. 16
6.3 Montering av utomhusenheten.................................................. 16
6.3.1 Om montering av utomhusenheten............................. 16
6.3.2 Försiktighetsåtgärder vid montering av
utomhusenheten ......................................................... 16
6.3.3 Så här förbereder du installationsstrukturen............... 16
6.3.4 Så här installerar du utomhusenheten........................ 16
6.3.5 Så här gör du dräneringen.......................................... 17
6.3.6 Hur du förhindrar att utomhusenheten faller omkull.... 17
6.4 Anslutning av köldmedierören .................................................... 17
6.4.1 Om anslutning av köldmediumrör ................................ 17
6.4.2 Försiktighetsåtgärder vid anslutning av
köldmediumrör ............................................................. 17
6.4.3 Riktlinjer vid anslutning av köldmediumrör................... 18
6.4.4 Riktlinjer för rörbockning .............................................. 18
6.4.5 Flänsning av röränden ................................................. 18
6.4.6 Hårdlöda röränden....................................................... 18
6.4.7 Använda stoppventilen och serviceporten ................... 19
6.4.8 Ansluta köldmediumrören till utomhusenheten............ 20
6.4.9 Ansluta köldmediumgrenrörsatsen .............................. 21
6.5 Kontroll av köldmedierören......................................................... 21
6.5.1 Om kontroll av kylmediumrör ....................................... 21
6.5.2 Kontroll av kylmediumrör: Allmänna riktlinjer............... 21
6.5.3 Kontroll av kylmediumrör: Konfiguration ...................... 21
6.5.4 Utföra en läckagekontroll ............................................. 22
6.5.5 Så här utför du vakuumtömningen............................... 22
6.6 Isolering av kylmediumrör .......................................................... 22
6.7 Påfyllning av köldmedium........................................................... 22
6.7.1 Om påfyllning av kylmedium........................................ 22
6.7.2 Försiktighetsåtgärder vid påfyllning av kylmedium ...... 23
6.7.3 Bestämma mängden ytterligare kylmedium................. 23
6.7.4 Fylla på kylmedium ...................................................... 23
6.7.5 Felkoder vid påfyllning av kylmedium .......................... 24
6.7.6 Hur du fäster etiketten om fluorerade växthusgaser.... 24
6.8 Ansluta elkablarna...................................................................... 25
6.8.1 Om att ansluta elledningarna....................................... 25
6.8.2 Försiktighetsåtgärder vid anslutning av elkablar.......... 25
6.8.3 Försiktighetsåtgärder vid utslagning av hål.................. 26
6.8.4 Riktlinjer vid anslutning av elledningarna..................... 26
6.8.5 Hur du ansluter elkablarna på utomhusenheten.......... 27
6.9 Avsluta installationen av utomhusenheten ................................. 28
6.9.1 Slutföra signalöverföringskabeldragningen.................. 28
6.9.2 Stänga utomhusenheten.............................................. 28
7 Konfiguration 28
7.1 Översikt: Konfiguration ............................................................... 28
7.2 Göra lokala inställningar............................................................. 28
7.2.1 Om lokala inställningar................................................. 28
7.2.2 Tillgång till lokala inställningskomponenter.................. 29
7.2.3 Lokala inställningskomponenter................................... 29
7.2.4 Byt till läge 1 eller 2...................................................... 29
7.2.5 Använda läge 1............................................................ 30
7.2.6 Använda läge 2............................................................ 30
7.2.7 Läge 1 (och standardsituationen): Övervaka
inställningar.................................................................. 30
7.2.8 Läge 2: Inställningar..................................................... 31
7.2.9 Ansluta PC-konfiguratorn till utomhusenheten............. 33
7.3 Energisparläge och optimal drift................................................. 33
7.3.1 Tillgängliga huvuddriftmetoder..................................... 33
7.3.2 Tillgängliga komfortinställningar................................... 34
7.3.3 Exempel: Automatiskt läge vid kylning......................... 35
7.3.4 Exempel: Automatiskt läge vid uppvärmning............... 35
8 Driftsättning 36
8.1 Översikt: Driftsättning ................................................................. 36
8.2 Försiktighetsåtgärder vid driftsättning ........................................ 36
8.3 Checklista före driftsättning ........................................................ 36
8.4 Checklista under driftsättning ..................................................... 37
8.4.1 Om testkörning............................................................. 37
8.4.2 Så här gör du en testkörning (7-segmentdisplay)........ 37
8.4.3 Korrigering efter slutförd testdrift med anmärkningar... 37
8.4.4 Drift av enheten............................................................ 37
9 Överlämna till användaren 37
10 Underhåll och service 37
10.1 Översikt: Underhåll och service.................................................. 38
10.2 Säkerhetsföreskrifter vid underhåll ............................................. 38
10.2.1 Förhindra elektriska stötar ........................................... 38
10.3 Checklista för årligt underhåll av utomhusenheten .................... 38
Installations- och användarhandbok
2
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 3
1 Allmänna säkerhetsföreskrifter
10.4 Om drift i serviceläge................................................................. 38
10.4.1 Så här använder du vakuumläget ............................... 38
10.4.2 Återvinna kylmedium................................................... 38
11 Felsökning 38
11.1 Översikt: Felsökning .................................................................. 38
11.2 Försiktighetsåtgärder vid felsökning .......................................... 39
11.3 Lösa problem baserade på felkoder .......................................... 39
11.3.1 Felkoder: Översikt....................................................... 39
12 Avfallshantering 40
13 Tekniska data 41
13.1 Serviceutrymme: Utomhusenhet ............................................... 41
13.2 Rördragningsschema: Utomhusenhet ....................................... 43
13.3 Kopplingsschema: Utomhusenhet............................................. 44
För användaren 46
14 Om systemet 46
14.1 Systemlayout ............................................................................. 46
15 Användargränssnitt 46
16 Före användning 46
17 Drift 46
17.1 Driftsvillkor ................................................................................. 46
17.2 Använda systemet ..................................................................... 47
17.2.1 Om användning av systemet ...................................... 47
17.2.2 Om kylning, uppvärmning, fläktdrift och automatisk
drift .............................................................................. 47
17.2.3 Om uppvärmning ........................................................ 47
17.2.4 Körning av systemet (UTAN växlare för kyla/värme i
fjärrkontrollen) ............................................................. 47
17.2.5 Körning av systemet (MED växlare för kyla/värme i
fjärrkontrollen) ............................................................. 47
17.3 Använda luftavfuktningsprogrammet ......................................... 48
17.3.1 Om luftavfuktningsprogrammet................................... 48
17.3.2 Körning av luftavfuktningsprogrammet (UTAN
växlare för kyla/värme i fjärrkontrollen) ....................... 48
17.3.3 Körning av luftavfuktningsprogrammet (MED växlare
för kyla/värme i fjärrkontrollen).................................... 48
17.4 Ändra luftflödesriktningen .......................................................... 48
17.4.1 Om luftflödesklaffen .................................................... 48
17.5 Ställa in huvudanvändargränssnittet ......................................... 49
17.5.1 Om inställning av huvudanvändargränssnittet ............ 49
17.5.2 Så här anger du huvudanvändargränssnittet (VRV
DX).............................................................................. 49
17.5.3 Så här anger du huvudanvändargränssnittet (RA
DX).............................................................................. 49
17.5.4 Om styrningssystem ................................................... 49
18 Energisparläge och optimal drift 49
18.1 Tillgängliga huvuddriftmetoder .................................................. 50
18.2 Tillgängliga komfortinställningar ................................................ 50
19 Underhåll och service 50
19.1 Underhåll efter ett långt driftsstopp ........................................... 50
19.2 Underhåll före ett långt driftsstopp ............................................ 50
19.3 Om kylmediet ............................................................................ 51
19.4 Service och garanti efter försäljning .......................................... 51
19.4.1 Garantiperiod .............................................................. 51
19.4.2 Rekommenderat underhåll och inspektion.................. 51
19.4.3 Rekommenderade underhålls- ochinspektionscykler . 51
19.4.4 Nedkortade underhålls- och utbytescykler.................. 51
20 Felsökning 52
20.1 Felkoder: Översikt ..................................................................... 52
20.2 Symptom som INTE är systemfel .............................................. 53
20.2.1 Symptom: Systemet startar inte.................................. 53
20.2.2 Symptom: Växlingskontakten för kyla/värme fungerar
inte ............................................................................... 53
20.2.3 Symptom: Fläktdrift är möjlig, men kylning och
värme fungerar inte...................................................... 53
20.2.4 Symptom: Fläktstyrkan motsvarar inte inställningen.... 53
20.2.5 Symptom: Fläktriktningen överensstämmer inte med
inställningen ................................................................. 54
20.2.6 Symptom: Vit dimma kommer ut ur en enhet
(inomhusenhet) ............................................................ 54
20.2.7 Symptom: Vit dimma kommer ut ur en enhet
(inomhusenhet, utomhusenhet) ................................... 54
20.2.8 Symptom: På användargränssnittets display visas
"U4" eller "U5". Enheten stannar, men startar sedan
igen efter några minuter............................................... 54
20.2.9 Symptom: Buller från luftkonditioneringen
(inomhusenhet) ............................................................ 54
20.2.10 Symptom: Buller från luftkonditioneringen
(inomhusenhet, utomhusenhet) ................................... 54
20.2.11 Symptom: Buller från luftkonditioneringen
(utomhusenhet)............................................................ 54
20.2.12 Symptom: Det kommer damm från enheten ................ 54
20.2.13 Symptom: Enheterna kan lukta.................................... 54
20.2.14 Symptom: Utomhusenhetens fläkt snurrar inte............ 54
20.2.15 Symptom: På displayen visas "88" .............................. 54
20.2.16 Symptom: Kompressorn i utomhusenheten stoppar
inte efter en kort körning i uppvärmningsläge .............. 54
20.2.17 Symptom: Det inre av en utomhusenhet är varmt
även sedan enheten har stoppats................................ 54
20.2.18 Symptom: Varm luft känns när inomhusenheten är
avstängd ...................................................................... 54
21 Flyttning 54
22 Avfallshantering 54
23 Ordlista 54
1 Allmänna
säkerhetsföreskrifter
1.1 Om dokumentationen
▪ Den ursprungliga dokumentationen har skrivits på engelska. Alla
andra språk är översättningar.
▪ Säkerhetsföreskrifterna i detta dokument omfattar oerhört viktig
information, så det är viktigt att följa dem noggrant.
▪ Installation av systemet, och alla aktiviteter som beskrivs i
installationshandboken samt installatörens referensguide får
endast utföras av en behörig installatör.
1.1.1 Betydelse av varningstexter och symboler
FARA
Anger en situation som leder till död eller allvarlig skada.
FARA: RISK FÖR ELCHOCK
Anger en situation som kan leda till att du får en elchock.
FARA: RISK FÖR BRÄNNSKADOR
Anger en situation som kan leda till brännskador på grund
av extremt varma eller kalla temperaturer.
FARA: RISK FÖR EXPLOSION
Anger en situation som kan leda till en explosion.
VARNING
Anger en situation som kan leda till död eller allvarlig
skada.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
3
Page 4
1 Allmänna säkerhetsföreskrifter
VARNING: BRANDFARLIGT MATERIAL
FÖRSIKTIGT
Anger en situation som kan leda till mindre eller måttliga
skador.
NOTERING
Anger en situation som kan leda till skador på utrustningen
eller lokalen.
INFORMATION
Anger användbara råd eller ytterligare information.
Symbol Förklaring
Läs igenom installations- och bruksanvisningen
samt kopplingsinstruktionerna inför installation.
Läs servicehandboken inför underhålls- och
serviceuppgifter.
Mer information finns i installations- och
användarhandboken.
1.2 För användaren
▪ Kontakta din installatör om du inte är säker på hur du använder
enheten.
▪ Denna utrustning kan användas av barn från 8 år och uppåt samt
av personer med nedsatt fysisk, sensorisk eller mental förmåga
eller brist på erfarenhet och kunskap, under förutsättning att de
övervakas eller får instruktioner angående användning av
utrustningen på ett säkert sätt och inser de risker som finns. Barn
får inte leka med utrustningen. Rengöring och underhållsarbeten
får inte utföras av barn utan övervakning.
VARNING
För att förhindra elektriska stötar eller brand:
▪ Spola INTE av enheten.
▪ Hantera INTE enheten med våta händer.
▪ Placera INTE något vattenfyllt föremål på enheten.
NOTERING
▪ Placera INTE föremål eller utrustning ovanpå enheten.
▪ Sitt INTE, klättra eller stå på enheten.
▪ Enheter är märkta med följande symbol:
▪ Batterier är märkta med följande symbol:
Detta betyder att batterierna inte ska blandas med osorterat
hushållsavfall. Om en kemisk symbol finns tryckt under symbolen
betyder det att batteriet innehåller en tungmetall som överstiger en
särskild koncentration.
Möjliga kemiska symboler är: Pb: bly (>0,004%).
Förbrukade batterier måste behandlas på en specialiserad
behandlingsanläggning för återanvändning. Genom att säkerställa
en korrekt avfallshantering av batterierna bidrar du till att förhindra
eventuella negativa konsekvenser för miljön och människors
hälsa.
1.3 För installatören
1.3.1 Allmänt
Kontakta din installatör om du inte är säker på hur du installerar eller
använder enheten.
NOTERING
Felaktig installation eller anslutning av utrustning eller
tillbehör kan orsaka elchock, kortslutning, läckage, brand
eller annan skada på utrustningen. Använd endast
tillbehör, extrautrustning och reservdelar som tillverkats
eller godkänts av Daikin.
VARNING
Se till att installationen, kontroller och använda material
överensstämmer med gällande lagstiftning (utöver
instruktionerna i dokumentationen Daikin).
FÖRSIKTIGT
Bär lämplig personlig skyddsutrustning (skyddshandskar,
säkerhetsglasögon, etc.) under installationen, underhållet
eller reparationen av systemet.
VARNING
Riv isär och kasta plastförpackningsmaterialet så att ingen,
speciellt barn, inte kan leka med det. Möjlig risk: kvävning.
FARA: RISK FÖR BRÄNNSKADOR
▪ Vidrör INTE köldmedierör, vattenledningar eller interna
delar under eller omedelbart efter drift. De kan vara för
varma eller för kalla. Vänta tills de återgår till normal
temperatur. Använd skyddshandskar om du måste röra
vid dem.
▪ Vidrör ALDRIG oavsiktligt läckage av köldmediet.
Detta betyder att elektriska komponenter och elektroniska
produkter inte ska blandas med osorterat hushållsavfall. Försök
INTE att demontera systemet själv: nedmontering av systemet,
hantering av köldmedium, olja och andra delar måste göras av en
behörig installatör i enlighet med gällande lagstiftning.
Enheterna måste behandlas på en specialiserad
behandlingsanläggning för återanvändning, återvinning och
reparation. Genom att säkerställa en korrekt avfallshantering av
produkten bidrar du till att förhindra eventuella negativa
konsekvenser för miljön och för människors hälsa. Kontakta din
installatör eller lokala myndigheter för mer information.
Installations- och användarhandbok
4
VARNING
Vidta nödvändiga åtgärder för att förebygga att smådjur
söker skydd i enheten. Smådjur som kommer i kontakt
med strömförande delar kan orsaka fel, rökutveckling eller
eldsvåda.
FÖRSIKTIGT
Vidrör INTE enhetens luftintag eller aluminiumspjäll
eftersom det finns risk för att du skadas.
NOTERING
▪ Placera INTE föremål eller utrustning ovanpå enheten.
▪ Sitt INTE, klättra eller stå på enheten.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Page 5
1 Allmänna säkerhetsföreskrifter
NOTERING
Arbeten som utförs på utomhusenheten ska helst göras
under torra väderförhållanden för att förhindra
vatteninträngning.
I enlighet med gällande lagstiftning kan det vara nödvändigt att föra
en loggbok över utrustningen. Denna ska som minst innehålla:
information om underhåll, reparationsarbete, kontrollresultat,
passningstider, etc.
Dessutom ska minst följande information om systemet vara
tillgänglig på lätt åtkomlig plats:
▪ Nedstängningsinstruktioner i händelse av nödfall
▪ Namn och adress till brandkår, polis och sjukhus
▪ Namn, adress och jourtelefonnummer till serviceavdelningar
I Europa ger EN378 nödvändiga riktlinjer för denna loggbok.
1.3.2 Installationsplats
▪ Se till att det finns tillräckligt med utrymme runt enheten för
tillräcklig luftcirkulation.
▪ Se till att installationsplatsen håller för enhetens vikt och
vibrationer.
▪ Se till att området är väl ventilerat. Blockera ALDRIG några
ventilationsöppningar.
▪ Se till att enheten står på en jämn yta.
FARA: RISK FÖR EXPLOSION
Nedpumpning – läckage av köldmedium. Om du vill
tömma systemet och det finns en läcka i
köldmediumkretsen:
▪ Använd INTE enhetens automatiska tömningsfunktion
som samlar allt köldmedium från systemet i
utomhusenheten. Possible consequence:
Självantändning och explosion i kompressorn på grund
av luft som kommer in i driftkompressorn.
▪ Använd ett separat återvinningssystem så att enhetens
kompressor INTE behöver köras.
VARNING
Återvinn alltid köldmedium. Släpp ALDRIG ut dem direkt i
miljön. Använd en vakuumpump för att evakuera
installationen.
NOTERING
När alla rör anslutits ska man kontrollera att inte gas läcker
ut. Använd kvävgas för att utföra gasläckagekontroll.
NOTERING
▪ För att undvika att kompressorn havererar får INTE mer
köldmedium fyllas på än det som är specificerat.
▪ När köldmediesystemet ska öppnas ska köldmedium
behandlas i enlighet med gällande bestämmelser.
Installera INTE enheten på någon av följande platser:
▪ I miljöer med explosionsrisk.
▪ I närheten av maskiner som avger elektromagnetiska vågor.
Elektromagnetiska vågor kan störa styrsystemet och göra att
utrustningen inte fungerar som den ska.
▪ På platser med risk för brand på grund av läckage av brandfarliga
gaser (t.ex. lösningsmedel eller bensin), kolfiber eller lättantändligt
damm.
▪ På platser där frätande gas (t.ex. svavelsyrliga gaser) produceras.
Korrosion av kopparledningar eller lödda delar kan orsaka att
köldmediet läcker ut.
1.3.3 Köldmedium
Om tillämpligt. Se installationshandboken eller installatörens
referenshandbok för mer information.
NOTERING
Se till att köldmedierören överensstämmer med gällande
lagstiftning. I Europa är EN378 den gällande standarden.
NOTERING
Se till att utomhusledningar och -anslutningar inte utsätts
för belastning.
VARNING
Under kontroller får du ALDRIG trycksätta apparaterna
med ett tryck som överstiger det högsta tillåtna trycket
(anges på enhetens märkplåt).
VARNING
Vidta tillräckliga försiktighetsåtgärder vid
köldmedieläckage. Om köldmediegas läcker ska området
ventileras omedelbart. Möjliga risker:
▪ För hög koncentration av köldmedium i trånga
utrymmen kan leda till syrebrist.
▪ Giftig gas kan bildas om köldmediegas kommer i
kontakt med öppen låga.
VARNING
Se till att det inte finns något syre i systemet. Köldmedium
får endast fyllas på efter utförd läckagetest och
vakuumtorkning.
▪ Om den måste fyllas på finns information på enhetens namnplåt.
Här anges typ av kylmedium och nödvändig mängd.
▪ Utomhusenheten har fyllts på med köldmedium från fabrik och
beroende på rörtjocklek och rörlängder kan vissa system behöva
ytterligare påfyllning av köldmedium.
▪ Använd endast verktyg den kylmediumtyp som används i
systemet för att upprätthålla nödvändigt tryck och förhindra att
främmande föremål kommer in i systemet.
▪ Fyll på kylmediumvätska som följer:
Om Då
Ett hävertrör finns
(d.v.s. cylindern är markerad
med "Liquid filling siphon
attached" – hävert för
vätskepåfyllning ansluten)
Ett hävertrör finns INTE Påfyllning med cylindern upp och
▪ Öppna kylmediumcylindrar långsamt.
▪ Fyll på kylmediet i vätskeform. Om du fyller på det i gasform är
normal drift inte möjlig.
FÖRSIKTIGT
När laddningen av köldmedium är klar eller tillfälligt
upphör, stäng omedelbart ventilen till köldmedietanken.
Om ventilen inte stängs omedelbart kommer kvarvarande
tryck att ladda det extra köldmediet. Possible
consequence: Fel mängd köldmedium.
Påfyllning med cylindern upprätt.
ned.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
5
Page 6

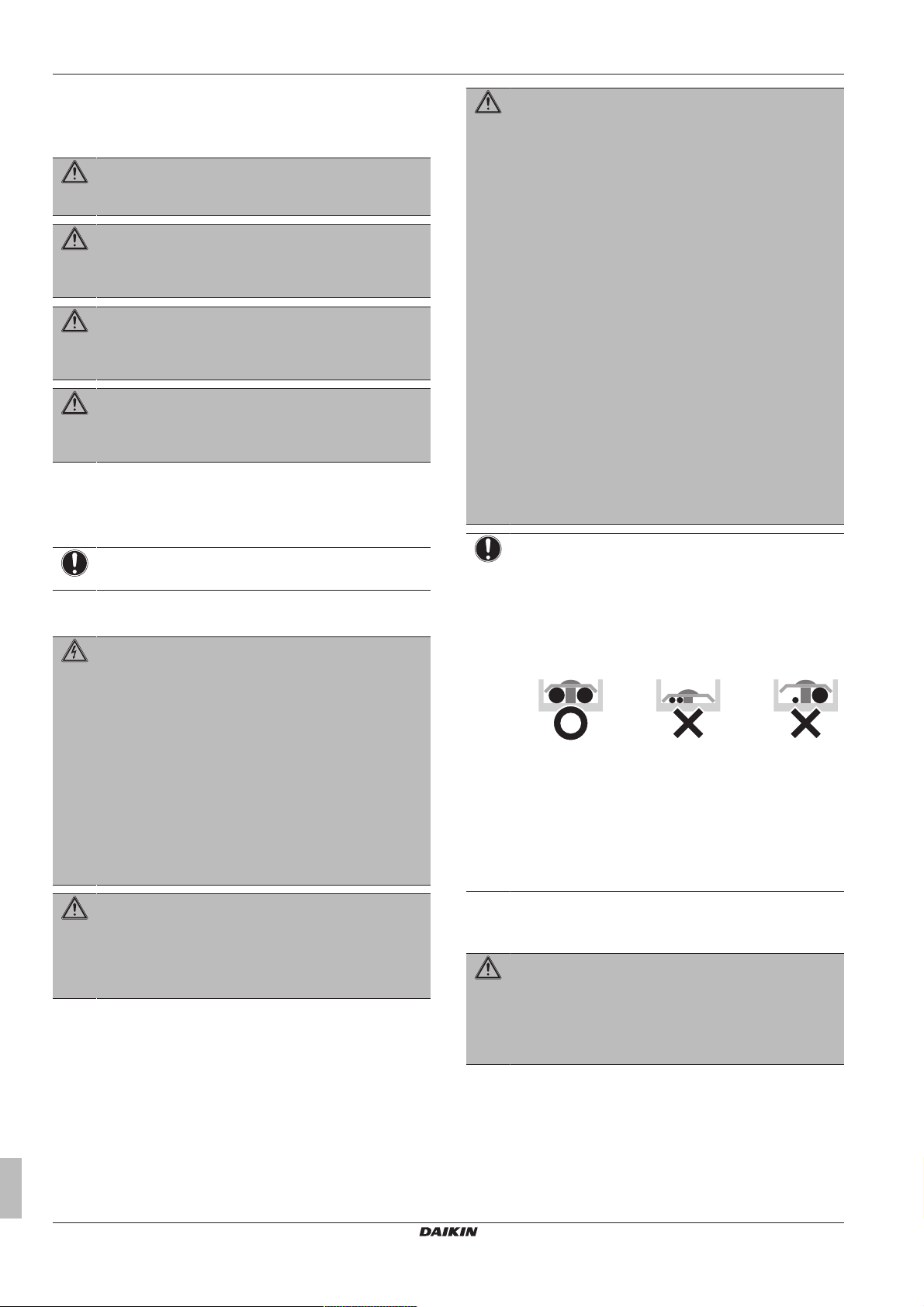

1 Allmänna säkerhetsföreskrifter
1.3.4 Bärare
Om tillämpligt. Se installationshandboken eller installatörens
referenshandbok för mer information.
VARNING
Valet av bärare MÅSTE ske i enlighet med gällande
bestämmelser.
VARNING
Vidta tillräckliga försiktighetsåtgärder vid bärarläckage. Om
bärare läcker ut måste utluftning ske omedelbart och
därefter kontaktar du din lokala återförsäljare.
VARNING
Omgivningstemperaturen inuti enheten kan bli mycket
högre än rumstemperaturen, t.ex. 70°C. Om bärare läcker
ut kan varma delar inuti enheten skapa en riskfull situation.
VARNING
Användning och installation av tillämpningen MÅSTE följa
de säkerhets- och miljömässiga föreskrifter som anges i
gällande lagstiftning.
1.3.5 Vatten
Om tillämpligt. Se installationshandboken eller installatörens
referenshandbok för mer information.
NOTERING
Se till att vattenkvaliteten uppfyller EU-direktivet 98/83 EG.
1.3.6 Elektricitet
FARA: RISK FÖR ELCHOCK
▪ Stäng AV all strömförsörjning innan du avlägsnar
kopplingsdosans skyddskåpa och kopplar elektriska
ledningar eller rör vid elektriska delar.
▪ Stäng av strömförsörjningen i mer än 1 minut och mät
spänningen vid kontakterna på huvudkretsens
kondensatorer eller elektriska komponenter innan du
utför reparationer. Spänningen MÅSTE vara mindre än
50 V likspänning innan du kan röra vid elektriska
komponenter. Se kopplingsschemat för kontakternas
placering.
▪ Rör INTE vid elektriska komponenter med våta händer.
▪ Lämna INTE enheten obevakad när serviceluckan har
avlägsnats.
VARNING
Om enheten INTE är fabriksinstallerad MÅSTE en
huvudbrytare eller andra medel för att kunna koppla ifrån
enheten installeras, med en kontaktseparation i alla poler
som resulterar i fullständig bortkoppling enligt villkoren i
överspänningsklassIII, i den fasta kabeldragningen.
VARNING
▪ Använd ENDAST kopparledningar.
▪ Se till att elinstallationen överensstämmer med
gällande lagstiftning.
▪ All extern kabeldragning måste utföras i enlighet med
kopplingsschemat som medföljer produkten.
▪ Kläm ALDRIG kabelbuntar och se till att de inte
kommer i kontakt med icke-isolerade ledningar eller
vassa kanter. Kontrollera att ingen extern belastning
påfrestar kabelanslutningarna.
▪ Se till att installera jordledare. Jorda INTE enheten till
en vattenledning, ett vågfrontskydd eller en jordledning
för telefon. Ofullständig jordning kan leda till elektriska
stötar.
▪ Se till att använda en dedikerad strömkrets. Dela
ALDRIG strömförsörjning med någon annan apparat.
▪ Se till att nödvändiga säkringar eller kretsbrytare
installeras.
▪ Se till att installera en jordfelsbrytare. Om inte detta
följs kan det resultera i elektriska stötar eller eldsvåda.
▪ Vid installation av jordfelsbrytaren ska du kontrollera att
den är kompatibel med invertern (som klarar
högfrekvent elektriskt brus) för undvika att
jordfelsbrytaren löser ut i onödan.
NOTERING
Försiktighetsåtgärder vid dragning av strömkabel:
▪ Anslut inte kablar av olika storlek till samma
strömförsörjningsterminal (slacka ledningar för
strömförsörjningen kan orsaka överhettning).
▪ När du ansluter kablar av samma storlek ska de
anslutas enligt bilden nedan.
▪ För kabeldragning ska avsedd el-kabel användas och
anslutas ordentligt, därefter säkras för att förhindra att
extern belastning inverkar på kopplingsplinten.
▪ Använd avsedd skruvmejsel för att dra åt skruvarna på
kopplingsplinten. En skruvmejsel med litet huvud kan
skada skruvskallen och försvåra korrekt åtdragning.
▪ Kopplingsplintens skruvar kan skadas om de dras åt för
hårt.
Installera strömkablar på minst 1 meters avstånd från tv- eller
radioapparater för att förebygga störningar. Beroende på
radiovågorna kan ett avstånd på 1meter inte vara tillräckligt.
VARNING
▪ När du är färdig med elanslutningarna kontrollerar du
att alla elektriska komponenter och kontakter i eldosan
är ordentligt anslutna.
▪ Se till att alla skyddskåpor är stängda innan du sätter
igång enheten.
Installations- och användarhandbok
6
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 7
2 Om dokumentationen
21
NOTERING
Gäller endast om strömförsörjningen har tre faser och
kompressorn har en PÅ/AV startmetod.
Om det föreligger risk för omvänd faskoppling efter tillfälligt
strömavbrott och/eller om strömmen kommer och går när
produkten är i drift, då kan man montera ett externt
fasskydd. Om produkten körs med fasfel kan kompressorn
och andra komponenter skadas.
2 Om dokumentationen
2.1 Om detta dokument
Målgrupp
Behöriga installatörer + slutanvändare
INFORMATION
Denna utrustning är avsedd att användas av utbildade
användare i butiker, lätt industri och på lantbruk, eller för
kommersiellt bruk av icke-fackmän.
Dokumentuppsättning
Detta dokument är en del av en dokumentuppsättning. Den
kompletta dokumentuppsättningen består av:
▪ Allmänna försiktighetsåtgärder:
▪ Försiktighetsåtgärder som du måste läsa före installation
▪ Format: Papper (i lådan för utomhusenheten)
▪ Installations- och användarhandbok för utomhusenheten:
▪ Installations- och bruksanvisningar
▪ Format: Papper (i lådan för utomhusenheten)
▪ Installations- och användarhandbok:
▪ Förberedelse av installationen, referensdata…
▪ Detaljerade steg för steg-instruktioner och
bakgrundsinformation för grundläggande och avancerad
användning
▪ Format: Digitala filer på http://www.daikineurope.com/support-
and-manuals/product-information/
De senaste versionerna av den medföljande dokumentationen kan
finnas på Daikins lokala webbplats eller genom din återförsäljare.
Den ursprungliga dokumentationen har skrivits på engelska. Alla
andra språk är översättningar.
Tekniska data
▪ Delar av de senaste tekniska data är tillgängliga på den regionala
Daikin-webbplatsen (allmänt tillgänglig).
▪ Alla de senaste tekniska data finns på Daikin extranät (inloggning
krävs).
För installatören
3 Om lådan
3.1 Översikt: Om lådan
I det här kapitlet finns en beskrivning av vad du måste göra när
lådan med utomhusenheten är levererad till platsen.
Här finns information om:
▪ Uppackning och hantering av enheten
▪ Ta bort tillbehör från enheterna
Tänk på följande:
▪ Enheten måste kontrolleras för skador vid leveransen. Eventuella
skador ska omedelbart anmälas till transportbolagets
representant.
▪ Placera den förpackade enheten så nära installationsplatsen som
möjligt för att skydda den från transportskador.
▪ Vid skötsel av enheten beaktas nedanstående:
Ömtåligt, hantera enheten försiktigt.
Se alltid till att enheten står upp så att inte kompressorn
skadas.
3.2 Utomhusenheten
3.2.1 Packa upp utomhusenheten
▪ Välj i förväg vilken väg enheten ska föras in.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
7
Page 8
4 Om enheterna och alternativ
+
a
1×
b
1×
c
1×
d
1×
e f
1× 1×
g
1×
3.2.2 Hantera utomhusenheten
Bär enheten långsamt som visas:
FÖRSIKTIGT
För att undvika skador ska du INTE vidröra enhetens
luftintag eller aluminiumflänsar.
Gaffeltruck. Så länge enheten är kvar på pallen kan du också
använda en gaffeltruck.
3.2.3 Ta bort tillbehör från utomhusenheten
1 Ta bort serviceluckan. Se "6.2.2 Hur du öppnar
utomhusenheten"på sidan16.
2 Ta ur tillbehören.
▪ Med vilka inomhusenheter och tillbehör som du kan kombinera
utomhusenheterna.
4.2 Identifikation
NOTERING
Vid installation eller underhåll av flera enheter samtidigt
ska du se till att INTE blanda ihop servicepanelerna för de
olika modellerna.
4.2.1 Identifikationsetikett: Utomhusenhet
Plats
Modellidentifiering
Example: R X Y S Q 6 T8 Y B [*]
Kod Förklaring
R Utomhus, luftkyld
X Värmepump (ej kontinuerlig uppvärmning)
Y Enkelmodul
S S-serier
Q Köldmedium R410A
4~6 Kapacitetsklass
T8 VRV IV-serier
V
Y
B Europeiska marknaden
[*] Mindre modelländringsindikering
Strömförsörjning
a Allmänna försiktighetsåtgärder
b Installations- och användarhandbok för utomhusenheten
c Dekal med information om fluorgaser som påverkar
växthuseffekten
d Flerspråkig dekal med information om fluorgaser som
påverkar växthuseffekten
e Tillbehör för gasrör 1 + kopparpackning (endast för
RXYSQ6)
f Tillbehör för gasrör 2 (endast för RXYSQ6)
g Tillbehör för gasrör 3 (endast för RXYSQ6)
4 Om enheterna och alternativ
4.1 Översikt: Om enheterna och alternativ
I det här kapitlet finns information om:
▪ Identifiering av utomhusenheten.
▪ Var utomhusenheten passar i systemlayouten.
Installations- och användarhandbok
8
4.3 Om utomhusenheten
Den här installationshandboken avser VRV IV-S, fullständigt
inverterardrivet värmepumpsystem.
Dessa enheter är avsedda för installation utomhus och användning
för luft till luft-värmepumpstillämpningar.
Specifikation RXYSQ4~6
Kapacitet Uppvärmning 14,2~18,0kW
Kylning 12,1~15,5kW
OmgivningstemperaturUppvärmning –20~15,5°CWB
Kylning –5~46°CDB

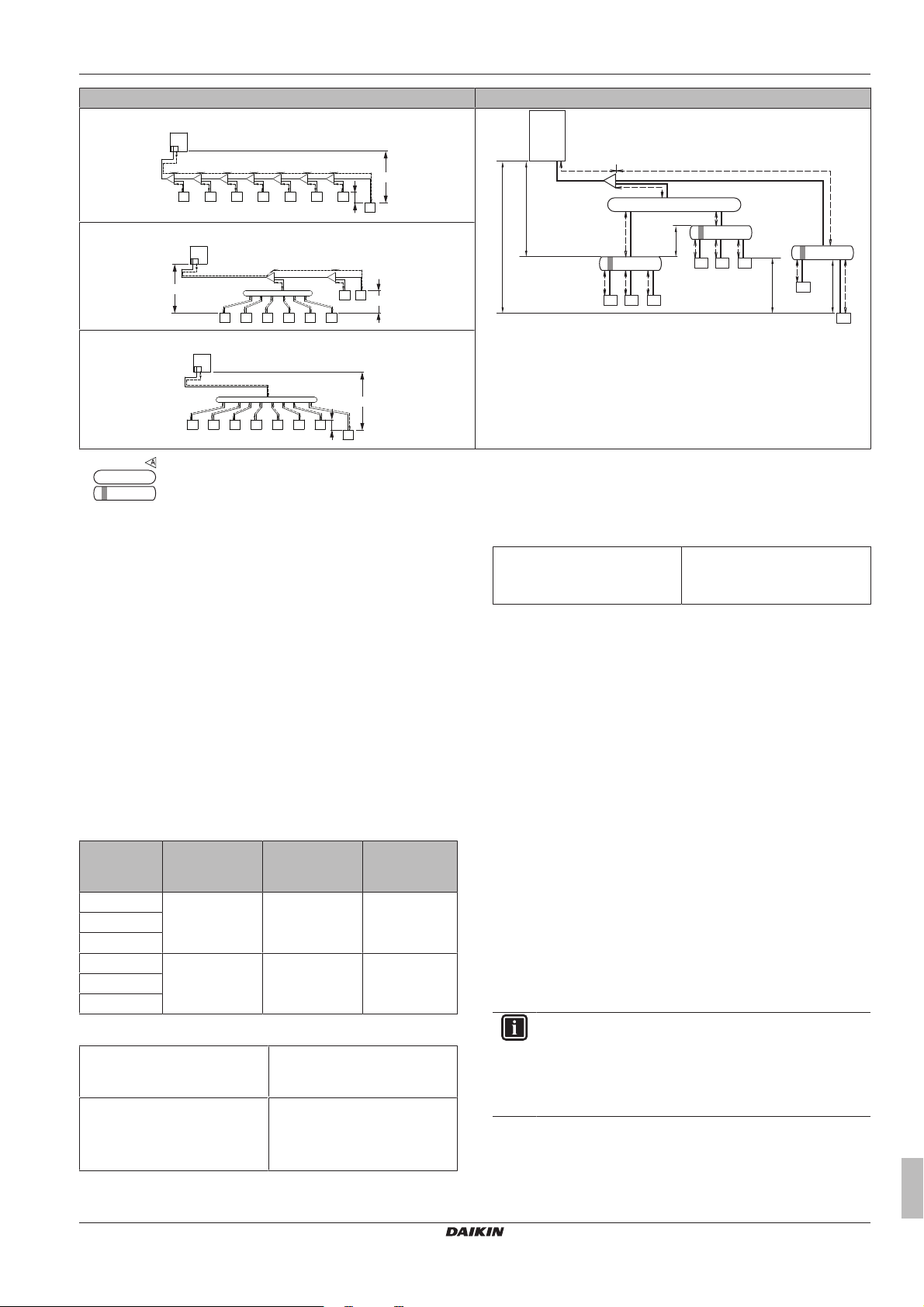

4.4 Systemlayout
NOTERING
Systemet bör inte utformas för temperaturer under –15°C.
INFORMATION
Vissa kombinationer av inomhusenheter är inte tillåtna,
information om detta finns under "4.5.2 Möjliga
kombinationer av inomhusenheter"på sidan9.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Page 9
g
d d
c c
f
eb
a
g
f
e
a VRV IV-S-värmepump, utomhusenhet
b Köldmediumrör
c VRV-inomhusenhet, direct expansion (DX)
d Användargränssnitt (dedikerat beroende på typ av
inomhusenhet)
e BP-box (krävs för anslutning av RA (Residential Air) eller
SA (Sky Air) DX-inomhusenheter)
f RA (Residential Air) DX-inomhusenheter (Direct
Expansion)
g Användargränssnitt (trådlöst, dedikerat beroende på typ av
inomhusenhet)
4.5 Kombinera enheter och alternativ
4.5.1 Om kombination av enheter och alternativ
NOTERING
För att säkerställa att din systemkonfiguration
(utomhusenhet+inomhusenhet(er)) kommer att fungera
måste du kontrollera aktuella tekniska data för VRV IV-Svärmepump.
Det VRV IV-S värmepumpsystemet kan kombineras med flera typer
av inomhusenheter och är endast avsett för användning med
R410A.
För en översikt över vilka enheter som är tillgängliga kan du titta i
produktkatalogen för VRV IV-S.
En översikt ges med indikation av tillåtna kombinationer av
inomhusenheter och utomhusenheter. Vissa kombinationer är ej
tillåtna. De lyder under regler (kombination mellan utomhus- och
inomhusenhet, kombinationer mellan inomhusenheter o.s.v.) som
anges i de tekniska data.
4.5.2 Möjliga kombinationer av inomhusenheter
I allmänhet kan följande typer av inomhusenheter anslutas till ett
VRV IV-S-värmepumpsystem. Listan är inte fullständig och beror på
kombinationer av både modell av utomhusenhet och inomhusenhet.
▪ VRV-direktexpansionsinomhusenheter (DX) (luft till luft-
tillämpningar).
▪ SA/RA (Sky Air/Residential Air) direktexpansionsinomhusenheter
(DX) (luft till luft-tillämpningar). Kallas hädanefter RA DXinomhusenheter. Dessa inomhusenheter kräver en BP-box.
▪ AHU (luft till luft-tillämpningar): EKEXV-kit+EKEQ-box krävs,
beroende på tillämpning.
▪ Luftridå (luft till luft-tillämpningar): CYV/CAV-serie (Biddle),
beroende på tillämpning.
5 Förberedelse
4.5.3 Möjliga alternativ för utomhusenheten
INFORMATION
Se tekniska data för de senaste tillvalsnamnen.
Kylmediumgrenrörsats
Beskrivning Modellnamn
Refnet-huvud KHRQ22M29H
Refnet-koppling KHRQ22M20T
För val av optimal grenrörsats, se "5.3.4 Välja
kylmediumgrenrörsatser"på sidan13.
Väljare kyla/värme
För styrning av kylnings- eller uppvärmningsdrift från en central plats
kan följande tillval anslutas:
Beskrivning RXYSQ4~6_V RXYSQ4~6_Y
Växlingskontakt för
val av kyla/värme
Kretskort, väljare
kyla/värme
Väljarkabel kyla/
värme
Med tillvalsfästbox för
brytaren
Extern styradapter (DTA104A61/62)
För att styra specifik drift med en extern insignal från en central
styrning kan den externa styradaptern användas. Instruktioner
(gruppvis eller individuellt) kan ges för lågbullrande drift och
strömförbrukningsbegränsad drift.
Den externa styradaptern måste installeras i inomhusenheten.
PC-konfiguratorkabel (EKPCCAB)
Du kan göra flera lokala inställningar vid driftsättning via ett PCgränssnitt. För detta krävs tillvalet EKPCCAB som är en dedikerad
kabel för kommunikation med utomhusenheten. Programvaran för
användargränssnittet är tillgängligt på http://www.daikineurope.com/
support-and-manuals/software-downloads/.
KRC19-26A KRC19-26A
EBRP2B —
— EKCHSC
KJB111A KJB111A
5 Förberedelse
5.1 Översikt: Förberedelse
I det här kapitlet finns en beskrivning av vad du måste göra och veta
innan du kommer till platsen.
Här finns information om:
▪ Förberedelse av installationsplatsen
▪ Förberedelse av köldmediumrör
▪ Förberedelse av elkablar
INFORMATION
▪ Kombination av VRVDX- och RA DX-inomhusenheter
är ej tillåten.
▪ Kombination av RADX- och AHU-inomhusenheter är ej
tillåten.
▪ Kombination av RA DX- och
komfortluftgardinsinomhusenheter är ej tillåten.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
5.2 Förbereda installationsplats
Installera INTE enheten på platser som ofta används som
arbetsplats. Vid byggarbeten (t.ex. slipning) där mycket damm
skapas måste enheten täckas över.
Välj en installationsplats med tillräckligt utrymme för att kunna bära
enheten in och ut från platsen.
Installations- och användarhandbok
9
Page 10
5 Förberedelse
b
c
f
d
d
a
c
b e
(mm)
≥1500
≥1000
≥1000
≥1000
≥1500
≥1500
≥1500
b
c
a
a
b
c
d
c
d
5.2.1 Installationsplatskrav för utomhusenheten
INFORMATION
Se även följande krav:
▪ Allmänna krav på installationsplats. Se kapitlet
“Allmänna säkerhetsföreskrifter”.
▪ Krav på serviceutrymme. Se kapitlet “Tekniska data”.
▪ Krav på köldmedierör (längd, höjdskillnader). Se mer i
kapitlet “Förberedelser”.
FÖRSIKTIGT
Utrustning ej tillgänglig för allmänheten. Installeras i ett
säkert område, utan enkel tillgång.
Både inomhus- och utomhusenheterna är anpassade för
att installeras både i offentlig miljö och i lätt industrimiljö.
NOTERING
Utrustningen som beskrivs i den här handboken kan
orsaka elektroniska störningar från radiovågor.
Utrustningen uppfyller specifikationer som är utformade för
att ge rimligt skydd mot sådana störningar. Det finns dock
inga garantier för att inte störningar uppstår vid en viss
installation.
Därför rekommenderar vi att du installerar utrustning och
elkablar på tillräckligt avstånd från stereoutrustning,
persondatorer och dylikt.
Vi rekommenderar INTE att du installerar enheten på följande
platser eftersom det kan förkorta enhetens livslängd:
▪ Där spänningsstyrkan fluktuerar mycket
▪ I fordon eller fartyg
▪ Där sura eller alkaliska ångor

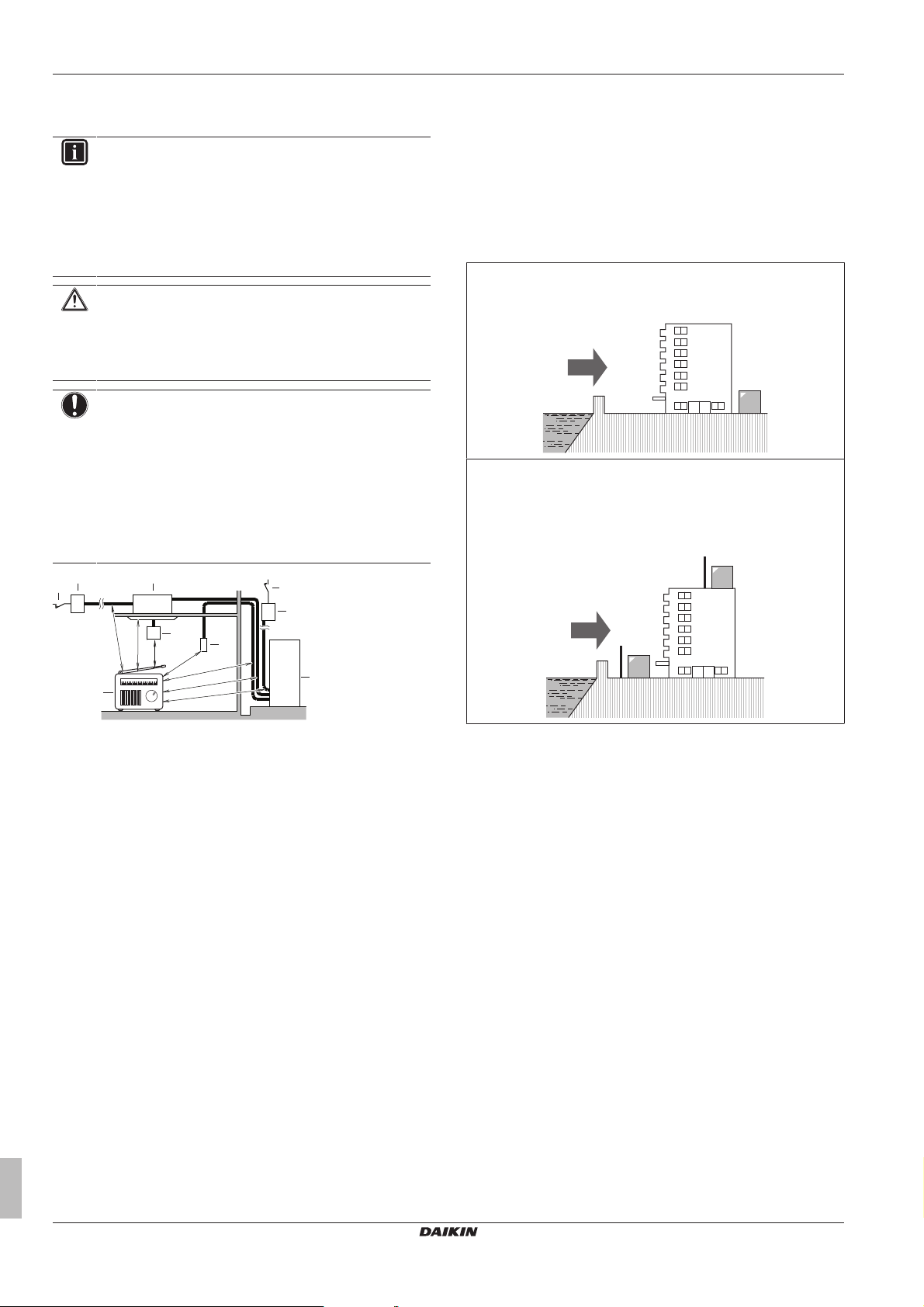

Installation i närheten av havet. Kontrollera att utomhusenheten
INTE utsätts för direkta havsvindar. Detta för att undvika korrosion
orsakad av höga saltnivåer i luften, vilket kan förkorta enhetens
livslängd.
Installera utomhusenheten skyddad för direkta havsvindar.
Example: Bakom byggnaden.
Installera ett vindskydd om utomhusenheten är utsatt för direkta
havsvindar.
▪ Höjd för vindskyddet≥1,5×höjden på utomhusenheten
▪ Beakta kraven på serviceutrymme vid installation av vindskyddet.
a Persondator eller radio
b Säkring
c Jordfelsbrytare
d Användargränssnitt
e Inomhusenhet
f Utomhusenhet
På platser med dåliga mottagningsförhållanden bör du hålla ett
avstånd på 3 m eller mer och använda skyddsrör för ström- och
signalöverföringskablar.
▪ Välj en plats där regn kan undvikas i möjligaste mån.
▪ Var noga med att en vattenläcka inte kan orsaka några skador på
installationsutrymmet och omgivningarna.
▪ Välj en plats där den varma/kalla luften som släpps ut från
enheten eller driftsljud INTE stör någon.
▪ Värmeväxlarens flänsar är vassa och skada är möjlig vid beröring.
Välj en installationsplats där skador inte kan uppstå (speciellt
platser där barn inte leker).
Installera INTE enheten på någon av följande platser:
▪ Ljudkänsliga områden (t.ex. i närheten av ett sovrum) så att
driftsljudet inte stör.
Obs! Om ljudet mäts vid faktiska installationsförhållanden kan det
uppmätta värdet vara högre än ljudtrycksnivån som anges i Sound
spectrum i databoken på grund av omgivande buller och
ljudreflektioner.
▪ Platser där mineraloljedimma, oljesprej eller ånga kan finnas i
luften. Plastdelar kan skadas och trilla av eller orsaka en
vattenläcka.
Installations- och användarhandbok
10
a Havsvind
b Byggnad
c Utomhusenhet
d Vindskydd
Kraftig vind (≥18 km/h) som blåser mot utomhusenhetens luftutlopp
orsakar kortslutning (suger in frånluft). Det kan leda till:
▪ försämrad driftskapacitet;
▪ regelbunden isbildning när uppvärmningsfunktionen används;
▪ funktionsavbrott på grund av minskat lågtryck eller en ökning av
högtrycket;
▪ en trasig fläkt (om kraftig vind ständigt blåser mot fläkten kan den
börja rotera för snabbt, tills den går sönder).
Det rekommenderas att du installerar en avskärmningsplåt när
luftutloppet är exponerat för vind.
Vänd luftutloppssidan mot byggnadens vägg, ett staket eller ett
vindskydd.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Page 11
a
a Kontrollera att det finns tillräckligt utrymme för
a
a
b
a
b
c
c
d
T
AO
(°C WB)
a b
20
15.5
15
10
5
0
–5
–10
–15
–20
10 15 20 25
27
30
T
AI
(°C DB)
installationen
Vänd luftutloppssidan i rät vinkel mot vindriktningen.
a Rådande vindriktning
b Luftutlopp

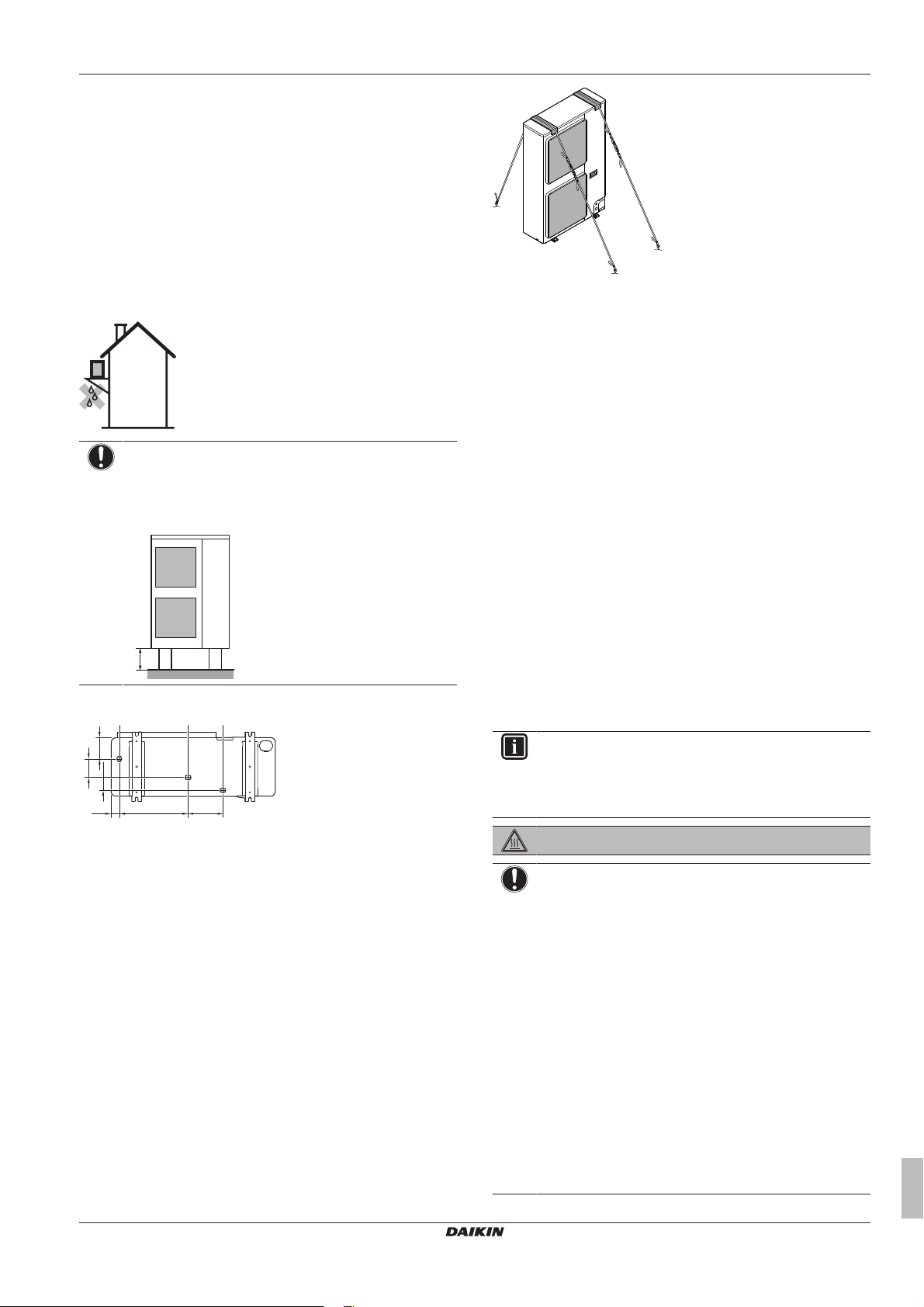

5.2.2 Ytterligare krav för installationsplatsen för utomhusenheten i kalla klimat
Skydda utomhusenheten mot direkt snöfall och se till att
utomhusenheten ALDRIG snöar igen.
5 Förberedelse
NOTERING
Vid användning av enheten för uppvärmning i en miljö med
låg utomhustemperatur och hög luftfuktighet ska du vara
noga med att använda lämplig utrustning för att vidta
försiktighetsåtgärder så att enhetens dräneringshål inte
sätts igen.
Vid uppvärmning:
a Driftintervall, uppvärmning
b Driftintervall
TAI Omgivningstemperatur, inomhus
TAO Omgivningstemperatur, utomhus
Om enheten ska köras i omgivningstemperaturer under –
5°C i 5 dagar eller mer, samt en relativ luftfuktighet som
överstiger 95%, rekommenderar vi att du använder Daikinmodeller särskilt avsedda för sådana tillämpningar och/
eller att du kontaktar leverantören för vidare råd.
a Snöskydd eller skjul
b Fundament (minsta höjd = 150mm)
c Rådande vindriktning
d Luftutlopp
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
5.2.3 Vidta åtgärder mot kylmediumläckage
Om skydd mot kylmediumläckage
Installatören och systemspecialisten måste tillse att inga läckor
uppstår genom att följa lokala regler och förordningar. Följande
förordningar kan användas om inga lokala regler finns tillgängliga.
Detta system använder R410A som köldmedium. R410A är i sig
själv ett helt säkert, giftfritt och icke brinnande köldmedium. Ändå är
det nödvändigt att se till att systemet installeras i rum som är
tillräckligt stora. Detta säkerställer att maximal koncentrationsnivå av
köldmediumgas inte överskrids om det osannolika inträffar att en
större läcka uppstår i systemet när lokala regler och förordningar
uppfylls.
Om maximal koncentrationsnivå
Den maximala fyllnadsmängden köldmedium och beräkningen av
maximal koncentration av köldmedium är direkt beroende av
storleken på det utrymme som köldmediumet kan läcka ut i.
Måttenheten för koncentrationen är kg/m3 (vikten av köldmediumgas
i kg i volymen 1m3 i det aktuella utrymmet).
Lokala regler och förordningar för maximal koncentrationsnivå måste
uppfyllas.
Enligt gällande europeisk standard är den maximala koncentrationen
av köldmedium i områden där människor vistas för R410A
begränsad till 0,44kg/m3.
Installations- och användarhandbok
11
Page 12
5 Förberedelse
b
a
a
b
t
Ø
a Köldmediumflödets riktning
b Rum där köldmedium har läckt ut (allt köldmedium i
systemet har strömmat ut)
Var särskilt försiktig med platser där köldmediumet kan samlas, till
exempel källare, eftersom köldmediumet är tyngre än luften.
Kontrollera maximal koncentrationsnivå
Kontrollera maximal koncentrationsnivå enligt steg 1 till 4 nedan och
vidta de åtgärder som krävs för att uppfylla kraven.
1 Beräkna den mängd köldmedium (kg) som fyllts på i varje
system separat.
Formel A+B=C
A Mängd köldmedium i en enskild
systemenhet (den mängd köldmedium som
fyllts på i systemet på fabriken)
B Påfyllning av ytterligare köldmedium (mängd
köldmedium som fylls på lokalt)
C Total mängd köldmedium (kg) i systemet
NOTERING
När en enskild kylenhet delas upp i 2 helt oberoende
kylsystem ska den mängd kylmedium användas som varje
separat system innehåller.
2 Beräkna volymen på rummet (m3) där inomhusenheten är
installerad. I fall som följande beräknas volymen av (D), (E) som
ett enda rum eller som det minsta rummet.
D När det inte finns några mindre rumsuppdelningar:
3 Beräkna köldmediumkoncentrationen med resultaten från steg
1 och 2 ovan. Om resultatet av ovanstående beräkning ger ett
resultat som överskrider maximal koncentrationsnivå ska en
ventilationsöppning tas upp till ett intilliggande rum.
Formel F/G≤H
F Total volym köldmedium i kylsystemet
G Storlek (m3) för det minsta rummet som
innehåller en inomhusenhet
H Maximal koncentration (kg/m3)
4 Beräkna köldmediumdensiteten med volymen på rummet där
inomhusenheten är installerad och det intilliggande rummet.
Installera ventilationsöppningar i dörren på intilliggande rum tills
köldmediumdensiteten är mindre än maximal
koncentrationsnivå.
5.3 Förbereda köldmedierören
5.3.1 Köldmediumrörkrav
INFORMATION
Läs även säkerhetsföreskrifterna i kapitlet “Allmänna
säkerhetsföreskrifter”.
NOTERING
Kylmediumet R410A kräver strikta säkerhetsåtgärder för
att hålla systemet rent, torrt och utan läckage.
▪ Ren och torr: främmande ämnen (som mineraloljor och
fukt) får inte tillåtas att komma in i systemet.
▪ Läckagefritt: R410A innehåller inte klor, förstör inte
ozonlagret och minskar inte jordens skydd mot skadlig
ultraviolett strålning. R410A kan medföra en svag
höjning av växthuseffekten om den släpps ut. Därför är
det viktigt att noga kontrollera att installationen är tät.
NOTERING
Rör och andra tryckförande komponenter ska vara
lämpliga för kylmedium. Använd sömlösa kopparrör,
avoxiderade med fosforsyra, för kylmedium.
▪ Främmande material i rören (inklusive oljor för tillverkning) måste
vara ≤30mg/10m.
5.3.2 Köldmediumrörmaterial
▪ Rörmaterial: Sömlösa kopparrör avoxiderade med fosforsyra.
E När det finns en rumsuppdelning, men samtidigt en
öppning mellan rummen som är tillräckligt stor för att
tillåta fritt luftflöde fram och tillbaka.
a Öppning mellan rummen
b Delning (Där det finns en öppning utan dörr eller där
det finns öppningar ovan och under dörren som var
och en i storlek motsvarar 0,15% eller mer av
golvytan.)
Installations- och användarhandbok
12
▪ Rörmaterials härdningsgrad och godstjocklek:
Yttre diameter
(Ø)
6,4mm (1/4")
9,5mm (3/8")
12,7mm (1/2")
15,9mm (5/8") Anlöpt (O) ≥0,99mm
19,1mm (3/4") Halvhärdat
▪ Kragkopplingar: Använd anlöpt material.
Härdningsgrad Tjocklek (t)
Anlöpt (O) ≥0,80mm
≥0,80mm
(1/2H)
(a) Beroende på tillämplig lagstiftning och enhetens maximala
arbetstryck (se "PS High" på enhetens märkskylt) kan
större rörtjocklek behövas.
(a)
5.3.3 Välja rörstorlek
Bestäm korrekt storlek enligt tabellerna nedan och referensbilden
(endast för indikering).
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04

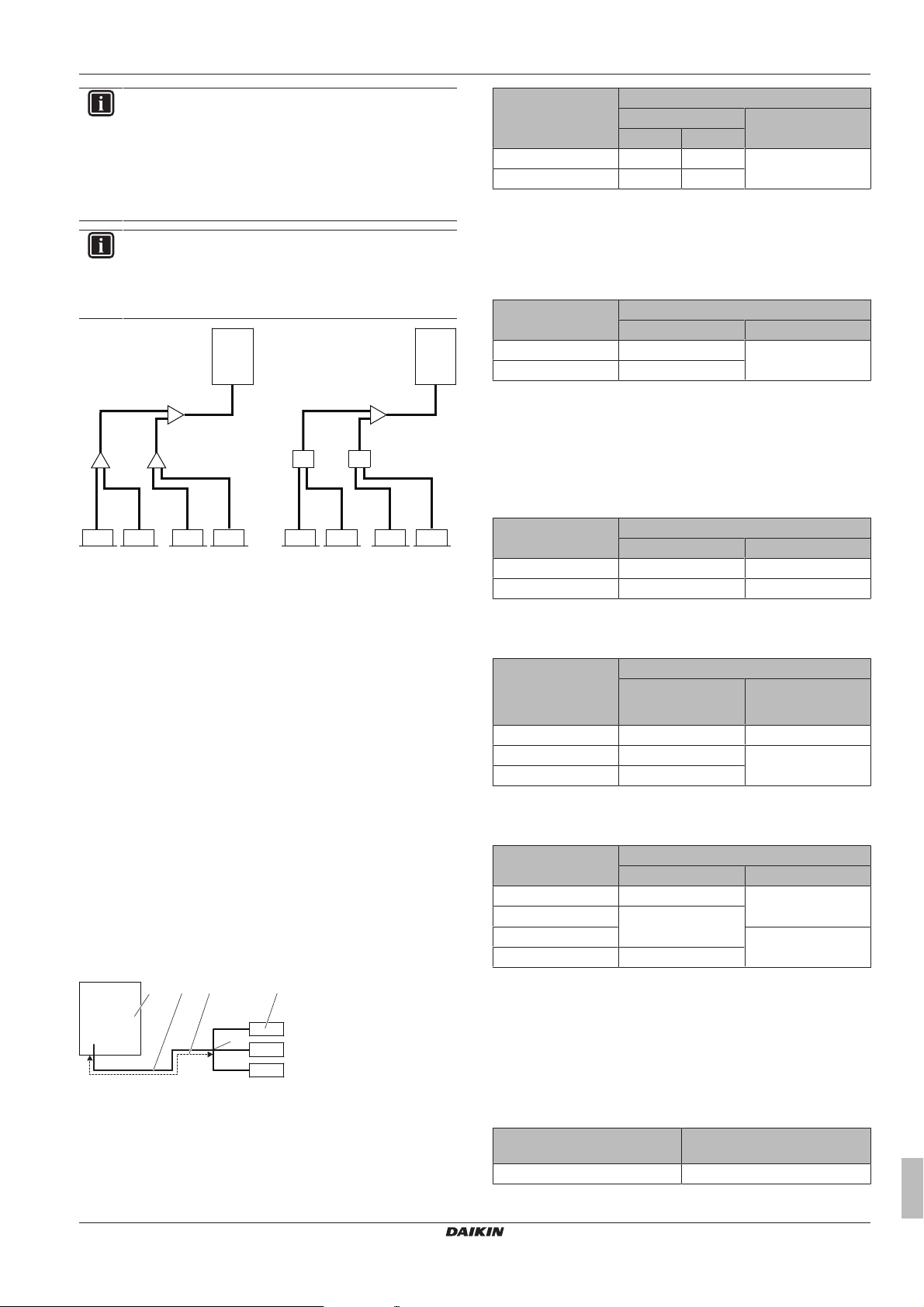

Page 13
5 Förberedelse
A
B-1 B-2
C-1 C-2 C-3 C-4 E E E E
1 1
3-1 3-2 3-3 3-4
A
D
RA DXVRV DX
D
4
4
5 5 5 5
2 2
2 2
a
e
b c
d
INFORMATION
▪ Kombination av VRVDX- och RA DX-inomhusenheter
är ej tillåten.
▪ Kombination av RADX- och AHU-inomhusenheter är ej
tillåten.
▪ Kombination av RA DX- och
komfortluftgardinsinomhusenheter är ej tillåten.
INFORMATION
Om du installerar RA DX-inomhusenheter måste du
konfigurera lokal inställning [2‑38] (= typ av installerade
inomhusenheter). Se "7.2.8 Läge 2: Inställningar" på
sidan31.
1 Utomhusenhet
2 Köldmediumrörgrensatser
3-1~3-4 VRVDX-inomhusenheter
4 BP-enheter
5 RADX-inomhusenheter
A Rörlängd mellan utomhusenhet och (första)
köldmediumgrenrörpaket
B-1 B-2 Rör mellan köldmediumgrenrörsatser
C-1~C-4 Rör mellan köldmediumgrensatsen och inomhusenheten
D Rör mellan köldmediumgrensatsen och BP-enhet
E Rördragning mellan BP-enhet och RADX-inomhusenhet
Om de nödvändiga rördimensionerna (tumstorlekar) inte är
tillgängliga kan du också använda andra diameter (metriska
storlekar), med följande villkor:
▪ Välj den rörstorlek som är närmast angiven storlek.
▪ Använd därför avsedda adapterringar för övergången mellan
rörstorlekarna (anskaffas lokalt).
▪ Beräkning av ytterligare kylmedium ska justeras enligt
"6.7.3Bestämma mängden ytterligare kylmedium"på sidan23.
A: Rörlängd mellan utomhusenhet och (första) köldmediumgrenrörpaket
När hela ekvivalenta rörlängden mellan utomhus- och
inomhusenheter är 90 m eller mer måste storleken på huvudrören
för gas ökas (ökad storlek). Om den rekommenderade rörstorleken
(ökad) inte finns tillgänglig måste du använda originalrördiametern
(vilket kan leda till en smärre kapacitetsminskning).
Kapacitetstyp för
utomhusenheter
(HP)
4+5 15,9 19,1 9,5
6 19,1 22,2
Rördimension ytterdiameter (mm)
Gasrör Vätskerör
Standard Större
B: Rör mellan köldmediumgrenrörsatser
Välj i följande tabell enligt inomhusenhetens totala kapacitetstyp,
ansluten nedströms. Låt inte anslutningsrören överskrida
dimensionerna för köldmediumrören som valts utifrån systemets
allmänna modellnamn.
Kapacitetsindex för
inomhusenheter
<150 15,9 9,5
150≤x<182 19,1
Example: Nedströmskapacitet för B-1=kapacitetsindex för enhet
3-1+kapacitetsindex för enhet 3-2
Rördimension ytterdiameter (mm)
Gasrör Vätskerör
C: Rör mellan köldmediumgrensatsen och inomhusenheten
Använd samma diameter som anslutningarna (vätska, gas) till
inomhusenheterna. Inomhusenheternas diameter är som följer:
Kapacitetsindex för
inomhusenheter
15~50 12,7 6,4
63~140 15,9 9,5
Rördimension ytterdiameter (mm)
Gasrör Vätskerör
D: Rör mellan köldmediumgrensatsen och BPenhet
Totalt
kapacitetsindex för
anslutna
inomhusenheter
15~62 12,7 6,4
63~149 15,9 9,5
150~182 19,1
Rördimension ytterdiameter (mm)
Gasrör Vätskerör
E: Rördragning mellan BP-enhet och RADXinomhusenhet
Kapacitetsindex för
inomhusenheter
15~42 9,5 6,4
50 12,7
60 9,5
71 15,9
Rördimension ytterdiameter (mm)
Gasrör Vätskerör
a Utomhusenhet
b Huvudgasrör
c Ökning
d Första köldmediumgrenrörsatsen
e Inomhusenhet
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
5.3.4 Välja kylmediumgrenrörsatser
För rördragningsexempel, se "5.3.3Välja rörstorlek"på sidan12.
Refnet-koppling vid den första förgreningen (räknat från
utomhusenheten)
Vid användning av refnet-kopplingar i den första förgreningen räknat
från utomhusenhetens sida väljer du i följande tabell i enlighet med
utomhusenhetens kapacitet. Example: Refnet-koppling A→B‑1.
Kapacitetstyp för
utomhusenheter (HP)
4~6 KHRQ22M20T
Köldmediumrörgrensats
Installations- och användarhandbok
13
Page 14
5 Förberedelse
Refnet-kopplingar i andra förgreningar
För andra refnet-kopplingar än den första förgreningen väljer du rätt
grensatsmodell utifrån totalt kapacitetsindex för alla inomhusenheter
som ansluts efter köldmediumförgreningen. Example: Refnetkoppling B‑1→C‑1.
Kapacitetsindex för
inomhusenheter
<182 KHRQ22M20T
Köldmediumrörgrensats
Refnet-huvuden
När det gäller refnet-huvuden väljer du i följande tabell enligt den
totala kapaciteten för alla inomhusenheter som ansluts nedanför
refnet-huvudet.
Kapacitetsindex för
inomhusenheter
<182 KHRQ22M29H
INFORMATION
Max 8 grenrör kan anslutas till ett huvud.
5.3.5 Köldmediumrörlängd och höjdskillnad
Rörlängderna och höjdskillnaderna måste uppfylla följande krav. Två konfigurationer gås igenom:
• Utomhusenhet med 100% VRVDX-inomhusenheter
• Utomhusenhet med 100% RADX-inomhusenheter
Krav Gränsvärde
Maximal faktisk rörlängd
▪ Exempel 1.1: enhet8: a+b+c+d+e+f+g+p≤Gränsvärde
▪ Exempel 1.2: enhet6: a+b+h≤Gränsvärde
▪ Exempel 1.2: enhet8: a+i+k≤Gränsvärde
▪ Exempel 1.3: enhet8: a+i≤Gränsvärde
▪ Exempel 2: enhet18: a+b+m≤Gränsvärde
Maximal ekvivalent rörlängd
Maximal total rörlängd
▪ Exempel 1.1: a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤Gränsvärde
▪ Exempel 2: a+b+c+d+e+f+g+h+i+j+k+l+m≤Gränsvärde
Minsta längd från utomhusenhet till första köldmediumrörsgrensats
▪ Exempel 2: Gränsvärde≤a
Maxlängd, första grenrör-inomhusenhet
▪ Exempel 1.1: enhet8: b+c+d+e+f+g+p≤Gränsvärde
▪ Exempel 1.2: enhet6: b+h≤Gränsvärde
▪ Exempel 1.2: enhet8: i+k≤Gränsvärde
▪ Exempel 1.3: enhet8: i≤Gränsvärde
▪ Exempel 2: enhet18: b+m≤Gränsvärde
Maxlängd utomhus-BP
▪ Exempel 2: BP3: a+b≤Gränsvärde
Minsta och största längd BP-inomhus
▪ Exempel 2, enhet 18: Min.≤m≤Max.
Maximal höjdskillnad utomhus-inomhus Utomhus högre än inomhus
Maximal höjdskillnad inomhus-utomhus
▪ Exempel: H2≤Gränsvärde
Maximal höjdskillnad utomhus-BP
▪ Exempel 2: H3≤Gränsvärde
Maximal höjdskillnad BP-BP
▪ Exempel 2: H4≤Gränsvärde
Maximal höjdskillnad BP-inomhus
▪ Exempel 2: H5≤Gränsvärde
(a) Utgå från ekvivalent rörlängd på refnet-koppling=0,5m och refnet-huvud=1m (för beräkning av ekvivalent rörlängd, ej för beräkning av
köldmediumpåfyllning).
(a)
Kapacitetsindex för inomhusenhet<60 N/A (ej tillgänglig) 2~15m
Kapacitetsindex för inomhusenhet=60 N/A (ej tillgänglig) 2~12m
Kapacitetsindex för inomhusenhet=71 N/A (ej tillgänglig) 2~8m
▪ Exempel: H1≤Gränsvärde
Utomhus lägre än inomhus 40m
Köldmediumrörgrensats
VRVDX RADX
120m 65m
150m 85m
300m 140m
N/A (ej tillgänglig) 5m
40m 40m
N/A (ej tillgänglig) 55m
50m 30m
15m 15m
N/A (ej tillgänglig) 30m
N/A (ej tillgänglig) 15m
N/A (ej tillgänglig) 5m
Installations- och användarhandbok
14
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 15
Exempel 1 (VRVDX-inomhusenheter) Exempel 2 (RADX-inomhusenheter)
a
A
h i j k l m n
B C D E F G
p
b c d e f
1 2 3 4 5 6 7
8
g
H1
H2
H3
a
c
d
f
H1
BP1
g
h
b
A
l
m
BP3
18
17
131211
H4
e
i
BP2
j
k
161514
H2
H5
a
b
c d e f
i
k
j
g h
A B
1 2 3 4 5 6
7 8
H1
H2
a
c
b d e fig h
1 2 3 4 5 6 7
8
H1
H2
Exempel 1,1
Exempel 1,2
Exempel 1,3
Refnet-koppling
Refnet-huvud
BP-box
1~8 VRVDX-inomhusenheter
11~18 RADX-inomhusenheter
6 Installation
5.4 Förbereda dragning av elkablar
5.4.1 Om elektrisk överensstämmelse
Endast för RXYSQ4~6_V
Utrustningen uppfyller EN/IEC 61000‑3‑12 (Europeisk/internationell
teknisk standard som anger gränserna för övertoner som produceras
av utrustning ansluten till offentliga lågspänningssystem med inström
>16A och ≤75A per fas).
5.4.2 Krav på säkerhetsanordningar
Strömkretsen måste skyddas med erforderliga säkerhetsenheter,
d.v.s. en huvudbrytare, en trög säkring i vardera fasen och en
jordfelsbrytare enligt tillämplig lagstiftning.
Val av kabel och kabelstorlek bör göras enligt tillämplig lagstiftning
baserat på informationen i tabellen nedan.
Modell Minsta
RXYSQ4_V 29,1A 32A 1~ 50Hz
RXYSQ5_V
RXYSQ6_V
RXYSQ4_Y 14,1A 16A 3N~ 50Hz
RXYSQ5_Y
RXYSQ6_Y
Signalöverföringskabel
Signalöverföringskabel Vinylkablar med 0,75 till
Max kabellängd
(= avstånd mellan utomhusenhet
och den inomhusenhet som är
längst bort)
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
strömbelastnin
gsförmåga
Total kabellängd
600m
(= avstånd mellan utomhusenhet
och alla inomhusenheter)
Om de totala signalkablarna överstiger dessa gränser kan
det ge kommunikationsfel.
6 Installation
6.1 Översikt: Installation
I det här kapitlet finns en beskrivning av vad du måste göra och veta
för installation av systemet.
Typiskt arbetsflöde
Installation består vanligtvis av följande moment:
Rekommendera
de säkringar
Strömförsörjni
ng
220-240V
380-415V
1,25mm² skärmning eller kablar
(2‑trådiga kablar)
300m
▪ Montering av utomhusenheten.
▪ Montering av inomhusenheten.
▪ Anslutning av kylmediumrör.
▪ Kontroll av kylmediumrören.
▪ Påfyllning av kylmedium.
▪ Anslutning av elkablar.
▪ Slutförande av installation av utomhusenheten.
▪ Slutförande av installation av inomhusenheten.
INFORMATION
I installationshandboken för inomhusenheten finns
information om installation av inomhusenheten (montering
av inomhusenheten, anslutning av kylmediumrör till
inomhusenheten, anslutning av elkablar till
inomhusenheten o.s.v.).
Installations- och användarhandbok
15
Page 16
6 Installation
3
45°~90°
(4)
2
1
1×
(mm)
>150
620
350
(345-355)
4× M12
a
20
a
4× M12
6.2 Öppna enheterna
6.2.1 Om att öppna enheterna
Vid vissa tillfällen måste enheten öppnas. Example:
▪ Vid anslutning av köldmediumrör
▪ Vid anslutning av elledningarna
▪ Vid underhåll och service på enheten
FARA: RISK FÖR ELCHOCK
Lämna INTE enheten obevakad när serviceluckan har
avlägsnats.
6.2.2 Hur du öppnar utomhusenheten
FARA: RISK FÖR ELCHOCK
FARA: RISK FÖR BRÄNNSKADOR
6.3.3 Så här förbereder du installationsstrukturen
Kontrollera installationsgrundens styrka och nivå så att enheten inte
orsakar driftsvibrationer eller brus.
Fäst enheten ordentligt med hjälp av grundbultarna enligt
grundritningen.
Förbered 4 uppsättningar ankarbultar, muttrar och brickor (anskaffas
lokalt) enligt nedan:
6.3 Montering av utomhusenheten
6.3.1 Om montering av utomhusenheten
Typiskt arbetsflöde
Montering av utomhusenheten består vanligtvis av följande steg:
1 Ombesörja installationsstrukturen.
2 Installera utomhusenheten.
3 Ombesörja dränering.
4 Förhindra att enheten faller omkull.
5 Skydda enheten mot snö och vind genom installation av ett
snöskydd och avskärmningsplåtar. Se "Förbereda
installationsplatsen" i "5Förberedelse"på sidan9.
6.3.2 Försiktighetsåtgärder vid montering av utomhusenheten
a Var noga med att inte täcka över dräneringshålen.
INFORMATION
Den rekommenderade höjden av den övre utskjutande
delen av bultarna ska vara 20mm.
NOTERING
Fäst utomhusenheten ordentligt på grundbultarna med
låsmuttrar (a). Om ytbeläggningen kring
infästningsområdet har slitits loss kan muttrarna rosta
mycket snabbt.
6.3.4 Så här installerar du utomhusenheten
INFORMATION
Läs även säkerhetsföreskrifterna i följande kapitel:
▪ Allmänna säkerhetsföreskrifter
▪ Förberedelse
Installations- och användarhandbok
16
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 17
6.3.5 Så här gör du dräneringen
≥150 mm
117
102
70
45
376
191
a a a
▪ Se till att kondensvattnet kan tömmas ordentligt.
▪ Montera enheten på ett underlag som kan säkerställa lämplig
utrinning av kondensvattnet för att undvika uppbyggnad av is.
▪ Ordna med kondensvattenrännor runt fundamentet så att
kondensvattnet kan rinna bort från enheten.
▪ Undvik att låta kondensvattnet rinna över gångbanor eftersom
vattnet kan frysa vid kalla temperaturer och göra gångbanan hal.
▪ Om du installerar enheten på en ram, ska en vattentät platta inom
150mm på enhetens undersida installeras. På sätt förhindrar du
en invasion av vatten i enheten och undviker att kondensvatten
droppar (se bilden som följer).
NOTERING
Om utomhusenhetens dräneringshål är täckta av en
monteringsbas eller av golvyta, höj enheten för att
tillhandahålla ett fritt utrymme av mer än 150 mm under
utomhusenheten.
6 Installation
6.4 Anslutning av köldmedierören
6.4.1 Om anslutning av köldmediumrör
Före anslutning av köldmediumrör
Kontrollera att utomhus- och inomhusenheterna är monterade.
Typiskt arbetsflöde
Anslutning av köldmedierören innebär:
▪ Anslutning av köldmedierör till utomhusenheten
▪ Anslutning av kylmediumgrenrörsatser
▪ Anslutning av kylmediumrör till utomhusenheter (se
installationshandboken för inomhusenheterna)
▪ Isolera köldmedierören
▪ Ta hänsyn till riktlinjerna för:
▪ Rörbockning
▪ Flänsning av rörändar
▪ Hårdlödning
▪ Använda avstängningsventiler
Dräneringshål (mått i mm)
a Dräneringshål
6.3.6 Hur du förhindrar att utomhusenheten faller omkull
Om enheten har installerats på platser där kraftig vind kan välta
enheten ska du tänka på följande:
1 Förbered 2 kablar så som visas på nedanstående bild
(anskaffas lokalt).
2 Placera de 2 kablarna över utomhusenheten.
3 För in ett gummimatta mellan kablarna och utomhusenheten för
att förhindra att kabeln repar färgen (anskaffas lokalt).
4 Fäst kabelns ändar. Dra åt ändarna.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
6.4.2 Försiktighetsåtgärder vid anslutning av köldmediumrör
INFORMATION
Läs även säkerhetsföreskrifterna i följande kapitel:
▪ Allmänna säkerhetsföreskrifter
▪ Förberedelse
FARA: RISK FÖR BRÄNNSKADOR
NOTERING
Vidta följande försiktighetsåtgärder för köldmedierören:
▪ Utöver det avsedda köldmediet ska du undvika allt som
skulle kunna blanda sig in i köldmediecykeln (t.ex. luft).
▪ Använd endast R410A när du fyller på med
köldmedium.
▪ Använd endast installationsverktyg (t.ex.
manometerställ) som är avsedda för installation av en
R410A och som klarar trycket. Se även till att inte
främmande föremål (t.ex. mineralolja och fukt) blandas
in i systemet.
▪ Installera rören så att flänsen INTE utsätts för mekanisk
stress.
▪ Skydda rören enligt beskrivningen i följande tabell för
att förhindra att smuts, vätska eller damm kommer in i
rören.
▪ Var försiktig när du för in kopparrör genom väggar (se
bilden nedan).
Installations- och användarhandbok
17
Page 18

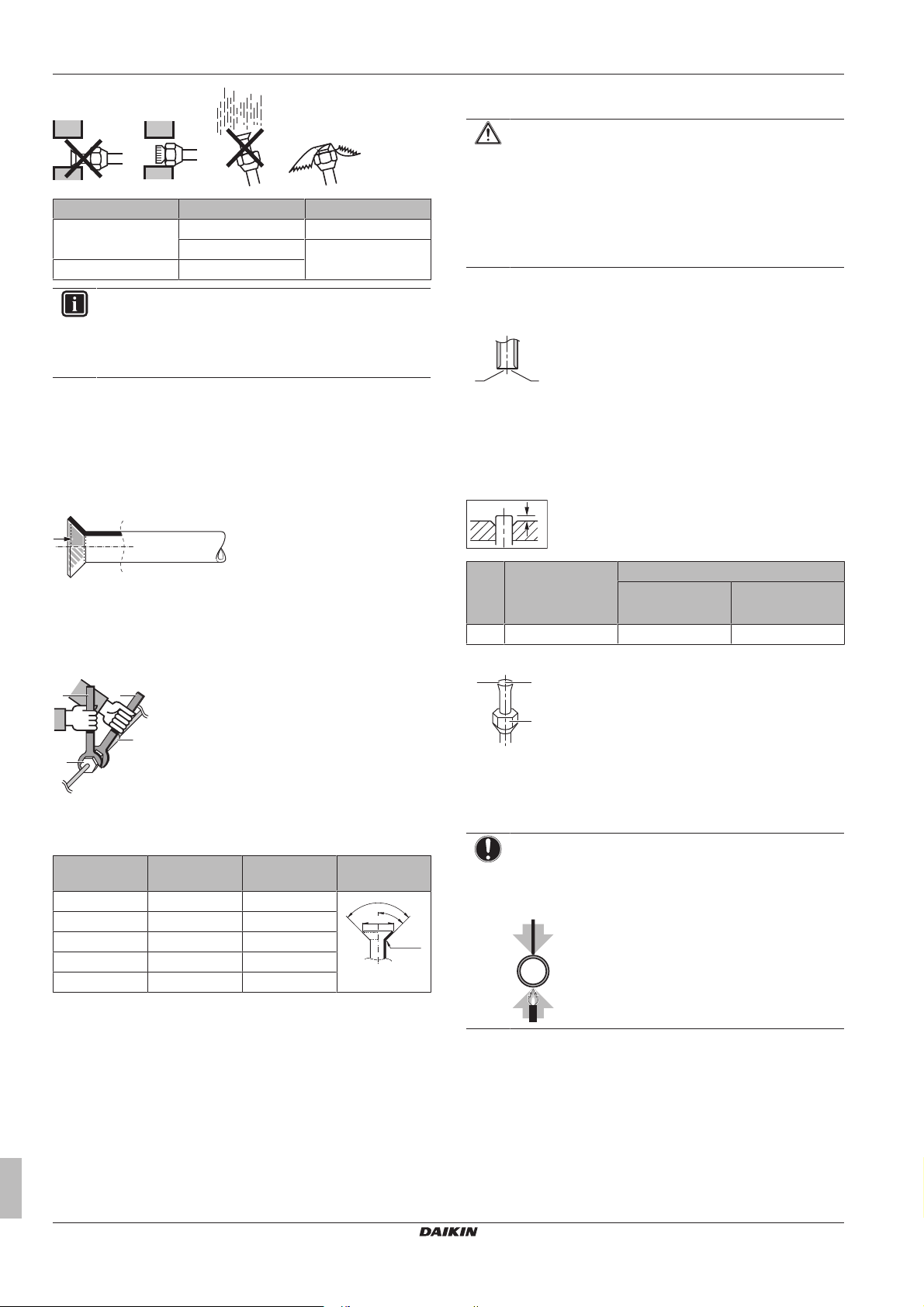

6 Installation
a b
c
d
R=0.4~0.8
45°
±2
90°
±2
A
a b
A
a b
c
1
1
≤Ø25.4
Enhet Installationsperiod Skyddsmetod
Utomhusenhet >1månad Knip ihop rören
<1månad Knip eller tejpa rören
Inomhusenhet Oavsett tidsperiod
INFORMATION
Öppna INTE köldmediets stoppventil innan du kontrollerar
köldmedierören. När du behöver fylla på med ytterligare
köldmedium rekommenderas det att du öppnar
köldmediets stoppventil efter påfyllningen.
6.4.5 Flänsning av röränden
FÖRSIKTIGT
▪ Ofullständig flänsning kan orsaka att köldmediegas
läcker ut.
▪ Återanvänd INTE flänsar. Använd nya flänsar för att
förhindra läckage av köldmediegasen.
▪ Använd endast de kragmuttrar som följer med enheten.
Om du använder andra kragmuttrar kan köldmediegas
läcka ut.
1 Kapa änden av röret med en rörkapare.
2 Avlägsna grader med snittytan nedåt så att inga spån kommer
in i röret.
6.4.3 Riktlinjer vid anslutning av köldmediumrör
Håll dig till följande riktlinjer när du ansluter rören:
▪ När kragmuttern ansluts ska flänsens insida smörjas med eter-
eller esterolja. Dra åt 3 eller 4 varv för hand innan du drar åt
ordentligt.
▪ När du lossar en kragmutter ska du alltid använda 2 skiftnycklar
tillsammans.
▪ När du ansluter rören ska du alltid använda en rörnyckel och en
momentnyckel tillsammans vid åtdragning av flänsmuttern. Det
förhindrar sprickor i muttern och läckor.
a Momentnyckel
b Rörnyckel
c Rörkoppling
d Kragkopplingsmutter
Rördimension
er (mm)
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 63~75 19,3~19,7
Ø19,1 90~110 23,6~24,0
Åtdragningsm
oment (N•m)
Kragstorlek (A)
(mm)
Flänsform
(mm)
a Kapa i exakt rät vinkel.
b Ta bort grader.
3 Lossa kragmuttern från stoppventilen och placera kragmuttern
på röret.
4 Flänsa röret. Ställ exakt i den position som visas på bilden
nedan.
Flänsverktyg för
R410A
(kopplingstyp)
Vanligt flänsverktyg
Kopplingstyp
(Ridgid typ)
Vingmuttertyp
(Imperial typ)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Kontrollera att flänsningen är rätt utförd.
a Flänsens inneryta måste vara felfri.
b Rörets ände måste vara jämnt flänsad i en perfekt cirkel.
c Se till att kragmuttern är monterad.
6.4.6 Hårdlöda röränden
NOTERING
Försiktighetsåtgärder vid anslutning av lokal rördragning.
Tillför hårdlödningsmaterial enligt bilden.
6.4.4 Riktlinjer för rörbockning
Använd en rörbockningsapparat för rörbockningen. Alla rörböjar ska
vara så mjuka som möjligt (böjningsradie bör vara 30~40 mm eller
större).
Installations- och användarhandbok
18
▪ Vid hårdlödning kan en kväveblåsning förhindra att stora mängder
oxidbeläggning bildas på rörens insida. Beläggningarna påverkar
ventiler och kompressorer negativt i köldmediumsystemet och
förhindrar korrekt drift.
▪ Ställ in kvävetrycket på 20kPa (0,2bar) (precis så mycket att det
känns mot huden) med en tryckreduceringsventil.
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 19
a b c d e
f
f
a Köldmediumrör
c
d
a
b
a b
cde
1
2
3
4
b Del som ska hårdlödas
c Tejp
d Manuell ventil
e Tryckreduceringsventil
f Kväve
▪ Använd INTE antioxideringsmedel vid hårdlödning av
rörkopplingar.
Beläggningar kan sätta igen rör och skada utrustning.
▪ Använd INTE fluss vid koppar till koppar-hårdlödning av
köldmediumrör. Använd en fosforkopparfyllningslegering (BCup)
som inte kräver fluss.
Fluss har en extremt skadlig inverkan på köldmediumrörsystem.
Exempelvis ger klorfluss upphov till korrosion i rören och fluss
med fluor skadar köldmediumoljan.
6.4.7 Använda stoppventilen och serviceporten
Hantera stoppventilen
▪ Var noga med att hålla alla stoppventiler öppna under drift.
▪ I bilden nedan visas namnet på de komponenter som krävs för
hantering av stoppventilen.
▪ Stoppventilen är stängd vid fabriksleverans.
6 Installation
Stänga stoppventilen
1 Ta bort stoppventilskyddet.
2 Sätt en sexkantnyckel i stoppventilen och vrid stoppventilen
medurs.
3 Vrid stoppventilen så långt det går.
Resultat: Ventilen är nu stängd.
Stängningsriktning:
a Utloppsport och skydd för utloppsport
b Stoppventil
c Anslutning av fältledningar
d Stoppventilskydd
a Serviceport
b Stoppventilskydd
c Sexkantshål
d Skaft
e Tätning
Öppna stoppventilen
1 Ta bort stoppventilskyddet.
2 Sätt en sexkantnyckel i stoppventilen och vrid stoppventilen
moturs.
3 Vrid stoppventilen så långt det går.
Resultat: Ventilen är nu öppen.
Hantera stoppventilskyddet
▪ Pilen indikerar stoppventillockets försegling. Skada den INTE.
▪ Efter hantering av stoppventilen ska stoppventillocket dras åt
ordentligt och köldmediumläckagekontroll utföras. Vridmomentet
finns i tabellen nedan.
Hantera serviceporten
▪ Använd alltid en påfyllningsslang med ett ventiltryckningsstift
eftersom serviceporten är en ventil av Schrader-typ.
▪ Efter hantering av serviceporten ska skyddet skruvas åt ordentligt.
Vridmomentet finns i tabellen nedan.
▪ Kontrollera att inga köldmediumläckor finns när serviceportens
skydd dragits åt.
Åtdragningsmoment
Stoppventil
ens storlek
(mm)
Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9
Ø15,9 13,5~16,5 6mm 22,5~27,5
Vridmoment i N•m (vrid medurs för att stänga)
Skaft
Ventilhus Sexkantsny
ckel
Kåpa
(ventillock)
Serviceport
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
19
Page 20
6 Installation
c
a
b
d
a
b
c
d
cc
ba
4× Ø6 mm
a
b
A
e1 ecdf
A
c
d e f
A
c
d e1 e f
A
c
e1
f
e
A
c1
c
a
6.4.8 Ansluta köldmediumrören till utomhusenheten
NOTERING
Se till att rören som installeras på plats inte vidrör andra
rör, underpanelen eller sidopanelen. Särskilt vid anslutning
underifrån och i sida måste du skydda rören med lämplig
isolering så att de inte vidrör höljet.
1 Gör följande:
▪ Ta bort serviceluckan (a) med skruv (b).
▪ Ta bort rörens införingsplåt (c) med skruv (d).
2 Välj en dragning för rören (a, b, c eller d).
Möjlighet 1: Mot framsidan
Möjlighet 3: Mot sidan
Möjlighet 2: Mot baksidan
Möjlighet 4: Neråt
3 Om du valt rördragning nedåt:
▪ Borra (a, 4×) och ta bort det utstansade hålet (b).
▪ Skär ut skårorna (c) med en metallsåg.
4 Gör följande:
▪ Anslut vätskeröret (a) till avstängningsventilen för vätska.
▪ Anslut gasröret (b) till avstängningsventilen för gas.
▪ Om RXYSQ6: Anslut gasrörtillbehör (c, c1, d, e) och skär
dem till önskad längd (e1). Detta är nödvändigt eftersom
storleken på gasstoppventilen är Ø15,9 medan rören mellan
utomhusenheten och första förgreningen är Ø19,1.
c, c1 Gasledningstillbehör 1 + kopparpackning (använd den
alltid)
d Gasledningstillbehör 2
e, e1 Gasledningstillbehör 3 (kapa den till önskad längd)
f Anskaffas lokalt
5 Sätt tillbaka serviceluckan och rörintagsplåten.
6 Täta alla hål (exempel: a) för att förhindra att snö och smådjur
kommer in i systemet.
VARNING
Vidta nödvändiga åtgärder för att förebygga att smådjur
söker skydd i enheten. Smådjur som kommer i kontakt
med strömförande delar kan orsaka fel, rökutveckling eller
eldsvåda.
Installations- och användarhandbok
20
NOTERING
Se till att öppna avstängningsventilerna efter det att ha
monterat köldmedierören och genomfört vakuumtorkning.
Att köra systemet med avstängningsventilerna stängda kan
leda till att kompressorn havererar.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Page 21
6 Installation
A
B
±
3
0
°
a
b
c
a
Är kylmediumrörarbetet
slutfört?
Har inomhusenhet och/eller
utomhusenhet redan
strömsatts?
Använd proceduren:
"Metod 2: Efter strömsättning".
Slutför rördragningsarbetet.
Använd proceduren:
"Metod 1: Före strömsättning
(normal metod)".
Ja
Nej
Nej
Ja
p<p
>
N2
C
b c e
a
g
f
d
A B
6.4.9 Ansluta köldmediumgrenrörsatsen
Information om installation av kylledningens grensats finns i
installationshandboken som följde med satsen.
▪ Montera refnet-kopplingen så att den grenas ut antingen vågrätt
eller lodrätt.
▪ Montera refnet-huvudet så att det grenas ut vågrätt.
a Vågrät yta
b Refnet-koppling monterad lodrätt
c Refnet-koppling monterad vågrätt
6.5 Kontroll av köldmedierören
6.5.1 Om kontroll av kylmediumrör
NOTERING
Kontrollera att alla inomhusenheter som är anslutna till
utomhusenheten påslagna.
NOTERING
Vänta tills utomhusenhetens initiering är slutförd innan du
tillämpar inställning [2‑21].
Läckagetest och vakuumtorkning
Kontroll av köldmediumrören inbegriper:
▪ Kontroll av läckage i köldmediumrör.
▪ Vakuumtorkning av systemet för att ta bort all fukt, luft och kväve i
köldmediumrören.
Om det finns risk för att det förekommer fukt i köldmedierören
(exempelvis vatten som kan ha kommit in i rören) ska man först
genomföra en vakuumtorkning, se nedan, tills all fukt avlägsnats.
Alla rör inuti enheten är fabrikstestade så att de är täta.
Bara lokalt installerade köldmediumrör behöver kontrolleras.
Kontrollera därför att alla stoppventiler på utomhusenheter är helt
stängda innan läckagetest eller vakuumtorkning utförs.
NOTERING
Kontrollera att alla (lokalt anskaffade) lokala rörventiler är
ÖPPNA (ej stoppventiler på utomhusenheten!) innan du
startar läckagetestning och vakuumtorkning.
För mer information om ventilernas status, se "6.5.3 Kontroll av
kylmediumrör: Konfiguration"på sidan21.
6.5.2 Kontroll av kylmediumrör: Allmänna riktlinjer
Anslut vakuumpumpen via ett förgreningsrör till serviceporten för alla
stoppventilerna för att öka effekten (se "6.5.3 Kontroll av
kylmediumrör: Konfiguration"på sidan21).
Det är mycket viktigt att allt köldmediumrörarbete är slutfört innan
enheterna (utomhus såväl som inomhus) strömsätts.
När enheterna strömsätts kommer expansionsventilerna att initieras.
Detta betyder att de stängs. Läckagetest och vakuumtorkning av
lokal rördragning och inomhusenheter är inte möjlig när detta sker.
Därför förklaras 2 metoder för initial installation, läckagetest och
vakuumtorkning.
Metod 1: Före strömsättning
Om systemet inte har strömsatts krävs ingen särskild åtgärd för att
utföra läckagetestet och vakuumtorkningen.
Metod 2: Efter strömsättning
Om systemet redan har strömsatts aktiveras inställning [2‑21] (se
"7.2.4 Byt till läge 1 eller 2" på sidan 29). Den här inställningen
öppnar lokala expansionsventiler för att säkerställa vägen för R410A
och möjliggöra läckagetest och vakuumtorkning.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
NOTERING
Använd en 2-stegsvakuumpump med backventil eller
solenoidventil som kan ge ett vakuum ner till −100,7 kPa
(−1,007bar) (5Torr absolut).
NOTERING
Kontrollera att inte pumpolja kommer in i systemet när
pumpen stängs av.
NOTERING
Använd inte kylmedium för att trycka ut luften. Använd en
vakuumpump för att tömma installationen.
6.5.3 Kontroll av kylmediumrör: Konfiguration
a Tryckreduceringsventil
b Kväve
c Våg
d Köldmediumtank R410A (sifonsystem)
e Vakuumpump
f Vätskeledning, stoppventil
g Gasledning, stoppventil
A Ventil A
B Ventil B
C Ventil C
Installations- och användarhandbok
21
Page 22
6 Installation
b
a
Ventil Ventiltillstånd
Ventil A Öppna
Ventil B Öppna
Ventil C Öppna
Vätskeledning, stoppventil Stäng
Gasledning, stoppventil Stäng
NOTERING
Anslutningarna till inomhusenheter och alla
inomhusenheter bör också läckage- och vakuumtestas.
Håll också alla eventuella (lokalt anskaffade) lokala
rörventiler öppna.
Mer information finns i installationshandboken för
inomhusenheten. Läckagetest och vakuumtorkning ska
göras innan enheten strömsätts. Se annars även
flödesschemat som beskrivs tidigare i det här kapitlet (se
"6.5.1Om kontroll av kylmediumrör"på sidan21).
6.5.4 Utföra en läckagekontroll
Läckagetestet måste uppfylla specifikationen EN378‑2.
Söka efter läckor: Vakuumläckagetest
1 Töm systemet på vätska och gas till −100,7 kPa (−1,007 bar)
(5Torr absolut) under minst 2 timmar.
2 När detta undertryck nåtts stänger du av vakuumpumpen och
kontrollerar att trycket inte stiger under minst 1 minut.
3 Om trycket stiger kan systemet antingen innehålla fukt (se
vakuumtorkning nedan) eller ha läckor.
Söka efter läckor: Tryckläckagetest
1 Bryt vakuumet genom att trycksätta med kväve till ett minsta
tryck på 0,2 MPa (2 bar). Ställ aldrig mätartrycket högre än
enhetens maximala drifttryck, t.ex. 4,0MPa (40bar).
2 Utför ett läckagetest med en bubbeltestlösning för alla
röranslutningar.
3 Töm ut kvävgasen.
NOTERING
Se till att använda rekommenderad bubbeltestlösning från
din återförsäljare. Använd inte tvålvatten, det kan orsaka
sprickor i kronmuttrar (tvålvatten/såpvatten kan innehålla
salt som drar till sig fukt som kan frysa när rörledningarna
blir kalla) och/eller bly för som anfräter utvidgade
kopplingar (tvål-/såpvatten kan innehålla ammoniak som
orsakar oxidering mellan mässingskronmuttrar och
koppar).
3 Om du inte lyckas nå målvakuum inom 2 timmar eller bibehålla
vakuumet i 1 timme kan systemet innehålla för mycket fukt. Om
så är fallet bryter du vakuumet genom att trycksätta med kväve
till 0,05MPa (0,5bar) och upprepa steg 1 till 3 tills all fukt är
borta.
4 Beroende på om du vill fylla på köldmedium direkt via porten för
köldmediumpåfyllning eller först förpåfylla en del av
köldmediumet via vätskekretsen öppnar du antingen
stoppventilerna på utomhusenheten eller håller dem stängda.
Se "6.7.4Fylla på kylmedium"på sidan23 för mer information.
INFORMATION
När stoppventilerna öppnats är det möjligt att trycket i
köldmediumrören INTE ökar. Detta kan bero på t.ex. att
expansionsventilen är stängd i utomhusenhetens krets,
vilket dock INTE utgör något problem för enhetens drift.
6.6 Isolering av kylmediumrör
Sedan läcktest och vakuumtorkning genomförts måste rören
isoleras. Beakta följande punkter:
▪ Var noga med att isolera anslutande rör och grensatser i
kylledningen fullständigt.
▪ Var noga med att isolera vätske- och gasrör (för alla enheter).
▪ Använd värmebeständigt polyetenskum som tål temperaturer upp
till 70°C för vätskerör och polyetenskum som tål temperaturer upp
till 120°C för gasrör.
▪ Förstärk isoleringen på köldmediumrören med hänsyn till
installationsmiljön.
Omgivningstempera
tur
≤30°C 75% till 80% RH 15mm
>30°C ≥80% RH 20mm
Kondens kan bildas på isoleringens yta.
▪ Om kondens på stoppventilen kan droppa ned i inomhusenheten
via mellanrum i isoleringen och rören på grund av att
utomhusenheten placerats högre än inomhusenheten, måste du
förhindra detta genom att försegla anslutningarna. Se bilden
nedan.
Fuktighet Minsta tjocklek
6.5.5 Så här utför du vakuumtömningen
NOTERING
Anslutningarna till inomhusenheter och alla
inomhusenheter bör också läckage- och vakuumtestas.
Håll också alla eventuella (lokalt anskaffade) lokala ventiler
till inomhusenheter öppna.
Läckagetest och vakuumtorkning ska göras innan enheten
strömsätts. Se annars "6.5.1 Om kontroll av
kylmediumrör"på sidan21 för mer information.
Ta bort allt fukt från systemet genom att följa instruktionerna nedan:
1 Töm systemet i minst 2 timmar till ett målvakuum på –100,7kPa
(–1,007bar) (5Torr absolut).
2 Kontrollera att målvakuumet bibehålls i minst 1 timme med
vakuumpumpen avstängd.
Installations- och användarhandbok
22
a Isoleringsmaterial
b Tätning o.s.v.
6.7 Påfyllning av köldmedium
6.7.1 Om påfyllning av kylmedium
Den här utomhusenheten är påfylld med köldmedium i fabriken.
Beroende på rördimensioner och rörlängder kan du dock behöva
fylla på ytterligare köldmedium.
Före påfyllning av kylmedium
Kontrollera att utomhusenhetens externa köldmediumrör är
kontrollerade (läckagetestade och vakuumtorkade).
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Page 23
6 Installation
p<p
>
N2
C
b c e
a
g
f
d
A B
Typiskt arbetsflöde
Påfyllning av ytterligare köldmedium består vanligtvis av följande
steg:
1 Bestämma hur mycket ytterligare köldmedium som ska fyllas
på.
2 Fylla på ytterligare köldmedium (förpåfyllning och/eller manuell
påfyllning).
3 Ifyllning av dekalen med information om fluorgaser som
påverkar växthuseffekten och fastsättning av den på insidan av
utomhusenheten.
6.7.2 Försiktighetsåtgärder vid påfyllning av kylmedium
INFORMATION
Läs även säkerhetsföreskrifterna i följande kapitel:
▪ Allmänna säkerhetsföreskrifter
▪ Förberedelse
VARNING
▪ Använd endast R410A som köldmedium. Andra vätskor
kan orsaka explosioner och olyckor.
▪ R410A innehåller fluorgaser som påverkar
växthuseffekten. Dess växthuseffektpåverkan (GWP) är
2087,5. Låt INTE dessa gaser komma ut i atmosfären.
▪ Använd alltid skyddshandskar och skyddsglasögon när
du fyller på med köldmedium.
NOTERING
Om strömmen till några av enheterna är avstängda kan
påfyllningsproceduren inte slutföras korrekt.
NOTERING
Sätt på strömmen minst 6 timmar innan driften startas för
körning av värmaren till vevhuset och skydd av
kompressorn.
NOTERING
Om operation utförs inom 12 minuter efter att inomhusoch utomhusenheterna slagits på kan kompressorn kan
inte köras förrän kommunikationen har upprättats korrekt
mellan utomhusenhet(er) och inomhusenheter.
NOTERING
Innan påfyllningen inleds ska du kontrollera om
sjusegmentdisplayen är normal (se "7.2.4 Byt till läge 1
eller 2" på sidan 29) och att det inte finns någon felkod i
användargränssnittet på inomhusenheten. Om en felkod
visas, se "11.3 Lösa problem baserade på felkoder" på
sidan39.
NOTERING
Kontrollera att alla anslutna inomhusenheter kan
identifieras (inställning [1‑5]).
NOTERING
Vid underhåll och då systemet (utomhusenhet+lokala rör
+inomhusenheter) inte längre innehåller något köldmedium
(t.ex. efter en återvinning av köldmediumet) måste enheten
fyllas på med den ursprungliga mängden köldmedium (se
enhetens märkplåt) och den beräknade mängden
ytterligare påfyllt köldmedium.
6.7.3 Bestämma mängden ytterligare kylmedium
INFORMATION
Kontakta din återförsäljare för information om slutiltig
köldmediumjustering i ett testlaboratorium.
Formel:
R=[(X1×Ø9,5)×0,059+(X2×Ø6,4)×0,022]
R Ytterligare köldmedium som ska fyllas på [i kilo, avrundat
till 1 decimal]
X
= Total längd [m] för vätskerör med storlek Øa
1...2
Metriska rör. När du använder metriska rör ska du byta
viktfaktorerna i formeln mot de i följande tabell:
Tumrör Metriska rör
Rör Viktfaktor Rör Viktfaktor
Ø6,4mm 0,022 Ø6mm 0,018
Ø9,5mm 0,059 Ø10mm 0,065
Krav på anslutningsförhållande. Vid val av inomhusenheter måste
anslutningsförhållandet uppfylla följande krav. Mer information finns i
tekniska data.
InomhusenheterSammanlagt
CR
(a)
CR per typ
VRVDX RADX
(b)
VRVDX 50~130% 50~130% —
RADX 80~130% — 80~130%
(a) Sammanlagt CR = Total kapacitet för inomhusenheters
anslutningsförhållande
(b) CR per typ = Tillåten kapacitet för anslutningsförhållande
per inomhusenhetstyp
6.7.4 Fylla på kylmedium
Vi rekommenderar att du snabbar upp förpåfyllningen av
köldmedium i stora system genom att först fylla på en del av
köldmediumet genom vätskekretsen innan du utför manuell
påfyllning. Detta steg är inte obligatoriskt, men om det inte används
tar påfyllningen längre tid.
Förpåfyllning av köldmedium
Förpåfyllning kan göras utan att kompressorn körs, genom
anslutning av köldmediumflaskan till serviceporten på
vätskekretsens stoppventil.
1 Anslut som visas. Kontrollera att alla utomhusenhetens
stoppventiler samt ventil A är stängda.
NOTERING
Stäng frontpanelen innan någon påfyllningsoperation görs.
Om frontpanelen inte är monterat kan enheten inte göra en
korrekt bedömning av om driften är korrekt eller inte.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
a Tryckreduceringsventil
b Kväve
c Våg
d Köldmediumtank R410A (sifonsystem)
e Vakuumpump
f Vätskeledning, stoppventil
g Gasledning, stoppventil
Installations- och användarhandbok
23
Page 24
6 Installation
p<p
>
R410A
a c
d
b
A
d
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
A Ventil A
B Ventil B
C Ventil C
2 Öppna ventil C och B.
3 Förpåfyll köldmedium tills den beräknade mängden ytterligare
köldmedium har uppnåtts eller förpåfyllning inte längre är
möjlig, och stäng sedan ventilerna C och B.
4 Gör något av följande:
Om Då
Den beräknade mängden
ytterligare köldmedium har
uppnåtts
Koppla bort samlingsröret från
vätskekretsen.
Du behöver inte utföra
instruktionerna för påfyllning i
läget "Manuell påfyllning av
ytterligare köldmedium".
För mycket köldmedium har
fyllts på
Återvinn köldmedium.
Koppla bort samlingsröret från
vätskekretsen.
Du behöver inte utföra
instruktionerna för påfyllning i
läget "Manuell påfyllning av
ytterligare köldmedium".
Den beräknade mängden
ytterligare köldmedium har
inte uppnåtts ännu
Koppla bort samlingsröret från
vätskekretsen.
Fortsätt följa instruktionerna för
påfyllning av köldmedium i
manuellt läge.
Påfyllning i läget "Manuell påfyllning av ytterligare
köldmedium"
Återstående mängd ytterligare köldmedium kan fyllas på genom att
köra utomhusenheten i läget för manuell påfyllning av ytterligare
köldmedium.
5 Anslut som visas. Se till att ventilen A är stängd.
9 Aktivera inställning [2‑20] för att starta läget för manuell
påfyllning av köldmedium. Mer information finns under
"7.2.8Läge 2: Inställningar"på sidan31.
Resultat: Drift av enheten startar.
INFORMATION
Den manuella påfyllningen stoppas automatiskt inom 30
minuter. Om påfyllningen inte är slutförd efter 30 minuter
utför du proceduren för ytterligare påfyllning av kylmedium
igen.
INFORMATION
▪ När ett fel identifieras under proceduren (t.ex. vid en
stängd stoppventil), visas en felkod. Se då
"6.7.5 Felkoder vid påfyllning av kylmedium" på
sidan 24 och åtgärda felet. Återställning av felet kan
göras genom att trycka på BS3. Du kan starta om
"Påfyllningen".
▪ Du kan avbryta den manuella påfyllningen av
kylmedium genom att trycka på BS3. Enheten stannar
och återgår viloläge.
10 Öppna ventil A.
11 Fyll på köldmedium tills den beräknade mängden ytterligare
köldmedium har uppnåtts och stäng sedan ventil A.
12 Tryck på BS3 för att stoppa den manuella påfyllningen av
ytterligare köldmedium.
NOTERING
Var noga med att öppna alla stoppventiler efter
(för)påfyllning av kylmedium.
Om systemet används med stängda stoppventiler skadas
kompressorn.
NOTERING
När du fyllt på kylmedium ska du inte glömma att stänga
locket på kylmediumpåfyllningsporten.
Åtdragningsmomentet för locket är 11,5 till 13,9N•m.
a Våg
b Köldmediumtank R410A (sifonsystem)
c Vakuumpump
d Köldmediumpåfyllningsport
A Ventil A
NOTERING
Påfyllningsporten för kylmedium ansluts till rörsystemet i
enheten. Enhetens interna rörsystem är redan påfyllt med
kylmedium från fabriken, så var försiktig när du ansluter
påfyllningsslangen.
6 Öppna alla stoppventiler på utomhusenheten. I det här skedet
måste ventil A vara stängd!
7 Beakta alla försiktighetsåtgärder som nämns i
"7 Konfiguration" på sidan 28 och "8 Driftsättning" på
sidan36.
8 Slå på strömmen till utomhusenheten och inomhusenheter.
Installations- och användarhandbok
24
6.7.5 Felkoder vid påfyllning av kylmedium
INFORMATION
Om ett fel uppstår visas felkoden via inomhusenhetens
användargränssnitt.
Stäng omedelbart ventil A om ett fel uppstår. Kontrollera felkoden
och vidta motsvarande åtgärd, "11.3 Lösa problem baserade på
felkoder"på sidan39.
6.7.6 Hur du fäster etiketten om fluorerade växthusgaser
1 Fyll i etiketten enligt nedanstående:
a Om en etikett för fluorerade växthusgaser som levererats
finns på flera språk (se tillbehör), lossa tillämplig etikett och
fäst den ovanpå a.
b Köldmediemängd från fabrik: se enhetens namnplåt
c Ytterligare köldmedium som har fyllts på
d Total köldmedieladdning
e Utsläppen av växthusgaser av den totala
köldmediemängden som fyllts på uttrycks i ton CO2motsvarighet
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Page 25
6 Installation
e
d
F1/F2
(16 V)
F1/F2
(16 V)
220-240 V
1~ 50 Hz
c
a
Y
V
b
220-240 V
1~ 50 Hz
380-415 V
3N~ 50 Hz
A
B
C
b2
b3
c1
c2
b1
a
f GWP = Global warming potential (global
uppvärmningspotential)
NOTERING
I Europa används utsläppen av växthusgaser genom
total mängd köldmedie i systemet (uttrycks som ton CO2motsvarighet) för att fastställa underhållsintervallen. Följ
tillämplig lagstiftning.
Formel för att beräkna utsläppen av växthusgaser:
GWP-värde på köldmediet × total mängd köldmedie i
systemet [i kg] / 1000
2 Fäst etiketten på insidan av utomhusenheten, nära gas- och
vätskestoppventilerna.
6.8 Ansluta elkablarna
6.8.1 Om att ansluta elledningarna
Typiskt arbetsflöde
Anslutning av elkablar består vanligtvis av följande steg:
1 Kontroll av att strömförsörjningen uppfyller enheternas
elspecifikationer.
2 Anslutning av elkablar till utomhusenheten.
3 Anslutning av elkablar till inomhusenheter.
4 Anslutning av nätströmmen.
Lokal kabeldragning: Översikt
Lokal kabeldragning består av strömförsörjningskablar (alltid med
jordning) och kommunikationskablar mellan inomhusenhet och
utomhusenhet (= signalkablar).
Example:
NOTERING
▪ Var noga med att hålla isär ledningarna för
spänningsförsörjning och signalöverföring.
Signalöverföringskablar och strömförsörjningskablar får
korsas, men aldrig dras parallellt.
▪ Signalöverföringskablar och strömförsörjningskablar får
aldrig vidröra interna rör (utom inverter-PCB-kylrör) för
att undvika skador som kan orsakas av hög temperatur
vid rören.
▪ Stäng luckan ordentligt och placera elkablarna så att
inte luckan eller andra delar lossnar.
Signalkablar utanför enheten bör samlas i ett skydd och dras
tillsammans med lokal rördragning.
Förgreningar
Maximalt antal förgreningar för
9
kablage mellan enheter
Signalöverföringskabel Vinylkablar med 0,75 till
1,25mm² skärmning eller kablar
(2‑trådiga kablar)
Max kabellängd
300m
(= avstånd mellan utomhusenhet
och den inomhusenhet som är
längst bort)
Total kabellängd
600m
(= avstånd mellan utomhusenhet
och alla inomhusenheter)
Om de totala signalkablarna överstiger dessa gränser kan
det ge kommunikationsfel.
Inga grenar är tillåtna efter en förgrening.
a Huvudströmbrytare
b Jordanslutning
c Kablar för strömförsörjning (inklusive jordning) (skärmad
kabel)
F1/F2 Signalöverföringskablar (skärmad kabel)
V Utomhusenhet (RXYSQ4~6_V)
Y Utomhusenhet (RXYSQ4~6_Y)
d Inomhusenhet
e Användargränssnitt
Ledningar för spänningsmatning och signalöverföring
Det är viktigt att ledningarna för spänningsförsörjning och
signalöverföring hålls åtskilda. För att undvika elektriska störningar
ska avståndet mellan de två kablarna alltid vara minst 50mm.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
A Utomhusenhet
B Inomhusenhet
C Centralt gränssnitt (etc...)
a Huvudledning
b1, b2, b3 Förgreningsledningar
c1, c2 Inga grenar är tillåtna efter en förgrening
6.8.2 Försiktighetsåtgärder vid anslutning av elkablar
FARA: RISK FÖR ELCHOCK
VARNING
All lokal kabeldragning och alla lokala komponenter måste
installeras av en behörig elektriker och installationen måste
följa tillämplig lagstiftning.
Installations- och användarhandbok
25
Page 26
6 Installation
b
c
a
b a
cb
c
aa
A
AA´
A´
VARNING
Om enheten INTE är fabriksinstallerad MÅSTE en
huvudbrytare eller andra medel för att kunna koppla ifrån
enheten installeras, med en kontaktseparation i alla poler
som resulterar i fullständig bortkoppling enligt villkoren i
överspänningsklassIII, i den fasta kabeldragningen.
VARNING
▪ Använd ENDAST kopparledningar.
▪ Se till att elinstallationen överensstämmer med
gällande lagstiftning.
▪ All extern kabeldragning måste utföras i enlighet med
kopplingsschemat som medföljer produkten.
▪ Kläm ALDRIG kabelbuntar och se till att de inte
kommer i kontakt med icke-isolerade ledningar eller
vassa kanter. Kontrollera att ingen extern belastning
påfrestar kabelanslutningarna.
▪ Se till att installera jordledare. Jorda INTE enheten till
en vattenledning, ett vågfrontskydd eller en jordledning
för telefon. Ofullständig jordning kan leda till elektriska
stötar.
▪ Se till att använda en dedikerad strömkrets. Dela
ALDRIG strömförsörjning med någon annan apparat.
▪ Se till att nödvändiga säkringar eller kretsbrytare
installeras.
▪ Se till att installera en jordfelsbrytare. Om inte detta
följs kan det resultera i elektriska stötar eller eldsvåda.
▪ Vid installation av jordfelsbrytaren ska du kontrollera att
den är kompatibel med invertern (som klarar
högfrekvent elektriskt brus) för undvika att
jordfelsbrytaren löser ut i onödan.
Installera strömkablar på minst 1 meters avstånd från tv- eller
radioapparater för att förebygga störningar. Beroende på
radiovågorna kan ett avstånd på 1meter inte vara tillräckligt.
VARNING
▪ När du är färdig med elanslutningarna kontrollerar du
att alla elektriska komponenter och kontakter i eldosan
är ordentligt anslutna.
▪ Se till att alla skyddskåpor är stängda innan du sätter
igång enheten.
NOTERING
▪ Produktens skyddsdetektor för fasvändning fungerar
endast när produkten startas. Därför upptäcks
fasvändning inte under normal drift.
▪ Skyddsdetektorn för fasvändning är utformad för att
stoppa produkten om något onormalt inträffar när
produkten startas.
▪ Byt ut 2 av de 3 faserna (L1, L2 och L3) vid en
skyddsabnormalitet vid fasvändning.
6.8.3 Försiktighetsåtgärder vid utslagning av hål
NOTERING
Försiktighetsåtgärder vid urtagning av stansade hål:
▪ Undvik att skada höljet.
▪ Efter urtagning av de stansade hålen rekommenderar
vi att man tar bort gjutskägg och målar kanterna och
området runt kanterna med reparationsfärg som
förebygger rost.
▪ När el-kablarna dras genom de stansade hålen ska de
lindas in med skyddstejp så kabeln inte skadas.
a Utstansat hål
b Grad
c Tätning o.s.v.
6.8.4 Riktlinjer vid anslutning av elledningarna
Tänk på följande:
▪ Om fåtrådiga ledare används ska du installera en rund
vågprofilerad kontakt i ändarna. Placera den runda vågprofilerade
kontakten på kabeln t.o.m. den täckta delen och fäst kontakten
med lämpligt verktyg.
NOTERING
Starta inte enheten förrän all kylmediumrördragning är
slutförd. Om enheten körs innan rördragningen är slutförd
kan kompressorn skadas.
NOTERING
Om strömförsörjningen har en felaktig N-fas eller saknar
sådan skadas utrustningen.
NOTERING
Installera INTE någon fasförskjutande kapacitans,
eftersom denna enhet är utrustad med en inverterare. En
fasförskjutande kapacitans försämrar prestandan och kan
orsaka olyckor.
NOTERING
Ta aldrig bort någon termistor, sensor, o.s.v. när du
ansluter ström- och signalkablar. (Om systemet körs utan
termistor, sensor o.s.v. kan kompressorn skadas.)
Installations- och användarhandbok
26
▪ Använd följande metod när du installerar kablar:
Enkelledarkabel
a Fåtrådig ledare
b Rund vågprofilerad kontakt
Kabeltyp Installationsmetod
a Lockig enkelledarkabel
b Skruv
c Platt bricka
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Page 27
6 Installation
c b ba c
a
B
B
a b
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
a
b
X2M
TO OUT/DTO IN/D
C/H SELECTOR
A B C F1 F2 F1 F2
TO IN/D
UNIT
V Y
F1 F2 F1 F2
TO IND TO OUTD
TO OUT/D
UNIT
aa
1~ 50 Hz
220-240 V
LLN
V Y
X1M
3N~ 50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
X1M
a
b
c
V
Y
X1M
X2M
a
a
b
a
a
X2M
a
a
b
X1M
a
a
Kabeltyp Installationsmetod
Fåtrådig ledare med
rund vågprofilerad
kontakt
a Uttag
b Skruv
c Platt bricka
Åtdragningsmoment
Elektriska
anslutningar
Strömförsörjning
Skruvstorlek Åtdragningsmome
nt (N•m)
M5 2,2~2,7
(strömförsörjning +
skärmad jord)
Signalöverföringska
M3,5 0,8~0,97
bel
6.8.5 Hur du ansluter elkablarna på utomhusenheten
NOTERING
▪ Följ elschemat (medföljer enheten och finns placerad
på insidan av serviceluckan).
▪ Se till att kablaget INTE ligger i vägen för monteringen
av serviceluckan.
1 Ta bort frontluckan. Se "6.2.2 Hur du öppnar
utomhusenheten"på sidan16.
2 Skala av isolering (20mm) från kablarna.
VARNING
Du måste använda en skärmad kabel och ansluta
jordkabeln till signalöverföringsterminalen (X2M).
a Jord
4 Anslut strömförsörjningen som följer:
a Jordfelsbrytare
b Säkring
c Nätspänningskabel
5 Fixera kablarna (strömförsörjning och signalöverföring) med
buntband.
3 Anslut signalkablaget som följer:
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
a Skala av kabelns ände till denna punkt
b Om du skalar längre kan det orsaka elektriska stötar eller
läckage.
a Använd en skärmad kabel (2 ledare) (ingen polaritet)
b Kopplingsplint (anskaffas lokalt)
a Buntband
b Monteringsplåt
X1M Strömförsörjning
X2M Signalöverföringskabel
Installations- och användarhandbok
27
Page 28
7 Konfiguration
a
b
a
b
a
b
2
3
1
a b c d e
A B
a bc de
1
3
2
4
1×
6 Dra kablarna genom ramen och anslut dem.
Dragning genom
ramen
a Strömförsörjningskabel
b Signalöverföringskabel
Anslutning till
ramen
När kablar är dragna från enheten kan en
skyddshylsa för rörledningar (PGinfogningar) föras in vid det utstansade
hålet.
När du inte använder en kabelhylsa ska du
skydda kablarna med vinylrör för att
förhindra att de stansade hålen skadar
kablarna.
6.9.2 Stänga utomhusenheten
NOTERING
När du stänger utomhusenhetens skydd, se till att
åtdragningsmomentet INTE överskrider 4,1N•m.
A I utomhusenheten
B Utanför utomhusenheten
a Kabel
b Bussning
c Mutter
d Ram
e Slang
7 Sätt tillbaka serviceluckan. Se "6.9.2 Stänga
utomhusenheten"på sidan28.
8 Anslut en jordfelsbrytare och säkring till strömförsörjningen.
6.9 Avsluta installationen av utomhusenheten
6.9.1 Slutföra signalöverföringskabeldragningen
Efter installation av signalkablar i enheten ska dessa samlas och
skyddas tillsammans med med kylmediumrör på plats med tejp,
enligt bilden nedan.
a Vätskerör
b Gasrör
c Insulator
d Signalöverföringskabel (F1/F2)
e Tejp
Installations- och användarhandbok
28
7 Konfiguration
7.1 Översikt: Konfiguration
I det här kapitlet finns en beskrivning av vad du måste göra och veta
för att konfigurera systemet efter installation.
Här finns information om:
▪ Göra lokala inställningar
▪ Energisparläge och optimal drift
INFORMATION
Det är viktigt att all information i detta kapitel läses i
ordning av installatören och att systemet konfigureras
därefter.
FARA: RISK FÖR ELCHOCK
7.2 Göra lokala inställningar
7.2.1 Om lokala inställningar
För konfiguration av värmepumpsystemet måste du förse
utomenhetens kretskort med indata (A1P). Detta inbegriper följande
lokala inställningskomponenter:
▪ Tryckknappar för att ge indata till kretskortet
▪ En display för att läsa feedback från kretskortet
▪ DIP-switchar (ändra fabriksinställningarna endast om du
installerar en brytare för val av kyla/värme).
Lokala inställningar definieras med sitt läge, sin inställning och sitt
värde. Exempel: [2‑8]=4.

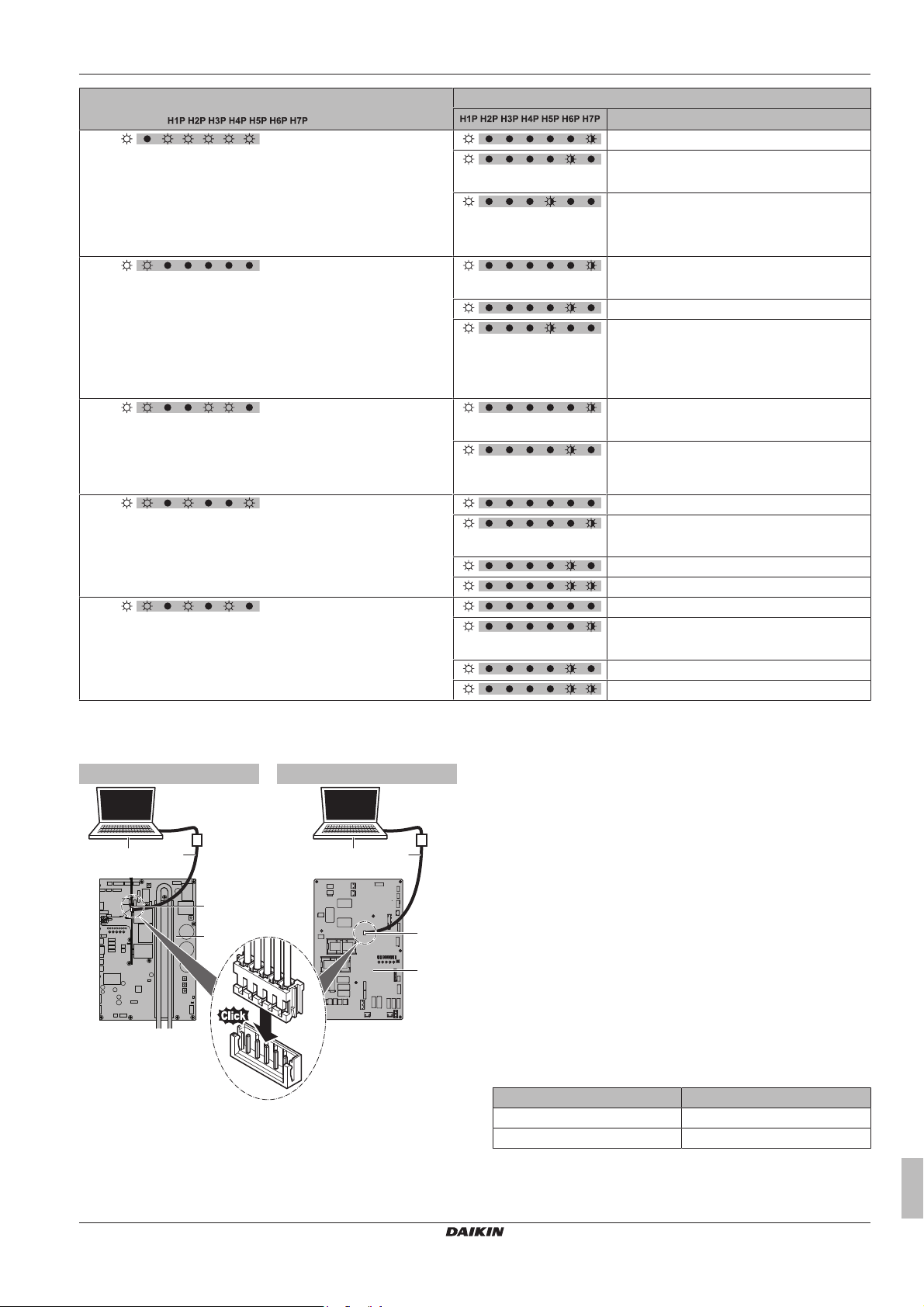

PC-konfigurator
För VRV IV-S-värmepumpsystem är det också möjligt att göra flera
lokala inställningar vid driftsättning via ett PC-gränssnitt (för detta
krävs tillvalet EKPCCAB). Installatören kan förbereda
konfigurationen (ej på plats) via en dator och sedan ladda upp
konfigurationen till systemet.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Page 29
7 Konfiguration
V
Y

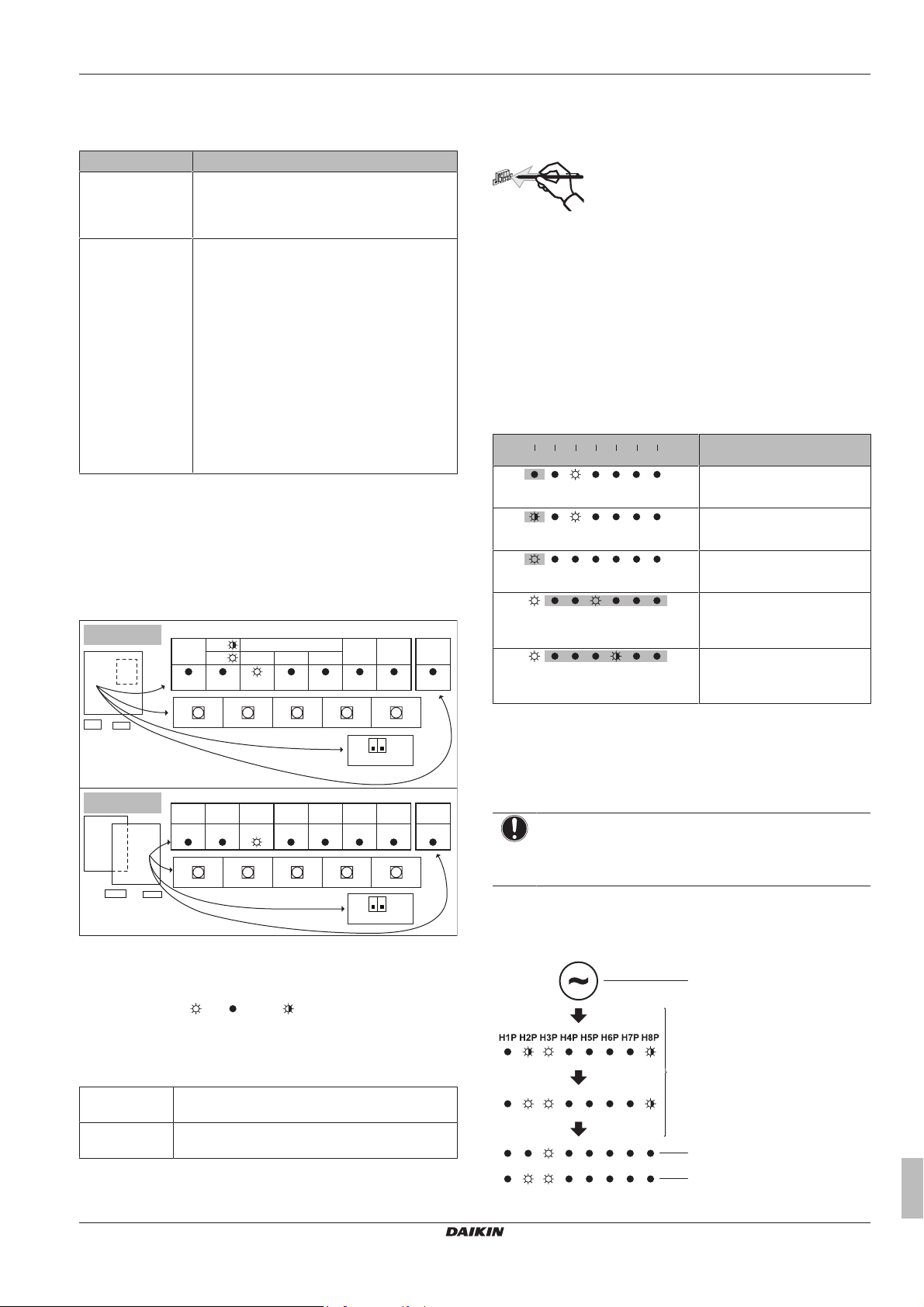

H1P H2P H3P H4P H5P H6P H7P
MODE
TEST:
L.N.O.P.
DEMAND
C/H SELECT
HWL:
IND
MASTER
SLAVE
H8P
MULTI
BS2
SET
BS1
MODE
BS3
RETURN
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
BS4
TEST
BS5
RESET
H1P H2P H3P H4P H5P H6P H7P H8P
X1M
X2M
A1P
A2P
A1P
A2P
X1M
X2M
1 2
OFF
ON
DS1
1 2
OFF
ON
DS1
MULTIDEMANDL.N.O.P.SLAVEMASTERIND
TEST/
HWL
MODE
H1P
H2P H3P H4P H5P H6P H7P
- + + + + +
[
H1P
32 16 8 4 2 1]
+ + + + +0 0 8 0 0 0
+ + + + +0 0 0 4 0 0
10~12 min
b
c
a
Se även: "7.2.9 Ansluta PC-konfiguratorn till utomhusenheten" på
sidan33.
Läge 1 och 2
Läge Beskrivning
Läge 1
(övervaka
inställningar)
Läge 2
(lokala
inställningar)
Läge1 kan användas för att övervaka den
aktuella situationen för utomhusenheten.
Innehållet i vissa lokala inställningar kan också
övervakas.
Läge2 används för att ändra lokala
inställningar för systemet. Du kan kontrollera
den aktuella lokala inställningen och ändra
dess värde.
I allmänhet kan normal drift återupptas utan
särskild åtgärd efter ändring av lokala
inställningar.
Vissa lokala inställningar används för särskild
drift (t.ex. engångsdrift, inställning för
återvinning/vakuumtorkning, inställning för
manuell påfyllning av köldmedium, etc.). Det
krävs då att specialdriften avbryts innan normal
drift kan återupptas. Detta indikeras då i
förklaringarna nedan.
7.2.2 Tillgång till lokala inställningskomponenter
Se "6.2.2Hur du öppnar utomhusenheten"på sidan16.
7.2.3 Lokala inställningskomponenter
Följande komponenter används för att göra lokala inställningar:
Tryckknappar
Gör lokala inställningar med tryckknapparna. Manövrera
tryckknapparna med en isolerad pinne (till exempel en
kulspetspenna) så att du inte vidrör några strömförande delar.
BS1 MODE: Ändra inställt läge
BS2 SET: För lokal inställning
BS3 RETURN: För lokal inställning
BS4 TEST: För testkörning
BS5 ÅTERSTÄLL: Ställa in adressen igen när kablarna ändras
eller när ytterligare en inomhusenhet installeras
7‑segmentdisplay
Displayen ger feedback om de lokala inställningarna, som definieras
som [Läge-Inställning]=Värde.
H1P Visar läget
H2P~H7P Visar inställningar och värden, representerade i binär kod
H8P Används EJ för lokala inställningar, men används vid
initiering
Example:
Beskrivning
Standardsituation
(H1P AV)
Läge 1
(H1P blinkar)
Läge 2
(H1P PÅ)
Inställning 8
(i läge 2)
(H2P~H7P = binärt 8)
Värde 4
(i läge 2)
(H2P~H7P = binärt 4)
DS1 DIP-switchar
BS1~BS5 Tryckknappar
H1P~H7P 7‑segmentdisplay
DIP-switchar
Ändra fabriksinställningarna endast om du installerar en brytare för
val av kyla/värme.
DS1‑1 Väljare KYLA/VÄRME (se handboken för väljaren
DS1‑2 ANVÄNDS EJ. ÄNDRA INTE
H8P Display för indikering vid initieringen
) AV ( ) Blinkar ( )
PÅ (
kyla/värme). AV=ej installerad=fabriksinställning
FABRIKSINSTÄLLNINGARNA.
7.2.4 Byt till läge 1 eller 2
När enheterna har strömsatts övergår displayen i standardläge.
Därifrån kan du välja läge1 och läge2.
Initiering: standardsituation
NOTERING
Sätt på strömmen minst 6 timmar innan driften startas för
körning av värmaren till vevhuset och skydd av
kompressorn.
Sätt på strömmen till utomhusenheten och alla inomhusenheter. När
kommunikationen mellan inomhusenheter och utomhusenhet
upprättats och är normal är indikeringen som följer (standardläge
från fabriken).
a Ström PÅ
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
29
Page 30
7 Konfiguration
BS1 [5 s]
BS1
BS1
BS1
a
cb
BS1 [1×]
BS2 [X×]
BS3 [1×]
BS1 [1×]
BS1 [5 s]
BS2 [X×]
BS2 [X×]b
a
BS3 [1×]c
BS3 [1×]d
BS3 [1×]
BS1 [1×]
b Standardsituation
c Lampindikering vid fel
Om standardsituationen inte visas efter 10~12 minuter kontrollerar
du felkoden på inomhusenhetens användargränssnitt. Åtgärda
felkoden. Kontrollera först signalöverföringskablarna.
Växling mellan lägen
Använd BS1 för att växla mellan standardsituation, läge 1 och
läge2.
a Standardsituation (H1P AV)
b Läge 1 (H1P blinkar)
c Läge 2 (H1P PÅ)
BS1 Tryck på BS1.
BS1 [5 s] Tryck på BS1 i minst 5sekunder.
INFORMATION
Om du tappar bort dig under processen trycker du på
knappen BS1 för att återgå standardsituationen.
7.2.5 Använda läge 1
I läge 1 (och i standardsituationen) kan du avläsa information.
Exempel: 7‑segmentdisplay – standardsituation
Du kan avläsa status för lågbullerdrift som följer:
7.2.6 Använda läge 2
I läge 2 kan du göra lokala inställningar för att konfigurera systemet.
Exempel: 7‑segmentdisplay – läge2
Du kan ändra värdet för inställning [2‑8] (= Te måltemperatur vid
kylningsdrift ) till 4 (=8°C) som följer:
# Åtgärd Knapp/display
1 Starta från
standardsituationen.
2 Välj läge 2.
3 Välj inställning 8.
("X×" beror på vilken
inställning du vill välja.)
4 Välj värde 4 (= 8°C).
a: Visar aktuellt värde.
b: Ändra till 4. ("X×" beror på
aktuellt värde och det värde
som du vill välja.)
c: Ange värdet i systemet.
d: Bekräfta. Drift av systemet
startas enligt inställningen.
5 Avsluta läge 2.
(= binärt 8)
# Åtgärd Knapp/display
1 Kontrollera att displayen visar
standardsituationen.
(H1P AV)
2 Kontrollera status för lampa
H6P.
Exempel: 7‑segmentdisplay – läge1
Du kan avläsa inställning [1‑5] (= det totala antalet anslutna
inomhusenheter) som följer:
# Åtgärd Knapp/display
1 Starta från
standardsituationen.
2 Välj läge 1.
3 Välj inställning 5.
("X×" beror på vilken
inställning du vill välja.)
4 Visa värdet för inställning 5.
(det finns 8 anslutna
inomhusenheter)
5 Avsluta läge 1.
H6P AV: Enheten arbetar för
tillfället inte under
lågbullerbegränsningar.
H6P PÅ: Enheten arbetar för
tillfället under
lågbullerbegränsningar.
(= binärt 5)
(= binärt 8)
7.2.7 Läge 1 (och standardsituationen): Övervaka inställningar
I läge 1 (och i standardsituationen) kan du avläsa information.
7‑segmentdisplay – standardsituation (H1P AV)
Du kan avläsa följande information:
Värde/beskrivning
H6P Visar status för lågbullerdrift.
OFF
Enheten arbetar för tillfället inte under
lågbullerbegränsningar.
PÅ
Enheten arbetar för tillfället under
lågbullerbegränsningar.
Lågbullerdrift minskar det ljud som enheten genererar, i
jämförelse med nominella driftförhållanden.
Lågbullerdrift kan anges i läge2. Det finns två metoder för
att aktivera lågbullerdrift av utomhusenhetsystemet.
▪ Den första metoden är att aktivera en automatisk
lågbullerdrift nattetid med en lokal inställning. Enheten
körs med vald lågbullernivå under angivna tidsramar.
▪ Den andra metoden är att aktivera lågbullerdrift baserat
på externa indata. För detta krävs ett extra tillbehör.
Installations- och användarhandbok
30
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 31
7 Konfiguration
Värde/beskrivning
H7P Visar status för drift med strömförbrukningsbegränsning.
OFF
Enheten arbetar för tillfället inte under
strömförbrukningsbegränsningar.
PÅ
Enheten arbetar för tillfället under
strömförbrukningsbegränsning.
Strömförbrukningsbegränsning minskar enhetens
strömförbrukning, i jämförelse med nominella
driftförhållanden.
Strömförbrukningsbegränsning kan anges i läge2. Det finns
två metoder för att aktivera strömförbrukningsbegränsning
för utomhusenhetsystemet.
▪ Den första metoden är att aktivera en tvingande
strömförbrukningsbegränsning med en lokal inställning.
Enheten arbetar alltid under angiven
strömförbrukningsbegränsning.
▪ Den andra metoden är att aktivera
strömförbrukningsbegränsning baserat på externa indata.
För detta krävs ett extra tillbehör.
7‑segmentdisplay – läge1 (H1P blinkar)
Du kan avläsa följande information:
Inställning
( )
[1‑5]
Visar totalt antal anslutna
inomhusenheter.
[1‑14]
Visar den senaste felkoden.
[1‑15]
Visar den näst senaste felkoden.
[1‑16]
Visar felkoden före föregående
felkod.
Värde/beskrivning
Det kan vara smidigt att
kontrollera om det totala antalet
inomhusenheter som är
installerade motsvarar det totala
antalet inomhusenheter som
systemet kan identifiera. Om
antalen inte stämmer överens
rekommenderar vi att du
kontrollerar
kommunikationskabelvägen
mellan utomhusenheter och
inomhusenheter (F1/F2kommunikationslinje).
När de senaste felkoderna
återställs av misstag på
gränssnittet på en inomhusenhet
kan de kontrolleras igen via
dessa övervakningsinställningar.
För innehållet i eller orsaken
bakom felkoden, se "11.3Lösa
problem baserade på
felkoder"på sidan39, där de
flesta relevanta felkoder
förklaras. Detaljerad information
om felkoder kan kontrolleras i
servicehandboken för den här
enheten.
Om du vill ha mer detaljerad
information om felkoden trycker
du på BS2 upp till 3 gånger.
7.2.8 Läge 2: Inställningar
I läge 2 kan du göra lokala inställningar för att konfigurera systemet. Displayen visar en binär representation av inställningen/värdet.
För mer information och råd om effekten för inställningarna [2‑8], [2‑9], [2‑41] och [2‑42], se "7.3Energisparläge och optimal drift"på sidan33.
Inställning
(= binärt)
[2‑8]
Te-måltemperatur vid kylningsdrift.
(standard)
[2‑9]
Tx-måltemperatur vid uppvärmningsdrift. (standard)
[2‑12]
Aktivera lågbullerfunktionen och/eller
strömförbrukningsbegränsning via extern styradapter
(DTA104A61/62).
Om systemet måste köras med lågbullerdrift eller under
strömförbrukningsbegränsning när en extern signal sänds till
enheten bör denna inställning ändras. Denna inställning är endast
effektiv när tillvalet extern styradapter (DTA104A61/62) är
installerad i inomhusenheten.
(standard)
Värde
Beskrivning
6°C
Auto
8°C
9°C
10°C
11°C
Auto
46°C
43°C
Inaktiverad.
Aktiverad.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
31
Page 32
7 Konfiguration
Inställning
(= binärt)
[2‑18]
Inställning för högt statiskt fläkttryck.
För att öka det statiska tryck som utomhusenhetens fläkt levererar
bör denna inställning aktiveras. Utförlig information om denna
inställning finns i de tekniska specifikationerna.
[2‑20]
Manuell påfyllning av ytterligare köldmedium.
För att fylla på ytterligare mängd köldmedium manuellt (utan den
automatiska funktionen för köldmediumpåfyllning) ska följande
inställning användas.
[2‑21]
Läge för återvinning av köldmedium/vakuumtorkning.
För att få en fri väg för att återvinna köldmedium från systemet eller
för att ta bort kvarvarande ämnen eller vakuumtorka systemet
måste du använda en inställning som öppnar nödvändiga ventiler i
köldmediumkretsen så att återvinningen av köldmedium eller
vakuumtorkningsprocessen kan göras korrekt.
[2‑22]
Automatisk lågbullerinställning och nivå nattetid.
Genom att ändra den här inställningen aktiverar du den
automatiska lågbullerdriftfunktionen för enheten och definierar
driftnivån. Beroende på vald nivå sänks bullernivån. Start- och
stoppmomenten för denna funktion definieras under inställning
[2‑26] och [2‑27].
[2‑25]
Lågbullerdriftnivå via den externa styradaptern.
Om systemet måste köras med lågbullerdrift när en extern signal
sänds till enheten definierar denna inställning vilken lågbullernivå
som ska användas.
Denna inställning är endast effektiv när tillvalet extern styradapter
(DTA104A61/62) är installerad och inställning [2‑12] har aktiverats.
[2‑26]
Starttid för lågbullerdrift.
Denna inställning används i samband med inställning [2‑22].
[2‑27]
Stopptid för lågbullerdrift.
Denna inställning används i samband med inställning [2‑22].
[2‑30]
Strömförbrukningsbegränsningsnivå (steg1) via den externa
styradaptern (DTA104A61/62).
Om systemet måste köras med strömförbrukningsbegränsningar
när en extern signal skickas till enheten definierar den här
inställningen vilken nivå av strömförbrukningsbegränsning som
tillämpas för steg1. Nivån blir enligt tabellen.
Värde
Beskrivning
Inaktiverad.
(standard)
Aktiverad.
Inaktiverad.
(standard)
Aktiverad.
Du kan avbryta den manuella påfyllningen av
ytterligare köldmedium (när erforderlig mängd
köldmedium har fyllts på) genom att trycka på
BS3. Om den här funktionen inte avbryts med
BS3 avbryts drift av enheten efter 30minuter.
Om 30minuter inte räckte för att lägga till den
ytterligare mängden köldmedium kan
funktionen återaktiveras genom att åter ändra
den lokala inställningen.
Inaktiverad.
(standard)
Aktiverad.
Du kan avbryta läget för
köldmediumåtervinning/vakuumtorkning
genom att trycka på BS1. Om BS1 inte trycks
ned förblir systemet i läget för
köldmediumåtervinning/vakuumtorkning.
Inaktiverad
(standard)
Nivå 1 Nivå 3<nivå 2<nivå 1
Nivå 2
Nivå 3
Nivå 1 Nivå 3<nivå 2<nivå 1
Nivå 2
(standard)
Nivå 3
20:00
22:00
(standard)
00:00
06:00
07:00
8:00
(standard)
60%
70%
(standard)
80%
Installations- och användarhandbok
32
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 33
7 Konfiguration
V Y
a
b
c (X41A)
A1P
a
b
X41A
A1P
2
345
H JS T
Inställning
(= binärt)
[2‑31]
Strömförbrukningsbegränsningsnivå (steg2) via den externa
styradaptern (DTA104A61/62).
Om systemet måste köras med strömförbrukningsbegränsningar
när en extern signal skickas till enheten definierar den här
inställningen vilken nivå av strömförbrukningsbegränsning som
tillämpas för steg2. Nivån blir enligt tabellen.
[2‑32]
Tvingande, konstant, drift med strömförbrukningsbegränsning
(ingen extern styradapter krävs för
strömförbrukningsbegränsningen).
Om systemet alltid måste köras med
strömförbrukningsbegränsningar aktiverar den här inställningen
vilken nivå av strömförbrukningsbegränsning som tillämpas
kontinuerligt. Nivån blir enligt tabellen.
[2‑38]
Typ av inomhusenheter
När du ändrat denna inställning måste du stänga av till systemet,
vänta i 20sekunder och sedan sätta på det igen. Annars utförs inte
inställningen och felkoder kan uppstå.
[2‑41]
Kylning, komfortinställning.
Denna inställning används i samband med inställning [2‑8].
[2‑42]
Uppvärmning, komfortinställning.
Denna inställning används i samband med inställning [2‑9].
Värde
Beskrivning
30%
40%
(standard)
50%
Funktion ej aktiv.
(standard)
Följer [2‑30]-inställningen.
Följer [2‑31]-inställningen.
VRVDX-inomhusenheter installerade
(standard)
RADX-inomhusenheter installerade
Eko
Mild
(standard)
Snabb
Kraftfull
Eko
Mild
(standard)
Snabb
Kraftfull
7.2.9 Ansluta PC-konfiguratorn till utomhusenheten
a PC
b Kabel (EKPCCAB)
c (X41A) Förlängningskabel ansluten till X41A
X41A Kontaktdon
A1P Utomhusenhetens huvudkretskort
7.3 Energisparläge och optimal drift
Detta värmepumpsystem är utrustat med avancerade
energibesparande funktioner. Beroende på prioriteten kan tonvikten
läggas på energibesparing eller komfortnivå. Flera parametrar kan
väljas för att få en optimal balans mellan energiförbrukning och
komfort för den aktuella tillämpningen.
Flera konfigurationer är tillgängliga och förklaras nedan. Modifera
parametrarna efter behoven i din byggnad och för att få bästa
möjliga balans mellan energiförbrukning och komfort.
Oavsett vilken styrning som väljs är variationer på systemets
beteende fortfarande möjliga med skyddskontroller som säkerställer
att enheten drivs under pålitliga förhållanden. Det avsedda målet är
dock fast och används för att uppnå bästa möjliga balans mellan
energiförbrukning och komfort, beroende på typen av tillämpning.
7.3.1 Tillgängliga huvuddriftmetoder
Grund
Kyltemperaturen är fast, oberoende av situationen. Motsvarar
standarddriften som är känd och kan förväntas från/under tidigare
VRV-system.
För aktivering av detta i … Ändra …
Kylning [2‑8]=2
Uppvärmning [2‑9]=2
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
33
Page 34
7 Konfiguration
Automatisk
Kylmediumtemperaturen anges beroende på utomhusförhållanden.
Du kan därför justera kylmediumtemperaturen för att matcha
erforderlig belastning (vilken också är relaterad till
utomhusförhållanden).
Exempel: När systemet körs i kylningsdrift behöver du inte lika
mycket kylning vid låga utomhustemperaturer (t.ex. 25°C) som vid
höga utomhustemperaturer (t.ex. 35°C). Med den här idén börjar
systemet automatiskt att öka kylmediumtemperaturen, vilket
automatiskt minskar den levererade kapaciteten och ökar systemets
effektivitet.
Exempel: När systemet körs i uppvärmningsdrift behöver du inte lika
mycket kylning vid höga utomhustemperaturer (t.ex. 15°C) som vid
låga utomhustemperaturer (t.ex. –5°C). Med den här idén börjar
systemet automatiskt att minska kylmediumtemperaturen, vilket
automatiskt minskar den levererade kapaciteten och ökar systemets
effektivitet.
För aktivering av detta i … Ändra …
Kylning [2‑8]=3 (standard)
Uppvärmning [2‑9]=1 (standard)
Hög känslighet/ekonomi (kyla/värme)
Kylmediumtemperaturen ställs högre/lägre (kylning/uppvärmning) i
förhållande till grunddrift. Fokus vid hög känslighetsläge är kundens
komfort.
Valmetoden för inomhusenheter är viktig och måste beaktas
eftersom den tillgängliga kapaciteten inte är densamma som vid
grunddrift.
Kontakta leverantören för information om tillämpningar med hög
känslighet.
För aktivering av detta i … Ändra …
Kylning [2‑8] till ett värde som motsvarar
kraven för det förkonfigurerade
systemet för en lösning med hög
känslighet.
Uppvärmning [2‑9] till ett värde som motsvarar
kraven för det förkonfigurerade
systemet för en lösning med hög
känslighet.
[2‑8] Te-mål (°C)
4 8
5 9
6 10
7 11
[2‑9] Tc-mål (°C)
4 43
7.3.2 Tillgängliga komfortinställningar
För varje läge ovan kan en komfortnivå väljas. Komfortnivån är
relaterad till den tajming och ansträngning (energiförbrukning) som
krävs för att uppnå en viss rumstemperatur genom att tillfälligt ändra
kylmediumtemperaturen till olika värden för att snabbare uppnå
erforderliga förhållanden.
Kraftfull
Överstyrning (vid uppvärmning) eller understyrning (vid kylning) är
tillåten jämfört med erforderlig köldmediumtemperatur, för att mycket
snabbt uppnå erforderlig rumstemperatur. Överstyrningen är tillåten
från startögonblicket.
▪ Vid kylningsdrift tillåts förångningstemperaturen att tillfälligt gå ned
till 3°C beroende på situationen.
▪ Vid uppvärmningsdrift tillåts förångningstemperaturen att tillfälligt
gå upp till 49°C beroende på situationen.
▪ När begäran från inomhusenheter blir mer måttlig kommer
systemet till slut att övergå till ett stabilt tillstånd som definieras av
driftmetoden ovan.
För aktivering av detta i … Ändra …
Kylning [2‑41]=3.
Denna inställning används i
samband med inställning [2‑8].
Uppvärmning [2‑42]=3.
Denna inställning används i
samband med inställning [2‑9]
Snabb
Överstyrning (vid uppvärmning) eller understyrning (vid kylning) är
tillåten jämfört med erforderlig köldmediumtemperatur, för att mycket
snabbt uppnå erforderlig rumstemperatur. Överstyrningen är tillåten
från startögonblicket.
▪ Vid kylningsdrift tillåts förångningstemperaturen att tillfälligt gå ned
till 6°C beroende på situationen.
▪ Vid uppvärmningsdrift tillåts förångningstemperaturen att tillfälligt
gå upp till 46°C beroende på situationen.
▪ När begäran från inomhusenheter blir mer måttlig kommer
systemet till slut att övergå till ett stabilt tillstånd som definieras av
driftmetoden ovan.
För aktivering av detta i … Ändra …
Kylning [2‑41]=2.
Denna inställning används i
samband med inställning [2‑8].
Uppvärmning [2‑42]=2.
Denna inställning används i
samband med inställning [2‑9].
Mild
Överstyrning (vid uppvärmning) eller understyrning (vid kylning) är
tillåten jämfört med erforderlig köldmediumtemperatur, för att mycket
snabbt uppnå erforderlig rumstemperatur. Överstyrningen är inte
tillåten från startögonblicket. Starten görs under de villkor som
definieras av driftläget ovan.
▪ Vid kylningsdrift tillåts förångningstemperaturen att tillfälligt gå ned
till 6°C beroende på situationen.
▪ Vid uppvärmningsdrift tillåts förångningstemperaturen att tillfälligt
gå upp till 46°C beroende på situationen.
▪ När begäran från inomhusenheter blir mer måttlig kommer
systemet till slut att övergå till ett stabilt tillstånd som definieras av
driftmetoden ovan.
▪ Startvillkoret skiljer sig från högeffekt- och
snabbkomfortinställningen.
För aktivering av detta i … Ändra …
Kylning [2‑41]=1.
Denna inställning används i
samband med inställning [2‑8].
Uppvärmning [2‑42]=1.
Denna inställning används i
samband med inställning [2‑9].
Eko
Det ursprungliga temperaturmålet för köldmedium, som definieras av
driftmetoden (se ovan) hålls utan någon korrigering, om det inte är
för skyddsstyrning.
Installations- och användarhandbok
34
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 35
7 Konfiguration
A
B
E
100%
50%
T
e
C
D
3°C
6°C
35°C
F
A
B C
D
E
F
A
B
100%
70%
E
T
c
C
D
49°C
46°C
F
2°C
A
B C
D
EF
För aktivering av detta i … Ändra …
Kylning [2‑41]=0.
Denna inställning används i
samband med inställning [2‑8].
Uppvärmning [2‑42]=0.
Denna inställning används i
samband med inställning [2‑9].
7.3.3 Exempel: Automatiskt läge vid kylning
A Inställd temperatur på inomhusenheten
B Driftstart
C Drifttid
D Mild
E Snabb
F Kraftfull
7.3.4 Exempel: Automatiskt läge vid uppvärmning
A Faktisk belastningskurva
B Virtuell belastningskurva (initial kapacitet, automatiskt läge)
C Virtuellt målvärde (initial förångningstemperatur,
automatiskt läge)
D Önskad förångningstemperatur
E Belastningsfaktor
F Utomhustemperatur
TeFörångningstemperatur
Rumstemperaturutveckling:
Snabb
Kraftfull
Mild
Rumstemperaturutveckling:
A Virtuell belastningskurva (standard, automatiskt läge,
maxkapacitet)
B Belastningskurva
C Virtuellt målvärde (initial kondenseringstemperatur,
automatiskt läge)
D Designtemperatur
E Belastningsfaktor
F Utomhustemperatur
TcKondenseringstemperatur
Snabb
Kraftfull
Mild
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
35
Page 36
8 Driftsättning
A Inställd temperatur på inomhusenheten
B Driftstart
C Drifttid
D Mild
E Snabb
F Kraftfull
8 Driftsättning
8.1 Översikt: Driftsättning
Efter installation och när de lokala inställningarna är definierade
måste installatören verifiera att driften fungerar korrekt. Därför måste
en testkörning göras enligt procedurerna som beskrivs nedan.
I det här kapitlet finns en beskrivning av vad du måste göra och veta
för att konfigurera systemet efter installation.
Driftsättningen består vanligtvis av följande moment:
1 Kontrollera "Checklistan före driftsättning".
2 Utföra en testkörning.
3 Vid behov, korrigera fel efter avslutad testdrift med
anmärkningar.
4 Använda systemet.
8.2 Försiktighetsåtgärder vid driftsättning
FARA: RISK FÖR ELCHOCK
FARA: RISK FÖR BRÄNNSKADOR
FÖRSIKTIGT
Utför inte drifttestet medan du arbetar på
inomhusenheterna.
Vid testdrift körs både utomhusenheten och
inomhusenheterna. Det är farligt att arbeta på en
inomhusenhet i samband med testdrift.
FÖRSIKTIGT
Stick inte in fingrar, pinnar eller andra föremål i luftintaget
eller luftutloppet. Ta inte bort fläktskyddet. När fläkten
roterar med hög hastighet kan den orsaka skador.
INFORMATION
Under den första driftsättningen kan enheten kräva mer
ström än vad som anges på enhetens märkplåt. Detta
fenomen orsakas av kompressorn som behöver köras
kontinuerligt i 50 timmar innan en smidig drift och stabil
energiförbrukning uppnås.
NOTERING
Sätt på strömmen minst 6 timmar innan driften startas för
körning av värmaren till vevhuset och skydd av
kompressorn.
Under provkörning kommer utomhus- och inomhusenheter att starta.
Kontrollera att alla förberedelser av alla inomhusenheter är slutförda
(lokal rördragning, elinstallationer, lufttömning, m.m.). Se
installationshandboken för inomhusenheterna för mer information.
8.3 Checklista före driftsättning
Efter installation av enheten kontrolleras följande. När alla kontroller
nedan är gjorda måste enheten stängas, och först därefter kan den
startas.
Läs de fullständiga installations- och bruksanvisningarna
enligt installations- och användarhandboken.
Installation
Se till att enheten installerats ordentligt, detta för att
undvika onormala ljud och vibrationer när enheten startas.
Lokal kabeldragning
Kontrollera att den lokala kabeldragningen utförts i
enlighet med anvisningarna i kapitlet "6.8 Ansluta
elkablarna" på sidan 25, kretsscheman samt tillämplig
lagstiftning.
Nätspänning
Kontrollera nätspänningen över försörjningspanelen.
Spänningen ska överensstämma med spänningen på
etiketten på enheten.
Jordning
Se till att alla jordningsledningar dragits korrekt och att
alla jordkontakter är ordentligt åtdragna.
Isoleringstest av spänningsmatningens krets
Kontrollera med ett testinstrument för 500 V att
isoleringsmotståndet är 2MΩ eller mer när likspänningen
500V läggs mellan spänningsterminaler och jord. Använd
aldrig testinstrumentet på ledningarna för signalöverföring.
Säkringar, överspänningsskydd och
skyddsanordningar
Kontrollera att säkringar, överströmsskydd och lokala
skyddsanordningar är av den storlek och typ som anges i
kapitlet "5.4.2Krav på säkerhetsanordningar"på sidan15.
Se till att vare sig någon säkring eller skyddsanordning
har förbikopplats.
Inre ledningar
Kontrollera elkomponentboxen och insidan av enheten
visuellt efter lösa anslutningar eller skadade elektriska
komponenter.
Rörstorlek och rörisolering
Kontrollera att rätt rörstorlekar använts och att isoleringen
utförts korrekt.
Stoppventiler
Se till att stoppventilerna är öppna på både vätske- och
gassidan.
Skadad utrustning
Kontrollera insidan av enheten för att se om komponenter
är skadade eller rör klämda.
Kylmediumläckor
Kontrollera insidan av enheten efter kylmediumläckor.
Försök reparera ev. upptäckta kylmediumläckor. Om
reparationen inte lyckas kontaktar du återförsäljaren.
Vidrör inget kylmedium som läckt ut från kylmediumrörens
anslutningar. Det kan leda till köldskador.
Oljeläckor
Kontrollera kompressorn efter oljeläckor. Om det finns en
oljeläcka försöker du reparera läckan. Om reparationen
inte lyckas kontaktar du återförsäljaren.
Luftintag/luftutsläpp
Kontrollera att enhetens luftintag och luftutsläpp inte är
blockerade av pappersark, papp eller andra material.
Påfyllning av extra kylmedium
Mängden kylmedium som ska fyllas ska bör skrivas på
den medföljande etiketten "Påfyllt kylmedium" som sedan
fästs på baksidan av frontluckan.
Installationsdatum och lokal inställning
Var noga med att notera installationsdatum på etiketten
på baksidan av frontpanelen enligt EN60335-2-40. Notera
även de lokala inställningarna.
Installations- och användarhandbok
36
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 37
9 Överlämna till användaren
8.4 Checklista under driftsättning
Hur du utför en testkörning.
8.4.1 Om testkörning
I proceduren nedan beskrivs testdrift av det kompletta systemet.
Denna operation kontrollerar och bedömer följande punkter:
▪ Kontroll av felaktig kabeldragning (kommunikationskontroll med
inomhusenheter).
▪ Kontroll av öppning av stoppventiler.
▪ Bedömning av rörlängden.
Genomför testdrift av systemet efter den första installationen. Annars
visas felkoden på användargränssnittet och normal drift eller
testning av enskilda inomhusenheter kan inte utföras.
Onormala resultat för inomhusenheter kan inte kontrolleras
individuellt för varje enhet. När testkörningen är färdig kontrollerar du
inomhusenheterna en efter en genom att starta normal drift med
användargränssnittet. I installationshandboken för inomhusenheten
finns mer information för individuella testkörningar.
INFORMATION
▪ Det kan ta 10 minuter för allt kylmedium att få samma
status innan kompressorn startar.
▪ Under testdriften kan ljudet av rinnande kylmedium
eller magnetventilernas ljud bli högt och
displayindikeringen ändras. Detta innebär inte att något
är fel.
8.4.2 Så här gör du en testkörning (7segmentdisplay)
1 Kontrollera att alla lokala inställningar du vill ha är angivna. Se
"7.2Göra lokala inställningar"på sidan28.
2 Sätt på strömmen till utomhusenheten och anslutna
inomhusenheter.
NOTERING
Sätt på strömmen minst 6 timmar innan driften startas för
körning av värmaren till vevhuset och skydd av
kompressorn.
3 Kontrollera att standardsituationen (viloläge) finns (H1P är AV).
Se "7.2.4 Byt till läge 1 eller 2" på sidan 29. Tryck på BS4 i
minst 5 sekunder. Enhetens testdrift startar.
Resultat: Testdriften körs automatiskt, utomhusenhetens H2P
blinkar och indikeringen "Test operation" (testdrift) och "Under
centralized control" (centralstyrning) visas på
inomhusenheternas gränssnitt.
Steg för proceduren av den automatiska testkörning av systemet:
4 Kontrollera resultatet av testdriften på utomhusenhetens 7-
segmentdisplay.
Slutförande Beskrivning
Slutfört utan
anmärkning
Slutfört med
anmärkningar
Se "8.4.3Korrigering efter slutförd testdrift med
anmärkningar"på sidan37 för åtgärder för
korrigering av problemet. När testdriften är helt
slutförd kan normal drift återupptas efter 5
minuter.
8.4.3 Korrigering efter slutförd testdrift med anmärkningar
Testkörningen slutförs endast om ingen felkod visas. Om en felkod
visas vidtar du åtgärder för att korrigera felen enligt tabellen med
felkoder. Utför testningen igen och kontrollera att felet har
korrigerats.
INFORMATION
Om ett fel uppstår visas felkoden via inomhusenhetens
användargränssnitt.
INFORMATION
I installationshandboken för inomhusenheten finns
detaljerade felkoder relaterade till inomhusenheter.
8.4.4 Drift av enheten
När enheten är installerad och testdrift av utomhusenhet och
inomhusenheter är slutförd kan systemdriften inledas.
För drift av inomhusenheten ska användargränssnittet på
inomhusenheten ställas till ON (på). Mer information finns i
bruksanvisningen för inomhusenheten.
9 Överlämna till användaren
När testkörningen är klar och enheten fungerar korrekt ska du se till
att användaren förstår:
▪ Se till att användaren har den tryckta dokumentationen, samt be
honom/henne att förvara dem för framtida referensbruk. Informera
användaren om att fullständig dokumentation finns på den URL
som tidigare beskrivits i manualen.
▪ Förklara för användaren hur systemet används och vad som ska
göras om det uppstår något problem.
▪ Visa användaren vilka underhållsarbeten som måste utföras på
enheten.
Steg Beskrivning
Kontroll före start (tryckutjämning)
Startkontroll, kylning
Stabil kylning
Kommunikationskontroll
Stoppventilkontroll
Kontroll av rörlängd
Tömning
Enhet stoppad
INFORMATION
Under testkörningen kan du inte stoppa drift av enheten via
användargränssnittet. Du kan avbryta genom att trycka på
BS3. Enheten stannar efter ca 30sekunder.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
10 Underhåll och service
NOTERING
Servicearbetet måste utföras av en auktoriserad installatör.
Vi rekommenderar att service utförs minst en gång per år.
Dock kan tillämplig lagstiftning kräva kortare
serviceintervaller.
Installations- och användarhandbok
37
Page 38
11 Felsökning
A1P
C–
C+
V Y
C–
C+
A2P
A1P
NOTERING
I Europa används utsläppen av växthusgaser genom
total mängd köldmedie i systemet (uttrycks som ton CO2motsvarighet) för att fastställa underhållsintervallen. Följ
tillämplig lagstiftning.
Formel för att beräkna utsläppen av växthusgaser:
GWP-värde på köldmediet × total mängd köldmedie i
systemet [i kg] / 1000
10.1 Översikt: Underhåll och service
I det här kapitlet finns information om:
▪ Förhindra elektriska stötar vid underhåll och service av systemet
▪ Återvinning av köldmedel
10.2 Säkerhetsföreskrifter vid underhåll
FARA: RISK FÖR ELCHOCK
FARA: RISK FÖR BRÄNNSKADOR
NOTERING: Risk för elektrostatiskt utsläpp
Rör vid en metalldel på enheten innan du utför något
underhåll eller servicearbete för att eliminera statisk
elektricitet och för att skydda pcb:n.
10.2.1 Förhindra elektriska stötar
Vid service på inverter-utrustning:
1 Öppna inte luckan till elkomponentboxen förrän 10 minuter efter
att strömmen har stängts av.
2 Mät spänningen mellan terminalerna på kopplingsplinten för
strömförsörjningen med ett testinstrument och kontrollera att
strömmen är avstängd. Mät dessutom de delar som visas i
bilden nedan med ett testinstrument och kontrollera att
spänningen över kondensatorn i huvudkretsen inte är högre än
50V likspänning.
Var försiktig med fläkten. Det är farligt att inspektera enheten med
fläkten igång. Stäng av huvudströmbrytaren och ta ut säkringarna ur
utomhusenhetens styrkrets.
10.3 Checklista för årligt underhåll av utomhusenheten
Kontrollera följande minst en gång om året:
▪ Utomhusenhetens värmeväxlare.
Utomhusenhetens värmeväxlare kan blockeras på grund av damm,
smuts, löv, etc. Det rekommenderas att du rengör värmeväxlaren
varje år. En blockerad värmeväxlare kan resultera i ett för lågt eller
för högt tryck som i sin tur leder till sämre prestanda.
10.4 Om drift i serviceläge
Återvinning av kylmedium/vakuumtorkning är möjlig med inställning
[2‑21]. Se "7.2Göra lokala inställningar"på sidan28 för information
om hur du anger läge2.
När läget för vakuumtorkning/återvinning används bör du noga
kontrollera vad som ska vakuumtorkas/återvinnas innan du börjar.
Se installationshandboken för inomhusenheten för mer information
om vakuumtorkning och återvinning.
10.4.1 Så här använder du vakuumläget
1 När enheten står stilla aktiverar du inställningen [2‑21] för att
starta vakuumtömningsläge.
Resultat: När det bekräftas kommer expansionsventiler för
inomhusenheten och utomhusenheten att öppnas helt. H1P
tänds, användargränssnittet för alla inomhusenheter indikerar
TEST (testdrift) och
förbjuden.
2 Töm systemet med en vakuumpump.
3 Tryck på BS1 för att stoppa vakuumtorkningsläget.
10.4.2 Återvinna kylmedium
Detta ska göras med en köldmediumuppsamlare. Följ samma
procedur som för vakuumtorkningen.
(extern styrning) och drift är
3 För att förhindra skador på kretskortet ska du vidröra en ej
belagd metalldel för att eliminera statisk elektricitet innan du
drar ut eller sätter i kontakter.
4 Dra ut kopplingarna för fläktmotorerna i utomhusenheten innan
du inleder någon service på inverter-utrustningen. Var
noggrann med att inte vidröra strömförande delar. (Om en fläkt
roterar i kraftig vind kan den lagra elektricitet i kondensatorn
eller i huvudkretsen och orsaka elektriska stötar.)
Kopplingar X106A för M1F
5 När servicen är slutförd sätter du tillbaka kopplingen. Om du
inte gör det visas felkoden
Mer information finns i kopplingsschemat på baksidan av
serviceluckan.
Installations- och användarhandbok
38
X107A för M2F
och normal drift är inte möjlig.
FARA: RISK FÖR EXPLOSION
Nedpumpning – läckage av köldmedium. Om du vill
tömma systemet och det finns en läcka i
köldmediumkretsen:
▪ Använd INTE enhetens automatiska tömningsfunktion
som samlar allt köldmedium från systemet i
utomhusenheten. Possible consequence:
Självantändning och explosion i kompressorn på grund
av luft som kommer in i driftkompressorn.
▪ Använd ett separat återvinningssystem så att enhetens
kompressor INTE behöver köras.
NOTERING
Var noga med att INTE återvinna någon olja när du
återvinner kylmedium. Example: Med en oljeseparator.
11 Felsökning
11.1 Översikt: Felsökning
Före felsökning
Utför en grundlig visuell inspektion av enheten och titta efter
uppenbara fel som t.ex. lösa kontakter eller felaktig kabeldragning.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Page 39
11 Felsökning
11.2 Försiktighetsåtgärder vid felsökning
VARNING
▪ Innan en inspektion görs av enhetens kopplingsbox
måste enheten vara avstängd med
huvudströmbrytaren. Stäng av respektive
överströmsskydd.
▪ När ett skydd slagit till, stäng av enheten och ta reda på
varför skyddet slog till, innan du återställer det.
Överbrygg ALDRIG säkerhetsanordningar eller ändra
deras fabriksinställningar. Kontakta din återförsäljare
om du inte hittar orsaken till problemet.
FARA: RISK FÖR ELCHOCK
VARNING
För att undvika faror på grund av oavsiktlig återställning av
det termiska skyddet, får denna enhet INTE bli
strömförsörjd via en extern brytare, t.ex. en timer, eller
vara ansluten till en krets som regelbundet slås AV och
PÅ.
FARA: RISK FÖR BRÄNNSKADOR
11.3 Lösa problem baserade på felkoder
Om en felkod visas vidtar du åtgärder för att korrigera felen enligt
tabellen med felkoder.
När felet är korrigerat trycker du på BS3 för att återställa felkoden
och försöker igen.
INFORMATION
Om ett fel uppstår visas felkoden via inomhusenhetens
användargränssnitt.
11.3.1 Felkoder: Översikt
Huvudkod Orsak Lösning
▪ Stoppventilen på en utomhusenhet är stängd.
▪ Överpåfyllning av köldmedium
▪ Stoppventilen på en utomhusenhet är stängd.
▪ För lite köldmedium
Fel i elektronisk expansionsventil
(Y1E) - A1P (X21A)
(Y3E) - A1P (X22A)
▪ Stoppventilen på en utomhusenhet är stängd.
▪ För lite köldmedium
Överpåfyllning av köldmedium Beräkna mängden köldmedium utifrån rörlängden igen och
Fel i omgivningstemperatursensor (R1T) - A1P (X11A) Kontrollera kontakt på kretskort eller manöverenhet.
Fel i sensor för utloppstemperatur (R2T): öppen krets/
kortslutning - A1P (X12A)
Fel i insugstemperatursensor
(R3T) - A1P (X12A)
(R5T) - A1P (X12A)
Fel i vätsketemperatursensor (spole) (R4T) - A1P (X12A) Kontrollera kontakt på kretskort eller manöverenhet.
Fel i sensor för vätsketemperatur (efter underkylning HE)
(R7T) - A1P (X13A)
Fel i sensor för gastemperatur (efter underkylning HE) (R6T)
- A1P (X13A)
Fel i högtryckssensor (S1NPH): öppen krets/kortslutning -
A1P (X17A)
Fel i lågtryckssensor (S1NPL): öppen krets/kortslutning -
A1P (X18A)
Signal utomhusenhet - inverterare: INV1 / FAN1-
signalproblem
INV1 obalanserad strömförsörjningsspänning Kontrollera att strömförsörjningen är i korrekt intervall.
Motfasfel, strömförsörjning Korrekt fasordning.
▪ Öppna stoppventilen på både gas- och vätskesidan.
▪ Beräkna mängden köldmedium utifrån rörlängden igen
och korrigera påfyllningsnivån med hjälp av en maskin för
uppsamling av överflödigt köldmedium.
▪ Öppna stoppventilen på både gas- och vätskesidan.
▪ Kontrollera om påfyllningen av ytterligare köldmedium
avslutats korrekt. Beräkna hur mycket köldmedium som
krävs utifrån rörlängden och fyll på lämplig mängd.
Kontrollera kontakt på kretskort eller manöverenhet.
▪ Öppna stoppventilen på både gas- och vätskesidan.
▪ Kontrollera om påfyllningen av ytterligare köldmedium
avslutats korrekt. Beräkna hur mycket köldmedium som
krävs utifrån rörlängden och fyll på lämplig mängd.
korrigera påfyllningsnivån med hjälp av en maskin för
uppsamling av överflödigt köldmedium.
Kontrollera kontakt på kretskort eller manöverenhet.
Kontrollera kontakt på kretskort eller manöverenhet.
Kontrollera kontakt på kretskort eller manöverenhet.
Kontrollera kontakt på kretskort eller manöverenhet.
Kontrollera kontakt på kretskort eller manöverenhet.
Kontrollera kontakt på kretskort eller manöverenhet.
Kontrollera kontakt.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
39
Page 40
12 Avfallshantering
Huvudkod Orsak Lösning
Otillräcklig nätspänning Kontrollera att nätspänningen är korrekt.
Felkod: Testkörning av systemet är ännu ej utfört
(systemdrift är ej möjlig)
Ingen ström går till utomhusenheten. Kontrollera att strömkablarna till utomhusenheten är korrekt
Felaktig kabeldragning till Q1/Q2 Kontrollera Q1/Q2 kabeldragning.
Felkoppling i systemet. Fel typ av inomhusenheter har
kombinerats (R410A, R407C, RA, m.m.)
Fel i inomhusenhet
Fel typ av inomhusenhet är ansluten. Kontrollera vilken typ av inomhusenhet som är ansluten. Om
Felaktig anslutning mellan enheter. Anslut anslutningskablar F1 och F2 för ansluten BP-enhet
▪ Stoppventilen på en utomhusenhet är stängd.
▪ Rören och ledningarna för den angivna inomhusenheten
är inte korrekt anslutna till utomhusenheten.
Utför automatisk testkörning.
anslutna.
Kontrollera om andra inomhusenheter har fel och bekräfta
att blandningen av inomhusenheter är tillåten.
de är av fel typ byter du ut dem mot rätt typ.
korrekt till utomhusenhetens kretskort (TILL BP-ENHET).
Kontrollera att kommunikation med BP-enheten är aktiverad.
▪ Öppna stoppventilen på både gas- och vätskesidan.
▪ Kontrollera att rören och ledningarna för den angivna
inomhusenheten är korrekt anslutna till utomhusenheten.
12 Avfallshantering
NOTERING
Försök inte att demontera systemet själv: nedmontering av
systemet, hantering av köldmedium, olja och andra delar
ska ske i enlighet med gällande lagstiftning. Enheterna
måste behandlas på en specialiserad
behandlingsanläggning för återanvändning, återvinning
och reparation.
Installations- och användarhandbok
40
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 41
13 Tekniska data
1+2
1
A~E
a b c d e e
B
e
D
HBHDH
U
(mm)
a
b
c
d
e
e
B
e
D
A
B
C
D
E
H
B
H
U
H
D
B — ≥100
A, B, C — ≥100 ≥100 ≥100
B, E — ≥100 ≥1000 ≤500
A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500
D — ≥500
D, E — ≥1000 ≥1000 ≤500
B, D — ≥100 ≥500
B, D, E HB<HDHB≤½H
U
≥250 ≥750 ≥1000 ≤500
½HU<HB≤H
U
≥250 ≥1000 ≥1000 ≤500
HB>H
U
HB>HDHD≤½H
U
≥100 ≥1000 ≥1000 ≤500
½HU<HD≤H
U
≥200 ≥1000 ≥1000 ≤500
HD>H
U
≥200 ≥1700 ≥1000 ≤500
H
U
a
b
≥100
≥100
c
d
e
e
B
e
D
A
B
C
D
E
H
B
H
D
A, B, C — ≥200 ≥300 ≥1000
A, B, C, E — ≥200 ≥300 ≥1000 ≥1000 ≤500
D — ≥1000
D, E — ≥1000 ≥1000 ≤500
B, D HD>H
U
≥300 ≥1000
HD≤½H
U
≥250 ≥1500
½HU<HD≤H
U
≥300 ≥1500
B, D, E HB<HDHB≤½H
U
≥300 ≥1000 ≥1000 ≤500
½HU<HB≤H
U
≥300 ≥1250 ≥1000 ≤500
HB>H
U
HB>HDHD≤½H
U
≥250 ≥1500 ≥1000 ≤500
½HU<HD≤H
U
≥300 ≥1500 ≥1000 ≤500
HD>H
U
≥300 ≥2200 ≥1000 ≤500
13 Tekniska data
Delar av de senaste tekniska data är tillgängliga på den regionala Daikin-webbplatsen (allmänt tillgänglig). Alla de senaste tekniska data finns
på Daikin extranät (inloggning krävs).
13.1 Serviceutrymme: Utomhusenhet
Vid installation av enheter bredvid varandra måste rördragningen göras till framsidan, till baksidan eller nedåt. I det här fallet kan rör inte dras in
till sidan.
Vid installation av enheter bredvid varandra och rördragninge till baksidan måste du ha minst ≥250mm mellan enheterna (i stället för ≥100mm
som i bilderna nedan).
Enskild enhet (
) | Enskild rad enheter ( )
A,B,C,D Hinder (väggar/avskärmningsplåtar)
a,b,c,d,e Minsta serviceutrymme mellan enheten och hinder A, B, C, D och E
HB,HDHöjd på hinder B och D
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
E Hinder (tak)
eBMaximalt avstånd mellan enheten och kanten på hinder E, i riktning för hinder B
eDMaximalt avstånd mellan enheten och kanten på hinder E, i riktning för hinder D
HUEnhetens höjd
1 Täta installationsramens undersida för att förhindra att utblåst luft flödar tillbaka till insugssidan via enhetens undersida.
2 Maximalt två enheter kan installeras.
Ej tillåtet
Installations- och användarhandbok
41
Page 42
13 Tekniska data
b (mm)
HB≤½H
U
b≥250
½HU<HB≤H
U
b≥300
HB>H
U
HBH
U
≥1000
≥200
≥2000
≥100
≥3000
≥600
≥1500
b
≥100
≥100
≥100
≥100
≥100
≥100
H
B
H
U
A1
B1
A2
B2
A2
≥1000
A2
≥300
≥100
≥100
≥100
≥300
≥100
≥100
B2
≥100
≥1000
B2
Flera rader enheter ( )
Staplade enheter (max 2 nivåer) ( )
A1=>A2 (A1) Om det finns risk för dräneringsdropp och frysning mellan övre och nedre enheter…
(A2) Installera ett tak mellan övre och nedre enheter. Installera den övre enheten tillräckligt högt över den nedre enheten för att förhindra att is
byggs upp på den övre enhetens bottenplåt.
B1=>B2 (B1) Om det inte finns någon risk för dräneringsdropp och frysning mellan övre och nedre enheter…
(B2) Du behöver inte installera något tak, men täta utrymmet mellan de övre och nedre enheterna för att förhindra att utblåst luft flödar tillbaka till
insugssidan via enhetens undersida.
Installations- och användarhandbok
42
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 43
13.2 Rördragningsschema: Utomhusenhet
R7T
Y1E
R3T
R4T
R5T
R2T
S1NPL
S1PH
M1C
INV
S1NPH
Y1S
Y3E
R6T
R1T
b
a
g
h
k c
j
l
i
c d
m
c
e
f
M1F M2F
13 Tekniska data
a Stoppventil (gas)
b Stoppventil (vätska)
c Filter (3×)
d Underkylningsvärmeväxlare
e Tryckregleringsventil
f Värmeväxlare
g Serviceport (högtryck)
h Backventil
i Kompressorackumulator
j Hårrör
k Serviceport (köldmediumpåfyllning)
l Ackumulator
m Dissipator (kretskort) (endast för RXYSQ4~6_V)
M1C Kompressor
M1F-M2F Fläktmotor
R1T Termistor (luft)
R2T Termistor (utmatning)
R3T Termistor (inlopp 1)
R4T Termistor (värmeväxlare)
R5T Termistor (inlopp 2)
R6T Termistor (underkylningsvärmeväxlare)
R7T Termistor (vätskerör)
S1NPH Högtryckssensor
S1NPL Lågtryckssensor
S1PH Högtrycksbrytare
Y1E Elektronisk expansionsventil (huvudventil)
Y3E Elektronisk expansionsventil (underkylningsvärmeväxlare)
Y1S Solenoidventil (4-vägsventil)
Uppvärmning
Kylning
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
43
Page 44
13 Tekniska data
15
**
/12.2
1
13.3 Kopplingsschema: Utomhusenhet
Kabelschemat medföljer enheten och finns placerad på insidan av
serviceluckan.
Anm. för RXYSQ4~6_V:
1 Symboler (se nedan).
2 För X37A, installationshandboken för tillvalet.
3 I installations- eller servicehandboken finns information om
användning av BS1~BS5 tryckknappsbrytare och DS1‑1 och
DS1‑2 DIP-switchar.
4 Enheten får inte tas i drift genom kortslutning av
skyddsanordningen S1PH.
5 Se installationshandboken för signalkabeldragning mellan
inom- och utomhusenheten F1-F2.
6 När du använder ett centralt styrsystem ska utomhusenhet-
utomhusenhetanslutning F1-F2 göras.
Anm. för RXYSQ4~6_Y:
1 Symboler (se nedan).
2 För X37A, installationshandboken för tillvalet.
3 I installations- eller servicehandboken finns information om
användning av BS1~BS4 tryckknappsbrytare och DS1‑1 och
DS1‑2 DIP-switchar.
4 Enheten får inte tas i drift genom kortslutning av
skyddsanordningen S1PH.
5 Se installationshandboken för signalkabeldragning mellan
inom- och utomhusenheten F1-F2.
6 När du använder ett centralt styrsystem ska utomhusenhet-
utomhusenhetanslutning F1-F2 göras.
Symboler:
X1M Huvudterminal
Jordning
Kabel nummer 15
Lokal tråd
Lokal kabel
Anslutning ** fortsätter på sidan 12 kolumn 2
Flera kopplingsmöjligheter
Extrautrustning
Ej monterad i kopplingsbox
Kablage beroende på modell
Kretskort
Förklaring för kopplingsschema RXYSQ4~6_V:
A1P Kretskort (huvudkretskort)
A2P Tryckt kretskort (filter)
A3P Tryckt kretskort (väljare värme/kyla) (tillval)
BS* Tryckknappsbrytare (läge, inställning, åter, test,
återställ) (A1P)
C1 Kondensator (A1P)
DS1 DIP-switch (A1P)
F1U Säkring (T 56A / 250V) (A2P)
F3U, F4U Säkring (T 6,3A / 250V) (A2P)
F6U Säkring (T 5,0A / 250V) (A1P)
H*P Lysdiod (servicemonitor orange) (A1P)
HAP Löpande lampa (servicemonitor grön) (A1P)
HBP Frekvenslampa (servicemonitor grön) (A1P)
K11M Magnetkontaktor (A1P)
K*R Magnetrelä (A1P)
L*R Reaktor (A1P)
M1C Motor (kompressor)
M1F Motor (övre fläkt)
M2F Motor (nedre fläkt)
PS Huvudströmbrytare (A1P)
Q1DI Jordfelsbrytare (anskaffas lokalt)
R* Resistor (A1P)
R1T Termistor (luft)
R2T Termistor (utmatning)
R3T Termistor (inlopp 1)
R4T Termistor (värmeväxlare)
R5T Termistor (inlopp 2)
R6T Termistor (underkylningsvärmeväxlare)
R7T Termistor (vätskerör)
FINTH Termistor (fläns)
S1NPH Högtryckssensor
S1NPL Lågtryckssensor
S1PH Högtrycksbrytare
S1S Luftstyrningsbrytare (tillval)
S2S Växlingskontakt för val av kyla/värme (tillval)
V1R IGBT kraftmodul (A1P)
V2R Diodmodul (A1P)
V*T IGBT (Insulated Gate Bipolar Transistor) N-kanal
V*D Diod (A1P)
X*A Kretskortskontakt
X*M Kopplingslist
X*Y Kontaktdon
X37A Kontakt (strömförsörjning för tillvalskretskort)
Y1E Elektronisk expansionsventil (huvudventil)
Y3E Elektronisk expansionsventil
Y1S Solenoidventil (4-vägsventil)
Z*C Brusfilter (ferritkärna)
Z*F (A*P) Bullerfilter
Förklaring för kopplingsschema RXYSQ4~6_Y:
A1P Kretskort (huvudkretskort)
A2P Tryckt kretskort (inverterare)
BS* Tryckknappsbrytare (läge, inställning, åter, test,
C* Kondensator (A2P)
DS1 DIP-switch (A1P)
F1U, F2U Säkring (T 31,5A / 500V) (A1P)
F1U Säkring (T 5,0A / 250V) (A2P)
F3U, F4U,
F5U
H*P Lysdiod (servicemonitor orange) (A1P)
HAP Löpande lampa (servicemonitor grön) (A*P)
K1M Magnetkontaktor (A2P)
K*R Magnetrelä (A*P)
L1R Reaktor
(A1P)
(underkylningsvärmeväxlare)
återställ) (A1P)
Säkring (T 6,3A / 250V) (A1P)
Installations- och användarhandbok
44
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 45
M1C Motor (kompressor)
M1F Motor (övre fläkt)
M2F Motor (nedre fläkt)
PS Huvudströmbrytare (A2P)
Q1DI Jordfelsbrytare (anskaffas lokalt)
R* Resistor (A2P)
R1T Termistor (luft)
R2T Termistor (utmatning)
R3T Termistor (inlopp 1)
R4T Termistor (värmeväxlare)
R5T Termistor (inlopp 2)
R6T Termistor (underkylningsvärmeväxlare)
R7T Termistor (vätskerör)
R10T Termistor (fläns)
S1NPH Högtryckssensor
S1NPL Lågtryckssensor
S1PH Högtrycksbrytare
S1S Luftstyrningsbrytare (tillval)
S2S Växlingskontakt för val av kyla/värme (tillval)
V1R IGBT kraftmodul (A2P)
V2R, V3R Diodmodul (A2P)
X*A Kretskortskontakt
X*M Kopplingslist
X*Y Kontaktdon
X37A Kontakt (strömförsörjning för tillvalskretskort)
Y1E Elektronisk expansionsventil (huvudventil)
Y3E Elektronisk expansionsventil
(underkylningsvärmeväxlare)
Y1S Solenoidventil (4-vägsventil)
Z*C Brusfilter (ferritkärna)
Z*F Bullerfilter
13 Tekniska data
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
45
Page 46

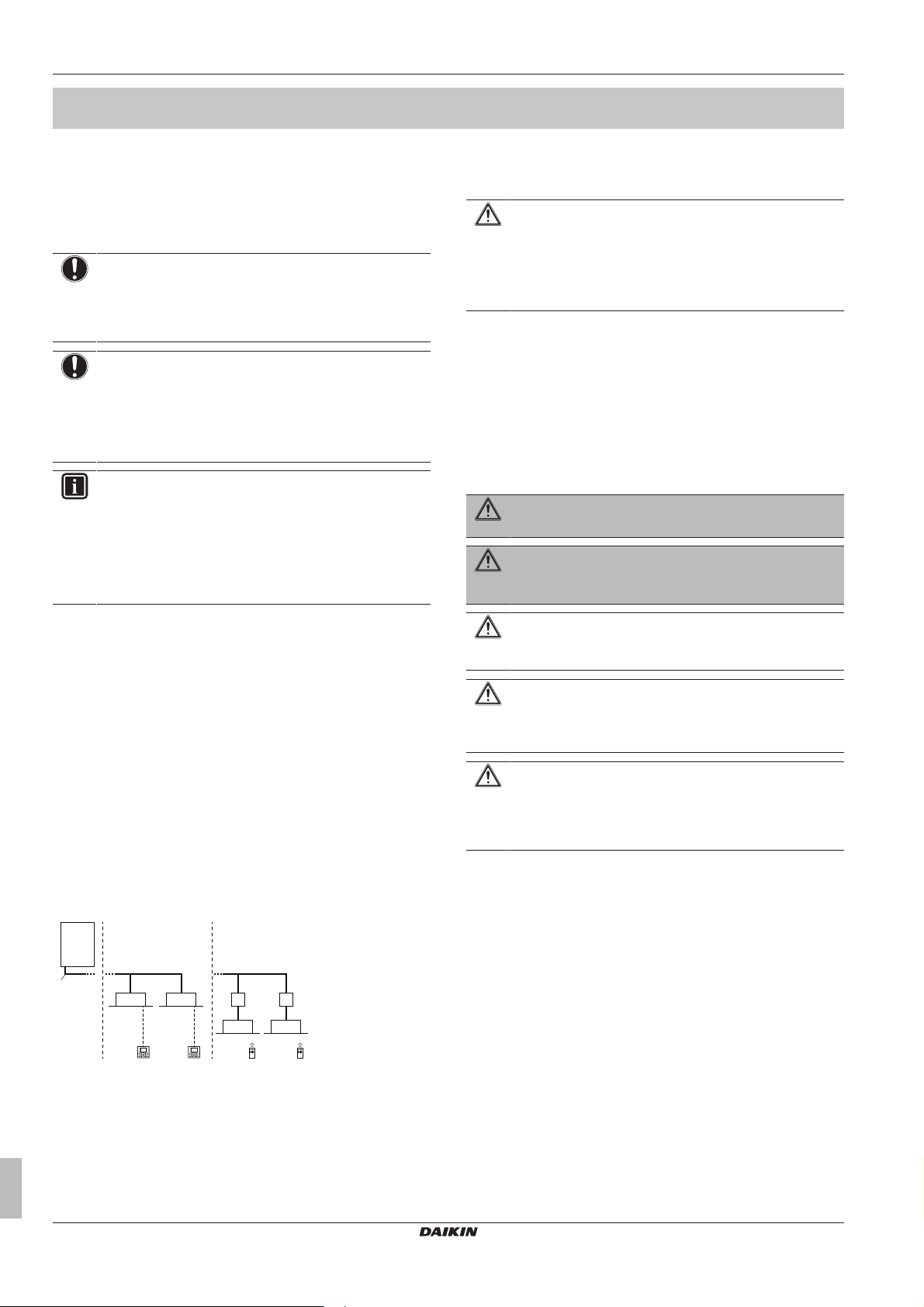

14 Om systemet
g
d d
c c
f
eb
a
g
f
e
För användaren
14 Om systemet
Inomhusenheten i VRV IV-S-värmepumpsystem kan användas för
uppvärmnings-/kylningstillämpningar. Vilken typ av inomhusenhet
som kan användas beror på serien av utomhusenheter.
NOTERING
Använd inte systemet för andra syften. För att undvika en
försämring av kvaliteten bör du inte använda enheten för
att kyla precisionsinstrument, matvaror, växter, djur eller
konstverk.
NOTERING
För framtida modifieringar eller utökningar av ditt system:
En fullständig översikt över tillåtna kombinationer (för
framtida utökningar av systemet) är tillgänglig i de tekniska
data och bör konsulteras. Kontakta installatören för att få
mer information och professionellt råd.
INFORMATION
▪ Kombination av VRVDX- och RA DX-inomhusenheter
är ej tillåten.
▪ Kombination av RADX- och AHU-inomhusenheter är ej
tillåten.
▪ Kombination av RA DX- och
komfortluftgardinsinomhusenheter är ej tillåten.
I allmänhet kan följande typer av inomhusenheter anslutas till ett
VRV IV-S-värmepumpsystem (ej fullständig lista, beroende på
kombinationer av modell för utomhusenhet och inomhusenhet):
▪ VRV-direktexpansionsinomhusenheter (luft till luft-tillämpningar).
▪ RA-direktexpansionsinomhusenheter (luft till luft-tillämpningar).
▪ AHU (luft till luft-tillämpningar): EKEXV-paket krävs.
▪ Luftridå -Biddle- (luft till luft-tillämpningar).
Lufthanteringsenhet i par med VRV IV-S-värmepumpsutomhusenhet
stöds.
Lufthanteringsenhet i multianslutning med VRV IV-Svärmepumpsutomhusenhet stöds, även i kombination med VRV DXinomhusenhet(er).
Ytterligare information finns i de tekniska data.
14.1 Systemlayout
a VRV IV-S-värmepump, utomhusenhet
b Köldmediumrör
c VRV-inomhusenhet, direct expansion (DX)
d Användargränssnitt (dedikerat beroende på typ av
inomhusenhet)
e BP-box (krävs för anslutning av RA (Residential Air) eller
SA (Sky Air) DX-inomhusenheter)
f RA (Residential Air) DX-inomhusenheter (Direct
Expansion)
g Användargränssnitt (trådlöst, dedikerat beroende på typ av
inomhusenhet)
15 Användargränssnitt
FÖRSIKTIGT
Rör aldrig vid delar inuti kontrollpanelen.
Ta inte bort frontpanelen. Vissa delar kan vara farliga att
vidröra, och maskinen kan gå sönder. Kontakta
leverantören avseende kontroll och justering av interna
delar.
I den här bruksanvisningen ges en ej fullständig översikt över
huvudfunktionerna i systemet.
Detaljerad information om nödvändiga åtgärder för att ge tillgång till
vissa funktioner finns i den dedikerade installationshandboken och
bruksanvisningen för inomhusenheten.
Se bruksanvisningen för det installerade användargränssnittet.
16 Före användning
VARNING
Enheten innehåller elektriska delar och delar som blir heta.
VARNING
Innan du använder enheten ska du kontrollera att
installationen är korrekt utförd av en installatör.
FÖRSIKTIGT
Det kan vara skadligt för hälsan att utsätta kroppen för
luftflödet under en längre tid.
FÖRSIKTIGT
För att undvika syrebrist bör rummet vara ordentligt
ventilerat om förbränningsutrustning används tillsammans
med systemet.
FÖRSIKTIGT
Använd inte systemet när du besprutar ett rum med till
exempel insektsmedel. Kemikalierna kan annars hamna i
enheten, vilket kan vara skadligt för personer som är
överkänsliga mot kemikalierna.
Den här användarhandboken gäller för följande system med
standardstyrning. Innan anläggningen tas i drift rådgör du med
leverantören om vilken typ av drift som motsvarar din systemtyp och
ditt märke. Om anläggningen har ett anpassat styrsystem frågar du
leverantören vilken typ av drift som motsvarar ditt system.
Driftlägen (beroende på typ av inomhusenhet):
▪ Uppvärmning och kylning (luft till luft).
▪ Enbart fläktdrift (luft till luft).
Vilka dedikerade funktioner som finns beror på typ av inomhusenhet.
Se respektive installationshandbok/bruksanvisning för mer
information.
17 Drift
17.1 Driftsvillkor
Använd systemet vid följande temperaturer och luftfuktigheter så blir
driften säker och effektiv.
Installations- och användarhandbok
46
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 47

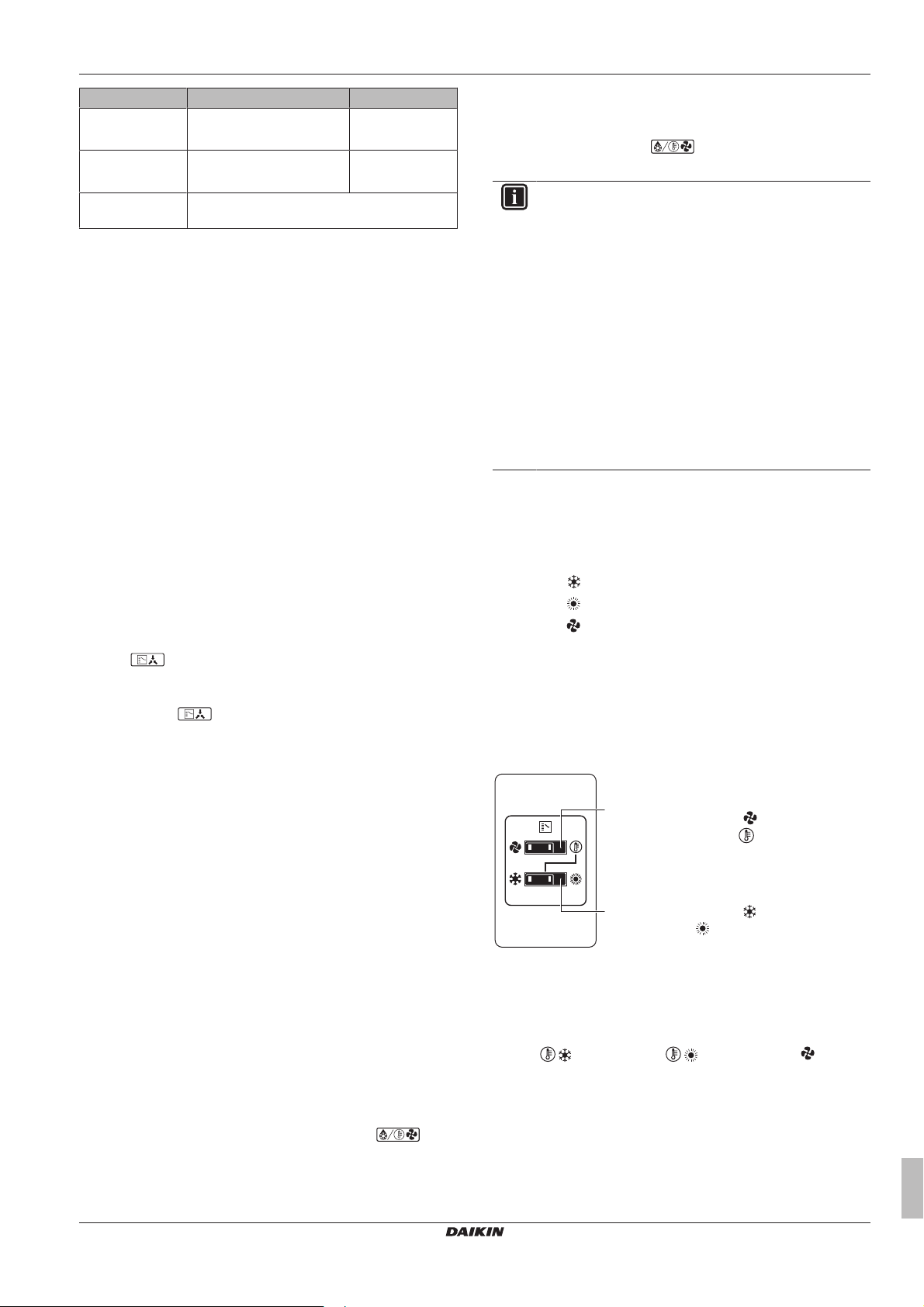

17 Drift
a
b
Kylning Uppvärmning
Utomhustemperat
ur
Inomhustemperat
ur
Luftfuktighet
inomhus
(a) För att undvika kondens och att vatten droppar från
enheten. Om temperatur eller luftfuktighet ligger utanför
dessa gränser kanske säkerhetsanordningar aktiveras och
luftkonditioneringsanläggningen kanske inte startar.
Driftintervallet ovan är endast giltigt i DX-inomhusenheter som är
anslutna till VRV IV-S-systemet.
Särskilda driftintervall gäller för användning av AHU. De finns i
installationshandboken/bruksanvisningen för den dedikerade
enheten. Den senaste informationen finns i de tekniska data.
–5~46°CDB –20~21°CDB
–20~15,5°CWB
21~32°CDB
14~25°CWB
≤80%
15~27°CDB
(a)
17.2 Använda systemet
17.2.1 Om användning av systemet
▪ Driftproceduren varierar beroende på kombinationen av
utomhusenhet och användargränssnitt.
▪ För att skydda enheten bör huvudströmmen sättas på 6 timmar
innan utrustningen tas i drift.
▪ Om huvudströmmen bryts under pågående drift kommer driften att
återstartas automatiskt när strömmen sätts på igen.
17.2.2 Om kylning, uppvärmning, fläktdrift och automatisk drift
▪ Växlingar kan inte göras med ett användargränssnitt vars display
visar
installationshandboken och brukanvisningen för
användargränssnittet).
▪ När displayen
blinkar, se "17.5.1 Om inställning av
huvudanvändargränssnittet"på sidan49.
▪ Fläkten kan fortsätta att gå under någon minut efter att värmen
har stängts av.
▪ Luftflödet kan ändras automatiskt beroende på rumstemperaturen
eller också kan fläkten stanna omedelbart. Detta innebär inget
funktionsfel.
17.2.3 Om uppvärmning
Under värmedrift tar det i allmänhet längre tid att uppnå angiven
temperatur än vid kylning.
Följande operation utförs för att förhindra att
uppvärmningskapaciteten faller eller att ett kallt drag uppstår.
Avfrostning
Vid uppvärmningsdrift ökar isbeläggningen på utomhusenhetens
luftkylda spole efter hand, vilket begränsar energiöverföringen till
utomhusenhetens spole. Uppvärmningskapaciteten minskar och
systemet måste genomgå en avfrostningsoperation för att kunna
leverera tillräckligt mycket värme till inomhusenheterna.
Inomhusenheten stoppar fläktdriften, köldmediumcykeln reverseras
och energi från byggnadens insida används för avfrostning av
utomhusenhetens spole.
Inomhusenheten indikerar avfrostningsdrift på display
(växlingskontakten under central styrning, se
(växlingskontakten under central styrning)
.
Värmestart
För att hindra att kall luft blåses ut från en inomhusenhet vid start av
Värme stoppas automatiskt inomhusenhetens fläkt. Displayen på
användargränssnittet visar . Det kan ta en stund innan
fläkten startar. Detta innebär inget funktionsfel.
INFORMATION
▪ Uppvärmningskapaciteten faller när
utomhustemperaturen faller. Om detta händer bör du
använda en annan uppvärmningsenhet tillsammans
med enheten. (Vid användning tillsammans med
enheter med en öppen låga ska rummet ventileras
konstant). Placera ingenting med en öppen låga i direkt
anslutning till luftflödet från enheten eller under
enheten.
▪ Det tar en stund att värma upp rummet från det att
enheten startar, eftersom enheten använder ett
varmluftscirkulationssystem för att värma upp hela
rummet.
▪ Om den varma luften stiger upp i taket och golvet blir
kallt rekommenderar vi att du använder
cirkulationsfläkten (inomhusfläkten för luftcirkulation).
Kontakta din återförsäljare för mer information.
17.2.4 Körning av systemet (UTAN växlare för kyla/värme i fjärrkontrollen)
1 Tryck på knappen för val av driftläge på användargränssnittet
flera gånger och välj önskat läge.
Kylning
Uppvärmning
Enbart fläkt
2 Tryck på PÅ/AV-knappen på användargränssnittet.
Resultat: Driftlampan tänds och systemet startas.
17.2.5 Körning av systemet (MED växlare för kyla/värme i fjärrkontrollen)
Översikt över fjärrstyrningsväxlaren
a VÄLJAREN ENBART FLÄKT/
LUFTKONDITIONERING
Ställ väljaren på om enbart fläkt
önskas eller på om värme eller kyla
önskas.
b VÄLJARE FÖR VÄXLING KYLA/
VÄRME
Ställ väljaren på
eller på om värme önskas
Starta
1 Välj driftläge med fjärrstyrningsväxlaren för kyla/värme på
följande sätt:
Kylning Uppvärmningsdrift Enbart fläkt
om kyla önskas
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
47
Page 48

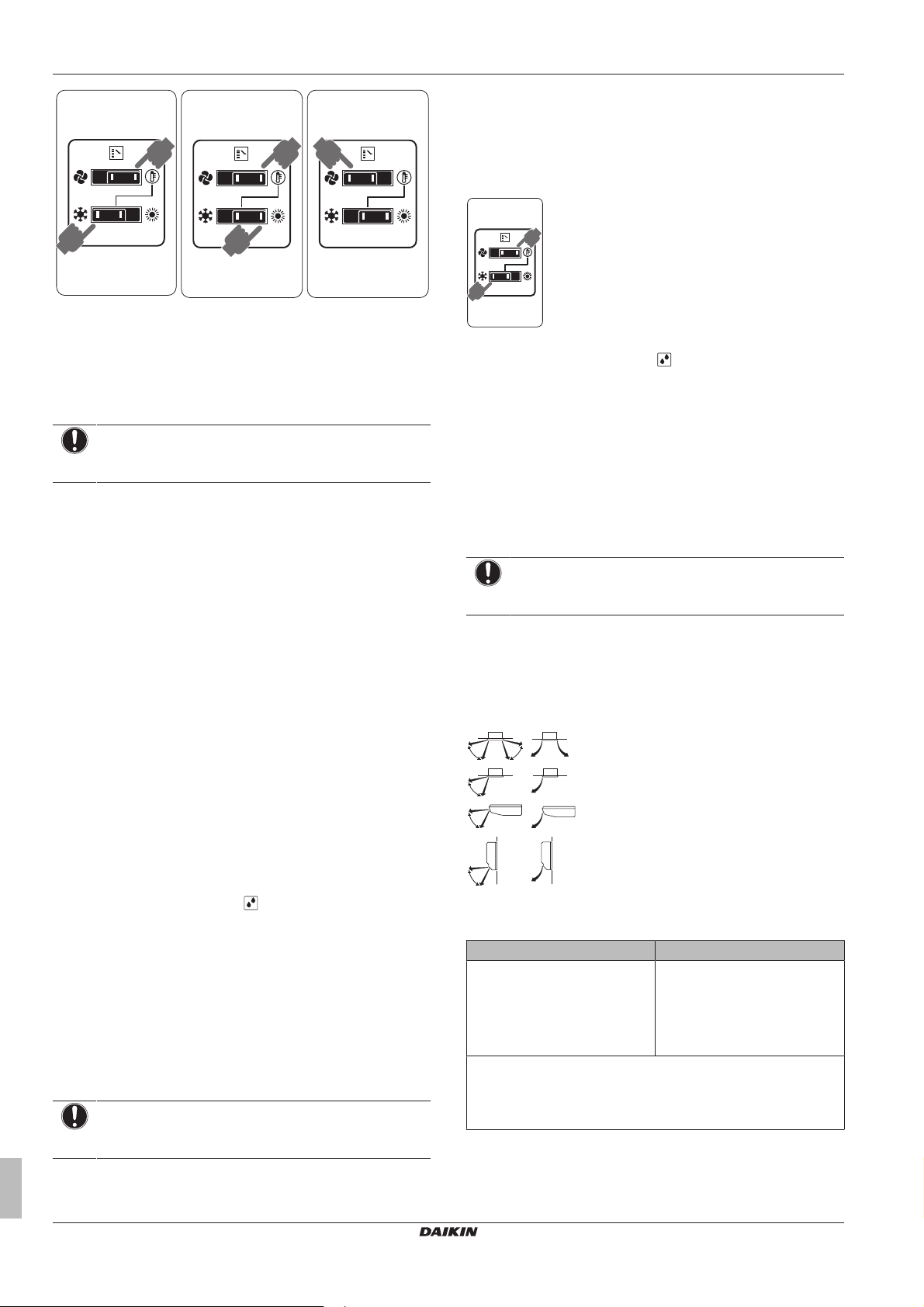

17 Drift
1
1
1
1
1
1
1
2 Tryck på PÅ/AV-knappen på användargränssnittet.
Resultat: Driftlampan tänds och systemet startas.
Stoppa
3 Tryck på PÅ/AV-knappen på användargränssnittet igen.
Resultat: Driftlampan släcks och systemet stoppas.
NOTERING
Stäng inte av strömmen omedelbart efter det att enheten
stoppats, utan vänta minst 5 minuter.
Justera
Se bruksanvisningen för användargränssnittet för information om
programmering av temperatur, fläkthastighet och luftflödets riktning.
17.3 Använda luftavfuktningsprogrammet
17.3.3 Körning av luftavfuktningsprogrammet (MED växlare för kyla/värme i fjärrkontrollen)
Starta
1 Välj driftläge Kyla med fjärrkontrollens växlare för kyla/värme.
2 Tryck på knappen Val av driftläge flera gånger på
användargränssnittet och välj (program för torkning).
3 Tryck på PÅ/AV-knappen på användargränssnittet.
Resultat: Driftlampan tänds och systemet startas.
4 Tryck på knappen för val av luftflödesriktning (endast för
dubbelflöde, multiflöde, hörn-, tak- och väggmontering). Se
"17.4 Ändra luftflödesriktningen" på sidan 48 för mer
information.
Stoppa
5 Tryck på PÅ/AV-knappen på användargränssnittet igen.
Resultat: Driftlampan släcks och systemet stoppas.
NOTERING
Stäng inte av strömmen omedelbart efter det att enheten
stoppats, utan vänta minst 5 minuter.
17.3.1 Om luftavfuktningsprogrammet
▪ Detta program har som funktion att minska luftfuktigheten i
rummet med så liten temperatursänkning som möjligt (minimal
rumskylning).
▪ Mikrodatorn bestämmer automatiskt temperatur och fläkthastighet
(kan ej anges med användargränssnittet).
▪ Systemet startar inte i detta driftläge om rumstemperaturen är för
låg (<20°C).
17.3.2 Körning av luftavfuktningsprogrammet (UTAN växlare för kyla/värme i fjärrkontrollen)
Starta
1 Tryck på knappen Val av driftläge flera gånger på
användargränssnittet och välj
2 Tryck på PÅ/AV-knappen på användargränssnittet.
Resultat: Driftlampan tänds och systemet startas.
3 Tryck på knappen för val av luftflödesriktning (endast för
dubbelflöde, multiflöde, hörn-, tak- och väggmontering). Se
"17.4 Ändra luftflödesriktningen" på sidan 48 för mer
information.
Stoppa
4 Tryck på PÅ/AV-knappen på användargränssnittet igen.
Resultat: Driftlampan släcks och systemet stoppas.
NOTERING
Stäng inte av strömmen omedelbart efter det att enheten
stoppats, utan vänta minst 5 minuter.
Installations- och användarhandbok
48
(program för torkning).
17.4 Ändra luftflödesriktningen
Se bruksanvisningen för användargränssnittet.
17.4.1 Om luftflödesklaffen
Dubbelflödes- samt multiflödesenheter
Hörnenheter
Takmonterade enheter
Väggmonterade enheter
Vid följande villkor styr en mikrodator luftflödesriktningen, som
därigenom kan vara en annan än den som visas på displayen.
Kylning Uppvärmning
▪ Om rumstemperaturen är lägre
än den inställda temperaturen.
▪ Vid kontinuerlig drift med vågrät luftflödesriktning.
▪ Vid kontinuerlig drift med nedåtriktat luftflöde vid kylningen för en
tak- eller väggmonterad enhet, kan mikrodatorn styra luftflödets
riktning. Då ändras även visningen på användargränssnittet.
Luftflödesriktningen kan ändras på följande sätt:
▪ Luftflödesklaffen ändrar själv sitt läge.
▪ Luftflödesriktningen kan låsas av användaren.
▪ När driften startas.
▪ Om rumstemperaturen är
högre än den inställda
temperaturen.
▪ Vid avfrostningsläge.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Page 49

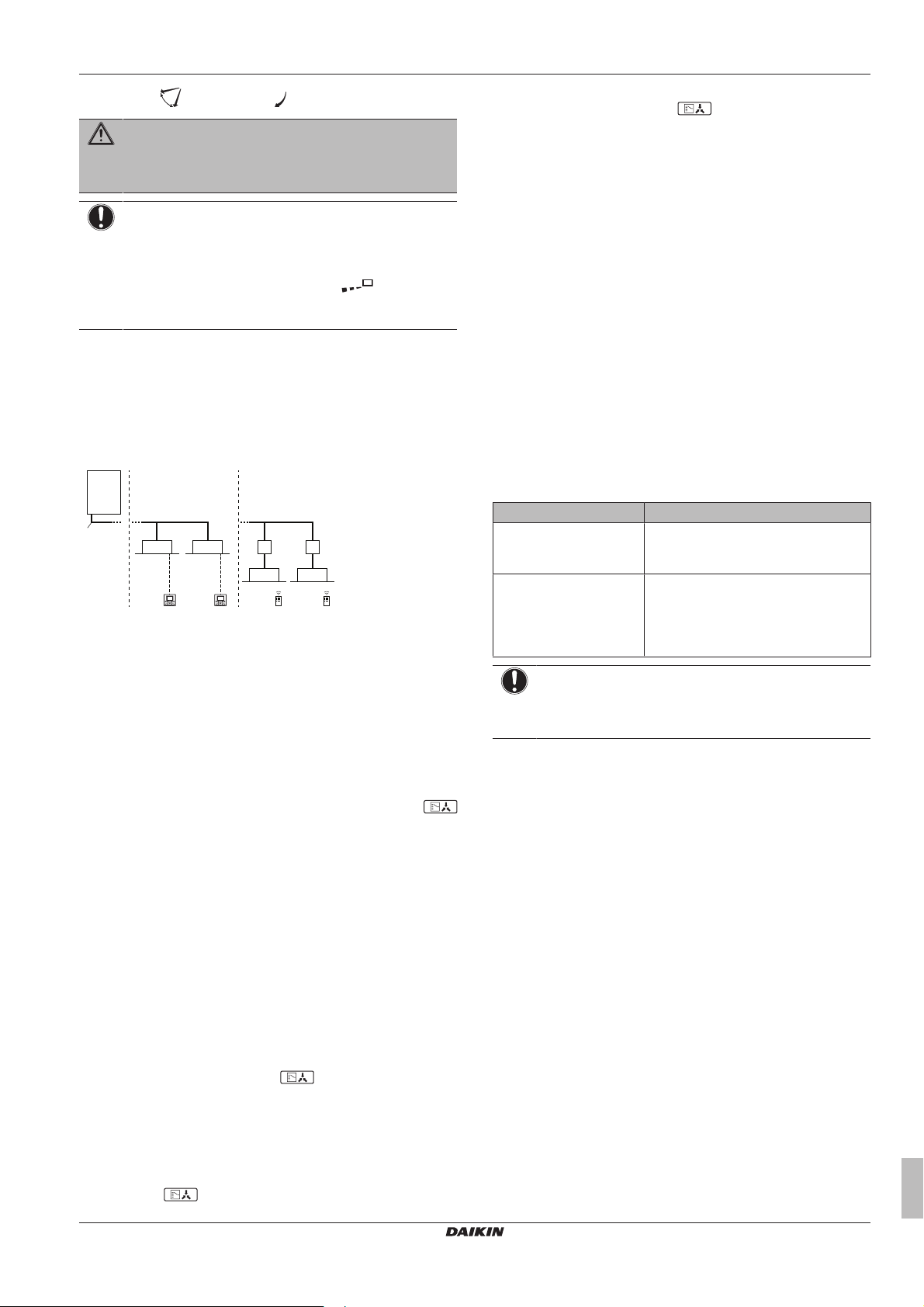

18 Energisparläge och optimal drift
g
d d
c c
f
eb
a
g
f
e
▪ Automatiskt och önskat läge .
VARNING
Rör aldrig luftutblåset eller de vågräta bladen när
svängklaffen är igång. Fingrarna kan fastna eller också kan
enheten skadas.
NOTERING
▪ Gränserna för luftflödesklaffen är ställbara. Kontakta
din återförsäljare för mer information. (endast för
dubbelflöde, multiflöde, hörn-, tak och väggmontering).
▪ Undvik körning med vågrät riktning
till uppbyggnad av kondens eller damm på taket eller
klaffen.
. Det kan leda
17.5 Ställa in huvudanvändargränssnittet
17.5.1 Om inställning av huvudanvändargränssnittet
a VRV IV-S-värmepump, utomhusenhet
b Köldmediumrör
c VRV-inomhusenhet, direct expansion (DX)
d Användargränssnitt (dedikerat beroende på typ av
inomhusenhet)
e BP-box (krävs för anslutning av RA (Residential Air) eller
SA (Sky Air) DX-inomhusenheter)
f RA (Residential Air) DX-inomhusenheter (Direct
Expansion)
g Användargränssnitt (trådlöst, dedikerat beroende på typ av
inomhusenhet)
När systemet har installerats som i bilden ovan måste ett av
användargränssnitten anges som huvudanvändargränssnitt.
På displayen för slavanvändargränssnitt visas
(växlingskontakten under central styrning) och
slavanvändargränssnitt följer automatiskt det driftläge som anges av
huvudanvändargränssnittet.
Du kan endast använda huvudanvändargränssnittet för att välja
uppvärmnings- eller kylningsdrift.
17.5.2 Så här anger du huvudanvändargränssnittet (VRV DX)
Om endast VRV DX-inomhusenheter är anslutna till VRV IV-Ssystemet:
1 Tryck på knappen för val av driftläge på
huvudanvändargränssnittet i 4 sekunder. Om den här
proceduren inte har utförts kan den utföras på det första
användargränssnittet som används.
Resultat: På displayen blinkar (växlingskontakten under
central styrning) på alla slavanvändargränssnitt som är anslutna
till samma utomhusenhet.
2 Tryck på knappen för val av driftläge på den fjärrkontroll som
ska anges som huvudanvändargränssnitt.
Resultat: Därmed är proceduren klar. Detta användargränssnitt
har därmed angetts som huvudanvändargränssnitt och
symbolen (växlingskontakten under central styrning) på
displayen försvinner. På displayen för övriga
användargränssnitt visas (växlingskontakten under
central styrning).
17.5.3 Så här anger du huvudanvändargränssnittet (RA DX)
Om endast RA DX-inomhusenheter är anslutna till VRV IV-Ssystemet:
1 Stoppa alla inomhusenheter.
2 När systemet inte är i drift (alla inomhusenheter, termo AV) kan
du definiera huvud-RA DX-inomhusenheten genom att
adressera den enheten med ett infrarött användargränssnitt (ge
instruktionen termo PÅ i önskat läge).
Det enda sättet att ändra huvudenhet är genom att upprepa
föregående procedur. En växling mellan kyla/värme (eller tvärtom) är
endast möjlig genom ändring av driftläget för den definierade
huvudinomhusenheten.
17.5.4 Om styrningssystem
Detta system har två andra styrsystem förutom individuellt
styrsystem (ett användargränssnitt styr en inomhusenhet). Följande
förutsättningar måste gälla för att enheten ska vara någon av de
båda typerna:
Typ Beskrivning
Gruppstyrningssystem 1 användargränssnitt styr upp till 16
System med 2
användargränssnitt
NOTERING
Kontakta leverantören om du vill ändra kombinationen eller
inställningen av ett gruppstyrningssystem eller ett system
med 2 användargränssnitt.
inomhusenheter. Alla inomhusenheter
har samma inställning.
2 användargränssnitt styr 1
inomhusenhet (vid
gruppstyrningssystem, 1 grupp
inomhusenheter). Enheterna styrs
individuellt.
18 Energisparläge och optimal
drift
Gör följande för att vara säker på att systemet kommer att fungera
på rätt sätt:
▪ Justera luftutloppet så att den inte stör personer i rummet.
▪ Justera temperaturen till behaglig nivå. Undvik överdriven värme
eller kyla.
▪ Förhindra med persienner eller gardiner att direkt solljus kommer
in i rummet när anläggningen körs i kylningsläge.
▪ Vädra ofta. Vid längre tids användning krävs särskild
uppmärksamhet på ventilationen.
▪ Håll dörrar och fönster stängda. Om dörrar eller fönster är öppna
strömmar luften ut ur rummet och försämrar verkan av kylning
eller värmning.
▪ Kyl eller värm inte rummet för mycket. Du kan spara energi genom
att undvika extrema temperaturinställningar.
▪ Placera aldrig föremål nära enhetens luftintag eller luftutlopp. Det
kan försämra verkan eller stoppa enheten.
▪ Stäng av huvudströmbrytaren för enheten om den inte ska
användas under en längre tid. Om huvudströmbrytaren är på
förbrukar enheten alltid ström. Innan enheten återstartas ska
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
49
Page 50
19 Underhåll och service
huvudströmbrytaren slås på 6 timmar innan enheten tas i drift för
att säkerställa att systemet fungerar felfritt. (Se kapitlet "Underhåll"
i handboken för inomhusenheten.)
▪ När displayen visar (dags att rengöra luftfiltret) anlitar du
utbildad servicepersonal för att rengöra filtren. (Se kapitlet
"Underhåll" i handboken för inomhusenheten.)
▪ Kontrollera att inomhusenheten och användargränssnittet är minst
1 m från TV-apparater, radioapparater, stereoanläggningar och
annan liknande utrustning. Om du inte gör det kan bilden bli
statisk eller förvrängd.
▪ Placera inga föremål som kan ta skada av vatten under
inomhusenheten.
▪ Kondens kan bildas om luftfuktigheten är över 80% eller om
dräneringsutloppet blockeras.
Detta värmepumpsystem är utrustat med avancerade
energibesparande funktioner. Beroende på prioriteten kan tonvikten
läggas på energibesparing eller komfortnivå. Flera parametrar kan
väljas för att få en optimal balans mellan energiförbrukning och
komfort för den aktuella tillämpningen.
Flera konfigurationer är tillgängliga och förklaras översiktligt nedan.
Kontakta installatören eller leverantören för råd eller för att modifiera
parametrarna efter behoven i din byggnad.
Detaljerad information för installatören finns i
installationshandboken. Denne kan hjälpa dig att få bästa möjliga
balans mellan energiförbrukning och komfort.
18.1 Tillgängliga huvuddriftmetoder
Grund
Kyltemperaturen är fast, oberoende av situationen. Motsvarar
standarddriften som är känd och kan förväntas från/under tidigare
VRV-system.
Automatisk
Kylmediumtemperaturen anges beroende på utomhusförhållanden.
Du kan därför justera kylmediumtemperaturen för att matcha
erforderlig belastning (vilken också är relaterad till
utomhusförhållanden).
Exempel: När systemet körs i kylningsdrift behöver du inte lika
mycket kylning vid låga utomhustemperaturer (t.ex. 25°C) som vid
höga utomhustemperaturer (t.ex. 35°C). Med den här idén börjar
systemet automatiskt att öka kylmediumtemperaturen, vilket
automatiskt minskar den levererade kapaciteten och ökar systemets
effektivitet.
Hög känslighet/ekonomi (kyla/värme)
Kylmediumtemperaturen ställs högre/lägre (kylning/uppvärmning) i
förhållande till grunddrift. Fokus vid hög känslighetsläge är kundens
komfort.
Valmetoden för inomhusenheter är viktig och måste beaktas
eftersom den tillgängliga kapaciteten inte är densamma som vid
grunddrift.
Kontakta installatören för information om tillämpningar med hög
känslighet.
▪ Eko
19 Underhåll och service
NOTERING
Inspektera aldrig själv enheten och utför aldrig själv service
på enheten. Anlita utbildad personal för sådana uppgifter.
VARNING
Byt aldrig ut en säkring mot en säkring med fel amperetal
eller andra kablar när en säkring löst ut. Om en koppartråd
eller tråd av annat slag används kan enheten förstöras
eller också kan det orsaka brand.
FÖRSIKTIGT
Stick inte in fingrar, pinnar eller andra föremål i luftintaget
eller luftutloppet. Ta inte bort fläktskyddet. När fläkten
roterar med hög hastighet kan den orsaka skador.
FÖRSIKTIGT
Var försiktig med fläkten.
Det är farligt att inspektera enheten med fläkten igång.
Var noga med att stänga av huvudströmbrytaren innan du
utför något underhållsarbete.
FÖRSIKTIGT
Efter långvarig användning bör du kontrollera enhetens
fundament och installation så att inga skador uppkommit.
Om dessa är skadade kan enheten falla omkull och orsaka
skador.
NOTERING
Torka inte av kontrollpanelen med bensin, thinner, trasor
med kemiska rengöringsämnen och dylikt. Panelen kan bli
missfärgad eller flagna. Om den är mycket smutsig blöter
du en trasa i neutralt rengöringsmedel utspätt i vatten,
kramar ur den noga och torkar panelen ren. Torka den
sedan med en torr trasa.
19.1 Underhåll efter ett långt driftsstopp
Exempelvis i början av säsongen.
▪ Kontrollera och ta bort allting som kan blockera luftintaget och
luftutloppet på både inomhus- och utomhusenheten.
▪ Rengör luftfilter och inomhusenheters höljen. Kontakta
installatören eller underhållspersonal för att rengöra luftfilter och
höljen på inomhusenheten. Underhållstips och procedurer för
rengöring anges i installationshandböcker/bruksanvisningar för
motsvarande inomhusenheter. Var noga med att installera
rengjorda luftfilter i samma position.
▪ Sätt på strömmen minst 6 timmar innan enheten tas i bruk för att
ge en mjukare drift. Så fort strömmen sätts på tänds displayen på
användargränssnittet.
18.2 Tillgängliga komfortinställningar
För varje läge ovan kan en komfortnivå väljas. Komfortnivån är
relaterad till den tajming och ansträngning (energiförbrukning) som
krävs för att uppnå en viss rumstemperatur genom att tillfälligt ändra
kylmediumtemperaturen till olika värden för att snabbare uppnå
erforderliga förhållanden.
▪ Kraftfull
▪ Snabb
▪ Mild
Installations- och användarhandbok
50
19.2 Underhåll före ett långt driftsstopp
Exempelvis i slutet av säsongen.
▪ Kör inomhusenheten med enbart fläktdrift i ungefär en halv dag för
att torka ut enheternas innanmäten. Se "17.2.2 Om kylning,
uppvärmning, fläktdrift och automatisk drift" på sidan47 för mer
information om enbart fläktdrift.
▪ Stäng av strömmen. Användargränssnittets display släcks.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Page 51
19 Underhåll och service
▪ Rengör luftfilter och inomhusenheters höljen. Kontakta
installatören eller underhållspersonal för att rengöra luftfilter och
höljen på inomhusenheten. Underhållstips och procedurer för
rengöring anges i installationshandböcker/bruksanvisningar för
motsvarande inomhusenheter. Var noga med att installera
rengjorda luftfilter i samma position.
19.3 Om kylmediet
Den här produkten innehåller fluorerade växthusgaser. Låt INTE
gaserna komma ut i atmosfären.
Köldmediumtyp: R410A
Växthuseffektpåverkan (GWP): 2087,5
NOTERING
I Europa används utsläpp av gaser som påverkar
växthuseffekten för den totala köldmediummängden i
systemet (uttryckt i motsvarande ton CO2) för att avgöra
underhållsintervall. Följ tillämplig lagstiftning.
Formel för att räkna ut utsläpp av gaser som påverkar
växthuseffekten: GWP-värde för köldmedium × total
mängd påfyllt köldmedium [i kg] / 1000
Kontakta din installatör för mer information.
VARNING
Köldmediumet i systemet är säkert och läcker i normala fall
inte. Om köldmedium läcker ut i rummet kan kontakt med
en öppen låga resultera i en skadlig gas.
Stäng av alla uppvärmningsenheter med öppen låga,
ventilera rummet och kontakta leverantören av enheten.
Använd inte systemet förrän en servicetekniker bekräftar
att den del där köldmediumläckan uppstått har reparerats.
19.4 Service och garanti efter försäljning
19.4.1 Garantiperiod
▪ Den här produkten har ett garantikort som fylldes i av leverantören
vid installationen. Det ifyllda kortet ska kontrolleras av kunden och
förvaras på ett säkert ställe.
▪ Om reparationer av produkten krävs under garantiperioden
kontaktar du leverantören med garantikortet till hands.
19.4.2 Rekommenderat underhåll och inspektion
Eftersom damm samlas i enheten när den använts några år
försämras prestandan till en viss del. Eftersom demontering och
rengöring av enheternas innanmäten kräver tekniskt kunnande, samt
för att få bästa möjliga underhåll av enheterna, rekommenderar vi att
du tecknar ett underhålls- och inspektionsavtal som komplettering av
de vanliga underhållsaktiviteterna. Vårt nätverk av leverantörer har
tillgång till ett permanent lager av viktiga komponenter så att din
enhet kan få så lång livslängd som möjligt. Kontakta din leverantör
för mer information.
När du kontaktar leverantören ska du alltid uppge följande
information:
▪ Komplett modellnamn på enheten.
▪ Tillverkningsnummer (anges på enhetens namnplåt).
▪ Installationsdatum.
▪ Symptomen eller problemet, samt information om felet.
VARNING
▪ Försök inte själv ändra, demontera, ta bort,
ominstallera eller reparera enheten, eftersom felaktig
demontering eller installation kan orsaka elektriska
stötar eller eldsvåda. Kontakta din leverantör.
▪ Om kylmedium läcker ut måste du kontrollera att ingen
öppen låga finns i närheten. Kylmediumet i sig är helt
säkert, ej giftigt och ej brandfarligt, men det genererar
en giftig gas när det läcker ut och kommer i kontakt
med en öppen låga. Låt alltid kvalificerad
servicepersonal kontrollera att läckan har reparerats
eller åtgärdats innan driften återupptas.
19.4.3 Rekommenderade underhållsochinspektionscykler
Observera att angivna underhålls- och utbytescykler inte gäller
garantiperioden för komponenterna.
Komponent Inspektion
scykel
Elmotor 1 år 20000 timmar
Kretskort 25000 timmar
Värmeväxlare 5 år
Sensor (termistor osv) 5 år
Användargränssnitt och
brytare
Dräneringstråg 8 år
Expansionsventil 20000 timmar
Magnetventil 20000 timmar
Tabellen gäller under antagande av följande användningsvillkor:
▪ Normal användning utan att enheten startas och stoppas för ofta.
Beroende på modell rekommenderar vi inte att maskinen stoppas
och startas mer än 6 gånger per timme.
▪ Enheten antas vara i drift 10 timmar per dag och 2500 timmar per
år.
NOTERING
▪ Tabellen indikerar huvudkomponenterna. Mer
information finns i underhålls- och inspektionsavtalet.
▪ Tabellen indikerar rekommenderade intervall för
underhållscykler. För maximal livslängd kan
underhållsarbeten eventuellt krävas tidigare.
Rekommenderade intervall kan användas för planering
av lämpligt underhåll med avseende på budgetering av
underhålls- och inspektionskostnader. Beroende på
innehållet i underhålls- och inspektionsavtalet kan
inspektion- och underhållscykler i verkligheten vara
kortare än de som anges häri.
Underhållscykel
(utbyten och/eller
reparationer)
25000 timmar
19.4.4 Nedkortade underhålls- och utbytescykler
Nedkortning av "underhållscykel" och "utbytescykel" kan behövas i
följande situationer:
Enheten finns på platser där:
▪ Värme och luftfuktighet fluktuerar mer än normalt.
▪ Strömförsörjningen har hög fluktuation (spänning, frekvens,
vågdistorsion, o.s.v.)(enheten kan inte användas om
strömförsörjningen fluktuerar utanför tillåtet intervall).
▪ Stötar och vibrationer ofta uppstår.
▪ Damm, salt, skadliga gaser eller oljedimmor som svavelsyra och
svavelväte finns i luften.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
51
Page 52
20 Felsökning
▪ Maskinen startas och stoppas ofta eller drifttiden är lång (platser
med 24-timmars luftkonditionering).
Rekommenderad cykel för förslitningsdetaljer
Komponent Inspektion
scykel
Luftfilter 1 år 5 år
Högeffektfilter 1 år
Säkring 10 år
Vevhusvärmare 8 år
Trycksatta komponenter Vid korrosion, kontakta
NOTERING
▪ Tabellen indikerar huvudkomponenterna. Mer
information finns i underhålls- och inspektionsavtalet.
▪ Tabellen indikerar rekommenderade intervall för
utbytescykler. För maximal livslängd kan
underhållsarbeten eventuellt krävas tidigare.
Rekommenderade intervall kan användas för planering
av lämpligt underhåll med avseende på budgetering av
underhålls- och inspektionskostnader. Kontakta din
återförsäljare för mer information.
INFORMATION
Skador som orsakas av att enheter demonteras eller
rengörs invändigt av någon annan än våra auktoriserade
återförsäljare omfattas eventuellt inte av garantin.
Underhållscykel
(utbyten och/eller
reparationer)
din återförsäljare.
20 Felsökning
Om något av följande fel inträffar, vidtag nedanstående åtgärder och
kontakta din återförsäljare.
VARNING
Stoppa driften och stäng av strömmen om något
ovanligt inträffar (t.ex. brandlukt).
Om enheten körs under sådana förhållanden kan det
orsaka skador, elektriska stötar eller eldsvåda. Kontakta
din leverantör.
Systemet måste repareras av en kvalificerad servicetekniker:
Fel Åtgärd
Om en säkerhetsanordning, t.ex. en
säkring, en kretsbrytare eller
jordfelsbrytare utlöses ofta eller om
brytaren Till/från inte fungerar.
Om det läcker vatten från enheten. Stoppa driften.
Driftsstyrningen fungerar inte som den
ska.
Om displayen på användargränssnittet
indikerar enhetens nummer, driftlampan
blinkar och en felkod visas.
Om det inträffat något annat fel i systemet än något av de ovan
nämnda ska systemet undersökas enligt följande procedurer.
Stäng av
huvudströmbrytaren.
Stäng av strömmen.
Kontakta installatören och
rapportera felkoden.
Fel Åtgärd
Om systemet inte går
överhuvudtaget.
Om systemet fungerar
i läget för enbart
fläktdrift men stannar
vid övergång till
uppvärmning eller
kylning.
Systemet fungerar
men kylning och värme
är otillräcklig.
Om du efter att ha kontrollerat alla punkter ovan fortfarande inte kan
lösa problemet själv kontaktar du installatören och meddelar
symptomen, komplett modellnamn på enheten (med
tillverkningsnummer om så är möjligt) samt installationsdatum
(anges eventuellt på garantikortet).
▪ Kontrollera om det föreligger något
strömavbrott. Vänta tills strömmen
kommer tillbaka. Om strömmen faller bort
under pågående drift startas systemet
automatiskt när strömmen kommer
tillbaka.
▪ Kontrollera säkringar och brytare. Byt ut
säkringen eller återställ brytaren.
▪ Kontrollera om luftintaget eller utblåset
för inomhusenheten eller
utomhusenheten är blockerat eller
igensatt. Ta bort alla hinder för luftflödet.
▪ Kontrollera om displayen på
användagränssnittet visar (dags att
rengöra luftfiltret). (Se "19Underhåll och
service" på sidan 50 och "Underhåll" i
handboken för inomhusenheten.)
▪ Kontrollera om luftintaget eller utblåset
för inomhusenheten eller
utomhusenheten är blockerat eller
igensatt. Ta bort alla hinder för luftflödet.
▪ Kontrollera att luftfiltret inte är igensatt
(se kapitlet "Underhåll" i handboken för
inomhusenheten).
▪ Kontrollera temperaturinställningen.
▪ Kontrollera fläktens inställda hastighet
med användargränssnittet.
▪ Kontrollera att inga fönster eller dörrar är
öppna. Stäng dörrar och fönster för att
hindra att uteluften kommer in.
▪ Kontrollera om det finns för många
personer i rummet om driftläget är
Kylning. Kontrollera om det finns någon
värmekälla i rummet.
▪ Kontrollera om solen lyser direkt in i
rummet. Använd gardiner eller
persienner.
▪ Kontrollera om luftflödesriktningen är
korrekt.
20.1 Felkoder: Översikt
Om en felkod visas på displayen på inomhusenhetens
användargränssnitt kontaktar du installatören och meddelar denne
felkoden samt enhetens typ och serienummer (denna information
finns på enhetens namnplåt).
Som referens finns en lista med felkoder. Du kan, beroende på nivån
av felkoden, återställa koden genom att trycka på PÅ/AV-knappen.
Be annars installatören om råd.
Huvudkod Innehåll
Externt frysskydd har aktiverats
EEPROM-fel (inomhus)
Fel i dräneringssystem (inomhus)
Fläktmotorfel (inomhus)
Fel i svängklaffmotor (inomhus)
Expansionsventilfel (inomhus)
Installations- och användarhandbok
52
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 53
20 Felsökning
Huvudkod Innehåll
Fel i dräneringssystem (inomhusenhet)
Fel i filterdammkammare (inomhus)
Fel i kapacitetsinställning (inomhus)
Signalfel mellan huvudkretskort och underkretskort
(inomhus)
Fel i termistor för värmeväxlare (inomhus, vätska)
Fel i termistor för värmeväxlare (inomhus, gas)
Fel i termistor för luftinsug (inomhus)
Fel i termistor för luftutlopp (inomhus)
Fel i rörelsedetektor eller golvtemperatursensor
(inomhus)
Fel i termistor för användargränssnitt (inomhus)
Kretskortsfel (utomhus)
Högtryckskontakt aktiverad
Lågtrycksfel (utomhus)
Kompressorlås detekterat (utomhus)
Fläktmotorfel (utomhus)
Fel i elektronisk expansionsventil (utomhus)
Fel i temperatursensor för utlopp (utomhus)
Onormal luftintagstemperatur (utomhusenhet)
Överpåfyllning av köldmedium detekterad
Fel i högtrycksbrytare
Fel i lågtrycksbrytare
Fläktmotorproblem (utomhusenhet)
Fel i omgivningstemperatursensor (utomhus)
Trycksensorfel
Strömsensorfel
Fel i utloppstemperatursensor (utomhus)
Fel i gastemperatursensor för värmeväxlare
(utomhus)
Fel i temperatursensor för insug (utomhusenhet)
Fel i avisningstemperatursensor (utomhus)
Fel i sensor för vätsketemperatur (efter underkylning
HE) (utomhus)
Fel i sensor för gastemperatur (efter underkylning HE)
(utomhus)
Fel i högtryckssensor (S1NPH)
Fel i lågtryckssensor (S1NPL)
INV-kretskort onormalt
Onormal flänstemperatur
Fel i kretskort för inverterare
Överström detekterad i kompressorn
Kompressorlås (start)
Signal utomhusenhet - inverterare: INV-signalproblem
INV obalanserad strömförsörjningsspänning
Flänstermistorfel
Fel i kapacitetsinställning (utomhus)
Onormalt lågtrycksfall, felaktig expansionsventil
Motfasfel, strömförsörjning
INV spänningsbrist
Testkörning av systemet är ännu ej utfört
Signalkabeldragning inomhus/utomhus
Onormalt användargränssnitt -
inomhuskommunikation
Felaktig kabeldragning till utomhusenhet/
utomhusenhet
Huvudkod Innehåll
Onormal kommunikation huvud-/underenhet
användargränssnitt
Felkoppling i systemet. Felaktig kombination av
inomhusenheter. Fel i inomhusenhet.
Kopplingsfel för inomhusenheter eller fel kombination
av typer
Centraliserad adressdubblett
Fel i kommunikation centraliserad styrenhet-
inomhusenhet
Fel i automatisk adress (inkonsekvens)
Fel i automatisk adress (inkonsekvens)
20.2 Symptom som INTE är systemfel
Följande symptom är INTE tecken på systemfel:
20.2.1 Symptom: Systemet startar inte
▪ Luftkonditioneringen startar inte omedelbart när du trycker på
användargränssnittets PÅ/AV-knapp. Om signallampan lyser är
systemet i normalt tillstånd. För att förhindra att kompressorns
motor blir överbelastad startas luftkonditioneringen 5 minuter efter
det att den sätts på om den strax innan stängts av. Samma
startfördröjning sker när knappen Val av driftläge har använts.
▪ Om "Under Centralized Control" (centralstyrning) visas på
fjärrkontrollen och du trycker på någon styrknapp blinkar displayen
ett par sekunder. Den blinkande displayen visar att
användargränssnittet inte kan användas.
▪ Systemet startar inte heller omedelbart efter det att
huvudströmmen slagits på. Vänta någon minut tills mikrodatorn är
klar för drift.
20.2.2 Symptom: Växlingskontakten för kyla/ värme fungerar inte
▪ När displayen visar (växlingskontakten under central
styrning) innebär det att det är ett sekundäranvändargränssnitt.
▪ Fjärrkontrollens växlingskontakt för kyla/värme har installerats och
displayen visar (växlingskontakten under central styrning).
Detta beror på att växlingen mellan kyla/värme styrs av
användargränssnittets växlingskontakt för kyla/värme. Fråga
leverantören var fjärrkontrollens kontakt är installerad.
20.2.3 Symptom: Fläktdrift är möjlig, men kylning och värme fungerar inte
Omedelbart efter att strömmen slås på. Mikrodatorn färdigställs för
drift och en kommunikationskontroll genomförs med alla
inomhusenheter. Vänta i max 12 minuter tills denna process är
slutförd.
20.2.4 Symptom: Fläktstyrkan motsvarar inte inställningen
Fläkthastigheten ändras inte även om ändringsknappen för
fläktstyrkan trycks ned. Under uppvärmningsdrift stängs
utomhusenheten av och inomhusenheten växlar till tyst fläktdrift när
rumstemperaturen uppnår inställd temperatur. Detta sker för att kall
luft inte ska blåsa rätt in på dem som befinner sig i rummet.
Fläkthastigheten ändras inte även när en annan inomhusenhet är i
uppvärmningsläge, om knappen trycks ned.
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
53
Page 54
21 Flyttning
20.2.5 Symptom: Fläktriktningen överensstämmer inte med inställningen
Fläktriktningen överensstämmer inte med displayen på
användargränssnittet. Fläktriktningen ändras inte. Detta beror på att
enheten styrs av mikrodatorn.
20.2.6 Symptom: Vit dimma kommer ut ur en enhet (inomhusenhet)
▪ När luftfuktigheten är hög under kylningsdrift. Om en
inomhusenhet invändigt är kraftigt nedsmutsad kan
temperaturfördelningen i rummet bli ojämn. Inomhusenheten
måste rengöras invändigt. Be återförsäljaren visa hur enheten ska
rengöras. Arbetet måste utföras av en kvalificerad servicetekniker.
▪ Omedelbart efter det att en kylning stoppats och om rummets
temperatur och luftfuktighet är låg. Detta beror på att varm
köldmediumgas flyter bakåt i inomhusenheten och skapar ånga.
20.2.7 Symptom: Vit dimma kommer ut ur en enhet (inomhusenhet, utomhusenhet)
När systemet växlar till värme efter avfrostning. Fukten skapas
genom att det avfrostade övergår till ånga som sedan blåses ut.
20.2.8 Symptom: På användargränssnittets display visas "U4" eller "U5". Enheten stannar, men startar sedan igen efter några minuter
Detta beror på att användargränssnittet upptäcker brus från andra
elektriska enheter än luftkonditioneringsanläggningen. Bruset
förhindrar kommunikation mellan enheterna och gör att de stannar.
Driften återupptas automatiskt när bruset försvinner.
20.2.12 Symptom: Det kommer damm från enheten
När enheten används för första gången på länge. Detta beror på att
det kommit in damm i enheten.
20.2.13 Symptom: Enheterna kan lukta
Enheten kan absorbera lukter i rum från möbler, cigaretter etc. och
sedan avge lukterna igen.
20.2.14 Symptom: Utomhusenhetens fläkt snurrar inte
Under drift. Fläktens hastighet är styrd så att produkten ska fungera
optimalt.
20.2.15 Symptom: På displayen visas "88"
Detta sker omedelbart efter det att huvudströmbrytaren slagits till
och innebär att användargränssnittet är i normalt läge. Detta
fortsätter i 1minut.
20.2.16 Symptom: Kompressorn i utomhusenheten stoppar inte efter en kort körning i uppvärmningsläge
Detta förhindrar att kylmedium blir kvar i kompressorn. Enheten
stoppar efter 5 till 10 minuter.
20.2.17 Symptom: Det inre av en utomhusenhet är varmt även sedan enheten har stoppats
Detta beror på att vevhusvärmaren håller kompressorn varm så att
den kan starta utan problem.
20.2.9 Symptom: Buller från luftkonditioneringen (inomhusenhet)
▪ Ett "pysljud" hörs omedelbart efter det att huvudströmmen slagits
på. Den elektroniska expansionsventilen i inomhusenheten börjar
arbeta och skapar ljudet. Ljudstyrkan sjunker efter någon minut.
▪ Ett kontinuerligt lågt "sus" hörs när systemet arbetar i läge Kyla
eller är stoppat. När dräneringspumpen (extra tillbehör) arbetar
hör detta ljud.
▪ Ett "gnisselljud" hörs när systemet stoppas efter körning i läge
Värme. Utvidgning och krympning av plastdetaljer på grund av
temperaturändringar skapar detta ljud.
▪ Svaga "pys-" och "surrljud" hörs trots att inomhusenheten
stoppats. När en annan inomhusenhet är i drift hörs detta ljud. För
att hindra att olja och köldmedium blir kvar i systemet hålls
avsiktligt ett litet köldmediumflöde igång.
20.2.10 Symptom: Buller från luftkonditioneringen (inomhusenhet, utomhusenhet)
▪ Ett kontinuerligt lågt visslande ljud hörs när systemet arbetar i läge
Kyla eller Avfrostning. Detta ljud skapas av kylgas som strömmar
genom både inomhus- och utomhusenheter.
▪ Ett visselljud hörs vid start eller omedelbart efter stopp och vid
avfrostning. Detta ljud kommer från kylmedlet när dess flöde
ändras eller stoppas.
20.2.11 Symptom: Buller från luftkonditioneringen (utomhusenhet)
När tonen på driftljudet ändras. Detta ljud beror på ändring av
frekvensen.
20.2.18 Symptom: Varm luft känns när inomhusenheten är avstängd
Flera olika inomhusenheter körs i samma system. När en annan
enhet körs flyter en viss mängd kylmedium fortfarande genom
enheten.
21 Flyttning
Kontakta leverantören för demontering och ominstallation av hela
enheten. Flyttning av enheter kräver tekniskt kunnande.
22 Avfallshantering
Denna enhet använder HFC (hydrofluorocarbon). Kontakta din
återförsäljare vid kassering av enheten.
NOTERING
Försök inte att demontera systemet själv: nedmontering av
systemet, hantering av köldmedium, olja och andra delar
ska ske i enlighet med gällande lagstiftning. Enheterna
måste behandlas på en specialiserad
behandlingsanläggning för återanvändning, återvinning
och reparation.
23 Ordlista
Återförsäljare
Återförsäljare av produkten.
Installations- och användarhandbok
54
VRV IV-S System luftkonditioneringsaggregat
RXYSQ4~6T8V/YB
4P482277-1 – 2017.04
Page 55
Behörig installatör
Tekniskt kunnig person som är behörig för att installera
produkten.
Användare
Person som äger och/eller använder produkten.
Gällande lagstiftning
Alla internationella, europeiska, nationella och lokala
direktiv, lagar, förordningar och/eller koder som är relevanta
och gäller för en särskild produkt eller domän.
Serviceföretag
Behörigt företag som kan utföra eller samordna nödvändig
service på enheten.
Installationshandbok
Installationshandbok för en särskild produkt eller
applikation, förklarar hur du installerar, konfigurerar och
underhåller den.
Bruksanvisning
Bruksanvisning för en specifik produkt eller applikation som
beskriver hur man använder produkten.
Underhållsanvisningar
Bruksanvisning för en specifik produkt eller applikation som
beskriver (om det är relevant) hur produkten eller
applikationen installeras, konfigureras, används och/eller
underhålls.
Tillbehör
Etiketter, handböcker, informationsblad och utrustning som
levereras med produkten och som ska installeras i enlighet
med instruktionerna i den medföljande dokumentationen.
Extrautrustning
Utrustning som tillverkats eller godkänts av Daikin kan
kombineras med produkten i enlighet med instruktionerna i
den medföljande dokumentationen.
Anskaffas lokalt
Utrustning som inte tillverkats Daikin, men som kan
kombineras med produkten i enlighet med instruktionerna i
den medföljande dokumentationen.
23 Ordlista
RXYSQ4~6T8V/YB
VRV IV-S System luftkonditioneringsaggregat
4P482277-1 – 2017.04
Installations- och användarhandbok
55
