Daikin RXYSQ4T8VB(*), RXYSQ5T8VB(*), RXYSQ6T8VB(*), RXYSQ4T8YB(*), RXYSQ5T8YB(*) Operation manuals [cs]

Příručka pro instalaci a provoz

Klimatizační systém VRV IV-S

RXYSQ4T8VB(*)
RXYSQ5T8VB(*)
RXYSQ6T8VB(*)

RXYSQ4T8YB(*)
RXYSQ5T8YB(*)
RXYSQ6T8YB(*)

Příručka pro instalaci a provoz
Klimatizační systém VRV IV-S

čeština

1+2

1

A~E

a b c d e e

B

e

D

HBHDH

U

(mm)

a

b

c

d

e

e

B

e

D

A

B

C

D

E

H

B

H

U

H

D

B — ≥100

A, B, C — ≥100 ≥100 ≥100

B, E — ≥100 ≥1000 ≤500

A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500

D — ≥500

D, E — ≥1000 ≥1000 ≤500

B, D — ≥100 ≥500

B, D, E HB<HDHB≤½H

U

≥250 ≥750 ≥1000 ≤500

½HU<HB≤H

U

≥250 ≥1000 ≥1000 ≤500

HB>H

U

HB>HDHD≤½H

U

≥100 ≥1000 ≥1000 ≤500

½HU<HD≤H

U

≥200 ≥1000 ≥1000 ≤500

HD>H

U

≥200 ≥1700 ≥1000 ≤500

H

U

a

b

≥100

≥100

c

d

e

e

B

e

D

A

B

C

D

E

H

B

H

D

A, B, C — ≥200 ≥300 ≥1000

A, B, C, E — ≥200 ≥300 ≥1000 ≥1000 ≤500

D — ≥1000

D, E — ≥1000 ≥1000 ≤500

B, D HD>H

U

≥300 ≥1000

HD≤½H

U

≥250 ≥1500

½HU<HD≤H

U

≥300 ≥1500

B, D, E HB<HDHB≤½H

U

≥300 ≥1000 ≥1000 ≤500

½HU<HB≤H

U

≥300 ≥1250 ≥1000 ≤500

HB>H

U

HB>HDHD≤½H

U

≥250 ≥1500 ≥1000 ≤500

½HU<HD≤H

U

≥300 ≥1500 ≥1000 ≤500

HD>H

U

≥300 ≥2200 ≥1000 ≤500

1

b (mm)

HB≤½H

U

b≥250

½HU<HB≤H

U

b≥300

HB>H

U

HBH

U

≥1000

≥200

≥2000

≥100

≥3000

≥600

≥1500

b

≥100

≥100

≥100

≥100

≥100

≥100

H

B

H

U

2

A1

B1

A2

B2

A2

≥1000

A2

≥300

≥100

≥100

≥100

≥300

≥100

≥100

B2

≥100

≥1000

B2

3

Directivelor, cu amendamentele respective.

<A>

<B>

<C>

TÜV (NB1856)

12080901.T30

DAIKIN.TCF.030A29/04-2017

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

161718192021222324

návodom:

Directives, as amended.

Direktiven, gemäß Änderung.

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

25

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

25

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

17

както е изложено в <A> и оценено положително от <B>

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

*

**

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

ako bolo uvedené v <A> a pozitívne zistené <B> vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre <B>

tarafından olumlu olarak değerlendirildiği gibi.

24Poznámka*

25Not*

a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią <B> i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de<B>

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani <B>

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

<B> järgi vastavalt sertifikaadile<C>.

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

13**

14**

15**

16**

17**

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Machinery 2006/42/EC

Low Voltage 2014/35/EU

enligt <A> och godkänts av <B> enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av <B> ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka <B>

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

<B> vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

15

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da<B>

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το <B> σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

<B> prema Certifikatu<C>.

14Poznámka*

15Napomena*

Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

07**

de <B> de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением <B> согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af <B> ihenhold til

Certifikat<C>.

18**

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

08**

09**

10**

11**

12**

Shigeki Morita

Director

Ostend, 3rd of May 2017

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

Daikin Europe N.V.

01

02

03

04

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

RXYSQ4T8VB*, RXYSQ5T8VB*, RXYSQ6T8VB*,

05

06

07

RXYSQ4T8YB*, RXYSQ5T8YB*, RXYSQ6T8YB*,

08

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

RXYSQ6T8Y1B*,

* = , , 1, 2, 3, ..., 9

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by <B>

according to the Certificate<C>.

wie in <A> aufgeführt und von <B> positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par <B>

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door <B>

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por <B> de acuerdo con el

Certificado<C>.

Daikin Europe N.V. is authorised to compile the Technical Construction File.

05Nota*

01**

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

02**

03**

04**

05**

06**

3P397286-4E

Obsah

Obsah

1 O této dokumentaci 5

1.1 O tomto dokumentu................................................................... 5

2 Specifické bezpečnostní pokyny pro

instalačního technika 5

Pro uživatele 7

3 Bezpečnostní pokyny pro uživatele 7

3.1 Obecné...................................................................................... 7

3.2 Pokyny pro bezpečný provoz .................................................... 7

4 O systému 9

4.1 Uspořádání systému ................................................................. 9

5 Uživatelské rozhraní 9
6 Provoz 9

6.1 Provozní rozsah ........................................................................ 9

6.2 Ovládání jednotky...................................................................... 9

6.2.1 O obsluze systému ..................................................... 9

6.2.2 O režimech chlazení, topení, jen ventilátor a

automatický provoz..................................................... 9

6.2.3 O provozním režimu topení......................................... 10

6.2.4 Obsluha systému (u systémů BEZ přepínače

dálkového ovládání ke změně chlazení/topení).......... 10

6.2.5 Obsluha systému (u systémů S přepínačem

dálkového ovládání ke změně chlazení/topení).......... 10

6.3 Používání programu vysoušení................................................. 10

6.3.1 O programu vysoušení................................................ 10

6.3.2 Použití programu vysoušení (u systémů BEZ
přepínače dálkového ovládání ke změně chlazení/

topení)......................................................................... 10

6.3.3 Použití programu vysoušení (u systémů S
přepínačem dálkového ovládání ke změně chlazení/

topení)......................................................................... 11

6.4 Nastavení směru proudění vzduchu.......................................... 11

6.4.1 O lamelách řízení směru proudění vzduchu ............... 11

6.5 Nastavení hlavního uživatelského rozhraní............................... 11

6.5.1 O nastavení hlavního uživatelského rozhraní............. 11

6.5.2 Určení hlavního uživatelské rozhraní (VRV DX)......... 12

6.5.3 Určení hlavního uživatelské rozhraní (RA DX) ........... 12

7 Údržba a servis 12

7.1 O plnění chladiva....................................................................... 12

7.2 Poprodejní servis a záruka........................................................ 12

7.2.1 Záruční lhůta............................................................... 12

7.2.2 Doporučená údržba a kontrola.................................... 12

8 Odstraňování problémů 13

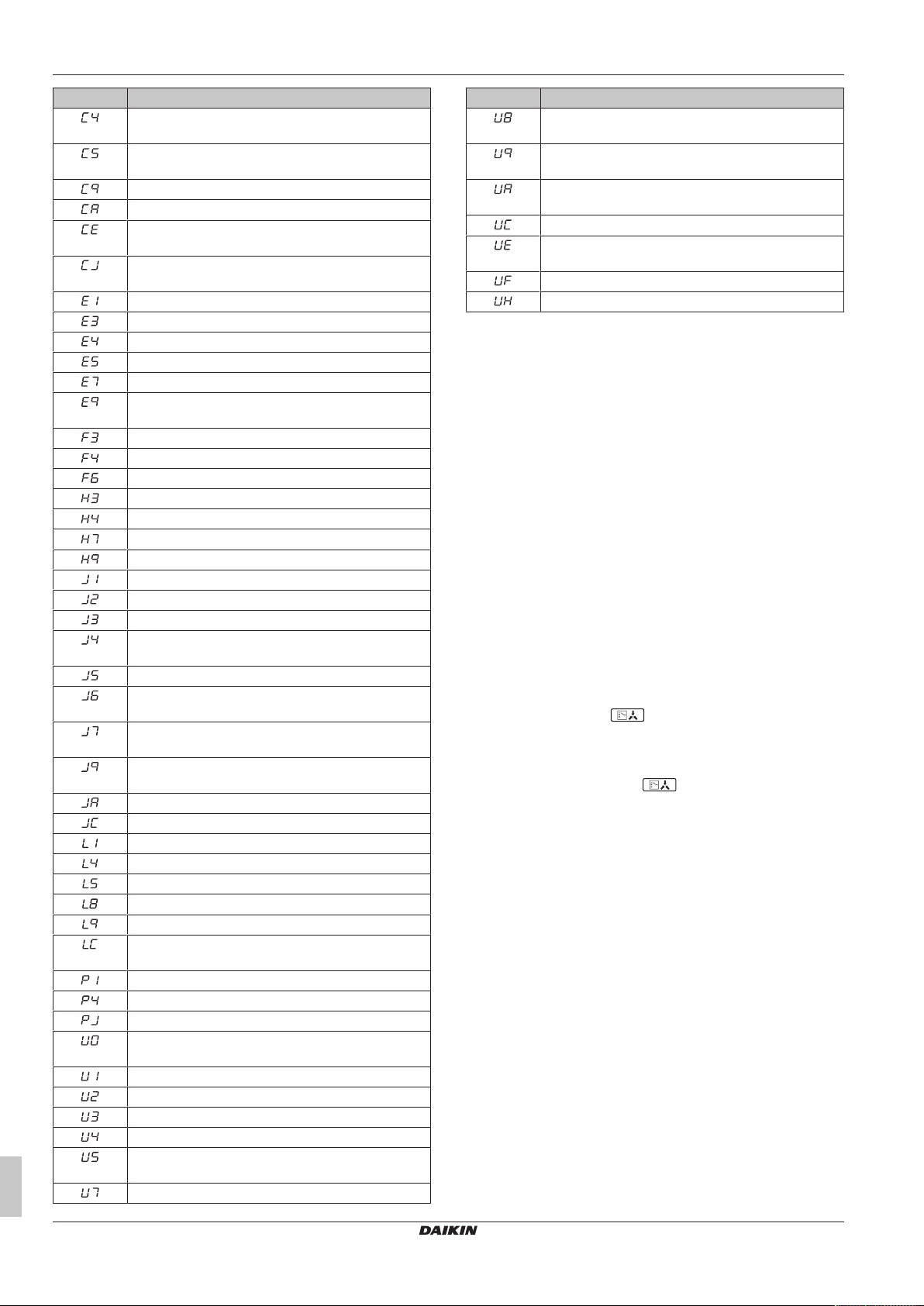

8.1 Chybové kódy: Přehled ............................................................. 13

8.2 Příznaky, které NEJSOU známkou poruchy systému ............... 14

8.2.1 Příznak: Systém nepracuje......................................... 14

8.2.2 Příznak: Nelze přepínat mezi chlazením / ohřevem ... 14

8.2.3 Příznak: Režim ventilátoru je možný, ale chlazení ani

topení nepracují .......................................................... 14

8.2.4 Příznak: Otáčky ventilátoru neodpovídají nastavení... 14

8.2.5 Příznak: Směr ventilátoru neodpovídá nastavení ....... 15

8.2.6 Příznak: Z jednotky vychází bílá mlha (vnitřní

jednotka) ..................................................................... 15

8.2.7 Příznak: Z jednotky vychází bílá mlha (vnitřní

jednotka, venkovní jednotka) ...................................... 15

8.2.8 Příznak: Na displeji uživatelského rozhraní je
zobrazeno "U4" nebo "U5" a jednotka se zastaví, ale

po několika minutách se restartuje ............................. 15

8.2.9 Příznak: Hluk klimatizačních jednotek (vnitřní

jednotka) ..................................................................... 15

8.2.10 Příznak: Hluk klimatizačních jednotek (vnitřní

jednotka, venkovní jednotka) ....................................... 15

8.2.11 Příznak: Hluk klimatizačních jednotek (venkovní

jednotka) ...................................................................... 15

8.2.12 Příznak: Z jednotky vystupuje prach............................ 15

8.2.13 Příznak: Jednotka může vydávat pachy ...................... 15

8.2.14 Příznak: Ventilátor venkovní jednotky se neotáčí ........ 15

8.2.15 Příznak: Displej zobrazuje "88".................................... 15

8.2.16 Příznak: Kompresor venkovní jednotky se po krátké

operaci ohřevu nezastaví............................................. 15

8.2.17 Příznak: Vnitřek venkovní jednotky je teplý dokonce i

v případě, že se jednotka zastavila.............................. 15

8.2.18 Příznak: Při zastavení vnitřní jednotky zní může

vycházet horký vzduch................................................. 15

9 Přemístění 15
10 Likvidace 15

Pro instalačního technika 16

11 Informace o krabici 16

11.1

O aplikaci ...................................................................... 16

11.2 Venkovní jednotka...................................................................... 16

11.2.1 Odstranění příslušenství z venkovní jednotky ............. 16

12 Informace o jednotkách a volitelném

příslušenství 16

12.1 O venkovní jednotce................................................................... 16

12.2 Uspořádání systému .................................................................. 16

13 Instalace jednotky 16

13.1 Příprava místa instalace............................................................. 16

13.1.1 Požadavky na místo instalace pro venkovní jednotku . 16

13.1.2 Doplňující požadavky na místo instalace pro

venkovní jednotku v chladném podnebí....................... 17

13.2 Otevření a zavření jednotky ....................................................... 17

13.2.1 Informace o přístupu k vnitřnímu prostoru jednotek..... 17

13.2.2 Přístup k vnitřním částem venkovní jednotky............... 17

13.2.3 Uzavření venkovní jednotky......................................... 17

13.3 Montáž venkovní jednotky.......................................................... 17

13.3.1 O montáži venkovní jednotky....................................... 17

13.3.2 Bezpečnostní opatření při montáži venkovní jednotky. 17

13.3.3 Příprava instalační konstrukce..................................... 18

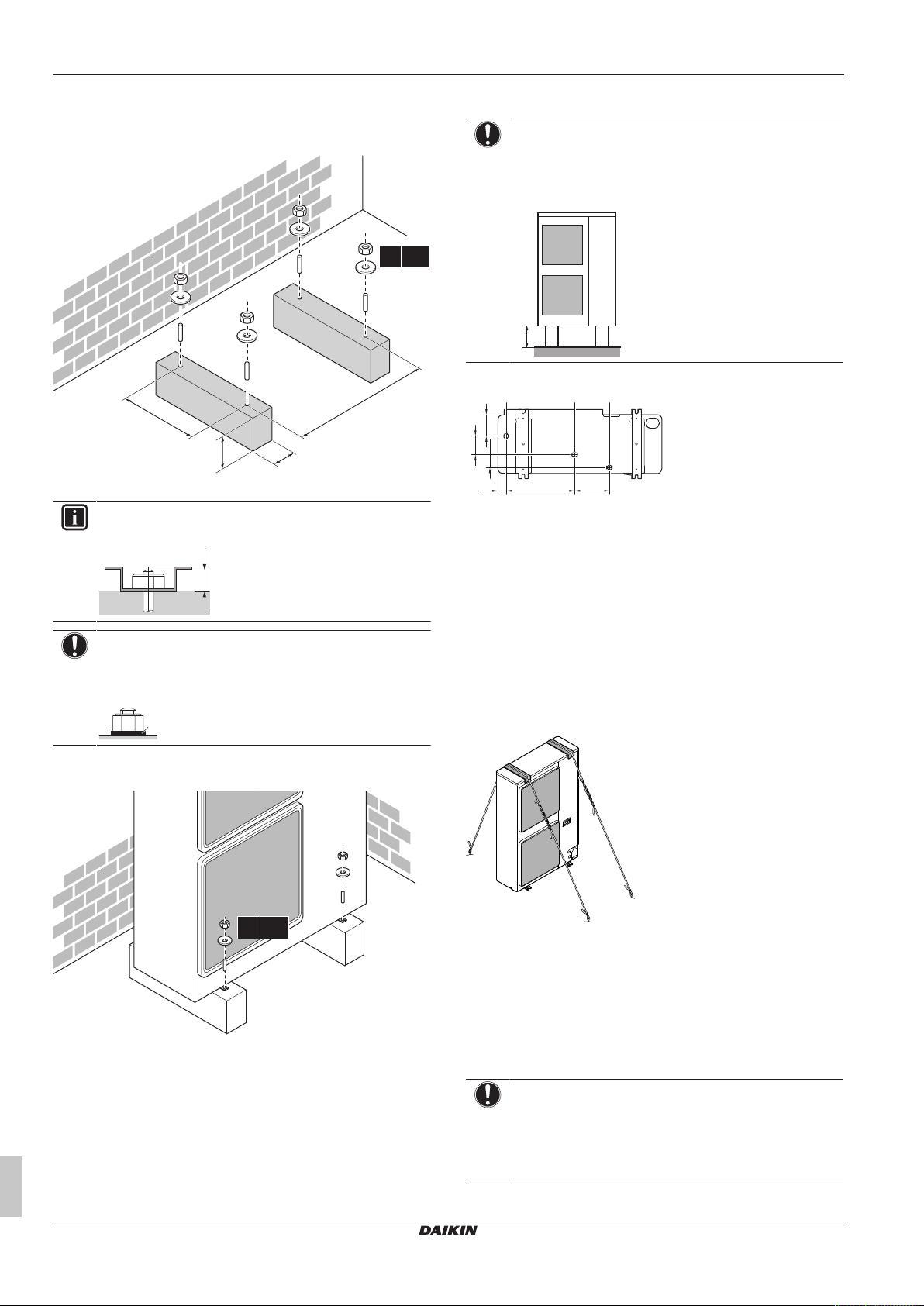

13.3.4 Instalace venkovní jednotky......................................... 18

13.3.5 Zajištění drenáže ......................................................... 18

13.3.6 Jak zabránit převrácení venkovní jednotky.................. 18

14 Instalace potrubí 18

14.1 Příprava chladivového potrubí.................................................... 18

14.1.1 Požadavek na chladicího potrubí................................. 18

14.1.2 Materiál potrubí chladiva.............................................. 19

14.1.3 Výběr průměru potrubí................................................. 19

14.1.4 Výběr sady větvení chladicího potrubí......................... 20

14.2 Připojení potrubí chladiva........................................................... 20

14.2.1 O připojení potrubí chladiva......................................... 20

14.2.2 Bezpečnostní upozornění pro připojování potrubí

chladiva........................................................................ 20

14.2.3 Pokyny pro připojování potrubí chladiva...................... 20

14.2.4 Pokyny pro ohýbání potrubí......................................... 20

14.2.5 Rozšiřování konců trubek ............................................ 21

14.2.6 Pájení konce potrubí.................................................... 21

14.2.7 Použití uzavíracího ventilu se servisním vstupem ....... 21

14.2.8 Připojení potrubí chladiva k venkovní jednotce............ 22

14.2.9 Připojení soupravy větvení chladicího potrubí ............. 23

14.3 Kontrola potrubí chladiva............................................................ 23

14.3.1 O vedení potrubí chladiva............................................ 23

14.3.2 Kontrola potrubí chladiva: Obecné pokyny .................. 24

14.3.3 Kontrola potrubí chladiva: Nastavení........................... 24

14.3.4 Provedení testu těsnosti .............................................. 24

Příručka pro instalaci a provoz

4

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

1 O této dokumentaci

14.3.5 Provedení podtlakového vysoušení............................ 24

14.3.6 Izolování potrubí chladiva ........................................... 24

14.4 Plnění chladiva .......................................................................... 25

14.4.1 Bezpečnostní upozornění pro plnění chladiva............ 25

14.4.2 Stanovení množství chladiva pro doplnění ................. 25

14.4.3 Plnění chladiva............................................................ 25

14.4.4 Chybové kódy při plnění chladiva ............................... 26

14.4.5 Připevnění štítku s označením fluorovaných

skleníkových plynů...................................................... 26

15 Elektrická instalace 27

15.1 Informace o splnění norem elektroinstalace.............................. 27

15.2 Požadavky na bezpečnostní zařízení........................................ 27

15.3 Provozní kabeláž: Přehled ........................................................ 27

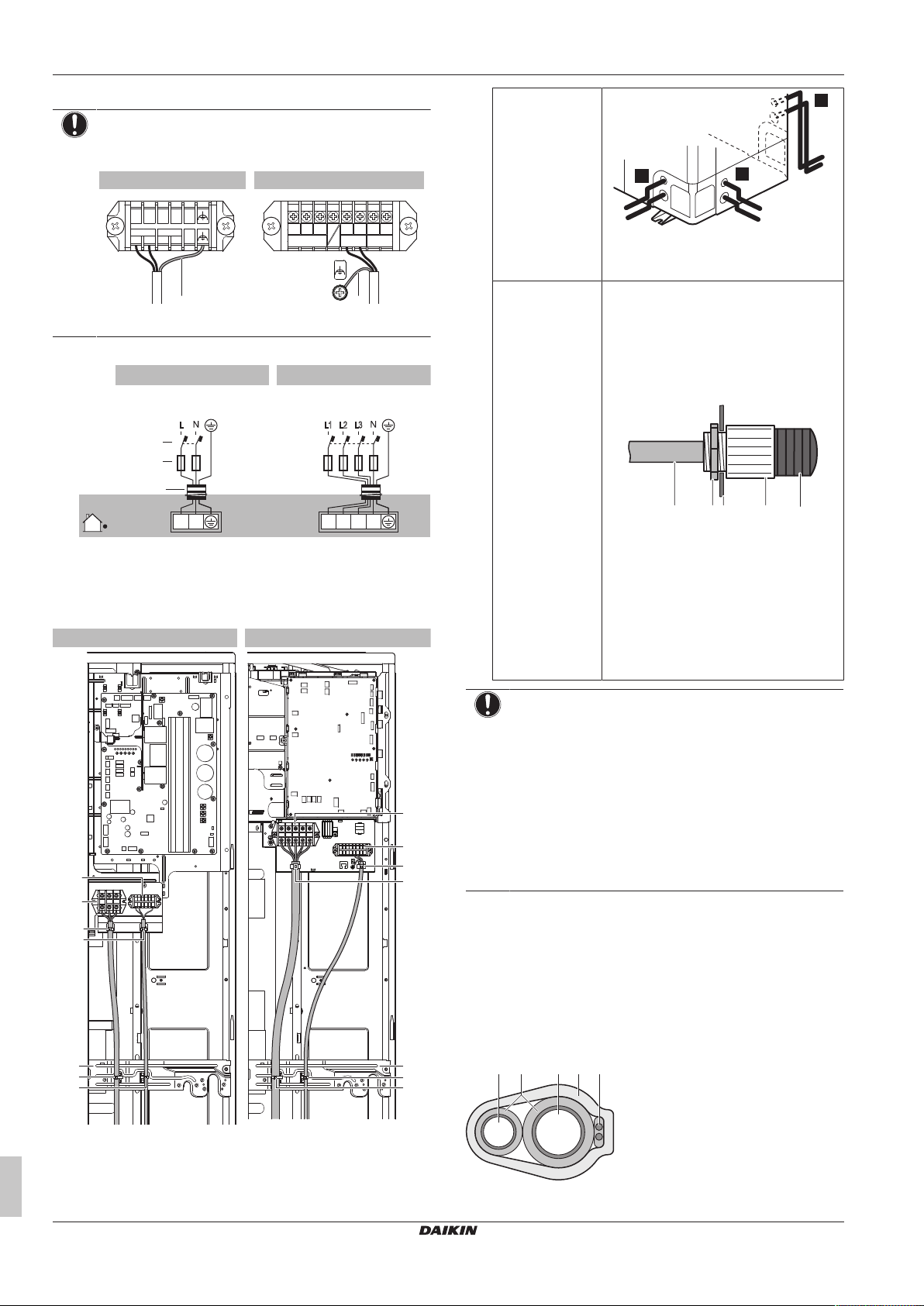

15.4 Připojení elektrické kabeláže k venkovní jednotce.................... 27

15.5 Dokončení připojování přenosové kabeláže ............................. 28

15.6 Kontrola izolačního odporu kompresoru.................................... 29

16 Konfigurace 29

16.1 Provozní (místní) nastavení ...................................................... 29

16.1.1 O provozním (místním) nastavení............................... 29

16.1.2 Přístup k součástem provozního nastavení................ 29

16.1.3 Součásti provozního nastavení................................... 29

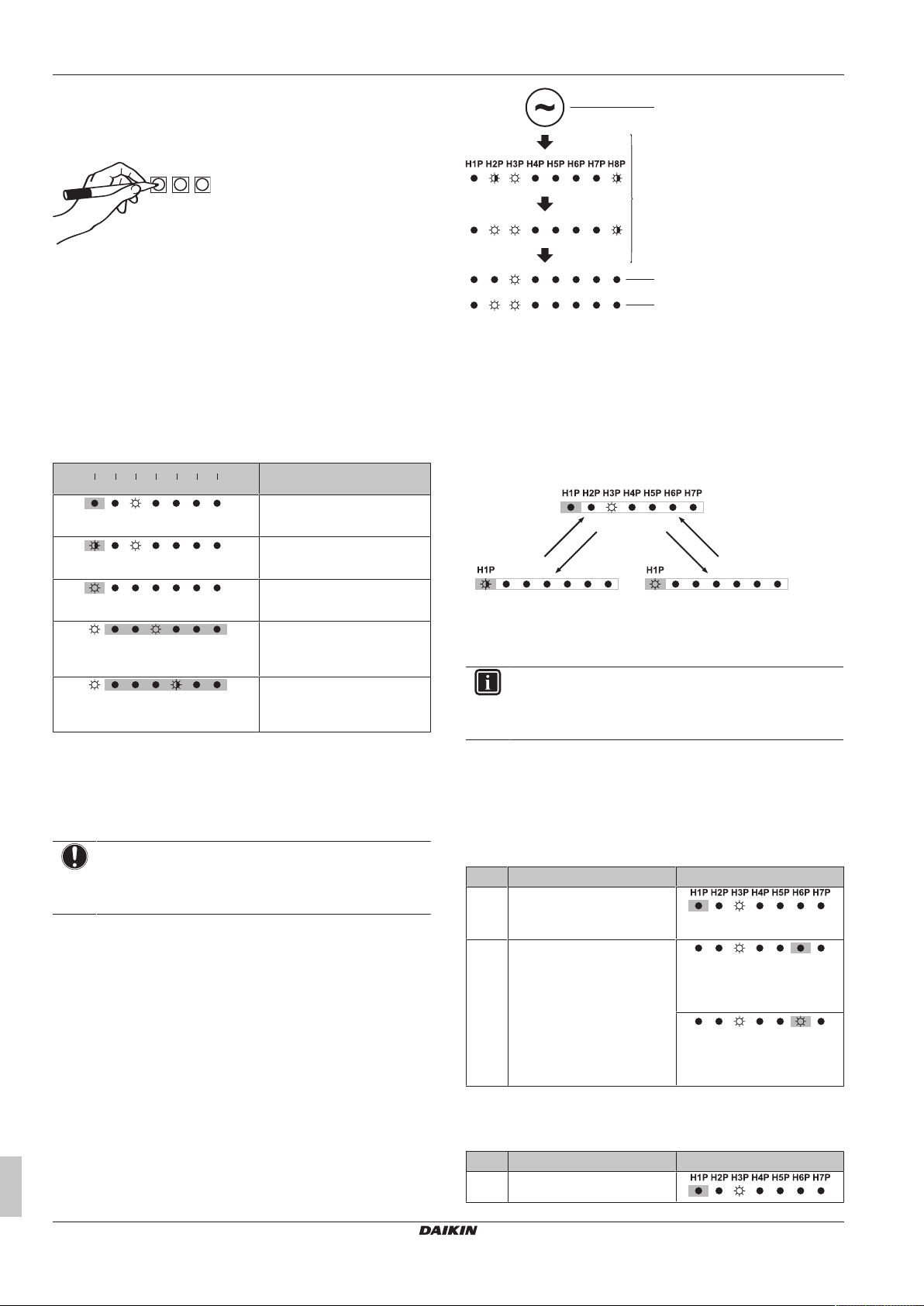

16.1.4 Přístup k režimu 1 nebo 2........................................... 30

16.1.5 Použití režimu 1 .......................................................... 30

16.1.6 Použití režimu 2 .......................................................... 31

16.1.7 Režim 1 (a výchozí situace): Nastavení monitorování 31

16.1.8 Režim 2: Provozní nastavení...................................... 32

16.1.9 Připojení počítačového konfigurátoru k venkovní

jednotce ...................................................................... 34

17 Uvedení do provozu 34

17.1 Bezpečnostní upozornění při uvádění do provozu .................... 34

17.2 Kontrolní seznam před uvedením do provozu........................... 34

17.3 Kontrolní seznam během uvedení do provozu.......................... 35

17.3.1 Informace o testovacím provozu................................. 35

17.3.2 Provedení testovacího provozu (7segmentový displej

LED)............................................................................ 35

17.3.3 Náprava po nesprávném skončení zkušebního

provozu ....................................................................... 36

17.3.4 Obsluha jednotky ........................................................ 36

18 Předání uživateli 36
19 Odstraňování problémů 36

19.1 Řešení problémů na základě chybových kódů.......................... 36

19.1.1 Chybové kódy: Přehled............................................... 36

20 Technické údaje 37

20.1 Prostor pro údržbu: Venkovní jednotka ..................................... 37

20.2 Schéma potrubního rozvodu: Venkovní jednotka...................... 38

20.3 Schéma zapojení: Venkovní jednotka ....................................... 38

21 Likvidace 39

1 O této dokumentaci

▪ Všeobecná bezpečnostní upozornění:

▪ Bezpečnostní pokyny, které si musíte prostudovat před instalací
▪ Formát: Papírový výtisk (v krabici venkovní jednotky)

▪ Instalační návod / Návod k obsluze venkovní jednotky:

▪ Příručka pro instalaci a provoz
▪ Formát: Papírový výtisk (v krabici venkovní jednotky)

▪ Instalační a uživatelská referenční příručka:

▪ Příprava instalace, referenční data …
▪ Podrobné pokyny a referenční informace pro základní i

rozšířené použití

▪ Formát: Digitální soubory na webu http://

www.daikineurope.com/support-and-manuals/product­information/

Nejnovější revize dodané dokumentace mohou být k dispozici na
místních internetových stránkách Daikin nebo u vašeho prodejce.

Původní dokumentace je napsána vangličtině. Ostatní jazyky jsou
překlady.

Technické údaje

▪ Podsoubor nejnovějších technických údajů je dostupný na

regionálním webu Daikin (přístupný veřejně).

▪ Úplný soubor nejnovějších technických údajů je dostupný na

webu Daikin Business Portal (vyžaduje se ověření).

2 Specifické bezpečnostní

pokyny pro instalačního
technika

Vždy dodržujte následující bezpečnostní pokyny a předpisy.

VÝSTRAHA

Roztrhněte a vyhoďte plastové obaly, aby si snimi nikdo,
zvláště děti, nehrál. Možné riziko: udušení.

UPOZORNĚNÍ

Zařízení nepřístupné veřejnosti instalujte v zabezpečeném
prostoru, chráněném před snadným přístupem.

Tato jednotka (vnitřní i venkovní) je vhodná k instalaci
vkomerčním prostředí a prostředí lehkého průmyslu.

UPOZORNĚNÍ

Nadměrné koncentrace chladiva v uzavřeném prostoru
mohou způsobit nedostatek kyslíku.

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

NIKDY NENECHÁVEJTE během instalace nebo údržby
jednotku bez dozoru, je-li servisní kryt demontovaný.

NEBEZPEČÍ: RIZIKO POPÁLENÍ / OPAŘENÍ

1.1 O tomto dokumentu

Určeno pro:

Autorizovaní instalační technici a koncoví uživatelé

INFORMACE

Tento spotřebič je určen k použití odborníky nebo
školenými uživateli v obchodech, v lehkém průmyslu a na
farmách, nebo pro komerční použití určenými osobami.

Soubor dokumentace

Tento dokument je součástí souboru dokumentace. Kompletní
soubor se skládá z následujících částí:

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

VÝSTRAHA

V případě úniku chladiva zabraňte kontaktu plynů
s otevřeným ohněm. Pokud plynné chladivo během
instalace uniká, prostory ihned vyvětrejte. Možná rizika:

▪ Nadměrné koncentrace chladiva v uzavřeném prostoru

mohou způsobit nedostatek kyslíku.

▪ Dostane-li se plyn chladiva do styku s ohněm, mohou

vznikat jedovaté plyny.

Příručka pro instalaci a provoz

5

2 Specifické bezpečnostní pokyny pro instalačního technika

VÝSTRAHA

VŽDY chladivo zachyťte. NEVYPOUŠTĚJTE je přímo do
prostředí. Použijte podtlakové čerpadlo pro odsátí
instalace.

VÝSTRAHA

Během zkoušek NIKDY netlakujte zařízení pomocí vyššího
tlaku než je maximální přípustný tlak (viz typový štítek na
jednotce).

UPOZORNĚNÍ

Tyto plyny nevypouštějte do atmosféry.

VÝSTRAHA

Pokud by v uzavíracím ventilu zůstal plyn, mohl by z
uzavřeného potrubí vyfukovat.

Pokud kterýkoliv z těchto pokynů NEDODRŽÍTE, může to
mít za následek poškození majetku nebo podle okolností
těžký úraz.

VÝSTRAHA

NIKDY neodstraňujte uzavřené (uskřípnuté) potrubí tvrdým
pájením.

Pokud by v uzavíracím ventilu zůstal plyn, mohl by z
uzavřeného potrubí vyfukovat.

VÝSTRAHA

▪ Používejte VÝHRADNĚ chladivo typu R410A. Jiné

látky mohou způsobit exploze nebo požár.

▪ Chladivo R410A obsahuje fluorované skleníkové plyny.

Jeho potenciál globálního oteplování (GWP) je 2087,5.
Tyto plyny NEVYPOUŠTĚJTE do atmosféry.

▪ Při plnění chladiva VŽDY používejte ochranné rukavice

a ochranné brýle.

UPOZORNĚNÍ

NETLAČTE dovnitř ani neumísťujte nadměrnou délku
kabelu do jednotky.

VÝSTRAHA

▪ Pokud v napájení chybí nebo je špatně zapojená

nulová fáze, může dojít k poškození zařízení.

▪ Zajistěte náležité uzemnění. NEUZEMŇUJTE jednotku

k potrubí užitkové vody, pohlcovači vlnových rázů ani
k uzemnění telefonní linky. Nedokonalé uzemnění
může způsobit úraz elektrickým proudem.

▪ Nainstalujte požadované pojistky nebo samočinné

jističe.

▪ Zajistěte elektrické rozvody kabelovými páskami tak,

aby se NEDOTÝKALY ostrých hran nebo potrubí,
zvláště na vysokotlaké straně.

▪ NEPOUŽÍVEJTE zapáskované vodiče, lankové vodiče,

prodlužovací šňůry ani přípojky z hvězdicového
systému. Mohou způsobit přehřívání a úraz elektrickým
proudem nebo požár.

▪ NEINSTALUJTE kompenzační kondenzátor, který

způsobuje posun fáze, protože tato jednotka je
vybavena měničem. Kondenzátor, který způsobuje
posun fáze. Sníží výkon a může způsobit nehody.

VÝSTRAHA

▪ Veškeré elektrické přípojky MUSÍ zajistit autorizovaný

elektrikář a MUSÍ být vsouladu splatnou legislativou.
▪ Elektrické přípojky připojte napevno.
▪ Všechny součásti použité při instalaci a veškeré

elektrické instalace MUSÍ splňovat platné předpisy.

VÝSTRAHA

Pro přívod napájení VŽDY používejte kabely s více jádry.

UPOZORNĚNÍ

▪ Při zapojování napájecího zdroje: připojte nejprve

zemnicí kabel a poté připojte kabely přenášející proud.
▪ Při odpojování napájecího zdroje: odpojte nejprve

kabely přenášející proud a poté odpojte zemnicí kabel.
▪ Délka vodičů mezi ukotvením napájecího kabelu a

samotnými svorkovnicemi musí být taková, aby se

vodiče proudového okruhu napnuly dříve, než se

napne zemnicí vodič. To je bezpečnostní opatření pro

případ, že by se napájecí kabel uvolnil z ukotvení

kabelu.

UPOZORNĚNÍ
Zkušební provoz NESPOUŠTĚJTE, pokud pracujete na

vnitřní jednotce.

Při zkušebním provozu pracuje NEJEN venkovní jednotka,
ale také připojená vnitřní jednotka. Pracovat na vnitřní
jednotce během testovacího provozu je nebezpečné.

Příručka pro instalaci a provoz

6

UPOZORNĚNÍ

Do nasávání a výstupu vzduchu nikdy NESTRKEJTE
prsty, tyčky ani jiné předměty. NESNÍMEJTE bezpečnostní
ochranný kryt ventilátoru. Ventilátor otáčející se vysokou
rychlostí může způsobit úraz.

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

Pro uživatele

3 Bezpečnostní pokyny pro uživatele

3 Bezpečnostní pokyny pro

uživatele

Vždy dodržujte následující bezpečnostní pokyny a předpisy.

3.1 Obecné

VÝSTRAHA

Pokud si NEJSTE jisti způsoby obsluhy
jednotky, kontaktujte svého
instalačního technika.

VÝSTRAHA

Tento spotřebič může být používán
dětmi staršími 8 let a osobami se
sníženými fyzickými, smyslovými či
mentálními schopnostmi, nedostatkem
zkušeností a znalostí, pokud je nad
nimi zajištěn dohled nebo jim byly
předány pokyny týkající se obsluhy
tohoto spotřebiče bezpečným
způsobem a to odpovědnou osobou.

Děti si NESMÍ se zařízením hrát.
Čištění a údržba prováděná uživatelem

NESMÍ BÝT prováděna dětmi bez
dozoru.

VÝSTRAHA

Pro zabránění úrazu elektrickým
proudem nebo požáru:

▪ Jednotku NEOPLACHUJTE.
▪ NEOVLÁDEJTE jednotku mokrýma

rukama.

▪ Na jednotku NEPOKLÁDEJTE žádné

předměty obsahující vodu.

▪ Jednotky jsou označeny následujícími symboly:

To znamená, že elektrické a elektronické produkty se NESMÍ
přidávat do netříděného domovního odpadu. NEPROVÁDĚJTE
demontáž systému sami: demontáž systému, likvidace chladiva,
oleje a ostatních částí zařízení musí být provedena v souladu
spříslušnými místními a národními předpisy.

Jednotka musí být likvidována ve specializovaném závodě, aby
její části mohly být opakovaně použity, recyklovány nebo
regenerovány. Zajistíte-li správnou likvidaci výrobku, pomůžete
ochraně před případnými negativními důsledky pro životní
prostředí a dopady na lidské zdraví. Další informace vám
poskytne instalační technik nebo místní prodejce.

▪ Baterie jsou označeny následujícími symboly:

To znamená, že baterie se NESMÍ přidávat do netříděného
domovního odpadu. Je-li vedle symbolu vytištěna chemická
značka, daná chemická značka znamená, že baterie obsahuje
těžký kov ve vyšší než určité koncentraci.

Možné chemické značky jsou: Pb: olovo (>0,004%).
Odpadní baterie musí být zlikvidovány ve specializovaném

recyklačním zařízení. Zajistíte-li správnou likvidaci baterií,
pomůžete ochraně před případnými negativními důsledky pro
životní prostředí a dopady na lidské zdraví.

3.2 Pokyny pro bezpečný provoz

UPOZORNĚNÍ

▪ NIKDY se nedotýkejte vnitřních částí

řídicí jednotky.

▪ NEDEMONTUJTE čelní panel.

Některé části uvnitř řídicí jednotky
mohou být při dotyku nebezpečné a
mohlo by dojít k poruše zařízení. O
kontrolu a nastavení vnitřních částí
požádejte svého prodejce.

UPOZORNĚNÍ

▪ Na horní stranu (horní desku)

jednotky NEPOKLÁDEJTE žádné
předměty ani přístroje.

▪ Na horní stranu jednotky

NESEDEJTE, NEVYLÉZEJTE, ani
NESTOUPEJTE.

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

UPOZORNĚNÍ

Systém NEPOUŽÍVEJTE v době, kdy v
místnosti používáte insekticid určený k
vykuřování. Chemikálie by se mohly
usadit v jednotce, což by ohrozilo
zdraví osob přecitlivělých na tyto
chemikálie.

Příručka pro instalaci a provoz

7

3 Bezpečnostní pokyny pro uživatele

UPOZORNĚNÍ

Je nezdravé vystavovat svůj
organismus přímému proudění
vzduchu po delší dobu.

UPOZORNĚNÍ

Pokud se systémem používáte hořák,
dostatečně místnost větrejte, zabráníte
tím nedostatku kyslíku.

VÝSTRAHA

Tato jednotka obsahuje elektrické
součásti a horké povrchy.

VÝSTRAHA

Před spuštěním jednotky zkontrolujte,
zda byla instalace provedena správně
instalačním technikem.

VÝSTRAHA

Je-li v provozu funkce střídavého
vychylování proudu vzduchu, nikdy se
nedotýkejte výstupu vzduchu ani
vodorovných lamel. Při neopatrném
doteku by zařízení by mohlo zachytit
prsty, nebo by se jednotka mohla
rozbít.

UPOZORNĚNÍ

Do nasávání a výstupu vzduchu nikdy
NESTRKEJTE prsty, tyčky ani jiné
předměty. NESNÍMEJTE bezpečnostní
ochranný kryt ventilátoru. Ventilátor
otáčející se vysokou rychlostí může
způsobit úraz.

UPOZORNĚNÍ: Dávejte pozor na
ventilátor!

Je nebezpečné kontrolovat jednotku s
běžícím ventilátorem.

Před jakoukoliv údržbou nezapomeňte
vypnout hlavní spínač.

UPOZORNĚNÍ

Po delším používání zkontrolujte
podložku jednotky a její instalace, zda
nejsou poškozeny. V případě
poškození by mohla jednotka spadnout
a způsobit úraz.

VÝSTRAHA

Vyhořelou pojistku VŽDY nahrazujte
pojistkou stejného typu a se stejným
jmenovitým proudem. Místo pojistky
nikdy nepoužívejte vodič. Použití drátu
nebo měděného drátu namísto pojistky
může způsobit selhání jednotky nebo
požár.

VÝSTRAHA

▪ Jednotku NEUPRAVUJTE,

NEDEMONTUJTE,
NEROZEBÍREJTE, NEINSTALUJTE
znovu ani NEOPRAVUJTE vlastními
silami, protože nesprávná demontáž
nebo instalace mohou způsobit úraz
elektrickým proudem nebo požár.
Kontaktujte svého dodavatele.

▪ V případě náhodného úniku chladiva

zajistěte, aby se vblízkosti
nevyskytoval otevřený oheň.
Chladivo samotné je bezpečné,
nejedovaté a nehořlavé, ale pokud se
při náhodném úniku do místnosti
dostane do blízkosti hořlavých plynů
ztepelných ventilátorů, plynových
vařičů atd., může dojít ke vzniku
jedovatých plynů. Před obnovením
provozu si u kvalifikovaného
servisního personálu vždy nejdříve
ověřte, zda byla netěsnost opravena
nebo odstraněna.

VÝSTRAHA
Objeví-li se jakkoliv neobvyklý jev

(například zápach po spálenině
apod.), jednotku zastavte a vypněte
napájení.

Další provoz zařízení za takových
okolností může způsobit poruchu, úraz
elektrickým proudem nebo požár.
Kontaktujte svého dodavatele.

VÝSTRAHA

Chladivo použité vsystému je
bezpečné a za normálních okolností
neuniká. Jestliže chladivo unikne do

Příručka pro instalaci a provoz

8

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

4 O systému

g

d d

c c

f

e

b

a

g

f

e

místnosti, může ve styku sohněm
hořáku, topením nebo vařičem
způsobit vznik nebezpečných plynů.

Vypněte všechna spalovací topidla,
místnost vyvětrejte a obraťte se na
prodejce, od kterého jste si koupili
danou jednotku.

Systém nepoužívejte, dokud pracovník
servisu nepotvrdí, že byla dokončena
oprava místa, kde došlo kúniku
chladiva.

UPOZORNĚNÍ

NIKDY nevystavujte malé děti, rostliny
ani zvířata přímému proudění vzduchu.

4 O systému

Vnitřní jednotka, která je součástí systému tepelného čerpadla VRV,
může být použita pro chlazení a topení. Typ vnitřní jednotky, který
lze použít, závisí na modelové řadě venkovních jednotek.

e Skříň BP (vyžadovaná pro připojení vnitřních jednotek

Residential Air (RA) nebo Sky Air (SA) s přímou expanzí
(DX))

f Vnitřní jednotky Residential Air (RA) s přímým rozpínáním

(DX)

g Uživatelské rozhraní (bezdrátové, vyhrazené podle typu

vnitřní jednotky)

5 Uživatelské rozhraní

UPOZORNĚNÍ

▪ NIKDY se nedotýkejte vnitřních částí řídicí jednotky.
▪ NEDEMONTUJTE čelní panel. Některé části uvnitř

řídicí jednotky mohou být při dotyku nebezpečné a
mohlo by dojít k poruše zařízení. O kontrolu a
nastavení vnitřních částí požádejte svého prodejce.

Tato uživatelská příručka vám poskytne přehled hlavních funkcí
systému.

Podrobné informace o akcích požadovaných pro dosažení některých
funkcí naleznete ve vyhrazené instalační/uživatelské příručce vnitřní
jednotky.

Viz uživatelská příručka použitého uživatelského rozhraní.

6 Provoz

POZNÁMKA

Systém NEPOUŽÍVEJTE k jiným než stanoveným účelům.
Aby nedocházelo ke zhoršení kvality daných předmětů,
NEPOUŽÍVEJTE jednotku ke chlazení přesných nástrojů,
potravin, rostlin, zvířat ani uměleckých děl.

POZNÁMKA

V případě budoucích modifikací nebo rozšiřování vašeho
systému:

V technických datech je k dispozici kompletní přehled
přípustných kombinací (pro budoucí rozšíření systému) a
měli byste si jej prostudovat. Další informace a
profesionální rady vám poskytne instalační technik.

INFORMACE

▪ Kombinace vnitřních jednotek VRV DX a RADX není

přípustná.

▪ Kombinace vnitřních jednotek RA DX a AHU není

přípustná.

▪ Kombinace vnitřních jednotek RA DX a jednotek

vzduchové clony není přípustná.

4.1 Uspořádání systému

6.1 Provozní rozsah

Aby byl zaručen bezpečný a účinný provoz, používejte systém
vpovoleném rozsahu teplot a vlhkosti vzduchu.

Chlazení Topení

Venkovní teplota –5~46°CDB –20~21°CDB

–20~15,5°CWB

Vnitřní teplota 21~32°CDB

14~25°CWB

Vnitřní vlhkost ≤80%

(a)

Aby se předešlo možnosti kondenzace par a odkapávání vody z
jednotky. Je-li teplota nebo vlhkost mimo uvedené meze, mohou
sepnout pojistná zařízení jednotky a klimatizační zařízení nemusí
pracovat.

Výše uvedený provozní rozsah platí pouze v případě vnitřních
jednotek s přímou expanzí, které jsou připojeny do systému VRV.

V případě použití jednotek AHU jsou platné speciální provozní
rozsahy. Ty naleznete v instalační/uživatelské příručce vyhrazené
jednotky. Nejnovější informace naleznete v technických datech.

15~27°CDB

(a)

6.2 Ovládání jednotky

6.2.1 O obsluze systému

▪ Postup obsluhy se liší podle kombinace venkovní jednotky a

ovladače uživatelského rozhraní.

▪ Hlavní vypínač zapněte 6 hodin před uvedením zařízení do

provozu; chráníte tak jednotku před poškozením.

6.2.2 O režimech chlazení, topení, jen ventilátor a automatický provoz

a Venkovní jednotka tepelného čerpadla VRV IV-S
b Potrubí chladiva

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

c Vnitřní jednotka s přímou expanzí VRV (DX)
d Uživatelské rozhraní (vyhrazené podle typu vnitřní

jednotky)

▪ Pomocí ovladače dálkového ovládání, jehož displej zobrazuje

(změna provedená pod centralizovaným řízením), nelze
režimy přepínat (viz instalační/uživatelská příručka uživatelského
rozhraní).

Příručka pro instalaci a provoz

9

6 Provoz

a

b

1

1

1

1

1

▪ Když se rozbliká "změna provedená pod centralizovaným

řízením", viz "O nastavení hlavního uživatelského

rozhraní"[411].

▪ Ventilátor může běžet ještě zhruba 1 minutu po skončení operace

ohřevu.

▪ Proud vzduchu se může upravit sám podle teploty místnosti, nebo

se může ventilátor zastavit ihned. Nejedná se o poruchu.

6.2.3 O provozním režimu topení

Dosažení nastavené teploty pro vytápění může trvat delší dobu než
dosažení nastavené teploty pro chlazení.

K zamezení poklesu topného výkonu nebo foukání studeného
vzduchu se spouští následující režim.

Odtávání

Během topení se v průběhu času zvýší míra namrzání vzduchem
chlazené spirály venkovní jednotky, což omezuje přenos tepla na
spirálu venkovní jednotky. Výkon topení se snižuje a systém musí
přejít do režimu odmrazování, aby mohl dodat odstranit námrazu ze
svazku vnější jednotky. Během odmrazování bude topný výkon
vnitřní jednotky dočasně snížen, dokud není odmrazování
dokončeno. Po odmrazování jednotka znovu najede na svůj plný
topný výkon.

Vnitřní jednotka zastaví ventilátory, cyklus chladiva se obrátí a
energie zevnitř budovy bude použita pro odmrazení spirály venkovní
jednotky.

Vnitřní jednotka bude signalizovat odmrazování na displeji .

Teplý start

K zamezení foukání studeného vzduchu z vnitřní jednotky při
spouštění režimu vytápění se ventilátor vnitřní jednotky automaticky

zastaví. Displej uživatelského ovladače zobrazuje . Může
trvat určitou dobu, než se ventilátor spustí. Nejedná se o poruchu.

Poznámka: V případě použití přepínače dálkového ovladače pro
režimy chlazení/topení je nutné přepnout přepínač DIP 1 (DS1-1) na
hlavní desce tištěných spojů do polohy ZAPNUTO.

Spuštění

1 U systémů s přepínačem ke změně chlazení/ohřevu zvolte

požadovaný režim takto:

Režim chlazení

2 Stiskněte tlačítko ON/OFF uživatelského ovladače.

Výsledek: Rozsvítí se kontrolka provozu a systém se uvede do

provozu.

Zastavení

3 Stiskněte znovu tlačítko ON/OFF uživatelského rozhraní.

Výsledek: Kontrolka provozu zhasne a činnost systému se zastaví.

POZNÁMKA

Bezprostředně po zastavení jednotky nevypínejte proud
ihned, počkejte nejméně 5 minut.

Režim ohřevu

Jen ventilátor

6.2.4 Obsluha systému (u systémů BEZ přepínače dálkového ovládání ke změně chlazení/topení)

1 Několikrát stiskněte tlačítko volby provozního režimu na

uživatelském rozhraní a zvolte požadovaný provozní režim.

Režim chlazení
Režim ohřevu
Jen ventilátor

2 Stiskněte tlačítko ON/OFF uživatelského rozhraní.

Výsledek: Rozsvítí se kontrolka provozu a systém se uvede do

provozu.

6.2.5 Obsluha systému (u systémů S přepínačem dálkového ovládání ke změně chlazení/topení)

Přehled ovládacího spínače změny na dálkovém ovladači

a Volič JEN VENTILÁTOR /

KLIMATIZACE

Přepínač nastavte do polohy pouze
ke spuštění ventilátoru nebo do polohy

ke spuštění režimu ohřevu nebo

chlazení.

b PŘEPÍNAČ PRO ZMĚNU CHLAZENÍ/

OHŘEVU

Nastavte spínač do polohy pro
chlazení, nebo do polohy pro topení

Nastavení

Při programování teploty, rychlosti ventilátoru a směru proudění
vzduchu postupujte podle návodu k obsluze uživatelského ovladače.

6.3 Používání programu vysoušení

6.3.1 O programu vysoušení

▪ Účelem tohoto programu je snižovat vlhkost vzduchu v místnosti s

minimálním poklesem teploty (minimální chlazení místnosti).

▪ Mikropočítač automaticky stanoví teplotu a otáčky ventilátoru

(nelze nastavit pomocí uživatelského rozhraní).

▪ Tento režim nelze spustit, je-li teplota v místnosti příliš nízká

(<20°C).

6.3.2 Použití programu vysoušení (u systémů BEZ přepínače dálkového ovládání ke změně chlazení/topení)

Spuštění

1 Několikrát stiskněte tlačítko volby provozního režimu na

uživatelském ovladači a zvolte možnost odvlhčení
(programové vysoušení).

2 Stiskněte tlačítko ON/OFF uživatelského ovladače.

Výsledek: Rozsvítí se kontrolka provozu a systém se uvede do

provozu.

3 Stiskněte tlačítko nastavení směru proudění vzduchu (pouze

pro následující jednotky: dvojitý průtok, vícenásobný průtok,
rohová, stropní a nástěnná). Podrobnosti si lze vyhledat v

"6.4Nastavení směru proudění vzduchu"[411].

Příručka pro instalaci a provoz

10

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

6 Provoz

1

1

g

d d

c c

f

e

b

a

g

f

e

Zastavení

4 Stiskněte znovu tlačítko ON/OFF uživatelského rozhraní.

Výsledek: Kontrolka provozu zhasne a činnost systému se zastaví.

POZNÁMKA

Bezprostředně po zastavení jednotky nevypínejte proud
ihned, počkejte nejméně 5 minut.

6.3.3 Použití programu vysoušení (u systémů S přepínačem dálkového ovládání ke změně chlazení/topení)

Spuštění

1 U systémů s přepínačem dálkového ovládání ke změně

chlazení/ohřevu zvolte režim chlazení.

2 Několikrát stiskněte tlačítko volby provozního režimu na

uživatelském ovladači a zvolte možnost odvlhčení
(programové vysoušení).

3 Stiskněte tlačítko ON/OFF uživatelského ovladače.

Výsledek: Rozsvítí se kontrolka provozu a systém se uvede do

provozu.

4 Stiskněte tlačítko nastavení směru proudění vzduchu (pouze

pro následující jednotky: dvojitý průtok, vícenásobný průtok,
rohová, stropní a nástěnná). Podrobnosti si lze vyhledat v

"6.4Nastavení směru proudění vzduchu"[411].

Zastavení

5 Stiskněte znovu tlačítko ON/OFF uživatelského rozhraní.

Výsledek: Kontrolka provozu zhasne a činnost systému se zastaví.

POZNÁMKA

Bezprostředně po zastavení jednotky nevypínejte proud
ihned, počkejte nejméně 5 minut.

Chlazení Vytápění

▪ Je-li teplota místnosti nižší než

nastavená teplota.

▪ Při trvalém provozu s vodorovným prouděním vzduchu.
▪ Při trvalém provozu s proudem vzduchu směrem dolů během

chlazení u jednotek montovaných pod strop nebo na stěnu může
mikroprocesor ovládat směr proudění vzduchu a pak se také
změní indikace uživatelského rozhraní.

Směr proudění vzduchu lze nastavit jedním znásledujících způsobů:
▪ Klapka pro vychylování proudění vzduchu se nastaví do své

polohy sama.

▪ Směr proudění vzduchu může stanovit uživatel.

▪ Automatická a požadovaná poloha .

VÝSTRAHA

Je-li v provozu funkce střídavého vychylování proudu
vzduchu, nikdy se nedotýkejte výstupu vzduchu ani
vodorovných lamel. Při neopatrném doteku by zařízení by
mohlo zachytit prsty, nebo by se jednotka mohla rozbít.

POZNÁMKA

▪ Meze pohyblivosti směrových lamel lze měnit.

Podrobnější informace si vyžádejte od svého prodejce.
(Pouze u dvojitého toku, vícenásobného toku, v rohu,
při montáži pod strop a na stěnu.)

▪ Vyhněte se provozování ve vodorovném směru .

Může způsobovat orosování nebo usazování prachu na
stropě nebo klapce.

▪ Při zahájení provozu.
▪ Je-li teplota místnosti je vyšší

než nastavená teplota.

▪ Při operaci odmrazování.

6.5 Nastavení hlavního uživatelského rozhraní

6.5.1 O nastavení hlavního uživatelského rozhraní

6.4 Nastavení směru proudění vzduchu

Viz uživatelská příručka použitého uživatelského rozhraní.

6.4.1 O lamelách řízení směru proudění vzduchu

Jednotky s dvojitým a vícenásobným
průtokem

Rohové jednotky

Závěsné stropní jednotky

Jednotky k montáži na stěnu

Za následujících podmínek ovládá směr proudění vzduchu
mikropočítač, a proto se směr proudění může lišit od displeje.

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

Je-li systém instalován podle schématu viz obrázek výše, je třeba
určit jedno uživatelské rozhraní jako hlavní rozhraní.

Displeje podřízených uživatelských ovladačů (slave) zobrazují
(změna pod centralizovaným ovládáním) a podřízené dálkové
ovladače automaticky opakují operace nařízené hlavním
uživatelským ovladačem.

a Venkovní jednotka tepelného čerpadla VRV IV-S
b Potrubí chladiva
c Vnitřní jednotka s přímou expanzí VRV (DX)
d Uživatelské rozhraní (vyhrazené podle typu vnitřní

jednotky)

e Skříň BP (vyžadovaná pro připojení vnitřních jednotek

Residential Air (RA) nebo Sky Air (SA) s přímou expanzí
(DX))

f Vnitřní jednotky Residential Air (RA) s přímým rozpínáním

(DX)

g Uživatelské rozhraní (bezdrátové, vyhrazené podle typu

vnitřní jednotky)

Příručka pro instalaci a provoz

11

7 Údržba a servis

Jedině hlavní uživatelský ovladač může volit mezi ohřevem nebo
chlazením.

6.5.2 Určení hlavního uživatelské rozhraní (VRV DX)

V případě, že k systému VRV DX jsou připojeny pouze vnitřní
jednotky VRV:

1 Stiskněte tlačítko volby provozního režimu aktuálního hlavního

uživatelského rozhraní na 4 sekundy. V případě, že tento
postup nebyl ještě proveden může být vykonán při prvním
spuštění uživatelského rozhraní.

Výsledek: Displeje zobrazující (změna pod centrálním
ovládáním) všech podřízených uživatelských rozhraní
připojených ke stejné venkovní jednotce blikají.

2 Stiskněte tlačítko volby provozního režimu ovladače dálkového

ovládání, u něhož si přejete, aby se stal hlavním ovladačem
uživatelského rozhraní.

Výsledek: Označení je hotovo. Toto uživatelské rozhraní je
určeno jako hlavní uživatelské rozhraní a indikace zobrazující

(změna pod centralizovaným ovládáním) zmizí. Displeje

ostatních uživatelských rozhraní zobrazují (změna pod
centralizovaným ovládáním).

6.5.3 Určení hlavního uživatelské rozhraní (RA DX)

V případě, že k systému VRV IV-S jsou připojeny pouze vnitřní
jednotky RADX:

1 Zastavte všechny vnitřní jednotky.
2 Když systém nepracuje (všechny vnitřní jednotky mají vypnutý

termostat), můžete definovat hlavní vnitřní jednotku RADX a to
adresováním této jednotky pomocí infračerveného
uživatelského rozhraní (vydejte povel k zapnutí termostatu v
požadovaném režimu).

Jediný způsob změny hlavní jednotky spočívá v opakování
předchozího postupu. Přepnutí chlazení/topení (nebo obráceně) je
možné změnou provozního režimu definované hlavní vnitřní
jednotky.

POZNÁMKA

Ovládací panel řídicí jednotky NEČISTĚTE pomocí
benzínu, rozpouštědel ani chemickou prachovkou atd.
Panel by se mohl zbarvit, nebo by se mohl začít odlupovat
jeho lak. Je-li silně znečištěn, navlhčete hadřík neutrálním
čistícím prostředkem rozpuštěným ve vodě, dobře ho
vyždímejte a panel jím vyčistěte. Panel vytřete dosucha
suchým hadrem.

7.1 O plnění chladiva

Tento výrobek obsahuje fluorované skleníkové plyny. Tyto plyny
NEVYPOUŠTĚJTE do ovzduší.

Typ chladiva: R410A
Hodnota potenciálu globálního oteplování (GWP): 2087,5

POZNÁMKA
Příslušná legislativa týkající se fluorovaných

skleníkových plynů vyžaduje, aby náplň chladiva v

jednotce byla uvedena formou hmotnosti i jako ekvivalent
CO2.

Vzorec pro výpočet množství CO2 v ekvivalentních
tunách: Hodnota GWP chladiva × celkový objem chladiva

[kg] / 1000
Podrobnější informace si vyžádejte od podniku

provádějícího instalaci.

VÝSTRAHA

Chladivo použité v systému je bezpečné a za normálních
okolností neuniká. Jestliže chladivo unikne do místnosti,
může ve styku s ohněm hořáku, topením nebo vařičem
způsobit vznik nebezpečných plynů.

Vypněte všechna spalovací topidla, místnost vyvětrejte a
obraťte se na prodejce, od kterého jste si koupili danou
jednotku.

Systém nepoužívejte, dokud pracovník servisu nepotvrdí,
že byla dokončena oprava místa, kde došlo k úniku
chladiva.

7 Údržba a servis

POZNÁMKA

NIKDY jednotku nekontrolujte ani neopravujte sami. O
provedení těchto prací požádejte kvalifikovaného
servisního technika.

VÝSTRAHA

Vyhořelou pojistku VŽDY nahrazujte pojistkou stejného
typu a se stejným jmenovitým proudem. Místo pojistky
nikdy nepoužívejte vodič. Použití drátu nebo měděného
drátu namísto pojistky může způsobit selhání jednotky
nebo požár.

UPOZORNĚNÍ

Do nasávání a výstupu vzduchu nikdy NESTRKEJTE
prsty, tyčky ani jiné předměty. NESNÍMEJTE bezpečnostní
ochranný kryt ventilátoru. Ventilátor otáčející se vysokou
rychlostí může způsobit úraz.

UPOZORNĚNÍ

Po delším používání zkontrolujte podložku jednotky a její
instalace, zda nejsou poškozeny. V případě poškození by
mohla jednotka spadnout a způsobit úraz.

7.2 Poprodejní servis a záruka

7.2.1 Záruční lhůta

▪ K tomuto produktu je přiložen záruční list, který vyplnil prodejce

v době instalace. Vyplněný list byl zkontrolován zákazníkem a
pečlivě uložen.

▪ Je-li nutné opravit výrobek během záruční lhůty, obraťte se na

svého prodejce a předložte mu záruční list.

7.2.2 Doporučená údržba a kontrola

Protože při několikaletém používání se v jednotce usadí prach, její
výkon do určité míry klesá. Protože rozmontování jednotek a
vyčištění jejich vnitřku vyžaduje technickou odbornost, aby bylo
možné zajistit co možná nejlepší údržbu jednotky, doporučujeme
kromě běžných činností údržby uzavřít smlouvu o údržbě a
kontrolách. Naše síť prodejců má přístup k trvalým zásobám
důležitých součástek a může udržet vaši jednotku v provozu po
celou dobu životnosti. Podrobnější informace si vyžádejte od svého
prodejce.

Budete-li svého prodejce žádat o zákrok, vždy uvádějte:

▪ Celý název modelu jednotky.
▪ Výrobní číslo (uvedené na typovém štítku jednotky).
▪ Datum instalace.

Příručka pro instalaci a provoz

12

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

8 Odstraňování problémů

▪ Příznaky nebo poruchy a podrobnosti o závadě.

VÝSTRAHA

▪ Jednotku NEUPRAVUJTE, NEDEMONTUJTE,

NEROZEBÍREJTE, NEINSTALUJTE znovu ani
NEOPRAVUJTE vlastními silami, protože nesprávná
demontáž nebo instalace mohou způsobit úraz
elektrickým proudem nebo požár. Kontaktujte svého
dodavatele.

▪ V případě náhodného úniku chladiva zajistěte, aby se

v blízkosti nevyskytoval otevřený oheň. Chladivo
samotné je bezpečné, nejedovaté a nehořlavé, ale
pokud se při náhodném úniku do místnosti dostane do
blízkosti hořlavých plynů z tepelných ventilátorů,
plynových vařičů atd., může dojít ke vzniku jedovatých
plynů. Před obnovením provozu si u kvalifikovaného
servisního personálu vždy nejdříve ověřte, zda byla
netěsnost opravena nebo odstraněna.

8 Odstraňování problémů

Jestliže se vyskytne jedna z následujících poruch, učiňte níže
uvedená opatření a kontaktujte vašeho prodejce.

VÝSTRAHA
Objeví-li se jakkoliv neobvyklý jev (například zápach

po spálenině apod.), jednotku zastavte a vypněte
napájení.

Další provoz zařízení za takových okolností může způsobit
poruchu, úraz elektrickým proudem nebo požár.
Kontaktujte svého dodavatele.

Systém MUSÍ opravit kvalifikovaný servisní technik.

Porucha Opatření

Bezpečnostní zařízení (například
pojistka, jistič, zemnící jistič apod.)
často reagují nebo vypínač ON/OFF
(ZAP/VYP) NEPRACUJE správně.

Z jednotky prosakuje voda. Zastavte provoz jednotky.
Spínač provozu NEPRACUJE správně. Vypněte napájecí zdroj.
Signalizuje-li se na displeji

uživatelského rozhraní číslo jednotky,
kontrolka provozu bliká a zobrazí se kód
poruchy.

Jestliže systém NEPRACUJE správně v jiných než uvedených
případech a není zřejmá žádná z výše popsaných poruch,
zkontrolujte systém takto:

Porucha Míra

Systém vůbec
nepracuje.

▪ Zkontrolujte stabilitu a hodnotu napájení.

Počkejte na obnovení napájení. Jestliže
dojde za provozu dojde k přerušení
dodávky energie, systém se po obnově
napájení znovu spustí automaticky.

▪ Zkontrolujte, zda nevyhořela pojistka,

nebo zda obvod nerozpojil jistič.
Vyměňte pojistku nebo v případě potřeby
vynulujte jistič.

Vypněte hlavní vypínač.

Informujte instalačního
technika a oznamte mu
kód poruchy.

Porucha Míra

Systém spustí pouze
ventilátor, ale jakmile
má přejít do režimu
ohřevu nebo chlazení,
zastaví se.

Systém pracuje, ale
chlazení nebo ohřev
jsou nedostatečné.

Jestliže ani po kontrole všech výše uvedených bodů nelze odstranit
problém vlastními silami, obraťte se na instalačního technika a
popište mu příznaky, uveďte název modelu jednotky (pokud možno
svýrobním číslem) a datum instalace (pravděpodobně uvedeno na
záručním listu).

▪ Zkontrolujte, zda nějaká překážka

nezakrývá nasávání nebo vyfukování
vzduchu vnitřní nebo venkovní jednotky.
Odstraňte překážku a zajistěte dobrou
ventilaci jednotky.

▪ Zkontrolujte, zda uživatelské rozhraní

nezobrazuje (je čas vyčistit
vzduchový filtr). (Viz také "7 Údržba a

servis" [412] a "Údržba" v příručce pro

vnitřní jednotku.)

▪ Zkontrolujte, zda nějaká překážka

nezakrývá nasávání nebo vyfukování
vzduchu vnitřní nebo venkovní jednotky.
Odstraňte překážku a zajistěte dobrou
ventilaci jednotky.

▪ Zkontrolujte, zda není ucpaný vzduchový

filtr (viz kapitola údržba v příručce vnitřní

jednotky).
▪ Kontrola nastavení teploty.
▪ Pomocí uživatelského rozhraní

zkontrolujte nastavení otáček ventilátoru.
▪ Zkontrolujte, zda nejsou otevřeny dveře

nebo okna. Zavřete dveře nebo okna,

zabraňte výměně vzduchu v místnosti s

okolím.
▪ Zkontrolujte, zda v místnosti není během

operace chlazení příliš velký počet osob.

Zkontrolujte, zda tepelný zdroj v

místnosti není příliš silný.
▪ Zkontrolujte, zda do místnosti nesvítí

slunce. Použijte záclony nebo žaluzie.
▪ Zkontrolujte, zda je nastaven správný

úhel proudění vzduchu.

8.1 Chybové kódy: Přehled

Pokud se na displeji uživatelského ovladače zobrazí kód poruchy,
kontaktujte instalačního technika a sdělte mu kód poruchy, typ
jednotky a sériové číslo (tyto informace naleznete na typovém štítku
jednotky).

Pro vaši potřebu je uveden seznam s kódy poruch. V závislosti na
úrovni kódu poruchy můžete kód resetovat stiskem tlačítko ON/OFF.
Pokud tomu tak není, požádejte instalačního technika o radu.

Hlavní kód Obsah

Bylo aktivováno externí ochranné zařízení
Porucha EEPROM (vnitřní jednotka)
Porucha systému odtoku (vnitřní jednotka)
Porucha motoru ventilátoru (vnitřní jednotka)
Porucha motoru výkyvných žaluzií (vnitřní jednotka)
Porucha expanzního ventilu (vnitřní jednotka)
Porucha odtoku (vnitřní jednotka)
Porucha komory prachového filtru (vnitřní jednotka)
Porucha nastavení výkonu (vnitřní jednotka)
Porucha přenosu mezi hlavní deskou a pomocnou

deskou tištěných spojů (vnitřní jednotka)

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

Příručka pro instalaci a provoz

13

8 Odstraňování problémů

Hlavní kód Obsah

Porucha termistoru tepelného výměníku (vnitřní
jednotka, kapalina)

Porucha termistoru tepelného výměníku (vnitřní
jednotka, plyn)

Porucha termistoru sání vzduchu (vnitřní jednotka)
Porucha termistoru sání výstupu (vnitřní jednotka)
Porucha detektoru pohybu nebo snímače teploty

podlahy (vnitřní jednotka)
Porucha termistoru uživatelského rozhraní (vnitřní

jednotka)
Porucha desky tištěných spojů (venkovní jednotka)
Vysokotlaký spínač byl aktivován
Porucha nízkého tlaku (venkovní jednotka)
Detekce zablokování kompresoru (venkovní jednotka)
Porucha motoru ventilátoru (venkovní jednotka)
Porucha elektronického expanzního ventilu (venkovní

jednotka)
Porucha teploty výstupu (venkovní jednotka)
Neobvyklá teplota sání (venkovní jednotka)
Detekce nadměrné náplně chladiva
Porucha vysokotlakého spínače
Porucha nízkotlakého spínače
Problém motoru ventilátoru (venkovní jednotka)
Porucha snímače okolní teploty (venkovní jednotka)
Porucha snímače tlaku
Porucha snímače proudu
Porucha snímače výstupní teploty (venkovní jednotka)
Porucha snímače teploty výměníku tepla plynu

(venkovní jednotka)
Porucha snímače teploty sání (venkovní jednotka)
Porucha snímače teploty odmrazování (venkovní

jednotka)
Porucha snímače teploty kapaliny (za výměníkem

tepla podchlazování HE) (venkovní jednotka)
Porucha snímače teploty plynu (za výměníkem tepla

podchlazování HE) (venkovní jednotka)
Porucha vysokotlakého snímače (S1NPH)
Porucha nízkotlakého snímače (S1NPL)
Deska tištěných spojů měniče INV - neobvyklý stav
Teplota žebra neobvyklá
Deska tištěných spojů měniče INV vadná
Detekován nadproud kompresoru
Zámek kompresoru (spuštění)
Venkovní jednotka, přenos - měnič: Problém přenosu

měniče INV
Nevyvážené napájecí napětí INV
Porucha termistoru žebrování
Porucha nastavení výkonu (venkovní jednotka)
Neobvyklý pokles nízkého tlaku, vadný expanzní

ventil
Porucha obrácení fází napájecího zdroje
Zkratování napájecího napětí INV
Testovací spuštění systému ještě nebylo provedeno
Vadná kabeláž, vnitřní/venkovní
Neobvyklý stav uživatelského rozhraní - komunikace

vnitřní jednotky
Vadná kabeláž do venkovní/venkovní jednotky

Hlavní kód Obsah

Neobvyklý stav komunikace uživatelského rozhraní
řídicí-řízená

Neshoda systému. Zkombinován nesprávný typ
výkonu vnitřních jednotek. Porucha vnitřní jednotky.

Porucha připojení vnitřních jednotek nebo neshoda
typu

Duplicita centralizované adresy
Porucha komunikace centralizovaného řídicího

zařízení – vnitřní jednotka
Porucha automatické adresy (nekonzistence)
Porucha automatické adresy (nekonzistence)

8.2 Příznaky, které NEJSOU známkou poruchy systému

Následující příznaky NEJSOU poruchami systému:

8.2.1 Příznak: Systém nepracuje

▪ Systém se nespustí samočinně ihned po stisknutí tlačítka ON/OFF

(ZAP/VYP) uživatelského rozhraní. Svítí-li kontrolka provozu,
systém pracuje správně. Aby nedošlo k přetížení motoru
kompresoru, pokud byla klimatizační jednotka právě vypnuta,
spustí se až 5 minut po opakovaném zapnutí. Ke stejné prodlevě
dochází po použití voliče provozního režimu.

▪ Jestliže se na displeji uživatelského rozhraní zobrazí indikace "S

centralizovaným ovládáním", stisknutí tlačítka provozního režimu
způsobů na několik vteřin blikání displeje. Blikající displej indikuje,
že uživatelské rozhraní nelze použít.

▪ Systém se nespustí samočinně ihned po zapnutí napájení.

Počkejte minutu, dokud se mikropočítač nepřipraví na provoz.

8.2.2 Příznak: Nelze přepínat mezi chlazením / ohřevem

▪ Zobrazuje-li displej (změna pod centralizovaným

ovládáním), znamená to, že jde o podřízený ovladač
uživatelského rozhraní.

▪ Je instalován přepínač chlazení / topení ovladače dálkového

ovládání a displej zobrazuje (změna pod centralizovaným
ovládáním). Důvodem je, že změnu chlazení / topení ovládá
přepínač chlazení / ohřevu dálkového ovladače. Zeptejte se svého
prodejce, kde je instalován přepínač dálkového ovládání.

8.2.3 Příznak: Režim ventilátoru je možný, ale chlazení ani topení nepracují

Bezprostředně po zapnutí hlavního vypínače. Mikropočítač se
připravuje k provozu a provádí kontrolu komunikace se všemi
vnitřními jednotkami. Vyčkejte maximálně 12 minut, dokud není
proces dokončen.

8.2.4 Příznak: Otáčky ventilátoru neodpovídají nastavení

Otáčky ventilátoru se nezmění ani v případě, že stisknete tlačítko
nastavení otáček ventilátoru. Během režimu ohřevu, pokud teplota v
místnosti dosáhne nastavené teploty, venkovní jednotka se vypne a
vnitřní jednotka ztlumí otáčky ventilátoru. Účelem je zamezit proudu
chladného vzduchu přímo na osoby přítomné v místnosti. Otáčky
ventilátoru se nezmění, ani když jiná venkovní jednotka bude v
topném režimu a stisknete tlačítko.

Příručka pro instalaci a provoz

14

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

9 Přemístění

8.2.5 Příznak: Směr ventilátoru neodpovídá nastavení

Směr otáčení ventilátoru neodpovídá displeji uživatelského rozhraní.
Směr proudění z ventilátoru se nemění. Příčinou je právě to, že
jednotku řídí mikropočítač.

8.2.6 Příznak: Z jednotky vychází bílá mlha (vnitřní jednotka)

▪ Během chlazení je v místnosti vysoká vlhkost. V případě

vysokého znečištění vnitřku vnitřní jednotky je rozložení teploty v
místnosti nerovnoměrné. Vnitřek vnitřní jednotky je třeba vyčistit.
Informace o čištění jednotky si vyžádejte od svého prodejce. Tuto
činnost smí provádět výhradně kvalifikovaný servisní technik.

▪ Bezprostředně po zastavení operace chlazení a je-li teplota a

vlhkost v místnosti nízká. Důvodem je, že chladivo proudí v
klimatizačním zařízení zpět do vnitřní jednotky a generuje páru.

8.2.7 Příznak: Z jednotky vychází bílá mlha (vnitřní jednotka, venkovní jednotka)

Systém se přepnul do režimu topení po operaci odmrazování.
Vlhkost vzniklá odmrazováním jednotky se odpařuje a uniká.

8.2.8 Příznak: Na displeji uživatelského rozhraní je zobrazeno "U4" nebo "U5" a jednotka se zastaví, ale po několika minutách se restartuje

Důvodem je, že uživatelské rozhraní zachycuje šum jiných
elektrických zařízení než klimatizační jednotka. Šum brání
komunikaci mezi jednotkami a jednotky se zastaví. Provoz se
automaticky obnoví, jakmile šum odezní.

8.2.9 Příznak: Hluk klimatizačních jednotek (vnitřní jednotka)

▪ Bezprostředně po spuštění systému se ozve zadrnčení.

Elektronický expanzní ventil uvnitř vnitřní jednotky začíná pracovat
a způsobuje tento zvuk. Zvuk zanikne zhruba během minuty.

▪ Pracuje-li systém v režimu chlazení nebo při zastavení je slyšet

neustále hluboký syčivý zvuk. Tento zvuk je slyšet za provozu
odtokového čerpadla (volitelné příslušenství).

▪ Je-li systém v provozu nebo po operaci ohřevu je slyšet pištivý

zvuk. Tento zvuk vydávají plastové díly jednotky, jež se roztahují
nebo smršťují teplem.

▪ Během zastavení vnitřní jednotky je slyšet hluboké syčení a

bublání. Tento zvuk je slyšet za provozu jiné vnitřní jednotky. Aby
olej a chladivo nezůstávaly v systému, malé množství chladiva
stále proudí.

8.2.10 Příznak: Hluk klimatizačních jednotek (vnitřní jednotka, venkovní jednotka)

▪ Pracuje-li systém v režimu chlazení nebo při operaci

rozmrazování, je slyšet neustále hluboký syčivý zvuk. Jde o zvuk
chladiva, které proudí v klimatizačním zařízení vnitřní i venkovní
jednotkou.

▪ Při startu nebo bezprostředně po zastavení činnosti nebo

rozmrazování se ozývá syčivý zvuk. Jde o zvuk chladiva
způsobený zastavením nebo změnou jeho proudění.

8.2.11 Příznak: Hluk klimatizačních jednotek (venkovní jednotka)

Změní se zvuk vydávaný jednotkou za provozu. Tento zvuk je
způsoben změnou frekvence.

8.2.12 Příznak: Z jednotky vystupuje prach

Jednotka se používá poprvé po dlouhé době. Do jednotky se během
nečinnosti dostal prach.

8.2.13 Příznak: Jednotka může vydávat pachy

Jednotka může pohlcovat pachy z místnosti, nábytku, cigaret atd. a
poté je opět vydávat.

8.2.14 Příznak: Ventilátor venkovní jednotky se neotáčí

Za provozu. Otáčky ventilátoru jsou řízeny tak, aby byl provoz
zařízení optimální.

8.2.15 Příznak: Displej zobrazuje "88"

Jde o situaci bezprostředně po zapnutí hlavního vypínače napájení a
znamená, že uživatelské rozhraní pracuje normálně. Tento obraz se
zobrazuje po dobu 1minuty.

8.2.16 Příznak: Kompresor venkovní jednotky se po krátké operaci ohřevu nezastaví

Důvodem je, aby v kompresoru nezůstávalo chladivo. Jednotka se
zastaví zhruba po 5 až 10 minutách.

8.2.17 Příznak: Vnitřek venkovní jednotky je teplý dokonce i v případě, že se jednotka zastavila

Důvodem je, že ohřívač skříně klikové hřídele ohřívá kompresor, aby
mohl kompresor hladce startovat.

8.2.18 Příznak: Při zastavení vnitřní jednotky zní
může vycházet horký vzduch

Ve stejném systému pracuje několik různých vnitřních jednotek.
Pokud běží jiná jednotka, danou jednotkou také proudí malé
množství chladiva.

9 Přemístění

Chcete-li demontovat a znovu instalovat celou jednotku, obraťte se
na svého prodejce. Přemisťování jednotek vyžaduje technickou
kvalifikaci.

10 Likvidace

Tato jednotka využívá hydrofluorouhlík. Při likvidaci této jednotky se
obraťte na svého prodejce.

POZNÁMKA

Systém se nikdy NEPOKOUŠEJTE demontovat sami:
demontáž systému, likvidace chladiva, oleje a ostatních
částí zařízení MUSÍ být provedena v souladu s příslušnými
předpisy. Jednotky MUSÍ být likvidovány ve
specializovaném zařízení, aby jejich součásti mohly být
opakovaně použity, recyklovány nebo regenerovány.

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

Příručka pro instalaci a provoz

15

11 Informace o krabici

+

a

1×

b

1×

c

1×

d

1×

e f

1× 1×

g

1×

g

d d

c c

f

e

b

a

g

f

e

Pro instalačního technika

11 Informace o krabici

11.1 O aplikaci

je součástí širšího závazku společnosti Daikin snížit naši
ekologickou stopu. Chceme s vytvořit cirkulární ekonomiku pro
použití chladiv. Jedním z opatření k dosažení tohoto cíle je opětovné
použití regenerovaných chladiv v jednotkách VRV vyráběných a
prodávaných v Evropě. Další informace o zemích, které spadají do
rozsahu pokrytí, naleznete na adrese: http://www.daikin.eu/loop-by-

daikin.

11.2 Venkovní jednotka

11.2.1 Odstranění příslušenství z venkovní

jednotky

1 Odstraňte servisní kryt. Viz "Přístup k vnitřním částem venkovní

jednotky"[417].

2 Demontujte příslušenství.
3 Sejměte servisní kryt. Viz "Přístup k vnitřním částem venkovní

jednotky"[417].

4 Demontujte příslušenství.

12.2 Uspořádání systému

POZNÁMKA

Stavba systému nesmí probíhat při teplotách nižších než –
15°C.

a Venkovní jednotka tepelného čerpadla VRV IV-S
b Potrubí chladiva
c Vnitřní jednotka s přímou expanzí VRV (DX)
d Uživatelské rozhraní (vyhrazené podle typu vnitřní

jednotky)

e Skříň BP (vyžadovaná pro připojení vnitřních jednotek

Residential Air (RA) nebo Sky Air (SA) s přímou expanzí
(DX))

f Vnitřní jednotky Residential Air (RA) s přímým rozpínáním

(DX)

g Uživatelské rozhraní (bezdrátové, vyhrazené podle typu

vnitřní jednotky)

13 Instalace jednotky

a Všeobecná bezpečnostní upozornění

b Instalační návod / Návod k obsluze venkovní jednotky

c Štítek o fluorovaných skleníkových plynech

d Vícejazyčný štítek o fluorovaných skleníkových plynech

e Příslušenství plynového potrubí 1 + měděné těsnění

(pouze pro RXYSQ6)

f Příslušenství plynového potrubí 2 (pouze pro RXYSQ6)

g Příslušenství plynového potrubí 3 (pouze pro RXYSQ6)

12 Informace o jednotkách a

volitelném příslušenství

12.1 O venkovní jednotce

Tato instalační příručka se týká systému tepelného čerpadla VRV,
řízeného měničem.

Uvedené jednotky jsou určeny pro venkovní instalace a používají se
kaplikacím stepelným čerpadlem vzduch/vzduch.

Technické údaje RXYSQ4~6

Kapacita Vytápění 14,2~18,0kW

Chlazení 12,1~15,5kW

Návrhová teplota
prostředí

Vytápění –20~15,5°CWB
Chlazení –5~46°CDB

13.1 Příprava místa instalace

13.1.1 Požadavky na místo instalace pro venkovní jednotku

Dodržujte pokyny pro udržování odstupů. Viz také kapitola
"Technické údaje" a hodnoty na vnitřní straně předního krytu.

UPOZORNĚNÍ

Zařízení NEPŘÍSTUPNÉ veřejnosti instalujte v
zabezpečeném prostoru, chráněném před snadným
přístupem.

Tato jednotka je vhodná pro instalaci v komerčním
prostředí a prostředí lehkého průmyslu.

Příručka pro instalaci a provoz

16

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

13.1.2 Doplňující požadavky na místo instalace

T

AO

(°C WB)

a b

20

15.5
15

10

5

0

–5

–10

–15

–20

10 15 20 25

27

30

T

AI

(°C DB)

3

45°~90°

(4)

2

1

1×

1

3

2

4

1×

pro venkovní jednotku v chladném
podnebí

POZNÁMKA

Při provozování jednotky pro topení v prostřední s nízkými
okolními teplotami a vysokou vlhkostí zajistěte, aby
vypouštěcí otvory byly volně průchodné (použijte k tomu
vhodné zařízení).

Topení:

13 Instalace jednotky

13.2.3 Uzavření venkovní jednotky

POZNÁMKA

Při uzavírání krytu venkovní jednotky zajistěte, aby
dotahovací moment NEPŘEKROČIL 4,1N•m.

a Rozsah zahřívání
b Provozní rozsah

TAI Teplota prostředí (vnitřní teplota)
TAO Teplota prostředí (venkovní teplota)
Má-li jednotka pracovat při okolních teplotách nižších než –

5°C po dobu 5 dní nebo déle, s relativní vlhkostí
překračující 95%, doporučujeme používat modelovou řadu
Daikin specificky navrženou pro takové použití, nebo
kontaktovat vašeho prodejce a poradit se s ním.

13.2 Otevření a zavření jednotky

13.2.1 Informace o přístupu k vnitřnímu prostoru jednotek

V některých případech musíte jednotku otevřít. Příklad:
▪ Připojování potrubí chladiva
▪ Připojování elektrické kabeláže
▪ Údržba nebo servis jednotky

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

NIKDY NENECHÁVEJTE během instalace nebo údržby
jednotku bez dozoru, je-li servisní kryt demontovaný.

13.2.2 Přístup k vnitřním částem venkovní jednotky

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

NEBEZPEČÍ: RIZIKO POPÁLENÍ / OPAŘENÍ

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

13.3 Montáž venkovní jednotky

13.3.1 O montáži venkovní jednotky

Typický průběh prací

Montáž venkovní jednotky se obvykle skládá z následujících kroků:
1 Zajištění instalační konstrukce.
2 Instalace venkovní jednotky.
3 Zajištění drenáže.
4 Zabránění převržené jednotky.

13.3.2 Bezpečnostní opatření při montáži venkovní jednotky

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a
požadavky uvedené v kapitole:

▪ Všeobecná bezpečnostní upozornění
▪ Příprava

Příručka pro instalaci a provoz

17

14 Instalace potrubí

(mm)

>150

620

350

(345-355)

4× M12

a

20

a

4× M12

≥150 mm

117

102

70

45

376

191

a a a

13.3.3 Příprava instalační konstrukce

Připravte si 4 sady základových šroubů, matic a podložek (běžně
kdostání) následujícím způsobem:

a Zajistěte, aby nebyly zakryty vypouštěcí otvory.

INFORMACE

Doporučená výška horní vyčnívající části šroubů je 20 mm.

POZNÁMKA

Venkovní jednotku upevněte ke kotevním šroubům pomocí
matic s plastovými podložkami (a). Pokud bude povlak z
dotekové plochy stržen, kovy snadno zkorodují.

13.3.5 Zajištění drenáže

POZNÁMKA

Pokud jsou odtokové otvory venkovní jednotky zakryty
nosnou podpěrou nebo podlahou, zvedněte jednotku tak,
aby venkovní jednotkou zůstával volný prostor nejméně
150mm.

Vypouštěcí otvory (rozměry v mm)

a Vypouštěcí otvory

13.3.6 Jak zabránit převrácení venkovní jednotky

V případě, že je jednotka instalována na místech, kde ji může
naklopit silný vítr, podnikněte následující opatření:

1 Připravte si 2 kabely, jak je uvedeno na následujícím obrázku

(běžná dodávka).

2 Umístěte 2 kabely na venkovní jednotku.
3 Vložte pryžovou podložku mezi kabely a venkovní jednotku,

abyste zabránili v poškrábání laku kabely (běžná dodávka).

4 Připojte konce kabelů.
5 Dotáhněte kabely.

13.3.4 Instalace venkovní jednotky

Příručka pro instalaci a provoz

18

14 Instalace potrubí

14.1 Příprava chladivového potrubí

14.1.1 Požadavek na chladicího potrubí

POZNÁMKA

Chladivo R410A vyžaduje striktní bezpečnostní opatření
zaměřené na čistotu systému a udržení v suchu. Do
systému nesmějí vniknout cizí materiály (včetně
minerálních olejů nebo vlhkosti), ani se nesmějí do
systému přimísit.

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

14 Instalace potrubí

t

Ø

A

B-1 B-2

C-1 C-2 C-3 C-4 E E E E

1 1

3-1 3-2 3-3 3-4

A

D

RA DXVRV DX

D

4

4

5 5 5 5

2 2

2 2

e

d

b

c

a

POZNÁMKA

Potrubí a další součásti pod tlakem musejí být vhodné pro
používané chladivo. Na chladivo používejte bezešvé
měděné potrubí odkysličené kyselinou fosforečnou.

▪ Množství cizích materiálů uvnitř potrubí – včetně olejů

používaných při výrobě – musí být ≤30mg/10m.

14.1.2 Materiál potrubí chladiva

▪ Materiál potrubí: Bezešvé měděné potrubí odkysličené kyselinou

fosforečnou.

▪ Spojení s převlečnou maticí: Používejte pouze žíhaný materiál.
▪ Stupeň pnutí a tloušťka stěny potrubí:

Vnější průměr

Stupeň pnutí Tloušťka (t)

(a)

(Ø)

6,4mm (1/4")

Žíhaný (O) ≥0,80mm
9,5mm (3/8")
12,7mm (1/2")

15,9mm (5/8") Žíhaný (O) ≥0,99mm
19,1mm (3/4") Polotvrdý (1/2H) ≥0,80mm

(a)

V závislosti na příslušné legislativě a maximálním pracovním
tlaku jednotky (viz "PS High" na typovém štítku jednotky) se může
vyžadovat větší tloušťka stěny potrubí.

14.1.3 Výběr průměru potrubí

Stanovte správnou velikost podle následujících tabulek a
referenčního obrázku (pouze referenční).

INFORMACE

▪ Kombinace vnitřních jednotek VRV DX a RADX není

přípustná.

▪ Kombinace vnitřních jednotek RA DX a AHU není

přípustná.

▪ Kombinace vnitřních jednotek RA DX a jednotek

vzduchové clony není přípustná.

INFORMACE

Pokud nainstalujete vnitřní jednotky RA DX, musíte
nakonfigurovat provozní nastavení [2‑38] (= typ
nainstalovaných vnitřních jednotek). Další informace viz

"Režim 2: Provozní nastavení"[432].

D Potrubí mezi sadou větvení chladicího potrubí a jednotkou

BP

E Potrubí mezi jednotkou BS a vnitřní jednotkou RADX

Nejsou-li k dispozici potřebné rozměry potrubí (rozměry uvedené
vpalcích), lze použít také jiné průměry (rozměry v mm); v takovém
případě je ovšem třeba dbát následujících pravidel:

▪ Volte rozměry potrubí co nejbližší požadovaným rozměrům.
▪ K přechodu mezi potrubím s rozměry v palcích a potrubím

s rozměry v milimetrech používat vhodné přípojky (místní
dodávka).

▪ V takovém případě musí být dodatečný výpočet chladiva

uzpůsoben tak, jak je uvedeno v části "Stanovení množství

chladiva pro doplnění"[425].

A: Potrubí mezi venkovní jednotkou a (první) sadou větvení chladicího potrubí

Je-li celková ekvivalentní délka potrubí mezi venkovními a vnitřními
jednotkami 90 m nebo více (b+d), je třeba zvýšit průměr hlavního
plynového potrubí (b) (větší velikost). Jestliže doporučená velikost
potrubí plynu (větší velikost) není k dispozici, použijte standardní
průměr potrubí (což může mít za následek mírný pokles kapacity).

a Venkovní jednotka
b Hlavní plynové potrubí (zvětšete velikost potrubí, pokud

délka b+d≥90m)

c První sada větvení chladicího potrubí
d Potrubí mezi vnitřní jednotkou a první sadou větvení

chladicího potrubí

e Nejvzdálenější vnitřní jednotka

Typ kapacity

venkovní jednotky

(HP)

Vnější průměr potrubí (mm)

Potrubí plynu Potrubí kapaliny

StandardníVětší

velikost

4+5 15,9 19,1 9,5

6 19,1 22,2

B: Potrubí mezi soupravami větvení chladicího potrubí

Vyberte potrubí podle následující tabulky a v souladu s celkovým
typem kapacity vnitřních jednotek připojených dále. Rozměr
propojovacího potrubí nesmí překročit rozměr potrubí vybraný podle
obecného názvu modelu.

Index kapacity

vnitřní jednotky

<150 15,9 9,5

150≤x≤182 19,1

Vnější průměr potrubí (mm)

Potrubí plynu Potrubí kapaliny

1 Venkovní jednotka
2 Sady pro větvení chladicího potrubí

3-1~3-4 Vnitřní jednotky VRVDX

4 Jednotky BP
5 Vnitřní jednotky RADX

A Potrubí mezi venkovní jednotkou a (první) sadou větvení

B-1 B-2 Potrubí mezi soupravami větvení chladicího potrubí

C-1~C-4 Potrubí mezi sadou větvení chladicího potrubí a vnitřní

chladicího potrubí:

jednotkou

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

Příklad: Výkon směrem po proudu pro B-1 = výkonový index
jednotky 3-1 + výkonový index jednotky 3-2

C: Potrubí mezi sadou větvení chladicího potrubí a vnitřní jednotkou

Použijte stejné průměry jako spojení (kapalina, plyn) na vnitřních
jednotkách. Průměry vnitřních jednotek jsou následující:

Index kapacity

vnitřní jednotky

15~50 12,7 6,4

Vnější průměr potrubí (mm)

Potrubí plynu Potrubí kapaliny

63~140 15,9 9,5

Příručka pro instalaci a provoz

19

14 Instalace potrubí

a

b

c

d

R=

0.4~0.8

±2

45°

90°

±2

ØA

D: Potrubí mezi sadou větvení chladicího potrubí a jednotkou BP

Celkový výkonový

index připojených

vnitřních jednotek

15~62 12,7 6,4

63~149 15,9 9,5

150~182 19,1

Vnější průměr potrubí (mm)

Potrubí plynu Potrubí kapaliny

E: Potrubí mezi jednotkou BP a vnitřní jednotkou RA DX

Index kapacity

vnitřní jednotky

15~42 9,5 6,4

50 12,7
60 9,5
71 15,9

Vnější průměr potrubí (mm)

Potrubí plynu Potrubí kapaliny

14.1.4 Výběr sady větvení chladicího potrubí

Příklad potrubí viz "Výběr průměru potrubí"[419].

Spojení chladicího potrubí u prvního větvení (počítáno od
venkovní jednotky)

Při použití spojení chladících potrubí u prvního větvení počítáno od
venkovní jednotky vyberte sadu podle následující tabulky vsouladu
s kapacitou venkovní jednotky. Příklad: Spojení chladicího potrubí
A→B‑1.

Typ kapacity venkovní

jednotky (HP)

4~6 KHRQ22M20T

Spojení chladicího potrubí v ostatních větveních

U dalších spojení chladících potrubí za prvním větvením zvolte
odpovídající soupravu větvení podle celkového indexu kapacity
všech vnitřních jednotek připojených za větví chladicího potrubí.

Příklad: Spojení chladicího potrubí B‑1→C‑1.

Index kapacity vnitřní jednotky Sada pro větvení potrubí s

<182 KHRQ22M20T

Sběrné chladicí potrubí

S ohledem na sběrné chladicí potrubí vyberte podle následující
tabulky a v souladu s celkovou kapacitou všech vnitřních jednotek
připojených k danému sběrnému potrubí.

Index kapacity vnitřní jednotky Sada pro větvení potrubí s

<182 KHRQ22M29H

INFORMACE

Ke sběrnému potrubí je možné připojit maximálně 8 větví.

Sada pro větvení potrubí s

chladivem

chladivem

chladivem

▪ Připojení potrubí chladiva k venkovní jednotce
▪ Připojení sad pro větvení chladicího potrubí
▪ Připojení potrubí chladiva vnitřní jednotky (viz instalační příručka

dodávaná s vnitřní jednotkou)
▪ Izolování potrubí chladiva
▪ Mějte na paměti následující pokyny:

▪ Ohýbání potrubí

▪ Převlečné rozšíření konce potrubí

▪ Pájení

▪ Použití uzavíracích ventilů

14.2.2 Bezpečnostní upozornění pro připojování

potrubí chladiva

NEBEZPEČÍ: RIZIKO POPÁLENÍ / OPAŘENÍ

14.2.3 Pokyny pro připojování potrubí chladiva

Pro připojování trubek vezměte v úvahu následující pokyny:
▪ Během připojování převlečné matice naneste na vnitřní povrch

rozválcovaného konce olej nebo esterový olej. Před závěrečným

dotažením na těsno dotáhněte 3 nebo 4 otáčky rukou.

▪ Pro povolování převlečné matice používejte VŽDY dva klíče

společně.
▪ Používejte k dotažení převlečné matice VŽDY společně klíč na

matice a momentový klíč. Zabráníte tím popraskání matice a

netěsnostem.

a Momentový klíč

b Klíč

c Spojení potrubí

d Převlečná matice

Rozměr

potrubí (mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 62~75 19,3~19,7
Ø19,1 90~110 23,6~24,0

Dotahovací

moment (N•m)

Rozměry

rozválcovanéh

o hrdla (A)

(mm)

Tvar

rozválcovanéh

o hrdla (mm)

14.2 Připojení potrubí chladiva

NEBEZPEČÍ: RIZIKO POPÁLENÍ / OPAŘENÍ

14.2.1 O připojení potrubí chladiva

Před připojením potrubí chladiva

Zkontrolujte, zda jsou namontované venkovní a vnitřní jednotky.

Typický průběh prací

Připojení potrubí chladiva zahrnuje:

Příručka pro instalaci a provoz

20

14.2.4 Pokyny pro ohýbání potrubí

K ohýbání potrubí používejte odpovídající nástroje. Všechny ohyby
trubek by měly být co nejmenší (poloměr ohybu by měl být 30~40
mm nebo větší).

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

14 Instalace potrubí

a b

A

a b

c

1

1

≤Ø25.4

a b c d e

f

f

14.2.5 Rozšiřování konců trubek

UPOZORNĚNÍ

▪ Nedokonalé propojení převlečnými spoji může způsobit

únik plynného chladiva.

▪ NEPOUŽÍVEJTE převlečné spoje opakovaně.

Používejte nové převlečné spoje, zabráníte tak úniku
plynného chladiva.

▪ Používejte převlečné matice dodané s jednotkou.

Použití jiných převlečných matic může způsobit únik
chladicího plynu.

1 Konec trubice odřízněte.
2 Otřepy z řezné plochy odstraňte směrem dolů tak, aby se

odštěpky NEDOSTALY do hadice.

a Řez proveďte přesně v pravém úhlu.
b Odstraňte otřepy.

3 Vyšroubujte převlečnou matici z uzavíracího ventilu a

převlečnou matici upevněte na potrubí.

4 Vytvořte převlečný spoj. Nasaďte přesně do polohy znázorněné

na obrázku.

▪ Proplachujte potrubí dusíkem během pájení, protože to brání

vzniku zoxidované povrchové vrstvy uvnitř potrubí. Zoxidovaná
povrchová vrstva nepříznivě ovlivňuje činnost ventilů a
kompresorů vchladicím systému a brání správnému provozu.

▪ Nastavte tlak dusíku na 20kPa (0,2bar) (tj. právě dostatečný tlak,

aby byl tento tlak cítit na kůži).

a Potrubí chladiva
b Pájená součást
c Upevnění pomocí pásky
d Ruční ventil
e Tlakový redukční ventil

f Dusík

▪ Při tvrdém pájení spojů potrubí NEPOUŽÍVEJTE antioxidační

činidla.
Jejich zbytky mohou způsobit ucpání trubek a poškození zařízení.

▪ Při pájení měděných dílů chladicího potrubí NEPOUŽÍVEJTE

tavidla. Používejte pájecí kov s plnivem ze slitiny fosforové mědi
(BCuP), který nevyžaduje tavivo.

Tavivo má mimořádně nebezpečný vliv na systémy chladicích
potrubí. Použije-li se například tavivo obsahující chlór, způsobí
korozi potrubí, nebo pokud tavivo obsahuje fluor, výrazně sníží
kvalitu samotného chladiva.

▪ Vždy chraňte okolní povrchy (například izolační pěna) před teplem

při pájení.

Nástroj pro

rozšiřování konců

trubek pro R410A

(spojkový typ)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Zkontrolujte správné provedení převlečného spoje.

a Vnitřní povrch převlečného spoje NESMÍ obsahovat

trhliny.

b Konec potrubí MUSÍ být rovnoměrně rozšířený do kalíšku

a dokonale kruhového tvaru.

c Zkontrolujte zvednutí převlečné matice.

Standardní nástroj pro rozšiřování

konců trubek

Spojkový typ

(typ Ridgid)

Typ s křídlovou

maticí

(typ Imperial)

14.2.6 Pájení konce potrubí

POZNÁMKA

Preventivní opatření při připojování potrubí. Pájku
přidávejte podle obrázku.

14.2.7 Použití uzavíracího ventilu se servisním vstupem

Manipulace s uzavíracím ventilem

Vezměte v úvahu následující pokyny:
▪ Všechny uzavírací ventily musí být za provozu otevřené.
▪ Uzavírací ventily plynu a kapaliny jsou z výrobního závodu

nastaveny do uzavřené polohy.

▪ U ventilu NEPOUŽÍVEJTE přehnanou sílu. Mohli byste způsobit

poškození tělesa ventilu.

Otevření/uzavření uzavíracího ventilu.

Otevření po směru hodinových ručiček
Zavření proti směru hodinových ručiček

Výsledek: Ventil je nyní otevřen/uzavřen.

Manipulace s krytem uzavíracího ventilu

▪ Kryt ventilu je utěsněn v místech označených šipkou.

NEPOŠKOĎTE jej.

▪ Po manipulaci s uzavíracím ventilem dotáhněte kryt ventilu a

zkontrolujte, zda nedochází k únikům. Utahovací moment je
uveden v tabulce dále.

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

Příručka pro instalaci a provoz

21

14 Instalace potrubí

c

a

b
d

a

b

c

d

b b bb

a

a

a

b

A

e1 ecdf

A

c

d e f

A

c

d e1 e f

A

c

e1

f

e

A

c1

c

Manipulace se servisním vstupem

▪ K plnění vždy používejte hadici vybavenou kolíkem ke stisknutí

ventilu, protože servisní hrdlo je vybaveno ventilem typu Schrader.

▪ Po manipulaci se servisním hrdlem bezpečně dotáhněte jeho kryt.

Utahovací moment naleznete v tabulce dole.

▪ Po dotažení krytu servisního hrdla zkontrolujte, zda chladivo

neuniká.

Dotahovací momenty

Velikost

uzavíracího

ventilu

(mm)

Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9

Ø15,9 13,5~16,5 6mm 22,5~27,5

Dotahovací moment (N•m) (uzavírejte po směru

hodinových ručiček)

Hřídel

Tělo ventilu Šestihrann

ý klíč

Čepička

(kryt

ventilu)

Servisní

otvor

14.2.8 Připojení potrubí chladiva k venkovní jednotce

POZNÁMKA

Zajistěte také, aby se instalované potrubí nikde nedotýkalo
jiných trubek, spodního ani bočního panelu. Zejména v
případě připojení potrubí zdola a ze strany zajistěte
ochranu potrubí vhodnou izolací, aby se potrubí
nedotýkalo nikde skříně jednotky.

1 Postupujte následujícím způsobem:

▪ Sejměte servisní kryt (a) a šroub (b).
▪ Sejměte sací desku potrubí (c) a šroub (d).

POZNÁMKA

Bezpečnostní upozornění při vytváření vylamovacích
otvorů:

▪ Zabraňte poškození skříně a potrubí pod ní.
▪ Po vylomení příslušných vylamovacích otvorů se

doporučuje odstranit otřepy a použít opravný nátěr na
hrany a okolní plochy a povrchy, aby nedocházelo ke
korozi.

▪ Při protahování elektrických vedení vyraženými otvory

obalte dráty ochrannou páskou, aby nedošlo k jejich
poškození.

3 Postupujte následujícím způsobem:

▪ Kapalinové potrubí (a) připojte k uzavíracímu ventilu

kapaliny.

▪ Plynové potrubí (b) připojte k uzavíracímu ventilu plynu.

▪ V případě RXYSQ6: Připojte příslušenství plynového potrubí

(c, c1, d, e), a odřízněte je na potřebnou délku (e1). To je
nutné, protože velikost uzavíracího ventilu plynu má Ø15,9,
zatímco potrubí mezi venkovní jednotkou a první sadou pro
větvení chladicího potrubí má Ø19,1.

Možnost 1: K přední straně

Možnost 2: K zadní straně

2 Zvolte vedení potrubí (a, b, c nebo d).

INFORMACE

▪ Prorazte vylamovací otvor (a) v dolní desce nebo krycí

desce klepnutím na upevňovací místa plochým
šroubovákem a kladivem.

Příručka pro instalaci a provoz

22

▪ Volitelně vyřízněte zářezy (b) pilkou na kov.

Možnost 3: Kestraně

Možnost 4: Dolů

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

14 Instalace potrubí

a

A

B

±

3

0

°

a

b

c

a

Je potrubí chladiva

dokončeno?

Byly již vnitřní jednotky anebo
venkovní jednotky zapnuty?

Použijte postup:

"Metoda 2: Po zapnutí

napájení".

Dokončete připojení potrubí.

Použijte postup:

"Metoda 1: Před zapnutím
napájení (běžná metoda)".

Ano

Ne

Ne

Ano

c, c1 Příslušenství plynového potrubí 1 + měděné těsnění

(používejte vždy)

d Příslušenství plynového potrubí 2

e, e1 Příslušenství plynového potrubí 3 (odřízněte je na

potřebnou délku)

f Běžná dodávka

4 Upevněte servisní kryt a sací desku potrubí.
5 Utěsněte malé mezery (příklad: a), abyste zabránili sněhu a

malým zvířatům vproniknutí do jednotky.

VÝSTRAHA

Proveďte přiměřená opatření, aby malá zvířata nemohla
jednotku použít jako svůj úkryt. Malá zvířata mohou svým
dotykem selektrickými částmi způsobit poruchu, kouř nebo
požár.

POZNÁMKA

Po nainstalování potrubí chladiva a vysoušení podtlakem
otevřete uzavírací ventily. Provozování systému s
uzavřenými uzavíracími ventily může způsobit zničení
kompresoru.

14.2.9 Připojení soupravy větvení chladicího potrubí

Při instalaci sady pro větvení chladicího potrubí viz instalační návod
dodávaný s touto sadou.

▪ Namontujte sběrné chladicí potrubí tak, aby větve probíhaly

vodorovně nebo svisle.

▪ Namontujte sběrné chladicí potrubí tak, aby větve probíhaly

vodorovně.

14.3 Kontrola potrubí chladiva

14.3.1 O vedení potrubí chladiva

Je velmi důležité, aby veškeré potrubí chladiva bylo instalováno před
zapnutím samotných jednotek (venkovní a vnitřní). Když jsou
jednotky zapnuty, inicializují se expanzní ventily. To znamená, že se
ventily uzavřou.

POZNÁMKA

Test netěsnosti a podtlakové vysoušení místního potrubí a
vnitřních jednotek nelze provést, jsou-li expanzní ventily
uzavřeny.

Způsob 1: Před zapnutím napájení

Pokud systém ještě nebyl zapnutý, není nutné provádět žádnou
zvláštní akci pro test těsnosti a podtlakové vysoušení.

Způsob 2: Po zapnutí napájení

Pokud systém již zapnutý byl, před započetím testu netěsnosti a
použijte nastavení [2‑21] (viz "Přístup k režimu 1 nebo 2" [430]).
Toto nastavení otevře místní expanzní ventily, aby byla zaručena
cesta pro průtok chladiva a umožňuje provedení testu těsnosti a
podtlakové vysoušení.

a Vodorovný povrch
b Svislé upevnění spojení chladicího potrubí
c Vodorovné upevnění spojení chladicího potrubí

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

POZNÁMKA

Ověřte si, zda všechny vnitřní jednotky připojené
kvenkovní jednotce jsou zapnuté.

POZNÁMKA

Počkejte s nastavením [2‑21] až do chvíle, kdy venkovní
jednotka dokončila svou inicializaci.

Zkouška těsnosti a vakuování

Kontrola potrubí chladiva zahrnuje:
▪ Zkontrolujte výskyt netěsností v potrubí chladiva.
▪ Proveďte podtlakové vysušení a odstraňte veškeré zbytky

vlhkosti, vzduchu nebo dusíku v potrubí chladiva.

Pokud existuje možnost, že v potrubí chladiva bude přítomna vlhkost
(například do potrubí může proniknout voda), proveďte nejprve
postup podtlakového vysoušení, dokud nebude odstraněn veškerý
vzduch.

Veškeré potrubí uvnitř jednotky bylo ve výrobě testováno zhlediska
těsnosti.

Kontrolovat je nutné pouze místní nainstalované potrubí chladiva.
Proto zkontrolujte, zda jsou všechny uzavírací ventily venkovní
jednotky pevně uzavřeny a až poté proveďte test netěsnosti nebo
podtlakové vysoušení.

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

Příručka pro instalaci a provoz

23

14 Instalace potrubí

p<p

>

N2

C

b c e

a

g

f

d

A B

Podrobnější informace o stavu ventilů naleznete v "Kontrola potrubí

chladiva: Nastavení"[424].

14.3.2 Kontrola potrubí chladiva: Obecné pokyny

Připojte podtlakové čerpadlo prostřednictvím sběrného potrubí k
servisnímu otvoru všech uzavíracích ventilů a zvyšte účinnost (viz
také "Kontrola potrubí chladiva: Nastavení"[424]).

14.3.3 Kontrola potrubí chladiva: Nastavení

Ventil A Otevřeno
Ventil B Otevřeno
Ventil C Otevřeno
Uzavírací ventil potrubí

kapalného chladiva
Uzavírací ventil plynového

potrubí

Příručka pro instalaci a provoz

24

POZNÁMKA

Zkontrolujte, zda jsou všechny (místní) ventily potrubí
OTEVŘENÉ (nikoliv uzavírací ventily venkovní jednotky!) a
až poté začněte provádět test netěsnosti a odsávání.

POZNÁMKA

Používejte 2stupňové vakuové čerpadlo se zpětným nebo
solenoidovým ventilem schopné vyvinout manometrický
podtlak –⁠100,7kPa (−⁠1,007bar) (5torrů absolutní).

POZNÁMKA

Není-li čerpadlo v činnosti, olej čerpadla nesmí proudit zpět
do systému.

POZNÁMKA

Instalaci NEPROFUKUJTE chladivem. Použijte podtlakové
čerpadlo pro odsátí instalace.

a Tlakový omezovací ventil

b Dusík

c Váha

d Nádrž na chladivo R410A (systém sifonu)

e Podtlakové čerpadlo

f Uzavírací ventil potrubí kapalného chladiva
g Uzavírací ventil plynového potrubí
A Ventil A
B Ventil B
C Ventil C

Ventil Stav ventilů

Uzavřeno

Uzavřeno

POZNÁMKA

Připojení k venkovním jednotkám a všem vnitřním
jednotkám by rovněž mělo být otestováno na netěsnost a
podtlak. Veškeré ventily místního potrubí ponechte
otevřené.

Podrobnější informace naleznete v instalačním návodu
vnitřní jednotky. Test těsnosti a podtlakové vysoušení by
mělo být provedeno dříve, než je jednotka připojena k
napájení. Pokud tomu tak není, informujte se také v
blokovém schématu popsaném dříve v této kapitole (viz "O

vedení potrubí chladiva"[423]).

14.3.4 Provedení testu těsnosti

Test těsnosti systému musí vyhovět normě EN 378‑2.

Provedení testu těsnosti: Vakuový test těsnosti

1 Systém odsajte zkapalinového a plynového potrubí na tlak –

100,7kPa (–⁠1,007bar) (5 Torrů absolutní) a to po dobu delší
než 2 hodiny.

2 Po dosažení tohoto tlaku vypněte podtlakové čerpadlo a

zkontrolujte, že tlak nestoupl nejméně po dobu 1 minuty.

3 Stoupá-li tlak, systém může obsahovat vlhkost (viz vakuování

dále), nebo je netěsný.

Provedení testu těsnosti: Tlakový test těsnosti

1 U všech spojů potrubí proveďte zkoušku těsnosti pomocí

pěnivého roztoku.

2 Vypusťte všechen dusík.
3 Vakuum přerušte a pomocí stlačeného dusíku zvyšte tlak

nejméně na hodnotu 0,2 MPa (2 bary). Přístrojový tlak nikdy
nenastavujte vyšší, než je maximální provozní tlak jednotky, tj.
4,0MPa (40barů).

POZNÁMKA

VŽDY použijte roztok pro zkoušku bublinkovou metodou
doporučený vaším obchodníkem.

V ŽÁDNÉM PŘÍPADĚ nepoužívejte mýdlovou vodu:

▪ Mýdlová voda může způsobit praskání součástí,

například převlečných matic nebo uzavíracích ventilů.

▪ Mýdlová voda může obsahovat sůl, která absorbuje

vlhkost, jež zamrzne jakmile dojde k ochlazení potrubí.

▪ Mýdlová voda obsahuje čpavek, který může vést ke

korozi obrubových spojů (mezi mosaznou převlečnou
maticí a měděnou kuželkou).

Kontrola netěsností po naplnění chladiva

Po naplnění chladiva do systému je nutné provést další test těsnosti.
Viz také Kontrola, zda po naplnění nedochází k úniku chladiva.

14.3.5 Provedení podtlakového vysoušení

Kodstranění veškeré vlhkosti ze systému postupujte takto:

1 Odvzdušněte systém po dobu nejméně 2 hodin na cílový

podtlak –100,7kPa (–⁠1,007bar) (5Torrů absolutní).

2 Po vypnutí podtlakového čerpadla zkontrolujte, že tlak vpotrubí

nestoupl nejméně po dobu 1 hodiny.

3 Pokud by se nepodařilo dosáhnout požadovaného vakua

během 2 hodin nebo udržet vakuum po dobu 1 hodiny, systém
pravděpodobně obsahuje příliš velké množství vlhkosti. V
takovém případě vakuum přerušte a pomocí stlačeného dusíku
zvyšte tlak nejméně na hodnotu 0,05 MPa (0,5 bar). Poté
zopakujte kroky 1 až 3 až do úplného odstranění veškeré
vlhkosti.

4 V závislosti na tom, zda chcete ihned naplnit chladivo skrze

hrdlo plnění chladiva nebo nejprve předběžně naplnit část
chladiva skrze potrubí kapaliny buď otevřete uzavírací ventily
venkovní jednotky nebo je ponechte uzavřené. Podrobné
informace naleznete v části "Plnění chladiva"[425].

14.3.6 Izolování potrubí chladiva

Po skončení zkoušky těsnosti a vakuování potrubí je třeba potrubí
izolovat. Při této činnosti je třeba dodržovat následující pravidla:

▪ Připojení potrubí a větvení potrubí musí být dokonale izolována.
▪ Zaizolujte kapalinové a plynové potrubí (u všech jednotek).

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

14 Instalace potrubí

a

b

p<p

>

N2

C

b c e

a

g

f

d

A B

▪ Používejte tepelně odolnou polyetylénovou pěnu, jež je schopna

odolávat teplotám do 70°C u kapalinového potrubí a
polyetylénovou pěnu odolávající teplotě do 120°C u plynového
potrubí.

▪ Izolaci chladivového potrubí zesilte podle prostředí, ve kterém je

jednotka instalována.

▪ Jestliže hrozí možnost, že kondenzát z uzavíracího ventilu může

mezerami v izolaci odkapávat dovnitř vnitřní jednotky, protože
venkovní jednotka je umístěna výš než vnitřní jednotka, je třeba
důkladně utěsnit veškerá spojení. Viz obrázek níže.

a Izolační materiál
b Utěsnění atd.

14.4 Plnění chladiva

14.4.1 Bezpečnostní upozornění pro plnění chladiva

VÝSTRAHA

▪ Používejte VÝHRADNĚ chladivo typu R410A. Jiné

látky mohou způsobit exploze nebo požár.

▪ Chladivo R410A obsahuje fluorované skleníkové plyny.

Jeho potenciál globálního oteplování (GWP) je 2087,5.
Tyto plyny NEVYPOUŠTĚJTE do atmosféry.

▪ Při plnění chladiva VŽDY používejte ochranné rukavice

a ochranné brýle.

POZNÁMKA

Je-li napájení některých jednotek vypnuté, proceduru
naplnění chladiva nelze dokončit správně.

POZNÁMKA

Napájení ZAPNĚTE nejméně 6 hodin před zahájením
provozu, aby bylo napájení přivedeno k ohřevu klikové
skříně, chráníte tím také kompresor.

POZNÁMKA

Je-li operace provedena do 12 minut po zapnutí vnitřních
jednotek a venkovních jednotek, kompresor nebude
pracovat předtím, než je správným způsobem připojena
komunikace mezi vnitřními a venkovními jednotkami.

POZNÁMKA

Pokud během údržby systém neobsahuje žádné chladivo
(venkovní jednotky+místní potrubí+vnitřní jednotky)
(například po odsátí chladiva), jednotka musí být naplněna
původním množstvím chladiva (viz také štítek na jednotce)
a to stanovením doplňkového objemu chladiva.

14.4.2 Stanovení množství chladiva pro doplnění

INFORMACE

Informace o konečném nastavení objemu náplně chladiva
v testovací laboratoři vám poskytne prodejce.

INFORMACE

Pro pozdější potřebu si na štítek dodatečné náplně
chladiva poznamenejte množství dodatečného chladiva,
které je zde vypočítáno. Viz "Připevnění štítku s

označením fluorovaných skleníkových plynů"[426].

Vzorec:
R=[(X1×Ø9,5)×0,059+(X2×Ø6,4)×0,022]

R Množství doplňovaného chladiva [v kg a zaokrouhleno na 1

desetinné místo]

X

Celková délka [m] kapalinového potrubí s průměrem Øa

1...2

Metrické potrubí. Při používání metrického potrubí zaměňte

součinitel hmotnosti ve vzorci těmi, které jsou uvedeny v následující
tabulce.

Palcové potrubí Metrické potrubí

Potrubí Součinitel

hmotnosti

Potrubí Součinitel

hmotnosti

Ø6,4mm 0,022 Ø6mm 0,018
Ø9,5mm 0,059 Ø10mm 0,065

14.4.3 Plnění chladiva

Ke zrychlení procesu plnění chladiva se u velkých systémů
doporučuje nejdříve naplnit část chladiva skrze potrubí kapaliny a
teprve poté provést ruční doplnění chladiva. Tento krok lze
vynechat, plnění bude v takovém případě trvat déle.

Předběžné plnění chladiva

Předběžné plnění lze provést bez spuštění kompresoru a to
připojením lahve s chladivem pouze k servisním hrdlům uzavíracího
ventilu kapaliny.

1 Připojte podle obrázku. Zkontrolujte, zda jsou uzavřeny všechny

uzavírací ventily venkovní jednotky a také ventil A.

POZNÁMKA

Před započetím plnění zkontrolujte, zda 7segmentový LED
displej zobrazuje normálně (viz "Přístup k režimu 1 nebo

2" [4 30]) a zda není na uživatelském rozhraní

signalizován kód poruchy. Pokud je signalizován kód
poruchy, viz "19.1Řešení problémů na základě chybových

kódů"[436].

POZNÁMKA

Zkontrolujte, zda jsou rozpoznány všechny připojené
vnitřní jednotky (nastavení [1‑5]).

POZNÁMKA

Před provedením operace plnění chladiva uzavřete přední
panel. Bez připojení předního panelu nemůže jednotka
řádně posuzovat, zda pracuje správně nebo nikoliv.

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

a Tlakový omezovací ventil
b Dusík
c Váha
d Nádrž na chladivo R410A (systém sifonu)
e Podtlakové čerpadlo

f Uzavírací ventil potrubí kapalného chladiva

g Uzavírací ventil plynového potrubí
A Ventil A
B Ventil B
C Ventil C

2 Otevřete ventily C a B.
3 Plňte předběžné množství chladiva, dokud nedosáhnete

stanoveného doplňovaného objemu nebo dokud již není možné
předběžné plnění, pak uzavřete ventily C a B.

Příručka pro instalaci a provoz

25

14 Instalace potrubí

p<p

>

R410A

a c

d

b

A

d

b

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

GWP × kg

1000

=

=

+

kg

=

kg

=

GWP: XXX

RXXX

a

f

c

d

e

4 Proveďte jednu z možností:

Pokud Pak:

Je dosaženo stanoveného

objemu doplňkové náplně
chladiva

Odpojte sběrné potrubí od
potrubí kapaliny.

Nemusíte provádět kroky dle
pokynů v části "Plnění chladiva
(v režimu ručního plnění
dodatečné náplně chladiva)".

Je naplněno příliš velké
množství chladiva

Odsajte chladivo.
Odpojte sběrné potrubí od

potrubí kapaliny.
Nemusíte provádět kroky dle

pokynů v části "Plnění chladiva
(v režimu ručního plnění
dodatečné náplně chladiva)".

Ještě není dosaženo
stanoveného objemu
doplňkové náplně chladiva

Odpojte sběrné potrubí od
potrubí kapaliny.

Pokračujte dle pokynů v části
"Plnění chladiva (v režimu
ručního plnění dodatečné
náplně chladiva)".

Plnění chladiva (v režimu ručního plnění dodatečné náplně
chladiva)

Zbývající dodatečné chladivo lze naplnit uvedením venkovní
jednotky do provozu a to v režimu ručního doplňování chladiva.

5 Připojte podle obrázku. Ověřte si, že ventil A je uzavřený.

INFORMACE

Ruční plnění chladiva se automaticky zastaví do 30 minut.
Jestliže doplňování chladiva neskončí ani po 30 minutách,
znovu proveďte operaci doplňování dalšího chladiva.

INFORMACE

▪ Když byla během postup detekována porucha

(například v případě uzavřeného uzavíracího ventilu),
zobrazí se kód poruchy. V takovém případě se
informujte v části "Chybové kódy při plnění

chladiva" [4 26] a vyřešte poruchu odpovídajícím

způsobem. Resetování poruchy lze provést stisknutím
tlačítka BS3. Můžete znovu začít pracovat podle
pokynů "Plnění".

▪ Přerušení ručního plnění chladiva je možné stisknutím

tlačítka BS3. Jednotka se zastaví a vrátí se do stavu
volnoběhu.

10 Otevřete ventil A.
11 Plňte chladivo, dokud nedoplníte zbývající stanovený

doplňovaný objem, pak uzavřete ventil A.

12 Stiskněte tlačítko BS3 a zastavte ruční doplňování chladiva.

POZNÁMKA

Po (předběžném) doplnění chladiva otevřete všechny
uzavírací ventily.

Provozování systému s uzavřenými ventily vede ke zničení
kompresoru.

POZNÁMKA

Po přidání chladiva nezapomeňte uzavřít víčko portu
kdoplnění chladiva. Dotahovací moment krytky je 11,5 až
13,9N•m.

a Váha

b Nádrž na chladivo R410A (systém sifonu)

c Podtlakové čerpadlo
d Port kdoplňování chladiva
A Ventil A

POZNÁMKA

Port k doplňování chladiva je připojen k potrubí uvnitř
jednotky. Vnitřní potrubí jednotky je již z výroby naplněno
chladivem, a proto při napojování doplňovací hadice
postupujte opatrně.

6 Otevřete všechny uzavírací ventily venkovní jednotky. V tento

okamžik musí být ventil A uzavřený!

7 Vezměte v úvahu všechna bezpečnostní opatření uvedená v

kapitole "16 Konfigurace" [4 29] a "17 Uvedení do

provozu"[434].

8 Zapněte spínač vnitřních jednotek a venkovních jednotek.
9 Aktivujte nastavení venkovní jednotky [2‑20] a spusťte ruční

doplňování chladiva. Další informace viz "Režim 2: Provozní

nastavení"[432].

Výsledek: Jednotka se spustí.

Příručka pro instalaci a provoz

26

14.4.4 Chybové kódy při plnění chladiva

INFORMACE

Pokud dojde k poruše, na uživatelském rozhraní vnitřní
jednotky se zobrazí chybový kód.

Pokud se vyskytne porucha, uzavřete ihned ventil A. Potvrďte kód
poruchy a podnikněte odpovídající opatření, "19.1Řešení problémů

na základě chybových kódů"[436].

14.4.5 Připevnění štítku s označením fluorovaných skleníkových plynů

1 Vyplňte štítek následujícím způsobem:

a Pokud je s jednotkou (viz příslušenství) dodána sada

štítků o fluorovaných skleníkových plynech, odrhněte
příslušný štítek v odpovídajícím jazyce a nalepte jej na
horní stranu a.

b Náplň chladiva vproduktu: viz typový štítek jednotky

c Dodatečný naplněný objem chladiva

d Celková náplň chladiva

e Množství fluorovaných skleníkových plynů celkové

náplně chladiva vyjádřené jako ekvivalent tun CO2.

f GWP = Global warming potential – Potenciál globálního

oteplování

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

POZNÁMKA

e

d

F1/F2

(16 V)

F1/F2

(16 V)

220-240 V

1~ 50 Hz

c

a

Y

V

b

220-240 V

1~ 50 Hz

380-415 V

3N~ 50 Hz

F1 F2 F1 F2 F1 F2

F1 F2 F1 F2 F1 F2

a

b

X2M

TO OUT/DTO IN/D

Příslušná legislativa týkající se fluorovaných
skleníkových plynů vyžaduje, aby náplň chladiva v

jednotce byla uvedena formou hmotnosti i jako ekvivalent
CO2.

Vzorec pro výpočet množství CO2 v ekvivalentních
tunách: Hodnota GWP chladiva × celkový objem chladiva

[kg] / 1000
Použijte hodnotu GWP uvedenou na štítek súdaji o náplni

chladiva.

2 Upevněte štítek na vnitřní stranu venkovní jednotky v blízkosti

plynových a kapalinových uzavíracích ventilů.

15 Elektrická instalace

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

VÝSTRAHA

Pro přívod napájení VŽDY používejte kabely s více jádry.

15.1 Informace o splnění norem elektroinstalace

15 Elektrická instalace

(a)

Pokud celková délka přenosové kabeláže překročí tyto limity,
může to způsobit poruchu komunikace.

15.3 Provozní kabeláž: Přehled

Místní kabeláž sestává z:
▪ Napájecí zdroj (včetně uzemnění),
▪ Přenosová kabeláž DIII mezi komunikační skříní a venkovní

jednotkou,

▪ Přenosová kabeláž RS‑485 mezi komunikační skříní a

monitorovacím systémem.

Příklad:

Jen pro RXYSQ4~6_V

Zařízení splňující normu EN/IEC61000‑3‑12 (Evropská/mezinárodní
technická norma definující limity harmonických proudů
generovaných zařízeními připojenými k veřejným nízkonapěťovým
systémům se vstupním proudem >16A a ≤75A na fázi).

15.2 Požadavky na bezpečnostní zařízení

Zapojení napájecí kabeláže

Tento napájecí zdroj musí být zajištěn požadovanými
bezpečnostními zařízeními tj. hlavním vypínačem, pojistkou v každé
fázi a jističem svodového proudu v souladu s platnou legislativou.

Výběr a dimenzování kabeláže by mělo být provedeno v souladu s
platnou legislativou na základě informací uvedených v tabulce níže.

Model Minimální

proudová

zatížitelnost

obvodu

RXYSQ4_V 29,1A 32A 1~ 50Hz
RXYSQ5_V
RXYSQ6_V
RXYSQ4_Y 14,1A 16A 3N~ 50Hz
RXYSQ5_Y
RXYSQ6_Y

Doporučené

pojistky

Napájecí zdroj

220-240V

380-415V

a Hlavní spínač
b Uzemnění

cent Napájecí kabeláž (včetně zemnícího vodiče) (stíněný

kabel)

F1/F2 Přenosová kabeláž (stíněný kabel)

V Venkovní jednotka (RXYSQ4~6_V)
Y Venkovní jednotka (RXYSQ4~6_Y)
d Vnitřní jednotka
e Uživatelský ovladač

15.4 Připojení elektrické kabeláže k venkovní jednotce

POZNÁMKA

▪ Viz schéma elektrického zapojení jednotky (dodávané

s jednotkou, umístěné na vnitřní straně servisního
krytu).

▪ Zkontrolujte, zda vodiče elektrického zapojení nikde

neblokují správné upevnění servisního krytu.

1 Sejměte servisní kryt.
2 Připojte přenosovou kabeláž následujícím způsobem:

Přenosová kabeláž

Specifikace a omezení přenosové kabeláže

Opláštěný vinylový kabel nebo kabel 0,75 až 1,25mm² (dvoužilový)

Maximální počet větví pro kabeláž mezi jednotlivými
jednotkami

Maximální délka vedení
(vzdálenost mezi venkovní a nejvzdálenější vnitřní

jednotkou)
Celková délka kabeláže

(součet vzdáleností mezi venkovními a vnitřními
jednotkami)

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

(a)

9

300m

600m

a Používejte vodič zopláštěného vedení (2 vedení) (bez

polarity)

Příručka pro instalaci a provoz

27

15 Elektrická instalace

C/H SELECTOR

A B C F1 F2 F1 F2

TO IN/D

UNIT

V Y

F1 F2 F1 F2

TO IND TO OUTD

TO OUT/D

UNIT

aa

1~ 50 Hz

220-240 V

LLN

V Y

X1M

3N~ 50 Hz
380-415 V

L1 L2 L3

L1 L2 L3

N

X1M

a

b

c

V

Y

X1M

X2M

a
a

b

a
a

X2M

a

a

b

X1M

a
a

a

b

a

b

a

b

2

3

1

a b

A B

c d e

a bc de

b Deska svorkovnice (místní dodávka)

POZNÁMKA

Musíte používat stíněný vodič a připojit zemnění k svorce
přenosového vedení (X2M).

a Uzemnění

3 Připojte napájecí zdroj následujícím způsobem:

a Jistič proti zemnímu zkratu
b Pojistka

cent Napájecí kabel

4 Stáhněte a upevněte napájecí a propojovací kabely pomocí

kabelových pásků.

Vedení skrze rám

a Napájecí kabel
b Přenosová kabeláž

Připojení k rámu Vedou-li kabely z jednotky, lze do

vylamovacího otvoru nasadit ochrannou
průchodku (vložky PG).

Jestliže nepoužíváte trubice na ochranu
vedení, zajistěte ochranu vedení
vinylovými trubicemi tak, aby hrany
vylamovacího otvoru nepoškodily vodiče.

A Uvnitř venkovní jednotky
B Vně venkovní jednotky
a Vodič
b Pouzdro
c Matice
d Rám
e Hadice

a Kabelová spona

b Upevňovací deska
X1M Napájecí zdroj
X2M Přenosové vedení

5 Kabely protáhněte rámem a připojte je k němu.

Příručka pro instalaci a provoz

28

POZNÁMKA

Bezpečnostní upozornění při vytváření vylamovacích
otvorů:

▪ Zabraňte poškození skříně a potrubí pod ní.
▪ Po vylomení příslušných vylamovacích otvorů se

doporučuje odstranit otřepy a použít opravný nátěr na
hrany a okolní plochy a povrchy, aby nedocházelo ke
korozi.

▪ Při protahování elektrických vedení vyraženými otvory

obalte dráty ochrannou páskou, aby nedošlo k jejich
poškození.

6 Připojte servisní kryt.
7 Připojte jistič svodového zemnicího proudu a pojistku k

napájecímu vedení.

15.5 Dokončení připojování přenosové kabeláže

Po instalaci přenosového vedení uvnitř jednotky ohněte vodiče podél
potrubí s chladivem a upevněte je pomocí pásky – viz obrázek níže.

a Potrubí kapaliny
b Potrubí plynu

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

16 Konfigurace

V

Y

H1P H2P H3P H4P H5P H6P H7P

MODE

TEST:

L.N.O.P.

DEMAND

C/H SELECT

HWL:

IND

MASTER

SLAVE

H8P

MULTI

BS2

SET

BS1

MODE

BS3

RETURN

BS2

SET

BS1

MODE

BS3

RETURN

BS4

TEST

BS5

RESET

BS4

TEST

BS5

RESET

H1P H2P H3P H4P H5P H6P H7P H8P

X1M

X2M

A1P

A2P

A1P

A2P

X1M

X2M

1 2

OFF

ON

DS1

1 2

OFF

ON

DS1

MULTIDEMANDL.N.O.P.SLAVEMASTERIND

TEST/

HWL

MODE

c Izolátor
d Přenosová kabeláž (F1/F2)
e Dokončovací páska

15.6 Kontrola izolačního odporu kompresoru

POZNÁMKA

Pokud se po instalaci nashromáždí chladivo v kompresoru,
může izolační odpor na pólech poklesnout, pokud však
bude alespoň 1MΩ, pak nedojde k poškození zařízení.

▪ Při měření izolace použijte megatester s rozsahem

500V.

▪ Megaohmmetr NEPOUŽÍVEJTE na nízkonapěťové

obvody.

1 Změřte izolační odpor kompresoru na pólech.

Pokud Pak

≥1MΩ Izolační odpor je OK. Postup je ukončen.
<1MΩ Izolační odpor není OK. Přejděte k

následujícímu kroku.

2 Zapněte napájení a ponechte zařízení zapnuté 6hodin.

Výsledek: Kompresor se zahřeje a odpaří jakékoliv chladivo v

něm obsažené.

3 Změřte znovu izolační odpor kompresoru.

Režim 1 a 2

Režim Popis

Režim 1
(nastavení

monitorování)
Režim 2

(provozní
nastavení)

Režim 1 lze použít pro monitorování aktuální
situace venkovní jednotky. Některý obsah
místních nastavení lze rovněž monitorovat.

Režim 2 se používá ke změně místního
nastavení systému. Je možné zjištění aktuální
hodnoty místního nastavení a změna této
hodnoty.

Obecně lze v normálním provozu pokračovat
bez zvláštního zásahu po změně místních
nastavení.

Některá provozní nastavení se používají pro
speciální operace (například jednorázová
operace, nastavení odsávání/odtlakování,
nastavení ručního plnění chladiva atd.). V
takovém případě se vyžaduje přerušení
speciálního provozu před spuštěním normální
operace. To bude uvedeno v níže uvedených
vysvětleních.

16.1.2 Přístup k součástem provozního nastavení

Další informace viz "Přístup k vnitřním částem venkovní

jednotky"[417].

16 Konfigurace

INFORMACE

Je důležité, aby si pracovník provádějící instalaci přečetl
postupně všechny informace v této kapitole a aby systém
byl správně konfigurován.

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

16.1 Provozní (místní) nastavení

16.1.1 O provozním (místním) nastavení

Chcete-li provést nakonfigurování systému tepelného čerpadla,
musíte přivést vstup k hlavní desce venkovní jednotky (A1P). Týká
se to následujících součástí provozního nastavení:

▪ Tlačítka pro vstupy pro desku tištěných spojů
▪ Zobrazení informací zpětné vazby z desky tištěných spojů
▪ Přepínače DIP (tovární nastavení změňte pouze v případě, že

chcete nainstalovat volicí spínač chlazení/topení).

Provozní nastvaení jsou definovány svým režimem, nastavením a
hodnotou. Příklad: [2‑8]=4.

Konfigurátor PC

Pro systém tepelného čerpadla VRV IV-S je možné alternativně
provést několik terénních nastavení při uvedení do provozu a to
prostřednictvím počítačového rozhraní (vyžaduje se volitelná
možnost EKPCCAB*). Instalační technik může připravit konfiguraci
(mimo místo) na počítači a poté ji nahrát do systému.

Viz také: "Připojení počítačového konfigurátoru k venkovní

jednotce"[434].

16.1.3 Součásti provozního nastavení

Součásti pro provozní nastavení jsou následující:

DS1 Přepínače DIP
BS1~BS5 Tlačítka
H1P~H7P 7segmentový LED displej

H8P LED pro signalizaci během inicializace

ON ( ) OFF ( ) problikává ( )

Přepínače DIP

Tovární nastavení změňte pouze v případě, že nainstalujete volicí
spínač chlazení/topení.

DS1‑1 Volič COOL/HEAT (viz příručka volicího spínače

chlazení/topení). OFF=nenainstalováno=výchozí
tovární nastavení

DS1‑2 NEPOUŽITO. NASTAVENÍ ZVÝROBY

NEMĚŇTE.

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

Příručka pro instalaci a provoz

29

16 Konfigurace

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

+ + + + +0 0 8 0 0 0

+ + + + +0 0 0 4 0 0

10~12 min

b

c

a

BS1 [5 s]

BS1

BS1

BS1

a

cb

Tlačítka

K provoznímu nastavení použijte tlačítka. S tlačítky manipulujte
pomocí izolovaného předmětu (například uzavřená propisovací
tužka), abyste se nedotkli dílů pod napětím.

BS1 MODE: Při změně nastaveného režimu
BS2 SET: Při nastavení v provozu
BS3 RETURN: Při nastavení v provozu
BS4 TEST: Při zkušebním provozu
BS5 RESET: Kresetování adresy při změně zapojení nebo při

instalaci další vnitřní jednotky

7segmentový LED displej

Displej poskytuje zpětnou vazbu týkající se provozních nastavení,
která jsou definovaná jako [režim-nastavení]=hodnota.

H1P Zobrazuje režim

H2P~H7P Zobrazuje nastavení a hodnoty, uvedené v binárním kódu

H8P NEPOUŽITO pro provozní nastavení, ale použito během

inicializace

Příklad:

Popis

Výchozí situace

(H1P VYP)

Režim 1

(H1P problikává)

Režim 2

(H1P ZAP)

Nastavení 8
(v režimu 2)

(H2P~H7P = binární 8)

Hodnota 4

(v režimu 2)

(H2P~H7P = binární 4)

a Napájení zapnuto
b Výchozí situace
c Indikace diody LED, pokude se vyskytuje porucha

Pokud výchozí situace není zobrazena ani po 10~12 minutách,
zkontrolujte kód poruchy na uživatelském rozhraní vnitřní jednotky.
Odpovídajícím způsobem kód poruchy vyřešte. Nejdříve zkontrolujte
komunikační kabeláž.

Přepínání mezi režimy

Použijte tlačítko BS1 k přepínání mezi výchozí situací, režimem1 a

2.

a Výchozí situace (H1P OFF)
b Režim 1 (H1P problikává)
c Režim 2 (H1P ON)

BS1 Stiskněte tlačítko BS1.

BS1 [5 s] Stiskněte tlačítko BS1 alespoň na 5sekund.

INFORMACE

Jestliže se během nastavování dostanete do stavu, kdy si
nevíte rady, stiskněte tlačítko BS1 a vraťte se do výchozí
situace.

16.1.4 Přístup k režimu 1 nebo 2

Po zapnutí jednotek se displej přepne do výchozí situace. Zde
můžete přistupovat k režimu1 a 2.

Inicializace: výchozí situace

POZNÁMKA

Napájení ZAPNĚTE nejméně 6 hodin před zahájením
provozu, aby bylo napájení přivedeno k ohřevu klikové
skříně, chráníte tím také kompresor.

Zapněte napájení venkovní jednotky a všech vnitřních jednotek.
Když je ustavena komunikace mezi vnitřními jednotkami a
venkovními jednotkami a je normální, stav indikace segmentů bude
odpovídat popisu níže (výchozí situace při expedici z výrobního
závodu).

16.1.5 Použití režimu 1

V režimu 1 (a ve výchozí situaci) můžete odečítat některé informace.

Příklad: 7segmentový LED displej – výchozí situace

Můžete odečítat informace o stavu provozu s nízkou hlučností a to
následujícím způsobem:

# Činnost Tlačítko/displej

1 Zkontrolujte, zda diody LED

zobrazují výchozí situaci.

(H1P OFF)

2 Zkontrolujte stav diod LED

H6P.

Příklad: 7segmentový LED displej – režim1

Můžete odečítat nastavení [1‑5] (= celkový počet připojených
vnitřních jednotek) a to následujícím způsobem:

# Činnost Tlačítko/displej

1 Začněte ve výchozí situaci.

H6P OFF: Jednotka nyní
nepracuje v režimu nízké
hlučnosti s omezeními.

H6P ON: Jednotka nyní
pracuje v režimu nízké
hlučnosti s omezeními.

Příručka pro instalaci a provoz

30

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

16 Konfigurace

BS1 [1×]

BS2 [X×]

BS3 [1×]

BS1 [1×]

BS1 [5 s]

BS2 [X×]

BS2 [X×]b

a

BS3 [1×]c

BS3 [1×]d

BS3 [1×]

BS1 [1×]

# Činnost Tlačítko/displej

2 Vyberte režim 1.

3 Vyberte nastavení 5.

("X×" závisín a nastavení,
které chcete vybrat.)

4 Zobrazte hodnotu nastavení

5.
(Je připojeno 8 vnitřních

jednotek)

5 Ukončete režim 1.

(= binární 5)

(= binární 8)

16.1.6 Použití režimu 2

V režimu 2 můžete provést provozní nastavení a nakonfigurovat
systém.

Příklad: 7segmentový LED displej – režim 2

Můžete změnit hodnotu nastavení [2‑8] (= Te cílová teplota během
chladicího provozu) na 4 (=8°C) a to následujícím způsobem:

# Činnost Tlačítko/displej

1 Začněte ve výchozí situaci.

2 Vyberte režim 2.

3 Vyberte nastavení 8.

("X×" závisí na nastavení,
které chcete vybrat.)

4 Vyberte hodnotu 4 (= 8°C).

a: Zobrazuje aktuální
hodnotu.

b: Změňte na 4. ("X×" závisí
na aktuální hodnotě a na
hodnotě, kterou chcete
vybrat.)

c: Zadejte do systému
hodnotu.

d: Potvrďte. Systém začne
pracovat podle nastavení.

5 Ukončete režim 2.

(= binární 8)

16.1.7 Režim 1 (a výchozí situace): Nastavení monitorování

V režimu 1 (a ve výchozí situaci) můžete odečítat některé informace.

7segmentový LED displej – výchozí situace (H1P OFF)

Můžete odečíst následující informace:

Hodnota / Popis

H6P Zobrazuje stav režimu nízké hlučnosti.

VYPN

UTO

Jednotka nyní nepracuje v režimu nízké hlučnosti s
omezeními.

ZAPN

UTO

Jednotka nyní pracuje v režimu nízké hlučnosti s
omezeními.

Provoz s nízkou hlučností snižuje míru hluku generovaného
jednotkou ve srovnání s jmenovitými provozními
podmínkami.

Provoz s nízkou hlučností lze nastavit v režimu 2. Existují
dvě metody aktivace provozu systému venkovní jednotky s
nízkou hlučností.

▪ První způsob spočívá v povolení automatického provozu

s nízkou hlučností během noci podle místního nastavení.
Jednotka bude pracovat na vybrané úrovni nízké
hlučnosti během vybraných časových intervalů.

▪ Druhá metoda spočívá v povolení provozu s nízkou

hlučností na základě externího vstupu. Pro tento provoz
se vyžaduje volitelné příslušenství.

H7P Zobrazuje stav režimu provozu s nízkou spotřebou.

VYPN

UTO

Jednotka nyní nepracuje v režimu provozu s nízkou
spotřebou s omezeními.

ZAPN

UTO

Jednotka nyní pracuje v režimu provozu s nízkou
spotřebou s omezeními.

Provoz s nízkou spotřebou snižuje spotřebu jednotky ve
srovnání s jmenovitými provozními podmínkami.

Provoz s nízkou spotřebou lze nastavit v režimu 2. Existují
dvě metody aktivace provozu systému venkovní jednotky s
nízkou spotřebou.

▪ První metoda spočívá v aktivaci omezení spotřeby

systému venkovní jednotky. Jednotka bude vždy pracovat
s vybraným omezením spotřeby.

▪ Druhá metoda spočívá v povolení provozu s nízkou

spotřebou na základě externího vstupu. Pro tento provoz
se vyžaduje volitelné příslušenství.

7segmentový LED displej – režim 1 (H1P problikává)

Můžete odečíst následující informace:

Nastavení

( )

[1‑5]
Zobrazuje celkový počet

připojených vnitřních jednotek.

Hodnota / Popis

Může být vhodné zkontrolovat,
zda celkový počet
nainstalovaných vnitřních
jednotek odpovídá celkovému
počtu vnitřních jednotek, které
jsou systémem rozpoznány. V
případě neshody se doporučuje
zkontrolovat komunikační trasu
mezi venkovními a vnitřními
jednotkami (komunikační vedení
F1/F2).

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

Příručka pro instalaci a provoz

31

16 Konfigurace

Nastavení

( )

[1‑14]
Zobrazuje nejnovější kód

poruchy.
[1‑15]

Zobrazuje 2. poslední kód
poruchy.

[1‑16]
Zobrazuje 3. poslední kód

poruchy.

Hodnota / Popis

Když byl nejnovější kódy poruchy
na uživatelském rozhraní vnitřní
jednotky náhodou resetovány,
mohou být znovu zkontrolovány
prostřednictvím tohoto nastavení
monitorování.

Chcete-li si prostudovat obsah
nebo příčinu stojící za výskytem
kódu poruchy, viz "19.1Řešení

problémů na základě chybových
kódů"[436], kde jsou vysvětleny

odpovídající kódy poruchy.
Podrobné informace o kódech
poruchy naleznete v servisní
příručce této jednotky.

Podrobnější informace o kódu
poruchy zobrazíte stiskntím
tlačítka BS2 3krát.

16.1.8 Režim 2: Provozní nastavení

V režimu 2 můžete provést provozní nastavení a nakonfigurovat systém. Diody LED poskytují binární znázornění nastavení/číselné hodnoty.

Nastavení

(= binární)

[2‑8]
Cílová teplota Te během chlazení.

(výchozí)

[2‑9]
Cílová teplota Tc během topení. (výchozí)

[2‑12]
Povoluje funkci provozu s nízkou hlučností nebo nízkou spotřebou

a to prostřednictvím externího řídicího adaptéru (DTA104A61/62).
Pokud musí systém pracovat v režimu s nízkou hlučností nebo s

nízkou spotřebou, když je do jednotky odeslán externí signál, mělo
by být toto nastavení změněno. Toto nastavení bude platní pouze
v případě instalace volitelného externího řídicího adaptéru
(DTA104A61/62) ve vnitřní jednotce.

[2‑18]
Nastavení vysokého statického tlaku ventilátoru.
Pro zvýšení statického tlaku dodávaného ventilátorem venkovní

jednotky my mělo být aktivováno toto nastavení. Podrobnosti o
tomto nastavení naleznete v technických specifikacích.

[2‑20]
Ruční plnění dodatečného chladiva.
Pro přidání dodatečné náplně chladiva ručním způsobem (bez

funkce automatického plnění chladiva) je nutné použít následující
nastavení.

(výchozí)

(výchozí)

(výchozí)

Hodnota

Popis

6°C

Automatika

8°C

9°C
10°C
11°C

Automatika

46°C
43°C

Deaktivováno.

Aktivováno.

Deaktivováno.

Aktivováno.

Deaktivováno.

Aktivováno.

Chcete-li zastavit operaci ručního plnění
dodatečné náplně chladiva (když je
požadované množství dodatečného chladiva
naplněno) stiskněte tlačítko BS3. Pokud tato
funkce nebyla přerušena stisknutím tlačítka
BS3, jednotka zastaví provoz po 30minutách.
Pokud 30 minut nepostačovalo pro přidání
potřebného množství chladiva, funkci lze
reaktivovat změnou místního nastavení.

Příručka pro instalaci a provoz

32

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

16 Konfigurace

Nastavení

(= binární)

[2‑21]
Režim odsávání chladiva/odtlakování.
Pro dosažení volné dráhy pro odsátí chladiva ze systému nebo

odebrání zbytkových látek či odsátí systému je nutné použít
nastavení, které otevře požadované ventily v okruhu chladiva, aby
odsátí chladiva nebo odtlakování mohlo být provedeno správně.

[2‑22]
Automatické nastavení úrovně provozu snízkou hlučností během

noční doby.
Změnou tohoto nastavení aktivujete funkci automatického provozu

s nízkou hlučností jednotky a definujete úroveň provozu. V
závislosti na vybrané= úrovni bude hlučnost snížena. Časy
spuštění a zastavení pro tuto funkci jsou definovány v nastavení
[2‑26] a [2‑27].

[2‑25]
Nastavení úrovně provozu snízkou hlučností prostřednictvím

externího řídicího adaptéru.
Pokud systém musí pracovat v režimu nízké hlučnosti, když je do

jednotky odeslán externí signál, toto nastavení definuje úroveň
nízké hlučnosti, která se použije.

Toto nastavení bude platní pouze v případě instalace volitelného
externího řídicího adaptéru (DTA104A61/62) a bylo aktivováno
nastavení [2‑12].

[2‑26]
Čas spuštění provozu snízkou hlučností.
Toto nastavení se používá ve spojení s nastavením [2‑22].

[2‑27]
Čas zastavení provozu snízkou hlučností.
Toto nastavení se používá ve spojení s nastavením [2‑22].

[2‑30]
Nastavení omezení spotřeby energie (krok1) prostřednictvím

externího řídicího adaptéru (DTA104A61/62).
Pokud systém musí pracovat v režimu s nízkou spotřebou, když je

do jednotky odeslán externí signál, toto nastavení definuje úroveň
nízké spotřeby, která se použije pro krok 1. Úroveň je podle
tabulky.

[2‑31]
Nastavení omezení spotřeby energie (krok2) prostřednictvím

externího řídicího adaptéru (DTA104A61/62).
Pokud systém musí pracovat v režimu s nízkou spotřebou, když je

do jednotky odeslán externí signál, toto nastavení definuje úroveň
nízké spotřeby, která se použije pro krok 2. Úroveň je podle
tabulky.

[2‑32]
Vynucené trvalé omezení spotřeby provozu (k omezení spotřeby

se nevyžaduje žádný externí řídicí adaptér).
Pokud systém musí vždy pracovat v podmínkách omezení

spotřeby, toto nastavení aktivuje a definuje úroveň omezení
spotřeby, které bude použito trvale. Úroveň je podle tabulky.

[2‑38]
Typ vnitřních jednotek
Po změně tohoto nastavení musíte systém vypnout, vyčkat

20sekund a pak jej znovu zapnout. Pokud tomu tak není,
nastavení nebude zpracováno a může dojít k signalizaci kódů
poruchy.

(výchozí)

(výchozí)

(výchozí)

(výchozí)

(výchozí)

(výchozí)

(výchozí)

(výchozí)

(výchozí)

Hodnota

Popis

Deaktivováno.

Aktivováno.

Chcete-li zastavit režim odsávání chladiva/
odtlakování, stiskněte BS1. Pokud tlačítko BS1
nestiskněte, systém zůstane v režimu
odsávání chladiva/odtlakování.

Deaktivováno

Úroveň 1 Úroveň 3<Úroveň
Úroveň 2
Úroveň 3

Úroveň 1 Úroveň 3<Úroveň
Úroveň 2

Úroveň 3

Funkce není aktivní.

Podle nastavení [2‑30].
Podle nastavení [2‑31].

Nainstalované vnitřní jednotky VRVDX

Nainstalované vnitřní jednotky RADX

2<Úroveň 1

2<Úroveň 1

20h00
22h00

24h00

6h00
7h00
8h00

60%
70%

80%

30%
40%

50%

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

Příručka pro instalaci a provoz

33

17 Uvedení do provozu

V Y

a

b

c (X41A)

A1P A1P

a

b

X41A

2

345

H JS T

X41A

Nastavení

(= binární)

[2‑41]
Nastavení pohodlného chlazení.
Toto nastavení se používá ve spojení s nastavením [2‑8].

[2‑42]
Nastavení pohodlného chlazení.
Toto nastavení se používá ve spojení s nastavením [2‑9].

16.1.9 Připojení počítačového konfigurátoru k venkovní jednotce

a PC

b Kabel (EKPCCAB*)

c (X41A) Prodlužovací kabel připojený k X41A

X41A Konektor

A1P Hlavní deska tištěných spojů venkovní jednotky

17 Uvedení do provozu

Po nainstalování a jakmile jsou definována místní nastavení musí
instalační technik ověřit správný provoz. Z těchto důvodů je NUTNÉ
provést provozní zkoušku podle dále uvedených postupů.

17.1 Bezpečnostní upozornění při uvádění do provozu

UPOZORNĚNÍ
Zkušební provoz NESPOUŠTĚJTE, pokud pracujete na

vnitřní jednotce.

Při zkušebním provozu pracuje NEJEN venkovní jednotka,
ale také připojená vnitřní jednotka. Pracovat na vnitřní
jednotce během testovacího provozu je nebezpečné.

POZNÁMKA

Napájení ZAPNĚTE nejméně 6 hodin před zahájením
provozu, aby bylo napájení přivedeno k ohřevu klikové
skříně, chráníte tím také kompresor.

Hodnota

Popis

Eco

Střední

(výchozí)

Rychlé

Výkonné

Eco

Střední

(výchozí)

Rychlé

Výkonné

Během zkušebního provozu bude spuštěna venkovní jednotka i
vnitřní jednotky. Zkontrolujte, zda byly dokončeny přípravy všech
vnitřních jednotek (místní potrubí, elektrická kabeláž, odvzdušnění
atd.). Podrobnosti naleznete v instalační příručce pro vnitřní
jednotky.

17.2 Kontrolní seznam před uvedením do provozu

Po dokončení instalace jednotky je nutné nejprve zkontrolovat
následující položky. Po provedení všech testů je nutné jednotku
uzavřít. Po uzavření jednotky ji připojte k napájení.

Prostudujte si všechny pokyny k instalaci a provozu, které
jsou popsané v referenční příručce pro instalace a v

uživatelské referenční příručce.
Instalace

Zkontrolujte, zda je jednotka správně upevněna, aby při
jejím spouštění nevznikal nadměrný hluk a vibrace.

Elektrická instalace

Ujistěte se, že místní kabeláž je zhotovena podle pokynů
popsaných v kapitole Připojení elektrické kabeláže, podle
schémat elektrického zapojení a podle příslušné
legislativy.

Napájecí napětí

Zkontroluje napájecí napětí na místním napájecím panelu.
Napětí MUSÍ odpovídat napětí na typovém štítku
jednotky.

Uzemnění

Vodiče uzemnění musí být zapojeny správně a zemnící
svorky musí být dobře dotaženy.

Test izolace hlavního elektrického obvodu

Pomocí zařízení megatester 500 V zkontrolujte, zda je při
napětí 500 V DC mezi napěťovými svorkami a zemí
izolační odpor nejméně 2 MΩ. Zařízení megatester
NIKDY nepoužívejte pro přenosové vedení.

Pojistky, jističe a ochrany

Zkontrolovat, zda pojistky, jističe nebo jiná instalovaná
ochranná zařízení jsou správného typu a jsou
dimenzována v souladu s kapitolou "15.2 Požadavky na

bezpečnostní zařízení" [4 27]. Žádná pojistka nebo jiné

ochranné zařízení nesmějí být přemostěny.

Vnitřní zapojení

Zkontrolujte pohledem elektrická skříň a vnitřní prostor
jednotky na výskyt uvolněných spojů nebo poškozených
elektrických součástí.

Rozměr potrubí a izolace potrubí

Zajistěte, aby bylo instalováno potrubí správných rozměrů
a aby bylo řádně izolováno.

Příručka pro instalaci a provoz

34

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

17 Uvedení do provozu

Uzavírací ventily

Zkontrolujte si, zda jsou otevřené uzavírací ventily na
plynovém i kapalinovém potrubí.

Poškozené zařízení

Zkontrolujte vnitřek jednotky, zda nejsou její části
poškozeny, nebo zda není potrubí zmáčknuté.

Únik chladiva

Zkontrolujte vnitřek jednotky, zda v něm nedochází k
úniku chladiva. Jestliže došlo k úniku chladiva, zkuste
netěsnost opravit. Je-li oprava neúspěšná, kontaktujte
místního prodejce. Chladiva, které uniklo ze spojení
chladicího potrubí, se nedotýkejte. To by mohlo způsobit
omrzliny.

Únik oleje

Zkontrolovat kompresor, zda neuniká olej. Jestliže došlo k
úniku oleje, zkuste netěsnost opravit. Je-li oprava
neúspěšná, kontaktujte místního prodejce.

Vstup / výstup vzduchu

Zkontrolovat u jednotky, zda nic nepřekáží volnému
vstupu a výstupu vzduchu (například listy papíru, lepenka
nebo jiný materiál).

Dodatečná náplň chladiva

Množství chladiva doplněného do jednotky je třeba napsat
na přiložený štítek "Doplněné chladivo" a upevnit štítek na
zadní stranu předního krytu.

Datum instalace a běžné provozní nastavení

Na štítku na zadní straně předního panelu zaznamenejte
datum instalace v souladu s normou EN60335‑2‑40 a
udržujte záznam o obsahu místního nastavení.

17.3 Kontrolní seznam během uvedení do provozu

Provedení zkušebního provozu.

17.3.1 Informace o testovacím provozu

POZNÁMKA

Po první instalaci proveďte zkušební provoz. V opačném
případě se na uživatelském ovladači zobrazí kód poruchy

a nebude možné provést normální provoz nebo

testovací chod jednotlivých jednotek.

Postup uvedený níže popisuje testovací provoz kompletního
systému. Tento provoz kontroluje a posuzuje následující položky:

▪ Kontrola nesprávně zapojené kabeláže (kontrola komunikace s

vnitřními jednotkami).
▪ Kontrola otevření uzavíracích ventilů.
▪ Vyhodnocení délky potrubí.
Anomálie vnitřních jednotek nelze zkontrolovat jednotlivě podle

jednotek. Po skončení zkušebního provozu zkontrolujte postupně
vnitřní jednotky jednotlivě spuštěním běžného provozu
prostřednictvím uživatelského rozhraní. Další podrobnosti o
individuálním testovacím chodu naleznete v instalační příručce
vnitřní jednotky.

INFORMACE

▪ Než se spustí kompresor, může trvat až 10 minut, než

se stav chladiva ustálí.

▪ Během zkušebního provozu může být slyšet hlasitý

zvuk proudícího chladiva nebo zvuk
elektromagnetického ventilu a zobrazení kontrolek LED
se může změnit. Nejedná se o závadu.

17.3.2 Provedení testovacího provozu (7segmentový displej LED)

1 Zkontrolujte všechna provozní nastavení, která chcete nastavit;

viz "16.1Provozní (místní) nastavení"[429].

2 Zapněte napájení venkovní jednotky (ON) a připojených

vnitřních jednotek.

POZNÁMKA

Napájení ZAPNĚTE nejméně 6 hodin před zahájením
provozu, aby bylo napájení přivedeno k ohřevu klikové
skříně, chráníte tím také kompresor.

3 Zkontrolujte, zda se vyskytuje výchozí (volnoběžný) stav (H1P

je ve stavu OFF), viz "Přístup k režimu 1 nebo 2" [4 30].
Stiskněte tlačítko BS4 na 5 sekund nebo déle. Jednotka spustí
režim zkušebního provozu.

Výsledek: Testovací provoz je proveden automaticky, H2P
venkovní jednotky problikává a na uživatelském rozhraní
vnitřních jednotek se zobrazí indikace "testovací chod" a
"centrálně řízeno".

Krok během postupu automatického testovacího chodu systému:

Krok Popis

Řízení před spuštěním (vyrovnávání
tlaku)

Řízení spouštění chlazení
Stabilní stav řízení
Kontrola komunikace
Kontrola uzavíracího ventilu
Kontrola délky potrubí
Režim odčerpání
Zastavení jednotky

INFORMACE

Během zkušebního provozu nelze zastavit činnost jednotky
pomocí uživatelského rozhraní. Chcete-li přerušit testovací
provoz, stiskněte tlačítko BS3. Jednotka se zastaví po ±30
sekundách.

4 Zkontrolujte výsledky provozu pomocí indikace na

7segmentovém displeji LED venkovní jednotky.

Dokončení Popis

Normální
dokončení

Nenormální
dokončení

Nápravu neobvyklého stavu proveďte podle
části "Náprava po nesprávném skončení

zkušebního provozu"[436]. Po skončení

zkušebního provozu je běžný provoz možný
zhruba po 5 minutách.

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

Příručka pro instalaci a provoz

35

18 Předání uživateli

17.3.3 Náprava po nesprávném skončení zkušebního provozu

Zkušební provoz skončil úspěšně jen v případě, že není zobrazen
žádný kód poruchy. V případě zobrazení kódu poruchy proveďte
nápravná opatření podle vysvětlení v tabulce kódu poruchy. Znovu
spusťte zkušební provoz a ověřte si, že nesprávný stav byl úspěšně
napraven.

INFORMACE

Pokud dojde k poruše, na uživatelském rozhraní vnitřní
jednotky se zobrazí chybový kód.

INFORMACE

Podrobnosti ke kódům poruchy vnitřní jednotky naleznete v
instalačním návodu vnitřní jednotky.

17.3.4 Obsluha jednotky

Jakmile je jednotka nainstalována a je dokončen testovací provoz
venkovní jednotky a vnitřních jednotek, může začít provoz systému.

Pro provoz vnitřní jednotky by na ní mělo být zapnuté uživatelské
rozhraní. Podrobnější informace naleznete v příručce pro provoz
vnitřní jednotky.

18 Předání uživateli

Jakmile je dokončen zkušební provoz a jednotka pracuje správně,
ujistěte se prosím, že jsou uživateli jasné následující položky:

▪ Ujistěte se, že uživatel má tištěnou verzi dokumentace a

požádejte jej, aby si ji uschoval pro pozdější použití. Informujte
uživatele, že kompletní dokumentaci může najít na adrese URL
uvedené dříve v této příručce.

▪ Vysvětlete uživateli, jak správně ovládat systém a co dělat v

případě problémů.

▪ Ukažte uživateli, jakou údržbu musí na jednotce provádět.

19 Odstraňování problémů

19.1 Řešení problémů na základě chybových kódů

V případě zobrazení kódu poruchy proveďte nápravná opatření
podle vysvětlení v tabulce kódu poruchy.

Po odstranění neobvyklého stavu stiskněte tlačítko BS3, resetujte
kód poruchy a opakujte operaci.

INFORMACE

Pokud dojde k poruše, na uživatelském rozhraní vnitřní
jednotky se zobrazí chybový kód.

INFORMACE

Pokud dojde k poruše, na 7segmentovém displeji venkovní
jednotky a na uživatelském rozhraní vnitřní jednotky se
zobrazí chybový kód.

19.1.1 Chybové kódy: Přehled

V případě zobrazení jiných chybových kódů kontaktujte svého
dodavatele.

Hlavní kód Příčina Řešení

▪ Uzavírací ventil venkovní jednotky zůstal zavřený.
▪ Přílišná náplň chladiva

▪ Uzavírací ventil venkovní jednotky zůstal zavřený.
▪ Nedostatečné množství chladiva

Porucha elektronického expanzního ventilu
(Y1E) - A1P (X21A)
(Y3E) - A1P (X22A)

▪ Uzavírací ventil venkovní jednotky zůstal zavřený.
▪ Nedostatečné množství chladiva

Přílišná náplň chladiva Přepočítejte potřebné množství chladiva podle délky potrubí

Porucha snímače okolní teploty (R1T) - A1P (X11A) Zkontrolujte spojení na desce tištěných spojů nebo

Porucha snímače výstupní teploty (R2T): přerušený /
zkratovaný obvod - A1P (X12A)

Porucha snímače teploty sání
(R3T) - A1P (X12A)
(R5T) - A1P (X12A)

Porucha snímače teploty kapaliny (spirála) (R4T) - A1P
(X12A)

▪ Zcela otevřete kapalinový i plynový uzavírací ventil.
▪ Přepočítejte potřebné množství chladiva podle délky

potrubí a množství náplně v systému upravte; nadměrné
množství chladiva vypusťte.

▪ Zcela otevřete kapalinový i plynový uzavírací ventil.
▪ Zkontrolujte, zda bylo správně dokončeno doplnění

chladiva. Přepočítejte požadované množství chladiva
podle délky potrubí a doplňte potřebné množství chladiva.

Zkontrolujte spojení na desce tištěných spojů nebo
servoovladači.

▪ Zcela otevřete kapalinový i plynový uzavírací ventil.
▪ Zkontrolujte, zda bylo správně dokončeno doplnění

chladiva. Přepočítejte požadované množství chladiva
podle délky potrubí a doplňte potřebné množství chladiva.

a množství náplně v systému upravte; nadměrné množství
chladiva vypusťte.

servoovladači.
Zkontrolujte spojení na desce tištěných spojů nebo

servoovladači.
Zkontrolujte spojení na desce tištěných spojů nebo

servoovladači.

Zkontrolujte spojení na desce tištěných spojů nebo
servoovladači.

Příručka pro instalaci a provoz

36

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

20 Technické údaje

Hlavní kód Příčina Řešení

Porucha snímače teploty kapaliny (za výměníkem tepla
podchlazování HE) (R7T) - A1P (X13A)

Porucha snímače teploty plynu (za výměníkem tepla
podchlazování HE) (R6T) - A1P (X13A)

Porucha vysokotlakého snímače (S1NPH): přerušený /
zkratovaný obvod - A1P (X17A)

Porucha nízkotlakého snímače (S1NPL): přerušený /
zkratovaný obvod - A1P (X18A)

Venkovní jednotka, přenos - měnič: Problém přenosového
vedení INV1/FAN1

Nevyvážené napájecí napětí INV1 Zkontrolujte, zda je napájecí zdroj v provozním rozsahu.
Porucha obrácení fází napájecího zdroje Opravte pořadí (sled) fází.
Nedostatečné napětí napájení Zkontrolujte, zda je správný přívod napájecího napětí.
Kód poruchy: Testovací chod systému ještě nebyl proveden

(provoz systému není možný)
Kvenkovní jednotce není přivedeno napájení. Zkontrolujte správné zapojení napájecích vodičů venkovní

Vadná kabeláž do Q1/Q2 Zkontrolujte kabeláž Q1/Q2.
Neshoda systému. Zkombinován nesprávný typ vnitřních

jednotek (R410A, R407C, RA atd.)
Porucha vnitřní jednotky

Je připojen nesprávný typ vnitřní jednotky. Zkontrolujte typ připojených vnitřních jednotek. Jestliže není

Nesprávné propojení jednotek. Propojovací vedení F1 a F2 připojené jednotky BP zapojte

▪ Uzavírací ventil venkovní jednotky zůstal zavřený.
▪ Potrubí a elektrická vedení specifikované vnitřní jednotky

nejsou správně připojena k venkovní jednotce.

Zkontrolujte spojení na desce tištěných spojů nebo
servoovladači.

Zkontrolujte spojení na desce tištěných spojů nebo
servoovladači.

Zkontrolujte spojení na desce tištěných spojů nebo
servoovladači.

Zkontrolujte spojení na desce tištěných spojů nebo
servoovladači.

Zkontrolujte spojení.

Proveďte testovací chod systému.

jednotky.

Zkontrolujte, zda poruchu vykazují také jiné vnitřní jednotky
a potvrďte, zda je povoleno více typů vnitřních jednotek.

správný, nahraďte je jednotkami správného typu.

správně k desce venkovní jednotky (TO BP UNIT).
Zkontrolujte, zda je povolena komunikace s jednotkou BP.

▪ Zcela otevřete kapalinový i plynový uzavírací ventil.
▪ Ověřte si, zda jsou potrubí a elektrická vedení

specifikované vnitřní jednotky správně připojena k
venkovní jednotce.

20 Technické údaje

Částečný soubor nejnovějších technických údajů je k dispozici na místních webových stránkách Daikin (veřejně dostupný). Úplný soubor

nejnovějších technických údajů je k dispozici na portálu Daikin Business Portal (je zapotřebí autorizace).

20.1 Prostor pro údržbu: Venkovní jednotka

Pokud montujete jednotky vedle sebe, musí být potrubí vedeno dopředu, dozadu nebo dolů. V takovém případě není vedení potrubí do strany
možné.
Při montáži jednotky vedle sebe a vedení potrubí dozadu musíte udržovat vzdálenost ≥250 mm mezi jednotkami (namísto ≥100mm, jak je
vidět na obrázku níže).

Jedna jednotka ( ) | Jedna řada jednotek ( )

Viz obrázek1 na vnitřní straně přední obálky této příručky.

A,B,C,D Překážky (stěny/deflektory)

E Překážka (střecha)

a,b,c,d,e Minimální prostor pro údržbu mezi jednotkou a překážkami A, B, C, D a E

eBMaximální vzdálenost mezi jednotkou a okrajem překážky E, ve směru překážky B
eDMaximální vzdálenost mezi jednotkou a okrajem překážky E, ve směru překážky D

HUVýška jednotky

HB,HDVýška překážek B a D

1 Utěsněte dno instalačního rámu, abyste zabránili vypouštěnému vzduchu ve zpětném proudění na sací stranu skrze dno jednotky.
2 Nainstalovat lze maximálně dvě jednotky.

Není povoleno

Několik řad jednotek ( )

Viz obrázek2 na vnitřní straně přední obálky této příručky.

Stohované jednotky (maximálně 2 úrovně) ( )

Viz obrázek3 na vnitřní straně přední obálky této příručky.

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

Příručka pro instalaci a provoz

37

20 Technické údaje

R7T

Y1E

R3T

R4T

R5T

R2T

S1NPL

S1PH

M1C

INV

S1NPH

Y1S

Y3E

R6T

R1T

b

a

g

h

k c

j

l

i

c d

m

c

e

f

M1F M2F

15

**

/12.2

1

A1=>A2 (A1) Hrozí riziko odkapu drenáže a zamrznutí mezi horními a dolními jednotkami…

(A2) Nainstalujte střechu mezi horními a dolními jednotkami. Nainstalujte horní jednotku dostatečně vysoko nad dolní jednotku, abyste zabránili
vytváření vrstev ledu na dolní desce horní jednotky.

B1=>B2 (B1) Nehrozí riziko odkapu drenáže a zamrznutí mezi horními a dolními jednotkami…

(B2) Nevyžaduje se instalování střechy, ale je nutné utěsnit mezeru mezi horní a dolní jednotkou, abyste zabránili vypouštěnému vzduchu ve
zpětném proudění na sací stranu skrze dno jednotky.

20.2 Schéma potrubního rozvodu: Venkovní jednotka

a Uzavírací ventil (plyn)
b Uzavírací ventil (kapalina)
c Filtr (3×)
d Tepelný výměník podchlazení
e Ventil kregulaci tlaku

f Tepelný výměník
g Servisní hrdlo (vysoký tlak)
h Zpětný ventil

i Akumulátor kompresoru
j Kapilární trubice

k Servisní hrdlo (plnění chladiva)

l Akumulátor

m Chladič desky tištěných spojů (pouze pro RXYSQ4~6_V)

M1C Kompresor

M1F-M2F Motor ventilátoru

R1T Termistor (vzduch)
R2T Termistor (vypouštění)
R3T Termistor (sání 1)
R4T Termistor (tepelný výměník)
R5T Termistor (sání 2)
R6T Termistor (výměník tepla podchlazování)
R7T Termistor (kapalinové potrubí)

S1NPH Vysokotlaký snímač

S1NPL Nízkotlaký snímač

S1PH Vysokotlaký spínač

Y1E Elektronický expanzní ventil (hlavní)
Y3E Elektronický expanzní ventil topení (výměník tepla

podchlazení)

Y1S Solenoidový ventil (4cestný ventil)

Vytápění
Chlazení

20.3 Schéma zapojení: Venkovní jednotka

Schéma zapojení elektrické kabeláže dodávané s jednotkou je
umístěné na vnitřní straně servisního krytu.

Poznámky k RXYSQ4~6_V:

1 Symboly (viz níže).
2 Informace o X37A naleznete v instalační příručce volitelného

doplňku.

3 Další informace o používání tlačítek BS1~BS5 a přepínačů

DIP DS1‑1 a DS1‑2 naleznete v instalační nebo servisní
příručce .

4 Neovládejte jednotku zkratováním ochranného zařízení

S1PH.

5 Informace o přenosové kabeláži mezi vnitřní a venkovní

jednotkou F1-F2 naleznete v instalační příručce.

6 Při použití systému centrálního řízení připojte přenosové

vedení mezi venkovními jednotkami F1-F2.

Poznámky k RXYSQ4~6_Y:

1 Symboly (viz níže).
2 Informace o X37A naleznete v instalační příručce volitelného

doplňku.

3 Další informace o používání tlačítek BS1~BS4 a přepínačů

DIP DS1‑1 a DS1‑2 naleznete v instalační nebo servisní
příručce .

4 Neovládejte jednotku zkratováním ochranného zařízení

S1PH.

5 Informace o přenosové kabeláži mezi vnitřní a venkovní

jednotkou F1-F2 naleznete v instalační příručce.

6 Při použití systému centrálního řízení připojte přenosové

vedení mezi venkovními jednotkami F1-F2.

Příručka pro instalaci a provoz

38

Symboly:

X1M Hlavní svorka

Uzemnění
Kabel číslo 15

Místní vodič
Místní kabel

Připojení ** pokračuje na straně 12 sloupec 2

Několik možností zapojení kabeláže

Možnost

Neupevněno ve spínací skříni

Zapojení závisí na modelu

Deska tištěného spoje

Legenda pro schéma elektrického zapojení RXYSQ4~6_V:

A1P Deska tištěného spoje (hlavní)
A2P Deska tištěného spoje (filtr)
A3P Deska tištěného spoje (volitelný doplněk – volič

chlazení/topení)
BS* Tlačítka (režim, nastavení, zpět, test, reset) (A1P)
C1 Kondenzátor (A1P)
DS1 Přepínač DIP (A1P)
F1U Pojistka (T 56A / 250V) (A2P)
F3U, F4U Pojistka (T 6,3A / 250V) (A2P)
F6U Pojistka (T 5,0A / 250V) (A1P)
H*P Kontrolka monitoru provozu LED (oranžová) (A1P)
HAP Kontrolka chodu LED (zelená) (A1P)

RXYSQ4~6T8V/YB(*)

Klimatizační systém VRV IV-S

4P482275-1B – 2020.10

21 Likvidace

HBP LED frekvence (zelená, servisní monitor) (A1P)
K11M Magnetický stykač (A1P)
K*R Magnetické relé (A1P)
L*R Tlumivka (A1P)
M1C Motor (kompresor)
M1F Motor (horní ventilátor)
M2F Motor (dolní ventilátor)
PS Spínaný napájecí zdroj (A1P)
Q1DI Jistič svodového zemnicího proudu (běžná dodávka)
R* Rezistor (A1P)
R1T Termistor (vzduch)
R2T Termistor (vypouštění)
R3T Termistor (sání 1)
R4T Termistor (tepelný výměník)
R5T Termistor (sání 2)
R6T Termistor (výměník tepla podchlazování)
R7T Termistor (kapalinové potrubí)
FINTH Termistor (žebra)
S1NPH Vysokotlaký snímač
S1NPL Nízkotlaký snímač
S1PH Vysokotlaký spínač
S1S Spínač řízení vzduchu (volitelný doplněk)
S2S Spínač voliče chlazení/topení (volitelný doplněk)
V1R Napájecí modul IGBT (A1P)
V2R Diodový modul (A1P)
V*T Bipolární transistor s izolovaným hradlem (IGBT) N-

kanálů (A1P)
V*D Dioda (A1P)
X*A Konektor desky tištěných spojů
X*M Svorkovnice
X*Y Konektor
X37A Konektor (napájení volitelné desky)
Y1E Elektronický expanzní ventil (hlavní)
Y3E Elektronický expanzní ventil topení (výměník tepla

podchlazení)
Y1S Solenoidový ventil (4cestný ventil)
Z*C Šumový filtr (feritové jádro)
Z*F (A*P) Šumový filtr

Legenda pro schéma elektrického zapojení RXYSQ4~6_Y:

A1P Deska tištěného spoje (hlavní)
A2P Deska tištěného spoje (měnič)
BS* Tlačítka (režim, nastavení, zpět, test, reset) (A1P)
C* Kondenzátor (A2P)
DS1 Přepínač DIP (A1P)
F1U, F2U Pojistka (T 31,5A / 500V) (A1P)
F1U Pojistka (T 5,0A / 250V) (A2P)
F3U, F4U,

F5U
H*P LED (oranžová, servisní monitor) (A1P)
HAP Provozní LED (zelená, servisní monitor) (A*P)
K1M Magnetický stykač (A2P)
K*R Magnetické relé (A*P)
L1R Tlumivka
M1C Motor (kompresor)

Pojistka (T 6,3A / 250V) (A1P)

M1F Motor (horní ventilátor)
M2F Motor (dolní ventilátor)
PS Spínaný napájecí zdroj (A2P)
Q1DI Jistič svodového zemnícího proudu (běžná dodávka)
R* Rezistor (A2P)
R1T Termistor (vzduch)
R2T Termistor (vypouštění)
R3T Termistor (sání 1)
R4T Termistor (tepelný výměník)
R5T Termistor (sání 2)
R6T Termistor (výměník tepla podchlazování)
R7T Termistor (kapalinové potrubí)
R10T Termistor (žebra)
S1NPH Vysokotlaký snímač
S1NPL Nízkotlaký snímač
S1PH Vysokotlaký spínač
S1S Spínač řízení vzduchu (volitelný doplněk)
S2S Spínač voliče chlazení/topení (volitelný doplněk)
V1R Napájecí modul IGBT (A2P)
V2R, V3R Diodový modul (A2P)
X*A Konektor desky tištěných spojů
X*M Svorkovnice
X*Y Konektor
X37A Konektor (napájení volitelné desky)
Y1E Elektronický expanzní ventil (hlavní)
Y3E Elektronický expanzní ventil topení (výměník tepla

podchlazení)
Y1S Solenoidový ventil (4cestný ventil)
Z*C Šumový filtr (feritové jádro)
Z*F Šumový filtr

21 Likvidace

POZNÁMKA

Systém se nikdy NEPOKOUŠEJTE demontovat sami:
demontáž systému, likvidace chladiva, oleje a ostatních
částí zařízení MUSÍ být provedena v souladu s příslušnými
předpisy. Jednotky MUSÍ být likvidovány ve
specializovaném zařízení, aby jejich součásti mohly být
opakovaně použity, recyklovány nebo regenerovány.

RXYSQ4~6T8V/YB(*)
Klimatizační systém VRV IV-S
4P482275-1B – 2020.10

Příručka pro instalaci a provoz

39
