Page 1

Priročnik z navodili za uporabo in servisiranje

Modular L Smart

Prevod originalnih navodil

Page 2

Enote rekuperatorja toplote Modular L Smart zagotavljajo visoko kakovost notranjega zraka in nizek strošek energije. V ponudbi je šest velikosti, ki jih z dodajanjem zunanjih modulov lahko prilagodimo po meri kupca.

Prednost je predvsem v izjemno prilagodljivem razvoju, zato enote za obdelavo zraka Daikin ustrezajo vsem vrstam tehničnih zahtev.

Sistemi Daikin so okolju prijazni, saj temeljijo na visoki energijski učinkovitosti. Zaradi majhnega vpliva na okolje in nizke porabe energije so enote za rekuperacijo Daikin idealne za vsa tržišča.

Page 3

Kazalo

Navodila za montažo

Pomembna opozorila 4

Cilj priročnika z navodili 4 Namen uporabe naprave 4 Varnostni standardi 5 Ostale nevarnosti 8 Varnostna oprema 9

Značilnosti naprave 10

Okoljski pogoji 10 Onesnaženost okolja 10 Hrup 10 Značilnosti stropa in zračnih kanalov 11 Tehnični podatki 12 Zunanja baterija predgretja 12 Nadzor padca tlaka v vsaki stopnji ﬁltriranja 13 Pregled delovanja naprave 15

Prevzem paketov 16 Prevoz 17 Odstranjevanje embalaže in pregled stanja 18

Po odstranjevanju embalaže 18 Nomenklatura 19 Skladiščenje pred vgradnjo 20

Vgradnja 21

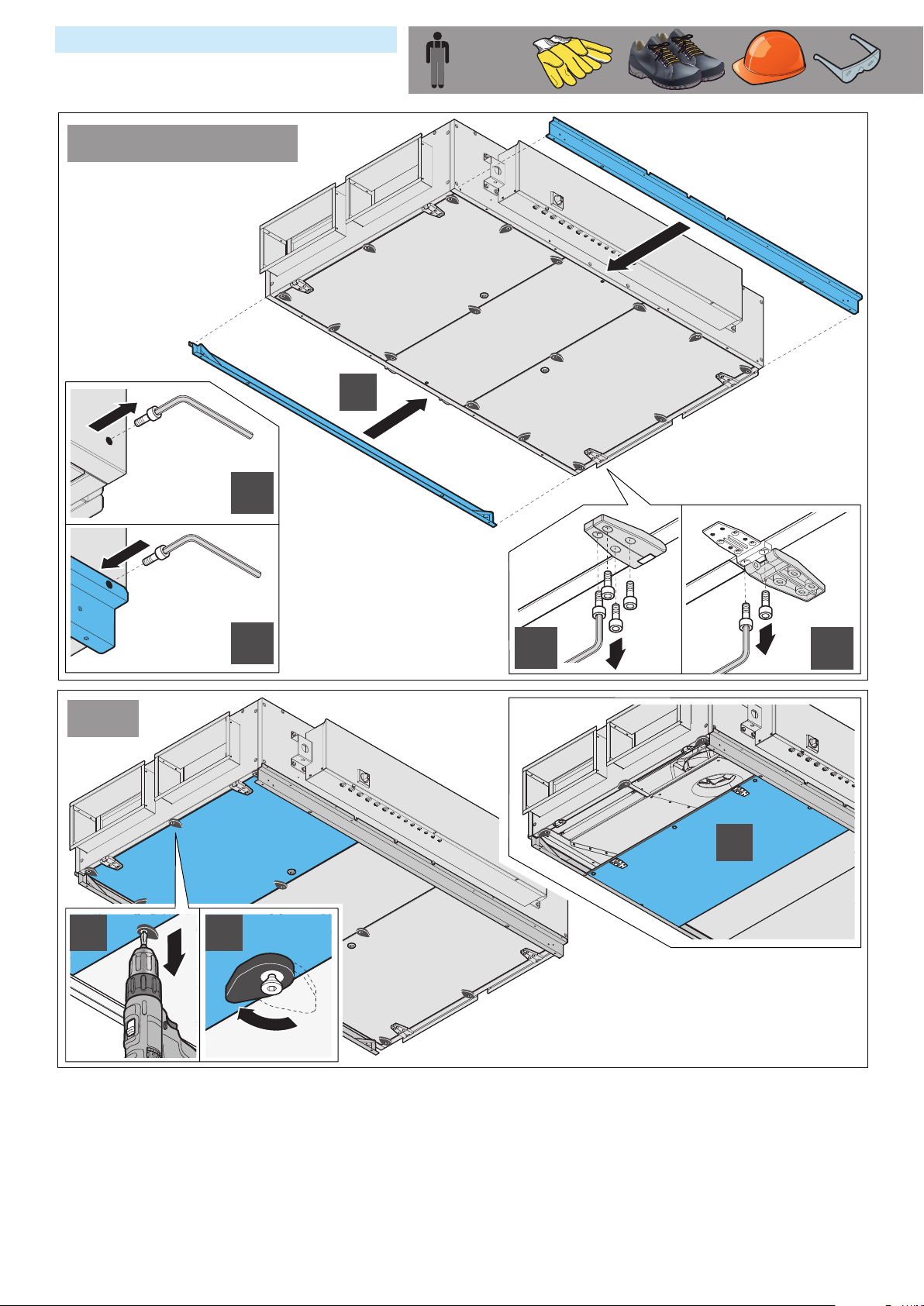

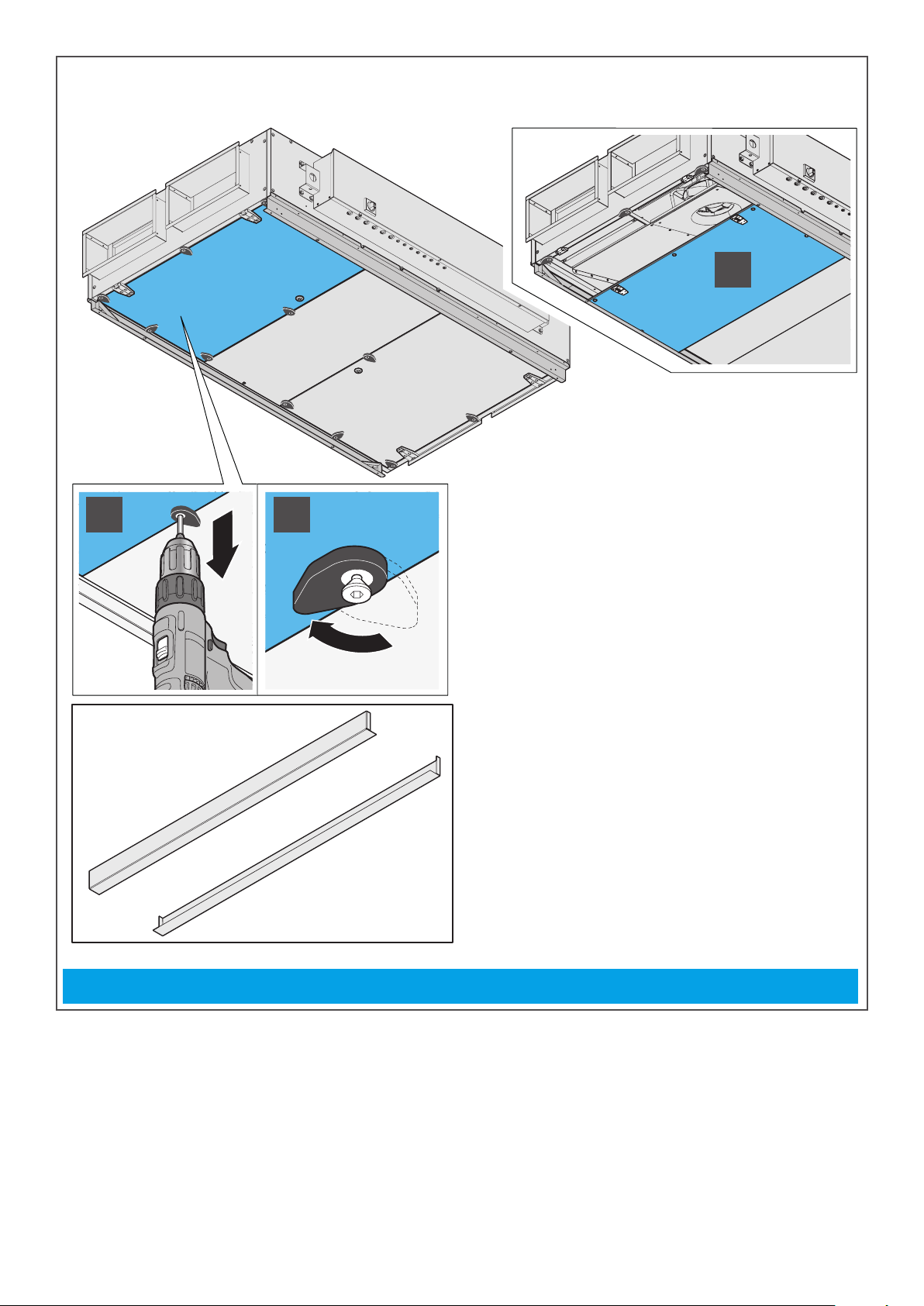

Postopek vgradnje po fazah 21

Zagon 29

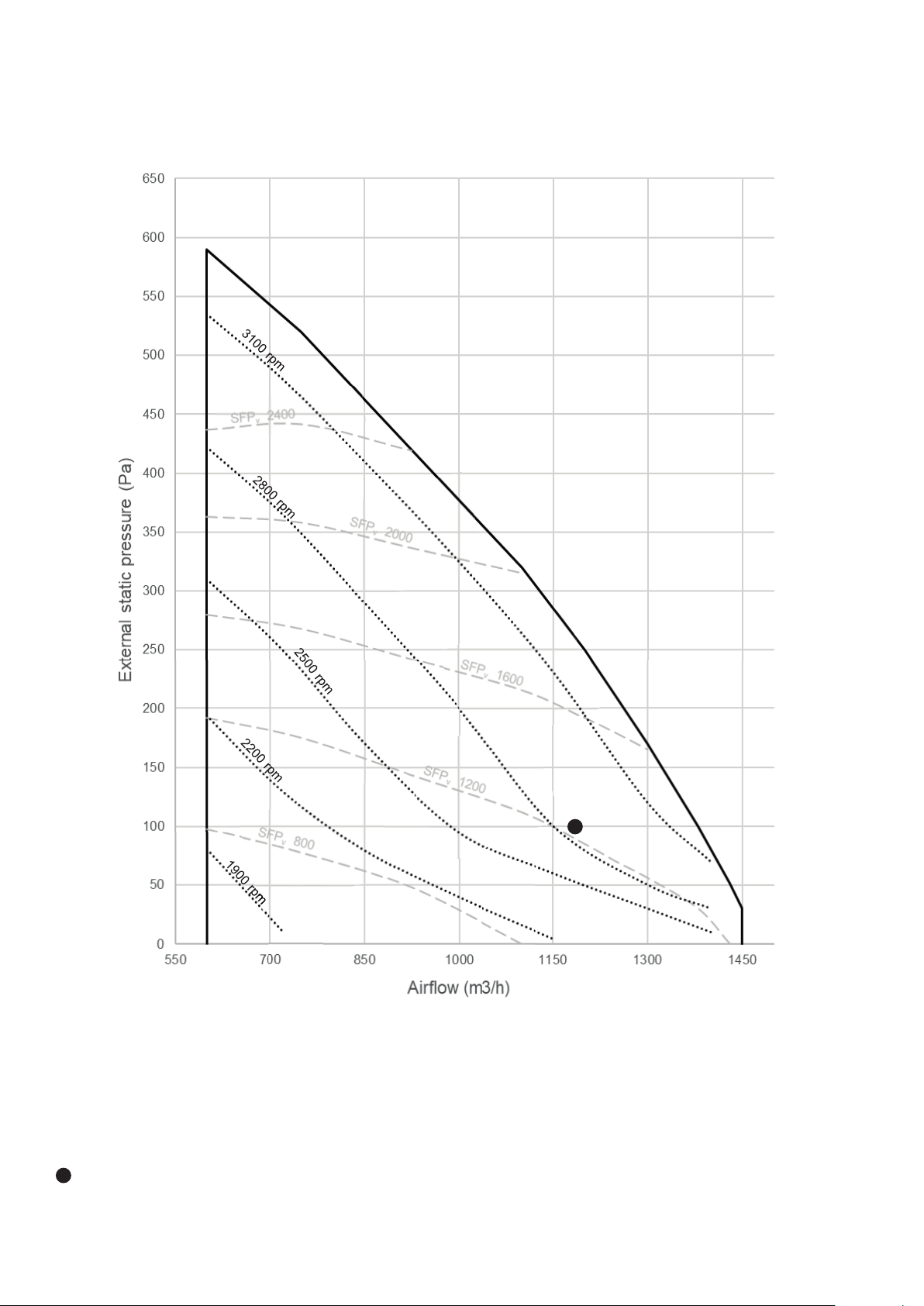

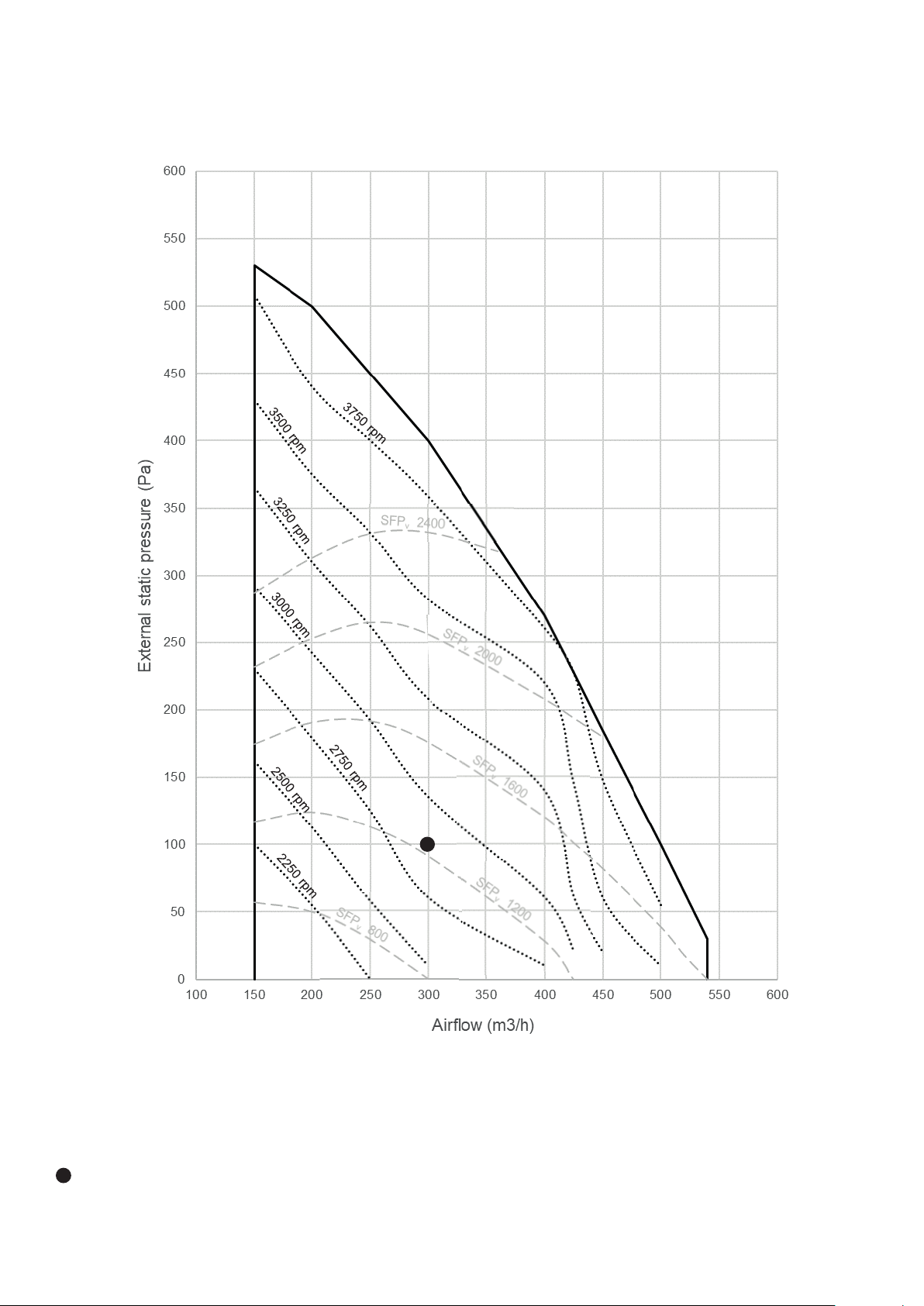

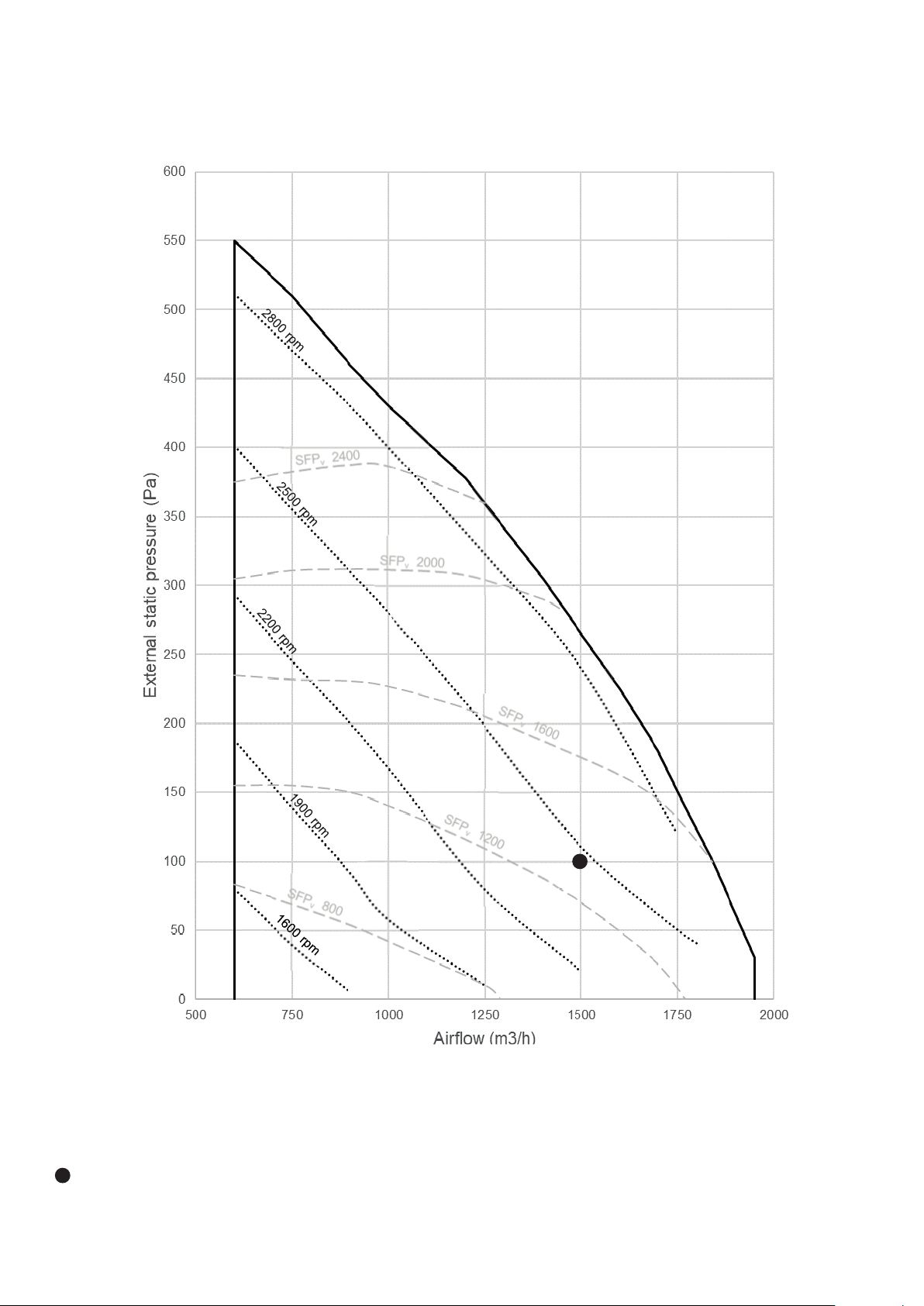

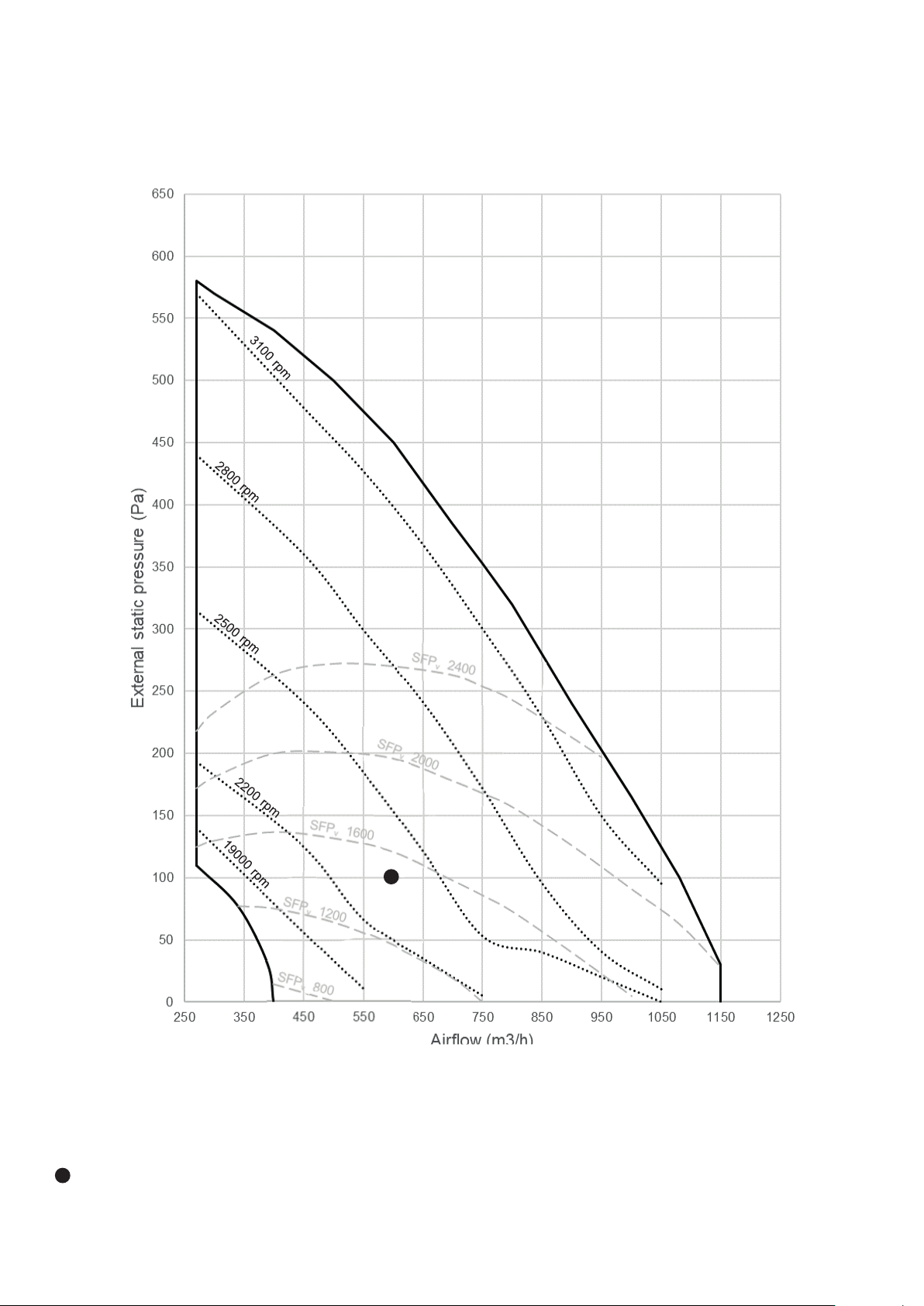

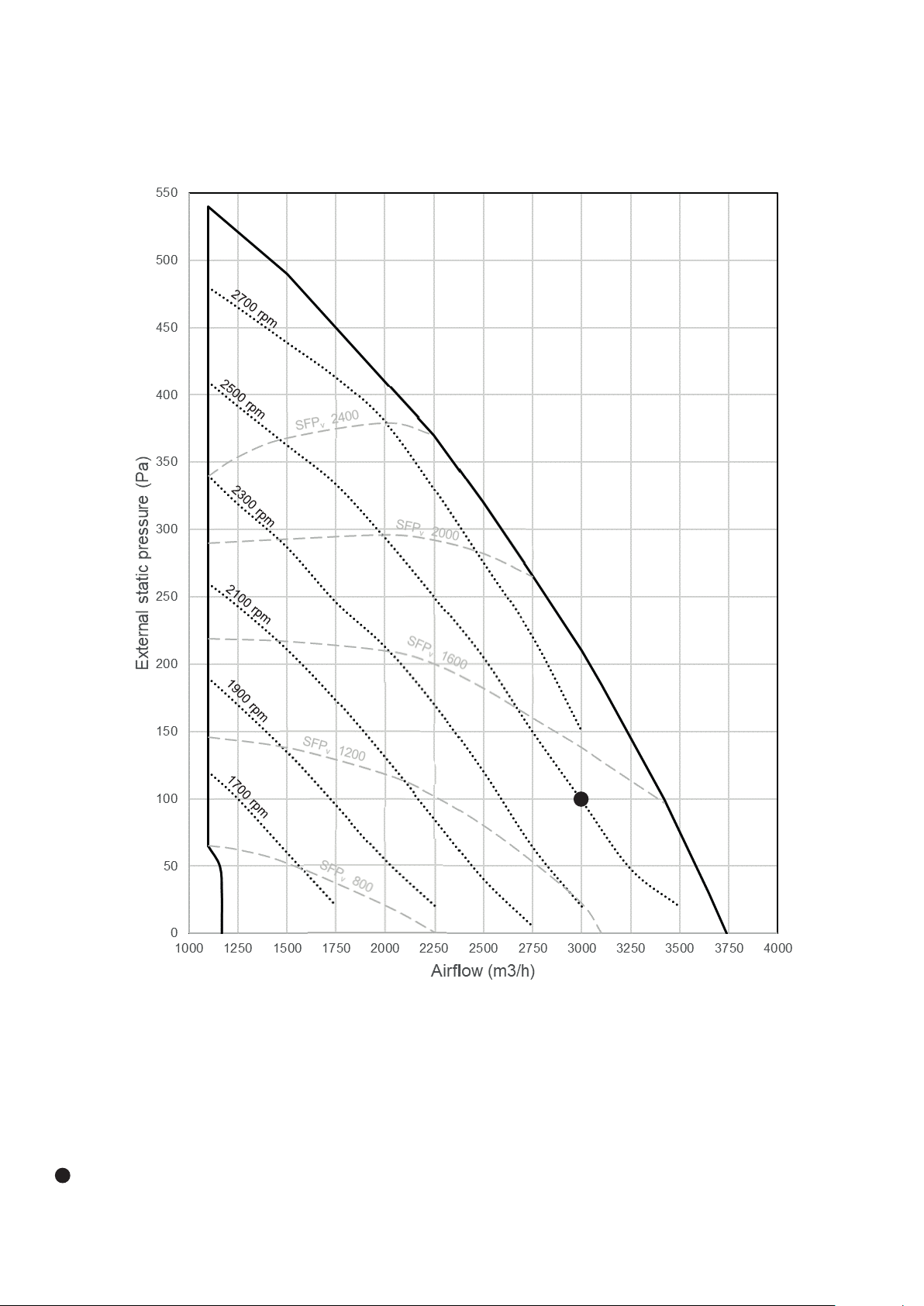

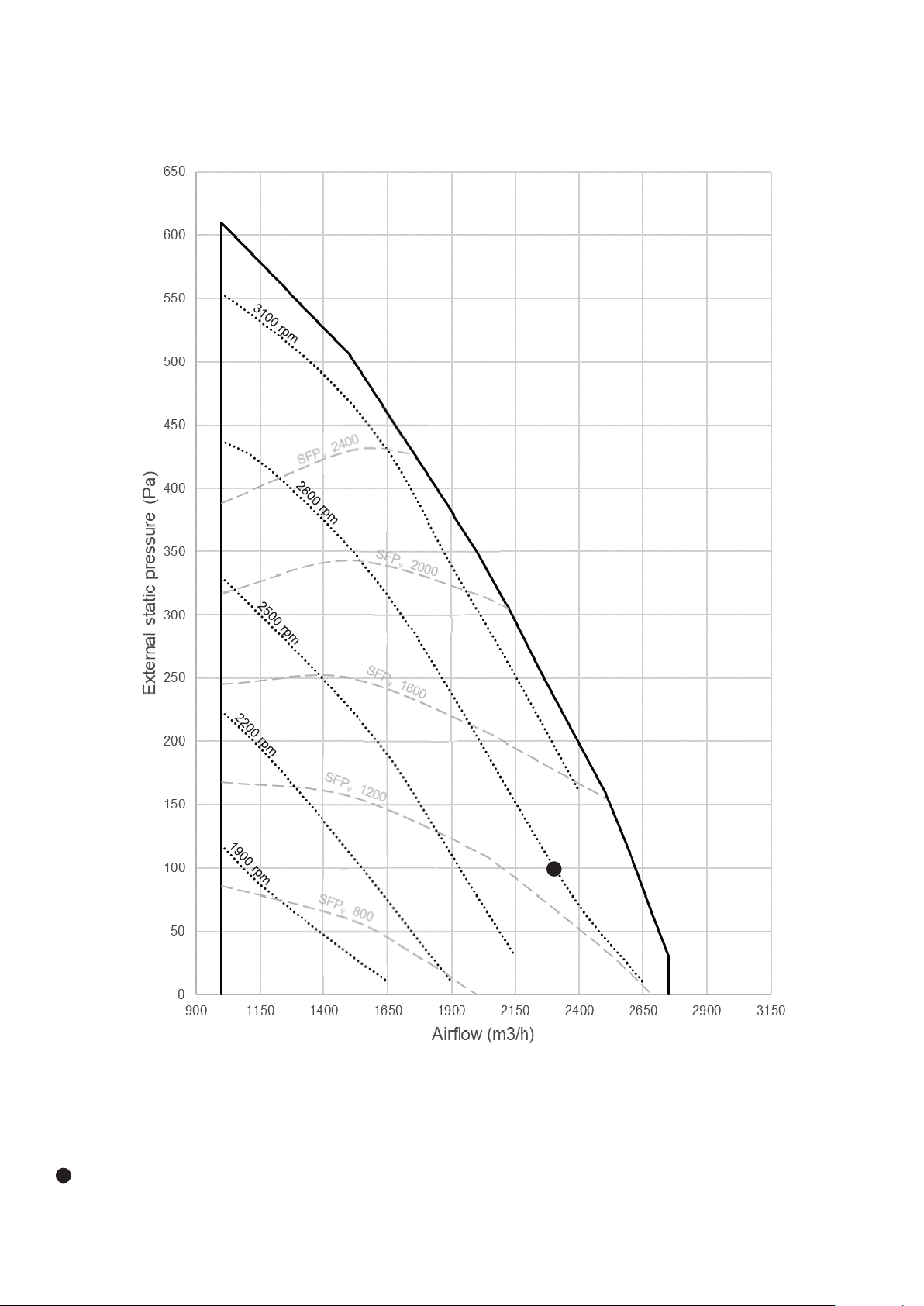

Konﬁguracija 29 Krivulje učinkovitosti enote Modular L Smart 37 Podatki o uporabniškem vmesniku 45

Servisiranje 52

Predpisani varnostni ukrepi za servisiranje 52 Redno servisiranje 53 Izredno servisiranje 58 Diagnostika 61 Razpredelnica za določanje okvare 62 Montaža opcijskih dodatkov 63 List z evidenco opravljenih popravil 71

Page 4

Pomembna opozorila

Piktogram pomeni situacijo neposredne nevarnosti ali nevarno situacijo, ki bi lahko povzročila poškodbe ali smrt.

Piktogram pomeni, da so potrebni primerni ukrepi za preprečitev ogrožanja varnosti oseb in povzročitve poškodb na napravi.

Piktogram pomeni pomembne tehnične informacije, ki jih morata upoštevati monter in uporabnik naprave.

Cilj priročnika z navodili

Cilj priročnika z navodili je, da inštalaterju in kvaliﬁciranemu operaterju omogoči pravilno in varno vgradnjo, servisiranje in uporabo: zato morajo vsi zaposleni, pristojni za vgradnjo, servisiranje in

nadzor naprave nujno prebrati priročnik z navodili.

Obrnite se na proizvajalca, če posamezne točke ne bodo jasne ali bodo manj razumljive.

Priročnik vsebuje informacije o:

- tehničnih značilnostih naprave,

- navodilih za prevoz, premikih, namestitvi in montaži,

- uporabi,

- šolanju zaposlenih, ki bodo napravo uporabljali,

- servisih.

Vse informacije se na splošno nanašajo na vse enote iz palete izdelkov Modular L Smart. Vse enote so ob dobavi opremljene s tehnično risbo, na kateri so navedene teža in speciﬁčne dimenzije dobavljene naprave: risba je sestavni del knjižice z navodili za uporabo, zato je trebe vse njene dele skrbno shraniti.

Če knjižico z navodili ali risbo izgubite, je treba pri proizvajalcu zaprositi za novo, pri čemer je treba navesti serijsko številko enote, ki je na etiketi enote.

Če se podatki v knjižici z navodili in na risbi razlikujejo, upoštevajte podatke risbe.

Namen uporabe naprave

Ta naprava je namenjena obdelavi zraka, ki je namenjen za klimatiziranje civilnih in industrijskih okolij: vsaka drugačna uporaba ni skladna s predvideno uporabo in je zato nevarna.

Ta paleta enot je izdelana za uporabo v NEEKSPLOZIVNIH okoljih.

Če bi napravo uporabljali v kritičnih situacijah, zaradi tipa napeljave ali zaradi okoljskega okvira, mora komitent določiti ali sprejeti tehnične in operativne ukrepe, da prepreči kakršnokoli škodo.

Page 5

Varnostni standardi

Zahtevane kompetence za vgradnjo naprave

Inštalaterji morajo dela izvesti v skladu s strokovno kvaliﬁkacijo: vsa dela, ki so izključena iz lastne pristojnosti (npr. elek-

trični priključki), morajo izvesti drugi kvaliﬁcirani delavci, tako da pri tem nista ogroženi njihova lastna varnost in varnost drugih delavcev, ki delajo na napravi.

Operater za prevoz in premike naprave: pooblaščena oseba s priznano kompetenco za uporabo prevoznih

sredstev in dvigal.

Tehnični inštalater: tehnični strokovnjak, predstavnik ali pooblaščena oseba proizvajalca ali njegov pooblaščeni

zastopnik z ustreznimi tehničnimi kompetencami in znanjem za vgradnjo naprave.

Asistent: tehnik, zadolžen za dolžnosti, povezane z izvajanjem dvigovanja in montaže opreme. Za to potrebuje

ustrezna znanja in biti mora seznanjen z vsemi operacijami, ki jih je treba izvesti, in z varnostnimi načrti gradbišča/ mesta vgradnje.

V tem priročniku je za vsako operacijo določen pristojni tehnik.

Zahtevane kompetence za uporabo in servisiranje naprave

Splošni operater: USPOSOBLJEN za upravljanje naprave s pomočjo ukazov na nadzorni plošči električne stikalne

plošče. Izvaja samo ukaze na napravi, vklop/izklop

Strojni serviser (kvaliﬁciran): USPOSOBLJEN za izvajanje servisiranja, reguliranja, menjave in popravila mehanskih

delov. To mora biti oseba, ki pozna strojne sisteme in je sposobna zanesljivo in ustrezno izvesti mehanična dela, imeti mora teoretična znanja in praktične izkušnje. NI USPOSOBLJEN za izvajanje del na električni napeljavi.

Tehnik proizvajalca (kvaliﬁciran): USPOSOBLJEN za izvajanje del kompleksnejše narave v vseh situacijah. Dela

izvaja po dogovoru z uporabnikom.

Električni serviser (kvaliﬁciran): USPOSOBLJEN za izvajanje del električne narave, nastavitev, servisiranja in

električnih popravil. USPOSOBLJEN za izvajanje del na napravi med prisotnostjo napetosti v stikalnih ploščah in priključnih omaricah. To mora biti oseba, ki pozna elektroniko in elektrotehniko in ima torej potrebna znanja, da lahko zanesljivo in ustrezno izvede dela na električnih sistemih, imeti mora teoretična znanja in praktične izkušnje. NI USPOSOBLJEN za izvajanje del s področja mehanike.

Inštalaterji, uporabniki in serviserji na napravi NE smejo izvajati del, če:

- nimajo izkušenj in niso odgovorni ali so mladoletni;

- so ﬁzično prizadeti ali je prizadeto njihovo psihoﬁzično stanje;

- ne obvladajo cikla delovanja naprave;

- niso zaključili teoretičnega in praktičnega usposabljanja pod nadzorom operaterja ali strokovnega upravljavca naprave ali pod nadzorom tehnika proizvajalca.

V tem priročniku je za vsako operacijo določen pristojni tehnik.

Page 6

Pred vgradnjo, uporabo in servisiranjem naprave natančno preberite priročnik z navodili in ga

skrbno shranite za morebitno bodočo uporabo za različne operaterje. Nobenega dela priročnika z navodili ne odstranite, strgajte ali popišite.

Vsa dela vgradnje, montaže, priključkov na električno omrežje in rednih/izrednih servisiranj

morajo izvajati izključno tehniki, v skladu z zakonskimi zahtevami, ki vedno pred začetkom del izklopijo enoto z električnega napajanja ter uporabljajo osebno varovalno opremo (npr. rokavice, zaščitna očala itd...), pri tem upoštevajo veljavne zakone v državi, kjer se naprava uporablja in predpise o opremi in varstvu pri delu.

Drugačna vgradnja, uporaba ali servisiranje, ki se razlikuje od opisanega v priročniku z navodili,

lahko povzročijo škodo, poškodbe ali smrtne nezgode, posledično preneha veljati garancija in preneha veljati vsa odgovornost proizvajalca.

Med premikanjem ali vgradnjo naprave je obvezna uporaba zaščitnih oblačil in ustreznih

sredstev za določen namen dela zaradi preprečevanja nezgod in zagotavljanja lastne varnosti in varnosti drugih. Med montažo ali servisiranjem naprave NI dovoljen prehod ali zadrževanje oseb, ki niso pristojne za vgradnjo, v bližini delovnega območja.

Pred izvedbo kateregakoli dela vgradnje ali servisiranja izključite napravo iz električnega

napajanja.

Pred vgradnjo naprave preverite, ali je napeljava skladna z veljavnimi predpisi v državi, kjer

napravo uporabljajo in je skladna s podatki na servisni ploščici.

Uporabnik/Inštalater je dolžan zagotoviti statično in dinamično stabilnost inštalacije, okolje

mora pripraviti tako, da nekompetentne in nepooblaščene osebe NE bodo imele dostopa do naprave ali do njenega krmilja.

Ravno tako je dolžnost uporabnika/inštalaterja, da zagotovi pogoje ozračja, ki ne ogrožajo

varnosti oseb ali stvari med fazami inštalacije, uporabe in servisiranja.

Prepričati se je treba, da sesanje zraka ne poteka v bližini izpustov, dimov izgorevanja ali drugih

onesnaževalcev.

NE vgradite naprave na krajih, ki so izpostavljeni močnim vetrovom, slanemu zraku, odprtemu

ognju ali temperaturam nad 40 °C (104 °F).

Po končani vgradnji je treba uporabnika seznaniti s pravilno uporabo naprave.

Če naprava ne deluje ali opazite spremembe v delovanju ali strukturi naprave, jo izključite iz

električnega napajanja in se obrnite na pooblaščeni center za pomoč ali na pooblaščenega trgovca, v nobenem primeru pa naprave ne poskušajte popraviti sami. Če je treba zamenjati dele naprave, zahtevajte izključno uporabo originalnih delov.

Če v napravo posegajo, jo predelajo ali spreminjajo osebe, ki niso izrecno pooblaščene za

omenjena dela, in ki ne upoštevajo navedenega v tem priročniku z navodili, garancija preneha veljati, poleg tega pa to lahko povzroči škodo, poškodbe ali celo nezgode s smrtnim izidom.

Servisna ploščica, ki je na enoti, vsebuje pomembne tehnične podatke: podatki so nujno

potrebni v primeru zahteve za servisiranje ali popravila naprave: priporočamo, da je ne odstranite, poškodujete ali spreminjate.

Page 7

Svetujemo, da zaradi zagotavljanja pogojev za pravilno in varno uporabo napravo servisira in

pregleduje pooblaščen center proizvajalca ali trgovca in sicer vsaj enkrat letno.

Posledica neupoštevanja omenjenih predpisov so lahko škoda in poškodbe, tudi

s smrtnim izidom, hkrati tudi prenehanje garancije in razrešitev proizvajalca vseh odgovornosti.

Page 8

Ostale nevarnosti

Čeprav ste pripravili in upoštevali vse varnostne ukrepe, kot so predvideni v priloženih navodilih, obstajajo še druge nevarnosti. Zlasti v primeru nekaterih menjav, reguliranj in opremljanja je treba maksimalno paziti, da so pogoji za delo optimalni.

Seznam del, pri katerih obstajajo druge nevarnosti.

Nevarnosti za kvaliﬁcirane zaposlene (električarje in mehanike)

- Premiki - v fazi raztovarjanja in premikanja je treba paziti na vse faze, ki so naštete v posameznih točkah priročnika z navodili.

- Vgradnja - v fazi vgradnje je treba paziti na vse faze, ki so naštete v posameznih točkah priročnika Poleg tega je naloga inštalaterja, da zagotovi statično in dinamično stabilnost mesta vgradnje naprave.

- Servisiranje - V fazi servisiranja je treba paziti na vse faze, ki so naštete v tem priročniku z navodili in zlasti na visoke temperature, ki so lahko prisotne na linijah za prenos toplote iz/v enoto.

- Čiščenje - Čiščenje stroja je treba izvajati, ko je naprava izklopljena, izklopite jo s stikalom, ki ga je zato predvidel elektroinštalater in s stikalom, ki je na enoti. Ključ za prekinitev električne linije mora hraniti operater do konca čiščenja. Med čiščenjem notranjosti naprave je treba uporabljati predvideno zaščito v skladu z veljavnimi predpisi. Čeprav v notranjosti stroja ni kritičnih točk, je treba skrajno paziti, da med čiščenjem ne pride do nezgod. Baterije toplotne izmenjave, ki predstavljajo narebren paket, ki je lahko precej oster, je treba čistiti z ustreznimi rokavicami za ravnanje s kovinami in pri tem uporabljati zaščitna očala.

V fazi reguliranja, servisiranja in čiščenja obstajajo razne druge nevarnosti, zlasti med izvajanjem del ob demontirani zaščitni opremi, zato je treba še posebej paziti in preprečiti poškodbe oseb in škode na stvareh.

Med izvajanjem zgoraj naštetih del je potrebna maksimalna pozornost.

Naj spomnimo, da ta dela lahko izvajajo strogo samo specializirane in pooblaščene osebe. Vsa dela morajo biti izvedena v skladu z zakonskimi določbami o varstvu pri delu. Naj ponovimo, da je predmetna enota sestavni del širšega sistema, ki vsebuje tudi druge komponente, odvisno od končnih karakteristik in načinov uporabe; sta pa končni uporabnik in monter dolžna oceniti druge nevarnosti in ustrezne preventivne ukrepe.

Page 9

Varnostna oprema

Naprava ima varnostno opremo, ki ščiti pred nevarnimi poškodbami oseb in zagotavlja

pravilno delovanje; bodite vedno pozorni na simbole in na varnostno opremo na napravi. Naprava mora vedno delovati izključno z aktivno varnostno opremo in s ﬁksnimi ali mobilnimi zaščitnimi pokrovi, ki so pravilno nameščeni na ustreznem mestu.

Če je bilo med vgradnjo, uporabo ali servisiranjem začasno odstranjeno ali onemogočeno

delovanje varnostne opreme, mora delo nujno izvajati izključno kvaliﬁcirani tehnik, ki je izvedel omenjeno spremembo: obvezno je treba drugim osebam preprečiti dostop do naprave. Po končani operaciji je treba varnostno opremo ponovno namestiti.

Page 10

Značilnosti naprave

Okoljski pogoji

Enote za rekuperacijo toplote Modular L Smart so izdelane za uporabo v notranjih prostorih z vgradnjo na strop. Enota ne sme delovati v okoljih z eksplozivnim materialom in z visoko koncentracijo prahu.

Temperatura zraka zunaj

- 5 °C + 46 °C brez električne baterije

- 25 °C + 46 °C z električno baterijo za velikosti 04 in 06

- 20 °C + +46 °C z električno baterijo za velikosti 02, 03, 05 in 07

Temperatura delovnega okolja Temperatura okolja pri izklopljeni napravi

(npr. skladiščenje, prevoz itd...)

Zaradi modularnosti se lahko vsaka naprava prilagodi različnim zahtevam pretoka zraka in termodinamične obdelave.

Optimizirana izbira vsake podrobnosti, iskanje maksimalnega izkoristka vsake komponente, uporaba speciﬁčnih materialov in konstruktivne rešitve preoblikujejo varstvo okolja in

prihranek energije v dobre in napredne tehnološke rešitve.

+5 °C + 46 °C

od -40 °C do +60 °C

Onesnaženost okolja

Glede na operativni sektor vgradnje je treba upoštevati speciﬁčne predpise in sprejeti vse potrebne varnostne ukrepe za preprečitev okoljske problematike (napeljava, ki deluje v bolnišničnem ali kemijskem okolju, lahko predstavlja drugačno problematiko kot napeljava, ki deluje v drugih sektorjih, tudi če govorimo o odlaganju potrošnih delov, ﬁltrov itd. med odpadke). Kupec je dolžan seznaniti in usposobiti zaposlene, kako ravnati v posameznih postopkih.

Hrup

> 80 dB(A)

Naprave smo načrtovali in izdelali na način, da je nivo hrupa pod pragom 80 dB(A). Naj omenimo, da ima vsako okolje svoje zvočne značilnosti, ki lahko močno vplivajo na vrednosti zaznanega zvočnega tlaka med delovanjem, zato je treba upoštevati navedene podatke o hrupu kot referenčno osnovo, medtem ko je kupec dolžan izvesti speciﬁčne meritve hrupa na mestu vgradnje in v realnih pogojih uporabe naprave.

Page 11

Značilnosti stropa in zračnih kanalov

Strop, kamor nameravate vgraditi napravo, mora obvezno biti:

- popolnoma raven in brez hrapavosti:

- odporen na vibracije;

- primeren, da zdrži težo naprave ob upoštevanju primernega varnostnega faktorja (glej razpredelnico s tehničnimi podatki na

str. 12).

Naprava, vgrajena na stropu, se preprosto lahko prilagodi nasprotnemu stropu. Če pa ni na voljo dovolj prostora za odpiranje nihajnih vrat, lahko preoblikujemo kontrolna vrata v drsno ploščo na vodilih (opcija). Zračni kanali morajo biti neposredno povezani na napravo, pri čemer je treba med napravo in zračni kanal namestiti ustrezen protivibracijski sistem: ob končani montaži ne sme biti napet, da ne pride do poškodb in prenosa vibracij. Za zagotovitev tesnjenja priključkov in nepoškodovane naprave, je nujno treba zračne kanale podpreti z ustreznimi stremeni, ki neposredno ne obtežujejo naprave.

Page 12

Tehnični podatki

RAZPREDELNICA S

TEHNIČNIMI PODATKI

Nominalni pretok zraka

m3/h

Termična učinkovitost % FLA FLI

Električni priključek

RAZPREDELNICA S

TEŽAMI

Bruto teža z embalažo Teža naprave Teža vrat Teža ﬁltrov Teža ventilatorjev Teža rekuperatorja Teža rekuperatorja

kg kg kg kg kg kg kg

VELIKOST

2 3 4 5 6 7

300 600 1200 1500 2300 3000

93 93 93 92 94 93

2,80 4,50 4,50 4,70 8,90 9,30

371 1033 1033 1033 2033 2033

200-277 V, 1 ph

VELIKOST

2 3 4 5 6 7

135 190 285 295 370

125 180 270 280 355

2x10,0 2x12,0 2x18,0 2x18,0 2x22,0

2x0,2 2x0,3 2x0,5 2x0,5 2x0,5

2x2,5 2x8,5 2x8,5 2x9,0 4x8,5 4x9,0

1x9,0 1x14,0 2x15,0 2x15,0 2x24,0 2x24,0

1x13,0 1x16,0 1x24,0 1x24,0 1x29,0 1x29,0

375

360

2x22,0

2x0,5

Zunanja baterija predgretja

Prepričajte se, da frontalna hitrost preko elementa predgretja iz varnostnih razlogov ostaja nad 1,5 m/s. Prepričajte se, da sta dva izhoda odtočne kadi povezana z izhodnim vodom. Za oba izhoda lahko uporabite standardni iztok.

Električna omarica

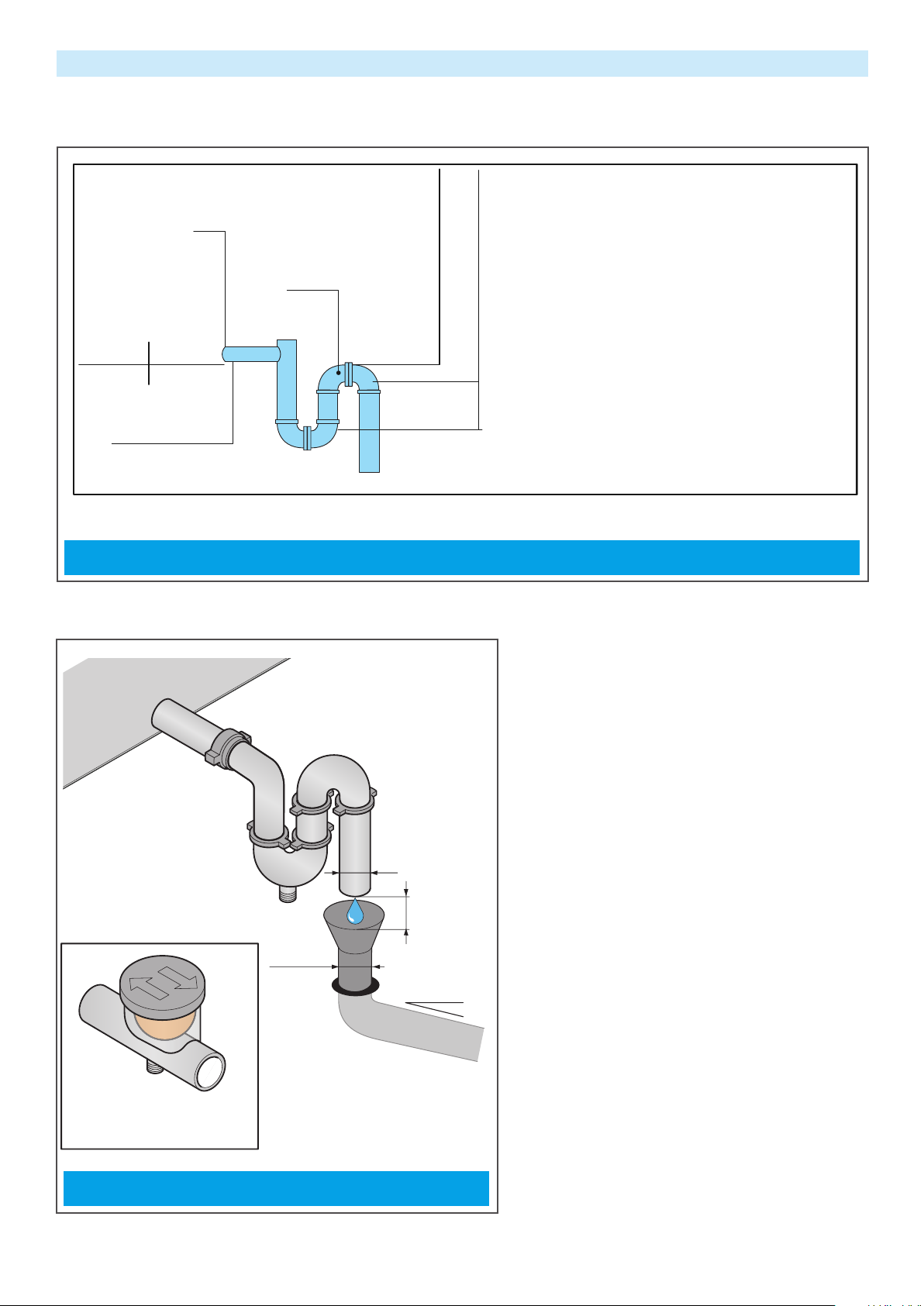

Iztok kondenza

Naprava mora biti nagnjena za približno 2 % širine (B) (dvignjena proti električni omarici)

Page 13

Nadzor padca tlaka v vsaki stopnji ﬁltriranja

Padec tlaka lahko nadziramo v vseh stopnjah ﬁltriranja, tako da priključimo 4 manometre diferenčnega tlaka kot je prikazano na spodnjih slikah. Tako je enota skladna s standardom VDI6022

Page 14

RAZPREDELNICA

S TEHNIČNIMI

PODATKI

ø14 mm

ø14 mm

160 mm

80 mm

VELIKOST

2 3 4 5 6 7

Dolžina (A) mm Širina (B) mm Višina (C) mm Razmik med luknjami (D) Razmik med luknjami (E)

mm mm

1660 1800 2000 2000 2000 2000

920 1100 1600 1600 2000 2000 280 350 415 415 500 500

1380

976 1156 1656 2056

F (nihajna vrata) mm 630 670 675 F (drsna vrata) mm 70 G mm 500 H mm 300

Page 15

Pregled delovanja naprave

Tok zraka v napravi usmerjen v levo

Filter in predﬁlter

Obvod izmenjevalnika

Toplotni izmenjevalnik

Skupina motoventilatorjev dovajanja

Stremena za pritrditev na strop

Skupina motoventilatorjev prevzema

Poz. Naziv komponente Gradbeni material

1 Filter Ogrodje iz cinkanega jekla, ﬁltrirni medij iz steklenih vlaken

Zrak dovajanja

Prevzem

Izločen zrak

Zrak od zunaj

2 Obvod alu-cink 3 Toplotni izmenjevalnik aluminij 4 Skupina motoventilatorja velikost 2: ogrodje in rotor iz kompozita

velikost 3,4,5,6,7: ogrodje iz jekla, rotor iz kompozita

5 Stremena za pritrditev Cinkano jeklo

Page 16

Prevozno sredstvo in način prevoza mora izbrati prevoznik glede na tipologijo, težo in dimenzije naprave. Po potrebi sestavi »varnostni načrt«, da zagotovi varnost oseb, ki neposredno sodelujejo pri prevozu.

Prevzem paketov

Napravo premikajte po navodilih proizvajalca, ki so na embalaži in v tem priročniku z navodili. Vedno uporabljajte osebno varovalno opremo.

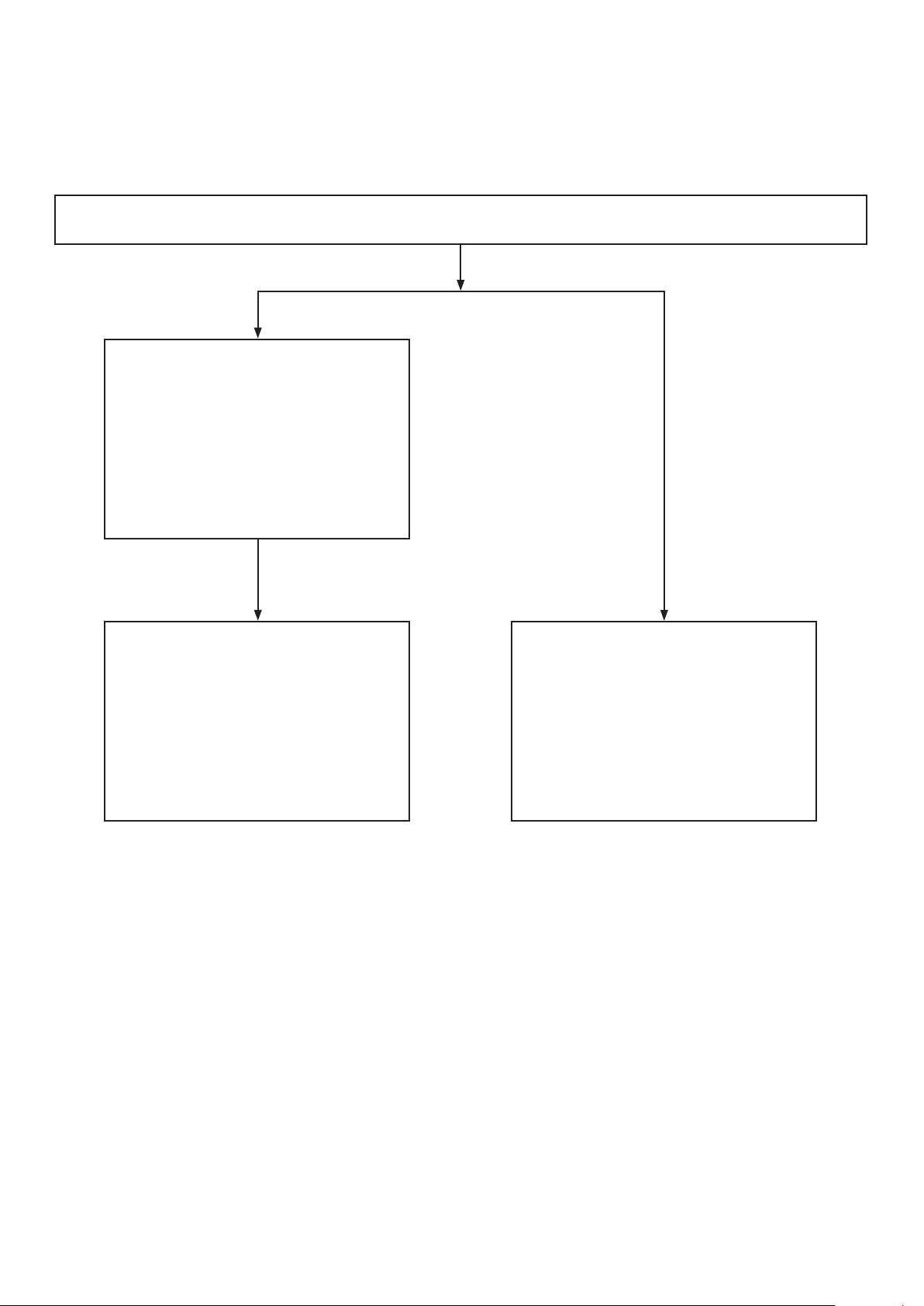

V trenutku prejema naprave preverite brezhibnost stanja embalaže in količino dobavljenih paketov:

A) ugotovite vidne poškodbe oz. ali manjka kakšen paket: ne začnite z vgradnjo, ampak obvestite nemudoma proizvajalca in prevoznika, ki je napravo dostavil. Alternativno lahko sprejmete pošiljko »s pridržkom«: v tem primeru lahko odprete embalažo in preverite, ali so notranje komponente tudi poškodovane. V tem primeru, kot smo omenili že zgoraj, nemudoma obvestite proizvajalca in prevoznika, ki je napravo dostavil. Priporočamo, da preden pakete odprete, poškodovano embalažo fotograﬁrate in škodo dobro dokumentirate.

B) NI vidnih poškodb: nadaljujte s prevozom naprave na mesto vgradnje.

Page 17

Prevoz

Pakete lahko prepeljete z vozičkom za premeščanje palet z ustrezno nosilnostjo ali z viličarjem, izbira prevoznega sredstva in način prevoza je odgovornost prevoznika.

Delovno območje mora biti popolnoma prazno, brez predmetov in oseb, ki ne sodelujejo pri prevozu naprave.

Če napravo prevažate z vozički za palete, se prepričajte, da nosilnost vozička ustreza teži in d paketa. Vstavite vilice na predvideno mesto za premik (običajno na položaju stroja), tako da obdržite težišče tovora v ravnovesju. Napravo previdno prepeljite in pazite, da ne izvajate nenadnih manevrov.

OK!

imenziji

OK!

Page 18

Odstranjevanje embalaže in pregled stanja

Priporočamo, da z naprave odstranite embalažo, ko jo prepeljete na mesto vgradnje in sicer neposredno pred vgradnjo: pri tem uporabljajte osebno varovalno opremo (rokavice, zaščitno obutev, itd...).

Ne pustite paketov brez nadzora, saj so potencialno nevarni za otroke in živali (nevarnost zadušitve).

Nekatere materiale embalaže je treba shraniti za bodočo uporabo (lesene zaboje, palete itd...), materiale, ki niso za ponovno uporabo (npr. stiropor, trakovi itd...) pa odložite med odpadke, pri čemer upoštevajte veljavne zakone v državi vgradnje: tako boste zavarovali okolje!

Po odstranjevanju embalaže

Po odstranitvi embalaže preglejte ali ste prejeli:

- Priročnik za vgradnjo in servisiranje (IOM)

- Električno shema (wiring diagram)

- Izjavo o skladnosti

Preglejte, ali ste prejeli vse komponente, ki morajo biti nepoškodovane. Če so deli poškodovani ali manjkajo:

- ne premikajte, popravljajte ali inštalirajte poškodovanih komponent in naprave na splošno;

- fotograrajte in pripravite fotograﬁje visoke kakovosti za dokumentiranje škode;

- poiščite serijsko ploščico, ki je na napravi in serijsko številko naprave (Matricola/Serial Number);

- nemudoma obvestite prevoznika, ki je dostavil napravo;

- nemudoma kontaktirajte proizvajalca (pripravite serijsko številko naprave).

Ne pozabite, da reklamacije ali prijave napak sprejemamo 10 dni po prejemu naprave.

A: Naziv proizvajalca in njegovi podatki

Codiﬁca

Product number

Matricola Serial number

Mandata Supply Fan

MESSA IN FUNZIONE

All’avviamento consultare il manuale operavo e controllare:

1) senso di rotazione del venlatore

2) l’assorbimento del motore, il quale non deve superare il valore di targa sopraindicato

ALB07LBMNADBT00 A83665

18C0144

PORTATA ARIA /AIR FLOW

3000

Corrente / Current

Tensione / Voltage 230V/1Ph/50-60Hz

DAIKIN APPLIED EUROPE S.p.A

Via Piani di Santa Maria, 72 00040 Ariccia - (ROMA) IT

Data Date

m3/h

START UP

Before the start up read carefully the operang instrucon manual and check

1) fan rotaon direcon

2) the current input must not exceed the value menoned on the above tag

MADE IN ITALY

POS Code

Peso

4/2018 373

Weight

Ripresa Return Fan

9.3 A

m3/h

B: Oznaka CE C: Teža naprave D: Kodiranje in POS E: Datum izdelave F: Pretok zraka dovajanja G: Pretok zraka prevzema H: Podatki o elektriki (frekvenca, število faz, absorbcija v

pogojih tablice)

I: Serijska številka naprave

PODATKI PROIZVAJALCA: DAIKIN APPLIED EUROPE S.P.A. Via Piani di Santa Maria, 72 - 00040 Ariccia (Rim) - Italija Tel.: (+39) 06 93 73 11 - Faks: (+39) 06 93 74 014 http://www.daikinapplied.eu

Page 19

Nomenklatura izdelka

A L B 07 L B M N A D B T 0 0

A AHU

L Modular L Smart

B Glavni modul

02 Velikost 02 03 Velikost 03

......

07 Velikost 07

R smer v desno L smer v levo B sprosti

M rešitev z naprednim krmilnikom S rešitev s pametnim krmilnikom

E notranja električna baterija po-ogrevanja W notranja baterija po-ogrevanja z vodo N ni notranje baterije po-ogrevanja

A rekuperator iz aluminija M membranski rekuperator

A Filter dovajanja G4 B Filter dovajanja M5 D Filter dovajanja F7 E Filter dovajanja F9

A Filter prevzema G4 B Filter prevzema M5 D Filter prevzema F7 E Filter prevzema F9

T Dvojna plošča debeline 50 mm, izolacija

z mineralno volno, zunanje predbarvan in znotraj alu-cink

0.... Kraj proizvodnje

0.... Različica

Izdelek Modular L Smart izdelamo v skladu z zahtevami naročnika. Kljub temu je predvidena standardna različica z identiﬁkacijo samo 7 znakov ALB01R(L)B, ki jasno označuje desno/levo napravo, protitokovni izmenjevalnik iz aluminija, dvojno ploščo 50 mm, s pametnim krmilnikom, brez notranje baterije za po-ogrevanje, F7 dovajanja, M5 prevzema, različica 0.

Page 20

Skladiščenje pred vgradnjo

Pred vgradnjo morate komponente naprave in priložene dokumente shraniti na mesto z naslednjimi lastnostmi:

- biti mora namenjen samo skladiščenju komponent;

- biti mora pokrit in zavarovan pred vremenskimi vplivi (priporočljivo je izbrati zaprt prostor) z ustrezno temperaturo in vlago;

- biti mora dostopen operaterjem, pristojnim za montažo;

- biti mora primeren za težo naprave (preverite količnik obremenitve) in imeti mora stabilen pod;

- biti mora brez drugih komponent, še zlasti, če so potencialno eksplozivne/vnetljive/strupene.

Če ni mogoče takoj nadaljevati z vgradnjo, redno preverjajte, ali so zagotovljeni zgoraj navedeni pogoji skladiščenja in napravo pokrijte s ponjavo.

Pred dokončno vgradnjo vedno poskrbite za izolacijski podstavek (npr. leseni bloki) med podom in napravo.

Pravilno skladiščenje pred vgradnjo

Morebitni premiki po odstranitvi embalaže morajo obvezno potekati z zaprtimi vrati. Ne premikajte enote tako, da jo vlečete za vrata, če so na voljo, za stebričke ali druge štrleče dele, ki niso sestavni del strukture.

5÷35°C

Ne hodite po enoti!

Page 21

Uporabite samo opremo v brezhibnem stanju, ki ni

Vgradnja

Vsa dela vgradnje, montaže, priključitve na električno omrežje in izredne servise morajo

izvajati samo kvalicirane osebe, ki jih je pooblastil trgovec ali proizvajalec, v skladu z veljavnimi predpisi države, kjer napravo uporabljate in z zakoni o napeljavah ter varstvom pri delu.

Med vgradnjo mora biti delovno območje prazno, brez

oseb in predmetov, ki ne služijo montaži.

Pred začetkom montaže preglejte, ali imate vso

potrebno opremo.

poškodovana.

Postopek vgradnje po fazah

Pred vgradnjo preberite varnostna navodila, ki so na začetnih straneh tega priročnika z navodili. Obrnite se na proizvajalca, če posamezni deli niso jasni ali popolnoma razumljivi. Kljukica ob vsakem stavku vam bo v pomoč pri preverjanju, ali je vgradnja kompletna in pravilna.

Faza 1: vrtanje lukenj ............................................................................................................................................................str. 22

Faza 2: izvedba priključkov ............................................................................................................................................... str. 24

Faza 3: izvedba pregleda ...................................................................................................................................................str. 27

Faza 4: dopolnitev varnostnih oznak .........................................................................................................................str. 28

Po koncu vgradnje shranite ta priročnik z navodili in montažni list, ki je bil priložen napravi, v pokrit, suh in čist prostor: različni operaterji ga bodo lahko v prihodnje našli, če bodo potrebovali informacije. Nobenega dela priročnika z navodili ne odstranite, strgajte ali popišite, pišite samo v prostor, ki je predviden za zabeležke:

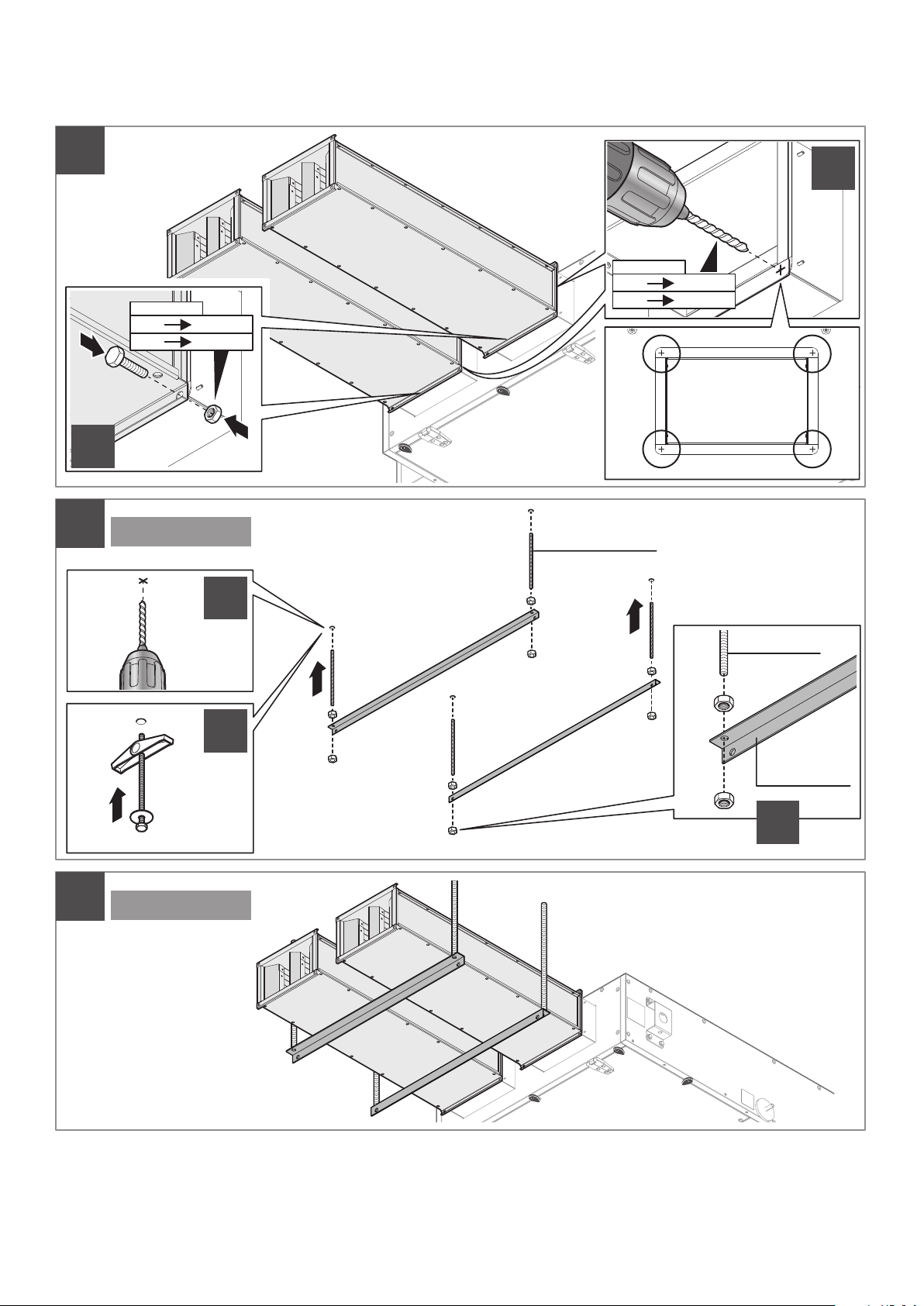

Faza 0: dvig enote do stropa

Dvignite enoto vse do stropa.

Za lažje izvajanje dviga in za zagotovitev varnosti inštalaterjev priporočamo uporabo raztegljivih tokovnih odjemnikov, ki po velikosti in tipu ustrezajo teži in dimenzijam enote, ki jo boste vgradili. Med dvigovanjem je obvezna uporaba osebne varovalne opreme, da preprečite nezgode in v

bližini delovnega območja NI dovoljen prehod ali zadrževanje oseb, ki niso pristojne za vgradnjo.

Page 22

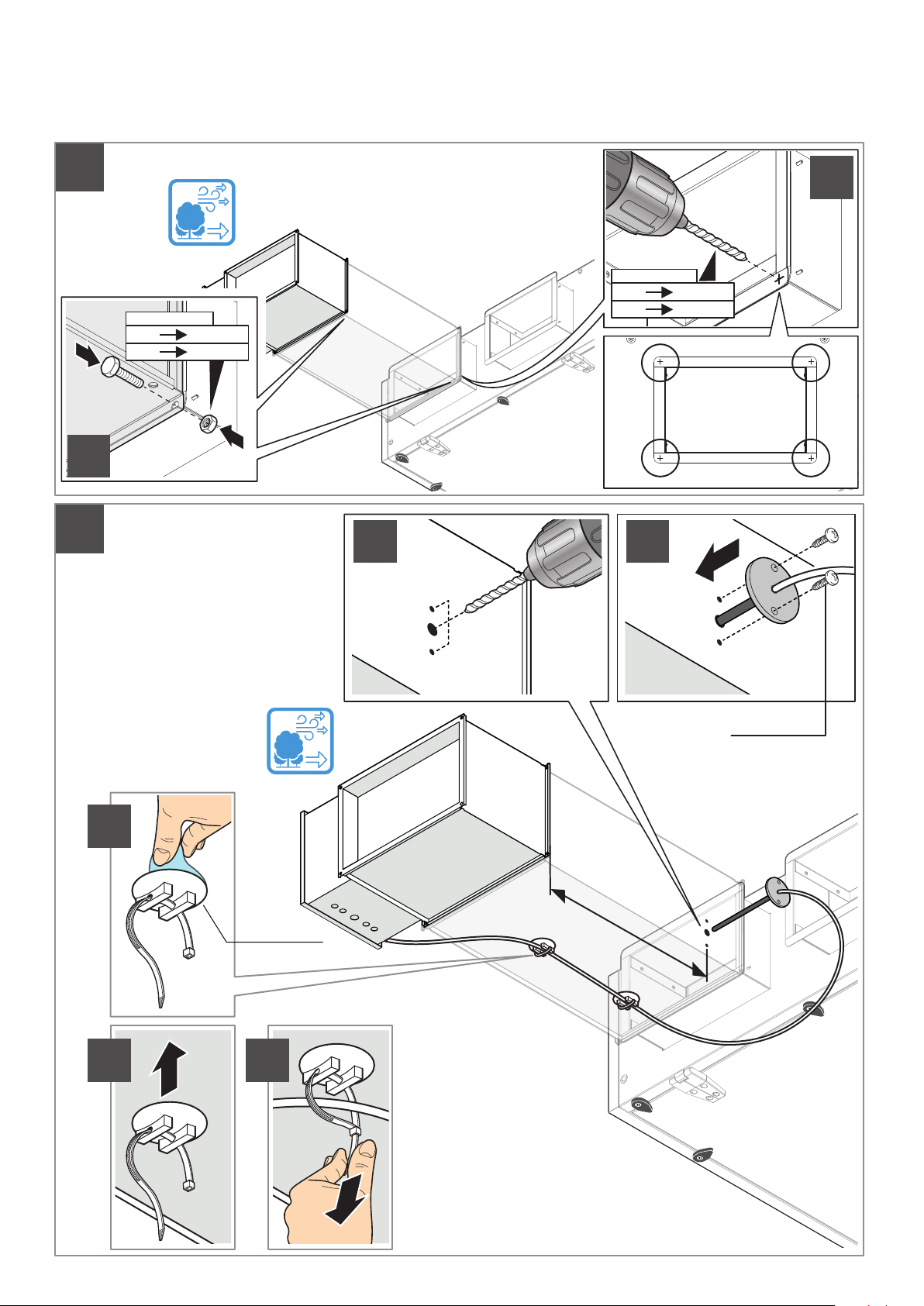

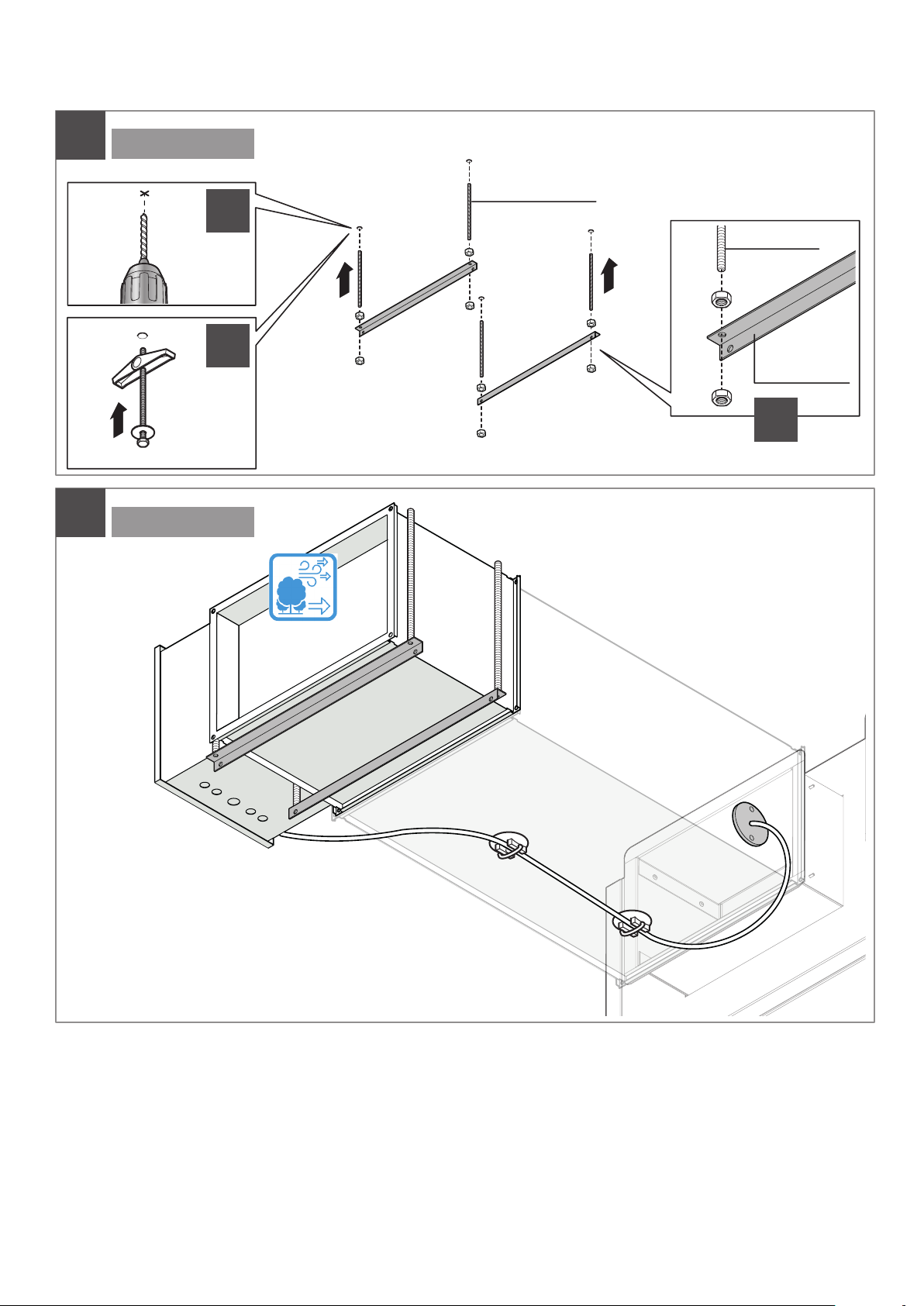

Faza 1: vrtanje lukenj

Preverite, ali je strop, na katerega želite vgraditi napravo:

- odporen na vibracije;

- primeren za težo naprave (glej razpredelnico s tehničnimi podatki na str. 12).

Na mestu vgradnje je treba načrtovati tudi (sl. 4):

• električno napeljavo v skladu z napravo in s potrebnimi lastnostmi za napravo;

• priključek hladilnega plina (v primeru priključka na plinsko baterijo);

• ceviodtoka s sifonom, priključenega na kanalizacijo;

• napeljavo plina (kanale za prenos zraka v okolje).

Pripravite luknje ø14 mm, ki ustrezajo luknjam za sidranje naprave podatki« na strani 13). Vstavite ustrezne zatiče, približajte napravo in jo pritrdite s pomočjo pripravljenih stremen in priloženih vijakov. Prepričajte se, da sta dva izhoda odtočne kadi povezana z izhodnim vodom. Za oba izhoda lahko uporabite standardni iztok.

Električna omarica

Naprava mora biti nagnjena za približno 2 % širine (B) (dvignjena proti električni omarici)

Električna omarica

(glej razpredelnico s »tehničnimi

Iztok kondenza

Luknje v stropu

Page 23

Namestite gumo proti vibracijam med matico in strop

Luknje v stropu

Med dvigovanjem in pritrjevanjem naprave je obvezna uporaba zaščitnih oblačil in

ustreznih sredstev za določen namen dela zaradi preprečevanja nezgod in zagotavljanja lastne varnosti in varnosti drugih. Dimenzije opreme za pritrditev morajo ustrezati teži naprave.

Med montažo v bližini delovnega območja NI dovoljen prehod ali zadrževanje oseb, ki niso pristojne za vgradnjo.

Za lažje izvajanje dviga in za zagotovitev varnosti inštalaterjev priporočamo uporabo

raztegljivih tokovnih odjemnikov, ki po velikosti in tipu ustrezajo teži in dimenzijam enote, ki jo boste vgradili.

Page 24

Faza 2: izvedba priključkov

Za zagon stroja so potrebni:

- električni priključek,

- odtok,

- povezava na plinsko napeljavo (zračni kanali).

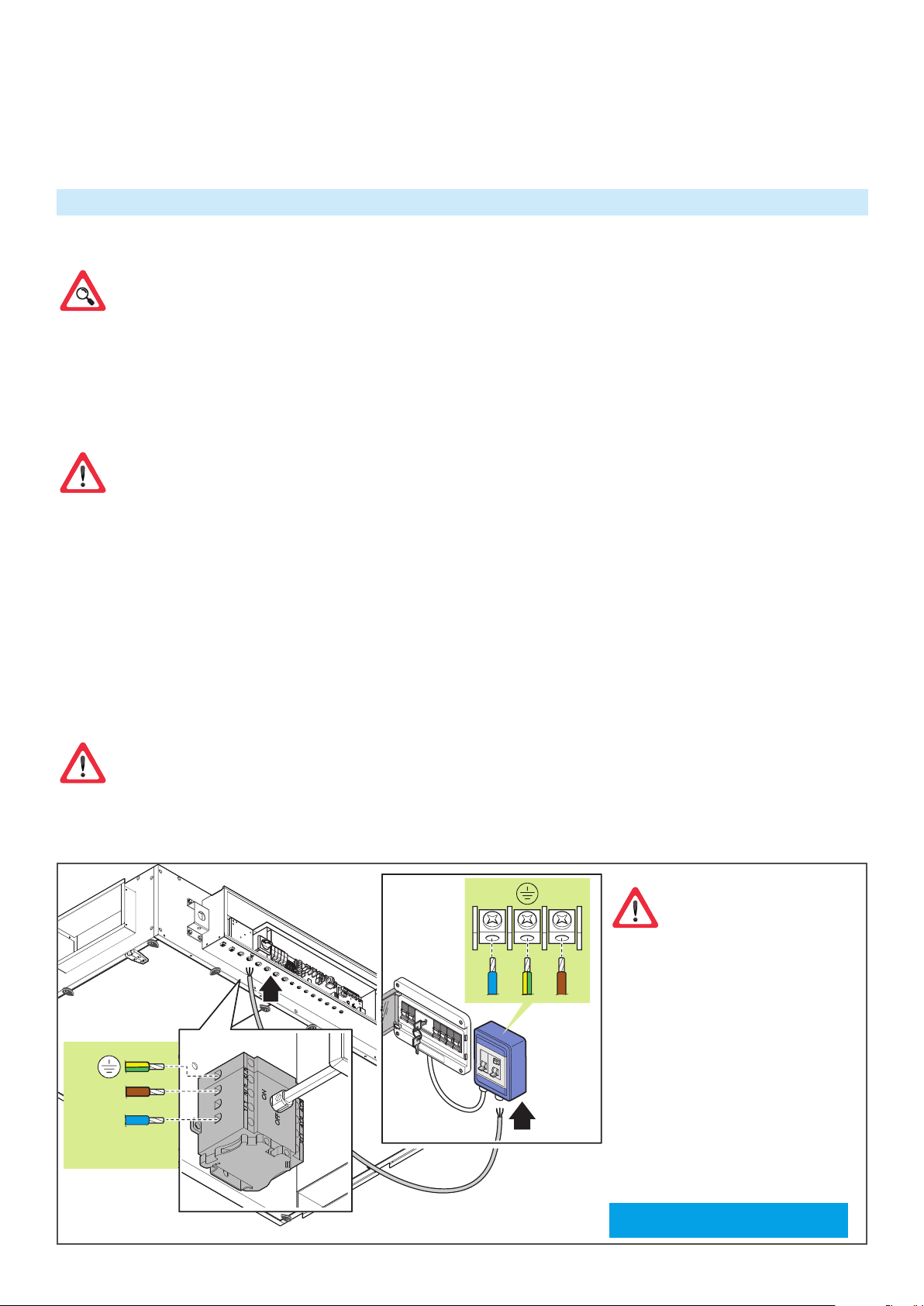

Električni priključki

Za električno napajanje je treba napravo priključiti na električno omarico, ki ustreza veljavnim predpisom.

Vedno upoštevajte električno shemo naprave, ki ste jo kupili (ob dobavi je bila priložena

enoti); če električne sheme ni na napravi ali se je izgubila, se obrnite na pooblaščenega prodajalca, ki vam bo poslal novo kopijo (sporočite serijsko številko stroja).

Preden priključite električno omarico, se prepričajte, da

• napetostinfrekvencaomrežjaustrezataparametromnaprave;

• jeelektričnanapeljava,nakaterobostepriključilinapravo,primernainustrezanominalnielektričnimoči

naprave, ki jo boste vgradili in je skladna z zakonskimi zahtevami.

Električni priključek:

• morajo izdelati kvalicirani strokovnjaki, vklopijo ga lahko samo, ko je električna napetost v stavbi

izklopljena;

• morabitiksenintrajen,brezvmesnihspojev,vskladuspredpisidržave,vkaterijenapravavgrajena;

• morabitiprimerenzaabsorbcijotokanaprave(glejtehničnelastnosti);

• mora biti ustrezno ozemljen; če je enot več, je treba vsako enoto povezati z ozemljitvijo ali pa povezati

vse skupaj s kovinskimi sponkami;

• morabitinameščenvposebnemprostoru,ki je zaklenjen in zavarovan pred okoljskimi vplivi: če je

nameščeno stikalo s ključem, je ključ treba vzeti iz stikala v fazi prekinitve napetosti in ga ponovno namestiti po končanem posegu.

• zagotovljenmorabitimagnetotermični sistem 16A, primeren absorbciji naprave Med fazami vgradnje in servisiranja je treba zagotoviti, da se nobena oseba, razen tista, ki izvaja dela, nima dostopa do električnih omaric ali stikal.

2T1

2T1 4T2 6T3

N6T3

Električni priključek

Proizvajalec ne prevzema odgovornosti za

priključke, ki bi bili izvedeni v nasprotju s predpisi in z navedbami v tem priročniku z navodili, v primeru nepooblaščenih posegov na katerokoli električno komponento naprave.

Page 25

Napetost napajanja uporabnikov se ne sme razlikovati za več kot 10 % od običajno predvidene napetosti. Večje razlike napetosti poškodujejo uporabnike in električno napeljavo, povzročijo napake v delovanju ventilatorjev, hrup. Zato je nujno treba preveriti skladnost dejanskih vrednosti napetosti z

nominalnimi.

Po priključku se prepričajte, da:

• jepriključekozemljitveustrezen(zustrezniminstrumentom).Napačenpriključek,neučinkovitinbrez

ozemljitve, je v nasprotju z varnostnimi predpisi in predstavlja vir nevarnosti in lahko poškoduje aparate naprave;

• je smer rotacije motorja pravilna

• sopriključkiinabsorbcijatokamotorjapravilni.

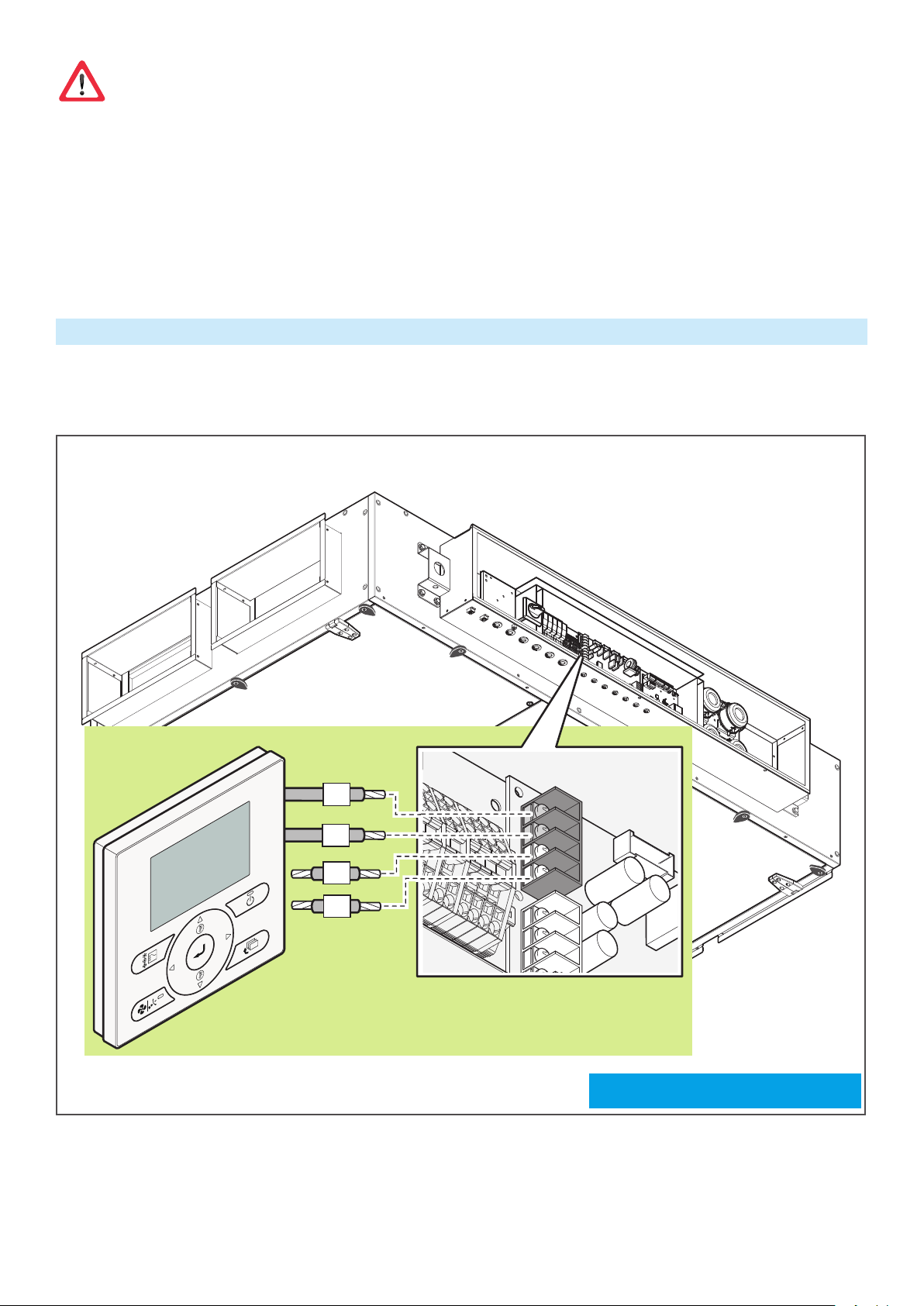

Priključek krmilnika BRC

Za zagon enote Modular L Smart povežite krmilnik BRC (v prodaji posebej) na terminala P1 in P2, kot je prikazano na naslednji sliki.

Priključek P1 P2 brez polarnosti

Priključek krmilnika BRC

Page 26

Odtok in sifon

Naprave so opremljene z navojnim odtokom (1/4” M GAS), ki ob strani izstopa za pribl. 50 mm. Za pravilni pretok vode mora biti vsak odtok opremljen s SIFONOM, ki ima pravilne dimenzije (glej sl. 10).

POMEMBNO

ODTOK VLAŽILNE KADI

Sifon

Najvišji nivo sifona

Odtok vlažilne kadi

S prevalenco ventilatorja nad približno 100 Pa povišajte višino sifona za 10 mm vsakih 10 Pa prevalence

odvodni sifon

Tradicionalni sifon z odtokom za čiščenje

odtok za čiščenje

x+20 mm

Prelivanje iz zbiralne kadi preprečimo s sifonom, ki ima odtok za čiščenje, ki omogoča odstranjevanje nečistoč, ki se nabirajo na dnu.

Za zagotovitev brezhibnega delovanja sistema iztoka, NI dovoljeno priključiti nanj sifonov, ki delujejo s tlakom z drugimi deli v depresiji.

Iztočna kanalizacijska cev:

• ne sme biti neposredno povezana na sifon; da požira povratni zrak ali odplake in

omogoča vizualni pregled rednega pretoka odpadne vode;

AIR GAP

min 25 mm

• mora imeti večji premer od iztoka naprave

in minimalni nagib 2 %, da je zagotovljeno pravilno delovanje.

Sifon s kroglico z odtokom za čiščenje

tradicionalni odvodni sifon s kroglico

Page 27

Plinski priključki

Kanali za zrak ob dobavi niso priloženi napravi, zato jih mora inštalater kupiti ločeno in jih namestiti. Spoj je lahko s povezavo neposredno na napravo: priporočamo namestitev ustreznega sistema proti vibracijam in sicer med napravo in kanal.

Če ne uporabite spojev z zaščito pred vibracijami, je treba:

• očistitipovršinospojamedkanaliinnapravo/baterijo;

• naprirobnicenamestititesnilo,dapreprečitevdorzraka;

• previdnoprivitivijakepovezave;

• tesnilododatnozatesnitissilikonomzašeboljšetesnjenje.

Če pa ima povezava spoje z zaščito pred vibracijami, po končani montaži ne smejo biti togi, da preprečite poškodbe in prenos vibracij.

Za zagotovitev zatesnitve povezave in celovitosti strukture naprave je nujno treba preprečiti obremenitev s težo kanalov, ki jo je treba podpreti z ustreznimi stremeni.

Faza 3: izvedba pregleda

Za zagon naprave je treba (opravljena dela označite s »√«):

pregled pravilne povezave vhodnih in izhodnih cevi tekočin na baterije izmenjave (če so na voljo),

pregled, ali je na voljo ustrezen sifon za vso odpadno vodo,

namestitev spoja z zaščito proti vibracijam med napravo in kanale (neobvezno),

pregled brezhibnega stanja enote,

pregled brezhibnega stanja nosilcev z zaščito pred vibracijami in stanja različne dodatne opreme,

odstranitev tujih materialov (npr. montažni listi, oprema za montažo, sponke itd...) in nečistoč (odtise, prah itd...) iz notranjosti posameznih predelov,

Page 28

Faza 4: dopolnitev varnostnih oznak

Napravi so ob dobavi priložene oznake o elektriki, ki so na okencih dostopa do prezračevalnih delov.

Kupec poskrbi, da napravo med delom opremi z ustreznimi oznakami:

PREPOVEDANO ODSTRANJEVANJE ZAŠČIT IN VARNOSTNE OPREME

PREPOVEDANO POPRAVLJANJE  OLJENJE  REGISTRIRANJE  ČIŠČENJE DELOV MED GIBANJEM

Poleg tega mora biti prostor, v katerem je naprava, opremljen s splošnimi oznakami, prilagojen karakteristikam delovnih prostorov in krajev:

hrup – premiki – nevarna območja – zasilni izhod itd.

OSEBNA VAROVALNA OPREMA

Pri upravljanju naprave je priporočljiva uporaba primerne osebne varovalne opreme, ki ustreza uporabi na podlagi kriterijev in določb podjetja. Med servisiranjem naprave poleg omenjenih priporočamo tudi naslednje preventivne ukrepe: zaščitno obutev, rokavice, ustrezna oblačila, ki so primerna uporabi in določilom podjetja.

ŠOLANJE

Kupec/uporabnik naprave je dolžan ustrezno seznaniti in usposobiti zaposlene, pristojne za uporabo naprave.

OPCIJA

Po dogovoru lahko tehniki proizvajalca izvedejo šolanje zainteresiranim zaposlenim kupca.

Page 29

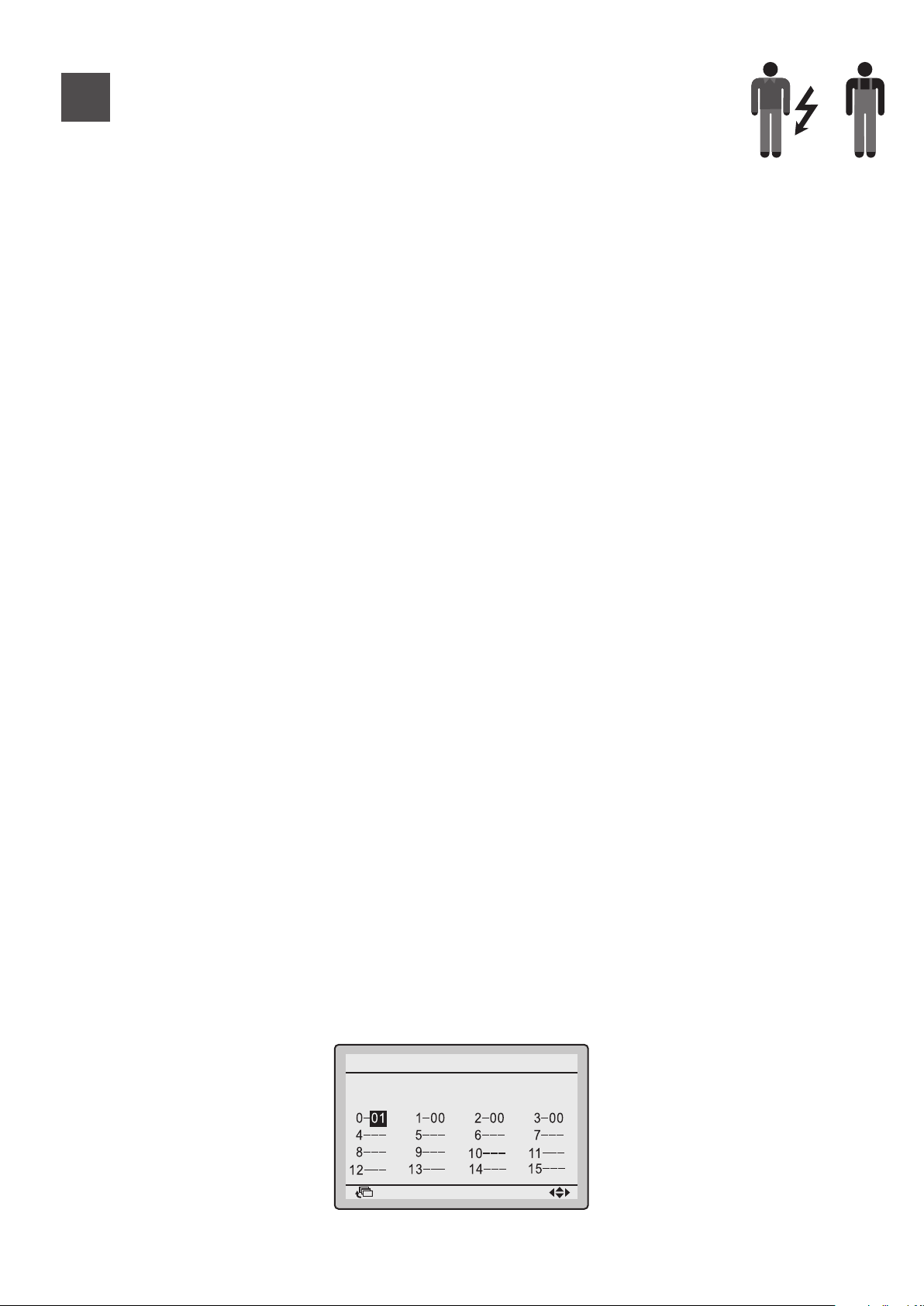

Zagon

Konﬁguracija

Nastavitve (format: XX(XX)-X-XX), na primer 19(29)-1-02, ki smo jih uporabili v tem poglavju, so sestavljene iz 3 delov, ločene z »-«:

• Številkanačina:naprimer,19(29),kjerje19številkanačinavpovezaviznastavitvamiskupine,

medtem ko je 29 številka načina, ki ustreza individualnim nastavitvam

• Številkastikala:naprimer1

• Številkapoložaja:naprimer02

Operativni postopek

Za reguliranje nastavitev prezračevalne enote za rekuperacijo toplote lahko uporabimo uporabniški vmesnik enote Modular L Smart ali klimatsko napravo.

Začetne nastavitve

- Številke načina 17, 18 in 19: krmiljenje skupine Modular L Smart.

- Številke načina 27, 28 in 29: individualno krmiljenje

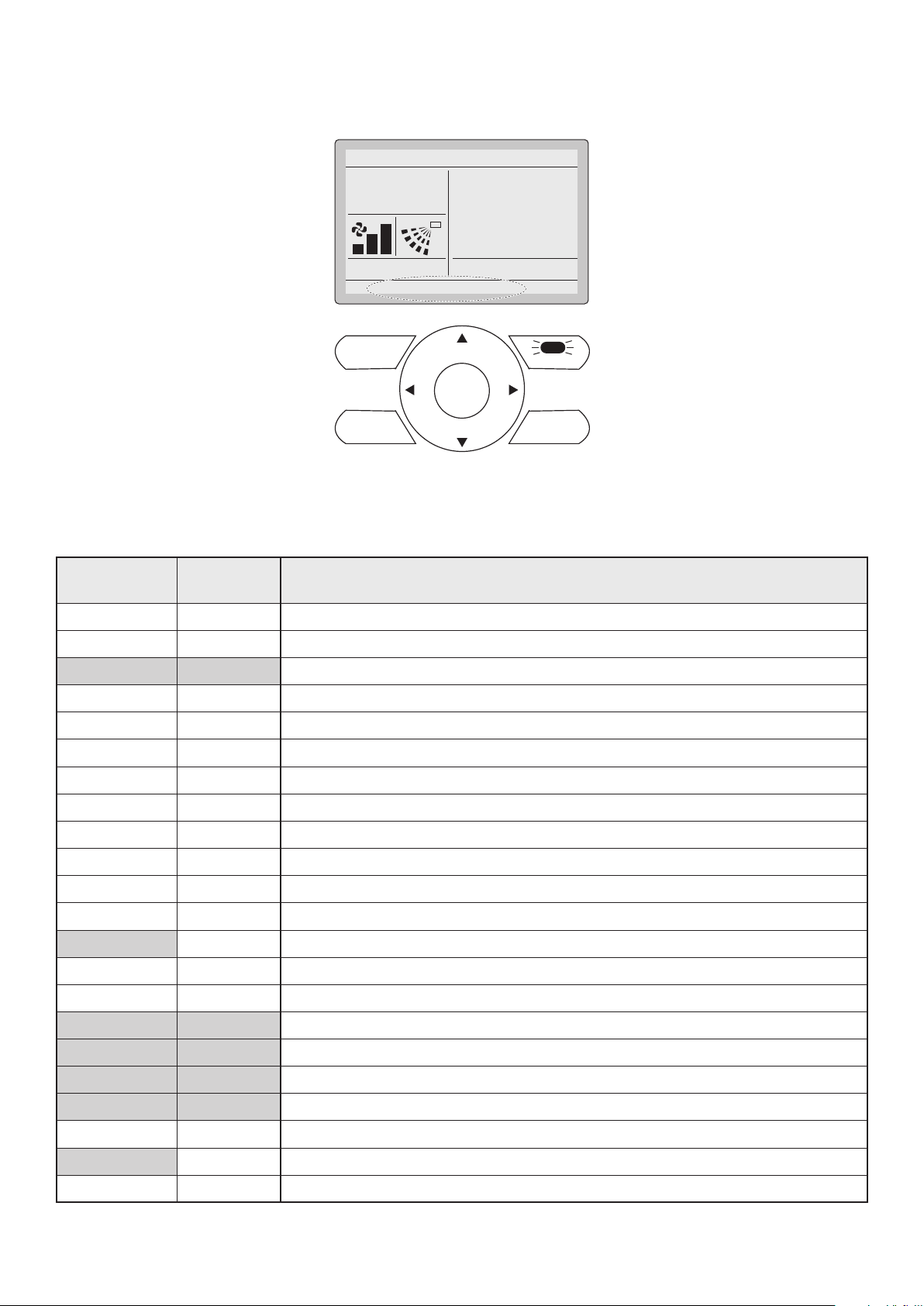

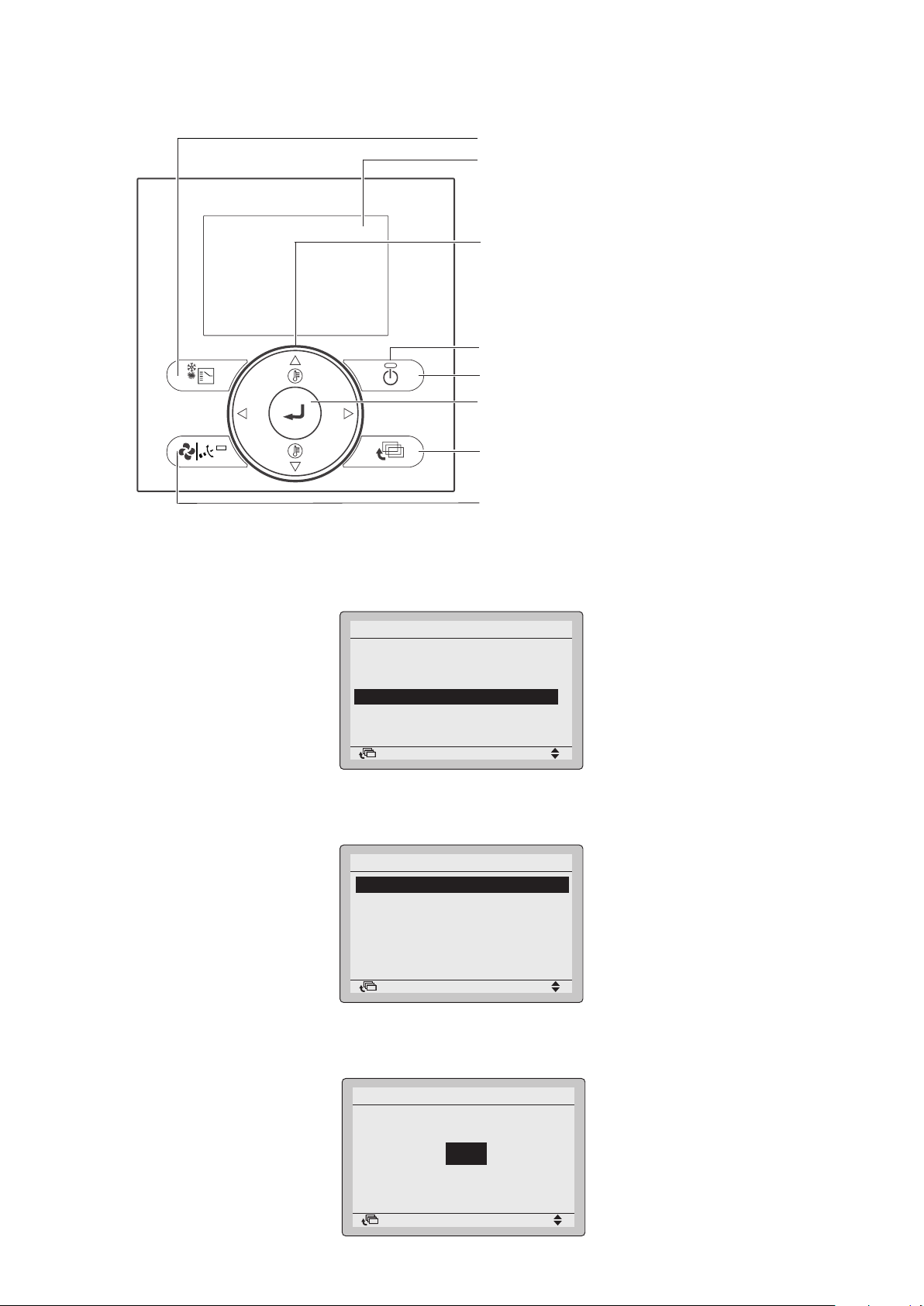

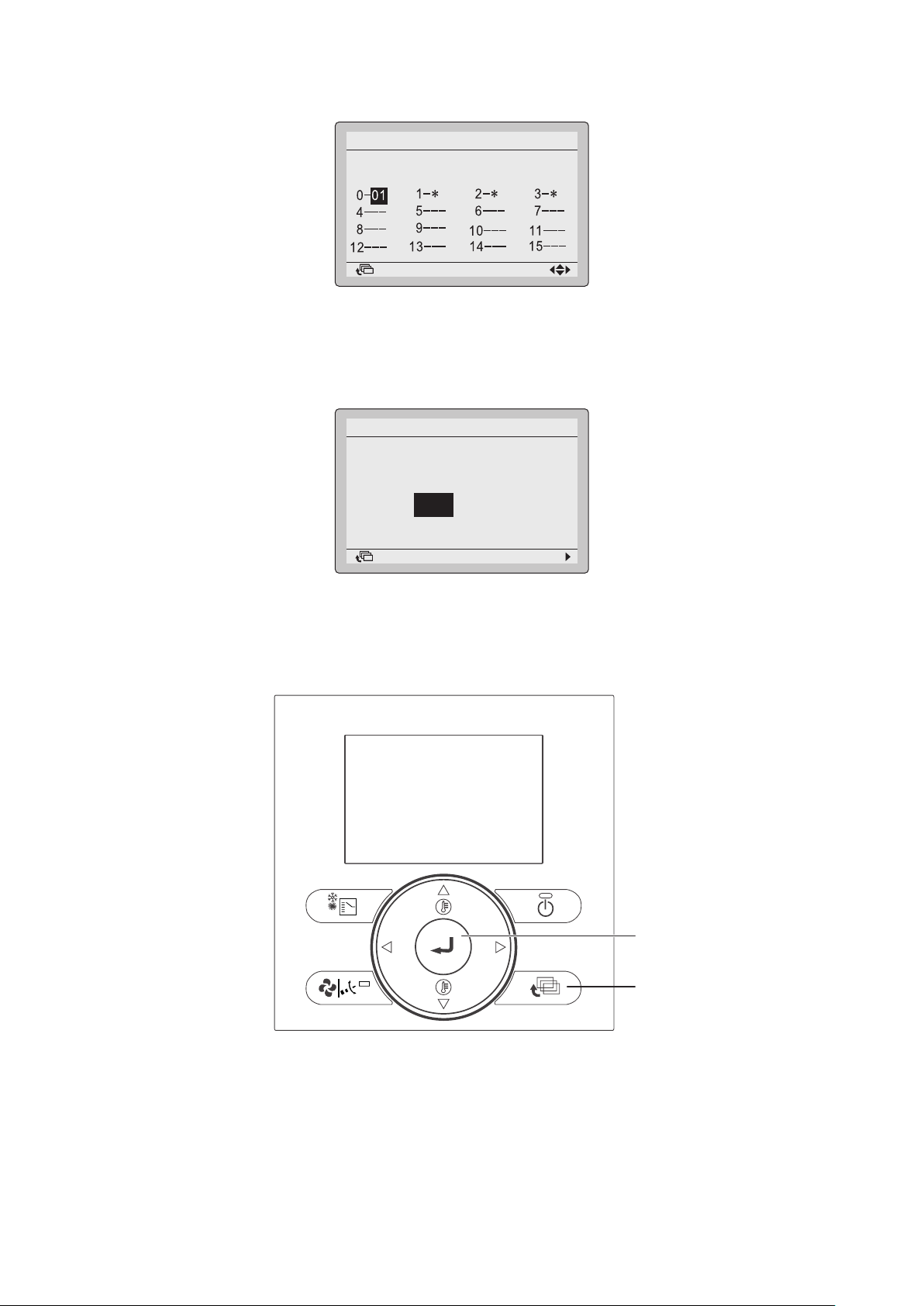

Spreminjanje nastavitev z BRC1E53

Prepričajte se, da so lopute predalov stikal na enoti Modular L Smart zaprte.

1. Na kratko pritisnite eno stikalo za vklop osvetlitve zaslona.

2. Pritisnite in držite stikalo Prekliči (a) vsaj 4 sekunde, da vstopite v meni nastavitev delovanja.

3. Pojdite na Nastavitve polja s stikaloma Gor/Dol in pritisnite stikalo Meni/Pošlji (b).

4. Pritisnite stikala Levo/Desno, da označite številko v Načinu.

5. Pritisnite stikala Gor/Dol, da izberete zahtevano številko načina. Rezultat: Na osnovi izbrane številke načina z začetkom pri 20, bo treba izbrati tudi številko enote za

posamezni nadzor.

6. Uporabite stikala Levo/Desno, da označite številko v N. enote.

7. Uporabite stikala Gor/Dol, da izberete številko notranje enote. NI treba izbrati številke enote, ko se konﬁgurira cela skupina.

8. Uporabite stikala Levo/Desno in izberite številko položaja (od 0 do 15) v povezavi s številko stikala, ki ga želite spreminjati.

V primeru individualnih nastavitev:

Field Settings

Unit No.

Mode

SettingReturn

Page 30

V primeru skupinskih nastavitev:

Field Settings

Mode

SettingReturn

9. Uporabite stikala Gor/Dol, da izberete zahtevan položaj.

10. Pritisnite stikalo Meni/Pošlji (b) in potrdite izbiro z Da.

Field Settings

Save the se ttings?

NoYes

SettingReturn

11. Po zaključenih vseh spremembah dvakrat pritisnite stikalo Prekliči (a), da se vrnete v normalen način.

Page 31

Seznam nastavitev

Nastavitve

načina

19(29)

Nastavitev

št. stikal

Opis nastavitve

Nastavitev pregleda

zamašenosti ﬁltra

Nastavitve nizkega

načina

Nastavitve stopnje ventilatorja

dovajanja*

Nastavitev stopenj hitrosti

ventilatorja odvajanja*

Nastavitev

prezračevanja 24 ur

Spreminjanje referenčne

koncentracije za

krmilnik pretoka zraka

prezračevanja (ppm)

Nastavitev št. položaja Nastavitev št. položaja

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15

Potrditev

zamaše-

nosti ﬁltra s

stopnjami

ventilatorja

1-15

Izklop

Potrditev

zamašenosti

ﬁltra s stopnjo novega ventilatorja

Delovanje 1/15 (28 min. izklop /2 min.

vklop)

Pregled na

podlagi

programske

ure

Delovanje

1/10

(27min.

izklop / 3

min. vklop)

zaznavanja

cilja s

stopnjami

ventilatorja

Delovanje

1/6 (25 min.

izklop / 5

min. vklop)

Stopnja 1 Stopnja 2 Stopnja 3 Stopnja 4

Delovanje

1/10 (27

min. izklop /

3 min. vklop)

Delovanje

1/6 (25 min.

izklop / 5

min. vklop)

Izklop

Delovanje 1/15 (28 min.

izklop / 2 min.

vklop)

Filter

1-15

Samodejna

izbira ESP

+ ﬁlter

zaznavanja

cilja s stopnjo novega

ventilatorja

Delovanje

1/4 (22,5

7,5 min.

min.

izklop /

vklop)

Delovanje

1/3 (20

min. izklop / 10 min.

vklop)

Delovanje

1/2 (15

min. izklop / 15 min.

vklop)

Stopnja 5Stopnja 6Stopnja

Delovanje

1/4 (22,5

7,5 min.

min.

izklop /

vklop)

Delovanje

1/3 (20

min. izklop / 10 min.

vklop)

Delovanje

1/2 (15

min. izklop / 15 min. vklop)

Neprekinjeno delovanje

Sto-

pnja 1

Sto-

pnja 8

Sto-

pnja

Sto-

pnja 2

pnja 3

Sto-

pnja

pnja 9

Sto-

pnja

Neprekinjeno delovanje

Sto-

pnja

Sto-

pnja

Sto-

pnja 4

Stopnja

Sto-

pnja

Sto-

pnja

Sto-

pnja 5

Stopnja

Sto-

pnja 6

Stopnja

Sto-

pnja

Sto-

pnja

0 +200 +400 +600 -200 -400 -600

Sto-

pnja 7

Stopnja

Sto-

pnja

Sto-

pnja

Sto-

pnja 8

Stopnja

Sto-

pnja

Sto-

pnja

1A 0

Zaustavitev

prezračevanja s

samodejnim krmilnikom

pretoka zraka prezračevanja

Ostalo delovanje ventilatorja

Način normalnega

prezračevanja

na samodejnem

krmilniku pretoka zraka

prezračevanja

Delovanje osvežitve**

Sprejeto NI sprejeto Sprejeto

Izklop Izklop

Delovanje

grelnika

Izklop Vklop

sprejeto

Delovanje

grelnika

Nadzor s pomočjo

senzorja

CO2

Page 32

Nastavitve

načina

Nastavitev

št. stikal

Opis nastavitve

Nastavitev št. položaja Nastavitev št. položaja

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15

17(27)

Nastavitev rednega

čiščenja ﬁltra

Nočno hlajenje brez

programske ure

(po zaustavitvi)

Pred-hlajenje /

pred-gretje

Trajanje pred-hlajenja /

pred-gretja

Začetna hitrost

ventilatorja

Nastavitev Da/Ne

za priključek cevi na

sistem VRV

Nastavitev za mrzla

območja (delovanje

ventilatorja, ko je

termostat grelnika

izklopljen)

Prosto nočno hlajenje

(nastavitve ventilatorja)

Ciljna temperatura

za neodvisno prosto

nočno hlajenje

Pribl. 2500

Izklop

±1250 ure

Vklop po 2

urah

Vklop po

4 urah

Vklop po

6 urah

Vklop

po 8 urah

Izklop Vklop

30 minut 45 minut 60 minut

Visoka Zelo visoka

Brez cevi S cevjo Brez cevi S cevjo

Stop Nizka Stop Nizka

Visoka Zelo visoka

18°C 19°C 20°C 21°C 22°C 23°C 24°C

25°C 26°C 27°C 28°C 29°C 30°C

Nastavitev centralizirane

opreme soodvisnih ukazov

za področja

Nastavitev podaljšanja

časa pred-gretja

Ne Da

0 minut 30 minut 60 minut 90 minut

Page 33

Nastavitve

načina

Nastavitev

št. stikal

Opis nastavitve

Nastavitev št. položaja Nastavitev št. položaja

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15

18(28)

0 Zunanji signal JC/J2 Zadnji ukaz

Nastavitev za

neposredni vklop

Nastavitev za

samodejni zagon

Izklop Vklop

Znak za izhod za

zunanji vlažilnik

(X24A)

Navedba načina

prezračevanja

Vklop Izklop

Samodejni način

pretoka zraka

Linearni Fiksni A Fiksni B

prezračevanja

7 Način osvežitve

podatkov za

dovajanje

Izbira končne funkcije

zunanjega vhoda

Osvežitev

(med J1 in JC)

Prioritete

za zunanji

vhod

Ni podatkov za dovajanje

Napaka

izhoda

Prioritete

delovanje

Izhod

vlažilnika

(delovanje

ventilatorja)

Podatek

odvajanje

Napaka

izhoda

zaustavitev

delovanja

Onemogočeno

prosto nočno

hlajenje/ Prisiljena

zaustavitev

Izhod

vlažilnika

(delovanje

ventilatorja)

Podatek

odvajanje

Prisiljena

zaustavitev

Prisiljena zaustavitev ventilatorja

Venti-

lacija 24 ur

Vklop/

Izklop

Povečan

pretok

zraka

izhoda BRP4A50A

(med X3 in X4)

Pregled zamašenosti

Izbira preklopa

ﬁltra**

Izhod

grelnika

Brez dejanja

Napaka

izhoda

Ponastavitev

pregleda

ﬁltra

Izhod

ventilatorja

(nizka/

visoka/zelo

visoka)

Prisili

pregled

ﬁltra

Izhod

ventilatorja

(visoka/

zelo

visoka)

Izhod

ventilatorja

(zelo

visoka)

Izhod

ventilatorja

(nizka/visoka/

zelo visoka)

Page 34

Izbira optimalne Hitrosti prezračevanja

Natančno nastavitev Hitrosti prezračevanja lahko pravilno izberete s spremembo naslednjih parametrov:

- Začetna hitrost ventilatorja: Hitra ali Zelo hitra

- Nastavitev stopenj hitrosti ventilatorja dovajanja: Stopnje od 1 do 15

- Nastavitev stopenj hitrosti ventilatorja odvajanja: Stopnje od 1 do 15

Do predmetnih parametrov lahko dostopamo s postopkom Konﬁguracija Nastavitve delovanja  na strani Nastavitve polja, kot je prikazano v paragrafu Seznam nastavitev. Tako ventilatorji dovajanja kot ventilatorji prevzema imajo vrednost optimalne hitrosti, ki je opisana v pogojih RPM (število obratov na minuto), ki jo lahko neposredno najdemo v poročilu programske opreme izbire enote DAE, kot je opisano v nadaljevanju:

3) Ventilator dovajanja

Model K3G190RD4503 Tip Centrifugalni ventilator EC Material Kompozit Količina 1 x (enojni ventilator) Zunanji statični tlak 100 Pa Notranji statični tlak 183 Pa Skupni statični tlak 283 Pa Dinamični tlak 10 Pa Nosilnost projekta 300 m3/h Hitrost delovnega rotiranja • Maks 2957 RPM • 4120 RPM Učinkovitost 45,3 % Osna moč 0,07 kW Absorbirana električna moč 0,07 kW Razred moči • PMREF (EN13053) P1 • 0,14 kW Razred SFPv • SFPv (EN13053) SFP1 • 631 W/(m3/s)

3) Ventilator prevzema

Model K3G190RD4503 Tip Centrifugalni ventilator EC Material Kompozit Količina 1 x (enojni ventilator) Zunanji statični tlak 100 Pa Notranji statični tlak 182 Pa Skupni statični tlak 282 Pa Dinamični tlak 10 Pa Nosilnost projekta 300 m3/h Hitrost delovnega rotiranja • Maks 2954 RPM • 4120 RPM Učinkovitost 45,3 % Osna moč 0,07 kW Absorbirana električna moč 0,07 kW Razred moči • PMREF (EN13053) P1 • 0,14 kW Razred SFPv • SFPv (EN13053) SFP1 • 609 W/(m3/s)

Optimalne vrednosti RPM za ventilatorje dovajanja in prevzema (odvajanja)

Če poznamo velikost enote, lahko nadaljujemo z nastavitvijo stopnje Ventilatorja dovajanja/prevzema skladno s krmilnikom BRC na osnovi naslednjih Razpredelnic za izbiro hitrosti (priporočamo, da upoštevate vrednost rpm za »Funkcijo rekuperacije toplote«). Če manjka izbira enote s programsko opremo naprave Daikin, preverite lastnosti za vsako posamezno velikost enote od strani 36 naprej.

Page 35

Razpredelnice za izbiro hitrosti

Za izbiro pravilne stopnje Ventilatorja dovajanja in prevzema je treba:

- Izbrati razpredelnico, pri kateri številka velikosti enote ustreza navedeni velikosti v poročilu programske opreme Izbire enote DAE.

- Določiti stopnjo Ventilatorja dovajanja/prevzema, z izbiro stopnje v stolpcu H (visoka), kjer so vrednosti RPM bližje vrednostim, ki so navedene v poročilu programske opreme Izbire enote DAE za zgoraj omenjen ventilator.

- Nastaviti na krmilniku vrednosti izbranih stopenj in iti na potek Nastavitve delovanja  Nastavitve

polja in nadaljevati z naslednjimi nastavitvami

a. 19(29)-2- Stopnja_izbrana_ventilator_dovajanje, za Stopnjo ventilatorja dovajanja od 01 do 15 b. 19(29)-3- Stopnja_izbrana_ventilator_prevzema, za Stopnjo ventilatorja prevzema od 01 do 15

- Če vrednosti RPM za Ventilator dovajanja in prevzema niso v stolpcu H, ampak v UH (zelo visoka):

- Nastavite začetno hitrost ventilatorja na Zelo visoko, tako da postopate na naslednji način Nastavitve

delovanja  Nastavitve polja in spremenite tovarniško vrednost 17(27)-4-01(Visoka) na17(27)4-02(Zelo visoka)

- Nastavite stopnje izbire kot je navedeno v točki 3.

Stopnja

Nastavitev

RPM

ventilator

(19(29)-2-…)

Nastavitev

RPM

ventilator

(19(29)-3-…)

ML Smart velikost 02

Ventilator dovajanja Ventilator odvajanja

Delovanje rekuperacije

toplote

(zelo

visoka)

01 2813 2343 1236 2943 2376 1336 3106 2646 1667 2787 2292 1236 02 2895 2428 1332 3020 2480 1421 3170 2723 1748 2861 2363 1310 03 2976 2521 1429 3098 2576 1510 3238 2807 1831 2936 2440 1384 04 3054 2606 1528 3176 2661 1591 3302 2881 1915 3010 2511 1458 05 3132 2691 1628 3254 2758 1677 3370 2958 2002 3080 2588 1532 06 3209 2765 1725 3335 2843 1765 3434 3019 2083 3151 2659 1606 07 3287 2843 1825 3413 2939 1851 3502 3087 2166 3219 2736 1680 08 3361 2917 1917 3491 3024 1936 3566 3148 2250 3290 2804 1757 09 3450 3002 2021 3579 3120 2043 3647 3222 2340 3370 2884 1851 10 3546 3076 2125 3672 3209 2154 3734 3286 2424 3454 2961 1947 11 3635 3139 2221 3761 3276 2254 3811 3344 2501 3531 3029 2034 12 3728 3213 2317 3853 3350 2361 3895 3412 2585 3615 3093 2131 13 3809 3280 2402 3942 3417 2458 3969 3470 2662 3692 3154 2218 14 3898 3357 2495 4035 3491 2543 4046 3537 2749 3779 3219 2308 15 3976 3420 2580 4120 3557 2621 4120 3592 2823 3853 3280 2375

(visoka)L (nizka)

Delovanje obvoda

UH H L UH H L UH H L

Delovanje rekuperacije

toplote

Delovanje obvoda

Razpredelnica se nanaša na navedene vrednosti, ob upoštevanju toleranc. Za reguliranje želene vrednosti pretoka zraka na osnovi merjenj na kraju samem, se lahko poveča režim obratov za povečanje pretoka in zmanjša režim za zmanjšanje pretoka. Po potrebi rahlo spremenite hitrost ventilatorja, da dobite želen pretok zraka.

Page 36

Stopnja

Nastavitev

RPM

ventilator

(19(29)-2-…)

Nastavitev

RPM

ventilator

(19(29)-3-…)

ML Smart velikost 03 in velikost 04 in velikost 06

Ventilator dovajanja Ventilator odvajanja

Delovanje rekuperacije

toplote

UH H L UH H L UH H L UH H L

01 2356 1962 1035 2464 1990 1119 2601 2216 1396 2334 1919 1035 02 2424 2033 1116 2529 2077 1190 2655 2280 1464 2396 1978 1097 03 2492 2111 1196 2594 2157 1264 2711 2350 1534 2458 2043 1159 04 2557 2182 1280 2659 2229 1333 2765 2412 1604 2520 2102 1221 05 2622 2253 1364 2725 2309 1404 2822 2477 1676 2579 2167 1283 06 2687 2315 1444 2793 2380 1478 2876 2528 1744 2639 2226 1345 07 2752 2380 1528 2858 2461 1550 2933 2585 1814 2695 2291 1407 08 2814 2442 1605 2923 2532 1621 2986 2636 1884 2755 2348 1472 09 2889 2514 1692 2997 2613 1711 3054 2698 1959 2822 2415 1550 10 2969 2576 1779 3075 2687 1804 3127 2752 2030 2892 2480 1631 11 3044 2628 1860 3149 2743 1888 3191 2800 2094 2957 2536 1703 12 3121 2690 1940 3227 2805 1977 3261 2857 2164 3027 2590 1784 13 3190 2746 2012 3301 2861 2058 3323 2906 2229 3092 2641 1857 14 3264 2811 2089 3379 2923 2129 3388 2962 2302 3164 2695 1933 15 3329 2864 2160 3450 2979 2194 3450 3008 2364 3226 2747 1989

Delovanje obvoda

Delovanje rekuperacije

toplote

Delovanje obvoda

Stopnja

Nastavitev

RPM

ventilator

(19(29)-2-…)

Nastavitev

RPM

ventilator

(19(29)-3-…)

ML Smart velikost 05 in velikost 07

Ventilator dovajanja Ventilator odvajanja

Delovanje rekuperacije

toplote

UH H L UH H L UH H L UH H L

01 2103 1752 924 2200 1776 999 2322 1978 1246 2084 1713 924 02 2164 1815 996 2258 1854 1062 2370 2036 1307 2139 1766 979 03 2225 1884 1068 2316 1926 1129 2421 2098 1369 2195 1824 1035 04 2283 1948 1143 2374 1990 1190 2469 2154 1432 2250 1877 1090 05 2341 2012 1217 2432 2062 1253 2519 2211 1497 2303 1935 1145 06 2399 2067 1289 2493 2125 1320 2567 2257 1557 2356 1988 1201 07 2457 2125 1364 2551 2197 1383 2618 2308 1619 2406 2045 1256 08 2513 2181 1433 2609 2261 1447 2666 2353 1682 2459 2096 1314 09 2579 2244 1511 2676 2333 1527 2726 2409 1749 2519 2156 1384 10 2651 2300 1588 2745 2399 1610 2791 2457 1812 2582 2214 1456 11 2717 2347 1660 2812 2449 1685 2849 2500 1870 2640 2264 1521 12 2787 2402 1732 2881 2504 1765 2912 2551 1932 2702 2312 1593 13 2848 2452 1796 2947 2554 1837 2967 2594 1990 2760 2358 1658 14 2914 2510 1865 3016 2609 1901 3025 2644 2055 2825 2406 1725 15 2972 2557 1929 3080 2659 1959 3080 2685 2110 2880 2452 1776

Delovanje obvoda

Delovanje rekuperacije

toplote

Delovanje obvoda

Razpredelnica se nanaša na navedene vrednosti, ob upoštevanju toleranc. Za reguliranje želene vrednosti pretoka zraka na osnovi merjenj na kraju samem, se lahko poveča število obratov na minuto za povečanje pretoka in zmanjša za zmanjšanje pretoka. Po potrebi rahlo spremenite hitrost ventilatorja, da dobite želen pretok zraka.

Page 37
