INSTALLATIONSHANDBOK
Delat luftkonditioneringsaggregat
Stående golvmodell
FVQ71BV1B
FVQ100BV1B
FVQ125BV1B
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
FVQ71BV1B
FVQ100BV1B
FVQ125BV1B
NNEHÅLL
I
Försiktighetsåtgärder ........................................................................ 1
Före installation................................................................................. 2
Att välja plats för installationen.......................................................... 3
Installera inomhusenheten................................................................ 3
Anslutning av köldmediumrör............................................................ 4
Ansluta dräneringsrör........................................................................ 6
Separat installation av kontrollpanelen.............................................. 7
Elektriska kopplingar ......................................................................... 8
Kopplingsexempel ............................................................................. 9
Installation av luftintagsgallret ......................................................... 10
Inställningar..................................................................................... 11
Testkörning...................................................................................... 11
Kopplingsschema............................................................................ 14
LÄS DESSA INSTRUKTIONER NOGGRANT FÖRE
INSTALLATIONEN.
SPARA MANUALEN PÅ LÄTTILLGÄNGLIG PLATS FÖR
FRAMTIDA BRUK SOM REFERENS.
ÖRSIKTIGHETSÅTGÄRDER
F
Läs igenom dessa säkerhetsöverväganden noga innan du installerar
luftkonditioneraren och var noga med att utföra installationen på rätt
sätt.
Efter att ha slutfört installationen genomför du en provdrift för att söka
efter fel. Förklara för kunden hur luftkonditioneraren fungerar och hur
den ska skötas med hjälp av bruksanvisningen. Uppmana kunden att
förvara installationshandboken tillsammans med bruksanvisningen
för framtida behov.
Denna luftkonditioneringsanläggning lyder under beskrivningen
"utrustning som ej är tillgänglig för allmänheten".
Om du inte följer dessa instruktioner ordentligt kan det leda
till kroppsskador eller dödsfall.
Om du inte följer dessa instruktioner ordentligt kan det leda
till egendoms- eller kroppsskador, vilka kan vara allvarliga
beroende på omständigheterna.
Delat luftkonditioneringsaggregat
Stående golvmodell
Sida
Varning
Låt leverantören eller kvalificerad personal utföra installationen.
Försök inte installera luftkonditioneraren på egen hand. Felaktig
installation kan orsaka vattenläcka, elektriska stötar eller
eldsvåda.
Installera luftkonditioneraren enligt instruktionerna i denna
installationshandbok.
Felaktig installation kan orsaka vattenläcka, elektriska stötar
eller eldsvåda.
Använd bara föreskrivna delar och tillbehör under installationen.
Om de föreskrivna delarna inte används kan det orsaka
vattenläcka, elektriska stötar, eldsvåda eller att enheten faller
ned.
Installationshandbok
Installera luftkonditioneraren på ett fundament som klarar av
tyngden.
Ett otillräckligt fundament kan resultera i att utrustningen faller
ned och orsakar kroppsskada.
Tag hänsyn till starka vindar, orkaner eller jordbävningar när du
utför det angivna installationsarbetet.
Felaktigt installationsarbete kan orsaka olyckor som en följd av
att enheten faller ned.
Kontrollera att en separat strömkrets används för den här
enheten och att allt elarbete utförs av behörig personal enligt
lokala bestämmelser samt denna installationshandbok.
Otillräcklig kapacitet i elkretsen eller felaktig elkonstruktion kan
leda till elstötar eller eldsvåda.
Kontrollera att allt kablage är ordentligt anslutet, att föreskrivna
kablar används och att ingen belastning finns på
terminalanslutningar eller kablar.
Felaktig anslutning av kablarna kan leda till onormal hetta eller
brand.
Vid koppling av strömförsörjningen samt anslutningen mellan
inomhus- och utomhusenheter ska kablarna placeras så att
locket till kopplingsboxen kan fästas ordentligt.
Felaktig placering av locket till kopplingsboxen kan orsaka
elektriska stötar, eldsvåda eller överhettade terminaler.
Om köldmediumångor läcker ut under installationsarbetet ska
området ventileras omedelbart.
Giftig gas kan produceras om köldmediet kommer i kontakt med
eld.
När installationen är färdig kontrollerar du om något köldmedium
läcker.
Giftig gas kan produceras om köldmediumångor läcker in i
rummet och kommer i kontakt med en värmekälla, t.ex. en
värmefläkt, ugn eller spis.
Se till att stänga av enheten innan du vidrör några elektriska
delar.
Vidrör inte köldmedium som läckt ut från köldmediumrören eller
andra delar, eftersom det finns risk för köldskador.
Se till att jorda luftkonditioneraren.
Jorda inte enheten till ett vattenrör, en åskledare eller en
jordledning för telefon.
Felaktigt utförd jordning kan orsaka elektriska stötar eller
eldsvåda.
En kraftig strömstöt från ett blixtnedslag eller en annan källa kan
skada luftkonditioneringsanläggningen.
Installera en jordfelsbrytare.
Om en jordfelsbrytare saknas kan det leda till elektriska stötar
eller eldsvåda.
Försiktigt
Följ instruktionerna i den här installationshandboken och
installera dräneringsrören för korrekt dränering. Isolera sedan
rören för att förhindra kondens.
Felaktig installation av dräneringsrör kan orsaka vattenläckor
och sakskador inomhus.
Installera inomhus- och utomhusenheterna, strömsladden och
anslutningskabeln minst 1 meter från TV- eller radioapparater för
att förhindra bildstörningar eller brus.
(Beroende på signalstyrkan kan ett avstånd på 1 meter vara
otillräckligt för att eliminera bruset.)
Den trådlösa fjärrkontrollens räckvidd kan vara kortare än väntat
i rum med elektroniskt startade lysrör.
Placera inomhusenheten så långt bort som möjligt från
lysrörsarmaturer.
Installationshandbok
1
Delat luftkonditioneringsaggregat
FVQ71~125BV1B
Stående golvmodell
4PW45579-3
■
■
■
■
■
■
■
■
■
■
1
2
Installera inte luftkonditioneraren på följande platser.
Där det finns hög koncentration av mineralolja, oljespray eller
ånga, t.ex. ett kök.
Plastdelar kommer att skadas, delar kan ramla av och
vattenläckor kan uppstå.
Där frätande gas, t.ex. gas av svavelhaltig syra, produceras.
Korrosion av kopparrören eller lödda delar kan göra att
köldmediet läcker ut.
Nära maskiner som avger elektromagnetisk strålning.
Elektromagnetisk strålning kan störa driften av styrsystemet
och göra att enheten inte fungerar som den ska.
Där brandfarlig gas kan läcka ut, där kolfiber eller
lättantändligt damm finns i luften eller där brandfarliga ämnen
som thinner eller bensin hanteras.
Drift under sådana förhållanden kan orsaka eldsvåda.
ÖRE
F
INSTALLATION
De tillbehör som krävs för installationen måste du förvara tills
installationen är slutförd. Kasta inte bort dem!
Bestäm dig för en transportväg.
När du transporterar enheten hängande ska du använda en sele
av mjukt material enligt nedan.
Horisontell hängning Lodrät hängning
Tillbehör
Konsol för installation
(fäst vid den övre panelen)
Gummiskydd för hål 2
Hylsa 1
Isolering för rör:
• för gasledning
• för vätskeledning
Stödplatta för kontrollpanel 1
1
1
1
1
Sele
Använd tyg eller en korrugerad fiberplatta för att skydda
luftutloppsgallret och luftintagsgallret från att skadas.
OBS!
Kontrollera att selen inte kan glida i pilens riktning.
När du flyttar enheten vid eller efter öppning ska du inte påfresta
plastdelarna.
■
Vid val av installationsplats, se pappersmönstret (ingår i
förpackningen).
För installation av utomhusenheten, se installationshandboken
som medföljer denna.
1
Fjärrkontrollens lock 1
Klämma 5
2
Installationsritning
Ingår i förpackningsmaterialet
Skruv 2
Installationshandbok
Användarhandbok
1
1
Extra tillbehör
När en inomhusenhet ska styras med två fjärrkontroller (se
"Inställningar" på sid 11), installerar du dem på lämplig plats enligt de
tekniska instruktionerna. (Vad gäller själva installationen följer du
instruktionerna i "Installation av fjärrkontroll" som medföljer
fjärrkontrollen.)
FVQ71~125BV1B
Delat luftkonditioneringsaggregat
Stående golvmodell
4PW45579-3
Installationshandbok
2
■
■
■
■
■
■
■
■
1
1
2
3
4
Följande punkter måste utföras extra noga och kontrolleras efter installation
Följande ska kontrolleras efter slutfört arbete
Pricka av ✓ när
kontroll utförts
Har inomhus- och
■
utomhusenheterna fästs
ordentligt?
Är kontroll av gastäthet klar? Kylningen kan bli otillräcklig.
■
Är enheten helt isolerad? Kondensvatten kan droppa ned.
■
Fungerar dräneringen som
■
den ska?
Stämmer
■
matningsspänningen med
vad som anges på
märkplåten?
Är elektriska ledningar och rör
■
anslutna som de ska?
Är enheten riktigt jordad? Läckströmmar är farliga.
■
Är rätt kabeldimensioner
■
använda?
Är inom- och utomhus-
■
enheternas luftintag och
luftutsläpp fria från
blockering?
Har kylrörens längd och
■
tillsats av extra köldmedium
antecknats?
Kontrolleras vid leverans
Pricka av ✓ när
kontroll utförts
Har du förklarat hur användningen går till medan du visat
■
kunden användarhandboken?
Har du givit användarhandboken till kunden?
■
Punkter för förklaring av användningen
De punkter som markerats VARNING och FÖRSIKTIGT i
användarhandboken är de punkter som gäller risk för kroppsskada
och materiella skador förutom den allmänna användningen av
produkten. Därför är det viktigt att i detalj förklara det beskrivna
innehållet och dessutom be kunderna att läsa användarhandboken.
Enheterna kan falla ned, vibrera
eller föra oljud.
Kondensvatten kan droppa ned.
Enheten kan sluta fungera och
komponenter kan brännas
sönder.
Enheten kan sluta fungera och
komponenter kan brännas
sönder.
Enheten kan sluta fungera och
komponenter kan brännas
sönder.
Kylningen kan bli otillräcklig.
Det är oklart hur mycket köldmedium som finns i systemet.
Information till installatören
Ge kunderna grundliga instruktioner i korrekt hantering av enheten
(särskilt styrning av olika funktioner och justering av temperaturen)
genom att låta dem utföra dessa funktioner själva med hjälp av
handboken.
A
TT
VÄLJA
Välj en installationsplats som uppfyller följande krav och som
även passar kundens önskemål.
Där en optimal luftcirkulation kan tillgodoses.
Där inget blockerar luftintaget och luftutloppet och där det finns
tillräckligt med utrymme för underhåll och service.
Där kondensvatten kan ledas bort på lämpligt sätt.
Där golvet är tillräckligt starkt för att bära inomhusenhetens vikt.
Kontrollera att golvet inte lutar mycket.
Där det inte finns risk för läckor av brandfarliga gaser.
Där rören mellan utom- och inomhusenheterna inte blir längre
än vad som är tillåtet.
(Se utomhusenhetens installationshandbok.)
Elkablar till inomhusenhet, utomhusenhet, spänningskälla och
signalöverföring bör dras minst 1 meter från TV- och radioapparater. Därigenom förhindras störningar i mottagningen.
(Störningar kan dock uppstå även om avståndet är minst
1 meter).
I
NSTALLERA
När det gäller komponenterna för installationsarbetet ska du använda
de medföljande tillbehören och de komponenter som anges av vårt
företag.
Fästa enheten
Fäst enheten med de inbyggda bultarna och dylikt så att inte den
höga enheten välter.
Demontera luftintagsgallret.
Ta bort skruvarna (vänster och höger, totalt 2 skruvar) som
håller fast gallerproppen. Luta sedan (A) gallret mot dig och (B)
lyft uppåt och utåt.
4
PLATS
FÖR
INSTALLATIONEN
≥50 mm ≥50 mm
INOMHUSENHETEN
1
Installationshandbok
3
3
Frontpanel
Gallerpropp
Galler för luftintag
Skruv (M4x12)
B
A
2
Delat luftkonditioneringsaggregat
FVQ71~125BV1B
Stående golvmodell
4PW45579-3
2
3
■
■
■
■
■
■
■
1
2
3
4
1
2
3
4
■
■
■
■
■
■
■
■
Vid normal installationsplats.
Lossa fästskruvarna och ta bort konsolen för montering som
sitter fäst vid den övre panelen. Fäst konsolen med de medföljande skruvarna vid den övre panelen enligt följande. Fäst
sedan inomhusenheten vid väggen med träskruvar (lokalt
anskaffade).
2
1
3
4
330
A
NSLUTNING
Angående rördragning för utomhusenheten, se installationshandboken som medföljer enheten.
Isolera både gasrören och vätskerören.
När du använder en värmepump kan gasrörens temperatur
uppgå till ca 120°C, så använd tillräckligt tålig isolering.
I fall där temperaturen och luftfuktigheten för rörsektionerna för
köldmedium kan överstiga 30°C eller RH80% bör du dessutom
förstärka köldmediumisoleringen. (20 mm eller tjockare)
Kondensation kan bildas på isoleringens yta.
Kontrollera vilket köldmedium som ska användas innan rördragningen utförs. Korrekt drift är inte möjlig om köldmediumtyperna inte stämmer överens.
AV
KÖLDMEDIUMRÖR
Använd en rörkapare och fläns som passar till
köldmediumtypen.
Smörj in flänsen med eter- eller esterolja före
anslutning.
Kläm igen röränden eller tejpa över den för att
hindra damm, partiklar och fukt från att komma in
i röret.
Tillåt inget annat än det avsedda köldmedlet
komma in i köldmediumkretsen, t.ex. luft. Om
någon köldmediumgas läcker ut under arbete på
enheten ska rummet omedelbart ventileras
ordentligt.
3
Fästskruv
Skruv
Konsol för installation (medföljer)
2x (7x15) hål. För träskruv (lokalt anskaffad)
Vid montering på plats med risk för jordbävningar.
Fäst enligt ovan och fäst dessutom bottenramen. Fäst inomhus-
enheten i golvet med förankringsbultar (som anskaffas lokalt)
med fästhålen (x4) i bottenramen.
Använd de platser som visas på installationsmönstret (ingår i
förpackningen).
Dimensioner i () för 100+125-modellerna. Enhet (mm)
18
260
3
130
57
144
(79)
(202)
Utomhusenheten fylls med kylmedium.
Använd dragna rör av kopparlegering (ISO 1337).
Använd både skiftnyckel och momentnyckel när rören ansluts
eller kopplas loss från enheten.
1
4
3
Se Tabell 1 för kragkopplingsmutterns dimensioner.
OBS!
Vid montering av en kragmutter ska flänsens insida och utsida
smörjas in med eter- eller esterolja, roteras tre-fyra gånger och
sedan skruvas in.
Använd den kragkopplingsmutter som medföljer
enhetens huvuddel.
FÖRSIKTIGT
Om kragmuttern dras åt för hårt kan den skadas
och/eller orsaka en köldmediumläcka.
Akta så att inte skruvhållarna på täckpanelen får
olja på sig.
■ Olja kan försvaga skruvhållarna.
1 Momentnyckel
2 Rörnyckel
2
3 Rörkoppling
4 Kragkopplingsmutter
12
Fästhål (4x)
Bottenram
4x Ø14, djup: 30 (För fästning med bultar)
Framsidan
FVQ71~125BV1B
Delat luftkonditioneringsaggregat
Stående golvmodell
4PW45579-3
4
Installationshandbok
4
Tabell 1
Rör-
dimension
Åtdragnings-
moment
Kragstorle
k A (mm)
Fläns
Vid rördragning bakifrån
1 Öppna hålen i bakpanelen.
Ø9,5 (3/8")
Ø15,9 (5/8")
OBS!
32,7~39,9 N•m 12,8~13,2
61,8~75,4 N•m 19,3~19,7
Rekommenderas endast i nödfall.
Du måste använda en momentnyckel, men om du
tvingas installera enheten utan momentnyckel kan
du följa installationsmetoden nedan.
Kontrollera noggrant att ingen gasläcka
uppstått efter avslutat arbete.
När du drar åt en kragmutter med skiftnyckel
kommer du till en punkt där åtdragsmomentet
plötsligt stiger. Från den positionen drar du åt
kragmuttern med nedan angiven vinkel:
Ytterligare
Rördimension
Ø9,5 (3/8") 60~90° ±200 mm
Ø19,1 (3/4") 30~60° ±300 mm
åtdragningsvinkel
Så här drar du köldmediumrören
Ta bort rörklämman.
Ⳳ2˚
45˚
A
90˚Ⳳ0.5˚
Rekommenderad
armlängd på
verktyget
R0.4-0.8
1
2
1 Rörklämma
2 Dräneringsslang inuti enheten
Vid rördragning till vänster och höger
1 Öppna hålen i sidopanelen till höger (vänster).
1
2
4
1 Hål (välj något av följande) (vänster och höger sidopanel och
bakpanelen). Fäst skyddet för hålet efter att du gjort hålet.
2 Hål för kablar (välj något av följande) (vänster och höger
sidopanel). Fäst bussningen efter att du gjort hålet.
3 Sidopanel
4 Bottenram
2 Dra köldmediumrör, dräneringsrör och enhetens kablar genom
hålet i sidopanelen.
3
2 Dra köldmediumrör, dräneringsrör och enhetens kablar genom
hålet i bakpanelen.
3 Rörisolering
1
2
1 Isolering för koppling (tillbehör)
2 Fästa med klämmor.
Installationshandbok
5
Delat luftkonditioneringsaggregat
FVQ71~125BV1B
Stående golvmodell
4PW45579-3
Vid rördragning nedåt
1 Skär hål på angiven plats i bottenramen.
4
1 Bakpanel
2 Bottenram
3 Gör hål här.
4 Förstansat hål
2 Dra köldmediumrör, dräneringsrör och enhetens kablar genom
hålet i bottenramen.
1
3
2
FÖRSIKTIGT
■ Fäst dräneringsröret med köldmediumrören
enligt bilden till höger eller fäst det på annat vis
så att inget tryck hamnar på slangen inuti
enheten. Detta krävs för att förhindra att
dräneringsröret lossnar samt för att isoleringen
ska sitta så bra som möjligt. Se till att dräneringsröret lutar i minst 1/100 lutning för att undvika
luftfickor.
■ Dräneringsröret kan bli igensatt om vatten
samlas i dräneringsröret.
■ Kondens kan bildas på röret eller rinna ut från
enheten. Därför ska du isolera röret minst på de
två platser som visas nedan.
■ Alla rör i rummet och inuti enheten.
■ Vid kopplingen mellan enhetens dränerings-
slang och byggnadens dräneringsrör.
2 Efter att ha ordnat dräneringsslangen kontrollerar du att
dräneringen fungerar som den ska och att inget vatten läcker
från kopplingarna.
Häll försiktigt cirka 1 liter vatten genom luftutloppet så att det
faller på värmeväxlaren i vinkel utan att skvätta.
3 Se bilden i "Rörisolering" på sid 5.
När du ordnat med rören och kablarna fäster du köldmediumrören,
dräneringsslangen i enheten, inomhus-utomhusenhetens signalöverföringsledning och jordkablarna i rörhållaren. (Mer om
kabeldragning finns i "Elektriska kopplingar" på sid 8.)
ANSLUTA DRÄNERINGSRÖR
1 Ordna dräneringsrören.
Ordna dräneringsrören så dräneringen fungerar som den ska.
Tänk på följande för att undvika läckor.
1
2
7
3
4
12
1 Luftutlopp
2 Värmeväxlare
FÖRSIKTIGT
■ För att förhindra att smådjur kommer in i
förseglas hålen med kitt eller isoleringsmaterial
(anskaffas lokalt).
■ Dräneringsrörkopplingar
Koppla inte dräneringsrören direkt till avloppsrör
som luktar ammoniak. Ammoniaken i avloppet
kan komma in i inomhusenheten via dräneringsrören och orsaka korrosion i värmeväxlaren.
6
1 Dräneringsslang inuti enheten
2 Fläktkåpa
3 Bottenram
4 Fäst slangen här
5 Dräneringsrör (anskaffas lokalt) Vinylrör (rörstorlek I.D.
20 mm)
6 Gasrör
7 Vätskerör
FVQ71~125BV1B
Delat luftkonditioneringsaggregat
Stående golvmodell
4PW45579-3
5
Installationshandbok
6
SEPARAT INSTALLATION AV KONTROLLPANELEN
För den här enheten kan fjärrkontrollen (driftsdelen) som fästs på
kontrollpanelen installeras separat med hjälp av en lokalt anskaffad
fjärrkontrollkabel.
Se avsnittet "Elektriska kopplingar" på sid 8 för mer information om
kabeln till fjärrkontrollen.
1 Ta loss locket på kopplingsboxen och lossa kabeln till
fjärrkontrollen från fjärrkontrollens kopplingsplint.
1
2
6
3
3 Fäst den medföljande plåten över hålet på frontpanelens platta
där fjärrkontrollen satt.
1
2
3
1 Frontpanelens platta
2 Plåt som täcker hålet (medföljer)
3 Skruv (M4x4)
4 Anslut fjärrkontrollens kablar (lokalt anskaffade) till fjärr-
kontrollens kopplingsplint och dra kablarna från enheten.
Fäst fjärrkontrollens kablar i rörhållaren.
1
2
4
5
1 Kablar för fjärrkontroll
2 Frontpanelens platta
3 Skruv (M4x2)
4 Kopplingsboxens lock
5 Skruv (M4)
6 Fjärrkontrollens kretskort
2 Ta bort fjärrkontrollens fästplåt på baksidan av frontpanelens
platta.
3
2
1
3
1 Kopplingsboxens lock
2 Fjärrkontrollens kopplingsplint
3 Kablar för fjärrkontroll
5 Öppna fjärrkontrollen och anslut fjärrkontrollens kabel
(anskaffas lokalt) (fjärrkontrollens kabel har ingen polaritet).
1. Ta bort den övre delen av fjärrkontrollen.
Ta bort den övre delen av fjärrkontrollen med en
spårskruvmejsel eller liknande.
1
1 Fjärrkontrollens fästplåt
2 Fjärrkontroll
3 Frontpanelens platta
4 Skruv (M4x4)
Installationshandbok
7
4
1 Fjärrkontrollens överdel
Delat luftkonditioneringsaggregat
FVQ71~125BV1B
Stående golvmodell
4PW45579-3
2. Fäst fjärrkontrollens kabel.
■ Specifikationer för fältkabel:
1
2
3
1 Kablar för fjärrkontroll
2 Fjärrkontrollens kretskort
3 Fjärrkontrollens överdel
3. Sätt samman fjärrkontrollen igen. Därefter sätter du dit det
medföljande locket till fjärrkontrollen.
1
2
Kabel Storlek (mm2) Längd
Kabeldragning
mellan enheter
Kabel för
fjärrkontroll
OBS!
1. Endast om rören är skyddade. Använd
H05VV-U4G
(OBS! 1)
Vinylsladd med
skärm eller kabel
(2-trådig)
(OBS! 2)
2,5 —
0,75-1,25 Max 500 m
H07RN-F om det inte finns skydd.
2. Isolerad tjocklek: ≥1 mm.
Metoder för kabelanslutning av enheter och fjärrkontrollsladdar
■ Lossa kopplingsboxens lock enligt bilden nedan och anslut
kablarna till enhetens kopplingsplint (3P) på höger sida av
enheten med matchande fas. Fäst sedan kablarna med hjälp av
klämman.
■ Ordna kablarna och fäst ett lock ordentligt så att det inte flyttar
sig under kabeldragningen.
■ Fäst kablarna mellan enheterna och jordledningen i
rörklämman.
5
6
1
3
1 Fjärrkontrollens överdel
2 Sätt först in spärren i botten
3 Fjärrkontrollens lock (medföljer)
6 När du ordnat fjärrkontrollens kablar sätter du ihop inomhus-
enheten enligt steg 1~4 ovan.
ELEKTRISKA KOPPLINGAR
■ Alla komponenter och allt material från fältförråd samt alla
elektriska installationer måste uppfylla lokala föreskrifter.
■ Använd endast kopparledningar.
■ Kabeldragningsinformation finns i "Kopplingsexempel" på sid 9
som medföljer enheten.
■ Kabeldragningsinformation för fjärrkontrollen finns i installationshandboken som medföljer fjärrkontrollen.
■ All ledningsdragning måste utföras av behörig elektriker.
■ En strömbrytare som kan stänga av spänningsmatningen till
hela systemet måste installeras.
■ Installera en jordfelsbrytare.
Om en jordfelsbrytare saknas kan det leda till elektriska stötar.
■ Se Manual för installering som medföljer utomhusaggregatet
betr. dimensioner för matarledning till utomhusaggregat, effekt
för överspänningsskydd och strömbrytare, samt anvisningar för
ledningsdragning.
■ Jorda luftkonditioneraren.
■ Anslut inte jordledningen till gasrör, vattenledningar, åskledare
eller jordledning för telefoni.
• Gasrör: kan orsaka explosioner eller eldsvåda vid gasläckor.
•Vattenledningar: ingen jordning om hårda vinylrör används.
•Telefonjordledning eller åskledare: kan orsaka onormalt hög
elektrisk potential i jorden vid åska.
2
3
7
4
8
5
321
1 Strömförsörjningens kopplingsplint (3P)
2 Kabeldragning mellan enheter
3 Jordledning
4 Rörklämma
5 Jordningskontakt
6 Klämma
7 Kopplingsschema
8 Kopplingsboxens lock
FVQ71~125BV1B
Delat luftkonditioneringsaggregat
Stående golvmodell
4PW45579-3
Installationshandbok
8
Försiktighetsåtgärder
■ Sätt inte ihop fjärrkontrollkabeln med kabeldragningen mellan
enheterna. Det kan orsaka driftproblem.
■ Fjärrkontrollkabeln och kablaget mellan enheterna ska ligga
minst 50 mm från andra elkablar. Om inte dessa anvisningar
följs kan elektriskt brus göra att systemet inte fungerar.
■ För att förhindra att smådjur kommer in i förseglas hålen för
kablarna med kitt eller isoleringsmaterial (anskaffas lokalt). (Om
smådjur eller insekter kommer in i enheten kan de orsaka
kortslutning i kopplingsboxen.)
KOPPLINGSEXEMPEL
Betr ledningsdragning för utomhusaggregat: se installationsmanual
som medföljer detta.)
Kontrollera systemtyp
Partyp
En kontrollpanel styr 1 inomhusaggregat. (standardsystem)
FÖRSIKTIGT
Nedanstående måste beaktas när spänningskällan
kopplas in.
Säkerhetsföreskrifter för strömkablar
(Använd en rund kontakt för anslutning till ström-
försörjningens terminalkort. Om detta är absolut omöjligt
ska följande instruktioner följas.)
■ Anslut inte kablar med olika trådstorlek till samma
spänningsstift.
(Lösa anslutningar kan leda till överhettning.)
■ Gör anslutningarna enligt illustrationen nedan om
kablarna har samma storlek.
■ Vid kabeldragning ska föreskrivna kablar användas.
Slutför anslutningarna och fäst kablarna så att inga
externa krafter påverkar terminalerna.
■ Dra inte åt terminalskruvarna för hårt, annars kan
skruvarna skadas.
■ Åtdragningsmomentet för treminalskruvarna visas i
tabellen till höger.
Åtdragningsmoment
Plint för fjärrkontrollen 0,79-0,97 N•m
Kopplingsplint för kabeldragning
mellan enheter
Jordningskontakt 1,44-1,94 N•m
1,18-1,44 N•m
1 Nätanslutning
2 Huvudströmbrytare
3 Säkring
4 Utomhusenhet
5 Inomhusenhet
6 Kontrollpanel
1
2
3
4
123
P
1 P2
6
P1P2
1
2
3
5
12 3
1 Rund kontakt
2 Fäst isoleringsmanschetten
3 Elkabel
Styrning med 2 fjärrkontroller
En kontrollpanel och 1 fjärrkontroll styr 1 inomhusenhet.
1
2
3
4
123
1 P2
P
6
P1P2
1
2
3
5
1 Nätanslutning
2 Huvudströmbrytare
3 Säkring
4 Utomhusenhet
5 Inomhusenhet
6 Kontrollpanel (se Obs! 2)
Installationshandbok
9
Delat luftkonditioneringsaggregat
FVQ71~125BV1B
Stående golvmodell
4PW45579-3

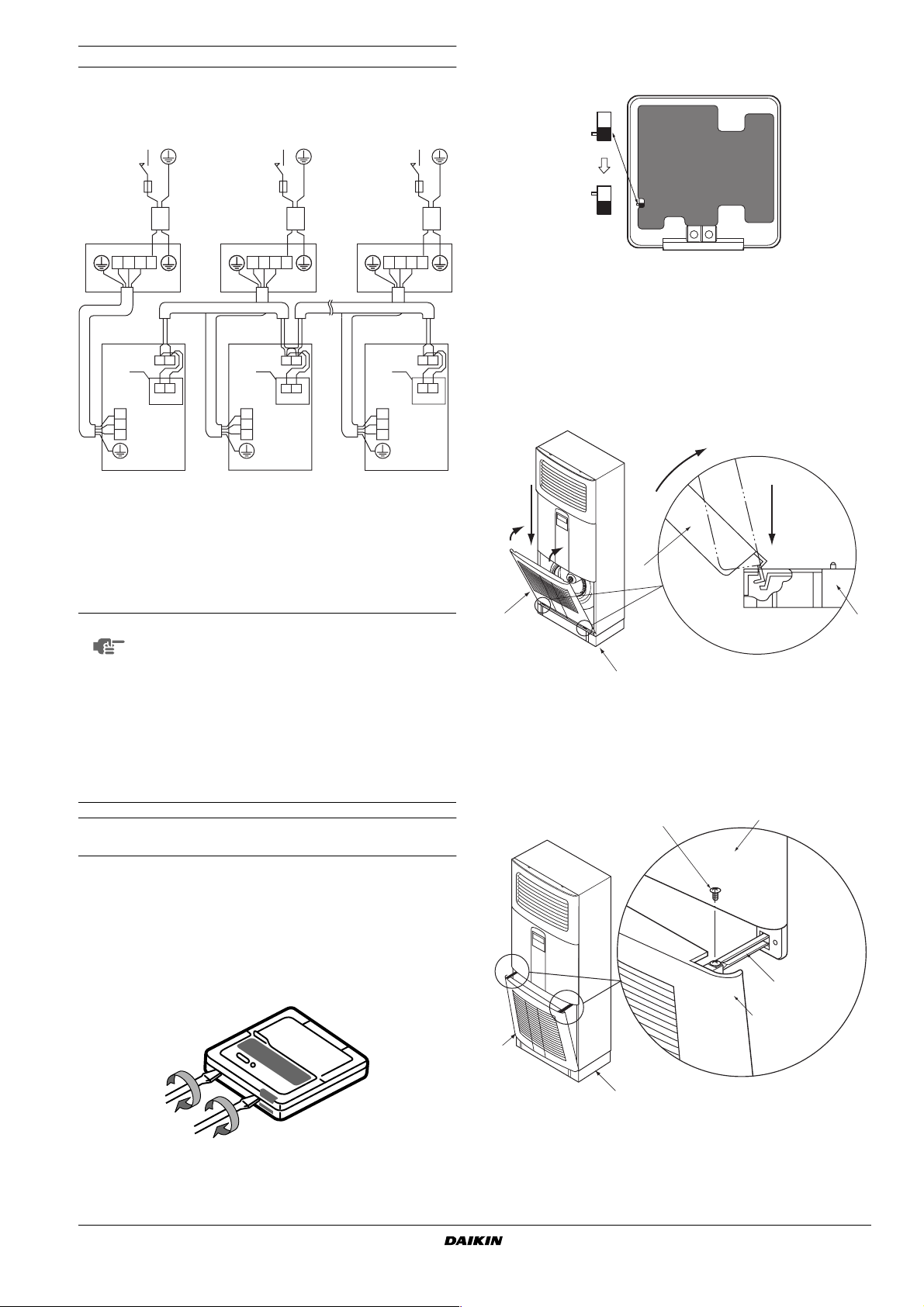

Gruppstyrning
En fjärrkontroll styr upp till 16 inomhusaggregat (alla inomhusaggregat styrs via kontrollpanelen).
1
1
1
2 Vrid kontakten main/sub på den ena fjärrkontrollen till läge "S".
(Låt den andra fjärrkontrollen vara kvar i läge "M".)
S
S
2
M
2
3
4
123
P1P2
6
P1P2
1
2
3
5
1 Nätanslutning
2 Huvudströmbrytare
3 Säkring
4 Utomhusenhet
5 Inomhusenhet
6 Kontrollpanel (se Obs! 3)
5
2
3
4
12
3
P1P2
6
P1P2
1
2
3
5
2
3
S
3
M
1
4
12
3
P1P2
6
P1P2
1
2
3
1 Fjärrkontrollens kretskort
2 Fabriksinställning
3 Bara den ena fjärrkontrollen måste ställas om
INSTALLATION AV LUFTINTAGSGALLRET
1 Häkta fast luftintagsgallret i skåran på enhetens bottenram i
ordningen (A) och (B).
B
A
A
B
1
OBS!
1. Alla transmissionsledningar, utom de till fjärr-
kontrollen, är polariserade och måste stämma
med anslutningssymbolen.
2. Om enheten styrs med 2 fjärrkontroller drar du
ytterligare kablar från fjärrkontrollen till fjärrkontrollens kopplingsplint. (Se kapitlet "Separat
installation av kontrollpanelen" på sid 7)
3. Om enheten styrs med gruppstyrning kopplar du
bort fjärrkontrollens kabel mellan kopplingplinten
och kontrollpanelen. (Se kapitlet "Separat
installation av kontrollpanelen" på sid 7)
Styrning med 2 fjärrkontroller (styra 1 inomhusenhet med
2 fjärrkontroller)
När du använder 2 fjärrkontroller måste antingen kontrollpanelen
eller den separata fjärrkontrollen vara inställd på "main" och den
andra på "sub".
Ändra Main/Sub
1 Sätt in en spårskruvmejsel i hålet mellan fjärrkontrollens övre
och nedre del och bänd försiktigt upp överdelen.
(Fjärrkontrollens kretskort sitter i fjärrkontrollens övre del.)
1
2
1 Galler för luftintag
2 Bottenram
2 Sätt gallerproppen (frontpanelen) i skåran i luftintagsgallret och
skruva fast gallret i ursprungsläget. Dra inte åt skruvarna för
hårt.
3
4
5
1
1
2
FVQ71~125BV1B
Delat luftkonditioneringsaggregat
Stående golvmodell
4PW45579-3
2
1 Galler för luftintag
2 Bottenram
3 Skruv (M4x12)
4 Frontpanel
5 Gallerpropp
Installationshandbok
10
INSTÄLLNINGAR
Inställningarna måste göras från fjärrkontrollen i enlighet med
typen av installation.
■ Inställning kan göras genom att ändra "Läge", "FÖRSTA
KODNR." och "ANDRA KODNR.".
■ Mer information om inställning och drift finns i avsnittet
"Inställningar" i fjärrkontrollens installationshandbok.
Procedur
1 Tr yck på knappen INSPEKTION/TEST ( ) i minst 4 sekunder
i normalläge för att byta till "LOKAL INSTÄLLNING".
2 Tr yck på knappen TEMPERATURINSTÄLLNING ( ) och välj
önskat "Läge".
3 Om du ska göra inställningar för varje inomhusenhet under
gruppstyrning trycker du på knappen TIMER-LÄGE START/
STOPP ( ) och väljer inomhusenhetens nummer.
(Behövs inte vid gemensam inställning av gruppstyrning)
4 Tr yck på övre delen av knappen PROGRAMMERINGSTID ( )
och välj "FÖRSTA KODNUMMER".
5 Tr yck på knappen ( ) och välj "
6 Tr yck på knappen TIMER PÅ/AV ( ) en gång för att
bekräfta den nya inställningen.
TEST
ANDRA KODNUMMER
.".
Inställning av luftfiltersymbol
■ Kontrollpanelerna är försedda med en LCD-display som visar
när det är dags för rengöring av luftfilter.
■ Ändra "
Andra Kodnr
." enligt tabellen nedan, beroende på hur
mycket smuts och damm det finns i rummet.
("
Andra kodnr."
är inställt av tillverkaren till "01" för lätt förorening
av filter)
Inställning
Förorening av
luftfilter - lätt
Förorening av
luftfilter - kraftig
Filterrengöringsperiod
(lång livslängd)
±2500 timmar
±1250 timmar 02
Läge
10 (20) 0
Första
kodnr.
Andra
kodnr.
01
Inställning av nummer för inomhusaggregat i samkörningssystem
Vid användning i samkörningsläge ändrar man Andra kodnr. så som
anges i tabellen. (Det andra kodnumret är inställt av tillverkaren till
"01" för parsystem.)
Inställning Läge Första kodnr. Andra kodnr.
Parsystem
(1 aggregat)
Samkörningssystem
(2 aggregat)
Samkörningssystem
(3 aggregat)
11 (21) 0
01
02
03
7 Tr yck på knappen INSPEKTION/TESTDRIFT ( ) för att
TEST
återgå till "NORMALLÄGE".
OBS!
Inställningen görs i gruppläge, men om lägesnumret
inom parentes väljs kan inomhusenheterna även
ställas in var för sig. För kontroll av individuella
inställningar för varje inomhusenhet ska lägesnumret
i parentes väljas.
1
2
UNIT NO.
SETTING
3
TEST
1 Enhetsnummer
2 Första kodnr.
3 Andra kodnr.
4 Läge
TESTKÖRNING
Se avsnittet "Följande punkter måste utföras extra noga och
kontrolleras efter installation" på sid 3.
Gör en testkörning för att skydda aggregatet, när rör för kylvätska
och för dränering samt elledningar har monterats.
Provkörning
1 Öppna avstängningsventilen på gassidan.
2 Öppna avstängningsventilen på vätskesidan.
4
3 Låt elvärmaren till vevhuset vara på under 6 timmar. (Ej
nödvändigt för enheter som endast har kylning)
4 Ställ in drift för kylning via kontrollpanelen och starta genom att
trycka på TILL/FRÅN-knappen ( ).
5 Tr yck 4 gånger på knappen INSPEKTION/TESTKÖRNING
() (2 gånger för sladdlös fjärrkontroll) och låt aggregatet gå i
TEST
testkörningsläge under 3 minuter.
6 Tr yck på knappen JUSTERING AV LUFTFLÖDESRIKTNING
() om du vill kontrollera att enheten är i drift.
7 Tr yck på knappen INSPEKTION/TESTKÖRNING ( ) för
normal drift.
8 Kontrollera aggregatets funktion enligt manualen.
TEST
Installationshandbok
11
Delat luftkonditioneringsaggregat
FVQ71~125BV1B
Stående golvmodell
4PW45579-3
Försiktighetsåtgärder
1. Se "Så här utför du en feldiagnos" på sid 12 om
enheten inte fungerar korrekt.
2. Efter slutförd testkörning, tryck en gång på
knappen INSPEKTION/TESTKÖRNING för
inspektionsläge och kontrollera att felkoden är
"00". (=normal)
Om koden är något annat än "00", se "Så här
utför du en feldiagnos" på sid 12.
Så här utför du en feldiagnos
Med strömmen på är det möjligt att kontrollera feltypen genom
att avläsa felkoden som visas på kontrollpanelen.
Diagnos med kontrollpanelens LCD-display.
■ Med kontrollpanelen. (OBS! 1)
När driften avbryts av något, driftslampan blinkar och " " och
felkoden visas på LCD-displayen. I det här fallet kan du utläsa
felet med hjälp av tabellen med felkoder. För gruppstyrning visas
enhetsnummer så att du kan hitta rätt inomhusenhet. (OBS! 2)
■ Med den trådlösa fjärrkontrollen.
(Se även handboken som medföljer den trådlösa fjärrkontrollen)
Vid ett driftsstopp blinkar displayen på inomhusenheten. Du kan
då avläsa felet med hjälp av tabellen med felkoder och följande
procedur. (OBS! 2)
1 Tr yck på knappen INSPEKTION/TESTKÖRNING, " " visas
och "0" blinkar.
2 Tr yck på knappen TIDPROGRAMMERING och sök upp den
enhet som stannat.
3 korta ljudsignaler..Utför alla följande åtgärder
1 kort ljudsignal.......Utför (3) och (6)
1 lång ljudsignal ......Inget fel
3 Tr yck på knappen DRIFTLÄGE – den övre siffran i felkoden
blinkar.
4 Fortsätt trycka på knappen TIDPROGRAMMERING, 2 korta
ljudsignaler hörs och den övre koden visas.
5 Tr yck på knappen DRIFTLÄGE – den nedre siffran i felkoden
blinkar.
6 Fortsätt trycka på knappen TIDPROGRAMMERING, en lång
ljudsignal hörs och den nedre koden visas.
En lång ljudsignal indikerar felkoden.
OBS!
1. Tr yck på knappen INSPEKTION/TESTKÖRNING
på kotrollpanelen – " " börjar blinka.
2. Håll ned PÅ/AV-knappen i minst 5 sekunder i
inspektionsläge så försvinner felhistoriken,
varefter felkoden visas och försvinner två gånger,
följt av koden "00" (normal). Displayen övergår
från inspektionsläge till normalläge.
Felkoden anger aktuellt fel
■ För platser där felkoden lämnats tom visas inte " "indikeringen. Trots att driften fortsätter ska du inspektera
systemet och utföra nödvändiga reparationer.
■ Beroende på typ av inomhusenhet eller utomhusenhet kan
felkoden eventuellt inte visas.
Felkod Beskrivning
A1 Inomhusenhetens kretskort är defekt
A3 Dräneringsvattennivån är onormal
A6
A7 Svängklaffmotorn är låst
AF Defekt luftfuktare
AH
AJ
C4 Defekt sensor för värmeväxlartemperatur
C9 Defekt sensor för insugningsluft
CC Fel på temperatursensorsystemet
CJ
E0 Ett skydd har utlösts (utomhusenhet)
E1 Utomhusenhetens kretskort är defekt
E3 Onormalt högt tryck (utomhusenhet)
E4 Onormalt lågt tryck (utomhusenhet)
E5 Funktionsstörning i kompressormotorns lås
E7
E9 Defekt elektronisk expansionsventil (utomhusenhet)
F3 Onormal utloppsrörtemperatur (utomhusenhet)
H3 Defekt högtrycksomkopplare (utomhusenhet)
H7 Felsignal för motorposition (utomhusenhet)
H9
J2 Fel på aktuell sensor
J3
J5 Defekt termistor för insugsrör (utomhusenhet)
J6
J9 Defekt temperatursensor för insugsrör (utomhusenhet)
JA Defekt trycksensor för utloppsrör (utomhusenhet)
JC Defekt trycksensor för insugsrör (utomhusenhet)
L4
L5
L8
L9
LC
P1 Öppen fas (utomhusenhet)
P3 Defekt temperatursensor för kretskort (utomhusenhet)
P4 Defekt temperatursensor för kylfläns (utomhusenhet)
PJ
U0
U1
Inomhusenhetens fläktmotor är överbelastad, har överström
eller är låst
Defekt luftrenare
Endast luftrenaren är ur funktion
Felaktig typinställning
Kapacitetsdata är felaktigt inställda. Inget programmerat
i datalager IC.
Defekt sensor för fjärrkontroll
Fjärrkontrollens termistor är ur funktion, men systemet kan
köras med systemets termistor
Utomhusenhetens fläktmotor är låst
Överströmsskyddet för utomhusenhetens fläkt har utlösts
Defekt lufttermistor (utomhusenhet)
Luftkonditioneringsanläggningen stannar vid fel med hänsyn
till modell och driftsförhållanden.
Defekt termistor för utloppsrör (utomhusenhet)
Luftkonditioneringsanläggningen stannar vid fel med hänsyn
till modell och driftsförhållanden.
Defekt termistor för värmeväxlare (utomhusenhet)
Luftkonditioneringsanläggningen stannar vid fel med hänsyn
till modell och driftsförhållanden.
Överhettad kylfläns (utomhusenhet)
Defekt inverterare.
Omedelbart överströmsfel (utomhusenhet)
Möjligt jordfel eller kortslutning i kompressormotorn.
Elektrisk termofel (utomhusenheten)
Möjlig elektrisk överbelastning i kompressorn eller kabelfel i
kompressormotorn.
Överstegringsskydd (utomhusenhet)
Kompressor ev låst.
Överföringsfel mellan utomhusenheternas inverterare
(utomhusenhet)
Felaktigt inställd typ (utomhusenhet)
Kapacitetsdata är felaktigt inställda. Inget programmerat i
datalager IC.
Onormal insugsrörtemperatur eller för låg köldmediumnivå
Mängden köldmedium kan vara för liten.
Motfas
Motfas i två av ledningarna L1, L2 och L3.
FVQ71~125BV1B
Delat luftkonditioneringsaggregat
Stående golvmodell
4PW45579-3
Installationshandbok
12
U2
U4
UF
U5
U8
UA
UC Överlappande centrala styradresser
UJ Överföringsfel i tillbehör.
Spänningsfel i strömförsörjningen (utomhusenhet)
Kan leda till inverterarfasförlust eller fel på huvudkretsens
kondensatorer.
Överföringsfel (inomhusenhet – utomhusenhet)
Felkopplingar mellan inomhus- och utomhusenheter eller fel
i kretskortet som sitter i inomhus- eller utomhusenheter.
Om UF visas är kabeldragningen mellan inomhus- och
utomhusenheter felaktig. Koppla därför omedelbart ifrån
strömmen och korrigera kabeldragningen. (Kompressorn
och fläkten som monterats på utomhusenheten kan startas
oberoende av fjärrkontrollens inställning.)
Överföringsfel (inomhusenhet – utomhusenhet)
Felaktig överföring mellan inomhusenheten och
fjärrkontrollen.
Fel i överföringen mellan huvud- och underfjärrkontroller.
(Fel i underfjärrkontroll.)
Saknad inställning för multisystem
Fel på inställning av multisystem för samtidig PÅ/AV.
Installationshandbok
13
Delat luftkonditioneringsaggregat
FVQ71~125BV1B
Stående golvmodell
4PW45579-3
KOPPLINGSSCHEMA (För FVQ71~125BV1B)
4
1
5
3D058900-1
1 Till utomhusenhet
2 Kontrollpanel
3 Kopplingsbox
4 Inomhusenhet
5 Anm 7
OBS!
1. : terminal, , : kontakt, : kortslutningskontakt, : fältanslutning
2. Om en central fjärrkontroll används ska den anslutas till enheten i enlighet med bifogad installationshandbok.
3. X33A, X35A, X60A, X61A kopplas när tillval används.
4. Fjärrkontrollmodeller varierar beroende på kombinationssystem, kontrollera tekniskt material, kataloger osv före anslutning.
5. Bekräfta inställningsmetoden för brytaren (SS1) med installationshandboken, tekniskt material osv.
6. Symbolförklaring: RED: röd, BLK: svart, WHT: vit, ORG: orange, BLU: blå, BRN: brun.
7. Endast om rören är skyddade. Använd H07RN-F om det inte finns skydd.
2
3
A1P.................. Kretskort
C1.................... Kondensator
HAP .................Lysdiod (servicemonitor grön)
K1R~K4R ........Magnetrelä (M1F)
KAR .................Magnetrelä (M1S)
M1F .................Motor (fläkt, inomhusenhet)
M1S .................Motor (svängbar klaff)
Q1M................. Temperaturbrytare
R1T.................. Termistor (luft)
R2T.................. Termistor (spole)
S1Q .................Begränsningsbrytare (svängbar klaff)
SS1.................. Brytare (nödbrytare)
T1R.................. Transformator (220~240 V/22 V)
X1M .................Kopplingslist (fjärrkontroll)
RC
...................Signalmottagare
TC
...................Överföringskrets för signaler
Kontrollpanel
R1T ..................Termistor (luft)
SS1 ..................Väljaromkopplare (huvudenhet/underenhet)
Kontakt för tillbehör
X33A ................Kontakt (adapter för kablage)
X35A ................Kontakt (strömförsörjning för adapter)
X60A, X61A .....Kontakt (gränssnittsadapter för Sky Air Series)
FVQ71~125BV1B
Delat luftkonditioneringsaggregat
Stående golvmodell
4PW45579-3
Installationshandbok
14
4PW45579-3
Copyright © Daikin
Loading...
