Daikin FHQ35CAVEB, FHQ100CAVEB, FHQ50CAVEB, FHQ125CAVEB, FHQ60CAVEB Installation manuals [sl]

PRIROČNIK ZA MONTAŽO

SPLIT SISTEM Klimatske naprave

MODELI

(Za obešenje s stropa)

FHQ35CAVEB FHQ100CAVEB
FHQ50CAVEB FHQ125CAVEB
FHQ60CAVEB FHQ140CAVEB
FHQ71CAVEB

PRED NAMEŠČANJEM POZORNO PREBERITE NAVODILA.
PRIROČNIK SHRANITE NA PRIROČNO MESTO, DA GA BOSTE LAHKO ŠE KDAJ VZELI
VROKE.

FHQ35CAVEB

OPOZORILO

FHQ50CAVEB
FHQ60CAVEB
FHQ71CAVEB

FHQ100CAVEB
FHQ125CAVEB
FHQ140CAVEB

Klimatska naprava

s SISTEMOM SPLIT

Priročnik za montažo

VSEBINA

1. VARNOSTNI UKREPI ..........................................................................................1

2. PRED NAMEŠČANJEM.......................................................................................3

3. IZBIRA MESTA NAMESTITVE ............................................................................6

4. PRIPRAVA PRED NAMEŠČANJEM....................................................................7

5. NAMESTITEV NOTRANJE ENOTE...................................................................10

6. PRIPRAVA IN NAMESTITEV CEVI ZA HLADIVO.............................................12

7. DELO NA CEVI ZA ODVOD KONDENZATA.....................................................17

8. ELEKTRIČNE POVEZAVE ................................................................................21

9. KAKO POVEZATI KABLE IN PRIMER OŽIČENJA............................................ 22

10. NAMEŠČANJE SESALNE REŠETKE/ OKRASNA BOČNA PLOŠČA ..............30

11. NASTAVITVE SISTEMA ....................................................................................31

12. PREIZKUS DELOVANJA ...................................................................................35

13. SHEMA POVEZAV.............................................................................................41

Izvorna navodila so napisana v angleščini. Navodila v vseh drugih jezikih so prevodi navodil v izvornem
jeziku.

1. VARNOSTNI UKREPI

Vedno upoštevajte priporočila "VARNOSTNIH UKREPOV".
Enota je dobavljena pod pogojem, da "naprave niso dostopne javnosti in nepooblaščenim osebam".

• V tem priročniku so varnostni ukrepi razdeljeni na OPOZORILA in OPOMINE.

Upoštevajte spodaj navedene ukrepe: vsi so pomembni za zagotovitev varnosti.

OPOZORILO....... Označuje morebitno nevarno situacijo, ki bi lahko povzročila smrt ali resne

poškodbe, če se ji ne izognete.

OPOMIN.............. Označuje morebitno nevarno situacijo, ki bi morda lahko manjše ali srednje

nevarne poškodbe, če se ji ne izognete.
Lahko se uporablja tudi kot opozorilo proti nevarnemu ravnanju.

• Ko je nameščanje končano, preizkusite klimatsko napravo in preverite, ali pravilno deluje. Uporabniku

izročite ustrezna navodila glede uporabe in čiščenja notranje enote v skladu s Priročnikom za uporabo.
Uporabnika prosite, naj obdrži ta priročnik in priročnik za delovanje skupaj na priročnem kraju za nadaljnjo
uporabo.

• Vašega lokalnega prodajalca ali usposobljeno osebje prosite, da vam namesti napravo.

Nestrokovno nameščanje lahko privede do iztekanja vode, električnih udarov ali požara.

• Namestitev je treba izvesti v skladu s tem priročnikom za montažo.

Nestrokovno nameščanje lahko privede do iztekanja vode, električnih udarov ali požara.

• Z vašim prodajalcem se posvetujte o tem, kaj narediti, če pušča hladivo.

Ko je treba klimatsko napravo namestiti v majhen prostor, je treba izvesti določene varnostne ukrepe,
tako da količina puščajočega hladiva ne preseže dovoljenih omejitev koncentracije v primeru puščanja.
Sicer lahko to privede do nesreče zaradi pomanjkanja kisika.

1 Slovenščina

• Prepričajte se, da pri nameščanju uporabljate le navedene dodatke in dele.

OPOMIN

Če nekaterih delov ne boste uporabili, lahko to povzroči padec klimatske naprave, iztekanje vode, električni
udar ali požar.

• Klimatsko napravo namestite na temelje, ki lahko vzdrži njeno maso.

Če ne bodo dovolj močni, lahko to povzroči padec klimatske naprave in poškodbe.
Poleg tega lahko to privede do vibracij notranjih enot in neprijeten šklepetajoč zvok.

• Izvedite navedena namestitvena opravila ter pri tem upoštevajte močne vetrove, tajfue in potrese.

Nepravilno nameščanje lahko privede do nesreč, klimatska naprava lahko na primer pade.

• Zagotovite, da bo električne napeljave izvedlo usposobljeno osebje v skladu z vso ustrezno zakonodajo

(opomba 1) ter v skladu s tem priročnikom. Uporabiti je treba ločen tokokrog.
Tudi če so kabli za ožičenje kratki, pazite, da bodo dovolj dolgi, saj jih ne smete podaljševati.
Nezadostna zmogljivost napajalnega omrežja ali nepravilna izvedba električnih povezav lahko privede
do električnih udarov ali požara.
(opomba 1) Vsa ustrezna zakonodaja pomeni "Vse mednarodne, evropske, nacionalne in lokalne

direktive, zakoni, uredbe in ali kodeksi, ki se nanašajo na določen izdelek ali področje".

• Ozemljite klimatsko napravo.

Ozemljitvenih vodnikov ne povezujte na cevi za vodo ai plin, na strelovod ali na ozemljitveni vodnik
telefonske napeljave.
Nepopolna ozemljitev lahko povzroči električni udar ali požar.

• Namestite odklopnik z uhajanjem toka.

Če tega ne boste storili, lahko pride do električnega udara ali požara.

• Preden se dotikate električnih komponent, izključite napajanje.

Če se boste dotaknili dela pod napajanjem, vas lahko strese.

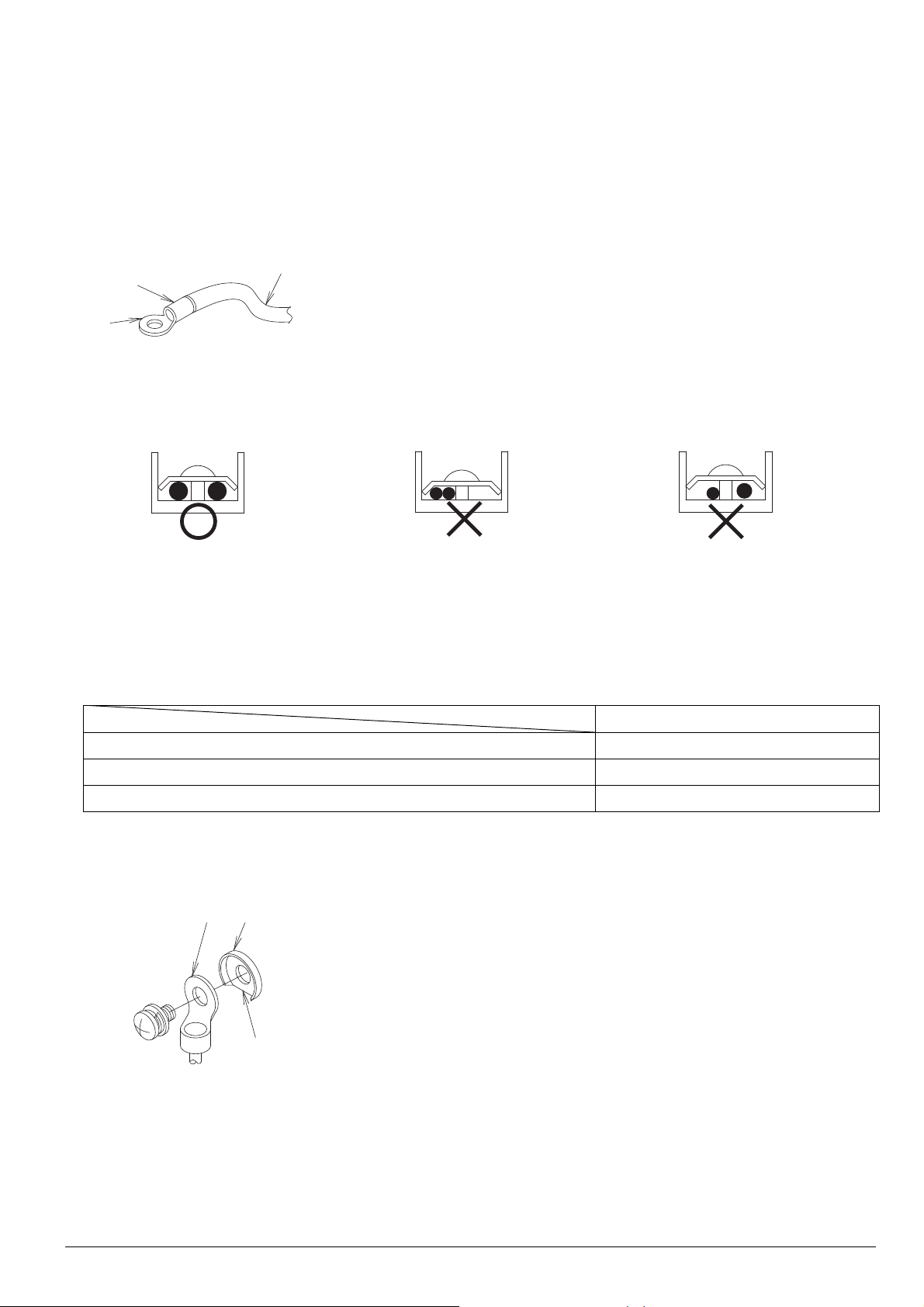

• Prepričajte se, da je vse ožičenje varno izvedeno, uporabite vodnike z navedenimi premeri in zagotovite,

da zunanji vplivi ne bodo vplivali na priključke ali vodnike.
Nepopolne povezave ali spoji lahko povzro

• Ko povezujete notranje in zunanje enote in ko priključujete napajanje, žice polagajte urejeno tako, da je

mogoče varno pritrditi pokrov nadzorne omarice.
Če pokrov nadzorne omarice ni na svojem mestu, lahko to privede do pregrevanja terminalov, električnega
šoka ali požara.

• Če med nameščanjem izteče hladilno stredstvo v plinastem stanju, takoj prezračite prostor.

Če pride plinasto hladivo v stik z ognjem, lahko nastanejo strupeni plini.

• Ko končate nameščanje, preverite, da plinasto hladivo nikjer ne pušča.

Strupeni plini lahko nastanejo tudi, če plinasto hadivo uhaja v prostor in pride v stik z virom ognja, na primer
z grelcem na topel zrak, pečico ali štedilnikom.

•

Nikoli se z golo kožo ne dotaknite ponesreči razlitega hladiva. To bi lahko povzročilo rane zaradi ozeblin.

čijo pregrevanje ali požar.

• Namestite cevi za odvod kondenzata v skladu s tem priročnikom za montažo, da bi zagotovili dobro

odtekanje, ter izolirajte cevi, da bi preprečili nabiranje kondenzata.
Nepravilno izvedene cevi za odvod kondenzata lahko povzročijo puščanje vode in zmočijo pohištvo v prostoru.

• Klimatsko napravo, napajalno ožičenje, ožičenje daljinskega upravljalnika in ožičenje prenosa namestite

vsaj 1 meter stran od televizije in radia, da bi preprečili motnje na sliki ali šum.
(Odvisno od radijskih valov tudi 1 meter lahko ni dovolj, da bi se preprečil šum.)

• Notranjo enoto namestite čim dlje od fluorescentnih svetil.

Če namestite komplet z brezžičnim daljinskim upravljalnikom, je lahko razdalja prenosa v prostoru

z elektronskim tipom (z inverterjem ali s hitrim zagonom) fluorescentnega svetila.

• Ne nameščajte klimatske naprave na naslednja mesta:

1.

Na mesta, kjer se zadržuje para mineralnih olj, kjer lahko brizgne olje ali sicer nastaja para, npr. v kuhinje.
Plastični deli se lahko izrabijo in odpadejo, lahko pa pride tudi do puščanja vode.

2. Na mesta, ker nastajajo korozivni plini, npr. kisli žvepleni plin.
Zaradi korozije bakrenih cevi ali zvarov bi lahko začelo puščati hladivo.

3. Kjer obstajajo stroji, ki povzročajo elektromagnetne valove.
Elektromagnetni valovi lahko motijo krmilni sistem in povzročijo okvare na opremi.

4. Kjer lahko pride do puščanja vnetljivih plinov, kjer so v zraku ogljikova vlakna ali vnetljiv prah, ali kjer so
v zraku vnetljivi hlapi, na primer razredčila ali bencina.
Če bo plin puščal in zastajal okoli klimatske naprave, lahko pride do vžiga.

• Klimatska naprava ni namenjena za uporabo v potencialno eksplozivnem okolju.

Slovenščina 2

2. PRED NAMEŠČANJEM

Ko notranjo enoto jemljete iz embalaže in jo premikate, ko je že odpakirana, ne pretiskajte cevi
(za hladivo in odtok) in plastičnih delov.

• Ne pozabite vnaprej preveriti, da je hladivo, ki ga morate uporabiti za nameščanje, R410A.

(Klimatska naprava z napačnim tipom hladiva ne bo delovala pravilno.)

• Za montažo zunanje enote glejte priročnik za montažo, priložen zunanji enoti.

• Dodatkov v embalaži ne zavrzite, dokler ni vse delo končano.

• Ko notranjo enoto odnesete v prostor, jo zaščitite z embalirnim materialom, da se ne bi poškodovala.

(1) Razmislite, po kateri poti boste enoto odnesli v prostor.
(2) Enote ne jemljite iz embalaže, dokler ni na mestu namestitve.

Če jo morate iz embalaže vzeti prej, uporabite mehak jermen ali zaščitne plošče pod vrvjo,
ko jo dvigate, da je ne bi poškodovali ali spraskali.

• Stranka naj začne uporabljati klimatsko napravo pod vašim nadzorom in po navodilih iz priročnika.

Stranko poučite, kako klimatsko napravo pravilno uporabljati (še posebej o čiščenju zračnih filtrov,
postopkih delovanja in prilagajanju temperature).

• Za izbiro mesta namestitve uporabite papir s šablono (ki se uporablja skupaj z embalirno škatlo) za pomoč.

• Ne uporabljajte klimatske naprave na mestih, kjer je ozračje slano, na primer na obalnih območjih, v vozilih,

na plovilih ali na mestih, kjer napetost električnega omrežja pogosto niha, na primer v tovarnah.

• Preden začnete napeljevati kable in ko odstranite pokrov nadzorne omarice, s sebe sprostite statično

elektriko.
Sicer lahko poškodujete električne dele.

2-1 DODATKI

Preverite, ali so notranji enoti priloženi naslednji deli.

Naziv (1) Gibka cev za odtok (2) Kovinska sponka

Količina 1 kos 1 kos 8 kosov 7 kosov

Oblika

Naziv

Količina 1 kos 1 kos 1 kos 1 kos

Oblika

(5) Papirna šablona

za nameščanje

Izolacijski material

za spoj

(6) Za cevi za plin

(7) Za cevi za

tekočine

(3) Podložke za

obesnico

Zatesnitveni material

(8) Velikih

(9) Majhnih

(4) Sponka

(10) Plastična

uvodnica

Naziv (11) Pritrditev za ožičenje (12) Vijak za pritrditev ožičenja

Količina 2 kosa 2 kosa

Oblika

M4 × 12

3 Slovenščina

(Mešano)

• Priročnik za
uporabo

• Priročnik za
montažo

• Izjava o skladnosti

2-2 DODATKI

• Ta notranja enota potrebuje poseben daljinski upravljalnik.

• Poznamo 2 vrsti daljinskih upravljalnikov; ožičeni tip in brezžični tip.

Namestite daljinski upravljalnik na mesto, na katero vam ga je stranka dovolila namestiti.
Glejte katalog za konkretni model.
(Glejte Priročnik za montažo, priložen daljinskemu upravljalniku za navodila.)

MED IZVAJANJEM DELA BODITE ŠE POSEBEJ POZORNI NA NASLEDNJE ZADEVE,
KI JIH MORATE PREVERITI ŠE ENKRAT, KO JE DELO KONČANO.

1. Elementi, ki jih je treba preveriti, ko je nameščanje končano

Elementi, ki jih je treba preveriti V primeru okvare

Sta notranja in zunanja enota trdno
pritrjeni?

So namestitvena dela zunanje in notranje
enote končana?

Ste izvedli preizkus puščanja in preizkus
tlačnosti, navedena v priročniku za
montažo zunanje enote?

Je izolacija cevi za hladivo in izpust
popolnoma izvedena?

Ali kondenz neovirano izteka? Iztekanje vode
Je napajalna napetost natanko taka, kakor

je navedena na proizvajalčevi nalepki na
klimatski napravi?

Ste prepričani, da so vse cevi pravilno
položene in da so vsi kabli trdno
priključeni?

Je ozemljitev pravilno izvedena? Nevarnost v primeru puščanja
So debeline kablov take, kot je navedeno

v specifikaciji?
Je katera od vstopnih ali izstopnih zračnih

odprtin notranjih ali zunanjih enot
zamašena?
(To lahko privede do zmanjšanja
zmogljivosti, ker se ventilator vrti
počasneje, ali do okvare opreme.)

Ste zabeležili dolžino cevi za hladivo in
količino dolitega hladiva?

Padec / vibracije / hrup

Ne deluje / pregorelo

Ne hladi / ne ogreva

Iztekanje vode

Ne deluje / pregorelo

Ne deluje / pregorelo

Ne deluje / pregorelo

Ne hladi / ne ogreva

Količina dolitega hladiva ni jasna

Stolpec za

preverjanje

Ne pozabite preveriti elementov "VARNOSTNI UKREPI".

Slovenščina 4

2. Elementi, ki jih je treba preveriti pri dobavi

Elementi, ki jih je treba preveriti

Ste izvedli vse nastavitve sistema? (če je to potrebno)
So pokrov nadzorne omarice, zračni filter in sesalna rešetka pritrjeni?
Ali med hlajenjem izteka hladen zrak in ali med ogrevanjem izteka topel zrak?
Ste stranki pokazali priročnik za uporabo in kako krmiliti klimatsko napravo?
Ste stranki razložili lastnosti hlajenja, ogrevanja, sušenja ter samodejnega delovanja

(hlajenje/ogrevanje), ki so podane v priročniku za uporabo?
Ste nastavili hitrost ventilatorja na termostatu na OFF ter stranki razložili nastavljanje

hitrosti ventilatorja?
Ste stranki izročili priročnik za uporabo in priročnik za montažo?

Točke delovanja, ki jih je treba razložiti

Poleg splošne uporabe je treba stranki razložiti tudi oznake v priročniku za delovanje
( OPOZORILO in OPOMIN) ter verjetne posledice neupoštevanja teh oznak

(telesne poškodbe in škoda na lastnini), stranka pa mora te razlage tudi prebrati.
Poleg tega je treba stranki razložiti tudi elemente seznama "NE GRE ZA OKVARO KLIMATSKE
NAPRAVE", ki jih mora prav tako prebrati.

Stolpec za

preverjanje

5 Slovenščina

3. IZBIRA MESTA NAMESTITVE

OPOMBA

OPOMIN

*≥30 *≥30

≥300

5

1

2

3

4

Ko notranjo enoto jemljete iz embalaže in jo premikate, ko je že odpakirana, ne pretiskajte cevi
(za hladivo in odtok) in plastičnih delov.
(1) Izberite mesto namestitve, ki izpolnjuje naslednje pogoje in ga je stranka potrdila.

• Od koder se hladen in topel zrak lahko enakomerno širita po protoru.

• Kjer ni ovir za pretok zraka.

• Kjer je mogoče zagotoviti odtok.

• Kjer strop ni nagnjen.

• Kjer je konstrukcija dovolj močna, da bo držala maso notranje enote (če ni, lahko notranja enota vibrira

in pride v stik s stropom in povzroči neprijeten šklepetajoč zvok).

• Kjer je dovolj prostora za nameščanje in servisiranje. (Glejte sliko 1 in sliko 2)

• Kjer je dolžina cevi med notranjimi in zunanjimi enoti zagotovljena znotraj omejitev dovoljene dolžine.

(Poglejte v priročnik za nameščanje, dobavljen z zunanjo enoto.)

• Kjer ni tveganja za puščanje vnetljivih plinov.

Prostor, potreben za nameščanje (mm)

Slika 1

1Izpust
2 Vsesavanje
3Ovire
4Tla

5 Ko je izpust za zrak zaprt
6 ≥2500 (od tal)

Za montažo na visokih mestih.

Slika 2

• Če je za del * zahtevan dodaten prostor, je servisiranje lažje, če je zagotovljenih 200 mm ali več

prostora.

• Namestite notranjo in zunanjo enoto, napajalni vodnik in kable za prenos podatkov vsaj 1 m stran od

televizijskih ali radijskih sprejemnikov, da bi se izognili motnjam v sliki ali šumu.
(Odvisno od radijskih valov tudi 1 meter lahko ni dovolj, da bi se preprečil šum.)

• Notranjo enoto namestite čim dlje od fluorescentnih svetil.

Če namestite komplet z brezžičnim daljinskim upravljalnikom, je lahko razdalja prenosa v prostoru

z elektronskim tipom (z inverterjem ali s hitrim zagonom) fluorescentnega svetila.

(2) Za montažo uporabite svornike za obešanje. Preverite, ali lahko mesto namestitve prenese maso

notranje enote in če je to potrebno, jo obesite na svornike, potem ko ga ojačate s prečkami itd.
(Glejte papirno šablono za nameščanje (5) za naklon montaže.).

(3) Višina stropov

Notranjo enoto je mogoče namestiti do 4,3 m (za model 35-71, 3,5 m) od stropa.

Slovenščina 6

4. PRIPRAVA PRED NAMEŠČANJEM

GH

J

5

175

200

1

2

3

4

(1) Preverite mesto notranje enote, obesne svornike, odprtine za izpustne cevi, odprtino za cev za

odvod kondenzata in odprtino za dovod kablov v enoto. (Glejte sliko 3)

A

B

30

8

87

163

C

D

E

189

Slika 3

1 Pogled od spredaj
2 Leva odprtina za cev za odvod kondenzata, usmerjeno

nazaj
3 Mesto izhodne odprtine za zadnje stransko ožičenje
4 Odprtina v zidu za izstopne cevi na zadnji strani

(odprtina s Ø100)

210

1

690

260

F

5

7

1 Pogled s stropa
2 Položaj za priključek cevi za odvod kondenzata na zgornji

plošči
3 Položaj za priključek cevi za plin na zgornji plošči
4 Položaj za priključek cevi za tekočino na zgornji plošči
5 Obesni svornik (x4)
6 Položaj izstopnih kablov na zgornji plošči
7 Izpust
8Enota: mm

6

Ime modela (FHQ-) A B C D E F G H J

Tip 35 · 50 960 920 378 324 270 375 398 377 260
Tip 60 · 71 1270 1230 533 479 425 530 553 532 415

Tip 100 · 125 · 140 1590 1550 693 639 585 690 713 692 575

2

3

4

A: Mera enote
B: Nagib obesnega svornika

(2) Izdelajte luknje za obesne svornike, izstopno cev, oprtino za odvod kondenzata in odprtino za

dovod kablov v enoto.

• Uporabite papirno šablono za nameščanje (5).

• Določite mesta obesnih svornikov, izstopne cevi, cevi za odvod kondenzata in odprtine za dovod kablov

v enoto. Naredite luknje.

7 Slovenščina

(3) Odstranite dele notranje enote.

1

2

1

1

1

2

3

4

6

5

1

2

3

1) Odstranite sesalno rešetko.

• Zadrsajte pritrditvena gumba sesalne rešetke (35, 50 tip: 2 mesti za vsakega, 60~140 tip: 3 mesta
za vsakega) v smeri nazaj (kot kaže puščica), da boste na široko odprli sesalno rešetko. (Glejte
sliko 4)

• Sesalno rešetko držite odprto, zadržite gumb na zadnji strani sesalne rešetke in jo sočasno povlecite
navzdol in proti sebi, da jo odstranite. (Glejte sliko 5)

Slika 4 Slika 5

1 Pritrditveni gumb 1 Zadnji gumb
2 Sesalna rešetka

2) Odstranite okrasno bočno ploščo (desno, levo).

• Odstranite pritrditveni vijak okrasne bočne plošče (enega na vsaki strani), povlecite proti sebi
(v smeri puščice), da jo odstranite. (Glejte sliko 6)

• Izvlecite dodatke. (Glejte sliko 6)

• Odprite izbojno luknjo na strani za uvajanje ožičenja na zadnji površini zgornje plošče in namestite

plastično uvodnico (10).

1Plastična uvodnica (10) (dodatek)
2 Odstranljivi del (za vlečenje kablov navzgor)
3 Odstranljivi del (za vlečenje kablov nazaj)
4 Pritrditveni vijak za bočno okrasno ploščo (M4)
5Bočna okrasna plošča
6 Dodatki

Slika 6

3) Odstranite obesnico.

• Popustite 2 vijaka za nameščanje obesnice na obeh straneh (M8) (4 mesta na levi in desni)
za 10 mm. (Glejte sliko 7 in sliko 8)

• Odstranite pritrditveni vijak za obesnico na zadnji strani (M5) in povlecite obesnico nazaj (v smeri
puščice), da jo odstranite. (Glejte sliko 8)

1

3

2

4

Slika 7 Slika 8

1 Svornik (M8) 1 Pritrditveni vijak za obesnico (M5)
2 Popustite za 10 mm 3 Vijak za nameščanje obesnice (M8) (popustite)
4 Notranja enota 5 Obesnica
6 Obesnica

Slovenščina 8

OPOMIN

Ne odstranjujte traku (mlečno belega), ki je nalepljen na zunanjo stran notranje enote. To bi lahko privedlo

OPOMIN

OPOMBA

25-55 mm

1

2

3

4

do električnega udara ali požara.

(4) Nameščanje obesnih svornikov.

• Uporabite vijake M8 ali M10 za obešanje notranje enote.

• Vnaprej uravnajte dolžino obesnih svornikov od stropa. (Glejte sliko 9)

• Uporabite sidra za luknje za obstoječe vijake in vdelane vstavke ali temeljne vijake za nove vijake ter

trdno pritrdite enoto na stavbo, tako da bo prenesla maso enote.
Poleg tega vnaprej prilagodite razdaljo do stropa.

Če je obesni svornik predolg, lahko poškoduje ali polomi notranjo enoto ali dodatke.

1 Stropna plošča
2 Temeljni vijak
3 Obesni svornik
4 Površina stropa

Slika 9

• Vsi deli, prikazani na sliki 9, so iz lokalne dobave.

9 Slovenščina

5. NAMESTITEV NOTRANJE ENOTE

OPOMIN

OPOMIN

1

2

3

4

5

Laže je pritrditi dodatne dele pred montažo notranje enote. Glejte priročnik za nameščanje,
priložen dodatni opremi.

Za namestitev uporabite priložene dele za namestitev in navedene dele.
(1) Obesnico pritrdite na obesne svornike. (Glejte sliko 10)

Za varnejšo namestitev ne pozabite uporabiti podložke (3) (dodatek) in trdno priviti z dvojno matico.

1 Obesni svornik
2 Matica (iz lokalne dobave)
3 Podložka za obesnico (3) (dodatek)
4 Dvojna matica
5 Obesnica

Slika 10

(2) Dvignite notranjo enoto, zadrsajte jo do spredaj in varno vstavite obesni svornik obesnice (M8), da jo

boste lahko obesili. (Glejte sliko 11)

(3) Zategnite pritrditvena vijaka obesnice (M5), ki ste ju prej odstranili na 2 mestih, tako kot sta bila prej.

(Glejte sliko 11)

Treba je poskrbeti, da bo notranja enota pravilno poravnana.

(4) Zategnite pritrditvene vijake obesnice (M8) varno na 4 mestih. (Glejte sliko 11)

2

1

4

5

1 Obesnica
2 Del za pritrjanje
3 Vijak za nameščanje obesnice (M8)
4 Pritrditveni vijak za obesnico (M5)
5Ojačitvena plošča (leva/desna)

Ko nosite notranjo enoto, je ne držite za ojačitvene plošče.

3

Slika 11

(5) Ko obešate notranjo enoto, zagotovo uporabite vodno tehtnico, da boste dosegli boljše odtekanje

kondenzata, in jo namestite vodoravno. Poleg tega jo je na mestu namestitve mogoče postaviti tako,
da je stran z odvodom kondenzata nekoliko nižje.

(Glejte sliko 12)

• Če postavite notranjo enoto pod nasprotnim kotom, kot so postavljene cevi za odvod kondenzata, lahko

to privede do puščanja vode.

• Ne vstavljajte materialov, razen navedenih, v režo med obesnico in podložko za obesnico (3).

Če podložke ne bodo pravilno pritrjene, se lahko obesni svorniki snamejo z obesnice.

Slovenščina 10

OPOZORILO

Slika 12

A

A.B

B

≤1°

≤1°

≤1°

A. Ko je cev za odvod kondenzata nagnjena v desno ali v desno in nazaj.

Postavite jo naravnost ali nekoliko v desno ali proti nazaj. (V meji 1°)

B. Ko je cev za odvod kondenzata nagnjena v levo ali v levo in nazaj.

Postavite jo naravnost ali nekoliko v levo ali proti nazaj. (V meji 1°)

Notranja enota mora biti varno nameščena na mestu, ki bo preneslo njeno maso.

Če je mesto prešibko, lahko notranja enota pade in povzroči poškodbe.

11 Slovenščina

6. PRIPRAVA IN NAMESTITEV CEVI ZA HLADIVO

OPOMIN

1

2

3

4

1

• Za cevi za hladivo zunanje enote glejte priročnik za montažo, priložen zunanji enoti.

• Karseda varno izvedite montažo cevi za hladivo v plinastem in tekočem stanju. Če niso izolirane,

lahko povzročijo puščanje vode. Za plinske cevi uporabite izolacijski material, katerega odpornost
na temperaturo ni manjša od 120°C. Za uporabo v veliki vlažnosti ojačajte izolacijski material na ceveh
za hladivo. Če ni ojačan, se lahko pojavi kondenzat na površini izolacijskega materiala.

• Pred nameščanjem se prepričajte, da uporabljate hladivo R410A. (Če hladivo ni R410A, ni mogoče

pričakovati običajnega delovanja.)

Klimatska naprava je namenski model za novo hladivo R410A. Pazite, da boste izpolnili vse zahteve,
prikazane na desni, in izvedli nameščanje.

• Uporabite namensko rezilo za cevi in orodje za razširitev ustja cevi za R410A.

• Ko izdelujete povezavo z razširitvijo, notranjo površino razširitve premažite z eternim oljem ali esternim

oljem.

• Uporabite le holandske matice, priložene klimatski napravi. Če uporabite drugo razširitveno holandsko

matico, lahko pride do puščanja hladiva.

• Da bi preprečili vdor kontaminirnih sredstev ali vlage, izvedite ukrepe, kot so stiskanje ali prelepljenje

koncev cevi.

Ne mešajte drugih snovi razen navedenih hladiv, kot so zrak itd., v zanko hladilnega sredstva.

Če med delom začne puščati hladivo, dobro prezračite prostor.

• Preden začnete povezovati cevi za hladivo, odstranite embalažo in ojačitve za transport (ojačitvena

plošča).

(Glejte sliko 18)

• Hladivo je prednapolnjeno v zunanjo enoto.

• Ko povezujete cevi s klimatsko napravo, za to uporabite viličasti ključ in momentni ključ, kot je prikazano

na sliki 13.
Za velikost razširjenega dela glejte tabelo 1.

Slika 13 Slika 14

1 Momentni ključ 1 Notranjo površino razširitve premažite z eternim ali
2 Holandska matica
3Viličasti ključ
4 Spojna spojka

esternim oljem.

•

Ko izdelujete povezavo z razširitvijo, notranjo površino razširitve premažite z eternim oljem ali esternim oljem.

(Glejte sliko 14) Nato holandsko matico zavrtite 3- ali 4-krat z roko in jo privijte.

Slovenščina 12

• Za navojni moment glejte tabelo 1.

OPOMIN

OPOMIN

R0.4-0.8

90°±2°

A

45°±2°

Tabela 1

Premer cevi (mm) Navojni moment (N•m)

Ø6,4 15,7 ±1,5 8,9 ±0,2

Ø9,5 36,3 ±3,6 13,0 ±0,2

Ø12,7 54,9 ±5,4 16,4 ±0,2

Ø15,9 68,6 ±6,8 19,5 ±0,2

• Pazite, da se olje ne bo prijelo pritrditvenega plastičnega dela.

Če na ta del zaide olje, lahko to ošibi priviti del.

• Holandskih matic ne privijte premočno.

Če holandska matica poči, lahko začne uhajati hladivo.

• Če nimate momentnega ključa, uporabite tabelo 2 kot vodilo. Ko zategujete holandsko matico močneje

in močneje z viličastim ključem, se na neki točki navojni moment nenadoma poveča. Iz tega položaja
še dodatno privijte matico, poleg kota, prikazanega v tabeli 2. Ko delo končate, preverite, da nikjer nič
ne pušča. Če matica ni privita v skladu z navodili, lahko to povzroči počasno puščanje hladiva in okaro
(na primer ni hlajenja ali ogrevanja).

Tabela 2

Mere za obdelavo

holandske matice A (mm)

Oblika razširitve

Premer cevi (mm) Kot privijanja Priporočena dolžina orodja

Ø6,4 60° – 90° Približno 150 mm

Ø9,5 60° – 90° Približno 200 mm
Ø12,7 30° – 60° Približno 250 mm
Ø15,9 30° – 60° Približno 300 mm

Izolacija cevi na mestu namestitve mora biti izvedena do povezave v ohišju. Če so cevi izpostavljene
zraku, lahko pride do rošenja ali opeklin ob dotiku z golo cevjo, električnega udara ali požara zaradi
električnih kablov, ki se dotikajo cevi.

13 Slovenščina

• Po preizkusu tesnosti izolirajte povezave cevi za plin in za tekočino s priloženim izolacijskim materialom za

B

B

5

5

10

11

9

9

8

8

7

7

A

A

1

1

2

2

3

7

4

4

6

6

14

13

12

spoje (6) in (7), glejte sliko 15, da ne bi cevi ostale gole in neizolirane. Nato zatesnite oba konca
izolacijskega materiala s sponko (4).

• Zatesnitveni material (majhen) (9) ovijte okoli izolacijskega materiala za spoj (6) (del s holandsko matico),

samo na stran s cevmi za plin.

• Šiv izolacijskega materiala za spoj (6) in (7) premaknite navzgor.

Slika 15

ANačin za izolacijo plinskega dela cevi
BNačin za izolacijo tekočinskega dela cevi
1 Vmes ne sme biti reže
2 Izolacijski material za cevi (na strani enote)
3 Izolacijski material za spoj (6) (dodatek)
4 Povezava s holandsko matico
5 Šiv obrnite navzgor
6 Material za izolacijo cevovoda (iz lokalne dobave)
7 Pazite, da ne bodo cevi gole, sicer se bodo rosile
8 Zategnite izolacijski material za cevi
9 Sponka (4) (dodatek)
10 Zatesnitveni material (majhen) (9) (dodatek)
11 Ovijte od začetka enote
12 Izolacijski material za spoj (7) (dodatek)
13 Cevi za plin
14 Cevi za tekočine
15 Notranja enota

Slovenščina 14

(1) Za cevi na zadnji strani

1

2

2

3

4

5

1

5

1

2

3

4

6

7

8

1

2

3

• Odstranite pokrov z luknjami za zadnje cevi in povežite cevi. (Glejte sliko 16 in sliko 18)

(2) Za cevi, obrnjene navzgor

• Za cevi, obrnjene navzgor, boste potrebovali komplet L-cevi (dodatek).

• Odstranite zgornji pokrov z luknjami za cevi in uporabite komplet L-cevi za povezavo (dodatek) za
namestitev cevi. (Glejte sliko 16 in sliko 17)

(3) Za cevi na desni strani

• Odstranite embalažo in ojačitveni material za transport (ojačitveno ploščo) na desni strani in vrnite vijak
na originalno mesto na notranji enoti. (Glejte sliko 18)

• Odprite izbojno odprtino na bočni okrasni plošči (desni) in povežite cevi. (Glejte sliko 18)

Pogled s strani za dovod zraka

Slika 16 Slika 17

1

Zgornja plošča

2

Izrez

3

Pokrov z luknjami za cevi na zadnji strani

4

Pokrov z luknjami za cevi na zgornji plošči

5

Izrežite na pravem mestu, da se izognete gumbastemu
delu pokrova z luknjami za cevi

1

Cevi za hladivo navzgor
Komplet razvodnih cevi v obliki črke L (dodatek)

Pogled s strani za dovod zraka

Slika 18 Slika 19

1

Cevi za hladivo ob strani

2

Cevi za odtok na zadnji strani

3

Cevi za hladivo na desni strani

4

Cevi za odtok na desni strani

5

Ojačitev za embalažo in transport (ojačitvena plošča)

6

Bočna okrasna plošča (desna)
Ločevanje delov

7

Održite samo ta del, ko nameščate odtočne cevi na
desni strani.

8

Vijak (vrnite ga na notranjo enoto)

15 Slovenščina

1

Pokrov z luknjami za cevi na zgornji plošči ­stran s sponko

2

Kabel motorja za vodoravno lamelo

3

Kabel za termistor

• Ko so cevi dokončane, odrežite pokrov z luknjami za cevi vzdolž oblike cevi in namestite.

OPOMBA

OPOMIN

Poleg tega za zgornjo ploščo z luknjami za cevi vrnite kabla motorja za vodoravno lamelo in kabel za
termistor skozi sponko na pokrovu z luknjami za cevi na zgornji plošči na njuno mesto in ju pritrdite.

(Glejte sliko 16 in sliko 19)

Ko to naredite, zatesnite s kitom vse reže med pokrovom za preboj in cevemi, da bi preprečili prahu
vstop v notranjo enoto.

* Pred varjenjem cevi za hladivo skoznje spustite dušik in zamenjajte zrak z dušikom. Nato izvedite varjenje

(OPOMBA 2). (Glejte sliko 20) Ko je vse varjenje končano, naredite povezavo z razširitvijo na notranji
enoti.

5

1

2

6

3

4

6

Slika 20

1

Povezovanje cevi za hladilno sredstvo

2

Deli, ki jih je treba zvariti

3

Lepljenje s trakom

4

Zaporni ventil

5

Ventil za znižanje tlaka

6

Dušik

1. Pravilen tlak za pretok dušika skozi cevi je približno 0,02 MPa. Pri tem tlaku imate občutek lahnega

pihljanja. Dosežemo ga z ventilom za znižanje tlaka.

2. Ko varite cevi za hladivo, ne uporabljajte talila. Zato uporabljajte fosforno-bakreno varilno polnilo

(BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO 3677), ki ne zahteva talila. (Če uporabjate klorirano talilo,
bodo cevi korodirale, če je poleg tega uporabljen fluor, pa bo propadalo tudi hladilno olje, kar bo zelo slabo
vplivalo na tokokrog hladilnega sredstva.)

3. Ko izvajate preizkus tlačnosti cevi za hladivo in zunanje enote po končanem nameščanju noranje enote,

preglejte priročnik za nameščanje povezane zunanje enote za preizkus tlačnosti. Glejte tudi priročnik za
nameščanje zunanje enote ali tehnično dokumentacijo cevi za hladivo.

4. Če je hladiva premalo, ker ste pozabili na dodatno polnjenje hladiva itd., bo to privedlo do okvare, se pravi

ne bo hlajenja ali ogrevanja. Glejte priročnik za nameščanje zunanje enote ali tehnično dokumentacijo
cevi za hladivo.

Ko varite cevi, ne uporabljajte antioksidanta.

To lahko privede do okvar komponent in zamašitve cevi zaradi ostankov.

Slovenščina 16

7. DELO NA CEVI ZA ODVOD KONDENZATA

OPOMIN

1

2

1-1.5 m

B

A

1

2

1

2

3

(1) Naredite cev za odvod kondenzata.

• Cev za odvod kondenzata naredite tako, da bo zagotavljala odvajanje.

• Povezovanje cevi za odvod kondenzata je mogoče izvesti iz naslednjih smeri: Za smer zadaj/desno
glejte sliko 18 v "6. PRIPRAVA IN NAMESTITEV CEVI ZA HLADIVO", za zadaj/levo pa sliko 21.

• Ko nameščate odtočne cevi zadaj/levo, odstranite zaščitno mrežico. Nato odstranite pokrovček

odvodne pipe in izolacijski material z leve strani odvodne pipe ter ju namestite na desno odvodno pipo.
Ko to naredite, vstavite pokrovček do konca, da bi preprečili puščanje vode.
Ko namestite gibljivo odtočna cev za odvod kondenzata (1) (dodatek), namestite tudi zaščitno mrežico
v korakih, nasprotnih korakom na za njeno odstranjevanje. (Glejte sliko 22)

• Izberite premer cevi, enak ali večji (razen za dvižni del) cevem za odvod kondenzata (1) (dodatek)
(iz PVC-ja, predpisani premer 20 mm, zunanji premer 26 mm).

• Namestite čim krajši cevni sistem za odvod kondenzata z naklonom navzdol za 1/100 ali več, da ne bi
prišlo do zastajanja zraka. (Glejte sliko 23 in sliko 24)
(To lahko povzroči nenormalen zvok delanja mehurčkov.)

1

1

3

4

Odstranljivi del zadnje strani (pločevina)

2

Cevi za odtok na zadnji levi strani

3

Tesnilni kit ali izolacija (iz lokalne dobave)

4

Cevi za odtok na levi strani

5

Odstranljivi del na levi strani

2

Slika 21

Slika 22

5

1

Pritrditveni vijak za zaščitno mrežico

2

Zaščitna mrežica

Slika 23 Slika 24

A

Prav

1

Nagib navzdol za 1/100 ali več

2Podpora

B

Napačno

1

Ne dvigajte

2

Prepričajte se, da ni reže

3

Prepričajte se, da ni v vodi

Če kondenzat zastaja v odtočnih ceveh, se lahko te zamašijo.

17 Slovenščina

• Prepričajte se, da ste uporabili priloženo gibljivo odtočno cev (1) in kovinsko objemko (2). Poleg tega

OPOMIN

1

2

3

4

±45°

±45°

±45°

1

2

2

3

3

4

5

2

3

6

7

6

vstavite gibljivo odtočno cev (1) do konca v odvodno pipo in tesno zategnite kovinsko objemko (2) na
koncu odvodne pipe.

(Glejte sliko 25 in sliko 26)

(Kovinsko objemko (2) namestite tako, da je zategnjeni del v omejitvah 45° od prikazanega na sliki 26.)
(Ne povezujte odvodne pipe in gibljive odtočne cevi. Če se to zgodi, ni mogoče izvesti vzdrževanja in
pregledovanja za izmenjevalnik toplote in druge dele.)

Če uporabite staro odtočno cev ali koleno ali sponko, lahko pride do puščanja vode.

• Zvijte konico kovinske objemke (2), tako da se zatesnitveni material ne bo napel. (Glejte sliko 26)

• Ko nameščate izolacijo, ovijte priloženi veliki kos zatesnitvenega materiala (velik) (8), tako da začnete
na začetku kovinske objemke (2) in gibljive odtočne cevi (1) ter nadaljujete v smeri puščice. (Glejte
sliko 25 in sliko 26)

1

Kovinska objemka (2) (dodatek)

2

Gibljiva odtočna cev za odvod kondenzata (1) (dodatek)

3

Zatesnitveni material (velik) (8) (dodatek)

4

Ne pustite reže, da ne bi prišlo do rošenja.

1

Zatesnitveni del
2 Kovinska objemka (2) (priložena)
3

Gibljiva odtočna cev za odvod kondenzata (1) (dodatek)
4

Zvijte konico, ne da bi raztrgali zatesnitveni material (velik) (8)
5

Smer ovijanja zatesnitvenega materiala (velikega) (8)
6

Zatesnitveni material (velik) (8) (dodatek)
7

Smer vstavljanja izvijača

Slika 25

Za stran zadaj desno/desno Za stran zadaj levo/levo

Slika 26

Slovenščina 18

• Pazite, da boste izolirali vse odtočne cevi, ki potekajo po notranjosti zgradbe.

OPOMIN

1

≥100 mm

1

≥100 mm

1

2

• Ne odmikajte gibljive odtočne cevi (1) v notranji enoti. (Glejte sliko 27)

(To lahko povzroči nenormalen hrup delanja mehurčkov.)
(Če je gibljiva odtočna cev (1) usmerjena stran, lahko poškoduje sesalno rešetko.)

1

Ne odmikajte

Slika 27

• Namestite podpornike na razdalji od 1 do 1,5 mm, tako da se cevi ne bodo odmaknile. (Glejte sliko 23)

Da bi preprečili prahu vstop v notranjo enoto, režo odtočnih cevi pokrijte s tesnilnim kitom ali izolacijo
(iz lokalne dobave), tako da ni reže.
Vendar pazite, ko polagate cevi in ožičenje daljinskega upravljalnika skozi isto odprtino, pokrijte režo med
pokrovom z luknjami za cevi in cevmi, ko je "8. ELEKTRIČNE POVEZAVE" dokončano.

< OPOMIN >

• Da bi se izognili prevelikemu pritisku na priloženo gibljivo odtočno cev (1), je ne zvijajte in obračajte.

(To lahko povzročijo puščanje vode.)

• Ko polagate centralizirane cevi za odvod kondenzata, sledite navodilom na sliki 28. Za premer

centraliziranih cevi za odvod kondenzata izberite premer, ki ustreza zmogljivosti notranje enote,
ki jo priključujete. (Glejte knjigo tehničnih specifikacij.)

Slika 28

1

Namestite z nagibom navzdol za 1/100 ali več, tako da v ceveh ne bo zastajal zrak.

2

Centralizirana odtočna cev
Če v odtočnih ceveh zastaja voda, se lahko te zamašijo.

• Priključite cevi za odvod kondenzata.

Ne povezujte odtočnih cevi neposredno na cevi za odplake, ki oddajajo vonj po amoniaku. Amoniak
iz odplak lahko uhaja skozi odtočne cevi ter korodira izmenjevalnik toplote notranje enote.

• Ko nameščate komplet s črpalko za odtok (dodatek), glejte tudi priročnik za nameščanje kompleta

s črpalko za odtok.

(2) Ko naredite vse cevi, preverite, ali kondenzat odteka gladko.

• Počasi vlijte 0,6 litra vode v odtok, da vidite, ali se iz izstopne zračne odprtine zbere v zbirni posodi za

kondenzat.

(Glejte sliko 29)

1

Izstopna zračna odprtina

2

Plastična posoda za vlivanje vode (potrebovali boste tudi 100 mm dolgo cev)

19 Slovenščina

Slika 29

• Ko položite vse odtočne cevi, namestite ojačitev za embalažo in transport (ojačitvena plošča),

1

2

ki ste jo odstranili v poglavju "6. PRIPRAVA IN NAMESTITEV CEVI ZA HLADIVO".
Vendar ni treba namestiti ojačitve za embalažo in transport na desni strani (ojačitvena plošča).

(Glejte sliko 30)

1

Vijak

2

Ojačitev za embalažo in transport (ojačitvena plošča)

Slika 30

Slovenščina 20

8. ELEKTRIČNE POVEZAVE

8-1 SPLOŠNA NAVODILA

• Zagotovite, da bo električne napeljave izvedlo usposobljeno osebje v skladu z lokalnimi zakoni in predpisi

ter v skladu s tem priročnikom. Uporabiti je treba ločen tokokrog. Nezadostna zmogljivost napajalnega
omrežja ali nepravilna izvedba električnih povezav lahko privede do električnih udarov ali požara.

• Zagotovo namestite odklopnik za uhajanje toka v skladu z veljavno zakonodajo. Če tega ne storite, lahko

pride do električnega udara in požara.

• Ne vklapljajte električnega napajanja (notranje enote), dokler ni izvedeno celotno nameščanje.

• Ne pozabite ozemljiti klimatske naprave.

Ozemljitvena upornost mora biti izvedena v skladu z zadevno zakonodajo.

• Ozemljitvenih vodnikov ne povezujte na cevi za vodo ai plin, na strelovod ali na ozemljitveni vodnik

telefonske napeljave.

• Cevi za plin ....... Če plin pušča, lahko pride do vžiga ali eksplozije.

• Cevi za vodo ..... Cevi iz trde plastike niso učinkovita ozemljitev.

• Strelovod ali ozemljitveni vodnik za telefon ..........Če udari strela, lahko električna napetost nenormalno

narase.

• Za ožičenje električnih povezav glejte tudi "SHEMO POVEZAV", pripeto na pokrov nadzorne omarice.

• Nikoli ne povezujte napajalnih kablov na priključno sponko za povezovanje daljinskega upravljalnika,

sicer lahko poškodujete celoten sistem.

• Namestite in ožičite daljinski upravljalnik v skladu s priročnikom za montažo, priloženim daljinskemu

upravljalniku.

• Ne dotikajte se sklopa s tiskanim vezjem med ožičevanjem. Sicer lahko povzročite škodo.

8-2 SPECIFIKACIJE ZA ZUNANJE VODNIKE

Za ožičenje zunanjih enot glejte priročnik za montažo, priložen zunanjim enotam.

• Daljinski upravljalnik in ožičenje prenosa so iz lokalne dobave. (Glejte tabelo 3)

Tabela 3

2

)

Dolžina

–

Ožičenje prenosa

Povezovanje daljinskega

upravljalnika

Vodnik

H05VV-U4G

(OPOMBA 1)

Armirani plastičnivodnik ali vodnik (2-žilni)

(Opomba 2)

Presek (mm

2,5

0,75 - 1,25 Maks 500 m*

* To bo skupna podaljšana dolžina sistema, ko boste naredili skupinski nadzor.
Specifikacija ožičenja je prikazana pod pogojem, da ima ožičenje padec napetosti 2%.

1. Prikazuej primer, v katerem so uporabljene vodilne cevi. Ko vodilne cevi niso uporabljene, uporabite
H07RN-F.

2. Armirani plastični vodnik ali vodnik (debelina izolacije: 1 mm ali več)

21 Slovenščina

9. KAKO POVEZATI KABLE IN PRIMER OŽIČENJA

2

1

3

1

2

3

Način za ožičenje povezave

Opomin za ožičenje

• Notranje enote je mogoče v istem sistemu priključiti na napajanje s stikalom enega razvoda. Vendar

pa je treba izbiro stikala razvoda, pretokovno prekinjalo vezja razvoda in presek kablov izvesti v skladu
z veljavno zakonodajo.

• Za povezavo na priključno sponko uporabite obročkasto sponko za pretiskanje s cevasto izolacijo,

ali pa ožičenje dodatno izolirajte.

1

Priključna sponka obročkastega tipa s pretiskom

2

Cevasta izolacija

3

Ožičenje

• Če to ni na voljo, zagotovo upoštevajte naslednja navodila.

• Na priključno sponko za napajanje ne smete priključiti 2 kablov z različnim premerom.

Na obeh straneh priključite kable

z enakim presekom.

Ne priključujte po 2 kablov

na eni strani.

Ne priključujte kablov z različnimi

preseki.

Prav Napačno Napačno

(Če kabli niso varno pritrjeni, lahko pride do pregrevanja.)

• Uporabite zahtevane kable, varno jih priključite in jih pritrdite, tako da na priključne sponke ne bo vplivala

zunanja sila.

• Uporabite ustrezen izvijač za privijanje vijakov na priključni sponki. Če uporabite neustrezen izvijač,

lahko poškodujete glavo vijaka in ga ne boste mogli prav priviti.

• Če vijak privijete preveč, ga lahko poškodujete. Glejte spodnjo tabelo za navojne momente vijakov.

Navojni moment (N•m)
Priključna sponka za daljinski upravljalnik in ožičenje prenosa 0,88 ±0,08
Priključna sponka za napajanje 1,47 ±0,14
Priključek za ozemljitev 1,69 ±0,25

• Kable speljite tako, da bo ozemljitveni vodnik izhajal iz zarezanega dela konkavne podložke. (Sicer bo stik

ozemljitvenega vodnika prešibek in bo učinek ozemljitve izgubljen.)

• Kablov ne spajkajte, če uporabljate večžilne kable.

1

Priključna sponka obročkastega tipa s pretiskom

2

Konkavna podložka

3

Zarezani del

Slovenščina 22

9-1 POVEZAVA OŽIČENJA PRENOSA, OZEMLJITVENI VODNIK IN OŽIČENJE

ZA DALJINSKI UPRAVLJALNIK

(1) Popustite pritrditvena vijaka (2 kosa), medtem ko držite pokrov nadzorne omarice, nato pa pokrov

odstranite.

(2) Izrežite izbojno luknjo in vstavite plastično uvodnico (10) (dodatek) na zadnjo stran (pločevina).
(3) Povežite ožičenje prenosa skozi plastično uvodnico (10), ki je dodatek priključne sponke (X2M: 3P) tako

da povežete ujemajoče se številke (od 1 do 3) nato pa povežite ozemljitveni vodnik do ozemljitvenega
priključka.
Ko to naredite, uporabite pritrditev ožičenja (11) in sponko (4), priloženo za povezovanje kablov, ne da bi
jih vlekli ali stiskali na priključenih delih.

(4) Povežite ožičenje svetleče diode daljinskega upravljalnika skozi vodilno odprtino na priključka (P1 in P2)

na priključni sponki (X1M: 4P). Ne (Ni polaritete.)
Ko to naredite, uporabite pritrditev ožičenja (11) in sponko (4), priloženo za povezovanje kablov, ne da bi
jih vlekli ali stiskali na priključenih delih.

B

1

2

8

ANačin priključitve ožičenja prenosa in ozemljitvenega vodnika
BNačin priključitve za daljinski upravljalnik
1

Tiskano vezje

2

Nadzorna omarica

3

Luknja za kable

4

Pokrov z luknjami za cevi na zadnji strani

5

Povezovanje daljinskega upravljalnika

6

Izrežite izbojno luknjo in vstavite plastično uvodnico (10) (dodatek)

7

Ožičenje prenosa in ozemljitveni vodnik

8

Nalepka s shemo povezav (zadaj)

9

Pokrov nadzorne omarice

10

Pritrditvena vijaka za pokrov nadzorne omarice (2 kosa)

10

10

A

3

4

7

5

6

9

23 Slovenščina

OPOZORILO

Način priključitve ožičenja prenosa

3

1

2

3

4

5

6

7

7

A

5

1

2

3

4

in ozemljitvenega vodnika

1

Priključna sponka (X2M)

2

Priključek za ozemljitev

3

R10 ali več

4

Ožičenje prenosa in ozemljitveni vodnik

5

Zunanja enota

6

Notranja enota

7

Priključna sponka

• Ne spajkajte, da bi zaključili.

Način priključitve za daljinski upravljalnik

B

1

1Priključna sponka (X1M)
2 R10 ali več
3 Povezovanje daljinskega upravljalnika (ni polaritete)

Način priključitve ožičenja prenosa

2

3

• Nikoli ne prikjučujte napajalnih vodnikov.

• Ne spajkajte, da bi zaključili.

Kable polagajte urejeno, tako da boste lahko varno zaprli pokrov nadzorne omarice. Če pokrov nadzorne
omarice ni na svojem mestu, se lahko kabli premaknejo ali ujamejo med omarico in ploščo ter povzročijo
električni udar ali požar.

1 Povezovanje daljinskega upravljalnika
2 Pritrditev ožičenja (11) (dodatek)
3 Povezave napajalnih vodnikov in ozemljitveni vodnik
4 Sponka (4) (dodatek)

(1)Namestite pritrditev na strani vhoda ožičenja.
(2)Pritrdite ožičenje na pritrditev z objemkami, tako da na priključni sponki ne bo napetosti.
(3)Da ne bi izgubili napajalnih vodnikov in ozemljitvenega vodnika, tesno upognite sponko, da se bo

• Če je pokrov za cevi, ki tečejo v enoto, odrezan in se uporablja za kable, ki tečejo v enoto, po izvedbi

povezav luknjo zaprite.

prilegala priključku na priključni sponki.

Slovenščina 24

• Režo okoli kablov zatesnite s kitom in izolacijskim materialom (iz lokalne dobave).

OPOMIN

≥50 mm

5

1

2

3

4

6

7

8

(Če v notranjo enoto zaidejo žuželke in majhne živlai, lahko v nadzorni omarici pride do kratkega stika.)

• Če so nizkonapetostni kabli (ožičenje daljinskega upravljalnika) in visokonapetostni kabli (ožičenje

prenosa, ozemljitveni vodnik) v notranjo enoto speljani na istem mestu, lahko na njihovo delovanje vpliva
električni šum (zunanji šum), ki povzroči slabo delovanje ali odpoved.

• Med nizkonapetostnimi kabli (ožičenje daljinskega upravljalnika) in visokonapetostnimi kabli (ožičenje

prenosa, ozemljitveni vodnik) naj bo vsaj 50 mm razdalje na vseh mestih zunaj notranje enote in v njej.
Če položite oba kabla skupaj, lahko na njuno delovanje vpliva električnišum (zunanji šum), ki povzroči
slabo delovanje ali odpoved.

1 Plastična uvodnica (10) (dodatek)
2Ožičenje prenosa in ozemljitveni vodnik
3 Tesnilni kit ali izolacija (iz lokalne dobave)
4 Povezovanje cevi za hladilno sredstvo
5 Povezovanje daljinskega upravljalnika
6 Cev za odvod kondenzata
7 Nizkonapetostno ožičenje
8 Visokonapetostno ožičenje

9-2 PRIMER OŽIČENJA

Pazite, da boste zagotovo namestili odklopnik za uhajanjem toka na zunanjo enoto.
Tako se boste izognili električnim udarom ali požaru.

Za ožičenje zunanjih enot glejte priročnik za montažo, priložen zunanjim enotam. Potrdite tip sistema.

• Tip para: 1 daljinski upravljalnik nadzira 1 notranjo enoto (standardni sistem). (Glejte sliko 31)

• Sistem s sočasnim delovanjem: 1 daljinski upravljalnik nadzoruje 2 notranjii enoti
(2 notranji enoti delujeta enakovredno). (Glejte sliko 32)

• Skupinski nadzor: 1 daljinski upravljalnik nadzoruje do 16 notranjih enot

(Vse notranje enote delujejo v skladu z daljinskim upravljalnikom). (Glejte sliko 33)

• 2 daljinska upravljalnika nadzorujeta: 2 daljinska upravljalnika nadzorujeta 1 notranjo enoto.

(Glejte sliko 36)

25 Slovenščina

OPOMBA

Tip para Sistem s sočasnim delovanjem

P1P2

123

P1 P2

123

220 - 240V

~

50Hz

5

1

2

3

4

6

123

P1P2

P1P2

P1 P2

123

123

220 - 240V

~

50Hz

5

1

2

3

7

8

9

6

Slika 31 Slika 32

1 Napajanje
2 Odklopnik z uhajanjem toka
3 Zunanja enota
4 Notranja enota
5 OPOMBA 1)
6 Daljinski upravljalnik (dodatna oprema)
7 Notranja enota (glavna)
8 Notranja enota (pomožna)
9 OPOMBA 2)

1. Številke priključkov zunanje in notranje enote se morajo ujemati.
2-1. Povežite daljinski upravljalnik samo na glavno enoto.
2-2. Daljinski upravljalnik mora biti povezan samo na glavno enoto; ni ga treba povezovati s pomožnimi

enotami s prehodnim ožičenjem. (Ne povezujte prehodnega ožičenja na pomožne enote.)

2-3. Senzor notranje temperature je učinkovit le za notranje enote, s katerimi je povezan daljinski

upravljalnik.

2-4. Dolžina kablov med notranjo in zunanjo enoto se spreminja glede na priključeni model, število

povezanih enot in maksimalno dolžino cevi.
Za podrobnosti glejte tehnično dokumentacijo.

Slovenščina 26

OPOMBA

Skupinski nadzor

6

5

8

1

2

3

4

7

1

220 - 240V

2

~

50Hz

3

123

3

1

220 - 240V

2

~

50Hz

3

123 123

2

1

220 - 240V

~

50Hz

123

4

5

4

123

6

123

4

P1 P2 P1 P2 P1 P2

7

P1P2

5

Slika 33

1 Napajanje
2 Odklopnik z uhajanjem toka
3 Zunanja enota
4 OPOMBA)
5 Notranja enota
6 Notranja enota (glavna)
7 Skupinski nadzor z daljinskim upravljalnikom (dodatna oprema)

• Številke priključkov zunanje in notranje enote se morajo ujemati.

Ko nameščate skupinski nadzor

• Ko uporabljate kot par enot ali kot glavno enoto za sočasno delovanje sistema, lahko izvedete sočasni
zagon/zaustavitev (skupinski) do 16 enot z dajinskim upravljalnikom. (Glejte sliko 34)

• V tem primeru bodo vse notranje enotev skupini deloale v skladu s skupinskim dajinskim upravljalniko.

• Izberite daljinski upravljalnik, ki obvlada čim več funkcij (smer zračnega pretoka itd.) v skupini, kolikor je le

mogoče.

1 Zunanja enota 1
2 Zunanja enota 2
3 Zunanja enota 16
4 Notranja enota 1
5 Notranja enota 2 (pomožna)
6 Notranja enota 2 (glavna)
7 Notranja enota 16
8 Daljinski upravljalnik za skupinski nadzor

Slika 34

27 Slovenščina

Način ožičenja

P1 P2

P1P2 P1P2

123

123

220 - 240V

~

50Hz

5

6

6

7

8

3

9

10

1

2

3

4

(1) Odstranite pokrov krmilne omarice. (Glejte "9. KAKO POVEZATI KABLE IN PRIMER OŽIČENJA".)
(2) Povežite ožičenje kretnice med priključnimi sponkami (P1, P2) v nadzorni omarici dajinskega

upravljalnika. (Ni polaritete.) (Glejte sliko 33 in tabelo 3)

1

2

Remote

controller

Transmission

wiring

4

3

Slika 35

1Ožičenje kretnice
2 Priključno mesto za povezovanje daljinskega upravljalnika (P1, P2)
3 Priključna sponka (X1M)
4 Notranja enota 1
5 Notranja enota 2 (glavna)
6 Do naslednje enote

Nadzor z 2 daljinskima upravljalnikoma

6

Remote

controller

F2P2 F1P1P2P1 F1 F2

Transmission

wiring

5

3

1 Napajanje
2 Odklopnik z uhajanjem toka
3 Zunanja enota
4 OPOMBA)
5 Notranja enota
6 Daljinski upravljalnik (dodatna oprema)
7 Notranja enota (pomožna)
8 Notranja enota (glavna)
9 Daljinski upravljalnik 1 (dodatna oprema)
10 Daljinski upravljalnik 2 (dodatna oprema)

Slika 36

Slovenščina 28

Upravljanje z dvema daljinskima upravljalnikoma (nadzor 1 notranje enote z 2 daljinskima

OPOMBA

P1 P2 F1 F2

Remote

controller

Transmission

wiring

1

2

3

upravljalnikoma)

• Ko uporabljate dva daljinska upravljalnika, je treba enega nastaviti na "MAIN" in enega na "SUB".

PREKLOP MED MAIN/SUB (GLAVNIM/POMOŽNIM)

• Glejte priloženi priročnik o delovanju daljinskega upravljalnika.

Način ožičenja
(1) Odstranite pokrov krmilne omarice.

(2) Dodajte ožičenje med daljinski upravljalnik 2 (pomožni) in priključka (P1, P2) na priključni sponki (X1M)

za daljinski upravljalnik v nadzorni omarici. (Ni polaritete.)

Slika 37

1 Daljinski upravljalnik 1 (glavni)
2 Daljinski upravljalnik 2 (pomožni)

Dodatni daljinski upravljalnik

3 Priključna sponka (X1M) (Glavna*)

* Za sistem s sočasnim delovanjem zagotovo povežite daljinski upravljalnik na glavno enoto.

• Številke priključkov zunanje in notranje enote se morajo ujemati.

29 Slovenščina

10. NAMEŠČANJE SESALNE REŠETKE/ OKRASNA BOČNA PLOŠČA

OPOMIN

Varno namestie v nasprotnem vrstnem redu od tistega, v katerem ste odstranili okrasno bočno ploščo in
sesalno rešetko.

• Ko nameščate sesalno rešetko, obesite njen jermen na obesni del notranje enote, prikazan na sliki 38.

Ko zaprete sesalno rešetko, se lahko jermen ujame vanjo. Pazite, da ne štrli ven ob strani sesalne
rešetke, preden jo zaprete.

1

2

3

4

6

5

1

6

2

1 Okrogla luknja
2 Jermen
3 Notranja enota
4 Sesalna rešetka
5 Luknja na križ
6 Kavelj

Slika 38

Slovenščina 30

11. NASTAVITVE SISTEMA

OPOMIN

<<Poglejte tudi v priročnik za nameščanje, dobavljen z zunanjo enoto.>>

Preden izvedete nastavitve sistema, preverite elemente iz "Elementi, ki jih je treba preveriti, ko je
nameščanje končano" na strani 4.

• Preverite, ali so izvedene vse instalacije in cevovod za klimatske naprave.

• Preverite, ali je pokrov nadzorne omarice klimatske naprave zaprt.

<NASTAVITVE SISTEMA>

<Ko vključite napajanje, izvedite nastavitve sistea z daljinskega upravljalnika v skladu s stanjem namestitve.>

• Nastavitve morate izvesti na 3 mestih, "Št. načina", "Št. PRVE KODE" in "Št. DRUGE KODE".
Nastavitve, prikazane z " " v tabeli pomenijo tovarniške nastavitve.

• Način za nastavljanje postopka in delovanja je prikazan v priročniku za nameščanje, priloženem
daljinskemu upravljalniku.
(Opomba) Čeprav velja nastavitev "Št. načina" za celotno skupino, lahko, če želite nastavitev spremeniti

za vsako notranjo enoto, to naredite z na stavitvijo Št. Načina, prikazano v oklepaju ( ).

• V primeru daljinskega upravljalnika za preklop vhoda na PRISILNI IZKLOP ali na VKLOP/IZKLOP
DELOVANJA.
[1] Vstopite v način nastavitve sistema z daljinskim upravljalnikom.
[2] Izberite način št. "12".
[3] Nastavite Št. PRVE KODE na "1".
[4-1] Za PRISILNI IZKLOP nastavite Št. DRUGE KODE na "01".
[4-2] Za DELOVANJE ON/OFF (vklop/izklop) nastavite Št. DRUGE KODE na "02".
(Tovarniška nastavitev je PRISILNI IZKLOP.)

•

Stranko prosite, naj ima priročnik za daljinski upravljalnik vedno ob priročniku za uporabo.

• Nastavitev ne izvajajte drugače, kot so v tabeli.

11-1 NASTAVITVE, KO JE PRIKLJUČENA DODATNA OPREMA

• Za nastavitve ob priključitvi dodatne opreme glejte priročnik za nameščanje dodatne opreme.

11-2 KO UPORABLJATE BREZŽIČNI DALJINSKI UPRAVLJALNIK

• Ko uporabljate brezžični daljinski upravljalnik, je treba nastaviti naslov brezžičnega daljinskega

upravljalnika.
Glejte priročnik za nameščanje, priložen brezžičnemu daljinskemu upravljalniku, za navodila o nastavitvah.

11-3 NASTAVLJANJE VIŠINE STROPA (TIP 100 ALI MANJ)

• Ko nameščate tip notranje enote 35 - 100, določite Št. DRUGE KODE v skladu z višino stropa.

Tabela 4

Višina stropov (m)

Št. načina

Tip 35,50 Tip 60,71 Tip 100

Standard

Visok strop 2,7 - 3,5 2,7 - 3,5 3,8 - 4,3 02

2,7 ali

manj

2,7 ali

manj

3,8 ali

manj

delovanja

13 (23) 0

ŠT. PRVE

KODE

ŠT. DRUGE

KODE

01

31 Slovenščina

11-4 NASTAVITEV ZNAKA ZA FILTER

• Sporočilo, ki obvesti, da bo čas do čiščenja zračnega filtra prikazan na daljinskem upravljalniku.

• Nastavite št. DRUGE KODE, prikazano v tabeli 5, v skladu s količino prahu ali umazanije v prostoru.

• Čeprav je notranja enota opremljena s filtrom z dolgo življenjsko dobo, ga je treba redno čistiti, da se ne bi

zamašil. Prosimo, da nastavljeni čas razložite tudi stranki.

• Redno čiščenje filtra je lahko pogostejše glede na okolje.

Tabela 5

Ure delovanja filtra

Kontaminacija

Običajno Pribl. 2500 ur

Bolj kontaminirano Pribl. 1250 ur 02

Z indikacijo

Ni indikacije 02

* Nastavitev "Ni indikacije" uporabite, ko indikacija čiščenja ni potrebna, ker se že izvaja redno čiščenje.

(tip z dolgo življenjsko

dobo)

Št. načina

delovanja

10 (20)

ŠT. PRVE

KODE

0

3

ŠT. DRUGE

KODE

01

01

11-5 NASTAVITEV HITROSTI VENTILATORJA MED IZKLOPOM TERMOSTATA

• Nastavite hitrost ventilatorja v skladu z okoljem, potem ko se posvetujete s stranko.

Tabela 6

Nastavitev

Ventilator deluje/se zaustavi

med izklopom termičnega

ukrepa

(Hlajenje / ogrevanje)

Hitrost ventilatorja med

hlajenjem

termostat IZKLOPLJEN

Hitrost ventilatorja med

ogrevanjem

termostat IZKLOPLJEN

Št. načina

delovanja

Deluje

11 (21) 2

Se zaustavi 02

(Zelo počasna)

12 (22) 6

Nastavitev 02

(Zelo počasna)

12 (22) 3

Nastavitev 02

ŠT. PRVE

KODE

ŠT. DRUGE

KODE

01

01

01

11-6 NASTAVITEV ŠTEVILA PRIKLJUČENIH NOTRANJIH ENOT KOT SISTEMA S SOČASNIM

DELOVANJEM

• Ko uporabljate sistem s sočasnim delovanjem, Spremenite ŠT. DRUGE KODE, kot je prikazano v tabeli 7.

• Ko uporabljate način sistema s sočasnim delovanjem, glejte "POSAMIČNE NASTAVITVE V SISTEMU S

SOČASNIM DELOVANJEM" za ločeno nastavljanje glavne in pomožnih enot.

Tabela 7

Nastavitev

Parni sistem (1 enota)

Sistem s sočasnim
delovanjem (2 enote)

Sistem s sočasnim
delovanjem (3 enote)

Podvojen dvojni večkratni
(4 enote)

Št. načina

delovanja

11 (21) 0

ŠT. PRVE KODE ŠT. DRUGE KODE

01

02

03

04

Slovenščina 32

11-7 POSAMIČNE NASTAVITVE V SISTEMU S SOČASNIM DELOVANJEM

Lažje je, če pri nastavljanju pomožne enote uporabite dodatni daljinski upravljalnik.

< Postopek >

• Izvedite naslednji postopek, ko ločeno nastavljate glavno in pomožno enoto.

• " " v tabeli pomeni tovarniško nastavitev.

(Opomba) "Št. načina" je določena za celo skupino. Da bi individualno nastavili št. načina za vsako

notranjo enoto ali potrdili nastavitve, nastavite št. načina v oklepaju.

(1) Spremenite individualno nastavitev Št. DRUGE KODE na "02", tako da lahko pomožno enoto nastavite

posebej.

Tabela 8

Nastavitev

Enotna nastavitev

Posamična nastavitev 02

(2) Izvedite nastavitev sistema (Glejte 11-1 do 11-5) za glavno enoto.
(3) Izključite stikalo za glavno napajanje, ko končate (2).
(4) Odpklopite daljinski upravljalnik z glavne enote in ga priklopite na pomožno enoto.
(5) Spet vključite stikalo glavnega napajanja in tako kot v (1), spremenite individualno nastavitev Št. DRUGE

KODE na "02".

(6) Izvedite nastavitev sistema (Glejte 11-1 do 11-4) za pomožno enoto.
(7) Izključite stikalo za glavno napajanje, ko končate (6).
(8) Če je v sistemu več kot ena pomožna enota, ponovite korake od (4) do (7).
(9) Odklopite daljinski upravljalnik s pomožne enote in ga priklopite spet na glavno enoto. To je konec

postopka za nastavljanje.
* Daljinskega upravljalnika vam ni treba preklopiti z glavne na pomožno enoto, če že uporabljate dodatni

daljinski upravljalnik za pomožno enoto. (Vendar pa odstranite ožičenje, priključeno na priključno
sponko daljinskega upravljalnika glavne enote.) Ko je pomožna enota nastavljena, odstranite kable
daljinskega upravljalnika in ga spet priklopite na glavo enoto. (Notranja enota ne deluje pravilno, če sta
nanjo priključena dva daljinska upravljalnika ali več v načinu sistema s sočasnim delovanjem.)

Št. načina
delovanja

11 (21) 1

ŠT. PRVE KODE ŠT. DRUGE KODE

01

33 Slovenščina

OPOMBA

Slika 39

P1P2

P1P2

123

P1P2

123

P1P2

P1 P2

P1 P2

123

123

123

123

( 1 ) ( 2 )

( 3 ) ( 7 )

( 4 )

( 9 )

( 5 ) ( 6 )

220 - 240V

~

50Hz

220 - 240V

~

50Hz

5

1

2

3

4

7

5

6

6

1

2

3

7

1 Napajanje
2 Odklopnik z uhajanjem toka
3 Zunanja enota
4 OPOMBA)
5 Notranja enota (glavna)
6 Notranja enota (pomožna)
7 Daljinski upravljalnik

• Številke priključkov zunanje in notranje enote se morajo ujemati.

Slovenščina 34

12. PREIZKUS DELOVANJA

*

**

6

10

9

8

7

1

2

3

3

3

3

3

3

3

5

4

5

5

Izvedite vse elemente v "Elementi, ki jih je treba preveriti, ko je nameščanje končano" na strani 4.
Prosimo, poglejte v priročnik za nameščanje, dobavljen z zunanjo enoto.
(1) Nastavitve ožičenega daljinskega upravljalnika je treba preklopiti glede na priročnik, priložen daljinskemu

upravljalniku.

(2) Nastavitve drugega daljinskega upravljalnika je treba preklopiti v skladu z naslednjim postopkom.

• Prepričajte se, da je opravljeno vse nameščanje notranje in zunanje enote.

• Prepričajte se, da so naslednji deli zaprti: pokrov nadzorne omarice notranje enote in zunanja plošča

in pokrov cevi zunanje enote.

• Ko povežete vse cevi za hladivo in odtok ter električno ožičenje, očistite notranjost notranje enote

in čelne plošče. Nato izvedite preizkus delovanja v skladu s priročnikom za nameščanje, priloženim
zunanji enoti, tako da jo boste zaščitili. (Priporočamo vam, da izvedete preizkus delovanja v prisotnosti
kvalificiranega električarja ali inženirja.)

• Pri preizkusu delovanja se prepričajte, da lahko dosežete smer zračnega pretoka in hitrost ventilatorja

v skladu z nastavitvami.

• Če so notranja dela še nedokončana, ko končate preizkusno delovanje, stranki razložite, da klimatske

naprave ne sme uporabljati, dokler niso notranja dela dokončana, zato da zaščitite notranje enote.
(Če notranjo enoto uporabljate v nedokončanih protorih, jo bodo kontaminirali barva, lepilo in drugi
materiali, ki se uporabljajo za urejanje prostorov. To lahko povzroči pljuskanje ali puščanje vode.)

• Če pride do okvare in klimatska naprava ne more delovati, glejte "12-1. KAKO PREPOZNATI
TEŽAVE"

• Ko končate preizkusno delovanje, enkrat pritisnite gumb PREGLED/PREIZKUS DELOVANJA, da enota

preklopi v način pregledovanja, in se prepričajte, da je koda okvare "00" (= normalno).
Če je koda karkoli drugega, ne "00", glejte "12-1. KAKO PREPOZNATI TEŽAVE".

• Štirikrat pritisnite gumb PREGLEDOVANJE/PREIZKUS DELOVANJA, da se vrnete v normalen način
delovanja.

.

Preklapljanje načina

BRC1D

Brezžični daljinski upravljalnik
1 Normalen način delovanja
2 Nastavitve sistema
3Enkrat
4Enkrat

(Pritisnite za 4 sekunde ali več)
5* Če pustite za 10 sekund ali več, se način vrne v normalen način delovanja.
6 Prikaz "Koda napake"
7 Preizkusni način delovanja
8 Prikaz "Koda tipa notranje enote"
9 Prikaz "Koda tipa zunanje enote"
10 Način za pregledovanje

35 Slovenščina

12-1 KAKO PREPOZNATI TEŽAVE

OPOMBA

Ko je napajanje vključeno. Težavam lahko sledite na daljinskem upravljalniku.

Diagnoza napak za model BRC1E daljinskega upravljalnika je treba izvesti glede na priročnik za
nameščanje, priložen daljinskemu upravljalniku. Za druge daljinske upravljalnike izvedite diagnosticiranje
napake z naslednjim postopkom.

Odpravljanje težav z zaslonom daljinskega upravljalnika.

1Z ožičenim daljinskim upravljalnikom. (OPOMBA 1)

Ko se delovanje zaradi težav zaustavi, utripa indikator delovanja in na zaslonu je prikazano " " in
koda okvare. Diagnozo je mogoče izvesti na podlagi seznama kod okvar v skladu z navedeno kodo
okvare.
Poleg tega v načinu skupinskega nadzora prikazuje št. enote, tako da pove tudi, za katero enoto
velja koda okvare. Za ponastavljanje okvare glejte (OPOMBA 2).

2 Z brezžičnim daljinskim upravljalnikom.

(Glejte tudi priročnik o delovanju daljinskega upravljalnika.)
Ko se delovanje ustavi zaradi težav, zaslon na notranji enoti utripa. V takem primeru diagnosticirajte
vsebino okvare s tabelo Kod okvar in poiščite kodo okvare z naslednjimi postopki. (Opomba 2)

(1) Pritisnite gumb PREGLEDOVANJE/PREIZKUS DELOVANJA - prikaže se " " in utripa "0".
(2) Pritisnite gumb ČAS PROGRAMIRANJA in poiščite št. enote, ki se je zaustavila zaradi težav.

Število piskov 3 kratki piski........ Izvedite vse naslednje operacije

1 kratek pisk ...... Izvedite koraka (3) in (6)

1 dolg pisk ......... Ni težav

(3)

Pritisnite gumb IZBIRNIK NAČINA DELOVANJA in zgornja sličica kode okvare bo utripala.

(4) Pritiskajte gumb ČAS PROGRAMIRANJA, dokler ne boste slišali 2 kratkih piskov in našli zgornje

kode.

(5) Pritisnite gumb IZBIRNIK NAČINA DELOVANJA in spodnja sličica kode okvare bo utripala.
(6)

Pritiskajte gumb ČAS PROGRAMIRANJA, dokler ne boste slišali dolgega piska in našli spodnje kode.

• Dolg pisk označuje kodo okvare.

1. Ko pritisnete gumb PREGLEDOVANJE/DELOVANJE na daljinskem upravljalniku, začne utripati oznaka
"".

2. Ko pritisnete gumb ON/OFF za 5 sekund ali dlje v načinu za pregledovanje, zgornja oznaka za zgodovino
težav izgine. V tem primeru se oznaka kode spremeni v "00" (normalno) in št. enote "0", potem ko koda
okvare dvakrat utripne. Nato zaslon samodejno preklopi iz načina pregledovanje v normalen način
delovanja.

Slovenščina 36

12-2 KODA NAPAKE

• Za mesta, kjer je koda okvare prazna, oznaka " " ni prikazana. Čeprav sistem še naprej deluje,

ga preglejte in po potrebi izpeljite popravila.

• Odvisno od tipa notranje ali zunanje enote je lahko koda okvare prikazana ali pa ne.

Koda napake Opis in ukrepi Opombe

A1

A3 Nenormalen nivo odvoda

A5

A6

A7

AF

AJ Odpoved nastavitve zmogljivosti

C1

C4

C5

C9 Okvara termistorja sesalnika zraka

CC

CJ

E0

E1

E3

E4

E5

Odpoved tiskanega vezja notranje
enote

Zaščita pred zamrznitvijo ali zaustavitev
zaradi nadzora visokega tlaka
(OPOMBA 1)

Preobremenitev motorja notranjega
ventilatorja, previsok tok, zaklep

Odpoved povezave tiskanega vezja
notranje enote

Motor za vodoravno lamelo zaklenjen
Krmiliti je mogoče le smer zračnega

pretoka.
Okvara sistema vlažilnika

Napaka pri prenosu med tiskanim
vezjem (glavne) notranje enote in
tiskanim vezjem (pomožne) notranje
enote

Okvara temperaturnega senzorja na
cevi za hladivo v tekočem stanju
izmenjevalnika toplote notranje enote

Okvara temperaturnega senzorja
kondenzatorja izmenjevalnika toplote/
uparjalnika notranje enote

Nenormalno delovanje senzorja
vlažnosti

Okvara termistorja sesalnika zraka
na daljinskem upravljalniku

Delovanje varnostne naprave
(zunanja enota)

Odpoved tiskanega vezja zunanje
enote (zunanja enota)

Nepravilno delovanje visokega tlaka
(zunanja enota)

Nepravilno delovanje nizkega tlaka
(zunanja enota)

Okvara zaklepa motorja kompresorja
(zunanja enota)

Napaka prilagojevalnika za nastavljanje
zmogljivosti ali na podatkih o zmogljivosti
ali odklop prilagojevalnika za nastavljanje
zmogljivosti ali nezmožnost povezave
s prilagojevalnikom ali zmogljivost ni
nastavljena na zadrževanje podatkov IC.

Nenormalna zaustavitev se uporabi glede na
model ali stanje.

Nenormalna zaustavitev se uporabi glede na
model ali stanje.

Nenormalna zaustavitev se uporabi glede na
model ali stanje.

Termostat daljinskega upravljalnika ne deluje,
vendar je delovanje termostata ohišja
omogočeno.

37 Slovenščina

E6

E7

E8 Previsok tok vhoda (zunanja enota)

E9

EA

F3

F6

H0

H3

H4

H6

H7

H8

H9

J1

J2

J3

J5

J6

J7

J8

J9

JA

JC

Zaklep motorja kompresorja zaradi
previsokega toka (zunanja enota)

Okvara zaklepa motorja ventilatorja
zunanje note (zunanja enota)

Okvara hipnega previsokega toka
ventilatorja zunanje enote (zunanja
enota)

Okvara električnega ekspanzijskega
ventila (zunanja enota)

Okvara stikala za hlajenje/ogrevanje
(zunanja enota)

Nepravilno delovanje temperature
izpustnega cevovoda (zunanja enota)

Nadzor nad visokim tlakom
(pri hlajenju) (zunanja enota)

Odpoved senzorja za inverter
(zunanja enota) (OPOMBA 1)

Odpoved stikala za visoki tlak
(zunanja enota)

Odpoved stikala za nizki tlak
(zunanja enota)

Okvarjen senzor za zaznavanje
položaja (zunanja enota) (OPOMBA 1)

Okvara signala pozicije motorja venti­latorja zunanje note (zunanja enota)

Nenormalen CT (zunanja enota)
(OPOMBA 1)

Okvara sistema zunanjega zračnega
termistorja (zunanja enota)

Okvara sistema tlačnega senzorja
(komplet) (zunanja enota)

Okvara sistema senzorja toka
(zunanja enota)

Okvara sistema termistorja za izpustne
cevi (zunanja enota)

Okvara sistema termistorja za sesalne
cevi (zunanja enota)

Okvara distribucijskega termistorja cevi
za tekočine zunanjega izmenjevalnika
toplote (zunanja enota)

Okvara zunanjega kondenzatorja
izmenjevalnika toplote/termistorja
uparjalnika (zunanja enota)

Okvara sistema termistorja za cevi
za tekočine (zunanja enota)

Okvara termistorja cevi za plin
(hlajenje) (zunanja enota)

Okvara sistema tlačnega senzorja
za izpustne cevi (zunanja enota)

Okvara sistema tlačnega senzorja
za sesalne cevi (zunanja enota)

Nenormalna zaustavitev se uporabi glede na
model ali stanje.

Nenormalna zaustavitev se uporabi glede na
model ali stanje.

Nenormalna zaustavitev se uporabi glede na
model ali stanje.

Nenormalna zaustavitev se uporabi glede na
model ali stanje.

Nenormalna zaustavitev se uporabi glede na
model ali stanje.

Nenormalna zaustavitev se uporabi glede na
model ali stanje.

Slovenščina 38

L1

L3

L4

L5 Hipni previsok tok (zunanja enota)

L8

L9

LC

P1

P3

P4

P6

PJ

U0

U1 Obratna faza (zunanja enota) Zamenjajte vodnika dveh faz L1, L2 in L3.

U2

U4
UF

U5

U7

U8

UA Napaka nastavitve sistema

UE

Okvara frekvenčnega menjalnika
(zunanja enota)

Okvara termistorja reaktorja
(zunanja enota)

Pregret smerni stabilizator, ki oddaja
toploto (zunanja enota)

Električna termična zaščita
(zunanja enota)

Zaščita pred zaustavitvijo
(zunanja enota)

Okvara pri prenosu med inverterjem
in zunanjo nadzorno enoto
(zunanja enota)

Odprta faza (zunanja enota)
Okvara sistema senzorja DCL

(zunanja enota)
Okvara termistorja smernega

stabilizatorja za oddajanje toplote
(zunanja enota)

Okvara sistema senzorja izhodnega
enosmernega toka (zunanja enota)

Odpoved nastavitve zmogljivosti
(zunanja enota)

Nenormalna temperatura sesalnih cevi
(zunanja enota)

Nepravilno delovanje napetosti omrežja
(zunanja enota)

Napaka pri prenosu signala
(med notranjo in zunanjo enoto)

Napaka pri prenosu signala
(med notranjo enoto in daljinskim
upravljalnikom)

Napaka pri prenosu modula inverterja
Napaka pri prenosu med glavnim in

pomožnim daljinskim upravljalnikom
(okvara pomožnega daljinskega
upravljalnika)

Napaka pri prenosu (med notranjo
enoto in centraliziranim daljinskim
upravljalnikom)

Odpoved inverterja za hlajenje.

Motorji in turbine kompresorja so morda slabo
ozemljeni ali v kratkem stiku.

Motorji in turbine kompresorja so morda
preobremenjeni in odklopljeni.

Kompresor je morda zaklenjen.

Nenormalna zaustavitev se uporabi glede
na model ali stanje.

Napaka prilagojevalnika za nastavljanje
zmogljivosti ali na podatkih o zmogljivosti
ali odklop prilagojevalnika za nastavljanje
zmogljivosti ali nezmožnost povezave
s prilagojevalnikom ali zmogljivost ni
nastavljena na zadrževanje podatkov IC.

Morda ni dovolj hladiva.
Nenormalna zaustavitev se uporabi glede na
model ali stanje.

Odprta faza inverterja ali glavno vezje
kondenzatorja sta morda v okvari.
Nenormalna zaustavitev se uporabi
glede na model ali stanje.

Napaka na ožičenju med notranjo in zunanjo
enoto. Ali odpoved tiskanega vezja notranje in
zunanje enote.

Prenos med notranjo enoto in daljinskim
upravljalnikom se ne izvaja pravilno.

Napaka nastavitve sistema sočasnega
vklopa/izklopa pri tipu multi-split.

39 Slovenščina

OPOMIN

Za operaterja, ki izvaja preizkus delovanja

UC

UJ

Ko je preizkus delovanja končan, preverite elemente, omenjene v "Elementi, ki jih je treba preveriti pri
dobavi" na strani 5.

Če notranje delo ni dokončano, ko je preizkus delovanja dokončan, za zaščito klimatske naprave prosite
stranko, naj je ne uporablja, dokler notranje delo ni dokončano.
Če bo klimatsko napravo kljub temu uporabljala, se lahko notranje enote umažejo s snovmi, ki se sproščajo
med barvanjem, lakiranjem in lepljenjem notranje opreme, kar lahko povzroči pljuskanje in puščanje vode.

Ko je preizkus delovanja dokončan in preden klimatsko napravo predate stranki, se prepričajte, da je pokrov
nadzorne omarice zaprt.
Poleg tega stranki razložite vse o napajanju (izklop/vklop).

Napaka pri nastavitvi naslova
daljinskega upravljalnika

Napaka pri prenosu za dodatno opremo

Nenormalna zaustavitev se uporabi glede na
model ali stanje.

Slovenščina 40

13. SHEMA POVEZAV

(Glejte sliko 40)

1 (OPOMBA 9) 2 DO ZUNANJE ENOTE (OPOMBA 3)
3 NOTRANJA ENOTA 4 (OPOMBA 5)

5 (OPOMBA 5) 6

7

9

11 NOTRANJA ENOTA (POMOŽNA) 12 DALJINSKI UPRAVLJALNIK
13 DO ZUNANJE ENOTE 14 NADZORNA OMARICA
15 RAZRED

OŽIČENI DALJINSKI UPRAVLJALNIK
(DODATEK) (OPOMBA 7)

V PRIMERU SISTEMA S SOČASNIM
DELOVANJEM (OPOMBA 6)

8

10 NOTRANJA ENOTA (GLAVNA)

CENTRALNI DALJINSKI UPRAVLJALNIK
(OPOMBA 4)

BREZŽIČNI DALJINSKI UPRAVLJALNIK
(SPREJEMNIK/ZASLON)
(DODATEK)

41 Slovenščina

Slika 40

3D079559-1A

FHQ35 • 50 • 60 • 71 • 100 • 125 • 140CAVEB

14

13

10

9

11 11

1

2

15

15

3

4

5

6

7

8

12

15

Notranja enota Povezovanje daljinskega upravljalnika
A1P Tiskano vezje R1T Termistor (zrak)
C105 Kondenzator (M1F)
F1U Varovalka (F, 5A, 250V) Brezžični daljinski upravljalnik (sprejemnik/zaslon)
HAP Utripajoča lučka (servisni monitor -

A2P Tiskano vezje

zelena)
KPR Magnetni rele (črpalka za odtok) A3P Tiskano vezje
M1F Motor (notranji ventilator) BS1 Gumbno stikalo (vklop/izklop)
M1S Motor (črpalka za odtok) H1P Pilotska lučka (vklop - rdeča)
R1T Termistor (zrak) H2P Pilotska lučka (časovnik - zelena)
R2T•R3T Termistor (tuljava) H3P Pilotska lučka (oznaka filtra - rdeča)
SS1 Izbirno stikalo (v sili) H4P Pilotska lučka (odmrzovanje - oranžna)
V1R Premostitev diode SS1 Izbirno stikalo (glavni/pomožni)
X1M Priključna sponka SS2 Izbirno stikalo (brezžično nastavljanje

naslova)
X2M Priključna sponka
Z1F Filter hrupa Priključek za dodatke
Z1C Feritno jedro (filter šuma) X15A Priključek (pretočno stikalo)
PS Napajalno vezje X24A Priključek (brezžični daljinski

RC Vezje za sprejem signala X25A Priključek (črpalka za odtok)

upravljalnik)

TC Vezje za prenos signala X33A Priključek (prilagojevalnik za ožičenje)

X35A Priključek (prilagojevalnik za skupinski

nadzor)

Slovenščina 42

OPOMBE

1. : priključna sponka : priključek : zunanje ožičenje : priključek kratkega stika

2. V primeru sočasnega delovanja sistema notranjih enot glejte samo ožičenje notranje enote.

3. Za podrobnosti glejte shemo povezav, priloženo zunanji enoti.

4. Če uporabljate centralni daljinski upravljalnik, ga povežite z enoto v skladu s priloženim priročnikom za
nameščanje.

5. X15A, X25A sta povezana, ko je v uporabi komplet črpalke za odtok. Glejte priloženi priročnik za
nameščanje enote.

6. Če se priključene enote razlikujejo po funkcionalnosti v delujočem sistemu, pred priključitvijo potrdite
inženirske podatke in kataloge.

7. V primeru preklopa med glavnim/pomožnim glejte priročnik za nameščanje, priložen daljinskemu
upravljalniku.

8. BLK: črna RED: rdeča BLU: modra WHT: bela YLW: rumena GRN: zelena ORG: oranžna BRN: rjava

9. Prikaže se le v primeru zaščitenih cevi. Uporabite H07RN-F, če zaščite ni.

43 Slovenščina

NOTES

NOTES

NOTES

3P249378-6L EM12A008

(1209) HT
