Daikin ERHQ011-014-016BA, ERLQ011-014-016CA, EHVH/X16S18 26CA Installer reference guide [ro]

+

Ghidul de referinţă al instalatorului

Daikin Altherma - Sistem split de temperatură

scăzută

ERHQ011-014-016BA
ERLQ011-014-016CA
EHVH/X16S18+26CA

Ghidul de referinţă al instalatorului

Daikin Altherma - Sistem split de temperatură scăzută

romană

Cuprins

Cuprins

Despre documentaţie .......................................

1

1.1

Despre acest document ............................................................

Măsuri de siguranţă generale ..........................

2

2.1

Despre documentaţie ................................................................

2.1.1 Explicaţia avertizărilor şi simbolurilor .........................

2.2

Pentru instalator ........................................................................

2.2.1 Date generale ............................................................

2.2.2 Locul instalării ............................................................

2.2.3 Agent frigorific ............................................................

2.2.4 Apă ............................................................................

2.2.5 Electric .......................................................................

Despre cutie ......................................................

3

3.1

Unitate interioară ......................................................................

3.1.1 Pentru a despacheta unitatea interioară ....................

3.1.2 Pentru a scoate accesoriile de la unitatea interioară .

Despre unităţi şi opţiuni ...................................

4

4.1

Identificare ................................................................................

4.1.1 Etichetă de identificare: Unitate interioară .................

4.2

Combinaţii posibile de unităţi şi opţiuni .....................................

4.2.1 Lista opţiunilor pentru unitatea interioară ...................

4.2.2 Combinaţii posibile de unitate interioară şi unitate

exterioară ...................................................................

Indicaţii privind aplicaţia ..................................

5

5.1

Prezentare generală: Indicaţii privind aplicaţia .........................

5.2

Configurarea sistemului de încălzire/răcire a spaţiului .............

5.2.1 O singură încăpere ....................................................

5.2.2 Mai multe încăperi – O zonă TAI ...............................

5.2.3 Mai multe încăperi – Două zone TAI .........................

5.3

Configurarea unei surse de încălzire suplimentară pentru

încălzirea spaţiului ...................................................................

5.4

Configurarea rezervorului de apă caldă menajeră ....................

5.4.1 Dispunerea sistemului – Rezervor ACM integrat .......

5.4.2 Dispunerea sistemului – Rezervor ACM autonom .....

5.4.3 Selectarea volumului şi temperaturii dorite pentru

rezervorul ACM ..........................................................

5.4.4 Instalare şi configurare – rezervor ACM ....................

5.4.5 Combinaţie: Rezervor ACM autonom + panouri

solare .........................................................................

5.4.6 Pompă ACM pentru apă caldă instantanee ...............

5.4.7 Pompa ACM pentru dezinfectare ...............................

5.5

Configurarea măsurării energiei ...............................................

5.5.1 Căldura generată .......................................................

5.5.2 Energia consumată ....................................................

5.5.3 Reţea de alimentare cu tarif kWh normal ..................

5.5.4 Reţea de alimentare cu tarif kWh preferenţial ...........

5.6

Configurarea controlului consumului de energie ......................

5.6.1 Limitarea permanentă a energiei ...............................

5.6.2 Limitarea energiei activată de intrările digitale ...........

5.6.3 Procesul de limitare a energiei ..................................

5.7

Configurarea senzorului de temperatură extern .......................

Pregătire ............................................................

6

6.1

Pregătirea locului de instalare ..................................................

6.1.1 Cerinţele locului de instalare pentru unitatea

6.2

6.3

interioară ....................................................................

Pregătirea tubulaturi de apă .....................................................

6.2.1 Cerinţele circuitului de apă ........................................

6.2.2 Formula de calculare a presiunii preliminare a

vasului de destindere .................................................

6.2.3 Pentru a verifica volumul de apă ...............................

6.2.4 Modificarea presiunii preliminare a vasului de

destindere ..................................................................

6.2.5 Pentru a verifica volumul de apă: Exemple ...............

Pregătirea cablajului electric .....................................................

6.3.1 Despre pregătirea cablajului electric ..........................

6.3.2 Despre reţeaua de alimentare cu tarif kWh

preferenţial .................................................................

6.3.3 Prezentarea generală a conexiunilor electrice, cu

excepţia actuatorilor externi .......................................

6.3.4 Prezentarea generală a conexiunilor electrice pentru

actuatorii externi şi interni ..........................................

20

Instalarea ...........................................................

7

7.1

Deschiderea unităţilor ...............................................................

7.1.1 Pentru a deschide unitatea interioară ........................

7.1.2 Pentru a deschide capacul cutiei de distribuţie al

3

3

3

3
3
4
4
4
4
4
5

7.2

7.3

7.4

5

5
5
5

6

6
6
6
6

7

7

7
7

8
10
11

13
14
14
15

15
15

16
16
16
17
17
17
17
18
18
18
19
19
20

20

20
21
21

22
22

23
23
23
23

24

24

24

7.5

Configuraţie .......................................................

8

8.1

8.2

8.3

8.4

8.5

Darea în exploatare ...........................................

9

9.1

9.2

9.3

9.4

9.5

9.6

unităţii interioare ........................................................

Montarea unităţii interioare .......................................................

7.2.1 Pentru a instala unitatea interioară ............................

7.2.2 Pentru a coborî placa de izolaţie fonică .....................

Conectarea ţevilor de apă .........................................................

7.3.1 Pentru a conecta ţevile de apă ..................................

7.3.2 Pentru a conecta supapa de siguranţă la scurgere ...

7.3.3 Pentru a umple circuitul de apă .................................

7.3.4 Pentru a umple rezervorul de apă caldă menajeră ....

7.3.5 Pentru a izola ţevile de apă .......................................

7.3.6 Pentru a conecta ţevile de recirculare .......................

Conectarea cablajului electric ...................................................

7.4.1 Despre conformitatea electrică ..................................

7.4.2 Pentru a conecta cablajul electric la unitatea

interioară ....................................................................

7.4.3 Pentru a conecta reţeaua de alimentare principală ...

7.4.4 Pentru a conecta reţeaua de alimentare a

încălzitorului de rezervă .............................................

7.4.5 Pentru a conecta telecomanda ..................................

7.4.6 Pentru a conecta ventilul de închidere .......................

7.4.7 Pentru a conecta contoarele de electricitate ..............

7.4.8 Pentru a conecta pompa de apă caldă menajeră ......

7.4.9 Pentru a conecta ieşirea alarmei ...............................

7.4.10 Pentru a conecta ieşirea PORNIRE/OPRIRE pentru

răcirea/încălzirea spaţiului .........................................

7.4.11 Pentru a conecta schimbătorul la sursa de căldură

externă .......................................................................

7.4.12 Pentru a conecta intrările digitale ale consumului de

energie .......................................................................

Finalizarea instalării unităţii interioare .......................................

7.5.1 Pentru a fixa capacul telecomenzii pe unitatea

interioară ....................................................................

7.5.2 Pentru a închide unitatea interioară ...........................

Prezentare generală: Configurare ............................................

8.1.1 Pentru a conecta cablul PC la cutia de distribuţie .....

8.1.2 Pentru a accesa cele mai utilizate comenzi ...............

8.1.3 Pentru a copia setările de sistem de la prima la a

doua telecomandă .....................................................

8.1.4 Pentru a copia limba setată de la prima la a doua

telecomandă ..............................................................

8.1.5 Expert rapid: Setaţi dispunerea sistemului după

prima pornire ..............................................................

Configurare de bază .................................................................

8.2.1 Expert rapid: Limbă/oră şi dată ..................................

8.2.2 Expert rapid: Standard ...............................................

8.2.3 Expert rapid: Opţiuni ..................................................

8.2.4 Expert rapid: Capacităţi (măsurarea energiei) ...........

8.2.5 Comandă încălzire/răcire spaţiu ................................

8.2.6 Comanda apei calde menajere ..................................

8.2.7 Contact/număr asistenţă ............................................

Optimizare/configurare avansată ..............................................

8.3.1 Operaţiunea de răcire/încălzire a spaţiului: avansată

8.3.2 Controlul apei calde menajere: avansat ....................

8.3.3 Setările sursei de căldură ..........................................

8.3.4 Setările sistemului ......................................................

Structura de meniu: prezentare generală .................................

Structura de meniu: Prezentare generală a setărilor de

instalator ...................................................................................

Prezentare generală: Darea în exploatare ................................

Listă de verificare înaintea probei de funcţionare .....................

Funcţia de purjare a aerului ......................................................

9.3.1 Pentru a efectua purjarea manuală a aerului .............

9.3.2 Pentru a efectua purjarea automată a aerului ...........

9.3.3 Pentru a întrerupe purjarea aerului ............................

Pentru a efectua o probă de funcţionare ..................................

Pentru a efectua proba de funcţionare a actuatorului ...............

9.5.1 Probe de funcţionare a actuatorului posibile ..............

Încălzirea prin pardoseală pentru uscarea şapei ......................

9.6.1 Pentru a programa încălzirea prin pardoseală pentru

uscarea şapei ............................................................

9.6.2 Pentru a porni încălzirea prin pardoseală pentru

uscarea şapei ............................................................

25

25
25

26
26
26
26
26
26
27
27
27
27
27
28
28

28
29

30
31
32
33
33
33

33

33

33
34

34
34

34

34
34
34

35

35

35
36
36
36
38
40
40
44
45
45
45
49
52
54
58

59

60

60
60
60
60
61
61
61
61
61
61

62

62

Ghidul de referinţă al instalatorului

2

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

1 Despre documentaţie

9.6.3 Pentru a citi starea unei încălziri prin pardoseală

pentru uscarea şapei .................................................

9.6.4 Pentru a întrerupe încălzirea prin pardoseală pentru

uscarea şapei ............................................................

Predarea către utilizator ...................................

10

Întreţinere şi deservire .....................................

11

11.1

Măsuri de siguranţă pentru întreţinere ......................................

11.1.1 Deschiderea unităţii interioare ...................................

11.2

Lista de verificare pentru întreţinerea anuală a unităţii

interioare ...................................................................................

11.2.1 Pentru a goli rezervorul de apă caldă menajeră ........

11.3

Pentru a goli rezervorul de apă caldă menajeră .......................

Depanarea ..........................................................

12

12.1

Instrucţiuni generale .................................................................

12.2

Rezolvarea problemelor în funcţie de simptome ......................

12.2.1 Simptom: Unitatea NU încălzeşte sau nu răceşte

conform aşteptărilor ...................................................

12.2.2 Simptom: Compresorul NU porneşte (încălzirea

spaţiului sau încălzirea apei menajere) .....................

12.2.3 Simptom: Pompa face zgomot (cavitaţie) ..................

12.2.4 Simptom: Se deschide supapa de siguranţă .............

12.2.5 Simptom: Supapa de siguranţă a apei are scăpări ....

12.2.6 Simptom: Spaţiul NU este încălzit suficient la

temperaturi exterioare scăzute ..................................

12.2.7 Simptom: Presiunea la robinete este temporar

neobişnuit de ridicată .................................................

12.2.8 Simptom: Panourile decorative sunt împinse în

exterior din cauza umflării rezervorului ......................

12.2.9 Simptom: Funcţia de dezinfectare a rezervorului NU

12.3

Glosar .................................................................

13

Date tehnice .......................................................

14

14.1

14.2

14.3

14.4

14.5

14.6

14.7

14.8

14.9

14.10

14.11

este finalizată corect (eroare AH) ..............................

Rezolvarea problemelor în funcţie de codurile de eroare .........

12.3.1 Coduri de eroare: Prezentare generală .....................

Dimensiuni şi spaţiu pentru deservire .......................................

14.1.1 Dimensiuni şi spaţiu pentru deservire: Unitatea

interioară ....................................................................

Componente .............................................................................

14.2.1 Componente: Unitatea interioară ...............................

14.2.2 Componente: Cutia de distribuţie (unitatea

interioară) ...................................................................

Scheme de funcţionare .............................................................

14.3.1 Schemă de funcţionare: Unitatea interioară ..............

Schema tubulaturii ....................................................................

14.4.1 Schema tubulaturii: Unitatea interioară ......................

Schema cablajului .....................................................................

14.5.1 Schema cablajului – componente: Unitatea interioară

....................................................................................

Specificaţii tehnice ....................................................................

14.6.1 Specificaţii tehnice: Unitatea interioară ......................

Interval de funcţionare ..............................................................

14.7.1 Interval de funcţionare: Încălzire şi răcire ..................

14.7.2 Interval de funcţionare: Apă caldă menajeră .............

14.7.3 Necesitate tavă de evacuare .....................................

Spectru de sunet .......................................................................

14.8.1 Spectru de sunet: Unitatea exterioară .......................

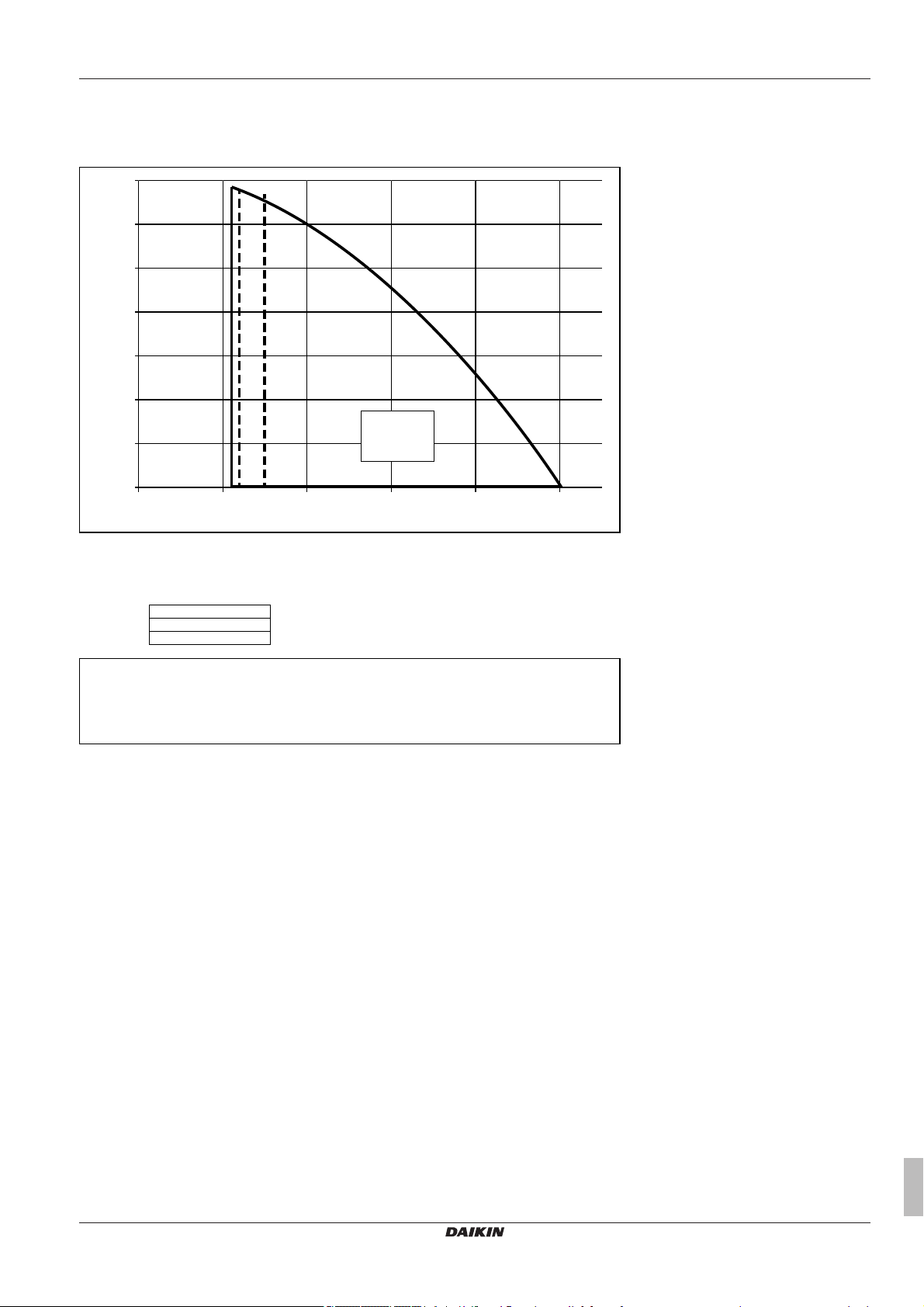

Curbă ESP ................................................................................

14.9.1 Curbă ESP: Unitate interioară ...................................

Performanţă ..............................................................................

Tabel de combinaţii ...................................................................

1 Despre documentaţie

1.1 Despre acest document

Public ţintă

Instalatori autorizaţi

62
63

64

67
69

62

62

Acest document face parte din setul documentaţiei. Setul complet
este format din:

Document Conţine… Format

Set documentaţie

Măsuri de
siguranţă

63
63

63
64
64

generale

Manual de
instalare a
unităţii
interioare

Manual de

64
64

instalare a
unităţii

Instrucţiuni privind
siguranţa pe care trebuie

Hârtie (în cutia unităţii

interioare)
să le citiţi înainte de
instalare

Instrucţiuni de instalare

Instrucţiuni de instalare Hârtie (în cutia unităţii

exterioare)

exterioare

64

65
65
65
65

66

66

66

Ghidul de
referinţă al
instalatorului

Pregătirea instalării,
specificaţii tehnice, bune
practici, date de referinţă

CD/DVD (în cutia unităţii

interioare)

etc.

Broşură cu
anexe
pentru
echipament
ul opţional

Informaţii suplimentare
despre modul de instalare
a echipamentului opţional

Hârtie (în cutia unităţii

interioare)

CD/DVD (în cutia unităţii

interioare)

Cele mai recente versiuni ale documentaţiei furnizate pot fi
disponibile pe site-ul Web Daikin regional sau prin intermediul

66
66
66

distribuitorului.

2 Măsuri de siguranţă generale

69

69
71
71

71
73
73
74
74
75

75
81
81
83
83
84
85
86
86
87
87
88
91

2.1 Despre documentaţie

▪ Documentaţia originală este scrisă în limba engleză. Toate

celelalte limbi reprezintă traduceri.

▪ Precauţiile descrise în acest document acoperă subiecte foarte

importante, respectaţi-le cu atenţie.

▪ Toate activităţile descrise în manualul de instalare trebuie

efectuate de către un instalator autorizat.

2.1.1 Explicaţia avertizărilor şi simbolurilor

PERICOL

Indică o situaţie care duce la deces sau rănire gravă.

PERICOL: RISC DE ELECTROCUTARE

Indică o situaţie care poate duce la electrocutare.

PERICOL: RISC DE ARSURI

Indică o situaţie care poate duce la arsuri din cauza
temperaturilor extrem de scăzute sau de ridicate.

AVERTIZARE

Indică o situaţie care poate duce la deces sau rănire gravă.

PRECAUŢIE

Indică o situaţie care poate duce la rănirea minoră sau mai
puţin gravă.

NOTIFICARE

Indică o situaţie care poate duce la distrugerea
echipamentului sau bunurilor.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

3

2 Măsuri de siguranţă generale

INFORMAŢII

Indică sfaturi utile sau informaţii suplimentare.

2.2 Pentru instalator

2.2.1 Date generale

Dacă nu ştiţi cu siguranţă cum să instalaţi sau să exploataţi unitatea,
contactaţi distribuitorul.

NOTIFICARE

Instalarea sau conectarea necorespunzătoare a
echipamentului sau a accesoriilor poate duce la
electrocutare, scurtcircuit, scurgeri, incendiu sau alte
deteriorări ale echipamentului. Utilizaţi numai accesorii,
echipament opţional şi piese de rezervă fabricate sau
aprobate de Daikin.

AVERTIZARE

Asiguraţi-vă că instalarea, testarea şi materialele utilizate
sunt conforme legislaţiei în vigoare (pe lângă instrucţiunile
descrise în documentaţia Daikin).

PRECAUŢIE

Purtaţi echipamentul adecvat de protecţie personală
(mănuşi de protecţie, ochelari de protecţie etc.) la
instalarea, întreţinerea sau deservirea sistemului.

AVERTIZARE

Îndepărtaţi pungile de plastic ale ambalajului ca să nu
ajungă la îndemâna altor persoane, în special a copiilor.
Riscul posibil: sufocarea.

2.2.2 Locul instalării

▪ Lăsaţi spaţiu suficient în jurul unităţii pentru a permite deservirea

şi circulaţia aerului.

▪ Asiguraţi-vă că locul instalării face faţă greutăţii unităţii şi

vibraţiilor.
▪ Asiguraţi-vă că zona este bine ventilată.
▪ Asiguraţi-vă că unitatea se află pe loc drept.

NU instalaţi unitatea în următoarele locuri:
▪ În medii cu pericol de explozie.
▪ În locuri unde există instalaţii care emit unde electromagnetice.

Undele electromagnetice pot perturba sistemul de comandă,

cauzând defectarea echipamentului.
▪ În locurile în care există riscul incendiilor din cauza scurgerilor

gazelor inflamabile (de exemplu: diluant sau benzină), fibre de

carbon sau pulberi inflamabile.
▪ În locuri în care se produce gaz exploziv (de exemplu: gaz de acid

sulfuric). Corodarea conductelor de cupru sau a pieselor lipite

poate cauza scăpări de agent frigorific.

2.2.3 Agent frigorific

NOTIFICARE

Asiguraţi-vă că instalarea conductelor agentului frigorific
respectă legislaţia în vigoare. În Europa, standardul în
vigoare este EN378.

NOTIFICARE

Asiguraţi-vă că tubulatura de legătură şi racordurile nu sunt
supuse solicitărilor.

PERICOL: RISC DE ARSURI

▪ NU atingeţi tubulatura agentului frigorific, a apei sau

componentele interne în timpul funcţionării şi imediat
după aceea. Aceasta poate fi foarte fierbinte sau foarte
rece. Lăsaţi-o să revină la temperatura normală. Dacă
trebuie să o atingeţi, purtaţi mănuşi de protecţie.

▪ NU atingeţi niciodată agentul frigorific scurs accidental.

NOTIFICARE

Luaţi măsurile necesare pentru a împiedica animalele de
talie mică să se adăpostească în unitate. Animalele de
talie mică care ating piesele electrice pot cauza defecţiuni,
fum sau incendiu.

PRECAUŢIE

NU atingeţi admisia aerului sau nervurile de aluminiu ale
unităţii.

NOTIFICARE

▪ NU puneţi niciun obiect sau echipament pe unitate.
▪ NU vă urcaţi, nu vă aşezaţi şi nu staţi pe unitate.

Conform legislaţiei în vigoare, poate fi necesar să furnizaţi un jurnal
împreună cu produsul, jurnal care să conţină cel puţin: informaţii
despre întreţinere, reparaţii, rezultatele probelor, perioadele de
aşteptare etc.

Se vor mai furniza cel puţin următoarele informaţii într-un loc
accesibil al produsului:

▪ Instrucţiuni pentru oprirea instalaţiei în caz de urgenţă
▪ Numele şi adresa unităţii de pompieri, poliţiei şi spitalului
▪ Numele, adresa şi numerele de telefon pe timp de zi şi de noapte

pentru deservire

În Europa, EN378 oferă îndrumarea necesară pentru acest jurnal.

AVERTIZARE

În timpul probelor, NU presurizaţi produsul cu o presiune
mai mare decât cea maximă admisă (conform indicaţiilor
de pe placa de identificare a unităţii).

AVERTIZARE

Luaţi măsuri suficiente în cazul scurgerilor agentului
frigorific. Dacă există scurgeri ale agentului frigorific gazos,
ventilaţi imediat zona. Riscuri posibile:

▪ Concentraţiile în exces de agent frigorific în încăperi

închise pot duce la lipsa oxigenului.

▪ Se poate produce gaz toxic dacă agentul frigorific

gazos intră în contact cu focul.

AVERTIZARE

Recuperaţi întotdeauna agentul frigorific. NU eliberaţi
agentul frigorific direct în atmosferă. Utilizaţi o pompă de
vid pentru a goli instalaţia.

2.2.4 Apă

NOTIFICARE

Asiguraţi-vă că apa are o calitate conformă cu Directiva UE
98/83 CE.

Ghidul de referinţă al instalatorului

4

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

4x

3 Despre cutie

2.2.5 Electric

PERICOL: RISC DE ELECTROCUTARE

▪ OPRIŢI toate sursele de alimentare înainte de a scoate

capacul cutiei de distribuţie, conecta cablurile electrice
sau atinge piesele electrice.

▪ Deconectaţi reţeaua mai mult de 1 minut şi măsuraţi

tensiunea la borne a condensatoarelor circuitului
principal sau a componentelor electrice înainte de
deservire. Tensiunea trebuie să fie mai mică de
50 V c.c. înainte de a putea atinge componentele
electrice. Pentru amplasarea bornelor, consultaţi

schema de conexiuni.
▪ NU atingeţi componentele electrice cu mâinile ude.
▪ NU lăsaţi unitatea nesupravegheată când este scos

capacul de deservire.

AVERTIZARE

Dacă nu s-a instalat din fabrică, pe cablajul fix se va instala
un întrerupător principal sau alte mijloace de deconectare,
cu separarea contactelor la toţi polii, asigurând astfel
deconectarea completă la supratensiune de categoria a III­a.

AVERTIZARE

▪ Utilizaţi doar cabluri din cupru.
▪ Întregul cablaj de legătură trebuie executat în

conformitate cu schema de conexiuni furnizată cu

produsul.
▪ Nu strângeţi NICIODATĂ mănunchiurile de cabluri şi

aveţi grijă ca acestea să nu vină în contact cu

tubulatura şi cu muchiile ascuţite. Asiguraţi-vă că pe

conexiunile de pe borne nu se aplică o presiune

externă.
▪ Asiguraţi-vă că instalaţi cablul de împământare. NU

conectaţi împământarea unităţii la o conductă de

utilităţi, la un circuit absorbant de impulsuri sau la o

linie de împământare telefonică. Legarea incompletă la

pământ poate cauza electrocutare.
▪ Aveţi grijă să folosiţi un circuit electric de alimentare

special alocat. Nu folosiţi NICIODATĂ o sursă de

alimentare în comun cu un alt aparat.
▪ Asiguraţi-vă că aţi instalat siguranţele sau

disjunctoarele necesare.
▪ Asiguraţi-vă că aţi instalat un protector pentru scurgere

la împământare. Neprocedând astfel pot surveni

electrocutări sau incendii.
▪ Când instalaţi protectorul de pierderi prin scurgeri la

pământ aveţi grijă să fie compatibil cu invertorul

(rezistent la zgomot electric de înaltă frecvenţa) pentru

a evita deschiderea inutilă a protectorului de pierderi

prin scurgeri la pământ.

Montaţi cablurile de reţea la cel puţin 1 metru de televizoare sau
aparate radio pentru a preveni interferenţa. În funcţie de undele
radio, distanţa de 1 metru poate să nu fie suficientă.

3 Despre cutie

▪ Verificaţi dacă unitatea este deteriorată la livrare. Orice

deteriorare trebuie anunţată imediat agentului care se ocupă cu
reclamaţiile adresate transportatorului.

▪ Aduceţi unitatea împachetată cât mai aproape de locul final de

instalare pentru a preveni deteriorarea în timpul transportului.

3.1 Unitate interioară

3.1.1 Pentru a despacheta unitatea interioară

3.1.2 Pentru a scoate accesoriile de la unitatea interioară

1 Scoateţi şuruburile din partea de sus a unităţii.
2 Demontaţi panoul de superior.

AVERTIZARE

▪ După finalizarea lucrărilor electrice, confirmaţi că

fiecare componentă şi bornă electrică din interiorul
cutiei de componente electrice este bine conectată.

▪ Asiguraţi-vă că sunt închise toate capacele înainte de a

porni unitatea.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

3 Scoateţi accesoriile.

Ghidul de referinţă al instalatorului

5

4 Despre unităţi şi opţiuni

a

1x

b

1x

c

1x

d

1x

g

2x

h

1x

f

1x

e

1x

a Măsuri de siguranţă generale
b Broşură cu anexe pentru echipamentul opţional
c Manual de instalare a unităţii interioare
d Manual de exploatare
e CD/DVD

f Set telecomandă: telecomandă, 4 şuruburi de fixare,

2 fişe

g Ventil de închidere
h Capac telecomandă

4 Remontaţi panoul de superior.

4 Despre unităţi şi opţiuni

4.1 Identificare

NOTIFICARE

La instalarea şi deservirea simultană a mai multor unităţi,
asiguraţi-vă că NU schimbaţi între ele panourile de
deservire ale unor modele diferite.

4.1.1 Etichetă de identificare: Unitate interioară

Loc

Cod Descriere

S Material rezervor integrat:

S=Oţel inoxidabil

18 Volum rezervor integrat:

▪ 18=180 l

▪ 26=260 l
CA Seria
3V Model încălzitor de rezervă

▪ 3V

▪ 9W

4.2 Combinaţii posibile de unităţi şi opţiuni

4.2.1 Lista opţiunilor pentru unitatea interioară

Telecomandă (EKRUCAL1, EKRUCAL2)

Telecomandă se livrează ca accesoriu al unităţii. Opţional, este
disponibilă o telecomandă suplimentară.

Telecomandă suplimentară se poate conecta:
▪ Pentru:

▪ a controla mai îndeaproape unitatea interioară

▪ funcţia termostatului de încăpere în spaţiul principal de încălzit
▪ Pentru a avea o telecomandă care conţine alte limbi
Telecomandă suplimentară EKRUCAL1 conţine cele 6 limbi uzuale:

engleză, germană, franceză, olandeză, italiană şi spaniolă.
Telecomandă suplimentară EKRUCAL2 conţine alte limbi: engleză,

suedeză, norvegiană, cehă, turcă şi portugheză.
Limbile pentru telecomandă se pot încărca prin software-ul de pe PC

sau se pot copia de pe o telecomandă pe cealaltă.
Pentru instrucţiuni de instalare, consultaţi "7.4.5 Pentru a conecta

telecomanda" la pagina 31.

Termostat de încăpere (EKRTWA, EKRTR1)

Puteţi conecta la unitatea interioară un termostat de încăpere
opţional. Acest termostat poate fi cu fir (EKRTWA) sau fără fir
(EKRTR1).

Pentru instrucţiuni de instalare, consultaţi manualul de instalare a
termostatului de încăpere şi broşura cu anexe pentru echipamentul
opţional.

Identificare model

Exemplu: E HV H 04 S 18 CA 3V

Cod Descriere

E Model european
HV HV=Unitate interioară cu montare pe podea şi

H ▪ H=Numai încălzire

04 Clasă capacitate:

Ghidul de referinţă al instalatorului

rezervor integrat

▪ X=Încălzire/răcire

▪ 04=4,5 kW
▪ 08=7,5 kW
▪ 16=16 kW

6

Senzor la distanţă pentru termostat fără fir (EKRTETS)

Puteţi utiliza un senzor de temperatură interioară fără fir (EKRTETS)
numai în combinaţie cu termostatul wireless (EKRTR1).

Pentru instrucţiuni de instalare, consultaţi manualul de instalare a
termostatului de încăpere şi broşura cu anexe pentru echipamentul
opţional.

Placă I/O digitală (EKRP1HB)

Placă I/O digitală este necesară pentru a furniza semnalele
următoare:

▪ Ieşire alarmă
▪ Ieşire PORNIRE/OPRIRE pentru încălzire/răcire spaţiu
▪ Schimbare la sursa de încălzire externă
▪ Numai pentru modelele EHVH/X16: Semnal de comandă pentru

încălzitor placă de fund EKBPHTH16A.
Pentru instrucţiuni de instalare, consultaţi manualul de instalare a

plăcii I/O digitale şi broşura cu anexe pentru echipamentul opţional.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

5 Indicaţii privind aplicaţia

Placă solicitări (EKRP1AHTA)

Pentru a activa comanda consumului privind economia de energie
prin intrări digitale, trebuie să montaţi placa de solicitări.

Pentru instrucţiuni de instalare, consultaţi manualul de instalare a
plăcii de solicitări şi broşura cu anexe pentru echipamentul opţional.

Senzor de interior la distanţă (KRCS01-1)

În mod implicit, senzorul telecomenzii interne se va utiliza ca senzor
de temperatură a încăperii.

Opţional, senzorul de interior la distanţă se poate instala pentru a
măsura temperatură încăperii în alt loc.

Pentru instrucţiuni de instalare, consultaţi manualul de instalare a
senzorului de interior la distanţă şi broşura cu anexe pentru
echipamentul opţional.

INFORMAŢII

▪ Senzorul de interior la distanţă se poate utiliza numai în

cazul în care telecomandă este configurată cu funcţia
termostatului de încăpere.

▪ Puteţi conecta numai senzorul de interior la distanţă sau

senzorul de exterior la distanţă.

Senzor de exterior la distanţă (EKRSCA1)

În mod implicit, senzorul din interiorul unităţii exterioare se va utiliza
pentru a măsura temperatură exterioară.

Opţional, senzorul de exterior la distanţă se poate instala pentru a
măsura temperatură exterioară în alt loc (de ex., pentru a evita
lumina directă a soarelui) pentru a îmbunătăţi comportamentul
sistemului.

Pentru instrucţiunile de instalare, consultaţi manualul de instalare a
senzorului de exterior la distanţă.

INFORMAŢII

Puteţi conecta numai senzorul de interior la distanţă sau
senzorul de exterior la distanţă.

Configurator PC (EKPCCAB*)

Cablul PC efectuează conexiunea între cutia de distribuţie a unităţii
interioare şi un PC. Acesta permite încărcarea diferitelor fişiere de
limbi în telecomandă şi a parametrilor de interior în unitatea
interioară. Pentru fişierele de limbi disponibile, contactaţi
distribuitorul local.

Software-ul şi instrucţiunile de funcţionare corespunzătoare sunt
disponibile pe Daikin Extranet.

Pentru instrucţiunile de instalare, consultaţi manualul de instalare a
cablului PC.

4.2.2 Combinaţii posibile de unitate interioară şi unitate exterioară

Unitate exterioară Unitate interioară

EHVH16S18CA3V EHVX16S18CA3V EHVH16S26CA9W EHVX16S26CA9W

ERHQ011BAV3 O O O O
ERHQ014BAV3 O O O O
ERHQ016BAV3 O O O O
ERLQ011CAV3 O O O O
ERLQ014CAV3 O O O O
ERLQ016CAV3 O O O O
ERHQ011BAW1 O O O O
ERHQ014BAW1 O O O O
ERHQ016BAW1 O O O O
ERLQ011CAW1 O O O O
ERLQ014CAW1 O O O O
ERLQ016CAW1 O O O O

▪ Configurarea unei surse de încălzire suplimentară pentru

5 Indicaţii privind aplicaţia

5.1 Prezentare generală: Indicaţii privind aplicaţia

Scopul indicaţiilor privind aplicaţia este acela de a oferi o perspectivă
asupra posibilităţilor sistemului pompei de căldură Daikin.

NOTIFICARE

▪ Ilustraţiile din indicaţiile privind aplicaţia sunt oferite

doar ca referinţă, NU se vor utiliza ca scheme
hidraulice detaliate. Dimensionarea şi echilibrarea
hidraulică detaliate NU sunt ilustrate, acestea intră în
responsabilitatea instalatorului.

▪ Pentru informaţii suplimentare despre setările de

configurare pentru optimizarea funcţionării pompei de
căldură, consultaţi "8 Configuraţie" la pagina 34.

Acest capitol conţine indicaţiile aplicaţiei pentru:
▪ Configurarea sistemului de încălzire/răcire a spaţiului

încălzirea spaţiului
▪ Configurarea rezervorului de apă caldă menajeră
▪ Configurarea măsurării energiei
▪ Configurarea consumului de energie
▪ Configurarea senzorului de temperatură extern

5.2 Configurarea sistemului de încălzire/ răcire a spaţiului

Sistemul pompei de căldură Daikin furnizează apă la ieşire către
emiţătoarele de căldură în una sau mai multe încăperi.

Deoarece sistemul oferă o flexibilitate mare pentru a comanda
temperatură în fiecare încăpere, trebuie să răspundeţi mai întâi la
întrebarea următoare:

▪ Câte încăperi sunt încălzite (sau răcite) de către sistemul pompei

de căldură Daikin?

▪ Ce tipuri de emiţător se utilizează în fiecare încăpere şi care este

temperatură prevăzută a apei la ieşire?

După îndeplinirea cerinţelor de încălzire/răcire a spaţiului, Daikin vă
recomandă să urmaţi indicaţiile de configurare de mai jos.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

7

5 Indicaţii privind aplicaţia

B

A

a

B

A

b

a

5.2.1 O singură încăpere

Încălzire în podea sau radiatoare – termostat de încăpere prin fir

Configurare

A Zona principală de temperatură a apei la ieşire
B O singură încăpere

a Telecomandă utilizată ca termostat de încăpere

▪ Încălzirea în podea sau radiatoarele sunt conectate direct la

unitatea interioară.

▪ Temperatură încăperii este comandată de telecomandă, care este

utilizată ca termostat de încăpere. Instalări posibile:
▪ Telecomandă (echipament standard) instalată în încăpere şi

utilizată ca termostat de încăpere

▪ Telecomandă (echipament standard) instalată ca unitate

interioară şi utilizată pentru comandă aproape de unitatea
interioară + telecomandă (echipament opţional EKRUCAL)
instalată în încăpere şi utilizată ca termostat de încăpere

Configuraţie

Setare Valoare

Comanda temperaturii unităţii:
▪ #: [A.2.1.7]
▪ Cod: [C-07]
Numărul zonelor de temperatură

a apei:
▪ #: [A.2.1.8]
▪ Cod: [7-02]

Avantaje

▪ Economic. NU aveţi nevoie de un termostat de încăpere exterior.
▪ Cel mai bun confort şi randament. Funcţia de termostat de

încăpere inteligent poate creşte sau descreşte temperatură dorită
a apei la ieşire în funcţie de temperatură efectivă a încăperii
(modulaţie). Rezultatul este următorul:

▪ Temperatură stabilă a încăperii potrivită cu temperatură dorită

(confort ridicat)

▪ Mai puţine cicluri de pornire şi oprire (mai silenţios, confort

ridicat şi randament mai bun)

▪ Cea mai coborâtă temperatură posibil (randament mai bun)

▪ Simplitate. Puteţi regla cu uşurinţă temperatură dorită a încăperii

prin telecomandă:
▪ Pentru cerinţele zilnice, puteţi utiliza valorile şi programările

presetate.

▪ Pentru a devia de la cerinţele zilnice, puteţi anula temporar

valorile şi programările presetate, utiliza modul Vacanţă etc.

2 (Comandă TÎ): Funcţionarea
unităţii este decisă în funcţie de
temperatură ambiantă a
telecomenzii.

0 (1 zonă TAI): Principală

Încălzire în podea sau radiatoare – termostat de încăpere fără fir

Configurare

A Zona principală de temperatură a apei la ieşire
B O singură încăpere

a Receptor pentru termostatul de încăpere exterior

prin fir

b Termostat de încăpere extern fără fir

▪ Încălzirea în podea sau radiatoarele sunt conectate direct la

unitatea interioară.

▪ Temperatură încăperii este controlată de termostatul de încăpere

extern fără fir (echipament opţional EKRTR1).

Configuraţie

Setare Valoare

Comanda temperaturii unităţii:
▪ #: [A.2.1.7]
▪ Cod: [C-07]

Numărul zonelor de temperatură
a apei:

▪ #: [A.2.1.8]
▪ Cod: [7-02]

Termostatul de încăpere extern
pentru zona principală:

▪ #: [A.2.2.4]
▪ Cod: [C-05]

Avantaje

▪ Fără fir. Termostatul de încăpere exterior Daikin este disponibil în

versiune fără fir.

▪ Randament. Deşi termostatul de încăpere exterior trimite numai

semnale de pornire/oprire, acesta este conceput special pentru
sistemul pompei de căldură.

▪ Confort . În cazul încălzirii în podea, termostatul de încăpere

exterior fără fir împiedică formarea condensului pe podea în timpul
operaţiunii de răcire măsurând umiditatea încăperii.

1 (Comandă TÎ ext):
Funcţionarea unităţii este decisă
de termostatul extern.

0 (1 zonă TAI): Principală

Efectuaţi configurarea:
▪ 1 (Termo P/OPR.): Când

termostatul de încăpere extern
utilizat sau convectorul pompei
de căldură poate trimite numai
o stare de termostat PORNIT/
OPRIT. Nu există cerere
pentru separare între încălzire
sau răcire.

▪ 2 (Solicitare R/Î): Când

termostatul de încăpere extern
utilizat poate trimite o stare
separată de PORNIRE/
OPRIRE termostat încălzire/
răcire.

Ghidul de referinţă al instalatorului

8

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

B

A

a

B

A

a

M1

5 Indicaţii privind aplicaţia

Convectoarele pompei de căldură

Configurare

A Zona principală de temperatură a apei la ieşire
B O singură încăpere

a Telecomanda convectoarelor pompei de căldură

▪ Convectoarele pompei de căldură sunt conectate direct la unitatea

interioară.

▪ Temperatură dorită a încăperii se reglează cu ajutorul

telecomenzii convectoarelor pompei de căldură.

▪ Semnalul de comandă pentru încălzire/răcire este trimis la o

intrare digitală a unităţii interioare (X2M/1 şi X2M/4).

▪ Modul de funcţionare a spaţiului este trimis la convectoarele

pompei de căldură printr-o ieşire digitală a unităţii interioare
(X2M/33 şi X2M/34).

INFORMAŢII

Dacă se utilizează mai multe convectoare ale pompei de
căldură, asiguraţi-vă că fiecare primeşte semnalul infraroşu
de la telecomanda convectoarelor pompei de căldură.

Configuraţie

Setare Valoare

Comanda temperaturii unităţii:
▪ #: [A.2.1.7]
▪ Cod: [C-07]

Numărul zonelor de temperatură
a apei:

▪ #: [A.2.1.8]
▪ Cod: [7-02]

Termostatul de încăpere extern
pentru zona principală:

▪ #: [A.2.2.4]
▪ Cod: [C-05]

Avantaje

▪ Răcire. Convectorul pompei de căldură oferă, pe lângă

capacitatea de încălzire, şi o excelentă capacitate de răcire.

▪ Randament. Randament energetic optim datorită funcţiei de

interconectare.

▪ Eleganţă.

1 (Comandă TÎ ext):
Funcţionarea unităţii este decisă
de termostatul extern.

0 (1 zonă TAI): Principală

1 (Termo P/OPR.): Când
termostatul de încăpere extern
utilizat sau convectorul pompei
de căldură poate trimite numai o
stare de termostat PORNIT/
OPRIT. Nu există cerere pentru
separare între încălzire sau
răcire.

Combinaţie: încălzire prin podea + convectoare pompă de căldură

▪ Încălzirea spaţiului este furnizată de:

▪ Încălzirea prin podea
▪ Convectoarele pompei de căldură

▪ Răcirea spaţiului este asigurată numai de convectoarele pompei

de căldură. Încălzirea prin podea este oprită de ventilul de
închidere.

Configurare

A Zona principală de temperatură a apei la ieşire
B O singură încăpere

a Telecomanda convectoarelor pompei de căldură

▪ Convectoarele pompei de căldură sunt conectate direct la unitatea

interioară.

▪ Ventilul de închidere (procurare la faţa locului) este instalat

înaintea încălzirii prin podea pentru a preveni condensul pe podea
în timpul operaţiunii de răcire.

▪ Temperatură dorită a încăperii se reglează cu ajutorul

telecomenzii convectoarelor pompei de căldură.

▪ Semnalul de comandă pentru încălzire/răcire este trimis la o

intrare digitală a unităţii interioare (X2M/1 şi X2M/4)

▪ Modul de funcţionare a spaţiului este trimis de o ieşire digitală

(X2M/33 şi X2M/34) la unitatea interioară la:
▪ Convectoarele pompei de căldură
▪ Ventilul de închidere

Configuraţie

Setare Valoare

Comanda temperaturii unităţii:
▪ #: [A.2.1.7]
▪ Cod: [C-07]

Numărul zonelor de temperatură
a apei:

▪ #: [A.2.1.8]
▪ Cod: [7-02]

Termostatul de încăpere extern
pentru zona principală:

▪ #: [A.2.2.4]
▪ Cod: [C-05]

Avantaje

▪ Răcire. Convectorul pompei de căldură furnizează, pe lângă

capacitatea de încălzire, şi o excelentă capacitate de răcire.

▪ Randament. Încălzirea prin podea are cel mai bun randament cu

Altherma LT.

▪ Confort. Combinaţia celor două tipuri de emiţător asigură:

▪ Confortul excelent la încălzire al încălzirii prin podea
▪ Confortul excelent la răcire al convectoarelor pompei de căldură

1 (Comandă TÎ ext):
Funcţionarea unităţii este decisă
de termostatul extern.

0 (1 zonă TAI): Principală

1 (Termo P/OPR.): Când
termostatul de încăpere extern
utilizat sau convectorul pompei
de căldură poate trimite numai o
stare de termostat PORNIT/
OPRIT. Nu există cerere pentru
separare între încălzire sau
răcire.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

9

5 Indicaţii privind aplicaţia

T

B C

A

a

M2M1

B C

A

a a

b

5.2.2 Mai multe încăperi – O zonă TAI

Dacă este necesară o singură zonă de temperatură a apei la ieşire
pentru că temperatură prevăzută a apei la ieşire a tuturor
emiţătoarelor este aceeaşi, NU aveţi nevoie de o staţie cu supapă
de amestecare (economic).

Exemplu: Dacă sistemul pompei de căldură este utilizat pentru a
încălzi o podea când toate încăperile au aceleaşi emiţătoare de
căldură.

Încălzire prin podea sau radiatoare – supape termostate

Dacă încălziţi încăperi cu încălzire prin podea sau radiatoare, o
modalitate obişnuită este cea de a controla temperatură încăperii
principale utilizând un termostat (acesta poate fi telecomandă sau un
termostat de încăpere extern), în timp ce celelalte încăperi sunt
controlate de aşa-numitele supape termostate, care se deschid sau
se închid în funcţie de temperatură încăperii.

Configurare

A Zona principală de temperatură a apei la ieşire
B Încăperea 1
C Încăperea 2

a Telecomandă

▪ Încălzirea prin podea a încăperii principale este conectată direct la

unitatea interioară.

▪ Temperatură încăperii pentru încăperea principală este controlată

de telecomandă utilizată ca termostat.

▪ Se montează un ventil termostat înaintea încălzirii prin podea în

fiecare dintre celelalte încăperi.

INFORMAŢII

Reţineţi că există situaţii în care încăperea principală poate
fi încălzită de altă sursă de căldură. Exemple: Şemineuri.

Încălzire în podea sau radiatoare – mai multe termostate de încăpere exterioare

Configurare

A Zona principală de temperatură a apei la ieşire
B Încăperea 1
C Încăperea 2

a Termostatul de încăpere extern
b Supapă de derivaţie

▪ Se instalează un ventil de închidere (procurare la faţa locului)

pentru fiecare cameră, cu scopul de a evita alimentarea cu apă la
ieşire dacă nu există solicitare pentru încălzire sau răcire.

▪ Trebuie montată o supapă de derivaţie pentru a face posibilă

recircularea apei când sunt închise toate ventilele de închidere.

▪ Telecomandă conectată la unitatea interioară decide modul de

funcţionare a spaţiului. Reţineţi că modul de funcţionare pentru
fiecare termostat de încăpere trebuie setat pentru a se potrivi cu
unitatea interioară.

▪ Termostatele de încăpere sunt conectat la ventilul de închidere,

dar NU trebuie conectate la unitatea interioară. Unitatea interioară
va furniza permanent apă la ieşire, cu posibilitatea de a programa
apa la ieşire.

Configuraţie

Setare Valoare

Comanda temperaturii unităţii:
▪ #: [A.2.1.7]
▪ Cod: [C-07]

Numărul zonelor de temperatură
a apei:

▪ #: [A.2.1.8]
▪ Cod: [7-02]

0 (Comandă TAI): Funcţionarea
unităţii este decisă în funcţie de
temperatură apei la ieşire.

0 (1 zonă TAI): Principală

Configuraţie

Setare Valoare

Comanda temperaturii unităţii:
▪ #: [A.2.1.7]
▪ Cod: [C-07]
Numărul zonelor de temperatură

a apei:
▪ #: [A.2.1.8]
▪ Cod: [7-02]

Avantaje

▪ Economic.
▪ Simplitate. Aceeaşi instalare ca pentru o încăpere, dar cu ventil

termostat.

Ghidul de referinţă al instalatorului

2 (Comandă TÎ): Funcţionarea
unităţii este decisă în funcţie de
temperatură ambiantă a
telecomenzii.

0 (1 zonă TAI): Principală

10

Avantaje

În comparaţie cu încălzire prin podea sau radiatoare pentru o
singură încăpere:

▪ Confort. Puteţi seta temperatură dorită a camerei, inclusiv

planificările, pentru fiecare încăpere prin intermediul termostatelor
de încăpere.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

B

A

a a

C

b

B C

A

a

M1

M1

5 Indicaţii privind aplicaţia

Convectoarele pompei de căldură

Configurare

A Zona principală de temperatură a apei la ieşire
B Încăperea 1
C Încăperea 2

a Telecomanda convectoarelor pompei de căldură

▪ Temperatură dorită a încăperii se reglează cu ajutorul

telecomenzii convectoarelor pompei de căldură.

▪ Telecomandă conectată la unitatea interioară decide modul de

funcţionare a spaţiului.

▪ Semnalele solicitărilor de încălzire sau răcire pentru fiecare

convector al pompei de căldură sunt conectate în paralel la
intrarea digitală a unităţii interioare (X2M/1 şi X2M/4). Unitatea
interioară va furniza temperatură apei la ieşire numai atunci când
există o solicitare efectivă.

INFORMAŢII

Pentru a spori confortul şi performanţa, Daikin recomandă
instalarea opţiunii cu setul ventilului EKVKHPC la fiecare
convector al pompei de căldură.

Configuraţie

Setare Valoare

Comanda temperaturii unităţii:
▪ #: [A.2.1.7]
▪ Cod: [C-07]

Numărul zonelor de temperatură
a apei:

▪ #: [A.2.1.8]
▪ Cod: [7-02]

Avantaje

În comparaţie cu convectoarele pompei de căldură pentru o
încăpere:

▪ Confort. Puteţi seta temperatură dorită a camerei, inclusiv

programările, pentru fiecare încăpere prin intermediul telecomenzii
convectoarelor pompei de căldură.

1 (Comandă TÎ ext):
Funcţionarea unităţii este decisă
de termostatul extern.

0 (1 zonă TAI): Principală

Combinaţie: încălzire prin podea + convectoare pompă de căldură

Configurare

A Zona principală de temperatură a apei la ieşire
B Încăperea 1
C Încăperea 2

a Termostatul de încăpere extern
b Telecomanda convectoarelor pompei de căldură

▪ Pentru fiecare încăpere cu convectoare ale pompei de căldură:

Convectoarele pompei de căldură sunt conectate direct la unitatea
interioară.

▪ Pentru fiecare încăpere cu încălzire prin podea: Se instalează

două ventile de închidere (procurare la faţa locului) înaintea
încălzirii prin podea:

▪ Un ventil de închidere pentru a preveni furnizarea apei calde

când încăperea nu are solicitări pentru încălzire

▪ Un ventil de închidere pentru a preveni condensul pe podea în

timpul operaţiunii de răcire a încăperii cu convectoarele pompei
de căldură

▪ Pentru fiecare încăpere cu convectoare ale pompei de căldură:

Temperatură dorită a încăperii se setează prin intermediul
telecomenzii convectoarelor pompei de căldură.

▪ Pentru fiecare încăpere cu încălzire prin podea: Temperatură

dorită a încăperii se setează prin intermediul termostatului de
încăpere extern (prin fir sau fără fir).

▪ Telecomandă conectată la unitatea interioară decide modul de

funcţionare a spaţiului. Reţineţi că modul de funcţionare pentru
fiecare termostat de încăpere extern şi telecomandă a
convectoarelor pompei de căldură trebuie setat pentru a se potrivi
cu unitatea interioară.

INFORMAŢII

Pentru a spori confortul şi performanţa, Daikin recomandă
instalarea opţiunii cu setul ventilului EKVKHPC la fiecare
convector al pompei de căldură.

Configuraţie

Setare Valoare

Comanda temperaturii unităţii:
▪ #: [A.2.1.7]
▪ Cod: [C-07]

Numărul zonelor de temperatură
a apei:

▪ #: [A.2.1.8]
▪ Cod: [7-02]

0 (Comandă TAI): Funcţionarea
unităţii este decisă în funcţie de
temperatură apei la ieşire.

0 (1 zonă TAI): Principală

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

5.2.3 Mai multe încăperi – Două zone TAI

Dacă emiţătoarele de căldură selectate pentru fiecare încăpere sunt
concepute pentru temperaturi diferite ale apei la ieşire, puteţi utiliza
zone cu temperaturi diferite ale apei la ieşire (maximum 2).

Ghidul de referinţă al instalatorului

11

5 Indicaţii privind aplicaţia

B

A

a a

C

E

D

b

c

d

În acest document:
▪ Zona principală = Zona cu cea mai scăzută temperatură

prevăzută la încălzire şi cu cea mai ridicată temperatură prevăzută
la răcire

▪ Zona suplimentară = Cealaltă zonă

PRECAUŢIE

Dacă există mai multe zonei ale apei la ieşire, trebuie să
instalaţi întotdeauna o staţie cu supapă de amestecare în
zona principală pentru a reduce (la încălzire)/creşte (la
răcire) temperatură apei la ieşire când zona suplimentară
are cerere.

Exemplu tipic:

Încăpere (zonă) Emiţătoare de căldură:

Cameră de zi (zona principală) Încălzire prin podea:

Dormitoare (zona suplimentară) Convectoarele pompei de

Configurare

A Zona de temperatură suplimentară a apei la ieşire
B Încăperea 1
C Încăperea 2
D Zona principală de temperatură a apei la ieşire
E Încăperea 3

a Telecomanda convectoarelor pompei de căldură
b Telecomandă
c Staţia cu supapă de amestecare
d Ventil regulator de presiune

INFORMAŢII

Un ventil regulator de presiune trebuie introdus înainte de
staţia cu supapă de amestecare. Acest lucru este necesar
pentru garantarea unui echilibru corect al debitului de apă
între zona principală de temperatură a apei la ieşire şi
zona suplimentară de temperatură a apei la ieşire în raport
cu capacitatea ambelor zone de temperatură a apei.

Temperatură prevăzută

▪ La încălzire: 35°C
▪ La răcire: 20°C (numai

răcoare, nu este permisă
răcirea efectivă)

căldură:
▪ La încălzire: 45°C
▪ La răcire: 12°C

▪ Pentru zona principală:

▪ Se instalează o supapă de amestecare înaintea încălzirii prin

podea.

▪ Pompa staţiei cu supapă de amestecare este controlată de

semnalul de PORNIRE/OPRIRE al unităţii interioare (X2M/5 şi
X2M/7; ieşire a ventilului de închidere normal deschis).

▪ Temperatură încăperii este comandată de telecomandă, care

este utilizată ca termostat de încăpere.

▪ Pentru zona suplimentară:

▪ Convectoarele pompei de căldură sunt conectate direct la

unitatea interioară.

▪ Temperatură dorită a încăperii se reglează cu ajutorul

telecomenzii convectoarelor pompei de căldură pentru fiecare
încăpere.

▪ Semnalele solicitărilor de încălzire sau răcire pentru fiecare

convector al pompei de căldură sunt conectate în paralel la
intrarea digitală a unităţii interioare (X2M/1 şi X2M/4). Unitatea
interioară va furniza temperatură dorită suplimentară a apei la
ieşire numai atunci când există o solicitare efectivă.

▪ Telecomandă conectată la unitatea interioară decide modul de

funcţionare a spaţiului. Reţineţi că modul de funcţionare pentru
fiecare telecomandă a convectoarelor pompei de căldură trebuie
setat pentru a se potrivi cu unitatea interioară.

Configuraţie

Setare Valoare

Comanda temperaturii unităţii:
▪ #: [A.2.1.7]
▪ Cod: [C-07]

Numărul zonelor de temperatură
a apei:

▪ #: [A.2.1.8]
▪ Cod: [7-02]

În cazul convectoarelor pompei
de căldură:

Termostatul de încăpere extern
pentru zona suplimentară:

▪ #: [A.2.2.5]
▪ Cod: [C-06]

Ieşire ventil de închidere Setaţi pentru a respecta

Ventil de închidere Dacă zona principală trebuie

La staţia cu supapă de
amestecare

2 (Comandă TÎ): Funcţionarea
unităţii este decisă în funcţie de
temperatură ambiantă a
telecomenzii.

Notă:
▪ Încăperea principală =

Telecomandă utilizată cu
funcţia de termostat de
încăpere

▪ Alte încăperi = funcţia de

termostat de încăpere extern

1 (2 zone TAI): Principală +
suplimentară

1 (Termo P/OPR.): Când
termostatul de încăpere extern
utilizat sau convectorul pompei
de căldură poate trimite numai o
stare de termostat PORNIT/
OPRIT. Nu există cerere pentru
separare între încălzire sau
răcire.

solicitarea termică a zonei
principale.

închisă în timpul răcirii pentru a
preveni condensul pe podea,
setaţi corespunzător.

Setaţi temperatură principală a
apei la ieşire pentru încălzire
şi/sau răcire.

Ghidul de referinţă al instalatorului

12

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

a b c d e f g h j

FHL1

FHL2

FHL3

M

h

i

il

k

f

m

n

a b c de f

f

g h j

FHL1

FHL2

FHL3

M

h

i

il

k

m

n

5 Indicaţii privind aplicaţia

Avantaje

▪ Confort.

▪ Funcţia de termostat de încăpere inteligent poate creşte sau

descreşte temperatura apei la ieşire dorită în funcţie de
temperatură efectivă a încăperii (modulaţie).

▪ Combinaţia celor două sisteme emiţătoare de căldură asigură

un confort de căldură excelent la încălzirea prin podea şi un
confort de răcire excelent al convectoarelor pompei de căldură.

▪ Randament.

▪ În funcţie de solicitare, unitatea interioară asigură diferite

temperaturi ale apei la ieşire care se potrivesc cu temperatură
prevăzută a diferitelor emiţătoare de căldură.

▪ Încălzirea prin podea are cel mai bun randament cu Altherma

LT.

5.3 Configurarea unei surse de încălzire suplimentară pentru încălzirea spaţiului

▪ Încălzirea spaţiului se poate realiza prin:

▪ Unitatea interioară
▪ Un boiler suplimentar (procurare la faţa locului) conectat la

sistem

▪ Când termostatul de încăpere solicită încălzire, unitatea interioară

sau boilerul suplimentar intră în funcţiune în funcţie de
temperatură exterioară (starea trecerii la sursa de încălzire
externă). Când boilerul suplimentar primeşte permisiunea,
încălzirea spaţiului prin intermediul unităţii interioare este OPRITĂ.

▪ Operaţiunea bivalentă este posibilă numai pentru operaţiunea de

încălzire a spaţiului, NU şi pentru producerea apei calde
menajere. Apa caldă menajeră este întotdeauna produsă de
rezervorul ACM conectat la unitatea interioară.

INFORMAŢII

▪ În timpul operaţiunii de încălzire a pompei de căldură,

aceasta funcţionează pentru a atinge temperatură dorită
setată prin intermediul telecomenzii. Când este activă
exploatarea în funcţie de vreme, temperatură apei este
determinată automat în funcţie de temperatură din
exterior.

▪ În timpul operaţiunii de încălzire a boilerului suplimentar,

acesta funcţionează pentru a atinge temperatură dorită
a apei setată prin intermediul regulatorului boilerului
suplimentar.

Configurare

▪ Integraţi boilerul suplimentar în felul următor:

Numai pentru EHBH/X

Numai pentru EHVH/X

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

a Unitate exterioară
b Unitate interioară
c Schimbător de căldură
d Încălzitor de rezervă
e Pompă

f Ventil de închidere

g Ventil cu 3 căi cu servomotor (livrat cu rezervorul

ACM)

h Clapetă de reţinere (procurare la faţa locului)

i Ventil de închidere (procurare la faţa locului)
j Colector (procurare la faţa locului)

k Boiler suplimentar (procurare la faţa locului)

l Ventil acvastat (procurare la faţa locului)

m Rezervor ACM (EHBH/X: opţional)

n Serpentina schimbătorului de căldură

FHL1...3 Încălzire prin podea

Ghidul de referinţă al instalatorului

13

5 Indicaţii privind aplicaţia

L

N

H

Com

A

K2AK1A

X2M

B

TI

K2AK1A

Indoor/Auto/Boiler

1 2 3 4 X Y

Indoor

FHL1

FHL2

FHL3

M

UI

a b c d hh if

e

g

NOTIFICARE

▪ Asiguraţi-vă că boilerul suplimentar şi integrarea sa în

sistem respectă legislaţia în vigoare.

▪ Daikin NU răspunde pentru situaţiile incorecte sau

nesigure prezente la sistemul boilerului suplimentar.

▪ Asiguraţi-vă că apa returului către pompa de căldură NU

depăşeşte 55°C. Pentru aceasta:
▪ Setaţi temperatură dorită a apei prin intermediul regulatorului

boilerului suplimentar la maximum 55°C.

▪ Instalaţi un ventil acvastat pe fluxul de apă al returului pompei

de căldură.

▪ Setaţi ventilul acvastat pentru a se închide peste 55°C şi pentru

a se deschide sub 55°C.
▪ Instalaţi clapete de reţinere.
▪ Aveţi grijă să aveţi numai un vas de destindere în circuitul de apă.

Un vas de destindere este deja montat în prealabil în unitatea

interioară.
▪ Instalaţi placă I/O digitală (opţiune EKRP1HB).
▪ Conectaţi X1 şi X2 (trecerea la sursa de încălzire externă) de pe

placă cu circuite integrate la termostatul boilerului suplimentar.
▪ Pentru a configura emiţătoarele de căldură, consultaţi

"5.2 Configurarea sistemului de încălzire/răcire a spaţiului" la

pagina 7.

Configuraţie

Prin intermediul telecomenzii (expert rapid):
▪ Setaţi utilizarea unui sistem bivalent ca sursă de încălzire externă.
▪ Setaţi temperatură bivalentă şi histereza.

NOTIFICARE

▪ Asiguraţi-vă că histereza bivalentă are un diferenţial

suficient pentru a preveni trecerea frecventă între
unitatea interioară şi boilerul suplimentar.

▪ Deoarece temperatură exterioară este măsurată de

termistorul de aer al unităţii exterioare, instalaţi unitatea
exterioară la umbră, pentru a NU fi influenţat sau pornit/
oprit de lumina directă a soarelui.

▪ Trecerea frecventă de la o stare la alta poate duce la

corodarea boilerului suplimentar. Contactaţi
producătorul boilerului suplimentar pentru informaţii
suplimentare.

BTIIntrarea termostatului boilerului

A Contact suplimentar (normal închis)
H Termostat de încăpere pentru solicitare de încălzire

(opţional)

K1A Releu suplimentar pentru activarea unităţii interioare

(procurare la faţa locului)

K2A Releu suplimentar pentru activarea boilerului

(procurare la faţa locului)

Indoor Unitate interioară

Auto Automatic

Boiler Boiler

NOTIFICARE

▪ Asiguraţi-vă că respectivul contact bivalent are un

diferenţial suficient sau o întârziere suficientă pentru a
preveni trecerea frecventă între unitatea interioară şi
boilerul suplimentar.

▪ În cazul în care contactul suplimentar este un termostat

pentru temperatură din exterior, instalaţi termostatul la
umbră, pentru a NU fi influenţat sau pornit/oprit de
lumina directă a soarelui.

▪ Trecerea frecventă de la o stare la alta poate duce la

corodarea boilerului suplimentar. Contactaţi
producătorul boilerului suplimentar pentru informaţii
suplimentare.

5.4 Configurarea rezervorului de apă caldă menajeră

Rezervorul ACM poate fi:
▪ Integrat în unitatea interioară
▪ Instalat autonom ca opţiune

5.4.1 Dispunerea sistemului – Rezervor ACM integrat

Numai pentru EHVH/X.

Trecerea la o sursă de încălzire externă stabilită de un contact
suplimentar

▪ Lucru posibil numai la controlul termostatului de încăpere extern

ŞI cu o singură zonă de temperatură a apei la ieşire (consultaţi
"5.2 Configurarea sistemului de încălzire/răcire a spaţiului" la
pagina 7).

▪ Contactul suplimentar poate fi:

▪ Un termostat pentru temperatură exterioară
▪ Un contact pentru tariful la electricitate
▪ Un contact acţionat manual
▪ …

▪ Configurare: Conectaţi următorul cablaj de legătură:

Ghidul de referinţă al instalatorului

14

a Unitate exterioară
b Unitate interioară
c Schimbător de căldură
d Încălzitor de rezervă
e Pompă

f Ventil cu 3 căi cu servomotor
g Rezervor ACM
h Ventil de închidere

i Colector (procurare la faţa locului)

FHL1...3 Încălzire prin podea

UI Telecomandă

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

FHL1

FHL2

FHL3

M

a b c d e hf g

f

i j

5 Indicaţii privind aplicaţia

5.4.2 Dispunerea sistemului – Rezervor ACM autonom

Numai pentru EHBH/X.

a Unitate exterioară
b Unitate interioară
c Schimbător de căldură
d Încălzitor de rezervă
e Pompă

f Ventil de închidere
g Ventil cu 3 căi cu servomotor
h Colector (procurare la faţa locului)

i Rezervor ACM

j Serpentina schimbătorului de căldură

FHL1...3 Încălzire prin podea

5.4.3 Selectarea volumului şi temperaturii dorite pentru rezervorul ACM

Pentru om, apa este caldă când temperatură sa este de 40°C. Prin
urmare, consumul ACM este întotdeauna exprimat ca volum de apă
caldă echivalent la 40°C. Totuşi, puteţi seta temperatură rezervorului
ACM la o temperatură mai mare (exemplu: 53°C), care apoi se
poate combina cu apă rece (exemplu: 15°C).

Selectarea volumului şi temperaturii dorite pentru rezervorul ACM
constă în:

1 Stabilirea consumului ACM (volum de apă caldă echivalent la

40°C).

2 Stabilirea volumului şi temperaturii dorite pentru rezervorul

ACM.

Volume posibile ale rezervorului ACM

Tip Volume posibile

Rezervor ACM integrat ▪ 180 l

Rezervor ACM autonom ▪ 150 l

Sfaturi pentru economisirea energiei

▪ În cazul în care consumul ACM diferă de la o zi la alta, puteţi

efectua o programare săptămânală cu temperaturi dorite diferite
ale rezervorului ACM pentru fiecare zi.

▪ Cu cât temperatură dorită a rezervorului ACM este mai mică, cu

atât funcţionarea este mai economică. Selectând un rezervor
ACM mai mare, puteţi reduce temperatură dorită a rezervorului
ACM.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

▪ Pompa de căldură poate produce apă caldă menajeră la

maximum 55°C (50°C dacă temperatură exterioară este
coborâtă). Rezistenţa electrică integrată în pompa de căldură
poate ridica această temperatură. Totuşi, acest lucru înseamnă
consum mai mare de energie. Daikin vă recomandă să setaţi
temperatură dorită a rezervorului ACM sub 55°C, pentru a evita
utilizarea rezistenţei electrice.

▪ Cu cât temperatură exterioară este mai ridicată, cu atât este mai

bun randamentul pompei de căldură.
▪ Dacă preţurile pentru energie sunt aceleaşi pe timp de zi şi de

noapte, Daikin vă recomandă să încălziţi rezervorul ACM în
timpul zilei.

▪ Dacă preţurile sunt mai mici în timpul nopţii, Daikin vă

recomandă să încălziţi rezervorul ACM în timpul nopţii.

▪ Când pompa de căldură produce apă caldă menajeră, aceasta nu

poate încălzi un spaţiu. Când doriţi simultan apă caldă menajeră şi
încălzirea spaţiului, Daikin vă recomandă să produceţi apa caldă
menajeră în timpul nopţii, când solicitarea de încălzire a spaţiului
este redusă.

Stabilirea consumului ACM

Răspundeţi la întrebările următoare şi calculaţi consumul ACM
(volum de apă caldă echivalent la 40°C) utilizând volumele de apă
obişnuite:

Întrebare Volum de apă obişnuit

Câte duşuri se fac pe zi? 1 duş = 10 min. x 10 l/min. =

Câte băi se fac pe zi? 1 baie = 150 l
Câtă apă este necesară zilnic la

chiuveta din bucătărie?
Există şi alte solicitări de apă

caldă menajeră?

Exemplu: În cazul în care consumul ACM zilnic al unei familii (4
persoane) este următorul:

▪ 3 duşuri
▪ 1 baie
▪ 3 volume pentru chiuvetă
Atunci consumul ACM = (3x100 l) + (1x150 l) + (3x10 l) = 480 l

Stabilirea volumului şi temperaturii dorite pentru rezervorul
ACM

Formulă Exemplu

V1 = V2 + V2 x (T2−40) / (40−T1) Dacă:

V2 = V1 x (40−T1) / (T2−T1) Dacă:

▪ 260 l

▪ 200 l
▪ 300 l

V1: Consum ACM (volum de apă caldă echivalent la 40°C)
V2: Volum necesar al rezervorului ACM dacă se încălzeşte o singură dată
T2: Temperatură rezervorului ACM
T1: Temperatură apei reci

100 l

1 chiuvetă = 2 min. x 5 l/min. =
10 l

—

▪ V2 = 180 l
▪ T2 = 54°C
▪ T1 = 15°C
Atunci V1 = 280 l

▪ V1 = 480 l
▪ T2 = 54°C
▪ T1 = 15°C
Atunci V2 = 307 l

5.4.4 Instalare şi configurare – rezervor ACM

▪ Pentru un consum mare de ACM, puteţi încălzi de mai multe ori

rezervorul ACM în timpul zilei.

Ghidul de referinţă al instalatorului

15

5 Indicaţii privind aplicaţia

M

a

c

db

c.1

c.2

c.3

e

c.4

f

≥0.5 m

c

f

a

b

g

h

i

c

a

b

d f

e g

h

i

▪ Pentru a încălzi rezervorul ACM la temperatură dorită a acestuia,

puteţi utiliza următoarele surse de energie:
▪ Ciclul termodinamic la pompei de căldură
▪ Încălzitorul electric de rezervă (pentru rezervor ACM integrat)
▪ Încălzitorul electric auxiliar (pentru rezervor ACM autonom)
▪ Panouri solare

▪ Pentru informaţii suplimentare despre:

▪ Optimizarea consumului de energie pentru producerea apei

calde menajere, consultaţi "8 Configuraţie" la pagina 34.

▪ Pentru conectarea cablurilor electrice ale rezervorului ACM

autonom la unitatea interioară, consultaţi manualul de instalare
a rezervorului ACM.

▪ Conectarea tubulaturii de apă a rezervorului ACM autonom la

unitatea interioară, consultaţi manualul de instalare a
rezervorului ACM.

5.4.5 Combinaţie: Rezervor ACM autonom + panouri solare

Prin conectarea rezervorului ACM la panouri solare, acesta poate fi
încălzit cu ajutorul energiei solare.

Pentru instrucţiuni de instalare, consultaţi manualul de instalare a
setului solar şi broşura cu anexe pentru echipamentul opţional.

5.4.6 Pompă ACM pentru apă caldă instantanee

Configurare

a Unitate interioară
b Rezervor ACM
c Pompă ACM

f Duş
g Apă rece
h IEŞIRE apă caldă menajeră

i Racord de recirculare

▪ Prin conectarea pompei ACM se poate obţine apă caldă

instantanee la robinet.

▪ Pompa ACM se procură la faţa locului, instalarea se face cu

materiale procurate la faţa locului şi intră în responsabilitatea
instalatorului.

▪ Pentru informaţii despre conectarea racordului de recirculare:

▪ pentru rezervorul ACM integrat, consultaţi "7 Instalarea" la

pagina 25,

▪ pentru rezervorul ACM separat, consultaţi manualul de instalare

a rezervorului ACM.

a Panouri solare
b Staţia solară de pompare
c Regulatorul staţiei solare de pompare cu senzori de

temperatură

c1 Senzorul de temperatură al rezervorului
c2 Senzorul de temperatură al returului la panourile

solare

c3 Temperatură de alimentare cu debitmetru de la

panourile solare

c4 Senzorul de temperatură al panoului solar

d Set solar
e Senzorul de temperatură ACM al unităţii

f Ventil electromagnetic cu 2 căi (numai pentru Marea

Britanie). Obligatoriu pentru conformitate cu
reglementarea G3 privind clădirile din Marea

Britanie.
Sistem de încălzire
Exemplu de unitate

Configuraţie

▪ Pentru informaţii suplimentare, consultaţi "8 Configuraţie" la

pagina 34.

▪ Puteţi programa comanda pompei ACM prin telecomandă. Pentru

informaţii suplimentare, consultaţi ghidul de referinţă al
utilizatorului.

5.4.7 Pompa ACM pentru dezinfectare

Configurare

a Unitate interioară
b Rezervor ACM
c Pompă ACM
d Element încălzitor
e Clapetă de reţinere

f Duş
g Apă rece
h IEŞIRE apă caldă menajeră

i Racord de recirculare

▪ Pompa ACM se procură la faţa locului, instalarea se face cu

materiale procurate la faţa locului şi intră în responsabilitatea
instalatorului.

▪ Pentru rezervorul ACM integrat, temperatură acestuia se poate

seta la maximum 60°C. Dacă legislaţia în vigoare presupune o
temperatură mai ridicată pentru dezinfectare, puteţi racorda o
pompă ACM şi un element de încălzire ca mai sus.

▪ Dacă legislaţia în vigoare presupune dezinfectarea tubulaturii de

apă până la robinet, puteţi racorda o pompă ACM şi un element
de încălzire (dacă este cazul) ca mai sus.

Configuraţie

Unitatea interioară poate controla funcţionarea pompei ACM. Pentru
informaţii suplimentare, consultaţi "8 Configuraţie" la pagina 34.

Ghidul de referinţă al instalatorului

16

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

5 Indicaţii privind aplicaţia

5.5 Configurarea măsurării energiei

▪ Prin intermediul telecomenzii puteţi citi următoarele date despre

energie:
▪ Căldura generată
▪ Energia consumată

▪ Puteţi citi datele despre energie:

▪ Pentru încălzirea spaţiului
▪ Pentru răcirea spaţiului
▪ Pentru producerea apei calde menajere

▪ Puteţi citi datele despre energie:

▪ Lunare
▪ Anuale

INFORMAŢII

Căldura produsă calculată şi energia consumată sunt
estimări, iar acurateţea lor nu poate fi garantată.

5.5.1 Căldura generată

▪ Valabil pentru toate modelele.
▪ Căldura generată se calculează intern în funcţie de:

▪ Temperatură apei la intrare şi ieşire
▪ Debit
▪ Consumul de energie al încălzitorului auxiliar (dacă este cazul)

în rezervorul de apă caldă menajeră

▪ Instalare şi configurare:

▪ Nu este necesar echipament suplimentar.
▪ Numai dacă în sistem există un încălzitor auxiliar, măsuraţi

capacitatea acestuia (măsurarea rezistenţei) şi setaţi
capacitatea prin intermediul telecomenzii. Exemplu: Dacă
măsuraţi rezistenţa unui încălzitor auxiliar de 17,1 Ω,
capacitatea încălzitorului la 230 V este de 3100 W.

5.5.2 Energia consumată

Puteţi utiliza metodele următoare pentru a stabili energia consumată:
▪ Calcularea
▪ Măsurarea

INFORMAŢII

Nu puteţi combina calcularea energiei consumate
(exemplu: pentru încălzitorul de rezervă) şi măsurarea
energiei consumate (exemplu: pentru unitatea exterioară).
Dacă faceţi acest lucru, datele vor fi incorecte.

▪ Necesită contoare externe.
▪ Instalare şi configurare:

▪ Pentru specificaţiile fiecărui tip de contor, consultaţi "14 Date

tehnice" la pagina 69.

▪ Când utilizaţi contoare electrice, setaţi numărul de

impulsuri/kWh pentru fiecare contor prin intermediul
telecomenzii. datele energiei consumate pentru modelele
EHVH/X16 şi EHBH/X16 vor fi disponibile numai dacă se
configurează această setare.

INFORMAŢII

La măsurarea consumului de energie, asiguraţi-vă că
TOATE intrările de energie ale sistemului sunt prevăzute
cu contoare electrice.

5.5.3 Reţea de alimentare cu tarif kWh normal

Regulă generală

Un contor care să acopere întreg sistemul este suficient.

Configurare

Conectaţi contorul la X5M/7 şi X5M/8.

Tipul contorului

În cazul în care… Utilizaţi un contor…

▪ Unitate exterioară monofazată
▪ Încălzitorul de rezervă

alimentat de la o reţea
monofazată (adică modelul
încălzitorului de rezervă este
*3V sau *9W conectat la o
reţea monofazată)

În celelalte cazuri (adică o unitate
exterioară trifazată şi/sau un
încălzitor de rezervă model *9W
conectat la o reţea trifazată)

Monofazat

Trifazic

Calcularea energiei consumate

▪ Valabil numai pentru EHBH/X04+08 şi EHVH/X04+08.
▪ Energia consumată se calculează intern în funcţie de:

▪ Intrarea energiei efective a unităţii exterioare
▪ Capacitatea setată a încălzitorului de rezervă şi a încălzitorului

auxiliar

▪ Tensiunea

▪ Instalare şi configurare: Pentru a obţine date exacte despre

energie, măsuraţi capacitatea (măsurarea rezistenţei) şi setaţi
capacitatea prin intermediul telecomenzii pentru:

▪ Încălzitorul de rezervă (pasul 1 şi pasul 2)
▪ Încălzitorul auxiliar

Măsurarea energiei consumate

▪ Valabil pentru toate modelele.
▪ Metoda preferată pentru precizia ridicată.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

17

5 Indicaţii privind aplicaţia

b

5

8

0

1

5

0

0

0

c c

fed

g

A B C

a

b

5

8

0

1

5

0

0

0

gfe

h

A B C

c c d

a



5
8

0

1

5

0

0

0

e ef

ihg

j

A B C

ba

d



5

8

0

1

5

0

0

0

c

Exemplu

Contor monofazat Contor trifazat

A Unitate exterioară
B Unitate interioară
C Rezervor ACM
a Panou electric (L1/N)
b Contor (L1/N)
c Siguranţă (L1/N)
d Unitate exterioară (L1/N)
e Unitate interioară (L1/N)
f Încălzitor de rezervă (L1/N)
g Încălzitor auxiliar (L1/N)

A Unitate exterioară
B Unitate interioară
C Rezervor ACM
a Panou electric (L1/L2/L3/N)
b Contor (L1/L2/L3/N)
c Siguranţă (L1/L2/L3/N)
d Siguranţă (L1/N)
e Unitate exterioară (L1/L2/L3/N)
f Unitate interioară (L1/L2/L3/N)
g Încălzitor de rezervă

(L1/L2/L3/N)

h Încălzitor auxiliar (L1/N)

Excepţie

▪ Puteţi utiliza un al doilea contor dacă:

▪ Intervalul de măsurare a contorului este insuficient.
▪ Este dificil de montat un contor electric pe panoul electric.
▪ Reţelele trifazice de 230 V şi 400 V sunt combinate (foarte rar),

din cauza limitărilor tehnice ale contoarelor electrice.

▪ Conectare şi configurare:

▪ Conectaţi al doilea contor la X5M/9 şi X5M/10.
▪ În software se adună datele consumului de energie de la

ambele contoare, deci NU trebuie să setaţi contorul prevăzut
pentru consumul de energie. Trebuie să setaţi numai numărul
de impulsuri pentru fiecare contor.

▪ Vedeţi "5.5.4 reţeaua de alimentare cu tarif kWh preferenţial" la

pagina 18 pentru un exemplu cu două contoare.

5.5.4 Reţea de alimentare cu tarif kWh preferenţial

Regulă generală

▪ Contorul 1: Măsoară unitatea exterioară.
▪ Contorul 2: Măsoară restul (adică unitatea interioară, încălzitorul

de rezervă şi încălzitorul auxiliar opţional).

Configurare

▪ Conectaţi contorul 1 la X5M/7 şi X5M/8.
▪ Conectaţi contorul 2 la X5M/9 şi X5M/10.

Tipurile de contor

▪ Contorul 1: Contor monofazat sau trifazat, în funcţie de reţeaua de

alimentare a unităţii exterioare.

▪ Contorul 2:

▪ În cazul configuraţiei cu încălzitor de rezervă monofazat, utilizaţi

un contor monofazat.

▪ În celelalte cazuri, utilizaţi un contor trifazat.

Exemplu

Unitate exterioară monofazată cu încălzitor de rezervă trifazat:

A Unitate exterioară
B Unitate interioară
C Rezervor ACM

a Panou electric (L1/N): Reţea de alimentare cu tarif

kWh preferenţial

b Panou electric (L1/L2/L3/N): Reţea de alimentare cu

tarif kWh normal

c Contor (L1/N)
d Contor (L1/L2/L3/N)
e Siguranţă (L1/N)

f Siguranţă (L1/L2/L3/N)
g Unitate exterioară (L1/N)
h Unitate interioară (L1/L2/L3/N)

i Încălzitor de rezervă (L1/L2/L3/N)

j Încălzitor auxiliar (L1/N)

5.6 Configurarea controlului consumului de energie

▪ Controlul consumului de energie:

▪ Este valabil numai pentru EHBH/X04+08 şi EHVH/X04+08.
▪ Vă permite să limitaţi consumul de energie al întregului sistem

(suma formată din unitatea exterioară, unitatea interioară,
încălzitorul de rezervă şi încălzitorul auxiliar opţional).

▪ Configurare: Setaţi nivelul de limitare a energiei şi modul în

care se obţine prin intermediul telecomenzii.

▪ Nivelul de limitare a energiei se poate exprima ca:

▪ Curent maxim de regim (în A)
▪ Energie maximă furnizată (în kW)

▪ Nivelul de limitare a energiei se poate activa:

▪ Permanent
▪ Prin intrări digitale

INFORMAŢII

Controlul consumului de energie NU poate fi utilizat în
aplicaţii cu încălzitor auxiliar.

5.6.1 Limitarea permanentă a energiei

Limitarea permanentă a energiei este utilă pentru a asigura
sistemului energie sau curent de alimentare maxim. În unele ţări,
legislaţia limitează consumul maxim de energie pentru încălzirea
spaţiului şi producerea ACM. Exemplu: Energie maximă furnizată
depinde de zona în care se află casa şi trebuie achitată companiei

Ghidul de referinţă al instalatorului

18

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

P

i

t

DI

a

b

a

b

c

A B C

D

1

2

3

4

5

A8P

P

i

t

DI1

DI3

DI4

a

b

de electricitate o taxă anuală, în funcţie de dimensiunea siguranţei
locale instalate. Prin limitarea permanentă a energiei sau curentului
maxim al sistemului, puteţi instala siguranţe locale mai mici.

NOTIFICARE

Atunci când controlul curentului are ca scop reducerea
dimensiunilor siguranţei locale, siguranţa locală se va
declanşa pentru a proteja cablajul de legătură în cazul
supracurenţilor produşi de unitate. Asiguraţi-vă că alegerea
siguranţei locale respectă legislaţia în vigoare.

PiAlimentare cu energie

t Oră

DI Intrare digitală (nivel de limitare a energiei)

a Limitare energie activă
b Alimentare cu energie efectivă

5 Indicaţii privind aplicaţia

A Unitate exterioară
B Unitate interioară
C Rezervor ACM
D Sistem de gestionare a energiei

a Activarea limitării energiei (4 intrări digitale)
b Încălzitor de rezervă
c Încălzitor auxiliar

Instalare şi configurare

▪ Nu este necesar echipament suplimentar.
▪ Setaţi setările controlului consumului de energie în [A.6.3.1] prin

intermediul telecomenzii (pentru descrierea tuturor setărilor,
consultaţi "8 Configuraţie" la pagina 34):

▪ Selectaţi modul de limitare al duratei nelimitate
▪ Selectaţi tipul de limitare (energie în kW sau curent în A)
▪ Setaţi nivelul dorit pentru limitarea energiei

NOTIFICARE

Reţineţi indicaţiile următoare când selectaţi nivelul dorit de
limitare a energiei:

▪ Setaţi un consum minim de energie de ±3,6 kW pentru

a garanta operaţiunea de dezgheţare. În caz contrar,
dacă dezgheţarea este întreruptă de mai multe ori,
schimbătorul de căldură va îngheţa.

▪ Setaţi un consum minim de energie de ±3 kW pentru a

garanta încălzirea spaţiului şi producerea ACM
permiţând funcţionarea a cel puţin un încălzitor electric
(pasul 1 încălzitor de rezervă sau încălzitor auxiliar).

5.6.2 Limitarea energiei activată de intrările digitale

Limitarea energiei mai este utilă în combinaţie cu un sistem de
gestionare a energiei.

Energia sau curentul întregului sistem Daikin este limitată dinamic
prin intrări digitale (maximum patru paşi). Fiecare nivel de limitare a
energiei este setat cu ajutorul telecomenzii prin limitarea uneia dintre
următoarele caracteristici:

▪ Curent (în A)
▪ Energie furnizată (în kW)
Sistemul de gestionare a energiei (procurare la faţa locului) decide

activarea unui anumit nivel de limitare a energiei. Exemplu: Pentru a
limita energia maximă a întregii case (iluminat, electrocasnice,
încălzirea spaţiului etc.).

PiAlimentare cu energie

t Oră

DI Intrări digitale (niveluri de limitare a energiei)

a Limitare energie activă
b Alimentare cu energie efectivă

Configurare

▪ Placă solicitări (opţiune EKRP1AHTA) necesară.
▪ Se utilizează maximum patru intrări digitale pentru a activa nivelul

corespunzător de limitare a energiei:
▪ DI1 = cea mai slabă limitare (cel mai mare consum de energie)
▪ DI4 = cea mai puternică limitare (cel mai mic consum de

energie)

▪ Pentru specificaţii şi conectarea intrărilor digitale, consultaţi

"14.5 Schema cablajului – componente: Unitatea interioară" la
pagina 75.

Configuraţie

Setaţi setările controlului consumului de energie în [A.6.3.1] prin
intermediul telecomenzii (pentru descrierea tuturor setărilor,
consultaţi "8 Configuraţie" la pagina 34):

▪ Selectaţi activarea prin intrări digitale.
▪ Selectaţi tipul de limitare (energie în kW sau curent în A).
▪ Setaţi nivelul dorit de limitare a energiei corespunzător fiecărei

intrări digitale.

INFORMAŢII

În cazul în care mai mult de 1 intrare digitală este închisă
(simultan), prioritate intrărilor digitale este fixă: DI4
prioritatea>…>DI1.

5.6.3 Procesul de limitare a energiei

Unitatea exterioară are un randament mai bun decât încălzitoarele
electrice. Prin urmare, încălzitoarele electrice sunt limitate şi
decuplate primele. Sistemul limitează consumul de energie în
ordinea următoare:

1 Limitează anumite încălzitoare electrice.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

19

6 Pregătire

P

h

C

e

a

b

c

d

e

A B C

Dacă… are prioritate Atunci setaţi prioritatea

Producerea apei calde
menajere

Încălzirea spaţiului Încălzitor de rezervă.

2 Decuplează toate încălzitoarele electrice.
3 Limitează unitatea exterioară.
4 Decuplează unitatea exterioară.

Exemplu

Dacă există următoarea configuraţie:
▪ Nivelul de limitare a energiei NU permite funcţionarea

încălzitorului auxiliar şi încălzitorului de rezervă (pasul 1 şi pasul

2).
▪ Prioritate încălzitor = Încălzitor auxiliar.
Atunci consumul de energie este limitat astfel:

încălzitorului prin

intermediul telecomenzii la...

Încălzitor auxiliar.
Rezultat: Încălzitorul de

rezervă va fi decuplat primul.

Rezultat: Încălzitorul auxiliar va
fi decuplat primul.

Temperatură ambiantă exterioară

▪ În unitatea exterioară se măsoară temperatură ambiantă

exterioară. Prin urmare, unitatea exterioară trebuie montată într­un loc:

▪ pe partea nordică a unei locuinţe sau pe partea locuinţei pe

care se află majoritatea emiţătoarelor de căldură,

▪ care NU este expus luminii soarelui,

▪ Dacă acest lucru NU este posibil, Daikin vă recomandă să

conectaţi un senzor exterior la distanţă (opţiunea EKRSCA1).

▪ Instalare: Pentru instrucţiunile de instalare, consultaţi manualul de

instalare a senzorului de interior la distanţă.
▪ Configurare: Selectaţi senzorul exterior [A.2.2.B].
▪ În timpul suspendării (consultaţi "8 Configuraţie" la pagina 34),

unitatea exterioară este oprită pentru a reduce pierderile de

energie în stare de aşteptare. Ca rezultat, NU este citită

temperatură ambiantă exterioară.
▪ Dacă temperatura apei la ieşire dorită depinde de vreme, este

importantă măsurarea temperaturii exterioare pe durată nelimitată.

Aceasta este un alt motiv pentru instalarea senzorului opţional de

temperatură ambiantă exterioară.

INFORMAŢII

Datele senzorului ambiental exterior (medii sau
instantanee) se utilizează la curbele de control în funcţie
de vreme şi la trecerea logică automată pentru încălzire/
răcire. Pentru a proteja unitatea exterioară, senzorul intern
al unităţii exterioare este utilizat în permanenţă.

PhCăldura generată
CeEnergia consumată

A Unitate exterioară
B Încălzitor auxiliar
C Încălzitor de rezervă

a Funcţionare limitată a unităţii exterioare
b Funcţionare nelimitată a unităţii exterioare
c încălzitor auxiliar cuplat
d Încălzitor de rezervă pasul 1 cuplat
e Încălzitor de rezervă pasul 2 cuplat

5.7 Configurarea senzorului de temperatură extern

Puteţi conecta un senzor de temperatură extern. Acesta poate
măsura temperatură ambientală exterioară sau interioară. Daikin vă
recomandă să utilizaţi un senzor de temperatură extern în
următoarele cazuri:

Temperatură ambiantă internă

▪ La controlul termostatului de încăpere, telecomandă este utilizată

ca termostat de încăpere şi măsoară temperatură ambiantă
interioară. Prin urmare, telecomandă trebuie montată într-un loc:

▪ unde poate fi detectată temperatură medie din încăpere,
▪ care NU este expus luminii soarelui,
▪ care NU este lângă o sursă de căldură,
▪ care NU este afectat de aerul din exterior sau de curenţii de aer

din cauza, de exemplu, deschiderii/închiderii uşii.

▪ Dacă acest lucru NU este posibil, Daikin vă recomandă să

conectaţi un senzor interior la distanţă (opţiunea KRCS01-1).

▪ Instalare: Pentru instrucţiunile de instalare, consultaţi manualul de

instalare a senzorului de interior la distanţă.

▪ Configurare: Selectaţi senzorul de încăpere [A.2.2.B].

Ghidul de referinţă al instalatorului

20

6 Pregătire

6.1 Pregătirea locului de instalare

NU instalaţi unitatea în locuri utilizate frecvent ca loc de muncă. În
cazul lucrărilor de construcţie (de ex. lucrări de polizare) unde se
formează mult praf, unitatea trebuie acoperită.

Alegeţi locul instalării astfel încât să existe spaţiu suficient pentru
transportul unităţii la/de la locul instalării.

6.1.1 Cerinţele locului de instalare pentru unitatea interioară

▪ Ţineţi cont de indicaţiile privind măsurătorile:

Lungimea maximă a tubulaturii de agent frigorific
între unitatea exterioară şi unitatea interioară

Lungimea minimă a tubulaturii de agent frigorific
între unitatea exterioară şi unitatea interioară

Diferenţa de înălţime maximă între unitatea
exterioară şi unitatea interioară

(a) Consultaţi manualul de instalare a unităţii exterioare.
(b) Când <5 m, trebuie să reîncărcaţi unitatea exterioară (consultaţi

manualul de instalare a unităţii exterioare).

▪ Ţineţi cont de indicaţiile următoare privind spaţiul de instalare:

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

75 m

3 m

30 m

(a)

(b)

>500

>10>10

(mm)

M

M

HPC1

HPC2

HPC3

FHL1

FHL2

FHL3

a

b

c d

e f

g f h

i

i

i

i

j k

89°C

65°C

NU instalaţi unitatea în astfel de locuri:
▪ Unde există ceaţă de ulei mineral, ulei pulverizat sau vapori de

ulei.

Piesele din material plastic se pot deteriora, cauzând căderea lor

sau scurgeri de apă.

▪ NU instalaţi unitatea în zone care necesită linişte (de ex., lângă un

dormitor sau o încăpere asemănătoare) pentru a nu deranja cu
zgomotul produs în timpul funcţionării.

Notă: Dacă sunetul este măsurat în condiţiile efective de instalare,

valoarea măsurată va fi mai mare decât nivelul presiunii sonore
specificat în "14.8 Spectru de sunet" la pagina 86 datorită
zgomotului mediului şi reflectării sunetului.

▪ Fundaţia trebuie să fie suficient de puternică pentru a suporta

greutatea unităţii. Luaţi în calcul greutatea unităţii împreună cu
rezervorul de apă caldă menajeră plin.

Aveţi grijă ca, în cazul unei scurgeri, apa să nu poată cauza nicio

stricăciune spaţiului de instalare şi zonei din jur.
▪ În locuri cu umiditate ridicată (max. RH=85%), de exemplu, o baie.
▪ În locuri în care este posibil îngheţul. Temperatură ambiantă în

jurul unităţii interioare trebuie să fie >5°C.
▪ Unitatea interioară este concepută numai pentru instalarea în

interior şi pentru temperaturi ambientale cuprinse între 5~35°C în

modul de răcire şi 5~30°C în modul de încălzire.

6.2 Pregătirea tubulaturi de apă

6.2.1 Cerinţele circuitului de apă

▪ Utilizaţi unitatea interioară numai într-un circuit de apă închis.

Utilizarea sistemului într-un circuit de apă deschis va duce la

corodare excesivă.
▪ Presiunea maximă a apei este de 4 bari.

Asiguraţi dispozitive de siguranţă adecvate în circuitul de apă

pentru a vă asigura că NU se depăşeşte presiunea maximă.
▪ Întreaga tubulatură instalată şi accesoriile tubulaturii (supape,

racorduri etc.) trebuie să reziste la temperaturile următoare:

INFORMAŢII

Ilustraţia următoare este un exemplu şi este posibil să NU
se potrivească cu dispunerea sistemului.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

6 Pregătire

a Unitate exterioară
b Unitate interioară
c Schimbător de căldură
d Încălzitor de rezervă
e Pompă

f Ventil închidere
g Ventil cu 3 căi cu servomotor
h Ventil cu 2 căi cu servomotor (procurare la faţa

locului)

i Colector

j Rezervorul apei calde menajere
k Serpentina schimbătorului de căldură

HPC1...3 Convectorul pompei de căldură (opţional)

FHL1...3 Buclă de încălzire a podelei

▪ Efectuaţi toate racordurile tubulaturii de apă în conformitate cu

legislaţia în vigoare şi cu schema generală livrată împreună cu
unitatea, ţinând seama de admisia şi evacuarea apei.

▪ NU exercitaţi o forţă excesivă la racordarea ţevilor. Deformarea

tubulaturii poate cauza defectarea unităţii.

▪ Montaţi robinete de evacuare în toate punctele joase ale

sistemului pentru a permite golirea completă a circuitului de apă.

▪ Asiguraţi golirea corectă prin supapa de siguranţă pentru a evita

scurgerea apei din unitate. Consultaţi "7.3.2 Pentru a conecta
supapa de siguranţă la scurgere" la pagina 27.

▪ Montaţi ventile de aerisire în toate punctele înalte ale sistemului,

care să fie uşor de accesat pentru deservire. O purjă automată de
aer este prevăzută în interiorul unităţii interioare. Controlaţi ca
această purjă de aer să NU fie strânsă prea mult, pentru a permite
eliberarea automată a aerului din circuitul de apă.

▪ Utilizaţi numai materiale compatibile cu apa utilizată în sistem şi

cu materialele utilizate în unitatea interioară.

▪ Verificaţi dacă toate componentele tubulaturii de legătură pot

rezista la presiunea şi temperatură apei.

▪ Dacă se utilizează tubulatură metalică din alt material decât

alama, izolaţi corespunzător piesele din alamă şi din alt material
decât alama pentru a NU intra în contact unele cu altele. Astfel se
previne corodarea galvanică.

▪ Nu utilizaţi niciodată piese zincate în circuitul de apă. Deoarece

circuitul de apă intern al unităţii utilizează tubulatură de cupru,
poate avea loc corodarea excesivă.

▪ Utilizaţi scule adecvate pentru alamă, deoarece este un material

moale. În caz contrar, conductele se vor deteriora.

Ghidul de referinţă al instalatorului

21

6 Pregătire

c
d

a b

FHL1

FHL2

FHL3

M1

T1

M2T2M3

T3

fdcba

f

g h

e

▪ Selectaţi diametrul tubulaturii în raport cu debitul de apă necesar

şi presiunea statică externă disponibilă a pompei. Consultaţi
"14 Date tehnice" la pagina 69 pentru curbele de presiune
statică externă ale unităţii interioare.

▪ Puteţi găsi debitul minim de apă necesar pentru funcţionarea

unităţii interioare în tabelul următor. Dacă debitul de apă este mai
mic, se va afişa eroarea de debit 7H şi unitatea interioară se va
opri.

Model Debit minim de apă (l/min)

04 5
08+16 11

▪ Dacă utilizaţi un ventil cu 3 căi în circuitul de apă, asiguraţi-vă că

circuitul de apă caldă menajeră şi circuit de încălzire prin podea
sunt complet separate.

▪ Când în circuitul de apă se utilizează un ventil cu 2 căi sau un

ventil cu 3 căi, timpul maxim de comutare a ventilului trebuie să fie
de 60 de secunde.

▪ Vă recomandăm să instalaţi un filtru suplimentar în circuitul de

apă pentru încălzire. Vă recomandăm să utilizaţi un filtru magnetic
sau de desprăfuire în special pentru îndepărtarea particulelor
metalice din tubulatura de legătură pentru încălzire. Particulele
mici pot deteriora unitatea şi NU vor fi îndepărtate de filtrul
standard al circuitul pompei de căldură.

▪ Dacă în circuitul de apă pătrunde aer, umezeală sau praf, pot

surveni probleme. Pentru a preveni acest lucru:
▪ Utilizaţi numai conducte curate
▪ Ţineţi conducta cu capătul în jos când îndepărtaţi bavurile.
▪ Acoperiţi capătul conductei când o treceţi printr-un perete

pentru a împiedica pătrunderea prafului şi a murdăriei în
conductă.

▪ Utilizaţi un agent de etanşare adecvat pentru a izola racordurile.

▪ Din motive de siguranţă, NU se permite adăugarea glicolilor în

circuitul de apă.

▪ Pentru a evita stagnarea apei, este important ca volumul de

stocare a rezervorului de apă caldă menajeră să asigure
consumul zilnic de apă caldă menajeră.
Dacă nu există consum de apă caldă pentru perioade
îndelungate, echipamentul se va clăti cu apă proaspătă înainte de
utilizare.
Funcţia de dezinfectare din dotarea echipamentului este
specificată în manualul de exploatare a unităţii interioare.

▪ Se recomandă evitarea utilizării unei tubulaturi lungi între

rezervorul de apă caldă menajeră şi capătul circuitului de apă
caldă (duş, baie etc.) şi evitarea capetelor întrerupte.

▪ Instalarea se va efectua în conformitate cu legislaţia în vigoare şi

poate necesita măsuri suplimentare de instalare sanitară.

▪ În conformitate cu legislaţia în vigoare, poate fi necesară

montarea unor termostate de amestec.

▪ Imediat după instalare, rezervorul de apă caldă menajeră se va

clăti cu apă proaspătă. Această procedură se va repeta cel puţin o
dată pe zi în primele 5 zile după instalare.

▪ În conformitate cu legislaţia în vigoare, poate fi necesară

conectarea unei pompe de recirculare între capătul circuitului de
apă caldă şi racordul de recirculare al rezervorului de apă caldă
menajeră.

6.2.2 Formula de calculare a presiunii preliminare a vasului de destindere

Presiunea preliminară (Pg) a vasului depinde de diferenţa înălţimii
de instalare (H):

Pg=0,3+(H/10) (bar)

6.2.3 Pentru a verifica volumul de apă

Unitatea interioară are un vas de destindere de 10 litri cu o presiune
preliminară stabilită din fabrică de 1 bar.

Pentru a vă asigura că unitatea funcţionează corespunzător:
▪ Trebuie să verificaţi volumul de apă minim şi maxim.
▪ Probabil va trebui să reglaţi presiunea preliminară a vasului de

destindere.

Volumul minim de apă

Controlaţi dacă volumul total de apă din instalaţie este de minimum
20 litri, FĂRĂ a include volumul intern de apă al unităţii interioare.

INFORMAŢII

În procesele critice sau în încăperile cu sarcină termică
ridicată, ar putea fi necesară apă suplimentară.

NOTIFICARE

Când recircularea din fiecare buclă de încălzire a spaţiului
este controlată de ventile comandate de la distanţă, este
important ca volumul minim de apă să fie menţinut chiar
dacă toate ventilele sunt închise.

a Unitate exterioară
b Unitate interioară
c Schimbător de căldură
d Încălzitor de rezervă
e Pompă

f Ventil de închidere
g Colector (procurare la faţa locului)
h Ventil de ocolire (procurare la faţa locului)

FHL1...3 Buclă de încălzire a podelei (procurare la faţa

locului)

T1...3 Termostat de încăpere individual (opţional)

M1...3 Ventil individual cu servomotor pentru controlul

buclei FHL1...3 (procurare la faţa locului)

Ghidul de referinţă al instalatorului

22

a Racord de recirculare
b Racord apă caldă
c Duş
d Pompă de recirculare

Volumul maxim de apă

Utilizaţi tabelul următor pentru a stabili volumul maxim de apă pentru
presiunea preliminară calculată.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

0.3

0.5

1

1.5

2

2.5

10050

0

20

150 200 250 300 350 400 450

a

b

a

6 Pregătire

a Presiune preliminară (bari)

a Ventil de tip Schräder

b Volum maxim de apă (l)

Exemplu: Volumul maxim de apă şi presiunea preliminară a
vasului de destindere

Diferenţa de

înălţime a

instalaţiei

(a)

≤7 m Nu este necesară

reglarea presiunii
preliminare.

Volumul de apă

≤280 l >280 l

Efectuaţi următoarele:
▪ Micşoraţi presiunea

preliminară.

▪ Verificaţi dacă volumul

de apă NU depăşeşte
volumul de apă maxim
admis.

>7 m Efectuaţi următoarele:

▪ Creşteţi presiunea

preliminară.

Vasul de destindere al
unităţii interioare este
prea mic pentru instalaţie.

▪ Verificaţi dacă volumul

de apă NU depăşeşte
volumul de apă maxim
admis.

(a) Aceasta este diferenţa de înălţime (m) între punctul cel mai înalt al

circuitului de apă şi unitatea interioară. Dacă unitatea interioară se
află în punctul cel mai înalt al instalaţiei, înălţimea instalaţiei este
egală cu 0 m.

6.2.4 Modificarea presiunii preliminare a

6.2.5 Pentru a verifica volumul de apă: Exemple

Exemplul 1

Unitatea interioară este instalată la 5 m sub cel mai înalt punct al
circuitului de apă. Volumul total de apă în circuitul de apă este de
100 l.

Nu sunt necesar măsuri sau reglaje.

Exemplul 2

Unitatea interioară este instalată la cel mai înalt punct al circuitului
de apă. Volumul total de apă în circuitul de apă este de 350 l.

Măsuri:
▪ Deoarece volumul total de apă (350 l) este mai mare decât

volumul implicit de apă (280 l), presiunea preliminară trebuie
micşorată.

▪ Presiunea preliminară necesară este:

Pg = (0,3+(H/10)) bar = (0,3+(0/10)) bar=0,3 bari.

▪ Volumul maxim de apă corespunzător la 0,3 bari este de 410 l.

(Consultaţi tabelul din capitolul de mai sus).

▪ Deoarece un volum de 350 l este mai mic de 410 l, vasul de

destindere este corespunzător pentru instalare.

6.3 Pregătirea cablajului electric

vasului de destindere

6.3.1 Despre pregătirea cablajului electric

NOTIFICARE

Numai un instalator autorizat poate regla presiunea
preliminară a vasului de destindere.

Dacă este necesară modificarea presiunii preliminare implicite a
vasului de destindere (1 bar), ţineţi cont de următoarele indicaţii:

▪ Utilizaţi numai azot uscat pentru a stabili presiunea preliminară a

vasului de expansiune.

▪ Stabilirea necorespunzătoare a presiunii preliminare a vasului de

destindere va cauza defectarea sistemului.

Modificarea presiunii preliminare a vasului de destindere se va face
eliberând sau crescând presiunea azotului prin ventil de tip Schräder
al vasului de destindere.

AVERTIZARE

▪ Dacă la reţeaua de alimentare lipseşte o fază N sau

aceasta este greşită, echipamentul se va defecta.

▪ Stabiliţi împământarea corectă. NU conectaţi

împământarea unităţii la o conductă de utilităţi, la un
circuit absorbant de impulsuri sau la o linie de
împământare telefonică. Legarea incompletă la pământ

poate cauza electrocutare.
▪ Instalaţi siguranţele sau disjunctoarele necesare.
▪ Fixaţi cablajul electric cu cleme pentru ca acesta să NU

intre în contact cu tubulatura sau cu margini ascuţite, în

special pe partea cu presiune înaltă
▪ NU utilizaţi fire izolate cu bandă, fire de conductor

torsadat, prelungitoare sau conexiuni de la un sistem în

stea. Pot provoca supraîncălzirea, şocuri de reţea sau

incendii.
▪ NU instalaţi un condensator compensator de fază,

deoarece această unitate este echipată cu un invertor.

Un condensator compensator de fază va reduce

randamentul şi poate provoca accidente.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

23

6 Pregătire

1

5

8

0

1

5

0

0

0

2

a

3

1

4

5

8

0

1

5

0

0

0

2

b

3

5 3

a

b

14

5

8
0

1

5

0

0

0

5

8

0

1

5

0

0

0

2

M

a

16

21

14

19

15

20

12

6

13

14

17

18

AVERTIZARE

▪ Întregul cablaj trebuie executat de către un electrician

autorizat şi trebuie să respecte legislaţia în vigoare.
▪ Efectuaţi conexiunile electrice la cablajul fixat.
▪ Toate componentele procurate la faţa locului şi toate

lucrările electrice trebuie să respecte legislaţia în

vigoare.

AVERTIZARE

Încălzitorul de rezervă trebuie să aibă o reţea de
alimentare separată.

AVERTIZARE

Utilizaţi întotdeauna cablu multicolor pentru cablurile de
alimentare electrică.

6.3.2 Despre reţeaua de alimentare cu tarif kWh preferenţial

Acest echipament permite conectarea la astfel de sisteme de
alimentare cu tarif kWh preferenţial.

Consultaţi compania furnizoare de electricitate de la locul instalării
acestui echipament pentru a afla dacă este recomandabilă
conectarea echipamentului la unul din sistemele de alimentare cu
tarife kWh preferenţiale disponibile, dacă există.

Când echipamentul este conectat la o astfel de reţea de alimentare
cu tarife kWh preferenţiale, compania furnizoare de electricitate are
posibilitatea:

▪ să întrerupă alimentarea cu curent a echipamentului pentru

anumite perioade de timp;

▪ să pretindă ca echipamentul să consume doar o cantitate limitată

de electricitate în timpul unor anumite perioade de timp.

Unitatea interioară este concepută să recepţioneze un semnal de
intrare prin care unitatea este comutată în mod de oprire forţată. La
acel moment, compresorul unităţii exterioare nu va funcţiona.

Indiferent dacă reţeaua de alimentare este întreruptă sau nu,
cablajul către unitate este diferit.

Companiile furnizoare de electricitate din toată lumea se străduiesc
să asigure servicii electrice fiabile la preţuri competitive şi sunt
adesea autorizate să factureze clienţilor tarife diferenţiate. De
exemplu tarife la numărul de ore de utilizare, tarife sezoniere,
Wärmepumpentarif în Germania şi Austria etc.

6.3.3 Prezentarea generală a conexiunilor electrice, cu excepţia actuatorilor externi

Reţea de alimentare normală Reţea de alimentare cu tarif kWh preferenţial

Reţeaua de alimentare NU este întreruptă Reţeaua de alimentare este întreruptă

a Reţea de alimentare normală
b Reţea de alimentare cu tarif kWh preferenţial
1 Reţea de alimentare pentru unitatea exterioară
2 Reţea de alimentare şi cablu de interconectare la

unitatea interioară

3 Reţea de alimentare pentru încălzitorul de rezervă
4 Reţea de alimentare pentru tarife kWh preferenţiale

(contact fără tensiune)

5 Reţea de alimentare pentru tarife kWh normale

(pentru a alimenta placă cu circuite integrate a
unităţii interioare în eventualitatea întreruperii reţelei
de alimentare cu tarife kWh preferenţiale)

6.3.4 Prezentarea generală a conexiunilor

Ilustraţia următoare prezintă cablajul de legătură necesar.

Ghidul de referinţă al instalatorului

24

electrice pentru actuatorii externi şi
interni

În timpul activării reţelei de alimentare cu tarif
kWh preferenţial, reţeaua de alimentare NU
este întreruptă. Unitatea exterioară este oprită
din comandă.
Remarcă: Compania de electricitate trebuie să
permită întotdeauna consumul de energie al
unităţii interioare.

INFORMAŢII

Ilustraţia următoare este un exemplu şi este posibil să NU
se potrivească cu dispunerea sistemului.

a Unitate interioară

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

În timpul activării reţelei de alimentare cu tarif
kWh preferenţial, compania de electricitate
întrerupe reţeaua de alimentare imediat sau
după o anumită perioadă. În acest caz,
unitatea interioară trebuie alimentată de la o
reţea de alimentare normală, separată.

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

2x

4x

1

3

4

2

7 Instalarea

Articol Descriere Cabluri Curent

Reţea de alimentare unitate interioară şi unitate exterioară

1 Reţea de alimentare

pentru unitatea

2+GND sau
3+GND

(a)

exterioară

2 Reţea de alimentare şi

3

(c)

cablu de interconectare
la unitatea interioară

3 Reţea de alimentare

pentru încălzitorul de

Consultaţi tabelul
de mai jos.

—

rezervă

4 Reţea de alimentare

2

(d)

pentru tarife kWh
preferenţiale (contact
fără tensiune)

5 Reţea de alimentare cu

2 6,3 A

tarif kWh normal

Telecomandă

6 Telecomandă 2

(e)

Echipament opţional

11 Reţea de alimentare

2

(b)

pentru încălzitorul plăcii

de fund
12 Termostat de încăpere 3 sau 4 100 mA
13 Senzor temperatură

2

(b)

ambiantă exterior
14 Senzor temperatură

2

(b)

ambiantă interior
15 Convectorul pompei de

4 100 mA

căldură

Componente procurate la faţa locului

16 Ventil de închidere 2
17 Contor electric 2 (per contor)
18 Pompa de apă caldă

2

100 mA(b)

(b)

(b)

menajeră
19 Ieşire alarmă 2
20 Schimbare la comanda

2

(b)

(b)

sursei de căldură

externe
21 Comandă de

2

(b)

funcţionare pentru

răcirea/încălzirea

spaţiului
22 Intrări digitale pentru

consumul de energie

(a) Consultaţi placa de identificare de pe unitatea exterioară.
(b) Cablu cu secţiune minimă de 0,75 mm².
(c) Cablu cu secţiune de 2,5 mm².
(d) Cablu cu secţiune de 0,75 mm² până la 1,25 mm²; lungime maximă:

50 m. Contactul fără tensiune va asigura sarcina minimă aplicabilă de
15 V c.c., 10 mA.

(e) Cablu cu secţiune de 0,75 mm² până la 1,25 mm²; lungime maximă:

500 m. Se utilizează la conexiunile cu o telecomandă şi cu două
telecomenzi.

2 (per semnal de
intrare)

(b)

NOTIFICARE

Alte specificaţii tehnice ale diferitelor conexiuni sunt
indicate pe:

▪ Schema de conexiuni din cutia de distribuţie a unităţii

▪ "14.5 Schema cablajului" la pagina 75

maxim de

regim

(b)

(b)

Tipul

încălzitorului de

Reţea de

alimentare

Număr necesar de

conductori

rezervă

3x 400 V 4+GND

7 Instalarea

7.1 Deschiderea unităţilor

7.1.1 Pentru a deschide unitatea interioară

1 Slăbiţi şi scoateţi şuruburile din partea de jos a unităţii.
2 Glisaţi panoul frontal al unităţii în jos şi scoateţi-l.

PRECAUŢIE

Panoul frontal este greu. Aveţi grijă să NU vă prindeţi
degetele la deschiderea sau închiderea unităţii.

3 Slăbiţi şi scoateţi cele 4 şuruburi care fixează panoul superior.
4 Îndepărtaţi panoul superior de pe unitate.

Tipul

încălzitorului de

Reţea de

alimentare

Număr necesar de

conductori

rezervă

*3V 1x 230 V 2+GND
*9W 1x 230 V 2+GND + 2 punţi

3x 230 V 3+GND + 1 punte

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

25

7 Instalarea

4x

120kg

3x

1

2

≤1°

2x

a

2x

a c bd

7.1.2 Pentru a deschide capacul cutiei de distribuţie al unităţii interioare

1 Slăbiţi cele 2 şuruburi şi coborâţi placa de izolaţie fonică

conform ilustraţiei de mai jos.

a Placă de izolaţie fonică

2 Strângeţi cele 2 şuruburi.

7.2 Montarea unităţii interioare

7.2.1 Pentru a instala unitatea interioară

1 Ridicaţi unitatea interioară de pe palet şi plasaţi-o pe podea.

2 Glisaţi unitatea interioară în poziţie.
3 Reglaţi înălţimea picioarelor de echilibrare pentru a compensa

neregularităţile podelei. Abaterea maximă permisă este de 1°.

7.3 Conectarea ţevilor de apă

7.3.1 Pentru a conecta ţevile de apă

NOTIFICARE

NU exercitaţi o forţă excesivă la racordarea ţevilor.
Deformarea tubulaturii poate cauza defectarea unităţii.

Pentru a întreţinerea şi deservirea, sunt prevăzute 2 ventile de
închidere. Montaţi ventilele pe admisia şi evacuarea apei. Reţineţi
poziţia acestora. Orientarea ventilelor integrate de evacuare şi
umplere este importantă pentru deservire.

1 Instalaţi ventilele de închidere pe conductele de apă.

a Ieşire apă încălzire/răcire spaţiu
b Intrare apă încălzire/răcire spaţiu
c Ieşire apă caldă menajeră
d Intrare apă rece menajeră (sursa de apă rece)

7.2.2 Pentru a coborî placa de izolaţie fonică

Valabil numai pentru EHVH/X16.

Ghidul de referinţă al instalatorului

26

NOTIFICARE

Vă recomandăm să instalaţi ventile de închidere pentru
racordurile intrării apei reci menajere şi ieşirii apei calde
menajere. Ventilele de închidere se instalează la faţa
locului.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

a

NOTIFICARE

Pentru a evita deteriorarea obiectelor din jur în cazul
scurgerii apei, vă recomandăm să închideţi ventilele de
închidere de la admisia apei reci în timpul perioadelor de
absenţă.

2 Fixaţi piuliţele unităţii interioare pe ventilele de închidere.
3 Racordaţi conductele de intrare şi ieşire a apei calde menajere

la unitatea interioară.

NOTIFICARE

▪ Un dispozitiv de drenaj şi un dispozitiv de siguranţă

trebuie instalate pe racordul de admisie a apei reci de
la tubul apei calde menajere.

▪ Pentru a evita sifonarea inversă, se recomandă

instalarea unui ventil de reţinere pe admisia
rezervorului de apă caldă menajeră, în conformitate cu
legislaţia în vigoare.

▪ Se recomandă instalarea unui ventil de reducţie pe

admisia apei reci, în conformitate cu legislaţia în
vigoare.

▪ Un vas de destindere trebuie instalat pe admisia apei

reci, în conformitate cu legislaţia în vigoare.

▪ Vă recomandăm să instalaţi supapa de siguranţă într-o

poziţie mai înaltă, cum ar fi partea de sus a rezervorului
de apă caldă menajeră.
Încălzirea rezervorului de apă caldă menajeră provoacă
dilatarea apei, iar fără supapa de siguranţă presiunea
apei din interiorul rezervorului poate depăşi presiunea
prevăzută a rezervorului. De asemenea, instalaţia
locală (tubulatură, robinetele etc.) racordată la rezervor
este supusă acestei presiuni ridicate. Pentru a preveni
acest lucru, trebuie instalată o supapă de siguranţă.
Prevenirea suprapresiunii depinde de manevrarea
corectă a supapei de siguranţă instalată local. Dacă
aceasta NU funcţionează corect, suprapresiunea va
deforma rezervorul şi pot să apară scurgeri. Pentru a
confirma funcţionarea corectă, este necesară
întreţinerea regulată.

7.3.2 Pentru a conecta supapa de siguranţă la scurgere

Pipa supapei de siguranţă iese prin spatele unităţii.

7 Instalarea

2

Deschideţi ventilul de umplere.

3 Asiguraţi-vă că ventilul automat de purjare a aerului este

deschis (cel puţin 2 ture).

INFORMAŢII

Pentru locul ventilului de purjare a aerului, consultaţi
"14.2.1 Componente: Unitatea interioară" la pagina 71.

4 Umpleţi circuitul cu apă până ce manometrul indică o presiune

de ±2,0 bari.

5 Purjaţi cât de mult aer posibil din circuitul de apă.

NOTIFICARE

▪ Aerul din circuitul de apă poate cauza funcţionarea

defectuoasă a încălzitorului de rezervă. În timpul
umplerii, este posibil să nu se poată scoate tot aerul din
circuit. Aerul rămas va fi îndepărtat prin ventilele
automate de purjare a aerului în timpul primelor ore de
funcţionare a sistemului. S-ar putea ca după aceasta
să fie necesară o umplere suplimentară cu apă.

▪ Pentru a purja sistemul, utilizaţi funcţia specială

descrisă în capitolul "9 Darea în exploatare" la
pagina 60. Această funcţie se va utiliza pentru a purja
serpentina schimbătorului de căldură de la rezervorul
apei calde menajere.

6 Închideţi ventilul de umplere.
7 Deconectaţi furtunul sursei de apă de la ventilul de umplere.

NOTIFICARE

Presiunea apei indicată de manometru va varia în funcţie
de temperatură apei (presiune mai mare la temperatură
mai ridicată a apei).

Totuşi, presiunea apei trebuie să rămână permanent peste
1 bar pentru a evita pătrunderea aerului în circuit.

7.3.4 Pentru a umple rezervorul de apă caldă menajeră

1 Deschideţi, pe rând, fiecare robinet de apă caldă pentru a purja

aerul din circuitul tubulaturii.

2 Deschideţi supapa de alimentare cu apă rece.
3 Închideţi toate robinetele de apă după purjarea totală a aerului.
4 Verificaţi dacă există scurgeri de apă.
5 Acţionaţi manual supapa de siguranţă instalată la faţa locului

pentru a asigura debitul liber al apei prin conducta de evacuare.

7.3.5 Pentru a izola ţevile de apă

Tubulatura din întregul circuit de apă trebuie să fie izolată pentru a

a Pipa de eliberare a presiunii

Pipa trebuie conectată la o scurgere corespunzătoare, conform
legislaţiei în vigoare. Se recomandă utilizarea unei pâlnii.

7.3.3 Pentru a umple circuitul de apă

1 Racordaţi furtunul sursei de apă la ventilul de umplere.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

preveni condensarea în timpul operaţiunii de răcire şi reducerea
capacităţii de răcire şi capacităţii de încălzire.

Dacă temperatura depăşeşte 30°C iar umiditatea este mai mare de
80%, grosimea materialelor de etanşare trebuie să fie de cel puţin
20 mm pentru a evita condensarea pe suprafaţa etanşării.

7.3.6 Pentru a conecta ţevile de recirculare

1 Slăbiţi şi scoateţi şuruburile din partea de jos a unităţii.

Ghidul de referinţă al instalatorului

27

7 Instalarea

2x

4x

1

3

4

2

a

b

a b+c

2 Glisaţi panoul frontal al unităţii în jos şi scoateţi-l.
3 Slăbiţi şi scoateţi cele 4 şuruburi care fixează panoul superior.
4 Îndepărtaţi panoul superior de pe unitate.

7.4 Conectarea cablajului electric

PERICOL: RISC DE ELECTROCUTARE

INFORMAŢII

Informaţii suplimentare despre legenda şi locul schemei
cablajului unităţii se pot găsi în "14.5 Schema cablajului" la
pagina 75.

AVERTIZARE

Utilizaţi întotdeauna cablu multicolor pentru cablurile de
alimentare electrică.

7.4.1 Despre conformitatea electrică

Numai pentru ERLQ006CAV3+ERLQ008CAV3

Echipament conform cu EN/IEC 61000‑3‑12 (Standard tehnic
european/internaţional care stabileşte limitele pentru curenţii
armonici produşi de echipamentele conectate la sistemele publice
de joasă tensiune cu curent de intrare >16 A şi ≤75 A pe fază).

Numai pentru unităţi interioare

Consultaţi "7.4.4 Pentru a conecta reţeaua de alimentare a
încălzitorului de rezervă" la pagina 30.

5 Scoateţi vasul de destindere.
6 Îndepărtaţi mantaua izolaţiei superioare de pe unitate.

a Orificiu prestabilit

b Conexiunea pentru ţevile de recirculare
7 Eliberaţi orificiile obturate din partea posterioară a unităţii.
8 Cuplaţi ţevile de recirculare la conexiunea de recirculare şi

treceţi ţevile prin orificiul eliberat din partea posterioară a
unităţii.

9 Îndepărtaţi elementul indicat în figura de mai jos.

7.4.2 Pentru a conecta cablajul electric la unitatea interioară

1 Pentru a deschide unitatea interioară, consultaţi "7.1.1 Pentru a

deschide unitatea interioară" la pagina 25 şi "7.1.2 Pentru a
deschide capacul cutiei de distribuţie al unităţii interioare" la
pagina 26.

2 Cablajul trebuie să pătrundă în unitate prin partea de sus:

3 Pozarea cablajului în interiorul unităţii va fi următoarea:

10 Remontaţi izolaţia, vasul de destindere şi carcasa.

Ghidul de referinţă al instalatorului

28

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

a b+c

X1M

1 2 3

1 2 3

X2M

X5M

X6YB

X6YA

X6Y

X1A X19A

30 31

a

4 Fixaţi cablul cu cleme pe soclurile de fixare pentru a evita

tensionarea şi aveţi grijă să NU vină în contact cu tubulatura şi
cu muchii ascuţite.

INFORMAŢII

Se aplică numai unităţilor interioare cu rezervor de 260 de
litri. Pentru a ajunge la senzorul de temperatură a apei
calde menajere, cutia de distribuţie poate fi întoarsă. Cutia
de distribuţie NU trebuie scoasă din unitate.

Pozarea Cabluri posibile (în funcţie de tipul de unitate şi de opţiunile de instalare)

a
Joasă tensiune

b
Reţea de alimentare de

înaltă tensiune

c
Semnal de control pentru

înaltă tensiune

▪ Telecomandă
▪ Intrări digitale pentru consumul de energie (procurare la faţa locului)
▪ Senzor temperatură ambiantă exterior (opţiune)
▪ Senzor temperatură ambiantă interior (opţiune)
▪ Contoare de electricitate (procurare la faţa locului)

▪ Cablu de interconectare
▪ Reţea de alimentare cu tarif kWh normal
▪ Reţea de alimentare cu tarif kWh preferenţial
▪ Reţea de alimentare pentru încălzitorul de rezervă
▪ Alimentare pentru încălzitorul plăcii de fund (opţiune)

▪ Contact reţea de alimentare preferenţială
▪ Convectorul pompei de căldură (opţiune)
▪ Termostatul de încăpere (opţiune)
▪ Ventil de închidere (procurare la faţa locului)
▪ Pompă apă caldă menajeră (procurare la faţa locului)
▪ Ieşire alarmă
▪ Schimbare la comanda sursei de căldură externe
▪ Comandă de funcţionare pentru răcirea/încălzirea spaţiului

7 Instalarea

PRECAUŢIE

NU împingeţi şi nu aşezaţi cablurile de lungime redundantă
în unitate.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

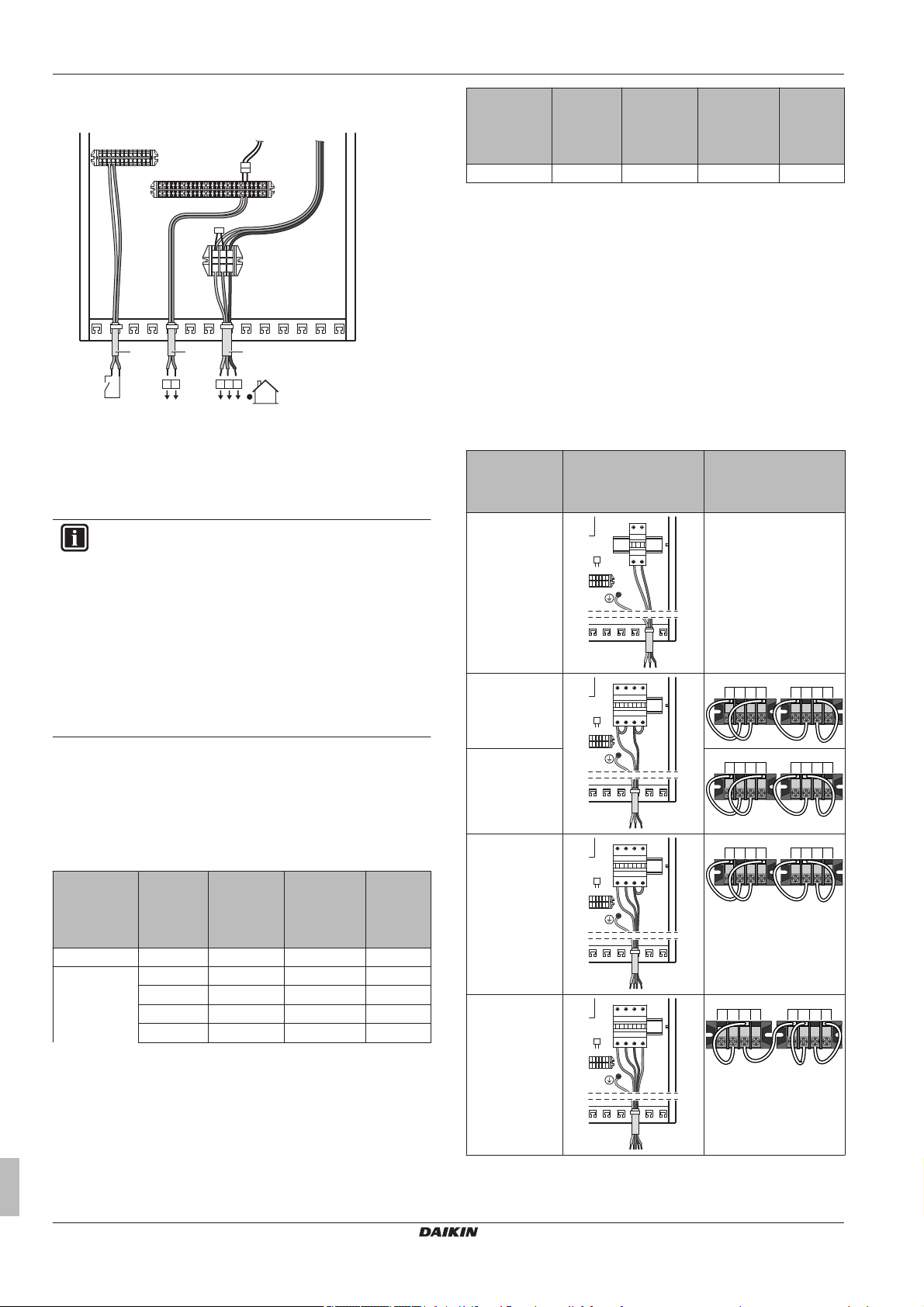

7.4.3 Pentru a conecta reţeaua de alimentare principală

1 Conectaţi reţeaua de alimentare principală.

În cazul alimentării de la o reţea cu tarif kWh normal

Ghidul de referinţă al instalatorului

29

7 Instalarea

X1M

1 2 3

1 2

L N

L N 3

X2M

X5M

X6YB

X6YA

X6Y

X1A X19A

S1S

30 31

3 4

abc

F1B

L NL N

F1B

L NL N

1 2 3 4 6 7 85

X6M X7M

1 2 3 4 6 7 85

X6M X7M

F1B

L1 L2 L3L1 L2 L3

1 2 3 4 6 7 85

X6M X7M

F1B

L1 L2 L3L1 L2 L3

1 2 3 4 6 7 85

X6M X7M

Legendă: consultaţi ilustraţia de mai jos.

În cazul alimentării de la o reţea cu tarif kWh preferenţial

a Cablu de interconectare (=reţea de alimentare

principală)

b Reţea de alimentare cu tarif kWh normal
c Contact reţea de alimentare preferenţială

2 Fixaţi cablul cu bride de cablu pe suporturile destinate bridelor

de cabluri.

INFORMAŢII

În cazul unei surse de alimentare pentru tarif kWh
preferenţial, necesitatea unei surse de alimentare pentru
tarif kWh normal pentru unitatea interioară (b) X2M30/31
depinde de tipul sursei de alimentare pentru tarif kWh
preferenţial.

Este necesară conectarea separată la unitatea interioară:

▪ dacă sursa de alimentare pentru tarif kWh preferenţial

este întreruptă în timpul funcţionării SAU

▪ dacă nu este permis consumul de energie de către

unitatea interioară de la sursa de alimentare pentru tarif
kWh preferenţial când este activă.

Tipul

încălzitorului

de rezervă

Capacitate

a

încălzitoru

Reţea de

alimentare

Curent

maxim de

regim

Z

max

lui de

rezervă

9 kW 3N~ 400 V 13 A —

(a) Echipament conform cu EN/IEC 61000‑3‑12 (Standard tehnic

european/internaţional care stabileşte limitele pentru curenţii armonici
produşi de echipamentele conectate la sistemele publice de joasă
tensiune cu curent de intrare >16 A şi ≤75 A pe fază).

(b) Acest echipament este conform cu EN/IEC 61000‑3‑11 (Standard

tehnic european/internaţional care stabileşte limitele pentru
modificările de tensiune, fluctuaţiile de tensiune şi scintilaţia în
sistemele publice de alimentare de joasă tensiune pentru
echipamente cu curentul nominal ≤75 A) dacă impedanţa sistemului
Z

este mai mică sau egală cu Z

sys

sursa utilizatorului şi sistemul public. Este responsabilitatea
instalatorului sau utilizatorului echipamentului să asigure, prin
consultarea operatorului reţelei de distribuţie dacă este necesar, ca
echipamentul să fie conectat numai la o sursă cu o impedanţă a
sistemului Z

mai mică decât sau egală cu Z

sys

la punctul de interfaţă dintre

max

.

max

1 Conectaţi reţeaua de alimentare a încălzitorului de rezervă.

Pentru modelele *3V, utilizaţi o siguranţă monopolară pentru
F1B. Pentru modelele *9W, utilizaţi o siguranţă bipolară pentru
F1B.

Tipul

încălzitorului

de rezervă

Conexiuni la reţeaua

(a)

de alimentare a

încălzitorului de

Conexiuni la borne

rezervă

3 kW 1~ 230 V

—

(*3V)

3 kW 1~ 230 V
(*9W)

(Ω)

7.4.4 Pentru a conecta reţeaua de alimentare a încălzitorului de rezervă

Capacitatea încălzitorului de rezervă poate varia, în funcţie de
modelul unităţii interioare. Asiguraţi-vă că reţeaua de alimentare este
în conformitate cu capacitatea încălzitorului de rezervă, conform
tabelului de mai jos.

Tipul

încălzitorului

de rezervă

*3V 3 kW 1~ 230 V 13 A —
*9W 3 kW 1~ 230 V 13 A —

Capacitate

a

încălzitoru

Reţea de

alimentare

Curent

maxim de

regim

lui de

rezervă

6 kW 1~ 230 V 26 A
6 kW 3~ 230 V 15 A
6 kW 3N~ 400 V 8,6 A —

(a)(b)

(b)

Z

max

0,29

—

6 kW 1~ 230 V
(*9W)

6 kW 3~ 230 V
(*9W)

(Ω)

6 kW 3N~ 400 V
(*9W)

9 kW 3N~ 400 V
(*9W)

(a) Pentru configurarea încălzitorului de rezervă, consultaţi "8.2.2 Expert

rapid: Standard" la pagina 36.

Remarci speciale pentru siguranţe:

Ghidul de referinţă al instalatorului

30

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

K1M K2MK2M

1 3 5 13

2 4 6 14

K5M

1 3 5 13

2 4 6 14

1 3 5 13

2 4 6 14

Ω

Ω

X2M

X5M

A2P A2P

21

a b

7 Instalarea

Remarci speciale pentru borne:

După cum s-a menţionat în tabelul de mai sus, conexiunile de la
bornele X6M şi X7M trebuie modificate pentru a configura
încălzitorul de rezervă. Consultaţi ilustraţia de mai jos ca precauţie
privind utilizarea bornelor.

2 Fixaţi cablul cu bride de cablu pe suporturile destinate bridelor

de cabluri.

3 Configuraţi telecomandă pentru reţeaua de alimentare

respectivă. Consultaţi "8.2.2 Expert rapid: Standard" la
pagina 36.

În timpul conectării la încălzitorul de rezervă, este posibilă legarea
greşită a firelor. Pentru a detecta legarea greşită a firelor, vă
recomandăm să măsuraţi valoarea rezistenţei a elementelor
încălzitorului. În funcţie de diferitele tipuri de încălzitor de rezervă, se
vor măsura următoarele valori ale rezistenţei (consultaţi tabelul de
mai jos). Măsuraţi ÎNTOTDEAUNA rezistenţa la clemele de
contactor K1M, K2M şi K5M.

3 kW

K1M/1 K5M/13 52,9 Ω 52,9 Ω 52,9 Ω ∞ ∞

K1M/3 ∞ ∞ ∞ 105,8 Ω 105,8 Ω

K1M/5 ∞ ∞ ∞ 105,8 Ω 105,8 Ω
K1M/3 K1M/5 26,5 Ω 26,5 Ω 26,5 Ω 105,8 Ω 105,8 Ω
K2M/1 K5M/13 ∞ 26,5 Ω 26,5 Ω ∞ ∞

K2M/3 ∞ ∞ ∞ 52,9 Ω 52,9 Ω

K2M/5 ∞ ∞ ∞ 52,9 Ω 52,9 Ω
K2M/3 K2M/5 52,9 Ω 52,9 Ω 52,9 Ω 52,9 Ω 52,9 Ω
K1M/5 K2M/1 ∞ ∞ ∞ ∞ ∞

Exemplu de măsurare a rezistenţei între K1M/1 şi K5M/13:

1~
230 V

6 kW
1~
230 V

6 kW
3~
230 V

6 kW
3N~
400 V

9 kW
3N~
400 V

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

7.4.5 Pentru a conecta telecomanda

1 Conectaţi cablul telecomenzii la unitatea interioară.

a Telecomandă livrată cu unitatea
b Telecomandă opţională

2 Fixaţi cablul cu bride de cablu pe suporturile destinate bridelor

de cabluri.

Pentru a fixa telecomanda pe unitate

1 Introduceţi o şurubelniţă în fantele aflate sub telecomandă şi

separaţi cu grijă placa frontală de placa de perete.

NOTIFICARE

Placa cu circuite integrate este montată pe placa frontală a
telecomenzii. Aveţi grijă să NU o deterioraţi.

2 Fixaţi placa de perete a telecomenzii de placa frontală a unităţii.

Ghidul de referinţă al instalatorului

31

7 Instalarea

b

a

PCB

1x

b

a

PCB

1x

a

PCB

b

1x

a

b

PCB

b

1x

a

PCB

b

b

1x

X1M

X2M

5 6 7

M2S

X1M

X2M

5 6 7

M2S

NO NC

NOTIFICARE

EVITAŢI deformarea plăcii din spate a telecomenzii
provocată de strângerea exagerată a şuruburilor de
montare.

3 Tăiaţi un conductor cu 2 fire.
4 Conectaţi firele la telecomandă ca mai jos.

Din spate

a Decupaţi această parte de trecere a cablajului cu un

cleşte etc.

b Fixaţi cablajul pe partea frontală a cutiei utilizând

dispozitivul de fixare a cablajului şi clema.

5 Remontaţi placa frontală pe placa de perete.

NOTIFICARE

Aveţi grijă ca în timpul fixării plăcii frontale pe unitate să
NU deterioraţi cablurile.

De deasupra

Din centrul părţii superioare

Pentru fixarea telecomenzii pe perete în cazul instalării ca termostat de încăpere

1 Introduceţi o şurubelniţă în fantele aflate sub telecomandă şi

separaţi cu grijă placa frontală de placa de perete.

NOTIFICARE

Placa cu circuite integrate este montată pe placa frontală a
telecomenzii. Aveţi grijă să NU o deterioraţi.

2

Fixaţi placa de perete a telecomenzii pe perete.

3 Conectaţi firele la telecomandă ca mai jos

Din spate

a Decupaţi această parte de trecere a cablajului cu un

cleşte etc.

b Fixaţi cablajul pe partea frontală a cutiei utilizând

dispozitivul de fixare a cablajului şi clema.

4 Remontaţi placa frontală pe placa de perete.

NOTIFICARE

Aveţi grijă ca în timpul fixării plăcii frontale pe unitate să
NU deterioraţi cablurile.

7.4.6 Pentru a conecta ventilul de închidere

1 Conectaţi cablul de comandă a ventilului la bornele

corespunzătoare, ca în ilustraţia de mai jos.

NOTIFICARE

Cablajul este diferit pentru un ventil NC (normal închis) şi
un ventil NO (normal deschis).

Din stânga

Ghidul de referinţă al instalatorului

32

2 Fixaţi cablul cu bride de cablu pe suporturile destinate bridelor

de cabluri.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

X2M

X5M

7 8 9 10

S2S S3S

X2M

3534

1~

M

M2P

X1M

X2M

29

X1M

YC Y1 Y2 Y3 Y4

A4P

X2M

a

X1M

X2M

29

X1M

YC Y1 Y2 Y3 Y4

A4P

X2M

a

X1M

X1M

X3 X4

A4P

L N

X2M

X1 X2

a

X1M

X2M

1 2 3 4 5

A8P

X801M

S6S

S7S

S8S

S9S

a

7 Instalarea

7.4.7 Pentru a conecta contoarele de

electricitate

INFORMAŢII

În cazul unui contor electric cu ieşire prin tranzistori,
verificaţi polaritatea. Polul pozitiv TREBUIE conectat la
X5M/7 şi X5M/9; polul negativ la X5M/8 şi X5M/10.

1 Conectaţi cablul contoarelor de electricitate la bornele

corespunzătoare, ca în ilustraţia de mai jos.

2

Fixaţi cablul cu bride de cablu pe suporturile destinate bridelor
de cabluri.

7.4.8 Pentru a conecta pompa de apă caldă

menajeră

1 Conectaţi cablul pompei de apă caldă menajeră la bornele

corespunzătoare, ca în ilustraţia de mai jos.

7.4.10 Pentru a conecta ieşirea PORNIRE/ OPRIRE pentru răcirea/încălzirea spaţiului

1 Conectaţi cablul de ieşire PORNIRE/OPRIRE pentru răcirea/

încălzirea spaţiului la bornele corespunzătoare, ca în ilustraţia
de mai jos.

a Trebuie să se instaleze EKRP1HB.

2 Fixaţi cablul cu bride de cablu pe suporturile destinate bridelor

de cabluri.

7.4.11 Pentru a conecta schimbătorul la sursa de căldură externă

1 Conectaţi cablul schimbătorului la sursa de căldură externă la

bornele corespunzătoare, ca în ilustraţia de mai jos.

2 Fixaţi cablul cu bride de cablu pe suporturile destinate bridelor

de cabluri.

7.4.9 Pentru a conecta ieşirea alarmei

1 Conectaţi cablul de ieşire a alarmei la bornele corespunzătoare,

ca în ilustraţia de mai jos.

2 Fixaţi cablul cu bride de cablu pe suporturile destinate bridelor

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

a Trebuie să se instaleze EKRP1HB.

de cabluri.

a Trebuie să se instaleze EKRP1HB.

2 Fixaţi cablul cu bride de cablu pe suporturile destinate bridelor

de cabluri.

7.4.12 Pentru a conecta intrările digitale ale consumului de energie

1 Conectaţi cablul intrărilor digitale ale consumului de energie la

bornele corespunzătoare, ca în ilustraţia de mai jos.

a Trebuie să se instaleze EKRP1AHTA.

Ghidul de referinţă al instalatorului

33

8 Configuraţie

A1P

X10A

2

3 4 5

H J S T

2 Fixaţi cablul cu bride de cablu pe suporturile destinate bridelor

de cabluri.

7.5 Finalizarea instalării unităţii interioare

7.5.1 Pentru a fixa capacul telecomenzii pe unitatea interioară

1 Asiguraţi-vă că panoul frontal este scos de la unitatea

interioară. Consultaţi "7.1.1 Pentru a deschide unitatea
interioară" la pagina 25.

2 Montaţi capacul telecomenzii în balamale.

Legenda tabelelor cu setări:
▪ #: Navigare în structura de meniu
▪ Cod: Codul din setările prezentării generale
Când se modifică setările instalatorului, sistemul va solicita

confirmarea. După confirmare, ecranul se va dezactiva pentru scurt
timp şi se va afişa “ocupat” câteva secunde.

Setările de instalare cele mai des folosite sunt accesibile prin
structura meniului. Locul acestora este menţionat în indicaţiile de
navigare (#). În plus, toate setările instalatorului se mai pot găsi în
"8.5 Structura de meniu: Prezentare generală a setărilor de
instalator" la pagina 59.

Pentru accesarea codurilor de setare, consultaţi "Pentru a accesa
setările de instalator" la pagina 34.

În structura meniului nu sunt accesibile toate setările. Unele sunt
accesibile numai prin intermediul codurilor. Apoi, în tabelul explicat
de mai jos, indicaţiile de navigaţie sunt setate ca N/A (nu se aplică).

8.1.1 Pentru a conecta cablul PC la cutia de distribuţie

1 Conectaţi la PC cablul cu conexiune USB.
2 Conectaţi fişa cablului la X10A pe A1P cin cutia de distribuţie a

unităţii interioare.

3 Montaţi panoul frontal la unitatea interioară.

7.5.2 Pentru a închide unitatea interioară

1 Închideţi capacul cutiei de distribuţie.
2 Remontaţi placa superioară.
3 Remontaţi panoul frontal.

NOTIFICARE

Când închideţi capacul unităţii interne, asiguraţi-vă că forţa
cuplului de strângere NU depăşeşte 4,1 N•m.

8 Configuraţie

8.1 Prezentare generală: Configurare

Dacă NU configuraţi corect sistemul, este posibil să NU funcţioneze
conform aşteptărilor. Puteţi configura sistemul prin intermediul
telecomenzii.

Când PORNIŢI telecomandă pentru prima dată (prin intermediul
unităţii interioare), porneşte un expert rapid care vă ajută să
configuraţi sistemul. Dacă este necesar, după aceea puteţi efectua
modificări ale configuraţiei.

Instalatorul poate pregăti configuraţia departe de locul instalării pe
PC şi apoi poate încărca configuraţia în sistem cu Configuratorul PC.
Pentru informaţii suplimentare despre conectare, consultaţi
"8.1.1 Pentru a conecta cablul PC la cutia de distribuţie" la
pagina 34.

Configuraţia influenţează următoarele:
▪ Calculele software-ului
▪ Ce se poate vedea pe telecomandă şi ce se poate face cu

aceasta

3 Atenţie la poziţia fişei!

8.1.2 Pentru a accesa cele mai utilizate comenzi

Pentru a accesa setările de instalator

1 Setaţi nivelul de permisiune al utilizatorului la Instalator.

2 Mergeţi la [A]:

> Setări instalator.

Pentru a accesa setările prezentării generale

1 Setaţi nivelul de permisiune al utilizatorului la Instalator.

2 Mergeţi la [A.8]: > Setări instalator > Setări generale.

Pentru a seta nivelul de permisiune a utilizatorului la Instalator

1 Mergeţi la [6.4]: > Informaţii > Nivel permisiune utilizator.

2 Apăsaţi pe mai mult de 4 secunde.

Ghidul de referinţă al instalatorului

34

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

15:10Marţi

U5: Adresă auto

Apăs. 4 sec.pt.cont.

Sincronizare

Confirmare

Diferenţă date detectată.
Selectaţi acţiunea:

Reglare

Trimitere date

Pornire copiere

Confirmare

Sigur porniţi operaţiunea
de copiere?

Reglare

OK Revoc.

Limba

Confirmare

Selectaţi limba dorită

Reglare

Dată

Confirmare

Ce dată e azi?

Reglare Defilare

D Ian1 2012

Oră
Care este ora curentă?

00 : 00

Confirmare Reglare

Defilare

Rezultat: se afişează în paginile de pornire.

3 Dacă NU apăsaţi pe niciun buton timp de peste 1 oră, sau dacă

apăsaţi din nou pe timp de peste 4 secunde, nivelul de
permisiune instalator comută înapoi la Utilizat. final.

Pentru a comuta între nivelurile de permisiune utilizator (Utilizator final şi Utilizator final avansat)

1 Mergeţi la [6] sau la oricare din submeniurile sale: >

Informaţii.

2 Apăsaţi pe mai mult de 4 secunde.

Rezultat: Nivelul de permisiune al utilizatorului comută la

Util.fin. avan.. Se afişează informaţii suplimentare şi se
adaugă “+” la titlul meniului.

3 Dacă NU apăsaţi pe niciun buton timp de peste 1 oră, sau dacă

apăsaţi din nou pe
permisiune utilizator comută înapoi la Utilizat. final.

timp de peste 4 secunde, nivelul de

8.1.3 Pentru a copia setările de sistem de la prima la a doua telecomandă

Dacă se conectează o telecomandă opţională, instalatorul trebuie să
continue mai întâi conform instrucţiunilor de mai jos pentru
configurarea corectă a celor două telecomenzi.

Această procedură vă mai oferă posibilitatea de a copia limba setată
de pe o telecomandă pe alta: de ex., de pe EKRUCAL2 pe
EKRUCAL1.

1 Când se alimentează pentru prima dată, ambele telecomenzi

afişează:

2 Apăsaţi pe timp de 4 sec. pe telecomandă pe care doriţi să

continuaţi cu expertul rapid.

INFORMAŢII

În timpul expertului rapid, a doua telecomandă afişează
Ocupat şi nu se va putea utiliza.

3 Vă va ghida expertul rapid.
4 Pentru funcţionarea corectă a sistemului, datele locale de pe

cele două telecomenzi trebuie să fie identice. În caz contrar,
ambele telecomenzi vor afişa:

8 Configuraţie

7 Confirmaţi selecţia de pe ecran apăsând pe

(limbă, programări etc.) vor fi sincronizate de pe telecomanda
sursă selectată cu cealaltă telecomandă.

INFORMAŢII

▪ În timpul copierii, ambele telecomenzi afişează Ocupat

şi nu pot fi utilizate. Nu opriţi alimentarea telecomenzii şi
nu o deconectaţi.

▪ Copierea poate dura până la 90 de minute.

8 Sistemul dvs. este acum setat să funcţioneze cu două

telecomenzi.

8.1.4 Pentru a copia limba setată de la prima la a doua telecomandă

Consultaţi "8.1.3 Pentru a copia setările de sistem de la prima la a
doua telecomandă" la pagina 35.

8.1.5 Expert rapid: Setaţi dispunerea sistemului după prima pornire

După prima pornire a sistemului, sunteţi ghidat pe telecomandă
pentru a efectua setările iniţiale:

▪ limba,
▪ data,
▪ ora,
▪ dispunerea sistemului.
Prin confirmarea dispunerii sistemului, puteţi continua cu instalarea

şi darea în exploatare a sistemului.

1 La pornire, expertul rapid porneşte atât timp cât încă nu s-a

confirmat dispunerea sistemului, prin setarea limbii.

şi toate datele

5 Selectaţi acţiunea necesară:

▪ Trimitere date: telecomanda pe care o utilizaţi conţine date

corecte şi datele de pe cealaltă telecomandă vor fi
suprascrise.

▪ Primire date: telecomanda pe care o utilizaţi nu conţine date

corecte şi datele de pe cealaltă telecomandă vor fi utilizate
pentru suprascriere.

6 Telecomandă vă solicită să confirmaţi dacă doriţi să continuaţi.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

2 Setaţi date şi ora curente.

3 Setaţi setările de dispunere a sistemului: Standard, Opţiuni,

Capacităţi. Pentru detalii suplimentare, consultaţi
"8.2 Configurare de bază" la pagina 36.

Ghidul de referinţă al instalatorului

35

8 Configuraţie

Dispunere sistem

Selectare

Opţiuni

Defilare

Capacităţi

A 1

Confirmare dispunere

Standard

Confirmare dispunere
Confirmaţi dispunerea

sistemului. Sistemul va reporni

OK

şi va fi pregătit pentru prima

Revoc.

pornire.

Confirmare Reglare

a

b

4 Confirmaţi apăsând pe .

5 Telecomandă se reiniţializează şi puteţi continua instalarea cu

setarea celorlalte setări valabile şi darea în exploatare a
sistemului.

Când se modifică setările instalatorului, sistemul va solicita
confirmarea. După confirmare, ecranul se va dezactiva pentru scurt
timp şi se va afişa “ocupat” câteva secunde.

8.2 Configurare de bază

# Cod Descriere

[A.2.1.7] [C-07] Metodă comandă unitate:

▪ 0 (Comandă TAI): Funcţionarea

unităţii este decisă în funcţie de
temperatură apei la ieşire, indiferent
de temperatură efectivă a încăperii
şi/sau solicitarea de încălzire sau
răcire a încăperii.

▪ 1 (Comandă TÎ ext): Funcţionarea

unităţii este decisă de termostatul
extern sau de un dispozitiv echivalent
(de ex., convectorul pompei de
căldură).

▪ 2 (Comandă TÎ): Funcţionarea unităţii

este decisă în funcţie de temperatură
ambiantă a telecomenzii.

[A.2.1.B] Indisponibil Numai dacă există 2 telecomenzi (1

instalată în încăpere, 1 instalată la
unitatea interioară):

8.2.1 Expert rapid: Limbă/oră şi dată

# Cod Descriere

[A.1] Indisponibil Limbă
[1] Indisponibil Oră şi dată

8.2.2 Expert rapid: Standard

Configuraţie încălzitor de rezervă (numai pentru modelul *9W)

Încălzitorul de rezervă la modelul *9W este adaptat pentru conectare
la majoritatea reţelelor de electricitate din Europa. Pe lângă
configurarea hardware-ului, pe telecomandă trebuie setat tipul
încălzitorului de rezervă.

# Cod Descriere

[A.2.1.5] [5-0D] Tip ÎR:

▪ 1 (1P,(1/1+2)): 6 kW 1~ 230 V (*9W)
▪ 3 (3P,(1/1+2)): 6 kW 3~ 230 V (*9W)
▪ 4 (3PN,(1/2)): 6 kW 3N~ 400 V (*9W)
▪ 5 (3PN,(1/1+2)): 9 kW 3N~ 400 V

(*9W)

Setări de încălzire/răcire a spaţiului

Sistemul poate încălzi sau răci un spaţiu. În funcţie de tipul aplicaţiei,
setările de încălzire/răcire a spaţiului trebuie efectuate
corespunzător.

▪ a: La unitate
▪ b: În încăpere ca termostat de

încăpere

Locaţie controler:
▪ La unitate: cealaltă telecomandă este

setată automat la În încăpere şi în
cazul în care comanda TÎ este
selectată ca termostat de încăpere.

▪ În încăpere (implicit): cealaltă

telecomandă este setată automat la
La unitate şi în cazul în care comanda
TÎ este selectată ca termostat de
încăpere.

Ghidul de referinţă al instalatorului

36

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

a

a

b

a

b

c

d

b

c

a
b

d e

f

c

g
b

c

8 Configuraţie

# Cod Descriere

[A.2.1.8] [7-02] Sistemul poate furniza apă la ieşire

pentru maximum două 2 zone de
temperatură a apei. În timpul configurării
trebuie setat numărul zonelor de apă.

Număr zone TAI:
▪ 0 (1 zonă TAI) (implicit): Numai 1 zonă

de temperatură a apei la ieşire.
Această zonă este numită zona
principală de temperatură a apei la
ieşire.

▪ a: Zonă TAI principală

▪ 1 (2 zone TAI): 2 zone de temperatură

a apei la ieşire. Zona cu cea mai
coborâtă temperatură a apei la ieşire
(în încălzire) este numită zona
principală de temperatură a apei la
ieşire. Zona cu cea mai ridicată
temperatură a apei la ieşire (în
încălzire) este numită zona
suplimentară de temperatură a apei la
ieşire. În practică, zona principală de
temperatură a apei la ieşire este
formată din cel mai mare număr de
emiţătoare de căldură şi se instalează
o staţie de amestecare pentru a atinge
temperatură dorită a apei la ieşire.

# Cod Descriere

[A.2.1.9] [F-0D] Când încălzirea/răcirea spaţiului este

OPRITĂ din telecomandă, pompa este
întotdeauna OPRITĂ. Când încălzirea/
răcirea spaţiului este PORNITĂ, puteţi
selecta modul de funcţionare dorit al
pompei (valabil numai la încălzirea/
răcirea spaţiului)

Mod funcţ. pompă:
▪ 0 (Continuu): Funcţionarea continuă a

pompei, indiferent de PORNIREA sau
OPRIREA termostatului. Observaţie:
funcţionarea continuă a pompei
necesită mai multă energie decât
funcţionarea de probă sau la solicitare.

▪ a: Comanda de încălzire/răcire a

spaţiului (telecomandă)
▪ b: OPRIT
▪ c: PORNIT
▪ d: Funcţionare pompă

▪ 1 (Probă) (implicit): Pompa este

PORNITĂ. Dacă există o solicitare de
încălzire sau răcire şi temperatură la
ieşire nu a atins încă temperatură
dorită. Dacă se OPREŞTE
termostatul, pompa intră în funcţiune
la fiecare 5 minute pentru a verifica
temperatură apei şi solicitarea de
încălzire sau răcire, dacă este cazul.
Observaţie: Funcţionarea de probă NU
este disponibilă în cazul controlului
extins al termostatului de încăpere sau
al controlului termostatului de
încăpere.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

▪ a: Comanda de încălzire/răcire a

spaţiului (telecomandă)

▪ a: Zonă TAI suplimentară
▪ b: Zonă TAI principală

▪ b: OPRIT
▪ c: PORNIT
▪ d: Temperatură TAI
▪ e: Actuală
▪ f: Dorită
▪ g: Funcţionare pompă

▪ 2 (Solicitare): Funcţionarea pompei în

funcţie de solicitare. Exemplu:
Utilizarea unui termostat de încăpere
creează starea PORNIRE/OPRIRE a
termostatului. Dacă nu există o astfel
de solicitare, pompa este OPRITĂ.
Observaţie: Solicitarea NU este

Ghidul de referinţă al instalatorului

37

8 Configuraţie

a

d

e

b

b

c

b c

c

c

f

b

a

g

c

b

a

d f

e g

# Cod Descriere

disponibilă la controlul temperaturii
apei la ieşire.

▪ a: Comanda de încălzire/răcire a

spaţiului (telecomandă)
▪ b: OPRIRE
▪ c: PORNIRE
▪ d: Solicitare de încălzire (prin TÎ ext.

sau TÎ)
▪ e: Funcţionare pompă

8.2.3 Expert rapid: Opţiuni

Setările apei calde menajere

Acest capitol este disponibil numai pentru sistemele cu rezervor de
apă caldă menajeră instalat:

▪ EHBH/X: este disponibil un rezervor opţional de apă caldă

menajeră,

▪ EHVH/X: un rezervor de apă caldă menajeră este încorporat în

mod standard în unitatea interioară.

Setările următoare trebuie aplicate în mod corespunzător.

# Cod Descriere

[A.2.2.1] [E-05] Funcţionare ACM:

▪ 0 (Nu): NU s-a instalat. Implicit pentru

EHBH/X.

▪ 1 (Da): S-a instalat. Implicit pentru

EHVH/X. Observaţie: Pentru EHVH/X,
rezervorul de apă caldă menajeră este
instalat în mod implicit. NU schimbaţi
această setare.

[A.2.2.3] [E-07] În timpul pregătirii apei calde menajere,

pompa de căldură poate fi asistată de un
încălzitor electric pentru a asigura
pregătirea apei calde menajere chiar şi
pentru temperaturi ridicate dorite ale
rezervorului.

Încălz. rezer. ACM:
▪ 0 (ÎA orizontal): Instalat în partea

laterală a rezervorului. Implicit pentru
EHBH/X.

▪ 1 (Încălz. rezervă): Implicit pentru

EHVH/X. Încălzitorul de rezervă se va
utiliza şi pentru încălzirea apei calde
menajere.

# Cod Descriere

[A.2.2.A] [D-02] Unitatea interioară oferă posibilitatea

conectării unei pompe de apă caldă
menajeră procurată la faţa locului (de tip
PORNIRE/OPRIRE). În funcţie de
instalare şi de configurarea pe
telecomandă, distingem funcţionalitatea
acesteia.

Pompă ACM:
▪ 0 (Nu) (implicit): NU s-a instalat.
▪ 1 (Retur secundar): S-a instalat pentru

apă caldă când apa este prevăzută cu
robinet. Utilizatorul final fixează durata
de funcţionare (perioadă programată
săptămânal) a pompei de apă caldă
menajeră. Controlul acestei pompe
este posibil prin intermediul unităţii
interioare.

▪ 2 (Şuntare dezinf.): S-a instalat pentru

dezinfectare. Funcţionează atunci
când se aplică funcţia de dezinfectare
a rezervorului de apă caldă menajeră.
Nu sunt necesare setări suplimentare.

Consultaţi şi ilustraţia de mai jos.

Pompă de apă caldă menajeră instalată pentru…

Apă caldă instantanee Dezinfectare

a Unitate interioară
b Rezervor
c Pompa de apă caldă menajeră
d Element încălzitor
e Clapetă de reţinere

f Duş

g Apă rece

Termostate şi senzori externi

Consultaţi "5 Indicaţii privind aplicaţia" la pagina 7.

Ghidul de referinţă al instalatorului

38

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

8 Configuraţie

# Cod Descriere

[A.2.2.4] [C-05] Tip contact principal

La controlul termostatului de încăpere

extern, trebuie setat tipul de contact al

termostatului de încăpere opţional sau al

convectorului pompei de căldură pentru

zona principală de temperatură a apei la

ieşire. Consultaţi "5 Indicaţii privind

aplicaţia" la pagina 7.

▪ 1 (Termo P/OPR.): Termostatul de

încăpere extern sau convectorul
pompei de căldură conectat trimite
solicitarea de încălzire sau răcire prin
acelaşi semnal ca atunci când se
conectează la 1 intrare digitală
(păstrată pentru zona principală de
temperatură a apei) de la unitatea
interioară (X2M/1). Selectaţi această
valoare în cazul unei conexiuni la
convectorul pompei de căldură
(FWXV).

▪ 2 (Solicitare R/Î) (implicit): Termostatul

de încăpere extern conectat trimite
solicitări separate de încălzire şi răcire
şi, prin urmare, este conectat la 2
intrări digitale (păstrate pentru zona
principală de temperatură a apei) de la
unitatea interioară (X2M/1 şi 2).
Selectaţi această valoare în cazul
conectării la un termostat de încăpere
prin fir (EKRTWA) sau fără fir
(EKRTR1).

[A.2.2.5] [C-06] Tip contact suplim.

La controlul termostatului de încăpere

extern cu 2 zone de temperatură ale apei

la ieşire, trebuie setat tipul termostatului

de încăpere opţional pentru zona

suplimentară de temperatură a apei la

ieşire. Consultaţi "5 Indicaţii privind

aplicaţia" la pagina 7.

▪ 1 (Termo P/OPR.): Consultaţi Tip

contact principal. Conectat la unitatea
interioară (X2M/1a).

▪ 2 (Solicitare R/Î) (implicit): Consultaţi

Tip contact principal. Conectat la
unitatea interioară (X2M/1a şi 2a).

[A.2.2.B] [C-08] Senzor extern

Dacă se conectează un senzor

ambiental extern opţional, trebuie setat

tipul senzorului. Consultaţi "5 Indicaţii

privind aplicaţia" la pagina 7.

▪ 0 (Nu) (implicit): NU s-a instalat.

Termistorul din telecomandă şi din
unitatea exterioară se utilizează pentru
măsurare.

▪ 1 (Senzor exterior): S-a instalat.

Senzorul exterior se va utiliza pentru a
măsura temperatură ambiantă
exterioară. Observaţie: Pentru unele
funcţii, se utilizează în continuare
senzorul de temperatură din unitatea
exterioară.

▪ 2 (Senzor încăpere): S-a instalat. NU

se mai utilizează senzorul de
temperatură din telecomandă.
Observaţie: Această valoare are sens
numai la controlul termostatului de
încăpere.

Placă I/O digitală

Modificarea acestor setări este necesară numai dacă se instalează
placă I/O digitală opţională. Placă I/O digitală are funcţii multiple care
trebuie configurate. Consultaţi "5 Indicaţii privind aplicaţia" la
pagina 7.

# Cod Descriere

[A.2.2.6.1] [C-02] Surs.ext.încălz.rez.

Arată dacă se efectuează şi încălzirea
spaţiului prin intermediul unei alte surse
de căldură, în afară de sistem.

▪ 0 (Nu) (implicit): NU s-a instalat.
▪ 1 (Bivalent): S-a instalat. Boilerul

suplimentar (boiler pe gaz, arzător cu
ulei) va funcţiona atunci când
temperatură ambiantă exterioară este
scăzută. În timpul operaţiunii
ambivalente, pompa de căldură este
OPRITĂ. Setaţi această valoare dacă
se utilizează boilerul suplimentar.
Consultaţi "5 Indicaţii privind aplicaţia"
la pagina 7.

[A.2.2.6.2] [D-07] Set solar

Valabil numai pentru EHBH/X. Arată
dacă rezervorul de apă caldă menajeră
este încălzit, de asemenea, de panourile
solare termale.

▪ 0 (Nu) (implicit): NU s-a instalat.
▪ 1 (Da): S-a instalat. De asemenea –pe

lângă pompa de căldură- rezervorul de
apă caldă menajeră poate fi şi el
încălzit de panourile solare termale.
Setaţi această valoare dacă s-au
instalat panouri solare termale.
Consultaţi "5 Indicaţii privind aplicaţia"
la pagina 7.

[A.2.2.6.3] [C-09] Ieşire alarmă

Indică logica ieşirii alarmei pe placă I/O
digitală în timpul unei defecţiuni.

▪ 0 (Normal deschis) (implicit): Ieşirea

alarmei va fi alimentată când are loc o
alarmă. Setând această valoare, se
face distincţia între defecţiune şi
detectarea unei întreruperi a
alimentării unităţii.

▪ 1 (Normal închis): Ieşirea alarmei NU

va fi alimentată când are loc o alarmă.

[A.2.2.6.4] [F-04] Încălz. placă fund

Valabil numai pentru EHBH/X16 şi
EHVH/X16. Arată dacă la unitatea
exterioară s-a instalat un încălzitor
opţional al plăcii de fund. În acest caz,
alimentarea încălzitorului plăcii de fund
este asigurată de unitatea interioară.

▪ 0 (Nu) (implicit): NU s-a instalat.
▪ 1 (Da): S-a instalat. Observaţie: Dacă

se setează această valoare, ieşirea pe
placă I/O digitală nu se poate utiliza
pentru ieşirea încălzirii/răcirii spaţiului.
Consultaţi "5 Indicaţii privind aplicaţia"
la pagina 7.

Placă solicitări

Placa de solicitări se utilizează pentru a permite controlul
consumului de energie prin intrări digitale. Consultaţi "5 Indicaţii
privind aplicaţia" la pagina 7.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

39

8 Configuraţie

# Cod Descriere

[A.2.2.7] [D-04] Placă solicitări

Valabil numai pentru EHBH/X04+08 şi
EHVH/X04+08. Arată dacă s-a instalat
placa opţională de solicitări.

▪ 0 (Nu) (implicit): NU s-a instalat.
▪ 1 (Da): S-a instalat. Controlul

consumului de energie prin intrări
digitale se poate selecta în [A.6.2.1].

Măsurarea energiei

Dacă măsurarea energiei se efectuează prin contoare externe,
configuraţi setările conform descrierii de mai jos. Selectaţi ieşirea
frecvenţei de impuls pentru fiecare contor conform specificaţiilor
contorului. Se pot conecta (maximum 2) contoare cu frecvenţe de
impuls diferite. Dacă se utilizează 1 contor sau nu se utilizează
niciun contor, selectaţi Nu pentru arăta că intrarea de impuls
corespunzătoare NU se utilizează.

# Cod Descriere

[A.2.2.8] [D-08] Contor kWh extern opţional 1:

▪ 0 (Nu): NU s-a instalat
▪ 1: S-a instalat (0,1 impuls/kWh)
▪ 2: S-a instalat (1 impuls/kWh)
▪ 3: S-a instalat (10 impuls/kWh)
▪ 4: S-a instalat (100 impuls/kWh)
▪ 5: S-a instalat (1000 impuls/kWh)

[A.2.2.9] [D-09] Contor kWh extern opţional 2:

▪ 0 (Nu): NU s-a instalat
▪ 1: S-a instalat (0,1 impuls/kWh)
▪ 2: S-a instalat (1 impuls/kWh)
▪ 3: S-a instalat (10 impuls/kWh)
▪ 4: S-a instalat (100 impuls/kWh)
▪ 5: S-a instalat (1000 impuls/kWh)

# Cod Descriere

[A.2.3.3] [6-04] ÎR: pas 2: Valabil numai pentru un

încălzitor de rezervă cu două trepte
(*9W). Diferenţa de capacitate între al
doilea şi primul pas ai încălzitorului de
rezervă la tensiune nominală. Valoarea
nominală depinde de configuraţia
încălzitorului de rezervă:

▪ 3 kW, 1N~ 230 V: 0 kW
▪ 6 kW, 1N~ 230 V: 3 kW (6 kW-3 kW)
▪ 6 kW, 3~ 230 V: 3 kW (6 kW-3 kW)
▪ 6 kW, 3N~ 400 V: 3 kW (6 kW-3 kW)
▪ 9 kW, 3N~ 400 V: 6 kW (9 kW-3 kW)
0~10 kW (în paşi de 0,2 kW):
▪ *3V: implicită 0 kW
▪ *9W: implicită 6 kW

[A.2.3.6] [6-07] Încălz. placă fund: Valabil numai pentru

un încălzitor opţional al plăcii de fund
(EKBPHTH16A). Capacitatea
încălzitorului opţional al plăcii de fund la
tensiune nominală. Implicită: 0 W.

0~200 W (în paşi de 10 W)

8.2.5 Comandă încălzire/răcire spaţiu

Setările de bază necesare pentru a configura încălzirea/răcirea
spaţiului sistemului sunt descrise în acest capitol. Setările
instalatorului în funcţie de vreme definesc parametrii pentru
exploatarea în funcţie de vreme a unităţii. Când este activă
exploatarea în funcţie de vreme, temperatură apei este determinată
automat în funcţie de temperatură din exterior. Temperaturile
exterioare scăzute vor avea ca rezultat apă mai caldă şi invers. În
timpul funcţionării în funcţie de vreme, utilizatorul are posibilitatea de
a creşte sau de a scădea temperatură ţintă a apei cu maxim 5°C.

Consultaţi ghidul de referinţă al utilizatorului şi/sau manualul de
funcţionare pentru detalii despre această funcţie.

8.2.4 Expert rapid: Capacităţi (măsurarea energiei)

Capacităţile tuturor încălzitoarelor electrice trebuie setate pentru ca
măsurarea energiei şi/sau caracteristica de control al consumului să
funcţioneze corect. Când măsuraţi valoarea rezistenţei fiecărui
încălzitor, puteţi seta capacitatea exactă a încălzitorului, ceea ce va
duce la date mai precise ale energiei.

# Cod Descriere

[A.2.3.1] [6-02] Încălz. auxiliar: Valabil numai pentru

[A.2.3.2] [6-03] ÎR: pas 1: Capacitatea primului pas al

rezervoarele de apă caldă menajeră cu
încălzitor auxiliar intern (EKHW*).
Capacitatea încălzitorului auxiliar la
tensiune nominală. Valoarea nominală
este de 3 kW. Implicită: 0.

0~10 kW (în paşi de 0,2 kW)

încălzitorului de rezervă la tensiune
nominală. Valoarea nominală este de
3 kW. Implicită: 3 kW.

0~10 kW (în paşi de 0,2 kW)

Ghidul de referinţă al instalatorului

40

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

[1-03]

[1-02]

T

a

T

t

[1-00] [1-01]

8 Configuraţie

Temperatură apei la ieşire: Zona principală

# Cod Descriere

[A.3.1.1.1] Indisponibil Mod Val. ref. TAI:

▪ Absolut (implicit)

Temperatură dorită a apei la ieşire
este:

▪ NU este în funcţie de vreme (adică

nu depinde de temperatură
ambiantă exterioară)

▪ fixă în timp (adică nu este

programată)

▪ După vreme: Temperatură dorită a

apei la ieşire este:
▪ În funcţie de vreme (adică depinde

de temperatură ambiantă
exterioară)

▪ fixă în timp (adică nu este

programată)

▪ Abs+programat: Temperatură dorită

a apei la ieşire este:
▪ NU este în funcţie de vreme (adică

NU depinde de temperatură
ambiantă exterioară)

▪ conform unei programări. Acţiunile

programate constau în
temperaturile dorite ale apei la
ieşire, presetate sau personalizate
Observaţie: Această valoare se
poate seta numai la controlul
temperaturii apei la ieşire.

▪ DV+prog.: Temperatură dorită a apei

la ieşire este:
▪ în funcţie de vreme (adică depinde

de temperatură ambiantă
exterioară)

▪ conform unei programări. Acţiunile

programate constau în
temperaturile dorite ale apei la
ieşire, presetate sau personalizate
Observaţie: Această valoare se
poate seta numai la controlul
temperaturii apei la ieşire.

# Cod Descriere

[A.3.1.1.3] [1-00]

Setare încălzire după vreme:
[1-01]
[1-02]
[1-03]

▪ Tt: Temperatură ţintă a apei la ieşire

(principală)

▪ Ta: Temperatură exterioară

▪ [1-00]: Temperatură ambiantă

exterioară scăzută. −20°C~5°C
(implicită: −10°C)

▪ [1-01]: Temperatură ambiantă

exterioară ridicată. 10°C~20°C
(implicită: 15°C)

▪ [1-02]: Temperatură dorită a apei la

ieşire când temperatură exterioară
este egală sau scade sub
temperatură ambiantă scăzută.
Între temperatură apei la ieşire
minimă şi maximă (implicită: 35°C).
Notă: Această valoare trebuie să fie
mai mare decât [1-03], deoarece
pentru temperaturi exterioare scăzute
este necesară apă mai caldă.

▪ [1-03]: Temperatură dorită a apei la

ieşire când temperatură exterioară
este egală sau creşte peste
temperatură ambiantă ridicată.
Între temperatură apei la ieşire
minimă şi maximă (implicită: 25°C).
Notă: Această valoare trebuie să fie
mai mică decât [1-02], deoarece
pentru temperaturi exterioare ridicate
este necesară apă mai puţin caldă.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

41

8 Configuraţie

[1-09]

[1-08]

T

a

T

t

[1-06] [1-07]

# Cod Descriere

[A.3.1.1.4] [1-06]

Setare răcire după vreme:

[1-07]
[1‑08]
[1-09]

▪ Tt: Temperatură ţintă a apei la ieşire

(principală)

▪ Ta: Temperatură exterioară

▪ [1-06]: Temperatură ambiantă

exterioară scăzută. 10°C~25°C
(implicită: 20°C)

▪ [1-07]: Temperatură ambiantă

exterioară ridicată. 25°C~43°C
(implicită: 35°C)

▪ [1-08]: Temperatură dorită a apei la

ieşire când temperatură exterioară
este egală sau scade sub
temperatură ambiantă scăzută.
Între temperatură apei la ieşire
minimă şi maximă 5°C~22°C
(implicită: 22°C).
Notă: Această valoare trebuie să fie
mai mare decât [1-09], deoarece
pentru temperaturi exterioare scăzute
este suficientă apă mai rece.

▪ [1-09]: Temperatură dorită a apei la

ieşire când temperatură exterioară
este egală sau creşte peste
temperatură ambiantă ridicată.
Între temperatură apei la ieşire
minimă şi maximă 5°C~22°C
(implicită: 18°C).
Notă: Această valoare trebuie să fie
mai mică decât [1-08], deoarece
pentru temperaturi exterioare ridicate
este necesară apă mai rece.

Temperatură apei la ieşire: Zona suplimentară

Valabil numai dacă există 2 zone de temperatură a apei la ieşire.

# Cod Descriere

[A.3.1.2.1] Indisponibil Mod Val. ref. TAI:

▪ Absolut (implicit)

Temperatură dorită a apei la ieşire
este:

▪ NU este în funcţie de vreme (adică

nu depinde de temperatură

ambiantă exterioară)

▪ fixă în timp (adică nu este

programată)

▪ După vreme: Temperatură dorită a

apei la ieşire este:
▪ În funcţie de vreme (adică depinde

de temperatură ambiantă

exterioară)

▪ fixă în timp (adică nu este

programată)

▪ Abs+programat: Temperatură dorită

a apei la ieşire este:
▪ NU este în funcţie de vreme (adică

NU depinde de temperatură

ambiantă exterioară)

▪ conform unei programări. Acţiunile

programate sunt PORNITE sau

OPRITE.

Observaţie: Această valoare se

poate seta numai la controlul

temperaturii apei la ieşire.

▪ DV+prog.: Temperatură dorită a apei

la ieşire este:
▪ în funcţie de vreme (adică depinde

de temperatură ambiantă

exterioară)

▪ conform unei programări. Acţiunile

programate sunt PORNITE sau

OPRITE

Observaţie: Această valoare se

poate seta numai la controlul

temperaturii apei la ieşire.

Ghidul de referinţă al instalatorului

42

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

[0-00]

[0-01]

T

a

T

t

[0-03] [0-02]

[0-04]

[0-05]

T

a

T

t

[0-07] [0-06]

8 Configuraţie

# Cod Descriere

[A.3.1.2.3] [0-00]

Setare încălzire după vreme:
[0-01]
[0-02]
[0-03]

▪ Tt: Temperatură ţintă a apei la ieşire

(principală)

▪ Ta: Temperatură exterioară

▪ [0-03]: Temperatură ambiantă

exterioară scăzută. −20°C~5°C
(implicită: −10°C)

▪ [0-02]: Temperatură ambiantă

exterioară ridicată. 10°C~20°C
(implicită: 15°C)

▪ [0-01]: Temperatură dorită a apei la

ieşire când temperatură exterioară
este egală sau scade sub
temperatură ambiantă scăzută.
Între temperatură apei la ieşire
minimă şi maximă 25°C~în funcţie de
unitatea exterioară (implicită: 45°C).
Notă: Această valoare trebuie să fie
mai mare decât [0-00], deoarece
pentru temperaturi exterioare scăzute
este necesară apă mai caldă.

▪ [0-00]: Temperatură dorită a apei la

ieşire când temperatură exterioară
este egală sau creşte peste
temperatură ambiantă ridicată.
Între temperatură apei la ieşire
minimă şi maximă 25°C~în funcţie de
unitatea exterioară (implicită: 35°C).
Notă: Această valoare trebuie să fie
mai mică decât [0-01], deoarece
pentru temperaturi exterioare ridicate
este necesară apă mai puţin caldă.

# Cod Descriere

[A.3.1.2.4] [0-04]

Setare răcire după vreme:
[0-05]
[0-06]
[0-07]

▪ Tt: Temperatură ţintă a apei la ieşire

(principală)

▪ Ta: Temperatură exterioară

▪ [0-07]: Temperatură ambiantă

exterioară scăzută. 10°C~25°C
(implicită: 20°C)

▪ [0-06]: Temperatură ambiantă

exterioară ridicată. 25°C~43°C
(implicită: 35°C)

▪ [0-05]: Temperatură dorită a apei la

ieşire când temperatură exterioară
este egală sau scade sub
temperatură ambiantă scăzută.
Între temperatură apei la ieşire
minimă şi maximă 5°C~22°C
(implicită: 12°C).
Notă: Această valoare trebuie să fie
mai mare decât [1-09], deoarece
pentru temperaturi exterioare scăzute
este suficientă apă mai rece.

▪ [0-04]: Temperatură dorită a apei la

ieşire când temperatură exterioară
este egală sau creşte peste
temperatură ambiantă ridicată.
Între temperatură apei la ieşire
minimă şi maximă 5°C~22°C
(implicită: 8°C).
Notă: Această valoare trebuie să fie
mai mică decât [1-08], deoarece
pentru temperaturi exterioare ridicate
este necesară apă mai rece.

Temperatură apei la ieşire: Emiţător delta T

Diferenţa de temperatură pentru apa la intrare şi ieşire. Unitatea este
proiectată să susţină funcţionarea unei bucle din podea.
Temperatură recomandată a apei la ieşire (setată prin telecomandă)
pentru buclele din podea este de 35°C. În acest caz, unitatea va fi
controlată pentru a realiza o diferenţă de temperatură de 5°C, ceea
ce înseamnă că apa la intrare în unitate are în jur de 30°C. În funcţie
de aplicaţia instalată (radiatoare, convector de pompă de căldură,
bucle în podea) sau situaţie, se poate modifica diferenţa între
temperatură apei la intrare şi ieşire. Reţineţi că pompa îşi va regla
debitul pentru a menţine Δt.

# Cod Descriere

[A.3.1.3.1] [9-09] Încălzire: diferenţă de temperatură

solicitată între apa la intrare şi apa la

ieşire. Interval: 3~10°C (în paşi de 1°C;

valoare implicită: 5°C).

[A.3.1.3.2] [9-0A] Răcire: diferenţă de temperatură

solicitată între apa la intrare şi apa la

ieşire. Interval: 3~10°C (în paşi de 1°C;

valoare implicită: 5°C).

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

43

8 Configuraţie

Temperatură apei la ieşire: Modulare

Valabil numai pentru controlul termostatului de încăpere. Dacă
utilizaţi funcţia termostatului de încăpere, clientul trebuie să seteze
temperatură dorită a încăperii. Unitatea va furniza apă caldă
emiţătoarelor de căldură şi încăperea se va încălzi. În plus, mai
trebuie configurată şi temperatură dorită a apei la ieşire: când
activaţi modularea, unitatea va calcula în mod automat temperatură
dorită a apei la ieşire (în funcţie de temperaturile presetate, dacă s-a
selectat După vreme, modularea se va face în funcţie de
temperaturile care depind de vreme); când dezactivaţi modularea,
puteţi seta temperatură dorită a apei la ieşire din telecomandă. În
plus, cu modularea activată, temperatură dorită a apei la ieşire
scade sau creşte în funcţie de temperatură dorită a încăperii şi de
diferenţa între temperatură dorită şi efectivă a încăperii. Rezultatul
este următorul:

▪ temperaturi stabile ale încăperii care se potrivesc exact cu

temperatură dorită (nivel de confort ridicat)

▪ mai puţine cicluri de PORNIRE şi OPRIRE (nivel scăzut de

zgomot, confort ridicat şi randament mai bun)

▪ temperaturi ale apei cât mai scăzute posibil pentru a se potrivi cu

temperatură dorită (randament ridicat)

# Cod Descriere

[A.3.1.1.5] [8-05] TAI modulată:

▪ Nu (implicit): dezactivat.

Notă: Temperatură dorită a apei la
ieşire trebuie setată prin
telecomandă.

▪ Da: activat

Notă: Temperatură dorită a apei la
ieşire la poate fi citită numai pe
telecomandă

Temperatură apei la ieşire: Tipul de emiţător

Valabil numai pentru controlul termostatului de încăpere. În funcţie
de volumul de apă din sistem şi de tipul emiţătoarelor de căldură,
încălzirea sau răcirea spaţiului poate dura mai mult. Această setare
poate compensa un sistem cu încălzire/răcire lentă sau rapidă în
timpul ciclului de încălzire/răcire.

Notă: Setarea tipului de emiţător va influenţa modularea maximă a
temperaturii dorite a apei la ieşire şi posibilitatea utilizării trecerii
automate la răcire/încălzire în funcţie de temperatură ambiantă
interioară.

Prin urmare, este importantă setarea corectă.

# Cod Descriere

[A.3.1.1.7] [9-0B] Tip emiţător:

Timpul de reacţie a sistemului:
▪ Rapid Exemplu: Volum mic al apei şi

serpentine ventilator.

▪ Lent Exemplu: Volum mare a apă,

bucle de încălzire a podelei.

# Cod Descriere

[A.4.1] [6-0D] Apă caldă menajeră Mod valoare

referinţă:
▪ 0 (Numai reîncălz.): Este permisă

numai operaţiunea de reîncălzire.

▪ 1 (Reîncăl.+progr.): Rezervorul de apă

caldă menajeră este încălzit după un
program şi, între ciclurile de încălzire
programate, este permisă operaţia de
reîncălzire.

▪ 2 (Numai program.): Rezervorul de

apă caldă menajeră poate fi încălzit
NUMAI printr-o programare.

Consultaţi "8.3.2 Controlul apei calde menajere: avansat pentru
detalii suplimentare" la pagina 49.

INFORMAŢII

NU se recomandă utilizarea selecţiei ([6‑0D]=0, [A.4.1] Apă
caldă menajeră Mod valoare referinţă=Numai reîncălz.) în
cazul rezervorului de apă caldă menajeră fără Încălzitor
auxiliar intern.

Riscul problemelor de confort/reducerii capacităţii la
încălzirea spaţiului (răcire) este semnificativ (vor exista
întreruperi în cazul funcţionării frecvente pentru
producerea apei calde menajere şi pentru încălzirea/
răcirea îndelungată a spaţiului).

Citirea temperaturii dorite a rezervorului

Temperatură dorită a rezervorului se afişează pe telecomandă. Prin
setările următoare, puteţi configura modul în care se afişează
temperatură rezervorului:

▪ prin valoarea numerică
▪ prin echivalenţă.
Utilizaţi valoarea numerică dacă astfel clientul interpretează corect

temperatură rezervorului. Clientul poate seta pe telecomandă
temperatură dorită a rezervorului cu 1°C. Pentru clienţii care nu sunt
familiarizaţi cu temperaturile rezervorului, alegeţi afişarea printr-un
număr echivalent de persoane. Aceştia vor seta temperatură dorită a
rezervorului indicând consumul de apă caldă menajeră ca număr de
persoane.

În calitate de instalator, dvs. configuraţi conversia dintre consumul
echivalent de apă caldă menajeră per persoană la 1 ciclu de
încălzire şi temperatura reală dorită în rezervor. Ţineţi cont de
dimensiunea rezervorului montat. În plus, utilizând afişarea grafică,
clientul este atenţionat în privinţa cantităţii de apă caldă menajeră
consumată.

# Cod Descriere

[A.4.3.1] Indisponibil Cum trebuie să se afişeze temperatură

rezervorului pe telecomandă?
▪ Sub formă de temperatură.

8.2.6 Comanda apei calde menajere

Valabil numai dacă s-a instalat un rezervor opţional de apă caldă
menajeră.

Configurarea temperaturii dorite a rezervorului

Apa caldă menajeră se poate furniza în 3 moduri. Acestea diferă
între ele prin modalitatea în care este setată temperatură dorită a
rezervorului şi în care acţionează unitatea.

Ghidul de referinţă al instalatorului

44

▪ Sub formă grafică: Temperatură

trebuie să se afişeze ca apă caldă
disponibilă pentru x persoane. Dacă
alegeţi această opţiune, mai trebuie să
configuraţi ce număr este egal cu ce
temperatură în [A.4.3.2.1]~[A.4.3.2.6]:

[A.4.3.2.1] Indisponibil 1 persoană

Temperatura absolută dorită în rezervor
pentru 1 persoană. 30~80°C (implicită:
42°C)

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

8 Configuraţie

# Cod Descriere

[A.4.3.2.2] Indisponibil 2 persoane

Creşterea temperaturii dorite a
rezervorului pentru 2 persoane
comparativ cu 1 persoană. 0~20°C
(implicită: 6°C)

[A.4.3.2.3] Indisponibil 3 persoane

Creşterea temperaturii dorite a
rezervorului pentru 3 persoane
comparativ cu 2 persoane. 0~20°C
(implicită: 15°C)

[A.4.3.2.4] Indisponibil 4 persoane

Creşterea temperaturii dorite a
rezervorului pentru 4 persoane
comparativ cu 3 persoane. 0~20°C
(implicită: 17°C)

[A.4.3.2.5] Indisponibil 5 persoane

Creşterea temperaturii dorite a
rezervorului pentru 5 persoane
comparativ cu 4 persoane. 0~20°C
(implicită: 1°C)

[A.4.3.2.6] Indisponibil 6 persoane

Creşterea temperaturii dorite a
rezervorului pentru 6 persoane
comparativ cu 5 persoane. 0~20°C
(implicită: 1°C)

INFORMAŢII

Temperatura reală dorită în rezervor este definită de
temperatura absolută dorită în rezervor selectată şi
numărul de persoane + valorile de incrementare selectate.

Exemplu: 3 persoane (setări implicite)
Temperatura reală dorită în rezervor=[A.4.3.2.1]+[A.

4.3.2.2]+[A.4.3.2.3]
Temperatura reală dorită în rezervor = 42+6+15=63°C.

Temperatură maximă a rezervorului

Temperatură maximă pe care utilizatorii o pot selecta pentru apa
caldă menajeră. Puteţi utiliza această setare pentru a limita
temperaturile la robinetele de apă caldă.

INFORMAŢII

În timpul dezinfectării rezervorului de apă caldă menajeră,
temperatură rezervorului poate depăşi această
temperatură maximă.

INFORMAŢII

Limitaţi temperatură maximă a apei calde în conformitate
cu legislaţia în vigoare.

# Cod Descriere

[A.4.5] [6-0E] Val. de ref. maximă

Temperatură maximă pe care utilizatorii
o pot selecta pentru apa caldă menajeră.
Puteţi utiliza această setare pentru a
limita temperatură la robinetele de apă
caldă.

Dacă
▪ [E-07]=0: 40~80°C (implicită: 60°C)

(pentru EHBH/X în combinaţie cu
EKHW*)

▪ [E-07]=1: 40~60°C (implicită: 60°C)

(numai pentru EHVH/X)

Temperatură maximă NU este valabilă în
timpul funcţiei de dezinfectare. Consultaţi
funcţia de dezinfectare.

8.2.7 Contact/număr asistenţă

# Cod Descriere

[6.3.2] Indisponibil Număr pe care utilizatorii îl pot apela

dacă au probleme.

8.3 Optimizare/configurare avansată

8.3.1 Operaţiunea de răcire/încălzire a spaţiului: avansată

Temperatură presetată a apei la ieşire

Puteţi defini temperaturile presetate ale apei la ieşire:
▪ economic (înseamnă temperatură dorită a apei la ieşire şi are ca

rezultat cel mic consum de energie)

▪ confort (înseamnă temperatură dorită a apei la ieşire şi are ca

rezultat cel mare consum de energie).

Valorile presetate simplifică utilizarea aceleiaşi valori la programare
sau reglarea temperaturii dorite a apei la ieşire în funcţie de
temperatură încăperii (consultaţi modularea). Dacă doriţi să
modificaţi valoarea ulterior, este suficient să o faceţi într-un singur
loc. În funcţie de vreme, temperatură dorită a apei la ieşire depinde
sau nu de vreme şi trebuie specificată temperatură absolută dorită a
apei la ieşire sau valoarea de deviere dorită.

NOTIFICARE

Temperaturile presetate ale apei la ieşire sunt valabile
numai pentru zona principală, deoarece programarea
pentru zona suplimentară constă în acţiuni de PORNIRE/
OPRIRE.

NOTIFICARE

Selectaţi temperaturile presetate ale apei la ieşire în
funcţie de proiectarea sistemului şi de emiţătoarele de
căldură selectate pentru a asigura echilibrul între
temperaturile dorite ale încăperii şi apei la ieşire.

# Cod Descriere

Temperatură presetată a apei la ieşire pentru zona principală de
temperatură a apei la ieşire dacă NU depinde de vreme

[7.4.2.1] [8-09] Confort (încălzire)

[9-01]~[9-00] (implicită: 35°C)

[7.4.2.2] [8-0A] Economic (încălzire)

[9-01]~[9-00] (implicită: 33°C)

[7.4.2.3] [8-07] Confort (răcire)

[9-03]~[9-02] (implicită: 18°C)

[7.4.2.4] [8-08] Economic (răcire)

[9-03]~[9-02] (implicită: 20°C)

Temperatură presetată a apei la ieşire (valoarea devierii) pentru
zona principală de temperatură a apei la ieşire dacă depinde de
vreme

[7.4.2.5] Indisponibil Confort (încălzire)

−10~+10°C (implicită: 0°C)

[7.4.2.6] Indisponibil Economic (încălzire)

−10~+10°C (implicită: −3°C)

[7.4.2.7] Indisponibil Confort (răcire)

−10~+10°C (implicită: 0°C)

[7.4.2.8] Indisponibil Economic (răcire)

−10~+10°C (implicită: +3°C)

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

45

8 Configuraţie

T

t

T

A

R

L

0°C

T

t

T

A

R

L

0°C

a b

Intervalele de temperatură (temperaturile apei la ieşire)

Scopul acestei setări este de a împiedica selectarea unei valori
greşite pentru temperatură apei la ieşire (adică prea caldă sau prea
rece). În plus, se pot configura intervalele disponibile ale
temperaturilor dorite pentru încălzire şi răcire.

NOTIFICARE

În cazul aplicaţiei de încălzire prin podea, este important
să se limiteze:

▪ temperatură maximă a apei la ieşire în timpul încălzirii

în funcţie de specificaţiile instalaţiei de încălzire prin
podea.

▪ temperatură minimă a apei la ieşire în timpul răcirii la

18~20°C pentru a împiedica formarea condensului pe
podea.

NOTIFICARE

▪ Când se reglează intervalele temperaturii apei la ieşire,

sunt reglate, de asemenea, toate temperaturile dorite la
ieşire pentru a garanta că acestea se situează între
limite.

▪ Realizaţi întotdeauna echilibrul între temperatură dorită

a apei la ieşire şi temperatură dorită a încăperii şi/sau
capacitate (în funcţie de proiectarea sistemului şi
selectarea emiţătoarelor de căldură). Temperatură
dorită a apei la ieşire este rezultatul mai multor setări
(valoare presetată, valori de deviere, curbe în funcţie
de vreme, modulare). Ca rezultat, pot să apară
temperaturi ale apei la ieşire prea ridicate sau prea
coborâte, ceea ce duce la depăşirea temperaturilor sau
diminuarea capacităţii. Astfel de situaţii pot fi evitate
prin limitarea intervalului de temperatură a apei la ieşire
(în funcţie de emiţătorul de căldură).

Exemplu: Setaţi temperatură minimă a apei la ieşire la 28°C pentru a
evita situaţia în care NU puteţi încălzi încăperea: temperaturile apei
la ieşire trebuie să fie suficient de mari faţă de temperaturile
încăperii (la încălzire).

# Cod Descriere

[A.3.1.2.2.2] [9-06] Temp. max. (încălzire)

37~în funcţie de unitatea exterioară
(implicită: 55°C)

[A.3.1.2.2.1] [9-05] Temp. min. (încălzire)

15~37°C (implicită: 25°C)

[A.3.1.2.2.4] [9-08] Temp. max. (răcire)

18~22°C (implicită: 22°C)

[A.3.1.2.2.3] [9-07] Temp. min. (răcire)

5~18°C (implicită: 5°C)

Temperatură peste limită a apei la ieşire

Această funcţie defineşte cât de mult poate creşte temperatură apei
peste temperatură dorită a apei la ieşire înainte de oprirea
compresorului. Compresorul va reporni când temperatură apei
scade sub temperatură dorită a apei la ieşire. Această funcţie este
aplicabilă numai în modul de încălzire.

# Cod Descriere

Indisponibil [9-04] 1~4°C (implicită: 1°C)

Compensarea temperaturii apei la ieşire în jur de 0°C

În timpul încălzirii, temperatură dorită a apei la ieşire creşte local în
jurul unei temperaturi exterioare de 0°C. Această compensare se
poate selecta când se utilizează o temperatură dorită absolută sau
în funcţie de vreme (vedeţi ilustraţia de mai jos). Utilizaţi această
setare pentru a compensa eventuale pierderi de căldură ale clădirii
când temperatură exterioară este în jur de 0°C (de ex., în ţările din
regiunile reci).

Intervalul de temperatură al apei la ieşire pentru zona principală de
temperatură a apei la ieşire (= zona de temperatură a apei la ieşire
cu cea mai scăzută temperatură a apei la ieşire în timpul încălzirii şi
cea mai ridicată temperatură a apei la ieşire în timpul răcirii)

[A.3.1.1.2.2] [9-00] Temp. max. (încălzire)

[A.3.1.1.2.1] [9-01] Temp. min. (încălzire)

[A.3.1.1.2.4] [9-02] Temp. max. (răcire)

[A.3.1.1.2.3] [9-03] Temp. min. (răcire)

Intervalul de temperatură al apei la ieşire pentru zona suplimentară
de temperatură a apei la ieşire (= zona de temperatură a apei la
ieşire cu cea mai ridicată temperatură a apei la ieşire în timpul
încălzirii şi cea mai scăzută temperatură a apei la ieşire în timpul
răcirii)

Ghidul de referinţă al instalatorului

46

# Cod Descriere

37~în funcţie de unitatea exterioară
(implicită: 55°C)

15~37°C (implicită: 25°C)

18~22°C (implicită: 22°C)

5~18°C (implicită: 5°C)

a TAI dorită absolută
b TAI dorită după vreme

# Cod Descriere

Indisponibil [D-03] 0 (dezactivată) (implicită)

1 (activată) L=2°C,
R=4°C (−2°C<TA<2°C)

2 (activată) L=4°C,
R=4°C (−2°C<TA<2°C)

3 (activată) L=2°C,
R=8°C (−4°C<TA<4°C)

4 (activată) L=4°C,
R=8°C (−4°C<TA<4°C)

Modularea temperaturii maxime a apei la ieşire

Valabil numai pentru controlul termostatului de încăpere şi când se
activează modularea. Modularea maximă (=variaţia) a temperaturii
dorite a apei la ieşire decisă prin diferenţa dintre temperatură
efectivă şi cea dorită a încăperii, de ex., 3°C de modulare înseamnă
temperatură dorită a apei la ieşire poate creşte sau descreşte cu
3°C. Creşterea modulării înseamnă un randament mai bun (mai
puţine PORNIRI/OPRIRI, încălzire mai rapidă), dar reţineţi că, în
funcţie de emiţătorul de căldură, trebuie să existe întotdeauna un

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

[

9-0C

]

a

b
c

d

8 Configuraţie

echilibru (consultaţi proiectarea sistemului şi selectarea
emiţătoarelor de căldură) între temperatură dorită a apei la ieşire şi
temperatură dorită a încăperii.

# Cod Descriere

Indisponibil [8-06] 1~5°C (implicită: 3°C)

Intervalul de răcire în funcţie de vreme

Valabil numai pentru EHBX şi EHVX. Se poate dezactiva răcirea în
funcţie de vreme, adică temperatură dorită a apei la ieşire în timpul
răcirii nu depinde temperatură ambiantă exterioară, indiferent dacă
se selectează sau NU dependenţa de vreme. Ambele pentru zona
principală de temperatură a apei la ieşire, iar zona suplimentară de
temperatură a apei la ieşire se poate seta separat.

# Cod Descriere

Indisponibil [1-04] Răcirea în funcţie de vreme a zonei

principale de temperatură a apei la ieşire
este…

0 (dezactivată) (implicită)
1 (activată)

Indisponibil [1-05] Răcirea în funcţie de vreme a zonei

suplimentare de temperatură a apei la
ieşire este…

0 (dezactivată) (implicită)
1 (activată)

Intervalele de temperatură (temperatură încăperii)

Valabil numai pentru controlul termostatului de încăpere. Pentru a
economisi energie prin prevenirea încălzirii sau răcirii exagerate a
încăperii, puteţi limita intervalul temperaturii încăperii pentru încălzire
şi/sau răcire.

NOTIFICARE

Când se reglează intervalele temperaturii încăperii, sunt
reglate, de asemenea, toate temperaturile dorite ale
încăperii pentru a garanta că acestea se situează între
limite.

# Cod Descriere

Interval temp. încăpere
[A.3.2.1.2] [3-06] Temp. max. (încălzire)

18~30°C (implicită: 30°C)

[A.3.2.1.1] [3-07] Temp. min. (încălzire)

12~18°C (implicită: 12°C)

[A.3.2.1.4] [3-08] Temp. max. (răcire)

25~35°C (implicită: 35°C)

[A.3.2.1.3] [3-09] Temp. min. (răcire)

15~25°C (implicită: 15°C)

Pasul temperaturii încăperii

Valabil numai pentru controlul termostatului de încăpere şi când
temperatură se afişează în °C.

# Cod Descriere

[A.3.2.4] Indisponibil Pas temp. Încăpere

▪ 1°C (implicită). Temperatură dorită a

încăperii pe telecomandă se poate
seta pentru un 1°C.

▪ 0,5°C Temperatură dorită a încăperii

pe telecomandă se poate seta pentru
0,5°C. Temperatură efectivă a
încăperii se afişează cu o precizie de
0,1°C.

Histereza temperaturii încăperii

Valabil numai pentru controlul termostatului de încăpere. Se poate
seta banda de histereză în jurul temperaturii dorite a încăperii.
Daikin NU recomandă modificarea histereza temperaturii încăperii
deoarece este setată pentru utilizarea optimă a sistemului.

a Temperatură încăperii
b Temperatură efectivă a încăperii
c Temperatură dorită a încăperii
d Oră

# Cod Descriere

Indisponibil [9-0C] 1~6°C (implicită: 1°C)

Decalajul temperaturii încăperii

Valabil numai pentru controlul termostatului de încăpere. Puteţi
calibra senzorul de temperatură a încăperii (extern). Se poate
acorda un decalaj valorii termistorului de încăpere măsurate de
telecomandă sau de senzorul de încăpere extern. Setările se pot
utiliza ca o compensare în situaţiile în care telecomandă sau
senzorul de încăpere extern nu se poate instala în locul ideal
(consultaţi manualul de instalare şi/sau ghidul de referinţă al
instalatorului).

# Cod Descriere

Decalaj temp. Încăpere: Decalajul temperaturii efective a încăperii
măsurate cu senzorul telecomenzii.

[A.3.2.2] [2-0A] −5~5°C, pas de 0,5°C (implicită: 0°C)
Decalaj senz.încăp.ext.: Valabil numai dacă opţiunea senzorului de

încăpere extern este instalată şi configurată (consultaţi [C-08])
[A.3.2.3] [2-09] −5~5°C, pas de 0,5°C (implicită: 0°C)

Protecţia la îngheţare a încăperii

Valabil numai pentru controlul termostatului de încăpere. Când
temperatură efectivă a încăperii scade sub temperatură de îngheţare
a încăperii, unitatea la furniza apă la ieşire (în modul de funcţionare
pentru încălzire) către emiţătoarele de căldură pentru a reîncălzi
încăperea.

NOTIFICARE

Chiar dacă controlul termostatului de încăpere este OPRIT
din telecomandă, protecţia la îngheţare a încăperii rămâne
activă.

# Cod Descriere

Indisponibil [2-06] Prot. îngheţ. încăpere

0: dezactivată
1: activată (implicită)

Indisponibil [2-05] Temperatură încăperii împotriva

îngheţării
4~16°C (implicită: 12°C)

Ventil de închidere

Valabil numai pentru 2 zone de temperatură a apei la ieşire.
Ieşirea ventilul de închidere, aflat în zona principală de temperatură

a apei, se poate configura.

INFORMAŢII

În timpul operaţiunii dezgheţare, ventilul de închidere este
întotdeauna deschis.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

47

8 Configuraţie

Termo Pornit/OPRIT: ventilul se închide, în funcţie de [F-0B], când
nu există încălzire şi/sau solicitare a încăperii în zona principală.
Activaţi această setare pentru:

▪ a evita furnizarea apei la ieşire pentru emiţătoarele de căldură în

zona TAI principală (prin staţia cu supapă de amestecare) când
există solicitare de la zona TAI suplimentară.

▪ activaţi pompa de PORNIRE/OPRIRE a staţiei cu supapă de

amestecare numai dacă există solicitare. Consultaţi "5 Indicaţii
privind aplicaţia" la pagina 7.

# Cod Descriere

[A.3.1.1.6.1] [F-0B] Ventilul de închidere:

0 (Nu)(implicit): NU este influenţat de
solicitarea de încălzire sau răcire.

1 (Da): se închide când NU există
solicitare de încălzire sau răcire.

INFORMAŢII

Reglarea [F‑0B] este validă numai când există un
termostat sau o reglare a solicitării termostatului de
încăpere extern (NU în cazul reglării temperaturii apei la
ieşire).

Răcire: Valabil numai pentru EHBX şi EHVX. Ventilul de închidere
se închide,în funcţie de [F-0C], când unitatea funcţionează în modul
pentru răcire. Activaţi această setare pentru a evita furnizarea apei
reci prin emiţătoarele de căldură şi formarea condensului (de ex.,
buclele de încălzire prin podea sau radiatoarele).

# Cod Descriere

[A.3.1.1.6.2] [F-0C] Ventilul de închidere:

0 (Nu): NU este influenţat de trecerea la
răcirea spaţiului.

1 (Da)(implicit): se închide când se
efectuează răcirea spaţiului.

Interval de funcţionare

În funcţie de temperatură exterioară medie, funcţionarea unităţii
pentru încălzirea sau răcirea spaţiului este interzisă.

Temp.oprită înc.spaţiu: Când temperatură exterioară medie
depăşeşte această valoare, încălzirea spaţiului este OPRITĂ pentru
a evita supraîncălzirea.

# Cod Descriere

[A.3.3.1] [4-02] ▪ EHBH/X04+08 şi EHVH/X04+08:

14~25°C (implicită: 25°C)

▪ EHBH/X16 şi EHVH/X16: 14~35°C

(implicită: 35°C)

Aceeaşi setare se mai utilizează la
trecerea automată la încălzire/răcire.

Tem.pornită răc.spaţiu: Valabil numai pentru EHBX şi EHVX. Când
temperatură exterioară medie scade sub această valoare, răcirea
spaţiului este OPRITĂ.

# Cod Descriere

[A.3.3.2] [F-01] 10~35°C (implicită: 20°C)

Aceeaşi setare se mai utilizează la
trecerea automată la încălzire/răcire.

Trecerea automată la încălzire/răcire

Valabil numai pentru EHBX şi EHVX. Utilizatorul final setează
modul de funcţionare dorit pe telecomandă: Încălzire, Răcire sau

Automat (consultaţi şi manualul de exploatare/ghidul de referinţă al
utilizatorului). Când se selectează Automat, modificarea modului de
funcţionare se bazează pe:

▪ Intervalul lunar pentru încălzire şi/sau răcire: utilizatorul final

indică, în funcţie de utilizarea lunară, operaţiunea permisă (#
[7:5]): încălzire/răcire sau numai încălzire sau numai răcire. Dacă
modul de funcţionare permis trece la funcţionarea numai pentru
răcire, modul de funcţionare trece la răcire. Dacă modul de
funcţionare permis trece la funcţionarea numai pentru încălzire,
modul de funcţionare trece la încălzire.

▪ Temperatură exterioară medie: modul de funcţionare se va

schimba pentru a se încadra întotdeauna în intervalul stabilit de
temperatură de OPRIRE a încălzirii spaţiului pentru încălzire şi de
temperatură de PORNIRE a răcirii spaţiului pentru răcire. Dacă
temperatură exterioară scade, modul de funcţionare comută la
încălzire şi invers. Reţineţi că temperatură exterioară medie se
calculează în funcţie de timp (consultaţi "8 Configuraţie" la
pagina 34).

Când temperatură exterioară se situează între temperatură de
PORNIRE a răcirii spaţiului şi cea de OPRIRE a încălzirii spaţiului,
modul de funcţionare rămâne neschimbat dacă sistemul nu este
configurat în controlul termostatului de încăpere cu o zonă de
temperatură a apei la ieşire şi emiţătoare de încălzire rapidă. În
acest caz, modul de funcţionare se va schimba în funcţie de:

▪ Temperatură interioară măsurată: în afară de temperatură dorită a

încăperii pentru încălzire şi răcire, instalatorul setează o valoare
de histereză (de ex., în încălzire, această valoare este legată de
temperatură dorită la răcire) şi o valoare de decalaj (de ex., în
încălzire, această valoare este legată de temperatură dorită la
încălzire). Exemplu: temperatură dorită a încăperii la încălzire este
de 22°C şi la răcire de 24°C, cu o valoare de histereză de 1°C şi
un decalaj de 4°C. Trecerea de la încălzire la răcire va avea loc
atunci când temperatură încăperii creşte peste limita maximă a
temperaturii dorite la răcire adăugată de valoarea de histereză
(deci 25°C) şi a temperaturii dorite la încălzire adăugată de
valoare de decalaj (deci 26°C). În mod contrar, trecerea de la
răcire la încălzire va avea loc atunci când temperatură încăperii
scade sub limita minimă a temperaturii dorite la încălzire scăzută
de valoarea de histereză (deci 21°C) şi a temperaturii dorite la
răcire scăzută de valoarea de decalaj (deci 20°C).

▪ Temporizator de protecţie pentru a preveni trecerea prea

frecventă de la încălzire la răcire şi invers.

Setările de trecere asociate temperaturii exterioare (numai dacă se
setează modul automat):

# Cod Descriere

[A.3.3.1] [4-02] Temp.oprită înc.spaţiu. Dacă

temperatură exterioară creşte peste
această valoare, modul de funcţionare
va trece la răcire:

▪ EHBH/X04+08 şi EHVH/X04+08:

14~25°C (implicită: 25°C)

▪ EHBH/X16 şi EHVH/X16: 14~35°C

(implicită: 35°C)

[A.3.3.2] [F-01] Tem.pornită răc.spaţiu. Dacă

temperatură exterioară scade sub
această valoare, modul de funcţionare
va trece la încălzire:

10~35°C (implicită: 20°C)

Setările de trecere asociate temperaturii interioare. valabil numai
dacă se selectează modul Automat şi sistemul este configurat în
controlul termostatului de încăpere cu 1 zonă de temperatură a apei
la ieşire şi emiţătoare de încălzire rapidă.

Indisponibil [4-0B] Histereză: Asiguraţi-vă că trecerea se

efectuează numai atunci când este
necesar. Exemplu: modul de funcţionare
pentru spaţiu trece de la răcire la
încălzire numai dacă temperatură
încăperii scade sub temperatură dorită la
încălzire scăzută de histereză.

1~10°C, pas de 0,5°C (implicită: 1°C)

Ghidul de referinţă al instalatorului

48

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

T

DHW

T

a

[0-0C]

[0-0B]

[0-0E] [0-0D]

8 Configuraţie

# Cod Descriere

Indisponibil [4-0D] Decalaj: Asigură atingerea temperaturii

active dorite a încăperii. Exemplu: dacă
trecerea la încălzire sau răcire are loc
sub temperatură dorită a încăperii la
încălzire, această temperatură dorită a
încăperii nu se poate atinge niciodată.

1~10°C, pas de 0,5°C (implicită: 1°C)

8.3.2 Controlul apei calde menajere: avansat

Temperaturile presetate ale rezervorului

Valabil numai dacă pregătirea apei calde menajere este programată
sau programată + reîncălzire.

Puteţi defini temperaturile presetate ale rezervorului:
▪ economic stocare
▪ confort stocare
▪ reîncălzire
Valorile presetate simplifică utilizarea aceleiaşi valori la programare.

Dacă ulterior doriţi să modificaţi valoarea, există doar 1 loc în care
trebuie să o faceţi (consultaţi şi manualul de exploatare şi/sau ghidul
de referinţă al utilizatorului).

Confort stocare: Valabil numai dacă temperatură dorită a
rezervorului NU depinde de vreme. Temperatură de confort pentru
stocare înseamnă cea mai ridicată temperatură dorită a rezervorului,
când ciclul de încălzire a rezervorului are prioritate până la valoarea
de referinţă pentru reîncălzire. Este temperatură dorită când se
programează o acţiune de confort pentru stocare (de preferat în
timpul nopţii).

# Cod Descriere

[7.4.3.1] [6-0A] 30~80°C (implicită: 60°C)

Economie stocare: Temperatură economică pentru stocare
înseamnă cea mai scăzută temperatură dorită a rezervorului. Este
temperatură dorită când se programează o acţiune de economie
pentru stocare (de preferat în timpul zilei).

# Cod Descriere

[7.4.3.2] [6-0B] 30~50°C (implicită: 45°C)

Reîncălzire: Temperatură dorită de reîncălzire a rezervorului se
utilizează:

▪ în modul programat + reîncălzire, asigurând temperatură minimă a

rezervorului: dacă temperatură rezervorului scade sub această
valoare, rezervorul este încălzit.

▪ în timpul confortului pentru stocare, pentru a acorda prioritate

pregătirii apei calde menajere. Când temperatură rezervorului
depăşeşte această valoare, pregătirea apei calde menajere şi
încălzirea/răcirea spaţiului se execută secvenţial.

# Cod Descriere

[7.4.3.3] [6-0C] 30~50°C (implicită: 45°C)

După vreme

Setările instalatorului în funcţie de vreme definesc parametrii pentru
exploatarea în funcţie de vreme a unităţii. Dacă funcţionarea în
funcţie de vreme este activă, temperatură dorită a rezervorului este
stabilită automat, în funcţie de temperatură exterioară medie:
temperaturi exterioare scăzute vor duce la temperaturi mai mari
dorite ale rezervorului, deoarece la robinetul de apă rece apa este
mai rece şi invers. În cazul pregătirii apei calde menajere
programate sau programate+reîncălzire, temperatură de confort
pentru stocare depinde de vreme (în funcţie de curba după vreme),
iar economia la stocare şi temperatură de reîncălzire NU depind de
vreme. În cazul numai al reîncălzirii la pregătirea apei calde
menajere, temperatură dorită a rezervorului depinde de vreme (în

funcţie de curba după vreme). În timpul funcţionării în funcţie de
vreme, utilizatorul final nu poate regla temperatură dorită a
rezervorului din telecomandă.

# Cod Descriere

[A.4.2.2] Indisponibil Temperatură dorită a rezervorului în

funcţie de vreme este:
▪ Absolut (implicit): dezactivat. Toate

temperaturile dorite ale rezervorului
NU depind de vreme.

▪ După vreme: activat. În modul

programat sau programat+reîncălzire,
temperatură de confort pentru stocare
depinde de vreme. Economia la
stocare şi temperaturile de reîncălzire
NU depind de vreme. În modul de
reîncălzire, temperatură dorită a
rezervorului depinde de vreme.
Notă: Temperatură afişată a
rezervorului depinde de vreme,
aceasta nu poate fi reglată din
telecomandă.

[A.4.2.3] [0-0E]

Curbă după vreme
[0-0D]
[0-0C]
[0-0B]

▪ T

: Temperatură dorită a

DHW

rezervorului.

▪ Ta: Temperatură ambiantă exterioară

(medie)

▪ [0-0E]: temperatură ambiantă

exterioară scăzută. −20~5°C (implicită:

−10°C)

▪ [0-0D]: Temperatură ambiantă

exterioară ridicată: 10~20°C (implicită:
15°C)

▪ [0-0C]: temperatură dorită a

rezervorului când temperatură
exterioară este egală sau scade sub
temperatură ambiantă scăzută:
55~70°C (implicită: 70°C)

▪ [0-0B]: temperatură dorită a

rezervorului când temperatură
exterioară este egală sau creşte peste
temperatură ambiantă ridicată:
35~55°C (implicită: 55°C)

[A.4.2.1] Indisponibil Temp. programate

Acţiunile posibile ale temperaturii

rezervorului sunt:

▪ Presetate (implicit): temperaturi

predefinite pentru confort la stocare,
economie la stocare şi oprirea stocării.
Temperaturile predefinite sunt setate
în structura meniului.

▪ Personalizate: temperaturi

personalizate în cadrul intervalului
permis şi oprirea stocării.
Notă: Când selectaţi această valoare,
NU se pot selecta temperaturi ale
rezervorului în funcţie de vreme.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

49

8 Configuraţie

t

T

BH ON

T

DHW

T

HP ON

T

HP OFF

T

HP MAX

T

U

T

BH OFF

[6-01]

[6-00]

[7-00]

[7-01]

TU= 70°C
[7-00] = 3°C
[6-01] = 2°C
[6-00] = 7°C

HP

BH

HP

5

10

20

30

40

41

48

50

60

71
70

73

Funcţionarea încălzitorului auxiliar şi a pompei de căldură
Pentru sisteme cu rezervor separat pentru apă caldă menajeră

(numai pentru EHBH/X)

# Cod Descriere

Indisponibil [4-03] Defineşte permisiunea de funcţionare a

încălzitorului auxiliar în funcţie de
ambient, de temperatură apei calde
menajere sau de modul de funcţionare a
pompei de căldură. Această setare este
valabilă numai în modul de reîncălzire
pentru aplicaţiile cu rezervor separat de
apă caldă menajeră.

▪ 0: Funcţionarea încălzitorului auxiliar

NU este permisă, exceptând “Funcţia
de dezinfectare” şi “Încălzirea apei
calde menajere la capacitate maximă”.
Utilizaţi această opţiune în cazul în
care capacitatea pompei de căldură
poate acoperi solicitările de încălzire
ale locuinţei şi de apă caldă menajeră
pentru întreg sezonul de încălzire.
Dacă temperatură exterioară este sub
setarea [5-03] şi [5-02]=1, apa caldă
menajeră nu va fi încălzită.
Temperatură apei calde menajere
poate avea valoarea maximă a
temperaturii de OPRIRE a pompei de
căldură.

▪ 1: Funcţionarea încălzitorului auxiliar

este permisă când este solicitată.

▪ 2: Încălzitorul auxiliar poate funcţiona

în afara intervalului de funcţionare a
pompei de căldură pentru apă caldă
menajeră.

Încălzitorul auxiliar poate funcţiona

numai dacă:
▪ Temperatură ambiantă nu se

încadrează în intervalul de
funcţionare: Ta<[5-03] sau Ta>35°C

▪ Temperatură apei calde menajere

este cu 2°C mai scăzută decât
temperatură de OPRIRE a pompei
de căldură.

Încălzitorul auxiliar va putea funcţiona
când Ta<[5-03] depinde de starea [5-02].

Dacă exploatarea bivalentă este
ACTIVATĂ şi semnalul de autorizare
pentru boilerul auxiliar este ACTIVAT,
încălzitorul auxiliar va fi restricţionat chiar
dacă Ta<[5-03]. Consultaţi [C-02].

▪ 3 (implicit): Încălzitorul auxiliar poate

funcţiona când pompa de căldură NU
este activă pentru furnizarea apei
calde menajere.

La fel ca la setarea 1, dar nu pot

funcţiona simultan pompa de căldură
pentru apă caldă menajeră şi
încălzitorul auxiliar.

Când setarea este [4-03]=1/2/3,
funcţionarea încălzitorului auxiliar mai

Indisponibil [7-00] Depăşirea temperaturii. Diferenţa de

Ghidul de referinţă al instalatorului

50

poate fi restricţionată şi de programarea
pentru încălzitorul auxiliar.

temperatură peste valoarea de referinţă
a temperaturii apei calde menajere
înainte de OPRIREA încălzitorului
auxiliar. Temperatură rezervorului de apă
caldă menajeră va creşte cu [7-00] peste
valoarea de referinţă selectată a
temperaturii.

Interval: 0~4°C (implicit: 0)

# Cod Descriere

Indisponibil [7-01] Histereză. Diferenţa de temperatură

dintre temperatură de PORNIRE şi
OPRIRE a încălzitorului auxiliar.
Temperatură de histereză minimă este
de 2°C.

Interval: 2~40°C (implicit: 2)

Indisponibil [6-00] Diferenţa de temperatură care determină

temperatură de PORNIRE a pompei de
căldură.

Interval: 2~20°C (implicit: 2)

Indisponibil [6-01] Diferenţa de temperatură care determină

temperatură de OPRIRE a pompei de
căldură.

Interval: 0~10°C (implicit: 2)

BH Încălzitor auxiliar
HP Pompă de căldură. Dacă încălzirea cu pompa de

căldură durează prea mult, poate avea loc încălzirea
auxiliară cu ajutorul încălzitorului auxiliar

T

Temperatura de OPRIRE a încălzitorul auxiliar (T

BH OFF

U

+[7-00])

T

Temperatura de PORNIRE a încălzitorul auxiliar (T

T

HP MAX

BH ON

−[7-01])

OFF

Temperatura maximă a pompei de căldură la senzor

BH

în rezervorul de apă caldă menajeră

T

Temperatura de OPRIRE a pompei de căldură (T

HP OFF

T

HP ON

T

−[6-01])

MAX

Temperatura de PORNIRE a pompei de căldură (T

−[6-00])

OFF

Temperatură apei calde menajere

DHW

HP

HP

TUValoarea de referinţă a temperaturii stabilită de

utilizator (aşa cum a fost fixată pe interfaţa
utilizatorului)

t Oră

Temporizatoare

# Cod Descriere

Indisponibil [8-00] Timpul minim de funcţionare pentru

furnizarea apei calde menajere. În acest
interval, NU este permisă încălzirea/
răcirea spaţiului, chiar dacă s-a ajuns la
temperatură fixată a apei calde
menajere.

Interval: 0~20 minute (implicit: 5)

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

t

1

0

1

0

[8-01] [8-02]

[8-00]

t

1

0

1

0

1

0

[8-03]

3

4

1

0

t

T

A

t

T

A

0

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

0

[8-01]

[F-01] 35C

[8-02]

[8-01]+

[8-04]

Indisponibil [8-01] Timpul maxim de funcţionare pentru

Indisponibil [8-02] Timp de antireciclare.

Indisponibil [8-03] Temporizatorul de întârziere a

Indisponibil [8-04] Timpul de funcţionare suplimentar pentru

[8-02]: Timp de antireciclare

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

# Cod Descriere

furnizarea apei calde menajere.
Încălzirea apei calde menajere se
opreşte chiar dacă NU s-a ajuns la
temperatură dorită a apei calde
menajere. Timpul maxim de funcţionare
efectivă depinde, de asemenea, de
setarea [8-04].

▪ Când dispunerea sistemului =

Controlul termostat de încăpere:
Această valoare presetată este luată
în considerare numai dacă există o
solicitare de încălzire sau răcire a
spaţiului. Dacă NU există solicitare de
încălzire/răcire a spaţiului, rezervorul
este încălzit până la temperatură de
OPRIRE a pompei de căldură.

▪ Când dispunerea sistemului ≠

Controlul termostatului de încăpere:
Se ia întotdeauna în considerare
această valoare presetată.

Interval: 5~95 minute (implicit: 30)

Durata minimă între două cicluri pentru
apa caldă menajeră. Timpul de
antireciclare efectiv depinde, de
asemenea, de setarea [8-04].

Interval: 0~10 ore (implicit: 3) (pasul: 1/2
ore) (numai pentru EHBH/X).

Interval: 0~10 ore (implicit: 0,5) (pasul:
1/2 ore) (numai pentru EHVH/X).

încălzitorului auxiliar.
Numai pentru EKHW*
Durata de întârziere la pornirea

încălzitorului auxiliar când este activ
modul apei calde menajere.

▪ Când modul apei calde menajere NU

este activ, durata de întârziere este de
20 de minute.

▪ Durata de întârziere porneşte de la

temperatură de PORNIRE a
încălzitorului auxiliar.

▪ Adaptând timpul de întârziere al

încălzitorului auxiliar la timpul maxim
de funcţionare, puteţi găsi un echilibru
optim între randamentul energetic şi
timpul de încălzire.

▪ Dacă timpul de întârziere al

încălzitorului auxiliar este fixat prea
mare, ar putea dura mult până ce apa
caldă menajeră ajunge la temperatură
fixată.

▪ Setarea [8-03] are sens numai dacă

setarea [4-03]=1. Setarea [4-03]=0/2/3
limitează automat încălzitorul auxiliar
în raport cu timpul de funcţionare a
pompei de căldură în modul de
încălzire a apei menajere.

▪ Asiguraţi-vă că setarea [8-03] este

întotdeauna în relaţie cu timpul maxim
de funcţionare [8-01].

Interval: 20~95 minute (implicit: 50).

timpul de funcţionare maxim în funcţie de
temperatură exterioară [4-02] sau [F-01].

Interval: 0~95 minute (implicit: 95).

8 Configuraţie

1 Mod încălzire apă menajeră cu pompă de căldură

(1=activ, 0=inactiv)

2 Solicitare apă caldă pentru pompă de căldură

(1=solicitare, 0=fără solicitare)

t Oră

[8-03]: Temporizatorul de întârziere a încălzitorului auxiliar

1 Funcţionare încălzitor auxiliar (1=activ, 0=inactiv)
2 Mod încălzire apă menajeră cu pompă de căldură

(1=activ, 0=inactiv)

3 Solicitare apă caldă pentru încălzitor auxiliar

(1=solicitare, 0=fără solicitare)

4 Solicitare apă caldă pentru pompă de căldură

(1=solicitare, 0=fără solicitare)

t Oră

[8-04]: Timp suplimentar de funcţionare la [4-02]/[F-01]

TATemperatura mediului (exterioară)

t Oră

Timp de antireciclare
Curent maxim de regim

Dezinfectare

Se aplică numai la instalaţiile cu rezervor de apă caldă menajeră.
Funcţia de dezinfecţie dezinfectează rezervorul de apă caldă

menajeră prin încălzirea periodică a apei calde menajere la o
anumită temperatură.

Ghidul de referinţă al instalatorului

51

8 Configuraţie

00.00 22.00 24.0001.00 23.00 t

T

DHW

T

H

T

U

[2-02]

[2-03]

[2-04]

PRECAUŢIE

Setările funcţiei de dezinfecţie trebuie configurate de
instalator în conformitate cu legislaţia în vigoare.

# Cod Descriere

[A.4.4.2] [2-00] Zi funcţionare:

▪ Zilnic
▪ Luni
▪ Marţi
▪ Miercuri
▪ Joi
▪ Vineri
▪ Sâmbătă
▪ Duminică

[A.4.4.2] [2-01] Dezinfectare

▪ Nu

▪ Da
[A.4.4.3] [2-02] Oră pornire: 00~23:00, pas: 1:00.
[A.4.4.4] [2-03] Ţintă temperatură:

▪ Cu încălzitor auxiliar: 55~80°C,

implicită: 70°C.

▪ Fără încălzitor auxiliar: 60°C (fixată).
[A.4.4.5] [2-04] Durată:

▪ Cu încălzitor auxiliar: 5~60 de minute,

implicit: 10 minute.

▪ Fără încălzitor auxiliar: 40~60 de

minute, implicit: 60 de minute.

PRECAUŢIE

Se utilizează programarea permisiunii încălzitorului auxiliar
pentru a restricţiona sau permite funcţionarea încălzitorului
auxiliar în funcţie de un program săptămânal. Sfat: Pentru
pentru a evita neaplicarea funcţiei de dezinfectare, lăsaţi
încălzitorul auxiliar (prin programul săptămânal) cel puţin
4 ore începând cu pornirea programată a dezinfectării.
Dacă încălzitorul auxiliar este restricţionat în timpul
dezinfectării, această funcţie NU se va aplica şi se va
genera avertizarea AH corespunzătoare.

INFORMAŢII

Dacă s-a generat codul de eroare AH şi dacă nu a avut loc
întreruperea funcţie de dezinfectare ca urmare a
consumului de apă caldă menajeră, vă recomandăm
următoarele acţiuni:

▪ Dacă se selectează modul dorit al temperaturii

rezervorului Apă caldă menajeră > Mod valoare
referinţă > Reîncălzire sau Reîncăl.+progr., vă
recomandăm să programaţi pornirea funcţiei de
dezinfectare cu cel puţin 4 ore mai târziu faţă de ultimul
consum prevăzut de apă caldă menajeră. Această
pornire se poate seta prin setările de instalator (funcţia
de dezinfectare).

▪ Dacă se selectează Apă caldă menajeră > Mod valoare

referinţă > Numai program., vă recomandăm să
programaţi Economie stocare cu 3 ore înaintea pornirii
programate a funcţiei de dezinfectare pentru a
preîncălzi rezervorul.

INFORMAŢII

Funcţia de dezinfectare este repornită dacă temperatură
apei calde menajere scade cu 5°C sub temperatură fixată
pentru dezinfectare în intervalul de timp.

8.3.3 Setările sursei de căldură

Încălzitor de rezervă
Pentru sisteme fără rezervor de apă caldă menajeră sau cu

rezervor separat de apă caldă menajeră (numai pentru EHBH/X)

Modul de funcţionare a încălzitorului de rezervă: stabileşte dacă
funcţionarea încălzitorului de rezervă este activată sau dezactivată.
Această setare este anulată numai dacă este necesară încălzirea de

T

Temperatură apei calde menajere

DHW

TUValoarea de referinţă a temperaturii utilizatorului
THValoarea de referinţă ridicată a temperaturii [2-03]

t Oră

AVERTIZARE

Reţineţi că temperatură apei calde menajere la robinetul
de apă caldă va fi egală cu valoarea selectată în reglajul
local [2-03] după o operaţiune de dezinfecţie.

Atunci când temperatură ridicată a apei calde menajere
poate prezenta un risc de accidentare, pe racordul
evacuării apei calde din rezervorul de apă caldă menajeră
va fi instalat un ventil de amestecare (procurare la faţa
locului). Acest ventil de amestecare va asigura ca
temperatură apei calde la robinetul de apă caldă să nu
depăşească niciodată valoarea maximă reglată. Această
temperatură maximă admisă a apei calde va fi selectată
conform legislaţiei în vigoare.

PRECAUŢIE

Asiguraţi-vă că ora de pornire a funcţiei de dezinfectare [A.

4.4.3] cu durată definită [A.4.4.5] NU este întreruptă de
eventuale solicitări de apă caldă pentru uz casnic.

rezervă în timpul dezgheţării sau în cazul defectării unităţii exterioare
(când s-a activat [A.5.1.2] [4-06])

Pentru sisteme cu rezervor integrat pentru apă caldă menajeră
(numai pentru EHVH/X)

Modul de funcţionare a încălzitorului de rezervă: stabileşte dacă
funcţionarea încălzitorului de rezervă este dezactivată sau este
permisă numai în timpul furnizării apei calde. Această setare este
anulată numai dacă este necesară încălzirea de rezervă în timpul
dezgheţării sau în cazul defectării unităţii exterioare (când s-a activat
[A.5.1.2] [4-06])

# Cod Descriere

[A.5.1.1] [4-00] Funcţionarea încălzitorului de rezervă:

▪ 0: Dezactivat
▪ 1: Activat
▪ 2: Limitat, se activează numai în

timpul furnizării apei calde menajere
sau pentru sistemul cu rezervor
integrat de apă caldă menajeră.

Ghidul de referinţă al instalatorului

52

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

T

A

[C-03]

[C-04]

a

b

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

T

A

[F-02]

[F-03]

a

b

8 Configuraţie

# Cod Descriere

[A.5.1.2] [4-06] Stabileşte dacă în caz de urgenţă

funcţionarea încălzitorul de rezervă este:
▪ 1: Permisă
▪ 0: Nepermisă
Funcţionarea încălzitorului de rezervă în

cazuri de urgenţă se va activa în cazul
anumitor defecţiuni ale unităţii exterioare.

[A.5.1.3] [4-07] Stabileşte dacă a doua etapă a

încălzitorului de rezervă este:
▪ 1: Permisă
▪ 0: Nepermisă
Astfel se poate limita capacitatea

încălzitorului de rezervă.

Indisponibil [5-00] Funcţionarea încălzitorului de rezervă

este permisă peste temperatură de
echilibru în timpul încălzirii spaţiului?

▪ 1: Nepermisă
▪ 0: Permisă

[A.5.1.4] [5-01] Temperatură de echilibru.

Temperatură exterioară sub care este
permisă funcţionarea încălzitorului de
rezervă.

INFORMAŢII

Numai pentru sistemele cu rezervor integrat de apă caldă
menajeră: Dacă valoarea de referinţă a temperaturii de
stocare este mai mare de 50°C, Daikin recomandă ca a
doua etapă a încălzitorului de rezervă să nu fie dezactivată
deoarece va avea un impact important asupra timpului
necesar pentru ca unitatea să încălzească rezervorul de
apă caldă menajeră.

a închis
b deschis

PRECAUŢIE

Aveţi grijă să respectaţi toate regulile menţionate în
indicaţia aplicaţiei 5 când funcţia de exploatare bivalentă
este activată.

Daikin nu-şi asumă răspunderea pentru nici o daună
rezultând din nerespectarea acestei reguli.

INFORMAŢII

▪ Combinarea setării [4-03]=0/2 cu exploatarea bivalentă

la o temperatură din exterior scăzută poate cauza
insuficienţa apei calde menajere.

▪ Exploatarea bivalentă nu are efect asupra modului de

încălzire a apei menajere. Apa menajeră rămâne şi este
încălzită numai de unitatea interioară.

▪ Semnalul de autorizare pentru boilerul auxiliar este

plasat pe EKRP1HB (placă I/O digitală). Când este
activat, contactul X1, X2 este închis, iar când este
dezactivat, este deschis. Vedeţi ilustraţia de mai jos
pentru poziţia schematică a acestui contact.

Bivalent

Se aplică numai la instalaţiile cu un boiler auxiliar (funcţionare
alternativă, racordat în paralel). Scopul acestei funcţii este să
determine — pe baza temperaturii exterioare — care sursă de
încălzire poate/va asigura încălzirea spaţiului, unitatea interioară
Daikin sau un boiler auxiliar.

Reglajul local “exploatare bivalentă” aplică numai operaţiunea de
încălzire a spaţiului de către unitatea interioară şi semnalul de
autorizare pentru boilerul auxiliar.

Când funcţia de “exploatare bivalentă” este activată, unitatea
interioară se va opri automat în operaţiunea de încălzire a spaţiului
când temperatură exterioară scade sub “temperatură de PORNIRE
bivalentă”, iar semnalul de autorizare pentru boilerul auxiliar devine
activ.

Când funcţia de exploatare bivalentă este dezactivată, încălzirea
spaţiului de către unitatea interioară este posibilă la toate
temperaturile din exterior (vezi intervalele de funcţionare) şi
semnalul de autorizare pentru boilerul auxiliar este întotdeauna
dezactivat.

▪ [C-03] Temperatură de PORNIRE bivalentă: defineşte

temperatură exterioară sub care va fi activ semnalul de autorizare
pentru boilerul auxiliar (închis, KCR pe EKRP1HB) iar încălzirea
spaţiului de către unitatea interioară va fi oprită.

▪ [C-04] Histereză bivalentă: stabileşte diferenţa de temperatură

între temperatură de PORNIRE şi OPRIRE bivalentă.

Semnal de autorizare X1–X2 (EKRP1HB)

# Cod Descriere

Indisponibil [C-03] Temperatură de PORNIRE.

Dacă temperatură exterioară scade sub
această temperatură, semnalul de
autorizare a sursei de căldură bivalente
va fi activ.

Indisponibil [C-04] Histereză.

Diferenţa de temperatură între
PORNIREA şi OPRIREA sursei de
căldură bivalente pentru a preveni
comutarea excesivă.

Încălzitorul plăcii de fund

Valabil numai la instalaţia cu o unitate exterioară ERHQ şi dacă s-a
instalat setul opţional al încălzitorului plăcii de fund.

▪ [F-02] Temperatură de PORNIRE a încălzitorului plăcii de fund:

defineşte temperatură exterioară sub care încălzitorul plăcii de
fund va fi activat de unitatea interioară pentru a preveni
acumularea gheţii pe placa de fund a unităţii exterioare la
temperaturi din exterior căzute.

▪ [F-03] Histereza încălzitorului plăcii de fund: defineşte diferenţa

dintre temperatură de PORNIRE a încălzitorului plăcii de fund şi
temperatură de OPRIRE a încălzitorului plăcii de fund.

Încălzitorul plăcii de fund

TATemperatură exterioară

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

TATemperatură exterioară

Ghidul de referinţă al instalatorului

53

8 Configuraţie

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

a PORNIT
b OPRIRE

PRECAUŢIE

Încălzitorul plăcii de fund este controlat prin EKRP1HB.

# Cod Descriere

Indisponibil [F-02] Temperatură de PORNIRE a

încălzitorului plăcii de fund: 3~10°C
Implicită: 3°C

Indisponibil [F-03] Histereză: 2~5°C

Implicită: 5°C

INFORMAŢII

Dependent de setarea [F-04] contactul Y2 aflat pe placă
I/O digitală (EKRP1HB) controlează încălzitorul opţional al
plăcii de fund. Vedeţi ilustraţia de mai jos pentru poziţia
schematică a acestui contact. Pentru conectarea completă,
consultaţi "14.5 Schema cablajului" la pagina 75.

# Cod Descriere

Indisponibil [5-04] Corecţia valorii de referinţă pentru

temperatură apei menajere: corecţia
valorii de referinţă pentru temperatură
dorită a apei menajere, care va fi
aplicată la temperatură din exterior
scăzută când prioritatea încălzirii
spaţiului este activată. Valoarea de
referinţă corectată (mai mare) va
asigura ca întreaga capacitate calorică
a apei din rezervor să rămână
aproximativ neschimbată, compensând
stratul mai rece de pe fundul
rezervorului (deoarece serpentina
schimbătorului de căldură nu este
operaţională) cu un strat superior mai
cald.

Interval: 0~20°C (implicit: 10).

[A.6.1.2] [C-00] Dacă s-a instalat un set solar, ce are

prioritate pentru încălzirea
rezervorului?

▪ 0: Set solar
▪ 1: Pompă de căldură

[A.6.1.1] [C-01] Dacă există o solicitare simultană

pentru încălzirea/răcirea spaţiului şi
încălzirea apei calde menajere (cu
ajutorul pompei de căldură), care mod
de funcţionare are prioritate?

▪ 0: Are prioritate modul de funcţionare

cu cea mai mare solicitare.

▪ 1: Întotdeauna are prioritate

încălzirea/răcirea spaţiului.

8.3.4 Setările sistemului

Priorităţi
Pentru sisteme cu rezervor separat pentru apă caldă menajeră

(numai pentru EHBH/X )

# Cod Descriere

Indisponibil [5-02] Prioritatea încălzirii spaţiului.

Stabileşte dacă apa caldă menajeră
este furnizată de încălzitorul auxiliar
numai dacă temperatură exterioară
este sub temperatură de prioritate a
încălzirii spaţiului. Se recomandă
activarea acestei funcţii pentru a scurta
durata de funcţionare a încălzirii
rezervorului şi pentru a garanta
confortul apei calde menajere.

▪ 0: dezactivată
▪ 1: activată
[5-01] Temperatură de echilibru şi

[5-03] Temperatură de prioritate a
încălzirii spaţiului sunt în relaţie cu
încălzitorul de rezervă. Prin urmare,
trebuie să setaţi [5‑03] la egal sau cu
câteva grade mai mare decât [5‑01].

[5-03] Temperatură de prioritate a încălzirii

spaţiului.
Stabileşte temperatură exterioară sub

care apa caldă menajeră va fi încălzită
numai de încălzitorul auxiliar.

Interval: 15~35°C (implicit: 0).

Pentru sisteme cu rezervor integrat pentru apă caldă menajeră
(numai pentru EHVH/X )

# Cod Descriere

Indisponibil [5-02] Prioritatea încălzirii spaţiului.

Stabileşte dacă încălzitorul de rezervă
va asista pompa de căldură în timpul
furnizării apei calde menajere.

Consecinţă: Durată mai scurtă de
încălzire a rezervorului şi întrerupere
mai scurtă a ciclului de încălzire a
spaţiului.

Această setare TREBUIE să fie
întotdeauna 1.

[5-01] Temperatură de echilibru şi
[5-03] Temperatură de prioritate a
încălzirii spaţiului sunt în relaţie cu
încălzitorul de rezervă. Prin urmare,
trebuie să setaţi [5‑03] la egal sau cu
câteva grade mai mare decât [5‑01].

Dacă funcţionarea încălzitorului de
rezervă este limitată ([4-00]=0) şi
temperatură exterioară este mai
coborâtă decât setarea [5-03], apa
caldă menajeră nu va fi încălzită cu
încălzitorul de rezervă.

Indisponibil [5-03] Temperatură de prioritate a încălzirii

spaţiului.
Stabileşte temperatură exterioară sub

care încălzitorul de rezervă va asista
funcţionarea în timpul încălzirii apei
calde menajere.

Ghidul de referinţă al instalatorului

54

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

8 Configuraţie

# Cod Descriere

[A.6.1.2] [C-00] Dacă s-a instalat un set solar, ce are

prioritate pentru încălzirea
rezervorului?

▪ 0: Set solar
▪ 1: Pompă de căldură

[A.6.1.1.1] [C-01] Dacă există o solicitare simultană

pentru încălzirea/răcirea spaţiului şi
încălzirea apei calde menajere (cu
ajutorul pompei de căldură), care mod
de funcţionare are prioritate?

▪ 0: Are prioritate modul de funcţionare

cu cea mai mare solicitare.

▪ 1: Întotdeauna are prioritate

încălzirea/răcirea spaţiului.

Repornirea automată

La restabilirea alimentării de la reţea după o pană de curent, funcţia
de repornire automată aplică din nou configurările telecomenzii la
momentul întreruperii alimentării. Prin urmare, Daikin vă recomandă
să activaţi întotdeauna această funcţie.

Dacă reţeaua de alimentare cu tarif kWh preferenţial este cu
întreruperea alimentării, activaţi întotdeauna funcţia de repornire
automată. Controlul continuu al unităţii interioare poate fi garantat
independent de starea reţelei de alimentare cu tarif kWh preferenţial
prin conectarea unităţii interioare la o reţea de alimentare cu tarife
normale.

# Cod Descriere

[A.6.1] [3-00] Funcţia de repornire automată:

▪ 0: Activată
▪ 1: Dezactivată

Reţea de alimentare cu tarif kWh preferenţial

# Cod Descriere

A.2.6.1 [d‑01] Conexiunea la o sursă de alimentare cu

tarif kWh preferenţial:
▪ 0 (implicit): Unitatea exterioară este

conectată la o sursă de alimentare
normală.

▪ 1: Unitatea exterioară este conectată

la o sursă de alimentare cu tarif kWh
preferenţial. Când semnalul pentru
tarif kWh preferenţial este trimis la
compania de electricitate, contactul se
va deschide şi unitatea va trece în
modul de oprire forţată. Când
semnalul este emis din nou, contactul
fără tensiune se închide, iar unitatea
va reporni. În consecinţă, activaţi
întotdeauna funcţia de repornire
automată.

▪ 2: Unitatea exterioară este conectată

la o sursă de alimentare cu tarif kWh
preferenţial. Când semnalul pentru
tarif kWh preferenţial este trimis la
compania de electricitate, contactul se
va închide şi unitatea va trece în
modul de oprire forţată. Când
semnalul este emis din nou, contactul
fără tensiune se închide, iar unitatea
va reporni. În consecinţă, activaţi
întotdeauna funcţia de repornire
automată.

# Cod Descriere

[A.6.2.1] [d-00] Ce încălzitoare pot funcţiona în timpul

Numai pentru EHBH/X + EKHW*:

[d-00] Încălzitor

0 (implicit) OPRIRE forţată OPRIRE forţată OPRIRE forţată
1 Autorizată
2 OPRIRE forţată Autorizată
3 Autorizată

Numai pentru EHVH/X: NU utilizaţi 1 sau 3.

[d-00] Încălzitor de rezervă Compresor

0 (implicit) OPRIRE forţată OPRIRE forţată
2 Permisă

Funcţia economie

INFORMAŢII

Valabil numai pentru ERLQ004~008CAV3.

Stabileşte dacă reţeaua de alimentare a unităţii exterioare poate fi
întreruptă (intern prin controlul unităţii interioare) în timpul
perioadelor de inactivitate (nu există solicitare pentru încălzirea/
răcirea spaţiului sau pentru apă caldă menajeră). Decizia finală
pentru întreruperea alimentării unităţii exterioare în perioadele de
inactivitate depinde de temperatură ambiantă, starea compresorului
şi duratele minime ale temporizatoarelor interne.

Pentru a activa setarea funcţiei de economie, setarea [E-08] trebuie
activată din telecomandă în combinaţie cu eliminarea conectorului
de economisire a energiei de la unitatea exterioară.

NOTIFICARE

Conectorul de economisire a energie de la unitatea
exterioară se va elimina numai dacă s-a ÎNTRERUPT
reţeaua principală de alimentare a aplicaţiei.

În cazul în care ERLQ004~008CAV3

alimentării de la reţeaua cu tarif kWh
preferenţial?

▪ 0 (implicit): Niciunul
▪ 1: Numai încălzitorul auxiliar
▪ 2: Numai încălzitorul de rezervă
▪ 3: Toate încălzitoarele

Numai pentru EHBH/X + EKHW*:
Consultaţi tabelul de mai jos.

Numai pentru EHVH/X: Consultaţi
tabelul de mai jos.

Setările 1, 2 şi 3 au sens numai dacă
reţeaua de alimentare cu tarif kWh
preferenţial este de tipul 1 sau unitatea
interioară este conectată la o reţea de
alimentare cu tarife normale (via 30-31
X2M), iar încălzitorul de rezervă şi cel
auxiliar NU sunt conectate la reţeaua de
alimentare cu tarif kWh preferenţial.

auxiliar

Încălzitor de

rezervă

Compresor

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

55

8 Configuraţie

3x

1 2 3

# Cod Descriere

Indisponibil [E-08] Funcţia de economie pentru unitatea

exterioară:
▪ 0: Dezactivat
▪ 1 (implicit): Activat

În cazul ERHQ011~016BAV3 , ERHQ011~016BAW1 ,
ERLQ011~016CAV3 şi ERLQ011~016CAW1

NU modificaţi valoarea prestabilită.

# Cod Descriere

Indisponibil [E-08] Funcţia de economie pentru unitatea

exterioară:
▪ 0 (implicit): Dezactivat
▪ 1: Activat

Controlul consumului de energie

Valabil numai pentru EHBH/X04+08 + EHVH/X04+08. Consultaţi
"5 Indicaţii privind aplicaţia" la pagina 7 pentru informaţii detaliate
despre această funcţie.

Control consum energie

# Cod Descriere

[A.6.3.1] [4-08] Mod:

▪ 0 (Fără limite) (implicit): Dezactivat.
▪ 1 (Continuu): Activat: Puteţi seta o

valoare de limitare a energiei (în A
sau kW) la care consumul de energie
al sistemului va fi limitat permanent.

▪ 2 (Intrări digit.): Activat: Puteţi seta

patru valori de limitare a energiei (în
A sau kW) la care consumul de
energie al sistemului va fi limitat la
solicitarea intrării digitale
corespunzătoare.

[A.6.3.2] [4-09] Tip:

▪ 0 (Curent): Valorile de limitare se

setează în A.

▪ 1 (Putere) (implicit): Valorile de

limitare se setează în kW.

# Cod Descriere

[A.6.3.3] [5-05] Valoare: Valabil numai în cazul modului

de limitare permanentă a energiei.
0~50 A, pas de 1 A (implicit: 50 A)

[A.6.3.4] [5-09] Valoare: Valabil numai în cazul modului

de limitare permanentă a energiei.
0~20 kW, pas de 0,5 kW (implicit:

20 kW)

Limite amp. pt. ID: Valabil numai în cazul modului de limitare a
energiei în funcţie de intrările digitale şi de valorile curente.

[A.6.3.5.1] [5-05] Limită ID1

0~50 A, pas de 1 A (implicit: 50 A)

[A.6.3.5.2] [5-06] Limită ID2

0~50 A, pas de 1 A (implicit: 50 A)

[A.6.3.5.3] [5-07] Limită ID3

0~50 A, pas de 1 A (implicit: 50 A)

[A.6.3.5.4] [5-08] Limită ID4

0~50 A, pas de 1 A (implicit: 50 A)

Limite kW pt. ID: Valabil numai în cazul modului de limitare a
energiei în funcţie de intrările digitale şi de valorile energiei.

[A.6.3.6.1] [5-09] Limită ID1

0~20 kW, pas de 0,5 kW (implicit:
20 kW)

[A.6.3.6.2] [5-0A] Limită ID2

0~20 kW, pas de 0,5 kW (implicit:
20 kW)

[A.6.3.6.3] [5-0B] Limită ID3

0~20 kW, pas de 0,5 kW (implicit:
20 kW)

[A.6.3.6.4] [5-0C] Limită ID4

0~20 kW, pas de 0,5 kW (implicit:
20 kW)

Prioritate: Valabil numai în cazul opţiunii EKHW*.
[A.6.3.7] [4-01] Controlul consumului de energie

DEZACTIVAT [4‑08]=0

▪ 0 (Fără) (implicit): Încălzitorul de

rezervă şi încălzitorul auxiliar pot
funcţiona simultan.

▪ 1 (ÎA): Încălzitorul auxiliar are

prioritate.

▪ 2 (ÎR): Încălzitorul de rezervă are

prioritate.

Controlul consumului de energie
ACTIVAT [4‑08]=1 sau 2

▪ 0 (Fără) (implicit): În funcţie de

nivelul de limitare a puterii, va fi
limitat întâi încălzitorul auxiliar,
înainte de a fi limitat încălzitorul de
rezervă.

▪ 1 (ÎA): În funcţie de nivelul de limitare

a puterii, va fi limitat întâi încălzitorul
de rezervă, înainte de a fi limitat
încălzitorul auxiliar.

▪ 2 (ÎR): În funcţie de nivelul de limitare

a puterii, va fi limitat întâi încălzitorul
auxiliar, înainte de a fi limitat
încălzitorul de rezervă.

Notă: În cazul în care controlul consumului de energie este
DEZACTIVAT (pentru toate modelele) reglarea [4‑01] defineşte dacă
încălzitorul de rezervă şi încălzitorul auxiliar pot funcţiona simultan
sau dacă unul din ele are prioritate faţă de celălalt.

Ghidul de referinţă al instalatorului

56

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

8 Configuraţie

În cazul în care controlul consumului de energie este ACTIVAT
(numai pentru EHBH/X04+08 şi EHVH/X04+08), reglarea [4‑01]
defineşte prioritatea încălzitoarelor electrice în funcţie de limitarea
aplicabilă.

# Cod Descriere

[A.6.3.7] [4-01] ▪ 0 (Fără) (implicit): Niciun încălzitor

nu are prioritate. Dacă se activează
controlul consumului de energie, va fi
limitat mai întâi încălzitorul auxiliar.

▪ 1 (ÎA): Încălzitorul auxiliar are

prioritate. Dacă se activează
controlul consumului de energie, va fi
limitat mai întâi încălzitorul de
rezervă (pasul 1 şi/sau pasul 2),
înainte de limitarea încălzitorului
auxiliar.

▪ 2 (ÎR): Încălzitorul de rezervă are

prioritate. Dacă se activează
controlul consumului de energie, va fi
limitat mai întâi încălzitorul auxiliar,
înainte de limitarea încălzitorului de
rezervă.

Temporizatorul de medie

Temporizatorul de medie corectează influenţa variaţiilor de
temperatură ambiantă. Calculul valorii de referinţă în funcţie de
vreme se face în baza temperaturii exterioare medii.

Media temperaturii exterioare se calculează pentru perioada de timp
selectată.

# Cod Descriere

[A.6.4] [1-0A] Temporizatorul de medie exterioară:

▪ Fără calcularea mediei (implicit)
▪ 12 ore
▪ 24 de ore
▪ 48 de ore
▪ 72 de ore

INFORMAŢII

Dacă funcţia economie este activată (consultaţi [E‑08]),
calculul temperaturii exterioare medii este posibil numai în
cazul în care se utilizează senzorul extern pentru
temperatura exterioară. Consultaţi "5.7 Configurarea
senzorului de temperatură extern" la pagina 20.

# Cod Descriere

[A.6.6] Indisponibil Doriţi să porniţi operaţiunea de

dezgheţare?
▪ OK
▪ Revocare

Funcţionarea pompei

Setarea câmpului de funcţionare a pompei este valabilă pentru
logica de funcţionare a pompei numai când [F-0D]=1.

Când funcţionarea pompei este dezactivată, pompa se va opri dacă
temperatură exterioară este mai mare decât valoarea setată de
[4-02] sau dacă temperatură exterioară scade sub valoarea setată
de [F-01]. Când funcţionarea pompei este activată, funcţionarea
pompei este posibilă la toate temperaturile din exterior.

# Cod Descriere

Indisponibil [F-00] Funcţionarea pompei:

▪ 0: Dezactivată dacă temperatură

exterioară este mai mare decât [4-02]
sau mai mică decât [F-01], în funcţie
de modul de funcţionare pentru
încălzire/răcire.

▪ 1: Posibilă pentru toate temperaturile

exterioare.

Funcţionarea pompei în timpul anomaliilor debitului [F-09] stabileşte
dacă pompa se opreşte la anomaliile de debit sau poate funcţiona în
continuare la apariţia anomaliilor de debit. Această funcţie este
valabilă numai în anumite situaţii când este de preferat să se
menţină pompa activă dacă Ta<4°C (pompa va fi activată 10 minute
şi dezactivată după 10 minute). Daikin NU îşi asumă răspunderea
pentru daunele ce decurg din această funcţionalitate.

# Cod Descriere

Indisponibil [F-09] Pompa funcţionează în continuare la

anomaliile de debit:
▪ 0: Pompa va fi dezactivată.
▪ 1: Pompa va fi activată când Ta<4°C

(PORNIRE 10 minute – OPRIRE 10
minute)

Decalajul de temperatură al senzorul extern ambiental exterior

Valabil numai dacă s-a instalat şi configurat un senzor extern
ambiental exterior.

Puteţi calibra senzorul extern de temperatură ambiantă exterioară.
Valoarea termistorului poate fi decalată. Setarea se poate utiliza
pentru compensare în situaţiile în care senzorul extern de
temperatură ambientală exterioară nu se poate monta în locul de
instalare ideal (consultaţi instalarea).

# Cod Descriere

[A.6.5] [2-0B] −5~5°C, pas de 0,5°C (implicită: 0°C)

Dezgheţare forţată

Puteţi porni manual o operaţiune de dezgheţare.
Decizia de a executa operaţiunea manuală de dezgheţare este luată

de unitatea exterioară şi depinde de mediul ambiant şi de starea
schimbătorului de căldură. Dacă unitatea exterioară a acceptat
operaţiunea de dezgheţare forţată, pe telecomandă se va afişa
Dacă NU s-a afişat în 6 minute după activarea operaţiunii de
dezgheţare forţată, unitatea exterioară ignoră solicitarea de
dezgheţare forţată.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

.

Ghidul de referinţă al instalatorului

57

8 Configuraţie

< >

Dată

Oră

Orar de vară
Tip ceas

Setare oră/dată[1]

Vacanţă

Mod Vacanţă

De la
Până la

Vacanţă[2]

Utiliz. progr. zile

Acasă

Temperatură încăpere

TAI principală

TAI suplimentară
Temperatură rezervor

Selectare programări[5]

Informaţii senzor

Măsurare energie

Eroare manevrare
Nivel permisiune utilizator

Informaţii[6]

Actuatori
Moduri funcţionare

Ore de funcţionare
Versiune

Afişaj

Blocare temperatură

Programări setate
Valori presetate

Setări utilizator

[7]

Mod f.permis
Unitate de măsură

Vacanţă

Mod Vacanţă

De la
Până la

Vacanţă[2]

Mod Funcţionare

Plecat

Încălzire
Răcire

Elec. consumată

Energie produsă

Măsurare energie[6.2]

Istoric erori

Contact/număr asistenţă

Informaţii eroare[6.3]

Telecomandă

Unitate interioară

Unitate exterioară

Versiune[6.8]

Contrast

Timp ilum. fundal LCD

Profil utilizator
Pagini de început disponibile

Afişaj[7.1]

Temperatură încăpere

TAI principală

Temperatură rezervor
Nivel silenţios

Valori presetate

[7.4]

Temp. încăpere

TAI principală

TAI suplimentară
Temp. rezervor

Programări setate

[7.3]

Permisiune încălzitor auxiliar
Mod Silenţios
Pompă ACM

[3]

Mod Funcţionare[4]

Mod Silenţios

8.4 Structura de meniu: prezentare generală

Ghidul de referinţă al instalatorului

58

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

Limba

Dispunere sistem

Funcţionare spaţiu
Apă caldă menajeră (ACM)

Setări instalator[A]

Surse de încălzire
Funcţionare sistem
Dare în exploatare
Setări generale

Standard

Opţiuni

Capacităţi

Dispunere sistem[A.2]

Tip unitate

Standard[A.2.1]

Funcţionare ACM

Încălz. rezer. ACM

Tip contact principal
Tip contact suplim.

Opţiuni[A.2.2]

Placă I/O digitală

Surs.ext.încălz.rez.

Set solar

Ieşire alarmă
Încălz. placă fund

Placă I/O digitală[A.2.2.6]

Setări TAI

Termostat încăpere

Interval de funcţionare

Funcţionare spaţiu[A.3]

Principal

Suplimentar

Setări TAI[A.3.1]

Mod Val. ref. TAI

Interval temperatură

Setare încălzire după vreme
Setare răcire după vreme

Principal[A.3.1.1]

TAI modulată
Ventil de închidere

Mod Val. ref. TAI

Interval temperatură

Setare încălzire după vreme
Setare răcire după vreme

Suplimentar

[A.3.1.2]

Interval temp. încăpere

Decalaj temp. Încăpere

Termostat încăpere[A.3.2]

Temp.oprită înc.spaţiu

Tem.pornită răc.spaţiu

[A.3.3]

Mod valoare referinţă

ACM programată

Apă caldă menajeră (ACM)[A.4]

Temp. programate

Mod SP confort stocare

Curbă după vreme

ACM programată

[A.4.2]

Tip citire val. ref.

Persoane conversie

Citire val. referinţă[A.4.3]

Senzor extern

Placă solicitări

Dezinfectare

Zi funcţionare

Oră pornire
Ţintă temperatură

[A.4.4]

Durată

Încălzitor de rezervă (ÎR)

Surse de încălzire[A.5]

Mod Funcţionare

Funcţ. urgenţă automată

Activare pas 2 ÎR

Încălzitor de rezervă (ÎR)

[A.5.1]

Probă de funcţionare

Uscare şapă ÎPP

Purjare aer
Probă funcţionare actuator

Dare în exploatare

[A.7]

Citire val. referinţă

Dezinfectare

Val. de ref. maximă

Repornire automată

Tarif kWh prefer.
Control consum energie

Funcţionare sistem[A.6]

Timp mediu
Decal. senz. amb. ext.

Mod

Tip

Valoare amp.
Valoare kW

Control consum energie[A.6.3]

Limite amp. pt. ID
Limite kW pt. ID

Dezgheţare forţată

Încălzitor permis

Oprire forţată pompă

Tarif kWh prefer.[A.6.2]

Prioritate

Interval de funcţionare

Dezinfectare

Confirmare dispunere

Tip compresor

Tip software interior
Paşi încălzitor de rezervă
Tip ÎR
Tarif kWh prefer.

Tip emiţător

Metodă comandă unitate

Număr zone TAI
Mod funcţ. pompă
Economie energie posibilă
Locaţie controler

Temp. echilibru

Pas temp. Încăpere

Emiţător delta T

Contor kWh extern 1
Contor kWh extern 2
Pompă ACM

8.5 Structura de meniu: Prezentare generală a setărilor de instalator

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

8 Configuraţie

59

9 Darea în exploatare

9 Darea în exploatare

INFORMAŢII

▪ În timpul primei perioade de funcţionare energia

necesară pentru alimentare poate fi mai mare decât cea
indicată pe placa de identificare a unităţii. Cauza acestui
fenomen este compresorul care necesită o perioadă de
funcţionare de 50 de ore înainte de a ajunge la o
funcţionare uniformă şi la un consum de energie stabil.

▪ Înainte de pornire, instalaţia trebuie alimentată minimum

2 ore pentru a permite funcţionarea carterului
încălzitorului.

9.1 Prezentare generală: Darea în exploatare

În general, darea în exploatare constă în următoarele etape:
1 Parcurgerea “Listei de verificare înaintea probei de funcţionare”.
2 Efectuarea purjării aerului.
3 Efectuarea unei probe de funcţionare a sistemului.
4 Dacă este cazul, efectuarea unei probe de funcţionare pentru

unul sau mai mulţi actuatori.

5 Dacă este cazul, efectuaţi încălzirea prin pardoseală pentru

uscarea şapei.

9.2 Listă de verificare înaintea probei de

funcţionare

NU exploataţi sistemul înainte ca următoarele verificări să fie în
regulă:

Unitatea interioară este montată corect.

Unitatea exterioară este montată corect.

S-a executat următorul cablaj de legătură, conform
acestui document şi legislaţiei în vigoare:

▪ Între panoul reţelei locale şi unitatea interioară
▪ Între unitatea interioară şi ventile (dacă este cazul)
▪ Între unitatea interioară şi termostatul de încăpere

(dacă este cazul)

▪ Între unitatea interioară şi rezervorul de apă caldă

menajeră (dacă este cazul)

Sistemul este împământat corespunzător şi bornele de
împământare sunt strânse.

Siguranţele sau dispozitivele de protecţie instalate local
sunt conforme cu acest document şi nu au fost anulate.

Tensiunea reţelei de alimentare de la panoul reţelei
locale este conformă cu tensiunea de pe eticheta de
identificare a unităţii.

NU există conexiuni slăbite sau componente electrice
deteriorate în cutia de distribuţie.

NU există componente deteriorate sau conducte
presate în unităţile interioare şi exterioare.

În funcţie de tipul încălzitorului de rezervă, disjunctorul
încălzitorului de rezervă F1B sau F3B din cutia de
distribuţie este activat.

Valabil numai pentru rezervoarele cu încălzitor auxiliar
integrat:

Disjunctorul încălzitorului auxiliar F2B din cutia de
distribuţie este activat.

NU există scurgeri ale agentului frigorific.

Conductele agentului frigorific (gazos şi lichid) sunt
izolate termic.

S-au instalat conducte de dimensiunea corectă şi
conductele sunt izolate corespunzător.

NU există scurgeri de apă în unitatea interioară.

Ventilele de închidere sunt instalate corespunzător şi
complet deschise.

Ventilele de închidere (gaz şi lichid) de la unitatea
exterioară sunt complet deschise.

Ventilul de purjare a aerului este deschis (cel puţin 2
rotiri).

Supapa de siguranţă purjează apa când este deschisă.

NOTIFICARE

Înainte de a porni sistemul, unitatea trebuie pusă sub
tensiune minimum 2 ore. Carterul încălzitorului trebuie să
încălzească uleiul compresorului pentru a evita lipsa
uleiului şi oprirea compresorului la pornire.

NOTIFICARE

NU puneţi niciodată unitatea în funcţionare fără termistori
deoarece se poate arde compresorul.

NOTIFICARE

NU puneţi unitatea în funcţionare înainte de finalizarea
tubulaturii agentului frigorific (în caz contrar, compresorul
se va defecta).

9.3 Funcţia de purjare a aerului

La darea în exploatare şi instalarea unităţii este foarte important să
eliminaţi tot aerul din circuitul de apă. Când este activă funcţia de
purjare a aerului, pompa funcţionează fără a funcţiona şi unitatea şi
începe eliminarea aerului din circuitul de apă.

Există 2 moduri de purjare a aerului:
▪ Manual: unitatea va funcţiona la o turaţie fixă a pompei şi cu o

poziţia fixă sau personalizată a ventilului cu 3 căi. Poziţia
particularizată a ventilului cu 3 căi reprezintă o caracteristică utilă
pentru a elimina tot aerul din circuitul apei în modul de încălzire a
spaţiului sau a apei calde menajere. Se mai poate seta turaţia de
funcţionare a pompei (lentă sau rapidă).

▪ Automat: unitatea modifică automat turaţia pompei şi poziţia

ventilului cu 3 căi între modul de încălzire a spaţiului sau a apei
calde menajere.

Funcţia de purjare a aerului se opreşte automat după 30 de minute.

INFORMAŢII

Vă recomandăm să porniţi funcţia de purjare a aerului în
modul manual. Când s-a eliminat aproape tot aerul, vă
recomandăm să porniţi modul automat. Dacă este cazul,
repetaţi modul automat până când aveţi siguranţa că s-a
eliminat tot aerul din sistem.

9.3.1 Pentru a efectua purjarea manuală a aerului

1 Setaţi nivelul de permisiune a utilizatorului la Instalator.

Consultaţi "Pentru a seta nivelul de permisiune a utilizatorului la
Instalator" la pagina 34.

2 Setaţi modul de purjare a aerului: mergeţi la [A.7.3.1] >

Setări instalator > Dare în exploatare > Purjare aer > Tip.

3 Selectaţi Manuală şi apăsaţi pe

4 Setaţi turaţia dorită a pompei: mergeţi la [A.7.3.2] > Setări

instalator > Dare în exploatare > Turaţie.

.

Ghidul de referinţă al instalatorului

60

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

Purjare aer

M 15:10

Oprire

Purjare aer

M 15:10

Oprire

9 Darea în exploatare

5 Selectaţi turaţia dorită a pompei şi apăsaţi pe .

Rezultat: Scăzută
Rezultat: Ridicată

6 Dacă este cazul, selectaţi poziţia dorită a ventilului cu 3 căi.

Dacă nu este cazul, mergeţi la [A.7.3.4].

7 Setaţi poziţia dorită a ventilului cu 3 căi: mergeţi la [A.7.3.3]

> Setări instalator > Dare în exploatare > Purjare aer > Circuit.

8 Selectaţi circuitul dorit şi apăsaţi pe .

Rezultat: SHC
Rezultat: Rezervor

9 Mergeţi la [A.7.3.4]

Purjare aer > Pornire purjare aer şi apăsaţi pe pentru a porni
funcţia de purjare a aerului.

Rezultat: Porneşte purjarea aerului şi se afişează ecranul următor.

> Setări instalator > Dare în exploatare >

9.3.2 Pentru a efectua purjarea automată a aerului

1 Setaţi nivelul de permisiune a utilizatorului la Instalator.

Consultaţi "Pentru a seta nivelul de permisiune a utilizatorului la
Instalator" la pagina 34.

2 Setaţi modul de purjare a aerului: mergeţi la [A.7.3.1] >

Setări instalator > Dare în exploatare > Purjare aer > Tip.

3 Selectaţi Automată şi apăsaţi pe

4 Mergeţi la [A.7.3.4] > Setări instalator > Dare în exploatare >

Purjare aer > Pornire purjare aer şi apăsaţi pe pentru a porni
funcţia de purjare a aerului.

Rezultat: Va porni purjarea aerului şi se va afişa ecranul următor.

.

9.3.3 Pentru a întrerupe purjarea aerului

1 Mergeţi la [A.7.3].

2 Apăsaţi pe şi pe pentru a confirma funcţia de purjare a

aerului.

9.4 Pentru a efectua o probă de funcţionare

1 Mergeţi la [A.7.1]: > Setări instalator > Dare în exploatare >

Probă de funcţionare.

2 Selectaţi o probă şi apăsaţi pe .

Exemplu: Încălzire.

3 Selectaţi OK şi apăsaţi pe

Rezultat: Începe proba de funcţionare. Se opreşte automat când se

termină (±30 min.). Pentru a o opri manual, apăsaţi pe , selectaţi
OK şi apăsaţi pe .

.

INFORMAŢII

Dacă există două telecomenzi, puteţi porni o probă de
funcţionare de pe ambele telecomenzi.

▪ Telecomandă utilizată pentru a porni proba de

funcţionare afişează un ecran de stare.

▪ Cealaltă telecomandă afişează un ecran ocupat. Nu

puteţi opri proba de funcţionare în timpul ecranului
ocupat.

Dacă instalarea unităţii s-a efectuat corect, unitatea va porni în
timpul funcţionării de probă în modul de funcţionare selectat. În
timpul funcţionării de probă, funcţionarea corectă a unităţii se poate
verifica monitorizând temperatură apei la ieşire (modul încălzire/
răcire) şi temperatură rezervorului (modul pentru apă caldă
menajeră).

Pentru monitorizarea temperaturii, mergeţi la [A.6] şi selectaţi
informaţiile pe care doriţi să le verificaţi.

9.5 Pentru a efectua proba de funcţionare a actuatorului

Scopul probei de funcţionare a actuatorului este acela de a confirma
funcţionarea diferiţilor actuatori (de ex., când selectaţi funcţionarea
pompei, va începe o probă de funcţionare a pompei).

1 Asiguraţi-vă că respectivele comenzi ale temperaturii încăperii,

temperaturii apei la ieşire şi apei calde menajere sunt OPRITE
din telecomandă.

2 Mergeţi la [A.7.4]:

Probă funcţionare actuator.

3 Selectaţi un actuator şi apăsaţi pe .

Exemplu: Pompă.

4 Selectaţi OK şi apăsaţi pe

Rezultat: Începe proba de funcţionare a actuatorului. Se opreşte

automat când se termină. Pentru a o opri manual, apăsaţi pe ,
selectaţi OK şi apăsaţi pe .

> Setări instalator > Dare în exploatare >

.

9.5.1 Probe de funcţionare a actuatorului posibile

▪ Proba încălzitorului auxiliar
▪ Proba încălzitorului de rezervă (pasul 1)
▪ Proba încălzitorului de rezervă (pasul 2)
▪ Proba pompei
▪ Proba pompei solare
▪ Proba ventilului cu 2 căi
▪ Proba ventilului cu 3 căi
▪ Proba încălzitorului plăcii de fund
▪ Proba semnalului bivalent
▪ Proba ieşirii alarmei
▪ Proba semnalului de răcire/încălzire
▪ Proba de încălzire rapidă
▪ Proba pompei de circulare

9.6 Încălzirea prin pardoseală pentru uscarea şapei

Această funcţie se va utiliza pentru uscarea lentă a şapei la un
sistem de încălzire prin pardoseală în timpul construirii unei case.
Permite instalatorului să programeze şi să execute acest program.

Această funcţie se poate executa fără a termina instalarea
exterioară. În acest caz, încălzitorul de rezervă va efectua uscarea
şapei şi va furniza apă la ieşire fără funcţionarea pompei de căldură.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

61

10 Predarea către utilizator

t

T

A1

25°C (1) 35°C (2)

24h (1) 36h (2)

Uscare şapă

M 15:10

Oprire

Pas curent 1

14d 12h
25°C

Rămas
TAI dorită

NOTIFICARE

Instalatorul răspunde de:

▪ contactarea producătorului şapei pentru instrucţiunile

de încălzire iniţială, pentru a evita crăparea şapei,

▪ programarea încălzirii prin pardoseală pentru uscarea

şapei conform instrucţiunilor de mai sus primite de la

producătorul şapei,
▪ verificarea regulată a bunei funcţionări a configurării,
▪ selectarea programului corect care respectă tipul de

şapă utilizată pentru pardoseală.

Instalatorul poate programa până la 20 de paşi, iar la fiecare pas
trebuie să introducă:

1 durata printr-un număr de maximum 72 de ore,
2 temperatură dorită a apei la ieşire.

Exemplu:

T Temperatură dorită a apei la ieşire (15~55°C)

t Durată (1~72 h)
(1) Pasul de acţiune 1
(2) Pasul de acţiune 2

9.6.1 Pentru a programa încălzirea prin pardoseală pentru uscarea şapei

1 Mergeţi la [A.7.2]: > Setări instalator > Dare în exploatare >

Uscare şapă ÎPP > Setare program uscare.

2 Utilizaţi , , , şi pentru programare.

▪ Utilizaţi şi pentru a defila prin programare.
▪ Utilizaţi şi pentru a regla selecţia.

Rezultat: Dacă s-a selectat un timp, puteţi seta durata între 1

şi 72 de ore.

Rezultat: Dacă s-a selectat o temperatură, puteţi seta

temperatură dorită a apei la ieşire între 15°C şi 55°C.

3 Pentru a adăuga un pas nou, selectaţi “–h” sau “–” într-o linie

necompletată şi apăsaţi pe .

4 Pentru a şterge un pas, setaţi durata la “–” apăsând pe .

5 Apăsaţi pe

INFORMAŢII

Este important să nu existe paşi necompletaţi în
programare. Programarea se va executa până la
programarea unui pas necompletat SAU după 20 de paşi
consecutivi.

pentru a salva programarea.

2 Setaţi programul de uscare.

3 Selectaţi Pornire uscare şi apăsaţi pe .

4 Selectaţi OK şi apăsaţi pe .

Rezultat: Porneşte încălzirea prin pardoseală pentru uscarea şapei

şi se afişează ecranul următor. Se opreşte automat când se termină.
Pentru a o opri manual, apăsaţi pe

, selectaţi OK şi apăsaţi pe .

9.6.3 Pentru a citi starea unei încălziri prin pardoseală pentru uscarea şapei

1 Apăsaţi pe .
2 Se vor afişa pasul curent al programului, timpul total rămas şi

temperatură curentă dorită a apei la ieşire.

INFORMAŢII

Accesul la structura meniului este limitat. Se poate accesa
numai meniul următor:

▪ Informaţii.
▪ Setări instalator > Dare în exploatare > Uscare şapă ÎPP

9.6.4 Pentru a întrerupe încălzirea prin pardoseală pentru uscarea şapei

Dacă programul este oprit din greşeală, din cauza întreruperii unei
operaţiuni sau din cauza unei pene de curent, va fi afişată eroarea
U3 pe telecomandă. Pentru a rezolva codurile de eroare, consultaţi
"12.3 Rezolvarea problemelor în funcţie de codurile de eroare" la
pagina 66. Pentru a reseta eroarea U3, Nivel permisiune utilizator
trebuie să fie Instalator.

1 Mergeţi la ecranul de încălzire prin pardoseală pentru uscarea

şapei.

2 Apăsaţi pe

3 Apăsaţi pe pentru a întrerupe programul.

4 Selectaţi OK şi apăsaţi pe

Rezultat: Programul de încălzire prin pardoseală pentru uscarea

şapei este oprit.

Dacă programul este oprit din cauza unei erori, a unei întreruperi a
funcţionării sau a unei pene de curent, puteţi citi starea încălzirii prin
pardoseală pentru uscarea şapei.

5 Mergeţi la [A.7.2]: > Setări instalator > Dare în exploatare >

Uscare şapă ÎPP > Stare uscare > Oprit la şi urmată de ultimul
pas executat.

6 Modificaţi şi reporniţi executarea programului.

.

.

9.6.2 Pentru a porni încălzirea prin pardoseală

INFORMAŢII

Alimentarea de la o reţea cu tarif kWh preferenţial nu se
poate utiliza în combinaţie cu încălzirea prin pardoseală
pentru uscarea şapei.

1 Mergeţi la [A.7.2]: > Setări instalator > Dare în exploatare >

Uscare şapă ÎPP.

Ghidul de referinţă al instalatorului

62

pentru uscarea şapei

10 Predarea către utilizator

După ce proba de funcţionare s-a terminat şi unitatea funcţionează
corespunzător, asiguraţi-vă că utilizatorul a înţeles următoarele:

▪ Completaţi tabelul cu setările instalatorului (în manualul de

funcţionare) cu setările efective.

▪ Asiguraţi-vă că utilizatorul are CD-ul/DVD-ul şi documentaţia

imprimată şi rugaţi-l să o păstreze pentru referinţă ulterioară.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

1 3

2

5

4

11 Întreţinere şi deservire

▪ Explicaţi utilizatorului modul de funcţionare corectă a sistemului şi

ce trebuie să facă dacă apar probleme.

▪ Arătaţi utilizatorului ce activităţi trebuie să efectueze pentru

întreţinerea unităţii.

▪ Explicaţi utilizatorului metodele de economisire a energiei descrise

în manualul de funcţionare.

11 Întreţinere şi deservire

NOTIFICARE

Se recomandă ca întreţinerea să fie efectuată anual de
către un instalator sau un agent de deservire.

11.1 Măsuri de siguranţă pentru întreţinere

PERICOL: RISC DE ELECTROCUTARE

PERICOL: RISC DE ARSURI

NOTIFICARE: Risc de descărcare electrostatică

Înainte de a efectua orice lucrare de întreţinere sau
deservire, atingeţi o piesă metalică a unităţii pentru a
elimina electricitatea statică şi pentru a proteja placă
circuitelor integrate.

11.1.1 Deschiderea unităţii interioare

PRECAUŢIE

Panoul frontal este greu. Aveţi grijă să NU vă prindeţi
degetele la deschiderea sau închiderea unităţii.

Trebuie să scoateţi panoul frontal şi capacul frontal din polistiren
expandat ale unităţii pentru a avea acces la majoritatea pieselor care
necesită întreţinere. În cazuri rare, mai trebuie să scoateţi cutia de
distribuţie.

NOTIFICARE

Manevraţi cu grijă filtrul de apă. NU exercitaţi o forţă
excesivă când reintroduceţi filtrul de apă, pentru a NU
deteriora plasa filtrului de apă.

Supapa de siguranţă a apei
Deschideţi supapa şi verificaţi funcţionarea corectă. Apa poate fi

fierbinte!

Punctele de verificare sunt:
▪ Debitul de apă de la supapa de siguranţă este suficient de mare,

nu par să existe blocaje ale supapei sau în cadrul tubulaturii.

▪ Apa iese din supapa de siguranţă şi conţine resturi sau murdărie:

▪ deschideţi supapa până când apa evacuată nu mai conţine

murdărie

▪ spălaţi sistemul şi instalaţi un filtru de apă suplimentar (de

preferat un filtru magnetic cu turbion).

Pentru a avea certitudinea că apa provine din rezervor, verificaţi
după un ciclu de încălzire a rezervorului.

Se recomandă efectuarea mai frecventă a acestei întreţineri.

Furtunul supapei de siguranţă

Controlaţi dacă furtunul supapei de siguranţă este plasat
corespunzător pentru a evacua apa. Consultaţi "7.3.2 Pentru a
conecta supapa de siguranţă la scurgere" la pagina 27.

11.2 Lista de verificare pentru întreţinerea anuală a unităţii interioare

Verificaţi următoarele cel puţin o dată pe an:
▪ Presiunea apei
▪ Filtrul de apă
▪ Supapa de siguranţă a apei
▪ Furtunul supapei de siguranţă
▪ Supapa de siguranţă a rezervorului apei calde menajere
▪ Cutia de distribuţie
▪ Eliminarea depunerilor
▪ Dezinfecţia chimică
▪ Anodul

Presiunea apei

Verificaţi dacă presiunea apei este mai mare de 1 bar. Dacă este
mai mică, adăugaţi apă.

Filtrul de apă

Curăţaţi filtrul de apă.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Supapa de siguranţă a rezervorului de apă caldă menajeră
(procurare la faţa locului)

Deschideţi supapa şi verificaţi funcţionarea corectă. Apa poate fi
fierbinte!

Punctele de verificare sunt:
▪ Debitul de apă de la supapa de siguranţă este suficient de mare,

nu par să existe blocaje ale supapei sau în cadrul tubulaturii.

▪ Apa iese din supapa de siguranţă şi conţine resturi sau murdărie:

▪ deschideţi supapa până când apa evacuată nu mai conţine

murdărie

▪ clătiţi şi curăţaţi întreg rezervorul, inclusiv tubulatura dintre

supapa de siguranţă şi admisia apei reci.

Pentru a avea certitudinea că apa provine din rezervor, verificaţi
după un ciclu de încălzire a rezervorului.

Se recomandă efectuarea mai frecventă a acestei întreţineri.

Cutia de distribuţie

▪ Efectuaţi un control vizual temeinic al cutiei de distribuţie şi căutaţi

defecte evidente precum conexiuni slăbite sau cablaj defectuos.

▪ Utilizaţi un ohmmetru pentru a verifica funcţionarea corectă a

contactorilor K1M, K2M, K3M şi K5M (în funcţie de instalaţie).
Toate contactele acestor contactori trebuie să fie în poziţie
deschisă când se opreşte alimentarea.

Ghidul de referinţă al instalatorului

63

12 Depanarea

4x

a

AVERTIZARE

Dacă s-a deteriorat cablajul interior, acesta trebuie înlocuit
de producător, de agentul acestuia sau de persoane
similare calificate.

Eliminarea depunerilor

În funcţie de calitatea apei şi de temperatură setată, pot exista
depuneri de calcar pe schimbătorul de căldură din interiorul
rezervorului de apă caldă menajeră, care pot împiedica transferul de
căldură. Din acest motiv, este posibil să fie necesară eliminarea
depunerilor din schimbătorul de căldură la anumite intervale.

Dezinfecţia chimică

Dacă prin legislaţia în vigoare este necesară dezinfectarea chimică
în anumite situaţii, ceea ce include şi rezervorul de apă caldă
menajeră, reţineţi că rezervorul de apă caldă menajeră este un
cilindru din oţel inoxidabil care conţine un anod de aluminiu. Vă
recomandăm să utilizaţi un dezinfectant fără clor aprobat pentru a fi
utilizat cu apa destinată consumului populaţiei.

NOTIFICARE

Când luaţi măsuri pentru eliminarea depunerilor sau
dezinfectarea chimică, asiguraţi-vă că, în continuare,
calitatea apei este în conformitate cu directiva UE
98/83/EC.

Anodul

Nu este necesară întreţinerea sau înlocuirea.

11.2.1 Pentru a goli rezervorul de apă caldă menajeră

1 DECUPLAŢI alimentarea de la reţeaua electrică.
2 ÎNCHIDEŢI alimentarea cu apă rece.
3 Deschideţi robinetele de apă caldă.
4 Deschideţi ventilul de scurgere.

11.3 Pentru a goli rezervorul de apă caldă menajeră

1 Deschideţi panoul frontal.
2 Scoateţi cele 4 şuruburi, desprindeţi şi puneţi de o parte cutia

de distribuţie.

a Furtun de evacuare

INFORMAŢII

Pentru a goli rezervorul, toate robinetele de apă caldă
trebuie deschise pentru a permite pătrunderea aerului în
sistem.

12 Depanarea

12.1 Instrucţiuni generale

Înainte de a începe procedeul de depanare, inspectaţi vizual
unitatea şi căutaţi defecţiunile evidente precum conexiunile slăbite
sau cablajul defectuos.

AVERTIZARE

▪ Când inspectaţi cutia de distribuţie a unităţii, asiguraţi-

vă întotdeauna că unitatea este decuplată de la
reţeaua de alimentare. Întrerupeţi disjunctorul
respectiv.

▪ La activarea unui dispozitiv de siguranţă, opriţi unitatea

şi înainte de a-l reseta depistaţi motivul activării. NU
faceţi niciodată punte pentru a elimina dispozitivele de
siguranţă şi nu modificaţi valoarea implicită a acestora
din fabrică. Dacă nu găsiţi cauza problemei, contactaţi
distribuitorul.

PERICOL: RISC DE ELECTROCUTARE

3 Furtunul de evacuare se află în partea dreaptă a unităţii. Tăiaţi

colierele flexibile sau banda şi trageţi furtunul flexibil în faţă.

Ghidul de referinţă al instalatorului

64

AVERTIZARE

Evitaţi pericolele datorate resetării accidentale a
declanşatorului termic, acest aparat nu trebuie alimentat
de la un dispozitiv de distribuţie extern precum un
temporizator, sau conectat la un circuit care este cuplat şi
decuplat regulat.

PERICOL: RISC DE ARSURI

12.2 Rezolvarea problemelor în funcţie de simptome

12.2.1 Simptom: Unitatea NU încălzeşte sau nu răceşte conform aşteptărilor

Cauze posibile Acţiune de remediere

Reglajul temperaturii NU este
corect

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

Verificaţi reglajul temperaturii pe
telecomandă. Consultaţi
manualul de exploatare.

4P313777-1C – 2012.11

12 Depanarea

Cauze posibile Acţiune de remediere

Debitul apei este prea mic Verificaţi şi asiguraţi-vă că:

▪ Toate ventilele de închidere

ale circuitului de apă sunt
complet deschise.

▪ Filtrul de apă este curat.

Curăţaţi dacă este necesar.

▪ Nu există aer în sistem. Purjaţi

aerul dacă este necesar. Puteţi
purja manual aerul (consultaţi
"9.3.1 Pentru a efectua
purjarea manuală a aerului" la
pagina 60) sau utiliza funcţia
de purjare automată a aerului
(consultaţi "9.3.2 Pentru a
efectua purjarea automată a

aerului" la pagina 61).
▪ Presiunea apei este >1 bar.
▪ Vasul de destindere NU este

spart.
▪ Rezistenţa din circuitul de apă

NU este prea mare pentru

pompă (consultaţi "14.9 Curbă

ESP" la pagina 87).
Dacă problema persistă după

efectuarea tuturor verificărilor de
mai sus, contactaţi distribuitorul.
În unele cazuri, este normal ca
unitatea să decidă utilizarea unui
debit de apă mai mic.

Volumul apei în instalaţie este
prea mic

Asiguraţi-vă că volumul apei din
instalaţie este mai mare decât
valoarea minimă necesară
(consultaţi "6.2.3 Pentru a
verifica volumul de apă" la
pagina 22).

12.2.2 Simptom: Compresorul NU porneşte (încălzirea spaţiului sau încălzirea apei menajere)

Cauze posibile Acţiune de remediere

Unitatea trebuie să pornească în
afara intervalului său de
funcţionare (temperatură apei
este prea joasă)

Setările reţelei de alimentare cu
tarif kWh preferenţial şi
conexiunile electrice NU se
potrivesc

Semnalul pentru tariful kWh
preferenţial a fost emis de
compania furnizoare de
electricitate

Dacă temperatură apei este prea
mică, unitatea utilizează
încălzitorul de rezervă pentru a
atinge mai întâi temperatură
minimă a apei (15°C).

Verificaţi şi asiguraţi-vă că:
▪ Reţeaua de alimentare este

cuplată corect la încălzitorul de
rezervă.

▪ Protecţia termică a

încălzitorului de rezervă NU
este activată.

▪ Contactoarele încălzitorului de

rezervă NU sunt defecte.

Dacă problema persistă după
efectuarea tuturor verificărilor de
mai sus, contactaţi distribuitorul.

Aceasta trebuie să se
potrivească cu conexiunile
descrise în "6.3.1 Despre
pregătirea cablajului electric" la
pagina 23 şi "7.4.3 Pentru a
conecta reţeaua de alimentare
principală" la pagina 29.

Aşteptaţi revenirea alimentării
(max. 2 ore).

12.2.3 Simptom: Pompa face zgomot (cavitaţie)

Cauze posibile Acţiune de remediere

Există aer în sistem Purjaţi manual aerul (consultaţi

Presiunea apei la admisia
pompei este prea mică

"9.3.1 Pentru a efectua purjarea
manuală a aerului" la pagina 60)
sau utilizaţi funcţia de purjare
automată a aerului (consultaţi
"9.3.2 Pentru a efectua purjarea
automată a aerului" la
pagina 61).

Verificaţi şi asiguraţi-vă că:
▪ Presiunea apei este >1 bar.
▪ Manometrul nu este defect.
▪ Vasul de destindere nu este

spart.

▪ Reglajul presiunii preliminare a

vasului de destindere este
corect (consultaţi
"6.2.4 Modificarea presiunii
preliminare a vasului de
destindere" la pagina 23).

12.2.4 Simptom: Se deschide supapa de siguranţă

Cauze posibile Acţiune de remediere

Vasul de destindere este spart Înlocuiţi vasul de destindere.
Volumul apei în instalaţie este

prea mare

Vârful circuitului de apă este prea
sus

Asiguraţi-vă că volumul apei din
instalaţie este mai mic decât
valoarea maximă permisă
(consultaţi "6.2.3 Pentru a
verifica volumul de apă" la
pagina 22 şi "6.2.4 Modificarea
presiunii preliminare a vasului de
destindere" la pagina 23).

Vârful circuitului de apă este
diferenţa în înălţime între
unitatea interioară şi cel mai înalt
punct al circuitului de apă. Dacă
unitatea interioară este plasată în
punctul cel mai înalt al instalaţiei,
înălţimea instalaţiei este
considerată egală cu 0 m. Vârful
maxim al circuitului de apă este
de 10 m.

Verificaţi cerinţele de instalare.

12.2.5 Simptom: Supapa de siguranţă a apei are scăpări

Cauze posibile Acţiune de remediere

Murdăria blochează presiunea
apei evacuare supapă de
siguranţă

Verificaţi dacă supapa de
siguranţă funcţionează corect
rotind butonul roşu de pe supapă
în sens invers acelor de
ceasornic:

▪ Dacă NU auziţi un clic,

contactaţi distribuitorul.

▪ Dacă apa continuă să se

scurgă din unitate, închideţi
întâi ventilele de închidere atât
pe admisia cât şi pe evacuarea
apei, iar apoi contactaţi
distribuitorul.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

65

12 Depanarea

12.2.6 Simptom: Spaţiul NU este încălzit suficient la temperaturi exterioare scăzute

Cauze posibile Acţiune de remediere

Funcţionarea încălzitorului de
rezervă nu este activată

Temperatură de echilibru a
încălzitorului de rezervă nu a fost
configurată corect

Se utilizează prea mult din
capacitatea pompei de căldură
pentru încălzirea apei menajere
(se aplică numai la instalaţiile cu
rezervor de apă menajeră caldă)

Verificaţi şi asiguraţi-vă că:
▪ Modul de funcţionare a

încălzitorului de rezervă este
activat. Mergeţi la:

▪ [A.5.1.1] > Setări instalator >

Surse de încălzire >
Încălzitor de rezervă (ÎR) >
Mod Funcţionare SAU

▪ [A.8] > Setări instalator >

Setări generale [5-01]

▪ Nu s-a activat protecţia termică

a încălzitorului de rezervă.
Dacă s-a activat, verificaţi:

▪ Presiunea apei
▪ Dacă există aer în sistem
▪ Operaţiunea de purjare a

aerului

Apăsaţi pe butonul de resetare
din cutia de distribuţie. Consultaţi
"14.2 Componente" la
pagina 71 pentru găsirea
butonului de resetare.

Creşteţi “temperatură de
echilibru” pentru a activa
funcţionarea încălzitorului de
rezervă la o temperatură
exterioară ridicată. Mergeţi la:

▪ [A.5.1.4] > Setări instalator >

Surse de încălzire > Încălzitor
de rezervă (ÎR) > Temp.
echilibru SAU

▪ [A.8] > Setări instalator >

Setări generale [4-00]

Verificaţi şi asiguraţi-vă că
reglajele “prioritate la încălzirea
spaţiului” s-au configurat corect:

▪ Asiguraţi-vă că s-a activat “

situaţie de prioritate la
încălzirea spaţiului”. Mergeţi la
[A.8] > Setări instalator >
Setări generale [5-02]

▪ Creşteţi “temperatură de

prioritate la încălzirea spaţiului”
pentru a activa funcţionarea
încălzitorului de rezervă la o
temperatură exterioară
ridicată. Mergeţi la [A.8] >
Setări instalator > Setări
generale [5-03]

12.2.7 Simptom: Presiunea la robinete este temporar neobişnuit de ridicată

Cauze posibile Acţiune de remediere

Supapă de siguranţă blocată sau
defectă.

▪ Clătiţi şi curăţaţi întreg

rezervorul, inclusiv tubulatura
dintre supapa de siguranţă şi
admisia apei reci.

▪ Înlocuiţi supapa de siguranţă.

12.2.8 Simptom: Panourile decorative sunt împinse în exterior din cauza umflării rezervorului

Cauze posibile Acţiune de remediere

Supapă de siguranţă blocată sau
defectă.

Contactaţi distribuitorul local.

12.2.9 Simptom: Funcţia de dezinfectare a rezervorului NU este finalizată corect (eroare AH)

Cauze posibile Acţiune de remediere

Funcţia de dezinfectare a fost
întreruptă de consumul de apă
caldă menajeră

Consumul mare de apă caldă
menajeră a avut loc recent,
înainte de pornirea programată a
funcţiei de dezinfectare

Programaţi pornirea funcţiei de
dezinfectare când NU se
preconizează un consum de apă
caldă menajeră în următoarele
4 ore.

Dacă se selectează modul dorit
al temperaturii rezervorului Apă
caldă menajeră > Mod valoare
referinţă > Reîncălzire sau
Reîncăl.+progr., vă recomandăm
să programaţi pornirea funcţiei
de dezinfectare cu cel puţin 4 ore
mai târziu faţă de ultimul consum
prevăzut de apă caldă menajeră.
Această pornire se poate seta
prin setările de instalator (funcţia
de dezinfectare).

Dacă se selectează Apă caldă
menajeră > Mod valoare referinţă
> Numai program., vă
recomandăm să programaţi
Economie stocare cu 3 ore
înaintea pornirii programate a
funcţiei de dezinfectare pentru a
preîncălzi rezervorul.

12.3 Rezolvarea problemelor în funcţie de codurile de eroare

Dacă apare o problemă, apare un cod de eroare pe telecomandă.
Este important să înţelegeţi problema şi să luaţi măsurile de
prevenire înainte de resetarea codului de eroare. Acest lucru se face
de către un instalator autorizat sau de către distribuitorul local.

Acest capitol vă oferă o prezentare generală a tuturor codurilor de
eroare şi a conţinutului codului de eroare, aşa cum apare pe
telecomandă.

Pentru indicaţii mai detaliate de depanare pentru fiecare eroare,
consultaţi manualul de service.

12.3.1 Coduri de eroare: Prezentare generală

Codurile de eroare ale unităţii interioare

Cod de eroare Cod de eroare

detaliat

A1 00 Problemă detectare val. zero.

AA 01 Încălz. rezervă supraîncălzit.

UA 00 Problemă de împerechere

Descriere

Este necesară repornirea.
Contactaţi distribuitorul.

Este necesară repornirea.
Contactaţi distribuitorul.

unitate int., unitate ext.
Contactaţi distribuitorul.

Ghidul de referinţă al instalatorului

66

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

13 Glosar

Cod de eroare Cod de eroare

detaliat

7H 01 Problemă debit apă.

89 01 Îngheţare schimbător căldură.

8H 00 Creştere anormală temperatură

8F 00 Creştere anormală temperatură

C0 00 Defec. comutator/senzor podea.

U3 00 Funcţia de uscare a şapei

81 00 Problemă senzor temperatură

C4 00 Problemă senzor temperatură

80 00 Problemă temperatură

U5 00 Problemă comunicare

U4 00 Problemă comunicare

AC 00 Încălz. aux. supraîncălzit.

EC 00 Temperatură anormală

HC 00 Problemă senzor temperatură

CJ 02 Problemă senzor temperatură

H1 00 Problemă senzor temperatură

AA 02 Încălzitor rezervă extern

Descriere

apă evacuare ÎR.

apă evacuare ÎR (ACM).

Contactaţi distribuitorul.

la încălzirea prin pardoseală
finalizată incorect.

apă la ieşire.
Contactaţi distribuitorul.

schimbător de căldură.
Contactaţi distribuitorul.

retur apă.
Contactaţi distribuitorul.

telecomandă.

unitate exterioară/interioară.

Contactaţi distribuitorul.

crescută în rezervor.

rezervor.
Contactaţi distribuitorul.

încăpere.
Contactaţi distribuitorul.

exterior.
Contactaţi distribuitorul.

supraîncălzit.
Contactaţi distribuitorul.

Cod de eroare Cod de eroare

detaliat

HJ 08 Presiunea în circuitul de apă

HJ 09 Presiunea în circuitul de apă

HJ 10 Problemă senzor presiune apă.

89 02 Îngheţare schimbător căldură.

A1 00 Eroare citire EEPROM.

AH 00 Funcţia de dezinfectare a

89 03 Îngheţare schimbător căldură.

INFORMAŢII

Dacă s-a generat codul de eroare AH şi dacă nu a avut loc
întreruperea funcţie de dezinfectare ca urmare a
consumului de apă caldă menajeră, vă recomandăm
următoarele acţiuni:

▪ Dacă se selectează modul dorit al temperaturii

rezervorului Apă caldă menajeră > Mod valoare
referinţă > Reîncălzire sau Reîncăl.+progr., vă
recomandăm să programaţi pornirea funcţiei de
dezinfectare cu cel puţin 4 ore mai târziu faţă de ultimul
consum prevăzut de apă caldă menajeră. Această
pornire se poate seta prin setările de instalator (funcţia
de dezinfectare).

▪ Dacă se selectează Apă caldă menajeră > Mod valoare

referinţă > Numai program., vă recomandăm să
programaţi Economie stocare cu 3 ore înaintea pornirii
programate a funcţiei de dezinfectare pentru a
preîncălzi rezervorul.

Descriere

este prea mare.

este prea mică.

Contactaţi distribuitorul.

rezervorului nu s-a finalizat
corect.

13 Glosar

Distribuitor

Distribuitorul care se ocupă cu vânzarea produsului.

Instalator autorizat

Persoana cu calificare tehnică care instalează produsul.

Utilizator

Persoana care deţine produsul şi/sau îl utilizează.

Legislaţie în vigoare

Toate directivele naţionale şi locale, legile, reglementările
şi/sau normele internaţionale şi europene relevante şi în
vigoare pentru un anumit produs sau domeniu.

Firmă de service

Firmă specializată care poate efectua sau coordona
activităţile de service necesare produsului.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

67

13 Glosar

Manual de instalare

Manual de instrucţiuni specificate pentru un anumit produs
sau o anumită aplicaţie, ce explică modul în care se
instalează, se configurează şi se întreţine produsul.

Manual de exploatare

Manual de instrucţiuni specificate pentru un anumit produs
sau o anumită aplicaţie, explicând modul în care se
utilizează produsul.

Accesorii

Etichete, manuale, fişe informative şi echipamente livrate cu
produsul şi care trebuie instalate în conformitate cu
instrucţiunile din documentaţia însoţitoare.

Echipament opţional

Echipament produs sau aprobat de Daikin şi care se poate
combina cu produsul în conformitate cu instrucţiunile din
documentaţia însoţitoare.

Procurare la faţa locului

Echipament care nu este produs de Daikin şi care se poate
combina cu produsul în conformitate cu instrucţiunile din
documentaţia însoţitoare.

Ghidul de referinţă al instalatorului

68

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

15

17

3D078519

20

15

15

16

3

12 2 1

11

5

6

7

10

4

8

9

7

7

10

6

5

7

9

84

18

13

14

19

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

R210

193

52

150

301

141

223 45

450

75

761

728

111

115

60

1732

1744

1762

17

300

600

199

ONLY FOR
EHVX

*

MODELS

260L TANK

180L TANK

Note:

Typical field installation is according
to local and national regulations.
For examples, refer t to installer
reference guide.

GAS PIPE CONNECTION Ø15.9 FLARE

LIQUID PIPE CONNECTION Ø9.52 FLARE

PRESSURE GAUGE

SAFETY VALVE (PRESSURE)

DRAIN VALVE WATER CIRCUIT

AIR PURGE

SHUT OFF VALVE WITH FILL VALVE (INCLUDED ACCESSORY)

WATER FILTER

WATER IN CONNECTION (1-1/4” F BSP)

WATER OUT CONNECTION (1-1/4” F BSP)

TANK IN CONNECTION (1” F BSP)

TANK OUT CONNECTION (1” F BSP)

CONTROL WIRING INTAKE (Ø24mm)

POWER SUPPLY WIRING INTAKE (Ø24mm)

LEVELLING FEET

USER INTERFACE (INCLUDED ACCESSORY)

DRAIN VALVE TANK CIRCUIT

RECIRCULATION CONNECTION G 1/2” FEMALE

KNOCK-OUT HOLE FOR RECIRCULATION PIPING OR OPTION WIRING (Ø62mm)

DRAIN OUTLET (UNIT + SAFETY VALVE)

14 Date tehnice

14.1 Dimensiuni şi spaţiu pentru deservire

14.1.1 Dimensiuni şi spaţiu pentru deservire: Unitatea interioară

14 Date tehnice

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

69

14 Date tehnice

3D078541

MIN. 500

MIN. 300

MIN. 10 MIN. 10

Ghidul de referinţă al instalatorului

70

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

h

f

e

a

c

d

k

b

b

g

y

v

s

l

m

j

r

u

w

x

i
dd

n

p (180 l)

n

q

o

n

t

n

p (260 l)

o

z

z

y

i

x

aa

bb

cc

A7P

A1P

Q1L

X6M

X7MX7M

K1M K2M

K5M

K2M

F1B

X2M

X1M

X3M

X5M

X6Y

X6YA

X6YB

FU1

TR1

a

n

m

l

k

j

ddb

e

e

f

g

h

i

c

e

o

14.2 Componente

14.2.1 Componente: Unitatea interioară

14 Date tehnice

v Încălzitor de rezervă

Furnizează încălzire suplimentară în cazul unor temperaturi
exterioare reci. De asemenea, serveşte ca rezervă în cazul
defectării unităţii exterioare.

w Manometru

Permite citirea presiunii apei în circuitul de apă.

x Senzor de debit

Furnizează informaţii telecomenzii despre debitul efectiv. În
baza acestor informaţii (şi a altora), telecomanda reglează
turaţia pompei.

y Ventilul de purjare a aerului

Aerul rămas în circuitul de apă va fi îndepărtat automat prin
ventilul de purjare a aerului.

z Ventil cu 3 căi

Controlează dacă se utilizează apa pentru încălzirea spaţiului
sau rezervorul de apă caldă menajeră.

aa Telecomandă (accesoriu)

bb Furtun de evacuare (numai modelele EHVX)

cc Supapă de siguranţă furtun de evacuare

dd Ventil de aer

INFORMAŢII

Unele componente nu se pot accesa direct când se scoate
placa superioară şi/sau plăcile frontale. Poate fi necesară
îndepărtarea izolaţiei rezervorului prin glisarea acesteia
spre spatele rezervorului. Componentele din cutia de
distribuţie se pot accesa prin scoaterea capacului cutiei de
distribuţie.

14.2.2 Componente: Cutia de distribuţie (unitatea interioară)

a Ieşire încălzire/răcire spaţiu
b Ventile de închidere (accesoriu)

Permit izolarea părţii circuitului de apă al unităţii interioare de
partea circuitului de apă rezidenţial.

c Ieşire apă caldă menajeră
d Racordul agentului frigorific lichid R410A
e Racordul agentului frigorific gaz R410A

f Intrare apă caldă menajeră
g Ventil de umplere (accesoriu)
h Intrare încălzire/răcire spaţiu

i Vas de destindere (10 l)

j Supapă de siguranţă

Împiedică acumularea unei presiuni excesive a apei în circuitul
de apă, deschizându-se la 3 bari.

k Filtrul de apă

Îndepărtează murdăria din apă pentru a preveni deteriorarea
pompei sau blocarea schimbătorului de căldură.

l Schimbător de căldură

m Pompă de apă

Recirculă apa în circuitul de apă.

n Termistoare

Determină temperatură apei şi a agentului frigorific în diferite
puncte ale circuitului.

o Buşoane de evacuare
p Termistoare rezervor (180 l/260 l)
q Ventil de evacuare rezervor de apă caldă menajeră

Goleşte rezervorul plin.

r Cutia de distribuţie

Conţine principalele componente electronice şi electrice ale
unităţii interioare.

s Dispozitiv de protecţie termică a încălzitorului de rezervă

Dispozitivul de protecţie se activează când temperatură
încălzitorului de rezervă devine prea mare.

t Colector evacuare (numai modelele EHVX)
u Jgheab evacuare (numai modelele EHVX)

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

a Pompă PCB A7P (Placă cu circuite integrate a invertorului)
b Dispozitiv de protecţie termică a încălzitorului de rezervă Q1L
c Transformator TR1
d Borne pentru încălzitorul de rezervă X6M/X7M (numai modelele

*9W)

e Contactoarele K1M, K2M şi K5M ale încălzitorului de rezervă

f Conectorii X6YA/X6YB/X6Y
g Disjunctorul F1B al încălzitorului de rezervă
h Regleta de conexiuni X2M (înaltă tensiune)

Ghidul de referinţă al instalatorului

71

14 Date tehnice

i Regleta de conexiuni X1M (către unitatea exterioară)
j Soclurile de fixare a cablurilor

k Placă I/O digitală A4P (numai pentru instalaţii cu set solar sau

set de placă I/O digitală)

l Placă de solicitări pentru limitarea energiei

m Regleta de conexiuni X5M (joasă tensiune)

n Placă principală cu circuite integrate A1P
o Siguranţa FU1 a plăcii cu circuite integrate

Ghidul de referinţă al instalatorului

72

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

R4T

R3T

R2TR1T

R5T

t s r kn mq jlp o

ec

a b ihfd g

x

w

v

u

14.3 Scheme de funcţionare

14.3.1 Schemă de funcţionare: Unitatea interioară

a Unitate exterioară
b Unitate interioară
c Vas de destindere
d Manometru
e Ventilul de purjare a aerului

f Supapă de siguranţă
g Încălzitor de rezervă
h Pompă

i Senzor de debit

j Ventil de închidere pe evacuarea apei (instalare

locală)

k Ventil de închidere pe admisia apei cu ventil de

umplere (instalare locală)

l Filtru

m Schimbător de căldură (unitatea interioară)

n Schimbător de căldură (rezervorul de apă caldă

menajeră)

o Rezervorul apei calde menajere
p Intrare apă caldă menajeră
q Ieşire apă caldă menajeră

R1T Termistorul schimbătorului de căldură pentru

evacuarea apei

R2T Termistor încălzitor de rezervă evacuare apă
R3T Termistorul agentului frigorific pe partea de lichid
R4T Termistorul pentru admisia apei
R5T Termistor temperatură rezervor

Încălzire
Răcire

14 Date tehnice

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

73

14 Date tehnice

R5T
R4T
R3T
R2T
R1T

BUH

R4T

R1T

R2T

R3T

R5T

3D077572

Flow sensor

Plate heat
exchanger

Air purge

Safety
valve

Manometer

Filter

Pump

Space heating/
cooling water in

Space heating/cooling
water out

REFR. OUT

REFR. IN

REFR. IN

REFR. OUT

EVAPORATOR

CONDENSOR

REFRIGERANT SIDE WATER SIDE

Heat exchanger

Expansion
vessel

CHECK VALVE

FLARE CONN.

SCREW CONN.

FLANGE CONN.

PINCHED PIPE

SPINNED PIPE

BRAZED CONN.

QUICK COUPLING

LEGEND:

Domestic hot water:
cold water in

Domestic hot water:
hot water out

Domestic Hot Water Tank

shut off valve
with drain/fill
valve

FIELD INSTALLED

shut-off valve
with drain/fill
valve

FIELD INSTALLED

Drain cap

Drain cap

THERMISTOR DESCRIPTION

Tank thermistor
Inlet water thermistor
Refrigerant liquid side thermistor
Outlet water backup heater thermistor
Outlet water heat exchanger thermistor

14.4 Schema tubulaturii

14.4.1 Schema tubulaturii: Unitatea interioară

Ghidul de referinţă al instalatorului

74

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

X6Y

A4P

A8P

X1M X4M

F2B

F1B

X2M

X5M

Q1L

TR1

K3MK5M

K2MK1M

A1P

A7P

X7MX6M

X4M

X6M, X7M

1

15

X5M

X2M

X1M

4D077028

page 1

T1R (A7P)

M1P

B1L

*

R1H (A3P)

FU1

F1T

E4H

E3H

E2H

*

E1H

R1T (A2P)

R4T

R3T

R2T

R1T

*

PHC1

#M2P

*

F2B

F1B

K5M

TR1

Q1L

K1M, K2M

*

#

#

#

#

*

(*)

*

*

*

X*Y

X*M

SS1 (A4P)

S6S-S9S

S3S

S2S

S1S

R6T

R5T

R2T

R1T (A3P)

Q2L

A7P

#

#

Q1DI, Q2DI

K*R

M3S (*)

M2S

K3M

*

F1U, F2U

*

DS1 (A8P)

*

*

BSK

*

A8P

A4P

*

*

A4P

*

*

*

A3P

A3P

A3P

A2P

A1P

Domestic hot water tank
with solar connection

rectifier bridge (only for *16*)

main supply pump

flow sensor

humidity sensor

fuse T 6.3 A 250 V for PCB

thermal fuse backup heater

booster heater (3 kW)

backup heater element (3 kW)

backup heater element (2 kW)

backup heater element (1 kW)

ambient sensor user interface

inlet water thermistor

refrigerant liquid side thermistor

outlet backup heater thermistor

outlet water heat exchanger thermistor

optocoupler input circuit

domestic hot water pump

overcurrent fuse booster heater

overcurrent fuse backup heater

safety contactor BUH (only *9W)

power supply transformer

thermal protector backup heater

contactor backup heater

# : field supply

connector

terminal strip

selector switch

digital power limitation inputs

electrical meter pulse input 2

electrical meter pulse input 1

preferential kWh rate PS contact

external indoor or outdoor
ambient thermistor

domestic hot water thermistor

external sensor (floor or ambient)

ambient sensor On/OFF thermostat

thermal protector booster heater

6T1 (3~, 230 V, 6 kW)

9WN (3N~, 400 V, 9 kW)

6WN (3N~, 400 V, 6 kW)

6V3 (1N~, 230 V, 6 kW)

3V3 (1N~, 230 V, 3 kW)

Backup heater
configuration
(only for *9W)

Ext. thermistor

Heat pump convector

On/OFF thermostat (wireless)

Add LWT:

On/OFF thermostat (wired)

Heat pump convector

Solar pump and control station

Demand PCB

Digital I/O PCB

Ext. outdoor thermistor

Ext. indoor thermistor

Remote user interface

Ext. thermistor

On/OFF thermostat (wireless)

Main LWT:

On/OFF thermostat (wired)

Domestic hot water tank

(*) : standard for *HV*, optional for *HB*

pump driver PCB (only for *16*)

POSITION IN SWITCH BOX

: Booster heater terminal

: Backup heater terminal

earth leakage circuit breaker

relay on PCB

3 way valve for floorheating/
domestic hot water

2 way valve for cooling mode

contactor booster heater

fuse 5 A 250 V for digital I/O PCB

dipswitch

solar pump station relay

demand PCB

receiver PCB (wireless
On/OFF thermostat)

digital I/O PCB

heat pump convector

On/OFF thermostat (PC=power circuit)

solar pumpstation PCB

user interface PCB

Bottom plate heater

* : optional

NOTES to go through before starting the unit

Translation can be found in the installation manual.

LEGEND

User installed options:

: Wiring depending on model

: Several wiring possibilities

: Connection ** continues on page 12 column 2

: PCB

: Not mounted in switch box: Option

: Field supply

: Wire number 15

: Earth wiring

: Field wiring terminal for DC

: Field wiring terminal for AC

: Main terminal

Part n° Description

main PCB

**/12.2

14 Date tehnice

14.5 Schema cablajului

14.5.1 Schema cablajului – componente: Unitatea interioară

Consultaţi schema de conexiuni a cablajului intern furnizată cu unitatea (în interiorul capacului cutiei de distribuţie a unităţii interioare).
Prescurtările folosite sunt prezentate mai jos.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

75

14 Date tehnice

II

F2B

42

E2HE2HE2HE1HE1HE1HE2HE2HE2HE1HE1HE1H

F1T

F1T

F1TF1T

F1T

F1T

K2M

21654

3

K1M

21654

3

F1T

F1T

F1TF1T

F1T

F1T

K2M

21654

3

K1M

21654

3

X7M

4 8765321

X6M X7M

4 8765321

X6M X7M

4 8765321

X6M X7M

4 8765321

X6M

E2HE2HE2HE1HE1HE1HE2HE2HE2HE1HE1H

Q1DI

III I

F1B

8765432

1

E1H

F1T

F1T

F1T

F1T

F1T

F1T

14

13

K5M

21654

3

K2M

21654

3

K1M

21654

3

III I

F1B

8765432

1

Q1DI

14

13

K5M

21654

3

II

F1B

8765432

1

Q1DI

14

13

K5M

21654

3

Q1DI

F1T

F1T

F1TF1T

F1T

F1T

III I

F1B

8765432

1

14

13

K5M

21654

3

K2M

21654

3

K1M

21654

3

NL2 L3L1 L2 L3L1

Q2L

1

2

31

K3M

214

3

E4H

X6M

21

X4M

1 2

Q2L

1

2

4

3

Q2L

1

2

4

3

Q2L

1

2

E4H E4H E4H

X9M

21

X6M

21

X9M

21

2222

7

21

22

Q1L

11

12

F2B

31

E3H

Q1DI

F1T

K1M

214

3

11

L2L1

11

NL

4D077028 page 2

II

42

Q1DI

NL

7 7 7

NLNL

II

BRNREDGRYBLK BRNREDGRYBLK BRNRED

GRY

BLK BRNRED

GRY

BLK

1N~, 50 Hz
230 V AC

1N~, 50 Hz
230 V AC

1N~, 50 Hz
230 V AC

3N~, 50 Hz
400 V AC

3~, 50 Hz
230 V AC

2~, 50 Hz
400 V AC

1N~, 50 Hz
230 V AC

only for *KHW*Z2

only for *KHW*V3

only for *KHWS*Z2

only for *KHWE*Z2

domestic hot water tank domestic hot water tank

only for *KHWE*V3

domestic hot water tank

for 6T1 (3~, 230 V, 6 kW)for 6WN (3N~, 400 V, 6 kW) and 9WN (3N~, 400 V, 9 kW)for 6V3 (1N~, 230 V, 6 kW)for 3V3 (1N~, 230 V, 3 kW)

only for *9W

only for *3V

only for *KHWS*V3

domestic hot water tank

4D077028 page 3

A4P.YC

A4P.Y2

A4P.Y2

X2M.29

S6S

S7S

S8S

S9S

S3S

BSK

S1S

S2S

B1L

X2M.14

X2M.9

X2M.14

X2M.9

X2M.13

-t°

R5T

-t°

R6T

2

KHR KHUR

KCR KFR

-t°

R1T

-t°

R1T

2X18A:1 2X22A:1X85A:1 2 3

4

5

6

-t°

R1T

F1U

F2U

3CN1:1

6

5

4

3

2

CN2:1

X80A:1

2

7
8

4

X4A:1

2

3

X33A:1

3
4

6

5

3 4 5 6 7 8 9 121110

X40A:1

2

3
4

6

5

-t°

R5T

2

X9A:1

-t°

R4T

X7A:1

X8A:1

-t°

R2T

2

X5A:1

2

-t°

R3T

2

2

X6A:1

10

10

A1P

PHC1

Y1 Y2YC Y4Y3X4X3X2X1

X2M

29

28

21

4

X1Y1 2

4

29

28

21

X2M

13a

A3P

21

NL

A2P

P2P1

X5M21

A2P

2

1

10

9874 X5M3

4321

DS1

543 X801M21

A8P

X5M65

SS1

A4P

P2

P1

Switch box

Power limitation digital
inputs: 12 V DC / 12 mA
detection
(voltage supplied by PCB)

only for domestic
hot water option

Only for demand PCB option

Demand PCB

OFF

ON

ext. ambient
sensor option
(indoor or outdoor)

only for floor
standing model

Switch
box

Switch
box

Preferential kWh rate
power supply contact:
16 V DC detection
(voltage supplied by
PCB)

Electric pulse meter
inputs: 5 V DC pulse
detection (voltage
supplied by PCB)

Digital I/O PCB

Alarm output
Max. load

0.3 A - 250 V AC
Min. load
20 mA - 5 V DC

Solar pump connection
For *KSOLHWAV1, refer to
operation manual

Min. load 20 mA - 5 V DC

Max. load 0.3 A - 250 V AC

Ext. heat source

Remote user
interface

User interface

OFF

ON

Only for digital I/O PCB option

Options: bottom plate heater OR On/OFF output

Options: boiler output, solar pump connection, alarm output

only if no EKBPHT*

Min. load 20 mA - 5 V DC

Max. load 0.3 A - 250 V AC

On/OFF output

Space C/H

to bottom
plate heater

only for EKBPHT*

only for solar pump station

OUTDOOR
UNIT

Ghidul de referinţă al instalatorului

76

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

4D077028 page 4

BLU

BRN

RED

BLK

WHT

KCR

KVR

X2M.8

X2M.7

PENL

GND

PWM

A4P

X2M.28

X2M.14

X2M.1

X2M.2

X2M.3

X2M.2

X2M.4

X2M.1

X2M.4

X2M.1a

X2M.2a

X2M.3

X2M.2a

X2M.4

X2M.1a

X2M.4

X2M.32

X2M.33

X2M.4

X2M.32

X2M.33

X2M.1a

X2M.4

X2M.5

X2M.7

X2M.8

X2M.9

X2M.10

X25A.1

X25A.2

X16A.5

X16A.3

X2M.1

T1R

A7P

9

3

3

5

6543

A3P

X11M

N

L

NC

N

6

65

A3P

X11M

9

8

8

3 4

NO

3

X3A:1

4 8

M1P

M1P

MS

3~

2

M2P

M

1~

M3S

M3S

M2S

M2S

13

X9M

14 13

14

10

9X2M5 6 7X2M 8

8a

34

X2M

35

3

X2A:4

6

5

4

32X25A:1

1

MS

3~

2

X16A:5

1

3

5

X1A:1

3

A1

A2

K1M

A1

A2

K2M

A1

A2

K3M

X17A:1

3
5

7

X24A:1

3

5

7

1

X1A:3

X19A:1

3 5

FU1

X26A:1

2

X31A:1 3

3/21/31

4/22/32

Q2L

3

X3A:1

X20A:1

3

5

X2A:1

X21A:1

3

X15A:1

3

E

X14A:1

3

K4R

KPR

FU2

X11A:3

1

X12A:3

1

X13A:3

1

K1R K2R K3RK6R

3

5

X2M.4

X2M.3

X2M.28

X2M.13a

X2M.21

A1P

X2M

3130

1

21 3

1 2 3

X1M

X1M

X6YA
X6Y

X6YB

NL

X1M21 3

1 2 3

X1M

X2M

30 31

COM

H

C

5

A3P

COM

HC

6

A3P

3
4

32

33

2a

1a

2

1

X2M

Q2DI

X6YA

X6Y

X6YB

TR1

R1T

-t°

R1T

-t°

H

COM

C LPCN

5

X1M

A3P

H

COM

C LPCN

6

X1M

A4P

A3P

%H20

R1HR1H

R1T

-t°

R2T

-t°

R1T

-t°

R2T

-t°

%H20

2129

X2M

A1

A2

K5M

31

32

Q1L

11

12

1

only for wireless
On/OFF thermostat

NC valve

Switch
box

Switch box

OUTDOOR
UNIT

OUTDOOR
UNIT

DHW pump output
Max. load:
2 A (inrush) - 230 V AC
1 A (continuous)

Shut-off valve

Only for preferential kWh rate power supply (outdoor)
Use normal kWh rate power supply for indoor unit

Only for normal power supply (standard)
Indoor unit supplied from outdoor

only for floor
standing model

Add LWT zone

Heatpump convector

only for wireless
On/OFF thermostat

only for wired On/OFF thermostat

only for *9W

Main LWT zone

Heatpump convector

only for ext.
sensor
(floor or
ambient)

only for ext.
sensor
(floor or
ambient)

only for wired On/OFF thermostat

only for *04* and *08*

only for *16*

DHW pump

3 wire type
(SPST)

NO valve

only for domestic
hot water option

3 wire type
(SPDT)

domestic hot
water tank

only for
enamel
tank
option

only for
domestic hot
water option

1N~, 50 Hz
230 V AC
Normal kWh rate
power supply

only for domestic hot
water tank option

14 Date tehnice

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

A1P Placa principală cu circuite integrate
A2P Placa cu circuite integrate a telecomenzii
A3P * Placa cu circuite integrate a pompei solare
A3P * Termostat PORNIRE/OPRIRE (PC=circuit

de alimentare)
A3P * Convectorul pompei de căldură
A4P * Placă I/O digitală
A4P * Placa cu circuite integrate a receptorului

(termostat PORNIRE/OPRIRE fără fir)
A7P Placa cu circuite integrate de acţionare a

pompei (numai pentru EHBH/X04+08 şi

EHVH/X04+08)
A8P * Placă solicitări
B1L Senzor de debit
BSK * Releul staţiei pompei solare
DS1(A8P) * Comutator basculant
E1H Elementul încălzitorului de rezervă (1 kW)
E2H Elementul încălzitorului de rezervă (2 kW)
E3H Elementul încălzitorului de rezervă (3 kW)
E4H * Încălzitorul auxiliar (3 kW)
F1B Siguranţă la supracurent a încălzitorului de

rezervă
F2B * Siguranţă la supracurent a încălzitorului

F1T Siguranţa termică a încălzitorului de rezervă
F1U, F2U * Siguranţa de 5 A la 250 V pentru placa I/O

FU1 Siguranţa T 6,3 A la 250 V pentru placa cu

PHC1 * Optocuplorul circuitului de intrare
K1M, K2M Contactorul încălzitorului de rezervă
K3M * Contactorul încălzitorului auxiliar

auxiliar

digitală

circuite integrate

K5M Contactorul de siguranţă al încălzitorului de

rezervă (numai pentru *9W)
K*R Releu pe placa cu circuite integrate
M1P Pompa alimentării principale
M2P # Pompa de apă caldă menajeră
M2S # Ventil cu 2 căi pentru modul de răcire
M3S (*) Ventil cu 3 căi pentru încălzirea prin

podea/apă caldă menajeră
Q1DI, Q2DI # Disjunctor pentru scurgerea la pământ
Q1L Dispozitiv de protecţie termică a

Q2L * Dispozitiv de protecţie termică a

R1T Termistorul schimbătorului de căldură pentru

R1T (A2P) Senzorul de mediu înconjurător al

încălzitorului de rezervă

încălzitorului auxiliar

evacuarea apei

telecomenzii
R1T (A3P) * Senzorul de mediu înconjurător al

termostatului de PORNIRE/OPRIRE
R2T Termistorul încălzitorului de rezervă pentru

evacuare
R2T * Senzorul extern (podea sau mediu

R3T Termistorul agentului frigorific pe partea de

R4T Termistorul pentru admisia apei
R5T (*) Termistorul pentru apă caldă menajeră
R6T * Termistorul extern de mediu înconjurător

R1H (A3P) * Senzor de umiditate
S1S # Contactul reţelei de alimentare cu tarif kWh

S2S # Intrarea 1 de impuls a contorului electric

înconjurător)

lichid

pentru interior sau exterior

preferenţial

Ghidul de referinţă al instalatorului

77

14 Date tehnice

15

**

/12.2

1

S3S # Intrarea 2 de impuls a contorului electric
S6S~S9S # Intrările digitale de limitare a puterii
SS1 (A4P) * Comutator selector
T1R (A7P) Punte redresoare (numai pentru EHBH/

TR1 Transformator reţea de alimentare
X*M Bandă borne
X*Y Conector

BLK Negru
BRN Maro
GRY Gri
RED Roşu

Note de citit înainte de pornirea unităţii

English Traducere

X1M Borna principală
X2M Borna cablajului de legătură

X5M Borna cablajului de legătură

X6M, X7M Borna încălzitorului de rezervă
X4M Borna încălzitorului auxiliar

Backup heater configuration
(only for *9W)

User installed options Opţiuni instalate de utilizator
Bottom plate heater Încălzitorul plăcii de fund
Domestic hot water tank Rezervorul apei calde menajere
Domestic hot water tank with

solar connection
Remote user interface Telecomandă
Ext. indoor thermistor Termistor de interior extins
Ext outdoor thermistor Termistor de exterior extins
Digital I/O PCB Placă I/O digitală
Demand PCB Placă solicitări
Solar pump and control station Pompă solară şi staţie de

Main LWT Temperatura principală a apei la

On/OFF thermostat (wired) Termostatul de PORNIRE/

On/OFF thermostat (wireless) Termostatul de PORNIRE/

Ext. thermistor Termistor extins
Heat pump convector Convectorul pompei de căldură

X04+08 şi EHVH/X04+08)

* = Opţional

(*) = Standard pentru EHVH/X, opţional pentru

EHBH/X

# = Procurare la faţa locului

pentru c.a.

pentru c.c.

Cablajul de împământare
Cablul numărul 15

Procurare la faţa locului
Conexiunea ** continuă la pagina

12 coloana 2
Mai multe variante de cablare

Opţiune

Nu s-a montat în cutia de
distribuţie

Cablarea depinde de model

Placă de circuite integrate

Configuraţie încălzitor de rezervă
(numai pentru *9W)

Rezervorul apei calde menajere
cu conectare solară

comandă

ieşire

OPRIRE (prin fir)

OPRIRE (fără fir)

English Traducere

Add LWT Temperatura suplimentară a apei

la ieşire

Ghidul de referinţă al instalatorului

78

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

X1Y: 1-2

X1M: 1-2-3

X1M: 1-2-3

A4P:Y2
X2M:29

2x0.75

2x0.75

X2M: 30-31

X5M: 3-4

1

1

F1B: L1-L2-L3

X6M

X8M

5Gx2.5

230 V

X2M: 13-14

X9A (PCB A1P)

230 V

A4P: X4
X2M: 28

2

230 V

SPST:
X2M: 8-9-10

A4P: Y1

X2M: 28

230 V

230 V

A4P: Y3

X2M: 29

A4P: X1-X2

230 V

230 V

A3P: X1M: C-com-H

230 V

A4P: X1M: H-C-com
X2M: L-N

A3P: X1M: 1-3

R2T

230 V

X2M: 32-33

X11M: 3-4-5-6

X5M: 1-2

2x0.75

2x0.75

X2M: 34-35

230 V

X5M: 5-6

230 V

X5M: 7-8

X5M: 9-10

230 V

A8P: X801M: 1-5

230 V

A8P: X801M: 2-5

230 V

A8P: X801M: 3-5

230 V

A8P: X801M: 4-5

230 V

A4P: Y2

X2M: 29

X5M

230 V

F2B

X7M

2

2

2

4D078494

Power supply

OUTDOOR UNIT

or L-N-earth

Bottom plate heater

Only for *KBPHT*
& depending on model

Only for preferential kWh rate power supply installation

unit preferential kWh rate power supply:
400 V or 230 V + earth

Preferential kWh rate power supply contact

INDOOR UNIT

5 or 3 core

3 core

normal kWh rate power supply for indoor unit: 230 V

2 core

unit power supply: 400 V or 230 V + earth

5 or 3 core

Only for normal power supply installation

or L-N + earth

backup heater power supply (3/6/9 kW): 400 V or 230 V + earth

4 or 3 core

booster heater power supply (3 kW): 230 V + earth

3 core

F2B: L-N + earth

Booster heater

Q2L - clixon
booster heater

R5T - thermistor
water temperature

DOMESTIC HOT
WATER TANK

5 core

X4M: 1-2-earth

signal

2 core

solar pump

Only for *KSOLHWAV1

3WAY VALVE

Optional parts (*KHW*)

Standard parts

BSK: 1-2 solar interlock

Alarm output

2 core

2 core

Solar input

2 core

signal

Changeover to

ext. heat source output

Ext. heat source (eg boiler)

Only for *KRP1HB* & *KSOLHWAV1

NO valve: X2M: 6-7
NC valve: X2M: 5-7

2 core

2WAY VALVE

M2S (*KHBX units)
for cooling mode

main: X2M: 1-2-4

add: X2M: 1a-2a-4

3 core for C/H operation
2 core for H only operation

main: X2M: 1-2-3-4

add: X2M: 1a-2a-3-4

main: X2M: 1-4
add: X2M: 1a-4

4 core

Only for *KRTW
(wired room thermostat)

Only for *KRTR
(wireless room thermostat)

Only for FWXV*
(heat pump convector)

2 core

communication

2 core

communication

Notes:

- In case of signal cable: keep minimum distance to power cables >5 cm

- Available heaters depending on model: see combination table

2 core

Circulation pump
for DHW

2 core

external thermistor
(indoor or outdoor)

Only for KRCS01-1 or EKRSCA1

FIELD SUPPLY

Only for *KSR3PA option

signal

Electricity meter
pulse input 1

2 core

Electricity meter
pulse input 2

signal

2 core

2 core

Power limitation
demand input 1

Power limitation
demand input 2

2 core

2 core

2 core

FIELD SUPPLY

EXTERNAL ROOM THERMOSTAT / HEAT PUMP CONVECTOR
(main and/or additional zone)

Only for *KRP1AHTA

OPTIONAL PART

OPTIONAL PART

Cooling/heating
On/OFF output

2 core

Cooling/heating
On/OFF output

Q*L clixon

Q*L clixon

2 core

2way valve

Only for *KHWSU*V3

Power limitation
demand input 3

Power limitation
demand input 4

X1M: L1-L2-L3-N-earth

3 core

M3S (when *KHW is installed)
selection domestic hot water-floor heating

alarm indication

5 core for C/H operation
4 core for H only operation

signal

2 core
(3m included)

External sensor
(floor or ambient)

Only for *KRTETS

A2P: P1-P2 user interface

A2P: P1-P2 user interface

Only for *KRCAL*

In case user interface is relocated

Electrical connection diagram Daikin Altherma

For more details please check unit wiring

2 core

14 Date tehnice

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

79

14 Date tehnice

*RLQ(04/06/08)* *R*Q(011/014/016)*V3 *R*Q(011/014/016)*W1

*HB(H/X)(04/08)CA# *HB(H/X)16CA#

*HB(H/X)16CA#

3V /

9W 9W 9W

3V /

9W 9W 9W 3V / 9W 9W 9W

1~

230V

3~

400V 3~230V1~230V

3~

400V

3~

230V

1~

230V

3~

400V 3~230V

3 / 6

kW

6 / 9

kW

6

kW

3 / 6

kW

6 / 9

kW

6

kW

3 / 6

kW

6 / 9

kW

6

kW

1~ 1 1 - - 1 1 - - 1 - 1 - -

1 - - 1 - 1 - -

- 1 1 - 1 - 1 1

1~ 2 1 1 2 1 1 1 - -

- 1 1 1

- 1 - - -

- - 1 1 -

- - - - -

- 1 1 - 1

1 - 1 1

4D078288

* electrical meter specification

- pulse meter type/voltage free contact for 5 VDC detection by PCB

- possible number of pulse:

0.1 pulse/kWh
1pulse/kWh
10pulse/kWh
100 pulse/kWh
1000 pulse/kWh

- pulse duration:
minimum On time 40ms
minimum OFF time 100ms

- measurement type (depending on installation):
single phase AC meter
three phase AC meter (balanced loads)
three phase AC meter (unbalanced loads)

* electrical meter installation guideline

- General: it is the reponsability of the installer to cover the complete power consumption with electrical meters

(combination of estimation and metering is not allowed)

- Required number of electrical meters:

Outdoor unit type

Indoor unit type

Backup heater type
(#)

Backup heater
power supply

Backup heater
configuration

Electrical
meter type

Electrical
meter type

3~ balanced

3~ unbalanced

Benefit kWh rate power supply

Regular kWh rate power supply

3~ balanced

3~ unbalanced

Ghidul de referinţă al instalatorului

80

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

*RLQ004*V3

*RLQ004*V3

*RLQ006*V3

*RLQ008*V3

*RLQ006*V3

*RLQ008*V3

*RLQ006*V3

*RLQ008*V3

*RLQ006*V3

*RLQ008*V3

*R(H/L)Q011*V3

*R(H/L)Q011*W1

*R(H/L)Q014*V3

*R(H/L)Q014*W1

*R(H/L)Q016*V3

*R(H/L)Q016*W1

*R(H/L)Q011*V3

*R(H/L)Q011*W1

*R(H/L)Q014*V3

*R(H/L)Q014*W1

*R(H/L)Q016*V3

*R(H/L)Q016*W1

*R(H/L)Q011*V3

*R(H/L)Q011*W1

*R(H/L)Q014*V3

*R(H/L)Q014*W1

*R(H/L)Q016*V3

*R(H/L)Q016*W1

*R(H/L)Q011*V3

*R(H/L)Q011*W1

*R(H/L)Q014*V3

*R(H/L)Q014*W1

*R(H/L)Q016*V3

*R(H/L)Q016*W1

*HVX08S18CA3V *HVH04S18CA3V *HVH08S26CA9W*HVH08S18CA3V*HVX04S18CA3V *HVH16S26CA9W *HVX16S26CA9W *HVX16S18CA3V*HVH16S18CA3V

*HVX08S26CA9W

kPa
kPa
kPa
kPa
kPa
kPa
kPa
kPa

46 46 46 46 46 46 46 46 46 46

190

690
818

600
728

142

142 134 133 140 139 130 129 128 128

129 129 121 120 126 126 117 116 115 115

36 35 56

62

86 93

36

35

56

62

86 93

36

35 56 62 86 93

36

35 56 62 86 93

23 23

44

51

82

84 23 23 44 51

82

84

23

23 44

51

82 84

23 23

44

51 82 84

12 -4 23 3 37

52

- 12 -4 23 3 37 52

-

62

62

69 69 78 95 - 62 62 69 69

78

95

-

- - -

160160 160160160160 160160160160160

160

160160

160

160160 160 160 160 160 160 160 160

41 51 41 51 41 51 41 51 55

37 49 37

49

37 49 37

49

52

41 42 - 41 42 - 45 -

54 57 -

54

57

- 54 -

W

/

/

/

12

Ps*DN

Ps*V

50

34 34 25

-

50 - 34

-

34 - 25 -

- - - -

-

- - -

- -

- -

- - -

11

11 5

25 ~ 60 25 ~60

2

5 ~60

1

5 ~ 55 15 ~ 55

1

5 ~ 55

- 5 ~ 22

-

5 ~

22 - 5

~ 22

-25 ~ 35 -25 ~ 35 -25 ~ 35

-25 ~ 25 -25~ 25 -25 ~ 25

- 10 ~ 43 - 10~ 43 - 10 ~ 43

28

42

28

42

28

42

25 ~60 25 ~60

15 ~ 55 15 ~ 55

-

5 ~

22 -

5

~ 2

2

-20 ~ 35 -20 ~ 35

- 10 ~ 46 - 10 ~ 46

-25 ~ 35 (12) -25 ~ 35 (12)

33 33

47 47

260 180 260 180

50

50

10

65

1

1

3

10

818

690

75

728

600

W

/

/
/

1

-

-

-

-

3

1

dBA

dBA
°C
°C
°C
°C
°C
°C

°C

kWh/2

/ /

12

1922

1732

1922

1732

EPS EPS

EPS

EPS

3

1

-

-

1

1

1

3

10

1

11

3D077571_B page 1

Copper - brass - stainless steel

Stainless steel (EN 1.4521)

TECHNICAL SPECIFICATIONS

l 4,4 4,8 5,8 4,5 5,5

1,4 1,4 1,9 1,4

1,4

1,91,41,4 1,9 1,9

65

l

0,9 1,3

1,3

cat. l cat. l Art3§3*

HEATING

ONLY TYPE

REVERSIBLE

TYPE

HEATING

ONLY TYPE

REVERSIBLE

TYPE

HEATING

ONLY TYPE

REVERSIBLE

TYPE

HEATING ONLY TYPE REVERSIBLE TYPE HEATING ONLY TYPE REVERSIBLE TYPE

l/min

l/min

l/min

l/min

l/min

l/min

l/min

l/min

l/min

l/min

l/min

Pre-coated sheetmetal

White

Wood - carton - PE wrapping foil

34,6 55,9 85,8 34,6 55,9 85,8 34,6

55,9

85,8 34,6 55,9 85,8

23,1 44,1 83,6 23,1

44,1

83,6 23,1 44,1 83,6 23,1 44,1

83,6

12,1 22,5 37,0 12,1 22,5 37,0

61,9 68,6 78,0

61,9

68,6

78,0

Wood - carton - PE wrapping foil

Machine net weight

Unit

Depth
Height

Width

Depth

Width

Height

Dimensions

Material

Colour

Casing

Nominal input (Indoor only)

Outdoor units

category of unit

Material

Packing
materials

Weight

most critical part =

PED

Weight of unit
Weight of unit

Packing

Packed machine weight

Main
components
hydrobox

Main
components
tank

Tank

Heat exchanger

3 way valve

Water circuit -

space heating /

cooling side

Safety devices

* excluded from scope of PED due to article 1, item 3.6 of 97/23/EC
Pump

Water side Heat
exchanger

Water Filter

Expansion vessel

Total Water Volume (6)

Air purge valve

Shut off valves

Drain valve / Fill valve

Manometer

Safety valve

Piping connections ø (7)

Cooling (2)
Cooling (8)
Heating (3)
Heating (13)
Cooling (2)
Cooling (8)
Heating (3)
Heating (13)

Cooling (2)
Cooling (8)
Heating (3)
Heating (13)
Cooling (2)
Cooling (8)
Heating (3)

Cooling
Heating

Heating (13)

bar*l

bar

kg

kg

kg

Type
nr. of speed

nominal ESP unit
(*RLQ*C*)

nominal ESP unit
(*RH/LQ*B*)

Water flow rate Min. (11)

Water volume

Water flow rate Nom.
(*RH/LQ*B*)

Water flow rate Nom.
(*RH/LQ*B*)

Water flow rate Max.

qty

Type

Power input

Material

Diameter perforations

Pre pressure

Max. water pressure

Volume

Insulation material

Pre-coated sheetmetal

White

mm

mm

mm

mm

mm

mm

Art3§3*

Inverter controlled

DC motor

Plate heat exchanger Plate heat exchanger

51,0 51,0

43,6

39,0

31,5

43,6

39,0 31,5 43,6 39,0 31,5

43,6

39,0 31,5 19,8 16,3

19,8

16,3 19,8

16,3

19,8

16,3

11,6

45,9

41,6

32,1 45,9 41,6 32,1 45,9 41,6 32,1 45,9 41,6 32,1

21,2

17,2 21,2 17,2 21,2 17,2 21,2 17,2 12,6

48,0

46,0

43,1

48,0

46,0 43,1

- 19,7 19,4 19,7 19,4 14,3

37,6

36,0

33,6 37,6 36,0 33,6 - 15,4 13,9 15,4 13,9 12,0

43,343,638,937,631,529,5

43,3

43,637,6

31,5

29,543,6

38,937,6

31,529,543,3 43,6 38,9 37,6

31,5

29,5

46,045,941,640,1

32,5

32,146,0

45,940,1

38,9

41,6

32,5

32,145,9

41,6

40,1

32,5

32,1

46,0 45,9

41,6

40,1

32,5

32,1

48,051,0

46,049,6

43,139,8

51,0

46,049,6

43,139,8

37,6

37,636,0

35,8

33,6

28,7

37,6

43,3

46,0

48,0

37,636,0

35,8

33,628,7

1,0

(1) Heatloss according to EN12897
(2) Tamb 35°C - LWE 7°C ( DT=5°C )
(3) DB/WB 7°C/6°C - LWC 35°C ( DT=5°C)
(4) The sound pressure level is measured via a microphone at 1m from the unit. It is a relative value, depending on the distance and acoustic environment.
The sound pressure level mentioned is valid for pump medium speed - 0 ESP / medium speed - nominal flow / high speed - nominal flow
(5) 15°C ~ 25°C: BUH only, no Heatpump operation = during commissioning
(6) Including piping + PHE + backup heater / excluding expansion vessel
(7) Value mentioned is connection after ball valves. Is same as connection at unit (G1-1/4 FEMALE).
(8) Tamb 35°C, LWE 18°C (DT = 5°C)
(9) details, see operation range drawing
(10) For *RLQ* outdoor units: >55°C BUH only, no heatpump operation
For *RHQ* outdoor units: > 50°C BUH only, no heatpump operation
(11) Minimum flow is mentioned for heat pump operation. To allow backup heater to operate safely, a higher minimum flow is required:
For *3V models: 12 l/min
For *9W models: 15 l/min
(12) Refer to operation range detail for diferences between *RHQ* and *RLQ* models
(13) DB/WB 7°C/6°C - LWC 45°C (DT = 5°C)

Refrigerant
circuit

Notes:

Operation
range (9)

Sound level

Water circuit ­domestic hot
water side

10

Stainless steel ( EN 1.4521 )

Copper - brass - stainless steel

l

bar
mm

bar

l

Thermal cut out

Kvs space heating / tank heating

Internal coil volume

Surface

Material

Quantity

Heatlosses (1)

Corrosion protection

Insulation material

Maximum pressure

Maximum temperature

Material

Water volume

Piping connections ­recirculation connection

Piping connections - cold water in / hot water out ø

Waterside

Ambient

Sound pressure (4)

Sound power (3)

Liquid side ø

Gas side ø

DHW(10)

Space heating (5)

Space cooling

DHW

Space heating

Space cooling

nominal flow

nominal flow

heating

heating

mm

mm

inch

inch

6,35

6,35

6,35

15,9 15,9

15,9

G 1/2" FEMALE

G 1" FEMALE

9,52 9,52

15,9 15,9

G 1/2" FEMALE

G 1" FEMALE

Yes Yes

Yes Yes

Yes Yes

Yes Yes

bar

G 1-1/4 (FEMALE) G 1-1/4 (FEMALE)

inch

13/8

13/8

m³/h

8,9 8,9 l

1,9 1,9 m²

Stainless steel ( EN 1.4521 )

Stainless steel (EN 1.4521)

Anode Anode

bar

Brazed plate

Brazed plate

Inverter controlled

DC motor

14.6 Specificaţii tehnice

14.6.1 Specificaţii tehnice: Unitatea interioară

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

14 Date tehnice

Ghidul de referinţă al instalatorului

81

14 Date tehnice

3G

4

G 3G 3G4G/5G 4G/5G

V 253 253 253 253 440 440

V 207 207 207 207 360 360

A 13

230 230 400 400230

50

5

0

3~3~3~1~ 1~ 1~

3V 9W

kVA - - - (9) - -

- - - - -

- - - - -

A 13

3 6 3 6 6 9
1 2 1 2 2 2

V

Hz

kW

kW
kW

Ω

13

3D077571_B page 2

26

1313

13 26

3 3 3 3 3 3
6 - 6 6 6 6

(kW)

10 s

1 min.

6 min. (*)

1 min.

0 s

10 min.

(kW)

1 min.

10 min.

3G

4

2

2

2

2

3

2

ELECTRICAL SPECIFICATIONS

Note (3) and (5)

Note (3) and (5)

Note (6)

Note (3)

Note (3) Note (3) Note (3) Note (3) Note (3) Note (3)

Note (11) Note (11) Note (11) Note (11) Note (11)

Note (10)

Voltage

Frequency

Phase

Capacity setting
Capacity stages
Capacity stage 1
Capacity stage 2
Minimum time delay between stages

(1) Above mentioned power supply of the hydro box is for the backup heater only. The Switch box & pump of the hydrobox are supplied via the outdoor unit.

(3) Select diameter and type according to national and local regulations
(4) For more details of the voltage range and current refer to installation manual
(5) Voltage: 230V / Maximum current: 100mA / Minimum 0,75mm²
(6) Depends on thermostat type, refer to installation manual

(8) In accordance with EN/IEC 61000-3-11(*), it may be necessary to consult the distribution network operator to ensure that the equipment is connected only to a supply with Zsys(***) ≤ Zmax
(9) Equipment complying with EN/IEC 61000-3-12 (**)

(*) : European/International Technical Standard setting the limits for voltage changes, voltage fluctuations and flicker in public low-voltage supply systems for equipment with rated current ≤ 75A.
(**) : European/International Technical Standard setting the limits for harmonic currents produced by equipment connected to public low-voltage systems with input current >16A and ≤ 75A per phase.
(***) : System impedance

Notes

bfor connection with bottom plate
heater

100 mA, minimum 0,75 mm²

type of wires

for connection with optional FWXV*
(demand input and output signal)

for connection with M2S

for connection with A3P

Minimum 0,75 mm²

for connection with R6T

Minimum 0,75 mm² (2A inrush, 1A continuous)

domestic hot
water pump

Minimum 0,75 mm² (5VDC pulse detection)

Electricity meter

power : 6,3 A note (3)

power : 2

Preferential kWh rate power supply

0,75 mm² till 1,25 mm² (max length 500 m)

User interface

2,5 mm²

Communication cable

power supply for back up heater

connections

Wiring

Maximum

Voltage range
(4)

Running Current
backup heater

Minimum Ssc value (8)

Zmax (back-up heater)

Complex

Current

Power supply (1)

Type

Electric heater
( optional )

type of wires

type of wires
quantity of wires

quantity of wires

type of wires

quantity of wires

type of wires
quantity of wires

type of wires
quantity of wires

type of wires
quantity of wires

type of wires
quantity of wires

quantity of wires
type of wires
quantity of wires

type of wires

quantity of wires

type of wires

quantity of wires

Running Current (back-up heater)

0,29

15,1

8,7

15,1 8,7

Minimum

0,25 - j0,15

Time

Capacity
Stage 2

Stage 1

Time

Capacity

Stage 1

Note (10) - Backup heater (3V) - min. time delay between stages

Note (11) - Backup heater (9W) - min. time delay between stages

Ghidul de referinţă al instalatorului

82

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

3TW60813-1A

46

10

35

–20
–25

0

35

–20

0

46

10

18

25

–15
–20

–25

10

0

5 22

15 18 25 55

15 18 25 5540

15 18 25 30 5550

5 13 22 50

45

:

:

:

:

(*)

(*)

(

*

)

INDOOR:

CA-SERIES

AB-SERIES

AA-SERIES

BA-SERIES
BB-SERIES

HEATING MODE HEATING MODE COOLING MODE

outdoor temp. (°CDB)

outdoor temp. (°CDB)

outdoor temp. (°CDB)

leaving evaporator
water temperature (°C)

leaving condensor
water temperature (°C)

leaving condensor
water temperature (°C)

1 PHASE + 3 PHASE

11~16kW - CLASS

1 PHASE + 3 PHASE C-SERIES

3 PHASE B-SERIES

11~16kW - CLASS

1 PHASE B-SERIES

11~16kW - CLASS

HEATING MODE COOLING MODE

outdoor temp. (°CDB)

leaving evaporator
water temperature (°C)

leaving evaporator
water temperature (°C)

1 PHASE C-SERIES

4~8kW - CLASS

1 PHASE C-SERIES

4~8kW - CLASS

LEGEND:

ONLY BACKUP HEATER OPERATION
(NO OUTDOOR UNIT OPERATION)

OUTDOOR UNIT OPERATION IF SETPOINT ≥25°C

OPERATION OF OUTDOOR UNIT POSSIBLE, BUT NO
GUARANTEE OF CAPACITY.
(IF OUTDOOR TEMPERATURE < –20°C or < –25°C OUTDOOR UNIT WILL STOP)
(INDOOR UNIT AND BACKUP HEATER OPERATION WILL CONTINUE)

PULL DOWN AREA

REMARK: FOR RESTRICTED POWER SUPPLY CONDITION MODE
OUTDOOR UNIT, BOOSTER HEATER AND BACKUP HEATER
CAN ONLY OPERATE SEPERATELY.

*RLQ units include special equipment (insulation, heater sheet, ...)
to ensure good operation in areas where low ambient temperature
can occur together with high humidity conditions. In such
conditions the *RHQ models may experience problems with severe
ice build up on the aircooled coil.
In case such conditions ara expected, the *RLQ must be
installed instead. These models contain countermeasures
(insulation, heater sheet, ...) to prevent freeze up.

INDOOR:

CA-SERIES

outdoor temp. (°CDB)

14.7 Interval de funcţionare

14.7.1 Interval de funcţionare: Încălzire şi răcire

14 Date tehnice

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

83

14 Date tehnice

25 40 45 55 6050 80

25 35 48 6050 80

25 48 6050 80

25 5553 6050

25 48 8050

25 5540 45 60 8050

48

35

25

–20

–15

–25

35

25

0

–20

35

25

–20

35

25

–20

–10

35

25

–20

35

25

5

–20
–25

–15

3TW60813-2B

:

:

:

:

DOMESTIC WATER HEATING MODEDOMESTIC WATER HEATING MODEDOMESTIC WATER HEATING MODE

1 PHASE C-SERIES

4kW - CLASS

3 PHASE B-SERIES

11~16kW - CLASS

1 PHASE B-SERIES

11~16kW - CLASS

DOMESTIC WATER HEATING MODEDOMESTIC WATER HEATING MODEDOMESTIC WATER HEATING MODE

domestic hot water
tank temperature (°C)

domestic hot water
tank temperature (°C)

domestic hot water
tank temperature (°C)

1 PHASE C-SERIES

6~8kW - CLASS

1 PHASE + 3 PHASE C-SERIES

11~16kW - CLASS

1 PHASE + 3 PHASE C-SERIES

11~16kW - CLASS

INDOOR UNITS:

CA-SERIES

INDOOR UNITS:

CA-SERIES

LEGEND:

ONLY BOOSTER HEATER OPERATION (EKHW* ONLY)

ONLY BOOSTER HEATER OPERATION (EKHW* ONLY)

ONLY BACKUP HEATER OPERATION (EKHV*BB + EKHTS*,
EHV*CA* ONLY)

ONLY BACKUP HEATER OPERATION (EKHV*BB + EKHTS*,
EHV*CA* ONLY)
OPERATION OF OUTDOOR UNIT POSSIBLE, BUT NO
GUARANTEE OF CAPACITY.
(IF OUTDOOR TEMPERATURE < –25°C OUTDOOR UNIT WILL STOP)
(INDOOR UNIT AND BOOSTER/BACKUP HEATER OPERATION
WILL CONTINUE)

domestic hot water
tank temperature (°C)

domestic hot water
tank temperature (°C)

domestic hot water
tank temperature (°C)

REMARK: FOR RESTRICTED POWER SUPPLY CONDITION MODE
(EKHW* ONLY) OUTDOOR UNIT, BOOSTER HEATER
AND BACKUP HEATER CAN ONLY OPERATE SEPARATELY.

BB-SERIES

outdoor temp. (°CDB)

outdoor temp. (°CDB)

outdoor temp. (°CDB)

outdoor temp. (°CDB)

outdoor temp. (°CDB)

outdoor temp. (°CDB)

14.7.2 Interval de funcţionare: Apă caldă menajeră

Ghidul de referinţă al instalatorului

84

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

4D078990

1. Refer to psychometric chart for more information.

2. If condensation is expected, installation of EKHBDPCA2 - drainpan kit must be considered.

Entering water temperature limit to prevent condensation

Entering water temperature [°C]

Entering water temperature [°C]

Dry bulb temperature [°C]

Relative humidity 40%

Relative humidity 60%

Relative humidity 80%

Example:
With ambient temperature of 25°C
and relative humidity of 40%.
If entering water temperature is
below 12°C, condensation on water
piping will happen.

14.7.3 Necesitate tavă de evacuare

14 Date tehnice

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

85

14 Date tehnice

14.8 Spectru de sunet

14.8.1 Spectru de sunet: Unitatea exterioară

Nu este cazul.

Ghidul de referinţă al instalatorului

86

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

0 10 20 30 40 50

0

40

20

60

100

80

120

140

ESP [kPa]

EHV(H/X)16*CA3V 12

EHV(H/X)16*CA9W 15

4D078833

Minimum flow required during backup heater operation

Unit Flow

Water flow rate: Waterflow through
space heating - cooling circuit

See dashed lines

ESP: External Static Pressure Available
at space heating-cooling circuit

Area of

operation

Water flow rate [l/min]

Notes:

1) Selecting a flow outside the area of operation can cause damage or malfunctioning of the unit.
See also minimum and maximum allowed waterflow range in the technical specifications.

2) Water quality must be according to EN directive EC 98/83 EC.

14.9 Curbă ESP

14.9.1 Curbă ESP: Unitate interioară

14 Date tehnice

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

87

14 Date tehnice

4D079038 page 1

EHV*04S18CA

EHV*08S18CA

EHV*08S26CA

EKHWS*150*

EKHWS*200*

EKHWS*300*

ERLQ004CA* &

EHB*04CA*

ERLQ00(6/8)CA* &

EHB*08CA*

73

N/A

N/A

N/A

55

77

81

84

122

736899

ERLQ004CA* & EHV*04S18CA*

ERLQ004CA* & EHB*04CA* & EKHWS*300*

ERLQ004CA* & EHB*04CA* & EKHWS*200*

ERLQ004CA* & EHB*04CA* & EKHWS*150*

ERLQ00(6/8)CA* & EHV*08S18CA*

ERLQ00(6/8)CA* & EHB*08CA* & EKHWS*150*

ERLQ00(6/8)CA* & EHB*08CA* & EKHWS*200*

ERLQ00(6/8)CA* & EHV*08S26CA*

ERLQ00(6/8)CA* & EHB*08CA* & EKHWS*300*

130

120

110

100

90

80

70

60

50

40

130

120

110

100

90

80

70

60

50

40

ERLQ00(6/8)CA*

ERLQ004CA*

40 45 50

40 45 50 40 45 50

160

140

120

100

80

60

40

Heat up times GBS (1) :

Notes:

(1) Time required to heat up the tank starting from a temp of 10°C up to the indicated temp with the heatpump only.

Refer to operation range for maximum tank temperature with heatpump only.

Tank temperature (°C) Tank temperature (°C)

Tank temperature (°C)

Heat-up time (min)

Heat-up time (min)

Heat-up time (min)

Heat-up time tank until 45°C

14.10 Performanţă

Ghidul de referinţă al instalatorului

88

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

ERHQ011B* & EHV*16S18CA*

ERHQ014B* & EHV*16S18CA*

ERHQ016B* & EHV*16S18CA*

ERHQ011B* & EHB*16CA* & EKHWS*200*

ERHQ014B* & EHB*16CA* & EKHWS*200*

ERHQ016B* & EHB*16CA* & EKHWS*200*

ERLQ011C* & EHV*16S18CA*

ERLQ014C* & EHV*16S18CA*

ERLQ016C* & EHV*16S18CA*

ERLQ011C* & EHB*16CA* & EKHWS*200*

ERLQ014C* & EHB*16CA* & EKHWS*200*

ERLQ016C* & EHB*16CA* & EKHWS*200*

ERHQ011B* & EHV*16S18CA*

ERHQ014B* & EHV*16S18CA*

ERHQ016B* & EHV*16S18CA*

ERHQ011B* & EHB*16CA* & EKHWS*200*

ERHQ014B* & EHB*16CA* & EKHWS*200*

ERHQ016B* & EHB*16CA* & EKHWS*200*

ERLQ011C* & EHV*16S18CA*

ERLQ014C* & EHV*16S18CA*

ERLQ016C* & EHV*16S18CA*

ERLQ011C* & EHB*16CA* & EKHWS*200*

ERLQ014C* & EHB*16CA* & EKHWS*200*

ERLQ016C* & EHB*16CA* & EKHWS*200*

EHV*16S18CA

EHV*16S26CA

38

52

695580

EKHWS*150*

EKHWS*200*

EKHWS*300*

ERLQ016C* &

EHB*16CA*

40 45 50 40 45 50

40 45 50 40 45 50

140

130

120

110

100

90

80

70

60

50

40

100

90

80

70

60

50

40

30

100

90

80

70

60

50

40

30

140

130

120

110

100

90

80

70

60

50

40

4D079038 page 2

Heat up times GQI (1) :

Tank temperature (°C)

Heat-up time tank until 45°C

Notes:

(1) Time required to heat up the tank starting from a temp of 10°C up to the indicated temp with the heatpump only.

Refer to operation range for maximum tank temperature with heatpump only.

Tank temperature (°C)

Tank temperature (°C) Tank temperature (°C)

Heat-up time (min)

Heat-up time (min)

Heat-up time (min)

Heat-up time (min)

14 Date tehnice

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

89

14 Date tehnice

4D079038 page 3

450

400

350

300

250

200

150

Veq 40°C [l]

1,55

1,77

2,19

1,38

1,91

150l

200l

300l

EKHWS*

EHV*

180l

260l

40 42 44

46 48 50 52 54 56 58 60

EHV*S18CA*

EHV*S26CA*

Medium tapping pattern EN16147 (= 2 persons)

Large tapping pattern EN16147 (= 3~4 persons)

Heat loss of domestic hot water tank (4)

Selection guidance of domestic hot water tank volume (3)

Tank temperature (°C)

Heat loss [kWh/24h]

Notes:

(2) Time required to heat up the tank starting from a temp of 10°C up to the indicated temp with the heatpump only.

(3) According to EN16147

(4) According to EN12897

If a higher daily Veq 40°C is required then additional heat up cycles are required within 24 hours. Refer to the operation manual for more information.

Tank

Heat loss [kWh/24h]

Tank

Veq 40°C = amount of water that can be tapped with a temperature of 40°C when the hot water tank is heated till a certain temperature with a cold water inlet temperature of 10°C.

The 40°C is considered as a comfrotable domestic hot water temperature.

Ghidul de referinţă al instalatorului

90

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Sistem split de temperatură scăzută

4P313777-1C – 2012.11

o o o o

o o o o

o o o o

o o o o

o o o o

o o o o

o o o o

o o o o

o o (5) o o (5)

o o (5) o o (5)

o o (5) o o (5)

o o o o

--- ---o

---

*RLQ006CA*V3* *RLQ008CA*V3* *RHQ011B*(V3/W1)

*RHQ011B*(V3/W1) *RHQ014B*(V3/W1) *RHQ016B*(V3/W1) *RLQ011C*(V3/W1)

o --- --- ---

*RLQ004CA*V3* *RLQ006CA*V3* *RLQ008CA*V3*

--- o o ---

--- o o --- ---

--- --- ---

o --- --- --- ---

--- ---

--- --- --- o o

--- --- o o

*RLQ016C*(V3/W1)

---

---

---

---

oo

oo o

--- ---

--- ---

*RLQ014C*(V3/W1)

---

---

---

---

o o

---

*RHQ014B*(V3/W1) *RHQ016B*(V3/W1) *RLQ011C*(V3/W1)

o o ---

o o

o

o

o --- (8)

--- --- ---

--- ---

# - ##

o

o

o

--- (8)

---

---

*RLQ014C*(V3/W1) *RLQ016C*(V3/W1)

---

---

--- (8)

*RLQ004CA*V3*

--- --- ---

--- --- ---

--- --- ---

o o

o o o o

- - o o

- - o o

- - o o

- - o o

o o - -

- - o o

3D078227-1

o o o o

18 - 3V 26 - 9W

18 - 3V 26 - 9W

18 - 3V

18 - 3V

o o

- -

- -

- -

- -

o o

- -

04 # - ##

18 - 3V

26 - 9W(9)

18 - 3V

# - ##

26 - 9W(9)

Description Description

Heating only model *HVH* Heating only model *HVH*

Reversible model *HVX* Reversible model *HVX*

Back up heater 3kW 1N~230 V Back up heater 3kW 1N~230 V

Back up heater 6kW 1N~230 V Back up heater 6kW 1N~230 V

Back up heater 6kW 3N~400 V Back up heater 6kW 3N~400 V

Back up heater 6kW 3~230 V Back up heater 6kW 3~230 V

Back up heater 9kW 3N~400 V Back up heater 9kW 3N~400 V

Domestic hot water tank 180L Domestic hot water tank 180L

Domestic hot water tank 260L Domestic hot water tank 260L

Outdoor combination table for *HV(H/X)(04/08)S(18/26)CA* and *HB(H/X)16S(18/26)CA*

*HVH04S18CA* Heating only indoor unit

*HVX04S18CA* Reversible indoor unit

*HVH08S(18/26)CA* Heating only indoor unit

*HVX08S(18/26)CA* Reversible indoor unit

*HVH16S(18/26)CA* Heating only indoor unit

*HVX16S(18/26)CA* Reversible indoor unit

Kit availability for outdoor units

EKDP008CA Drain pan kit

*KDK04 Drain plug kit (3)

*KBPHTH16A Bottom plate heater (1) (3) (10)

*K016SNC Snow cover

Kit availability

Reference Description

Heating only model *HVH*

Reversible model *HVX*

*KRSCA1 Remote sensor for outdoor (11)

KRCS01-1 Remote sensor for indoor (11)

*KRUCAL1 User interface language group 1

*KRUCAL2

User interface language group 2

*KRP1HBAA

Digital I/O PCB (2)

*KRP1AHTA Demand PCB (6)

*KRTWA Wired room thermostat option kit

*KRTR1 Wireless room thermostat option kit (incl. receiver)

*KRTETS external temperature sensor option kit (4)

FWXV15AVEB Heat pump convector

FWXV20AVEB Heat pump convector

*KVKHPC Valve kit heat pump convector (5)

*KPCCAB1 PC cable kit (12)

AvailabilityTBC

Remark: Other combinations than mentioned in this combination table are prohibited

(1) Heater tape that can be fixed on the bottom plate to prevent excessive ice formation.

(2) PCB that provides additional output connections:

(a) Control external heat source (bivalent operation)

(b) Output remote ON/OFF signal Space heating/cooling OR bottom plate heater *KBPHTH16* control

(c) Remote alarm output

(3) It is not allowed to combine bottom plate heater and drain plug/stop kit

(4) *KRTETS can only be used in combination with *KRTR1

(5) Valve kit mandatory if heat pump convector is installed on reversible model (not mandatory for heating only model)

(6) PCB to receive up to 4 digital inputs for power limitation, only for *HB(H/X)04/08CA

(8) Bottom plate heater is factory mounted and controlled by outdoor unit.

(9) Unified model, the actual BUH capacity depends on the actual internal upwiring

(10) Requires digital I/O PCB *KRP1HBAA

(11) Only 1 remote sensor can be connected : indoor OR outdoor sensor

(12) Data cable for connection with PC

Factory mounted optional equipment for *HV(H/X)08S#CA## and

*HV(H/X)16S#CA##

Factory mounted optional equipment for

*HV(H/X)04S#CA##

AvailabilityTBC

14.11 Tabel de combinaţii

14 Date tehnice

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Sistem split de temperatură scăzută
4P313777-1C – 2012.11

Ghidul de referinţă al instalatorului

91

4P313777-1C 2012.11

Copyright 2012 Daikin
