Daikin ERHQ011-014-016BA, ERLQ011-014-016CA, EHVH/X16S18 26CA Installer reference guide [tr]

+

Montör başvuru kılavuzu

Daikin Altherma - Düşük Sıcaklıklı Split

ERHQ011-014-016BA
ERLQ011-014-016CA
EHVH/X16S18+26CA

Montör başvuru kılavuzu

Daikin Altherma - Düşük Sıcaklıklı Split

Türkçe

İçindekiler

İçindekiler

Dokümanlar hakkında .......................................

1

1.1

Bu doküman hakkında ..............................................................

Genel güvenlik önlemleri .................................

2

2.1

Dokümanlar hakkında ...............................................................

2.1.1 Uyarı ve simgelerin anlamları ....................................

2.2

Montör için ................................................................................

2.2.1 Genel .........................................................................

2.2.2 Montaj sahası ............................................................

2.2.3 Soğutucu akışkan ......................................................

2.2.4 Su ..............................................................................

2.2.5 Elektrik .......................................................................

Kutu hakkında ...................................................

3

3.1

İç ünite ......................................................................................

3.1.1 İç üniteyi ambalajından çıkarmak için ........................

3.1.2 Aksesuarları iç üniteden sökmek için .........................

Üniteler ve seçenekler hakkında .....................

4

4.1

Tanım ........................................................................................

4.1.1 Tanım etiketi: İç ünite .................................................

4.2

Ünite ve seçeneklerin olası kombinasyonları ............................

4.2.1 İç ünite seçeneklerinin listesi .....................................

4.2.2 Olası iç ve dış ünite kombinasyonları ........................

Uygulama kılavuzları ........................................

5

5.1

Genel bakış: Uygulama kılavuzları ...........................................

5.2

Alan ısıtma/soğutma sisteminin kurulumu ................................

5.2.1 Tek oda ......................................................................

5.2.2 Birden fazla oda – Tek LWT bölgesi ..........................

5.2.3 Birden fazla oda – İki LWT bölgesi ............................

5.3

Alan ısıtma için yardımcı ısı kaynağının kurulumu ...................

5.4

Kullanım sıcak suyu boylerinin kurulumu ..................................

5.4.1 Sistem planı – Entegre DHW boyleri .........................

5.4.2 Sistem planı – Bağımsız DHW boyleri .......................

5.4.3 DHW boyleri için hacim ve istenen sıcaklığın seçimi .

5.4.4 Kurulum ve yapılandırma – DHW boyleri ...................

5.4.5 Kombinasyon: Bağımsız DHW boyleri + Güneş

panelleri .....................................................................

5.4.6 Anlık sıcak su için DHW pompası ..............................

5.4.7 Dezenfeksiyon için DHW pompası ............................

5.5

Sayacın kurulumu .....................................................................

5.5.1 Üretilen ısı ..................................................................

5.5.2 Tüketilen enerji ..........................................................

5.5.3 Normal elektrik tarifeli güç beslemesi ........................

5.5.4 İndirimli elektrik tarifeli güç beslemesi .......................

5.6

Güç tüketimi kontrolünün kurulumu ..........................................

5.6.1 Kalıcı güç sınırlandırma .............................................

5.6.2 Dijital girişlere göre etkinleştirilen güç sınırlandırma ..

5.6.3 Güç sınırlandırma süreci ............................................

5.7

Harici sıcaklık sensörünün kurulumu ........................................

Hazırlık ...............................................................

6

6.1

Montaj konumunun hazırlanması ..............................................

6.1.1 İç ünite montaj sahası gereksinimleri .........................

6.2

Su borularının hazırlanması ......................................................

6.2.1 Su devresi gereksinimleri ...........................................

6.2.2 Genleşme kabı ön basıncı hesaplama formülü .........

6.2.3 Su hacmini kontrol etmek için ....................................

6.2.4 Genleşme kabı ön basıncının değiştirilmesi ..............

6.2.5 Su hacmini kontrol etmek için: Örnekler ....................

6.3

Elektrik kablolarının hazırlanması .............................................

6.3.1 Elektrik kablolarının hazırlanması hakkında ..............

6.3.2 İndirimli elektrik tarifesi güç beslemesi hakkında .......

6.3.3 Harici aktüatörler dışındaki elektrik bağlantılarına

genel bakış ................................................................

6.3.4 Harici aktüatörler için elektrik bağlantılarına genel

bakış ..........................................................................

Montaj ................................................................

7

7.1

Ünitelerin açılması ....................................................................

7.1.1 İç üniteyi açmak için ...................................................

7.1.2 İç ünite anahtar kutusu kapağını açmak için ..............

7.2

İç ünitenin montajı .....................................................................

7.2.1 İç üniteyi monte etmek için ........................................

19

24

7.2.2 Ses yalıtım plakasını indirmek için .............................

7.3

Su borularının bağlanması ........................................................

7.3.1 Su borularını bağlamak için .......................................

7.3.2 Basınç tahliye vanasını drenaja bağlamak için ..........

7.3.3 Su devresini doldurmak için .......................................

3

3

3

3
3
3
3
4
4
4
4

5

5
5
5

6

6

8

6
6
6
7

7

7
7
7

9
11
12
14
14
14
14
15

15
15
16
16
16
16
16
17
17
18
18
18
19

19
19
20
20
21
21
22
22
22
22
22

23

23

24
24
24
24
24

9

10
11

12

7.3.4 Kullanım sıcak suyu boylerini doldurmak için ............

7.3.5 Su borularının yalıtımını sağlamak için ......................

7.3.6 Sirkülasyon borularını bağlamak için .........................

7.4

Elektrik kablolarının bağlanması ...............................................

7.4.1 Elektrik uyumluluğu hakkında ....................................

7.4.2 Elektrik kablolarını iç üniteye bağlamak için ..............

7.4.3 Ana güç beslemesini bağlamak için ...........................

7.4.4 Yedek ısıtıcı güç beslemesini bağlamak için .............

7.4.5 Kullanıcı arayüzünü bağlamak için ............................

7.4.6 Kesme vanasını bağlanmak için ................................

7.4.7 Elektrik sayaçlarını bağlamak için ..............................

7.4.8 Kullanım sıcak suyu pompasını bağlamak için ..........

7.4.9 Alarm çıkışını bağlamak için ......................................

7.4.10 Isıtma/soğutma AÇIK/KAPALI çıkışını bağlamak için

7.4.11 Harici ısı kaynağı değiştiricisini bağlamak için ...........

7.4.12 Güç tüketimi dijital girişlerini bağlamak için ...............

7.5

İç ünite montajının tamamlanması ............................................

7.5.1 Kullanıcı arayüzü kapağını iç üniteye sabitlemek için

7.5.2 İç üniteyi kapatmak için ..............................................

Yapılandırma .....................................................

8.1

Genel bakış: Yapılandırma .......................................................

8.1.1 Bilgisayar kablosunu anahtar kutusuna bağlamak

için .............................................................................

8.1.2 En çok kullanılan komutlara erişmek için ...................

8.1.3 İlk kullanıcı arayüzündeki sistem ayarlarını ikinci

kullanıcı arayüzüne kopyalamak için .........................

8.1.4 İlk kullanıcı arayüzündeki dil ayarını ikinci kullanıcı

arayüzüne kopyalamak için .......................................

8.1.5 Hızlı sihirbaz: İlk defa gücü AÇIK konuma getirdikten

8.2

8.3

8.4

8.5

sonra sistem planını ayarlayın ...................................

Temel yapılandırma ..................................................................

8.2.1 Hızlı başlangıç sihirbazı: Dil / saat ve tarih ................

8.2.2 Hızlı başlangıç sihirbazı: Standart .............................

8.2.3 Hızlı başlangıç sihirbazı: Seçenekler .........................

8.2.4 Hızlı başlangıç sihirbazı: Kapasiteler (enerji ölçümü)

8.2.5 Alan ısıtma/soğutma kontrolü ....................................

8.2.6 Kullanım sıcak suyu kontrolü .....................................

8.2.7 İletişim/yardım masası numarası ...............................

Gelişmiş yapılandırma/optimizasyon ........................................

8.3.1 Alan ısıtma/soğutma işlemi: gelişmiş .........................

8.3.2 Kullanım sıcak suyu kontrolü: gelişmiş ......................

8.3.3 Isı kaynağı ayarları ....................................................

8.3.4 Sistem ayarları ...........................................................

Menü yapısı: Genel bakış .........................................................

Menü yapısı: Genel montör ayarları .........................................

Devreye Alma ....................................................

9.1

Genel bakış: Devreye alma ......................................................

9.2

Test çalıştırması öncesi kontrol listesi ......................................

9.3

Hava tahliyesi işlevi ..................................................................

9.3.1 Manüel hava tahliyesi gerçekleştirmek için ................

9.3.2 Otomatik hava tahliyesi gerçekleştirmek için .............

9.3.3 Hava tahliyesini kesmek için ......................................

9.4

Bir test çalıştırması gerçekleştirmek için ...................................

9.5

Bir aktüatör test çalıştırması gerçekleştirmek için .....................

9.5.1 Gerçekleştirilebilecek aktüatör test çalıştırmaları ......

9.6

Alttan ısıtma kurutma işlemi ......................................................

9.6.1 Bir alttan ısıtma kurutma programı programlamak

için .............................................................................

9.6.2 Bir alttan ısıtma kurutma işlemi başlatmak için ..........

9.6.3 Bir alttan ısıtma kurutma işleminin durumunu

görüntülemek için .......................................................

9.6.4 Bir alttan ısıtma kurutma işlemini kesmek için ...........

Kullanıcıya teslim ..............................................

Bakım ve servis .................................................

11.1

Bakım güvenlik önlemleri ..........................................................

11.1.1 İç ünitenin açılması ....................................................

11.2

İç ünitenin yıllık bakımı için kontrol listesi .................................

11.2.1 Kullanım sıcak suyu boylerini boşaltmak için .............

11.3

Kullanım sıcak suyu boylerini boşaltmak için ............................

Sorun Giderme ..................................................

12.1

Genel talimatlar .........................................................................

24
25
25
25
25
26
26
26
27
27
27
28
28
29
31
31
31
31
31
32
32
32
32
32

32

32

33
33

33

34

34
34
34
34
36
38
38
42
43
43
43
46
50
52
56
57

58

58
58
58
58
59
59
59
59
59
59

60
60

60
60

60
61

61
61
61
62
62

62

62

Montör başvuru kılavuzu

2

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

12.2

Sorunların belirtilere göre çözülmesi ........................................

12.2.1 Belirti: Ünite ısıtma veya soğutma işlemini beklendiği

gibi gerçekleştirmiyor .................................................

12.2.2 Belirti: Kompresör çalışmıyor (alan ısıtma veya

kullanım suyu ısıtma) .................................................

12.2.3 Belirti: Pompa ses yapıyor (kavitasyon) .....................

12.2.4 Belirti: Basınç tahliye vanası açılıyor .........................

12.2.5 Belirti: Su basıncı tahliye vanası kaçak yapıyor .........

12.2.6 Belirti: Alan düşük dış ortam sıcaklıklarında yeterince

ısıtılmıyor ...................................................................

12.2.7 Belirti: Musluk noktasındaki basınç geçici olarak çok

yüksek değerlere ulaşıyor ..........................................

12.2.8 Belirti: Şişen boyler nedeniyle dekoratif paneller

geriye itiliyor ...............................................................

12.2.9 Belirti: Boyler dezenfeksiyon işlevi doğru şekilde

12.3

Sözlük ................................................................

13

Teknik veriler .....................................................

14

14.1

14.2

14.3

14.4

14.5

14.6

14.7

14.8

14.9

14.10

14.11

TAMAMLANMIYOR (AH hatası) ................................

Sorunların hata kodlarına göre çözülmesi ................................

12.3.1 Hata kodları: Genel bakış ..........................................

Boyutlar ve servis alanı .............................................................

14.1.1 Boyutlar ve servis alanı: İç ünite ................................

Bileşenler ..................................................................................

14.2.1 Bileşenler: İç ünite .....................................................

14.2.2 Bileşenler: Anahtar kutusu (iç ünite) ..........................

Çalışma şemaları ......................................................................

14.3.1 Çalışma şeması: İç ünite ...........................................

Boru şeması ..............................................................................

14.4.1 Boru şeması: İç ünite .................................................

Kablo şeması ............................................................................

14.5.1 Kablo şeması – bileşenler: İç ünite ............................

Teknik özellikler ........................................................................

14.6.1 Teknik özellikler: İç ünite ............................................

Çalışma sıcaklık aralığı .............................................................

14.7.1 Çalışma sıcaklık aralığı: Isıtma ve soğutma ..............

14.7.2 Çalışma sıcaklık aralığı: Kullanım sıcak suyu ............

14.7.3 Drenaj tavası ihtiyacı .................................................

Ses aralığı .................................................................................

14.8.1 Ses aralığı: Dış ünite .................................................

ESP eğrisi .................................................................................

14.9.1 ESP eğrisi: İç ünite ....................................................

Performans ...............................................................................

Kombinasyon tablosu ...............................................................

65
67

1 Dokümanlar hakkında

62

62

63
63
63
63

64

64

64

64
64
64

67
67
69
69
69
71
71
72
72
73
73
79
79
81
81
82
83
84
84
85
85
86
89

Doküman İçeriği… Formatı

Montör
başvuru
kılavuzu

Opsiyonel
ekipmanlar
için ek
kitapçık

Montaj hazırlığı, teknik
özellikler, iyi uygulamalar,
referans verileri,…

Opsiyonel cihazların nasıl
monte edilmesi gerektiği
hakkında ilave bilgiler

CD/DVD (iç ünite
kutusundan çıkar)

Basılı (iç ünite kutusundan
çıkar)

CD/DVD (iç ünite
kutusundan çıkar)

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web
sitesinden veya satıcınızdan ulaşabilirsiniz.

2 Genel güvenlik önlemleri

2.1 Dokümanlar hakkında

▪ Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal

dilinden çevrilmiştir.

▪ Bu dokümanda açıklanan önlemler, çok önemli hususları

kapsamaktadır, bu nedenle dikkatli şekilde uygulanmalıdır.

▪ Montaj kılavuzunda açıklanan tüm işlemler mutlaka yetkili bir

montör tarafından gerçekleştirilmelidir.

2.1.1 Uyarı ve simgelerin anlamları

TEHLİKE

Ölüm veya ciddi yaralanmalarla sonuçlanacak durumları
gösterir.

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Elektrik çarpmasına yol açabilecek durumları gösterir.

TEHLİKE: YANMA RİSKİ

Aşırı yüksek veya aşırı düşük sıcaklıklar nedeniyle
yanıklara neden olabilecek durumları gösterir.

1 Dokümanlar hakkında

1.1 Bu doküman hakkında

Hedef okuyucu

Yetkili montörler

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu
dokümanları içerir:

Doküman İçeriği… Formatı

Genel
güvenlik
önlemleri

İç ünite
montaj
kılavuzu

Dış ünite
montaj
kılavuzu

Sistemin kurulumunu
gerçekleştirmeden önce

Basılı (iç ünite kutusundan

çıkar)
mutlaka okumanız
gereken güvenlik
talimatları

Montaj talimatları

Montaj talimatları Basılı (dış ünite

kutusundan çıkar)

UYARI

Ölüm veya ciddi yaralanmalarla sonuçlanabilecek
durumları gösterir.

DİKKAT

Küçük veya orta ciddiyette yaralanmalarla
sonuçlanabilecek durumları gösterir.

BİLDİRİM

Cihaz hasarları veya maddi hasarla sonuçlanabilecek
durumları gösterir.

BİLGİ

Yararlı ipuçlarını veya ilave bilgileri gösterir.

2.2 Montör için

2.2.1 Genel

Ünitenin nasıl monte edilmesi ve çalıştırılması gerektiği konusunda
emin değilseniz, satıcınıza danışın.

BİLDİRİM

Cihazların veya aksesuarların hatalı montajı veya
bağlanması elektrik çarpmasına, kısa devreye, sızıntılara,
yangına veya diğer cihaz hasarlarına neden olabilir.
Yalnızca Daikin tarafından üretilen veya onaylanan
aksesuarları, opsiyonel cihazları ve yedek parçaları
kullanın.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

3

2 Genel güvenlik önlemleri

UYARI

Montaj, test ve uygulama malzemelerinin (Daikin
kılavuzlarında açıklanan talimatlardan öncelikli olarak) ilgili
mevzuata uygun olduğundan emin olun.

DİKKAT

Sistemle ilgili montaj, bakım veya servis çalışmaları
gerçekleştirirken uygun kişisel koruyucu malzeme ve
ekipmanları (koruyucu eldivenler, koruyucu gözlükler,…)
kullanın.

UYARI

Özellikle çocukların oynamasını engellemek için,
ambalajdan çıkan naylon torbaları parçalayarak çöpe atın.
Olası risk: boğulma.

TEHLİKE: YANMA RİSKİ

▪ Çalışma sırasında veya çalışmadan hemen sonra

soğutucu akışkan borularına, su borularına ve dahili
parçalara KESİNLİKLE dokunmayın. Bu parçalar çok
sıcak veya çok soğuk olabilir. Normal oda sıcaklığına
dönmesi için bekleyin. Mutlaka dokunmanız
gerekiyorsa, koruyucu eldiven takın.

▪ Sızan soğutucu akışkana KESİNLİKLE dokunmayın.

BİLDİRİM

Ünitenin küçük hayvanlar tarafından bir sığınak olarak
kullanılmasını önlemek için gerekli önlemleri alın. Küçük
hayvanların elektrikli parçalara temas etmesi arızalara,
dumana veya yangına yol açabilir.

DİKKAT

Ünitenin hava girişine veya alüminyum kanatlarına
KESİNLİKLE dokunmayın.

▪ Elektromanyetik dalgalar yayan makinelerin bulunduğu ortamlar.

Elektromanyetik dalgalar, kontrol sistemine zarar verebilir ve
cihazın arızalanmasına yol açabilir.

▪ Tutuşabilir gaz (örneğin; tiner veya gazolin) kaçakları, karbon

fiberi, tutuşabilir tozlar nedeniyle yangın riski bulunan ortamlar.

▪ Korozif gazların (örnek: sülfürik asit gazı) bulunduğu ortamlar.

Bakır boruların veya lehimlenmiş parçaların korozyonu soğutucu
akışkan kaçaklarına neden olabilir.

2.2.3 Soğutucu akışkan

BİLDİRİM

Soğutucu akışkan boru montajının ilgili mevzuata uygun
olduğundan emin olun. Avrupa'daki ilgili standart EN378
sayılı standarttır.

BİLDİRİM

Saha borularının ve bağlantılarının gerilime maruz
kalmadığından emin olun.

UYARI

Testler sırasında ürünü KESİNLİKLE (ünitelerin
etiketlerinde belirtilen) izin verilen maksimum basıncın
üzerinde bir değerde basınçlandırmayın.

UYARI

Soğutucu akışkan kaçaklarına karşı gerekli önlemleri alın.
Soğutucu gaz kaçağı meydana gelirse, ortamı iyice
havalandırın. Olası riskler:

▪ Kapalı bir odada soğutucu akışkan

konsantrasyonlarının aşırı yüksek olması, oksijen
yetersizliğine neden olabilir.

▪ Soğutucu gazın ateşle temas etmesi halinde zehirli bir

gaz açığa çıkabilir.

BİLDİRİM

▪ Ünitenin üzerine KESİNLİKLE herhangi bir cisim veya

cihaz koymayın.

▪ Ünitenin üzerine KESİNLİKLE çıkmayın, oturmayın ve

basmayın.

İlgili mevzuat uyarınca en azından bakım, onarım çalışmaları, test
sonuçları, bekleme süreleri, ... hakkında bilgiler içeren bir kayıt
defterinin ürünle birlikte tutulması gerekli olabilir.

Ayrıca, en azından aşağıda sıralanan bilgiler mutlaka ürünün
kolayca erişilebilen bir yerinde tutulmalıdır:

▪ Acil bir durumda sistemin kapatılması için gerekli talimatlar
▪ En yakın itfaiyenin, polisin ve hastanenin isim ve adresleri
▪ İlgili servisin adı, adresi ve gündüz ve gece ulaşılabilecek telefon

numaraları

Avrupa için, bu kayıt defteriyle ilgili hususlar EN378 standardında
belirtilmiştir.

2.2.2 Montaj sahası

▪ Ünite etrafında servis ve hava sirkülasyonu için yeterli boşluk

bırakın.

▪ Montaj sahasının ünitenin ağırlığına ve titreşimlerine

dayanabileceğinden emin olun.
▪ İlgili alanın iyi havalandırıldığından emin olun.
▪ Ünitenin düz durduğundan emin olun.

Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:
▪ Potansiyel olarak patlayıcı ortamlar.

UYARI

Soğutucu akışkanı daima geri kazanın. KESİNLİKLE
doğrudan atmosfere salınmasına izin vermeyin. Kurulumu
boşaltmak için bir vakum pompası kullanın.

2.2.4 Su

BİLDİRİM

Su kalitesinin 98/83 EC sayılı AB direktifine uygun
olduğundan emin olun.

2.2.5 Elektrik

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

▪ Anahtar kutusu kapağını çıkartmadan, herhangi bir

elektrik kablosunu bağlamadan veya elektrikli parçalara
temas etmeden önce tüm güç beslemelerini KAPALI
konuma getirin.

▪ Servis işlemine başlamadan önce, güç beslemesini

1 dakikadan daha uzun bir süre kesin ve ana devre
kapasitörlerinin veya elektrikli bileşenlerin terminalleri
arasındaki gerilimi ölçün. Elektrikli bileşenlere
dokunulabilmesi için, gerilimin mutlaka 50 V DC
değerinin altında olması gerekir. Terminallerin
konumları için, kablo şemasına bakın.

▪ Elleriniz ıslakken, KESİNLİKLE elektrikli bileşenlere

dokunmayın.

▪ Servis kapağı açık konumdayken, KESİNLİKLE

ünitenin başından ayrılmayın.

Montör başvuru kılavuzu

4

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

4x

a

1x

b

1x

c

1x

d

1x

g

2x

h

1x

f

1x

e

1x

3 Kutu hakkında

UYARI

Fabrikada monte edilmemişse, kategori III aşırı gerilim
koşullarında tüm kutuplarında tam ayırma sağlayacak bir
kontak ayırma mevcut bir ana anahtar veya diğer bağlantı
kesme araçları mutlaka sabit kablolara bağlanmalıdır.

UYARI

▪ Yalnızca bakır teller kullanın.

▪ Tüm saha kabloları mutlaka ürünle verilen kablo

şemalarına uygun olarak bağlanmalıdır.

▪ Kablo demetlerini KESİNLİKLE sıkmayın ve kabloların,

borulara ve keskin kenarlara temas etmediğinden emin
olun. Terminal bağlantılarına dışarıdan baskı
uygulanmadığından emin olun.

▪ Topraklama kablosunun takıldığından emin olun.

Üniteyi KESİNLİKLE bir şebeke borusuna, darbe
emicisine veya telefon topraklamasına topraklamayın.
Kusurlu topraklama, elektrik çarpmasına neden olabilir.

▪ Özel olarak ayrılmış bir güç devresinin kullanıldığından

emin olun. Başka bir cihazla paylaşılan bir güç
beslemesini KESİNLİKLE kullanmayın.

▪ Gerekli sigortaların ve devre kesicilerin takıldığından

emin olun.

▪ Bir toprak kaçağı kesicisinin takıldığından emin olun.

Aksi takdirde, elektrik çarpmasına veya yangına yol
açabilir.

▪ Topraklama kaçağı koruyucu monte edilecekse,

topraklama kaçağı koruyucusunun gereksiz yere
açılmasını önlemek için bu koruyucunun inverter ile
uyumlu (yüksek frekanslı elektrik karışımına dayanıklı)
olduğundan emin olun.

Olası karışmaları önlemek için, güç kablolarını televizyon ve
radyolara en az 1 metre uzaktan geçirin. Radyo dalgalarına bağlı
olarak, 1 metrelik mesafe yeterli olmayabilir.

3.1 İç ünite

3.1.1 İç üniteyi ambalajından çıkarmak için

3.1.2 Aksesuarları iç üniteden sökmek için

1 Ünitenin üst tarafındaki vidaları sökün.
2 Üst paneli sökün.

UYARI

▪ Elektrik işleri tamamlandıktan sonra, her bir elektrikli

bileşenin ve elektrikli bileşen kutusu içindeki terminalin
sağlam şekilde bağlandığını onaylayın.

▪ Üniteyi çalıştırmadan önce tüm kapakların

kapatıldığından emin olun.

3 Kutu hakkında

▪ Teslim alındığında ünitede hasar olup olmadığı kontrol edilmelidir.

Tespit edilen hasarlar derhal nakliye şirketi yetkilisine rapor
edilmelidir.

▪ Taşıma sırasındaki hasara mani olmak için üniteyi mümkün

olduğunca nihai montaj konumuna getirene kadar ambalajından
çıkarmayın.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

3 Aksesuarları sökün.

a Genel güvenlik önlemleri
b Opsiyonel ekipmanlar için ek kitapçık

Montör başvuru kılavuzu

5

4 Üniteler ve seçenekler hakkında

c İç ünite montaj kılavuzu
d Kullanım kılavuzu
e CD/DVD

f Kullanıcı arayüzü kiti: kullanıcı arayüzü, 4 tespit

vidası, 2 dübel

g Kesme vanası
h Kullanıcı arayüzü kapağı

4 Üst paneli geri takın.

4 Üniteler ve seçenekler

hakkında

4.1 Tanım

BİLDİRİM

Birkaç ünitenin montaj veya servis çalışmalarını aynı anda
yürütürken, farklı modellerin servis panellerini birbirine
KARIŞTIRMADIĞINIZDAN emin olun.

4.1.1 Tanım etiketi: İç ünite

Konum

4.2 Ünite ve seçeneklerin olası kombinasyonları

4.2.1 İç ünite seçeneklerinin listesi

Kullanıcı arayüzü (EKRUCAL1, EKRUCAL2)

Kullanıcı arayüzü bu üniteyle birlikte bir aksesuar olarak verilir. İlave
bir kullanıcı arayüzü opsiyonel olarak temin edilebilir.

İlave kullanıcı arayüzü bağlanabilir:
▪ Böylece:

▪ hem iç üniteye yakın bir kumandaya sahip olunur,
▪ hem de ısıtılacak ana alanda oda termostatı işlevinden

yararlanılır.
▪ Diğer dillerde bir kullanıcı arayüzüne sahip olmak için
EKRUCAL1 ilave kullanıcı arayüzü 6 farklı dil seçeneğine sahiptir:

İngilizce, Almanca, Fransızca, Hollandaca, İtalyanca, İspanyolca.

EKRUCAL2 ilave kullanıcı arayüzü diğer dil seçeneklerine de
sahiptir: İngilizce, İsveççe, Norveççe, Çekçe, Türkçe, Portekizce.

Kullanıcı arayüzüne dil seçenekleri bilgisayar yazılımı kullanılarak
yüklenebilir veya bir kullanıcı arayüzünden diğerine kopyalanabilir.

Montaj talimatları için, bkz. "7.4.5 Kullanıcı arayüzünü bağlamak için"
sayfa 29.

Oda termostatı (EKRTWA, EKRTR1)

İç üniteye opsiyonel olarak bir oda termostatı bağlayabilirsiniz. Bu
termostat kablolu (EKRTWA) veya kablosuz (EKRTR1) olabilir.

Montaj talimatları için, oda termostatı montaj kılavuzu ve opsiyonel
ekipmanlar ek kitapçığına bakın.

Model tanımlaması

Örnek: E HV H 04 S 18 CA 3V

Kod Tanım

E Avrupa modeli
HV HV=Entegre boylerli döşeme tipi iç ünite
H ▪ H=Yalnız ısıtma

▪ X=Isıtma/soğutma

04 Kapasite sınıfı:

▪ 04=4,5 kW
▪ 08=7,5 kW
▪ 16=16 kW

S Entegre boyler malzemesi:

S=Paslanmaz çelik

18 Entegre boyler hacmi:

▪ 18=180 l

▪ 26=260 l
CA Seri
3V Yardımcı ısıtıcı modeli

▪ 3V

▪ 9W

Kablosuz termostat uzak sensörü (EKRTETS)

Kablosuz iç ortam sıcaklığı sensörünü (EKRTETS) yalnızca
kablosuz termostat (EKRTR1) ile birlikte kullanabilirsiniz.

Montaj talimatları için, oda termostatı montaj kılavuzu ve opsiyonel
ekipmanlar ek kitapçığına bakın.

Dijital G/Ç PCB'si (EKRP1HB)

Şu sinyallerin sağlanması için dijital G/Ç PCB'si gereklidir:
▪ Alarm çıkışı
▪ Alan ısıtma/soğutma Açma/KAPAMA çıkışı
▪ Harici ısı kaynağına geçiş
▪ Yalnızca EHVH/X16 modelleri için: Alt plaka ısıtıcı kiti için kontrol

sinyali EKBPHTH16A.

Montaj talimatları için, dijital G/Ç PCB'si montaj kılavuzu ve
opsiyonel ekipmanlar ek kitapçığına bakın.

Talep PCB'si (EKRP1AHTA)

Dijital girişlere göre tasarruflu güç tüketim kontrolünü etkinleştirmek
için mutlaka talep PCB'si monte etmeniz gerekir.

Montaj talimatları için, talep PCB'si montaj kılavuzu ve opsiyonel
ekipmanlar ek kitapçığına bakın.

Uzak iç ortam sensörü (KRCS01-1)

Varsayılan yapılandırmada oda sıcaklığı sensörü olarak dahili
kullanıcı arayüzü sensörü kullanılır.

Başka bir konumdaki oda sıcaklığının ölçümü için, uzak iç ortam
sensörü bir seçenek olarak monte edilebilir.

Montaj talimatları için, uzak iç ortam sensörü montaj kılavuzu ve
opsiyonel ekipmanlar ek kitapçığına bakın.

Montör başvuru kılavuzu

6

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

B

A

a

5 Uygulama kılavuzları

BİLGİ

▪ Uzak iç ortam sensörü yalnızca kullanıcı arayüzünün,

oda termostatı işleviyle yapılandırılması durumunda
kullanılabilir.

▪ Uzak iç ortam sensörü ile uzak dış ortam sensöründen

yalnızca birini bağlayabilirsiniz.

Uzak dış ortam sensörü (EKRSCA1)

Varsayılan yapılandırmada dış ortam sıcaklığının ölçümü için dış
ünite içerisindeki sensör kullanılır.

Daha gelişmiş bir sistem davranışının tespit edilmesine yönelik
olarak (örn. doğrudan güneş ışığından kaçınılması için) başka bir
konumdaki dış ortam sıcaklığının ölçülmesi için, uzak dış ortam
sensörü bir seçenek olarak monte edilebilir.

Montaj talimatları için, uzak dış ortam sensörü montaj kılavuzuna
bakın.

BİLGİ

Uzak iç ortam sensörü ile uzak dış ortam sensöründen
yalnızca birini bağlayabilirsiniz.

Bilgisayar yapılandırıcı (EKPCCAB*)

İç ünitenin anahtar kutusuyla bilgisayar arasındaki bağlantı bilgisayar
kablosuyla sağlanır. Böylece, kullanıcı arayüzüne farklı dil dosyaları
ve iç üniteye iç ortam parametreleri yüklenebilir. Mevcut dil dosyaları
için, satıcınıza danışın.

Yazılım ve ilgili işletme talimatları Daikin Extranet'inde mevcuttur.

Montaj talimatları için, bilgisayar kablosu montaj kılavuzuna bakın.

4.2.2 Olası iç ve dış ünite kombinasyonları

Dış ünite İç ünite

EHVH16S18CA3V EHVX16S18CA3V EHVH16S26CA9W EHVX16S26CA9W

ERHQ011BAV3 O O O O
ERHQ014BAV3 O O O O
ERHQ016BAV3 O O O O
ERLQ011CAV3 O O O O
ERLQ014CAV3 O O O O
ERLQ016CAV3 O O O O
ERHQ011BAW1 O O O O
ERHQ014BAW1 O O O O
ERHQ016BAW1 O O O O
ERLQ011CAW1 O O O O
ERLQ014CAW1 O O O O
ERLQ016CAW1 O O O O

5 Uygulama kılavuzları

5.1 Genel bakış: Uygulama kılavuzları

Uygulama kılavuzlarının amacı Daikin ısı pompası sisteminin
olanakları hakkında genel bilgi vermektir.

BİLDİRİM

▪ Uygulama kılavuzlarında verilen çizimler yalnızca

bilgilendirme amaçlıdır ve ayrıntılı hidrolik şemalar
yerine kullanılamaz. Ayrıntılı hidrolik boyutlandırma ve
dengeleme gösterilmemiştir ve bu hususlar montörün
sorumluluğundadır.

▪ Isı pompası çalışmasının optimize edilmesi için gerekli

yapılandırma ayarları hakkında daha ayrıntılı bilgi için,
"8 Yapılandırma" sayfa 32 bölümüne bakın.

Bu bölümde şu uygulama kılavuzları yer almaktadır:
▪ Alan ısıtma/soğutma sisteminin kurulumu
▪ Alan ısıtma için yardımcı ısı kaynağının kurulumu
▪ Kullanım sıcak suyu boylerinin kurulumu
▪ Sayacın kurulumu
▪ Güç tüketiminin kurulumu
▪ Harici sıcaklık sensörünün kurulumu

Sistem her bir odadaki sıcaklığı kontrol etmek üzere geniş bir
esnekliğe sahip olduğundan, öncelikle şu soruları yanıtlandırmanız
gerekir:

▪ Daikin ısı pompası sistemi tarafından kaç oda ısıtılacak (veya

soğutulacak)?

▪ Her bir odada ne tip ısı yayıcılar kullanılacak ve bunların tasarım

çıkış suyu sıcaklıkları ne olacak?

Alan ısıtma/soğutma gereksinimleri belirlendikten sonra Daikin
aşağıdaki kurulum talimatlarının takip edilmesini önerir.

5.2.1 Tek oda

Alttan ısıtma sistemi veya radyatörler – Kablolu oda termostatı

Kurulum

5.2 Alan ısıtma/soğutma sisteminin kurulumu

Daikin ısı pompası sistemi bir veya daha fazla sayıda odada bulunan
ısı yayıcılara çıkış suyu besler.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

A Ana çıkış suyu sıcaklığı bölgesi
B Tek oda

a Oda termostatı olarak kullanılan kullanıcı arayüzü

▪ Alttan ısıtma sistemi veya radyatörler doğrudan iç üniteye

bağlanır.

Montör başvuru kılavuzu

7

5 Uygulama kılavuzları

B

A

b

a

B

A

a

▪ Oda sıcaklığı, oda termostatı olarak kullanılan kullanıcı arayüzü

tarafından kontrol edilir. Montaj seçenekleri:
▪ Odaya kurulan ve oda termostatı olarak kullanılan kullanıcı

arayüzü (standart ekipman)

▪ İç üniteye monte edilen ve iç üniteye yakın kumanda olarak

kullanılan kullanıcı arayüzü (standart ekipman) + odaya monte
edilen ve oda termostatı olarak kullanılan kullanıcı arayüzü
(opsiyonel ekipman EKRUCAL)

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:
▪ #: [A.2.1.7]
▪ Kod: [C-07]

Su sıcaklığı bölgelerinin sayısı:
▪ #: [A.2.1.8]
▪ Kod: [7-02]

Avantajları

▪ Düşük maliyetlidir. İlave bir harici oda termostatı ihtiyacı ortadan

kalkar.

▪ Yüksek konfor ve verimlilik düzeylerine sahiptir. Akıllı oda

termostatı işlevi istenen çıkış suyu sıcaklığını mevcut oda
sıcaklığına dayalı olarak düşürebilir veya yükseltebilir (ayar işlevi).
Bu da şu avantajları beraberinde getirir:

▪ İstenen sıcaklığa uygun kararlı oda sıcaklığı (daha yüksek

konfor)

▪ Daha az sayıda AÇMA/KAPAMA çevrimi (daha sessiz, daha

konforlu ve daha verimli)

▪ Mümkün olan en düşük çıkış suyu sıcaklığı (daha verimli)

▪ Kolaydır. İstenen oda sıcaklığını kullanıcı arayüzüyle kolayca

ayarlayabilirsiniz:
▪ Günlük ihtiyaçlarınız için ön ayar değerlerini ve programlarını

ayarlayabilirsiniz.

▪ Günlük ihtiyaçlarınızda sapma olursa, ön ayar değerlerini ve

programlarını geçici olarak devre dışı bırakabilir, tatil modunu
kullanabilirsiniz...

2 (RT kontrolü): Ünite, kullanıcı
arayüzünün ortam sıcaklığına
göre çalışır.

0 (1 LWT alanı): Ana

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:
▪ #: [A.2.1.7]
▪ Kod: [C-07]

Su sıcaklığı bölgelerinin sayısı:
▪ #: [A.2.1.8]
▪ Kod: [7-02]

Ana bölge için harici oda
termostatı:

▪ #: [A.2.2.4]
▪ Kod: [C-05]

Avantajları

▪ Kablosuzdur. Daikin harici oda termostatının kablosuz modeli

mevcuttur.

▪ Verimlidir. Harici oda termostatı yalnızca AÇIK/KAPALI sinyalleri

göndermesine rağmen, ısı pompası sistemi için özel olarak
tasarlanmıştır.

▪ Konforludur . Alttan ısıtma sistemi mevcutsa, kablosuz harici oda

termostatı, soğutma işlemi sırasında oda nemini ölçerek zeminde
yoğuşma oluşmasını önler.

1 (Hrc RT kontrolü): Ünite, harici
termostata göre çalışır.

0 (1 LWT alanı): Ana

Kuruluma göre yapılandırın:
▪ 1 (Termo ON/OFF): Kullanılan

harici oda termostatı veya
ısı pompası konvektörü
yalnızca bir termo AÇIK/
KAPALI koşulu
gönderebiliyorsa. Isıtma veya
soğutma talebi arasında ayrım
yoktur.

▪ 2 (C/H talebi): Kullanılan harici

oda termostatı ayrı bir ısıtma/
soğutma termo AÇIK/KAPALI
koşulu gönderebiliyorsa.

Isı pompası konvektörleri

Kurulum

Alttan ısıtma sistemi veya radyatörler – Kablosuz oda termostatı

Kurulum

A Ana çıkış suyu sıcaklığı bölgesi
B Tek oda

a Kablosuz harici oda termostatı için alıcı
b Kablosuz harici oda termostatı

▪ Alttan ısıtma sistemi veya radyatörler doğrudan iç üniteye

bağlanır.

▪ Oda sıcaklığı kablosuz harici oda termostatı (opsiyonel ekipman

EKRTR1) tarafından kontrol edilir.

A Ana çıkış suyu sıcaklığı bölgesi
B Tek oda

a Isı pompası konvektörleri uzaktan kumandası

▪ Isı pompası konvektörleri doğrudan iç üniteye bağlanır.
▪ İstenen oda sıcaklığı, ısı pompası konvektörlerinin uzaktan

kumandasıyla ayarlanır.

▪ Alan ısıtma/soğutma talep sinyali iç ünite üzerindeki dijital girişe

gönderilir (X2M/1 ve X2M/4).

▪ Alan çalışma modu, iç ünite üzerindeki bir dijital çıkış tarafından

ısı pompası konvektörlerine gönderilir (X2M/33 ve X2M/34).

BİLGİ

Birden fazla ısı pompası konvektörü kullanılıyorsa, her
birinin ısı pompası konvektörlerinin uzaktan
kumandasından kızılötesi sinyal aldığından emin olun.

Montör başvuru kılavuzu

8

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

B

A

a

M1

T

B C

A

a

5 Uygulama kılavuzları

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:
▪ #: [A.2.1.7]
▪ Kod: [C-07]

Su sıcaklığı bölgelerinin sayısı:
▪ #: [A.2.1.8]
▪ Kod: [7-02]

Ana bölge için harici oda
termostatı:

▪ #: [A.2.2.4]
▪ Kod: [C-05]

Avantajları

▪ Soğutma. Isı pompası konvektörü, ısıtma kapasitesinin yanı sıra

ayrıca mükemmel soğutma kapasitesi de sunar.

▪ Verimlidir. Ara bağlantı işlevi sayesinde optimum enerji verimliliği.
▪ Şıktır.

1 (Hrc RT kontrolü): Ünite, harici
termostata göre çalışır.

0 (1 LWT alanı): Ana

1 (Termo ON/OFF): Kullanılan
harici oda termostatı veya
ısı pompası konvektörü yalnızca
bir termo AÇIK/KAPALI koşulu
gönderebiliyorsa. Isıtma veya
soğutma talebi arasında ayrım
yoktur.

Kombinasyon: Alttan ısıtma sistemi + Isı pompası konvektörleri

▪ Alan ısıtma şu bileşenler tarafından sağlanır:

▪ Alttan ısıtma sistemi
▪ Isı pompası konvektörleri

▪ Alan soğutma yalnızca ısı pompası konvektörleri tarafından

sağlanır. Alttan ısıtma sistemi kesme vanası tarafından kesilir.

Kurulum

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:
▪ #: [A.2.1.7]
▪ Kod: [C-07]

Su sıcaklığı bölgelerinin sayısı:
▪ #: [A.2.1.8]
▪ Kod: [7-02]

Ana bölge için harici oda
termostatı:

▪ #: [A.2.2.4]
▪ Kod: [C-05]

Avantajları

▪ Soğutma. Isı pompası konvektörleri, ısıtma kapasitesinin yanı sıra

ayrıca mükemmel soğutma kapasitesi de sunar.

▪ Verimlidir. Alttan ısıtma sistemi, Altherma LT ile maksimum

performansına ulaşır.

▪ Konforludur. İki ısı yayıcı tipinin kombinasyonu şu avantajları

beraberinde getirir:
▪ Alttan ısıtma sistemi için mükemmel ısıtma konforu
▪ Isı pompası konvektörleri için mükemmel soğutma konforu

1 (Hrc RT kontrolü): Ünite, harici
termostata göre çalışır.

0 (1 LWT alanı): Ana

1 (Termo ON/OFF): Kullanılan
harici oda termostatı veya
ısı pompası konvektörü yalnızca
bir termo AÇIK/KAPALI koşulu
gönderebiliyorsa. Isıtma veya
soğutma talebi arasında ayrım
yoktur.

5.2.2 Birden fazla oda – Tek LWT bölgesi

Tüm ısı yayıcıların tasarım çıkış suyu sıcaklığı aynı olduğundan
yalnızca tek bir çıkış suyu sıcaklık bölgesine ihtiyaç duyuluyorsa, bir
karıştırma vanası istasyonuna ihtiyaç kalmaz (böylece maliyet
düşürülür).

Örnek: Isı pompası sistemi tüm odaların aynı ısı yayıcılara sahip
olduğu tek bir zeminin ısıtılması için kullanılıyorsa.

A Ana çıkış suyu sıcaklığı bölgesi

B Tek oda

a Isı pompası konvektörleri uzaktan kumandası

▪ Isı pompası konvektörleri doğrudan iç üniteye bağlanır.
▪ Kesme vanası (sahada temin edilir), soğutma işlemi sırasında

zeminde yoğuşma oluşmasının önlenmesi için alttan ısıtma
sistemi öncesinde monte edilir.

▪ İstenen oda sıcaklığı, ısı pompası konvektörlerinin uzaktan

kumandasıyla ayarlanır.

▪ Alan ısıtma/soğutma talep sinyali iç ünite üzerindeki dijital girişe

gönderilir (X2M/1 ve X2M/4)

▪ Alan çalışma modu, iç ünite üzerindeki bir dijital çıkış (X2M/33 ve

X2M/34) tarafından şu bileşenlere gönderilir:
▪ Isı pompası konvektörleri
▪ Kesme vanası

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Alttan ısıtma sistemi veya radyatörler – Termostatik vanalar

Odaları alttan ısıtma sistemi veya radyatörler ile ısıtıyorsanız, ana
oda sıcaklığının kontrol edilmesi için kullanılan en yaygın yöntem bir
termostat (kullanıcı arayüzü veya bir harici oda termostatı olabilir)
kullanılmasıdır; bu durumda diğer odalar oda sıcaklığına göre açılıp
kapanan termostatik vanalar tarafından kontrol edilir.

Kurulum

A Ana çıkış suyu sıcaklığı bölgesi
B Oda 1
C Oda 2

a Kullanıcı arayüzü

▪ Ana odanın alttan ısıtma sistemi doğrudan iç üniteye bağlanır.
▪ Ana odanın oda sıcaklığı, termostat olarak kullanılan kullanıcı

arayüzü tarafından kontrol edilir.

▪ Termostatik vana, diğer odaların her birinde mevcut alttan ısıtma

sisteminden önce monte edilir.

Montör başvuru kılavuzu

9

5 Uygulama kılavuzları

M2M1

B C

A

a a

b

B

A

a a

C

BİLGİ

Ana odanın başka ısı kaynakları tarafından ısıtılabildiği
yumuşak iklimlerde. Örnek: Şömineler.

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:
▪ #: [A.2.1.7]
▪ Kod: [C-07]

Su sıcaklığı bölgelerinin sayısı:
▪ #: [A.2.1.8]
▪ Kod: [7-02]

Avantajları

▪ Düşük maliyetlidir.
▪ Kolaydır. Tek oda için montaj aynıdır, ancak farklı olarak

termostatik vanalar kullanılır.

2 (RT kontrolü): Ünite, kullanıcı
arayüzünün ortam sıcaklığına
göre çalışır.

0 (1 LWT alanı): Ana

Alttan ısıtma sistemi veya radyatörler – Birden fazla harici oda termostatı

Kurulum

A Ana çıkış suyu sıcaklığı bölgesi
B Oda 1
C Oda 2

a Harici oda termostatı
b Bypass vanası

▪ Isıtma veya soğutma talebi yokken çıkış suyu beslemesinin

önlenmesi için her odaya bir kesme vanası (sahada temin edilir)
monte edilir.

▪ Tüm kesme vanaları kapandığında su devridaiminin

sağlanabilmesi için mutlaka bir bypass vanası monte edilmelidir.

▪ Alan çalıştırması modunu iç üniteye bağlanan kullanıcı arayüzü

belirler. Her bir oda termostatındaki çalışma modunun mutlaka iç
üniteye karşılık gelecek şekilde ayarlanması gerektiğine dikkat
edin.

▪ Oda termostatları kesme vanalarına bağlanır, ancak KESİNLİKLE

iç üniteye bağlanmamalıdır. İç ünite sürekli olarak çıkış suyu
besler ve bir çıkış suyu programının programlanması mümkündür.

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:
▪ #: [A.2.1.7]
▪ Kod: [C-07]

Su sıcaklığı bölgelerinin sayısı:
▪ #: [A.2.1.8]
▪ Kod: [7-02]

0 (LWT kontrolü): Ünite, çıkış
suyu sıcaklığına göre çalışır.

0 (1 LWT alanı): Ana

Avantajları

Tek bir oda için alttan ısıtma sistemi veya radyatörlerle
kıyaslandığında:

▪ Konforludur. Her bir oda için programlar da dahil istenen oda

sıcaklığını oda termostatları üzerinden ayarlayabilirsiniz.

Isı pompası konvektörleri

Kurulum

A Ana çıkış suyu sıcaklığı bölgesi
B Oda 1
C Oda 2

a Isı pompası konvektörleri uzaktan kumandası

▪ İstenen oda sıcaklığı, ısı pompası konvektörlerinin uzaktan

kumandasıyla ayarlanır.

▪ Alan çalıştırması modunu iç üniteye bağlanan kullanıcı arayüzü

belirler.

▪ Her bir ısı pompası konvektörünün ısıtma veya soğutma talebi

sinyalleri paralel olarak iç ünite üzerindeki dijital girişe bağlanır
(X2M/1 ve X2M/4). İç ünite yalnızca geçerli bir talep olduğunda
çıkış suyu sıcaklığını temin eder.

BİLGİ

Konfor ve performansın yükseltilmesi için, Daikin her bir
ısı pompası konvektörü üzerine vana kiti seçeneğinin
EKVKHPC monte edilmesini önerir.

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:
▪ #: [A.2.1.7]
▪ Kod: [C-07]

Su sıcaklığı bölgelerinin sayısı:
▪ #: [A.2.1.8]
▪ Kod: [7-02]

Avantajları

Tek bir oda için ısı pompası konvektörleriyle kıyaslandığında:
▪ Konforludur. Her bir oda için programlar da dahil istenen oda

sıcaklığını ısı pompası konvektörlerinin uzaktan kumandası
üzerinden ayarlayabilirsiniz.

1 (Hrc RT kontrolü): Ünite, harici
termostata göre çalışır.

0 (1 LWT alanı): Ana

Montör başvuru kılavuzu

10

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

b

B C

A

a

M1

M1

B

A

a a

C

E

D

b

c

d

5 Uygulama kılavuzları

Kombinasyon: Alttan ısıtma sistemi + Isı pompası konvektörleri

Kurulum

A Ana çıkış suyu sıcaklığı bölgesi

B Oda 1

C Oda 2

a Harici oda termostatı
b Isı pompası konvektörleri uzaktan kumandası

▪ Isı pompası konvektörleri bulunan her bir oda için: Isı pompası

konvektörleri doğrudan iç üniteye bağlanır.

▪ Alttan ısıtma sistemine sahip her bir oda için: Alttan ısıtma sistemi

öncesinde iki adet kesme vanası (sahada temin edilir) monte
edilir:

▪ Odada herhangi bir ısıtma talebi olmadığında sıcak su

beslemesini önlemek üzere bir kesme vanası

▪ Isı pompası konvektörlerine sahip odalarda soğutma işlemi

sırasında zeminde yoğuşma oluşmasını önlemek üzere bir
kesme vanası

▪ Isı pompası konvektörleri bulunan her bir oda için: İstenen oda

sıcaklığı, ısı pompası konvektörlerinin uzaktan kumandasıyla
ayarlanır.

▪ Alttan ısıtma sistemi bulunan her bir oda için: İstenen oda

sıcaklığı, harici oda termostatı (kablolu veya kablosuz) üzerinden
ayarlanır.

▪ Alan çalıştırması modunu iç üniteye bağlanan kullanıcı arayüzü

belirler. Her bir harici oda termostatındaki ve ısı pompası
konvektörlerinin ısı pompası uzaktan kumandasındaki çalışma
modunun mutlaka iç üniteye karşılık gelecek şekilde ayarlanması
gerektiğine dikkat edin.

BİLGİ

Konfor ve performansın yükseltilmesi için, Daikin her bir
ısı pompası konvektörü üzerine vana kiti seçeneğinin
EKVKHPC monte edilmesini önerir.

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:
▪ #: [A.2.1.7]
▪ Kod: [C-07]

Su sıcaklığı bölgelerinin sayısı:
▪ #: [A.2.1.8]
▪ Kod: [7-02]

5.2.3 Birden fazla oda – İki LWT bölgesi

Her bir oda için seçilen ısı yayıcılar farklı çıkış suyu sıcaklıkları için
tasarlanmışsa, farklı çıkış suyu sıcaklığı bölgeleri (maksimum 2
adet) kullanabilirsiniz.

Bu dokümanda:

0 (LWT kontrolü): Ünite, çıkış
suyu sıcaklığına göre çalışır.

0 (1 LWT alanı): Ana

▪ Ana bölge = Isıtma modunda en düşük tasarım sıcaklığına ve

soğutma modunda en yüksek tasarım sıcaklığına sahip bölge

▪ İlave bölge = Diğer bölgeler

DİKKAT

Birden fazla çıkış suyu bölgesi mevcutsa, ilave bölge
talepte bulunduğunda çıkış suyu sıcaklığının (ısıtma
modunda) düşürülmesi/(soğutma modunda) yükseltilmesi
için mutlaka ana bölgeye bir karıştırma vanası istasyonu
monte edilmelidir.

Tipik örnek:

Oda (bölge) Isı yayıcılar: Tasarım sıcaklığı

Oturma odası (ana bölge) Alttan ısıtma sistemi:

▪ Isıtma modunda: 35°C
▪ Soğutma modunda: 20°C

(yalnızca tazeleme amaçlıdır,
gerçek bir soğutmaya izin
verilmez)

Yatak odaları (ilave bölge) Isı pompası konvektörleri:

▪ Isıtma modunda: 45°C
▪ Soğutma modunda: 12°C

Kurulum

A İlave çıkış suyu sıcaklığı bölgesi
B Oda 1
C Oda 2
D Ana çıkış suyu sıcaklığı bölgesi
E Oda 3

a Isı pompası konvektörleri uzaktan kumandası
b Kullanıcı arayüzü
c Karıştırma vanası istasyonu
d Basınç düzenleme vanası

BİLGİ

Karıştırma vanası istasyonundan önce bir basınç
düzenleme vanası takılmalıdır. Bu da ana çıkış suyu
sıcaklığı bölgesi ile ilave çıkış suyu sıcaklığı bölgesi
arasında her iki su sıcaklığı bölgesinin gerekli kapasitesine
bağlı olarak doğru su akış dengesinin sağlanmasını garanti
eder.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

11

5 Uygulama kılavuzları

▪ Ana bölge için:

▪ Alttan ısıtma sisteminin öncesine bir karıştırma vanası

istasyonu monte edilir.

▪ Karıştırma vanası istasyonu pompası, iç ünite üzerindeki AÇIK/

KAPALI sinyali tarafından kontrol edilir (X2M/5 ve X2M/7;
normalde kapalı kesme vanası çıkışı).

▪ Oda sıcaklığı, oda termostatı olarak kullanılan kullanıcı arayüzü

tarafından kontrol edilir.

▪ İlave bölge için:

▪ Isı pompası konvektörleri doğrudan iç üniteye bağlanır.
▪ İstenen oda sıcaklığı, her bir oda için ısı pompası

konvektörlerinin uzaktan kumandasıyla ayarlanır.

▪ Her bir ısı pompası konvektörünün ısıtma veya soğutma talebi

sinyalleri paralel olarak iç ünite üzerindeki dijital girişe bağlanır
(X2M/1 ve X2M/4). İç ünite yalnızca geçerli bir talep olduğunda
istenen ilave çıkış suyu sıcaklığını temin eder.

▪ Alan çalıştırması modunu iç üniteye bağlanan kullanıcı arayüzü

belirler. Isı pompası konvektörlerinin her bir uzaktan
kumandasındaki çalışma modunun mutlaka iç üniteye karşılık
gelecek şekilde ayarlanması gerektiğine dikkat edin.

Yapılandırma

Ayar Değer

Ünite sıcaklığı kontrolü:
▪ #: [A.2.1.7]
▪ Kod: [C-07]

Su sıcaklığı bölgelerinin sayısı:
▪ #: [A.2.1.8]
▪ Kod: [7-02]

Isı pompası konvektörleri
kullanılıyorsa:

İlave bölge için harici oda
termostatı:

▪ #: [A.2.2.5]
▪ Kod: [C-06]

Kesme vanası çıkışı Ana bölgenin termo talebine

Kesme vanası Ana bölge, zeminde yoğuşmanın

Karıştırma vanası istasyonunda Isıtma ve/veya soğutma için

2 (RT kontrolü): Ünite, kullanıcı
arayüzünün ortam sıcaklığına
göre çalışır.

Not:
▪ Ana oda = oda termostatı

olarak kullanılan kullanıcı
arayüzü çalışır

▪ Diğer odalar = harici oda

termostatı çalışır

1 (2 LWT alanı): Ana + ilave

1 (Termo ON/OFF): Kullanılan
harici oda termostatı veya
ısı pompası konvektörü yalnızca
bir termo AÇIK/KAPALI koşulu
gönderebiliyorsa. Isıtma veya
soğutma talebi arasında ayrım
yoktur.

uygun olarak ayarlayın.

önlenmesi için soğutma modu
sırasında kesiliyorsa, uygun
şekilde ayarlayın.

istenen ana çıkış suyu sıcaklığını
ayarlayın.

▪ Verimlidir.

▪ İç ünite, talebe bağlı olarak farklı tiplerdeki ısı yayıcıların

tasarım sıcaklıklarına karşılık gelecek farklı çıkış suyu
sıcaklıkları temin eder.

▪ Alttan ısıtma sistemi, Altherma LT ile maksimum performansına

ulaşır.

5.3 Alan ısıtma için yardımcı ısı kaynağının kurulumu

▪ Alan ısıtma şu bileşenler tarafından sağlanabilir:

▪ İç ünite
▪ Sisteme bağlı bir yardımcı boyler (sahada temin edilir)

▪ Oda termostatı ısıtma talebinde bulunduğunda, iç ünite veya

yardımcı boyler dış ortam sıcaklığına göre çalışmaya başlar (harici
ısı kaynağına geçiş durumu). Yardımcı boylere izin verildiğinde, iç
ünite tarafından gerçekleştirilen alan ısıtma işlevi KAPALI konuma
getirilir.

▪ İkili çalışma yalnızca alan ısıtma için mümkündür; kullanım sıcak

suyu üretimi için mümkün değildir. Kullanım sıcak suyu daima iç
üniteye bağlı DHW boyleri tarafından üretilir.

BİLGİ

▪ Isı pompası, ısıtma modundayken, kullanıcı arayüzü

üzerinden ayarlanan istenen sıcaklığa ulaşmak üzere
çalışır. Hava durumuna bağlı çalışma etkinse, su
sıcaklığı otomatik olarak dış ortam sıcaklığına göre
belirlenir.

▪ Yardımcı boyler, ısıtma modundayken, yardımcı boyler

kumandası üzerinden ayarlanan istenen su sıcaklığına
ulaşmak üzere çalışır.

Avantajları

▪ Konforludur.

▪ Akıllı oda termostatı işlevi istenen çıkış suyu sıcaklığını mevcut

oda sıcaklığına dayalı olarak düşürebilir veya yükseltebilir (ayar
işlevi).

▪ İki farklı tipte ısı yayıcı siteminin kombinasyonu alttan ısıtma

sistemi için mükemmel bir ısıtma konforu ve ısı pompası
konvektörleri için mükemmel bir soğutma konforu sağlar.

Montör başvuru kılavuzu

12

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

a b c d e f g h j

FHL1

FHL2

FHL3

M

h

i

il

k

f

m

n

a b c de f

f

g h j

FHL1

FHL2

FHL3

M

h

i

il

k

m

n

L

N

H

Com

A

K2AK1A

X2M

B

TI

K2AK1A

Indoor/Auto/Boiler

1 2 3 4 X Y

Indoor

5 Uygulama kılavuzları

Kurulum

▪ Yardımcı boyleri şu şekilde entegre edin:

Yalnızca EHBH/X için geçerlidir

Yalnızca EHVH/X için geçerlidir

BİLDİRİM

▪ Yardımcı boylerin ve sistemine entegrasyonunun ilgili

mevzuata uygun olduğundan emin olun.

▪ Daikin, yardımcı boyler sistemindeki hatalı veya güvenli

olmayan durumlardan sorumlu tutulamaz.

▪ Isı pompasına dönüş suyunun KESİNLİKLE 55°C üzerine

çıkmadığından emin olun. Bunun için:
▪ Yardımcı boyler kumandası üzerinden istenen su sıcaklığını

maksimum 55°C'ye ayarlayın.

▪ Isı pompasının dönüş suyu debisine bir su sıcaklık regülatörü

monte edin.

▪ Su sıcaklık regülatörünü 55°C'nin üzerinde kapanacak ve

55°C'nin altında açılacak şekilde ayarlayın.
▪ Tek yönlü vanaları monte edin.
▪ Su devresinde yalnızca bir genleşme kabı olduğundan emin olun.

İç ünitede halihazırda önceden bağlanmış bir genleşme kabı

mevcuttur.
▪ Dijital G/Ç PCB'si monte edin (opsiyonel EKRP1HB).
▪ PCB üzerindeki X1 ve X2'yi (harici ısı kaynağı geçişi) yardımcı

boyler termostatına bağlayın.
▪ Isı yayıcıları kurmak için, bkz. "5.2 Alan ısıtma/soğutma sisteminin

kurulumu" sayfa 7.

Yapılandırma

Kullanıcı arayüzü üzerinden (hızlı sihirbaz):
▪ Bir ikili sistemin kullanımını harici ısı kaynağı olarak ayarlayın.
▪ İkili sıcaklığı ve histerisizi ayarlayın.

BİLDİRİM

▪ İkili histerisizin, iç ünite ile yardımcı boyler arasındaki

geçişin çok sık meydana gelmemesi için yeterli farka
sahip olduğundan emin olun.

▪ Dış ortam sıcaklığı dış ünite hava termistörü tarafından

ölçüldüğünden, güneşten etkilenmemesi veya
güneşten dolayı AÇIK/KAPALI konuma geçmemesi için
dış üniteyi doğrudan güneş ışığı almayan bir yere
monte edin.

▪ Sık açılıp kapanması yardımcı boylerde korozyona

neden olabilir. Daha fazla bilgi için, yardımcı boyler
üreticisine danışın.

a Dış ünite
b İç ünite
c Isı eşanjörü
d Yedek ısıtıcı
e Pompa

f Kesme vanası

g Motorlu 3 yollu vana (DHW boyleriyle birlikte temin

edilir)

h Tek yönlü vana (sahada tedarik edilir)

i Kesme vanası (sahada temin edilir)
j Toplayıcı (sahada temin edilir)

k Yardımcı boyler (sahada temin edilir)

l Su sıcaklık regülatörü (sahada temin edilir)

m DHW boyleri (EHBH/X: seçenek)

n Isı eşanjörü serpantini

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

FHL1...3 Alttan ısıtma sistemi

Bir yardımcı kontağa göre harici ısı kaynağına geçiş

▪ Yalnızca harici oda termostatı kumandasında VE bir çıkış suyu

sıcaklığı bölgesine mümkündür (bkz. "5.2 Alan ısıtma/soğutma

sisteminin kurulumu" sayfa 7).
▪ Yardımcı kontak şu bileşenler olabilir:

▪ Bir dış ortam sıcaklığı termostatı

▪ Bir elektrik tarifesi kontağı

▪ Manüel olarak çalıştırılan bir kontak

▪ …
▪ Kurulum: Şu saha kablosunu bağlayın:

BTIBoyler termostat girişi

A Yardımcı kontak (normalde kapalıdır)
H Isıtma talebi oda termostatı (opsiyonel)

Montör başvuru kılavuzu

13

5 Uygulama kılavuzları

FHL1

FHL2

FHL3

M

UI

a b c d hh if

e

g

FHL1

FHL2

FHL3

M

a b c d e hf g

f

i j

K1A İç ünitenin etkinleştirilmesi için yardımcı röle (sahada

temin edilir)

K2A Boylerin etkinleştirilmesi için yardımcı röle (sahada

temin edilir)

Indoor İç ünite

Auto Otomatik

Boiler Boyler

BİLDİRİM

▪ Yardımcı kontağın, iç ünite ile yardımcı boyler

arasındaki geçişin çok sık meydana gelmemesi için
yeterli farka veya gecikme süresine sahip olduğundan
emin olun.

▪ Yardımcı kontak bir dış ortam sıcaklığı termostatı ise,

güneşten etkilenmemesi veya güneş nedeniyle AÇIK/
KAPALI konuma geçmemesi için termostatı doğrudan
güneş ışığı almayan bir yere monte edin.

▪ Sık açılıp kapanması yardımcı boylerde korozyona

neden olabilir. Daha fazla bilgi için, yardımcı boyler
üreticisine danışın.

5.4 Kullanım sıcak suyu boylerinin kurulumu

DHW boyleri:
▪ İç üniteyi entegre olabilir
▪ Seçenek olarak tek başına monte edilebilir

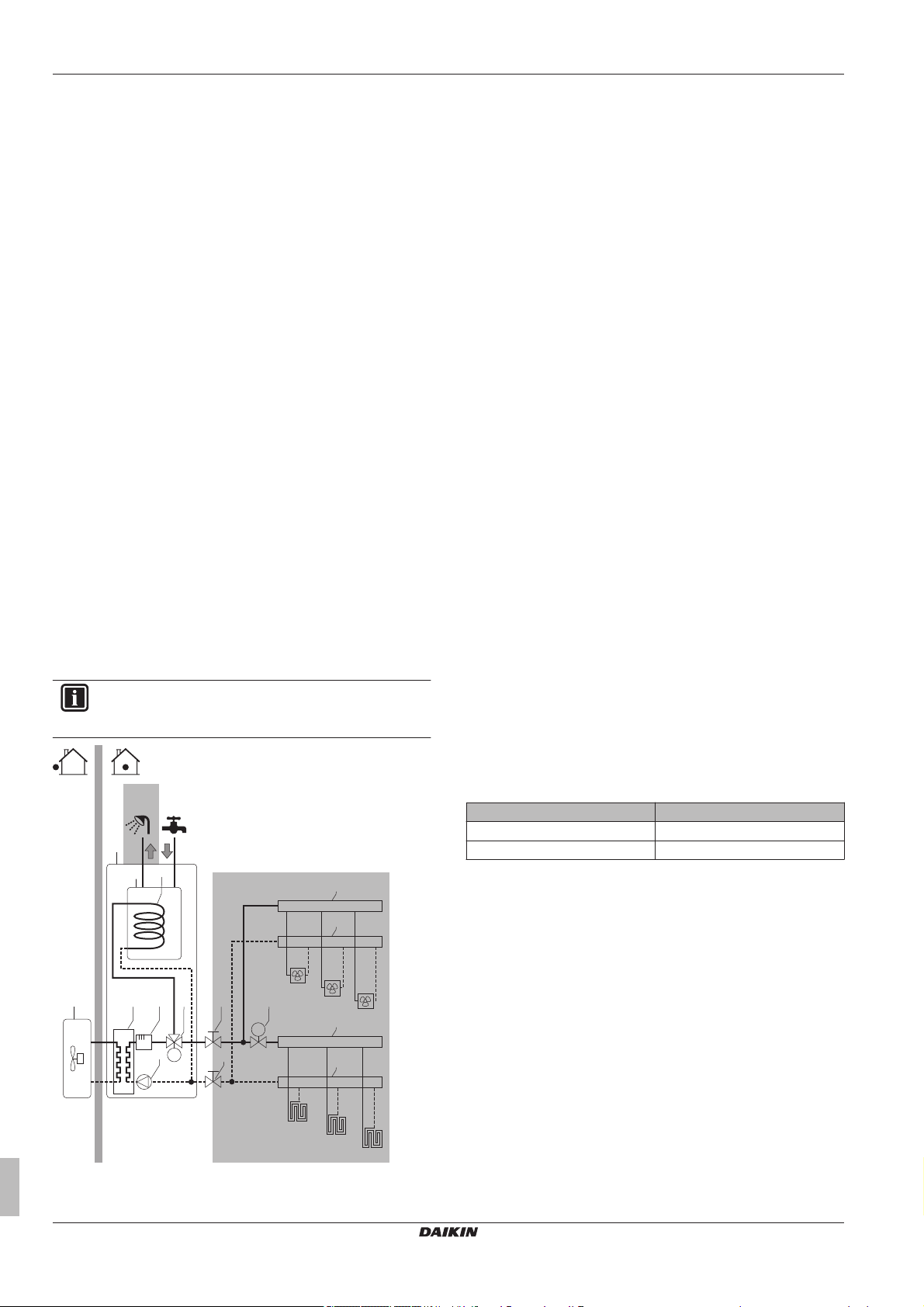

5.4.1 Sistem planı – Entegre DHW boyleri

Yalnızca EHVH/X içindir.

a Dış ünite
b İç ünite
c Isı eşanjörü
d Yedek ısıtıcı
e Pompa

f Kesme vanası
g Motorlu 3 yollu vana
h Toplayıcı (sahada temin edilir)

i DHW boyleri

j Isı eşanjörü serpantini

FHL1...3 Alttan ısıtma sistemi

5.4.3 DHW boyleri için hacim ve istenen sıcaklığın seçimi

İnsanlar 40°C sıcaklığındaki bir suyu sıcak bulurlar. Bu nedenle,
DHW tüketimi daima 40°C'deki eşdeğer sıcak su hacmi olarak ifade
edilir. Ancak, DHW boyler sıcaklığını daha yüksek bir değere (örnek:
53°C) ayarlayabilir ve ardından soğuk suyla (örnek: 15°C)
karıştırabilirsiniz.

DHW boyleri için hacim ve istenen sıcaklığın seçimi şu adımlardan
meydana gelir:

1 DHW tüketiminin belirlenmesi (40°C'deki eşdeğer sıcak su

hacmi).

2 DHW boyleri için hacim ve istenen sıcaklığın belirlenmesi.

a Dış ünite
b İç ünite
c Isı eşanjörü
d Yedek ısıtıcı
e Pompa

f Motorlu 3 yollu vana
g DHW boyleri
h Kesme vanası

i Toplayıcı (sahada temin edilir)

FHL1...3 Alttan ısıtma sistemi

UI Kullanıcı arayüzü

5.4.2 Sistem planı – Bağımsız DHW boyleri

Yalnızca EHBH/X içindir.

Montör başvuru kılavuzu

14

Olası DHW boyleri hacimleri

Tipi Olası hacimler

Entegre DHW boyleri ▪ 180 l

▪ 260 l

Bağımsız DHW boyleri ▪ 150 l

▪ 200 l
▪ 300 l

Enerji tasarrufu için ipuçları

▪ DHW tüketimi her gün değişiyorsa, her bir gün için farklı istenen

DHW boyler sıcaklıklarına sahip bir haftalık program
düzenleyebilirsiniz.

▪ İstenen DHW boyleri sıcaklığı ne kadar düşük olursa, o kadar

düşük maliyetli olur. Daha büyük bir DHW boyleri seçerek, istenen
DHW boyleri sıcaklığını düşürebilirsiniz.

▪ Isı pompasının kendisi maksimum 55°C (dış ortam sıcaklığı

düşükse 50°C) kullanım sıcak suyu üretebilir. Isı pompasına
entegre elektrik direnci bu sıcaklığı yükseltebilir. Ancak, bu
durumda daha fazla enerji tüketilir. Daikin, elektrik direncinin
kullanılmasına gerek kalmaması için istenen DHW boyleri
sıcaklığının 55°C'nin altına ayarlanmasını önerir.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

M

a

c

db

c.1

c.2

c.3

e

c.4

f

≥0.5 m

c

f

a

b

g

h

i

5 Uygulama kılavuzları

▪ Dış ortam sıcaklığı yükseldikçe, ısı pompasının performansı artar.

▪ Enerji maliyetleri gündüz ve gece eşit ise Daikin, DHW

boylerinin gündüz saatlerinde ısıtılmasını önerir.

▪ Enerji maliyetleri gece daha düşük ise Daikin, DHW boylerinin

gece saatlerinde ısıtılmasını önerir.

▪ Isı pompası kullanım sıcak suyu üretirken, bir alanı ısıtamaz. Aynı

anda hem kullanım sıcak suyuna, hem de alan ısıtmaya ihtiyaç

5.4.5 Kombinasyon: Bağımsız DHW boyleri + Güneş panelleri

DHW boyleri, güneş panellerine bağlanarak güneş enerjisiyle
ısıtılabilir.

Montaj talimatları için, güneş enerjisi kiti montaj kılavuzu ve
opsiyonel ekipmanlar ek kitapçığına bakın.

duyuyorsanız, Daikin kullanım sıcak suyunun, daha düşük bir alan
ısıtma talebi olduğundan gece saatlerinde üretilmesini önerir.

DHW tüketiminin belirlenmesi

Aşağıdaki soruları yanıtlayın ve tipik su hacimlerini kullanarak DHW
tüketimini (40°C'de eşdeğeri sıcak su hacmi) hesaplayın:

Soru Tipik su hacmi

Bir günde kaç defa duş alınıyor? 1 duş = 10 dak x 10 l/dak = 100 l
Bir günde kaç defa banyo

1 banyo = 150 l

yapılıyor?
Bir günde mutfak evyesinde ne

1 evye = 2 dak x 5 l/dak = 10 l

kadar su kullanılıyor?
Başka bir kullanım sıcak suyu

—

ihtiyacı var mı?

Örnek: Bir ailenin (4 kişilik) günlük DHW tüketimi şu şekilde olsun:
▪ 3 duş
▪ 1 banyo
▪ 3 evye hacmi
DHW tüketimi = (3x100 l) + (1x150 l) + (3x10 l) = 480 l

DHW boyleri için hacim ve istenen sıcaklığın belirlenmesi

Formül Örnek

V1 = V2 + V2 x (T2−40) / (40−T1) Eğer:

▪ V2 = 180 l
▪ T2 = 54°C
▪ T1 = 15°C

a Güneş panelleri
b Güneş pompası istasyonu
c Sıcaklık sensörlerine sahip güneş enerjisi pompa

istasyonu kumandası

c1 Boyler sıcaklık sensörü
c2 Güneş panellerine dönüş sıcaklığı sensörü
c3 Güneş panellerinden debimetreli besleme sıcaklığı
c4 Güneş paneli sıcaklık sensörü

d Güneş enerjisi kiti
e Ünitenin DHW sıcaklık sensörü

f Solenoid 2 yollu vana (yalnızca Birleşik Krallık için).

Birleşik Krallık bina yönetmeliği G3'e uygunluk

zorunludur.
Isıtma sistemi
Ünite örneği

İse V1 = 280 l

V2 = V1 x (40−T1) / (T2−T1) Eğer:

5.4.6 Anlık sıcak su için DHW pompası

▪ V1 = 480 l
▪ T2 = 54°C

Kurulum

▪ T1 = 15°C
İse V2 = 307 l

V1: DHW tüketimi (40°C'de eşdeğer sıcak su hacmi)
V2: Bir defa ısıtılıyorsa gerekli DHW boyleri hacmi

T2: DHW boyleri sıcaklığı
T1: Soğuk su sıcaklığı

a İç ünite
b DHW boyleri

5.4.4 Kurulum ve yapılandırma – DHW boyleri

▪ Yüksek DHW tüketimleri için, DHW boylerini gün içerisinde birkaç

defa ısıtabilirsiniz.

▪ DHW boylerini istenen DHW boyleri sıcaklığına ısıtmak için, şu

enerji kaynaklarını kullanabilirsiniz:
▪ Termodinamik ısı pompası döngüsü
▪ Elektrikli yardımcı ısıtıcı (entegre DHW boyleri için)
▪ Elektrikli buster ısıtıcı (bağımsız DHW boyleri için)
▪ Güneş panelleri

▪ Bu konuda:

▪ Kullanım sıcak suyu üretiminde enerji tüketiminin optimize

▪ Bir DHW pompası bağlanırsa, musluktan anlık sıcak su alınabilir.
▪ DHW pompası ve tesisat sahada temin edilir ve montörün

sorumluluğundadır.

▪ Sirkülasyon bağlantısının bağlanması hakkında daha fazla bilgi

için:
▪ entegre DHW boyleri için, bkz. "7 Montaj" sayfa 24,
▪ ayrı DHW boyleri için, DHW boylerinin montaj kılavuzuna bakın.

c DHW pompası

f Duş

g Soğuk su
h Kullanım sıcak suyu ÇIKIŞI

i Devridaim bağlantısı

edilmesi için, "8 Yapılandırma" sayfa 32 bölümüne bakın.

▪ Bağımsız DHW boylerinin iç ünite ile elektrik bağlantılarının

yapılması için, DHW boyleri montaj kılavuzuna bakın.

▪ Bağımsız DHW boylerinin su borularının iç üniteye bağlanması

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

için, DHW boyleri montaj kılavuzuna bakın.

Yapılandırma

▪ Daha fazla bilgi için, bkz. "8 Yapılandırma" sayfa 32.

Montör başvuru kılavuzu

15

5 Uygulama kılavuzları

c

a

b

d f

e g

h

i

▪ DHW pompasını kullanıcı arayüzü üzerinden kontrol etmek için bir

program düzenleyebilirsiniz. Daha fazla bilgi için, kullanıcı başvuru
kılavuzuna bakın.

5.4.7 Dezenfeksiyon için DHW pompası

Kurulum

a İç ünite
b DHW boyleri
c DHW pompası
d Isıtıcı elemanı
e Tek yönlü vana

f Duş
g Soğuk su
h Kullanım sıcak suyu ÇIKIŞI

i Devridaim bağlantısı

▪ DHW pompası ve tesisat sahada temin edilir ve montörün

sorumluluğundadır.

▪ Entegre DHW boyleri için,DHW boylerinin sıcaklığı maksimum

60°C'ye ayarlanabilir. İlgili mevzuat uyarınca dezenfeksiyon için
daha yüksek bir sıcaklık gerekiyorsa, yukarıda gösterildiği gibi bir
DHW pompası ve ısıtıcı elemanı bağlayabilirsiniz.

▪ İlgili mevzuat uyarınca su borularının musluk çıkışına kadar

dezenfekte edilmesi gerekiyorsa, yukarıda gösterildiği gibi bir
DHW pompası ve (gerekiyorsa) ısıtıcı elemanı bağlayabilirsiniz.

Yapılandırma

İç ünite DHW pompası çalışmasını kontrol edebilir. Daha fazla bilgi
için, bkz. "8 Yapılandırma" sayfa 32.

5.5 Sayacın kurulumu

▪ Kullanıcı arayüzü üzerinden şu enerji verilerini okuyabilirsiniz:

▪ Üretilen ısı
▪ Tüketilen enerji

▪ Şu dönemlere ait enerji verilerini okuyabilirsiniz:

▪ Alan ısıtma
▪ Alan soğutma
▪ Kullanım sıcak suyu üretimi

▪ Şu dönemlere ait enerji verilerini okuyabilirsiniz:

▪ Aylık
▪ Yıllık

BİLGİ

Üretilen ısı ve tüketilen enerji hesaplamaları tahmine
dayalıdır; doğruluğu garanti edilemez.

5.5.1 Üretilen ısı

▪ Tüm modeller için geçerlidir.
▪ Üretilen ısı dahili olarak şu parametrelere göre hesaplanır:

▪ Çıkış ve giriş suyu sıcaklığı
▪ Debi
▪ Kullanım sıcak suyu boylerindeki buster ısıtıcının (varsa) güç

tüketimi

▪ Kurulum ve yapılandırma:

▪ İlave bir ekipmana ihtiyaç duyulmaz.
▪ Yalnızca sistemde bir buster ısıtıcı mevcutsa, kapasitesini ölçün

(direnç ölçümünü gerçekleştirin) ve kapasiteyi kullanıcı arayüzü
üzerinden ayarlayın. Örnek: 17,1 Ω değerinde bir buster ısıtıcı
direnci ölçerseniz, ısıtıcının 230 V'deki kapasitesi 3100 W olur.

5.5.2 Tüketilen enerji

Tüketilen enerjiyi belirlemek için şu yöntemleri kullanabilirsiniz:
▪ Hesaplama
▪ Ölçüm

BİLGİ

Tüketilen enerji hesabıyla (örnek: yardımcı ısıtıcı için)
tüketilen enerji ölçümünü (örnek: dış ünite için)
birleştiremezsiniz. Aksi takdirde, enerji verileri geçersiz
olacaktır.

Tüketilen enerjinin hesaplanması

▪ Yalnızca EHBH/X04+08 ve EHVH/X04+08'te kullanılabilir.
▪ Tüketilen enerji dahili olarak şu parametrelere göre hesaplanır:

▪ Dış ünite tarafından çekilen güç
▪ Yardımcı ısıtıcı ve buster ısıtıcının ayarlanan kapasitesi
▪ Gerilim

▪ Kurulum ve yapılandırma: Doğru enerji verileri elde etmek için,

kapasiteyi ölçün (direnç ölçümünü gerçekleştirin) ve ardından
kullanıcı arayüzü üzerinden şu bileşenler için kapasiteyi ayarlayın:

▪ Yardımcı ısıtıcı (adım 1 ve adım 2)
▪ Buster ısıtıcı

Tüketilen enerjinin ölçülmesi

▪ Tüm modeller için geçerlidir.
▪ Yüksek doğruluk oranı nedeniyle tercih edilen yöntemdir.
▪ Harici güç sayaçları gerektirir.
▪ Kurulum ve yapılandırma:

▪ Her bir sayaç tipinin özellikleri için, bkz. "14 Teknik veriler"

sayfa 67.

▪ Elektrik sayaçları kullanılıyorsa, her bir sayaç için darbe/kWh

sayısını kullanıcı arayüzü üzerinden ayarlayın. EHVH/X16 ve
EHBH/X16 modelleri için tüketilen enerji verileri yalnızca bu
ayar yapılandırılmışsa mevcuttur.

BİLGİ

Elektrik tüketimi ölçülürken, elektrik sayaçlarının sistem
tarafından çekilen TÜM gücü kapsadığından emin olun.

5.5.3 Normal elektrik tarifeli güç beslemesi

Genel kural

Tüm sistemi kapsayan tek bir sayaç yeterlidir.

Kurulum

Sayacı X5M/7 ve X5M/8'e bağlayın.

Montör başvuru kılavuzu

16

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

b

5

8

0

1

5

0

0

0

c c

fed

g

A B C

a

b

5

8

0

1

5

0

0

0

gfe

h

A B C

c c d

a



5
8

0

1

5

0

0

0

e ef

ihg

j

A B C

ba

d



5

8

0

1

5

0

0

0

c

5 Uygulama kılavuzları

Sayaç tipi

Kurulum Sayaç tipi

▪ Monofaze dış ünite

Monofaze

▪ Yardımcı ısıtıcı bir monofaze

şebekesinden beslenir (yani,
yardımcı ısıtıcı modeli, bir
monofaze şebekesine bağlı
*3V veya *9W'dir)

Diğer durumlar (yani, bir trifaze

Trifaze
dış ünite ve/veya *9W yardımcı
ısıtıcı modeli bir trifaze şebekeye
bağlıdır)

Örnek

Monofaze sayaç Trifaze sayaç

▪ Sayaç 2: Sistemin geri kalanını (yani iç üniteyi, yardımcı ısıtıcıyı

ve opsiyonel buster ısıtıcıyı) ölçer.

Kurulum

▪ Sayaç 1'i X5M/7 ve X5M/8'e bağlayın.
▪ Sayacı 2'yi X5M/9 ve X5M/10'a bağlayın.

Sayaç tipleri

▪ Sayaç 1: Dış ünite güç beslemesine göre monofaze veya trifaze

sayaç.

▪ Sayaç 2:

▪ Bir monofaze yardımcı ısıtıcı yapılandırması mevcutsa,

monofaze sayaç kullanın.

▪ Diğer durumlarda trifaze sayaç kullanın.

Örnek

Trifaze yardımcı ısıtıcılı monofaze dış ünite:

A Dış ünite
B İç ünite
C DHW boyleri
a Elektrik dolabı (L1/N)
b Sayaç (L1/N)
c Sigorta (L1/N)
d Dış ünite (L1/N)
e İç ünite (L1/N)
f Yardımcı ısıtıcı (L1/N)
g Buster ısıtıcı (L1/N)

A Dış ünite

B İç ünite

C DHW boyleri

a Elektrik dolabı (L1/L2/L3/N)

b Sayaç (L1/L2/L3/N)

c Sigorta (L1/L2/L3/N)

d Sigorta (L1/N)

e Dış ünite (L1/L2/L3/N)

f İç ünite (L1/L2/L3/N)

g Yardımcı ısıtıcı (L1/L2/L3/N)

h Buster ısıtıcı (L1/N)

İstisna

▪ Aşağıdaki durumlarda ikinci bir sayaç kullanabilirsiniz:

▪ Bir sayacın güç aralığı yetersizse.
▪ Elektrik sayacı, elektrik dolabına kolayca monte edilemiyorsa.
▪ 230 V ve 400 V trifaze şebekeler, sayaçların teknik kısıtlamaları

nedeniyle birleştirilmişse (yaygın bir durum değildir).

▪ Bağlantı ve kurulum:

▪ İkinci sayacı X5M/9 ve X5M/10'a bağlayın.
▪ Yazılımda her iki sayacın güç tüketimi verileri eklenir, böylece

hangi sayacın hangi güç tüketimini kapsayacağını ayarlamak
zorunda kalmazsınız. Yalnızca her bir sayaç için darbe sayısını
belirlemeniz yeterlidir.

▪ İki sayaçlı bir örnek için, bkz. "5.5.4 İndirimli elektrik tarifeli güç

beslemesi" sayfa 17.

5.5.4 İndirimli elektrik tarifeli güç beslemesi

Genel kural

▪ Sayaç 1: Dış üniteyi ölçer.

A Dış ünite
B İç ünite
C DHW boyleri

a Elektrik dolabı (L1/N): İndirimli elektrik tarifeli güç

beslemesi

b Elektrik dolabı (L1/L2/L3/N): Normal elektrik tarifeli

güç beslemesi

c Sayaç (L1/N)
d Sayaç (L1/L2/L3/N)
e Sigorta (L1/N)

f Sigorta (L1/L2/L3/N)
g Dış ünite (L1/N)
h İç ünite (L1/L2/L3/N)

i Yardımcı ısıtıcı (L1/L2/L3/N)

j Buster ısıtıcı (L1/N)

5.6 Güç tüketimi kontrolünün kurulumu

▪ Güç tüketimi kontrolü:

▪ Yalnızca EHBH/X04+08 ve EHVH/X04+08 için geçerlidir.
▪ Tüm sistemin (dış ünite, iç ünite, yardımcı ısıtıcı ve opsiyonel

buster ısıtıcının toplamı) güç tüketimini sınırlandırmanıza izin
verir.

▪ Yapılandırma: Kullanıcı arayüzü üzerinden güç sınırlandırma

seviyesini ve nasıl elde edileceğini ayarlayın.

▪ Güç sınırlandırma seviyesi şu şekilde ifade edilebilir:

▪ Maksimum çalışma akımı (A cinsinde)
▪ Maksimum çekilen güç (kW cinsinde)

▪ Güç sınırlandırma seviyesi:

▪ Kalıcı olarak veya
▪ Dijital girişlere göre etkinleştirilebilir.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

17

5 Uygulama kılavuzları

P

i

t

DI

a

b

a

b

c

A B C

D

1

2

3

4

5

A8P

P

i

t

DI1

DI3

DI4

a

b

BİLGİ

Güç tüketimi kontrolü buster ısıtıcılı uygulamalarda
KULLANILAMAZ.

5.6.1 Kalıcı güç sınırlandırma

Kalıcı güç sınırlandırma, sistem için maksimum gücün veya çekilen
akımın belirlenmesinde kullanışlıdır. Bazı ülkelerde alan ısıtma ve
DHW üretimi için maksimum güç tüketimiyle ilgili mevzuat
sınırlamaları mevcuttur. Örnek: Maksimum çekilen güç, evin alanına
bağlıdır ve monte edilen saha sigortasının büyüklüğüne göre elektrik
dağıtım şirketine yıllık bir ücret ödenmesi gerekir. Sistemin
maksimum gücünü veya akımını kalıcı olarak sınırlandırarak, daha
küçük saha sigortaları monte edebilirsiniz.

BİLDİRİM

Akım kontrolü ile takılan saha sigortalarının boyutlarının
düşürülmesi amaçlanıyorsa saha sigortası, ünitenin aşırı
akıma neden olması durumunda saha kablolarının
korunması için atacaktır. Saha sigortalarının seçiminin ilgili
mevzuata uygun olduğundan emin olun.

▪ Akım (A cinsinde)
▪ Çekilen güç (kW cinsinde)
Enerji yönetimi sistemi (sahada temin edilir) belirli bir güç

sınırlandırma seviyesinin etkinleştirilmesine karar verir. Örnek: Tüm
konut (aydınlatma, ev cihazları, alan ısıtma...) tarafından çekilecek
maksimum gücü sınırlandırmak için.

A Dış ünite
B İç ünite
C DHW boyleri
D Enerji yönetimi sistemi

a Güç sınırlandırma etkinleştirme (4 dijital giriş)
b Yedek ısıtıcı
c Buster ısıtıcı

Kurulum ve yapılandırma

▪ İlave bir ekipmana ihtiyaç duyulmaz.
▪ Kullanıcı arayüzü üzerinden güç tüketimi kontrolü ayarlarını [A.

6.3.1] öğesinden ayarlayın (tüm ayarların tanımı için,
"8 Yapılandırma" sayfa 32 bölümüne bakın):

▪ Tam zamanlı sınırlandırma modunu seçin
▪ Sınırlandırma tipini (kW cinsinden güç veya A cinsinden akım)

seçin

▪ İstenen güç sınırlandırma seviyesini ayarlayın

5.6.2 Dijital girişlere göre etkinleştirilen güç

Güç sınırlandırma bir enerji yönetim sistemiyle birlikte kullanıldığında
da yararlıdır.

Tüm Daikin sistemi tarafından çekilen güç veya akım, dijital girişler
tarafından önemli ölçüde (maksimum dört adım) sınırlandırılır. Her
bir güç sınırlandırma seviyesi, kullanıcı arayüzü üzerinden şu
parametrelerden biri sınırlandırılarak ayarlanır:

Montör başvuru kılavuzu

18

PiÇekilen güç

t Süre

DI Dijital giriş (güç sınırlandırma seviyesi)

a Güç sınırlandırma etkin
b Mevcut çekilen güç

BİLDİRİM

İstenen güç sınırlandırma seviyesini seçerken aşağıdaki
talimatları dikkate alın:

▪ Defrost çalışmasını garanti etmek için minimum

±3,6 kW değerinde bir güç tüketimi ayarlayın. Aksi
takdirde, defrost birkaç defa kesilirse, ısı eşanjörü
donacaktır.

▪ En az bir elektrikli ısıtıcıya (yardımcı ısıtıcı adım 1 veya

buster ısıtıcı) izin vererek alan ısıtmayı ve DHW
üretimini garanti etmek için minimum ±3 kW değerinde
bir güç tüketimi ayarlayın.

sınırlandırma

PiÇekilen güç

t Süre

DI Dijital girişler (güç sınırlandırma seviyeleri)

a Güç sınırlandırma etkin
b Mevcut çekilen güç

Kurulum

▪ Talep PCB'si (opsiyonel EKRP1AHTA) gereklidir.
▪ İlgili güç sınırlandırma seviyesinin etkinleştirilmesi için maksimum

dört dijital giriş kullanılır:
▪ DI1 = en zayıf sınırlandırma (en yüksek enerji tüketimi)
▪ DI4 = en güçlü sınırlandırma (en düşük enerji tüketimi)

▪ Dijital girişlerin özellikleri ve bağlantısı için, bkz. "14.5 Kablo

şeması – bileşenler: İç ünite" sayfa 73.

Yapılandırma

Kullanıcı arayüzü üzerinden güç tüketimi kontrolü ayarlarını [A.6.3.1]
öğesinden ayarlayın (tüm ayarların tanımı için, "8 Yapılandırma"
sayfa 32 bölümüne bakın):

▪ Dijital girişlere göre etkinleştirme seçeneğini seçin.
▪ Sınırlandırma tipini (kW cinsinden güç veya A cinsinden akım)

seçin.

▪ Her bir dijital girişe karşılık gelen istenen güç sınırlandırma

seviyesini ayarlayın.

BİLGİ

1'den fazla dijital giriş (aynı anda) kapanırsa, dijital giriş
önceliği şu şekilde sabitlenir: DI4 önceliği >…>DI1.

5.6.3 Güç sınırlandırma süreci

Dış ünitenin verimliliği elektrikli ısıtıcılara göre daha yüksektir. Bu
nedenle, öncelikle elektrikli ısıtıcılar sınırlandırılır ve KAPALI konuma
getirilir. Sistem, güç tüketimini şu sırada sınırlandırır:

1 Belirli elektrikli ısıtıcıları sınırlandırır.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

P

h

C

e

a

b

c

d

e

A B C

>500

>10>10

(mm)

6 Hazırlık

Öncelik Kullanıcı arayüzü üzerinden

ısıtıcı önceliğinin

ayarlanacağı konum

Kullanım sıcak suyu üretimi Buster ısıtıcı.

Sonuç: Öncelikle yardımcı
ısıtıcı KAPALI konuma getirilir.

Alan ısıtma Yardımcı ısıtıcı.

Sonuç: Öncelikle buster ısıtıcı
KAPALI konuma getirilir.

2 Tüm elektrik ısıtıcılar KAPALI konuma getirilir.
3 Dış ünite sınırlandırılır.
4 Dış ünite KAPALI konuma getirilir.

Örnek

Yapılandırma şu şekilde olsun:
▪ Güç sınırlandırma seviyesi, yardımcı ısıtıcı ile buster ısıtıcının

(adım 1 ve adım 2) aynı anda çalışmasına izin vermiyor.
▪ Isıtıcı önceliği = Buster ısıtıcı.
Güç tüketimi şu şekilde sınırlandırılır:

Dış ortam sıcaklığı

▪ Dış ünitede dış ortam sıcaklığı ölçülür. Bu nedenle, dış ünitenin

monte edileceği konum mutlaka:
▪ Konutun kuzey cephesinde veya konutun en fazla ısı yayıcının

bulunduğu cephesinde bulunmalı ve

▪ Doğrudan güneş ışığına maruz kalmamalıdır.

▪ Bu koşulların sağlanması mümkün değilse, Daikin bir uzak dış

ortam sensörünün (EKRSCA1 seçeneği) bağlanmasını önerir.

▪ Kurulum: Montaj talimatları için, uzak iç ortam sensörü montaj

kılavuzuna bakın.
▪ Yapılandırma: Dış ortam sensörünü [A.2.2.B] seçin.
▪ Bekleme sırasında (bkz. "8 Yapılandırma" sayfa 32), dış ünite

bekleme sırasındaki enerji kayıplarını düşürmek üzere kapanır. Bu

nedenle, dış ortam sıcaklığı okunmaz.
▪ İstenen çıkış suyu sıcaklığı hava durumuna bağlıysa, tam zamanlı

dış ortam sıcaklığı ölçümü önemlidir. Bu da opsiyonel bir dış

ortam sıcaklığı sensörünün monte edilmesinin diğer bir nedenidir.

BİLGİ

Harici dış ortam sıcaklığı sensörünün verileri (ortalama
veya anlık), hava durumuna bağlı kontrol eğrilerinde ve
otomatik ısıtma/soğutma geçişi mantığında kullanılır. Dış
ünitenin korunması için, dış ünitenin dahili sensörü sürekli
olarak kullanılır.

PhÜretilen ısı
CeTüketilen enerji

A Dış ünite
B Buster ısıtıcı
C Yedek ısıtıcı

a Sınırlı dış ünite çalışması
b Tam dış ünite çalışması
c Buster ısıtıcı AÇIK konuma getirilir
d Yardımcı ısıtıcı adım 1 AÇIK konuma getirilir
e Yardımcı ısıtıcı kademe 2 AÇIK konuma getirilir

5.7 Harici sıcaklık sensörünün kurulumu

Bir adet harici sıcaklık sensörü bağlayabilirsiniz. Bu harici sıcaklık
sensör iç veya dış ortam sıcaklığını ölçebilir. Daikin, şu durumlarda
bir harici sıcaklık sensörünün kullanılmasını önerir:

İç ortam sıcaklığı

▪ Oda termostatı kontrolünde kullanıcı arayüzü, oda termostatı

olarak kullanılır ve iç ortam sıcaklığını ölçer. Bu nedenle, kullanıcı
arayüzünün monte edileceği konum mutlaka:

▪ Odadaki ortalama sıcaklığın algılanabilmesine izin vermeli,
▪ Doğrudan güneş ışığına maruz kalmamalıdır.
▪ Bir ısı kaynağının yakınında olmamalı ve
▪ Örneğin kapı açılması/kapanması nedeniyle dış ortam

havasından veya hava akımından etkilenmemelidir.

▪ Bu koşulların sağlanması mümkün değilse, Daikin bir uzak iç

ortam sensörünün (KRCS01-1 seçeneği) bağlanmasını önerir.

▪ Kurulum: Montaj talimatları için, uzak iç ortam sensörü montaj

kılavuzuna bakın.

▪ Yapılandırma: Oda sensörünü [A.2.2.B] seçin.

6 Hazırlık

6.1 Montaj konumunun hazırlanması

Üniteyi sıklıkla çalışma alanı olarak kullanılan yerlere monte
ETMEYİN. Çok toz çıkaran inşaat işleri (örn. taşlama işleri)
yapılması halinde ünitenin üzeri örtülmelidir.

Ünitenin rahatça içeri ve dışarı taşınmasına izin verecek bir montaj
konumu seçin.

6.1.1 İç ünite montaj sahası gereksinimleri

▪ Ölçümle ilgili olarak şu hususları dikkate alın:

İç ünite ile dış ünite arasında izin verilen maksimum
soğutucu akışkan borusu uzunluğu

İç ünite ile dış ünite arasında izin verilen minimum
soğutucu akışkan borusu uzunluğu

İç ünite ile dış ünite arasında izin verilen maksimum
yükseklik farkı

(a) Dış ünite montaj kılavuzuna bakın.
(b) <5 m ise, dış üniteye yeniden doldurmanız gerekir (dış ünite montaj

kılavuzuna bakın).

▪ Montajla ilgili şu hususları dikkate alın:

75 m

3 m

30 m

(a)

(b)

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

19

6 Hazırlık

M

M

HPC1

HPC2

HPC3

FHL1

FHL2

FHL3

a

b

c d

e f

g f h

i

i

i

i

j k

89°C

65°C

Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:
▪ Madeni yağ buharı, yağ spreyi veya buharı bulunan yerler.

Plastik parçalar zarar görebilir ve parçanın düşmesine veya su

kaçağına neden olabilir.

▪ Üniteyi sese duyarlı alanlara (örn. yatak odalarının ve benzeri

yerlerin yakınına) monte etmeyin, böylece çalışma sesi sorun
olmayacaktır.

Not: Ses gerçek montaj şartları altında ölçülürse, ölçülen değer

çevresel gürültü ve ses yansımalarından dolayı "14.8 Ses aralığı"
sayfa 84 bölümünde belirtilen ses basıncı seviyesinden daha
yüksek olacaktır.

▪ Temelin mutlaka ünite ağırlığını taşıyabilecek sağlamlıkta olması

gerekir. Ünite ağırlığını dikkate alırken kullanım sıcak suyu
boylerinin tamamen suyla dolu olduğunu düşünün.

Bir su kaçağı olması durumunda, suyun montaj konumu ve

çevresinde herhangi bir zarara yol açmayacağından emin olun.

▪ Örneğin, banyo vb. gibi yüksek nem bulunan yerler (maks. Bağıl

Nem=%85).

▪ Donma ihtimali olan yerler. İç ünite etrafındaki ortam sıcaklığı

>5°C olmalıdır.

▪ İç ünite yalnızca kapalı yerlere monte edilmek üzere soğutma

modunda 5~35°C ve ısıtma modunda 5~30°C ortam sıcaklıkları
için tasarlanmıştır.

6.2 Su borularının hazırlanması

6.2.1 Su devresi gereksinimleri

▪ İç üniteyi yalnızca kapalı bir su sistemi içerisinde kullanın.

Sistemin açık bir su sisteminde kullanılması aşırı korozyona yol
açabilir.

▪ Maksimum su basıncı 4 bar'dır.

Maksimum basıncın aşılmayacağından emin olmak için, su
devresinde gerekli önlemleri alın.

▪ Monte edilen tüm boru ve boru aksesuarları (vana, bağlantılar,…)

mutlaka şu sıcaklıklara dayanabilecek nitelikte olmalıdır:

BİLGİ

Aşağıdaki şekil örnek olarak verilmiştir ve sistem
planınızdan farklı olabilir.

a Dış ünite
b İç ünite
c Isı eşanjörü

d Yedek ısıtıcı
e Pompa

f Durdurma vanası
g Motorlu 3 yollu vana
h Motorlu 2 yollu vana (sahada temin edilir)

i Kolektör

j Kullanım sıcak suyu boyleri
k Isı eşanjörü serpantini

HPC1...3 Isı pompası konvektörü (opsiyonel)

FHL1...3 Zeminden ısıtma devresi

▪ Tüm su borusu bağlantılarını ilgili mevzuata ve üniteyle birlikte

verilen şemaya uygun olarak ve su giriş ve çıkışlarına dikkat
ederek gerçekleştirin.

▪ Boruları bağlarken KESİNLİKLE aşırı kuvvet uygulamayın.

Boruların hasar görmesi de ünitenin arızalanmasına yol açabilir.

▪ Su devresinin drenajının tam olarak gerçekleşmesi için, sistemin

tüm alçak noktalarında drenaj tapaları kullanın.

▪ Üniteden su damlamasını önlemek için, basınç tahliye vanası için

de uygun bir drenaj kullanın. Bkz. "7.3.2 Basınç tahliye vanasını
drenaja bağlamak için" sayfa 25.

▪ Sistemin tüm yüksek noktalarında servis için kolayca erişilebilecek

şekilde havalandırma delikleri sağlayın. İç ünitenin içerisinde bir
otomatik hava tahliyesi mevcuttur. Su devresindeki havanın
otomatik olarak tahliye edilebilmesi için, hava tahliyesinin fazla
sıkılmış olmadığını kontrol edin.

▪ Yalnızca sistem içinde kullanılan suyla ve ünite üzerinde kullanılan

malzemelerle uyumlu malzemeler kullanın.

▪ Saha borularına monte edilen tüm bileşenlerin su basıncına ve su

sıcaklığına dayanabileceğini kontrol edin.

▪ Pirinç dışında metal boru kullanıldığında, pirinç ve pirinç olmayan

malzemeleri birbiriyle temas etmeyecek şekilde yalıtın. Bu şekilde
galvanik korozyon önlenir.

▪ Su devresinde kesinlikle Zn kaplı parçalar kullanmayın. Ünitenin

dahili su devresinde bakır borular kullanıldığından, aşırı korozyon
meydana gelebilir.

▪ Yumuşak bir malzeme olan pirinçle ilgili işlemlerde yalnızca uygun

aletler kullanın. Aksi takdirde, borular hasar görür.

▪ Su borusu çapını gerekli su debisine ve pompanın mevcut cihaz

dışı statik basıncına göre seçin. İç ünitenin cihaz dışı statik basınç
eğrileri için, bkz. "14 Teknik veriler" sayfa 67.

▪ İç ünite çalışması için gerekli minimum su debisi değerini

aşağıdaki tabloda bulabilirsiniz. Su debisi düşükse, 7H akış hatası
görüntülenir ve iç ünite durur.

Modeli Minimum su debisi (l/dak)

04 5
08+16 11

▪ Su devresinde 3 yollu vana kullanarak, kullanım sıcak suyu boyleri

ve alttan ısıtma sistemi devresinin tamamen ayrıldığından emin
olun.

▪ Su devresinde 3 yollu veya 2 yollu vana kullanılıyorsa, vananın

maksimum değiştirme süresi mutlaka 60 saniye olmalıdır.

▪ Isıtma suyu devresine ilave bir filtrenin takılması şiddetle önerilir.

Özellikle sahada monte edilen ısıtma borularındaki metal
partiküllerinin temizlenmesi için, küçük partikülleri temizleyebilecek
manyetik veya siklon filtre kullanılması önerilir. Küçük partiküller
üniteye zarar verebilir ve ısı pompası sisteminin standart filtresi
tarafından temizlenemez.

▪ Su devresine hava, nem veya toz girerse sorunlar çıkabilir. Bunu

önlemek için:
▪ Yalnızca temiz borular kullanın
▪ Çapakları alırken borunun ucunu aşağı doğru tutun.
▪ Duvar içinden geçirirken toz ve pislik girmemesi için borunun

ucunu kapatın.

▪ Bağlantıların yalıtımı için kaliteli bir diş yalıtım malzemesi

kullanın.

Montör başvuru kılavuzu

20

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

c
d

a b

FHL1

FHL2

FHL3

M1

T1

M2T2M3

T3

fdcba

f

g h

e

0.3

0.5

1

1.5

2

2.5

10050

0

20

150 200 250 300 350 400 450

a

b

▪ Güvenlik nedenleriyle su devresine herhangi bir şekilde glikol

eklenmesine izin verilmemektedir.

▪ Su durgunluğunun önlenmesi için, kullanım sıcak suyu boylerinin

depolama kapasitesinin günlük kullanım sıcak suyu tüketimine
uygun olması önemlidir.
Uzun bir süre kullanım sıcak suyu tüketiminin olmaması
durumunda, kullanılmadan önce cihaz taze suyla yıkanmalıdır.
Cihazdaki dezenfeksiyon fonksiyonu, iç ünitenin kullanım
kılavuzunda açıklanmıştır.

▪ Kullanım sıcak suyu boyleri ile sıcak su çıkış noktası (duş,

banyo,...) arasındaki boruların çok uzun bırakılmaması ve kör
uçlardan kaçınılması önerilir.

▪ Montaj işlemi mutlaka ilgili mevzuata uygun olarak yapılmalıdır.

Ayrıca, ilave hijyenik montaj önlemlerinin alınması gerekebilir.

▪ İlgili mevzuat uyarınca, termostatik karıştırma vanalarının monte

edilmesi gerekebilir.

▪ Montaj işleminden hemen sonra, kullanım sıcak suyu boyleri

mutlaka teze suyla yıkanmalıdır. Bu prosedür mutlaka montajı
takip eden ilk 5 gün boyunca en az günde bir defa
tekrarlanmalıdır.

▪ İlgili mevzuat uyarınca, sıcak su çıkış noktası ile kullanım sıcak

suyu boylerinin sirkülasyon bağlantısı arasına bir sirkülasyon
pompası bağlanması gerekebilir.

6 Hazırlık

a Dış ünite
b İç ünite
c Isı eşanjörü
d Yedek ısıtıcı
e Pompa

f Kesme vanası
g Toplayıcı (sahada temin edilir)
h Bypass vanası (sahada temin edilir)

FHL1...3 Zeminden ısıtma devresi (sahada temin edilir)

T1...3 Bireysel oda termostatı (opsiyonel)

M1...3 Devre kontrolü için bireysel motorlu vana FHL1...3

(sahada temin edilir)

Maksimum su hacmi

Hesaplanan ön basınç için maksimum su hacmini belirlemek için,
aşağıdaki grafiği kullanın.

a Devridaim bağlantısı
b Sıcak su bağlantısı
c Duş
d Sirkülasyon pompası

6.2.2 Genleşme kabı ön basıncı hesaplama formülü

Kabın ön basıncı (Pg), montaj yükseklik farkına (H) bağlıdır:

Pg=0,3+(H/10) (bar)

6.2.3 Su hacmini kontrol etmek için

İç ünitede fabrikada ön basıncı 1 bar olarak ayarlanmış 10 litrelik bir
genleşme kabı mevcuttur.

Ünitenin doğru şekilde çalıştığından emin olmak için:
▪ Minimum ve maksimum su hacmini kontrol etmelisiniz.
▪ Genleşme kabı ön basıncını ayarlamanız gerekebilir.

Minimum su hacmi

İç ünitenin dahili su hacmi dışında tesisattaki toplam su hacminin

Örnek: Maksimum su hacmi ve genleşme kabı ön basıncı

Montaj

yükseklik

farkı

≤7 m Ön basınç ayarı gerekli

minimum 20 litre olduğunu kontrol edin.

BİLGİ

Ancak kritik proseslerde veya yüksek ısı yüküne sahip
odalarda ilave bir su hacmi gerekebilir.

BİLDİRİM

>7 m Şu adımları takip edin:

Her bir hacim ısıtma devresindeki sirkülasyon uzaktan
kumandalı vanalarla kontrol edildiğinde, bu minimum su
hacminin tüm vanalar kapalı olsa bile sürdürülmesi
önemlidir.

a Ön basınç (bar)
b Maksimum su hacmi (l)

Su hacmi

(a)

≤280 l >280 l

Şu adımları takip edin:

değildir.

▪ Ön basıncı düşürün.
▪ Su hacminin, izin

verilen maksimum su
hacmini geçmediğini
kontrol edin.

İç ünitenin genleşme kabı

▪ Ön basıncı yükseltin.

tesisat için çok küçüktür.

▪ Su hacminin, izin

verilen maksimum su
hacmini geçmediğini
kontrol edin.

(a) Su devresinin en yüksek noktası ile iç ünite arasındaki yükseklik

farkıdır (m). İç ünite tesisatın en yüksek noktasına yerleştirilmişse,
montaj yüksekliği 0 m'dir.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

21

6 Hazırlık

a

6.2.4 Genleşme kabı ön basıncının değiştirilmesi

BİLDİRİM

Genleşme kabı ön basıncını yalnızca yetkili bir montör
ayarlayabilir.

Genleşme kabının varsayılan ön basıncının (1 bar) değiştirilmesi
gerekiyorsa, şu adımları dikkate alın:

▪ Genleşme kabı ön basıncını ayarlamak için yalnızca kuru azot

kullanın.

▪ Genleşme kabı ön basıncının hatalı ayarlanması sistemin

arızalanmasına yol açacaktır.

Genleşme kabının ön basıncı, nitrojen basıncının genleşme kabının
Schräder vanasıyla boşaltılması veya yükseltilmesiyle
gerçekleştirilmelidir.

a Schräder vana

6.2.5 Su hacmini kontrol etmek için: Örnekler

Örnek 1

İç ünite su devresindeki en yüksek noktanın 5 m altına kurulmuştur.
Su devresindeki toplam su hacmi 100 l'dir.

Hiçbir önlem veya ayar gerekli değildir.

Örnek 2

İç ünite su devresindeki en yüksek noktaya kurulmuştur. Su
devresindeki toplam su hacmi 350 l'dir.

Önlemler:
▪ Toplam su hacmi (350 l), varsayılan su hacminin (280 l) üzerinde

olduğundan, ön basınç mutlaka düşürülmelidir.

▪ Gerekli ön basınç:

Pg = (0,3+(H/10)) bar = (0,3+(0/10)) bar=0,3 bar.

▪ 0,3 bar'da ilgili maksimum su hacmi 410 l'dir. (Yukarıdaki

bölümdeki grafiğe bakın).

▪ 350 l, 410 l'nin altında olduğundan, genleşme kabı tesisat için

yeterlidir.

6.3 Elektrik kablolarının hazırlanması

6.3.1 Elektrik kablolarının hazırlanması hakkında

UYARI

▪ Güç beslemede eksik veya yanlış bir N fazı mevcutsa,

cihaz arızalanacaktır.

▪ Uygun topraklama oluşturun. Üniteyi KESİNLİKLE bir

şebeke borusuna, darbe emicisine veya telefon
topraklamasına topraklamayın. Kusurlu topraklama,
elektrik çarpmasına neden olabilir.

▪ Gerekli sigortaları veya devre kesicileri takın.

▪ Elektrik kablolarını kablo kelepçeleri kullanarak

sabitleyin ve kabloların özellikle de yüksek basınç
tarafındaki borularla veya keskin kenarlarla temas
etmemesine dikkat edin.

▪ Hasar görmüş kabloları, soyulmuş iletken kablolarını,

uzatma kabloları veya yıldız sistemi bağlantılarını
kullanmayın. Aksi takdirde, aşırı ısınma, elektrik
çarpması veya yangın meydana gelebilir.

▪ Bu ünitede bir inverter bulunduğundan KESİNLİKLE faz

ilerletme kapasitörü kullanmayın. Faz ilerletme
kapasitörü performansı düşürür ve kazalara yol açabilir.

UYARI

▪ Tüm kablolar mutlaka yetkili bir elektrik teknisyeni

tarafından bağlanmalı ve ilgili mevzuata uygun
olmalıdır.

▪ Elektrik bağlantılarını sabit kablolara yapın.

▪ Sahada temin edilen tüm bileşenler ve tüm elektrik

yapıları mutlaka ilgili mevzuata uygun olmalıdır.

UYARI

Yardımcı ısıtıcı için özel bir güç beslemesi olmalıdır.

UYARI

Güç besleme kabloları için daima çok çekirdekli kablo
tercih edin.

6.3.2 İndirimli elektrik tarifesi güç beslemesi hakkında

Dünyanın her yerinde elektrik şirketleri rekabetçi fiyatlarla güvenilir
elektrik sunumu yapmak için uğraşmaktadır ve çoğu zaman
müşterilerini indirimli tarife ile faturalandırma yetkisine sahiptir. Örn.
kullanım zamanına bağlı tarifeler, mevsimlik tarifeler, Almanya ve
Avusturya'da Wärmepumpentarif,...

Bu ekipman bu tür indirimli elektrik tarifesi güç beslemesi dağıtım
sistemlerine bağlanabilir.

Eğer varsa, ekipmanı indirimli elektrik tarifesi güç beslemesi dağıtım
sistemlerinden birine bağlamanın uygun olup olmayacağını
öğrenmek için bu ekipmanın montajının yapılacağı sahadaki
sağlayıcı görevini gören elektrik şirketiyle görüşün.

Ekipman bu tür indirimli elektrik tarifesi güç beslemesine
bağlandığında, elektrik şirketi şunları yapabilir:

▪ ekipmana gelen güç beslemesini belirli zaman dilimlerinde

kesintiye uğratmak;

▪ belirli zaman dilimlerinde ekipmanın sadece sınırlı miktarda

elektrik kullanmasını talep etmek.

İç ünite zorunlu kapama moduna geçme giriş sinyalini alacak şekilde
tasarlanmıştır. O anda dış ünite kompresörü çalışmaz.

Montör başvuru kılavuzu

22

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

1

5

8

0

1

5

0

0

0

2

a

3

1

4

5

8

0

1

5

0

0

0

2

b

3

5 3

a

b

14

5

8
0

1

5

0

0

0

5

8

0

1

5

0

0

0

2

M

a

16

21

14

19

15

20

12

6

13

14

17

18

Güç beslemesinin kesilip kesilmemesine bağlı olarak ünite kablo
bağlantıları değişir.

6.3.3 Harici aktüatörler dışındaki elektrik bağlantılarına genel bakış

Normal güç beslemesi İndirimli elektrik tarifesi güç beslemesi

Güç beslemesi kesilmez Güç beslemesi kesilir

6 Hazırlık

a Normal güç beslemesi
b İndirimli elektrik tarifesi güç beslemesi
1 Dış ünite güç beslemesi
2 İç ünite güç beslemesi ve ara bağlantı kablosu
3 Yardımcı ısıtıcı için güç beslemesi
4 İndirimli elektrik tarifesi güç beslemsi (gerilimsiz

kontak)

5 Normal elektrik tarifesi güç beslemesi (indirimli

elektrik tarifesi güç beslemesinin kesilmesi
durumunda iç ünite PCB'sinin beslenmesi için)

6.3.4 Harici aktüatörler için elektrik bağlantılarına genel bakış

Aşağıdaki şekilde gerekli saha kabloları gösterilmiştir.

BİLGİ

Aşağıdaki şekil örnek olarak verilmiştir ve sistem
planınızdan farklı olabilir.

a İç ünite

Öğe Tanım Kablolar Maksimum

Dış ünite ve iç ünite güç beslemesi

1 Dış ünite güç

2 İç ünite güç beslemesi

3 Yardımcı ısıtıcı için güç

4 İndirimli elektrik tarifesi

ve ara bağlantı kablosu

beslemesi

güç beslemesi

beslemesi

(gerilimsiz kontak)

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

2+GND veya
3+GND

3

Aşağıdaki tabloya
bakın.

2

İndirimli elektrik tarifesi güç beslemesi
sırasında, güç beslemesi kesilmez. Dış ünite,
kumanda tarafından kapalı konuma getirilir.
Hatırlatma: Elektrik tedarik şirketi mutlaka iç
ünite güç tüketimine izin vermelidir.

Öğe Tanım Kablolar Maksimum

5 Normal elektrik tarifeli

güç beslemesi

Kullanıcı arayüzü

6 Kullanıcı arayüzü 2

Opsiyonel cihazlar

11 Alt plaka ısıtıcı için güç

beslemesi
12 Oda termostatı 3 veya 4 100 mA
13 Dış ortam sıcaklığı

sensörü
14 İç ortam sıcaklığı

sensörü
15 Isı pompası konvektörü 4 100 mA

Sahada temin edilen bileşenler

16 Kesme vanası 2
17 Elektrik sayacı 2 (metre başına)
18 Kullanım sıcak suyu

pompası
19 Alarm çıkışı 2
20 Harici ısı kaynağı

kontrolüne geçiş
21 Alan soğutma/ısıtma

çalışma kontrolü
22 Güç tüketimi dijital

girişleri

(a) Dış ünite üzerindeki bilgi etiketine bakın.
(b) Minimum kablo kesiti 0,75 mm².

çalışma

akımı

(a)

(c)

(c) Kablo kesiti 2,5 mm².
(d) Kablo kesiti 0,75 mm² ila 1,25 mm², maksimum uzunluk: 50 m.

Gerilimsiz kontak minimum 15 V DC, 10 mA uygulama yükü
sağlamalıdır.

(e) Kablo kesiti 0,75 mm² ila 1,25 mm²; maksimum uzunluk: 500 m. Tekli

kullanıcı arabirimi ve ikili kullanıcı arayüzü bağlantısı için kullanılabilir
olmalıdır.

BİLDİRİM

—

(d)

Farklı bileşenlere ait daha fazla teknik bilgi aşağıda
verilmiştir:

▪ Ünitenin anahtar kutusundaki kablo şeması

▪ "14.5 Kablo şeması" sayfa 73

İndirimli elektrik tarifesi güç beslemesi etkinse,
güç beslemesi derhal veya belirli bir süre sonra
elektrik tedarik şirketi tarafından kesilir. Bu
durumda iç ünite mutlaka ayrı bir normal güç
beslemesi tarafından beslenmelidir.

çalışma

akımı

2 6,3 A

(e)

2

2

2

2

2

2

2 (giriş sinyali

(b)

(b)

(b)

(b)

(b)

100 mA(b)

(b)

(b)

(b)

(b)

(b)

(b)

başına)

Montör başvuru kılavuzu

23

7 Montaj

2x

4x

1

3

4

2

4x

120kg

3x

1

2

≤1°

Yardımcı ısıtıcı

tipi

*3V 1x 230 V 2+GND
*9W 1x 230 V 2+GND + 2 köprü

Güç beslemesi Gerekli iletken sayısı

3x 230 V 3+GND + 1 köprü
3x 400 V 4+GND

7 Montaj

7.1 Ünitelerin açılması

7.1.1 İç üniteyi açmak için

1 Ünitenin alt tarafındaki vidaları gevşetin ve sökün.
2 Ünitenin alt panelini aşağı doğru kaydırarak çıkartın.

DİKKAT

Ön panel ağırdır. Üniteyi açarken veya kapatırken
parmaklarınızı sıkıştırmamaya DİKKAT EDİN.

3 Üst paneli sabitleyen 4 adet vidayı gevşettikten sonra çıkartın.
4 Üst paneli üniteden sökün.

7.1.2 İç ünite anahtar kutusu kapağını açmak için

7.2 İç ünitenin montajı

7.2.1 İç üniteyi monte etmek için

1 İç üniteyi nakliye paletinden çıkartın ve zemin üzerine

yerleştirin.

2 İç üniteyi montaj konumuna getirin.
3 Zemin bozukluklarını telafi etmek üzere ayar ayaklarının

yüksekliğini ayarlayın. İzin verilen maksimum sapma 1°'dir.

Montör başvuru kılavuzu

24

7.2.2 Ses yalıtım plakasını indirmek için

Yalnızca EHVH/X16 için kullanılabilir.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

2x

a

2x

a c bd

a

7 Montaj

1 2 vidayı gevşetin ve ses yalıtım plakasını aşağıdaki şekilde

gösterildiği gibi indirin.

a Ses yalıtım plakası

2 2 vidayı sıkın.

7.3 Su borularının bağlanması

7.3.1 Su borularını bağlamak için

BİLDİRİM

Boruları bağlarken KESİNLİKLE aşırı kuvvet uygulamayın.
Boruların hasar görmesi de ünitenin arızalanmasına yol
açabilir.

Servis ve bakım çalışmalarının kolaylaştırılması için, 2 adet kesme
vanası mevcuttur. Vanaları su girişine ve su çıkışına monte edin.
Konumlarına dikkat edin. Entegre tahliye ve doldurma vanalarının
konumu servis çalışmaları açısından önemlidir.

1 Kesme vanalarını su borularına monte edin.

BİLDİRİM

Su kaçağı çevresine hasar vermemek için,
kullanılmıyorken soğuk su girişi durdurma vanalarının
kapatılması önerilir.

2 İç ünite somunlarını kesme vanalarına vidalayın.
3 Kullanım sıcak suyu giriş ve çıkış borularını iç üniteye bağlayın.

BİLDİRİM

▪ Kullanım sıcak suyu tüpündeki soğuk su giriş

bağlantısına bir drenaj cihazı ve basınç tahliye cihazı
monte edilmelidir.

▪ Geri tepmelerin önlenmesi için, kullanım sıcak suyu

boylerinin su girişine ilgili mevzuata uygun olarak tek
yönlü bir vana monte edilmesi önerilir.

▪ Soğuk su girişine ilgili mevzuata uygun olarak bir

basınç düşürme vanası monte edilmesi önerilir.

▪ Soğuk su girişine ilgili mevzuata uygun bir genleşme

kabı monte edilmelidir.

▪ Basınç tahliye vanasının, kullanım sıcak suyu

boylerinden daha yüksek bir konuma monte edilmesi
önerilir.
Kullanım sıcak suyu boylerinin ısınması, suyun
genleşmesine neden olur ve basınç tahliye vanası
kullanılmazsa boyler içerisindeki su basıncı, boylerin
tasarım basıncının üzerine yükselebilir. Ayrıca, boylere
sahada monte edilen bileşenler (borular, konik uçlar
vb.) de bu yüksek basınca maruz kalır. Bunun
önlenmesi için, bir basınç tahliye vanasının monte
edilmesi gerekir.
Aşırı basınç koruması sahada monte edilen basınç
tahliye vanasının doğru çalışmasına bağlıdır. Doğru
çalışmıyorsa, aşırı basınç nedeniyle boylerde
deformasyon ve kaçaklar meydana gelir. İyi
çalıştığından emin olunması için, düzenli bakım
gerçekleştirilmelidir.

7.3.2 Basınç tahliye vanasını drenaja bağlamak için

Basınç tahliye vanasının çıkışı, ünitenin arka tarafından gelir.

a Alan ısıtma/soğutma suyu çıkışı
b Alan ısıtma/soğutma suyu girişi
c Kullanım sıcak suyu çıkışı
d Kullanım soğuk suyu girişi (soğuk su beslemesi)

BİLDİRİM

Kullanım soğuk suyu giriş ve kullanım sıcak suyu çıkış
bağlantılarına kesme vanalarının monte edilmesi önerilir.
Kesme vanaları sahada temin edilir.

Çıkış ilgili mevzuata uygun olarak uygun bir drenaja bağlanmalıdır.
Bir boru kullanılması önerilir.

7.3.3 Su devresini doldurmak için

1 Su besleme hortumunu doldurma vanasına bağlayın.

a Basınç tahliye çıkışı

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

25

7 Montaj

2x

4x

1

3

4

2

a

b

2 Doldurma vanasının açın.
3 Otomatik hava tahliyesi vanasının (en az 2 tam tur) açık

olduğundan emin olun.

BİLGİ

Hava tahliyesi vanasının konumu için, bkz.
"14.2.1 Bileşenler: İç ünite" sayfa 69.

4 Devreyi, manometrede ±2,0 bar değeri görüntülenene kadar

suyla doldurun.

5 Su devresindeki havayı mümkün olduğunca tahliye edin.

BİLDİRİM

▪ Su devresinde kalan hava yedek ısıtıcının

arızalanmasına yol açabilir. Doldurma sırasında,
devredeki tüm havanın boşaltılması mümkün
olmayabilir. Kalan hava, sistemin ilk çalışma saatleri
esnasında otomatik hava tahliyesi vanalarından
boşaltılacaktır. Daha sonra su ilave edilmesi
gerekebilir.

▪ Sistemdeki havayı boşaltmak için, özel işlevi

"9 Devreye alma" sayfa 58 bölümünde açıklandığı
şekilde kullanın. Bu işlev, kullanım sıcak suyu
boylerinin ısı eşanjörü serpantinindeki havanın tahliye
edilmesi için kullanılmalıdır.

6 Doldurma vanasının kapatın.
7 Su besleme hortumunun doldurma vanasıyla bağlantısını kesin.

BİLDİRİM

Manometre üzerinde gösterilen su basıncı, su sıcaklığına
bağlı olarak değişecektir (daha yüksek su sıcaklığında
daha yüksek basınç).

Bununla birlikte, devreye hava girmesinin önlenmesi için su
basıncı her zaman 1 bar üzerinde kalmalıdır.

2 Ünitenin alt panelini aşağı doğru kaydırarak çıkartın.
3 Üst paneli sabitleyen 4 adet vidayı gevşettikten sonra çıkartın.
4 Üst paneli üniteden sökün.

5 Genleşme kabını çıkartın.
6 Ünitenin üst yalıtım kapağını çıkartın.

7.3.4 Kullanım sıcak suyu boylerini doldurmak için

1 Sistem borularındaki havayı boşaltmak için tüm sıcak su

musluklarını sırayla açın.

2 Soğuk su besleme vanasını açın.
3 Hava tamamen boşaldıktan sonra tüm su musluklarını kapatın.
4 Su kaçağı olup olmadığını kontrol edin.
5 Deşarj borusundan serbest su akışını sağlamak için, sahada

monte edilen basınç tahliye vanasını manüel olarak çalıştırın.

7.3.5 Su borularının yalıtımını sağlamak için

Soğutma işlemi sırasında yoğuşmanın önlenmesi ve ısıtma ve
soğutma kapasitesinin düşmemesi için tüm su devresindeki borular
yalıtılmalıdır.

Sıcaklık 30°C'den ve bağıl nem %80'den yüksekse, yalıtım yüzeyi
üzerindeki yoğuşmanın önüne geçilmesi için yalıtım malzemesinin
kalınlığı en az 20 mm olmalıdır.

7.3.6 Sirkülasyon borularını bağlamak için

1 Ünitenin alt tarafındaki vidaları gevşetin ve sökün.

Montör başvuru kılavuzu

26

a Montaj deliği

b Sirkülasyon borusu bağlantısı
7 Ünitenin arka tarafındaki montaj deliğini çıkartın.
8 Sirkülasyon borusunu sirkülasyon bağlantısına bağlayın ve

boruyu ünitenin arka tarafındaki montaj deliğinden geçirin.

9 Aşağıdaki şekilde gösterilen parçayı çıkartın.

10 Yalıtımı, genleşme kabını ve gövdeyi geri takın.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

a b+c

a b+c

7 Montaj

7.4 Elektrik kablolarının bağlanması

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

BİLGİ

Lejant ve kablo şemasının ünitedeki konumu hakkında
daha fazla bilgi "14.5 Kablo şeması" sayfa 73'nda
verilmiştir.

UYARI

Güç besleme kabloları için daima çok çekirdekli kablo
tercih edin.

7.4.1 Elektrik uyumluluğu hakkında

Yalnızca ERLQ006CAV3+ERLQ008CAV3 için

EN/IEC 61000‑3‑12 (Her bir fazda >16 A ve ≤75 A giriş akımı ile
kamuya açık düşük akımlı sistemlere bağlanan cihaz tarafından
üretilen harmonik akımlar için sınırları tespit eden Avrupa/
Uluslararası Teknik Standardı.) ile uyumlu cihaz.

Yalnızca iç üniteler için

Bkz. "7.4.4 Yedek ısıtıcı güç beslemesini bağlamak için" sayfa 28.

7.4.2 Elektrik kablolarını iç üniteye bağlamak için

1 İç üniteyi açmak için, bkz. "7.1.1 İç üniteyi açmak için" sayfa 24

ve "7.1.2 İç ünite anahtar kutusu kapağını açmak için" sayfa 24.

2 Kablolar, üniteye üst taraftan girmelidir:

3 Kabloların ünite içerisine döşenmesi şu şekilde olmalıdır:

4 Gerginliğin alınmasını sağlamak ve borulara ve keskin

kenarlara temas ETMEYECEĞİNDEN emin olmak için kabloları
kablo bağlarıyla sabitleyin.

BİLGİ

Yalnızca 260 litre depolu iç üniteler için geçerlidir. Kullanım
sıcak suyu sıcaklık sensörüne ulaşılabilmesi için, anahtar
kutusu eğilebilir. Anahtar kutusu KESİNLİKLE üniteden
çıkartılmamalıdır.

Döşeme Döşenmesi gerekebilecek kablolar (ünite tipine ve monte edilen seçeneklere bağlıdır)

a
Alçak gerilim

b
Yüksek gerilim güç

beslemesi

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

▪ Kullanıcı arayüzü
▪ Güç tüketimi dijital girişleri (sahada temin edilir)
▪ Dış ortam sıcaklığı sensörü (seçenek)
▪ İç ortam sıcaklığı sensörü (seçenek)
▪ Elektrik sayaçları (sahada temin edilir)

▪ Ara bağlantı kablosu
▪ Normal elektrik tarifeli güç beslemesi
▪ İndirimli elektrik tarifeli güç beslemesi
▪ Yardımcı ısıtıcı için güç beslemesi
▪ Alt levha ısıtıcı için güç beslemesi (seçenek)

Montör başvuru kılavuzu

27

7 Montaj

X1M

1 2 3

1 2 3

X2M

X5M

X6YB

X6YA

X6Y

X1A X19A

30 31

a

X1M

1 2 3

1 2

L N

L N 3

X2M

X5M

X6YB

X6YA

X6Y

X1A X19A

S1S

30 31

3 4

abc

F1B

L NL N

Döşeme Döşenmesi gerekebilecek kablolar (ünite tipine ve monte edilen seçeneklere bağlıdır)

c
Yüksek gerilim kontrol

sinyali

▪ İndirimli güç besleme kontağı
▪ Isı pompası konvektörü (seçenek)
▪ Oda termostatı (seçenek)
▪ Kesme vanası (sahada temin edilir)
▪ Kullanım sıcak suyu pompası (sahada temin edilir)
▪ Alarm çıkışı
▪ Harici ısı kaynağı kontrolüne geçiş
▪ Alan soğutma/ısıtma çalışma kontrolü

DİKKAT

Gereğinden uzun kabloları KESİNLİKLE üniteye
yerleştirmeyin ve zorlamayın.

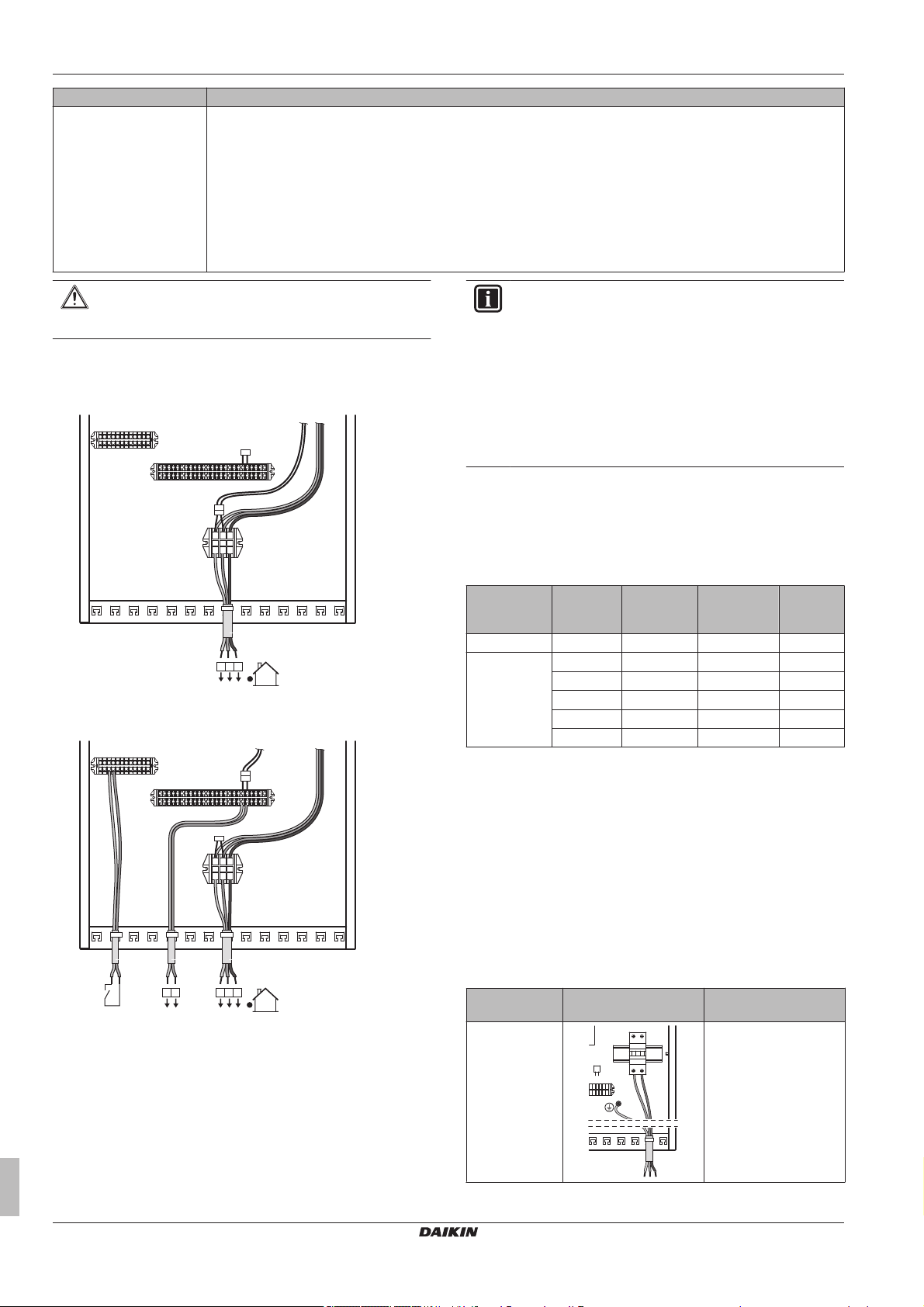

7.4.3 Ana güç beslemesini bağlamak için

1 Ana güç beslemesini bağlayın.

Normal elektrik tarifeli güç beslemesi kullanılacaksa

Lejant: aşağıdaki şekle bakın.

İndirimli elektrik tarifeli güç beslemesi kullanılacaksa

a Ara bağlantı kablosu (=ana güç beslemesi)
b Normal elektrik tarifeli güç beslemesi

2 Kabloyu kablo bağları ile sabitleyin.

c İndirimli güç besleme kontağı

BİLGİ

İndirimli elektrik tarifeli güç beslemesi kullanılıyorsa, iç
üniteye ayrı olarak verilmesi gereken güç beslemesi (b)
X2M30/31, indirimli elektrik tarifeli güç beslemesinin tipine
bağlı olarak değişir.

İç üniteye ayrı bağlantı gereklidir:

▪ etkinken, indirimli elektrik tarifesi güç beslemesi

kesiliyorsa VEYA

▪ etkinken, indirimli elektrik tarifeli güç beslemesinde iç

ünitede güç tüketimine izin verilmiyorsa.

7.4.4 Yedek ısıtıcı güç beslemesini bağlamak için

Yardımcı ısıtıcı kapasitesi, iç ünite modeline göre değişebilir. Güç
beslemesinin, aşağıdaki tabloda belirtildiği gibi yardımcı ısıtıcı
kapasitesine uygun olduğundan emin olun.

Yardımcı
ısıtıcı tipi

*3V 3 kW 1~ 230 V 13 A —
*9W 3 kW 1~ 230 V 13 A —

1 Yardımcı ısıtıcı güç beslemesini bağlayın.

*3V modellerinde, F1B için bir tek kutuplu sigorta kullanın. *9W
modellerinde, F1B için bir çift kutuplu sigorta kullanın.

Yardımcı ısıtıcı

tipi

3 kW 1~ 230 V
(*3V)

Yardımcı

ısıtıcı

kapasitesi

6 kW 1~ 230 V 26 A
6 kW 3~ 230 V 15 A

Güç

beslemesi

Maksimum

çalışma

akımı

(a)(b)

(b)

Z

max

0,29

6 kW 3N~ 400 V 8,6 A —
9 kW 3N~ 400 V 13 A —

(a) EN/IEC 61000‑3‑12 (Her bir fazda >16 A ve ≤75 A giriş akımı ile

kamuya açık düşük akımlı sistemlere bağlanan cihaz tarafından
üretilen harmonik akımlar için sınırları tespit eden Avrupa/Uluslararası
Teknik Standardı.) ile uyumlu cihaz.

(b) Bu cihaz, sistem empedans Z

kamu sistemi arasındaki arayüz noktasında Z
daha düşük olması şartıyla, EN/IEC 61000‑3‑11 (≤75 A anma akımına
sahip cihazlar için kamuya açık düşük akımlı besleme sistemlerindeki
gerilim değişiklikleri, gerilim dalgalanmaları ve oynamaları için sınırları
belirleyen Avrupa/Uluslararası Teknik Standardı) ile uyumludur.
Cihazın, gerekli olması durumunda dağıtım ağı operatörüne
danışılarak yalnızca sistem empedans Z
veya daha düşük bir beslemeye bağlanması, cihaz montörünün veya
kullanıcısının sorumluluğudur.

(a)

Yardımcı ısıtıcı güç

beslemesine bağlantı

değerinin, kullanıcı beslemesi ile

sys

değerinin Z

sys

max

değerine eşit veya

değerine eşit

max

Terminallere

bağlantılar

—

(Ω)

—

Montör başvuru kılavuzu

28

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

F1B

L NL N

1 2 3 4 6 7 85

X6M X7M

1 2 3 4 6 7 85

X6M X7M

F1B

L1 L2 L3L1 L2 L3

1 2 3 4 6 7 85

X6M X7M

F1B

L1 L2 L3L1 L2 L3

1 2 3 4 6 7 85

X6M X7M

K1M K2MK2M

1 3 5 13

2 4 6 14

K5M

1 3 5 13

2 4 6 14

1 3 5 13

2 4 6 14

Ω

Ω

7 Montaj

Yardımcı ısıtıcı

tipi

(a)

Yardımcı ısıtıcı güç

beslemesine bağlantı

3 kW 1~ 230 V
(*9W)

6 kW 1~ 230 V
(*9W)

6 kW 3~ 230 V
(*9W)

6 kW 3N~ 400 V
(*9W)

9 kW 3N~ 400 V
(*9W)

(a)

Yedek ısıtıcı yapılandırması için, bkz. "8.2.2 Hızlı sihirbaz: Standart"
sayfa 34.

Sigortalar için özel hatırlatma:

Terminallere

bağlantılar

2

Kabloyu kablo bağları ile sabitleyin.

3 İlgili güç beslemesi için kullanıcı arayüzünü yapılandırın. Bkz.

"8.2.2 Hızlı sihirbaz: Standart" sayfa 34.

Yardımcı ısıtıcının bağlanması sırasında, yanlış kablo bağlantıları
mümkündür. Olası yanlış bağlantıların tespiti için, ısıtıcı
bileşenlerinin direnç değerinin ölçülmesi şiddetle önerilir. Farklı
yardımcı ısıtıcı tiplerine bağlı olarak, aşağıdaki direnç değerleri
(aşağıdaki tabloya bakın) ölçülmelidir. Direnci DAİMA K1M, K2M ve
K5M kontaktör kelepçelerinden ölçün.

3 kW

1~ 230
V

6 kW
1~ 230
V

6 kW
3~ 230
V

6 kW
3N~ 400
V

9 kW
3N~ 400
V

K1M/1 K5M/13 52,9Ω 52,9Ω 52,9Ω ∞ ∞

K1M/3 ∞ ∞ ∞ 105,8Ω 105,8Ω

K1M/5 ∞ ∞ ∞ 105,8Ω 105,8Ω
K1M/3 K1M/5 26,5Ω 26,5Ω 26,5Ω 105,8Ω 105,8Ω
K2M/1 K5M/13 ∞ 26,5Ω 26,5Ω ∞ ∞

K2M/3 ∞ ∞ ∞ 52,9Ω 52,9Ω

K2M/5 ∞ ∞ ∞ 52,9Ω 52,9Ω
K2M/3 K2M/5 52,9Ω 52,9Ω 52,9Ω 52,9Ω 52,9Ω
K1M/5 K2M/1 ∞ ∞ ∞ ∞ ∞

K1M/1 ile K5M/13 arasındaki direncin ölçülmesine örnek:

Terminaller için özel hatırlatma:

Yukarıdaki tabloda açıklandığı gibi, bir yedek ısıtıcının
yapılandırılması için X6M ve X7M terminalleri üzerindeki
bağlantıların değiştirilmesi gerekir. Aşağıdaki şekilde terminallerle
ilgili çalışmalarda dikkat edilmesi gereken bir husus gösterilmiştir.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

7.4.5 Kullanıcı arayüzünü bağlamak için

1 Kullanıcı arayüzü kablosunu iç üniteye bağlayın.

Montör başvuru kılavuzu

29

7 Montaj

X2M

X5M

A2P A2P

21

a b

b

a

PCB

1x

b

a

PCB

1x

a

PCB

b

1x

a

b

PCB

b

1x

a Üniteyle birlikte verilen kullanıcı arayüzü
b Opsiyonel kullanıcı arayüzü

2 Kabloyu kablo bağları ile sabitleyin.

Kullanıcı arayüzünü üniteye sabitlemek için

1 Kullanıcı arayüzünün altındaki yuvalara bir tornavida sokun ve

ön plakayı duvar plakasından dikkatli bir şekilde ayırın.

a Kabloyu geçirmek için bu parçayı yan keski vb. ile

kesin.

b Kabloyu kablo tutucu ve kelepçe kullanarak

gövdenin ön tarafına sabitleyin.

5 Ön plakayı duvar plakasına geri takın.

BİLDİRİM

Ön plakayı üniteye takarken kabloları sıkıştırmamaya
dikkat edin.

Oda termostatı olarak monte edilmesi durumunda, kullanıcı arayüzünü duvara sabitlenmek için

1 Kullanıcı arayüzünün altındaki yuvalara bir tornavida sokun ve

ön plakayı duvar plakasından dikkatli bir şekilde ayırın.

BİLDİRİM

PCB, kullanıcı arayüzünün ön plakasına takılıdır. PCB'ye
zarar vermemeye DİKKAT EDİN.

2 Kullanıcı arayüzünün duvar plakasını duvara sabitleyin.
3 Kabloları aşağıdaki şekilde gösterildiği gibi kullanıcı arayüzüne

bağlayın.

BİLDİRİM

PCB, kullanıcı arayüzünün ön plakasına takılıdır. PCB'ye
zarar vermemeye DİKKAT EDİN.

2

Kullanıcı arayüzünün duvar plakasını ünitenin ön plakasına
sabitleyin.

BİLDİRİM

Montaj vidalarını çok fazla sıkarak, kullanıcı arayüzünün
arka tarafının şeklini bozmamaya dikkat edin.

3 2 telli bir iletken kesin.
4 Kabloları aşağıdaki şekilde gösterildiği gibi kullanıcı arayüzüne

bağlayın.

Arkadan görünüm

Soldan görünüm

Üstten görünüm

Arkadan görünüm

Montör başvuru kılavuzu

30

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

a

PCB

b

b

1x

X1M

X2M

5 6 7

M2S

X1M

X2M

5 6 7

M2S

NO NC

X2M

X5M

7 8 910

S2S S3S

X2M

3534

1~

M

M2P

X1M

X2M

29

X1M

YC Y1 Y2 Y3 Y4

A4P

X2M

a

Üst ortadan görünüm

a Kabloyu geçirmek için bu parçayı yan keski vb. ile

kesin.

b Kabloyu kablo tutucu ve kelepçe kullanarak

gövdenin ön tarafına sabitleyin.

4 Ön plakayı duvar plakasına geri takın.

BİLDİRİM

Ön plakayı üniteye takarken kabloları sıkıştırmamaya
dikkat edin.

7.4.6 Kesme vanasını bağlanmak için

1 Vana kontrol kablosunu aşağıdaki şekilde gösterildiği gibi ilgili

terminallere bağlayın.

BİLDİRİM

Kablo bağlantıları, NC (normalde kapalı) vana ve NO
(normalde açık) vana için farklıdır.

7 Montaj

2

Kabloyu kablo bağları ile sabitleyin.

7.4.8 Kullanım sıcak suyu pompasını bağlamak

için

1 Kullanım sıcak suyu pompasının kablosunu aşağıdaki şekilde

gösterildiği gibi ilgili terminallere bağlayın.

2 Kabloyu kablo bağları ile sabitleyin.

7.4.7 Elektrik sayaçlarını bağlamak için

BİLGİ

Transistör çıkışlı bir elektrik sayacı kullanılıyorsa, artı ve
eksi kutuplarına dikkat edin. Artı kutbu MUTLAKA X5M/7
ve X5M/9'a ve eksi kutbu X5M/8 ve X5M/10'a
bağlanmalıdır.

1 Elektrik sayaçları kablosunu aşağıdaki şekilde gösterildiği gibi

ilgili terminallere bağlayın.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

2 Kabloyu kablo bağları ile sabitleyin.

7.4.9 Alarm çıkışını bağlamak için

1 Alarm çıkışı kablosunu aşağıdaki şekilde gösterildiği gibi ilgili

terminallere bağlayın.

a EKRP1HB'nin monte edilmesi gerekir.

2 Kabloyu kablo bağları ile sabitleyin.

7.4.10 Isıtma/soğutma AÇIK/KAPALI çıkışını

bağlamak için

1 Alan soğutma/ısıtma AÇIK/KAPALI çıkış kablosunu aşağıdaki

şekilde gösterildiği gibi ilgili terminallere bağlayın.

Montör başvuru kılavuzu

31

8 Yapılandırma

X1M

X2M

29

X1M

YC Y1 Y2 Y3 Y4

A4P

X2M

a

X1M

X1M

X3 X4

A4P

L N

X2M

X1 X2

a

X1M

X2M

1 2 3 4 5

A8P

X801M

S6S

S7S

S8S

S9S

a

a EKRP1HB'nin monte edilmesi gerekir.

2 Kabloyu kablo bağları ile sabitleyin.

7.4.11 Harici ısı kaynağı değiştiricisini bağlamak için

1 Harici ısı kaynağı değiştiricisi kablosunu aşağıdaki şekilde

gösterildiği gibi ilgili terminallere bağlayın.

7.5 İç ünite montajının tamamlanması

7.5.1 Kullanıcı arayüzü kapağını iç üniteye sabitlemek için

1 İç ünitenin ön panelinin çıkartıldığından emin olun. Bkz.

"7.1.1 İç üniteyi açmak için" sayfa 24.

2 Kullanıcı arayüzü kapağını menteşeler üzerine yerleştirin.

3 Ön paneli iç üniteye takın.

a EKRP1HB'nin monte edilmesi gerekir.

2 Kabloyu kablo bağları ile sabitleyin.

7.4.12 Güç tüketimi dijital girişlerini bağlamak için

1 Güç tüketimi dijital girişlerinin kablosunu aşağıdaki şekilde

gösterildiği gibi ilgili terminallere bağlayın.

2 Kabloyu kablo bağları ile sabitleyin.

Montör başvuru kılavuzu

a EKRP1AHTA'nin monte edilmesi gerekir.

32

7.5.2 İç üniteyi kapatmak için

1 Anahtar kutusu kapağını kapatın.
2 Üst plakayı geri takın.
3 Ön paneli geri takın.

BİLDİRİM

İç ünite kapağını kapatırken, sıkma torkunun 4,1 N•m
değerini geçmediğinden EMİN OLUN.

8 Yapılandırma

8.1 Genel bakış: Yapılandırma

Sistemi doğru şekilde YAPILANDIRMAZSANIZ, beklendiği şekilde
ÇALIŞMAZ. Sistemi kullanıcı arayüzünü kullanarak
yapılandırabilirsiniz.

Kullanıcı arayüzünü (iç ünite üzerinden) ilk defa AÇIK konuma
getiriyorsanız, açılan bir hızlı başlangıç sihirbazı, sistemi
yapılandırmanıza yardımcı olacaktır. Gerekirse, yapılandırmada
daha sonra da değişiklikler yapabilirsiniz.

Montör yapılandırmayı saha dışında bilgisayarda hazırlayabilir ve
daha sonra bu yapılandırmayı bilgisayar yapılandırıcıyı kullanarak
sisteme yükleyebilir. Bağlantı hakkında daha fazla bilgi için, bkz.
"8.1.1 Bilgisayar kablosunu anahtar kutusuna bağlamak için"
sayfa 33.

Yapılandırma şu hususları etkiler:
▪ Yazılım hesapları
▪ Kullanıcı arayüzünde görebilecekleriniz ve kullanıcı arayüzüyle

yapabilecekleriniz

Ayarlar tabloları için lejant:
▪ #: Menü yapısında dolaşmanızı sağlar
▪ Kod: Genel ayarlar için kod

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

A1P

X10A

2

3 4 5

H J S T

15:10Salı

U5: Oto. adres

Devam için 4 sn basın

Senkronizasyon

Onayla

Veri farkı tespit edildi.
Lütfen işlem seçin:

Ayarla

Veri gönder

8 Yapılandırma

Montör ayarları değiştirildiğinde, sistem doğrulama isteyecektir.
Doğrulama tamamlandığında, ekran kısa bir süre KAPALI konuma
geçer ve birkaç saniye boyunca “meşgul” ibaresi görüntülenir.

En sık kullanılan montaj ayarlarına menü yapısı üzerinden erişilebilir.
Bu ayarların konumları dizin rakamlarıyla (#) belirtilir. Ayrıca, tüm
montör ayarları "8.5 Menü yapısı: Genel montör ayarları" sayfa 57
bölümünde bulunabilir.

Ayar kodlarına erişim için, bkz. "Montör ayarlarına erişmek için"
sayfa 33.

Menü yapısı üzerinden tüm ayarlara erişim mümkün değildir.
Bazılarına ise yalnızca kodları kullanılarak erişilebilir. Bu durumda
aşağıda verilen tabloda dizin numarası Yok (mevcut değil) olarak
belirtilir.

8.1.1 Bilgisayar kablosunu anahtar kutusuna bağlamak için

1 Kabloyu bilgisayarın USB bağlantısına bağlayın.
2 Kablo ucunu iç ünitenin anahtar kutusunun A1P konektörü

üzerindeki X10A girişine bağlayın.

3 1 saat boyunca hiçbir düğmeye BASMAZSANIZ veya

düğmesini tekrar 4 saniye boyunca basılı tutarsanız, montör izin
düzeyi geri Son kullanıcı olarak değişir.

Kullanıcı izin seviyeleri (Son kullanıcı ve Gelişmiş son kullanıcı) arasında geçiş yapmak için

1 [6] düzeyine veya alt menülerinden birine gidin: > Bilgi.

2 düğmesini 4 saniyeden daha uzun süre basılı tutun.

Sonuç: Kullanıcı izin düzeyi, G.son kullanıcı olarak değişir.

İlave bilgiler görüntülenir ve menü başlığına “+” simgesi eklenir.

3 1 saat boyunca hiçbir düğmeye BASMAZSANIZ veya

düğmesini tekrar 4 saniye boyunca basılı tutarsanız, kullanıcı
izin düzeyi geri Son kullanıcı olarak değişir.

8.1.3 İlk kullanıcı arayüzündeki sistem ayarlarını ikinci kullanıcı arayüzüne kopyalamak için

Opsiyonel bir kullanıcı arayüzü bağlanırsa, montör iki adet kullanıcı
arayüzünü doğru şekilde yapılandırmak için öncelikle aşağıdaki
talimatları takip etmelidir.

Bu prosedür ayrıca bir kullanıcı arayüzünde ayarladığınız bir dili
başka bir kullanıcı arayüzüne (örn. EKRUCAL2'den EKRUCAL1'e)
kopyalamanıza imkan verir.

1 Güç ilk defa açık konuma getirildiğinde, her iki kullanıcı arayüzü

de görüntülenir:

3 Ucu taktığınız konuma dikkat edin!

8.1.2 En çok kullanılan komutlara erişmek için

Montör ayarlarına erişmek için

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın.

2 Sırasıyla [A]:

Genel ayarlara erişmek için

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın.

2 Sırasıyla [A.8]: > Montör ayarları > Genel ayarlar seçimlerini

yapın.

Kullanıcı izin düzeyini Montör düzeyine ayarlamak için

1 Sırasıyla [6.4]: > Bilgi > Kullanıcı izin düzeyi seçimlerini

yapın.

2 düğmesini 4 saniyeden daha uzun süre basılı tutun.

Sonuç: Ana sayfalardan

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

> Montör ayarları seçimlerini yapın.

görüntülenir.

2 Hızlı sihirbazı devam ettirmek istediğiniz kullanıcı arayüzü

üzerindeki düğmesini 4 saniye basılı tutun.

BİLGİ

Hızlı sihirbaz sırasında, ikinci kullanıcı arayüzünde Meşgul
ibaresi görüntülenir ve çalıştırılamaz.

3 Hızlı sihirbaz sizi yönlendirecektir.
4 Sistemin doğru çalıştırılabilmesi için, iki kullanıcı arayüzü

üzerindeki yerel bilgiler mutlaka aynı olmalıdır. Aynı değilse, her
iki kullanıcı arayüzünde şu ibare görüntülenir:

5 Gerekli işlemi seçin:

▪ Veri gönder: kullanmakta olduğunuz kullanıcı arayüzü doğru

verileri içeriyorsa, diğer kullanıcı arayüzü üzerindeki verilerin
üzerine yazılır.

▪ Veri al: kullanmakta olduğunuz kullanıcı arayüzü doğru

verileri içermiyorsa, diğer kullanıcı arayüzü üzerindeki veriler
kullanmakta olduğunuz kullanıcı arayüzüne yazılır.

6 Kullanıcı arayüzü, devam etmek istediğinizden emin olup

olmadığınızı soracaktır.

Montör başvuru kılavuzu

33

8 Yapılandırma

Kopyalamayı başlat

Onayla

Kopyalama işlemini başlatmak
istediğinizden emin misiniz?

Ayarla

Tamam İptal

Dil

Onayla

İstediğiniz dili seçin

Ayarla

Tarih

Onayla

Bugünün tarihi nedir?

Ayarla İlerle

Pzr Oca1 2012

Saat
Şu anda saat kaç?

00 : 00

Onayla Ayarla

İlerle

Sistem planı

Seç

Seçenekler

İlerle

Kapasiteler

A 1

Planı doğrula

Standart

Planı doğrula
Sistem planını onaylayın.

Sistem yeniden başlatılacak ve

Tamam

ilk çalıştırmaya hazır

İptal

olacaktır.

Onayla Ayarla

7 düğmesine basarak ekrandan seçimi onaylayın; ardından

seçilen kullanıcı arayüzündeki tüm veriler (diller, programlar vb.)
diğer kullanıcı arayüzüyle senkronize edilir.

BİLGİ

▪ Hızlı sihirbaz sırasında, her iki kullanıcı arayüzü

ekranında Meşgul ibaresi görüntülenir ve çalıştırılamaz.
Lütfen, gücü kapalı konuma getirmeyin ve kullanıcı
arayüzünün bağlantısını kesmeyin.

▪ Kopyalama işlemi 90 dakika kadar sürebilir.

8 Sisteminiz böylece her iki kullanıcı arayüzünden

çalıştırılabilecek şekilde ayarlanır.

8.1.4 İlk kullanıcı arayüzündeki dil ayarını ikinci kullanıcı arayüzüne kopyalamak için

Bkz. "8.1.3 İlk kullanıcı arayüzündeki sistem ayarlarını ikinci kullanıcı
arayüzüne kopyalamak için" sayfa 33.

3 Sistem planı ayarlarını yapılandırın: Standart, Seçenekler,

Kapasiteler. Daha ayrıntılı bilgi için, bkz. "8.2 Temel
yapılandırma" sayfa 34.

4 düğmesine basarak onaylayın.

5 Kullanıcı arayüzü yeniden başlatılır ve montaja diğer

kullanılabilir ayarları yapılandırarak ve sistemi devreye alarak
devam edebilirsiniz.

Montör ayarları değiştirildiğinde, sistem doğrulama isteyecektir.
Doğrulama tamamlandığında, ekran kısa bir süre KAPALI konuma
geçer ve birkaç saniye boyunca “meşgul” ibaresi görüntülenir.

8.1.5 Hızlı sihirbaz: İlk defa gücü AÇIK konuma getirdikten sonra sistem planını ayarlayın

Sistem gücünü ilk defa AÇIK konuma getirdikten sonra, şu ilk
ayarları yapmanız için kullanıcı arayüzü tarafından yönlendirilirsiniz:

▪ dil,
▪ tarih,
▪ saat,
▪ sistem planı.
Sistem planını doğruladıktan sonra sistemin montaj ve devreye alma

çalışmalarına geçebilirsiniz.

1 Güç AÇIK konumdayken, dil ayarlanarak sistem planı

onaylanana kadar hızlı sihirbaz çalışır.

2 Güncel tarih ve saati ayarlayın.

8.2 Temel yapılandırma

8.2.1 Hızlı başlangıç sihirbazı: Dil / saat ve tarih

# Kod Tanım

[A.1] Yok Dil
[1] Yok Saat ve tarih

8.2.2 Hızlı başlangıç sihirbazı: Standart

Yardımcı ısıtıcı yapılandırması (yalnızca *9W modeli için)

*9W modeli yardımcı ısıtıcı, en yaygın Avrupa elektrik tesisatlarına
bağlanabilecek şekilde uyarlanmıştır. Donanım yapılandırmasına ek
olarak, yardımcı ısıtıcı tipi mutlaka kullanıcı arayüzü üzerinden
ayarlanmalıdır.

# Kod Tanım

[A.2.1.5] [5-0D] BUH tipi:

▪ 1 (1P,(1/1+2)): 6 kW 1~ 230 V (*9W)
▪ 3 (3P,(1/1+2)): 6 kW 3~ 230 V (*9W)
▪ 4 (3PN,(1/2)): 6 kW 3N~ 400 V (*9W)
▪ 5 (3PN,(1/1+2)): 9 kW 3N~ 400 V

(*9W)

Alan ısıtma/soğutma ayarları

Sistem bir alanı ısıtabilir veya soğutabilir. Uygulama tipine bağlı
olarak, alan ısıtma/soğutma ayarları mutlaka doğru şekilde
yapılmalıdır.

Montör başvuru kılavuzu

34

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

a

b

a

a

b

8 Yapılandırma

# Kod Tanım

[A.2.1.7] [C-07] Ünite kontrol yöntemi:

▪ 0 (LWT kontrolü): Ünite çalışması,

mevcut oda sıcaklığı ve/veya odanın
ısıtma veya soğutma talebinden
bağımsız olarak çıkış suyu sıcaklığına
bağlı olarak gerçekleşir.

▪ 1 (Hrc RT kontrolü): Ünite çalışmasına

harici termostat veya muadili (örn. ısı
pompası konvektörü) tarafından karar
verilir.

▪ 2 (RT kontrolü): Ünite, kullanıcı

arayüzünün ortam sıcaklığına göre
çalışır.

[A.2.1.B] Yok Yalnızca 2 kullanıcı arayüzü mevcutsa

(odaya 1 adet, iç üniteye 1 adet monte
edilir):

▪ a: Ünitede
▪ b: Odada oda termostatı olarak

Arayüz konumu:
▪ Ünitede: diğer kullanıcı arayüzü

otomatik olarak Odada konumuna
ayarlanır ve RT kumandası oda
termostatı olarak seçilirse.

▪ Odada (varsayılan): diğer kullanıcı

arayüzü otomatik olarak Ünitede
konumuna ayarlanır ve RT kumandası
oda termostatı olarak seçilirse.

# Kod Tanım

[A.2.1.8] [7-02] Sistem, 2 su sıcaklığı bölgesine çıkış

suyu besleyebilir. Yapılandırma
sırasında, su bölgesi sayısı mutlaka
ayarlanmalıdır.

LWT alan sayısı:
▪ 0 (1 LWT alanı)(varsayılan): Yalnızca

1 çıkış suyu sıcaklığı bölgesi. Bu bölge
ana çıkış suyu sıcaklığı bölgesi olarak
adlandırılır.

▪ a: Ana LWT bölgesi

▪ 1 (2 LWT alanı): 2 çıkış suyu sıcaklığı

bölgesi. En düşük çıkış suyu
sıcaklığına sahip bölge (ısıtma
modunda) ana çıkış suyu sıcaklığı
bölgesi olarak adlandırılır. En yüksek
çıkış suyu sıcaklığına sahip bölge
(ısıtma modunda) ilave çıkış suyu
sıcaklığı bölgesi olarak adlandırılır.
Uygulamada ana çıkış suyu sıcaklığı
bölgesi daha yüksek yüklü ısı
yayıcılardan meydana gelir ve istenen
çıkış suyu sıcaklığının elde
edilebilmesi için bir karıştırma
istasyonu monte edilir.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

▪ a: İlave LWT bölgesi
▪ b: Ana LWT bölgesi

Montör başvuru kılavuzu

35

8 Yapılandırma

a

b

c

d

b

c

a
b

d e

f

c

g
b

c

a

d

e

b

b

c

b c

c

# Kod Tanım

[A.2.1.9] [F-0D] Alan ısıtma/soğutma kontrolü kullanıcı

arayüzünden KAPALI konuma getirilirse,
pompa daima KAPALI konumdadır. Alan
ısıtma/soğutma kontrolü Açık
konumdayken, istenen pompa çalışma
modunu seçebilirsiniz (yalnızca alan
ısıtma/soğutma sırasında kullanılabilir)

Pompa çalıştırma modu:
▪ 0 (Devamlı): Termo AÇIK veya

KAPALI konumundan bağımsız olarak
sürekli pompa çalışması. Hatırlatma:
sürekli pompa çalışması, örnek veya
talep pompa çalışmasından daha fazla
enerji gerektirir.

▪ a: Alan ısıtma/soğutma kontrolü

(kullanıcı arayüzü)
▪ b: KAPALI
▪ c: Açık
▪ d: Pompa çalıştırma

▪ 1 (Örnek)(varsayılan): Pompa AÇIK

konumdadır. Çıkış suyu sıcaklığı
henüz istenen sıcaklığa
erişmediğinden ısıtma veya soğutma
talebi olmadığında. Termo KAPALI
koşulu meydana gelirse, pompa, su
sıcaklığını ve gerekirse ısıtma veya
soğutma talebini kontrol etmek üzere
her 5 dakikada bir çalışır. Hatırlatma:
Genişletilmiş oda termostatı
kontrolünde veya oda termostatı
kontrolünde örnekleme mümkün
değildir.

▪ a: Alan ısıtma/soğutma kontrolü

(kullanıcı arayüzü)
▪ b: KAPALI
▪ c: Açık
▪ d: LWT sıcaklığı
▪ e: Mevcut
▪ f: İstenen
▪ g: Pompa çalıştırma

▪ 2 (Talep): Talebe dayalı pompa

çalışması. Örnek: Bir oda termostatı
kullanılması termo AÇIK/KAPALI
koşulunu yaratır. Böyle bir talep
mevcut değilse, pompa KAPALI
konumdadır. Hatırlatma: Çıkış suyu

# Kod Tanım

sıcaklık kontrolünde talep mevcut
değildir.

▪ a: Alan ısıtma/soğutma kontrolü

(kullanıcı arayüzü)
▪ b: KAPALI
▪ c: Açık
▪ d: Isıtma talebi (harici uzak

termostata veya oda termostatına

göre)
▪ e: Pompa işletimi

8.2.3 Hızlı başlangıç sihirbazı: Seçenekler

Kullanım sıcak suyu ayarları

Bu bölüm yalnızca bir kullanım sıcak suyu boyleri monte edilmiş
sistemler için geçerlidir:

▪ EHBH/X: bir opsiyonel kullanım sıcak suyu boyleri kullanılabilir,
▪ EHVH/X: bir kullanım sıcak suyu boyleri iç üniteye standart olarak

takılır.

Aşağıdaki ayarlar mutlaka doğru şekilde yapılmalıdır.

# Kod Tanım

[A.2.2.1] [E-05] DHW çalıştırma:

▪ 0 (Hayır): Kurulu DEĞİL. EHBH/X için

varsayılandır.

▪ 1 (Evet): Kurulu. EHVH/X için

varsayılandır. Hatırlatma: EHVH/X
için, kullanım sıcak suyu boyleri
varsayılan olarak monte edilir. Bu
ayarı değiştirmeyin.

[A.2.2.3] [E-07] Kullanım sıcak suyu üretilirken, ısı

pompası yüksek istenen boyler
sıcaklıklarında dahi kullanım sıcak suyu
üretilmesini garanti etmek üzere bir
elektrikli ısıtıcı tarafından desteklenebilir.

DHW boyler ısıtıcı:
▪ 0 (Yatay BSH): Boylerin yan tarafına

monte edilir. EHBH/X için
varsayılandır.

▪ 1 (BUH): EHVH/X için varsayılandır.

Yardımcı ısıtıcı ayrıca kullanım sıcak
suyu ısıtılmasında da kullanılabilir.

Montör başvuru kılavuzu

36

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

c

f

b

a

g

c

b

a

d f

e g

8 Yapılandırma

# Kod Tanım

[A.2.2.A] [D-02] İç ünite, sahada temin edilen bir kullanım

sıcak suyu pompasının (Açık/KAPALI
tipi) bağlanması imkanı tanır. Kullanıcı
arayüzü üzerinden yapılan montaj ve
yapılandırmaya dayalı olarak, işlevleri
ayrılır.

DHW pompası:
▪ 0 (Hayır)(varsayılan): Kurulu DEĞİL.
▪ 1 (İkincil rtrn): Musluktan su akarken

anlık sıcak su ihtiyacı için kuruludur.
Son kullanıcı, çalışması gerektiğinde
kullanım sıcak suyu pompasının
çalışma zamanlamasını (haftalık
program süresini) ayarlar. Bu
pompanın kontrolü iç ünite üzerinden
mümkündür.

▪ 2 (Dezen. şönt): Dezenfeksiyon için

kuruludur. Kullanım sıcak suyu
boylerinin dezenfeksiyon işlevi
çalışırken, çalışır. Başka bir ayara
gerek yoktur.

Ayrıca, aşağıdaki çizimlere de bakın.

Kullanım sıcak suyu pompasının kurulum amacı...

Anlık sıcak su ihtiyacı Dezenfeksiyon

a İç ünite
b Boyler
c Kullanım sıcak suyu pompası
d Isıtıcı elemanı
e Tek yönlü vana

f Duş

g Soğuk su

Termostatlar ve harici sensörler

Bkz. "5 Uygulama kılavuzları" sayfa 7.

# Kod Tanım

[A.2.2.4] [C-05] Kontak tipi ana

Harici oda termostatı kontrolünde
opsiyonel oda termostatının kontak tipi
veya ana çıkış suyu sıcaklığı bölgesi için
ısı pompası konvektörü mutlaka
ayarlanmalıdır. Bkz. "5 Uygulama
kılavuzları" sayfa 7.

▪ 1 (Termo ON/OFF): Bağlı olan harici

oda termostatı veya ısı pompası
konvektörü yalnızca iç ünite üzerindeki
1 dijital girişe (ana çıkış suyu sıcaklığı
bölgesi için ayrılır) bağlı olduğundan
aynı sinyalle ısıtma veya soğutma
talebi gönderir (X2M/1). Isı pompası
konvektörüne bağlantı yapılırsa bu
değeri seçin (FWXV).

▪ 2 (C/H talebi)(varsayılan): Bağlı olan

harici oda termostatı ayrı ısıtma ve
soğutma talebi gönderir ve bu nedenle
iç ünite üzerindeki 2 dijital girişe (ana
çıkış suyu sıcaklığı bölgesi için ayrılır)
(X2M/1 ve 2) bağlıdır. Kablolu
(EKRTWA) veya kablosuz (EKRTR1)
oda termostatı bağlanırsa, bu değeri
seçin.

# Kod Tanım

[A.2.2.5] [C-06] Kontak tipi ilave

2 çıkış suyu sıcaklığı bölgesine sahip

harici oda termostatı kontrolünde ilave

çıkış suyu sıcaklığı bölgesi için opsiyonel

oda termostatının tipi mutlaka

ayarlanmalıdır. Bkz. "5 Uygulama

kılavuzları" sayfa 7.

▪ 1 (Termo ON/OFF): Bkz. Kontak tipi

ana. İç üniteye bağlı (X2M/1a).

▪ 2 (C/H talebi)(varsayılan): Bkz. Kontak

tipi ana. İç üniteye bağlı (X2M/1a ve
2a).

[A.2.2.B] [C-08] Harici sensör

Bir opsiyonel harici ortam sensörü

bağlanmışsa, sensör tipi mutlaka

ayarlanmalıdır. Bkz. "5 Uygulama

kılavuzları" sayfa 7.

▪ 0 (Hayır)(varsayılan): Kurulu DEĞİL.

Kullanıcı arayüzündeki ve dış
ünitedeki termistörler ölçüm için
kullanılır.

▪ 1 (Dış sensör): Kurulu. Dış ortam

sensörü, dış ortam sıcaklığının ölçümü
için kullanılır. Hatırlatma: Dış ünitedeki
sıcaklık sensörü ise diğer bazı işlevler
için kullanılabilir.

▪ 2 (Oda sensörü): Kurulu. Kullanıcı

arayüzündeki sıcaklık sensörü
kullanılmaz. Hatırlatma: Bu değer
yalnızca oda termostatı kontrolünde
bir anlam ifade eder.

Dijital G/Ç PCB'si

Bu ayarların değiştirilmesi yalnızca opsiyonel dijital G/Ç PCB'si
monte edilmişse gereklidir. Dijital G/Ç PCB'si yapılandırılması
gereken birden fazla işleve sahiptir. Bkz. "5 Uygulama kılavuzları"
sayfa 7.

# Kod Tanım

[A.2.2.6.1] [C-02] Hrc. y. ısıtıcı src

Alan ısıtma işleminin sistemin başka bir

ısı kaynağı kullanılarak gerçekleştirilip

gerçekleştirilmeyeceğini tanımlar.

▪ 0 (Hayır)(varsayılan): Kurulu DEĞİL.

▪ 1 (İkili): Kurulu. Yardımcı boyler (gazlı

boyler, mazotlu brülör), dış ortam
sıcaklığı düşükken çalışır. İkili çalışma
sırasında ısı pompası KAPALI konuma
geçer. Bir yardımcı boyler
kullanılıyorsa bu değeri ayarlayın. Bkz.
"5 Uygulama kılavuzları" sayfa 7.

[A.2.2.6.2] [D-07] Güneş enerjisi kiti

Yalnızca EHBH/X için kullanılabilir.

Kullanım sıcak suyu boylerinin aynı

zamanda termal güneş panelleri

tarafından da ısıtılıp ısıtılmadığını belirtir.

▪ 0 (Hayır)(varsayılan): Kurulu DEĞİL.

▪ 1 (Evet): Kurulu. Kullanım sıcak suyu

boyler, ısı pompasının yanı sıra termal
güneş panelleri tarafından da
ısıtılabilir. Termal güneş panelleri
kuruluysa bu değeri ayarlayın. Bkz.
"5 Uygulama kılavuzları" sayfa 7.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

37

8 Yapılandırma

# Kod Tanım

[A.2.2.6.3] [C-09] Alarm çıkışı

Arıza sırasında dijital G/Ç PCB'si
üzerindeki alarm çıkışının mantığını
gösterir.

▪ 0 (Normalde açık)(varsayılan): Bir

alarm meydana geldiğinde alarm
çıkışına güç beslenir. Bu değer
ayarlanarak, arıza ile ünite güç
kesintisinin tespiti arasında ayrım
yapılır.

▪ 1 (Normalde kapalı): Bir alarm

meydana geldiğinde, alarm çıkışına
güç BESLENMEZ.

[A.2.2.6.4] [F-04] Alt plaka ısıtıcısı

Yalnızca EHBH/X16 ve EHVH/X16'te
kullanılabilir. Dış üniteye bir opsiyonel alt
levha ısıtıcısının takılı olup olmadığını
gösterir. Alt levha ısıtıcıya güç bu
durumda iç ünite tarafından beslenir.

▪ 0 (Hayır)(varsayılan): Kurulu DEĞİL.
▪ 1 (Evet): Kurulu. Hatırlatma: Bu değer

ayarlanırsa, dijital G/Ç PCB'si
üzerindeki çıkış alan ısıtma/soğutma
çıkışı için kullanılamaz. Bkz.
"5 Uygulama kılavuzları" sayfa 7.

Talep PCB'si

Dijital girişler tarafından güç tüketimi kontrolünün etkinleştirilmesi için
talep PCB'si kullanılır. Bkz. "5 Uygulama kılavuzları" sayfa 7.

# Kod Tanım

[A.2.2.7] [D-04] Talep PCB'si

Yalnızca EHBH/X04+08 ve EHVH/
X04+08'te kullanılabilir. Opsiyonel talep
PCB'sinin kurulu olup olmadığını
gösterir.

▪ 0 (Hayır)(varsayılan): Kurulu DEĞİL.
▪ 1 (Evet): Kurulu. Dijital girişler

tarafından güç tüketimi kontrolü [A.

6.2.1] öğesinden seçilebilir.

Enerji ölçümü

Harici güç sayaçları tarafından enerji ölçümü gerçekleştiriliyorsa, bu
ayarları aşağıda açıklandığı şekilde yapılandırın. Her bir güç
sayacının darbe frekans çıkışını güç sayacının özelliklerine uygun
olarak seçin. Farklı darbe frekanslarına sahip güç sayaçlarının
(maks. 2 adet) bağlanması mümkündür. Yalnızca 1 güç sayacı
kullanılıyor veya hiç güç sayacı kullanılmıyorsa, ilgili darbe girişinin
kullanılmayacağını belirtmek üzere Hayır seçimini yapın.

# Kod Tanım

[A.2.2.8] [D-08] Opsiyonel harici kWh ölçer 1:

▪ 0 (Hayır): Kurulu DEĞİL
▪ 1: Kurulu (0,1 darbe/kWh)
▪ 2: Kurulu (1 darbe/kWh)
▪ 3: Kurulu (10 darbe/kWh)
▪ 4: Kurulu (100 darbe/kWh)
▪ 5: Kurulu (1000 darbe/kWh)

# Kod Tanım

[A.2.2.9] [D-09] Opsiyonel harici kWh ölçer 2:

▪ 0 (Hayır): Kurulu DEĞİL
▪ 1: Kurulu (0,1 darbe/kWh)
▪ 2: Kurulu (1 darbe/kWh)
▪ 3: Kurulu (10 darbe/kWh)
▪ 4: Kurulu (100 darbe/kWh)
▪ 5: Kurulu (1000 darbe/kWh)

8.2.4 Hızlı başlangıç sihirbazı: Kapasiteler (enerji ölçümü)

Tüm elektrikli ısıtıcıların kapasiteleri mutlaka enerji ölçümü ve/veya
güç tüketimi kontrol özelliği doğru şekilde çalışacak şekilde
ayarlanmalıdır. Her bir ısıtıcının direnç değeri ölçülürken, tam ısıtıcı
kapasitesini ayarlayabilirsiniz ve bu da daha doğru enerji verilerinin
elde edilmesini sağlar.

# Kod Tanım

[A.2.3.1] [6-02] Buster ısıtıcı: Yalnızca dahili buster ısıtıcı

ile birlikte kullanım sıcak suyu boylerleri
için geçerlidir (EKHW*). Buster ısıtıcının
nominal gerilimdeki kapasitesi. Nominal
değer 3 kW'dır. Varsayılan: 0.

0~10 kW (0,2 kW'lık kademelerde)

[A.2.3.2] [6-03] BUH: kademe 1: Yardımcı ısıtıcının ilk

kademesinin nominal gerilimdeki
kapasitesi. Nominal değer 3 kW.
Varsayılan: 3 kW.

0~10 kW (0,2 kW'lık kademelerde)

[A.2.3.3] [6-04] BUH: kademe 2: Yalnızca iki kademeli

bir yardımcı ısıtıcı (*9W) için geçerlidir.
Yardımcı ısıtıcının nominal gerilimde
ikinci kademesi ile ilk kademesi
arasındaki kapasite farkı. Nominal değer,
yardımcı ısıtıcı yapılandırmasına
bağlıdır:

▪ 3 kW, 1N~ 230 V: 0 kW
▪ 6 kW, 1N~ 230 V: 3 kW (6 kW-3 kW)
▪ 6 kW, 3~ 230 V: 3 kW (6 kW-3 kW)
▪ 6 kW, 3N~ 400 V: 3 kW (6 kW-3 kW)
▪ 9 kW, 3N~ 400 V: 6 kW (9 kW-3 kW)
0~10 kW (0,2 kW'lık kademelerde):
▪ *3V: varsayılan 0 kW
▪ *9W: varsayılan 6 kW

[A.2.3.6] [6-07] Alt plaka ısıtıcısı: Yalnızca opsiyonel bir

alt levha ısıtıcısı için geçerlidir
(EKBPHTH16A). Opsiyonel alt levha
ısıtıcısının nominal gerilimdeki
kapasitesi. Varsayılan: 0 W.

0~200 W (10 W'luk kapasitelerde)

8.2.5 Alan ısıtma/soğutma kontrolü

Sisteminizin alan ısıtma/soğutma özelliğinin yapılandırılması için
gerekli temel ayarlar bu bölümde açıklanmıştır. Hava durumuna
bağlı montör ayarları, ünitenin hava durumuna bağlı işletimi için
parametreleri tanımlar. Hava durumuna bağlı işletim etkinken, su
sıcaklığı dış ortam sıcaklığına bağlı olarak otomatik olarak belirlenir.
Düşük dış ortam sıcaklıklarında su daha ılık olur; tersi de geçerlidir.
Hava durumuna bağlı işletim sırasında, kullanıcı hedef su sıcaklığını
maksimum 5°C yukarıya veya aşağıya değiştirme imkanına sahiptir.

Bu işlev hakkında daha ayrıntılı bilgi için kullanıcı başvuru
kılavuzuna ve/veya kullanım kılavuzuna bakın.

Montör başvuru kılavuzu

38

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

[1-03]

[1-02]

T

a

T

t

[1-00] [1-01]

8 Yapılandırma

Çıkış suyu sıcaklığı: Ana bölge

# Kod Tanım

[A.3.1.1.1] Yok LWT a.nokta modu:

▪ Mutlak (varsayılan)

İstenen çıkış suyu sıcaklığı:
▪ Hava durumuna dayalı değildir

(yani dış ortam sıcaklığına bağlı
değildir)

▪ zamana göre sabittir (yani

programlı değildir)

▪ Havaya göre: İstenen çıkış suyu

sıcaklığı:
▪ hava durumuna dayalıdır (yani dış

ortam sıcaklığına bağlıdır)

▪ zamana göre sabittir (yani

programlı değildir)

▪ Abs + programlı: İstenen çıkış suyu

sıcaklığı:
▪ Hava durumuna dayalı değildir

(yani dış ortam sıcaklığına bağlı
değildir)

▪ bir programa göredir. Programlı

işlemler önceden ayarlanan veya
özel olarak ayarlanan istenen çıkış
suyu sıcaklıklarından meydana
gelir
Hatırlatma: Bu değer yalnızca çıkış
suyu sıcaklığı kontrolünden
ayarlanabilir.

▪ WD + programlı: İstenen çıkış suyu

sıcaklığı:
▪ hava durumuna dayalıdır (yani dış

ortam sıcaklığına bağlıdır)

▪ bir programa göredir. Programlı

işlemler önceden ayarlanan veya
özel olarak ayarlanan istenen çıkış
suyu sıcaklıklarından meydana
gelir
Hatırlatma: Bu değer yalnızca çıkış
suyu sıcaklığı kontrolünden
ayarlanabilir.

# Kod Tanım

[A.3.1.1.3] [1-00]

Havaya dayalı ısıtmayı ayarla:
[1-01]
[1-02]
[1-03]

▪ Tt: Hedef çıkış suyu sıcaklığı (ana)

▪ Ta: Dış ortam sıcaklığı

▪ [1-00]: Düşük dış ortam sıcaklığı.

−20°C~5°C (varsayılan: −10°C)

▪ [1-01]: Yüksek dış ortam sıcaklığı.

10°C~20°C (varsayılan: 15°C)

▪ [1-02]: Dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha
düşükse istenen çıkış suyu sıcaklığı.
Minimum ve maksimum çıkış suyu
sıcaklığı arasında (varsayılan: 35°C).
Not: Düşük dış ortam sıcaklıkları için
daha sıcak su gerektiğinden, bu
değer [1-03] ayarından daha yüksek
olmalıdır.

▪ [1-03]: Dış ortam sıcaklığı, yüksek

dış ortam sıcaklığına eşitse veya
daha yüksekse istenen çıkış suyu
sıcaklığı.
Minimum ve maksimum çıkış suyu
sıcaklığı arasında (varsayılan: 25°C).
Not: Yüksek dış ortam sıcaklıkları için
daha az sıcak su gerektiğinden, bu
değer [1-02] ayarından daha düşük
olmalıdır.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

39

8 Yapılandırma

[1-09]

[1-08]

T

a

T

t

[1-06] [1-07]

# Kod Tanım

[A.3.1.1.4] [1-06]

Havaya dayalı soğutmayı ayarla:
[1-07]
[1‑08]
[1-09]

▪ Tt: Hedef çıkış suyu sıcaklığı (ana)

▪ Ta: Dış ortam sıcaklığı

▪ [1-06]: Düşük dış ortam sıcaklığı.

10°C~25°C (varsayılan: 20°C)

▪ [1-07]: Yüksek dış ortam sıcaklığı.

25°C~43°C (varsayılan: 35°C)

▪ [1-08]: Dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha
düşükse istenen çıkış suyu sıcaklığı.
Minimum ve maksimum çıkış suyu
sıcaklığı arasında 5°C~22°C
(varsayılan: 22°C).
Not: Düşük dış ortam sıcaklıkları için
daha az soğuk su yeterli olduğundan,
bu değer [1-09] ayarından daha
yüksek olmalıdır.

▪ [1-09]: Dış ortam sıcaklığı, yüksek

dış ortam sıcaklığına eşitse veya
daha yüksekse istenen çıkış suyu
sıcaklığı.
Minimum ve maksimum çıkış suyu
sıcaklığı arasında 5°C~22°C
(varsayılan: 18°C).
Not: Yüksek dış ortam sıcaklıkları için
daha soğuk su gerektiğinden, bu
değer [1-08] ayarından daha düşük
olmalıdır.

Çıkış suyu sıcaklığı: İlave bölge

Yalnızca 2 çıkış suyu sıcaklığı bölgesi mevcutsa kullanılabilir.

# Kod Tanım

[A.3.1.2.1] Yok LWT a.nokta modu:

▪ Mutlak (varsayılan)

İstenen çıkış suyu sıcaklığı:
▪ Hava durumuna dayalı değildir

(yani dış ortam sıcaklığına bağlı
değildir)

▪ zamana göre sabittir (yani

programlı değildir)

▪ Havaya göre: İstenen çıkış suyu

sıcaklığı:
▪ hava durumuna dayalıdır (yani dış

ortam sıcaklığına bağlıdır)

▪ zamana göre sabittir (yani

programlı değildir)

▪ Abs + programlı: İstenen çıkış suyu

sıcaklığı:
▪ Hava durumuna dayalı değildir

(yani dış ortam sıcaklığına bağlı
değildir)

▪ bir programa göredir. Programlı

işlemler olarak Açık veya KAPALI
seçenekleri mevcuttur.
Hatırlatma: Bu değer yalnızca çıkış
suyu sıcaklığı kontrolünden
ayarlanabilir.

▪ WD + programlı: İstenen çıkış suyu

sıcaklığı:
▪ hava durumuna dayalıdır (yani dış

ortam sıcaklığına bağlıdır)

▪ bir programa göredir. Programlı

işlemler olarak Açık veya KAPALI
seçenekleri mevcuttur
Hatırlatma: Bu değer yalnızca çıkış
suyu sıcaklığı kontrolünden
ayarlanabilir.

Montör başvuru kılavuzu

40

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

[0-00]

[0-01]

T

a

T

t

[0-03] [0-02]

[0-04]

[0-05]

T

a

T

t

[0-07] [0-06]

8 Yapılandırma

# Kod Tanım

[A.3.1.2.3] [0-00]

Havaya dayalı ısıtmayı ayarla:
[0-01]
[0-02]
[0-03]

▪ Tt: Hedef çıkış suyu sıcaklığı (ana)

▪ Ta: Dış ortam sıcaklığı

▪ [0-03]: Düşük dış ortam sıcaklığı.

−20°C~5°C (varsayılan: −10°C)

▪ [0-02]: Yüksek dış ortam sıcaklığı.

10°C~20°C (varsayılan: 15°C)

▪ [0-01]: Dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha
düşükse istenen çıkış suyu sıcaklığı.
Minimum ve maksimum çıkış suyu
sıcaklığı arasında 25°C~dış üniteye
bağlıdır (varsayılan: 45°C).
Not: Düşük dış ortam sıcaklıkları için
daha sıcak su gerektiğinden, bu
değer [0-00] ayarından daha yüksek
olmalıdır.

▪ [0-00]: Dış ortam sıcaklığı, yüksek

dış ortam sıcaklığına eşitse veya
daha yüksekse istenen çıkış suyu
sıcaklığı.
Minimum ve maksimum çıkış suyu
sıcaklığı arasında 25°C~dış üniteye
bağlıdır (varsayılan: 35°C).
Not: Yüksek dış ortam sıcaklıkları için
daha az sıcak su gerektiğinden, bu
değer [0-01] ayarından daha düşük
olmalıdır.

# Kod Tanım

[A.3.1.2.4] [0-04]

Havaya dayalı soğutmayı ayarla:
[0-05]
[0-06]
[0-07]

▪ Tt: Hedef çıkış suyu sıcaklığı (ana)

▪ Ta: Dış ortam sıcaklığı

▪ [0-07]: Düşük dış ortam sıcaklığı.

10°C~25°C (varsayılan: 20°C)

▪ [0-06]: Yüksek dış ortam sıcaklığı.

25°C~43°C (varsayılan: 35°C)

▪ [0-05]: Dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha
düşükse istenen çıkış suyu sıcaklığı.
Minimum ve maksimum çıkış suyu
sıcaklığı arasında 5°C~22°C
(varsayılan: 12°C).
Not: Düşük dış ortam sıcaklıkları için
daha az soğuk su yeterli olduğundan,
bu değer [1-09] ayarından daha
yüksek olmalıdır.

▪ [0-04]: Dış ortam sıcaklığı, yüksek

dış ortam sıcaklığına eşitse veya
daha yüksekse istenen çıkış suyu
sıcaklığı.
Minimum ve maksimum çıkış suyu
sıcaklığı arasında 5°C~22°C
(varsayılan: 8°C).
Not: Yüksek dış ortam sıcaklıkları için
daha soğuk su gerektiğinden, bu
değer [1-08] ayarından daha düşük
olmalıdır.

Çıkış suyu sıcaklığı: Delta T yayıcı

Giriş ve çıkış suyu için sıcaklık farkı. Ünite, alttan ısıtma devrelerinin
çalışmasını destekleyecek şekilde tasarlanmıştır. Alttan ısıtma
devreleri için (kullanıcı arayüzü tarafından) önerilen çıkış suyu
sıcaklığı 35°C'dir. Bu durumda ünite 5°C'lik bir sıcaklık farklı elde
edilecek, yani üniteye giren suyun sıcaklığı 30°C olacak şekilde
kontrol edilir. Kurulu uygulamaya (radyatörler, ısı pompası
konvektörü, alttan ısıtma devreleri) veya koşullara bağlı olarak, giriş
ve çıkış suyu sıcaklığı arasındaki farkın değiştirilmesi mümkün
olabilir. Pompanın, debiyi Δt değerinde tutacak şekilde çalışacağına
dikkat edin.

# Kod Tanım

[A.3.1.3.1] [9-09] Isıtma: giriş ve çıkış suyu arasında

gereken sıcaklık farkı. Aralık: 3~10°C

(1°C'lik kademelerde; varsayılan değer:

5°C).

[A.3.1.3.2] [9-0A] Soğutma: giriş ve çıkış suyu arasında

gereken sıcaklık farkı. Aralık: 3~10°C

(1°C'lik kademelerde; varsayılan değer:

5°C).

Çıkış suyu sıcaklığı: Ayar

Yalnızca oda termostatı kontrolünde kullanılabilir. Oda termostatı
özelliği kullanılırken, müşterinin istenen oda sıcaklığını ayarlaması
gerekir. Ünite, ısı yayıcılara sıcak su besleyecek ve oda ısıtılacaktır.
Ek olarak, istenen çıkış suyu sıcaklığı şu durumlarda da mutlaka
yapılandırılmalıdır: ayar yükseltildiğinde, istenen çıkış suyu sıcaklığı
ünite tarafından (ön ayar sıcaklıklarına dayalı olarak, hava durumuna

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

41

8 Yapılandırma

dayalı seçeneği seçilire, ayar istenen hava durumuna dayalı
sıcaklıklara dayalı olarak yapılacaktır) otomatik olarak
hesaplanacaktır; ayar kapatıldığında, istenen çıkış suyu sıcaklığını
kullanıcı arayüzünden ayarlayabilirsiniz. Ayrıca, ayar açıldığında
istenen çıkış suyu sıcaklığı istenen oda sıcaklığına ve mevcut ve
istenen oda sıcaklığı arasındaki farka göre düşürülecek veya
yükseltilecektir. Bu da şunu sağlar:

▪ istenen sıcaklığa uygun kararlı oda sıcaklıkları (daha yüksek

konfor seviyesi)

▪ daha az sayıda Açık/KAPALI döngüsü (daha düşük çalışma sesi

seviyesi, daha yüksek konfor ve daha yüksek verimlilik)

▪ istenen sıcaklığı karşılayacak mümkün olan en düşük su

sıcaklıkları (daha yüksek verimlilik)

# Kod Tanım

[A.3.1.1.5] [8-05] Ayarlı LWT:

▪ Hayır (varsayılan): devre dışı.

Not: İstenen çıkış suyu sıcaklığının
kullanıcı arayüzünden ayarlanması
gerekir.

▪ Evet: etkin

Not: İstenen çıkış suyu sıcaklığı
yalnızca kullanıcı arayüzünden
okunabilir.

Çıkış suyu sıcaklığı: Yayıcı tipi

Yalnızca oda termostatı kontrolünde kullanılabilir. Sistemin su
hacmine ve ısı yayıcıların tipine bağlı olarak, bir alanın ısıtılması
veya soğutulması daha uzun sürebilir. Bu ayar, ısıtma/soğutma
döngüsü sırasında sistemin daha yavaş veya daha hızlı ısıtılması/
soğutulması için gerekli telafiyi sağlayabilir.

Not: Yayıcı tipi ayarı, istenen çıkış suyu sıcaklığının maksimum
ayarını ve iç ortam sıcaklığına dayalı olarak otomatik soğutma/ısıtma
geçişinin kullanım imkanını etkiler.

Bu nedenle, bu ayarın doğru yapılması önemlidir.

# Kod Tanım

[A.3.1.1.7] [9-0B] Yayıcı tipi:

Sistemin tepki süresi:
▪ Hızlı Örnek: Düşük su hacmi ve fan

coil'ler.

▪ Yavaş Örnek: Yüksek su hacmi,

alttan ısıtma devreleri.

8.2.6 Kullanım sıcak suyu kontrolü

Yalnızca bir opsiyonel kullanım sıcak suyu boyleri monte edilmişse
kullanılabilir.

İstenen boyler sıcaklığının yapılandırılması

Kullanım sıcak suyu 3 farklı şekilde üretilebilir. Bu yöntemlerin her
biri diğerlerinden istenen boyler sıcaklığının ayarlanması ve ünitenin
tepki vermesi açısından ayrılır.

# Kod Tanım

[A.4.1] [6-0D] Kullanım sıcak suyu Ayar noktası modu:

▪ 0 (Yalnız t.ısıtma): Yalnızca yeniden

ısıtma işlemine izin verilir.

▪ 1 (T.ısıtma+prgrm): Kullanım sıcak

suyu boyleri bir programa göre ısıtılır
ve programlı ısıtma döngüleri arasında
yeniden ısıtma işlemine izin verilir.

▪ 2 (Yalnız program) Kullanım sıcak

suyu boyleri YALNIZCA bir programa
göre ısıtılabilir.

Daha ayrıntılı bilgi için, bkz. "8.3.2 Kullanım sıcak suyu kontrolü:
gelişmiş" sayfa 46.

BİLGİ

Dahili buster ısıtıcı içermeyen bir kullanım sıcak suyu
boyleri kullanılıyorsa, ([6‑0D]=0, [A.4.1] Kullanım sıcak
suyu Ayar noktası modu=Yalnız t.ısıtma) seçiminin
kullanılması ÖNERİLMEZ.

Alan ısıtma (soğutma) kapasitesi için düşme riski/konfor
sorunları ciddi düzeydedir (sık kullanım sıcak suyu
kullanımı durumunda, sık ve uzun alan ısıtma/soğutma
kesintileri meydana gelir).

İstenen boyler sıcaklığının okunması

İstenen boyler sıcaklığı kullanıcı arayüzünde görüntülenir. Aşağıdaki
ayarları kullanarak, boyler sıcaklığının nasıl görüntüleneceğini
yapılandırabilirsiniz:

▪ nümerik değerine göre
▪ eşdeğerine göre.
Boyler sıcaklığının müşteri tarafından daha kolay anlaşılması için

nümerik değeri kullanın. Müşteri, kullanıcı arayüzü üzerinden istenen
boyler sıcaklığını 1°C'lik kademelerle ayarlayabilir. Boyler
sıcaklıklarını fazla anlayamayan müşteriler için, eşdeğer insan sayısı
cinsinde görüntülemeyi tercih edin. İstenen boyler sıcaklığı, kullanım
sıcak suyu tüketimi insan sayısı olarak belirtilerek görüntülenir.

Montör olarak, 1 ısıtma döngüsünde kişi başına eşdeğer kullanım
sıcak suyu tüketimi ile gerçekte istenen boyler sıcaklığı arasındaki
çevrimi yapılandırmanız gerekir. Lütfen, kurulu boyler boyutunu
dikkate alın. Ayrıca, grafik ekranını kullanarak, kullanıcı tüketilen
kullanım sıcak suyu miktarı hakkında bilgi sahibi olabilir.

# Kod Tanım

[A.4.3.1] Yok Boyler sıcaklığı kullanıcı arayüzünde

nasıl görüntülensin?
▪ Sıcaklık olarak.

▪ Grafik olarak: Sıcaklık, x kişi için

mevcut sıcak su miktarı olarak
görüntülenir. Bunu seçerseniz, [A.

4.3.2.1]~[A.4.3.2.6] öğesi altından
hangi rakamın hangi sıcaklığa karşılık
geleceğini ayarlamanız gerekir:

[A.4.3.2.1] Yok 1 kişi

1 kişi için istenen mutlak boyler sıcaklığı.
30~80°C (varsayılan: 42°C)

[A.4.3.2.2] Yok 2 kişi

1 kişiye kıyasla istenen boyler
sıcaklığının 2 kişi için artışı. 0~20°C
(varsayılan: 6°C)

[A.4.3.2.3] Yok 3 kişi

2 kişiye kıyasla istenen boyler
sıcaklığının 3 kişi için artışı. 0~20°C
(varsayılan: 15°C)

[A.4.3.2.4] Yok 4 kişi

3 kişiye kıyasla istenen boyler
sıcaklığının 4 kişi için artışı. 0~20°C
(varsayılan: 17°C)

[A.4.3.2.5] Yok 5 kişi

4 kişiye kıyasla istenen boyler
sıcaklığının 5 kişi için artışı. 0~20°C
(varsayılan: 1°C)

[A.4.3.2.6] Yok 6 kişi

5 kişiye kıyasla istenen boyler
sıcaklığının 6 kişi için artışı. 0~20°C
(varsayılan: 1°C)

Montör başvuru kılavuzu

42

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

8 Yapılandırma

BİLGİ

Gerçekte istenen boyler sıcaklığı, seçilen mutlak istenen
boyler sıcaklığı ve kişi sayısı + seçilen artış değer(ler)i
olarak tanımlanır.

Örnek: 3 kişi (varsayılan ayarlar)

Gerçekten istenen boyler sıcaklığı=[A.4.3.2.1]+[A.4.3.2.2]+
[A.4.3.2.3]

Gerçekte istenen boyler sıcaklığı=42+6+15=63°C.

Maksimum boyler sıcaklığı

Kullanıcıların, kullanım sıcak suyu için seçebilecekleri maksimum
sıcaklık. Bu seçeneği sıcak su musluklarından akacak suyun
sıcaklığını sınırlandırmak için kullanabilirsiniz.

BİLGİ

Kullanım sıcak suyu boylerinin dezenfeksiyonu sırasında,
boyler sıcaklığı bu maksimum sıcaklığı aşabilir.

BİLGİ

Maksimum sıcak su sıcaklığını ilgili mevzuata uygun olarak
sınırlandırın.

# Kod Tanım

[A.4.5] [6-0E] Maksimum ayar noktası

Kullanıcıların, kullanım sıcak suyu için
seçebilecekleri maksimum sıcaklık. Bu
seçeneği sıcak su musluklarından
akacak suyun sıcaklığını sınırlandırmak
için kullanabilirsiniz.

Eğer
▪ [E-07]=0: 40~80°C (varsayılan: 60°C)

(EKHW* ile birlikte EHBH/X için)

▪ [E-07]=1: 40~60°C (varsayılan: 60°C)

(yalnızca EHVH/X için)

Maksimum sıcaklık, dezenfeksiyon işlevi
sırasında kullanılamaz. Dezenfeksiyon
işlevine bakın.

8.2.7 İletişim/yardım masası numarası

# Kod Tanım

[6.3.2] Yok Kullanıcıların bir sorunla karşılaştıklarında

arayabilecekleri numaralar.

8.3 Gelişmiş yapılandırma/optimizasyon

8.3.1 Alan ısıtma/soğutma işlemi: gelişmiş

Çıkış suyu sıcaklığı ön ayarı

Çıkış suyu sıcaklığı ön ayar değerlerini tanımlayabilirsiniz:
▪ ekonomik (en düşük enerji tüketimini sağlayan istenen çıkış suyu

sıcaklığını ifade eder)

▪ konfor (en yüksek enerji tüketimine neden olan istenen çıkış suyu

sıcaklığını ifade eder).

Ön ayar değerleri programda aynı verinin kullanılmasını ve istenen
çıkış suyu sıcaklığının oda sıcaklığına göre ayarlanmasını
kolaylaştırır (ayara bakın). Daha sonra değeri değiştirmek
istediğinizde, tek bir yerde değiştirmeniz yeterli olacaktır. İstenen
çıkış suyu sıcaklığının havaya bağlı olup olmamasına dayalı olarak,
mutlak istenen çıkış suyu sıcaklığı veya istenen kaydırma değerleri
belirlenmelidir.

BİLDİRİM

Çıkış suyu sıcaklığı ön ayar değerleri, ilave bölge programı
Açık/KAPALI işlemlerini içerdiğinden yalnızca ana bölge
için geçerlidir.

BİLDİRİM

İstenen oda ve çıkış suyu sıcaklıkları arasında denge
sağlamak için, çıkış suyu sıcaklığı ön ayar değerlerini
tasarıma ve seçilen ısı yayıcılara göre seçin.

# Kod Tanım

Havaya dayalı DEĞİLSE ana çıkış suyu sıcaklığı bölgesi için çıkış
suyu sıcaklığı ön ayar değerleri

[7.4.2.1] [8-09] Konfor (ısıtma)

[9-01]~[9-00] (varsayılan: 35°C)

[7.4.2.2] [8-0A] Eko (ısıtma)

[9-01]~[9-00] (varsayılan: 33°C)

[7.4.2.3] [8-07] Konfor (soğutma)

[9-03]~[9-02] (varsayılan: 18°C)

[7.4.2.4] [8-08] Eko (soğutma)

[9-03]~[9-02] (varsayılan: 20°C)

Havaya dayalı ise ana çıkış suyu sıcaklığı bölgesi için çıkış suyu
sıcaklığı ön ayar değerleri (kaydırma değerleri)

[7.4.2.5] Yok Konfor (ısıtma)

−10~+10°C (varsayılan: 0°C)

[7.4.2.6] Yok Eko (ısıtma)

−10~+10°C (varsayılan: −3°C)

[7.4.2.7] Yok Konfor (soğutma)

−10~+10°C (varsayılan: 0°C)

[7.4.2.8] Yok Eko (soğutma)

−10~+10°C (varsayılan: +3°C)

Sıcaklık aralıkları (çıkış suyu sıcaklıkları)

Bu ayarın amacı, hatalı (yani, çok yüksek veya çok düşük) bir çıkış
suyu sıcaklığı seçilmesini önlemektir. Bu şekilde istenen ısıtma
sıcaklığı aralığı ve istenen soğutma sıcaklığı ayarı yapılandırılabilir.

BİLDİRİM

Bir alttan ısıtma sistemi kullanılıyorsa, şu parametrelerin
sınırlandırılması önemlidir:

▪ ısıtma modunda alttan ısıtma sisteminin özelliklerine

göre maksimum çıkış suyu sıcaklığı.

▪ soğutma modunda zeminde yoğuşmanın önlenmesi

için 18~20°C'ye göre minimum çıkış suyu sıcaklığı.

BİLDİRİM

▪ Çıkış suyu sıcaklık aralıkları ayarlanırken, tüm istenen

çıkış suyu sıcaklıkları ayrıca sınırlar arasında kalacak
şekilde ayarlanabilir.

▪ İstenen çıkış suyu sıcaklığını ile istenen oda sıcaklığı

ve/veya kapasite arasındaki dengeyi daima (tasarıma
ve ısı yayıcıların seçimine göre) koruyun. İstenen çıkış
suyu sıcaklığı birkaç ayarın (ön ayar değerleri,
kaydırma değerler, havaya dayalı eğriler, ayar)
sonucudur. Neticede, aşırı sıcaklıklara veya kapasite
düşüşüne neden olabilecek çok yüksek veya çok düşük
çıkış suyu sıcaklıkları meydana gelebilir. Çıkış suyu
sıcaklık aralıkları uygun değerlere (ısı yayıcılara bağlı
olarak) sınırlandırılarak, bu durumlardan kaçınılabilir.

Örnek: odanın ısıtılabilmesi için minimum çıkış suyu sıcaklığını
28°C'ye ayarlayın: çıkış suyu sıcaklıkları mutlaka (ısıtma modunda)
oda sıcaklıklarından yeterince yüksek olmalıdır.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

43

8 Yapılandırma

T

t

T

A

R

L

0°C

T

t

T

A

R

L

0°C

a b

# Kod Tanım

Ana çıkış suyu sıcaklığı bölgesi için çıkış suyu sıcaklık aralığı (=
ısıtma modunda en düşük çıkış suyu sıcaklığına ve soğutma
modunda en yüksek çıkış suyu sıcaklığına sahip çıkış suyu sıcaklığı
bölgesi)

[A.3.1.1.2.2] [9-00] Maks. sıc. (ısıtma)

37~dış üniteye dayalıdır (varsayılan:
55°C)

[A.3.1.1.2.1] [9-01] Min. sıc. (ısıtma)

15~37°C (varsayılan: 25°C)

[A.3.1.1.2.4] [9-02] Maks. sıc. (soğutma)

18~22°C (varsayılan: 22°C)

[A.3.1.1.2.3] [9-03] Min. sıc. (soğutma)

5~18°C (varsayılan: 5°C)

İlave çıkış suyu sıcaklığı bölgesi için çıkış suyu sıcaklık aralığı (=
ısıtma modunda en yüksek çıkış suyu sıcaklığına ve soğutma
modunda en düşük çıkış suyu sıcaklığına sahip çıkış suyu sıcaklığı
bölgesi)

[A.3.1.2.2.2] [9-06] Maks. sıc. (ısıtma)

37~dış üniteye dayalıdır (varsayılan:
55°C)

[A.3.1.2.2.1] [9-05] Min. sıc. (ısıtma)

15~37°C (varsayılan: 25°C)

[A.3.1.2.2.4] [9-08] Maks. sıc. (soğutma)

18~22°C (varsayılan: 22°C)

[A.3.1.2.2.3] [9-07] Min. sıc. (soğutma)

5~18°C (varsayılan: 5°C)

Çıkış suyu sıcaklığı hedef aşma değerleri

Bu işlev, kompresör durmadan önce su sıcaklığının istenen çıkış
suyu sıcaklığının üzerine ne kadar yükselebileceğini tanımlar. Çıkış
suyu sıcaklığı istenen çıkış suyu sıcaklığının altına düştüğünde
kompresör tekrar çalışmaya başlar. Bu işlev yalnızca ısıtma
modunda uygulanabilir.

# Kod Tanım

Yok [9-04] 1~4°C (varsayılan: 1°C)

0°C Civarında Çıkış Suyu Sıcaklığı Telafisi

Isıtma modunda, istenen çıkış suyu sıcaklığı yaklaşık 0°C'lik bir dış
ortam sıcaklığında yerel olarak yükseltilir. Bu telafi bir mutlak veya
havaya dayalı istenen sıcaklık kullanıldığında seçilebilir (aşağıdaki
şekle bakın). Bu ayarı dış ortam sıcaklığı yaklaşık 0°C olduğunda
(örn. soğuk bölge ülkelerinde) binanın olası ısı kayıplarını telafi
etmek üzere kullanabilirsiniz.

# Kod Tanım

Yok [D-03] 0 (devre dışı) (varsayılan)

1 (etkin) L=2°C,
R=4°C (−2°C<TA<2°C)

2 (etkin) L=4°C,
R=4°C (−2°C<TA<2°C)

3 (etkin) L=2°C,
R=8°C (−4°C<TA<4°C)

4 (etkin) L=4°C,
R=8°C (−4°C<TA<4°C)

Çıkış suyu sıcaklığı maksimum ayarı

Yalnızca oda termostatı kontrolünde ve ayar etkinleştirildiğinde
kullanılabilir. Mevcut ve istenen oda sıcaklığı arasındaki farka göre
belirlenen istenen çıkış suyu sıcaklığı (=değişim) üzerindeki
maksimum ayar (=değişim), örn. 3°C ayarı, istenen çıkış suyu
sıcaklığının 3°C arttırılabileceği veya düşürülebileceği anlamına
gelir. Ayar yükseltildiğinde performans da artar (daha düşük Açık/
KAPALI işlemi, daha hızlı ısınma), ancak ısı yayıcıya bağlı olarak,
istenen çıkış suyu sıcaklığı ile istenen oda sıcaklığı arasında
mutlaka denge (tasarıma ve ısı yayıcıların seçimine göre) olması
gerektiğine dikkat edin.

# Kod Tanım

Yok [8-06] 1~5°C (varsayılan: 3°C)

Havaya göre soğutma izni

Yalnızca EHBX ve EHVX'te kullanılabilir. Havaya dayalı soğutmanın
devre dışı bırakılması mümkündür; bu da soğutma modunda istenen
çıkış suyu sıcaklığının dış ortam sıcaklığına bağlı olmadığı ve bunun
havaya bağlı modun seçili olup olmamasından bağımsız olduğu
anlamına gelir. Hem ilave çıkış suyu sıcaklığı bölgesi, hem de ana
çıkış suyu sıcaklığı bölgesi için bu ayar ayrı olarak yapılandırılabilir.

# Kod Tanım

Yok [1-04] Ana çıkış suyu sıcaklığı bölgesinin

havaya bağlı soğutması...
0 (devre dışı) (varsayılan)
1 (etkin)

Yok [1-05] İlave çıkış suyu sıcaklığı bölgesinin

havaya bağlı soğutması...
0 (devre dışı) (varsayılan)
1 (etkin)

Sıcak aralıkları (oda sıcaklığı)

Yalnızca oda termostatı kontrolünde kullanılabilir. Odanın aşırı
ısınması veya soğuması önlenerek enerji tasarrufu için, oda sıcaklığı
aralığını hem ısıtma modu, hem de soğutma modu için
sınırlandırabilirsiniz.

Montör başvuru kılavuzu

44

BİLDİRİM

Oda sıcaklığı aralıkları ayarlanırken, tüm istenen oda
sıcaklıkları ayrıca sınırlar arasında kalacak şekilde
ayarlanabilir.

a Mutlak istenen çıkış suyu sıcaklığı
b Hava durumuna bağlı istenen çıkış suyu sıcaklığı

# Kod Tanım

Oda sıcaklığı aralığı
[A.3.2.1.2] [3-06] Maks. sıc. (ısıtma)

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

18~30°C (varsayılan: 30°C)

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

[

9-0C

]

a

b
c

d

8 Yapılandırma

# Kod Tanım

[A.3.2.1.1] [3-07] Min. sıc. (ısıtma)

12~18°C (varsayılan: 12°C)

[A.3.2.1.4] [3-08] Maks. sıc. (soğutma)

25~35°C (varsayılan: 35°C)

[A.3.2.1.3] [3-09] Min. sıc. (soğutma)

15~25°C (varsayılan: 15°C)

Oda sıcaklığı kademesi

Yalnızca oda termostatı kontrolünde ve sıcaklık °C'de
görüntülenirken kullanılabilir.

# Kod Tanım

[A.3.2.4] Yok Oda sıc. Kademesi

▪ 1°C (varsayılan). Kullanıcı arayüzünde

istenen oda sıcaklığı 1°C'lik
kademelerle ayarlanabilir.

▪ 0,5°C Kullanıcı arayüzünde istenen

oda sıcaklığı 0,5°C'lik kademelerle
ayarlanabilir. Mevcut oda sıcaklığı
0,1°C'lik bir doğrulukta görüntülenir.

Oda sıcaklığı histerezisi

Yalnızca oda termostatı kontrolünde kullanılabilir. İstenen oda
sıcaklığı civarındaki histerezis bandı ayarlanabilir. Daikin, sistemin
optimum kullanımı için ayarlandığından oda sıcaklığı histerezisin
değiştirilmesini önermez.

a Oda sıcaklığı
b Mevcut oda sıcaklığı
c İstenen oda sıcaklığı
d Süre

# Kod Tanım

Yok [9-0C] 1~6°C (varsayılan: 1°C)

Oda sıcaklığı ofseti

Yalnızca oda termostatı kontrolünde kullanılabilir. (Harici) oda
sıcaklığı sensörünü kalibre edebilirsiniz. Kullanıcı arayüzü veya
harici oda sensörü tarafından ölçülen oda sıcaklığı değerine bir
sensör verebilmeniz mümkündür. Ayarlar, kullanıcı arayüzünün veya
harici oda sensörünün ideal montaj konumuna monte edilemediği
durumlarda telafi sağlamak amacıyla kullanılabilir (montaj kılavuzuna
ve/veya montör başvuru kılavuzuna bakın).

# Kod Tanım

Oda sıcaklığı ofseti: Kullanıcı arayüzü sensörü üzerinden ölçülen
mevcut oda sıcaklığına ofset.

[A.3.2.2] [2-0A] −5~5°C, 0,5°C'lik kademe (varsayılan:

0°C)

Hrc oda sensörü ofseti: Yalnızca harici oda sensörü seçeneği
monte edilirse ve yapılandırılırsa mümkündür (bkz. [C-08])

[A.3.2.3] [2-09] −5~5°C, 0,5°C'lik kademe (varsayılan:

0°C)

Oda donma koruması

Yalnızca oda termostatı kontrolünde kullanılabilir. Mevcut oda
sıcaklığı oda donma sıcaklığının altına düşerse, ünite (ısıtma
modunda) odayı tekrar ısıtmak üzere ısı yayıcılara çıkış suyu
besleyecektir.

BİLDİRİM

Oda termostatı kontrolü, kullanıcı arayüzünde KAPALI olsa
bile oda donma koruması etkin kalır.

# Kod Tanım

Yok [2-06] Oda donma koruması

0: devre dışı
1: etkin (varsayılan)

Yok [2-05] Oda donma koruma sıcaklığı

4~16°C (varsayılan: 12°C)

Kesme vanası

Yalnızca 2 çıkış suyu sıcaklığı bölgesinde kullanılabilir.

Ana çıkış suyu sıcaklığı bölgesinde olan kesme vanası çıkış
yapılandırılabilir.

BİLGİ

Defrost işlemi sırasında kesme vanası daima açık olur.

Termo Açık/Kapalı: [F-0B] ayarına bağlı olarak, ana bölgedeki odada
ısıtma ve/veya talep olmadığında vana kapanır. Bu ayarı
etkinleştirerek:

▪ ilave LWT bölgesinden talep geldiğinde (karıştırma vanası

istasyonu üzerinden) ana LWT bölgesindeki ısı yayıcılara çıkış
suyu beslemesini kesebilir ve

▪ yalnızca talep olduğunda karıştırma vanası istasyonunun Açık/

KAPALI pompasını etkinleştirebilirsiniz. Bkz. "5 Uygulama
kılavuzları" sayfa 7.

# Kod Tanım

[A.3.1.1.6.1] [F-0B] Kesme vanası:

0 (Hayır)(varsayılan): ısıtma veya
soğutma talebinden etkilenmez.

1 (Evet): ısıtma veya soğutma talebi
YOKSA kapanır.

BİLGİ

[F‑0B] ayarı yalnızca bir termostat veya harici oda
termostatı talep ayarı mevcutsa geçerlidir (çıkış suyu
sıcaklığı ayarında geçerli değildir).

Soğutma: Yalnızca EHBX ve EHVX'te mümkündür. [F-0C] ayarına
bağlı olarak, ünite soğutma modunda çalışırken kesme vanası
kapanır. Soğuk çıkış suyunun ısı yayıcıdan geçmesini ve (örn. alttan
ısıtma devreleri veya radyatörlerde) yoğuşma oluşumunu önlemek
için bu ayarı etkinleştirin.

# Kod Tanım

[A.3.1.1.6.2] [F-0C] Kesme vanası:

0 (Hayır): alan çalıştırması modunun
soğutma konumuna değiştirilmesinden
etkilenmez.

1 (Evet)(varsayılan): alan çalıştırması
modu soğutma konumundayken kapanır.

Çalışma sıcaklık aralığı

Ortalama dış ortam sıcaklığına bağlı olarak, alan ısıtma veya alan
soğutma konumunda ünite çalışması engellenir.

Alan ısıtma OFF sıc.: Ortalama dış ortam sıcaklığı bu değerin
üzerine yükseldiğinde, aşırı ısınmanın engellenmesi için alan
ısıtması KAPALI konuma geçer.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

45

8 Yapılandırma

# Kod Tanım

[A.3.3.1] [4-02] ▪ EHBH/X04+08 ve EHVH/X04+08:

14~25°C (varsayılan: 25°C)

▪ EHBH/X16 ve EHVH/X16: 14~35°C

(varsayılan: 35°C)

Aynı ayar otomatik ısıtma/soğutma
geçişinde de kullanılabilir.

Alan soğutma On sıc.: Yalnızca EHBX ve EHVX'te mümkündür.
Ortalama dış ortam sıcaklığı bu değerin altına düştüğünde, alan
soğutması KAPALI konuma geçer.

# Kod Tanım

[A.3.3.2] [F-01] 10~35°C (varsayılan: 20°C)

Aynı ayar otomatik ısıtma/soğutma
geçişinde de kullanılabilir.

Otomatik ısıtma/soğutma geçişi

Yalnızca EHBX ve EHVX'te kullanılabilir. Son kullanıcı istenen

çalışma modunu kullanıcı arayüzünden ayarlar: Isıtma, Soğutma
veya Otomatik (ayrıca kullanım kılavuzuna/kullanıcı başvuru
kılavuzuna bakın). Otomatik modu seçilirse, çalışma modu değişimi
şu parametrelere dayalıdır:

▪ Aylık ısıtma ve/veya soğutma izni: son kullanıcı aylık olarak hangi

çalışma moduna izin verileceğini belirler (# [7:5]): ısıtma/soğutma
veya yalnızca ısıtma veya yalnızca soğutma. İzin verilen çalışma
modu yalnızca soğutma olarak değiştirilirse, çalışma modu
soğutma konumuna geçer. İzin verilen çalışma modu yalnızca
ısıtma olarak değiştirilirse, çalışma modu ısıtma konumuna geçer.

▪ Ortalama dış ortam sıcaklığı: çalışma modu, ısıtma modu için alan

ısıtma KAPALI sıcaklığı ve soğutma modu için alan soğutma Açık
sıcaklığı tarafından belirlenen aralık içerisinde kalması için
değiştirilir. Dış ortam sıcaklığı düştüğünde, çalışma modu ısıtma
konumuna değişir veya tam tersi meydana gelir. Dış ortam
sıcaklığının zamana dayalı olduğuna dikkat edin (bkz.
"8 Yapılandırma" sayfa 32).

Dış ortam sıcaklığı alan soğutma Açık ve alan ısıtma KAPALI
sıcaklığı arasındaysa, sistem oda termostatı kontrolünde bir çıkış
suyu sıcaklığı bölgesi ve hızlı ısı yayıcılar ile yapılandırılmadığı
sürece çalışma modu değişmeden kalır. Bu durumda çalışma modu
şu parametrelere göre değişir:

▪ Ölçülen iç ortam sıcaklığı: ısıtma ve soğutma modunda istenen

oda sıcaklığının yanı sıra, montör bir histerezis değeri (ısıtma
modunda bu değer istenen soğutma sıcaklığıyla ilgilidir) ve bir
ofset değeri (ısıtma modunda bu değer istenen ısıtma sıcaklığıyla
ilgilidir) de ayarlar. Örnek: istenen oda sıcaklığı ısıtma modunda
22°C ve soğutma modunda 24°C, histerezis değeri 1°C ve ofset
değeri 4°C'dir. Isıtma modundan soğutma moduna geçiş, oda
sıcaklığı istenen soğutma sıcaklığının maksimum değeri ile
histerezis değerinin (yani 25°C) toplamının ve istenen ısıtma
sıcaklığı ile ofset değerinin toplamının (yani 26°C) üzerine
yükseldiğinde meydana gelir. Tam tersine, soğutma modundan
ısıtma moduna geçiş, oda sıcaklığı istenen ısıtma sıcaklığının
minimum değerinden histerezis değerinin çıkartılmasıyla elde
edilen değerin (yani 21°C) ve istenen soğutma sıcaklığından ofset
değerinin çıkartılmasıyla elde edilen değerin (yani 20°C) altına
düştüğünde meydana gelir.

▪ Zamanlayıcının ısıtma modundan soğutma moduna veya soğutma

modundan ısıtma moduna çok sık geçmesini engeller.

Dış ortam sıcaklığıyla ilgili değişim ayarları (yalnızca otomatik modu
seçildiğinde):

# Kod Tanım

[A.3.3.1] [4-02] Alan ısıtma OFF sıc.. Dış ortam sıcaklığı

bu değerin üzerine yükselirse, çalışma
modu soğutma konumuna değişir:

▪ EHBH/X04+08 ve EHVH/X04+08:

14~25°C (varsayılan: 25°C)

▪ EHBH/X16 ve EHVH/X16: 14~35°C

(varsayılan: 35°C)

[A.3.3.2] [F-01] Alan soğutma On sıc.. Dış ortam

sıcaklığı bu değerin altına düşerse,
çalışma modu ısıtma konumuna değişir:

10~35°C (varsayılan: 20°C)

İç ortam sıcaklığıyla ilgili değişim ayarları. Yalnızca Otomatik modu
seçildiğinde ve sistem, 1 çıkış suyu sıcaklığı bölgesi ve hızlı ısı
yayıcılar ile birlikte oda termostatı kontrolünde yapılandırıldığında
kullanılabilir.

Yok [4-0B] Histerezis: Değişimin yalnızca

gerektiğinde yapılmasını sağlar. Örnek:
alan çalıştırması modu yalnızca oda
sıcaklığı, istenen ısıtma sıcaklığından
histerezis değerinin çıkartılmasıyla elde
edilen değerin altına düştüğünde
soğutma modundan ısıtma moduna
değişir.

1~10°C, 0,5°C'lik kademe (varsayılan:
1°C)

Yok [4-0D] Ofset: Etkin istenen oda sıcaklığına

ulaşılabilmesini sağlar. Örnek: ısıtma
modundan soğutma moduna geçiş
ısıtma konumunda istenen oda
sıcaklığının altına düşer; bu istenen oda
sıcaklığına hiçbir zaman ulaşılamaz.

1~10°C, 0,5°C'lik kademe (varsayılan:
1°C)

8.3.2 Kullanım sıcak suyu kontrolü: gelişmiş

Ön ayar boyler sıcaklıkları

Yalnızca kullanım sıcak suyu üretiminin programlandığı veya
programlandığı + yeniden ısıtıldığı durumlarda kullanılabilir.

Boyler sıcaklığı ön ayar değerlerini tanımlayabilirsiniz:
▪ depolama ekonomik
▪ depolama konfor
▪ yeniden ısıtma
Ön ayar değerleri, programda aynı değerin kullanılmasını

kolaylaştırır. Daha sonra bu değeri değiştirirseniz, değişikliği
yalnızca tek 1 yerde gerçekleştirmeniz yeterlidir (ayrıca, kullanım
kılavuzuna ve/veya kullanıcı başvuru kılavuzuna bakın).

Depolama konfor: Yalnızca istenen boyler sıcaklığı hava durumuna
bağlı değilse kullanılabilir. Depolama konfor sıcaklığı, daha yüksek
bir istenen boyler sıcaklığına karşılık gelir ve yeniden ısıtma ayar
noktasına kadar boyler ısıtma döngüsüne öncelik verilir. Bir
depolama konfor işlemi programlandığında (tahminen gece) istenen
sıcaklıktır.

# Kod Tanım

[7.4.3.1] [6-0A] 30~80°C (varsayılan: 60°C)

Depolama ekonomik: Depolama ekonomik sıcaklığı daha düşük bir
istenen boyler sıcaklığına karşılık gelir. Bir depolama ekonomik
işlemi programlandığında (tahminen gündüz) istenen sıcaklıktır.

# Kod Tanım

[7.4.3.2] [6-0B] 30~50°C (varsayılan: 45°C)

Yeniden ısıtma: İstenen yeniden ısıtma boyler sıcaklığı kullanılır:

Montör başvuru kılavuzu

46

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

T

DHW

T

a

[0-0C]

[0-0B]

[0-0E] [0-0D]

8 Yapılandırma

▪ programlı + yeniden ısıtma modunda, garanti edilen minimum

boyler sıcaklığı olarak: boyler sıcaklığı bu değerin altına düşerse,
boyler ısıtılır.

▪ depolama konfor modu sırasında, kullanım sıcak suyu üretimine

öncelik verilir. Boyler sıcaklığı bu değerin üzerine yükselirse,
kullanım sıcak suyu üretimi ve alan ısıtma/soğutma işlemi sırayla
uygulanır.

# Kod Tanım

[7.4.3.3] [6-0C] 30~50°C (varsayılan: 45°C)

Hava durumunda dayalı

Hava durumuna dayalı montör ayarları, ünitenin hava durumuna
bağlı işletimi için parametreleri tanımlar. Hava durumuna dayalı
çalıştırma etkin olduğunda, istenen boyler sıcaklığı ortalama dış
ortam sıcaklığına bağlı olarak otomatik olarak belirlenir: düşük dış
ortam sıcaklıklarında musluk suyu daha soğuk olduğundan daha
yüksek istenen boyler sıcaklıkları söz konusudur, bunun tersi de
geçerlidir. Programlı veya programlı+yeniden ısıtma kullanım sıcak
suyu üretiminde, depolama konfor sıcaklığı hava durumuna dayalıdır
(hava durumuna dayalı eğriye göre), ancak depolama ekonomik ve
yeniden ısıtma sıcaklığı hava durumuna dayalı değildir. Yalnızca
yeniden ısıtmalı kullanım sıcak suyu üretiminde, istenen boyler
sıcaklığı (hava durumuna dayalı eğriye göre) hava durumuna
dayalıdır. Hava durumuna dayalı çalıştırma sırasında son kullanıcı
arayüzünden istenen boyler sıcaklığını ayarlayamaz.

# Kod Tanım

[A.4.2.2] Yok Hava durumuna dayalı istenen boyler

sıcaklığı:
▪ Mutlak (varsayılan): devre dışı. Hiçbir

istenen boyler sıcaklığı hava
durumuna dayalı değildir.

▪ Havaya göre: etkin. Programlı veya

programlı+yeniden ısıtma modunda
depolama konfor sıcaklığı hava
durumuna dayalıdır. Depolama
ekonomik ve yeniden ısıtma
sıcaklıkları hava durumuna dayalı
değildir. Yeniden ısıtma modunda,
istenen boyler sıcaklığı hava
durumuna dayalıdır.
Not: Görüntülenen boyler sıcaklığı
hava durumuna dayalı ise, kullanıcı
arayüzünden ayarlanamaz.

# Kod Tanım

[A.4.2.3] [0-0E]

Havaya dayalı eğri
[0-0D]
[0-0C]
[0-0B]

▪ T

: İstenen boyler sıcaklığı.

DHW

▪ Ta: (Ortalama) dış ortam sıcaklığı

▪ [0-0E]: düşük dış ortam sıcaklığı.

−20~5°C (varsayılan: −10°C)

▪ [0-0D]: yüksek dış ortam sıcaklığı:

10~20°C (varsayılan: 15°C)

▪ [0-0C]: dış ortam sıcaklığı, düşük dış

ortam sıcaklığına eşitse veya daha
düşükse istenen boyler sıcaklığı:
55~70°C (varsayılan: 70°C)

▪ [0-0B]: dış ortam sıcaklığı, yüksek dış

ortam sıcaklığına eşitse veya daha
yüksekse istenen boyler sıcaklığı:
35~55°C (varsayılan: 55°C)

[A.4.2.1] Yok Program sıc.

Boyler sıcaklığıyla ilgili

gerçekleştirilebilecek işlemleri şunlardır:

▪ Ön ayarlı (varsayılan): önceden

tanımlı sıcaklıklar depolama konfor,
depolama ekonomik ve depolama
durdurma. Önceden tanımlı sıcaklıklar
menü yapısından ayarlanır.

▪ Özel: izin verilen aralık dahilinde özel

sıcaklıklar ve depolama durdurma.
Not: Bu değer seçildiğinde, hava
durumuna dayalı boyler sıcaklıklarının
seçilmesi mümkün değildir.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

47

8 Yapılandırma

t

T

BH ON

T

DHW

T

HP ON

T

HP OFF

T

HP MAX

T

U

T

BH OFF

[6-01]

[6-00]

[7-00]

[7-01]

TU= 70°C
[7-00] = 3°C
[6-01] = 2°C
[6-00] = 7°C

HP

BH

HP

5

10

20

30

40

41

48

50

60

71
70

73

Buster ısıtıcı ve ısı pompası çalışması
Ayrı kullanım sıcak suyu boylerine sahip sistemler için (yalnızca

EHBH/X için)

# Kod Tanım

Yok [4-03] Buster ısıtıcının çalışma iznini ortam

sıcaklığına, kullanım sıcak suyu
sıcaklığına veya ısı pompasının çalışma
moduna dayalı olarak tanımlar. Bu ayar
ayrı kullanım sıcak suyu boyleri içeren
uygulamalarda yalnızca yeniden ısıtma
modunda kullanılabilir.

▪ 0: “Dezenfeksiyon işlevi” ve “Güçlü

kullanım sıcak suyu ısıtma” haricinde
buster ısıtıcının çalışmasına izin
verilmez.
Bunu yalnızca ısı pompası
kapasitesinin konutun ısıtma
gereksinimlerini ve tüm bir ısıtma
mevsimi boyunca kullanım sıcak suyu
ihtiyaçlarını karşılayabildiği durumlarda
kullanın.
Dış ortam sıcaklığı [5-03] ve [5-02]=1
ayarının altındaysa, kullanım sıcak
suyu ısıtılmaz. Kullanım sıcak suyu
sıcaklığı en fazla ısı pompası KAPALI
sıcaklığı kadar olabilir.

▪ 1: Gerektiğinde, buster ısıtıcının

çalışmasına izin verilir.

▪ 2: Buster ısıtıcının çalışmasına

kullanım sıcak suyu üretimi için ısı
pompasının çalışma sıcaklık aralığının
dışında izin verilmez.

Buster ısıtıcının çalışmasına yalnızca

şu durumlarda izin verilir:
▪ Ortam sıcaklığı çalışma sıcaklık

aralığının dışındaysa: Ta<[5-03]
veya Ta>35°C

▪ Kullanım sıcak suyu sıcaklığı

ısı pompası KAPALI sıcaklığından
2°C daha düşükse.

Ta<[5-03] ayarı, [5-02] durumuna bağlı
ise buster ısıtıcının çalışmasına izin
verilir.

İkili çalışma etkinse ve yardımcı boyler
izin sinyali AÇIK konumdaysa, Ta<[5-03]
ayarı yapılsa bile buster ısıtıcı
engellenecektir. Bkz. [C-02].

▪ 3 (varsayılan): Isı pompası, kullanım

sıcak suyu çalışması sırasında etkin
değilse buster ısıtıcının çalışmasına
izin verilmez.

1 ayarıyla aynıdır, ancak buster

ısıtıcının ısı pompası kullanım sıcak
suyu üretimi ile aynı anda çalışmasına
izin verilmez.

[4-03]=1/2/3 ayarı yapıldığında da buster
ısıtıcının çalışması buster ısıtıcı izin
programı tarafından sınırlandırılabilir.

Yok [7-00] Aşırı çalışma sıcaklığı. Buster ısıtıcı

Yok [7-01] Histerezis. Buster ısıtıcı AÇIK ve buster

KAPALI konuma getirilmeden önce
kullanım sıcak suyu ayar noktası
sıcaklığının üzerindeki sıcaklık farkı.
Kullanım sıcak suyu boyler sıcaklığı,
seçilen sıcaklık ayar noktasının üzerine
[7-00] ile yükseltilir.

Aralık: 0~4°C (varsayılan: 0)

ısıtıcı KAPALI sıcaklıkları arasındaki
farktır. Maksimum histerezis sıcaklığı
2°C'dir.

Montör başvuru kılavuzu

48

Aralık: 2~40°C (varsayılan: 2)

# Kod Tanım

Yok [6-00] Isı pompası AÇIK sıcaklığını belirleyen

sıcaklık farkı.
Aralık: 2~20°C (varsayılan: 2)

Yok [6-01] Isı pompası KAPALI sıcaklığını belirleyen

sıcaklık farkı.
Aralık: 0~10°C (varsayılan: 2)

BH Buster ısıtıcı
HP Isı pompası. Isı pompası tarafından ısıtma süresi

çok uzunsa, destek ısıtıcı tarafından ilave bir ısıtma
sağlanabilir.

T

Destek ısıtıcı KAPALI sıcaklığı (TU+[7-00])

BH OFF

T

Destek ısıtıcı AÇIK sıcaklığı (T

BH ON

T

Kullanım sıcak su deposu içinde bulunan sensördeki

HP MAX

BH OFF

−[7-01])

maksimum ısı pompası sıcaklığı

T

Isı pompası KAPALI sıcaklığı (T

HP OFF

T

Isı pompası AÇIK sıcaklığı (T

HP ON

T

Kullanım sıcak suyu sıcaklığı

DHW

HP MAX

HP OFF

−[6-01])

−[6-00])

TUKullanıcı ayar noktası sıcaklığı (kullanıcı

arayüzünden ayarlanan)

t Süre

Zamanlayıcılar

# Kod Tanım

Yok [8-00] Kullanım sıcak suyu çalışması için

minimum çalışma süresi. Bu süre
içerisinde hedef kullanım sıcak suyu
sıcaklığına erişilse dahi alan ısıtmasına/
soğutmasına izin verilmez.

Aralık: 0~20 dakika (varsayılan: 5)

Yok [8-01] Kullanım sıcak suyu çalışması için

maksimum çalışma süresi. Hedef
kullanım sıcak suyu sıcaklığına
ulaşılmasa dahi kullanım sıcak suyu
ısıtma işlemi durdurulur. Mevcut
maksimum çalışma süresi ayrıca [8-04]
ayarına bağlıdır.

▪ Sistem planı = Oda termostatı kontrolü

ise: Bu ön ayar değeri yalnızca alan
ısıtma veya soğutma için bir talep
mevcut olduğunda dikkate alınır. Alan
ısıtma/soğutma için bir talep yoksa
boyler, ısı pompası KAPALI
sıcaklığına kadar ısıtılır.

▪ Sistem planı ≠ Oda termostatı kontrolü

ise: Bu ön ayar değeri daima dikkate
alınır.

Aralık: 5~95 dakika (varsayılan: 30)

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

t

1

0

1

0

[8-01] [8-02]

[8-00]

t

1

0

1

0

1

0

[8-03]

3

4

1

0

t

T

A

t

T

A

0

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

0

[8-01]

[F-01] 35C

[8-02]

[8-01]+

[8-04]

# Kod Tanım

Yok [8-02] Yeniden çevrimi önleme süresi.

İki kullanım sıcak suyu döngüsü
arasındaki minimum süredir. Mevcut
yeniden çevirimi önleme süresi ayrıca
[8-04] ayarına bağlıdır.

Aralık: 0~10 saat (varsayılan: 3)
(kademe: 1/2 saat) (yalnızca EHBH/X
için).

Aralık: 0~10 saat (varsayılan: 0,5)
(kademe: 1/2 saat) (yalnızca EHVH/X
için).

Yok [8-03] Buster ısıtıcı gecikme zamanlayıcı.

Yalnızca EKHW* için geçerlidir
Kullanım sıcak suyu modu etkin

konumdayken, buster ısıtıcı için çalışma
gecikme süresi.

▪ Kullanım sıcak suyu modu etkin

değilse, gecikme süresi 20 dakikadır.

▪ Gecikme süresi, buster ısıtıcı AÇIK

sıcaklığından itibaren işlemeye başlar.

▪ Buster ısıtıcı gecikme süresi ile

maksimum çalışma süresi
uyarlanarak, enerji verimliliği ile ısıtma
süresi arasında optimum bir denge
bulabilirsiniz.

▪ Buster ısıtıcı gecikme süresi çok

yüksek bir değere ayarlanırsa,
kullanım sıcak suyunun ayarlanan
sıcaklığa ulaşması zaman alabilir.

▪ [8-03] ayarı yalnızca [4-03]=1 ayarında

bir anlam ifade eder. [4-03]=0/2/3
ayarı, kullanım suyu ısıtma modunda
buster ısıtıcıyı otomatik olarak
ısı pompası çalışma süresine göre
sınırlandırır.

▪ [8-03] ayarının daima [8-01]

maksimum çalışma süresine uygun
olduğundan emin olun.

Aralık: 20~95 dakika (varsayılan: 50).

Yok [8-04] Maksimum çalışma süresi için dış ortam

sıcaklığı [4-02] veya [F-01] ayarına
dayalı ilave çalışma süresi.

Aralık: 0~95 dakika (varsayılan: 95).

[8-02]: Yeniden çevrimi önleme zamanı

8 Yapılandırma

1 Destek ısıtıcı çalışması (1=etkin, 0=etkin değil)
2 Isı pompası kullanım suyu ısıtma modu(1=etkin,

0=devre dışı)

3 Destek ısıtıcı için sıcak su talebi (1=talep, 0=talep

yok)

4 Isı pompası için sıcak su talebi (1=talep, 0=talep

yok)

t Süre

[8-04]: İlave çalışma süresi [4-02]/[F-01]

TAOrtam (dış) sıcaklığı

t Süre

Yeniden çevrimi önleme zamanı
Maksimum çalışma akımı

Dezenfeksiyon

Yalnızca kullanım sıcak suyu boyleri bulunan kurulumlar için
geçerlidir.

Dezenfeksiyon işlevi, düzenli aralıklarla kullanım sıcak suyunu belirli
bir sıcaklığa ısıtarak kullanım sıcak suyu boylerini dezenfekte eder.

[8-03]: Destek ısıtıcı gecikme süresi

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

1 Isı pompası kullanım suyu ısıtma modu(1=etkin,

0=devre dışı)

2 Isı pompası için sıcak su talebi (1=talep, 0=talep

yok)

t Süre

DİKKAT

Dezenfeksiyon işlevini saha ayarları, montör tarafından
ilgili mevzuata uygun olarak düzenlenmelidir.

# Kod Tanım

[A.4.4.2] [2-00] Çalışma günü:

▪ Her gün

▪ Pazartesi

▪ Salı

▪ Çarşamba

▪ Perşembe

▪ Cuma

▪ Cumartesi

▪ Pazar

Montör başvuru kılavuzu

49

8 Yapılandırma

00.00 22.00 24.0001.00 23.00 t

T

DHW

T

H

T

U

[2-02]

[2-03]

[2-04]

# Kod Tanım

[A.4.4.2] [2-01] Dezenfeksiyon

▪ Hayır
▪ Evet

[A.4.4.3] [2-02] Başlangıç saati: 00~23:00, kademe:

1:00.

[A.4.4.4] [2-03] Sıcaklık hedefi:

▪ Buster ısıtıcı ile: 55~80°C, varsayılan:

70°C.

▪ Buster ısıtıcı olmadan: 60°C (sabit).

[A.4.4.5] [2-04] Süre:

▪ Buster ısıtıcı ile: 5~60 dakika,

varsayılan: 10 dakika.

▪ Buster ısıtıcı olmadan: 40~60 dakika,

varsayılan: 60 dakika.

BİLGİ

AH hata kodunun alınması ve kullanım sıcak suyu
kullanılırken dezenfeksiyon işlevinin kesilmemesi
durumunda, aşağıdaki işlemlerin uygulanması önerilir:

▪ Kullanım sıcak suyu > Ayar noktası modu > Yeniden

ısıtma veya T.ısıtma+prgrm seçimi yapıldığında,
dezenfeksiyon işlevinin en son beklenen büyük sıcak su
kullanımından en az 4 saat sonra başlatılması önerilir.
Bu başlatma, montör ayarlarıyla (dezenfeksiyon işlevi)
ile ayarlanabilir.

▪ Kullanım sıcak suyu > Ayar noktası modu > Yalnız

program seçimi yapıldığında, boylerin ön ısıtılması için
programlanan dezenfeksiyon işlevinin başlatılmasından
3 saat önce bir Depolama ekonomik programlanması
önerilir.

BİLGİ

Kullanım sıcak suyu sıcaklığı bu süre içerisinde
dezenfeksiyon hedef sıcaklığının 5°C altına düşerse,
dezenfeksiyon işlevi yeniden başlatılır.

8.3.3 Isı kaynağı ayarları

Yedek ısıtıcı
Kullanım sıcak suyu boyleri olmayan veya ayrı kullanım sıcak

suyu boylerine sahip sistemler için (yalnızca EHBH/X için)

Yardımcı ısıtıcı çalışma modu: yardımcı ısıtıcının ne zaman
etkinleştirileceği veya devre dışı bırakılacağını tanımlar. Bu ayar

T

Kullanım sıcak suyu sıcaklığı

DHW

TUKullanıcı ayar noktası sıcaklığı
THYüksek ayar noktası sıcaklığı [2-03]

t Süre

UYARI

Dezenfeksiyon işleminden sonra sıcak su musluğundaki
kullanım sıcak suyu sıcaklığının saha ayarı [2-03] ile
seçilen değere eşit olacağına dikkat edin.

Bu yüksek kullanım sıcak suyu sıcaklığı insan
yaralanmaları için risk oluşturabilecekse, kulanım sıcak
suyu boylerinin sıcak su çıkış bağlantısına bir karışım
vanası (sahada tedarik edilir) takılmalıdır. Bu karışım
vanası sıcak su musluğundaki su sıcaklığının hiçbir zaman
ayarlanan maksimum değeri aşmamasını güvence altına
almalıdır. Bu maksimum izin verilen su sıcaklığı ilgili
mevzuata uygun olarak seçilmelidir.

DİKKAT

Tanımlanan süreyle [A.4.4.5] birlikte dezenfeksiyon işlevi
başlangıç süresinin [A.4.4.3] olası kullanım sıcak suyu
talebiyle kesilmediğinden emin olun.

DİKKAT

Buster ısıtıcı izin programı, bir haftalık programa göre
buster ısıtıcının çalışmasına izin vermek veya buster
ısıtıcının çalışmasını sınırlandırmak üzere kullanılır. Öneri:
Dezenfeksiyon işlevinin başarılı şekilde uygulanması için,
buster ısıtıcının (haftalık programa göre) programlanan
dezenfeksiyon başlangıcından itibaren en az 4 saat
çalışmasına izin verilmelidir. Buster ısıtıcı dezenfeksiyon
işlevi sırasında engellenirse, bu işlev başarılı OLMAZ ve
ilgili AH uyarısı verilir.

yalnızca yardımcı ısıtıcıya defrost çalışması sırasında ihtiyaç
duyulması veya dış ünitenin arızalanması durumunda dikkate
alınmaz ([A.5.1.2] [4-06] etkinleştirilmişse)

Entegre kullanım sıcak suyu boylerine sahip sistemler için
(yalnızca EHVH/X için)

Yardımcı ısıtıcı çalışma modu: kullanım sıcak suyu çalışması
sırasında yardımcı ısıtıcı çalışmasının ne zaman devre dışı
bırakılacağı veya ne zaman izin verileceğini tanımlar. Bu ayar
yalnızca yardımcı ısıtıcıya defrost çalışması sırasında ihtiyaç
duyulması veya dış ünitenin arızalanması durumunda dikkate
alınmaz ([A.5.1.2] [4-06] etkinleştirilmişse)

# Kod Tanım

[A.5.1.1] [4-00] Yardımcı ısıtıcı çalışması:

▪ 0: Devre dışı
▪ 1: Etkin
▪ 2: Sınırlı, yalnızca entegre kullanım

sıcak suyu boylerine sahip sistemlerde
kullanım sıcak suyu çalışması
sırasında etkinleştirilir.

[A.5.1.2] [4-06] Acil çalıştırma sırasında yardımcı

ısıtıcıya izin verilip verilmeyeceğini
tanımlar:

▪ 1: İzin verilir
▪ 0: İzin verilmez
Belirli dış ünite arızalarında, acil

çalıştırma yardımcı ısıtıcıyı
çalıştıracaktır.

[A.5.1.3] [4-07] Yardımcı ısıtıcı ikinci kademesine izin

verilip verilmeyeceğini tanımlar:
▪ 1: İzin verilir
▪ 0: İzin verilmez
Bu şekilde, yardımcı ısıtıcı kapasitesini

sınırlamak mümkün olur.

Montör başvuru kılavuzu

50

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

T

A

[C-03]

[C-04]

a

b

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

T

A

[F-02]

[F-03]

a

b

8 Yapılandırma

# Kod Tanım

Yok [5-00] Alan ısıtması işlemi sırasında denge

sıcaklığının üzerinde yardımcı ısıtıcı
çalışmasına izin verilsin mi?

▪ 1: İzin verilmez
▪ 0: İzin verilir

[A.5.1.4] [5-01] Denge sıcaklığı.

Altına düşüldüğünde yardımcı ısıtıcının
çalışmasına izin verilen dış ortam
sıcaklığı.

BİLGİ

Yalnızca entegre kullanım sıcak suyu boylerine sahip
sistemler için: Depolama sıcaklığı ayar noktası 50°C'nin
üzerindeyse, ünitenin kullanım sıcak suyu boylerini ısıtmak
için gerekli süreye önemli etkisi olacağından Daikin
yardımcı ısıtıcı ikinci kademesini devre dışı bırakmanızı
önermez.

İkili çalışma

Yalnızca yardımcı boyleri bulunan kurulumlar için geçerlidir
(dönüşümlü işletim, paralel bağlı). Bu işlevin amacı, dış ortam
sıcaklığına bağlı olarak alan ısıtmayı Daikin iç ünite veya yardımcı
boyler olmak üzere hangi ısıtma kaynağının sağlayabileceğini/
sağlayacağını belirlemektir.

“İkili çalışma” saha ayarı yalnızca iç ünite alan ısıtma çalışması ve
yardımcı boyler izin sinyali için geçerlidir.

“İkili çalışma” işlevi etkinleştirildiğinde, dış ortam sıcaklığı “ikili
çalışma AÇIK sıcaklığının” altına düştüğünde ve yardımcı boyler izin
sinyali etkin konuma geldiğinde iç ünite otomatik olarak alan ısıtma
çalışmasında duracaktır.

"İkisi birden çalışma" fonksiyonu etkisiz kılındığında, tüm dış
sıcaklıklarda (çalışma aralıklarına bakın) iç ünite tarafından hacim
ısıtma yapılması mümkündür ve yardımcı kazanın izin sinyali her
zaman etkisiz kılınmıştır.

▪ [C-03] İki çalışma AÇIK sıcaklığı: altına düşüldüğünde yardımcı

boyler izin sinyalinin etkin konuma geleceği (kapalı, EKRP1HB
üzerinde KCR) ve iç ünite tarafından yapılan alan ısıtmanın
durdurulacağı dış ortam sıcaklığını tanımlar.

▪ [C-04] İkili çalışma histerezisi: ikili çalışma AÇIK sıcaklığı ile ikili

çalışma KAPALI sıcaklığı arasındaki sıcaklık farkını tanımlar.

X1–X2 izin sinyali (EKRP1HB)

TADış ortam sıcaklığı

a kapalı
b açık

BİLGİ

▪ Düşük dış ortam sıcaklığında ikili çalışma ile birlikte

[4-03]=0/2 ayarı kombinasyonu kullanım sıcak suyu
sıkıntısına yol açabilir.

▪ İkili çalışma işlevinin kullanım suyu ısıtma moduna hiçbir

etkisi yoktur. Kullanım sıcak suyu yine ve sadece iç
ünite tarafından ısıtılır.

▪ Yardımcı boyler izin sinyali EKRP1HB (dijital G/Ç

PCB'si) üzerindedir. X1, X2 kontağı etkinleştirildiğinde
kapanır ve devre dışı bırakıldığında açılır. Bu kontağın
şemadaki konumu için aşağıdaki şekle bakın.

# Kod Tanım

Yok [C-03] AÇIK sıcaklığı.

Dış ortam sıcaklığı bu sıcaklığın altına

düşerse, ikili ısı kaynağı izin sinyali

etkinleşir.

Yok [C-04] Histerezis.

Çok sık değişimin önlenmesi için ikili ısı

kaynağı AÇIK ve KAPALI değerleri

arasındaki sıcaklık farkı.

Alt levha ısıtıcısı

Yalnızca ERHQ dış üniteye sahip kurulumlarda ve opsiyonel alt
levha ısıtıcı kitinin takılı olması durumunda geçerlidir.

▪ [F-02] Alt levha ısıtıcı AÇIK sıcaklığı: düşük dış ortam

sıcaklıklarında dış ünitenin alt levhasında buzlanma oluşmasını
önlemek için altına düşüldüğünde alt levha ısıtıcının iç ünite
tarafından etkinleştirileceği dış ortam sıcaklığını tanımlar.

▪ [F-03] Alt levha ısıtıcı histerezisi: alt levha ısıtıcı AÇIK sıcaklığı ile

alt levha ısıtıcı KAPALI sıcaklığı arasındaki sıcaklık farkını
tanımlar.

Alt levha ısıtıcısı

DİKKAT

İkili çalışma işlevi etkin konumdayken, uygulama kılavuzu
5'te açıklanan tüm kurallara uyulduğundan emin olun.

Daikin bu kurala uyulmaması sonucunda doğabilecek
hasarlardan sorumlu tutulamayacaktır.

TADış ortam sıcaklığı

a Açık
b OFF

DİKKAT

Alt levha ısıtıcı EKRP1HB ile kontrol edilir.

# Kod Tanım

Yok [F-02] Alt levha ısıtıcı AÇIK sıcaklığı: 3~10°C

Yok [F-03] Histerezis: 2~5°C

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Varsayılan: 3°C

Varsayılan: 5°C

Montör başvuru kılavuzu

51

8 Yapılandırma

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

BİLGİ

[F-04] ayarına bağlı olarak, dijital G/Ç PCB'si üzerinde
bulunan Y2 kontağı (EKRP1HB) opsiyonel alt levha
ısıtıcısını kontrol eder. Bu kontağın şemadaki konumu için
aşağıdaki şekle bakın. Eksiksiz bağlantı bilgileri için, bkz.
"14.5 Kablo şeması" sayfa 73.

8.3.4 Sistem ayarları

Öncelikler
Ayrı kullanım sıcak suyu boylerine sahip sistemler için (yalnızca

EHBH/X için)

# Kod Tanım

Yok [5-02] Alan ısıtma önceliği.

Kullanım sıcak suyunun, dış ortam
sıcaklığı alan ısıtma öncelik sıcaklığının
altına düştüğünde yalnızca buster
ısıtıcı tarafından üretilip
üretilmeyeceğini tanımlar. Boyler ısıtma
çalışması süresinin kısaltılması ve
garanti edilen kullanım sıcak suyu
konforunun elde edilmesi için, bu
işlevin etkinleştirilmesi gerekir.

▪ 0: devre dışı
▪ 1: etkin
[5-01] Denge sıcaklığı ve [5-03] Alan

ısıtma önceliği sıcaklığı, yardımcı ısıtıcı
ile ilgilidir. Bu nedenle, [5-03] ayarını
[5-01] ayarı ile aynı değere veya birkaç
derece üzerine ayarlamanız gerekir.

[5-03] Alan ısıtma önceliği sıcaklığı.

Altına düşüldüğünde kullanım sıcak
suyunun yalnızca buster ısıtıcı
tarafından ısıtılacağı dış ortam
sıcaklığını tanımlar.

Aralık: 15~35°C (varsayılan: 0).

Yok [5-04] Kullanım sıcak suyu sıcaklığı için ayar

noktası düzeltme: alan ısıtma önceliği
etkin durumdayken düşük ortam
sıcaklıklarında uygulanmak üzere,
istenen kullanım sıcak suyu sıcaklığı
için ayar noktası düzeltme. Düzeltilen
(daha yüksek) ayar noktası, boylerin
altındaki daha soğuk su katmanı (ısı
eşanjör serpantini çalışmadığından)
için daha sıcak üst katmanla telafi
uygulayarak boylerdeki suyun toplam
ısı kapasitesinin yaklaşık olarak
değişmeden kalmasını sağlar.

Aralık: 0~20°C (varsayılan: 10).

# Kod Tanım

[A.6.1.2] [C-00] Bir güneş enerjisi kiti monte edilirse,

boylerin ısıtılması için öncelik nasıl
olur?

▪ 0: Güneş enerjisi kiti
▪ 1: Isı pompası

[A.6.1.1] [C-01] Alan ısıtma/soğutma ve kullanım sıcak

suyu ısıtma (ısı pompası tarafından)
için eşzamanlı bir talep mevcutsa,
hangi çalışma modu öncelikli olur?

▪ 0: En yüksek talebe sahip çalışma

modu öncelikli olur.

▪ 1: Daima alan ısıtma/soğutma

öncelikli olur.

Entegre kullanım sıcak suyu boylerine sahip sistemler için
(yalnızca EHVH/X için)

# Kod Tanım

Yok [5-02] Alan ısıtma önceliği.

Kullanım sıcak suyu çalışması
sırasında yardımcı ısıtıcının, ısı
pompasını destekleyip
desteklemeyeceğini tanımlar.

Sonuç: Daha kısa boyler ısıtma
çalışma süresi ve alan ısıtma
döngüsünde daha kısa kesinti.

Bu ayar MUTLAKA daima 1 olmalıdır.
[5-01] Denge sıcaklığı ve [5-03] Alan

ısıtma önceliği sıcaklığı, yardımcı ısıtıcı
ile ilgilidir. Bu nedenle, [5-03] ayarını
[5-01] ayarı ile aynı değere veya birkaç
derece üzerine ayarlamanız gerekir.

Yardımcı ısıtıcı çalışması kısıtlanmışsa
([4-00]=0) ve dış ortam sıcaklığı, [5-03]
ayarının altındaysa, kullanım sıcak
suyu yardımcı ısıtıcıyla ısıtılmayacaktır.

Yok [5-03] Alan ısıtma önceliği sıcaklığı.

Altına düşüldüğünde yardımcı ısıtıcının
kullanım sıcak suyu ısıtması sırasında
destek vereceği dış ortam sıcaklığını
tanımlar.

[A.6.1.2] [C-00] Bir güneş enerjisi kiti monte edilirse,

boylerin ısıtılması için öncelik nasıl
olur?

▪ 0: Güneş enerjisi kiti
▪ 1: Isı pompası

[A.6.1.1.1] [C-01] Alan ısıtma/soğutma ve kullanım sıcak

suyu ısıtma (ısı pompası tarafından)
için eşzamanlı bir talep mevcutsa,
hangi çalışma modu öncelikli olur?

▪ 0: En yüksek talebe sahip çalışma

modu öncelikli olur.

▪ 1: Daima alan ısıtma/soğutma

öncelikli olur.

Otomatik yeniden başlatma

Bir enerji kesintisinden sonra enerji verildiğinde, otomatik yeniden
başlatma işlevi enerji kesintisi anındaki uzaktan kumanda ayarlarını
yeniden uygular. Bu nedenle, Daikin bu işlevin daima etkin konumda
tutulmasını önerir.

İndirimli elektrik tarifesi güç beslemesinin, güç beslemesinin
kesintiye uğradığı türden olması durumunda otomatik yeniden
başlama işlevine daima izin verilmelidir. İç ünitenin kesintisiz

Montör başvuru kılavuzu

52

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

3x

1 2 3

8 Yapılandırma

kontrolü, indirimli elektrik tarifesi güç kaynağının durumundan
bağımsız olarak, iç ünitenin normal elektrik tarifesi güç kaynağına
bağlanmasıyla garanti edilebilir.

# Kod Tanım

[A.6.1] [3-00] Otomatik yeniden başlatma işlevi:

▪ 0: Etkin
▪ 1: Devre dışı

İndirimli elektrik tarifeli güç beslemesi

# Kod Tanım

A.2.6.1 [d‑01] İndirimli elektrik tarifesi güç kaynağına

[A.6.2.1] [d-00] İndirimli elektrik tarifesi güç beslemesi

Yalnızca EHBH/X + EKHW* için:

[d-00] Buster ısıtıcı Yedek ısıtıcı Kompresör

0
(varsayılan)

1 İzin verilmiş
2 Zorlamalı

3 İzin verilmiş

Zorlamalı
KAPALI

KAPALI

bağlantı:
▪ 0 (varsayılan): Dış ünite normal bir

güç beslemesine bağlıdır.

▪ 1: Dış ünite indirimli elektrik tarifeli bir

güç beslemesine bağlıdır. Elektrik
şirketi tarafından indirimli elektrik
tarifesi sinyali gönderildiğinde, kontak
açılır ve ünite zorunlu kapama
moduna girer. Sinyal tekrar
yayınlandığında, gerilimsiz kontak
kapanacak ve ünite işletimi yeniden
başlayacaktır. Bu nedenle, otomatik
yeniden başlatma işlevini daima etkin
konumda tutun.

▪ 2: Dış ünite indirimli elektrik tarifeli bir

güç beslemesine bağlıdır. Elektrik
şirketi tarafından indirimli elektrik
tarifesi sinyali gönderildiğinde, kontak
kapanır ve ünite zorunlu kapama
moduna girer. Sinyal tekrar
yayınlandığında, gerilimsiz kontak
kapanacak ve ünite işletimi yeniden
başlayacaktır. Bu nedenle, otomatik
yeniden başlatma işlevini daima etkin
konumda tutun.

sırasında hangi ısıtıcıların çalışmasına
izin verilir?

▪ 0 (varsayılan): Yok
▪ 1: Yalnızca buster ısıtıcı
▪ 2: Yalnızca yardımcı ısıtıcı
▪ 3: Tüm ısıtıcılar

Yalnızca EHBH/X + EKHW* için:
Aşağıdaki tabloya bakın.

Yalnızca EHVH/X için: Aşağıdaki tabloya
bakın.

1, 2 ve 3 ayarları yalnızca indirimli
elektrik tarifesi güç kaynağının tip 1
olması veya iç ünitenin normal elektrik
tarifesi güç kaynağına (30-31 X2M ile)
bağlanması ve yardımcı ısıtıcı ve buster
ısıtıcının indirimli elektrik tarifesi güç
kaynağına bağlı olmaması durumunda
geçerlidir.

Zorlamalı KAPALI Zorlamalı

KAPALI

İzin verilmiş

Yalnızca EHVH/X için: 1 veya 3'ü kullanmayın.

[d-00] Yedek ısıtıcı Kompresör

0 (varsayılan) Zorlamalı KAPALI Zorlamalı KAPALI
2 İzin verilmiş

Güç tasarrufu işlevi

BİLGİ

Yalnızca ERLQ004~008CAV3 için kullanılabilir.

Sabit koşullar (alan ısıtma/soğutma veya kullanım sıcak suyu talebi
yokken) sırasında dış ünite güç beslemesinin (iç ünite kumandası
tarafından dahili olarak) kesilip kesilmeyeceğini tanımlar. Sabit
koşullar sırasında dış ünite güç kesintisine izin verilip
verilmeyeceğine ilişkin nihai karar ortam sıcaklığına, kompresör
koşullarına ve minimum dahili zamanlayıcılara bağlıdır.

Güç tasarrufu işlevi ayarını etkinleştirmek için, [E-08] öğesinin
kullanıcı arayüzünden etkinleştirilmesi ve dış ünitedeki güç tasarrufu
konektörünün çıkartılması gerekir.

BİLDİRİM

Dış ünitedeki güç tasarrufu konektörü yalnızca uygulamaya
giden ana güç beslemesi KAPALI konuma getirildiğinde
çıkartılmalıdır.

ERLQ004~008CAV3

# Kod Tanım

Yok [E-08] Dış ünite güç tasarrufu işlevi:

▪ 0: Devre dışı

▪ 1 (varsayılan): Etkin

ERHQ011~016BAV3 , ERHQ011~016BAW1 , ERLQ011~016CAV3
ve ERLQ011~016CAW1 için

Varsayılan ayarı KESİNLİKLE değiştirmeyin.

# Kod Tanım

Yok [E-08] Dış ünite güç tasarrufu işlevi:

▪ 0 (varsayılan): Devre dışı

▪ 1: Etkin

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

53

8 Yapılandırma

Güç tüketimi kontrolü

Yalnızca EHBH/X04+08 + EHVH/X04+08 için kullanılabilir. Bu işlev
hakkında daha ayrıntılı bilgi için, bkz. "5 Uygulama kılavuzları"
sayfa 7.

Güç tüketimi kontrolü

# Kod Tanım

[A.6.3.1] [4-08] Mod:

▪ 0 (Sınır yok)(varsayılan): Devre dışı
▪ 1 (Devamlı): Etkin: Sistem güç

tüketiminin sürekli olarak
sınırlandırılacağı tek bir güç
sınırlandırma değeri (A veya kW
cinsinden) ayarlayabilirsiniz.

▪ 2 (Diji. girişler): Etkin: Sistem güç

tüketiminin ilgili dijital girişlere bağlı
olarak sınırlandırılacağı dört farklı
güç sınırlandırma değeri (A veya kW
cinsinden) ayarlayabilirsiniz.

[A.6.3.2] [4-09] Tip:

▪ 0 (Akım): Sınırlandırma değerleri A

cinsinden ayarlanır.

▪ 1 (Güç)(varsayılan): Sınırlandırma

değerleri kW cinsinden ayarlanır

[A.6.3.3] [5-05] Değer: Yalnızca tam süreli güç

sınırlandırma modunda kullanılabilir.
0~50 A, 1 A'lık kademe (varsayılan:

50 A)

[A.6.3.4] [5-09] Değer: Yalnızca tam süreli güç

sınırlandırma modunda kullanılabilir.
0~20 kW, 0,5 kW'lık kademe

(varsayılan: 20 kW)

DI için ortam sınırları: Yalnızca dijital girişlere ve akım değerlerine
dayalı güç sınırlandırma modu için kullanılabilir.

[A.6.3.5.1] [5-05] Sınır DI1

0~50 A, 1 A'lık kademe (varsayılan:
50 A)

[A.6.3.5.2] [5-06] Sınır DI2

0~50 A, 1 A'lık kademe (varsayılan:
50 A)

[A.6.3.5.3] [5-07] Sınır DI3

0~50 A, 1 A'lık kademe (varsayılan:
50 A)

[A.6.3.5.4] [5-08] Sınır DI4

0~50 A, 1 A'lık kademe (varsayılan:
50 A)

DI için kW sınırları: Yalnızca dijital girişlere ve güç değerlerine
dayalı güç sınırlandırma modu için kullanılabilir.

[A.6.3.6.1] [5-09] Sınır DI1

0~20 kW, 0,5 kW'lık kademe
(varsayılan: 20 kW)

[A.6.3.6.2] [5-0A] Sınır DI2

0~20 kW, 0,5 kW'lık kademe
(varsayılan: 20 kW)

[A.6.3.6.3] [5-0B] Sınır DI3

0~20 kW, 0,5 kW'lık kademe
(varsayılan: 20 kW)

[A.6.3.6.4] [5-0C] Sınır DI4

0~20 kW, 0,5 kW'lık kademe
(varsayılan: 20 kW)

Öncelik: Yalnızca opsiyonel EKHW* için kullanılabilir.

# Kod Tanım

[A.6.3.7] [4-01] Güç tüketimi kontrolü DEVRE DIŞI

[4‑08]=0

▪ 0 (Hiçbiri)(varsayılan): Yedek ısıtıcı

ve buster ısıtıcı aynı anda çalışabilir.
▪ 1 (BSH): Buster ısıtıcı önceliklidir.
▪ 2 (BUH): Yardımcı ısıtıcı önceliklidir.

Güç tüketimi kontrolü ETKİN
[4‑08]=1 veya 2

▪ 0 (Hiçbiri)(varsayılan): Güç

sınırlandırma seviyesi bağlı olarak,

yedek ısıtıcıdan önce buster ısıtıcı

sınırlandırılır.
▪ 1 (BSH): Güç sınırlandırma seviyesi

bağlı olarak, buster ısıtıcıdan önce

yedek ısıtıcı sınırlandırılır.
▪ 2 (BUH): Güç sınırlandırma seviyesi

bağlı olarak, yedek ısıtıcıdan önce

buster ısıtıcı sınırlandırılır.

Not: Güç tüketimi kontrolü DEVRE DIŞI (tüm modlar için)
konumdayken [4‑01] ayarı, yedek ısıtıcı ve buster ısıtıcının aynı
anda çalışıp çalışamayacağını veya buster/yedek ısıtıcının yedek/
buster ısıtıcıya göre önceliğinin olup olmayacağını tanımlar.

Güç tüketimi kontrolü ETKİN (yalnızca EHBH/X04+08 ve EHVH/
X04+08 için) konumdayken [4‑01] ayarı, uygulama sınırlandırmasına
bağlı olarak elektrikli ısıtıcıların önceliğini tanımlar.

# Kod Tanım

[A.6.3.7] [4-01] ▪ 0 (Hiçbiri)(varsayılan): Öncelikli ısıtıcı

yoktur. Güç tüketimi kontrolü

etkinleştirilirse, öncelikle buster ısıtıcı

sınırlandırılır.
▪ 1 (BSH): Buster ısıtıcı önceliklidir.

Güç tüketimi kontrolü etkinleştirilirse,

buster ısıtıcı sınırlandırılmadan önce

yardımcı ısıtıcı (kademe 1 ve/veya

kademe 2) sınırlandırılır.
▪ 2 (BUH): Yardımcı ısıtıcı önceliklidir.

Güç tüketimi kontrolü etkinleştirilirse,

yardımcı ısıtıcı sınırlandırılmadan

önce buster ısıtıcı sınırlandırılır.

Ortalama zamanlayıcı

Ortalama zamanlayıcı ortam sıcaklığı varistörlerinin etkisini düzeltir.
Havaya dayalı ayar noktası hesabı ortalama dış ortam sıcaklığına
göre gerçekleştirilir.

Dış ortam sıcaklığının seçilen süre boyunca ortalaması alınır.

# Kod Tanım

[A.6.4] [1-0A] Ortalama dış ortam zamanlayıcı:

▪ Ortalama alınmaz (varsayılan)
▪ 12 saat
▪ 24 saat
▪ 48 saat
▪ 72 saat

BİLGİ

Güç tasarrufu işlevi etkin konumdaysa (bkz. [E‑08]),
ortalama dış ortam sıcaklığı hesabı yalnızca harici dış
ortam sıcaklığı sensörü kullanılması durumunda
mümkündür. Bkz. "5.7 Harici sıcaklık sensörünün
kurulumu" sayfa 19.

Montör başvuru kılavuzu

54

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

Ofset sıcaklığı harici dış ortam sensörü

Yalnızca bir harici dış ortam sensörü takıldığında ve
yapılandırıldığında kullanılabilir.

Harici dış ortam sıcaklığı sensörünü kalibre edebilirsiniz. Termistör
değerine bir ofset atanması mümkündür. Bu ayar harici dış ortam
sensörünün ideal montaj konumuna monte edilemediği durumlarda
telafi sağlamak amacıyla kullanılabilir (montaj bölümüne bakın).

# Kod Tanım

[A.6.5] [2-0B] −5~5°C, 0,5°C'lik kademe (varsayılan:

0°C)

Zorlamalı defrost

Manüel olarak bir defrost çalışması başlatabilirsiniz.

Manüel defrost çalışması uygulama kararı, dış ünite tarafından verilir
ve ortam koşullarına ve ısı eşanjörü koşullarına bağlıdır. Dış ünite
zorlamalı defrost çalışmasını kabul ettiğinde, kullanıcı arayüzünde
simgesi görüntülenir. Zorlamalı defrost çalışması etkinleştirildikten
sonra 6 dakika içerisinde simgesi görüntülenmezse, dış ünite
zorlamalı defrost talebini göz ardı etmiş demektir.

# Kod Tanım

[A.6.6] Yok Bir defrost çalışması başlatmak ister

misiniz?
▪ TAMAM
▪ İptal

8 Yapılandırma

Pompa çalıştırma

Pompa çalıştırma saha ayarı, pompa çalışma mantığına yalnızca
[F-0D]=1 olduğunda uygulanır.

Pompa çalışma işlevi devre dışı bırakıldığında, dış ortam sıcaklığı,
[4-02] öğesiyle ayarlanan değerin üzerine çıkarsa veya dış ortam
sıcaklığı, [F-01] öğesiyle ayarlanan değerin altına düşerse pompa
çalışması durur. Pompa çalışması etkinleştirildiğinde, pompa
çalışması tüm dış ortam sıcaklıklarında mümkündür.

# Kod Tanım

Yok [F-00] Pompa çalışması:

▪ 0: Isıtma/soğutma çalışma moduna

bağlı olarak dış ortam sıcaklığı [4-02]
değerinin üzerinde veya [F-01]
değerinin altındaysa devre dışıdır.

▪ 1: Tüm dış ortam sıcaklıklarında

mümkündür.

Anormal debi koşulları sırasında pompa çalışması [F-09], pompanın
anormal debi koşulları meydana geldiğinde durup durmayacağını
veya çalışmaya devam edip etmeyeceğini tanımlar. Bu işlev yalnızca
pompanın Ta<4°C koşulunda etkin konumda tutulmasının istendiği
belirli koşullarda geçerlidir (pompa, 10 dakika boyunca etkin konuma
alınır ve ardından 10 dakika devre dışı bırakılır). Daikin bu işlev
neticesinde meydana gelebilecek hasarlardan dolayı KESİNLİKLE
hiçbir sorumluluk kabul etmez.

# Kod Tanım

Yok [F-09] Pompa anormal debide çalışmaya

devam eder:
▪ 0: Pompa devre dışı bırakılır.
▪ 1: Ta<4°C olduğunda (10 dakika AÇIK

– 10 dakika KAPALI) pompa
etkinleştirilir

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

55

8 Yapılandırma

< >

Tarih

Saat

Günışığı Süresi
Saat tipi

Saati/tarihi ayarla[1]

Tatil

Tatil modu

Başlangıç:
Bitiş:

Tatil[2]

Gün programı kullan

Evde

Oda sıcaklığı

LWT ana

LWT ilave
Boyler sıcaklığı

Programları seç[5]

Sensör bilgisi

Enerji ölçümü

Hata tespiti
Kullanıcı izin düzeyi

Bilgi[6]

Aktüatörler
Çalıştırma modları

Çalışma saati
Model

Ekran

Sıcaklık kilidi

Programları ayarla
Ön ayar değerleri

Kullanıcı ayarları

[7]

İzin verilen çalışma modu
Ölçü birimi

Tatil

Tatil modu

Başlangıç:
Bitiş:

Tatil[2]

Çalıştırma modu

Dışarıda

Isıtma
Soğutma

Tüketilen elekt.

Üretilen enerji

Enerji ölçümü[6.2]

Hata geçmişi

İletişim/yardım masası numarası

Hata bilgisi[6.3]

Kullanıcı arayüzü

İç ünite

Dış ünite

Model[6.8]

Kontrast

LCD aydınlatma süresi

Kullanıcı profili
Mevcut ana sayfalar

Ekran[7.1]

Oda sıcaklığı

LWT ana

Boyler sıcaklığı
Sessiz seviyesi

Ön ayar değerleri

[7.4]

Oda sıcaklığı

LWT ana

LWT ilave
Boyler sıcaklığı

Programları ayarla

[7.3]

Buster ısıtıcı izni
Sessiz modu
DHW pompası

[3]

Çalıştırma modu[4]

Sessiz modu

8.4 Menü yapısı: Genel bakış

Montör başvuru kılavuzu

56

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

Dil

Sistem planı

Alan çalıştırması
Kullanım sıcak suyu (DHW)

Montör ayarları[A]

Isı kaynakları
Sistem çalıştırması
Devreye alma
Genel ayarlar

Standart

Seçenekler

Kapasiteler

Sistem planı[A.2]

Ünite tipi

Standart[A.2.1]

DHW çalıştırma

DHW boyler ısıtıcı

Kontak tipi ana
Kontak tipi ilave

Seçenekler[A.2.2]

Dijital G/Ç PCB'si

Hrc. y. ısıtıcı src

Güneş enerjisi kiti

Alarm çıkışı
Alt plaka ısıtıcısı

Dijital G/Ç PCB'si[A.2.2.6]

LWT ayarları

Oda termostatı

Çalıştırma aralığı

Alan çalıştırması[A.3]

Ana

İlave

LWT ayarları[A.3.1]

LWT a.nokta modu

Sıcaklık aralığı

Havaya dayalı ısıtmayı ayarla
Havaya dayalı soğutmayı ayarla

Ana[A.3.1.1]

Ayarlı LWT
Kesme vanası

LWT a.nokta modu

Sıcaklık aralığı

Havaya dayalı ısıtmayı ayarla
Havaya dayalı soğutmayı ayarla

İlave

[A.3.1.2]

Oda sıcaklığı aralığı

Oda sıcaklığı ofseti

Oda termostatı[A.3.2]

Alan ısıtma OFF sıc.

Alan soğutma On sıc.

[A.3.3]

Ayar noktası modu

Programlı DHW

Kullanım sıcak suyu (DHW)[A.4]

Program sıc.

Depolama konfor SP modu

Havaya dayalı eğri

Programlı DHW

[A.4.2]

A.noktası okuma tipi

Çevrim kişi sayısı

Ayar noktası okuma[A.4.3]

Harici sensör

Talep PCB'si

Dezenfeksiyon

Çalışma günü

Başlangıç saati
Sıcaklık hedefi

[A.4.4]

Süre

Yardımcı ısıtıcı

Isı kaynakları[A.5]

Çalıştırma modu

Oto. acil durum işletme

BUH kademe 2 etkin

Yardımcı ısıtıcı

[A.5.1]

Test çalıştırması

UFH elek kurutması

Hava tahliyesi
Aktüatör test çalıştırması

Devreye alma

[A.7]

Ayar noktası okuma

Dezenfeksiyon

Maksimum ayar noktası

Otomatik yeniden başlatma

Tercih edilen kWh
Güç tüketimi kontrolü

Sistem çalıştırması[A.6]

Ortalama süresi
Hrc. ort sensör ofseti

Mod

Tip

Ortam değeri
kW değeri

Güç tüketimi kontrolü[A.6.3]

DI için ortam sınırları
DI için kW sınırları

Zorlamalı defrost

İzin verilen ısıtıcı

Zorlamalı pompa KAPALI

Tercih edilen kWh[A.6.2]

Öncelik

Çalıştırma aralığı

Dezenfeksiyon

Planı doğrula

Kompresör tipi

İç ünite yazılım tipi
Yardımcı ısıtıcı kademeleri
BUH tipi
Tercih edilen kWh

Yayıcı tipi

Ünite kontrol yöntemi

LWT alan sayısı
Pompa çalıştırma modu
Güç tasarrufu mümkün
Arayüz konumu

Denge sıcaklığı

Oda sıc. Kademesi

Delta T yayıcı

Harici kWh ölçer 1
Harici kWh ölçer 2
DHW pompası

8.5 Menü yapısı: Genel montör ayarları

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

8 Yapılandırma

Montör başvuru kılavuzu

57

9 Devreye Alma

9 Devreye Alma

BİLGİ

▪ Ünite ilk defa çalıştırıldıktan sonra geçen sürede gerekli

güç, ünite üzerindeki etikette belirtilen değerden yüksek
olabilir. Bu durum, kompresörün normal çalışmaya
başlamadan ve sabit güç tüketimine erişmeden önce 50
saat çalıştırılması gerekmesinden kaynaklanmaktadır.

▪ Çalıştırılmadan önce karter ısıtıcısının çalışması için

kuruluma en az 2 saat boyunca güç beslenmesi gerekir.

9.1 Genel bakış: Devreye alma

Devreye alma çalışması tipik olarak şu aşamalardan meydana gelir:
1 “Test çalıştırması öncesi kontrol listesi”nin kontrol edilmesi.
2 Hava tahliyesi gerçekleştirilmesi.
3 Sistem için bir test çalıştırması gerçekleştirilmesi.
4 Gerekirse, bir veya daha fazla sayıda aktüatör için bir test

çalıştırması gerçekleştirilmesi.

5 Gerekirse, alttan ısıtma kurutma işlemi gerçekleştirilmesi.

9.2 Test çalıştırması öncesi kontrol listesi

Aşağıdaki kontroller TAMAMLANMADAN sistemi ÇALIŞTIRMAYIN:

İç ünite doğru şekilde monte edilmelidir.

Dış ünite doğru şekilde monte edilmelidir.

Şu saha kabloları, bu kılavuza ve ilgili mevzuata uygun
olarak döşenmelidir:

▪ Yerel besleme paneli ile iç ünite arasındaki kablolar

▪ İç ünite ile vanalar (varsa) arasındaki kablolar

▪ İç ünite ile oda termostatı (varsa) arasındaki kablolar

▪ İç ünite ile kullanım sıcak suyu boyleri (varsa)

arasındaki kablolar

Sistem doğru şekilde topraklanmalı ve topraklama
terminalleri sıkılmalıdır.

Sigortalar veya yerel olarak takılan koruma cihazları bu
kılavuza uygun olmalıdır ve bypasslanmamalıdır.

Yerel besleme panelindeki güç besleme gerilimi,
ünitenin bilgi etiketinde belirtilen gerilime uygun olmalıdır.

Anahtar kutusunda KESİNLİKLE gevşek bağlantı veya
hasarlı elektrik bileşeni bulunmamalıdır.

İç ve dış ünitelerin içerisinde KESİNLİKLE hasarlı bileşen
veya sıkışmış borular bulunmamalıdır.

Yardımcı ısıtıcı tipine bağlı olarak, anahtar kutusu
üzerindeki F1B veya F3B yardımcı ısıtıcı devre kesicisi
AÇIK konumda olmalıdır.

Yalnızca dahili buster ısıtıcı olan boylerler için:

Anahtar kutusu üzerindeki F2B buster ısıtıcı devre
kesicisi AÇIK konumda olmalıdır.

KESİNLİKLE soğutucu akışkan kaçağı bulunmamalıdır.

Soğutucu akışkan boruları (gaz ve sıvı) termal olarak
yalıtılmalıdır.

Doğru boyutta borular döşenmeli ve borular doğru şekilde
yalıtılmalıdır.

İç ünite içerisinde KESİNLİKLE su kaçağı
bulunmamalıdır.

Kesme vanaları doğru şekilde takılmalı ve tamamen
açılmalıdır.

Dış ünitedeki durdurma vanaları (gaz ve sıvı) tamamen
açık olmalıdır.

Hava tahliye vanası (en az 2 tam tur) açık olmalıdır.

Basınç tahliye vanası, açıldığında suyu tahliye etmelidir.

BİLDİRİM

Sistem çalıştırılmadan önce üniteye en az 2 saat boyunca
güç beslenmelidir. Çalıştırma sırasında yağın azalmaması
ve kompresörün bozulmaması için, karter ısıtıcısının
kompresör yağını ısıtması gerekir.

BİLDİRİM

Üniteyi KESİNLİKLE termistörler olmadan çalıştırmayın,
aksi takdirde kompresör yanabilir.

BİLDİRİM

Soğutucu akışkan borularıyla ilgili çalışmalar tamamlanana
kadar üniteyi KESİNLİKLE çalıştırmayın (bu şekilde
çalıştırılırsa, kompresör bozulur).

9.3 Hava tahliyesi işlevi

Ünitenin devreye alınması ve montajı sırasında, su devresindeki tüm
havanın boşaltılması çok önemlidir. Hava tahliyesi işlevi çalışırken
pompa, ünite gerçekten çalışmadan çalışır ve su devresindeki hava
tahliye edilmeye başlar.

Hava tahliyesi için 2 mod mevcuttur:
▪ Manüel mod: ünite sabit bir pompa devrinde çalışır ve 3 yollu vana

sabit veya özel bir konumda bulunur. 3 yollu vananın özel bir
konumda bulunması, alan ısıtma veya kullanım sıcak suyu ısıtma
modlarında su devresindeki tüm havanın tahliye edilmesi için
yararlı bir özelliktir. Pompanın çalışma devri (yavaş veya hızlı) de
ayarlanabilir.

▪ Otomatik: ünite otomatik olarak pompa devrini ayarlar ve 3 yollu

vananın konumunu alan ısıtma ile kullanım sıcak suyu ısıtma
modları arasında değiştirir.

Hava tahliyesi işlevi 30 dakika sonra otomatik olarak durur.

BİLGİ

Hava tahliyesi işlevinin manüel modda başlatılması önerilir.
Neredeyse havanın tamamı tahliye edildiğinde, otomatik
modun başlatılması önerilir. Gerekirse, sistemdeki tüm
havanın tahliye edildiğinden emin olana kadar otomatik
modu tekrarlayın.

9.3.1 Manüel hava tahliyesi gerçekleştirmek için

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın. Bkz.

"Kullanıcı izin düzeyini Montör düzeyine ayarlamak için"
sayfa 33.

2 Hava tahliyesi modunu ayarlayın: sırasıyla [A.7.3.1] >

Montör ayarları > Devreye alma > Hava tahliyesi > Tip
seçimlerini yapın.

3 Manüel seçimini yapın ve düğmesine basın.

4 İstediğiniz pompa devrini ayarlayın: sırasıyla [A.7.3.2]

Montör ayarları > Devreye alma > Devir seçimlerini yapın.

5 İstediğiniz pompa devrini seçin ve düğmesine basın.

Sonuç: Düşük
Sonuç: Yüksek

6 İzin veriliyorsa, 3 yollu vana için istediğiniz konumu seçin. İzin

verilmiyorsa, [A.7.3.4] seçimini yapın.

>

Montör başvuru kılavuzu

58

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

Hava tahliyesi

Sal 15:10

Durdur

Hava tahliyesi

Sal 15:10

Durdur

9 Devreye Alma

7 3 yollu vana için istediğiniz konumu ayarlayın: sırasıyla [A.7.3.3]

> Montör ayarları > Devreye alma > Hava tahliyesi > Devre

seçimlerini yapın.

8 İstediğiniz devreyi seçin ve düğmesine basın.

Sonuç: SHC
Sonuç: Boyler

9 Hava tahliyesi işlevini başlatmak için, sırasıyla [A.7.3.4]

Montör ayarları > Devreye alma > Hava tahliyesi > Hava
tahliyesini başlat seçimlerini yapın ve düğmesine basın.

Sonuç: Hava tahliyesi başlar ve aşağıdaki ekran görüntülenir.

9.3.2 Otomatik hava tahliyesi gerçekleştirmek için

1 Kullanıcı izin düzeyini Montör düzeyine ayarlayın. Bkz.

"Kullanıcı izin düzeyini Montör düzeyine ayarlamak için"
sayfa 33.

2 Hava tahliyesi modunu ayarlayın: sırasıyla [A.7.3.1]

Montör ayarları > Devreye alma > Hava tahliyesi > Tip
seçimlerini yapın.

3 Otomatik seçimini yapın ve düğmesine basın.

4 Hava tahliyesi işlevini başlatmak için, sırasıyla [A.7.3.4]

Montör ayarları > Devreye alma > Hava tahliyesi > Hava
tahliyesini başlat seçimlerini yapın ve düğmesine basın.

Sonuç: Hava tahliyesi başlar ve aşağıdaki ekran görüntülenir.

BİLGİ

İki kullanıcı arayüzü mevcutsa, her iki kullanıcı
arayüzünden de test çalıştırması başlatabilirsiniz.

▪ Test çalıştırmasını başlattığınız kullanıcı arayüzünde bir

durum ekranı görüntülenir.

▪ Diğer kullanıcı arayüzünde ise bir meşgul ekranı

>

Ünite montajı doğru şekilde yapılmışsa, ünite test çalıştırması
sırasında seçilen çalışma modunda çalışmaya başlar. Test modu
sırasında, ünitenin doğru şekilde çalışıp çalışmadığı, çıkış suyu
sıcaklığı (ısıtma/soğutma modu) ve boyler sıcaklığı (kullanım sıcak
suyu modu) takip edilerek kontrol edilebilir.

Sıcaklığın takibi için, [A.6] seçimini yapın ve ardından kontrol etmek
istediğiniz bilgiyi seçin.

görüntülenir. Meşgul ekranı görüntülenirken, test
çalıştırmasını durduramazsınız.

9.5 Bir aktüatör test çalıştırması gerçekleştirmek için

Aktüatör test çalıştırmasının amacı, farklı aktüatörlerin (örn. pompa
çalışmasını seçtiğinizde, pompa için bir test çalıştırması başlar)
çalışmasını onaylamaktır.

1 Oda sıcaklığı kontrolünün, çıkış suyu sıcaklığı kontrolünün ve

kullanım sıcak suyu kontrolünün kullanıcı arayüzü üzerinden

>

>

KAPALI konuma getirildiğinden emin olun.

2 Sırasıyla [A.7.4]:

Aktüatör test çalıştırması seçimlerini yapın.

3 Bir aktüatör seçin ve düğmesine basın.

Örnek: Pompa.

4 Tamam seçimini yapın ve

Sonuç: Aktüatör test çalıştırması başlar. Tamamlandığında otomatik

olarak durur. Manüel olarak durdurmak için, düğmesine basın,
Tamam seçimini yapın ve ardından düğmesine basın.

> Montör ayarları > Devreye alma >

düğmesine basın.

9.3.3 Hava tahliyesini kesmek için

1 [A.7.3] seçimini yapın.

2

düğmesine ve ardından hava tahliyesi işlevini onaylamak

için düğmesine basın.

9.4 Bir test çalıştırması gerçekleştirmek için

1 Sırasıyla [A.7.1]: > Montör ayarları > Devreye alma > Test

çalıştırması seçimlerini yapın.

2 Bir test seçimi yapın ve düğmesine basın.

Örnek: Isıtma.

3 Tamam seçimini yapın ve

Sonuç: Test çalıştırması başlar. Tamamlandığında (±30 dak)

otomatik olarak durur. Manüel olarak durdurmak için, düğmesine
basın, Tamam seçimini yapın ve ardından düğmesine basın.

düğmesine basın.

9.5.1 Gerçekleştirilebilecek aktüatör test çalıştırmaları

▪ Buster ısıtıcı testi
▪ Yardımcı ısıtıcı (aşama 1) testi
▪ Yardımcı ısıtıcı (aşama 2) testi
▪ Pompa testi
▪ Güneş enerjisi pompası testi
▪ 2 yollu vana testi
▪ 3 yollu vana testi
▪ Alt levha ısıtıcı testi
▪ İkili sinyal testi
▪ Alarm çıkışı testi
▪ Soğutma/ısıtma sinyali testi
▪ Hızlı ısıtma testi
▪ Sirkülasyon pompası testi

9.6 Alttan ısıtma kurutma işlemi

Bu işlev, bir evin inşası sırasında alttan ısıtma sisteminin çok yavaş
bir şekilde kurutulması için kullanılır. Montörün bu programı
programlamasına ve uygulamasına izin verir.

Bu işlev, dış ünite montaj tamamlanmadan da uygulanabilir. Bu
durumda yardımcı ısıtıcı, kurutma işlevini gerçekleştirecek ve ısı
pompası çalışmadan çıkış suyu besleyecektir.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

59

10 Kullanıcıya teslim

t

T

A1

25°C (1) 35°C (2)

24h (1) 36h (2)

Elek kurutma

Sal 15:10

Durdur

Mevcut kademe 1

14d 12h
25°C

Kalan
İstenen LWT

BİLDİRİM

Montörün sorumlulukları şunlardır:

▪ zeminde çatlamaların meydana gelmemesi için zemin

inşasını gerçekleştiren firmayla iletişim kurularak ilk
ısıtma talimatlarının alınması.

▪ alttan ısıtma kurutma programının zemin inşasını

gerçekleştiren firmadan alınan talimatlara uygun
şekilde programlanması.

▪ kurulumun doğru çalıştığının düzenli olarak kontrol

edilmesi.

▪ kullanılan zemin tipi dikkate alınarak doğru programın

seçilmesi.

Montör girmesi gereken her bir adım için 20 adıma kadar
programlayabilir:

1 72 saate varan süreler ve
2 istenilen çıkış suyu sıcaklığı.

Örnek:

T İstenilen çıkış suyu sıcaklığı (15~55°C)

t Süre (1~72 sa)
(1) İşlem adımı 1
(2) İşlem adımı 2

9.6.1 Bir alttan ısıtma kurutma programı programlamak için

1 Sırasıyla [A.7.2]: > Montör ayarları > Devreye alma > UFH

elek kurutması > Kurutma programını ayarla seçimlerini yapın.

2 , , ve düğmelerini kullanarak programı

programlayın.
▪ Program içerisinde dolaşmak için ve düğmelerini

kullanın.

▪ Seçimi ayarlamak için ve düğmelerini kullanın.

Sonuç: Bir süre seçilirse, bu süreyi 1 ila 72 saat arasında

ayarlayabilirsiniz.

Sonuç: Bir sıcaklık seçilirse, istediğiniz çıkış suyu sıcaklığını

15°C ila 55°C arasında ayarlayabilirsiniz.

3 Yeni bir kademe eklemek için, boş bir satırda “–saat” veya “–”

seçimini yapın ve

4 Bir kademe silmek için, düğmesine basarak süreyi “–”

olarak ayarlayın.

5 Programı kaydetmek için düğmesine basın.

BİLGİ

Programda boşa kademe olmaması önemlidir. Program,
boş bir kademe programlanana kadar VEYA birbirini takip
eden 20 adıma kadar uygulanır.

düğmesine basın.

1 Sırasıyla [A.7.2]: > Montör ayarları > Devreye alma > UFH

elek kurutması seçimlerini yapın.

2 Bir kurutma programı seçin.

3 Kurutmayı başlat seçimini yapın ve

4 Tamam seçimini yapın ve düğmesine basın.

Sonuç: Alttan ısıtma kurutma işlemi başlar ve aşağıdaki ekran

görüntülenir. Tamamlandığında otomatik olarak durur. Manüel olarak
durdurmak için, düğmesine basın, Tamam seçimini yapın ve
ardından düğmesine basın.

düğmesine basın.

9.6.3 Bir alttan ısıtma kurutma işleminin durumunu görüntülemek için

1 düğmesine basın.
2 Programın güncel kademesi, toplam kalan süre ve güncel

istenilen çıkış suyu sıcaklığı görüntülenir.

BİLGİ

Menü yapısına sınırlı bir erişim söz konusudur. Yalnızca şu
menülere erişilebilir:

▪ Bilgi.

▪ Montör ayarları > Devreye alma > UFH elek kurutması

9.6.4 Bir alttan ısıtma kurutma işlemini kesmek için

Programın bir hata, açma/kapama düğmesinin kapalı konuma
getirilmesi veya elektrik kesintisi nedeniyle durması durumunda,
kullanıcı arayüzünde U3 hata kodu görüntülenir. Hata kodlarını
çözmek için, bkz. "12.3 Sorunların hata kodlarına göre çözülmesi"
sayfa 64. U3 hatasını sıfırlamak için, size ait Kullanıcı izin
düzeyi'nin Montör olması gerekir.

1 Alttan ısıtma kurutma işlemi ekranını görüntüleyin.

2

düğmesine basın.

3 Programı kesmek için

4 Tamam seçimini yapın ve düğmesine basın.

Sonuç: Alttan ısıtma kurutma işlemi programı durdurulur.

Programın bir hata, açma/kapama düğmesinin kapalı konuma
getirilmesi veya elektrik kesintisi nedeniyle durması durumunda,
alttan ısıtma kurutma işleminin durumunu görüntüleyebilirsiniz.

5 Sırasıyla [A.7.2]: > Montör ayarları > Devreye alma > UFH

elek kurutması > Kurutma durumu > Durduruldu seçimlerini
yapın ve son uygulanan adımı takip edin.

6 Programın uygulanmasını istediğiniz gibi değiştirin ve programı

yeniden başlatın.

düğmesine basın.

10 Kullanıcıya teslim

9.6.2 Bir alttan ısıtma kurutma işlemi başlatmak

BİLGİ

İndirimli elektrik tarifesi güç beslemesi, “alttan ısıtma
kurutma işlemi” ile birlikte kullanılamaz.

Montör başvuru kılavuzu

60

için

Test çalıştırması tamamlandığında ve ünite doğru şekilde çalışmaya
başladığında, lütfen aşağıdaki hususların kullanıcı tarafından
anlaşıldığından emin olun:

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

1 3

2

5

4

11 Bakım ve servis

▪ Montör ayar tablosunu (kullanım kılavuzunda) mevcut ayarlarla

doldurun.

▪ Kullanıcının CD/DVD'ye ve basılı kılavuzlara sahip olduğundan

emin olun ve kullanıcıyı daha sonra başvurması için bunları
saklaması gerektiği konusunda uyarın.

▪ Kullanıcıya sistemin nasıl doğru şekilde çalıştırılacağını ve

herhangi bir sorunla karşılaşması halinde ne yapacağını açıklayın.

▪ Kullanıcıya ünitenin bakımıyla ilgili olarak yapması gereken bakım

çalışmalarını açıklayın.

▪ Kullanıcıya kullanım kılavuzunda verilen enerji tasarrufu ipuçlarını

açıklayın.

11 Bakım ve servis

BİLDİRİM

Bakım çalışması tercihen montör veya servis yetkilisi
tarafından yılda bir defa gerçekleştirilmelidir.

11.1 Bakım güvenlik önlemleri

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

TEHLİKE: YANMA RİSKİ

BİLDİRİM: Elektrostatik deşarj riski

Herhangi bir bakım veya servis çalışması
gerçekleştirmeden önce, statik elektriği önlemek ve PCB'yi
korumak için ünitenin metal bir parçasına dokunun.

BİLDİRİM

Su filtresiyle ilgili işlemleri dikkatli bir şekilde gerçekleştirin.
Su filtresini geri takarken su filtresi ağına zarar vermemek
için aşırı kuvvet uygulamayın.

Su basıncı tahliye vanası

Vanayı açın ve doğru çalıştığını kontrol edin. Su çok sıcak olabilir!

Kontrol edilecek hususlar şunlardır:
▪ Tahliye vanasından gelen debi yeterince yüksek olmalıdır ve

vanada veya borular arasında tıkanıklık şüphesi olmamalıdır.

▪ Tahliye vanasından gelen suda yabancı madde veya pislik

bulunmamalıdır:
▪ pislik içermeyen su deşarj edilene kadar vanayı açın.
▪ sistemi yıkayın ve ilave bir su filtresi monte edin (bir manyetik

siklon filtre tercih edilir).

Bu suyun boylerden geldiğinden emin olmak için, bu kontrolü bir
boyler ısıtma döngüsü sonra gerçekleştirin.

Bu bakımın daha sık gerçekleştirilmesi önerilir.

11.1.1 İç ünitenin açılması

DİKKAT

Ön panel ağırdır. Üniteyi açarken veya kapatırken
parmaklarınızı sıkıştırmamaya DİKKAT EDİN.

Bakım gerektiren parçaların birçoğuna ulaşmak için yalnızca ön
paneli sökmeniz ve ardından ünitenin genişletilen polistren ön
kapağını kaldırmanız yeterlidir. Nadir de olsa bazı durumlarda
anahtar kutusunu da sökmeniz gerekir.

11.2 İç ünitenin yıllık bakımı için kontrol listesi

Aşağıdaki parametre ve bileşenleri en az yılda bir defa kontrol edin:
▪ Su basıncı
▪ Su filtresi
▪ Su basıncı tahliye vanası
▪ Tahliye vanası hortumu
▪ Kullanım sıcak suyu boyleri basınç tahliye vanası
▪ Anahtar kutusu
▪ Tortu temizleme
▪ Kimyasal dezenfeksiyon
▪ Anot

Su basıncı

Su basıncının 1 bar üzerinde olup olmadığını kontrol edin. Düşükse,
su ilave edin.

Su filtresi

Su filtresini temizleyin.

Basınç tahliye vanası hortumu

Suyun drenajı için, basınç tahliye vanası hortumunun doğru şekilde
yerleştirildiğini kontrol edin. Bkz. "7.3.2 Basınç tahliye vanasını
drenaja bağlamak için" sayfa 25.

Kullanım sıcak suyu boyleri tahliye vanası (sahada temin edilir)

Vanayı açın ve doğru çalıştığını kontrol edin. Su çok sıcak olabilir!

Kontrol edilecek hususlar şunlardır:
▪ Tahliye vanasından gelen debi yeterince yüksek olmalıdır ve

vanada veya borular arasında tıkanıklık şüphesi olmamalıdır.

▪ Tahliye vanasından gelen suda yabancı madde veya pislik

bulunmamalıdır:
▪ pislik içermeyen su deşarj edilene kadar vanayı açın.
▪ tahliye vanası ile soğuk su girişi arasındaki borular da dahil tüm

boyleri yıkayın ve temizleyin.

Bu suyun boylerden geldiğinden emin olmak için, bu kontrolü bir
boyler ısıtma döngüsü sonra gerçekleştirin.

Bu bakımın daha sık gerçekleştirilmesi önerilir.

Anahtar kutusu

▪ Anahtar kutusunda baştan sona gözle muayene gerçekleştirin ve

gevşek bağlantılar veya kusurlu kablo bağlantıları gibi belirgin
kusurları arayın.

▪ Bir ohmmetre kullanarak, K1M, K2M, K3M ve K5M kontaktörlerinin

(kurulumunuza bağlı olarak) doğru çalıştığını kontrol edin. Güç
KAPALI konuma getirildiğinde, bu kontaktörlerin tüm kontakları
mutlaka açık konumda olmalıdır.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

61

12 Sorun Giderme

4x

a

UYARI

Dahili kablolar hasar görürse, tehlikeye meydan vermemek
için imalatçı, servis temsilcisi veya benzeri yetkili bir
personel tarafından değiştirilmelidir.

Tortu temizleme

Su kalitesine ve ayar sıcaklığına bağlı olarak, kullanım sıcak suyu
boylerinin içerisindeki ısı eşanjöründe tortular birikerek, ısı transferini
kısıtlayabilir. Bu nedenle, belirli aralıklarla ısı eşanjöründe biriken
tortuların temizlenmesi gerekir.

Kimyasal dezenfeksiyon

İlgili mevzuat uyarınca belirli durumlarda kullanım sıcak suyu
boylerini de içine alacak şekilde bir kimyasal dezenfeksiyon
çalışması gerçekleştirilmesi gerekiyorsa, lütfen kullanım sıcak suyu
boylerinin alüminyum anot içeren bir paslanmaz çelik silindir
olduğunu unutmayın. İnsan tüketimine açık sularla kullanımı
onaylanmış, klor içermeyen dezenfektanların kullanılması önerilir.

BİLDİRİM

Tortu temizleme veya kimyasal dezenfeksiyon yöntemleri
kullanılırken, su kalitesinin mutlaka 98/83/EC sayılı AB
direktifinde belirtilen gereksinimleri karşılaması
sağlanmalıdır.

a Tahliye hortumu

BİLGİ

Boyleri boşaltmak için, sisteme hava girmesine izin
verilmesi amacıyla tüm sıcak su musluklarının açılması
gerekir.

12 Sorun Giderme

Anot

Hiçbir bakım veya ayar gerekli değildir.

11.2.1 Kullanım sıcak suyu boylerini boşaltmak için

1 Güç beslemesini KAPALI konuma getirin.
2 Soğuk su beslemesini KAPALI konuma getirin.
3 Sıcak su musluklarını açın.
4 Drenaj vanasının açın.

11.3 Kullanım sıcak suyu boylerini boşaltmak için

1 Ön paneli açın.
2 4 adet vidayı sökün ve anahtar kutusunu çıkartın.

12.1 Genel talimatlar

Sorun giderme işlem sırasına başlamadan önce, ünitede baştan
sona gözle muayene gerçekleştirin ve gevşek bağlantılar veya
kusurlu kablo bağlantıları gibi belirgin kusurları arayın.

UYARI

▪ Ünitenin anahtar kutusunda bir inceleme yaparken

mutlaka ünitenin ana şebekeyle bağlantısının
kesildiğinden emin olun. İlgili devre kesiciyi kapatın.

▪ Bir emniyet cihazı faaliyete geçtiğinde, onu eski

durumuna getirmeden önce üniteyi durdurun ve
emniyet cihazının neden harekete geçtiğini anlayın.
KESİNLİKLE emniyet cihazlarını köprülemeyin veya
fabrika ayarı dışındaki bir değere değiştirmeyin.
Sorunun nedenini bulamıyorsanız, satıcınızı arayın.

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

UYARI

Termal kesicinin yanlışlıkla sıfırlanmasından ötürü
doğabilecek bir tehlikeden kaçınmak için, bu cihaz bir
zamanlayıcı gibi harici bir anahtarlama aygıtından
beslenmemeli ya da program tarafından düzenli olarak
açılıp kapatılan bir devreye bağlanmamalıdır.

TEHLİKE: YANMA RİSKİ

3 Deşarj hortumu ünitenin sağ tarafında bulunur. Bağlantı

kelepçelerini veya bandı kesin ve esnek drenaj hortumunu öne
çekin.

Montör başvuru kılavuzu

62

12.2 Sorunların belirtilere göre çözülmesi

12.2.1 Belirti: Ünite ısıtma veya soğutma işlemini beklendiği gibi gerçekleştirmiyor

Olası nedenler Düzeltici işlem

Sıcaklık ayarı doru değildir. Uzaktan kumandadan sıcaklık

ayarını kontrol edin. Kullanım
kılavuzuna bakın.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

12 Sorun Giderme

Olası nedenler Düzeltici işlem

Debi çok düşüktür. Şu hususlara dikkat edin:

▪ Su devresindeki tüm kesme

vanaları tamamen açık
olmalıdır.

▪ Su filtresi temiz olmalıdır.

Gerekirse, temizleyin.

▪ Sistemde hava olmamalıdır.

Gerekirse, havayı tahliye edin.
Havayı manüel olarak tahliye
edebilir (bkz. "9.3.1 Manüel
hava tahliyesi gerçekleştirmek
için" sayfa 58) veya otomatik
hava tahliyesi işlevini
kullanabilirsiniz (bkz.
"9.3.2 Otomatik hava tahliyesi
gerçekleştirmek için"

sayfa 59).
▪ Su basıncı >1 bar olmalıdır.
▪ Genleşme kabı arızalı

olmamalıdır.
▪ Su devresindeki direnç, pompa

için çok yüksek olmamalıdır

(bkz. "14.9 ESP eğrisi"

sayfa 85).
Yukarıdaki hususları kontrol

ettikten sonra sorun hala devam
ediyorsa, satıcınıza danışın. Bazı
durumlarda, ünitenin düşük bir su
debisi kullanması normaldir.

Tesisattaki su hacmi çok
düşüktür.

Tesisattaki su hacminin gereken
minimum değerden fazla
olduğundan emin olun (bkz.
"6.2.3 Su hacmini kontrol etmek
için" sayfa 21).

12.2.2 Belirti: Kompresör çalışmıyor (alan ısıtma veya kullanım suyu ısıtma)

Olası nedenler Düzeltici işlem

Ünite çalışma aralığının dışında
başlatılmıştır (su sıcaklığı çok
düşüktür).

İndirimli elektrik tarifesi güç
kaynağı ayarları ile elektrik
bağlantıları uyuşmuyor.

Elektrik şirketi tarafından indirimli
elektrik tarife sinyali
gönderilmiştir.

Su sıcaklığı çok düşükse, ünite
yardımcı ısıtıcıyı kullanarak
öncelikle minimum su sıcaklığına
(15°C) erişir.

Şu hususlara dikkat edin:
▪ Yardımcı ısıtıcı güç beslemesi

doğru şekilde bağlanmalıdır.

▪ Yardımcı ısıtıcı termal

koruyucusu devrede
olmamalıdır.

▪ Yardımcı ısıtıcı kontaktörleri

arızalı olmamalıdır.

Yukarıdaki hususları kontrol
ettikten sonra sorun hala devam
ediyorsa, satıcınıza danışın.

Bu, "6.3.1 Elektrik kablolarının
hazırlanması hakkında" sayfa 22
ve "7.4.3 Ana güç beslemesini
bağlamak için" sayfa 28
bölümlerinde açıklanan
bağlantılara karşılık gelmelidir.

Gücün geri gelmesini bekleyin
(maks. 2 saat).

12.2.3 Belirti: Pompa ses yapıyor (kavitasyon)

Olası nedenler Düzeltici işlem

Sistemde hava vardır. Havayı manüel olarak tahliye

Pompa girişindeki su basıncı çok
düşüktür.

edin (bkz. "9.3.1 Manüel hava
tahliyesi gerçekleştirmek için"
sayfa 58) veya otomatik hava
tahliyesi işlevini kullanın (bkz.
"9.3.2 Otomatik hava tahliyesi
gerçekleştirmek için" sayfa 59).

Şu hususlara dikkat edin:
▪ Su basıncı >1 bar olmalıdır.
▪ Manometre arızalı

olmamalıdır.

▪ Genleşme kabı arızalı

olmamalıdır.

▪ Genleşme kabı ön basınç

ayarı doğru olmalıdır (bkz.
"6.2.4 Genleşme kabı ön
basıncının değiştirilmesi"
sayfa 22).

12.2.4 Belirti: Basınç tahliye vanası açılıyor

Olası nedenler Düzeltici işlem

Genleşme kabı arızalıdır. Genleşme kabını değiştirin.
Tesisattaki su hacmi çok

yüksektir.

Su devresi düşüsü çok yüksektir. Su devresi düşüsü, iç ünite ile su

Tesisattaki su hacminin izin
verilen maksimum değerin
altında olduğundan emin olun
(bkz. "6.2.3 Su hacmini kontrol
etmek için" sayfa 21 ve
"6.2.4 Genleşme kabı ön
basıncının değiştirilmesi"
sayfa 22).

devresinin en yüksek noktası
arasındaki yükseklik farkına
karşılık gelir. İç ünite, tesisatın en
yüksek noktasına yerleştirilmişse,
montaj yüksekliği 0 m kabul
edilir. Maksimum su devresi
düşüsü 10 m'dir.

Montaj gereksinimlerini kontrol
edin.

12.2.5 Belirti: Su basıncı tahliye vanası kaçak yapıyor

Olası nedenler Düzeltici işlem

Su basıncı tahliye vanası çıkışı
pislikten tıkanmıştır.

Vana üzerindeki kırmızı düğmeyi
saat yönünün tersine döndürerek
basınç tahliye vanasının doğru
çalıştığını kontrol edin:

▪ Tıkırdama sesi işitilmiyorsa,

satıcınıza danışın.

▪ Üniteden dışarıya su akması

durumunda, önce su giriş ve
çıkış kesme vanalarının her
ikisini de kapatın ve ardından
satıcınıza danışın.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

63

12 Sorun Giderme

12.2.6 Belirti: Alan düşük dış ortam sıcaklıklarında yeterince ısıtılmıyor

Olası nedenler Düzeltici işlem

Yardımcı ısıtıcı çalışması
devreye alınmamıştır.

Yardımcı ısıtıcı denge sıcaklığı
doğru yapılandırılmamıştır.

Kullanım suyunu ısıtmak için çok
fazla ısı pompa kapasitesi
kullanılıyor (yalnız kullanım sıcak
suyu boyleri bulunan kurulumlar
için geçerlidir).

Şu hususlara dikkat edin:
▪ Yardımcı ısıtıcı çalışma modu

etkinleştirilmelidir. Şu seçimleri
yapın:

▪ [A.5.1.1] > Montör ayarları >

Isı kaynakları > Yardımcı
ısıtıcı > Çalıştırma modu
VEYA

▪ [A.8] > Montör ayarları >

Genel ayarlar [5-01]

▪ Yardımcı ısıtıcı termal

koruyucusu devrede
olmamalıdır. Devreye girmişse,
şu hususları kontrol edin:

▪ Su basıncı
▪ Sistemde hava olup

olmaması

▪ Hava tahliyesi işlemi

Anahtar kutusu üzerindeki
sıfırlama düğmesine basın.
Sıfırlama düğmesinin konumu
için, bkz. "14.2 Bileşenler"
sayfa 69.

Yardımcı ısıtıcıyı daha yüksek bir
dış ortam hava sıcaklığında
devreye sokmak için “denge
sıcaklığını” yükseltin. Şu
seçimleri yapın:

▪ [A.5.1.4] > Montör ayarları > Isı

kaynakları > Yardımcı ısıtıcı >
Denge sıcaklığı VEYA

▪ [A.8] > Montör ayarları > Genel

ayarlar [4-00]

“Alan ısıtma önceliği” ayarlarının
doğru şekilde yapılandırıldığını
kontrol edin:

▪ “Alan ısıtma önceliği

durumu”nun
etkinleştirildiğinden emin olun.
Sırasıyla [A.8] > Montör
ayarları > Genel ayarlar [5-02]
seçimlerini yapın.

▪ Yardımcı ısıtıcıyı daha yüksek

bir dış ortam hava sıcaklığında
devreye sokmak için “alan
ısıtma önceliği sıcaklığını”
yükseltin. Sırasıyla [A.8] >
Montör ayarları > Genel
ayarlar [5-03] seçimlerini
yapın.

12.2.7 Belirti: Musluk noktasındaki basınç geçici olarak çok yüksek değerlere ulaşıyor

Olası nedenler Düzeltici işlem

Basınç tahliye vanası arızalı veya
tıkanmıştır.

▪ Basınç tahliye vanası ile soğuk

su girişi arasındaki borular da
dahil tüm boyleri yıkayın ve
temizleyin.

▪ Basınç tahliye vanasını

değiştirin.

12.2.8 Belirti: Şişen boyler nedeniyle dekoratif paneller geriye itiliyor

Olası nedenler Düzeltici işlem

Basınç tahliye vanası arızalı veya
tıkanmıştır.

Satıcınıza danışın.

12.2.9 Belirti: Boyler dezenfeksiyon işlevi doğru şekilde TAMAMLANMIYOR (AH hatası)

Olası nedenler Düzeltici işlem

Dezenfeksiyon işlevi, kullanım
sıcak suyu kullanımı sırasında
kesilmiştir

Dezenfeksiyon işlevinin
programlanan başlama
zamanından önce büyük
miktarda kullanım sıcak suyu
kullanımı gerçekleşmiştir

Dezenfeksiyon işlevini
önünüzdeki 4 saat boyunca
HİÇBİR kullanım sıcak suyu
kullanımı beklemediğiniz bir
zamanda başlayacak şekilde
programlayın.

Kullanım sıcak suyu > Ayar
noktası modu > Yeniden ısıtma
veya T.ısıtma+prgrm seçimi
yapıldığında, dezenfeksiyon
işlevinin en son beklenen büyük
sıcak su kullanımından en az
4 saat sonra başlatılması önerilir.
Bu başlatma, montör ayarlarıyla
(dezenfeksiyon işlevi) ile
ayarlanabilir.

Kullanım sıcak suyu > Ayar
noktası modu > Yalnız program
seçimi yapıldığında, boylerin ön
ısıtılması için programlanan
dezenfeksiyon işlevinin
başlatılmasından 3 saat önce bir
Depolama ekonomik
programlanması önerilir.

12.3 Sorunların hata kodlarına göre çözülmesi

Bir sorun meydana geldiğinde, kullanıcı arayüzünde bir hata kodu
görüntülenir. Sorunun anlaşılması ve hata kodu sıfırlanmadan önce
karşı önlemlerin alınması çok önemlidir. Bu işlem yetkili bir montör
veya satıcınız tarafından gerçekleştirilmelidir.

Bu bölümde hata kodları ve hata kodlarının kullanıcı arayüzünde
görüntülenen içerikleri hakkında genel bilgiler verilmiştir.

Her bir hata koduna ilişkin daha ayrıntılı sorun giderme talimatları
için, lütfen servis kılavuzuna bakın.

12.3.1 Hata kodları: Genel bakış

İç ünite hata kodları

Hata kodu Ayrıntılı hata

kodu

A1 00 Sınır geçiş tespit sorunu.

AA 01 Yardımcı ısıtıcı aşırı ısındı.

UA 00 İç ünite, dış ünite

7H 01 Debi problemi.

Tanım

Güç sıfırlama gerekiyor.
Satıcınıza danışın.

Güç sıfırlama gerekiyor.
Satıcınıza danışın.

eşleme problemi.
Satıcınıza danışın.

Montör başvuru kılavuzu

64

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

13 Sözlük

Hata kodu Ayrıntılı hata

kodu

89 01 Isı eşanjörü donması.

8H 00 Anormal artış BUH

8F 00 Anormal artış BUH

C0 00 Akış sensörü/anahtarı arızası

U3 00 Yerden ısıtma elek kurutma

81 00 Çıkış suyu sıcaklık

C4 00 Isı eşanjörü sıcaklık

80 00 Dönüş suyu sıcaklık

U5 00 Kullanıcı arayüzü

U4 00 İç/dış ünite

AC 00 Buster ısıtıcı aşırı ısındı.

EC 00 Anormal boyler sıcaklığı

HC 00 Boyler sıcaklık sensörü

CJ 02 Oda sıcaklığı sensör

H1 00 Harici sıcaklık

AA 02 Harici Yardımcı ısıtıcı

HJ 08 Su devresi basıncı

Tanım

çıkış suyu sıcaklığı.

çıkış suyu sıcaklığı (DHW).

Satıcınıza danışın.

işlevi doğru şekilde
tamamlanmadı.

sensörü problemi.
Satıcınıza danışın.

sensörü problemi.
Satıcınıza danışın.

problemi.
Satıcınıza danışın.

iletişim problemi.

iletişim problemi.

Satıcınıza danışın.

artışı.

problemi.
Satıcınıza danışın.

problemi.
Satıcınıza danışın.

sensör problemi.
Satıcınıza danışın.

aşırı ısındı.
Satıcınıza danışın.

çok yüksek.

Hata kodu Ayrıntılı hata

kodu

HJ 09 Su devresi basıncı

HJ 10 Su basıncı sensör problemi.

89 02 Isı eşanjörü donması.

A1 00 EEPROM okuma hatası.

AH 00 Boyler dezenfeksiyon işlevi

89 03 Isı eşanjörü donması.

BİLGİ

AH hata kodunun alınması ve kullanım sıcak suyu
kullanılırken dezenfeksiyon işlevinin kesilmemesi
durumunda, aşağıdaki işlemlerin uygulanması önerilir:

▪ Kullanım sıcak suyu > Ayar noktası modu > Yeniden

ısıtma veya T.ısıtma+prgrm seçimi yapıldığında,
dezenfeksiyon işlevinin en son beklenen büyük sıcak su
kullanımından en az 4 saat sonra başlatılması önerilir.
Bu başlatma, montör ayarlarıyla (dezenfeksiyon işlevi)
ile ayarlanabilir.

▪ Kullanım sıcak suyu > Ayar noktası modu > Yalnız

program seçimi yapıldığında, boylerin ön ısıtılması için
programlanan dezenfeksiyon işlevinin başlatılmasından
3 saat önce bir Depolama ekonomik programlanması
önerilir.

Tanım

çok düşük.

Satıcınıza danışın.

doğru şekilde tamamlanmadı.

13 Sözlük

Satıcı

Ürünün satış dağıtıcısıdır.

Yetkili montör

Ürünü monte etmeye yetkili teknik kişilerdir.

Kullanıcı

Ürünün sahibi ve/veya ürünü kullanan kişidir.

İlgili mevzuat

Belirli bir ürün veya ürünün kullanıldığı ülke için geçerli ve
yürürlükte olan tüm uluslararası, Avrupa, ulusal ve bölgesel
direktifler, kanunlar, yönetmelikler ve/veya yasalardır.

Servis şirketi

Ürün için gerekli servisin gerçekleştirilmesini veya koordine
edilmesini sağlayan uzman şirkettir.

Montaj kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve montaj,
yapılandırma ve bakım çalışmalarını açıklayan kılavuzdur.

Kullanım kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve ilgili ürünün
nasıl kullanılacağını açıklayan kılavuzdur.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

65

13 Sözlük

Aksesuarlar

Ürünle birlikte verilen ve ilgili kılavuzlarda açıklandığı şekilde
yerleştirilmesi/monte edilmesi gereken etiketler, kılavuzlar,
bilgi formları ve cihazlardır.

Opsiyonel cihazlar

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle
birlikte kullanılabilecek, Daikin tarafından üretilen veya
onaylanan cihazlardır.

Sahada temin edilir

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle
birlikte kullanılabilecek, ancak Daikin tarafından üretilmeyen
cihazlardır.

Montör başvuru kılavuzu

66

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

15

17

3D078519

20

15

15

16

3

12 2 1

11

5

6

7

10

4

8

9

7

7

10

6

5

7

9

84

18

13

14

19

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

R210

193

52

150

301

141

223 45

450

75

761

728

111

115

60

17

300

600

199

DRENAJ ÇIKIŞ (ÜNİTE + EMNİYET VANASI)

SİRKÜLASYON BORUSU VEYA SEÇENEK KABLOSU İÇİN MONTAJ DELİĞİ (Ø62mm)

SİRKÜLASYON BAĞLANTISI G 1/2" DİŞİ

DRENAJ VANASI BOYLER DEVRESİ

KULLANICI ARAYÜZÜ (ÜRÜNLE VERİLEN AKSESUAR)

TESVİYE AYAKLARI

GÜÇ BESLEMESİ KABLO GİRİŞİ (Ø24mm)

KONTROL KABLOSU GİRİŞİ (Ø24mm)

BOYLER ÇIKIŞ BAĞLANTISI (1" F BSP)

BOYLER GİRİŞ BAĞLANTISI (1" F BSP)

SU ÇIKIŞI BAĞLANTISI (1-1/4" F BSP)

SU GİRİŞİ BAĞLANTISI (1-1/4" F BSP)

SU FİLTRESİ

DOLDURMA VANASI KESME VANASI (ÜRÜNLE VERİLEN AKSESUAR)

HAVA TAHLİYESİ

DRENAJ VANASI SU DEVRESİ

EMNİYET VANASI (BASINÇ)

BASINÇ GÖSTERGESİ

SIVI BORUSU BAĞLANTISI Ø9,52 KONİK

GAZ BORUSU BAĞLANTISI Ø15,9 KONİK

Tipik saha montajı yerel ve ulusal
yönetmeliklere uygundur.
Örnekler için, montör başvuru
kılavuzuna bakın.

Not:

180L BOYLER260L BOYLER

YALNIZCA
EHVX*
MODELLERİ İÇİN

1762

1744

1732

14 Teknik veriler

14.1 Boyutlar ve servis alanı

14.1.1 Boyutlar ve servis alanı: İç ünite

14 Teknik veriler

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

67

14 Teknik veriler

3D078541

MİN. 500

MİN. 10MİN. 10

MİN. 300

Montör başvuru kılavuzu

68

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

h

f

e

a

c

d

k

b

b

g

y

v

s

l

m

j

r

u

w

x

i
dd

n

p (180 l)

n

q

o

n

t

n

p (260 l)

o

z

z

y

i

x

aa

bb

cc

A7P

A1P

Q1L

X6M

X7MX7M

K1M K2M

K5M

K2M

F1B

X2M

X1M

X3M

X5M

X6Y

X6YA

X6YB

FU1

TR1

a

n

m

l

k

j

ddb

e

e

f

g

h

i

c

e

o

14.2 Bileşenler

14.2.1 Bileşenler: İç ünite

14 Teknik veriler

v Yedek ısıtıcı

Düşük dış ortam sıcaklıklarında ilave ısıtma sağlar. Ayrıca, dış
ünitenin arızalanması durumunda yardımcı görevi görür.

w Manometre

Su devresindeki su basıncının okunmasına imkan tanır.

x Akış sensörü

Arayüze mevcut debi hakkında geri bildirim gönderir. Arayüz bu
(ve diğer) bilgiye dayalı olarak pompa devrini ayarlar.

y Hava tahliyesi vanası

Su devresinde kalan hava, hava tahliye vanası aracılığıyla
otomatik olarak atılır.

z 3 yollu vana

Suyun alan ısıtma için mi, yoksa kullanım sıcak suyu boyleri için
mi kullanılacağını kontrol eder.

aa Kullanıcı arayüzü (aksesuar)

bb Drenaj esnek elemanı (yalnızca EHVX modellerinde)

cc Drenaj esnek elemanı basınç boşaltma vanası

dd Hava vanası

BİLGİ

Üst levha ve/veya ön levhalar söküldükten sonra bazı
bileşenlere doğrudan erişilebilir. Boylerin arkasına doğru
kaydırılarak boyler izolasyonunun kaldırılması gerekebilir.
Anahtar kutusundaki bileşenlere anahtar kutusu kapağı
çıkartılarak erişilebilir.

14.2.2 Bileşenler: Anahtar kutusu (iç ünite)

a Alan ısıtma/soğutma çıkışı
b Kesme vanaları (aksesuar)

İç ünite su devresi tarafının konut su devresi tarafından izole
edilmesine imkan tanır.

c Kullanım sıcak suyu çıkışı
d R410A soğutucu sıvı bağlantısı
e R410A soğutucu gaz bağlantısı

f Kullanım sıcak suyu girişi
g Doldurma vanası (aksesuar)
h Alan ısıtma/soğutma girişi

i Genleşme kabı (10 l)

j Basınç boşaltma vanası

3 bar'da açılarak su devresinde aşırı su basıncı birikmesini
önler.

k Su filtresi

Pompanın zarar görmesini veya ısı eşanjörünün tıkanmasını
önlemek üzere sudaki kirleri temizler.

l Isı eşanjörü

m Su pompası

Su devresindeki suyu dolaştırır.

n Termistörler

Devrenin farklı noktalarındaki su ve soğutucu akışkan
sıcaklıklarını belirler.

o Drenaj tapaları
p Boyler termistörleri (180 l/260 l)
q Kullanım sıcak suyu boyleri drenaj vanası

Dolu boyleri boşaltır.

r Anahtar kutusu

İç ünitenin ana elektronik ve elektrikli parçalarını içerir.

s Yardımcı ısıtıcı termal koruyucu

Koruyucu, yardımcı ısıtıcı sıcaklığı aşırı derecede yükseldiğinde
devreye girer.

t Drenaj toplayıcı (yalnızca EHVX modellerinde)
u Drenaj oluğu (yalnızca EHVX modellerinde)

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

a Pompa PCB'si A7P (Inverter PCB)

b Yardımcı ısıtıcı termal koruyucu Q1L

c Transformatör TR1

d Yardımcı ısıtıcı terminalleri X6M/X7M (*yalnızca 9W

modellerinde)

e Yardımcı ısıtıcı kontaktörleri K1M, K2M ve K5M

f Konektörler X6YA/X6YB/X6Y
g Yardımcı ısıtıcı devre kesici F1B
h Terminal bloğu X2M (yüksek gerilim)

i Terminal bloğu X1M (dış üniteye)

j Kablo bağı tespitleri

k Dijital G/Ç PCB'si A4P (yalnızca güneş enerjisi kiti veya dijital

G/Ç PCB'si kiti içeren kurulumlar için)

Montör başvuru kılavuzu

69

14 Teknik veriler

l Güç sınırlandırma için talep PCB'si

m Terminal bloğu X5M (alçak gerilim)

n Ana PCB A1P
o PCB sigortası FU1

Montör başvuru kılavuzu

70

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

R4T

R3T

R2TR1T

R5T

t s r kn mq jlp o

ec

a b ihfd g

x

w

v

u

14.3 Çalışma şemaları

14.3.1 Çalışma şeması: İç ünite

a Dış ünite
b İç ünite
c Genleşme kabı
d Manometre
e Hava tahliyesi vanası

f Basınç boşaltma vanası
g Yedek ısıtıcı
h Pompa

i Akış sensörü

j Kesme vanası su çıkışı (sahada monte edilir)
k Doldurma vanalı kesme vanası su girişi (sahada

monte edilir)

l Filtre

m Isı eşanjörü (iç ünite)

n Isı eşanjörü (kullanım sıcak suyu boyleri)
o Kullanım sıcak suyu boyleri
p Kullanım sıcak suyu girişi
q Kullanım sıcak suyu çıkışı

R1T Çıkış suyu ısı eşanjörü termistörü
R2T Çıkış suyu yardımcı ısıtıcı termistörü
R3T Soğutucu sıvı tarafı termistörü
R4T Giriş suyu termistörü
R5T Boyler sıcaklığı termistörü

Isıtma
Soğutma

14 Teknik veriler

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

71

14 Teknik veriler

R5T
R4T
R3T
R2T
R1T

BUH

R4T

R1T

R2T

R3T

R5T

3D077572

Çıkış suyu ısı eşanjörü termistörü

Çıkış suyu yardımcı ısıtıcı termistörü

Soğutucu sıvı tarafı termistörü

Giriş suyu termistörü

Boyler termistörü

TANIMTERMİSTÖR

Drenaj tapası

Drenaj tapası

SAHADA MONTE EDİLİR

drenaj/doldurm
a vanalı kesme
vanası

SAHADA MONTE EDİLİR

drenaj/doldurm
a vanalı kesme
vanası

Kullanım Sıcak Suyu Boyleri

Kullanım sıcak
suyu: sıcak su çıkışı

Kullanım sıcak suyu:
soğuk su girişi

LEJANT:

HIZLI BAĞLANTI

LEHİMLİ
BAĞLANTI

ÇEVRİLMİŞ BORU

SIKIŞTIRILMIŞ
BORU

FLANŞ
BAĞLANTISI

VİDALI
BAĞLANTI

KONİK BAĞLANTI

ÇEKVALF

Genleşme
kabı

Isı eşanjörü

SU TARAFI SOĞUTUCU AKIŞKAN TARAFI

KONDENSER

EVAPORATÖR

SOĞUTUCU AKIŞKANÇIKIŞI

SOĞUTUCU
AKIŞKANGİRİŞİ

SOĞUTUCU
AKIŞKANGİRİŞİ

SOĞUTUCU
AKIŞKANÇIKIŞI

Alan ısıtma/soğutma
suyu çıkışı

Alan ısıtma/soğutma
suyu girişi

Pompa

Filtre

Manometre

Emniyet
vanası

Hava tahliyesi

Plakalı ısı
eşanjörü

Akış sensörü

14.4 Boru şeması

14.4.1 Boru şeması: İç ünite

Montör başvuru kılavuzu

72

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

X6Y

A4P

A8P

X1M X4M

F2B

F1B

X2M

X5M

Q1L

TR1

K3MK5M

K2MK1M

A1P

A7P

X7MX6M

X4M

X6M, X7M

1

15

X5M

X2M

X1M

4D077028 sayfa 1

T1R (A7P)

M1P

B1L

*

R1H (A3P)

FU1

F1T

E4H

E3H

E2H

*

E1H

R1T (A2P)

R4T

R3T

R2T

R1T

*

PHC1

#M2P

*

F2B

F1B

K5M

TR1

Q1L

K1M, K2M

*

#

#

#

#

*

(*)

*

*

*

X*Y

X*M

SS1 (A4P)

S6S-S9S

S3S

S2S

S1S

R6T

R5T

R2T

R1T (A3P)

Q2L

A7P

#

#

Q1DI, Q2DI

K*R

M3S (*)

M2S

K3M

*

F1U, F2U

*

DS1 (A8P)

*

*

BSK

*

A8P

A4P

*

*

A4P

*

*

*

A3P

A3P

A3P

A2P

A1P

Güneş enerjisi bağlantılı
kullanım sıcak suyu boyleri

doğrultucu köprüsü (yalnızca *16* için)

ana besleme pompası

akış sensörü

nem sensörü

PCB için T 6,3 A 250 V sigorta

termal sigorta yardımcı ısıtıcı

buster ısıtıcı (3 kW)

yardımcı ısıtıcı elemanı (3 kW)

yardımcı ısıtıcı elemanı (2 kW)

yardımcı ısıtıcı elemanı (1 kW)

ortam sıcaklığı sensörü kullanıcı arayüzü

giriş suyu termistörü

soğutucu sıvı tarafı termistörü

çıkış yardımcı ısıtıcı termistörü

çıkış suyu ısı eşanjörü termistörü

optokuplör giriş devresi

kullanım sıcak suyu pompası

aşırı akım sigortası buster ısıtıcısı

aşırı akım sigortası yardımcı ısıtıcısı

güvenlik kontaktörü BUH'u (yalnızca *9W)

güç beslemesi transformatörü

termal koruyucu yardımcı ısıtıcısı

kontaktör yardımcı ısıtıcısı

# : sahada temin edilir

konektör

terminal şeridi

seçim anahtarı

dijital güç sınırlandırma girişleri

elektrik sayacı darbe girişi 2

elektrik sayacı darbe girişi 1

indirimli elektrik tarifeli PS kontağı

harici iç veya dış ortam sıcaklığı
termistörü

kullanım sıcak suyu termistörü

harici sensör (zemin veya ortam)

Açık/KAPALI termostat ortam sıcaklığı sensörü

termal koruyucu buster ısıtıcısı

6T1 (3~, 230 V, 6 kW)

9WN (3N~, 400 V, 9 kW)

6WN (3N~, 400 V, 6 kW)

6V3 (1N~, 230 V, 6 kW)

3V3 (1N~, 230 V, 3 kW)

Yardımcı ısıtıcı
yapılandırması
(yalnızca *9W
için)

Harici termistör

Isı pompası konvektörü

Açık/KAPALI termostat (kablosuz)

LWT Ekle:

Açık/KAPALI termostat (kablolu)

Isı pompası konvektörü

Güneş pompası ve kontrol istasyonu

Talep PCB'si

Dijital G/Ç PCB'si

Harici dış ortam termistörü

Harici oda termistörü

Uzak kullanıcı arayüzü

Harici termistör

Açık/KAPALI termostat (kablosuz)

Ana LWT:

Açık/KAPALI termostat (kablolu)

Kullanım sıcak suyu boyleri

(*) : *HV* için standart, *HB* için opsiyoneldir

pompa sürücüsü PCB'si (yalnızca *16* için)

ANAHTAR KUTUSUNDAKİ
KONUMU

: Buster ısıtıcı terminali

: Yardımcı ısıtıcı terminali

toprak kaçağı devre kesicisi

PCB üzerindeki röle

alttan ısıtma/kullanım sıcak suyu
için 3 yollu vana

soğutma modu için 2 yollu vana

kontaktör buster ısıtıcısı

dijital G/Ç PCB'si için 5 A 250 V sigorta

DIP anahtarı

güneş pompası istasyonu rölesi

talep PCB'si

alıcı PCB'si (kablosuz
Açık/KAPALI termostat)

dijital G/Ç PCB'si

ısı pompası konvektörü

Açık/KAPALI termostat (PC=güç devresi)

güneş pompası istasyonu PCB

kullanıcı arayüzü PCB'si

Alt levha ısıtıcısı

* : opsiyonel

Ünite çalıştırılmadan önce dikkate alınması gereken NOTLAR

Tercümesi kullanım kılavuzunda bulunabilir.

LEJANT

Kullanıcı tarafından
kurulan seçenekler:

: Kablo, modele bağlıdır

: Birkaç kablo seçeneği

: Bağlantı ** devamı sayfa 12, sütun 2'de

: PCB

: Anahtar kutusuna takılı değil: Seçenek

: Sahada temin edilir

: Kablo numarası 15

: Topraklama kablosu

: DC için saha kablosu terminali

: AC için saha kablosu terminali

: Ana terminal

Parça numarası

Tanım
ana PCB

**/12.2

14 Teknik veriler

14.5 Kablo şeması

14.5.1 Kablo şeması – bileşenler: İç ünite

Üniteyle birlikte verilen dahili kablo şemasına (iç ünite anahtar kutusu kapağının içerisindedir) bakın. Kullanılan kısaltmalar aşağıda
listelenmiştir.

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

73

14 Teknik veriler

II

F2B

42

E2HE2HE2HE1HE1HE1HE2HE2HE2HE1HE1HE1H

F1T

F1T

F1TF1T

F1T

F1T

K2M

21654

3

K1M

21654

3

F1T

F1T

F1TF1T

F1T

F1T

K2M

21654

3

K1M

21654

3

X7M

4 8765321

X6M X7M

4 8765321

X6M X7M

4 8765321

X6M X7M

4 8765321

X6M

E2HE2HE2HE1HE1HE1HE2HE2HE2HE1HE1H

Q1DI

III I

F1B

8765432

1

E1H

F1T

F1T

F1T

F1T

F1T

F1T

14

13

K5M

21654

3

K2M

21654

3

K1M

21654

3

III I

F1B

8765432

1

Q1DI

14

13

K5M

21654

3

II

F1B

8765432

1

Q1DI

14

13

K5M

21654

3

Q1DI

F1T

F1T

F1TF1T

F1T

F1T

III I

F1B

8765432

1

14

13

K5M

21654

3

K2M

21654

3

K1M

21654

3

NL2 L3L1 L2 L3L1

Q2L

1

2

31

K3M

214

3

E4H

X6M

21

X4M

1 2

Q2L

1

2

4

3

Q2L

1

2

4

3

Q2L

1

2

E4H E4H E4H

X9M

21

X6M

21

X9M

21

2222

7

21

22

Q1L

11

12

F2B

31

E3H

Q1DI

F1T

K1M

214

3

11

L2L1

11

NL

4D077028 sayfa 2

II

42

Q1DI

NL

7 7 7

NLNL

II

BRNREDGRYBLK BRNREDGRYBLK BRNRED

GRY

BLK BRNRED

GRY

BLK

1N~, 50 Hz
230 V AC

1N~, 50 Hz
230 V AC

1N~, 50 Hz
230 V AC

3N~, 50 Hz
400 V AC

3~, 50 Hz
230 V AC

2~, 50 Hz
400 V AC

1N~, 50 Hz
230 V AC

yalnızca *KHW*Z2 için

yalnızca *KHW*V3 için

yalnızca *KHWS*Z2 için

yalnızca *KHWE*Z2 için

kullanım sıcak suyu boyleri kullanım sıcak suyu boyleri

yalnızca *KHWE*V3 için

kullanım sıcak suyu boyleri

6T1 (3~, 230 V, 6 kW) için6WN (3N~, 400 V, 6 kW) ve 9WN (3N~, 400 V, 9 kW) için6V3 (1N~, 230 V, 6 kW) için3V3 (1N~, 230 V, 3 kW) için

yalnızca *9W için

yalnızca *3V için

yalnızca *KHWS*V3 için

kullanım sıcak suyu boyleri

4D077028 sayfa 3

A4P.YC

A4P.Y2

A4P.Y2

X2M.29

S6S

S7S

S8S

S9S

S3S

BSK

S1S

S2S

B1L

X2M.14

X2M.9

X2M.14

X2M.9

X2M.13

-t°

R5T

-t°

R6T

2

KHR KHUR

KCR KFR

-t°

R1T

-t°

R1T

2X18A:1 2X22A:1X85A:1 2 3

4

5

6

-t°

R1T

F1U

F2U

3CN1:1

6

5

4

3

2

CN2:1

X80A:1

2

7
8

4

X4A:1

2
3

X33A:1

3
4

6

5

3 4 5 6 7 8 9 121110

X40A:1

2
3
4

6

5

-t°

R5T

2

X9A:1

-t°

R4T

X7A:1

X8A:1

-t°

R2T

2

X5A:1

2

-t°

R3T

2

2

X6A:1

10

10

A1P

PHC1

Y1 Y2YC Y4Y3X4X3X2X1

X2M

29

28

21

4

X1Y1 2

4

29

28

21

X2M

13a

A3P

21

NL

A2P

P2P1

X5M21

A2P

2

1

10

9874 X5M3

4321

DS1

543 X801M21

A8P

X5M65

SS1

A4P

P2

P1

Anahtar kutusu

Güç sınırlandırma dijital
girişleri: 12 V DC / 12 mA
tespiti
(PCB tarafından beslenen
gerilim)

yalnızca kullanım sıcak
suyu seçeneği için

Yalnızca talep PCB'si seçeneği için

Talep PCB'si

KAPALI

AÇIK

harici ortam
sensörü seçeneği
(iç veya dış)

yalnızca döşeme
tipi model için

Anahtar
kutusu

Anahtar
kutusu

İndirimli elektrik tarifesi
güç beslemesi kontağı:
16 V DC tespiti
(PCB tarafından
beslenen gerilim)

Elektrik darbe sayacı
girişleri: 5 V DC darbe
tespiti (PCB tarafından
beslenen gerilim)

Dijital G/Ç PCB'si

Alarm çıkışı
Maks. yük
0,3 A - 250 V AC
Min. yük
20 mA - 5 V DC

*KSOLHWAV1 için,
çalıştırma kılavuzuna bakın

Min. yük 20 mA - 5 V DC

Maks. yük 0,3 A - 250 V AC

Harici ısı kaynağı

Uzak kullanıcı
arayüzü

Kullanıcı arayüzü

KAPALI

AÇIK

Yalnızca dijital G/Ç PCB'si seçeneği için

Seçenekler: Alt plaka ısıtıcısı VEYA Açık/KAPALI çıkışı

Seçenekler: boyler çıkışı, güneş pompası bağlantısı, alarm çıkışı

yalnızca EKBPHT* yoksa

Min. yük 20 mA - 5 V DC

Maks. yük 0,3 A - 250 V AC

Açık/KAPALI çıkışı

Alan S/I

alt plaka
ısıtıcısına

yalnızca EKBPHT* için

yalnızca güneş pompası istasyonu için

DIŞ ÜNİTE

Montör başvuru kılavuzu

74

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

4D077028 sayfa 4

BLU

BRN

RED

BLK

WHT

KCR

KVR

X2M.8

X2M.7

PENL

GND

PWM

A4P

X2M.28

X2M.14

X2M.1

X2M.2

X2M.3

X2M.2

X2M.4

X2M.1

X2M.4

X2M.1a

X2M.2a

X2M.3

X2M.2a

X2M.4

X2M.1a

X2M.4

X2M.32

X2M.33

X2M.4

X2M.32

X2M.33

X2M.1a

X2M.4

X2M.5

X2M.7

X2M.8

X2M.9

X2M.10

X25A.1

X25A.2

X16A.5

X16A.3

X2M.1

T1R

A7P

9

3

3

5

6543

A3P

X11M

N

L

NC

N

6

65

A3P

X11M

9

8

8

3 4

NO

3

X3A:1

4 8

M1P

M1P

MS

3~

2

M2P

M

1~

M3S

M3S

M2S

M2S

13

X9M

14 13

14

10

9X2M5 6 7X2M 8

8a

34

X2M

35

3

X2A:4

6

5

4

32X25A:1

1

MS

3~

2

X16A:5

1

3

5

X1A:1

3

A1

A2

K1M

A1

A2

K2M

A1

A2

K3M

X17A:1

3
5
7

X24A:1

3
5
7

1

X1A:3

X19A:1

3 5

FU1

X26A:1

2

X31A:1 3

3/21/31

4/22/32

Q2L

3

X3A:1

X20A:1

3

5

X2A:1

X21A:1

3

X15A:1

3

E

X14A:1

3

K4R

KPR

FU2

X11A:3

1

X12A:3

1

X13A:3

1

K1R K2R K3RK6R

3

5

X2M.4

X2M.3

X2M.28

X2M.13a

X2M.21

A1P

X2M

3130

1

21 3

1 2 3

X1M

X1M

X6YA
X6Y

X6YB

NL

X1M21 3

1 2 3

X1M

X2M

30 31

COM

H

C

5

A3P

COM

HC

6

A3P

3
4

32
33

2a

1a

2

1

X2M

Q2DI

X6YA

X6Y

X6YB

TR1

R1T

-t°

R1T

-t°

H

COM

C LPCN

5

X1M

A3P

H

COM

C LPCN

6

X1M

A4P

A3P

%H20

R1HR1H

R1T

-t°

R2T

-t°

R1T

-t°

R2T

-t°

%H20

2129

X2M

A1

A2

K5M

31

32

Q1L

11

12

1

yalnızca kablosuz
Açık/KAPALI termostat için

NC vanası

Anahtar
kutusu

Anahtar kutusu

DIŞ ÜNİTE DIŞ ÜNİTE

DHW pompa çıkışı
Maks. yük:
2 A (ani akım) - 230 V AC
1 A (devamlı akım)

Kesme vanası

Yalnızca indirimli elektrik tarifeli güç beslemesi için (dış)
İç ünite için normal elektrik tarifeli güç beslemesi kullanın

Yalnızca normal güç beslemesi (standart) için
Dış üniteden beslenen iç ünite

yalnızca döşeme tipi
model için

LWT bölgesi ekle

Isı pompası konvektörü

yalnızca kablosuz
Açık/KAPALI
termostat için

yalnızca kablolu Açık/KAPALI termostat için

yalnızca *9W için

Ana LWT bölgesi

Isı pompası konvektörü

yalnızca harici
sensör (zemin
veya ortam)
için

yalnızca harici
sensör (zemin
veya ortam)
için

yalnızca kablolu Açık/KAPALI termostat için

yalnızca *04* ve *08* için

yalnızca *16* için

DHW pompası

3 kablolu tip
(SPST)

NO vanası

yalnızca kullanım
sıcak suyu
seçeneği için

3 kablolu tip
(SPDT)

kullanım
sıcak suyu
boyleri

yalnızca
emaye
boyler
seçeneği
için

yalnızca
kullanım
sıcak suyu
seçeneği için

1N~, 50 Hz
230 V AC
Normal elektrik
tarifeli güç
beslemesi

yalnızca kullanım
sıcak suyu boyleri
seçeneği için

14 Teknik veriler

A1P Ana PCB
A2P Kullanıcı arayüzü PCB'si
A3P * Güneş pompası istasyonu PCB'si
A3P * Açık/KAPALI termostat (PC=güç devresi)
A3P * Isı pompası konvektörü
A4P * Dijital G/Ç PCB'si
A4P * Alıcı PCB'si (Kablosuz Açık/KAPALI

A7P Pompa sürücüsü PCB'si (yalnızca EHBH/

A8P * Talep PCB'si
B1L Akış sensörü
BSK * Güneş pompası istasyonu rölesi
DS1(A8P) * DIP anahtarı
E1H Yedek ısıtıcı elemanı (1 kW)
E2H Yedek ısıtıcı elemanı (2 kW)
E3H Yedek ısıtıcı elemanı (3 kW)
E4H * Buster ısıtıcı (3 kW)
F1B Aşırı akım sigortası yedek ısıtıcısı
F2B * Aşırı akım sigortası buster ısıtıcısı
F1T Yedek ısıtıcısı termal sigortası
F1U, F2U * Dijital G/Ç PCB'si için 5 A 250 V sigorta
FU1 PCB için T 6,3 A 250 V sigorta
PHC1 * Optokuplör giriş devresi
K1M, K2M Kontaktör yedek ısıtıcısı
K3M * Kontaktör buster ısıtıcısı
K5M Güvenlik kontaktörü yedek ısıtıcısı (yalnızca

K*R PCB üzerindeki röle
M1P Ana besleme pompası
M2P # Kullanım sıcak suyu pompası

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

termostat)

X04+08 ve EHVH/X04+08 için)

*9W için)

M2S # Soğutma modu için 2 yollu vana
M3S (*) Alttan ısıtma/kullanım sıcak suyu için 3 yollu

vana
Q1DI, Q2DI # Toprak kaçağı devre kesicisi
Q1L Termal koruyucu yedek ısıtıcısı
Q2L * Termal koruyucu buster ısıtıcısı
R1T Çıkış suyu ısı eşanjörü termistörü
R1T (A2P) Kullanıcı arayüzü ortam sıcaklığı sensörü
R1T (A3P) * Açık/KAPALI termostat ortam sıcaklığı

R2T Yedek ısıtıcı termistörü çıkışı
R2T * Harici sensör (zemin veya ortam)
R3T Soğutucu sıvı tarafı termistörü
R4T Giriş suyu termistörü
R5T (*) Kullanım sıcak suyu termistörü

sensör

R6T * Harici iç veya dış ortam sıcaklığı termistörü
R1H (A3P) * Nem sensörü
S1S # İndirimli elektrik tarifesi güç beslemesi

kontağı
S2S # Elektrik sayacı darbe girişi 1
S3S # Elektrik sayacı darbe girişi 2
S6S~S9S # Dijital güç sınırlandırma girişleri
SS1 (A4P) * Seçim anahtarı
T1R (A7P) Doğrultucu köprüsü (yalnızca EHBH/X04+08

Montör başvuru kılavuzu

ve EHVH/X04+08 için)
TR1 Güç beslemesi transformatörü
X*M Terminal şeridi
X*Y Konektör

* = Opsiyonel

(*) = EHVH/X için standart ve EHBH/X için

opsiyonel

75

14 Teknik veriler

15

**

/12.2

1

# = Sahada temin edilir
BLK Siyah
BRN Kahverengi
GRY Gri
RED Kırmızı

Ünite çalıştırılmadan önce dikkate alınması gereken notlar

İngilizce Tercüme

X1M Ana terminal
X2M AC için saha kablosu terminali
X5M DC için saha kablosu terminali
X6M, X7M Yedek ısıtıcı terminali
X4M Buster ısıtıcı terminali

Toprak kablo bağlantıları
15 numaralı kablo

Sahada temin edilir
Bağlantı **, sayfa 12, sütun 2'de

devam ediyor
Birkaç kablo seçeneği

Seçenek

Anahtar kutusuna takılı değil

Kablo modele bağlı

PCB

Backup heater configuration
(only for *9W)

User installed options Kullanıcı tarafından kurulan

Bottom plate heater Alt levha ısıtıcısı
Domestic hot water tank Kullanım sıcak suyu boyleri
Domestic hot water tank with

solar connection
Remote user interface Uzak kullanıcı arayüzü
Ext. indoor thermistor Genişletilmiş iç ortam termistörü
Ext outdoor thermistor Genişletilmiş dış ortam termistörü
Digital I/O PCB Dijital G/Ç PCB'si
Demand PCB Talep PCB'si
Solar pump and control station Güneş pompası ve kontrol

Main LWT Ana çıkış suyu sıcaklığı
On/OFF thermostat (wired) Açık/KAPALI termostat (kablolu)
On/OFF thermostat (wireless) Açık/KAPALI termostat

Ext. thermistor Genişletilmiş termistör
Heat pump convector Isı pompası konvektörü
Add LWT İlave çıkış suyu sıcaklığı

Yardımcı ısıtıcı yapılandırması
(yalnızca *9W için)

seçenekler

Güneş enerjisi bağlantılı kullanım
sıcak suyu boyleri

istasyonu

(kablosuz)

Montör başvuru kılavuzu

76

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

X1Y: 1-2

X1M: 1-2-3

X1M: 1-2-3

A4P: Y2
X2M: 29

2x0,75

2x0,75

X2M: 30-31

X5M: 3-4

1

1

F1B: L1-L2-L3

X6M

X8M

5Gx2,5
230 V

X2M: 13-14

X9A (PCB A1P)

230 V

A4P: X4
X2M: 28

2

230 V

SPST:
X2M: 8-9-10

A4P: Y1
X2M: 28

230 V

230 V

A4P: Y3
X2M: 29

A4P: X1-X2

230 V

230 V

A3P: X1M: C-com-H

230 V

A4P: X1M: H-C-com
X2M: L-N

A3P: X1M: 1-3

R2T

230 V

X2M: 32-33

X11M: 3-4-5-6

X5M: 1-2

2x0,75

2x0,75

X2M: 34-35

230 V

X5M: 5-6

230 V

X5M: 7-8

X5M: 9-10

230 V

A8P: X801M: 1-5

230 V

A8P: X801M: 2-5

230 V

A8P: X801M: 3-5

230 V

A8P: X801M: 4-5

230 V

A4P: Y2
X2M: 29

X5M

230 V

F2B

X7M

2

2

2

4D078494

2 çekirdek

Daha ayrıntılı bilgi için, lütfen ünite kablo şemasına bakın

Elektrik bağlantı şeması Daikin Altherma

Kullanıcı arayüzünün yeri değiştirilirse

Yalnızca *KRCAL* için

A2P: P1-P2 kullanıcı arayüzü

A2P: P1-P2 kullanıcı arayüzü

Yalnızca
*KRTETS için

Harici sensör
(döşeme veya ortam)

(3m dahildir)

2 çekirdek

sinyal

Yalnız I çalışması için 4 çekirdek

S/I çalışması için 5 çekirdek

alarm göstergesi

M3S (*KHW monte edilirse)
kullanım sıcak suyu-alttan ısıtma seçimi

3 çekirdek

X1M: L1-L2-L3-N-topraklama
veya L-N-topraklama

Güç sınırlandırma
talep girişi 4

Güç sınırlandırma
talep girişi 3

Yalnızca *KHWSU*V3 için

2 yollu vana

2 çekirdek

Q*L clixon

Q*L clixon

Soğutma/ısıtma
Açık/KAPALI çıkışı

2 çekirdek

Soğutma/ısıtma
Açık/KAPALI çıkışı

OPSİYONEL PARÇA

OPSİYONEL
PARÇA

Yalnızca *KRP1AHTA için

(ana ve/veya ilave bölge)

HARİCİ ODA TERMOSTATI / ISI POMPASI KONVEKTÖRÜ

SAHADA TEMİN EDİLİR

2 çekirdek

2 çekirdek

2 çekirdek

Güç sınırlandırma
talep girişi 2

Güç sınırlandırma
talep girişi 1

2 çekirdek

2 çekirdek

sinyal

Elektrik sayacı
darbe girişi 2

2 çekirdek

Elektrik sayacı
darbe girişi 1

sinyal

Yalnızca *KSR3PA
seçeneği için

SAHADA TEMİN EDİLİR

Yalnızca KRCS01-1 veya EKRSCA1 için

harici termistör
(iç veya dış)

2 çekirdek

Sirkülasyon pompası
DHW için

2 çekirdek

Notlar:

- Sinyal kablosu kullanılıyorsa: güç kablolarıyla minimum mesafeyi koruyun >5 cm

- Kullanılabilecek ısıtıcılar modele bağlıdır; kombinasyon tablosuna bakın

iletişim

2 çekirdek

iletişim

2 çekirdek

(ısı pompası konvektörü)

Yalnızca FWXV* için

(kablosuz oda termostatı)

Yalnızca *KRTR için

(kablolu oda termostatı)

Yalnızca *KRTW için

4 çekirdek

ilave: X2M: 1a-4

ana: X2M: 1-4

ilave: X2M: 1a-2a-3-4

ana: X2M: 1-2-3-4

Yalnız I çalışması için 2 çekirdek

S/I çalışması için 3 çekirdek

ilave: X2M: 1a-2a-4

ana: X2M: 1-2-4

M2S (*KHBX üniteleri)
soğutma modu için

2 YOLLU VANA

2 çekirdek

NC vanası: X2M: 5-7

NO vanası: X2M: 6-7

Yalnızca *KRP1HB* ve
*KSOLHWAV1 için

Harici ısı kaynağı (örn. boyler)

Harici ısı kaynağına

çıkışına geçiş

sinyali

2 çekirdek

Güneş enerjisi girişi

2 çekirdek

2 çekirdek

Alarm çıkışı

BSK: 1-2 güneş enerjisi ara kilidi

Standart parçalar

Opsiyonel parçalar (*KHW*)

3 YOLLU VANA

Yalnızca *KSOLHWAV1 için

güneş pompası

2 çekirdek

sinyali

X4M: 1-2-topraklama

5 çekirdek

KULLANIM SICAK
SUYU BOYLERİ

R5T - termistör
su sıcaklığı

Q2L - clixon
buster ısıtıcı

Buster ısıtıcı

F2B: L-N +
topraklama

3 çekirdek

buster ısıtıcı güç beslemesi (3 kW): 230 V + topraklama

4 veya 3 çekirdek

yardımcı ısıtıcı güç beslemesi (3/6/9 kW): 400 V veya 230 V + topraklama

veya L-N +
topraklama

Yalnızca normal güç beslemesi kurulumu için

5 veya 3 çekirdek

ünite güç beslemesi: 400 V veya 230 V + topraklama

2 çekirdek

İç ünite için normal elektrik tarifeli güç beslemesi: 230 V

3 çekirdek

5 veya 3 çekirdek

İÇ ÜNİTE

İndirimli elektrik tarifesi güç beslemesi kontağı

ünite indirimli elektrik tarifeli güç beslemesi:
400 V veya 230 V + topraklama

Yalnızca indirimli elektrik tarifeli güç beslemesi kurulumu için

Yalnızca *KBPHT* için ve
modele bağlı

Alt levha ısıtıcısı

DIŞ ÜNİTE

Güç beslemesi

14 Teknik veriler

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

77

14 Teknik veriler

*R*Q(011/014/016)*W1

*HB(H/X)16CA#

1~

230V

3~

400V

3~

230V1~230V

3~

400V

3~

230V

1~

230V

3~

400V

3~

230V

3 / 6

kW

6 / 9

kW

6kW3 / 6

kW

6 / 9

kW

6

kW

3 / 6

kW

6 / 9

kW

6

kW

1~

1~ 1 1 - -

- 1 1 1

1 - 1 1

4D078288

3V /

9W 9W 9W

3V /

9W 9W 9W 3V / 9W 9W 9W

1 1 - - 1 1 - - 1 - 1 - -

1 - - 1 - 1 - -

- 1 1 - 1 - 1 1

- 1 - - -

- - 1 1 -

2 1 1 2 1

- - - - -

- 1 1 - 1

*RLQ(04/06/08)* *R*Q(011/014/016)*V3

*HB(H/X)(04/08)CA# *HB(H/X)16CA#

3~ dengesiz

3~ dengeli

Normal elektrik tarifeli güç beslemesi

İndirimli elektrik tarifesi güç beslemesi

3~ dengesiz

3~ dengeli

Elektrik
sayacı tipi

Elektrik
sayacı tipi

Yardımcı ısıtıcı
yapılandırması

Yardımcı ısıtıcı
güç beslemesi

Yardımcı ısıtıcı tipi
(#)

İç ünite tipi

Dış ünite tipi

- Gerekli elektrik sayacı sayısı:

- Genel: tüm güç tüketiminin elektrik sayaçları kapsamına alınmasını sağlamak montörün sorumluluğundadır (tahmin ve
ölçümün birleştirilmesine izin verilmez)

kılavuzu* elektrik sayacı montaj

trifaze AC sayacı (dengesiz yükler)

trifaze AC sayacı (dengeli yükler)

monofaze AC sayacı

- ölçüm tipi (montaja dayalıdır):

minimum KAPALI süresi 100msan

minimum Açık süresi 40msan

- darbe süresi:

1000 darbe/kWh

100 darbe/kWh

10 darbe/kWh

1 darbe/kWh

0,1 darbe/kWh

- olası darbe sayısı:

- PCB tarafından 5 VDC tespiti için darbe sayacı tipi/gerilimsiz kontak

* elektrik sayacı özelliği

Montör başvuru kılavuzu

78

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

*RLQ004*V3

*RLQ004*V3

*RLQ006*V3

*RLQ008*V3

*RLQ006*V3

*RLQ008*V3

*RLQ006*V3

*RLQ008*V3

*RLQ006*V3

*RLQ008*V3

*R(H/L)Q011*V3

*R(H/L)Q011*W1

*R(H/L)Q014*V3

*R(H/L)Q014*W1

*R(H/L)Q016*V3

*R(H/L)Q016*W1

*R(H/L)Q011*V3

*R(H/L)Q011*W1

*R(H/L)Q014*V3

*R(H/L)Q014*W1

*R(H/L)Q016*V3

*R(H/L)Q016*W1

*R(H/L)Q011*V3

*R(H/L)Q011*W1

*R(H/L)Q014*V3

*R(H/L)Q014*W1

*R(H/L)Q016*V3

*R(H/L)Q016*W1

*R(H/L)Q011*V3

*R(H/L)Q011*W1

*R(H/L)Q014*V3

*R(H/L)Q014*W1

*R(H/L)Q016*V3

*R(H/L)Q016*W1

*HVX08S18CA3V*HVH04S18CA3V *HVH08S26CA9W*HVH08S18CA3V*HVX04S18CA3V *HVH16S26CA9W *HVX16S26CA9W*HVX16S18CA3V*HVH16S18CA3V

*HVX08S26CA9W

kPa
kPa
kPa
kPa
kPa
kPa
kPa
kPa

190

690
818

600
728

142

142134133140139130129128128

129129121120126126117116115115

363556628693

36

355662

8693363556628693

36

3556628693

23234451828423234451

82

84232344518284

2323

44

518284

12-423337

52

-12-42333752

-

626269697895-62626969

78

95

-

---

160160160160160160160160160160160

160

160160

160

160160160160160160160160160

415141514151415155

374937

49

374937

49

52

4142-4142-45-

5457-

54

57

-54-

W

/

/

/

12

Ps*DN

Ps*V

50

343425

-

50-34

-

34-25-

----

-

---

--

--

---

11

115

25 ~ 60 25 ~60

2

5 ~60

1

5 ~ 55 15 ~ 55

1

5 ~ 55

- 5 ~ 22

-

5 ~

22 - 5

~ 22

-25 ~ 35 -25 ~ 35 -25 ~ 35

-25 ~ 25 -25~ 25 -25 ~ 25

- 10 ~ 43 - 10 ~ 43 - 10 ~ 43

28

42

28

42

28

42

25 ~60 25 ~60

15 ~ 55 15 ~ 55

-

5 ~

22 -

5

~ 2

2

-20 ~ 35 -20 ~ 35

- 10 ~ 46 - 10 ~ 46

-25 ~ 35 (12)-25 ~ 35 (12)

3333

4747

260180260180

50

50

10

65

1

1

3

10

818

690

75

728

600

W

/

/
/

1

-

-

-

-

3

1

dBA
dBA
°C
°C
°C
°C
°C
°C

°C

kWh/2

/ /

12

1922

1732

1922

1732

EPS EPS

EPS

EPS

3

1

-

-

1

1

1

3

10

1

11

3D077571_B sayfa 1

46 46 46 46 46 46 46 46 46 46

Bakır - pirinç - paslanmaz çelik

Paslanmaz çelik (EN 1.4521)

TEKNİK ÖZELLİKLER

l 4,4 4,8 5,8 4,5 5,5

1,4 1,4 1,9 1,4

1,4

1,91,41,4 1,9 1,9

65

l

0,9 1,3

1,3

kat. l kat. l Art3§3*

YALNIZ

ISITMA TİPİ

ISITMA +

SOĞUTMA TİPİ

YALNIZ

ISITMA TİPİ

ISITMA +

SOĞUTMA TİPİ

YALNIZ

ISITMA TİPİ

ISITMA +

SOĞUTMA TİPİ

YALNIZ ISITMA TİPİ ISITMA + SOĞUTMA TİPİ YALNIZ ISITMA TİPİ ISITMA + SOĞUTMA TİPİ

l/dak

l/dak

l/dak

l/dak

l/dak

l/dak

l/dak

l/dak

l/dak

l/dak

l/dak

Ön kaplamalı sac metal

Beyaz

Tahta - karton - PE sargı folyosu

34,655,985,834,655,985,834,6

55,9

85,834,655,985,8

23,144,183,623,1

44,1

83,623,144,183,623,144,1

83,6

12,122,537,012,122,537,0

61,968,678,0

61,9

68,6

78,0

Tahta - karton - PE sargı folyosu

Makinenin net ağırlığı

Ünite

Derinlik
Yükseklik

Genişlik

Derinlik

Genişlik

Yükseklik

Boyutlar

Malzeme

Renk

Gövde

Nominal giriş (Yalnızca iç ünite)

Dış üniteler

ünite kategorisi

Malzeme

Ambalaj
malzemeleri

Ağırlık

en kritik parça =

PED

Ünite ağırlığı
Ünite ağırlığı

Ambalaj

Ambalajında makine ağırlığı

Ana bileşenler
hydrobox

Ana
bileşenler
boyler

Boyler

Isı eşanjörü

3 yollu vana

Water circuit -

space heating /

cooling side

Güvenlik cihazları

* 97/23/EC bölüm 1, madde 3.6 uyarınca PED kapsamından çıkartılmıştır
Pompa

Su tarafı Isı
eşanjörü

Su Filtresi

Genleşme kabı

Toplam Su Hacmi (6)

Hava tahliyesi vanası

Kesme vanaları

Drenaj vanası / Doldurma vanası

Manometre

Emniyet vanası

Boru bağlantıları ø (7)

Soğutma (2)
Soğutma (8)
Isıtma (3)
Isıtma (13)
Soğutma (2)
Soğutma (8)
Isıtma (3)
Isıtma (13)

Soğutma (2)
Soğutma (8)
Isıtma (3)
Isıtma (13)
Soğutma (2)
Soğutma (8)
Isıtma (3)

Soğutma
Isıtma

Isıtma (13)

bar*l
bar

kg

kg

kg

Tipi
kademe sayısı

nominal ESP ünitesi
(*RLQ*C*)

nominal ESP ünitesi
(*RH/LQ*B*)

Su debisi Min. (11)

Su hacmi

Su debisi
Nom.(*RH/LQ*B*)

Su debisi Nom.(*RH/LQ*B*)

Su debisi Maks.

mkr

Tipi

Çekilen güç

Malzeme

Çap delikleri

Ön basınç

Maks. su basıncı

Hacim

Yalıtım malzemesi

Ön kaplamalı sac metal

Beyaz

mm

mm

mm

mm

mm

mm

Art3§3*

Inverter

DC motor

Plakalı ısı eşanjörü Plakalı ısı eşanjörü

51,0 51,0

43,6

39,0

31,5

43,6

39,031,543,639,031,5

43,6

39,031,519,816,3

19,8

16,319,8

16,3

19,8

16,3

11,6

45,9

41,6

32,145,941,632,145,941,632,145,941,632,1

21,2

17,221,217,221,217,221,217,212,6

48,0

46,0

43,1

48,0

46,043,1

-19,719,419,719,414,3

37,6

36,0

33,637,636,033,6-15,413,915,413,912,0

43,343,638,937,631,529,5

43,3

43,637,6

31,5

29,543,6

38,937,6

31,529,543,343,638,937,6

31,5

29,5

46,045,941,640,1

32,5

32,146,0

45,940,1

38,9

41,6

32,5

32,145,9

41,6

40,1

32,5

32,1

46,045,9

41,6

40,1

32,5

32,1

48,051,0

46,049,6

43,139,8

51,0

46,049,6

43,139,8

37,6

37,636,0

35,8

33,6

28,7

37,6

43,3

46,0

48,0

37,636,0

35,8

33,628,7

1,0

(1) EN12897 uyarınca ısı kaybı
(2) Tortam 35°C - LWE 7°C ( DT=5°C )
(3) KT/YT 7°C/6°C - LWC 35°C ( DT=5°C)
(4) Ses basıncı seviyesi üniteden 1 m uzaklıkta mikrofon kullanılarak ölçülmüştür.Mesafe ve akustik ortama bağlı göreceli bir değerdir.
Belirtilen ses basıncı seviyesi orta pompa devri - 0 ESP / orta devir - nominal debi / yüksek devir - nominal debi için geçerlidir
(5) 15°C ~ 25°C: yalnızca BUH, ısı pompası çalışması yok = devreye alma sırasında
(6) Borular + PHE + yardımcı ısıtıcı dahil / genleşme kabı hariç
(7) Belirtilen değer, küresel vanalar sonrası bağlantı içindir.Ünitedeki bağlantıyla (G1-1/4 DİŞİ) aynıdır.
(8) Tortam 35°C, LWE 18°C (DT = 5°C)
(9) ayrıntılı bilgi için, çalışma sıcaklık aralığı çizimine bakın
(10) *RLQ* dış üniteler için: >55°C yalnızca BUH, ısı pompası çalışması yok
*RHQ* dış üniteler için: > 50°C yalnızca BUH, ısı pompası çalışması yok
(11) Minimum debi, ısı pompası çalışması için verilmiştir.Yardımcı ısıtıcının güvenli şekilde çalışabilmesi için, daha yüksek bir minimum debi gereklidir:
*3V modelleri için: 12 l/dak
*9W modelleri için: 15 l/dak
(12) *RHQ* ve *RLQ* modelleri arasındaki farklar için çalışma sıcaklık aralığı bilgilerine bakın
(13) KT/YT 7°C/6°C - LWC 45°C (DT = 5°C)

Soğutucu
akışkan
devresi

Notlar:

Çalışma
sıcaklık
aralığı (9)

Ses seviyesi

Su devresi ­kullanım sıcak
suyu tarafı

10

Paslanmaz çelik ( EN 1.4521 )

Bakır - pirinç - paslanmaz çelik

l

bar
mm

bar

l

Termal kesici

Kvs ala ısıtma / boyler ısıtma

Dahili coil hacmi

Yüzey

Malzeme

Miktar

Isı kayıpları (1)

Korozyon koruması

Yalıtım malzemesi

Maksimum basınç

Maksimum sıcaklık

Malzeme

Su hacmi

Boru bağlantıları ­sirkülasyon bağlantısı

Boru bağlantıları - soğuk su girişi / sıcak su çıkışı ø

Su tarafı

Ortam

Ses basıncı (4)

Ses gücü (3)

Sıvı tarafı ø

Gaz tarafı ø

DHW(10)

Space heating (5)

Alan soğutma

DHW

Space heating

Space cooling

nominal debi

nominal debi

ısıtma

ısıtma

mm

mm

inç

inç

6,35

6,35

6,35

15,915,9

15,9

G 1/2" DİŞİ

G 1" DİŞİ

9,529,52

15,915,9

G 1/2" DİŞİ

G 1" DİŞİ

EvetEvet

EvetEvet

EvetEvet

EvetEvet

bar

G 1-1/4 (DİŞİ)G 1-1/4 (DİŞİ)

inç

13/8

13/8m³/sa

8,98,9l

1,91,9m²

Paslanmaz çelik ( EN 1.4521 )Paslanmaz çelik (EN 1.4521)

AnotAnot

bar

Lehimli plaka

Lehimli plaka

Inverter

DC motor

14.6 Teknik özellikler

14.6.1 Teknik özellikler: İç ünite

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

14 Teknik veriler

Montör başvuru kılavuzu

79

14 Teknik veriler

3G

4

G 3G 3G4G/5G 4G/5G

A 13

230 230 400 400230

50

5

0

3~3~3~1~ 1~ 1~

3V 9W

kVA - - - (9) - -

- - - - -

- - - - -

A 13

V

Hz

kW

kW
kW

Ω

3D077571_B sayfa 2

3G

4

2

2

2

2

3

2

3 6 3 6 6 9
1 2 1 2 2 2
3 3 3 3 3 3
6 - 6 6 6 6

V 253 253 253 253 440 440

V 207 207 207 207 360 360

ELEKTRİK ÖZELLİKLERİ

Not (3) ve (5)

Not (3) ve (5)

Not (6)

Not (3)

Not (3) Not (3) Not (3) Not (3) Not (3) Not (3)

Not (11) Not (11) Not (11) Not (11) Not (11)

Not (10)

Gerilim

Frekans

Faz

Kapasite ayarı
Kapasite aşamaları
Kapasite aşaması 1
Kapasite aşaması 2
Aşamalar arası minimum gecikme süresi

(1) Hydrobox için yukarıda belirtilen güç beslemesi yalnızca yardımcı ısıtıcı içindir.Hydrobox'ın Anahtar kutusu ve pompası, dış ünite ile birlikte temin edilir.

(3) Çapı ve tipi ulusal ve yerel yönetmeliklere uygun olarak seçin
(4) Gerilim aralığı ve akımla ilgili ayrıntılı bilgi için, kullanım kılavuzuna bakın
(5) Gerilim: 230V / Maksimum akım: 100mA / Minimum 0,75mm²
(6) Termostat tipine bağlıdır, kullanım kılavuzuna bakın

(8) EN/IEC 61000-3-11(*) uyarınca, cihazın yalnızca Zsis(***) ≤ Zmaks değerlerine sahip bir beslemeye bağlandığından emin olunması için dağıtım şebekesi operatörüne danışılması gerekebilir
(9) EN/IEC 61000-3-12 (**) ile uyumlu cihaz

(*) : ≤ 75A anma akımına sahip cihaz için kamuya açık düşük akımlı besleme sistemlerindeki gerilim değişiklikleri, gerilim dalgalanmaları ve oynamaları için sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.
(**) : Her bir fazda >16A ve ≤ 75A giriş akımı ile kamuya açık düşük akımlı sistemlere bağlanan ekipman tarafından üretilen harmonik akımlar için sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.
(***) : Sistem empedansı

Notlar

alt levha ısıtıcısı ile bağlantı için

100 mA, minimum 0,75 mm²

kablo tipi

opsiyonel FWXV* ile bağlantı için
(talep giriş ve çıkış sinyali)

M2S ile bağlantı için

A3P ile bağlantı için

Minimum 0,75 mm²

R6T ile bağlantı için

Minimum 0,75 mm² (2A ani akım, 1A devamlı akım)

kullanım sıcak
suyu pompası

Minimum 0,75 mm² (5VDC darbe tespiti)

Elektrik sayacı

güç : 6,3 A not (3)

güç : 2

İndirimli elektrik tarifeli güç beslemesi

0,75 mm² ila 1,25 mm² (maks. uzunluk 500 m)

Kullanıcı arayüzü

2,5 mm²

İletişim kablosu

yardımcı ısıtıcı için güç beslemesi

Kablo
bağlantıları

Maksimum

Gerilim aralığı
(4)

Çalışma Akımı
yardımcı ısıtıcı

Minimum Ssc değeri (8)

Zmaks (yardımcı ısıtıcı)

Kompleks

Akım

Güç beslemesi (1)

Tipi

Elektrikli ısıtıcı
( opsiyonel )

kablo tipi

kablo tipi
kablo miktarı

kablo miktarı

kablo tipi

kablo miktarı

kablo tipi
kablo miktarı

kablo tipi
kablo miktarı

kablo tipi
kablo miktarı

kablo tipi
kablo miktarı

kablo miktarı
kablo tipi
kablo miktarı

kablo tipi

kablo miktarı

kablo tipi

kablo miktarı

Çalışma Akımı (yardımcı ısıtıcı)

0,29

15,1

8,7

15,1 8,7

Minimum

0,25 - j0,15

Kapasite

Kapasite

Not (11) - Yardımcı ısıtıcı (9W) - aşamalar arası gecikme süresi

(kW)

Not (10) - Yardımcı ısıtıcı (3V) - aşamalar arası gecikme süresi

Aşama 1

Süre

Aşama 1

Aşama 2

Süre

10 dak.1 dak.

(kW)

10 dak.0 san.1 dak.6 dak. (*)1 dak.10 san.

2613

13 13

26

13

Montör başvuru kılavuzu

80

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

3TW60813-1A

46

10

35

–20
–25

0

35

–20

0

46

10

18

25

–15
–20

–25

10

0

5 22

15 18 25 55

15 18 25 5540

15 18 25 30 5550

5 13 22 50

45

:

:

:

:

(*)

(*)

(

*

)

MONOFAZE B SERİSİ

11~16kW - SINIF

MONOFAZE + TRİFAZE C SERİSİ

TRİFAZE B SERİSİ

11~16kW - SINIF

MONOFAZE + TRİFAZE

11~16kW - SINIF

dış ortam sıcaklığı (°C KT)

dış ortam sıcaklığı (°C KT)

dış ortam sıcaklığı (°C KT)

dış ortam sıcaklığı (°C KT)

dış ortam sıcaklığı (°C KT)

çıkış suyu kondenser
sıcaklığı (°C)

çıkış suyu kondenser
sıcaklığı (°C)

çıkış suyu kondenser
sıcaklığı (°C)

çıkış suyu kondenser
sıcaklığı (°C)

çıkış suyu kondenser
sıcaklığı (°C)

İÇ ORTAM:

AA SERİSİ
AB SERİSİ
BA SERİSİ
BB SERİSİ
CA SERİSİ

CA SERİSİ

İÇ ORTAM:

MONOFAZE C SERİSİ

4~8kW - SINIF

MONOFAZE C SERİSİ

4~8kW - SINIF

SOĞUTMA MODUISITMA MODU

SOĞUTMA MODUISITMA MODUISITMA MODU

*RLQ üniteleri, düşük ortam sıcaklıkları ile birlikte yüksek nem
koşullarının görülebileceği yerlerde iyi bir performans göstermesi için
özel ekipmanlarla (yalıtım, ısıtıcı levha, ...) donatılmıştır.Bu koşullarda
*RHQ modellerinde hava soğutmalı serpantinde ciddi buz
birikmesi sonucu sorunlar meydana gelebilir.
Bu gibi koşulların beklendiği uygulamalarda bunun yerine mutlaka
*RLQ modeli monte edilmelidir.Bu modeller donmanın önlenmesi için
çeşitli önlemlere (yalıtım, ısıtıcısı levha, ...) sahiptir.

HATIRLATMA: SINIRLANDIRILMIŞ GÜÇ BESLEMESİ KOŞULU MODUNDA DIŞ

ÜNİTE, BUSTER ISITICI VE YARDIMCI ISITICI YALNIZCA AYRI AYRI
ÇALIŞABİLİR.

AŞAĞI ÇEKME ALANI

DIŞ ÜNİTE ÇALIŞMASI MÜMKÜNDÜR, ANCAK KAPASİTE
GARANTİSİ VERİLMEZ.
(DIŞ ORTAM SICAKLIĞI < –20°C veya < –25°C İSE, DIŞ ÜNİTE DURUR)
(İÇ ÜNİTE VE YARDIMCI ISITICI ÇALIŞMAYA DEVAM EDER)

AYAR NOKTASI ≥25°C İSE DIŞ ÜNİTE ÇALIŞMASI

YALNIZCA YARDIMCI ISITICI ÇALIŞMASI
(DIŞ ÜNİTE ÇALIŞMASI YOK)

LEJANT:

14.7 Çalışma sıcaklık aralığı

14.7.1 Çalışma sıcaklık aralığı: Isıtma ve soğutma

14 Teknik veriler

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

81

14 Teknik veriler

25 40 45 55 6050 80

25 35 48 6050 80

25 48 6050 80

25 5553 6050

25 48 8050

25 5540 45 60 8050

48

35

25

–20

–15

–25

35

25

0

–20

35

25

–20

35

25

–20

–10

35

25

–20

35

25

5

–20
–25

–15

3TW60813-2B

:

:

:

:

MONOFAZE B SERİSİ

11~16kW - SINIF

TRİFAZE B SERİSİ

11~16kW - SINIF

MONOFAZE C SERİSİ

4kW - SINIF

MONOFAZE + TRİFAZE C SERİSİ

11~16kW - SINIF

MONOFAZE + TRİFAZE C SERİSİ

11~16kW - SINIF

MONOFAZE C SERİSİ

6~8kW - SINIF

KULLANIM SUYU ISITMA MODU KULLANIM SUYU ISITMA MODU KULLANIM SUYU ISITMA MODU

KULLANIM SUYU ISITMA MODU KULLANIM SUYU ISITMA MODU KULLANIM SUYU ISITMA MODU

kullanım sıcak suyu
boyleri sıcaklığı (°C)

kullanım sıcak suyu
boyleri sıcaklığı (°C)

kullanım sıcak suyu
boyleri sıcaklığı (°C)

kullanım sıcak suyu
boyleri sıcaklığı (°C)

kullanım sıcak suyu
boyleri sıcaklığı (°C)

k

ullanım sıcak suyu

boyleri sıcaklığı (°C)

İÇ ÜNİTELER:

CA SERİSİ

dış ortam sıcaklığı (°C KT)

dış ortam sıcaklığı (°C KT)

dış ortam sıcaklığı (°C KT)

dış ortam sıcaklığı (°C KT)

dış ortam sıcaklığı (°C KT)

dış ortam sıcaklığı (°C KT)

BB SERİSİ
CA SERİSİ

İÇ ÜNİTELER:

HATIRLATMA: SINIRLANDIRILMIŞ GÜÇ BESLEMESİ KOŞULU

MODUNDA (YALNIZCA EKHW*) DIŞ ÜNİTE, BUSTER
ISITICI VE YARDIMCI ISITICI YALNIZCA AYRI AYRI
ÇALIŞABİLİR.

DIŞ ÜNİTE ÇALIŞMASI MÜMKÜNDÜR, ANCAK KAPASİTE GARANTİSİ
VERİLMEZ.
(DIŞ ORTAM SICAKLIĞI < –25°C İSE, DIŞ ÜNİTE DURUR)
(İÇ ÜNİTE VE BUSTER/YARDIMCI ISITICI ÇALIŞMAYA DEVAM EDER)

YALNIZCA YARDIMCI ISITICI ÇALIŞMASI (YALNIZCA
EKHV*BB + EKHTS*, EHV*CA*)

YALNIZCA YARDIMCI ISITICI ÇALIŞMASI (YALNIZCA EKHV*BB +
EKHTS*, EHV*CA*)

YALNIZCA BUSTER ISITICI ÇALIŞMASI (YALNIZCA EKHW*)

YALNIZCA BUSTER ISITICI ÇALIŞMASI (YALNIZCA EKHW*)

LEJANT:

14.7.2 Çalışma sıcaklık aralığı: Kullanım sıcak suyu

Montör başvuru kılavuzu

82

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

4D078990

Giriş suyu sıcaklığı [°C]

Giriş suyu sıcaklığı [°C]

Örnek:
25°C ortam sıcaklığı ve %40 bağıl
nemde.
Giriş suyu sıcaklığı 12°C'nin
altındaysa, su borularında yoğuşma
meydana gelir.

Bağıl nem %80

Bağıl nem %60

Bağıl nem %40

Kuru termometre sıcaklığı [°C]

Yoğuşmanın önlenmesi için giriş suyu sıcaklık sınırı

1. Daha fazla bilgi için, psikometrik çizelgeye bakın.

2. Yoğuşma bekleniyorsa, mutlaka EKHBDPCA2 - drenaj tavası kitinin monte edilmesi seçeneği
değerlendirilmelidir.

14.7.3 Drenaj tavası ihtiyacı

14 Teknik veriler

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

83

14 Teknik veriler

14.8 Ses aralığı

14.8.1 Ses aralığı: Dış ünite

Uygulanamaz.

Montör başvuru kılavuzu

84

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

0 10 20 30 40 50

0

40

20

60

100

80

120

140

ESP [kPa]

EHV(H/X)16*CA3V 12

EHV(H/X)16*CA9W 15

4D078833

2) Su kalitesi mutlaka Avrupa Komisyonu direktifi 98/83 EC'ye uygun olmalıdır.

1) Çalışma aralığının dışında bir debi seçilmesi, ünitenin hata vermesine veya arızalanmasına yol açabilir.
Ayrıca, teknik özelliklerdeki izin verilen minimum ve maksimum su debisi aralığına bakın.

Notlar:

Su debisi [l/dak]

Çalışma

alanı

ESP : Hacim ısıtma-soğutma devresinde Mevcut

Cihaz Dışı Statik Basınç

Water flow rate: Waterflow through space

heating - cooling circuit

DebiÜnite

Yardımcı ısıtıcı çalışması sırasında gerekli minimum
debi Kesikli çizgilere bakın

14.9 ESP eğrisi

14.9.1 ESP eğrisi: İç ünite

14 Teknik veriler

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

85

14 Teknik veriler

4D079038 sayfa 1

EHV*04S18CA

EHV*08S18CA

EHV*08S26CA

EKHWS*150*

EKHWS*200*

EKHWS*300*

ERLQ004CA* &

EHB*04CA*

ERLQ00(6/8)CA* &

EHB*08CA*

73

Yok

Yok

Yok

55

77

81

84

122

736899

ERLQ004CA* & EHV*04S18CA*

ERLQ004CA* & EHB*04CA* & EKHWS*300*

ERLQ004CA* & EHB*04CA* & EKHWS*200*

ERLQ004CA* & EHB*04CA* & EKHWS*150*

ERLQ00(6/8)CA* & EHV*08S18CA*

ERLQ00(6/8)CA* & EHB*08CA* & EKHWS*150*

ERLQ00(6/8)CA* & EHB*08CA* & EKHWS*200*

ERLQ00(6/8)CA* & EHV*08S26CA*

ERLQ00(6/8)CA* & EHB*08CA* & EKHWS*300*

130

120

110

100

90

80

70

60

50

40

130

120

110

100

90

80

70

60

50

40

ERLQ00(6/8)CA*

ERLQ004CA*

40 45 50

40 45 50 40 45 50

160

140

120

100

80

60

40

Isınma süreleri GBS (1) :

Notlar:

(1) Boylerin 10°C'den belirtilen sıcaklığa kadar yalnızca ısı pompasıyla ısıtılması için gerekli süre.

Yalnızca ısı pompasıyla maksimum boyler sıcaklığı için çalışma sıcaklık aralığına bakın.

Boyler sıcaklığı (°C) Boyler sıcaklığı (°C)

Boyler sıcaklığı (°C)

Isınma süresi (dak)

Isınma süresi (dak)

Isınma süresi (dak)

45°C'ye kadar boyler ısınma süresi

14.10 Performans

Montör başvuru kılavuzu

86

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

ERHQ011B* & EHV*16S18CA*

ERHQ014B* & EHV*16S18CA*

ERHQ016B* & EHV*16S18CA*

ERHQ011B* & EHB*16CA* & EKHWS*200*

ERHQ014B* & EHB*16CA* & EKHWS*200*

ERHQ016B* & EHB*16CA* & EKHWS*200*

ERLQ011C* & EHV*16S18CA*

ERLQ014C* & EHV*16S18CA*

ERLQ016C* & EHV*16S18CA*

ERLQ011C* & EHB*16CA* & EKHWS*200*

ERLQ014C* & EHB*16CA* & EKHWS*200*

ERLQ016C* & EHB*16CA* & EKHWS*200*

ERHQ011B* & EHV*16S18CA*

ERHQ014B* & EHV*16S18CA*

ERHQ016B* & EHV*16S18CA*

ERHQ011B* & EHB*16CA* & EKHWS*200*

ERHQ014B* & EHB*16CA* & EKHWS*200*

ERHQ016B* & EHB*16CA* & EKHWS*200*

ERLQ011C* & EHV*16S18CA*

ERLQ014C* & EHV*16S18CA*

ERLQ016C* & EHV*16S18CA*

ERLQ011C* & EHB*16CA* & EKHWS*200*

ERLQ014C* & EHB*16CA* & EKHWS*200*

ERLQ016C* & EHB*16CA* & EKHWS*200*

EHV*16S18CA

EHV*16S26CA

38

52

695580

EKHWS*150*

EKHWS*200*

EKHWS*300*

ERLQ016C* &

EHB*16CA*

40 45 50 40 45 50

40 45 50 40 45 50

140

130

120

110

100

90

80

70

60

50

40

100

90

80

70

60

50

40

30

100

90

80

70

60

50

40

30

140

130

120

110

100

90

80

70

60

50

40

4D079038 sayfa 2

Isınma süreleri GQI (1) :

Boyler sıcaklığı (°C)

45°C'ye kadar boyler ısınma süresi

Notlar:

(1) Boylerin 10°C'den belirtilen sıcaklığa kadar yalnızca ısı pompasıyla ısıtılması için gerekli süre.

Yalnızca ısı pompasıyla maksimum boyler sıcaklığı için çalışma sıcaklık aralığına bakın.

Boyler sıcaklığı (°C)

Boyler sıcaklığı (°C) Boyler sıcaklığı (°C)

Isınma süresi (dak)

Isınma süresi (dak)

Isınma süresi (dak)

Isınma süresi (dak)

14 Teknik veriler

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

87

14 Teknik veriler

4D079038 sayfa 3

450

400

350

300

250

200

150

40°C Veş [l]

EKHWS*

EHV*

40 42 44

46 48 50 52 54 56 58 60

EHV*S18CA*

EHV*S26CA*

Orta musluk kullanım modeli EN16147 (= 2 kişi)

Geniş musluk kullanım modeli EN16147 (= 3~4 kişi)

Kullanım sıcak suyu boyleri ısı kaybı (4)

Kullanım sıcak suyu boyleri hacmi için seçim kılavuzu (3)

Boyler sıcaklığı (°C)

Isı kaybı [kWh/24h]

Notlar:

(2) Boylerin 10°C'den belirtilen sıcaklığa kadar yalnızca ısı pompasıyla ısıtılması için gerekli süre.

(3) EN16147 uyarınca

(4) EN12897 uyarınca

Daha yüksek bir günlük 40°C Veş gerekiyorsa, 24 saat içerisinde ilave ısıtma döngüleri gerçekleştirilmesi gerekir.Daha ayrıntılı bilgi için, çalışma kılavuzuna bakın.

Boyler

Isı kaybı [kWh/24h]

Boyler

40°C Veş = soğuk su giriş sıcaklığı 10°C iken sıcak su boyleri belirli bir sıcaklığa kadar ısıtıldığında musluktan 40°C'de alınabilecek su miktarı.

40°C, konforlu kullanım sıcak suyu sıcaklığı olarak kabul edilir.

1,55

1,77

2,19

1,38

1,91

150l

200l

300l

180l

260l

Montör başvuru kılavuzu

88

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA

Daikin Altherma - Düşük Sıcaklıklı Split

4P313777-1C – 2012.11

o o o o

o o o o

o o o o

o o o o

o o o o

o o o o

o o o o

o o o o

o o (5) o o (5)

o o (5) o o (5)

o o (5) o o (5)

o o o o

--- ---o

---

*RLQ006CA*V3* *RLQ008CA*V3* *RHQ011B*(V3/W1)

*RHQ011B*(V3/W1) *RHQ014B*(V3/W1) *RHQ016B*(V3/W1) *RLQ011C*(V3/W1)

o --- --- ---

*RLQ004CA*V3* *RLQ006CA*V3* *RLQ008CA*V3*

--- o o ---

--- o o --- ---

--- --- ---

o --- --- --- ---

--- ---

--- --- --- o o

--- --- o o

*RLQ016C*(V3/W1)

---

---

---

---

oo

oo o

--- ---

--- ---

*RLQ014C*(V3/W1)

---

---

---

---

o o

---

*RHQ014B*(V3/W1) *RHQ016B*(V3/W1) *RLQ011C*(V3/W1)

o o ---

o o

o

o

o --- (8)

--- --- ---

--- ---

# - ##

o

o

o

--- (8)

---

---

*RLQ014C*(V3/W1) *RLQ016C*(V3/W1)

---

---

--- (8)

*RLQ004CA*V3*

--- --- ---

--- --- ---

--- --- ---

o o

o o o o

- - o o

- - o o

- - o o

- - o o

o o - -

- - o o

3D078227-1

o o o o

18 - 3V 26 - 9W

18 - 3V 26 - 9W

18 - 3V

18 - 3V

o o

- -

- -

- -

- -

o o

- -

04 # - ##

18 - 3V

26 - 9W(9)

18 - 3V

# - ##

26 - 9W(9)

Hatırlatma: Bu kombinasyon tablosunun dışındaki diğer kombinasyonların kullanımına izin verilmez

(1) Aşırı buz oluşumunun önlenmesi için alt plakaya sabitlenebilecek ısıtıcı bandı.

(2) İlave çıkış bağlantıları sağlayan PCB:

(a) Kontrol harici ısı kaynağı (ikili çalıştırma)

(b) Çıkış uzak AÇIK/KAPALI sinyali Alan ısıtma/soğutma VEYA alt plaka ısıtıcısı *KBPHTH16* kontrolü

(c) Uzak alarm çıkışı

(3) Alt plaka ısıtıcı ile drenaj tapası/kesme kitinin birlikte kullanılmasına izin verilmez

(4) *KRTETS yalnızca *KRTR1 ile birlikte kullanılabilir

(5) Isı pompası konvektörü ısıtma + soğutma modeline monte edilmişse vana kiti zorunludur (yalnız ısıtma modeli için

zorunlu değildir)

(6) Güç sınırlandırma için 4 dijital girişe kadar bağlantı yapılabilecek PCB, yalnızca *HB(H/X)04/08CA için

(8) Alt plaka ısıtıcısı fabrikada monte edilir ve dış ünite tarafından kontrol edilir.

(9) Birleşik model, mevcut BUH kapasitesi mevcut dahili bağlantılara dayalıdır.

(10) Dijital G/Ç PCB'si *KRP1HBAA gerektirir

(11) Yalnızca 1 uzak sensör bağlanabilir : iç VEYA dış ortam sensörü

(12) Bilgisayar ile bağlantı için veri kablosu

*HV(H/X)08S#CA## ve *HV(H/X)16S#CA## için fabrikada monte edilen

opsiyonel ekipmanlar

*HV(H/X)04S#CA## için fabrikada monte edilen

opsiyonel ekipmanlar

Kullanılabilir TBC

Kullanılabilir TBC

PC kablo kiti (12)*KPCCAB1

Vana kiti ısı pompası konvektörü (5)*KVKHPC

Isı pompası konvektörüFWXV20AVEB

Isı pompası konvektörüFWXV15AVEB

harici sıcaklık sensörü seçenek kiti (4)*KRTETS

Kablosuz oda termostatı seçenek kiti (alıcı dahil)*KRTR1

Kablolu oda termostatı seçenek kiti*KRTWA

Talep PCB'si (6)*KRP1AHTA

Dijital G/Ç PCB'si (2)

*KRP1HBAA

Kullanıcı arayüzü dil grubu 2

*KRUCAL2

Kullanıcı arayüzü dil grubu 1*KRUCAL1

Uzak iç ortam sensörü (11)KRCS01-1

Uzak dış ortam sensörü (11)*KRSCA1

Isıtma + soğutma modeli *HVX*

Yalnız ısıtma modeli *HVH*

TanımReferans

Kullanılabilir kitler

Kar kapağı*K016SNC

Alt plaka ısıtıcısı (1) (3) (10)*KBPHTH16A

Drenaj tapası kiti (3)*KDK04

Drenaj tavası kitiEKDP008CA

Dış üniteler için kullanılabilecek kitler

Isıtma + soğutma iç ünite*HVX16S(18/26)CA*

Yalnızca ısıtma iç ünite*HVH16S(18/26)CA*

Isıtma + soğutma iç ünite*HVX08S(18/26)CA*

Yalnızca ısıtma iç ünite*HVH08S(18/26)CA*

Isıtma + soğutma iç ünite*HVX04S18CA*

Yalnızca ısıtma iç ünite*HVH04S18CA*

*HV(H/X)(04/08)S(18/26)CA* ve *HB(H/X)16S(18/26)CA* için dış ünite kombinasyon tablosu

Kullanım sıcak suyu boyleri 260LKullanım sıcak suyu boyleri 260L

Kullanım sıcak suyu boyleri 180LKullanım sıcak suyu boyleri 180L

Yardımcı ısıtıcı 9kW 3N~400 VYardımcı ısıtıcı 9kW 3N~400 V

Yardımcı ısıtıcı 6kW 3~230 VYardımcı ısıtıcı 6kW 3~230 V

Yardımcı ısıtıcı 6kW 3N~400 VYardımcı ısıtıcı 6kW 3N~400 V

Yardımcı ısıtıcı 6kW 1N~230 VYardımcı ısıtıcı 6kW 1N~230 V

Yardımcı ısıtıcı 3kW 1N~230 VYardımcı ısıtıcı 3kW 1N~230 V

Isıtma + soğutma modeli *HVX*Isıtma + soğutma modeli *HVX*

Yalnız ısıtma modeli *HVH*Yalnız ısıtma modeli *HVH*

TanımTanım

14.11 Kombinasyon tablosu

14 Teknik veriler

ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - Düşük Sıcaklıklı Split
4P313777-1C – 2012.11

Montör başvuru kılavuzu

89

4P313777-1C 2012.11

Copyright 2012 Daikin
