Daikin EPGA11DAV3, EPGA14DAV3, EPGA16DAV3, EAVZ16S18DA6V, EAVZ16S23DA6V Installer reference guide [sv]

...

Download

Installatörens

referenshandbok

Daikin Altherma - lågtemperatur Split

EPGA11DAV3 EPGA14DAV3 EPGA16DAV3

EAVZ16S18DA6V EAVZ16S23DA6V EAVZ16S18DA9W EAVZ16S23DA9W

Installatörens referenshandbok

Daikin Altherma - lågtemperatur Split

Svenska

Table of contents

1 Allmänna säkerhetsföreskrifter 3

1.1 Om dokumentationen ................................................................ 3

1.1.1 Betydelse av varningstexter och symboler ................. 3

1.2 För installatören......................................................................... 4

1.2.1 Allmänt........................................................................ 4

1.2.2 Installationsplats ......................................................... 4

1.2.3 Köldmedium................................................................ 4

1.2.4 Bärare ......................................................................... 5

1.2.5 Vatten.......................................................................... 5

1.2.6 Elektricitet ................................................................... 5

2 Om dokumentationen 6

2.1 Om detta dokument................................................................... 6

2.2 Kort om installatörens referensguide......................................... 7

3 Om lådan 7

3.1 Översikt: Om lådan.................................................................... 7

3.2 Utomhusenheten ....................................................................... 7

3.2.1 Hur du packar upp utomhusenheten........................... 7

3.2.2 Hur du hanterar utomhusenheten............................... 7

3.2.3 Hur du avlägsnar alla tillbehör från utomhusenheten . 8

3.2.4 Ta bort transportstödet................................................ 8

3.3 Inomhusenhet............................................................................ 8

3.3.1 Hur du packar upp inomhusenheten........................... 8

3.3.2 Så här tar du bort tillbehören från inomhusenheten.... 8

3.3.3 Hantering av inomhusenheten.................................... 8

4 Om enheterna och alternativ 9

4.1 Översikt: Om enheterna och alternativ...................................... 9

4.2 Identifikation .............................................................................. 9

4.2.1 Identifikationsetikett: Utomhusenhet........................... 9

4.2.2 Identifikationsetikett: Inomhusenhet............................ 9

4.3 Kombinera enheter och alternativ ............................................. 9

4.3.1 Möjliga tillval för utomhusenheten............................... 9

4.3.2 Möjliga tillval för inomhusenheten............................... 9

5 Tillämpningsriktlinjer 10

5.1 Översikt: tillämpningsriktlinjer.................................................... 10

5.2 Inställning av systemet för rumsuppvärmning ........................... 10

5.2.1 Flera rum –Tvåområden för

framledningstemperaturen .......................................... 11

5.3 Inställning av en extra värmekälla för rumsuppvärmning .......... 11

5.4 Inställning av varmvattenberedaren tank .................................. 12

5.4.1 Systemets layout –Inbyggd VVB-tank........................ 12

5.4.2 Välja volym och önskad temperatur för VVB-tanken .. 13

5.4.3 Inställning och konfiguration –VVB-tank .................... 13

5.4.4 VVB-pump för omedelbart varmvatten........................ 13

5.4.5 VVB-pump för desinfektion ......................................... 13

5.5 Inställning av energimätaren ..................................................... 14

5.5.1 Producerad värme ...................................................... 14

5.5.2 Förbrukad energi......................................................... 14

5.5.3 Strömförsörjning med normal kWh-grad..................... 14

5.5.4 Strömförsörjning med önskad kWh-grad .................... 15

5.6 Inställning av energiförbrukningskontrollen ............................... 15

5.6.1 Permanent energibegränsning.................................... 15

5.6.2 Energibegränsning aktivera av digitala ingångar........ 16

5.6.3 Energibegränsningsprocedur...................................... 16

5.7 Inställning av en extern temperatursensor ................................ 16

6 Förberedelse 17

6.1 Översikt: Förberedelse .............................................................. 17

6.2 Förberedelse av installationsplatsen ......................................... 17

6.2.1 Installationsplatskrav för utomhusenheten.................. 17

6.2.2 Ytterligare krav för installationsplatsen för

utomhusenheten i kalla klimat..................................... 18

6.2.3 Krav på inomhusenhetens installationsplats............... 18

6.3 Förbereda vattenrören................................................................ 19

6.3.1 Krav för vattenkretsen.................................................. 19

6.3.2 Formel för att räkna ut expansionskärlets förtryck....... 20

6.3.3 Hur du kontrollerar vattenvolymen och

flödeshastigheten......................................................... 20

6.3.4 Ändra förtrycket för expansionskärlet .......................... 21

6.3.5 Hur du kontrollerar vattenvolymen: exempel ............... 21

6.4 Förbereda dragning av elkablar ................................................. 21

6.4.1 Om att förbereda dragning av elkablar ........................ 21

6.4.2 Om strömförsörjning med önskad kWh-grad ............... 22

6.4.3 Översikt över elektriska anslutningar (exklusive

externa ställdon) .......................................................... 22

6.4.4 Översikt över elektriska anslutningar för externa och

interna ställdon............................................................. 22

7 Installation 23

7.1 Översikt: Installation ................................................................... 23

7.2 Öppna enheterna ....................................................................... 23

7.2.1 Om att öppna enheterna.............................................. 23

7.2.2 Hur du öppnar utomhusenheten .................................. 23

7.2.3 Hur du öppnar inomhusenheten .................................. 23

7.2.4 Hur du öppnar kopplingsboxens lucka till

inomhusenheten .......................................................... 24

7.2.5 För att sänka kopplingsboxen på inomhusenheten ..... 24

7.3 Montering av utomhusenheten................................................... 25

7.3.1 Om montering av utomhusenheten.............................. 25

7.3.2 Försiktighetsåtgärder vid montering av

utomhusenheten .......................................................... 25

7.3.3 Så här förbereder du installationsstrukturen................ 25

7.3.4 Så här installerar du utomhusenheten......................... 25

7.3.5 Så här gör du dräneringen........................................... 25

7.3.6 Hur du fäster etiketten om fluorerade växthusgaser.... 26

7.3.7 Hur du förhindrar att utomhusenheten faller omkull..... 26

7.4 Montering av inomhusenheten ................................................... 26

7.4.1 Om montering av inomhusenheten.............................. 26

7.4.2 Försiktighetsåtgärder vid montering av

inomhusenheten .......................................................... 26

7.4.3 Installera inomhusenheten........................................... 26

7.4.4 Ansluta kondensvattenslangen till avloppet................. 27

7.5 Ansluta vattenledningarna.......................................................... 27

7.5.1 Om att ansluta vattenrören .......................................... 27

7.5.2 Försiktighetsåtgärder vid anslutning av vattenrör ........ 27

7.5.3 Hur du ansluter vattenledningarna............................... 28

7.5.4 Ansluta kallvattenledningarna...................................... 29

7.5.5 Så här fyller du på vattenkretsen ................................. 29

7.5.6 För att skydda vattenkretsen mot frysning................... 29

7.5.7 Hur du fyller varmvattenberedaren .............................. 31

7.5.8 Hur du isolerar vattenledningarna................................ 31

7.6 Anslutning av elledningarna ....................................................... 31

7.6.1 Om att ansluta elledningarna....................................... 31

7.6.2 Om elektrisk överensstämmelse.................................. 31

7.6.3 Försiktighetsåtgärder vid anslutning av elledningarna. 31

7.6.4 Riktlinjer vid anslutning av elledningarna..................... 31

7.6.5 Specifikationer för standardkablar ............................... 32

7.6.6 Hur du ansluter elkablarna på utomhusenheten.......... 32

7.6.7 Så här ansluter du elkablarna på inomhusenheten ..... 33

7.6.8 Hur du ansluter nätströmmen ...................................... 33

7.6.9 Hur du ansluter reservvärmarens strömkälla............... 34

7.6.10 Hur du ansluter avstängningsventilen.......................... 35

7.6.11 Hur du ansluter elmätarna ........................................... 35

7.6.12 Hur du ansluter varmvattenpumpen............................. 35

7.6.13 Hur du ansluter larmutsignalen .................................... 35

7.6.14 Hur du ansluter PÅ/AV-utgången för

rumsuppvärmning/-kylning........................................... 36

7.6.15 Hur du ansluter växling till extern värmekälla .............. 36

7.6.16 Hur du ansluter de digitala ingångarna för

strömförbrukning .......................................................... 36

7.6.17 För att ansluta säkerhetstermostaten (normalt sluten

kontakt) ........................................................................ 36

7.7 Avsluta installationen av utomhusenheten ................................. 37

7.7.1 Hur du avslutar installationen av utomhusenheten...... 37

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

1 Allmänna säkerhetsföreskrifter

7.8 Avsluta installationen av inomhusenheten ................................ 37

7.8.1 Hur du stänger inomhusenheten................................. 37

8 Konfiguration 37

8.1 Översikt: konfiguration............................................................... 37

8.1.1 Få åtkomst till de vanligaste kommandon................... 37

8.2 Konfigurationsguiden................................................................. 38

8.3 Möjliga skärmar ......................................................................... 39

8.3.1 Möjliga skärmar: Översikt ........................................... 39

8.3.2 Startskärmen............................................................... 39

8.3.3 Huvudmenyn............................................................... 40

8.3.4 Menyskärmen ............................................................. 40

8.3.5 Inställningsskärm ........................................................ 40

8.3.6 Detaljerad skärm med värden..................................... 40

8.3.7 Detaljerad skärm med väderberoende kurva.............. 41

8.3.8 Schemaskärm: Exempel............................................. 41

8.4 Inställningsmeny........................................................................ 42

8.4.1 Felfunktion .................................................................. 42

8.4.2 Rum ............................................................................ 42

8.4.3 Huvudområde ............................................................. 44

8.4.4 Extrazon...................................................................... 48

8.4.5 Uppvärmning/kylning av rum ...................................... 50

8.4.6 Beredare ..................................................................... 53

8.4.7 Användarinställningar ................................................. 56

8.4.8 Information.................................................................. 58

8.4.9 Installatörsinställningar ............................................... 58

8.4.10 Drift ............................................................................. 65

8.5 Menystruktur: översikt över användarinställningarna ................ 66

8.6 Menystruktur: översikt över installationsinställningarna ............ 67

12.3.9 Symptom: trycket vid tappunkten är tillfälligt ovanligt

högt .............................................................................. 76

12.3.10 Symptom: dekorpanelerna har trycks bort på grund

av överfull beredare ..................................................... 76

12.3.11 Symptom: Tankens desinfektionsfunktion har INTE

slutförts korrekt (AH-fel) ............................................... 76

12.4 Lösa problem baserade på felkoder ........................................... 77

12.4.1 För att visa hjälptexten i händelse av en felfunktion .... 77

12.4.2 Felkoder: översikt......................................................... 77

13 Kassering 79

13.1 Översikt: Avfallshantering........................................................... 79

13.2 Nedpumpning ............................................................................. 79

13.3 Aktivering/inaktivering av lokal inställning vakuumläge .............. 79

13.4 Hur du utför en vakuumtorkning ................................................. 80

13.5 Använda stoppventilen och serviceporten.................................. 80

13.5.1 Hur du hanterar stoppventilen...................................... 80

13.5.2 Hur du öppnar/stänger stoppventilen........................... 80

13.5.3 Hur du hanterar rörkåpan............................................. 80

13.5.4 Hur du hanterar servicekåpan...................................... 81

14 Tekniska data 82

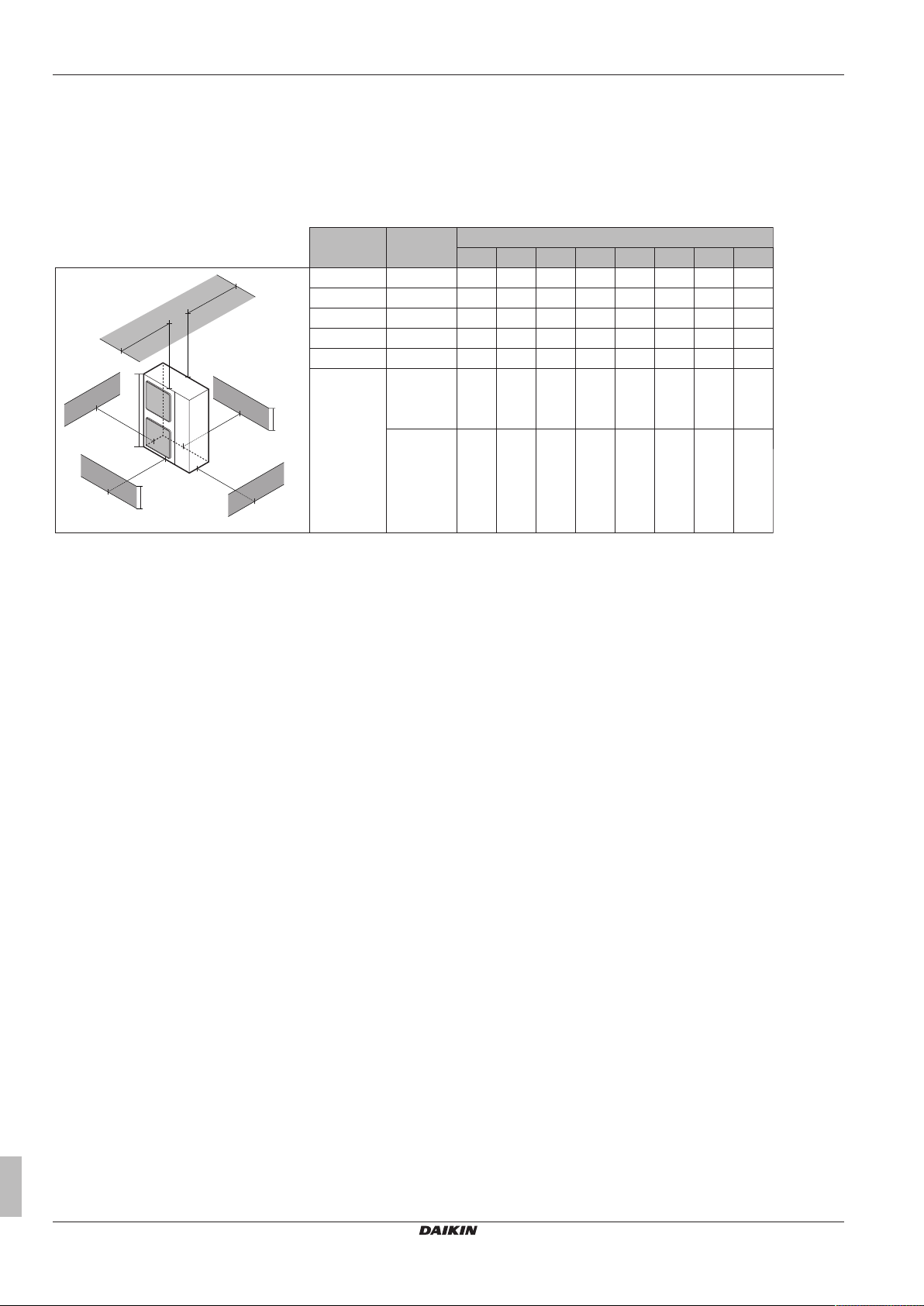

14.1 Serviceutrymme: Utomhusenhet ................................................ 82

14.2 Rördragningsschema: Utomhusenhet ........................................ 83

14.3 Rördragningsschema: Inomhusenhet ........................................ 84

14.4 Kopplingsschema: Utomhusenhet.............................................. 85

14.5 Kopplingsschema: Inomhusenhet .............................................. 87

14.6 ESP-kurva: Inomhusenhet ......................................................... 90

15 Ordlista 90

9 Driftsättning 68

9.1 Översikt: driftsättning................................................................. 68

9.2 Försiktighetsåtgärder vid driftsättning ....................................... 68

9.3 Checklista före driftsättning ....................................................... 68

9.4 Checklista under driftsättning .................................................... 68

9.4.1 Hur du kontrollerar minsta flödeshastighet ................. 68

9.4.2 Luftning ....................................................................... 69

9.4.3 Testköra driften........................................................... 70

9.4.4 Hur du utför en testkörning av ställdonen ................... 70

9.4.5 Torkning av golvärmens flytspackel............................ 70

10 Överlämna till användaren 71

11 Underhåll och service 71

11.1 Översikt: Underhåll och service................................................. 71

11.2 Säkerhetsföreskrifter vid underhåll ............................................ 72

11.3 Checklista för årligt underhåll av utomhusenheten ................... 72

11.4 Checklista för årligt underhåll av inomhusenheten.................... 72

11.4.1 Hur du tömmer varmvattenberedaren......................... 73

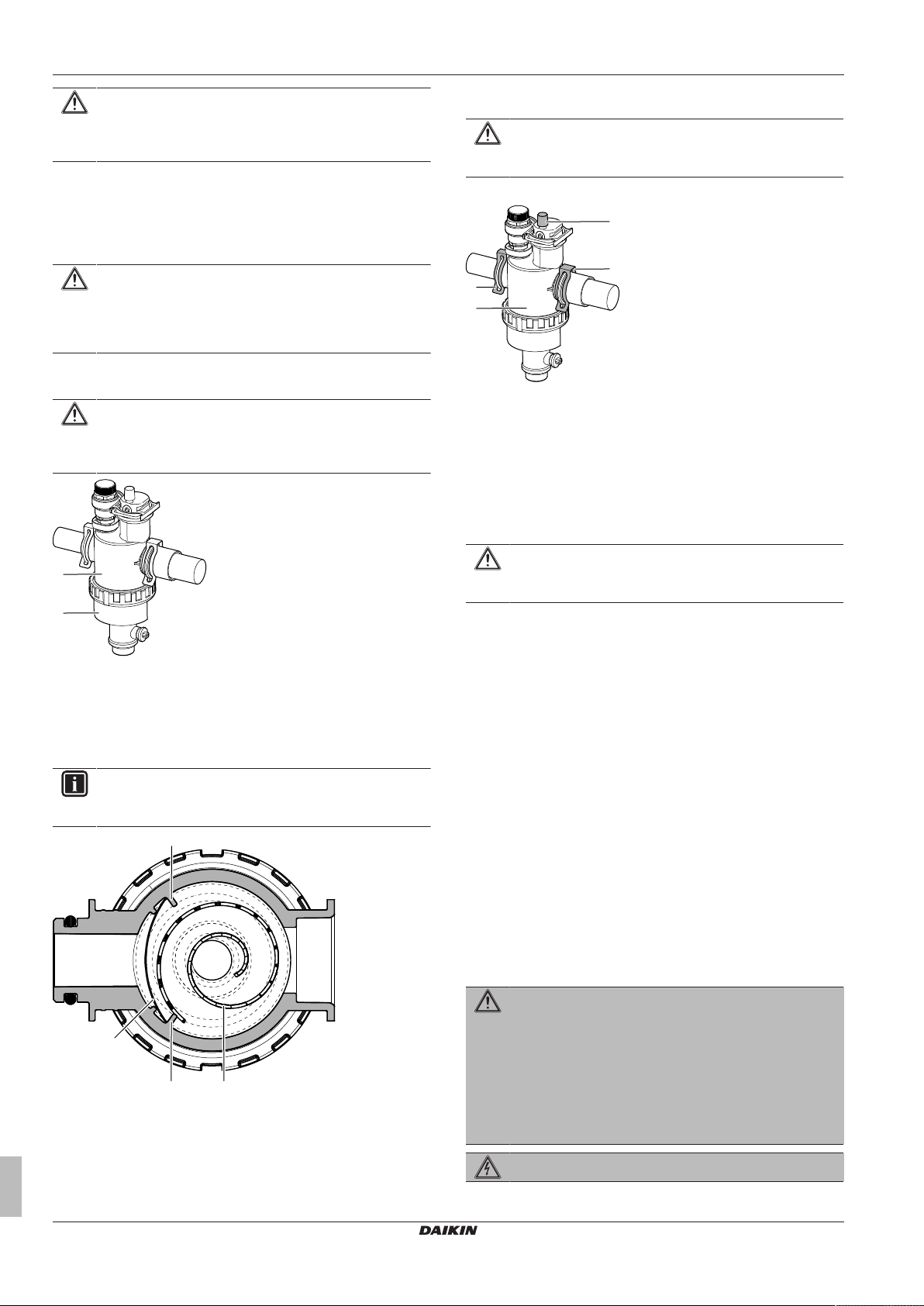

11.5 Om rengöring av vattenfiltret om problem uppstår .................... 73

11.5.1 Hur du tar bort vattenfiltret .......................................... 73

11.5.2 Hur du rengör vattenfiltret om problem uppstår .......... 74

11.5.3 Hur du tar monterar vattenfiltret .................................. 74

12 Felsökning 74

12.1 Översikt: Felsökning .................................................................. 74

12.2 Försiktighetsåtgärder vid felsökning .......................................... 74

12.3 Lösa problem med hjälp av symptom........................................ 75

12.3.1 Symptom: enheten värmer INTE upp eller kyler som

förväntat ...................................................................... 75

12.3.2 Symptom: Varmvattnet når INTE önskad temperatur . 75

12.3.3 Symptom: kompressorn startar INTE (rumsuppvärmning eller uppvärmning av

varmvattnet) ................................................................ 75

12.3.4 Symptom: Det hörs gurglande ljud från systemet

efter driftsättning ......................................................... 75

12.3.5 Symptom: Pumpen för oväsen (kavitering)................. 75

12.3.6 Symptom: övertrycksventilen öppnas ......................... 75

12.3.7 Symptom: Vattenövertrycksventilen läcker ................. 76

12.3.8 Symptom: rummet värms INTE upp tillräckligt vid

låga utomhustemperaturer.......................................... 76

16 Lokala inställningar, tabell 91

1 Allmänna

säkerhetsföreskrifter

1.1 Om dokumentationen

▪ Den ursprungliga dokumentationen har skrivits på engelska. Alla

andra språk är översättningar.

▪ Säkerhetsföreskrifterna i detta dokument omfattar oerhört viktig

information, så det är viktigt att följa dem noggrant.

▪ Installation av systemet, och alla aktiviteter som beskrivs i

installationshandboken samt installatörens referensguide får ENDAST utföras av en behörig installatör.

1.1.1 Betydelse av varningstexter och symboler

FARA

Anger en situation som leder till död eller allvarlig skada.

FARA: RISK FÖR ELCHOCK

Anger en situation som kan leda till att du får en elchock.

FARA: RISK FÖR BRÄNNSKADOR

Anger en situation som kan leda till brännskador på grund av extremt varma eller kalla temperaturer.

FARA: RISK FÖR EXPLOSION

Anger en situation som kan leda till en explosion.

VARNING

Anger en situation som kan leda till död eller allvarlig skada.

VARNING: BRANDFARLIGT MATERIAL

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

1 Allmänna säkerhetsföreskrifter

FÖRSIKTIGT

Anger en situation som kan leda till mindre eller måttliga skador.

NOTERING

Anger en situation som kan leda till skador på utrustningen eller lokalen.

INFORMATION

Anger användbara råd eller ytterligare information.

Symbol Förklaring

Läs igenom installations- och bruksanvisningen samt kopplingsinstruktionerna inför installation.

Läs servicehandboken inför underhålls- och serviceuppgifter.

Mer information finns i installations- och användarhandboken.

1.2 För installatören

1.2.1 Allmänt

Kontakta din installatör om du INTE är säker på hur du installerar eller använder enheten.

NOTERING

Felaktig installation eller anslutning av utrustning eller tillbehör kan orsaka elchock, kortslutning, läckage, brand eller annan skada på utrustningen. Använd endast tillbehör, extrautrustning och reservdelar som tillverkats eller godkänts av Daikin.

VARNING

Se till att installationen, kontroller och använda material överensstämmer med gällande lagstiftning (utöver instruktionerna i dokumentationen Daikin).

FÖRSIKTIGT

Bär lämplig personlig skyddsutrustning (skyddshandskar, säkerhetsglasögon, etc.) under installationen, underhållet eller reparationen av systemet.

VARNING

Riv isär och kasta plastförpackningsmaterialet så att ingen, speciellt barn, inte kan leka med det. Möjlig risk: kvävning.

FARA: RISK FÖR BRÄNNSKADOR

▪ Vidrör INTE köldmedierör, vattenledningar eller interna

delar under eller omedelbart efter drift. De kan vara för varma eller för kalla. Vänta tills de återgår till normal temperatur. Använd skyddshandskar om du måste röra vid dem.

▪ Vidrör ALDRIG oavsiktligt läckage av köldmediet.

VARNING

Vidta nödvändiga åtgärder för att förebygga att smådjur söker skydd i enheten. Smådjur som kommer i kontakt med strömförande delar kan orsaka fel, rökutveckling eller eldsvåda.

NOTERING

▪ Placera INTE föremål eller utrustning ovanpå enheten.

▪ Sitt INTE, klättra eller stå på enheten.

NOTERING

Arbeten som utförs på utomhusenheten ska helst göras under torra väderförhållanden för att förhindra vatteninträngning.

I enlighet med gällande lagstiftning kan det vara nödvändigt att föra en loggbok över utrustningen. Denna ska alltid innehålla: information om underhåll, reparationsarbete, kontrollresultat, passningstider, etc.

Dessutom SKA minst följande information om systemet vara tillgänglig på lätt åtkomlig plats:

▪ Nedstängningsinstruktioner i händelse av nödfall

▪ Namn och adress till brandkår, polis och sjukhus

▪ Namn, adress och jourtelefonnummer till serviceavdelningar

I Europa ger EN378 nödvändig ledning för den här loggboken.

1.2.2 Installationsplats

▪ Se till att det finns tillräckligt med utrymme runt enheten för

tillräcklig luftcirkulation.

▪ Kontrollera att golvet är tillräckligt starkt för att bära

inomhusenhetens vikt och vibrationer.

▪ Se till att området är väl ventilerat. Blockera ALDRIG några

ventilationsöppningar.

▪ Se till att enheten står på en jämn yta.

Installera INTE enheten på någon av följande platser:

▪ I miljöer med explosionsrisk.

▪ I närheten av maskiner som avger elektromagnetiska vågor.

Elektromagnetiska vågor kan störa styrsystemet och göra att utrustningen inte fungerar som den ska.

▪ På platser med risk för brand på grund av läckage av brandfarliga

gaser (t.ex. lösningsmedel eller bensin), kolfiber eller lättantändligt damm.

▪ På platser där frätande gas (t.ex. svavelsyrliga gaser) produceras.

Korrosion av kopparledningar eller lödda delar kan orsaka att köldmediet läcker ut.

1.2.3 Köldmedium

Om tillämpligt. Se installationshandboken eller installatörens referenshandbok för mer information.

NOTERING

Se till att köldmedierören överensstämmer med gällande lagstiftning. I Europa är EN378 den gällande standarden.

NOTERING

Se till att utomhusledningar och -anslutningar INTE utsätts för belastning.

VARNING

Under kontroller får du ALDRIG trycksätta apparaterna med ett tryck som överstiger det högsta tillåtna trycket (anges på enhetens märkplåt).

FÖRSIKTIGT

Vidrör INTE enhetens luftintag eller aluminiumspjäll eftersom det finns risk för att du skadas.

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

1 Allmänna säkerhetsföreskrifter

VARNING

Vidta tillräckliga försiktighetsåtgärder vid köldmedieläckage. Om köldmediegas läcker ska området ventileras omedelbart. Möjliga risker:

▪ För hög koncentration av köldmedium i trånga

utrymmen kan leda till syrebrist.

▪ Giftig gas kan bildas om köldmediegas kommer i

kontakt med öppen låga.

FARA: RISK FÖR EXPLOSION

Nedpumpning – läckage av köldmedium. Om du vill

tömma systemet och det finns en läcka i köldmediumkretsen:

▪ Använd INTE enhetens automatiska tömningsfunktion

som samlar allt köldmedium från systemet i utomhusenheten. Trolig konsekvens: Självantändning och explosion i kompressorn på grund av luft som kommer in i driftkompressorn.

▪ Använd ett separat återvinningssystem så att enhetens

kompressor INTE behöver köras.

VARNING

Återvinn ALLTID köldmedium. Släpp ALDRIG ut dem direkt i miljön. Använd en vakuumpump för att evakuera installationen.

NOTERING

När alla rör anslutits ska man kontrollera att inte gas läcker ut. Använd kvävgas för att utföra gasläckagekontroll.

NOTERING

▪ Fyll INTE på mer än den angivna mängden köldmedel

eftersom det kan skada kompressorn.

▪ När köldmediumsystemet ska öppnas MÅSTE

köldmedium hanteras enligt tillämplig lagstiftning.

VARNING

Se till att det inte finns något syre i systemet. Köldmedium får endast fyllas på efter utförd läckagetest och vakuumtorkning.

▪ Om den måste fyllas på finns information på enhetens namnplåt.

Här anges typ av kylmedium och nödvändig mängd.

▪ Utomhusenheten har fyllts på med köldmedium från fabrik och

beroende på rörtjocklek och rörlängder kan vissa system behöva ytterligare påfyllning av köldmedium.

▪ Använd endast verktyg den kylmediumtyp som används i

systemet för att upprätthålla nödvändigt tryck och förhindra att främmande föremål kommer in i systemet.

▪ Fyll på kylmediumvätska som följer:

Om Då

Ett hävertrör finns

(d.v.s. cylindern är markerad med "Liquid filling siphon attached" – hävert för vätskepåfyllning ansluten)

Ett hävertrör finns INTE Påfyllning med cylindern upp och

Påfyllning med cylindern upprätt.

ned.

▪ Öppna kylmediumcylindrar långsamt.

▪ Fyll på kylmediet i vätskeform. Om du fyller på det i gasform är

normal drift inte möjlig.

FÖRSIKTIGT

När köldmediumpåfyllningen är slutförd eller när du tar en paus ska du omedelbart stänga ventilen på köldmediumtanken. Om ventilen INTE omedelbart stängs kan det återstående trycket ge ytterligare påfyllning av köldmedium. Trolig konsekvens: Felaktig mängd köldmedium.

1.2.4 Bärare

Om tillämpligt. Se installationshandboken eller installatörens referenshandbok för mer information.

VARNING

Valet av bärare MÅSTE ske i enlighet med gällande bestämmelser.

VARNING

Vidta tillräckliga försiktighetsåtgärder vid bärarläckage. Om bärare läcker ut måste utluftning ske omedelbart och därefter kontaktar du din lokala återförsäljare.

VARNING

Omgivningstemperaturen inuti enheten kan bli mycket högre än rumstemperaturen, t.ex. 70°C. Om bärare läcker ut kan varma delar inuti enheten skapa en riskfull situation.

VARNING

Användning och installation av tillämpningen MÅSTE följa de säkerhets- och miljömässiga föreskrifter som anges i gällande lagstiftning.

1.2.5 Vatten

Om tillämpligt. Se installationshandboken eller installatörens referenshandbok för mer information.

NOTERING

Se till att vattenkvaliteten uppfyller EU-direktivet 98/83 EG.

1.2.6 Elektricitet

FARA: RISK FÖR ELCHOCK

▪ Stäng AV all strömförsörjning innan du avlägsnar

kopplingsdosans skyddskåpa och kopplar elektriska ledningar eller rör vid elektriska delar.

▪ Stäng av strömförsörjningen i mer än 1 minut och mät

spänningen vid kontakterna på huvudkretsens kondensatorer eller elektriska komponenter innan du utför reparationer. Spänningen MÅSTE vara mindre än 50 V likspänning innan du kan röra vid elektriska komponenter. Se kopplingsschemat för kontakternas placering.

▪ Rör INTE vid elektriska komponenter med våta händer.

▪ Lämna INTE enheten obevakad när serviceluckan har

avlägsnats.

VARNING

Om enheten INTE är fabriksinstallerad MÅSTE en huvudbrytare eller andra medel för att kunna koppla ifrån enheten installeras, med en kontaktseparation i alla poler som resulterar i fullständig bortkoppling enligt villkoren i överspänningsklassIII, i den fasta kabeldragningen.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

2 Om dokumentationen

VARNING

▪ Använd ENDAST kopparledningar.

▪ Se till att lokal kabeldragning görs i enlighet med

gällande lagstiftning.

▪ All lokal kabeldragning MÅSTE utföras i enlighet med

kopplingsschemat som medföljer produkten.

▪ Kläm ALDRIG kabelbuntar och se till att de INTE

kommer i kontakt med icke-isolerade ledningar eller vassa kanter. Kontrollera att ingen extern belastning påfrestar kabelanslutningarna.

▪ Se till att installera jordledare. Jorda INTE enheten till

en vattenledning, ett vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till elektriska stötar.

▪ Se till att använda en dedikerad strömkrets. Dela

ALDRIG strömförsörjning med någon annan apparat.

▪ Se till att nödvändiga säkringar eller kretsbrytare

installeras.

▪ Se till att installera en jordfelsbrytare. Om inte detta

följs kan det resultera i elektriska stötar eller eldsvåda.

▪ Vid installation av jordfelsbrytaren ska du kontrollera att

den är kompatibel med invertern (som klarar högfrekvent elektriskt brus) för undvika att jordfelsbrytaren löser ut i onödan.

FÖRSIKTIGT

Vid anslutning av strömkabeln måste jordkabeln vara ansluten innan de strömförande anslutningarna upprättas. Vid frånkoppling av strömkabeln måste de strömförande anslutningarna kopplas från innan jordkabeln kopplas från. Kabellängden mellan strömkabelns anslutning och terminalblocket måste vara sådan att de strömförande kablarna sträcks före jordkabeln om strömkabeln dras loss från kabelfästet.

NOTERING

Säkerhetsåtgärder vid dragning av elledningar:

▪ Anslut INTE kablar med olika tjocklek till

strömförsörjningsplinten (för mycket spelrum kan orsaka onormal värme).

▪ När du ansluter kablar av samma tjocklek gör du enligt

anvisningarna ovan.

▪ Vid ledningsdragning använder du angiven strömkabel

och ansluter den ordentligt. Fäst den sedan så att inte plinten utsätts för belastning utifrån.

▪ Använd en lämplig skruvmejsel för att dra åt

terminalskruvarna. En skruvmejsel med för litet huvud förstör skruven och gör det omöjligt att dra åt den.

▪ Om du drar åt terminalskruvarna för hårt kan de gå

sönder.

Installera strömkablar på minst 1 meters avstånd från tv- eller radioapparater för att förebygga störningar. Beroende på radiovågorna kan ett avstånd på 1meter inte vara tillräckligt.

VARNING

▪ När du är färdig med elanslutningarna kontrollerar du

att alla elektriska komponenter och kontakter i eldosan är ordentligt anslutna.

▪ Se till att alla skyddskåpor är stängda innan du sätter

igång enheten.

NOTERING

Gäller endast om strömförsörjningen har tre faser och kompressorn har en PÅ/AV startmetod.

Om det föreligger risk för omvänd faskoppling efter tillfälligt strömavbrott och/eller om strömmen kommer och går när produkten är i drift, då kan man montera ett externt fasskydd. Om produkten körs med fasfel kan kompressorn och andra komponenter skadas.

2 Om dokumentationen

2.1 Om detta dokument

Målgrupp

Behöriga installatörer

Dokumentuppsättning

Detta dokument är en del av en dokumentuppsättning. Den kompletta dokumentuppsättningen består av:

▪ Allmänna säkerhetsföreskrifter:

▪ Säkerhetsanvisningar som du måste läsa före installationen

▪ Format: Papper (i lådan för inomhusenheten)

▪ Installationshandbok för inomhusenheten:

▪ Installationsanvisningar

▪ Format: Papper (i lådan för inomhusenheten)

▪ Installationshandbok för utomhusenheten:

▪ Installationsanvisningar

▪ Format: Papper (i lådan för utomhusenheten)

▪ Installatörens referenshandbok:

▪ Förberedelser inför installationen, goda råd, referensuppgifter,...

▪ Format: Digitala filer på http://www.daikineurope.com/support-

and-manuals/product-information/.

▪ Tilläggsbok för extrautrustning:

▪ Ytterligare information om hur extrautrustningen ska installeras

▪ Format: Papper (i lådan för inomhusenheten) + Digitala filer på

http://www.daikineurope.com/support-and-manuals/productinformation/

De senaste versionerna av den medföljande dokumentationen kan finnas på Daikins lokala webbplats eller genom din återförsäljare.

Den ursprungliga dokumentationen har skrivits på engelska. Alla andra språk är översättningar.

Tekniska data

▪ Delar av de senaste tekniska data är tillgängliga på den regionala

Daikin-webbplatsen (allmänt tillgänglig).

▪ Alla de senaste tekniska data finns på Daikin extranät (inloggning

krävs).

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

3 Om lådan

4×

143 kg

2.2 Kort om installatörens referensguide

Kapitel Beskrivning

Allmänna säkerhetsföreskrifter

Om dokumentationen Vilken dokumentation finns för

Om lådan Så här packar du upp enheterna och

Om enheterna och alternativ

Tillämpningsriktlinjer Olika installationsinställningar för

Förberedelse Vad ska göras och vad bör jag veta

Installation Vad ska göras och vad bör jag veta

Konfiguration Vad ska göras och vad bör jag veta för

Driftsättning Vad ska göras och vad bör jag veta för

Överlämna till användaren Vad ska ges till och vad ska förklaras till

Underhåll och service Så här underhåller du och utför service

Felsökning Vad ska göras om ett problem skulle

Kassering Så här kasseras systemet Tekniska data Systemets specifikationer Ordlista Definition på termer Lokala inställningar, tabell Tabell som ska fyllas i av installatören,

Säkerhetsanvisningar som du måste läsa före installationen

installatören

avlägsnar deras tillbehör ▪ Så här identifieras enheterna

▪ Möjliga enhetskombinationer och

alternativ

systemet

innan jag tar mig till platsen

innan jag installerar systemet

att konfigurera systemet när det är installerat

att driftsätta systemet när det är konfigurerat

användaren

på enheterna

uppstå

samt behållas för framtida referens

Obs: Det finns också en tabell för installatörsinställningar i användarens referenshandbok. Denna tabell ska fyllas i av installatören och överlämnas till användaren.

3.2 Utomhusenheten

3.2.1 Hur du packar upp utomhusenheten

3 Om lådan

3.1 Översikt: Om lådan

Detta kapitel beskriver vad som måste göras när lådorna med inomhus- och utomhusenheten levererats till platsen.

Tänk på följande:

▪ Enheten MÅSTE kontrolleras för skador vid leveransen.

Eventuella skador SKA omedelbart anmälas till transportbolagets representant.

▪ Placera den förpackade enheten så nära installationsplatsen som

möjligt för att skydda den från transportskador.

▪ Förbered den väg där enheten ska transporteras in.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

3.2.2 Hur du hanterar utomhusenheten

FÖRSIKTIGT

För att undvika skador ska du INTE vidröra enhetens luftintag eller aluminiumflänsar.

Installatörens referenshandbok

3 Om lådan

1×

2×

1× 1×

ENERG

IJAY

IAIE

ENERG

IJAY

IAIE

1×

RXXX

1× 1×

a d e

b c

(10.1 N·m)

1 2

8×

6×

12×1×4× 1×

1× 1× 1× 1×

a b

g h ic d e f

3.2.3 Hur du avlägsnar alla tillbehör från utomhusenheten

1 Öppna lådan med utomhusenheten.

2 Ta ur tillbehören.

3.3 Inomhusenhet

3.3.1 Hur du packar upp inomhusenheten

a Installationshandbok för utomhusenheten b Etikett om fluorerande växthusgaser c Flerspråkig etikett om fluorerande växthusgas d Avstängningsventil (med integrerat filter) e Energietikett

3.2.4 Ta bort transportstödet

NOTERING

Om enheten används med transportstödet monterat kan onormala vibrationer eller ljud uppstå.

Kompressorns transportsäkring måste tas bort. Den sitter under kompressorns ben för att skydda enheten under transport. Fortsätt enligt nedanstående bild och procedur.

1 Ta bort muttern (a) från kompressorns monteringsbult.

2 Ta bort och kassera transportsäkringen (b).

3 Sätt tillbaka muttern (a) på kompressorns monteringsbult och

dra åt med ett åtdragningsmoment på 10,1N•m.

Installatörens referenshandbok

3.3.2 Så här tar du bort tillbehören från inomhusenheten

a Avstängningsventiler för vattenkrets b Shuntventil för övertryck c Allmänna säkerhetsföreskrifter d Tilläggsbok för extrautrustning e Installationshandbok för inomhusenheten

f Bruksanvisning

g Tätningsringar för avstängningsventiler (vattenkrets för

rumsuppvärmning)

h Tätningsringar för lokalt anskaffade avstängningsventiler

(varmvattenkrets)

i Förslutningstejpen för lågspänningskabelinloppet

3.3.3 Hantering av inomhusenheten

Använd handtagen på baksidan och undersidan för att bära enheten.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

a a

a Handtag på baksidan av enheten

b Handtag på undersidan av enheten. Luta enheten försiktigt

bakåt så att handtagen blir synliga.

4 Om enheterna och alternativ

4.1 Översikt: Om enheterna och alternativ

I det här kapitlet finns information om:

▪ Identifiera utomhusenheten

▪ Identifiera inomhusenheten

▪ Kombinera utomhusenheten med tillval

▪ Kombinera inomhusenheten med tillval

4 Om enheterna och alternativ

4.2.2 Identifikationsetikett: Inomhusenhet

Plats

Modellidentifiering Exempel: EAVZ16S18DA6V

Kod Beskrivning

E Europeisk modell AV Golvplacerad hydrodelad enhet med inbyggd

beredare Z Dubbelzonmodell 16 Kapacitetsklass S Material för inbyggd beredare: Rostfritt stål 18 Volym för inbyggd beredare DA Modellserier 6V Modell: reservvärmare

4.3 Kombinera enheter och alternativ

4.3.1 Möjliga tillval för utomhusenheten

4.2 Identifikation

NOTERING

Vid installation eller underhåll av flera enheter samtidigt ska du se till att INTE blanda ihop servicepanelerna för de olika modellerna.

4.2.1 Identifikationsetikett: Utomhusenhet

Plats

Modellidentifiering Exempel: EPGA11DAV3

Kod Förklaring

EP Europeisk hydrodelad värmepump med

utomhuspar

G Medelhög vattentemperatur –omgivningszon:

−10~−20°C A Köldmedium R32 11 Kapacitetsklass DA Modellserier V3 Strömförsörjning

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Värmare för basplattan (EKBPH140L7)

▪ Förhindrar frysning av bottenplåten.

▪ Rekommenderas i områden med låga temperaturer hög

luftfuktighet.

För installationsanvisningar, se installationshandboken till värmare för basplattan.

4.3.2 Möjliga tillval för inomhusenheten

Användargränssnitt används som rumstermostat (BRC1HHDA)

▪ Användargränssnittet som används som rumstermostat kan bara

användas i kombination med andra användargränssnitt som är anslutna till inomhusenheten.

▪ Användargränssnittet används som rumstermostat och måste

installeras i det rum du vill reglera.

För installationsanvisningar, se installations- och bruksanvisningen för användargränssnittets som används som rumstermostat.

Rumstermostat (EKRTWA, EKRTR1)

Du kan ansluta en extra rumstermostat till inomhusenheten. Termostaten kan antingen vara fast ansluten (EKRTWA) eller trådlös (EKRTR1).

Se installationshandboken för rumstermostaten för installationsanvisningar och tilläggsboken för extrautrustning.

Fjärrsensor för trådlös termostat (EKRTETS)

Du kan endast använda en trådlös sensor för inomhusenheten (EKRTETS) i kombination med den trådlösa termostaten (EKRTR1).

Se installationshandboken för rumstermostaten för installationsanvisningar och tilläggsboken för extrautrustning.

Digital I/O-pcb (EKRP1HB)

Den digitala I/O pcb:n behövs för följande signaler:

▪ Larmutsignal

▪ Utsignal för rumsuppvärmning PÅ/AV

▪ Omställning till extern värmekälla

Installatörens referenshandbok

5 Tillämpningsriktlinjer

För installationsanvisningar, se installationshandboken för den digitala I/O pcb:n och tilläggsboken för extrautrustning.

Kretskort för behovsstyrning (EKRP1AHTA)

För att aktivera kontrollen för reducerad strömförbrukning via digitala ingångar måste du installera pcb för behovsstyrning.

Installationsanvisningar, se installationshandboken för pcb för behovsstyrning för och tilläggsboken för extrautrustning.

Fjärrsensor för inomhustemperaturen (KRCS01-1)

Som standard används användargränssnittets interna sensor som rumstermostatsensor.

Som ett tillval kan fjärrsensorn installeras för att mäta rumstemperaturen på en annan plats.

För installationsanvisningar, se installationshandboken till fjärrsensorn för inomhustemperaturen och tilläggsboken för extrautrustning.

INFORMATION

▪ Fjärrsensorn för inomhustemperaturen kan endast

användas om användargränssnittet har konfigurerats med rumstermostatfunktionen.

▪ Du kan endast ansluta antingen en fjärrsensor för

inomhustemperaturen eller en fjärrsensor för utomhustemperaturen.

Fjärrsensor för utomhustemperaturen (EKRSCA1)

Som standard används utomhusenhetens sensor för att mäta utomhustemperaturen.

Som tillval kan fjärrsensorn för utomhustemperaturen installeras för att mäta utomhustemperaturen på en annan plats (t.ex. för att skydda mot direkt solljus) för en bättre systemprestanda.

För installationsanvisningar, se installationshandboken för utomhusenhetens fjärrsensor.

INFORMATION

Du kan endast ansluta antingen en fjärrsensor för inomhustemperaturen eller en fjärrsensor för utomhustemperaturen.

Datorkabel (EKPCCAB)

Datorkabeln ansluter inomhusenhetens kopplingsbox till en dator. Den gör det möjligt att uppdatera inomhusenhetens programvara.

För installationsanvisningar, se installationshandboken för datorkabeln samt "8Konfiguration"på sidan37.

Värmepumpkonvektor (FWXV)

För installationsanvisningar, se installationshandboken till värmepumpkonvektorerna och tilläggsboken för extrautrustning.

LAN-adapter för smartphonekontroll + Smart Grid-program (BRP069A61)

Du kan installera LAN-adaptern för att:

▪ Styra systemet via en smartphoneapp.

▪ Använda systemet i olika Smart Grid-program.

För installationsanvisningar, se installationshandboken för LANadaptern.

LAN-adapter för smartphonekontroll (BRP069A62)

Du kan installera LAN-adaptern för att styra systemet via en smartphoneapp.

För installationsanvisningar, se installationshandboken för LANadaptern.

Universell central styrenhet (EKCC8-W)

Styrenhet för kaskadstyrning.

5 Tillämpningsriktlinjer

5.1 Översikt: tillämpningsriktlinjer

Syftet med tillämpningsriktlinjerna är att ge en snabbgenomgång av möjligheternamed värmepumpssystem.

NOTERING

▪ Bilderna i tillämpningsriktlinjerna visas endast i

vägledande syfte och ska INTE användas som utförliga hydrauliska scheman. Utförliga hydraulisk dimensionering och balansering visas INTE och är installatörens ansvar.

▪ Se "8 Konfiguration" på sidan 37 för mer information

om konfigurationsinställningar i syfte att optimera värmepumpsdriften.

Detta kapitel innehåller tillämpningsriktlinjer för:

▪ Inställning av varmvattenberedaren tank

▪ Inställning av energimätaren

▪ Inställning av energiförbrukningskontrollen

▪ Inställning av en extern temperatursensor

5.2 Inställning av systemet för rumsuppvärmning

Daikins värmepumpssystem levererar framledningsvatten till radiatorer i ett eller flera rum.

Eftersom systemet erbjuder många möjligheter för att kontrollera temperaturerna i varje rum behöver du först svara på följande frågor:

▪ Hur många rum ska värmas upp med Daikins

värmepumpssystem?

▪ Vilka typer av värmegivare används i varje rum och vilka

framledningstemperaturer är de utformade för?

När kraven för rumsuppvärmning är klara rekommenderar Daikin att du följer nedanstående inställningsriktlinjer.

NOTERING

Om en extern rumstermostat används kommer den externa rumstermostaten att styra frysskyddet i rummet. Emellertid är ett frysskydd i rummet bara möjligt om styrningen av utgående vattentemperatur på enhetens användargränssnitt är PÅ.

INFORMATION

Om en extern rumstermostat används och rumsfrostskydd måste säkerställas vid alla förhållanden, måste du ställa in Nöddrift [9.5] på Automatisk.

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

5 Tillämpningsriktlinjer

HPC1

FHL1 FHL2 FHL3

HPC2 HPC3

g hf

d e

a c

NOTERING

Om du installerar denna enhet som en enkelzonstillämpning, då:

Inställning. Installera en shunt mellan vatteninloppet för rumsuppvärmningen och utloppet för extrazonen (=direktzon). Avbryt INTE vattenflödet genom att stänga avstängningsventilerna.

a Shunt

Konfiguration. Ställ in lokal inställning [7-02]=0 (Antal

klimat = En klimatzon).

5.2.1 Flera rum –Tvåområden för framledningstemperaturen

Denna enhet är utformad för att leverera vatten vid 2 olika temperaturer. En typisk installation består av golvvärme vid en lägre temperatur och radiatorer vid en högre vattentemperatur.

I detta dokument:

▪ Huvudområde = Område med den lägsta

konstruktionstemperaturen

▪ Extrazon = Zon med den högsta konstruktionstemperaturen

Vanligt exempel:

Rum (område) Värmegivare:

Konstruktionstemperatur

Vardagsrum (huvudområde) Golvvärme: 35°C Sovrum (extra område) Värmepumpskonvektorer: 45°C

Inställningar

h Avstängningsventil

i Kollektor (anskaffas lokalt) j Fjärrkontroll till värmepumpskonvektorerna (anskaffas

lokalt)

k Användargränssnitt används som rumstermostat

HPC1...3 Värmepumpkonvektorer (anskaffas lokalt)

FHL1...3 Golvvärmekretsar (anskaffas lokalt)

▪ För huvudzonen: rumstemperaturen kontrolleras av

användargränssnittet som används som rumstermostat (tillvalsbar utrustning EKRUDAS).

▪ För det extra området:

▪ Den externa termostaten ansluts direkt till inomhusenheten.

▪ Den önskade rumstemperaturen ställs in via den externa

termostaten och de termostatiska ventilerna på radiatorerna i varje rum.

▪ Värmebehovssignalen från den externa termostaten är ansluten

till inomhusenhetens digitala ingång (X2M/35a och X2M/30). Inomhusenheten kommer endast att tillföra den önskade extra framledningstemperaturen vid behov.

Konfiguration

Inställning Värde

Enhetens temperaturstyrning:

▪ #: [2.9]

▪ Kod: [C-07]

2 (Rumsgivare): Enhetens drift bestäms av användargränssnittets rumstemperatur.

Obs:

▪ Huvudområde =

användargränssnittet används som rumstermostat

▪ Andra områden = extern

rumstermostat

Antal vattentemperaturområden:

▪ #: [4.4]

1 (Två klimatzoner): Primärt + extra

▪ Kod: [7-02] Vid värmepumpskonvektorer:

Extern rumstermostat för det extra området:

1 (1 kontakt): När den använda externa rumstermostaten eller värmepumpskonvektorn endast kan skicka termoläget PÅ/AV.

▪ #: [3.A]

▪ Kod: [C-06] Utgång till avstängningsventilen Ställ in för att följa

huvudområdets termobehov.

A Framledningstemperatur för extra område B Rum 1 C Rum 2 D Framledningstemperatur: huvudområde E Rum 3

a Utomhusenhet

b Inomhusenhet

c Värmeväxlare

d Reservvärmare

e Motoriserad 3‑vägsventil (som blandar huvudzonen)

f Extra pump

g Huvudpump

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Fördelar

▪ Komfort. Den praktiska rumstermostatfunktionen höjer eller

sänker den önskade framledningstemperaturen baserat på den faktiska rumstemperaturen (modulering).

▪ Effektivitet.

▪ Beroende på behovet kan inomhusenheten tillföra olika

framledningstemperaturer som överensstämmer med den utformade temperaturen för de olika värmegivarna.

▪ Golvvärmen presterar bäst med Altherma LT.

5.3 Inställning av en extra värmekälla för rumsuppvärmning

▪ Rumsuppvärmning kan göras av:

▪ Inomhusenheten

▪ En hjälppanna (anskaffas lokalt) ansluts till systemet

▪ När rumstermostaten begär uppvärmning sätts inomhusenheten

eller hjälppannan igång, beroende på utomhustemperaturen (status för växlingen till extern värmekälla). När begäran bekräftas till hjälppannan stängs inomhusenhetens rumsuppvärmning AV.

Installatörens referenshandbok

5 Tillämpningsriktlinjer

Com

K2AK1A

X2M

K2AK1A

Indoor/Auto/Boiler

35 30 X Y

Indoor

–30 –25 –20 –15 –10 –5 0 5

Ta (°C)

min

(°C)

bca d ge h ii

fki

HPC1

FHL1 FHL2 FHL3

HPC2 HPC3

a c

▪ Bivalent drift är endast möjlig för rumsuppvärmning, INTE för

varmvattenproduktion. Varmvatten produceras alltid av varmvattenberedaren som är ansluten till inomhusenheten.

INFORMATION

▪ Under värmepumpens uppvärmningsdrift körs pumpen

för att uppnå den önskade temperaturen som har ställts in på användargränssnittet. Vid väderberoende drift bestäms vattentemperaturen automatiskt beroende på utomhustemperaturen.

▪ Under extrapannans uppvärmningsdrift körs

hjälppannan för att uppnå den önskade vattentemperaturen som ställts in med hjälppannans kontroll.

Inställningar

NOTERING

▪ Se till att hjälppannan och dess inbyggnad i systemet

uppfyller gällande bestämmelser.

▪ Daikinansvarar INTE för en inkorrekta eller otrygga

situationer i samband med hjälppannan i systemet.

▪ Se till att returvattenflödet tillvärmepumpen INTE överstiger 55°C.

För att kontrollera det:

▪ Ställ in önskad vattentemperatur med hjälppannans kontroll till

högst 55°C.

▪ Installera en Aquastat-ventil i värmepumpens returvattenflöde.

Ställ in Aquastat-ventilen så att den stänger vid temperaturer över 55°C och öppnas vid temperaturer under 55°C.

▪ Installera backventiler.

▪ Kontrollera att bara ett expansionskärl finns i vattenkretsen. Ett

expansionskärl finns redan förmonterat i inomhusenheten.

▪ Installera digital I/O-pcb (tillval EKRP1HB).

▪ Anslut X1 och X2 (växling till extern värmekälla) på kretskortet för

digital I/O till hjälppannans termostat.

Konfiguration

Med användargränssnittet (snabbguide):

▪ Ställ in så att bivalentsystemet används som extern värmekälla.

▪ Ställ in bivalent temperatur och hysteres.

Växling till extern värmekälla med styrning av en hjälpkontakt

▪ Hjälpkontakten kan användas som:

▪ En utomhustemperaturtermostat

▪ En tariffkontakt

▪ En manuell kontakt

▪ …

▪ Inställning: dra följande kablar:

NOTERING

▪ Se till att hjälpkontakten är tillräckligt differentierad eller

har tidsfördröjning för att förhindra frekventa växlingar mellan inomhusenheten och hjälppannan.

▪ Om hjälpkontakten är en utomhustemperaturtermostat

ska du se till att denna är installerad i skuggan, så att den INTE påverkas eller sätts PÅ/stängs AV av direkt solljus.

▪ Frekvent växling kan orsaka korrosion i hjälppannan.

Kontakta tillverkaren av hjälppannan för mer information.

Inställning av hjälppannan

Hjälppannan måste ha en fast inställning på ≥55°C eller en väderberoende inställning ≥T

TaUtomhustemperatur

Lägsta väderberoende inställning för hjälppannan

min

för att förhindra frysning.

min

5.4 Inställning av varmvattenberedaren tank

5.4.1 Systemets layout –Inbyggd VVB-tank

BTIPanna, termostatinsignal

Installatörens referenshandbok

A Hjälpkontakt (normalt stängd) H Värmebehov, rumstermostat (tillval)

K1A Hjälprelä för aktivering av inomhusenheten (anskaffas

lokalt)

K2A Hjälprelä för aktivering av panna (anskaffas lokalt)

Indoor Inomhusenhet

Auto Automatisk

Boiler Ångpanna

a Utomhusenhet b Inomhusenhet c Värmeväxlare d Reservvärmare e Motoriserad 3‑vägsventil (växla mellan rumsuppvärmning

och varmvattenberedning)

f Motoriserad 3‑vägsventil (som blandar huvudzonen) g Huvudpump h Extra pump

i Avstängningsventil

j Kollektor (anskaffas lokalt) k Varmvattenberedare

FHL1...3 Golvvärmekretsar (anskaffas lokalt)

UI Användargränssnitt (anskaffas lokalt)

HPC1...3 Värmepumpkonvektorer (anskaffas lokalt)

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

5 Tillämpningsriktlinjer

d f

e g

5.4.2 Välja volym och önskad temperatur för VVB-tanken

Man uppfattar oftast vatten som hett när vattentemperaturen är 40°C. Därför uttrycks alltid varmvattenberedarens förbrukning som lika med varmvattenvolymen vid 40°C. Du kan däremot ställa in varmvattenberedarens tanktemperatur till en högre temperatur (exempelvis: 53°C), beredaren blandas sedan med kallvatten (exempelvis: 15°C).

Att välja önskad temperatur för varmvattenberedaren består av: 1 att välja varmvattenberedarens förbrukning (lika med

varmvattenvolymen vid 40°C).

2 att välja önskad temperatur för varmvattenberedaren.

Avgöra varmvattenberedarens förbrukning

Svara på följande frågor och beräkna varmvattenberedarens förbrukning (lika med varmvattenvolym vid 40°C) genom att använda vanliga vattenvolymer:

Fråga Vanlig vattenvolym

Hur många duschar behövs varje dag?

Hur många bad behövs varje dag?

Hur mycket vatten behövs för köksbänken varje dag?

Finns det andra varmvattenberedarenbehov?

Exempel: Om varmvattenberedarens förbrukning för en familj (4 personer) varje dag är enligt nedan:

▪ 3 duschar

▪ 1 bad

▪ 3 diskbänksvolymer

Då är varmvattenberedarens förbrukning = (3×100 l) + (1×150 l) + (3×10l) = 480l

Avgöra volym och önskad temperatur för VVB-tanken

Formel Exempel

V1=V2+V2×(T2−40)/(40−T1) Om:

V1Varmvattenberedarens förbrukning (lika med

varmvattenvolymen vid 40°C)

V2Behövd varmvattenberedartankvolym vid endast en

uppvärmning T2VVB tanktemperatur T1Kallvattentemperatur

Möjliga volymer för VVB-tanken

Typ Möjliga volymer

Inbyggd VVB-tank ▪ 180l

1dusch = 10min × 10l/min = 100l

1bad = 150l

1diskbänk = 2min × 5l/min = 10l

—

▪ V2=180l

▪ T2=54°C

▪ T1=15°C

Då är V1 = 280l

▪ 230l

▪ Värmepumpen kan enskilt producera varmvattenberedaren upp till

55°C (50°C om utomhustemperaturen är låg). Den elektriska resistansen i den inbyggda värmepumpen kan höja temperaturen. Dock förbrukar detta mer energi. Daikin rekommenderar att den önskade temperaturen för varmvattenberedaren ställs in under 55°C för att undvika att använda reservvärmaren.

▪ Ju högre utomhustemperaturen är, desto bättre

värmepumpsprestanda.

▪ Om energikostnaden är de samma under dagen som på natten,

rekommenderar Daikin att VVB-tanken värms upp under dagen.

▪ Om energikostnaderna är lägre under natten, rekommenderar

Daikin att VVB-tanken värms upp under natten.

▪ När värmepumpen producerar varmvattenberedaren, kan den inte

värma upp ett rum. Om du behöver varmvattenberedaren och rumsuppvärmning samtidigt rekommenderar Daikin att producera varmvattenberedaren under natten, då uppvärmningsbehovet är mindre.

5.4.3 Inställning och konfiguration –VVB-tank

▪ Vid stor varmvattenförbrukning kan du värma upp

varmvattenberedaren flera gånger om dagen.

▪ För att värma upp varmvattenberedaren till den önskade

vattentemperaturen kan du använda följande energikällor:

▪ Värmepumpens termodynamiska cykel

▪ Elektrisk reservvärmare

▪ Se "8 Konfiguration" på sidan 37 för information om optimering

av energiförbrukningen vid uppvärmning av varmvatten.

5.4.4 VVB-pump för omedelbart varmvatten

Inställningar

a Inomhusenhet b VVB-tank c Varmvattenpumpen (anskaffas lokalt)

f Dusch (anskaffas lokalt) g Kallvatten h Varmvattenberedare UT

i Kallvattenanslutning

▪ Om en VVB-pump till varmvattenberedaren ansluts, kommer det

finnas varmvatten omedelbart i kranen.

▪ VVB-pumpen anskaffas lokalt och installationen är installatörens

ansvar.

▪ För mer information om hur du ansluter kallvattnet: se

"7Installation"på sidan23.

Konfiguration

▪ Se "8Konfiguration"på sidan37 för mer information.

▪ Du kan programmera ett schema för att kontrollera VVB-pump

med användargränssnittet. Se användarreferenshandboken för mer information.

Tips för energibesparing

▪ Om varmvattenberedarens förbrukning skiljer sig från dag till dag

kan du programmera ett schema för varje vecka med olika

5.4.5 VVB-pump för desinfektion

Inställningar

önskade temperaturer varje dag för varmvattenberedaren tank.

▪ Den lägsta önskade tanktemperaturen för VVB-tanken är den

mest kostnadseffektiva. Genom att välja en större VVB-tank kan du sänka den önskade tanktemperaturen för VVB-tanken.

a Inomhusenhet b VVB-tank

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

5 Tillämpningsriktlinjer

c Varmvattenpumpen (anskaffas lokalt) d Värmeelement (anskaffas lokalt) e Backventil (anskaffas lokalt)

f Dusch (anskaffas lokalt) g Kallvatten h Varmvattenberedare UT

i Kallvattenanslutning

▪ Varmvattenpumpen anskaffas lokalt och dess installation är

installatörens ansvar.

▪ Temperaturen kan ställas in på högst 60°C. Om gällande

bestämmelser kräver en högre temperatur vid desinfektion, kan du ansluta en VVB-pump och värmeelement enligt nedan.

▪ Om gällande bestämmelser kräver en desinfektion av

vattenledningen till och med tappunkten, kan du ansluta en VVBpump och ett värmeelement (om det behövs) enligt ovan.

▪ För att säkerställa fullständig desinfektion måste du öppna

tappunkten.

VARNING

När tappunkten öppnas kan vattentemperaturen vara upp till 55°C.

Konfiguration

Inomhusenheten kan kontrollera VVB-pumpens drift. Se

"8Konfiguration"på sidan37 för mer information.

5.5 Inställning av energimätaren

▪ Följande data kan läsas av med användargränssnittet:

▪ Producerad värme

▪ Förbrukad energi

▪ Du kan läsa av energidata:

▪ För rumsuppvärmning

▪ För varmvattenberedarenproduktion

▪ Du kan läsa av energidata:

▪ För varje månad

▪ För varje år

INFORMATION

Beräkningarna för producerad värmen och förbrukad energi är uppskattningar och noggrannheten kan inte garanteras.

5.5.1 Producerad värme

Beräkna förbrukad energi

▪ Förbrukad energi beräknas internt, baserat på:

▪ Utomhusenhetens faktiska ineffekt

▪ Inställd kapacitet för reservvärmaren

▪ Spänning

▪ Inställning och konfiguration: för att få korrekt energidata, mäta

kapaciteten (resistansmätning) och ställa in kapaciteten med användargränssnittet för reservvärmaren (steg1).

Mäta förbrukad energi

▪ Gäller för alla modeller.

▪ Föredragen metod för högre noggrannhet.

▪ Kräver externa effektmätare.

▪ Inställning och konfiguration: När du använder elektriska

energimätare ska antalet impulser/kWh ställas in med användargränssnittet för varje energimätare.

INFORMATION

Vid mätning av den elektriska energiförbrukningen ska du se till att ALLA systemets ineffekter täcks med elektriska energimätare.

5.5.3 Strömförsörjning med normal kWh-grad

Allmän regel

Det räcker med en energimätare som täcker hela systemet.

Inställningar

Anslut energimätaren till X5M/5 och X5M/6.

Typ av energimätare

Om… Använd en… energimätare

▪ Utomhusenheten är enfas

▪ Reservvärmaren försörjs av ett

enfasnät (d.v.s. reservvärmaren *6V är ansluten till ett enfasnät).

▪ Utomhusenheten är trefas

▪ Reservvärmaren försörjs av ett

trefasnät (d.v.s. reservvärmaren *9W eller *6V är anslutna till ett trefasnät).

Enfas

(*6V (6V): 1N~230V)

Trefas

(*6V (6T1): 3~230V)

(*9W: 3N~400V)

INFORMATION

De givare som används för att beräkna den producerade värmen kalibreras automatiskt.

▪ Producerad värme beräknas internt, baserat på:

▪ Framledningstemperaturen och ingående vattentemperatur

▪ Flödeshastighet

▪ Installation och konfigurering: Ingen ytterligare utrustning behövs.

5.5.2 Förbrukad energi

Följande metoder kan användas för att avgöra förbrukad energi:

▪ Beräkning

▪ Mätning

INFORMATION

Du kan inte kombinera beräkning av den förbrukade energin (t.ex. för reservvärmaren) och mätning av den förbrukade energin (t.ex. för utomhusenheten). Om du gör det blir energidata ogiltig.

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

5 Tillämpningsriktlinjer

c c

fed

A B

gfe

A B

c d



Exempel

Energimätare (enfas) Energimätare (trefas)

A Utomhusenhet

B Inomhusenhet

a Elskåp (L1/N)

b Energimätare (L1/N)

c Säkring (L1/N)

d Utomhusenhet (L1/N)

e Inomhusenhet (L1/N)

f Reservvärmare (L1/N)

A Utomhusenhet

B Inomhusenhet

a Elskåp (L1/L2/L3/N)

b Energimätare (L1/L2/L3/N)

c Säkring (L1/L2/L3/N)

d Säkring (L1/N)

e Utomhusenhet (L1/L2/L3/N)

f Inomhusenhet (L1/L2/L3/N)

g Reservvärmare (L1/L2/L3/N)

Undantag

▪ Du kan använda den andra energimätaren om:

▪ Om effektområdet för en mätare är otillräckligt.

▪ Om det inte är enkelt att installera den elektriska mätaren i

elskåpet.

▪ 230 V- och 400 V-trefasnät kombineras (väldigt ovanligt), på

grund av tekniska begränsningar för energimätarna.

▪ Anslutning och inställning:

▪ Anslut den andra energimätaren till X5M/3 och X5M/4.

▪ Energiförbrukningen för båda mätarna läggs till i programvaran,

så du behöver INTE ange vilken mätare som täcker vilken energiförbrukning. Du behöver bara ange antalet impulser för varje energimätare.

▪ Se "5.5.4 Strömförsörjning med önskad kWh-grad" på sidan 15

för ett exempel med två energimätare.

5.5.4 Strömförsörjning med önskad kWh-grad

Allmän regel

▪ Energimätare 1: mäter utomhusenheten.

▪ Energimätare 2: mäter resten (dvs. inomhusenheten och

reservvärmare).

Inställningar

▪ Anslut energimätare1 till X5M/5 och X5M/6.

▪ Anslut energimätare2 till X5M/3 och X5M/4.

Typer av energimätare

▪ Energimätare 1: enfas- eller trefas-mätare beroende på

utomhusenhetens strömförsörjning.

▪ Energimätare2: använd enfas energimätare.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

5.6 Inställning av energiförbrukningskontrollen

▪ Energiförbrukningskontrollen:

▪ Gör det möjligt att begränsa energiförbrukningen för hela

systemet (summan av utomhusenheten, inomhusenheten och reservvärmaren).

▪ Konfiguration: ställ in energibegränsningsnivån och hur den ska

uppnås med användargränssnittet.

▪ Energibegränsningsnivån kan uttryckas som:

▪ Maximal arbetsström (iA)

▪ Maximal ineffekt (ikW)

▪ Energibegränsningsnivån kan aktiveras:

▪ Permanent

▪ Genom digitala ingångar

NOTERING

Det är möjligt att installera en fältsäkring med lägre effekt än rekommenderad, för värmepumpen. Du måste då modifiera lokal inställning [2‑0E] enligt maximalt tillåten effekt för värmepumpen.

Notera att lokal inställning [2‑0E] åsidosätter alla inställningar för energiförbrukningskontroll. Genom att begränsa värmepumpens effekt kommer dess prestanda att försämras.

5.6.1 Permanent energibegränsning

Permanent energibegränsning är praktisk för att försäkra en maximal ineffekt eller strömtillförsel i systemet. I vissa länder begränsar lagstiftningen den maximala energiförbrukningen för rumsuppvärmning och varmvattenproduktion.

PiIneffekt

t Tid

DI Digital ingång (energibegränsningsnivå)

a Energibegränsning aktiv b Faktisk ineffekt

Inställning och konfiguration

▪ Ingen extrautrustning behövs.

▪ Ställ in energiförbrukningskontrollen i [9.9] med

användargränssnittet (se "8 Konfiguration" på sidan 37 för en beskrivning av alla inställningar):

▪ Välj kontinuerligt begränsningsläge

▪ Välj typ av begränsning (energi i kW eller ström i A)

▪ Ställ in önskad energiförbrukningsnivå

NOTERING

Ställ in minsta energiförbrukning till ±3,6 kW för att garantera:

▪ Avfrostning. Annars kan avfrostningen avbrytas flera

gånger och värmeväxlaren fryser.

▪ Rumsuppvärmning och varmvattenproduktion genom

att tillåta reservvärmaren steg1.

Installatörens referenshandbok

5 Tillämpningsriktlinjer

A B

A8P

DI4

DI3

DI1

A B

5.6.2 Energibegränsning aktivera av digitala ingångar

Energibegränsning är även praktisk i kombination med ett energihanteringssystem.

Effekten eller strömmen för hela Daikin system begränsas dynamiskt av digitala ingångar (max fyra steg). Varje energiförbrukningsnivå ställs in med användargränssnittet genom att begränsa en av följande:

▪ Strömmen (i A)

▪ Ineffekten (i kW)

Energihanteringssystemet (anskaffas lokalt) styr aktivering av en viss energiförbrukningsnivå. Exempel: För att begränsa den maximala energin för hela huset (belysning, hushållsapparater, rumsuppvärmning…).

A Utomhusenhet B Inomhusenhet C Energihanteringssystem

a Aktivering av energibegränsning (4 digitala ingångar) b Reservvärmare

5.6.3 Energibegränsningsprocedur

Utomhusenheten har högre effektivitet än den elektriska värmaren. Därför begränsas den elektriska värmaren och är den första som stängs AV. Systemet begränsar energiförbrukning i följande ordning:

1 Stänger AV reservvärmaren. 2 Begränsar utomhusenheten. 3 Stänger AV utomhusenheten.

Exempel

Om konfigurationen är följande: energiförbrukningsnivån tillåter INTE användning av reservvärmaren (steg1).

Energiförbrukningen begränsas enligt nedan:

PhProducerad värme CeFörbrukad energi

A Utomhusenhet B Reservvärmare

a Begränsad drift av utomhusenheten b Full drift av utomhusenheten c Reservvärmare steg1 är PÅ

PiIneffekt

t Tid

DI Digitala ingångar (energibegränsningsnivåer)

a Energibegränsning aktiv b Faktisk ineffekt

Inställningar

▪ Begär pcb med behovsstyrning (tillval EKRP1AHTA) behövs.

▪ Max fyra digitala ingångar används för att aktivera motsvarande

effektbegränsningsstatus:

▪ DI1 = svagast begränsning (högst energiförbrukning)

▪ DI4 = starkast begränsning (lägst energiförbrukning)

▪ För specifikation av de digitala ingångarna och var de ska

anslutas, se kopplingsschemat.

Konfiguration

▪ Ställ in energiförbrukningskontrollen i [9.9] med

användargränssnittet (se "8 Konfiguration" på sidan 37 för en beskrivning av alla inställningar):

▪ Välj begränsning genom digitala ingångar.

▪ Välj typ av begränsning (energi i kW eller ström i A).

▪ Ställ in den önskade energibegränsningsnivån som motsvarar

varje digital ingång.

INFORMATION

Om mer än 1 digital ingång stängs (samtidigt) fastställs prioritetsordningen för de digitala ingångarna: DI4 prioritet>…>DI1.

Installatörens referenshandbok

5.7 Inställning av en extern temperatursensor

Du kan ansluta en extern temperatursensor. Den kan mäta inomhusoch utomhustemperaturerna. Daikin rekommenderar att en extern temperatursensor används i följande fall:

Inomhustemperaturen

▪ Användargränssnittet som används som rumstermostat vid

rumstermostatkontroll (BRC1H) mäter rumstemperaturen. Därför ska användargränssnittet som används som rumstermostat installeras på en plats:

▪ där genomsnittstemperaturen i rummet ska gå att känna av

▪ där enheten INTE utsätts för direkt solljus

▪ där INGEN värmekälla finns i närheten

▪ där drag och utomhusluft INTE kan påverka enheten, till

exempel när dörrar öppnas/stängs

▪ Om det INTE är möjligt rekommenderar Daikin att ansluta en

fjärrsensor för inomhusenheten (tillval KRCS01-1).

▪ Installation: För installationsanvisningar, se

installationshandboken för inomhusenhetens fjärrsensor.

▪ Konfiguration: Välj rumsensor [9.B].

Utomhustemperaturen

▪ Utomhustemperaturen mäts av utomhusenheten. Därför ska

utomhusenheten installeras på en plats:

▪ Vid norra sidan av huset eller på sidan av huset där flest

värmegivare är placerade

▪ där enheten INTE utsätts för direkt solljus

▪ Om det INTE är möjligt rekommenderar Daikin att ansluta en

fjärrsensor för utomhusenheten (tillval EKRSCA1).

▪ Inställning: för installationsanvisningar, se installationshandboken

för utomhusenhetens fjärrsensor.

▪ Konfiguration: Välj utomhussensor [9.B].

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

6 Förberedelse

▪ När utomhusenhetens strömsparfunktion är aktiv (se

"8Konfiguration"på sidan37), ställs utomhusenheten ned för att

minska energiförluster i viloläge. Detta gör att utomhustemperaturen INTE avläses.

▪ Om den önskade framledningstemperaturen är väderberoende är

en heltidsmätning av utomhustemperaturen viktig. Det finns en annan anledning till att installera en extra sensor för att avläsa utomhustemperaturen.

INFORMATION

Extra sensordata för utomhustemperaturen (antingen genomsnittlig eller momentan) används i de väderberoende kontrollkurvorna. Den interna sensorn för utomhusenheten används alltid för att skydda utomhusenheten.

6 Förberedelse

6.1 Översikt: Förberedelse

I det här kapitlet finns en beskrivning av vad du måste göra och veta innan du kommer till platsen.

Här finns information om:

▪ Förbereda installationsplatsen

▪ Förbereda vattenledningarna

▪ Förbereda elledningarna

6.2 Förberedelse av installationsplatsen

Installera INTE enheten på platser som ofta används som arbetsplats. Vid byggarbeten (t.ex. slipning) där mycket damm skapas MÅSTE enheten täckas över.

Välj en installationsplats med tillräckligt utrymme för att kunna bära enheten in och ut från platsen.

NOTERING

Denna enhet är avsedd för drift i 2 temperaturzoner:

▪ golvvärme i huvudzonen, detta är zonen med den

lägsta vattentemperaturen,

▪ radiatorer i den extra zonen, detta är zonen med den

högsta vattentemperaturen.

VARNING

Utrustningen ska förvaras i ett rum utan antändningskällor i kontinuerlig drift (t.ex. öppna lågor, en gasvärmare i drift eller en elvärmare i drift).

▪ försämrad driftskapacitet;

▪ regelbunden isbildning när uppvärmningsfunktionen används;

▪ funktionsavbrott på grund av minskat lågtryck eller en ökning av

högtrycket;

▪ en trasig fläkt (om kraftig vind ständigt blåser mot fläkten kan den

börja rotera för snabbt, tills den går sönder).

Det rekommenderas att du installerar en avskärmningsplåt när luftutloppet är exponerat för vind.

Det rekommenderas att du installerar utomhusenheten med luftinloppet mot väggen och INTE direkt exponerat för vinden.

a Avskärmningsplåt b Rådande vindriktning c Luftutlopp

Installera INTE enheten på någon av följande platser:

▪ Ljudkänsliga områden (t.ex. i närheten av ett sovrum) så att

driftsljudet inte stör. Obs! Om ljudet mäts vid faktiska installationsförhållanden kan det uppmätta värdet vara högre än ljudtrycksnivån som anges i Sound spectrum i databoken på grund av omgivande buller och ljudreflektioner.

▪ Platser där mineraloljedimma, oljesprej eller ånga kan finnas i

luften. Plastdelar kan skadas och trilla av eller orsaka en vattenläcka.

Vi rekommenderar INTE att du installerar enheten på följande platser eftersom det kan förkorta enhetens livslängd:

▪ Där spänningsstyrkan fluktuerar mycket

▪ I fordon eller fartyg

▪ Där sura eller alkaliska ångor

Installation i närheten av havet. Kontrollera att utomhusenheten INTE utsätts för direkta havsvindar. Detta för att undvika korrosion orsakad av höga saltnivåer i luften, vilket kan förkorta enhetens livslängd.

6.2.1 Installationsplatskrav för utomhusenheten

INFORMATION

Läs även säkerhetsföreskrifterna i kapitlet “Allmänna säkerhetsföreskrifter”.

Tänk på följande riktlinjer för utrymmet (se "Serviceutrymme: Utomhusenhet" i kapitlet "Tekniska data").

NOTERING

▪ Stapla INTE enheterna på varandra.

▪ Häng INTE enheten i taket.

Kraftig vind (≥18 km/h) som blåser mot utomhusenhetens luftutlopp orsakar kortslutning (suger in frånluft). Det kan leda till:

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installera utomhusenheten skyddad för direkta havsvindar.

Exempel: Bakom byggnaden.

Installatörens referenshandbok

6 Förberedelse

≥300

≥600

≥

500

(mm)

Installera ett vindskydd om utomhusenheten är utsatt för direkta havsvindar.

▪ Höjd för vindskyddet≥1,5×höjden på utomhusenheten

▪ Beakta kraven på serviceutrymme vid installation av vindskyddet.

a Havsvind b Byggnad c Utomhusenhet d Vindskydd

Utomhusenheten är endast utformad för installation utomhus och för följande omgivningstemperaturer:

Kylningsläge 10~43°C Värmeläge –28~35°C

Specialkrav för R32

Utomhusenheten innehåller en köldmediekrets (R32), men du behöver INTE utföra någon rördragning av köldmediet eller påfyllning av köldmedie.

Uppmärksamma följande krav och försiktighetsåtgärder:

VARNING

▪ Punktera EJ och bränn EJ.

▪ Använd INGA andra metoder för att påskynda

avfrostningsprocessen eller rengöring av utrustningen än de som rekommenderas av tillverkaren.

▪ Var medveten om att köldmedium R32 är luktfritt.

VARNING

Apparaten ska förvaras så att mekaniska skada förhindras och i ett välventilerat rum utan kontinuerliga antändningskällor (till exempel: öppen eld, en gasolvärmare eller ett elektriskt element som är på).

VARNING

Kontrollera att installation, service, underhåll och reparation följer instruktionerna från Daikin och tillämplig lagstiftning (till exempel nationella regler för gashantering) samt endast utförs av behöriga personer.

6.2.2 Ytterligare krav för installationsplatsen för utomhusenheten i kalla klimat

Skydda utomhusenheten mot direkt snöfall och se till att utomhusenheten ALDRIG snöar igen.

a Snöskydd eller skjul b Pelare c Rådande vindriktning d Luftutlopp

Oavsett måste du se till att det finns minst 150 mm fritt utrymme under enheten. Se dessutom till att enheten står minst 100 mm ovanför den uppskattade maximala snöhöjden. Se "7.3Montering av

utomhusenheten"på sidan25 för mer information.

I områden med kraftiga snöfall är det mycket viktigt att du väljer en plats för installationen där snön INTE påverkar enheten. Om snö kan blåsa in i enheten ska du kontrollera att värmeväxlarspolen INTE påverkas av snön. Vid behov ska ett snöskydd, ett skjul eller ett fundament byggas.

6.2.3 Krav på inomhusenhetens installationsplats

INFORMATION

Läs även säkerhetsföreskrifterna i kapitlet “Allmänna säkerhetsföreskrifter”.

▪ Inomhusenheten är endast utformad för installation inomhus och

för följande rumstemperaturer:

▪ Rumsuppvärmning: 5~30°C

▪ Rumskylning: 5~35°C (endast i kombination med sats

EKHVCONV2)

▪ Varmvattenberedning: 5~35°C

▪ Maximal höjdskillnad mellan inomhusenheten och beredaren

jämfört med utomhusenheten är 10m

▪ Maximal rörledningslängd mellan inomhus- och utomhusenheten

är 50m.

▪ Tänk på följande installationsriktlinjer för utrymmet:

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

6 Förberedelse

89°C

75°C

a bc d ge h ii

fki

HPC1

FHL1 FHL2 FHL3

HPC2 HPC3

INFORMATION

Om du har begränsat installationsutrymme ska du göra följande innan du installerar enheten på dess slutgiltiga plats: "7.4.4Ansluta kondensvattenslangen till avloppet"på

sidan27. Du måste ta bort en eller båda sidopanelerna.

▪ Underlaget ska vara tillräckligt starkt för att klara enhetens vikt.

Tänk på hur mycket enheten väger med en full varmvattenberedare. Var noga med att en eventuell vattenläcka inte kan orsaka några skador på installationsutrymmet och omgivningarna.

Installera INTE enheten på någon av följande platser:

▪ Platser där mineraloljedimma, oljesprej eller ånga kan finnas i

luften. Plastdelar kan skadas och trilla av eller orsaka en vattenläcka.

▪ Ljudkänsliga områden (t.ex. i närheten av ett sovrum) så att

driftsljudet inte stör.

▪ På platser med hög fuktighet (max. RH=85%), t.ex. ett badrum.

▪ På platser där det kan bildas frost. Inomhusenhetens

rumstemperatur måste vara >5°C.

NOTERING

När temperaturen i flera rum kontrolleras genom 1 termostat får en termostatventil INTE placeras på utstrålaren i det rum där termostaten är installerad.

6.3 Förbereda vattenrören

6.3.1 Krav för vattenkretsen

INFORMATION

Läs även säkerhetsföreskrifterna i kapitlet “Allmänna säkerhetsföreskrifter”.

▪ Rörlängd. Du bör undvika långa rördragningar mellan

varmvattenberedaren och varmvattnets slutpunkt (dusch, badkar,...) samt undvika blindgångar.

▪ Rörledningsdiameter. Välj rördiameter för vattenrören enligt

nödvändigt vattenflöde och tillgängligt externt statiskt tryck för pumpen. Se "14Tekniska data" på sidan 82 angående externa statiska tryckkurvor för inomhusenheten.

▪ Vattenflöde. I nedanstående tabell hittar du det minsta

vattenflödet som behövs för inomhusenhetens drift. Under alla förhållanden måste detta flöde säkerställas. När flödet är lägre kommer inomhusenheten att stoppas och visa felet 7H.

Minsta erforderliga flödeshastighet

20l/min

▪ Komponenter som anskaffas lokalt – Vatten. Använd bara

material som är kompatibla med det vatten som används i systemet och med de material som används i inomhusenheten.

▪ Komponenter som anskaffas lokalt – Vattentryck och

temperatur. Kontrollera att komponenterna som installerats i samband med den lokala rördragningen tål vattnets tryck och temperatur.

▪ Vattentryck. Det maximala vattentrycket är 4 bar. Förse

vattenkretsen med tillförlitliga säkerhetsventiler för att förhindra att maxtrycket överstiger det maximala tillåtna arbetstrycket.

▪ Vattentemperatur. Alla installerade rör och rörtillbehör (ventiler,

anslutningar,…) MÅSTE tåla följande temperaturer:

INFORMATION

Följande bild är ett exempel och kanske INTE stämmer överens med ditt systems layout.

NOTERING

Om du använder platsrör bör du se till att de är helt syrediffusionstäta enligt DIN 4726. Syrediffusion i ledningarna kan leda till överdriven korrosion.

▪ Ansluta rören – Krav. Alla röranslutningar ska utföras i

överensstämmelse med gällande bestämmelser och vad som framgår av kapitlet “Installation”, avseende vatteninlopp respektive vattenutlopp.

▪ Ansluta rören – Kraft. Använd INTE onödigt mycket kraft vid

röranslutningen. Om rören deformeras kan det uppstå driftsstörningar i enheten.

▪ Ansluta rören – Verktyg. Använd endast lämpliga verktyg för att

hantera mässing, eftersom det är ett mjukt material. Om du INTE använder lämpliga verktyg, kan rören skadas.

▪ Ansluta rören – Luft, fukt, damm. Om luft, fukt eller smuts

tränger in i kretsen kan allvarliga problem uppstå. För att förhindra detta:

▪ Använd endast rena rör

▪ Rikta rören nedåt när du tar bort grader.

▪ Täpp till röränden när du sätter in röret i väggen så att inte

damm och/eller partiklar kommer in i röret.

▪ Använd en bra gängtätning för att täta anslutningarna.

▪ Isolering. Isolera upp till botten på värmeväxlaren.

▪ Frysning. Skydda mot frysning.

▪ Sluten krets. Använd ENDAST inomhusenheten i en sluten

vattenkrets. Om du använder systemet i en öppen vattenkrets kommer det resultera i omfattande korrosion.

a Utomhusenhet b Inomhusenhet c Värmeväxlare d Reservvärmare e Motoriserad 3‑vägsventil (växla mellan rumsuppvärmning

och varmvattenberedning)

f Motoriserad 3‑vägsventil (som blandar huvudzonen) g Huvudpump h Extra pump

i Avstängningsventil

j Kollektor (anskaffas lokalt) k Varmvattenberedartank

HPC1...3 Värmepumpkonvektor (anskaffas lokalt)

FHL1...3 Golvvärmekrets (anskaffas lokalt)

▪ Kondensvattenutlopp – Låga punkter. Förse alla låga punkter i

systemet med dräneringskranar för att möjliggöra en fullständig dränering av vattenkretsen.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

6 Förberedelse

a b

T2M2T3

FHL1

FHL2

FHL3

M2 M3

T2 T3

HPC1 HPC2 HPC3

a b c

g hf

d e

2,4

2,1

1,8

1,5

1,2

0,9

0,6

0,3

70 120 170

140 200

220 270

320

▪ Kondensvattenutlopp – Övertrycksventil. Anslut

dräneringsslangen till avloppet på korrekt sätt för att undvik att vatten droppar ut ur enheten. Se "7.4.4 Ansluta

kondensvattenslangen till avloppet"på sidan27.

▪ Luftningsventiler. Förse alla höga punkter i systemet med

luftningsventiler, vilka även ska vara lättåtkomliga vid underhåll. Inomhusenheten är försedd med två automatiska luftningsanordningar. Kontrollera att luftningsventilerna INTE är åtdragna för hårt så att automatisk luftning av vattenkretsen fortfarande är möjlig.

▪ Förzinkade delar. Använd aldrig förzinkade komponenter i

vattenkretsen. Eftersom enhetens interna vattenkrets har kopparrör kan omfattande korrosion uppstå.

▪ Andra metallrör än mässing. Vid användning av andra metallrör

än mässing måste du isolera rören av mässing och de av annat material ordentligt så att de INTE kommer i kontakt med varandra. Detta ska du göra för att förhindra galvanisk korrosion.

▪ Ventil – Växlingstid. Vid användning av en 2-vägsventil eller en

3-vägsventil i vattenkretsen ska den maximala växlingstiden för ventilen vara mindre än 60 sekunder.

▪ Varmvattenberedaren – Kapacitet. Det är väldigt viktigt att

lagringskapaciteten i varmvattenberedaren motsvarar den dagliga förbrukningen av varmvatten så att vattenstagnation kan förhindras.

▪ Varmvattenberedare – Efter installation. Varmvattenberedaren

måste spolas med rent vatten omedelbart efter installationen. Detta förfarande måste upprepas minst en gång om dagen de första 5 dagarna efter installationen.

▪ Varmvattenberedare – Stillestånd. I de fall där

varmvattenförbrukningen avstannar under längre tidsperioder MÅSTE utrustningen spolas med rent vatten innan den används.

▪ Termostatblandningsventiler. Det kan vara nödvändigt enligt

gällande bestämmelser att installera termostatblandningsventiler.

▪ Hygieniska åtgärder. Installationen måste utföras enligt gällande

bestämmelser och kan kräva ytterligare åtgärder för sanitetsinstallation.

▪ Cirkulationspump. I enlighet med gällande bestämmelser kan

det vara nödvändigt att ansluta en cirkulationspump mellan varmvattnets slutpunkt och varmvattenberedarens kallvattenanslutning.

a Kallvattenanslutning b Varmvattenanslutning c Dusch d Cirkulationspump

Minsta vattenvolym

Kontrollera att den totala vattenvolymen i installationen är minst 20 liter, EXKLUSIVE den interna vattenvolymen i utomhusenheten.

INFORMATION

För kritiska processer eller i rum med hög värmebelastning kan ökad vattenvolym krävas.

NOTERING

När cirkulation i varje krets för rumsuppvärmning/-kylning styrs med fjärrstyrda ventiler är det viktigt att denna minsta vattenvolym bibehålls även om alla ventiler stängs.

a Utomhusenhet b Inomhusenhet c Värmeväxlare d Reservvärmare e Motoriserad 3‑vägsventil (som blandar huvudzonen)

f Extra pump g Huvudpump h Avstängningsventil

i Kollektor (anskaffas lokalt)

j Shuntventil för övertryck (levereras som tillbehör)

FHL1...3 Golvvärmekrets (anskaffas lokalt)

HPC1...3 Värmepumpkonvektor (anskaffas lokalt)

T1...3 Individuell rumstermostat (tillval)

M1...3 Individuell motorstyrd ventil för styrning av kretsar FHL1...3

och HPC1...3 (anskaffas lokalt)

Maximal vattenvolym

NOTERING

Den maximala vattenvolymen beror på om glykol är tillsatt i vattenkretsen. Mer information om tillsats av glykol finns i

"7.5.6 För att skydda vattenkretsen mot frysning" på sidan29.

Använd följande diagram för att avgöra den maximala vattenvolymen för det beräknade förtrycket.

6.3.2 Formel för att räkna ut expansionskärlets förtryck

Expansionskärlets förtryck (Pg) beror på installationens höjdskillnad (H):

Pg=0,3+(H/10) (bar)

6.3.3 Hur du kontrollerar vattenvolymen och flödeshastigheten

Inomhusenheten har ett expansionskärl på 10 liter som är fabriksinställt med ett förtryck på 1bar.

Hur du ser till att enheten fungerar som den ska:

▪ Du måste kontrollera den minsta och maximala vattenvolymen.

▪ Du kan behöva justera expansionskärlets förtryck.

Installatörens referenshandbok

A För-tryck (bar) B Maximal vattenvolym (I)

Vatten Vatten + glykol

Exempel: Maximal vattenvolym och expansionskärlets förtryck

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

6 Förberedelse

Installationen

höjdskillnad

≤7m Ingen justering av

>7m Gör följande:

Minsta flödeshastighet

Kontrollera att minsta flödeshastighet för installationen kan garanteras under alla förhållanden för respektive zon separat. Denna minsta flödeshastighet krävs vid avfrostning/drift med reservvärmare. I detta syfte ska du använda den shuntventil för övertryck som levererades tillsammans med enheten.

Minsta erforderliga flödeshastighet

20l/min

Se den rekommenderade proceduren som beskrivs under

"9.4Checklista under driftsättning"på sidan68.

)

förtrycket krävs.

▪ Höj förtrycket enligt

▪ Kontrollera att

(a) Installationens höjdskillnad: höjdskillnaden (m) mellan den

högsta punkten i vattenkretsen och inomhusenheten. Om inomhusenheten finns på den högsta punkten i installationen anses installationshöjden vara 0m.

NOTERING

Ett minsta flöde på 28 l/min rekommenderas vid varmvattenberedning för att garantera korrekt drift.

NOTERING

Om glykol tillsattes till vattenkretsen, och temperaturen i vattenkretsen är låg, kommer flödet INTE att visas på användargränssnittet. I detta fall kan det minsta flödet kontrolleras genom ett pumptest (kontrollera att användargränssnittet INTE visar fel 7H).

NOTERING

När cirkulation i varje eller viss uppvärmningskrets styrs med fjärrstyrda ventiler är det viktigt att denna minsta flödeshastighet bibehålls även om alla ventiler stängs. I den händelse att minsta flödeshastighet inte kan erhållas kommer ett flödesfel 7H att genereras (ingen värme eller drift).

≤200l >200l

den skillnad i installationshöjd som krävs. Förtrycket ska höjas med 0,1 bar för varje meter över 7m.

vattenvolymen INTE överstiger den maximala tillåtna vattenvolymen.

Vattenvolym

Gör följande:

▪ Sänk förtrycket enligt

den skillnad i installationshöjd som krävs. Förtrycket ska sänkas med 0,1bar för varje meter under 7m.

▪ Kontrollera att

vattenvolymen INTE överstiger den maximala tillåtna vattenvolymen.

Inomhusenhetens expansionskärl är för litet för installationen. I detta fall rekommenderas det att ett extra kärl installeras utanför enheten.

6.3.4 Ändra förtrycket för expansionskärlet

NOTERING

Endast en licensierad installatör har tillåtelse att justera expansionskärlets förtryck.

När expansionskärlets standardförtryck (1bar) behöver ändras ska man ta hänsyn till nedanstående riktlinjer:

▪ Använd endast torrt kväve för justering av expansionskärlets

förtryck.

▪ Olämplig inställning av expansionskärlets förtryck kommer att leda

till driftfel i systemet.

Man ändrar expansionskärlets förtryck görs genom att minska eller öka på kvävetrycket med expansionskärlets Schraderventil.

a Schraderventil

6.3.5 Hur du kontrollerar vattenvolymen: exempel

Exempel 1

Inomhusenheten är installerad 5 m under vattenkretsens högsta punkt. Den totala vattenvolymen i vattenkretsen är 100l.

Inga åtgärder eller justeringar är nödvändiga.

Exempel 2

Inomhusenheten installeras vid vattenkretsens högsta punkt. Den totala vattenvolymen i vattenkretsen är 250l.

Åtgärder:

▪ Eftersom den totala vattenvolymen (250 l) är mer än

standardvattenvolymen (200l) måste förtrycket minskas.

▪ Det nödvändiga förtrycket är:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ Motsvarande maximala vattenvolym vid 0,3 bar är 290 l. (Se

diagrammet i ovanstående kapitel).

▪ Eftersom 250l är lägre än 290l så är expansionskärlet lämpligt för

installationen.

6.4 Förbereda dragning av elkablar

6.4.1 Om att förbereda dragning av elkablar

INFORMATION

Läs även säkerhetsföreskrifterna i kapitlet “Allmänna säkerhetsföreskrifter”.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

6 Förberedelse

0 1

5 3

5 8

0 1

VARNING

▪ Om strömmatningen saknar eller har fel N-fas kan

utrustningen förstöras.

▪ Upprätta korrekt jordning. Jorda INTE enheten till en

vattenledning, ett vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till elektriska stötar.

▪ Installera nödvändiga säkringar eller kretsbrytare.

▪ Säkra elkablarna med buntband så att de INTE

kommer i kontakt med vassa kanter eller rör, särskilt på högtryckssidan.

▪ Använd INTE skarvade kablar, fåtrådiga ledare,

förlängningssladdar eller fasfördelade anslutningar. De kan orsaka överhettning, elektrisk chock eller eldsvåda.

▪ Installera INTE en fasförskjutande kondensator,

eftersom enheten är försedd med en inverter. En fasförskjutande kondensator försämrar prestandan och kan orsaka olyckor.

VARNING

▪ All kabeldragning FÅR ENDAST utföras av en

auktoriserad elektriker och MÅSTE följa gällande bestämmelser.

▪ Gör alla elektriska anslutningar till den fasta

kabeldragningen.

▪ Alla komponenter som anskaffats lokalt och alla

elektriska konstruktioner SKALL följa gällande bestämmelser.

VARNING

Reservvärmaren MÅSTE ha en tilldelad strömförsörjning och MÅSTE skyddas av de skyddsenheter som krävs av gällande lagstiftning.

VARNING

Använd ALLTID flerkärniga kablar till strömförsörjningsledningar.

6.4.2 Om strömförsörjning med önskad kWhgrad

Elbolag i hela världen arbetar hårt för att tillhandahålla pålitliga eltjänster till konkurrenskraftiga priser, och kan ofta fakturera kunderna med rabatter. Exempelvis baserat på vilken tid på dygnet elen används, årstiden eller enligt den så kallade Wärmepumpentarif i Tyskland och Österrike...

Denna utrustning kan anslutas till ett sådant system för strömförsörjning med önskad kWh-grad.

Kontakta elbolaget som är leverantör på platsen där denna utrustning ska installeras för att kontrollera om det är lämpligt att ansluta utrustningen i ett eventuellt system för strömförsörjning med önskad kWh-grad.

När utrustningen är ansluten till en sådan strömförsörjning med önskad kWh-grad har elbolaget rätt att:

▪ Avbryta strömförsörjning till utrustningen under vissa tidsperioder.

▪ Kräva att utrustningen bara konsumerar en begränsad mängd

elektricitet under vissa tidsperioder.

Inomhusenheten är designad för att ta emot en insignal som ställer om enheten i tvingande av-läge. Utomhusenhetens kompressor kommer då inte att köras.

Oavsett om strömförsörjningen har avbrutits eller inte, är kabeldragningen till enheten annorlunda.

6.4.3 Översikt över elektriska anslutningar (exklusive externa ställdon)

Normal

strömförsörjning

a Normal strömförsörjning b Strömförsörjning med önskad kWh-grad 1 Strömförsörjning för utomhusenheten 2 Strömförsörjning och anslutningskabel för inomhusenheten 3 Strömkälla för reservvärmaren 4 Strömförsörjning med önskad kWh-grad (spänningsfri

5 Strömförsörjning med normal kWh-grad (för att mata

Strömförsörjning med önskad kWh-grad

Strömförsörjningen

avbryts INTE

Strömförsörjningen

är avbryts

Under aktivering av Under aktivering av strömförsörjning med önskad kWh-grad, avbryts INTE strömförsörjningen. Utomhusenheten stängs av med kontrollen.

Observera: Elbolaget måste alltid tillåta inomhusenhetens strömförbrukning.

kontakt)

inomhusenhetens pcb i händelse av avbrott av strömförsörjningen med önskad kWh-grad)

strömförsörjning med

önskad kWh-grad

avbryts

strömförsörjningen

omedelbart, eller efter

en stund, av

elbolaget. Om detta

händer måste

inomhusenheten

matas med en

separat normal

strömförsörjning.

6.4.4 Översikt över elektriska anslutningar för externa och interna ställdon

Artikel Beskrivning Kablar Maximal

arbetsström

Utomhus- och inomhusenhetens strömförsörjning

1 Strömförsörjning för

2+GND

utomhusenheten

2 Strömförsörjning och

3 anslutningskabel för inomhusenheten

3 Strömkälla för

reservvärmaren

4 Strömförsörjning med

Se nedanstående

tabell.

2 önskad kWh-grad (spänningsfri kontakt)

5 Strömförsörjning med

2 6,3A normal kWh-grad

Extrautrustning

6 Användargränssnitt

2 används som rumstermostat

7 Rumstermostat 3 eller 4 100mA 8 Sensor för

2 utomhustemperaturen

9 Sensor för

2 inomhustemperaturen

(a)

(f)

—

(d)

(e)

(b)

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

7 Installation

1×

2×

7×

T25

Artikel Beskrivning Kablar Maximal

arbetsström

10 Värmepumpskonvektor 2 100mA

Komponenter som anskaffas lokalt

11 Avstängningsventil 2 100mA 12 Elmätare 2 (per meter) 13 Varmvattenpump 2 14 Larmutsignal 2 15 Växla till extern kontroll

(b)

av värmekällan

16 Kontroll för

(b)

rumsuppvärmning

17 Strömförsörjningens

2 (per insignal)

(b)

digitala ingångar

18 Säkerhetstermostat för

(b)

huvudzonen

19 Säkerhetstermostat för

(d)

extrazonen

(a) Se märkskylten på utomhusenheten. (b) Minsta kabeltjocklek 0,75mm². (c) Kabeltjocklek 2,5mm². (d) Kabeltjocklek 0,75mm² till 1,25mm², maxlängd: 50m.

Spänningsfri kontakt ska säkerställa minsta tillämpliga belastning på 15Vlikspänning, 10mA.

(e) Kabeltjocklek 0,75mm² till 1,25mm²; maximal längd:

500m.

(f) Kabeltjocklek 1,5mm².

NOTERING

Mer tekniska specifikationer för de olika anslutningarna finns på insidan av inomhusenheten.

7.2 Öppna enheterna

(b)

7.2.1 Om att öppna enheterna

Vid vissa tillfällen måste enheten öppnas. Exempel:

▪ Vid anslutning av elledningarna

▪ Vid underhåll och service på enheten

FARA: RISK FÖR ELCHOCK

Lämna INTE enheten obevakad när serviceluckan har avlägsnats.

7.2.2 Hur du öppnar utomhusenheten

FARA: RISK FÖR ELCHOCK

FARA: RISK FÖR BRÄNNSKADOR

Typ av

StrömförsörjningNödvändigt antal trådar

reservvärmare

*6V 1N~ 230V (6V) 2+GND

3~ 230V (6T1) 3+GND

*9W 3N~ 400V 4+GND

7 Installation

7.1 Översikt: Installation

I det här kapitlet finns en beskrivning av vad du måste göra och veta för installation av systemet.

Typiskt arbetsflöde

Installation består vanligtvis av följande moment: 1 Montering av utomhusenheten. 2 Montering av inomhusenheten. 3 Ansluta vattenrören. 4 Ansluta elledningarna. 5 Avsluta installationen av utomhusenheten. 6 Avsluta installationen av inomhusenheten.

INFORMATION

Om du har begränsat installationsutrymme ska du göra följande innan du installerar enheten på dess slutgiltiga plats: "7.4.4Ansluta kondensvattenslangen till avloppet"på

sidan27. Du måste ta bort en eller båda sidopanelerna.

7.2.3 Hur du öppnar inomhusenheten

1 Ta bort den övre panelen.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

7 Installation

2×

T25

4×

T25

4×

T25

2×

T25

2 Ta bort användargränssnittets panel. Öppna gångjärnen högst

upp och skjut den övre panelen uppåt.

NOTERING

Om du tar bort användargränssnittets panel ska du även koppla bort kablarna från baksidan av panelen för att förhindra skada.

3 Om det behövs ska du ta bort frontplåten. Detta behövs

exempelvis i följande fall:

▪ "7.2.5För att sänka kopplingsboxen på inomhusenheten"på

sidan24

▪ "7.4.4 Ansluta kondensvattenslangen till avloppet" på

sidan27

▪ När du behöver komma åt högspänningskopplingsboxen

7.2.5 För att sänka kopplingsboxen på inomhusenheten

Under installationen behöver du komma åt insidan av inomhusenheten. För att få lättare tillgänglighet i fronten ska du placera kopplingsboxen lägre på enheten på följande sätt:

Nödvändigt: Användargränssnittets panel och frontpanelen har avlägsnats.

1 Avlägsna den övre panelen som håller kopplingsboxen på plats

högst upp på enheten.

2 Luta kopplingsboxen framåt och lyft ut den ur dess gångjärn.

7.2.4 Hur du öppnar kopplingsboxens lucka till inomhusenheten

Installatörens referenshandbok

3 Placera kopplingsboxen längre ner på enheten. Använd de 2

gångjärnen som sitter längre ner på enheten.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

7 Installation

≥150

620

350

(345-355)

(mm)

261.5

6× M12

160 620 261.5 11 9

161

260

285

279

345

595

416

262

DDDD

7.3 Montering av utomhusenheten

7.3.1 Om montering av utomhusenheten

När

Du måste montera utomhusenheten innan du kan ansluta vattenrör.

Typiskt arbetsflöde

Montering av utomhusenheten består vanligtvis av följande steg: 1 Ombesörja installationsstrukturen. 2 Installera utomhusenheten. 3 Ombesörja dränering. 4 Förhindra att enheten faller omkull. 5 Skydda enheten mot snö och vind genom installation av ett

snöskydd och avskärmningsplåtar. Se "Förbereda installationsplatsen" i "6Förberedelse"på sidan17.

7.3.2 Försiktighetsåtgärder vid montering av utomhusenheten

INFORMATION

Läs även säkerhetsföreskrifterna i följande kapitel:

▪ Allmänna säkerhetsföreskrifter

▪ Förberedelse

7.3.3 Så här förbereder du installationsstrukturen

Kontrollera installationsgrundens styrka och nivå så att enheten inte orsakar driftsvibrationer eller brus.

Fäst enheten ordentligt med hjälp av grundbultarna enligt grundritningen.

Förbered 6 uppsättningar förankringsbultar, muttrar och brickor (tillgängliga i handeln) enligt följande:

7.3.4 Så här installerar du utomhusenheten

7.3.5 Så här gör du dräneringen

▪ Se till att kondensvattnet kan tömmas ordentligt.

▪ Montera enheten på ett underlag som kan säkerställa lämplig

dränering för att undvika uppbyggnad av is.

▪ Ordna med dräneringsrännor runt fundamentet så att spillvatten

kan rinna bort från enheten.

▪ Undvik att låta dräneringsvatten rinna över gångbanor eftersom

vattnet kan frysa vid kalla temperaturer och göra gångbanan hal.

▪ Om du installerar enheten på en ram, ska en vattentät platta inom

150mm på enhetens undersida installeras. På sätt förhindrar du att vatten kommer in i enheten och undviker att dräneringsvattnet droppar (se bilden som följer).

a Var försiktig så att du inte täcker över dräneringshålen.

Se i alla fall till så att enheten står minst 100 mm ovanför den uppskattade maximala snöhöjden.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

NOTERING

Om enheten installeras i ett kallt klimat ska du vidta lämpliga åtgärder så att kondensvatten INTE KAN frysa.

Dräneringshål (mått i mm)

A Utloppssida B Avstånd mellan förankringspunkter C Bottenram D Dräneringshål E Utstansat hål för snö

Installatörens referenshandbok

7 Installation

≥150 mm

RXXX

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

a b

≤1°

NOTERING

Om utomhusenhetens dräneringshål är täckta av en monteringsbas eller av golvyta, höj enheten för att tillhandahålla ett fritt utrymme av mer än 150 mm under utomhusenheten.

7.3.6 Hur du fäster etiketten om fluorerade växthusgaser

1 Fyll i dekalen enligt nedan:

a Om en etikett för fluorerade växthusgaser som levererats

finns på flera språk (se tillbehör), lossa tillämplig etikett och fäst den ovanpå a.

b Total köldmedieladdning c Kvantitet fluorerade växthusgaser av den totala

köldmediemängden som fyllts på uttrycks i ton CO2motsvarighet.

d GWP = Global warming potential (global

uppvärmningspotential)

NOTERING

Tillämplig lagstiftning om fluorgaser som påverkar växthuseffekten kräver att köldmediumpåfyllning av

enheten indikeras både i vikt och motsvarande mängd CO2.

Formel för beräkning av motsvarande mängd CO2 i ton: GWP-värde för köldmedium × total mängd påfyllt

köldmedium [i kg]/1000

2 Fäst etiketten på insidan av utomhusenheten, nära gas- och

vätskestoppventilerna.

7.3.7 Hur du förhindrar att utomhusenheten faller omkull

Om enheten installeras på en plats där kraftiga vindar kan rubba enheten ska följande åtgärder vidtas:

1 Förbered 2 kablar så som visas på nedanstående bild

(anskaffas lokalt).

2 Placera de 2 kablarna över utomhusenheten.

3 För in en gummimatta mellan kablarna och utomhusenheten för

att förhindra att kablarna repar färgen (anskaffas lokalt).

4 Fäst kabeländarna och dra åt dem.

7.4 Montering av inomhusenheten

7.4.1 Om montering av inomhusenheten

Typiskt arbetsflöde

Montering av inomhusenheten består vanligtvis av följande steg: 1 Installera inomhusenheten.

7.4.2 Försiktighetsåtgärder vid montering av inomhusenheten

INFORMATION

Läs även säkerhetsföreskrifterna i följande kapitel:

▪ Allmänna säkerhetsföreskrifter

▪ Förberedelse

7.4.3 Installera inomhusenheten

1 Lyft inomhusenheten från pallen och placera den på golvet. Se

även "3.3.3Hantering av inomhusenheten"på sidan8.

2 Anslut kondensvattenslangen till avloppet. Se "7.4.4 Ansluta

kondensvattenslangen till avloppet"på sidan27.

3 Skjut inomhusenheten till rätt position.

4 Justera höjden på nivåjusteringsfötterna för att kompensera för

eventuella ojämnheter i golvet. Maximala tillåtna avvikelse är 1°.

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

7 Installation

0°

1° 1°

3×

T25

3×

T25

NOTERING

Luta INTE enheten bakåt:

7.4.4 Ansluta kondensvattenslangen till avloppet

Vatten från övertrycksventilen samlas upp i dräneringstråget. Dräneringstråget är anslutet till en dräneringsslang inuti enheten. Du måste ansluta dräneringsslangen till ett lämpligt avlopp i enlighet med gällande bestämmelser. Du kan dra dräneringsslangen genom den vänstra eller högra sidopanelen.

Nödvändigt: Användargränssnittets panel och frontpanelen har avlägsnats.

1 Avlägsna en av sidopanelerna.

2 Skär ut gummikransen.

3 Dra dräneringsslangen genom hålet.

4 Sätt tillbaka sidopanelen. Se till att vattnet kan rinna igenom

dräneringsslangen.

Det rekommenderas att en tapplåda används för uppsamling av vattnet.

Alternativ 1: Genom vänster sidopanel

Alternativ 2: Genom höger sidopanel

7.5 Ansluta vattenledningarna

7.5.1 Om att ansluta vattenrören

Innan vattenrören ansluts

Se till att utomhusenheten och inomhusenheten är monterade.

Typiskt arbetsflöde

Anslutning av vattenrören består vanligtvis av följande steg: 1 Ansluta vattenröret till utomhusenheten. 2 Ansluta recirkulationsrören. 3 Ansluta dräneringsslangen till avloppet. 4 Fylla vattenkretsen. 5 Fylla varmvattenberedaren. 6 Isolera vattenrören.

7.5.2 Försiktighetsåtgärder vid anslutning av vattenrör

INFORMATION

Läs även säkerhetsföreskrifterna i följande kapitel:

▪ Allmänna säkerhetsföreskrifter

▪ Förberedelse

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

7 Installation

e f

c d a b

7.5.3 Hur du ansluter vattenledningarna

Utomhusenhet

a Rumsuppvärmning extra zon, vatten ut b Rumsuppvärmning extra zon, vatten in c Varmvatten ut d Hushållskallvatten in (inloppsventil för kallvatten) e Utomhusenhetens vattenanslutningar ut

f Utomhusenhetens vattenanslutningar in g Rumsuppvärmning huvudzon, vatten ut h Rumsuppvärmning huvudzon, vatten in

NOTERING

Det rekommenderas att du installerar avstängningsventiler på hushållskallvattnets inloppsrör och hushållsvarmvattnets utloppsrör. Avstängningsventiler anskaffas lokalt.

a Vatteninlopp b Vattenutlopp c Avstängningsventil d O-ring

NOTERING

Om avstängningsventilen med integrerat filter (levereras som tillbehör):

▪ Det är obligatoriskt att installera ventilen vid

vatteninloppet.

▪ Uppmärksamma ventilens flödesriktning

1 Anslut o-ringar och avstängningsventilen till utomhusenhetens

vatteninlopp.

2 Anslut lokala rör till avstängningsventilen.

3 Anslut lokala rör till utomhusenhetens vattenutlopp.

NOTERING

Montera luftningsventiler på alla höga punkter.

Inomhusenhet

NOTERING

Använd INTE onödigt mycket kraft vid röranslutningen. Om rören deformeras kan det uppstå driftsstörningar i enheten.

4 Anslut utomhusenhetens o-ringar och avstängningsventiler till

vattenrören för inomhusenheten.

5 Anslut utomhusenhetens lokala rör till avstängningsventilerna.

6 Anslut o-ringarna och avstängningsventilerna till vattenrören för

rumsuppvärmning/-kylning för inomhusenhetens båda zoner.

7 Anslut lokala rör för rumsuppvärmningens/-kylningens båda

zoner till avstängningsventilerna.

8 Anslut hushållsvarmvattnets in- och utloppsrör till

inomhusenheten.

NOTERING

För att undvika skador på omgivningen vid vattenläckage, rekommenderas det att stänga kallvatteninloppets avstängningsventiler när ingen är närvarande.

NOTERING

Shuntventil för övertryck (levereras som tillbehör). Vi

rekommenderar att shuntventilen för övertryck installeras i rumsuppvärmningens vattenkrets.

▪ Var uppmärksam på minsta vattenvolym när du väljer

installationsplats till shuntventilen för övertryck (vid inomhusenheten eller vid uppsamlaren). Se "6.3.3Hur

du kontrollerar vattenvolymen och flödeshastigheten"på sidan20.

▪ Var uppmärksam på minsta flödeshastighet när

shuntventilen för övertryck ska ställas in. Se "6.3.3Hur

du kontrollerar vattenvolymen och flödeshastigheten" på sidan 20 och "9.4.1 Hur du kontrollerar minsta flödeshastighet"på sidan68.

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

NOTERING

Om du installerar denna enhet som en enkelzonstillämpning, då:

Inställning. Installera en shunt mellan vatteninloppet för rumsuppvärmningen och utloppet för extrazonen (=direktzon). Avbryt INTE vattenflödet genom att stänga avstängningsventilerna.

a Shunt

Konfiguration. Ställ in lokal inställning [7-02]=0 (Antal

klimat = En klimatzon).

NOTERING

Montera luftningsventiler på alla höga punkter.

NOTERING

En övertrycksventil (anskaffas lokalt) med ett öppningstryck på max 10 bar måste installeras på tappkallvattnets inlopp i enlighet med gällande bestämmelser.

NOTERING

▪ En avtappningsenhet och övertrycksenhet måste

installeras på kallvatteninloppets anslutning till varmvattencylindern.

▪ För att undvika baksug bör du installera en backventil

på vattenintaget till varmvattenberedaren, i enlighet med gällande bestämmelser.

▪ Du bör installera en tryckreduceringsventil på

kallvattenintaget enligt gällande bestämmelser.

▪ Ett expansionskärl ska installeras på kallvattenintaget i

enlighet med gällande bestämmelser.

▪ Det rekommenderas att du installerar en

övertrycksventil på en högre position än varmvattenberedaren. Vid uppvärmning av varmvattenberedaren orsakar det vattnet att expandera och utan en övertrycksventil kan vattentrycket inne i beredaren överstiga det tillåtna trycket. Även kabeldragningen (rör, avtappningspunkter, etc.) till beredaren är föremål för det höga trycket. För att förhindra detta bör en övertrycksventil installeras. Övertrycksskyddet beror på en korrekt funktion av den lokalt installerade övertrycksventilen. Om denna INTE fungerar korrekt kan ett övertryck deformera beredaren och orsaka vattenläckage. Regelbundet underhåll krävs för att garantera en väl fungerande övertrycksventil.

7.5.4 Ansluta kallvattenledningarna

Nödvändigt: Krävs endast om återcirkulation krävs i systemet.

1 Ta bort den övre panelen från enheten, se "7.2.3Hur du öppnar

inomhusenheten"på sidan23.

2 Skär ut gummikransen på enhetens ovansida och avlägsna

stoppet. Kallvattenanslutningen sitter under hålet.

3 Dra kallvattenröret genom kransen och anslut det till

kallvattenanslutningen.

7 Installation

4 Sätt tillbaka den övre panelen.

7.5.5 Så här fyller du på vattenkretsen

Använd en påfyllningssats som du anskaffar lokalt för att fylla vattenkretsen. Se till att du följer gällande bestämmelser.

INFORMATION

Se till att båda luftningsventilerna (en på det magnetiska

filtret och en på reservvärmaren) är öppna.

7.5.6 För att skydda vattenkretsen mot frysning

Om frysskydd

Frost kan orsaka skador på systemet. För att förhindra de hydrauliska komponenter från frysning är programvaran utrustad med speciella frostskyddsfunktioner, som inkluderar aktivering av pumpen i händelse av låga temperaturer:

▪ Skydd mot frysta vattenrör (se "Skydd mot frysta rör" på

sidan61)

▪ Dräneringsförebyggande (se "Dräneringsförebyggande" på

sidan61)

Men i händelse av strömavbrott kan dessa funktioner inte säkerställa skyddet.

Gör något av följande för att skydda vattenkretsen mot frysning:

▪ Tillsätt glykol i vattnet. Glykol sänker vattnets fryspunkt.

▪ Installera frysskyddsventiler. Frysskyddsventilerna dränerar

vattnet från systemet innan det hinner frysa.

NOTERING

Om du tillsätter glykol i vattnet får INTE frysskyddsventiler

installeras. Trolig konsekvens: Glykol som läcker ut ur

frysskyddsventilerna.

Frysskydd med glykol

Genom att tillsätta glykol i vattnet sänks vattnets fryspunkt.

Den nödvändiga koncentrationen beror på den lägsta förväntade utomhustemperaturen, och på om du vill skydda systemet från att det spricker eller fryser. För att förhindra att systemet fryser, behövs mer glykol. Tillsätt glykol enligt tabellen nedan.

INFORMATION

▪ Skydd mot sprängning: glykolen förhindrar att rören

spricker, men INTE att vätskan i rören fryser.

▪ Skydd mot frysning: glykolen förhindrar att vätskan i

rören fryser.

Lägsta förväntade utomhustemperatur

–5°C 10% 15 % –10°C 15 % 25% –15 °C 20 % 35 % –20°C 25% —

Förhindra sprängning

Förhindra frysning

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

7 Installation

Lägsta förväntade utomhustemperatur

Förhindra sprängning

Förhindra frysning

–25°C 30% —

NOTERING

▪ Den erforderliga koncentrationen kan skilja sig

beroende på typ av glykol. Jämför ALLTID kraven från tabellen ovan med de specifikationer som tillhandahållits från glykoltillverkaren. Vid behov, se till att uppfylla de krav som ställs av glykoltillverkaren.

▪ Den tillsatta glykolkoncentrationen bör ALDRIG

överskrida 35%.

▪ Om vätskan i systemet fryser kommer pumpen INTE att

kunna starta. Kom ihåg att om du bara förhindrar att systemet sprängs, kan vätskan i rören fortfarande frysa.

▪ När vattnet står stilla i systemet är det större risk för

frysning och skada på systemet.

De typer av glykol som kan användas beror på om systemet innehåller en varmvattenberedare:

Om... Då...

Systemet innehåller en

Använd endast propylenglykol

(a)

varmvattenberedare Systemet innehåller INTE någon

varmvattenberedare

(a) Propylenglykol, innehållande nödvändiga inhibitorer,

klassificerade som CategoryIII enligt EN1717.

Du kan använda antingen propylenglykol

(a)

eller etylenglykol

VARNING

Etylenglykol är giftigt.

NOTERING

Om glykol finns närvarande i systemet måste inställningen [E‑0D] vara inställd på 1. Om glykolinställningen INTE är rätt inställd kan vätskan i rören frysa.

Frysskydd genom frysskyddsventiler

Det är installatörens skyldighet att skydda lokala rör mot frysning. Om ingen glykol tillsätts i vattnet kan du använda frysskyddsventiler vid rördragningens alla lägsta punkter för att dränera vattnet från systemet innan det hinner frysa. För att göra det installerar du följande delar:

a Automatiskt luftintag b Skydd av rördragning c Isolering av vatten inuti huset när strömavbrott sker

Del Beskrivning

a Ett automatiskt luftintag ska installeras vid högsta

punkten.

NOTERING

Glykol tar upp vatten från omgivningen. Tillsätt därför INTE glykol som har utsatts för luft. Om locket till glykolbehållaren lämnas öppet orsakar det att vattenkoncentrationen ökar. Glykolkoncentrationen blir då lägre än vad som antas. Resultatet blir då att hydraulkomponenterna kan frysa i alla fall. Vidtag förebyggande åtgärder för att säkerställa minimal exponering av glykolen för luft.

VARNING

På grund av att glykol används kan korrosion uppkomma i systemet. Glykol utan inhibitor omvandlas till en syra genom oxidering. Denna process påskyndas när koppar används och vid höga temperaturer. Den syrliga glykolen utan inhibitor attackerar metallytor och bildar galvaniska korrosionsceller som orsakar allvarliga skador på systemet. Därför är det viktigt att:

▪ vattenreningen har utförts korrekt av en kvalificerad

vattenspecialist;

▪ glykol med korrosionsinhibitorer väljs för att motverka

syrabildning genom oxidering av glykol;

▪ ingen bilglykol används eftersom deras

korrosionsinhibitorer har en begränsad livslängd och innehåller silikater som kan förorena eller plugga igen systemet;

▪ galvaniserade rör INTE används i glykolsystem

eftersom de kan leda till utfällning av vissa komponenter i glykolens korrosionsinhibitor;

Att tillsätta glykol till vattenkretsen minskar den maximalt tillåtna vattenvolymen i systemet. För mer information, se kapitlet “Hur du kontrollerar vattenvolymen och flödeshastigheten” i installatörens referensguide.

a Automatiskt luftintag (för tillförsel av luft) (t.ex. en automatisk luftning)

b Frysskyddsventilerna måste vara installerade:

▪ vertikalt för att låta vattnet flöda ut på rätt sätt, fritt

från hinder.

▪ vid rördragningens alla lägsta punkter.

▪ på den kallaste platsen och borta från värmekällor.

Obs: Lämna ett mellanrum på minst 15cm från marken för att förhindra att is blockerar vattnets utlopp.

b Frysskyddsventil (tillval – anskaffas lokalt)

c Ventiler som normalt sett är stängda (placerade

inomhus i närheten av rörens in- och utlopp) kan förhindra att allt vatten från rören inomhus dräneras när frysskyddsventilerna öppnas.

▪ När strömavbrott sker: De normalt stängda

ventilerna stängs och isolerar vattnet i huset. Om frysskyddsventilerna öppnas dräneras endast det vatten som finns utanför huset.

▪ I övriga fall (exempel: när pumpfel sker): De normalt

stängda ventilerna håller sig öppna. Om frysskyddsventilerna öppnas dräneras också vattnet som finns inuti huset.

c Normalt stängda ventiler (rekommenderas – anskaffas lokalt).

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

7 Installation

b a

NOTERING

När frysskyddsventilerna har installerats får INTE en minsta kylningsinställning som är lägre än 8°C (8°C=standard) väljas. Det kan hända att frysskyddsventilerna öppnas vid kylningsdrift om inställningen är lägre.

Värmekabel (anskaffas lokalt)

1 Installera värmekabel på de utvändiga rören.

2 Ordna med extern strömförsörjning till värmekabeln.

NOTERING

▪ För att den invändiga värmekabeln ska fungera MÅSTE

strömmen till enheten vara PÅ. Av denna anledning ska strömmen aldrig brytas och huvudströmbrytaren aldrig slås ifrån under kalla perioder.

▪ Vid ett eventuellt strömavbrott kommer strömmen till

värmekabeln att brytas (både invändigt och utvändigt) och vattenkretsen kommer INTE att vara skyddad. För att garantera ett fullständigt skydd är det alltid möjligt att tillsätta glykol i vattenkretsen eller att använda frysskyddsventilerna, även om värmekabel monterats på utomhusrören.

7.5.7 Hur du fyller varmvattenberedaren

1 Öppna alla varmvattenkranar i tur och ordning för att lufta rören

i systemet.

2 Öppna inloppsventilen för kallvatten.

3 Stäng alla vattenkranar när all luft är borta ur systemet.

4 Kontrollera efter läckor.

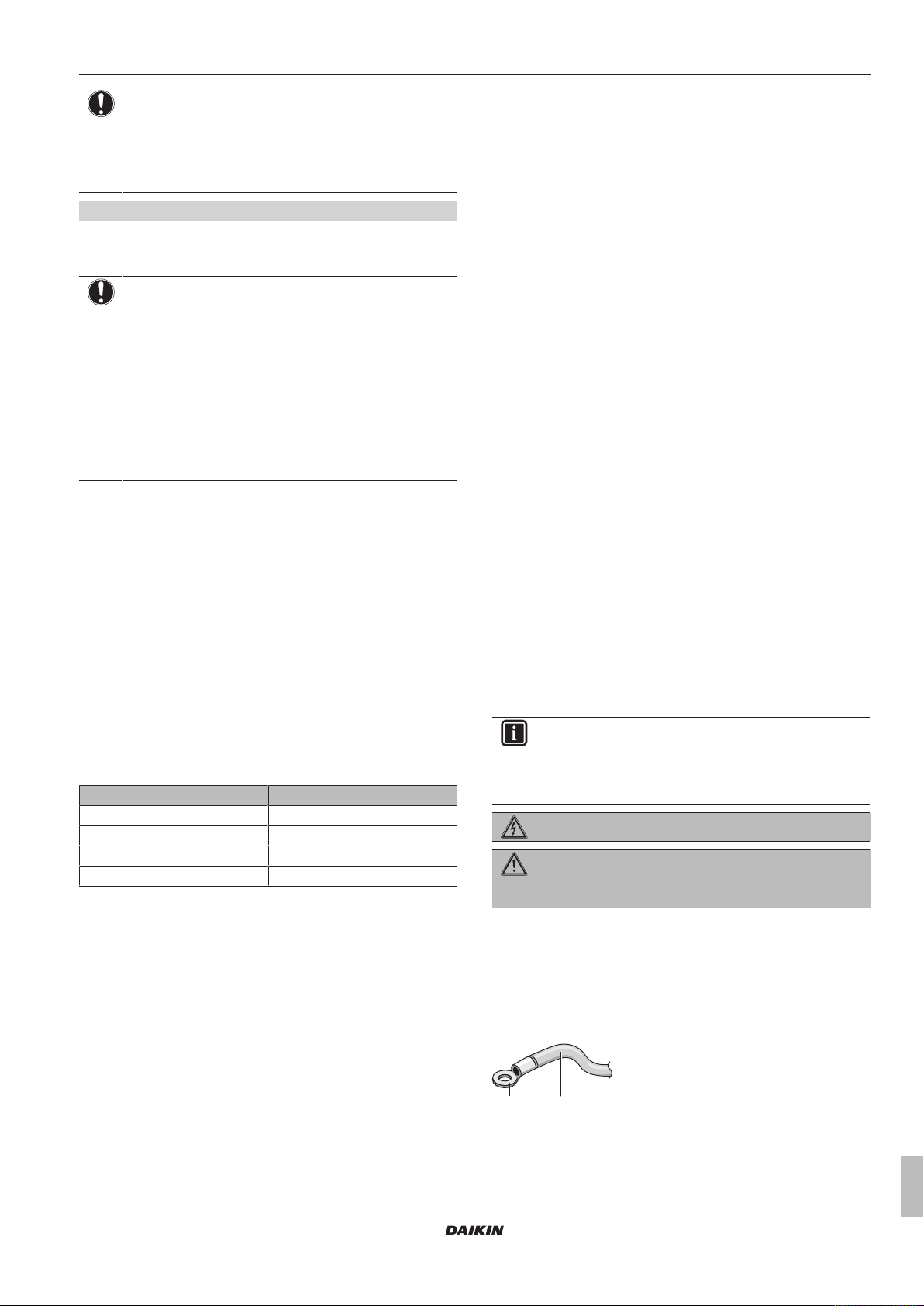

7.5.8 Hur du isolerar vattenledningarna

Ledningarna i hela systemets vattenkrets MÅSTE isoleras för att förhindra kondens vid kyldrift och försämrad värme-/ kylningskapacitet.

Vattenrören utomhus

Vid fri rördragning bör man använda en minsta isoleringstjocklek enligt tabellen nedan (med λ=0,039 W/mK).

Rörlängd (m) Minsta isoleringstjocklek (mm)

<20 19 20~30 32 30~40 40 40~50 50

I annat fall kan en minsta isoleringstjocklek bestämmas genom att använda verktyget för beräkning av vattenburen rördragning.

Verktyget Hydronic Piping Calculation beräknar också maximal längd på vattenburen rördragning från inomhusenheten till utomhusenheten baserat på givarens tryckfall eller tvärtom.

Verktyget Hydronic Piping Calculation är en del av Heating Solutions Navigator som du hittar på https://professional.standbyme.daikin.eu.

Kontakta din återförsäljare om du inte har tillgång till Heating Solutions Navigator.

Denna rekommendation försäkrar om en god drift av enheten, men lokala bestämmelser kan däremot skilja sig åt och måste följas.

7.6 Anslutning av elledningarna

7.6.1 Om att ansluta elledningarna

Innan anslutning av elledningarna

Se till att vattenrör är anslutna.

Typiskt arbetsflöde

Anslutning av elkablar består vanligtvis av följande steg: 1 Försäkra dig om att strömkällan överensstämmer med

värmepumpens elektriska specifikationer. 2 Ansluta elledningar till utomhusenheten. 3 Ansluta elledningar till inomhusenheten. 4 Ansluta till strömförsörjningen. 5 Ansluta strömförsörjning till reservvärmare. 6 Ansluta avstängningsventilerna. 7 Ansluta elmätarna. 8 Ansluta varmvattenpumpen. 9 Ansluta larmutsignalen. 10 Ansluta rumsuppvärmningens PÅ/AV-utgång. 11 Ansluta växling till extern värmekälla. 12 Ansluta strömförsörjningens digitala ingångar. 13 Ansluta säkerhetstermostaten.

7.6.2 Om elektrisk överensstämmelse

Utrustningen uppfyller EN/IEC 61000‑3‑12 (Europeisk/internationell teknisk standard som anger gränserna för övertoner som produceras av utrustning ansluten till offentliga lågspänningssystem med inström >16A och ≤75A per fas).

Endast för inomhusenhetens reservvärmare

Se "7.6.9Hur du ansluter reservvärmarens strömkälla"på sidan34.

7.6.3 Försiktighetsåtgärder vid anslutning av

elledningarna

INFORMATION

Läs även säkerhetsföreskrifterna i följande kapitel:

▪ Allmänna säkerhetsföreskrifter

▪ Förberedelse

FARA: RISK FÖR ELCHOCK

VARNING

Använd ALLTID flerkärniga kablar till strömförsörjningsledningar.

7.6.4 Riktlinjer vid anslutning av elledningarna

Tänk på följande:

▪ Om fåtrådiga ledare används ska du installera en rund

vågprofilerad kontakt i kabeländen. Placera den runda vågprofilerade kontakten på kabeln t.o.m. den täckta delen och fäst kontakten med lämpligt verktyg.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

a Fåtrådig ledare b Rund kontakt

▪ Använd följande metod när du installerar kablar:

Installatörens referenshandbok

7 Installation

c b

AA´

A´

c b ba c

a b

c e

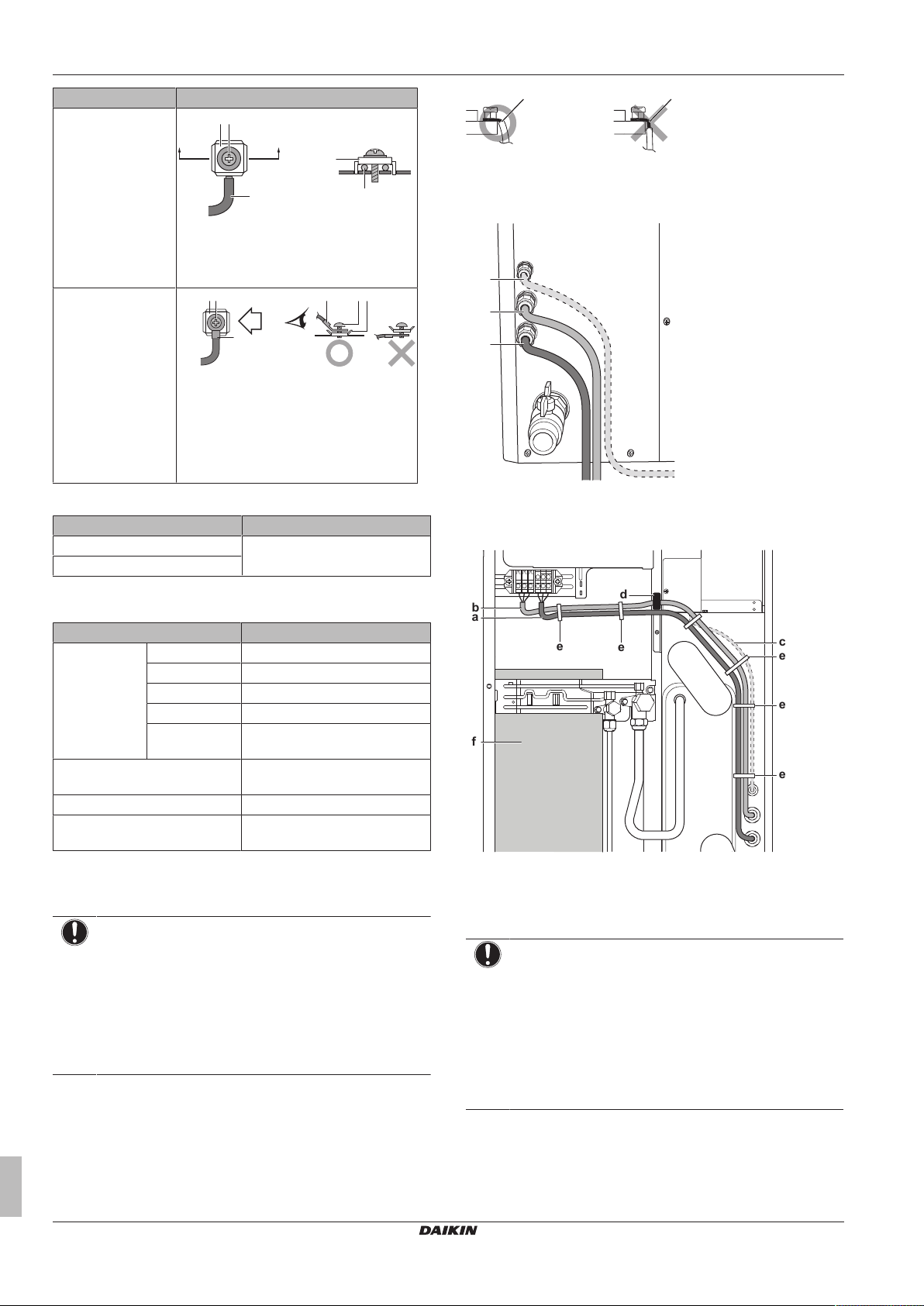

Kabeltyp Installationsmetod

Enkelledarkabel

a Lockig enkelledarkabel

b Skruv

c Platt bricka

Fåtrådig ledare med rund vågprofilerad kontakt

a Uttag

b Skruv

c Platt bricka

O Tillåten

X EJ tillåten

Åtdragningsmoment

Artikel Åtdragningsmoment (N•m)

M4 (X1M) 1,2~1,5 M4 (jord)

a Skala av kabelns ände till denna punkt b Om du skalar längre kan det orsaka elektriska stötar eller

läckage.

3 För in kablaget på enhetens baksida:

a Strömförsörjningskabel (högspänning) b Kommunikationskabel (högspänning) c Endast för värmare för basplattan (tillval)

4 Dra kablarna i enheten enligt följande:

7.6.5 Specifikationer för standardkablar

Komponent EPGA11~16DAV3

Nätspänningska bel

Anslutningskabel Minsta kabeltjocklek på 1,5mm²

Rekommenderad fältsäkring Jordfelsbrytare Måste överensstämma

(a) MCA=Minsta kretsström. Angivna värden är högsta värden

(b) Minsta tillåtna fältsäkring är 20 A.

NOTERING

Notera att lokal inställning [2‑0E] åsidosätter alla inställningar för energiförbrukningskontroll. Genom att begränsa värmepumpens effekt kommer dess prestanda att försämras.

7.6.6 Hur du ansluter elkablarna på utomhusenheten

1 Ta bort kopplingsboxen. Se "7.2.2 Hur du öppnar

utomhusenheten"på sidan23.

2 Skala av isolering (20mm) från kablarna.

Installatörens referenshandbok

(a)

MCA

30,7A Spänning 230V Fas 1~ Frekvens 50Hz Kabeltjocklekar Måste överensstämma

föreskrifterna

och vara godkända för 230V

(b)

32A

föreskrifterna

(se elinformation för kombination med inomhusenheter för exakta värden).

a Nätspänningskabel b Kommunikationskabel c Endast för värmare för basplattan (tillval) d Ferritkärna e Buntband

f Kompressor

NOTERING

För att garantera elektromagnetisk kompatibilitet:

▪ Se till att både strömförsörjning- och

kommunikationskabeln leds parallellt med varandra. Använd buntband för att samla kablarna.

▪ Se till att kablarna är placerade så lång från

kompressorn som möjligt.

▪ Kommunikationskabeln MÅSTE ledas genom

ferritkärnan.

5 Se till att kablar INTE kommer i kontakt med vassa kanter eller

varma gasrör.

6 Installera kopplingsboxen.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

7 Installation

b+c ad

4×

b+c

X1M

X2M

X5M

A5P

X11YB

X1A

1 2 3

X11Y

X11YA

1 2 3

INFORMATION

Vid installation med lokalt anskaffade kablar eller tillval ska man säkerställa på förhand att kabellängden är tillräcklig. Detta kommer göra det möjligt att ta bort/sätta tillbaka kopplingsboxen och komma åt andra komponenter under underhållsåtgärder.

FÖRSIKTIGT

Tryck INTE eller placera överskottskabel i enheten.

7.6.7 Så här ansluter du elkablarna på inomhusenheten

1 För information om hur du öppnar inomhusenheten, se

"7.2.3 Hur du öppnar inomhusenheten" på sidan 23 och "7.2.4 Hur du öppnar kopplingsboxens lucka till inomhusenheten"på sidan24.

2 Elkablarna ska föras in i enheten ovanifrån:

Dragning Möjliga kablar (beroende på typ av enhet

och installerade tillval)

Högspänningsaggreg at

Högspänningsstyrsig nal

▪ Anslutningskabel

▪ Strömförsörjning med normal kWh-grad

▪ Strömförsörjning med önskad kWh-grad ▪ Värmepumpskonvektor (alternativ)

▪ Rumstermostat (alternativ)

▪ Avstängningsventil (anskaffas lokalt)

▪ Varmvattenpump (anskaffas lokalt)

▪ Larmutsignal

▪ Växla till extern kontroll av värmekällan

▪ Kontroll för rumsuppvärmning

▪ Strömkälla för reservvärmaren

Högspänningsmatnin g (fabriksmonterad kabel)

FÖRSIKTIGT

Tryck INTE eller placera överskottskabel i enheten.

4 Förslut lågspänningskabelinloppet med hjälp av

förslutningstejpen (medföljer som tillbehör).

Utan lågspänningskablar Med lågspänningskablar

a, b, c Elinstallation (se tabell nedan)

d Fabriksmonterad kabel för reservvärmarens

strömförsörjning

3 Kabeldragningen inne i enheten ska göras på följande sätt. Fäst

kabeln i kabelskenan med buntband:

Dragning Möjliga kablar (beroende på typ av enhet

och installerade tillval)

Lågspänning

▪ Kontakt för prioriterad strömförsörjning

▪ Användargränssnitt (tillval)

▪ Digitala ingångar för strömförbrukning

(anskaffas lokalt)

▪ Sensor för utomhustemperaturen

(alternativ)

▪ Sensor för inomhustemperaturen

(alternativ)

▪ Elmätare (anskaffas lokalt)

▪ Säkerhetstermostat (anskaffas lokalt)

7.6.8 Hur du ansluter nätströmmen

1 Anslutning av nätströmmen.

Vid strömförsörjning med normal kWh-grad

Förklaring: se illustrationen nedan.

Vid strömförsörjning med önskad kWh-grad

Anslut X11Y till X11YB.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

7 Installation

X1M

X2M

X5M

A5P

X11Y

X11YB

X1A

1 2 3

1 N L

N L

2 3

S1S

a b c

X11YA

51 2 3 6

9 10

X6M

F1B

Q1DI

1N~, 50 Hz 230 V AC

SWB

436

K5M

Q1DI

1234567

F1B

II I I

X6M

BRN

GRY

BLU1

BLU2

a Anslutningskabel (= nätströmmen) b Strömförsörjning med normal kWh-grad c Kontakt för prioriterad strömförsörjning

2 Fäst kablarna med buntband i buntbandsfästena.

INFORMATION

Vid strömförsörjning med önskad kWh-grad, anslut X11Y till X11YB. Behovet för att separera strömförsörjningen med normal kWh-grad för inomhusenheten (b) X2M/5+6 beror på vad det är för typ av strömförsörjning med önskad kWh-grad.

Separera anslutningen till inomhusenheten om det behövs:

▪ om strömförsörjningen med önskad kWh-grad avbryts

när den är aktiverad ELLER

▪ om ingen energiförbrukning av inomhusenheten tillåts

när strömförsörjning med en önskad kWh-grad är aktiverad.

Typ av

reservvärmar

*6V 2kW 1N~230V

Reservvär

Strömförsö

marens

kapacitet

4kW 1N~230V 6kW 1N~230V 2kW 3~230V 4kW 3~230V 6kW 3~230V

rjning

Maximal

arbetsström

(c)

(d)

9A —

(a)(b)

17A

(a)(b)

26A

5A — 10A — 15A —

0,22Ω 0,22Ω

*9W 3kW 3N~400V 4A —

6kW 3N~400V 9A — 9kW 3N~400V 13A —

(a) Utrustningen uppfyller EN/IEC61000-3-12 (Europeisk/

internationell teknisk standard som anger gränserna för övertoner som produceras av utrustning ansluten till offentliga lågspänningssystem med inström >16A och ≤75A per fas).

(b) Utrustningen överensstämmer med EN/IEC61000‑3‑11

(europeisk/internationell teknisk standard som anger gränserna för spänningsändringar, spänningsfluktuationer och flimmer i offentliga lågspänningssystem för utrustning med märkström ≤75A), förutsatt att systemets impedans Z

är lägre än eller lika med Z

sys

mellan användarens nät och det offentliga systemet. Installatören eller användaren av utrustningen har ansvaret att säkerställa, genom att vid behov kontakta nätoperatören, att utrustningen endast är ansluten till ett nät där systemimpedansen Z Z

max

vid gränssnittspunkten

max

är mindre än eller lika med

sys

Anslut reservvärmarens strömförsörjning på följande sätt:

max

INFORMATION

Kontakten till strömförsörjningen för önskad kWh-grad är ansluten till samma uttag (X5M/9+10) som säkerhetstermostaten för extrazonen. Det är endast möjligt för systemet att ha strömförsörjning för ANTINGEN önskad kWh-grad ELLER en säkerhetstermostat för extrazonen.

7.6.9 Hur du ansluter reservvärmarens

VARNING

Reservvärmaren MÅSTE ha en tilldelad strömförsörjning och MÅSTE skyddas av de skyddsenheter som krävs av gällande lagstiftning.

FÖRSIKTIGT

För att säkerställa att enheten är helt jordad, se alltid till att ansluta reservvärmaren till ett jordat uttag.

Reservvärmarens kapacitet kan variera, beroende på inomhusenhetens modell. Försäkra dig om att strömkällan överensstämmer med reservvärmarens kapacitet, enligt tabellen nedan.

strömkälla

a Fabriksmonterad kabel ansluten till reservvärmarens

kontaktor inuti kopplingsboxen (K5M)

b Elinstallation (se tabell nedan)

Modell

(strömförsörjning)

*6V (6V: 1N~230V)

Ansluta reservvärmarens strömkälla

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

7 Installation

SWB

3~, 50 Hz 230 V AC

436

K5M

1234567

F1B

II I I

Q1DI

L1 L2 L3

X6M

BRN

GRY

BLU1

BLU2

3N~, 50 Hz 400 V AC

SWB

Q1DI

L1 L2 L3 N

1234567

F1B

II I I

X6M

K5M

436514

BRN

GRY

BLK

BLU

X1M

X2M

X1M

X2M

M2S

21 28

21 29

X1M

X2M

X5M

S3S S2S

3456

X1M

X2M

X5M

M2P

1 2

Modell

(strömförsörjning)

*6V (6T1: 3~230V)

*9W (3N~400V)

Ansluta reservvärmarens strömkälla

2 Fäst kabeln med buntband i buntbandsfästet.

7.6.11 Hur du ansluter elmätarna

INFORMATION

Kontrollera polariteten vid en elmätare med transistorutgång. Den positiva polariteten MÅSTE vara ansluten till X5M/6 och X5M/4; den negativa polariteten till X5M/5 och X5M/3.

1 Anslut kabeln för elmätarna till rätt kontakter enligt illustrationen

nedan.

F1B Överströmssäkring (anskaffas lokalt). Rekommenderad

säkring: 4‑polig; 20A; kurvspänning 400V; utlösningsklass C.

K5M Säkerhetskontaktor (i den undre kopplingsboxen)

Q1DI Jordfelsbrytare (anskaffas lokalt)

SWB Kopplingsbox

X6M Kopplingsplint (anskaffas lokalt)

NOTERING

Reservvärmarens strömförsörjningskabel får INTE kapas eller kopplas från.

7.6.10 Hur du ansluter avstängningsventilen

1 Anslut kabeln för ventilstyrning till rätt kontakter enligt

illustrationen nedan.

NOTERING

Kabeldragningen skiljer sig mellan en NC-ventil (normalt stängd) och en NO-ventil (normalt öppen).

2 Fäst kabeln med buntband i buntbandsfästet.

7.6.12 Hur du ansluter varmvattenpumpen

1 Anslut kabeln för varmvattenpumpen till rätt uttag enligt

illustrationen nedan.

2 Fäst kabeln med buntband i buntbandsfästet.

7.6.13 Hur du ansluter larmutsignalen

1 Anslut kabeln för larmutsignalen till rätt kontakter enligt

illustrationen nedan.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

7 Installation

X2M

X5M

X1M

A5P

A4P

YC Y1 Y2 Y3 Y4

X1M

7 9

X1M

X2M

X5M

A5P

A4P

X1M

YC Y1 Y2 Y3 Y4

X2 X1

X2M

X4 X3

N L

X1M

X2M

X5M

A8P

A5P

12345

X801M

S6S

S7S

S8S

S9S

X1M

X2M

X5M

1 2

X1M

X2M

X5M

9 10

a Det är nödvändigt att installera EKRP1HB. b Fördragning mellan X2M/7+9 och Q1L (=reservvärmarens

överhettningsskydd). Ändra INTE.

2 Fäst kabeln med buntband i buntbandsfästet.

a Det är nödvändigt att installera EKRP1AHTA.

2 Fäst kabeln med buntband i buntbandsfästet.

7.6.14 Hur du ansluter PÅ/AV-utgången för rumsuppvärmning/-kylning

7.6.15 Hur du ansluter växling till extern värmekälla

1 Anslut kabeln för växlingen till extern värmekälla till rätt

kontakter enligt illustrationen nedan.

a Det är nödvändigt att installera EKRP1HB.

2 Fäst kabeln med buntband i buntbandsfästet.

7.6.16 Hur du ansluter de digitala ingångarna för strömförbrukning

1 Anslut kabeln för digitala ingångarna för strömförbrukning till

rätt kontakter enligt illustrationen nedan.

7.6.17 För att ansluta säkerhetstermostaten (normalt sluten kontakt)

Primärt område

1 Anslut säkerhetstermostatens (normalt sluten kontakt) kabel till

lämpliga anslutningar enligt illustrationen nedan.

2 Fäst kabeln med buntband i buntbandsfästet.

INFORMATION

Installation av en säkerhetstermostat (anskaffas lokalt) är nödvändig i huvudzonen, i annat fall kommer enheten INTE att fungera.

NOTERING

En säkerhetstermostat MÅSTE installeras i huvudzonen för att undvika för höga vattentemperaturer i zonen. Säkerhetstermostaten är typiskt en termostatstyrd ventil med normalt sluten kontakt. När vattentemperaturen i huvudzonen blir för hög kommer kontakten att öppna och användargränssnittet visar felet 8H-02. ENDAST huvudpumpen stoppar.

Extrazon

3 Anslut säkerhetstermostatens (normalt sluten kontakt) kabel till

lämpliga anslutningar enligt illustrationen nedan.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

Installatörens referenshandbok

8 Konfiguration

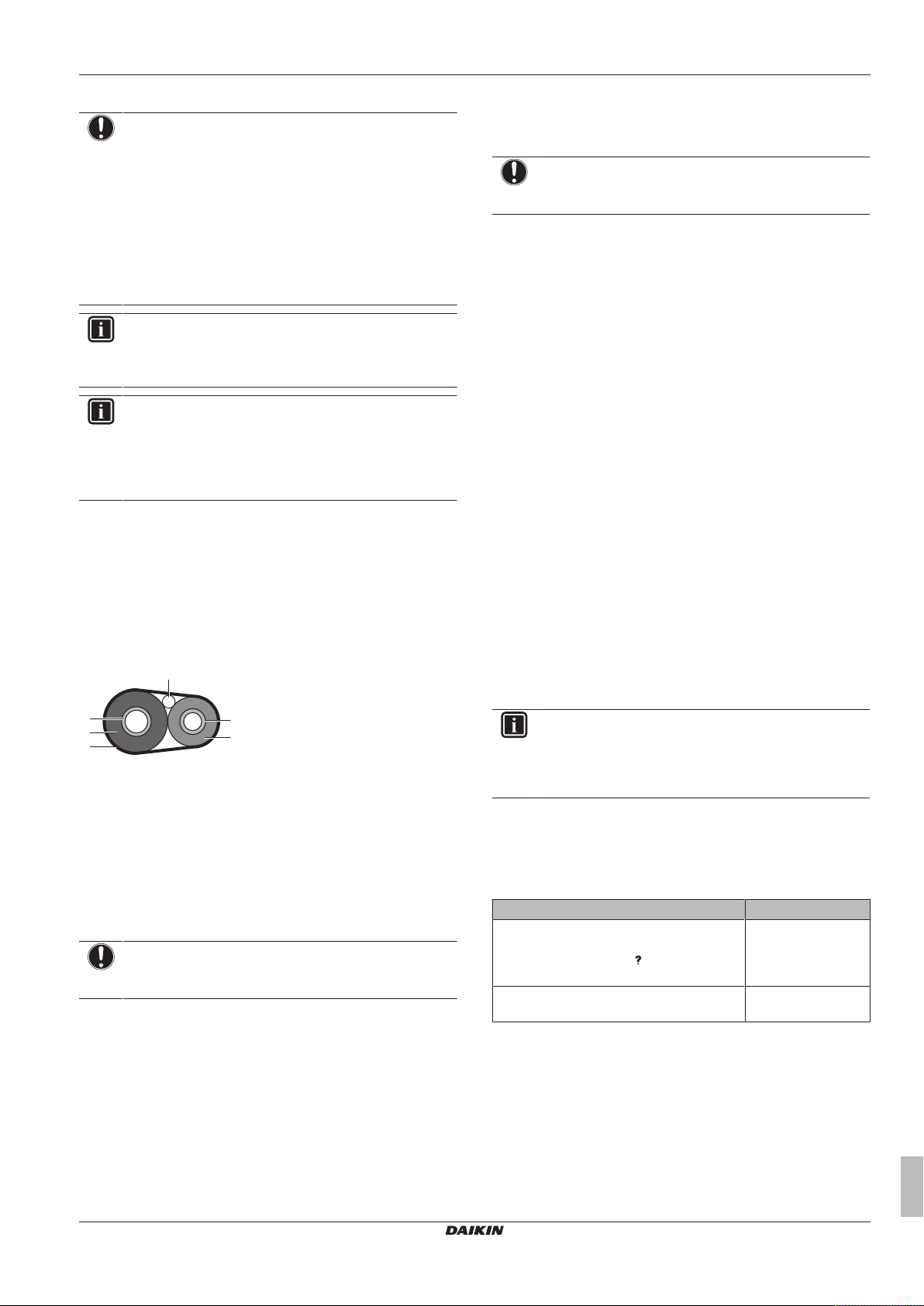

4 Fäst kabeln med buntband i buntbandsfästet.

NOTERING

Se till att säkerhetstermostaten för extrazonen väljs och installeras i enlighet med gällande lagstiftning.

Under alla omständigheter rekommenderas följande för att undvika oavsiktlig aktivering av säkerhetstermostaten…

▪ … att säkerhetstermostaten återställs automatiskt.

▪ … att säkerhetstermostaten har en maximal

temperaturvariation på 2°C/min.

▪ … att det är minst 2 m mellan säkerhetstermostaten

och 3‑vägsventilen.

INFORMATION

Glöm INTE att konfigurera säkerhetstermostaten för extrazonen när den anslutits. Inomhusenheten ignorerar säkerhetstermostatens kontakt utan konfigurationer.

INFORMATION

7.7 Avsluta installationen av utomhusenheten

7.7.1 Hur du avslutar installationen av utomhusenheten

1 Isolera och fäst köldmedierören och anslutningskabeln enligt

följande:

5 Montera tillbaka frontpanelen.

6 Sätt tillbaka kablarna i användargränssnittets panel.

7 Sätt tillbaka användargränssnittets panel.

NOTERING

När du stänger inomhusenhetens skydd, se till att åtdragningsmomentet INTE överskrider 4,1N•m.

8 Konfiguration

8.1 Översikt: konfiguration

Detta kapitel beskriver vad som ska göras och vad bör jag veta för att konfigurera systemet när det är installerat.

Varför

Om du INTE konfigurerar systemet korrekt är det möjligt att det INTE fungerar som förväntat. Konfigurationen påverkar följande:

▪ Programvarans beräkningar

▪ Vad du kan se på och göra med användargränssnittet

Hur

Du kan konfigurera systemet via användargränssnittet.

▪ Första gången – konfigurationsguide. När du sätter PÅ

användargränssnittet för första gången (via inomhusenheten) kommer konfigurationsguiden starta och hjälpa dig att konfigurera systemet.

▪ Starta om konfigurationsguiden. Om systemet redan är

konfigurerat kan du starta om konfigurationsguiden. Starta om konfigurationsguiden genom att gå till Installatörsinställningar > Snabbstartsguide. För att öppna Installatörsinställningar, se

"8.1.1Få åtkomst till de vanligaste kommandon"på sidan37.

▪ Efteråt. Om det är nödvändigt kan du göra ändringar i

konfigurationen i menystrukturen eller översiktsinställningarna.

a Gasrör

b Isolering gasrör

c Anslutningskabel

d Vätskerör

e Isolering vätskerör

f Tejp

2 Installera frontluckan.

Stänga utomhusenheten

1 Stäng kopplingsboxens lucka.

2 Montera frontpanelen och sidoplåten.

NOTERING

När du stänger utomhusenhetens skydd, se till att åtdragningsmomentet INTE överskrider 4,1N•m.

7.8 Avsluta installationen av inomhusenheten

7.8.1 Hur du stänger inomhusenheten

1 Stäng kopplingsboxens kåpa.

2 Sätt tillbaka kopplingsboxen.

3 Montera tillbaka den övre panelen.

4 Montera tillbaka sidopanelerna.

INFORMATION

När konfigurationsguiden är klar kommer användargränssnittet att visa en översiktsskärm och be dig bekräfta. När du bekräftat startas systemet om och startskärmen visas.

Komma åt inställningar – Teckenförklaring för tabeller

Du kan komma åt installatörsinställningarna på två olika sätt. Emellertid är INTE alla inställningar tillgänglig via båda metoderna. Om så är fallet ställs motsvarande kolumn i detta kapitel in på N/A (ej tillämpligt).

Metod Kolumn i tabeller

Komma åt inställningar via brödsmulor i menystrukturen. För att aktivera brödsmulor trycker du på -knappen på startskärmen.

Komma åt inställningar via koden i inställningarna för översiktsfältet.

Se även:

▪ "Hur du öppnar installationsinställningarna"på sidan38

▪ "8.6 Menystruktur: översikt över installationsinställningarna" på

sidan67

Kod

8.1.1 Få åtkomst till de vanligaste kommandon

För att ändra användarbehörighetsnivå

Du kan ändra användarbehörighetsnivån på följande sätt:

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

8 Konfiguration

5678

Installatör

01 15

01 20

1 Gå till [B]: Behörighetsnivå. 2 Ange gällande kod för användarbehörighet. —

▪ Flytta markören från vänster till höger. ▪ Bläddra igenom listan med siffror och ändra den

valda siffran.

▪ Bekräfta PIN-koden och fortsätt.

PIN-kod för installatör

PIN-koden för Installatör är 5678. Nu finns det fler menyposter och installatörsinställningar tillgängliga.

PIN-kod för avancerad användare

PIN-koden för Avancerad slutanvändare är 1234. Nu visas fler menyposter för användaren.

PIN-kod för användare

PIN-koden för Slutanvändare är 0000.

Hur du öppnar installationsinställningarna

1 Ställ in användarbehörighetsnivån till Installatör.

2 Gå till [9]: Installatörsinställningar.

För att ändra en översiktsinställning Exempel: Ändra [1‑01] från 15 till 20.

1 Ställ in användarbehörighetsnivån till Installatör. Se

—

"För att ändra användarbehörighetsnivå"på sidan37.

2 Gå till [9.I]: Installatörsinställningar >

Översiktsinställningar.

3 Vrid på det vänstra vredet för att välja den första

delen av inställningen, och bekräfta genom att trycka in vredet.

4 Vrid på det vänstra vredet för att välja den andra

delen av inställningen

5 Vrid på det högra vredet för att ändra värdet från 15

till 20.

6 Tryck på det vänstra vredet för att bekräfta den nya

inställningen.

7 Tryck på den mellersta knappen för att gå tillbaka till

startskärmen.

INFORMATION

När du ändrar översiktsinställningarna och går tillbaka till startskärmen kommer användargränssnittet att visa en popup-skärm som ber dig starta om systemet.

När du bekräftat startas systemet om och de senaste ändringarna tillämpas.

8.2 Konfigurationsguiden

När systemet startas (PÅ) för första gången kommer användargränssnittet att vägleda dig med hjälp av konfigurationsguiden. På detta sätt kan du göra de viktigaste inledande inställningarna. På detta sätt kommer enheten att fungera ordentligt. Efter detta kan mer detaljerade inställningar vid behov göras via menystrukturen.

Här följer en kort översikt över inställningarna i konfigurationen. Alla inställningar kan även justeras i inställningsmenyn (använd brödsmulorna).

Kylningsinställningar är endast tillämpliga i de fall en konverteringssats (EKHVCONV2) är installerad.

För inställningarna… Se…

Språk [7.1] Tid/datum [7.2]

Timme — Minut År Månad Dag

System

Inomhusenhetens typ (skrivskyddad)

Elpatronstyp [9.3.1] Varmvatten [9.2.1] Nöddrift [9.5] Antal klimat [4.4] "8.4.5Uppvärmning/kylning

Elpatron

Spänning [9.3.2] "Reservvärmare"på Konfiguration [9.3.3] Kapacitet steg 1 [9.3.4] Ytterligare kapacitet steg 2

[9.3.5] (om tillämpligt)

Klimat 1

"8.4.9Installatörsinställningar "på sidan58

av rum"på sidan50

sidan59

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

För inställningarna… Se…

–

c2c1

1.6 bar

18 Feb 2018

22:19

Typ av värmeavgivare [2.7] "8.4.3Huvudområde"på Husvärmekontroll [2.9]

sidan44

Temperaturkontroll [2.4] Kurva för väderberoende

uppvärmning [2.5] (om tillämpligt) Kurva för väderberoende kylning

[2.6] (om tillämpligt) Scheman [2.1]

Klimat 2 (endast om [4.4]=1)

Typ av värmeavgivare [3.7] "8.4.4Extrazon"på sidan48 Husvärmekontroll (skrivskyddad)

[3.9] Temperaturkontroll [3.4] Kurva för väderberoende

uppvärmning [3.5] (om tillämpligt) Kurva för väderberoende kylning

[3.6] (om tillämpligt) Scheman [3.1]

Varmvattenberedare

Uppvärmningslogik [5.6] "8.4.6Beredare"på Temperatur komfortlagring [5.2]

sidan53

Temperatur ekonomilagring [5.3] Temperatur återvärmning [5.4]

8.3 Möjliga skärmar

8.3.1 Möjliga skärmar: Översikt

De vanligaste skärmarna är följande:

Möjliga åtgärder på den här skärmen

Gå igenom huvudmenyns lista. Gå till huvudmenyskärmen. Aktivera/inaktivera brödsmulor.

Artikel Beskrivning

Temperaturerna visas i cirklar. Om cirkeln är grå är den relaterade funktionen (exempelvis rumsuppvärmning) för tillfället inte aktiv.

Utomhusen het

: Utomhusenhet

: Tyst läge aktivt

a3 Uppmätt rumstemperatur

Inomhusen

b1 Inomhusenhet:

het/ varmvatten beredare

▪ : Golvplacerad inomhusenhet med

inbyggd tank

b2 Vattentryck

Rumsdriftlägec

▪ : Kylning (endast med EKHVCONV2

installerad)

▪ : Värme

Desinfektio n/Kraftfull

▪ : Desinfektionsläge aktivt

▪ : Kraftfull drift aktiv

Datum/tid e Aktuellt datum och tid Semester f

Primärt område

: Semesterläge aktivt

g1 Typ av värmegivare:

▪ : Golvvärme

▪ : Fläktkonvektor

▪ : Radiator

g2 Inställningsläge för framledningstemperatur g3 Typ av rumstermostat:

8 Konfiguration

▪ : Daikin-användargränssnitt använt som

rumstermostat

a Startskärmen

b Huvudmenyn

c Skärmar på lägre nivå:

c1: Inställningsskärm c2: Detaljerad skärm med värden

8.3.2 Startskärmen

Tryck på knappen för att gå tillbaka till startskärmen. Du ser en översikt om enhetens konfigurering samt rums- och inställningstemperaturer. Endast de symboler som är aktuella för din konfigurering visas på startskärmen.

Extrazon

▪ : Extern styrning

▪ Dold: Utvattentemperaturkontroll

g4 Uppmätt rumstemperatur h1 Typ av värmegivare:

▪ : Golvvärme

▪ : Fläktkonvektor

▪ : Radiator

h2 Inställningsläge för framledningstemperatur h3 Typ av rumstermostat:

▪ : Extern styrning

▪ Dold: Utvattentemperaturkontroll

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

8 Konfiguration

–

a b

Artikel Beskrivning

Varmvatten beredare

Felfunktion j

: Varmvattenberedare

i2 Uppmätt tanktemperatur

eller : En felfunktion inträffade

Se "12.4.1För att visa hjälptexten i händelse av

en felfunktion"på sidan77 för mer information.

8.3.3 Huvudmenyn

Tryck på på hemskärmen för att öppna huvudmenyskärmen. Från huvudmenyn kan du komma åt olika inställningsskärmar och undermenyer.

Möjliga åtgärder på den här skärmen

Gå igenom listan. Öppna undermenyn. Aktivera/inaktivera brödsmulor.

Artikel Beskrivning

eller Larm

Rum

Klimat 1

Klimat 2

Rumsdrift

Varmvattenberedare

Användarinställningar

Information

Installatörsinställningar

Driftsättning

Begränsning: Visas endast om en felfunktion inträffar.

Se "12.4.1För att visa hjälptexten i

händelse av en felfunktion"på sidan77

för mer information. Begränsning: Visas endast om en

rumstermostat är ansluten till inomhusenheten.

Ställer in rumstemperaturen. Visar aktuell symbol för din huvudzons

givartyp.

Ställer in utvattentemperaturen för huvudzonen.

Begränsning: Visas endast om det finns två zoner för utvattentemperatur. Visar aktuell symbol för din extrazons givartyp.

Ställer in utvattentemperaturen för extrazonen (om sådan finns).

Visar aktuell symbol för din enhet.

Placerar enheten i uppvärmningsläge eller kylningsläge. Du kan inte ändra läge på modeller som endast har uppvärmningsfunktion.

Begränsning: Visas endast om det finns en varmvattenberedare.

Ställer in varmvattenberedarens tanktemperatur.

Ger tillgång till inställningar som t.ex. semesterläge och tyst läge.

Visar data och information om inomhusenheten.

Begränsning: Endast för installatören.

Ger tillgång till avancerade inställningar. Begränsning: Endast för installatören.

Utför tester och underhåll.

Artikel Beskrivning

Behörighetsnivå

Drift

Byter profil för den aktiva användaren.

Startar eller stänger av uppvärmnings-/ kylningsfunktion och varmvattenberedning.

8.3.4 Menyskärmen

Möjliga åtgärder på den här skärmen

Gå igenom listan. Öppna undermenyn/inställningar.

8.3.5 Inställningsskärm

Inställningsskärmen visas för skärmar som beskriver systemkomponenter som behöver ett inställningsvärde.

Exempel:

▪ Rumstemperaturskärm

▪ Huvudzonsskärm

▪ Extrazonsskärm

▪ Tanktemperaturskärm

Möjliga åtgärder på den här skärmen

Gå igenom undermenyns lista. Gå till undermenyn. Justera och tillämpa önskad temperatur automatiskt.

Artikel Beskrivning

Lägsta temperaturgräns a1 Fastställd av enheten

a2 Begränsad av installatören

Högsta temperaturgräns b1 Fastställd av enheten

b2 Begränsad av installatören

Aktuell temperatur c Mäts av enheten Önskad temperatur d Vrid på det högra vredet för

att öka/sänka.

Undermeny e Vrid eller tryck på det

vänstra vredet för att gå till undermenyn.

8.3.6 Detaljerad skärm med värden

a Inställningar b Värden

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

Möjliga åtgärder på den här skärmen

mån

lör

ons

fre

tor

tis

sön

Användardef. 1

mån

lör

ons

fre

tor

tis

sön

Användardef. 1

Redigera

Radera

mån

lör

ons

fre

tor

tis

sön

Användardef. 1

Radera

Kopiera

Redigera

Gå igenom listan över inställningar. Ändra värdet. Gå till nästa inställning. Bekräfta ändringar och fortsätt.

8 Konfiguration

8.3.7 Detaljerad skärm med väderberoende kurva

När väderberoende drift aktiverats bestäms den önskade tanktemperaturen automatiskt baserat på en genomsnittlig utomhustemperatur. När utomhustemperaturen är lägre behöver tanktemperaturen vara högre, eftersom vattenrören blir kallare och tvärtom.

De väderberoende kurvorna definieras av två inställningar:

▪ Inställning (X1, Y2)

▪ Inställning (X2, Y1)

Väderberoende kurva:

Möjliga åtgärder på den här skärmen

Gå igenom temperaturerna. Ändra temperaturen. Gå till nästa temperatur. Bekräfta ändringar och fortsätt.

Artikel Beskrivning

a Möjliga väderberoende zoner:

▪ : Uppvärmning av huvudzon eller extrazon

▪ : Kylning av huvudzon eller extrazon (endast med

EKHVCONV2 installerad)

Nödvändigt: Rumstemperaturschemat är endast tillgängligt om rumstermostatkontrollen är aktiv. Om utvattentemperaturens kontroll är aktiv kan du programmera huvudzonens schema istället.

1 Gå till schemat.

2 Rensa schemats innehåll (frivilligt).

3 Programmera schemat för måndag.

4 Kopiera schemat till de andra veckodagarna.

5 Programmera schemat för lördag och kopiera det till söndag.

6 Ge schemat ett namn.

För att gå till schemat:

1 Gå till [1.1]: Rum > Scheman. 2 Ställ in schemaläggningen på Ja. 3 Gå till [1.2]: Rum > Schema värme.

För att rensa schemats innehåll:

1 Välj det aktuella schemats namn.

2 Välj Radera.

▪ : Varmvattenberedare

X, X1, X2 Utomhustemperaturen Y, Y1, Y2 Önskad tanktemperatur eller utvattentemperatur. Den

symbol som visas här motsvarar värmegivaren för den zonen:

▪ : Golvvärme

▪ : Fläktkonvektor

▪ : Radiator

▪ : Varmvattenberedarens tank

8.3.8 Schemaskärm: Exempel

Det här exemplet visar hur ett rumstemperaturschema ställs in för uppvärmning av huvudzonen.

INFORMATION

Procedurerna för att ställa in andra scheman är likartade.

Ställa in ett schema Exempel: Du vill programmera följande schema:

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

3 Välj OK för att bekräfta.

För att programmera schemat för måndag:

1 Välj måndag.

2 Välj Redigera.

Installatörens referenshandbok

8 Konfiguration

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

mån

lör

ons

fre

tor

tis

sön

Användardef. 1

Redigera

Kopiera

mån

lör

ons

fre

tor

tis

sön

Användardef. 1

Kopiera

Klistra in

mån

lör

ons

fre

tor

tis

sön

Användardef. 1

mån

lör

ons

fre

tor

tis

sön

Användardef. 1

8:00

23:00

--:--

21°C

18°C

12 24

lör

mån

lör

ons

fre

tor

tis

sön

Användardef. 1

mån

lör

ons

fre

tor

tis

sön

Användardef. 1

Radera

Döpa om

3 Använd det vänstra vredet för att välja en post och

redigera posten med det högra vredet. Du kan programmera upp till 6 åtgärder per dag.

4 Bekräfta ändringarna.

För att kopiera schemat till de andra veckodagarna:

1 Välj måndag.

2 Välj Kopiera.

3 Använd det vänstra vredet för att välja en post och

redigera posten med det högra vredet.

4 Bekräfta ändringarna. 5 Välj lördag. 6 Välj Kopiera. 7 Välj söndag. 8 Välj Klistra in.

Resultat:

För att döpa om schemat:

INFORMATION

Alla scheman kan inte döpas om.

Resultat: "C" visas intill den kopierade dagen.

3 Välj tisdag.

4 Välj Klistra in.

Resultat:

5 Upprepa denna åtgärd för alla övriga veckodagar.

1 Välj det aktuella schemats namn.

2 Välj alternativet Döpa om.

3 Bläddra igenom teckenlistan och bekräfta det valda

tecknet.

4 Bekräfta det nya namnet.

8.4 Inställningsmeny

Du kan göra ytterligare inställningar i huvudmenyn och undermenyerna. De allra viktigaste inställningarna visas här.

—

8.4.1 Felfunktion

Vid felfunktion kommer eller att visas på startskärmen. Om du öppnar menyskärmen visas nu menyn Larm. Öppna menyn för att se felkoden. Tryck på för att få mer information om felet.

För att programmera schemat för lördag och kopiera det till söndag:

1 Välj lördag. 2 Välj Redigera.

Installatörens referenshandbok

8.4.2 Rum

Kylningsinställningar är endast tillämpliga i de fall en konverteringssats (EKHVCONV2) är installerad.

Inställningsskärm

Du kan styra rumstemperaturen för huvudzonen med inställningsskärmen, se även "8.3.5Inställningsskärm"på sidan40.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

8 Konfiguration

Scheman

I det här menyalternativet kan du ange om rumstemperaturen styrs med ett schema eller inte.

# Kod Beskrivning

[1.1] Ej

tillämpligt

Schema värme

Detta är tillgängligt på alla modeller.

Du kan ställa in uppvärmningsschema för rumstemperaturen med hjälp av schemaskärmen. Mer information om den här skärmen finns i "8.3.8Schemaskärm: Exempel"på sidan41.

Schema kylning

Endast tillgänglig om EKHVCONV2 är installerad.

Du kan ställa in kylningsschema för rumstemperaturen med hjälp av schemaskärmen. Mer information om den här skärmen finns i

"8.3.8Schemaskärm: Exempel"på sidan41.

Frostskydd

Rumsfrostskydd [1.4] förhindrar att rummet blir för kallt. Denna inställning uppträder på annat sätt på den inställda enhetens styrmetod [2.9]. Genomför åtgärder enligt tabellen nedan.

Styrningsmetod för

huvudzonens enhet [2.9]

Styrning av framledningstemperaturen ([C‑07]=0)

Extern rumstermostatstyrning ([C‑07]=1)

Rumstermostatstyrning ([C‑07]=2)

Scheman

▪ 0 Nej: Rumstemperaturen styrs av

användaren.

▪ 1 Ja: Rumstemperaturen styrs med ett

schema och kan ändras av användaren.

Beskrivning

Rumsfrostskydd kan INTE säkerställas.

Låta den externa rumstermostaten ta hand om rumsfrostskydd:

▪ Slå PÅ [C.2]: Rumsdrift Låta användargränssnittet som

används som rumstermostat ta hand om rumsfrostskydd:

▪ Välj [1.4.1]=1: Rum > Frostskydd

> Aktivering > Ja

▪ Ställ in börvärde för

rumsfrostskydd ([1.4.2]): Rum > Frostskydd > Börvärde rum

Extern rumstermostatstyrning ([C‑07]=1)

Under extern rumstermostatstyrning säkerställs rumsfrostskyddet av den externa rumstermostaten, under förutsättning att Rumsdrift [C.2] är PÅ och att nödinställningen [9.5] är inställd på automatisk.

Om det finns en framledningstemperaturzon:

Om... Så...

Rumsdrift är AV och utomhustemperaturen sjunker till under 4°C

Rumsdrift är PÅ, den externa rumstermostaten är "Värme AV" och utomhustemperaturen sjunker till under 4°C

Rumsdrift är PÅ och den externa rumstermostaten är "Termo PÅ"

Om det finns två framledningstemperaturzoner:

Om... Så...

Rumsdrift är AV och utomhustemperaturen sjunker till under 4°C

Rumsdrift är PÅ, den externa rumstermostaten är "Termo AV", driftläget är "uppvärmning" och utomhustemperaturen sjunker till under 4°C

Rumstermostatstyrning ([C‑07]=2)

Under rumstermostatkontroll garanteras rumsfrostskydd om det är aktiverat. När rumsfrostskydd [2‑06] är aktiverat och rumstemperaturen sjunker under rumsfrosttemperaturen [2‑05] kommer enheten att mata framledningsvatten till värmegivarna för att värma upp rummet igen.

# Kod Beskrivning

[1.4.1] [2-06] Aktivering:

[1.4.2] [2-05] Börvärde rum 4°C~16°C

Enheten matar framledningsvatten till värmegivarna för att värma upp rummet igen och börvärdet för framledningstemperaturen sänks.

Rumsfrostskydd garanteras av den normala logiken.

Enheten matar framledningsvatten till värmegivarna för att värma upp rummet igen och börvärdet för framledningstemperaturen sänks.

▪ 0 Nej: Frostskyddsfunktionen är AV.

▪ 1 Ja: Frostskyddsfunktionen är på.

INFORMATION

Om ett fel U4 inträffar kan rumsfrostskydd INTE säkerställas.

Mer information om rumsfrostskydd i relation till tillämplig enhetsstyrningsmetod finns i avsnitten nedan:

Styrning av framledningstemperaturen ([C‑07]=0)

Under styrning av framledningstemperaturen kan rumsfrostskydd INTE säkerställas. Men om rumsfrostskydd [1.4] är aktiverat är det möjligt med ett begränsat frostskydd från enheten:

Om... Så...

Rumsdrift är AV och utomhustemperaturen sjunker till under 4°C

Rumsdrift är PÅ och driftläget är "uppvärmning"

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Enheten matar framledningsvatten till värmegivarna för att värma upp rummet igen och börvärdet för framledningstemperaturen sänks.

Enheten matar framledningsvatten till värmegivarna för att värma upp rummet enligt normal logik.

INFORMATION

När användargränssnittet som används som rumstermostat kopplas bort (på grund av feldragen eller skadad kabel) garanteras rumsfrostskydd INTE.

NOTERING

Om Autom. Nöddrift är inställd på Manuell ([9.5]=0), och enhetens nöddrift aktiveras, då kommer enheten att stängas av och behöver återställas manuellt via användargränssnittet. För att återuppta driften manuellt går du inte på huvudskärmen Larm, där användargränssnittet ber dig bekräfta nöddrift före start.

Rumsfrostskyddet är aktivt även om användaren INTE bekräftar nöddrift.

Temperaturområde

Gäller ENDAST om det finns en rumstermostat. Du kan begränsa rumstemperaturens temperaturintervall, vid både uppvärmning och/ eller vid kylning, för att spara energi och förhindra överhettning eller underkylning av rummet.

Installatörens referenshandbok

8 Konfiguration

NOTERING

När rumstemperaturintervallet justeras, justeras alla önskade rumstemperaturer för att garantera att de håller sig under gränserna.

# Kod Beskrivning

[1.5.1] [3-07] Mintemp värmedrift [1.5.2] [3-06] Maxtemp värmedrift [1.5.3] [3-09] Mintemp kyldrift [1.5.4] [3-08] Maxtemp kyldrift

Givarkalibrering

Gäller ENDAST om det finns en rumstermostat. Du kan kalibrera (den externa) rumstemperatursensorn. Det är möjligt att ange ett offsetvärde för rummets termistorvärde, uppmätt av användargränssnittet som används som rumstermostat eller av den externa rumsensorn. Inställningarna kan användas för att kompensera för situationer där användargränssnittet som används som rumstermostat eller den externa rumstermostaten INTE KAN installeras på den ideala installationsplatsen (se "5.7 Inställning av

en extern temperatursensor"på sidan16).

# Kod Beskrivning

[1.6] [2-0A] Givarkalibrering (användargränssnitt som

används som rumstermostat): Offsetvärde för den faktiska rumstemperaturen som uppmätts på användargränssnittet som används som rumstermostat.

▪ –5°C~5°C, steg 0,5°C

[1.7] [2-09] Givarkalibrering (extern rumsensor):

ENDAST tillämpligt om den externa rumsensorn är installerad och konfigurerad.

▪ –5°C~5°C, steg 0,5°C

Kylningsschema

Du kan ställa in kylningstemperatur för huvudzonen med hjälp av schemaskärmen. Mer information om den här skärmen finns i

"8.3.8Schemaskärm: Exempel"på sidan41.

Temperaturkontroll

I Fast-läge beror den önskade framledningstemperaturen INTE på utomhustemperaturen.

I Väderberoende uppvärmning, fast kylning-läge gäller följande för önskad framledningstemperatur:

▪ påverkas av den utomhustemperatur som används vid

uppvärmning

▪ påverkas INTE av den utomhustemperatur som används vid

kylning

I Väderberoende-läge beror den önskade framledningstemperaturen på utomhustemperaturen.

# Kod Beskrivning

[2.4] Ej

tillämpligt

När väderberoende drift är aktiv resulterar låga utomhustemperaturer i varmare vatten och tvärtom. Under väderberoende drift kan användaren välja att växla vattentemperaturen uppåt eller nedåt med som mest 10°C.

Kurva för väderberoende uppvärmning

Ställ in väderberoende uppvärmning för huvudzonen (om [2.4] = 1 eller 2):

Temperaturkontroll

▪ 0: Fast

▪ 1: Väderberoende uppvärmning, fast

kylning (endast med EKHVCONV2 installerad)

▪ 2: Väderberoende

8.4.3 Huvudområde

Kylningsinställningar är endast tillämpliga i de fall en konverteringssats (EKHVCONV2) är installerad.

Inställningsskärm

Du kan ställa in framledningstemperaturen för huvudzonen med hjälp av inställningsskärmen. Mer information om hur du gör detta finns i "8.3.5Inställningsskärm"på sidan40.

Scheman

Anger om den önskade utvattentemperaturer ligger enligt schema eller inte. Utvattentemperaturens inställningsläge [2.4] påverkar på följande sätt:

▪ I Fast-läge för utvattentemperaturens inställningsläge består de

schemalagda åtgärderna av önskade utvattentemperaturer, antingen förinställda eller anpassade.

▪ I Väderberoende-läge för utvattentemperaturens inställningsläge

består de schemalagda åtgärderna av önskade växlingar, antingen förinställda eller anpassade.

# Kod Beskrivning

[2.1] ej tillgänglig Scheman

▪ 0: Nej

▪ 1: Ja

Uppvärmningsschema

Du kan ställa in schema för huvudzonens uppvärmningstemperatur med hjälp av schemaskärmen. Mer information om den här skärmen finns i "8.3.8Schemaskärm: Exempel"på sidan41.

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

8 Konfiguration

[1-03]

[1-02]

[1-00] [1-01]

[1-09]

[1-08]

[1-06] [1-07]

# Kod Beskrivning

[2.5] [1-00]

Ställ in väderberoende uppvärmning:

[1-01]

[1-02]

[1-03]

▪ Tt: Önskad framledningstemperatur

(huvudzon)

▪ Ta: Utomhustemperatur

▪ [1-00]: Låg utomhustemperatur. –

40°C~+5°C

▪ [1-01]: Hög utomhustemperatur.

10°C~25°C

▪ [1-02]: Önskad

framledningstemperatur när utomhustemperaturen är lika med eller sjunker under den låga utomhustemperaturen. [9‑01]°C~[9‑00]°C Obs: Detta värde bör vara högre än [1‑03], eftersom varmare vatten behövs vid lägre utomhustemperaturer.

▪ [1-03]: Önskad

framledningstemperatur när utomhustemperaturen är lika med eller stiger över den höga utomhustemperaturen. [9‑01]°C~min. (45, [9‑00])°C Obs: Detta värde bör vara lägre än [1‑02], eftersom det inte behövs lika mycket varmt vatten vid högre utomhustemperaturer.

Kurva för väderberoende kylning

Ställ in väderberoende kylning för huvudzonen (om [2.4] = 2):

# Kod Beskrivning

[2.6] [1-06]

Ställ in väderberoende kylning:

[1-07]

[1-08]

[1-09]

▪ Tt: Önskad framledningstemperatur

(huvudzon)

▪ Ta: Utomhustemperatur

▪ [1-06]: Låg utomhustemperatur.

10°C~25°C

▪ [1-07]: Hög utomhustemperatur.

25°C~43°C

▪ [1-08]: Önskad

framledningstemperatur när utomhustemperaturen är lika med eller sjunker under den låga utomhustemperaturen. [9‑03]°C~[9‑02]°C Obs: Detta värde bör vara högre än [1‑09], eftersom mindre kallvatten krävs vid lägre utomhustemperaturer.

▪ [1-09]: Önskad

framledningstemperatur när utomhustemperaturen är lika med eller stiger över den höga utomhustemperaturen. [9‑03]°C~[9-02]°C Obs: Detta värde bör vara lägre än [1‑08], eftersom det behövs kallare vatten vid högre utomhustemperaturer.

Typ av värmeavgivare

Beroende på systemets vattenvolym och typen av värmegivare i huvudzonen kan uppvärmningen eller kylningen av huvudzonen ta längre tid. Denna inställning kan kompensera för ett långsamt eller snabbt uppvärmnings-/kylningssystem under uppvärmnings-/ kylningscykeln (kylning endast med EKHVCONV2 installerad).

Target delta T för huvudzonen är beroende av denna inställning. Target delta T-styrning fungerar om endast 1 zon är aktiv. Pumpkontroll blir annorlunda om båda zonerna är aktiva.

Vid rumstermostatkontroll påverkar den här inställningen:

▪ den maximala moduleringen av den önskade

framledningstemperaturen.

▪ möjligheten för användning av den automatiska

växlingsfunktionen för uppvärmning/kylning baserat på inomhustemperaturen (endast med EKHVCONV2 installerad).

Därför är det viktigt att ställa in detta rätt och i enlighet med systemets layout.

# Kod Beskrivning

[2.7] [2‑0C] Typ av värmeavgivare

▪ 0: Golvvärme

▪ 1: Fläktkonvektor

▪ 2: Radiator

Givartypens inställning inverkar på rumsuppvärmningens inställningsintervall samt target delta T vid uppvärmning på följande sätt:

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

8 Konfiguration

Typ av

värmeavgivare

Klimat 1

0: Golvvärme Maximalt 55°C Varierande (se [2.B]) 1: Fläktkonvektor Maximalt 55°C Varierande (se [2.B]) 2: Radiator Maximalt 60°C Fixerad 8°C

NOTERING

Det maximala börvärdet vid rumsuppvärmning beror på givartypen, såsom visas i tabellen ovan. Om det finns 2 vattentemperaturszoner är det maximala börvärdet maxvärdet för de 2 zonerna.

FÖRSIKTIGT

Om det finns 2 zoner är det viktigt att zonen med den lägsta vattentemperaturen konfigureras som huvudzon, och att zonen med den högsta vattentemperaturen konfigureras som extrazon. Om systemet inte konfigureras på detta sätt kan värmegivarna skadas.

FÖRSIKTIGT

Om det finns 2 zoner och givarna är felaktigt konfigurerade kan vatten med hög temperatur skickas mot en lågtemperaturgivare (golvvärme). För att undvika det:

▪ Installera en aquastat/termostatventil för att undvika för

höga temperaturer mot en lågtemperaturgivare.

▪ Se till att du ställer in typen av givare för huvudzonen

[2.7] och extrazonen [3.7] korrekt i enlighet med den anslutna givaren.

INFORMATION

Beroende på mål-delta-T kommer den genomsnittliga givartemperaturen att variera. För att motverka effekten från den genomsnittliga givartemperaturen på grund av ett högre delta-T-mål kan börvärdet för framledningstemperaturen (fast eller väderberoende) justeras.

Temperaturområde

Du kan begränsa intervallet för framledningstemperaturen för framledningstemperaturens huvudzon. Syftet med den här inställningen är att förhindra felaktig (d.v.s. för varm eller för kall) framledningstemperatur. Av den anledningen kan de tillgängliga temperaturintervallen för uppvärmning respektive kylning konfigureras.

NOTERING

För en golvvärmetillämpning är det viktigt att begränsa den maximala framledningstemperaturen vid uppvärmningsdrift enligt specifikationerna för golvvärmeinstallationen.

INFORMATION

Endast för EAVZ: Om inomhusenheten är ansluten till ett givarsystem av hög temperatur, och ett samtidigt behov föreligger i båda givarzonerna, och om börvärdet för givarsystemets framledningsvatten är inställt på mer än 60°C i det kompletta driftintervallet, så kan det medföra ökad elförbrukning.

Inställningsintervall

för

rumsuppvärmning

[9‑01]~[9‑00]

Mål-delta-T vid

uppvärmning [1‑0B]

NOTERING

▪ När framledningstemperaturintervall justeras, justeras

alla önskade framledningstemperaturer för att garantera att de håller sig under gränserna.

▪ Håll alltid en balans mellan den önskade

framledningstemperaturen och den önskade rumstemperaturen och/eller kapaciteten (enligt med design och val av värmegivare). Den önskade framledningstemperaturen är ett resultat efter flera inställningar (förinställda värden, växlingsvärden, väderberoende kurvor, modulering). Detta betyder att för höga eller för låga framledningstemperaturer kan inträffa och leda till övertemperaturer eller försämrad kapacitet. Genom att begränsa framledningstemperaturintervallet med tillräckliga värden (beroende på val av värmegivare), kan man undvika sådana situationer.

Exempel: Ställ in den lägsta framledningstemperaturen till 28°C för att undvika att INTE möjliggöra uppvärmning av rummet: framledningstemperaturerna MÅSTE vara något högre än rumstemperaturerna (vid uppvärmning).

# Kod Beskrivning

Framledningstemperaturintervallet för huvudområdet (= området med den lägsta framledningstemperaturen vid uppvärmning och den högsta framledningstemperaturen vid kylning)

[2.8.1] [9-01] Mintemp värmedrift 15°C~37°C [2.8.2] [9-00] Maxtemp värmedrift

▪ [2‑0C]=2 (givartyp huvudzon =

element) 37°C~60°C

▪ Annars: 37°C~55°C [2.8.3] [9-02] Mintemp kyldrift 5°C~18°C [2.8.4] [9-03] Maxtemp kyldrift 18°C~22°C

Husvärmekontroll

För styrning av enheten finns det 3 möjligheter:

Styrning Med den här styrningen...

Framledningstemp eratur

Rumstermostat Enhetens drift bestäms av den externa

Rumsgivare Enhetens drift bestäms av rumstemperaturen

# Kod Beskrivning

[2.9] [C‑07] ▪ 0: Framledningstemperatur

Enhetens drivs i enlighet med framledningstemperaturen, oavsett vad den faktiska rumstemperaturen och/eller rummets uppvärmnings- eller kylningsbehov är.

termostaten eller liknande (t.ex. värmepumpskonvektorn).

för det användargränssnitt som används som rumstermostat.

▪ 1: Rumstermostat

▪ 2: Rumsgivare

Installatörens referenshandbok

Termostat typ

Gäller endast vid styrning med extern rumstermostat.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

8 Konfiguration

Följande kombinationer är möjliga för att styra enheten (gäller inte när [C‑07]=0):

När [C‑07]=2 (Rumsgivare)

Användargränssnitt

vid inomhusenheten

När [C‑07]=1 (Termostat)

Användargränssnitt

vid inomhusenheten

NOTERING

# Kod Beskrivning

[2.A] [C‑05] Extern rumstermostat för huvudzonen:

Framledningstemperatur: Delta T

Enheten är konstruerad för golvvärmeslingor. Det rekommenderas att framledningstemperaturen för golvvärmeslingor håller 35°C. Enheten kontrolleras då för att uppnå en temperaturskillnad på 5°C, vilket betyder att inloppsvattnet är runt 30°C. Beroende på installerad utrustning (element, värmepumpskonvektor, golvvärmeslingor) eller situationen, kan det vara möjligt att ändra temperaturskillnaden mellan inlopps- och utvattnet. Observera att pumpen regleras flödet för att bibehålladelta-T. I vissa särskilda fall kan uppmätt delta-Tskilja sig från det inställda värdet.

Användargränssnitt

använt som

rumstermostat i

huvudzon

Extern rumstermostat

för huvudzonen

▪ 1: 1 kontakt: Den externa

rumstermostat som används kan endast skicka termoläget PÅ/AV. Det finns ingen skillnad mellan uppvärmnings- eller kylningsbehovet. Rumstermostaten är ansluten till endast 1 digital ingång (X2M/35). Välj detta värde vid anslutning till värmepumpskonvektorn (FWXV).

▪ 2: 2 kontakter: Den externa

rumstermostat som används kan skicka ett separat termoläge PÅ/AV för uppvärmning/kylning. Rumstermostaten är ansluten till 2 digitala ingångar (X2M/35 och X2M/34). Välj detta värde vid anslutning till den trådbundna (EKRTWA) eller trådlösa (EKRTR1) rumstermostaten

Extern rumstermostat

för den extra zonen

Extern rumstermostat

för den extra zonen

INFORMATION

När endast reservvärmaren är aktiv vid uppvärmning kommer delta-T att kontrolleras enligt reservvärmarens fasta kapacitet. Det är möjligt att detta delta-Tskiljer sig från valtmål-delta-T.

INFORMATION

Vid uppvärmning uppnås mål-delta-Tendast efter en viss tid, när börvärdet uppnås. Detta beror på den stora skillnaden mellan börvärdet för framledningstemperaturen och inloppstemperaturen vid uppstart.

Mål-delta-T vid uppvärmning för huvudzonen beror på givartyp för huvudzonen som är vald ovan. Vid uppvärmning indikerar den här inställningen temperaturskillnaden mellan framledningsvattnets börvärde och inloppsvattnet. Vid kylning (endast när EKHVCONV2 är installerad) indikerar den här inställningen temperaturskillnaden mellan inloppsvattnet och utloppsvattnet.

# Kod Beskrivning

[2.B.1] [1‑0B] Delta T värmedrift: Om en

minimitemperaturskillnad är nödvändig för att försäkra en god drift av värmegivarna i uppvärmningsläget.

▪ Om [2-0C]=2 är detta alltid 8°C

▪ Annars: 3°C~10°C

[2.B.2] [1‑0D] Delta T kyldrift: Om en

minimitemperaturskillnad är nödvändig för att försäkra en god drift av värmegivarna i kylningsläget.

▪ 3°C~10°C

INFORMATION

Om huvudzonen eller extrazonen har ett uppvärmningsbehov, och zonen är utrustad med element, så kommer mål-delta-T som enheten använder vid uppvärmning att hela tiden vara 8°C.

Om zonerna inte är utrustade med element så kommer enheten vid uppvärmning att prioritera mål-delta-T för extrazonen, om det föreligger ett uppvärmningsbehov i extrazonen.

Vid kylning kommer enheten att prioritera mål-delta-Tför extrazonen, om det föreligger ett kylningsbehov i extrazonen.

Framledningstemperatur: Modulering

Gäller endast om det finns en rumstermostat. Du behöver ange önskad rumstemperatur vid användning av en rumstermostat. Enheten tillför varmt vatten till värmegivarna och rummet kommer att värmas upp. Dessutom ska även den önskade framledningstemperaturen konfigureras: när moduleringen sätts igång kommer enheten att räkna ut den önskade framledningstemperaturen automatiskt (om väderberoendefunktionen har valts kommer moduleringen baseras på de önskade väderberoende temperaturerna, istället för på förinställda temperaturer). När moduleringen stängs av kan den önskade framledningstemperaturen ställas in på användargränssnittet. När moduleringen har satts på, sänks eller höjs den önskade framledningstemperaturen i förhållande till den önskade rumstemperaturen och skillnaden mellan den faktiska och den önskade rumstemperaturen. Detta resulterar i:

▪ stabila rumstemperaturer som överensstämmer precis med den

önskade temperaturen (högre komfortnivå)

▪ färre driftcykler (lägre ljudnivå, högre komfort och effektivitet)

▪ vattentemperaturer som är så låga som möjligt, men ändå

överensstämmer med den önskade temperaturen (högre effektivitet)

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

8 Konfiguration

+[8-06]

−[8-06]

# Kod Beskrivning

[2.C.1] [8‑05] Modulering:

▪ 0 Nej: Inaktiverad, den önskade

framledningstemperaturen ska ställas in på användargränssnittet.

▪ 1 Ja: Aktiverad,

framledningstemperaturen beräknas baserat på skillnaden mellan den önskade och den aktuella rumstemperaturen. Detta tillåter en bättre match av värmepumpens kapacitet med den aktuella behövda kapaciteten, vilket resulterar i färre start-/stoppcykler för värmepumpen och en billigare drift. Obs: Den önskade framledningstemperaturen kan endast avläsas på användargränssnittet.

[2.C.2] [8‑06] Max modulering:

▪ 0°C~10°C

Detta är det temperaturvärde med vilket den önskade framledningstemperaturen ökas och sänks.

INFORMATION

När modulering av framledningstemperaturen är aktiverad, måste den väderberoende kurvan ställas in på en högre position än [8-06] plus lägsta inställda framledningstemperaturen som krävs för att uppnå ett stabilt tillstånd för komfortbörvärde för rummet. För att öka effektiviteten kan modulering sänka den inställda framledningstemperaturen. Genom att ställa in den väderberoende kurvan till en högre position kan den inte sjunka under den minimala inställningen. Se nedanstående bild.

a Väderberoende kurva b Den lägsta inställda framledningstemperaturen som krävs

för att uppnå ett stabilt tillstånd för komfortbörvärde för rummet.

Avstängningsventil

Följande gäller endast om det finns 2 framledningstemperaturzoner. Om det finns 1 framledningstemperaturzon, anslut avstängningsventilen till utgången för värme/kyla.

Avstängningsventilen för framledningstemperaturens huvudzon kan stängas under följande omständigheter:

INFORMATION

Under avfrostningen är avstängningsventilen ALLTID öppen.

Vid värmedrift: Om [F‑0B] är aktiverat stängs avstängningsventilen när det inte finns något uppvärmningsbehov från huvudzonen. Aktivera denna inställning till att:

▪ förhindra tillförsel av utvatten till värmegivarna i huvudområdet (via

blandningsstationen) när det finns en begäran från extraområdet.

▪ aktivera PÅ/AV-pumpen till blandningsstationen ENDAST när det

finns ett behov.

# Kod Beskrivning

[2.D.1] [F-0B] Avstängningsventilen:

▪ 0 Nej: påverkas INTE av

uppvärmnings- eller kylningsbehovet.

▪ 1 Ja: stängs när det INTE finns ett

uppvärmnings- eller kylningsbehov.

INFORMATION

Inställningen [F-0B] gäller endast om det finns en begäransinställning för termostaten eller den externa rumstermostaten (INTE om det finns en inställning av framledningstemperaturen).

8.4.4 Extrazon

Kylningsinställningar är endast tillämpliga i de fall en konverteringssats (EKHVCONV2) är installerad.

Inställningsskärm

Du kan ställa in framledningstemperaturen för extrazonen med hjälp av inställningsskärmen. Mer information om hur du gör detta finns i

"8.3.5Inställningsskärm"på sidan40.

Scheman

Anger om den önskade utvattentemperaturer ligger enligt schema eller inte. Se även "8.4.3Huvudområde"på sidan44.

# Kod Beskrivning

[3.1] ej tillgänglig Scheman

▪ 0: Nej

▪ 1: Ja

Uppvärmningsschema

Du kan ställa in schema för extrazonens uppvärmningstemperatur med hjälp av schemaskärmen. Mer information om den här skärmen finns i "8.3.8Schemaskärm: Exempel"på sidan41.

Kylningsschema

Du kan ställa in kylningstemperatur för extrazonen med hjälp av schemaskärmen. Mer information om den här skärmen finns i

"8.3.8Schemaskärm: Exempel"på sidan41.

Temperaturkontroll

Börvärdesläget för extrazonen kan ställas in separat från börvärdesläget för huvudzonen, se "Huvudområde"på sidan44.

# Kod Beskrivning

[3.4] ej tillgänglig Temperaturkontroll

▪ 0: Fast

▪ 1: Väderberoende uppvärmning, fast

kylning

▪ 2: Väderberoende

Kurva för väderberoende uppvärmning

Ställ in väderberoende uppvärmning för extrazonen (om [3.4] = 1 eller 2):

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

8 Konfiguration

[0-00]

[0-01]

[0-03] [0-02]

[0-04]

[0-05]

[0-07] [0-06]

# Kod Beskrivning

[3.5] [0-00]

Ställ in väderberoende uppvärmning:

[0-01]

[0-02]

[0-03]

▪ Tt: Önskad framledningstemperatur

(extrazon)

▪ Ta: Utomhustemperatur

▪ [0-03]: Låg utomhustemperatur. –

40°C~+5°C

▪ [0-02]: Hög utomhustemperatur.

10°C~25°C

▪ [0-01]: Önskad

framledningstemperatur när utomhustemperaturen är lika med eller sjunker under den låga utomhustemperaturen. [9‑05]°C~[9‑06]°C Obs: Detta värde bör vara högre än [0‑00], eftersom varmare vatten behövs vid lägre utomhustemperaturer.

▪ [0-00]: Önskad

framledningstemperatur när utomhustemperaturen är lika med eller stiger över den höga utomhustemperaturen. [9‑05]~min(45, [9‑06])°C Obs: Detta värde bör vara lägre än [0‑01], eftersom det inte behövs lika mycket varmt vatten vid högre utomhustemperaturer.

Kurva för väderberoende kylning

Ställ in väderberoende kylning för huvudzonen (om [3.4] = 2):

# Kod Beskrivning

[3.6] [0-04]

Ställ in väderberoende kylning:

[0-05]

[0-06]

[0-07]

▪ Tt: Önskad framledningstemperatur

(extrazon)

▪ Ta: Utomhustemperatur

▪ [0-07]: Låg utomhustemperatur.

10°C~25°C

▪ [0-06]: Hög utomhustemperatur.

25°C~43°C

▪ [0-05]: Önskad

framledningstemperatur när utomhustemperaturen är lika med eller sjunker under den låga utomhustemperaturen. [9‑07]°C~[9‑08]°C Obs: Detta värde bör vara högre än [0‑04], eftersom mindre kallvatten krävs vid lägre utomhustemperaturer.

▪ [0-04]: Önskad

framledningstemperatur när utomhustemperaturen är lika med eller stiger över den höga utomhustemperaturen. [9‑07]°C~[9‑08]°C Obs: Detta värde bör vara lägre än [0-05], eftersom det behövs kallare vatten vid högre utomhustemperaturer.

Typ av värmeavgivare

Mer information om den här funktionen finns under

"8.4.3Huvudområde"på sidan44.

# Kod Beskrivning

[3.7] [2‑0D] Typ av värmeavgivare

▪ 0: Golvvärme

▪ 1: Fläktkonvektor

▪ 2: Radiator

Givartypens inställning inverkar på rumsuppvärmningens inställningsintervall samt target delta T vid uppvärmning på följande sätt:

Typ av

värmeavgivare

Klimat 2

Inställningsintervall

för

rumsuppvärmning

Mål-delta-T vid

uppvärmning [1‑0C]

[9‑05]~[9‑06]

0: Golvvärme Maximalt 55°C Varierande (se [2.B]) 1: Fläktkonvektor Maximalt 55°C Varierande (se [2.B]) 2: Radiator Maximalt 65°C Fixerad 8°C

Temperaturområde

Mer information om den här inställningen finns i

"8.4.3Huvudområde"på sidan44.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

8 Konfiguration

# Kod Beskrivning

Framledningstemperaturintervallet för extraområdet (= området med den högsta framledningstemperaturen vid uppvärmning och den lägsta framledningstemperaturen vid kylning)

[3.8.1] [9-05] Mintemp värmedrift: 15°C~37°C [3.8.2] [9-06] Maxtemp värmedrift

▪ [2‑0D]=2 (givartyp extrazon = element)

37°C~60°C

▪ Annars: 37°C~55°C [3.8.3] [9-07] Mintemp kyldrift: 5°C~18°C [3.8.4] [9-08] Maxtemp kyldrift: 8°C~22°C

Husvärmekontroll

Styrningstypen visas här, men kan inte justeras. Den fastställs av huvudzonens typ av styrning. Mer information om den här funktionen finns under "8.4.3Huvudområde"på sidan44.

# Kod Beskrivning

[3.9] ej tillgänglig Husvärmekontroll

▪ Framledningstemperatur om

huvudzonens styrningstyp är Framledningstemperatur.

▪ Rumstermostat om huvudzonens

styrningstyp är Rumstermostat eller Rumsgivare.

Termostat typ

Gäller endast vid styrning med extern rumstermostat. Mer information om den här funktionen finns under

"8.4.3Huvudområde"på sidan44.

# Kod Beskrivning

[3.A] [C‑06] Extern rumstermostat för extrazonen:

▪ 1: 1 kontakt. Ansluten till endast 1

digital ingång (X2M/35a)

▪ 2: 2 kontakter. Ansluten till 2 digitala

ingångar (X2M/34a och X2M/35a)

Framledningstemperatur: Delta T

Se "8.4.3Huvudområde"på sidan44 för mer information.

# Kod Beskrivning

[3.B.1] [1-0C] Delta T värmedrift: Om en

minimitemperaturskillnad är nödvändig

för att försäkra en god drift av

värmegivarna i uppvärmningsläget.

▪ Om [2-0D]=2 är detta alltid 8°C

▪ Annars: 3°C~10°C [3.B.2] [1-0E] Delta T kyldrift: Om en

minimitemperaturskillnad är nödvändig

för att försäkra en god drift av

värmegivarna i kylningsläget.

▪ 3°C~10°C

envärmepumpsmodell

… har installerats

Uppvärmning/kylning Systemet kan värma upp och kyla ned ett

utrymme. Du måste beordra systemet vilket rumsdriftläge som ska användas.

Endast värme Systemet värmer upp ett utrymme, men

kyler INTE ned ett utrymme. Du måste INTE beordra systemet vilket rumsdriftläge som ska användas.

Hur du avgör om en värme-/kylpumpsmodell är installerad

1 Gå till [4]: Rumsdrift. 2 Kontrollera om [4.1] Driftläge står med i listan och

kan redigeras. Om det gör det är en värme-/ kylpumpsmodell installerad.

För att beordra systemet vilken rumsdrift som ska användas kan du:

Du kan... Plats

Kontrollera vilket rumsdriftläge som för närvarande används.

Ställ in läget för rumsdrift permanent. Huvudmenyn Begränsa automatisk växling efter ett

månatligt schema.

Hur du kontrollerar det aktuella rumsdriftläget

Rumsdriftläget visas på startskärmen:

▪ När enheten är i uppvärmningsläget visas -ikonen.

▪ När enheten är i kylningsläget visas -ikonen.

Statusindikatorn visar om enheten är påslagen:

▪ När enheten inte är påslagen pulserar statusindikatorn blått

ungefär var 5:e sekund.

▪ När enheten är påslagen lyser statusindikatorn med ett blått sken.

Hur du ställer in rumsdriftläget

1 Gå till [4.1]: Rumsdrift > Driftläge 2 Välj ett av följande alternativ:

▪ Uppvärmning: Alltid i uppvärmningsläge

▪ Kylning: Alltid i kylningsläge

▪ Automatisk: Driftläget ändras automatiskt baserat

på utomhustemperaturen. Begränsat enligt driftlägesschemat.

Automatisk växling mellan uppvärmning/kylning gäller endast för EABX, EAVX och EAVZ (endast med EKHVCONV2 installerad).

När Automatisk är valt baseras växlingen av driftläge på Driftlägesschema [4.2]: slutanvändaren indikerar varje månad vilket driftläge som är tillåtet.

Driftsområde

Beroende på den genomsnittliga utomhustemperaturen kan enhetens drift stoppa rumsuppvärmning eller -kylning.

Då...

Startskärmen

8.4.5 Uppvärmning/kylning av rum

Kylningsinställningar är endast tillämpliga i de fall en konverteringssats (EKHVCONV2) är installerad.

Om rumsdriftlägena

Beroende på din värmepumpsmodell måste du ange till systemet vilket rumsdriftläge du vill använda: uppvärmning eller kylning.

Installatörens referenshandbok

# Kod Beskrivning

[4.3.1] [4-02] Avstängningstemperatur för värmedrift:

Om den genomsnittliga utomhustemperaturen stiger över detta värde stängs rumsuppvärmningen av. Den här inställningen används också vid automatisk växling av uppvärmning/ kylning.

▪ 14°C~35°C

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

8 Konfiguration

# Kod Beskrivning

[4.3.2] [F-01] Avstängningstemperatur för kyldrift: När

den genomsnittliga utomhustemperaturen sjunker under detta värde stängs rumskylningen av. Den här inställningen används också vid automatisk växling av uppvärmning/ kylning.

▪ 10°C~35°C

Undantag: Om systemet är konfigurerat i rumstermostatkontroll med en framledningstemperaturzon och snabbvärmegivare ändras driftläget baserat på följande:

▪ Den uppmätta inomhustemperaturen: Förutom den önskade

rumstemperaturen vid uppvärmning och kylning ska installatören ange ett hysteresvärde (t.ex. i uppvärmningsläget är detta värde relaterat till den önskade kylningstemperaturen) och ett offsetvärde (t.ex. i uppvärmningsläget är detta värdet relaterat till den önskade uppvärmningstemperaturen). Exempel: Den önskade rumstemperaturen i uppvärmningsläget är 22°C och i kylningsläget är den 24°C, med ett hysteresvärde på 1°C och ett offsetvärde på 4°C. Växling från uppvärmning till kylning inträffar när rumstemperaturen stiger över den maximala önskade kylningstemperaturen plus hysteresvärdet (d.v.s. 25°C) och den önskade uppvärmningstemperaturen plus offsetvärdet (26°C). I motsatt fall kommer växling från kylning till uppvärmning inträffa när rumstemperaturen sjunker under den lägsta önskade uppvärmningstemperaturen minus hysteresvärdet (d.v.s. 21°C) och den önskade kylningstemperaturen minus offsetvärdet (d.v.s. 20°C) Vakt (timer) för att förhindra en alltför frekvent växling från uppvärmning till kylning och tvärtom.

# Kod Beskrivning

[4.4] [7‑02] ▪ 0: En klimatzon

Endast en zon för utvattentemperatur:

▪ a: Utvattentemperaturens

huvudområde

[4.4] [7‑02] ▪ 1: Två klimatzoner

Två temperaturzoner för utvatten. Utvattentemperaturens huvudområde består av högre belastade värmegivare och en blandningsstation för att uppnå den önskade framledningstemperaturen. Vid uppvärmning:

# Kod Beskrivning

Inställningar för växling av driftläget relaterade till inomhustemperaturen. Gäller ENDAST om Automatisk har valts och om systemet har konfigurerats i rumstermostatkontroll med 1 framledningstemperaturzon och snabbvärmegivare.

ej tillgänglig [4-0B] Hysteres: ser till att driftläget växlar

ENDAST när det är nödvändigt. Rumsdriften växlar ENDAST från uppvärmning till kylning när rumstemperaturen stiger över önskad kylningstemperatur som läggs till av hysteresvärdet.

▪ Intervall: 1°C~10°C

ej tillgänglig [4-0D] Offset: Ser till att den aktiva önskade

rumstemperaturen alltid uppnås. I uppvärmningsläget växlar rumsdriften ENDAST när rumstemperaturen stiger över önskad uppvärmningstemperatur som läggs till av hysteresvärdet.

▪ Intervall: 1°C~10°C

Antal klimat

Systemet kan tillföra utvatten till högst 2 framledningstemperaturområden. Antalet framledningstemperaturområden ska anges under konfigurationen.

▪ a: Extra utvattentemperaturzon:

Högsta temperatur

▪ b: Utvattentemperaturens huvudzon:

Lägsta temperatur

FÖRSIKTIGT

Om det finns 2 zoner och givarna är felaktigt konfigurerade kan vatten med hög temperatur skickas mot en lågtemperaturgivare (golvvärme). För att undvika det:

▪ Installera en aquastat/termostatventil för att undvika för

höga temperaturer mot en lågtemperaturgivare.

▪ Se till att du ställer in typen av givare för huvudzonen

[2.7] och extrazonen [3.7] korrekt i enlighet med den anslutna givaren.

Driftläge cirkulationspump

När uppvärmning/kylning av rum är AV är pumpen alltid AV. När uppvärmning/kylning av rum är PÅ kan du välja bland dessa driftlägen:

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

8 Konfiguration

b c

a b

g b

b c

# Kod Beskrivning

[4.5] [F–0D] Driftläge cirkulationspump:

▪ 0 Kontinuerlig: Kontinuerlig pumpdrift,

oavsett om termoläget är PÅ/AV. Anmärkning: Kontinuerlig pumpdrift kräver mer energi än provpumpsdrift eller begärd pumpdrift.

▪ a: Kontroll för uppvärmning/kylning

av rum

▪ b: AV

▪ c: PÅ

▪ d: Pumpdrift

[4.5] [F-0D] ▪ 1 Automatisk: Pumpen är PÅ när det

finns ett uppvärmnings- eller kylningsbehov för att framledningstemperaturen ännu inte har uppnått önskad temperatur. När termo är AV, körs pumpen var 3:e minut för att kontrollera vattentemperaturen och begära eventuell uppvärmning respektive kylning. Anmärkning: Provläget är ENDAST tillgängligt vid framledningstemperaturkontroll.

# Kod Beskrivning

[4.5] [F-0D] ▪ 2 Påkallad: Pumpdrift baserad på

begäran. Exempel: Användning av en rumstermostat och termostat skapar termoläget PÅ/AV. Anmärkning: INTE tillgänglig för framledningstemperaturkontroll.

▪ a: Kontroll för uppvärmning/kylning

av rum

▪ b: AV

▪ c: PÅ

▪ d: Värmebehov (av extern

rumstermostat eller rumstermostat)

▪ e: Pumpdrift

Värmepumpstyp

I den här delen av menyn kan du avläsa vilken typ av enhet som används:

# Kod Beskrivning

[4.6] [E‑02] Värmepumpstyp:

▪ 0 Värme och kyldrift (endast med

EKHVCONV2 installerad)

▪ 1 Endast värmedrift

▪ a: Kontroll för uppvärmning/kylning

av rum

▪ b: AV

▪ c: PÅ

▪ d: framledningstemperatur

▪ e: faktiskt

▪ f: önskad

▪ g: pumpdrift

Flödesbegränsning i %

Pumphastighetsbegränsningen för huvudzonen [9‑0E] och extrazonen [9‑0D] definierar den maximala pumphastigheten. I normala fall ska standardinställningen INTE ändras. Begränsning av pumphastighet kommer att förbigås när flödet ligger under minimiflödet (fel 7H).

# Kod Beskrivning

[4.7] [9-0D] Flödesbegränsning i % Klimat 2:

▪ 0: Ingen begränsning

▪ 1~4: Allmän begränsning. Det finns

begränsningar i alla situationer. Den erforderliga styrningen av delta-T och komfort kan INTE säkerställas.

▪ 5~8: Begränsning vid avsaknad av

ställdon. När det inte finns någon värme gäller begränsning av pumpvarvtal. När det finns värme fastställs pumphastigheten avdelta-T i förhållande till erforderlig kapacitet. Med detta begränsningsområde är delta-T möjlig och komfort kan säkerställas.

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

8 Konfiguration

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

0°C

a b

# Kod Beskrivning

[4.8] [9-0E] Flödesbegränsning i % Klimat 1:

▪ 0: Ingen begränsning

▪ 1~4: Allmän begränsning. Det finns

begränsningar i alla situationer. Den erforderliga styrningen av delta-T och komfort kan INTE säkerställas.

▪ 5~8: Begränsning vid avsaknad av

De maximala värdena beror på enhetstyp:

# Kod Beskrivning

[4.9] [F-00] Pumpdrift:

▪ 0: Inaktiverad om

utomhustemperaturen är högra än [4-02] eller lägre än [F-01] beroende på uppvärmnings-/kylningsläget.

▪ 1: Möjlig för alla utomhustemperaturer.

Kompensation kring 0°C

Använd denna inställning för att kompensera för möjliga värmeförluster i fastigheten på grund av förångning av smält is eller snö. (T.ex. i kallare regioner.)

Vid uppvärmning höjs den önskade framledningstemperaturen lokalt till ungefär en utomhustemperatur på 0°C. Denna kompensation kan väljas vid en absolut eller en väderberoende önskad temperatur (se illustrationen nedan).

a Absolut önskad framledningstemperatur b Väderberoende önskad framledningstemperatur

# Kod Beskrivning

[4.A] [D-03] Kompensation kring 0°C

▪ 0: Nej

▪ 1: öka 2°C, intervall +/- 2°C

▪ 2: öka 4°C, intervall +/- 2°C

▪ 3: öka 2°C, intervall +/- 4°C

▪ 4: öka 4°C, intervall +/- 4°C

a Yttre statiskt tryck

Pumpdrift vid sommaravstängning

b Vattenflödeshastighet

När pumpdriftfunktionen är inaktiverad stoppas pumpen om utomhustemperaturen är högre än det värde som anges med Avstängningstemperatur för värmedrift [4‑02] eller om utomhustemperaturen faller under det värde som anges av Avstängningstemperatur för kyldrift [F‑01]. När pumpdriften är aktiverad är pumpdrift möjlig vid alla utomhustemperaturer.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Maximal överskjutning

Denna funktion definierar hur mycket vattentemperaturen kan stiga över den önskade framledningstemperaturen innan kompressorn stoppas. Kompressorn startas igen när framledningstemperaturen sjunker under den önskade framledningstemperaturen. Denna funktion gäller ENDAST uppvärmningsläge.

# Kod Beskrivning

[4.B] [9-04] Maximal överskjutning

▪ 1°C~4°C

Frostskydd

Rumsfrostskydd [1.4] förhindrar att rummet blir för kallt. Mer information om rumsfrostskydd finns i "8.4.2Rum"på sidan42.

8.4.6 Beredare

Inställningsskärm för tank

Du kan ställa in varmvattentemperaturen med hjälp av inställningsskärmen. Mer information om hur du gör detta finns i

"8.3.5Inställningsskärm"på sidan40.

Kraftfull drift (värmepump + elpatron i 30 minuter)

Du kan använda kraftfull drift för att omedelbart börja värma upp vattnet till det förinställda värdet (lagringskomfort). Dock förbrukar

detta extra energi. Om kraftfull drift är aktiverad visas på startskärmen.

Hur du startar kraftfull drift

Aktivera eller inaktivera Kraftfull drift (värmepump + elpatron i 30 minuter) på följande sätt:

Installatörens referenshandbok

8 Konfiguration

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

1 Gå till [5.1]: Varmvattenberedare > Kraftfull drift

(värmepump + elpatron i 30 minuter)

2 Placera kraftfull drift i läge Av eller På.

Användningsexempel: Du behöver mer varmvatten omedelbart

Om du befinner dig i följande situation:

▪ Du har redan använt det mesta av ditt varmvatten.

▪ Du kan inte vänta tills nästa schemalagda åtgärd för att värma upp

varmvattenberedaren.

Då kan du aktivera kraftfull drift för varmvattenberedaren.

Fördel: Varmvattenberedaren börjar omedelbart att värma upp vattnet till det förinställda värdet (lagringskomfort).

INFORMATION

När kraftfull drift är aktiv är risken för problemen med försämrad kapacitet/komfort vid rumsuppvärmning stor. Om en större mängd varmvatten används kan det inträffa att det blir längre avbrott i kapacitet/komfort vid rumsuppvärmning.

Temperatur komfortlagring

Gäller endast om varmvattenberedning är Endast schema eller Schema + återvärmning. Vid programmering av schemat kan du ha nytta av komfortinställningen som ett förinställt värde. När du sedan vill ändra lagringsinställningen behöver du endast göra det på ett ställe.

Tanken värms upp tills komforttemperaturen för lagring har uppnåtts. Det är den högre önskade temperaturen när en åtgärd för lagringskomfort finns schemalagd.

Dessutom kan ett lagringsstopp programmeras. Denna funktion stoppar uppvärmningen i varmvattenberedaren även om börvärdet INTE har uppnåtts. Programmera endast ett lagringsstopp när uppvärmning i varmvattenberedaren absolut inte är önskad.

# Kod Beskrivning

[5.2] [6-0A] Temperatur komfortlagring

▪ 30°C~[6‑0E]°C

Temperatur ekonomilagring

Den ekonomiska lagringstemperaturen bestämmer den lägre önskade tanktemperaturen. Det är den önskade temperaturen om en ekonomisk lagringsåtgärd har schemalagts (helst under dagen).

# Kod Beskrivning

[5.3] [6-0B] Temperatur ekonomilagring

▪ 30°C~min(50,[6‑0E])°C

Temperatur återvärmning Önskad återuppvärmningstemperatur för tanken, använt:

▪ i Schema + återvärmning-läget, under återuppvärmningsläget:

lägsta garanterade tanktemperatur ställs in av Temperatur återvärmning minus återuppvärmningshysteresen. Om tanktemperaturen sjunker under detta värde kommer varmvattenberedaren att värmas upp.

▪ under komfortabel lagring prioriteras varmvattenberedning.

Varmvattenberedningen och rumsuppvärmningen/-kylningen utförs i sekvens temperaturen i tanken stiger över detta värde.

Uppvärmningslogik

Varmvattnet kan förberedas på 3 olika sätt. De skiljer sig från varandra beroende på hur den önskade temperaturen för varmvattenberedaren har ställts in och hur enheten fungerar baserat på detta.

# Kod Beskrivning

[5.6] [6-0D] Uppvärmningslogik

▪ 0: End. återvärm.: Endast

återuppvärmning tillåts.

▪ 1: Schema + återvärmning:

Varmvattenberedarens tank värms upp enligt ett schema och mellan de schemalagda uppvärmningscyklerna tillåts återuppvärmning.

▪ 2: Endast schema:

Varmvattenberedaren kan ENDAST värmas upp via ett schema.

Se bruksanvisningen för ytterligare information.

Desinfektion

Gäller endast installationer med en varmvattentank.

Desinfektionsfunktionen desinficerar varmvattentanken genom att regelbundet höja hushållsvarmvattnet till en viss temperatur.

FÖRSIKTIGT

Den lokala inställningen av desinfektionsfunktionen MÅSTE göras av installatören, enligt gällande lagstiftning.

# Kod Beskrivning

[5.7.1] [2‑01] Aktivering

▪ 0: Nej

▪ 1: Ja

[5.7.2] [2‑00] Driftdag

▪ 0: Varje dag

▪ 1: måndag

▪ 2: tisdag

▪ 3: onsdag

▪ 4: torsdag

▪ 5: fredag

▪ 6: lördag

▪ 7: söndag [5.7.3] [2‑02] Starttid [5.7.4] [2‑03] Temperaturinställning

60°C [5.7.5] [2‑04] Varaktighet

40~60minuter

# Kod Beskrivning

[5.4] [6-0C] Temperatur återvärmning

Scheman

Du kan ställa in schemat för tanktemperaturen med hjälp av

▪ 30°C~min(50,[6‑0E])°C

schemaskärmen. Mer information om den här skärmen finns i

"8.3.8Schemaskärm: Exempel"på sidan41.

Installatörens referenshandbok

Varmvattentemperatur

DHW

TUAnvändarens börvärdestemperatur

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

8 Konfiguration

THInställd högre temperatur [2-03]

t Tid

VARNING

Var medveten om att hushållsvarmvattentemperaturen vid varmvattenkranen kommer att motsvara det värde som anges i lokal inställning [2-03] efter en desinfektionsoperation.

Om den höga hushållsvarmvattentemperaturen kan innebära en potentiell risk för skador på människor ska en blandningsventil (anskaffas lokalt) installeras vid hushållsvarmvattenberedarens utloppsanslutning. Blandningsventilen ska säkerställa att varmvattentemperaturen vid varmvattenkranen aldrig överstiger ett angivet maxvärde. Den maximalt tillåtna varmvattentemperaturen ska anges enligt gällande lagstiftning.

FÖRSIKTIGT

Se till att desinfektionsfunktionens starttid [5.7.3] med definierad varaktighet på [5.7.5] INTE avbryts av ett eventuellt varmvattenbehov.

INFORMATION

Om felkoden AH genereras, men desinfektionen inte avbröts vid tappning av varmvatten, rekommenderas följande åtgärder:

▪ När Varmvattenberedare > VVB logik >

Återuppvärmningstemp eller Återv. + schema är valt rekommenderas det att ställa in desinfektionen så att den startar minst 4 timmar efter den sista stora, förväntade varmvattentappningen. Starten kan ställas in med installatörinställningarna (desinfektionsfunktion).

▪ När Varmvattenberedare > VVB logik > Endast schema

väljs rekommenderas det att ställa in ett Ekonomilagring 3 timmar före den schemalagda starten av desinfektionen så att tanken redan kan värmas upp.

INFORMATION

Desinfektionen startas om när varmvattentemperaturen sjunker 5°C under den inställda desinfektionstemperaturen inom dess tidsintervall.

INFORMATION

Ett AH-fel inträffar om du stänger av varmvattenberedningen under desinfektion.

Maximalt börvärde förtemperaturen i varmvattenberedaren

Den maximala temperaturen som användare kan välja för varmvattnet. Du kan använda denna inställning för att begränsa temperaturen hos varmvattenkranarna.

INFORMATION

Temperaturen i varmvattenberedaren kan överstiga maximaltemperaturen vid desinfektion i varmvattenberedaren.

INFORMATION

Begränsa den maximala varmvattentemperaturen enligt gällande bestämmelser.

# Kod Beskrivning

[5.8] [6-0E] Högsta varmvattentemperatur

Den maximala temperaturen som användare kan välja för varmvattnet. Du kan använda denna inställning för att begränsa temperaturen hos varmvattenkranarna.

Den maximala temperaturen kan INTE tillämpas under desinfektion. Se desinfektion.

Hysteres

Följande PÅ-hysteres kan ställas in.

Värmepumpens PÅ-hysteres

Gäller när varmvattenberedning är återuppvärmning endast. När tanktemperaturen sjunker under återuppvärmningstemperaturen minus temperaturen för värmepumpens PÅ-hysteres värms tanken upp till återuppvärmningstemperaturen.

Den minsta PÅ-temperaturen är 20°C, även om börvärdeshysteresen är mindre än 20°C.

# Kod Beskrivning

[5.9] [6-00] Värmepumpens PÅ-hysteres

▪ 2°C~40°C

Hysteres för återuppvärmning

Gäller när varmvattenberedning är schemalagd+återuppvärmning. När tanktemperaturen sjunker under återuppvärmningstemperaturen minus temperaturen för återuppvärmningshysteres värms tanken upp till återuppvärmningstemperaturen.

# Kod Beskrivning

[5.A] [6-08] Hysteres för återuppvärmning

▪ 2°C~20°C

Temperaturkontroll

# Kod Beskrivning

[5.B] Ej

tillämpligt

Väderberoende kurva

Om den väderberoende funktionen är aktiv bestäms den önskade temperaturen för varmvattenberedaren automatiskt, beroende på den genomsnittliga utomhustemperaturen: en låg utomhustemperatur resulterar i högre önskade temperaturer för varmvattenberedaren, eftersom kallvattenkranen är kallare och tvärtom.

Vid Endast schema eller Schema + återvärmning är temperaturen för lagringskomfort väderberoende (enligt den väderberoende kurvan), men den ekonomiska lagrings- och återuppvärmningstemperaturen är INTE väderberoende.

Vid varmvattenberedningen av typen End. återvärm. är den önskade temperaturen för varmvattenberedaren endast väderberoende (enligt den väderberoende kurvan). Slutanvändaren kan inte justera den önskade temperaturen för varmvattenberedaren på användargränssnittet i det väderberoende läget. Se även

"8.3.7Detaljerad skärm med väderberoende kurva"på sidan41.

Temperaturkontroll:

▪ Fast

▪ Väderberoende

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

8 Konfiguration

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

DHW

HP ON

HP OFF

HP MAX

U=TBUH OFF

[6-01] [6-00]

TU= 60°C T

HP MAX

= 50°C [6-01] = 2°C [6-00] = 2°C

BUH

[6-00]

TU=T

HP OFF

HP MAX

DHW

HP ON

# Kod Beskrivning

[5.C] [0-0E]

Värmekurva VVB

[0-0D]

[0-0C]

[0-0B]

▪ T

: Den önskade temperaturen för

DHW

varmvattenberedaren.

▪ Ta: Utomhustemperaturen

(genomsnittlig)

▪ [0-0E]: låg utomhustemperatur:

-40°C‑5°C

▪ [0-0D]: hög utomhustemperatur:

10°C‑25°C

▪ [0-0C]: önskad temperatur för

varmvattenberedaren om utomhustemperaturen är lika med eller sjunker under den låga omgivningstemperaturen: 45°C~[6‑0E]°C

▪ [0-0B]: önskad temperatur för

varmvattenberedaren om utomhustemperaturen är lika med eller stiger över den höga omgivningstemperaturen: 35°C~[6‑0E]°C

Tolerans

Vid uppvärmning av varmvattenberedaren kan följande hysteresvärde ställas in för driften av värmepumpen:

# Kod Beskrivning

[5.D] [6-01] Temperaturskillnaden bestämmer

värmepumpens AV-temperatur.

Intervall: 0°C~10°C

Exempel: börvärde (TU)>maximal värmepumpstemperatur –[6‑01] (T

–[6‑01])

HP MAX

t Tid

Exempel: börvärde (TU)≤maximal värmepumpstemperatur –[6‑01] (T

–[6‑01])

HP MAX

HP Värmepump. Om uppvärmningstiden tar för lång tid med

värmepumpen kan reservvärmaren användas för extra uppvärmning

Maximal värmepumpstemperatur vid sensorn i

HP MAX

varmvattentanken

Värmepumpens AV-temperatur (T

HP OFF

Värmepumpens PÅ-temperatur (T

HP ON

Varmvattentemperatur

DHW

TUAnvändarinställd temperatur (enligt användargränssnittet)

t Tid

HP MAX

HP OFF

–[6-01])

–[6-00])

INFORMATION

Den maximala temperaturen i värmepumpen beror på omgivningstemperaturen. Se driftintervallet för mer information.

8.4.7 Användarinställningar

Språk

# Kod Beskrivning

[7.1] ej tillgänglig Språk

Tid/datum

# Kod Beskrivning

[7.2] ej tillgänglig Ställ in lokal tid och datum

INFORMATION

Sommartid är inställt som standard och klockans format är inställt på 24 timmar. Om du vill ändra dessa inställningar kan du göra det i menystrukturen (Användarinställningar > Tid/datum) så fort enheten startat upp (initierats).

BUH Reservvärmare

Installatörens referenshandbok

HP Värmepump. Om uppvärmningstiden tar för lång tid med

värmepumpen kan reservvärmaren användas för extra

uppvärmning Reservvärmarens AV-temperatur (TU)

BUH OFF

Maximal värmepumpstemperatur vid sensorn i

HP MAX

varmvattentanken

Värmepumpens AV-temperatur (T

HP OFF

Värmepumpens PÅ-temperatur (T

HP ON

Varmvattentemperatur

DHW

TUAnvändarinställd temperatur (enligt användargränssnittet)

Semester

Om semesterläget

När du åker på semester kan du använda semesterläget för att avvika från dina normala scheman utan att behöva ändra dem. När semesterläget är aktivt stängs rumsuppvärmning och varmvattenberedning av. Rumsfrostskydd och antilegionelladrift förblir aktivt.

Typiskt arbetsflöde

Användning av semesterläget består vanligtvis av följande steg: 1 Ställa in start- och slutdatum för semestern. 2 Aktiverar semesterläget.

Hur du kontrollerar om ett semesterläge är aktiverat och/eller körs

–[6-01])

HP MAX

–[6-00])

HP OFF

Om är aktiverad på startskärmen så är semesterläget aktivt.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

8 Konfiguration

Ställa in semesterläget

1 Aktivera semesterläget. —

▪ Gå till [7.3.1]: Användarinställningar > Semester >

Aktivering.

▪ Välj På.

2 Ange den första dagen för semestern. —

▪ Gå till [7.3.2]: Från. ▪ Välj ett datum.

▪ Bekräfta ändringarna.

3 Ange den sista dagen för semestern. —

▪ Gå till [7.3.3]: Till. ▪ Välj ett datum.

▪ Bekräfta ändringarna.

Tyst

Om det tysta läget

Du kan använda det tysta läget för att minska ljudet från utomhusenheten. Det minskar emellertid också systemets värmekapacitet. Det tysta läget har flera nivåer.

Du kan:

▪ Inaktivera det tysta läget helt och hållet

▪ Aktiverar en nivå för det tysta läget manuellt tills nästa

schemalagda åtgärd

▪ Använda och ställa in ett schema för det tysta läget

INFORMATION

Vi rekommenderar INTE användning av den tystaste nivån om utomhustemperaturen ligger under noll grader.

Hur du kontrollerar om det tysta läget är aktiverat

Hur du använder det tysta läget

1 Gå till [7.4.1]: Användarinställningar > Tyst >

Aktivering.

2 Gör en av följande: —

Om du vill... Då...

Inaktivera det tysta läget helt och hållet

Aktivera ett tyst läge manuellt

Använda och ställa in ett schema för det tysta läget

Användningsexempel: En bebis sover på eftermiddagen

Om du befinner dig i följande situation:

▪ Du har ställt in ett schema för det tysta läget:

▪ Under natten: Tystast.

▪ Under dagen: Av för att upprätthålla systemets

uppvärmningskapacitet.

▪ Men bebisen sover på eftermiddagen och du vill att det ska vara

tyst.

Gör enligt följande:

Välj Av.

Välj tillämplig nivå för tyst läge. Exempel: Tystast.

Välj Automatisk. Gå till [7.4.2] Scheman och

ställ in schemat. Mer information om schemaläggning finns i

"8.3.8Schemaskärm: Exempel"på sidan41.

1 Gå till [7.4.1]: Användarinställningar > Tyst >

Aktivering.

2 Välj Tystast.

Fördel:

Utomhusenheten drivs på sin mest tysta nivå.

Elpriser och gaspris

Gäller endast i kombination med den bivalenta funktionen. Se även

"Bivalent drift"på sidan63.

# Kod Beskrivning

[7.5.1] ej tillgänglig Elpris > Hög [7.5.2] ej tillgänglig Elpris > Medel [7.5.3] ej tillgänglig Elpris > Låg [7.6] ej tillgänglig Gaspris

INFORMATION

Elpriset kan bara ställas in när bivalent är PÅ ([9.C.1] eller [C-02]). Dessa värden kan bara ställas in i menystruktur [7.5.1], [7.5.2] och [7.5.3]. Använd INTE översiktsinställningar.

Ställa in gaspriset

1 Gå till [7.6]: Användarinställningar > Gaspris. 2 Välj rätt gaspris. 3 Bekräfta ändringarna.

INFORMATION

Prisintervall på mellan 0,00~990 valuta/kWh (med 2 signifikanta värden).

Ställa in elektricitetspriset

1 Gå till [7.5.1]/[7.5.2]/[7.5.3]: Användarinställningar >

Elpris > Hög/Medel/Låg.

2 Välj rätt elpris. 3 Bekräfta ändringarna. 4 Upprepa detta för alla tre elpriserna. —

INFORMATION

Prisintervall på mellan 0,00~990 valuta/kWh (med 2 signifikanta värden).

INFORMATION

Om inget schema ställs in tar man hänsyn till Elpris för Hög.

Ställa in schemalagd timer för elektricitetspriset

1 Gå till [7.5.4]: Användarinställningar > Elpris >

Scheman.

2 Ställ in valet med hjälp av

schemaläggningsskärmen. Du kan ställa in Hög, Medel och Låg elpriser enligt informationen från din elleverantör.

3 Bekräfta ändringarna.

INFORMATION

Värdena motsvarar elprisvärdena för Hög, Medel och Låg som ställts in tidigare. Om inget schema ställs in tar man hänsyn till elpriser för Hög.

—

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

8 Konfiguration

Om energipriser vid stimulans per kWh vid förnybar energi

En stimulans kan övervägas vid inställning av energipriser. Trots att driftskostnaden kan öka optimeras den totala driftskostnaden genom att man tar hänsyn till återbäringen.

NOTERING

Se till att du modifierar inställningen av energipriserna när stimulansperioden är slut.

Ställa in gaspriset vid stimulans per kWh förnybar energi

Beräkna värdet för gaspriset enligt följande formel:

▪ Faktiskt gaspris+(stimulans/kWh×0,9)

Information om hur du ställer in gaspriset finns i "Ställa in

gaspriset"på sidan57.

Ställa in elektricitetspriser vid stimulans per kWh vid förnybar energi

Beräkna värdet för elpriset enligt följande formel:

▪ Faktiskt elpris+stimulans/kWh

Information om hur du ställer in elpriset finns i "Ställa in

elektricitetspriset"på sidan57.

Exempel

Detta är ett exempel och de priser och/eller värden som används i detta exempel är INTE exakta.

Data Pris/kWh

Gaspris 4,08 Elpris 12,49 Stimulans per kWh vid förnybar

värme

Beräkning av gaspriset:

Gaspris=faktiskt gaspris+(stimulans/kWh×0,9)

Gaspris=4,08+(5×0,9)

Gaspris=8,58

Beräkning av elpriset:

Elpris=Faktiskt elpris+stimulans/kWh

Elpris=12,49+5

Elpris=17,49

Pris Värde i brödsmulor

Gas: 4,08/kWh [7.6]=8,6 Elektricitet: 12,49/kWh [7.5.1]=17

I menyn... Kan du läsa av...

[8.4] Givare Rumstemperatur, tanktemperatur

eller varmvattenberedartemperatur, utomhustemperatur och framledningstemperatur

[8.5] Ställdon Status/läge för varje ställdon

Exempel: Varmvattenpumpen PÅ/AV

[8.6] Driftlägen Aktuellt driftläge

Exempel: Avfrostnings-/ oljereturläge

[8.7] Om Information om systemets

version

[8.8] Anslutningsstatus Information om anslutningsstatus

för enheten, rumstermostaten och LAN-adaptern.

8.4.9 Installatörsinställningar

Konfigurationsguiden

Starta om konfigurationsguiden genom att gå till Installatörsinställningar > Snabbstartsguide [9.1].

Varmvattenberedare

Varmvatten

Följande inställning bestämmer om systemet kan bereda hushållsvarmvatten eller inte, samt vilken tank som används. Inställningen är skrivskyddad.

# Kod Beskrivning

[9.2.1] [E‑05]

[E-05] Kan systemet bereda varmvatten? [E-06] Är en varmvattenberedare en del av systemet? [E-07] Vilken sorts varmvattenberedare är installerad?

(*)

▪ Inbyggd

(*)

[E‑06]

(*)

[E‑07]

(*) Menystruktursinställning [9.2.1] ersätter följande 3

översiktsinställningar:

Elpatronen kommer också att användas vid varmvattenberedning.

8.4.8 Information

Tel.nr. återförsäljare

Installatören kan fylla i sitt kontaktnummer här.

# Kod Beskrivning

[8.3] ej tillgänglig Telefonnummer som användare kan

ringa vid problem.

Möjlig avläsningsinformation

I menyn... Kan du läsa av...

[8.1] Energidata Producerad energi, förbrukad

elektricitet och förbrukad gas [8.2] Felhistorik Felhistorik [8.3] Tel.nr. återförsäljare Kontakt-/supportnummer

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

8 Konfiguration

d f

e g

VVC

# Kod Beskrivning

[9.2.2] [D‑02] VVC:

▪ 0: Ingen varmvattencirkulation: INTE

installerad

▪ 1: Omedelbart varmvatten: Installeras

för att varmvatten ska finnas omedelbart när kranen vrids på. Användaren ställer in tidsinställningen för drift av varmvattenpumpen med hjälp av schemat. Det är möjligt att styra pumpen med användargränssnittet.

▪ 2: Desinfektion: Installeras för

desinfektion. Den aktiveras när varmvattenberedarens desinfektionsfunktion körs. Inga andra inställningar är nödvändiga.

Se även illustrationerna nedan.

Varmvattenpump har installerats för…

Varmvatten Desinfektion

a Inomhusenhet

b Tank

c Varmvattenpump

d Värmeelement

e Backventil

f Dusch g Kallvatten h Varmvattenberedare UT

i Kallvattenanslutning

Schema för varmvattencirkulation Här kan du ställa in ett schema för varmvattenberedaren (endast för

fältlevererad varmvattenpump för sekundär retur).

Ställa in ett schema för varmvattenpumpen för att bestämma när

den ska sättas på och stängas av.

När varmvattenpumpen sätts på aktiveras den och ser till att varmt vatten omedelbart finns i kranen. För att spara energi bör du endast sätta på varmvattenpumpen under de tidpunkter under dagen då varmvatten är nödvändigt.

Reservvärmare

Förutom typ av reservvärmare måste spänning, konfigurering och kapacitet ställas in i användargränssnittet.

Kapaciteten för reservvärmarens olika steg måste ställas in för att energimätningen och/eller energiförbrukningsfunktionen ska fungera ordentligt. Du kan ställa in den exakta värmekapaciteten vid mätning av resistansvärdet för varje elpatron, vilket kommer att resultera i mer korrekt energidata.

Elpatronstyp

Reservvärmaren är anpassad för att kunna anslutas till de vanligaste europeiska elnäten. Typen av reservvärmare måste ställas in i användargränssnittet. För enheter med inbyggd reservvärmare kan typen av värmare visas, men inte ändras.

Spänning

▪ För en 6 kW - 230 V-modell kan detta ställas in på:

▪ 230 V, 1 fas

▪ 230 V, 3 fas

▪ För en 9 kW - 400 V-modell är detta fastslaget till 400 V, 3 fas.

# Kod Beskrivning

[9.3.2] [5‑0D] ▪ 0: 230 V, 1 fas

▪ 1: 230 V, 3 fas

▪ 2: 400 V, 3 fas

Konfiguration

Reservvärmaren kan konfigureras på olika sätt. Du kan välja att ha en reservvärmare med endast 1 steg eller en reservvärmare med 2 steg. Om du använder 2 steg beror kapaciteten för det andra steget på denna inställning. Du kan också välja att få en högre kapacitet på det andra steget vid nödfall.

# Kod Beskrivning

[9.3.3] [4‑0A] ▪ 1: Relä 1/Relä 1+2

▪ 2: Relä 1/Relä 2

▪ 3: Relä 1/Relä 2 Nöddrift Relä 1+2

INFORMATION

Inställningarna [9.3.3] och [9.3.5] är sammankopplade. Om du ändrar en inställning påverkar det den andra. När du ändrar den ena ska du kontrollera att den andra fortfarande är korrekt.

INFORMATION

Vid normal drift är kapaciteten för reservvärmarens andra steg vid nominell spänning lika med [6‑03]+[6‑04].

INFORMATION

Om [4‑0A]=3 och nödläget är aktiverat är reservvärmarens effektförbrukning maximal och lika med 2×[6‑03]+[6‑04].

INFORMATION

Endast för system med inbyggd varmvattenberedare: om lagringstemperaturens börvärde är högre än 50°C rekommenderar INTE Daikin att du inaktiverar reservvärmarens andra steg, eftersom det kommer att ha stor inverkan på tiden som behövs för enheten att värma upp varmvattenberedaren.

Kapacitet steg 1

# Kod Beskrivning

[9.3.4] [6‑03] ▪ Kapaciteten för reservvärmarens

första steg vid nominell spänning.

Ytterligare kapacitet steg 2

# Kod Beskrivning

[9.3.5] [6‑04] ▪ Kapaciteten skiljer sig mellan det

andra och första steget för reservvärmaren med nominell spänning. Nominellt värde beror på reservvärmarens konfiguration.

# Kod Beskrivning

[9.3.1] [E‑03] ▪ 3: 6 kW - 230 V

▪ 4: 9 kW - 400 V

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

8 Konfiguration

[8-01] [8-02]

Spärr eltillskott

# Kod Beskrivning

[9.3.6] [5-00] Spärr eltillskott: Tillåts drift av

reservvärmaren över jämviktstemperaturen under rumsuppvärmning?

▪ 1: EJ tillåten

▪ 0: Tillåten

[9.3.7] [5-01] Eltillskott tillåtet under::

Utomhustemperatur under vilken reservvärmedrift är tillåten.

Intervall: –15°C~35°C

INFORMATION

Vid en omgivningstemperatur över 10°C kommer värmepumpen att vara i drift till 55°C. Genom att konfigurera en högre inställning med en omgivningstemperatur som är högre än inställd jämviktstemperatur, förhindrar det att reservvärmaren hjälper till vid uppvärmning. Reservvärmaren hjälper ENDAST till om du höjer jämviktstemperaturen [5‑01] till den omgivningstemperatur som krävs för att uppnå en högre inställning.

Drift

# Kod Beskrivning

[9.3.8] [4‑00] Reservvärmedrift:

▪ 0: Ej tillåten

▪ 1: Tillåten

▪ 2: Endast Varmvattenberedare

Aktiverad för varmvatten, inaktivera för rumsuppvärmning

INFORMATION

Endast för system med inbyggd varmvattenberedare: Om drift med reservvärmare vid rumsuppvärmning måste begränsas men kan tillåtas för att producera tappvarmvatten, ställ då in [4‑00] till 2.

Nödfall

Nöddrift

Om värmepumpen slutar fungera kan reservvärmaren arbeta som en nödvärmare och ta över värmelasten antingen automatiskt eller manuellt.

▪ När automatisk nöddrift är inställd på Automatisk och

värmepumpen slutar fungera, kommer reservvärmaren att ta över värmelasten och produktionen av tappvarmvatten automatiskt.

▪ När automatisk nöddrift är inställd på Manuell och värmepumpen

slutar fungera, kommer produktionen av tappvarmvatten och rumsuppvärmningen att stoppas och måste återstartas manuellt via användargränssnittet. För att återuppta driften manuellt går du in på huvudmenyskärmen Larm, där användargränssnittet kommer att be dig bekräfta om reservvärmaren kan ta över värmelasten eller inte.

Vi rekommenderar att Nöddrift ställs in på Automatisk om huset lämnas oövervakat under längre perioder.

INFORMATION

Om en värmepump slutar fungera och Nöddrift är inställt på Manuell, kommer rumsfrostskyddet, flytspackeltorken och frostskyddet för vattenledningar att förbli aktiva även om användaren INTE bekräftar nöddrift.

Balansering

Prioriteter För system med en integrerad varmvattenberedare

# Kod Beskrivning

[9.6.1] [5‑02] Husvärmeprioritet: Definierar om

reservvärmaren kommer att assistera värmepumpen under varmvattenberedning.

För optimal drift och lägst energiförbrukning bör man behålla standardinställningen (0).

Om driften av elpatronen är begränsad ([4-00]=0) och utomhustemperaturen är lägre än inställning [5-03], kommer varmvattnet inte att värmas med elpatronen.

[9.6.2] [5‑03] Prioritetstemperatur: Används för att

beräkna tiden mellan två cykler. Om [5‑02]=1, definierar det utomhustemperaturen under vilken reservvärmaren kommer att assistera under varmvattenberedning.

[5-01] Jämviktstemperatur [5-03] Rumsuppvärmningens prioritetstemperatur relateras till reservvärmaren. Du måste alltså ställa in [5‑03] så att den är samma som eller ett par grader högre än [5‑01].

[9.6.3] [5-04] Förskjutningstemp. Elpatron:

Börvärdeskorrigering för varmvattentemperaturen: korrigering av börvärdet för önskad varmvattentemperatur som ska tillämpas vid låg utomhustemperatur när rumsuppvärmningsprioriteten är aktiverad. Det korrigerade (högre) börvärdet säkerställer att den totala värmekapaciteten för vattnet i beredaren inte ändras i någon större utsträckning genom att kompensera för det kallare vattnet i botten på beredaren (eftersom värmeväxlarspolen inte används) med ett varmare övre skikt.

Intervall: 0°C~20°C

Timer för samtidig begäran av rumsuppvärmning och varmvattenberedning

[8-02]: Karenstid VV laddning timmar

# Kod Beskrivning

[9.5] ej tillgänglig ▪ 0: Manuell

INFORMATION

Inställningen för den automatiska nöddriften kan endast ställas in i menystrukturen på användargränssnittet.

Installatörens referenshandbok

▪ 1: Automatisk

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

8 Konfiguration

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

[8-01]

[F-01] 35°C

[8-02]

[8-01]+

[8-04]

[8-04]: Ytterligare driftstid på [4-02]/[F-01]

[9.6.4] [8-02] Karenstid VV laddning timmar: Minsta tid

[9.6.5] Ej

[9.6.6] [8-01] Längsta laddningstid VV för

[9.6.7] [8-04] Ytterligare driftstid: Ytterligare drifttid för

Skydd mot frysta rör

Endast relevant för installationer med vattenledningar utomhus. Den här funktionen ska skydda vattenledningarna från att frysa.

[9.7] [4-04] Frostskydd rörkrets:

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

1 Varmvattenberedningsläge för värmepump (1=aktiv, 0 =ej

aktiv)

2 Varmvattenbegäran för värmepump (1=begäran, 0=ingen

begäran)

t Tid

TAOmgivningstemperatur (utomhus)

t Tid

Karenstid VV laddning timmar Maximal drifttid för varmvattenberedning

# Kod Beskrivning

mellan två cykler för varmvattnet. Den faktiska tiden mellan de två cyklerna beror också på inställning [8-04].

Intervall: 0~10 timmar

Anmärkning: Den minsta tiden är 0,5 timme även om det inmatade värdet är 0.

Minsta laddningstid VV:

tillämpligt

Ändra INTE.

varmvattenberedning. Varmvattenberedningen upphör, även om den önskade varmvattentemperaturen INTE har uppnåtts. Den faktiska maximala drifttiden beror också på inställning [8-04].

▪ När Husvärmekontroll=Rumsgivare:

Detta förinställda värde gäller endast om det finns ett behov för uppvärmning eller kylning av rum. Om det INTE finns ett behov för rumsuppvärmning/kyla värms varmvattenberedaren upp tills börvärdet har uppnåtts.

▪ När Husvärmekontroll≠Rumsgivare:

Detta förinställda värde gäller alltid.

Intervall: 5~95 minuter

Anmärkning: Det är INTE tillåtet att ställa in [8‑01] till ett värde som är lägre än 10 minuter.

den maximala drifttiden beror på utomhustemperaturen [4-02] eller [F-01].

Intervall: 0~95 minuter

# Kod Beskrivning

▪ 0: Automatisk (skrivskyddad)

Dräneringsförebyggande

Endast tillämpligt när funktionen för bivalent drift ([C‑02]) har aktiverats. Denna funktion förhindrar att frysskyddsventilerna i vattenröret till utomhusenheten öppnas när hjälppannan körs vid utomhustemperaturer under noll grader.

Energisparfunktionen

Energisparfunktion

Definierar om utomhusenhetens strömförsörjning kan avbrytas (av inomhusenhetens interna kontroll) under standby-förhållanden (inget behov för rumsuppvärmning/-kylning eller varmvatten finns). Avbrott i utomhusenhetens strömförsörjning under standby-förhållanden bestäms i slutändan i relation till omgivningstemperatur, kompressorförhållanden och interna minimumtider.

För att aktivera energisparfunktionen måste [E‑08] vara aktiverat på användargränssnittet.

# Kod Beskrivning

[9.F] [E‑08] Energisparfunktion för utomhusenhet:

▪ 0: Nej

▪ 1: Ja

Strömförsörjning med differentierad eltariff

INFORMATION

# Kod Beskrivning

[9.8.1] [D-01] Anslutning till en Strömförsörjning med

differentierad eltariff eller en Överhettningsskydd

▪ 0 Nej: Utomhusenheten är ansluten till

en normal strömförsörjning.

▪ 1 Öppen: Utomhusenheten är

ansluten till en strömförsörjning med önskad kWh-grad. När signalen för den önskade kWh-graden skickas av elleverantören, kommer kontakten att öppnas och enheten övergå i tvingande av-läge. När signalen släpps igen kommer den spänningsfria kontakten att slutas och enhetens drift att återstartas. Aktivera därför alltid funktionen för automatisk återställning.

▪ 2 Stängd: Utomhusenheten är

ansluten till en strömförsörjning med önskad kWh-grad. När signalen för den önskade kWh-graden skickas av elleverantören, kommer kontakten att stängas och enheten övergå i tvingande av-läge. När signalen släpps igen kommer den spänningsfria kontakten att öppna och enhetens drift att återstartas. Aktivera därför alltid funktionen för automatisk återställning.

▪ 3 Överhettningsskydd: En

säkerhetstermostat är ansluten till systemet (normalt stängd kontakt)

Installatörens referenshandbok

8 Konfiguration

# Kod Beskrivning

[9.8.2] [D-00] Tillåt elpatron: Vilka värmekällor tillåts

under strömförsörjning med önskad kWh-grad?

▪ 0 Nej: Ingen

▪ 1 Endast tankpatron: Endast

elpatronen

▪ 2 Endast elpatron: Endast

reservvärmaren

▪ 3 Alla: Alla värmekällor

Se nedanstående tabell.

Inställning2 är endast användbar om strömförsörjningen med önskad kWhgrad är av typ1 eller inomhusenheten är ansluten till strömförsörjning med normal kWh-grad (via X2M/5‑6) och reservvärmaren INTE är ansluten till strömförsörjningen med önskad kWhgrad.

[9.8.3] [D-05] Tillåt värmepump:

▪ 0 Nej: Pumpen tvingas vara av

▪ 1 Ja: Ingen begränsning

Välj INTE 1 eller 3.

[D‑00] Reservvärmare Kompressor

0 Tvingande AV Tvingande AV 2 Tillåten

Energiförbrukningskontroll

Se "5Tillämpningsriktlinjer" på sidan 10 för detaljerad information om denna funktion.

# Kod Beskrivning

[9.9.1] [4-08] Energiförbrukningskontroll:

▪ 0 Nej: Inaktiverad.

▪ 1 Kontinuerlig: Aktiverad: Du kan

ange ett värde (i A eller kW) för effektbegränsning till vilket systemets energiförbrukning alltid kommer att begränsas.

▪ 2 Ingångar: Du kan ange fyra olika

effektbegränsningsvärden (i A eller kW) till vilka systemets energiförbrukning kommer att begränsas när motsvarande digitala ingång kräver.

[9.9.2] [4-09] Typ:

▪ 0 Ampere: Begränsningsvärdena

ställs in i A.

▪ 1 Kilowatt: Begränsningsvärdena

ställs tills in i kW.

Begränsa när [9.9.1]=Kontinuerlig och [9.9.2]=Ampere:

# Kod Beskrivning

[9.9.3] [5-05] Gränsvärde: Gäller endast vid fullt

strömsparläge.

0A~50A

Begränsar när [9.9.1]=Ingångar och [9.9.2]=Ampere:

# Kod Beskrivning

[9.9.4] [5-05] Gräns 1: 0A~50A [9.9.5] [5-06] Gräns 2: 0A~50A [9.9.6] [5-07] Gräns 3: 0A~50A [9.9.7] [5-08] Gräns 4: 0A~50A

Begränsa när [9.9.1]=Kontinuerlig och [9.9.2]=Kilowatt:

# Kod Beskrivning

[9.9.8] [5-09] Gränsvärde: Gäller endast vid fullt

energisparläge.

0kW~20kW

Begränsar när [9.9.1]=Ingångar och [9.9.2]=Kilowatt:

# Kod Beskrivning

[9.9.9] [5-09] Gräns 1: 0kW~20kW [9.9.A] [5-0A] Gräns 2: 0kW~20kW [9.9.B] [5-0B] Gräns 3: 0kW~20kW [9.9.C] [5-0C] Gräns 4: 0kW~20kW

Prioritet elpatron

# Kod Beskrivning

[9.9.D] [4-01] Energiförbrukningskontrollen

INAKTIVERAD [4-08]=0

▪ 0 Inga: Reservvärmaren och

elpatronen och kan drivas samtidig.

▪ 1 Elpatron tank: Elpatronen

prioriteras.

▪ 2 Elpatron: Reservvärmaren

prioriteras.

Energiförbrukningskontrollen AKTIVERAD [4‑08]=1/2

▪ 0 Inga: Beroende på

effektbegränsningsstatusen är elpatronen den värmekälla som först begränsas, därefter reservvärmaren.

▪ 1 Elpatron tank: Beroende på

effektbegränsningsstatusen är reservvärmaren den värmekälla som först begränsas, därefter elpatronen.

▪ 2 Elpatron: Beroende på

effektbegränsningsstatusen är elpatronen den värmekälla som först begränsas, därefter reservvärmaren.

Obs: Om energiförbrukningskontrollen är AVAKTIVERAD (för alla modeller) definierar inställningen [4‑01] om reservvärmaren och elpatronen kan drivas samtidigt, eller om elpatronen/reservvärmaren prioriteras över reservvärmaren/elpatronen i respektive fall.

Om energiförbrukningskontrollen är AKTIVERAD, definierar inställningen [4‑01] prioritetsordningen för de elektriska värmarna, beroende på gällande begränsning.

Energimätare

Energimätning

Om energin mäts av externa energimätare ska inställningarna konfigurerar enligt nedan. Välj pulsfrekvensutgång för varje energimätare i enlighet med energimätarens specifikationer. Det är möjligt att ansluta upp till 2 energimätare med olika pulsfrekvenser. Om endast 1 eller ingen energimätare används ska du välja Inga för att ange att motsvarande pulsingång INTE används.

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

8 Konfiguration

calc

[C-03]+[C-04]

3°C

[C-03]

# Kod Beskrivning

[9.A.1] [D‑08] Elmätare 1:

▪ 0 Inga: INTE installerad

▪ 1 1/10kWh: Installerad

▪ 2 1/kWh: Installerad

▪ 3 10/kWh: Installerad

▪ 4 100/kWh: Installerad

▪ 5 1000/kWh: Installerad

[9.A.2] [D‑09] Elmätare 2:

▪ 0 Inga: INTE installerad

▪ 1 1/10kWh: Installerad

▪ 2 1/kWh: Installerad

▪ 3 10/kWh: Installerad

▪ 4 100/kWh: Installerad

▪ 5 1000/kWh: Installerad

Sensorer

Extern givare

# Kod Beskrivning

[9.B.1] [C–08] Extern givare: Typen av sensor ska

ställas in vid anslutning av en extra extern rumstemperatursensor.

▪ 0 Inga: INTE installerad. Termistorn

för användargränssnittet och utomhusenheten används för mätning.

▪ 1 Utomhus: Ansluten till kretskortet i

inomhusenheten som mäter

utomhustemperaturen. Anmärkning: Temperatursensorn för

utomhusenhetens används fortfarande för vissa funktioner.

▪ 2 Rum: Ansluten till kretskortet i

inomhusenheten som mäter inomhustemperaturen. Temperatursensor för användargränssnittet används INTE längre. Anmärkning: Detta värde är endast relevant i en rumstermostat.

Givarkalibrering

Gäller ENDAST om en extern utomhustemperatursensor är ansluten och konfigurerad.

Du kan kalibrera den externa utomhustemperatursensorn. Det är möjligt att ange ett offsetvärde för termistorvärdet. Den här inställningen kan göras för att kompensera för situationer om den externa utomhustemperatursensor inte kan installeras på den ideala installationsplatsen.

# Kod Beskrivning

[9.B.2] [2-0B] Givarkalibrering: Offset på

rumstemperaturen uppmätt på den externa utomhustemperaturssensorn.

▪ –5°C~5°C, steg 0,5°C

Genomsnittstid

Genomsnittstimern korrigerar påverkan från omgivningstemperaturens fluktuationer. Uträkningen av det väderberoende börvärdet görs med den genomsnittliga utomhustemperaturen.

Utomhustemperaturen har ett genomsnittligt värde över den valda tidsperioden.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

# Kod Beskrivning

[9.B.3] [1-0A] Genomsnittstid:

▪ 0: Inget genomsnitt

▪ 1: 12timmar

▪ 2: 24timmar

▪ 3: 48timmar

▪ 4: 72timmar

Bivalent drift

Gäller endast om det finns en hjälppanna.

Om bivalent

Syftet med denna funktion är att bestämma vilken värmekälla som kan/ska driva rumsuppvärmningen, antingen värmepumpsystemet eller en hjälppanna.

# Kod Beskrivning

[9.C.1] [C-02] Bivalent drift: Anger om

rumsuppvärmningen även görs med andra medel än systemets värmekälla.

▪ 0 Nej: Inte installerad

▪ 1 Ja: Installerad. Hjälppannan

(gaspanna, oljepanna) används när utomhustemperaturen är låg. Under bivalent drift är stängs värmepumpen av. Ange det här värdet om hjälppannan används.

▪ Om Bivalent drift är aktiverad: När utomhustemperaturen sjunker

under bivalent PÅ-temperaturen (fast eller varierande baserat på energipriser), stoppas rumsuppvärmningen av inomhusenheten automatiskt och tillåtelsesignalen för hjälppannan är aktiv.

▪ Om Bivalent drift är inaktiverad: Rumsuppvärmning utförs endast

av inomhusenheten inom driftintervallet. Tillåtelsesignalen för hjälppannan är alltid inaktiv.

Växlingen mellan värmepumpsystemet och hjälppannan baseras på följande inställningar:

▪ [C‑03] och [C‑04]

▪ El- och gaspriser ([7.4.5.1], [7.4.5.2], [7.4.5.3] och [7.4.6])

[C‑03], [C‑04] och T

Värmepumpsystemet beräknar ett värde T

calc

baserat på

calc

inställningarna ovan, vilket varierar mellan [C‑03] och [C‑03]+[C‑04].

TAUtomhustemperatur

Bivalent PÅ-temperatur (varierande). Under denna

calc

temperatur är hjälppannan alltid PÅ. T under [C‑03] eller över [C‑03]+[C‑04].

3°C Fast hysteresvärde för att förhindra för mycket växling

mellan värmepumpsystemet och hjälppannan

a Hjälppanna aktiv b Hjälppanna inaktiv

utomhustemperatur

en...

Rumsuppvärmning

via

kan aldrig gå

calc

Då...

Bivalent signal för

hjälppannan är...

värmepumpsysteme

t...

Sjunker under T Stiger över T

calc

Stannar Aktiv

calc

+3°C Startar Inaktiv

Installatörens referenshandbok

8 Konfiguration

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

-14

-12 -10 -8 -6 -4 -2 0 2 4 6 8 10 12 14

COP

10.5 (b)

2.5 (a)

INFORMATION

▪ Funktionen bivalent drift har ingen inverkan på

varmvattenberedningsläget. Hushållsvarmvattnet värms fortfarande bara upp med inomhusenheten.

▪ Tillståndssignalen för hjälppannan finns i EKRP1HB

(kretskort för digital I/O). När den är aktiverad är kontakten X1, X2 stängd, och när den är inaktiverad är kontakten öppen. Se illustrationen nedan för schematisk placering av denna kontakt.

# Kod Beskrivning

Ej tillämpligt [C-03] Intervall: –25°C~25°C (steg: 1°C) Ej tillämpligt [C-04] Intervall: 2°C~10°C (steg: 1°C)

Ju högre värde för [C‑04], desto högre noggrannhet vid växlingen mellan värmepumpsystemet och hjälppannan.

Gör enligt följande för att fastställa värdet för [C‑03]:

1 Fastställ COP (=värmefaktor) genom att använda formeln:

Formel Exempel

COP = (Elpris/gaspris) pannans effektivitet

(a)

Om:

▪ Elpris: 20c€/kWh

▪ Gaspris: 6c€/kWh

▪ Pannans effektivitet: 0,9

Sedan: COP = (20/6)×0,9 = 3

(a) Se till att använda samma måttenhet för elpriset och

gaspriset (exempel: c€/kWh).

2 Använd diagrammet för att fastställa värdet för [C‑03]:

INFORMATION

Använd INTE översiktsinställningar för att ställa in el- och gaspriser. Ställ in dem i menystrukturen istället ([7.4.5.1], [7.4.5.2], [7.4.5.3] och [7.4.6]). Se bruksanvisningen och användarens referenshandbok för mer information om hur du ställer in energipriser.

INFORMATION

Solpaneler. Om solpaneler används ställer du in ett

mycket lågt elpris för att främja användningen av värmepumpen.

# Kod Beskrivning

[7.4.5.1] Ej

tillämpligt

[7.4.5.2] Ej

tillämpligt

[7.4.5.3] Ej

tillämpligt

[7.4.6] Ej

Vilket är det höga

elpriset? Vad är snittpriset

på el? Vilket är det låga

elpriset? Vilket är bränslepriset?

tillämpligt

Larmutsignal

Larmutgång

# Kod Beskrivning

[9.D] [C–09] Larmutgång: Anger logiken för

larmutsignalen för kretskort för digital I/O under driftfel.

▪ 0 Onormal: Larmutsignalen slås på

när ett larm inträffar. Genom att ställa in detta värde ges möjlighet att särskilja på identifiering av ett larm och identifiering av ett strömavbrott.

▪ 1 Normal: Larmutsignalen slås INTE

på när ett larm inträffar.

Se även tabellen nedan (Larmutsignalslogik).

Larmutsignalslogik

[C-09] Larm Inget larm Ingen

strömförsörjni

ng till enheten

0 Stängd utsignal Öppen utsignal Öppen utsignal 1 Öppen utsignal Stängd utsignal

Exempel: a [C‑03]=2,5 när COP=3 och LWT=35°C b [C‑03]=10,5 när COP=3 och LWT=55°C

NOTERING

Se till att ställa in värdet för [5‑01] till minst 1°C högre än värdet för [C‑03].

El- och gaspriser

Installatörens referenshandbok

Automatisk omstart

När strömmen återvänder efter ett strömavbrott tillämpar den automatiska omstartsfunktionen fjärrkontrollens inställningar vid tiden för strömavbrottet. Därför rekommenderas det att alltid hålla denna funktion aktiverad.

Om strömförsörjningen med önskad kWh-grad är av en typ där strömförsörjningen avbryts ska du alltid tillåta den automatiska omstartsfunktionen. Kontinuerlig reglering av inomhusenheten kan garanteras oberoende av status för strömförsörjningen med önskad kWh-grad att ansluta inomhusenheten till en strömförsörjning med normal kWh-grad.

# Kod Beskrivning

[9.E] [C-09] Automatisk omstart:

▪ 0: Manuell

▪ 1: Automatisk

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

Inaktivera skydd

INFORMATION

Programmet är utrustat med ett läge "installer-onsite" ([9.G]: Avaktivera skyddslogik), som inaktiverar automatisk drift av enheten. Vid första installationen är Avaktivera skyddslogik som standard inställt på Ja, vilket innebär att automatisk drift är inaktiverad. Alla skyddsfunktioner inaktiveras då. Om webbplatserna för användargränssnittet är avstängda drivs INTE enheten automatiskt. För att aktivera automatisk drift och skyddsfunktionerna ska Avaktivera skyddslogik ställas in på Nej.

36 timmar efter första strömpåslag kommer enheten automatiskt att ställa in Avaktivera skyddslogik på Nej, vilket avslutar läget "installer-on-site" och aktiverar skyddsfunktionerna. Om installatören efter första installationen återvänder till platsen måste han/hon ställa in Avaktivera skyddslogik på Ja manuellt.

# Kod Beskrivning

[9.G] Ej tillämpligt Avaktivera skyddslogik

▪ 0: Nej

▪ 1: Ja

8 Konfiguration

Tvingad avfrostning

Starta avfrostningen manuellt.

# Kod Beskrivning

[9.H] ej tillgänglig Vill du starta en tvångsavfrostning?

▪ Tillbaka

▪ OK

Översikt över fältinställningar

Alla inställningar kan göras med hjälp av menystrukturen. Om det av någon anledning krävs att en inställning ändras med hjälp av översiktsinställningarna, så kan du komma åt översiktsinställningarna på följande sätt i översikten över fältinställningar [9.I]. Se "För att ändra en översiktsinställning" på

sidan38.

8.4.10 Drift

I driftmenyn kan du aktivera eller inaktivera enhetens funktioner.

# Kod Beskrivning

[C.1] ej tillgänglig Rum

▪ 0: Av

▪ 1: På

[C.2] ej tillgänglig Rumsdrift

▪ 0: Av

▪ 1: På

[C.3] ej tillgänglig Varmvattenberedare

▪ 0: Av

▪ 1: På

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

8 Konfiguration

[4]

Rumsdrift

Driftläge Driftlägesschema

[2]

Klimat 1

Scheman Schema värme

Temperaturkontroll

Schema kylning

Kurva för väderberoende uppvärmning Kurva för väderberoende kylning

[3]

Klimat 2

Scheman Schema värme

Temperaturkontroll

Schema kylning

Kurva för väderberoende uppvärmning Kurva för väderberoende kylning

[1.4]

Frostskydd

Aktivering Börvärde rum

[1.5]

Temperaturområde

Mintemp värmedrift Maxtemp värmedrift Mintemp kyldrift Maxtemp kyldrift

[7]

Användarinställningar

Språk Tid/datum Semester Tyst Elpris Gaspris

[C]

Drift

Rum Rumsdrift Varmvattenberedare

[B]

Behörighetsnivå

[7.3]

Semester

Aktivering Från Till

[7.4]

Tyst

Aktivering Scheman

[7.5]

Elpris

Hög Medel Låg Scheman

[7.2]

Tid/datum

Timme Minut År Månad Dag Sommartid Format

[8.1]

Energidata

Förbrukad energi Producerad värme

[5]

Varmvattenberedare

Kraftfull drift (värmepump + elpatron i 30 minuter) Temperatur komfortlagring Temperatur ekonomilagring Temperatur återvärmning Scheman

[8]

Information

Energidata Felhistorik Tel.nr. återförsäljare Givare Ställdon Driftlägen Om Anslutningsstatus

[1]

Rum

Givarkalibrering

Temperaturområde

Frostskydd

Schema kylning

Schema värme

Scheman

(*)

(*) (*)

8.5 Menystruktur: översikt över användarinställningarna

Inställningsskärm

(*) Endast tillämpligt med EKHVCONV2 installerad.

INFORMATION

Inställningarna kommer att vara synliga/dolda beroende på de valda installatörsinställningarna och typen av enhet.

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

8.6 Menystruktur: översikt över installationsinställningarna

[9.C]

Bivalent drift

Bivalent drift Pannans effektivitet Temperatur Hysteres

[9.B]

Givare

Extern givare Givarkalibrering Genomsnittstid

[9.6] Fördelning Husvärme/Varmvattenberedning

Husvärmeprioritet Prioritetstemperatur Förskjutningstemp. Elpatron

Minsta laddningstid VV

Karenstid VV laddning timmar

Längsta laddningstid VV Ytterligare driftstid

[9.3]

Elpatron

Elpatronstyp Spänning Konfiguration

Ytterligare kapacitet steg 2

Kapacitet steg 1

Spärr eltillskott Eltillskott tillåtet under: Drift

[9.8] Strömförsörjning med differentierad eltariff

Strömförsörjning med differentierad eltariff Tillåt elpatron Tillåt värmepump

[9.2]

Varmvatten

Varmvatten VVC Schema för varmvattencirkulation Sol

[9.9] Energiförbrukningskontroll

Energiförbrukningskontroll Typ Gränsvärde Gräns 1 Gräns 2 Gräns 3 Gräns 4 Prioritet elpatron

Elmätare 2

Elmätare 1

[9.A] Energimätning

[9]Installatörsinställningar

Snabbstartsguide Varmvatten Elpatron Nöddrift Fördelning Husvärme/Varmvattenberedning Frostskydd rörkrets Strömförsörjning med differentierad eltariff Energiförbrukningskontroll Energimätning Givare Bivalent drift Larmutgång

Automatisk omstart Energisparfunktion Avaktivera skyddslogik

Översiktsinställningar

Tvingad avfrostning

8 Konfiguration

INFORMATION

Inställningar för solvärmepaket gäller INTE för denna enhet. Inställningar skall INTE användas eller ändras.

INFORMATION

Inställningarna kommer att vara synliga/dolda beroende på de valda installatörsinställningarna och typen av enhet.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

9 Driftsättning

INFORMATION

9.1 Översikt: driftsättning

Detta kapitel beskriver vad som måste göras och vad bör jag veta för att driftsätta systemet när det är konfigurerat.

Typiskt arbetsflöde

Driftsättningen består vanligtvis av följande moment: 1 Läsa i “Checklista före driftsättning”. 2 Utföra en luftning. 3 Utföra en testkörning av systemet. 4 Gör en testkörning av en eller flera ställdon om nödvändigt. 5 Utför en torkning av golvvärmens flytspackel om nödvändigt.

Den efterföljande kabeldragningen har utförts i enlighet med detta dokument och gällande bestämmelser:

▪ Mellan den lokala strömförsörjningspanelen och

utomhusenheten

▪ Mellan inomhusenheten och utomhusenheten

▪ Mellan den lokala strömförsörjningspanelen och

inomhusenheten

▪ Mellan inomhusenheten och ventilerna (om tillgängligt)

▪ Mellan inomhusenheten och rumstermostaten (om

tillgängligt)

Systemet har jordats korrekt och alla jordkontakter är ordentligt åtdragna.

Säkringarna eller lokalt installerade skyddsanordningar är installerade i enlighet med detta dokument och har INTE förbikopplats.

Matningsspänningen stämmer överens med spänningen på enhetens märkskylt.

Det finns INGA lösa anslutningar eller skadade elektriska komponenter i kopplingsboxen.

Det finns INGA skadade komponenter eller klämda rör inne i inomhus- och utomhusenheterna.

Reservvärmarens kretsbrytare F1B (anskaffas lokalt) är PÅ.

Korrekta rörstorlekar har installerats och rören är ordentligt isolerade.

Det finns INGA vattenläckor inne i inomhusenheten.

Avstängningsventilerna har installerats korrekt och är helt öppna.

Luftningsventilen är öppen (minst 2 varv).

9.2 Försiktighetsåtgärder vid driftsättning

INFORMATION

Under den första driftsättningen kan enheten kräva mer ström än vad som anges på enhetens märkplåt. Detta fenomen orsakas av kompressorn som behöver köras kontinuerligt i 50 timmar innan en smidig drift och stabil energiförbrukning uppnås.

NOTERING

Använd ALDRIG enheten utan termistorer och/eller tryckgivare/kontakter. Det kan leda till att kompressorn bränns.

9.3 Checklista före driftsättning

Efter installation av enheten kontrolleras följande. När alla kontroller nedan är gjorda MÅSTE enheten stängas, och FÖRST därefter kan den startas.

Läs de kompletta installationsinstruktionerna som beskrivs i Installatörens referensguide.

Inomhusenheten är korrekt monterad.

Utomhusenheten är korrekt monterad.

Övertrycksventilen släpper ut vatten när den öppnas.

Att varmvattenberedaren är fylld med vatten.

9.4 Checklista under driftsättning

Den minsta flödeshastigheten under drift med reservvärmare/avfrostning säkerställs under alla förhållanden. Se “Hur du kontrollerar vattenvolymen och flödeshastigheten” i "6.3 Förbereda vattenrören" på

sidan19.

Hur du utför en luftning.

Hur du utför en testkörning.

Hur du utför en testkörning av ställdonen.

Funktion för torkning av golvvärmens flytspackel

Torkningen av golvvärmens flytspackel startas (vid behov).

9.4.1 Hur du kontrollerar minsta flödeshastighet

Obligatorisk procedur för extrazonen

1 Bekräfta enligt den hydrauliska konfigurationen vilka

rumsuppvärmningsloopar som kan stängas med mekaniska, elektriska eller andra ventiler.

2 Stäng alla rumsuppvärmningsloopar som kan

stängas (se föregående steg).

—

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

9 Driftsättning

3 Starta en testkörning av pumpar (se "9.4.4Hur du

utför en testkörning av ställdonen"på sidan70).

4 Gå till Givare vid testkörning av pump. 5 Välj flödeshastighetsinformationen. Under

testkörning kan enheten arbeta under dess minsta tillåtna flödeshastighet.

6 Modifiera inställningen på shuntventilen så att den

når minsta erforderliga flödeshastighet + 2l/min.

Rekommenderad procedur för huvudzonen

INFORMATION

Pumpen för extrazonen ser till att minimiflödet för en korrekt drift av enheten kan garanteras.

1 Bekräfta enligt den hydrauliska konfigurationen vilka

rumsuppvärmningsloopar som kan stängas med mekaniska, elektriska eller andra ventiler.

2 Stäng alla rumsuppvärmningsloopar som kan

stängas (se föregående steg).

3 Skapa ett termobehov endast i huvudzonen. — 4 Vänta 1 minut så att enheten stabiliserats. — 5 Om extrapumpen fortfarande bidrar (den gröna LED-

lampan på pumpens högra sida lyser) ökar du flödet tills extrapumpen inte bidrar längre (LED är AV).

6 Gå till [8.4.A]: Information > Givare > Flöde

värmebärare.

7 Modifiera inställningen på shuntventilen så att den

når minsta erforderliga flödeshastighet + 2l/min.

Minsta erforderliga flödeshastighet

20l/min

—

9.4.2 Luftning

När du driftsätter och installerar enheten är det mycket viktigt att få ut all luft ur vattenkretsen. När luftningen har satts igång körs pumpen utan att enheten faktiskt är i drift och luftningen av vattenkretsen startas.

NOTERING

Innan luftning startas, öppna säkerhetsventilen och kontrollera att kretsarna är tillräckligt fyllda med vatten. Endast när vatten tränger ur ventilen när den öppnas kan luftningen påbörjas.

Det finns 2 sätt att få ut luft ur kretsen:

▪ Manuellt: enheten körs med en fast pumphastighet och med

trevägsventilen på en fast eller önskad position. Trevägsventilen på en önskad position är en mycket praktisk funktion för att få ut all luft ur vattenkretsen under rums- eller varmvattenuppvärmningen. Luftning måste utföras för både rumsuppvärmningskretsen och varmvattenkretsen. Pumphastigheten (långsam eller snabb) kan också ställas in.

▪ Automatisk: enheten ändrar då pumphastigheten automatiskt och

växlar trevägsventilens position mellan rums- och varmvattenuppvärmningen.

INFORMATION

För både manuell och automatiskt luftning, 1 temperaturzon luftas med respektive luftningsstart. För att lufta den andra temperaturzonen måste du starta om luftningsfunktionen. När luftning genomförs första gången kommer huvudtemperaturzonen att luftas.

Typiskt arbetsflöde

Luftning ur systemet bör bestå av: 1 Genomföra en manuell luftning för båda zoner 2 Genomföra en automatisk luftning för båda zoner

INFORMATION

Börja med att genomföra en manuell luftning. När nästan all luft har tagits bort, genomför en automatisk luftning. Upprepa den automatiska luftningen vid behov, tills du är säker på att all luft har avlägsnats ur systemet. Under luftningen är begränsning av pumphastigheten [9‑0D] EJ tillämplig.

Luftningen stoppas automatiskt efter 30minuter.

Hur du utför en manuell luftning

INFORMATION

Vid luftning av huvudzonen ska man se till att inställningen för huvudzonen är minst 5°C högre än den verkliga vattentemperaturen inuti enheten.

Villkor: Se till att all drift är inaktiverad. Gå till menyn Drift och stäng av Rum, Rumsdrift och Varmvattenberedare.

1 Ställ in användarbehörighetsnivån till Installatör. Se

"För att ändra användarbehörighetsnivå"på sidan37.

2 Gå till [A.3]: Driftsättning > Avluftning. 3 I menyn ställer du in Typ = Manuell. 4 Välj Starta avluftning. 5 Välj OK för att bekräfta.

Resultat: Luftningen startar. Den slutar automatiskt

när luftningscykeln är slutförd.

6 Under manuell drift kan du ändra önskad

pumphastighet. Trevägsventilens position måste ändras mellan rumsuppvärmning och varmvattenberedning. För att ändra inställningarna under luftningen öppnar du menyn och går till Inställningar.

▪ Bläddra till Krets och ställ in det på Husvärme/

Varmvattenberedare.

▪ Bläddra till Pumphastighet och ställ in det på Låg/

Hög.

7 För att stoppa luftningen manuellt: —

1 Gå till Stoppa avluftning. 2 Välj OK för att bekräfta.

INFORMATION

—

Hur du utför en automatisk luftning

INFORMATION

Vid luftning av huvudzonen ska man se till att inställningen för huvudzonen är minst 5°C högre än den verkliga vattentemperaturen inuti enheten.

Villkor: Se till att all drift är inaktiverad. Gå till menyn Drift och stäng av Rum, Rumsdrift och Varmvattenberedare.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

1 Ställ in användarbehörighetsnivån till Installatör. Se

"För att ändra användarbehörighetsnivå"på sidan37.

Installatörens referenshandbok

—

9 Driftsättning

2 Gå till [A.3]: Driftsättning > Avluftning. 3 I menyn ställer du in Typ = Automatisk. 4 Välj Starta avluftning. 5 Välj OK för att bekräfta.

Resultat: Luftningen startar. Den stoppas

automatiskt när den är klar.

6 För att stoppa luftningen manuellt: —

1 Gå till Stoppa avluftning. 2 Välj OK för att bekräfta.

9.4.3 Testköra driften

Villkor: Se till att all drift är inaktiverad. Gå till menyn Drift och stäng

av Rum, Rumsdrift och Varmvattenberedare.

INFORMATION

Testkörningen gäller endast den extra temperaturzonen.

1 Ställ in användarbehörighetsnivån till Installatör. Se

"För att ändra användarbehörighetsnivå"på sidan37.

2 Gå till [A.1]: Driftsättning > Testkörning enhet. 3 Välj ett test i listan. Exempel: Uppvärmning. 4 Välj OK för att bekräfta.

Resultat: Testkörningen inleds. Den stoppas

automatiskt när den är klar (±30min). För att stoppa testkörningen manuellt: —

1 Gå till Stoppa testkörning. 2 Välj OK för att bekräfta.

Om enheten har installerats korrekt kommer den att startas i valt driftläge under testkörningen. Under testkörningen kan enheten kontrolleras för en korrekt drift genom att kontrollera utvattentemperaturen (uppvärmnings-/kylningsläge) och varmvattenberedarens temperatur (varmvattenläget).

För att övervaka temperaturen:

1 Gå till Givare. 2 Välj temperaturinformationen.

—

9.4.4 Hur du utför en testkörning av ställdonen

Villkor: Se till att all drift är inaktiverad. Gå till menyn Drift och stäng

av Rum, Rumsdrift och Varmvattenberedare.

Syftet med att testköra ställdonen är att bekräfta en korrekt drift av de olika ställdonen (när du t.ex. väljer Cirkulationspump startas en testkörning av pumpen).

1 Ställ in användarbehörighetsnivån till Installatör. Se

"För att ändra användarbehörighetsnivå"på sidan37.

2 Gå till [A.2]: Driftsättning > Handkörning av enheter. 3 Välj ett test i listan. Exempel: Cirkulationspump. 4 Välj OK för att bekräfta.

Resultat: Testkörningen av ställdonet inleds. Den

stoppas automatiskt när den är klar (±30min). För att stoppa testkörningen manuellt: —

1 Gå till Stoppa testkörning. 2 Välj OK för att bekräfta.

—

Möjliga testdrifter av ställdonen

▪ Elpatron steg 1-test

▪ Elpatron steg 2-test

▪ Cirkulationspump-test

INFORMATION

Se till så att systemet är tömt på all luft innan testkörning utförs. Undvik också störningar i vattenkretsen under testkörningen.

▪ Avstängningsventil-test

▪ 3-vägs ventil-test

▪ Bivalent signal-test

▪ Larmutgång-test

▪ Kyla/Värme-signal-test

▪ VVC-test

9.4.5 Torkning av golvärmens flytspackel

Den här funktionen används för att torka flytspacklet för golvvärmen oerhört långsamt vid uppförandet av huset. Den möjliggör för installatören att ställa in och köra programmet.

Villkor: Se till att all drift är inaktiverad. Gå till menyn Drift och stäng av Rum, Rumsdrift och Varmvattenberedare.

Funktionen kan köras innan utomhusenheten är färdiginstallerad. I detta fall är det reservvärmaren som utför torkningen av flytspacklet och förser med utvattnet utan värmepumpdrift.

När ingen utomhusenhet ännu är installerad, anslut strömförsörjningskabeln till inomhusenheten via X2M/30 och X2M/31. Se "7.6.8Hur du ansluter nätströmmen"på sidan33.

INFORMATION

▪ Om Autom. Nöddrift är inställt på Manuell ([A.6.C]=0),

och enheten triggas att starta en nöddrift, kommer användargränssnittet att begära en bekräftelse innan den startar. Funktionen med flytspackeltork är aktiv även om användaren INTE bekräftar nöddrift.

▪ Under flytspackeltorkningen är begränsning av

pumphastigheten [9‑0D] EJ tillämplig.

NOTERING

Installatören är ansvarig för:

▪ att kontakta tillverkaren av flytspacklet för de

ursprungliga uppvärmningsanvisningarna för att förhindra sprickor i flytspacklet;

▪ att planera in schemat för torkningen av golvvärmens

flytspackel enligt ovanstående anvisningar från flytspacklets tillverkare;

▪ att regelbundet kontrollera installationens funktion;

▪ att välja det korrekta programmet för den typ av

flytspackel som används för golvet.

NOTERING

För att utföra en flytspackeltork måste rumsfrostskydd inaktiveras ([2‑06]=0). Som standard är den aktiverad ([2‑06]=1). Emellertid, på grund av läget "installer-onsite" (se "Driftsättning"), kommer rumsfrostskydd att vara automatiskt inaktiverad under 36 timmar efter första strömpåslag.

Om flytspackeltork fortfarande måste utföras efter de första 36 timmarna från första strömpåslag, avaktivera manuellt rumsfrostskydd genom att ställa [2‑06] på "0", och HÅLL det inaktiverat tills dess flytspackeltorken är avslutad. Om detta inte uppmärksammas kan flytspacklet spricka.

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

10 Överlämna till användaren

25°C (1)

35°C (2)

24h (1) 36h (2)

Installatören kan programmera upp till 20 steg. För varje steg måste följande matas in:

1 varaktigheten i upp till 72timmar.

2 önskad framledningstemperatur.

Exempel:

Hur du ställer in schemat för torkning av golvvärmens flytspackel

1 Ställ in användarbehörighetsnivån till Installatör. Se

2 Gå till programmeringsskärmen [A.4.2]: Driftsättning

3 Ställa in schemat:

4 Tryck på den vänstra knappen för att skara schemat.

Hur du utför en torkning av golvvärmens flytspackel

Villkor: Se till att all drift är inaktiverad. Gå till menyn Drift och stäng

av Rum, Rumsdrift och Varmvattenberedare.

1 Ställ in användarbehörighetsnivån till Installatör. Se

2 Gå till [A.4]: Driftsättning > Golvtorksfunktion. 3 Välj ett torkningsprogram: gå till Program och

4 Välj OK för att bekräfta.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

NOTERING

För att värmen för flytspackeltork ska kunna startas måste följande inställningar vara utförda:

▪ [4‑00]=1

▪ [C‑02]=0

▪ [D‑01]=0

▪ [4‑08]=0

▪ [4‑01]≠1

T Önskad framledningstemperatur (15~55°C)

t Varaktighet (1~72tim) (1) Åtgärd steg 1 (2) Åtgärd steg 2

"För att ändra användarbehörighetsnivå"på sidan37.

> Golvtorksfunktion > Program.

Välj en tom rad och ändra dess värde för att lägga till ett steg. För att radera ett steg och alla steg under det minskar du varaktigheten till "–".

▪ Bläddra genom schemat. ▪ Justera varaktigheten (mellan 1 och 72 timmar)

och temperaturerna (mellan 15°C och 55°C).

"För att ändra användarbehörighetsnivå"på sidan37.

använd skärmen med torkningsprogrammet för flytspackeltork.

Resultat: Torkningen av golvvärmens flytspackel inleds. Den stoppas automatiskt när den är klar.

För att stoppa testkörningen manuellt: —

1 Gå till Stoppa golvtork. 2 Välj OK för att bekräfta.

Hur du avläser statusen för torkningen av golvvärmens flytspackel

Nödvändigt: Du utför en torkning av golvvärmens flytspackel.

1 Tryck på .

2 En graf som visar aktuellt steg av schemat för torkning av

flytspackel, den totala återstående tiden och aktuell önskad framledningstemperatur visas.

Tryck på knappen till vänster för att öppna menystrukturen och visa status för sensorer och ställdon och för att justera aktuellt program.

Hur du stoppar en torkning av golvvärmens flytspackel

När programmet stoppas av ett fel, av ett strömavbrott eller av en avstängd funktion, kommer felet U3 att visas på användargränssnittet. För beskrivning av felkoderna, se "12.4 Lösa

problem baserade på felkoder"på sidan77.

1 Starta på skärmen Golvtorksfunktion. — 2 Öppna menyn och välj Stoppa golvtork. 3 Välj OK för att bekräfta.

Resultat: Torkning av golvvärmens flytspackel

stoppas.

När programmet stoppas på grund av ett fel, av ett strömavbrott, eller av en avstängd funktion, kan du läsa av statusen för torkningen av golvvärmens flytspackel:

1 Gå till [A.4.3]: Driftsättning > Golvtorksfunktion >

Status

2 Du kan avläsa värdet här: Stoppad + steget där

torkningen av golvvärmens flytspackel stoppades.

—

3 Modifiera och starta om programmet. —

—

10 Överlämna till användaren

—

När testkörningen är klar och enheten fungerar korrekt ska du se till att användaren förstår:

▪ Fyll i tabellen för installatörsinställningarna (i användarhandboken)

med de aktuella inställningarna.

▪ Se till att användaren har den tryckta dokumentationen, samt be

honom/henne att förvara dem för framtida referensbruk. Informera användaren om att fullständig dokumentation finns på den URL som tidigare beskrivits i manualen.

▪ Förklara för användaren hur systemet används och vad han/hon

ska göra om det uppstår något problem.

▪ Visa användaren vilka underhållsarbeten som ska utföras på

enheten.

▪ Ge användaren energibesparingsråd så som beskrivs i

användarhandboken.

11 Underhåll och service

NOTERING

Detta underhåll FÅR ENDAST utföras av installatören eller servicerepresentanten.

Vi rekommenderar att underhåll utförs minst gång per år. Tillämplig lagstiftning kan kräva kortare underhållsintervall.

11.1 Översikt: Underhåll och service

I det här kapitlet finns information om:

Installatörens referenshandbok

11 Underhåll och service

1 3

▪ Årligt underhåll av utomhusenheten

▪ Årligt underhåll av inomhusenheten

11.2 Säkerhetsföreskrifter vid underhåll

FARA: RISK FÖR ELCHOCK

FARA: RISK FÖR BRÄNNSKADOR

NOTERING: Risk för elektrostatiskt utsläpp

Rör vid en metalldel på enheten innan du utför något underhåll eller servicearbete för att eliminera statisk elektricitet och för att skydda pcb:n.

11.3 Checklista för årligt underhåll av utomhusenheten

Kontrollera följande minst en gång per år:

▪ Värmeväxlare

Utomhusenhetens värmeväxlare kan blockeras med damm, smuts, löv o.s.v. Vi rekommenderar att du rengör värmeväxlaren årligen. En blockerad värmeväxlare kan leda till för lågt tryck eller för högt tryck som försämrar prestandan.

11.4 Checklista för årligt underhåll av inomhusenheten

Kontrollera följande minst en gång om året:

▪ Vattentryck

▪ Vattenfilter

▪ Magnetfilter/smutsavskiljare

▪ Vattenövertrycksventil

▪ Övertrycksventilslang

▪ Varmvattenberedarens övertrycksventil

▪ Kopplingsbox

▪ Borttagning av avlagringar

▪ Kemisk desinfektion

Vattentryck

Håll vattentrycket över 1bar. Fyll på vatten om det är lägre.

Vattenfilter

Rengör vattenfiltren.

NOTERING

Hantera vattenfiltren försiktigt. Använd INTE överdrivet med kraft när du sätter tillbaka vattenfiltren så att INTE vattenfiltrens sil skadas.

Magnetfilter/smutsavskiljare

a Skruvanslutning b Magnetisk hylsa c Dräneringsventil d Avloppslock

Det årliga underhållet av magnetfiltret/smutsavskiljaren består av:

▪ Kontrollera om båda delarna av magnetfiltret/smutsavskiljaren

fortfarande är ordentligt åtskruvade (a).

▪ Töm smutsavskiljaren enligt följande:

1 Ta av den magnetiska hylsan (b).

2 Skruva loss dräneringslocket (d).

3 Anslut en dräneringsslang till botten av vattenfiltret så att vatten

och smuts kan samlas upp i lämplig behållare (flaska, diskho...).

4 Öppna dräneringsventilen i några sekunder (c).

Resultat: Vatten och smuts rinner ut. 5 Stäng dräneringsventilen.

6 Skruva tillbaka dräneringslocket.

7 Sätt tillbaka den magnetiska hylsan.

8 Kontrollera trycket i vattenkretsen. Fyll på med vatten om det

behövs.

NOTERING

▪ När du kontrollerar om magnetfiltret/smutsavskiljaren är

åtdragen ska du hålla i den ordentligt så att du INTE belastar vattenröret.

▪ Isolera INTE magnetfiltret/smutsavskiljaren genom att

stänga avstängningsventilerna. För att tömma smutsavskiljaren krävs tillräckligt med tryck.

▪ För att förhindra att smuts ligger kvar i smutsavskiljaren

ska du ALLTID ta bort den magnetiska hylsan.

▪ Skruva ALLTID först loss dräneringslocket och anslut

en dräneringsslang till botten av vattenfiltret, öppna sedan dräneringsventilen.

INFORMATION

För det årliga underhållet behöver du inte ta bort vattenfiltret från enheten för att rengöra det. Om du däremot får problem med vattenfiltret kan du behöva ta bort det, så att du kan rengöra det ordentligt. Då ska du göra enligt följande:

▪ "11.5.1Hur du tar bort vattenfiltret"på sidan73

▪ "11.5.2 Hur du rengör vattenfiltret om problem

uppstår"på sidan74

▪ "11.5.3Hur du tar monterar vattenfiltret"på sidan74

Installatörens referenshandbok

Vattenövertrycksventil Öppna ventilen och kontrollera att den fungerar. Vattnet kan vara

kokhett!

Kontrollpunkter:

▪ Vattenflödet från övertrycksventilen är tillräckligt högt och ingen

blockering finns i ventilen eller mellan rören.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

11 Underhåll och service

▪ Smutsigt vatten kommer ut ur övertrycksventilen:

▪ öppna ventilen tills vattnet som släpps ut är rent och INTE

innehåller smuts

▪ spola systemet

Detta underhåll rekommenderas att utföra mer regelbundet.

Övertrycksventilslang

Kontrollera att övertrycksventilens slang är korrekt placerad för dränering av vattnet. Se "7.4.4 Ansluta kondensvattenslangen till

avloppet"på sidan27.

Övertrycksventil till varmvattenberedaren (anskaffas lokalt) Öppna ventilen och kontrollera dess korrekta drift. Vattnet kan vara

kokhett!

Kontrollpunkter:

▪ Vattenflödet från övertrycksventilen är tillräckligt högt och ingen

blockering finns i ventilen eller mellan rören.

▪ Smutsigt vatten kommer ut ur övertrycksventilen:

▪ öppna ventilen tills vattnet som släpps ut är rent och inte

innehåller smuts

▪ spola och rengör hela beredaren, inklusive rören mellan

övertrycksventilen och kallvattenintaget.

Kontrollera om vattnet kommer från beredaren efter en uppvärmningscykel.

Detta underhåll rekommenderas att utföra mer regelbundet.

Kopplingsbox

▪ Utför en grundlig visuell inspektion av kopplingsboxen och titta

efter uppenbara fel som t.ex. lösa kontakter eller felaktig kabeldragning.

▪ Använd en motståndsmätare för att kontrollera om kontaktdonen

K1M, K2M och K3M fungerar som de ska. Alla kontakter i dessa kontaktdon måste vara öppna när strömmen har stängts AV.

VARNING

Om de interna ledningarna är skadade måste de bytas ut av tillverkaren, en serviceagent eller andra kvalificerade personer.

Borttagning av avlagringar

Avlagringar kan bildas på värmeväxlaren inuti varmvattenberedaren och förhindra att värmen överförs, beroende på vattenkvalitet och inställd temperatur. Därför kan avkalkning av värmeväxlaren behöva utföras med jämna mellanrum.

Kemisk desinfektion

Om de gällande bestämmelserna kräver att en kemisk desinfektion ska utföras i vissa situationer, som även gäller för varmvattenberedaren, ska du tänka på att varmvattenberedaren är en cylinder av rostfritt stål. Vi rekommenderar att du använder ett kloridfritt desinfektionsmedel som har godkänts för mänsklig konsumtion.

Nödvändigt: Stäng inloppsventilen för kallvatten.

Nödvändigt: Öppna alla tappunkter för varmvattnet för att släppa in

luft i systemet.

1 Ta bort den övre panelen, användargränssnittets panel och

frontpanelen.

2 Sänk ned kopplingsboxen.

3 Ta bort stoppet från åtkomstpunkten till tanken.

4 Använd en dräneringsslang och en pump för att tömma tanken

via åtkomstpunkten.

a Åtkomstpunkt till tanken

11.5 Om rengöring av vattenfiltret om problem uppstår

INFORMATION

▪ "11.5.1Hur du tar bort vattenfiltret"på sidan73

▪ "11.5.2 Hur du rengör vattenfiltret om problem

uppstår"på sidan74

▪ "11.5.3Hur du tar monterar vattenfiltret"på sidan74

11.5.1 Hur du tar bort vattenfiltret

Nödvändigt: Stoppa driften för enheten (via användargränssnittet,

strömbrytaren...).

Nödvändigt: Stäng AV respektive kretsbrytare.

1 Vattenfiltret sitter bakom kopplingsboxen. För information om

hur du kommer åt det, se:

▪ "7.2.3Hur du öppnar inomhusenheten"på sidan23 ▪ "7.2.5För att sänka kopplingsboxen på inomhusenheten"på

sidan24

2 Stäng vattenkretsens stoppventiler.

3 Stäng ventilen (i förekommande fall) på vattenkretsen mot

expansionskärlet.

4 Ta bort locket i magnetfiltrets/smutsavskiljarens botten.

5 Anslut en dräneringsslang till botten av vattenfiltret.

6 Öppna ventilen på botten av vattenfiltret för att tömma ut vatten

från vattenkretsen. Samla upp det uttömda vattnet i en flaska, diskho etc. med hjälp av den monterade dräneringsslangen.

7 Ta bort de 2 klämmorna som håller fast vattenfiltret.

NOTERING

När avlagringar tas bort eller kemisk desinfektion utförs måste vattenkvaliteten fortfarande överensstämma med de krav som anges i EU-direktivet 98/83/EG.

11.4.1 Hur du tömmer varmvattenberedaren

FARA: RISK FÖR BRÄNNSKADOR

Vattnet i tanken kan vara väldigt varmt.

Nödvändigt: Stoppa driften för enheten (via användargränssnittet, strömbrytaren...).

Nödvändigt: Stäng AV respektive kretsbrytare.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

8 Ta bort vattenfiltret.

9 Ta bort dräneringsslangen från vattenfiltret.

a Clips b Magnetfilter/smutsavskiljare

Installatörens referenshandbok

12 Felsökning

FÖRSIKTIGT

Trots att vattenkretsen tömts kan vatten spillas ut när du tar bort magnetfilter/smutsavskiljare från filterhuset. Torka ALLTID upp spillvatten.

11.5.2 Hur du rengör vattenfiltret om problem uppstår

1 Ta bort vattenfiltret från enheten. Se "11.5.1 Hur du tar bort

vattenfiltret"på sidan73.

FÖRSIKTIGT

För att skydda ledningarna som är anslutna till magnetfiltret/smutsavskiljaren från att skadas rekommenderas det att utföra den här proceduren med magnetfiltret/smutsavskiljaren borttaget från enheten.

2 Skruva loss underdelen av vattenfilterhuset. Använd lämpligt

verktyg om det behövs.

FÖRSIKTIGT

Du behöver ENDAST öppna magnetfilter/smutsavskiljare om stora problem förekommer. Helst ska detta aldrig göras under magnetfiltrets/smutsavskiljarens livstid.

11.5.3 Hur du tar monterar vattenfiltret

FÖRSIKTIGT

Kontrollera skicket på O-ringarna och byt ut dem om det behövs. Lägg på vatten på O-ringarna före montering.

1 Montera vattenfiltret på korrekt plats.

a Clips b Magnetfilter/smutsavskiljare c Luftningsventil

2 Montera de 2 klämmorna för att hålla fast vattenfiltret och

vattenkretsledningarna.

3 Se till att vattenfiltrets luftningsventil befinner sig i den öppna

positionen.

4 Öppna ventilen (i förekommande fall) på vattenkretsen mot

expansionskärlet.

FÖRSIKTIGT

Kom ihåg att öppna ventilen (i förekommande fall) mot expansionskärlet, annars kan ett övertryck bildas.

5 Öppna stoppventilerna och fyll på med vatten i vattenkretsen

om det behövs.

a Underdelen som ska skruvas loss b Vattenfilterhuset

3 Ta bort silen och det upprullade filtret från vattenfilterhuset och

rengör med vatten.

4 Montera det rengjorda upprullade filtret och silen i

vattenfilterhuset.

INFORMATION

Montera silen korrekt i magnetfiltret/smutsavskiljaren med hjälp av de framskjutande delarna.

12 Felsökning

12.1 Översikt: Felsökning

Detta kapitel beskriver vad som måste göras om ett problem uppstår.

Det innehåller information om:

▪ Lösa problem med hjälp av symptom

▪ Lösa problem med hjälp av felkoder

Före felsökning

Utför en grundlig visuell inspektion av enheten och titta efter uppenbara fel som t.ex. lösa kontakter eller felaktig kabeldragning.

12.2 Försiktighetsåtgärder vid felsökning

VARNING

▪ Innan en inspektion görs av enhetens kopplingsbox

a Upprullat filter b Sil c Framskjutande del

5 Montera och skruva åt underdelen av vattenfilterhuset

ordentligt.

Installatörens referenshandbok

måste enheten ALLTID vara frånkopplad från nätspänningen. Stäng av respektive strömbrytare.

▪ När ett skydd slagit till, stäng av enheten och ta reda på

varför skyddet slog till, innan du återställer det. Du får ALDRIG koppla förbi skydd eller ändra dem till ett annat värde än det fabriksinställda. Kontakta din installatör om du inte kan hitta orsaken till problemet.

FARA: RISK FÖR ELCHOCK

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

12 Felsökning

VARNING

Förhindra faror till följd av oavsiktlig återställning av det termiska skyddet: strömförsörjning till den här anläggningen FÅR INTE göras via en extern enhet, till exempel en timer. Den får heller inte anslutas till en krets där strömmen regelbundet sätts på och stängs av från elleverantörens sida.

FARA: RISK FÖR BRÄNNSKADOR

12.3 Lösa problem med hjälp av symptom

12.3.1 Symptom: enheten värmer INTE upp eller kyler som förväntat

12.3.2 Symptom: Varmvattnet når INTE önskad temperatur

Möjliga orsaker Korrigerande åtgärd

En av beredarens temperatursensorer är trasig.

12.3.3 Symptom: kompressorn startar INTE (rumsuppvärmning eller uppvärmning av varmvattnet)

Möjliga orsaker Korrigerande åtgärd

Enheten måste starta utanför sitt driftsintervall (för låg vattentemperatur)

Strömförsörjningen med önskad kWh-grad och de elektriska anslutningarna stämmer INTE överens

Signalen för den önskade kWhgraden skickades av elleverantören

12.3.4 Symptom: Det hörs gurglande ljud från systemet efter driftsättning

Trolig orsak Korrigerande åtgärd

Det finns luft i systemet. Lufta systemet.

Se enhetens servicehandbok för motsvarande korrigerande åtgärd.

Om vattentemperaturen är för låg använder enheten reservvärmaren för att först uppnå minimivattentemperaturen (15°C).

Kontrollera och se till att:

▪ Strömförsörjningen till

reservvärmaren är korrekt dragen.

▪ Reservvärmarens

överhettningsskydd INTE har aktiverats.

▪ Reservvärmarens kontaktor

INTE är trasig.

Kontakta din återförsäljare om problemen kvarstår efter att du har gjort alla ovanstående kontroller.

Dessa ska överensstämma med anslutningarna så som förklaras i

"6.4Förbereda dragning av elkablar"på sidan21 och "7.6.8Hur du ansluter nätströmmen"på sidan33.

Vänta på att strömmen återvänder (högst 2 timmar).

(a)

Trolig orsak Korrigerande åtgärd

Olika felfunktioner.

(a) Vi rekommenderar att luftning sker med enhetens

luftningsfunktion (bör utföras av installatören). Var uppmärksam på följande om luftning sker från värmegivarna eller uppsamlarna:

VARNING

Lufta värmegivare eller uppsamlare. Innan du luftar

värmegivare eller uppsamlare bör du kontrollera om eller visas på användargränssnittets startskärm.

▪ Om inte kan luftningen påbörjas omedelbart.

▪ Om det gör det bör du se till att det rum där luftningen

ska sker är tillräckligt ventilerat. Anledning: Köldmedie kan läcka i vattenkretsen och vidare in i rummet när luftning sker från värmegivare och uppsamlare.

Kontrollera om eller visas på användargränssnittets startskärm. Se "12.4.1För att

visa hjälptexten i händelse av en felfunktion"på sidan77 för mer

information om felfunktionen.

12.3.5 Symptom: Pumpen för oväsen (kavitering)

Möjliga orsaker Åtgärd

Det finns luft i systemet Utför luftningen manuellt i båda

zoner (se "Hur du utför en

manuell luftning"på sidan69)

eller använd den automatiska luftningsfunktionen i båda zoner (se "Hur du utför en automatisk

luftning"på sidan69).

För lågt vattentryck vid pumpens inlopp

Kontrollera och se till att:

▪ Vattentrycket är >1 bar.

▪ Vattentryckssensorn inte är

trasig.

▪ Expansionskärlet INTE är

trasigt.

▪ Ventilen (i förekommande fall)

på vattenkretsen mot expansionskärlet är öppen.

▪ Inställningen för

expansionskärlets förtryck är korrekt (se "6.3.4 Ändra

förtrycket för expansionskärlet" på sidan21).

12.3.6 Symptom: övertrycksventilen öppnas

Möjliga orsaker Korrigerande åtgärd

Expansionskärlet är trasigt Byt ut expansionskärlet. Ventilen (i förekommande fall) på

vattenkretsen mot expansionskärlet är stängd.

Vattenvolymen i installationen är för hög

Öppna ventilen.

Kontrollera att vattenvolymen i installationen inte överskrider maximalt tillåtet värde (se

"6.3.3Hur du kontrollerar vattenvolymen och flödeshastigheten"på sidan20

och "6.3.4Ändra förtrycket för

expansionskärlet"på sidan21).

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

12 Felsökning

Möjliga orsaker Korrigerande åtgärd

Vattenkretsens tryck är för högt Vattenkretsens tryck är

skillnaden i höjd mellan inomhusenheten och den högsta punkten i vattenkretsen. Om inomhusenheten finns på den högsta punkten i installationen anses installationshöjden vara 0m. Maximalt vattenkretstryck är 10m.

Kontrollera installationskraven.

12.3.7 Symptom: Vattenövertrycksventilen läcker

Trolig orsak Åtgärd

Smuts blockerar vattenövertrycksventilens utlopp

Kontrollera om övertrycksventilen fungerar korrekt genom att vrida den röda knappen på ventilen moturs:

▪ Kontakta din återförsäljare om

du INTE hör ett skramlande ljud.

▪ Om vattnet fortsätter rinna ut

ur enheten stänger du först avstängningsventilerna för både vatteninloppet och vattenutloppet och kontaktar sedan din återförsäljare.

12.3.8 Symptom: rummet värms INTE upp tillräckligt vid låga utomhustemperaturer

Möjliga orsaker Åtgärd

Reservvärmaren är inte aktiverad Kontrollera och se till att:

▪ Reservvärmarens driftläge har

aktiverats. Se:

▪ [9.3.8]:

Installatörsinställningar > Elpatron > Drift [4‑00]

▪ Reservvärmarens

överströmssäkring har inte stängts av. Om den har det ska du kontrollera säkringen och slå på den igen.

▪ Reservvärmarens

överhettningsskydd är inte aktiverat. Om det är det ska du kontrollera följande och sedan trycka på återställningsknappen i kopplingsboxen:

▪ Vattentrycket

▪ Om det finns luft i systemet

▪ Luftningen

Reservvärmarens jämviktstemperatur har inte konfigurerats korrekt

Det finns luft i systemet. Lufta manuellt eller automatiskt.

Öka "jämviktstemperaturen" för att aktivera reservvärmarens drift vid högre utomhustemperaturer. Se:

▪ [9.3.7]: Installatörsinställningar

> Elpatron > Eltillskott tillåtet under: [5‑01]

Se luftningsfunktionen i kapitlet

"9Driftsättning"på sidan68.

Möjliga orsaker Åtgärd

För mycket av värmepumpens kapacitet används för varmvattenberedning

Kontrollera och se till att inställningarna av "rumsuppvärmningsprioriteten" har konfigurerats korrekt:

▪ Se till att statusen för

"rumsuppvärmningsprioriteten" har aktiverats. Gå till [9.6.1]: Installatörsinställningar > Fördelning Husvärme/ Varmvattenberedning > Husvärmeprioritet [5‑02]

▪ Öka temperaturen för

"rumsuppvärmningsprioriteten" för att aktivera reservvärmarens drift vid högre utomhustemperaturer. Gå till [9.6.3]: Installatörsinställningar > Fördelning Husvärme/ Varmvattenberedning > Förskjutningstemp. Elpatron [5‑03]

12.3.9 Symptom: trycket vid tappunkten är tillfälligt ovanligt högt

Trolig orsak Åtgärd

Trasig eller blockerad övertrycksventil.

▪ Spola och rengör hela

beredaren, inklusive rören mellan övertrycksventilen och kallvattenintaget.

▪ Byt ut övertrycksventilen.

12.3.10 Symptom: dekorpanelerna har trycks bort på grund av överfull beredare

Trolig orsak Åtgärd

Trasig eller blockerad övertrycksventil.

Kontakta din återförsäljare.

12.3.11 Symptom: Tankens desinfektionsfunktion har INTE slutförts korrekt (AH-fel)

Möjliga orsaker Åtgärd

Desinfektionsfunktionen avbröts av varmvattentappning

Ställ in desinfektionsfunktionen så att den startar 4 timmar efter den sista förväntade varmvattentappningen.

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

12 Felsökning

Möjliga orsaker Åtgärd

Stora volymer av upptappat varmvatten användes precis innan den schemalagda starten av desinfektionsfunktionen.

Desinfektionen stoppades manuellt: [C.3] Drift > Varmvattenberedare stängdes av under desinfektion.

När Varmvattenberedare > Uppvärmningslogik > End. återvärm. eller Schema + återvärmning väljs rekommenderas det att ställa in desinfektionen så att den startar minst 4timmar efter den sista stora, förväntade varmvattentappningen. Starten kan ställas in med installatörinställningarna (desinfektionsfunktion).

När Varmvattenberedare > Uppvärmningslogik > Endast schema väljs rekommenderas det att ställa in Ekonomi 3timmar före den schemalagda starten av desinfektionen så att tanken redan kan värmas upp.

Stoppa INTE tankdriften under desinfektion.

12.4 Lösa problem baserade på felkoder

När ett problem inträffar visas en felkod på fjärrkontrollen. Det är viktigt att förstå problemet och vidta åtgärder innan du återställer felkoden. Detta ska göras av en licensierad installatör eller av din lokala återförsäljare.

Detta kapitel ger dig en översikt över alla felkoder och felkodens innehåll, när den visas på fjärrkontrollen.

Läs mer i servicehandboken för en mer detaljerad felsökningsguide av varje fel.

12.4.1 För att visa hjälptexten i händelse av en felfunktion

Vid en felfunktion visas följande på startskärmen, beroende på allvarlighetsgrad:

▪ : Fel

▪ : Felfunktion

Du kan få en kort och en lång beskrivning av felfunktionen på följande sätt:

1 Tryck på det vänstra vredet för att öppna

huvudmenyn och gå till Larm.

Resultat: En kort beskrivning av felet visas tillsammans med felkoden på skärmen.

2 Tryck på på felskärmen.

Resultat: En lång beskrivning av felet visas på

skärmen.

12.4.2 Felkoder: översikt

Felkoder för enheten

Felkod Detaljerad

felkod

7H 01 Flödesproblem värmebärarkrets 7H 04 Flödesproblem under

Beskrivning

varmvattenberedning

Felkod Detaljerad

felkod

7H 05 Problem med vattenflöde under

7H 06 Problem med vattenflöde under

7H 07 Vattenflödesproblem.

80 01 Termistor för utomhusenhetens

81 00 Givarproblem

81 01 Givarfel shunttemperatur. 81 04 Framledningsgivare felaktigt

81 06 Termistor för

89 01 Värmeväxlare fryst 89 02 Värmeväxlare fryst 89 03 Värmeväxlare påisad 8F 00 Onormal ökning av utgående

8H 00 Onormal ökning av utgående

8H 01 Överhettad shuntkrets 8H 02 Överhettad blandvattenkrets

8H 03 Överhettad vattenkrets

A1 00 Oren strömförsörjning A5 00 U.E.: Problem med högtryck

AA 01 Överhettning elpatron AA 02 Extern elpatron överhettad AH 00 Legionellaprogrammet avbrutet AJ 03 För lång uppvärmningstid vid

C0 00 Fel på flödessensor C0 01 Fel på flödesbrytare C0 02 Fel på flödesbrytare C4 00 Givarfel värmeväxlare C5 00 Värmeväxlartermistor i onormalt

CJ 02 Problem med

E1 00 U.E. : Defekt kretskort E2 00 Fel vid detektion av

E3 00 U.E.: Högtrycksbrytare utlöst

E4 00 Onormalt sugtryck E5 00 U.E.: Överhettning av inverter-

E6 00 U.E.: Fel vid kompressorstart E7 00 U.E.: Driftstörning fläktmotor

E7 62 Onormalt köldbärarflöde E8 00 U.E.: Överspänning matning

Beskrivning

uppvärmning/provtagning

kylning/avfrostning

Avblockering av pump aktiv

inloppsvatten i onormalt tillstånd

framledningstemperatur

monterad

inloppsvattentemperatur i onormalt tillstånd (inomhusenhet)

vattentemperatur (varmvattenberedning)

vattentemperatur

(termostat)

kylning/effekttoppar/frysskydd

varmvattenberedning

tillstånd

rumstemperaturgivare

spänningsläckage

(HPS)

kompressormotor

utomhusenhet

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

12 Felsökning

Felkod Detaljerad

felkod

E9 00 Fel i elektronisk expansionsventil EA 00 U.E.: Problem med växling

EC 00 Onormal ökning av VVB

EC 04 Förvärmning av

F3 00 U.E.: Givarfel hetgas F6 00 U.E.: Onormalt högt tryck vid

FA 00 U.E.: Onormalt högt tryck,

H0 00 U.E.: Problem med spännings-/

H0 01 Fel på flödesbrytare köldbärare H1 00 Givarfel extragivare H3 00 U.E.: Fel på högtrycksgivaren

H4 00 Fel i lågtrycksomkopplare H5 00 Fel i kompressorns

H6 00 U.E.: Driftstörning

H8 00 U.E.: Felfunktion för

H9 00 U.E.: Givarfel utomhustemperatur HC 00 Givarfel varmvattentank (nedre) HC 01 Givarfel varmvattentank (övre) HJ 10 Givarfel vattentryck HJ 11 Driftstörning gaspanna HJ 12 Fel vid vridning av shuntventil J3 00 U.E.: Givarfel hetgas J5 00 Fel på termistor i sugröret J6 00 U.E.: Givarfel värmeväxlare J6 07 U.E.: Givarfel värmeväxlare J6 32 Termistor för

J6 33 Kommunikationsfel för sensor J7 12 Givarfel inkommande köldbärare J8 00 Fel på termistor i köldmedium J8 07 Givarfel utgående köldbärare JA 00 U.E.: Felfunktion för

JA 17 GIvarfel köldmedietryck L1 00 Fel på inverterns kretskort L3 00 U.E.: Problem med

L4 00 U.E.: Felfunktion på grund av

L5 00 U.E.: Omedelbart överströmsfel

L8 00 Fel utlöst av

L9 00 Förhindra kompressorlåsning

Beskrivning

mellan kyla/värme

temperaturen

Varmvattenberedaren

kylning

ställdon till högtryckssensor

ström givare

(HPS)

överbelastningskydd

positionsdetektering

kompressorstyrning (CTsystemet)

framledningsvattentemperatur i onormalt tillstånd (utomhusenhet)

högtryckssensor

temperaturhöjning i elkabinettet

temperaturökning i inverterns kylning

(DC) för inverter

överhettningsskyddet på inverterns kretskort

Felkod Detaljerad

felkod

LC 00 Fel i utomhusenhetens

P1 00 Obalans i öppen

P3 00 Onormal likström P4 00 U.E.: Givarfel inverterkylning PJ 00 Problem med matchning i

U0 00 U.E.: Köldmediebrist U1 00 Fel på grund av omvänd fas/

U2 00 U.E.: Defekt nätspänning U3 00 Golvtorkprogrammet

U4 00 Kommunikationsproblem mellan

U5 00 Kommunikationsproblem

U6 36 Driftstörning vid gaspannans

U7 00 U.E.: Kommunikationsfel mellan

U8 01 Anslutning till LAN-adapter

U8 02 Anslutningsproblem med

U8 03 Ingen anslutning till rumsgivare U8 04 Okänd USB enhet U8 05 Korrupt fil U8 06 Kommunikationsfel för panna U8 07 Kommunikationsfel P1P2 U8 08 Kommunikationsfel för panna UA 00 Problem med matchning av

UA 16 Kommunikationsproblem

UA 17 Problem med tanktyp UA 21 Parningsproblem kretskort

UA 22 Kommunikationsproblem mellan

UA 52 Problem med matchning av

UF 00 Detektering av omvänd

Beskrivning

kommunikationssystem

fasströmförsörjning

kapacitetsinställning

öppen fas

genomfördes inte korrekt

inomhus-/utomhusenhet

kontrollpanel

strömsparläge.

huvudkort och inverterkort

avbruten

rumsgivare

inomhus-/utomhusenhet

kretskort inomhusenhet

inomhusenhet

styrboxen och utökade boxen

gaspanna/inomhusenhet

rördragning eller dålig kommunikationskabeldragning

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

13 Kassering

INFORMATION

Om felkoden AH genereras, men desinfektionen inte avbröts vid tappning av varmvatten, rekommenderas följande åtgärder:

▪ När Varmvattenberedare > VVB logik >

▪ När Varmvattenberedare > VVB logik > Endast schema

väljs rekommenderas det att ställa in ett Ekonomilagring 3 timmar före den schemalagda starten av desinfektionen så att tanken redan kan värmas upp.

NOTERING

När minsta vattenflöde sjunkit under det som anges i tabellen nedan, kommer enheten att stoppa och användargränssnittet visar felet 7H-01. Efter en tid kommer detta fel att återställas och enheten kommer att återuppta driften.

INFORMATION

Fel AJ-03 återställs automatiskt från det ögonblick som en normal tankuppvärmning sker.

INFORMATION

I händelse av felet E7‑62 stoppas driften av bärarpumpen på grund av otillräckligt flöde i bärarkretsen. Om 10‑dagarsdriften av bärarpumpen är igång kommer den att stoppas och kommer bara att återupptas när felet är återställt. Det är bara möjligt att återställa felet när hemskärmen för varmvatten eller framledningsvatten är PÅ. För att återställa felet, tryck på och bekräfta genom att trycka på .

13.2 Nedpumpning

FARA: RISK FÖR EXPLOSION

Nedpumpning – läckage av köldmedium. Om du vill

tömma systemet och det finns en läcka i köldmediumkretsen:

▪ Använd INTE enhetens automatiska tömningsfunktion

som samlar allt köldmedium från systemet i utomhusenheten. Trolig konsekvens: Självantändning och explosion i kompressorn på grund av luft som kommer in i driftkompressorn.

▪ Använd ett separat återvinningssystem så att enhetens

kompressor INTE behöver köras.

NOTERING

Under nedpumpningsdrift ska du stoppa kompressorn innan du tar bort köldmedierören. Om kompressorn fortfarande körs och stoppventilen är öppen under nedpumpning kommer luft att sugas in i systemet. Kompressorfel och skador på systemet kan uppkomma av felaktigt tryck i köldmediecykeln.

Nedpumpningsåtgärden kommer att extrahera allt köldmedium från systemet till utomhusenheten.

1 Ta bort ventillocket från vätskestoppventilen och

gasstoppventilen.

2 Installera en fördelare på gasstoppventilen.

3 Efter 5 till 10 minuter (efter endast 1 eller 2 minuter vid låg

omgivningstemperatur (<−10°C)) stänger du vätskestoppventilen med en insexnyckel.

4 Kontrollera fördelaren om vakuum har uppnåtts.

5 Efter 2-3minuter stänger du gasstoppventilen och stoppar den

tvingade kylningen.

INFORMATION

Om ett U8‑04-fel inträffar kan felet återställas efter en genomförd uppdatering av programvaran. Om uppdateringen av programvaran inte genomförs måste du se till att din USB-enhet har FAT32-formatet.

INFORMATION

Hur en felkod kan återställas visas på användargränssnittet som är anslutet till inomhusenheten.

13 Kassering

NOTERING

Försök INTE att demontera systemet själv: nedmontering av systemet, hantering av köldmedium, olja och andra delar SKA ske i enlighet med gällande lagstiftning. Enheter MÅSTE behandlas på en specialiserad behandlingsanläggning för återvinning.

13.1 Översikt: Avfallshantering

Typiskt arbetsflöde

Kassering av systemet består vanligtvis av följande steg: 1 Nedpumpning av systemet. 2 En vakuumtorkning. 3 Lämna in systemet vid en specialiserad behandlingsanläggning.

INFORMATION

Se servicemanualen för mer information.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

13.3 Aktivering/inaktivering av lokal

Du måste vakuumtorka utomhusenhetens interna köldmedierör för att aktivera vakuumläget. På detta sätt öppnas de ventiler som krävs i köldmediekretsen så att vakuumprocessen kan utföras på rätt sätt.

Aktivera vakuumläge:

Aktivera vakuumläget genom att använda BS1-tryckknappen på kretskortet (A1P). Manövrera brytare och tryckknappar med ett isolerat föremål (t.ex. en stängd kulspetspenna), för att undvika strömförande komponenter.

När enheten är påslagen och inte i drift trycker du på BS1tryckknappen 3 gånger inom en tidsram på 10 sekunder för att aktivera vakuumläge.

Inaktivera vakuumläge:

a Stoppventil, vätska b Stängningsriktning c Insexnyckel d Ventillock e Stoppventil, gas

inställning vakuumläge

Installatörens referenshandbok

13 Kassering

Avaktivera vakuumläget efter att enheten vakuumtorkats, genom att trycka på BS1-tryckknappen 3 gånger inom en tidsram på 10 sekunder.

Glöm inte att sätta tillbaka luckan till elkomponentboxen och montera den främre luckan när arbetet är klart.

NOTERING

Kontrollera att alla yttre paneler, utom serviceluckan på elkomponentboxen, är stängda medan du arbetar.

Stäng elkomponentboxens lock ordentligt innan du sätter på strömmen.

13.4 Hur du utför en vakuumtorkning

NOTERING

▪ Anslut vakuumpumpen till både serviceporten för

stoppventilen på gassidan och serviceporten för stoppventilen på vätskesidan för ökad effektivitet.

▪ Kontrollera att gas- och vätskesidans stoppventiler är

helt stängda innan läckagetest eller vakuumtorkning utförs.

1 Vakuumtorka systemet tills trycket på fördelaren visar –0,1MPa

(–1bar).

2 Lämna det som det är i 4–5minuter och kontrollera trycket:

Om trycket... Då...

Inte laddar Det finns ingen fukt i systemet.

Denna åtgärd är avslutad.

Ökar Det finns fukt i systemet. Gå

vidare till nästa steg.

3 Vakuumtorka systemet under minst 2timmar till ett fördelartryck

på −0,1MPa (−1bar).

4 Efter att du har stängt AV pumpen ska trycket kontrolleras i

minst 1timme.

5 Om du INTE når målvakuum eller INTE KAN behålla vakuum

under 1timme, gör du enligt följande:

▪ Kontrollera om det finns läckor igen. ▪ Utför vakuumtorkningen igen.

INFORMATION

När stoppventilerna öppnats är det möjligt att trycket i köldmedierören INTE ökar. Detta kan bero på t.ex. att expansionsventilen är stängd i utomhusenhetens krets, vilket dock INTE utgör något problem för enhetens drift.

a Utloppsport och kåpa för utloppsport b Ventilspindel c Anslutning av fältledningar d Spindelkåpa

▪ Håll båda stoppventiler öppna under drift.

▪ Använd INTE överdriven kraft vid hantering av ventilröret. Detta

kan skada ventilhuset.

▪ Se ALLTID till att du drar åt stoppventilen med en skruvnyckel,

lossa sedan eller dra åt kragmuttern med en momentnyckel. Placera INTE rörnyckeln på rörkåpan, eftersom detta kan leda till läckage av köldmediet.

a Rörnyckel b Momentnyckel

▪ När drifttrycket förväntas bli lågt (t. ex. vid kylning när

utomhustemperaturen är låg), förslut kragmuttern ordentligt i stoppventilen på gasledningen med tätningsmedel av silikon för att frysskydda den.

Silikontätning: Säkerställ att det inte finns något glapp.

13.5.2 Hur du öppnar/stänger stoppventilen

1 Ta bort stoppventilskyddet.

2 Sätt in en sexkantsnyckel (vätskesidan: 4mm, gassidan: 4mm)

i ventilspindeln och vrid ventilspindeln:

NOTERING

Se till att stoppventilerna öppnas efter vakuumtorkningen. Att köra systemet med avstängningsventilerna stängda kan leda till att kompressorn havererar.

13.5 Använda stoppventilen och serviceporten

13.5.1 Hur du hanterar stoppventilen

Tänk hänsyn till följande riktlinjer:

▪ Stoppventilerna är stängda vid leverans.

▪ Följande bild visar de stoppventilkomponenter som krävs vid

hanteringen av ventilen.

Installatörens referenshandbok

3 Sluta vrida när stoppventilen INTE KAN vridas längre.

Resultat: Ventilen är nu öppen/stängd.

13.5.3 Hur du hanterar rörkåpan

▪ Rörkåpan är försluten där pilarna anger. Skada den INTE.

▪ Efter hantering av stoppventilen ska rörkåpan dras åt ordentligt

och köldmediumläckagekontroll utföras.

Moturs för att öppna ventilen. Medurs för att stänga ventilen.

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

Artikel Åtdragningsmoment (N∙m)

Rörkåpa, vätskesida 13,5~16,5 Rörkåpa, gassida 22,5~27,5

13.5.4 Hur du hanterar servicekåpan

▪ Använd ALLTID en påfyllningsslang med ett ventiltryckningsstift

eftersom serviceporten är en ventil av Schrader-typ.

▪ Efter hantering av serviceporten ska serviceportlocket dras åt

ordentligt och köldmediumläckagekontroll utföras.

Art. Åtdragningsmoment (N∙m)

Serviceportskydd 11,5~13,9

13 Kassering

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

14 Tekniska data

A~E

a b c d He e

HB HD H

(mm)

A, B, C — ≥500 ≥100

A, B, C, E —

—

≥500 ≥150 ≥1000 ≤500

≤500

D ≥500

≥500

D, E ≥1000 ≤500

B, D ≥500

B, D, E

≥300

≥1000

≥150

≥1000

≥1000 ≥1000 ≤500

HD<H

B>HU

HD>H

HB<H

14 Tekniska data

En deluppsättning av den senaste tekniska datan finns tillgänglig på den regionala webbplatsen för Daikin (allmän tillgång). Hela uppsättningen av den senaste tekniska datan finns tillgänglig på Daikin Business Portal (autentisering krävs).

14.1 Serviceutrymme: Utomhusenhet

Enkel enhet

A,C Hinder på vänster och höger sida (väggar/förträngningar)

B Hinder på sugsida (vägg/förträngning) D Hinder på utloppssida (vägg/förträngning) E Hinder på ovansida (tak)

a,b,c,d,e Minsta serviceutrymme mellan enheten och hinder A, B, C, D och E

eBMaximalt avstånd mellan enheten och kanten på hinder E, i riktning mot hinder B eDMaximalt avstånd mellan enheten och kanten på hinder E, i riktning mot hinder D

HUHöjden på enheten inklusive installationsstrukturen

HB,HDHindrens höjd B och D

H Höjden på installationsstrukturen nedanför enheten

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

14.2 Rördragningsschema:

e e

S1PH

E1H

S1PL

M2F

Y1E

Y3E

Y2S

M1F

M1C

R7T

R2T

S1NPH

R4T

R5T

R1T

R6T

R3T

Y3S

R9T

R10T

Utomhusenhet

14 Tekniska data

a Vatten UT, hane 1"

b Vatten IN, hane 1"

c Gasstoppventil med serviceport

d Vätskestoppventil med serviceport

e Köldmediefilter

f Envägsventil g Kapillärrör h Värmeväxlare

i Fördelare

j Serviceport 5/16" fläns

k 4-vägsventil

l Ljuddämpare

m Ackumulator

n Värmeväxlare för ekonomidrift o Kylfläns till kretskort för inverterare p Plattvärmeväxlare

E1H Vevhusvärmare M1C Kompressor M1F Övre fläktmotor M2F Nedre fläktmotor

R1T Termistor (utomhusluft) R2T Termistor (kompressorutmatning) R3T Termistor (kompressorsug) R4T Termistor (luftvärmeväxlare, vätskerör) R5T Termistor (luftvärmeväxlare mitt) R6T Termistor (köldmedievätska) R7T Termistor (kompressorskydd) R9T Termistor (inkommande vatten)

R10T Termistor (framledande vatten)

S1PH Högtrycksomkopplare

S1PL Larm från lågtrycksomkopplare eller frysskydd

S1NPH Högtryckssensor

Y1E Elektronisk expansionsventil (huvudventil) Y2S Solenoidventil (hetgaspassage) Y3E Elektronisk expansionsventil (insprutning) Y3S Solenoidventil (insprutningspassage)

A Vattensidan B Köldmediumsida

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Värme Kylning

Installatörens referenshandbok

14 Tekniska data

3D120612

B1PW S1L

M3S

M1S

R8T

R2T

R1T

R5T

R7T

l m

a1 d2

B1L

14.3 Rördragningsschema: Inomhusenhet

Skruvanslutning Flänsanslutning

Snabbkoppling Hårdlödd anslutning

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

A Vattensidan

B Externt installerad a1 Rumsuppvärmningsvatten IN (extrazon/direkt zon) a2 Rumsuppvärmningsvatten UT (extrazon/direkt zon)

b1 Rumsuppvärmningsvatten IN (huvudzon/blandad zon) b2 Rumsuppvärmningsvatten UT (huvudzon/blandad zon)

c1 Varmvatten: kallvatten IN, lös mutter 3/4" c2 Varmvatten: varmvatten UT, lös mutter 3/4"

d1 Köldmedelsgas IN (värmeläge; kondensor) d2 Köldmedelsvätska UT (värmeläge; kondensor)

e Pump (huvudzon/blandad zon)

f Avstängningsventil, hane-hona 1" (i förekommande fall)

g Expansionskärl

Installatörens referenshandbok

h Magnetfilter/smutsavskiljare

i Säkerhetsventil j Luftning

k Dräneringsventil

l Pump (extrazon/direkt zon)

m Backventil

n Kapillärrör o Reservvärmare p Vattenfilter (huvudzon/blandad zon) q Lös mutter 1"

B1L Flödessensor

B1PW Vattentryckssensor, rumsuppvärmning

M1S Trevägsventil (som blandar huvudzonen/blandad zon) M3S Trevägsventil (rumsuppvärmning/varmvattenberedning)

R1T Termistor (värmeväxlare – vatten UT) R2T Termistor (reservvärmare – vatten UT)

R5T, R8T Termistor (tank)

R7T Termistor (huvudzon/blandad zon – vatten UT) S1L Flödesomkopplare

4P556075-1 – 2019.02

14.4 Kopplingsschema: Utomhusenhet

Kabelschemat medföljer enheten och finns placerad på insidan av serviceluckan.

(1) Kopplingsschema

Engelska Översättning

Connection diagram Kopplingsschema Only for *** Endast för *** See note *** Se anmärkning *** Outdoor Utomhus Indoor Inomhus Position of compressor terminal Kompressorterminalens position Position in switch box Placering i kopplingsbox Front Fram Right Höger Back Tillbaka Upper Övre Lower Nedre Fan Fläkt ON PÅ OFF AV

(2) Kommentarer

Engelska Översättning

Notes Kommentarer L Strömförande N Neutral

Anslutning Kontakt Jordning Anskaffas lokalt Skyddsjord

Brusfri jord Extern kabel

Uttag Buntband Kabeldragning varierar mellan

olika modeller Alternativ

Kopplingsbox

KRETSKORT

ANMÄRKNINGAR:

1 Färger: BLK: svart; RED: röd; BLU: blå; WHT: vit; GRN: grön;

YLW: gul, PNK: rosa, ORG: orange. 2 Detta kopplingsschema gäller endast för utomhusenheten. 3 Undvik att kortsluta skyddsenheter S1PH och S1PL under

drift. 4 Se kombinationstabellen och alternativ manual för anslutning

av kablar till X6A, X4A och X41A. 5 Se servicemanualen för instruktioner om hur omkopplare

ställs in (DS1). Fabriksinställning för alla brytare är AV.

(3) Förklaring

Engelska Översättning

Legend Förklaring Field supply Anskaffas lokalt

14 Tekniska data

Engelska Översättning

Optional Tillval Part n° Delnummer Description Beskrivning

A1P Kretskort (huvud) A2P Kretskort (brusfilter) A3P Kretskort (spänningsläckage) A4P Kretskort (ACS) BS1~BS4 (A1P) Tryckknapp C1~C4 (A1P, A2P) Kondensator DS1 (A1P) Dipswitch E1H Vevhusvärmare E2H Värmare för basplattan (tillval) E3H~E5H Plattvärmeväxlare F1U~F4U (A2P) Säkring F6U (A1P) Säkring (T 5,0A / 250V) H1P~H7P (A1P) Lysdiod (serviceövervakning är orange) HAP (A1P) Lysdiod (serviceövervakning är grön) K1R (A1P) Magnetrelä (Y1S) K1R (A4P) Magnetrelä (E3H~E5H) K2R (A1P) Magnetrelä (Y2S) K2R (A4P) Magnetrelä (E2H) K3R (A1P) Magnetrelä (Y3S) K4R (A1P) Magnetrelä (E1H) K10R (A1P) Magnetrelä K11M (A1P) Elektromagnetiskt skydd K13R~K15R (A1P,

A2P) L1R~L3R (A1P) Reaktor M1C Kompressormotor M1F~M2F Fläktmotor PS (A1P) Växla kraftaggregat Q1DI Jordfelsbrytare (30mA) (anskaffas

R1~R5 (A1P, A2P) Resistor R1T Termistor (utomhusluft) R2T Termistor (kompressorutmatning) R3T Termistor (kompressorsug) R4T Termistor (luftvärmeväxlare, vätskerör) R5T Termistor (luftvärmeväxlare mitt) R6T Termistor (köldmedievätska) R7T Termistor (kompressorskydd) R9T Termistor (inkommande vatten) R10T Termistor (framledande vatten) R11T Termistor (fena) RC (A2P) Signalmottagningskrets S1NPH Högtryckssensor S1PH Högtrycksomkopplare S1PL Larm från lågtrycksomkopplare eller

T1A Strömsensor TC (A2P) Signalöverföringskrets V1D~V4D (A1P) Diod

Magnetrelä

lokalt)

frysskydd

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

14 Tekniska data

V1R (A1P) IGBT kraftmodul V2R (A1P) Diodmodul V1T~V3T (A1P) Bipolär transistor med isolerad gate

(IGBT) X1M Buntband Y1E Elektronisk expansionsventil

(huvudventil) Y3E Elektronisk expansionsventil

(insprutning) Y1S Magnetventil (4-vägsventil) Y2S Solenoidventil (hetgaspassage) Y3S Solenoidventil (insprutningspassage) Z1C~Z11C Brusfilter (ferritkärna) Z1F~Z6F (A1P, A2P) Bullerfilter

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

14 Tekniska data

14.5 Kopplingsschema: Inomhusenhet

Se det inre kopplingsschemat som levereras med enheten (på insidan av luckan till inomhusenhetens kopplingsbox). Följande förkortningar används.

Punkter som ska gås igenom innan du startar enheten

Engelska Översättning

Notes to go through before starting the unit

X1M Huvudkontakt X2M Kabeldragen kontakt för AC X5M Kabeldragen kontakt för DC X6M Reservvärmarens kopplingsplint

Note 1: Connection point of the power supply for the BUH/BSH should be foreseen outside the unit.

Backup heater power supply Reservvärmarens strömförsörjning

6T1 (3~, 230 V, 6 kW) 6T1 (3~, 230V, 6kW) 6V3 (1N~, 230 V, 6 kW) 6V3 (1N~, 230V, 6kW) 6WN (3N~, 400 V, 6

kW)/9WN (3N~, 400 V, 9 kW) User installed options Alternativ installerade av

LAN adapter LAN-adapter Remote user interface Användargränssnitt används

Ext. indoor thermistor Extern inomhustermistor Ext outdoor thermistor Extern utomhustermistor Digital I/O PCB Kretskort för digital I/O Demand PCB Kretskort för behovsstyrning Bottom plate heater Värmare för basplattan

Main LWT Primär framledningstemperatur

On/OFF thermostat (wired) PÅ/AV-termostat (ansluten med

On/OFF thermostat (wireless) PÅ/AV-termostat (ansluten utan

Ext. thermistor Extern termistor Heat pump convector Värmepumpskonvektor Safety thermostat Säkerhetstermostat

Add LWT Extra framledningstemperatur

On/OFF thermostat (wired) PÅ/AV-termostat (ansluten med

On/OFF thermostat (wireless) PÅ/AV-termostat (ansluten utan

Ext. thermistor Extern termistor Heat pump convector Värmepumpskonvektor

Punkter som ska gås igenom innan du startar enheten

Jordning Anskaffas lokalt Flera möjligheter för

kabeldragning Alternativ

Inte monterad i kopplingsboxen

Kabeldragning varierar mellan olika modeller

KRETSKORT

Notering 1: Anslutningspunkt för strömförsörjningen till reservvärmaren ska ordnas utanför enheten.

6WN/9WN (3N~, 400V, 6kW)

användaren

som rumstermostat

kabel)

Placering i kopplingsbox

Engelska Översättning

Position in switch box Placering i kopplingsbox

Förklaring

A1P Huvudkretskort A2P * PÅ/AV-termostat (dator=strömkrets) A3P * Värmepumpskonvektor A4P * Kretskort för digital I/O A5P Bizone kretskort A6P Strömloop, kretskort A8P * Kretskort för behovsstyrning A10P MMI (=användargränssnitt anslutet till

inomhusenheten) – Strömförsörjningsenhetens kretskort

A11P MMI (=användargränssnitt anslutet till

inomhusenheten) – Huvudkretskort A13P * LAN-adapter A14P * Kretskort för användargränssnittet A15P * Kretskort för mottagaren (trådlöst PÅ/AV

termostat) CN* (A4P) * Kontakt DS1 (A8P) * DIP-switch F1B # Överströmssäkring till reservvärmare F1U, F2U (A4P) * Säkring 5A 250V för I/O digitala kretskort K1M, K2M Kontaktor för reservvärmare K5M Säkerhetskontakt för reservvärmaren K6M Relä för trevägsventilens bypass K7M Relä för trevägsventilens flöde K*R (A4P) Relä på kretskortet M2P # Varmvattenpump M2S # 2-vägsventil för kylningsläge PC (A15P) * Elkrets PHC1 (A4P) * Optokoppling, indatakrets Q1L Överhettningsskydd för reservvärmare Q3L/Q4L # Säkerhetstermostat Q*DI # Jordfelsbrytare R1H (A2P) * Fuktighetssensor R1T (A2P) * Sensor för omgivande temperatur, PÅ/AV

termostat R2T (A2P) * Extern sensor (golv eller omgivning) R6T * Termistor för externa inomhus- och

utomhustemperaturer S1S # Kontakt för strömförsörjning med önskad

kWh-grad S2S # Elmätarens pulsingång 1 S3S # Elmätarens pulsingång 2 S6S~S9S * Digitala ingångar för reducerad

strömförbrukning SS1 (A4P) * Brytare TR1 Strömförsörjningstransformator X6M # Reservvärmarens kopplingslist X*, X*A, X*Y, Y* Kontakt

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

14 Tekniska data

X*M Buntband

* Tillval

# Anskaffas lokalt

Översättning av text i kopplingsschemat

Engelska Översättning

(1) Main power connection (1) Strömanslutning For preferential kWh rate power

supply Indoor unit supplied from outdoor Inomhusenheten försörjs från

Normal kWh rate power supply Strömförsörjning med normal

Only for normal power supply (standard)

Only for preferential kWh rate power supply (outdoor)

Outdoor unit Utomhusenhet Preferential kWh rate power

supply contact: 16 V DC detection (voltage supplied by PCB)

SWB Kopplingsbox Use normal kWh rate power

supply for indoor unit

(2) Backup heater power supply (2) Reservvärmarens

Only for *** Endast för *** (3) User interface (3) Användargränssnitt Only for LAN adapter Endast för LAN-adaptern Only for remote user interface

EKRUDAS

(5) Ext. thermistor (5) Extern termistor SWB Kopplingsbox (6) Field supplied options (6) Alternativ som anskaffas

12 V DC pulse detection (voltage supplied by PCB)

230 V AC supplied by PCB 230VAC från kretskort Continuous Kontinuerlig ström DHW pump output Pumputlopp för

DHW pump Varmvattenpump Electrical meters Elmätare

Önskad kWh-grad på strömförsörjningen

utomhusenheten

kWh-grad Endast för normal

strömförsörjning (standard) Endast för strömförsörjning med

önskad kWh-grad (utomhusenheten)

Kontakt för önskad kWh-grad på strömförsörjningen: 16VDCdetektering (spänning från kretskort)

Använd strömförsörjning med normal kWh-grad för inomhusenheten

strömförsörjning

Endast för det användargränssnitt som används som rumstermostat (EKRUDAS)

lokalt 12VDC-pulsdetektering

(spänning från kretskort)

hushållsvarmvatten

Engelska Översättning

For safety thermostat För säkerhetstermostat Inrush Ingångsström Max. load Maximal belastning Normally closed Normalt stängd Normally open Normalt öppen Safety thermostat Säkerhetstermostat Safety thermostat contact: 16 V

DC detection (voltage supplied by PCB)

Shut-off valve Avstängningsventil SWB Kopplingsbox (7) Option PCBs (7) Kretskort (tillval) Alarm output Larmutsignal Changeover to ext. heat source Omställning till extern värmekälla Max. load Maximal belastning Min. load Minsta belastning Only for demand PCB option Gäller endast för kretskort för

Only for digital I/O PCB option Endast för kretskort med digital I/

Options: ext. heat source output, alarm output

Options: On/OFF output Alternativ: PÅ/AV-uttag Power limitation digital inputs: 12

V DC / 12 mA detection (voltage supplied by PCB)

Space C/H On/OFF output Utsignal för rumskylning/värme

SWB Kopplingsbox (8) External On/OFF thermostats

and heat pump convector Additional LWT zone Framledningstemperatur för extra

Main LWT zone Framledningstemperatur:

Only for external sensor (floor/ ambient)

Only for heat pump convector Endast för

Only for wired On/OFF thermostat

Only for wireless On/OFF thermostat

Kontakt för säkerhetstermostat: 16VDC-detektering (spänning från kretskort)

behovsstyrning

O (tillval) Alternativ: utgång för extern

värmekälla, larmutgång

Digitala ingångar för effektbegränsning:12VDC-/12m A-detektering (spänning från kretskort)

PÅ/AV

(8) Externa rumstermostater PÅ/ AV och värmepumpskonvektor

område

huvudområde Endast för extern sensor (golv

eller omgivning)

värmepumpskonvektor Endast för trådbunden PÅ/AV-

termostat Endast för trådlös PÅ/AV-

termostat

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

Elektrisk kopplingsschema

X1M: 1-2-3

X2M: 5-6

X5M: 9-10

X5M: 1-2

A4P: Y1-YC

X2M: 7-9

A4P: X1-X2

X5M: 11-12

X2M: 1-2

X5M: 7-8

X5M: 5-6

X5M: 3-4

A4P: Y2-YC

X2M: 7-9

A8P: X801M: 1-5

A8P: X801M: 2-5

A8P: X801M: 3-5

A8P: X801M: 4-5

A2P: X1M: C-com-H

A15P: X1M: H-C-com X2M: L-N

A2P: X1M: 1-3

A3P: X11M: 3-4-5-6

2 x 0,75

230 V

R2T

4D120622A

- Om en signalkabel används ska det kortaste avståndet till strömkablarna vara >5 cm

Anmärkningar:

Extern sensor (golv eller omgivning)

3 kärnor

5 eller 4 eller

3 kärnor

2 x 0,75

2 kärnor

signal

2 kärnor

signal

2 kärnor

signal

2 kärnor

signal

2 kärnor

X1M: L-N-jord

Inomhusenhet

Utomhusenhet

Endast för *KRP1HB*

2-vägsventil

Kylning/värme PÅ/AV-utgång

Cirkulationspump för DHW

M2S för kylningsläge

Ext. värmekälla (t.ex. panna)

Larmindikation

X4A + jord

Värmare för basplattan

2 kärnor

signal

2 kärnor

signal

2 kärnor

signal

2 kärnor

Elmätarens pulsingång 2

Elmätarens pulsingång 1

extern termistor (inom- och utomhus)

Endast för *KRTETS

2 kärnor

(3m medföljer)

signal

A13P: P1-P2 LAN-adapter

A14P: P1-P2 användargränssnitt

kommunikation

2 kärnor

kommunikation

2 kärnor

4 kärnor

5 kärnor för kylning/uppvärmning 4 kärnor för endast uppvärmning

3 kärnor för kylning/uppvärmning 2 kärnor för endast uppvärmning

Endast för (värmepumpkonvektor)

Endast för

BRC1HH*

Endast för *KRTR (trådlös rumstermostat)

Endast för *KRTW (trådbunden rumstermostat)

Endast för KRCS01-1 eller EKRSCA1

Extern rumstermostat/Värmepumpskonvektor (huvud- och/eller extraområde)

huvud: X2M: 30-35 extra: X2M: 30-35a

huvud och extra: X2M: 3-4

huvud: X2M: 30-31-34-35

extra: X2M: 30-31-34a-35a

huvud: X2M: 30-34-35

extra: X2M: 30-34a-35a

Kylning/värme PÅ/AV-utgång

NO-ventil: X2M: 21-28 NC-ventil: X2M: 21-29

Växling till utgång för

extern värmekälla

Larmutsignal

Säkerhetstermostat Q3L

Effektbegränsningskrav inmatning 4

Effektbegränsningskrav inmatning 3

Effektbegränsningskrav inmatning 2

Effektbegränsningskrav inmatning 1

Endast för *KRP1AHTA

X6M: L1-L2-L3 + jord eller L-N + jord eller L1-L2-L3-N + jord

Anskaffas lokalt

TillvalsdelAnskaffas lokalt

Anskaffas lokalt

Tillvalsdel

(F1B)

Säkerhetstermostat Q4L

enhetens strömförsörjning med önskad kWh-grad: 230 V + jord

Endast för installation av strömförsörjning med önskad kWh-grad

enhetens strömförsörjning: 230 V + jord

Endast för installation av normal strömförsörjning

strömförsörjning till reservvärmaren (6/9 kW): 400 V eller 230 V + jord

strömförsörjning med normal kWh-grad för inomhusenheten: 230 V

Kontakt för strömförsörjning med önskad kWh-grad

Standarddel

Strömförsörjning

signal

Se enhetens kabeldragning för mer detaljer.

14 Tekniska data

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W Daikin Altherma - lågtemperatur Split 4P556075-1 – 2019.02

Installatörens referenshandbok

15 Ordlista

4D120999

B (l/min)

100

110

5 10 15 20 25 30 35 40 45 50 55 60 65

120

A (kPa)

14.6 ESP-kurva: Inomhusenhet

Obs: Ett flödesfel inträffar när minimalt vattenflöde inte uppnås.

A Externt statiskt tryck i rumsuppvärmningskretsen B Vattenflödeshastighet genom enheten i

rumsuppvärmningskretsen

C Driftintervall

Extrazon/direkt zon Huvudzon/blandad zon

Streckade linjer: Driftområdet utökas till lägre flöden endast i de fall som enheten arbetar med endast en pump. (Ej vid uppstart, ingen drift av elpatron, ingen avfrostning).

Anmärkningar:

▪ Om du väljer ett flöde som ligger utanför kurvorna kan enheten

skadas eller får funktionsfel. Se även det minsta och högsta tillåtna vattenflödet i de tekniska specifikationerna.

▪ Vattenkvaliteten måste vara i enlighet med EU:s direktiv

98/83EC.

Tillbehör

Etiketter, handböcker, informationsblad och utrustning som levereras med produkten och som ska installeras i enlighet med instruktionerna i den medföljande dokumentationen.

Extrautrustning

Utrustning som tillverkats eller godkänts av Daikin kan kombineras med produkten i enlighet med instruktionerna i den medföljande dokumentationen.

Anskaffas lokalt

Utrustning som INTE tillverkats Daikin men som kan kombineras med produkten i enlighet med instruktionerna i den medföljande dokumentationen.

15 Ordlista

Återförsäljare

Återförsäljare av produkten.

Behörig installatör

Tekniskt kunnig person som är behörig för att installera produkten.

Användare

Person som äger och/eller använder produkten.

Gällande lagstiftning

Alla internationella, europeiska, nationella och lokala direktiv, lagar, förordningar och/eller koder som är relevanta och gäller för en särskild produkt eller domän.

Serviceföretag

Behörigt företag som kan utföra eller samordna nödvändig service på enheten.

Installationshandbok

Installationshandbok för en särskild produkt eller applikation, förklarar hur du installerar, konfigurerar och underhåller den.

Bruksanvisning

Bruksanvisning för en specifik produkt eller applikation som beskriver hur man använder produkten.

Underhållsanvisningar

Bruksanvisning för en specifik produkt eller applikation som beskriver (om det är relevant) hur produkten eller applikationen installeras, konfigureras, används och/eller underhålls.

Installatörens referenshandbok

EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W

Daikin Altherma - lågtemperatur Split

4P556075-1 – 2019.02

1/10

Lokala inställningar, tabell

[8.7.5] = .... 8291

För enheter

EAVZ16S18DA6V EAVZ16S23DA6V EAVZ16S18DA9W EAVZ16S23DA9W

Anmärkninga

(*1) *6V (*2) *9W (*3) + EKHVCONV2 (*4) EAVZ16S18* (*5) EAVZ16S23*

4P556077-1 - 2018.12

2/10

Dynamiska länkar

Fältkod Inställningsnamn Intervall, steg

Normalvärde

Datum Värde

Rum

└─ Frostskydd

1.4.1 [2-06] R/W 0: Inaktiverad

1: Aktiverad

1.4.2 [2-05] R/W 4~16°C, steg: 1°C

8°C

└─ Börvärdesområde

1.5.1 [3-07] R/W 12~18°C, steg: 0,5°C

12°C

1.5.2 [3-06] R/W 18~30°C, steg: 0,5°C

30°C

1.5.3 [3-09] R/W 15~25°C, steg: 0,5°C

15°C

(*3)

1.5.4 [3-08] R/W 25~35°C, steg: 0,5°C

35°C

(*3)

Rum

1.6 [2-09] R/W -5~5°C, steg: 0,5°C

0°C

1.7 [2-0A] R/W -5~5°C, steg: 0,5°C

0°C

Klimat 1

2.4 0: Fast 1: Väderberoende uppvärmning, fast kylning (*3)

2: Väderberoend

└─ Kurva för väderberoende uppvärmning

2.5 [1-00] R/W -40~5°C, steg: 1°C

-10°C

2.5 [1-01] R/W 10~25°C, steg: 1°C

15°C

2.5 [1-02] R/W

[9-01]~[9-00], steg: 1°C

35°C

2.5 [1-03] R/W [9-01]~min(45, [9-00])°C, steg: 1°C

25°C

└─ Kurva för väderberoende kylning

2.6 [1-06] R/W 10~25°C, steg: 1°C

20°C

(*3)

2.6 [1-07] R/W 25~43°C, steg: 1°C

35°C

(*3)

2.6 [1-08] R/W [9-03]~[9-02]°C, steg: 1°C

22°C

(*3)

2.6 [1-09] R/W [9-03]~[9-02]°C, steg: 1°C

18°C

(*3)

Klimat 1

2.7 [2-0C] R/W

0: Golvvärme

1: Fläktkonvektorenhet 2: Radiator

└─ Börvärdesområde

2.8.1 [9-01] R/W 15~37°C, steg: 1°C

25°C

2.8.2 [9-00] R/W [2-0C]=2: 37~60, steg: 1°C

55°C

[2-0C]≠2: 37~55, steg: 1°C

55°C

2.8.3 [9-03] R/W 5~18°C, steg: 1°C

8°C (*3

)

2.8.4 [9-02] R/W 18~22°C, steg: 1°C

22°C

(*3)

Klimat 1

2.9 [C-07] R/W

0: FLT-kontroll

1: Ext RT-kontroll 2: RT-kontroll

2.A [C-05] R/W 0: 1: 1 kontakt

2: 2 kontakter

└─ Delta T

2.B.1 [1-0B] R/W 3~10°C, steg: 1°C

5°C

2.B.2 [1-0D] R/W 3~10°C, steg: 1°C

5°C

(*3)

└─ Modulering

2.C.1 [8-05] R/W

0: Nej

1: Ja

2.C.2 [8-06] R/W 0~10°C, steg: 1°C

5°C

└─ Avstängningsventil

2.D.1 [F-0B] R/W

0: Nej

1: Ja

2.D.2 [F-0C] R/W 0: Nej

1: Ja

(*3)

Klimat 2

3.4 0: Fast 1: Väderberoende uppvärmning, fast kylning (*3)

2: Väderberoend

└─ Kurva för väderberoende uppvärmning

3.5 [0-00] R/W [9-05]~min(45, [9-06])°C, steg: 1°C

35°C

3.5 [0-01] R/W [9-05]~[9-06]°C, steg: 1°C

50°C

3.5 [0-02] R/W 10~25°C, steg: 1°C

15°C

3.5 [0-03] R/W -40~5°C, steg: 1°C

-10°C

└─ Kurva för väderberoende kylning

3.6 [0-04] R/W [9-07]~[9-08]°C, steg: 1°C

8°C

(*3)

3.6 [0-05] R/W [9-07]~[9-08]°C, steg: 1°C

12°C

(*3)

3.6 [0-06] R/W 25~43°C, steg: 1°C

35°C

(*3)

Väderberoende uppvärmning klimat 2, hög utomhustemperatur

Kontroll

Värme maximum

Inställningsläge

Givarkalibrering

Väderberoende uppvärmning klimat 1, låg utomhustemperatur

Väderberoende uppvärmning klimat 1, hög utomhustemperatur

Vid termostat

Väderberoende uppvärmning klimat 2, låg utomhustemperatur

Annan installationsinställning än standardvärdet

Typ av värmeavgivare

Värme minimum

Framledningstemperatur väderberoende uppvärmning klimat 1, låg utomhustemperatur Framledningstemperatur väderberoende uppvärmning klimat 1, hög utomhustemperatur

Aktivering

Rumsbörvärde

Värme minimum

Värme maximum

Lokala inställningar, tabell

Kylning minimum

Maxtemp kyla

Väderberoende kylning klimat 1, låg utomhustemperatur

Väderberoende kylning klimat 1, hög utomhustemperatur

Framledningstemperatur väderberoende kylning klimat 1, låg utomhustemperatur

Framledningstemperatur väderberoende kylning klimat 1, hög utomhustemperatur

Kylning minimum

Maxtemp kyla

Delta T kylning

Vid kylning

Framledningstemperatur väderberoende kylning klimat 2, hög utomhustemperatur

Framledningstemperatur väderberoende kylning klimat 2, låg utomhustemperatur

Termostattyp

Delta T-uppvärmning

Modulering

Max modulering

Framledningstemperatur väderberoende uppvärmning klimat 2, hög utomhustemperatur Framledningstemperatur väderberoende uppvärmning klimat 2, låg utomhustemperatur

Inställningsläge

Väderberoende kylning klimat 2, hög utomhustemperatur

4P556077-1 - 2018.12 (#) Inställningen gäller inte för denna enhet.

(*1) *6V_(*2) *9W_

(*3) + EKHVCONV2_

(*4) EAVZ16S18*_(*5) EAVZ16S23*

3/10

Dynamiska länkar

Fältkod Inställningsnamn Intervall, steg

Normalvärde

Datum Värde

Annan installationsinställning än standardvärdet

Lokala inställningar, tabell

3.6 [0-07] R/W 10~25°C, steg: 1°C

20°C

(*3)

Klimat 2

3.7 [2-0D] R/W

0: Golvvärme

1: Fläktkonvektorenhet 2: Radiator

└─ Börvärdesområde

3.8.1 [9-05] R/W 15~37°C, steg: 1°C

25°C

3.8.2 [9-06] R/W [2-0D]=2: 37~60, steg: 1°C

55°C

[2-0D]≠2: 37~55, steg: 1°C

55°C

3.8.3 [9-07] R/W 5~18°C, steg: 1°C

8°C (*3

)

3.8.4 [9-08] R/W 18~22°C, steg: 1°C

22°C

(*3)

Klimat 2

3.A [C-06] R/W 0: 1: 1 kontakt

2: 2 kontakte

└─ Delta T

3.B.1 [1-0C] R/W 3~10°C, steg: 1°C

5°C

3.B.2 [1-0E] R/W 3~10°C, steg: 1°C

5°C (*3)

Rumsuppvärmning/-kylning

└─ Driftsområde

4.3.1 [4-02] R/W 14~35°C, steg: 1°C

35°C

4.3.2 [F-01] R/W 10~35°C, steg: 1°C

20°C (*3)

Rumsuppvärmning/-kylning

4.4 [7-02] R/W 0: 1 FLT-zon

1: 2 FLT-zoner

4.5 [F-0D] R/W 0: Kontinuerlig

1: Exempel

2: Begäran

4.6 [E-02] R/W (*3)

R/O

0: Omvändbar (*3)

1: Endast värme

└─ Pumpbegränsning

4.8.1 [9-0E] R/W 0~8, steg:1 0 : Ingen begr. 1~4 : 50~80% 5~8 : 50~80% under behovskontroll

4.8.2 [9-0D] R/W 0~8, steg:1 0 : Ingen begr. 1~4 : 50~80% 5~8 : 50~80% under behovskontroll

Rumsuppvärmning/-kylning

4.9 [F-00] R/W

0: Begränsat

1: Tillåtet

4.A [D-03] R/W 0: Nej

1: öka 2°C, intervall 4°C

2: öka 4°C, intervall 4°C 3: öka 2°C, intervall 8°C 4: öka 4°C, intervall 8°C

4.B [9-04] R/W 1~4°C, steg: 1°C

1°C

4.C [2-06] R/W 0: Inaktiverad

1: Aktiverad

Tank

5.2 [6-0A] R/W 30~[6-0E]°C, steg: 1°C

60°C

5.3 [6-0B] R/W 30~Min(50, [6-0E])°C, steg: 1°C

45°C

5.4 [6-0C] R/W 30~Min(50, [6-0E])°C, steg: 1°C

45°C

5.6 [6-0D] R/W 0: End. återvärm.

1: Återv. + schema

2: Endast schema

└─ Desinficering

5.7.1 [2-01] R/W 0: Nej

1: Ja

5.7.2 [2-00] R/W 0: Varje dag 1: måndag 2: tisdag 3: onsdag 4: torsdag

5: fredag

6: lördag 7: sönda

5.7.3 [2-02] R/W 0~23 timmar, steg: 1 timmar

5.7.4 [2-03] R/W

60°C

5.7.5 [2-04] R/W 40~60 min, steg: 5 min

40 min

Tank

5.8 [6-0E] R/W 40~60°C, steg: 1°C

60°C

5.9 [6-00] R/W 2~40°C, steg: 1°C

28°C (*4) 22°C

(*5)

5.A [6-08] R/W

2~20°C, steg: 1°C

10°C

Aktivering

Pump utanför område

Öka runt 0°C

Överskjutning

Värme minimum

Värme maximum

Sommaravstängning

Termostattyp

Klimat 1

Pumpdrift

Enhetstyp

Maximum

Uppvärmningsläge

Återuppvärmningsbörvärde

Eko.börvärde

Komfortbörvärde

Delta T-uppvärmning

Klimat 2

Typ av värmeavgivare

Varaktighet

Tankbörvärde

Hysteres

Starttid

Väderberoende kylning klimat 2, låg utomhustemperatur

Kylning minimum

Maxtemp kyla

Delta T kylning

Avstängningstemperatur för komfortkyla

Driftdag

Antal zoner

Frostskydd

(*1) *6V_(*2) *9W_ (*3) + EKHVCONV2_ (*4) EAVZ16S18*_(*5) EAVZ16S23*

(#) Inställningen gäller inte för denna enhet. 4P556077-1 - 2018.12

4/10

Dynamiska länkar

Fältkod Inställningsnamn Intervall, steg

Normalvärde

Datum Värde

Annan installationsinställning än standardvärdet

Lokala inställningar, tabell

5.B R/W

0: Fast

1: Värmekurva

└─ Väderberoende kurva

5.C [0-0B] R/W 35~[6-0E]°C, steg: 1°C

55°C

5.C [0-0C] R/W 45~[6-0E]°C, steg: 1°C

60°C

5.C [0-0D] R/W 10~25°C, steg: 1°C

15°C

5.C [0-0E] R/W -40~5°C, steg: 1°C

-10°C

Tank

5.D [6-01] R/W 0~10°C, steg: 1°C

2°C

Användarinställningar

└─ Tyst

7.4.1 R/W

0: AV

1: Tyst 2: Mest tyst 3: Tystare 4: Automatisk

└─ Elpris

7.5.1 R/W 0,00~990/kWh

1/kWh

7.5.2 R/W 0,00~990/kWh

1/kWh

7.5.3 R/W 0,00~990/kWh

1/kWh

Användarinställningar

7.6 R/W 0,00~990/kWh 0,00~290/MBtu

1,0/kWh

Installatörsinställningar

└─ Konfigurationsguide

└─ System

9.1 [E-03] R/O

3: 6V (*1) 4: 9W

(*2)

9.1 [E-05]

[E-06] [E-07]

R/O

Integrerad

9.1 [4-06] R/W

0: Manuell

1: Automatisk

9.1 [7-02] R/W

0: En zon

1: Två zoner

└─ Reservvärmare

9.1 [5-0D] R/W (*1)

R/O (*2)

0: 230V, 1~ (*1)

1: 230V, 3~ (*1)

2: 400V, 3~ (*2)

9.1 [4-0A] R/W

1: 1/1+2 (*1) (*2)

2: 1/2 3: 1/2 + 1/1+2 vid nödfall

9.1 [6-03] R/W 0~10kW, steg: 0,2kW

2kW (*1) 3kW (*2)

9.1 [6-04] R/W 0~10kW, steg: 0,2kW

4kW (*1) 6kW (*2)

└─ Klimat 1

9.1 [2-0C] R/W

0: Golvvärme

1: Fläktkonvektorenhet 2: Radiator

9.1 [C-07] R/W

0: FLT-kontroll

1: Ext RT-kontroll 2: RT-kontroll

9.1 R/W 0: Fast

2: Värmekurva

9.1 R/W

0: Nej

1: Ja

9.1 [1-00] R/W -40~5°C, steg: 1°C

-10°C

9.1 [1-01] R/W 10~25°C, steg: 1°C

15°C

9.1 [1-02] R/W

[9-01]~[9-00], steg: 1°C

35°C

9.1 [1-03] R/W [9-01]~min(45, [9-00])°C, steg: 1°C

25°C

9.1 [1-06] R/W 10~25°C, steg: 1°C

20°C

(*3)

9.1 [1-07] R/W 25~43°C, steg: 1°C

35°C

(*3)

9.1 [1-08] R/W [9-03]~[9-02]°C, steg: 1°C

22°C

(*3)

9.1 [1-09] R/W [9-03]~[9-02]°C, steg: 1°C

18°C

(*3)

└─ Klimat 2

9.1 [2-0D] R/W

0: Golvvärme

1: Fläktkonvektorenhet 2: Radiator

9.1 R/W 0: Fast 1: Väderberoende uppvärmning, fast kylning (*3)

2: Väderberoend

9.1 R/W

0: Nej

1: Ja

9.1 [0-00] R/W [9-05]~min(45, [9-06])°C, steg: 1°C

35°C

9.1 [0-01] R/W [9-05]~[9-06]°C, steg: 1°C

50°C

Framledningstemperatur väderberoende kylning klimat 1, hög utomhustemperatur

Väderberoende kylning klimat 1, låg utomhustemperatur

Framledningstemperatur väderberoende kylning klimat 1, låg utomhustemperatur

Väderberoende kylning klimat 1, hög utomhustemperatur

Framledningstemperatur väderberoende uppvärmning klimat 2, hög utomhustemperatur Framledningstemperatur väderberoende uppvärmning klimat 2, låg utomhustemperatur

Schema

Typ av värmeavgivare

Inställningsläge

Framledningstemperatur väderberoende uppvärmning klimat 1, hög utomhustemperatur

Kontroll

Inställningsläge

Schema

Väderberoende uppvärmning klimat 1, låg utomhustemperatur

Väderberoende uppvärmning klimat 1, hög utomhustemperatur

Framledningstemperatur väderberoende uppvärmning klimat 1, låg utomhustemperatur

Antal zoner

Spänning

Konfiguration

Kapacitet steg 1

Ytterligare kapacitet steg 2

Typ av värmeavgivare

Nöd

Marginal

Aktivering

Hög

Medel

Låg

Gaspris

Typ av elpatron

Typ av varmvattenberedare

Vattentemperatur väderberoende varmvattenladdning, hög utomhustemperatur

Vattentemperatur väderberoende varmvattenladdning, låg utomhustemperatur

Väderberoende varmvattenladdning, hög utomhustemperatur

Väderberoende varmvattenladdning, låg utomhustemperatur

Inställningsläge

4P556077-1 - 2018.12 (#) Inställningen gäller inte för denna enhet.

(*1) *6V_(*2) *9W_

(*3) + EKHVCONV2_

(*4) EAVZ16S18*_(*5) EAVZ16S23*

5/10

Dynamiska länkar

Fältkod Inställningsnamn Intervall, steg

Normalvärde

Datum Värde

Annan installationsinställning än standardvärdet

Lokala inställningar, tabell

9.1 [0-02] R/W 10~25°C, steg: 1°C

15°C

9.1 [0-03] R/W -40~5°C, steg: 1°C

-10°C

9.1 [0-04] R/W [9-07]~[9-08]°C, steg: 1°C

8°C

(*3)

9.1 [0-05] R/W [9-07]~[9-08]°C, steg: 1°C

12°C

(*3)

9.1 [0-06] R/W 25~43°C, steg: 1°C

35°C

(*3)

9.1 [0-07] R/W 10~25°C, steg: 1°C

20°C

(*3)

└─ Tank

9.1 [6-0D] R/W 0: End. återvärm.

1: Återv. + schema

2: Endast schema

9.1 [6-0A] R/W 30~[6-0E]°C, steg: 1°C

60°C

9.1 [6-0B] R/W 30~Min(50, [6-0E])°C, steg: 1°C

45°C

9.1 [6-0C] R/W 30~Min(50, [6-0E])°C, steg: 1°C

45°C

└─ Typ av varmvattenberedare

9.2.1 [E-05]

[E-06] [E-07]

R/O

3: Integrerad

9.2.2 [D-02] R/W

0: Nej

1: VV Cirkulation 2: Desinf. Shunt

9.2.4 [D-07] R/W

0: Nej

1: Ja

└─ Reservvärmare

9.3.1 [E-03] R/O

3: 6V (*1) 4: 9W

(*2)

9.3.2 [5-0D] R/W (*1)

R/O (*2)

0: 230V, 1~ (*1)

1: 230V, 3~ (*1)

2: 400V

3~ (*2

)

9.3.3 [4-0A] R/W

1: 1/1+2 (*1) (*2)

2: 1/2 3: 1/2 + 1/1+2 vid nödfall

9.3.4 [6-03] R/W 0~10kW, steg: 0,2kW

2kW (*1) 3kW

(*2)

9.3.5 [6-04] R/W 0~10kW, steg: 0,2kW

4kW (*1) 6kW

(*2)

9.3.6 [5-00] R/W 0: Tillåtet

1: Inte tillåte

9.3.7 [5-01] R/W -15~35°C, steg: 1°C

0°C

9.3.8 [4-00] R/W 0: Inaktiverad

1: Aktiverad

2: Endast VVB

└─ Elpatron VVB

9.4.1 [6-02] R/W 0~10kW, steg: 0,2kW

0kW

9.4.3 [8-03] R/W 20~95 min, steg: 5 min

50 min

9.4.4 [4-03] R/W 0: Begränsat 1: Tillåtet 2: Överlappning

3: Kompressor av

4: Endast le

ionella

Installatörsinställningar

9.5 [4-06] R/W

0: Manuell

1: Automatisk

└─ Balansering

9.6.1 [5-02] R/W

0: Inaktiverad

1: Aktiverad

9.6.2 [5-03] R/W -15~35°C, steg: 1°C

0°C

9.6.3 [5-04] R/W 0~20°C, steg: 1°C

10°C

9.6.4 [8-02] R/W 0~10 timmar, steg: 0,5 tim

0,5 timmar

9.6.5 [8-00] R/O

0~20 min, steg: 1 min

1 min

9.6.6 [8-01] R/W 5~95 min, steg: 5 min

30 min

9.6.7 [8-04] R/W 0~95 min, steg: 5 min

95 min

Installatörsinställningar

9.7 [4-04] R/O

0: Intermitten

└─ Strömförsörjning med differentierad eltariff

9.8.1 [D-01] R/W

0: Nej

1: Aktiv öppen 2: Aktiv stängd 3: Överhettnin

sskydd

9.8.2 [D-00] R/W

0: Ingen

1: Elpatron VVB 2: Elpatron hus 3: Alla värmare

9.8.3 [D-05] R/W 0: Tvinga av

1: Som vanli

└─ Energiförbrukningskontroll

9.9.1 [4-08] R/W

0: Ingen begr.

1: Kontinuerlig 2: Di

itala ing.

9.9.2 [4-09] R/W 0: Ström

1: Effekt

9.9.3 [5-05] R/W 0~50 A, steg: 1 A

Framledningstemperatur väderberoende kylning klimat 2, hög utomhustemperatur

Framledningstemperatur väderberoende kylning klimat 2, låg utomhustemperatur

Väderberoende kylning klimat 2, hög utomhustemperatur

Väderberoende kylning klimat 2, låg utomhustemperatur

Tillåt pump

Energiförbrukningskontroll

Typ

Gräns

Timer för minsta drifttid

Timer för maximal drifttid

Ytterligare timer

Frostskydd rörkrets

Strömförsörjning med differentierad eltariff

Tillåt elpatron

Drift

Nöd

Uppvärmningsprioritet

Prioritetstemperatur

Förskjut värmepumpens börvärde

Timer för tiden mellan två cykler

Ytterligare kapacitet steg 2

Jämvikt

Jämviktstemperatur

Drift

Kapacitet

Ekotimer för värmepumpen

Eko.börvärde

Återuppvärmningsbörvärde

Typ av varmvattenberedare

Varmvattenpump

Sol

Typ av elpatron

Spänning

Konfiguration

Kapacitet steg 1

Uppvärmningsläge

Komfortbörvärde

Väderberoende uppvärmning klimat 2, hög utomhustemperatur

Väderberoende uppvärmning klimat 2, låg utomhustemperatur

(*1) *6V_(*2) *9W_ (*3) + EKHVCONV2_ (*4) EAVZ16S18*_(*5) EAVZ16S23*

(#) Inställningen gäller inte för denna enhet. 4P556077-1 - 2018.12

6/10

Dynamiska länkar

Fältkod Inställningsnamn Intervall, steg

Normalvärde

Datum Värde

Annan installationsinställning än standardvärdet

Lokala inställningar, tabell

9.9.4 [5-05] R/W 0~50 A, steg: 1 A

9.9.5 [5-06] R/W 0~50 A, steg: 1 A

9.9.6 [5-07] R/W 0~50 A, steg: 1 A

9.9.7 [5-08] R/W 0~50 A, steg: 1 A

9.9.8 [5-09] R/W 0~20 kW, steg: 0,5 kW

20 kW

9.9.9 [5-09] R/W 0~20 kW, steg: 0,5 kW

20 kW

9.9.A [5-0A] R/W 0~20 kW, steg: 0,5 kW

20 kW

9.9.B [5-0B] R/W 0~20 kW, steg: 0,5 kW

20 kW

9.9.C [5-0C] R/W 0~20 kW, steg: 0,5 kW

20 kW

9.9.D [4-01]

0: Ingen

1: Elpatron VVB 2: El

atron hus

└─ Energimätning

9.A.1 [D-08] R/W

0: Nej

1: 0,1 puls/kWh 2: 1 puls/kWh 3: 10 puls/kWh 4: 100 puls/kWh 5: 1000

uls/kWh

9.A.2 [D-09] R/W

0: Nej

1: 0,1 puls/kWh 2: 1 puls/kWh 3: 10 puls/kWh 4: 100 puls/kWh 5: 1000

uls/kWh

└─ Givare

9.B.1 [C-08] R/W

0: Nej

1: Utomhussensor 2: Rumsensor

9.B.2 [2-0B] R/W -5~5°C, steg: 0,5°C

0°C

9.B.3 [1-0A] R/W

0: Inget genomsn.

1: 12 timmar 2: 24 timmar 3: 48 timmar 4: 72 timmar

└─ Bivalent

9.C.1 [C-02] R/W

0: Nej

1: Bivalent

9.C.2 [7-05] R/W

0: Mycket hög

1: Hög 2: Medel 3: Låg 4: M

cket lå

9.C.3 [C-03] R/W -25~25°C, steg: 1°C 0°C

9.C.4 [C-04] R/W 2~10°C, steg: 1°C

3°C

Installatörsinställningar

9.D [C-09] R/W

0: Normalt öppen

1: Normalt stän

9.E [3-00] R/W 0: Nej

1: Ja

9.F [E-08] R/O

0: Inaktiverad

1: Aktiverad

9.G R/W 0: Nej

1: Ja

└─ Översikt lokala inställningar

9.I [0-00] R/W [9-05]~min(45, [9-06])°C, steg: 1°C

35°C

9.I [0-01] R/W [9-05]~[9-06]°C, steg: 1°C

50°C

9.I [0-02] R/W 10~25°C, steg: 1°C

15°C

9.I [0-03] R/W -40~5°C, steg: 1°C

-10°C

9.I [0-04] R/W [9-07]~[9-08]°C, steg: 1°C

8°C

(*3)

9.I [0-05] R/W [9-07]~[9-08]°C, steg: 1°C

12°C

(*3)

9.I [0-06] R/W 25~43°C, steg: 1°C

35°C

(*3)

9.I [0-07] R/W 10~25°C, steg: 1°C

20°C

(*3)

9.I [0-0B] R/W 35~[6-0E]°C, steg: 1°C

55°C

9.I [0-0C] R/W 45~[6-0E]°C, steg: 1°C

60°C

9.I [0-0D] R/W 10~25°C, steg: 1°C

15°C

9.I [0-0E] R/W -40~5°C, steg: 1°C

-10°C

9.I [1-00] R/W -40~5°C, steg: 1°C

-10°C

9.I [1-01] R/W 10~25°C, steg: 1°C

15°C

9.I [1-02] R/W

[9-01]~[9-00], steg: 1°C

35°C

9.I [1-03] R/W [9-01]~min(45, [9-00])°C, steg: 1°C

25°C

9.I [1-04] R/W 0: Inaktiverad

1: Aktiverad

9.I [1-05] R/W 0: Inaktiverad

1: Aktiverad

Givarkalibrering

Framledningstemperatur väderberoende kylning klimat 2, låg utomhustemperatur

Väderberoende varmvattenladdning, låg utomhustemperatur

Väderberoende uppvärmning klimat 1, låg utomhustemperatur

Väderberoende uppvärmning klimat 1, hög utomhustemperatur

Framledningstemperatur väderberoende uppvärmning klimat 1, låg utomhustemperatur

Väderberoende kylning av klimat 1.

Väderberoende kylning av klimat 2.

Framledningstemperatur väderberoende uppvärmning klimat 2, låg utomhustemperatur Väderberoende uppvärmning klimat 2, hög utomhustemperatur

Väderberoende uppvärmning klimat 2, låg utomhustemperatur

Vattentemperatur väderberoende varmvattenladdning, hög utomhustemperatur

Vattentemperatur väderberoende varmvattenladdning, låg utomhustemperatur

Väderberoende varmvattenladdning, hög utomhustemperatur

Framledningstemperatur väderberoende kylning klimat 2, hög utomhustemperatur

Väderberoende kylning klimat 2, hög utomhustemperatur

Väderberoende kylning klimat 2, låg utomhustemperatur

Automatisk omstart

Energisparfunktion

Avaktivera skydd

Framledningstemperatur väderberoende uppvärmning klimat 2, hög utomhustemperatur

Framledningstemperatur väderberoende uppvärmning klimat 1, hög utomhustemperatur

Genomsnittstid

Bivalent

Pannans effektiv.

Temperatur

Hysteres

Larmutsignal

Gräns 4

Prioritet värmare

Elmätare 1

Elmätare 2

Extern givare

Gräns 3

Gräns 4

Gräns

Gräns 1

Gräns 2

Gräns 3

Gräns 1

Gräns 2

4P556077-1 - 2018.12 (#) Inställningen gäller inte för denna enhet.

(*1) *6V_(*2) *9W_

(*3) + EKHVCONV2_

(*4) EAVZ16S18*_(*5) EAVZ16S23*

7/10

Dynamiska länkar

Fältkod Inställningsnamn Intervall, steg

Normalvärde

Datum Värde

Annan installationsinställning än standardvärdet

Lokala inställningar, tabell

9.I [1-06] R/W 10~25°C, steg: 1°C

20°C

(*3)

9.I [1-07] R/W 25~43°C, steg: 1°C

35°C

(*3)

9.I [1-08] R/W [9-03]~[9-02]°C, steg: 1°C

22°C

(*3)

9.I [1-09] R/W [9-03]~[9-02]°C, steg: 1°C

18°C

(*3)

9.I [1-0A] R/W

0: Inget genomsn.

1: 12 timmar 2: 24 timmar 3: 48 timmar 4: 72 timmar

9.I [1-0B] R/W 3~10°C, steg: 1°C

5°C

9.I [1-0C] R/W 3~10°C, steg: 1°C

5°C

9.I [1-0D] R/W 3~10°C, steg: 1°C

5°C

(*3)

9.I [1-0E] R/W 3~10°C, steg: 1°C

5°C

(*3)

9.I [2-00] R/W 0: Varje dag 1: måndag 2: tisdag 3: onsdag 4: torsdag

5: fredag

6: lördag 7: sönda

9.I [2-01] R/W 0: Nej

1: Ja

9.I [2-02] R/W 0~23 timmar, steg: 1 timmar

9.I [2-03] R/W

60°C

9.I [2-04] R/W 40~60 min, steg: 5 min

40 min

9.I [2-05] R/W 4~16°C, steg: 1°C

8°C

(*3)

9.I [2-06] R/W 0: Inaktiverad

1: Aktiverad

9.I [2-09] R/W -5~5°C, steg: 0,5°C

0°C

9.I [2-0A] R/W -5~5°C, steg: 0,5°C

0°C

9.I [2-0B] R/W -5~5°C, steg: 0,5°C

0°C

9.I [2-0C] R/W

0: Golvvärme

1: Fläktkonvektorenhet 2: Radiator

9.I [2-0D] R/W

0: Golvvärme

1: Fläktkonvektorenhet 2: Radiator

9.I [2-0E] R/W 20~50 A, steg: 1 A

9.I [3-00] R/W 0: Nej

1: Ja

9.I [3-01]

9.I [3-02]

9.I [3-03]

9.I [3-04]

9.I [3-05]

9.I [3-06] R/W 18~30°C, steg: 0,5°C

30°C

9.I [3-07] R/W 12~18°C, steg: 0,5°C

12°C

9.I [3-08] R/W 25~35°C, steg: 0,5°C

35°C

(*3)

9.I [3-09] R/W 15~25°C, steg: 0,5°C

15°C

(*3)

9.I [4-00] R/W 0: Inaktiverad

1: Aktiverad

2: Endast VVB

9.I [4-01] R/W

0: Ingen

1: Elpatron VVB 2: El

atron hus

9.I [4-02] R/W 14~35°C, steg: 1°C

35°C

9.I [4-03] R/W 0: Begränsat 1: Tillåtet 2: Överlappning

3: Kompressor av

4: Endast le

ionella

9.I [4-04] R/O

0: Intermitten

9.I [4-05] 0

9.I [4-06] R/W

0: Manuell

1: Automatisk

9.I [4-08] R/W

0: Ingen begr.

1: Kontinuerlig 2: Di

itala ing.

9.I [4-09] R/W 0: Ström

1: Effekt

9.I [4-0A] R/W

1: 1/1+2 (*1) (*2)

2: 1/2 3: 1/2 + 1/1+2 vid nödfall

9.I [4-0B] R/W 1~10°C, steg: 0,5°C

1°C

(*3)

9.I [4-0D] R/W 1~10°C, steg: 0,5°C

3°C

(*3)

9.I [5-00] R/W 0: Tillåtet

1: Inte tillåte

9.I [5-01] R/W -15~35°C, steg: 1°C

0°C

Vad är önskad delta-T vid kylning för huvudzonen?

Vad är önskad delta-T vid kylning för extrazonen?

Vad är önskad delta-T vid uppvärmning för huvudzonen?

Väderberoende kylning klimat 1, låg utomhustemperatur

Väderberoende kylning klimat 1, hög utomhustemperatur

Vad är önskad min. rumstemp. vid kylning?

Finjustering överslag uppvärmning/kylning.

Vad är önskad max. rumstemp. vid kylning?

Framledningstemperatur väderberoende kylning klimat 1, låg utomhustemperatur

Framledningstemperatur väderberoende kylning klimat 1, hög utomhustemperatur

Omslagstolerans mellan uppvärmning/kylning.

Tillåts autostart av enheten?

Vad är desinfektionens måltemperatur?

Vad är byggnadens jämviktstemperatur?

Vilken typ av värmeavgivare används i klimat 1 ?

Vilken typ av givare är ansluten till extra klimatzonen?

Hur länge måste tank- temperaturen upprätthållas?

Rummets frostskydds temperatur

Frostskydd rum

Justera offset mot uppmätt rumstemperatur

Vilken offset krävs mot uppmätt utomhustemp.?

När ska desinfektions- funktionen utföras?

Konfigurering av reservvärmare

Tillåts elpatron över jämviktstemperaturen för rumsuppvärmning?

Ska desinfektionsfunktionen utföras?

När ska desinfektions- funktionen starta?

Vad är önskad min. rumstemp. vid uppvärmning?

Vilket elpatronsläge tillåts?

Vilken elpatron har prioritet?

Vilken effektbegränsnings- drift används av systemet?

Vilken typ av effektbegränsning krävs?

-Nöd

Elpatron tillåten

Under vilken utomhustemp. är uppvärmning tillåten?

Frostskydd rörkrets

-Vad är önskad max. rumstemp. vid uppvärmning?

Vad är genomsnittstiden för utomhustemperaturen?

Vad är önskad delta-T vid uppvärmning för extrazonen?

Vilken är den maximalt tillåtna strömstyrkan över värmepumpen?

(*1) *6V_(*2) *9W_ (*3) + EKHVCONV2_ (*4) EAVZ16S18*_(*5) EAVZ16S23*

(#) Inställningen gäller inte för denna enhet. 4P556077-1 - 2018.12

8/10

Dynamiska länkar

Fältkod Inställningsnamn Intervall, steg

Normalvärde

Datum Värde

Annan installationsinställning än standardvärdet

Lokala inställningar, tabell

9.I [5-02] R/W

0: Inaktiverad

1: Aktiverad

9.I [5-03] R/W -15~35°C, steg: 1°C

0°C

9.I [5-04] R/W 0~20°C, steg: 1°C

10°C

9.I [5-05] R/W 0~50 A, steg: 1 A

9.I [5-06] R/W 0~50 A, steg: 1 A

9.I [5-07] R/W 0~50 A, steg: 1 A

9.I [5-08] R/W 0~50 A, steg: 1 A

9.I [5-09] R/W 0~20 kW, steg: 0,5 kW

20 kW

9.I [5-0A] R/W 0~20 kW, steg: 0,5 kW

20 kW

9.I [5-0B] R/W 0~20 kW, steg: 0,5 kW

20 kW

9.I [5-0C] R/W 0~20 kW, steg: 0,5 kW

20 kW

9.I [5-0D] R/W (*1)

R/O (*2)

0: 230V, 1~ (*1)

1: 230V, 3~ (*1)

2: 400V

3~ (*2

)

9.I [5-0E]

9.I [6-00] R/W 2~40°C, steg: 1°C

28°C (*4) 22°C

(*5)

9.I [6-01] R/W 0~10°C, steg: 1°C

2°C

9.I [6-02] R/W 0~10kW, steg: 0,2kW

0kW

9.I [6-03] R/W 0~10kW, steg: 0,2kW

2kW (*1) 3kW

(*2)

9.I [6-04] R/W 0~10kW, steg: 0,2kW

4kW (*1) 6kW

(*2)

9.I [6-05]

9.I [6-06]

9.I [6-07] 0

9.I [6-08] R/W

2~20°C, steg: 1°C 10°C

9.I [6-09]

9.I [6-0A] R/W 30~[6-0E]°C, steg: 1°C

60°C

9.I [6-0B] R/W 30~Min(50, [6-0E])°C, steg: 1°C

45°C

9.I [6-0C] R/W 30~Min(50, [6-0E])°C, steg: 1°C

45°C

9.I [6-0D] R/W 0: End. återvärm.

1: Återv. + schema

2: Endast schema

9.I [6-0E] R/W 40~60°C, steg: 1°C

60°C

9.I [7-00] R/W 0~4°C, steg: 1°C

0°C

9.I [7-01] R/W 2~40°C, steg: 1°C

2°C

9.I [7-02] R/W 0: 1 FLT-zon

1: 2 FLT-zone

9.I [7-03]

2.5

9.I [7-04]

9.I [7-05] R/W

0: Mycket hög

1: Hög 2: Medel 3: Låg 4: M

cket lå

9.I [8-00] R/O

0~20 min, steg: 1 min

1 min

9.I [8-01] R/W 5~95 min, steg: 5 min

30 min

9.I [8-02] R/W 0~10 timmar, steg: 0,5 tim

0,5 timmar

9.I [8-03] R/W 20~95 min, steg: 5 min

50 min

9.I [8-04] R/W 0~95 min, steg: 5 min

95 min

9.I [8-05] R/W

0: Nej

1: Ja

9.I [8-06] R/W 0~10°C, steg: 1°C

5°C

9.I [8-07] R/W [9-03]~[9-02], steg: 1°C

18°C

(*3)

9.I [8-08] R/W [9-03]~[9-02], steg: 1°C

20°C

(*3)

9.I [8-09] R/W [9-01]~[9-00], steg: 1°C

35°C

9.I [8-0A] R/W [9-01]~[9-00], steg: 1°C

33°C

9.I [8-0B]

9.I [8-0C]

9.I [8-0D]

9.I [9-00] R/W [2-0C]=2: 37~60, steg: 1°C

55°C

[2-0C]≠2: 37~55, steg: 1°C

55°C

9.I [9-01] R/W 15~37°C, steg: 1°C

25°C

Vilken huvud-FLT för komfort önskas vid uppvärmning?

Vilken huvud-FLT för eko önskas vid uppvärmning?

Högsta framledningstemperatur för klimat 1 vid uppvärmning?

Vad är önskad min. FLT för huvudzon vid uppvärmning?

Fördröjning elpatron VVB.

Ytterligare drifttid för den maximala drifttiden.

Tillåts modulering av värmebärare för styrning av rummet?

Framledningstemperatur: maximal modulering.

Vilken huvud-FLT för komfort önskas vid kylning?

Vilken huvud-FLT för eko önskas vid kylning?

-Pannans effektiv.

Mintid för varmvattenberedning.

Maxtid för varmvattenberedning.

Tid mellan två varmvattenladdningar.

Vad är den önskade åter- uppvärmningstemperaturen?

På vilket sätt skall varmvattnet produceras?

Vad är max inställningspunkt för temperaturen?

Överskjuttemperatur för varmvattnets elpatron

Hysteres för varmvattnets elpatron

Hur många utvattentemperatur- zoner finns det?

Vilken hysteres ska användas i återvärmningsläge VVB?

-Vad är den önskade lagrings- temperaturen för komfort?

Vad är den önskade lagrings- temperaturen för ekonomi?

Reservvärmarens spänning

Vad är den önskade begr. för DI2?

Vad är den önskade begr. för DI3?

Vad är den önskade begr. för DI4?

Vad är den önskade begr. för DI2?

Rumsvärmeprioritet.

Temperatur för rumsvärmeprioritet.

Justering av börvärdet för varmvattnet.

Vad är den önskade begr. för DI1?

Vad är den önskade begr. för DI3?

Vad är den önskade begr. för DI4?

Vad är den önskade begr. för DI1?

Temperaturskillnad som bestämmer värmepumpens PÅ-temperatur.

Temperaturskillnad som bestämmer värmepumpens AV-temperatur.

Vilken är elpatronens effekt?

Vilken är effekten för elpatronens steg 1?

Vilken är effekten för elpatronens steg 2?

4P556077-1 - 2018.12 (#) Inställningen gäller inte för denna enhet.

(*1) *6V_(*2) *9W_

(*3) + EKHVCONV2_

(*4) EAVZ16S18*_(*5) EAVZ16S23*

9/10

Dynamiska länkar

Fältkod Inställningsnamn Intervall, steg

Normalvärde

Datum Värde

Annan installationsinställning än standardvärdet

Lokala inställningar, tabell

9.I [9-02] R/W 18~22°C, steg: 1°C

22°C

(*3)

9.I [9-03] R/W 5~18°C, steg: 1°C

8°C

(*3)

9.I [9-04] R/W 1~4°C, steg: 1°C

1°C

9.I [9-05] R/W 15~37°C, steg: 1°C

25°C

9.I [9-06] R/W [2-0D]=2: 37~60, steg: 1°C

55°C

[2-0D]≠2: 37~55, steg: 1°C

55°C

9.I [9-07] R/W 5~18°C, steg: 1°C

8°C (*3

)

9.I [9-08] R/W 18~22°C, steg: 1°C

22°C

(*3)

9.I [9-0C] R/W 1~6°C, steg: 0,5°C

1 °C

9.I [9-0D] R/W 0~8, steg:1 0 : Ingen begr. 1~4 : 50~80% 5~8 : 50~80% under behovskontroll

9.I [9-0E] R/W 0~8, steg:1 0 : Ingen begr. 1~4 : 50~80% 5~8 : 50~80% under behovskontroll

9.I [C-00] R/O

1: Värme

pumpp

rioriterin

9.I [C-01]

9.I [C-02] R/W

0: Nej

1: Bivalent

9.I [C-03] R/W -25~25°C, steg: 1°C

0°C

9.I [C-04] R/W 2~10°C, steg: 1°C

3°C

9.I [C-05] R/W 0: 1: 1 kontakt

2: 2 kontakte

9.I [C-06] R/W 0: 1: 1 kontakt

2: 2 kontakte

9.I [C-07] R/W

0: FLT-kontroll

1: Ext RT-kontroll 2: RT-kontroll

9.I [C-08] R/W

0: Nej

1: Utomhussensor 2: Rumsensor

9.I [C-09] R/W

0: Normalt öppen

1: Normalt stän

9.I [C-0A]

9.I [D-00] R/W

0: Ingen

1: Elpatron VVB 2: Elpatron hus 3: Alla värmare

9.I [D-01] R/W

0: Nej

1: Aktiv öppen 2: Aktiv stängd 3: Överhettnin

sskydd

9.I [D-02] R/W

0: Nej

1: VV Cirkulation 2: Desinf. Shunt

9.I [D-03] R/W 0: Nej

1: öka 2°C, intervall 4°C

2: öka 4°C, intervall 4°C 3: öka 2°C, intervall 8°C 4: öka 4°C, intervall 8°C

9.I [D-04] R/W

0: Nej

1: Ener

iförb.kntr

9.I [D-05] R/W 0: Tvinga av

1: Som vanli

9.I [D-07] R/O

0: Ne

9.I [D-08] R/W

0: Nej

1: 0,1 puls/kWh 2: 1 puls/kWh 3: 10 puls/kWh 4: 100 puls/kWh 5: 1000

uls/kWh

9.I [D-09] R/W

0: Nej

1: 0,1 puls/kWh 2: 1 puls/kWh 3: 10 puls/kWh 4: 100 puls/kWh 5: 1000

uls/kWh

9.I [D-0A]

9.I [D-0B]

9.I [E-00] R/O

0~5

0: LT-s

lit

9.I [E-01] R/O

9.I [E-02] R/W (*3)

R/O

0: Omvändbar (*3)

1: Endast värme

9.I [E-03] R/O

3: 6V (*1) 4: 9W

(*2)

9.I [E-04] R/O 0: Nej

1: Ja

9.I [E-05] R/O

0: Nej

1: Ja

9.I [E-06] R/O 0: Nej

1: Ja

9.I [E-07] R/O

1: Inte

rerad

Finns en varmvattenberedare installerad?

Är en VVB-tank installerad i systemet?

Vilken typ av varmvatten - beredare är installerad?

Är energisparfunktionen tillgänglig på utomhusenheten?

-Vilken värmepumpstyp är installerad?

Används en extern kWh-mätare för energimätning?

Vilken typ av programvara används för inomhusenheten?

Hur många elpatronsteg finns?

Vilken typ av kompressor är installerad?

Är ett kretskort för behovsstyrning anslutet?

Tillåts pumpen att fungera om önsk. kWh-grad sänks?

Är ett solvärmepaket anslutet? Används en extern kWh-mätare för energimätning?

Framledningstemperatur: kompensation runt 0°C.

Vilken typ av VVB-pump är installerad?

Högsta framledningstemperatur för klimat 1 vid kylning?

Vad är önskad min. FLT för huvudzon vid kylning?

Vad är önskad min. FLT för extra zon vid kylning?

Styrsignal för strömförsörjning med låg/högtariff

Vilken termostattyp används för värmestyrning av klimat 2?

Vilken kontrollmetod används för rumsdrift?

Vilken typ av extern givare är installerad?

Vilken typ av kontakt för larmutsignal krävs?

Högsta framledningstemperatur för klimat 2 vid uppvärmning?

Högsta framledningstemperatur för klimat 2 vid kylning?

-Finns en extern värmekälla ansluten?

Aktivering av bivalent drift.

Bivalent hysteres.

Vilken termostattyp används för värmestyrning av klimat 1?

Vilken elpatron tillåts om lågtariff ej är tillgänglig?

Rumstemperatur: hysteres.

Extra zon för pumphastighetsbegränsning

Huvudzon för pumphastighetsbegränsning

Varmvattenprioritering.

Framledningstemperatur: översvängningsvärde.

Vad är önskad min. FLT för extra zon vid uppvärmning?

(*1) *6V_(*2) *9W_ (*3) + EKHVCONV2_ (*4) EAVZ16S18*_(*5) EAVZ16S23*

(#) Inställningen gäller inte för denna enhet. 4P556077-1 - 2018.12

10/10

Dynamiska länkar

Fältkod Inställningsnamn Intervall, steg

Normalvärde

Datum Värde

Annan installationsinställning än standardvärdet

Lokala inställningar, tabell

9.I [E-08] R/O

0: Inaktiverad

1: Aktiverad

9.I [E-09]

9.I [E-0A]

9.I [E-0B] R/O

1: Ja

9.I [E-0C]

9.I [E-0D] R/W

0: Nej

1: Ja

9.I [E-0E]

9.I [F-00] R/W

0: Inaktiverad

1: Aktiverad

9.I [F-01]

9.I [F-02]

9.I [F-03]

9.I [F-04]

9.I [F-05]

9.I [F-09] R/W

0: Inaktiverad

1: Aktiverad

9.I [F-0A]

9.I [F-0B] R/W

0: Nej

1: Ja

9.I [F-0C] R/W 0: Nej

1: Ja

9.I [F-0D] R/W 0: Kontinuerlig

1: Exempel

2: Be

äran

Vilket pumpläge används?

-Pumpdrift under flödesfel.

-Stäng avstängningsventil vid termo AV?

Är 2-värmekretskrets satsen installerad ?

Energisparfunktion för utomhusenheten.

Pumpdrift tillåts utanför området.

Är systemet fyllt med glykol ?

Stäng avstängningsventil vid kylning?

4P556077-1 - 2018.12 (#) Inställningen gäller inte för denna enhet.

(*1) *6V_(*2) *9W_

(*3) + EKHVCONV2_

(*4) EAVZ16S18*_(*5) EAVZ16S23*

Daikin EPGA11DAV3, EPGA14DAV3, EPGA16DAV3, EAVZ16S18DA6V, EAVZ16S23DA6V Installer reference guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Table of contents

1 Allmänna säkerhetsföreskrifter

1.1 Om dokumentationen

1.1.1 Betydelse av varningstexter och symboler

1.2 För installatören

1.2.1 Allmänt

1.2.2 Installationsplats

1.2.3 Köldmedium

1.2.4 Bärare

1.2.5 Vatten

1.2.6 Elektricitet

2 Om dokumentationen

2.1 Om detta dokument

3 Om lådan

2.2 Kort om installatörens referensguide

3.2 Utomhusenheten

3.2.1 Hur du packar upp utomhusenheten

3.1 Översikt: Om lådan

3.2.2 Hur du hanterar utomhusenheten
