Οδηγός αναφοράς

εγκαταστάτη

Daikin Altherma - Split χαμηλής θερμοκρασίας

EPGA11DAV3 EPGA14DAV3 EPGA16DAV3

EABH16DA6V EABH16DA9W EABX16DA6V EABX16DA9W

Οδηγός αναφοράς εγκαταστάτη

Daikin Altherma - Split χαμηλής θερμοκρασίας

Ελληνικά

Πίνακας περιεχομένων

1 Γενικές προφυλάξεις ασφαλείας 4

1.1 Πληροφορίες για τα έγγραφα τεκμηρίωσης ............................... 4

1.1.1 Σημασία των προειδοποιητικών ενδείξεων και των

συμβόλων ................................................................... 4

1.2 Για τον εγκαταστάτη .................................................................. 4

1.2.1 Γενικά.......................................................................... 4

1.2.2 Τοποθεσία εγκατάστασης ........................................... 5

1.2.3 Ψυκτικό ....................................................................... 5

1.2.4 Διάλυμα άλμης ............................................................ 6

1.2.5 Νερό............................................................................ 6

1.2.6 Ηλεκτρικές συνδέσεις.................................................. 6

2 Πληροφορίες για τα έγγραφα τεκμηρίωσης 7

2.1 Πληροφορίες για το παρόν έγγραφο ......................................... 7

2.2 Σύντομος οδηγός αναφοράς εγκαταστάτη................................. 7

3 Πληροφορίες για τη συσκευασία 8

3.1 Επισκόπηση: Πληροφορίες για τη συσκευασία ......................... 8

3.2 Εξωτερική μονάδα..................................................................... 8

3.2.1 Για να αποσυσκευάσετε την εξωτερική μονάδα .......... 8

3.2.2 Για να μεταφέρετε την εξωτερική μονάδα.................... 8

3.2.3 Για να αφαιρέσετε τα εξαρτήματα από την εξωτερική

μονάδα ........................................................................ 9

3.2.4 Αφαίρεση του προσαρτήματος μεταφοράς ................. 9

3.3 Εσωτερική μονάδα .................................................................... 9

3.3.1 Για να αποσυσκευάσετε την εσωτερική μονάδα ......... 9

3.3.2 Για να αφαιρέσετε τα εξαρτήματα από την εσωτερική

μονάδα ........................................................................ 9

4 Πληροφορίες για τις μονάδες και τα

προαιρετικά εξαρτήματα 10

4.1 Επισκόπηση: Πληροφορίες για τις μονάδες και τα προαιρετικά

εξαρτήματα ................................................................................ 10

4.2 Αναγνώριση............................................................................... 10

4.2.1 Ετικέτα αναγνώρισης: Εξωτερική μονάδα................... 10

4.2.2 Αναγνωριστική ετικέτα: Εσωτερική μονάδα ................ 10

4.3 Συνδυασμός μονάδων και προαιρετικών εξαρτημάτων ............ 10

4.3.1 Προαιρετικά εξαρτήματα που μπορούν να

χρησιμοποιηθούν με την εξωτερική μονάδα ............... 10

4.3.2 Προαιρετικά εξαρτήματα που μπορούν να

χρησιμοποιηθούν με την εσωτερική μονάδα............... 10

5 Οδηγίες εφαρμογής 11

5.1 Επισκόπηση: Οδηγίες εφαρμογής............................................. 11

5.2 Ρύθμιση του συστήματος θέρμανσης/ψύξης χώρου ................. 12

5.2.1 Ένας χώρος ................................................................ 12

5.2.2 Πολλοί χώροι –Μία ζώνη ΘΕξΝ................................. 14

5.2.3 Πολλοί χώροι –Δύο ζώνες ΘΕξΝ ............................... 16

5.3 Ρύθμιση βοηθητικής πηγής θερμότητας για θέρμανση χώρου.. 17

5.4 Ρύθμιση του δοχείου ζεστού νερού χρήσης .............................. 18

5.4.1 Διάταξη συστήματος –Ξεχωριστό δοχείο ΖΝΧ........... 18

5.4.2 Επιλογή του όγκου και της επιθυμητής

θερμοκρασίας για το δοχείο ΖΝΧ................................ 18

5.4.3 Ρύθμιση και διαμόρφωση –Δοχείο ΖΝΧ..................... 19

5.4.4 Κυκλοφορητής ΖΝΧ για άμεση παροχή ζεστού νερού 19

5.4.5 Κυκλοφορητής ΖΝΧ για απολύμανση ......................... 19

5.4.6 Κυκλοφορητής ΖΝΧ για προθέρμανση δοχείου.......... 20

5.5 Ρύθμιση της μέτρησης ενέργειας............................................... 20

5.5.1 Παραγόμενη θερμότητα .............................................. 20

5.5.2 Καταναλισκόμενη ενέργεια.......................................... 20

5.5.3 Τροφοδοσία με κανονική χρέωση............................... 20

5.5.4 Τροφοδοσία με μειωμένη χρέωση .............................. 21

5.6 Ρύθμιση του ελέγχου κατανάλωσης ενέργειας .......................... 22

5.6.1 Μόνιμος περιορισμός ισχύος ...................................... 22

5.6.2 Περιορισμός ισχύος που ενεργοποιείται από

ψηφιακές εισόδους...................................................... 22

5.6.3 Διαδικασία περιορισμού ισχύος .................................. 23

5.7 Ρύθμιση εξωτερικού αισθητήρα θερμοκρασίας .......................... 23

6 Προετοιμασία 24

6.1 Επισκόπηση: Προετοιμασία ....................................................... 24

6.2 Την προετοιμασία του χώρου εγκατάστασης ............................. 24

6.2.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής

μονάδας ....................................................................... 24

6.2.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της

εξωτερικής μονάδας σε ψυχρά κλίματα ....................... 25

6.2.3 Απαιτήσεις χώρου εγκατάστασης για την εσωτερική

μονάδα ......................................................................... 25

6.3 Προετοιμασία των σωληνώσεων νερού ..................................... 26

6.3.1 Απαιτήσεις κυκλώματος νερού..................................... 26

6.3.2 Τύπος υπολογισμού της προπίεσης του δοχείου

διαστολής ..................................................................... 27

6.3.3 Για να ελέγξετε τον όγκο και την παροχή του νερού .... 27

6.3.4 Αλλαγή της προπίεσης του δοχείου διαστολής............ 28

6.3.5 Για να ελέγξετε τον όγκο του νερού: Παραδείγματα..... 29

6.3.6 Απαιτήσεις δοχείου άλλου κατασκευαστή.................... 29

6.4 Προετοιμασία των ηλεκτρικών καλωδιώσεων ............................ 29

6.4.1 Πληροφορίες για την προετοιμασία των ηλεκτρικών

καλωδιώσεων .............................................................. 29

6.4.2 Πληροφορίες για την τροφοδοσία με μειωμένη

χρέωση ........................................................................ 30

6.4.3 Επισκόπηση των ηλεκτρικών συνδέσεων με

εξαίρεση των εξωτερικών ενεργοποιητών.................... 30

6.4.4 Επισκόπηση των ηλεκτρικών συνδέσεων για

εξωτερικούς και εσωτερικούς ενεργοποιητές ............... 30

7 Εγκατάσταση 31

7.1 Επισκόπηση: Εγκατάσταση........................................................ 31

7.2 Άνοιγμα των μονάδων................................................................ 31

7.2.1 Πληροφορίες για το άνοιγμα των μονάδων.................. 31

7.2.2 Για να ανοίξετε την εξωτερική μονάδα ......................... 31

7.2.3 Για να ανοίξετε την εσωτερική μονάδα......................... 32

7.3 Τοποθέτηση της εξωτερικής μονάδας ........................................ 33

7.3.1 Σχετικά με την τοποθέτηση της εξωτερικής μονάδας... 33

7.3.2 Προφυλάξεις κατά την τοποθέτηση της εξωτερικής

μονάδας ....................................................................... 33

7.3.3 Παροχή της υποδομής εγκατάστασης.......................... 33

7.3.4 Εγκατάσταση της εξωτερικής μονάδας ........................ 33

7.3.5 Παροχή αποστράγγισης............................................... 33

7.3.6 Για να κολλήσετε την πολύγλωσση ετικέτα για τα

φθοριούχα αέρια θερμοκηπίου..................................... 34

7.3.7 Για να αποτρέψετε την ανατροπή της εξωτερικής

μονάδας ....................................................................... 34

7.4 Τοποθέτηση της εσωτερικής μονάδας........................................ 34

7.4.1 Πληροφορίες για την τοποθέτηση της εσωτερικής

μονάδας ....................................................................... 34

7.4.2 Προφυλάξεις κατά την τοποθέτηση της εσωτερικής

μονάδας ....................................................................... 34

7.4.3 Για να εγκαταστήσετε την εσωτερική μονάδα .............. 34

7.4.4 Για να συνδέσετε το σωλήνα αποστράγγισης στην

αποστράγγιση .............................................................. 35

7.5 Σύνδεση των σωληνώσεων νερού ............................................. 35

7.5.1 Πληροφορίες για τη σύνδεση των σωληνώσεων

νερού............................................................................ 35

7.5.2 Προφυλάξεις κατά τη σύνδεση των σωλήνων νερού ... 35

7.5.3 Για να συνδέσετε τις σωληνώσεις νερού...................... 36

7.5.4 Για να συνδέσετε τις σωληνώσεις ανακύκλωσης......... 37

7.5.5 Για να πληρώσετε το κύκλωμα νερού .......................... 37

7.5.6 Για να προστατεύσετε το κύκλωμα νερού από το

σχηματισμό πάγου....................................................... 37

7.5.7 Για να πληρώσετε το δοχείο ζεστού νερού χρήσης ..... 39

7.5.8 Για να μονώσετε τις σωληνώσεις νερού....................... 39

7.6 Σύνδεση των ηλεκτρικών καλωδίων........................................... 39

7.6.1 Πληροφορίες για τη σύνδεση των ηλεκτρικών

καλωδίων ..................................................................... 39

7.6.2 Πληροφορίες για την ηλεκτρική συμβατότητα .............. 39

7.6.3 Προφυλάξεις κατά τη σύνδεση της ηλεκτρικής

καλωδίωσης ................................................................. 39

7.6.4 Οδηγίες για τη σύνδεση των ηλεκτρικών καλωδίων..... 39

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

Πίνακας περιεχομένων

7.6.5 Προδιαγραφές τυπικών μερών καλωδίωσης .............. 40

7.6.6 Σύνδεση της ηλεκτρικής καλωδίωσης στην εξωτερική

μονάδα ........................................................................ 40

7.6.7 Για να συνδέσετε την ηλεκτρική καλωδίωση στην

εσωτερική μονάδα....................................................... 41

7.6.8 Για να συνδέσετε τα καλώδια της κεντρικής

τροφοδοσίας ............................................................... 41

7.6.9 Για να συνδέσετε τα καλώδια τροφοδοσίας της

εφεδρικής αντίστασης ................................................. 42

7.6.10 Για να συνδέσετε τη βάνα αποκοπής.......................... 43

7.6.11 Για να συνδέσετε τους μετρητές ηλεκτρικού ρεύματος 43

7.6.12 Για να συνδέσετε τον κυκλοφορητή ζεστού νερού

χρήσης ........................................................................ 44

7.6.13 Για να συνδέσετε την έξοδο σφάλματος...................... 44

7.6.14 Για να συνδέσετε την έξοδο ΕΝΕΡΓΟΠΟΙΗΣΗΣ/

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ψύξης/θέρμανσης χώρου ....... 44

7.6.15 Για να συνδέσετε τη μονάδα μεταβολής στην

εξωτερική πηγή θερμότητας........................................ 44

7.6.16 Για να συνδέσετε τις ψηφιακές εισόδους

κατανάλωσης ισχύος................................................... 45

7.6.17 Για να συνδέσετε το θερμοστάτη ασφαλείας

(κανονικά κλειστή επαφή) ........................................... 45

7.7 Ολοκλήρωση εγκατάστασης της εξωτερικής μονάδας .............. 45

7.7.1 Για να ολοκληρώσετε την εγκατάσταση της

εξωτερικής μονάδας.................................................... 45

7.8 Ολοκλήρωση εγκατάστασης της εσωτερικής μονάδας.............. 45

7.8.1 Για να κλείσετε την εσωτερική μονάδα........................ 45

8 Ρύθμιση παραμέτρων 45

8.1 Επισκόπηση: Ρύθμιση παραμέτρων ......................................... 45

8.1.1 Για να αποκτήσετε πρόσβαση στις πιο συχνά

χρησιμοποιούμενες εντολές ........................................ 46

8.2 Οδηγός ρύθμισης ...................................................................... 47

8.3 Πιθανές οθόνες.......................................................................... 47

8.3.1 Πιθανές οθόνες: Επισκόπηση..................................... 47

8.3.2 Αρχική οθόνη .............................................................. 47

8.3.3 Οθόνη βασικού μενού ................................................. 48

8.3.4 Οθόνη μενού............................................................... 49

8.3.5 Οθόνη σημείου ρύθμισης............................................ 49

8.3.6 Αναλυτική οθόνη με τιμές............................................ 49

8.3.7 Αναλυτική οθόνη με καμπύλες αντιστάθμισης ............ 49

8.3.8 Οθόνη προγραμμάτων: Παράδειγμα........................... 50

8.4 Μενού ρυθμίσεων...................................................................... 51

8.4.1 Δυσλειτουργία ............................................................. 51

8.4.2 Χώρος ......................................................................... 51

8.4.3 Κύρια ζώνη.................................................................. 53

8.4.4 Συμπληρωματική ζώνη ............................................... 57

8.4.5 Θέρμανση/ψύξη χώρου............................................... 59

8.4.6 Δοχείο ΖΝΧ ................................................................. 62

8.4.7 Ρυθμίσεις χρήστη........................................................ 66

8.4.8 Πληροφορίες ............................................................... 68

8.4.9 Ρυθμίσεις εγκαταστάτη ............................................... 68

8.5 Λειτουργία.................................................................................. 77

8.6 Δομή μενού: Επισκόπηση ρυθμίσεων χρήστη .......................... 78

8.7 Δομή μενού: Επισκόπηση ρυθμίσεων εγκαταστάτη.................. 79

9 Αρχική εκκίνηση 80

9.1 Επισκόπηση: Αρχική εκκίνηση .................................................. 80

9.2 Προφυλάξεις κατά τον έλεγχο πριν από την αρχική λειτουργία. 80

9.3 Λίστα ελέγχου πριν την έναρξη λειτουργίας .............................. 80

9.4 Λίστα ελέγχου κατά την αρχική εκκίνηση................................... 81

9.4.1 Για να ελέγξετε την ελάχιστη παροχή.......................... 81

9.4.2 Λειτουργία εξαέρωσης ................................................ 81

9.4.3 Για να εκτελέσετε μια δοκιμαστική λειτουργία ............. 82

9.4.4 Για να εκτελέσετε μια δοκιμαστική λειτουργία

ενεργοποιητή .............................................................. 82

9.4.5 Πιθανές δοκιμαστικές λειτουργίες ενεργοποιητή......... 82

9.4.6 Στέγνωμα δαπέδου ενδοδαπέδιας θέρμανσης ........... 82

11.1 Επισκόπηση: Συντήρηση και σέρβις .......................................... 84

11.2 Προφυλάξεις ασφαλείας κατά τη συντήρηση.............................. 84

11.3 Λίστα ελέγχου για ετήσια συντήρηση της εξωτερικής μονάδας .. 84

11.4 Λίστα ελέγχου για ετήσια συντήρηση της εσωτερικής μονάδας . 84

11.5 Πληροφορίες για τον καθαρισμό του φίλτρου νερού σε

περίπτωση προβλήματος........................................................... 85

11.5.1 Για να αφαιρέσετε το φίλτρο νερού .............................. 86

11.5.2 Για να καθαρίσετε το φίλτρο νερού σε περίπτωση

προβλήματος ............................................................... 86

11.5.3 Για να τοποθετήσετε το φίλτρο νερού .......................... 86

12 Αντιμετώπιση προβλημάτων 87

12.1 Επισκόπηση: Αντιμετώπιση προβλημάτων................................ 87

12.2 Προφυλάξεις κατά την αντιμετώπιση προβλημάτων .................. 87

12.3 Επίλυση προβλημάτων με βάση τα συμπτώματα ...................... 87

12.3.1 Σύμπτωμα: Η μονάδα ΔΕΝ παρέχει την

αναμενόμενη θέρμανση ή ψύξη ................................... 87

12.3.2 Σύμπτωμα: Το ζεστό νερό ΔΕΝ φτάνει στην

επιθυμητή θερμοκρασία............................................... 88

12.3.3 Σύμπτωμα: Ο συμπιεστής ΔΕΝ ξεκινά (θέρμανση

χώρου ή θέρμανση νερού χρήσης) .............................. 88

12.3.4 Ένδειξη: Το σύστημα παράγει ήχους τρεχούμενου

νερού μετά την αρχική εκκίνηση................................... 88

12.3.5 Σύμπτωμα: Ο κυκλοφορητής κάνει θόρυβο

(δημιουργία φυσαλίδων) .............................................. 88

12.3.6 Σύμπτωμα: Ανοίγει η βάνα εκτόνωσης πίεσης ............ 88

12.3.7 Σύμπτωμα: Διαρροή της βάνας εκτόνωσης πίεσης

νερού............................................................................ 89

12.3.8 Σύμπτωμα: Ο χώρος ΔΕΝ θερμαίνεται επαρκώς σε

χαμηλές εξωτερικές θερμοκρασίες............................... 89

12.3.9 Σύμπτωμα: Η πίεση στο σημείο παροχής είναι

προσωρινά εξαιρετικά υψηλή....................................... 90

12.3.10 Σύμπτωμα: Οι διακοσμητικές μάσκες έχουν

απωθηθεί λόγω φουσκωμένου δοχείου ....................... 90

12.3.11 Σύμπτωμα: Η λειτουργία απολύμανσης δοχείου ΔΕΝ

ολοκληρώθηκε σωστά (σφάλμα-AH) ........................... 90

12.4 Επίλυση προβλημάτων βάσει των κωδικών σφαλμάτων ........... 90

12.4.1 Για να εμφανίσετε το κείμενο βοήθειας σε περίπτωση

δυσλειτουργίας............................................................. 90

12.4.2 Κωδικοί σφαλμάτων: Επισκόπηση .............................. 91

13 Απόρριψη 93

13.1 Επισκόπηση: Απόρριψη............................................................. 93

13.2 Διαδικασία εκκένωσης ................................................................ 93

13.3 Ενεργοποίηση/απενεργοποίηση τοπικής ρύθμισης

λειτουργίας κενού ....................................................................... 93

13.4 Για να εκτελέσετε αφύγρανση κενού........................................... 94

13.5 Χρήση της βαλβίδας διακοπής και της θύρας συντήρησης ........ 94

13.5.1 Για να χειριστείτε τη βάνα διακοπής............................. 94

13.5.2 Για να ανοίξετε/κλείσετε τη βάνα διακοπής .................. 95

13.5.3 Για να χειριστείτε το πώμα του στελέχους.................... 95

13.5.4 Για να χειριστείτε το πώμα σέρβις................................ 95

14 Τεχνικά χαρακτηριστικά 96

14.1 Χώρος συντήρησης: Εξωτερική μονάδα..................................... 96

14.2 Διάγραμμα σωληνώσεων: Εξωτερική μονάδα............................ 97

14.3 Διάγραμμα σωληνώσεων: Εσωτερική μονάδα ........................... 98

14.4 Διάγραμμα καλωδίωσης: Εξωτερική μονάδα ............................. 99

14.5 Διάγραμμα καλωδίωσης: Εσωτερική μονάδα .............................101

14.6 Καμπύλη ESP: Εσωτερική μονάδα ............................................ 104

15 Γλωσσάρι 104

16 Πίνακας ρυθμίσεων στο χώρο εγκατάστασης105

10 Παράδοση στο χρήστη 84

11 Συντήρηση και σέρβις 84

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

1 Γενικές προφυλάξεις ασφαλείας

1 Γενικές προφυλάξεις

ασφαλείας

1.1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

▪ Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα

Αγγλικά. Όλες οι υπόλοιπες γλώσσες αποτελούν μεταφράσεις.

▪ Οι προφυλάξεις που περιγράφονται στο παρόν έγγραφο

καλύπτουν πολύ σημαντικά θέματα και θα πρέπει να τις τηρείτε προσεκτικά.

▪ Η εγκατάσταση του συστήματος και όλες οι ενέργειες που

περιγράφονται στο εγχειρίδιο εγκατάστασης και τον οδηγό εγκατάστασης πρέπει ΠΡΕΠΕΙ να εκτελούνται από εξουσιοδοτημένο τεχνικό εγκατάστασης.

1.1.1 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων

ΚΙΝΔΥΝΟΣ

Υποδεικνύει μια κατάσταση στην οποία θα προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί ηλεκτροπληξία.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί έγκαυμα εξαιτίας υπερβολικά υψηλών ή χαμηλών θερμοκρασιών.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί έκρηξη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΕΥΦΛΕΚΤΟ ΥΛΙΚΟ

ΠΡΟΣΟΧΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί ελαφρύς ή αρκετά σοβαρός τραυματισμός.

ΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί βλάβη στον εξοπλισμό ή υλική ζημιά.

ΠΛΗΡΟΦΟΡΙΕΣ

Υποδεικνύει χρήσιμες συμβουλές ή πρόσθετες πληροφορίες.

Σύμβολο Επεξήγηση

Πριν την εγκατάσταση, διαβάστε το εγχειρίδιο εγκατάστασης και λειτουργίας, και το φύλλο οδηγιών καλωδίωσης.

Πριν εκτελέσετε εργασίες συντήρησης και επισκευής, διαβάστε το εγχειρίδιο συντήρησης.

Για περισσότερες πληροφορίες, συμβουλευτείτε τον οδηγό για τον τεχνικό εγκατάστασης και τον συνοπτικό οδηγό του χρήστη.

1.2 Για τον εγκαταστάτη

1.2.1 Γενικά

Αν ΔΕΝ είστε σίγουροι για τον τρόπο εγκατάστασης ή χειρισμού της μονάδας, επικοινωνήστε με οικείο αντιπρόσωπο.

ΕΙΔΟΠΟΙΗΣΗ

Η εσφαλμένη εγκατάσταση ή προσάρτηση εξοπλισμού ή παρελκόμενων ενδέχεται να οδηγήσει σε ηλεκτροπληξία, βραχυκύκλωμα, διαρροές, πυρκαγιά ή σε άλλες βλάβες στον εξοπλισμό. Χρησιμοποιείτε μόνο εξαρτήματα, προαιρετικό εξοπλισμό και ανταλλακτικά που κατασκευάζονται ή έχουν εγκριθεί από την Daikin.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η εγκατάσταση, οι δοκιμές και τα χρησιμοποιούμενα υλικά συμμορφώνονται με την ισχύουσα νομοθεσία (στο πάνω μέρος των οδηγιών που περιγράφονται στα έγγραφα τεκμηρίωσης της Daikin).

ΠΡΟΣΟΧΗ

Φοράτε επαρκή ατομικό προστατευτικό εξοπλισμό (προστατευτικά γάντια, γυαλιά ασφαλείας,…) κατά την εκτέλεση εργασιών εγκατάστασης, συντήρησης και σέρβις του συστήματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σκίστε και πετάξτε τα πλαστικά περιτυλίγματα της συσκευασίας, ώστε να μην μπορεί κανείς, και ειδικά τα παιδιά, να παίξει με αυτά. Πιθανός κίνδυνος: ασφυξία.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

▪ ΜΗΝ αγγίζετε τις σωληνώσεις ψυκτικού, τις

σωληνώσεις νερού ή τα εσωτερικά τμήματα κατά τη διάρκεια και αμέσως μετά τη λειτουργία. Μπορεί να είναι υπερβολικά ζεστά ή υπερβολικά κρύα. Περιμένετε μέχρι να επανέλθουν σε κανονική θερμοκρασία. Εάν πρέπει να τα αγγίξετε, φορέστε προστατευτικά γάντια.

▪ ΜΗΝ αγγίζετε το ψυκτικό υγρό που έχει διαρρεύσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκή μέτρα ώστε να αποτρέψετε τη χρήση της μονάδας ως φωλιάς από μικρά ζώα. Εάν μικρά ζώα έλθουν σε επαφή με ηλεκτροφόρα τμήματα ενδέχεται να προκληθεί δυσλειτουργία, καπνός ή πυρκαγιά.

ΠΡΟΣΟΧΗ

ΜΗΝ αγγίζετε την είσοδο αέρα ή τα αλουμινένια πτερύγια της μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

▪ ΜΗΝ τοποθετείτε αντικείμενα ή εξοπλισμό επάνω στη

μονάδα.

▪ ΜΗΝ κάθεστε, μην σκαρφαλώνετε και μην στέκεστε

πάνω στη μονάδα.

ΕΙΔΟΠΟΙΗΣΗ

Οι εργασίες που πρέπει να γίνουν στην εξωτερική μονάδα είναι καλό να εκτελούνται σε χώρο χωρίς υγρασία, για να μην υπάρξει εισροή νερού.

Σύμφωνα με την εφαρμοστέα νομοθεσία, ενδέχεται να είναι απαραίτητη η παροχή ενός τεχνικού ημερολογίου μαζί με το προϊόν, το οποίο θα περιέχει τουλάχιστον τα εξής: πληροφορίες σχετικά με τη συντήρηση, τις εργασίες επισκευής, τα αποτελέσματα των δοκιμών, τις χρονικές περιόδους αδράνειας,…

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

1 Γενικές προφυλάξεις ασφαλείας

Επίσης, σε προσβάσιμο σημείο του προϊόντος ΠΡΕΠΕΙ να παρέχονται οι εξής, τουλάχιστον, πληροφορίες:

▪ Οδηγίες για τη διακοπή της λειτουργίας του συστήματος σε

περίπτωση έκτακτης ανάγκης

▪ Το όνομα και η διεύθυνση του πυροσβεστικού και του

αστυνομικού τμήματος καθώς και του νοσοκομείου

▪ Το όνομα, η διεύθυνση και οι τηλεφωνικοί αριθμοί κατά τις

πρωινές και τις νυχτερινές ώρες του προσωπικού σέρβις

Στην Ευρώπη, το πρότυπο EN378 παρέχει τις απαραίτητες οδηγίες για αυτό το τεχνικό ημερολόγιο.

1.2.2 Τοποθεσία εγκατάστασης

▪ Αφήστε επαρκή χώρο γύρω από τη μονάδα για την εκτέλεση των

εργασιών σέρβις και την κυκλοφορία του αέρα.

▪ Βεβαιωθείτε ότι η θέση εγκατάστασης αντέχει το βάρος και τις

δονήσεις της μονάδας.

▪ Βεβαιωθείτε ότι ο χώρος αερίζεται επαρκώς. ΜΗΝ εμποδίζετε τα

ανοίγματα αερισμού.

▪ Βεβαιωθείτε ότι η μονάδα είναι επίπεδη.

ΜΗΝ εγκαθιστάτε τη μονάδα στα ακόλουθα σημεία:

▪ Σε σημεία όπου υπάρχει πιθανότητα έκρηξης.

▪ Σε σημεία όπου υπάρχουν μηχανήματα που εκπέμπουν

ηλεκτρομαγνητικά κύματα. Τα ηλεκτρομαγνητικά κύματα ενδέχεται να επηρεάσουν το σύστημα ελέγχου και να προκαλέσουν δυσλειτουργία του εξοπλισμού.

▪ Σε σημεία όπου υπάρχει κίνδυνος πυρκαγιάς λόγω διαρροής

εύφλεκτων αερίων (παράδειγμα: αραιωτικά ή βενζίνη), ανθρακοϊνών, αναφλέξιμης σκόνης.

▪ Σε σημεία όπου παράγεται διαβρωτικό αέριο (παράδειγμα:

θειώδες οξύ σε μορφή αερίου). Η διάβρωση των χαλκοσωλήνων ή των συγκολλημένων εξαρτημάτων ενδέχεται να προκαλέσει διαρροή ψυκτικού.

1.2.3 Ψυκτικό

Εάν εφαρμόζεται. Για περισσότερες πληροφορίες, δείτε το εγχειρίδιο εγκατάστασης ή τον οδηγό αναφοράς του τεχνικού εγκατάστασης της εφαρμογής σας.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι οι σωληνώσεις ψυκτικού συμμορφώνονται με την ισχύουσα νομοθεσία. Στην Ευρώπη ισχύει το πρότυπο EN378.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι οι σωληνώσεις και οι συνδέσεις του χώρου εγκατάστασης ΔΕΝ υποβάλλονται σε ένταση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τις δοκιμές, να μην εφαρμόζετε ΠΟΤΕ πίεση υψηλότερη από τη μέγιστη επιτρεπόμενη πίεση (όπως υποδεικνύεται στην πινακίδα ονομασίας της μονάδας) στο προϊόν.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκή μέτρα προφύλαξης για το ενδεχόμενο διαρροής ψυκτικού. Σε περίπτωση διαρροής ψυκτικού αερίου, αερίστε πλήρως το χώρο. Πιθανοί κίνδυνοι:

▪ Η υπερβολική συγκέντρωση ψυκτικού σε ένα κλειστό

χώρο ενδέχεται να προκαλέσει έλλειψη οξυγόνου.

▪ Εάν το ψυκτικό αέριο έρθει σε επαφή με φωτιά,

ενδέχεται να παραχθούν τοξικά αέρια.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ

Εκκένωση – Διαρροή ψυκτικού. Εάν θέλετε να

εκκενώσετε το σύστημα και υπάρχει διαρροή στο κύκλωμα ψυκτικού:

▪ ΜΗΝ χρησιμοποιήσετε την αυτόματη λειτουργία

εκκένωσης, με την οποία μπορείτε να συλλέξετε όλο το ψυκτικό από το σύστημα στην εξωτερική μονάδα. Πιθανή συνέπεια: Αυτανάφλεξη και έκρηξη του συμπιεστή λόγω εισροής αέρα στον συμπιεστή εν ώρα λειτουργίας.

▪ Χρησιμοποιήστε ξεχωριστό σύστημα ανάκτησης ώστε

να μην χρειάζεται να λειτουργεί ο συμπιεστής της μονάδας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Να ανακτάτε ΠΑΝΤΑ το ψυκτικό. ΜΗΝ τα απορρίπτετε απευθείας στο περιβάλλον. Χρησιμοποιήστε μια αντλία κενού για την εκκένωση της εγκατάστασης.

ΕΙΔΟΠΟΙΗΣΗ

Μετά από τη σύνδεση όλων των σωληνώσεων, βεβαιωθείτε ότι δεν υπάρχει καμιά διαρροή αερίου. Χρησιμοποιήστε άζωτο για την ανίχνευση τυχόν διαρροής αέριου.

ΕΙΔΟΠΟΙΗΣΗ

▪ Για την αποφυγή βλάβης στο συμπιεστή, ΜΗΝ

πληρώνετε με περισσότερο ψυκτικό από την καθορισμένη ποσότητα.

▪ Όταν πρόκειται να ανοιχτεί το σύστημα ψυκτικού, ο

χειρισμός του ψυκτικού ΠΡΕΠΕΙ να γίνεται σύμφωνα με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι δεν υπάρχει οξυγόνο στο σύστημα. Η πλήρωση του ψυκτικού είναι δυνατή μετά από την εκτέλεση της δοκιμής διαρροής και του στεγνώματος με πλήρη εκκένωση.

▪ Σε περίπτωση που απαιτείται επαναπλήρωση, ανατρέξτε στην

πινακίδα ονομασίας της μονάδας. Σε αυτήν αναγράφεται ο τύπος και η απαιτούμενη ποσότητα ψυκτικού.

▪ Αυτή η μονάδα έχει πληρωθεί με ψυκτικό από το εργοστάσιο και

ανάλογα με το μέγεθος και το μήκος των σωλήνων ορισμένα συστήματα χρειάζονται πρόσθετη πλήρωση ψυκτικού.

▪ Χρησιμοποιείτε μόνο τα ειδικά εργαλεία για τον τύπο ψυκτικού

που χρησιμοποιείται στο σύστημα, προκείμενου να διασφαλίσετε την απαιτούμενη αντίσταση πίεσης και να αποτρέψετε την εισχώρηση ξένων υλικών στο σύστημα.

▪ Πληρώστε το ψυκτικό υγρό σύμφωνα με τις ακόλουθες οδηγίες:

Εάν Τότε

Υπάρχει σιφόνι

(δηλ. ο κύλινδρος φέρει την ένδειξη “Συνδεδεμένο σιφόνι πλήρωσης υγρού”)

ΔΕΝ υπάρχει σιφόνι Πληρώστε ψυκτικό με τον

Πληρώστε ψυκτικό με τον κύλινδρο σε όρθια θέση.

κύλινδρο γυρισμένο ανάποδα.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

▪ Ανοίξτε τους κυλίνδρους ψυκτικού αργά.

Οδηγός αναφοράς εγκαταστάτη

1 Γενικές προφυλάξεις ασφαλείας

▪ Πληρώστε με το ψυκτικό σε υγρή μορφή. Η προσθήκη ψυκτικού

σε αέρια μορφή ενδέχεται να διακόψει την κανονική λειτουργία.

ΠΡΟΣΟΧΗ

Όταν ολοκληρώσετε ή διακόψετε προσωρινά τη διαδικασία πλήρωσης ψυκτικού, κλείστε αμέσως τη βαλβίδα του δοχείου ψυκτικού υγρού. Εάν η βαλβίδα ΔΕΝ κλείσει αμέσως, η παραμένουσα πίεση μπορεί να οδηγήσει σε πλήρωση επιπρόσθετης ποσότητας ψυκτικού. Πιθανή

συνέπεια: Εσφαλμένη ποσότητα ψυκτικού.

1.2.4 Διάλυμα άλμης

Αν προβλέπεται. Συμβουλευτείτε το εγχειρίδιο εγκατάστασης ή τον οδηγό αναφοράς εγκαταστάτη της εφαρμογής σας για περισσότερες πληροφορίες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η επιλογή του διαλύματος άλμης ΠΡΕΠΕΙ να γίνει σύμφωνα με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκείς προφυλάξεις σε περίπτωση διαρροής διαλύματος άλμης. Σε περίπτωση διαρροής διαλύματος άλμης, αερίστε το χώρο αμέσως και επικοινωνήστε με τον τοπικό προμηθευτή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η θερμοκρασία περιβάλλοντος στο εσωτερικό της μονάδας μπορεί να αυξηθεί πολύ περισσότερο απ' ό, τι στο χώρο, π.χ. 70°C. Σε περίπτωση διαρροής διαλύματος άλμης, τα τμήματα που έχουν υπερθερμανθεί στο εσωτερικό της μονάδας μπορεί να ενέχουν κινδύνους.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η χρήση και η εγκατάσταση της εφαρμογής ΠΡΕΠΕΙ να συμμορφώνονται με τις προφυλάξεις για την ασφάλεια και την προστασία του περιβάλλοντος που καθορίζονται στην ισχύουσα νομοθεσία.

1.2.5 Νερό

Εάν προβλέπεται. Συμβουλευτείτε το εγχειρίδιο εγκατάστασης ή τον οδηγό αναφοράς εγκαταστάτη της εφαρμογής σας για περισσότερες πληροφορίες.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η ποιότητα του νερού συμμορφώνεται με την Οδηγία 98/83/ΕΚ της ΕΕ.

1.2.6 Ηλεκτρικές συνδέσεις

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

▪ ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ κάθε παροχή ρεύματος

προτούαφαιρέσετε το κάλυμμα του ηλεκτρικού πίνακα, συνδέσετε τα ηλεκτρικά καλώδια ή αγγίξετε ηλεκτρικά μέρη.

▪ Αποσυνδέστε την τροφοδοσία για περισσότερο από

1 λεπτό και μετρήστε την τάση στους ακροδέκτες των πυκνωτών του κύριου κυκλώματος ή των ηλεκτρικών εξαρτημάτων πριν από το σέρβις. Η τάση ΠΡΕΠΕΙ να είναι μικρότερη από 50 V DC προκειμένου να μπορέσετε να αγγίξετε τα ηλεκτρικά εξαρτήματα. Για τη θέση των ακροδεκτών, συμβουλευτείτε το διάγραμμα καλωδίωσης.

▪ ΜΗΝ αγγίζετε τα ηλεκτρικά εξαρτήματα με βρεγμένα

χέρια.

▪ ΜΗΝ αφήνετε ποτέ τη μονάδα χωρίς επίβλεψη όταν

έχει αφαιρεθεί το κάλυμμα συντήρησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν ΔΕΝ έχει εγκατασταθεί από το εργοστάσιο, θα πρέπει στην σταθερή καλωδίωση να εγκατασταθεί κεντρικός διακόπτης ή άλλο μέσο αποσύνδεσης, με πλήρη διαχωρισμό επαφών σε όλους τους πόλους, σε συνθήκες υπέρτασης κατηγορίαςIII.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Χρησιμοποιείτε ΜΟΝΟ καλώδια από χαλκό.

▪ Βεβαιωθείτε ότι οι σωληνώσεις στο χώρο

εγκατάστασης συμμορφώνονται με την ισχύουσα νομοθεσία.

▪ Κάθε καλωδίωση στον χώρο εγκατάστασης ΠΡΕΠΕΙ να

πραγματοποιείται σύμφωνα με το διάγραμμα καλωδίωσης που συνοδεύει τη μονάδα.

▪ ΠΟΤΕ μην στριμώχνετε πολλά καλώδια μαζί και

φροντίστε να ΜΗΝ έρχονται σε επαφή με τις σωληνώσεις και αιχμηρές ακμές. Βεβαιωθείτε ότι δεν ασκείται εξωτερική πίεση στις συνδέσεις των ακροδεκτών.

▪ Γειώστε απαραιτήτως τα καλώδια. ΜΗΝ γειώνετε τη

μονάδα σε σωλήνες ύδρευσης, σε απορροφητή υπέρτασης ή σε γείωση τηλεφωνικής γραμμής. Ανεπαρκής γείωση μπορεί να προκαλέσει ηλεκτροπληξία.

▪ Χρησιμοποιήστε ένα αποκλειστικό κύκλωμα ισχύος.

ΠΟΤΕ μην χρησιμοποιείτε παροχή ρεύματος που χρησιμοποιείται από άλλη συσκευή.

▪ Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους

διακόπτες ασφαλείας.

▪ Εγκαταστήστε έναν διακόπτη διαρροής προς τη γη. Σε

αντίθετη περίπτωση, ενδέχεται να προκληθεί ηλεκτροπληξία ή πυρκαγιά.

▪ Κατά την εγκατάσταση του διακόπτη διαρροής προς τη

γη, βεβαιωθείτε ότι είναι συμβατός με τον inverter (ανθεκτικός σε ηλεκτρικό θόρυβο υψηλής συχνότητας), ώστε να αποφύγετε την ακούσια ενεργοποίηση του διακόπτη διαρροής προς τη γη.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

2 Πληροφορίες για τα έγγραφα τεκμηρίωσης

ΠΡΟΣΟΧΗ

Κατά τη σύνδεση της παροχής ρεύματος, πριν εγκαταστήσετε τους αγωγούς μεταφοράς ρεύματος, θα πρέπει πρώτα να έχει γίνει η γείωση. Κατά την αποσύνδεση της παροχής ρεύματος, πρώτα θα πρέπει να αφαιρείτε τους αγωγούς μεταφοράς ρεύματος, και στη συνέχεια τη γείωση. Το μήκος των αγωγών μεταξύ του σημείου εκτόνωσης πίεσης της παροχής ρεύματος και του ίδιου του μπλοκ ακροδεκτών θα πρέπει να είναι τέτοιο ώστε σε περίπτωση που η παροχή ρεύματος απελευθερωθεί από το σημείο εκτόνωσης πίεσης, πρώτα να τεντωθούν οι αγωγοί μεταφοράς ρεύματος και μετά το καλώδιο γείωσης.

ΕΙΔΟΠΟΙΗΣΗ

Προφυλάξεις κατά την τοποθέτηση της ηλεκτρικής καλωδίωσης:

▪ ΜΗΝ συνδέετε καλώδια με διαφορετικό πάχος στο

μπλοκ ακροδεκτών τροφοδοσίας (τυχόν χαλαρή σύνδεση στα ηλεκτρικά καλώδια μπορεί να προκαλέσει ασυνήθιστη θερμότητα).

▪ Κατά τη σύνδεση καλωδίων με το ίδιο πάχος, τηρήστε

τη διαδικασία που υποδεικνύεται στην παραπάνω εικόνα.

▪ Χρησιμοποιήστε το κατάλληλο καλώδιο ρεύματος για

την καλωδίωση και συνδέστε το σταθερά και, στη συνέχεια, φροντίστε να αποφύγετε την άσκηση εξωτερικής πίεσης στο μπλοκ ακροδεκτών.

▪ Χρησιμοποιήστε το κατάλληλο κατσαβίδι για τη

σύσφιγξη των βιδών των ακροδεκτών. Εάν χρησιμοποιήσετε ένα κατσαβίδι με μικρή κεφαλή, θα προκληθεί φθορά στο κεφάλι της βίδας και δεν θα είναι δυνατή η σωστή σύσφιγξη.

▪ Εάν σφίξετε πάρα πολύ τις βίδες ακροδεκτών,

ενδέχεται να τις καταστρέψετε.

Για την αποφυγή παρεμβολών, εγκαταστήστε τα καλώδια ρεύματος σε απόσταση τουλάχιστον 1 μέτρου από τηλεοράσεις ή ραδιόφωνα. Ανάλογα με τα ραδιοκύματα, η απόσταση του 1μέτρου ενδέχεται να μην επαρκεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Αφού ολοκληρώσετε τις ηλεκτρικές εργασίες,

βεβαιωθείτε ότι κάθε ηλεκτρικό εξάρτημα και ακροδέκτης μέσα στο κουτί των ηλεκτρικών εξαρτημάτων έχει συνδεθεί σταθερά.

▪ Βεβαιωθείτε ότι έχετε κλείσει όλα τα καλύμματα πριν

από την ενεργοποίηση της μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

Ισχύει μόνο αν το τροφοδοτούμενο ρεύμα είναι τριφασικό και ο συμπιεστής διαθέτει μέθοδο εκκίνησης με ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ.

Εάν υπάρχει πιθανότητα αντίστροφης φάσης μετά από μια στιγμιαία διακοπή ρεύματος και η παροχή ρεύματος διακόπτεται και επανέρχεται κατά τη διάρκεια λειτουργίας του προϊόντος, συνδέστε ένα κύκλωμα προστασίας αντίστροφης φάσης στην εγκατάσταση. Η λειτουργία του προϊόντος σε αντίστροφη φάση μπορεί να προκαλέσει καταστροφή του συμπιεστή και άλλων εξαρτημάτων.

2 Πληροφορίες για τα έγγραφα

τεκμηρίωσης

2.1 Πληροφορίες για το παρόν έγγραφο

Στοχευόμενο κοινό

Εξουσιοδοτημένοι εγκαταστάτες

Πακέτο εγγράφων τεκμηρίωσης

Το παρόν έγγραφο αποτελεί μέρος του πακέτου εγγράφων τεκμηρίωσης. Το πλήρες πακέτο περιλαμβάνει τα εξής:

▪ Γενικές προφυλάξεις ασφαλείας:

▪ Οδηγίες ασφαλείας τις οποίες πρέπει να διαβάσετε πριν από

την εγκατάσταση

▪ Μορφή: Έντυπο (στη συσκευασία της εσωτερικής μονάδας)

▪ Εγχειρίδιο εγκατάστασης εσωτερικής μονάδας:

▪ Οδηγίες εγκατάστασης

▪ Μορφή: Έντυπο (στη συσκευασία της εσωτερικής μονάδας)

▪ Εγχειρίδιο εγκατάστασης εξωτερικής μονάδας:

▪ Οδηγίες εγκατάστασης

▪ Μορφή: Έντυπο (στη συσκευασία της εξωτερικής μονάδας)

▪ Οδηγός αναφοράς εγκαταστάτη:

▪ Προετοιμασία της εγκατάστασης, κανόνες ορθής πρακτικής,

στοιχεία αναφοράς,…

▪ Μορφή: Αρχεία σε ψηφιακή μορφή στην τοποθεσία http://

www.daikineurope.com/support-and-manuals/productinformation/

▪ Συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό:

▪ Πρόσθετες πληροφορίες σχετικά με την εγκατάσταση του

προαιρετικού εξοπλισμού

▪ Μορφή: Έντυπο (στη συσκευασία της εσωτερικής μονάδας) +

Αρχεία σε ψηφιακή μορφή στην τοποθεσία http://

www.daikineurope.com/support-and-manuals/productinformation/

Οι πιο πρόσφατες αναθεωρήσεις των παρεχόμενων εγγράφων τεκμηρίωσης ενδέχεται να είναι διαθέσιμες στον δικτυακό τόπο της Daikin της περιοχής σας ή να μπορείτε να τις προμηθευτείτε από τον αντιπρόσωπο της περιοχής σας.

Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι υπόλοιπες γλώσσες αποτελούν μεταφράσεις.

Τεχνικά μηχανικά δεδομένα

▪ Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην

περιφερειακή ιστοσελίδα Daikin (δημόσια προσβάσιμη).

▪ Όλο το σετ των τελευταίων τεχνικών δεδομένων υπάρχει στην

Daikin extranet (χρειάζεται έγκριση).

2.2 Σύντομος οδηγός αναφοράς εγκαταστάτη

Κεφάλαιο Περιγραφή

Γενικές προφυλάξεις ασφαλείας

Πληροφορίες για τα έγγραφα τεκμηρίωσης

Πληροφορίες για τη συσκευασία

Οδηγίες ασφαλείας τις οποίες πρέπει να διαβάσετε πριν από την εγκατάσταση

Ποια έγγραφα τεκμηρίωσης είναι διαθέσιμα για τον εγκαταστάτη

Πώς να αποσυσκευάσετε τις μονάδες και να αφαιρέσετε τα εξαρτήματά τους

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

3 Πληροφορίες για τη συσκευασία

4×

143 kg

Κεφάλαιο Περιγραφή

Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

Οδηγίες εφαρμογής Διάφορες ρυθμίσεις εγκατάστασης του

Προετοιμασία Τι πρέπει να κάνετε και να γνωρίζετε

Εγκατάσταση Τι πρέπει να κάνετε και να γνωρίζετε,

Ρύθμιση παραμέτρων Τι πρέπει να κάνετε και να γνωρίζετε,

Αρχική εκκίνηση Τι πρέπει να κάνετε και να γνωρίζετε,

Παράδοση στο χρήστη Τι να δώσετε και να εξηγήσετε στο

Συντήρηση και σέρβις Πώς γίνεται η συντήρηση και το σέρβις

Αντιμετώπιση προβλημάτων

Απόρριψη Πώς να απορρίψετε το σύστημα

Τεχνικά χαρακτηριστικά Προδιαγραφές του συστήματος

Γλωσσάρι Ορισμοί

Πίνακας ρυθμίσεων στο χώρο εγκατάστασης

▪ Πώς να αναγνωρίσετε τις μονάδες

▪ Πιθανοί συνδυασμοί μονάδων και

προαιρετικών εξαρτημάτων

συστήματος

πριν από την εργασία στο χώρο εγκατάστασης

για να εγκαταστήσετε το σύστημα

για να ρυθμίσετε τις παραμέτρους του συστήματος μετά την εγκατάσταση

για να θέσετε σε λειτουργία το σύστημα μετά τη ρύθμιση παραμέτρων

χρήστη

των μονάδων

Τι να κάνετε σε περίπτωση προβλημάτων

Πίνακας που πρέπει να συμπληρωθεί από τον εγκαταστάτη και να φυλαχθεί για μελλοντική αναφορά

Σημείωση: Διατίθεται επίσης ένα πίνακας ρυθμίσεων εγκαταστάτη στον οδηγό αναφοράς χρήστη. Αυτός ο πίνακας πρέπει να συμπληρωθεί από τον εγκαταστάτη και να παραδοθεί στο χρήστη.

3.2 Εξωτερική μονάδα

3.2.1 Για να αποσυσκευάσετε την εξωτερική μονάδα

3 Πληροφορίες για τη

συσκευασία

3.1 Επισκόπηση: Πληροφορίες για τη συσκευασία

Σε αυτό το κεφάλαιο περιγράφονται οι διαδικασίες που θα πρέπει να ακολουθήσετε αφού παραδοθούν οι συσκευασίες με την εξωτερική και την εσωτερική μονάδα στο χώρο εγκατάστασης.

Λάβετε υπόψη τα εξής:

▪ Κατά την παράδοση, ΠΡΕΠΕΙ να ελέγξετε τη μονάδα για ζημιές.

Τυχόν ζημιά ΠΡΕΠΕΙ να αναφερθεί άμεσα στον αρμόδιο υπάλληλο παραπόνων του μεταφορέα.

▪ Μεταφέρετε τη μονάδα όσο το δυνατόν πλησιέστερα στην τελική

θέση εγκατάστασης, ώστε να αποφευχθούν ζημιές κατά τη μεταφορά.

▪ Ετοιμάστε εκ των προτέρων τη διαδρομή που θέλετε να

ακολουθήσει η μονάδα, ώστε να φτάσει στο σημείο τοποθέτησης.

3.2.2 Για να μεταφέρετε την εξωτερική μονάδα

ΠΡΟΣΟΧΗ

Για να αποφύγετε πιθανό τραυματισμό, ΜΗΝ ακουμπάτε την είσοδο του αέρα ή τα πτερύγια αλουμινίου της μονάδας.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

3.2.3 Για να αφαιρέσετε τα εξαρτήματα από την

1×

2×

1× 1×

ENERG

IJAY

IAIE

ENERG

IJAY

IAIE

1×

RXXX

1× 1×

a d e

b c

(10.1 N·m)

1 2

1× 1× 1× 1×

a b c d

2×4× 1×

fe g

1×

εξωτερική μονάδα

1 Ανοίξτε την εξωτερική μονάδα.

2 Αφαιρέστε τα εξαρτήματα.

3 Πληροφορίες για τη συσκευασία

3.3 Εσωτερική μονάδα

3.3.1 Για να αποσυσκευάσετε την εσωτερική μονάδα

a Εγχειρίδιο εγκατάστασης εξωτερικής μονάδας

b Ετικέτα φθοριούχων αερίων θερμοκηπίου

c Πολύγλωσση ετικέτα φθοριούχων αερίων θερμοκηπίου

d Βάνα αποκοπής (με ενσωματωμένο φίλτρο)

e Ετικέτα ενεργειακής απόδοσης

3.2.4 Αφαίρεση του προσαρτήματος μεταφοράς

ΕΙΔΟΠΟΙΗΣΗ

Εάν η μονάδα λειτουργεί μαζί με το προσάρτημα μεταφοράς, μπορεί να προκληθεί αφύσικη δόνηση ή θόρυβος.

Το στήριγμα μεταφοράς του συμπιεστή πρέπει να αφαιρεθεί. Είναι τοποθετημένο κάτω από τη βάση του συμπιεστή, προκειμένου να προστατεύεται η μονάδα κατά τη μεταφορά. Προχωρήστε όπως υποδεικνύεται στην παρακάτω εικόνα και περιγραφή της διαδικασίας.

1 Αφαιρέστε το παξιμάδι (a) της βίδας τοποθέτησης του

συμπιεστή.

2 Αφαιρέστε και απορρίψτε το στήριγμα μεταφοράς (b).

3 Επανατοποθετήστε το παξιμάδι (a) της βίδας τοποθέτησης του

συμπιεστή και σφίξτε το με ροπή 10,1N•m.

3.3.2 Για να αφαιρέσετε τα εξαρτήματα από την εσωτερική μονάδα

Ορισμένα παρελκόμενα βρίσκονται εντός της μονάδας. Για να ανοίξετε τη μονάδα, ανατρέξτε στην ενότητα "7.2.3 Για να ανοίξετε

την εσωτερική μονάδα"στη σελίδα32.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

4 Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

a Γενικές προφυλάξεις ασφαλείας b Συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό c Εγχειρίδιο εγκατάστασης εσωτερικής μονάδας d Εγχειρίδιο λειτουργίας e Στεγανοποιητικός δακτύλιος για τη βάνα αποκοπής

f Βάνα αποκοπής g Βάνα παράκαμψης υπερπίεσης h Στήριγμα τοίχου

4 Πληροφορίες για τις μονάδες

και τα προαιρετικά εξαρτήματα

4.1 Επισκόπηση: Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

Σε αυτό το κεφάλαιο περιλαμβάνονται πληροφορίες για τα εξής:

▪ Αναγνώριση της εξωτερικής μονάδας

▪ Αναγνώριση της εσωτερικής μονάδας

▪ Συνδυασμός της εξωτερικής μονάδας με προαιρετικά εξαρτήματα

▪ Συνδυασμός της εσωτερικής μονάδας με προαιρετικά εξαρτήματα

4.2 Αναγνώριση

ΕΙΔΟΠΟΙΗΣΗ

Όταν πραγματοποιείτε εργασίες εγκατάστασης ή σέρβις σε πολλές μονάδες ταυτόχρονα, προσέχετε να ΜΗΝ μπερδεύετε τα καλύμματα συντήρησης των διαφορετικών μοντέλων.

4.2.1 Ετικέτα αναγνώρισης: Εξωτερική μονάδα

Θέση

4.2.2 Αναγνωριστική ετικέτα: Εσωτερική μονάδα

Θέση

Στοιχεία μοντέλου

Παράδειγμα: EABH16DA6V

Κωδικός Περιγραφή

E Ευρωπαϊκό μοντέλο

AB Επιτοίχια μονάδα hydrosplit με ξεχωριστό δοχείο

H H=Μόνο θέρμανση

X=Θέρμανση/ψύξη

16 Κλάση απόδοσης

DA Σειρά μοντέλου

6V Μοντέλο εφεδρικού συστήματος θέρμανσης

4.3 Συνδυασμός μονάδων και προαιρετικών εξαρτημάτων

4.3.1 Προαιρετικά εξαρτήματα που μπορούν να χρησιμοποιηθούν με την εξωτερική μονάδα

Θερμαντήρας κάτω πλάκας (EKBPH140L7)

▪ Προστατεύει την κάτω πλάκα από τον παγετό.

▪ Συνιστάται σε περιοχές με χαμηλή θερμοκρασία περιβάλλοντος

και υψηλή υγρασία.

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του θερμαντήρα κάτω πλάκας.

Στοιχεία μοντέλου

Παράδειγμα: EPGA11DAV3

Κωδικός Επεξήγηση

EP Ευρωπαϊκή εξωτερική αντλία θερμότητας ζεύγους,

hydrosplit

G Μέση θερμοκρασία νερού – ζώνη περιβάλλοντος:

−10~−20°C

A Ψυκτικό R32

11 Κλάση απόδοσης

DA Σειρά μοντέλου

V3 Τροφοδοσία

4.3.2 Προαιρετικά εξαρτήματα που μπορούν να χρησιμοποιηθούν με την εσωτερική μονάδα

Χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου (BRC1HHDA)

▪ Το χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου

μπορεί να χρησιμοποιηθεί μόνο σε συνδυασμό με το χειριστήριο που είναι συνδεδεμένο στην εσωτερική μονάδα.

▪ Το χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου

πρέπει να εγκατασταθεί στον χώρο του οποίου τη θερμοκρασία θέλετε να ρυθμίσετε.

Για οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης και λειτουργίας του χειριστηρίου που χρησιμοποιείται ως θερμοστάτης χώρου.

Θερμοστάτης χώρου (EKRTWA, EKRTR1)

Μπορείτε να συνδέσετε έναν προαιρετικό θερμοστάτη χώρου στην εσωτερική μονάδα. Αυτός ο θερμοστάτης μπορεί να είναι ενσύρματος (EKRTWA) ή ασύρματος (EKRTR1).

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του θερμοστάτη χώρου και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

5 Οδηγίες εφαρμογής

Αισθητήρας τηλεχειρισμού για ασύρματο θερμοστάτη (EKRTETS)

Μπορείτε να χρησιμοποιήσετε έναν ασύρματο αισθητήρα εσωτερικής θερμοκρασίας (EKRTETS) μόνο σε συνδυασμό με τον ασύρματο θερμοστάτη (EKRTR1).

Digital I/O PCB (EKRP1HB)

Η πλακέτα digital I/O PCB απαιτείται για την αποστολή των εξής σημάτων:

▪ Έξοδος σφάλματος

▪ Έξοδος ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ θέρμανσης/

ψύξης χώρου

▪ Σήμα της μονάδας μεταβολής στην εξωτερική πηγής θερμότητας

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης της πλακέτας digital I/O PCB και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

Demand PCB (EKRP1AHTA)

Για να ενεργοποιήσετε τον έλεγχο της κατανάλωσης ενέργειας για εξοικονόμηση ενέργειας από τις ψηφιακές εισόδους, πρέπει να εγκαταστήσετε την πλακέτα Demand PCB.

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης της πλακέτας Demand PCB και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

Εσωτερικός αισθητήρας τηλεχειρισμού (KRCS01-1)

Από προεπιλογή, ο εσωτερικός αισθητήρας χειριστηρίου θα χρησιμοποιείται ως αισθητήρας θερμοκρασίας χώρου.

Προαιρετικά, ο εσωτερικός αισθητήρας τηλεχειρισμού μπορεί να εγκατασταθεί για τη μέτρηση της θερμοκρασίας χώρου σε μια άλλη τοποθεσία.

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του εσωτερικού αισθητήρα τηλεχειρισμού και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Ο εσωτερικός αισθητήρας τηλεχειρισμού μπορεί να

χρησιμοποιηθεί μόνο εφόσον το χειριστήριο έχει διαμορφωθεί με λειτουργίες θερμοστάτη χώρου.

▪ Μπορείτε να συνδέσετε ή μόνο τον αισθητήρα

τηλεχειρισμού εσωτερικού χώρου ή μόνο τον αισθητήρα τηλεχειρισμού εξωτερικού χώρου.

Εξωτερικός αισθητήρας τηλεχειρισμού (EKRSCA1)

Από προεπιλογή, ο αισθητήρας που βρίσκεται στο εσωτερικό της εξωτερικής μονάδας θα χρησιμοποιείται για τη μέτρηση της εξωτερικής θερμοκρασίας.

Προαιρετικά, ο εξωτερικός αισθητήρας τηλεχειρισμού μπορεί να εγκατασταθεί για τη μέτρηση της εξωτερικής θερμοκρασίας σε μια άλλη τοποθεσία (π.χ. για την αποφυγή της έκθεσης σε άμεσο ηλιακό φως), με σκοπό τη βελτιωμένη συμπεριφορά του συστήματος.

Συμβουλευτείτε το εγχειρίδιο εγκατάστασης του εξωτερικού αισθητήρα τηλεχειρισμού για τις οδηγίες εγκατάστασης.

ΠΛΗΡΟΦΟΡΙΕΣ

Μπορείτε να συνδέσετε ή μόνο τον αισθητήρα τηλεχειρισμού εσωτερικού χώρου ή μόνο τον αισθητήρα τηλεχειρισμού εξωτερικού χώρου.

Καλώδιο υπολογιστή (EKPCCAB)

Το καλώδιο υπολογιστή επιτρέπει τη σύνδεση του ηλεκτρικού πίνακα της εσωτερικής μονάδας με έναν υπολογιστή. Δίνει τη δυνατότητα ενημέρωσης του λογισμικού της εσωτερικής μονάδας.

Για οδηγίες εγκατάστασης, ανατρέξτε στο εγχειρίδιο εγκατάστασης του καλωδίου υπολογιστή και την ενότητα "8 Ρύθμιση

παραμέτρων"στη σελίδα45.

Θερμοπομπός αντλίας θερμότητας (FWXV)

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης των θερμοπομπών αντλίας θερμότητας και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

Προσαρμογέας LAN για το χειρισμό μέσω smartphone + εφαρμογές έξυπνου δικτύου (BRP069A61)

Μπορείτε να εγκαταστήσετε αυτόν τον προσαρμογέα LAN για τα εξής:

▪ Χειρισμό του συστήματος μέσω μιας εφαρμογής smartphone.

▪ Χρήση του συστήματος με διάφορες εφαρμογές έξυπνου δικτύου.

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του προσαρμογέα LAN.

Προσαρμογέας LAN για χειρισμό μέσω smartphone (BRP069A62)

Μπορείτε να εγκαταστήσετε αυτόν τον προσαρμογέα LAN για το χειρισμό του συστήματος μέσω μιας εφαρμογής smartphone.

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του προσαρμογέα LAN.

Καθολικός κεντρικός ελεγκτής (EKCC8-W)

Ελεγκτής για κλιμακωτό έλεγχο.

Κιτ σύνδεσης για δοχείο τρίτου κατασκευαστή (EKHY3PART)

Απαιτείται όταν συνδέεται δοχείο τρίτου κατασκευαστή στο σύστημα.

Περιλαμβάνει αισθητήρα και 3οδη βάνα.

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του κιτ σύνδεσης.

Κιτ σύνδεσης για δοχείο τρίτου κατασκευαστή με ενσωματωμένο θερμοστάτη (EKHY3PART2)

Κιτ για τη σύνδεση δοχείου τρίτου κατασκευαστή με ενσωματωμένο θερμοστάτη στο σύστημα. Το κιτ μετατρέπει τη ζήτηση του θερμοστάτη από το δοχείο σε αίτημα ζεστού νερού χρήσης για την εσωτερική μονάδα.

5 Οδηγίες εφαρμογής

5.1 Επισκόπηση: Οδηγίες εφαρμογής

Σκοπός των οδηγιών εφαρμογής είναι η παροχή μιας γενικής εικόνας των δυνατοτήτων του συστήματος αντλίαςθερμότητας.

ΕΙΔΟΠΟΙΗΣΗ

▪ Οι εικόνες των οδηγιών εφαρμογής προορίζονται μόνο

για αναφορά και ΔΕΝ πρέπει να χρησιμοποιούνται ως αναλυτικά διαγράμματα υδραυλικών συνδέσεων. Οι αναλυτικές διαστάσεις και το βάρος της υδραυλικής εγκατάστασης ΔΕΝ εμφανίζονται και αποτελούν ευθύνη του εγκαταστάτη.

▪ Για περισσότερες πληροφορίες σχετικά με τις ρυθμίσεις

διαμόρφωσης για τη βελτιστοποίηση της λειτουργίας της αντλίας θερμότητας, ανατρέξτε στην ενότητα

"8Ρύθμιση παραμέτρων"στη σελίδα45.

Αυτό το κεφάλαιο περιέχει οδηγίες εφαρμογής για τις εξής λειτουργίες:

▪ Ρύθμιση του συστήματος θέρμανσης/ψύξης χώρου

▪ Ρύθμιση βοηθητικής πηγής θερμότητας για θέρμανση χώρου

▪ Ρύθμιση του δοχείου ζεστού νερού χρήσης

▪ Ρύθμιση της μέτρησης ενέργειας

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

5 Οδηγίες εφαρμογής

▪ Ρύθμιση του ελέγχου κατανάλωσης ενέργειας

▪ Ρύθμιση εξωτερικού αισθητήρα θερμοκρασίας

5.2 Ρύθμιση του συστήματος θέρμανσης/ψύξης χώρου

Το σύστημα αντλίας θερμότητας παρέχει εξερχόμενο νερό για τη θέρμανση των εκπομπών θερμότητας σε έναν ή περισσότερους χώρους.

Επειδή το σύστημα παρέχει μεγάλη ευελιξία στη ρύθμιση της θερμοκρασίας σε κάθε χώρο, πρέπει πρώτα να απαντήσετε στις ακόλουθες ερωτήσεις:

▪ Πόσοι χώροι θερμαίνονται ή ψύχονται από το σύστημα

αντλίαςθερμότητας της Daikin;

▪ Ποιοι τύποι εκπομπών θερμότητας χρησιμοποιούνται σε κάθε

χώρο και ποια είναι η καθορισμένη θερμοκρασία εξερχόμενου νερού σε αυτούς;

Όταν αποσαφηνίσετε τις απαιτήσεις θέρμανσης/ψύξης χώρου, η Daikin συνιστά να ακολουθήσετε τις παρακάτω οδηγίες ρύθμισης.

ΕΙΔΟΠΟΙΗΣΗ

Εάν χρησιμοποιείται εξωτερικός θερμοστάτης χώρου, ο εξωτερικός θερμοστάτης χώρου θα ελέγχει την αντιπαγετική προστασία χώρου. Ωστόσο, η αντιπαγετική προστασία χώρου λειτουργεί μόνο εφόσον ο έλεγχος της θερμοκρασίας εξερχόμενου νερού στο χειριστήριο της μονάδας είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΟΣ.

ΠΛΗΡΟΦΟΡΙΕΣ

Εάν χρησιμοποιείται εξωτερικός θερμοστάτης χώρου και πρέπει να εξασφαλίσετε την αντιπαγετική προστασία χώρου κάτω από όλες τις συνθήκες, τότε πρέπει να ρυθμίσετε τη λειτουργία Έκτακτη ανάγκη [9.5] σε Αυτόματα.

ΕΙΔΟΠΟΙΗΣΗ

Μια βάνα παράκαμψης υπερπίεσης μπορεί να είναι ενσωματωμένη στο σύστημα. Λάβετε υπόψη ότι αυτή η βάνα μπορεί να μην εμφανίζεται στις εικόνες.

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

▪ Κωδικός: [C-07]

Αριθμός ζωνών θερμοκρασίας νερού:

▪ #: [4.4]

▪ Κωδικός: [7-02]

Πλεονεκτήματα

▪ Μέγιστη άνεση και απόδοση. Η λειτουργία του έξυπνου

θερμοστάτη χώρου μπορεί να ελαττώσει ή να αυξήσει την επιθυμητή θερμοκρασία εξερχόμενου νερού με βάση την πραγματική θερμοκρασία χώρου (διαμόρφωση). Αυτό έχει ως αποτέλεσμα τα εξής:

▪ Σταθερή θερμοκρασία χώρου που αντιστοιχεί στην επιθυμητή

θερμοκρασία (μέγιστη άνεση)

▪ Λιγότεροι κύκλοι ενεργοποίησης/απενεργοποίησης (λιγότερος

θόρυβος, μεγαλύτερη άνεση και υψηλότερη απόδοση)

▪ Χαμηλότερη δυνατή θερμοκρασία εξερχόμενου νερού

(υψηλότερη απόδοση)

▪ Ευκολία. Μπορείτε να ρυθμίσετε εύκολα την επιθυμητή

θερμοκρασία χώρου μέσω του χειριστηρίου:

▪ Για τις καθημερινές σας ανάγκες, μπορείτε να χρησιμοποιήσετε

τις προκαθορισμένες τιμές και τα προγράμματα.

▪ Για απόκλιση από τις καθημερινές σας ανάγκες, μπορείτε να

ακυρώσετε προσωρινά τις προκαθορισμένες τιμές και τα προγράμματα και να χρησιμοποιήσετε τη λειτουργία διακοπών.

2 (Θερμοστάτης χώρου): Η λειτουργία της μονάδας επιλέγεται σύμφωνα με τη θερμοκρασία περιβάλλοντος του χειριστηρίου.

0 (Μονή ζώνη): Κύρια

Ενδοδαπέδιαθέρμανση ή καλοριφέρ –Ασύρματος θερμοστάτης χώρου

Ρύθμιση

5.2.1 Ένας χώρος

Ενδοδαπέδια θέρμανση ή καλοριφέρ – Ενσύρματος θερμοστάτης χώρου

Ρύθμιση

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Ένας μόνο χώρος

a Χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου

▪ Η ενδοδαπέδιαθέρμανση ή τα καλοριφέρ συνδέονται απευθείας

στην εσωτερική μονάδα.

▪ Η θερμοκρασία χώρου του κύριου χώρου ρυθμίζεται από το

χειριστήριο, το οποίο χρησιμοποιείται ως θερμοστάτης χώρου (προαιρετικός εξοπλισμός BRC1H).

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Ένας μόνο χώρος a Δέκτης για τον ασύρματο εξωτερικό θερμοστάτη χώρου b Ασύρματος εξωτερικός θερμοστάτης χώρου

▪ Η ενδοδαπέδιαθέρμανση ή τα καλοριφέρ συνδέονται απευθείας

στην εσωτερική μονάδα.

▪ Η θερμοκρασία χώρου ρυθμίζεται από τον ασύρματο εξωτερικό

θερμοστάτη χώρου (προαιρετικός εξοπλισμός EKRTR1).

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

▪ Κωδικός: [C-07]

1 (Εξωτερικός θερμοστάτης χώρου): Η λειτουργία της μονάδας επιλέγεται από τον εξωτερικό θερμοστάτη.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

5 Οδηγίες εφαρμογής

Ρύθμιση Τιμή

Αριθμός ζωνών θερμοκρασίας νερού:

▪ #: [4.4]

▪ Κωδικός: [7-02]

Εξωτερικός θερμοστάτης χώρου για την κύρια ζώνη:

▪ #: [2.A]

▪ Κωδικός: [C-05]

Πλεονεκτήματα

▪ Ασύρματη λειτουργία. Ο Daikin εξωτερικός θερμοστάτης χώρου

είναι διαθέσιμος σε έκδοση με δυνατότητα ασύρματης επικοινωνίας.

▪ Απόδοση. Αν και ο εξωτερικός θερμοστάτης χώρου αποστέλλει

μόνο σήματα ενεργοποίησης/απενεργοποίησης, έχει σχεδιαστεί ειδικά για το σύστημα αντλίαςθερμότητας.

0 (Μονή ζώνη): Κύρια

1 (1 επαφή): Όταν ο εξωτερικός θερμοστάτης χώρου ή ο θερμοπομπός αντλίαςθερμότητας που χρησιμοποιείται μπορεί να αποστείλει μόνο μια συνθήκη ενεργοποίησης/ απενεργοποίησης θερμοστάτη. Δεν γίνεται διαχωρισμός ανάμεσα στο αίτημα θέρμανσης ή ψύξης.

Θερμοπομποί αντλίαςθερμότητας

Ρύθμιση

Ρύθμιση Τιμή

Αριθμός ζωνών θερμοκρασίας νερού:

▪ #: [4.4]

▪ Κωδικός: [7-02]

Εξωτερικός θερμοστάτης χώρου για την κύρια ζώνη:

▪ #: [2.A]

▪ Κωδικός: [C-05]

Πλεονεκτήματα

▪ Ψύξη. Ο θερμοπομπός της αντλίας θερμότητας προσφέρει, εκτός

από την απόδοση θέρμανσης, εξαιρετική απόδοση ψύξης.

▪ Απόδοση. Βέλτιστη ενεργειακή απόδοση λόγω της λειτουργίας

διασύνδεσης.

▪ Στυλ.

0 (Μονή ζώνη): Κύρια

Συνδυασμός: Ενδοδαπέδια θέρμανση + Θερμοπομποί αντλίας θερμότητας

▪ Η θέρμανση χώρου παρέχεται από τις εξής μονάδες:

▪ Τηνενδοδαπέδια θέρμανση

▪ Στους θερμοπομπούς αντλίαςθερμότητας

▪ Η ψύξη χώρου παρέχεται μόνο μέσω των θερμοπομπών αντλίας

θερμότητας. Η ενδοδαπέδια θέρμανση διακόπτεται από τη βάνα αποκοπής.

Ρύθμιση

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Ένας μόνο χώρος

a Τηλεχειριστήριο θερμοπομπών αντλίας θερμότητας

▪ Οι θερμοπομποί αντλίας θερμότητας συνδέονται απευθείας στην

εσωτερική μονάδα.

▪ Η επιθυμητή θερμοκρασία χώρου ρυθμίζεται μέσω του

τηλεχειριστηρίου των θερμοπομπών αντλίαςθερμότητας.

▪ Το σήμα αιτήματος θέρμανσης/ψύξης χώρου αποστέλλεται σε μία

ψηφιακή είσοδο της εσωτερικής μονάδας (X2M/35 και X2M/30).

▪ Η λειτουργία χώρου αποστέλλεται στους θερμοπομπούς της

αντλίαςθερμότητας μέσω μιας ψηφιακής εισόδου της εσωτερικής μονάδας (X2M/4 και X2M/3).

ΠΛΗΡΟΦΟΡΙΕΣ

Κατά τη χρήση πολλών θερμοπομπών αντλίας θερμότητας, βεβαιωθείτε ότι ο καθένας λαμβάνει το σήμα υπερύθρων από το τηλεχειριστήριο των θερμοπομπών αντλίας θερμότητας.

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

▪ Κωδικός: [C-07]

1 (Εξωτερικός θερμοστάτης χώρου): Η λειτουργία της μονάδας επιλέγεται από τον εξωτερικό θερμοστάτη.

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Ένας μόνο χώρος

a Τηλεχειριστήριο θερμοπομπών αντλίας θερμότητας

▪ Οι θερμοπομποί αντλίας θερμότητας συνδέονται απευθείας στην

εσωτερική μονάδα.

▪ Μια βάνα αποκοπής (του εμπορίου) τοποθετείται πριν από την

ενδοδαπέδια θέρμανση για την αποτροπή της δημιουργίας συμπυκνώματος στο δάπεδο κατά τη λειτουργία ψύξης.

▪ Η επιθυμητή θερμοκρασία χώρου ρυθμίζεται μέσω του

τηλεχειριστηρίου των θερμοπομπών αντλίαςθερμότητας.

▪ Το σήμα αιτήματος θέρμανσης/ψύξης χώρου αποστέλλεται σε μία

ψηφιακή είσοδο της εσωτερικής μονάδας (X2M/35 και X2M/30).

▪ Η λειτουργία χώρου αποστέλλεται μέσω μιας ψηφιακής εισόδου

(X2M/4 και X2M/3) της εσωτερικής μονάδας στις εξής μονάδες:

▪ Στους θερμοπομπούς αντλίαςθερμότητας

▪ Στη βάνα αποκοπής

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

5 Οδηγίες εφαρμογής

B C

M2M1

B C

a a

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

▪ Κωδικός: [C-07]

Αριθμός ζωνών θερμοκρασίας νερού:

▪ #: [4.4]

▪ Κωδικός: [7-02]

Εξωτερικός θερμοστάτης χώρου για την κύρια ζώνη:

▪ #: [2.A]

▪ Κωδικός: [C-05]

Πλεονεκτήματα

▪ Ψύξη. Οι θερμοπομποί αντλίας θερμότητας παρέχουν, εκτός από

την απόδοση θέρμανσης, εξαιρετική απόδοση ψύξης.

▪ Απόδοση. Ηενδοδαπέδια θέρμανση έχει βέλτιστη απόδοση με τη

μονάδα Altherma LT.

▪ Άνεση. Ο συνδυασμός των δύο τύπων εκπομπών θερμότητας

παρέχει:

▪ Εξαιρετική άνεση θέρμανσης της ενδοδαπέδιας θέρμανσης

▪ Εξαιρετική άνεση ψύξης των θερμοπομπών αντλίας θερμότητας

1 (Εξωτερικός θερμοστάτης χώρου): Η λειτουργία της μονάδας επιλέγεται από τον εξωτερικό θερμοστάτη.

0 (Μονή ζώνη): Κύρια

a Χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου

▪ Η ενδοδαπέδια θέρμανση του κύριου χώρου συνδέεται απευθείας

στην εσωτερική μονάδα.

▪ Η θερμοκρασία χώρου του κύριου χώρου ρυθμίζεται από το

χειριστήριο, το οποίο χρησιμοποιείται ως θερμοστάτης χώρου (προαιρετικός εξοπλισμός BRC1H).

▪ Μια θερμοστατική βάνα τοποθετείται πριν από την ενδοδαπέδια

θέρμανση σε κάθε χώρο.

ΠΛΗΡΟΦΟΡΙΕΣ

Λάβετε υπόψη περιπτώσεις, όπου ο κύριος χώρος μπορεί να θερμαίνεται από μια άλλη πηγή θερμότητας. Παράδειγμα: Τα τζάκια.

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

▪ Κωδικός: [C-07]

Αριθμός ζωνών θερμοκρασίας νερού:

▪ #: [4.4]

▪ Κωδικός: [7-02]

Πλεονεκτήματα

▪ Ευκολία. Εφαρμόζεται η ίδια εγκατάσταση όπως και για τον ένα

χώρο, αλλά τοποθετούνται θερμοστατικές βάνες.

0 (Μονή ζώνη): Κύρια

Ενδοδαπέδια θέρμανση ή καλοριφέρ –Πολλοί εξωτερικοί θερμοστάτες χώρου

5.2.2 Πολλοί χώροι –Μία ζώνη ΘΕξΝ

Εάν απαιτείται μόνο μία ζώνη θερμοκρασίας εξερχόμενου νερού, επειδή η καθορισμένη θερμοκρασία εξερχόμενου νερού όλων των εκπομπών θερμότητας είναι η ίδια, ΔΕΝ χρειάζεται σταθμός βάνας ανάμιξης (οικονομία).

Παράδειγμα: Εάν το σύστημα αντλίας θερμότητας χρησιμοποιείται για τη θέρμανση δαπέδου, στο οποίο όλοι οι χώροι έχουν τους ίδιους εκπομπούς θερμότητας.

Ενδοδαπέδια θέρμανση ή καλοριφέρ – Θερμοστατικές βάνες

Εάν θερμαίνετε χώρους με ενδοδαπέδια θέρμανση ή καλοριφέρ, μια πολύ συνηθισμένη μέθοδος είναι η ρύθμιση της θερμοκρασίας του κύριου χώρου με τη χρήση θερμοστάτη (αυτός μπορεί να είναι είτε το χειριστήριο είτε ένας εξωτερικός θερμοστάτης χώρου), ενώ οι άλλοι χώροι θα ρυθμίζονται από τις λεγόμενες θερμοστατικές βάνες που ανοίγουν ή κλείνουν ανάλογα με τη θερμοκρασία χώρου.

Ρύθμιση

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Χώρος 1 C Χώρος 2

Οδηγός αναφοράς εγκαταστάτη

Ρύθμιση

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Χώρος 1 C Χώρος 2 a Εξωτερικός θερμοστάτης χώρου b Βάνα παράκαμψης

▪ Για κάθε χώρο τοποθετείται μια βάνα αποκοπής (του εμπορίου)

για την αποτροπή της παροχής εξερχόμενου νερού, εάν δεν υπάρχει αίτημα θέρμανσης ή ψύξης.

▪ Πρέπει να τοποθετηθεί μια βάνα παράκαμψης για να είναι δυνατή

η ανακύκλωση του νερού, όταν όλες οι βάνες αποκοπής είναι κλειστές. Για να εξασφαλίσετε αξιόπιστη λειτουργία, παράσχετε μια ελάχιστη ροή νερού σύμφωνα με τον πίνακα "Για να ελέγξετε τον όγκο και την παροχή του νερού" στην ενότητα

"6.3Προετοιμασία των σωληνώσεων νερού"στη σελίδα26.

▪ Οι θερμοστάτες χώρου συνδέονται με τις βάνες αποκοπής, αλλά

ΔΕΝ χρειάζεται να συνδέονται με την εσωτερική μονάδα. Η εσωτερική μονάδα θα παρέχει συνεχώς εξερχόμενο νερό, ενώ θα υπάρχει η δυνατότητα να ορίσετε ένα πρόγραμμα εξερχόμενου νερού.

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

5 Οδηγίες εφαρμογής

a a

B C

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

▪ Κωδικός: [C-07]

0 (Εξερχόμενο νερό): Η λειτουργία της μονάδας επιλέγεται σύμφωνα με τη θερμοκρασία του εξερχόμενου νερού.

Αριθμός ζωνών θερμοκρασίας

0 (Μονή ζώνη): Κύρια

νερού:

▪ #: [4.4]

▪ Κωδικός: [7-02]

Πλεονεκτήματα

Σε σύγκριση με την ενδοδαπέδια θέρμανση ή τα καλοριφέρ για έναν χώρο:

▪ Άνεση. Μπορείτε να ρυθμίσετε την επιθυμητή θερμοκρασία

χώρου, καθώς και να ορίσετε προγράμματα, για κάθε χώρο μέσω των θερμοστατών χώρου.

Θερμοπομποί αντλίαςθερμότητας – Πολλοί χώροι

Ρύθμιση

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Χώρος 1 C Χώρος 2

a Τηλεχειριστήριο θερμοπομπών αντλίας θερμότητας

▪ Η επιθυμητή θερμοκρασία χώρου ρυθμίζεται μέσω του

τηλεχειριστηρίου των θερμοπομπών αντλίαςθερμότητας.

▪ Το χειριστήριο που είναι συνδεδεμένο στην εσωτερική μονάδα

καθορίζει τη λειτουργία χώρου.

▪ Τα σήματα αιτήματος θέρμανσης ή ψύξης κάθε θερμοπομπού

αντλίαςθερμότητας συνδέονται παράλληλα στην ψηφιακή είσοδο της εσωτερικής μονάδας (X2M/35 και X2M/30). Η εσωτερική μονάδα θα παρέχει τη θερμοκρασία εξερχόμενου νερού, μόνο όταν υπάρχει πραγματικό αίτημα.

ΠΛΗΡΟΦΟΡΙΕΣ

Για να αυξήσετε την άνεση και την απόδοση, η Daikin συνιστά να εγκαταστήσετε το προαιρετικό κιτ βανών EKVKHPC σε κάθε θερμοπομπό αντλίας θερμότητας.

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

▪ Κωδικός: [C-07]

Αριθμός ζωνών θερμοκρασίας νερού:

▪ #: [4.4]

▪ Κωδικός: [7-02]

1 (Εξωτερικός θερμοστάτης χώρου): Η λειτουργία της μονάδας επιλέγεται από τον εξωτερικό θερμοστάτη.

0 (Μονή ζώνη): Κύρια

Πλεονεκτήματα

Σε σύγκριση με τους θερμοπομπούς αντλίας θερμότητας για έναν χώρο:

▪ Άνεση. Μπορείτε να ρυθμίσετε εύκολα την επιθυμητή

θερμοκρασία χώρου, καθώς και να ορίσετε προγράμματα, για κάθε χώρο μέσω του τηλεχειριστηρίου των θερμοπομπών αντλίαςθερμότητας.

Συνδυασμός: Ενδοδαπέδια θέρμανση + Θερμοπομποί αντλίας θερμότητας – Πολλοί χώροι

Ρύθμιση

A Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού B Χώρος 1 C Χώρος 2

a Εξωτερικός θερμοστάτης χώρου

b Τηλεχειριστήριο θερμοπομπών αντλίας θερμότητας

▪ Για κάθε χώρο με θερμοπομπούς αντλίας θερμότητας: Οι

θερμοπομποί αντλίας θερμότητας συνδέονται απευθείας στην εσωτερική μονάδα.

▪ Για κάθε χώρο με ενδοδαπέδια θέρμανση: Τοποθετούνται δύο

βάνες αποκοπής (του εμπορίου) πριν από την ενδοδαπέδια θέρμανση:

▪ Μια βάνα αποκοπής τοποθετείται για την αποτροπή της

παροχής ζεστού νερού, όταν δεν υπάρχει αίτημα θέρμανσης για το χώρο

▪ Μια βάνα αποκοπής τοποθετείται για την αποτροπή

σχηματισμού συμπυκνώματος στο δάπεδο κατά τη λειτουργία ψύξης των χώρων με θερμοπομπούς αντλίας θερμότητας.

▪ Για κάθε χώρο με θερμοπομπούς αντλίας θερμότητας: Η

επιθυμητή θερμοκρασία χώρου ρυθμίζεται μέσω του τηλεχειριστηρίου των θερμοπομπών αντλίαςθερμότητας.

▪ Για κάθε χώρο με ενδοδαπέδια θέρμανση: Η επιθυμητή

θερμοκρασία χώρου ρυθμίζεται μέσω του εξωτερικού θερμοστάτη χώρου (ενσύρματου ή ασύρματου).

▪ Το χειριστήριο που συνδέεται με την εσωτερική μονάδα καθορίζει

τη λειτουργία χώρου. Λάβετε υπόψη ότι η λειτουργία σε κάθε εξωτερικό θερμοστάτη χώρου και σε κάθε τηλεχειριστήριο των θερμοπομπών αντλίας θερμότητας πρέπει να ρυθμίζεται έτσι ώστε να ταιριάζει με τη λειτουργία της εσωτερικής μονάδας.

ΠΛΗΡΟΦΟΡΙΕΣ

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

▪ Κωδικός: [C-07]

0 (Εξερχόμενο νερό): Η λειτουργία της μονάδας επιλέγεται σύμφωνα με τη θερμοκρασία του εξερχόμενου νερού.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

5 Οδηγίες εφαρμογής

a a

Ρύθμιση Τιμή

Αριθμός ζωνών θερμοκρασίας

0 (Μονή ζώνη): Κύρια

νερού:

▪ #: [4.4]

▪ Κωδικός: [7-02]

5.2.3 Πολλοί χώροι –Δύο ζώνες ΘΕξΝ

Στο παρόν έγγραφο:

▪ Κύρια ζώνη = Η ζώνη με τη χαμηλότερη καθορισμένη

θερμοκρασία για τη θέρμανση και την υψηλότερη καθορισμένη θερμοκρασία για την ψύξη

▪ Συμπληρωματική ζώνη = Η ζώνη με την υψηλότερη καθορισμένη

θερμοκρασία για τη θέρμανση και τη χαμηλότερη καθορισμένη θερμοκρασία για την ψύξη.

ΠΡΟΣΟΧΗ

Όταν υπάρχουν περισσότερες από μία ζώνες εξερχόμενου νερού, πρέπει ΠΑΝΤΑ να εγκαθιστάτε ένα σταθμό βάνας ανάμιξης στην κύρια ζώνη, προκειμένου να μειώνεται (κατά τη θέρμανση)/να αυξάνεται (κατά την ψύξη) η θερμοκρασία εξερχόμενου νερού, όταν προκύπτει αίτημα στη συμπληρωματική ζώνη.

Τυπικό παράδειγμα:

Χώρος (ζώνη) Εκπομποί θερμότητας:

Καθορισμένη θερμοκρασία

Καθιστικό (κύρια ζώνη) Ενδοδαπέδια θέρμανση:

▪ Κατά τη θέρμανση: 35°C

▪ Κατά την ψύξη: 20°C (μόνο

αναζωογόνηση της ατμόσφαιρας, δεν επιτρέπεται πραγματική ψύξη)

Υπνοδωμάτια (συμπληρωματική ζώνη)

Ρύθμιση

Θερμοπομποί αντλίας θερμότητας:

▪ Κατά τη θέρμανση: 45°C

▪ Κατά την ψύξη: 12°C

ΠΛΗΡΟΦΟΡΙΕΣ

Πριν από το σταθμό βάνας ανάμιξης πρέπει να τοποθετήσετε μια βάνα ρύθμισης πίεσης. Με αυτήν την ενέργεια θα εξασφαλίσετε την κατάλληλη ισορροπία στη ροή νερού μεταξύ της κύριας ζώνης θερμοκρασίας εξερχόμενου νερού και της συμπληρωματικής ζώνης θερμοκρασίας εξερχόμενου νερού ως προς την απαιτούμενη χωρητικότητα και των δύο ζωνών θερμοκρασίας νερού.

▪ Για την κύρια ζώνη:

▪ Ένας σταθμός βάνας ανάμιξης τοποθετείται πριν από την

ενδοδαπέδιαθέρμανση.

▪ Ο κυκλοφορητής του σταθμού βάνας ανάμιξης ρυθμίζεται μέσω

του σήματος ενεργοποίησης/απενεργοποίησης της εσωτερικής μονάδας (X2M/29 και X2M/21, η έξοδος της βάνας αποκοπής είναι κανονικά κλειστή).

▪ Η θερμοκρασία χώρου ρυθμίζεται από το χειριστήριο, το οποίο

χρησιμοποιείται ως θερμοστάτης χώρου (προαιρετικός εξοπλισμός BRC1H).

▪ Για τη συμπληρωματική ζώνη:

▪ Οι θερμοπομποί αντλίας θερμότητας συνδέονται απευθείας

στην εσωτερική μονάδα.

▪ Η επιθυμητή θερμοκρασία χώρου ρυθμίζεται μέσω του

τηλεχειριστηρίου των θερμοπομπών αντλίας θερμότητας για κάθε χώρο.

▪ Τα σήματα αιτήματος θέρμανσης ή ψύξης κάθε θερμοπομπού

αντλίας θερμότητας συνδέονται παράλληλα στην ψηφιακή είσοδο της εσωτερικής μονάδας (X2M/35 και X2M/30). Η εσωτερική μονάδα θα παρέχει την επιθυμητή θερμοκρασία εξερχόμενου νερού συμπληρωματικής ζώνης, μόνο όταν υπάρχει πραγματικό αίτημα.

▪ Το χειριστήριο που συνδέεται με την εσωτερική μονάδα καθορίζει

τη λειτουργία χώρου. Λάβετε υπόψη ότι η λειτουργία σε κάθε τηλεχειριστήριο των θερμοπομπών αντλίας θερμότητας πρέπει να ρυθμίζεται έτσι ώστε να ταιριάζει με τη λειτουργία της εσωτερικής μονάδας.

Ρύθμιση παραμέτρων

Ρύθμιση Τιμή

Ρύθμιση θερμοκρασίας μονάδας:

▪ #: [2.9]

▪ Κωδικός: [C-07]

Σημείωση:

▪ Κύριος χώρος = λειτουργία

χειριστηρίου που χρησιμοποιείται ως θερμοστάτης χώρου

▪ Άλλοι χώροι = λειτουργία

εξωτερικού θερμοστάτη χώρου

Αριθμός ζωνών θερμοκρασίας νερού:

1 (Διπλή ζώνη): Κύρια + συμπληρωματική

▪ #: [4.4]

▪ Κωδικός: [7-02]

A Συμπληρωματική ζώνη θερμοκρασίας εξερχόμενου νερού B Χώρος 1 C Χώρος 2 D Κύρια ζώνη θερμοκρασίας εξερχόμενου νερού E Χώρος 3

a Τηλεχειριστήριο θερμοπομπών αντλίαςθερμότητας b Χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου c Σταθμός βάνας ανάμιξης d Βάνα ρύθμισης πίεσης

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

5 Οδηγίες εφαρμογής

Ρύθμιση Τιμή

Στην περίπτωση των θερμοπομπών αντλίαςθερμότητας:

Εξωτερικός θερμοστάτης χώρου για τη συμπληρωματική ζώνη:

▪ #: [3.A]

▪ Κωδικός: [C-06]

Έξοδος βάνας αποκοπής Ρυθμίστε την ώστε να

Βάνα αποκοπής Εάν η παροχή στην κύρια ζώνη

Στο σταθμό βάνας ανάμιξης Ορίστε την επιθυμητή

Πλεονεκτήματα

▪ Άνεση.

▪ Η λειτουργία του έξυπνου θερμοστάτη χώρου μπορεί να

ελαττώσει ή να αυξήσει την επιθυμητή θερμοκρασία εξερχόμενου νερού με βάση την πραγματική θερμοκρασία χώρου (διαμόρφωση).

▪ Ο συνδυασμός των δύο συστημάτων εκπομπών θερμότητας

παρέχει εξαιρετική άνεση θέρμανσης της ενδοδαπέδιας θέρμανσης και εξαιρετική άνεση ψύξης των θερμοπομπών αντλίας θερμότητας.

▪ Απόδοση.

▪ Ανάλογα με το αίτημα, η εσωτερική μονάδα παρέχει

διαφορετική θερμοκρασία εξερχόμενου νερού που ταιριάζει με την καθορισμένη θερμοκρασία των διαφορετικών εκπομπών θερμότητας.

▪ Η ενδοδαπέδια θέρμανση έχει βέλτιστη απόδοση με τη μονάδα

Altherma LT.

παρακολουθεί τα αιτήματα θερμοστάτη της κύριας ζώνης.

πρέπει να διακοπεί κατά τη λειτουργία ψύξης για την αποτροπή σχηματισμού συμπυκνώματος στο δάπεδο, ρυθμίστε την ανάλογα.

θερμοκρασία εξερχόμενου νερού για τη θέρμανση ή/και την ψύξη.

5.3 Ρύθμιση βοηθητικής πηγής θερμότητας για θέρμανση χώρου

▪ Η θέρμανση χώρου μπορεί να παρασχεθεί από τις εξής μονάδες:

▪ Την εσωτερική μονάδα

▪ Έναν βοηθητικό λέβητα (του εμπορίου) που συνδέεται με το

σύστημα

▪ Όταν ο θερμοστάτης χώρου ζητά θέρμανση, η εσωτερική μονάδα

ή ο βοηθητικός λέβητας ξεκινά τη λειτουργία ανάλογα με την εξωτερική θερμοκρασία (κατάσταση της μονάδας μεταβολής στην εξωτερική πηγή θερμότητας). Αν δοθεί έγκριση στον βοηθητικό λέβητα, η θέρμανση χώρου από την εσωτερική μονάδα ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΑΙ.

▪ Η διπλή λειτουργία είναι εφικτή μόνο για τη θέρμανση χώρου και

ΟΧΙ για την παραγωγή ζεστού νερού χρήσης. Το ζεστό νερό χρήσης παρέχεται πάντα από το δοχείο ΖΝΧ που είναι συνδεδεμένο στην εσωτερική μονάδα.

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Κατά τη λειτουργία θέρμανσης της αντλίας θερμότητας

η αντλία θερμότητας λειτουργεί, για να επιτευχθεί η επιθυμητή θερμοκρασία που έχει οριστεί μέσω του χειριστηρίου. Όταν είναι ενεργή η λειτουργία αντιστάθμισης, η θερμοκρασία του νερού καθορίζεται αυτόματα ανάλογα με την εξωτερική θερμοκρασία.

▪ Κατά τη λειτουργία θέρμανσης του βοηθητικού λέβητα,

ο βοηθητικός λέβητας λειτουργεί, για να επιτευχθεί η επιθυμητή θερμοκρασία νερού που έχει οριστεί μέσω του χειριστηρίου του βοηθητικού λέβητα.

Ρύθμιση

▪ Εγκαταστήσετε τον βοηθητικό λέβητα σύμφωνα με την παρακάτω

εικόνα:

ΕΙΔΟΠΟΙΗΣΗ

▪ Βεβαιωθείτε ότι ο βοηθητικός λέβητας και η

εγκατάστασή του στο σύστημα συμμορφώνονται με την ισχύουσα νομοθεσία.

▪ Η Daikin ΔΕΝ φέρει καμία ευθύνη για εσφαλμένη ή μη

ασφαλή εγκατάσταση του συστήματος του βοηθητικού λέβητα.

▪ Βεβαιωθείτε ότι το νερό επιστροφής στην αντλίαθερμότητας ΔΕΝ

υπερβαίνει τους 55°C. Γι' αυτό κάντε τα εξής:

▪ Ρυθμίστε την επιθυμητή θερμοκρασία νερού μέσω του

χειριστηρίου του βοηθητικού λέβητα στους 55°C το μέγιστο.

▪ Τοποθετήστε μια βάνα υδροστάτη στην ροή του νερού

επιστροφής της αντλίας θερμότητας. Ρυθμίστε τη βάνα υδροστάτη, ώστε να κλείνει σε θερμοκρασία πάνω από 55°C και να ανοίγει σε θερμοκρασία κάτω από 55°C.

▪ Τοποθετήστε βάνες αντεπιστροφής.

▪ Βεβαιωθείτε ότι έχετε μόνο ένα δοχείο διαστολής στο κύκλωμα

νερού. Στην εσωτερική μονάδα είναι ήδη προεγκατεστημένο ένα δοχείο διαστολής.

▪ Εγκαταστήστε την πλακέτα digital I/O PCB (προαιρετικό εξάρτημα

EKRP1HB).

▪ Συνδέστε τις επαφές X1 και X2 (αλλαγή στην εξωτερική πηγή

θερμότητας) της πλακέτας digital I/O PCB στον θερμοστάτη του βοηθητικού λέβητα.

▪ Για να ρυθμίσετε τους εκπομπούς θερμότητας, ανατρέξτε στην

ενότητα "5.2 Ρύθμιση του συστήματος θέρμανσης/ψύξης

χώρου"στη σελίδα12.

Ρύθμιση παραμέτρων

Μέσω του χειριστηρίου (γρήγορος οδηγός):

▪ Ρυθμίστε τη χρήση ενός συστήματος διπλής λειτουργίας ως

εξωτερικής πηγής θερμότητας.

▪ Ρυθμίστε τη θερμοκρασία και την υστέρηση της διπλής

λειτουργίας.

Μεταβολή στην εξωτερική πηγής θερμότητας που καθορίζεται από βοηθητική επαφή

▪ Η λειτουργία αυτή είναι δυνατή μόνο στη ρύθμιση του εξωτερικού

θερμοστάτη χώρου ΚΑΙ σε μία ζώνη θερμοκρασίας εξερχόμενου νερού (ανατρέξτε στην ενότητα "5.2 Ρύθμιση του συστήματος

θέρμανσης/ψύξης χώρου"στη σελίδα12).

▪ Η βοηθητική επαφή μπορεί να είναι:

▪ Ένας θερμοστάτης εξωτερικής θερμοκρασίας

▪ Μια επαφή μέτρησης του ηλεκτρικού ρεύματος

▪ Μια χειροκίνητη επαφή

▪ …

▪ Ρύθμιση: Συνδέστε καλώδια στο χώρο εγκατάστασης σύμφωνα με

την παρακάτω εικόνα:

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

5 Οδηγίες εφαρμογής

Com

K2AK1A

X2M

K2AK1A

Indoor/Auto/Boiler

35 30 X Y

Indoor

–30 –25 –20 –15 –10 –5 0 5

Ta (°C)

min

(°C)

FHL1

FHL2

FHL3

a c hf g

i j

ebd

BTIΕίσοδος θερμοστάτη λέβητα

A Βοηθητική επαφή (κανονικά κλειστή) H Θερμοστάτης χώρου αιτημάτων θέρμανσης (προαιρετικό

εξάρτημα)

K1A Βοηθητικό ρελέ για ενεργοποίηση της εσωτερικής μονάδας

(του εμπορίου)

K2A Βοηθητικό ρελέ για την ενεργοποίηση του λέβητα (του

Indoor Εσωτερική μονάδα

Σημείο ρύθμισης για τον βοηθητικό λέβητα αερίου

Για να αποτρέπεται ο σχηματισμός πάγου στις σωληνώσεις νερού, ο βοηθητικός λέβητας αερίου πρέπει να έχει καθορισμένο σημείο ρύθμισης ≥55°C ή σημείο ρύθμισης αντιστάθμισης ≥T

εμπορίου)

Auto Αυτόματη

Boiler Λέβητας

ΕΙΔΟΠΟΙΗΣΗ

▪ Βεβαιωθείτε ότι η βοηθητική επαφή έχει αρκετή

διαφορά ή χρονική καθυστέρηση, για να αποτρέψετε τη συχνή αλλαγή μεταβολή μεταξύ της λειτουργίας της εσωτερικής μονάδας και του βοηθητικού λέβητα.

▪ Αν η βοηθητική επαφή είναι ένας θερμοστάτης

εξωτερικής θερμοκρασίας, φροντίστε να εγκαταστήσετε το θερμοστάτη στη σκιά, ώστε να ΜΗΝ επηρεάζεται ή να ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ/ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΑΙ από το άμεσο ηλιακό φως.

▪ Η συχνή αλλαγή ενδέχεται να προκαλέσει διάβρωση

του βοηθητικού λέβητα. Επικοινωνήστε με τον κατασκευαστή του βοηθητικού λέβητα για περισσότερες πληροφορίες.

min

TaΕξωτερική θερμοκρασία

Ελάχιστο σημείο ρύθμισης αντιστάθμισης για τον

min

βοηθητικό λέβητα αερίου

5.4 Ρύθμιση του δοχείου ζεστού νερού χρήσης

5.4.1 Διάταξη συστήματος –Ξεχωριστό δοχείο ΖΝΧ

a Εξωτερική μονάδα b Εσωτερική μονάδα c Εναλλάκτης θερμότητας d Εφεδρικό σύστημα θέρμανσης e Κυκλοφορητής

f Βάνα αποκοπής g Μηχανοκίνητη 3οδη βάνα h Συλλέκτης (του εμπορίου)

i Δοχείο ΖΝΧ j Πηνίο εναλλάκτη θερμότητας

FHL1...3 Ενδοδαπέδιαθέρμανση

5.4.2 Επιλογή του όγκου και της επιθυμητής θερμοκρασίας για το δοχείο ΖΝΧ

Οι άνθρωποι νιώθουν ότι το νερό είναι ζεστό, όταν η θερμοκρασία του είναι 40°C. Επομένως, η κατανάλωση ΖΝΧ εκφράζεται πάντα ως ισοδύναμος όγκος ζεστού νερού με θερμοκρασία 40°C. Ωστόσο, μπορείτε να ρυθμίσετε τη θερμοκρασία του δοχείου ΖΝΧ σε υψηλότερη τιμή (για παράδειγμα: 53°C), περίπτωση στην οποία το ζεστό νερό θα αναμιγνύεται με κρύο νερό (για παράδειγμα: 15°C).

Η επιλογή του όγκου και της επιθυμητής θερμοκρασίας για το δοχείο ΖΝΧ αποτελείται από τις εξής ενέργειες:

1 Καθορισμός της κατανάλωσης ΖΝΧ (ισοδύναμος όγκος ζεστού

νερού με θερμοκρασία 40°C).

2 Καθορισμός του όγκου και της επιθυμητής θερμοκρασίας για το

δοχείο ΖΝΧ.

Καθορισμός της κατανάλωσης ΖΝΧ

Απαντήστε στις παρακάτω ερωτήσεις και υπολογίστε την κατανάλωση ΖΝΧ (ισοδύναμος όγκος ζεστού νερού χρήσης στους 40°C) χρησιμοποιώντας τυπικούς όγκους νερού:

Οδηγός αναφοράς εγκαταστάτη

Ερώτηση Τυπικός όγκος νερού

Πόσα ντους χρειάζεστε την ημέρα;

Πόσα μπάνια χρειάζεστε την

1ντους=10λεπτά×10l/min =100l

1μπάνιο = 150l

ημέρα;

Πόσο νερό χρειάζεστε στο νεροχύτη της κουζίνας ανά

1νεροχύτης=2λεπτά×5l/min =10l

ημέρα;

Έχετε άλλες ανάγκες ζεστού

—

νερού χρήσης;

Παράδειγμα: Εάν η κατανάλωση ΖΝΧ μιας οικογένειας (4 ατόμων) ανά ημέρα είναι η εξής:

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

5 Οδηγίες εφαρμογής

d f

e g

▪ 3 ντους

▪ 1 μπάνιο

▪ 3 όγκοι νεροχύτη

Τότε η κατανάλωση ΖΝΧ = (3×100l)+(1×150l)+(3×10l)=480l

Καθορισμός του όγκου και της επιθυμητής θερμοκρασίας για το δοχείο ΖΝΧ

Τύπος Παράδειγμα

V1=V2+V2×(T2−40)/(40−T1) Εάν:

▪ V2=180l

▪ T2=54°C

▪ T1=15°C

Τότε V1=280l

V2=V1×(40−T1)/(T2−T1) Εάν:

▪ V1=480l

▪ T2=54°C

▪ T1=15°C

Τότε V2=307l

V1Κατανάλωση ΖΝΧ (ισοδύναμος όγκος ζεστού νερού σε

θερμοκρασία 40°C)

V2Απαιτούμενος όγκος δοχείου ΖΝΧ εάν θερμανθεί μόνο μία

φορά T2Θερμοκρασία δοχείου ΖΝΧ T1Θερμοκρασία κρύου νερού

Πιθανοί όγκοι δοχείου ΖΝΧ

Τύπος Πιθανοί όγκοι

Ξεχωριστό δοχείο ΖΝΧ ▪ 150l

▪ 180l

▪ 200l

▪ 250l

▪ 300 l (το δοχείο

πολυπροπυλενίου είναι συμβατό με το κιτ ηλιακού συλλέκτη)

▪ 500 l (συμβατό με το κιτ

ηλιακού συλλέκτη)

Συμβουλές εξοικονόμησης ενέργειας

▪ Εάν η κατανάλωση ΖΝΧ διαφέρει ανά ημέρα, μπορείτε να

προγραμματίσετε ένα εβδομαδιαίο πρόγραμμα με διαφορετικές επιθυμητές θερμοκρασίες δοχείου ΖΝΧ για κάθε ημέρα.

▪ Όσο χαμηλότερη είναι η επιθυμητή θερμοκρασία δοχείου ΖΝΧ,

τόσο μεγαλύτερη οικονομία θα επιτυγχάνεται. Με την επιλογή μεγαλύτερου δοχείου ΖΝΧ, μπορείτε να μειώσετε την επιθυμητή θερμοκρασία δοχείου ΖΝΧ.

▪ Η αντλία θερμότητας μπορεί να παράγει από μόνη της ζεστό νερό

χρήσης με θερμοκρασία 55°C το μέγιστο (50°C εάν η εξωτερική θερμοκρασία είναι χαμηλή). Η ηλεκτρική αντίσταση που ενσωματώνεται στην αντλία θερμότητας μπορεί να αυξήσει αυτήν τη θερμοκρασία. Ωστόσο, με αυτόν τον τρόπο θα καταναλωθεί επιπλέον ενέργεια. Η Daikin συνιστά τη ρύθμιση της επιθυμητής θερμοκρασίας του δοχείου ΖΝΧ κάτω από τους 55°C, για να αποφεύγεται η χρήση της ηλεκτρικής αντίστασης.

▪ Όσο υψηλότερη είναι η εξωτερική θερμοκρασία, τόσο καλύτερη

είναι η απόδοση της αντλίαςθερμότητας.

▪ Εάν η χρέωση του ηλεκτρικού ρεύματος είναι ίδια τόσο την

ημέρα όσο και τη νύχτα, η Daikin συνιστά να θερμαίνετε το δοχείο ΖΝΧ κατά τη διάρκεια της ημέρας.

▪ Εάν η χρέωση του ηλεκτρικού ρεύματος είναι χαμηλότερη κατά

τη διάρκεια της νύχτας, η Daikin συνιστά να θερμαίνετε το δοχείο ΖΝΧ κατά τη διάρκεια της νύχτας.

▪ Όταν η αντλία θερμότητας παράγει ζεστό νερό χρήσης, δεν

μπορεί να θερμάνει έναν χώρο. Εάν χρειάζεστε ζεστό νερό χρήσης και θέρμανση χώρου ταυτόχρονα, η Daikin συνιστά να παράγετε το ζεστό νερό χρήσης κατά τη διάρκεια της νύχτας, όταν δεν υπάρχει αίτημα θέρμανσης χώρου.

5.4.3 Ρύθμιση και διαμόρφωση –Δοχείο ΖΝΧ

▪ Στην περίπτωση μεγάλης κατανάλωσης ΖΝΧ, μπορείτε να

θερμάνετε το δοχείο ΖΝΧ πολλές φορές κατά τη διάρκεια της ημέρας.

▪ Για περισσότερες πληροφορίες σχετικά με:

▪ Τη βελτιστοποίηση της κατανάλωσης ενέργειας για την

παραγωγή ζεστού νερού χρήσης, ανατρέξτε στην ενότητα

"8Ρύθμιση παραμέτρων"στη σελίδα45.

▪ Τη σύνδεση των ηλεκτρικών καλωδίων του ξεχωριστού δοχείου

ΖΝΧ στην εσωτερική μονάδα, ανατρέξτε στο εγχειρίδιο εγκατάστασης του δοχείου ΖΝΧ.

▪ Τη σύνδεση των σωληνώσεων νερού του ξεχωριστού δοχείου

ΖΝΧ στην εσωτερική μονάδα, ανατρέξτε εγχειρίδιο εγκατάστασης του δοχείου ΖΝΧ.

5.4.4 Κυκλοφορητής ΖΝΧ για άμεση παροχή ζεστού νερού

Ρύθμιση

a Εσωτερική μονάδα

b Δοχείο ΖΝΧ

c Κυκλοφορητής ΖΝΧ (του εμπορίου)

f Ντους (του εμπορίου) g Κρύο νερό h ΕΞΟΔΟΣ ζεστού νερού χρήσης

i Σύνδεση ανακύκλωσης

▪ Με τη σύνδεση ενός κυκλοφορητή ΖΝΧ, μπορείτε να έχετε άμεσα

διαθέσιμο ζεστό νερό στη βρύση.

▪ Ο κυκλοφορητής ΖΝΧ διατίθεται στο εμπόριο και η εγκατάστασή

του αποτελεί ευθύνη του εγκαταστάτη.

▪ Για περισσότερες πληροφορίες σχετικά με τη σύνδεση

ανακυκλοφορίας, ανατρέξτε στο εγχειρίδιο εγκατάστασης του δοχείου ζεστού νερού χρήσης.

Διαμόρφωση

▪ Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα

"8Ρύθμιση παραμέτρων"στη σελίδα45.

▪ Μπορείτε να καθορίσετε ένα πρόγραμμα για να ρυθμίσετε τον

κυκλοφορητή ΖΝΧ μέσω του χειριστηρίου. Για περισσότερες λεπτομέρειες, συμβουλευτείτε τον οδηγό αναφοράς χρήστη.

5.4.5 Κυκλοφορητής ΖΝΧ για απολύμανση

Ρύθμιση

a Εσωτερική μονάδα

b Δοχείο ΖΝΧ

c Κυκλοφορητής ΖΝΧ (του εμπορίου)

d Στοιχείο θέρμανσης (του εμπορίου)

e Βάνα αντεπιστροφής (του εμπορίου)

f Ντους (του εμπορίου) g Κρύο νερό h ΕΞΟΔΟΣ ζεστού νερού χρήσης

i Σύνδεση ανακύκλωσης

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

5 Οδηγίες εφαρμογής

▪ Ο κυκλοφορητής ΖΝΧ διατίθεται στο εμπόριο και η εγκατάστασή

του αποτελεί ευθύνη του εγκαταστάτη.

▪ Εάν η ισχύουσα θερμοκρασία απαιτεί απολύμανση των

σωληνώσεων νερού μέχρι το σημείο παροχής, μπορείτε να συνδέσετε έναν κυκλοφορητή ΖΝΧ και μια αντίσταση (εφόσον χρειάζεται), όπως υποδεικνύεται παραπάνω.

Διαμόρφωση

Η λειτουργία του κυκλοφορητή ΖΝΧ μπορεί να ρυθμιστεί μέσω της εσωτερικής μονάδας. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "8Ρύθμιση παραμέτρων"στη σελίδα45.

5.4.6 Κυκλοφορητής ΖΝΧ για προθέρμανση δοχείου

Ρύθμιση

a Εσωτερική μονάδα b Δοχείο ΖΝΧ c Κυκλοφορητής ΖΝΧ (του εμπορίου) d Βάνα αντεπιστροφής (του εμπορίου) e Ντους (του εμπορίου)

f Κρύο νερό g ΕΞΟΔΟΣ ζεστού νερού χρήσης h Σύνδεση ανακύκλωσης

▪ Ο κυκλοφορητής ΖΝΧ διατίθεται στο εμπόριο και η εγκατάστασή

του αποτελεί ευθύνη του εγκαταστάτη.

▪ Για το ανεξάρτητο δοχείο ΖΝΧ: Αν δεν υπάρχει ηλεκτρικό εφεδρικό

σύστημα θέρμανσης στο κύκλωμα θέρμανσης χώρου, πρέπει να εγκαταστήσετε έναν κυκλοφορητή ΖΝΧ για την προθέρμανση δοχείου.

Διαμόρφωση

5.5 Ρύθμιση της μέτρησης ενέργειας

▪ Μπορείτε να διαβάσετε τα δεδομένα καταναλισκόμενης ενέργειας

από το τηλεχειριστήριο:

▪ Παραγόμενη θερμότητα

▪ Καταναλισκόμενη ενέργεια

▪ Μπορείτε να διαβάσετε τα δεδομένα καταναλισκόμενης ενέργειας:

▪ Για θέρμανση χώρου

▪ Για ψύξη χώρου

▪ Για παραγωγή ζεστού νερού χρήσης

▪ Μπορείτε να διαβάσετε τα δεδομένα καταναλισκόμενης ενέργειας:

▪ Ανά μήνα

▪ Ανά έτος

ΠΛΗΡΟΦΟΡΙΕΣ

Η παραγόμενη θερμότητα και η καταναλισκόμενη ενέργεια υπολογίζονται κατ' εκτίμηση και δεν παρέχεται εγγύηση για την ακρίβεια.

5.5.1 Παραγόμενη θερμότητα

ΠΛΗΡΟΦΟΡΙΕΣ

Οι αισθητήρες που χρησιμοποιούνται για τον υπολογισμό της παραγόμενης θερμότητας βαθμονομούνται αυτόματα.

▪ Ισχύει για όλα τα μοντέλα.

▪ Η παραγόμενη θερμότητα υπολογίζεται εσωτερικά με βάση τα

εξής:

▪ Τη θερμοκρασία του εξερχόμενου και εισερχόμενου νερού

▪ Την παροχή

▪ Την κατανάλωση ενέργειας της αντίστασης δοχείου (εφόσον

υπάρχει) στο δοχείο ζεστού νερού χρήσης

▪ Ρύθμιση και διαμόρφωση:

▪ Δεν απαιτείται πρόσθετος εξοπλισμός.

▪ Μόνο στην περίπτωση που υπάρχει αντίσταση δοχείου στο

σύστημα, φροντίστε να μετρήσετε την ισχύ της (μέτρηση αντίστασης) και να ρυθμίσετε την ισχύ μέσω του χειριστηρίου. Παράδειγμα: Εάν η αντίσταση της αντίστασης δοχείου που μετρήσατε είναι 17,1Ω, η ισχύς της αντίστασης στα 230V είναι 3100W.

5.5.2 Καταναλισκόμενη ενέργεια

Μπορείτε να χρησιμοποιήσετε τις εξής μεθόδους, για να καθορίσετε την καταναλισκόμενη ενέργεια:

▪ Υπολογισμός

▪ Μέτρηση

ΠΛΗΡΟΦΟΡΙΕΣ

Δεν μπορείτε να συνδυάσετε τον υπολογισμό της καταναλισκόμενης ενέργειας (παράδειγμα: για το εφεδρικό σύστημα θέρμανσης) με τη μέτρηση της καταναλισκόμενης ενέργειας (παράδειγμα: για την εξωτερική μονάδα). Σε αυτήν την περίπτωση, τα δεδομένα καταναλισκόμενης ενέργειας δεν θα είναι έγκυρα.

Υπολογισμός της καταναλισκόμενης ενέργειας

▪ Η καταναλισκόμενη ενέργεια υπολογίζεται εσωτερικά με βάση τα

εξής:

▪ Την πραγματική τροφοδοσία της εξωτερικής μονάδας

▪ Την καθορισμένη ισχύ του εφεδρικού συστήματος θέρμανσης

και της αντίστασης δοχείου (αν υπάρχει)

▪ Την τάση

▪ Ρύθμιση και διαμόρφωση: Για να λάβετε ακριβή δεδομένα

καταναλισκόμενης ενέργειας, μετρήστε την ισχύ (μέτρηση αντίστασης) και ρυθμίστε την ισχύ μέσω του χειριστηρίου για τα εξής:

▪ Το εφεδρικό σύστημα θέρμανσης (βήμα1 και βήμα 2) (εφόσον

διατίθεται)

▪ Την αντίσταση δοχείου

Μέτρηση της καταναλισκόμενης ενέργειας

▪ Ισχύει για όλα τα μοντέλα.

▪ Προτιμώμενη μέθοδος λόγω υψηλότερης ακρίβειας.

▪ Απαιτεί εξωτερικούς μετρητές ενέργειας.

▪ Εγκατάσταση και ρύθμιση: Κατά τη χρήση μετρητών ηλεκτρικής

ενέργειας, ορίστε τον αριθμό των παλμών ανά kWh για κάθε μετρητή ενέργειας μέσω του χειριστηρίου.

ΠΛΗΡΟΦΟΡΙΕΣ

Κατά τη μέτρηση της κατανάλωσης ηλεκτρικού ρεύματος, βεβαιωθείτε ότι ΟΛΕΣ οι είσοδοι τροφοδοσίας του συστήματος καλύπτονται από τους μετρητές ηλεκτρικού ρεύματος.

5.5.3 Τροφοδοσία με κανονική χρέωση

Γενικός κανόνας

Αρκεί ένας μετρητής ενέργειας για την κάλυψη ολόκληρου του συστήματος.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

5 Οδηγίες εφαρμογής

c c

fed

A B C

gfe

A B C

c c d



e efe

ihg

A B C



5 8

0 1

Ρύθμιση

Συνδέστε τον μετρητή ενέργειας στις επαφές X5M/5 και X5M/6.

Τύπος μετρητή ενέργειας

Στην περίπτωση… Χρησιμοποιήστε μετρητή

ενέργειας…

▪ Μονοφασικής εξωτερικής

μονάδας

Μονοφασικό

(*6V (6V): 1N~230V)

▪ Εφεδρικού συστήματος

θέρμανσης που τροφοδοτείται από μονοφασικό δίκτυο (δηλ. το μοντέλο του εφεδρικού συστήματος θέρμανσης είναι *6V που συνδέεται σε μονοφασικό δίκτυο)

▪ Τριφασική εξωτερική μονάδα

▪ Εφεδρικού συστήματος

θέρμανσης που τροφοδοτείται από τριφασικό δίκτυο (δηλ. το

Τριφασικό

(*6V (6T1): 3~230V)

(*9W: 3N~400V)

μοντέλο του εφεδρικού συστήματος θέρμανσης είναι *9W ή *6V που συνδέεται σε τριφασικό δίκτυο)

Παράδειγμα

Μονοφασικός μετρητής

ενέργειας

Τριφασικός μετρητής

ενέργειας

▪ Σύνδεση και ρύθμιση:

▪ Συνδέστε τον δεύτερο μετρητή ενέργειας στις επαφές X5M/3 και

X5M/4.

▪ Στο λογισμικό τα δεδομένα καταναλισκόμενης ενέργειας των

δύο μετρητών προστίθενται κι, επομένως, ΔΕΝ χρειάζεται να ορίσετε ποιος μετρητής καλύπτει κάθε κατανάλωση ενέργειας. Πρέπει να ορίσετε μόνο τον αριθμό των παλμών κάθε μετρητή ενέργειας.

▪ Ανατρέξτε στην ενότητα "5.5.4 Τροφοδοσία με μειωμένη

χρέωση" στη σελίδα 21, για να δείτε ένα παράδειγμα με δύο

μετρητές ενέργειας.

5.5.4 Τροφοδοσία με μειωμένη χρέωση

Γενικός κανόνας

▪ Μετρητής ενέργειας 1: Μετρά την ενέργεια της εξωτερικής

μονάδας.

▪ Μετρητής ενέργειας 2: Μετρά την ενέργεια των υπόλοιπων

συσκευών (δηλ. της εσωτερικής μονάδας, του εφεδρικού συστήματος θέρμανσης και της προαιρετικής αντίστασης δοχείου).

Ρύθμιση

▪ Συνδέστε το μετρητή ενέργειας1 στις επαφές X5M/5 και X5M/6.

▪ Συνδέστε το μετρητή ενέργειας2 στις επαφές X5M/3 και X5M/4.

Τύποι μετρητών ενέργειας

▪ Μετρητής ενέργειας 1: Μονοφασικός ή τριφασικός μετρητής

ενέργειας ανάλογα με την τροφοδοσία της εξωτερικής μονάδας.

▪ Μετρητής ενέργειας2:

▪ Στην περίπτωση ρύθμισης ενός μονοφασικού εφεδρικού

συστήματος θέρμανσης, χρησιμοποιήστε έναν μονοφασικό μετρητή ενέργειας.

▪ Στις υπόλοιπες περιπτώσεις, χρησιμοποιήστε τριφασικό

μετρητή ενέργειας.

Παράδειγμα

Μονοφασική εξωτερική μονάδα με τριφασικό εφεδρικό σύστημα θέρμανσης:

A Εξωτερική μονάδα

B Εσωτερική μονάδα

C Δοχείο ΖΝΧ

a Ηλεκτρικός πίνακας (L1/N)

b Μετρητής ενέργειας (L1/N)

c Ασφάλεια (L1/N)

d Εξωτερική μονάδα (L1/N)

e Εσωτερική μονάδα (L1/N)

f Εφεδρικό σύστημα θέρμανσης

(L1/N)

g Αντίσταση δοχείου (L1/N)

Εξαίρεση

▪ Μπορείτε να χρησιμοποιήσετε έναν δεύτερο μετρητή ενέργειας

εάν:

▪ Το εύρος ενέργειας ενός μετρητή δεν επαρκεί.

▪ Ο μετρητής ηλεκτρικής ενέργειας δεν μπορεί να εγκατασταθεί

εύκολα στον ηλεκτρικό πίνακα.

▪ Χρησιμοποιείται συνδυασμός τριφασικών δικτύων με τάση

230 V και 400 V (πολύ σπάνια) λόγω τεχνικών περιορισμών των μετρητών ενέργειας.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

A Εξωτερική μονάδα

B Εσωτερική μονάδα

C Δοχείο ΖΝΧ

a Ηλεκτρικός πίνακας (L1/L2/L3/N)

b Μετρητής ενέργειας (L1/L2/L3/N)

c Ασφάλεια (L1/L2/L3/N)

d Ασφάλεια (L1/N)

e Εξωτερική μονάδα (L1/L2/L3/N)

f Εσωτερική μονάδα (L1/L2/L3/N)

ζ Εφεδρικό σύστημα θέρμανσης

(L1/L2/L3/N)

h Αντίσταση δοχείου (L1/N)

A Εξωτερική μονάδα B Εσωτερική μονάδα C Δοχείο ΖΝΧ

a Ηλεκτρικός πίνακας (L1/N): Τροφοδοσία με μειωμένη

χρέωση

b Ηλεκτρικός πίνακας (L1/L2/L3/N): Τροφοδοσία με κανονική

χρέωση

c Μετρητής ενέργειας (L1/N)

d Μετρητής ενέργειας (L1/L2/L3/N)

e Ασφάλεια (L1/N)

f Ασφάλεια (L1/L2/L3/N) g Εξωτερική μονάδα (L1/N) h Εσωτερική μονάδα (L1/N)

i Εφεδρικό σύστημα θέρμανσης (L1/L2/L3/N)

j Αντίσταση δοχείου (L1/N)

Οδηγός αναφοράς εγκαταστάτη

5 Οδηγίες εφαρμογής

A B C

A8P

DI4

DI3

DI1

5.6 Ρύθμιση του ελέγχου κατανάλωσης ενέργειας

▪ Ο έλεγχος κατανάλωσης ενέργειας:

▪ Σας δίνει τη δυνατότητα να περιορίσετε την κατανάλωση

ενέργειας ολόκληρου του συστήματος (άθροισμα ενέργειας της εξωτερικής μονάδας, της εσωτερικής μονάδας, του εφεδρικού συστήματος θέρμανσης και της προαιρετικής αντίστασης δοχείου).

▪ Ρύθμιση παραμέτρων: Ρυθμίστε το επίπεδο περιορισμού

ισχύος και τον τρόπο που πρέπει να επιτευχθεί μέσω του χειριστηρίου.

▪ Το επίπεδο περιορισμού ισχύος μπορεί να εκφραστεί ως:

▪ Μέγιστο ρεύμα λειτουργίας (σεA)

▪ Μέγιστη είσοδος ισχύος (σεkW)

▪ Το επίπεδο περιορισμού ισχύος μπορεί να ενεργοποιηθεί:

▪ Μόνιμα

▪ Μέσω ψηφιακών εισόδων

ΕΙΔΟΠΟΙΗΣΗ

Είναι δυνατή η εγκατάσταση μιας ασφάλειας στον χώρο εγκατάστασης με χαμηλότερη ονομαστική τιμή από τη συνιστώμενη στην αντλία θερμότητας. Για αυτό, πρέπει να τροποποιήσετε τη ρύθμιση στον χώρο εγκατάστασης [2‑0E] σύμφωνα με το μέγιστο επιτρεπόμενο ρεύμα στην αντλία θερμότητας.

Λάβετε υπόψη ότι η ρύθμιση στον χώρο εγκατάστασης [2‑0E] υπερισχύει όλων των ρυθμίσεων ελέγχου κατανάλωσης ενέργειας. Ο περιορισμός της ισχύος της αντλίας θερμότητας θα μειώσει την απόδοση.

ΕΙΔΟΠΟΙΗΣΗ

Ορίστε μια ελάχιστη κατανάλωση ενέργειας ύψους ±3,6kW, για να εξασφαλίσετε:

▪ Τη λειτουργία απόψυξης. Διαφορετικά, εάν η απόψυξη

διακοπεί αρκετές φορές, θα δημιουργηθεί πάγος στον εναλλάκτη θερμότητας.

▪ Θέρμανση χώρου και παραγωγή ΖΝΧ μέσω

ενεργοποίησης του βήματος 1 του εφεδρικού συστήματος θέρμανσης.

5.6.2 Περιορισμός ισχύος που ενεργοποιείται από ψηφιακές εισόδους

Ο περιορισμός ισχύος είναι, επίσης, χρήσιμος σε συνδυασμό με ένα σύστημα διαχείρισης ενέργειας.

Η ισχύς ή το ρεύμα ολόκληρου του συστήματος της Daikin περιορίζεται δυναμικά μέσω των ψηφιακών εισόδων (τέσσερα βήματα το μέγιστο). Κάθε επίπεδο περιορισμού ισχύος ρυθμίζεται μέσω του χειριστηρίου με περιορισμό ενός από τα εξής:

▪ Ρεύμα (σε A)

▪ Είσοδος ισχύος (σε kW)

Το σύστημα διαχείρισης ενέργειας (του εμπορίου) καθορίζει την ενεργοποίηση του περιορισμού ισχύος σε συγκεκριμένο επίπεδο. Παράδειγμα: Για να περιορίσετε τη μέγιστη κατανάλωση ισχύος σε ολόκληρο το σπίτι (φωτισμός, οικιακές συσκευές, θέρμανση χώρου…).

5.6.1 Μόνιμος περιορισμός ισχύος

Ο μόνιμος περιορισμός ισχύος είναι χρήσιμος για την εξασφάλιση της μέγιστης εισόδου ισχύος ή ρεύματος στο σύστημα. Σε ορισμένες χώρες, η νομοθεσία περιορίζει τη μέγιστη κατανάλωση ενέργειας για τη θέρμανση χώρου και την παραγωγή ΖΝΧ.

Ρύθμιση και διαμόρφωση

▪ Δεν απαιτείται πρόσθετος εξοπλισμός.

▪ Καθορίστε τις ρυθμίσεις ελέγχου κατανάλωσης ενέργειας στο [9.9]

μέσω του χειριστηρίου (για την περιγραφή όλων των ρυθμίσεων, ανατρέξτε στην ενότητα "8 Ρύθμιση παραμέτρων" στη

σελίδα45):

▪ Επιλέξτε τη συνεχή λειτουργία περιορισμού

▪ Επιλέξτε τον τύπο του περιορισμού (ισχύος σε kW ή ρεύματος

σε A)

▪ Ορίστε το επιθυμητό επίπεδο περιορισμού ισχύος

Οδηγός αναφοράς εγκαταστάτη

PiΕίσοδος ισχύος

t Ώρα

DI Ψηφιακή είσοδος (επίπεδο περιορισμού ισχύος)

a Ενεργός περιορισμός ισχύος b Πραγματική είσοδος ισχύος

A Εξωτερική μονάδα B Εσωτερική μονάδα C Δοχείο ΖΝΧ D Σύστημα διαχείρισης ενέργειας a Ενεργοποίηση περιορισμού ισχύος (4 ψηφιακές είσοδοι) b Εφεδρικό σύστημα θέρμανσης c Αντίσταση δοχείου

PiΕίσοδος ισχύος

t Ώρα

DI Ψηφιακές είσοδοι (επίπεδα περιορισμού ισχύος)

a Ενεργός περιορισμός ισχύος b Πραγματική είσοδος ισχύος

Ρύθμιση

▪ Απαιτείται πλακέτα Demand PCB (προαιρετικό εξάρτημα

EKRP1AHTA).

▪ Χρησιμοποιούνται τέσσερις ψηφιακές είσοδοι το μέγιστο για την

ενεργοποίηση του αντίστοιχου επιπέδου περιορισμού ισχύος:

▪ DI1 = χαμηλότερος περιορισμός (υψηλότερη κατανάλωση

ενέργειας)

▪ DI4 = υψηλότερος περιορισμός (χαμηλότερη κατανάλωση

ενέργειας)

▪ Για τις προδιαγραφές των ψηφιακών εισόδων και για τα σημεία

στα οποία πρέπει να τις συνδέσετε, ανατρέξτε στο διάγραμμα καλωδιώσεων.

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

5 Οδηγίες εφαρμογής

A B C

Διαμόρφωση

▪ Καθορίστε τις ρυθμίσεις ελέγχου κατανάλωσης ενέργειας στο [9.9]

σελίδα45):

▪ Επιλέξτε τον περιορισμό μέσω των ψηφιακών εισόδων.

▪ Επιλέξτε τον τύπο του περιορισμού (ισχύος σε kW ή ρεύματος

σε A).

▪ Ορίστε το επιθυμητό επίπεδο περιορισμού ισχύος που θα

αντιστοιχεί σε κάθε ψηφιακή είσοδο.

ΠΛΗΡΟΦΟΡΙΕΣ

Εάν είναι κλειστές περισσότερες από 1 ψηφιακή είσοδο (ταυτόχρονα), καθορίζεται η προτεραιότητα στις ψηφιακές εισόδους ως εξής: προτεραιότητα DI4>…>DI1.

5.6.3 Διαδικασία περιορισμού ισχύος

Η εξωτερική μονάδα έχει καλύτερη απόδοση από τις ηλεκτρικές αντιστάσεις. Κατά συνέπεια, η λειτουργία των ηλεκτρικών αντιστάσεων και απενεργοποιούνται πρώτες. Το σύστημα περιορίζει την κατανάλωση ενέργειας με την εξής σειρά:

1 Περιορίζει συγκεκριμένες ηλεκτρικές αντιστάσεις.

Εάν έχει προτεραιότητα… Τότε ορίστε το σύστημα

θέρμανσης προτεραιότητας

μέσω του χειριστηρίου σε…

Η παραγωγή ζεστού νερού χρήσης

Θέρμανση χώρου Εφεδρικό σύστημα θέρμανσης

2 Απενεργοποιεί όλες τις ηλεκτρικές αντιστάσεις.

3 Περιορίζει τη λειτουργία της εξωτερικής μονάδας.

4 Απενεργοποιεί την εξωτερική μονάδα.

Παράδειγμα

Εάν η ρύθμιση παραμέτρων γίνει ως εξής:

▪ Το επίπεδο περιορισμού ισχύος ΔΕΝ επιτρέπει την ταυτόχρονη

λειτουργία της αντίστασης δοχείου και του εφεδρικού συστήματος θέρμανσης (βήμα1 και βήμα2).

▪ Σύστημα θέρμανσης προτεραιότητας = Αντίσταση δοχείου (αν

υπάρχει).

Τότε, η κατανάλωση ενέργειας περιορίζεται ως εξής:

Αντίσταση δοχείου (αν διατίθεται)

Αποτέλεσμα: #Το εφεδρικό σύστημα θέρμανσης θα απενεργοποιηθεί πρώτο.

Αποτέλεσμα: #Η αντίσταση δοχείου (αν υπάρχει) θα απενεργοποιηθεί πρώτη.

e Ενεργοποίηση βήματος2 εφεδρικού συστήματος

θέρμανσης

5.7 Ρύθμιση εξωτερικού αισθητήρα θερμοκρασίας

Μπορείτε να συνδέσετε έναν εξωτερικό αισθητήρα θερμοκρασίας. Ο αισθητήρας μπορεί να μετρήσει την εσωτερική και την εξωτερική θερμοκρασία περιβάλλοντος. Η Daikin συνιστά τη χρήση εξωτερικού αισθητήρα θερμοκρασίας στις εξής περιπτώσεις:

Εσωτερική θερμοκρασία περιβάλλοντος

▪ Στη ρύθμιση του θερμοστάτη χώρου, το χειριστήριο που

χρησιμοποιείται ως θερμοστάτης χώρου (BRC1H) μετρά την εσωτερική θερμοκρασία περιβάλλοντος. Επομένως, το χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου πρέπει να εγκαθίσταται σε θέση:

▪ Στην οποία μπορεί να ανιχνευθεί η μέση θερμοκρασία του

χώρου

▪ Που ΔΕΝ εκτίθεται σε άμεσο ηλιακό φως

▪ Που ΔΕΝ βρίσκεται κοντά σε πηγή θερμότητας

▪ Που ΔΕΝ επηρεάζεται από τον αέρα του περιβάλλοντος ή από

ρεύμα αέρα, π.χ. λόγω ανοίγματος/κλεισίματος πόρτας

▪ Εάν η εγκατάσταση σε τέτοιου είδους θέση ΔΕΝ είναι δυνατή, η

Daikin συνιστά τη σύνδεση εσωτερικού αισθητήρα τηλεχειρισμού (προαιρετικό εξάρτημα KRCS01-1).

▪ Ρύθμιση: Ανατρέξτε στο εγχειρίδιο εγκατάστασης του εσωτερικού

αισθητήρα τηλεχειρισμού για τις οδηγίες εγκατάστασης.

▪ Ρύθμιση παραμέτρων: Επιλέξτε τον αισθητήρα χώρου [9.B].

Εξωτερική θερμοκρασία περιβάλλοντος

▪ Στην εξωτερική μονάδα μετράται η εξωτερική θερμοκρασία

περιβάλλοντος. Επομένως, η εξωτερική μονάδα πρέπει να εγκαθίσταται σε θέση:

▪ Στη βόρεια πλευρά του σπιτιού ή στο πλάι του σπιτιού, όπου

βρίσκονται οι περισσότεροι εκπομποί θερμότητας

▪ Που ΔΕΝ εκτίθεται σε άμεσο ηλιακό φως

▪ Εάν η εγκατάσταση σε τέτοιου είδους θέση ΔΕΝ είναι δυνατή, η

Daikin συνιστά τη σύνδεση εξωτερικού αισθητήρα τηλεχειρισμού (προαιρετικό εξάρτημα EKRSCA1).

▪ Ρύθμιση: Ανατρέξτε στο εγχειρίδιο εγκατάστασης του εξωτερικού

αισθητήρα τηλεχειρισμού για τις οδηγίες εγκατάστασης.

▪ Ρύθμιση παραμέτρων: Επιλέξτε τον εξωτερικό αισθητήρα [9.B].

▪ Αν είναι ενεργή η λειτουργία εξοικονόμησης ενέργειας της

εξωτερικής μονάδας (ανατρέξτε στην ενότητα "8 Ρύθμιση

παραμέτρων" στη σελίδα 45), η εξωτερική μονάδα

απενεργοποιείται για να μειωθούν οι απώλειες ενέργειας στην κατάσταση αναμονής. Κατά συνέπεια, η εξωτερική θερμοκρασία περιβάλλοντος ΔΕΝ εμφανίζεται.

▪ Εάν η επιθυμητή θερμοκρασία εξερχόμενου νερού εξαρτάται από

τις καιρικές συνθήκες (αντιστάθμιση), είναι σημαντικό να μετρήσετε την εξωτερική θερμοκρασία της πλήρους λειτουργίας. Αυτός είναι ένας άλλος λόγος για να εγκαταστήσετε τον προαιρετικό εξωτερικό αισθητήρα θερμοκρασίας περιβάλλοντος.

PhΠαραγόμενη θερμότητα CeΚαταναλισκόμενη ενέργεια

A Εξωτερική μονάδα B Αντίσταση δοχείου C Εφεδρικό σύστημα θέρμανσης

a Περιορισμένη λειτουργία εξωτερικής μονάδας

b Πλήρης λειτουργία εξωτερικής μονάδας

c Ενεργοποιημένη αντίσταση δοχείου

d Ενεργοποίηση βήματος1 εφεδρικού συστήματος

θέρμανσης

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

ΠΛΗΡΟΦΟΡΙΕΣ

Τα δεδομένα του εξωτερικού αισθητήρα θερμοκρασίας περιβάλλοντος (είτε υπολογίζονται κατά μέσο όρο είτε στιγμιαία) χρησιμοποιούνται στις καμπύλες αντιστάθμισης και στη λογική της μονάδας μεταβολής αυτόματης θέρμανσης/ψύξης. Για την προστασία της εξωτερικής μονάδας χρησιμοποιείται πάντα ο εσωτερικός αισθητήρας της εξωτερικής μονάδας.

Οδηγός αναφοράς εγκαταστάτη

6 Προετοιμασία

6.1 Επισκόπηση: Προετοιμασία

Αυτό το κεφάλαιο περιγράφει τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε πριν μεταβείτε στο χώρο εγκατάστασης.

Περιέχει πληροφορίες σχετικά με τα ακόλουθα:

▪ Την προετοιμασία του χώρου εγκατάστασης

▪ Την προετοιμασία της σωλήνωσης νερού

▪ Την προετοιμασία της ηλεκτρικής καλωδίωσης

6.2 Την προετοιμασία του χώρου εγκατάστασης

ΜΗΝ εγκαθιστάτε τη μονάδα σε χώρους που χρησιμοποιούνται συχνά ως χώροι εργασίας. Στην περίπτωση κατασκευαστικών εργασιών (π.χ. τρόχισμα) όπου παράγεται μεγάλη ποσότητα σκόνης, η μονάδα ΠΡΕΠΕΙ να είναι καλυμμένη.

Επιλέξτε τη θέση της εγκατάστασης λαμβάνοντας υπόψη ότι θα πρέπει να υπάρχει επαρκής χώρος για τη μεταφορά της μονάδας προς και από το χώρο εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή θα τοποθετηθεί σε χώρο χωρίς πηγές ανάφλεξης διαρκούς λειτουργίας (παράδειγμα: γυμνές φλόγες, λειτουργούσα συσκευή αερίου ή λειτουργούσα ηλεκτρική θερμάστρα).

6.2.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις που αναφέρονται στο κεφάλαιο "Γενικές προφυλάξεις ασφαλείας".

Λάβετε υπόψη τις ακόλουθες οδηγίες σχετικά με το χώρο (ανατρέξτε στην ενότητα "Χώρος σέρβις: Εξωτερική μονάδα" στο κεφάλαιο "Τεχνικά δεδομένα").

ΕΙΔΟΠΟΙΗΣΗ

▪ ΜΗΝ στοιβάζετε τη μία μονάδα πάνω στην άλλη.

▪ ΜΗΝ κρεμάτε τη μονάδα από την οροφή.

Οι ισχυροί άνεμοι (≥18km/h) που φυσούν πάνω στις εξόδους αέρα της εξωτερικής μονάδας προκαλούν βραχυκύκλωμα (αναρρόφηση του αέρα εκκένωσης). Αυτό μπορεί να έχει τις ακόλουθες συνέπειες:

▪ μείωση της απόδοσης λειτουργίας,

▪ συχνή επιτάχυνση παγετού στη λειτουργία θέρμανσης,

▪ διακοπή της λειτουργίας λόγω μείωσης της χαμηλής πίεσης ή

αύξησης της υψηλής πίεσης,

▪ καταστροφή του ανεμιστήρα (όταν φυσά συνεχώς ισχυρός αέρας

στον ανεμιστήρα, αυτός μπορεί να αρχίσει να περιστρέφεται πολύ γρήγορα, μέχρι να σπάσει).

Συνιστάται η εγκατάσταση μιας πλάκας εκτροπής αν η έξοδος αέρα εκτίθεται σε ανέμους.

Συνιστάται η εγκατάσταση της εξωτερικής μονάδας με την είσοδο αέρα στραμμένη προς τον τοίχο και ΟΧΙ σε άμεση έκθεση στον άνεμο.

a Πλάκα χωρίσματος b Επικρατούσα κατεύθυνση αέρα c Έξοδος αέρα

ΜΗΝ εγκαθιστάτε τη μονάδα στα ακόλουθα σημεία:

▪ Σε μέρη όπου θα πρέπει να επικρατεί ησυχία (π.χ. κοντά σε

υπνοδωμάτια), ώστε ο θόρυβος από τη λειτουργία να μην ενοχλεί. Σημείωση: Εάν η μέτρηση του ήχου γίνει σε πραγματικές συνθήκες εγκατάστασης, η τιμή μέτρησης μπορεί να είναι υψηλότερη από το επίπεδο ηχητικής πίεσης που αναφέρεται στην ενότητα Ηχητικό φάσμα του εγχειριδίου τεχνικών δεδομένων, λόγω του περιβαλλοντικού θορύβου και των ανακλάσεων του ήχου.

▪ Σε τοποθεσίες όπου μπορεί να υπάρχουν ατμοί από ορυκτέλαιο,

σταγονίδια ή υδρατμοί λαδιού στην ατμόσφαιρα. Τα πλαστικά εξαρτήματα μπορεί να αλλοιωθούν και να αποσυναρμολογηθούν προκαλώντας διαρροή νερού.

ΔΕΝ συνιστάται η εγκατάσταση της μονάδας στα ακόλουθα σημεία, επειδή ενδέχεται να μειωθεί η διάρκεια ζωής της μονάδας:

▪ Σε μέρη όπου υπάρχουν μεγάλες αυξομειώσεις της τάσης

▪ Σε οχήματα ή σε πλοία

▪ Σε μέρη όπου υπάρχουν όξινα ή αλκαλικά σωματίδια

Εγκατάσταση σε παράκτιες περιοχές. Βεβαιωθείτε ότι η εξωτερική μονάδα ΔΕΝ εκτίθεται άμεσα σε θαλάσσιους ανέμους. Με αυτόν τον τρόπο, αποτρέπεται η διάβρωση που προκαλείται από υψηλά επίπεδα άλατος στον αέρα, η οποία ενδέχεται να μειώσει τη διάρκεια ζωής της μονάδας.

Εγκαταστήστε την εξωτερική μονάδα σε σημεία όπου δεν εκτίθεται άμεσα σε θαλάσσιους ανέμους.

Παράδειγμα: Πίσω από το κτίριο.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

Αν η εξωτερική μονάδα εκτίθεται άμεσα σε θαλάσσιους ανέμους,

εγκαταστήστε ανεμοφράκτη.

▪ Ύψος ανεμοφράκτη ≥1,5×ύψος της εξωτερικής μονάδας

▪ Λαμβάνετε υπόψη της απαιτήσεις χώρου συντήρησης κατά την

εγκατάσταση του ανεμοφράκτη.

a Θαλάσσιος άνεμος

b Κτίριο

c Εξωτερική μονάδα

d Ανεμοφράκτης

Η εξωτερική μονάδα έχει σχεδιαστεί για εγκατάσταση μόνο σε εξωτερικούς χώρους και για τις ακόλουθες θερμοκρασίες περιβάλλοντος:

Λειτουργία ψύξης 10~43°C

Λειτουργία θέρμανσης –28~35°C

Ειδικές απαιτήσεις για το ψυκτικό R32

Η εξωτερική μονάδα περιλαμβάνει εσωτερικό κύκλωμα ψυκτικού (R32), αλλά ΔΕΝ χρειάζεται να συνδέσετε σωλήνες ψυκτικού στον χώρο εγκατάστασης ή να αναπληρώσετε το ψυκτικό.

Λάβετε υπόψη τις ακόλουθες απαιτήσεις και προφυλάξεις:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ ΜΗΝ διατρήσετε ή κάψετε.

▪ ΜΗΝ χρησιμοποιείτε υλικά καθαρισμού ή μέσα

επιτάχυνσης της διαδικασίας απόψυξης άλλα από αυτά που συνιστά ο κατασκευαστής.

▪ Να θυμάστε ότι το ψυκτικό R32 είναι ΑΟΣΜΟ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή πρέπει να φυλάσσεται έτσι ώστε να αποτρέπεται ενδεχόμενη μηχανική βλάβη και σε χώρο όπου δεν υπάρχουν πηγές ανάφλεξης σε συνεχή λειτουργία (για παράδειγμα, γυμνές φλόγες, συσκευή αερίου σε λειτουργία ή ηλεκτρική θερμάστρα σε λειτουργία).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η εγκατάσταση, συντήρηση και επισκευή συμμορφώνονται με τις οδηγίες από την Daikin και με την ισχύουσα νομοθεσία (π.χ. τον εθνικό κανονισμό περί αερίων) και πραγματοποιούνται μόνο από εξουσιοδοτημένα άτομα.

6.2.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας σε ψυχρά κλίματα

Προστατέψτε την εξωτερική μονάδα από την άμεση χιονόπτωση και λάβετε τα απαραίτητα μέτρα, ώστε η εξωτερική μονάδα να μην καλυφθεί ΠΟΤΕ από χιόνι.

6 Προετοιμασία

a Κάλυμμα ή στέγαστρο για προστασία από το χιόνι

b Βάθρο

c Επικρατούσα κατεύθυνση αέρα

d Έξοδος αέρα

Σε κάθε περίπτωση, αφήστε τουλάχιστον 150mm ελεύθερου χώρου κάτω από τη μονάδα. Επίσης, βεβαιωθείτε ότι η μονάδα έχει τοποθετηθεί σε απόσταση τουλάχιστον 100 mm πάνω από το μέγιστο αναμενόμενο ύψος χιονόπτωσης. Ανατρέξτε στην ενότητα

"7.3 Τοποθέτηση της εξωτερικής μονάδας" στη σελίδα 33 για

περισσότερες λεπτομέρειες.

Σε περιοχές με έντονες χιονοπτώσεις είναι πολύ σημαντικό να επιλέξετε ένα σημείο εγκατάστασης όπου το χιόνι ΔΕΝ θα επηρεάζει τη μονάδα. Εάν υπάρχει πιθανότητα έντονης χιονόπτωσης, βεβαιωθείτε ότι το πηνίο του εναλλάκτη θερμότητας ΔΕΝ επηρεάζεται από το χιόνι. Εάν είναι απαραίτητο, δημιουργήστε ένα κάλυμμα για το χιόνι ή ένα υπόστεγο και μια βάση.

6.2.3 Απαιτήσεις χώρου εγκατάστασης για την εσωτερική μονάδα

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Η εσωτερική μονάδα έχει σχεδιαστεί για εγκατάσταση μόνο σε

εσωτερικούς χώρους και για τις ακόλουθες θερμοκρασίες περιβάλλοντος:

▪ Λειτουργία θέρμανσης χώρου: 5~30°C

▪ Λειτουργία ψύξης χώρου: 5~35°C

▪ Παραγωγή ζεστού νερού χρήσης: 5~35°C

▪ Η μέγιστη διαφορά ύψους μεταξύ της εσωτερικής μονάδας και του

δοχείου σε σύγκριση με την εξωτερική μονάδα είναι 10m.

▪ Το μέγιστο μήκος των σωληνώσεων ανάμεσα στην εσωτερική

μονάδα και το ξεχωριστό δοχείο είναι 10m.

▪ Να ληφθούν υπόψη οι ακόλουθες οδηγίες αποστάσεων

εγκατάστασης:

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

6 Προετοιμασία

H≥1150

≥200

≥500

(mm)

≥450

ΜΗΝ εγκαθιστάτε τη μονάδα σε μέρη όπως τα εξής:

▪ Σε τοποθεσίες όπου μπορεί να υπάρχουν ατμοί από ορυκτέλαιο,

▪ Σε μέρη όπου θα πρέπει να επικρατεί ησυχία (π.χ. κοντά σε

υπνοδωμάτια), ώστε ο θόρυβος από τη λειτουργία να μην ενοχλεί.

▪ Σε μέρη με υψηλή υγρασία (μέγ. RH=85%), για παράδειγμα, σε

ένα μπάνιο.

▪ Σε μέρη όπου υπάρχει κίνδυνος παγετού. Η θερμοκρασία

περιβάλλοντος γύρω από την εσωτερική μονάδα πρέπει να είναι >5°C.

6.3 Προετοιμασία των σωληνώσεων νερού

▪ Βαλβίδα προς το δοχείο διαστολής. Η βαλβίδα προς το δοχείο

διαστολής (αν υπάρχει) ΠΡΕΠΕΙ να είναι ανοιχτή.

6.3.1 Απαιτήσεις κυκλώματος νερού

ΠΛΗΡΟΦΟΡΙΕΣ

ΕΙΔΟΠΟΙΗΣΗ

Σε περίπτωση χρήσης πλαστικών σωλήνων, βεβαιωθείτε ότι είναι πλήρως ανθεκτικοί στη διάχυση οξυγόνου σύμφωνα με το πρότυπο DIN 4726. Ενδεχόμενη διάχυση οξυγόνου στις σωληνώσεις μπορεί να οδηγήσει σε υπερβολική διάβρωση.

▪ Σύνδεση σωληνώσεων - Νομοθεσία. Συνδέστε όλους τους

σωλήνες σύμφωνα με την ισχύουσα νομοθεσία και τις οδηγίες του κεφαλαίου "Εγκατάσταση", λαμβάνοντας υπόψη την είσοδο και την έξοδο του νερού.

▪ Σύνδεση σωληνώσεων - Άσκηση δύναμης. ΜΗΝ ασκείτε

υπερβολική δύναμη κατά τη σύνδεση των σωληνώσεων. Παραμορφωμένες σωληνώσεις ενδέχεται να προκαλέσουν δυσλειτουργία της μονάδας.

▪ Σύνδεση σωληνώσεων - Εργαλεία. Χρησιμοποιείτε μόνο τα

κατάλληλα εργαλεία για το χειρισμό των υλικών από ορείχαλκο, που είναι ένα μαλακό υλικό. Αν ΔΕΝ το κάνετε, οι σωληνώσεις θα καταστραφούν.

▪ Σύνδεση σωληνώσεων - Αέρας, υγρασία, σκόνη. Αν εισέλθει

αέρας, υγρασία ή σκόνη στο κύκλωμα, ενδέχεται να προκληθούν προβλήματα. Για να αποτρέψετε αυτό το ενδεχόμενο:

▪ Χρησιμοποιήστε μόνο καθαρούς σωλήνες

▪ Κρατήστε το άκρο του σωλήνα προς τα κάτω όταν αφαιρείτε τα

γρέζια.

▪ Καλύψτε το άκρο του σωλήνα ενώ τον περνάτε μέσα από τον

τοίχο, ώστε να μην εισχωρήσει σκόνη ή/και άλλα σωματίδια στο σωλήνα.

▪ Χρησιμοποιήστε ένα καλό στεγανοποιητικό σπειρωμάτων για τη

στεγανοποίηση των συνδέσεων.

▪ Μόνωση. Μονώστε τη βάση του εναλλάκτη θερμότητας.

▪ Δημιουργία πάγου. Προστασία κατά του παγώματος.

▪ Κλειστό κύκλωμα. Χρησιμοποιήστε την εσωτερική μονάδα

ΜΟΝΟ σε κλειστό σύστημα νερού. Η χρήση του συστήματος σε ανοικτό σύστημα νερού μπορεί να προκαλέσει υπερβολική διάβρωση.

▪ Μήκος σωλήνων. Σας συνιστούμε να αποφεύγετε τις πολύ

μακριές σωληνώσεις μεταξύ του δοχείου ζεστού νερού χρήσης και του καταληκτικού σημείου του ζεστού νερού (ντουζιέρα, μπανιέρα...) και να αποφεύγετε τα τυφλά άκρα.

▪ Διάμετρος σωλήνων. Επιλέξτε τη διάμετρο των σωληνώσεων

νερού ανάλογα με την απαιτούμενη ροή νερού και τη διαθέσιμη εξωτερική στατική πίεση του κυκλοφορητή. Ανατρέξτε στην ενότητα "14 Τεχνικά χαρακτηριστικά" στη σελίδα 96 για τις καμπύλες της εξωτερικής στατικής πίεσης της εσωτερικής μονάδας.

▪ Ροή νερού. Η ελάχιστη απαιτούμενη ροή νερού για τη λειτουργία

της εσωτερικής μονάδας υποδεικνύεται στον ακόλουθο πίνακα. Πρέπει να εξασφαλίζετε αυτήν τη ροή σε κάθε περίπτωση. Εάν η ροή είναι χαμηλότερη, η λειτουργία της εσωτερικής μονάδας θα διακοπεί και θα εμφανιστεί το σφάλμα 7H.

Ελάχιστη απαιτούμενη παροχή

20l/min

▪ Εξαρτήματα του εμπορίου - Νερό. Χρησιμοποιείτε αποκλειστικά

υλικά τα οποία είναι συμβατά με το νερό που χρησιμοποιείται στο σύστημα και με τα υλικά που χρησιμοποιούνται στην εσωτερική μονάδα.

▪ Εξαρτήματα του εμπορίου - Πίεση και θερμοκρασία νερού.

Βεβαιωθείτε ότι όλα τα εξαρτήματα των σωληνώσεων της εγκατάστασης μπορούν να αντέξουν την πίεση και τη θερμοκρασία του νερού.

▪ Πίεση νερού. Η μέγιστη τιμή πίεσης του νερού είναι 4 bar.

Εγκαταστήστε επαρκή μέτρα προστασίας στο κύκλωμα νερού, για να διασφαλίσετε ότι ΔΕΝ θα γίνει υπέρβαση της μέγιστης πίεσης νερού.

▪ Θερμοκρασία νερού. Όλες οι εγκατεστημένες σωληνώσεις και τα

εξαρτήματα των σωληνώσεων (βάνες, συνδέσεις,…) ΠΡΕΠΕΙ να μπορούν να αντέξουν στις ακόλουθες θερμοκρασίες:

ΠΛΗΡΟΦΟΡΙΕΣ

Η παρακάτω εικόνα αποτελεί παράδειγμα και ενδέχεται να ΜΗΝ αντιστοιχεί στη διάταξη του συστήματός σας.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

l k

ffg

dbe

65°C

89°C

a c

a b

a Εξωτερική μονάδα

b Εσωτερική μονάδα

c Εναλλάκτης θερμότητας

d Εφεδρικό σύστημα θέρμανσης

e Κυκλοφορητής

f Βάνα αποκοπής

g Μηχανοκίνητη 3οδη βάνα (παρέχεται μαζί με το δοχείο

ζεστού νερού χρήσης)

h Μηχανοκίνητη 2οδη βάνα (του εμπορίου)

i Συλλέκτης j Δοχείο ζεστού νερού χρήσης

k Πηνίο εναλλάκτη θερμότητας

l Αντίσταση δοχείου

FCU1...3 Μονάδα fan coil (προαιρετική) (του εμπορίου)

FHL1...3 Διαδρομή ενδοδαπέδιας θέρμανσης (του εμπορίου)

T Θερμοστάτης χώρου (προαιρετικός) (του εμπορίου)

▪ Αποστράγγιση - Χαμηλά σημεία. Εγκαταστήστε βάνες

αποστράγγισης σε όλα τα χαμηλά σημεία του συστήματος, προκειμένου να είναι δυνατή η πλήρης αποστράγγιση του κυκλώματος νερού.

▪ Αποστράγγιση – Βάνα εκτόνωσης πίεσης. Συνδέστε σωστά

τον εύκαμπτο σωλήνα αποστράγγισης στην αποστράγγιση, για να αποφύγετε τη διαρροή νερού από τη μονάδα. Ανατρέξτε στην ενότητα "7.4.4Για να συνδέσετε το σωλήνα αποστράγγισης στην

αποστράγγιση"στη σελίδα35.

▪ Ανοίγματα εξαερισμού. Μεριμνήστε για ανοίγματα εξαερισμού σε

όλα τα υψηλά σημεία του συστήματος, στα οποία θα πρέπει, επίσης, να υπάρχει εύκολη πρόσβαση για εργασίες σέρβις. Στην εσωτερική μονάδα υπάρχουν δύο συστήματος αυτόματης εξαέρωσης. Βεβαιωθείτε ότι τα συστήματα εξαέρωσης ΔΕΝ είναι υπερβολικά σφιγμένα, ώστε να είναι δυνατή η αυτόματη απελευθέρωση αέρα στο κύκλωμα νερού.

▪ Εξαρτήματα επικαλυμμένα με ψευδάργυρο. Ποτέ μην

χρησιμοποιείτε εξαρτήματα επικαλυμμένα με ψευδάργυρο στο κύκλωμα νερού. Επειδή στο εσωτερικό κύκλωμα νερού της μονάδας χρησιμοποιούνται χάλκινες σωληνώσεις, ενδέχεται να παρουσιαστεί υπερβολική διάβρωση.

▪ Μεταλλικές σωληνώσεις που δεν είναι από ορείχαλκο. Αν

χρησιμοποιείτε μεταλλικές σωληνώσεις που δεν είναι από ορείχαλκο, μονώνετε κατάλληλα τα ορειχάλκινα και μη υλικά, ώστε να ΜΗΝ έρχονται σε επαφή μεταξύ τους. Με αυτόν τον τρόπο θα αποτρέψετε τη γαλβανική διάβρωση.

▪ Βάνα – Διαχωρισμός κυκλωμάτων. Όταν χρησιμοποιείτε μια

3οδη βάνα στο κύκλωμα νερού, να βεβαιώνεστε ότι το κύκλωμα ζεστού νερού χρήσης και το κύκλωμα ενδοδαπέδιας θέρμανσης είναι πλήρως διαχωρισμένα.

▪ Βάνα - Χρόνος εναλλαγής. Εάν χρησιμοποιείτε 2οδη ή 3οδη

βάνα στο κύκλωμα νερού, ο μέγιστος χρόνος αλλαγής της θέσης της βάνας πρέπει να είναι 60δευτερόλεπτα.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

6 Προετοιμασία

▪ Δοχείο ζεστού νερού χρήσης - Χωρητικότητα. Για να μην

δημιουργηθούν λιμνάζοντα νερά, είναι σημαντικό η χωρητικότητα αποθήκευσης του δοχείου ζεστού νερού χρήσης να αντιστοιχεί στην καθημερινή κατανάλωση ζεστού νερού χρήσης.

▪ Δοχείο ζεστού νερού χρήσης - Μετά την εγκατάσταση.

Αμέσως μετά την εγκατάσταση, πρέπει να ξεπλύνετε το δοχείο ζεστού νερού χρήσης με καθαρό νερό. Αυτή η διαδικασία πρέπει να επαναλαμβάνεται τουλάχιστον μία φορά την ημέρα για τις 5 πρώτες διαδοχικές ημέρες μετά την εγκατάσταση.

▪ Δοχείο ζεστού νερού χρήσης - Περίοδοι αδράνειας. Σε

περιπτώσεις όπου για παρατεταμένα χρονικά διαστήματα δεν υπάρχει κατανάλωση ζεστού νερού, ο εξοπλισμός ΠΡΕΠΕΙ να ξεπλένεται με καθαρό νερό πριν από τη χρήση.

▪ Δοχείο ζεστού νερού χρήσης – Απολύμανση. Για τη λειτουργία

απολύμανσης του δοχείου ζεστού νερού χρήσης, ανατρέξτε στην ενότητα "8.4.6Δοχείο ΖΝΧ"στη σελίδα62.

▪ Θερμοστατικές βάνες ανάμιξης. Σύμφωνα με την ισχύουσα

νομοθεσία, ενδέχεται να χρειαστεί να εγκαταστήσετε θερμοστατικές βάνες ανάμιξης.

▪ Μέτρα υγιεινής. Η εγκατάσταση πρέπει να συμμορφώνεται με

την ισχύουσα νομοθεσία και ενδέχεται να απαιτούνται επιπρόσθετα μέτρα υγιεινής για την εγκατάσταση.

▪ Αντλία ανακύκλωσης. Σε συμμόρφωση με την ισχύουσα

νομοθεσία, ενδέχεται να είναι απαραίτητη η σύνδεση μιας αντλίας ανακύκλωσης ανάμεσα στο καταληκτικό σημείο των σωληνώσεων ζεστού νερού και τη σύνδεση ανακύκλωσης του δοχείου ζεστού νερού χρήσης.

a Σύνδεση ανακύκλωσης

b Σύνδεση ζεστού νερού

c Ντουζιέρα

d Αντλία ανακύκλωσης

▪ Βαλβίδα προς το δοχείο διαστολής. Η βαλβίδα προς το δοχείο

διαστολής (αν υπάρχει) ΠΡΕΠΕΙ να είναι ανοιχτή.

6.3.2 Τύπος υπολογισμού της προπίεσης του δοχείου διαστολής

Η προπίεση (Pg) του δοχείου εξαρτάται από τη διαφορά ύψους της εγκατάστασης (H):

Pg=0,3+(H/10) (bar)

6.3.3 Για να ελέγξετε τον όγκο και την παροχή του νερού

Η εσωτερική μονάδα διαθέτει ένα δοχείο διαστολής 10 λίτρων με εργοστασιακά ρυθμισμένη προπίεση στο 1bar.

Για να βεβαιωθείτε ότι η μονάδα λειτουργεί σωστά:

▪ Πρέπει να ελέγξετε τον ελάχιστο και τον μέγιστο όγκο νερού.

▪ Ενδέχεται να πρέπει να προσαρμόσετε την προπίεση του δοχείου

διαστολής.

Ελάχιστος όγκος νερού

Βεβαιωθείτε ότι ο συνολικός όγκος νερού στην εγκατάσταση είναι τουλάχιστον 20 λίτρα, ΜΗ συμπεριλαμβανομένου του εσωτερικού όγκου νερού της εξωτερικής μονάδας.

ΠΛΗΡΟΦΟΡΙΕΣ

Σε κρίσιμες συνθήκες ή σε δωμάτια με υψηλές απαιτήσεις θέρμανσης, ενδέχεται να χρειαστεί επιπρόσθετος όγκος νερού.

Οδηγός αναφοράς εγκαταστάτη

6 Προετοιμασία

2,4

2,1

1,8

1,5

1,2

0,9

0,6

0,3

70 120 170

140 200

220 270

320

ΕΙΔΟΠΟΙΗΣΗ

Όταν η κυκλοφορία σε κάθε διαδρομή θέρμανσης/ψύξης χώρου ελέγχεται από βάνες απομακρυσμένου ελέγχου, είναι σημαντικό να διασφαλίζεται ο ελάχιστος όγκος νερού, ακόμα και αν όλες οι βάνες είναι κλειστές.

a Εξωτερική μονάδα b Εσωτερική μονάδα c Εναλλάκτης θερμότητας d Εφεδρικό σύστημα θέρμανσης e Κυκλοφορητής

f Βάνα αποκοπής g Συλλέκτης (του εμπορίου) h Βάνα παράκαμψης υπερπίεσης (παρέχεται ως

παρελκόμενο)

FHL1...3 Διαδρομή ενδοδαπέδιας θέρμανσης (του εμπορίου)

T1...3 Ανεξάρτητος θερμοστάτης χώρου (προαιρετικά)

M1...3 Ανεξάρτητη μηχανοκίνητη βάνα για τον έλεγχο της

διαδρομής FHL1...3 (του εμπορίου)

Μέγιστος όγκος νερού

ΕΙΔΟΠΟΙΗΣΗ

Ο μέγιστος όγκος νερού εξαρτάται από το εάν έχει προστεθεί γλυκόλη στο κύκλωμα νερού. Για περισσότερες πληροφορίες σχετικά με την προσθήκη γλυκόλης, ανατρέξτε στην ενότητα "7.5.6 Για να προστατεύσετε το

κύκλωμα νερού από το σχηματισμό πάγου" στη σελίδα37.

Χρησιμοποιήστε το ακόλουθο γράφημα για να προσδιορίσετε τον μέγιστο επιτρεπόμενο όγκο νερού για την υπολογισμένη προπίεση.

Διαφορά

ύψους

εγκατάσταση

(α)

≤200l >200l

>7m Κάντε τα εξής:

▪ Αυξήστε την προπίεση

ανάλογα με την απαιτούμενη διαφορά ύψους της εγκατάστασης. Η προπίεση πρέπει να αυξηθεί κατά 0,1 bar για κάθε μέτρο πάνω

Όγκος νερού

Το δοχείο διαστολής της εσωτερικής μονάδας είναι πολύ μικρό για την εγκατάσταση. Σε αυτήν την περίπτωση, συνιστάται να εγκαταστήσετε ένα επιπλέον δοχείο εκτός της μονάδας.

από τα 7 m.

▪ Βεβαιωθείτε ότι ο

όγκος νερού ΔΕΝ ξεπερνά τον μέγιστο επιτρεπόμενο όγκο νερού.

(α) Αυτή είναι η διαφορά ύψους (m) ανάμεσα στο υψηλότερο

σημείο του κυκλώματος νερού και την εσωτερική μονάδα. Αν η εσωτερική μονάδα έχει εγκατασταθεί στο υψηλότερο σημείο της εγκατάστασης, το ύψος της εγκατάστασης είναι 0m.

Ελάχιστη παροχή νερού

Βεβαιωθείτε ότι η ελάχιστη παροχή στην εγκατάσταση είναι διασφαλισμένη σε όλες τις συνθήκες. Αυτή η ελάχιστη παροχή απαιτείται κατά τη λειτουργία απόψυξης/εφεδρικού συστήματος θέρμανσης. Για τον συγκεκριμένο σκοπό, χρησιμοποιήστε τη βάνα παράκαμψης υπερπίεσης που παρέχεται μαζί με τη μονάδα και τηρείτε τον ελάχιστο όγκο νερού.

ΕΙΔΟΠΟΙΗΣΗ

Για την εξασφάλιση της ορθής λειτουργίας, συνιστάται ελάχιστη παροχή 28l/min κατά την παραγωγή ΖΝΧ.

ΕΙΔΟΠΟΙΗΣΗ

A Προπίεση (bar) B Μέγιστος όγκος νερού (l)

Νερό Νερό + γλυκόλη

Παράδειγμα: Μέγιστος όγκος νερού και προπίεση δοχείου διαστολής

Διαφορά

ύψους

εγκατάσταση

(α)

≤200l >200l

≤7m Δεν απαιτείται ρύθμιση

της προπίεσης.

Όγκος νερού

Κάντε τα εξής:

▪ Μειώστε την προπίεση

ανάλογα με την απαιτούμενη διαφορά ύψους της

Αν έχει προστεθεί γλυκόλη στο κύκλωμα νερού και η θερμοκρασία του κυκλώματος νερού είναι χαμηλή, η τιμή της παροχής ΔΕΝ θα εμφανίζεται στο χειριστήριο. Σε αυτήν την περίπτωση, μπορείτε να ελέγξτε την ελάχιστη παροχή εκτελώντας τη δοκιμαστική λειτουργία του κυκλοφορητή (ελέγχοντας ότι το χειριστήριο ΔΕΝ εμφανίζει το σφάλμα 7H).

ΕΙΔΟΠΟΙΗΣΗ

Όταν η κυκλοφορία σε κάθε ή σε μια συγκεκριμένη διαδρομή θέρμανσης χώρου ελέγχεται από βάνες απομακρυσμένου ελέγχου, είναι σημαντικό να διασφαλίζεται η ελάχιστη παροχή νερού, ακόμα και αν όλες οι βάνες είναι κλειστές. Σε περίπτωση που δεν μπορεί να επιτευχθεί η ελάχιστη παροχή νερού, θα εμφανιστεί το σφάλμα παροχής 7H (απουσία θέρμανσης ή λειτουργίας).

εγκατάστασης. Η προπίεση πρέπει να μειωθεί κατά 0,1 bar για κάθε μέτρο κάτω από τα 7 m.

▪ Βεβαιωθείτε ότι ο

Ελάχιστη απαιτούμενη παροχή

20l/min

Ανατρέξτε στη συνιστώμενη διαδικασία, όπως αυτή περιγράφεται στη "9.4Λίστα ελέγχου κατά την αρχική εκκίνηση"στη σελίδα81.

όγκος νερού ΔΕΝ ξεπερνά τον μέγιστο επιτρεπόμενο όγκο

6.3.4 Αλλαγή της προπίεσης του δοχείου διαστολής

νερού.

ΕΙΔΟΠΟΙΗΣΗ

Οδηγός αναφοράς εγκαταστάτη

Η προσαρμογή της προπίεσης του δοχείου διαστολής μπορεί να γίνει μόνο από εξουσιοδοτημένο εγκαταστάτη.

Όταν απαιτείται αλλαγή της προεπιλεγμένης προπίεσης του δοχείου διαστολής (1bar), λάβετε υπόψη τις ακόλουθες οδηγίες:

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

6 Προετοιμασία

aba

▪ Να χρησιμοποιείτε μόνο ξηρό άζωτο για να ρυθμίσετε την

προπίεση του δοχείου διαστολής.

▪ Σε περίπτωση ακατάλληλης ρύθμισης της προπίεσης του δοχείου

διαστολής, θα προκληθεί δυσλειτουργία του συστήματος.

Η αλλαγή της προπίεσης του δοχείου διαστολής πρέπει να πραγματοποιείται με ελάττωση ή αύξηση της πίεσης του αζώτου μέσω της βαλβίδας Schrader του δοχείου διαστολής.

a Βαλβίδα Schrader

6.3.5 Για να ελέγξετε τον όγκο του νερού: Παραδείγματα

Παράδειγμα 1

Η εσωτερική μονάδα έχει εγκατασταθεί 5m κάτω από το υψηλότερο σημείο στο κύκλωμα νερού. Ο συνολικός όγκος νερού στο κύκλωμα νερού είναι 100l.

Δεν απαιτείται κάποια ενέργεια ή προσαρμογή.

Παράδειγμα 2

Η εσωτερική μονάδα έχει εγκατασταθεί στο υψηλότερο σημείο στο κύκλωμα νερού. Ο συνολικός όγκος νερού στο κύκλωμα νερού είναι 250l.

Ενέργειες:

▪ Επειδή ο συνολικός όγκος νερού (250 l) υπερβαίνει τον

προεπιλεγμένο όγκο νερού (200l), η προπίεση πρέπει να μειωθεί.

▪ Η απαιτούμενη προπίεση είναι:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ Ο αντίστοιχος μέγιστος όγκος νερού στα 0,3 bar είναι 290 l.

(Συμβουλευτείτε το γράφημα του παραπάνω κεφαλαίου).

▪ Επειδή τα 250l είναι λιγότερα από τα 290 l, το δοχείο διαστολής

είναι κατάλληλο για την εγκατάσταση.

6.3.6 Απαιτήσεις δοχείου άλλου κατασκευαστή

Σε περίπτωση χρήσης δοχείου άλλου κατασκευαστή, το δοχείο πρέπει να συμμορφώνεται με τις ακόλουθες απαιτήσεις:

▪ Το πηνίο εναλλάκτη θερμότητας του δοχείου είναι ≥1,8m².

▪ Ο αισθητήρας δοχείου πρέπει να τοποθετείται πάνω από το πηνίο

εναλλάκτη θερμότητας.

▪ Η αντίσταση δοχείου πρέπει να τοποθετείται πάνω από το πηνίο

εναλλάκτη θερμότητας.

ΕΙΔΟΠΟΙΗΣΗ

ΔΕΝ ΜΠΟΡΟΥΜΕ να παρέχουμε ή να εξασφαλίσουμε δεδομένα απόδοσης για δοχεία άλλων κατασκευαστών.

ΕΙΔΟΠΟΙΗΣΗ

Κατά τη σύνδεση ενός δοχείου άλλου κατασκευαστή, διαμορφώστε το ως τύπο δοχείου EKHWS.

Αν έχετε δοχείο στο οποίο…

Μπορείτε να τοποθετήσετε

αισθητήρα.

Χρησιμοποιήστε το μοντέλο

EKHY3PART.

a Εσωτερική μονάδα

b Δοχείο

Για πιο αναλυτικές οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης του κιτ σύνδεσης και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

ΔΕΝ μπορείτε να

τοποθετήσετε αισθητήρα.

Χρησιμοποιήστε το μοντέλο

EKHY3PART2.

6.4 Προετοιμασία των ηλεκτρικών καλωδιώσεων

6.4.1 Πληροφορίες για την προετοιμασία των ηλεκτρικών καλωδιώσεων

ΠΛΗΡΟΦΟΡΙΕΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Αν η τροφοδοσία ρεύματος δεν έχει φάση N ή έχει

εσφαλμένη φάση N, ενδέχεται να προκληθεί βλάβη στη συσκευή.

▪ Γειώστε σωστά τη μονάδα. ΜΗΝ γειώνετε τη μονάδα σε

σωλήνες ύδρευσης, σε απορροφητή υπέρτασης ή σε γείωση τηλεφωνικής γραμμής. Ανεπαρκής γείωση μπορεί να προκαλέσει ηλεκτροπληξία.

▪ Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους

διακόπτες ασφαλείας.

▪ Στερεώστε τα ηλεκτρικά καλώδια με δεματικά

καλωδίων, ώστε τα καλώδια να ΜΗΝ έρχονται σε επαφή με αιχμηρά άκρα ή με τους σωλήνες, ειδικά στην πλευρά υψηλής πίεσης.

▪ ΜΗΝ χρησιμοποιείτε καλώδια τυλιγμένα με ταινία,

γυμνωμένα καλώδια, μπαλαντέζες ή πολύπριζα. Ενδέχεται να προκληθεί υπερθέρμανση, ηλεκτροπληξία ή πυρκαγιά.

▪ ΜΗΝ εγκαταστήσετε πυκνωτή μεταβολής φάσεως,

επειδή αυτή η μονάδα είναι εξοπλισμένη με Inverter. Ένας πυκνωτής μεταβολής φάσεως θα μειώσει την απόδοση και ενδέχεται να προκαλέσει ατύχημα.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

6 Προετοιμασία

0 1

5 3

8 0

5 8

0 1

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Όλες οι εργασίες καλωδίωσης ΠΡΕΠΕΙ να

πραγματοποιηθούν από εξουσιοδοτημένο ηλεκτρολόγο και ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.

▪ Οι ηλεκτρικές συνδέσεις πρέπει να γίνουν στη σταθερή

καλωδίωση.

▪ Όλα τα εξαρτήματα του εμπορίου και όλες οι ηλεκτρικές

κατασκευές ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το εφεδρικό σύστημα θέρμανσης ΠΡΕΠΕΙ να έχει μια ξεχωριστή παροχή ρεύματος και ΠΡΕΠΕΙ να προστατεύεται με χρήση των απαιτούμενων διατάξεων ασφαλείας σύμφωνα με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος.

6.4.2 Πληροφορίες για την τροφοδοσία με μειωμένη χρέωση

Οι εταιρείες ηλεκτρισμού σε ολόκληρο τον κόσμο κάνουν μεγάλες προσπάθειες για να προσφέρουν αξιόπιστες υπηρεσίες παροχής ηλεκτρικού ρεύματος σε ανταγωνιστικές τιμές και συχνά τους δίνεται η δυνατότητα να τιμολογούν τους πελάτες με μειωμένες χρεώσεις. Για παράδειγμα, χρέωση ανάλογα με το χρόνο χρήσης, εποχιακές χρεώσεις, χρέωση με χρήση της αντλίας θερμότητας (Wärmepumpentarif) στη Γερμανία και την Αυστρία, ...

Αυτός ο εξοπλισμός επιτρέπει τη σύνδεση σε τέτοια συστήματα τροφοδοσίας με μειωμένη χρέωση.

Συμβουλευτείτε την εταιρεία ηλεκτροδότησης της τοποθεσίας όπου θα εγκατασταθεί αυτός ο εξοπλισμός, για να μάθετε αν μπορείτε να συνδέσετε τον εξοπλισμό σε ένα από τα διαθέσιμα συστήματα τροφοδοσίας με μειωμένη χρέωση, εφόσον υπάρχουν.

Όταν ο εξοπλισμός είναι συνδεδεμένος σε τέτοια τροφοδοσία με μειωμένη χρέωση, η εταιρεία ηλεκτρισμού μπορεί να:

▪ διακόπτει την τροφοδοσία προς τον εξοπλισμό για συγκεκριμένα

χρονικά διαστήματα,

▪ απαιτεί κατανάλωση μόνο μιας περιορισμένης ποσότητας

ηλεκτρισμού από τον εξοπλισμό σε συγκεκριμένα χρονικά διαστήματα.

Η εσωτερική μονάδα είναι σχεδιασμένη να λαμβάνει ένα σήμα εισόδου μέσω του οποίου η μονάδα εισέρχεται σε λειτουργία εξαναγκασμένης απενεργοποίησης. Εκείνη τη στιγμή, ο συμπιεστής της εξωτερικής μονάδας δεν θα λειτουργεί.

Ανάλογα με το αν θα διακόπτεται η τροφοδοσία ή όχι, η καλωδίωση της μονάδας διαφέρει.

6.4.3 Επισκόπηση των ηλεκτρικών συνδέσεων με εξαίρεση των εξωτερικών ενεργοποιητών

Τροφοδοσία με

κανονική χρέωση

a Τροφοδοσία με κανονική χρέωση b Τροφοδοσία με μειωμένη χρέωση 1 Τροφοδοσία για την εξωτερική μονάδα 2 Τροφοδοσία και καλώδιο διασύνδεσης προς την εσωτερική

μονάδα

3 Τροφοδοσία για το εφεδρικό σύστημα θέρμανσης 4 Τροφοδοσία με μειωμένη χρέωση (επαφή ελεύθερη

δυναμικού)

5 Τροφοδοσία κανονικής χρέωσης (για την ενεργοποίηση της

πλακέτας PCB της εσωτερικής μονάδας σε περίπτωση διακοπής της τροφοδοσίας με μειωμένη χρέωση)

Τροφοδοσία με μειωμένη χρέωση

Η τροφοδοσία ΔΕΝ

διακόπτεται

Η τροφοδοσία

διακόπτεται

Ενώ είναι ενεργή η Ενώ είναι ενεργή η τροφοδοσία με μειωμένη χρέωση, η τροφοδοσία ΔΕΝ διακόπτεται. Η εξωτερική μονάδα απενεργοποιείται μέσω του πίνακα ελέγχου.

Παρατήρηση: Η εταιρεία ηλεκτρισμού πρέπει πάντα να επιτρέπει την κατανάλωση ενέργειας της

τροφοδοσία με

μειωμένη χρέωση, η

τροφοδοσία

διακόπτεται αμέσως ή

μετά από λίγη ώρα

από την εταιρεία

ηλεκτρισμού. Σε

αυτήν την

περίπτωση, η

εσωτερική μονάδα

πρέπει να

ενεργοποιηθεί από

ξεχωριστή

τροφοδοσία με

κανονική χρέωση.

εσωτερικής μονάδας.

6.4.4 Επισκόπηση των ηλεκτρικών συνδέσεων για εξωτερικούς και εσωτερικούς ενεργοποιητές

Προϊόν Περιγραφή Κλώνοι Μέγιστη

ένταση

ρεύματος

λειτουργίας

Τροφοδοσία εξωτερικής και εσωτερικής μονάδας

1 Τροφοδοσία για την

2+GND

εξωτερική μονάδα

2 Τροφοδοσία και

3 καλώδιο διασύνδεσης προς την εσωτερική μονάδα

3 Τροφοδοσία για το

εφεδρικό σύστημα θέρμανσης

4 Τροφοδοσία με

Συμβουλευτείτε

τον πίνακα

παρακάτω.

2 μειωμένη χρέωση (επαφή ελεύθερη δυναμικού)

(α)

(ζ)

—

(ε)

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

7 Εγκατάσταση

Προϊόν Περιγραφή Κλώνοι Μέγιστη

ένταση

ρεύματος

λειτουργίας

5 Τροφοδοσία με

2 6,3A

κανονική χρέωση

Προαιρετικός εξοπλισμός

6 3οδη βάνα 3 100mA

7 Τροφοδοσία για την

4+GND

(γ)

αντίσταση δοχείου και το θερμικό προστατευτικό (από την εσωτερική μονάδα)

8 Τροφοδοσία για την

2+GND 13A αντίσταση δοχείου (προς την εσωτερική μονάδα)

9 Αισθητήρας δοχείου

(δ)

ζεστού νερού χρήσης

10 Χειριστήριο που

(στ)

χρησιμοποιείται ως θερμοστάτης χώρου

11 Θερμοστάτης χώρου 3 ή 4 100mA

12 Αισθητήρας

(β)

θερμοκρασίας περιβάλλοντος εξωτερικού χώρου

13 Αισθητήρας

(β)

θερμοκρασίας περιβάλλοντος εσωτερικού χώρου

14 Θερμοπομπός αντλίας

2 100mA θερμότητας

Εξαρτήματα του εμπορίου

15 Βάνα αποκοπής 2 100mA

16 Είσοδος μετρητή 2 (ανά μετρητή)

17 Κυκλοφορητής ζεστού

(β)

νερού χρήσης

18 Έξοδος βλάβης 2

19 Μονάδα ελέγχου

(β)

μεταβολής στην εξωτερική πηγή θερμότητας

20 Μονάδα ελέγχου

(β)

λειτουργίας ψύξης/ θέρμανσης χώρου

21 Ψηφιακές είσοδοι

κατανάλωσης ενέργειας

22 Θερμοστάτης

2 (ανά σήμα

εισόδου)

(β)

(ε)

ασφαλείας

(α) Ανατρέξτε στην πινακίδα ονομασίας επάνω στην εξωτερική

μονάδα. (β) Ελάχιστη διατομή καλωδίου 0,75mm². (γ) Διατομή καλωδίου 2,5mm². (δ) Ο αισθητήρας και το καλώδιο σύνδεσης (12m) παρέχονται

με το δοχείο ζεστού νερού χρήσης.

(ε) Διατομή καλωδίου 0,75mm² έως 1,25mm², μέγιστο μήκος:

50m. Η επαφή χωρίς τάση διασφαλίζει το ελάχιστο

διαθέσιμο φορτίο των 15VDC, 10mA.

(στ) Διατομή καλωδίου 0,75mm² έως 1,25mm², μέγιστο μήκος:

500m. Κατάλληλο τόσο για σύνδεση ενός ή δύο

χειριστηρίων.

(ζ) Διατομή καλωδίου 1,5mm².

ΕΙΔΟΠΟΙΗΣΗ

Για τις περαιτέρω τεχνικές προδιαγραφές των διάφορων συνδέσεων, ανατρέξτε στο εσωτερικό της εσωτερικής μονάδας.

Τύπος

εφεδρικού

(β)

συστήματος

θέρμανσης

Τροφοδοσία Απαιτούμενος αριθμός

αγωγών

*6V 1N~ 230V (6V) 2+GND

3~ 230V (6T1) 3+GND

*9W 3N~ 400V 4+GND

7 Εγκατάσταση

7.1 Επισκόπηση: Εγκατάσταση

Αυτό το κεφάλαιο περιγράφει τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε στον χώρο εγκατάστασης για να εγκαταστήσετε το σύστημα.

(β)

Τυπική ροή εργασίας

Η εγκατάσταση συνήθως περιλαμβάνει τα ακόλουθα στάδια:

1 Τοποθέτηση της εξωτερικής μονάδας.

2 Τοποθέτηση της εσωτερικής μονάδας.

3 Σύνδεση των σωληνώσεων νερού.

4 Σύνδεση των ηλεκτρικών καλωδίων.

5 Ολοκλήρωση εγκατάστασης της εξωτερικής μονάδας.

6 Ολοκλήρωση εγκατάστασης της εσωτερικής μονάδας.

7.2 Άνοιγμα των μονάδων

7.2.1 Πληροφορίες για το άνοιγμα των μονάδων

Ορισμένες φορές, πρέπει να ανοίγετε τη μονάδα. Παράδειγμα:

▪ Κατά τη σύνδεση των ηλεκτρικών καλωδίων

▪ Κατά τη συντήρηση ή το σέρβις της μονάδας

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΜΗΝ αφήνετε ποτέ τη μονάδα χωρίς επίβλεψη όταν έχει αφαιρεθεί το κάλυμμα συντήρησης.

7.2.2 Για να ανοίξετε την εξωτερική μονάδα

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

7 Εγκατάσταση

1×

2×

4×

2×

3 Αν πρέπει να εκτελέσετε εργασίες πίσω από τον ηλεκτρικό

πίνακα, ανοίξτε τον ηλεκτρικό πίνακα.

4 Αν πρέπει να εκτελέσετε εργασίες πίσω από το πλαίσιο του

χειριστηρίου ή να φορτώσετε νέο λογισμικό στο χειριστήριο, ανοίξτε το πλαίσιο του χειριστηρίου.

7.2.3 Για να ανοίξετε την εσωτερική μονάδα

1 Αφαιρέστε το μπροστινό πλαίσιο.

2 Αν πρέπει να συνδέσετε ηλεκτρικά καλώδια, αφαιρέστε το

κάλυμμα του ηλεκτρικού πίνακα.

5 Προαιρετικά: Αφαιρέστε το πλαίσιο του χειριστηρίου.

ΕΙΔΟΠΟΙΗΣΗ

Αν αφαιρέσετε το πλαίσιο του χειριστηρίου, αποσυνδέστε επίσης τα καλώδια από το πίσω μέρος του πλαισίου για να αποτραπεί τυχόν ζημιά.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

7 Εγκατάσταση

≥150

620

350

(345-355)

(mm)

261.5

6× M12

160 620 261.5 119

161

260

285

279

345

595

416

262

DDDD

7.3 Τοποθέτηση της εξωτερικής μονάδας

7.3.1 Σχετικά με την τοποθέτηση της εξωτερικής μονάδας

Όταν

Για να μπορέσετε να συνδέσετε τη σωλήνωση νερού, πρέπει να τοποθετήσετε την εξωτερική μονάδα.

Τυπική ροή εργασίας

Η σύνδεση της εξωτερικής μονάδας γίνεται συνήθως στα εξής στάδια:

1 Παροχή της υποδομής εγκατάστασης.

2 Εγκατάσταση της εξωτερικής μονάδας.

3 Προστασία της μονάδας από πτώση.

4 Προστασία της μονάδας από χιόνι και άνεμο, με εγκατάσταση

καλύμματος χιονιού και εκτροπέων. Δείτε το «Προετοιμασία της θέσης εγκατάστασης» στην ενότητα "6 Προετοιμασία" στη

σελίδα24.

7.3.2 Προφυλάξεις κατά την τοποθέτηση της εξωτερικής μονάδας

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στα ακόλουθα κεφάλαια:

▪ Γενικές προφυλάξεις ασφαλείας

▪ Προετοιμασία

7.3.3 Παροχή της υποδομής εγκατάστασης

Ελέγξτε την αντοχή και την ομαλότητα του εδάφους εγκατάστασης, έτσι ώστε η μονάδα να μην προκαλεί κραδασμούς ή θόρυβο κατά τη λειτουργία της.

Στερεώστε τη μονάδα σωστά με τα μπουλόνια αγκύρωσης, σύμφωνα με το σχεδιάγραμμα εγκατάστασης.

Προετοιμάστε 6 σετ μπουλονιών αγκύρωσης, παξιμαδιών και ροδελών (του εμπορίου) ως εξής:

7.3.4 Εγκατάσταση της εξωτερικής μονάδας

7.3.5 Παροχή αποστράγγισης

▪ Βεβαιωθείτε ότι η συμπύκνωση υγρασίας εκκενώνεται σωστά.

▪ Εγκαταστήστε τη μονάδα πάνω σε βάση, για να εξασφαλιστεί η

σωστή αποστράγγιση και να αποφευχθεί η συσσώρευση πάγου.

▪ Προετοιμάστε κανάλι εκροής νερού γύρω από τη βάση που θα

αποστραγγίζει τα απόνερα ώστε να τα απομακρύνει από τη μονάδα.

▪ Αποφύγετε την εκροή του νερού αποστράγγισης σε πεζοδρόμια,

για να ΜΗΝ υπάρχει κίνδυνος ολίσθησης όταν η θερμοκρασία περιβάλλοντος είναι κάτω από το μηδέν.

▪ Εάν εγκαταστήσετε τη μονάδα σε πλαίσιο, εγκαταστήστε μια

αδιάβροχη πλάκα σε απόσταση έως 150 mm από την κάτω πλευρά της μονάδας, για να αποτρέψετε την εισχώρηση νερού στη μονάδα και τη στάλαξη του νερού αποστράγγισης (βλ. ακόλουθο σχήμα).

a Φροντίστε να μην καλύψετε τις οπές αποστράγγισης.

Σε κάθε περίπτωση, βεβαιωθείτε ότι η μονάδα έχει τοποθετηθεί σε απόσταση τουλάχιστον 100mm πάνω από το μέγιστο αναμενόμενο ύψος χιονόπτωσης.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

ΕΙΔΟΠΟΙΗΣΗ

Εάν η εγκατάσταση γίνεται σε περιοχή με ψυχρό κλίμα, λάβετε επαρκή μέτρα ώστε η συμπύκνωση που εκκενώνεται να ΜΗΝ παγώνει.

Οπές αποστράγγισης (διαστάσεις σε mm)

A Πλευρά εκκένωσης B Απόσταση μεταξύ των σημείων αγκύρωσης C Κάτω πλαίσιο D Οπές αποστράγγισης E Χαραγμένη οπή για το χιόνι

Οδηγός αναφοράς εγκαταστάτη

7 Εγκατάσταση

≥150 mm

RXXX

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

a b

2×

ΕΙΔΟΠΟΙΗΣΗ

Στην περίπτωση που οι οπές αποστράγγισης της εξωτερικής μονάδας καλύπτονται από τη βάση στήριξης ή από την επιφάνεια του δαπέδου, ανασηκώστε τη μονάδα προκειμένου να αφήσετε ελεύθερο χώρο μεγαλύτερο από 150mm κάτω από την εξωτερική μονάδα.

7.3.6 Για να κολλήσετε την πολύγλωσση ετικέτα για τα φθοριούχα αέρια θερμοκηπίου

1 Συμπληρώστε την ετικέτα ως εξής:

a Αν με τη μονάδα παρέχεται επιπρόσθετη πολύγλωσση

ετικέτα για τα φθοριούχα αέρια θερμοκηπίου (βλ. εξαρτήματα), ξεκολλήστε την αντίστοιχη γλώσσα και κολλήστε την στο σημείο a.

b Συνολική ποσότητα πλήρωσης ψυκτικού c Ποσότητα εκπομπών αερίων θερμοκηπίου της

συνολικής ποσότητας πλήρωσης ψυκτικού εκφρασμένες σε τόνους ισοδύναμου CO2 (διοξειδίου του άνθρακα).

d GWP = Δυναμικό θέρμανσης του πλανήτη

ΕΙΔΟΠΟΙΗΣΗ

Η ισχύουσα νομοθεσία αναφορικά με τα φθοριούχα αέρια του θερμοκηπίου απαιτεί η πλήρωση ψυκτικού της

μονάδας να υποδεικνύεται υπό μορφή βάρους και ισοδύναμου CO2.

Τύπος για τον υπολογισμό των τόνων ισοδύναμου CO2: Τιμή GWP του ψυκτικού μέσου × συνολική πλήρωση

ψυκτικού [σε kg]/1000

2 Κολλήστε την ετικέτα στο εσωτερικό της εξωτερικής μονάδας

κοντά στις βάνες διακοπής αερίου και υγρού.

7.4 Τοποθέτηση της εσωτερικής μονάδας

7.4.1 Πληροφορίες για την τοποθέτηση της εσωτερικής μονάδας

Τυπική ροή εργασίας

Τυπικά, η τοποθέτηση της εσωτερικής μονάδας αποτελείται από τα παρακάτω στάδια:

1 Εγκατάσταση της εσωτερικής μονάδας.

7.4.2 Προφυλάξεις κατά την τοποθέτηση της εσωτερικής μονάδας

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στα ακόλουθα κεφάλαια:

▪ Γενικές προφυλάξεις ασφαλείας

▪ Προετοιμασία

7.4.3 Για να εγκαταστήσετε την εσωτερική μονάδα

1 Στερεώστε το επιτοίχιο στήριγμα (παρελκόμενο) στον τοίχο

(επιφάνεια) χρησιμοποιώντας 2 μπουλόνια Ø8mm.

7.3.7 Για να αποτρέψετε την ανατροπή της εξωτερικής μονάδας

Σε περίπτωση εγκατάστασης της μονάδας σε μέρη όπου ισχυροί άνεμοι μπορούν να την γείρουν, λάβετε τα ακόλουθα μέτρα:

1 Ετοιμάστε 2 καλώδια όπως φαίνεται στο παρακάτω σχέδιο

(προμήθεια από το τοπικό εμπόριο).

2 Τοποθετήστε τα 2 καλώδια πάνω από την εξωτερική μονάδα.

3 Περάστε ένα φύλλο ελαστικού ανάμεσα στα καλώδια και την

εξωτερική μονάδα ώστε να μην χαραχτεί η βαφή της μονάδας από τα καλώδια (τοπικό εμπόριο).

4 Συνδέστε τα άκρα των καλωδίων και σφίξτε τα.

Οδηγός αναφοράς εγκαταστάτη

a Προαιρετικά: Αν θέλετε να στερεώσετε τη μονάδα στον

τοίχο από το εσωτερικό της μονάδας, χρησιμοποιήστε ένα επιπλέον ούπα.

2 Ανασηκώστε τη μονάδα.

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

42 kg

3 Συνδέστε τη μονάδα στο επιτοίχιο στήριγμα:

▪ Γείρετε το πάνω μέρος της μονάδας προς τον τοίχο, στη

θέση του επιτοίχιου στηρίγματος.

▪ Σύρετε το στήριγμα στην πίσω πλευρά της μονάδας πάνω

από το επιτοίχιο στήριγμα. Βεβαιωθείτε ότι η μονάδα έχει στερεωθεί σωστά.

7 Εγκατάσταση

7.4.4 Για να συνδέσετε το σωλήνα αποστράγγισης στην αποστράγγιση

Το νερό που εξέρχεται από τη βάνα εκτόνωσης πίεσης συλλέγεται στο δοχείο αποστράγγισης. Πρέπει να συνδέσετε το δοχείο αποστράγγισης σε ένα κατάλληλο σημείο αποχέτευσης σε συμμόρφωση με την ισχύουσα νομοθεσία.

1 Συνδέστε έναν σωλήνα αποστράγγισης (του εμπορίου) στον

ακροδέκτη του δοχείου αποστράγγισης ως εξής:

a Ακροδέκτης δοχείου αποστράγγισης

Συνιστάται η χρήση ενδιάμεσης χοάνης για τη συλλογή του νερού.

4 Προαιρετικά: Αν θέλετε να στερεώσετε τη μονάδα στον τοίχο

από το εσωτερικό της μονάδας:

▪ Αφαιρέστε το επάνω μπροστινό πλαίσιο και ανοίξτε τον

ηλεκτρικό πίνακα. Ανατρέξτε στην ενότητα "7.2.3 Για να

ανοίξετε την εσωτερική μονάδα"στη σελίδα32.

▪ Στερεώστε τη μονάδα στον τοίχο χρησιμοποιώντας μία βίδα

Ø8mm.

7.5 Σύνδεση των σωληνώσεων νερού

7.5.1 Πληροφορίες για τη σύνδεση των σωληνώσεων νερού

Πριν από τη σύνδεση των σωληνώσεων νερού

Βεβαιωθείτε ότι η εξωτερική και η εσωτερική μονάδα έχουν εγκατασταθεί.

Τυπική ροή εργασίας

Τυπικά, η σύνδεση των σωληνώσεων νερού αποτελείται από τα παρακάτω στάδια:

1 Σύνδεση των σωληνώσεων νερού στην εξωτερική μονάδα.

2 Σύνδεση του σωλήνα αποστράγγισης στην αποστράγγιση.

3 Πλήρωση του κυκλώματος νερού.

4 Πλήρωση του δοχείου ζεστού νερού χρήσης.

5 Μόνωση των σωλήνων νερού.

7.5.2 Προφυλάξεις κατά τη σύνδεση των σωλήνων νερού

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στα ακόλουθα κεφάλαια:

▪ Γενικές προφυλάξεις ασφαλείας

▪ Προετοιμασία

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

7 Εγκατάσταση

b a

7.5.3 Για να συνδέσετε τις σωληνώσεις νερού

Εξωτερική μονάδα

a Είσοδος νερού b Έξοδος νερού c Βάνα αποκοπής d Στεγανοποιητικός δακτύλιος

ΕΙΔΟΠΟΙΗΣΗ

Πληροφορίες σχετικά με τη βάνα αποκοπής με ενσωματωμένο φίλτρο (παρέχεται ως παρελκόμενο):

▪ Η εγκατάσταση της βάνας στην είσοδο νερού είναι

υποχρεωτική.

▪ Λάβετε υπόψη την κατεύθυνση ροής της βάνας

1 Συνδέστε τους στεγανοποιητικούς δακτυλίους και τη βάνα

αποκοπής στην είσοδο νερού της εξωτερικής μονάδας.

2 Συνδέστε τους σωλήνες του χώρου εγκατάστασης με τη βάνα

αποκοπής.

3 Συνδέστε τους σωλήνες του χώρου εγκατάστασης στην έξοδο

νερού της εξωτερικής μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

Εγκαταστήστε τις βάνες εξαέρωσης στα σημεία σε μεγάλο ύψος.

Εσωτερική μονάδα

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ ασκείτε υπερβολική δύναμη κατά τη σύνδεση των σωληνώσεων. Παραμορφωμένες σωληνώσεις ενδέχεται να προκαλέσουν δυσλειτουργία της μονάδας.

4 Συνδέστε τους στεγανοποιητικούς δακτυλίους και τις βάνες

αποκοπής στις συνδέσεις νερού της εσωτερικής μονάδας.

5 Συνδέστε τους σωλήνες της εξωτερικής μονάδας στη σύνδεση

ΕΙΣΟΔΟΥ νερού (a) της εσωτερικής μονάδας.

6 Συνδέστε τους σωλήνες θέρμανσης/ψύξης χώρου στη σύνδεση

ΕΞΟΔΟΥ νερού θέρμανσης χώρου (b) της εσωτερικής μονάδας.

a Σύνδεση ΕΙΣΟΔΟΥ νερού b Σύνδεση ΕΞΟΔΟΥ νερού θέρμανσης χώρου

ΕΙΔΟΠΟΙΗΣΗ

Βάνα παράκαμψης υπερπίεσης (παρέχεται ως

παρελκόμενο). Συνιστάται η εγκατάσταση της βάνας παράκαμψης υπερπίεσης στο κύκλωμα νερού θέρμανσης χώρου.

▪ Δώστε προσοχή στον ελάχιστο όγκο νερού κατά την

επιλογή της θέσης εγκατάστασης της βάνας παράκαμψης υπερπίεσης (στην εσωτερική μονάδα ή το συλλέκτη). Ανατρέξτε στην ενότητα "6.3.3 Για να

ελέγξετε τον όγκο και την παροχή του νερού" στη σελίδα27.

▪ Δώστε προσοχή στην ελάχιστη παροχή κατά την

προσαρμογή της ρύθμισης της βάνας παράκαμψης υπερπίεσης. Ανατρέξτε στην ενότητα "6.3.3 Για να

ελέγξετε τον όγκο και την παροχή του νερού" στη σελίδα 27 και "9.4.1 Για να ελέγξετε την ελάχιστη παροχή"στη σελίδα81.

ΕΙΔΟΠΟΙΗΣΗ

Εγκαταστήστε τις βάνες εξαέρωσης στα σημεία σε μεγάλο ύψος.

ΕΙΔΟΠΟΙΗΣΗ

Μια βάνα εκτόνωσης πίεσης (του εμπορίου) με πίεση ανοίγματος έως 10 bar πρέπει να εγκατασταθεί στη σύνδεση εισόδου κρύου νερού χρήσης σε συμμόρφωση με την ισχύουσα νομοθεσία.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

7 Εγκατάσταση

7.5.4 Για να συνδέσετε τις σωληνώσεις ανακύκλωσης

7.5.5 Για να πληρώσετε το κύκλωμα νερού

Για να πληρώσετε το κύκλωμα νερού, χρησιμοποιήστε ένα κιτ πλήρωσης του εμπορίου. Διασφαλίστε τη συμμόρφωση με την ισχύουσα νομοθεσία.

ΠΛΗΡΟΦΟΡΙΕΣ

Βεβαιωθείτε ότι είναι ανοικτές και οι δύο βάνες εξαέρωσης (μία στο μαγνητικό φίλτρο και μία στο εφεδρικό σύστημα θέρμανσης).

7.5.6 Για να προστατεύσετε το κύκλωμα νερού από το σχηματισμό πάγου

Πληροφορίες για την αντιψυκτική προστασία

Ο πάγος μπορεί να προκαλέσει ζημιά στο σύστημα. Για την αποτροπή του σχηματισμού πάγου στα υδραυλικά εξαρτήματα, το λογισμικό διαθέτει ειδικές λειτουργίες αντιψυκτικής προστασίας οι οποίες περιλαμβάνουν την ενεργοποίηση του κυκλοφορητή σε χαμηλές θερμοκρασίες:

▪ Αντιψυκτική προστασία σωλήνων νερού (βλ. "Αντιψυκτική

προστασία σωλήνων νερού"στη σελίδα72)

▪ Αποτροπή αποστράγγισης (βλ. "Αποτροπή αποστράγγισης" στη

σελίδα73)

Ωστόσο, σε περίπτωση διακοπής ρεύματος, αυτές οι λειτουργίες δεν μπορούν να εξασφαλίσουν την προστασία.

Για την προστασία του κυκλώματος νερού από τον σχηματισμό πάγου, κάντε μία από τις εξής ενέργειες:

▪ Προσθέστε γλυκόλη στο νερό. Η γλυκόλη μειώνει το σημείο πήξης

του νερού.

▪ Εγκαταστήστε βάνες αντιψυκτικής προστασίας. Οι βάνες

αντιψυκτικής προστασίας αποστραγγίζουν το νερό από το σύστημα προτού παγώσει.

ΕΙΔΟΠΟΙΗΣΗ

Αν προσθέσετε γλυκόλη στο νερό, ΜΗΝ εγκαταστήσετε βάνες αντιψυκτικής προστασίας. Πιθανή συνέπεια: Διαρροή γλυκόλης από τις βάνες αντιψυκτικής προστασίας.

Αντιψυκτική προστασία με χρήση γλυκόλης

Η προσθήκη γλυκόλης στο νερό μειώνει το σημείο πήξης του νερού.

Η απαιτούμενη συγκέντρωση εξαρτάται από τη χαμηλότερη αναμενόμενη εξωτερική θερμοκρασία και από το εάν θέλετε να προστατεύσετε το σύστημα από θραύση ή από σχηματισμό πάγου. Για την αποτροπή του συστήματος από το σχηματισμό πάγου, απαιτείται η προσθήκη περισσότερης γλυκόλης. Προσθέστε γλυκόλη σύμφωνα με τον παρακάτω πίνακα.

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Προστασία από θραύση: η γλυκόλη θα αποτρέψει τη

θραύση των σωλήνων, αλλά ΟΧΙ και το πάγωμα του υγρού στο εσωτερικό των σωλήνων.

▪ Προστασία από σχηματισμό πάγου: η γλυκόλη θα

αποτρέψει το πάγωμα του υγρού στο εσωτερικό των σωλήνων.

Χαμηλότερη αναμενόμενη εξωτερική θερμοκρασία

–10°C 15% 25%

–15°C 20% 35%

–20°C 25% —

–25°C 30% —

ΕΙΔΟΠΟΙΗΣΗ

▪ Η απαιτούμενη συγκέντρωση ενδέχεται να διαφέρει

ανάλογα με τον τύπο της γλυκόλης. Συγκρίνετε ΠΑΝΤΑ τις απαιτήσεις από τον παραπάνω πίνακα με τις προδιαγραφές που παρέχονται από τον κατασκευαστή της γλυκόλης. Αν χρειάζεται, φροντίστε να πληροίτε τις απαιτήσεις που ορίζονται από τον κατασκευαστή της γλυκόλης.

▪ Η συγκέντρωση γλυκόλης που θα προστεθεί δεν

πρέπει ΠΟΤΕ να ξεπερνά το 35%.

▪ Αν το υγρό στο σύστημα παγώσει, ΔΕΝ θα είναι

δυνατή η εκκίνηση του κυκλοφορητή. Λάβετε υπόψη ότι αν αποτρέψετε μόνο τη θραύση του συστήματος, θα υπάρχει ακόμα κίνδυνος να παγώσει το υγρό στο εσωτερικό.

▪ Όταν το νερό είναι στάσιμο στο εσωτερικό του

συστήματος, είναι πολύ πιθανό το σύστημα να παγώσει και να υποστεί βλάβη.

Οι τύποι της γλυκόλης που μπορείτε να χρησιμοποιήσετε εξαρτώνται από το αν το σύστημα διαθέτει δοχείο ζεστού νερού χρήσης:

Εάν… Τότε…

Το σύστημα διαθέτει δοχείο ζεστού νερού χρήσης

Το σύστημα ΔΕΝ διαθέτει δοχείο ζεστού νερού χρήσης

(α) Προπυλενογλυκόλη, η οποία περιέχει τους απαραίτητους

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η αιθυλενογλυκόλη είναι τοξική.

ΕΙΔΟΠΟΙΗΣΗ

Η γλυκόλη απορροφά το νερό από το περιβάλλον. Επομένως, ΜΗΝ προσθέτετε γλυκόλη η οποία έχει εκτεθεί σε αέρα. Αν αφήσετε ανοιχτό το καπάκι του δοχείου γλυκόλης, η συγκέντρωση νερού αυξάνεται. Σε αυτήν την περίπτωση, η συγκέντρωση γλυκόλης θα είναι χαμηλότερη από την υποτιθέμενη. Συνεπώς, ενδέχεται να σχηματιστεί πάγος στα υδραυλικά τμήματα. Λάβετε προληπτικά μέτρα για να εξασφαλίσετε ελάχιστη έκθεση της γλυκόλης στον αέρα.

Αποτροπή θραύσης Αποτροπή

σχηματισμού πάγου

Χρησιμοποιήστε μόνο προπυλενογλυκόλη

Μπορείτε να χρησιμοποιήσετε είτε προπυλενογλυκόλη αιθυλενογλυκόλη

αναστολείς, ταξινομημένη στην ΚατηγορίαIII κατά το πρότυπο EN1717.

(α)

είτε

Χαμηλότερη αναμενόμενη εξωτερική θερμοκρασία

–5°C 10% 15%

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Αποτροπή θραύσης Αποτροπή

σχηματισμού πάγου

Οδηγός αναφοράς εγκαταστάτη

7 Εγκατάσταση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η διάβρωση του συστήματος είναι πιθανή λόγω της παρουσίας γλυκόλης. Η γλυκόλη που δεν περιέχει αναστολείς μπορεί να γίνει όξινη, σε περίπτωση παρουσίας οξυγόνου. Αυτή η διαδικασία επιταχύνεται με την παρουσία χαλκού και σε υψηλές θερμοκρασίες. Η όξινη γλυκόλη χωρίς αναστολείς είναι διαβρωτική για τις μεταλλικές επιφάνειες και σχηματίζει κυψέλες γαλβανικής διάβρωσης, που προκαλούν σοβαρή ζημιά στο σύστημα. Επομένως, είναι σημαντικό να προσέχετε τα εξής:

▪ η επεξεργασία νερού πρέπει να εκτελείται σωστά από

εξειδικευμένο τεχνικό υδραυλικών εργασιών,

▪ πρέπει να επιλέγεται γλυκόλη με αναστολείς

διάβρωσης, η οποία να εξουδετερώνει τα οξέα που σχηματίζονται από την οξείδωση της γλυκόλης,

▪ δεν πρέπει να χρησιμοποιείται γλυκόλη για αυτοκίνητα,

επειδή οι αναστολείς διάβρωσης έχουν περιορισμένη διάρκεια ζωής και περιέχουν πυριτικά άλατα, τα οποία μπορούν να ρυπάνουν ή να βουλώσουν το σύστημα,

▪ ΔΕΝ πρέπει να χρησιμοποιούνται γαλβανισμένες

σωληνώσεις στα συστήματα γλυκόλης, επειδή η παρουσία τους μπορεί να οδηγήσει σε καθίζηση ορισμένων συστατικών του αναστολέα διάβρωσης γλυκόλης.

Η προσθήκη γλυκόλης στο κύκλωμα νερού μειώνει το μέγιστο επιτρεπόμενο όγκο νερού του συστήματος. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "Για να ελέγξετε τον όγκο και την παροχή του νερού" στον οδηγό αναφοράς εγκαταστάτη.

ΕΙΔΟΠΟΙΗΣΗ

Αν υπάρχει γλυκόλη στο σύστημα, η ρύθμιση [E-0D] πρέπει να οριστεί σε 1. Αν η ρύθμιση για τη γλυκόλη ΔΕΝ έχει οριστεί σωστά, το υγρό που βρίσκεται εντός του σωλήνα ενδέχεται να παγώσει.

Αντιψυκτική προστασία μέσω βανών αντιψυκτικής προστασίας

Η προστασία των σωληνώσεων του χώρου εγκατάστασης από τον παγετό είναι ευθύνη του εγκαταστάτη. Αν δεν έχει προστεθεί γλυκόλη στο νερό, μπορείτε να χρησιμοποιήσετε βάνες αντιψυκτικής προστασίας στα χαμηλότερα σημεία των σωληνώσεων του χώρου εγκατάστασης, ώστε το νερό να αποστραγγίζεται από το σύστημα προτού παγώσει. Για να το κάνετε αυτό, εγκαταστήστε τα ακόλουθα εξαρτήματα:

Τμήμα Περιγραφή

a Μια αυτόματη είσοδος αέρα θα πρέπει να εγκατασταθεί

στο υψηλότερο σημείο.

a Αυτόματη είσοδος αέρα (για παροχή αέρα) (για παράδειγμα, αυτόματη εξαέρωση)

b Οι βάνες αντιψυκτικής προστασίας πρέπει να

εγκατασταθούν:

▪ κάθετα, ώστε το νερό να μπορεί να ρέει προς τα έξω

σωστά και χωρίς εμπόδια.

▪ σε όλα τα χαμηλότερα σημεία των σωληνώσεων του

χώρου εγκατάστασης.

▪ στα πιο κρύα σημεία και μακριά από πηγές

θερμότητας.

Σημείωση: Αφήστε κενό τουλάχιστον 15cm από το έδαφος, ώστε να αποτρέπεται το φράξιμο της εξόδου νερού από πάγο.

b Βάνα αντιψυκτικής προστασίας (Προαιρετικό εξάρτημα – του εμπορίου)

c Οι κανονικά κλειστές βάνες (που βρίσκονται στον

εσωτερικό χώρο κοντά στα σημεία εισόδου/εξόδου των σωλήνων) ενδέχεται να εμποδίσουν την αποστράγγιση όλου του νερού, όταν ανοίξουν οι βάνες αντιψυκτικής προστασίας.

▪ Σε περίπτωση διακοπής ρεύματος: Οι κανονικά

κλειστές βάνες κλείνουν και απομονώνουν το νερό στο εσωτερικό του σπιτιού. Αν ανοίξουν οι βάνες αντιψυκτικής προστασίας, αποστραγγίζεται μόνο το νερό έξω από το σπίτι.

▪ Σε άλλες περιπτώσεις (παράδειγμα: σε περίπτωση

βλάβης στον κυκλοφορητή): Οι κανονικά κλειστές βάνες παραμένουν ανοιχτές. Αν ανοίξουν οι βάνες αντιψυκτικής προστασίας, αποστραγγίζεται και το νερό από το εσωτερικό του σπιτιού.

c Κανονικά κλειστές βάνες (Προτείνεται – του εμπορίου).

Οδηγός αναφοράς εγκαταστάτη

a Αυτόματη είσοδος αέρα b Προστασία για τις σωληνώσεις του χώρου εγκατάστασης c Απομόνωση του νερού στο εσωτερικού του σπιτιού, όταν

υπάρχει διακοπή ρεύματος

ΕΙΔΟΠΟΙΗΣΗ

Αν έχετε τοποθετήσει βάνες αντιψυκτικής προστασίας, ΜΗΝ επιλέξετε ελάχιστο σημείο ρύθμισης ψύξης χαμηλότερο από 8°C (8°C=προεπιλογή). Αν επιλέξετε χαμηλότερη τιμή, οι βάνες αντιψυκτικής προστασίας ενδέχεται να ανοίξουν κατά τη λειτουργία ψύξης.

Θερμαντική ταινία (του εμπορίου)

1 Εφαρμόστε θερμαντική ταινία στους σωλήνες εξωτερικού

χώρου.

2 Τροφοδοτήστε τη θερμαντική ταινία με ρεύμα από εξωτερική

πηγή.

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

7 Εγκατάσταση

b a

ΕΙΔΟΠΟΙΗΣΗ

▪ Για τη λειτουργία της εσωτερικής θερμαντικής ταινίας,

πρέπει να είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ η παροχή ρεύματος στη μονάδα. Για αυτόν το λόγο, κατά τις περιόδους με χαμηλές θερμοκρασίες, ποτέ μην αποσυνδέετε τη μονάδα από την παροχή ρεύματος και μην κλείνετε τον γενικό διακόπτη.

▪ Σε περίπτωση διακοπής ρεύματος, θα διακοπεί η

παροχή ρεύματος στη θερμαντική ταινία (τόσο στην εσωτερική όσο και στην εξωτερική) και το κύκλωμα νερού ΔΕΝ θα προστατεύεται. Για να εξασφαλίσετε πλήρη προστασία, μπορείτε σε κάθε περίπτωση να προσθέσετε γλυκόλη στο κύκλωμα νερού ή να χρησιμοποιήσετε βάνες αντιψυκτικής προστασίας, ακόμη κι αν έχει τοποθετηθεί θερμαντική ταινία στους σωλήνες εξωτερικού χώρου.

7.5.7 Για να πληρώσετε το δοχείο ζεστού νερού χρήσης

Ανατρέξτε στο εγχειρίδιο εγκατάστασης του δοχείου ζεστού νερού χρήσης για τις οδηγίες εγκατάστασης.

7.5.8 Για να μονώσετε τις σωληνώσεις νερού

Οι σωληνώσεις στο σύνολο του κυκλώματος νερού ΠΡΕΠΕΙ να μονωθούν, για την αποφυγή δημιουργίας συμπυκνώματος κατά τη διάρκεια της λειτουργίας ψύξης και μείωσης της απόδοσης θέρμανσης και ψύξης.

Σωλήνες νερού εξωτερικού χώρου

Για τους σωλήνες ελεύθερης εγκατάστασης, συνιστάται να χρησιμοποιήσετε μόνωση με το ελάχιστο πάχος που εμφανίζεται στον παρακάτω πίνακα (με λ=0,039W/mK).

Μήκος σωλήνων (m) Ελάχιστο πάχος μόνωσης

(mm)

<20 19

20~30 32

30~40 40

40~50 50

Στις υπόλοιπες περιπτώσεις, το ελάχιστο πάχος μόνωσης μπορεί να καθοριστεί με χρήση του εργαλείου Υπολογισμού σωλήνων υδρονικού συστήματος.

Το εργαλείο Hydronic Piping Calculation υπολογίζει επίσης το μέγιστο μήκος των σωλήνων υδρονικού συστήματος από την εσωτερική μέχρι την εξωτερική μονάδα με βάση την πτώση πίεσης του εκπομπού ή αντίστροφα.

Το εργαλείο Hydronic Piping Calculation αποτελεί μέρος του Heating Solutions Navigator στο οποίο μπορείτε να αποκτήσετε πρόσβαση από τον ιστότοπο https://professional.standbyme.daikin.eu.

Επικοινωνήστε με τον αντιπρόσωπό σας αν δεν έχετε πρόσβαση στο Heating Solutions Navigator.

Αυτή η υπόδειξη εξασφαλίζει την καλή λειτουργία της μονάδας, ωστόσο, οι τοπικοί κανονισμοί ενδέχεται να διαφέρουν και πρέπει να τηρούνται.

7.6 Σύνδεση των ηλεκτρικών καλωδίων

7.6.1 Πληροφορίες για τη σύνδεση των ηλεκτρικών καλωδίων

Τυπική ροή εργασίας

Η σύνδεση της ηλεκτρικής καλωδίωσης συνήθως αποτελείται από τα εξής στάδια:

1 Επιβεβαίωση ότι το σύστημα παροχής ρεύματος

συμμορφώνεται με τις ηλεκτρικές προδιαγραφές της αντλίας θερμότητας.

2 Σύνδεση των ηλεκτρικών καλωδίων στην εξωτερική μονάδα.

3 Σύνδεση των ηλεκτρικών καλωδίων στην εσωτερική μονάδα.

4 Σύνδεση της κεντρικής τροφοδοσίας ρεύματος.

5 Σύνδεση της τροφοδοσίας του εφεδρικού συστήματος

θέρμανσης.

6 Σύνδεση των βανών αποκοπής.

7 Σύνδεση των μετρητών ηλεκτρικού ρεύματος.

8 Σύνδεση του κυκλοφορητή ζεστού νερού χρήσης.

9 Σύνδεση της εξόδου σφαλμάτων.

10 Σύνδεση της εξόδου ενεργοποίησης/απενεργοποίησης ψύξης/

θέρμανσης χώρου.

11 Σύνδεση του διακόπτη μεταγωγής σε μια εξωτερική πηγή

θερμότητας.

12 Σύνδεση των ψηφιακών εισόδων κατανάλωσης ρεύματος.

13 Σύνδεση του θερμοστάτη ασφαλείας.

7.6.2 Πληροφορίες για την ηλεκτρική συμβατότητα

Ο εξοπλισμός συμμορφώνεται με το πρότυπο EN/IEC 61000-3-12 (Ευρωπαϊκό/Διεθνές Τεχνικό Πρότυπο που θέτει τα όρια για αρμονικά ρεύματα παραγόμενα από εξοπλισμό συνδεδεμένο σε δημόσια συστήματα χαμηλής τάσης με ρεύμα εισόδου >16 A και ≤75A ανά φάση.).

Μόνο για το εφεδρικό σύστημα θέρμανσης της εσωτερικής μονάδας

Ανατρέξτε στην ενότητα "7.6.9 Για να συνδέσετε τα καλώδια

τροφοδοσίας της εφεδρικής αντίστασης"στη σελίδα42.

7.6.3 Προφυλάξεις κατά τη σύνδεση της ηλεκτρικής καλωδίωσης

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στα ακόλουθα κεφάλαια:

▪ Γενικές προφυλάξεις ασφαλείας

▪ Προετοιμασία

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος.

7.6.4 Οδηγίες για τη σύνδεση των ηλεκτρικών καλωδίων

Να θυμάστε τα εξής:

▪ Εάν χρησιμοποιούνται πολύκλωνα καλώδια, τοποθετήστε

στρογγυλό ακροδέκτη σύνθλιψης στην άκρη του καλωδίου. Τοποθετήστε τον στρογγυλό ακροδέκτη σύνθλιψης στο καλώδιο μέχρι το καλυμμένο σημείο του και στερεώστε τον με το κατάλληλο εργαλείο.

Πριν από τη σύνδεση των ηλεκτρικών καλωδίων

Βεβαιωθείτε ότι έχει συνδεθεί η σωλήνωση νερού.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

a Πολύκλωνο καλώδιο

Οδηγός αναφοράς εγκαταστάτη

7 Εγκατάσταση

c b

AA´

A´

c b ba c

a b

c e

b Στρογγυλός ακροδέκτης σύνθλιψης

▪ Ακολουθήστε τις παρακάτω μεθόδους για την εγκατάσταση των

καλωδίων:

Τύπος καλωδίου Μέθοδος τοποθέτησης

Μονόκλωνο καλώδιο

a Περιελιγμένο μονόκλωνο καλώδιο

b Βίδα

c Επίπεδη ροδέλα

Πολύκλωνο καλώδιο με στρογγυλό ακροδέκτη σύνθλιψης

a Ακροδέκτης

b Βίδα

c Επίπεδη ροδέλα

O Επιτρέπεται

X ΔΕΝ επιτρέπεται

Ροπές σύσφιξης

Στοιχείο Ροπή σύσφιξης (N•m)

M4 (X1M) 1,2~1,5

M4 (γείωση)

ΕΙΔΟΠΟΙΗΣΗ

7.6.6 Σύνδεση της ηλεκτρικής καλωδίωσης στην εξωτερική μονάδα

1 Αφαιρέστε το κάλυμμα του ηλεκτρικού πίνακα. Ανατρέξτε στην

ενότητα "7.2.2 Για να ανοίξετε την εξωτερική μονάδα" στη

σελίδα31.

2 Απογυμνώστε τη μόνωση (20mm) από τα καλώδια.

a Απογυμνώστε το άκρο του καλωδίου μέχρι αυτό το σημείο b Τυχόν υπερβολικό μήκος απογύμνωσης μπορεί να

προκαλέσει ηλεκτροπληξία ή διαρροή.

3 Εισαγάγετε τα καλώδια στην πίσω πλευρά της μονάδας:

7.6.5 Προδιαγραφές τυπικών μερών καλωδίωσης

Εξάρτημα EPGA11~16DAV3

Καλώδιο παροχής ρεύματος

Καλώδιο διασύνδεσης Ελάχιστη διατομή καλωδίου

Συνιστώμενη ασφάλεια στο χώρο εγκατάστασης

Διακόπτης γείωσης Πρέπει να συμμορφώνεται με την

(α) MCA=Ελάχιστη ένταση (αμπέρ) κυκλώματος. Οι τιμές που

(β) Η ελάχιστη επιτρεπόμενη ασφάλεια στον χώρο

(a)

MCA

30,7A

Τάση 230V

Φάση 1~

Συχνότητα 50Hz

Μέγεθος καλωδίων

Πρέπει να συμμορφώνεται με την

ισχύουσα νομοθεσία

1,5mm² και κατάλληλο για 230V

(β)

32A

ισχύουσα νομοθεσία

δηλώνονται είναι οι ανώτατες τιμές (για τις ακριβείς τιμές συμβουλευτείτε τα ηλεκτρικά δεδομένα για συνδυασμό με εσωτερικές μονάδες).

εγκατάστασης είναι 20A.

a Καλώδιο τροφοδοσίας (υψηλής τάσης) b Καλώδιο επικοινωνίας (υψηλής τάσης) c Καλώδιο για θερμαντήρα κάτω πλάκας (προαιρετικό)

4 Δρομολογήστε τα καλώδια εντός της μονάδας ως εξής:

Οδηγός αναφοράς εγκαταστάτη

a Καλώδιο παροχής ρεύματος b Καλώδιο επικοινωνίας

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

7 Εγκατάσταση

X2M X1M

X5M

b+ca

X2M

X1M

1 2 3

X1A

X11YB

X11YA X11Y

1 2 3

c Καλώδιο για θερμαντήρα κάτω πλάκας (προαιρετικό)

d Πυρήνας φερρίτη

e Δεματικό καλωδίων

f Συμπιεστής

ΕΙΔΟΠΟΙΗΣΗ

Για να εξασφαλίσετε ηλεκτρομαγνητική συμβατότητα:

▪ Βεβαιωθείτε ότι τα καλώδια τροφοδοσίας και τα

καλώδια επικοινωνίας είναι παράλληλα το ένα στο άλλο. Χρησιμοποιήστε δεματικά καλωδίων για να συγκρατήσετε τα καλώδια μαζί.

▪ Βεβαιωθείτε ότι τα καλώδια βρίσκονται σε όσο το

δυνατόν μεγαλύτερη απόσταση από τον συμπιεστή.

▪ Το καλώδιο επικοινωνίας ΠΡΕΠΕΙ να περνά μέσα από

τον πυρήνα φερρίτη.

5 Βεβαιωθείτε ότι τα καλώδια ΔΕΝ έρχονται σε επαφή με αιχμηρά

αντικείμενα ή καυτούς σωλήνες αερίου.

6 Τοποθετήστε το κάλυμμα του ηλεκτρικού πίνακα.

ΠΛΗΡΟΦΟΡΙΕΣ

Κατά την εγκατάσταση καλωδίων του εμπορίου ή προαιρετικών καλωδίων, φροντίστε να υπολογίσετε ένα επαρκές μήκος για τα καλώδια. Έτσι θα είναι δυνατή η αφαίρεση/η αλλαγή θέσης του ηλεκτρικού πίνακα, για να διευκολύνεται η πρόσβαση σε άλλα εξαρτήματα κατά το σέρβις.

ΠΡΟΣΟΧΗ

ΜΗΝ σπρώχνετε ή μην τοποθετείτε καλώδια περιττού μήκους στη μονάδα.

7.6.7 Για να συνδέσετε την ηλεκτρική καλωδίωση στην εσωτερική μονάδα

1 Ανοίξτε τον ηλεκτρικό πίνακα για να αποκτήσετε πρόσβαση στο

πίσω μέρος του ηλεκτρικού πίνακα. Ανατρέξτε στην ενότητα

"7.2.3Για να ανοίξετε την εσωτερική μονάδα"στη σελίδα32.

2 Δρομολογήστε τα καλώδια ως εξής:

▪ Εισαγάγετε τα καλώδια στη μονάδα από την κάτω πλευρά. ▪ Δρομολογήστε τα καλώδια από το πίσω μέρος του

ηλεκτρικού πίνακα.

▪ Στερεώστε τα καλώδια στα στηρίγματα δεματικών καλωδίων

με δεματικά, στο πίσω μέρος του ηλεκτρικού πίνακα.

Δρομολόγηση Πιθανά καλώδια (ανάλογα με τον τύπο

της μονάδας και τα εγκατεστημένα προαιρετικά εξαρτήματα)

Χαμηλή τάση

▪ Επαφή τροφοδοσίας με μειωμένη χρέωση

▪ Χειριστήριο (προαιρετικό)

▪ Ψηφιακές είσοδοι κατανάλωσης ενέργειας

(του εμπορίου)

▪ Αισθητήρας εξωτερικής θερμοκρασίας

περιβάλλοντος (προαιρετικό εξάρτημα)

▪ Αισθητήρας εσωτερικής θερμοκρασίας

περιβάλλοντος (προαιρετικό εξάρτημα)

▪ Μετρητές ηλεκτρικού ρεύματος (του

εμπορίου)

▪ Θερμοστάτης ασφαλείας (του εμπορίου)

Τροφοδοσία υψηλής τάσης

Σήμα ελέγχου υψηλής τάσης

▪ Καλώδιο διασύνδεσης

▪ Τροφοδοσία με κανονική χρέωση

▪ Τροφοδοσία με μειωμένη χρέωση

▪ Θερμοπομπός αντλίας θερμότητας

(προαιρετικό εξάρτημα)

▪ Θερμοστάτης χώρου (προαιρετικό

εξάρτημα)

▪ Βάνα αποκοπής (του εμπορίου)

▪ Κυκλοφορητής ζεστού νερού χρήσης (του

εμπορίου)

▪ Έξοδος βλάβης

▪ Μονάδα ελέγχου μεταβολής στην

εξωτερική πηγή θερμότητας

▪ Μονάδα ελέγχου λειτουργίας ψύξης/

θέρμανσης χώρου

Τροφοδοσία υψηλής

▪ Τροφοδοσία για το εφεδρικό σύστημα

θέρμανσης

τάσης (εργοστασιακά τοποθετημένο καλώδιο)

ΠΡΟΣΟΧΗ

ΜΗΝ σπρώχνετε ή μην τοποθετείτε καλώδια περιττού μήκους στη μονάδα.

a, b, c Καλώδια εμπορίου (βλ. παρακάτω πίνακα)

d Εργοστασιακά τοποθετημένο καλώδιο για την τροφοδοσία

του εφεδρικού συστήματος θέρμανσης

ΠΛΗΡΟΦΟΡΙΕΣ

Κατά την εγκατάσταση καλωδίων του εμπορίου ή προαιρετικών καλωδίων, φροντίστε να υπολογίσετε ένα επαρκές μήκος για τα καλώδια. Έτσι θα είναι δυνατό το άνοιγμα του ηλεκτρικού πίνακα, για να διευκολύνεται η πρόσβαση σε άλλα εξαρτήματα κατά το σέρβις.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

7.6.8 Για να συνδέσετε τα καλώδια της κεντρικής τροφοδοσίας

1 Συνδέστε την κεντρική τροφοδοσία.

Σε περίπτωση τροφοδοσίας με κανονική χρέωση

Υπόμνημα: βλ. παρακάτω εικόνα.

Σε περίπτωση τροφοδοσίας με μειωμένη χρέωση

Συνδέστε το X11Y στο X11YB.

Οδηγός αναφοράς εγκαταστάτη

7 Εγκατάσταση

X5M

X2M

X1M

1 2 3

1 2

N L

N L3

S1S

X11YA

X1A

X11YB X11Y

9 10

1 2 3

ΠΡΟΣΟΧΗ

Εάν η εσωτερική μονάδα διαθέτει δοχείο με ενσωματωμένη ηλεκτρική αντίσταση δοχείου, χρησιμοποιήστε ένα αποκλειστικό κύκλωμα τροφοδοσίας για το εφεδρικό σύστημα θέρμανσης και την αντίσταση δοχείου. ΠΟΤΕ μην χρησιμοποιείτε κύκλωμα τροφοδοσίας στο οποίο συνδέονται άλλες συσκευές. Αυτό το κύκλωμα τροφοδοσίας πρέπει να προστατεύεται με χρήση των απαιτούμενων διατάξεων ασφαλείας σύμφωνα με την ισχύουσα νομοθεσία.

ΠΡΟΣΟΧΗ

Για να διασφαλιστεί η πλήρης γείωση της μονάδας, να συνδέετε πάντα την τροφοδοσία του εφεδρικού συστήματος θέρμανσης και το καλώδιο γείωσης.

Η απόδοση του εφεδρικού συστήματος θέρμανσης ενδέχεται να διαφέρει, ανάλογα με το μοντέλο της εσωτερικής μονάδας. Βεβαιωθείτε ότι η τροφοδοσία συμμορφώνεται με την απόδοση του εφεδρικού συστήματος θέρμανσης, όπως περιγράφεται στον παρακάτω πίνακα.

a Καλώδιο διασύνδεσης (=κεντρική τροφοδοσία) b Τροφοδοσία με κανονική χρέωση c Επαφή τροφοδοσίας με μειωμένη χρέωση

2 Στερεώστε τα καλώδια στα στηρίγματα δεματικών καλωδίων

χρησιμοποιώντας δεματικά.

ΠΛΗΡΟΦΟΡΙΕΣ

Σε περίπτωση τροφοδοσίας με μειωμένη χρέωση, συνδέστε το X11Y στο X11YB. Η ανάγκη ξεχωριστής τροφοδοσίας με κανονική χρέωση στην επαφή X2M/5+6 της εσωτερικής μονάδας (b) εξαρτάται από τον τύπο της τροφοδοσίας με μειωμένη χρέωση.

Ξεχωριστή σύνδεση στην εσωτερική μονάδα απαιτείται:

▪ εάν η τροφοδοσία με μειωμένη χρέωση διακόπτεται

ενώ είναι ενεργή Ή

▪ εάν δεν επιτρέπεται καμία κατανάλωση ενέργειας της

εσωτερικής μονάδας στην τροφοδοσία με μειωμένη χρέωση όταν είναι ενεργή.

ΠΛΗΡΟΦΟΡΙΕΣ

Η επαφή τροφοδοσίας με μειωμένη χρέωση είναι συνδεδεμένη στους ίδιους ακροδέκτες (X5M/9+10) με το θερμοστάτη ασφαλείας. Το σύστημα μπορεί να έχει ΕΙΤΕ τροφοδοσία με μειωμένη χρέωση ΕΙΤΕ θερμοστάτη ασφαλείας.

7.6.9 Για να συνδέσετε τα καλώδια τροφοδοσίας της εφεδρικής αντίστασης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τύπος

εφεδρικού

συστήματος

θέρμανσης

Απόδοση

εφεδρικού

συστήματ

ος

ΤροφοδοσίαΜέγιστη

ένταση

ρεύματος

λειτουργίας

max

θέρμανσης

*6V 2kW 1N~230V

4kW 1N~230V

6kW 1N~230V

2kW 3~230V

4kW 3~230V

6kW 3~230V

(γ)

(δ)

9A —

(α)(β)

17A

(α)(β)

26A

5A —

10A —

15A —

0,22Ω

*9W 3kW 3N~400V 4A —

6kW 3N~400V 9A —

9kW 3N~400V 13A —

(α) Ο εξοπλισμός συμμορφώνεται με το πρότυπο EN/

IEC61000-3-12 (Ευρωπαϊκό/Διεθνές Τεχνικό Πρότυπο που θέτει τα όρια για αρμονικά ρεύματα παραγόμενα από εξοπλισμό συνδεδεμένο σε δημόσια συστήματα χαμηλής τάσης με ρεύμα εισόδου >16A και ≤75A ανά φάση.).

(β) Αυτός ο εξοπλισμός συμμορφώνεται με το πρότυπο EN/

IEC61000‑3‑11 (Ευρωπαϊκό/Διεθνές Τεχνικό Πρότυπο που θέτει τα όρια μεταβολών και διακυμάνσεων τάσης σε δημόσια συστήματα τροφοδοσίας χαμηλής τάσης για εξοπλισμό με ονομαστικό ρεύμα ≤75A), με την προϋπόθεση ότι η αντίσταση του συστήματος Z μικρότερη ή ίση με Z παροχής του χρήστη και του δημόσιου δικτύου. Ο εγκαταστάτης ή ο χρήστης του εξοπλισμού έχουν την ευθύνη να διασφαλίσουν - συμβουλευόμενοι αν χρειάζεται την εταιρεία που διαχειρίζεται το δίκτυο διανομής- ότι ο εξοπλισμός είναι συνδεδεμένος αποκλειστικά σε παροχή με

αντίσταση συστήματος Z (γ) (6V) (δ) (6T1)

στο σημείο διασύνδεσης μεταξύ της

max

μικρότερη ή ίση με Z

sys

max

είναι

Συνδέστε την τροφοδοσία του εφεδρικού συστήματος θέρμανσης ως εξής:

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

7 Εγκατάσταση

X6M

F1B

Q1DI

1N~, 50 Hz 230 V AC

SWB

436

K5M

Q1DI

1234567

F1B

II I I

X6M

BRN

GRY

BLU1

BLU2

SWB

3~, 50 Hz 230 V AC

436

K5M

1234567

F1B

II I I

Q1DI

L1 L2 L3

X6M

BRN

GRY

BLU1

BLU2

3N~, 50 Hz 400 V AC

SWB

Q1DI

L1 L2 L3 N

1234567

F1B

II I I

X6M

K5M

436514

BRN

GRY

BLK

BLU

X2M

X1M

X2M

X1M

NO NC

M2S M2S

21 2921 28

a Εργοστασιακά τοποθετημένο καλώδιο συνδεδεμένο στην

επαφή εφεδρικού συστήματος θέρμανσης στο εσωτερικό του ηλεκτρικού πίνακα (K5M για τα μοντέλα *6V και *9W)

b Καλώδια εμπορίου (βλ. παρακάτω πίνακα)

Μοντέλο

(τροφοδοσία)

*6V (6V: 1N~230V)

Συνδέσεις στην τροφοδοσία του

εφεδρικού συστήματος θέρμανσης

Μοντέλο

(τροφοδοσία)

Συνδέσεις στην τροφοδοσία του

εφεδρικού συστήματος θέρμανσης

*9W (3N~400V)

F1B Ασφάλεια υπερέντασης (του εμπορίου). Συνιστώμενη

ασφάλεια για τα μοντέλα *6V και *9W: 4 ακίδων, 20A,

καμπύλη 400V, κατηγορία απόζευξης C. K1M Επαφή (στον ηλεκτρικό πίνακα) K5M Επαφή ασφαλείας (στον ηλεκτρικό πίνακα)

Q1DI Διακόπτης γείωσης (του εμπορίου) SWB Ηλεκτρικός πίνακας

X6M Ακροδέκτης (του εμπορίου)

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ κόψετε ή αφαιρέσετε το καλώδιο τροφοδοσίας του εφεδρικού συστήματος θέρμανσης.

*6V (6T1: 3~230V)

7.6.10 Για να συνδέσετε τη βάνα αποκοπής

1 Συνδέστε το καλώδιο της βάνας ελέγχου στους κατάλληλους

ακροδέκτες, όπως υποδεικνύεται στην παρακάτω εικόνα.

ΕΙΔΟΠΟΙΗΣΗ

Η καλωδίωση είναι διαφορετική για βάνα NC (κανονικά κλειστή) και για βάνα NO (κανονικά ανοικτή).

2 Στερεώστε το καλώδιο στα στηρίγματα δεματικών καλωδίων

χρησιμοποιώντας δεματικά.

7.6.11 Για να συνδέσετε τους μετρητές ηλεκτρικού ρεύματος

ΠΛΗΡΟΦΟΡΙΕΣ

Σε περίπτωση μετρητή ηλεκτρικού ρεύματος με έξοδο τρανζίστορ, ελέγξτε την πολικότητα. Ο θετικός πόλος ΠΡΕΠΕΙ να συνδεθεί στις επαφές X5M/6 και X5M/4, και ο αρνητικός πόλος στις επαφές X5M/5 και X5M/3.

1 Συνδέστε το καλώδιο του μετρητή ηλεκτρικού ρεύματος στους

κατάλληλους ακροδέκτες, όπως υποδεικνύεται στην παρακάτω εικόνα.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

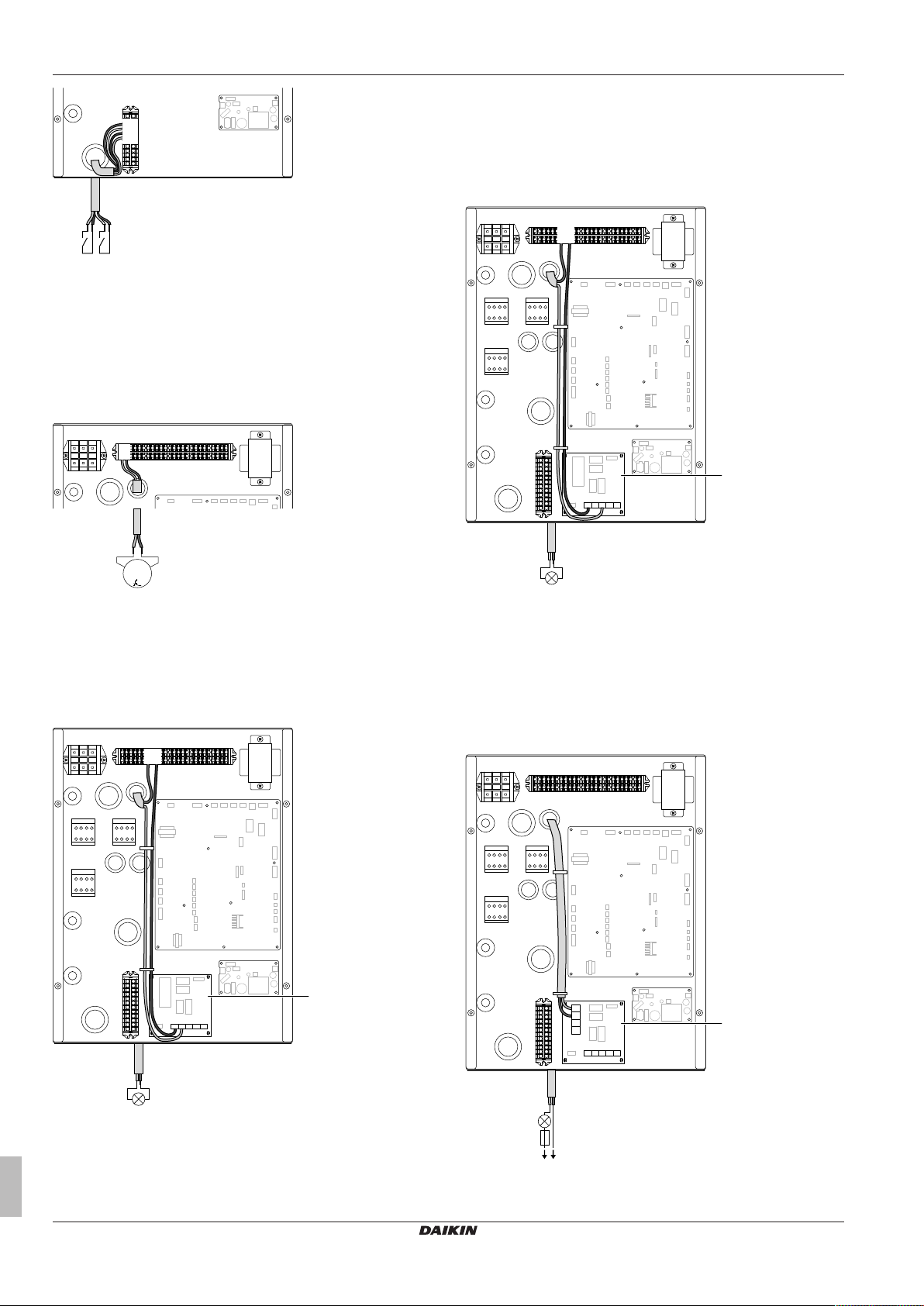

7 Εγκατάσταση

X5M

S2S S3S

3 4 56

X2M

X1M

M2P

1 2

X5M

A4P

X1M

YC Y1

Y2 Y3 Y4

X2M

X1M

7 9

X5M

A4P

X1M

YC Y1

YC Y2

Y2 Y3 Y4

X2M

X1M

7 9

X5M

A4P

X1M

YC Y1 Y2 Y3 Y4

X2M

X1M

X3 X4

X2M

X1 X2

L N

2 Στερεώστε το καλώδιο στα στηρίγματα δεματικών καλωδίων

χρησιμοποιώντας δεματικά.

7.6.12 Για να συνδέσετε τον κυκλοφορητή ζεστού νερού χρήσης

1 Συνδέστε το καλώδιο του κυκλοφορητή ζεστού νερού χρήσης

στους κατάλληλους ακροδέκτες, όπως υποδεικνύεται στην παρακάτω εικόνα.

7.6.14 Για να συνδέσετε την έξοδο ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ψύξης/θέρμανσης χώρου

1 Συνδέστε το καλώδιο της εξόδου ενεργοποίησης/

απενεργοποίησης ψύξης/θέρμανσης χώρου στους κατάλληλους ακροδέκτες, όπως υποδεικνύεται στην παρακάτω εικόνα.

2 Στερεώστε το καλώδιο στα στηρίγματα δεματικών καλωδίων

χρησιμοποιώντας δεματικά.

7.6.13 Για να συνδέσετε την έξοδο σφάλματος

1 Συνδέστε το καλώδιο της εξόδου σφάλματος στους

κατάλληλους ακροδέκτες, όπως υποδεικνύεται στην παρακάτω εικόνα.

a Απαιτείται εγκατάσταση της μονάδας EKRP1HB.

2 Στερεώστε το καλώδιο στα στηρίγματα δεματικών καλωδίων

χρησιμοποιώντας δεματικά.

7.6.15 Για να συνδέσετε τη μονάδα μεταβολής στην εξωτερική πηγή θερμότητας

1 Συνδέστε τη μονάδα μεταβολής στο καλώδιο της εξωτερικής

πηγής θερμότητας στους κατάλληλους ακροδέκτες, όπως υποδεικνύεται στην παρακάτω εικόνα.

2 Στερεώστε το καλώδιο στα στηρίγματα δεματικών καλωδίων

Οδηγός αναφοράς εγκαταστάτη

a Απαιτείται εγκατάσταση της μονάδας EKRP1HB.

χρησιμοποιώντας δεματικά.

a Απαιτείται εγκατάσταση της μονάδας EKRP1HB.

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

X5M

A8P

1 2 3 4 5

X801M

S6S

S7S

S8S

S9S

X5M

9 10

2 Στερεώστε το καλώδιο στα στηρίγματα δεματικών καλωδίων

χρησιμοποιώντας δεματικά.

7.6.16 Για να συνδέσετε τις ψηφιακές εισόδους κατανάλωσης ισχύος

1 Συνδέστε το καλώδιο των ψηφιακών εισόδων κατανάλωσης

ισχύος στους κατάλληλους ακροδέκτες, όπως υποδεικνύεται στην παρακάτω εικόνα.

a Απαιτείται εγκατάσταση της μονάδας EKRP1AHTA.

2 Στερεώστε το καλώδιο στα στηρίγματα δεματικών καλωδίων

χρησιμοποιώντας δεματικά.

7.6.17 Για να συνδέσετε το θερμοστάτη ασφαλείας (κανονικά κλειστή επαφή)

1 Συνδέστε το καλώδιο του θερμοστάτη ασφαλείας (κανονικά

κλειστή επαφή) στους κατάλληλους ακροδέκτες, όπως υποδεικνύεται στην παρακάτω εικόνα.

ΠΛΗΡΟΦΟΡΙΕΣ

7.7 Ολοκλήρωση εγκατάστασης της εξωτερικής μονάδας

7.7.1 Για να ολοκληρώσετε την εγκατάσταση της εξωτερικής μονάδας

1 Μονώστε και στερεώστε τις σωληνώσεις ψυκτικού και το

καλώδιο διασύνδεσης ως εξής:

a Σωλήνας αερίου

b Μόνωση σωλήνα αερίου

c Καλώδιο διασύνδεσης

d Σωλήνας υγρού

e Μόνωση σωλήνα υγρού

f Ταινία φινιρίσματος

2 Τοποθετήστε το κάλυμμα συντήρησης.

Κλείσιμο της εξωτερικής μονάδας

1 Κλείστε το κάλυμμα του ηλεκτρικού πίνακα.

2 Τοποθετήστε το μπροστινό και το πλευρικό πλαίσιο.

2 Στερεώστε το καλώδιο στα στηρίγματα δεματικών καλωδίων

χρησιμοποιώντας δεματικά.

ΕΙΔΟΠΟΙΗΣΗ

Επιλέξτε και εγκαταστήστε το θερμοστάτη ασφαλείας σύμφωνα με την ισχύουσα νομοθεσία.

Σε κάθε περίπτωση, για την αποτροπή ακούσιας ενεργοποίησης του θερμοστάτη ασφαλείας, συνιστάται…

▪ … η χρήση θερμοστάτη ασφαλείας με δυνατότητα

αυτόματης επαναφοράς.

▪ … ο θερμοστάτης ασφαλείας να έχει μέγιστο ρυθμό

μεταβολής θερμοκρασίας 2°C/min.

▪ … να διατηρείται ελάχιστη απόσταση 2m μεταξύ του

θερμοστάτη ασφαλείας και της μηχανοκίνητης 3οδης βάνας που παρέχεται με το δοχείο ζεστού νερού χρήσης.

ΠΛΗΡΟΦΟΡΙΕΣ

Μετά την εγκατάσταση, ΜΗΝ ξεχάσετε να ρυθμίσετε το θερμοστάτη ασφαλείας. Εάν δεν πραγματοποιηθεί διαμόρφωση, η εσωτερική μονάδα θα αγνοήσει την επαφή του θερμοστάτη ασφαλείας.

ΕΙΔΟΠΟΙΗΣΗ

Όταν κλείνετε το κάλυμμα της εξωτερικής μονάδας, φροντίστε η ροπή σύσφιξης να ΜΗΝ υπερβαίνει τα 4,1N•m.

7.8 Ολοκλήρωση εγκατάστασης της εσωτερικής μονάδας

7.8.1 Για να κλείσετε την εσωτερική μονάδα

1 Επανατοποθετήστε το πλαίσιο του χειριστηρίου.

2 Τοποθετήστε ξανά το κάλυμμα του ηλεκτρικού πίνακα και

κλείστε τον ηλεκτρικό πίνακα.

3 Επανατοποθετήστε το μπροστινό πλαίσιο.

ΕΙΔΟΠΟΙΗΣΗ

Όταν κλείνετε το κάλυμμα της εσωτερικής μονάδας, φροντίστε η ροπή σύσφιξης να ΜΗΝ υπερβαίνει τα 4,1N•m.

8 Ρύθμιση παραμέτρων

8.1 Επισκόπηση: Ρύθμιση παραμέτρων

Σε αυτό το κεφάλαιο περιγράφονται οι εργασίες που πρέπει να εκτελέσετε και όσα πρέπει να γνωρίζετε για τη ρύθμιση των παραμέτρων του συστήματος μετά από την εγκατάστασή του.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

5678

Εγκαταστάτης

01 15

Γιατί

Εάν ΔΕΝ ρυθμίσετε σωστά τις παραμέτρους του συστήματος, ενδέχεται να ΜΗΝ λειτουργεί κατά το αναμενόμενο. Η ρύθμιση παραμέτρων επηρεάζει τα εξής:

▪ Τους υπολογισμούς του λογισμικού

▪ Το τι μπορείτε να δείτε στο χειριστήριο και τι μπορείτε να κάνετε

με αυτό

Πώς

Μπορείτε να ρυθμίσετε τις παραμέτρους του συστήματος μέσω του χειριστηρίου.

▪ Πρώτη φορά – Οδηγός ρύθμισης. Την πρώτη φορά που θα

ενεργοποιήσετε το χειριστήριο (μέσω της εσωτερικής μονάδας), θα ξεκινήσει ένας οδηγός ρύθμισης, για να σας βοηθήσει να ρυθμίσετε τις παραμέτρους του συστήματος.

▪ Επανεκκίνηση του οδηγού ρύθμισης. Αν οι παράμετροι του

συστήματος έχουν ρυθμιστεί ήδη, μπορείτε να επανεκκινήσετε τον οδηγό ρύθμισης. Για να επανεκκινήσετε τον οδηγό ρύθμισης, μεταβείτε στο στοιχείο Ρυθμίσεις εγκαταστάτη > Οδηγός ρύθμισης. Για πρόσβαση στις Ρυθμίσεις εγκαταστάτη, βλ.

"8.1.1 Για να αποκτήσετε πρόσβαση στις πιο συχνά χρησιμοποιούμενες εντολές"στη σελίδα46.

▪ Αργότερα. Εάν είναι απαραίτητο, μπορείτε να αλλάξετε τη

ρύθμιση παραμέτρων από τη δομή μενού ή τις ρυθμίσεις επισκόπησης.

ΠΛΗΡΟΦΟΡΙΕΣ

Μετά την ολοκλήρωση του οδηγού ρύθμισης, στο χειριστήριο εμφανίζεται μια οθόνη επισκόπησης και ένα αίτημα επιβεβαίωσης. Μετά την επιβεβαίωση, το σύστημα επανεκκινείται και εμφανίζεται η αρχική οθόνη.

Πρόσβαση στις ρυθμίσεις –Υπόμνημα για τους πίνακες

Μπορείτε να αποκτήσετε πρόσβαση στις ρυθμίσεις εγκαταστάτη χρησιμοποιώντας δύο διαφορετικές μεθόδους. Ωστόσο, ΔΕΝ είναι δυνατή η πρόσβαση σε όλες τις ρυθμίσεις και με τις δύο μεθόδους. Σε αυτήν την περίπτωση, οι αντίστοιχες στήλες του πίνακα σε αυτό το κεφάλαιο υποδεικνύουν Δ/Υ (δεν υπάρχει).

Μέθοδος Στήλη στους

πίνακες

Πρόσβαση στις ρυθμίσεις μέσω της

δυναμικής διαδρομής στη δομή μενού. Για να ενεργοποιήσετε τη δυναμική διαδρομή, πιέστε το κουμπί στην αρχική οθόνη.

Πρόσβαση στις ρυθμίσεις μέσω του κωδικού

Κωδικός

στην επισκόπηση ρυθμίσεων εγκατάστασης.

Βλ. επίσης:

▪ "Για να αποκτήσετε πρόσβαση στις ρυθμίσεις εγκαταστάτη" στη

σελίδα46

▪ "8.7 Δομή μενού: Επισκόπηση ρυθμίσεων εγκαταστάτη" στη

σελίδα79

2 Εισαγάγετε τον ισχύοντα κωδικό πρόσβασης

—

χρήστη.

▪ Μετακινήστε το δρομέα από αριστερά προς τα

δεξιά.

▪ Περιηγηθείτε στη λίστα αριθμών και αλλάξτε τον

επιλεγμένο αριθμό.

▪ Επιβεβαιώστε τον κωδικό και συνεχίστε.

Αναγνωριστικός κωδικός εγκαταστάτη

Ο αναγνωριστικός κωδικός για την επιλογή Εγκαταστάτης είναι

5678. Τώρα διατίθενται περισσότερα στοιχεία μενού και ρυθμίσεις εγκαταστάτη.

Αναγνωριστικός κωδικός για προχωρημένους χρήστες

Ο αναγνωριστικός κωδικός για την επιλογή Προχωρημένος χρήστης είναι 1234. Τώρα εμφανίζονται περισσότερα στοιχεία μενού στο χρήστη.

Αναγνωριστικός κωδικός χρήστη

Ο αναγνωριστικός κωδικός για την επιλογή Χρήστης είναι 0000.

Για να αποκτήσετε πρόσβαση στις ρυθμίσεις εγκαταστάτη

1 Ορίστε το επίπεδο πρόσβασης χρήστη στην επιλογή

Εγκαταστάτης.

2 Μεταβείτε στο [9]: Ρυθμίσεις εγκαταστάτη.

Για να τροποποιήσετε μια ρύθμιση επισκόπησης

Παράδειγμα: Τροποποιήστε τη ρύθμιση [1‑01] από 15 σε 20.

1 Ορίστε το επίπεδο πρόσβασης χρήστη στην επιλογή

— Εγκαταστάτης. Ανατρέξτε στην ενότητα "Για να

αλλάξετε το επίπεδο πρόσβασης χρήστη"στη σελίδα46.

2 Μεταβείτε στο [9.I]: Ρυθμίσεις εγκαταστάτη >

Επισκόπηση ρυθμίσεων εγκατάστασης.

3 Περιστρέψτε τον αριστερό επιλογέα για να επιλέξετε

το πρώτο μέρος της ρύθμισης και επιβεβαιώστε πιέζοντας τον επιλογέα.

8.1.1 Για να αποκτήσετε πρόσβαση στις πιο συχνά χρησιμοποιούμενες εντολές

Για να αλλάξετε το επίπεδο πρόσβασης χρήστη

Μπορείτε να αλλάξετε το επίπεδο πρόσβασης χρήστη ως εξής:

1 Μεταβείτε στο [B]: Προφίλ χρήστη.

Οδηγός αναφοράς εγκαταστάτη

4 Περιστρέψτε τον αριστερό επιλογέα για να επιλέξετε

το δεύτερο μέρος της ρύθμισης

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

01 20

–

c2c1

5 Περιστρέψτε τον δεξιό επιλογέα για να

τροποποιήσετε την τιμή από 15 σε 20.

Για τη ρύθμιση… Ανατρέξτε στην ενότητα…

Τύπος εκπομπού [2.7] "8.4.3Κύρια ζώνη"στη

Έλεγχος [2.9]

σελίδα53

Λειτουργία σημείου ρύθμισης [2.4]

Καμπύλη ΑΘ θέρμανσης [2.5] (αν διατίθεται)

Καμπύλη ΑΘ ψύξης [2.6] (αν

6 Πιέστε τον αριστερό επιλογέα για να επιβεβαιώσετε

τη νέα ρύθμιση.

7 Πιέστε το κεντρικό κουμπί για να επιστρέψετε στην

αρχική οθόνη.

ΠΛΗΡΟΦΟΡΙΕΣ

Αν αλλάξετε τις ρυθμίσεις επισκόπησης και επιστρέψετε στην αρχική οθόνη, στο χειριστήριο εμφανίζεται ένα αναδυόμενο παράθυρο και ένα αίτημα επανεκκίνησης του συστήματος.

Μετά την επιβεβαίωση, το σύστημα επανεκκινείται και εφαρμόζονται οι πρόσφατες αλλαγές.

διατίθεται)

Πρόγραμμα [2.1]

Συμπληρωματική ζώνη (μόνο αν [4.4]=1)

Τύπος εκπομπού [3.7] "8.4.4Συμπληρωματική

Έλεγχος (μόνο για ανάγνωση)

ζώνη"στη σελίδα57

[3.9]

Λειτουργία σημείου ρύθμισης [3.4]

Καμπύλη ΑΘ θέρμανσης [3.5] (αν διατίθεται)

Καμπύλη ΑΘ ψύξης [3.6] (αν διατίθεται)

8.2 Οδηγός ρύθμισης

Μετά την πρώτη ενεργοποίηση του συστήματος, το χειριστήριο θα σας καθοδηγήσει μέσω του οδηγού ρύθμισης. Με αυτόν τον τρόπο μπορείτε να ορίσετε τις σημαντικότερες αρχικές ρυθμίσεις. Έτσι θα είναι δυνατή η σωστή λειτουργία της μονάδας. Στη συνέχεια, μπορείτε να πραγματοποιήσετε πιο αναλυτικές ρυθμίσεις από τη δομή μενού, αν χρειάζεται.

Πρόγραμμα [3.1]

Δοχείο

Λειτουργία θέρμανσης [5.6] "8.4.6Δοχείο ΖΝΧ"στη

Σημείο ρύθμισης άνεσης [5.2]

σελίδα62

Σημείο ρύθμισης Eco [5.3]

Σημείο ρύθμισης αναθέρμανσης [5.4]

Μπορείτε να βρείτε μια σύντομη επισκόπηση των ρυθμίσεων στη διαμόρφωση εδώ. Όλες οι ρυθμίσεις μπορούν να προσαρμοστούν και από το μενού ρυθμίσεων (χρησιμοποιήστε τη δυναμική

8.3 Πιθανές οθόνες

διαδρομή).

Για τη ρύθμιση… Ανατρέξτε στην ενότητα…

Γλώσσα [7.1]

8.3.1 Πιθανές οθόνες: Επισκόπηση

Οι συνηθέστερες οθόνες είναι οι εξής:

Ώρα/ημερομηνία [7.2]

Ώρες —

Λεπτά

Έτος

Μήνας

Ημέρα

Σύστημα

Τύπος εσωτερικής μονάδας (μόνο για ανάγνωση)

"8.4.9Ρυθμίσεις εγκαταστάτη"στη σελίδα68

Τύπος εφεδρικού συστήματος θέρμανσης [9.3.1]

Ζεστό νερό χρήσης [9.2.1]

Έκτακτη ανάγκη [9.5]

Αριθμός ζωνών [4.4] "8.4.5Θέρμανση/ψύξη

χώρου"στη σελίδα59

Εφεδρικό σύστημα θέρμανσης

Τάση [9.3.2] "Εφεδρικό σύστημα

Ρύθμιση [9.3.3]

θέρμανσης"στη σελίδα69

Βήμα απόδοσης 1 [9.3.4]

Βήμα πρόσθετης απόδοσης 2 [9.3.5] (αν διατίθεται)

Κύρια ζώνη

8.3.2 Αρχική οθόνη

Πατήστε το κουμπί για να επιστρέψετε στην αρχική οθόνη. Θα

a Αρχική οθόνη

b Οθόνη βασικού μενού

c Οθόνες χαμηλότερων επιπέδων:

c1: Οθόνη σημείου ρύθμισης c2: Αναλυτική οθόνη με τιμές

δείτε μια επισκόπηση της διαμόρφωσης της μονάδας, καθώς και τις θερμοκρασίες σημείου ρύθμισης και χώρου. Μόνο τα σύμβολα που

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

είναι διαθέσιμα για τη διαμόρφωσή σας θα είναι ορατά στην αρχική οθόνη.

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

1.6 bar

18 Feb 2018

22:19

Πιθανές ενέργειες σε αυτήν την οθόνη

Περιηγηθείτε στη λίστα του βασικού μενού.

Μεταβείτε στην οθόνη βασικού μενού.

Ενεργοποιήστε/Απενεργοποιήστε τις δυναμικές διαδρομές.

Προϊόν Περιγραφή

Οι θερμοκρασίες εμφανίζονται σε κύκλους. Αν ο κύκλος είναι γκριζαρισμένος, η αντίστοιχη λειτουργία (παράδειγμα: θέρμανση χώρου) δεν είναι αυτήν τη στιγμή ενεργή.

Εξωτερική μονάδα

Εσωτερική μονάδα / δοχείο ζεστού νερού χρήσης

: Εξωτερική μονάδα

: Αθόρυβη λειτουργία ενεργή

a3 Υπολογιζόμενη θερμοκρασία περιβάλλοντος

b1 Εσωτερική μονάδα:

▪ : Επιδαπέδια εσωτερική μονάδα με

ενσωματωμένο δοχείο

Προϊόν Περιγραφή

Συμπληρω ματική ζώνη

h1 Τύπος εκπομπού θερμότητας:

▪ : Ενδοδαπέδια θέρμανση

▪ : Μονάδα fan coil

▪ : Καλοριφέρ

h2 Σημείο ρύθμισης θερμοκρασίας εξερχόμενου

νερού

h3 Τύπος θερμοστάτη χώρου:

▪ : Εξωτερικός έλεγχος

▪ Κρυφό: Έλεγχος θερμοκρασίας εξερχόμενου

νερού

Ζεστό νερό χρήσης

: Ζεστό νερό χρήσης

i2 Υπολογιζόμενη θερμοκρασία δοχείου

Δυσλειτουρ γία

η : Προέκυψε δυσλειτουργία

Ανατρέξτε στην ενότητα "12.4.1Για να εμφανίσετε

το κείμενο βοήθειας σε περίπτωση δυσλειτουργίας"στη σελίδα90 για περισσότερες

πληροφορίες.

8.3.3 Οθόνη βασικού μενού

Στην αρχική οθόνη, πατήστε το για να ανοίξετε την οθόνη βασικού μενού. Από το βασικό μενού μπορείτε να ανοίξετε τις διαφορετικές οθόνες σημείου ρύθμισης και τα υπομενού.

▪ : Εσωτερική μονάδα επιτοίχιας

εγκατάστασης με ξεχωριστό δοχείο

Πιθανές ενέργειες σε αυτήν την οθόνη

▪ : Εσωτερική μονάδα επιτοίχιας

εγκατάστασης

b2 Πίεση νερού

Λειτουργία χώρου

▪ : Ψύξη

▪ : Θέρμανση

Απολύμανσ η / Δυναμική

Ημερομηνία

▪ : Λειτουργία απολύμανσης ενεργή

▪ : Δυναμική λειτουργία ενεργή

e Τρέχουσα ημερομηνία και ώρα

Δυσλειτουργία

/ ώρα

Διακοπές f

Κύρια ζώνη

: Λειτουργία διακοπών ενεργή

g1 Τύπος εκπομπού θερμότητας:

Χώρος

▪ : Ενδοδαπέδια θέρμανση

▪ : Μονάδα fan coil

▪ : Καλοριφέρ

Κύρια ζώνη

g2 Σημείο ρύθμισης θερμοκρασίας εξερχόμενου

νερού

g3 Τύπος θερμοστάτη χώρου:

▪ : Daikin χειριστήριο που χρησιμοποιείται ως

Συμπληρωματική

ζώνη

θερμοστάτης χώρου

▪ : Εξωτερικός έλεγχος

Οδηγός αναφοράς εγκαταστάτη

νερού

g4 Υπολογιζόμενη θερμοκρασία χώρου

▪ Κρυφό: Έλεγχος θερμοκρασίας εξερχόμενου

Περιηγηθείτε στη λίστα.

Εισέλθετε στο υπομενού.

Ενεργοποιήστε/Απενεργοποιήστε τις δυναμικές διαδρομές.

Προϊόν Περιγραφή

Περιορισμός: Εμφανίζεται μόνο σε

περίπτωση δυσλειτουργίας.

Ανατρέξτε στην ενότητα "12.4.1Για να

εμφανίσετε το κείμενο βοήθειας σε περίπτωση δυσλειτουργίας"στη σελίδα90

για περισσότερες πληροφορίες.

Περιορισμός: Εμφανίζεται μόνο αν έχει συνδεθεί θερμοστάτης χώρου στην εσωτερική μονάδα.

Ρυθμίστε τη θερμοκρασία χώρου.

Εμφανίζει το κατάλληλο σύμβολο για τον τύπο εκπομπού κύριας ζώνης.

Ρυθμίστε τη θερμοκρασία εξερχόμενου νερού για την κύρια ζώνη.

Περιορισμός: Εμφανίζεται μόνο όταν υπάρχουν δύο ζώνες θερμοκρασίας εξερχόμενου νερού. Εμφανίζει το κατάλληλο σύμβολο για τον τύπο εκπομπού συμπληρωματικής ζώνης.

Ρυθμίστε τη θερμοκρασία εξερχόμενου νερού για τη συμπληρωματική ζώνη (αν υπάρχει).

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

–

a b

Προϊόν Περιγραφή

Θέρμανση/ψύξη

χώρου

Δοχείο

Ρυθμίσεις χρήστη

Πληροφορίες

Ρυθμίσεις

εγκαταστάτη

Πρώτη εκκίνηση

Προφίλ χρήστη

Λειτουργία

Εμφανίζει το διαθέσιμο σύμβολο για τη μονάδα σας.

Ρυθμίστε τη μονάδα σε λειτουργία θέρμανσης ή ψύξης. Δεν μπορείτε να αλλάξετε τη λειτουργία στα μοντέλα θέρμανσης μόνο.

Περιορισμός: Εμφανίζεται μόνο αν υπάρχει δοχείο ζεστού νερού χρήσης.

Ρυθμίστε τη θερμοκρασία δοχείου ζεστού νερού χρήσης.

Παρέχει πρόσβαση στις ρυθμίσεις χρήστη, όπως τη λειτουργία διακοπών και την αθόρυβη λειτουργία.

Εμφανίζει δεδομένα και πληροφορίες σχετικά με την εσωτερική μονάδα.

Περιορισμός: Μόνο για τον εγκαταστάτη.

Παρέχει πρόσβαση σε ρυθμίσεις για προχωρημένους.

Περιορισμός: Μόνο για τον εγκαταστάτη.

Εκτελέστε δοκιμές και συντήρηση.

Αλλάξτε το ενεργό προφίλ χρήστη.

Ενεργοποιήστε ή απενεργοποιήστε τη λειτουργία θέρμανσης/ψύξης και την προετοιμασία ζεστού νερού χρήσης.

8.3.4 Οθόνη μενού

Προϊόν Περιγραφή

Ελάχιστο όριο θερμοκρασίας a1 Ορίζεται σταθερά από τη

μονάδα

a2 Περιορίζεται από τον

εγκαταστάτη

Μέγιστο όριο θερμοκρασίας b1 Ορίζεται σταθερά από τη

μονάδα

b2 Περιορίζεται από τον

εγκαταστάτη

Τρέχουσα θερμοκρασία c Μετράται από τη μονάδα

Επιθυμητή θερμοκρασία d Περιστρέψτε τον δεξιό

επιλογέα για αύξηση/ μείωση.

Υπομενού e Περιστρέψτε ή πιέστε τον

αριστερό επιλογέα για να μεταβείτε στο υπομενού.

8.3.6 Αναλυτική οθόνη με τιμές

a Ρυθμίσεις

b Τιμές

Πιθανές ενέργειες σε αυτήν την οθόνη

Περιηγηθείτε στη λίστα ρυθμίσεων.

Αλλάξτε την τιμή.

Προχωρήστε στην επόμενη ρύθμιση.

Επιβεβαιώστε τις αλλαγές και συνεχίστε.

Πιθανές ενέργειες σε αυτήν την οθόνη

Περιηγηθείτε στη λίστα.

Εισέλθετε στο υπομενού/τη ρύθμιση.

8.3.5 Οθόνη σημείου ρύθμισης

Η οθόνη σημείου ρύθμισης εμφανίζεται για τις οθόνες που περιγράφουν τα εξαρτήματα του συστήματος για τα οποία απαιτείται τιμή σημείου ρύθμισης.

Παράδειγμα:

▪ Οθόνη θερμοκρασίας χώρου

▪ Οθόνη κύριας ζώνης

▪ Οθόνη συμπληρωματικής ζώνης

▪ Οθόνη θερμοκρασίας δοχείου

Πιθανές ενέργειες σε αυτήν την οθόνη

Περιηγηθείτε στη λίστα του υπομενού.

Μεταβείτε στο υπομενού.

Προσαρμόστε και εφαρμόστε αυτόματα την επιθυμητή θερμοκρασία.

8.3.7 Αναλυτική οθόνη με καμπύλες αντιστάθμισης

Όταν είναι ενεργή η λειτουργία αντιστάθμισης, η επιθυμητή θερμοκρασία δοχείου καθορίζεται αυτόματα ανάλογα με τη μέση εξωτερική θερμοκρασία. Όταν η εξωτερική θερμοκρασία είναι χαμηλότερη, η θερμοκρασία δοχείου θα πρέπει να είναι υψηλότερη, επειδή οι σωλήνες νερού θα είναι ψυχρότεροι και αντιστρόφως.

Οι καμπύλες αντιστάθμισης ορίζονται από δύο σημεία ρύθμισης:

▪ Σημείο ρύθμισης (X1, Y2)

▪ Σημείο ρύθμισης (X2, Y1)

Καμπύλη αντιστάθμισης:

Πιθανές ενέργειες σε αυτήν την οθόνη

Περιηγηθείτε στις θερμοκρασίες.

Αλλάξτε τη θερμοκρασία.

Προχωρήστε στην επόμενη θερμοκρασία.

Επιβεβαιώστε τις αλλαγές και συνεχίστε.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

Δευτ

Σάβ

Τετ

Παρ

Πέμ

Τρ

Κυρ

Επιλ. χρήστη 1

Δευτ

Σάβ

Τετ

Παρ

Πέμ

Τρ

Κυρ

Επιλ. χρήστη 1

Επεξεργασία

Διαγραφή

Δευτ

Σάβ

Τετ

Παρ

Πέμ

Τρ

Κυρ

Επιλ. χρήστη 1

Διαγραφή

Αντιγραφή

Επεξεργασία

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Δευτ

Σάβ

Τετ

Παρ

Πέμ

Τρ

Κυρ

Επιλ. χρήστη 1

Προϊόν Περιγραφή

a Πιθανές ζώνες αντιστάθμισης:

▪ : Θέρμανση κύριας ζώνης ή συμπληρωματικής

ζώνης

▪ : Ψύξη κύριας ζώνης ή συμπληρωματικής ζώνης

▪ : Ζεστό νερό χρήσης

X, X1, X2 Εξωτερική θερμοκρασία περιβάλλοντος

Y, Y1, Y2 Επιθυμητή θερμοκρασία δοχείου ή εξερχόμενου νερού.

Το σύμβολο που εμφανίζεται εδώ αντιστοιχεί στον εκπομπό θερμότητας για τη συγκεκριμένη ζώνη:

▪ : Ενδοδαπέδια θέρμανση

▪ : Μονάδα fan coil

▪ : Θερμαντικό σώμα

▪ : Δοχείο ζεστού νερού χρήσης

8.3.8 Οθόνη προγραμμάτων: Παράδειγμα

Σε αυτό το παράδειγμα επεξηγείται ο τρόπος ρύθμισης ενός προγράμματος θερμοκρασίας χώρου στη λειτουργία θέρμανσης για την κύρια ζώνη.

ΠΛΗΡΟΦΟΡΙΕΣ

Οι διαδικασίες για τον ορισμό άλλων προγραμμάτων είναι παρόμοιες.

Για να καθορίσετε το πρόγραμμα

Παράδειγμα: Θέλετε να ρυθμίσετε το ακόλουθο πρόγραμμα:

Για να διαγράψετε τα περιεχόμενα του προγράμματος:

1 Επιλέξτε το όνομα του τρέχοντος προγράμματος.

2 Επιλέξτε Διαγραφή.

3 Επιλέξτε OK για επιβεβαίωση.

Για να ρυθμίστε το πρόγραμμα για την ημέρα Δευτέρα:

1 Επιλέξτε Δευτέρα.

2 Επιλέξτε Επεξεργασία.

Προϋπόθεση: Το πρόγραμμα θερμοκρασίας χώρου διατίθεται μόνο

αν είναι ενεργή η ρύθμιση θερμοστάτη χώρου. Αν είναι ενεργή η ρύθμιση θερμοκρασίας εξερχόμενου νερού, μπορείτε να ρυθμίσετε εναλλακτικά το πρόγραμμα κύριας ζώνης.

1 Μεταβείτε στο πρόγραμμα.

2 Διαγράψτε τα περιεχόμενα του προγράμματος (προαιρετικά).

3 Ρυθμίστε το πρόγραμμα για την ημέρα Δευτέρα.

4 Αντιγράψτε το πρόγραμμα στις υπόλοιπες ημέρες της

εβδομάδας.

5 Ρυθμίστε το πρόγραμμα για την ημέρα Σάββατο και αντιγράψτε

το στην ημέρα Κυριακή.

6 Ονομάστε το πρόγραμμα.

Για να μεταβείτε στο πρόγραμμα:

1 Μεταβείτε στο [1.1]: Χώρος > Πρόγραμμα.

2 Ρυθμίστε το πρόγραμμα στην επιλογή Ναι.

3 Μεταβείτε στο [1.2]: Χώρος > Πρόγραμμα

θέρμανσης.

3 Χρησιμοποιήστε τον αριστερό επιλογέα για να

επιλέξετε μια καταχώρηση και επεξεργαστείτε την καταχώρηση με τον δεξιό επιλογέα. Μπορείτε να προγραμματίσετε έως και 6 ενέργειες ανά ημέρα.

4 Επιβεβαιώστε τις αλλαγές.

Για να αντιγράψετε το πρόγραμμα στις υπόλοιπες ημέρες της εβδομάδας:

1 Επιλέξτε Δευτέρα.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

Επεξεργασία

Αντιγραφή

Δευτ

Σάβ

Τετ

Παρ

Πέμ

Τρ

Κυρ

Επιλ. χρήστη 1

Αντιγραφή

Επικόλληση

Δευτ

Σάβ

Τετ

Παρ

Πέμ

Τρ

Κυρ

Επιλ. χρήστη 1

Δευτ

Σάβ

Τετ

Παρ

Πέμ

Τρ

Κυρ

Επιλ. χρήστη 1

8:00

23:00

--:--

21°C

18°C

12 24

Σάβ

Δευτ

Σάβ

Τετ

Παρ

Πέμ

Τρ

Κυρ

Επιλ. χρήστη 1

Δευτ

Σάβ

Τετ

Παρ

Πέμ

Τρ

Κυρ

Επιλ. χρήστη 1

Διαγραφή

Μετονομασία

2 Επιλέξτε Αντιγραφή.

Αποτέλεσμα: # Η ένδειξη "C" εμφανίζεται δίπλα στην αντιγραμμένη ημέρα.

3 Επιλέξτε Τρίτη.

4 Επιλέξτε Επικόλληση.

Αποτέλεσμα: #

8 Επιλέξτε Επικόλληση.

Αποτέλεσμα: #

Για να μετονομάσετε το πρόγραμμα:

ΠΛΗΡΟΦΟΡΙΕΣ

Δεν είναι δυνατή η μετονομασία όλων των προγραμμάτων.

1 Επιλέξτε το όνομα του τρέχοντος προγράμματος.

2 Επιλέξτε το στοιχείο Μετονομασία.

5 Επαναλάβετε αυτήν την ενέργεια για όλες τις

υπόλοιπες ημέρες της εβδομάδας.

Για να ρυθμίσετε το πρόγραμμα για την ημέρα Σάββατο και να το αντιγράψετε στην ημέρα Κυριακή:

1 Επιλέξτε Σάββατο.

2 Επιλέξτε Επεξεργασία.

3 Χρησιμοποιήστε τον αριστερό επιλογέα για να

επιλέξετε μια καταχώρηση και επεξεργαστείτε την καταχώρηση με τον δεξιό επιλογέα.

4 Επιβεβαιώστε τις αλλαγές.

5 Επιλέξτε Σάββατο.

6 Επιλέξτε Αντιγραφή.

7 Επιλέξτε Κυριακή.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

3 Περιηγηθείτε στη λίστα χαρακτήρων και

επιβεβαιώστε τον επιλεγμένο χαρακτήρα.

4 Επιβεβαιώστε το νέο όνομα.

—

8.4 Μενού ρυθμίσεων

Μπορείτε να ορίσετε πρόσθετες ρυθμίσεις από την οθόνη βασικού μενού και τα υπομενού. Οι σημαντικότερες ρυθμίσεις παρουσιάζονται εδώ.

8.4.1 Δυσλειτουργία

Σε περίπτωση δυσλειτουργίας, στην αρχική οθόνη θα εμφανιστεί η

ένδειξη ή . Αν ανοίξετε την οθόνη μενού, θα μπορείτε να δείτε το μενού Δυσλειτουργία. Ανοίξτε το μενού για να δείτε τον κωδικό σφάλματος. Πιέστε το για να δείτε περισσότερες πληροφορίες σχετικά με το σφάλμα.

8.4.2 Χώρος

Οθόνη σημείου ρύθμισης

Μπορείτε να ρυθμίσετε τη θερμοκρασία χώρου της κύριας ζώνης από την οθόνη σημείου ρύθμισης, βλ. επίσης "8.3.5Οθόνη σημείου

ρύθμισης"στη σελίδα49.

Πρόγραμμα

Σε αυτό το στοιχείο μενού, μπορείτε να υποδείξετε αν η θερμοκρασία χώρου ρυθμίζεται μέσω προγράμματος ή όχι.

# Κωδικός Περιγραφή

[1.1] Δ/Υ Πρόγραμμα

▪ 0 Όχι: Η θερμοκρασία χώρου

ρυθμίζεται από τον χρήστη.

▪ 1 Ναι: Η θερμοκρασία χώρου

ρυθμίζεται μέσω προγράμματος και μπορεί να τροποποιηθεί από τον χρήστη.

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

Πρόγραμμα θέρμανσης

Η λειτουργία αυτή είναι διαθέσιμη σε όλα τα μοντέλα.

Μπορείτε να καθορίσετε το πρόγραμμα θέρμανσης θερμοκρασίας χώρου χρησιμοποιώντας την οθόνη προγραμματισμού. Για περισσότερες πληροφορίες σχετικά με αυτήν την οθόνη, ανατρέξτε στην ενότητα "8.3.8 Οθόνη προγραμμάτων: Παράδειγμα" στη

σελίδα50.

Πρόγραμμα ψύξης

Η λειτουργία αυτή είναι διαθέσιμη στα μοντέλα αντιστρέψιμης λειτουργίας.

Μπορείτε να καθορίσετε το πρόγραμμα ψύξης θερμοκρασίας χώρου χρησιμοποιώντας την οθόνη προγραμματισμού. Για περισσότερες πληροφορίες σχετικά με αυτήν την οθόνη, ανατρέξτε στην ενότητα

"8.3.8Οθόνη προγραμμάτων: Παράδειγμα"στη σελίδα50.

Αντιπαγετική προστασία

Η αντιπαγετική προστασία χώρου [1.4] αποτρέπει την υπερβολικά χαμηλή θερμοκρασία στο χώρο. Αυτή η ρύθμιση συμπεριφέρεται διαφορετικά ανάλογα με την καθορισμένη μέθοδο ελέγχου της μονάδας [2.9]. Εκτελέστε ενέργειες σύμφωνα με τον παρακάτω πίνακα.

Μέθοδος ελέγχου μονάδας

κύριας ζώνης [2.9]

Έλεγχος μέσω θερμοκρασίας εξερχόμενου νερού ([C‑07]=0)

Έλεγχος μέσω εξωτερικού θερμοστάτη χώρου ([C‑07]=1)

Έλεγχος μέσω θερμοστάτη χώρου ([C‑07]=2)

ΠΛΗΡΟΦΟΡΙΕΣ

Αν παρουσιαστεί το σφάλμα U4, η αντιπαγετική προστασία χώρου ΔΕΝ είναι εξασφαλισμένη.

Για πιο αναλυτικές πληροφορίες σχετικά με την αντιπαγετική προστασία χώρου σε συνάρτηση με την ισχύουσα μέθοδο ελέγχου της μονάδας, ανατρέξτε στις παρακάτω ενότητες:

Έλεγχος μέσω θερμοκρασίας εξερχόμενου νερού ([C‑07]=0)

Κατά τη ρύθμιση της θερμοκρασίας εξερχόμενου νερού, ΔΕΝ εξασφαλίζεται η αντιπαγετική προστασία χώρου. Ωστόσο, αν είναι ενεργοποιημένη η αντιπαγετική προστασία χώρου [1.4], είναι δυνατή η περιορισμένη αντιπαγετική προστασία από τη μονάδα:

Έλεγχος μέσω εξωτερικού θερμοστάτη χώρου ([C‑07]=1)

Κατά τον έλεγχο μέσω εξωτερικού θερμοστάτη χώρου, η αντιπαγετική προστασία χώρου εξασφαλίζεται από τον εξωτερικό θερμοστάτη χώρου, υπό την προϋπόθεση ότι η Θέρμανση/ψύξη χώρου [C.2] είναι ενεργοποιημένη και η ρύθμιση της λειτουργίας έκτακτης ανάγκης [9.5] έχει οριστεί στο αυτόματο.

Έλεγχος μέσω θερμοστάτη χώρου ([C‑07]=2)

Η αντιπαγετική προστασία χώρου ΔΕΝ είναι εξασφαλισμένη.

Ρυθμίστε τον εξωτερικό θερμοστάτη χώρου ώστε να εκτελεί την αντιπαγετική προστασία χώρου:

▪ Ενεργοποιήστε τη ρύθμιση [C.2]:

Θέρμανση/ψύξη χώρου

Ρυθμίστε το χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου ώστε να εκτελεί την αντιπαγετική προστασία χώρου:

▪ Επιλέξτε τη ρύθμιση [1.4.1]=1:

Χώρος > Αντιπαγετική προστασία > Ενεργοποίηση > Ναι

▪ Ορίστε το σημείο ρύθμισης της

αντιπαγετικής προστασίας χώρου σε ([1.4.2]): Χώρος > Αντιπαγετική προστασία > Σημείο ρύθμισης χώρου

Περιγραφή

Κατά τον έλεγχο μέσω θερμοστάτη χώρου, η αντιπαγετική προστασία χώρου είναι εξασφαλισμένη εφόσον είναι ενεργοποιημένη. Αν η αντιπαγετική προστασία χώρου [2‑06] είναι ενεργοποιημένη και η θερμοκρασία χώρου μειωθεί κάτω από τη θερμοκρασία της αντιπαγετικής προστασίας χώρου [2‑05], η μονάδα θα παρέχει εξερχόμενο νερό στους εκπομπούς θερμότητας για να θερμάνει ξανά το χώρο.

# Κωδικός Περιγραφή

[1.4.1] [2-06] Ενεργοποίηση:

▪ 0 Όχι: Η αντιπαγετική λειτουργία είναι

απενεργοποιημένη.

▪ 1 Ναι: Η αντιπαγετική λειτουργία είναι

ενεργοποιημένη.

[1.4.2] [2-05] Σημείο ρύθμισης χώρου 4°C~16°C

ΠΛΗΡΟΦΟΡΙΕΣ

Αν αποσυνδεθεί το χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου (λόγω κακής καλωδίωσης, βλάβης στο καλώδιο), τότε η αντιπαγετική προστασία χώρου ΔΕΝ είναι εξασφαλισμένη.

ΕΙΔΟΠΟΙΗΣΗ

Αν η λειτουργία Έκτακτης έχει ρυθμιστεί σε Χειροκίνητα ([9.5]=0) και η μονάδα κληθεί να ξεκινήσει τη λειτουργία έκτακτης ανάγκης, η λειτουργία της μονάδας θα διακοπεί και θα πρέπει να αποκατασταθεί χειροκίνητα μέσω του χειριστηρίου. Για χειροκίνητη αποκατάσταση της λειτουργίας, μεταβείτε στην οθόνη βασικού μενού Δυσλειτουργία, όπου κατόπιν το χειριστήριο θα σας ζητήσει να επιβεβαιώσετε τη λειτουργία έκτακτης ανάγκης πριν από την εκκίνηση.

Η αντιπαγετική προστασία χώρου είναι ενεργή ακόμα κι αν ο χρήστης ΔΕΝ επιβεβαιώσει τη λειτουργία έκτακτης ανάγκης.

Εύρος σημείων ρύθμισης

Ισχύει ΜΟΝΟ στη ρύθμιση θερμοστάτη χώρου. Για να εξοικονομήσετε ενέργεια αποτρέποντας την υπερθέρμανση ή την υπόψυξη του χώρου, μπορείτε να περιορίσετε το εύρος της θερμοκρασίας χώρου για τη θέρμανση ή/και την ψύξη.

ΕΙΔΟΠΟΙΗΣΗ

Κατά την προσαρμογή του εύρους των θερμοκρασιών χώρου, όλες οι επιθυμητές θερμοκρασίες χώρου προσαρμόζονται αντίστοιχα, ώστε να διασφαλιστεί ότι βρίσκονται εντός των ορίων.

# Κωδικός Περιγραφή

[1.5.1] [3-07] Ελάχιστη ρύθμιση θέρμανσης

[1.5.2] [3-06] Μέγιστη ρύθμιση θέρμανσης

[1.5.3] [3-09] Ελάχιστη ρύθμιση ψύξης

[1.5.4] [3-08] Μέγιστη ρύθμιση ψύξης

Απόκλιση αισθητήρα χώρου

Ισχύει ΜΟΝΟ σε περίπτωση ρύθμισης θερμοστάτη χώρου. Μπορείτε να βαθμονομήσετε τον (εξωτερικό) αισθητήρα θερμοκρασίας χώρου. Μπορείτε να ορίσετε μια απόκλιση στην τιμή του αισθητήρα χώρου που μετριέται από το χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου ή από τον εξωτερικό αισθητήρα χώρου. Αυτή η ρύθμιση μπορεί να χρησιμοποιηθεί για αντιστάθμιση στις περιπτώσεις στις οποίες ΔΕΝ είναι δυνατή η εγκατάσταση του χειριστηρίου που χρησιμοποιείται ως θερμοστάτης χώρου ή του εξωτερικού αισθητήρα χώρου στην ιδανική θέση εγκατάστασης (βλ. "5.7 Ρύθμιση εξωτερικού αισθητήρα

θερμοκρασίας"στη σελίδα23).

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

[1-03]

[1-02]

[1-00] [1-01]

# Κωδικός Περιγραφή

[1.6] [2-0A] Απόκλιση αισθητήρα χώρου (χειριστήριο

που χρησιμοποιείται ως θερμοστάτης χώρου): Απόκλιση σε σχέση με την πραγματική θερμοκρασία χώρου η οποία μετριέται από το χειριστήριο που χρησιμοποιείται ως θερμοστάτης χώρου.

▪ –5°C~5°C, βήμα 0,5°C

[1.7] [2-09] Απόκλιση αισθητήρα χώρου

(προαιρετικός εξωτερικός αισθητήρας χώρου): Ισχύει ΜΟΝΟ αν έχει εγκατασταθεί και ρυθμιστεί ο προαιρετικός εξωτερικός αισθητήρας χώρου.

▪ –5°C~5°C, βήμα 0,5°C

8.4.3 Κύρια ζώνη

Οθόνη σημείου ρύθμισης

Μπορείτε να καθορίσετε τη θερμοκρασία εξερχόμενου νερού για την κύρια ζώνη χρησιμοποιώντας την οθόνη σημείου ρύθμισης. Για

# Κωδικός Περιγραφή

[2.4] Δ/Υ Λειτουργία σημείου ρύθμισης

▪ 0: Σταθερή

▪ 1: ΑΘ θέρμανσης, σταθερή ψύξη

▪ 2: Αντιστάθμιση

Όταν είναι ενεργή η λειτουργία αντιστάθμισης, οι χαμηλές εξωτερικές θερμοκρασίες θα αποδίδουν πιο ζεστό νερό και το αντίστροφο. Κατά την λειτουργία αντιστάθμισης, ο χρήστης έχει τη δυνατότητα να αυξήσει ή να μειώσει τη θερμοκρασία νερού κατά 10°C το μέγιστο.

Καμπύλη αντιστάθμισης θέρμανσης

Καθορισμός θέρμανσης αντιστάθμισης για την κύρια ζώνη (αν [2.4] = 1 ή 2):

# Κωδικός Περιγραφή

[2.5] [1-00]

Καθορισμός θέρμανσης αντιστάθμισης:

[1-01]

[1-02]

[1-03]

περισσότερες πληροφορίες σχετικά με αυτό, ανατρέξτε στην ενότητα

"8.3.5Οθόνη σημείου ρύθμισης"στη σελίδα49.

Πρόγραμμα

Υποδεικνύει αν η επιθυμητή θερμοκρασία εξερχόμενου νερού ορίζεται με βάση ένα πρόγραμμα. Η λειτουργία σημείου ρύθμισης ΘΕξΝ [2.4] επιδρά ως εξής:

▪ Στη λειτουργία σημείου ρύθμισης ΘΕξΝ Σταθερή, οι

προγραμματισμένες ενέργειες περιλαμβάνουν είτε προκαθορισμένη είτε προσαρμοσμένη επιθυμητή θερμοκρασία εξερχόμενου νερού.

▪ Στη λειτουργία σημείου ρύθμισης ΘΕξΝ Αντιστάθμιση, οι

προγραμματισμένες ενέργειες περιλαμβάνουν είτε προκαθορισμένες είτε προσαρμοσμένες επιθυμητές ενέργειες εναλλαγής.

# Κωδικός Περιγραφή

[2.1] Δ/Υ Πρόγραμμα

▪ 0: Όχι

▪ 1: Ναι

Πρόγραμμα θέρμανσης

Μπορείτε να καθορίσετε τη θερμοκρασία θέρμανσης για την κύρια ζώνη χρησιμοποιώντας την οθόνη προγραμματισμού. Για περισσότερες πληροφορίες σχετικά με αυτήν την οθόνη, ανατρέξτε στην ενότητα "8.3.8 Οθόνη προγραμμάτων: Παράδειγμα" στη

σελίδα50.

Πρόγραμμα ψύξης

Μπορείτε να καθορίσετε τη θερμοκρασία ψύξης για την κύρια ζώνη χρησιμοποιώντας την οθόνη προγραμματισμού. Για περισσότερες πληροφορίες σχετικά με αυτήν την οθόνη, ανατρέξτε στην ενότητα

"8.3.8Οθόνη προγραμμάτων: Παράδειγμα"στη σελίδα50.

Λειτουργία σημείου ρύθμισης

Στη λειτουργία Σταθερή, η επιθυμητή θερμοκρασία εξερχόμενου νερού ΔΕΝ εξαρτάται από την εξωτερική θερμοκρασία περιβάλλοντος.

Καμπύλη αντιστάθμισης ψύξης

Καθορισμός ψύξης αντιστάθμισης για την κύρια ζώνη (αν [2.4] = 2):

▪ Tt: Επιθυμητή θερμοκρασία

εξερχόμενου νερού (κύριας ζώνης)

▪ Ta: Εξωτερική θερμοκρασία

▪ [1-00]: Χαμηλή εξωτερική θερμοκρασία

περιβάλλοντος. –40°C~+5°C

▪ [1-01]: Υψηλή εξωτερική θερμοκρασία

περιβάλλοντος. 10°C~25°C

▪ [1-02]: Επιθυμητή θερμοκρασία

εξερχόμενου νερού, όταν η εξωτερική θερμοκρασία ισούται ή είναι χαμηλότερη από τη χαμηλή θερμοκρασία περιβάλλοντος. [9‑01]°C~[9‑00]°C Σημείωση: Αυτή η τιμή θα πρέπει να είναι υψηλότερη από την [1‑03], καθώς για τις χαμηλές εξωτερικές θερμοκρασίες απαιτείται πιο ζεστό νερό.

▪ [1-03]: Επιθυμητή θερμοκρασία

εξερχόμενου νερού, όταν η εξωτερική θερμοκρασία ισούται ή είναι υψηλότερη από την υψηλή θερμοκρασία περιβάλλοντος. [9‑01]°C~ελάχ.(45, [9‑00])°C Σημείωση: Αυτή η τιμή θα πρέπει να είναι χαμηλότερη από την [1‑02], καθώς για τις υψηλές εξωτερικές θερμοκρασίες απαιτείται λιγότερο ζεστό νερό.

Στη λειτουργία ΑΘ θέρμανσης, σταθερή ψύξη, η επιθυμητή θερμοκρασία εξερχόμενου νερού:

▪ εξαρτάται από την εξωτερική θερμοκρασία περιβάλλοντος για

θέρμανση

▪ ΔΕΝ εξαρτάται από την εξωτερική θερμοκρασία περιβάλλοντος

για ψύξη

Στη λειτουργία Αντιστάθμιση, η επιθυμητή θερμοκρασία εξερχόμενου νερού εξαρτάται από την εξωτερική θερμοκρασία περιβάλλοντος.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

[1-09]

[1-08]

[1-06] [1-07]

# Κωδικός Περιγραφή

[2.6] [1-06]

Καθορισμός ψύξης αντιστάθμισης:

[1-07]

[1-08]

[1-09]

▪ Tt: Επιθυμητή θερμοκρασία

εξερχόμενου νερού (κύριας ζώνης)

▪ Ta: Εξωτερική θερμοκρασία

▪ [1-06]: Χαμηλή εξωτερική θερμοκρασία

περιβάλλοντος. 10°C~25°C

▪ [1-07]: Υψηλή εξωτερική θερμοκρασία

περιβάλλοντος. 25°C~43°C

▪ [1-08]: Επιθυμητή θερμοκρασία

εξερχόμενου νερού, όταν η εξωτερική θερμοκρασία ισούται ή είναι χαμηλότερη από τη χαμηλή θερμοκρασία περιβάλλοντος. [9‑03]°C~[9‑02]°C Σημείωση: Αυτή η τιμή θα πρέπει να είναι υψηλότερη από την [1‑09], καθώς για τις χαμηλές εξωτερικές θερμοκρασίες απαιτείται λιγότερο κρύο νερό.

▪ [1-09]: Επιθυμητή θερμοκρασία

εξερχόμενου νερού, όταν η εξωτερική θερμοκρασία ισούται ή είναι υψηλότερη από την υψηλή θερμοκρασία περιβάλλοντος. [9‑03]°C~[9-02]°C Σημείωση: Αυτή η τιμή θα πρέπει να είναι χαμηλότερη από την [1‑08], καθώς για τις υψηλές εξωτερικές θερμοκρασίες απαιτείται πιο κρύο νερό.

Τύπος εκπομπού

Ανάλογα με τον όγκο νερού του συστήματος και τον τύπο του εκπομπού θερμότητας της κύριας ζώνης, η θέρμανση ή η ψύξη στην κύρια ζώνη μπορεί να διαρκέσει περισσότερο. Αυτή η ρύθμιση μπορεί να αντισταθμίσει ένα αργό ή ένα γρήγορο σύστημα θέρμανσης/ψύξης κατά τη διάρκεια του κύκλου θέρμανσης/ψύξης. Η στοχευόμενη Δέλτα T για την κύρια ζώνη εξαρτάται από αυτήν τη ρύθμιση.

Στη ρύθμιση θερμοστάτη χώρου, αυτή η ρύθμιση θα επηρεάσει τη μέγιστη διαμόρφωση της επιθυμητής θερμοκρασίας εξερχόμενου νερού και την πιθανότητα χρήσης της αυτόματης εναλλαγής ψύξης/ θέρμανσης με βάση την εσωτερική θερμοκρασία περιβάλλοντος.

Επομένως, είναι σημαντικό να τη ρυθμίσετε σωστά και σύμφωνα με τη διάταξη του συστήματός σας.

# Κωδικός Περιγραφή

[2.7] [2‑0C] Τύπος εκπομπού

▪ 0: Ενδοδαπέδια θέρμανση

▪ 1: Μονάδα fan coil

▪ 2: Καλοριφέρ

Η ρύθμιση του τύπου εκπομπού επηρεάζει το εύρος των σημείων ρύθμισης θέρμανσης χώρου και τη στοχευόμενη Δέλτα T στη θέρμανση ως εξής:

Τύπος εκπομπού

Κύρια ζώνη

Εύρος σημείων

ρύθμισης

θέρμανσης χώρου

Στοχευόμενη Δέλτα

T στη θέρμανση

[1‑0B]

[9‑01]~[9‑00]

0: Ενδοδαπέδια

Έως 55°C Μεταβλητή (βλ. [2.B])

θέρμανση

1: Μονάδα fan coil Έως 55°C Μεταβλητή (βλ. [2.B])

2: Καλοριφέρ Έως 60°C Σταθερή 8°C

ΕΙΔΟΠΟΙΗΣΗ

Το μέγιστο σημείο ρύθμισης στη θέρμανση χώρου εξαρτάται από τον τύπο του εκπομπού, όπως υποδεικνύεται στον παραπάνω πίνακα. Αν υπάρχουν 2 ζώνες θερμοκρασίας νερού, τότε το μέγιστο σημείο ρύθμισης είναι το μέγιστο των 2 ζωνών.

ΠΡΟΣΟΧΗ

Αν υπάρχουν 2 ζώνες, είναι σημαντικό η ζώνη με τη χαμηλότερη θερμοκρασία νερού να ρυθμίζεται ως κύρια ζώνη και η ζώνη με την υψηλότερη θερμοκρασία νερού να ρυθμίζεται ως συμπληρωματική ζώνη. Η ρύθμιση του συστήματος με διαφορετικό τρόπο μπορεί να έχει ως αποτέλεσμα την πρόκληση ζημιάς στους εκπομπούς θερμότητας.

ΠΡΟΣΟΧΗ

Αν υπάρχουν 2 ζώνες και οι τύποι εκπομπών δεν ρυθμιστούν σωστά, το νερό υψηλής θερμοκρασίας μπορεί να διοχετευτεί σε έναν εκπομπό χαμηλής θερμοκρασίας (ενδοδαπέδια θέρμανση). Για να αποτρέψετε αυτό το ενδεχόμενο:

▪ Εγκαταστήστε μια βάνα υδροστάτη/θερμοστατική

βαλβίδα για την αποφυγή πολύ υψηλών θερμοκρασιών προς έναν εκπομπό χαμηλής θερμοκρασίας.

▪ Διασφαλίστε τη σωστή ρύθμιση των τύπων εκπομπών

για την κύρια ζώνη [2.7] και τη συμπληρωματική ζώνη [3.7], σύμφωνα με τον συνδεδεμένο εκπομπό.

ΠΛΗΡΟΦΟΡΙΕΣ

Ανάλογα με τη στοχευόμενη Δέλτα T, η μέση θερμοκρασία εκπομπού θα διαφέρει. Για να αντισταθμιστεί το αποτέλεσμα στη μέση θερμοκρασία εκπομπού λόγω υψηλότερης στοχευόμενης Δέλτα T, μπορεί να προσαρμοστεί το σημείο ρύθμισης εξερχόμενου νερού (σταθερό ή με αντιστάθμιση).

Εύρος σημείων ρύθμισης

Μπορείτε να περιορίσετε το εύρος της θερμοκρασίας εξερχόμενου νερού για τη θερμοκρασία εξερχόμενου νερού κύριας ζώνης. Σκοπός αυτής της ρύθμισης είναι να αποτραπεί η επιλογή μιας λανθασμένης (δηλαδή, πολύ υψηλής ή πολύ χαμηλής) θερμοκρασίας εξερχόμενου νερού. Συνεπώς, είναι δυνατή η ρύθμιση του διαθέσιμου εύρους της επιθυμητής θερμοκρασίας θέρμανσης και της επιθυμητής θερμοκρασίας ψύξης.

ΕΙΔΟΠΟΙΗΣΗ

Σε περίπτωση ενδοδαπέδιας θέρμανσης, είναι σημαντικό να περιοριστούν τα εξής:

▪ η μέγιστη θερμοκρασία εξερχόμενου νερού στη

λειτουργία θέρμανσης σύμφωνα με τις προδιαγραφές της εγκατάστασης ενδοδαπέδιας θέρμανσης.

▪ η ελάχιστη θερμοκρασία εξερχόμενου νερού στη

λειτουργία ψύξης στους 18~20°C για να αποτραπεί η δημιουργία συμπυκνωμάτων στο δάπεδο.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

ΕΙΔΟΠΟΙΗΣΗ

▪ Κατά την προσαρμογή του εύρους των θερμοκρασιών

εξερχόμενου νερού, όλες οι επιθυμητές θερμοκρασίες εξερχόμενου νερού προσαρμόζονται αντίστοιχα, ώστε να διασφαλιστεί ότι βρίσκονται εντός των ορίων.

▪ Να εξισορροπείτε πάντα την επιθυμητή θερμοκρασία

εξερχόμενου νερού με την επιθυμητή θερμοκρασία χώρου ή/και την απόδοση (σύμφωνα με το σχεδιασμό και τους επιλεγμένους εκπομπούς θερμότητας). Η επιθυμητή θερμοκρασία εξερχόμενου νερού είναι αποτέλεσμα πολλών ρυθμίσεων (προκαθορισμένες τιμές, τιμές εναλλαγής, καμπύλες αντιστάθμισης καιρικών συνθηκών, διαμόρφωση). Ως αποτέλεσμα, θα μπορούσαν να προκύψουν πολύ υψηλές ή πολύ χαμηλές θερμοκρασίες εξερχόμενου νερού που θα μπορούσαν να οδηγήσουν σε υπέρβαση των θερμοκρασιών ή μειωμένη απόδοση. Περιορίζοντας το εύρος θερμοκρασίας του εξερχόμενου νερού σε επαρκείς τιμές (ανάλογα με τον εκπομπό θερμότητας), παρόμοιες καταστάσεις μπορούν να αποφευχθούν.

Παράδειγμα: Ορίστε την ελάχιστη θερμοκρασία εξερχόμενου νερού στους 28°C, ώστε να αποφύγετε την πιθανότητα να ΜΗΝ είναι δυνατή η θέρμανση του χώρου: οι θερμοκρασίες εξερχόμενου νερού ΠΡΕΠΕΙ να είναι επαρκώς υψηλότερες από τις θερμοκρασίες χώρου (στη θέρμανση).

# Κωδικός Περιγραφή

Το εύρος θερμοκρασίας του εξερχόμενου νερού για την κύρια ζώνη θερμοκρασίας εξερχόμενου νερού (= η ζώνη θερμοκρασίας εξερχόμενου νερού με τη χαμηλότερη θερμοκρασία εξερχόμενου νερού στη λειτουργία θέρμανσης και την υψηλότερη θερμοκρασία εξερχόμενου νερού στη λειτουργία ψύξης)

[2.8.1] [9-01] Ελάχιστη ρύθμιση θέρμανσης

15°C~37°C

[2.8.2] [9-00] Μέγιστη ρύθμιση θέρμανσης

▪ [2‑0C]=2 (τύπος εκπομπού κύριας

ζώνης = θερμαντικό σώμα) 37°C~60°C

▪ Διαφορετικά: 37°C~55°C

[2.8.3] [9-02] Ελάχιστη ρύθμιση ψύξης 5°C~18°C

[2.8.4] [9-03] Μέγιστη ρύθμιση ψύξης 18°C~22°C

Έλεγχος

Για τη ρύθμιση της μονάδας υπάρχουν 3 δυνατότητες:

Ρύθμιση Σε αυτήν τη ρύθμιση...

Εξερχόμενο νερό Η λειτουργία της μονάδας επιλέγεται σύμφωνα

με τη θερμοκρασία του εξερχόμενου νερού και ανεξάρτητα από την πραγματική θερμοκρασία χώρου ή/και το αίτημα θέρμανσης ή ψύξης για το χώρο.

Εξωτερικός θερμοστάτης χώρου

Θερμοστάτης χώρου

Η λειτουργία της μονάδας επιλέγεται από τον εξωτερικό θερμοστάτη ή ισοδύναμη συσκευή (π.χ. το θερμοπομπό αντλίας θερμότητας).

Η λειτουργία της μονάδας επιλέγεται σύμφωνα με τη θερμοκρασία περιβάλλοντος του χειριστηρίου που χρησιμοποιείται ως θερμοστάτης χώρου.

# Κωδικός Περιγραφή

[2.9] [C‑07] ▪ 0: Εξερχόμενο νερό

▪ 1: Εξωτερικός θερμοστάτης χώρου

▪ 2: Θερμοστάτης χώρου

Τύπος θερμοστάτη

Ισχύει μόνο στη ρύθμιση εξωτερικού θερμοστάτη χώρου.

ΕΙΔΟΠΟΙΗΣΗ

# Κωδικός Περιγραφή

[2.A] [C‑05] Τύπος εξωτερικού θερμοστάτη χώρου

για την κύρια ζώνη:

▪ 1: 1 επαφή: Ο εξωτερικός

θερμοστάτης χώρου που χρησιμοποιείται μπορεί να αποστείλει μόνο μια συνθήκη ενεργοποίησης/ απενεργοποίησης θερμοστάτη. Δεν γίνεται διαχωρισμός ανάμεσα στο αίτημα θέρμανσης ή ψύξης. Ο θερμοστάτης χώρου είναι συνδεδεμένος μόνο σε 1 ψηφιακή είσοδο (X2M/35). Επιλέξτε αυτήν την τιμή στην περίπτωση σύνδεσης στο θερμοπομπό αντλίας θερμότητας (FWXV).

▪ 2: 2 επαφές: Ο εξωτερικός

θερμοστάτης χώρου που χρησιμοποιείται μπορεί να αποστείλει συνθήκες ενεργοποίησης/ απενεργοποίησης θερμοστάτη ξεχωριστά για τη θέρμανση και την ψύξη. Ο θερμοστάτης χώρου είναι συνδεδεμένος σε 2 ψηφιακές εισόδους (X2M/35 και X2M/34). Επιλέξτε αυτήν την τιμή στην περίπτωση σύνδεσης στον ενσύρματο (EKRTWA) ή τον ασύρματο (EKRTR1) θερμοστάτη χώρου

Θερμοκρασία εξερχόμενου νερού: Δέλτα Τ

Η στοχευόμενη ΔέλταT στη θέρμανση για την κύρια ζώνη εξαρτάται από τον τύπο του εκπομπού για την κύρια ζώνη που έχει επιλεγεί παραπάνω. Στη θέρμανση, αυτή η ρύθμιση υποδεικνύει τη διαφορά θερμοκρασίας ανάμεσα στο σημείο ρύθμισης εξερχόμενου νερού και το εισερχόμενο νερό. Στη λειτουργίας ψύξης, αυτή η ρύθμιση υποδεικνύει τη διαφορά θερμοκρασίας ανάμεσα στη θερμοκρασία εισερχόμενου και εξερχόμενου νερού.

Η μονάδα έχει σχεδιαστεί ώστε να υποστηρίζει τη λειτουργία διαδρομών ενδοδαπέδιας θέρμανσης. Η συνιστώμενη θερμοκρασία εξερχόμενου νερού για τις διαδρομές ενδοδαπέδιας θέρμανσης είναι 35°C. Σε αυτήν την περίπτωση γίνεται έλεγχος στη μονάδα προκειμένου να επιτευχθεί μια διαφορά θερμοκρασίας 5°C, το οποίο σημαίνει ότι η θερμοκρασία του νερού που εισέρχεται στη μονάδα είναι περίπου 30°C. Ανάλογα με την εφαρμογή που έχει εγκατασταθεί (καλοριφέρ, θερμοπομπός αντλίας θερμότητας, διαδρομές ενδοδαπέδιας θέρμανσης) ή με τις συνθήκες, μπορεί να είναι δυνατή η αλλαγή της διαφοράς ανάμεσα στη θερμοκρασία εισερχόμενου και εξερχόμενου νερού. Λάβετε υπόψη ότι ο κυκλοφορητής θα ρυθμίζει την παροχή του, για να διατηρεί τη Δέλτα T. Σε ορισμένες ειδικές περιπτώσεις, η μετρούμενη Δέλτα T μπορεί να διαφέρει από την καθορισμένη τιμή.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

+[8-06]

−[8-06]

ΠΛΗΡΟΦΟΡΙΕΣ

Όταν είναι ενεργό μόνο το εφεδρικό σύστημα θέρμανσης στη λειτουργία θέρμανσης, η Δέλτα T θα ρυθμίζεται σύμφωνα με τη σταθερή απόδοση του εφεδρικού συστήματος θέρμανσης. Είναι πιθανό αυτή η Δέλτα T να διαφέρει από την επιλεγμένη στοχευόμενη ΔέλταT.

ΠΛΗΡΟΦΟΡΙΕΣ

Στη λειτουργία θέρμανσης, η στοχευόμενη Δέλτα T θα επιτυγχάνεται μόνο μετά από κάποιο χρόνο λειτουργίας, όταν επιτευχθεί το σημείο ρύθμισης, λόγω της μεγάλης διαφοράς ανάμεσα στο σημείο ρύθμισης της θερμοκρασίας εξερχόμενου νερού και στη θερμοκρασία εισόδου κατά την εκκίνηση.

# Κωδικός Περιγραφή

[2.B.1] [1‑0B] Θέρμανση Δέλτα Τ: Απαιτείται ελάχιστη

διαφορά θερμοκρασίας για την καλή λειτουργία των εκπομπών θερμότητας στη λειτουργία θέρμανσης.

▪ Αν [2-0C]=2, αυτή ορίζεται σταθερά

στους 8°C

▪ Διαφορετικά: 3°C~10°C

[2.B.2] [1‑0D] Ψύξη Δέλτα Τ: Απαιτείται ελάχιστη

διαφορά θερμοκρασίας για την καλή λειτουργία των εκπομπών θερμότητας στη λειτουργία ψύξης.

▪ 3°C~10°C

# Κωδικός Περιγραφή

[2.C.1] [8‑05] Διαμόρφωση:

▪ 0 Όχι: Απενεργοποιημένη, η

επιθυμητή θερμοκρασία εξερχόμενου νερού πρέπει να καθοριστεί στο χειριστήριο.

▪ 1 Ναι: Ενεργοποιημένη, η

θερμοκρασία εξερχόμενου νερού υπολογίζεται σύμφωνα με τη διαφορά ανάμεσα στην επιθυμητή και την πραγματική θερμοκρασία χώρου. Με αυτόν τον τρόπο είναι δυνατή η καλύτερη αντιστοίχιση της απόδοσης της αντλίας θερμότητας με την πραγματική απαιτούμενη απόδοση και επιτυγχάνονται λιγότεροι κύκλοι έναρξης/διακοπής και πιο οικονομική λειτουργία. Σημείωση: Η ανάγνωση της επιθυμητής θερμοκρασίας εξερχόμενου νερού μπορεί να γίνει μόνο στο χειριστήριο.

[2.C.2] [8‑06] Μέγ. διαμόρφωση:

▪ 0°C~10°C

Αυτή είναι η τιμή θερμοκρασίας κατά την οποία η επιθυμητή θερμοκρασία εξερχόμενου νερού αυξάνεται ή μειώνεται.

Θερμοκρασία εξερχόμενου νερού: Διαμόρφωση

Ισχύει μόνο σε περίπτωση ρύθμισης θερμοστάτη χώρου. Κατά τη χρήση της λειτουργίας θερμοστάτη χώρου, ο πελάτης θα πρέπει να ορίσει την επιθυμητή θερμοκρασία χώρου. Η μονάδα θα παρέχει ζεστό νερό στους εκπομπούς θερμότητας και ο χώρος θα θερμαίνεται. Επιπλέον, πρέπει να ρυθμιστεί και η επιθυμητή θερμοκρασία εξερχόμενου νερού: κατά την ενεργοποίηση της διαμόρφωσης, η επιθυμητή θερμοκρασία εξερχόμενου νερού θα υπολογίζεται αυτόματα από τη μονάδα (σύμφωνα με τις προκαθορισμένες θερμοκρασίες, αν έχει επιλεγεί η λειτουργία αντιστάθμισης, η διαμόρφωση θα γίνει με βάση τις επιθυμητές θερμοκρασίες αντιστάθμισης) ενώ κατά την απενεργοποίηση της διαμόρφωσης, μπορείτε να ορίσετε την επιθυμητή θερμοκρασία εξερχόμενου νερού από το χειριστήριο. Επίσης, με τη διαμόρφωση ενεργοποιημένη, η επιθυμητή θερμοκρασία εξερχόμενου νερού μειώνεται ή αυξάνεται σε συνάρτηση με την επιθυμητή θερμοκρασία χώρου και τη διαφορά ανάμεσα στην πραγματική και την επιθυμητή θερμοκρασία χώρου. Αυτό έχει ως αποτέλεσμα τα εξής:

▪ σταθερές θερμοκρασίες χώρου που αντιστοιχούν ακριβώς στην

επιθυμητή θερμοκρασία (μέγιστο επίπεδο άνεσης)

▪ λιγότεροι κύκλοι ενεργοποίησης/απενεργοποίησης (μικρότερο

επίπεδο θορύβου, μεγαλύτερη άνεση και υψηλότερη απόδοση)

▪ όσο το δυνατό χαμηλότερες θερμοκρασίες νερού ώστε να

αντιστοιχούν στην επιθυμητή θερμοκρασία (υψηλότερη απόδοση)

ΠΛΗΡΟΦΟΡΙΕΣ

Αν έχει ενεργοποιηθεί η λειτουργία διαμόρφωσης θερμοκρασίας εξερχόμενου νερού, η καμπύλη αντιστάθμισης πρέπει να οριστεί σε υψηλότερη θέση από τη ρύθμιση [8-06] συμπεριλαμβανομένης της ελάχιστης ρυθμισμένης θερμοκρασίας εξερχόμενου νερού που απαιτείται για την επίτευξη σταθερής συνθήκης στη ρύθμιση άνεσης για το χώρο. Προκειμένου να αυξηθεί η απόδοση, η διαμόρφωση μπορεί να μειώσει το σημείο ρύθμισης θερμοκρασίας εξερχόμενου νερού. Με τη ρύθμιση της καμπύλης αντιστάθμισης σε υψηλότερη θέση, το σημείο ρύθμισης δεν θα μπορεί να μειωθεί κάτω από το ελάχιστο σημείο ρύθμισης. Ανατρέξτε στην παρακάτω εικόνα.

a Καμπύλη αντιστάθμισης b Ελάχιστη θερμοκρασία εξερχόμενου νερού που απαιτείται

για την επίτευξη σταθερής συνθήκης στο σημείο ρύθμισης άνεσης για το χώρο.

Βάνα αποκοπής

Τα παρακάτω ισχύουν μόνο όταν υπάρχουν 2 ζώνες θερμοκρασίας εξερχόμενου νερού. Σε περίπτωση που υπάρχει 1 ζώνη θερμοκρασίας εξερχόμενου νερού, συνδέστε τη βάνα αποκοπής στην έξοδο θέρμανσης/ψύξης.

Η βάνα αποκοπής για τη θερμοκρασία εξερχόμενου νερού κύριας ζώνης μπορεί να κλείσει στις εξής συνθήκες:

Οδηγός αναφοράς εγκαταστάτη

ΠΛΗΡΟΦΟΡΙΕΣ

Κατά τη λειτουργία απόψυξης, η βάνα αποκοπής παραμένει ΠΑΝΤΑ ανοιχτή.

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

[0-00]

[0-01]

[0-03] [0-02]

Κατά τη θέρμανση: Αν είναι ενεργοποιημένη η ρύθμιση [F‑0B], η βάνα αποκοπής κλείνει όταν δεν υπάρχει αίτημα θέρμανσης από την κύρια ζώνη. Ενεργοποιήστε αυτήν τη ρύθμιση για να κάνετε τα εξής:

▪ Να αποφύγετε την παροχή εξερχόμενου νερού στους εκπομπούς

θερμότητας στην κύρια ζώνη ΘΕξΝ (μέσω του σταθμού της βάνας ανάμιξης), όταν υπάρχει αίτημα από τη συμπληρωματική ζώνη ΘΕξΝ.

▪ Να ενεργοποιείτε τη διάταξη ενεργοποίησης/απενεργοποίησης του

κυκλοφορητή του σταθμού βάνας ανάμιξης, ΜΟΝΟ όταν υπάρχει αίτημα.

# Κωδικός Περιγραφή

[2.D.1] [F-0B] Η βάνα αποκοπής:

▪ 0 Όχι: ΔΕΝ επηρεάζεται από αιτήματα

θέρμανσης ή ψύξης.

▪ 1 Ναι: κλείνει όταν ΔΕΝ υπάρχει

αίτημα θέρμανσης ή ψύξης.

ΠΛΗΡΟΦΟΡΙΕΣ

Η ρύθμιση [F0B] είναι έγκυρη μόνο όταν έχει γίνει ρύθμιση θερμοστάτη ή ρύθμιση αιτήματος εξωτερικού θερμοστάτη χώρου (ΟΧΙ στην περίπτωση ρύθμισης θερμοκρασίας εξερχόμενου νερού).

8.4.4 Συμπληρωματική ζώνη

Οθόνη σημείου ρύθμισης

Μπορείτε να καθορίσετε τη θερμοκρασία εξερχόμενου νερού για τη συμπληρωματική ζώνη χρησιμοποιώντας την οθόνη σημείου ρύθμισης. Για περισσότερες πληροφορίες σχετικά με αυτό, ανατρέξτε στην ενότητα "8.3.5 Οθόνη σημείου ρύθμισης" στη

σελίδα49.

Πρόγραμμα

Υποδεικνύει αν η επιθυμητή θερμοκρασία εξερχόμενου νερού ορίζεται με βάση ένα πρόγραμμα. Ανατρέξτε επίσης στην ενότητα

"8.4.3Κύρια ζώνη"στη σελίδα53.

# Κωδικός Περιγραφή

[3.1] Δ/Υ Πρόγραμμα

▪ 0: Όχι

▪ 1: Ναι

Πρόγραμμα θέρμανσης

Μπορείτε να καθορίσετε τη θερμοκρασία θέρμανσης για τη συμπληρωματική ζώνη χρησιμοποιώντας την οθόνη προγραμματισμού. Για περισσότερες πληροφορίες σχετικά με αυτήν την οθόνη, ανατρέξτε στην ενότητα "8.3.8 Οθόνη προγραμμάτων:

Παράδειγμα"στη σελίδα50.

Πρόγραμμα ψύξης

Μπορείτε να καθορίσετε τη θερμοκρασία ψύξης για τη συμπληρωματική ζώνη χρησιμοποιώντας την οθόνη προγραμματισμού. Για περισσότερες πληροφορίες σχετικά με αυτήν την οθόνη, ανατρέξτε στην ενότητα "8.3.8 Οθόνη προγραμμάτων:

Παράδειγμα"στη σελίδα50.

Λειτουργία σημείου ρύθμισης

Η λειτουργία σημείου ρύθμισης της συμπληρωματικής ζώνης μπορεί να οριστεί ανεξάρτητα από τη λειτουργία σημείου ρύθμισης της κύριας ζώνης, βλ. "Κύρια ζώνη"στη σελίδα53.

Καμπύλη αντιστάθμισης θέρμανσης

Καθορισμός θέρμανσης αντιστάθμισης για τη συμπληρωματική ζώνη (αν [3.4] = 1 ή 2):

# Κωδικός Περιγραφή

[3.5] [0-00]

Καθορισμός θέρμανσης αντιστάθμισης:

[0-01]

[0-02]

[0-03]

▪ Tt: Επιθυμητή θερμοκρασία

εξερχόμενου νερού (συμπληρωματικής ζώνης)

▪ Ta: Εξωτερική θερμοκρασία

▪ [0-03]: Χαμηλή εξωτερική θερμοκρασία

περιβάλλοντος. –40°C~+5°C

▪ [0-02]: Υψηλή εξωτερική θερμοκρασία

περιβάλλοντος. 10°C~25°C

▪ [0-01]: Επιθυμητή θερμοκρασία

εξερχόμενου νερού, όταν η εξωτερική θερμοκρασία ισούται ή είναι χαμηλότερη από τη χαμηλή θερμοκρασία περιβάλλοντος. [9‑05]°C~[9‑06]°C Σημείωση: Αυτή η τιμή θα πρέπει να είναι υψηλότερη από την [0‑00], καθώς για τις χαμηλές εξωτερικές θερμοκρασίες απαιτείται πιο ζεστό νερό.

▪ [0-00]: Επιθυμητή θερμοκρασία

εξερχόμενου νερού, όταν η εξωτερική θερμοκρασία ισούται ή είναι υψηλότερη από την υψηλή θερμοκρασία περιβάλλοντος. [9‑05]~ελάχ.(45, [9‑06])°C Σημείωση: Αυτή η τιμή θα πρέπει να είναι χαμηλότερη από την [0‑01], καθώς για τις υψηλές εξωτερικές θερμοκρασίες απαιτείται λιγότερο ζεστό νερό.

Καμπύλη αντιστάθμισης ψύξης

Καθορισμός ψύξης αντιστάθμισης για την κύρια ζώνη (αν [3.4] = 2):

# Κωδικός Περιγραφή

[3.4] Δ/Υ Λειτουργία σημείου ρύθμισης

▪ 0: Σταθερή

▪ 1: ΑΘ θέρμανσης, σταθερή ψύξη

▪ 2: Αντιστάθμιση

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

[0-04]

[0-05]

[0-07] [0-06]

# Κωδικός Περιγραφή

[3.6] [0-04]

Καθορισμός ψύξης αντιστάθμισης:

[0-05]

[0-06]

[0-07]

▪ Tt: Επιθυμητή θερμοκρασία

εξερχόμενου νερού (συμπληρωματικής ζώνης)

▪ Ta: Εξωτερική θερμοκρασία

▪ [0-07]: Χαμηλή εξωτερική θερμοκρασία

περιβάλλοντος. 10°C~25°C

▪ [0-06]: Υψηλή εξωτερική θερμοκρασία

περιβάλλοντος. 25°C~43°C

▪ [0-05]: Επιθυμητή θερμοκρασία

εξερχόμενου νερού, όταν η εξωτερική θερμοκρασία ισούται με ή είναι χαμηλότερη από τη χαμηλή θερμοκρασία περιβάλλοντος. [9‑07]°C~[9‑08]°C Σημείωση: Αυτή η τιμή θα πρέπει να είναι υψηλότερη από την [0‑04], καθώς για τις χαμηλές εξωτερικές θερμοκρασίες απαιτείται λιγότερο κρύο νερό.

▪ [0-04]: Επιθυμητή θερμοκρασία

εξερχόμενου νερού, όταν η εξωτερική θερμοκρασία ισούται με ή είναι υψηλότερη από την υψηλή θερμοκρασία περιβάλλοντος. [9‑07]°C~[9‑08]°C Σημείωση: Αυτή η τιμή θα πρέπει να είναι χαμηλότερη από την [0‑05], καθώς για τις υψηλές εξωτερικές θερμοκρασίες απαιτείται πιο κρύο νερό.

Τύπος εκπομπού

Για περισσότερες πληροφορίες σχετικά με αυτήν τη λειτουργία, ανατρέξτε στην ενότητα "8.4.3Κύρια ζώνη"στη σελίδα53.

# Κωδικός Περιγραφή

[3.7] [2‑0D] Τύπος εκπομπού

▪ 0: Ενδοδαπέδια θέρμανση

▪ 1: Μονάδα fan coil

▪ 2: Καλοριφέρ

Τύπος εκπομπού Συμπληρωματική

ζώνη

Εύρος σημείων

ρύθμισης

θέρμανσης χώρου

Στοχευόμενη Δέλτα

T στη θέρμανση

[9‑05]~[9‑06]

0: Ενδοδαπέδια

Έως 55°C Μεταβλητή (βλ. [2.B])

θέρμανση

1: Μονάδα fan coil Έως 55°C Μεταβλητή (βλ. [2.B])

2: Καλοριφέρ Έως 65°C Σταθερή 8°C

[1‑0C]

Εύρος σημείων ρύθμισης

Για περισσότερες πληροφορίες σχετικά με αυτήν τη ρύθμιση, ανατρέξτε επίσης στην ενότητα "8.4.3Κύρια ζώνη"στη σελίδα53.

# Κωδικός Περιγραφή

Το εύρος θερμοκρασίας του εξερχόμενου νερού για τη συμπληρωματική ζώνη θερμοκρασίας εξερχόμενου νερού (= η ζώνη θερμοκρασίας εξερχόμενου νερού με την υψηλότερη θερμοκρασία εξερχόμενου νερού στη λειτουργία θέρμανσης και τη χαμηλότερη θερμοκρασία εξερχόμενου νερού στη λειτουργία ψύξης)

[3.8.1] [9-05] Ελάχιστη ρύθμιση θέρμανσης:

15°C~37°C

[3.8.2] [9-06] Μέγιστη ρύθμιση θέρμανσης

▪ [2‑0D]=2 (τύπος εκπομπού

συμπληρωματικής ζώνης = θερμαντικό σώμα) 37°C~60°C

▪ Διαφορετικά: 37°C~55°C

[3.8.3] [9-07] Ελάχιστη ρύθμιση ψύξης: 5°C~18°C

[3.8.4] [9-08] Μέγιστη ρύθμιση ψύξης: 8°C~22°C

Έλεγχος

Ο τύπος ρύθμισης εμφανίζεται εδώ, αλλά δεν μπορεί να προσαρμοστεί. Προσδιορίζεται από τον τύπο ρύθμισης της κύριας ζώνης. Για περισσότερες πληροφορίες σχετικά με τη λειτουργία, ανατρέξτε στην ενότητα "8.4.3Κύρια ζώνη"στη σελίδα53.

# Κωδικός Περιγραφή

[3.9] Δ/Υ Έλεγχος

▪ Εξερχόμενο νερό αν ο τύπος ρύθμισης

της κύριας ζώνης είναι Εξερχόμενο νερό.

▪ Εξωτερικός θερμοστάτης χώρου αν ο

τύπος ρύθμισης της κύριας ζώνης είναι Εξωτερικός θερμοστάτης χώρου ή Θερμοστάτης χώρου.

Τύπος θερμοστάτη

Ισχύει μόνο στη ρύθμιση εξωτερικού θερμοστάτη χώρου. Για περισσότερες πληροφορίες σχετικά με τη λειτουργία, ανατρέξτε στην ενότητα "8.4.3Κύρια ζώνη"στη σελίδα53.

# Κωδικός Περιγραφή

[3.A] [C‑06] Τύπος εξωτερικού θερμοστάτη χώρου

για τη συμπληρωματική ζώνη:

▪ 1: 1 επαφή. Σύνδεση σε μόνο 1

ψηφιακή είσοδο (X2M/35a)

▪ 2: 2 επαφές. Σύνδεση σε 2 ψηφιακές

εισόδους (X2M/34a και X2M/35a)

Θερμοκρασία εξερχόμενου νερού: Δέλτα Τ

Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "8.4.3Κύρια

ζώνη"στη σελίδα53.

# Κωδικός Περιγραφή

[3.B.1] [1-0C] Θέρμανση Δέλτα Τ: Απαιτείται ελάχιστη

διαφορά θερμοκρασίας για την καλή λειτουργία των εκπομπών θερμότητας στη λειτουργία θέρμανσης.

▪ Αν [2-0D] = 2, αυτή ορίζεται σταθερά

στους 8°C

▪ Διαφορετικά: 3°C~10°C

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

# Κωδικός Περιγραφή

[3.B.2] [1-0E] Ψύξη Δέλτα Τ: Απαιτείται ελάχιστη

διαφορά θερμοκρασίας για την καλή λειτουργία των εκπομπών θερμότητας στη λειτουργία ψύξης.

▪ 3°C~10°C

8.4.5 Θέρμανση/ψύξη χώρου

Πληροφορίες για τις λειτουργίες χώρου

Ανάλογα με το μοντέλο της αντλίας θερμότητας που διαθέτετε, πρέπει να καθορίσετε τη λειτουργία χώρου που θέλετε να χρησιμοποιείται από το σύστημα: θέρμανση ή ψύξη.

Εάν έχει εγκατασταθεί

ένα μοντέλο

αντλίαςθερμότητας …

Θέρμανση/ψύξη Το σύστημα μπορεί να ζεστάνει και να

δροσίσει έναν χώρο. Πρέπει να καθορίσετε τη λειτουργία χώρου που θέλετε να χρησιμοποιηθεί από το σύστημα.

Μόνο θέρμανση Το σύστημα μπορεί να ζεστάνει αλλά ΟΧΙ

να δροσίσει έναν χώρο. ΔΕΝ χρειάζεται να καθορίσετε τη λειτουργία χώρου που θέλετε να χρησιμοποιηθεί από το σύστημα.

Για να καθορίσετε αν έχει εγκατασταθεί ένα μοντέλο θέρμανσης/ ψύξης με αντλία θερμότητας

1 Μεταβείτε στο [4]: Θέρμανση/ψύξη χώρου.

2 Ελέγξτε αν η ρύθμιση [4.1] Τρόπος λειτουργίας

περιλαμβάνεται στη λίστα και μπορεί να αλλάξει. Εάν περιλαμβάνεται, τότε έχει εγκατασταθεί ένα μοντέλο θέρμανσης/ψύξης με αντλία θερμότητας.

Για να καθορίσετε τη λειτουργία χώρου που θέλετε να χρησιμοποιηθεί από το σύστημα, μπορείτε:

Μπορείτε… Θέση

Να ελέγξετε ποια λειτουργία χώρου χρησιμοποιείται τη δεδομένη στιγμή.

Να ορίσετε τη λειτουργία χώρου μόνιμα. Βασικό μενού

Να περιορίσετε την αυτόματη εναλλαγή

σύμφωνα με ένα μηνιαίο πρόγραμμα.

Για να ελέγξετε ποια λειτουργία χώρου χρησιμοποιείται τη δεδομένη στιγμή

Η λειτουργία χώρου εμφανίζεται στην αρχική οθόνη:

▪ Όταν η μονάδα είναι στη λειτουργία θέρμανσης, εμφανίζεται το

εικονίδιο .

▪ Όταν η μονάδα είναι στη λειτουργία ψύξης, εμφανίζεται το

εικονίδιο .

Η ένδειξη κατάστασης εμφανίζεται αν η μονάδα βρίσκεται σε λειτουργία:

▪ Όταν η μονάδα δεν βρίσκεται σε λειτουργία, η ένδειξη κατάστασης

θα αναβοσβήνει με μπλε χρώμα σε διαστήματα περίπου 5 δευτερολέπτων.

▪ Ενώ η μονάδα είναι σε λειτουργία, η ένδειξη κατάστασης θα είναι

συνεχώς αναμμένη με μπλε χρώμα.

Για να ρυθμίσετε τη λειτουργία χώρου

1 Μεταβείτε στο [4.1]: Θέρμανση/ψύξη χώρου >

Τρόπος λειτουργίας

Τότε…

Αρχική οθόνη

2 Επιλέξτε μία από τις παρακάτω ρυθμίσεις:

▪ Θέρμανση: Λειτουργία θέρμανσης πάντα

▪ Ψύξη: Λειτουργία ψύξης πάντα

▪ Αυτόματα: Η λειτουργία αλλάζει αυτόματα με βάση

την εξωτερική θερμοκρασία. Περιορίζεται με βάση το πρόγραμμα λειτουργίας.

Η αυτόματη αλλαγή θέρμανσης/ψύξης ισχύει μόνο για τις μονάδες EABX, EAVX και EAVZ (μόνο αν έχει εγκατασταθεί το EKHVCONV2).

Όταν είναι επιλεγμένη η ρύθμιση Αυτόματα, η αλλαγή του τρόπου λειτουργίας εξαρτάται από το Προγραμματισμός λειτουργίας [4.2]: ο τελικός χρήστης υποδεικνύει σε μηνιαία βάση ποια λειτουργία επιτρέπεται.

Για να περιορίσετε την αυτόματη εναλλαγή σύμφωνα με ένα πρόγραμμα

Συνθήκες: Ορίστε τη λειτουργία χώρου σε Αυτόματα.

1 Μεταβείτε στο [4.2]: Θέρμανση/ψύξη χώρου >

Προγραμματισμός λειτουργίας.

2 Επιλέξτε έναν μήνα.

3 Για κάθε μήνα, επιλέξτε μια ρύθμιση:

▪ Αντιστρέψιμη: Δεν περιορίζεται

▪ Μόνο θέρμανση: Περιορίζεται

▪ Μόνο ψύξη: Περιορίζεται

4 Επιβεβαιώστε τις αλλαγές.

Παράδειγμα: Περιορισμοί αλλαγής

Χρονική στιγμή Περιορισμός

Κατά τους ψυχρούς μήνες.

Παράδειγμα: Οκτώβριος, Νοέμβριος, Δεκέμβριος, Ιανουάριος, Φεβρουάριος και Μάρτιος.

Κατά τους θερμούς μήνες.

Παράδειγμα: Ιούνιος, Ιούλιος και Αύγουστος.

Κατά τις ενδιάμεσες περιόδους.

Παράδειγμα: Απρίλιος, Μάιος και Σεπτέμβριος.

Αν οι ρυθμίσεις Τρόπος λειτουργίας και Προγραμματισμός λειτουργίας έχουν αμφότερες οριστεί στην επιλογή Αυτόματα, ο τρόπος λειτουργίας θα καθορίζεται από την εξωτερική θερμοκρασία. Ο τρόπος λειτουργίας θα αλλάξει, ώστε να βρίσκεται ΠΑΝΤΑ εντός του εύρους λειτουργίας που καθορίζεται από τις ρυθμίσεις Θερμοκρασία απενεργοποίησης θέρμανσης χώρου και Θερμοκρασία απενεργοποίησης ψύξης χώρου. Αν μειωθεί η εξωτερική θερμοκρασία, ο τρόπος λειτουργίας θα αλλάξει στην ψύξη και αντίστροφα. Η εξωτερική θερμοκρασία υπολογίζεται σε μια μέση τιμή σε ένα χρονικό διάστημα.

Αν η εξωτερική θερμοκρασία είναι ανάμεσα στη Θερμοκρασία απενεργοποίησης θέρμανσης χώρου και τη Θερμοκρασία απενεργοποίησης ψύξης χώρου, ο τρόπος λειτουργίας παραμένει ο ίδιος.

Εύρος λειτουργίας

Ανάλογα με τη μέση εξωτερική θερμοκρασία, δεν επιτρέπεται η ρύθμιση της λειτουργίας της μονάδας σε θέρμανση χώρου ή ψύξη χώρου.

Μόνο θέρμανση

Μόνο ψύξη

Αντιστρέψιμη

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

# Κωδικός Περιγραφή

[4.3.1] [4-02] Θερμοκρασία απενεργοποίησης

θέρμανσης χώρου: Όταν η μέση εξωτερική θερμοκρασία υπερβαίνει αυτήν την τιμή, η θέρμανση χώρου απενεργοποιείται. Αυτή η ρύθμιση χρησιμοποιείται επίσης στην αυτόματη αλλαγή θέρμανσης/ψύξης.

▪ 14°C~35°C

[4.3.2] [F-01] Θερμοκρασία απενεργοποίησης ψύξης

χώρου: Όταν η μέση εξωτερική θερμοκρασία μειωθεί κάτω από αυτήν την τιμή, η ψύξη χώρου απενεργοποιείται. Αυτή η ρύθμιση χρησιμοποιείται επίσης στην αυτόματη αλλαγή θέρμανσης/ψύξης.

▪ 10°C~35°C

Εξαίρεση: Αν το σύστημα έχει ρυθμιστεί στον έλεγχο μέσω θερμοστάτη χώρου με μία ζώνη θερμοκρασίας εξερχόμενου νερού και εκπομπούς γρήγορης θέρμανσης, ο τρόπος λειτουργίας θα εξαρτάται από τα εξής:

▪ Τη μετρούμενη εσωτερική θερμοκρασία: εκτός από την επιθυμητή

θερμοκρασία θέρμανσης και ψύξης χώρου, ο εγκαταστάτης ορίζει μια τιμή υστέρησης (π.χ. στη λειτουργία θέρμανσης αυτή η τιμή σχετίζεται με την επιθυμητή θερμοκρασία ψύξης) και μια τιμή απόκλισης (π.χ. στη λειτουργία θέρμανσης αυτή η τιμή σχετίζεται με την επιθυμητή θερμοκρασία θέρμανσης). Παράδειγμα: Η επιθυμητή θερμοκρασία χώρου στη λειτουργία θέρμανσης είναι 22°C και στην λειτουργία ψύξης είναι 24°C, με τιμή υστέρησης 1°C και τιμή απόκλισης 4°C. Η αλλαγή από τη θέρμανση στην ψύξη θα πραγματοποιηθεί, όταν η θερμοκρασία χώρου υπερβεί τη μέγιστη επιθυμητή θερμοκρασία ψύξης συν την τιμή υστέρησης (δηλαδή τους 25°C) και την επιθυμητή θερμοκρασία θέρμανσης συν την τιμή απόκλισης (δηλαδή τους 26°C). Αντίθετα, η αλλαγή από την ψύξη στη θέρμανση θα πραγματοποιηθεί, όταν η θερμοκρασία χώρου μειωθεί κάτω από την ελάχιστη επιθυμητή θερμοκρασία θέρμανσης μείον την τιμή υστέρησης (δηλαδή τους 21°C) και την επιθυμητή θερμοκρασία ψύξης μείον την τιμή απόκλισης (δηλαδή τους 20°C). Χρονοδιακόπτης προστασίας για την αποτροπή της υπερβολικά συχνής αλλαγής από τη θέρμανση στην ψύξη και αντίστροφα.

Αριθμός ζωνών

Το σύστημα μπορεί να παράσχει εξερχόμενο νερό σε έως 2 ζώνες θερμοκρασίας νερού. Κατά τη ρύθμιση, πρέπει να ορίσετε τον αριθμό των ζωνών νερού.

# Κωδικός Περιγραφή

[4.4] [7‑02] ▪ 0: Μονή ζώνη

Μόνο μία ζώνη θερμοκρασίας εξερχόμενου νερού:

▪ a: Κύρια ζώνη ΘΕξΝ

[4.4] [7‑02] ▪ 1: Διπλή ζώνη

Δύο ζώνες θερμοκρασίας εξερχόμενου νερού. Η κύρια ζώνη θερμοκρασίας εξερχόμενου νερού αποτελείται από εκπομπούς θερμότητας υψηλότερου φορτίου και έναν σταθμό ανάμιξης για την επίτευξη της επιθυμητής θερμοκρασίας εξερχόμενου νερού. Στη θέρμανση:

▪ a: Συμπληρωματική ζώνη ΘΕξΝ:

Υψηλότερη θερμοκρασία

▪ b: Κύρια ζώνη ΘΕξΝ: Χαμηλότερη

θερμοκρασία

# Κωδικός Περιγραφή

Ρυθμίσεις αλλαγής που σχετίζονται με την εσωτερική θερμοκρασία. Ισχύει ΜΟΝΟ όταν έχει επιλεγεί η ρύθμιση Αυτόματα και η λειτουργία του συστήματος έχει οριστεί στη ρύθμιση θερμοστάτη χώρου με 1 ζώνη εξερχόμενου θερμοκρασίας εξερχόμενου νερού και εκπομπούς γρήγορης θέρμανσης.

Δ/Υ [4-0B] Υστέρηση: Εξασφαλίζει ότι η αλλαγή

πραγματοποιείται, ΜΟΝΟ όταν είναι απαραίτητη. Η λειτουργία χώρου αλλάζει από τη θέρμανση στην ψύξη, ΜΟΝΟ όταν η θερμοκρασία χώρου υπερβεί την επιθυμητή θερμοκρασία ψύξης συν την τιμή υστέρησης.

▪ Εύρος: 1°C~10°C

Δ/Υ [4-0D] Απόκλιση: Εξασφαλίζει ότι μπορεί να

επιτυγχάνεται πάντα η ενεργή επιθυμητή θερμοκρασία χώρου. Στη λειτουργία θέρμανσης, η λειτουργία χώρου αλλάζει ΜΟΝΟ όταν η θερμοκρασία χώρου υπερβαίνει την επιθυμητή θερμοκρασία συν την τιμή απόκλισης.

▪ Εύρος: 1°C~10°C

Οδηγός αναφοράς εγκαταστάτη

ΠΡΟΣΟΧΗ

▪ Εγκαταστήστε μια βάνα υδροστάτη/θερμοστατική

βαλβίδα για την αποφυγή πολύ υψηλών θερμοκρασιών προς έναν εκπομπό χαμηλής θερμοκρασίας.

▪ Διασφαλίστε τη σωστή ρύθμιση των τύπων εκπομπών

για την κύρια ζώνη [2.7] και τη συμπληρωματική ζώνη [3.7], σύμφωνα με τον συνδεδεμένο εκπομπό.

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

b c

a b

g b

b c

Λειτουργία κυκλοφορητή

Όταν η λειτουργία της θέρμανσης/ψύξης χώρου είναι απενεργοποιημένη, ο κυκλοφορητής είναι πάντα απενεργοποιημένος. Όταν η λειτουργία της θέρμανσης/ψύξης χώρου είναι ενεργοποιημένη, μπορείτε να επιλέξετε ανάμεσα στους εξής τρόπους λειτουργίας:

# Κωδικός Περιγραφή

[4.5] [F–0D] Λειτουργία κυκλοφορητή:

▪ 0 Συνεχής: Συνεχής λειτουργία

κυκλοφορητή, ανεξάρτητα από τη συνθήκη ενεργοποίησης ή απενεργοποίησης του θερμοστάτη. Παρατήρηση: Η συνεχής λειτουργία κυκλοφορητή απαιτεί περισσότερη ενέργεια σε σχέση με τη δοκιμαστική λειτουργία ή τη λειτουργία κυκλοφορητή βάσει αιτήματος.

▪ a: Ρύθμιση θέρμανσης/ψύξης

χώρου

▪ b: Απενεργοποίηση

▪ c: Ενεργοποίηση

▪ d: Λειτουργία κυκλοφορητή

[4.5] [F-0D] ▪ 1 (Δειγματοληψία): Ο κυκλοφορητής

ενεργοποιείται όταν υπάρχει ζήτηση θέρμανσης ή ψύξης, επειδή η θερμοκρασία εξερχόμενου νερού δεν έχει φτάσει ακόμα στην επιθυμητή θερμοκρασία. Όταν ο θερμοστάτης είναι απενεργοποιημένος, ο κυκλοφορητής λειτουργεί κάθε 3 λεπτά, για να ελέγχει τη θερμοκρασία του νερού και τα αιτήματα θέρμανσης ή ψύξης, εφόσον απαιτείται. Παρατήρηση: Η δοκιμαστική λειτουργία είναι διαθέσιμη ΜΟΝΟ στη ρύθμιση της θερμοκρασίας εξερχόμενου νερού.

▪ a: Ρύθμιση θέρμανσης/ψύξης

χώρου

▪ b: Απενεργοποίηση

▪ c: Ενεργοποίηση

▪ d: Θερμοκρασία ΘΕξΝ

▪ e: Πραγματική

▪ f: Επιθυμητή

▪ g: Λειτουργία κυκλοφορητή

# Κωδικός Περιγραφή

[4.5] [F-0D] ▪ 2 Αίτημα: Λειτουργία κυκλοφορητή

βάσει αιτήματος. Παράδειγμα: Η χρήση θερμοστάτη χώρου και θερμοστάτη δημιουργεί συνθήκη ενεργοποίησης/απενεργοποίησης του θερμοστάτη. Παρατήρηση: ΔΕΝ διατίθεται στη ρύθμιση της θερμοκρασίας εξερχόμενου νερού.

▪ a: Ρύθμιση θέρμανσης/ψύξης

χώρου

▪ b: Απενεργοποίηση

▪ c: Ενεργοποίηση

▪ d: Αίτημα θέρμανσης (από

εξωτερικό θερμοστάτη χώρου ή θερμοστάτη χώρου)

▪ e: Λειτουργία κυκλοφορητή

Τύπος μονάδας

Σε αυτό το τμήμα του μενού, μπορείτε να δείτε ποιος τύπος μονάδας χρησιμοποιείται:

# Κωδικός Περιγραφή

[4.6] [E‑02] Τύπος μονάδας:

▪ 0 Αντιστρέψιμη

▪ 1 Μόνο θέρμανση

Περιορισμός κυκλοφορητή

Ο περιορισμός ταχύτητας κυκλοφορητή [9‑0D] καθορίζει τη μέγιστη ταχύτητα κυκλοφορητή. Υπό κανονικές συνθήκες, η προεπιλεγμένη ρύθμιση ΔΕΝ θα πρέπει να τροποποιείται. Ο περιορισμός ταχύτητας κυκλοφορητή θα ακυρωθεί αν η παροχή βρίσκεται εντός του εύρους της ελάχιστης παροχής (σφάλμα 7H).

# Κωδικός Περιγραφή

[4.7] [9-0D] Περιορισμός κυκλοφορητή:

▪ 0: Χωρίς περιορισμό

▪ 1~4: Γενικός περιορισμός. Υπάρχει

περιορισμός σε όλες τις συνθήκες. Η απαιτούμενη ρύθμιση Δέλτα Τ και η άνεση ΔΕΝ είναι εξασφαλισμένες.

▪ 5~8: Περιορισμός όταν δεν υπάρχουν

ενεργοποιητές. Αν δεν υπάρχει έξοδος θέρμανσης, εφαρμόζεται ο περιορισμός ταχύτητας κυκλοφορητή. Αν υπάρχει έξοδος θέρμανσης, η ταχύτητα κυκλοφορητή καθορίζεται μόνο από τη ΔέλταΤ σε συνάρτηση με την απαιτούμενη απόδοση. Με αυτό το εύρος περιορισμού, είναι δυνατή η ρύθμιση της ΔέλταΤ και η άνεση είναι εξασφαλισμένη.

Οι μέγιστες τιμές εξαρτώνται από τον τύπο της μονάδας:

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

0°C

a b

Στη λειτουργία θέρμανσης, η επιθυμητή θερμοκρασία εξερχόμενου νερού αυξάνεται τοπικά σε μια εξωτερική θερμοκρασία των 0°C περίπου. Μπορείτε να επιλέξετε αυτήν την αντιστάθμιση όταν χρησιμοποιείτε μια απόλυτη επιθυμητή θερμοκρασία ή μια επιθυμητή θερμοκρασία αντιστάθμισης καιρικών συνθηκών (βλ. παρακάτω εικόνα).

a Απόλυτη επιθυμητή ΘΕξΝ b Επιθυμητή ΘΕξΝ βάσει αντιστάθμισης

# Κωδικός Περιγραφή

[4.A] [D-03] Αύξηση γύρω από τους 0°C

▪ 0: Όχι

▪ 1: αύξηση 2°C, απόκλιση 4°C

▪ 2: αύξηση 4°C, απόκλιση 4°C

▪ 3: αύξηση 2°C, απόκλιση 8°C

▪ 4: αύξηση 4°C, απόκλιση 8°C

Υπέρβαση ορίου

Αυτή η λειτουργία προσδιορίζει πόσο μπορεί να αυξηθεί η θερμοκρασία του νερού πάνω από την επιθυμητή θερμοκρασία εξερχόμενου νερού πριν να σταματήσει να λειτουργεί ο συμπιεστής. Ο συμπιεστής θα αρχίσει ξανά να λειτουργεί, όταν η θερμοκρασία εξερχόμενου νερού πέσει κάτω από την επιθυμητή θερμοκρασία εξερχόμενου νερού. Αυτή η λειτουργία ισχύει ΜΟΝΟ για τη λειτουργία θέρμανσης.

a Εξωτερική στατική πίεση b Παροχή νερού

Κυκλοφορητής εκτός εύρους

Όταν η λειτουργία του κυκλοφορητή είναι απενεργοποιημένη, ο κυκλοφορητής σταματάει αν η εξωτερική θερμοκρασία υπερβεί την τιμή που έχει καθοριστεί στη ρύθμιση Θερμοκρασία απενεργοποίησης θέρμανσης χώρου [4‑02] ή πέσει κάτω από την τιμή που έχει καθοριστεί στη ρύθμιση Θερμοκρασία απενεργοποίησης ψύξης χώρου [F‑01]. Όταν η λειτουργία του κυκλοφορητή είναι ενεργοποιημένη, τότε είναι δυνατή σε όλες τις εξωτερικές θερμοκρασίες.

# Κωδικός Περιγραφή

[4.9] [F-00] Λειτουργία κυκλοφορητή:

▪ 0: Απενεργοποιείται εάν η εξωτερική

θερμοκρασία είναι υψηλότερη από την τιμή της ρύθμισης [4‑02] ή χαμηλότερη από την τιμή της ρύθμισης [F‑01] ανάλογα με τη λειτουργία θέρμανσης/ ψύξης.

▪ 1: Είναι ενεργή σε όλες τις εξωτερικές

θερμοκρασίες.

Αύξηση γύρω από τους 0°C

Χρησιμοποιήστε αυτήν τη ρύθμιση για να αντισταθμίσετε πιθανές απώλειες θερμότητας του κτηρίου εξαιτίας εξάτμισης του λιωμένου πάγου ή χιονιού. (π.χ. σε χώρες με ψυχρό κλίμα).

Οδηγός αναφοράς εγκαταστάτη

# Κωδικός Περιγραφή

[4.B] [9-04] Υπέρβαση ορίου

▪ 1°C~4°C

Αντιπαγετική προστασία

Η αντιπαγετική προστασία χώρου [1.4] αποτρέπει την υπερβολικά χαμηλή θερμοκρασία στο χώρο. Για περισσότερες πληροφορίες σχετικά με την αντιπαγετική προστασία χώρου, ανατρέξτε στην ενότητα "8.4.2Χώρος"στη σελίδα51.

8.4.6 Δοχείο ΖΝΧ

Οθόνη σημείου ρύθμισης δοχείου

Μπορείτε να ορίσετε τη θερμοκρασία του ζεστού νερού χρήσης χρησιμοποιώντας την οθόνη σημείου ρύθμισης. Για περισσότερες πληροφορίες σχετικά με αυτό, ανατρέξτε στην ενότητα "8.3.5Οθόνη

σημείου ρύθμισης"στη σελίδα49.

Δυναμική λειτουργία

Μπορείτε να χρησιμοποιήσετε τη δυναμική λειτουργία, για να ξεκινήσετε αμέσως τη θέρμανση του νερού στην προκαθορισμένη τιμή (Άνεση αποθήκευσης). Ωστόσο, με αυτόν τον τρόπο θα καταναλωθεί επιπλέον ενέργεια. Αν η δυναμική λειτουργία είναι

ενεργοποιημένη, στην αρχική οθόνη θα εμφανίζεται η ένδειξη .

Για να ενεργοποιήσετε τη δυναμική λειτουργία

Ενεργοποιήστε ή απενεργοποιήστε τη λειτουργία Δυναμική λειτουργία ως εξής:

1 Μεταβείτε στο [5.1]: Δοχείο > Δυναμική λειτουργία

2 Ρυθμίστε τη δυναμική λειτουργία σε

Απενεργοποίηση ή Ενεργοποίηση.

Παράδειγμα χρήσης: Χρειάζεστε άμεσα περισσότερο ζεστό νερό

Εάν βρίσκεστε στην παρακάτω κατάσταση:

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

▪ Έχετε ήδη καταναλώσει τη μεγαλύτερη ποσότητα ζεστού νερού.

▪ Δεν μπορείτε να περιμένετε μέχρι τη θέρμανση του δοχείου ΖΝΧ

κατά την επόμενη προγραμματισμένη ενέργεια.

Σε αυτήν την περίπτωση, μπορείτε να ενεργοποιήσετε τη δυναμική λειτουργία ΖΝΧ.

Πλεονέκτημα: Το δοχείοΖΝΧ ξεκινά αμέσως να θερμαίνει το νερό μέχρι να φτάσει στην προκαθορισμένη τιμή (Άνεση αποθήκευσης).

ΠΛΗΡΟΦΟΡΙΕΣ

Όταν είναι ενεργοποιημένη η δυναμική λειτουργία, υπάρχει σημαντικός κίνδυνος να δημιουργηθούν προβλήματα μειωμένης θέρμανσης/ψύξης χώρου και απόδοσης. Σε περίπτωση συχνής λειτουργίας ζεστού νερού χρήσης, θα παρουσιάζονται συχνές και μεγάλες διακοπές στη θέρμανση/ψύξη χώρου.

Σημείο ρύθμισης άνεσης

Ισχύει μόνο όταν η προετοιμασία ζεστού νερού χρήσης έχει οριστεί σε Μόνο πρόγραμμα ή Πρόγραμμα + αναθέρμανση. Κατά τον προγραμματισμό, μπορείτε να χρησιμοποιήσετε το σημείο ρύθμισης άνεσης ως προκαθορισμένη τιμή. Εάν αργότερα θελήσετε να αλλάξετε το σημείο ρύθμισης αποθήκευσης, πρέπει να το αλλάξετε μόνο σε μία θέση.

Το δοχείο θα θερμανθεί έως την επίτευξη της θερμοκρασίας άνεσης αποθήκευσης. Είναι η υψηλότερη επιθυμητή θερμοκρασία, όταν έχει προγραμματιστεί μια ενέργεια άνεσης αποθήκευσης.

Επιπλέον, μπορείτε να προγραμματίσετε μια διακοπή αποθήκευσης. Αυτή η δυνατότητα διακόπτει τη θέρμανση του δοχείου, ακόμα κι αν ΔΕΝ έχει επιτευχθεί το σημείο ρύθμισης. Προγραμματίζετε μια διακοπή αποθήκευσης μόνο όταν δεν επιθυμείτε καθόλου τη θέρμανση του δοχείου.

# Κωδικός Περιγραφή

[5.2] [6-0A] Σημείο ρύθμισης άνεσης

▪ 30°C~[6‑0E]°C

Σημείο ρύθμισης Eco

Η θερμοκρασία αποθήκευσης eco υποδεικνύει τη χαμηλότερη επιθυμητή θερμοκρασία δοχείου. Είναι η επιθυμητή θερμοκρασία, όταν έχει προγραμματιστεί μια ενέργεια αποθήκευσης eco (κυρίως κατά τη διάρκεια της ημέρας).

# Κωδικός Περιγραφή

[5.3] [6-0B] Σημείο ρύθμισης Eco

▪ 30°C~ελάχ.(50,[6‑0E])°C

Σημείο ρύθμισης αναθέρμανσης

Η επιθυμητή θερμοκρασία αναθέρμανσης δοχείου που

χρησιμοποιείται:

▪ στη λειτουργία Πρόγραμμα + αναθέρμανση, κατά τη λειτουργία

αναθέρμανσης: η ελάχιστη εγγυημένη θερμοκρασία δοχείου ορίζεται από τη ρύθμιση Σημείο ρύθμισης αναθέρμανσης μείον την υστέρηση αναθέρμανσης. Εάν η θερμοκρασία του δοχείου πέσει κάτω από αυτήν την τιμή, το δοχείο θερμαίνεται.

▪ κατά τη λειτουργία άνεσης αποθήκευσης, για να θέσει σε

προτεραιότητα την προετοιμασία ζεστού νερού χρήσης. Εάν η θερμοκρασία του δοχείου υπερβεί αυτήν την τιμή, η προετοιμασία ζεστού νερού χρήσης και η θέρμανση/ψύξη χώρου εκτελούνται διαδοχικά.

# Κωδικός Περιγραφή

[5.4] [6-0C] Σημείο ρύθμισης αναθέρμανσης

▪ 30°C~ελάχ.(50,[6‑0E])°C

Πρόγραμμα

Μπορείτε να καθορίσετε το πρόγραμμα θερμοκρασίας δοχείου χρησιμοποιώντας την οθόνη προγραμματισμού. Για περισσότερες πληροφορίες σχετικά με αυτήν την οθόνη, ανατρέξτε στην ενότητα

"8.3.8Οθόνη προγραμμάτων: Παράδειγμα"στη σελίδα50.

Λειτουργία θέρμανσης

Η προετοιμασία του ζεστού νερού χρήσης μπορεί να γίνει με 3 διαφορετικούς τρόπους. Διαφέρουν μεταξύ τους στον τρόπο καθορισμού της επιθυμητής θερμοκρασίας δοχείου και τον τρόπο με τον οποίο ενεργεί η μονάδα σύμφωνα με αυτόν.

# Κωδικός Περιγραφή

[5.6] [6-0D] Λειτουργία θέρμανσης

▪ 0: Μόνο αναθέρμανση: Επιτρέπεται

μόνο η λειτουργία αναθέρμανσης.

▪ 1: Πρόγραμμα + αναθέρμανση: Το

δοχείο ζεστού νερού χρήσης θερμαίνεται σύμφωνα με ένα πρόγραμμα και μεταξύ των προγραμματισμένων κύκλων θέρμανσης επιτρέπεται η λειτουργία αναθέρμανσης.

▪ 2: Μόνο πρόγραμμα: Το δοχείο ζεστού

νερού χρήσης μπορεί να θερμανθεί ΜΟΝΟ σύμφωνα με κάποιο πρόγραμμα.

Συμβουλευτείτε το εγχειρίδιο λειτουργίας για περισσότερες λεπτομέρειες.

ΠΛΗΡΟΦΟΡΙΕΣ

Κίνδυνος μειωμένης απόδοσης κατά τη θέρμανση χώρου για δοχείο ζεστού νερού χρήσης χωρίς εσωτερική αντίσταση δοχείου: σε περίπτωση συχνής χρήσης της λειτουργίας ζεστού νερού χρήσης, θα προκύψουν συχνές και μεγάλες διακοπές στη θέρμανση/ψύξη χώρου κατά την επιλογή των εξής:

Δοχείο > Λειτουργία θέρμανσης > Μόνο αναθέρμανση.

Απολύμανση

Ισχύει μόνο για εγκαταστάσεις με δοχείο ζεστού νερού χρήσης.

Η λειτουργία απολύμανσης απολυμαίνει το δοχείο ζεστού νερού χρήσης, θερμαίνοντας περιοδικά το ζεστό νερό χρήσης μέχρι μια συγκεκριμένη θερμοκρασία.

ΠΡΟΣΟΧΗ

Οι ρυθμίσεις της λειτουργίας απολύμανσης ΠΡΕΠΕΙ να οριστούν από τον εγκαταστάτη σύμφωνα με την ισχύουσα νομοθεσία.

# Κωδικός Περιγραφή

[5.7.1] [2‑01] Ενεργοποίηση

▪ 0: Όχι

▪ 1: Ναι

[5.7.2] [2‑00] Ημέρα λειτουργίας

▪ 0: Καθημερινά

▪ 1: Δευτέρα

▪ 2: Τρίτη

▪ 3: Τετάρτη

▪ 4: Πέμπτη

▪ 5: Παρασκευή

▪ 6: Σάββατο

▪ 7: Κυριακή

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

# Κωδικός Περιγραφή

[5.7.3] [2‑02] Ώρα έναρξης

[5.7.4] [2‑03] Σημείο ρύθμισης δοχείου

55°C~75°C

[5.7.5] [2‑04] Διάρκεια

5~60λεπτά

ΠΛΗΡΟΦΟΡΙΕΣ

Στην περίπτωση που εμφανιστεί ο κωδικός σφάλματος AH και δεν διακοπεί η λειτουργία απολύμανσης λόγω παροχής ζεστού νερού χρήσης, συνιστώνται οι παρακάτω ενέργειες:

▪ Όταν έχουν επιλεγεί οι ρυθμίσεις Ζεστό νερό χρήσης >

Σημείο ρύθμισης > Αναθέρμανση ή Αναθερ.+προγρ., συνιστάται ο προγραμματισμός της εκκίνησης της λειτουργίας απολύμανσης τουλάχιστον 4 ώρες μετά από την τελευταία αναμενόμενη παροχή ζεστού νερού χρήσης μεγάλης ποσότητας. Αυτή η εκκίνηση μπορεί να ρυθμιστεί από τις ρυθμίσεις εγκαταστάτη (λειτουργία απολύμανσης).

▪ Όταν έχουν επιλεγεί οι ρυθμίσεις Ζεστό νερό χρήσης >

Σημείο ρύθμισης > Μόνο προγραμ., συνιστάται ο προγραμματισμός της λειτουργίας Eco αποθήκευσης 3 ώρες πριν την προγραμματισμένη εκκίνηση της λειτουργίας απολύμανσης ώστε να προθερμανθεί το δοχείο.

ΠΛΗΡΟΦΟΡΙΕΣ

Θερμοκρασία ζεστού νερού χρήσης

DHW

TUΘερμοκρασία σημείου ρύθμισης χρήστη THΥψηλή καθορισμένη θερμοκρασία [2-03]

t Ώρα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε υπόψη σας ότι η θερμοκρασία του ζεστού νερού χρήσης στη βρύση ζεστού νερού θα είναι η ίδια με την τιμή που επιλέχθηκε στη ρύθμιση του χώρου εγκατάστασης [2-03] μετά τη λειτουργία απολύμανσης.

Όταν αυτή η υψηλή θερμοκρασία του ζεστού νερού χρήσης μπορεί να προκαλέσει τραυματισμό, στη σύνδεση εξόδου ζεστού νερού του δοχείου ζεστού νερού χρήσης θα πρέπει να εγκατασταθεί μια βάνα ανάμιξης (του εμπορίου). Αυτή η

Η λειτουργία απολύμανσης εκκινείται ξανά, εάν η θερμοκρασία ζεστού νερού χρήσης μειωθεί κατά 5°C κάτω από την προοριζόμενη θερμοκρασία απολύμανσης εντός της καθορισμένης διάρκειας.

ΠΛΗΡΟΦΟΡΙΕΣ

Παρουσιάζεται σφάλμα AH, αν απενεργοποιήσετε τη λειτουργία ζεστού νερού χρήσης κατά την απολύμανση.

Σημείο ρύθμισης μέγιστης θερμοκρασίαςΖΝΧ

Η μέγιστη θερμοκρασία που μπορούν να επιλέξουν οι χρήστες για το ζεστό νερό χρήσης. Μπορείτε να χρησιμοποιήσετε αυτήν τη ρύθμιση, για να περιορίσετε τη θερμοκρασία στις βρύσες ζεστού νερού.

βάνα ανάμιξης θα διασφαλίσει ότι η θερμοκρασία του ζεστού νερού στη βρύση ζεστού νερού δεν θα υπερβεί ποτέ μια καθορισμένη μέγιστη τιμή. Αυτή η μέγιστη επιτρεπόμενη θερμοκρασία ζεστού νερού θα πρέπει να επιλεγεί σύμφωνα με την ισχύουσα νομοθεσία.

ΠΡΟΣΟΧΗ

Βεβαιωθείτε ότι ο χρόνος έναρξης της λειτουργίας απολύμανσης [5.7.3] με καθορισμένη διάρκεια στη ρύθμιση [5.7.5] ΔΕΝ διακόπτεται από ενδεχόμενο αίτημα ζεστού νερού χρήσης.

ΠΡΟΣΟΧΗ

Το Πρόγραμμα επιτρεπόμενης λειτουργίας ΑΔ [9.4.2] χρησιμοποιείται για να περιορίζει ή να επιτρέπει τη λειτουργία της αντίστασης δοχείου βάσει εβδομαδιαίου προγράμματος. Συμβουλή: Προκειμένου να αποφευχθεί τυχόν αποτυχημένη λειτουργία απολύμανσης, επιτρέψτε τη λειτουργία της αντίστασης δοχείου (κατά το εβδομαδιαίο πρόγραμμα) για τουλάχιστον 4 ώρες από την προγραμματισμένη εκκίνηση της απολύμανσης. Αν η λειτουργία της αντίστασης δοχείου είναι περιορισμένη κατά την απολύμανση, αυτή η λειτουργία ΔΕΝ θα είναι επιτυχής και θα εμφανιστεί η αντίστοιχη προειδοποίηση AH.

ΠΛΗΡΟΦΟΡΙΕΣ

Κατά την απολύμανση του δοχείου ζεστού νερού χρήσης, η θερμοκρασία του δοχείου ΖΝΧ μπορεί να υπερβεί αυτήν τη μέγιστη θερμοκρασία.

ΠΛΗΡΟΦΟΡΙΕΣ

Περιορίστε τη μέγιστη θερμοκρασία ζεστού νερού σύμφωνα με την ισχύουσα νομοθεσία.

# Κωδικός Περιγραφή

[5.8] [6-0E] Μέγιστη

Η μέγιστη θερμοκρασία ΔΕΝ ισχύει κατά τη λειτουργία απολύμανσης. Ανατρέξτε στη λειτουργία απολύμανσης.

Υστέρηση

Μπορούν να ρυθμιστούν οι ακόλουθες λειτουργίες υστέρηση ενεργοποίησης.

Υστέρηση ενεργοποίησης αντλίας θερμότητας

Ισχύει μόνο όταν η προετοιμασία ζεστού νερού χρήσης έχει οριστεί σε λειτουργία αναθέρμανσης. Όταν η θερμοκρασία δοχείου πέσει κάτω από τη θερμοκρασία αναθέρμανσης μείον τη θερμοκρασία υστέρησης ενεργοποίησης της αντλίας θερμότητας, το δοχείο θα θερμανθεί στη θερμοκρασία αναθέρμανσης.

Η ελάχιστη θερμοκρασία ενεργοποίησης είναι 20°C, ακόμα κι αν η υστέρηση σημείου ρύθμισης είναι κάτω από τους 20°C.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

DHW

HP ON

HP OFF

HP MAX

U=TBUH OFF

[6-01] [6-00]

TU= 60°C T

HP MAX

= 50°C [6-01] = 2°C [6-00] = 2°C

BUH

# Κωδικός Περιγραφή

[5.9] [6-00] Υστέρηση ενεργοποίησης αντλίας

θερμότητας

▪ 2°C~40°C

Υστέρηση αναθέρμανσης

Ισχύει όταν η προετοιμασία ζεστού νερού χρήσης έχει οριστεί σε λειτουργία προγραμματισμού+αναθέρμανσης. Όταν η θερμοκρασία δοχείου πέσει κάτω από τη θερμοκρασία αναθέρμανσης μείον τη θερμοκρασία υστέρησης αναθέρμανσης, το δοχείο θα θερμανθεί στη θερμοκρασία αναθέρμανσης.

# Κωδικός Περιγραφή

[5.A] [6-08] Υστέρηση αναθέρμανσης

▪ 2°C~20°C

Λειτουργία σημείου ρύθμισης

# Κωδικός Περιγραφή

[5.B] Δ/Υ Λειτουργία σημείου ρύθμισης:

▪ Σταθερή

▪ Αντιστάθμιση

Καμπύλη ΑΘ

Όταν είναι ενεργή η λειτουργία αντιστάθμισης, καθορίζεται αυτόματα η επιθυμητή θερμοκρασία δοχείου ανάλογα με τη μέση εξωτερική θερμοκρασία: οι χαμηλές εξωτερικές θερμοκρασίες έχουν ως αποτέλεσμα υψηλότερες επιθυμητές θερμοκρασίες δοχείου, επειδή το κρύο νερό βρύσης είναι πιο κρύο και αντίστροφα.

Στην περίπτωση προετοιμασίας ζεστού νερού χρήσης στη λειτουργία Μόνο πρόγραμμα ή Πρόγραμμα + αναθέρμανση, η θερμοκρασία άνεσης αποθήκευσης εξαρτάται από τις καιρικές συνθήκες (αντιστάθμιση) (ανάλογα με την καμπύλη αντιστάθμισης), ενώ η θερμοκρασία αποθήκευσης eco και η θερμοκρασία αναθέρμανσης ΔΕΝ εξαρτώνται από τις καιρικές συνθήκες.

Στην περίπτωση προετοιμασίας ζεστού νερού χρήσης στη λειτουργία Μόνο αναθέρμανση, η επιθυμητή θερμοκρασία δοχείου εξαρτάται από τις καιρικές συνθήκες (αντιστάθμιση) (ανάλογα με την καμπύλη αντιστάθμισης). Κατά τη λειτουργία αντιστάθμισης, ο τελικός χρήστης δεν μπορεί να προσαρμόσει την επιθυμητή θερμοκρασία δοχείου από το χειριστήριο. Ανατρέξτε επίσης στην ενότητα "8.3.7 Αναλυτική οθόνη με καμπύλες αντιστάθμισης" στη

σελίδα49.

# Κωδικός Περιγραφή

[5.C] [0-0E]

Καμπύλη αντιστάθμισης

[0-0D]

[0-0C]

[0-0B]

▪ T

: Η επιθυμητή θερμοκρασία

DHW

δοχείου.

▪ Ta: Η (μέση) εξωτερική θερμοκρασία

περιβάλλοντος

▪ [0-0E]: χαμηλή εξωτερική

θερμοκρασία περιβάλλοντος:

-40°C‑5°C

▪ [0-0D]: υψηλή εξωτερική θερμοκρασία

περιβάλλοντος: 10°C‑25°C

▪ [0-0C]: επιθυμητή θερμοκρασία

δοχείου, όταν η εξωτερική θερμοκρασία ισούται ή είναι χαμηλότερη από τη χαμηλή θερμοκρασία περιβάλλοντος: 45°C~[6‑0E]°C

▪ [0-0B]: επιθυμητή θερμοκρασία

δοχείου, όταν η εξωτερική θερμοκρασία ισούται ή είναι υψηλότερη από την υψηλή θερμοκρασία περιβάλλοντος: 35°C~[6‑0E]°C

Περιθώριο

Στη λειτουργία ζεστού νερού χρήσης, μπορεί να οριστεί η ακόλουθη τιμή υστέρησης για τη λειτουργία αντλίας θερμότητας:

# Κωδικός Περιγραφή

[5.D] [6-01] Η διαφορά θερμοκρασίας που καθορίζει

τη θερμοκρασία απενεργοποίησης της αντλίας θερμότητας.

Εύρος: 0°C~10°C

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Παράδειγμα: σημείο ρύθμισης (TU)>μέγιστη θερμοκρασία αντλίας θερμότητας–[6‑01] (T

BUH Εφεδρικό σύστημα θέρμανσης

HP Αντλία θερμότητας. Αν ο χρόνος θέρμανσης της αντλίας

θερμότητας είναι πολύ μεγάλος, μπορεί να ενεργοποιηθεί συμπληρωματική θέρμανση από το εφεδρικό σύστημα

θέρμανσης Θερμοκρασία απενεργοποίησης του εφεδρικού

BUH OFF

συστήματος θέρμανσης (TU)

HP MAX

–[6‑01])

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

[6-00]

TU=T

HP OFF

HP MAX

DHW

HP ON

Μέγιστη θερμοκρασία αντλίας θερμότητας στον αισθητήρα

HP MAX

του δοχείου ζεστού νερού χρήσης

Θερμοκρασία απενεργοποίησης της αντλίας θερμότητας

HP OFF

−[6-01])

Παράδειγμα: σημείο ρύθμισης (TU)≤μέγιστη θερμοκρασία αντλίας θερμότητας–[6‑01] (T

HP MAX

HP OFF

ΠΛΗΡΟΦΟΡΙΕΣ

Η μέγιστη θερμοκρασία της αντλίας θερμότητας εξαρτάται από τη θερμοκρασία περιβάλλοντος. Για περισσότερες λεπτομέρειες, ανατρέξτε στο εύρος λειτουργίας.

8.4.7 Ρυθμίσεις χρήστη

Γλώσσα

# Κωδικός Περιγραφή

[7.1] Δ/Υ Γλώσσα

Ώρα/ημερομηνία

# Κωδικός Περιγραφή

[7.2] Δ/Υ Ρυθμίστε την τοπική ώρα και ημερομηνία

ΠΛΗΡΟΦΟΡΙΕΣ

Από προεπιλογή, ενεργοποιείται η θερινή ώρα και το ρολόι ρυθμίζεται σε μορφή 24 ωρών. Αν θέλετε να αλλάξετε αυτές τις ρυθμίσεις, μπορείτε να το κάνετε από τη δομή μενού (Ρυθμίσεις χρήστη > Ώρα/ημερομηνία) μετά την αρχικοποίηση της μονάδας.

HP MAX

Θερμοκρασία ενεργοποίησης της αντλίας θερμότητας (T

HP ON

−[6-00])

OFF

Θερμοκρασία ζεστού νερού χρήσης

DHW

TUΕπιθυμητή από το χρήστη θερμοκρασία (όπως ορίζεται στο

χειριστήριο)

t Ώρα

–[6‑01])

HP MAX

HP Αντλία θερμότητας. Αν ο χρόνος θέρμανσης της αντλίας

θερμότητας είναι πολύ μεγάλος, μπορεί να ενεργοποιηθεί συμπληρωματική θέρμανση από το εφεδρικό σύστημα θέρμανσης

Μέγιστη θερμοκρασία αντλίας θερμότητας στον αισθητήρα του δοχείου ζεστού νερού χρήσης

Θερμοκρασία απενεργοποίησης της αντλίας θερμότητας (T

−[6-01])

HP MAX

Θερμοκρασία ενεργοποίησης της αντλίας θερμότητας (T

HP ON

−[6-00])

OFF

Θερμοκρασία ζεστού νερού χρήσης

DHW

TUΕπιθυμητή από το χρήστη θερμοκρασία (όπως ορίζεται στο

χειριστήριο)

t Ώρα

απενεργοποιημένες. Η αντιπαγετική προστασία χώρου και η λειτουργία του συστήματος θέρμανσης κατά της λεγιονέλλας θα παραμένουν ενεργές.

Τυπική ροή εργασίας

Η χρήση της λειτουργίας διακοπών περιλαμβάνει συνήθως τα παρακάτω στάδια:

1 Ρύθμιση της ημερομηνίας έναρξης και λήξης των διακοπών

σας.

2 Ενεργοποίηση της λειτουργίας διακοπών.

Για να ελέγξετε εάν η λειτουργία διακοπών είναι ενεργοποιημένη ή/και λειτουργεί

Αν εμφανίζεται η ένδειξη στην αρχική οθόνη, η λειτουργία διακοπών είναι ενεργή.

Για να ρυθμίσετε τη λειτουργία διακοπών

1 Ενεργοποιήστε τη λειτουργία διακοπών. —

▪ Μεταβείτε στο [7.3.1]: Ρυθμίσεις χρήστη >

Διακοπές > Ενεργοποίηση.

▪ Επιλέξτε Ενεργοποίηση.

2 Ρυθμίστε την πρώτη ημέρα των διακοπών σας. —

▪ Μεταβείτε στο [7.3.2]: Από.

▪ Επιλέξτε μια ημερομηνία.

▪ Επιβεβαιώστε τις αλλαγές.

3 Ρυθμίστε την τελευταία ημέρα των διακοπών σας. —

▪ Μεταβείτε στο [7.3.3]: Έως.

▪ Επιλέξτε μια ημερομηνία.

▪ Επιβεβαιώστε τις αλλαγές.

Αθόρυβη λειτουργία

Πληροφορίες για την αθόρυβη λειτουργία

Μπορείτε να χρησιμοποιήσετε την αθόρυβη λειτουργία, για να μειώσετε το θόρυβο της εξωτερικής μονάδας. Ωστόσο, αυτό θα μειώσει και την απόδοση θέρμανσης/ψύξης του συστήματος. Υπάρχουν πολλά διαφορετικά επίπεδα αθόρυβης λειτουργίας.

Μπορείτε:

▪ Να απενεργοποιήσετε πλήρως την αθόρυβη λειτουργία

▪ Να ενεργοποιήσετε χειροκίνητα ένα επίπεδο αθόρυβης

λειτουργίας, μέχρι την επόμενη προγραμματισμένη ενέργεια

▪ Να χρησιμοποιήσετε και να ορίσετε ένα πρόγραμμα αθόρυβης

λειτουργίας

ΠΛΗΡΟΦΟΡΙΕΣ

Αν η εξωτερική θερμοκρασία είναι κάτω από το μηδέν, συνιστάται να ΜΗΝ χρησιμοποιήσετε το πιο χαμηλό επίπεδο αθόρυβης λειτουργίας.

Για να ελέγξετε εάν η αθόρυβη λειτουργία είναι ενεργή

Αν εμφανίζεται η ένδειξη στην αρχική οθόνη, η αθόρυβη λειτουργία είναι ενεργή.

Για να χρησιμοποιήσετε την αθόρυβη λειτουργία

Διακοπές

Πληροφορίες για τη λειτουργία διακοπών

Κατά τη διάρκεια των διακοπών σας, μπορείτε να χρησιμοποιήσετε τη λειτουργία διακοπών, για να αποκλίνετε από τα κανονικά προγράμματά σας χωρίς να χρειάζεται να τα αλλάξετε. Ενώ είναι ενεργή η λειτουργία διακοπών, η λειτουργία θέρμανσης/ψύξης χώρου και η λειτουργία ζεστού νερού χρήσης θα είναι

Οδηγός αναφοράς εγκαταστάτη

1 Μεταβείτε στο [7.4.1]: Ρυθμίσεις χρήστη > Αθόρυβη

λειτουργία > Ενεργοποίηση.

2 Κάντε ένα από τα εξής: —

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

Αν θέλετε… Τότε…

Να απενεργοποιήσετε πλήρως την αθόρυβη λειτουργία

Να ενεργοποιήσετε χειροκίνητα ένα επίπεδο αθόρυβης λειτουργίας

Να χρησιμοποιήσετε και να ορίσετε ένα πρόγραμμα αθόρυβης λειτουργίας

Παράδειγμα χρήσης: Το μωρό σας κοιμάται τις απογευματινές ώρες

Εάν βρίσκεστε στην παρακάτω κατάσταση:

▪ Έχετε καθορίσει το εξής πρόγραμμα αθόρυβης λειτουργίας:

▪ Κατά τη διάρκεια της νύχτας: Εντελώς αθόρυβη λειτουργία.

▪ Κατά τη διάρκεια της ημέρας: Απενεργοποίηση για να

εξασφαλίσετε την απόδοση θέρμανσης/ψύξης του συστήματος.

▪ Ωστόσο, το μωρό σας κοιμάται κατά τις απογευματινές ώρες και

θέλετε να επικρατεί ησυχία.

Τότε μπορείτε να κάνετε τα εξής:

1 Μεταβείτε στο [7.4.1]: Ρυθμίσεις χρήστη > Αθόρυβη

λειτουργία > Ενεργοποίηση.

2 Επιλέξτε Εντελώς αθόρυβη λειτουργία.

Πλεονέκτημα:

Η εξωτερική μονάδα βρίσκεται στο πιο αθόρυβο επίπεδο.

Επιλέξτε Απενεργοποίηση.

Επιλέξτε το κατάλληλο επίπεδο αθόρυβης λειτουργίας. Παράδειγμα: Εντελώς αθόρυβη λειτουργία.

Επιλέξτε Αυτόματα.

Μεταβείτε στο [7.4.2] Πρόγραμμα και ορίστε το πρόγραμμα. Για περισσότερες πληροφορίες σχετικά με τον προγραμματισμό, ανατρέξτε στην ενότητα "8.3.8Οθόνη

προγραμμάτων: Παράδειγμα"στη σελίδα50.

Τιμές ηλεκτρικού ρεύματος και αερίου

Ισχύει μόνο σε συνδυασμό με τη διπλή λειτουργία. Ανατρέξτε επίσης στην ενότητα "Διπλή"στη σελίδα75.

# Κωδικός Περιγραφή

[7.5.1] Δ/Υ Τιμή ηλ. ρεύματος > Υψηλή

[7.5.2] Δ/Υ Τιμή ηλ. ρεύματος > Μέση

[7.5.3] Δ/Υ Τιμή ηλ. ρεύματος > Χαμηλή

[7.6] Δ/Υ Τιμή αερίου

ΠΛΗΡΟΦΟΡΙΕΣ

Η τιμή του ηλεκτρικού ρεύματος μπορεί να οριστεί μόνο αν είναι ενεργοποιημένη η διπλή λειτουργία ([9.C.1] ή [C-02]). Αυτές οι τιμές μπορούν να οριστούν μόνο στις ρυθμίσεις της δομής μενού [7.5.1], [7.5.2] και [7.5.3]. ΜΗΝ χρησιμοποιείτε τις ρυθμίσεις επισκόπησης.

Για να ορίσετε την τιμή του αερίου

1 Μεταβείτε στο [7.6]: Ρυθμίσεις χρήστη > Τιμή αερίου.

2 Επιλέξτε τη σωστή τιμή αερίου.

3 Επιβεβαιώστε τις αλλαγές.

ΠΛΗΡΟΦΟΡΙΕΣ

Τιμή ενέργειας που κυμαίνεται σε εύρος 0,00~990(νόμισμα)/kWh (με 2 σημαντικά ψηφία).

Για να ορίσετε την τιμή του ηλεκτρικού ρεύματος

1 Μεταβείτε στο [7.5.1]/[7.5.2]/[7.5.3]: Ρυθμίσεις

χρήστη > Τιμή ηλ. ρεύματος > Υψηλή/Μέση/Χαμηλή.

2 Επιλέξτε τη σωστή τιμή ηλεκτρικού ρεύματος.

3 Επιβεβαιώστε τις αλλαγές.

4 Επαναλάβετε αυτή τη διαδικασία και για τις τρεις

τιμές ηλεκτρικού ρεύματος.

ΠΛΗΡΟΦΟΡΙΕΣ

Τιμή ενέργειας που κυμαίνεται σε εύρος 0,00~990(νόμισμα)/kWh (με 2 σημαντικά ψηφία).

ΠΛΗΡΟΦΟΡΙΕΣ

Αν δεν έχει οριστεί πρόγραμμα, λαμβάνεται υπόψη η τιμή Υψηλή για τη ρύθμιση Τιμή ηλ. ρεύματος.

Για να ρυθμίσετε το χρονοδιακόπτη προγραμματισμού των τιμών ηλεκτρικού ρεύματος

1 Μεταβείτε στο [7.5.4]: Ρυθμίσεις χρήστη > Τιμή ηλ.

ρεύματος > Πρόγραμμα.

2 Προγραμματίστε την επιλογή χρησιμοποιώντας την

οθόνη προγραμματισμού. Μπορείτε να ορίσετε τις τιμές ηλεκτρικού ρεύματος Υψηλή, Μέση και Χαμηλή σύμφωνα με τον πάροχο ηλεκτρικής ενέργειας.

3 Επιβεβαιώστε τις αλλαγές.

ΠΛΗΡΟΦΟΡΙΕΣ

Οι τιμές αντιστοιχούν στις τιμές ηλεκτρικού ρεύματος για τις ρυθμίσεις Υψηλή, Μέση και Χαμηλή που ορίστηκαν προηγουμένως. Αν δεν οριστεί πρόγραμμα, λαμβάνεται υπόψη η τιμή του ηλεκτρικού ρεύματος για το στοιχείο Υψηλή.

Πληροφορίες για τις τιμές ενέργειας σε περίπτωση ευνοϊκού τιμολογίου ανά kWh ανανεώσιμης ενέργειας

Κατά τη ρύθμιση των τιμών ενέργειας μπορεί να ληφθεί υπόψη ένα ευνοϊκό τιμολόγιο. Παρόλο που το κόστος λειτουργίας μπορεί να είναι αυξημένο, το συνολικό κόστος λειτουργίας θα μειωθεί αν ληφθεί υπόψη η απόδοση των δαπανηθέντων.

ΕΙΔΟΠΟΙΗΣΗ

Φροντίστε να τροποποιήσετε τη ρύθμιση των τιμών ενέργειας κατά τη λήξη της περιόδου ισχύος του ευνοϊκού τιμολογίου.

Για να ορίσετε την τιμή του αερίου σε περίπτωση ευνοϊκού τιμολογίου ανά kWh ανανεώσιμης ενέργειας

Υπολογίστε την αξία για την τιμή του αερίου με τον ακόλουθο τύπο:

▪ Τρέχουσα τιμή αερίου+(Ευνοϊκή τιμή/kWh×0,9)

Για τη διαδικασία ορισμού της τιμής αερίου, ανατρέξτε στην ενότητα

"Για να ορίσετε την τιμή του αερίου"στη σελίδα67.

Για να ορίσετε την τιμή του ηλεκτρικού ρεύματος σε περίπτωση ευνοϊκού τιμολογίου ανά kWh ανανεώσιμης ενέργειας

Υπολογίστε την αξία για την τιμή του ηλεκτρικού ρεύματος με τον ακόλουθο τύπο:

▪ Τρέχουσα τιμή ηλεκτρικού ρεύματος+Ευνοϊκή τιμή/kWh

Για τη διαδικασία ορισμού της τιμής του ηλεκτρικού ρεύματος, ανατρέξτε στην ενότητα "Για να ορίσετε την τιμή του ηλεκτρικού

ρεύματος"στη σελίδα67.

Παράδειγμα

Παρακάτω παρατίθεται ένα παράδειγμα και οι τιμές ή/και οι τιμές των ρυθμίσεων που χρησιμοποιούνται ΔΕΝ είναι ακριβείς.

—

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

Δεδομένα Τιμή/kWh

Τιμή αερίου 4,08

Τιμή ηλεκτρικού ρεύματος 12,49

Ευνοϊκή τιμή ανανεώσιμης

ενέργειας θερμότητας ανά kWh

Υπολογισμός της τιμής αερίου:

Τιμή αερίου=Τρέχουσα τιμή αερίου+(Ευνοϊκή τιμή/kWh×0,9)

Τιμή αερίου=4,08+(5×0,9)

Τιμή αερίου=8,58

Υπολογισμός της τιμής ηλεκτρικού ρεύματος:

Τιμή ηλεκτρικού ρεύματος=Τρέχουσα τιμή ηλεκτρικού ρεύματος +Ευνοϊκή τιμή/kWh

Τιμή ηλεκτρικού ρεύματος=12,49+5

Τιμή ηλεκτρικού ρεύματος=17,49

Τιμή Τιμή στη δυναμική διαδρομή

του μενού

Αέριο: 4,08/kWh [7.6]=8.6

Ηλεκτρικό ρεύμα: 12,49/kWh [7.5.1]=17

8.4.8 Πληροφορίες

Στοιχεία αντιπροσώπου

Ο εγκαταστάτης μπορεί να συμπληρώσει τον αριθμό επικοινωνίας του εδώ.

# Κωδικός Περιγραφή

[8.3] Δ/Υ Ο αριθμός που μπορούν να καλούν οι

χρήστες σε περίπτωση προβλημάτων.

Πιθανές πληροφορίες που εμφανίζονται

Στο μενού… Μπορείτε να εμφανίσετε…

[8.1] Δεδομένα κατανάλωσης ενέργειας

[8.2] Ιστορικό δυσλειτουργιών Ιστορικό δυσλειτουργιών

[8.3] Στοιχεία αντιπροσώπου Αριθμός επικοινωνίας/

[8.4] Αισθητήρες Θερμοκρασία χώρου, δοχείου ή

[8.5] Ενεργοποιητές Κατάσταση/λειτουργία κάθε

[8.6] Λειτουργίες Τρέχων τρόπος λειτουργίας

[8.7] Πληροφορίες Πληροφορίες έκδοσης για το

[8.8] Κατάσταση σύνδεσης Πληροφορίες για την κατάσταση

Παραγόμενη ενέργεια, καταναλισκόμενο ρεύμα και καταναλισκόμενο αέριο

υποστήριξης

ζεστού νερού χρήσης, εξωτερική θερμοκρασία και θερμοκρασία εξερχόμενου νερού (αν υπάρχει)

ενεργοποιητή

Παράδειγμα: Ενεργοποίηση/ απενεργοποίηση κυκλοφορητή ζεστού νερού χρήσης

Παράδειγμα: Λειτουργία απόψυξης/επιστροφής λαδιού

σύστημα

σύνδεσης της μονάδας, του θερμοστάτη χώρου και του προσαρμογέα LAN.

8.4.9 Ρυθμίσεις εγκαταστάτη

Οδηγός ρύθμισης

Για να επανεκκινήσετε τον οδηγό ρύθμισης, μεταβείτε στο στοιχείο Ρυθμίσεις εγκαταστάτη > Οδηγός ρύθμισης [9.1].

Ζεστό νερό χρήσης

Αυτή η ενότητα ισχύει μόνο για συστήματα με εγκατεστημένο προαιρετικό δοχείο ζεστού νερού χρήσης.

Ζεστό νερό χρήσης

Η ακόλουθη ρύθμιση καθορίζει αν το σύστημα μπορεί να προετοιμάζει ζεστό νερό χρήσης ή όχι και ποιο δοχείο θα χρησιμοποιείται. Ορίστε αυτήν τη ρύθμιση σύμφωνα με την τρέχουσα εγκατάστασή σας.

# Κωδικός Περιγραφή

[9.2.1] [E‑05]

[E-05] Μπορεί το σύστημα να προετοιμάζει ζεστό νερό χρήσης; [E-06] Έχει εγκατασταθεί δοχείο ζεστού νερού χρήσης στο

[E-07] Τι τύπος δοχείου ζεστού νερού χρήσης έχει εγκατασταθεί;

Αν χρησιμοποιείτε δοχείο άλλου κατασκευαστή, συνιστάται να χρησιμοποιήσετε τη ρύθμιση για το EKHWS.

Στην περίπτωση του EKHWP/HYC, συνιστάται η ρύθμιση της θερμοκρασίας της αντίστασης δοχείου σε τιμή ΟΧΙ υψηλότερη των 70°C.

(*)

▪ Χωρίς ΖΝΧ

[E‑06]

[E‑07]

(*)

Δεν έχει εγκατασταθεί δοχείο.

▪ EKHWS/E

Δοχείο με αντίσταση δοχείου εγκατεστημένη στο πλάι του δοχείου.

▪ EKHWP/HYC

Δοχείο με προαιρετική αντίσταση δοχείου εγκατεστημένη στο επάνω μέρος του δοχείου.

(*) Χρησιμοποιήστε τη δομή μενού αντί των ρυθμίσεων

επισκόπησης. Η ρύθμισης δομής μενού [9.2.1] αντικαθιστά τις ακόλουθες 3 ρυθμίσεις επισκόπησης:

σύστημα;

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

d f

e g

Κυκλοφ. ΖΝΧ

# Κωδικός Περιγραφή

[9.2.2] [D‑02] Κυκλοφ. ΖΝΧ:

▪ 0: Χωρίς κυκλοφορητή ΖΝΧ: ΔΕΝ έχει

εγκατασταθεί

▪ 1: Άμεση παροχή ζεστού νερού: Έχει

εγκατασταθεί για άμεση παροχή ζεστού νερού κατά τη διάρκεια της παροχής νερού. Ο χρήστης ρυθμίζει το χρονοδιακόπτη προγραμματισμού του κυκλοφορητή ζεστού νερού χρήσης χρησιμοποιώντας τη λειτουργία προγραμματισμού. Ο χειρισμός αυτού του κυκλοφορητή είναι δυνατός μέσω του χειριστηρίου.

▪ 2: Απολύμανση: Έχει εγκατασταθεί για

απολύμανση. Εκτελείται όταν η πραγματοποιείται η λειτουργία απολύμανσης του δοχείου ζεστού νερού χρήσης. Δεν χρειάζονται περαιτέρω ρυθμίσεις.

Συμβουλευτείτε επίσης τις παρακάτω εικόνες.

Κυκλοφορητής ζεστού νερού χρήσης εγκατεστημένος για…

Άμεση παροχή ζεστού νερού Απολύμανση

Τύπος εφεδρικού συστήματος θέρμανσης

Το εφεδρικό σύστημα θέρμανσης έχει προσαρμοστεί για σύνδεση στα πιο συνηθισμένα ευρωπαϊκά δίκτυα ηλεκτρισμού. Ο τύπος του εφεδρικού συστήματος θέρμανσης πρέπει να ρυθμιστεί από το χειριστήριο. Για τις μονάδες με ενσωματωμένο εφεδρικό σύστημα θέρμανσης, ο τύπος του συστήματος θέρμανσης εμφανίζεται, αλλά δεν μπορεί να αλλάξει.

# Κωδικός Περιγραφή

[9.3.1] [E‑03] ▪ 3: 6V

▪ 4: 9W

Τάση

▪ Για τα μοντέλα 6V, μπορεί να οριστεί σε:

▪ 230 V, 1ph

▪ 230 V, 3ph

▪ Για τα μοντέλα 9W, ορίζεται σταθερά σε 400 V, 3ph.

# Κωδικός Περιγραφή

[9.3.2] [5‑0D] ▪ 0: 230 V, 1ph

▪ 1: 230 V, 3ph

▪ 2: 400 V, 3ph

Ρύθμιση

Το εφεδρικό σύστημα θέρμανσης μπορεί να ρυθμιστεί με διάφορους τρόπους. Μπορείτε να επιλέξετε μεταξύ της λειτουργίας εφεδρικού συστήματος θέρμανσης 1 βήματος μόνο ή 2 βημάτων. Αν επιλέξετε τη ρύθμιση 2 βημάτων, η απόδοση του δεύτερου βήματος θα εξαρτάται από αυτήν τη ρύθμιση. Μπορείτε, επίσης, να επιλέξετε υψηλότερη απόδοση του δεύτερου βήματος σε περίπτωση έκτακτης ανάγκης.

a Εσωτερική μονάδα

b Δοχείο

c Κυκλοφορητής ζεστού νερού χρήσης

d Θερμαντικό στοιχείο

e Βάνα αντεπιστροφής

f Ντουζιέρα g Κρύο νερό h ΕΞΟΔΟΣ ζεστού νερού χρήσης

i Σύνδεση ανακύκλωσης

Πρόγραμμα κυκλοφορητή ΖΝΧ

Εδώ μπορείτε να καθορίσετε ένα πρόγραμμα για τον κυκλοφορητή ΖΝΧ (μόνο για κυκλοφορητές ζεστού νερού χρήσης του

εμπορίου για δευτερεύουσα επιστροφή).

Καθορίστε ένα πρόγραμμα για τον κυκλοφορητή ζεστού νερού χρήσης, για να ορίσετε την ενεργοποίηση και την απενεργοποίηση

του κυκλοφορητή.

Όταν είναι ενεργοποιημένος, ο κυκλοφορητής λειτουργεί και διασφαλίζει ότι υπάρχει άμεσα διαθέσιμο ζεστό νερό στη βρύση. Για να εξοικονομήσετε ενέργεια, ενεργοποιήστε τον κυκλοφορητή μόνο κατά τη διάρκεια των περιόδων της ημέρας στις οποίες χρειάζεστε άμεσα ζεστό νερό.

Εφεδρικό σύστημα θέρμανσης

Εκτός από τον τύπο του εφεδρικού συστήματος θέρμανσης, πρέπει επίσης να ρυθμιστεί η τάση, η διαμόρφωση και η απόδοση στο χειριστήριο.

Πρέπει να οριστεί η απόδοση για τα διαφορετικά βήματα του εφεδρικού συστήματος θέρμανσης, προκειμένου να λειτουργούν σωστά οι λειτουργίες μέτρησης της ενέργειας ή/και ελέγχου κατανάλωσης ενέργειας. Κατά τη μέτρηση της τιμής αντίστασης κάθε αντίστασης, μπορείτε να ορίσετε την ακριβή απόδοση της αντίστασης και αυτό θα αποδώσει πιο ακριβή ενεργειακά δεδομένα.

# Κωδικός Περιγραφή

[9.3.3] [4‑0A] ▪ 1: Ρελέ 1 / Ρελέ 1+2

▪ 2: Ρελέ 1 / Ρελέ 2

▪ 3: Ρελέ 1 / Ρελέ 2 Έκτακτη ανάγκη

Ρελέ 1+2

ΠΛΗΡΟΦΟΡΙΕΣ

Οι ρυθμίσεις [9.3.3] και [9.3.5] συνδέονται μεταξύ τους. Αν αλλάξετε τη μία ρύθμιση, θα επηρεαστεί η άλλη. Αν αλλάξετε τη μία, ελέγξτε αν η άλλη εξακολουθεί να είναι η αναμενόμενη.

ΠΛΗΡΟΦΟΡΙΕΣ

Κατά την κανονική λειτουργία, η απόδοση του δεύτερου βήματος του εφεδρικού συστήματος θέρμανσης σε ονομαστική τάση ισούται με [6‑03]+[6‑04].

ΠΛΗΡΟΦΟΡΙΕΣ

Αν [4‑0A]=3 και η λειτουργία έκτακτης ανάγκης είναι ενεργή, η κατανάλωση ενέργειας από το εφεδρικό σύστημα θέρμανσης είναι η μέγιστη και ισούται με 2×[6‑03]+[6‑04].

ΠΛΗΡΟΦΟΡΙΕΣ

Μόνο για συστήματα που διαθέτουν ενσωματωμένο δοχείο ζεστού νερού χρήσης: Εάν το σημείο ρύθμισης της θερμοκρασίας αποθήκευσης είναι μεγαλύτερο από τους 50°C, η Daikin συνιστά να ΜΗΝ απενεργοποιείτε το δεύτερο βήμα του εφεδρικού συστήματος θέρμανσης, επειδή αυτό θα επηρεάσει το χρόνο που απαιτείται για τη θέρμανση του δοχείου ζεστού νερού χρήσης από τη μονάδα.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

Βήμα απόδοσης 1

# Κωδικός Περιγραφή

[9.3.4] [6‑03] ▪ Η απόδοση του πρώτου βήματος του

εφεδρικού συστήματος θέρμανσης σε ονομαστική τάση.

Βήμα πρόσθετης απόδοσης 2

# Κωδικός Περιγραφή

[9.3.5] [6‑04] ▪ Η διαφορά απόδοσης ανάμεσα στο

δεύτερο και το πρώτο βήμα του εφεδρικού συστήματος θέρμανσης σε ονομαστική τάση. Η ονομαστική τιμή εξαρτάται από τη ρύθμιση παραμέτρων του εφεδρικού συστήματος θέρμανσης.

Ισορροπία

# Κωδικός Περιγραφή

[9.3.6] [5-00] Ισορροπία: Επιτρέπεται η λειτουργία

εφεδρικού συστήματος θέρμανσης πάνω από τη θερμοκρασία ισορροπίας κατά τη λειτουργία θέρμανσης χώρου;

▪ 1: ΔΕΝ επιτρέπεται

▪ 0: Επιτρέπεται

[9.3.7] [5-01] Θερμοκρασία ισορροπίας: Η εξωτερική

θερμοκρασία κάτω από την οποία επιτρέπεται η λειτουργία του εφεδρικού συστήματος θέρμανσης.

Εύρος: –15°C~35°C

ΠΛΗΡΟΦΟΡΙΕΣ

Σε θερμοκρασία περιβάλλοντος άνω των 10°C, η αντλία θερμότητας θα λειτουργεί μέχρι τους 55°C. Ο ορισμός ενός υψηλότερου σημείου ρύθμισης με θερμοκρασία περιβάλλοντος υψηλότερη από την καθορισμένη θερμοκρασία ισορροπίας θα αποτρέψει την υποβοήθηση από το εφεδρικό σύστημα θέρμανσης. Η υποβοήθηση από το εφεδρικό σύστημα θέρμανσης θα ενεργοποιηθεί, ΜΟΝΟ αν αυξήσετε τη θερμοκρασία περιβάλλοντος [5‑01] στη θερμοκρασία περιβάλλοντος που απαιτείται για την επίτευξη του υψηλότερου σημείου ρύθμισης.

Λειτουργία

# Κωδικός Περιγραφή

[9.3.8] [4‑00] Λειτουργία εφεδρικού συστήματος

θέρμανσης:

▪ 0: Δεν επιτρέπεται

▪ 1: Επιτρέπεται

▪ 2: Μόνο ΖΝΧ Ενεργοποίηση για ζεστό

νερό χρήσης, απενεργοποίηση για θέρμανση χώρου

Αντίσταση δοχείου

Απόδοση

Πρέπει να οριστεί η απόδοση της αντίστασης δοχείου, προκειμένου να λειτουργούν σωστά οι δυνατότητες μέτρησης της ενέργειας ή/και ελέγχου κατανάλωσης της ενέργειας. Κατά τη μέτρηση της τιμής αντίστασης της αντίστασης δοχείου, μπορείτε να ορίσετε την ακριβή απόδοση της αντίστασης και αυτό θα αποδώσει πιο ακριβή ενεργειακά δεδομένα.

# Κωδικός Περιγραφή

[9.4.1] [6‑02] Απόδοση [kW]. Ισχύει μόνο για δοχείο

ζεστού νερού χρήσης με εσωτερική αντίσταση δοχείου. Η απόδοση της αντίστασης δοχείου σε ονομαστική τάση.

Εύρος: 0~10kW

Πρόγραμμα επιτρεπόμενης λειτουργίας ΑΔ

Καθορίστε πότε θα μπορεί να λειτουργεί η αντίσταση δοχείου. Μπορείτε να καθορίσετε εδώ ένα πρόγραμμα για την αντίσταση δοχείου χρησιμοποιώντας την οθόνη της λειτουργίας προγραμματισμού. Επιτρέπονται δύο ενέργειες ανά ημέρα σε ένα εβδομαδιαίο πρόγραμμα. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "8.3.8 Οθόνη προγραμμάτων: Παράδειγμα" στη

σελίδα50.

Παράδειγμα: Να επιτρέπεται η λειτουργία της αντίστασης δοχείου μόνο κατά τη διάρκεια της νύχτας.

Χρονοδιακόπτης λειτουργίας eco ΑΔ

# Κωδικός Περιγραφή

[9.4.3] [8-03] Χρονοδιακόπτης καθυστέρησης

αντίστασης δοχείου.

Χρόνος καθυστέρησης εκκίνησης για την αντίσταση δοχείου, όταν η λειτουργία ζεστού νερού χρήσης είναι ενεργή.

▪ Όταν η λειτουργία ζεστού νερού

χρήσης ΔΕΝ είναι ενεργή, ο χρόνος καθυστέρησης είναι 20λεπτά.

▪ Ο χρόνος καθυστέρησης ξεκινά από τη

θερμοκρασία ενεργοποίησης αντίστασης δοχείου.

▪ Με την προσαρμογή του χρόνου

καθυστέρησης αντίστασης δοχείου έναντι του μέγιστου χρόνου λειτουργίας μπορείτε να βρείτε τη βέλτιστη ισορροπία μεταξύ της ενεργειακής απόδοσης και του χρόνου θέρμανσης.

▪ Εάν ο χρόνος καθυστέρησης

αντίστασης δοχείου έχει ρυθμιστεί σε πολύ υψηλή τιμή, ενδέχεται να χρειαστεί μεγάλο χρονικό διάστημα μέχρι το ζεστό νερό χρήσης να φτάσει την καθορισμένη θερμοκρασία.

▪ Η ρύθμιση [8‑03] έχει σημασία μόνο αν

η ρύθμιση [4‑03]=1. Η ρύθμιση [4‑03]=0/2/3/4 περιορίζει αυτόματα τον ενισχυτή θέρμανσης σε σχέση με το χρόνο λειτουργίας της αντλίας θερμότητας στη λειτουργία θέρμανσης νερού οικιακής χρήσης.

▪ Φροντίστε ώστε η ρύθμιση [8‑03] να

είναι πάντα σύμφωνη με τον μέγιστο χρόνο λειτουργίας της ρύθμισης [8‑01].

Εύρος: 20~95 λεπτά

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

Λειτουργία

# Κωδικός Περιγραφή

[9.4.4] [4-03] Καθορίζει την έγκριση λειτουργίας της

αντίστασης δοχείου ανάλογα με τη θερμοκρασία περιβάλλοντος, τη θερμοκρασία ζεστού νερού χρήσης ή τη λειτουργία της αντλίας θερμότητας. Αυτή η ρύθμιση ισχύει μόνο στη λειτουργία αναθέρμανσης για εφαρμογές με ξεχωριστό δοχείο ζεστού νερού χρήσης. Αν η ρύθμιση [4‑03]=1/2/3/4, η λειτουργία αντίστασης δοχείου μπορεί ακόμα να περιοριστεί από το πρόγραμμα ενεργοποίησης της αντίστασης δοχείου.

[9.4.4] [4-03] ▪ 0: Η λειτουργία αντίστασης δοχείου

ΔΕΝ επιτρέπεται με εξαίρεση τη "Λειτουργία απολύμανσης" και τη "Δυναμική θέρμανση νερού χρήσης". Χρησιμοποιήστε αυτήν τη ρύθμιση μόνο στην περίπτωση που η απόδοση της αντλίας θερμότητας μπορεί να καλύψει τις απαιτήσεις θέρμανσης του σπιτιού και τις απαιτήσεις ζεστού νερού χρήσης για όλη την περίοδο θέρμανσης. Η λειτουργία αντίστασης δοχείου δεν θα επιτρέπεται όταν η ρύθμιση Ta<[5‑03] και [5‑02]=1. Η θερμοκρασία ζεστού νερού χρήσης μπορεί να φτάσει το μέγιστο στη θερμοκρασία απενεργοποίησης αντλίας θερμότητας.

[9.4.4] [4-03] ▪ 1: Η λειτουργία αντίστασης δοχείου

επιτρέπεται, εφόσον απαιτείται.

[9.4.4] [4-03] ▪ 2: Η λειτουργία αντίστασης δοχείου

επιτρέπεται, όταν η αντλία θερμότητας βρίσκεται εκτός του εύρους λειτουργίας για τη λειτουργία ζεστού νερού χρήσης. Η λειτουργία αντίστασης δοχείου επιτρέπεται μόνο εάν:

▪ Η θερμοκρασία περιβάλλοντος

βρίσκεται εκτός του εύρους λειτουργίας: Ta<[5‑03] ή Ta>35°C

Η λειτουργία αντίστασης δοχείου επιτρέπεται μόνο όταν η ρύθμιση Ta<[5‑03], αν έχει ενεργοποιηθεί η προτεραιότητα θέρμανσης χώρου ([5‑02]=1).

▪ Η θερμοκρασία ζεστού νερού

χρήσης είναι κατά 2°C χαμηλότερη από τη θερμοκρασία απενεργοποίησης αντλίας θερμότητ ας.

Αν είναι ενεργοποιημένη η διπλή λειτουργία ([C‑02]=1) και το σήμα έγκρισης για τον βοηθητικό λέβητα είναι ενεργό, η λειτουργία αντίστασης δοχείου θα περιορίζεται ακόμα και αν η ρύθμιση Ta<[5‑03].

9.4.4 [4-03] ▪ 3: Η λειτουργία αντίστασης δοχείου επιτρέπεται, όταν η αντλία θερμότητας ΔΕΝ είναι ενεργή στη λειτουργία ζεστού νερού χρήσης. Ισχύει το ίδιο όπως και στη ρύθμιση1, αλλά δεν επιτρέπεται ταυτόχρονη εκτέλεση της λειτουργίας ζεστού νερού χρήσης της αντλίαςθερμότητας και της αντίστασης δοχείου.

# Κωδικός Περιγραφή

9.4.4 [4-03] ▪ 4: Η λειτουργία αντίστασης δοχείου ΔΕΝ επιτρέπεται παρά μόνο για τη "Λειτουργία απολύμανσης". Χρησιμοποιήστε αυτήν τη ρύθμιση μόνο στην περίπτωση που η απόδοση της αντλίας θερμότητας μπορεί να καλύψει τις απαιτήσεις θέρμανσης του σπιτιού και τις απαιτήσεις ζεστού νερού χρήσης για όλη την περίοδο θέρμανσης. Η λειτουργία αντίστασης δοχείου δεν θα επιτρέπεται όταν η ρύθμιση Ta<[5‑03] και [5‑02]=1. Η θερμοκρασία ζεστού νερού χρήσης μπορεί να φτάσει το μέγιστο στη θερμοκρασία απενεργοποίησης αντλίας θερμότητας.

Λειτουργία έκτακτης ανάγκης

Έκτακτη ανάγκη

Αν παρουσιαστεί βλάβη της αντλίας θερμότητας, το εφεδρικό σύστημα θέρμανσης ή/και η αντίσταση δοχείου μπορούν να λειτουργήσουν ως συστήματα θέρμανσης έκτακτης ανάγκης και, είτε αυτόματα είτε μη αυτόματα, να καλύψουν την ανάγκη για θέρμανση.

▪ Αν η αυτόματη λειτουργία έκτακτης ανάγκης έχει οριστεί σε

Αυτόματα και προκύψει σφάλμα στην αντλία θερμότητας, το εφεδρικό σύστημα θέρμανσης θα καλύψει αυτόματα την ανάγκη για θέρμανση και η αντίσταση δοχείου στο προαιρετικό δοχείο θα καλύψει αυτόματα την παραγωγή ζεστού νερού χρήσης.

▪ Αν παρουσιαστεί βλάβη της αντλίας θερμότητας όταν η αυτόματη

λειτουργία έκτακτης ανάγκης έχει οριστεί στη ρύθμιση Χειροκίνητα, οι λειτουργίες ζεστού νερού χρήσης και θέρμανσης χώρου θα σταματήσουν και θα πρέπει να αποκατασταθούν χειροκίνητα μέσω του χειριστηρίου. Για χειροκίνητη αποκατάσταση, μεταβείτε στην οθόνη βασικού μενού Δυσλειτουργία, όπου κατόπιν το χειριστήριο θα σας ζητήσει να επιβεβαιώσετε αν το εφεδρικό σύστημα θέρμανσης ή/και η αντίσταση δοχείου μπορούν να καλύψουν την ανάγκη για θέρμανση ή όχι.

Συνιστάται να ρυθμίζετε το στοιχείο Έκτακτη ανάγκη σε Αυτόματα αν το σπίτι παραμένει χωρίς επίβλεψη για μεγάλα χρονικά διαστήματα.

# Κωδικός Περιγραφή

[9.5] Δ/Υ ▪ 0: Χειροκίνητα

▪ 1: Αυτόματα

ΠΛΗΡΟΦΟΡΙΕΣ

Η ρύθμιση της αυτόματης λειτουργίας έκτακτης ανάγκης μπορεί να οριστεί μόνο στη δομή μενού του χειριστηρίου.

ΠΛΗΡΟΦΟΡΙΕΣ

Αν [4‑03]=1 ή 3, τότε η ρύθμιση Έκτακτης=Χειροκίνητα δεν ισχύει για την αντίσταση δοχείου.

ΠΛΗΡΟΦΟΡΙΕΣ

Αν παρουσιαστεί βλάβη της αντλίας θερμότητας και η ρύθμιση Έκτακτη ανάγκη έχει οριστεί σε Χειροκίνητα, η λειτουργία αντιπαγετικής προστασίας χώρου, η λειτουργία στεγνώματος δαπέδου ενδοδαπέδιας θέρμανσης και η λειτουργία αντιψυκτικής προστασίας σωλήνων νερού θα παραμείνουν ενεργοποιημένες, ακόμα κι αν ο χρήστης ΔΕΝ επιβεβαιώσει τη λειτουργία έκτακτης ανάγκης.

Εξισορρόπηση

Προτεραιότητες

Για τα συστήματα με ξεχωριστό δοχείο ζεστού νερού χρήσης

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

[8-01] [8-02]

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

[8-01]

[F-01] 35°C

[8-02]

[8-01]+

[8-04]

# Κωδικός Περιγραφή

[9.6.1] [5-02] Προτεραιότητα θέρμανσης χώρου:

Καθορίζει αν η θέρμανση του ζεστού νερού χρήσης θα γίνεται μόνο από την αντίσταση δοχείου, όταν η εξωτερική θερμοκρασία βρίσκεται κάτω από τη θερμοκρασία προτεραιότητας θέρμανσης χώρου.

▪ 0: Απενεργοποίηση (προεπιλογή)

▪ 1: Ενεργοποίηση

ΜΗΝ αλλάξετε την προεπιλεγμένη τιμή.

Η θερμοκρασία ισορροπίας [5 01] και η θερμοκρασία προτεραιότητας θέρμανσης χώρου της ρύθμισης [5 03] σχετίζονται με το εφεδρικό σύστημα θέρμανσης. Επομένως, πρέπει να ορίσετε τη ρύθμιση [5 03] στην ίδια τιμή ή λίγους βαθμούς πάνω από τη ρύθμιση [5 01].

[9.6.2] [5-03] Θερμοκρασία προτεραιότητας:

Καθορίζει την εξωτερική θερμοκρασία κάτω από την οποία το ζεστό νερό χρήσης θα θερμαίνεται μόνο από την αντίσταση δοχείου.

ΜΗΝ αλλάξετε την προεπιλεγμένη τιμή.

Εύρος: –15°C~35°C

[9.6.3] [5-04] Απόκλιση σημείου ρύθμισης ΑΔ:

Διόρθωση σημείου ρύθμισης για τη θερμοκρασία ζεστού νερού χρήσης: διόρθωση σημείου ρύθμισης για την επιθυμητή θερμοκρασία ζεστού νερού χρήσης. Εφαρμόζεται σε χαμηλή εξωτερική θερμοκρασία όταν είναι ενεργοποιημένη η προτεραιότητα θέρμανσης χώρου. Το διορθωμένο (υψηλότερο) σημείο ρύθμισης διασφαλίζει ότι η συνολική χωρητικότητα του νερού στο δοχείο παραμένει περίπου στα ίδια περίπου επίπεδα, αντισταθμίζοντας το στρώμα πιο κρύου νερού στο κάτω μέρος του δοχείου (επειδή το πηνίο εναλλάκτη θερμότητας δεν λειτουργεί) με ένα θερμότερο στρώμα υψηλότερα.

Εύρος: 0°C~20°C

Χρονοδιακόπτες για ταυτόχρονο αίτημα λειτουργίας χώρου και ζεστού νερού χρήσης

[8-02]: Χρονοδιακόπτης εκκίνησης κύκλου λειτουργίας

TAΘερμοκρασία περιβάλλοντος (εξωτερική)

t Ώρα

Χρονοδιακόπτης εκκίνησης κύκλου λειτουργίας Μέγιστος χρόνος λειτουργίας για το ζεστό νερό χρήσης

# Κωδικός Περιγραφή

[9.6.4] [8-02] Χρονοδιακόπτης εκκίνησης κύκλου

λειτουργίας: Ελάχιστος χρόνος μεταξύ δύο κύκλων για τη λειτουργία ζεστού νερού χρήσης. Ο πραγματικός χρόνος αντίστροφης ανακύκλωσης εξαρτάται, επίσης, από τη ρύθμιση [8-04].

Εύρος: 0~10 ώρες

Παρατήρηση: Ο ελάχιστος χρόνος είναι 0,5 ώρες ακόμα κι όταν η επιλεγμένη τιμή είναι 0.

[9.6.5] Δ/Υ Χρονοδιακόπτης ελάχιστου χρόνου

λειτουργίας:

ΜΗΝ αλλάζετε.

[9.6.6] [8-01] Χρονοδιακόπτης μέγιστου χρόνου

λειτουργίας για τη λειτουργία ζεστού νερού χρήσης. Η θέρμανση ζεστού νερού χρήσης διακόπτεται, ακόμα κι αν ΔΕΝ έχει επιτευχθεί η προοριζόμενη θερμοκρασία ζεστού νερού χρήσης. Ο πραγματικός μέγιστος χρόνος λειτουργίας εξαρτάται, επίσης, από τη ρύθμιση [8-04].

▪ Όταν Έλεγχος=Θερμοστάτης χώρου:

Αυτή η προκαθορισμένη τιμή λαμβάνεται υπόψη μόνο αν υπάρχει αίτημα για θέρμανση ή ψύξη χώρου. Εάν ΔΕΝ υπάρχει αίτημα για θέρμανση/ψύξη χώρου, το δοχείο θερμαίνεται μέχρι να επιτευχθεί το σημείο ρύθμισης.

▪ Όταν Έλεγχος≠Θερμοστάτης χώρου:

Αυτή η προκαθορισμένη τιμή λαμβάνεται πάντα υπόψη.

Εύρος: 5~95 λεπτά

Παρατήρηση: ΔΕΝ επιτρέπεται η ρύθμιση του [8‑01] σε τιμή κάτω των 15 λεπτών.

[9.6.7] [8-04] Πρόσθετος χρονοδιακόπτης: Πρόσθετος

χρόνος λειτουργίας για τον μέγιστο χρόνο λειτουργίας ανάλογα με τη ρύθμιση [4-02] ή [F-01] της εξωτερικής θερμοκρασίας.

Εύρος: 0~95 λεπτά

1 Λειτουργία θέρμανσης νερού χρήσης με αντλία θερμότητας

(1=ενεργή, 0=ανενεργή)

2 Αίτημα ζεστού νερού για αντλία θερμότητας (1=αίτημα,

0=κανένα αίτημα)

[8-04]: Πρόσθετος χρονοδιακόπτης στη ρύθμιση [4-02]/[F-01]

Οδηγός αναφοράς εγκαταστάτη

t Ώρα

Αντιψυκτική προστασία σωλήνων νερού

Ισχύει μόνο για εγκαταστάσεις με εξωτερικές σωληνώσεις νερού. Αυτή η λειτουργία αποσκοπεί στην αντιπαγετική προστασία των εξωτερικών σωληνώσεων νερού.

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

# Κωδικός Περιγραφή

[9.7] [4-04] Αντιψυκτική προστασία σωλήνων νερού:

▪ 0: Διακοπτόμενη (μόνο για ανάγνωση)

Αποτροπή αποστράγγισης

Ισχύει μόνο όταν είναι ενεργοποιημένη η διπλή λειτουργία ([C‑02]). Αυτή η λειτουργία αποτρέπει το άνοιγμα των βανών αντιψυκτικής προστασίας στις σωληνώσεις νερού προς την εξωτερική μονάδα, όταν ο βοηθητικός λέβητας λειτουργεί σε αρνητικές εξωτερικές θερμοκρασίες.

Λειτουργία εξοικονόμησης ενέργειας

Λειτ. εξοικ. ενέργειας

Καθορίζει εάν η τροφοδοσία της εξωτερικής μονάδας μπορεί να διακοπεί (εσωτερικά με χειρισμό της εσωτερικής μονάδας) υπό συνθήκες ηρεμίας (όταν δεν υπάρχουν αιτήματα θέρμανσης/ψύξης χώρου ούτε αιτήματα ζεστού νερού χρήσης). Η τελική απόφαση εάν θα επιτραπεί η διακοπή της τροφοδοσίας της εξωτερικής μονάδας υπό συνθήκες ηρεμίας θα εξαρτάται από τη θερμοκρασία περιβάλλοντος, τις συνθήκες του συμπιεστή και τα ελάχιστα διαστήματα που ορίζονται από τους χρονοδιακόπτες.

Για να ενεργοποιήσετε τη ρύθμιση της λειτουργίας εξοικονόμησης ενέργειας, πρέπει να ενεργοποιήσετε τη ρύθμιση [E‑08] από το χειριστήριο.

# Κωδικός Περιγραφή

[9.F] [E‑08] Λειτ. εξοικ. ενέργειας για την εξωτερική

μονάδα:

▪ 0: Όχι

▪ 1: Ναι

Τροφοδοσία με μειωμένη χρέωση

ΠΛΗΡΟΦΟΡΙΕΣ

# Κωδικός Περιγραφή

[9.8.1] [D-01] Σύνδεση σε Τροφοδοσία με μειωμένη

χρέωση ή Θερμοστάτης ασφαλείας

▪ 0 Όχι: Η εξωτερική μονάδα είναι

συνδεδεμένη σε κανονική παροχή ρεύματος.

▪ 1 Ανοιχτή: Η εξωτερική μονάδα είναι

συνδεδεμένη σε παροχή ρεύματος με μειωμένη χρέωση τροφοδοσίας. Όταν αποστέλλεται το σήμα μειωμένης χρέωσης τροφοδοσίας από την εταιρεία ηλεκτρισμού, αυτή η επαφή ανοίγει και η μονάδα εισέρχεται σε λειτουργία εξαναγκασμένης απενεργοποίησης. Όταν απελευθερώνεται πάλι το σήμα, η ελεύθερη δυναμικού επαφή κλείνει και η μονάδα αρχίζει πάλι να λειτουργεί. Επομένως, πρέπει πάντα να έχετε ενεργοποιημένη τη λειτουργία αυτόματης επανεκκίνησης.

▪ 2 Κλειστή: Η εξωτερική μονάδα είναι

συνδεδεμένη σε παροχή ρεύματος με μειωμένη χρέωση τροφοδοσίας. Όταν αποστέλλεται το σήμα μειωμένης χρέωσης τροφοδοσίας από την εταιρεία ηλεκτρισμού, αυτή η επαφή κλείνει και η μονάδα εισέρχεται σε λειτουργία εξαναγκασμένης απενεργοποίησης. Όταν απελευθερώνεται πάλι το σήμα, η ελεύθερη δυναμικού επαφή ανοίγει και η μονάδα αρχίζει πάλι να λειτουργεί. Επομένως, πρέπει πάντα να έχετε ενεργοποιημένη τη λειτουργία αυτόματης επανεκκίνησης.

▪ 3 Θερμοστάτης ασφαλείας: Ένας

θερμοστάτης ασφαλείας είναι συνδεδεμένος στο σύστημα (κανονικά κλειστή επαφή)

[9.8.2] [D-00] Να επιτρέπεται η λειτουργία

θερμαντήρα: Ποια συστήματα θέρμανσης επιτρέπεται να λειτουργούν κατά την τροφοδοσία με μειωμένη χρέωση;

▪ 0 Όχι: Κανένα

▪ 1 Μόνο ΑΔ: Μόνο η αντίσταση

δοχείου

▪ 2 Μόνο ΕΣΘ: Μόνο το εφεδρικό

σύστημα θέρμανσης

▪ 3 Όλα: Όλα τα συστήματα θέρμανσης

Συμβουλευτείτε τον πίνακα παρακάτω.

Η ρύθμιση2 έχει λογική μόνο αν η τροφοδοσία με μειωμένη χρέωση είναι τύπου1 ή η εσωτερική μονάδα είναι συνδεδεμένη σε τροφοδοσία με κανονική χρέωση (μέσω του ακροδέκτη X2M/5‑6) και το εφεδρικό σύστημα θέρμανσης ΔΕΝ έχει συνδεθεί στην τροφοδοσία με μειωμένη χρέωση.

[9.8.3] [D-05] Να επιτρέπεται η λειτουργία

κυκλοφορητή:

▪ 0 Όχι: Εξαναγκασμένη

απενεργοποίηση κυκλοφορητή

▪ 1 Ναι: Χωρίς περιορισμό

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

[D‑00] Αντίσταση

δοχείου

0 Εξαναγκασμένη

απενεργοποίηση

1 Επιτρέπεται

2 Εξαναγκασμένη

απενεργοποίηση

3 Επιτρέπεται

ΜΗΝ επιλέγετε την τιμή 1 ή 3.

[D‑00] Εφεδρικό σύστημα

θέρμανσης

0 Εξαναγκασμένη

απενεργοποίηση

2 Επιτρέπεται

Εφεδρικό

σύστημα

θέρμανσης

Εξαναγκασμένη απενεργοποίηση

Επιτρέπεται

Εξαναγκασμένη απενεργοποίηση

Συμπιεστής

Εξαναγκασμένη απενεργοποίησ η

Συμπιεστής

Έλεγχος κατανάλωσης ενέργειας

Ανατρέξτε στην ενότητα "5Οδηγίες εφαρμογής" στη σελίδα 11 για λεπτομερείς πληροφορίες σχετικά με αυτήν τη λειτουργία.

# Κωδικός Περιγραφή

[9.9.1] [4-08] Έλεγχος κατανάλωσης ενέργειας:

▪ 0 Όχι: Απενεργοποιημένη.

▪ 1 Συνεχής: Ενεργοποιημένη:

μπορείτε να ορίσετε μια οριακή τιμή ισχύος (σε A ή kW), στην οποία θα περιορίζεται συνεχώς η κατανάλωση ισχύος του συστήματος.

▪ 2 Είσοδοι: Ενεργοποιημένη:

μπορείτε να ορίσετε έως και τέσσερις διαφορετικές οριακές τιμές ισχύος (σε A ή kW), στις οποίες θα περιορίζεται η κατανάλωση ισχύος του συστήματος, όταν ζητείται με την αντίστοιχη ψηφιακή είσοδο.

[9.9.2] [4-09] Τύπος:

▪ 0 Amp: Οι οριακές τιμές ορίζονται σε

▪ 1 (kW): Οι οριακές τιμές ορίζονται σε

kW.

Περιορίζεται όταν [9.9.1]=Συνεχής και [9.9.2]=Amp:

# Κωδικός Περιγραφή

[9.9.3] [5-05] Όριο: Ισχύει μόνο στην περίπτωση της

λειτουργίας συνεχούς περιορισμού ισχύος ρεύματος.

0A~50A

Περιορίζεται όταν [9.9.1]=Είσοδοι και [9.9.2]=Amp:

# Κωδικός Περιγραφή

[9.9.4] [5-05] Όριο 1: 0A~50A

[9.9.5] [5-06] Όριο 2: 0A~50A

[9.9.6] [5-07] Όριο 3: 0A~50A

[9.9.7] [5-08] Όριο 4: 0A~50A

Περιορίζεται όταν [9.9.1]=Συνεχής και [9.9.2]=kW:

# Κωδικός Περιγραφή

[9.9.8] [5-09] Όριο: Ισχύει μόνο στην περίπτωση της

λειτουργίας συνεχούς περιορισμού ισχύος.

0kW~20kW

Περιορίζεται όταν [9.9.1]=Είσοδοι και [9.9.2]=kW:

# Κωδικός Περιγραφή

[9.9.9] [5-09] Όριο 1: 0kW~20kW

[9.9.A] [5-0A] Όριο 2: 0kW~20kW

[9.9.B] [5-0B] Όριο 3: 0kW~20kW

[9.9.C] [5-0C] Όριο 4: 0kW~20kW

Θερμαντήρας προτεραιότητας

# Κωδικός Περιγραφή

[9.9.D] [4-01] Απενεργοποιημένος έλεγχος

κατανάλωσης ενέργειας [4‑08]=0

▪ 0 Κανένα : Το εφεδρικό σύστημα

θέρμανσης και η αντίσταση δοχείου μπορούν να λειτουργούν ταυτόχρονα.

▪ 1 Αντίσταση δοχείου: Τίθεται σε

προτεραιότητα η λειτουργία της αντίστασης δοχείου.

▪ 2 Εφεδρικό σύστημα θέρμανσης:

Τίθεται σε προτεραιότητα η λειτουργία του εφεδρικού συστήματος θέρμανσης.

Ενεργοποιημένος έλεγχος κατανάλωσης ενέργειας [4‑08]=1/2

▪ 0 Κανένα : Ανάλογα με το επίπεδο

περιορισμού ισχύος, θα περιορίζεται πρώτα η λειτουργία της αντίστασης δοχείου, προτού περιοριστεί η λειτουργία του εφεδρικού συστήματος θέρμανσης.

▪ 1 Αντίσταση δοχείου: Ανάλογα με το

επίπεδο περιορισμού ισχύος, θα περιορίζεται πρώτα η λειτουργία του εφεδρικού συστήματος θέρμανσης, προτού περιοριστεί η λειτουργία της αντίστασης δοχείου.

▪ 2 Εφεδρικό σύστημα θέρμανσης:

Ανάλογα με το επίπεδο περιορισμού ισχύος, θα περιορίζεται πρώτα η λειτουργία της αντίστασης δοχείου, προτού περιοριστεί η λειτουργία του εφεδρικού συστήματος θέρμανσης.

Σημείωση: Εφόσον ο έλεγχος κατανάλωσης ενέργειας είναι απενεργοποιημένος (για όλα τα μοντέλα), η ρύθμιση [4‑01] καθορίζει αν είναι δυνατή η ταυτόχρονη λειτουργία του εφεδρικού συστήματος θέρμανσης και της αντίστασης δοχείου ή αν η λειτουργία της αντίστασης δοχείου/ του εφεδρικού συστήματος θέρμανσης έχει προτεραιότητα έναντι της λειτουργίας του εφεδρικού συστήματος θέρμανσης/ της αντίστασης δοχείου.

Εάν ο έλεγχος κατανάλωσης ενέργειας είναι ενεργοποιημένος, η ρύθμιση [4‑01] καθορίζει την προτεραιότητα των ηλεκτρικών αντιστάσεων ανάλογα με τον ισχύοντα περιορισμό.

Μέτρηση ενέργειας

Οδηγός αναφοράς εγκαταστάτη

Μέτρηση ενέργειας

Αν η μέτρηση ενέργειας πραγματοποιείται μέσω εξωτερικών μετρητών ενέργειας, επιλέξτε τις ρυθμίσεις όπως περιγράφεται παρακάτω. Επιλέξτε την έξοδο συχνότητας κάθε μετρητή ενέργειας

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

σύμφωνα με τις προδιαγραφές του μετρητή ενέργειας. Είναι δυνατή η σύνδεση έως 2 μετρητών ενέργειας με διαφορετικές συχνότητες. Αν χρησιμοποιείται μόνο 1 ή κανένας μετρητής ενέργειας, επιλέξτε "Κανένα" για να υποδείξετε ότι ΔΕΝ χρησιμοποιείται η αντίστοιχη είσοδος παλμών.

# Κωδικός Περιγραφή

[9.A.1] [D‑08] Μετρητής ηλεκτρικού ρεύματος 1:

▪ 0 Κανένα: ΔΕΝ έχει εγκατασταθεί

▪ 1 1/10kWh: Έχει εγκατασταθεί

▪ 2 1/kWh: Έχει εγκατασταθεί

▪ 3 10/kWh: Έχει εγκατασταθεί

▪ 4 100/kWh: Έχει εγκατασταθεί

▪ 5 1000/kWh: Έχει εγκατασταθεί

[9.A.2] [D‑09] Μετρητής ηλεκτρικού ρεύματος 2:

▪ 0 Κανένα: ΔΕΝ έχει εγκατασταθεί

▪ 1 1/10kWh: Έχει εγκατασταθεί

▪ 2 1/kWh: Έχει εγκατασταθεί

▪ 3 10/kWh: Έχει εγκατασταθεί

▪ 4 100/kWh: Έχει εγκατασταθεί

▪ 5 1000/kWh: Έχει εγκατασταθεί

Αισθητήρες

Εξωτερικός αισθητήρας

# Κωδικός Περιγραφή

[9.B.1] [C–08] Εξωτερικός αισθητήρας : Αν συνδέσετε

προαιρετικό εξωτερικό αισθητήρα περιβάλλοντος, πρέπει να ορίσετε τον τύπο του αισθητήρα.

▪ 0 Κανένα : ΔΕΝ έχει εγκατασταθεί. Οι

αισθητήρες στο χειριστήριο και στην εξωτερική μονάδα χρησιμοποιούνται για μέτρηση.

▪ 1 Εξωτερικός: Έχει συνδεθεί στην

PCB της εσωτερικής μονάδας που μετράει την εξωτερική θερμοκρασία. Παρατήρηση: Για ορισμένες λειτουργίες, ο αισθητήρας θερμοκρασίας στην εξωτερική μονάδα εξακολουθεί να χρησιμοποιείται.

▪ 2 Χώρου: Έχει συνδεθεί στην PCB της

εσωτερικής μονάδας που μετράει την εσωτερική θερμοκρασία. Ο αισθητήρας θερμοκρασίας στο χειριστήριο ΔΕΝ χρησιμοποιείται πλέον. Παρατήρηση: Αυτή η τιμή ισχύει μόνο στη ρύθμιση θερμοστάτη χώρου.

Απόκλιση εξωτ. αισθητήρα περιβάλλοντος

Ισχύει ΜΟΝΟ όταν έχει συνδεθεί και ρυθμιστεί ένας εξωτερικός αισθητήρας θερμοκρασίας περιβάλλοντος.

Μπορείτε να βαθμονομήσετε τον εξωτερικό αισθητήρα θερμοκρασίας περιβάλλοντος. Μπορείτε να καταχωρήσετε μια απόκλιση από την τιμή αισθητήρα. Αυτή η ρύθμιση μπορεί να χρησιμοποιηθεί για αντιστάθμιση σε περιπτώσεις στις οποίες δεν είναι δυνατή η εγκατάσταση εξωτερικού αισθητήρα θερμοκρασίας περιβάλλοντος στην ιδανική θέση εγκατάστασης.

# Κωδικός Περιγραφή

[9.B.2] [2-0B] Απόκλιση εξωτ. αισθητήρα

περιβάλλοντος: Απόκλιση στη θερμοκρασία περιβάλλοντος που μετράται στον εξωτερικό αισθητήρα εξωτερικής θερμοκρασίας.

▪ –5°C~5°C, βήμα 0,5°C

Μέσος χρόνος

Ο χρονοδιακόπτης μέσης θερμοκρασίας διορθώνει την επιρροή των διακυμάνσεων της θερμοκρασίας περιβάλλοντος. Ο υπολογισμός του σημείου ρύθμισης αντιστάθμισης καιρικών συνθηκών πραγματοποιείται με βάση τη μέση εξωτερική θερμοκρασία.

Υπολογίζεται η μέση τιμή της εξωτερικής θερμοκρασίας για την επιλεγμένη χρονική περίοδο.

# Κωδικός Περιγραφή

[9.B.3] [1-0A] Μέσος χρόνος:

▪ 0: Χωρίς μέσο τιμή

▪ 1: 12ώρες

▪ 2: 24ώρες

▪ 3: 48ώρες

▪ 4: 72ώρες

Διπλή

Ισχύει μόνο στην περίπτωση βοηθητικού λέβητα.

Σχετικά με τη διπλή λειτουργία

Ο σκοπός αυτής της λειτουργίας είναι να καθορίζει ποια πηγή θερμότητας μπορεί να παρέχει/θα παρέχει θέρμανση χώρου, είτε το σύστημα αντλίας θερμότητας είτε ο βοηθητικός λέβητας.

# Κωδικός Περιγραφή

[9.C.1] [C-02] Διπλή: Υποδεικνύει αν η θέρμανση

χώρου πραγματοποιείται επίσης μέσω άλλης πηγής θερμότητας εκτός του συστήματος.

▪ 0 Όχι: Δεν έχει εγκατασταθεί

▪ 1 Ναι: Έχει εγκατασταθεί. Ο

βοηθητικός λέβητας (λέβητας αερίου, καυστήρας πετρελαίου) θα λειτουργεί όταν η εξωτερική θερμοκρασία περιβάλλοντος είναι χαμηλή. Κατά τη διάρκεια της διπλής λειτουργίας, η αντλία θερμότητας απενεργοποιείται. Ορίστε αυτήν την τιμή, αν χρησιμοποιείται βοηθητικός λέβητας.

▪ Αν είναι ενεργοποιημένη η Διπλή: Όταν η εξωτερική θερμοκρασία

πέσει κάτω από τη θερμοκρασία ενεργοποίησης διπλής λειτουργίας (σταθερή ή μεταβλητή ανάλογα με τις τιμές ηλεκτρικού ρεύματος), η θέρμανση χώρου από την εσωτερική μονάδα σταματά αυτόματα και ενεργοποιείται το σήμα έγκρισης για τον βοηθητικό λέβητα.

▪ Αν είναι απενεργοποιημένη η Διπλή λειτουργία: Η θέρμανση

χώρου πραγματοποιείται μόνο από την εσωτερική μονάδα εντός του εύρους λειτουργίας. Το σήμα έγκρισης για τον βοηθητικό λέβητα είναι πάντα απενεργοποιημένο.

Η εναλλαγή μεταξύ του συστήματος αντλίας θερμότητας και του βοηθητικού λέβητα βασίζεται στις ακόλουθες ρυθμίσεις:

▪ [C‑03] και [C‑04]

▪ Τιμές ηλεκτρικού ρεύματος και αερίου ([7.4.5.1], [7.4.5.2], [7.4.5.3]

και [7.4.6])

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

calc

[C-03]+[C-04]

3°C

[C-03]

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

-14

-12 -10 -8 -6 -4 -2 0 2 4 6 8 10 12 14

COP

10.5 (b)

2.5 (a)

[C‑03], [C‑04] και T

calc

Με βάση τις παραπάνω ρυθμίσεις, το σύστημα αντλίας θερμότητας υπολογίζει μια τιμή T

, η οποία είναι μεταβλητή μεταξύ [C‑03] και

calc

[C‑03]+[C‑04].

TAΕξωτερική θερμοκρασία

Θερμοκρασία ενεργοποίησης διπλής λειτουργίας

calc

(μεταβλητή). Κάτω από αυτήν τη θερμοκρασία, ο βοηθητικός λέβητας θα είναι πάντα ενεργοποιημένος. Το σημείο ρύθμισης T [C‑03] ή πάνω από [C‑03]+[C‑04].

3°C Διόρθωση υστέρησης για αποτροπή της υπερβολικής

εναλλαγής μεταξύ του συστήματος αντλίας θερμότητας και του βοηθητικού λέβητα

a Βοηθητικός λέβητας ενεργός b Βοηθητικός λέβητας ανενεργός

Αν η εξωτερική θερμοκρασία…

Η θέρμανση χώρου

από το σύστημα

δεν μπορεί ποτέ να είναι κάτω από

calc

Τότε…

Το διπλό σήμα για

τον βοηθητικό

αντλίας

λέβητα είναι…

θερμότητας…

Πέσει κάτω από T

Αυξηθεί πάνω από T

+3°C

calc

Σταματά Ενεργό

calc

Ξεκινά Ανενεργό

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Η διπλή λειτουργία δεν επηρεάζει τη λειτουργία

θέρμανσης νερού χρήσης. Το ζεστό νερό χρήσης εξακολουθεί να θερμαίνεται μόνο από την εσωτερική μονάδα.

▪ Το σήμα έγκρισης για τον βοηθητικό λέβητα βρίσκεται

στο EKRP1HB (digital I/O PCB). Όταν είναι ενεργοποιημένο, οι επαφές X1, X2 είναι κλειστές, και όταν είναι απενεργοποιημένο, οι επαφές είναι ανοικτές. Ανατρέξτε στην παρακάτω εικόνα για τη θέση αυτής της επαφής.

Τύπος Παράδειγμα

COP = (Τιμή ηλεκτρικού ρεύματος / αερίου)

(a)

απόδοση λέβητα

Εάν:

▪ Τιμή ηλεκτρικού ρεύματος:

20c€/kWh

▪ Τιμή αερίου: 6c€/kWh

▪ Απόδοση λέβητα: 0,9

Τότε: COP = (20/6)×0,9 = 3

(α) Θα πρέπει να χρησιμοποιήσετε τις ίδιες μονάδες μέτρησης

για την τιμή ηλεκτρικού ρεύματος και την τιμή αερίου (παράδειγμα: και στις δύο περιπτώσεις c€/kWh).

2 Προσδιορίστε την τιμή του [C‑03] χρησιμοποιώντας το

γράφημα:

Παράδειγμα:

a [C‑03]=2,5 σε περίπτωση COP=3 και LWT=35°C b [C‑03]=10,5 σε περίπτωση COP=3 και LWT=55°C

ΕΙΔΟΠΟΙΗΣΗ

Θα πρέπει να ορίσετε την τιμή του [5‑01] κατά τουλάχιστον 1°C πιο πάνω από την τιμή του [C‑03].

Τιμές ηλεκτρικού ρεύματος και αερίου

ΠΛΗΡΟΦΟΡΙΕΣ

Για τον ορισμό των τιμών ηλεκτρικού ρεύματος και αερίου, ΜΗΝ χρησιμοποιείτε τις ρυθμίσεις επισκόπησης. Αντίθετα, ορίστε τις στη δομή μενού ([7.4.5.1], [7.4.5.2], [7.4.5.3] και [7.4.6]). Για περισσότερες πληροφορίες σχετικά με τον ορισμό των τιμών ενέργειας, ανατρέξτε στο εγχειρίδιο λειτουργίας και τον οδηγό αναφοράς χρήστη.

# Κωδικός Περιγραφή

Δ/Υ [C-03] Εύρος: –25°C~25°C (βήμα: 1°C)

Δ/Υ [C-04] Εύρος: 2°C~10°C (βήμα: 1°C)

Όσο υψηλότερη είναι η τιμή του [C‑04], τόσο μεγαλύτερη είναι η ακρίβεια της εναλλαγής μεταξύ του συστήματος αντλίας θερμότητας και του βοηθητικού

Για να προσδιορίσετε την τιμή του [C‑03], προχωρήστε ως εξής:

1 Προσδιορίστε το COP (= συντελεστής απόδοσης)

χρησιμοποιώντας τον τύπο:

Οδηγός αναφοράς εγκαταστάτη

λέβητα.

ΠΛΗΡΟΦΟΡΙΕΣ

Ηλιακοί συλλέκτες. Αν χρησιμοποιούνται ηλιακοί

συλλέκτες, ορίστε την τιμή ηλεκτρικού ρεύματος σε πολύ χαμηλή τιμή, για να προαχθεί η χρήση της αντλίας θερμότητας.

# Κωδικός Περιγραφή

[7.4.5.1] Δ/Υ Ποια είναι η υψηλή τιμή

ηλεκτρικού ρεύματος;

[7.4.5.2] Δ/Υ Ποια είναι η μέση τιμή

ηλεκτρικού ρεύματος;

[7.4.5.3] Δ/Υ Ποια είναι η χαμηλή τιμή

ηλεκτρικού ρεύματος;

[7.4.6] Δ/Υ Ποια είναι η τιμή πετρελαίου;

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8 Ρύθμιση παραμέτρων

Έξοδος βλάβης

Έξοδος σφάλματος

# Κωδικός Περιγραφή

[9.D] [C–09] Έξοδος σφάλματος: Υποδεικνύει τη

λογική της εξόδου σφάλματος στην πλακέτα digital I/O PCB κατά τη δυσλειτουργία.

▪ 0 Μη φυσιολογική: Η έξοδος

συναγερμού θα ενεργοποιηθεί όταν προκύψει κάποιο σφάλμα. Ρυθμίζοντας αυτήν την τιμή, γίνεται διάκριση ανάμεσα στην ανίχνευση μιας κατάστασης συναγερμού και την ανίχνευση μιας διακοπής ρεύματος.

▪ 1 Φυσιολογική : Η έξοδος σφάλματος

ΔΕΝ θα ενεργοποιηθεί όταν προκύψει κάποιο σφάλμα.

Συμβουλευτείτε επίσης τον παρακάτω πίνακα (Λογική εξόδου συναγερμού).

Λογική εξόδου συναγερμού

[C-09] Σφάλμα Δεν υπάρχει

σφάλμα

0 Κλειστή έξοδος Ανοιχτή έξοδος Ανοιχτή έξοδος

1 Ανοιχτή έξοδος Κλειστή έξοδος

Η μονάδα δεν

τροφοδοτείται

με ρεύμα

Αυτόματη επανεκκίνηση

Απενεργοποίηση διατάξεων προστασίας

ΠΛΗΡΟΦΟΡΙΕΣ

Το λογισμικό διαθέτει μια λειτουργία "επί τόπου ρύθμισης από τον εγκαταστάτη" ([9.G]: Απενεργοποίηση διατάξεων προστασίας), η οποία απενεργοποιεί την αυτόματη λειτουργία της μονάδας. Κατά την πρώτη εγκατάσταση, η ρύθμιση Απενεργοποίηση διατάξεων προστασίας έχει οριστεί από προεπιλογή σε Ναι, το οποίο σημαίνει ότι η αυτόματη λειτουργία είναι απενεργοποιημένη. Στη συνέχεια όλες οι προστατευτικές λειτουργίες απενεργοποιούνται. Εάν οι αρχικές σελίδες του χειριστηρίου είναι απενεργοποιημένες, η μονάδα ΔΕΝ θα λειτουργεί αυτόματα. Για να ενεργοποιήσετε την αυτόματη λειτουργία και τις προστατευτικές λειτουργίες, ορίστε τη ρύθμιση Απενεργοποίηση διατάξεων προστασίας σε Όχι.

Αφού περάσουν 36 ώρες από την πρώτη ενεργοποίηση, η μονάδα θα ορίσει αυτόματα τη ρύθμιση Απενεργοποίηση διατάξεων προστασίας σε Όχι, τερματίζοντας τη λειτουργία "επί τόπου ρύθμισης από τον εγκαταστάτη" και ενεργοποιώντας τις προστατευτικές λειτουργίες. Αν – μετά από την πρώτη εγκατάσταση– ο εγκαταστάτης επιστρέψει στον τόπο εγκατάστασης, ο εγκαταστάτης πρέπει να ορίσει τη ρύθμιση Απενεργοποίηση διατάξεων προστασίας σε Ναι χειροκίνητα.

# Κωδικός Περιγραφή

[9.G] Δ/Υ Απενεργοποίηση διατάξεων προστασίας

▪ 0: Όχι

▪ 1: Ναι

Αυτόματη επανεκκίνηση

Όταν επανέρχεται το ρεύμα μετά από κάποια διακοπή ρεύματος, η λειτουργία αυτόματης επανεκκίνησης εφαρμόζει ξανά τις ρυθμίσεις του τηλεχειριστηρίου, όπως αυτές είχαν οριστεί τη στιγμή της διακοπής ρεύματος. Για το λόγο αυτό συνιστάται να ενεργοποιείτε πάντα αυτή τη λειτουργία.

Αν η τροφοδοσία με μειωμένη χρέωση είναι τέτοιου τύπου ώστε να διακόπτεται η τροφοδοσία, τότε έχετε πάντα ενεργοποιημένη τη λειτουργία αυτόματης επανεκκίνησης. Ο συνεχής έλεγχος της εσωτερικής μονάδας μπορεί να εξασφαλιστεί ανεξάρτητα από την κατάσταση της τροφοδοσίας με μειωμένη χρέωση, συνδέοντας την εσωτερική μονάδα σε τροφοδοσία κανονικής χρέωσης.

# Κωδικός Περιγραφή

[9.E] [C-09] Αυτόματη επανεκκίνηση:

▪ 0: Χειροκίνητα

▪ 1: Αυτόματα

Εξαναγκασμένη απόψυξη

Ξεκινήστε μια λειτουργία απόψυξης χειροκίνητα.

# Κωδικός Περιγραφή

[9.H] Δ/Υ Θέλετε να ξεκινήσετε τη λειτουργία

απόψυξης;

▪ Πίσω

▪ OK

Επισκόπηση ρυθμίσεων εγκατάστασης

Μπορείτε να πραγματοποιήσετε όλες τις ρυθμίσεις από τη δομή μενού. Αν για οποιονδήποτε λόγο απαιτείται αλλαγή μιας ρύθμισης από τις ρυθμίσεις επισκόπησης, μπορείτε να ανοίξετε τις ρυθμίσεις επισκόπησης από την επισκόπηση ρυθμίσεων εγκατάστασης [9.I]. Ανατρέξτε στην ενότητα "Για να τροποποιήσετε μια ρύθμιση

επισκόπησης"στη σελίδα46.

8.5 Λειτουργία

Στο μενού λειτουργιών, μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε ξεχωριστά λειτουργίες της μονάδας.

# Κωδικός Περιγραφή

[C.1] Δ/Υ Χώρος

▪ 0: Απενεργοποίηση

▪ 1: Ενεργοποίηση

[C.2] Δ/Υ Θέρμανση/ψύξη χώρου

▪ 0: Απενεργοποίηση

▪ 1: Ενεργοποίηση

[C.3] Δ/Υ Δοχείο

▪ 0: Απενεργοποίηση

▪ 1: Ενεργοποίηση

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

8 Ρύθμιση παραμέτρων

[4]

Θέρμανση/ψύξη χώρου

Τρόπος λειτουργίας Προγραμματισμός λειτουργίας

[2]

Κύρια ζώνη

Πρόγραμμα Πρόγραμμα θέρμανσης

Λειτουργία σημείου ρύθμισης

Πρόγραμμα ψύξης

Καμπύλη ΑΘ θέρμανσης Καμπύλη ΑΘ ψύξης

[3]

Συμπληρωματική ζώνη

Πρόγραμμα Πρόγραμμα θέρμανσης

Λειτουργία σημείου ρύθμισης

Πρόγραμμα ψύξης

Καμπύλη ΑΘ θέρμανσης Καμπύλη ΑΘ ψύξης

[1.4]

Αντιπαγετική προστασία

Ενεργοποίηση Σημείο ρύθμισης χώρου

[1.5]

Εύρος σημείων ρύθμισης

Ελάχιστη ρύθμιση θέρμανσης Μέγιστη ρύθμιση θέρμανσης Ελάχιστη ρύθμιση ψύξης Μέγιστη ρύθμιση ψύξης

[7]

Ρυθμίσεις χρήστη

Γλώσσα Ώρα/ημερομηνία Διακοπές Αθόρυβη λειτουργία Τιμή ηλ. ρεύματος Τιμή αερίου

[C]

Λειτουργία

Χώρος Θέρμανση/ψύξη χώρου Δοχείο

[B]

Προφίλ χρήστη

[7.3]

Διακοπές

Ενεργοποίηση Από Έως

[7.4]

Αθόρυβη λειτουργία

Ενεργοποίηση Πρόγραμμα

[7.5]

Τιμή ηλ. ρεύματος

Υψηλή Μέση Χαμηλή Πρόγραμμα

[7.2]

Ώρα/ημερομηνία

Ώρες Λεπτά Έτος Μήνας Ημέρα Θερινή ώρα Μορφή

[8.1]

Δεδομένα κατανάλωσης ενέργειας

Είσοδος ηλεκτρικού ρεύματος Παραγόμενη θερμότητα

[1]

Χώρος

Απόκλιση αισθητήρα χώρου

Εύρος σημείων ρύθμισης

Αντιπαγετική προστασία

Πρόγραμμα ψύξης

Πρόγραμμα θέρμανσης

Πρόγραμμα

[5]

Δοχείο

Δυναμική λειτουργία Σημείο ρύθμισης άνεσης Σημείο ρύθμισης Eco Σημείο ρύθμισης αναθέρμανσης Πρόγραμμα

[8]

Πληροφορίες

Δεδομένα κατανάλωσης ενέργειας Ιστορικό δυσλειτουργιών Στοιχεία αντιπροσώπου Αισθητήρες Ενεργοποιητές Λειτουργίες Πληροφορίες Κατάσταση σύνδεσης

8.6 Δομή μενού: Επισκόπηση ρυθμίσεων χρήστη

ΠΛΗΡΟΦΟΡΙΕΣ

Ανάλογα με τις επιλεγμένες ρυθμίσεις εγκαταστάτη και τον τύπο μονάδας, οι διάφορες ρυθμίσεις θα εμφανίζονται/ αποκρύπτονται.

Οθόνη σημείου ρύθμισης

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

8.7 Δομή μενού: Επισκόπηση ρυθμίσεων εγκαταστάτη

[9.C]

Διπλή

Διπλή Απόδοση λέβητα Θερμοκρασία Υστέρηση

[9.B]

Αισθητήρες

Εξωτερικός αισθητήρας Απόκλιση εξωτ. αισθητήρα περιβάλλοντος Μέσος χρόνος

[9.6] Εξισορρόπηση

Προτεραιότητα θέρμανσης χώρου Θερμοκρασία προτεραιότητας Απόκλιση σημείου ρύθμισης ΑΔ

Χρονοδιακόπτης ελάχιστου χρόνου λειτουργίας

Χρονοδιακόπτης εκκίνησης κύκλου λειτουργίας

Χρονοδιακόπτης μέγιστου χρόνου λειτουργίας Πρόσθετος χρονοδιακόπτης

[9.3]

Εφεδρικό σύστημα θέρμανσης

Τύπος εφεδρικού συστήματος θέρμανσης Τάση Ρύθμιση

Βήμα πρόσθετης απόδοσης 2

Βήμα απόδοσης 1

Ισορροπία Θερμοκρασία ισορροπίας Λειτουργία

[9.8] Τροφοδοσία με μειωμένη χρέωση

Τροφοδοσία με μειωμένη χρέωση Να επιτρέπεται η λειτουργία θερμαντήρα Να επιτρέπεται η λειτουργία κυκλοφορητή

[9.4]

Αντίσταση δοχείου

Απόδοση Πρόγραμμα επιτρεπόμενης λειτουργίας ΑΔ Χρονοδιακόπτης λειτουργίας eco ΑΔ Λειτουργία

[9.2]

Ζεστό νερό χρήσης

Ζεστό νερό χρήσης Κυκλοφ. ΖΝΧ Πρόγραμμα κυκλοφορητή ΖΝΧ Ηλιακός συλλέκτης

[9.9] Έλεγχος κατανάλωσης ενέργειας

Έλεγχος κατανάλωσης ενέργειας Τύπος Όριο Όριο 1 Όριο 2 Όριο 3 Όριο 4 Θερμαντήρας προτεραιότητας

Μετρητής ηλεκτρικού ρεύματος 2

Μετρητής ηλεκτρικού ρεύματος 1

[9.A] Μέτρηση ενέργειας

[9]Ρυθμίσεις εγκαταστάτη

Οδηγός ρύθμισης Ζεστό νερό χρήσης Εφεδρικό σύστημα θέρμανσης Αντίσταση δοχείου Έκτακτη ανάγκη

Εξισορρόπηση

Αντιψυκτική προστασία σωλήνων νερού Τροφοδοσία με μειωμένη χρέωση Έλεγχος κατανάλωσης ενέργειας Μέτρηση ενέργειας Αισθητήρες Διπλή

Έξοδος σφάλματος

Αυτόματη επανεκκίνηση Λειτ. εξοικ. ενέργειας Απενεργοποίηση διατάξεων προστασίας

Επισκόπηση ρυθμίσεων εγκατάστασης

Εξαναγκασμένη απόψυξη

8 Ρύθμιση παραμέτρων

ΠΛΗΡΟΦΟΡΙΕΣ

Οι ρυθμίσεις του κιτ ηλιακού συλλέκτη παρατίθενται, αλλά ΔΕΝ διατίθενται για αυτήν τη μονάδα. Οι ρυθμίσεις ΔΕΝ χρησιμοποιούνται ούτε μπορούν να τροποποιηθούν.

ΠΛΗΡΟΦΟΡΙΕΣ

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

9 Αρχική εκκίνηση

ΠΛΗΡΟΦΟΡΙΕΣ

9.1 Επισκόπηση: Αρχική εκκίνηση

Σε αυτό το κεφάλαιο περιγράφονται όλα όσα πρέπει να κάνετε και να γνωρίζετε, για να θέσετε το σύστημα σε λειτουργία αφού ρυθμίσετε τις παραμέτρους του.

Τυπική ροή εργασίας

Η αρχική εκκίνηση συνήθως περιλαμβάνει τα ακόλουθα στάδια:

1 Έλεγχος της "Λίστας ελέγχου πριν από την αρχική εκκίνηση".

2 Πραγματοποίηση εξαέρωσης.

3 Πραγματοποίηση δοκιμαστικής λειτουργίας του συστήματος.

4 Εάν είναι απαραίτητο, πραγματοποίηση δοκιμαστικής

λειτουργίας για έναν ή περισσότερους ενεργοποιητές.

5 Εάν είναι απαραίτητο, πραγματοποίηση στεγνώματος δαπέδου

ενδοδαπέδιας θέρμανσης.

9.2 Προφυλάξεις κατά τον έλεγχο πριν από την αρχική λειτουργία

ΠΛΗΡΟΦΟΡΙΕΣ

Κατά την πρώτη περίοδο λειτουργίας της μονάδας, η απαιτούμενη ισχύς ενδέχεται να είναι υψηλότερη από αυτήν που αναφέρεται στην πινακίδα τύπου της μονάδας. Αυτό το φαινόμενο προκαλείται από το συμπιεστή, ο οποίος χρειάζεται να λειτουργήσει για συνεχή χρονικό διάστημα 50 ωρών, προκειμένου να επιτευχθεί η ομαλή λειτουργία του και η σταθερή κατανάλωση ενέργειας.

ΕΙΔΟΠΟΙΗΣΗ

ΠΟΤΕ μην θέτετε τη μονάδα σε λειτουργία χωρίς αισθητήρες ή/και αισθητήρες/διακόπτες πίεσης. Ενδέχεται να καεί ο συμπιεστής.

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ λειτουργείτε τη μονάδα εάν δεν έχει πρώτα ολοκληρωθεί η τοποθέτηση των σωληνώσεων ψυκτικού (αν λειτουργήσει με αυτόν τον τρόπο, ο συμπιεστής θα καταστραφεί).

9.3 Λίστα ελέγχου πριν την έναρξη λειτουργίας

Μετά την εγκατάσταση της μονάδας, αρχικά ελέγξτε τα παρακάτω. Μετά την ολοκλήρωση όλων των παρακάτω ελέγχων, ΠΡΈΠΕΙ ΝΑ κλείσετε τη μονάδα και ΜΌΝΟ τότε μπορείτε να την ενεργοποιήσετε.

Έχετε διαβάσει το σύνολο των οδηγιών εγκατάστασης, όπως περιγράφεται στον οδηγό αναφοράς εγκαταστάτη.

Η εσωτερική μονάδα έχει τοποθετηθεί σωστά.

Η εξωτερική μονάδα έχει τοποθετηθεί σωστά.

Οι ακόλουθες εργασίες καλωδίωσης στο χώρο εγκατάστασης έχουν πραγματοποιηθεί σύμφωνα με το παρόν έγγραφο και την ισχύουσα νομοθεσία:

▪ Ανάμεσα στον τοπικό ηλεκτρικό πίνακα και την

εξωτερική μονάδα

▪ Ανάμεσα στην εσωτερική μονάδα και την εξωτερική

μονάδα

▪ Ανάμεσα στον τοπικό ηλεκτρικό πίνακα και την

εσωτερική μονάδα

▪ Ανάμεσα στην εσωτερική μονάδα και τις βάνες (αν

υπάρχουν)

▪ Ανάμεσα στην εσωτερική μονάδα και το θερμοστάτη

χώρου (αν υπάρχει)

▪ Ανάμεσα στην εσωτερική μονάδα και το δοχείο ζεστού

νερού χρήσης (αν υπάρχει)

Το σύστημα έχει γειωθεί σωστά και οι ακροδέκτες γείωσης έχουν συνδεθεί με ασφάλεια.

Οι ασφάλειες ή οι τοπικά εγκατεστημένες διατάξεις προστασίας έχουν εγκατασταθεί σύμφωνα με το παρόν έγγραφο και ΔΕΝ έχουν παρακαμφθεί.

Η τάση του ρεύματος πρέπει να αντιστοιχεί στην τάση που επισημαίνεται στην ετικέτα της μονάδας.

ΔΕΝ υπάρχουν χαλαρές συνδέσεις ή κατεστραμμένα ηλεκτρικά εξαρτήματα στον ηλεκτρικό πίνακα.

ΔΕΝ υπάρχουν κατεστραμμένα εξαρτήματα ή παραμορφωμένοι σωλήνες στο εσωτερικό της εσωτερικής και της εξωτερικής μονάδας.

Ο ασφαλειοδιακόπτης του εφεδρικού συστήματος θέρμανσης F1B (του εμπορίου) είναι ενεργοποιημένος.

Μόνο για δοχεία με ενσωματωμένη αντίσταση δοχείου:

Ο ασφαλειοδιακόπτης της αντίστασης δοχείου F2B (του εμπορίου) είναι ενεργοποιημένος.

Έχει εγκατασταθεί το σωστό μέγεθος σωλήνων και οι σωλήνες είναι σωστά μονωμένοι.

ΔΕΝ υπάρχει διαρροή νερού στο εσωτερικό της εσωτερικής μονάδας.

Οι βάνες αποκοπής έχουν εγκατασταθεί σωστά και είναι πλήρως ανοικτές.

Η βάνα εξαέρωσης είναι ανοιχτή (τουλάχιστον κατά 2 στροφές).

Η βάνα εκτόνωσης πίεσης εξάγει νερό όταν είναι ανοικτή.

Ο ελάχιστος όγκος νερού είναι διασφαλισμένος σε όλες τις συνθήκες. Ανατρέξτε στην παράγραφο “Για να ελέγξετε τον όγκο του νερού” στην ενότητα "6.3Προετοιμασία των

σωληνώσεων νερού"στη σελίδα26.

Το δοχείο ζεστού νερού χρήσης είναι πλήρως γεμάτο.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

9 Αρχική εκκίνηση

9.4 Λίστα ελέγχου κατά την αρχική εκκίνηση

Η ελάχιστη παροχή νερού κατά τη λειτουργία εφεδρικού συστήματος θέρμανσης/απόψυξης είναι διασφαλισμένη σε όλες τις συνθήκες. Ανατρέξτε στην παράγραφο “Για να ελέγξετε τον όγκο και την παροχή του νερού” στην ενότητα "6.3Προετοιμασία των σωληνώσεων νερού" στη

σελίδα26.

Για να εκτελέσετε μια εξαέρωση.

Για να εκτελέσετε μια δοκιμαστική λειτουργία.

Για να εκτελέσετε μια δοκιμαστική λειτουργία

ενεργοποιητή.

Λειτουργία στεγνώματος δαπέδου ενδοδαπέδιας θέρμανσης

Η λειτουργία στεγνώματος δαπέδου ενδοδαπέδιας θέρμανσης ξεκινά (εφόσον χρειάζεται).

9.4.1 Για να ελέγξετε την ελάχιστη παροχή

1 Επιβεβαιώστε σύμφωνα με τη διαμόρφωση της

υδραυλικής εγκατάστασης ποιες διαδρομές θέρμανσης χώρου μπορούν να κλείσουν με μηχανικές, ηλεκτρονικές ή άλλες βάνες.

2 Κλείστε όλες τις διαδρομές θέρμανσης χώρου που

μπορούν να κλείσουν (βλ. προηγούμενο βήμα).

3 Ξεκινήστε τη δοκιμαστική λειτουργία του

κυκλοφορητή (ανατρέξτε στην ενότητα "9.4.4Για να

εκτελέσετε μια δοκιμαστική λειτουργία ενεργοποιητή"στη σελίδα82).

4 Κατά τη δοκιμαστική λειτουργία του κυκλοφορητή

μεταβείτε στο στοιχείο Αισθητήρες.

5 Επιλέξτε τις πληροφορίες παροχής. Κατά τη

δοκιμαστική λειτουργία, η μονάδα μπορεί να λειτουργεί κάτω από αυτό το ελάχιστο απαιτούμενο όριο παροχής νερού.

6 Τροποποιήστε τη ρύθμιση της βάνας παράκαμψης,

για να πετύχετε την ελάχιστη απαιτούμενη παροχή νερού + 2l/min.

Ελάχιστη απαιτούμενη παροχή

20l/min

9.4.2 Λειτουργία εξαέρωσης

Κατά την αρχική εκκίνηση και την εγκατάσταση της μονάδας είναι πολύ σημαντικό να εξαχθεί όλος ο αέρας από το κύκλωμα νερού. Όταν εκτελείται η λειτουργία εξαέρωσης, ο κυκλοφορητής λειτουργεί χωρίς πραγματική λειτουργία της μονάδας και ξεκινά η αφαίρεση του αέρα από το κύκλωμα νερού.

ΕΙΔΟΠΟΙΗΣΗ

Πριν από την έναρξη της εξαέρωσης, ανοίξτε τη βαλβίδα ασφαλείας και ελέγξτε εάν το κύκλωμα έχει πληρωθεί επαρκώς με νερό. Μπορείτε να ξεκινήσετε τη διαδικασία εξαέρωσης μόνο αν διαρρεύσει νερό από τη βαλβίδα αφού την ανοίξετε.

Υπάρχουν 2 τρόποι εξαέρωσης:

▪ Χειροκίνητα: η μονάδα λειτουργεί με σταθερή ταχύτητα

κυκλοφορητή και με σταθερή προσαρμοσμένη θέση της 3οδης βάνας. Η προσαρμοσμένη θέση της 3οδης βάνας είναι μια ιδιαίτερα χρήσιμη δυνατότητα για την αφαίρεση όλου του αέρα από κύκλωμα νερού στη λειτουργία θέρμανσης χώρου ή ζεστού νερού χρήσης. Πρέπει να γίνει εξαέρωση τόσο για τη θέρμανση

—

χώρου όσο και για το κύκλωμα ζεστού νερού χρήσης. Μπορεί επίσης να οριστεί η ταχύτητα λειτουργίας του κυκλοφορητή (αργή ή γρήγορη).

▪ Αυτόματα: η μονάδα αλλάζει αυτόματα την ταχύτητα του

κυκλοφορητή και εναλλάσσει τη θέση της 3οδης βάνας ανάμεσα στη λειτουργία θέρμανσης χώρου και στη λειτουργία θέρμανσης ζεστού νερού χρήσης.

Τυπική ροή εργασίας

Η εξαέρωση του συστήματος πρέπει να περιλαμβάνει τις εξής ενέργειες:

1 Εκτέλεση χειροκίνητης εξαέρωσης

2 Εκτέλεση αυτόματης εξαέρωσης

ΠΛΗΡΟΦΟΡΙΕΣ

Ξεκινήστε με την εκτέλεση χειροκίνητης εξαέρωσης. Όταν έχει εκκενωθεί σχεδόν όλος ο αέρας, εκτελέστε αυτόματη εξαέρωση. Αν είναι απαραίτητο, επαναλάβετε την αυτόματη εξαέρωση έως ότου είστε βέβαιοι ότι έχει αφαιρεθεί όλος ο αέρας από το σύστημα. Κατά τη λειτουργία εξαέρωσης, ΔΕΝ εφαρμόζεται η ρύθμιση περιορισμού ταχύτητας του κυκλοφορητή [9‑0D].

Η λειτουργία εξαέρωσης σταματά αυτόματα μετά από 30λεπτά.

Για να πραγματοποιήσετε μια χειροκίνητη εξαέρωση

Συνθήκες: Βεβαιωθείτε ότι όλες οι λειτουργίες είναι

απενεργοποιημένες. Μεταβείτε στο μενού Λειτουργία και απενεργοποιήστε τη λειτουργία Χώρος, Θέρμανση/ψύξη χώρου και Δοχείο.

1 Ορίστε το επίπεδο πρόσβασης χρήστη στην επιλογή

"Εγκαταστάτης". Ανατρέξτε στην ενότητα "Για να

αλλάξετε το επίπεδο πρόσβασης χρήστη"στη σελίδα46.

2 Μεταβείτε στο [A.3]: Πρώτη εκκίνηση > Εξαέρωση.

3 Στο μενού, επιλέξτε Τύπος = Χειροκίνητα.

4 Επιλέξτε Έναρξη εξαέρωσης.

5 Επιλέξτε OK για επιβεβαίωση.

Αποτέλεσμα: #Η εξαέρωση ξεκινά. Θα σταματήσει αυτόματα όταν ολοκληρωθεί ο κύκλος εξαέρωσης.

6 Κατά τη χειροκίνητη λειτουργία, μπορείτε να

αλλάξετε την επιθυμητή ταχύτητα κυκλοφορητή. Η θέση της 3οδης βάνας πρέπει να αλλάξει ανάμεσα στη θέρμανση χώρου και το ζεστό νερό χρήσης. Για να αλλάξετε τις ρυθμίσεις κατά την εξαέρωση, ανοίξτε το μενού και μεταβείτε στην περιοχή Ρυθμίσεις.

▪ Κάντε κύλιση στην επιλογή Κύκλωμα και ρυθμίστε

τη σε Χώρος/Δοχείο.

▪ Κάντε κύλιση στην επιλογή Ταχύτητα αντλίας και

ρυθμίστε τη σε Χαμηλή/Υψηλή.

7 Για να διακόψετε την εξαέρωση χειροκίνητα: —

1 Μεταβείτε στο Διακοπή εξαέρωσης.

2 Επιλέξτε OK για επιβεβαίωση.

—

Για να πραγματοποιήσετε μια αυτόματη εξαέρωση

Συνθήκες: Βεβαιωθείτε ότι όλες οι λειτουργίες είναι

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

9 Αρχική εκκίνηση

1 Ορίστε το επίπεδο πρόσβασης χρήστη στην επιλογή

"Εγκαταστάτης". Ανατρέξτε στην ενότητα "Για να

αλλάξετε το επίπεδο πρόσβασης χρήστη"στη σελίδα46.

2 Μεταβείτε στο [A.3]: Πρώτη εκκίνηση > Εξαέρωση.

3 Στο μενού, επιλέξτε Τύπος = Αυτόματα.

4 Επιλέξτε Έναρξη εξαέρωσης.

5 Επιλέξτε OK για επιβεβαίωση.

Αποτέλεσμα: #Η εξαέρωση ξεκινά. Σταματάει αυτόματα όταν ολοκληρωθεί.

6 Για να διακόψετε την εξαέρωση χειροκίνητα: —

1 Μεταβείτε στο Διακοπή εξαέρωσης.

2 Επιλέξτε OK για επιβεβαίωση.

—

9.4.3 Για να εκτελέσετε μια δοκιμαστική λειτουργία

Συνθήκες: Βεβαιωθείτε ότι όλες οι λειτουργίες είναι

1 Ορίστε το επίπεδο πρόσβασης χρήστη στην επιλογή

"Εγκαταστάτης". Ανατρέξτε στην ενότητα "Για να

αλλάξετε το επίπεδο πρόσβασης χρήστη"στη σελίδα46.

2 Μεταβείτε στο [A.1]: Πρώτη εκκίνηση > Δοκιμαστική

λειτουργία.

3 Επιλέξτε μια δοκιμή από τη λίστα. Παράδειγμα:

Θέρμανση.

4 Επιλέξτε OK για επιβεβαίωση.

Αποτέλεσμα: #Η δοκιμαστική λειτουργία ξεκινά. Σταματάει αυτόματα όταν ολοκληρωθεί (±30λεπτά).

Για να διακόψετε τη δοκιμαστική λειτουργία χειροκίνητα:

1 Μεταβείτε στο Διακοπή δοκιμαστικής λειτουργίας.

2 Επιλέξτε OK για επιβεβαίωση.

Αν η εγκατάσταση της μονάδας έχει πραγματοποιηθεί σωστά, η μονάδα θα ξεκινήσει κατά τη δοκιμαστική λειτουργία στην επιλεγμένη λειτουργία. Κατά τη δοκιμαστική λειτουργία, η σωστή λειτουργία της μονάδας μπορεί να ελεγχθεί μέσω της παρακολούθησης της θερμοκρασίας του εξερχόμενου νερού (λειτουργία θέρμανσης/ ψύξης) και της θερμοκρασίας του δοχείου (λειτουργία ζεστού νερού χρήσης).

Για να παρακολουθήσετε τη θερμοκρασία:

1 Μεταβείτε στο Αισθητήρες.

2 Επιλέξτε τις πληροφορίες θερμοκρασίας.

—

9.4.4 Για να εκτελέσετε μια δοκιμαστική λειτουργία ενεργοποιητή

Συνθήκες: Βεβαιωθείτε ότι όλες οι λειτουργίες είναι

Ο σκοπός της δοκιμαστικής λειτουργίας ενεργοποιητή είναι η επιβεβαίωση της λειτουργίας των διαφόρων ενεργοποιητών (π.χ. όταν επιλέξετε Κυκλοφορητής, θα ξεκινήσει μια δοκιμαστική λειτουργία του κυκλοφορητή).

2 Μεταβείτε στο [A.2]: Πρώτη εκκίνηση > Δοκιμαστική

λειτουργία ενεργοποιητή.

3 Επιλέξτε μια δοκιμή από τη λίστα. Παράδειγμα:

Κυκλοφορητής.

4 Επιλέξτε OK για επιβεβαίωση.

Αποτέλεσμα: #Η δοκιμαστική λειτουργία ενεργοποιητή ξεκινά. Σταματάει αυτόματα όταν ολοκληρωθεί (±30λεπτά).

Για να διακόψετε τη δοκιμαστική λειτουργία χειροκίνητα:

1 Μεταβείτε στο Διακοπή δοκιμαστικής λειτουργίας.

2 Επιλέξτε OK για επιβεβαίωση.

—

9.4.5 Πιθανές δοκιμαστικές λειτουργίες ενεργοποιητή

▪ Δοκιμή Αντίσταση δοχείου

▪ Δοκιμή Εφεδρικό σύστημα θέρμανσης 1

▪ Δοκιμή Εφεδρικό σύστημα θέρμανσης 2

▪ Δοκιμή Κυκλοφορητής

ΠΛΗΡΟΦΟΡΙΕΣ

Βεβαιωθείτε ότι όλος ο αέρας έχει εκκενωθεί προτού εκτελέσετε τη δοκιμαστική λειτουργία. Επίσης, μην προκαλείτε παρεμβολές στο κύκλωμα νερού κατά τη διάρκεια της δοκιμαστικής λειτουργίας.

▪ Δοκιμή Βάνα αποκοπής

▪ Δοκιμή Βάνα εκτροπής

▪ Δοκιμή Διπλό σήμα

▪ Δοκιμή Έξοδος σφάλματος

▪ Δοκιμή Σήμα Ψ/Θ

▪ Δοκιμή Κυκλοφ. ΖΝΧ

9.4.6 Στέγνωμα δαπέδου ενδοδαπέδιας θέρμανσης

Αυτή η λειτουργία χρησιμοποιείται για πολύ αργό στέγνωμα του δαπέδου ενός συστήματος ενδοδαπέδιας θέρμανσης κατά την κατασκευή ενός σπιτιού. Επιτρέπει στον εγκαταστάτη να προγραμματίσει και να εκτελέσει το πρόγραμμα.

Συνθήκες: Βεβαιωθείτε ότι όλες οι λειτουργίες είναι απενεργοποιημένες. Μεταβείτε στο μενού Λειτουργία και απενεργοποιήστε τη λειτουργία Χώρος, Θέρμανση/ψύξη χώρου και Δοχείο.

Αυτή η λειτουργία μπορεί να εκτελεστεί χωρίς να ολοκληρωθεί η εξωτερική εγκατάσταση. Στην περίπτωση αυτή, το εφεδρικό σύστημα θέρμανσης θα πραγματοποιήσει το στέγνωμα του δαπέδου και θα παράσχει το εξερχόμενο νερό χωρίς λειτουργία της αντλίας θερμότητας.

Αν δεν έχει εγκατασταθεί καμία εξωτερική μονάδα ακόμη, τότε συνδέστε το κύριο καλώδιο τροφοδοσίας στην εσωτερική μονάδα μέσω των ακροδεκτών X2M/30 και X2M/31. Ανατρέξτε στην ενότητα

"7.6.8Για να συνδέσετε τα καλώδια της κεντρικής τροφοδοσίας"στη σελίδα41.

1 Ορίστε το επίπεδο πρόσβασης χρήστη στην επιλογή

"Εγκαταστάτης". Ανατρέξτε στην ενότητα "Για να

αλλάξετε το επίπεδο πρόσβασης χρήστη"στη σελίδα46.

Οδηγός αναφοράς εγκαταστάτη

—

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

Ο εγκαταστάτης μπορεί να προγραμματίσει τη ρύθμιση σε έως και

25°C (1)

35°C (2)

24h (1) 36h (2)

20 βήματα. Για κάθε βήμα πρέπει να εισαγάγει τα εξής:

1 τη διάρκεια σε ώρες με μέγιστο όριο τις 72ώρες,

2 την επιθυμητή θερμοκρασία εξερχόμενου νερού.

Παράδειγμα:

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Εάν η επιλογή Έκτακτης έχει ρυθμιστεί σε Χειροκίνητα

([A.6.C]=0) και η μονάδα κληθεί να ξεκινήσει τη λειτουργία έκτακτης ανάγκης, το χειριστήριο θα απαιτήσει επιβεβαίωση πριν από την εκκίνηση. Η λειτουργία στεγνώματος δαπέδου ενδοδαπέδιας θέρμανσης είναι ενεργή ακόμα κι αν ο χρήστης ΔΕΝ επιβεβαιώσει τη λειτουργία έκτακτης ανάγκης.

▪ Κατά το στέγνωμα δαπέδου ενδοδαπέδιας θέρμανσης,

ΔΕΝ εφαρμόζεται η ρύθμιση περιορισμού ταχύτητας του κυκλοφορητή [9‑0D].

ΕΙΔΟΠΟΙΗΣΗ

Ο εγκαταστάτης είναι υπεύθυνος για τα εξής:

▪ να επικοινωνήσει με τον κατασκευαστή του δαπέδου

σχετικά με τις αρχικές οδηγίες θέρμανσης για την αποφυγή ρωγμών στο δάπεδο,

▪ να προγραμματίσει το στέγνωμα του δαπέδου

ενδοδαπέδιας θέρμανσης σύμφωνα με τις παραπάνω οδηγίες του κατασκευαστή του δαπέδου,

▪ να ελέγχει τη σωστή λειτουργία των ρυθμίσεων σε

τακτά χρονικά διαστήματα,

▪ να επιλέξει το σωστό πρόγραμμα που αρμόζει στον

τύπο του χρησιμοποιούμενου δαπέδου.

ΕΙΔΟΠΟΙΗΣΗ

Για να εκτελέσετε στέγνωμα δαπέδου ενδοδαπέδιας θέρμανσης, πρέπει να απενεργοποιήσετε την αντιπαγετική προστασία χώρου ([2‑06]=0). Αυτή η λειτουργία είναι ενεργοποιημένη από προεπιλογή ([2‑06]=1). Ωστόσο, λόγω της λειτουργίας "επί τόπου ρύθμισης από τον εγκαταστάτη" (ανατρέξτε στην ενότητα "Αρχική εκκίνηση"), η αντιπαγετική προστασία χώρου θα απενεργοποιηθεί αυτόματα για 36 ώρες μετά από την πρώτη εκκίνηση.

Αν πρέπει οπωσδήποτε να εκτελέσετε το στέγνωμα δαπέδου αφού περάσουν 36 ώρες από την εκκίνηση, απενεργοποιήστε χειροκίνητα την αντιπαγετική προστασία χώρου ορίζοντας τη ρύθμιση [2‑06] σε "0" και ΔΙΑΤΗΡΗΣΤΕ την απενεργοποιημένη μέχρι να ολοκληρωθεί το στέγνωμα δαπέδου ενδοδαπέδιας θέρμανσης. Η παράβλεψη αυτής της οδηγίας θα προκαλέσει το σχηματισμό ρωγμών στο δάπεδο.

ΕΙΔΟΠΟΙΗΣΗ

Για να μπορεί να ξεκινήσει το στέγνωμα του δαπέδου ενδοδαπέδιας θέρμανσης, βεβαιωθείτε ότι έχουν οριστεί οι ακόλουθες ρυθμίσεις:

▪ [4‑00]=1

▪ [C‑02]=0

▪ [D‑01]=0

▪ [4‑08]=0

▪ [4‑01]≠1

9 Αρχική εκκίνηση

T Επιθυμητή θερμοκρασία εξερχόμενου νερού (15~55°C)

t Διάρκεια (1~72ώρες) (1) Βήμα 1 (2) Βήμα 2

Για να προγραμματίσετε το στέγνωμα δαπέδου ενδοδαπέδιας θέρμανσης

1 Ορίστε το επίπεδο πρόσβασης χρήστη στην επιλογή

"Εγκαταστάτης". Ανατρέξτε στην ενότητα "Για να

αλλάξετε το επίπεδο πρόσβασης χρήστη"στη σελίδα46.

2 Μεταβείτε στην οθόνη προγραμματισμού [A.4.2]:

Πρώτη εκκίνηση > Στέγνωμα ΕΝΔΘ > Πρόγραμμα.

3 Καθορίστε το πρόγραμμα:

Για να προσθέσετε ένα νέο βήμα, επιλέξτε μια κενή γραμμή και αλλάξτε την τιμή της. Για να διαγράψετε ένα βήμα και όλα τα βήματα μετά από αυτό, μειώστε τη διάρκεια σε "–".

▪ Κάντε κύλιση στο πρόγραμμα.

▪ Προσαρμόστε τη διάρκεια (από 1 έως 72 ώρες)

και τη θερμοκρασία (από 15°C έως 55°C).

4 Πιέστε τον αριστερό επιλογέα για να αποθηκεύσετε

το πρόγραμμα.

—

Για να εκτελέσετε στέγνωμα δαπέδου ενδοδαπέδιας θέρμανσης

Συνθήκες: Βεβαιωθείτε ότι όλες οι λειτουργίες είναι

1 Ορίστε το επίπεδο πρόσβασης χρήστη στην επιλογή

"Εγκαταστάτης". Ανατρέξτε στην ενότητα "Για να

αλλάξετε το επίπεδο πρόσβασης χρήστη"στη σελίδα46.

2 Μεταβείτε στο [A.4]: Πρώτη εκκίνηση > Στέγνωμα

ΕΝΔΘ.

3 Ρυθμίστε ένα πρόγραμμα στεγνώματος: μεταβείτε

στο Πρόγραμμα και χρησιμοποιήστε την οθόνη προγραμματισμού στεγνώματος δαπέδου ενδοδαπέδιας θέρμανσης.

4 Επιλέξτε OK για επιβεβαίωση.

Αποτέλεσμα: #Το στέγνωμα δαπέδου ενδοδαπέδιας θέρμανσης ξεκινά. Σταματάει αυτόματα όταν ολοκληρωθεί.

Για να διακόψετε τη δοκιμαστική λειτουργία χειροκίνητα:

1 Μεταβείτε στο Διακοπή στεγνώματος ΕΝΔΘ.

2 Επιλέξτε OK για επιβεβαίωση.

—

Για να δείτε την κατάσταση του στεγνώματος δαπέδου ενδοδαπέδιας θέρμανσης

Προϋπόθεση: Εκτελείτε στέγνωμα δαπέδου ενδοδαπέδιας

θέρμανσης.

1 Πιέστε το .

Οδηγός αναφοράς εγκαταστάτη

10 Παράδοση στο χρήστη

2 Θα εμφανιστεί ένα γράφημα που υποδεικνύει το τρέχον βήμα

του προγράμματος στεγνώματος δαπέδου, τον συνολικό χρόνο που απομένει και την τρέχουσα επιθυμητή θερμοκρασία εξερχόμενου νερού.

Πιέστε τον αριστερό επιλογέα, για να αποκτήσετε πρόσβαση στη δομή μενού, να προβάλετε την κατάσταση των αισθητήρων και των ενεργοποιητών και να προσαρμόσετε το τρέχον πρόγραμμα.

Για να διακόψετε το στέγνωμα δαπέδου ενδοδαπέδιας θέρμανσης

Όταν το πρόγραμμα διακοπεί λόγω σφάλματος, λόγω απενεργοποίησης λειτουργίας ή λόγω διακοπής ρεύματος, θα εμφανιστεί το σφάλμα U3 στο χειριστήριο. Για να επιλύσετε τους κωδικούς σφάλματος, ανατρέξτε στην ενότητα "12.4 Επίλυση

προβλημάτων βάσει των κωδικών σφαλμάτων"στη σελίδα90.

1 Ξεκινήστε από την οθόνη Στέγνωμα ΕΝΔΘ. —

2 Ανοίξτε το μενού και επιλέξτε Διακοπή στεγνώματος

ΕΝΔΘ.

3 Επιλέξτε OK για επιβεβαίωση.

Αποτέλεσμα: #Το στέγνωμα δαπέδου ενδοδαπέδιας θέρμανσης διακόπτεται.

Όταν το πρόγραμμα διακοπεί λόγω σφάλματος, λόγω απενεργοποίησης λειτουργίας ή λόγω διακοπής ρεύματος, μπορείτε να ελέγξετε την κατάσταση του στεγνώματος δαπέδου ενδοδαπέδιας θέρμανσης:

1 Μεταβείτε στο [A.4.3]: Πρώτη εκκίνηση > Στέγνωμα

ΕΝΔΘ > Κατάσταση

2 Μπορείτε να δείτε την τιμή εδώ: Διακόπηκε στις + το

βήμα στο οποίο διακόπηκε το στέγνωμα δαπέδου ενδοδαπέδιας θέρμανσης.

3 Τροποποιήστε και επανεκκινήστε την εκτέλεση του

προγράμματος.

—

10 Παράδοση στο χρήστη

Αφού ολοκληρωθεί η δοκιμαστική λειτουργία και η μονάδα λειτουργεί σωστά, βεβαιωθείτε ότι οι χρήστες έχουν κατανοήσει τα παρακάτω:

▪ Συμπληρώστε τις πραγματικές ρυθμίσεις στον πίνακα ρυθμίσεων

εγκαταστάτη (στο εγχειρίδιο λειτουργίας).

▪ Βεβαιωθείτε ότι ο χρήστης έχει στη διάθεσή του μια έντυπη

έκδοση της τεκμηρίωσης και ζητήστε να την φυλάξει για μελλοντική αναφορά. Ενημερώστε το χρήστη ότι μπορεί να βρει τα πλήρη έγγραφα τεκμηρίωσης στη διεύθυνση URL που αναφέρεται παραπάνω στο παρόν εγχειρίδιο.

▪ Εξηγήστε στο χρήστη τον τρόπο σωστής λειτουργίας του

συστήματος και τι πρέπει να κάνει σε περίπτωση προβλημάτων.

▪ Δείξτε στο χρήστη ποιες εργασίες πρέπει να κάνει για τη

συντήρηση της μονάδας.

▪ Εξηγήστε στο χρήστη τις υποδείξεις εξοικονόμησης ενέργειας που

αναφέρονται στο εγχειρίδιο λειτουργίας.

11 Συντήρηση και σέρβις

ΕΙΔΟΠΟΙΗΣΗ

Η συντήρηση ΠΡΕΠΕΙ να γίνεται από εξουσιοδοτημένο τεχνικό εγκατάστασης ή τεχνικό σέρβις.

Συνιστούμε την πραγματοποίηση συντήρησης τουλάχιστον μία φορά το χρόνο. Παρόλα αυτά, η ισχύουσα νομοθεσία μπορεί να απαιτεί συχνότερη συντήρηση.

ΕΙΔΟΠΟΙΗΣΗ

Η ισχύουσα νομοθεσία αναφορικά με τα φθοριούχα αέρια του θερμοκηπίου απαιτεί η πλήρωση ψυκτικού της

μονάδας να υποδεικνύεται υπό μορφή βάρους και ισοδύναμου CO2.

Τύπος για τον υπολογισμό των τόνων ισοδύναμου CO2: Τιμή GWP του ψυκτικού μέσου × συνολική πλήρωση

ψυκτικού [σε kg]/1000

11.1 Επισκόπηση: Συντήρηση και σέρβις

Αυτό το κεφάλαιο περιέχει πληροφορίες σχετικά με τα ακόλουθα:

▪ Ετήσια συντήρηση της εξωτερικής μονάδας

▪ Ετήσια συντήρηση της εσωτερικής μονάδας

11.2 Προφυλάξεις ασφαλείας κατά τη συντήρηση

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

ΕΙΔΟΠΟΙΗΣΗ:Κίνδυνος ηλεκτροστατικής εκκένωσης

Προτού πραγματοποιήσετε εργασίες συντήρησης ή σέρβις, ακουμπήστε ένα μεταλλικό μέρος της μονάδας προκειμένου να απομακρύνετε τον στατικό ηλεκτρισμό και να προστατέψετε την πλακέτα PCB.

11.3 Λίστα ελέγχου για ετήσια συντήρηση της εξωτερικής μονάδας

Ελέγξτε τα παρακάτω τουλάχιστον μία φορά το χρόνο:

▪ Εναλλάκτης θερμότητας

Ο εναλλάκτης θερμότητας της εξωτερικής μονάδας μπορεί να αποφραχθεί από σκόνη, βρωμιά, φύλλα κλπ. Συνιστάται ο καθαρισμός του εναλλάκτη θερμότητας σε ετήσια βάση. Η έμφραξη του εναλλάκτη θερμότητας μπορεί να οδηγήσει σε υπερβολικά χαμηλή ή υψηλή πίεση, και επακολούθως σε χαμηλή απόδοση.

11.4 Λίστα ελέγχου για ετήσια συντήρηση της εσωτερικής μονάδας

Ελέγξτε τα παρακάτω τουλάχιστον μία φορά το χρόνο:

▪ Πίεση νερού

▪ Μαγνητικό φίλτρο/διαχωριστής σωματιδίων

▪ Βάνα εκτόνωσης πίεσης νερού

▪ Βάνα εκτόνωσης πίεσης του δοχείου ζεστού νερού χρήσης

▪ Ηλεκτρικός πίνακας

Πίεση νερού

Διατηρήστε την πίεση του νερού πάνω από το 1 bar. Εάν είναι χαμηλότερη, προσθέστε νερό.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

11 Συντήρηση και σέρβις

Μαγνητικό φίλτρο/διαχωριστής σωματιδίων

a Σύνδεση βιδών

b Μαγνητικό χιτώνιο

c Βάνα αποστράγγισης

d Πώμα αποστράγγισης

Η ετήσια συντήρηση του μαγνητικού φίλτρου/διαχωριστή σωματιδίων συνιστάται από τα εξής:

▪ Έλεγχος αν και τα δύο μέρη του μαγνητικού φίλτρου/διαχωριστή

σωματιδίων παραμένουν καλά σφιγμένα (a).

▪ Άδειασμα του διαχωριστή σωματιδίων ως εξής:

1 Αφαιρέστε το μαγνητικό χιτώνιο (b).

2 Ξεβιδώστε το πώμα αποστράγγισης (d).

3 Συνδέστε έναν εύκαμπτο σωλήνα αποστράγγισης στο κάτω

μέρος του φίλτρου νερού, ώστε το νερό και τα σωματίδια να συλλέγονται σε ένα κατάλληλο δοχείο (μπουκάλι, νεροχύτη...).

4 Ανοίξτε τη βάνα αποστράγγισης για μερικά δευτερόλεπτα (c).

Αποτέλεσμα: Θα τρέξει νερό μαζί με σωματίδια.

5 Κλείστε τη βάνα αποστράγγισης.

6 Βιδώστε ξανά το πώμα αποστράγγισης.

7 Επανατοποθετήστε το μαγνητικό χιτώνιο.

8 Ελέγξτε την πίεση του κυκλώματος νερού. Αν χρειάζεται,

προσθέστε νερό.

ΕΙΔΟΠΟΙΗΣΗ

▪ Κατά τον έλεγχο της στεγανότητας του μαγνητικού

φίλτρου/διαχωριστή σωματιδίων, κρατάτε το εξάρτημα γερά, ώστε να ΜΗΝ ασκείται πίεση στις σωληνώσεις νερού.

▪ ΜΗΝ απομονώνετε το μαγνητικό φίλτρο/τον

διαχωριστή σωματιδίων κλείνοντας τις βάνες αποκοπής. Για να αδειάσει σωστά ο διαχωριστής σωματιδίων, απαιτείται επαρκής πίεση.

▪ Για να μην παραμένουν κατάλοιπα στον διαχωριστή

σωματιδίων, να αφαιρείτε ΠΑΝΤΑ το μαγνητικό χιτώνιο.

▪ Να ξεβιδώνετε ΠΑΝΤΑ πρώτα το πώμα αποστράγγισης

και να συνδέετε έναν εύκαμπτο σωλήνα αποστράγγισης στο κάτω μέρος του φίλτρου νερού και έπειτα να ανοίγετε τη βάνα αποστράγγισης.

ΠΛΗΡΟΦΟΡΙΕΣ

Για την ετήσια συντήρηση, δεν χρειάζεται να αφαιρέσετε το φίλτρο νερού από τη μονάδα για να το καθαρίσετε. Ωστόσο, σε περίπτωση προβλήματος με το φίλτρο νερού, μπορεί να χρειαστεί να το αφαιρέσετε για να το καθαρίσετε σχολαστικά. Σε αυτήν την περίπτωση, θα πρέπει να κάνετε τα εξής:

▪ "11.5.1 Για να αφαιρέσετε το φίλτρο νερού" στη

σελίδα86

▪ "11.5.2 Για να καθαρίσετε το φίλτρο νερού σε

περίπτωση προβλήματος"στη σελίδα86

▪ "11.5.3 Για να τοποθετήσετε το φίλτρο νερού" στη

σελίδα86

Βάνα εκτόνωσης πίεσης νερού

Ανοίξτε τη βάνα και ελέγξτε αν λειτουργεί σωστά. Το νερό ενδέχεται να είναι πολύ ζεστό!

Τα σημεία ελέγχου είναι:

▪ Η ροή νερού που προέρχεται από τη βάνα εκτόνωσης είναι

αρκετά υψηλή, δεν υπάρχει υποψία απόφραξης στη βάνα ή στις σωληνώσεις.

▪ Βρώμικο νερό που προέρχεται από τη βάνα εκτόνωσης:

▪ ανοίξτε τη βάνα έως ότου το αποβαλλόμενο νερό ΔΕΝ περιέχει

πλέον βρωμιά

▪ ξεπλύνετε το σύστημα

Συνιστάται να εκτελείτε αυτήν τη συντήρηση πιο συχνά.

Βάνα εκτόνωσης του δοχείου ζεστού νερού χρήσης (του εμπορίου)

Ανοίξτε τη βάνα και ελέγξτε τη σωστή λειτουργία. Το νερό ενδέχεται να είναι πολύ ζεστό!

Τα σημεία ελέγχου είναι:

▪ Η ροή νερού που προέρχεται από τη βάνα εκτόνωσης είναι

αρκετά υψηλή, δεν υπάρχει υποψία απόφραξης στη βάνα ή στις σωληνώσεις.

▪ Βρώμικο νερό που προέρχεται από τη βάνα εκτόνωσης:

▪ ανοίξτε τη βάνα έως ότου το αποβαλλόμενο νερό να μην

περιέχει πλέον βρωμιά

▪ ξεπλύνετε και καθαρίστε ολόκληρο το δοχείο,

συμπεριλαμβανομένων των σωληνώσεων ανάμεσα στη βάνα εκτόνωσης και στην είσοδο κρύου νερού.

Για να βεβαιωθείτε ότι αυτό το νερό προέρχεται από το δοχείο, ελέγξτε μετά από έναν κύκλο θέρμανσης του δοχείου.

Συνιστάται να εκτελείτε αυτήν τη συντήρηση πιο συχνά.

Ηλεκτρικός πίνακας

▪ Πραγματοποιήστε προσεκτικό οπτικό έλεγχο του ηλεκτρικού

πίνακα και ελέγξτε μήπως υπάρχουν εμφανή σφάλματα, όπως χαλαρές συνδέσεις ή ελαττωματικές καλωδιώσεις.

▪ Χρησιμοποιώντας ένα ωμόμετρο, ελέγξτε τη σωστή λειτουργία

των επαφών K1M, K2M, K3M και K5M (ανάλογα με την εγκατάστασή σας). Όλες αυτές οι επαφές πρέπει να βρίσκονται σε ανοικτή θέση όταν η τροφοδοσία είναι ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν η εσωτερική καλωδίωση είναι κατεστραμμένη, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον τεχνικό συντήρησης ή ομοίως εξειδικευμένα άτομα.

11.5 Πληροφορίες για τον καθαρισμό του φίλτρου νερού σε περίπτωση προβλήματος

ΠΛΗΡΟΦΟΡΙΕΣ

▪ "11.5.1 Για να αφαιρέσετε το φίλτρο νερού" στη

σελίδα86

▪ "11.5.2 Για να καθαρίσετε το φίλτρο νερού σε

περίπτωση προβλήματος"στη σελίδα86

▪ "11.5.3 Για να τοποθετήσετε το φίλτρο νερού" στη

σελίδα86

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

11 Συντήρηση και σέρβις

11.5.1 Για να αφαιρέσετε το φίλτρο νερού

Προϋπόθεση: Διακόψτε τη λειτουργία της μονάδας (μέσω του

χειριστηρίου, του διακόπτη λειτουργίας, …).

Προϋπόθεση: Κλείστε τον αντίστοιχο ασφαλειοδιακόπτη.

1 Το φίλτρο νερού βρίσκεται πίσω από τον ηλεκτρικό πίνακα. Για

να αποκτήσετε πρόσβαση σε αυτό, ανατρέξτε στις ενότητες:

"7.2.3Για να ανοίξετε την εσωτερική μονάδα"στη σελίδα32

2 Κλείστε τις βάνες διακοπής του κυκλώματος νερού.

3 Κλείστε τη βάνα (αν υπάρχει) του κυκλώματος νερού προς το

δοχείο διαστολής.

4 Αφαιρέστε το πώμα από το κάτω μέρος του μαγνητικού

φίλτρου/διαχωριστή σωματιδίων.

5 Συνδέστε έναν εύκαμπτο σωλήνα αποστράγγισης στο κάτω

μέρος του φίλτρου νερού.

6 Ανοίξτε τη βάνα στο κάτω μέρος του φίλτρου νερού, για να γίνει

αποστράγγιση του νερού από το κύκλωμα νερού. Συλλέξτε το νερό αποστράγγισης σε ένα μπουκάλι, νεροχύτη,… χρησιμοποιώντας τον τοποθετημένο εύκαμπτο σωλήνα αποστράγγισης.

7 Αφαιρέστε τα 2 κλιπ που στερεώνουν το φίλτρο νερού.

ΠΡΟΣΟΧΗ

Το άνοιγμα του μαγνητικού φίλτρου/διαχωριστή σωματιδίων απαιτείται ΜΟΝΟ σε πολύ σοβαρά προβλήματα. Ιδανικά, αυτό δεν θα συμβεί ποτέ σε όλη τη διάρκεια ζωής του μαγνητικού φίλτρου/διαχωριστή σωματιδίων.

a Κάτω μέρος που πρέπει να ξεβιδωθεί b Περίβλημα φίλτρου νερού

3 Αφαιρέστε το φίλτρο και το κυλινδρικό φίλτρο από το περίβλημα

του φίλτρου νερού και καθαρίστε τα με νερό.

4 Τοποθετήστε το καθαρό κυλινδρικό φίλτρο και το φίλτρο στο

περίβλημα του φίλτρου νερού.

ΠΛΗΡΟΦΟΡΙΕΣ

Τοποθετήστε σωστά το στοιχείο φίλτρου στο μαγνητικό φίλτρο/διαχωριστή σωματιδίων χρησιμοποιώντας τις προεξοχές.

a Κλιπ b Μαγνητικό φίλτρο/διαχωριστής σωματιδίων

8 Αφαιρέστε το φίλτρο νερού.

9 Αφαιρέστε τον εύκαμπτο σωλήνα αποστράγγισης από το φίλτρο

νερού.

ΠΡΟΣΟΧΗ

Παρόλο που γίνεται αποστράγγιση του κυκλώματος νερού, κάποια ποσότητα νερού μπορεί να χυθεί κατά την αφαίρεση του μαγνητικού φίλτρου/διαχωριστή σωματιδίων από το περίβλημα του φίλτρου. Καθαρίζετε ΠΑΝΤΑ το χυμένο νερό.

11.5.2 Για να καθαρίσετε το φίλτρο νερού σε περίπτωση προβλήματος

1 Αφαιρέστε το φίλτρο νερού από τη μονάδα. Ανατρέξτε στην

ενότητα "11.5.1 Για να αφαιρέσετε το φίλτρο νερού" στη

σελίδα86.

ΠΡΟΣΟΧΗ

Για λόγους προστασίας των σωληνώσεων που είναι συνδεδεμένες στο μαγνητικό φίλτρο/διαχωριστή σωματιδίων από φθορά, συνιστάται η εκτέλεση αυτής της διαδικασίας με το μαγνητικό φίλτρο/τον διαχωριστή σωματιδίων αποσυνδεδεμένο από τη μονάδα.

2 Ξεβιδώστε το κάτω μέρος του περιβλήματος του φίλτρου νερού.

Χρησιμοποιήστε κατάλληλο εργαλείο, αν χρειαστεί.

a Κυλινδρικό φίλτρο b Φίλτρο c Προεξοχή

5 Τοποθετήστε και βιδώστε καλά το κάτω μέρος του

περιβλήματος του φίλτρου νερού.

11.5.3 Για να τοποθετήσετε το φίλτρο νερού

ΠΡΟΣΟΧΗ

Ελέγξτε την κατάσταση των στεγανοποιητικών δακτυλίων και αντικαταστήστε τους, αν χρειάζεται. Ρίξτε νερό στους στεγανοποιητικούς δακτυλίους πριν από την τοποθέτηση.

1 Τοποθετήστε το φίλτρο νερού στη σωστή θέση.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

12 Αντιμετώπιση προβλημάτων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αποτρέψτε τον κίνδυνο από ακούσια επαναφορά της θερμικής ασφάλειας: αυτή η συσκευή ΔΕΝ ΠΡΕΠΕΙ να τροφοδοτείται με ρεύμα μέσω εξωτερικής διάταξης μεταγωγής, όπως χρονοδιακόπτη, ούτε να είναι συνδεδεμένη σε κύκλωμα που ενεργοποιείται και απενεργοποιείται τακτικά από την εταιρεία παροχής ρεύματος.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

a Κλιπ

b Μαγνητικό φίλτρο/διαχωριστής σωματιδίων

c Βάνα εξαέρωσης

2 Τοποθετήστε τα 2 κλιπ, για να στερεώσετε το φίλτρο νερού

στους σωλήνες του κυκλώματος νερού.

3 Βεβαιωθείτε ότι η βάνα εξαέρωσης του φίλτρου νερού είναι

ανοιχτή.

4 Ανοίξτε τη βάνα (αν υπάρχει) του κυκλώματος νερού προς το

δοχείο διαστολής.

ΠΡΟΣΟΧΗ

Μην ξεχάσετε να ανοίξετε τη βάνα (αν υπάρχει) προς το δοχείο αποστράγγισης, διαφορετικά θα δημιουργηθεί υπερπίεση.

5 Ανοίξτε τις βάνες διακοπής και προσθέστε νερό στο κύκλωμα

νερού, αν χρειάζεται.

12 Αντιμετώπιση προβλημάτων

12.1 Επισκόπηση: Αντιμετώπιση προβλημάτων

Αυτό το κεφάλαιο περιγράφει τι πρέπει να κάνετε σε περίπτωση προβλημάτων.

Περιέχει πληροφορίες σχετικά με:

▪ Επίλυση προβλημάτων με βάση τα συμπτώματα

▪ Επίλυση προβλημάτων με βάση τους κωδικούς σφαλμάτων

Πριν από την αντιμετώπιση προβλημάτων

Πραγματοποιήστε προσεκτικό οπτικό έλεγχο της μονάδας και ελέγξτε μήπως υπάρχουν εμφανή σφάλματα, όπως χαλαρές συνδέσεις ή ελαττωματικές καλωδιώσεις.

12.2 Προφυλάξεις κατά την αντιμετώπιση προβλημάτων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Κατά τους ελέγχους στον ηλεκτρικό πίνακα της

μονάδας, να βεβαιώνεστε ΠΑΝΤΑ ότι η μονάδα είναι αποσυνδεδεμένη από την παροχή ρεύματος. Απενεργοποιήστε τον αντίστοιχο ασφαλειοδιακόπτη.

▪ Όταν ενεργοποιηθεί μία διάταξη προστασίας,

σταματήστε τη μονάδα και διαπιστώστε γιατί ενεργοποιήθηκε αυτή η διάταξη προστασίας προτού την επαναφέρετε. Μην συνδέετε ΠΟΤΕ με διακλάδωση διατάξεις προστασίας και μην αλλάζετε την τιμή τους σε διαφορετική από αυτή που έχει ρυθμιστεί από το εργοστάσιο. Αν δεν μπορέσετε να εντοπίσετε την αιτία του προβλήματος, καλέστε τον τοπικό αντιπρόσωπο.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

12.3 Επίλυση προβλημάτων με βάση τα συμπτώματα

12.3.1 Σύμπτωμα: Η μονάδα ΔΕΝ παρέχει την αναμενόμενη θέρμανση ή ψύξη

Πιθανές αιτίες Διορθωτική ενέργεια

Η ρύθμιση της θερμοκρασίας ΔΕΝ είναι σωστή

Η ροή νερού είναι πολύ χαμηλή Ελέγξτε και βεβαιωθείτε ότι:

Ελέγξτε τη ρύθμιση της θερμοκρασίας στο τηλεχειριστήριο. Ανατρέξτε στο εγχειρίδιο λειτουργίας.

▪ Όλες οι βάνες αποκοπής του

κυκλώματος νερού είναι πλήρως ανοιχτές.

▪ Το φίλτρο νερού είναι καθαρό.

Καθαρίστε το αν είναι απαραίτητο.

▪ Δεν υπάρχει αέρας στο

σύστημα. Κάντε εξαέρωση αν είναι απαραίτητο. Μπορείτε να κάνετε εξαέρωση χειροκίνητα (ανατρέξτε στην ενότητα "Για

να πραγματοποιήσετε μια χειροκίνητη εξαέρωση" στη σελίδα 81) ή να

χρησιμοποιήσετε τη λειτουργία αυτόματης εξαέρωσης (ανατρέξτε στην ενότητα "Για

να πραγματοποιήσετε μια αυτόματη εξαέρωση" στη σελίδα81).

▪ Η πίεση του νερού είναι

>1bar.

▪ Το δοχείο διαστολής ΔΕΝ έχει

υποστεί βλάβη.

▪ Η βάνα (αν υπάρχει) του

κυκλώματος νερού προς το δοχείο διαστολής είναι ανοιχτή.

▪ Η αντίσταση στο κύκλωμα

νερού ΔΕΝ είναι τόσο υψηλή για την αντλία (ανατρέξτε στην καμπύλη ESP στο κεφάλαιο "Τεχνικά δεδομένα").

Αν το πρόβλημα παραμένει μετά την εκτέλεση όλων των παραπάνω ελέγχων, επικοινωνήστε με τον αντιπρόσωπο. Σε ορισμένες περιπτώσεις, είναι φυσιολογικό η μονάδα να αποφασίζει να χρησιμοποιήσει χαμηλή ροή νερού.

Οδηγός αναφοράς εγκαταστάτη

12 Αντιμετώπιση προβλημάτων

Πιθανές αιτίες Διορθωτική ενέργεια

Ο όγκος νερού στην εγκατάσταση είναι πολύ χαμηλός

Βεβαιωθείτε ότι ο όγκος νερού στην εγκατάσταση βρίσκεται πάνω από την ελάχιστη απαιτούμενη τιμή (ανατρέξτε στην ενότητα "6.3.3Για να

ελέγξετε τον όγκο και την παροχή του νερού"στη σελίδα27).

12.3.2 Σύμπτωμα: Το ζεστό νερό ΔΕΝ φτάνει στην επιθυμητή θερμοκρασία

Πιθανές αιτίες Διορθωτική ενέργεια

Ένας από τους αισθητήρες θερμοκρασίας δοχείου παρουσιάζει βλάβη.

Συμβουλευτείτε το εγχειρίδιο συντήρησης της μονάδας για την αντίστοιχη διορθωτική ενέργεια.

12.3.3 Σύμπτωμα: Ο συμπιεστής ΔΕΝ ξεκινά (θέρμανση χώρου ή θέρμανση νερού χρήσης)

Πιθανές αιτίες Διορθωτική ενέργεια

Η μονάδα πρέπει να ξεκινήσει να λειτουργεί εκτός του εύρους λειτουργίας της (η θερμοκρασία του νερού είναι πολύ χαμηλή)

Οι ρυθμίσεις της τροφοδοσίας με μειωμένη χρέωση ΔΕΝ αντιστοιχούν στις ηλεκτρικές συνδέσεις

Έχει αποσταλεί το σήμα μειωμένης χρέωσης τροφοδοσίας από την εταιρεία ηλεκτρισμού

Αν η θερμοκρασία του νερού είναι πολύ χαμηλή, η μονάδα χρησιμοποιεί το εφεδρικό σύστημα θέρμανσης για να φτάσει πρώτα στην ελάχιστη θερμοκρασία νερού (15°C).

Ελέγξτε και βεβαιωθείτε ότι:

▪ Η παροχή ρεύματος του

εφεδρικού συστήματος θέρμανσης είναι καλωδιωμένη σωστά.

▪ Το θερμικό προστατευτικό του

εφεδρικού συστήματος θέρμανσης ΔΕΝ έχει ενεργοποιηθεί.

▪ Οι επαφές του εφεδρικού

συστήματος θέρμανσης ΔΕΝ είναι κατεστραμμένες.

Αν το πρόβλημα παραμένει μετά την εκτέλεση όλων των παραπάνω ελέγχων, επικοινωνήστε με τον αντιπρόσωπο.

Αυτές οι ρυθμίσεις θα πρέπει να αντιστοιχούν με τις συνδέσεις, όπως περιγράφεται στις ενότητες

"6.4Προετοιμασία των ηλεκτρικών καλωδιώσεων"στη σελίδα29 και "7.6.8Για να συνδέσετε τα καλώδια της κεντρικής τροφοδοσίας"στη σελίδα41.

Περιμένετε μέχρι να επανέλθει η τροφοδοσία (2 ώρες το πολύ).

12.3.4 Ένδειξη: Το σύστημα παράγει ήχους τρεχούμενου νερού μετά την αρχική εκκίνηση

Πιθανή αιτία Διορθωτική ενέργεια

Διάφορες δυσλειτουργίες. Ελέγξτε αν εμφανίζεται η ένδειξη

ή στην αρχική οθόνη του χειριστηρίου. Ανατρέξτε στην ενότητα "12.4.1Για να

εμφανίσετε το κείμενο βοήθειας σε περίπτωση δυσλειτουργίας"στη σελίδα90

για περισσότερες πληροφορίες σχετικά με τη δυσλειτουργία.

(α) Συνιστάται εξαέρωση με χρήση της λειτουργίας εξαέρωσης

της μονάδας (πρέπει να εκτελεστεί από τον εγκαταστάτη). Αν πραγματοποιήσετε εξαέρωση από τους εκπομπούς θερμότητας ή τους συλλέκτες, λάβετε υπόψη τα εξής:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εξαέρωση εκπομπών θερμότητας ή συλλεκτών.

Προτού πραγματοποιήσετε εξαέρωση στους εκπομπούς θερμότητας ή τους συλλέκτες, ελέγξτε αν εμφανίζεται η

ένδειξη ή στην αρχική οθόνη του χειριστηρίου.

▪ Αν δεν εμφανίζεται, μπορείτε να πραγματοποιήσετε

εξαέρωση αμέσως.

▪ Αν εμφανίζεται, βεβαιωθείτε ότι ο χώρος που θέλετε να

εξαερώσετε αερίζεται επαρκώς. Αιτία: Αν πραγματοποιήσετε εξαέρωση στους εκπομπούς θερμότητας ή τους συλλέκτες, ενδέχεται να προκληθεί διαρροή ψυκτικού στο κύκλωμα νερού και, κατόπιν, στο χώρο.

12.3.5 Σύμπτωμα: Ο κυκλοφορητής κάνει θόρυβο (δημιουργία φυσαλίδων)

Πιθανές αιτίες Διορθωτική ενέργεια

Υπάρχει αέρας στο σύστημα Κάντε εξαέρωση χειροκίνητα

(ανατρέξτε στην ενότητα "Για να

πραγματοποιήσετε μια χειροκίνητη εξαέρωση"στη σελίδα81) ή χρησιμοποιήστε τη

λειτουργία αυτόματης εξαέρωσης (ανατρέξτε στην ενότητα "Για να

πραγματοποιήσετε μια αυτόματη εξαέρωση"στη σελίδα81).

Η πίεση του νερού στην είσοδο του κυκλοφορητή είναι πολύ χαμηλή

Ελέγξτε και βεβαιωθείτε ότι:

▪ Η πίεση του νερού είναι

>1bar.

▪ Ο αισθητήρας πίεσης νερού

δεν έχει υποστεί βλάβη.

▪ Το δοχείο διαστολής ΔΕΝ έχει

υποστεί βλάβη.

▪ Η βάνα (αν υπάρχει) του

κυκλώματος νερού προς το δοχείο διαστολής είναι ανοιχτή.

▪ Η ρύθμιση αρχικής πίεσης του

δοχείου διαστολής είναι σωστή (ανατρέξτε στην ενότητα

"6.3.4 Αλλαγή της προπίεσης του δοχείου διαστολής" στη σελίδα28).

12.3.6 Σύμπτωμα: Ανοίγει η βάνα εκτόνωσης πίεσης

Πιθανή αιτία Διορθωτική ενέργεια

Υπάρχει αέρας στο σύστημα. Πραγματοποιήστε εξαέρωση στο

σύστημα.

Οδηγός αναφοράς εγκαταστάτη

(α)

Πιθανές αιτίες Διορθωτική ενέργεια

Έχει σπάσει το δοχείο διαστολής Αντικαταστήστε το δοχείο

διαστολής.

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

12 Αντιμετώπιση προβλημάτων

Πιθανές αιτίες Διορθωτική ενέργεια

Η βάνα (αν υπάρχει) του κυκλώματος νερού προς το δοχείο διαστολής είναι κλειστή.

Ο όγκος του νερού στην εγκατάσταση είναι πολύ μεγάλος

Το μανομετρικό ύψος του κυκλώματος νερού είναι πολύ χαμηλό

Ανοίξτε τη βάνα.

Βεβαιωθείτε ότι ο όγκος νερού στην εγκατάσταση βρίσκεται κάτω από τη μέγιστη επιτρεπόμενη τιμή (ανατρέξτε στις ενότητες "6.3.3Για να

ελέγξετε τον όγκο και την παροχή του νερού"στη σελίδα27 και "6.3.4Αλλαγή της προπίεσης του δοχείου διαστολής"στη σελίδα28).

Το μανομετρικό ύψος του κυκλώματος νερού είναι η διαφορά ύψους μεταξύ της εσωτερικής μονάδας και του υψηλότερου σημείου του κυκλώματος νερού. Αν η εσωτερική μονάδα βρίσκεται στο υψηλότερο σημείο της εγκατάστασης, το ύψος εγκατάστασης θεωρείται ότι είναι 0m. Το μέγιστο μανομετρικό ύψος του κυκλώματος νερού είναι 10m.

Συμβουλευτείτε τις απαιτήσεις εγκατάστασης.

12.3.7 Σύμπτωμα: Διαρροή της βάνας εκτόνωσης πίεσης νερού

Πιθανά αίτια Διορθωτική ενέργεια

Βρωμιά μπλοκάρει τη βάνα εκτόνωσης πίεσης νερού

Ελέγξτε αν η βάνα εκτόνωσης πίεσης λειτουργεί σωστά γυρίζοντας αριστερόστροφα τον κόκκινο διακόπτη στη βάνα:

▪ Αν ΔΕΝ ακούσετε τον

χαρακτηριστικό ήχο, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

▪ Αν το νερό συνεχίζει να ρέει

έξω από τη μονάδα, κλείστε πρώτα και τις δύο βάνες αποκοπής, εισόδου και εξόδου νερού, και έπειτα συμβουλευτείτε τον τοπικό αντιπρόσωπο.

12.3.8 Σύμπτωμα: Ο χώρος ΔΕΝ θερμαίνεται επαρκώς σε χαμηλές εξωτερικές θερμοκρασίες

Πιθανές αιτίες Διορθωτική ενέργεια

Δεν έχει ενεργοποιηθεί η λειτουργία του εφεδρικού συστήματος θέρμανσης

Η θερμοκρασία ισορροπίας του εφεδρικού συστήματος θέρμανσης δεν έχει ρυθμιστεί σωστά

Υπάρχει αέρας στο σύστημα. Πραγματοποιήστε χειροκίνητη ή

Ελέγξτε και βεβαιωθείτε ότι:

▪ Η λειτουργία του εφεδρικού

συστήματος θέρμανσης έχει ενεργοποιηθεί. Μεταβείτε στο:

▪ [9.3.8]: Ρυθμίσεις

εγκαταστάτη > Εφεδρικό σύστημα θέρμανσης > Λειτουργία [4‑00]

▪ Η ασφάλεια υπερέντασης του

εφεδρικού συστήματος θέρμανσης δεν έχει απενεργοποιηθεί. Αν έχει απενεργοποιηθεί, ελέγξτε την ασφάλεια και ενεργοποιήστε την ξανά.

▪ Το θερμικό προστατευτικό του

εφεδρικού συστήματος θέρμανσης δεν έχει ενεργοποιηθεί. Αν έχει ενεργοποιηθεί, ελέγξτε τα ακόλουθα στοιχεία και, κατόπιν, πατήστε το κουμπί επαναφοράς στον ηλεκτρικό πίνακα:

▪ Την πίεση νερού

▪ Αν υπάρχει αέρας στο

σύστημα

▪ Τη λειτουργία εξαέρωσης

Αυξήστε τη "θερμοκρασία ισορροπίας" για να ενεργοποιήσετε τη λειτουργία του εφεδρικού συστήματος θέρμανσης σε υψηλότερη εξωτερική θερμοκρασία. Μεταβείτε στο:

▪ [9.3.7]: Ρυθμίσεις εγκαταστάτη

> Εφεδρικό σύστημα θέρμανσης > Θερμοκρασία ισορροπίας [5‑01]

αυτόματη εξαέρωση. Ανατρέξτε στη λειτουργία εξαέρωσης στο κεφάλαιο "9Αρχική

εκκίνηση"στη σελίδα80.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

12 Αντιμετώπιση προβλημάτων

Πιθανές αιτίες Διορθωτική ενέργεια

Πάρα πολύ μεγάλο μέρος της απόδοσης της αντλίας θερμότητας χρησιμοποιείται για τη θέρμανση του ζεστού νερού χρήσης (ισχύει μόνο για εγκαταστάσεις με δοχείο ζεστού νερού χρήσης)

Ελέγξτε και βεβαιωθείτε ότι οι ρυθμίσεις της "προτεραιότητας θέρμανσης χώρου" είναι σωστά ρυθμισμένες:

▪ Βεβαιωθείτε ότι είναι

ενεργοποιημένη η "κατάσταση προτεραιότητας θέρμανσης χώρου". Μεταβείτε στο [9.6.1]: Ρυθμίσεις εγκαταστάτη > Εξισορρόπηση > Προτεραιότητα θέρμανσης χώρου [5‑02]

▪ Αυξήστε τη "θερμοκρασία

προτεραιότητας θέρμανσης χώρου" για να ενεργοποιήσετε τη λειτουργία του εφεδρικού συστήματος θέρμανσης σε υψηλότερη εξωτερική θερμοκρασία. Μεταβείτε στο [9.6.3]: Ρυθμίσεις εγκαταστάτη > Εξισορρόπηση > Απόκλιση σημείου ρύθμισης ΑΔ [5‑03]

12.3.9 Σύμπτωμα: Η πίεση στο σημείο παροχής είναι προσωρινά εξαιρετικά υψηλή

Πιθανά αίτια Διορθωτική ενέργεια

Βλάβη ή απόφραξη της βάνας εκτόνωσης πίεσης.

▪ Ξεπλύνετε και καθαρίστε

ολόκληρο το δοχείο, συμπεριλαμβανομένης των σωληνώσεων ανάμεσα στη βάνα εκτόνωσης πίεσης και στην είσοδο κρύου νερού.

▪ Αντικαταστήστε τη βάνα

εκτόνωσης πίεσης.

12.3.10 Σύμπτωμα: Οι διακοσμητικές μάσκες έχουν απωθηθεί λόγω φουσκωμένου δοχείου

Πιθανά αίτια Διορθωτική ενέργεια

Βλάβη ή απόφραξη της βάνας εκτόνωσης πίεσης.

Επικοινωνήστε με τον τοπικό αντιπρόσωπο.

12.3.11 Σύμπτωμα: Η λειτουργία απολύμανσης δοχείου ΔΕΝ ολοκληρώθηκε σωστά (σφάλμα-AH)

Πιθανές αιτίες Διορθωτική ενέργεια

Η λειτουργία απολύμανσης διακόπηκε από την παροχή ζεστού νερού χρήσης

Προγραμματίστε την εκκίνηση της λειτουργίας απολύμανσης όταν ΔΕΝ αναμένεται παροχή ζεστού νερού χρήσης για τις επόμενες 4ώρες.

Πιθανές αιτίες Διορθωτική ενέργεια

Υπήρξε παροχή μεγάλης ποσότητας ζεστού νερού χρήσης λίγο πριν την προγραμματισμένη εκκίνηση της λειτουργίας απολύμανσης

Η λειτουργία απολύμανσης διακόπηκε χειροκίνητα: η ρύθμιση [C.3] Λειτουργία > Δοχείο απενεργοποιήθηκε κατά την απολύμανση.

Όταν έχουν επιλεγεί οι ρυθμίσεις Δοχείο > Λειτουργία θέρμανσης > Μόνο αναθέρμανση ή Πρόγραμμα + αναθέρμανση, συνιστάται ο προγραμματισμός της εκκίνησης της λειτουργίας απολύμανσης τουλάχιστον 4ώρες μετά από την τελευταία αναμενόμενη παροχή ζεστού νερού χρήσης μεγάλης ποσότητας. Αυτή η εκκίνηση μπορεί να ρυθμιστεί από τις ρυθμίσεις εγκαταστάτη (λειτουργία απολύμανσης).

Όταν έχουν επιλεγεί οι ρυθμίσεις Δοχείο > Λειτουργία θέρμανσης > Μόνο πρόγραμμα, συνιστάται ο προγραμματισμός μιας ενέργειας Eco 3ώρες πριν από την προγραμματισμένη εκκίνηση της λειτουργίας απολύμανσης ώστε να προθερμανθεί το δοχείο.

ΜΗΝ διακόπτετε τη λειτουργία δοχείου κατά την απολύμανση.

12.4 Επίλυση προβλημάτων βάσει των κωδικών σφαλμάτων

Όταν παρουσιάζεται πρόβλημα, εμφανίζεται ένας κωδικός σφάλματος στο χειριστήριο. Είναι σημαντικό να κατανοήσετε το πρόβλημα και να πάρετε μέτρα πριν ακυρώσετε έναν κωδικό σφάλματος. Αυτό πρέπει να γίνει από εξουσιοδοτημένο τεχνικό εγκατάστασης ή από τον τοπικό αντιπρόσωπο.

Αυτό το κεφάλαιο σάς δίνει μια επισκόπηση όλων των κωδικών σφαλμάτων και του περιεχομένου των κωδικών σφαλμάτων όπως εμφανίζεται στο χειριστήριο.

Για πιο λεπτομερείς οδηγίες αντιμετώπισης προβλημάτων για κάθε σφάλμα, ανατρέξτε στο εγχειρίδιο συντήρησης.

12.4.1 Για να εμφανίσετε το κείμενο βοήθειας σε περίπτωση δυσλειτουργίας

Σε περίπτωση δυσλειτουργίας, στην αρχική οθόνη εμφανίζονται τα ακόλουθα ανάλογα με τη σοβαρότητα:

▪ : Σφάλμα

▪ : Δυσλειτουργία

Μπορείτε να λάβετε μια σύντομη και μια αναλυτική περιγραφή της δυσλειτουργίας ως εξής:

1 Πατήστε τον αριστερό επιλογέα για να ανοίξετε το

κύριο μενού και μεταβείτε στο στοιχείο Δυσλειτουργία.

Αποτέλεσμα: #Στην οθόνη εμφανίζεται μια σύντομη περιγραφή του σφάλματος και ο κωδικός σφάλματος.

2 Πατήστε στην οθόνη σφάλματος.

Αποτέλεσμα: #Στην οθόνη εμφανίζεται μια αναλυτική περιγραφή του σφάλματος.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

12 Αντιμετώπιση προβλημάτων

12.4.2 Κωδικοί σφαλμάτων: Επισκόπηση

Κωδικοί σφαλμάτων της μονάδας

Κωδικός σφάλματος

7H 01 Πρόβλημα ροής νερού

7H 04 Πρόβλημα ροής νερού κατά την

7H 05 Πρόβλημα ροής νερού κατά τη

7H 06 Πρόβλημα ροής νερού κατά την

7H 07 Πρόβλημα ροής νερού. Η

80 01 Δυσλειτουργία αισθητήρα

81 00 Πρόβλημα αισθητήρα

81 04 Ο αισθητήρας θερμοκρασίας

81 06 Δυσλειτουργία αισθητήρα

89 01 Πάγωμα εναλλάκτη θερμότητας

89 02 Πάγωμα εναλλάκτη θερμότητας

89 03 Πάγωμα εναλλάκτη θερμότητας

8F 00 Ασυνήθιστη αύξηση

8H 00 Ασυνήθιστη αύξηση

8H 03 Υπερθέρμανση κυκλώματος

A1 00 Πρόβλημα ανίχνευσης σημείου

A5 00 ΕΜ: Πρόβλημα διακοπής τάσης

AA 01 Υπερθέρμανση εφεδρικού

AA 02 Υπερθέρμανση εξωτερικού

AC 00 Υπερθέρμανση αντίστασης

AH 00 Η λειτουργία απολύμανσης

AJ 03 Απαιτείται πάρα πολύς χρόνος

C0 00 Δυσλειτουργία αισθητήρα ροής

C0 01 Δυσλειτουργία διακόπτη ροής

C0 02 Δυσλειτουργία διακόπτη ροής

C4 00 Πρόβλημα αισθητήρα

Λεπτομερής κωδικός σφάλματος

Περιγραφή

παραγωγή ζεστού νερού χρήσης

θέρμανση/δειγματοληψία

ψύξη/απόψυξη

απεμπλοκή της αντλίας είναι ενεργή

εισερχόμενου νερού εξωτερικής μονάδας

θερμοκρασίας εξερχόμενου νερού

εξερχόμενου νερού δεν έχει τοποθετηθεί σωστά

θερμοκρασίας εισερχόμενου νερού (εσωτερική μονάδα)

θερμοκρασίας εξερχόμενου νερού (ΖΝΧ)

θερμοκρασίας εξερχόμενου νερού

νερού (θερμοστάτης)

μηδενισμού

σε περιόδους αιχμής λόγω υψηλής πίεσης/αντιψυκτικής προστασίας

συστήματος θέρμανσης

εφεδρικού συστήματος θέρμανσης

δοχείου

δοχείου δεν ολοκληρώθηκε σωστά

για τη θέρμανση του ΖΝΧ

θερμοκρασίας εναλλάκτη θερμότητας

Κωδικός σφάλματος

C5 00 Σφάλμα επικοινωνίας λέβητα

CJ 02 Πρόβλημα αισθητήρα

E1 00 ΕΞΜ: Ελαττωματική PCB

E2 00 Σφάλμα ανίχνευσης διαρροής

E3 00 ΕΞΜ: Ενεργοποίηση διακόπτη

E4 00 Μη φυσιολογική πίεση

E5 00 ΕΞΜ: Υπερθέρμανση του

E6 00 ΕΞΜ: Σφάλμα κατά την εκκίνηση

E7 00 ΕΞΜ: Δυσλειτουργία κινητήρα

E7 62 Δυσλειτουργία ροής διαλύματος

E8 00 ΕΞΜ: Υπέρταση εισόδου ισχύος

E9 00 Δυσλειτουργία της ηλεκτρονικής

EA 00 ΕΞΜ: Πρόβλημα εναλλαγής

EC 00 Ασυνήθιστη αύξηση

EC 04 Προθέρμανση δοχείου

F3 00 ΕΞΜ: Δυσλειτουργία

F6 00 ΕΞΜ: Μη φυσιολογική υψηλή

FA 00 ΕΞΜ: Μη φυσιολογική υψηλή

H0 00 ΕΞΜ: Πρόβλημα αισθητήρα

H0 01 Δυσλειτουργία διακόπτη ροής

H1 00 Πρόβλημα εξωτερικού αισθητήρα

H3 00 ΕΞΜ: Δυσλειτουργία διακόπτη

H4 00 Δυσλειτουργία διακόπτη χαμηλής

H5 00 Δυσλειτουργία προστασίας

H6 00 ΕΞΜ: Δυσλειτουργία αισθητήρα

H8 00 ΕΞΜ: Δυσλειτουργία συστήματος

H9 00 ΕΞΜ: Δυσλειτουργία εξωτερικού

HC 00 Πρόβλημα αισθητήρα

HJ 10 Δυσλειτουργία αισθητήρα πίεσης

HJ 11 Ανίχνευση δυσλειτουργίας

HJ 12 Σφάλμα περιστροφής βάνας

Λεπτομερής κωδικός σφάλματος

Περιγραφή

θερμοκρασίας χώρου

ρεύματος

υψηλής πίεσης (ΔΥΠ)

αναρρόφησης

κινητήρα του inverter συμπιεστή

του συμπιεστή

ανεμιστήρα εξωτερικής μονάδας

άλμης

βαλβίδας εκτόνωσης

ψύξης/ θέρμανσης

θερμοκρασίας δοχείου

θερμοκρασίας σωλήνα εκκένωσης

πίεση κατά την ψύξη

πίεση, ενεργοποίηση ΔΥΠ

τάσης/έντασης

διαλύματος άλμης

θερμοκρασίας

υψηλής πίεσης (ΔΥΠ)

πίεσης

υπερφόρτωσης του συμπιεστή

ανίχνευσης θέσης

εισόδου συμπιεστή (ΕΣ)

αισθητήρα αέρα

θερμοκρασίας δοχείου

νερού

λέβητα

παράκαμψης

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

12 Αντιμετώπιση προβλημάτων

Κωδικός σφάλματος

J3 00 ΕΞΜ: Δυσλειτουργία αισθητήρα

J5 00 Δυσλειτουργία αισθητήρα

J6 00 ΕΞΜ: Δυσλειτουργία αισθητήρα

J6 07 ΕΞΜ: Δυσλειτουργία αισθητήρα

J6 32 Δυσλειτουργία αισθητήρα

J6 33 Σφάλμα επικοινωνίας

J7 12 Δυσλειτουργία αισθητήρα

J8 00 Δυσλειτουργία του αισθητήρα

J8 07 Δυσλειτουργία αισθητήρα εξόδου

JA 00 ΕΞΜ: Δυσλειτουργία αισθητήρα

JA 17 Δυσλειτουργία αισθητήρα πίεσης

L1 00 Δυσλειτουργία PCB INV

L3 00 ΕΞΜ: Πρόβλημα αύξησης

L4 00 ΕΞΜ: Δυσλειτουργία αύξησης

L5 00 ΕΞΜ: Στιγμιαίο ρελέ

L8 00 Δυσλειτουργία εξαιτίας θερμικής

L9 00 Αποτροπή κλειδώματος

LC 00 Δυσλειτουργία στο σύστημα

P1 00 Αυξομείωση ρεύματος ανοιχτής

P3 00 Μη φυσιολογικό συνεχές ρεύμα

P4 00 ΕΞΜ: Δυσλειτουργία αισθητήρα

PJ 00 Αναντιστοιχία ρυθμίσεων

U0 00 ΕΞΜ: Έλλειψη ψυκτικού

U1 00 Δυσλειτουργία αντίστροφης

U2 00 ΕΞΜ: Σφάλμα στην τάση

U3 00 Η λειτουργία στεγνώματος

U4 00 Πρόβλημα επικοινωνίας

U5 00 Πρόβλημα επικοινωνίας

U6 36 Δυσλειτουργία αναμονής λέβητα

Λεπτομερής κωδικός σφάλματος

Περιγραφή

σωλήνα εκκένωσης

σωλήνα αναρρόφησης

εναλλάκτη θερμότητας

θερμοκρασίας εξερχόμενου νερού (εξωτερική μονάδα)

αισθητήρων

εισόδου διαλύματος άλμης

ψυκτικού υγρού

διαλύματος άλμης

υψηλής πίεσης

ψυκτικού

θερμοκρασίας ηλεκτρικού πίνακα

θερμοκρασίας του πτερυγίου διάχυσης θερμότητας του inverter

υπερέντασης (DC) inverter

προστασίας στην PCB inverter

συμπιεστή

επικοινωνίας της εξωτερικής μονάδας

φάσης

θερμοκρασίας του πτερυγίου διάχυσης θερμότητας

απόδοσης

φάσης/ανοιχτής φάσης

τροφοδοσίας

δαπέδου ενδοδαπέδιας θέρμανσης δεν ολοκληρώνεται σωστά

εσωτερικής/εξωτερικής μονάδας

χειριστηρίου

Κωδικός σφάλματος

U7 00 ΕΞΜ: Δυσλειτουργία μετάδοσης

U8 01 Απώλεια σύνδεσης με τον

U8 02 Απώλεια σύνδεσης με το

U8 03 Καμία σύνδεση με το θερμοστάτη

U8 04 Άγνωστη συσκευή USB

U8 05 Δυσλειτουργία αρχείου

U8 06 Σφάλμα επικοινωνίας λέβητα

U8 07 Σφάλμα επικοινωνίας P1P2

U8 08 Σφάλμα επικοινωνίας λέβητα

UA 00 Πρόβλημα συμβατότητας μεταξύ

UA 17 Πρόβλημα με τον τύπο δοχείου

UA 21 Πρόβλημα συμβατότητας

UA 22 Πρόβλημα επικοινωνίας μεταξύ

UA 52 Πρόβλημα συμβατότητας μεταξύ

UF 00 Ανίχνευση ανεστραμμένης

ΠΛΗΡΟΦΟΡΙΕΣ

ΕΙΔΟΠΟΙΗΣΗ

Αν η ελάχιστη ροή νερού είναι χαμηλότερη από αυτήν τη ροή που αναγράφεται στον παρακάτω πίνακα, η λειτουργία της μονάδας θα διακοπεί προσωρινά και το χειριστήριο θα εμφανίσει το σφάλμα 7H‑01. Μετά από κάποιο χρονικό διάστημα, θα γίνει αυτόματη επαναφορά αυτού του σφάλματος και η μονάδα θα συνεχίσει να λειτουργεί.

ΠΛΗΡΟΦΟΡΙΕΣ

Το σφάλμα AJ-03 διορθώνεται αυτόματα όταν η θέρμανση δοχείου γίνει ξανά κανονική.

Λεπτομερής κωδικός σφάλματος

▪ Όταν έχουν επιλεγεί οι ρυθμίσεις Ζεστό νερό χρήσης >

Περιγραφή

μεταξύ κύριας CPU - INV CPU

προσαρμογέα LAN

θερμοστάτη χώρου

χώρου

εσωτερικής και εξωτερικής μονάδας

μονάδας επέκτασης/hydro

του κιβωτίου ελέγχου και του προαιρετικού κιβωτίου

λέβητα και εσωτερικής μονάδας

σωλήνωσης ή κακής σύνδεσης καλωδίων επικοινωνίας

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

13 Απόρριψη

ΠΛΗΡΟΦΟΡΙΕΣ

Σε περίπτωση που παρουσιαστεί το σφάλμα E7‑62, η λειτουργία του κυκλοφορητή διαλύματος άλμης σταματά λόγω μη επαρκούς ροής στο κύκλωμα διαλύματος άλμης. Αν εκτελείται η 10ήμερη λειτουργία κυκλοφορητή διαλύματος άλμης, θα διακοπή και θα συνεχιστεί μόνο όταν επιλυθεί το σφάλμα. Μπορείτε να επιλύσετε το σφάλμα ενώ η αρχική οθόνη ζεστού νερού χρήσης ή η αρχική οθόνη θερμοκρασίας εξερχόμενου νερού είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ. Για να επιλύσετε το σφάλμα, πιέστε το και επιβεβαιώστε πιέζοντας το .

ΠΛΗΡΟΦΟΡΙΕΣ

Αν παρουσιαστεί σφάλμα U8‑04, ενδέχεται να γίνει επαναφορά του σφάλματος μετά από επιτυχημένη ενημέρωση του λογισμικού. Αν το λογισμικό δεν ενημερωθεί με επιτυχία, τότε πρέπει να βεβαιωθείτε ότι η συσκευή USB έχει μορφή FAT32.

ΠΛΗΡΟΦΟΡΙΕΣ

Αν η αντίσταση δοχείου υπερθερμανθεί και απενεργοποιηθεί από τη θερμοστατική ασφάλεια, η μονάδα δεν θα εμφανίσει αμέσως σφάλμα. Ελέγξτε αν η αντίσταση δοχείου εξακολουθεί να λειτουργεί, αν εμφανιστούν ένα ή περισσότερα από τα παρακάτω σφάλματα:

▪ Η θέρμανση μέσω της δυναμικής λειτουργίας αργεί

υπερβολικά και εμφανίζεται ο κωδικός σφάλματος AJ-03.

▪ Κατά τη λειτουργία κατά της λεγιονέλλας (εβδομαδιαία),

εμφανίζεται ο κωδικός σφάλματος AH-00, επειδή η μονάδα δεν μπορεί να πετύχει την απαιτούμενη θερμοκρασία για την απολύμανση του δοχείου.

ΠΛΗΡΟΦΟΡΙΕΣ

Μια δυσλειτουργική αντίσταση δοχείου θα επηρεάσει τη μέτρηση ενέργειας και τον έλεγχο κατανάλωσης ενέργειας.

ΠΛΗΡΟΦΟΡΙΕΣ

Ο τρόπος επαναφοράς ενός κωδικού σφάλματος θα εμφανίζεται στο χειριστήριο που είναι συνδεδεμένο στην εσωτερική μονάδα.

ΠΛΗΡΟΦΟΡΙΕΣ

Για περισσότερες λεπτομέρειες, ανατρέξτε στο εγχειρίδιο συντήρησης.

13.2 Διαδικασία εκκένωσης

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ

Εκκένωση – Διαρροή ψυκτικού. Εάν θέλετε να

εκκενώσετε το σύστημα και υπάρχει διαρροή στο κύκλωμα ψυκτικού:

▪ ΜΗΝ χρησιμοποιήσετε την αυτόματη λειτουργία

▪ Χρησιμοποιήστε ξεχωριστό σύστημα ανάκτησης ώστε

να μην χρειάζεται να λειτουργεί ο συμπιεστής της μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

Κατά τη λειτουργία εκκένωσης, διακόψτε τη λειτουργία του συμπιεστή πριν από την αφαίρεση των σωληνώσεων ψυκτικού. Αν ο συμπιεστής συνεχίζει να λειτουργεί και η βάνα διακοπής είναι ανοιχτή κατά την εκκένωση, θα απορροφηθεί αέρας από το σύστημα. Ενδέχεται να προκληθεί βλάβη του συμπιεστή ή ζημιά στο σύστημα λόγω ασυνήθιστης πίεσης στο κύκλωμα ψυκτικού.

Η λειτουργία εκκένωσης θα εξαγάγει όλο το ψυκτικό από το σύστημα στην εξωτερική μονάδα.

1 Αφαιρέστε το καπάκι από τη βάνα διακοπής υγρού και τη βάνα

διακοπής αερίου.

2 Εγκαταστήστε ένα μανόμετρο στη βάνα διακοπής αερίου.

3 Μετά από 5 έως 10 λεπτά (μετά από μόνο 1 ή 2 λεπτά στην

περίπτωση πολύ χαμηλών θερμοκρασιών περιβάλλοντος (<

−10°C)), κλείστε τη βάνα διακοπής υγρού με εξάγωνο κλειδί.

4 Ελέγξτε με το μανόμετρο αν έχει επιτευχθεί εκκένωση.

5 Μετά από 2-3 λεπτά, κλείστε τη βάνα διακοπής αερίου και

διακόψτε τη λειτουργία εξαναγκασμένης ψύξης.

13 Απόρριψη

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ προσπαθήσετε να αποσυναρμολογήσετε μόνοι σας το σύστημα: η αποσυναρμολόγηση του συστήματος, ο χειρισμός του ψυκτικού, του λαδιού και των άλλων τμημάτων ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία. Οι μονάδες ΠΡΕΠΕΙ να υποβάλλονται σε επεξεργασία σε ειδική εγκατάσταση επεξεργασίας για επαναχρησιμοποίηση, ανακύκλωση και ανάκτηση.

13.1 Επισκόπηση: Απόρριψη

Τυπική ροή εργασίας

Συνήθως, η απόρριψη του συστήματος αποτελείται από τα παρακάτω στάδια:

1 Εκκένωση του συστήματος.

2 Εκτέλεση αφύγρανσης κενού.

3 Μεταφορά του συστήματος σε εξειδικευμένες εγκαταστάσεις

επεξεργασίας.

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

13.3 Ενεργοποίηση/απενεργοποίηση

Για να εκτελέσετε αφύγρανση κενού των εσωτερικών σωληνώσεων ψυκτικού της εξωτερικής μονάδας, είναι απαραίτητο να ενεργοποιήσετε τη λειτουργία κενού. Αυτή η ενέργεια θα ανοίξει τις απαιτούμενες βάνες στο κύκλωμα ψυκτικού, ώστε να εκτελεστεί σωστά η διαδικασία αφύγρανσης κενού.

Για να ενεργοποιήσετε τη λειτουργία κενού:

a Βάνα διακοπής υγρού

b Κατεύθυνση κλεισίματος

c Εξάγωνο κλειδί

d Καπάκι βάνας

e Βάνα διακοπής αερίου

τοπικής ρύθμισης λειτουργίας κενού

Οδηγός αναφοράς εγκαταστάτη

13 Απόρριψη

Η ενεργοποίηση της λειτουργίας κενού γίνεται μέσω χειρισμού του κουμπιού BS1 στην PCB (A1P). Χειριστείτε τους διακόπτες και τα κουμπιά με μια μονωμένη ράβδο (όπως ένα στυλό διαρκείας με καπάκι), προκειμένου να μην αγγίξετε τα ηλεκτροφόρα τμήματα.

Όταν η μονάδα είναι ενεργοποιημένη αλλά δεν λειτουργεί, πατήστε το κουμπί BS1 3 φορές μέσα σε 10 δευτερόλεπτα, για να ενεργοποιήσετε τη λειτουργία κενού.

Για να απενεργοποιήσετε τη λειτουργία κενού:

Μετά την αφύγρανση κενού της μονάδας, απενεργοποιήστε τη λειτουργία κενού πατώντας το κουμπί BS1 3 φορές μέσα σε 10 δευτερόλεπτα.

Επανατοποθετήστε το κάλυμμα του ηλεκτρικού πίνακα και εγκαταστήστε το μπροστινό κάλυμμα όταν ολοκληρώσετε την εργασία.

ΕΙΔΟΠΟΙΗΣΗ

Κατά την εργασία βεβαιωθείτε ότι είναι κλειστοί όλοι οι εξωτερικοί πίνακες, εκτός από το κάλυμμα συντήρησης στο κουτί των ηλεκτρικών εξαρτημάτων.

Πριν ανοίξετε την παροχή ηλεκτρικού ρεύματος, κλείστε καλά το καπάκι του κουτιού ηλεκτρικών εξαρτημάτων.

13.4 Για να εκτελέσετε αφύγρανση κενού

ΠΛΗΡΟΦΟΡΙΕΣ

Μετά από το άνοιγμα της βάνας διακοπής, η πίεση στη σωλήνωση ψυκτικού ενδέχεται να ΜΗΝ αυξάνεται. Αυτό μπορεί να συμβαίνει επειδή, για παράδειγμα, η βάνα εκτόνωσης στο κύκλωμα της εξωτερικής μονάδας είναι κλειστή, αλλά αυτό το φαινόμενο ΔΕΝ προκαλεί κανένα πρόβλημα στη σωστή λειτουργία της μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

Μην παραλείψετε να ανοίξετε τις βάνες διακοπής μετά την αφύγρανση κενού. Η λειτουργία του συστήματος με τις βάνες διακοπής κλειστές μπορεί να προκαλέσει βλάβη στον συμπιεστή.

13.5 Χρήση της βαλβίδας διακοπής και της θύρας συντήρησης

13.5.1 Για να χειριστείτε τη βάνα διακοπής

Λάβετε υπόψη τις παρακάτω οδηγίες:

▪ Οι βαλβίδες διακοπής είναι κλειστές από εργοστασιακή

προεπιλογή.

▪ Το σχήμα που ακολουθεί, παρουσιάζει τα εξαρτήματα της

βαλβίδας διακοπής που απαιτούνται κατά τον χειρισμό της βαλβίδας.

ΕΙΔΟΠΟΙΗΣΗ

▪ Συνδέστε την αντλία κενού τόσο στη θυρίδα

συντήρησης της βαλβίδας διακοπής αερίου όσο και στη θυρίδα συντήρησης της βαλβίδας διακοπής υγρού για να αυξήσετε την αποτελεσματικότητα.

▪ Βεβαιωθείτε ότι η βαλβίδα διακοπής αερίου και η

βαλβίδα διακοπής υγρού είναι καλά κλειστές προτού εκτελέσετε τη δοκιμή διαρροής ή την αφύγρανση κενού.

1 Εκκενώστε το σύστημα μέχρι η πίεση στο μανόμετρο να φτάσει

στην τιμή −0,1MPa (−1bar).

2 Αφήστε το σύστημα σε αυτήν την κατάσταση για 4-5λεπτά και

ελέγξτε την πίεση:

Εάν η πίεση… Τότε…

Δεν αλλάξει Δεν υπάρχει υγρασία στο

σύστημα. Αυτή η διαδικασία έχει ολοκληρωθεί.

Αυξηθεί Υπάρχει υγρασία στο

σύστημα. Προχωρήστε στο επόμενο βήμα.

3 Εκκενώστε το σύστημα για τουλάχιστον 2ώρες μέχρι η πίεση

στο μανόμετρο να φτάσει στην τιμή −0,1MPa (−1bar).

4 Αφού απενεργοποιήσετε την αντλία, ελέγξτε την πίεση για

τουλάχιστον 1ώρα.

5 Εάν ΔΕΝ επιτευχθεί το απαιτούμενο κενό ή το κενό ΔΕΝ μπορεί

να διατηρηθεί για 1ώρα, κάντε τα εξής:

▪ Ελέγξτε ξανά για διαρροές. ▪ Εκτελέστε ξανά αφύγρανση κενού.

a Θυρίδα συντήρησης και κάλυμμα θυρίδας συντήρησης b Στέλεχος βαλβίδας c Σύνδεση σωλήνωσης εγκατάστασης d Καπάκι στελέχους

▪ Κρατήστε και τις δύο βαλβίδες διακοπής ανοιχτές κατά τη

λειτουργία.

▪ ΜΗΝ ασκείτε υπερβολική δύναμη στο στέλεχος της βαλβίδας. Κάτι

τέτοιο μπορεί να προκαλέσει θραύση του σώματος της βαλβίδας.

▪ Ασφαλίζετε ΠΑΝΤΑ τη βαλβίδα διακοπής με κλειδί και, στη

συνέχεια, χαλαρώνετε ή σφίγγετε το ρακόρ εκχείλωσης με ροπόκλειδο. ΜΗΝ τοποθετείτε το κλειδί επάνω στο πώμα του στελέχους, καθώς αυτό μπορεί να προκαλέσει διαρροή ψυκτικού.

a Γαλλικό κλειδί b Ροπόκλειδο

▪ Όταν αναμένεται ότι η πίεση λειτουργίας θα είναι χαμηλή (π.χ.,

όταν πρόκειται να ενεργοποιηθεί η λειτουργία ψύξης ενώ η εξωτερική θερμοκρασία του αέρα είναι χαμηλή), σφραγίστε επαρκώς το ρακόρ εκχείλωσης στη βαλβίδα διακοπής της γραμμής αερίου με σιλικόνη για την αποτροπή σχηματισμού πάγου.

Στεγανοποιητικό σιλικόνης· βεβαιωθείτε ότι δεν υπάρχει κενό.

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

13.5.2 Για να ανοίξετε/κλείσετε τη βάνα διακοπής

1 Αφαιρέστε το κάλυμμα της βαλβίδας διακοπής.

2 Εισαγάγετε ένα εξαγωνικό κλειδί (πλευρά υγρού: 4mm, πλευρά

αερίου: 4 mm) μέσα στο στέλεχος της βαλβίδας και στρέψτε το στέλεχος της βαλβίδας:

Αριστερόστροφα για να την ανοίξετε. Δεξιόστροφα για να την κλείσετε.

3 Όταν ΔΕΝ μπορείτε να στρέψετε πλέον τη βαλβίδα διακοπής,

σταματήστε.

Αποτέλεσμα: Τώρα, η βαλβίδα είναι ανοιχτή/κλειστή.

13.5.3 Για να χειριστείτε το πώμα του στελέχους

▪ Το πώμα του στελέχους είναι σφραγισμένο στα σημεία που

υποδεικνύει το βέλος. ΜΗΝ το καταστρέψετε.

13 Απόρριψη

▪ Μετά τον χειρισμό της βαλβίδας διακοπής, σφίξτε το πώμα του

στελέχους και ελέγξτε για διαρροές ψυκτικού.

Προϊόν Ροπή σύσφιξης (N∙m)

Πώμα στελέχους, πλευρά υγρού

Πώμα στελέχους, πλευρά αερίου

13,5~16,5

22,5~27,5

13.5.4 Για να χειριστείτε το πώμα σέρβις

▪ Χρησιμοποιείτε ΠΑΝΤΑ σωλήνα πλήρωσης εξοπλισμένο με πείρο

εκτόνωσης της βαλβίδας, καθώς η θύρα συντήρησης είναι βαλβίδα τύπου Schrader.

▪ Μετά τον χειρισμό της θύρας συντήρησης, σφίξτε το πώμα της

θύρας συντήρησης και ελέγξτε για διαρροές ψυκτικού.

Στοιχείο Ροπή σύσφιξης (N∙m)

Πώμα θύρας συντήρησης 11,5~13,9

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

14 Τεχνικά χαρακτηριστικά

A~E

a b c d He e

HB HD H

(mm)

A, B, C — ≥500 ≥100

A, B, C, E —

—

≥500 ≥150 ≥1000 ≤500

≤500

D ≥500

≥500

D, E ≥1000 ≤500

B, D ≥500

B, D, E

≥300

≥1000

≥150

≥1000

≥1000 ≥1000 ≤500

HD<H

B>HU

HD>H

HB<H

14 Τεχνικά χαρακτηριστικά

Ένα μέρος των πιο πρόσφατων τεχνικών δεδομένων είναι διαθέσιμο στον ιστότοπο Daikin της περιοχής σας (δημόσια προσβάσιμος). Το σύνολο των πιο πρόσφατων τεχνικών δεδομένων είναι διαθέσιμο στην πύλη Daikin Business Portal (απαιτείται έλεγχος ταυτότητας).

14.1 Χώρος συντήρησης: Εξωτερική μονάδα

Μονή μονάδα

A,C Εμπόδια στην αριστερή και τη δεξιά πλευρά (τοίχοι/χωρίσματα)

B Εμπόδιο στην πλευρά αναρρόφησης (τοίχος/χώρισμα) D Εμπόδιο στην πλευρά εκκένωσης (τοίχος/χώρισμα) E Εμπόδιο στην επάνω πλευρά (οροφή)

a,b,c,d,e Ελάχιστος χώρος σέρβις ανάμεσα στη μονάδα και τα εμπόδια A, B, C, D και E

eBΜέγιστη απόσταση ανάμεσα στη μονάδα και την άκρη του εμποδίου E, στην κατεύθυνση του εμποδίου B eDΜέγιστη απόσταση ανάμεσα στη μονάδα και την άκρη του εμποδίου E, στην κατεύθυνση του εμποδίου D

HUΎψος της μονάδας συμπεριλαμβανομένης της δομής εγκατάστασης

HB,HDΎψος εμποδίων B και D

H Ύψος της δομής εγκατάστασης κάτω από τη μονάδα

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

14.2 Διάγραμμα σωληνώσεων: Εξωτερική μονάδα

e e

S1PH

E1H

S1PL

M2F

Y1E

Y3E

Y2S

M1F

M1C

R7T

R2T

S1NPH

R4T

R5T

R1T

R6T

R3T

Y3S

R9T

R10T

14 Τεχνικά χαρακτηριστικά

a ΕΞΟΔΟΣ νερού, αρσενική 1"

b ΕΙΣΟΔΟΣ νερού, αρσενική 1"

c Βάνα διακοπής αερίου με θυρίδα σέρβις

d Βάνα διακοπής υγρού με θυρίδα σέρβις

e Φίλτρο ψυκτικού

f Μονόοδη βάνα g Τριχοειδής σωλήνας h Εναλλάκτης θερμότητας

i Κατανεμητής j Θυρίδα συντήρησης 5/16" με εκχείλωση

k 4οδη βάνα

l Σιγαστήρας

m Συσσωρευτής

n Εναλλάκτης θερμότητας εξοικονόμησης o Ψύκτρα PCB inverter p Πλακοειδής εναλλάκτης θερμότητας

E1H Θερμαντήρας στροφαλοθαλάμου

M1C Συμπιεστής

M1F Μοτέρ επάνω ανεμιστήρα M2F Μοτέρ κάτω ανεμιστήρα

R1T Αισθητήρας (εξωτερικός αέρας) R2T Αισθητήρας (εκκένωση συμπιεστή) R3T Αισθητήρας (αναρρόφηση συμπιεστή) R4T Αισθητήρας (σωλήνας υγρού εναλλάκτη θερμότητας αέρα) R5T Αισθητήρας (εναλλάκτης θερμότητας, μεσαίος) R6T Αισθητήρας (ψυκτικό υγρό) R7T Αισθητήρας (προστασία συμπιεστή) R9T Αισθητήρας (εισερχόμενο νερό)

R10T Αισθητήρας (εξερχόμενο νερό) S1PH Διακόπτης υψηλής πίεσης S1PL Διακόπτης χαμηλής πίεσης

S1NPH Αισθητήρας υψηλής πίεσης

Y1E Ηλεκτρονική βάνα εκτόνωσης (κύρια) Y2S Ηλεκτρομαγνητική βαλβίδα (παράκαμψη θερμού αερίου) Y3E Ηλεκτρονική βάνα εκτόνωσης (έγχυση) Y3S Ηλεκτρομαγνητική βαλβίδα (παράκαμψη εισροής)

A Πλευρά νερού B Πλευρά ψυκτικού

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Θέρμανση Ψύξη

Οδηγός αναφοράς εγκαταστάτη

14 Τεχνικά χαρακτηριστικά

3D120613

R2T

R1T

B1PW

B1L

eek

S1L

14.3 Διάγραμμα σωληνώσεων: Εσωτερική μονάδα

A Πλευρά νερού B Επιτόπιας εγκατάστασης

a ΕΞΟΔΟΣ νερού θέρμανσης χώρου b Σύνδεση ΕΙΣΟΔΟΥ νερού c Κυκλοφορητής d Δοχείο διαστολής e Βάνα αποκοπής, αρσενική-θηλυκή 1" (αν υπάρχει)

f Μαγνητικό φίλτρο/διαχωριστής σωματιδίων g Βάνα ασφαλείας h Εξαέρωση

i Βάνα αποστράγγισης j Εφεδρικό σύστημα θέρμανσης

k Χαλαρό παξιμάδι 1"

B1L Αισθητήρας ροής

B1PW Αισθητήρας πίεσης νερού θέρμανσης χώρου

R1T Αισθητήρας (εναλλάκτης θερμότητας –ΕΞΟΔΟΣ νερού) R2T Αισθητήρας (εφεδρικό σύστημα θέρμανσης –ΕΞΟΔΟΣ

νερού)

S1L Διακόπτης ροής

Σύνδεση βιδών Σύνδεση με ρακόρ

Ταχυσύνδεσμος

Σύνδεση με χαλκοσυγκόλληση

Οδηγός αναφοράς εγκαταστάτη

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

14.4 Διάγραμμα καλωδίωσης: Εξωτερική μονάδα

Το διάγραμμα καλωδίωσης παρέχεται με τη μονάδα και βρίσκεται στο εσωτερικό του καλύμματος συντήρησης.

(1) Σχεδιάγραμμα συνδέσεων

Αγγλικά Μετάφραση

Connection diagram Σχεδιάγραμμα συνδεσμολογίας

Only for *** Μόνο για ***

See note *** Δείτε σημείωση ***

Outdoor Εξωτερική

Indoor Εσωτερική

Position of compressor terminal Θέση του ακροδέκτη του

συμπιεστή

Position in switch box Θέση στον ηλεκτρικό πίνακα

Front Μπροστά

Right Δεξιά

Back Πίσω

Upper Ανώτερη

Lower Κατώτερη

Fan Ανεμιστήρας

ON ΕΝΕΡΓΟΠΟΙΗΣΗ

OFF ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

(2) Σημειώσεις

Αγγλικά Μετάφραση

Notes Σημειώσεις

L Ηλεκτροφόρο

N Ουδέτερο

Σύνδεση

Ακροδέκτης

Καλώδιο γείωσης

Εμπορίου

Προστατευτική γείωση

Καθαρή γείωση

Καλώδια του εμπορίου

Ακροδέκτης

Πλακέτα ακροδεκτών

Η καλωδίωση εξαρτάται από το μοντέλο

Προαιρετικό εξάρτημα

Ηλεκτρικός πίνακας

PCB

ΣΗΜΕΙΩΣΕΙΣ:

1 Χρώματα: BLK: μαύρο, RED: κόκκινο, BLU: μπλε, WHT:

λευκό, GRN: πράσινο, YLW: κίτρινο, PNK: ροζ, ORG: πορτοκαλί.

2 Αυτό το διάγραμμα καλωδίωσης ισχύει μόνο για την

εξωτερική μονάδα.

3 Κατά το χειρισμό, μην βραχυκυκλώνετε τις διατάξεις

προστασίας S1PH και S1PL

4 Ανατρέξτε στον πίνακα συνδυασμών και στο εγχειρίδιο του

προαιρετικού εξαρτήματος για τον τρόπο σύνδεσης των καλωδίων στα X6A, X4A και X41A.

5 Ανατρέξτε στο εγχειρίδιο συντήρησης για οδηγίες σχετικά με

τον τρόπο ρύθμισης των διακοπτών επιλογής (DS1). Όλοι οι διακόπτες είναι ρυθμισμένοι από το εργοστάσιο στην ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ.

(3) Υπόμνημα

Legend Υπόμνημα

Field supply Εμπορίου

Optional Προαιρετικό

Part n° Κωδικός εξαρτήματος

Description Περιγραφή

A1P Πλακέτα τυπωμένου κυκλώματος

A2P Πλακέτα τυπωμένου κυκλώματος

A3P Πλακέτα τυπωμένου κυκλώματος

A4P Πλακέτα τυπωμένου κυκλώματος (ACS)

BS1~BS4 (A1P) Διακόπτης πλήκτρου

C1~C4 (A1P, A2P) Πυκνωτής

DS1 (A1P) Μικροδιακόπτης

E1H Θερμαντήρας στροφαλοθαλάμου

E2H Θερμαντήρας κάτω πλάκας

E5H~E3H Θερμαντήρες πλακοειδούς εναλλάκτη

F1U~F4U (A2P) Ασφάλεια

F6U (A1P) Ασφάλεια (T 5,0A / 250V)

H1P~H7P (A1P) Λυχνία LED (Παρακολούθηση σέρβις

HAP (A1P) Λυχνία LED (η οθόνη συντήρησης είναι

K1R (A1P) Μαγνητικό ρελέ (Y1S)

K1R (A4P) Μαγνητικό ρελέ (E3H~E5H)

K2R (A1P) Μαγνητικό ρελέ (Y2S)

K2R (A4P) Μαγνητικό ρελέ (E2H)

K3R (A1P) Μαγνητικό ρελέ (Y3S)

K4R (A1P) Μαγνητικό ρελέ (E1H)

K10R (A1P) Μαγνητικό ρελέ

K11M (A1P) Μαγνητική επαφή

K13R~K15R (A1P, A2P)

L1R~L3R (A1P) Αντιδραστήρας

M1C Μοτέρ συμπιεστή

M1F~M2F Μοτέρ ανεμιστήρα

PS (A1P) Διακοπτόμενη τροφοδοσία

Q1DI Διακόπτης γείωσης (30mA) (του

R1~R5 (A1P, A2P) Αντίσταση

R1T Αισθητήρας (εξωτερικός αέρας)

R2T Αισθητήρας (εκκένωση συμπιεστή)

R3T Αισθητήρας (αναρρόφηση συμπιεστή)

R4T Αισθητήρας (σωλήνας υγρού εναλλάκτη

R5T Αισθητήρας (εναλλάκτης θερμότητας,

R6T Αισθητήρας (ψυκτικό υγρό)

R7T Αισθητήρας (προστασία συμπιεστή)

R9T Αισθητήρας (εισερχόμενο νερό)

14 Τεχνικά χαρακτηριστικά

Αγγλικά Μετάφραση

(κεντρική)

(φίλτρο θορύβου)

(διαρροή ρεύματος)

(προαιρετικά)

θερμότητας

πορτοκαλί)

πράσινη)

Μαγνητικό ρελέ

εμπορίου)

θερμότητας αέρα)

μεσαίος)

EPGA11~16DAV3 + EABH/X16DA6V+9W Daikin Altherma - Split χαμηλής θερμοκρασίας 4P556069-1 – 2019.02

Οδηγός αναφοράς εγκαταστάτη

14 Τεχνικά χαρακτηριστικά

R10T Αισθητήρας (εξερχόμενο νερό)

R11T Αισθητήρας (πτερύγιο)

RC (A2P) Κύκλωμα δέκτη σήματος

S1NPH Αισθητήρας υψηλής πίεσης

S1PH Διακόπτης υψηλής πίεσης

S1PL Διακόπτης χαμηλής πίεσης

T1A Αισθητήρας ρεύματος

TC (A2P) Κύκλωμα μετάδοσης σήματος

V1D~V4D (A1P) Δίοδος

V1R (A1P) Ηλεκτρονική μονάδα ισχύος IGBT

V2R (A1P) Μονάδα LED

V1T~V3T (A1P) Διπολική κρυσταλλολυχνία με μονωμένη

πύλη (IGBT)

X1M Πλακέτα ακροδεκτών

Y1E Ηλεκτρονική βάνα εκτόνωσης (κύρια)

Y3E Ηλεκτρονική βάνα εκτόνωσης (έγχυση)

Y1S Ηλεκτρομαγνητική βαλβίδα (4οδη

βαλβίδα)

Y2S Ηλεκτρομαγνητική βαλβίδα (παράκαμψη

θερμού αερίου)

Y3S Ηλεκτρομαγνητική βαλβίδα (παράκαμψη

εισροής)

Z1C~Z11C Φίλτρο θορύβου (πυρήνας φερρίτη)

Z1F~Z6F (A1P, A2P) Φίλτρο θορύβου

Οδηγός αναφοράς εγκαταστάτη

100

EPGA11~16DAV3 + EABH/X16DA6V+9W

Daikin Altherma - Split χαμηλής θερμοκρασίας

4P556069-1 – 2019.02

Daikin EPGA11DAV3, EPGA14DAV3, EPGA16DAV3, EABH16DA6V, EABH16DA9W Installer reference guide [el]

Specifications and Main Features

Frequently Asked Questions

User Manual

Πίνακας περιεχομένων

1 Γενικές προφυλάξεις ασφαλείας

1.1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

1.1.1 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων

1.2 Για τον εγκαταστάτη

1.2.1 Γενικά

1.2.2 Τοποθεσία εγκατάστασης

1.2.3 Ψυκτικό

1.2.4 Διάλυμα άλμης

1.2.5 Νερό

1.2.6 Ηλεκτρικές συνδέσεις

2 Πληροφορίες για τα έγγραφα τεκμηρίωσης

2.1 Πληροφορίες για το παρόν έγγραφο

2.2 Σύντομος οδηγός αναφοράς εγκαταστάτη

3 Πληροφορίες για τη συσκευασία

3.2 Εξωτερική μονάδα

3.2.1 Για να αποσυσκευάσετε την εξωτερική μονάδα

3.1 Επισκόπηση: Πληροφορίες για τη συσκευασία

3.2.2 Για να μεταφέρετε την εξωτερική μονάδα

3.3 Εσωτερική μονάδα

3.3.1 Για να αποσυσκευάσετε την εσωτερική μονάδα

3.2.4 Αφαίρεση του προσαρτήματος μεταφοράς

3.3.2 Για να αφαιρέσετε τα εξαρτήματα από την εσωτερική μονάδα

4 Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

4.1 Επισκόπηση: Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

4.2 Αναγνώριση

4.2.1 Ετικέτα αναγνώρισης: Εξωτερική μονάδα

4.2.2 Αναγνωριστική ετικέτα: Εσωτερική μονάδα
