Daikin ERLQ004-006-008CA, EHVH04S18CBV, EHVH08S18 26CBV Installer reference guide [fi]

Download

Asentajan viiteopas

Daikin Altherma - Matalan lämpötilan Split

ERLQ004-006-008CA EHVH04S18CBV EHVH08S18+26CBV

Asentajan viiteopas

Daikin Altherma - Matalan lämpötilan Split

Suomi

Sisällysluettelo

1 Yleiset varotoimet 3

1.1 Tietoja asiakirjasta..................................................................... 3

1.1.1 Varoitusten ja symbolien merkitys .............................. 4

1.2 Asentajalle................................................................................. 4

1.2.1 Yleistä ......................................................................... 4

1.2.2 Asennuspaikka............................................................ 4

1.2.3 Kylmäaine ................................................................... 5

1.2.4 Suolalious ................................................................... 5

1.2.5 Vesi............................................................................. 5

1.2.6 Sähköinen................................................................... 6

2 Tietoja asiakirjasta 6

2.1 Tietoa tästä asiakirjasta............................................................. 6

2.2 Asentajan viiteoppaan yleiskuvaus ........................................... 7

3 Tietoja pakkauksesta 7

3.1 Yleiskuvaus: Tietoja pakkauksesta ........................................... 7

3.2 Ulkoyksikkö ............................................................................... 7

3.2.1 Ulkoyksikön purkaminen pakkauksesta...................... 7

3.2.2 Varusteiden poistaminen ulkoyksiköstä...................... 8

3.3 Sisäyksikkö................................................................................ 8

3.3.1 Sisäyksikön purkaminen pakkauksesta ...................... 8

3.3.2 Varusteiden poistaminen sisäyksiköstä ...................... 8

3.4 Varalämmitin ............................................................................. 8

3.4.1 Varalämmittimen purkaminen pakkauksesta .............. 9

3.4.2 Varusteiden poistaminen varalämmittimestä .............. 9

4 Tietoja yksiköistä ja lisävarusteista 9

4.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista ...................... 9

4.2 Tunnistaminen........................................................................... 9

4.2.1 Tunnistetietotarra: ulkoyksikkö.................................... 9

4.2.2 Tunnistetietotarra: Sisäyksikkö ................................... 9

4.2.3 Tunniste-etiketti: Varalämmitin.................................... 10

4.3 Yksiköiden ja valinnaisvarusteiden yhdistäminen ..................... 10

4.3.1 Mahdollisia lisävarusteita ulkoyksikölle....................... 10

4.3.2 Mahdollisia lisävarusteita sisäyksikölle....................... 10

4.3.3 Sisä- ja ulkoyksikön mahdolliset yhdistelmät.............. 11

5 Käyttökohdeohjeita 11

5.1 Yleiskuvaus: Käyttökohdeohjeita............................................... 11

5.2 Tilanlämmitysjärjestelmän asettaminen .................................... 11

5.2.1 Yksi huone .................................................................. 12

5.2.2 Useita huoneita –Yksi lähtöveden lämpötila-alue ...... 13

5.2.3 Useita huoneita –Kaksi lähtöveden lämpötila-aluetta 15

5.3 Tilanlämmityksen apulämmönlähteen asettaminen .................. 16

5.4 Kuumavesivaraajan asettaminen .............................................. 17

5.4.1 Järjestelmän kaavio –Integroitu kuumavesivaraaja ... 17

5.4.2 Kuumavesivaraajan tilavuuden ja halutun lämpötilan

asettaminen ................................................................ 17

5.4.3 Asennus ja kokoonpano –Kuumavesivaraaja............ 18

5.4.4 Kuumavesipumppu välitöntä kuumaa vettä varten ..... 18

5.4.5 Kuumavesipumppu desinfiointia varten ...................... 18

5.5 Energiamittauksen asettaminen ................................................ 19

5.5.1 Tuotettu lämpö............................................................ 19

5.5.2 Kulutettu energia......................................................... 19

5.5.3 Normaalin kWh-taksan virransyöttö............................ 19

5.5.4 Toivotun kWh-taksan virransyöttö............................... 20

5.6 Virrankulutuksen hallinnan asettaminen.................................... 20

5.6.1 Pysyvä tehon rajoitus.................................................. 20

5.6.2 Tehon rajoitus aktivoidaan digitaalisilla tuloilla ........... 21

5.6.3 Tehon rajoitustoimenpide............................................ 21

5.7 Ulkoisen lämpötila-anturin asettaminen .................................... 22

6 Valmistelu 22

6.1 Yleiskuvaus: Valmistelu............................................................. 22

6.2 Asennuspaikan valmistelu......................................................... 22

6.2.1 Ulkoyksikön asennuspaikan vaatimukset .................... 22

6.2.2 Ulkoyksikön asennuspaikan lisävaatimukset

kylmissä ympäristöissä ................................................ 23

6.2.3 Sisäyksikön asennuspaikan vaatimukset..................... 23

6.2.4 Varalämmittimen asennuspaikan vaatimukset............. 24

6.3 Kylmäaineputkiston valmistelu ................................................... 24

6.3.1 Kylmäaineputkiston vaatimukset.................................. 24

6.3.2 Jäähdytysputkiston eristys........................................... 24

6.4 Vesiputkiston valmistelu ............................................................. 24

6.4.1 Vesipiirin vaatimukset .................................................. 24

6.4.2 Kaava paisunta-astian esipaineen laskemiseen.......... 26

6.4.3 Vesimäärän ja virtausnopeuden tarkistaminen............ 26

6.4.4 Paisunta-astian esipaineen muuttaminen.................... 27

6.4.5 Veden tilavuuden tarkistaminen: Esimerkkejä ............. 27

6.5 Sähköjohdotuksen valmistelu..................................................... 27

6.5.1 Tietoja sähköjohdotuksen valmistelusta ...................... 27

6.5.2 Tietoja toivotun kWh-taksan virransyötöstä ................. 27

6.5.3 Sähköliitäntöjen yleiskuvaus ulkoisia toimilaitteita

lukuun ottamatta .......................................................... 28

6.5.4 Ulkoisten ja sisäisten toimilaitteiden sähköliitäntöjen

yleiskuvaus .................................................................. 28

7 Asennus 29

7.1 Yleiskuvaus: Asennus ................................................................ 29

7.2 Yksiköiden avaaminen ............................................................... 29

7.2.1 Tietoja yksiköiden avaamisesta ................................... 29

7.2.2 Ulkoyksikön avaaminen ............................................... 29

7.2.3 Sisäyksikön avaaminen ............................................... 29

7.2.4 Sisäyksikön kytkinrasian kannen avaaminen............... 30

7.2.5 Varalämmittimen avaaminen ....................................... 30

7.2.6 Varalämmittimen kytkinrasian kannen avaaminen....... 30

7.3 Ulkoyksikön kiinnitys .................................................................. 30

7.3.1 Tietoja ulkoyksikön asentamisesta .............................. 30

7.3.2 Ulkoyksikön asentamisessa huomioitavaa .................. 30

7.3.3 Asennusrakenteen tarjoaminen ................................... 30

7.3.4 Ulkoyksikön asentaminen ............................................ 31

7.3.5 Tyhjennyksestä huolehtiminen..................................... 32

7.3.6 Ulkoyksikön kaatumisen estäminen............................. 32

7.4 Sisäyksikön kiinnitys................................................................... 33

7.4.1 Tietoja sisäyksikön kiinnityksestä ................................ 33

7.4.2 Varotoimet kun sisäyksikköä kiinnitetään .................... 33

7.4.3 Sisäyksikön asennus ................................................... 33

7.5 Varalämmittimen kiinnittäminen ................................................. 33

7.5.1 Varotoimet kun varalämmitintä kiinnitetään ................. 33

7.5.2 Varalämmittimen asentaminen .................................... 33

7.6 Kylmäaineputkiston liitännät....................................................... 34

7.6.1 Tietoja kylmäaineputkiston liittämisestä....................... 34

7.6.2 Kylmäaineputkiston liittämisessä huomioitavaa........... 34

7.6.3 Kylmäaineputkiston liittämisohjeita .............................. 34

7.6.4 Putken taivutusohjeet................................................... 35

7.6.5 Putken pään laipoitus................................................... 35

7.6.6 Putken pään juottaminen ............................................. 35

7.6.7 Sulkuventtiilin ja huoltoportin käyttäminen................... 35

7.6.8 Kylmäaineputkiston liittäminen ulkoyksikköön ............. 36

7.6.9 Kylmäaineputkiston liittäminen sisäyksikköön ............. 36

7.7 Kylmäaineputkiston liitäntöjen tarkistaminen.............................. 36

7.7.1 Tietoja kylmäaineputkiston liitäntöjen tarkistamisesta . 36

7.7.2 Kylmäaineputkiston tarkistamisessa huomioitavaa...... 37

7.7.3 Vuotojen tarkistaminen ................................................ 37

7.7.4 Tyhjiökuivauksen suorittaminen................................... 37

7.8 Kylmäaineen täyttö..................................................................... 37

7.8.1 Tietoja kylmäaineen lisäämisestä ................................ 37

7.8.2 Kylmäaineputkiston lisäämisessä huomioitavaa.......... 38

7.8.3 Lisäkylmäaineen määrän määrittäminen ..................... 38

7.8.4 Täyden täyttömäärän määrittäminen ........................... 38

7.8.5 Kylmäaineen täyttö ...................................................... 38

7.8.6 Fluorattuja kasvihuonekaasuja koskevan tunnuksen

kiinnittäminen ............................................................... 38

7.9 Vesiputkiston liittäminen............................................................. 38

7.9.1 Tietoja vesiputkiston liittämisestä................................. 38

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

1 Yleiset varotoimet

7.9.2 Varotoimet, kun vesiputkistoa liitetään........................ 39

7.9.3 Vesiputkiston liittäminen ............................................. 39

7.9.4 Varalämmittimen vesiputkien liittäminen..................... 39

7.9.5 Kiertoputkiston liittäminen........................................... 39

7.9.6 Paineenalennusventtiilin liittäminen tyhjennykseen.... 40

7.9.7 Vesipiirin täyttö............................................................ 40

7.9.8 Kuumavesivaraajan täyttäminen................................. 40

7.9.9 Vesiputkiston eristäminen........................................... 40

7.10 Sähköjohtojen kytkentä ............................................................. 40

7.10.1 Tietoja sähköjohtojen liittämisestä .............................. 40

7.10.2 Tietoja sähkömääräysten täyttämisestä...................... 41

7.10.3 Sähköjohtimien kytkennässä huomioitavaa ................ 41

7.10.4 Ohjeet sähköjohtojen kytkemiseen ............................. 41

7.10.5 Ulkoyksikön sähköjohtojen liittäminen ........................ 41

7.10.6 Sisäyksikön sähköjohtojen liittäminen......................... 42

7.10.7 Päävirransyötön liittäminen......................................... 42

7.10.8 Käyttöliittymän liittäminen ........................................... 43

7.10.9 Sulkuventtiilin liittäminen............................................. 44

7.10.10 Sähkömittarien liittäminen........................................... 44

7.10.11 Kuumavesipumpun kytkeminen.................................. 44

7.10.12 Hälytyslähdön kytkeminen .......................................... 44

7.10.13 Tilanlämmityksen päällä/pois-lähdön kytkeminen....... 44

7.10.14 Ulkoiseen lämmönlähteeseen vaihdon kytkeminen.... 45

7.10.15 Virrankulutuksen digitaalisten tulojen kytkeminen ...... 45

7.10.16 Turvatermostaatin liittäminen (yleensä suljettu

kontakti) ...................................................................... 45

7.10.17 Legioonalaistautia estävän lämmittimen virransyötön

kytkeminen.................................................................. 45

7.10.18 Varalämmittimen sähköjohtojen liittäminen................. 46

7.10.19 Varalämmittimen virransyötön kytkeminen ................. 46

7.10.20 Varalämmittimen liittäminen sisäyksikköön................. 47

7.11 Ulkoyksikön asennuksen viimeistely ......................................... 47

7.11.1 Ulkoyksikön asennuksen viimeistely........................... 47

7.11.2 Ulkoyksikön sulkeminen.............................................. 47

7.12 Sisäyksikön asennuksen viimeistely ......................................... 47

7.12.1 Kaukosäätimen kannen kiinnittäminen sisäyksikköön 47

7.12.2 Sisäyksikön sulkeminen.............................................. 48

7.13 Varalämmittimen asennuksen viimeistely ................................. 48

7.13.1 Varalämmittimen sulkeminen...................................... 48

8 Määritykset 48

8.1 Yleiskuvaus: Määritykset........................................................... 48

8.1.1 PC-kaapelin liittäminen kytkinrasiaan ......................... 48

8.1.2 Yleisimpien kommenttien käyttö ................................. 49

8.1.3 Järjestelmäasetusten kopioiminen ensimmäisestä

kaukosäätimestä toiseen ............................................ 49

8.1.4 Kieliasetuksen kopioiminen ensimmäisestä

kaukosäätimestä toiseen ............................................ 50

8.1.5 Apuohjelma: Aseta järjestelmän kaavio ensimmäisen

käynnistyksen jälkeen ................................................. 50

8.2 Perusmääritykset....................................................................... 50

8.2.1 Apuohjelma: Kieli / päivämäärä ja aika....................... 50

8.2.2 Apuohjelma: Vakio...................................................... 50

8.2.3 Apuohjelma: Asetukset ............................................... 52

8.2.4 Apuohjelma: Kapasiteetit (energiamittaus) ................. 54

8.2.5 Tilanlämmityksen hallinta............................................ 55

8.2.6 Kuuman veden hallinta ............................................... 57

8.2.7 Yhteystiedot/tuen numero........................................... 57

8.3 Edistynyt määritys/optimointi..................................................... 57

8.3.1 Tilanlämmitystoiminto: edistynyt ................................. 57

8.3.2 Kuuman veden hallinta: edistynyt ............................... 60

8.3.3 Lämmönlähteen asetukset.......................................... 63

8.3.4 Järjestelmäasetukset .................................................. 65

8.4 Valikkorakenne: Käyttäjän asetusten yleiskuvaus..................... 70

8.5 Valikkorakenne: Asentajan asetusten yleiskuvaus.................... 71

9 Käyttöönotto 72

9.1 Yleiskuvaus: Käyttöönotto ......................................................... 72

9.2 Käyttöönottoa koskevia varotoimenpiteitä................................. 72

9.3 Tarkistuslista ennen käyttöönottoa............................................ 72

9.4 Tarkistuslista käyttöönoton aikana ............................................ 72

9.4.1 Virtauksen miniminopeuden tarkistaminen .................. 73

9.4.2 Ilmanpoistotoiminto...................................................... 73

9.4.3 Koekäytön suorittaminen ............................................. 74

9.4.4 Toimilaitteen koekäytön suorittaminen......................... 74

9.4.5 Lattialämmityksen tasoitekuivaus ................................ 74

10 Luovutus käyttäjälle 76

11 Kunnossapito ja huolto 76

11.1 Yleiskuvaus: Kunnossapito ja huolto .......................................... 76

11.2 Kunnossapidon varotoimet ......................................................... 76

11.2.1 Sisäyksikön avaaminen ............................................... 76

11.2.2 Varalämmittimen avaaminen ....................................... 76

11.3 Ulkoyksikön vuosittaisen kunnossapidon tarkistuslista .............. 76

11.4 Sisäyksikön vuosittaisen kunnossapidon tarkistuslista .............. 76

11.4.1 Kuumavesivaraajan tyhjentäminen .............................. 77

12 Vianetsintä 77

12.1 Yleiskuvaus: Vianmääritys ......................................................... 77

12.2 Vianmäärityksessä huomioitavaa ............................................... 78

12.3 Ongelmien selvittäminen oireiden perusteella............................ 78

12.3.1 Oire: Yksikkö EI lämmitä odotetusti ............................. 78

12.3.2 Oire: Kompressori EI käynnisty (tilanlämmitys tai

kuuman veden lämmitys) ............................................. 78

12.3.3 Oire: Pumppu pitää ääntä (kavitaatio) ......................... 79

12.3.4 Oire: Veden paineenalennusventtiili avautuu............... 79

12.3.5 Oire: Veden paineenalennusventtiili vuotaa................. 79

12.3.6 Oire: Tila EI lämpene riittävästi alhaisissa

ulkolämpötiloissa.......................................................... 79

12.3.7 Oire: Käyttöpisteen paine on väliaikaisesti

epätavallisen korkea .................................................... 80

12.3.8 Oire: Paisunut tankki työntää koristepaneeleja............ 80

12.3.9 Oire: Säiliön desinfiointitoimintoa EI ole suoritettu

oikein (AH-virhe) .......................................................... 80

12.4 Ongelmien selvittäminen virhekoodien perusteella .................... 80

12.4.1 Virhekoodit: Yleiskuvaus.............................................. 80

13 Hävittäminen 83

13.1 Yleiskuvaus: Hävittäminen ......................................................... 83

13.2 Poispumppaus............................................................................ 83

13.3 Pakotetun jäähdytyksen aloittaminen ja pysäyttäminen ............. 83

14 Tekniset tiedot 85

14.1 Putkikaavio: Ulkoyksikkö ............................................................ 85

14.2 Putkikaavio: Sisäyksikkö ............................................................ 86

14.3 Johtokaavio: Ulkoyksikkö ........................................................... 87

14.4 Johtokaavio: Sisäyksikkö ........................................................... 88

14.5 Johdotuskaavio: Varalämmitin ................................................... 91

14.6 ESP-käyrä: sisäyksikkö .............................................................. 92

15 Sanasto 93

16 Kenttäasetukset-taulukko 94

1 Yleiset varotoimet

1.1 Tietoja asiakirjasta

▪ Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet

ovat käännöksiä.

▪ Tässä asiakirjassa olevat varotoimet käsittelevät erittäin tärkeitä

aiheita. Noudata niitä huolellisesti.

▪ Järjestelmän asennus sekä kaikki asennusoppaassa ja asentajan

viiteoppaassa kuvatut toimenpiteet tulee suorittaa valtuutetun asentajan toimesta.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

1 Yleiset varotoimet

1.1.1 Varoitusten ja symbolien merkitys

VAARA

Tarkoittaa tilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAARA: SÄHKÖISKUN VAARA

Tarkoittaa tilannetta, joka voi johtaa sähköiskuun.

VAARA: PALAMISEN VAARA

Tarkoittaa tilannetta, joka voi johtaa palovammaan tai paleltumaan äärimmäisen kuumien tai kylmien lämpötilojen vuoksi.

VAARA: RÄJÄHDYSVAARA

Tarkoittaa tilannetta, joka voi johtaa räjähdykseen.

VAROITUS

Tarkoittaa tilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAROITUS: TULENARKAA MATERIAALIA

HUOMIO

Tarkoittaa tilannetta, joka voi johtaa lievään tai keskivaikeaan loukkaantumiseen.

HUOMIOITAVAA

Tarkoittaa tilannetta, josta voi seurata laitteisto- ja omaisuusvahinkoja.

TIETOJA

Tarkoittaa hyödyllisiä vinkkejä tai lisätietoja.

Symboli Selitys

Lue asennus- ja käyttöopas ja kytkentäohje ennen asennusta.

Lue huolto-opas ennen kunnossapito- ja huoltotoimenpiteiden suorittamista.

Lisätietoja on asentajan ja käyttäjän viiteoppaassa.

VAROITUS

Revi rikki ja heitä pois muoviset pakkauspussit, jotta etenkään lapset eivät voi leikkiä niiden kanssa. Mahdollinen vaara: tukehtuminen.

VAARA: PALAMISEN VAARA

▪ ÄLÄ koske kylmäaineputkiin, vesiputkiin tai laitteen

sisäosiin käytön aikana tai heti käytön jälkeen. Se voi olla liian kuuma tai liian kylmä. Anna sen palautua tavalliseen lämpötilaan. Jos sinun on koskettava sitä, pidä suojakäsineitä.

▪ ÄLÄ kosketa vahingossa vuotavaa kylmäainetta.

VAROITUS

Huolehdi siitä, että pieneläimet eivät voi käyttää yksikköä suojapaikkanaan. Sähköosia koskettavat pieneläimet voivat aiheuttaa toimintahäiriöitä, savua tai tulipalon.

HUOMIO

ÄLÄ kosketa tuloilmakanavaa tai laitteen alumiiniripoja.

HUOMIOITAVAA

▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.

▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.

HUOMIOITAVAA

Ulkoyksikköön tehtävät työt on paras tehdä kuivassa säässä vedeltä suojautumista varten.

Sovellettavien lakisääteisten määräysten perusteella voi olla tarpeen pitää tuotteelle huoltokirjaa, johon merkitään ainakin: huoltotiedot, korjaukset, testien tulokset, valmiustilajaksot...

Vähintään seuraavat tiedot on merkittävä tuotteen helposti käytettävään paikkaan:

▪ Ohjeet järjestelmän sammuttamiseksi hätätilanteessa

▪ Palolaitoksen, poliisin ja sairaalan yhteystiedot

▪ Huoltopalvelun nimi, osoite ja puhelinnumero virka-aikana sekä

päivystysnumero

Euroopassa EN378-standardissa on tarvittavat ohjeet huoltokirjaa varten.

1.2 Asentajalle

1.2.1 Yleistä

Jos et ole varma kuinka laite asennetaan tai kuinka sitä käytetään, ota yhteyttä jälleenmyyjääsi.

HUOMIOITAVAA

Laitteiden tai lisälaitteiden väärä asennus tai liittäminen saattaa aiheuttaa sähköiskun, oikosulun, vuotoja, tulipalon tai muuta vahinkoa laitteille. Käytä vain lisävarusteita, oheislaitteita ja varaosia, jotka Daikin on tehnyt tai hyväksynyt.

VAROITUS

Varmista, että asennus, testaus ja käytetyt materiaalit täyttävät sovellettavat määräykset (Daikin-asiakirjan ohjeiden vaatimusten lisäksi).

HUOMIO

Käytä riittävää henkilökohtaista suojavarustusta (suojakäsineet, turvalasit jne.) kun asennat, suoritat kunnossapitoa tai huollat järjestelmää.

Asentajan viiteopas

1.2.2 Asennuspaikka

▪ Varmista, että yksikön ympärillä on riittävästi tilaa huoltoa ja ilman

kiertokulkua varten.

▪ Varmista, että asennuspaikka kestää yksikön painon ja värinän.

▪ Varmista, että alue on hyvin tuuletettu. ÄLÄ tuki

ilmanvaihtoaukkoja.

▪ Varmista, että yksikkö on vaakatasossa.

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Räjähdysalttiiseen ympäristöön.

▪ Paikkaan, jossa on sähkömagneettisia aaltoja säteileviä laitteita.

Sähkömagneettiset aallot voivat häiritä ohjausjärjestelmää ja aiheuttaa laitteiston toimintahäiriöitä.

▪ Paikkaan, jossa saattaa aiheutua tulipalo siellä esiintyvien

palavien kaasujen (esim. tinneri tai bensiini), hiilikuidun tai syttyvän aineen vuodon takia.

▪ Paikkaan, jossa muodostuu syövyttäviä kaasuja (esimerkiksi

rikkihappoa). Kupariputkien tai juotettujen osien korroosio saattaa aiheuttaa kylmäaineen vuotamisen.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

1 Yleiset varotoimet

1.2.3 Kylmäaine

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

HUOMIOITAVAA

Varmista, että kylmäaineputkiston asennus täyttää sovellettavat määräykset. Euroopassa sovellettava standardi on EN378.

HUOMIOITAVAA

Varmista, että kenttäputkisto ja liitännät eivät ole rasituksen alaisia.

VAROITUS

ÄLÄ KOSKAAN paineista tuotetta koekäytön aikana korkeammalla paineella kuin (yksikön nimikilven mukainen) suurin sallittu paine.

VAROITUS

Huolehdi riittävistä varotoimista kylmäainevuodon varalta. Jos kylmäainekaasua pääsee vuotamaan, tuuleta alue välittömästi. Mahdollisia vaaroja:

▪ Kylmäaineen liiallinen pitoisuus suljetussa huoneessa

voi aiheuttaa hapenpuutetta.

▪ Jos kylmäainekaasua pääsee kosketuksiin tulen

kanssa, voi muodostua myrkyllistä kaasua.

VAARA: RÄJÄHDYSVAARA

Pumpun alasajo – kylmäainevuoto. Jos haluat ajaa

järjestelmän alas ja kylmäainepiirissä on vuoto:

▪ ÄLÄ käytä yksikön automaattista pumpun

alasajotoimintoa, joka kerää kaiken kylmäaineen järjestelmästä ulkoyksikköön. Mahdollinen seuraus: Kompressorin itsesyttyminen ja räjähtäminen, koska käynnissä olevaan kompressoriin pääsee ilmaa.

▪ Käytä erillistä talteenottojärjestelmää, jotta yksikön

kompressorin EI tarvitse olla käynnissä.

VAROITUS

Ota kylmäaine aina talteen. ÄLÄ vapauta niitä suoraan ympäristöön. Tyhjiöi laitteisto tyhjiöpumpun avulla.

HUOMIOITAVAA

Kun kaikki putket on kytketty, varmista, että kaasuvuotoja ei ole. Suorita kaasuvuotokoe typen avulla.

HUOMIOITAVAA

▪ Jotta kompressori ei rikkoutuisi, ÄLÄ lisää kylmäainetta

enempää kuin määritetty määrä.

▪ Kun kylmäainejärjestelmä avataan, kylmäainetta tulee

käsitellä lakisääteisten määräysten mukaisesti.

VAROITUS

Varmista, että järjestelmässä ei ole happea. Kylmäainetta voi lisätä vasta vuototestin ja tyhjiökuivauksen suorittamisen jälkeen.

▪ Jos kylmäainetta täytyy lisätä, katso tietoja yksikön nimikilvessä.

Siinä ilmoitetaan kylmäaineen tyyppi ja tarvittava määrä.

▪ Yksikkö on täytetty kylmäaineella tehtaalla ja riippuen putkien

kooista ja pituuksista kylmäainetta on lisättävä joihinkin järjestelmiin.

▪ Käytä ainoastaan järjestelmässä käytettävälle kylmäainetyypille

tarkoitettuja työkaluja, jotta varmistetaan paineenkesto ja estetään vieraiden aineiden pääsy järjestelmään.

▪ Lisää nestemäistä kylmäainetta seuraavasti:

Jos Niin

Juoksutusputki on käytettävissä

(ts. sylinterissä on merkintä ”Liquid filling siphon attached”)

Juoksutusputkea ei ole käytettävissä

▪ Avaa kylmäainesylinterit hitaasti.

▪ Lisää kylmäainetta nestemäisessä muodossa. Kylmäaineen

lisääminen kaasumaisessa muodossa voi estää normaalin toiminnan.

HUOMIO

Kun kylmäaineen lisääminen on valmis tai keskeytetään, sulje kylmäainesäiliön venttiili heti. Jos venttiiliä ei suljeta heti, jäljellä oleva paine voi lisätä enemmän kylmäainetta. Mahdollinen seuraus: Virheellinen kylmäaineen määrä.

Lisää sylinteri pystyasennossa.

Lisää sylinteri ylösalaisin.

1.2.4 Suolalious

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

VAROITUS

Suolaliuoksen valinta ON tehtävä paikallisen lainsäädännön mukaisesti.

VAROITUS

Huolehdi riittävistä varotoimista suolaliuoksen vuodon varalta. Jos suolaliuosta vuotaa, tuuleta alue välittömästi ja ota yhteyttä jälleenmyyjään.

VAROITUS

Yksikön sisäisen ympäristön lämpötila voi olla paljon korkeampi kuin huonelämpötila, esim. 70°C. Jos suolaliuosta vuotaa, yksikön sisällä olevat kuumat osat voivat aiheuttaa vaarallisen tilanteen.

VAROITUS

Sovelluksen käytön ja asennuksen ON noudatettava sovellettavassa lainsäädännössä määritettyjä turva- ja ympäristövarotoimia.

1.2.5 Vesi

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta lisätietoja.

HUOMIOITAVAA

Varmista, että veden laatu täyttää EU-direktiivin 98/83EY.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

2 Tietoja asiakirjasta

1.2.6 Sähköinen

VAARA: SÄHKÖISKUN VAARA

▪ KATKAISE kaikki virransyötöt ennen kytkinrasian

kannen irrottamista, sähköjohtojen kytkemistä tai sähköosien koskettamista.

▪ Irrota virransyöttö vähintään 1 minuutiksi ja mittaa

jännite päävirtapiirin kondensaattoreiden liittimistä tai sähköosista ennen huoltoa. Mitatun jännitteen ON oltava alle 50VDC ennen kuin voit koskea sähköosiin. Katso liittimien sijainnit johdotuskaaviosta.

▪ ÄLÄ koske sähköosiin märillä käsillä.

▪ ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on

irrotettu.

VAROITUS

Jos pääkytkintä tai muuta erotuslaitetta EI ole asennettu tehtaalla, sellainen on asennettava kiinteään johdotukseen niin, että se irrottaa kaikki navat ylijänniteluokan III ehtojen täyttyessä.

VAROITUS

▪ Käytä VAIN kuparijohtimia.

▪ Varmista, että kenttäjohdotus täyttää sovellettavat

määräykset.

▪ Kenttäjohdotus on tehtävä tuotteen mukana toimitetun

kytkentäkaavion mukaisesti.

▪ ÄLÄ KOSKAAN purista niputettuja kaapeleita ja

varmista, että ne eivät pääse koskettamaan putkia ja teräviä reunoja. Varmista, että liitäntöihin ei kohdistu ulkoista painetta.

▪ Asenna maadoitus asianmukaisesti. ÄLÄ maadoita

yksikköä vesijohtoon, ylijännitesuojaan tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

▪ Yksikön käyttö edellyttää erillistä, sille varattua

virtalähdettä. Missään tapauksessa EI saa käyttää jonkin toisen laitteen kanssa yhteistä virtalähdettä.

▪ Muista asentaa kaikki tarvittavat sulakkeet tai

suojakatkaisijat.

▪ Muista asentaa maavuotokatkaisin. Jos näin ei tehdä,

seurauksena voi olla sähköisku tai tulipalo.

▪ Kun asennat maavuotosuojaa, varmista, että se on

yhteensopiva invertterin kanssa (sietää korkeataajuisia sähköisiä häiriöitä), jotta maavuotosuoja ei aukeaisi tarpeettomasti.

HUOMIOITAVAA

Virtajohtojen kiinnittämiseen liittyvät varotoimet:

▪ Älä kytke eri paksuisia johtoja virran kytkentärimaan

(löysät sähköjohdot voivat aiheuttaa liiallista kuumenemista).

▪ Kun samanpaksuisia johtoja kytketään, tee se

seuraavan kuvan mukaisesti.

▪ Käytä johdotukseen siihen tarkoitettua virtajohtoa,

kiinnitä johdot lujasti ja tue ne sitten niin, ettei kytkentälevyyn kohdistu ulkoista painetta.

▪ Käytä liitinruuvien kiristämiseen sopivaa ruuvimeisseliä.

Pienipäinen ruuvimeisseli vahingoittaa päätä ja tekee kiristyksen mahdottomaksi.

▪ Ruuvien liikakiristys voi rikkoa ruuvit.

Asenna virtajohdot vähintään 1 metrin päähän televisioista ja radioista häiriöiden estämiseksi. Radioaalloista riippuen 1 metrin etäisyys ei välttämättä riitä.

VAROITUS

▪ Kun sähkötyöt on tehty, tarkista, että jokainen

sähköosa ja sähköosarasiassa oleva liitin on liitetty kunnolla.

▪ Varmista, että kaikki kannet ovat kiinni ennen kuin

käynnistät yksikön.

HUOMIOITAVAA

Pätee vain silloin, kun virtalähde on kolmivaiheinen ja kompressorissa on PÄÄLLE/POIS-käynnistystapa.

Jos vastavaihe on mahdollinen hetkellisen virtakatkoksen jälkeen, ja virta menee päälle ja pois tuotteen ollessa käynnissä, kiinnitä vastavaihesuojausvirtapiiri paikallisesti. Tuotteen käyttö vastavaiheessa voi rikkoa kompressorin ja muita osia.

2 Tietoja asiakirjasta

2.1 Tietoa tästä asiakirjasta

Kohdeyleisö

Valtuutetut asentajat

Asiakirjasarja

Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:

▪ Yleiset varotoimet:

▪ Turvallisuusohjeita, jotka on luettava ennen asennusta

▪ Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Sisäyksikön asennusopas:

▪ Asennusohjeet

▪ Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Ulkoyksikön asennusopas:

▪ Asennusohjeet

▪ Muoto: Paperi (ulkoyksikön pakkauksessa)

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

3 Tietoja pakkauksesta

▪ Varalämmittimen asennusopas:

▪ Asennusohjeet

▪ Muoto: Paperi (varalämmittimen pakkauksessa)

▪ Asentajan viiteopas:

▪ Asennuksen valmistelu, hyvät menettelytavat, viitetiedot jne.

▪ Muoto: Digitaaliset tiedostot osoitteessa http://

www.daikineurope.com/support-and-manuals/productinformation/

▪ Oheislaitteiden liitekirja:

▪ Lisätietoja oheislaitteiden asentamisesta

▪ Muoto: Paperi (sisäyksikön pakkauksessa) + Digitaaliset

tiedostot osoitteessa http://www.daikineurope.com/support-and-

manuals/product-information/

Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla saatavilla alueesi Daikin-sivustolta tai jälleenmyyjän kautta.

Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä.

Tekniset rakennetiedot

▪ Uusimpien teknisten tietojen osajoukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

▪ Uusimpien teknisten tietojen koko joukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

3 Tietoja pakkauksesta

3.1 Yleiskuvaus: Tietoja pakkauksesta

Tämä luku kuvaa, mitä on tehtävä kun ulko- ja sisäyksikön paketit on toimitettu paikan päälle.

Se sisältää tietoja seuraavista asioista:

▪ Yksiköiden purkaminen pakkauksesta ja käsittely

▪ Lisävarusteiden poistaminen yksiköistä

Pidä seuraavat seikat mielessä:

▪ Yksikkö täytyy tarkastaa heti saapumisen yhteydessä vaurioiden

varalta. Mahdolliset vauriot on ilmoitettava välittömästi liikennöitsijän korvausten käsittelijälle.

▪ Tuo yksikkö pakkauksessaan mahdollisimman lähelle lopullista

sijoituspaikkaa välttääksesi vauriot siirron yhteydessä.

3.2 Ulkoyksikkö

3.2.1 Ulkoyksikön purkaminen pakkauksesta

2.2 Asentajan viiteoppaan yleiskuvaus

Luku Kuvaus

Yleiset varotoimet Turvallisuusohjeita, jotka on luettava

Tietoja asiakirjasta Asentajalle olevat asiakirjat Tietoja pakkauksesta Yksiköiden purkaminen pakkauksista ja

Tietoja yksiköistä ja lisävarusteista

Käyttökohdeohjeita Järjestelmän eri asennuskokoonpanot Valmistelu Mitä on tehtävä ja tiedettävä ennen

Asennus Mitä on tehtävä ja tiedettävä

Määritykset Mitä on tehtävä ja tiedettävä

Käyttöönotto Mitä on tehtävä ja tiedettävä

Luovutus käyttäjälle Mitä antaa ja selittää käyttäjälle Kunnossapito ja huolto Kuinka pitää yksiköitä kunnossa ja

Vianetsintä Mitä tehdä ongelmatilanteessa Hävittäminen Järjestelmän hävittäminen Tekniset tiedot Järjestelmän tekniset tiedot Sanasto Termien määritelmä Kenttäasetukset-taulukko Asentajan on täytettävä taulukko ja se

ennen asennusta

varusteiden irrottaminen ▪ Yksiköiden tunnistaminen

▪ Yksiköiden ja lisävarusteiden

mahdolliset yhdistelmät

paikan päälle menemistä

järjestelmän asentamista varten

järjestelmän määrittämistä varten asennuksen jälkeen

järjestelmän käyttöönottoa varten määrittämisen jälkeen

huoltaa niitä

on säilytettävä tulevaa tarvetta varten

Huomautus: Myös käyttäjän viiteoppaassa on asentajan asetustaulukko. Asentajan on täytettävä tämä taulukko ja se on annettava käyttäjälle.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

3 Tietoja pakkauksesta

57kg

a db c

1× 1× 1× 2×

a~e+h

4×

2×

1×

1× 1× 1× 1×

2× 1×2×

a b c d

f ge

3.2.2 Varusteiden poistaminen ulkoyksiköstä

1 Nosta ulkoyksikköä.

HUOMIO

Käsittele ulkoyksikköä seuraavasti:

2 Poista varusteet pakkauksen pohjalta.

2 Irrota yläpaneeli.

3 Irrota ruuvit yksikön edestä.

4 Paina etulevyn pohjassa olevaa painiketta.

5 Irrota etulevy.

VAROITUS: Terävät reunat

Ota kiinni etulevyn yläosasta äläkä alaosasta. Varo sormiasi, koska etulevyn alalaidassa on teräviä reunoja.

a Ulkoyksikön asennusopas b Fluorattuja kasvihuonekaasuja koskeva tunnus c Monikielinen fluorattuja kasvihuonekaasuja koskeva tunnus d Yksikön kiinnityslevy

3.3 Sisäyksikkö

3.3.1 Sisäyksikön purkaminen pakkauksesta

3.3.2 Varusteiden poistaminen sisäyksiköstä

1 Irrota ruuvit yksikön päältä.

Asentajan viiteopas

6 Poista varusteet.

a Yleiset varotoimet b Oheislaitteiden liitekirja c Sisäyksikön asennusopas d Käyttöopas e Sulkuventtiilin tiivisterengas

f Sulkuventtiili g Käyttöliittymän kansi h 2 ruuvia käyttöliittymän kiinnittämiseen.

7 Asenna yläpaneeli ja etulevy takaisin.

3.4 Varalämmitin

HUOMIOITAVAA

Varalämmitin on lisävaruste, jota voidaan käyttää vain sisäyksiköiden EHBH_CBV ja EHVH_S_CBV kanssa.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

4 Tietoja yksiköistä ja lisävarusteista

3.4.1 Varalämmittimen purkaminen pakkauksesta

4.2 Tunnistaminen

HUOMIOITAVAA

Kun asennat tai huollat useita yksiköitä samanaikaisesti, varmista, että ET vaihda eri mallien huoltopaneeleita keskenään.

4.2.1 Tunnistetietotarra: ulkoyksikkö

Sijainti

Mallin tunnistus Esimerkki: ERLQ006CAV3

Koodi Selitys

3.4.2 Varusteiden poistaminen varalämmittimestä

1 Poista seinäkiinnike rasiasta.

ER Eurooppalainen jaettu lämpöpumppujen ulkopari L Lähtöveden lämpötila –ulkoalue: −10~−20°C Q Kylmäaine R410A 006 Kapasiteettiluokka CA Mallisarja V3 Virransyöttö

4.2.2 Tunnistetietotarra: Sisäyksikkö

Sijainti

4 Tietoja yksiköistä ja

lisävarusteista

Mallin tunnistus

4.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista

Tämä luku sisältää tietoja seuraavista:

▪ Ulkoyksikön tunnistaminen

▪ Sisäyksikön tunnistaminen

▪ Varalämmittimen tunnistaminen (jos on)

▪ Ulko- ja sisäyksiköiden yhdistäminen

▪ Ulkoyksikön yhdistäminen lisävarusteiden kanssa

▪ Sisäyksikön yhdistäminen lisävarusteiden kanssa

Esimerkki: EHVH04S18CBV

Koodi Kuvaus

E Eurooppalainen malli HV Lattialle asennettava sisäyksikkö, jossa on

integroitu säiliö H Vain lämmitys 04 Kapasiteettiluokka S Sisäisen säiliön materiaali: ruostumaton teräs 18 Integroidun säiliön tilavuus CB Mallisarja

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

4 Tietoja yksiköistä ja lisävarusteista

Koodi Kuvaus

V Malli, jossa on yksivaiheinen legioonalaistautia

estävä lämmitin kuumavesivaraajassa. (Ilman varalämmitintä tilanlämmityspiirissä.)

4.2.3 Tunniste-etiketti: Varalämmitin

Sijainti

Mallin tunnistus Esimerkki: EK L BUH CB 6 W1

Koodi Selitys

EK Euroopan malli L Sarja yhteensopiva sisäyksiköiden EHBH_CBV ja

EHVH_S_CBV kanssa BUH Varalämmitin CB Mallisarja 6 Lisälämmittimen teho (kW) W1 Virransyöttö

4.3 Yksiköiden ja valinnaisvarusteiden yhdistäminen

4.3.1 Mahdollisia lisävarusteita ulkoyksikölle

Tippavesiallas (EKDP008CA)

Tippavesiallas vaaditaan keräämään ulkoyksiköstä tippuvaa vettä. Tippavesialtaaseen kuuluvat:

▪ Tippavesiallas

▪ Asennuskiinnikkeet

Katso ohjeita asennukseen tippavesialtaan asennusoppaasta.

Tippavesialtaan lämmitin (EKDPH008CA)

Tippavesialtaan lämmitin estää tippavesialtaan jäätymistä.

Tämän lisävarusteen asentamista suositellaan kylmillä alueilla, joilla voi olla alhainen ympäristön lämpötila tai paljon lumisadetta.

Katso ohjeita asennukseen tippavesialtaan lämmittimen asennusoppaasta.

TIETOJA

Jos tippavesiallasta käytetään, ulkoyksikön huoltopiirilevyn oikosulkupala JP_DP TÄYTYY leikata.

Oikosulkupalan leikkaamisen jälkeen ulkoyksikkö TÄYTYY nollata tämän toiminnon aktivoimista varten.

U-palkit (EKFT008CA)

U-palkit ovat asennuskiinnikkeitä, joiden päälle ulkoyksikkö voidaan asentaa.

Tämän lisävarusteen asentamista suositellaan kylmillä alueilla, joilla voi olla alhainen ympäristön lämpötila tai paljon lumisadetta.

Katso ohjeita asennukseen ulkoyksikön asennusoppaasta.

4.3.2 Mahdollisia lisävarusteita sisäyksikölle

Kaukosäädin (EKRUCBL*)

Kaukosäädin ja mahdollinen lisäkaukosäädin ovat saatavilla lisävarusteina.

Lisäkaukosäädin voidaan yhdistää:

▪ Molempien käyttö:

▪ ohjaus sisäyksikön lähellä,

▪ huonetermostaattitoiminto tärkeimmässä lämmitettävässä

tilassa.

▪ Muita kieliä sisältävä kaukosäädin.

Seuraavat kaukosäätimet ovat saatavilla:

▪ EKRUCBL1 sisältää seuraavat kielet: saksa, ranska, hollanti,

italia.

▪ EKRUCBL2 sisältää seuraavat kielet: englanti, ruotsi, norja,

suomi.

▪ EKRUCBL3 sisältää seuraavat kielet: englanti, espanja, kreikka,

portugali.

▪ EKRUCBL4 sisältää seuraavat kielet: englanti, turkki, puola,

romania.

▪ EKRUCBL5 sisältää seuraavat kielet: saksa, tšekki, sloveeni,

slovakki.

▪ EKRUCBL6 sisältää seuraavat kielet: englanti, kroatia, unkari,

viro.

▪ EKRUCBL7 sisältää seuraavat kielet: englanti, saksa, venäjä,

tanska.

Kaukosäätimen kieliä voi myös lähettää tietokoneohjelmiston avulla tai kopioida kaukosäätimestä toiseen.

Katso asennusohjeita kohdasta "7.10.8 Käyttöliittymän

liittäminen"sivulla43.

Yksinkertainen käyttöliittymä (EKRUCBS)

▪ Yksinkertaista käyttöliittymää voidaan käyttää vain yhdessä

pääkäyttöliittymän kanssa.

▪ Yksinkertainen käyttöliittymä toimii huonetermostaattina ja se on

asennettava huoneeseen, jota haluat sen ohjaavan.

Katso ohjeita asennukseen huonetermostaatin asennus- ja käyttöoppaasta.

Huonetermostaatti (EKRTWA, EKRTR1, RTRNETA)

Voit yhdistää valinnaisen huonetermostaatin sisäyksikköön. Tämä termostaatti voi olla joko langallinen (EKRTWA) tai langaton (EKRTR1 ja RTRNETA). Termostaattia RTRNETA voidaan käyttää vain “vain lämmitys” -järjestelmissä.

Katso asennusohjeita huonetermostaatin asennusoppaasta ja oheislaitteen liitekirjasta.

Langattoman termostaatin etäanturi (EKRTETS)

Voit käyttää langatonta huonelämpötilan anturia (EKRTETS) vain yhdessä langattoman termostaatin kanssa (EKRTR1).

Katso asennusohjeita huonetermostaatin asennusoppaasta ja oheislaitteen liitekirjasta.

Digitaalinen I/O-piirilevy (EKRP1HB)

Digitaalinen I/O-piirilevy vaaditaan seuraavia signaaleita varten:

▪ Hälytyslähtö

▪ Tilanlämmityksen päällä/pois-lähtö

▪ Vaihto ulkoiseen lämmönlähteeseen

Katso asennusohjeita digitaalisen I/O-piirilevyn asennusoppaasta ja oheislaitteen liitekirjasta.

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

5 Käyttökohdeohjeita

Tarvepiirilevy (EKRP1AHTA)

Tarvepiirilevy on asennettava, jos virrankulutuksen hallintaa halutaan käyttää digitaalisten tulojen kautta.

Katso asennusohjeita tarvepiirilevyn asennusoppaasta ja oheislaitteen liitekirjasta.

Etäsisäanturi (KRCS01-1)

Sisäistä kaukosäätimen anturia käytetään oletuksena huonelämpötilan anturina.

Etäsisäanturi voidaan asentaa lisävarusteena mittaamaan huonelämpötilaa toisessa sijainnissa.

Katso asennusohjeita etäsisäanturin asennusoppaasta ja oheislaitteen liitekirjasta.

TIETOJA

▪ Etäsisäanturia voidaan käyttää vain silloin, kun

kaukosäätimen on määritetty huonetermostaattitoiminto.

▪ Voit kytkeä vain joko etäsisäanturin tai etäulkoanturin.

Etäulkoanturi (EKRSCA1)

Ulkoyksikön sisällä olevaa anturia käytetään oletuksena ulkolämpötilan mittaamiseen.

Etäulkoanturi voidaan asentaa lisävarusteena mittaamaan ulkolämpötilaa toisessa sijainnissa (esim. suoran auringon auringonvalon välttämiseksi) järjestelmän parempaa toimintaa varten.

Katso ohjeita asennukseen etäulkoanturin asennusoppaasta.

TIETOJA

Voit kytkeä vain joko etäsisäanturin tai etäulkoanturin.

PC-määritysohjelma (EKPCCAB)

PC-kaapelin avulla voidaan luoda yhteys sisäyksikön kytkinrasian ja tietokoneen välille. Sen avulla käyttöliittymään voidaan ladata eri kielitiedostoja ja sisäyksikköön voidaan ladata sisämuuttujia. Kysy paikalliselta jälleenmyyjältä, mitä kielitiedostoja on saatavilla.

Ohjelmisto ja siihen liittyvät käyttöohjeet on saatavilla osoitteesta

http://www.daikineurope.com/support-and-manuals/softwaredownloads/.

Katso ohjeita asennukseen PC-kaapelin asennusoppaasta ja kohdasta "8Määritykset"sivulla48.

Lämpöpumpun konvektori (FWXV)

Tilanlämmitystä varten on mahdollista käyttää lämpöpumppukonvektoreja (FWXV).

Katso asennusohjeita lämpöpumppukonvektorin asennusoppaasta ja oheislaitteen liitekirjasta.

Varalämmitin (EKLBUHCB6W1)

Voit asentaa valinnaisen varalämmittimen.

Katso asennusohjeet varalämmittimen asennusoppaasta tai tästä asentajan viiteoppaasta.

Lähiverkkosovitin älypuhelinhallintaan + Smart Grid sovelluksiin (BRP069A61)

Voit asentaa tämän lähiverkkosovittimen ja käyttää sitä seuraaviin toimintoihin:

▪ Hallitse järjestelmää älypuhelinsovelluksella.

▪ Käytä järjestelmää erilaisissa Smart Grid -sovelluksissa.

Katso ohjeita asennukseen lähiverkkosovittimen asennusoppaasta.

Lähiverkkosovitin älypuhelinhallintaan (BRP069A62)

Voit asentaa tämän lähiverkkosovittimen hallitaksesi järjestelmää älypuhelinsovelluksella.

Katso ohjeita asennukseen lähiverkkosovittimen asennusoppaasta.

4.3.3 Sisä- ja ulkoyksikön mahdolliset yhdistelmät

Sisäyksikkö Ulkoyksikkö

ERLQ004CAV3 ERLQ006CAV3 ERLQ008CAV3

EHVH04S18CBV O — — EHVH08S18CBV — O O EHVH08S26CBV — O O

5 Käyttökohdeohjeita

5.1 Yleiskuvaus: Käyttökohdeohjeita

Käyttökohdeohjeiden tarkoitus on antaa kuva Daikinlämpöpumppujärjestelmän mahdollisuuksista.

HUOMIOITAVAA

▪ Käyttökohdeohjeiden kuvat on tarkoitettu vain viitteiksi,

ja niitä EI tule käyttää tarkkoina hydrauliikkakaavioina. Tarkkoja hydrauliikkamittoja ja tasapainoa EI näytetä, vaan ne ovat asentajan vastuulla.

▪ Voit katsoa luvusta "8 Määritykset" sivulla 48

lisätietoja kokoonpanon asetuksista, joilla voit optimoida lämpöpumpun toiminnan.

Tämä luku sisältää käyttökohdeohjeita seuraaviin tilanteisiin:

▪ Tilanlämmitysjärjestelmän asettaminen

▪ Tilanlämmityksen apulämmönlähteen asettaminen

▪ Kuumavesivaraajan asettaminen

▪ Energiamittauksen asettaminen

▪ Virrankulutuksen asettaminen

▪ Ulkoisen lämpötila-anturin asettaminen

5.2 Tilanlämmitysjärjestelmän asettaminen

Daikin-lämpöpumppujärjestelmä antaa lähtövettä yhdessä tai useammassa huoneessa oleviin lämmönluovuttajiin.

Koska järjestelmä tarjoaa paljon joustavuutta jokaisen huoneen lämpötilan hallintaan, sinun on ensin vastattava seuraaviin kysymyksiin:

▪ Kuinka monta huonetta Daikin-lämpöpumppujärjestelmä

lämmittää?

▪ Mitä lämmönluovuttajan tyyppejä kussakin huoneessa käytetään

ja mikä niiden suunniteltu lähtöveden lämpötila?

Kun tilanlämmityksen tarpeet ovat selkeät, Daikin suosittelee seuraavien asetusohjeiden noudattamista.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

5 Käyttökohdeohjeita

HUOMIOITAVAA

Jos ulkoista huonetermostaattia käytetään, ulkoinen huonetermostaatti hallitsee huoneen jäätymissuojaa. Huoneen jäätymissuoja on mahdollinen kuitenkin vain silloin, kun yksikön käyttöliittymän lähtöveden lämpötilan hallinta on kytketty PÄÄLLE.

TIETOJA

Jos ulkoista huonetermostaattia käytetään ja huoneen jäätymissuoja on taattava kaikissa olosuhteissa, automaattinen hätäkäyttö [A.6.C] on asetettava tilaan 1.

5.2.1 Yksi huone

Lattialämmitys tai lämpöpatterit –Langallinen huonetermostaatti

Asennus

A Päälähtöveden lämpötila-alue B Yksittäinen huone

a Huonetermostaattina käytettävä käyttöliittymä

▪ Lattialämmitys tai lämpöpatterit on liitetty suoraan sisäyksikköön.

▪ Huonelämpötilaa hallitaan käyttöliittymästä, jota käytetään

huonetermostaattina. Mahdolliset asennukset:

▪ Käyttöliittymä on asennettu huoneeseen ja sitä käytetään

huonetermostaattina

▪ Kaukosäädin on asennettu sisäyksikön luo ja sitä käytetään

ohjaamiseen sisäyksikön läheltä + kaukosäädin on asennettu huoneeseen ja sitä käytetään huonetermostaattina

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07]

Veden lämpötila-alueiden määrä:

▪ #: [A.2.1.8]

▪ Koodi: [7-02]

Edut

▪ Kustannustehokas. ET tarvitse lisäksi ulkoista

huonetermostaattia.

▪ Mukavin ja tehokkain. Älykäs huonetermostaattitoiminto voi

vähentää tai lisätä haluttua lähtöveden lämpötilaa huoneen todellisen lämpötilan mukaan (modulaatio). Seurauksena on:

▪ Vakaa huonelämpötila, joka vastaa haluttua lämpötilaa

(mukavampi)

▪ Vähemmän PÄÄLLE/POIS-kertoja (hiljaisempi, mukavampi ja

tehokkaampi)

▪ Alhaisin mahdollinen lähtöveden lämpötila (tehokkaampi)

2 (Hl:n ohjaus): Yksikön toiminta päätetään käyttöliittymän ympäristön lämpötilan perusteella.

0 (1 lvl-alue): Pää

▪ Helppo. Voit helposti asettaa halutun huonelämpötilan

käyttöliittymästä:

▪ Päivittäisiä tarpeita varten voit käyttää esiasetettuja arvoja ja

ajastimia.

▪ Jos päivittäisistä tarpeista tarvitsee poiketa, voit väliaikaisesti

ohittaa esiasetetut arvot ja ajastimet käyttämällä lomatilaa.

Lattialämmitys tai lämpöpatterit –Langaton huonetermostaatti

Asennus

A Päälähtöveden lämpötila-alue B Yksittäinen huone

a Langattoman ulkoisen huonetermostaatin vastaanotin b Langaton ulkoinen huonetermostaatti

▪ Lattialämmitys tai lämpöpatterit on liitetty suoraan sisäyksikköön.

▪ Huonelämpötilaa ohjaa langaton ulkoinen huonetermostaatti

(oheislaite EKRTR1).

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07] Veden lämpötila-alueiden määrä:

▪ #: [A.2.1.8]

▪ Koodi: [7-02] Pääalueen ulkoinen

huonetermostaatti:

▪ #: [A.2.2.4]

▪ Koodi: [C-05]

Edut

▪ Langaton. Ulkoinen Daikin-huonetermostaatti on saatavilla

langattomana versiona.

▪ Tehokas. Vaikka ulkoinen huonetermostaatti lähettää vain

PÄÄLLE/POIS-signaalit, se on erityisesti suunniteltu lämpöpumppujärjestelmäävarten.

1 (Ulk. hl:n ohj.): Yksikön toiminta päätetään ulkoisen termostaatin perusteella.

0 (1 lvl-alue): Pää

1 (Termos. ON/OFF): Kun käytetty ulkoinen huonetermostaatti tailämpöpumpun konvektori voi lähettää vain termostaatin päällä/ pois-ehdon.

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

Lämpöpumpun konvektorit

Asennus

A Päälähtöveden lämpötila-alue B Yksittäinen huone

a Lämpöpumpun konvektorien kaukosäädin

▪ Lattialämmitys tai lämpöpatterit on liitetty suoraan sisäyksikköön.

▪ Haluttu huonelämpötila asetetaan lämpöpumpun

konvektorienkaukosäätimellä.

▪ Tilanlämmityksen tarvesignaali lähetetään yhteen sisäyksikön

digitaalisista tuloista (X2M/1 ja X2M/4).

▪ Tilan käyttötila lähetetään lämpöpumpun konvektoreihin yhdestä

sisäyksikön digitaalisesta lähdöstä (X2M/32 ja X2M/33).

TIETOJA

Kun käytät useita lämpöpumpun konvektoreita, varmista, että jokainen vastaanottaa infrapunasignaalin lämpöpumpun konvektorien kaukosäätimestä.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07] Veden lämpötila-alueiden määrä:

▪ #: [A.2.1.8]

▪ Koodi: [7-02] Pääalueen ulkoinen

huonetermostaatti:

▪ #: [A.2.2.4]

▪ Koodi: [C-05]

Edut

▪ Tehokas. Ihanteellinen energiatehokkuus interlink-toiminnon

ansiosta.

▪ Tyylikäs.

1 (Ulk. hl:n ohj.): Yksikön toiminta päätetään ulkoisen termostaatin perusteella.

0 (1 lvl-alue): Pää

1 (Termos. ON/OFF): Kun käytetty ulkoinen huonetermostaatti tailämpöpumpun konvektori voi lähettää vain termostaatin päällä/ pois-ehdon.

Yhdistelmä: Lattialämmitys + Lämpöpumpun konvektorit

▪ Tilanlämmityksen suorittaa:

▪ Lattialämmitys

▪ Lämpöpumpun konvektorit

Asennus

5 Käyttökohdeohjeita

A Päälähtöveden lämpötila-alue B Yksittäinen huone

a Lämpöpumpun konvektorien kaukosäädin

▪ Lämpöpumpun konvektorit on kytketty suoraan sisäyksikköön.

▪ Haluttu huonelämpötila asetetaan lämpöpumpun

konvektorienkaukosäätimellä.

▪ Tilanlämmityksen tarvesignaali lähetetään yhteen sisäyksikön

digitaalisista tuloista (X2M/1 ja X2M/4).

▪ Tilan käyttötila lähetetään lämpöpumpun konvektoreihin yhdestä

sisäyksikön digitaalisesta lähdöstä (X2M/32 ja X2M/33).

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07] Veden lämpötila-alueiden määrä:

▪ #: [A.2.1.8]

▪ Koodi: [7-02] Pääalueen ulkoinen

huonetermostaatti:

▪ #: [A.2.2.4]

▪ Koodi: [C-05]

Edut

▪ Tehokas. Lattialämmityksen suorituskyky on paras, kun käytössä

on Altherma LT.

▪ Mukava. Kahden lämmönluovuttajan yhdistelmä tarjoaa

lattialämmityksen loistavanlämmitysmukavuuden.

5.2.2 Useita huoneita –Yksi lähtöveden lämpötila-alue

Jos vain yksi lähtöveden lämpötila-alue tarvitaan, koska kaikkien lämmönluovuttajien suunniteltu lähtöveden lämpötila on sama, ET tarvitse sekoitusventtiiliasemaa (kustannustehokasta).

Esimerkki: Jos lämpöpumppujärjestelmää käytetään lämmittämään yhtä lattiaa, kun kaikissa huoneissa on samat lämmönluovuttajat.

Lattialämmitys tai lämpöpatterit –Termostaattiset venttiilit

Jos lämmität huoneita lattialämmityksellä tai lämpöpattereilla, yleinen tapa on hallita päähuoneen lämpötilaa termostaatilla (joka voi olla joko kaukosäädin tai ulkoinen huonetermostaatti), kun muita huoneita hallitaan niin kutsutuilla termostaattisilla venttiileillä, jotka avautuvat tai sulkeutuvat huonelämpötilan mukaan.

1 (Ulk. hl:n ohj.): Yksikön toiminta päätetään ulkoisen termostaatin perusteella.

0 (1 lvl-alue): Pää

1 (Termos. ON/OFF): Kun käytetty ulkoinen huonetermostaatti tailämpöpumpun konvektori voi lähettää vain termostaatin päällä/ pois-ehdon.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

5 Käyttökohdeohjeita

B C

a a

Asennus

A Päälähtöveden lämpötila-alue B Huone 1 C Huone 2

a Käyttöliittymä

▪ Päähuoneen lattialämmitys on liitetty suoraan sisäyksikköön.

▪ Päähuoneen huonelämpötilaa hallitaan termostaattina

käytettävällä kaukosäätimellä.

▪ Termostaattiventtiili asennetaan ennen lattialämmitystä jokaiseen

muuhun huoneeseen.

TIETOJA

Huomioi tilanteet, joissa päähuonetta voidaan lämmittää toisella lämmönlähteellä. Esimerkki: tulisijat.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07]

Veden lämpötila-alueiden määrä:

2 (Hl:n ohjaus): Yksikön toiminta päätetään käyttöliittymän ympäristön lämpötilan perusteella.

0 (1 lvl-alue): Pää

▪ #: [A.2.1.8]

▪ Koodi: [7-02]

▪ Ohitusventtiili on asennettava, jotta vesi voi kiertää silloin, kun

kaikki sulkuventtiilit on suljettu. Luotettavan toiminnan takaamiseksi on varmistettava veden minimivirtausnopeus kohdassa olevan taulukon “Vesimäärän ja virtausnopeuden tarkistaminen” mukaisesti "6.4 Vesiputkiston

valmistelu"sivulla24..

▪ Sisäyksikköön liitetty kaukosäädin päättää tilan käyttötilan.

Huomaa, että kunkin termostaatin käyttötilan on vastattava sisäyksikköä.

▪ Huonetermostaatit liitetään sulkuventtiileihin, mutta niiden EI

tarvitse olla liitettyjä sisäyksikköön. Sisäyksikkö antaa lähtövettä jatkuvasti, ja lähtöveden ajastin on mahdollista ohjelmoida.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

0 (Lvl:n ohjaus): Yksikön toiminta päätetään lähtöveden lämpötilan perusteella.

▪ Koodi: [C-07] Veden lämpötila-alueiden määrä:

0 (1 lvl-alue): Pää

▪ #: [A.2.1.8]

▪ Koodi: [7-02]

Edut

Verrattuna yhdenhuoneen lattialämmitykseen tai lämpöpattereihin:

▪ Mukava. Voit asettaa halutun huonelämpötilan, mukaan lukien

ajastimet, jokaiselle huoneelle huonetermostaattien avulla.

Lämpöpumpun konvektorit

Asennus

Edut

▪ Kustannustehokas.

▪ Helppo. Sama asennus kuin yhdelle huoneelle, mutta

termostaattiventtiilien kanssa.

Lattialämmitys tai lämpöpatterit –Useita ulkoisia huonetermostaatteja

Asennus

A Päälähtöveden lämpötila-alue B Huone 1 C Huone 2

a Ulkoinen huonetermostaatti b Ohitusventtiili

▪ Jokaiseen huoneeseen asennetaan sulkuventtiili (ei sisälly

toimitukseen), jotta lähtöveden syöttöä vältettäisiin, kun lämmitystarvetta ei ole.

Asentajan viiteopas

A Päälähtöveden lämpötila-alue B Huone 1 C Huone 2

a Lämpöpumpun konvektorien kaukosäädin

▪ Haluttu huonelämpötila asetetaan lämpöpumpun

konvektorienkaukosäätimellä.

▪ Sisäyksikköön liitetty kaukosäädin päättää tilan käyttötilan.

▪ Kunkin lämpöpumpun konvektorin lämmityksen tarvesignaali

yhdistetään rinnan sisäyksikön digitaaliseen tuloon (X2M/1 ja X2M/4). Sisäyksikkö antaa lähtöveden vain silloin, kun sille on todellista tarvetta.

TIETOJA

Mukavuuden ja suorituskyvyn lisäämistä varten Daikin suosittelee, että jokaiseen lämpöpumpun konvektoriin asennetaan lisävarusteena venttiilisarja EKVKHPC.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

1 (Ulk. hl:n ohj.): Yksikön toiminta päätetään ulkoisen termostaatin perusteella.

▪ Koodi: [C-07]

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

5 Käyttökohdeohjeita

B C

a a

Asetus Arvo

Veden lämpötila-alueiden määrä:

0 (1 lvl-alue): Pää

▪ #: [A.2.1.8]

▪ Koodi: [7-02]

Edut

Verrattuna yhden huoneenlämpöpumpun konvektoreihin:

▪ Mukava. Voit asettaa halutun huonelämpötilan, mukaan lukien

ajastimet, jokaiselle huoneelle lämpöpumpun konvektorienkaukosäätimen avulla.

Yhdistelmä: Lattialämmitys + Lämpöpumpun konvektorit

Asennus

5.2.3 Useita huoneita –Kaksi lähtöveden lämpötila-aluetta

Jos kuhunkin huoneeseen valitut lämmönluovuttajat on suunniteltu eri lähtöveden lämpötiloille, voit käyttää eri lähtöveden lämpötilaalueita (korkeintaan 2).

Tässä asiakirjassa:

▪ Pääalue = Alue, jossa on alhaisin suunniteltu lämpötila

▪ Lisäalue = Toinen alue

HUOMIO

Kun lähtöveden alueita on useampi kuin yksi, pääalueelle on AINA asennettava sekoitusventtiiliasema vähentämään (lämmityksessä) lähtöveden lämpötilaa, kun lisäalueella on tarvetta.

Tyypillinen esimerkki:

Huone (alue) Lämmönluovuttajat:

suunniteltu lämpötila

Olohuone (pääalue) Lattialämmitys: 35°C Makuuhuoneet (lisäalue) Lämpöpumpun konvektorit: 45°C

Asennus

A Päälähtöveden lämpötila-alue B Huone 1 C Huone 2

a Ulkoinen huonetermostaatti

b Lämpöpumpun konvektorien kaukosäädin

▪ Jokainen huone, jossa on lämpöpumpun konvektoreita:

lämpöpumpun konvektorit liitetään suoraan sisäyksikköön.

▪ Jokainen huone, jossa on lattialämmitys: sulkuventtiili (ei sisälly

toimitukseen) asennetaan ennen lattialämmitystä: Se estää kuuman veden tuloa, kun huoneessa ei ole lämmitystarvetta.

▪ Jokainen huone, jossa on lämpöpumpun konvektoreita: haluttu

lämpötila asetetaan lämpöpumpun konvektorien kaukosäätimellä.

▪ Jokainen huone, jossa on lattialämmitys: haluttu lämpötila

asetetaan ulkoisella huonetermostaatilla (langallinen tai langaton).

▪ Sisäyksikköön liitetty kaukosäädin päättää tilan käyttötilan.

Huomaa, että jokaisen ulkoisen huonetermostaatin käyttötilan ja lämpöpumpun konvektorien kaukosäätimen on vastattava sisäyksikköä.

TIETOJA

Mukavuuden ja suorituskyvyn lisäämistä varten Daikin suosittelee, että jokaiseen lämpöpumpun konvektoriin asennetaan lisävarusteena venttiilisarja EKVKHPC.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

0 (Lvl:n ohjaus): Yksikön toiminta päätetään lähtöveden lämpötilan perusteella.

▪ Koodi: [C-07] Veden lämpötila-alueiden määrä:

0 (1 lvl-alue): Pää

▪ #: [A.2.1.8]

▪ Koodi: [7-02]

A Lähtöveden lämpötilan lisäalue B Huone 1 C Huone 2 D Päälähtöveden lämpötila-alue E Huone 3

a Lämpöpumpun konvektorien kaukosäädin b Käyttöliittymä c Sekoitusventtiiliasema d Paineensäätöventtiili

TIETOJA

Paineensäätöventtiili tulee ottaa käyttöön ennen sekoitusventtiiliasemaa. Tämä takaa oikean veden virtaustasapainon lähtöveden päälämpötila-alueella ja lähtöveden lisälämpötila-alueella suhteessa kummankin lämpötila-alueen vaadittuun kapasiteettiin.

▪ Pääalue:

▪ Sekoitusventtiiliasema asennetaan ennen lattialämmitystä.

▪ Sekoitusventtiiliaseman pumppua hallitaan sisäyksikön päälle/

pois-signaalilla (X2M/5 ja X2M/7; tavallinen suljettu sulkuventtiilin lähtö).

▪ Huonelämpötilaa hallitaan käyttöliittymästä, jota käytetään

huonetermostaattina.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

5 Käyttökohdeohjeita

a b c e f

g h j

FHL1

FHL2

FHL3

▪ Lisäalue:

▪ Lämpöpumpun konvektorit on kytketty suoraan sisäyksikköön.

▪ Haluttu huonelämpötila asetetaan lämpöpumpun konvektorien

kaukosäätimellä kullekin huoneelle.

▪ Kunkin lämpöpumpun konvektorin lämmityksen tarvesignaali

yhdistetään rinnan sisäyksikön digitaaliseen tuloon (X2M/1 ja X2M/4). Sisäyksikkö antaa halutun lisälähtöveden vain silloin, kun sille on todellista tarvetta.

▪ Sisäyksikköön liitetty kaukosäädin päättää tilan käyttötilan.

Huomaa, että lämpöpumpun konvektorien jokaisen käyttötilan on vastattava sisäyksikköä.

Määritykset

Asetus Arvo

Yksikön lämpötilahallinta:

▪ #: [A.2.1.7]

▪ Koodi: [C-07]

2 (Hl:n ohjaus): Yksikön toiminta päätetään käyttöliittymän ympäristön lämpötilan perusteella.

Huomautus:

▪ Päähuone = kaukosäädintä

käytetään huonetermostaattina

▪ Muut huoneet = ulkoinen

huonetermostaattitoiminto

Veden lämpötila-alueiden määrä:

1 (2 lvl-aluetta): Pää + lisä

▪ #: [A.2.1.8]

▪ Koodi: [7-02] Lämpöpumpunkonvektorit:

Lisäalueen ulkoinen huonetermostaatti:

▪ #: [A.2.2.5]

▪ Koodi: [C-06]

1 (Termos. ON/OFF): Kun käytetty ulkoinen huonetermostaatti tailämpöpumpun konvektori voi lähettää vain termostaatin päällä/ pois-ehdon.

Sulkuventtiilin lähtö Aseta noudattamaan pääalueen

lämpötarvetta.

Sekoitusventtiiliasema Aseta haluttu päälähtöveden

lämpötila.

▪ Kun huonetermostaatti vaatii lämmitystä, sisäyksikkö tai

apukuumavesivaraaja aloittaa toiminnan ulkolämpötilan mukaan (ulkoiseen lämmönlähteeseen vaihdon tila). Kun lupa annetaan apukuumavesivaraajalle, sisäyksikön tilanlämmitys kytketään pois päältä.

▪ Bivalenttinen toiminta on mahdollista vain tilanlämmitykselle, EI

kuuman veden tuottamiselle. Kuumaa vettä tuotetaan aina sisäyksikköön liitetyssä kuumavesivaraajassa.

TIETOJA

▪ Lämpöpumpun lämmitystoiminnan aikana

lämpöpumppu on toiminnassa saavuttaakseen kaukosäätimen kautta asetetun halutun lämpötilan. Kun säästä riippuva toiminta on käytössä, veden lämpötila määritetään automaattisesti ulkolämpötilan mukaan.

▪ Apukuumavesivaraajaan lämmitystoiminnan aikana

apukuumavesivaraaja toimii saavuttaakseen apukuumavesivaraajan säätimen kautta asetetun halutun veden lämpötilan.

Asennus

▪ Ota apukuumavesivaraaja käyttöön seuraavasti:

Edut

▪ Mukava.

▪ Älykäs huonetermostaattitoiminto voi vähentää tai lisätä

haluttua lähtöveden lämpötilaa huoneen todellisen lämpötilan mukaan (modulaatio).

▪ Kahden lämmönluovuttajajärjestelmän yhdistelmä tuottaa

loistavan lämmitysmukavuuden lattialämmitykseen ja nopean ilmanlämmityksen lämpöpumppukonvektoreille (esim. olohuone=lattialämmitys ja makuuhuone=konvektori (ei jatkuvaa lämmitystä)).

▪ Tehokas.

▪ Tarpeesta riippuen sisäyksikkö antaa erilämpöistä lähtövettä,

joka vastaa eri lämmönluovuttajien suunniteltua lämpötilaa.

▪ Lattialämmityksen suorituskyky on paras, kun käytössä on

Altherma LT.

5.3 Tilanlämmityksen apulämmönlähteen asettaminen

▪ Tilanlämmityksen voi suorittaa:

▪ Sisäyksikkö

▪ Järjestelmään liitetty apukuumavesivaraaja (ei sisälly

toimitukseen)

a Ulkoyksikkö b Sisäyksikkö c Lämmönvaihdin d Legioonalaistautia estävä lämmitin e Pumppu

f Sulkuventtiili

g Moottoroitu 3-tieventtiili (toimitetaan kuumavesivaraajan

mukana)

h Takaiskuventtiili (ei sisälly toimitukseen)

i Sulkuventtiili (ei sisälly toimitukseen) j Kollektori (ei sisälly toimitukseen)

k Apukuumavesivaraaja (ei sisälly toimitukseen)

l Pumpun termostaattiventtiili (ei sisälly toimitukseen)

m Kuumavesivaraaja

n Lämmönvaihtimen kierukka

FHL1...3 Lattialämmitys

HUOMIOITAVAA

▪ Varmista, että apukuumavesivaraaja ja sen integrointi

järjestelmään täyttävät sovellettavan lainsäädännön.

▪ Daikin EI ole vastuussa

apukuumavesivaraajajärjestelmän virheellisistä tai vaarallisista tilanteista.

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

5 Käyttökohdeohjeita

Com

K2AK1A

X2M

K2AK1A

Indoor/Auto/Boiler

1 2 3 4 X Y

Indoor

FHL1

FHL2

FHL3

a b c hh if

▪ Varmista, että lämpöpumpun paluuveden lämpötila EI ylitä

lämpötilaa 55°C. Toimi seuraavasti:

▪ Aseta haluttu veden lämpötila apukuumavesivaraajan

säätimestä korkeintaan lämpötilaan 55°C.

▪ Asenna termostaattiventtiili lämpöpumpun

paluuvesivirtaukseen.

▪ Aseta termostaattiventtiili sulkeutumaan lämpötilan 55°C

yläpuolella ja avautumaan lämpötilan 55°C alapuolella.

▪ Asenna takaiskuventtiilit.

▪ Varmista, että vesipiirissä on vain yksi paisunta-astia. Paisunta-

astia on asennettu valmiiksi sisäyksikköön.

▪ Asenna digitaalinen I/O-piirilevy (lisävaruste EKRP1HB).

▪ Liitä piirilevyn X1 ja X2 (vaihto ulkoiseen lämmönlähteeseen)

apukuumavesivaraajaan.

▪ Katso lämmönluovuttajien asentamiseen liittyen kohta

"5.2Tilanlämmitysjärjestelmän asettaminen"sivulla11.

Configuration

Käyttöliittymän kautta (apuohjelma):

▪ Aseta bivalenttisen järjestelmän käyttö ulkoiseksi

lämmönlähteeksi.

▪ Aseta bivalenttinen lämpötila ja hystereesi.

HUOMIOITAVAA

▪ Varmista, että bivalenttisessa hystereesissä on

riittävästi erotusta, jotta vaihtoa sisäyksikön ja apukuumavesivaraajan välillä ei tehdä jatkuvasti.

▪ Koska ulkoyksikön ilmatermistori mittaa ulkolämpötilan,

asenna ulkoyksikkö varjoon, jotta suora auringonvalo EI vaikuta siihen tai käynnistä ja sammuta sitä.

▪ Jatkuva vaihtaminen voi aiheuttaa

apukuumavesivaraajan syöpymistä. Ota yhteyttä apukuumavesivaraajan valmistajaan lisätietoja varten.

HUOMIOITAVAA

▪ Varmista, että apukoskettimessa on riittävästi erotusta

tai aikaviivettä, jotta vaihtoa sisäyksikön ja apukuumavesivaraajan välillä ei tehdä jatkuvasti.

▪ Jos apukosketin on ulkolämpötilatermostaatti, asenna

termostaatti varjoon, jotta suora auringonvalo EI vaikuta siihen tai käynnistä ja sammuta sitä.

▪ Jatkuva vaihtaminen voi aiheuttaa

apukuumavesivaraajan syöpymistä. Ota yhteyttä apukuumavesivaraajan valmistajaan lisätietoja varten.

5.4 Kuumavesivaraajan asettaminen

Kuumavesivaraaja on integroitu sisäyksikköön ja se sisältää 2,4kW:n legioonalaistautia estävän lämmittimen. Legioonalaistautia estävä lämmitin sisältää 2 turvalaitetta: lämpösuoja ja lämpösulake. Jos tietty lämpötila ylitetään, turvalaitteet poistavat legioonalaistautia estävän lämmittimen käytöstä.

5.4.1 Järjestelmän kaavio –Integroitu kuumavesivaraaja

Apukoskettimen käynnistämä vaihto ulkoiseen lämmönlähteeseen

▪ Mahdollinen vain ulkoisessa huonetermostaatin hallinnassa JA

▪ Apukosketin voi olla:

▪ Asennus: Liitä seuraava kenttäjohdotus:

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

yhdellä lähtöveden lämpötila-alueella (katso

"5.2Tilanlämmitysjärjestelmän asettaminen"sivulla11).

▪ Ulkolämpötilatermostaatti

▪ Sähkötariffikosketin

▪ Manuaalisesti käytettävä kosketin

▪ …

BTIKuumavesivaraajan termostaatin tulo

A Apukosketin (yleensä suljettu)

H Lämmitystarpeen huonetermostaatti (lisävaruste) K1A Sisäyksikön aktivoinnin apurele (ei sisälly toimitukseen) K2A Kuumavesivaraajan aktivoinnin apurele (ei sisälly

Indoor Sisäyksikkö

toimitukseen)

Auto Automaattinen

Boiler Kuumavesisäiliö

a Ulkoyksikkö b Sisäyksikkö c Lämmönvaihdin d Legioonalaistautia estävä lämmitin e Pumppu

f Moottoroitu 3‑tieventtiili g Kuumavesivaraaja h Sulkuventtiili

i Kollektori (ei sisälly toimitukseen)

FHL1...3 Lattialämmitys

UI Käyttöliittymä

5.4.2 Kuumavesivaraajan tilavuuden ja halutun lämpötilan asettaminen

Ihmiset kokevat veden kuumana, kun sen lämpötila on 40°C. Sen vuoksi kuuman veden kulutus ilmaistaan vastaavana kuuman veden tilavuutena lämpötilassa 40°C. Voit kuitenkin asettaa kuumavesivaraajan lämpötilan korkeammaksi (esimerkiksi 53°C), joka sitten sekoitetaan kylmään veteen (esimerkiksi 15°C).

Kuumavesivaraajan tilavuuden ja halutun lämpötilan asettaminen: 1 Kuuman veden kulutuksen määrittäminen (vastaava kuuman

veden tilavuus lämpötilassa 40°C).

2 Kuumavesivaraajan tilavuuden ja halutun lämpötilan

määrittäminen.

Mahdolliset kuumavesivaraajan tilavuudet

Tyyppi Mahdolliset tilavuudet

Integroitu kuumavesivaraaja ▪ 180l

▪ 260l

Asentajan viiteopas

5 Käyttökohdeohjeita

c f

d f

e g

Energiansäästövinkkejä

▪ Jos kuuman veden kulutus vaihtelee päivittäin, voit ohjelmoida

viikoittaisen ajastimen ja asettaa erilaiset halutut kuumavesivaraajan lämpötilat kullekin päivälle.

▪ Mitä alhaisempi kuumavesivaraajan lämpötila on, sitä

kustannustehokkaampi se on. Valitsemalla suuremman kuumavesivaraajan voit alentaa haluttua kuumavesivaraajan lämpötilaa.

▪ Lämpöpumppu voi itsessään tuottaa korkeintaan kuumaa vettä,

jonka lämpötila on 55°C (50°C jos ulkolämpötila on alhainen). Kuumavesivaraajaan integroitu sähkövastus (legioonalaistautia estävä lämmitin) voi lisätä tätä lämpötilaa. Se kuitenkin kuluttaa enemmän energiaa. Daikin suosittelee halutun kuumavesivaraajan lämpötilan asettamista lämpötilaa 55°C alhaisemmaksi, jotta voit välttyä sähkövastuksen käytöltä. Legioonalaistautia estävä lämmitin:

▪ Käytetään hätälämmittimenä.

▪ Käytetään, kun kuumavesivaraajan desinfiointitoiminto on

käytössä.

▪ Voi auttaa ulkoyksikön sulatustoiminnossa.

▪ Mitä suurempi ulkolämpötila on, sitä parempi lämpöpumpun

suorituskyky on.

▪ Jos energian hinta on sama päivisin ja öisin, Daikin suosittelee

kuumavesivaraajan lämmittämistä päivisin.

▪ Jos energian hinta on alhaisempi öisin, Daikin suosittelee

kuumavesivaraajan lämmittämistä öisin.

▪ Kun lämpöpumppu tuottaa kuumaa vettä, se ei voi lämmittää tilaa.

Kun tarvitset samaan aikaan kuumaa vettä ja tilanlämmitystä, Daikin suosittelee tuottamaan kuuman veden öisin, jolloin tilanlämmityksen tarve on alhaisempi.

Kuuman veden kulutuksen määrittäminen

Vastaa seuraaviin kysymyksiin ja laske kuuman veden kulutus (vastaava kuuman veden tilavuus lämpötilassa 40°C) käyttämällä tyypillisiä veden tilavuuksia:

Kysymys Tyypillinen veden tilavuus

Kuinka monta suihkua tarvitaan päivittäin?

Kuinka monta kylpyä tarvitaan

1suihku = 10min × 10l/min = 100l

1 kylpy = 150 l

päivittäin? Kuinka paljon vettä tarvitaan

1lavuaari = 2min × 5l/min = 10l

keittiön lavuaarissa päivittäin? Onko muita kuuman veden

—

tarpeita?

Esimerkki: Jos perheen (4 henkeä) kuuman veden päivittäinen käyttö on seuraavanlainen:

▪ 3 suihkua

▪ 1 kylpy

▪ 3 lavuaarillista

Silloin kuuman veden kulutus = (3×100 l) + (1×150 l) + (3×10l) = 480l

Kuumavesivaraajan tilavuuden ja halutun lämpötilan määrittäminen

Kaava Esimerkki

V1=V2+V2×(T2−40)/(40−T1) Jos:

▪ V2=180l

▪ T2=54°C

▪ T1=15°C

Silloin V1= 280l

Kaava Esimerkki

V2=V1×(40−T1)/(T2−T1) Jos:

▪ V1=480l

▪ T2=54°C

▪ T1=15°C

Silloin V2 = 307l

V1Kuuman veden kulutus (vastaava kuuman veden tilavuus

lämpötilassa 40°C)

V2Vaadittu kuuman veden tilavuus vain kerran

lämmitettäessä

T2Kuumavesivaraajan lämpötila T1Kylmän veden lämpötila

5.4.3 Asennus ja kokoonpano – Kuumavesivaraaja

▪ Suurta kuuman veden kulutusta varten kuumavesivaraajaa voi

lämmittää useita kertoja päivässä.

▪ Voit lämmittää kuumavesivaraajan haluttuun kuumavesivaraajan

lämpötilaan seuraavilla energialähteillä:

▪ Lämpöpumpun termodynaaminen jakso

▪ Legioonalaistautia estävä lämmitin

▪ Jos haluat tietoja energiankulutuksen optimoinnista kuuman

veden tuottamista varten, katso "8Määritykset"sivulla48.

5.4.4 Kuumavesipumppu välitöntä kuumaa vettä varten

Asennus

a Sisäyksikkö b Kuumavesivaraaja c Kuumavesipumppu (ei sisälly toimitukseen)

f Suihku (ei sisälly toimitukseen) g Kylmä vesi h Kuuma lähtövesi

i Kiertoliitäntä j Legioonalaistautia estävä lämmitin

▪ Kun kuumavesipumppu liitetään, hanasta saa välittömästi kuumaa

vettä.

▪ Kuumavesipumppu ja asennus eivät sisälly toimitukseen ja ne

ovat asentajan vastuulla.

▪ Lisätietoja kiertoliitännän liittämisestä: katso

"7Asennus"sivulla29.

Configuration

▪ Katso lisätietoja kohdasta "8Määritykset"sivulla48.

▪ Voit ohjelmoida ajastimen kuumavesipumpun hallintaan

kaukosäätimestä. Voit katsoa lisätietoja käyttäjän viiteoppaasta.

5.4.5 Kuumavesipumppu desinfiointia varten

Asennus

a Sisäyksikkö b Kuumavesivaraaja c Kuumavesipumppu (ei sisälly toimitukseen) d Lämmitinelementti (ei sisälly toimitukseen) e Takaiskuventtiili (erikseen hankittava)

f Suihku (ei sisälly toimitukseen)

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

5 Käyttökohdeohjeita

g Kylmä vesi h Kuuma lähtövesi

i Kiertoliitäntä j Legioonalaistautia estävä lämmitin

▪ Kuumavesipumppu on hankittava erikseen ja sen asennus on

asentajan vastuulla.

▪ Kuumavesivaraajan lämpötila voidaan asettaa korkeintaan

lämpötilaan 65°C. Jos sovellettava lainsäädäntö vaatii korkeamman lämpötilan desinfiointiin, voit liittää kuumavesipumpun ja lämmitinelementin edellä osoitetulla tavalla.

▪ Jos sovellettava lainsäädäntö vaatii vesiputkien desinfioinnin

hanaan saakka, voit liittää kuumavesipumpun ja lämmitinelementin (tarvittaessa) edellä osoitetulla tavalla.

Configuration

Sisäyksikkö voi ohjata kuumavesipumpun toimintaa. Katso lisätietoja kohdasta "8Määritykset"sivulla48.

5.5 Energiamittauksen asettaminen

▪ Voit lukea seuraavat energiatiedot kaukosäätimen kautta:

▪ Tuotettu lämpö

▪ Kulutettu energia

▪ Voit lukea energiatiedot:

▪ Tilanlämmitystä varten

▪ Kuuman veden tuotantoa varten

▪ Voit lukea energiatiedot:

▪ Kuukautta kohden

▪ Vuotta kohden

TIETOJA

Laskettu tuotettu lämpö ja kulutettu energia ovat arvioita eikä niiden tarkkuutta voida taata.

TIETOJA

Et voi yhdistää kulutetun energian laskemista (esimerkiksi

varalämmitin (jos käytössä)) ja kulutetun energian

mittaamista (esimerkiksi ulkoyksikkö). Jos teet niin,

energiatiedot eivät ole kelvollisia.

Kulutetun energian laskeminen

▪ Koskee vain mallia EHVH04+08.

▪ Kulutettu energia lasketaan sisäisesti ja sen perustana ovat:

▪ Ulkoyksikön todellinen virtatulo

▪ Varalämmittimen (jos käytössä) ja legioonalaistautia estävän

lämmittimen asetettu kapasiteetti

▪ Jännite

▪ Asennus ja määritykset: Tarkkoja energiatietoja varten mittaa

kapasiteetti (resistanssimittaus) ja aseta kaukosäätimellä kapasiteetti kohteille:

▪ Varalämmitin (vaihe1 ja vaihe2) (jos käytössä)

▪ Legioonalaistautia estävä lämmitin

Kulutetun energian mittaaminen

▪ Soveltuu kaikkiin malleihin.

▪ Suositeltu tapa suuremman tarkkuuden vuoksi.

▪ Vaatii ulkoisia virtamittareita.

▪ Asennus ja määritykset: Jos käytät sähköisiä virtamittareita, aseta

pulssien määrä/kWh kullekin mittarille kaukosäätimestä. Kulutetun energian tiedot malleille EHVH11+16 ovat saatavilla vain, jos tämä asetus on määritetty.

TIETOJA

Kun mittaat sähköistä virrankulutusta, varmista, että

sähköiset virtamittarit kattavat järjestelmän KOKO

virtatulon.

5.5.1 Tuotettu lämpö

TIETOJA

Tuotetun lämmön laskemiseen käytettävät anturit kalibroidaan automaattisesti.

▪ Soveltuu kaikkiin malleihin.

▪ Tuotettu lämpö lasketaan sisäisesti ja sen perustana ovat:

▪ Lähtö- ja tuloveden lämpötila

▪ Virtausnopeus

▪ Legioonalaistautia estävän lämmittimen virrankulutus

kuumavesivaraajassa

▪ Asennus ja määritykset:

▪ Lisävarusteita ei tarvita.

▪ Mittaa legioonalaistautia estävän lämmittimen kapasiteetti

(resistanssimittaus) ja aseta kapasiteetti käyttöliittymästä. Esimerkki: Jos mittaat legioonalaistautia estävän lämmittimen resistanssiksi 24 Ω, lämmittimen kapasiteetti 230 V:lla on 2200W.

5.5.2 Kulutettu energia

Voit käyttää seuraavia tapoja määrittämään kulutetun energian:

▪ Laskeminen

▪ Mittaaminen

5.5.3 Normaalin kWh-taksan virransyöttö

Yleinen sääntö

Yksi koko järjestelmän kattava virtamittari riittää.

Asennus

Liitä virtamittari kohtiin X5M/7 ja X5M/8.

Virtamittarin tyyppi

Jos käytössä on… Ota käyttöön… virtamittari

▪ Yksivaiheinen ulkoyksikkö

▪ Ei varalämmitintä tai

varalämmitin, joka saa virran yksivaiheisesta verkosta

Muissa tilanteissa (eli kolmivaiheinen ulkoyksikkö ja/tai varalämmitin liitetty kolmivaiheiseen verkkoon)

Yksivaiheinen

Kolmivaiheinen

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

5 Käyttökohdeohjeita

c c

fed

A B C

gfe

A B C

c c d



e efe

ihg

A B C



0 1

Esimerkki

Yksivaiheinen virtamittari Kolmivaiheinen virtamittari

A Ulkoyksikkö

B Sisäyksikkö

C Kuumavesivaraaja

a Sähkökaappi (L1/N)

b Virtamittari (L1/N)

c Sulake (L1/N)

d Ulkoyksikkö (L1/N)

e Sisäyksikkö (L1/N)

f Varalämmitin (L1/N)

g Legioonalaistautia estävä

lämmitin (L1/N)

A Ulkoyksikkö

B Sisäyksikkö

C Kuumavesivaraaja

a Sähkökaappi (L1/L2/L3/N)

b Virtamittari (L1/L2/L3/N)

c Sulake (L1/L2/L3/N)

d Sulake (L1/N)

e Ulkoyksikkö (L1/L2/L3/N)

f Sisäyksikkö (L1/L2/L3/N)

g Varalämmitin (L1/L2/L3/N)

h Legioonalaistautia estävä

lämmitin (L1/N)

Poikkeus

▪ Voit käyttää toista virtamittaria jos:

▪ Yhden mittarin virtaa-ala ei riitä.

▪ Sähkömittaria ei voi asentaa helposti sähkökaappiin.

▪ 230 V:n ja 400 V:n kolmivaiheiset verkot on yhdistetty (erittäin

harvinaista), jolloin useampaa virtamittaria on käytettävä teknisten rajoitusten takia.

▪ Liittäminen ja asennus:

▪ Liitä toinen virtamittari kohtiin X5M/9 ja X5M/10.

▪ Molempien mittarien virrankulutustiedot lisätään ohjelmistossa,

joten sinun EI tarvitse asettaa, minkä virrankulutuksen mikäkin mittari kattaa. Sinun tarvitsee vain asettaa molempien mittarien pulssien määrä.

▪ Katso luvusta "5.5.4Toivotun kWh-taksan virransyöttö" sivulla20

esimerkki kahdesta virtamittarista.

5.5.4 Toivotun kWh-taksan virransyöttö

Yleinen sääntö

▪ Virtamittari1: Mittaa ulkoyksikköä.

▪ Virtamittari 2: Mittaa loppuja (eli sisäyksikkö, valinnainen

varalämmitin ja legioonalaistautia estävä lämmitin).

Asennus

▪ Liitä virtamittari1 kohtiin X5M/7 ja X5M/8.

▪ Liitä virtamittari2 kohtiin X5M/9 ja X5M/10.

Virtamittarin tyypit

▪ Virtamittari 1: Yksi- tai kolmivaiheinen virtamittari ulkoyksikön

virransyötön mukaan.

▪ Virtamittari 2:

▪ Jos käytössä ei ole varalämmitintä tai käytössä on

yksivaiheinen varalämmitinkokoonpano, käytä yksivaiheista virtamittaria.

▪ Käytä muissa tilanteissa kolmivaiheista virtamittaria.

Esimerkki

Yksivaiheinen ulkoyksikkö ja kolmivaiheinen varalämmitin:

A Ulkoyksikkö B Sisäyksikkö C Kuumavesivaraaja

a Sähkökaappi (L1/N): Toivotun kWh-taksan virransyöttö b Sähkökaappi (L1/L2/L3/N): Tavallisen kWh-taksan

virransyöttö

c Virtamittari (L1/N) d Virtamittari (L1/L2/L3/N) e Sulake (L1/N)

f Sulake (L1/L2/L3/N) g Ulkoyksikkö (L1/N) h Sisäyksikkö (L1/N)

i Varalämmitin (L1/L2/L3/N) j Legioonalaistautia estävä lämmitin (L1/N)

5.6 Virrankulutuksen hallinnan asettaminen

▪ Virrankulutuksen hallinta:

▪ Koskee vain mallia EHVH04+08.

▪ Mahdollistaa koko järjestelmän virrankulutuksen hallinnan

(ulkoyksikön, sisäyksikön, legioonalaistautia estävän lämmittimen ja valinnaisen varalämmittimen summa).

▪ Kokoonpano: Aseta kaukosäätimestä tehon rajoitustaso ja

kuinka se on saavutettava.

▪ Tehon rajoitustaso voidaan ilmaista jommallakummalla

seuraavista tavoista:

▪ Suurin virrantarve (A)

▪ Suurin ottoteho (kW)

▪ Tehon rajoitustaso voidaan aktivoida jommallakummalla

seuraavista tavoista:

▪ Pysyvästi

▪ Digitaalisten tulojen kautta

5.6.1 Pysyvä tehon rajoitus

Pysyvä tehon rajoitus on hyödyllinen varmistamaan järjestelmän suurin teho- tai virtatulo. Joissakin maissa lainsäädäntö rajoittaa tilanlämmityksen ja kuuman veden tuoton suurinta virrankulutusta.

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

5 Käyttökohdeohjeita

A B C

A8P

DI4

DI3

DI1

PiOttoteho

t Aika

DI Digitaalinen tulo (tehon rajoitustaso)

a Tehon rajoitus aktiivinen

b Todellinen ottoteho

Asennus ja määritykset

▪ Lisävarusteita ei tarvita.

▪ Aseta virrankulutuksen hallinnan asetukset kaukosäätimellä

kohdassa [A.6.3.1] (katso kaikkien asetusten kuvaus luvusta

"8Määritykset"sivulla48):

▪ Valitse jatkuva rajoitustila

▪ Valitse rajoitustyyppi (teho kilowatteina tai virta ampeereina)

▪ Aseta haluttu tehon rajoitustaso

HUOMIOITAVAA

Huomioi seuraavat ohjeet, kun valitset haluttua tehon rajoitustasoa:

▪ Aseta virrankulutukseksi vähintään ±3,6 kW

jäänpoistotoiminnan varmistamiseksi. Muuten, jos jäänpoisto keskeytetään useita kertoja, lämmönvaihdin jäätyy.

▪ Aseta virrankulutukseksi vähintään ±3 kW

tilanlämmityksen ja kuuman veden tuotannon varmistamiseksi ja salli vähintään yksi varalämmitin.

5.6.2 Tehon rajoitus aktivoidaan digitaalisilla tuloilla

Tehon rajoitus on hyödyllistä myös yhdessä energianhallintajärjestelmän kanssa.

Koko Daikin-järjestelmän tehoa tai virtaa rajoitetaan dynaamisesti digitaalisten tulojen avulla (enintään neljä vaihetta). Kukin tehon rajoitustaso asetetaan kaukosäätimellä rajoittamalla jompaakumpaa seuraavista:

▪ Virta (A)

▪ Ottoteho (kW)

Energianhallintajärjestelmä (ei sisälly toimitukseen) päättää tietyn tehon rajoitustason aktivoinnista. Esimerkki: Koko talon suurimman tehon rajoittaminen (valaistus, kodinkoneet, tilanlämmitys…).

PiOttoteho

t Aika

DI Digitaaliset tulot (tehon rajoitustasot)

a Tehon rajoitus aktiivinen b Todellinen ottoteho

Asennus

▪ Tarvepiirilevy (lisävaruste EKRP1AHTA) vaaditaan.

▪ Korkeintaan neljää digitaalista tuloa käytetään vastaavan tehon

rajoitustason aktivoimiseen:

▪ DI1 = heikoin rajoitus (suurin energiankulutus)

▪ DI4 = voimakkain rajoitus (alhaisin energiankulutus)

▪ Katso johdotuskaaviosta digitaalisten tulojen tekniset tiedot ja

mihin ne tulisi liittää.

Configuration

Aseta virrankulutuksen hallinnan asetukset kaukosäätimellä kohdassa [A.6.3.1] (katso kaikkien asetusten kuvaus luvusta

"8Määritykset"sivulla48):

▪ Valitse aktivointi digitaalisilla tuloilla.

▪ Valitse rajoitustyyppi (teho kilowatteina tai virta ampeereina).

▪ Aseta haluttu tehon rajoitustaso vastaamaan kutakin digitaalista

tuloa.

TIETOJA

Jos useampi kuin 1 digitaalinen tulo on suljettu (samanaikaisesti), digitaalisen tulon ensisijaisuus on kiinteä: DI4 ensisijainen>…>DI1.

5.6.3 Tehon rajoitustoimenpide

Ulkoyksikön tehokkuus on parempi kuin sähköisten lämmittimien. Sen vuoksi sähköisiä lämmittimiä rajoitetaan ja ne sammutetaan ensin. Järjestelmä rajoittaa virrankulutusta seuraavassa järjestyksessä:

1 Rajoittaa tiettyjä sähköisiä lämmittimiä.

Jos... on ensisijainen Aseta silloin lämmittimen

ensisijaisuus

kaukosäätimestä tilaan...

Kuuman veden tuottaminen Legioonalaistautia estävä

lämmitin.

Tulos: Varalämmitin (jos käytössä) sammutetaan ensin.

Tilanlämmitys Varalämmitin (jos käytössä).

Tulos: Legioonalaistautia estävä lämmitin sammutetaan ensin.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

2 Sammuttaa kaikki sähköiset lämmittimet. 3 Rajoittaa ulkoyksikköä.

A Ulkoyksikkö B Sisäyksikkö C Kuumavesivaraaja D Energianhallintajärjestelmä

a Tehon rajoituksen aktivointi (4 digitaalista tuloa)

b Legioonalaistautia estävä lämmitin

4 Sammuttaa ulkoyksikön.

Esimerkki

Jos määritys on seuraava:

▪ Tehon rajoitus EI salli sekä legioonalaistautia estävän lämmittimen

että varalämmittimen toimintaa (vaihe1 ja vaihe2).

▪ Lämmittimen ensisijaisuus = Legioonalaistautia estävä lämmitin.

Silloin virrankulutusta rajoitetaan seuraavasti:

Asentajan viiteopas

A B C

≤1200

>250

>350

(mm)(mm)

6 Valmistelu

PhTuotettu lämpö CeKulutettu energia

A Ulkoyksikkö B Legioonalaistautia estävä lämmitin C Varalämmitin

a Rajoitettu ulkoyksikön toiminta b Täysi ulkoyksikön toiminta c Legioonalaistautia estävä lämmitin kytketty päälle d Varalämmittimen vaihe 1 kytketty päälle e Varalämmittimen vaihe 2 kytketty päälle

5.7 Ulkoisen lämpötila-anturin asettaminen

Voit liittää yhden ulkoisen lämpötila-anturin. Se voi mitata sisä- tai ulkolämpötilaa. Daikin suosittelee ulkoista lämpötila-anturia seuraavissa tilanteissa:

Sisälämpötila

▪ Huonetermostaatin hallinnassa kaukosäädintä käytetään

huonetermostaattina ja se mittaa sisälämpötilan. Sen vuoksi kaukosäädin on asennettava sijaintiin:

▪ Jossa huoneen keskilämpötilaa voidaan seurata

▪ Joka ei ole alttiina suoralle auringonvalolle

▪ Joka ei ole lämmönlähteen lähellä

▪ Jossa ulkoilma tai veto esimerkiksi oven avaamisen/sulkemisen

takia ei vaikuta siihen

▪ Jos tämä EI ole mahdollista, Daikin suosittelee etäsisäanturin

liittämistä (lisävaruste KRCS01-1).

▪ Asennus: Katso ohjeita asennukseen etäsisäanturin

asennusoppaasta.

▪ Määritys: Valitse huoneanturi [A.2.2.B].

Ulkolämpötila

▪ Ulkolämpötila mitataan ulkoyksikössä. Sen vuoksi ulkoyksikkö on

asennettava sijaintiin:

▪ Joka on talon pohjoispuolella tai talon sillä puolella, jossa suurin

osa lämmönluovuttajista sijaitsee

▪ Joka ei ole alttiina suoralle auringonvalolle

▪ Jos tämä EI ole mahdollista, Daikin suosittelee etäulkoanturin

liittämistä (lisävaruste EKRSCA1).

▪ Asennus: Katso ohjeita asennukseen etäulkoanturin

asennusoppaasta.

▪ Määritys: Valitse ulkoanturi [A.2.2.B].

▪ Pysäytettynä (katso "8 Määritykset" sivulla 48) ulkoyksikkö

toimintaa vähennetään valmiustilan energiankulutuksen vähentämiseksi. Sen seurauksena ulkolämpötilaa EI näytetä.

▪ Jos haluttu lähtöveden lämpötila riippuu säästä, jatkuva

ulkolämpötilan mittaaminen on tärkeää. Tämä on toinen syy valinnaisen ulkolämpötila-anturin asentamiselle.

TIETOJA

Ulkoisen etäanturin tietoja (keskiarvo tai välitön) käytetään säästä riippuviin hallintakäyriin. Ulkoyksikön suojaamista varten käytetään aina ulkoyksikön sisäistä anturia.

Asentajan viiteopas

6 Valmistelu

6.1 Yleiskuvaus: Valmistelu

Tämä luku kuvaa mitä on tehtävä ja tiedettävä ennen paikan päälle menemistä.

Se sisältää tietoja seuraavista:

▪ Asennuspaikan valmistelu

▪ Kylmäaineputkiston valmistelu

▪ Vesiputkiston valmistelu

▪ Sähköjohtojen valmistelu

6.2 Asennuspaikan valmistelu

ÄLÄ asenna yksikköä usein työntekoon käytettäviin paikkoihin. Yksikkö täytyy peittää sellaisten rakennustöiden (esim. hionnan) ajaksi, joissa syntyy paljon pölyä.

Valitse asennuspaikka, jossa on riittävästi tilaa yksikön kantamiseen paikalle ja sieltä pois.

6.2.1 Ulkoyksikön asennuspaikan vaatimukset

TIETOJA

Lue myös seuraavat vaatimukset:

▪ Yleiset asennuspaikan vaatimukset. Katso lukua

“Yleiset varotoimet”.

▪ Kylmäaineputken vaatimukset (pituus, korkeusero).

Katso lisätietoja tästä kappaleesta “Valmistelu”.

Huomioi seuraavat etäisyyden ohjeet:

a Poistoilma b Tuloilma

HUOMIOITAVAA

▪ ÄLÄ pinoa yksiköitä toistensa päälle.

▪ ÄLÄ ripusta yksikköä kattoon.

Voimakkaat tuulet (≥18 km/h), jotka puhaltavat ulkoyksikön ilman ulostuloaukkoon aiheuttavat oikosulun (poistoilman imun). Seurauksena voi olla:

▪ käyttökapasiteetin heikentyminen,

▪ säännöllinen jäätymisen kiihtyminen lämmitystoiminnossa,

▪ käytön häiriintyminen alhaisen tai korkean paineen takia,

▪ hajonnut tuuletin (jos voimakas tuuli puhaltaa jatkuvasti

tuulettimeen, se saattaa alkaa pyöriä erittäin nopeasti, kunnes hajoaa).

On suositeltavaa asentaa suojalevy, kun ilman ulostuloaukko on alttiina tuulelle.

On suositeltavaa asentaa ulkoyksikkö niin, että ilman ulostuloaukko on seinää päin EIKÄ suoraan alttiina tuulelle.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

a Suojalevy

b Vallitseva tuulen suunta

c Poistoilma

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Äänelle herkät paikat (esim. lähellä makuuhuonetta), jotta

käyttöäänet eivät aiheuta ongelmia. Huomautus: Jos ääni mitataan todellisissa asennusolosuhteissa, mitattu arvo voi olla korkeampi kuin tietokirjan kohdassa Äänen spektri mainittu äänenpainetaso ympäristön melun ja äänten heijastumisen takia.

▪ Paikat, joiden ilmassa voi olla mineraaliöljysumua, roiskeita tai

höyryä. Muoviosat voivat huonontua ja irrota tai aiheuttaa vesivuodon.

EI ole suositeltavaa asentaa yksikköä seuraavanlaisiin paikkoihin, koska se voi lyhentää yksikön käyttöikää:

▪ Paikat, joissa jännite vaihtelee paljon

▪ Ajoneuvot tai laivat

▪ Tilat, joissa on happamia tai emäksisiä höyryjä

Asennus merenrannalle. Varmista, että ulkoyksikkö EI ole suoraan alttiina merituulille. Näin estetään suoran korkeiden suolapitoisuuksien aiheuttama korroosio, joka voi lyhentää yksikön käyttöikää.

Asenna ulkoyksikkö suojaan suorilta merituulilta.

Esimerkki: rakennuksen taakse.

6 Valmistelu

a Merituuli b Rakennus c Ulkoyksikkö d Tuulisuoja

Ulkoyksikkö on suunniteltu vain ulkoasennusta varten ja lämpötiloihin 10~43°C jäähdytystilassa ja lämpötiloihin –25~25°C lämmitystilassa.

6.2.2 Ulkoyksikön asennuspaikan lisävaatimukset kylmissä ympäristöissä

Suojaa ulkoyksikköä suoralta lumisateelta ja varmista, että ulkoyksikkö EI voi jäädä lumen alle.

a Lumisuoja tai vaja b Jalusta c Vallitseva tuulen suunta d Poistoilma

▪ Joka tapauksessa jätä vähintään 300 mm vapaata tilaa yksikön

alle. Varmista lisäksi, että yksikkö on vähintään 100 mm korkeimman odotetun lumenkorkeuden yläpuolelle. Katso tarkempia tietoja kohdasta "7.3Ulkoyksikön kiinnitys"sivulla30.

Runsaslumisilla seuduilla on tärkeää valita asennuspaikka, jossa lumi ei pääse haittaamaan yksikön toimintaa. Jos lunta voi sataa sivusuunnassa, varmista, ettei lumi pääse vaikuttamaan lämmönvaihtimen kierukkaan. Asenna tarvittaessa lumisuojus tai suoja ja jalusta.

6.2.3 Sisäyksikön asennuspaikan vaatimukset

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

▪ Huomioi seuraavat mittaohjeet:

Jos ulkoyksikkö on alttiina suorille merituulille, asenna tuulisuoja.

▪ Tuulisuojan korkeus ≥1,5 × ulkoyksikön korkeus

▪ Ota huoltotilavaatimukset huomioon, kun asennat tuulisuojaa.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Suurin kylmäaineputkiston pituus sisä- ja

30 m

ulkoyksikön välillä Pienin kylmäaineputkiston pituus sisä- ja

3 m

ulkoyksikön välillä Suurin korkeusero sisä- ja ulkoyksikön välillä 20m

▪ Huomioi seuraavat tilan asennusohjeet:

Asentajan viiteopas

6 Valmistelu

>500

>10>10

(mm)

>50 >50

>200

>500

>350

ØiØ

ØpØ

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Paikat, joiden ilmassa voi olla mineraaliöljysumua, roiskeita tai

höyryä. Muoviosat voivat huonontua ja irrota tai aiheuttaa vesivuodon.

▪ Äänelle herkät paikat (esim. lähellä makuuhuonetta), jotta

käyttöäänet eivät aiheuta ongelmia.

▪ Pohjan on oltava riittävän kova kestämään yksikön painon. Ota

täynnä vettä olevan kuumavesivaraajan paino huomioon. Huolehdi siitä, että vesi ei vuodon sattuessa pääse vahingoittamaan asennustilaa eikä ympäristöä.

▪ Paikat, joissa on korkea ilmankosteus (enintään RH=85%),

esimerkiksi kylpyhuone.

▪ Paikat, jotka voivat jäätyä. Sisäyksikön ympäristön lämpötilan tulisi

olla >5°C.

▪ Sisäyksikkö on suunniteltu vain sisäasennusta varten ja

lämpötiloihin 5~35°C.

6.2.4 Varalämmittimen asennuspaikan vaatimukset

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

▪ Huomioi mittaohjeet:

Varalämmittimen ja sisäyksikön välinen maksimietäisyys

▪ Huomioi seuraavat tilan asennusohjeet:

10m

ÄLÄ asenna varalämmitintä seuraavanlaisiin paikkoihin:

▪ Äänelle herkät paikat (esim. lähellä makuuhuonetta), jotta

käyttöäänet eivät aiheuta ongelmia.

▪ Paikat, joissa on korkea ilmankosteus (enintään RH=85%),

esimerkiksi kylpyhuone.

▪ Paikat, jotka voivat jäätyä.

6.3 Kylmäaineputkiston valmistelu

6.3.1 Kylmäaineputkiston vaatimukset

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

▪ Putkiston materiaali: Fosforihappopelkistetty saumaton kupari.

▪ Putkiston halkaisija:

Nesteputkisto Ø6,4mm (1/4") Kaasuputkisto Ø15,9mm (5/8")

▪ Putkiston temperointiaste ja paksuus:

Ulkohalkaisija

(Ø)

6,4 mm (1/4") Hehkutettu (O) ≥0,8mm 15,9 mm (5/8") Hehkutettu (O) ≥1,0 mm

(a) Sovellettavan lainsäädännön ja yksikön suurimman

Kovuus Paksuus (t)

käyttöpaineen mukaan (katso PS High yksikön nimikilvessä) voidaan tarvita paksumpia putkia.

6.3.2 Jäähdytysputkiston eristys

▪ Käytä polyeteenivaahtoa eristysmateriaalina:

▪ lämmönsiirtonopeus 0,041–0,052W/mK (0,035–0,045kcal/mh

°C)

▪ lämmönkesto vähintään 120°C

▪ Erityksen paksuus

Putken

ulkohalkaisija (Øp)

6,4 mm (1/4") 8~10mm 10mm 15,9 mm (5/8") 16~20mm 13mm

Erityksen

sisähalkaisija (Øi)

(a)

Eristyksen paksuus

(t)

▪ Varalämmitin on suunniteltu seinään kiinnitettäväksi vain

sisätiloissa. Varmista, että asennuspinta on tasainen ja pystysuuntainen seinä, joka ei voi syttyä.

▪ Varalämmitin on suunniteltu käytettäväksi ympäristön lämpötilassa

5~30°C.

Asentajan viiteopas

Jos lämpötila on yli 30°C ja suhteellinen kosteus yli 80%, eristemateriaalin tulee olla vähintään 20mm paksua kondensaation ehkäisemiseksi eristeen pinnalla.

6.4 Vesiputkiston valmistelu

6.4.1 Vesipiirin vaatimukset

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

HUOMIOITAVAA

Varmista muoviputkia käytettäessä, että ne kestävät hapen diffuusion DIN 4726 -luokituksen mukaisesti. Hapen leviäminen putkistoon voi johtaa ylimääräiseen korroosioon.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

6 Valmistelu

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

e f

g f h

j kd

89°C

75°C

▪ Putkien liittäminen – Lainsäädäntö. Varmista, että kaikki tulo- ja

poistoveden putkien liitännät tehdään sovellettavan lainsäädännön ja “Asennus”-luvun mukaisesti.

▪ Putkien liittäminen – Voima. ÄLÄ käytä liikaa voimaa tehdessäsi

putkiliitäntöjä. Putkien taipuminen voi aiheuttaa yksikön toimintahäiriöitä.

▪ Putkien liittäminen – Työkalut. Käytä vain soveltuvia työkaluja

messingin käsittelyyn, sillä se on pehmeä materiaalia. Jos näin EI toimita, putket voivat vahingoittua.

▪ Putkien liittämine – Ilma, kosteus, pöly. Piiriin päässyt ilma,

kosteus tai pöly voi aiheuttaa ongelmia. Voit estää tämän seuraavasti:

▪ Käytä vain puhtaita putkia

▪ Pidä putken suuta alaspäin poistaessasi purseita.

▪ Työntäessäsi putkea seinän läpi peitä putken pää estääksesi

pölyn ja/tai epäpuhtauksien pääsyn putkeen.

▪ Käytä hyvää kierretiivistettä liitäntöjen tiivistämiseen.

▪ Suljettu piiri. Käytä sisäyksikköä VAIN suljetussa

vesijärjestelmässä. Järjestelmän käyttäminen avoimessa vesijärjestelmässä johtaa liialliseen syöpymiseen.

▪ Glykoli. Turvallisuussyistä EI ole sallittua lisätä minkäänlaista

glykolia vesipiiriin.

▪ Putken pituus. On suositeltavaa välttää pitkiä putkia

kuumavesivaraajan ja kuuman veden loppupisteen (suihku, kylpy, ...) välillä ja välttää päättyviä putkia.

▪ Putkiston halkaisija. Valitse vesiputkiston läpimitta tarvittavan

veden virtauksen ja pumpun käytettävissä olevan ulkoisen staattisen paineen mukaan. Katso sisäyksikön ulkoisen staattisen paineen käyrät luvusta "14Tekniset tiedot"sivulla85.

▪ Veden virtaus. Voit katsoa sisäyksikön toiminnan vaatiman veden

vähimmäisvirtauksen seuraavasta taulukosta. Tämä virtaus on taattava kaikissa olosuhteissa. Kun virtaus on alhaisempi, sisäyksikön toiminta lakkaa ja se näyttää virheen 7H.

Vaadittu minimivirtausnopeus

04+08-mallit 12l/min 11+16-mallit 15l/min

▪ Tyhjennys – Alimmat kohdat. Huolehdi siitä, että järjestelmän

alimmissa kohdissa on tyhjennyshanat vesipiirin täydellistä tyhjentämistä varten.

▪ Tyhjennys – Paineenalennusventtiili. Varmista

▪ Erikseen hankittavat osat – Vesi. Käytä vain materiaaleja, jotka

ovat yhteensopivia järjestelmässä käytettävän veden ja sisäyksikössä käytettyjen materiaalien kanssa.

▪ Erikseen hankittavat osat – Vedenpaine ja lämpötila. Huolehdi

siitä, että putkiston komponentit kestävät veden paineen ja lämpötilan.

▪ Vedenpaine. Veden enimmäispaine on 4 baaria. Huolehdi

riittävistä turvatoimista vesipiireistä varmistaaksesi, että maksimipainetta EI ylitetä.

▪ Veden lämpötila. Kaikkien asennettujen putkien ja putkien

varusteiden (venttiili, liitännät,...) ON kestettävä seuraavia lämpötiloja:

TIETOJA

Seuraava kuva on esimerkki ja se EI välttämättä vastaa järjestelmäsi kaaviota.

paineenalennusventtiilin asianmukainen tyhjennys, jotta vettä ei tipu yksiköstä. Katso "7.9.6 Paineenalennusventtiilin liittäminen

tyhjennykseen"sivulla40.

▪ Ilmaventtiilit. Huolehdi, että järjestelmän korkeimmissa kohdissa

on ilmaventtiilit, jotka ovat helposti saatavilla huoltoa varten. Sisäyksikössä on automaattinen ilmanpoistoventtiili. Tarkasta, että tätä ilmanpoistoventtiiliä EI kiristetä liikaa, jotta vesipiirin automaattinen ilmanpoisto on mahdollinen.

▪ Zn-pinnoitetut osat. Älä koskaan käytä Zn-pinnoitettuja osia

vesipiirissä. Koska yksikön sisäinen vesipiiri käyttää kupariputkistoa, seurauksena voi olla liiallista syöpymistä.

▪ Muut metalliset putket kuin messinkiputket. Jos käytetään

muita kuin messinkiputkia, eristä messinki ja muu materiaali oikein, jotta ne EIVÄT kosketa toisiaan. Tämä estää galvaanisen syöpymisen.

▪ Venttiili – piirien erottaminen. Kun käytät 3-tieventtiiliä

vesipiirissä, varmista, että kuuman veden piiri ja lattialämmityksen piiri ovat täysin erillään.

▪ Venttiili – Vaihtoaika. Jos vesipiirissä käytetään 3- tai 2-

tieventtiiliä, venttiilin enimmäisvaihtoajan tulee olla 60 sekuntia.

▪ Suodatin. Suosittelemme asentamaan lisäsuodattimen

lämmitysvesipiiriin. Metallihiukkasten poistamiseksi likaisesta lämmitysputkistosta suosittelemme käyttämään magneettista tai syklonisuodatinta, joka voi suodattaa pienhiukkasia. Pienhiukkaset voivat vahingoittaa yksikköä ja ne EIVÄT suodatu tavallisella lämpöpumppujärjestelmän suodattimella.

a Ulkoyksikkö b Sisäyksikkö c Lämmönvaihdin d Legioonalaistautia estävä lämmitin e Pumppu

f Sulkuventtiili g Moottoroitu 3‑tieventtiili h Moottoroitu 2-tieventtiili (ei sisälly toimitukseen)

i Kollektori

j Kuumavesivaraaja k Lämmönvaihtimen kierukka

FCU1...3 Puhallinkonvektoriyksikkö (valinnainen) (ei sisälly

toimitukseen)

FHL1...3 Lattialämmityssilmukka (ei sisälly toimitukseen)

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

6 Valmistelu

c d

a b

FHL1

FHL2

FHL3

M2T2M3

eea db f gc

0.3

0.5

1.5

2.5

100500

150 200 250 300 350 400 450

▪ Kuumavesivaraajan säiliö – Kapasiteetti. Veden seisomisen

välttämiseksi on tärkeää, että kuumavesivaraajan säiliön kapasiteetti vastaa päivittäistä kuuman veden kulutusta.

▪ Kuumavesivaraajan säiliö – Asennuksen jälkeen. Heti

asennuksen jälkeen kuumavesivaraajan säiliö on huuhdeltava puhtaalla vedellä. Tämä toimenpide on toistettava vähintään kerran päivässä 5 peräkkäisen asennusta seuraavan päivän ajan.

▪ Kuumavesivaraajan säiliö – Seisonta. Tilanteissa, joissa

kuumaa vettä ei kuluteta pitkään aikaan, laitteisto ON huuhdeltava uudella vedellä ennen käyttöä.

▪ Kuumavesivaraajan säiliö – Desinfiointi. Katso tietoja

kuumavesivaraajan desinfiointitoiminnosta kohdasta

"8.3.2Kuuman veden hallinta: edistynyt"sivulla60.

▪ Termostaattisekoitusventtiilit. Sovellettava lainsäädäntö voi

vaatia termostaattisekoitusventtiilien asentamisen.

▪ Hygienia. Asennus on tehtävä sovellettavan lainsäädännön ja se

saattaa vaatia ylimääräisiä hygieniaan liittyviä asennustoimenpiteitä.

▪ Kiertopumppu. Sovellettava lainsäädäntö voi vaatia, että

kiertopumppu liitetään kuuman veden loppupisteen ja kuumavesivaraajan kiertoliitännän välille.

a Ulkoyksikkö b Sisäyksikkö c Lämmönvaihdin d Pumppu e Sulkuventtiili

f Kollektori (ei sisälly toimitukseen)

g Ohivirtausventtiili (ei sisälly toimitukseen)

FHL1...3 Lattialämmityssilmukka (ei sisälly toimitukseen)

T1...3 Erillinen huonetermostaatti (lisävaruste)

M1...3 Erillinen moottoroitu venttiili ohjaussilmukkaan FHL1...3 (ei

sisälly toimitukseen)

Veden enimmäismäärä

Käytä seuraavaa kaaviota määrittämään veden enimmäismäärä laskettua esipainetta varten.

a Kiertoliitäntä b Kuumavesiliitäntä c Suihku d Kiertopumppu

6.4.2 Kaava paisunta-astian esipaineen laskemiseen

Astian esipaine (Pg) riippuu asennuksen korkeuserosta (H):

Pg=0,3+(H/10) (bar)

6.4.3 Vesimäärän ja virtausnopeuden tarkistaminen

Sisäyksikössä on 10 litran paisunta-astia, joka on tehtaalla asetettu 1 baarin esipaineeseen.

Varmista, että laite toimii oikein:

▪ Tarkista vähimmäis- ja enimmäisvesimäärä.

▪ Paisunta-astian esipainetta voi olla tarpeen säätää.

Veden vähimmäismäärä

Tarkista, että asennuksen kokonaisvesimäärä ILMAN sisäyksikön sisäisen veden määrää on vähintään 10 litraa.

TIETOJA

Kriittisissä prosesseissa tai huoneissa, joissa on suuri lämpökuorma, vettä voidaan kuitenkin tarvita enemmän.

HUOMIOITAVAA

Jos jokaisen tilan lämmityssilmukan kiertoa ohjataan kauko-ohjatuilla venttiileillä, on tärkeää, että tämä vähimmäisvesimäärä säilyy, vaikka kaikki venttiilit olisi suljettu.

a Esipaine (bar) b Veden enimmäistilavuus (l)

Esimerkki: Veden enimmäistilavuus ja paisunta-astian esipaine

Asennuskork

euden ero

(a)

≤280l >280l

≤7m Esipaineen säätö ei ole

tarpeen.

Veden määrä

Toimi seuraavasti:

▪ Vähennä esipainetta.

▪ Tarkista, että veden

määrä EI ylitä suurinta sallittua veden määrää.

>7m Toimi seuraavasti:

▪ Lisää esipainetta.

▪ Tarkista, että veden

määrä EI ylitä suurinta sallittua veden määrää.

(a) Tämä on korkeusero (m) vesipiirin ja sisäyksikön

korkeimpien kohtien välillä. Jos sisäyksikkö on asennuksen korkeimmassa kohdassa, asennuskorkeus on 0 m.

Sisäyksikön paisuntaastia on liian pieni laitteistoa varten. Tässä tilanteessa on suositeltavaa asentaa ylimääräinen astia yksikön ulkopuolelle.

Minimivirtausnopeus

Tarkista, että asennuksen minimivirtausnopeus (vaaditaan sulatus-/ varalämmitintoiminnassa (jos käytössä)) voidaan taata kaikissa olosuhteissa.

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

6 Valmistelu

180 l

260 l

HUOMIOITAVAA

Jos jokaisen tai tietyn tilan lämmityssilmukan kiertoa ohjataan kauko-ohjatuilla venttiileillä, on tärkeää, että tämä minimivirtausnopeus säilyy, vaikka kaikki venttiilit olisi suljettu. Jos minimivirtausnopeutta ei voida saavuttaa, virtausvirhe 7H näytetään (ei lämmitystä/toimintaa).

Vaadittu minimivirtausnopeus

04+08-mallit 12l/min 11+16-mallit 15l/min

Katso suositellut toimenpiteet kohdassa "9.4 Tarkistuslista

käyttöönoton aikana"sivulla72.

6.4.4 Paisunta-astian esipaineen muuttaminen

HUOMIOITAVAA

Vain valtuutettu asentaja saa säätää paisunta-astian esipainetta.

Kun paisunta-astian esipainetta (1 bar) on muutettava, huomioi seuraavat ohjeet:

▪ Käytä vain kuivatyppeä paisunta-astian esipaineen asettamiseen.

▪ Paisunta-astian esipaineen väärä asetus johtaa järjestelmän

toimintahäiriöön.

Paisunta-astian esipainetta tulisi muuttaa vain vapauttamalla tai lisäämällä typen painetta paisunta-astian Schrader-venttiilin kautta.

6.5 Sähköjohdotuksen valmistelu

6.5.1 Tietoja sähköjohdotuksen valmistelusta

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset varotoimet”.

VAROITUS

▪ Jos virransyötöstä puuttuu tai on vääränlainen

nollajohdin, laitteisto voi rikkoutua.

▪ Suorita maadoitus oikein. ÄLÄ maadoita yksikköä

vesijohtoon, ylijännitesuojaan tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

▪ Asenna vaaditut sulakkeet tai virtakatkaisimet.

▪ Kiinnitä sähköjohdot kaapelisiteillä niin, että ne EIVÄT

ole yhteydessä teräviin reunoihin tai putkistoon, etenkään korkeapainepuolella.

▪ ÄLÄ käytä teipattuja johtoja, kerrattuja johtimia,

jatkojohtoja tai liitäntää tähtijärjestelmästä. Ne voivat aiheuttaa ylikuumenemisen, sähköiskun tai tulipalon.

▪ ÄLÄ asenna vaihekondensaattoria, koska tässä

yksikössä on invertteri. Vaihekondensaattori heikentää suorituskykyä ja voi aiheuttaa onnettomuuksia.

VAROITUS

▪ Ammattitaitoisen sähköasentajan on tehtävä kaikki

johdotukset ja niiden on täytettävä sovellettava lainsäädäntö.

▪ Tee sähköliitännät kiinteään johdotukseen.

▪ Kaikkien käytettyjen osien ja sähkötöiden on täytettävä

sovellettava lainsäädäntö.

a Schrader-venttiili

6.4.5 Veden tilavuuden tarkistaminen: Esimerkkejä

Esimerkki 1

Sisäyksikkö on asennettu 5 m vesipiirin korkeimman kohdan alapuolelle. Vesipiirin kokonaisvesimäärä on 100 l.

Toimintoja tai säätöjä ei vaadita.

Esimerkki 2

Sisäyksikkö on asennettu vesipiirin korkeimpaan kohtaan. Vesipiirin kokonaisvesimäärä on 350 l.

Toimet:

▪ Koska veden kokonaismäärä (350 l) on enemmän kuin veden

oletusmäärä (280l), esipainetta on nostettava.

▪ Vaadittu esipaine on:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ Vastaava veden enimmäismäärä 0,3 baarissa on 410 l. (Katso

▪ Koska 350 l on vähemmän kuin 410 l, paisunta-astia kelpaa

edellä olevan luvun kaaviota.)

asennukseen.

VAROITUS

Varalämmittimellä ON oltava erillinen virransyöttö ja sen ON oltava suojattu lain vaatimilla turvalaitteilla.

VAROITUS

Legioonalaistautia estävällä lämmittimellä ON oltava erillinen virransyöttö ja sen ON oltava suojattu lain vaatimilla turvalaitteilla.

VAROITUS

Käytä AINA moniytimistä kaapelia virransyöttökaapelina.

6.5.2 Tietoja toivotun kWh-taksan virransyötöstä

Sähköyhtiöt ympäri maailmaa työskentelevät ankarasti tarjotakseen luotettavaa sähköpalvelua kilpailukykyisillä hinnoilla, ja ne voivat usein laskuttaa asiakkaita edullisilla taksoilla. Esim. yösähkötaksa, vuodenajasta riippuva taksa, Wärmepumpentarif Saksassa ja Itävallassa...

Tämä laite sallii yhteyden tällaisiin toivotun kWh-taksan virransyöttöjärjestelmiin.

Kysy laitteiston asennuspaikalla toimivalta sähköyhtiöltä, voidaanko laitteisto liittää johonkin toivotun kWh-taksan virransyöttöjärjestelmään, jos sellaisia on.

Kun laitteisto on liitetty tällaiseen toivotun kWh-taksan virransyöttöön, sähköyhtiö voi:

▪ keskeyttää virransyötön laitteistoon tietyiksi ajoiksi,

▪ edellyttää, että laitteisto kuluttaa vain rajoitetun määrän sähköä

tiettyinä aikoina.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

6 Valmistelu

5 3

0 1

22 19

17 18

Sisäyksikkö on suunniteltu vastaanottamaan tulosignaalin, joka siirtää yksikön pakotettu pois -tilaan. Tuolloin ulkoyksikön kompressori ei toimi.

Riippuen siitä keskeytyykö virransyöttö vai ei, yksikön johdotus on erilainen.

6.5.3 Sähköliitäntöjen yleiskuvaus ulkoisia toimilaitteita lukuun ottamatta

Tavallinen

virransyöttö

a Tavallinen virransyöttö b Toivotun kWh-taksan virransyöttö 1 Ulkoyksikön virransyöttö 2 Sisäyksikön virransyöttö ja yhteiskytkentäjohto 3 Varalämmittimen virransyöttö 4 Toivotun kWh-taksan virransyöttö (jännitteetön kosketin) 5 Tavallisen kWh-taksan virransyöttö (sisäyksikön piirilevyn

virtaa varten tilanteessa, jossa toivotun kWh-taksan virransyöttö katkeaa)

Toivotun kWh-taksan virransyöttö

Virransyöttö EI

keskeydy

Virransyöttö

keskeytyy

Kun toivotun kWhKun toivotun kWhtaksan virransyöttö aktivoidaan, virransyöttöä EI keskeytetä. Ohjain sammuttaa ulkoyksikön.

Huomaa:

Sähköyhtiön on sallittava sisäyksikön virrankulutus aina.

taksan virransyöttö

aktivoidaan,

sähköyhtiö

keskeyttää

virransyötön heti tai

hetken kuluttua.

Tässä tapauksessa

sisäyksikön on

saatava virtaa

erillisestä tavallisesta

virransyötöstä.

6.5.4 Ulkoisten ja sisäisten toimilaitteiden sähköliitäntöjen yleiskuvaus

Seuraava kuva näyttää tarvittavan kenttäjohdotuksen.

TIETOJA

Seuraava kuva on esimerkki ja se EI välttämättä vastaa järjestelmäsi kaaviota.

Nimike Kuvaus Johdot Suurin

virrantarve

Ulkoyksikön ja sisäyksikön virransyöttö

1 Ulkoyksikön

virransyöttö

2 Sisäyksikön

2+GND tai 3+GND

(a)

(c)

virransyöttö ja yhteiskytkentäjohto

3 Legioonalaistautia

2+GND

(c)

estävän lämmittimen virransyöttö

4 Toivotun kWh-taksan

(d)

virransyöttö (jännitteetön kosketin)

5 Normaalin kWh-taksan

2 6,3A

virransyöttö

Käyttöliittymä

6 Käyttöliittymä 2

(e)

Oheistuotteet

11 Alalevyn lämmittimen

(b)

virransyöttö 12 Huonetermostaatti 3 tai 4 100mA 13 Ulkolämpötila-anturi 2 15 Lämpöpumpun

4 100mA

(b)

konvektori

Erikseen hankittavat komponentit

16 Sulkuventtiili 2 100mA 17 Sähkömittari 2 (per mittari) 18 Kuumavesipumppu 2 19 Hälytyslähtö 2 20 Vaihto ulkoiseen

(b)

lämmönlähteen

ohjaukseen 21 Tilanlämmityksen

(b)

toiminnan hallinta 22 Virrankulutuksen

digitaaliset tulot 23 Turvatermostaatti 2

(a) Katso ulkoyksikön nimikilpi. (b) Kaapelin poikkipinta-ala vähintään 0,75mm². (c) Kaapelin poikkipinta-ala 2,5mm². (d) Kaapelin poikkipinta-ala 0,75mm² –1,25mm²,

enimmäispituus: 50m. Jännitteetön kosketin varmistaa minimikuormituksen 15V DC, 10mA.

(e) Kaapelin poikkileikkaus 0,75 mm² –1,25mm²,

enimmäispituus: 500m. Soveltuu sekä yhden käyttöliittymän että kahden käyttöliittymän liittämiseen.

2 (per tulosignaali)

(b)

(d)

HUOMIOITAVAA

Lisätietoja eri liitäntöjen teknisistä tiedoista on sisäyksikön sisäpuolella.

(b)

Asentajan viiteopas

Varalämmitin

Nimike Kuvaus Johdot Suurin

virrantarve

Virransyöttö

24 Varalämmittimen

virransyöttö

Katso seuraavaa taulukkoa.

—

Yhteiskytkentäjohto

a Sisäyksikkö b Varalämmitin (lisävaruste)

25 Varalämmittimen

termistori

(a)

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

7 Asennus

1×

4×

2×

Nimike Kuvaus Johdot Suurin

26 Varalämmittimen

lämpösuoja Varalämmittimen

liitäntä

(a) Kaapelin minimipoikkipinta-ala 0,75mm2; enimmäispituus:

10m.

(b) Kaapelin minimipoikkipinta-ala 1,50mm2; enimmäispituus:

10m.

Varalämmitin Virransyöttö Johdot

*6W 1×230V 2+GND + 2 siltaa

3×400V 4+GND

HUOMIOITAVAA

Lisätietoja eri liitäntöjen teknisistä tiedoista on varalämmittimen sisäpuolella.

virrantarve

(b)

7 Asennus

7.1 Yleiskuvaus: Asennus

Tämä luku kuvaa mitä on tehtävä ja tiedettävä paikan päällä järjestelmää asennettaessa.

Tyypillinen työnkulku

Asennus koostuu yleensä seuraavista vaiheista: 1 Ulkoyksikön kiinnitys. 2 Sisäyksikön kiinnitys. 3 Varalämmittimen kiinnitys (jos on) 4 Kylmäaineputkiston liittäminen. 5 Kylmäaineputkiston tarkistaminen. 6 Kylmäaineen täyttö. 7 Vesiputkiston liittäminen. 8 Sähköjohtojen liittäminen. 9 Ulkoasennuksen viimeistely. 10 Sisäasennuksen viimeistely. 11 Varalämmittimen asennuksen viimeistely (jos on).

7.2.3 Sisäyksikön avaaminen

1 Löysää ja irrota ruuvit yksikön pohjasta.

2 Paina etulevyn pohjassa olevaa painiketta.

VAROITUS: Terävät reunat

Ota kiinni etulevyn yläosasta äläkä alaosasta. Varo sormiasi, koska etulevyn alalaidassa on teräviä reunoja.

3 Liu'uta yksikön etupaneelia alaspäin ja irrota se.

HUOMIO

Etupaneeli on painava. Ole varovainen, että ET jätä sormiasi väliin, kun avaat tai suljet yksikön.

4 Löysää ja irrota 4 ruuvia, jotka pitävät yläpaneelia kiinni.

5 Irrota yläpaneeli yksiköstä.

TIETOJA

Yksiköistä ja/tai asennusolosuhteista riippuen voi olla tarpeen liittää sähköjohdot ennen kuin kylmäaine täytetään.

7.2 Yksiköiden avaaminen

7.2.1 Tietoja yksiköiden avaamisesta

Yksikkö on avattava tietyissä tilanteissa. Esimerkki:

▪ Kylmäaineputkistoa liitettäessä

▪ Kun sähköjohdot kytketään

▪ Kun yksikköä pidetään kunnossa tai huolletaan

VAARA: SÄHKÖISKUN VAARA

ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on irrotettu.

7.2.2 Ulkoyksikön avaaminen

VAARA: SÄHKÖISKUN VAARA

VAARA: PALAMISEN VAARA

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

7 Asennus

4×

2×

3×

7.2.4 Sisäyksikön kytkinrasian kannen avaaminen

7.2.5 Varalämmittimen avaaminen

7.3 Ulkoyksikön kiinnitys

7.3.1 Tietoja ulkoyksikön asentamisesta

Milloin

Ulko- ja sisäyksikkö on kiinnitettävä ennen kuin kylmäaine- ja vesiputkisto voidaan liittää.

Tyypillinen työnkulku

Ulkoyksikön asennus koostuu tyypillisesti seuraavista vaiheista: 1 Asennusrakenteesta huolehtiminen. 2 Ulkoyksikön asennus. 3 Tyhjennyksestä huolehtiminen. 4 Ulkoyksikön kaatumisen estäminen. 5 Yksikön suojaaminen lumelta ja tuulelta asentamalla lumisuoja

ja suojalevyt. Katso Asennuspaikan valmisteleminen kohdassa

"6Valmistelu"sivulla22.

7.3.2 Ulkoyksikön asentamisessa huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

7.3.3 Asennusrakenteen tarjoaminen

Tarkista asennuspaikan maan kestävyys ja tasaisuus, jotta yksikkö ei aiheuta toimintavärinää tai -melua.

Kiinnitä yksikkö turvallisesti kiinnityspulteilla perustan piirroksen mukaisesti.

Jos yksikkö on asennettu suoraan lattialle, ota valmiiksi 4 sarjaa M8tai M10-kiinnityspultteja, muttereita ja aluslaattoja (erikseen hankittava) seuraavasti:

7.2.6 Varalämmittimen kytkinrasian kannen avaaminen

TIETOJA

Ylempien ulostyöntyvien pulttien maksimikorkeus on 15mm.

HUOMIOITAVAA

Kiinnitä ulkoyksikkö kiinnityspultteihin muttereilla ja muovialuslaatoilla (a). Jos kiinnitysalueen pinnoite kuoriutuu pois, mutterit ruostuvat helposti.

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

283

580

<100

(mm)

<100

>300

Joka tapauksessa jätä vähintään 300mm vapaata tilaa yksikön alle.

283

580

<150

(mm)

>300

100

>250

>300

>250

(mm)

Varmista lisäksi, että yksikkö on vähintään 100 mm korkeimman odotetun lumenkorkeuden yläpuolelle. Tässä tapauksessa on suositeltavaa rakentaa jalusta ja asentaa tälle jalustalle EKFT008CA

-lisävarustesarja.

7 Asennus

a Lumen maksimikorkeus

b EKFT008CA-lisävarustesarja

Jos yksikkö on asennettu seinäkiinnikkeisiin, on suositeltavaa käyttää EKFT008CA-lisävarustesarjaa ja asentaa yksikkö seuraavasti:

a Lumen maksimikorkeus b EKFT008CA-lisävarustesarja

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

7.3.4 Ulkoyksikön asentaminen

HUOMIO

ÄLÄ poista suojapahvia ennen kuin yksikkö on asennettu oikein.

Asentajan viiteopas

7 Asennus

2×

a a

283 mm

580 mm

1 Nosta ulkoyksikkö luvun "3.2.2 Varusteiden poistaminen

ulkoyksiköstä"sivulla8 mukaisesti.

2 Asenna ulkoyksikkö seuraavasti:

a Poistoilma

HUOMIOITAVAA

Jalustan ON oltava U-palkin taustan mukaisesti.

3 Poista suojapahvi ja ohjetarra.

a Valutusastia b U-palkit

a Suojapahvi b Ohjetarra

7.3.5 Tyhjennyksestä huolehtiminen

▪ Vältä asentamista paikkaan, jossa tukkiutuneen tippavesialtaan

takia yksiköstä vuotava vesi voi vahingoittaa sijaintia.

▪ Varmista, että tiivistyvä vesi voidaan tyhjentää oikein.

▪ Asenna yksikkö alustalle, jolta vedenpoisto voidaan toteuttaa

asianmukaisesti, jotta vältetään jään kertyminen.

▪ Valmista perustuksen ympärille vedenpoistokanava johtamaan

yksiköstä poistuva jätevesi.

▪ Estä kondenssiveden tulviminen jalankulkutielle, jotta se ei tulisi

liukkaaksi ulkolämpötilan ollessa pakkasen puolella.

▪ Jos asennat yksikön kehikkoon, asenna vedenpitävä levy

150 mm:n etäisyydelle yksikön alapuolelle, jotta vesi ei pääse yksikköön ja jotta kondenssivesi ei vuoda (katso seuraava kuva).

HUOMIOITAVAA

Jos ulkoyksikön poistoaukot on tukittu, jätä vähintään 300mm tilaa ulkoyksikön alle.

Ylimääräistä tippavesiallasta (EKDP008CA) voidaan käyttää kondenssiveden keräämiseen. Tippavesialtaaseen kuuluvat:

Asentajan viiteopas

7.3.6 Ulkoyksikön kaatumisen estäminen

Jos yksikkö on asennettu paikkaan, jossa voimakkaat tuulet voivat kallistaa yksikköä, suorita seuraavat toimet:

1 Valmistele 2 kaapelia seuraavan kuvan mukaisesti (eivät sisälly

toimitukseen).

2 Aseta 2 kaapelia ulkoyksikön päälle.

3 Aseta kumilevy kaapelien ja ulkoyksikön väliin, jotta kaapeli ei

naarmuta maalia (ei sisälly toimitukseen).

4 Kiinnitä kaapelin päät. Kiristä päät.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

7.4 Sisäyksikön kiinnitys

120kg

4×

≤1°

0°

1°1°

2×

7 Asennus

HUOMIOITAVAA

Älä kallista yksikköä taaksepäin.

7.4.1 Tietoja sisäyksikön kiinnityksestä

Milloin

Ulko- ja sisäyksikkö on kiinnitettävä ennen kuin kylmäaine- ja vesiputkisto voidaan liittää.

Tyypillinen työnkulku

Sisäyksikön kiinnittäminen koostuu tyypillisesti seuraavista vaiheista: 1 Sisäyksikön asennus.

7.4.2 Varotoimet kun sisäyksikköä kiinnitetään

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

7.4.3 Sisäyksikön asennus

1 Nosta sisäyksikkö kuormalavalta ja aseta se lattialle.

7.5 Varalämmittimen kiinnittäminen

7.5.1 Varotoimet kun varalämmitintä kiinnitetään

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

7.5.2 Varalämmittimen asentaminen

1 Kiinnitä seinäkiinnike seinään M5-ruuveilla.

2 Kiinnitä varalämmitin seinäkiinnikkeeseen.

2 Liu'uta sisäyksikkö paikalleen.

3 Säädä nostojalkojen korkeus niin, että yksikkö on

vaakatasossa. Suurin sallittu poikkeama on 1°.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

7 Asennus

a b

3 Merkitse varalämmittimen pohjassa olevan reiän sijainti.

4 Irrota varalämmitin seinäkiinnikkeestä.

5 Poraa reikä pohjaruuville ja aseta tulppa.

6 Kiinnitä varalämmitin seinäkiinnikkeeseen. Varmista, että se on

oikein kiinni.

7 Kiinnitä varalämmittimen pohja seinään M5-ruuvilla.

HUOMIO

▪ ÄLÄ käytä mineraaliöljyä karkaistuun osaan.

▪ ÄLÄ käytä aiempien asennusten putkia.

▪ ÄLÄ koskaan asenna kuivaajaa tähän R410A-

yksikköön, jotta sen käyttöikä voitaisiin taata. Kuivuva materiaali saattaa liueta ja vahingoittaa järjestelmää.

HUOMIOITAVAA

Ota seuraavat kylmäaineputkistoon liittyvät varotoimenpiteet huomioon:

▪ Vältä kaiken muun kuin määritetyn kylmäaineen

sekoittumista kylmäainekiertoon (esim. ilman).

▪ Käytä vain R410A:ta, kun lisäät kylmäainetta.

▪ Käytä vain R410A-kylmäaineelle tarkoitettuja

asennustyökaluja (esim. paineensäätömittari), jotka kestävät painetta ja joiden avulla estetään epäpuhtauksien (esim. mineraaliöljyjen ja kosteuden) sekoittuminen järjestelmään.

▪ Asenna putkisto niin, että laippa EI ole alttiina

mekaaniselle stressille

▪ Suojaa putket seuraavan taulukon mukaisesti

estääksesi lian, nesteen tai pölyn joutumista putkistoon.

▪ Ole varovainen, kun vedät kupariputket seinien läpi

(katso seuraava kuva).

7.6 Kylmäaineputkiston liitännät

7.6.1 Tietoja kylmäaineputkiston liittämisestä

Ennen kylmäaineputkiston liittämistä

Varmista, että ulko- ja sisäyksikkö on kiinnitetty.

Tyypillinen työnkulku

Kylmäaineputkiston liitäntöihin kuuluvat:

▪ Kylmäaineputkiston liittäminen ulkoyksikköön

▪ Kylmäaineputkiston liittäminen sisäyksikköön

▪ Kylmäaineputkiston eristäminen

▪ Pidä mielessä seuraavat ohjeet:

▪ Putken taivutus

▪ Putken päiden laipoitus

▪ Juotos

▪ Sulkuventtiilien käyttö

7.6.2 Kylmäaineputkiston liittämisessä huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

VAARA: PALAMISEN VAARA

Yksikkö Asennuksen kesto Suojausmenetelmä

Ulkoyksikkö >1kk Litistä putki

<1kk Litistä tai teippaa

Sisäyksikkö Kestosta riippumatta

TIETOJA

ÄLÄ avaa kylmäaineen sulkuventtiiliä ennen kylmäaineputkiston tarkistamista. Kun kylmäainetta on lisättävä, on suositeltavaa avata kylmäaineen sulkuventtiili täytön jälkeen.

putki

7.6.3 Kylmäaineputkiston liittämisohjeita

Huomioi seuraavat ohjeet putkia liitettäessä:

▪ Voitele laipan sisäpinta eetteri- tai esteriöljyllä, kun kiinnität

laippamutteria. Kiristä käsin 3 tai 4 kierrosta ennen lopullista kiristystä.

▪ Käytä aina kahta kiintoavainta laippamutterin avaamiseen.

▪ Käytä aina sekä kiinto- että momenttiavainta laippamutterin

kiristämiseen, kun liität putkia. Tämä ehkäisee mutterin murtumista ja vuotoja.

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

7 Asennus

R=0.4~0.8

45°

±2

90°

±2

a b

a b c d e

c d

a Momenttiavain

b Kiintoavain

c Putkiliitos

d Laippamutteri

Putkien koko

(mm)

Kiristysmomen

tti (N•m)

Laipan mitat

(A) (mm)

Laipan muoto

(mm)

Ø6,4 15~17 8,7~9,1

Ø15,9 63~75 19,3~19,7

7.6.4 Putken taivutusohjeet

Käytä putkentaivutinta taivuttamiseen. Putkien taivutusten tulisi olla mahdollisimman loivia (taivutussäteen tulisi olla 30~40 mm tai enemmän).

7.6.5 Putken pään laipoitus

HUOMIO

▪ Virheellinen laipoitus voi aiheuttaa kylmäainekaasun

vuodon.

▪ ÄLÄ käytä laippoja uudelleen. Käytä uusia laippoja

estämään kylmäainekaasun vuoto.

▪ Käytä yksikön mukana toimitettuja laippamuttereita.

Muiden laippamutterien käyttö voi aiheuttaa kylmäkaasun vuotoja.

1 Leikkaa putken pää putkenkatkaisimella.

2 Poista purseet niin, että leikattu pinta on alaspäin, jotta palat

eivät pääse putkeen.

a Leikkaa tarkasti suoriin kulmiin.

b Poista purseet.

3 Poista laippamutteri sulkuventtiilistä ja aseta laippamutteri

putkeen.

4 Laipoita putki. Aseta tarkasti seuraavan kuvan näyttämään

asentoon.

▪ Puhalla juotettaessa läpi typpikaasua estääksesi suuren

hapettuneiden kalvojen määrän syntymisen putkien sisälle. Tämä kalvo haittaa jäähdytysjärjestelmän venttiilien ja kompressoreiden toimintaa ja estää asianmukaisen käytön.

▪ Aseta typpikaasun paineeksi paineenalennusventtiilillä 20 kPa

(0,2bar) (ts. vain sen verran, että se tuntuu iholla).

a Kylmäaineputkisto b Juotettava osa c Teippaus d Käsiventtiili e Paineenalennusventtiili

f Typpi

▪ ÄLÄ käytä hapettumisen estoaineita juottaessasi putkien saumoja.

Sen jäännös voi tukkia putkia ja rikkoa laitteita.

▪ ÄLÄ käytä juoksutinta juottaessasi kupari-kuparikylmäaineputkia.

Käytä juottamiseen fosforikuparikovajuotetta (BCuP), joka ei vaadi juoksutinta. Juoksutin vaikuttaa erittäin haitallisesti kylmäaineputkistoihin. Jos esimerkiksi käytetään klooripohjaista juoksutinta, se syövyttää putkia, ja jos juoksuttimessa on fluoria, se vahingoittaa kylmäaineöljyä.

7.6.7 Sulkuventtiilin ja huoltoportin käyttäminen

Sulkuventtiilin käsittely

Huomioi seuraavat ohjeet:

▪ Sulkuventtiili on tehdasasetuksena kiinni.

▪ Seuraava kuva näyttää venttiilin käsittelyyn vaadittavat osat.

Laipoitustyökalu

R410A:lle

(kytkintyyppi)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Tarkista, että laipoitus on tehty oikein.

a Laipan sisäpinnan on oltava virheetön.

b Putken pään on oltava tasaisesti laipoitettu täydelliseksi

ympyräksi.

c Varmista, että laippamutteri on asennettu.

7.6.6 Putken pään juottaminen

Sisäyksikössä ja ulkoyksikössä on laippaliitännät. Yhdistä molemmat päät ilman juottamista. Jos juottamista tarvitaan, huomioi seuraavat asiat:

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Perinteinen laipoitustyökalu

Kytkintyyppi

(Ridgid-tyyppi)

Siipimutterityyppi

(Imperial-tyyppi)

a Huoltoportti ja huoltoportin kansi b Venttiilin kara c Kenttäputkistoliitäntä d Karan kansi

▪ Pidä molemmat sulkuventtiilit auki käytön aikana.

▪ ÄLÄ käytä liikaa voimaa venttiilin karaan. Muuten venttiilin runko

voi rikkoutua.

▪ Kiristä sulkuventtiili aina kiintoavaimella ja löysennä tai kiristä

laippamutteri sitten momenttiavaimella. ÄLÄ aseta kiintoavainta karan kannen päälle, koska se voi aiheuttaa kylmäainevuodon.

a Kiintoavain b Momenttiavain

▪ Kun on oletettavissa, että käyttöpaine on matala (esim. kun

jäähdytystä suoritetaan ulkoilman lämpötilan ollessa matala), tiivistä kaasulinjassa olevan sulkuventtiilin laippamutteria riittävästi silikonitiivisteellä jäätymisen estämiseksi.

Asentajan viiteopas

7 Asennus

b a

Silikonitiiviste, varmista, että aukkoja ei ole.

Sulkuventtiilin avaaminen/sulkeminen

1 Irrota venttiilin kansi

2 Aseta kuusioavain (nestepuoli: 4 mm/kaasupuoli: 6 mm)

venttiiliin karaan ja kierrä venttiilin karaa:

Avaa vastapäivään. Sulje myötäpäivään.

3 Kun venttiilin kara ei enää kierry, lopeta kiertäminen. Venttiili on

nyt auki/kiinni.

Karan kannen käsittely

▪ Karan kansi on tiivistetty nuolen osoittamasta kohdasta. ÄLÄ

vahingoita sitä.

▪ Kiristä karan kansi ja tarkista kylmäainevuotojen varalta

sulkuventtiilin käsittelemisen jälkeen.

Nimike Kiristysmomentti (N∙m)

Karan hattu, nestepuoli 13,5~16,5 Karan kansi, kaasupuoli 22,5~27,5

a Nestesulkuventtiili b Kaasusulkuventtiili c Huoltoportti

2 Yhdistä kaasumaisen kylmäaineen liitäntä sisäyksiköstä

ulkoyksikön kaasusulkuventtiiliin.

7.6.9 Kylmäaineputkiston liittäminen sisäyksikköön

1 Yhdistä nestesulkuventtiili ulkoyksiköstä sisäyksikön

nestemäisen kylmäaineen liittimeen.

a Nestemäisen kylmäaineen liitin b Kaasumaisen kylmäaineen liitin

2 Yhdistä kaasusulkuventtiili ulkoyksiköstä sisäyksikön

kaasumaisen kylmäaineen liittimeen.

HUOMIOITAVAA

On suositeltavaa, että sisäyksikön ja ulkoyksikön välinen kylmäaineputkisto asennetaan kanavaan tai että kylmäaineputkisto on kiedottu suojateippiin.

Huoltokannen käsittely

▪ Käytä aina täyttöletkua, jossa on venttiilin painotappi, koska

huoltoportti on Schrader-tyyppinen venttiili.

▪ Kiristä huoltoportin kansi ja tarkista kylmäainevuotojen varalta

huoltoportin käsittelemisen jälkeen.

Nimike Kiristysmomentti (N∙m)

Huoltoportin kansi 11,5~13,9

7.6.8 Kylmäaineputkiston liittäminen ulkoyksikköön

1 Yhdistä nestemäisen kylmäaineen liitäntä sisäyksiköstä

ulkoyksikön nestesulkuventtiiliin.

7.7 Kylmäaineputkiston liitäntöjen tarkistaminen

7.7.1 Tietoja kylmäaineputkiston liitäntöjen tarkistamisesta

Ulkoyksikön sisäinen kylmäaineputkisto on testattu tehtaalla vuotojen varalta. Sinun täytyy tarkistaa vain ulkoyksikön ulkoinen kylmäaineputkisto.

Ennen kylmäaineputkiston tarkistamista

Varmista, että kylmäaineputkisto on liitetty ulko- ja sisäyksikön väliin.

Tyypillinen työnkulku

Kylmäaineputkiston tarkistus koostuu tyypillisesti seuraavista vaiheista:

1 Kylmäaineputkien tarkistus vuotojen varalta. 2 Tyhjiökuivauksen suorittaminen kaiken kosteuden, ilman tai

typen poistamiseksi kylmäaineputkistosta.

Jos on olemassa mahdollisuus, että putkistossa on kosteutta (esimerkiksi vettä on voinut päästä putkistoon), suorita ensin tyhjiökuivaus alla kuvatun menetelmän mukaisesti, kunnes kaikki kosteus on poistettu.

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

7.7.2 Kylmäaineputkiston tarkistamisessa

a d

g h i

huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

HUOMIOITAVAA

Käytä 2-vaiheista takaiskuventtiilillä varustettua tyhjiöpumppua, joka voi tyhjentää manometripaineeseen

−⁠100,7kPa (−⁠1,007bar) (5absoluuttista torria). Varmista, ettei öljy valu pumpusta vastakkaiseen suuntaan järjestelmään, kun pumppu ei ole käynnissä.

HUOMIOITAVAA

Käytä tyhjiöpumppua vain R410A:ta varten. Saman pumpun käyttäminen muiden kylmäaineiden kanssa saattaa rikkoa pumpun ja yksikön.

HUOMIOITAVAA

▪ Kytke tyhjiöpumppu kaasusulkuventtiilin huoltoporttiin.

▪ Varmista, että kaasusulkuventtiili ja nestesulkuventtiili

ovat hyvin kiinni, ennen kuin suoritat vuototestin tai tyhjiökuivauksen.

7.7.3 Vuotojen tarkistaminen

HUOMIOITAVAA

ÄLÄ ylitä yksikön maksimityöpainetta (katso “PS High” yksikön nimikilvestä).

HUOMIOITAVAA

Käytä edustajasi suosittelemaa kuplatestiliuosta. Älä käytä saippuavettä, koska se voi aiheuttaa laippamutteriin halkeamia (saippuavedessä saattaa olla suolaa, joka imee kosteutta, joka jäätyy putkiston kylmetessä) ja korroosiota (saippuavesi saattaa sisältää ammoniumia, joka aiheuttaa korroosioilmiön messinkisen laippamutterin ja kuparilaipan välillä).

1 Täytä järjestelmä typpikaasulla, kunnes mittarin paine on

vähintään 200 kPa (2 bar). On suositeltavaa paineistaa 3000kPa:han (30bar) pienten vuotojen löytämiseksi.

2 Tarkista järjestelmän kaikki putkiliitännät vuotojen varalta

kuplatestiliuoksella.

3 Poista kaikki typpikaasu.

TIETOJA

Sulkuventtiilin avaamisen jälkeen on mahdollista, että kylmäaineputkiston paine EI nouse. Tämä voi johtua esimerkiksi ulkoyksikköpiirin paisuntaventtiilin sulkutilasta, mutta se EI haittaa yksikön toimintaa.

7.7.4 Tyhjiökuivauksen suorittaminen

Liitä tyhjiöpumppu ja mittari seuraavasti:

7 Asennus

a Painemittari b Mittariputki c Matalapaineventtiili (Lo) d Korkeapaineventtiili (Hi) e Täyttöletkut

f Alipainepumppu g Huoltoportti h Venttiilikannet

i Kaasusulkuventtiili

j Nestesulkuventtiili

1 Tyhjiöi järjestelmää, kunnes mittarin paine osoittaa −0,1 MPa

(−1bar).

2 Jätä sellaiseksi 4-5minuutiksi ja tarkista paine:

Jos paine… Silloin…

Ei muutu Järjestelmässä ei ole

Kasvaa Järjestelmässä on kosteutta.

3 Tyhjiöi vähintään 2 tunnin ajan −0,1 MPa:n (−1 bar)

paineeseen.

4 Kun olet kytkenyt pumpun pois päältä, tarkkaile painetta

vähintään 1tunnin ajan.

5 Jos järjestelmä EI saavuta kohdetyhjiötä tai pysty pitämään

tyhjiötä 1tunnin ajan, toimi seuraavasti:

▪ Tarkista vuodot uudelleen. ▪ Suorita tyhjiökuivaus uudelleen.

HUOMIOITAVAA

Varmista, että kaasusulkuventtiili avataan putkiston asennuksen ja tyhjiöinnin jälkeen. Järjestelmän käyttäminen venttiili kiinni voi rikkoa kompressorin.

kosteutta. Tämä toimenpide on valmis.

Siirry seuraavaan vaiheeseen.

7.8 Kylmäaineen täyttö

7.8.1 Tietoja kylmäaineen lisäämisestä

Ulkoyksikköön on täytetty tehtaalla kylmäainetta, mutta joissain tilanteissa seuraavat toimet voivat olla tarpeen:

Mitä Milloin

Kylmäaineen lisääminen Kun nesteputken kokonaispituus

Kylmäaineen täyttäminen kokonaan uudelleen

on määritettyä pidempi (katso jäljempää).

Esimerkki:

▪ Kun järjestelmä siirretään.

▪ Vuodon jälkeen.

Kylmäaineen lisääminen

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Ennen kun lisäät kylmäainetta, varmista että ulkoyksikön ulkoinen kylmäaineputkisto tarkistetaan (vuototesti, tyhjiökuivaus).

Asentajan viiteopas

7 Asennus

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

TIETOJA

Yksiköistä ja/tai asennusolosuhteista riippuen voi olla tarpeen liittää sähköjohdot ennen kuin kylmäaine täytetään.

Tyypillinen työnkulku – Kylmäaineen lisääminen koostuu tyypillisesti seuraavista vaiheista:

1 Lisäämistarpeen ja -määrän selvittäminen. 2 Lisää tarvittaessa kylmäainetta. 3 Fluorattujen kasvihuonekaasuja koskevan tunnuksen

täyttäminen ja kiinnittäminen ulkoyksikön sisäpuolelle.

Kylmäaineen täyttäminen kokonaan uudelleen

Ennen kuin täytät kylmäaineen kokonaan uudelleen, varmista, että seuraavat toimet on suoritettu:

1 Järjestelmä on tyhjennetty. 2 Ulkoyksikön ulkoinen kylmäaineputkisto on tarkistettu

(vuototesti, tyhjiökuivaus).

3 Ulkoyksikön sisäisen kylmäaineputkiston tyhjiökuivaus on

suoritettu.

HUOMIOITAVAA

Ennen täyttä täydennystä suorita tyhjiökuivaus myös ulkoyksikön sisäiselle kylmäaineputkistolle.

Tyypillinen työnkulku – Kylmäaineen täyttäminen uudelleen koostuu tyypillisesti seuraavista vaiheista:

1 Kylmäaineen täyttömäärän selvittäminen. 2 Kylmäaineen täyttö. 3 Fluorattujen kasvihuonekaasuja koskevan tunnuksen

täyttäminen ja kiinnittäminen ulkoyksikön sisäpuolelle.

7.8.5 Kylmäaineen täyttö

VAROITUS

▪ Käytä vain R410A-kylmäainetta. Muut aineet voivat

aiheuttaa räjähdyksiä ja onnettomuuksia.

▪ R410A sisältää fluorattuja kasvihuonekaasuja. Sen

ilmaston lämpenemispotentiaalin (GWP) arvo on 2087,5. ÄLÄ päästä näitä kaasuja ilmakehään.

▪ Kun täytät kylmäainetta, käytä aina suojakäsineitä ja

suojalaseja.

HUOMIO

Jotta kompressori ei rikkoutuisi, ÄLÄ lisää kylmäainetta enempää kuin määritetty määrä.

Edellytys: Varmista ennen kylmäaineen täyttöä, että kylmäaineputkisto on liitetty ja tarkistettu (vuototesti ja tyhjiökuivaus).

1 Liitä kylmäainesylinteri huoltoporttiin.

2 Täytä lisämäärä kylmäainetta.

3 Avaa kaasusulkuventtiili.

Jos poispumppaus vaaditaan järjestelmän purkamista tai siirtämistä varten, katso lisätietoja kohdasta "13.2Poispumppaus"sivulla83.

7.8.6 Fluorattuja kasvihuonekaasuja koskevan tunnuksen kiinnittäminen

1 Kiinnitä tunnus seuraavasti:

7.8.2 Kylmäaineputkiston lisäämisessä huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

7.8.3 Lisäkylmäaineen määrän määrittäminen

Jos nesteputkiston

kokonaispituus on...

≤10m ÄLÄ lisää kylmäainetta. >10m R=(nesteputkiston kokonaispituus (m) – 10

m)×0,020

R=lisälataus (kg) (pyöristetään 0,1 kg:n tarkkuudella)

TIETOJA

Putkiston pituus on nesteputkiston yksisuuntainen pituus.

Silloin...

7.8.4 Täyden täyttömäärän määrittäminen

TIETOJA

Jos täysi täyttö vaaditaan, kylmäaineen täysi täyttömäärä on: tehtaan kylmäainetäyttö (katso yksikön nimikilpeä) + määritetty lisämäärä.

a Jos yksikön mukana on toimitettu monikielinen fluorattujen

kasvihuonekaasuja koskeva tunnus (katso lisävarusteet), irrota sopiva kieli ja liimaa se kohtaan a.

b Tehtaan kylmäainetäyttö: katso yksikön nimikilpeä c Kylmäaineen lisätty määrä d Kylmäaineen kokonaismäärä järjestelmässä e Kylmäaineen kasvihuonepäästöt ilmoitetaan tonneina

CO2-ekv

f GWP = ilmaston lämpenemispotentiaali

HUOMIOITAVAA

Euroopassa huoltovälin määrittämiseen käytetään järjestelmän kylmäaineen kokonaismäärän kasvihuonepäästöjä (ilmoitettu tonneina CO2-ekv.). Noudata sovellettavaa lainsäädäntöä.

Kasvihuonepäästöjen laskukaava: Kylmäaineen GWParvo × kylmäaineen kokonaismäärä [kg] / 1000

2 Kiinnitä tunnus ulkoyksikön sisäpuolelle lähelle kaasu- ja

nestesulkuventtiileitä.

7.9 Vesiputkiston liittäminen

7.9.1 Tietoja vesiputkiston liittämisestä

Ennen vesiputkiston liittämistä

Varmista, että ulko- ja sisäyksikkö on kiinnitetty. Jos sovellettavissa, varmista myös että varalämmitin on kiinnitetty.

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

7 Asennus

ac d b

4×

Tyypillinen työnkulku

Vesiputkiston liittäminen koostuu tyypillisesti seuraavista vaiheista: 1 Vesiputkiston liittäminen sisäyksikköön. 2 Vesiputkiston liittäminen varalämmittimeen (jos sovellettavissa). 3 Kiertoputkiston liittäminen. 4 Paineenalennusventtiilin liittäminen tyhjennykseen. 5 Vesipiirin täyttö. 6 Kuumavesivaraajan täyttö. 7 Vesiputkien eristäminen.

7.9.2 Varotoimet, kun vesiputkistoa liitetään

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

7.9.3 Vesiputkiston liittäminen

HUOMIOITAVAA

ÄLÄ käytä liikaa voimaa tehdessäsi putkiliitäntöjä. Putkien taipuminen voi aiheuttaa yksikön toimintahäiriöitä.

Huollon ja kunnossapidon helpottamiseksi tuotteessa on 2 sulkuventtiiliä. Kiinnitä nämä venttiilit tilanlämmitysveden tulo- ja lähtöliitäntöihin. Huomioi niiden sijainnit. Integroitujen tyhjennys- ja täyttöventtiilien suunta on tärkeä huoltoa varten.

1 Asenna sulkuventtiilit tilanlämmityksen vesiputkiin.

HUOMIOITAVAA

▪ Tyhjennyslaite ja paineenalennuslaite tulee asentaa

kuumavesisylinterin kylmän veden tuloliitäntään.

▪ Veden takaisintulon välttämiseksi on suositeltavaa

asentaa takaiskuventtiili kuumavesivaraajan tuloputkeen sovellettavan lainsäädännön mukaisesti.

▪ On suositeltavaa asentaa paineenalennusventtiili

kylmän veden tuloputkeen sovellettavan lainsäädännön mukaisesti.

▪ Paisunta-astia tulee asentaa kylmän veden tuloputkelle

sovellettavan lainsäädännön mukaisesti.

▪ On suositeltavaa asentaa paineenalennusventtiili

kuumavesivaraajan ylälaitaa korkeampaan sijaintiin. Kuumavesivaraajan lämmitys laajentaa vettä. Ilman paineenalennusventtiiliä säiliön sisäinen vedenpaine voi nosta yli säiliön suunnitellun paineen. Myös säiliöön liitetyt laitteet (putkisto, hanat jne.) ovat alttiina tälle paineelle. Tämän estämiseksi on asennettava paineenalennusventtiili. Ylipaineen estäminen riippuu paikan päällä asennetun paineenalennusventtiilin oikeasta toiminnasta. Jos se EI toimi oikein, ylipaine säiliö taipuu ja vettä voi vuotaa. Oikean toiminnan varmistamiseksi vaaditaan säännöllistä kunnossapitoa.

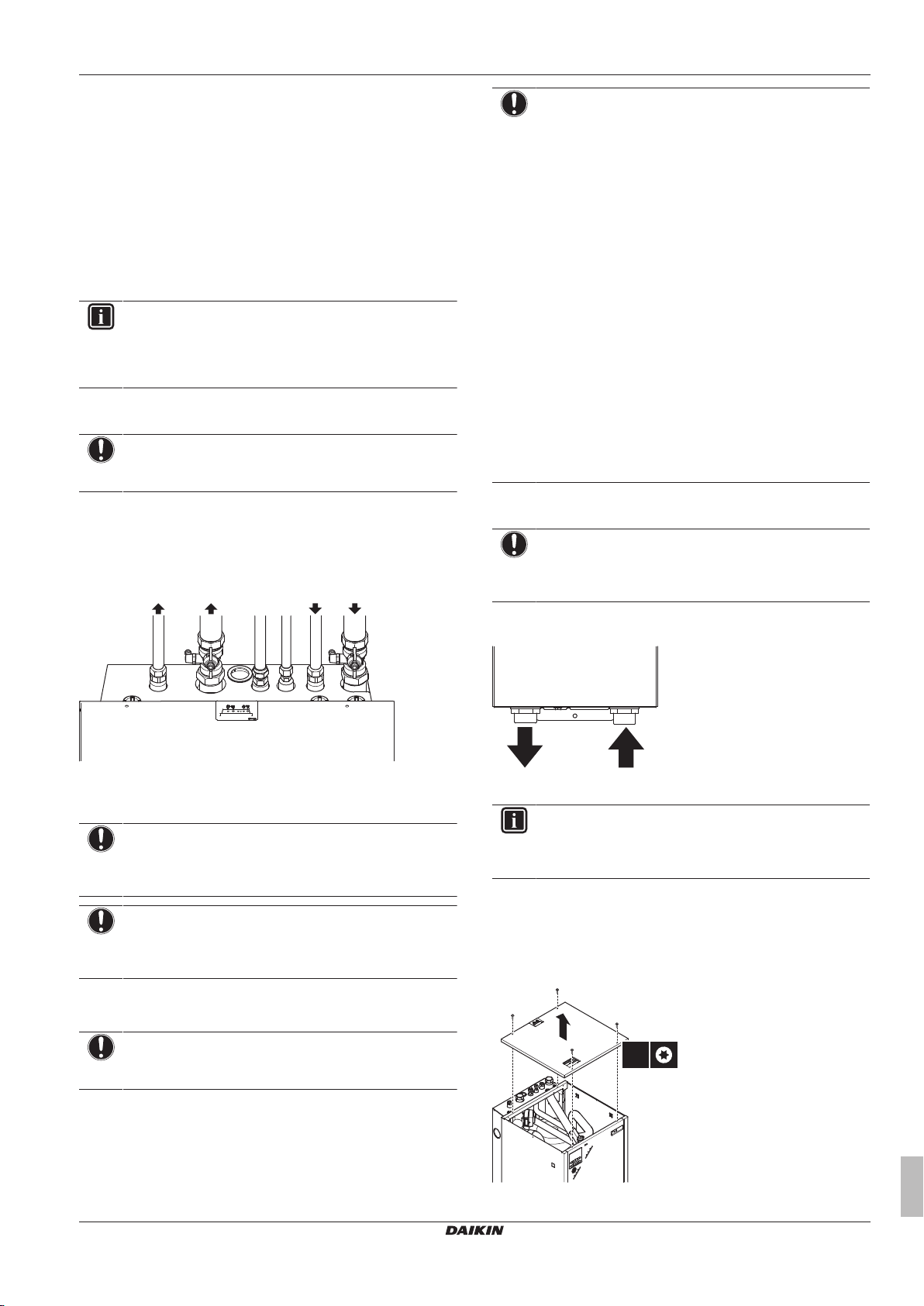

7.9.4 Varalämmittimen vesiputkien liittäminen

HUOMIOITAVAA

ÄLÄ käytä liikaa voimaa tehdessäsi putkiliitäntöjä. Putkien taipuminen voi aiheuttaa yksikön toimintahäiriöitä. Varmista, että kiristysmomentti EI ylitä arvoa 30N•m.

1 Liitä vesiputkisto (erikseen hankittava) varalämmittimen

vesituloon ja -lähtöön.

a Tilan lämmityksen lähtövesi

b Tilan lämmityksen tulovesi

c Kuuma lähtövesi

d Kylmä tulovesi (kylmän veden syöttö)

HUOMIOITAVAA

On suositeltavaa asentaa sulkuventtiili kylmän veden tuloliitäntään ja kuuman veden lähtöliitäntään. Nämä sulkuventtiilit eivät sisälly toimitukseen.

HUOMIOITAVAA

On suositeltavaa sulkea kylmän veden tulon sulkuventtiilit, jos olet pitkään poissa, jotta ympäristö välttyisi vahingoilta putken mahdollisen vuodon aikana.

2 Kiinnitä sisäyksikön mutterit sulkuventtiileihin.

3 Liitä kuuman veden tulo- ja lähtöputket sisäyksikköön.

HUOMIOITAVAA

Asenna ilmanpoistoventtiilit kaikkiin paikallisiin korkeimpiin kohtiin.

a Veden tulo b Veden poisto

TIETOJA

Varalämmittimen sisälle on asennettu automaattinen ilmanpoistoventtiili. Ohjeita ilmanpoiston suorittamiseen on kohdassa "9.4.2Ilmanpoistotoiminto"sivulla73.

7.9.5 Kiertoputkiston liittäminen

Edellytys: Vaaditaan vain, jos tarvitset kierron järjestelmääsi.

1 Löysää ja irrota 4 ruuvia, jotka pitävät yläpaneelia kiinni.

2 Irrota yläpaneeli yksiköstä.

3 Jos yksikön säiliön kapasiteetti on 180l, irrota paisunta-astia.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

7 Asennus

260 l

180 l

180°

4 Irrota yläeriste.

5 Leikkaa osa (c) yläeristeestä.

Säiliön kapasiteetti Leikkauskohta

180l Vasen TAI oikea 260l Takaosa

6 Liitä kiertoputkisto kiertoputkiston liitäntään (b) ja vie putkisto

yksikön takana olevasta aukosta (a).

2 Avaa täyttöventtiili.

3 Varmista, että automaattinen ilmanpoistoventtiili on auki

(vähintään 2 kierrosta).

4 Lisää piiriin vettä, kunnes painemittari osoittaa ±2,0 baarin

painetta.

5 Poista mahdollisimman paljon ilmaa vesipiiristä.

6 Sulje täyttöventtiili.

7 Irrota veden syöttöletku täyttöventtiilistä.

HUOMIOITAVAA

Painemittarin osoittama vedenpaine vaihtelee veden lämpötilan mukaan (korkeampi paine, kun veden lämpötila on korkeampi).

Vedenpaineen täytyy kuitenkin aina olla yli 1 bar, jotta piiriin ei pääse ilmaa.

7.9.8 Kuumavesivaraajan täyttäminen

a Putken ilmanottoaukko b Kiertoliitäntä c Leikkauskohta

7 Kiinnitä takaisin yläeriste, paisunta-astia (jos yksikön säiliön

kapasiteetti on 180l) ja kotelo.

7.9.6 Paineenalennusventtiilin liittäminen tyhjennykseen

Paineenalennusventtiilin ulospuhallus tulee yksikön takaa.

1 Avaa kaikki kuumavesihanat, jotta ilma poistuu järjestelmän

putkistosta.

2 Avaa kylmän veden tuloventtiili.

3 Sulje kaikki vesihanat, kun kaikki ilma on poistunut.

4 Tarkista vesivuodot.

5 Käytä asennuspaikalla asennettua paineenalennusventtiiliä

varmistamaan, että vesi virtaa vapaasti poistoputken läpi.

HUOMIOITAVAA

Järjestelmän käyttämistä varten kuumavesivaraaja on täytettävä kokonaan. Jos järjestelmä kytketään päälle, kun säiliö ei ole täynnä, integroitu legioonalaistautia estävä lämmitin voi vahingoittua ja aiheuttaa sähkövikoja.

7.9.9 Vesiputkiston eristäminen

Vesipiirin koko putkisto ON eristettävä kondensaation muodostumisen ja lämmitystehon alenemisen estämiseksi.

Jos lämpötila on yli 30°C ja suhteellinen kosteus yli 80%, eristemateriaalin tulee olla vähintään 20mm paksua kondensaation ehkäisemiseksi eristeen pinnalla.

a Paineenalennuksen ulospuhallus

Ulospuhallus tulee liittää sopivaan tyhjennykseen sovellettavan lainsäädännön mukaisesti. On suositeltavaa käyttää välisenkkaa.

7.9.7 Vesipiirin täyttö

1 Liitä veden syöttöletku täyttöventtiiliin.

7.10 Sähköjohtojen kytkentä

7.10.1 Tietoja sähköjohtojen liittämisestä

Ennen sähköjohtojen liittämistä

Varmista:

▪ Kylmäaineputki on liitetty ja tarkistettu

▪ Vesiputki on liitetty

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

7 Asennus

b a

AA´

A´

c b ba c

2×

a b

3×

1 2 3

Tyypillinen työnkulku

Sähköjohtojen liittäminen koostuu tyypillisesti seuraavista vaiheista: 1 Sen varmistaminen, että virtalähdejärjestelmä vastaa

lämpöpumpun sähkömäärityksiä. 2 Ulkoyksikön sähköjohtojen liittäminen. 3 Sähköjohtojen liittäminen sisäyksikköön. 4 Päävirransyötön liittäminen. 5 Käyttöliittymän liittäminen. 6 Sulkuventtiilien liittäminen. 7 Sähkömittarien liittäminen. 8 Kuumavesipumpun liittäminen. 9 Hälytyslähdön liittäminen. 10 Tilanlämmityksen päällä/pois-lähdön liittäminen. 11 Ulkoiseen lämmönlähteeseen vaihdon liittäminen. 12 Virrankulutuksen digitaalitulojen liittäminen. 13 Turvatermostaatin liittäminen. 14 Legionellaa estävän lämmittimen virransyötön liittäminen. 15 Varalämmittimen liittäminen (jos on).

7.10.2 Tietoja sähkömääräysten täyttämisestä

Vain sisäyksiköt

Katso "7.10.19 Varalämmittimen virransyötön

kytkeminen"sivulla46.

Johdon tyyppi Asennustapa

Kerrattu johdin pyöreällä poimutetulla liittimellä

a Liitin

b Ruuvi

c Litteä aluslaatta

Kiristysmomentit

Nimike Kiristysmomentti (N•m)

M4 (X1M) 1,2~1,5 M4 (maadoitus)

7.10.5 Ulkoyksikön sähköjohtojen liittäminen

1 Irrota 2 kytkinrasian kannen ruuvia.

2 Irrota kytkinrasian kansi.

7.10.3 Sähköjohtimien kytkennässä

huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

VAARA: SÄHKÖISKUN VAARA

VAROITUS

Käytä AINA moniytimistä kaapelia virransyöttökaapelina.

7.10.4 Ohjeet sähköjohtojen kytkemiseen

Pidä seuraavat seikat mielessä:

▪ Jos kerrattua johdinta käytetään, asenna pyöreä poimutettu liitin

sen päähän. Aseta pyöreä poimutettu liitin johdon peitettyyn osaan saakka ja kiinnitä liitin sopivalla työkalulla.

a Säikeellinen johdin

b Pyöreä kutistusliitin

▪ Käytä seuraavia tapoja johtojen asentamiseen:

3 Kuori eriste (20mm) johdosta.

a Kuori johto tähän pisteeseen asti b Liiallinen kuoriminen voi aiheuttaa sähköiskun tai vuodon.

4 Avaa johtopidike.

5 Liitä yhteiskytkentäjohto ja virransyöttö seuraavasti:

Johdon tyyppi Asennustapa

Yksilankainen johto

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

a Käyristetty yksilankainen johto

b Ruuvi

c Litteä aluslaatta

6 Asenna kytkinrasian kansi.

Asentajan viiteopas

7 Asennus

a b+c

b+c

7.10.6 Sisäyksikön sähköjohtojen liittäminen

1 Katso tietoja sisäyksikön avaamisesta kohdasta

"7.2.3Sisäyksikön avaaminen" sivulla 29 ja "7.2.4 Sisäyksikön kytkinrasian kannen avaaminen"sivulla30.

2 Johtojen tulisi mennä yksikköön ylhäältä:

3 Johdot tulisi reitittää yksikön sisällä seuraavasti:

4 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin

varmistaaksesi vedonpoiston ja sen, että kaapeli EI pääse koskettamaan putkia ja teräviä reunoja.

TIETOJA

Kuuman veden lämpötila-anturin käyttöä varten kytkinrasiaa voidaan kallistaa. Kytkinrasiaa EI tule irrottaa yksiköstä.

Reititys Mahdolliset johdot (riippuen yksikön tyypistä ja asennetuista varusteista)

Matalajännite

Korkeajännitevirransyöttö

Korkeajänniteohjaussignaa li

HUOMIO

ÄLÄ työnnä tai jätä tarpeettoman pitkiä kaapeleita yksikköön.

▪ Toivotun virransyötön kosketin

▪ Käyttöliittymä

▪ Digitaalisten tulojen virrankulutus (ei sisälly toimitukseen)

▪ Ulkolämpötila-anturi (lisävaruste)

▪ Sisäilman lämpötila-anturi (lisävaruste)

▪ Sähkömittarit (ei sisälly toimitukseen)

▪ Turvatermostaatti (ei sisälly toimitukseen) ▪ Yhteiskytkentäjohto

▪ Normaalin kWh-taksan virransyöttö

▪ Toivotun kWh-taksan virransyöttö

▪ Legioonalaistautia estävän lämmittimen virransyöttö (kuumavesivaraaja)

▪ Alalevyn lämmittimen virransyöttö (lisävaruste) ▪ Lämpöpumpun konvektori (lisävaruste)

▪ Huonetermostaatti (lisävaruste)

▪ Sulkuventtiili (ei sisälly toimitukseen)

▪ Kuumavesipumppu (ei sisälly toimitukseen)

▪ Hälytyslähtö

▪ Vaihto ulkoiseen lämmönlähteen ohjaukseen

▪ Tilanlämmityksen toiminnan hallinta

7.10.7 Päävirransyötön liittäminen

1 Liitä päävirransyöttö.

Normaalin kWh-taksan virransyöttö

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

X1M

1 2 3

X2M

X5M

X6YB

X6YA

X6Y

X1A X19A

30 31

Selitys: katso seuraava kuva.

X1M

1 2 3

1 2

L N

L N 3

X2M

X5M

X6YB

X6YA

X6Y

X1A X19A

S1S

30 31

3 4

abc

X2M

X5M

A2P A2P

a b

Toivotun kWh-taksan virransyöttö

Yhdistä X6Y kohtaan X6YB.

7 Asennus

▪ Jos käytät 2 käyttöliittymää, voit asentaa 1 käyttöliittymän

sisäyksikköön (sisäyksikön läheltä hallitsemiseksi) ja 1 käyttöliittymän huoneeseen (huonetermostaattina käytettäväksi).

Toimenpide poikkeaa hieman riippuen siitä, mihin käyttöliittymä asennetaan.

# Sisäyksikkö Huone

1 Liitä käyttöliittymän kaapeli sisäyksikköön.

Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

a Yhteiskytkentäkaapeli (=päävirransyöttö)

b Normaalin kWh-taksan virransyöttö

c Toivotun virransyötön kosketin

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

TIETOJA

Jos käytössä on toivotun kWh-taksan virransyöttö, yhdistä X6Y kohtaan X6YB. Normaalin kWh-taksan virransyötön erottamisen tarve sisäyksikölle (b) X2M30/31 riippuu toivotun kWh-taksan virransyötöstä.

Erillinen liitäntä sisäyksikölle vaaditaan:

▪ jos toivotun kWh-taksan virransyöttö keskeytyy

aktiivisena, TAI

▪ jos sisäyksikön virrankulutusta ei sallita toivotun kWh-

taksan virransyötössä sen ollessa aktiivisena.

TIETOJA

Toivotun kWh-taksan virransyöttö liitetään samoihin liittimiin (X5M/3+4) turvatermostaatin kanssa. Järjestelmällä voi olla vain JOKO toivotun kWh-taksan virransyöttö TAI turvatermostaatti.

7.10.8 Käyttöliittymän liittäminen

▪ Jos käytät 1 käyttöliittymää, voit asentaa sen sisäyksikköön

(sisäyksikön läheltä hallitsemiseksi) tai huoneeseen (huonetermostaattina käytettäessä).

a Pääkäyttöliittymä

(a)

b Valinnainen käyttöliittymä

2 Aseta ruuvimeisseli käyttöliittymän alla oleviin koloihin ja

irrota etulevy varovasti seinälevystä.

Piirilevy on kiinnitetty käyttöliittymän etulevyyn. Varo vahingoittamasta sitä.

3 Kiinnitä käyttöliittymän seinälevy

yksikön metallilevyyn lisävarustepussin 2 ruuvilla.

Kiinnitä käyttöliittymän seinälevy seinään.

ÄLÄ kiristä kiinnitysruuveja liikaa, jottei käyttöliittymän takaosa väänny.

4 Yhdistä kuvan 4A mukaisesti. Yhdistä kuvan 4A,

4B, 4C tai 4D mukaisesti.

5 Asenna etulevy takaisin seinälevyyn.

ÄLÄ litistä johtoja, kun kiinnität yksikön etupaneelia.

(a) Pääkäyttöliittymä vaaditaan toimintaan, mutta se on

tilattava erikseen (pakollinen lisävaruste).

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

7 Asennus

PCB

1×

PCB

1×

PCB

1×

PCB

1×

X1M

X2M

5 6 7

M2S

X1M

X2M

5 6 7

M2S

NO NC

X2M

X5M

78 910

S2S S3S

X2M

3534

M2P

X1M

X2M

X1M

YC Y1 Y2 Y3 Y4

A4P

X2M

4A Takaa

4C Yläpuolelta

4B Vasemmalta

4D Yläkeskeltä

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.10.11 Kuumavesipumpun kytkeminen

1 Liitä kuumavesipumpun kaapeli oikeisiin liittimiin seuraavan

kuvan mukaisesti.

a Tee tähän osaan lovi johtoja varten pihdeillä tms. b Kiinnitä johdot kotelon etupaneeliin johtopidikkeen ja

pidikkeen avulla.

7.10.9 Sulkuventtiilin liittäminen

1 Liitä venttiilien ohjauskaapeli oikeisiin liittimiin seuraavan kuvan

mukaisesti.

HUOMIOITAVAA

Johdotus on erilainen NC-venttiilille (yleensä suljettu) ja NO-venttiilille (yleensä avoin).

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.10.10 Sähkömittarien liittäminen

TIETOJA

Jos käytössä on sähkömittari, jossa on transistorilähtö, tarkista napaisuus. Positiivinen napa ON kytkettävä liittimiin X5M/7 ja X5M/9; negatiivinen napa liittimiin X5M/8 ja X5M/10.

1 Liitä sähkömittarien kaapeli oikeisiin liittimiin seuraavan kuvan

mukaisesti.

Asentajan viiteopas

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.10.12 Hälytyslähdön kytkeminen

1 Liitä hälytyslähdön kaapeli oikeisiin liittimiin seuraavan kuvan

mukaisesti.

a EKRP1HB on asennettava.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.10.13 Tilanlämmityksen päällä/pois-lähdön kytkeminen

1 Liitä tilanlämmityksen päällä/pois-lähdön kaapeli oikeisiin

liittimiin seuraavan kuvan mukaisesti.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

X1M

X2M

X1M

YC Y1 Y2 Y3 Y4

A4P

X2M

a EKRP1HB on asennettava.

X1M

X3 X4

A4P

L N

X2M

X1 X2

X1M

X2M

1 2 3 4 5

A8P

X801M

S6S

S7S

S8S

S9S

3 4

X5M

F2B

L NL N

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.10.14 Ulkoiseen lämmönlähteeseen vaihdon kytkeminen

1 Liitä ulkoiseen lämmönlähteeseen vaihtamisen kaapeli oikeisiin

liittimiin seuraavan kuvan mukaisesti.

7 Asennus

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

TIETOJA

ÄLÄ unohda määrittää turvatermostaattia asennuksen jälkeen. Ilman määritystä sisäyksikkö ei huomioi turvatermostaatin liitintä.

TIETOJA

Toivotun kWh-taksan virransyöttö liitetään samoihin liittimiin (X5M/3+4) turvatermostaatin kanssa. Järjestelmällä voi olla vain JOKO toivotun kWh-taksan virransyöttö TAI turvatermostaatti.

a EKRP1HB on asennettava.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

7.10.15 Virrankulutuksen digitaalisten tulojen kytkeminen

1 Liitä virrankulutuksen digitaalisten tulojen kaapeli oikeisiin

liittimiin seuraavan kuvan mukaisesti.

7.10.17 Legioonalaistautia estävän lämmittimen virransyötön kytkeminen

VAROITUS

Legioonalaistautia estävällä lämmittimellä ON oltava erillinen virransyöttö ja sen ON oltava suojattu lain vaatimilla turvalaitteilla.

HUOMIO

Jotta laite on täysin maadoitettu, kytke aina legioonalaistautia estävän lämmittimen virtalähde ja maadoitusjohto.

Varmista, että virransyöttö täyttää legioonalaistautia estävän lämmittimen kapasiteetin seuraavan taulukon mukaisesti.

Legioonalaistautia

estävän

lämmittimen

kapasiteetti

2,4kW 1~230V 11A

1 Liitä legioonalaistautia estävän lämmittimen virransyöttökaapeli

oikeisiin liittimiin seuraavan kuvan mukaisesti.

Virransyöttö Suurin virrantarve

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

a EKRP1AHTA on asennettava.

7.10.16 Turvatermostaatin liittäminen (yleensä

1 Liitä turvatermostaatin (yleensä suljettu) kaapeli oikeisiin

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

suljettu kontakti)

liittimiin seuraavan kuvan mukaisesti.

2 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

Asentajan viiteopas

7 Asennus

a b

LL NN

F1B

1 2 3

4 5 6

X14M

F1B

L1 L2 L3

1 2 3

4 5 6

X14M

7.10.18 Varalämmittimen sähköjohtojen liittäminen

Reititys Kaapelit

Matalajännit e

Korkeajänni te

1 Aseta johdotus varalämmittimen alalaidasta.

2 Reititä johdot varalämmittimen sisällä seuraavasti:

Varalämmittimen

*6W

3 Kiinnitä johdot nippusiteillä nippusiteiden kiinnikkeisiin.

Yhteiskytkentäjohto (varalämmittimen termistori)

▪ Varalämmittimen virransyöttö

▪ Yhteiskytkentäjohto (varalämmittimen lämpösuoja +

varalämmittimen liitäntä)

Reititys

tyyppi

a Matalajännitejohdot

b Korkeajännitejohdot

HUOMIOITAVAA

Korkeajännite- ja matalajännitejohtojen välillä tulisi olla vähintään 50mm.

(b) Tämä laitteisto noudattaa standardia EN/IEC61000-3-11

(eurooppalainen/kansainvälinen tekninen standardi, joka asettaa julkisiin pienjännitejärjestelmiin liitettyjen laitteiden, joiden nimellisvirta on ≤75A, jännitemuutosten, vaihteluiden ja -värinän rajat) edellyttäen, että järjestelmän impedanssi Z käyttäjän syöttöjärjestelmän ja julkisen järjestelmän rajapintapisteessä. Laitteiston asentajan tai käyttäjän vastuulla on varmistaa –neuvottelemalla tarvittaessa jakeluverkko-operaattorin kanssa –että laitteisto liitetään vain syöttöjärjestelmään, jonka impedanssi Z pienempi tai yhtä suuri kuin Z

on pienempi tai yhtä suuri kuin Z

sys

max

sys

1 Kytke varalämmittimen virransyöttö. 4-napaista sulaketta

kohtaan F1B.

2 Muokkaa tarvittaessa liitäntä liittimessä X14M.

Varalämmittim

en tyyppi

Varalämmittimen

virransyötön

Liitinten kytkennät

kytkennät

3kW 1~ 230V (*6W)

6kW 1~ 230V (*6W)

3kW 3N~ 400V (*6W)

6kW 3N~ 400V (*6W)

7.10.19 Varalämmittimen virransyötön kytkeminen

HUOMIO

Jotta laite on täysin maadoitettu, kytke aina varalämmittimen virtalähde ja maadoitusjohto.

VAROITUS

Varalämmittimellä ON oltava erillinen virransyöttö ja sen ON oltava suojattu lain vaatimilla turvalaitteilla.

Varalämmittimen kapasiteetti voi vaihdella mallin mukaan. Varmista, että virransyöttö täyttää varalämmittimen kapasiteetin seuraavan taulukon mukaisesti.

Varalämmitti

men tyyppi

*6W 1~230V 3kW 13A —

VirransyöttöVaralämmitt

imen

Suurin

virrantarve

kapasiteetti

6kW 26A

(a)(b)

3N~400V 3kW 4,3A —

6kW 8,6A —

(a) Laitteisto noudattaa standardia EN/IEC61000-3-12

(eurooppalainen/kansainvälinen tekninen standardi, joka asettaa julkisiin pienjännitejärjestelmiin liitettyjen laitteiden, joiden vaihekohtainen tulovirta on >16A ja ≤75A, tuottamien yliaaltovirtojen rajat).

(Ω)

max

—

Erityismaininta sulakkeista:

Erityismaininta liittimistä:

Edellä olevan taulukon mukaisesti liitinten X6M ja X7M kytkennät on vaihdettava varalämmittimen määrittämistä varten. Katso seuraavaa kuvaa muistutuksena liitinten käsittelystä.

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

7 Asennus

K1M K2MK2M

1 3 5 13

2 4 6 14

K5M

1 3 5 13

2 4 6 14

1 3 5 13

2 4 6 14

X1M

X3M

1 3452

1 9876 10

1112

X2M

X5M

X15M

F1B

3 Kiinnitä kaapeli nippusiteillä nippusiteiden kiinnikkeisiin.

TIETOJA

Lisätietoja varalämmittimen tyypeistä ja varalämmittimen määrittämisestä voit katsoa sisäyksikön asennusoppaan luvusta "Määritys".

Varalämmittimen kytkennän aikana johdot voidaan kytkeä väärin. Mahdollisia väärin kytkettyjä johtoja varten on suositeltavaa mitata lämmitinelementtien vastusarvo. Riippuen varalämmittimen eri tyypeistä myös seuraavat vastusarvot (katso taulukko) tulisi mitata. Mittaa AINA resistanssi kontaktoripidikkeistä K1M, K2M ja K5M.

3/6kW

1~230V

K1M/1 K5M/13 52,9 Ω ∞

K1M/3 105,8 Ω 105,8 Ω

K1M/5 158,7 Ω 105,8 Ω K1M/3 K1M/5 52,9 Ω 105,8 Ω K2M/1 K5M/13 26,5 Ω ∞

K2M/3 ∞ 52,9 Ω

K2M/5 ∞ 52,9 Ω K2M/3 K2M/5 52,9 Ω 52,9 Ω K1M/5 K2M/1 132,3 Ω ∞

Esimerkkivastus kohtien K1M/1 ja K5M/13 välillä:

3/6kW

3N~400V

HUOMIOITAVAA

Korkeajännite- ja matalajännitejohtojen välillä tulisi olla vähintään 50mm.

TIETOJA

▪ Katso lisätietoja liitännöistä johdotuskaaviosta.

▪ Käytä moniydinkaapeleita.

7.11 Ulkoyksikön asennuksen viimeistely

7.11.1 Ulkoyksikön asennuksen viimeistely

1 Eristä ja kiinnitä kylmäaineputki ja yhteiskytkentäjohto

seuraavasti:

a Kaasuputki b Kaasuputken eristys c Yhteiskytkentäjohto d Nesteputki e Nesteputken eristys

f Eristysnauha

2 Asenna huoltokansi.

7.10.20 Varalämmittimen liittäminen sisäyksikköön

1 Liitä varalämmittimen liittimet X15M/1+2 sisäyksikön liittimiin

X5M/11+12.

2 Liitä varalämmittimen liittimet X15M/6+7+8+9+10 sisäyksikön

liittimiin X3M/1+2+3+4+5.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

7.11.2 Ulkoyksikön sulkeminen

1 Sulje kytkinrasian kansi.

2 Sulje huoltokansi.

HUOMIOITAVAA

Kun suljet ulkoyksikön kantta, varmista, että kiristysmomentti EI ylitä arvoa 4,1N•m.

7.12 Sisäyksikön asennuksen viimeistely

7.12.1 Kaukosäätimen kannen kiinnittäminen sisäyksikköön

1 Varmista, että etupaneeli on irrotettu sisäyksiköstä. Katso

"7.2.3Sisäyksikön avaaminen"sivulla29.

2 Aseta käyttöliittymän kansi saranoihin.

Asentajan viiteopas

8 Määritykset

A1P

X10A

345

H JS T

3 Kiinnitä etupaneeli sisäyksikköön.

7.12.2 Sisäyksikön sulkeminen

1 Sulje kytkinrasian kansi.

2 Asenna ylälevy takaisin.

3 Asenna etupaneeli takaisin.

HUOMIOITAVAA

Kun suljet sisäyksikön kantta, varmista, että kiristysmomentti EI ylitä arvoa 4,1N•m.

7.13 Varalämmittimen asennuksen viimeistely

7.13.1 Varalämmittimen sulkeminen

1 Sulje kytkinrasian kansi.

2 Sulje etulevy.

Tapa Kuvaus

Määrittäminen PCmääritysohjelman kautta

TIETOJA

Kun asentajan asetuksia muutetaan, käyttöliittymä pyytää vahvistusta. Kun vahvistus on suoritettu, näyttö SAMMUU hetken kuluttua ja varattu-ilmoitus näkyy usean sekunnin ajan.

Asetusten käyttäminen – taulukoiden selite

Voit käyttää asentajan asetuksia kahdella eri tavalla. Kuitenkaan kaikki asetukset EIVÄT ole käytettävissä molemmilla tavoilla. Tällöin vastaavat taulukon sarakkeet ovat merkitty tässä taulukossa merkinnällä Ei saatavilla.

Asetusten käyttäminen navigointikohteiden kautta valikkorakenteessa.

Asetusten käyttäminen koodin kautta asetusten yleiskuvauksessa.

Katso myös:

▪ "Asentajan asetusten käyttö"sivulla49

▪ "8.5Valikkorakenne: Asentajan asetusten yleiskuvaus"sivulla71

Voit valmistella määritykset tietokoneella ennen asennuspaikalle menoa ja ladata määritykset järjestelmään PCmääritysohjelmalla myöhemmin.

Katso myös "8.1.1PC-kaapelin liittäminen

kytkinrasiaan"sivulla48.

Tapa Taulukon sarake

Koodi

8.1.1 PC-kaapelin liittäminen kytkinrasiaan

Edellytys: EKPCCAB -sarja vaaditaan.

1 Liitä kaapeli tietokoneen USB-liitäntään.

2 Kytke kaapelin liitin sisäyksikön kytkinrasian liitäntään X10A

kohdassa A1P.

8 Määritykset

8.1 Yleiskuvaus: Määritykset

Tämä luku kuvaa, mitä järjestelmän määrittämistä varten on tiedettävä ja tehtävä asennuksen jälkeen.

Miksi

Jos ET määritä järjestelmää oikein, se EI välttämättä toimi odotetusti. Määritykset vaikuttavat seuraaviin asioihin:

▪ Ohjelmiston laskut

▪ Se, mitä voit nähdä ja tehdä käyttöliittymällä

Miten

Voit käyttää määrittää järjestelmän kahdella eri tavalla.

Tapa Kuvaus

Määrittäminen käyttöliittymän kautta

Ensimmäinen kerta – apuohjelma. Kun kytket käyttöliittymän PÄÄLLE ensimmäistä kertaa (sisäyksikön kautta), apuohjelma auttaa sinua määrittämään järjestelmän.

Jälkeenpäin. Voit tarvittaessa tehdä muutoksia määrityksiin myöhemmin.

3 Kiinnitä erityisesti huomiota liittimen asentoon!

HUOMIOITAVAA

Toinen kaapeli on jo liitetty kohtaan X10A. Jotta voit liittää PC-kaapelin kohtaan X10A, irrota väliaikaisesti toinen kaapeli. ÄLÄ unohda liittää sitä takaisin jälkikäteen.

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

8.1.2 Yleisimpien kommenttien käyttö

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Yleisasetukset

Vahvista Säädä Selaa

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Yleisasetukset

Vahvista

Säädä

Selaa

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Yleisasetukset

Vahvista

Säädä

Selaa

Asentajan asetukset

Järjestelmä käynnistyy uudelleen.

Vahvista Säädä

Peruuta

15:10

U5: Autom. os.

Paina 4 s jatkaaksesi

Synkronisointi

Eroavia tietoja havaittu. Valitse toiminto:

Lähetä tiedot

Vahvista

Säädä

Asentajan asetusten käyttö

1 Aseta käyttäjän lupatasoksi Asentaja.

2 Mene kohtaan [A]: > Asentajan asetukset.

Yleisasetusten käyttö

1 Aseta käyttäjän lupatasoksi Asentaja.

2 Mene kohtaan [A.8]: > Asentajan asetukset >

Yleisasetukset.

Käyttäjän lupatason asettaminen tasolle Asentaja

1 Aseta käyttäjän lupatasoksi Edis. loppukäy..

2 Mene kohtaan [6.4]: > Tiedot > Käyttäjän lupataso.

3 Paina painiketta yli 4sekunnin ajan.

Tulos: Kotisivuilla näkyy.

4 Jos ET paina mitään painiketta yli 1 tuntiin tai painat -

painiketta uudelleen yli 4 sekunnin ajan, asentajan lupatasoksi tulee uudelleen Loppukäyttäjä.

Käyttäjän lupatason asettaminen tasolle Edistynyt loppukäyttäjä

1 Siirry päävalikkoon tai mihin tahansa alivalikkoon: .

2 Paina painiketta yli 4sekunnin ajan.

Tulos: Käyttäjän lupatasoksi tulee Edis. loppukäy.. Lisätietoja

näytetään ja valikon nimeen lisätään “+”. Käyttäjän lupatasona pysyy Edis. loppukäy., kunnes toisin asetetaan.

Käyttäjän lupatason asettaminen tasolle Loppukäyttäjä

1 Paina painiketta yli 4sekunnin ajan.

Tulos: Käyttäjän lupatasoksi tulee Loppukäyttäjä. Käyttöliittymä

palaa oletusaloitusnäyttöön.

Yleiskuvausasetusten mukauttaminen Esimerkki: Muuta [1‑01] asetuksesta 15 asetukseen 20.

1 Mene kohtaan [A.8]: > Asentajan asetukset >

Yleisasetukset.

2 Siirry asetuksen ensimmäisen osan vastaavaan näyttöön

painamalla painikkeita ja .

TIETOJA

Ylimääräinen 0-numero lisätään asetuksen ensimmäiseen osaan, kun käytät koodia yleiskuvausasetuksissa.

Esimerkki: [1‑01]: “1” muuttuu muotoon hydropiirilevyn yläpuolella “01”.

8 Määritykset

5 Toista edelliset vaiheet, jos muita asetuksia on muokattava.

6 Paina vahvistaaksesi parametrin muokkaus.

7 Vahvista asetukset painamalla asentajan asetusvalikossa .

Tulos: Järjestelmä käynnistyy uudelleen.

8.1.3 Järjestelmäasetusten kopioiminen ensimmäisestä kaukosäätimestä toiseen

Jos toinen kaukosäädin on liitetty, asentajan on ensin suoritettava seuraavat ohjeet 2 kaukosäätimen oikeaa määritystä varten.

Tämä toimenpide tarjoaa myös mahdollisuuden kopioida kieliasetukset yhdestä kaukosäätimestä toiseen, esimerkiksi kaukosäätimestä EKRUCBL2 kaukosäätimeen EKRUCBL1.

1 Kun virta kytketään päälle ensimmäistä kertaa, molemmissa

kaukosäätimissä näkyy:

2 Paina -painiketta 4 sekunnin ajan siinä kaukosäätimessä,

jossa haluat suorittaa apuohjelman. Tämä kaukosäädin on nyt pääkaukosäädin.

TIETOJA

Apuohjelman aikana toisessa kaukosäätimessä näkyy Varattu EIKÄ sitä voi käyttää.

3 Apuohjelma neuvoo sinua.

4 Järjestelmän oikeaa käyttöä varten molempien kaukosäätimien

paikallisten tietojen on oltava samat. Jos näin EI ole, molemmissa kaukosäätimissä näkyy:

3 Siirry asetuksen vastaavaan toiseen osaan painamalla

painikkeita ja .

Tulos: Mukautettu arvo on nyt korostettu.

4 Muokkaa arvoa painamalla painikkeita ja .

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

5 Valitse haluttu toiminto:

▪ Lähetä tiedot: käyttämäsi kaukosäädin sisältää oikeat tiedot

ja toisen kaukosäätimen tiedot korvataan.

▪ Vast. tiedot: käyttämäsi kaukosäädin EI sisällä oikeita tietoja

ja ne korvataan toisen kaukosäätimen tiedoilla.

6 Kaukosäädin pyytää vahvistusta, että haluat varmasti jatkaa.

Asentajan viiteopas

8 Määritykset

Aloita kopiointi

Haluatko varmasti aloittaa kopiointitoiminnon?

Peruuta

Vahvista Säädä

Kieli

Haluttu kieli

Vahvista Säädä

1 2013

Tam

Vahvista Säädä Selaa

Päivämäärä

Mikä päivämäärä on?

00 : 00

Mikä kellonaika on?

Aika

Vahvista

Säädä

Selaa

A.2 1

Selaa

Valitse

Järjestelmän kaavio

Vakio

Lisävarusteet Kapasiteetit Vahvista kaavio

Vahvista kaavio

Vahvista järjestelmän kaavio. Järjestelmä käynnistyy uudelleen ja on valmis alkuasetuksia varten.

Peruuta

Vahvista

Säädä

7 Vahvista valinta näytöllä painamalla , jolloin kaikki tiedot

(kielet, ajastimet jne.) synkronoidaan valitusta kaukosäätimestä toiseen.

TIETOJA

▪ Kopioinnin aikana kumpikaan kaukosäädin EI ole

käytettävissä.

▪ Kopioinnissa voi kestää jopa 90 minuuttia.

▪ On suositeltavaa vaihtaa asentajan asetuksia tai

yksikön kokoonpanoa pääkaukosäätimestä. Jos ei, voi kestää jopa 5 minuuttia ennen kuin nämä muutokset näkyvät valikkorakenteessa.

8 Järjestelmä on nyt valmis käytettäväksi 2 kaukosäätimellä.

8.1.4 Kieliasetuksen kopioiminen ensimmäisestä kaukosäätimestä toiseen

Katso "8.1.3 Järjestelmäasetusten kopioiminen ensimmäisestä

kaukosäätimestä toiseen"sivulla49.

8.1.5 Apuohjelma: Aseta järjestelmän kaavio ensimmäisen käynnistyksen jälkeen

Kun järjestelmä kytketään ensimmäistä kertaa päälle, kaukosäädin opastaa tekemään alkuasetukset:

▪ kieli,

▪ päivämäärä,

▪ aika,

▪ järjestelmän kaavio.

Kun vahvistat järjestelmän kaavion, voit jatkaa järjestelmän asennusta ja käyttöönottoa.

1 Kun virta kytketään päälle, apuohjelma käynnistyy kielen

asetukseen, jos järjestelmän kaaviota EI ole vielä vahvistettu.

2 Aseta nykyinen päivämäärä ja aika.

3 Aseta järjestelmän kaavioasetukset: Vakio, Lisävarusteet,

Kapasiteetit. Katso lisätietoja kohdasta

"8.2Perusmääritykset"sivulla50.

4 Valitse määrityksen jälkeen Vahvista kaavio ja paina .

5 Kaukosäädin valmistelee itsensä uudelleen ja voit jatkaa

asennusta asettamalla muut tarvittavat asetukset ja ottaa järjestelmän käyttöön.

Kun asentajan asetuksia muutetaan, järjestelmä pyytää vahvistusta. Kun vahvistus on suoritettu, näyttö sammuu hetken kuluttua ja varattu-ilmoitus näkyy usean sekunnin ajan.

8.2 Perusmääritykset

8.2.1 Apuohjelma: Kieli / päivämäärä ja aika

# Koodi Kuvaus

[A.1] Ei saatavilla Kieli [1] Ei saatavilla Päivämäärä ja aika

8.2.2 Apuohjelma: Vakio

Varalämmittimen määritykset

Valinnainen varalämmitin soveltuu liitettäväksi useimpiin eurooppalaisiin sähköverkkoihin. Laitteistokokoonpanon lisäksi verkkotyyppi ja releasetus on asetettava kaukosäätimestä.

# Koodi Kuvaus

[A.2.1.4] [E-03] Varalämmittimen vaiheet:

▪ 0 (oletus)

▪ 1

▪ 2

[A.2.1.5] [5-0D] Varaläm. tyyppi:

▪ 1 (1P,(1/1+2)): 6kW 1~230V (*6W)

▪ 4 (3PN,(1/2)): 6kW 3N~400V (*6W)

Asentajan viiteopas

Releasetus

Releasetus Varalämmittimen toiminta

Jos varalämmittimen vaihe 1 on aktiivinen:

1/1+2 Rele 1 päällä Releet 1+2 päällä 1/2 Rele 1 päällä Rele 2 päällä

Tilanlämmityksen asetukset

Järjestelmä voi lämmittää tilaa. Sovellustyypistä riippuen tilanlämmityksen asetukset on tehtävä vastaavasti.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

Jos varalämmittimen vaihe 2 on aktiivinen:

4P449975-1 – 2016.06

8 Määritykset

# Koodi Kuvaus

[A.2.1.7] [C-07] Yks. ohjaus:

▪ 0 (Lvl:n ohjaus): Yksikön toiminta

pohjautuu lähtöveden lämpötilaan riippumatta todellisesta huonelämpötilasta ja/tai huoneen lämmitys- tai jäähdytystarpeesta.

▪ 1 (Ulk. hl:n ohj.): Yksikön toiminta

päätetään ulkoisella termostaatilla tai vastaavalla (esim. lämpöpumpun konvektorilla).

▪ 2 (Hl:n ohjaus): Yksikön toiminta

päätetään käyttöliittymän ympäristön lämpötilan perusteella.

[A.2.1.B] Ei

saatavilla

Vain kun käytössä on 2kaukosäädintä (1 asennettu huoneeseen, 1 asennettu sisäyksikköön):

▪ a: Yksikössä

▪ b: Huoneessa huonetermostaattina

Ohjaimen sijainti:

▪ Yksikössä: toinen kaukosäädin

asetetaan automaattisesti tilaan Huoneessa ja jos hl:n ohjaus on asetettu toimimaan huonetermostaattina.

▪ Huoneessa (oletus): toinen

kaukosäädin asetetaan automaattisesti tilaan Yksikössä ja jos hl:n ohjaus on asetettu toimimaan huonetermostaattina.

# Koodi Kuvaus

[A.2.1.8] [7-02] Järjestelmä voi antaa lähtöveden

korkeintaan 2 vesilämpötila-alueelle. Määrityksen aikana on asetettava vesialueiden määrä.

Lvl-alueiden määrä:

▪ 0 (1 lvl-alue) (oletus): Vain 1

lähtöveden lämpötila-alue. Tätä aluetta kutsutaan päälähtöveden lämpötila-alueeksi.

▪ a: Pää-LVL-alue

jatkuu >>

# Koodi Kuvaus

[A.2.1.8] [7-02] << jatkoa

▪ 1 (2 lvl-aluetta): 2 lähtöveden

lämpötila-aluetta. Aluetta, jossa on alhaisin lähtöveden lämpötila (lämmityksessä), kutsutaan päälähtöveden lämpötila-alueeksi. Aluetta, jossa on korkein lähtöveden lämpötila (lämmityksessä), kutsutaan lisälähtöveden lämpötila-alueeksi. Käytännössä päälähtöveden lämpötila-alue koostuu suurempikuormaisista lämmönluovuttajista ja sekoitusasemasta, joka on asennettu halutun lähtöveden lämpötilan saavuttamista varten.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

▪ a: Lisä-LVL-alue

▪ b: Pää-LVL-alue

Asentajan viiteopas

8 Määritykset

b c

a b

g b

b c

# Koodi Kuvaus

[A.2.1.9] [F-0D] Kun tilanlämmityksen hallinta on kytketty

pois päältä kaukosäätimestä, pumppu on aina pois päältä. Kun tilanlämmityksen hallinta on päällä, voit valita halutun pumpun käyttötilan (soveltuu vain tilanlämmityksen aikana)

Pumpun käyttötila:

▪ 0 (Jatkuva): Jatkuva pumpun toiminta,

riippumatta siitä, onko termostaatti PÄÄLLÄ vai POIS päältä. Huomaa: jatkuva pumpun toiminta vaatii enemmän energiaa kuin pumpun näyte- tai pyyntökäyttö.

▪ a: Tilanlämmityksen hallinta

(kaukosäädin)

▪ b: POIS

▪ c: Päällä

▪ d: Pumpun toiminta

jatkuu >>

# Koodi Kuvaus

[A.2.1.9] [F-0D] << jatkoa

▪ 1 (Otos) (oletus): Pumppu on päällä,

kun on tilanlämmitystarve ja lähtöveden lämpötila EI ole vielä saavuttanut haluttua lämpötilaa. Kun termostaatti on pois päältä, pumppu toimii 5minuutin välein tarkistaakseen veden lämpötilan ja vaatii tarvittaessa lämmitystä. Huomaa: Näyte EI ole saatavilla ulkoisen huonetermostaatin hallinnassa tai huonetermostaatin hallinnassa.

▪ a: Tilanlämmityksen hallinta

(kaukosäädin)

▪ b: POIS

▪ c: Päällä

▪ d: Lähtöveden lämpötila

▪ e: Todellinen

▪ f: Haluttu

▪ g: Pumpun toiminta

jatkuu >>

# Koodi Kuvaus

[A.2.1.9] [F-0D] << jatkoa

▪ 2 (Pyyntö): Pumpun toiminta perustuu

pyyntöön. Esimerkki: Huonetermostaatin käyttö luo termostaatin PÄÄLLÄ/POIS-tilan. Kun sellaista tarvetta ei ole, pumppu on POIS PÄÄLTÄ. Huomaa: Pyyntö EI ole saatavilla lähtöveden lämpötilan hallinnassa.

▪ a: Tilanlämmityksen hallinta

(kaukosäädin)

▪ b: POIS

▪ c: Päällä

▪ d: Lämmitystarve (ulkoisesta HT:sta

tai HT:sta)

▪ e: Pumpun toiminta

8.2.3 Apuohjelma: Asetukset

Kuuman veden asetukset

Seuraavat asetukset on tehtävä vastaavasti.

TIETOJA

Jos valinnaista varalämmitintä ei ole asennettu, [E‑05] on asetettava tilaan 1. Muuten näytetään virhekoodi (UA-17).

# Koodi Kuvaus

[A.2.2.1] [E-05] Kuumavesikäyttö:

Voiko järjestelmä valmistaa kuumaa vettä?

▪ 0 (Ei): EI asennettu.

▪ 1 (Kyllä) (oletus): Asennettu.

Kuumavesivaraaja on asennettu oletuksena. ÄLÄ muuta tätä asetusta.

[A.2.2.3] [E-07] Kuuman veden valmistelun aikana

sähköinen lämmitin voi avustaa lämpöpumppua, jotta kuuma vesi voidaan valmistella korkeisiinkin haluttuihin lämpötiloihin.

Kuumavesis. läm:

▪ 2 (Tyyppi 3) (oletus):

Legioonalaistautia estävää lämmitintä käytetään myös desinfioinnin aikana.

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

8 Määritykset

c f

d f

e g

# Koodi Kuvaus

[A.2.2.A] [D-02] Sisäyksikköön on mahdollista liittää

erikseen hankittava kuumavesipumppu (päällä/pois-tyyppinen). Kaukosäätimen asennuksesta ja määrityksistä riippuen sen toiminta erotetaan.

Kuumavesipumppu:

▪ 0 (Ei) (oletus): EI asennettu.

▪ 1 (Toiss. paluu): Asennettu välitöntä

hanasta tulevaa kuumaa vettä varten. Loppukäyttäjä asettaa käyttöajan (viikoittainen ajastin), jolloin kuumavesipumpun tulisi toimia. Tämän pumpun hallinta on mahdollista sisäyksikön avulla.

▪ 2 (Desinf. shuntti): Asennettu

desinfiointia varten. Se on käynnissä, kun kuumavesivaraajan desinfiointitoiminto on käynnissä. Lisäasetuksia ei tarvita.

▪ 3 (Kiertopumppu): Asennettu säiliön

esilämmitykseen. Vaaditaan ilman varalämmitintä: EHBH_CBV. Käynnissä, kun kuumavesivaraajaa esilämmitetään. Lisäasetuksia ei tarvita.

▪ 4 (Kp ja desinf.sh): 2:n ja 3:n

yhdistelmä. Se on käynnissä, kun kuumavesivaraajan desinfiointitoiminto on käynnissä tai kun kuumavesivaraajaa esilämmitetään. Lisäasetuksia ei tarvita.

Katso seuraavia kuvia.

Kuumavesipumpun asennustarkoitus…

Välitön kuuma vesi Desinfiointi/säiliön

esilämmitys

a Sisäyksikkö

b Säiliö

c Kuumavesipumppu (ei sisälly toimitukseen)

d Lämmitinelementti (ei sisälly toimitukseen)

e Takaiskuventtiili (erikseen hankittava)

f Suihku (ei sisälly toimitukseen)

g Kylmä vesi

Termostaatit ja ulkoiset anturit

HUOMIOITAVAA

Katso "5Käyttökohdeohjeita"sivulla11.

# Koodi Kuvaus

[A.2.2.4] [C-05] Kontaktityyppi, pää

Ulkoisen huonetermostaatin hallinnassa on asetettava valinnaisen huonetermostaatin tai lämpöpumpun konvektorin kontaktityyppi päälähtöveden lämpötila-alueelle. Katso

"5Käyttökohdeohjeita"sivulla11.

▪ 1 (Termos. ON/OFF): Liitetty ulkoinen

huonetermostaatti tai lämpöpumpun konvektori lähettää lämmitystarpeen sisäyksikköön (X2M/1). Valitse tämä arvo liitettäessä lämpöpumpun konvektoriin (FWXV).

▪ 2 (L/J-pyyntö) (oletus): Liitetty ulkoinen

huonetermostaatti lähettää lämmitystarpeen ja on liitetty digitaaliseen tuloon (varattu päälähtöveden lämpötila-alueelle) sisäyksikössä (X2M/1). Valitse tämä arvo liitettäessä langalliseen (EKRTWA) tai langattomaan (EKRTR1) huonetermostaattiin.

[A.2.2.5] [C-06] Kontaktityyppi, lisä

Kun ulkoisen huonetermostaatin hallinnassa on 2 lähtöveden lämpötilaaluetta, lisälähtöveden lämpötila-alueen valinnaisen huonetermostaatin tyyppi on asetettava. Katso

"5Käyttökohdeohjeita"sivulla11.

▪ 1 (Termos. ON/OFF): Katso

Kontaktityyppi, pää. Liitetty sisäyksikköön (X2M/1a).

▪ 2 (Kontaktityyppi, pää) (oletus): Katso

L/J-pyyntö. Liitetty sisäyksikköön (X2M/1a).

[A.2.2.B] [C-08] Ulkoinen anturi

Kun valinnainen ulkolämpötila-anturi on liitetty, anturin tyyppi on asetettava. Katso "5Käyttökohdeohjeita"sivulla11.

▪ 0 (Ei) (oletus): EI asennettu.

Kaukosäätimen ja sisäyksikön termistoreja käytetään mittaukseen.

▪ 1 (Ulkoanturi): Asennettu. Ulkoanturia

käytetään ulkolämpötilan mittaamiseen. Huomaa: Joitakin toimintoja varten käytetään ulkoyksikön lämpötila-anturia.

▪ 2 (Huoneanturi): Asennettu.

Kaukosäätimen lämpötila-anturia EI käytetä enää. Huomaa: Tällä arvolla on merkitys vain huonetermostaatin hallinnassa.

Digitaalinen I/O-piirilevy

Näiden asetusten muuttamista tarvitaan vain silloin, kun valinnainen digitaalinen I/O-piirilevy on asennettu. Digitaalisessa I/O-piirilevyssä on useita toimintoja, jotka on määritettävä. Katso

"5Käyttökohdeohjeita"sivulla11.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

8 Määritykset

# Koodi Kuvaus

[A.2.2.6.1] [C-02] Ulk. vläm.läh.

Näyttää, suoritetaanko tilanlämmitys myös muulla lämmönlähteellä kuin järjestelmällä.

▪ 0 (Ei) (oletus): EI asennettu.

▪ 1 (Bivalenttinen): Asennettu.

Apukuumavesivaraaja (kaasukattila, öljykattila) toimii, kun ulkolämpötila on alhainen. Bivalenttisen käytön aikana lämpöpumppu sammutetaan. Aseta tämä arvo, jos apukuumavesivaraajaa käytetään. Katso

"5Käyttökohdeohjeita"sivulla11.

[A.2.2.6.2] [D-07] Aurinkosarja

Koskee vain mallia EHBH. Osoittaa lämmitetäänkö kuumavesivaraajaa myös aurinkopaneeleilla.

▪ 0 (Ei) (oletus): EI asennettu.

▪ 1 (Kyllä): Asennettu.

Kuumavesivaraaja voidaan lämmittää – lämpöpumpun lisäksi – myös aurinkopaneeleilla. Aseta tämä arvo, jos aurinkopaneeleita on asennettu. Katso

"5Käyttökohdeohjeita"sivulla11.

[A.2.2.6.3] [C-09] Hälytyslähtö

Osoittaa hälytyslähdön logiikan digitaalisessa I/O-piirilevyssä toimintahäiriön aikana.

▪ 0 (Tav. auki) (oletus): Hälytyslähtöön

kytketään virta, kun hälytys tapahtuu. Kun tämä asetus asetetaan, toimintahäiriön ja yksikön virtahäiriön tunnistamisen välille tehdään ero.

▪ 1 (Tav. kiinni): Hälytyslähtöön EI

kytketä virtaa, kun hälytys tapahtuu. Tämän asentajan asetuksen avulla voidaan tehdä ero hälytyksen tunnistuksen ja virtakatkon tunnistuksen välillä.

Katso myös seuraavaa taulukkoa (hälytyslähtölogiikka).

[A.2.2.6.4] [F-04] Alalevyn lämmitin

Koskee vain mallia EHVH11+16. Osoittaa, onko ulkoyksikköön asennettu valinnainen alalevyn lämmitin. Tässä tapauksessa alalevyn lämmittimeen tulee virta sisäyksiköstä.

▪ 0 (Ei) (oletus): EI asennettu.

▪ 1 (Kyllä): Asennettu. Huomaa: Jos

tämä arvo asetetaan, digitaalisen I/Opiirilevyn lähtöä ei voida käyttää tilanlämmityksen lähtönä. Katso

"5Käyttökohdeohjeita"sivulla11.

Hälytyslähtölogiikka

[C-09] Hälytys Ei hälytystä Ei

virransyöttöä

yksikköön

0 (oletus) Suljettu lähtö Avoin lähtö Avoin lähtö 1 Avoin lähtö Suljettu lähtö

Tarvepiirilevy

Tarvepiirilevyn avulla otetaan käyttöön virrankulutuksen hallinta digitaalisilla tuloilla. Katso "5Käyttökohdeohjeita"sivulla11.

# Koodi Kuvaus

[A.2.2.7] [D-04] Tarvepiirilevy

Koskee vain mallia EHVH04+08. Osoittaa onko valinnainen tarvepiirilevy asennettu.

▪ 0 (Ei) (oletus)

▪ 1 (Virranhallinta)

Energiamittaus

Kun energiamittaus suoritetaan ulkoisilla virtamittareilla, määritä asetukset seuraavasti. Valitse kunkin virtamittarin pulssitaajuuslähtö virtamittarien teknisten ominaisuuksien mukaan. On mahdollista liittää virtamittareita, joissa on eri pulssitaajuudet (korkeintaan 2). Kun käytössä on vain 1 virtamittari tai ei yhtään virtamittaria, valitse Ei osoittamaan, että vastaavaa pulssituloa EI käytetä.

# Koodi Kuvaus

[A.2.2.8] [D‑08] Valinnainen ulkoinen kWh-mittari1:

▪ 0 (Ei): EI asennettu

▪ 1: Asennettu (0,1pulssi/kWh)

▪ 2: Asennettu (1pulssi/kWh)

▪ 3: Asennettu (10pulssi/kWh)

▪ 4: Asennettu (100pulssi/kWh)

▪ 5: Asennettu (1000pulssi/kWh)

[A.2.2.9] [D-09] Valinnainen ulkoinen kWh-mittari2:

▪ 0 (Ei): EI asennettu

▪ 1: Asennettu (0,1pulssi/kWh)

▪ 2: Asennettu (1pulssi/kWh)

▪ 3: Asennettu (10pulssi/kWh)

▪ 4: Asennettu (100pulssi/kWh)

▪ 5: Asennettu (1000pulssi/kWh)

8.2.4 Apuohjelma: Kapasiteetit (energiamittaus)

Kaikkien sähkölämmittimien kapasiteetit on asetettava energiamittausta ja/tai virrankulutuksen hallintaa varten oikeaa toimintaa varten. Kun kunkin lämmittimen resistanssiarvoa mitataan, voit asettaa tarkan lämmitinkapasiteetin, jolloin energiatiedoista saadaan tarkemmat.

# Koodi Kuvaus

[A.2.3.1] [6-02] Legioonalaistautia estävä lämmitin:

Legioonalaistautia estävän lämmittimen kapasiteetti nimellisjännitteellä. Oletus: 2,4kW.

Alue: 0~10kW (porrastus 0,2kW)

[A.2.3.2] [6-03] Varaläm.: vaihe 1: Varalämmittimen

ensimmäisen vaiheen teho nimellisjännitteellä. Oletus: 3kW.

Alue: 0~10kW (porrastus 0,2kW)

[A.2.3.3] [6-04] Varaläm.: vaihe 2: Varalämmittimen

toisen ja ensimmäisen vaiheen tehoerotus nimellisjännitteellä. Oletus: 3kW.

Alue: 0~10kW (porrastus 0,2kW)

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

8 Määritykset

[1-03]

[1-02]

[1-00] [1-01]

# Koodi Kuvaus

[A.2.3.6] [6-07] Alalevyn lämmitin: Koskee vain

valinnaista alalevyn lämmitintä (EKBPHTH16A). Valinnaisen alalevyn lämmittimen kapasiteetti nimellisjännitteellä. Oletus: 0W.

Alue: 0~200W (porrastus 10W)

8.2.5 Tilanlämmityksen hallinta

Tässä luvussa kuvataan perusasetukset, jotka vaaditaan järjestelmän tilanlämmityksen määrittämiseen. Säästä riippuvat asentajan asetukset määrittävät yksikön säästä riippuvan toiminnan parametrit. Kun säästä riippuva toiminta on käytössä, veden lämpötila määritetään automaattisesti ulkolämpötilan mukaan. Alhaiset ulkolämpötilat johtavat lämpimämpään veteen ja päinvastoin. Säästä riippuvan käytön aikana käyttäjä voi nostaa tai laskea veden tavoitelämpötilaa korkeintaan 5°C.

Katso käyttäjän viiteoppaasta ja/tai käyttöoppaasta lisätietoja tästä toiminnosta.

Lähtöveden lämpötila: Pääalue

# Koodi Kuvaus

[A.3.1.1.1] Ei

saatavilla

# Koodi Kuvaus

[A.3.1.1.1] Ei

saatavilla

Lvl:n ap-tila:

▪ Absoluuttinen

Haluttu lähtöveden lämpötila on:

▪ säästä RIIPPUMATON (eli EI riipu

ulkolämpötilasta)

▪ ajaltaan kiinteä (eli EI ajastettu)

▪ Säästä riippuva (oletus): Haluttu

lähtöveden lämpötila on:

▪ säästä riippuva (eli riippuu

ulkolämpötilasta)

▪ ajaltaan kiinteä (eli EI ajastettu)

jatkuu >>

<< jatkoa

▪ Abs. + ajastin: Haluttu lähtöveden

lämpötila on:

▪ säästä RIIPPUMATON (eli EI riipu

ulkolämpötilasta)

▪ ajastimen mukainen. Ajastetut

toiminnot koostuvat joko esiasetetuista tai mukautetuista halutuista muutostoiminnoista.

Huomaa: Tämä arvo voidaan asettaa vain lähtöveden lämpötilan hallinnasta.

▪ Sää + ajastin: Haluttu lähtöveden

lämpötila on:

▪ säästä riippuva (eli riippuu

ulkolämpötilasta)

▪ ajastimen mukainen. Ajastimen

toiminnot koostuvat joko esiasetetuista tai mukautetuista halutun lähtöveden lämpötiloista.

Huomaa: Tämä arvo voidaan asettaa vain lähtöveden lämpötilan hallinnasta.

# Koodi Kuvaus

[7.7.1.1] [1-00]

Aseta säästä riippuva lämmitys:

[1-01]

[1-02]

[1-03]

▪ Tt: Lähtöveden kohdelämpötila (pää)

▪ Ta: Ulkolämpötila

jatkuu >>

# Koodi Kuvaus

[7.7.1.1] [1-00]

[1-01]

[1-02]

[1-03]

<< jatkoa

▪ [1-00]: Alhainen ulkolämpötila. –

40°C~+5°C (oletus: –10°C)

▪ [1-01]: Korkea ulkolämpötila.

10°C~25°C (oletus: 15°C)

▪ [1-02]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai alhaisempi kuin alhainen ulkolämpötila. [9‑01]°C~[9‑00]°C (oletus: 35°C). Huomautus: Tämän arvon tulee suurempi kuin [1-03], koska alhaisessa ulkolämpötilassa vaaditaan lämpimämpää vettä.

▪ [1-03]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai suurempi kuin korkea ulkolämpötila. [9‑01]°C~min(45, [9‑00])°C (oletus: 25°C). Huomautus: Tämän arvon tulee pienempi kuin [1-02], koska korkeassa ulkolämpötilassa ei vaadita niin lämmintä vettä.

Lähtöveden lämpötila: Lisäalue

Soveltuu vain, kun 2 lähtöveden lämpötila-aluetta on käytössä.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

8 Määritykset

[0-00]

[0-01]

[0-03] [0-02]

# Koodi Kuvaus

[A.3.1.2.1] Ei

saatavilla

Lvl:n ap-tila:

▪ Absoluuttinen: Haluttu lähtöveden

lämpötila on:

▪ säästä RIIPPUMATON (eli EI riipu

ulkolämpötilasta)

▪ ajaltaan kiinteä (eli EI ajastettu)

▪ Säästä riippuva (oletus): Haluttu

lähtöveden lämpötila on:

▪ säästä riippuva (eli riippuu

ulkolämpötilasta)

▪ ajaltaan kiinteä (eli EI ajastettu)

▪ Abs. + ajastin: Haluttu lähtöveden

lämpötila on:

▪ säästä RIIPPUMATON (eli EI riipu

ulkolämpötilasta)

▪ ajastimen mukainen. Ajastetut

toiminnot ovat päällä tai pois.

Huomaa: Tämä arvo voidaan asettaa vain lähtöveden lämpötilan hallinnasta.

▪ Sää + ajastin: Haluttu lähtöveden

lämpötila on:

▪ säästä riippuva (eli riippuu

ulkolämpötilasta)

▪ ajastimen mukainen. Ajastetut

toiminnot ovat päällä tai pois.

Huomaa: Tämä arvo voidaan asettaa vain lähtöveden lämpötilan hallinnasta.

# Koodi Kuvaus

[7.7.2.1] [0-00]

Aseta säästä riippuva lämmitys:

[0-01]

[0-02]

[0-03]

▪ Tt: Lähtöveden kohdelämpötila (lisä)

▪ Ta: Ulkolämpötila

jatkuu >>

# Koodi Kuvaus

[7.7.2.1] [0-00]

[0-01]

[0-02]

[0-03]

<< jatkoa

▪ [0-03]: Alhainen ulkolämpötila. –

40°C~+5°C (oletus: –10°C)

▪ [0-02]: Korkea ulkolämpötila.

10°C~25°C (oletus: 15°C)

▪ [0-01]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai alhaisempi kuin alhainen ulkolämpötila. [9‑05]°C~[9‑06]°C (oletus: 45°C). Huomautus: Tämän arvon tulee suurempi kuin [0-00], koska alhaisessa ulkolämpötilassa vaaditaan lämpimämpää vettä.

▪ [0-00]: Haluttu lähtöveden lämpötila,

kun ulkolämpötila on sama tai suurempi kuin korkea ulkolämpötila. [9‑05]°C~min(45, [9‑06])°C (oletus: 35°C). Huomautus: Tämän arvon tulee pienempi kuin [0-01], koska korkeassa ulkolämpötilassa ei vaadita niin lämmintä vettä.

Lähtöveden lämpötila: Lähteen delta-T

Tulevan ja lähtevän veden lämpötilaerotus. Yksikkö on suunniteltu tukemaan lattialämmitystoimintaa. Suositeltu lähtöveden lämpötila (käyttöliittymän kautta asetettu) lattialämmitykselle on 35°C. Siinä tilanteessa yksikköä ohjataan toteuttamaan 5°C:n lämpötilaerotus, mikä tarkoittaa, että yksikköön tuleva vesi on noin 30°C. Riippuen asennetuista sovelluksista (lämpöpatterit, lämpöpumpun konvektori, lattialämmitys) tai tilanteesta tulevan ja lähtevän veden lämpötilaerotusta voidaan muuttaa. Huomaa, että pumppu säännöstelee virtaustaan säilyttääkseen Δt:n.

# Koodi Kuvaus

[A.3.1.3.1] [9-09] Lämmitys: vaadittu lämpötilaerotus

tulevan ja lähtevän veden välillä. Alue: 3°C~10°C (porrastus 1°C; oletusarvo: 5°C).

Lähtöveden lämpötila: Modulaatio

Soveltuu vain huonetermostaatin hallinnan kanssa. Kun huonetermostaattitoimintoa käytetään, asiakkaan on asetettava haluttu huonelämpötila. Yksikkö antaa kuumaa vettä lämmönluovuttajiin ja huone lämpenee. Lisäksi haluttu lähtöveden lämpötila on määritettävä. Kun modulaatio kytketään päälle, yksikkö laskee automaattisesti halutun lähtöveden lämpötilan (esiasetettujen lämpötilojen perusteella; jos säästä riippuva -asetus on valittu, modulaatio suoritetaan haluttujen säästä riippuvien lämpötilojen pohjalta). Kun modulaatio kytketään pois päältä, voit asettaa halutun lähtöveden lämpötilan käyttöliittymästä. Lisäksi kun modulaatio on kytketty päälle, haluttua lähtöveden lämpötilaa lasketaan tai nostetaan halutun huonelämpötilan ja todellisen ja halutun huonelämpötilan erotuksen funktiona. Seurauksena on:

▪ vakaa huonelämpötila, joka vastaa tarkalleen haluttua lämpötilaa

(mukavampi)

▪ vähemmän päälle/pois-kertoja (hiljaisempi, mukavampi ja

tehokkaampi)

▪ mahdollisimman alhainen veden lämpötila, joka vastaa haluttua

lämpötilaa (tehokkaampi)

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

8 Määritykset

+[8-06]

−[8-06]

# Koodi Kuvaus

[A.3.1.1.5] [8-05] Moduloitu lvl:

▪ Ei (oletus): pois käytöstä.

Huomautus: Haluttu lähtöveden lämpötila on asetettava käyttöliittymästä.

▪ Kyllä: käytössä. Lähtöveden

lämpötila lasketaan halutun ja todellisen huonelämpötilan erotuksen mukaan. Tällöin lämpöpumpun kapasiteetti vastaa paremmin vaadittua kapasiteettia ja tuloksena on vähemmänkäynnistys-/ pysäytyskertoja, mikä tarkoittaa taloudellisempaa toimintaa. Huomautus: Haluttu lähtöveden lämpötila voidaan lukea vain käyttöliittymästä

Ei saatavilla [8-06] Lähtöveden lämpötilan

enimmäismodulaatio:

0°C~10°C (oletus: 3°C)

Vaatii modulaation olevan käytössä.

Tämä on arvo, jonka mukaan haluttua lähtöveden lämpötilaa nostetaan tai lasketaan.

TIETOJA

Kun lähtöveden lämpötilan modulaatio on käytössä, säästä riippuva käyrä on asetettava korkeammaksi kuin [8-06] ja lähtöveden lämpötilan minimiasetuspiste, joka vaaditaan huoneen mukavan asetuspisteen vakauden saavuttamiseen. Tehokkuuden lisäämiseksi modulaatio voi laskea lähtöveden asetuspistettä. Asettamalla säästä riippuvan käyrän korkeampaan sijaintiin, se ei voi laskea asetetun minimiasetuspisteen alle. Katso seuraava kuva.

8.2.6 Kuuman veden hallinta

Soveltuu vain, kun valinnainen kuumavesivaraaja on asennettu.

Halutun säiliön lämpötilan määrittäminen

Kuumaa vettä voidaan tuottaa 3 eri tavalla. Ne eroavat toisistaan siinä, miten haluttu säiliön lämpötila asetetaan ja kuinka yksikkö toteuttaa sen.

# Koodi Kuvaus

[A.4.1] [6-0D] Lämmin vesi Asetuspistetila:

▪ 0 (Vain uud.läm.): Vain

uudelleenlämmitys on sallittua.

▪ 1 (Uud.läm+ajast): Kuumavesivaraaja

lämmitetään ajastimen mukaan ja ajastettujen lämmityskiertojen välillä sallitaan uudelleenlämmitystoiminto.

▪ 2 (Vain ajastus): Kuumavesivaraaja

voidaan lämmittää VAIN ajastetusti.

Katso tarkempia tietoja kohdasta "8.3.2 Kuuman veden hallinta:

edistynyt"sivulla60.

TIETOJA

Tilanlämmityksen kapasiteettipuutteen/ mukavuusongelmien vaara on merkittävä (jos kuumaa vettä käytetään usein, tilanlämmitys keskeytyy usein ja pitkäksi aikaa), kun valitaan [6‑0D]=0 ([A.4.1] Kuuma vesi Asetuspistetila=Vain uud.läm.).

Kuuman vedenenimmäislämpötilan asetuspiste

Maksimilämpötila, jonka käyttäjät voivat valita kuumalle vedelle. Voit käyttää tätä lämpötilaa rajoittamaan kuumavesihanojen lämpötiloja.

TIETOJA

Kuumavesivaraajan desinfioinnin aikana kuuman veden lämpötila voi ylittää tämän enimmäislämpötilan.

TIETOJA

Rajoita kuuman veden enimmäislämpötilaa sovellettavan lainsäädännön mukaisesti.

# Koodi Kuvaus

[A.4.5] [6-0E] Maksimiasetuspiste

Maksimilämpötila, jonka käyttäjät voivat valita kuumalle vedelle. Voit käyttää tätä

a Säästä riippuva käyrä

b Lähtöveden lämpötilan minimiasetuspiste, joka vaaditaan

huoneen mukavan asetuspisteen vakauden saavuttamiseen.

Lähtöveden lämpötila: Lauhdutintyyppi

Soveltuu vain huonetermostaatin hallinnan kanssa. Järjestelmän

lämpötilaa rajoittamaan kuumavesihanojen lämpötilaa. Alue: 40°C~65°C (oletus: 65°C).

Enimmäislämpötilaa EI sovelleta desinfiointitoiminnon aikana. Katso desinfiointitoiminto.

veden määrä ja lämmönluovuttajien tyyppi vaikuttavat tilanlämmityksen kestoon. Tällä asetuksella voidaan kompensoida hidasta tai nopeaa lämmitysjärjestelmää lämmityksen aikana.

Huomautus: Lauhdutintyypin asetus vaikuttaa halutun lähtöveden lämpötilan maksimimodulaatioon.

Asetus on tärkeää asettaa oikein.

# Koodi Kuvaus

[A.3.1.1.7] [9-0B] Lauhdutintyyppi:

Järjestelmän reaktioaika:

▪ Nopea Esimerkki: Pieni vesimäärä

ja puhallinkonvektorit.

▪ Hidas Esimerkki: Suuri vesimäärä ja

lattialämmityssilmukat.

8.2.7 Yhteystiedot/tuen numero

# Koodi Kuvaus

[6.3.2] Ei saatavilla Numero, johon käyttäjät voivat soittaa

ongelmatilanteissa.

8.3 Edistynyt määritys/optimointi

8.3.1 Tilanlämmitystoiminto: edistynyt

Esiasetettu lähtöveden lämpötila

Voit määrittää esiasetetun lähtöveden lämpötilat:

▪ taloudellinen (osoittaa haluttua lähtöveden lämpötilaa, joka johtaa

alhaisimpaan energiankulutukseen)

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

8 Määritykset

0°C

a b

▪ mukava (osoittaa haluttua lähtöveden lämpötilaa, joka johtaa

korkeimpaan energiankulutukseen).

Esiasetettujen arvojen avulla on helppo käyttää samaa arvoa ajastimessa tai säätää haluttua lähtöveden lämpötilaa huonelämpötilan perusteella (katso modulaatio). Jos haluat myöhemmin vaihtaa arvoa, se tarvitsee tehdä VAIN yhdessä paikassa. Riippuen siitä, onko haluttu lähtöveden lämpötila säästä riippuva vai EI, haluttu muutosarvo tai absoluuttinen haluttu lähtöveden lämpötila tulisi määrittää.

HUOMIOITAVAA

Esiasetettu lähtöveden lämpötila soveltuu VAIN pääalueille, koska lisäalueiden ajastin koostuu päälle/poistoiminnoista.

HUOMIOITAVAA

Valitse esiasetetut lähtöveden lämpötilat suunnitelman ja valittujen lämmönvaihtimien mukaisesti varmistaaksesi tasapainon halutun huoneen ja lähtöveden lämpötilan välillä.

# Koodi Kuvaus

Päälähtöveden lämpötila-alueen esiasetettu lähtöveden lämpötila silloin, kun se EI ole säästä riippuva

[7.4.2.1] [8-09] Mukava (lämmitys)

[9‑01]°C~[9‑00]°C (oletus: 35°C)

[7.4.2.2] [8-0A] Eko (lämmitys)

[9‑01]°C~[9‑00]°C (oletus: 33°C)

Päälähtöveden lämpötila-alueen esiasetettu lähtöveden lämpötila (muutosarvo) silloin, kun se on säästä riippuva

[7.4.2.5] Ei

saatavilla

[7.4.2.6] Ei

saatavilla

Lämpötila-alat (lähtöveden lämpötilat)

Tämän asetuksen tarkoituksena on estää valitsemasta väärää (ts. liian kuumaa) lähtevän veden lämpötilaa. Sen avulla voidaan määrittää saatavilla olevat haluttu lämmityksen lämpötila-ala.

HUOMIOITAVAA

Jos kyseessä on lattialämmityssovellus, on tärkeää rajoittaa lähtevän veden enimmäislämpötilaa lämmityskäytössä lattialämmityslaitteiston teknisten tietojen mukaan.

Mukava (lämmitys)

–10°C~+10°C (oletus: 0°C) Eko (lämmitys)

–10°C~+10°C (oletus: –2°C)

# Koodi Kuvaus

Päälähtöveden lämpötila-alueen (=lähtöveden lämpötila-alue, jossa on alhaisin lähtöveden lämpötila lämmitystoiminnon aikana) lähtöveden lämpötila-ala

[A.3.1.1.2.2] [9-00] Maks.lämpö (lämmitys)

37°C~ riippuen ulkoyksiköstä (oletus: 55°C)

[A.3.1.1.2.1] [9-01] Min.lämpö (lämmitys)

15°C~37°C (oletus: 25°C )

Lisälähtöveden lämpötila-alueen (=lähtöveden lämpötila-alue, jossa on korkein lähtöveden lämpötila lämmitystoiminnon aikana) lähtöveden lämpötila-ala

[A.3.1.2.2.2] [9-06] Maks.lämpö (lämmitys)

37°C~ riippuen ulkoyksiköstä (oletus: 55°C)

[A.3.1.2.2.1] [9-05] Min.lämpö (lämmitys)

15°C~37°C (oletus: 25°C)

Lähtöveden lämpötilan yliasetuslämpötila

Tämä toiminto määrittää, kuinka paljon veden lämpötila voi nousta halutun lähtöveden lämpötilan yläpuolelle ennen kuin kompressori pysähtyy. Kompressori käynnistyy uudelleen, kun lähtöveden lämpötila laskee halutun lähtöveden lämpötilan alle. Tämä toiminto on käytössä VAIN lämmitystilassa.

# Koodi Kuvaus

Ei saatavilla [9-04] 1°C~4°C (oletus: 1°C)

Lähtöveden lämpötilan kompensaatio lämpötilan 0°C tienoilla

Lämmitystoiminnan aikana haluttua lähtöveden lämpötilaa nostetaan paikallisesti, kun ulkolämpötila on noin 0°C. Tämä kompensaatio voidaan valita, kun käytetään absoluuttista tai säästä riippuvaa haluttua lämpötilaa (katso seuraava kuva). Käytä tätä asetusta kompensoimaan mahdollisia rakennuksen lämpöhäviöitä sulavan jään tai lumen haihtumisesta (esimerkiksi kylmien alueiden maassa).

Esimerkki: Aseta lähtöveden vähimmäislämpötilaksi 28°C, jotta vältyt siltä, että ET pystyisi lämmittämään huonetta. Lähtöveden lämpötilan ON oltava riittävästi huonelämpötilaa lämpimämpi (lämmityksessä).

Asentajan viiteopas

HUOMIOITAVAA

▪ Kun lähtöveden lämpötila-aloja säädetään, kaikkia

haluttuja lähtöveden lämpötiloja säädetään, jotta ne ovat varmasti rajoitusten sisällä.

▪ Tasapainota haluttu lähtöveden lämpötila aina halutun

huonelämpötilan ja/tai kapasiteetin perusteella (suunnittelun ja lämmönluovuttajien valikoiman mukaan). Haluttu lähtöveden lämpötila on useiden asetusten tulos (esiasetetut arvot, muutosarvot, säästä riippuvat käyrät, modulaatio). Tämän vuoksi seurauksena voi olla liian korkea tai liian alhainen lähtöveden lämpötila, mikä johtaa liian korkeaan lämpötilaan tai kapasiteetin puutteeseen. Rajoittamalla lähtöveden lämpötila-alan riittäviin arvoihin (lämmönluovuttajan mukaan) tällaisilta tilanteilta voidaan välttyä.

a Absoluuttinen haluttu lähtöveden lämpötila b Säästä riippuva haluttu lähtöveden lämpötila

# Koodi Kuvaus

Ei saatavilla [D-03] ▪ 0 (pois käytöstä) (oletus)

▪ 1 (käytössä) L=2°C,

R=4°C (–2°C<TA<2°C)

▪ 2 (käytössä) L=4°C,

R=4°C (–2°C<TA<2°C)

▪ 3 (käytössä) L=2°C,

R=8°C (–4°C<TA<4°C)

▪ 4 (käytössä) L=4°C,

R=8°C (–4°C<TA<4°C)

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

8 Määritykset

[

9-0C

]

Lähtöveden lämpötilan enimmäismodulaatio

Soveltuu VAIN huonetermostaatin hallinnassa, kun modulaatio on käytössä. Halutun lähtöveden lämpötilan enimmäismodulaatio (=poikkeama) päätetään todellisen ja halutun huonelämpötilan erotuksen perusteella, esim. 3°C:n modulaatio tarkoittaa, että haluttua lähtöveden lämpötilaa voidaan suurentaa tai pienentää 3°C:lla. Modulaation lisäämisestä seuraa parempi suorituskyky (harvemmin päälle/pois, nopeampi lämpeneminen), mutta huomaa, että halutun lähtöveden lämpötilan ja halutun huonelämpötilan välillä ON AINA oltava tasapaino (katso suunnittelua ja lämmönluovuttajien valikoimaa).

# Koodi Kuvaus

Ei saatavilla [8-06] 0°C~10°C (oletus: 3°C)

Lämpötila-alat (huonelämpötila)

Soveltuu VAIN huonetermostaatin hallinnan kanssa. Jotta säästäisit energiaa estämällä huoneen ylilämmityksen, voit rajoittaa huonelämpötila-alaa lämmityksessä.

HUOMIOITAVAA

Kun huonelämpötila-aloja säädetään, kaikkia haluttuja huonelämpötiloja säädetään, jotta ne ovat varmasti rajoitusten sisällä.

# Koodi Kuvaus

Huonelämpötila-ala [A.3.2.1.2] [3-06] Maks.lämpö (lämmitys)

18°C~30°C (oletus: 30°C)

[A.3.2.1.1] [3-07] Min.lämpö (lämmitys)

12°C~18°C (oletus: 12°C)

antaa siirtymä. Asetuksilla voidaan kompensoida tilanteita, joissa kaukosäädintä tai ulkoista huoneanturia EI voida asentaa ihanteelliseen asennuspaikkaan (katso asennusopasta ja/tai asentajan viiteopasta).

# Koodi Kuvaus

Huonelämmön poikkeama: Kaukosäätimen anturin mittaama siirtymä todellisesta huonelämpötilasta.

[A.3.2.2] [2-0A] –5°C~5°C, porrastus 0,5°C (oletus: 0°C) Ulk. huoneanturin poik.: Soveltuu VAIN, kun ulkoinen huoneanturi

on asennettu lisävarusteena ja määritetty (katso [C-08]) [A.3.2.3] [2-09] –5°C~5°C, porrastus 0,5°C (oletus: 0°C)

Huoneen jäätymissuoja

Huoneen jäätymissuoja estää huonetta kylmenemästä liikaa. Tämä asetus toimii eri tavalla riippuen asetetusta yksikön ohjaustavasta ([C‑07]). Suorita toimet seuraavan taulukon mukaisesti:

Yksikön ohjaustapa ([C‑07]) Huoneen jäätymissuoja

Huonetermostaatin ohjaus ([C‑07]=2)

Anna huonetermostaatin pitää huoli huoneen jäätymissuojasta:

▪ Aseta [2‑06] tilaan “1”

▪ Aseta huoneen jäätymissuojan

lämpötila ([2‑05]).

Ulkoinen huonetermostaatin ohjaus ([C‑07]=1)

Anna ulkoisen huonetermostaatin pitää huoli huoneen jäätymissuojasta:

▪ Kytke päälle lähtöveden

lämpötilan kotisivu.

Lähtöveden lämpötilan ohjaus ([C‑07]=0)

Huoneen jäätymissuojaa EI taata.

Huonelämpötilan porrastus

Soveltuu VAIN huonetermostaatin hallinnassa, kun lämpötila näytetään yksiköllä°C.

HUOMIOITAVAA

Jos järjestelmä EI sisällä varalämmitintä, ÄLÄ muuta huoneen jäätymissuojan oletuslämpötilaa.

# Koodi Kuvaus

[A.3.2.4] Ei

saatavilla

Huonelämpötilan vaihe

▪ 1°C (oletus). Haluttu huonelämpötila

voidaan asettaa kaukosäätimestä 1°C:n välein.

▪ 0,5°C. Haluttu huonelämpötila voidaan

asettaa kaukosäätimestä 0,5°C:n välein. Todellinen huonelämpötila näytetään 0,1°C:n tarkkuudella.

Huonelämpötilahystereesi

Soveltuu VAIN huonetermostaatin hallinnan kanssa. Hystereesikaista voidaan asettaa halutun huonelämpötilan ympärille. On suositeltavaa, että huonelämpötilan hystereesiä EI muuteta, koska se on asetettu järjestelmän ihanteellista käyttöä varten.

TIETOJA

Jos U4-virhe tapahtuu, huoneen jäätymissuojaa EI taata.

Katso seuraavista osioista tarkempia tietoja huoneen jäätymissuojasta suhteessa sovellettavaan yksikön ohjaustapaan.

[C‑07]=2: huonetermostaatin ohjaus

Huonetermostaatin ohjauksessa huoneen jäätymissuoja taataan, vaikka huoneen lämpötilan kotisivu on pois päältä käyttöliittymässä. Kun huoneen jäätymissuoja ([2‑06]) on päällä ja todellinen huonelämpötila laskee huoneen jäätymislämpötilan alle ([2‑05]), yksikkö tuo lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten.

# Koodi Kuvaus

Ei saatavilla [2-06] Huoneen jäätymissuoja

▪ 0: pois käytöstä

▪ 1: käytössä (oletus)

Ei saatavilla [2-05] Huoneen jäätymissuojalämpötila

a Huonelämpötila

b Todellinen huonelämpötila

c Haluttu huonelämpötila

d Aika

# Koodi Kuvaus

Ei saatavilla [9-0C] 1°C~6°C (oletus: 1°C)

Huonelämpötilan siirtymä

Soveltuu VAIN huonetermostaatin hallinnan kanssa. Voit kalibroida (ulkoisen) huonelämpötila-anturin. Kaukosäätimen tai ulkoisen huoneanturin mittaamalle huonetermistorin arvolle on mahdollista

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

TIETOJA

Jos U5-virhe tapahtuu:

▪ kun 1 käyttöliittymä on liitetty, huoneen jäätymissuojaa

EI taata,

▪ kun 2 käyttöliittymää on liitetty ja toinen

huonelämpötilan hallintaan käytetty käyttöliittymä on kytketty irti (virheellisen johdotuksen, kaapelin vahingoittumisen takia), huoneen jäätymissuojaa EI taata.

4°C~16°C (oletus: 16°C)

Asentajan viiteopas

8 Määritykset

HUOMIOITAVAA

Jos Manuaalinen on asetettu tilaan Hätä ([A.6.C]=0) ja yksikön hätätoiminnan aloitus aktivoidaan, käyttöliittymä kysyy vahvistusta ennen aloittamista. Huoneen jäätymissuoja on aktiivinen, vaikka käyttäjä EI vahvistaisi hätäkäyttöä.

[C‑07]=1: ulkoisen huonetermostaatin ohjaus

Ulkoisen huonetermostaatin ohjauksessa huoneen jäätymissuoja taataan ulkoisella huonetermostaatilla, jos lähtöveden lämpötilan kotisivu on päällä käyttöliittymässä ja automaattinen hätäkäyttöasetus ([A.6.C]) on asetettu tilaan "1".

Lisäksi yksikön rajallinen jäätymissuoja on mahdollinen, jos:

Jos käytössä on… …seuraava pätee:

Yksi lähtöveden lämpötila-alue ▪ Kun lähtöveden lämpötilan

kotisivu on pois päältä ja ulkolämpötila putoaa alle 4°C:n, yksikkö syöttää lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten ja lähtöveden lämpötilan asetuspistettä alennetaan.

▪ Kun lähtöveden lämpötilan

kotisivu on päällä, ulkoisen huonetermostaatin termostaatti on pois päältä ja ulkolämpötila putoaa alle 4°C:n, yksikkö syöttää lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten ja lähtöveden lämpötilan asetuspistettä alennetaan.

▪ Kun lähtöveden lämpötilan

kotisivu on päällä ja ulkoisen huonetermostaatin termostaatti on päällä, huoneen jäätymissuoja taataan normaalilla logiikalla.

Kaksi lähtöveden lämpötilaaluetta

[C‑07]=0: lähtöveden lämpötilan ohjaus

Lähtöveden lämpötilan ohjauksen alaisena huoneen jäätymissuojaa EI taata. Kuitenkin, jos [2‑06] on asetettu tilaan “1”, yksikön rajallinen jäätymissuoja on mahdollinen:

▪ Kun lähtöveden lämpötilan kotisivu on pois päältä ja ulkolämpötila

putoaa alle 4°C:n, yksikkö syöttää lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten ja lähtöveden lämpötilan asetuspistettä alennetaan.

▪ Kun lähtöveden lämpötilan

kotisivu on päällä, käyttötila on "lämmitys" ja ulkolämpötila putoaa alle 4°C:n, yksikkö syöttää lähtövettä lämmönluovuttajiin huoneen lämmittämistä varten, ja lähtöveden lämpötilan asetuspistettä alennetaan.

▪ Kun lähtöveden lämpötilan kotisivu on päällä ja käyttötila on

“lämmitys”, yksikkö vie lähtövettä lämmönluovuttajille huoneen lämmittämistä varten normaalin logiikan mukaisesti.

Sulkuventtiili

Seuraava soveltuu vain, kun käytössä on 2 lähtöveden lämpötilaaluetta. Jos käytössä on vain 1 lähtöveden lämpötila-alue, kytke sulkuventtiili lämmityslähtöön.

Päälähtöveden lämpötila-alueen sulkuventtiilin lähtö on määritettävissä.

TIETOJA

Sulatuskäytön aikana sulkuventtiili on AINA auki.

Termos. päällä/pois: venttiili sulkeutuu asetuksen [F-0B] mukaan, kun pääalueella ei ole lämmitystarvetta. Ota tämä asetus käyttöön, jos haluat:

▪ välttää lähtöveden menemistä päälähtöveden lämpötila-alueen

lämmönluovuttajille (sekoitusventtiiliaseman kautta), kun lisälähtöveden lämpötila-alueella on tarvetta.

▪ aktivoida sekoitusventtiiliaseman päälle/pois-pumpun VAIN

tarpeen mukaan. Katso "5Käyttökohdeohjeita"sivulla11.

# Koodi Kuvaus

[A.3.1.1.6.1] [F-0B] Sulkuventtiili:

▪ 0 (Ei)(oletus): lämmityksen tarve EI

vaikuta.

▪ 1 (Kyllä): sulkeutuu, kun

lämmitystarvetta EI ole.

TIETOJA

Asetus [F-0B] pätee vain, kun termostaatilla tai ulkoisella huonetermostaatilla on pyyntöasetus (EI lähtöveden lämpötila-asetuksella).

Käyttöala

Yksikön käyttö tilanlämmityksessä on estetty riippuen keskimääräisestä ulkolämpötilasta.

Tilanläm. OFF-lämpö: Kun keskimääräinen ulkolämpötila on tätä arvoa korkeampi, tilanlämmitys kytketään pois päältä ylikuumenemisen välttämiseksi.

# Koodi Kuvaus

[A.3.3.1] [4-02] ▪ EHVH04+08: 14°C~35°C (oletus:

25°C)

▪ EHVH11+16: 14°C~35°C (oletus:

35°C)

8.3.2 Kuuman veden hallinta: edistynyt

Esiasetut säiliön lämpötilat

Soveltuu vain, kun kuuman veden tuottaminen on ajastettu tai ajastettu + uudelleenlämmitys.

Voit määrittää esiasetetut säiliön lämpötilat:

▪ säilytys, eko

▪ säilytys, mukava

▪ uudelleenlämmitys

▪ uudelleenlämmityksen hystereesi

Esiasetettujen arvojen avulla on helppo käyttää samaa arvoa ajastimessa. Jos haluat myöhemmin muuttaa arvoa, se tarvitsee tehdä vain 1 paikassa (katso myös käyttöopasta ja/tai käyttäjän viiteopasta).

Säilytys, mukava

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

8 Määritykset

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

Kun ajastinta ohjelmoidaan, voit käyttää säiliön lämpötiloja esiasetettuina arvoina. Säiliö lämpenee, kunnes nämä asetuspistelämpötilat on saavutettu. Lisäksi säilytyksen pysäytys voidaan ohjelmoida. Tämä toiminto pysäyttää säiliön lämmityksen vaikka asetuspistettä EI ole saavutettu. Ohjelmoi säilytyksen pysäytys vain silloin, kun säiliön lämmitystä ei missään nimessä haluta.

# Koodi Kuvaus

[7.4.3.1] [6-0A] 30°C~[6‑0E]°C (oletus: 60°C)

Säilytys, eko

Eko-tilan säilytyslämpötila osoittaa alempaa haluttua säiliön lämpötilaa. Se on haluttu lämpötila, kun eko-tilan säilytystoiminto on ajastettu (suositus päivän aikana).

# Koodi Kuvaus

[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C (oletus: 45°C)

Uudelleenlämmitys

Haluttua säiliön uudelleenlämmityksen lämpötilaa käytetään:

▪ uudelleenlämmitystilassa tai ajastettu + uudelleenlämmitys: Taattu

säiliön vähimmäislämpötila asetetaan asetuksella T

HP OFF

–[6‑08], mikä on joko [6‑0C] tai säästä riippuva asetuspiste, miinus uudelleenlämmityksen hystereesi. Jos säiliön lämpötila putoaa tämän arvon alle, säiliö lämmitetään.

▪ mukava-tilan säilytyksen aikana pitämässä kuuman veden

tuottamista ensisijaisena. Kun säiliön lämpötila kohoaa tämän arvon yläpuolelle, kuuman veden tuotto ja tilanlämmitys suoritetaan vuoron perään.

# Koodi Kuvaus

[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C (oletus: 45°C)

Uudelleenlämmityksen hystereesi

Soveltuu vain, kun kuuman veden tuottaminen on ajastettu + uudelleenlämmitys.

# Koodi Kuvaus

Ei saatavilla [6-08] 2°C~20°C (oletus: 10°C)

Säästä riippuva

Säästä riippuvat asentajan asetukset määrittävät yksikön säästä riippuvan toiminnan parametrit. Kun säästä riippuva toiminta on aktiivinen, säiliön lämpötila määritetään automaattisesti keskimääräisen ulkolämpötilan mukaan: alhaisessa ulkolämpötilassa haluttu säiliön lämpötila on korkeampi, koska kylmä hanavesi on kylmempää, ja päinvastoin. Jos kuuman veden tuotto on ajastettu tai ajastettu+uudelleenlämmitys, mukava-tilan säilytyksen lämpötila on säästä riippuva (säästä riippuvan käyrän mukainen), eko-tilan säilytyksen ja uudelleenlämmityksen lämpötilat EIVÄT ole säästä riippuvia. Jos kuuman veden tuottamiseen käytetään vain uudelleenlämmitystä, haluttu säiliön lämpötila on säästä riippuva (säästä riippuvan käyrän mukainen). Säästä riippuvan toiminnan aikana loppukäyttäjä ei voi säätää haluttua säiliön lämpötilaa kaukosäätimestä.

# Koodi Kuvaus

[A.4.6] Ei

saatavilla

Säästä riippuva haluttu säiliön lämpötila on:

▪ Absoluuttinen (oletus): pois käytöstä.

Mikään haluttu säiliön lämpötila EI ole säästä riippuva.

▪ Säästä riippuva: käytössä. Jos tilana

on ajastettu tai ajastettu +uudelleenlämmitys, mukava-tilan säilytyksen lämpötila on säästä riippuva. Eko-tilan säilytyksen ja uudelleenlämmityksen lämpötilat EIVÄT ole säästä riippuvia. Uudelleenlämmitys-tilassa haluttu säiliön lämpötila on säästä riippuva. Huomautus: Kun näkyvä säiliön lämpötila on säästä riippuva, sitä ei voida säätää kaukosäätimestä.

[A.4.7] [0-0E]

Säästä riippuva käyrä

[0-0D]

[0-0C]

[0-0B]

▪ T

: Haluttu säiliön lämpötila.

DHW

▪ Ta: Ulkolämpötila (keskiarvo)

▪ [0-0E]: alhainen ulkolämpötila: –

40°C~5°C (oletus: –10°C)

▪ [0-0D]: korkea ulkolämpötila:

10°C~25°C (oletus: 15°C)

▪ [0-0C]: haluttu säiliön lämpötila, kun

ulkolämpötila on sama tai alhaisempi kuin alhainen ulkolämpötila: 45°C~[6‑0E]°C (oletus: 65°C)

▪ [0-0B]: haluttu säiliön lämpötila, kun

ulkolämpötila on sama tai suurempi kuin korkea ulkolämpötila: 35°C~[6‑0E]°C (oletus: 55°C)

Lämpöpumpun toiminta

# Koodi Kuvaus

Ei saatavilla [6-00] Lämpötilaero, joka määrää

lämpöpumpun PÄÄLLÄ-lämpötilan.

Alue: 2°C~20°C (oletus: 2°C)

Ei saatavilla [6-01] Lämpötilaero, joka määrää

lämpöpumpun POIS-lämpötilan.

Alue: 0°C~10°C (oletus: 2°C)

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

TIETOJA

Lämpöpumpun enimmäislämpötila riippuu ulkolämpötilasta. Katso lisätietoja käyttöalasta.

Ajastimet samanaikaiselle tilan ja kuuman veden lämmityksen pyynnölle

# Koodi Kuvaus

Ei saatavilla [8-00] Älä muuta. (oletus: 1)

Asentajan viiteopas

[8-01] [8-02]

[8-00]

[8-03]

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

[8-01]

[F-01] 35°C

[8-02]

[8-01]+

[8-04]

8 Määritykset

# Koodi Kuvaus

Ei saatavilla [8-01] Kuuman veden lämmityksen

Ei saatavilla [8-02] Kierrätyksen estoaika.

Ei saatavilla [8-03] Legioonalaistautia estävä lämmittimen

Ei saatavilla [8-04] Enimmäiskäyttöajan lisäkäyttöaika

[8-02]: Kierrätyksen estoaika

Asentajan viiteopas

enimmäiskäyttöaika. Kuuman veden lämmitys pysähtyy, vaikka kuuman veden kohdelämpötilaa EI ole saavutettu. Todellinen enimmäiskäyttöaika riippuu myös asetuksesta [8-04].

▪ Kun järjestelmän kaavio =

huonetermostaatin hallinta: Tämä esiasetettu arvo otetaan huomioon vain silloin, kun tilanlämmitystä pyydetään. Jos tilanlämmitykselle EI ole pyyntöä, säiliötä lämmitetään kunnes asetuspiste saavutetaan.

▪ Kun järjestelmän kaavio ≠

huonetermostaatin hallinta: Tämä esiasetettu arvo otetaan aina huomioon.

Alue: 5~95 minuuttia (oletus: 30)

Kahden kuuman veden jakson välinen vähimmäisaika. Todellinen kierrätyksen estoaika riippuu myös asetuksesta [8-04].

Alue: 0~10 tuntia (oletus: 3) (porrastus: 0,5 tuntia).

Huomaa: Minimiaika on 1/2 tuntia, vaikka valittu arvo on 0.

viiveajastin.

Legioonalaistautia estävän lämmittimen käynnistyksen viiveaika, kun kuumavesitila on aktiivinen.

▪ Kun kuumavesitila EI ole aktiivinen,

viiveaika on 20minuuttia.

▪ Viiveaika käynnistyy legioonalaistautia

estävän lämmittimen PÄÄLLÄlämpötilasta.

▪ Legioonalaistautia estävän

lämmittimen viiveaikaa ja enimmäiskäyttöaikaa sovittamalla voidaan löytää optimaalinen tasapaino energiatehokkuuden ja lämpenemisajan välille.

▪ Jos legioonalaistautia estävän

lämmittimen viiveaika on asetettu liian korkeaksi, voi kestää pitkään ennen kuin kuuma vesi saavuttaa asetetun lämpötilan.

▪ Asetuksella [8-03] on merkitystä vain,

jos asetus [4-03]=1. Asetus [4-03]=0/2/3/4 rajoittaa legioonalaistautia estävää lämmitintä automaattisesti suhteessa lämpöpumpun toimintaaikaan kuuman veden lämmitystilassa.

▪ Varmista, että [8-03] on suhteessa

enimmäiskäyttöaikaan [8-01].

Alue: 20~95 minuuttia (oletus: 50).

riippuen ulkolämpötilasta [4-02] tai [F-01].

Alue: 0~95 minuuttia (oletus: 95).

1 Lämpöpumpun kuuman veden lämmitystila (1=aktiivinen,

0=ei aktiivinen)

2 Kuuman veden pyyntö lämpöpumpulle (1=pyyntö, 0=ei

pyyntöä)

t Aika

[8-03]: Legioonalaistautia estävä lämmittimen viiveajastin

1 Legioonalaistautia estävän lämmittimen toiminta

(1=aktiivinen, 0=ei aktiivinen)

2 Lämpöpumpun kuuman veden lämmitystila (1=aktiivinen,

0=ei aktiivinen)

3 Kuuman veden pyyntö legioonalaistautia estävälle

lämmittimelle (1=pyyntö, 0=ei pyyntöä)

4 Kuuman veden pyyntö lämpöpumpulle (1=pyyntö, 0=ei

pyyntöä)

t Aika

[8-04]: Lisäkäyttöaika kohdassa [4-02]/[F-01]

TAYmpäristön (ulko)lämpötila

t Aika

Kierrätyksen estoaika Kuuman veden lämmityksen enimmäiskäyttöaika

Desinfiointi

Koskee vain asennuksia, joissa on kuumavesivaraaja.

Desinfiointitoiminto desinfioi kuumavesivaraajan lämmittämällä säännöllisesti kuuman veden määrättyyn lämpötilaan.

HUOMIO

Asentajan TÄYTYY määrittää desinfiointitoiminnon asetukset sovellettavan lainsäädännön perusteella.

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

8 Määritykset

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

# Koodi Kuvaus

[A.4.4.2] [2‑00] Käyttöpäivä:

▪ 0: Joka päivä

▪ 1: Maanantai

▪ 2: Tiistai

▪ 3: Keskiviikko

▪ 4: Torstai

▪ 5: Perjantai

▪ 6: Lauantai

▪ 7: Sunnuntai

[A.4.4.1] [2‑01] Desinfiointi

▪ 0: Ei

▪ 1: Kyllä [A.4.4.3] [2‑02] Alkuaika: 00~23:00, porrastus: 1:00. [A.4.4.4] [2‑03] Kohdelämpötila: 70°C (kiinteä). [A.4.4.5] [2‑04] Kesto: 5~60 minuuttia, oletus: 10

minuuttia.

TIETOJA

Jos virhekoodi AH esiintyy ilman, että desinfiointitoiminto on keskeytynyt kuuman veden käytön takia, seuraavia toimia suositellaan:

▪ Kun Kuuma vesi > Asetuspistetila > Uudelleenlämmitys

tai Uud.läm+ajast on valittu, on suositeltavaa ohjelmoida desinfioinnin käynnistys vähintään 4tuntia myöhemmäksi kuin viimeinen oletettu suuri kuuman veden tarve. Tämä käynnistys voidaan asettaa asentajan asetuksissa (desinfiointitoiminto).

▪ Kun Kuuma vesi > Asetuspistetila > Vain ajastus on

valittu, on suositeltavaa ohjelmoida säiliön tilaksi Säilytys, eko 3 tuntia ennen ajastettua desinfiointitoiminnon käynnistystä säiliön esilämmittämistä varten.

TIETOJA

Desinfiointitoiminto alkaa uudelleen, jos kuuman veden lämpötila laskee 5°C alle desinfioinnin kohdelämpötilan sen keston aikana.

TIETOJA

AH-virhe tapahtuu, jos jokin seuraavista toiminnoista tehdään desinfioinnin aikana:

▪ Aseta käyttäjän lupatasoksi Asentaja.

▪ Mene kuumavesivaraajanlämpötilan kotisivulle (Säiliö).

▪ Keskeytä desinfiointi painamalla painiketta

8.3.3 Lämmönlähteen asetukset

Varalämmitin

Varalämmittimen käyttötila: Määrittää milloin varalämmittimen toiminta on käytössä tai pois käytöstä. Tämä asetus voidaan ohittaa

Kuuman veden lämpötila

DHW

TUKäyttäjän asetuspistelämpötila THKorkean asetuspisteen lämpötila [2-03]

t Aika

VAROITUS

Huomaa, että kuuman veden lämpötila kuumavesihanassa on sama kuin kenttäasetuksessa [2-03] valittu arvo desinfioinnin jälkeen.

Jos tämä korkea kuuman veden lämpötila voi olla mahdollinen henkilövahinkoriski, kuumavesivaraajan kuuman veden lähtöliitäntään täytyy asentaa sekoitusventtiili (ei sisälly toimitukseen). Sekoitusventtiilin avulla varmistetaan, että kuumavesihanan kuuman veden lämpötila ei koskaan ylitä asetettua enimmäisarvoa. Kuuman veden korkein sallittu lämpötila tulee valita soveltuvan lainsäädännön mukaan.

HUOMIO

Varmista, että desinfiointitoiminnon alkuaika [A.4.4.3] ja määritetty kesto [A.4.4.5] EIVÄT keskeydy mahdollisen kuumavesitarpeen vuoksi.

HUOMIO

Lisälämmittimen lupa-ajastinta käytetään rajoittamaan tai sallimaan legioonalaistautia estävän lämmittimen toiminta viikoittaisen ohjelman mukaan. Vinkki: Jotta välttyisit desinfioinnin epäonnistumiselta, salli legioonalaistautia estävä lämmitin (viikoittaisessa ohjelmassa) vähintään 4 tunniksi ajastetun desinfioinnin alusta alkaen. Jos legioonalaistautia estävää lämmitintä rajoitetaan desinfioinnin aikana, tämä toiminto EI onnistu ja vastaava varoitus AH näytetään.

vain silloin, kun varalämmitystä vaaditaan jäänpoiston aikana tai ulkoyksikön toimintahäiriön aikana (kun [A.6.C] on käytössä).

# Koodi Kuvaus

[A.5.1.1] [4‑00] Varalämmittimen toiminta:

▪ 0: Pois käytöstä

▪ 1 (oletus): Käytössä

[A.5.1.3] [4‑07] Määrittää, onko varalämmittimen toinen

vaihe:

▪ 1: Sallittu

▪ 0: EI sallittu

Tällä tavalla on mahdollista rajoittaa varalämmittimen kapasiteettia.

Ei saatavilla [5-00] Onko varalämmittimen toiminta sallittua

tasapainolämpötilan yläpuolella tilanlämmityskäytössä?

▪ 1: EI sallittu

▪ 0: Sallittu

[A.5.1.4] [5‑01] Tasapainolämpötila.

Ulkolämpötila, jonka alapuolella varalämmittimen toiminta on sallittu.

Alue: –15°C~35°C (oletus: 0°C) (porrastus: 1°C)

TIETOJA

Vain järjestelmät, joissa on integroitu kuumavesivaraaja: Jos varalämmittimen toimintaa on rajoitettava tilanlämmityksen aikana mutta voidaan sallia kuuman veden käytön aikana, aseta [4‑00] tilaan 2.

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

8 Määritykset

[C-03]

[C-04]

calc

[C-03]+[C-04]

3°C

[C-03]

Automaattinen hätäkäyttö

Kun lämpöpumpun toiminta häiriintyy, varalämmitin ja legioonalaistautia estävä lämmitin voivat toimia hätälämmittimenä ja ottaa lämpökuorman haltuunsa automaattisesti tai epäautomaattisesti.

▪ Kun automaattinen hätätoiminta on asetettu tilaan Autom. ja

lämpöpumpun toiminta häiriintyy:

▪ Varalämmitin ottaa lämpökuorman haltuunsa automaattisesti.

▪ Legioonalaistautia estävä lämmitin ottaa automaattisesti

haltuunsa kuuman veden tuotannon.

▪ Kun automaattinen hätätoiminta on tilassa Manuaalinen ja

lämpöpumpun toiminta häiriintyy, kuuman veden ja tilan lämmitystoiminnot pysähtyvät ja ne on palautettava manuaalisesti. Käyttöliittymä pyytää vahvistamaan, voiko varalämmitin tai legioonalaistautia estävä lämmitin ottaa lämpökuorman haltuunsa vai ei.

Kun lämpöpumpun toiminta häiriintyy,

tulee näkyviin käyttöliittymään. Jos taloa ei valvota pitkään aikaan, suosittelemme, että asetus [A.6.C] Hätä asetetaan tilaan Autom..

# Koodi Kuvaus

[A.6.C] Ei

saatavilla

Hätä:

▪ 0: Manuaalinen (oletus)

▪ 1: Autom.

TIETOJA

Jos [4‑03]=1 tai 3, silloin Hätä=Manuaalinen ei ole sovellettavissa legioonalaistautia estävään lämmittimeen.

TIETOJA

Automaattinen hätäasetus voidaan asettaa vain käyttöliittymän valikkorakenteesta.

▪ [C‑03] Bivalenttinen Päällä -lämpötila: Määrittää ulkolämpötilan,

jonka alapuolella apukuumavesivaraajan lupasignaali on aktiivinen (suljettu, KCR mallissa EKRP1HB), ja sisäyksikön tilanlämmitys pysäytetään.

▪ [C‑04] Bivalenttinen hystereesi: Määrittää bivalenttinen PÄÄLLÄ -

lämpötilan ja bivalenttinen POIS -lämpötilan erotuksen.

Lupasignaali X1–X2 ( EKRP1HB )

TAUlkolämpötila

a Suljettu b Avoin

# Koodi Kuvaus

Ei saatavilla [C-03] Alue: –25°C~25°C (oletus: 0°C)

(porrastus: 1°C)

Ei saatavilla [C-04] Alue: 2°C~10°C (oletus: 3°C) (porrastus:

1°C)

Mahdollisuus 2

Asentaja voi määrittää lämpötila-alueen ([C‑04]). Sähkön kulutushinnoista riippuen laskettu piste T

vaihtelee tällä alueella.

calc

# Koodi Kuvaus

[7.4.5.1] Ei

Mikä on korkea sähkön hinta?

saatavilla

[7.4.5.2] Ei

saatavilla

[7.4.5.3] Ei

Mikä on keskitasoinen sähkön

hinta? Mikä on alhainen sähkön hinta?

saatavilla

TIETOJA

Jos lämpöpumpun virhe tapahtuu ja [A.6.C] on asetettu tilaan Manuaalinen, huoneen jäätymissuojatoiminto, lattialämmityksen tasoitekuivaustoiminto ja vesiputkien jäätymissuojatoiminto pysyvät aktiivisina, vaikka käyttäjä EI vahvistaisi hätätoimintoa.

Bivalenttinen

Koskee vain asennuksia, joissa on apukuumavesivaraaja (vuorotteleva toiminta, rinnankytketty). Tämän toiminnon tarkoituksena on määrittää — ulkolämpötilan perusteella (mahdollisuus 1) tai sähkön hinnan perusteella (mahdollisuus 2) — mikä lämmityslähde tarjoaa/voi tarjota tilanlämmityksen, joko sisäyksikkö tai apukuumavaraaja.

Bivalenttinen käyttö -kenttäasetus koskee vain sisäyksikön tilanlämmitystoimintoa ja apukuumavesivaraajan lupasignaalia.

Mahdollisuus 1

Asentaja voi asettaa lämpötilan, jonka alla kattila toimii aina, kun sähkön hinnat (Korkea, Keskitaso, Alhainen) ovat “0” valikkorakenteessa.

HUOMIOITAVAA

ÄLÄ käytä yleiskuvausasetuksia!

Kun bivalenttinen käyttö -toiminto on käytössä, sisäyksikkö pysähtyy automaattisesti tilanlämmityskäytössä, kun ulkolämpötila laskee bivalenttinen Päällä -lämpötilan alapuolelle ja apukuumavesivaraajan lupasignaali aktivoituu.

Kun bivalenttinen käyttötoiminto on poistettu käytöstä, sisäyksikön tilanlämmitys on mahdollista kaikissa ulkolämpötiloissa (katso toiminta-alueen), ja apukuumavesivaraajan lupasignaali on AINA pois käytöstä.

[7.4.6] Ei

Mikä on polttoaineen hinta?

saatavilla

HUOMIOITAVAA

ÄLÄ käytä yleiskuvausasetuksia!

Kun TA saavuttaa pisteen T

, bivalenttinen lämmönlähdelupa on

calc

aktiivinen. Liian kytkemisen välttämiseksi hystereesi on 3°C.

▪ [C‑03] Käynnistyslämpötila. Tämän lämpötilan alla bivalenttinen

on aina PÄÄLLÄ. Arvoa T

▪ [C‑04] Käyttöala, jolla arvo T

TAUlkolämpötila

Laskettu lämpötila

calc

a Suljettu b Avoin

ei huomioida.

calc

lasketaan.

calc

# Koodi Kuvaus

Ei saatavilla [C-03] Alue: –25°C~25°C (oletus: 0°C)

(porrastus: 1°C)

Ei saatavilla [C-04] Alue: 2°C~10°C (oletus: 3°C) (porrastus:

1°C)

On suositeltavaa valita suurempi [C‑04] kuin oletusarvo, jotta mahdollisuudessa 2 on ihanteellinen toiminta. Kattilan tehokkuus tulisi valita seuraavasti käytetyn kattilan mukaan:

Asentajan viiteopas

ERLQ004~008CA + EHVH04+08S18+26CBV

Daikin Altherma - Matalan lämpötilan Split

4P449975-1 – 2016.06

# Koodi Kuvaus

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

[F-02]

[F-03]

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

[A.6.A] [7‑05] ▪ 0: Korkea

▪ 1: Korkea

▪ 2: Keskitaso

▪ 3: Alhainen

▪ 4: Alhainen

TIETOJA

Sähkön hinta voidaan asettaa vain, kun bivalenttinen on päällä ([A.2.2.6.1] tai [C-02]). Nämä arvot voidaan asettaa vain valikkorakenteessa [7.4.5.1], [7.4.5.2] ja [7.4.5.3]. ÄLÄ käytä yleiskuvausasetuksia.

TIETOJA

boilerin tehokkuus [A.6.A] tai [7‑05] tulee näkyviin, kun bivalenttinen on päällä ([A.2.2.6.1] tai [C‑02]).

HUOMIO

Muista noudattaa kaikkia käyttökohdeohjeessa 5 mainittuja sääntöjä, kun bivalenttisen käytön toiminto on käytössä.

Daikin EI vastaa vahingoista, jotka aiheutuvat tämän säännön laiminlyömisestä.

TIETOJA

▪ Asetuksen [4-03]=0/2 yhdistäminen bivalenttiin

käyttöön alhaisissa ulkolämpötiloissa voi johtaa kuuman veden puutteeseen.

▪ Bivalenttinen käyttö -toiminnolla ei ole vaikutusta

kuuman veden lämmitystilaan. Vain ja ainoastaan sisäyksikkö lämmittää kuumaa vettä.

▪ Apukuumavesivaraajan lupasignaali on kohteessa

EKRP1HB (digitaalinen I/O-piirilevy). Kosketin X1, X2 on suljettu, kun se on käytössä, ja avoin, kun se on pois käytöstä. Katso tämän koskettimen sijainti kaaviossa seuraavasta kuvasta.

8 Määritykset

TAUlkolämpötila

a Päällä b POIS PÄÄLTÄ

HUOMIO

EKRP1HB ohjaa alalevyn lämmitintä.

# Koodi Kuvaus

Ei saatavilla [F-02] Alalevyn lämmittimen PÄÄLLÄ-lämpötila:

3°C~10°C (oletus: 3°C)

Ei saatavilla [F-03] Hystereesi: 2°C~5°C (oletus: 5°C)

TIETOJA

Asetuksesta [F-04] riippuen kosketin Y2, joka sijaitsee I/O piirilevyssä (EKRP1HB), ohjaa valinnaisen alalevyn lämmitintä. Katso tämän koskettimen sijainti kaaviossa seuraavasta kuvasta. Katso johdotuskaaviosta johdotuksen suorittaminen.

8.3.4 Järjestelmäasetukset

Alalevyn lämmitin

Koskee vain asennusta, jossa on ERHQ-ulkoyksikkö ja jos alalevyn lämmitinsarja on asennettu lisävarusteena.

▪ [F-02] Alalevyn lämmittimen Päällä-lämpötila: Määrittää

ulkolämpötilan, jonka alapuolella sisäyksikkö aktivoi alalevyn lämmittimen, jotta ulkoyksikön alalevyyn ei pääse kertymään jäätä alhaisissa ulkolämpötiloissa.

▪ [F-03] Alalevyn lämmittimen hystereesi: Määrittää lämpötilaeron

alalevyn lämmittimen Päällä-lämpötilan ja sen Pois-lämpötilan välillä.

Alalevyn lämmitin

Ensisijaisuudet

# Koodi Kuvaus

Ei saatavilla [5-02] Tilanlämmityksen ensisijaisuus.

Määrittää, lämmitetäänkö kuuma vesi pelkästään legioonalaistautia estävällä lämmittimellä, kun ulkolämpötila on alhaisempi kuin tilanlämmityksen ensisijaisuuslämpötila. On suositeltavaa ottaa tämä toiminto käyttöön, jotta säiliön lämmitystoiminnon aika lyhenee ja kuuman veden lämpötila on varmemmin mukava.

▪ 0: pois käytöstä

▪ 1: käytössä

[5-01] Tasapainolämpötila ja [5-03] Tilanlämmityksen ensisijaisuuslämpötila liittyvät varalämmittimeen. [5-03] on siis asetettava samaksi tai muutama aste korkeammaksi kuin [5-01].

ERLQ004~008CA + EHVH04+08S18+26CBV Daikin Altherma - Matalan lämpötilan Split 4P449975-1 – 2016.06

Asentajan viiteopas

8 Määritykset

# Koodi Kuvaus

Ei saatavilla [5-03] Tilanlämmityksen ensisijaisuuden

lämpötila.

Määrittää ulkolämpötilan, jonka alapuolella kuumaa vettä lämmitetään vain legioonalaistautia estävällä lämmittimellä.

Alue: –15°C~35°C (oletus: 0°C).

Ei saatavilla [5-04] Kuuman veden lämpötilan

asetuspisteen korjaus: Haluttu kuuman veden lämpötilan asetuspisteen korjaus, jota käytetään ulkolämpötilan ollessa alhainen, kun tilanlämmityksen ensisijaisuus on käytössä. Korjattu (korkeampi) asetuspiste varmistaa, että säiliössä olevan veden kokonaislämmityskapasiteetti säilyy suurin piirtein muuttumattomana kompensoimalla säiliön kylmempää pohjavesikerrosta (koska lämmönvaihtimen kierukka ei ole toiminnassa) lämpimämmällä yläkerroksella.

Alue: 0°C~20°C (oletus: 10°C).

Ei saatavilla [C-00] Jos aurinkosarja on asennettu, mikä on

ensisijainen säiliön lämmittämiseen?

▪ 0: Aurinkosarja

▪ 1: Lämpöpumppu

Automaattinen uudelleenkäynnistys

Kun virta palaa virtakatkon jälkeen, automaattinen uudelleenkäynnistys ottaa uudelleen käyttöön kaukosäätimen asetukset, jotka olivat käytössä ennen virtakatkoa. Sen vuoksi on suositeltavaa, että toiminto on aina käytössä.

Jos toivotun kWh-taksan virransyöttö on katkeavaa tyyppiä, salli aina automaattinen uudelleenkäynnistystoiminto. Jatkuvan sisäyksikön ohjauksen voi varmistaa riippumatta toivotun kWh-taksan virransyötön tilasta liittämällä sisäyksikön tavallisen kWh-taksan virransyöttöön.

# Koodi Kuvaus

[A.6.1] [3‑00] Onko yksikön automaattinen

uudelleenkäynnistystoiminto sallittu?

▪ 0: Ei

▪ 1 (oletus): Kyllä

Toivotun kWh-taksan virransyöttö

TIETOJA

Toivotun kWh-taksan virransyöttö liitetään samoihin liittimiin (X5M/3+4) turvatermostaatin kanssa. Järjestelmällä voi olla vain JOKO toivotun kWh-taksan virransyöttö TAI turvatermostaatti.

# Koodi Kuvaus

[A.2.1.6] [D‑01] Liitäntä toivotun kWh-taksan

virransyöttöön:

▪ 0 (oletus): Ulkoyksikkö on liitetty

tavalliseen virransyöttöön.

▪ 1: Ulkoyksikkö on liitetty toivotun kWh-

taksan virransyöttöön. Kun sähköyhtiö lähettää toivotun kWh-taksan signaalin, kosketin avautuu ja yksikkö siirtyy pakotettuun pois-tilaan. Kun signaali vapautetaan uudelleen, jännitteetön kosketin sulkeutuu ja yksikkö käynnistyy uudelleen. Pidä sen vuoksi automaattinen käynnistystoiminto aina päällä.

▪ 2: Ulkoyksikkö on liitetty toivotun kWh-

taksan virransyöttöön. Kun sähköyhtiö lähettää toivotun kWh-taksan signaalin, kosketin sulkeutuu ja yksikkö siirtyy pakotettuun pois-tilaan. Kun signaali vapautetaan uudelleen, jännitteetön kosketin avautuu ja yksikkö käynnistyy uudelleen. Pidä sen vuoksi automaattinen käynnistystoiminto aina päällä.

Huomaa: 3 liittyy turvatermostaattiin.

[A.6.2.1] [D‑00] Minkä lämmittimien käyttö sallitaan
