Page 1

Guia de referência do instalador

Daikin Altherma 3 R F

ERGA04DAV3(A) ERGA06DAV3(A) ERGA08DAV3(A)

EHVH04S18D*6V7 EHVH04S23D*6V7

EHVH08S18D*6V7 EHVH08S23D*6V7 EHVH08S18D*9W7 EHVH08S23D*9W7

EHVX04S18D*3V7 EHVX04S18D*6V7 EHVX04S23D*3V7 EHVX04S23D*6V7

EHVX08S18D*6V7 EHVX08S23D*6V7 EHVX08S18D*9W7 EHVX08S23D*9W7

Page 2

Índice

1 Precauções de segurança gerais 6

1.1 Acerca da documentação ............................................................................................................................................... 6

1.1.1 Significado dos avisos e símbolos................................................................................................................... 6

1.2 Para o instalador ............................................................................................................................................................. 7

1.2.1 Geral................................................................................................................................................................ 7

1.2.2 Local de instalação ......................................................................................................................................... 8

1.2.3 Refrigerante .................................................................................................................................................... 9

1.2.4 Salmoura ......................................................................................................................................................... 10

1.2.5 Água ................................................................................................................................................................ 11

1.2.6 Sistema eléctrico ............................................................................................................................................ 11

2 Acerca da documentação 14

2.1 Acerca deste documento................................................................................................................................................ 14

2.2 Guia de referência do instalador num relance............................................................................................................... 14

3 Acerca da caixa 16

3.1 Descrição geral: Sobre a caixa ........................................................................................................................................ 16

3.2 Unidade de exterior ........................................................................................................................................................ 16

3.2.1 Para desembalar a unidade de exterior......................................................................................................... 16

3.2.2 Manusear a unidade de exterior.................................................................................................................... 16

3.2.3 Para retirar os acessórios da unidade de exterior ......................................................................................... 17

3.3 Unidade de interior......................................................................................................................................................... 18

3.3.1 Para desembalar a unidade de interior ......................................................................................................... 18

3.3.2 Para retirar os acessórios da unidade de interior.......................................................................................... 18

3.3.3 Para manusear a unidade de interior ............................................................................................................ 18

4 Acerca das unidades e das opções 19

4.1 Descrição geral: Sobre as unidades e opções ................................................................................................................ 19

4.2 Identificação.................................................................................................................................................................... 19

4.2.1 Etiqueta de identificação: Unidade de exterior ............................................................................................. 19

4.2.2 Etiqueta de identificação: Unidade interior................................................................................................... 20

4.3 Combinação de unidades e opções................................................................................................................................ 20

4.3.1 Opções possíveis para a unidade de exterior ................................................................................................ 20

4.3.2 Opções possíveis para a unidade de interior ................................................................................................. 21

4.3.3 Combinações possíveis de unidade de interior e unidade de exterior ......................................................... 23

5 Recomendações de aplicação 24

5.1 Descrição geral: Recomendações de aplicação.............................................................................................................. 24

5.2 Configuração do sistema de aquecimento/refrigeração ambiente............................................................................... 24

5.2.1 Divisão única ................................................................................................................................................... 25

5.2.2 Várias divisões – Uma zona de TSA ................................................................................................................ 29

5.2.3 Várias divisões–Duaszonas de TSA .............................................................................................................. 33

5.3 Configuração de uma fonte de calor auxiliar para aquecimento ambiente.................................................................. 36

5.4 Configuração do depósito de água quente sanitária ..................................................................................................... 39

5.4.1 Disposição do sistema – Depósito de AQS integrado .................................................................................... 39

5.4.2 Selecção do volume e da temperatura desejada para o depósito de AQS ................................................... 39

5.4.3 Definição e configuração – Depósito de AQS ................................................................................................ 41

5.4.4 Circulador de AQS para água quente imediata.............................................................................................. 41

5.4.5 Circulador de AQS para desinfecção .............................................................................................................. 42

5.5 Configuração da medição energética............................................................................................................................. 42

5.5.1 Calor produzido .............................................................................................................................................. 43

5.5.2 Energia consumida ......................................................................................................................................... 43

5.5.3 Fonte de alimentação com tarifário normal por kWh ................................................................................... 43

5.5.4 Fonte de alimentação com taxa kWh bonificada .......................................................................................... 45

5.6 Configuração do controlo do consumo energético ....................................................................................................... 46

5.6.1 Limitação de potência permanente ............................................................................................................... 46

5.6.2 Limitação de potência activada através das entradas digitais ...................................................................... 47

5.6.3 Processo de limitação de potência ................................................................................................................ 48

5.7 Configuração de um sensor de temperatura externo ................................................................................................... 49

Guia de referência do instalador

6 Preparação 50

6.1 Descrição geral: Preparação ........................................................................................................................................... 50

6.2 Preparação do local de instalação.................................................................................................................................. 50

6.2.1 Requisitos para o local de instalação da unidade de exterior ....................................................................... 50

6.2.2 Requisitos adicionais para o local de instalação da unidade de exterior em climas frios ............................ 52

6.2.3 Requisitos do local de instalação para a unidade de interior........................................................................ 54

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 3

Índice

6.3 Preparação da tubagem de refrigerante........................................................................................................................ 57

6.3.1 Requisitos da tubagem de refrigerante ......................................................................................................... 57

6.3.2 Isolamento da tubagem de refrigerante........................................................................................................ 57

6.4 Preparação da tubagem de água.................................................................................................................................... 57

6.4.1 Requisitos do circuito de água ....................................................................................................................... 58

6.4.2 Fórmula para calcular a pré-pressão do reservatório de expansão.............................................................. 60

6.4.3 Para verificar o volume de água e o caudal ................................................................................................... 61

6.4.4 Alteração da pré-pressão do reservatório de expansão ............................................................................... 63

6.4.5 Para verificar o volume da água: Exemplos ................................................................................................... 63

6.5 Preparação da instalação eléctrica................................................................................................................................. 64

6.5.1 Acerca da preparação da instalação eléctrica ............................................................................................... 64

6.5.2 Acerca da fonte de alimentação com taxa kWh bonificada .......................................................................... 65

6.5.3 Descrição geral das ligações eléctricas, excepto actuadores externos......................................................... 66

6.5.4 Descrição geral das ligações elétricas para atuadores externos e internos ................................................. 66

7 Instalação 69

7.1 Descrição geral: Instalação ............................................................................................................................................. 69

7.2 Abertura das unidades.................................................................................................................................................... 69

7.2.1 Sobre a abertura das unidades ...................................................................................................................... 69

7.2.2 Para abrir a unidade de exterior .................................................................................................................... 69

7.2.3 Para abrir a unidade de interior ..................................................................................................................... 70

7.2.4 Para descer a caixa de distribuição na unidade de interior........................................................................... 72

7.3 Montagem da unidade de exterior ................................................................................................................................ 73

7.3.1 Sobre a montagem da unidade de exterior ................................................................................................... 73

7.3.2 Cuidados ao montar a unidade de exterior ................................................................................................... 73

7.3.3 Proporcionar a estrutura de instalação ......................................................................................................... 73

7.3.4 Para instalar a unidade de exterior ................................................................................................................ 76

7.3.5 Proporcionar escoamento.............................................................................................................................. 77

7.3.6 Para evitar que a unidade de exterior caia .................................................................................................... 79

7.4 Montagem da unidade de interior ................................................................................................................................. 80

7.4.1 Sobre a montagem da unidade de interior.................................................................................................... 80

7.4.2 Precauções durante a montagem da unidade de interior ............................................................................ 80

7.4.3 Para instalar a unidade de interior................................................................................................................. 80

7.4.4 Para ligar a mangueira de drenagem ao dreno ............................................................................................. 81

7.5 Ligar a tubagem de refrigerante..................................................................................................................................... 82

7.5.1 Ligação da tubagem de refrigerante .............................................................................................................. 82

7.5.2 Cuidados na ligação da tubagem de refrigerante.......................................................................................... 82

7.5.3 Indicações na ligação da tubagem de refrigerante ....................................................................................... 83

7.5.4 Recomendações de dobragem de tubos ....................................................................................................... 84

7.5.5 Para abocardar a extremidade do tubo ......................................................................................................... 84

7.5.6 Soldadura da extremidade de um tubo ......................................................................................................... 85

7.5.7 Utilização da válvula de corte e da abertura de admissão ............................................................................ 85

7.5.8 Ligação da tubagem de refrigerante à unidade exterior ............................................................................... 87

7.5.9 Para ligar a tubagem de refrigerante à unidade de interior.......................................................................... 88

7.6 Verificação da tubagem do refrigerante ........................................................................................................................ 88

7.6.1 Acerca da verificação da tubagem do refrigerante ....................................................................................... 88

7.6.2 Cuidados ao verificar a tubagem de refrigerante .......................................................................................... 89

7.6.3 Para verificar a existência de fugas ................................................................................................................ 89

7.6.4 Para efectuar uma secagem por aspiração.................................................................................................... 90

7.7 Carregamento de refrigerante ....................................................................................................................................... 91

7.7.1 Sobre carregar com refrigerante ................................................................................................................... 91

7.7.2 Cuidados ao carregar o refrigerante .............................................................................................................. 92

7.7.3 Para determinar a quantidade de refrigerante adicional.............................................................................. 92

7.7.4 Determinação da quantia de recarga completa ............................................................................................ 92

7.7.5 Carregar refrigerante adicional ...................................................................................................................... 92

7.7.6 Para afixar a etiqueta dos gases fluorados com efeito de estufa ................................................................. 93

7.8 Ligação da tubagem de água .......................................................................................................................................... 93

7.8.1 Sobre a ligação da tubagem de água ............................................................................................................. 93

7.8.2 Precauções na ligação da tubagem de água.................................................................................................. 94

7.8.3 Para ligar a tubagem de água......................................................................................................................... 94

7.8.4 Para ligar a tubagem de recirculação............................................................................................................. 95

7.8.5 Para encher o circuito de água ...................................................................................................................... 96

7.8.6 Para encher o depósito de água quente sanitária......................................................................................... 96

7.8.7 Para isolar a tubagem de água ....................................................................................................................... 96

7.9 Ligação da instalação eléctrica ....................................................................................................................................... 96

7.9.1 Sobre a ligação da instalação eléctrica .......................................................................................................... 96

7.9.2 Acerca da conformidade eléctrica ................................................................................................................. 97

7.9.3 Cuidados na efectuação das ligações eléctricas ............................................................................................ 97

7.9.4 Diretrizes ao ligar a instalação elétrica .......................................................................................................... 97

7.9.5 Especificações dos componentes das ligações elétricas padrão................................................................... 98

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 4

Índice

7.9.6 Para efetuar a instalação elétrica à unidade de exterior............................................................................... 99

7.9.7 Para efetuar a instalação elétrica à unidade interior .................................................................................... 100

7.9.8 Para ligar a fonte de alimentação principal ................................................................................................... 102

7.9.9 Para ligar a fonte de alimentação do aquecedor de reserva ........................................................................ 103

7.9.10 Para ligar a válvula de fecho ........................................................................................................................... 106

7.9.11 Para ligar os contadores de eletricidade........................................................................................................ 107

7.9.12 Para ligar o circulador de água quente sanitária ........................................................................................... 107

7.9.13 Para ligar a saída do alarme ........................................................................................................................... 107

7.9.14 Para ligar a saída ACTIVAR/DESACTIVAR do arrefecimento/aquecimento ambiente .................................. 108

7.9.15 Para ligar a comutação para fonte externa de calor ..................................................................................... 108

7.9.16 Para ligar as entradas digitais de consumo energético ................................................................................. 109

7.9.17 Para ligar o termóstato de segurança (contacto normalmente fechado) .................................................... 109

7.10 Concluir a instalação da unidade de exterior................................................................................................................. 110

7.10.1 Para concluir a instalação da unidade de exterior......................................................................................... 110

7.11 Concluir a instalação da unidade de interior.................................................................................................................. 110

7.11.1 Para fechar a unidade de interior .................................................................................................................. 110

8 Configuração 112

8.1 Descrição geral: Configuração ........................................................................................................................................ 112

8.1.1 Para aceder aos comandos mais utilizados ................................................................................................... 113

8.2 Assistente de configuração............................................................................................................................................. 114

8.3 Ecrãs possíveis................................................................................................................................................................. 116

8.3.1 Possíveis ecrãs: descrição geral...................................................................................................................... 116

8.3.2 Ecrã inicial ....................................................................................................................................................... 117

8.3.3 Ecrã do menu principal................................................................................................................................... 118

8.3.4 Ecrã do menu.................................................................................................................................................. 119

8.3.5 Ecrã do ponto de regulação ........................................................................................................................... 120

8.3.6 Ecrã detalhado com valores ........................................................................................................................... 121

8.3.7 Ecrã do programa: exemplo ........................................................................................................................... 121

8.4 Curva dependente do clima............................................................................................................................................ 125

8.4.1 O que é uma curva dependente do clima?.................................................................................................... 125

8.4.2 Curva de 2 pontos .......................................................................................................................................... 126

8.4.3 Curva com desvio de gradiente...................................................................................................................... 127

8.4.4 Utilizar curvas dependentes do clima ............................................................................................................ 128

8.5 Menu de configurações .................................................................................................................................................. 130

8.5.1 Anomalia ......................................................................................................................................................... 130

8.5.2 T.Sala............................................................................................................................................................... 131

8.5.3 Zona principal ................................................................................................................................................. 135

8.5.4 Zona adicional................................................................................................................................................. 145

8.5.5 Arrefecimento/aquecimento ambiente......................................................................................................... 149

8.5.6 Depósito.......................................................................................................................................................... 158

8.5.7 Regulações do utilizador ................................................................................................................................ 165

8.5.8 Informações .................................................................................................................................................... 169

8.5.9 Regulações do instalador ............................................................................................................................... 170

8.5.10 Funcionamento............................................................................................................................................... 186

8.6 Estrutura do menu: Descrição geral das regulações do utilizador ................................................................................ 188

8.7 Estrutura do menu: Descrição geral das regulações do instalador ............................................................................... 189

Guia de referência do instalador

9 Activação 190

9.1 Descrição geral: Activação.............................................................................................................................................. 190

9.2 Cuidados com a entrada em serviço .............................................................................................................................. 190

9.3 Lista de verificação antes da activação .......................................................................................................................... 191

9.4 Lista de verificação durante a activação da unidade ..................................................................................................... 191

9.4.1 Para verificar o caudal mínimo....................................................................................................................... 192

9.4.2 Função de purga de ar.................................................................................................................................... 192

9.4.3 Para efetuar uma operação de teste de funcionamento .............................................................................. 194

9.4.4 Para efectuar um teste de funcionamento do actuador ............................................................................... 194

9.4.5 Secagem da betonilha do aquecimento por baixo do piso ........................................................................... 195

10 Entrega ao utilizador 199

11 Manutenção e assistência 200

11.1 Visão geral: Manutenção e assistência .......................................................................................................................... 200

11.2 Precauções de segurança de manutenção..................................................................................................................... 200

11.3 Lista de verificação para manutenção anual da unidade de exterior............................................................................ 200

11.4 Lista de verificação para manutenção anual da unidade de interior ............................................................................ 200

11.4.1 Para drenar o depósito de água quente sanitária ......................................................................................... 203

11.5 Acerca da limpeza do filtro da água em caso de problemas ......................................................................................... 204

11.5.1 Para retirar o filtro da água ............................................................................................................................ 204

11.5.2 Para limpar o filtro da água em caso de problemas ...................................................................................... 205

11.5.3 Para instalar o filtro da água .......................................................................................................................... 206

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 5

Índice

12 Resolução de problemas 207

12.1 Descrição geral: Resolução de problemas...................................................................................................................... 207

12.2 Cuidados com a resolução de problemas ...................................................................................................................... 207

12.3 Resolução de problemas com base nos sintomas.......................................................................................................... 208

12.3.1 Sintoma: A unidade NÃO está a aquecer ou a arrefecer conforme o esperado .......................................... 208

12.3.2 Sintoma: O compressor NÃO é iniciado (aquecimento ambiente ou aquecimento da água sanitária)....... 209

12.3.3 Sintoma: O sistema emite sons de gorgolejar após a ativação ..................................................................... 209

12.3.4 Sintoma: O circulador produz ruído (cavitação) ............................................................................................ 210

12.3.5 Sintoma: A válvula de segurança abre-se ...................................................................................................... 210

12.3.6 Sintoma: A válvula de segurança de água tem uma fuga .............................................................................. 211

12.3.7 Sintoma: O ambiente NÃO é suficientemente aquecido em temperaturas de exterior baixas ................... 211

12.3.8 Sintoma: a pressão no ponto de utilização de torneiras está temporária e invulgarmente elevada .......... 212

12.3.9 Sintoma: Os painéis de decoração são afastados devido a um depósito dilatado ....................................... 212

12.3.10 Sintoma: A função de desinfecção do depósito NÃO é concluída correctamente (erro AH)....................... 213

12.4 Resolução de problemas com base em códigos de erro ............................................................................................... 213

12.4.1 Para exibir o texto de ajuda no caso de uma avaria ...................................................................................... 213

12.4.2 Códigos de erro: Descrição geral ................................................................................................................... 214

13 Eliminação 219

13.1 Visão geral: Eliminação de componentes....................................................................................................................... 219

13.2 Bombagem de descarga ................................................................................................................................................. 219

13.3 Para iniciar e parar o arrefecimento forçado ................................................................................................................. 220

14 Dados técnicos 222

14.1 Diagrama das tubagens: Unidade de exterior................................................................................................................ 222

14.2 Diagrama das tubagens: Unidade de interior ................................................................................................................ 223

14.3 Esquema elétrico: Unidade de exterior.......................................................................................................................... 224

14.4 Esquema elétrico: Unidade de interior .......................................................................................................................... 226

14.5 Tabela 1 – Carga máxima de refrigerante permitida numa divisão: unidade de interior ............................................. 232

14.6 Tabela 2 – Área de piso mínima: unidade de interior.................................................................................................... 233

14.7 Tabela 3 – Área de abertura de ventilação mínima para ventilação natural: unidade de interior............................... 233

14.8 Curva ESP: Unidade de interior ...................................................................................................................................... 235

15 Glossário 236

16 Tabela de regulações locais 237

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 6

1 | Precauções de segurança gerais

1 Precauções de segurança gerais

1.1 Acerca da documentação

▪ A documentação original está escrita em inglês. Todos os outros idiomas são

traduções.

▪ As precauções descritas neste documento dizem respeito a tópicos muito

importantes, siga-os rigorosamente.

▪ A instalação do sistema e todas as actividades descritas no manual de instalação

e no guia de referência do instalador DEVEM ser realizadas por um instalador autorizado.

1.1.1 Significado dos avisos e símbolos

PERIGO

Indica uma situação que resulta em morte ou ferimentos graves.

PERIGO: RISCO DE ELECTROCUSSÃO

Indica uma situação que poderá resultar em eletrocussão.

PERIGO: RISCO DE QUEIMADURAS

Indica uma situação que pode resultar em queimaduras devido a temperaturas extremamente quentes ou frias.

PERIGO: RISCO DE EXPLOSÃO

Indica uma situação que pode resultar em explosão.

AVISO

Indica uma situação que pode resultar em morte ou ferimentos graves.

ADVERTÊNCIA: MATERIAL INFLAMÁVEL

CUIDADO

Indica uma situação que pode resultar em ferimentos menores ou moderados.

Guia de referência do instalador

NOTIFICAÇÃO

Indica uma situação que pode resultar em danos materiais ou no equipamento.

INFORMAÇÕES

Apresenta dicas úteis ou informações adicionais.

Símbolos utilizados na unidade:

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 7

1 | Precauções de segurança gerais

Símbolo Explicação

Antes da instalação, leia o manual de instalação e operação e a folha das instruções de ligação.

Antes de realizar trabalhos de manutenção e assistência técnica, leia o manual de assistência.

Para obter mais informações, consulte o guia para instalação e utilização.

A unidade contém peças rotativas. Tenha cuidado ao realizar a manutenção ou inspeção da unidade.

Símbolos utilizados na documentação:

Símbolo Explicação

Indica um título de uma imagem ou uma referência à mesma.

Exemplo: " 1–3 Título da figura "significa "Figura 3 no capítulo 1".

Indica um título de uma tabela ou uma referência à mesma. Exemplo: " 1–3 Título da tabela "significa "Tabela 3 no

capítulo 1".

1.2 Para o instalador

1.2.1 Geral

Se NÃO tiver a certeza de como instalar ou utilizar a unidade, contacte o seu representante.

PERIGO: RISCO DE QUEIMADURAS

▪ NÃO toque nas tubagens de refrigerante, nas tubagens de água nem nas peças

internas durante ou imediatamente após o funcionamento. Poderão estar demasiado quentes ou frias. Deixe passar algum tempo para que voltem à temperatura normal. Se tiver de tocar-lhes, utilize luvas de proteção.

▪ NÃO entre em contacto com uma fuga de refrigerante.

AVISO

A instalação ou fixação inadequada do equipamento ou dos acessórios pode provocar choques elétricos, curto-circuitos, fugas, incêndios ou outros danos no equipamento. Utilize apenas acessórios, equipamento opcional e peças sobresselentes fabricadas ou aprovadas pela Daikin.

AVISO

Certifique-se de que a instalação, os testes e os materiais aplicados cumprem a legislação aplicável (acima das instruções descritas na documentação da Daikin).

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

CUIDADO

Utilize equipamento de proteção pessoal adequado (luvas de proteção, óculos de segurança…) quando realizar tarefas de instalação, manutenção ou intervenções técnicas ao sistema.

Guia de referência do instalador

Page 8

1 | Precauções de segurança gerais

AVISO

Rasgue e deite fora os sacos plásticos de embalagem, para que não fiquem ao alcance de ninguém, em especial de crianças. Risco possível: asfixia.

AVISO

Tome medidas adequadas de modo a evitar que a unidade possa ser utilizada como abrigo para animais pequenos. Se entrarem em contacto com os componentes elétricos, os animais pequenos podem provocar avarias, fumo ou um incêndio.

CUIDADO

NÃO toque na entrada de ar nem nas aletas de alumínio da unidade.

CUIDADO

▪ NÃO coloque nenhum objeto nem equipamento em cima da unidade. ▪ NÃO se sente, trepe nem se apoie na unidade.

NOTIFICAÇÃO

Os trabalhos efetuados na unidade de exterior devem ser efetuados em tempo seco, para evitar entrada de água.

De acordo com a legislação aplicável, poderá ser necessário fornecer um livro de registos com o produto, contendo pelo menos: informações sobre manutenção, trabalho de reparação, resultados de testes, períodos de inactividade…

As seguintes informações também DEVEM ser fornecidas num local acessível no produto:

▪ Instruções para desligar o sistema em caso de emergência ▪ Nome e endereço de bombeiros, polícia e hospital ▪ Nome, endereço e contactos telefónicos (diurnos e nocturnos) para receber

assistência

Na Europa, a EN378 fornece a orientação necessária deste livro de registos.

1.2.2 Local de instalação

▪ Proporcione espaço suficiente em redor da unidade para permitir intervenções

técnicas e uma boa circulação de ar.

▪ Certifique-se de que o local de instalação suporta o peso e a vibração da unidade. ▪ Certifique-se de que a área é bem ventilada. NÃO bloqueie as aberturas de

ventilação.

▪ Certifique-se de que a unidade está nivelada.

NÃO instale a unidade nos seguintes locais:

Guia de referência do instalador

▪ Em atmosferas potencialmente explosivas. ▪ Em locais onde existam máquinas que emitam ondas electromagnéticas. As

ondas electromagnéticas podem perturbar o sistema de controlo, provocando avarias no equipamento.

▪ Em locais onde exista o risco de incêndio devido à fuga de gases inflamáveis

(exemplo: diluente ou gasolina), fibra de carbono e pó inflamável.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 9

1.2.3 Refrigerante

1 | Precauções de segurança gerais

▪ Em locais onde são produzidos gases corrosivos (exemplo: gás de ácido

sulfúrico). A corrosão dos tubos de cobre ou dos componentes soldados pode provocar fugas de refrigerante.

Se aplicável. Consulte o manual de instalação ou o guia de referência do instalador da sua aplicação para obter mais informações.

NOTIFICAÇÃO

Certifique-se de que a instalação da tubagem de refrigerante está em conformidade com a legislação aplicável. Na Europa, a EN378 é a norma aplicável.

NOTIFICAÇÃO

Certifique-se de que a tubagem local e as ligações NÃO são sujeitas a tensão.

AVISO

Durante os testes, NUNCA pressurize o produto com uma pressão superior à pressão máxima permitida (conforme indicado na placa de especificações da unidade).

AVISO

Tome as devidas precauções em caso de uma fuga de refrigerante. Se houver fugas de gás refrigerante, areje a área imediatamente. Possíveis riscos:

▪ Uma concentração excessiva de refrigerante, numa divisão fechada, pode

originar carência de oxigénio.

▪ No caso de refrigerante R410A ou R32: Pode verificar-se a produção de gás

tóxico, se o gás refrigerante entrar em contacto com alguma chama.

▪ Em caso de refrigerante de CO

elevadas.

: O gás de refrigerante é tóxico em concentrações

PERIGO: RISCO DE EXPLOSÃO

Bombagem de descarga – Fuga de refrigerante. Caso pretenda efectuar uma

bombagem de descarga do sistema e exista uma fuga no circuito de refrigerante:

▪ NÃO utilize a função de bombagem de descarga automática da unidade, com a

qual pode recolher o refrigerante todo do sistema para a unidade de exterior. Consequência possível: Auto-combustão e explosão do compressor devido à entrada de ar no compressor em funcionamento.

▪ Utilize um sistema de recuperação separado para que NÃO seja necessário o

funcionamento do compressor da unidade.

AVISO

Recolha SEMPRE o refrigerante. NÃO os liberte directamente para o ambiente. Utilize a bomba de vácuo para evacuar a instalação.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

NOTIFICAÇÃO

Após todas as tubagens terem sido conectadas, certifique-se de que não existem fugas de gás. Utilize azoto para realizar uma deteção de fugas de gás.

Guia de referência do instalador

Page 10

1 | Precauções de segurança gerais

▪ Caso seja necessário efectuar uma recarga, consulte a placa de especificações da

unidade. Indica o tipo e quantidade de refrigerante.

▪ A unidade é carregada com refrigerante na fábrica e, dependendo da dimensão e

do comprimento dos tubos, alguns sistemas necessitam de uma carga adicional de refrigerante.

▪ Utilize apenas ferramentas exclusivas para o tipo de refrigerante utilizado no

sistema, para assegurar a resistência de pressão e para evitar a entrada de materiais estranhos no sistema.

NOTIFICAÇÃO

▪ Para evitar falhas no compressor, NÃO carregue mais refrigerante do que o

especificado.

▪ Quando é necessário abrir o sistema de refrigeração, o refrigerante DEVE ser

tratado em conformidade com a legislação aplicável.

AVISO

Certifique-se de que não há oxigénio no sistema. O refrigerante apenas pode ser carregado após efetuar o teste de fugas e a secagem por aspiração.

Consequência possível: Autocombustão e explosão do compressor devido à entrada de oxigénio no compressor em funcionamento.

▪ Carregue o liquido refrigerante da seguinte forma:

Se Então

Se houver um tubo de sifão (isto é, se o cilindro estiver marcado

Carregue o cilindro com o mesmo na vertical direito.

com “Sifão de enchimento de líquido instalado”)

Se NÃO houver um tubo de sifão Carregue o cilindro com o mesmo

virado de cabeça para baixo.

▪ Abra os cilindros do refrigerante lentamente. ▪ Carregue o refrigerante sob a forma líquida. Acrescentá-lo sob a forma gasosa

poderá impedir o funcionamento normal.

CUIDADO

Ao terminar de adicionar refrigerante ou durante uma pausa, feche imediatamente a válvula do tanque do refrigerante. Se a válvula NÃO for fechada imediatamente, a pressão remanescente poderá carregar refrigerante adicional. Consequência possível: Quantidade incorrecta de refrigerante.

1.2.4 Salmoura

Guia de referência do instalador

Se aplicável. Consulte o manual de instalação ou o guia de referência do instalador da sua aplicação para obter mais informações.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 11

1.2.5 Água

1 | Precauções de segurança gerais

AVISO

A seleção da salmoura DEVE estar em conformidade com a legislação aplicável.

AVISO

Tome precauções suficientes em caso de fugas de salmoura. Se existirem fugas, ventile imediatamente a área e contacte o seu representante local.

AVISO

A temperatura ambiente no interior da unidade pode atingir números muito superiores à temperatura ambiente da divisão, por ex., 70°C. Em caso de fuga de salmoura, as peças quentes no interior da unidade podem criar uma situação de perigo.

AVISO

A utilização e instalação da aplicação TEM de cumprir as precauções de segurança e ambientais especificadas na legislação aplicável.

Se aplicável. Consulte o manual de instalação ou o guia de referência do instalador da sua aplicação para obter mais informações.

1.2.6 Sistema eléctrico

NOTIFICAÇÃO

Certifique-se de que a qualidade da água está em conformidade com a directiva da UE 98/83EC.

PERIGO: RISCO DE ELECTROCUSSÃO

▪ Tem de DESATIVAR todas as fontes de alimentação antes de desmontar a tampa

da caixa de distribuição, de estabelecer as ligações elétricas ou de tocar nos componentes elétricos.

▪ Desligue a fonte de alimentação durante mais de 1minuto e meça a tensão nos

terminais dos condensadores do circuito principal ou dos componentes elétricos, antes de efetuar intervenções técnicas. A tensão DEVE ser inferior a 50 V CC antes de poder tocar nos componentes elétricos. Para saber a localização dos terminais, consulte o esquema elétrico.

▪ NÃO toque nos componentes elétricos com as mãos molhadas. ▪ NÃO deixe a unidade sem supervisão quando a tampa de serviço estiver

removida.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

AVISO

Se NÃO for instalado de fábrica, TEM de ser instalado na cablagem fixa um interruptor geral ou outra forma de interrupção do circuito, com quebra de contacto em todos os pólos, proporcionando uma interrupção total em estado de sobretensão de categoriaIII.

Guia de referência do instalador

Page 12

1 | Precauções de segurança gerais

AVISO

▪ Utilize APENAS fios de cobre. ▪ Certifique-se de que os componentes eléctricos locais estão em conformidade

com a legislação aplicável.

▪ Todas as ligações eléctricas locais DEVEM ser estabelecidas de acordo com o

esquema eléctrico fornecido com o produto.

▪ NUNCA aperte molhos de cabos e certifique-se de que NÃO entram em contacto

com a tubagem nem com arestas afiadas. Certifique-se de que não é aplicada qualquer pressão externa às ligações dos terminais.

▪ Certifique-se de que instala a ligação à terra. NÃO efectue ligações à terra da

unidade através de canalizações, acumuladores de sobretensão ou fios de terra da rede telefónica. Uma ligação à terra incompleta pode originar choques eléctricos.

▪ Certifique-se de que utiliza um circuito de alimentação adequado. NUNCA utilize

uma fonte de alimentação partilhada por outro aparelho eléctrico.

▪ Certifique-se de que instala os disjuntores ou fusíveis necessários. ▪ Certifique-se de que instala um disjuntor de fugas para a terra. Caso contrário,

podem acontecer choques eléctricos ou incêndios.

▪ Ao instalar o disjuntor de fugas para a terra, certifique-se de que este é

compatível com o inversor (resistente a ruído eléctrico de alta frequência), para que o disjuntor de fugas para a terra não dispare desnecessariamente.

CUIDADO

▪ Quando ligar o cabo de alimentação: ligue primeiro o fio de terra antes de efetuar

as ligações condutoras de corrente (ativas).

▪ Ao desligar a alimentação: desligue primeiro os cabos condutores de corrente

(ativos) antes de separar a ligação à terra.

▪ O comprimento dos condutores entre o encaixe de proteção contra tração

mecânica do cabo de alimentação e a placa de bornes tem de ser tal que os condutores ativos (fases) fiquem esticados antes que o mesmo suceda ao condutor de terra, para a eventualidade de o cabo de alimentação ser puxado para fora do respetivo encaixe.

NOTIFICAÇÃO

Cuidados a ter quando estender a cablagem de alimentação:

▪ NÃO ligue cabos de diferentes espessuras à placa de bornes de alimentação (a

folga nos cabos de alimentação pode causar calor anormal).

▪ Quando ligar cabos da mesma espessura, proceda conforme ilustrado na figura

anterior.

▪ Para as ligações eléctricas, utilize a cablagem de alimentação designada e ligue

firmemente e, em seguida, prenda de modo a evitar que seja exercida pressão externa na placa de bornes.

▪ Utilize uma chave de fendas adequada para apertar os parafusos do terminal.

Uma chave de fendas com uma cabeça pequena irá danificar a cabeça e tornar o aperto correcto impossível.

▪ Se apertar os parafusos do terminal em demasia, pode parti-los.

Guia de referência do instalador

Instale os cabos elétricos afastados a pelo menos 1metro de televisores ou rádios para evitar interferências. Dependendo das ondas de rádio, uma distância de 1m pode não ser suficiente.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 13

1 | Precauções de segurança gerais

AVISO

▪ Após concluir a instalação elétrica, confirme se cada componente elétrico e

terminal no interior da caixa dos componentes elétricos está bem fixo.

▪ Certifique-se de que todas as tampas estão fechadas antes de colocar a unidade

em funcionamento.

NOTIFICAÇÃO

Aplicável apenas se a fonte de alimentação for trifásica e se o compressor tiver um método de arranque ATIVAR/DESATIVAR.

Se existir a possibilidade de haver fase invertida após uma interrupção de energia elétrica momentânea e a alimentação ligar-se e desligar-se enquanto o produto estiver a funcionar, instale um circuito de proteção de fase invertida localmente. O funcionamento do produto em fase invertida poderá causar danos no compressor e em outras peças.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 14

2 | Acerca da documentação

2 Acerca da documentação

2.1 Acerca deste documento

Público-alvo

Instaladores autorizados

Conjunto de documentação

Este documento faz parte de um conjunto de documentação. O conjunto completo é constituído por:

▪ Precauções de segurança gerais:

- Instruções de segurança que deve ler antes de instalar

- Formato: Papel (na caixa da unidade de interior)

▪ Manual de instalação da unidade de interior:

- Instruções de instalação

- Formato: Papel (na caixa da unidade de interior)

▪ Manual de instalação da unidade de exterior:

- Instruções de instalação

- Formato: Papel (na caixa da unidade de exterior)

▪ Guia de referência do instalador:

- Preparação da instalação, boas práticas, dados de referência,…

- Formato: Ficheiros digitais em http://www.daikineurope.com/support-and-

manuals/product-information/

▪ Livro de anexo para equipamento opcional:

- Informações adicionais sobre como instalar equipamento opcional

- Formato: Papel (na caixa da unidade de interior) + Ficheiros digitais em http://

www.daikineurope.com/support-and-manuals/product-information/

As actualizações mais recentes da documentação fornecida podem estar disponíveis no site regional Daikin ou através do seu representante.

A documentação original está escrita em inglês. Todos os outros idiomas são traduções.

Dados de engenharia

▪ Um subconjunto dos mais recentes dados técnicos está disponível no website

regional Daikin (de acesso público).

2.2 Guia de referência do instalador num relance

Guia de referência do instalador

▪ O conjunto completo dos dados técnicos mais recentes está disponível no Daikin

Business Portal (autenticação obrigatória).

Capítulo Descrição

Precauções de segurança gerais Instruções de segurança que deve ler antes de

instalar

Acerca da documentação Que documentação existe para o instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 15

2 | Acerca da documentação

Capítulo Descrição

Acerca da caixa Como desembalar as unidades e remover os

seus acessórios

Acerca das unidades e das opções

▪ Como identificar as unidades ▪ Combinações possíveis de unidades e opções

Recomendações de aplicação Várias configurações de instalação do sistema

Preparação O que fazer e saber antes de ir para o local

Instalação O que fazer e saber para instalar o sistema

Configuração O que fazer e saber para configurar o sistema

após a instalação

Activação O que fazer e saber para activar o sistema

depois de o configurar

Entregar ao utilizador O que entregar e explicar ao utilizador

Manutenção e assistência Como realizar a manutenção e assistência das

unidades

Resolução de problemas O que fazer em caso de problemas

Eliminação Como eliminar o sistema

Dados técnicos Especificações do sistema

Glossário Definição de termos

Tabela de regulações locais Tabela a preencher pelo instalador e guardar

para referência futura Nota: Existe também uma tabela de regulações

do instalador no guia de referência do utilizador. Esta tabela deve ser preenchida pelo instalador e entregue ao utilizador.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 16

3 | Acerca da caixa

1 2

3 Acerca da caixa

3.1 Descrição geral: Sobre a caixa

3.2 Unidade de exterior

Este capítulo descreve o que é necessário fazer depois de as caixas com as unidades de interior e de exterior serem entregues no local.

Tenha presente as seguintes informações:

▪ Aquando da entrega, a unidade DEVE ser verificada quanto à existência de danos.

Quaisquer danos detectados DEVEM ser imediatamente comunicados ao agente de reclamações da transportadora.

▪ Transporte a unidade embalada até ficar o mais próxima possível da posição de

instalação final, para impedir danos no transporte.

▪ Prepare com antecedência o percurso pelo qual pretende trazer a unidade para o

interior.

3.2.1 Para desembalar a unidade de exterior

3.2.2 Manusear a unidade de exterior

Guia de referência do instalador

CUIDADO

Para evitar lesões, NÃO toque na entrada de ar nem nas aletas de alumínio da unidade.

1 A unidade deve ser manuseada com uma linga no lado esquerdo e pela pega

do lado direito. Levante ambos os lados da linga ao mesmo tempo para evitar retirar a linga da unidade.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 17

3 | Acerca da caixa

ENERG

IJAY

IAIE

ENERG

IJAY

IAIE

1×1× 1× 1× 2× 1×

da b c e f

2 Enquanto estiver a manusear a unidade:

▪ Mantenha os dois lados da linga ao mesmo nível. ▪ Mantenha as suas costas na vertical.

3 Após montar a unidade, remova a linga da unidade puxando-a por 1 dos lados.

3.2.3 Para retirar os acessórios da unidade de exterior

1 Levante a unidade de exterior. Consulte "3.2.2 Manusear a unidade de

exterior"[416].

2 Retire os acessórios da parte inferior da embalagem.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

a Manual de instalação da unidade de exterior

b Etiqueta de gases fluorados com efeito de estufa

c Etiqueta de gases fluorados com efeito de estufa em vários idiomas d Etiqueta energética e Placa de montagem da unidade

f Parafusos, porcas, anilhas, anilhas de mola e abraçadeira de cabos

Guia de referência do instalador

Page 18

3 | Acerca da caixa

1 2

8×

2×

4×

1×

4× 1×

1× 1× 1× 1×

a b

g h ic d e f

a a

3.3 Unidade de interior

3.3.1 Para desembalar a unidade de interior

3.3.2 Para retirar os acessórios da unidade de interior

a Válvulas de fecho para circuito de água

b Válvula de derivação de sobrepressão

c Precauções de segurança gerais

d Livro de anexo para equipamento opcional

e Manual de instalação da unidade de interior

f Manual de operações

g Anéis de vedação para válvulas de fecho (circuito de água de aquecimento ambiente)

h Anéis de vedação para válvulas de fecho fornecidas no local (circuito de água quente sanitária)

i Fita vedante para a entrada da cablagem de baixa tensão

3.3.3 Para manusear a unidade de interior

Utilize as pegas na parte traseira e na parte inferior para transportar a unidade.

Guia de referência do instalador

a Pegas na parte traseira da unidade

b Pegas na parte inferior da unidade. Incline a unidade cuidadosamente para trás, de modo que as pegas

fiquem visíveis.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 19

4 | Acerca das unidades e das opções

4 Acerca das unidades e das opções

4.1 Descrição geral: Sobre as unidades e opções

Esta secção contém informações sobre:

▪ Identificar a unidade de exterior ▪ Identificar a unidade de interior ▪ Combinar a unidade de exterior com opções ▪ Combinar a unidade de interior com opções

4.2 Identificação

NOTIFICAÇÃO

Quando instalar ou efectuar intervenções técnicas a várias unidades em simultâneo,

certifique-se de que NÃO troca os painéis de assistência técnica entre os diferentes

modelos.

4.2.1 Etiqueta de identificação: Unidade de exterior

Localização

Identificação do modelo

Exemplo: ERGA06DAV3 A

Código Explicação

ER Bomba de calor, par de exterior, split europeu

G Temperatura média da água – zona ambiente: −⁠10⁠~⁠−⁠20°C

A Refrigerante R32

06 Classe da capacidade

DA Série do modelo

V3 Fonte de alimentação

A A=modelo austríaco

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

[—]=modelo não-austríaco

Guia de referência do instalador

Page 20

4 | Acerca das unidades e das opções

4.2.2 Etiqueta de identificação: Unidade interior

Localização

Identificação do modelo

Exemplo: EHVH04S18DA6VG

Código Descrição

E Modelo europeu

HV Unidade de interior para instalação no piso com depósito

H H=Apenas aquecimento

04 Classe da capacidade

integrado

X=Aquecimento/arrefecimento

S Material do depósito integrado: Aço inoxidável

18 Volume do depósito integrado

DA Série do modelo

6V Modelo do aquecedor de reserva

G G=Modelo cinzento

[—]=Modelo branco

4.3 Combinação de unidades e opções

INFORMAÇÕES

Determinadas opções podem não estar disponíveis no seu país.

4.3.1 Opções possíveis para a unidade de exterior

Kit do recipiente de drenagem (EKDP008D)

O kit de recipiente de drenagem é necessário para recolher o que é drenado da unidade de exterior. O kit de recipiente de drenagem consiste em:

Guia de referência do instalador

▪ Recipiente de drenagem ▪ Suportes de instalação

Para ver as instruções de instalação, consulte o manual de instalação do recipiente de drenagem.

Aquecedor do recipiente de drenagem (EKDPH008CA)

O aquecedor do recipiente de drenagem é necessário para evitar o congelamento do recipiente de drenagem.

Recomenda-se a instalação desta opção em regiões mais frias com a possibilidade de temperaturas ambiente baixas ou de grandes quedas de neve.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 21

4 | Acerca das unidades e das opções

Para ver as instruções de instalação, consulte o manual de instalação do aquecedor do recipiente de drenagem.

Vigas em U (EKFT008D)

As vigas em U são suportes de instalação nos quais a unidade de exterior pode ser instalada.

Recomenda-se a instalação desta opção em regiões mais frias com a possibilidade de temperaturas ambiente baixas ou de grandes quedas de neve.

Para ver as instruções de instalação, consulte o manual de instalação da unidade de exterior.

Tampa de baixo som (EKLN08A1)

Em áreas sensíveis a sons (por ex. junto de um quarto), pode instalar a tampa de baixo som para diminuir o ruído de funcionamento da unidade de exterior.

Pode instalar a tampa de baixo som:

▪ Nos pés de montagem no solo. Este deve suportar 200kg. ▪ Em suportes na parede. Este deve suportar 200kg.

Se instalar a tampa de baixo som também tem de instalar uma das seguintes opções:

▪ Recomendado: kit de recipiente de drenagem (com ou sem o aquecedor do

recipiente de drenagem)

▪ Vigas em U

Para ver as instruções de instalação, consulte o manual de instalação da tampa de baixo som.

4.3.2 Opções possíveis para a unidade de interior

Interface de utilizador utilizada como termóstato ambiente (BRC1HHDA)

▪ A utilização da interface de utilizador como termóstato ambiente é possível com

a interface de utilizador que está ligada à unidade de interior.

▪ A interface de utilizador utilizada como termóstato ambiente tem de ser

instalada na divisão que se pretende controlar.

Para ver as instruções de instalação, consulte o manual de instalação e funcionamento da interface de utilizador utilizada como termóstato ambiente.

Termóstato da divisão (EKRTWA, EKRTR1)

Pode ligar um termóstato ambiente opcional à unidade de interior. Este termóstato pode ser com fios (EKRTWA) ou sem fios (EKRTR1).

Para ver as instruções de instalação, consulte o manual de instalação do termóstato ambiente e o livro de anexo para equipamento opcional.

Sensor remoto para termóstato sem fios (EKRTETS)

Pode utilizar um sensor de temperatura de interior sem fios (EKRTETS) apenas em combinação com o termóstato sem fios (EKRTR1).

Para ver as instruções de instalação, consulte o manual de instalação do termóstato ambiente e o livro de anexo para equipamento opcional.

PCB para controlo externo (EKRP1HBAA)

A PCB para controlo externo é necessária para fornecer os sinais seguintes:

▪ Saída do alarme

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 22

4 | Acerca das unidades e das opções

▪ Saída de Activar/DESACTIVAR aquecimento/arrefecimento ambiente ▪ Comutação para fonte externa de calor

Para ver as instruções de instalação, consulte o manual de instalação da PCB para controlo externo e o livro de anexo para equipamento opcional.

PCB de exigência (EKRP1AHTA)

Para permitir o controlo da poupança do consumo energético através de entradas digitais, tem de instalar a PCB de exigência.

Para ver as instruções de instalação, consulte o manual de instalação da PCB de exigência e o livro de anexo para equipamento opcional.

Sensor remoto de interior (KRCS01-1)

Por predefinição, o sensor da interface de utilizador interno será utilizado como sensor de temperatura ambiente.

Como opção, o sensor remoto de interior pode ser instalado para medir a temperatura ambiente noutro local.

Para ver as instruções de instalação, consulte o manual de instalação do sensor remoto de interior e o livro de anexo para equipamento opcional.

INFORMAÇÕES

▪ O sensor remoto de interior apenas pode ser utilizado caso a interface de

utilizador esteja configurada com a funcionalidade do termóstato da divisão.

▪ Pode ligar apenas a sonda remota de interior ou a sonda remota de exterior.

Sensor de exterior remoto (EKRSCA1)

Por predefinição, o sensor do interior da unidade de exterior será utilizado para medir a temperatura exterior.

Como opção, o sensor de exterior remoto pode ser instalado para medir a temperatura exterior noutro local (por ex. para evitar a luz solar direta) para conseguir um comportamento melhorado do sistema.

Para ver as instruções de instalação, consulte o manual de instalação do sensor de exterior remoto e o livro de anexo para equipamento opcional.

INFORMAÇÕES

Pode ligar apenas a sonda remota de interior ou a sonda remota de exterior.

Cabo do PC (EKPCCAB4)

O cabo para PC estabelece uma ligação entre a caixa de distribuição da unidade de interior e um PC. Permite atualizar o software da unidade de interior.

Guia de referência do instalador

Para ver as instruções de instalação, consulte o manual de instalação do cabo para PC.

Kit de tubo curvo (EKHVTC)

Quando a unidade de interior for instalada num sítio com espaço limitado, é possível instalar um kit de tubo curvo para facilitar a ligação dos tubos de refrigerante em estado gasoso e refrigerante em estado líquido da unidade de interior.

Para ver as instruções de instalação, consulte a folha de instruções do kit de tubo curvo.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 23

4 | Acerca das unidades e das opções

Convector da bomba de calor (FWXV)

Para fornecer aquecimento/arrefecimento ambiente, é possível usar convectores de bomba de calor (FWXV).

Para obter as instruções de instalação, consulte o manual de instalação dos convectores da bomba de aquecimento e o livro de anexo para equipamento opcional.

Adaptador de LAN para controlo por smartphone + aplicações Smart Grid (BRP069A61)

Pode instalar este adaptador LAN para:

▪ Controlar o sistema através de uma aplicação do smartphone. ▪ Utilizar o sistema em várias aplicações Smart Grid.

Para ver as instruções de instalação, consulte o manual de instalação do adaptador de LAN.

Adaptador de LAN para controlo por smartphone (BRP069A62)

Pode instalar este adaptador de LAN para controlar o sistema através de uma aplicação do smartphone.

Para ver as instruções de instalação, consulte o manual de instalação do adaptador de LAN.

4.3.3 Combinações possíveis de unidade de interior e unidade de exterior

Unidade de interior Unidade de exterior

ERGA04 ERGA06 ERGA08

EHVH/X04 O — —

EHVH/X08 — O O

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 24

5 | Recomendações de aplicação

5 Recomendações de aplicação

5.1 Descrição geral: Recomendações de aplicação

O objetivo das recomendações de aplicação é proporcionar uma perspetiva das possibilidades do sistema de bombade calor.

Este capítulo contém as recomendações de aplicação para:

▪ Configuração do sistema de aquecimento/refrigeração ambiente ▪ Configuração de uma fonte de calor auxiliar para aquecimento ambiente

NOTIFICAÇÃO

▪ As ilustrações apresentadas nas recomendações de aplicação destinam-se apenas

a ser utilizadas como referência e NÃO devem ser utilizadas como diagramas hidráulicos detalhados. As dimensões e o equilíbrio hidráulico detalhado NÃO são apresentados e são da responsabilidade do instalador.

▪ Para obter mais informações sobre as regulações de configuração para optimizar

o funcionamento da bombade calor, consulte "8Configuração"[4112].

▪ Configuração do depósito de água quente sanitária ▪ Configuração da medição energética ▪ Configuração do controlo do consumo energético ▪ Configuração de um sensor de temperatura externo

5.2 Configuração do sistema de aquecimento/refrigeração ambiente

O sistema de bombade calor fornece saída de água para aquecer os emissores de calor de uma ou mais divisões.

Uma vez que o sistema proporciona uma grande flexibilidade de controlo da temperatura em cada divisão, deve, em primeiro lugar, responder às seguintes questões:

▪ Quantas divisões são aquecidas ou arrefecidas pelo sistema de bombade calor? ▪ Quais são os tipos de emissor de calor utilizados em cada divisão e quais são as

respetivas temperaturas de saída de água?

Uma vez definidos os requisitos de aquecimento/refrigeração ambiente, aconselhamos o seguimento das recomendações de configuração abaixo apresentadas.

Guia de referência do instalador

NOTIFICAÇÃO

Se for utilizado um termóstato de divisão externo, o mesmo irá controlar a proteção contra congelamento da divisão. Contudo, a proteção contra congelamento da divisão só é possível se [C.2] Arrefecimento/Aquecimento ambiente=Ativado.

INFORMAÇÕES

Caso utilize um termóstato ambiente externo e seja necessário assegurar a proteção contra congelamento da divisão em todas as condições, deve regular a Emergência [9.5] para Automático.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 25

5.2.1 Divisão única

Aquecimento por piso radiante ou radiadores – termóstato da divisão com fios

5 | Recomendações de aplicação

NOTIFICAÇÃO

É possível integrar uma válvula de derivação de sobrepressão no sistema. Tenha em

atenção que esta válvula pode não aparecer nas ilustrações.

Definição

A Zona da temperatura de saída de água principal B Uma só divisão a Interface de utilizador utilizada como termóstato ambiente

▪ O aquecimento por piso radiante ou os radiadores estão diretamente ligados à

unidade de interior.

▪ A temperatura ambiente da divisão principal é controlada pela interface de

utilizador utilizada como termóstato ambiente (equipamento opcional EKRUDAS).

Configuração

Ajuste Valor

Controlo da temperatura da unidade:

▪ #: [2.9]

2 (Termostato ambiente): O funcionamento da unidade é determinado com base na temperatura

▪ Código: [C-07]

Número de zonas da temperatura de

ambiente da interface de utilizador.

0 (Uma zona): Principal

água:

▪ #: [4.4] ▪ Código: [7-02]

Vantagens

▪ Maior conforto e eficiência. A funcionalidade de termóstato inteligente da

divisão pode diminuir ou aumentar a temperatura de saída de água desejada com base na temperatura ambiente da divisão (modulação). Isto resulta em:

- Temperaturas ambientes da divisão estáveis e correspondentes à temperatura

desejada (maior conforto)

- Menos ciclos ATIVAR/DESATIVAR (mais silencioso, maior conforto e maior

eficiência)

- Temperatura de saída de água mais baixa possível (maior eficiência)

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 26

5 | Recomendações de aplicação

▪ Fácil. Pode definir facilmente a temperatura ambiente desejada através da

interface de utilizador:

- Para as suas necessidades diárias, pode utilizar programas e valores

predefinidos.

- Para se desviar das suas necessidades diárias, pode anular temporariamente os

programas e valores predefinidos ou utilizar o modo de férias.

Aquecimento por piso radiante ou radiadores – termóstato da divisão sem fios

Definição

▪ O aquecimento por piso radiante ou os radiadores estão diretamente ligados à

unidade de interior.

A Zona da temperatura de saída de água principal B Uma só divisão

a Receptor para o termóstato da divisão externo sem fios

b Termóstato da divisão externo sem fios

▪ A temperatura ambiente é controlada pelo termóstato ambiente externo sem

fios (equipamento EKRTR1 opcional).

Configuração

Ajuste Valor

Controlo da temperatura da unidade:

▪ #: [2.9]

1 (Termostato ambiente externo): O funcionamento da

unidade é determinado pelo termóstato

▪ Código: [C-07]

Número de zonas da temperatura de

externo.

0 (Uma zona): Principal

água:

▪ #: [4.4] ▪ Código: [7-02]

Termóstato da divisão externo para a zona principal:

▪ #: [2.A]

1 (1 contacto): Quando o termóstato ambiente externo usado ou o convetor da bomba decalor podem enviar apenas um estado térmico ATIVAR/

▪ Código: [C-05]

DESATIVAR. Sem separação entre a exigência de aquecimento ou de arrefecimento.

Guia de referência do instalador

Vantagens

▪ Sem fios. O termóstato ambiente externo Daikin está disponível numa versão

sem fios.

▪ Eficiência. Apesar de o termóstato ambiente externo apenas enviar sinais

ATIVAR/DESATIVAR, foi especificamente concebido para o sistema de bombade calor.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 27

▪ Conforto. No caso do aquecimento por piso radiante, o termóstato da divisão

externo sem fios impede a ocorrência de condensação no piso durante a operação de arrefecimento, medindo a humidade da divisão.

Convetores da bombade calor

Definição

A Zona da temperatura de saída de água principal B Uma só divisão a Controlo remoto dos convectores da bombade calor

▪ Os convectores da bomba de calor estão directamente ligados à unidade de

interior.

5 | Recomendações de aplicação

▪ A temperatura ambiente desejada é definida através do controlo remoto dos

convetores da bomba de calor.

▪ O sinal de exigência de aquecimento/arrefecimento ambiente é enviado para

uma entrada digital na unidade de interior (X2M/35 e X2M/30).

▪ O modo de funcionamento da climatização é enviado para os convetores da

bomba de calor através de uma saída digital na unidade de interior (X2M/4 e X2M/3).

INFORMAÇÕES

Quando utilizar vários convectores da bombade calor, certifique-se de que cada um

recebe o sinal de infravermelhos proveniente do controlo remoto dos convectores

da bombade calor.

Configuração

Ajuste Valor

Controlo da temperatura da unidade:

▪ #: [2.9]

1 (Termostato ambiente externo): O funcionamento da

unidade é determinado pelo termóstato

▪ Código: [C-07]

Número de zonas da temperatura de

externo.

0 (Uma zona): Principal

água:

▪ #: [4.4] ▪ Código: [7-02]

Termóstato da divisão externo para a zona principal:

▪ #: [2.A]

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

▪ Código: [C-05]

1 (1 contacto): Quando o termóstato ambiente externo usado ou o convetor da bomba decalor podem enviar apenas um estado térmico ATIVAR/ DESATIVAR. Sem separação entre a exigência de aquecimento ou de arrefecimento.

Guia de referência do instalador

Page 28

5 | Recomendações de aplicação

Vantagens

▪ Arrefecimento. O convetor da bomba de calor proporciona, para além de

capacidade de aquecimento, uma excelente capacidade de arrefecimento.

▪ Eficiência. Eficiência energética ótima graças à função de interligação. ▪ Elegante.

Combinação: aquecimento por piso radiante + Convectores da bombade calor

▪ O aquecimento ambiente é efetuado através de:

- O aquecimento por piso radiante

- Os convectores da bomba decalor

▪ O arrefecimento ambiente é efectuado apenas pelos convectores da bombade

calor. O aquecimento por piso radiante é desativado pela válvula de fecho.

Definição

A Zona da temperatura de saída de água principal B Uma só divisão

a Controlo remoto dos convectores da bombade calor

▪ Os convectores da bomba de calor estão directamente ligados à unidade de

interior.

▪ Foi instalada uma válvula de fecho (fornecimento local) antes do aquecimento

por piso radiante para evitar a ocorrência de condensação no piso durante o arrefecimento.

▪ A temperatura ambiente desejada é definida através do controlo remoto dos

convetores da bomba de calor.

▪ O sinal de exigência de aquecimento/arrefecimento ambiente é enviado para

uma entrada digital na unidade de interior (X2M/35 e X2M/30).

▪ O modo de funcionamento da climatização é enviado através de uma saída

digital (X2M/4 e X2M/3) na unidade de interior para:

- Convetores da bomba de calor

- A válvula de fecho

Configuração

Ajuste Valor

Controlo da temperatura da unidade:

▪ #: [2.9]

1 (Termostato ambiente externo): O funcionamento da

unidade é determinado pelo termóstato

▪ Código: [C-07]

externo.

Guia de referência do instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 29

5 | Recomendações de aplicação

B C

Ajuste Valor

Número de zonas da temperatura de

0 (Uma zona): Principal

água:

▪ #: [4.4] ▪ Código: [7-02]

Termóstato da divisão externo para a zona principal:

▪ #: [2.A]

1 (1 contacto): Quando o termóstato ambiente externo usado ou o convetor da bomba decalor podem enviar apenas um estado térmico ATIVAR/

▪ Código: [C-05]

DESATIVAR. Sem separação entre a exigência de aquecimento ou de arrefecimento.

Vantagens

▪ Arrefecimento. Os convetores da bomba de calor proporcionam, para além de

capacidade de aquecimento, uma excelente capacidade de arrefecimento.

▪ Eficiência. O aquecimento por piso radiante apresenta o melhor desempenho

com o sistema da bomba de calor.

▪ Conforto. A combinação dos dois tipos de emissores de calor proporciona:

- O excelente conforto de aquecimento do aquecimento por baixodo piso

- O excelente conforto de arrefecimento dos convectores da bombade calor

5.2.2 Várias divisões – Uma zona de TSA

Se apenas for necessária uma zona da temperatura de saída de água devido ao facto de a temperatura de saída de água especificada de todos os emissores de calor ser igual, NÃO é necessária uma estação de válvula misturadora (rentável).

Exemplo: Se o sistema de bombade calor for utilizado para aquecer um piso onde todas as divisões têm os mesmos emissores de calor.

Aquecimento por piso radiante ou radiadores – válvulas termostáticas

Se aquecer divisões com radiadores ou aquecimento por baixo do piso, uma forma bastante comum de o fazer é controlar a temperatura da divisão principal, utilizando um termóstato (que poderá ser a interface de utilizador ou um termóstato da divisão externo), enquanto que as outras divisões são controladas pelas chamadas válvulas termostáticas, que abrem ou fecham de acordo com a temperatura ambiente.

Definição

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

A Zona da temperatura de saída de água principal B Divisão 1 C Divisão 2 a Interface de utilizador utilizada como termóstato ambiente

Guia de referência do instalador

Page 30

5 | Recomendações de aplicação

M2M1

B C

a a

▪ O aquecimento por piso radiante da divisão principal está diretamente ligado à

unidade de interior.

▪ A temperatura ambiente da divisão principal é controlada pela interface de

utilizador utilizada como termóstato ambiente (equipamento opcional EKRUDAS).

▪ Foi instalada uma válvula termostática antes do aquecimento por piso radiante

em cada uma das restantes divisões.

Configuração

INFORMAÇÕES

Tenha atenção a situações em que a divisão principal possa ser aquecida por outra fonte de calor. Exemplo: Lareiras.

Ajuste Valor

Controlo da temperatura da unidade:

▪ #: [2.9]

2 (Termostato ambiente): O funcionamento da unidade é determinado com base na temperatura

▪ Código: [C-07]

Número de zonas da temperatura de

ambiente da interface de utilizador.

0 (Uma zona): Principal

água:

▪ #: [4.4] ▪ Código: [7-02]

Vantagens

▪ Fácil. A mesma instalação que para uma divisão, mas com válvulas termostáticas.

Aquecimento por piso radiante ou radiadores – vários termóstatos da divisão externos

Definição

Guia de referência do instalador

▪ Foi instalada uma válvula de fecho (fornecida no local) para cada divisão de

▪ Deve ser instalada uma válvula de derivação para possibilitar a recirculação de

A Zona da temperatura de saída de água principal B Divisão 1

C Divisão 2 a Termóstato da divisão externo

b Válvula de derivação

modo a evitar o fornecimento de saída de água quando não existir qualquer exigência de aquecimento ou arrefecimento.

água quando todas as válvulas de fecho estão fechadas. Para garantir um funcionamento fiável, disponibilize um fluxo de água mínimo, conforme descrito na tabela "Para verificar o volume de água e o caudal" em "6.4Preparação da

tubagem de água"[457].

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 31

5 | Recomendações de aplicação

a a

▪ A interface de utilizador integrada na unidade de interior determina o modo de

funcionamento da climatização. Tenha em atenção que o modo de funcionamento de cada termóstato ambiente deve ser definido de modo a corresponder à unidade de interior.

▪ Os termóstatos da divisão estão ligados às válvulas de fecho, mas NÃO é

necessário que estejam ligados à unidade de interior. A unidade de interior irá fornecer saída de água constantemente, com a possibilidade de definir um programa de saída de água.

Configuração

Ajuste Valor

Controlo da temperatura da unidade:

▪ #: [2.9] ▪ Código: [C-07]

Número de zonas da temperatura de água:

▪ #: [4.4] ▪ Código: [7-02]

Vantagens

Em comparação com o aquecimento por piso radiante ou radiadores para uma divisão:

▪ Conforto. Pode definir a temperatura ambiente desejada, incluindo programas,

para cada divisão através dos termóstatos da divisão.

Convetores de bombade calor – Múltiplas divisões

Definição

0 (Temperatura da água de saída): A operação da unidade é

decidida com base na temperatura de saída da água.

0 (Uma zona): Principal

▪ A temperatura ambiente desejada é definida através do controlo remoto dos

convetores da bomba de calor.

▪ A interface de utilizador integrada na unidade de interior determina o modo de

funcionamento da climatização.

▪ Os sinais de exigência de aquecimento e arrefecimento de cada convetor da

bombade calor estão ligados em paralelo à entrada digital da unidade de interior

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

(X2M/35 e X2M/30). A unidade de interior apenas irá fornecer a temperatura de saída de água quando existir uma exigência real.

A Zona da temperatura de saída de água principal B Divisão 1 C Divisão 2 a Controlo remoto dos convectores da bombade calor

Guia de referência do instalador

Page 32

5 | Recomendações de aplicação

B C

Configuração

INFORMAÇÕES

Para aumentar o conforto e o desempenho, recomendamos a instalação do kit da válvula EKVKHPC opcional em cada convector da bombade calor.

Ajuste Valor

Controlo da temperatura da unidade:

▪ #: [2.9]

1 (Termostato ambiente externo): O funcionamento da

unidade é determinado pelo termóstato

▪ Código: [C-07]

Número de zonas da temperatura de

externo.

0 (Uma zona): Principal

água:

▪ #: [4.4] ▪ Código: [7-02]

Vantagens

Em comparação com os convetores da bombade calor para uma divisão:

▪ Conforto. Pode definir a temperatura ambiente desejada, incluindo programas,

para cada divisão através do controlo remoto dos convetores da bomba de calor.

Combinação: Aquecimento por piso radiante + convectores da bombade calor – Múltiplas divisões

Definição

Guia de referência do instalador

A Zona da temperatura de saída de água principal B Divisão 1

C Divisão 2 a Termóstato da divisão externo

b Controlo remoto dos convectores da bombade calor

▪ Para cada divisão com convectores da bomba de calor. Os convectores da

bombade calor estão directamente ligados à unidade de interior.

▪ Para cada divisão com aquecimento por piso radiante: foram instaladas duas

válvulas de fecho (fornecimento local) antes do aquecimento por piso radiante:

- Uma válvula de fecho para evitar o fornecimento de água quente quando a

divisão não tem qualquer exigência de aquecimento

- Uma válvula de fecho para evitar a ocorrência de condensação no piso durante

o arrefecimento das divisões com convectores da bombade calor.

▪ Para cada divisão com convetores da bomba de calor: a temperatura ambiente

desejada é definida através do controlo remoto dos convetores da bomba de calor.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 33

5 | Recomendações de aplicação

▪ Para cada divisão com aquecimento por piso radiante: a temperatura ambiente

desejada é definida através do termóstato de divisão externo (com ou sem fios).

▪ A interface de utilizador integrada na unidade de interior determina o modo de

funcionamento da climatização. Tenha em atenção que o modo de funcionamento de cada termóstato da divisão externo e do controlo remoto dos convectores da bomba de calor deve ser definido de modo a corresponder à unidade de interior.

INFORMAÇÕES

Para aumentar o conforto e o desempenho, recomendamos a instalação do kit da

válvula EKVKHPC opcional em cada convector da bombade calor.

Configuração

Ajuste Valor

Controlo da temperatura da unidade:

▪ #: [2.9] ▪ Código: [C-07]

Número de zonas da temperatura de água:

▪ #: [4.4] ▪ Código: [7-02]

5.2.3 Várias divisões–Duaszonas de TSA

Se os emissores de calor seleccionados para cada divisão forem concebidos para diferentes temperaturas de saída de água, pode utilizar zonas da temperatura de saída de água diferentes (no máximo 2).

Neste documento:

▪ Zona principal = Zona com a temperatura especificada mais baixa no

aquecimento e com a temperatura especificada mais alta no arrefecimento

▪ Zona adicional = Zona com a temperatura especificada mais elevada no

aquecimento e com a temperatura especificada mais baixa no arrefecimento

0 (Temperatura da água de saída): A operação da unidade é decidida com base na temperatura de saída da água.

0 (Uma zona): Principal

Exemplo típico:

Sala de estar (zona principal) Aquecimento por piso radiante:

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

CUIDADO

Se existir mais do que uma zona de saída de água, instale SEMPRE uma estação de

válvula misturadora na zona principal para diminuir (no aquecimento)/aumentar (no

arrefecimento) a temperatura de saída de água quando a zona adicional tiver

exigências.

Divisão (zona) Emissores de calor: Temperatura

especificada

▪ No aquecimento: 35°C ▪ No arrefecimento: 20°C (apenas para

refrescar, não é permitido qualquer arrefecimento efectivo)

Guia de referência do instalador

Page 34

5 | Recomendações de aplicação

a a

Quartos (zona adicional) Convectores da bombade calor:

Definição

Divisão (zona) Emissores de calor: Temperatura

especificada

▪ No aquecimento: 45°C ▪ No arrefecimento: 12°C

A Zona da temperatura de saída de água adicional B Divisão 1

C Divisão 2

D Zona da temperatura de saída de água principal

E Divisão 3 a Controlo remoto dos convetores da bomba de calor

b Interface de utilizador utilizada como termóstato ambiente

c Estação de válvula misturadora

d Válvula de regulação da pressão

INFORMAÇÕES

Deve ser implementada uma válvula de regulação da pressão antes da estação de válvula misturadora. Esta medida destina-se a garantir o correcto equilíbrio do fluxo de água entre a zona da temperatura de saída de água principal e a zona da temperatura de saída de água adicional em relação à capacidade necessária das duas zonas da temperatura de água.

▪ Para a zona principal:

- Foi instalada uma estação de válvula misturadora antes do aquecimento por

piso radiante.

- O circulador de estação de válvula misturadora é controlado pelo sinal ATIVAR/

DESATIVAR na unidade de interior (X2M/29 e X2M/21; saída da válvula de fecho normalmente fechada).

- A temperatura ambiente é controlada pela interface de utilizador, que é

utilizada como termóstato ambiente (equipamento opcional EKRUDAS).

Guia de referência do instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 35

5 | Recomendações de aplicação

▪ Para a zona adicional:

- Os convetores da bomba de calor estão ligados diretamente à unidade de

interior.

- A temperatura ambiente desejada é definida através do controlo remoto dos

convetores da bomba de calor de cada divisão.

- Os sinais de exigência de aquecimento e arrefecimento de cada convetor da

bomba de calor estão ligados em paralelo à entrada digital da unidade de interior (X2M/35 e X2M/30). A unidade de interior apenas irá fornecer a temperatura de saída de água adicional desejada quando existir uma exigência real.

▪ A interface de utilizador integrada na unidade de interior determina o modo de

funcionamento da climatização. Tenha em atenção que o modo de funcionamento de cada controlo remoto dos convectores da bomba de calor deve ser definido de modo a corresponder à unidade de interior.

Configuração

Ajuste Valor

Controlo da temperatura da unidade:

▪ #: [2.9] ▪ Código: [C-07]

Número de zonas da temperatura de água:

▪ #: [4.4] ▪ Código: [7-02]

No caso dos convetores da bombade calor:

Termóstato da divisão externo para a zona adicional:

▪ #: [3.A] ▪ Código: [C-06]

2 (Termostato ambiente): O funcionamento da unidade é determinado com base na temperatura ambiente da interface de utilizador.

Nota:

▪ Divisão principal = funcionalidade de

interface de utilizador utilizada como termóstato ambiente

▪ Outras divisões = funcionalidade de

termóstato ambiente externo

1 (Duas zonas): Principal + adicional

Saída da válvula de fecho Definida de modo a respeitar a

Válvula de fecho Se for necessário desativar a zona

Na estação de válvula misturadora Defina a temperatura de saída de água

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

exigência térmica da zona principal.

principal durante o modo de arrefecimento para evitar a ocorrência de condensação no piso, configure-a em conformidade.

principal desejada para aquecimento e/ ou arrefecimento.

Guia de referência do instalador

Page 36

5 | Recomendações de aplicação

Vantagens

▪ Conforto.

- A funcionalidade de termóstato inteligente da divisão pode diminuir ou

aumentar a temperatura de saída de água desejada com base na temperatura ambiente da divisão (modulação).

- A combinação dos dois sistemas de emissores de calor proporciona o excelente

conforto de aquecimento do aquecimento por piso radiante e o excelente conforto de arrefecimento dos convectores da bombade calor.

▪ Eficiência.

- Dependendo da exigência, a unidade de interior proporciona diferentes

temperaturas de saída de água de modo a corresponder à temperatura especificada dos diferentes emissores de calor.

- O aquecimento por piso radiante apresenta o melhor desempenho com o

sistema da bomba de calor.

5.3 Configuração de uma fonte de calor auxiliar para aquecimento ambiente

▪ O aquecimento ambiente pode ser efectuado através:

- Da unidade de interior

- De uma caldeira auxiliar (fornecimento local) ligada ao sistema

▪ Quando o termóstato da divisão solicita aquecimento, a unidade de interior ou a

caldeira auxiliar começam a funcionar de acordo com a temperatura exterior (estado da comutação para a fonte externa de calor). Quando é dada permissão à caldeira auxiliar, o aquecimento ambiente através da unidade de interior é DESACTIVADO.

▪ O funcionamento bivalente apenas é possível para o aquecimento ambiente,

NÃO para a produção de água quente sanitária. A água quente sanitária é sempre produzida pelo depósito de AQS ligado à unidade de interior.

INFORMAÇÕES

▪ Durante o aquecimento da bombade calor, a bombade calor funciona de modo

a alcançar a temperatura desejada definida através da interface de utilizador. Quando o funcionamento dependente das condições climatéricas está activo, a temperatura da água é determinada automaticamente de acordo com a temperatura exterior.

▪ Durante o aquecimento da caldeira auxiliar, a caldeira auxiliar funciona de modo

a alcançar a temperatura da água desejada definida através do controlador da caldeira auxiliar.

Guia de referência do instalador

Definição

▪ Integre a caldeira auxiliar da seguinte forma:

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 37

a b c d e f

g h j

FHL1

FHL2

FHL3

5‒0

a Unidade de exterior b Unidade de interior c Permutador de calor d Aquecedor de reserva e Circulador

f Válvula de fecho g Válvula de 3vias motorizada h Válvula de retenção (fornecimento local)

i Válvula de fecho (fornecimento local) j Coletor (fornecimento local)

k Caldeira auxiliar (fornecimento local)

l Válvula-aquastato (fornecimento local)

m Depósito de AQS

n Serpentina do permutador de calor

FHL1...3 Aquecimento porpiso radiante

5 | Recomendações de aplicação

NOTIFICAÇÃO

▪ Certifique-se de que a caldeira auxiliar e a respectiva integração no sistema estão

em conformidade com a legislação aplicável.

▪ A Daikin NÃO se responsabiliza por situações de falta de segurança ou incorretas

no sistema da caldeira auxiliar.

▪ Certifique-se de que a água de retorno para a bombade calor NÃO ultrapassa os

55°C. Para o fazer:

- Defina a temperatura da água desejada através do controlador da caldeira

auxiliar para um máximo de 55°C.

- Instale uma válvula-aquastato no fluxo de água de retorno da bombade calor.

Defina a válvula-aquastato para fechar a temperaturas superiores a 55°C e para abrir a temperaturas inferiores a 55°C.

▪ Instale válvulas de retenção. ▪ Certifique-se de que apenas existe um vaso de expansão no circuito de água. A

unidade de interior já possui um vaso de expansão pré-montado.

▪ Instale a PCB para controlo externo (EKRP1HBAA opcional). ▪ Ligue X1 e X2 (comutação para fonte de calor externa) na PCB de I/O digital à

caldeira auxiliar. Consulte "7.9.15Para ligar a comutação para fonte externa de

calor"[4108].

▪ Para configurar os emissores de calor, consulte "5.2Configuração do sistema de

aquecimento/refrigeração ambiente"[424].

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 38

5 | Recomendações de aplicação

Com

K2AK1A

X2M

K2AK1A

Indoor/Auto/Boiler

35 30 X Y

Indoor

Configuração

Através da interface de utilizador (assistente de configuração):

▪ Defina a utilização de um sistema bivalente como fonte de calor externa. ▪ Defina a histerese e a temperatura bivalente.

Comutação para a fonte de calor externa determinada por um contacto auxiliar

▪ Apenas é possível no controlo externo do termóstato da divisão E numa zona da

temperatura de saída de água (consulte "5.2 Configuração do sistema de

aquecimento/refrigeração ambiente"[424]).

▪ O contacto auxiliar pode ser:

NOTIFICAÇÃO

▪ Certifique-se de que a histerese bivalente tem um diferencial suficiente para

evitar uma comutação frequente entre a unidade de interior e a caldeira auxiliar.

▪ Uma vez que a temperatura exterior é medida pelo termístor de ar da unidade de

exterior, instale a unidade de exterior à sombra, para que NÃO seja influenciada

nem ACTIVAR/DESACTIVAR pela luz solar directa.

▪ As comutações frequentes podem provocar a corrosão da caldeira auxiliar.

Contacte o fabricante da caldeira auxiliar para obter mais informações.

- Um termóstato da temperatura exterior

- Um contacto do contador de eletricidade

- Um contacto ativado manualmente

- …

▪ Definição: Efetue as seguintes ligações elétricas:

BTIEntrada do termóstato da caldeira

A Contacto auxiliar (normalmente fechado)

H Termóstato da divisão, exigência de aquecimento (opcional) K1A Relé auxiliar para ativação da unidade de interior (fornecimento no local) K2A Relé auxiliar para ativação da caldeira (fornecimento local)

Indoor Unidade de interior

Auto Automático

Boiler Caldeira

NOTIFICAÇÃO

▪ Certifique-se de que o contacto auxiliar tem um atraso de tempo ou diferencial

suficiente para impedir comutações frequentes entre a unidade de interior e a caldeira auxiliar.

▪ Se o contacto auxiliar for um termóstato associado à temperatura exterior,

instale o termóstato à sombra, para que NÃO seja influenciado nem ACTIVAR/ DESACTIVAR pela luz solar directa.

▪ As comutações frequentes podem provocar a corrosão da caldeira auxiliar.

Contacte o fabricante da caldeira auxiliar para obter mais informações.

Guia de referência do instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 39

5 | Recomendações de aplicação

FHL1

FHL2

FHL3

a b c d hh if

5.4 Configuração do depósito de água quente sanitária

5.4.1 Disposição do sistema – Depósito de AQS integrado

a Unidade de exterior b Unidade interior

c Permutador de calor d Aquecedor de reserva e Circulador

f Válvula de 3 vias motorizada g Depósito de AQS h Válvula de fecho

i Colector (fornecimento local)

FHL1...3 Aquecimento por baixodo piso

UI Interface de utilizador

5.4.2 Selecção do volume e da temperatura desejada para o depósito de AQS

As pessoas consideram a água como estando quente a uma temperatura de 40°C. Logo, o consumo de AQS é sempre indicado como o volume de água quente equivalente a 40°C. No entanto, pode regular a temperatura do depósito de AQS para uma temperatura superior (exemplo: 53°C), que será então misturado com água fria (exemplo: 15°C).

A selecção do volume e da temperatura desejada para o depósito de AQS consiste em:

1 Determinação do consumo de AQS (volume de água quente equivalente a

40°C).

2 Determinação do volume e da temperatura desejada para o depósito de AQS.

Determinar o consumo de AQS

Responda às questões seguintes e calcule o consumo de AQS (volume de água quente equivalente a 40°C) utilizando os volumes de água típicos:

Questão Volume de água típico

Quantos duches são necessários por dia?

Quantos banhos de banheira são necessários por dia?

Quanta água é necessária no lava-loiça por dia?

1chuveiro = 10min×10l/min = 100l

1banho = 150l

1lava-loiça = 2min×5l/min = 10l

Existem outras necessidades de água

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

quente sanitária?

—

Guia de referência do instalador

Page 40

5 | Recomendações de aplicação

Exemplo: Se o consumo de AQS de uma família (4 pessoas) por dia for o seguinte:

▪ 3 chuveiros ▪ 1 banho de banheira ▪ 3 volumes de lava-loiça

Então, consumo de AQS = (3×100l)+(1×150l)+(3×10l)=480l

Determinação do volume e da temperatura desejada para o depósito de AQS

V1=V2+V2×(T2−40)/(40−T1) Se:

V2=V1×(40−T1)/(T2−T1) Se:

Fórmula Exemplo

▪ V2=180l ▪ T2=54°C ▪ T1=15°C

Então, V1=280l

▪ V1=480l ▪ T2=54°C ▪ T1=15°C

Então, V2=307l

V1Consumo de AQS (volume de água quente equivalente a 40°C)

V2Volume do depósito de AQS necessário se aquecer apenas uma

vez

T2Temperatura do depósito de AQS

T1Temperatura da água fria

Volumes possíveis do depósito de AQS

Tipo Volumes possíveis

Depósito de AQS integrado ▪ 180l

▪ 230l

Dicas de poupança de energia

▪ Se o consumo de AQS for diferente de dia para dia, pode definir uma

programação semanal com diferentes temperaturas do depósito de AQS para cada dia.

▪ Quanto mais baixa for a temperatura do depósito de AQS desejada, maior será a

poupança. Ao selecionar um depósito de AQS maior, poderá diminuir a temperatura do depósito de AQS desejada.

Guia de referência do instalador

▪ A própria bomba de calor pode produzir água quente sanitária de, no máximo,

55°C (50°C se a temperatura exterior for baixa). A resistência elétrica integrada na bomba de calor pode aumentar esta temperatura. No entanto, é maior o consumo de energia. Recomendamos que regule a temperatura do depósito de AQS desejada abaixo de 55°C para evitar a utilização da resistência elétrica.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 41

▪ Quanto mais elevada é a temperatura exterior, melhor será o desempenho da

bombadecalor.

- Se os preços da energia forem iguais durante o dia e a noite, recomendamos

que aqueça o depósito de AQS durante o dia.

- Se os preços da energia forem inferiores durante a noite, recomendamos que

aqueça o depósito de AQS durante a noite.

▪ Quando a bomba de calor produz água quente sanitária, não consegue aquecer

um espaço. Se necessitar de água quente sanitária e aquecimento ambiente ao mesmo tempo, recomendamos que produza a água quente sanitária durante a noite, quando existe uma exigência menor de aquecimento ambiente.

5.4.3 Definição e configuração – Depósito de AQS

▪ Para grandes consumos de AQS, pode aquecer o depósito de AQS várias vezes

durante o dia.

▪ Para aquecer o depósito de AQS até à temperatura do depósito de AQS desejada,

pode utilizar as seguintes fontes de energia:

- Ciclo termodinâmico da bombade calor

- Aquecedor de reserva eléctrico

5 | Recomendações de aplicação

▪ Para mais informações sobre a optimização do consumo de energia para

produção de água quente sanitária, consulte "8Configuração"[4112].

5.4.4 Circulador de AQS para água quente imediata

Configuração

a Unidade de interior b Depósito de AQS

c Bomba de AQS (fornecimento local)

f Chuveiro (fornecimento local) g Água fria h SAÍDA de água quente sanitária

i Ligação da recirculação

▪ Quando ligar um circulador de AQS, a água quente imediata ficará disponível na

torneira.

▪ O circulador de AQS e a instalação são fornecidos no local e são da

responsabilidade do instalador. Para as ligações elétricas, consulte "7.9.12 Para

ligar o circulador de água quente sanitária"[4107].

▪ Para obter mais informações sobre o estabelecimento da ligação de recirculação:

consulte "7Instalação"[469].

Configuração

▪ Para obter mais informações, consulte "8Configuração"[4112]. ▪ Pode definir um programa para controlar o circulador de AQS através da

interface de utilizador. Para mais informações, consulte o guia de referência do utilizador.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 42

5 | Recomendações de aplicação

d f

e g

5.4.5 Circulador de AQS para desinfecção

Configuração

▪ O circulador de AQS é fornecido no local e a respetiva instalação é da

responsabilidade do instalador. Para as ligações elétricas, consulte "7.9.12 Para

ligar o circulador de água quente sanitária"[4107].

▪ Se a legislação aplicável exige uma temperatura mais alta do que o ponto de

regulação máximo do depósito durante a desinfeção (consulte [2-03] na tabela de regulações locais), pode ligar uma bomba de AQS e elemento aquecedor conforme ilustrado acima.

a Unidade de interior

b Depósito de AQS

c Bomba de AQS (fornecimento local)

d Elemento do aquecedor (fornecimento local)

e Válvula de retenção (fornecimento local)

f Chuveiro (fornecimento local)

g Água fria

h SAÍDA de água quente sanitária

i Ligação da recirculação

▪ Se a legislação aplicável exigir a desinfeção das tubagens de água até às

torneiras, pode ligar um circulador de AQS e um elemento aquecedor (se necessário) conforme ilustrado acima.

Configuração

A unidade de interior pode controlar o funcionamento do circulador de AQS. Para obter mais informações, consulte "8Configuração"[4112].

5.5 Configuração da medição energética

▪ Através da interface de utilizador, pode efectuar a leitura dos seguintes dados

energéticos:

- Calor produzido

- Energia consumida

▪ Pode ler os dados energéticos:

- Do aquecimento ambiente

- Do arrefecimento ambiente

- Da produção de água quente sanitária

▪ Pode ler os dados energéticos:

Guia de referência do instalador

- Por mês

- Por ano

INFORMAÇÕES

O calor produzido e o consumo energético calculados são uma estimativa, não é possível assegurar a precisão dos mesmos.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 43

5.5.1 Calor produzido

▪ O calor produzido é calculado internamente com base:

- Nas temperaturas de entrada e saída de água

- No caudal

▪ Definição e configuração: Não é necessário qualquer equipamento adicional.

5.5.2 Energia consumida

Pode utilizar os seguintes métodos para determinar a energia consumida:

▪ Cálculo ▪ Medição

5 | Recomendações de aplicação

INFORMAÇÕES

As sondas utilizadas para calcular o calor produzido são calibradas automaticamente.

INFORMAÇÕES

Não pode combinar o cálculo da energia consumida (exemplo: para o aquecedor de reserva) e a medição da energia consumida (exemplo: para a unidade de exterior). Se o fizer, os dados energéticos não serão válidos.

Calcular a energia consumida

▪ A energia consumida é calculada internamente com base:

- No consumo de potência real da unidade de exterior

- Na capacidade definida do aquecedor de reserva

- Na tensão

▪ Definição e configuração: Para obter dados energéticos precisos, meça a

capacidade (medição da resistência) e defina a capacidade através da interface de utilizador para o aquecedor de reserva (nível1).

Medir a energia consumida

▪ Método preferido devido a uma maior precisão. ▪ São necessários medidores de energia elétrica externos. ▪ Definição e configuração: quando utilizar medidores de energia elétrica, defina o

número de impulsos/kWh para medidor de energia elétrica através da interface de utilizador.

INFORMAÇÕES

Quando medir o consumo de energia eléctrica, certifique-se de que TODAS as entradas de alimentação do sistema são abrangidas pelos medidores de energia eléctrica.

5.5.3 Fonte de alimentação com tarifário normal por kWh

Regra geral

Um medidor de energia elétrica que abranja todo o sistema é suficiente.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 44

5 | Recomendações de aplicação

c c

fed

A B C

gfe

A B C

c c d



Configuração

Ligue o medidor de energia elétrica a X5M/5 e X5M/6. Consulte "7.9.11Para ligar

os contadores de eletricidade"[4107].

Tipo de medidor de energia elétrica

Em caso de… Utilize um medidor de energia

elétrica…

▪ Unidade de exterior monofásica ▪ Aquecedor de reserva alimentado a

partir de uma rede monofásica (isto é, o modelo do aquecedor de reserva é de *3V ou *6V e é ligado a uma rede monofásica)

▪ Unidade de exterior trifásica ▪ Aquecedor de reserva alimentado a

partir de uma rede trifásica (isto é, o modelo do aquecedor de reserva é *9W ou *6V e é ligado a uma rede trifásica)

Exemplo

Medidor de energia elétrica

monofásica

Monofásica (*3V, *6V (6V): 1N~230V)

Trifásica (*6V (6T1): 3~230V) (*9W: 3N~400V)

Medidor de energia elétrica trifásica

Guia de referência do instalador

A Unidade de exterior B Unidade de interior C Depósito de AQS a Armário elétrico (L1/N) b Medidor de energia elétrica (L1/N) c Fusível (L1/N) d Unidade de exterior (L1/N) e Unidade de interior (L1/N) f Aquecedor de reserva (L1/N) g Resistência elétrica do depósito (L1/N)

A Unidade de exterior B Unidade de interior C Depósito de AQS a Armário elétrico (L1/L2/L3/N) b Medidor de energia elétrica (L1/L2/L3/

c Fusível (L1/L2/L3/N) d Fusível (L1/N) e Unidade de exterior (L1/L2/L3/N) f Unidade de interior (L1/L2/L3/N) g Aquecedor de reserva (L1/L2/L3/N) h Resistência elétrica do depósito (L1/N)

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 45

Exceção

▪ Pode utilizar um segundo medidor de energia elétrica se:

- A gama de potência de um medidor de energia elétrica não é suficiente.

- O medidor de energia elétrica não pode ser facilmente instalado no armário

elétrico.

- As redes de 230V e trifásica de 400V estão combinadas (muito raro), devido a

limitações técnicas dos medidores de energia elétrica.

▪ Ligação e definição:

- Ligue o segundo medidor de energia elétrica a X5M/3 e X5M/4. Consulte

"7.9.11Para ligar os contadores de eletricidade"[4107].

- No software, os dados de consumo energético de ambos os medidores são

adicionados para que NÃO seja necessário definir qual é o consumo energético abrangido por cada medidor. Apenas é necessário definir o número de impulsos de cada medidor de energia elétrica.

▪ Consulte "5.5.4Fonte de alimentação com taxa kWh bonificada"[445] para ver

um exemplo com dois medidores de energia elétrica.

5.5.4 Fonte de alimentação com taxa kWh bonificada

5 | Recomendações de aplicação

Regra geral

▪ Medidor de energia elétrica1: Mede a unidade de exterior. ▪ Medidor de energia elétrica 2: Mede os restantes componentes (isto é, a

unidade de interior e o aquecedor de reserva).

Configuração

▪ Ligue o medidor de energia elétrica1 a X5M/5 e X5M/6. ▪ Ligue o medidor de energia elétrica2 a X5M/3 e X5M/4.

Consulte "7.9.11Para ligar os contadores de eletricidade"[4107].

Tipos de medidor de energia elétrica

▪ Medidor de energia elétrica 1: Medidor de energia elétrica monofásica ou

trifásica de acordo com a fonte de alimentação da unidade de exterior.

▪ Medidor de energia elétrica2:

- No caso de uma configuração de aquecedor de reserva monofásico, utilize um

medidor de energia elétrica monofásica.

- Noutros casos, utilize um medidor de energia elétrica trifásica.

Exemplo

Unidade de exterior monofásica com um aquecedor de reserva trifásico:

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 46

5 | Recomendações de aplicação

e fe

ihg

A B



5 8

A Unidade de exterior B Unidade de interior C Depósito de AQS

a Armário elétrico (L1/N): Fonte de alimentação com taxa kWh bonificada

b Armário elétrico (L1/L2/L3/N): Fonte de alimentação com taxa kWh normal

c Medidor de energia elétrica (L1/N)

d Medidor de energia elétrica (L1/L2/L3/N)

e Fusível (L1/N)

f Fusível (L1/L2/L3/N)

g Unidade de exterior (L1/N)

h Unidade de interior (L1/N)

i Aquecedor de reserva (L1/L2/L3/N)

5.6 Configuração do controlo do consumo energético

▪ O controlo do consumo energético:

- Permite a limitação do consumo energético de todo o sistema (soma da

unidade de exterior, da unidade de interior e do aquecedor de reserva).

- Configuração: Defina o nível limitação de potência e de que forma este deve

ser alcançado através da interface de utilizador.

▪ O nível de limitação de potência pode ser apresentado como:

- Corrente máxima de funcionamento (emA)

- Entrada de alimentação máxima (emkW)

▪ O nível de limitação de potência pode ser ativado:

- Permanentemente

- Através de entradas digitais

5.6.1 Limitação de potência permanente

A limitação de potência permanente é útil para assegurar uma entrada de corrente ou potência máxima do sistema. Em alguns países, a legislação limita o consumo energético máximo para aquecimento ambiente e produção de AQS.

Guia de referência do instalador

PiEntrada de alimentação

t Hora

DI Entrada digital (nível de limitação de potência)

a Limitação de potência ativa

b Consumo de potência real

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 47

5 | Recomendações de aplicação

A B

A8P

DI4

DI3

DI1

Definição e configuração

▪ Não é necessário qualquer equipamento adicional. ▪ Defina as regulações de controlo do consumo energético em [9.9] através da

interface de utilizador (consulte "Controlo do consumo energético"[4179]):

- Selecione o modo de limitação contínua

- Selecione o tipo de limitação (potência em kW ou corrente em A)

- Defina o nível de limitação de potência desejado

NOTIFICAÇÃO

Defina um consumo de potência mínimo de ±3,6kW para garantir:

▪ A operação de descongelamento. Caso contrário, se o descongelamento for

interrompido várias vezes, o permutador de calor irá congelar.

▪ O aquecimento ambiente e a produção de AQS permitindo o nível 1 do

aquecedor de reserva.

5.6.2 Limitação de potência activada através das entradas digitais

A limitação de potência é também utilizada em combinação com um sistema de gestão energética.

A potência ou a corrente de todo o sistema Daikin é dinamicamente limitada pelas entradas digitais (quatro passos, no máximo). Cada nível de limitação de potência é definido através da interface de utilizador, limitando um dos itens seguintes:

▪ Corrente (em A) ▪ Entrada de alimentação (em kW)

O sistema de gestão energética (fornecimento local) decide a ativação de um determinado nível de limitação de potência. Exemplo: Para limitação da potência máxima de toda a casa (iluminação, eletrodomésticos, aquecimento ambiente…).

A Unidade de exterior

B Unidade de interior C Sistema de gestão energética a Activação da limitação de potência (4 entradas digitais) b Aquecedor de reserva

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

PiEntrada de alimentação

t Hora

DI Entradas digitais (níveis de limitação de potência)

a Limitação de potência ativa b Consumo de potência real

Configuração

▪ É necessária uma PCB de exigência (opção EKRP1AHTA).

Guia de referência do instalador

Page 48

5 | Recomendações de aplicação

A B

▪ São utilizadas, no máximo, quatro entradas digitais para ativar o nível de

limitação de potência correspondente:

- DI1 = limitação mais forte (consumo energético mais baixo)

- DI4 = limitação mais fraca (consumo energético mais elevado)

▪ Especificação das entradas digitais:

DI1 S9S limite 1

DI2 S8S limite 2

DI3 S7S limite 3

DI4 S6S limite 4

▪ Consulte o diagrama de ligações para obter mais informações.

Configuração

▪ Defina as regulações de controlo do consumo energético em [9.9] através da

interface de utilizador (para ver a descrição de todas as regulações, consulte

"Controlo do consumo energético"[4179]):

- Selecione a limitação através das entradas digitais.

- Selecione o tipo de limitação (potência em kW ou corrente em A).

- Defina o nível de limitação de potência desejado correspondente a cada

entrada digital.

INFORMAÇÕES

Se 1 ou mais entradas digitais estiverem fechadas (ao mesmo tempo), a prioridade da entrada digital é fixada: Prioridade DI4>…>DI1.

5.6.3 Processo de limitação de potência

A unidade de exterior possui maior eficiência do que os aquecedores elétricos. Por este motivo, o aquecedor elétrico é limitado e DESATIVADO em primeiro lugar. O sistema limita o consumo energético pela seguinte ordem:

1 DESATIVA o aquecedor de reserva. 2 Limita a unidade de exterior. 3 DESATIVA a unidade de exterior.

Exemplo

Se a configuração for a seguinte: O nível de limitação de potência NÃO permite o funcionamento do aquecedor de reserva (nível1).

Assim, o consumo energético é limitado da seguinte forma:

Guia de referência do instalador

PhCalor produzido CeEnergia consumida Energia consumida

A Unidade de exterior B Aquecedor de reserva

a Funcionamento da unidade de exterior limitado

b Funcionamento da unidade de exterior sem restrições

c Nível1 do aquecedor de reserva ATIVADO

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 49

5 | Recomendações de aplicação

5.7 Configuração de um sensor de temperatura externo

Pode ligar uma sonda de temperatura externa. Mede a temperatura ambiente interior ou exterior. Recomendamos a utilização de uma sonda de temperatura externa nos seguintes casos:

Temperatura ambiente interior

▪ No controlo com termóstato ambiente, a interface de utilizador utilizada como

termóstato ambiente (EKRUDAS) mede a temperatura ambiente interior. Assim, a interface de utilizador utilizada como termóstato ambiente deve ser instalada num local:

- Onde a temperatura média da divisão possa ser detetada

- Que NÃO esteja exposto à luz solar direta

- Que NÃO esteja perto de uma fonte de calor

- Que NÃO seja afetado por ar exterior ou por correntes de ar devido, por ex., à

abertura/encerramento de portas

▪ Caso isto NÃO seja possível, recomendamos a ligação de um sensor de interior

remoto (KRCS01-1 opcional).

▪ Configuração: Para ver as instruções de instalação, consulte o manual de

instalação do sensor de interior remoto e o livro de anexo para equipamento opcional.

▪ Configuração: Selecione um sensor de divisão [9.B].

Temperatura ambiente exterior

▪ Na unidade de exterior, a temperatura ambiente exterior é medida. Assim, a

unidade de exterior deve ser instalada num local:

- No lado norte da casa ou no lado da casa onde existirem mais emissores de

calor

- Que NÃO esteja exposto à luz solar direta

▪ Caso isto NÃO seja possível, recomendamos a ligação de um sensor de exterior

remoto (EKRSCA1 opcional).

▪ Configuração: Para ver as instruções de instalação, consulte o manual de

instalação do sensor de exterior remoto e o livro de anexo para equipamento opcional.

▪ Configuração: Selecione um sensor de exterior [9.B]. ▪ Quando a função de poupança de energia da unidade de exterior está ativa, a

atividade da unidade de exterior é reduzida para diminuir as perdas de energia em modo de espera. Como resultado, a temperatura ambiente exterior NÃO é lida.

▪ Se a temperatura de saída de água desejada depender das condições

climatéricas, a medição contínua da temperatura exterior é importante. Este é outro motivo que justifica a instalação do sensor de temperatura ambiente exterior opcional.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

INFORMAÇÕES

Os dados do sensor externo de temperatura ambiente exterior (médios ou instantâneos) são utilizados nas curvas de controlo dependentes das condições climatéricas e na lógica de comutação de aquecimento/arrefecimento automática. Para proteger a unidade de exterior, o sensor interno da unidade de exterior é sempre utilizado.

Guia de referência do instalador

Page 50

6 | Preparação

≤1200

>250

>350

(mm)(mm)

6 Preparação

6.1 Descrição geral: Preparação

6.2 Preparação do local de instalação

Esta secção descreve o que tem de fazer e saber antes de se dirigir ao local. Contém informações sobre:

▪ Preparação do local de instalação ▪ Preparação da tubagem do refrigerante ▪ Preparação da tubagem de água ▪ Preparação da cablagem eléctrica

NÃO instale a unidade em locais habituais de trabalho. Em caso de trabalhos de construção (por ex., estaleiros de obras) onde se produz muito pó, É NECESSÁRIO cobrir a unidade.

Escolha um local de instalação com espaço suficiente para poder transportar a unidade para dentro e para fora do local.

AVISO

O aparelho deve ser armazenado numa divisão sem fontes de ignição em operação contínua (exemplo: chamas desprotegidas, um aparelho a gás ou um aquecedor eléctrico em operação).

AVISO

NÃO reutilize tubos de refrigerante que tenham sido utilizados com qualquer outro refrigerante. Substitua os tubos de refrigerante ou lave-os minuciosamente.

6.2.1 Requisitos para o local de instalação da unidade de exterior

INFORMAÇÕES

6.2.2 Requisitos adicionais para o local de instalação da unidade de exterior em climas frios

Nas regiões onde as temperaturas ambiente sejam baixas e a humidade seja elevada, ou nas regiões onde ocorram fortes quedas de neve, a grade de sucção deve ser removida para garantir o funcionamento correto.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 53

6 | Preparação

4×

b e

Lista não exaustiva de regiões: Alemanha, Áustria, Dinamarca, Eslováquia, Estónia, Finlândia, Hungria, Letónia, Lituânia, Noruega, Polónia, República Checa, Roménia, Sérvia, Suécia, …

1 Retire os parafusos que fixam a grade de sucção. 2 Retire a grade de sucção e elimine-a. 3 Reinstale os parafusos na unidade.

a Grade de sucção

Proteja a unidade de exterior contra a queda de neve directa e tenha o cuidado de garantir que a unidade de exterior NUNCA fica coberta de neve.

a Protecção contra a neve ou abrigo b Pedestal c Direcção do vento predominante d Saída de ar e Kit opcional EKFT008D

Em qualquer caso, preveja pelo menos 300 mm de espaço livre por baixo da unidade. Adicionalmente, certifique-se de que a unidade é posicionada pelo menos 100 mm acima do nível máximo esperado de neve. Para mais informações, consulte "7.3Montagem da unidade de exterior"[473].

Em locais onde costuma cair bastante neve, é muito importante escolher um local de instalação onde a neve NÃO afecte o funcionamento da unidade. Se for previsível a queda de neve nas laterais, certifique-se de que a Serpentina do permutador de calor não será afectada. Se necessário, instale uma tampa e um pedestal.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 54

6 | Preparação

≥300

≥600

≥

500

(mm)

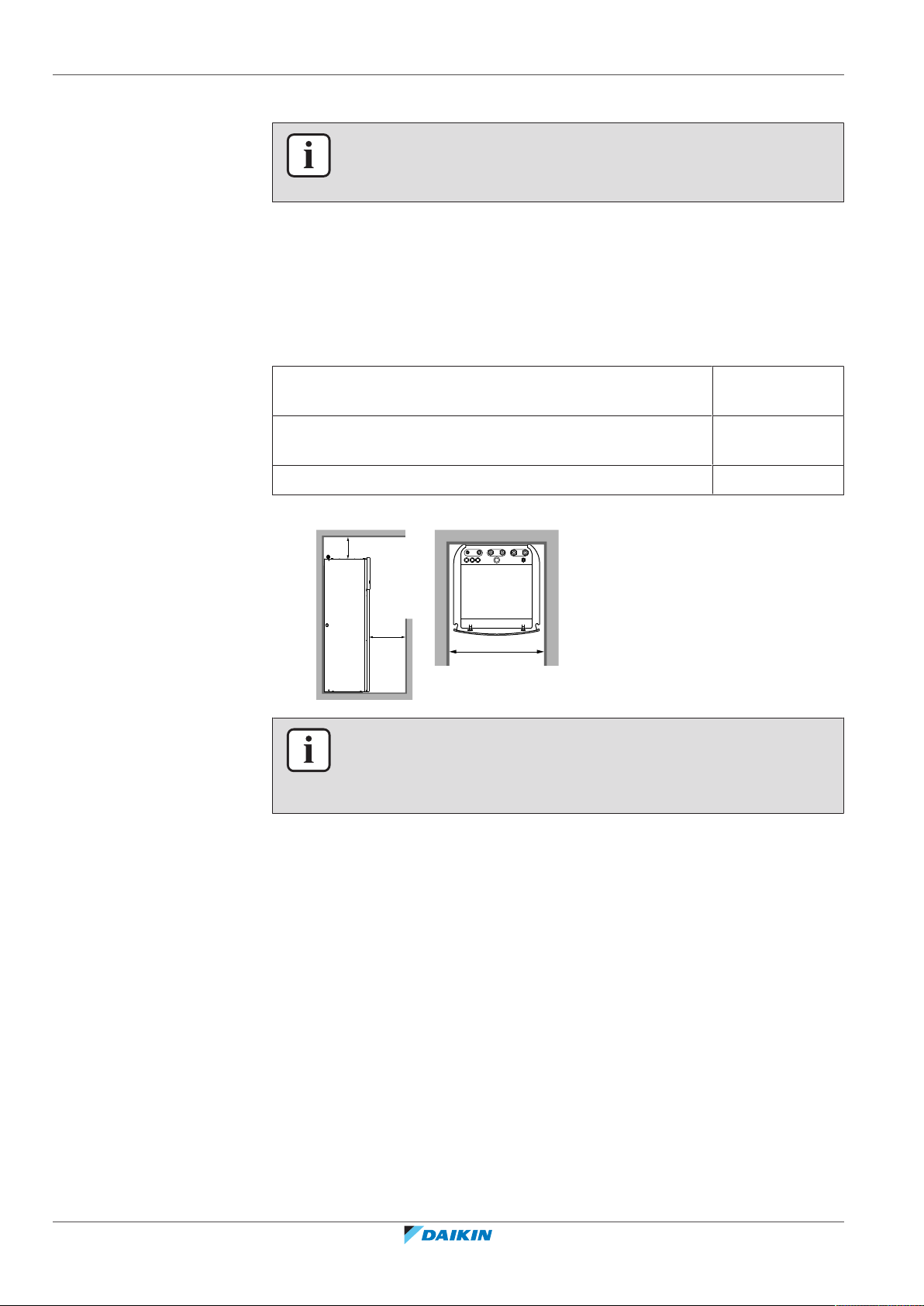

6.2.3 Requisitos do local de instalação para a unidade de interior

INFORMAÇÕES

Leia também as precauções e requisitos no capítulo “Precauções de segurança gerais”.

▪ A unidade de interior foi concebida apenas para instalação no interior e para as

seguintes temperaturas ambiente:

- Funcionamento para aquecimento ambiente: 5~30°C

- Funcionamento para arrefecimento ambiente: 5~35°C

- Produção de água quente sanitária: 5~35°C

▪ Tenha em conta as seguintes recomendações de medição:

Comprimento máximo para as tubagens de refrigerante entre

30m

as unidades de interior e de exterior

Comprimento mínimo para as tubagens de refrigerante entre

3m

as unidades de interior e de exterior

Desnível máximo entre as unidades de interior e de exterior 20m

▪ Tenha em conta as seguintes recomendações de instalação:

INFORMAÇÕES

Se tiver um espaço de instalação limitado, faça o seguinte antes de instalar a unidade na posição final: "7.4.4 Para ligar a mangueira de drenagem ao dreno" [4 81]. Requer a remoção de um ou ambos os painéis.

Guia de referência do instalador

▪ A base deve ser suficientemente forte para aguentar o peso da unidade. Tenha

em conta o peso da unidade com um depósito de água quente sanitária cheio de água. Certifique-se de que, em caso de fugas de água, esta não possa causar qualquer dano ao espaço de instalação e à área em redor.

NÃO instale a unidade em locais como:

▪ Locais com presença atmosférica de névoas de fluidos óleo-minerais ou vapores

(de óleo ou outros). Os componentes plásticos podem deteriorar-se e cair ou provocar fugas de água.

▪ Áreas sensíveis a sons (por exemplo, junto de um quarto), de modo a que o ruído

de funcionamento não cause incómodos.

▪ Em locais de humidade elevada (máx. HR=85%), por exemplo, uma casa de

banho.

▪ Em locais onde é possível ocorrer congelamento. A temperatura ambiente em

redor da unidade de interior terá de ser >5°C.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 55

Requisitos especiais para R32

AVISO

▪ NÃO fure nem queime. ▪ NÃO utilize meios para acelerar o processo de descongelamento nem para limpar

o equipamento, que não tenham sido recomendados pelo fabricante.

▪ Tenha em atenção que o refrigerante R32 NÃO tem odor.

AVISO

O aparelho deve ser armazenado de modo a evitar danos mecânicos, numa divisão bem ventilada, sem fontes de ignição em operação contínua (exemplo: chamas desprotegidas, um aparelho a gás ou um aquecedor eléctrico em operação), e o tamanho da divisão deve ser o especificado abaixo.

NOTIFICAÇÃO

▪ NÃO reutilize juntas que já foram utilizadas. ▪ As juntas utilizadas na instalação entre componentes do sistema de refrigerante

devem estar acessíveis para efeitos de manutenção.

6 | Preparação

AVISO

Certifique-se de que a instalação, assistência técnica, manutenção e reparação cumprem as instruções da Daikin e a legislação aplicável (por exemplo, a regulamentação nacional do gás) e são realizadas apenas por pessoal autorizado.

NOTIFICAÇÃO

▪ As tubagens devem ser protegidas de danos físicos. ▪ A instalação das tubagens deve ser reduzida ao mínimo.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 56

6 | Preparação

Dados introduzidos pelo instalador:

▪ Carga total de refrigerante (m

) (kg)

▪ Área da divisão A (A

divisão A

) (m2)

Iniciar

Utilize a tabela 1 no capítulo "Dados técnicos"

para calcular a carga máxima de refrigerante (m

máx

) (kg) permitida para a divisão A.

Contacte o seu representante.

Utilize a tabela 3 do capítulo "Dados técnicos"

e dm para calculara área de abertura mínima para ventilação natural entre a divisão A e a divisão B (VA

min

) (cm2).

A unidade pode ser instalada na divisão A se: ▪ 2 aberturas de ventilação (abertas permanentemente) são disponibilizadas entre a divisão A e a B, 1 na parte superior e 1 na parte inferior. ▪ Abertura inferior: A abertura inferior deve cumprir os requisitos mínimos de área (VA

min

). Tem de ficar o mais próxima possível do piso. Se a abertura de ventilação começar ao nível do piso, a altura tem de ser ≥20 mm. A parte inferior da abertura tem de ficar a ≤100 mm do piso. Pelo menos 50% da área de abertura necessária deve situar-se <200 mm em relação ao piso. A área total de abertura deve situar-se <300 mm em relação ao piso.

▪ Abertura superior: a área da abertura superior deve ser maior ou igual à abertura inferior. A parte inferior da abertura superior deve situar-se pelo menos

1,5 m acima da parte superior da abertura inferior.

▪ As aberturas de ventilação para o exterior NÃO são consideradas aberturas de ventilação adequadas (o utilizador pode bloqueá-las quando estiver frio).

A unidade pode ser instalada na divisão A sem requisitos adicionais de dimensão da divisão ou de ventilação.

Determine a quantidade de refrigerante que excede m

máx

(dm) (kg). (dm=mc–m

máx

)

máx≥mc

Sim

Não

Utilize a tabela 2 do capítulo "Dados técnicos"

para calcular a área de piso mínima total (A

mín total

) (m2) necessária para a carga de

refrigerante total (m

mín total≤Adivisão A+Adivisão B

Sim

Dados introduzidos pelo instalador:

▪ Área da divisão adjacente B (A

divisão B

) (m2)

a Unidade de interior A Divisão onde a unidade de interior se encontra

instalada.

B Divisão adjacente à divisão A.

≥1,5 m

Se a carga total de refrigerante no sistema for ≥1,84kg (isto é, se o comprimento da tubagem for ≥27m), tem de cumprir os requisitos de área de piso mínima conforme descrito no fluxograma seguinte. O fluxograma utiliza as seguintes tabelas: "14.5 Tabela 1 – Carga máxima de refrigerante permitida numa divisão: unidade de

interior"[4232], "14.6Tabela 2 – Área de piso mínima: unidade de interior"[4233] e "14.7 Tabela 3 – Área de abertura de ventilação mínima para ventilação natural: unidade de interior"[4233].

INFORMAÇÕES

Os sistemas com uma carga total de refrigerante (mc) <1,84 kg (isto é, se o comprimento da tubagem for <27 m) NÃO estão sujeitos a quaisquer requisitos para a divisão de instalação.

INFORMAÇÕES

Várias unidades de interior. Se tiver duas ou mais unidades de interior instaladas

numa divisão, tem de considerar a carga máxima de refrigerante que pode ser libertada quando ocorre apenas UMA fuga. Exemplo: Se tiver duas unidades de interior instaladas numa divisão, cada uma com a sua própria unidade de exterior, tem de considerar a carga de refrigerante da maior combinação interior-exterior.

Guia de referência do instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

4P618947-1 – 2020.03

Daikin Altherma 3 R F

Page 57

6.3 Preparação da tubagem de refrigerante

ØiØ

ØpØ

6.3.1 Requisitos da tubagem de refrigerante

INFORMAÇÕES

Leia também as precauções e requisitos no capítulo “Precauções de segurança gerais”.

▪ Material da tubagem: Cobre desoxidado com ácido fosfórico sem soldaduras. ▪ Diâmetro da tubagem:

Tubagem de líquido Ø6,4mm (1/4")

Tubagem de gás Ø15,9mm (5/8")

▪ Grau de têmpera e espessura das tubagens:

Diâmetro exterior

(Ø)

6,4mm (1/4") Recozido (O) ≥0,8mm

15,9mm (5/8") Recozido (O) ≥1,0mm

(a)

Dependendo da legislação aplicável e da pressão máxima de trabalho da unidade (consulte "PS High" na placa de identificação da unidade), poderá ser necessária uma maior espessura da tubagem.

Grau de têmpera Espessura (t)

6 | Preparação

(a)

6.3.2 Isolamento da tubagem de refrigerante

▪ Utilize espuma de polietileno como material de isolamento:

- com uma taxa de transferência de calor entre 0,041 e 0,052 W/mK (0,035 e

0,045kcal/mh°C)

- com uma resistência térmica de pelo menos 120°C

▪ Espessura do isolamento

Diâmetro exterior do

tubo (Øp)

6,4mm (1/4") 8~10mm 10mm

15,9mm (5/8") 16~20mm 13mm

Se a temperatura for superior a 30°C e a humidade for superior a 80% de HR (humidade relativa), a espessura dos materiais isolantes deve ser de pelo menos20mm, para evitar condensação na superfície do vedante.

Diâmetro interior do

isolamento (Øi)

Espessura do isolamento

(t)

6.4 Preparação da tubagem de água

▪ Válvula na direção do vaso de expansão. A válvula na direção do vaso de

expansão (se instalada) DEVE estar aberta.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 58

6 | Preparação

6.4.1 Requisitos do circuito de água

INFORMAÇÕES

Leia também as precauções e requisitos no capítulo “Precauções de segurança gerais”.

NOTIFICAÇÃO

No caso de tubos de plástico, assegure que estes são completamente estanques à difusão de oxigénio de acordo com a norma DIN4726. A difusão de oxigénio para a tubagem pode levar à corrosão excessiva.

▪ Ligação da tubagem – Legislação. Efectue todas as ligações da tubagem segundo

a legislação aplicável e as instruções no capítulo “Instalação”, respeitando a saída e a entrada de água.

▪ Ligação da tubagem – Força. NÃO utilize força excessiva quando estabelecer as

ligações da tubagem. As tubagens deformadas podem provocar avarias na unidade.

▪ Ligação da tubagem – Ferramentas. Utilize apenas as ferramentas adequadas

para manusear latão, que é um material macio. Se NÃO o fizer, os tubos ficarão danificados.

▪ Ligação da tubagem – Ar, humidade, pó. Se entrar ar, humidade ou poeira para

o circuito, poderão surgir problemas. Para evitar que isto aconteça:

- Utilize apenas tubos limpos

- Segure a extremidade do tubo para baixo ao retirar as rebarbas.

- Cubra a extremidade do tubo ao inseri-lo numa parede para evitar a entrada de

pó e/ou sujidade no tubo.

- Utilize um vedante de rosca de boa qualidade para vedar as ligações.

▪ Circuito fechado. Utilize a unidade de interior APENAS num sistema de água

fechado. Utilizar o sistema num sistema de água aberto irá levar à corrosão excessiva.

▪ Glicol. Por razões de segurança, NÃO é permitido adicionar qualquer tipo de

glicol ao circuito de água.

▪ Comprimento da tubagem. É recomendado evitar longas distâncias de tubagens

entre o depósito de água quente sanitária e o ponto final da água quente (chuveiro, banheira...) e evitar pontos sem saída.

▪ Diâmetro da tubagem. Seleccione o diâmetro da tubagem de água face ao fluxo

de água necessário e à pressão estática externa da bomba disponível. Consulte

"14 Dados técnicos" [4 222] para as curvas de pressão estática externa da

unidade de interior.

▪ Fluxo de água. Pode encontrar o fluxo de água mínimo necessário para o

funcionamento da unidade de interior na tabela seguinte. Em todos os casos, este fluxo deve ser assegurado. Quando o fluxo for inferior, a unidade de interior irá parar e apresentar o erro 7H.

Guia de referência do instalador

Caudal mínimo necessário

12l/min

▪ Componentes fornecidos no local – Água. Utilize apenas materiais compatíveis

com a água utilizada no sistema e com os materiais utilizados na unidade de interior.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 59

6 | Preparação

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

c d

e f

g f h

j k

89°C

75°C

▪ Componentes fornecidos no local – Temperatura e pressão da água. Verifique

se todos os componentes nas tubagens locais conseguem suportar a pressão e a temperatura da água.

▪ Pressão da água. A pressão máxima da água é de 4bar. Coloque protecções

adequadas no circuito de água para assegurar que a pressão máxima NÃO é excedida.

▪ Temperatura da água. Todas as tubagens e acessórios de tubagens instalados

(válvulas, ligações…) TÊM de suportar as temperaturas seguintes:

INFORMAÇÕES

A ilustração seguinte é um exemplo e pode NÃO corresponder à disposição do seu sistema.

a Unidade de exterior b Unidade de interior

c Permutador de calor d Aquecedor de reserva e Circulador

f Válvula de paragem g Válvula de 3 vias motorizada h Válvula de 2 vias motorizada (fornecimento local)

i Coletor

j Depósito de água quente sanitária k Serpentina do permutador de calor

FCU1...3 Unidade do ventilo-convetor (opcional) (fornecimento local)

FHL1...3 Circuito de piso radiante (fornecimento local)

▪ Drenagem – Pontos baixos. Instale torneiras de drenagem em todos os pontos

baixos do sistema para completar a drenagem do circuito de água.

▪ Drenagem – Válvula de segurança. Ligue a mangueira de drenagem

corretamente ao dreno para evitar o gotejamento de água para fora da unidade. Consulte "7.4.4Para ligar a mangueira de drenagem ao dreno"[481].

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

▪ Entradas de ar. Disponibilize entradas de ar em todos os pontos altos do

sistema, que também têm de ser facilmente acessíveis para intervenções técnicas. A unidade de interior dispõe de duas válvulas de purga de ar

Guia de referência do instalador

Page 60

6 | Preparação

a b

automáticas. Verifique se as válvulas de purga de ar NÃO estão demasiado apertadas, para que seja possível libertar automaticamente ar que se introduza no circuito de água.

▪ Peças revestidas a zinco. Nunca utilize peças revestidas a zinco no circuito da

água. Uma vez que o circuito da água interno da unidade utiliza tubagens de cobre, pode ocorrer uma corrosão excessiva.

▪ Tubagens metálicas que não sejam de latão. Quando utilizar tubagens metálicas

que não sejam de latão, isole adequadamente as partes que são e que não são de latão para que NÃO entrem em contacto entre si. Isto permite evitar a corrosão galvânica.

▪ Válvula – Tempo de comutação. Quando utilizar uma válvula de 2 vias ou uma

válvula de 3 vias no circuito de água, o tempo máximo de comutação da válvula deve ser de 60segundos.

▪ Depósito da água quente sanitária – Capacidade. Para evitar a estagnação da

água, é importante que a capacidade de acumulação do depósito de água quente sanitária satisfaça o consumo diário de água quente sanitária.

▪ Depósito da água quente sanitária – Após a instalação. Imediatamente após a

instalação, o depósito de água quente sanitária deve ser lavado com água limpa. Este procedimento deve ser repetido, pelo menos, uma vez por dia durante os primeiros 5 dias consecutivos após a instalação.

▪ Depósito da água quente sanitária – Inactividade. Nos casos em que, durante

períodos mais longos, não existe consumo de água quente, o equipamento TEM de ser lavado com água limpa antes da utilização.

▪ Depósito da água quente sanitária – Desinfeção. Para conhecer a função de

desinfeção do depósito da água quente sanitária, consulte

"8.5.6Depósito"[4158].

▪ Válvulas misturadoras termostáticas. De acordo com a legislação aplicável,

poderá ser necessário instalar válvulas misturadoras termostáticas.

▪ Medidas de higiene. A instalação deve ser efectuada em conformidade com a

legislação aplicável e poderão ser necessárias medidas de instalação de higiene adicionais.

▪ Bomba de recirculação. De acordo com a legislação aplicável, pode ser

necessário ligar uma bomba de recirculação entre o ponto final de água quente e a ligação da recirculação do depósito de água quente sanitária.

a Ligação da recirculação

b Ligação da água quente

c Chuveiro

d Bomba de recirculação

▪ Válvula na direção do vaso de expansão. A válvula na direção do vaso de

expansão (se instalada) DEVE estar aberta.

6.4.2 Fórmula para calcular a pré-pressão do reservatório de expansão

Guia de referência do instalador

A pré-pressão (Pg) do reservatório depende do desnível da instalação (H): Pg=0,3+(H/10) (bar)

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 61

6.4.3 Para verificar o volume de água e o caudal

FHL1

FHL2

FHL3

M2T2M3

fdcba

g h

A unidade de interior possui um reservatório de expansão de 10 litros com uma pré-pressão de 1bar regulada de fábrica.

Para certificar-se de que a unidade funciona adequadamente:

▪ Tem de verificar o volume mínimo e máximo da água. ▪ Poderá ter de ajustar a pré-pressão do reservatório de expansão.

Volume mínimo da água

Para EHVH* não existem requisitos para o volume mínimo de água. Para EHVX*, verifique se o volume total de água na instalação é de, pelo menos,

10litros.

INFORMAÇÕES

Em processos críticos ou em divisões com grande carga térmica, pode ser necessária mais água.

NOTIFICAÇÃO

Quando a circulação em cada circuito de aquecimento/arrefecimento ambiente é controlada por válvulas controladas à distância, é importante que o volume mínimo de água seja assegurado, mesmo que todas as válvulas estejam fechadas.

6 | Preparação

FHL1...3 Circuito de piso radiante (fornecimento local)

Volume máximo de água

Utilize o gráfico seguinte para determinar o volume máximo de água para a prépressão calculada.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

a Unidade de exterior b Unidade de interior

c Permutador de calor d Aquecedor de reserva e Circulador

f Válvula de fecho g Coletor (fornecimento local) h Válvula de derivação de sobrepressão (fornecida como acessório)

T1...3 Termóstato da divisão individual (opcional)

M1...3 Válvula motorizada individual de controlo do circuito FHL1...3 (fornecimento local)

Guia de referência do instalador

Page 62

6 | Preparação

0.3

0.5

1.5

2.4

5020 100 150 200 250 290

a Pré-pressão (bar)

b Volume máximo de água (l)

Exemplo: Máximos de volume de água e pré-pressão do reservatório de expansão

Desnível de

instalação

(a)

≤200l >200l

Volume de água

≤7m Não é necessário ajustar a

pré-pressão.

>7m Proceda da seguinte forma:

▪ Aumente a pré-pressão de

acordo com a diferença de altura de instalação necessária. A pré-pressão deve aumentar em 0,1 bar por cada metro acima de 7m.

Proceda da seguinte forma:

▪ Diminua a pré-pressão de

acordo com a diferença de altura de instalação necessária. A pré-pressão deve diminuir em 0,1bar por cada metro abaixo de 7m.

▪ Verifique se o volume de

água NÃO excede o volume máximo de água permitido.

O reservatóriol de expansão da unidade de interior é demasiado pequeno para a instalação. Neste caso, recomenda-se que instale um vaso extra fora da unidade.

Guia de referência do instalador

▪ Verifique se o volume de

água NÃO excede o volume máximo de água permitido.

(a)

Este é o desnível (m) entre o ponto mais elevado do circuito da água e a unidade de interior. Se a unidade de interior se encontra no ponto mais elevado da instalação, a altura de instalação é de 0m.

Caudal mínimo

Verifique se o caudal mínimo na instalação é garantido em quaisquer condições. Este caudal mínimo é necessário durante o funcionamento do descongelamento/ aquecedor de reserva. Para esta finalidade, utilize a válvula de derivação de sobrepressão fornecida com a unidade.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 63

NOTIFICAÇÃO

Quando a circulação em cada ou em determinado circuito de aquecimento ambiente é controlada por válvulas controladas à distância, é importante que o caudal mínimo seja assegurado, mesmo que todas as válvulas estejam fechadas. Caso o caudal mínimo não possa ser atingido, será gerado um erro de fluxo 7H (sem aquecimento ou funcionamento).

Caudal mínimo necessário

12l/min

Consulte o procedimento recomendado, conforme descrito em "9.4 Lista de

verificação durante a activação da unidade"[4191].

6.4.4 Alteração da pré-pressão do reservatório de expansão

NOTIFICAÇÃO

Apenas um instalador autorizado poderá ajustar a pré-pressão do reservatório de expansão.

A pré-pressão predefinida do reservatório de expansão é 1 bar. Quando for necessário alterar a pré-pressão, tenha em consideração as seguintes recomendações:

6 | Preparação

▪ Utilize apenas azoto seco na regulação da pré-pressão do reservatório de

expansão.

▪ Uma regulação inadequada da pré-pressão do reservatório de expansão levará a

uma avaria no sistema.

A alteração da pré-pressão do reservatório de expansão deverá ser efetuada libertando ou aumentando a pressão do azoto através da válvula Schrader do reservatório de expansão.

a Válvula Schrader

6.4.5 Para verificar o volume da água: Exemplos

Exemplo 1

A unidade de interior é instalada 5m abaixo do ponto mais elevado do circuito da água. O volume total de água no circuito da água é de 100l.

Não são necessárias ações nem ajustes.

Exemplo 2

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 64

6 | Preparação

6.5 Preparação da instalação eléctrica

6.5.1 Acerca da preparação da instalação eléctrica

A unidade de interior é instalada no ponto mais elevado do circuito da água. O volume total de água no circuito da água é de 250l.

Ações:

▪ Uma vez que o volume total de água (250l) é superior ao volume predefinido de

água (200l), é necessário reduzir a pré-pressão.

▪ A pré-pressão necessária é:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar

▪ O volume máximo de água correspondente a 0,3bar é 290l. (Consulte o gráfico

em "Volume máximo de água"[461]).

▪ Uma vez que 250l é menos do que 290l, o reservatório de expansão é adequado

para a instalação.

INFORMAÇÕES

Leia também as precauções e requisitos no capítulo “Precauções de segurança gerais”.

AVISO

▪ Se na fonte de alimentação faltar ou estiver errada uma fase-N, o equipamento

poderá ficar danificado.

▪ Estabeleça uma ligação à terra adequada. NÃO efetue ligações à terra da unidade

através de canalizações, acumuladores de sobretensão ou fios de terra da rede telefónica. Uma ligação à terra incompleta pode originar choques eléctricos.

▪ Instale os fusíveis ou disjuntores necessários. ▪ Fixe a instalação elétrica com braçadeiras de cabos, para que NÃO entre em

contacto com a tubagem ou com arestas afiadas, particularmente no lado de alta pressão.

▪ NÃO utilize fios com fita adesiva, fios condutores torcidos, cabos de extensão

nem ligações a partir de um sistema em estrela. Podem provocar sobreaquecimento, choques eléctricos ou incêndios.

▪ NÃO instale um condensador de avanço de fase pois esta unidade está equipada

com um inversor. Um condensador de avanço de fase irá diminuir o desempenho e pode provocar acidentes.

AVISO

▪ Todas as instalações eléctricas TÊM de ser estabelecidas por um electricista

autorizado e TÊM de estar em conformidade com a legislação aplicável.

▪ Estabeleça ligações eléctricas às instalações eléctricas fixas. ▪ Todos os componentes obtidos no local e todas as construções eléctricas TÊM de

estar em conformidade com a legislação aplicável.

Guia de referência do instalador

AVISO

O aquecedor de reserva TEM de ter uma fonte de alimentação dedicada e TEM de estar protegido pelos dispositivos de segurança necessários pela legislação aplicável.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 65

AVISO

Utilize SEMPRE um cabo multicondutor para cabos de alimentação.

6.5.2 Acerca da fonte de alimentação com taxa kWh bonificada

Por todo o mundo, as empresas de distribuição de energia elétrica esforçam-se por fornecer um serviço fiável a preços competitivos, sendo frequente a possibilidade de faturação em condições bonificadas. Como, por exemplo: preços por tempo de utilização, preços sazonais, a Wärmepumpentarif (tarifa para bombas de calor) na Alemanha e na Áustria...

Este equipamento permite a ligação a sistemas de distribuição de energia com essas taxas kWh bonificadas.

Consulte a empresa que lhe fornece energia eléctrica no local onde equipamento será instalado, para saber se o pode ligar aos sistemas disponíveis de distribuição de energia com alguma das taxas kWh bonificadas, caso existam.

Quando se liga o equipamento a uma fonte de alimentação com uma taxa kWh bonificada, a empresa distribuidora de energia elétrica pode:

▪ interromper a alimentação do equipamento em certos períodos de tempo;

6 | Preparação

▪ exigir que o equipamento apenas consuma uma quantidade limitada de

eletricidade durante certos períodos de tempo.

A unidade de interior foi concebida para receber um sinal de entrada que faça com que a unidade comute para o modo de desactivação forçada. Nesse momento, o compressor da unidade de exterior deixa de trabalhar.

As ligações da unidade são diferentes dependendo se a fonte de alimentação é ou não interrompida.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 66

6 | Preparação

5 3

6.5.3 Descrição geral das ligações eléctricas, excepto actuadores externos

Fonte de alimentação

normal

Fonte de alimentação com taxa kWh bonificada

A fonte de alimentação

NÃO é interrompida

Durante a ativação da fonte de alimentação com taxa kWh bonificada, a fonte de alimentação NÃO é interrompida. A unidade de exterior é DESLIGADA pelo controlo.

Observação: A empresa distribuidora de energia elétrica tem sempre de autorizar o consumo energético da unidade de interior.

A fonte de alimentação é

interrompida

Durante a ativação da fonte de alimentação com taxa kWh bonificada, a fonte de alimentação é interrompida imediatamente ou após algum tempo pela empresa distribuidora de energia elétrica. Neste caso, a unidade de interior tem de ser alimentada por uma fonte de alimentação normal em separado.

a Fonte de alimentação normal

b Fonte de alimentação com taxa kWh bonificada

1 Fonte de alimentação da unidade de exterior

2 Cabo de alimentação e interligação para a unidade de interior

3 Fonte de alimentação para aquecedor de reserva

4 Fonte de alimentação com taxa kWh bonificada (contato isento

de tensão)

5 Fonte de alimentação com taxa kWh normal (para alimentar a

PCB da unidade de interior, caso ocorra uma interrupção da fonte de alimentação com taxa kWh bonificada)

6.5.4 Descrição geral das ligações elétricas para atuadores externos e internos

Item Descrição Fios Corrente

máxima de

Fonte de alimentação da unidade de exterior e de interior

1 Fonte de alimentação da

2+GND

funcionamento

(a)

unidade de exterior

Guia de referência do instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 67

6 | Preparação

Item Descrição Fios Corrente

máxima de

funcionamento

2 Cabo de alimentação e

interligação para a unidade de interior

(f)

3 Fonte de alimentação para

aquecedor de reserva

4 Fonte de alimentação com

Consulte a tabela abaixo.

—

(d)

taxa kWh bonificada (contato isento de tensão)

5 Fonte de alimentação com

2 6,3A

tarifário normal por kWh

Equipamento opcional

6 Interface de utilizador

(e)

utilizada como termóstato ambiente

7 Termóstato da divisão 3 ou 4 100mA

8 Sonda de temperatura

(b)

ambiente de exterior

9 Sonda de temperatura

(b)

ambiente de interior

10 Convetor da bomba de calor 2 100mA

Componentes fornecidos no local

11 Válvula de fecho 2 100mA

12 Contador de eletricidade 2 (por metro)

13 Circulador de água quente

(b)

sanitária

14 Saída do alarme 2

15 Comutação para controlo de

(b)

fonte externa de calor

16 Controlo de operação de

(b)

arrefecimento/aquecimento ambiente

17 Entradas digitais de

consumo elétrico

18 Termóstato de segurança 2

(a) Consulte a placa de especificações da unidade de exterior. (b) Seção mínima do cabo de 0,75mm². (c) Seção do cabo de 2,5mm². (d) Seção do cabo de 0,75mm² até 1,25mm²; comprimento máximo: 50m. O contato

isento de tensão deve assegurar a carga mínima aplicável de 15VCC, 10mA.

(e) Secção do cabo de 0,75mm² a 1,25mm²; comprimento máximo: 500m.

(f) Secção do cabo de 1,5mm².

2 (por sinal de entrada)

(b)

(d)

(b)

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 68

6 | Preparação

NOTIFICAÇÃO

Mais especificações técnicas das diferentes ligações são indicadas no interior da unidade de interior.

Tipo de aquecedor

de reserva

Fonte de

alimentação

Número de condutores necessários

*3V 1N~ 230V 2+GND

*6V 1N~ 230V (6V) 2+GND

3~ 230V (6T1) 3+GND

*9W 3N~ 400V 4+GND

Guia de referência do instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 69

7 Instalação

7.1 Descrição geral: Instalação

Este capítulo descreve o que tem de fazer e de saber no local de instalação do sistema.

Fluxo de trabalho adicional

A instalação consiste, geralmente, nas etapas seguintes:

1 Montagem da unidade de exterior. 2 Montagem da unidade de interior. 3 Ligação da tubagem de refrigerante. 4 Verificação da tubagem de refrigerante. 5 Carregar refrigerante. 6 Ligação da tubagem de água. 7 Ligação da instalação elétrica. 8 Concluir a instalação exterior. 9 Terminar a instalação interior.

7 | Instalação

INFORMAÇÕES

Antes de carregar o refrigerante poderá ser necessário fazer umas ligações eléctricas, dependendo das unidades e/ou das condições de instalação.

7.2 Abertura das unidades

7.2.1 Sobre a abertura das unidades

Em certos momentos, tem que abrir a unidade. Exemplo:

▪ Ao fazer a ligação da tubagem de refrigerante ▪ Ao efetuar as ligações elétricas ▪ Ao realizar a manutenção ou consultar a assistência técnica da unidade

PERIGO: RISCO DE ELECTROCUSSÃO

NÃO deixe a unidade sem supervisão quando a tampa de serviço estiver removida.

7.2.2 Para abrir a unidade de exterior

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

PERIGO: RISCO DE ELECTROCUSSÃO

Guia de referência do instalador

Page 70

7 | Instalação

5×

T25

7.2.3 Para abrir a unidade de interior

PERIGO: RISCO DE QUEIMADURAS

Consulte "7.5.8 Ligação da tubagem de refrigerante à unidade exterior"[4 87] e

"7.9.6Para efetuar a instalação elétrica à unidade de exterior"[499].

Visão geral

a Painel superior

b Painel da interface de utilizador

c Tampa da caixa de distribuição

d Painel frontal

e Tampa da caixa de distribuição de alta tensão

Abrir

1 Retire o painel superior.

2 Retire o painel da interface de utilizador. Abra as dobradiças na parte superior

e deslize o painel superior para cima.

NOTIFICAÇÃO

Se retirar o painel da interface de utilizador, desligue também os cabos da parte de trás do painel da interface de utilizador para evitar danos.

Guia de referência do instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 71

3 Retire a tampa da caixa de distribuição.

4×

T25

2×

T25

7 | Instalação

4 Se necessário, retire a placa dianteira. Isto é necessário, por exemplo, para os

casos seguintes:

▪ "7.2.4Para descer a caixa de distribuição na unidade de interior"[472] ▪ "7.4.4Para ligar a mangueira de drenagem ao dreno"[481] ▪ Quando precisar de aceder à caixa de distribuição de alta tensão

5 Se precisar de aceder aos componentes de alta tensão, retire a tampa da caixa

de distribuição de alta tensão.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 72

7 | Instalação

4×

T25

2×

T25

7.2.4 Para descer a caixa de distribuição na unidade de interior

Durante a instalação, necessita de aceder ao interior da unidade de interior. Para obter um acesso mais fácil, coloque a caixa de distribuição numa posição inferior na unidade, do seguinte modo:

Pré-requisito: O painel da interface de utilizador e o painel dianteiro foram retirados.

1 Retire a placa de fixação do topo da unidade. 2 Incline a caixa de distribuição para a frente e levante-a para fora das

respetivas dobradiças.

3 Coloque a caixa de distribuição numa posição inferior na unidade. Utilize as 2

dobradiças localizadas numa posição inferior na unidade.

Guia de referência do instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 73

7.3 Montagem da unidade de exterior

7.3.1 Sobre a montagem da unidade de exterior

Quando

Antes de ligar a tubagem de refrigerante e de água, é necessário montar a unidade interior e de exterior.

Fluxo de trabalho adicional

A montagem da unidade de exterior é, geralmente, constituída pelas seguintes etapas:

1 Proporcionar a estrutura de instalação. 2 Instalação da unidade de exterior. 3 Proporcionar escoamento. 4 Evitar que a unidade caia. 5 Proteger a unidade contra a neve e o vento ao instalar uma tampa e chapas

deflectoras. Consulte "Preparação do local de instalação" em

"6Preparação"[450].

7 | Instalação

7.3.2 Cuidados ao montar a unidade de exterior

INFORMAÇÕES

Leia também as medidas e os requisitos nos seguintes capítulos:

▪ Precauções de segurança gerais ▪ Preparação

7.3.3 Proporcionar a estrutura de instalação

Verifique a resistência e o nivelamento do piso da instalação para que a unidade não provoque qualquer vibração ou ruído durante o seu funcionamento.

Fixe a unidade de forma segura através dos parafusos de base de acordo com o esquema da base.

Este tópico mostra as diferentes estruturas de instalação. Em todos os casos, utilize 4 conjuntos de parafusos de fixação M8 ou M10 com as respetivas porcas e anilhas. De qualquer forma, reserve um mínimo de 300mm de espaço livre por baixo da unidade. Além disso, certifique-se de que a unidade é colocada pelo menos 100mm acima do nível máximo de neve esperado.

INFORMAÇÕES

A altura máxima da peça saliente superior dos parafusos é 15mm.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 74

7 | Instalação

(mm)

0 mm

<150

>300

300

600

>100

0 mm

INFORMAÇÕES

Se instalar as vigas em U em conjunto com a tampa de baixo som (EKLN08A1), aplicam-se instruções de instalação diferentes para as vigas em U. Consulte o manual de instalação da tampa de baixo som.

a Tampa de baixo som

b Partes inferiores da tampa de baixo som

c Vigas em U

Opção 1: em pés de montagem "flexi-foot with strut" (pé flexível com estrutura)

Guia de referência do instalador

a Altura máxima da neve

Opção 2: em pés de montagem de plástico

Neste caso, pode utilizar os parafusos, as porcas, as anilhas e as anilhas de mola fornecidos com a unidade como acessórios.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 75

7 | Instalação

300

600

<150

(mm)

>300

100

0 mm

>250

>300

>250

(mm)

4×

Opção 3: num pedestal com o kit de opção EKFT008D

A utilização do kit de opção EKFT008D é recomendada nas regiões onde ocorram fortes quedas de neve.

a Altura máxima da neve b Kit de opção EKFT008D

Opção 4: em suportes na parede com o kit de opção EKFT008D

A utilização do kit de opção EKFT008D é recomendada nas regiões onde ocorram fortes quedas de neve.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

a Altura máxima da neve b Kit de opção EKFT008D

c Borracha antivibração (fornecimento local)

Guia de referência do instalador

Page 76

7 | Instalação

2×

a a

7.3.4 Para instalar a unidade de exterior

CUIDADO

NÃO retire o cartão de protecção antes de a unidade estar adequadamente instalada.

1 Levante a unidade de exterior conforme descrito em "3.2.2 Manusear a

unidade de exterior"[416].

2 Instale a unidade de exterior conforme se segue:

▪ (1) Coloque a unidade na posição (manuseando-a com uma linga no lado

esquerdo e pela pega do lado direito).

▪ (2) Remova a linga (puxando 1 dos lados da linga). ▪ (3) Fixe a unidade.

a Saída de ar

NOTIFICAÇÃO

Alinhe corretamente a unidade. Certifique-se de que a parte de trás da unidade NÃO fica saliente.

Guia de referência do instalador

3 Retire o cartão de protecção e a folha de instruções.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 77

7.3.5 Proporcionar escoamento

▪ Certifique-se de que a água da condensação consegue ser adequadamente

evacuada.

▪ Instale a unidade numa base para assegurar que existe uma drenagem

adequada, de forma a evitar a acumulação de gelo.

7 | Instalação

a Cartão de protecção b Folha de instruções

▪ Prepare um canal de drenagem da água à volta da base, para drenar as águas

residuais para fora da unidade.

▪ Evite que a água de drenagem passe pelo percurso, para que NÃO fique

escorregadio em caso de temperaturas ambiente de congelamento.

▪ Se instalar a unidade numa estrutura, instale uma placa impermeável dentro de

150mm da parte de baixo da unidade, de modo a evitar a entrada de água na unidade e para evitar que a água de drenagem pingue (consulte a figura seguinte).

NOTIFICAÇÃO

Se os orifícios de drenagem da unidade de exterior estiverem bloqueados, dê um espaço de pelo menos 300mm abaixo da unidade de exterior.

▪ Recipiente de drenagem. Pode utilizar a opção de recipiente de drenagem

(EKDP008D) para recolher a água drenada. Para ver as instruções de instalação completas, consulte o manual de instalação do recipiente de drenagem. Resumidamente, o recipiente de drenagem tem de ficar instalado numa posição nivelada (com uma tolerância de 1° em todos os lados) da seguinte forma:

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 78

7 | Instalação

355 mm

600 mm

a Recipiente de drenagem

b Vigas em U

c Isolamento do orifício de drenagem

▪ Aquecedor do recipiente de drenagem. Pode utilizar a opção de aquecedor do

recipiente de drenagem (EKDPH008CA) para evitar a congelação do recipiente de drenagem. Para ver as instruções de instalação, consulte o manual de instalação do aquecedor do recipiente de drenagem.

▪ Tubo de drenagem não aquecido. Quando utilizar o aquecedor do recipiente de

drenagem sem tubo de drenagem ou com um tubo de drenagem não aquecido, retire o isolamento do orifício de drenagem (item c na ilustração).

Guia de referência do instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 79

7 | Instalação

d c

INFORMAÇÕES

Se instalar o kit de recipiente de drenagem (com ou sem aquecedor do recipiente de drenagem) em conjunto com a tampa de baixo som (EKLN08A1), aplicam-se instruções de instalação diferentes para o kit do recipiente de drenagem. Consulte o manual de instalação da tampa de baixo som.

a Tampa de baixo som

b Partes inferiores da tampa de baixo som

c Kit de recipiente de drenagem

d Aquecedor do recipiente de drenagem

7.3.6 Para evitar que a unidade de exterior caia

Caso a unidade seja instalada em locais com ventos fortes que possam inclinar a mesma, tome as seguintes medidas:

1 Prepare 2 cabos conforme indicado na ilustração que se segue (fornecimento

local).

2 Coloque os 2 cabos por cima da unidade de exterior. 3 Introduza uma placa de borracha entre os cabos e a unidade de exterior para

evitar que os cabos risquem a pintura (fornecimento local).

4 Ligue as extremidades dos cabos. 5 Aperte os cabos.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 80

7 | Instalação

≤1°

0°

1° 1°

7.4 Montagem da unidade de interior

7.4.1 Sobre a montagem da unidade de interior

7.4.2 Precauções durante a montagem da unidade de interior

Quando

Antes de ligar a tubagem de refrigerante e de água, é necessário montar a unidade interior e de exterior.

Fluxo de trabalho adicional

Montar a unidade de interior consiste, geralmente, nas seguintes etapas:

1 Instalar a unidade de interior.

INFORMAÇÕES

Leia também as medidas e os requisitos nos seguintes capítulos:

▪ Precauções de segurança gerais ▪ Preparação

7.4.3 Para instalar a unidade de interior

1 Levante a unidade de interior da palete e coloque-a no piso. Ver também

"3.3.3Para manusear a unidade de interior"[418].

2 Ligue a mangueira de drenagem ao dreno. Consulte "7.4.4 Para ligar a

mangueira de drenagem ao dreno"[481].

3 Faça deslizar a unidade de interior para a posição correta. 4 Ajuste a altura do pé de nivelamento para compensar as irregularidades do

piso. O desvio máximo permitido é 1°.

NOTIFICAÇÃO

NÃO incline a unidade para a frente:

Guia de referência do instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 81

7.4.4 Para ligar a mangueira de drenagem ao dreno

3×

T25

3×

T25

A água proveniente da válvula de segurança é recolhida no recipiente de drenagem. O recipiente de drenagem está ligado a uma mangueira de drenagem no interior da unidade. Tem de ligar a mangueira de drenagem a um dreno apropriado, de acordo com a legislação aplicável. Pode encaminhar a mangueira de drenagem através do painel lateral esquerdo ou direito.

Pré-requisito: O painel da interface de utilizador e o painel dianteiro foram retirados.

1 Retire um dos painéis laterais. 2 Corte o ilhó de borracha. 3 Puxe a mangueira de drenagem através do orifício. 4 Volte a colocar o painel lateral. Assegure que a água flui através do tubo de

drenagem.

É recomendada a utilização de um distribuidor para recolher a água.

Opção 1: através do painel lateral esquerdo

7 | Instalação

Opção 2: através do painel lateral direito

Guia de referência do instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Page 82

7 | Instalação

7.5 Ligar a tubagem de refrigerante

7.5.1 Ligação da tubagem de refrigerante

Antes de fazer a ligação da tubagem de refrigerante,

certifique-se de que a unidade de exterior e a unidade interior estão montadas.

Fluxo de trabalho adicional

A ligação da tubagem de refrigerante implica:

▪ Ligar a tubagem de refrigerante à unidade de exterior ▪ Ligar a tubagem de refrigerante à unidade interior ▪ Isolamento da tubagem de refrigerante ▪ Tenha presentes as indicações para:

- Dobragem de tubos

- Abocardamento das extremidades do tubo

- Soldadura

- Utilização das válvulas de paragem

7.5.2 Cuidados na ligação da tubagem de refrigerante

INFORMAÇÕES

Leia também as medidas e os requisitos nos seguintes capítulos:

▪ Precauções de segurança gerais ▪ Preparação

PERIGO: RISCO DE QUEIMADURAS

CUIDADO

▪ NÃO utilize óleo mineral na parte abocardada. ▪ NÃO reutilize tubagens de instalações anteriores. ▪ NUNCA instale um secador nesta unidade R32 para garantir a sua vida útil. O

material de secagem poderá dissolver-se e danificar o sistema.

Guia de referência do instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 83

7 | Instalação

NOTIFICAÇÃO

Tenha em conta as seguintes precauções para as tubagens de refrigerante:

▪ Evite tudo excepto o refrigerante designado para misturar no ciclo de

refrigerante (ex.: ar).

▪ Utilize apenas o R32 quando adicionar refrigerante. ▪ Utilize apenas as ferramentas de instalação (ex.: conjunto do indicador do

colector) que são utilizadas exclusivamente para as instalações do R32, de modo a aguentar a pressão e evitar que materiais estranhos (ex.: óleos minerais e humidade) se misturem no sistema.

▪ Instale a tubagem de modo a que o abocardado NÃO fique sujeito à tensão

mecânica.

▪ Proteja a tubagem d acordo com a descrição da tabela que se segue, para evitar

que entre na tubagem sujidade, líquido ou pó.

▪ Tenha cuidado quando passar os tubos de cobre pelas paredes (ver figura

abaixo).

Unidade Período de instalação Método de protecção

Unidade de exterior >1mês Trilhe o tubo

<1mês Trilhe ou isole o tubo com

Unidade de interior Independentemente do

período

INFORMAÇÕES

NÃO abra a válvula de paragem do refrigerante antes de verificar a tubagem do refrigerante. Quando for necessário carregar com mais refrigerante, recomendamos que abra a válvula de paragem do refrigerante depois de ter carregado.

7.5.3 Indicações na ligação da tubagem de refrigerante

Tenha as seguintes recomendações em conta quando ligar os tubos:

▪ Cubra a superfície interior do abocardado com óleo éter ou óleo éster quando

apertar uma porca de alargamento. Aperte à mão 3 ou 4 voltas, antes de apertar com firmeza.

fita

▪ Utilize SEMPRE 2 chaves em conjunto quando desapertar uma porca de

alargamento.

▪ Utilize SEMPRE uma chave de bocas e uma chave dinamométrica em conjunto

para apertar a porca de alargamento quando ligar a tubagem. Assim, evitará que a porca tenha fendas e fugas.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 84

7 | Instalação

0.4~0.8

±2

45°

90°

±2

ØA

a b

7.5.4 Recomendações de dobragem de tubos

a Chave dinamométrica

b Chave inglesa

c União de tubagem

d Porca de alargamento

Medida da

tubagem (mm)

Binário de aperto

(N•m)

Dimensões do

alargamento (A)

Formato do

abocardado (mm)

(mm)

Ø6,4 15~17 8,7~9,1

Ø15,9 62~75 19,3~19,7

Efetue as dobras com um torcedor de tubos. Todas as curvas dos tubos devem ser tão suaves quanto possível (o raio de curvatura deve ser de 30~40 mm ou maior).

7.5.5 Para abocardar a extremidade do tubo

CUIDADO

▪ Um abocardamento incompleto pode causar uma fuga de gás refrigerante. ▪ NÃO reutilize extremidades abocardadas. Utilize extremidades abocardadas

novas para evitar fugas de gás refrigerante.

▪ Utilize as porcas abocardadas que estão incluídas com a unidade. A utilização de

outras porcas abocardadas poderá provocar fugas de gás refrigerante.

1 Corte a extremidade do tubo com um corta-tubos. 2 Retire as rebarbas com a superfície de corte virada para baixo, de forma a que

as lascas NÃO entrem no tubo.

a Corte exactamente em ângulos rectos.

b Retire as rebarbas.

3 Retire a porca abocardada da válvula de paragem e coloque a porca

abocardada no tubo.

4 Abocardar o tubo. Defina a posição exacta conforme é indicado na figura

seguinte.

Guia de referência do instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 85

7 | Instalação

a b

a b c d e

Abocardador para o R32 (tipo de engate)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Verifique se o abocardamento é realizado correctamente.

a A superfície interior do abocardado NÃO deve ter qualquer falha. b A extremidade do tubo DEVE ficar abocardada por igual, formando um círculo perfeito. c Certifique-se de que a porca abocardada é instalada.

7.5.6 Soldadura da extremidade de um tubo

As unidades de interior e exterior possuem ligações abocardadas. Ligue ambas as extremidades sem soldar. Se for necessário soldar, tenha em conta o seguinte:

▪ Ao executar uma soldadura, faça circular azoto, para evitar a criação de grandes

quantidades de película oxidada no interior da tubagem. Tal película afeta de forma adversa as válvulas e os compressores do sistema de refrigeração, impedindo um funcionamento adequado.

Abocardador convencional

Tipo de engate

(tipo Ridgid)

Tipo de porca de

orelhas

(tipo Imperial)

▪ Regule a pressão do azoto para 20kPa (0,2bar) (o suficiente para ser sentida na

pele) com uma válvula redutora de pressão.

a Tubos de refrigerante b Secção a soldar c Proteção com fita d Válvula manual e Válvula redutora da pressão

f Azoto

▪ NÃO utilize antioxidantes ao soldar as uniões dos tubos.

Os resíduos podem entupir as tubagens e avariar o equipamento.

▪ NÃO empregue fundente durante a soldadura de cobre com cobre dos tubos do

refrigerante. Utilize ligas de cobre-fósforo para soldadura (BCuP), que não necessitam de fundente. O fundente é extremamente pernicioso para as tubagens do refrigerante. Por exemplo, um fundente de cloro origina corrosão nos tubos; se o fundente contiver flúor, deteriora o óleo refrigerante.

▪ Proteja sempre as superfícies circundantes (p.ex. espuma isoladora) do calor

quando soldar.

7.5.7 Utilização da válvula de corte e da abertura de admissão

Para manusear a válvula de paragem

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Tenha em conta as seguintes recomendações:

▪ As válvulas de paragem vêm fechadas de fábrica.

Guia de referência do instalador

Page 86

7 | Instalação

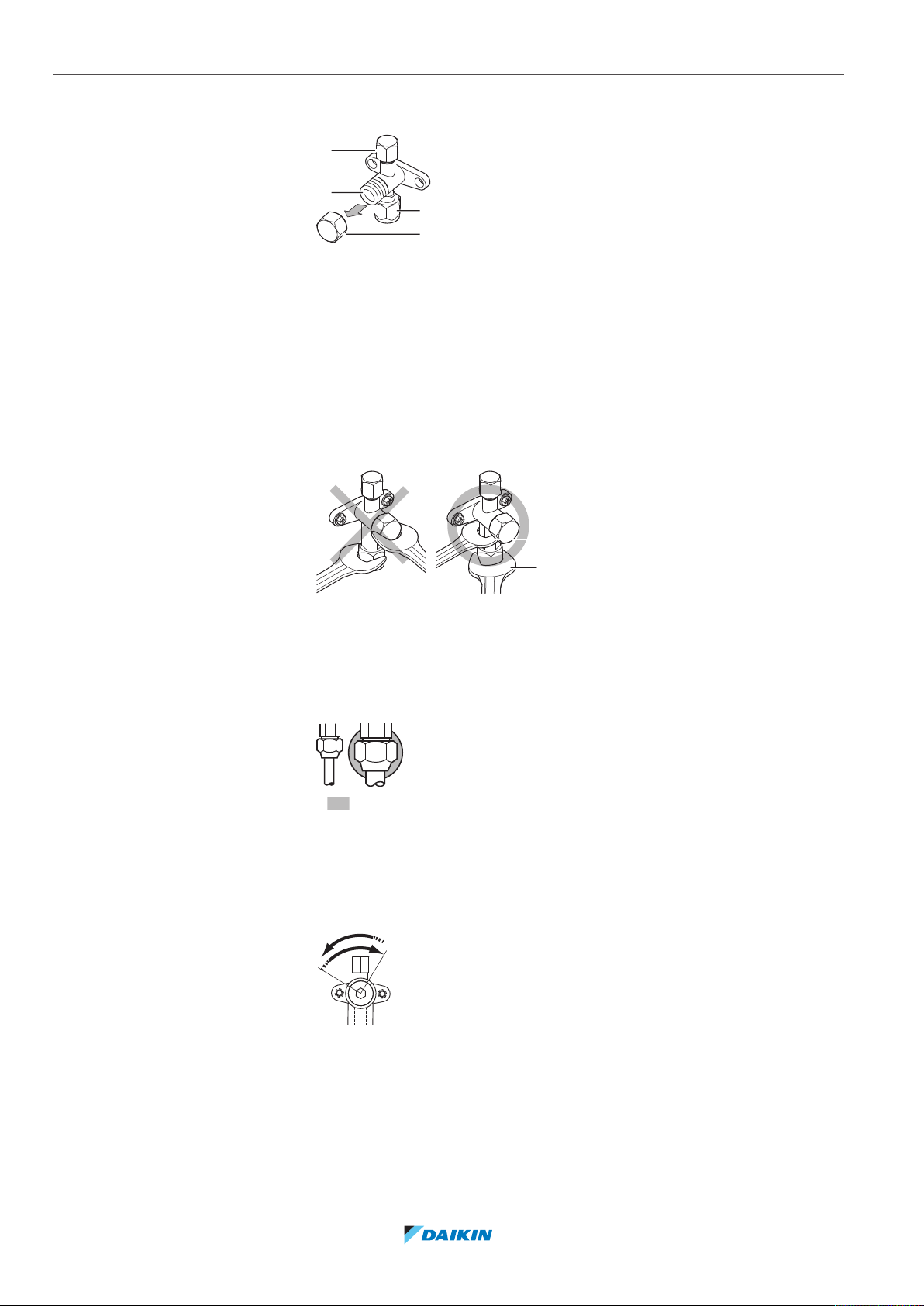

▪ A figura seguinte apresenta os componentes da válvula de corte necessários para

o manuseamento da válvula.

a Abertura de admissão e respectiva tampa

b Haste da válvula

c Ligação das tubagens locais

d Tampa da haste

▪ Mantenha ambas as válvulas de paragem abertas durante o funcionamento. ▪ NÃO exerça demasiada pressão na haste da válvula. Se o fizer, pode partir o

corpo da válvula.

▪ Certifique-se SEMPRE de que prende a válvula de corte com uma chave de bocas

e, em seguida, desaperte ou aperte a porca abocardada com uma chave dinamométrica. NÃO coloque a chave de bocas na tampa da haste, pois pode provocar uma fuga de refrigerante.

a Chave inglesa

b Chave dinamométrica

▪ Quando for esperada uma pressão de funcionamento baixa (por ex. ao ser

efectuado o arrefecimento enquanto a temperatura do ar no exterior é baixa), vede bem a porca abocardada na válvula de paragem na linha do gás com um vedante de silício para evitar que congele.

Certifique-se de que o vedante de silicone não tem fendas.

Para abrir/fechar a válvula de paragem

1 Retire o tampão da válvula de corte. 2 Introduza uma chave hexagonal (tubo de líquido: 4mm, tubo de gás: 4 mm)

na haste da válvula e rode-a:

No sentido contrário ao dos ponteiros do relógio para abrir No sentido dos ponteiros do relógio para fechar

3 Quando NÃO for possível rodar mais a válvula de corte, pare. 4 Instale o tampão da válvula de corte.

Resultado: A válvula está neste momento aberta/fechada.

Guia de referência do instalador

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 87

Para manusear a tampa da haste

1×

▪ A tampa da haste encontra-se vedada no local indicado pela seta. NÃO a

danifique.

▪ Após mexer na válvula de fecho, aperte a tampa da haste e verifique se existe

alguma fuga de refrigerante.

Tampa da haste, lado do líquido 13,5~16,5

Tampa da haste, lado do gás 22,5~27,5

Para manusear a tampa de serviço

▪ Utilize SEMPRE uma mangueira de carga equipada com um pino compressor,

pois a abertura de admissão é uma válvula do tipo Schrader (como as dos pipos dos pneus).

▪ Depois de mexer na abertura de admissão, aperte a tampa da abertura de

admissão e verifique se existem fugas de refrigerante.

7 | Instalação

Item Binário de aperto (N∙m)

Tampa do orifício de saída 11,5~13,9

7.5.8 Ligação da tubagem de refrigerante à unidade exterior

1 Estabeleça a ligação do refrigerante líquido a partir da unidade de interior à

válvula de paragem do líquido da unidade de exterior.

a Válvula de corte de líquido b Válvula de corte do gás c Abertura de admissão

2 Estabeleça a ligação do gás refrigerante a partir da unidade interior à válvula

de corte do gás da unidade de exterior.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 88

7 | Instalação

7.5.9 Para ligar a tubagem de refrigerante à unidade de interior

NOTIFICAÇÃO

Recomenda-se que a tubagem do refrigerante entre a unidade de interior e de exterior seja instalada numa conduta ou que a tubagem de refrigerante seja envolvida em fita de acabamento.

1 Ligue a válvula de paragem de líquido a partir da unidade de exterior à ligação

para o líquido refrigerante da unidade de interior.

a Ligação para o líquido refrigerante

b Ligação para o gás refrigerante

2 Ligue a válvula de fecho do gás a partir da unidade de exterior à ligação para o

gás refrigerante da unidade de interior.

NOTIFICAÇÃO

Recomenda-se que a tubagem do refrigerante entre a unidade de interior e de exterior seja instalada numa conduta ou que a tubagem de refrigerante seja envolvida em fita de acabamento.

INFORMAÇÕES

Quando a unidade de interior for instalada num sítio com espaço limitado, é possível instalar um kit de tubo curvo (EKHVTC) para facilitar a ligação dos tubos de refrigerante em estado gasoso e refrigerante em estado líquido da unidade de interior. Para ver as instruções de instalação, consulte a folha de instruções do kit de tubo curvo.

7.6 Verificação da tubagem do refrigerante

7.6.1 Acerca da verificação da tubagem do refrigerante

As tubagens de refrigerante interiores da unidade de exterior foram testadas em fábrica quanto à existência de fugas. Só tem de verificar as tubagens de refrigerante exteriores da unidade de exterior.

Antes de verificar a tubagem de refrigerante,

Guia de referência do instalador

certifique-se de que as tubagens de refrigerante estão ligadas entre a unidade interior e a unidade de exterior.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 89

Fluxo de trabalho adicional

A verificação das tubagens de refrigerante, geralmente, consiste nas seguintes etapas:

1 Verificar se há fugas na tubagem de refrigerante. 2 Efectuar uma secagem a vácuo, para remover toda a humidade, ar e azoto da

tubagem de refrigerante.

Se houver qualquer vestígio de humidade nas tubagens do refrigerante (por exemplo, devido à entrada de água na tubagem), proceda à secagem a vácuo que se descreve de seguida, até que toda a humidade tenha sido retirada.

7.6.2 Cuidados ao verificar a tubagem de refrigerante

INFORMAÇÕES

Leia também as medidas e os requisitos nos seguintes capítulos:

▪ Precauções de segurança gerais ▪ Preparação

NOTIFICAÇÃO

Utilize uma bomba de vácuo de 2 fases, com uma válvula de não-retorno, que consiga aspirar até –⁠100,7 kPa (−⁠1,007 bar) (5 Torr absoluta) de pressão no manómetro. Certifique-se de que o óleo da bomba não flui na direcção inversa, para dentro do sistema, quando a bomba estiver parada.

7 | Instalação

NOTIFICAÇÃO

Utilize esta bomba de vácuo exclusivamente para o R32. Utilizar a mesma bomba para outros refrigerantes pode danificar a bomba e a unidade.

NOTIFICAÇÃO

▪ Ligue a bomba de vácuo ao orifício de serviço da válvula de paragem do gás. ▪ Certifique-se de que a válvula de paragem do gás e a válvula de paragem de

líquido estão firmemente fechadas antes de efectuar o teste de fugas ou a secagem por aspiração.

7.6.3 Para verificar a existência de fugas

NOTIFICAÇÃO

NÃO exceda a pressão de funcionamento máxima da unidade (consulte “PS High” na placa de especificações da unidade).

NOTIFICAÇÃO

Certifique-se de que utiliza uma solução adequada, que denuncie a formação de bolhas, obtida no seu revendedor. Não utilize água com sabão, pois pode estalar as porcas bicones (a água com sabão geralmente contém sal, que absorve a humidade, congelando posteriormente quando as tubagens ficarem frias) e/ou levar à corrosão das uniões soldadas (a água com sabão pode conter amónio, que corrói o latão entre a porca e o cobre do tubo abocardado).

1 Carregue o sistema com azoto até uma pressão no leitor de pelo menos

200 kPa (2 bar). Recomenda-se a pressurização a 3000 kPa (30 bar) para detectar pequenas fugas.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 90

7 | Instalação

a d

g h i

7.6.4 Para efectuar uma secagem por aspiração

2 Verifique a existência de fugas ao aplicar uma solução de teste de bolhas em

todas as ligações.

3 Retire todo o gás de azoto.

Ligue a bomba de vácuo e o coletor da seguinte forma:

a Medidor de pressão

b Indicador do coletor

c Válvula de baixa pressão (Lo)

d Válvula de alta pressão (Hi)

e Mangueiras de carga

f Bomba de vácuo

g Porta de serviço

h Tampas das válvulas

i Válvula de fecho do gás j Válvula de paragem de líquido

1 Aspire o sistema até que a pressão no colector indique −0,1MPa (−1bar). 2 Deixe assim durante 4-5minutos e verifique a pressão:

Se a pressão… Então…

Não muda Não existe humidade no sistema. Este

procedimento está concluído.

Aumenta Existe humidade no sistema. Avance

para o passo seguinte.

3 Aspire o sistema durante pelo menos 2horas, até alcançar uma pressão no

colector de −0,1MPa (−1bar).

4 Depois de desligar a bomba, verifique a pressão durante pelo menos 1hora. 5 Se NÃO alcançar o vácuo alvo ou NÃO CONSEGUIR manter o vácuo durante

1hora, faça o seguinte:

▪ Verifique novamente se existem fugas. ▪ Efectue novamente a secagem por aspiração.

NOTIFICAÇÃO

Certifique-se de que abre as válvulas de corte após instalar a tubagem de refrigerante e efectuar uma secagem a vácuo. Executar o sistema com as válvulas de corte fechadas poderá danificar o compressor.

INFORMAÇÕES

Após abrir a válvula de paragem, é possível que a pressão na tubagem do

Guia de referência do instalador

refrigerante NÃO aumente. Isto poderá ser provocado, por exemplo, pelo facto de a válvula de expansão no circuito da unidade de exterior estar fechada, mas NÃO representa qualquer problema para o funcionamento correcto da unidade.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 91

7.7 Carregamento de refrigerante

7.7.1 Sobre carregar com refrigerante

A unidade de exterior vem abastecida de fábrica com refrigerante. Contudo, em alguns casos pode ser necessário o seguinte:

O quê Quando

Carregar refrigerante adicional quando o comprimento total da

7 | Instalação

tubagem de líquido é maior do que o especificado (ver posteriormente).

Recarregar completamente o refrigerante

Exemplo:

▪ ao transferir o sistema. ▪ Após uma fuga.

Carregar refrigerante adicional

Antes de carregar refrigerante adicional, certifique-se de que a tubagem de refrigerante exterior da unidade de exterior foi verificada (teste de fugas, secagem a vácuo).

INFORMAÇÕES

Antes de carregar o refrigerante poderá ser necessário fazer umas ligações eléctricas, dependendo das unidades e/ou das condições de instalação.

Fluxo de trabalho típico – Carregar refrigerante adicional, geralmente, consiste nas seguintes etapas:

1 Determinar se e quanto é preciso carregar mais refrigerante.

2 Carregar refrigerante adicional, se necessário.

3 Preencher a etiqueta de gases de efeito de estufa fluorados, e fixar a mesma

no interior da unidade exterior.

Recarregar completamente o refrigerante

Antes de recarregar completamente o refrigerante, certifique-se de que os passos seguintes são realizados:

1 Todo o refrigerante é recuperado do sistema.

2 A tubagem de refrigerante exterior da unidade de exterior foi verificada

(teste de fugas, secagem a vácuo).

3 Foi efectuada uma secagem a vácuo na tubagem de refrigerante interior da

unidade de exterior.

Fluxo de trabalho típico – Carregar completamente refrigerante adicional, geralmente, consiste nas seguintes etapas:

1 Determinar a quantidade de refrigerante que é preciso carregar mais.

2 Carregamento de refrigerante.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

NOTIFICAÇÃO

Antes de recarregar totalmente, efetue também a secagem a vácuo na tubagem interna de refrigerante da unidade de exterior.

Guia de referência do instalador

Page 92

7 | Instalação

7.7.2 Cuidados ao carregar o refrigerante

7.7.3 Para determinar a quantidade de refrigerante adicional

3 Preencher a etiqueta de gases de efeito de estufa fluorados, e fixar a mesma

no interior da unidade exterior.

INFORMAÇÕES

Leia também as medidas e os requisitos nos seguintes capítulos:

▪ Precauções de segurança gerais ▪ Preparação

AVISO

Se a carga total de refrigerante no sistema for ≥1,84kg (isto é, se o comprimento da tubagem for ≥27m), tem de cumprir os requisitos de área de piso mínima para a

unidade de interior. Para obter mais informações, consulte "6.2.3Requisitos do local

de instalação para a unidade de interior"[454].

Se o comprimento total da

tubagem de líquido for…

≤10m NÃO acrescente mais refrigerante.

>10m R=(comprimento total (m) da tubagem de

líquido–⁠10m)×0,020 R=Carregamento adicional (kg) (arredondado em

unidades de 0,01kg)

INFORMAÇÕES

O comprimento da tubagem é uma vez o comprimento da tubagem de líquido.

7.7.4 Determinação da quantia de recarga completa

INFORMAÇÕES

Se for necessária uma recarga completa, a carga total de refrigerante é: a carga de refrigerante de fábrica (consulte a placa de especificações da unidade) + a quantia adicional determinada.

7.7.5 Carregar refrigerante adicional

Então…

Guia de referência do instalador

AVISO

▪ Utilize apenas refrigerante R32. As outras substâncias poderão provocar

explosões e acidentes.

▪ O R32 contém gases fluorados de efeito de estufa. O seu valor potencial de

aquecimento global (GWP) é 675. NÃO liberte estes gases para a atmosfera.

▪ Quando carregar com refrigerante, utilize SEMPRE luvas de protecção e óculos de

segurança.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 93

CUIDADO

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

Para evitar uma avaria do compressor, NÃO carregue refrigerante para além da quantidade especificada.

Pré-requisito: Antes de adicionar, certifique-se de que a tubagem de refrigerante está ligada e foi verificada (teste de fugas e secagem a vácuo).

1 Ligue o cilindro do refrigerante ao orifício de serviço. 2 Carregue com a quantia adicional de refrigerante. 3 Abra a válvula de paragem do gás.

Se for necessário bombear em caso de desmantelamento ou transferência do sistema, consulte "13.2Bombagem de descarga"[4219] para obter mais detalhes.

7.7.6 Para afixar a etiqueta dos gases fluorados com efeito de estufa

1 Preencha a etiqueta da seguinte forma:

7 | Instalação

a Se uma etiqueta multilíngue sobre gases fluorados com efeito de estufa for fornecida com a unidade (ver

acessórios), destaque o texto com o idioma aplicável e cole-o por cima de a.

b Carga de refrigerante de fábrica: consulte a placa de especificações da unidade c Quantidade adicional de refrigerante carregado d Carga total de refrigerante e Quantidade de gases fluorados com efeito de estufa da carga total de refrigerante expressa em toneladas

de equivalente CO

f GWP = Potencial de aquecimento global

NOTIFICAÇÃO

A legislação aplicável sobre gases de efeito de estufa fluorados requer que a carga de refrigerante da unidade seja indicada em peso e em equivalente CO2.

Fórmula para calcular a quantidade em toneladas de equivalente CO2: Valor GWP do refrigerante × carga total de refrigerante [em kg] / 1000

Utilize o valor GWP indicado na etiqueta de carga de refrigerante. Esse GWP é baseado na legislação actual em matéria de gases de efeito de estufa fluorados. O GWP indicado no manual poderá estar desactualizado.

2 Afixe a etiqueta no interior da unidade de exterior, perto das válvulas de

paragem do gás e do líquido.

7.8 Ligação da tubagem de água

7.8.1 Sobre a ligação da tubagem de água

Antes de ligar a tubagem de água

Certifique-se de que as unidades de interior e de exterior estão montadas.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 94

7 | Instalação

c d a b

7.8.2 Precauções na ligação da tubagem de água

7.8.3 Para ligar a tubagem de água

Fluxo de trabalho adicional

Ligar a tubagem de água consiste, geralmente, nas seguintes etapas:

1 Ligar a tubagem de água à unidade de interior. 2 Ligar a tubagem de recirculação. 3 Ligar a mangueira de drenagem ao dreno. 4 Encher o circuito de água. 5 Encher o depósito da água quente sanitária. 6 Isolar a tubagem de água.

INFORMAÇÕES

Leia também as medidas e os requisitos nos seguintes capítulos:

▪ Precauções de segurança gerais ▪ Preparação

NOTIFICAÇÃO

NÃO utilize força excessiva quando estabelecer as ligações da tubagem. As tubagens deformadas podem provocar avarias na unidade.

Para facilitar a assistência e manutenção, são fornecidas 2 válvulas de fecho e 1 válvula de derivação de sobrepressão. Monte as válvulas de fecho na entrada de água de aquecimento ambiente e na saída de água de aquecimento ambiente. Para garantir o caudal mínimo (e evitar uma sobrepressão), instale a válvula de derivação de sobrepressão na saída de água de aquecimento ambiente.

1 Instale as válvulas de fecho nos tubos de água de aquecimento ambiente. 2 Aparafuse as porcas da unidade de interior na válvula de fecho. 3 Ligue os tubos de entrada e saída de água quente sanitária à unidade de

interior.

Guia de referência do instalador

a Saída de água do aquecimento/arrefecimento ambiente

b Entrada de água do aquecimento/arrefecimento ambiente

c Saída de água quente sanitária

d Entrada de água fria sanitária (fornecimento de água fria)

NOTIFICAÇÃO

Recomenda-se a instalação de válvulas de fecho nas ligações de entrada de água fria sanitária e de saída de água quente sanitária. Estas válvulas de fecho são fornecidas no local.

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 95

7 | Instalação

NOTIFICAÇÃO

Para evitar danos nas proximidades em caso de fugas de água, é recomendado que feche as válvulas de fecho da entrada de água fria sanitária durante os períodos de ausência.

NOTIFICAÇÃO

Válvula de derivação de sobrepressão (fornecida como acessório). Recomendamos

instalar a válvula de derivação de sobrepressão no circuito de água de aquecimento ambiente.

Tenha atenção ao caudal mínimo quando ajustar a regulação da válvula de derivação de sobrepressão. Consulte "6.4.3Para verificar o volume de água e o caudal"[461] e

"9.4.1Para verificar o caudal mínimo"[4192].

NOTIFICAÇÃO

Instale válvulas de purga de ar nos pontos elevados locais.

NOTIFICAÇÃO

Uma válvula de segurança (fornecimento local) com uma pressão de abertura de no máximo 10 bar (=1 MPa) deve ser instalada na ligação da entrada de água fria sanitária de acordo com a legislação aplicável.

NOTIFICAÇÃO

▪ É necessário instalar um dispositivo de drenagem e um dispositivo de alívio da

pressão na ligação da entrada de água fria do cilindro de água quente sanitária.

▪ Para evitar a contra-sifonagem, é recomendada a instalação de uma válvula de

retenção na entrada de água do depósito de água quente sanitária de acordo com a legislação aplicável.

▪ É recomendada a instalação de uma válvula de redução de pressão na entrada de

água fria de acordo com a legislação aplicável.

▪ Deverá ser instalado um vaso de expansão na entrada de água fria de acordo com

a legislação aplicável.

▪ É recomendada a instalação da válvula de segurança numa posição superior à do

topo do depósito de água quente sanitária. O aquecimento do depósito de água quente sanitária faz com que a água se expanda e, sem a válvula de segurança, a pressão da água dentro do depósito poderá aumentar para valores superiores aos da pressão concebida do depósito. Além disso, a instalação no local (tubagem, pontos de utilização de torneiras, etc.) ligada ao depósito está sujeita a esta pressão elevada. Para evitar esta situação, é necessário instalar uma válvula de segurança. A prevenção da sobrepressão depende do funcionamento correto da válvula de segurança instalada no local. Se NÃO estiver a funcionar corretamente, a sobrepressão irá deformar o depósito e podem surgir fugas de água. Para confirmar o bom funcionamento, é necessária uma manutenção regular.

7.8.4 Para ligar a tubagem de recirculação

Pré-requisito: Apenas necessário se precisar de recirculação no seu sistema.

1 Retire o painel superior da unidade, consulte "7.2.3 Para abrir a unidade de

interior"[470].

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 96

7 | Instalação

7.8.5 Para encher o circuito de água

2 Corte o ilhó de borracha na parte superior da unidade e remova o batente. O

conector de recirculação está colocado abaixo do orifício.

3 Encaminhe a tubagem de recirculação através do ilhó e ligue-a ao conector de

recirculação.

4 Volte a colocar o painel superior.

Para encher o circuito de água, utilize um kit de enchimento de fornecimento local. Certifique-se de que cumpre a legislação aplicável.

INFORMAÇÕES

Certifique-se de que ambas as válvulas de purga de ar (uma no filtro magnético e uma no aquecedor de reserva) estão abertas.

7.8.6 Para encher o depósito de água quente sanitária

1 Abra todas as torneiras de água quente para purgar o ar das tubagens do

sistema.

2 Abra a válvula de fornecimento de água fria. 3 Feche todas as torneiras de água após o ar ser totalmente purgado. 4 Verifique se existem fugas de água. 5 Opere manualmente a válvula de segurança instalada no local para garantir

um fluxo de água livre pelo tubo de descarga.

7.8.7 Para isolar a tubagem de água

A tubagem em todo o circuito de água TEM DE ser isolada para evitar a condensação durante o arrefecimento e a redução da capacidade de aquecimento e arrefecimento.

7.9 Ligação da instalação eléctrica

7.9.1 Sobre a ligação da instalação eléctrica

Guia de referência do instalador

Antes de ligar a instalação eléctrica

Certifique-se de que:

▪ A tubagem de refrigerante está ligada e foi verificada

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 97

7 | Instalação

▪ A tubagem de água está ligada

Fluxo de trabalho adicional

A conexão das ligações eléctricas consiste, geralmente, nas seguintes etapas:

1 Certifique-se de que o sistema de alimentação está em conformidade com as

especificações elétricas da bomba de calor.

2 Ligar a instalação elétrica à unidade de exterior. 3 Ligar a instalação elétrica à unidade de interior. 4 Ligar a fonte de alimentação principal. 5 Ligar a fonte de alimentação do aquecedor de reserva. 6 Ligar as válvulas de fecho. 7 Ligar os medidores elétricos. 8 Ligar o circulador de água quente sanitária. 9 Ligar a saída do alarme. 10 Ligar a saída ATIVAR/DESATIVAR do arrefecimento/aquecimento ambiente. 11 Ligar a comutação a uma fonte de calor externa. 12 Ligar as entradas digitais de consumo de energia. 13 Ligar o termóstato de segurança.

7.9.2 Acerca da conformidade eléctrica

Apenas para ERGA04~08DAV3 (não para ERGA04~08DAV3A)

Equipamento em conformidade com a norma EN/IEC61000-3-12 (Norma Técnica Europeia/Internacional que regula os limites para as correntes harmónicas produzidas por equipamento ligado aos sistemas públicos de distribuição a baixa tensão, com corrente de entrada de >16A e ≤75A por fase.).

Apenas para o aquecedor de reserva da unidade de interior

Consulte "7.9.9 Para ligar a fonte de alimentação do aquecedor de

reserva"[4103].

7.9.3 Cuidados na efectuação das ligações eléctricas

INFORMAÇÕES

Leia também as medidas e os requisitos nos seguintes capítulos:

▪ Precauções de segurança gerais ▪ Preparação

PERIGO: RISCO DE ELECTROCUSSÃO

7.9.4 Diretrizes ao ligar a instalação elétrica

Tenha em mente o seguinte:

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

AVISO

Utilize SEMPRE um cabo multicondutor para cabos de alimentação.

Guia de referência do instalador

Page 98

7 | Instalação

b a

c b

AA´

A´

c b ba c

▪ Se utilizar fios condutores torcidos, aplique terminais redondos de cravar nas

pontas dos fios. Aplique terminais redondos de cravar nos fios até à parte coberta e aperte os terminais com a ferramenta adequada.

a Fio condutor torcido

b Terminal redondo de cravar

▪ Utilize os métodos seguintes para instalar os fios:

Tipo de fio Método de instalação

Fio elétrico de um condutor

a Fio elétrico de um condutor frisado b Parafuso c Anilha plana

Fio condutor torcido com terminal de engaste redondo

a Terminal b Parafuso c Anilha plana O Permitido X NÃO permitido

Binários de aperto

Item Binário de aperto (N•m)

M4 (X1M) 1,2~1,5 M4 (terra)

7.9.5 Especificações dos componentes das ligações elétricas padrão

Componente ERGA04+06DAV3 ERGA08DAV3 ERGA04~08DAV3A

Cabo de alimentaç ão elétrica

(a)

MCA

19,9A 24,0A 15,9A

Tensão 230V

Fase 1~

Guia de referência do instalador

Frequênci

50Hz

Tamanhos

Devem estar em conformidade com a legislação aplicável

dos cabos

Cabo de interligação Secção de cabo mínima de 1,5mm² e aplicável para 230V

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Page 99

7 | Instalação

2×

a b

1N~ 50 Hz 220-240 V

Componente ERGA04+06DAV3 ERGA08DAV3 ERGA04~08DAV3A

Fusível local

20A 25A 16A

recomendado

Disjuntor contra fugas

Devem estar em conformidade com a legislação aplicável

para a terra

(a) MCA=Ampacidade mínima do circuito. Os valores declarados são valores máximos

(consulte os dados elétricos de combinação com unidades de interior para obter valores exatos).

7.9.6 Para efetuar a instalação elétrica à unidade de exterior

1 Retire a tampa da caixa de distribuição.

2 Descarne o isolamento (20mm) dos fios.

a Descarne a extremidade do fio até este ponto b Uma extensão descarnada excessiva pode provocar choques eléctricos ou fugas

3 Ligue o cabo de interligação e a fonte de alimentação conforme se segue.

Certifique de que alivia a tensão com a abraçadeira de cabos.

a Cabo de interligação b Cabo de alimentação elétrica

c Fusível

d Disjuntor contra fugas para a terra

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7 Daikin Altherma 3 R F 4P618947-1 – 2020.03

Guia de referência do instalador

Page 100

7 | Instalação

1 2 3

L N

L N PWR

12 3

3×

1×

b+c ad

a Abraçadeira

4 Reinstale a tampa da caixa de distribuição. 5 Opcional: instale a abraçadeira de cabos (acessório) no parafuso da cobertura

da tubagem do refrigerante e fixe os cabos nela com um atilho de cabos.

6 Ligue um disjuntor contra fugas para a terra e um fusível à linha da fonte de

alimentação.

7.9.7 Para efetuar a instalação elétrica à unidade interior

1 Para abrir a unidade de interior, consulte "7.2.3 Para abrir a unidade de

interior"[470].

2 A fiação elétrica deve entrar na unidade pelo topo:

a, b, c Ligações elétricas locais (consulte a tabela seguinte)

3 O encaminhamento da cablagem no interior da unidade deverá ser o seguinte.

d Cabo montado de fábrica para aquecedor de reserva da fonte de alimentação

Fixe o cabo à calha de cabos utilizando braçadeiras:

Guia de referência do instalador

100

ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7

Daikin Altherma 3 R F

4P618947-1 – 2020.03

Daikin ERGA04DAV3, ERGA06DAV3, ERGA08DAV3, EHVH04S18D*6V7, EHVH04S23D*6V7 Installer reference guide [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Índice

1 Precauções de segurança gerais

1.1 Acerca da documentação

1.1.1 Significado dos avisos e símbolos

1.2 Para o instalador

1.2.1 Geral

1.2.2 Local de instalação

1.2.3 Refrigerante

1.2.4 Salmoura

1.2.5 Água

1.2.6 Sistema eléctrico

2 Acerca da documentação

2.1 Acerca deste documento

2.2 Guia de referência do instalador num relance

3 Acerca da caixa

3.1 Descrição geral: Sobre a caixa

3.2 Unidade de exterior

3.2.1 Para desembalar a unidade de exterior

3.2.2 Manusear a unidade de exterior

3.2.3 Para retirar os acessórios da unidade de exterior

3.3 Unidade de interior

3.3.1 Para desembalar a unidade de interior

3.3.2 Para retirar os acessórios da unidade de interior

3.3.3 Para manusear a unidade de interior

4 Acerca das unidades e das opções

4.1 Descrição geral: Sobre as unidades e opções

4.2 Identificação

4.2.1 Etiqueta de identificação: Unidade de exterior

4.2.2 Etiqueta de identificação: Unidade interior

4.3 Combinação de unidades e opções

4.3.1 Opções possíveis para a unidade de exterior

4.3.2 Opções possíveis para a unidade de interior
